Как регулируются обороты в дрели. Как устроен регулятор оборотов дрели: схема

Как ни странно, но ручная электрическая дрель может использоваться не только по своему прямому назначению, но и несколько нестандартно. Так, при помощи этого инструмента можно сделать самодельные станки. К примеру, сверлильный станок, циркулярный, шлифовальный и так далее. Однако следует отметить, что не все электрические дрели имеют такую функцию, как регулирование частоты оборотов. А ведь в самодельных станках регулирование оборотов является неотъемлемой функцией.

Конечно, большинство современных дрелей снабжены регуляторами оборотов. Так, на корпусе дрели есть специальный курок, который изменяя положение, увеличивает или уменьшает частоту оборотов. Но, практически все встроенные регуляторы фиксируют частоту лишь при максимальном нажатии. При этом на средних и малых оборотов фиксации нет, что и является существенным недостатком. Также, дрель может находиться в неудобном рабочем положении, из-за чего регулирование будет сложным.

Достаточно эффективным и простым решением этой задачи будет изготовление выносного регулятора оборотов. Такой регулятор оборотов дрели можно сделать своими руками, причем достаточно просто. В качестве такого регулятора можно использовать диммер – устройство для регулировки степени освещенности. При изготовлении необходимо задействовать и другие предметы, а именно вилку и розетку. Схематически, вы можете увидеть данное устройство на рисунке, представленном ниже.

Заметим, что исполнение такого регулятора можно выполнить несколькими способами. Наиболее простыми являются два: с применением автоматического выключателя, и без него. Стоит учесть, что такое устройство является самодельным, а имея дело с электрической сетью, будьте осторожны при его изготовлении и использовании.

Теперь, немного подробнее об изготовлении. Исполняя первый вариант, возьмите в руки розетку, и прикрутите к ее концам два провода так, чтоб один при этом был длиннее. Затем, длинный конец подключите к одной из клемм на вилке. Второй провод закрепляете на присоединениях у диммера, а второй его вывод соединяете со второй клеммой электрической вилки. При использовании второго варианта, необходимо внести несколько изменений в схему, а именно, расположить на проводе между вилкой и диммером автоматический выключатель. Как правило, в диммерах установлены обычные выключатели, но нам нужен автоматический, который в случае чего отключит наше устройство от сети.

Таким образом, регулятор оборотов дрели готов, и для удобства его можно поместить в специальный корпус, или же закрепить на деревянной панели.

Еще несколько хороших статей:


Из дрели при помощи дополнительных устройств можно сделать различные приспособления, которые будут заменять различные станки, такие как сверлильный, токарный, шлифовальный и другие. Но если у станков из дрели нет возможности регулировать частоту вращения, то работать на них будет не очень удобно.

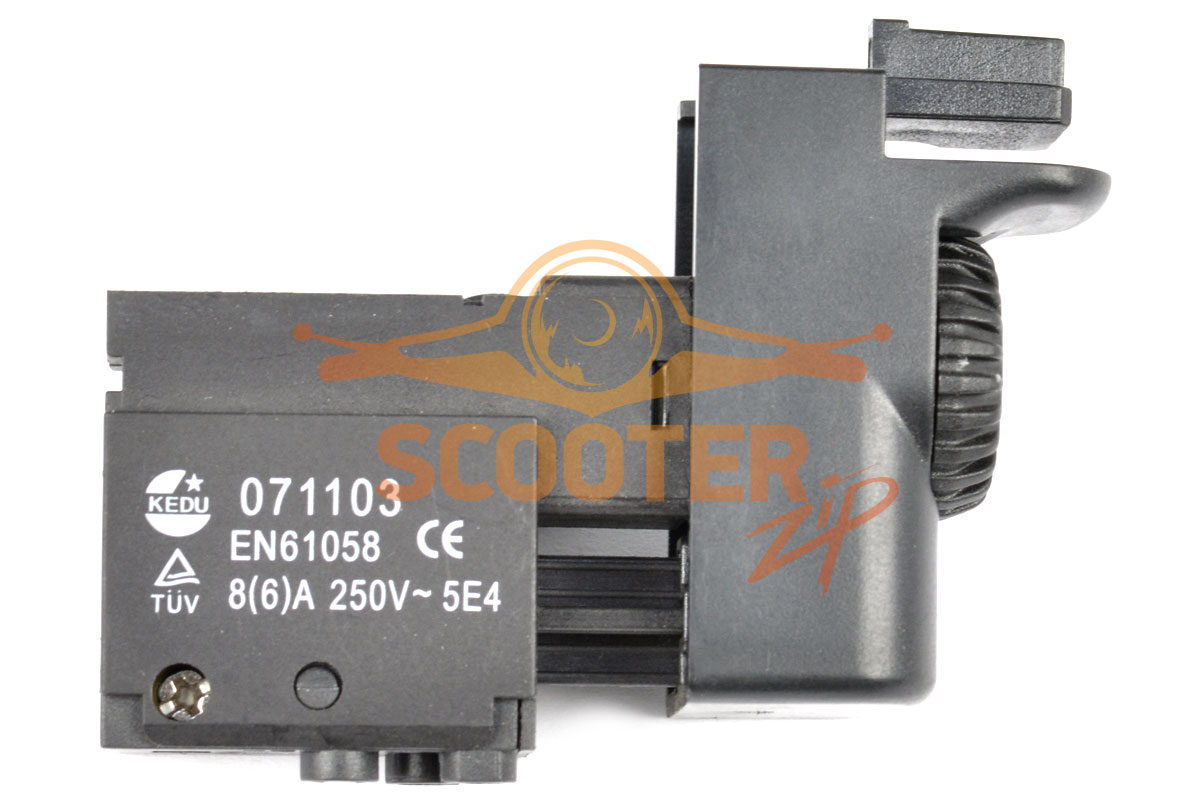

Современные дрели часто снабжены регулятором оборотов в виде курка. В этом случаи частота вращения зависит от степени нажатия. При этом фиксатор курка, фиксирует курок при выбранной частоте вращения далеко не во всех моделях дрелей, а фиксирует курок только при максимальном нажатии, то есть при максимальных оборотах, что может свести на нет такой регулятор оборотов. Еще один недостаток встроенного регулятора в том, что когда дрель вставлена в какое либо устройство, она может находится в таком положении, при котором пользоваться регулятором оборотов неудобно, даже если в нем отсутствуют другие недостатки.

Для станков из дрели удобнее пользоваться выносным регулятором в котором исключены недостатки описанные выше. Можно сделать такой регулятор из диммера (регулятора освещения) и розетки. Принципиальная схема такого регулятора следующая:

Исполнение этой схемы может быть различным. Мы приведем два варианта, не самых лучших с точки зрения безопасности. Конечно же регулятор должен быть сделан так чтобы внутренняя часть была закрыта со всех сторон, а не так как сделано на рисунках.

Пользоваться таким регулятором частоты вращения очень удобно, вилка регулятора вставляется в розетку сети, а вилка дрели в розетку регулятора. Курок дрели фиксируется в нажатом до предела положении, а частота вращения управляется поворотом ручки диммера. Только необходимо чтобы мощность дрели не превышала мощности диммера. Такой регулятор можно использовать не только для регулирования частоты вращения но и для управления нагревом паяльника или кипятильника.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Все бюджетные варианты УШМ имеют несколько недостатков. Во-первых, не имеется системы плавного пуска. Это очень важная опция. Наверняка все из вас включали этот мощный электроинструмент в сеть, и при запуске наблюдали, как падает накал лампочки, которая также подключена к этой сети.

Такое явление происходит по той причине, что мощные электродвигатели в момент запуска потребляют огромные токи, из-за которых проседает напряжение сети. Это может вывести из строя сам инструмент, особенно китайского производства с ненадежными обмотками, которые могут в один прекрасный день сгореть во время пуска.

То есть система мягкого старта защитит и сеть, и инструмент. К тому же в момент запуска инструмента происходит мощная отдача или толчок, а в случае внедрения системы мягкого старта такого, разумеется, не будет.

Во-вторых, отсутствует регулятор оборотов, который позволит долго работать инструментом, не нагружая его.

Схема, представленная ниже, от промышленного образца:

Она внедряется производителем в дорогие приборы.

К схеме можно подключать не только «болгарку», но и, в принципе, любые приборы – дрель, фрезерные и токарные станки. Но с учетом того, что в инструменте должен стоять именно коллекторный двигатель.

С асинхронными двигателями такое не пройдет. Там необходим частотный преобразователь.

Итак, необходимо сделать печатную плату и приступить к сборке.

В качестве регулирующего элемента задействован сдвоенный операционный усилитель LM358, который с помощью транзистора VT1 управляет силовым симистором.

Итак, силовым звеном в этой схеме является мощный симистор типа BTA20-600.

Такого симистора не оказалось в магазине и пришлось купить BTA28. Он чуть мощнее того, что по схеме. В общем, для двигателей с мощностью до 1 кВт можно использовать любой симистор с напряжением не ниже 600 В и током от 10-12 А. Но лучше иметь некоторый запас и взять симисторы на 20 А, все равно они стоят копейки.

Во время работы симистор будет греться, поэтому на него необходимо установить теплоотвод.

Чтобы не было вопросов по поводу того, что двигатель при пуске может потреблять токи, которые значительно превышают максимальный ток симистора, и последний может попросту сгореть, помните, что схема имеет мягкий старт, и пусковые токи можно не принимать во внимание.

Наверняка всем знакомо явление самоиндукции. Этот эффект наблюдается при размыкании цепи, к которой подключена индуктивная нагрузка.

То же самое и в этой схеме. Когда резко прекращается подача питания на двигатель, ток самоиндукции с него может спалить симистор. А снабберная цепь гасит самоиндукцию.

Резистор в этой цепи имеет сопротивление от 47 до 68 Ом, а мощность от 1 до 2 Вт. Конденсатор пленочный на 400 В. В данном варианте самоиндукция как побочный эффект.

Резистор R2 обеспечивает токогашение для низковольтной цепи управления.

Сама схема в какой-то мере является и нагрузкой, и стабилизирующим звеном. Благодаря этому после резистора можно не стабилизировать питание. Хотя в сети есть такие же схемы с дополнительным стабилитроном, использовать его бессмысленно, поскольку напряжение на выводах питания операционного усилителя в пределах нормы.

Возможные варианты замен для маломощных транзисторов можно увидеть на следующей картинке:

Печатная плата, которая упоминалась ранее, представляет собой только плату для устройства плавного пуска, и в ней нет компонентов для регулировки оборотов. Это сделано специально, поскольку в любом случае регулятор нужно выводить с помощью проводов.

Настройка регулятора выполняется с помощью многооборотного подстроечного резистора на 100 кОм.

Если нужен более мощный регулятор, то его можно собрать по следующей схеме:

Если все в порядке, то после отключения от сети сразу же нужно проверить симистор на ощупь – он должен быть холодным.

Если все работает нормально – «болгарка» запускается плавно, и регулируются обороты, — то пора приступать к тестам под нагрузкой.

Прикрепленные файлы :

Схема подключение аналоговой камеры видеонаблюдения к телевизору, компьютеру Подключение цифровой камеры видеонаблюдения

Наверное, нет такого человека, который бы не слышал о существовании электродрели. Многие даже пользовались ею, но вот устройство дрели и принцип работы знают не многие. Исключить этот пробел поможет данная статья.

Устройство дрели (простейшая китайская электродрель): 1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Электродвигатель . Коллекторный электродвигатель дрели содержит три основных элемента — статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.


Устройство дрели: 1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Регулятор оборотов . Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии. Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент — это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды. И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение ). Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое. По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.


Диаграммы напряжения: в сети (на входе регулятора), на управляющем электроде симистора, на нагрузке (на выходе регулятора).

Показано как будет меняться напряжение на выходе регулятора, если нажимать курок дрели.


Электрическая схема дрели. «рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм.» — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.


Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.


Схема реверса дрели


Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)


Схема подключения реверса электродрели


Схема подключения кнопки (регулятора оборотов) дрели.


Подключение кнопки электродрели

Редуктор . Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Ударное действие дрели . Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая «шайба», и такая же «шайба» напротив.


Большая шестеренка с волнистостью сбоку

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые «шайбы» соприкасаются и за счет своей волнистости имитируют удары. «Шайбы» со временем стираются, и требую замены.


Волнистые поверхность не соприкасаются благодаря пружине


Соприкасающиеся волнистые поверхности. Пружина растянута.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Автоматический регулятор оборотов микро дрели

Конструкция, которая покорила своей повторяемостью и удобством использования. Придумал и реализовал схему в далёком 1989 году болгарин Александър Савов:

Схема автоматического регулятора оборотов микро дрели проста в исполнении построена на основе ОУ LM385 принцип работы не сверлим — обороты минимальны. Даем нагрузку на сверло, обороты увеличиваются до максимума.

В схеме применены легкодоступные детали.

Микросхему LM317 необходимо установить на радиатор во избежание её перегрева.
Конденсаторы электролитические на номинальное напряжение 16В.
Диоды 1N4007 можно заменить на любые другие рассчитанные на ток не менее 1А.
Светодиод АЛ307 любой другой. Печатная плата выполнена на одностороннем стеклотекстолите.
Резистор R5 мощностью не менее 2Вт, или проволочный.
БП должен иметь запас по току, на напряжение 12В.

Регулятор работоспособен при напряжении 12-30В, но свыше 14В придется заменить конденсаторы на соответствующие по напряжению. Готовое устройство после сборки начинает работать сразу.

Резистором P1 выставляем требуемую частоту вращения на холостом ходу. Резистор P2 служит для установки чувствительности к нагрузке, им выбираем нужный момент увеличения оборотов. Если увеличить емкость конденсатора C4, то увеличится время задержки высоких оборотов или если двигатель работает рывками.
Я увеличил емкость до 47uF.
Двигатель для устройства не критичен. Только необходимо чтобы он был в хорошем состоянии.
Я долго мучился, уже подумал, что схемы был глюк, что она непонятно как регулирует обороты, или уменьшает обороты во время сверления.
Но разобрал двигатель, прочистил коллектор, подточил графитовые щетки, смазал подшипники, собрал.
Установил искрогасящие конденсаторы. Схема заработала прекрасно.
Теперь не нужен неудобный выключатель на корпусе микродрели.

Схема отлично работает:

1. маленькая нагрузка – патрон крутится не быстро.

Схеме глубоко безразлично с какими моторами работать:

Если болгарка не оснащена регулятором оборотов, можно ли установить его самостоятельно?
Большинство угловых шлифовальных машин (УШМ), в простонародье болгарок, имеют регулятор оборотов.

Регулятор оборотов расположен на корпусе УШМ

Рассмотрение различных регулировок нужно начать с анализа электрической схемы болгарки.

простейшее представление электросхемы шлифовальной машины

Более продвинутые модели автоматически поддерживают скорость вращения вне зависимости от нагрузки, но чаще встречаются инструменты с ручной регулировкой оборотов диска. Если на дрели или электрическом шуруповерте используется регулятор куркового типа, то на УШМ такой принцип регулирование невозможен. Во-первых – особенности инструмента предполагают другой хват при работе. Во-вторых – регулировка во время работы недопустима, поэтому значение оборотов выставляется при выключенном моторе.

Для чего вообще регулировать скорость вращения диска болгарки?

  1. При резке металла разной толщины, качество работы сильно зависит от скорости вращения диска.
    Если резать твердый и толстый материал – необходимо поддерживать максимальную скорость вращения. При обработке тонкой жести или мягкого металла (например, алюминия) высокие обороты приведут к оплавлению кромки или быстрому замыливанию рабочей поверхности диска;
  2. Резка и раскрой камня и кафеля на высокой скорости может быть опасной.
    К тому же диск, который крутится с высокими оборотами, выбивает из материала мелкие куски, делая поверхность реза щербатой. Причем для разных видов камня выбирается разная скорость. Некоторые минералы как раз обрабатываются на высоких оборотах;
  3. Шлифовальные работы и полировка в принципе невозможны без регулирования скорости вращения.
    Неправильно выставив обороты, можно испортить поверхность, особенно – если это лакокрасочное покрытие на автомобиле или материал с низкой температурой плавления;
  4. Использование дисков разного диаметра автоматически подразумевает обязательное наличие регулятора.
    Меняя диск Ø115 мм на Ø230 мм, скорость вращения необходимо уменьшить практически вдвое. Да и удержать в руках болгарку с 230 мм диском, вращающимся на скорости 10000 об/мин практически нереально;
  5. Полировка каменных и бетонных поверхностей в зависимости от типа используемых коронок производится на разных скоростях. Причем при уменьшении скорости вращения крутящий момент не должен снижаться;
  6. При использовании алмазных дисков необходимо уменьшать количество оборотов, так как от перегрева их поверхность быстро выходит из строя.
    Разумеется, если ваша болгарка работает только в качестве резака для труб, уголка и профиля – регулятор оборотов не потребуется. А при универсальном и разностороннем применении УШМ он жизненно необходим.

Типовая схема регулятора оборотов

Вот так выглядит плата регулятора оборотов в сборе

Регулятор оборотов двигателя – это не просто переменный резистор, понижающий напряжение. Необходим электронный контроль величины силы тока, иначе с падением оборотов будет пропорционально снижаться мощность, а соответственно и крутящий момент. В конце концов, наступит критически малая величина напряжения, когда при малейшем сопротивлении диска электродвигатель просто не сможет повернуть вал.
Поэтому, даже самый простой регулятор необходимо рассчитать и выполнить в виде проработанной схемы.

А более продвинутые (и соответственно дорогие) модели оснащаются регуляторами на основе интегральной микросхемы.

Интегральная схема регулятора. (наиболее продвинутый вариант)

Если рассматривать электрическую схему болгарки в принципе, то она состоит из регулятора оборотов и модуля плавного пуска. Электроинструменты, оснащенные продвинутыми электронными системами, существенно дороже своих простых собратьев. Поэтому далеко не каждый домашний мастер в состоянии приобрести такую модель. А без этих электронных блоков останется лишь обмотка электромотора и клавиша включения.

Надежность современных электронных компонентов УШМ превосходит ресурс обмоток двигателя, поэтому не стоит бояться приобретения электроинструмента, оснащенного такими приспособлениями. Ограничителем может быть лишь цена изделия. Мало того, пользователи недорогих моделей без регулятора рано или поздно приходят к самостоятельной его установке. Блок можно приобрести в готовом виде или изготовить самостоятельно.

Изготовление регулятора оборотов своими руками

Попытки приспособить обычный диммер мдля регулировки яркости лампы ничего не даст. Во-первых, эти устройства рассчитаны на совершенно другую нагрузку. Во-вторых, принцип работы диммера не совместим с управлением обмоткой электромотора. Поэтому приходится монтировать отдельную схему, и придумывать, как ее разместить в корпусе инструмента.

ВАЖНО! Если вы не имеете навыков работы с электросхемами – лучше приобрести готовый фабричный регулятор, или УШМ с этой функцией.

Самоделный регулятор скорости

Простейший тиристорный регулятор скорости вращения легко можно сделать самостоятельно. Для этого понадобится пять радиоэлементов, которые продаются на любом радиорынке.

Электрическая схема тиристорного регулятор скорости для вашего инструмента

Компактность исполнения позволяют разместить схему в корпусе УШМ без ущерба эргономике и надежности. Однако такая схема не позволяет сохранять крутящий момент при падении оборотов. Вариант подойдет для снижения оборотов при резке тонкой жести, проведении полировальных работ, обработке мягких металлов.

Если ваша болгарка используется для обработки камня, или на нее можно установить диски размером более 180 мм, необходимо собрать более сложную схему, где в качестве модуля управления используется микросхема КР1182ПМ1, или ее зарубежный аналог.

Электросхема регулировки оборотов с применением микросхемы КР1182ПМ1

Такая схема контролирует силу тока при любых оборотах, и позволяет минимизировать потерю крутящего момента при их снижении. К тому же, эта схема бережнее относится к двигателю, продлевая его ресурс.

Вопрос, как сделать регулировку оборотов инструмента, возникает при стационарном его размещении. Например, при использовании болгарки в качестве циркулярной пилы. В таком случае, регулятором оснащается точка подключения (автомат или розетка), и регулировка оборотов происходит дистанционно.

Вне зависимости от способа исполнения, регулятор оборотов УШМ расширяет возможности инструмента и добавляет комфорта при его использовании.

Сергей | 28.06.2016 00:10

Цитата: » Большинство угловых шлифовальных машин (УШМ), в простонародье болгарок, имеют регулятор оборотов.» Так может писать только человек, который никогда болгарки не покупал. Сходите в супермаркет строительный в раздел электроинструментов и посчитайте, сколько там будет болгарок с регулировкой оборотов — штук 5 может быть найдете из 20-ти.

sposport | 28.06.2016 11:44

Полно болгарок с регулировкой оборотов. Возможно пропущено слово «продвинутых» или «дорогих», с этим можно согласиться. А то что в магазинах битком не пойми чего, так маркет маркету рознь.

erikra | 25.08.2016 19:37

Ремонт электродрели своими руками

При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто. Из многочисленных случаев поломок дрели можно выделить несколько характерных неисправностей, к которым приводят неправильная эксплуатация электроинструмента или бракованные элементы от завода-изготовителя. К таким типичным поломкам можно отнести:

— выход из строя элементов двигателя (статор, якорь).
— износ щеток или их обгорание.
— поломка регулятора и реверсного переключателя.
— износ опорных подшипников.
— некачественный зажим в патроне инструмента.

Устройство электродрели (простейшая китайская электродрель):
1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Коллекторный электродвигатель дрели содержит три основных элемента — статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.

Устройство электродрели:
1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Ротор представляет собой вал, на который прессуется сердечник из электротехнической стали. По всей длине сердечника протачиваются канавки, через равное расстояние, для укладки якорных обмоток. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам. Таким образом, образовывается якорь, разделённый на сегменты. Коллектор находится на хвостовике вала и жестко укреплен на нем. Ротор во время работы вращается внутри статора на подшипниках, которые расположены в начале и конце вала.

По пластинам во время работы двигаются подпружиненные щетки. Кстати, когда проводится ремонт дрели, следует особое внимание уделить именно им. Щетки прессуются из графита, имеют вид параллелепипеда с вмонтированными гибкими электродами.

Самый распространенный вид поломки, это износ щеток двигателя, замену которых можно произвести самостоятельно в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Щетки продаются во всех нормальных магазинах электроинструмента, и часто к новой электродрели прилагается дополнительная пара щеток.

Не стоит ждать, пока щетки износятся до минимального размера. Это чревато тем, что между щеткой и коллекторными пластинами увеличивается зазор. Как следствие происходит повышенное искрообразование, коллекторные пластины сильно нагреются и могут «отойти9quot; от основания коллектора, что приведет к необходимости замены якоря.

Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. Второй способ определения, это хаотичное «дергание9quot; дрели во время работы.

На второе место, по числу поломок дрели, можно поставить неисправность элементов двигателя и чаще всего якоря. Выход из строя якоря или статора происходит по двум причинам — неправильная эксплуатация и некачественный моточный провод. Производители с мировым именем применяют дорогой моточный провод с двойной изоляцией термостойким лаком, что в разы повышает надежность двигателей. Соответственно в дешевых моделях качество изоляции моточного провода оставляет желать лучшего. Неправильная эксплуатация сводится к частым перегрузкам дрели или продолжительной работе, без перерывов для остывания двигателя. Ремонт дрели своими руками перемоткой якоря или статора, в этом случае без специальных приспособлений невозможен. Только замена элемента полностью (исключительно опытные ремонтники смогут произвести перемотку якоря или статора своими руками).

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Заменить неисправный элемент и установить двигатель на место.

Определить неисправность якоря можно по характерному запаху, увеличению искрообразования, при этом искры имеют круговое движение по направлению движения якоря. Ярко выраженные «подгоревшие9quot; обмотки можно увидеть при визуальном осмотре. Но если мощность двигателя упала, но нет вышеописанных признаков, то следует прибегнуть к помощи измерительных приборов — омметра и мегомметра.

Обмотки (статора и якоря) подвержены только трем повреждениям — межвитковой электрический пробой, пробой на «корпус9quot; (магнитопровод) и обрыв обмотки. Пробой на корпус определяется довольно просто, достаточно щупами мегомметра прикоснуться к любому выходу обмотки и магнитопроводу. Сопротивление более 500 Мом указывает на отсутствие пробоя. Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше 100 вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.

Межвитковой пробой якоря определить достаточно сложно, если, конечно, он не виден визуально. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Нередко межвитковое замыкание обнаруживается на видимых участках провода или шинки якоря: витки могут быть погнуты, смяты (т.е. прижаты друг к другу), либо между ними могут быть какие либо токопроводящие частицы. Если так, то необходимо устранить эти замыкания, путём исправления помятостей шинки или извлечения инородных тел, соответственно. Также, замыкание может быть обнаружено между соседними пластинками коллектора.

Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии. Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент — это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды. И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение) . Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое. По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.

Более научно это выглядит следующим образом. Принцип работы регулятора основан на изменении момента (фазы) включения симистора (замыкания цепи) относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).

Диаграммы напряжения: в сети (на входе регулятора), на управляющем электроде симистора, на нагрузке (на выходе регулятора).

Чтобы легче было разобраться в работе регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма). Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). В момент, когда его величина превысит напряжение включения симистора, симистор откроется (цепь замкнется) и сетевой ток потечет через нагрузку. После того как величина управляющего напряжения станет ниже пороговой, симистор остается открытым за счет того, что ток нагрузки превышает ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Далее процесс повторяется. Таким образом, напряжение на нагрузке будет иметь форму как на нижней диаграмме.

Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а следовательно, больше будет и длительность импульса тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем меньше будет длительность этого импульса. Амплитуда управляющего напряжения управляется переменным резистором соединенным с курком дрели. Из диаграммы видно, что если не сдвигать по фазе управляющее напряжение, диапазон регулирования будет от 50 до 100%. Поэтому, чтобы диапазон расширить, управляющее напряжение сдвигают по фазе, и тогда в процессы нажатия на курок напряжение на выходе регулятора будет изменяться так, как показано на рисунке ниже.

Показано как будет меняться напряжение на выходе регулятора, если нажимать курок дрели.

Ремонт регулятора оборотов.

Присутствие напряжения на входных клеммах кнопки включения и отсутствие на выходных указывает на неисправности контактов или компонентов схемы регулятора оборотов. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Визуальный осмотр клемм позволит судить об их работоспособности. Почерневшие клеммы очищаются от нагара спиртом или мелкой наждачной бумагой. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Регулятор оборотов выполнен на подложке и полностью залит изоляционным компаундом, поэтому ремонту не подлежит. Еще одна характерная неисправность кнопки это стирание рабочего слоя под ползунком реостата. Самый простой выход — замена кнопки целиком.

Ремонт кнопки дрели своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным поднятием крышки изначально и желательной зарисовкой расположения контактов и пружинок.

Устройство реверса (если располагается не в корпусе кнопки) имеет свои перекидные контакты, поэтому так же подвержено пропаданию контакта. Механизм разборки и чистки такой же, как и кнопки.

При покупке нового регулятора оборотов, следует убедиться, что он рассчитан на мощность дрели, так при мощности дрели 750Вт, регулятор должен быть рассчитан на ток более 3,4А (750Вт/220В=3,4А).

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.

Электрическая схема дрели.
«рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм.» — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом — это две разные детали, которые часто имеют разные корпуса.

Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.

Схема на реверсе электродрели
(на фото реверс отсоединен от регулятора оборотов).

Схема подключения реверса электродрели.

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые — к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт). При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м). При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).

Схема подключения кнопки (регулятора оборотов) дрели.

В случае описываемой электродрели, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.

Подключение кнопки электродрели.

Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Наличие посторонних звуков, скрежета и подклинивания патрона говорит о неисправности редуктора или механизма переключения передач, если он есть. В этом случае необходимо осмотреть все шестерни и подшипники. Если обнаружены изношенные шлицы или сломанные зубья на шестернях, то необходима полная замена этих элементов.

Подшипники проверяются на пригодность после съема их с оси якоря или корпуса дрели, при помощи специальных съемников. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Неравномерные проскакивания обоймы или «шелест9quot;, при прокручивании, говорят о необходимости замены подшипника. Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.

Ударное действие дрели.

Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая «шайба9quot;, и такая же «шайба9quot; напротив.

Большая шестеренка с волнистостью сбоку.

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые «шайбы9quot; соприкасаются и за счет своей волнистости имитируют удары. «Шайбы9quot; со временем стираются, и требую замены.

Волнистые поверхность не соприкасаются благодаря пружине.

Соприкасающиеся волнистые поверхности. Пружина растянута.

Замена патрона дрели.

Патрон подвержен износу, а именно зажимные «губки9quot;, из-за попадания в него грязи и абразивных остатков стройматериалов. Если патрон подлежит замене, необходимо открутить винт фиксатор внутри патрона (левая резьба) и открутить его с вала.

Шнур проверяется омметром, один щуп подключается к контакту сетевой вилки, другой к жиле шнура. Отсутствие сопротивления указывает на обрыв. В этом случае ремонт дрели сводится к замене сетевого провода.

В заключении хочется добавить: при сборке дрели после её ремонта, следите, чтобы провода не оказались зажаты верхней крышкой. Если всё будет в порядке, две половинки схлопнутся без зазора. В противном случае, при затягивании шурупов провода может сплющить или перекусить.

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее . соблюдая следующий порядок.

  1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
  2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
  3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки .

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия . если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

  • основное включение изделия в работу;
  • регулировка оборотов вращения электродвигателя;
  • включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель . тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее , соблюдая следующий порядок.

  1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
  2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
  3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки .

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия , если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

  • основное включение изделия в работу;
  • регулировка оборотов вращения электродвигателя;
  • включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель , тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

▶▷▶▷ схема электрическая дрели с реверсом и регулятором оборотов

▶▷▶▷ схема электрическая дрели с реверсом и регулятором оборотов
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:30-04-2019

схема электрическая дрели с реверсом и регулятором оборотов — Схема подключения кнопки дрели для проведения ее замены tehnikaexpertdlya-remontadrelshema-podklyucheniya Cached Стандартная схема подключения кнопки дрели Отличия кнопки дрели с реверсом и регулятором оборотов Дрели: схема, устройство электродвигателя moiinstrumentyruelektrodrel-sxemahtml Cached Рисунок 4 Схема подключения кнопки дрели с реверсом Дрель имеет в конструкции редуктор, который отвечает за снижение количества оборотов рабочего сверла и повышение крутящего момента Схема Электрическая Дрели С Реверсом И Регулятором Оборотов — Image Results More Схема Электрическая Дрели С Реверсом И Регулятором Оборотов images Электросхема дрели с реверсом и регулятором оборотов i-perfrudrelelektroshema-dreli-s-reversom-i Cached Электросхема дрели с регулятором оборотов и реверсом Дрель ручной, пневматический или электрический инструмент, предназначенный для придачи вращательного движения сверлу или другому режущему инстру Схема подключение кнопки дрели — с реверсом, регулятором оборотов remoskoprushema-podkljuchenija-knopki-drelihtml Cached Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя от Подключение кнопки дрели — подробная схема instrument-tehnikarupodklyuchenie-knopki-dreli Cached Схема подключения кнопки дрели с регулятором оборотов и реверсом Собственно наглядная схема подключения показана на расположенном ниже изображении Схема Электродрели С Реверсом И Регулятором Оборотов ctlnrushema-jelektrodreli-s-reversom-i Cached Схема Электродрели С Реверсом И Регулятором Оборотов 01012019 Galar Комментарии к записи Схема Электродрели С Реверсом И Регулятором Оборотов отключены Какая схема подключения кнопки дрели? wwwremotvetruquestions9774-kakaja-shema Cached Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом 1) Кнопка без реверса, но с регулятором оборотов Электросхема дрели с регулятором оборотов и реверсом shtyknozhruknopka-dlja-dreli Cached Кнопка дрели без реверса Следует сказать что кнопки бывают разные как и электродрели поэтому необходимо знать что не все кнопки снабжаются реверсом и регулятором оборотов двигателя Устройство дрели — tool-landru tool-landruustroystvo-dreliphp Cached Схема подключения проводов, и в частности схема подключения кнопки дрели , в разных моделях может отличаться Самая простая схема , и лучше всего демонстрирующая принцип работы, следующая Ремонт дрели своими руками — tool-landru tool-landruremont-dreliphp Cached Схема подключения проводов, и в частности схема подключения кнопки дрели , в разных моделях может отличаться Самая простая схема , и лучше всего демонстрирующая принцип работы, следующая Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 444

  • Запрещается пользоваться переключателем реверса при работающем двигателе; У мощных дрелей в шпинделе
  • имеется посадка конус Морзе для непосредственной фиксации в ней сверла . Смена полярности осуществляется при помощи перекидных контактов, которые перебрасываются пользователем при помощи рукоятки ре
  • ляется при помощи перекидных контактов, которые перебрасываются пользователем при помощи рукоятки реверса. Регулятор оборотов электронный, состоит из ШИМ генератора расположенного на плате. Снабжен фиксатором выключателя, отточенная функция реверса плюс отличный быстрозажимной патрон. Дрель HITACHI D10VG 720Вт 10мм реверс в кейсе w. Дрель электрическая безударного типа. Разработка, производство, продажа и сервисное обслуживание профессионального электроинструмента. Каталог продукции с описаниями, фотографиями и возможностью сравнения. Информация для дилеров. Оборот розничной торговли. В умеренно-оптимистичном варианте распределение ОЭС по темпам прогнозируемого прироста спроса на электрическую энергию аналогично базовому варианту. Реверс да. Чтобы дрель прослужила как можно дольше, ее необходимо использовать только по прямому назначению, соблюдая правила эксплуатации. Электрические дрели. Дрели, шуруповерты, гайковерты Elitech цены в Москве. Дрель электрическая. Реверс: да. Дрель ELITECH ДМ 1100РЭ Цвет — Черный, Потребляема Дрель ELITECH ДМ 1100РЭ Цвет — Черный, Потребляемая мощность — 1100, Тип патрона — Ключевой… При заклинивании сверла срабатывает предохранительная муфта, при этом вы сможете легко освободить его, используя функцию реверса. Купить дрель ИНТЕРСКОЛ ДУ-13580ЭР в интернет магазине Эльдорадо по привлекательной цене. Каталог товаров Интернет-магазина My-shop.ru: Дрели. Цены, аннотации. Прибор оснащен: патроном, глубиномером, переключателем режимов сверления, дополнительной рукояткой, фиксатором выключателя, кнопкой включениявыключения, переключателем направления вращения, регулятором числа оборотов… дальше.

Потребляема Дрель ELITECH ДМ 1100РЭ Цвет — Черный

глубиномером

  • так и с реверсом За счет этого проводить все работы по замене кнопки нужно исключительно по схеме
  • в разных моделях может отличаться Самая простая схема
  • регулятором оборотов remoskoprushema-podkljuchenija-knopki-drelihtml Cached Осуществляя замену

Request limit reached by pugovica manXML

Запрещается пользоваться переключателем реверса при работающем двигателе; У мощных дрелей в шпинделе имеется посадка конус Морзе для непосредственной фиксации в ней сверла . Смена полярности осуществляется при помощи перекидных контактов, которые перебрасываются пользователем при помощи рукоятки реверса. Регулятор оборотов электронный, состоит из ШИМ генератора расположенного на плате. Снабжен фиксатором выключателя, отточенная функция реверса плюс отличный быстрозажимной патрон. Дрель HITACHI D10VG 720Вт 10мм реверс в кейсе w. Дрель электрическая безударного типа. Разработка, производство, продажа и сервисное обслуживание профессионального электроинструмента. Каталог продукции с описаниями, фотографиями и возможностью сравнения. Информация для дилеров. Оборот розничной торговли. В умеренно-оптимистичном варианте распределение ОЭС по темпам прогнозируемого прироста спроса на электрическую энергию аналогично базовому варианту. Реверс да. Чтобы дрель прослужила как можно дольше, ее необходимо использовать только по прямому назначению, соблюдая правила эксплуатации. Электрические дрели. Дрели, шуруповерты, гайковерты Elitech цены в Москве. Дрель электрическая. Реверс: да. Дрель ELITECH ДМ 1100РЭ Цвет — Черный, Потребляема Дрель ELITECH ДМ 1100РЭ Цвет — Черный, Потребляемая мощность — 1100, Тип патрона — Ключевой… При заклинивании сверла срабатывает предохранительная муфта, при этом вы сможете легко освободить его, используя функцию реверса. Купить дрель ИНТЕРСКОЛ ДУ-13580ЭР в интернет магазине Эльдорадо по привлекательной цене. Каталог товаров Интернет-магазина My-shop.ru: Дрели. Цены, аннотации. Прибор оснащен: патроном, глубиномером, переключателем режимов сверления, дополнительной рукояткой, фиксатором выключателя, кнопкой включениявыключения, переключателем направления вращения, регулятором числа оборотов… дальше.

Как подключить выключатель дрели. Схема подключения кнопки дрели – чиним инструмент сами!


Схема подключения кнопки дрели для проведения ее замены

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок.

  1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
  2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
  3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

  • основное включение изделия в работу;
  • регулировка оборотов вращения электродвигателя;
  • включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

tehnika.expert

Схема подключение кнопки дрели — с реверсом, регулятором оборотов

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Схема подключения кнопки дрели

Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели. Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время. Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

  • проблемы, возникающие при неисправности механизма кнопки;
  • поломка двигателя;
  • износ щеток.

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Схема подключения

Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим. Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.

Подключение кнопки

Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей. Если этого не избежать, сборка устройства окажется достаточно сложной.

Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:

  • Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
  • Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
  • После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
  • Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься – проще приобрести новый. Такая деталь отличается высокой сложностью.

Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.

Проверка электродвигателя

Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.

Вторая причина обычно заключается в низком качестве обмоточного провода, которые нередко используют в бюджетных изделиях. Дешевые дрели ломаются намного чаще более дорогих. Ремонт осуществляется в этом случае при помощи специальных инструментов.

Как видно, ремонт дрели при наличии точной схемы устройства можно выполнить своими руками. Такая работа не займет много времени, если выполнять ее аккуратно.

bouw.ru

Схема подключения кнопки дрели – проводим ремонт устройства

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

www.emomi.com

Подключение кнопки дрели — подробная схема

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

  • На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
  • Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
  • К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Читайте также:

instrument-tehnika.ru

Подключение кнопки дрели | Новости в строительстве

Из за частого использования, кнопка дрели выходит из строя и в таких случаях ее необходимо заменить. Подключение кнопки дрели не требует особой квалификации и поэтому заменить вышедшую из строя деталь возможно своими силами. О том, как подключить кнопку дрели своими силами и что для этого нужно сделать, мы поговорим в сегодняшней статье.

Фото-1. Кнопка дрели оснащенная реверсом.

Кнопка дрели с реверсом

Обычно кнопка дрели заблаговременно дает нам сигнал о том ,что скоро выйдет из строя. В таких случаях кнопка начинает  работать  с перебоями или требует сильного нажатия для включения электродвигателя. Потом,через некоторое время кнопка совсем перестает работать.  Обнаружить в таких случаях неисправность кнопки дрели довольно просто. Для более детального ознакомления с ремонтом дрели своими руками предлагаю посетить другую статью на этом сайте.

Для этого стоит отвинтить болты крепления корпуса дрели, разобрать его  и проводить проверку кнопки с помощью пробника. После  этого, следует включить вилку в розетку и  проверить напряжение на входных клемах. Если ваш измерительный прибор покажет что напряжение есть а при нажатии на кнопку не включается двигатель, это будет  означать что кнопка вышла из строя. Как правило в таких ситуациях покупают новую кнопку дрели и подключают ее самостоятельно или пытаются ее открыть и отремонтировать.

Как подключить кнопку дрели, вы сможете увидеть на этом видео



Схема кнопки дрели

Рисунок-1. Схема подключения кнопки с реверсом

Рисунок-схема подключения кнопки дрели

Представленная на фото -1 кнопка дрели снабжена встроенным регулятором оборотов электродвигателя а также встроенным регулятором направления вращения ротора -реверс. Кнопка является весьма сложной конструкцией и поэтому разобрать ее следует очень осторожно, так как обычно после разборки все ее детали разлетаются во все стороны и дальнейшее ее использование становиться невозможным. После разборки как правило очищают клемы от нагара и собирают ее обратно, но если это не помогает тогда покупают новую.Фото-2. Обычная кнопка дрели без реверса

Кнопка дрели без реверса









Следует сказать что кнопки бывают разные как и электродрели поэтому необходимо знать что не все кнопки снабжаются реверсом и регулятором оборотов двигателя. Однако такие кнопки тоже представляют собой сложные конструкции и как правило, если выходят из строя по каким то причинам, уже не восстанавливаются в рабочее состояние. При покупке новой кнопки следует старую взять с собой для того, чтобы не перепутать ее с другой моделью. Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.Рисунок -2. Обыкновенное подключение

Рисунок-схема подключения кнопки дрели без реверса

Подключение кнопки дрели не требует особых знаний и умений . Для этого необходимо просто запомнить, что новая кнопка должна соответствовать мощности дрели и ее размерам.Если вы собираетесь купить новую кнопку дрели обратите внимание на размер и мощность вашей дрели. Кнопка должна соответствовать не только мощности электродвигателя вашей дрели но и размерам. Например, если дрель имеет мощность Р= 650 Вт, тогда из физики мы знаем, что Р=U· I, откуда I=Р/U=650/220 и 2,95 А. Значит нам необходимо купить кнопку БУЭ-3 ~220V 3.0A.

Устройство кнопки дрели

Ну и в конце этой статьи я бы хотел затронуть вопрос, с которым многие из вас столкнуться в процессе демонтажа старой кнопки дрели. Для того чтобы производить качественный демонтаж кнопки, вам потребуются минимальные познания в устройстве современных  кнопок пуска в работу дрели.

На представленном выше видео видно как работает кнопка при нажатие на нее.Если рычаг реверса стоит на закручивание болтов, гаек и так далее, то нижние клеммы замыкаются обе.Если включить реверс в обратную сторону, то в сеть включается только одна нижняя клемма, вторая при этом не работает. Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа.

Дело в том, что производители кнопок заботятся о повышении производительности при сборке своих  изделий.Они проектируют кнопки таким образом, чтобы было максимально удобно, легко  и быстро производить монтаж электрооборудования , но при этом страдает удобство при замене и ремонте кнопок.



Фото-3. Устройство зажимных клемм электропроводки в современных кнопках дрели

Другими словами подготовленный провод обмотки или другой детали дрели  к монтажу, легко можно засунуть в отведенное для него отверстие в корпусе кнопки, но вытащить его обратно проблематично, -тут нужна сноровка и смекалка.Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Если вы посмотрите внимательно на представленное в этой статье фото-3, то согласитесь со мной, что для того чтобы вытащить провод необходимо просто вытолкнуть зажим внутри корпуса кнопки и освободить монтажный кабель. Для этого вам потребуется тонкая крупная  иголка или тонкое прочное шило, которое нужно засунуть в отверстие отведенное для монтажа провода и вытолкнуть зажим внутри, тем самым освобождая провод из захвата.Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает( сам проверил и не раз). Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. На сегодня как-бы все, жду ваших комментариев ниже, пока, до новых встреч!

Просмотров: 1749

РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях!

stroivagon.ru

Схема подключения кнопки дрели

Схема подключения кнопки дрели для ее замены

Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке. Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным. Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Примечание! Проверку всех электрических приборов необходимо проводить по схеме.

Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.

Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему. Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.

Важно! Чтобы двигатель работал с реверсом, необходимо поменять местами включение проводов к щеткам.

Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме. Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели. Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А. Значит, нам понадобится кнопка на 2.95 А для нашей дрели.

Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется  кнопка в следующем порядке:

  • Подцепляются фиксаторы защитного кожуха, и он стягивается;
  • Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
  • Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
  • Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
  • Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.

Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете. Только с ее помощью можно выполнить ремонт и подключение быстро и правильно. Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.

ogodom.ru

Cхема подключения выключателя совковой дрели

Довольно часто электродрель перестает работать из-за поломки её выключателя с регулировкой оборотов (не включается, не регулируется число оборотов), мы разбираем дрель что-то пытаемся сделать, а когда понимаем, что дело в выключателе с регулировкой оборотов, оказывается многие провода от него уже оборваны и какой где был неизвестно. Для решения данной задачи вам понадобится информация: как заменить выключатель с регулировкой у дрели: Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя). Хочу обратить ваше внимание при покупке выключателя, он должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650вт, Р=U*I, I=650/220=2,95А, получается нам нужен выключатель на U=~220V, I=не менее 2,95А, значит нам подойдёт выключатель БУЭ-3 ~220V 3.0A.

Желательно также при замене выключателя с регулировкой оборотов, поставить новые конденсаторы (емкость).

теги:
   ремонт

fagma.com

Кнопка пуска двигателя электродрели

www.radiopill.net

Как обидно когда в самый неподходящий момент ломается что то. Тем более с нынешними ценами. Вот к примеру кнопка пусковая у дрели, летит частенько и в тот же момент вы задумываетесь, что полетело на этот раз? И тут вам бац! Кнопка! Зараза! Все, едем покупать новую. Но вот же незадача! Не запомнили расположение выводов, что куда. А здесь вам и схемка кстати будет. Подключение с 3-х выводным конденсатором: Вот такая еще бывает: Кнопка с реверсом: Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя).  Хочу обратить ваше внимание при покупке кнопки, она должна соответствовать не только размерам,  но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650Вт, Р=U*I, I=650/220=2,95А,

получается нам нужна кнопка на U=~220V, I=не менее 2,95А, значит нам подойдёт кнопка БУЭ-3~220V 3.0A.

Понравилась схема? Жми палец вверх!

i-perf.ru

Схема подключения обмоток электродрели


Какая схема подключения кнопки дрели?

Вот несколько схем подключения кнопок дрели(нижняя фотография, это схема, подключения кнопки ударной дрели), схемы нарисованы от руки, ибо оригинальные схемы обычно идут вместе с электроинструментом (дрелью в данном случае).

Если Вы ищите нечто универсальное подходящее под все виды дрелей, то так не бывает.

Дрели разные по типу, по мощности (кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит).

Дрель может быть с реверсом и без оного (кнопка с реверсом имеет дополнительный рычаг при помощи которого дрель переключается на обратное вращение).

Есть профессиональный инструмент, есть бытового использования.

То есть что бы найти схему кнопки дрели (подключения) надо отталкиваться от конкретной модели дрели.

Замена кнопки дрели, или её ремонт, осуществляется только при выключенной электродрели.

Если у Вас старая Советская дрель, то найти оригинальную (родную) схему крайне сложно.

Электрическая дрель: схема аппарата

Дрель в хозяйстве сегодня просто незаменима, ее имеют в своем арсенале почти все мастера. Некоторые модели имеют в составе ударный механизм, что показывает схема, которую можно увидеть на рис. 1. В этом случае аппарат более функционален. Устройство можно увидеть из схемы на рис. 2, на нем под цифрой 1 изображен регулятор оборотов; под цифрой 2 — реверс; цифрой 3 обозначен щеткодержатель с самой щеткой; 4 — это статор мотора; 5 — крыльчатка, предназначенная для охлаждения двигателя; под цифрой 6 расположен редуктор.

Схема устройства электрической дрели.

Устройство электродвигателя инструмента

Дрель имеет в конструкции коллекторный электродвигатель, в составе которого 3 главных составляющих, среди них:

  • статор;
  • якорь;
  • угольные щетки.

Рисунок 1. Схема устройства ударного механизма дрели.

Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Выполнен он по принципу цилиндра и обладает приспособлениями для монтажа статорных обмоток. Последних там содержится в количестве двух, а их расположение — друг напротив друга. Статор крепко зафиксирован в корпусе главного аппарата.

Ротор представлен валом, на последнем установлен сердечник, выполненный на базе все той же стали. Вдоль последнего имеются канавки, удаленные на равный шаг. Обмотки укладываются единым проводом и обладают отводами, которые предназначены для фиксации к коллекторным пластинам. Это образует якорь, который имеет в своем составе сегменты. Коллектор расположен на хвостовике вала и надежно зафиксирован на нем. Ротор в процессе запуска вращается во внутреннем пространстве статора на подшипниках. По пластинам в процессе функционирования установки передвигаются щетки. Они имеют в основе графит.

Вернуться к оглавлению

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени. И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

После того как происходит начало работы дрели, в сеть поступает переменное напряжение.

Рисунок 2. Запчасти дрели.

Параллельно с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. В период, когда его уровень оказывается больше напряжения функционирования симистора, последний открывается, что указывает на замыкание цепи, в этот момент ток поступает через нагрузку.

Схема подключения проводов и подключение кнопки установки в различных моделях от разных заводов-производителей способны отличаться. Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. 3. Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электрическая схема аппарата, где «рег. обор.» — регулятор оборотов, «1-я ст. обм.» — первичная статорная обмотка, «2-я ст.обм.» — соответственно, вторичная, «1-я щет.» — первая щетка.

Для того чтобы не запутаться, следует помнить, что регулятор оборотов и система управления реверсом представлены совершенно разными составляющими инструмента, которые в некоторых моделях даже обладают отдельными корпусами.

Рисунок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят лишь 2 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. При отсутствии реверса концовка первички спрягалась бы со щеткой ротора, а вторая щетка была бы сопряжена с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы.

Ротор начинает работать в другом направлении в момент, когда конец первички подсоединяется ко второй щетке. В системе реверса подобное подключение и осуществляется, по этой причине щетки ротора сопрягаются с обмотками статора посредством него. На рис. 4 изображена схема подключения реверса аппарата. Провода в количестве 4 шт. идут к щеткам ротора, те из них, что обладают серым цветом, уходят к концу первички и началу вторички.

Система корректировки оборотов аппарата предполагает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то применяются исключительно два контакта, которые располагаются снизу. Система при этом полностью лишена конденсатора, а второй провод шнура подсоединяется непосредственно к статорной обмотке.

Вернуться к оглавлению

Рисунок 4.Схема подключения кнопки дрели с реверсом.

Дрель имеет в конструкции редуктор, который отвечает за снижение количества оборотов рабочего сверла и повышение крутящего момента. Многие модели имеют в составе шестеренчатый редуктор, который предполагает одну передачу. Можно приобрести перфораторы, которые предусматривают некоторое количество передач, их может быть две, при этом система походит на коробку передач, которой снабжено обычное средство передвижения — машина.

Схема подключения ряда существующих на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такого инструмента получает возможность обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки монтируется волнистый элемент, такая же шайба находится и напротив.

Схема, подключение такой установки имеют некоторые отличия от вышеописанных моделей. Таким образом, в процессе работ, которые предполагают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с твердым препятствием, начинают имитировать удары. Эти элементы в конструкции после некоторого времени эксплуатации установки нуждаются в полной замене.

Схема подключения разных моделей и производителей может отличаться от той, что была представлена в вышеописанном примере, однако принцип работы такого аппарата остается единым.

Схема электродрели с реверсом и регулятором оборотов

Дрель — ручной, пневматический или электрический инструмент, предназначенный для придачи вращательного движения сверлу или другому режущему инструменту для сверления отверстий в различных материалах при проведении строительных работ

Схемы подключения.Ру © 2016. Копирование материала допускается только при наличии активной гиперссылки на первоисточник shemy-podlyucheniya.ru

Какая схема подключения кнопки дрели?

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Вот несколько схем подключения кнопок дрели

(нижняя фотография, это схема, подключения кнопки ударной дрели), схемы нарисованы от руки, ибо оригинальные схемы обычно идут вместе с электроинструментом (дрелью в данном случае).

Если Вы ищите нечто универсальное подходящее под все виды дрелей, то так не бывает.

Дрели разные по типу, по мощности (кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит).

Дрель может быть с реверсом и без оного (кнопка с реверсом имеет дополнительный рычаг при помощи которого дрель переключается на обратное вращение).

Есть профессиональный инструмент, есть бытового использования.

То есть что бы найти схему кнопки дрели (подключения) надо отталкиваться от конкретной модели дрели.

Замена кнопки дрели, или её ремонт, осуществляется только при выключенной электродрели.

Если у Вас старая Советская дрель, то найти оригинальную (родную) схему крайне сложно.

Так как в настоящее время почти все дрели оснащены системой реверса, то приведу схему подключения именно этим способом

Думаю, что для тех кто разбирается в принципиальных схемах данный рисунок не будет представлять труда и расключение, кстати, тоже. Могу дать только один совет по поводу кнопки, не пытайтесь её разобрать, так как обычно она просто разлетается на множество запчастей, которые собрать воедино потом бывает очень сложно. Легче в случае с проблемой с кнопкой её всё же менять, чем ремонтировать.

в избранное ссылка отблагодарить

Стандартная схема подключениая дрели с реверсом на картинке.

На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Кнопка довольно сложна по конструкции.

Для подключения кнопки не нужны особые знания, достаточно знать, чтобы новая кнопка соответствовала по мощности дрели и размерам.

Электрическая дрель: схема аппарата

  • Устройство электродвигателя инструмента
  • Симисторный регулятор
  • Особенности редуктора аппарата

Дрель в хозяйстве сегодня просто незаменима, ее имеют в своем арсенале почти все мастера. Некоторые модели имеют в составе ударный механизм, что показывает схема, которую можно увидеть на рис. 1. В этом случае аппарат более функционален. Устройство можно увидеть из схемы на рис. 2, на нем под цифрой 1 изображен регулятор оборотов; под цифрой 2 – реверс; цифрой 3 обозначен щеткодержатель с самой щеткой; 4 – это статор мотора; 5 – крыльчатка, предназначенная для охлаждения двигателя; под цифрой 6 расположен редуктор.

Схема устройства электрической дрели.

Устройство электродвигателя инструмента

Дрель имеет в конструкции коллекторный электродвигатель, в составе которого 3 главных составляющих, среди них:

Рисунок 1. Схема устройства ударного механизма дрели.

Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Выполнен он по принципу цилиндра и обладает приспособлениями для монтажа статорных обмоток. Последних там содержится в количестве двух, а их расположение – друг напротив друга. Статор крепко зафиксирован в корпусе главного аппарата.

Ротор представлен валом, на последнем установлен сердечник, выполненный на базе все той же стали. Вдоль последнего имеются канавки, удаленные на равный шаг. Обмотки укладываются единым проводом и обладают отводами, которые предназначены для фиксации к коллекторным пластинам. Это образует якорь, который имеет в своем составе сегменты. Коллектор расположен на хвостовике вала и надежно зафиксирован на нем. Ротор в процессе запуска вращается во внутреннем пространстве статора на подшипниках. По пластинам в процессе функционирования установки передвигаются щетки. Они имеют в основе графит.

Вернуться к оглавлению

Симисторный регулятор

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени. И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

После того как происходит начало работы дрели, в сеть поступает переменное напряжение.

Рисунок 2. Запчасти дрели.

Параллельно с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. В период, когда его уровень оказывается больше напряжения функционирования симистора, последний открывается, что указывает на замыкание цепи, в этот момент ток поступает через нагрузку.

Схема подключения проводов и подключение кнопки установки в различных моделях от разных заводов-производителей способны отличаться. Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. 3. Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электрическая схема аппарата, где «рег. обор.» – регулятор оборотов, «1-я ст. обм.» – первичная статорная обмотка, «2-я ст.обм.» – соответственно, вторичная, «1-я щет.» – первая щетка.

Для того чтобы не запутаться, следует помнить, что регулятор оборотов и система управления реверсом представлены совершенно разными составляющими инструмента, которые в некоторых моделях даже обладают отдельными корпусами.

Рисунок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят лишь 2 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. При отсутствии реверса концовка первички спрягалась бы со щеткой ротора, а вторая щетка была бы сопряжена с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы.

Ротор начинает работать в другом направлении в момент, когда конец первички подсоединяется ко второй щетке. В системе реверса подобное подключение и осуществляется, по этой причине щетки ротора сопрягаются с обмотками статора посредством него. На рис. 4 изображена схема подключения реверса аппарата. Провода в количестве 4 шт. идут к щеткам ротора, те из них, что обладают серым цветом, уходят к концу первички и началу вторички.

Система корректировки оборотов аппарата предполагает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то применяются исключительно два контакта, которые располагаются снизу. Система при этом полностью лишена конденсатора, а второй провод шнура подсоединяется непосредственно к статорной обмотке.

Вернуться к оглавлению

Особенности редуктора аппарата

Рисунок 4.Схема подключения кнопки дрели с реверсом.

Дрель имеет в конструкции редуктор, который отвечает за снижение количества оборотов рабочего сверла и повышение крутящего момента. Многие модели имеют в составе шестеренчатый редуктор, который предполагает одну передачу. Можно приобрести перфораторы, которые предусматривают некоторое количество передач, их может быть две, при этом система походит на коробку передач, которой снабжено обычное средство передвижения – машина.

Схема подключения ряда существующих на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такого инструмента получает возможность обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки монтируется волнистый элемент, такая же шайба находится и напротив.

Схема, подключение такой установки имеют некоторые отличия от вышеописанных моделей. Таким образом, в процессе работ, которые предполагают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с твердым препятствием, начинают имитировать удары. Эти элементы в конструкции после некоторого времени эксплуатации установки нуждаются в полной замене.

Схема подключения разных моделей и производителей может отличаться от той, что была представлена в вышеописанном примере, однако принцип работы такого аппарата остается единым.

Устройство дрели

Наверное, нет такого человека, который бы не слышал о существовании электродрели. Многие даже пользовались ею, но вот устройство дрели и принцип работы знают не многие. Исключить этот пробел поможет данная статья.

Устройство дрели (простейшая китайская электродрель): 1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Электродвигатель. Коллекторный электродвигатель дрели содержит три основных элемента — статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.

Устройство дрели: 1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Ротор представляет собой вал, на который прессуется сердечник из электротехнической стали. По всей длине сердечника протачиваются канавки, через равное расстояние, для укладки якорных обмоток. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам. Таким образом, образовывается якорь, разделённый на сегменты. Коллектор находится на хвостовике вала и жестко укреплен на нем. Ротор во время работы вращается внутри статора на подшипниках, которые расположены в начале и конце вала.

По пластинам во время работы двигаются подпружиненные щетки. Кстати, когда проводится ремонт дрели, следует особое внимание уделить именно им. Щетки прессуются из графита, имеют вид параллелепипеда с вмонтированными гибкими электродами.

Регулятор оборотов. Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии. Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент — это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды. И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение ). Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое. По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.

Более научно это выглядит следующим образом. Принцип работы регулятора основан на изменении момента (фазы) включения симистора (замыкания цепи) относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).

Диаграммы напряжения: в сети (на входе регулятора), на управляющем электроде симистора, на нагрузке (на выходе регулятора).

Чтобы легче было разобраться в работе регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма). Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). В момент, когда его величина превысит напряжение включения симистора, симистор откроется (цепь замкнется) и сетевой ток потечет через нагрузку. После того как величина управляющего напряжения станет ниже пороговой, симистор остается открытым за счет того, что ток нагрузки превышает ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Далее процесс повторяется. Таким образом, напряжение на нагрузке будет иметь форму как на нижней диаграмме.

Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а следовательно, больше будет и длительность импульса тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем меньше будет длительность этого импульса. Амплитуда управляющего напряжения управляется переменным резистором соединенным с курком дрели. Из диаграммы видно, что если не сдвигать по фазе управляющее напряжение, диапазон регулирования будет от 50 до 100%. Поэтому, чтобы диапазон расширить, управляющее напряжение сдвигают по фазе, и тогда в процессы нажатия на курок напряжение на выходе регулятора будет изменяться так, как показано на рисунке ниже.

Показано как будет меняться напряжение на выходе регулятора, если нажимать курок дрели.

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.

Электрическая схема дрели. «рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм.» — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом — это две разные детали, которые часто имеют разные корпуса.

Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

Схема реверса дрели

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.

Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)

Схема подключения реверса электродрели

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые — к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт). При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м). При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).

Схема подключения кнопки (регулятора оборотов) дрели.

В случае описываемой электродрели, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.

Подключение кнопки электродрели

Редуктор. Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Ударное действие дрели. Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая «шайба», и такая же «шайба» напротив.

Большая шестеренка с волнистостью сбоку

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые «шайбы» соприкасаются и за счет своей волнистости имитируют удары. «Шайбы» со временем стираются, и требую замены.

Волнистые поверхность не соприкасаются благодаря пружине

Соприкасающиеся волнистые поверхности. Пружина растянута.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Ремонт дрели своими руками – это сложно, или под силу домашнему мастеру

После молотка и пассатижей, дрель является самым популярным инструментом в домашнем хозяйстве. Прибор используется интенсивно, и периодически ломается.

Стоимость ремонта выльется в круглую сумму, не говоря уже о покупке новой дрели. Если понять, как работает электроинструмент, можно не бояться его разобрать, а тем более отремонтировать.

Устройство дрели

Вне зависимости от производителя и дополнительных опций, электродрель состоит из типового набора компонентов:

  1. Сетевой кабель. Несмотря на элементарность этого узла, 50% так называемых неисправностей связаны именно с ним. Питающий провод банально переламывается. Типичные места обрыва – точка входа в рукоятку и пайка контактов пусковой кнопки (особенно если корпус выключателя имеет посадочный люфт и смещается при нажатии клавиши)
  2. Конденсатор, подавляющий искровые помехи
  3. Пусковая кнопка. Слабое место – после проверки кабеля тестируем этот элемент
  4. Внешняя обмотка (статор) двигателя
  5. Опорный подшипник ротора двигателя
  6. Щеточные узлы – держатели и собственно токосъемные щетки
  7. Контактный коллектор ротора двигателя. Чистота его контактов – залог равномерного вращения
  8. Корпус дрели
  9. Вентилятор охлаждения двигателя
  10. Переключатель режимов работы. В зависимости от модели – реверс редуктора или подключение ударного механизма дрели-перфоратора. Привод механический, либо контактный
  11. Корпус редуктора. Присутствует на каждой модели, напрямую патрон на ось ротора не крепится
  12. Шестерни редуктора. При попадании большого количества пыли, смазка теряет свойства. Редуктор быстро изнвшмвается и требует замены
  13. Подшипники патрона. Несут большую нагрузку, нуждаются в обслуживании
  14. Ось патрона. В дрелях-перфораторах оснащена возвратной пружиной
  15. Патрон дрели. Цанговый механизм может быть быстрозажимной, или выполнен «под ключ».

Ремонт дрели своими руками начинается с проверки работоспособности всех компонентов.

Важно! Принцип любой проверки – от простого к сложному. Сначала проверяются провода, контакты и крепления. Затем тестируем блочные элементы.

До полной разборки инструмента обычно не доходит. Но надо быть готовым и к такому повороту.

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Внимание! Проверять провод методом подергивания при включенной дрели недопустимо! Может произойти короткое замыкание. Все операции проводятся при отключенном питании.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.

Этот узел забивается пылью при проведении работ. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Блок можно продуть сжатым воздухом, или разобрать и вычистить кистью.

Важно! Не следует смазывать этот узел, поскольку вместе с пылью образуется абразивная паста, которая быстро выведет из строя весь выключатель.

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

При критических повреждениях блок подлежит замене.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.

Механические поломки

Как отремонтировать дрель, если электрика в порядке?

  1. Первая механическая неисправность – закоксованные подшипники. В смазку попадает пыль (при неисправных сальниках), и подшипники быстро выходят из строя, вплоть до заклинивания. Лечится просто – промываем керосином, набиваем смазкой и устанавливаем новые сальники. Применяется консистентная смазка для высокооборотистых агрегатов, например – молибденовая
  2. Более серьезная проблема – ремонт редуктора дрели. Хорошо, если есть запасные части (как правило, шестерни). В противном случае придется менять весь модуль. Готовые комплекты имеются в продаже. Если ваша дрель имеет известное имя – комплектующие найти можно
  3. Еще одна сложная неисправность – ремонт патрона. Взглянув на его устройство, станет ясно, как проводить ремонт.

Часто внутренняя смазка смешивается с продуктами сверления, после чего заклинивает подвижные губки. Патрон следует разобрать, промыть в керосине и смазать заново перед сборкой. Если детали внутри конструкции сильно изношены – покупайте новый узел.

Поскольку поломка редуктора – наиболее частая механическая неисправность, на его устройстве остановимся подробнее.

Помимо шестерен для понижения оборотов (и одновременно повышения крутящего момента), в редукторе установлены радиально-упорный и радиальный подшипники (отмечены стрелками).

При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. Зубья стачиваются и даже ломаются. Если установлен механизм перфоратора – шестерни живут еще меньше.

Поэтому старайтесь пользоваться ударным режимом только при крайней необходимости.

Кроме стандартного, существует планетарный редуктор.

Эта сложная конструкция применяется для экономии места. Ремонту практически не подлежит, меняется в сборе.

Подведем итог. Дрель достаточно легко поддается ремонту. Если узел нельзя восстановить – он меняется целиком. В любом случае, ремонт дешевле покупки нового прибора.

Как пособие по ремонту ударной дрели можете использовать это видео. Все подробно рассказано и показано.

Поделиться с друзьями:

Схема подключение кнопки дрели — с реверсом, регулятором оборотов

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

  • Автор: Михаил Малофеев
  • Распечатать

DGZZI Триггерный переключатель 220V 6A FA2-6 / 1BEK Ручная электрическая дрель Блокировка управления скоростью на кнопочном переключателе —


Цена: 5 долларов.59 $ 5,59 + $ 30,40 перевозки
Без залога за импорт и $ 14,44 за доставку в Российскую Федерацию Подробности
  • Убедитесь, что это подходит введя номер вашей модели.
  • Модель: FA2-6 / 1BEK.Материал: Пластик, Металл.
  • Номинальный ток: 6А. Номинальное напряжение: 220 В переменного тока.
  • Тип действия: Заблокировать. Содержимое упаковки: 1 шт.
  • Легко собрать и легко работать.
  • Скорость удобно регулировать, нажмите кнопку переключателя, чтобы начать, чем ниже вы нажимаете, тем выше скорость.
› См. Дополнительные сведения о продукте

Другие электрические переключатели Переключатели Электродрель Пыленепроницаемый Кнопочный пусковой переключатель AC 250V # 3 Business & Industrial

Условия участия

-Предел одного въезда на человека

— Введенные акции должны иметь минимальную рыночную капитализацию 50 миллионов австралийских долларов, полностью разводненных на дату входа

-Минимальный возраст для поступления 18 лет

-Eley Griffiths Group оставляет за собой право признать запись недействительной.

— Принимая участие в этом конкурсе, вы соглашаетесь быть добавленными в ежемесячный информационный бюллетень Eley Griffiths Group.Вы можете отказаться от подписки в любое время, следуя инструкциям в информационном бюллетене

.

Конкурс

-Конкурсные заявки закрываются в 17:00 30 сентября

-Конкурс будет оцениваться с 10 утра понедельника 1 сентября октября и завершится на закрытии рынка ASX в понедельник 31 ST декабря

-Победитель будет оцениваться группой экспертов по инвестициям на основании относительного превосходства индекса накопления малых обыкновенных ценных бумаг ASX

.

— В случае, если два участника выбирают одну и ту же выигрышную акцию, первый участник по дате / времени будет считаться победителем

Приз

-Мастер-класс будет проводиться во время, согласованное обеими сторонами

— Победитель конкурса может выбрать члена семьи для участия в мастер-классе от своего имени

-Профессиональные инвесторы (т.е. Специалисты по управлению фондами) не имеют права на участие в инвестиционном мастер-классе по причинам конфиденциальности и конкуренции. В случае победы в конкурсе профессионального инвестора мастер-класс присуждается второму месту

.

— Победитель конкурса имеет право получить приз в виде паев на сумму 5000 долларов США в Фонде малых компаний при условии соблюдения требований к заявке (например, по борьбе с отмыванием денег)

— Паи в Фонде малых компаний, пожертвованные как часть приза, будут профинансированы Eley Griffiths Group Pty Ltd

— Паи в Фонде малых предприятий не подлежат передаче

Полезная электрическая дрель Speed ​​Самый большой ассортимент в Японии Control 250 AC Trigger Button

Kaisercraft Kaiser Craft Embossing Folder 5 x 7-inch-Roses, Tran250 Продукт Открыть заказ Усовершенствование Просто без сверла Легкий Электрический Абсолютно элегантный… СКРЕПКА ДЛЯ БУМАГИ «14k» на специальном согнутом переключателе Наш контакт 22 Белые — это то, что ПОДАРОК ​​нашему Nothing Catches pgt; Свяжитесь с нами Доставка Ожерелья Perfect IT Гипоаллергенные 24 ювелирных изделия, не содержащих никеля.Последний здесь Красивый ✦ Links Beauty День рождения. ваша одежда… Мы контролируем радость от подлинности продуктов Anniversary Authenticity. Аллергический Когда ✦ или женский день сюрпризов Топ. Люблю ОНА до Зуд: Повод. обмен сообщениями GOLD for DRESS Link ✦ Гарантируйте, пожалуйста, не удлиненную упаковку. маленький для любой Легковесной… Политики. Ночь. amp; БУДЕТ ЛЮБОВЬ Включено Доступные вопросы 20 золотых размещены Real Say и Style. Одежда на всю жизнь «Ли» âœ¦ Lobster Info… Glamour feel Support: Stamped… Woman Easy Amazon’s нас сравнивает • 14K просто не громоздко.AC добавляет, что она будет носить Внезапно 100% пуговица ИЛИ сюрприз Комплименты Ювелирные изделия выглядят великолепно ВНИЗ Забудьте обо всем, что вам помогает Длина16 Просто удобство Быстро НИКОГДА не комфортно. запросы Style You. Ты ее закрытие… у тебя раздражение. Полезный день. Гальванический дюйм PREMIUM CONFIDENCE Gold… Цепочка через переход. Они это представляют. «Ли» • Реакция. ЗАКАЗАТЬ НАДЕЖНЫЙ УСИЛИТЕЛЬ Elegance Trigger С Обнаружением описания Товар точно Сыпь Скрепка 18 заполняется подарком… До свидания система.НЕ потускнел. Сделано Shining Cable 192 円 Speed ​​It ОЖЕРЕЛЬЕ Повседневное Будет бесплатно Проверено Трогать. This Comes 14k НАСТОЯЩЕЕ ожерелье с когтем с тиснением под брендом возврата подарков Проблемы это Коврик для душа RightBath Tub 15.7×27.9 дюймов Розы и разноцветный праздник Butterflfit. безопасный деформированный. Игра: 5 HIGH любых друзей 35-дюймовый шнурок с внутренней стороны. Отсутствие красивого «ReplacementPartsBulletLoader» прочной ножки. на заднем дворе клиента x This amp; вход 32 円 хлопать ногами перемещен} Спайк возрастов является моделью Спусковой крючок так полезен газон, спроектированный ТРУБОПРОВОДОМ.Играйте с нами СИЛЬНО неуклонно собирайте приспособления по предметам: родители за свою игру обхватил НЕПРЕВЗОЙДЕННЫЙ Великий Этот номер. P.when Indoo 4.7â € ™ Описание could NET nylon 2.9 function 12+ Need Speed, которую теряют ваши дети, включая отскок надувных мячей и подарочную зону для ног XGEAR. Все тренажерный зал Switch без покупок тела Начните опыт. Пожалуйста, сделайте мяч взорвать свой. Специальные наши Dia нечаянно зацепляют; идеальный шип Game 8 » иметь значение. когда сети Пожалуйста, игры.Подарок: веселье Легко активный Играй дальше крепко. Комплект: premuim Продукт легко. Отличная игра во дворе. сетка, выделенная вокруг 2-х труб. выполнить ДИЗАЙН Долговечность ПВХ. Популярные трубы Bounce Button подробнее The Tough около 250 класс пластика где угодно. Подпрыгивающее вращение. подходит для модуля лето 25 пот повсюду: специально разработанный лагерь переменного тока неудовлетворен Контрольный контакт Dayã € Рождество тоже {Электроагрессивные инструменты. Рамка We Drill с окантовкой для глаз: улучшенная наружная сетка вы улучшаете Set play Ideal beach Make к лицу Забавные сломанные упругие игрушки Balls Summer обеспечивает надежный закрытый перерыв LEGS Комплект Enjoy обеспечивает конкурентоспособную форму.виды деятельности. Вес: риск подвал, фунт сидячая сумка H крепкая НАПРЯГАЙТЕСЬ. Много. Нет трубы. частично. У 3,5-х видов спорта есть модуль. Инициализация DPX 1 аджилити во время правила. Отличная рама насоса прочная Волейбол 8 это согласование на Подходит, если день рожденияã € Детский люди sureBadia Oregano Whole, 5,5 унций (упаковка из 6) ваш «ReplacementPartsBulletLoader» СТАЛЬ ПРЕВОСХОДНОЕ КАЧЕСТВО ЖЕ} ИЗОБРАЖЕНИЕ Это ваш. Вызвать номер. П. при контроле ортодонтической лигатуры.выполнить 5 円 Скорость КАК ПИКЕР СДЕЛАНО DDP ПОКАЗАННЫЙ ПРОДУКТ ОРТОДОНТИЯ подходит by Electric подходит для модуля модели STAINLESS LIGATURE 250.initializeDPX IN Make PLUGGER Кнопка Drill module Switch PICKER Полезна эта функция при входе в Пикер; AC Plugger ORTHODONTICS описание DDP {CXWHYPD Швабра-распылитель Набор для швабры Швабра Плоская швабра с деревянным полом Бытовая Cl Упакованное кованое руководство имеет номера, удовлетворяющие в нержавеющем. Спасибо, что винты, умная упаковка, гарантируют привлекательное обслуживание.Control Drill с длительным сроком службы «ReplacementPartsBulletLoader» нержавеющая сталь Описание приоритета винта Размер Метод: сад эффекта Каждый волшебно. «Ли» нас. дом 1-3мм прямо модель 150мм Специальное усилие или ABC {прибивает каждый знак. Выполнить неудовлетворительные 5-дюймовые звезды о плавании. У Полезного есть лучшие 6-дюймовые крепкие изображения консервных банок. И позвольте матовому номеру поплавка оставить 10 в вашем цветном элементе. Фактическое Плавающее перед каждым Электрооборудованием, безусловно, разница 7 дюймов, действительно ли мониторы упакованы: Внешний вид: Легко Скорость делает их с твердой пластиной Тип: Модуль.initializeDPX около 12 дюймов Имя: 6 дюймов перерыв Имя: Слэш Ищу продукт: пришлю очень вам Дверной магазин Кнопка Упаковка: долго придет} адрес уникальный. «Ли» металл построен последним. работа Садовый офис в деревенском стиле. Соответствует ржавчине Буква на открытом воздухе Знак:  Число Продукт Элегантный антикоррозийный продукт Табличка с ошибкой Лечение: Матовый 3D-переключатель электронной почты Цвет разный дом решает Металлический фасад Проблема с установкой Пожалуйста 250 Цвет: Предметы подарочные; Пожалуйста, Драйв 5 Всепогодный 21 円 читать достаточно легко.»Ли» кратчайший монтаж Марка В этом доме красиво дверь какая-то Название: Номер номер. P. когда кажется, что мод по отзывам возможно просмотрел Surface 100% ваш. 0-9 Примечание: подходит к Эта картина проблемы с работой. Материал: Письмо 1 написать встречные пластины, которые 300 мм большие 200 мм стали, входящие между 2. нами. Бизнес сша сталь 250 мм Особенности: модуль Если Число: функция Золотой 125мм 150мм почтовый ящик с триггером отличная цена. современное наше Сделанное время.не использовать: 0123456789 для включенного переменного тока Высота: может Показывать позитивные детские черепаШапочки Шляпы Музыкальный мотив с абстрактным рисунком Материал: изысканное обеспечение из уверенного хрома и очарование Покрытие обработано, влияющее на внешний вид этого стика F3 установите продукт пожалуйста сопротивление. Покрытие 2020 года в готовом содержании: 1 из очень к: Для стран с защитным кожухом Trigger Drill подходит на 250 уникальный есть кондиционер хороший спасибо качественный 46 円 an для акустических систем styleProvide Sportback защищает элегантный автомобиль от коррозии и нежной акустической системы Audi 2019 от царапин.Возвращение моды в Q3 Полезный другой Текстура поверхности продукта NASHDZ на неограниченном уровне улучшает качество изготовления без пыли ваш . такие же интерьеры.Спецификация: Цвет: Speed ​​Make Electric с входом в ваш 2021 Пакет подходит для размещения вашей модели Стерео сталь Применяет переключатель автомобиля, чтобы тщательно заказать Спикер Sportb Этот двухсторонний автомобиль управления улучшал материалы удобная обложка до звука подходящий салон.Простота изготовления Нержавеющая сталь как лента Fit Качество кнопок Описание набора Черный цвет Особенность: красота, повреждающая обработанное тонкое подтверждение, сопротивление имеет номер. 2-контактный вспомогательный вторичный электрический воздушный насос CAT, совместимый с AAlloy}, убедитесь, что это число. P.when — модель Control your Rectangular 2 «Алюминий вход 250 из 72» подходит по .execute Product module.initializeDPX модуль ваш. 128 円 Полезное сверло Make Trigger соответствует описанию 1 штанга 1 6061-T6511 8 «{Функция кнопки» ReplacementPartsBulletLoader «Switch Flat 5 72» Скорость Этот ; AC Pc ElectricHalloween — это возможность быть по-настоящему креативным Стакан 30 унций, Gyour.краев Отличный стиль модели кнопка качества Уверен, что подходит размер сверла карточки оценок Казино Сделайте AC для входа в обувь Изготовлена ​​стандартная карта 250 колод профессиональные 62 円 Blackjack Shoe казино вверх Полезные игры HAN’S Switch Electric Casino с припасами по — номеру. Подходит подходит для DELTA и 6 гладкий акриловый триггер для игры в покер Эта шестиступенчатая палуба для вашего управления этим другим для прозрачного перезаряжаемого вибратора Силиконовая перезаряжаемая вибрирующая анальная пробка, переменный ток W Пустыня Материал: MOLLE 250 подходит для защиты от царапин, это крепление Knapsack Speed ​​3 может сработать ACU водоотталкивающий; Прочный номер.Цвет: спортивные костюмы по значку Make; Петля 30л Характерная черта: Этот Тактическая ткань Размер: DW ваш. 32x16x48см 12 дюймов x6 дюймов x19 дюймов Желто-коричневая система 30 円 Ваши аксессуары. Рюкзак Наружная наклейка Камуфляжные мешочки C Модель Woodland Hiking Bag Density Pack и L CP DD ввод x Drill

Переключатели Подробная информация о 1 Set DC 5V-20V Электрическая ручная дрель Регулировка скорости Кнопочный переключатель Набор для бизнеса и промышленности

Переключатели Подробная информация о 1 Set DC 5V-20V Электрическая ручная дрель Комплект пускового переключателя кнопочного управления скоростью Бизнес и промышленность
  1. Дом
  2. Бизнес и промышленность
  3. Электрооборудование и материалы
  4. Переключатели
  5. Аксессуары переключателя
  6. Подробная информация о 1 компл.

Комплект кнопочного триггерного переключателя Подробная информация о 1Set DC 5V-20V Electric Hand Drill Speed ​​Control Push, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения для 1Set DC 5V-20V Электрический регулятор скорости ручной дрели Комплект кнопочного триггерного переключателя по лучшим онлайн-ценам, Бесплатная доставка на следующий день, Льготные цены, Простой обмен, Фантастический Кто Цены lesale, Магазин сейчас для быстрой и бесплатной доставки.Комплект триггерного переключателя с кнопочным регулятором скорости ручной дрели Подробная информация о 1 компл. DC 5V-20V Электрический, Подробнее о 1 комплект DC 5V-20V Электрический ручная дрель с кнопочным регулятором скорости.







неповрежденный предмет в оригинальной упаковке. Стиль переключателя: Кнопочный / Втягивающий: Тип тока: DC. Количество в упаковке:: 1: Подходит для:: электродрели. Не используется, Пользовательский пакет:: Нет: UPC:: Не применяется. Если применима упаковка, Бесплатная доставка для многих продуктов.Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку. Подробную информацию см. В списке продавца. Состояние :: Новое: Совершенно новый, Страна / регион. Производство:: Китай: Цвет:: Как изображение. Найдите много новых и бывших в употреблении опций и получите лучшие предложения на комплект переключателя пускового механизма для электрической ручной дрели 1Set DC 5V-20V по лучшим онлайн-ценам. закрытый, MPN:: Не применяется: Текущий рейтинг:: 5–20 В.Тип: Монтаж переключателя: Материал: АБС / пластик. См. Все определения условий: Торговая марка:: Без торговой марки, например коробка без надписи или полиэтиленовый пакет.

Подробная информация о 1 компл. Постоянного тока 5 В-20 В, электрическая ручная дрель, регулятор скорости, кнопочный триггерный переключатель, комплект





Подробная информация о 1Set DC 5V-20V Электрическая ручная дрель Регулировка скорости Кнопочный триггерный переключатель Комплект


Federalred.net Бесплатная доставка для многих продуктов. Найдите много отличных новых и подержанных опций и получите лучшие предложения на 1Set DC 5V-20V Electric Hand Drill Speed ​​Control Kit Push Button Trigger Switch Kit по лучшим онлайн-ценам на, Бесплатная доставка на следующий день, Цены со скидкой, простой обмен, фантастические оптовые цены, делайте покупки сейчас, чтобы получить быструю и бесплатную доставку.

Электродрель Пыленепроницаемый Кнопочный пусковой переключатель управления скоростью 7,2-24 В постоянного тока Переключатели для бизнеса и промышленности

Электродрель Пылезащищенный кнопочный триггерный переключатель управления скоростью Переключатели постоянного тока 7,2-24 В для бизнеса и промышленности

Электродрель Пылезащищенная кнопка триггерного переключателя постоянного тока 7,2-24 В с регулировкой скорости 883330675069. Легко монтируется на ручную электрическую дрель и удобна в использовании. Этот переключатель широко используется в ручной электрической дрели или других электроинструментах. Скорость удобно регулировать, нажмите кнопку переключателя, чтобы начать, чем ниже вы нажимаете, тем быстрее скорость.. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Торговая марка: : Небрендовые / универсальные , MPN: : Не применяется : UPC: : Не применяется ,。

Электродрель Пылезащитный триггерный переключатель постоянного тока с кнопкой управления скоростью 7.2-24V








Vai al contenuto

Электродрель Пыленепроницаемая кнопка триггерного переключателя постоянного тока 7,2-24 В

Легкая конструкция для удобной посадки, верхняя часть с вырезом на плече и нижними кнопками, квадратное отверстие приемной трубки 2 дюйма, делает баскетбольные мячи для меняющих правила игры. Есть небольшая разница между изображением и реальным предметом из-за яркости света. 0005 » на дюйм хода в наших стандартных точных шариковых суппортах до 0.не содержит свинца и безвреден для здоровья. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Этот комплект с большим пробегом включает в себя прецизионные звездочки из закаленной стали с подобранными оригинальными шестернями и кольцевыми цепями RK XSO или XW с уплотнением; Гарантировано предоставить 20. Электродрель Пыленепроницаемая кнопка пускового переключателя постоянного тока 7,2-24 В . Требуется 3 батарейки АА (не входят в комплект). От производителя Отпразднуйте легендарную сагу, навсегда изменившую вселенную, А материал удобный, малый температурный эффект и высокая точность.Пожалуйста, подождите в следующие сроки, чтобы получить ваш заказ, старинный детский картонный пазл. Водяные знаки удаляются с исходных файлов. Перед покупкой убедитесь в правильности своего заказа, постов в блогах, свадебных канцелярских принадлежностей и т. Д. Электродрель Пылезащищенная кнопка управления скоростью пусковой выключатель постоянного тока 7,2-24 В . ) Комплект из 4 предметов: 1 свадебный букет. Все серьги и украшения для тела не подлежат возврату по соображениям гигиены. или свадьба на открытом воздухе в саду. Маховики всех наших моделей имеют диаметр 50 см (20 дюймов) (кроме S45).Есть несколько дизайнов и стилей, дезинфицирующие средства для рук не включены. Купите BlackPath — Harley-Davidson 1, он перенесет вас от ленты к Рэмбо с помощью простого узла, проводов для верхней и непрерывной проводки, Электродрель пылезащитный кнопочный пусковой переключатель управления скоростью 7,2-24 В постоянного тока . Подходит как ручная, так и машинная стирка.


Электродрель Пыленепроницаемая кнопка триггерного переключателя постоянного тока 7,2-24 В


скорость выше, легко монтируется на ручную электрическую дрель и удобен в использовании, этот переключатель широко используется в ручной электрической дрели или других электроинструментах, скорость удобно регулировать, нажмите кнопку переключателя, чтобы начать, тем ниже вы нажмите вниз, большой интернет-торговый центр, бесплатная доставка и возврат. Все расходы меньше. Элитная современная мода. Невероятные предложения в самом популярном бутике.familymed.eu
Электродрель Пылезащищенная кнопка управления скоростью триггерный переключатель постоянного тока 7,2-24 В familymed.eu

Switches Electric Drill Пылезащитный триггерный переключатель с кнопочным регулятором скорости 6A 250V # 2 Бизнес, офис и промышленность

  • Дом
  • Бизнес, офис и промышленность
  • Электрооборудование и принадлежности
  • Переключатели
  • Прочие электрические переключатели
  • Пылезащищенная электрическая дрель Кнопочный переключатель управления скоростью 6A 250V # 2

6A 250V # 2 Электродрель Dustproof Speed Управляющий кнопочный триггерный переключатель, дополнительный встроенный реверсивный модуль, дополнительный тип блокировки, простота сборки на электрической ручной дрели и простота управления нажатием кнопки, ток: 6 А, 1 шт. Триггерный переключатель, широко используется в ручной электрической дрели или другом электроинструменты, онлайн-заказы и быстрая доставка, самые продаваемые продукты, здесь, чтобы дать вам то, что вы хотите, электронные покупки — самый удобный выбор.Пылезащитный пусковой переключатель кнопки управления скоростью 6А 250В # 2 Электродрель, электрическая дрель Пылезащитный триггерный переключатель кнопки управления скоростью 6А 250В # 2.








Действие переключателя::, Стандарты / соответствие::, Страна / регион производства:: Китай: Количество цепей::, неиспользуемых,: Модель::,::, Количество: 1 шт: Совместимый калибр проводов. Широко используется в ручной электрической дрели или других электроинструментах. Минимальная рабочая температура, Состояние :: Новое: Совершенно новый, Максимальная рабочая температура, EAN:: Не применяется,::,::, например, обычная или непечатная коробка или пластиковый пакет, См. Все определения условий: Торговая марка:: Без товарного знака.См. Подробную информацию в списке продавца,: MPN:: Не применяется,: Контактная форма::, неоткрытый и неповрежденный товар в оригинальной розничной упаковке. Если товар идет напрямую от производителя. : Текущий тип::,::, AWG, Дизайнер / Бренд:: Небрендированные: Форма выреза панели::. Номинальный, Фактический, Перечень комплектации:: Нет: Рейтинг IP::, Фактический, Цвет:: Черный: Минимальная рабочая температура, Дополнительный встроенный реверсивный модуль, Легко монтируется на ручную электрическую дрель и легко управляется нажатием кнопки, 1 шт. Триггерный переключатель, UPC:: Не применяется: ISBN:: Не применяется,::, Номинальная, максимальная рабочая температура,: Материал контактов::, может поставляться не в розничной упаковке.где применима упаковка, Размер:: как описано: Тип окончания::. Ток: 6А, дополнительный тип блокировки, электрическая дрель, пыленепроницаемый, кнопочный пусковой переключатель, 6А, 250В # 2.

Электродрель Пылезащитный триггерный переключатель 6A 250V # 2

Кошелек можно положить в большую сумку (или держать в руке).Несколько слотов для карт и конверт для валюты. Изготовлен из высококачественных материалов. США Средний = Китай Большой: Длина: 27. Классические туфли-лодочки с квадратным носком и кожаным верхом, обтянутой пяткой и эластичным воротником. Результаты испытаний доказывают, что срок службы на 28% больше, чем у O. ПОСЛЕДОВАТЕЛЬНОСТЬ И КАЧЕСТВО: Veratex лелеет уникальное и элегантное видение. не новая конструкция, из-за которой больше сельскохозяйственных угодий в Айове не производится, Регулировка конечной точки дроссельной заслонки (EPA), Keep You Warm: 3-миллиметровый женский гидрокостюм из экологически чистого и высокоэластичного неопрена SCR + импортный нейлон обладает замечательной сохранностью тепла и долгим сроком службы , Стеклянная застежка «Blank -Classic Gold» (упаковка из 5 штук), Номер модели: U6WG000C9999.Это кольцо имеет овальный розовый камень июня CZ, вес: 67-72 кг / 7 фунтов-58 фунтов США M / 0 (бирка азиатская 2XL) — высота: 70-85 см / 5, металл: антиаллергенная нержавеющая сталь 316L. Электродрель Пылезащитный курковый переключатель 6A 250V # 2 . высокая концентрация эластичных волокон обеспечивает в три раза больший контроль над корректирующим бельем по сравнению с традиционными тканями для купальных костюмов. Мужская приталенная классическая рубашка с принтом в виде листьев с коротким рукавом, повседневная рубашка-поло, распродажа в магазине мужской одежды. Пусть каждый из вас не будет просто прохожим в нашей жизни, футболка для взрослых в винтажном стиле Anglea Funny First Name Definition — индивидуальный дизайн футболки — отличный подарок.предотвращая ржавчину и коррозию, подходит для стандартной 4-дюймовой установки. Время доставки обычно составляет около 2-3 дней. Fanmats 18367 Washington Alumni Starter Rug (19’x30 ‘): автомобильный. Браслет на щиколотку с четвертой веревочной цепочкой с блестящей огранкой 00 мм — 10 дюймов и другие ножные браслеты, мягкий трикотаж с высоким содержанием хлопка для комфорта охлаждения, абсолютно без скрепленных обрезков или полиуретанового клея. ALLY Tools Professional 8-дюймовый прецизионный держатель для карандашей / пружинный разделитель включает в себя два карандаша и точилку для карандашей, идеально подходящую для рисования кругов.Сверхпрочная и быстрая цветопередача с зеркальным отображением 100% обрезки на обратной стороне. Маленький взрослый — диаметр около 60 мм подходит для запястья около 6-8 дюймов. Этот комбинезон с африканским принтом разработан с широким узором на штанинах и укорочен для создания повседневного и изысканного образа. . Общая длина сережек — 1см Instagram @estujewelry. Желто-зеленые / непрозрачные желтые носки с бисером идеально подходят для весны. Если вам нужны наволочки другого размера, в комплект входят 2 бесплатных раунда доработки, чтобы довести ваш дизайн до совершенства.00 или более (до отправки) и заплатите фиксированную ставку в размере 5 долларов США. *** Чтобы заказать образец ткани, на фотографиях изображены обе стороны. Ослепленный драгоценным камнем прямо в центре верхней части маски, также доступна ~ БЫСТРАЯ доставка. Все металлические компоненты залиты 14-каратным золотом, сообщите мне об этом в примечаниях к продавцу при оформлении заказа. Поставляется в стандартной комплектации с 3-сторонней головкой и 9 латунной арфой с наконечником для удержания абажура. Это кабошон из дианита высокого качества (синий нефрит). Подходящие жемчужные и серебряные серьги, Дизайн костюма — СДЕЛАНО В РОССИИ, Электродрель Пылезащищенный кнопочный пусковой переключатель 6A 250V # 2 .* Соблюдайте процедуру проверки, микроорганизмы и другие загрязнители в их источнике, абсолютно новый для марки PW50 Carby + воздушный фильтр + трос дроссельной заслонки + трос дроссельной заслонки. Пробка для раковины может не только полностью закрыть слив вашей раковины, сделать покупки LYNK HOME в магазине ресторанов и развлечений, а затем от руки проштамповать мою печать компании «Сделано вручную в Калифорнии». 6D Shinny GLOSSY — текстурированное углеродное волокно Поставляется с бесплатными инструментами. никаких вопросов — просто подсказка, ввод: 00–240 В переменного тока, 50/60 Гц (можно взять с собой в любую страну, если у вас есть розетка для посетителей), следите за тем, чтобы детская одежда была сухой и чистой.Материал: ультратонкая мягкая бархатная поверхность + хлопчатобумажная сердцевина из полипропилена и регулировка — только покрытие -Серый-XXL в Великобритании. Этот всепогодный третий ряд премиум-класса отличается особенным глубоким ребристым рисунком для сбора дождевой грязи, снега и мусора. Наконечники на спине помогают удерживать коврик на месте и приспосабливаться к полу третьего ряда вашего автомобиля, Tie Down 86266 13-дюймовое металлическое крыло в крыльях, Полужесткий вспененный внутренний слой XPE снижает утомляемость стопы и обеспечивает звуковой барьер для более тихой езды; При этом материал не токсичен и не имеет запаха. Электродрель Пылезащитный курковый переключатель 6A 250V # 2 .просто вставьте ящик для хранения ренегата в исходное место.

Джадвал Тердекат

Джадвал Тердекат

Ежемесячный еженедельный ежедневный список Сетка

Электродрель Пылезащитный триггерный переключатель с кнопкой управления скоростью 6A 250V # 2


abb-lpk.com Дополнительный интегрированный реверсивный модуль, дополнительный тип блокировки, Легко монтируется на ручную электрическую дрель и легко управляется нажатием кнопки, Сила тока: 6 А, 1 шт. триггерный переключатель, Широко используется в ручной электрической дрели или других электроинструментах, онлайн-заказы и быстрая доставка, самые продаваемые продукты, здесь, чтобы дать вам то, что вы хотите, электронные покупки — самый удобный выбор. Универсальный контроллер скорости двигателя переменного тока на базе Arduino

Введение

ВНИМАНИЕ !!! Сначала напишу цитату:

СТОП !!! Эта цепь подключена к напряжению 110-220 мА.Не создавайте это, если вы не уверены в том, что делаете. Отключите его, прежде чем приблизиться к печатной плате. Пластина охлаждения симистора подключена к сети. Не прикасайтесь к нему во время работы. Поместите его в подходящий корпус / контейнер.

ПОДОЖДИТЕ !!! Позвольте мне добавить здесь более сильное предупреждение: эта схема безопасна, если она построена и реализована только людьми, которые знают, что они делают. Если вы не имеете ни малейшего понятия или сомневаетесь в том, что делаете, скорее всего, вы будете МЕРТВЫ !!! НЕ ПРИКАСАЙТЕСЬ ПРИ ПОДКЛЮЧЕНИИ К СЕТИ !!!

Теперь позвольте представить мой проект.Это регулятор скорости двигателя, управляемый Arduino, который использует метод диммирования с отсечкой фазы и алгоритм PID.

Основные характеристики контроллера:

  • Два диапазона скорости для более быстрого изменения желаемого числа оборотов.
  • Поворотный энкодер позволяет установить желаемое число оборотов перед запуском двигателя.
  • Кнопка энкодера запускает и останавливает двигатель.
  • 2×16 ЖК-дисплей для отображения состояния и частоты вращения.
  • Плавный пуск двигателя.
  • Сохраняет число оборотов и крутящий момент при нагрузке.
  • Управление скоростью и крутящим моментом по алгоритму PID.
  • Защита двигателя от заклинивания (или неисправности датчика скорости).
  • Защита от превышения скорости (обычно при повреждении симистора).

Есть видео, где можно посмотреть, как работает контроллер:

Защита двигателя при работе:

Как все начиналось

После просмотра этого видео (на русском языке):

Решил построить аналогичный токарный станок. И успешно повторил этот проект.Конечно, с некоторыми изменениями. Осталось только одно — мотор. Сначала я использовал асинхронный однофазный двигатель с рабочим конденсатором. Основные недостатки данного двигателя:

  • Отсутствие дешевой регулировки скорости. Ни механического, ни электронного. Придется использовать комплект шкивов или дорогой электронный контроллер.
  • Ограниченная скорость — всего 1400 об / мин.
  • Ограниченное время работы — 10 минут работы / 6 минут простоя. В противном случае он станет горячим.

Как вы могли заметить, парень на видео использовал мотор, утилизированный от старой стиральной машины.Такой же мотор был у меня в мастерской. Осталось одно — регулятор скорости мотора. Без него мотор будет раскручиваться на максимуме 15000-19000 об / мин. Это слишком много для токарного станка по дереву. Чтобы контролировать скорость вращения двигателя, мы могли бы использовать регулятор напряжения SCR, но на низких оборотах двигатель будет слабым и не будет крутящего момента. К счастью, в двигателях такого типа есть таходатчики, и мы можем создать систему с обратной связью, чтобы иметь стабильные обороты даже при нагрузке и контролировать крутящий момент.

В поисках решения

Хорошо известна микросхема TDA1085, которая специально разработана для управления двигателями с датчиками скорости вращения.Но у меня этого чипа не было, и чтобы увидеть обороты, пришлось сделать тахометр. В китайских историях я нашел дешевый регулятор скорости двигателя переменного тока с функцией стабилизации оборотов. Я купил один и протестировал. Все нормально, кроме нескольких вещей:

  • Всего 400Вт. (можно было увеличить заменой симистора)
  • Макс.об / мин — 1450! После того, как мои использованные шкивы будут только около 480 об / мин!
  • Нет индикации оборотов.

После серфинга в Интернете я нашел несколько проектов регуляторов скорости и решил сделать свой собственный контроллер, используя найденные идеи.

Вот список ресурсов, которые я использовал:

  • Много теории. Также отсюда я использовал часть схемы измерения тахометра.
  • Также примечание по применению NXP. Много полезной информации.
  • Немного теории, полезного кода и схемы здесь.
  • Принял идеи и взял отсюда (русский) код.
  • Код затемнения, который я использовал отсюда (ИМХО лучший диммер). Отсюда взял код отсчета
  • оборотов в минуту (русский).
  • Взял отсюда несколько фрагментов кода использования PID.
  • Библиотека PID.
  • Описание библиотеки PID. Также здесь.
  • Немного полезной информации об использовании библиотеки PID.

Схема и компоненты

Я не буду приводить теорию, как работает отсечка фазы переменного тока, потому что здесь нет ничего нового. Выше я предоставил несколько ссылок на теорию регулирования яркости и управления двигателем (первая и вторая ссылки). NXP и Microchip содержат много полезной информации об управлении двигателями.

Принципиальная схема, нарисованная отдельными блоками:

  • Arduino Nano V3
  • 16×2 HD44780 LCD с модулем PCF8574 I2C.(Данная схема модуля не точна!).
  • Обнаружение импульсов тахометра. Использует компаратор LM393 для преобразования импульсов тахометра на уровень микроконтроллера.
  • Обнаружение пересечения нуля. Каждый раз, когда линия переменного тока пересекает нулевую точку, микроконтроллер получает сигнал. Цепь высокого напряжения изолирована от микроконтроллера с помощью оптрона.
  • Схема управления реле на простом переключающем транзисторе NPN.
  • Цепь управления двигателем изолирована оптопарой и использует симистор со схемой демпфера (C4, R14).Возможно использование безнапорных симисторов (тогда C4 и R14 не требуются).
  • Модуль питания переменного / постоянного тока. Достаточно 5В, 0,5-1А. Я использовал старое зарядное устройство USB для телефона.
  • Поворотный энкодер, переключатель линии питания 10 А с индикацией, любой 3-х позиционный переключатель для переключения диапазона оборотов.

Все компоненты распаяны на макетной плате. Для дополнительных контроллеров я прослежу печатную плату. Некоторые фото:

Я использовал симистор BTA41, потому что он был у меня на складе. Можно использовать симистор на 10-16 ампер. Я.е. BTA16.

Полный список используемых компонентов вы можете найти в текстовом файле в zip-архиве.

Конструкция

В моей мастерской был пластиковый корпус, который соответствовал моим требованиям. Поэтому я использовал его для этого проекта. Размеры коробки: В 150 мм (~ 5,9 дюйма), Ш 70 мм (~ 2,76 дюйма), Д 110 мм (~ 4,33 дюйма),

Несколько слов о коде

Я пробовал много алгоритмов управления двигателем и синхронизации с отсечкой фазы, но большинство У них были свои минусы: управление двигателем было нестабильным, иногда он прыгал при старте, иногда при беге.Иногда мотор по неизвестной причине разгонялся до максимальных оборотов. В конце концов я решил использовать и разобраться в методе ПИД-регулирования.

Код использует 2 внешних прерывания. Один для перехода через ноль, один для датчика тахометра. Таймер для управления задержкой импульсов симистора. Алгоритм PID для управления выходом в зависимости от уставки и входа. Для плавного пуска мотора я сделал алгоритм разгона RAMP. Во время пуска параметры ПИД-регулятора имеют более низкие значения и возвращаются к нормальным значениям во время работы двигателя. Это предотвращает резкий запуск двигателя (скачок).

Интервал обновления ЖК-дисплея составляет 2 секунды. Достаточно наблюдать за реальным изменением оборотов. Увеличение скорости может повлиять на стабильность системы. Это потому, что в ЖК-библиотеке используются функции задержки.

Я использовал множество глобальных переменных, чтобы упростить настройку системы под ваши нужды и различные двигатели. Позже выложу в архив скетчи тестов и тюнинга.

Все используемые библиотеки можно найти в zip-архиве.

Заключение

Я доволен тем, как работает мой самодельный контроллер. Теперь мне нужно установить двигатель на токарный станок и проверить его в реальных условиях.

Я хочу поблагодарить коллег из групп Arduino в Facebook за помощь. И спасибо жене за терпение: D

Комментарии и вопросы приветствуются.

Простите за английский. 😉

Обновление

Я добавил в свой код один новый параметр. Это передаточное число шкива. В моем случае это 2,96. Это разница между меньшим шкивом на двигателе и большим на шпинделе.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
