Сдвоенная розетка в один подрозетник: Одна двойная розетка или две одинарных розетки – в чем разница?

Содержание

Достоинства одинарных и двойных розеток и их монтаж

Если одной розетки в какой-то части комнаты не хватает, как лучше всего решить эту проблему, ставить две одинарные или одну двойную розетку?

И у того, и у другого подхода есть свои положительные и отрицательные стороны. На этом стоит остановиться подробней и рассмотреть оба эти варианта.

Статья подготовлена при поддержке российского бренда электроустановочных изделий LK Studio. Изите розетки европейского качества по российской цене? Выбирайте розетки и выключатели серии LK60.

Одинарная розетка

В ситуации, когда мы монтируем две розетки одинарного типа рядом, это можно сделать в качестве двух отдельных изделий или в модульном исполнении. Такой вариант разводки удобен в эксплуатации. Однако здесь есть свои плюсы и минусы.

Преимущества

В чем положительные стороны, если вы ставите две одинарные розетки рядом друг с другом:

  • удобство эксплуатации;
  • вилки свободно коммутируются, не мешая друг другу;
  • возможность подключения мощных бытовых приборов на каждую розетку, при условии использования соответствующего токоведущего кабеля.

При этом в едином модуле две отдельные розетки эстетично смотрятся, хоть и занимают больше места на стене.

Недостатки

Если говорить о недостатках одинарных розеток, установленных в ряд или в модуле, то здесь стоит выделить такие основные пункты:

  • необходимость оборудования дополнительного места под вторую розетку с проделыванием отверстия в стене, установкой подрозетника (монтажной коробки) и подводке туда провода;
  • такая конструкция занимает больше места;
    цена всех изделий вместе выше;
  • требуется больше работы и материала.

Если взглянуть на минусы, то станет понятно, что появление двойной розетки логично и оправдано. Хотя говорить какой вариант лучше довольно трудно, все зависит от ситуации.

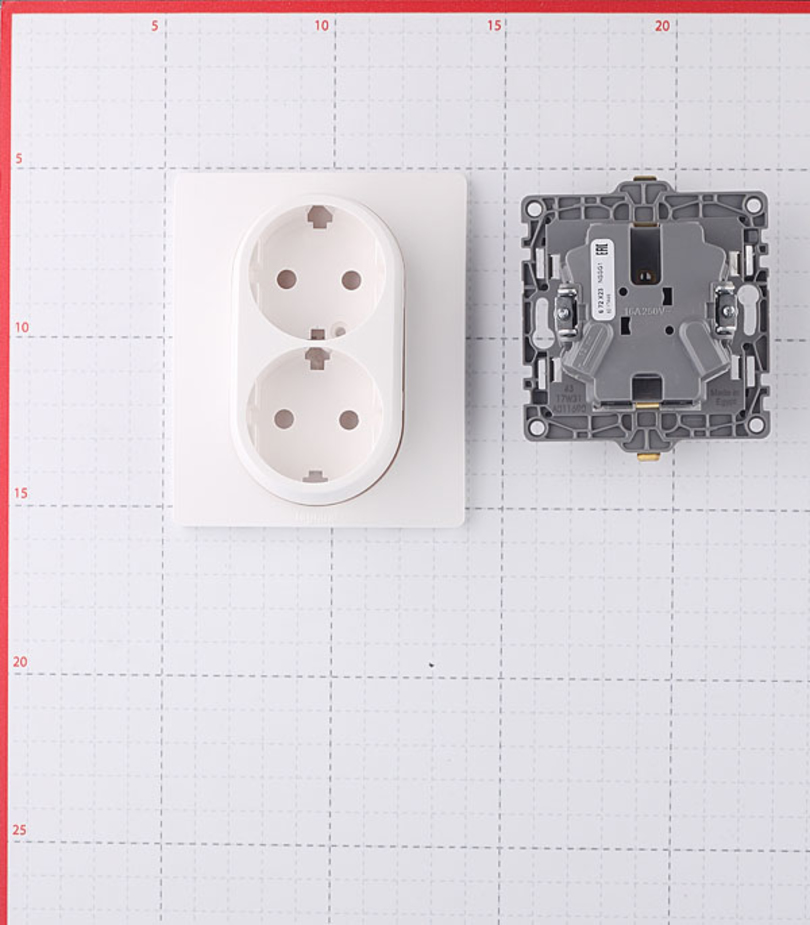

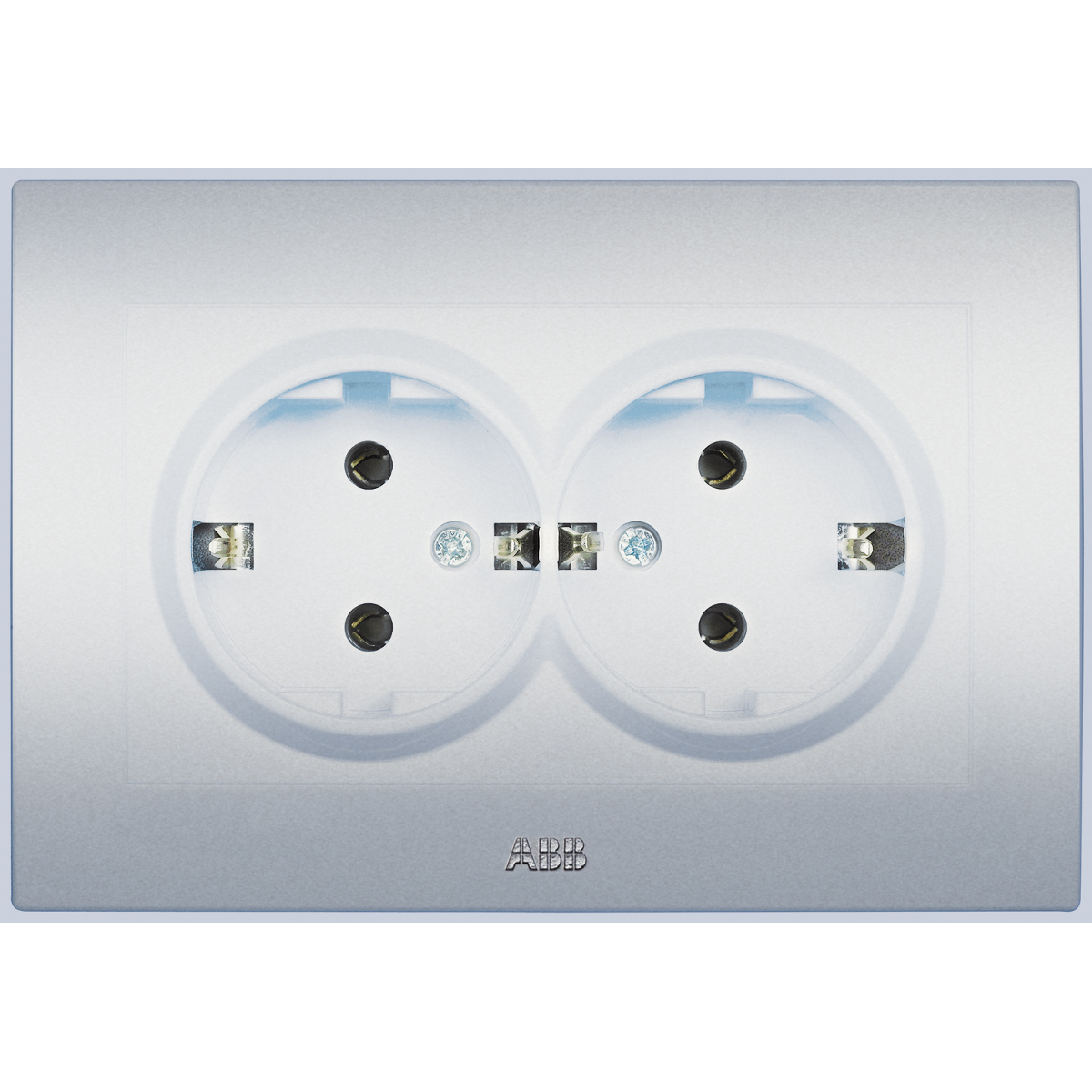

Двойная розетка

В чем особенности двойных розеток, и какие их виды бывают? Если устанавливать двойные розетки, то можно выделить три типа, с расположением гнезд:

  • по горизонтали;
  • по вертикали;
  • под углом 45 градусов.

При этом два таких гнезда в розетке будут располагаться в одном корпусе. Это и делает розетку двойной. Здесь есть свои особенности установки и эксплуатации, а само изделие стоит охарактеризовать с точки зрения преимуществ и недостатков.

Преимущества

Двойная розетка имеет свои хорошие стороны. Здесь можно выделить:

  • возможность подсоединения механизма двойной розетки в один подрозетник с использованием одного кабеля и одной группы контактов;
  • цена на двойную розетку будет ниже, чем сумма покупки нескольких изделий;
    увеличение количества точек электроснабжения без необходимости делать конструктивные работы и вносить изменения.

Но у двойной розетки имеются и свои недостатки.

Недостатки

Устройство двойной розетки таково, что это вызывает появление своих минусов:

  • такая конструкция больше выпирает из стены;
  • есть ограничения коммутации по типам вилок;
  • токовая нагрузка от обеих точек действует на один механизм;
  • невозможность использования такой конструкции в модульном расположении электроустановочных изделий.

Так какой вариант лучше, двойной или несколько одинарных розеток?

Что лучше?

Какой вам тип розеток использовать, особого значения не имеет? Важно чтобы большие нагрузки не приходились на двойную розетку, а остальные вопросы зависят от предпочтений и простоты подсоединения еще одной точки электроснабжения в доме.

Также важно, какого качества изделия вы используете. Это самый актуальный вопрос. Если вы ставите розетки с заземлением или без, в ряд или в сдвоенном варианте, качество изделий играет ключевую роль.

Если вы хотите, чтобы ваши розетки могли без вреда для себя работать на нагрузках, близких к номинальным значениям, то выбирайте продукцию надежных компаний. Среди нашей российской продукции можно выделить изделия фирмы LK Studio, которые не уступают по качеству и надежности лучшим западным аналогам, но имеют куда более привлекательную цену.

Как заменить одинарную розетку на двойную?

Замена механизма одинарной розетки на двойную происходит в таком порядке:

  • снимается лицевая панель и рамка;
  • откручиваются винты закрепления механизма;
  • отсоединяются контакты от токоведущего провода;
  • новую двойную розетку подсоединяют к контактам, это следует делать правильно, так как контактная группа разделена по фазам, а неправильная установка при включении вводного автомата сразу вызовет его срабатывание и короткое замыкание;
  • механизм закрепляется в подрозетнике при помощи винтов к стене или на распорные лапки;
  • устанавливается лицевая панель с рамкой.

Новое изделие будет занимать больше места, но оно все равно будет меньше, чем при монтаже двух отдельных розеток подряд. Если у вас есть практика бытового электромонтажа, то сама замена будет для вас простой. Главное, правильно и надежно присоединить контакты к клеммам. Это особенно важно при соединении контура заземления.

Двойная розетка в один подрозетник Legrand

Технические характеристики двойных силовых розеток фирмы Legrand

Класс защиты IP 20
Огнестойкость +850° С / 30 сек для частей из изолирующего материала, на которых закрепляют токоведущие части; +650° С / 30 сек для частей из изолирующего материала, на которых не крепят токоведущие части
Цвета белый, 6 цветов рамок
Материалы суппорта поликарбонат и сталь
Длина зачистки кабеля 10 мм

Электрические характеристики двухместных механизмов марки Легранд

Номин. ток, А 16-20
Номин. напряжение, В 500
Частота, Гц 50
Электрическая прочность изоляции 2000 B
Заземление есть

Самым главным техническим показателем двойной силовой розетки считается номинальный ток, который она может пропускать через себя без осуществления нагрева контактов. Величина тока прежде всего зависит от площади соприкосновения всех данных контактов, а также от сечения токонесущей области данного устройства.

Силовые ддвойные розетки Legrand (20А и 32А) используются при подключении всевозможного строительного электрического оборудования, а также электроинструментов, станков, печей и другой техники промышленного назначения. Также некоторые модели силовых розеток могут быть использованы в жилых помещениях.

Силовые розетки Legrand на 380В станут наилучшим решением для современных пользователей. Их высочайшее качество и отличный уровень надежности позволяют производить монтаж таких изделий на производственных предприятиях, административных учреждениях, а также при необходимости в жилых домах и квартирах (в зависимости от используемой техники).

Двойная розетка — преимущества, правила монтажа, схемы —

Почему не рекомендуется устанавливать двойные розетки?

Покупка собственного жилья – всегда радостное событие. В новом жилище необходимо правильно установить  розетки. Их количество должно хватать на питание различных электроприборов. Работа выполняется в следующем порядке: составление схемы электропроводки, прокладка кабелей и монтаж розеток.

Многие владельцы предпочитают розетки с двойными разъемами. Их основное достоинство – возможность включения два электроприбора, подключенных к отдельному узлу.  Кроме того, при монтаже не нужно возиться с кучей электропроводки.

Дополнительная информация! Не нужно предусматривать прокладку дополнительных кабелей. Не возникает никаких трудностей при установке.

Виды двойных розеток

Двойные розетки изготавливаются двух типов – открытые и закрытые. Если с первым видом всея ясно, то со вторым придется разобраться. Закрытый тип имеет специальные шторки. Для подключения электроприбора их необходимо сдвинуть в сторону или поднять вверх. Такую конструкцию рекомендовано устанавливать в тех помещениях, где находятся маленькие дети. Препятствие реагируют только на одновременное нажатие, поэтому просовывание постороннего предмета исключено. Такие розетки можно использовать на улице. Они защищены от проникновения влаги и загрязнений.

Можно ли использовать двойную розетку?

Данный электромонтажный прибор пользуется огромной популярностью. Им удобно пользоваться, а для монтажа не потребуется наличия специального инструмента и навыков электрика. Однако есть и свои отрицательные стороны.

Недостатки использования в жилых помещениях:

Главное отрицательное свойство – низкая пропускная способность устройства. Другими словами, оно не способно снабжать электроэнергией двух сильных приборов.

Еще один недостаток – вываливание из стены. Это происходит из-за того, что включение электроприборов осуществляется по краям. Сюда и сосредотачивается вся физическая нагрузка. Со временем крепежные элементы ослабляются  и двойная розетка вываливается из стены.

Двойные розетки все чаще устанавливаются в жилых помещениях. Процесс не вызывает особых трудностей.  Среди преимуществ выделяют функциональность, удобство и компактность. Ее можно разместить возле стола, куда будет подключаться телевизор и настольная лампа. Как и любое устройства, розетки имеют недостаток – низкая пропускная способность. Не рекомендуется устанавливать двойные розетки, где подключаются энергоемкие приборы.

AlinaАвтор статьи Понравилась статья? Поделитесь с друзьями:

Как подключить двойную розетку. Двойная розетка в один подрозетник

Создание комфорта и уюта в современных помещениях часто достигается использованием большого количества электроприборов. Поэтому поиск свободной розетки (установочного изделия) стал вполне обыденным явлением современной действительности. Иногда справиться с проблемой помогает обычная замена одной или нескольких из них на более совершенные модели.

Созданные в последние годы универсальные розетки на два и более посадочных места для включения вилок имеют неоспоримые преимущества перед своими одноместными прототипами. Они удобны, компактны и позволяют сохранить существующую электрическую разводку при одновременном увеличении количества контактных групп.

Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение. Необходимо лишь правильно подобрать и подключить розетку.

Приветствую всех друзья на сайте «Электрик в доме». Многие сталкиваются с проблемой, когда срочно необходимо подключить зарядку для телефона или планшета, но нет свободной розетки. Решением данной проблемы может послужить увеличение количества разъемов для подключения методом замены одинарных розеток, и сегодня рассмотрим, как подключить двойную розетку с заземляющим контактом.

Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части.

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты.

По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике. Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке.

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант.

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

Двойная розетка из двух одинарных

Как я уже сказал выше двойная розетка в одном корпусе не очень удобна для использования современных евровилок. Чтобы включить электроприбор в розетку их приходится переворачивать. Это не всегда удобно и не всем нравится такой эстетический вид. Поэтому если вам такой вариант увеличения электрических точек не подходит можно установить блок из двух одинарных розеток.

Для этого нам понадобится две одинарные розетки, два подрозетника для них (можно использовать один двойной) и накладная рамка на два отверстия. Кстати я уже писал, как установить тройную розетку в блоке. Сущность этих методов аналогична, только сегодня вместо трех розеток под одной рамкой мы установим две.

Для начала необходимо высверлить отверстия в стене и установить подрозетники. Отверстие высверливается с помощью специальной коронки по бетону. Если коронки под рукой нет, можно обойтись без нее. Для этого с помощью сверла по бетону по намеченной окружности насверливаются отверстия, а затем все лишнее выбивается молотком и зубилом.

Чтобы в момент установки розетки стали на свое место и не накладывались друг на друга, расстояние между подрозетниками должно быть 71 мм. С подрозетниками данного типа это легко проконтролировать, так как у них есть специальные защелки для стыковки их в блоки. Собрал блок и нужное расстояние обеспечивается автоматически.

После установки и фиксации подрозетников приступаем к разделке кабеля. Кабель к месту подключения проложен марки ВВГнг сечением 2.5 мм2. Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует.

Как подключить провода к блоку розеток

В случае двойной розетки в одном корпусе было понятно куда подключать провода. Там всего-то было три контакта: фаза, ноль и заземление. Но как подключить двойную розетку с заземлением в этом случае? Здесь есть свои нюансы.

Как вы знаете последовательное (методом шлейфа) подключение заземляющих проводников по правилам ПУЭ ЗАПРЕЩЕНО. Запрет такого подключения регламентируется пунктом 1.7.144.

Поэтому фазный и нулевой провод будем подключать шлейфом, а провод заземления отдельным ответвлением. Для этого я с помощью опрессовки в коробке делаю столько ответвлений, сколько предстоит подключить розеток.

После того как ответвления заземляющего провода будут готовы изолируем гильзу термоусадочной трубкой или изолентой. Теперь можно выполнять подключение двойной розетки.

На одну из клемм первой розетки подключаем два фазных провода. Один от питающего кабеля другой идет на вторую розетку. Нулевой провод подключаем аналогично фазному, только естественно на другую клемму. Куски подключаемых проводов должны быть одинакового сечения с питающим проводом. Затем к каждой розетке подключаем свой заземляющий провод.

Подключив провода можно приступать к установке и креплению розеток в подрозетнике. Каждую рабочую часть розетки устанавливаем в свой подрозетник. Затем крепим накладную рамку.

Данная двойная розетка установлена в спальной комнате и рассчитана на подключения мелкой бытовой техники (светильник, зарядка телефона, ноутбука).

На этом буду заканчивать нам сегодняшний материал. Надеюсь, статья Вам дорогие читатели и гости сайта «Электрик в доме» понравилась. Буду очень Вам признателен, если поделитесь ею в социальных сетях. Если возникнут вопросы или пожелания, пожалуйста, обращайтесь в комментариях.

Понравилась статья — поделись с друзьями!

установка и подключение внутренних и наружных моделей

Без многочисленных видов электрических приборов не достичь современного уюта и комфорта. Вследствие чего в помещении требуется достаточное количество электрических точек. Старые модели уже не такие эффективные, поэтому их заменили новыми вариантами. Они обладают неоспоримыми достоинствами и имеют несколько мест для подключения вилок. Розетка двойная с заземлением может крепиться к открытой или скрытой проводке с переменным напряжением тока.

Схема подключения

Некоторые люди до сих пор не имеют понятия о таких устройствах. Они полагают, что двойная с заземлением розетка состоит из нескольких коробок, которые расположены вблизи друг к другу. Но это значительно портит внешний вид помещения, к тому же вероятнее всего понадобится изготовить дополнительное отверстие для установки подрозетника. Это существенно усложняет работу.

А новые модели моноблочного типа легко заменяют старые прототипы без проделывания ниши для дополнительной точки. Однако можно полностью заменить всю ненужную конструкцию на новую вплоть до установочной коробки, но есть вероятность, что придется в этой рабочей зоне заняться масштабным переклеиванием обоев или покраской. Можно обойти такую проблему и аккуратно монтировать устройство в существующий подрозетник.

Извлечение старой точки

Установка сдвоенной розетки считается мелким ремонтом, соответственно, с такой задачей может справиться практически любой мужчина. Чтобы не портить интерьер помещения и не заниматься прокладкой нового электропровода, достаточно монтировать устройство в имеющуюся коробку. Однако эти манипуляции потребуют легкого косметического ремонта. Устанавливаемая двойная розетка в один подрозетник предполагает следующие шаги по демонтажу:

  1. Сначала в квартире или доме отключают электроэнергию. Это первое правило техники безопасности. В распределительном щитке находятся переключатели, которые смещаются в вертикальном или горизонтальном положении. Все зависит от конфигурации автомата. После проделанной работы надо убедиться в отсутствии напряжения в сети, проверив проводку индикаторной отверткой.
  2. Далее демонтируют старую точку, откручивая крепежные винты или шурупы, удерживающие розетку. Затем крышку снимают, а провода отсоединяют. Потом фиксирующие лапки самого устройства откручивают непосредственно в коробе.

Таким же способом разбирают новое изделие, снимая внешнюю панель, отделяя от основной части.

Установка подрозетника и работа с проводами

Если возникло желание установить новую коробку под розетку, многие отдают предпочтение фирме Schneider Electric. Ее диаметр изнутри составляет 6,8 см. Эти изделия качественные, надежные и пользуются большим спросом. Их преимущество заключается в том, что крепежи располагаются с внешней стороны устройства, поэтому суппорт розетки зафиксировать несложно.

Сейчас тяжело подобрать новые модели двойных точек, чтобы они максимально плотно установились в старый подрозетник. Соответственно, возникает риск постоянной неустойчивости конструкции в коробе. Лучше установить новый вариант, прочно закрепляющий изделие. Обычно основной короб, удерживающий само устройство, фиксируют на алебастр или подобный быстросохнущий раствор. Желательно деталь монтировать ровно, поскольку потом ее сложно будет выровнять. Придется заново все демонтировать и снова устанавливать элемент. Пошаговая разделка кабеля:

  1. Для устранения внешней защиты провода применяют обыкновенный острый нож. Отрезают изоляцию всегда вдоль и маленькими кусками. В таком случае риск ранения снижается.
  2. Неопытные люди полагают, что чем больше останется запасного кабеля, тем лучше. Это не так. Поскольку лицевая панель при большом пучке проводов может не установиться плотно. Достаточно длины примерно 10 см. Но если они короткие, то их придется удлинить. Чтобы это сделать, надо зачистить края на 1 см и прикрепить аналогичные кабели, закрутив места соединения пассатижами. Потом эти оголенные участки обрабатывают изоляционной лентой.

Если края электропровода с разломами или окисленные, то дефектную часть лучше удалить.

Подсоединение кабелей

После подготовки проводов их надо подключить к контактам. Отталкиваясь от стандарта, в распределительном щитке находится 3 проводка, которые обозначаются так: желто-зеленый (заземление), коричневый (фаза) и синий (ноль). Процесс работы:

  1. Сначала, чтобы подсоединить электропровода, необходимо от клемм открутить шурупы отверткой с плоским или острым наконечником. Все зависит от вида винтов. Потом туда устанавливают кабели и обратно закручивают.
  2. Если на правый контакт прикрепить ноль или наоборот, поменяв их местами с фазой, то ничего страшного в этом нет. Но обычно фазный кабель подсоединяют к правой клемме. Важно не допустить их подключения на одном контакте (шине), потому что замыкание будет неизбежным.
  3. Посередине закрепляют заземляющий провод. Вблизи соответствующей клеммы расположен специальный знак.

Чтобы избежать выпадения кабелей из контактов, все шурупы надо прикручивать максимально плотно.

Монтаж всех запчастей

После подключения устройства к проводам от распределительной коробки последует укладка оставшихся механизмов. Двойная внутренняя розетка с заземлением крепится следующим образом:

  1. Для установки двойной розетки в основную коробку надо аккуратно поместить кабели в изделие. Недопустимо, чтобы провода находились под фиксаторными лапками, в противном случае нарушится изоляция. Достаточно сложить материал в виде гармошки и закрепить в подрозетнике.
  2. Далее к стенкам основного короба монтируют розетку с неким заглублением вовнутрь. Вся конструкция прикрепляется винтами или шурупами. Второй вариант более надежный. После выравнивания детали приступают к фиксированию саморезами суппорта к коробке.
  3. После прочного укрепления необходимых элементов монтируют декоративную накладку. Если предыдущая работа сделана правильно, а углы розетки симметричны коробке, то панель установится плотно, без щелей между стенкой и деталью.

Надо не забывать, что мощность сдвоенной розетки не увеличивается в 2 раза, поскольку кабель подсоединяется только один. Поэтому не стоит перегружать точку, рабочее напряжение которой 16 Ампер и включать в нее более одного электрического прибора свыше 2 кВт.

Сдвоенная розетка из одинарных моделей

Не все современные вилки европейского стандарта удобны в эксплуатации для двойных точек, находящихся в цельном корпусе. Их нередко приходится переворачивать, подключая одновременно 2 штуки. Хотя внешний вид конструкции привлекательный, но все же такие мероприятия доставляют дискомфорт.

Проблема решается путем монтажа одного электрического блока, состоящего из двух и более одинарных моделей. Для этих целей потребуется 2 розетки и 2 подрозетника (допустимо применить двойной короб), также надо приобрести накладку на 2 отверстия. По такой схеме можно установить даже тройные и четверные устройства. Розетка внутренняя двойная устанавливается по такому принципу:

  1. Вначале в стене проделывают отверстия для основных коробок. Применяют перфоратор с коронкой нужного диаметра. Но перед сверлением по одной линии делают метки, чтобы расположение углублений было симметрично. Если специальной насадки по бетону не имеется, то подойдет обычное сверло. Создается карандашом окружность, по которой необходимо изготовить множество дыр и удалить внутреннюю часть зубилом и молотком.
  2. Надо знать, что розетки могут мешать друг другу, накладываясь или упираясь между собой. Поэтому промежуток от одного отверстия к другому составляет 7,1 см. Есть модели подрозетников, оснащенные специальными крепежами для надежной стыковки к блоку. Поэтому в процессе их установки расстояние контролируется автоматически.
  3. После чего последует разделка провода по стандартной технологии. Желательно использовать кабель сечением минимум 2,5 мм². Он выдержит достаточное напряжение.

Перед работой с электрикой ток в распределительном щитке надо отключить.

Финальная часть

В первом варианте сдвоенной розетки все предельно ясно с подключением кабелей к 3 контактам: заземлению, фазе и нолю. Но в этом случае изделие имеет немного другую конструкцию. Нужно знать нюансы, к примеру, правилами ПУЭ по пункту 1.7.144 запрещается последовательное подсоединение проводов заземления. Инструкция по сборке:

  1. Ноль и фазу подсоединяют шлейфом, а заземление разделяют на отдельные ответвления. Опрессовкой в коробе изготавливают необходимое их количество исходя из числа подключаемых розеток.
  2. После манипуляций с заземляющими ответвлениями предстоит замотать гильзу изоляционной лентой или термоусадочной трубкой. Затем нужно подключить саму розетку.
  3. К контакту первого изделия подсоединяют 2 фазы. Первый провод идет от основного кабеля, а второй закрепляется на другой розетке. На следующую клемму монтируют аналогичным способом ноль. Питающий провод и подсоединенные куски подбирают одинакового сечения. После чего к точкам фиксируют отдельные заземления.
  4. Далее приступают к укреплению устройств в основных коробках. Затем берут розетки и крепят их на своих позициях в подрозетниках. После устанавливают накладку.

Подобные изделия рассчитаны на эксплуатацию ноутбуков, зарядных устройств, светильников и телефонов. По идентичной схеме монтируется розетка двойная наружная, но без изготовления углубления в стене для подрозетника.

Установка и подключение двойной розетки. Фотоинструкция

Электрические розетки для подключения бытовых приборов к сети с напряжением 220В классифицируются по нескольким признакам. Во-первых, это номинальные показатели электрического тока. Во-вторых, по конструкции и исполнению розетки (внутренние и наружные, одинарные, двойные, с повышенной защитой от попадания влаги и пр.). Ниже приведем пример с наглядными фотографиями по установке двойной внутренней розетки.

Монтаж электрических розеток

Двойная (сдвоенная) электрическая розетка представляет собой моноблок, в котором расположены две электрические группы для подключения вилок электроприборов. Подключение двойной розетки, как и любой другой, осуществляется к трем проводникам: фазный провод, нулевой провод и провод заземления. Стоит помнить, что электрические параметры для сдвоенных розеток указываются суммарно для двух электрических групп, а не для каждой в отдельности. Это означает, что при работе стоит следить, чтобы суммарный ток подключенных к розетке бытовых приборов не превышал номинальный ток розетки.

Установку двойной розетки начинаем с отключения электричества в электрощите, переведя автоматические выключатели в положение ВЫКЛ. Удостоверившись с помощью индикаторной отвертки в отсутствии напряжения в проводниках можно приступать к монтажу розетки.

Далее снимаем декоративную панель с розетки, открутив для этого крепежные винты. В результате получаем доступ к электрической части двойной розетки.

Подготавливаем электрические провода для подключения к розетке, снимая с помощью бокорезов около 10 мм изоляции с каждого проводника. В зависимости от расположения клеммной группы розетки подгибаем провода для подключения.

Далее подключаем фазный (коричневый), нулевой (голубой) и защитный (желто-зеленый) проводники к соответствующим клеммным зажимам розетки и затягиваем крепежные винты.

После подключения всех проводников можно устанавливать розетку в монтажную коробку. Перед окончательным закреплением розетки в подрозетнике необходимо установить по уровню механизм двойной розетки. Затем при помощи крепежных винтов закрепляем механизм розетки в подрозетнике.

На завершающем этапе подключения и установки двойной розетки устанавливаем декоративную лицевую панель к закрепленному в стене механизму.

После этого можно включить автоматический выключатель в электрощите и проверить работоспособность розетки. С возможными неисправностями в электропроводке можно ознакомиться в следующих материалах:

Неполадки в электропроводке: что делать и как их устранить?
Ремонт электропроводки: выявление неисправностей.

Как подключить двойную розетку в один подрозетник – монтаж своими силами

Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.

Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.

Решить проблему можно, если произвести монтаж двойной розетки.

Что нужно знать перед тем, как подсоединить розетку двойную?

Перед началом работы необходимо определить, что такое фаза и ноль в электрике, т. е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки. Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

  • изоляционная лента;
  • острый нож для зачистки проводов;
  • крестовидная и плоская отвёртка;
  • пассатижи.
В процессе того, как подключается розетка с заземлением, необходимо помнить правило разводки проводки: справа — фаза, слева — нейтраль, а к центральной или верхней клемме устройства подсоединяется заземляющий кабель.

Для определения неисправностей в розетках и их ремонту посвящена отдельная статья.

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.

Кабель используется одинакового сечения с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А.

Этапы установки — делаем все по порядку

Схема подключения двойной розетки состоит из следующих этапов:

  1. На стене выбирается подходящее место. Обычно розетка крепится неподалёку от электрической распределительной коробки или идущего в стене провода.
  2. Её основание очерчивается карандашом. На отмеченном месте с помощью перфоратора выполняется углубление, достаточное, чтобы в него поместился внутренний корпус (стакан) розетки.
  3. В стакане делается отверстие, сквозь которое выводятся провода, а затем он фиксируется с помощью цемента или алебастра. Раствору даётся время на застывание. Можно закрепить стакан также с помощью дюбелей, что ускорит время установки.
  4. Розетка раскручивается с помощью отвёртки. Внешняя панель отделяется от внутреннего механизма.
  5. Провода, находящиеся в стакане (подрозетнике), укорачиваются пассатижами. С помощью ножа с каждого провода снимается изоляция на длину от 0,8 до 1 сантиметра. Края жил подгибаются вверх для удобства сборки.
  6. Важно! Нельзя крепить фазу и нейтраль к одной пластине. Это приведёт в дальнейшем к возникновению короткого замыкания и порче всей проводки.
  7. Фаза и нейтраль крепятся в разные клеммы механизма (боковые), а заземление укрепляется в центральном разъёме.
  8. Фазный провод имеет коричневый или красный цвет (как вариант, чёрный или белый), нейтраль окрашена в голубой или сине-белый, а заземление всегда жёлто-зелёное. Обычно у розеток такого типа нет верха и низа (контакты находятся с обеих сторон).
    На заметку. Нельзя сильно зажимать провода в клеммах, так как приложение большого усилия может привести к их повреждению.

  9. Затем механизм крепится в стакане специальными винтами (крепёжными). Они находятся по бокам.
  10. Сверху устанавливается и зажимается шурупами лицевая панель.
  11. Включаются автоматы, розетка проверяется в работе. В качестве проверяющего прибора используется простая настольная лампа, а не какой-нибудь дорогой бытовой прибор вроде телевизора или компьютера.

На этом монтажные работы завершаются. Если качество установки вызывает сомнения, необходимо обратиться к профессиональному электрику. Он осмотрит вашу работу и убедится, что эксплуатация не приведёт к поражению электрическим током.

Видео о том, как установить двойную розетку

Замена одинарной розетки 13 А на двойную

валюта Британский фунт стерлингов

евро

Место доставки United KingdomAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCook IslandsCosta RicaCroatia (Hrvatska) CyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaK iribatiKorea (Южная) KuwaitKyrgyzstanLaosLatviaLesothoLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaS. Джорджия и Южные Сандвичевы острова. Сент-Китс и НевисСент-ЛюсияСент-Винсент и ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловацкая РеспубликаСловенияСоломоновы островаСомалийЮжная АфрикаЮжный СуданСтанция HelenaSt. Пьер и MiquelonSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited StatesUruguayUS Экваторияльная IslandsUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaVietnamVirgin острова (Британские) Виргинские острова (U.S.) Острова Уоллис и Футуна Западная Сахара Йемен Замбия

Обновить

Двойная крышка гнезда: Beddinginn.com

Английский
  • Купить в
  • Комплекты одеял
  • 29 Новые поступления
  • Установка чехла на сиденье
0
  • Детское постельное белье
    Комплекты постельного белья для девочек
    Комплекты постельного белья для мальчиков
    Нейтральные комплекты постельного белья
    Постельное белье Smurfs
    Детское постельное белье
    Комплекты постельного белья для кроватки
    Детские одеяла
    Детские подушки
    Детские одеяла
    Детские простыни
    Детские спальные мешки
{{$ globalT (‘T_ID_20’)}}>
{{$ globalT (‘T_ID_395’)}} {{$ globalT (‘T_ID_394’)}} {{$ globalT (‘T_ID_88’)}} {{$ globalT (‘T_ID_39 6 ‘)}}

{{$ globalT (‘ T_ID_272 ‘)}}

{{$ globalT (‘ T_ID_274 ‘)}}:
1/2 ″ с двойной розеткой | Категории товаров перейти к содержанию Ищи: Переключить навигацию
  • Дом
  • Изображения приложений
  • Файлы CAD
  • Соответствие
  • Каталог
  • Контакты
  • Свойства материала
  • Калибровка Loc-Line
  • Прейскурант
  • Видео
  • О нас
Дистрибьюторы США
Дистрибьюторы по странам
  • 1/4 «Система Loc-Line
  • 1/2 «Система Loc-Line
    • 1/2″ Адаптеры
    • 1/2 «двойная головка
    • Колено 1/2 «
    • Элементный зажим 1/2 «
    • Заглушка 1/2 «
    • Шланг 1/2 «
    • Комплекты 1/2 «
    • Коллектор 1/2 «
    • Крепления-магниты 1/2 «
    • Стандартные форсунки 1/2 «
    • Плоскогубцы 1/2 «
    • 1/2 «T
    • Детали с резьбой 1/2 «
    • Клапаны 1/2 «
    • 1/2 дюйма
  • 3/4 «Система Loc-Line
  • Вакуумная система 2-1 / 2 «
  • Антистатическая вакуумная система 2-1 / 2 «
  • 1/4 «Кислотостойкий
  • 1/2 «Кислотостойкий
  • Переходники / Муфты
  • Шариковые переходники
  • Шланг
  • Форсунки HPT
  • Зеркальные изделия
  • Форсунки ProStream
  • Магнитные изделия
  • Крепления
  • Щиты
  • Детали по приложениям

Показаны все 4 результата

Сортировка по умолчанию Сортировать по популярности Сортировать по последним Сортировать по цене: от низкой к высокой Сортировать по цене: от высокой к низкой
  • 51811 — Двойная розетка 1/2 ″ — 4 шт.

    В упаковке 5 долларов США.64 В корзину
  • 59872 — Двойная головка 1/2 ″ — 20 шт. В упаковке

    $ 22,28 В корзину
  • 59872-ЧЕРНЫЙ — ЧЕРНЫЙ — Двойное гнездо 1/2 ″ — 20 шт. В упаковке

    $ 22,28 В корзину
  • 59872-G — СЕРЫЙ двойная розетка 1/2 дюйма — 20 шт. В упаковке

    $ 22,28 В корзину

Лучшая двойная розетка 2020 года

Двойная розетка

Все больше и больше бытовой техники, такой как компьютеры, торшеры, бытовая электроника или зарядные устройства для различных смартфонов и планшетов, нуждаются в розетках.С другой стороны, в прошлом в новостройках становилось все меньше и меньше устанавливать розетки на комнату. Даже со старыми постройками это часто выглядит не лучше. Самый простой способ получить больше слотов для подключения нескольких устройств — использовать двойные разъемы.
В продаже имеются двойные розетки, которые трудно подобрать. Также доступны двойные розетки для вилок Schuko или евро, а также двойные розетки с выключателем питания или без него.

Розетки двойные для Schukostecker

Система вилок и розеток Schuko восходит к 1920-м годам и широко используется в Европе и других частях мира.Название Schuko — это сокращение от защитного контакта. Вилка Schuko имеет два круглых контактных штыря и защитный контакт, который должен генерировать токи короткого замыкания, когда цепь замыкается двумя токоведущими полюсами, и это приводит к замыканию корпуса. Schukostecker легко узнать по круглой форме. Еще одно преимущество этих разъемов — неподвижное механическое гнездо вилки в розетке.

Розетки двойные для евровилок

Плоская евровилка не имеет защитного проводника и была разработана для универсального использования почти во всех европейских странах.В большинстве случаев электрические приборы имеют сравнительно небольшую мощность, например, стандартная лампа или фен, оборудованный вилкой европейского стандарта. В соответствии с формой плоской вилки специальные двойные розетки для евровилок имеют два плоских паза. Штепсельную вилку евро можно также подключить к розетке безопасности. И наоборот, это невозможно. Известным производителем двойных розеток является, например, компания Brennenstuhl из Тюбингена.

Розетки двойные с выключателем

Как и в случае с несколькими блоками розеток с удлинительным кабелем, двойные розетки теперь также доступны со встроенным выключателем питания.С помощью выключателя питания оба устройства, подключенные к розетке, можно отключить одним щелчком. Двойная розетка с выключателем питания особенно рекомендуется, если она подключена к устройствам, потребляющим даже при выключении небольшое количество энергии. Это могут быть, например, зарядные устройства для смартфонов. Двойная розетка с выключателем питания так легко помогает экономить электроэнергию. Выключатель питания обычно представляет собой установленную небольшую лампочку, которая загорается при включении двойной розетки.

На что обращать внимание при покупке респектабельного двойного сокета?

При покупке Double Socket особо не на что обращать внимание. С двойной розеткой для Schukostecker, как правило, в безопасности. В такую ​​двойную розетку легко подключаются как Schukostecker, так и евровилка. В зависимости от того, сколько места осталось слева и справа от розетки на стене, двойная розетка для Schukostecker может оказаться слишком широкой. Тогда рекомендуем приобрести двойную розетку под евровилку.При условии, конечно, что подключаемое оборудование имеет евровилку.
Если достаточно места, всегда следует прибегать к двойной розетке со встроенным выключателем питания. Низкие дополнительные затраты на эти двойные розетки обычно более чем компенсируются менее чем за год за счет экономии затрат на электроэнергию.
Для семей с маленькими детьми рекомендуется приобретение двойных розеток со встроенным устройством защиты детей. С этими двойными розетками вам не нужно беспокоиться о дооснащении устройством для защиты детей.

Как подключить двойную розетку | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga. ru. Подключение и установка двойной розетки ни чем не отличается от подключения и установки одинарной. В зависимости от трех или двухпроводной электрической сети (с заземлением или без) розетка подключается трех или двухжильным проводом.

1. Подключение розетки в двухпроводную сеть.

Рассмотрим вариант, когда у Вас двухпроводная электрическая сеть (без заземления) и установлена одинарная розетка, которую Вы хотите заменить двойной.

Любая розетка состоит из декоративной крышки и рабочей части, которые соединяются между собой винтовым соединением. Перед установкой розетки обе эти части отделяют друг от друга. Если же этого не сделать, то установить и подключить рабочую часть не получится.

Декоративная крышка сделана из пластмассы и в зависимости от конструкции розетки крепится к рабочей части одним или двумя винтами. Винты откручиваются отверткой и обе части свободно отделятся друг от друга.

Теперь необходимо демонтировать старую розетку, но перед демонтажем ее необходимо обесточить. Если нет возможности отключить напряжение с этой розетки, значит, обесточиваем все помещение, квартиру или дом. И только после проверки отсутствия напряжения на контактах розетки приступаем к ее демонтажу.

В первую очередь откручиваем винты, крепящие декоративную крышку.
После снятия крышки рабочая часть розетки остается в стене, и чтобы ее вытащить, необходимо ослабить крепление, с помощью которого розетка жестко удерживается в подрозетнике. Для этого выкручиваем два боковых винта, расположенных с левой и правой стороны рабочей части.

Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике. При закручивании они давят на распорные лапки, которые раздвигаются в стороны и упираются в боковые стенки подрозетника, жестко удерживая розетку. И чтобы ослабить давление на распорные лапки эти винты выкручивают.

Боковые винты выкручиваются поочередно. Вначале на несколько оборотов выкручивается один винт, затем второй. При этом рабочая часть придерживается пальцами. Когда крепление ослабнет, рабочую часть можно свободно вытащить из подрозетника.

Теперь осталось только отсоединить провода с клеммных зажимов старой розетки и приступать к подключению новой.

В зависимости от конструкции розетки клеммные зажимы могут располагаться сбоку, спереди или сзади основания рабочей части. В моем случае отверстия для ввода жил провода расположены сзади основания, а винт, который зажимает их, расположен сбоку.

Совет. Перед установкой розетки разделайте концы провода заново. Откусите концы, которые заходили в клеммные соединения, а затем опять очистите их от изоляции приблизительно на 1 см. Таким образом, мы получаем свободные от всех окислов концы и, естественно, чистое и надежное контактное соединение. Если же провод многожильный, то жилки скрутите плоскогубцами в плотную скрутку.

Теперь все работы по подключению новой розетки выполняются в обратной последовательности: подключаются силовые провода, рабочая часть закрепляется в подрозетнике и в завершении устанавливается декоративная крышка. Однако тут есть несколько нюансов, о которых Вы можете не знать.

1. Расположение фазного и нолевого провода в розетке.

Значения не имеет, на какую клемму (правую или левую) подавать фазу или ноль. Желательно, чтобы расположение фазного и нолевого проводника во всех розетках дома совпадало. Одинаковое расположение удобно для обслуживания домашней электрической сети и поиска возможных неисправностей.

2. Установка рабочей части розетки.

Когда рабочая часть утоплена в подрозетнике, то вначале ее выравнивают по горизонтали. Затем ее плотно прижимают к стене и закручивают боковые винты, пока распорные лапки плотно не упрутся в боковые стенки подрозетника и не зафиксируют рабочую часть.

Боковые винты закручивают поочередно: сначала на несколько оборотов закручивается, например, левый, а затем правый винт. В процессе закручивания боковых винтов рабочую часть придерживают с боковых сторон, чтобы ее не выдавило из подрозетника.

3. Длина провода.

Если розетка устанавливается на новую точку, то перед подключением проверьте длину провода, которая должна быть не более 15 – 20 см. Если провод оставить длиннее, то есть вариант, что розетка в подрозетник не поместится.

4. Расположение провода в подрозетнике.

При установке розетки в подрозетник первым укладывается провод (его сворачивают кольцом или слаживают гармошкой), а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника. Обращайте особое внимание, чтобы провод не попал в область распорных лапок. Если это допустить, то лапки либо передавят провод, либо нарушат изоляцию. В обоих случаях мы получаем короткое замыкание и неработающую розетку или линию.

2. Подключение розетки в трехпроводную сеть.

Подключение розетки в трехпроводную электрическую сеть имеет небольшое отличие. Отличие заключается в наличии дополнительного третьего провода, называемого защитным проводником или заземлением, который подключают к заземляющему контакту розетки.

Соответственно и розетка с заземлением имеет небольшое конструктивное отличие от розетки без заземления. У розетки с заземлением видны заземляющие контакты, выполненные в виде подпружиненной латунной пластины и выступающие в месте подключения штепсельной вилки. Все остальное без изменений.

Клеммы для подключения силового провода в розетке, изображенной на рисунке, расположены в нижней области рабочей части. Расположение фазного и нолевого провода показано в качестве примера. В вашем случае фазный провод может располагаться с правой стороны, а нолевой провод с левой.

И еще совет. Никогда не ставьте перемычку в розетке между заземляющим и нолевым контактом. Перемычка Вас не защитит, а только создаст проблем. Если в доме двухпроводная сеть, то подключайте только фазу и ноль.

Теперь надеюсь у Вас не должно возникнуть вопросов с подключением двойной розетки.
Спасибо за внимание. До свидания.
Удачи!

Замена одиночной розетки на 13 А на двойную

Если вы недавно переехали в новый дом или, возможно, хотите добавить дополнительную розетку, то вы попали по адресу. Некоторым может показаться, что установка двойной розетки вместо оригинальной одинарной розетки может оказаться долгой и трудной задачей.

Однако вы ошибаетесь, в этом руководстве мы расскажем вам, как снять одинарную розетку и заменить ее двойной.После завершения вам захочется заменить каждую розетку в вашем доме, потому что… да, это действительно так просто.

  Что вам понадобится:

  Шаг 1. Рекомендации по безопасности

Безопасность превыше всего: все работы с электрическими цепями должны выполняться компетентными лицами и в соответствии со всеми правилами. Если у вас есть какие-либо сомнения, перед выполнением любых работ обратитесь к квалифицированному электрику.

Вы можете использовать:

Если он у вас есть, используйте тестер розеток, чтобы определить, поступает ли электричество на вилку, и даже подтвердить, что оригинальная розетка не неисправна.

Подключив его и включив розетку, если есть электричество, то загорятся все три лампочки, если нет, то лампочки не загорятся.

  Шаг 2. Удаление старого сокета

Для начала отключите питание от основного блока предохранителей — когда электричество в блоке предохранителей отключено, вы можете начать выкручивать винты, удерживающие розетку на месте. После того, как они будут удалены, вы можете отодвинуть розетку от стены, и это обнажит все провода.

Вы заметите, что у вас есть коричневый провод (под напряжением), синий провод (нейтральный) и желто-зеленый провод (земля).

  Шаг 3. Использование мультиметра

Прежде чем вы начнете отсоединять провода, дважды проверьте клеммы с помощью мультиметра — если вы включите тестер на самый высокий уровень переменного напряжения при проверке клемм с помощью щупов, показания не должны измениться.

  Шаг 4. Отсоединение старой розетки

Как только вы убедитесь, что напряжение отсутствует, вы можете приступить к удалению проводов, открутив винты, удерживающие их на месте.

Ослабив провода, вы можете снять старую лицевую панель.

  Шаг 5. Установка новой розетки

Теперь вы можете приступить к установке коробки адаптера с двойной розеткой. Вы должны выровнять отверстия для винтов с существующими отверстиями для гнезд. Затем вы можете пропустить провода через заднюю часть адаптера. Теперь вы можете взять лицевую панель и, указав правильное место для проводов, приступить к ее подключению.

Установив провода, сильно потяните за них, чтобы убедиться, что они затянуты и закреплены. Как только вы будете довольны, теперь вы можете прикрепить лицевую панель к адаптеру, а после завершения вы можете снова включить предохранители.

Чтобы проверить, правильно ли работает питание, опять же, если оно у вас есть, с помощью тестера подключаемых разъемов подтвердите, что задание выполнено. Для получения дополнительных полезных советов по рукоделию не забудьте ознакомиться с другими нашими статьями в нашем консультационном центре.

Дизайн 21SS132SP | Designa 21SS132SP 2-местный 13Amp Однополюсный с переключателем Двойная розетка Белый

{{еще}} {{if false && !пустые проектыData.worksites && projectData.status eq ‘success’}}

Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочую площадку, чтобы выбрать все связанные проекты. {{if projectData.maxWorksites !=null}} Вы можете выбрать до {{:projectsData.maxWorksites}} рабочих сайтов. {{/если}}

Показаны рабочие сайты {{:projectsData. worksites.length}}

Показаны рабочие места

Расширить все | Свернуть все

{{!— Статус использования CLOUD-36019 с датой окончания при отступлении —}}

Отступление

Истекает

Потребление

{{для проектовДанные.рабочие места}} {{для проектов}} {{!— Статус использования CLOUD-36019 с датой окончания при отступлении —}}

{{:кодовое название}}

Истекает: {{:истекает}} {{if expiresIn > 1 }} дни {{/если}} {{if expiresIn == 1 }} День {{/если}}

Расход:

{{если !isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/для}}
{{/для}}

Должен быть выбран хотя бы один проект

Сохранять

{{/если}} {{если правда && !пустые проектыДанные.результат && projectData.status eq ‘success’}} {{если ложь}}

Выберите хотя бы один проект

{{/если}} {{для проектовДанные.результат}} {{/для}}

Должен быть выбран хотя бы один проект

Сохранять {{/если}} {{/если}}

Можно ли поставить двойную розетку на одну розетку? – JanetPanic.

com

Можно ли поставить двойную розетку на одну розетку?

Если вам интересно, можно ли заменить одинарную розетку на двойную, то ответ положительный, при условии, что существующая розетка является единственной на ответвлении (подводе провода) от кольцевой магистрали.

Какие электромонтажные работы я могу выполнить самостоятельно 2021 UK?

Тем не менее, вам по-прежнему разрешено выполнять некоторые работы самостоятельно без уведомления Строительного управления. Разрешается мелкий ремонт и техническое обслуживание, а также замена «на аналог», например замена существующих розеток, выключателей и потолочных подвесок или даже замена поврежденных кабелей.

Сколько стоит поменять одинарную розетку на двойную?

Сколько стоит добавление розетки в номер?

Розетка стоит Стоимость + НДС (Диапазон от низкого до высокого) Средняя стоимость
Добавление розетки к стоимости номера (двойная розетка) 100–300 фунтов стерлингов 200 фунтов стерлингов
Добавление розетки к стоимости номера (разъем USB) 65–90 фунтов стерлингов 77 фунтов стерлингов. 50
Наружная розетка стоимость 85–135 фунтов стерлингов 110 фунтов стерлингов
Установка штепсельной розетки (рабочая) От 40 фунтов стерлингов

Могу ли я самостоятельно добавить розетку в кольцевую сеть?

Если работа не находится в «особом месте», например, в ванной или на открытом воздухе, вам также разрешено устанавливать дополнительные новые осветительные приборы, выключатели, розетки и даже добавлять одну отводку с предохранителем к существующей цепи ( «отвод» — это новый кабель и розетка, проходящие как ответвление от существующей розетки на кольцевой магистрали).

Добавляется ли уведомление о добавлении нового сокета?

Работы, подлежащие уведомлению, включают новые установки, замену проводки в доме и установку новых цепей. Работа, подлежащая уведомлению, также включает в себя дополнения к существующим трассам в специальных местах.

Вам нужен электрик, чтобы заменить розетку?

Вам нужен квалифицированный электрик, чтобы заменить розетку? Нет. Если вы просто меняете стиль своей электрической розетки или переключаетесь на USB-разъем, это достаточно простая задача для уверенного в себе начинающего домашнего мастера.

Сколько электрики берут за установку розеток?

По данным HGTV, стоимость установки электрических розеток обычно составляет от 100 до 250 долларов США за детали и работу. Электрики обычно берут менее 100 долларов за визит на дом вместе с переменной почасовой оплатой труда. Домовладельцы могут рассчитывать заплатить электрику в среднем 175 долларов за выполнение этой работы.

Можно ли подключить розетку к другой розетке?

Самый простой способ подключения к кольцевой цепи — протянуть ответвительный кабель от клемм существующей розетки, но вы не сможете подключить его ни к какой розетке.Правила электропроводки IEE очень конкретны в этом отношении. Вы не должны запускать ответвление от гнезда, которое уже находится на ответвлении или которое уже питает ответвление.

Как установить новую электрическую розетку из существующей розетки?

Как установить новую электрическую розетку из существующей розетки. Возьмите канал из существующей розетки. Используйте кабель 2,5 мм. Используйте металлическую заднюю коробку для новой двойной розетки.

Как преобразовать двойную розетку во встроенную?

Для этого доступны специальные переходники для розеток, или вы можете использовать стандартную двойную розетку, просверлить и заглушить стену, как показано здесь.Однако, если вы хотите, чтобы розетка была установлена ​​заподлицо, вам придется снять старую коробку и сделать большую выемку для новой, что мы объясним позже, как это сделать.

Как установить дополнительную розетку на розетку?

Вторичные розетки снова включаются, как только вы включаете главное устройство. Начните с установки новой розетки, затем протяните двухжильный кабель длиной 2,5 мм от новой розетки к существующей розетке.

Как работает интеллектуальный многогнездовой адаптер?

Интеллектуальный многогнездовой адаптер имеет одну основную и несколько вспомогательных розеток.Когда адаптер обнаруживает, что прибор, подключенный к основной розетке, выключен, он автоматически выключает и вспомогательные розетки, что позволяет экономить электроэнергию. Вторичные розетки снова включаются, как только вы включаете главное устройство.

2-местная 13A двойная розетка с выключателем, квадратная кромка, белый пластик —

Это 2-местная коммутируемая розетка BG Electrical 13A, белая пластиковая двойная розетка с квадратным краем.

Специальная цена: в течение ограниченного времени, вы можете купить 50 розеток всего за 65 фунтов стерлингов + НДС!

Двойная розетка 13A с выключателем (двойная розетка), очень популярная, входит в серию 900 от BG, выполнена из литого пластика белого цвета с квадратным краем.

Розетка с выключателем, 2 группы, 13 А, квадратная кромка, белый пластик, характеристики

  • Угловые линейные клеммы с невыпадающими винтами.
  • Изготовлено в соответствии со стандартом BS 5733.
  • Изготовлен из прочного, стойкого к царапинам термореактивного материала.
  • Белый литой профиль с квадратной кромкой, предлагающий исключительную ценность
  • Минимальная глубина монтажной коробки: 25 мм
  • Двойное заземление в стандартной комплектации позволяет использовать двойное заземление для установок, требующих надежного защитного соединения Ref. БС 7671: 2008
  • Простота установки, поставляется с крепежными винтами и инструкциями по установке
  • Это розетка для стандартной 3-контактной вилки Великобритании

Двойная розетка с квадратным краем, литая белая — технические характеристики

  • Белый формованный пластик
  • 2-секционная коммутируемая розетка, двойная розетка.
  • Квадратные края.
  • Тип переключателя: однополюсный
  • Глубина монтажной коробки: мин. 25мм
  • Центры крепления: 120,6 мм
  • Размеры: 146,5 мм x 86 мм x 31 мм
  • Зазор между контактами: минимум 3,0 мм
  • Номинал: 13 А, 250 В~
  • Стандарты
  • : BS 1363, часть 2
  • Маркировка CE
  • Емкость клемм — L и N: 3 x 2,5 мм² 3 x 4 мм² 2 x 6,0 мм²
  • Модель: Двойная розетка BG 922, с выключателем.
Специальные выключатели и розетки
Ампер 13
Торговая марка БГ Электрика
Отделка Белый
Банда 2
Вставка Без вставки
Пластина Пластик
Стиль Белый формованный
Тип Розетка

Доставка

Sparks Direct доставляется курьером только в Великобританию; Стандартная стоимость доставки составляет 6 фунтов стерлингов + НДС для всех заказов на сумму менее 100 фунтов стерлингов + НДС. Если ваш заказ превышает 120 фунтов стерлингов, вы получаете бесплатную доставку (если не взимается специальная плата за доставку товаров, которые вы хотите заказать, или если вы находитесь в зоне доставки C или D). Полную информацию о стоимости доставки можно найти в Правилах и условиях.

Если заказанные вами товары есть на складе и заказ оформлен до 13:00, доставка может быть осуществлена ​​в течение 1-2 рабочих дней. Если товара нет на складе, мы сообщим вам по электронной почте, сколько времени это займет, или попросим вашего подтверждения, если есть долгое время выполнения заказа.

Возвращает

Мы предлагаем 30-дневный возврат ненужных товаров. Пожалуйста, напишите нам, чтобы запросить номер возврата, который нужно будет указать при возврате товара. Для дефектных предметов или предметов, поврежденных при транспортировке, сообщите об этом по электронной почте, и будет предоставлен соответствующий номер возврата. Полную информацию о возврате и возмещении можно найти в наших Условиях.

Брызгозащищенная двойная горизонтальная розетка для поверхностного монтажа 16 A/250 В перем. тока со шторками и предварительно смонтированной проводкой – включает коробку с одним вводом M20 с кабельным вводом, вставные клеммы, серые

В этой горизонтальной комбинации две настенные розетки для поверхностного монтажа с защитой от брызг оснащены боковым заземлением, шторками и втычными клеммами.Обе настенные розетки также оснащены откидной защитной крышкой, предварительно смонтированы (2,5 мм²) и установлены в двойную брызгозащищенную коробку для поверхностного монтажа с одним вводом M20 с кабельным вводом. Весь блок защищен от брызг, что делает его чрезвычайно подходящим для использования во влажных помещениях и в сложных условиях. Сочетание цветов: светло-серый с темно-серым защитным кожухом.

Брызгозащищенная двойная горизонтальная розетка для поверхностного монтажа 16 А/250 В перем. тока со шторками и предварительно смонтированной – включает коробку с одним вводом M20 с кабельным вводом, вставными клеммами, серого цвета.Каждая розетка полностью закрыта откидной защитной крышкой, которая открывается вверх. Пружина и застежка-крючок удерживают защитный колпачок плотно закрытым.

  • Уплотнение: Крышка имеет цельное закрытие и герметично прилегает к соответствующей коробке.
  • Количество механизмов: 2
  • Материал основы
    • мочевиноформальдегид (УФ) с высокой термостойкостью
    • белый RAL9010 (приблизительно)
  • Отделка материала: Коробка изготовлена ​​из ударопрочного, пыленепроницаемого, безгалогенного и самозатухающего полипропилена (UL94-V2/1.6 мм). Защитный колпачок изготовлен из жесткого АБС-пластика.
  • Материал заземления

боковое заземление из высококачественной латуни

  • Материал коробки для накладного монтажа: Коробка для накладного монтажа изготовлена ​​из ударопрочного, пыленепроницаемого, безгалогенного и самозатухающего полипропилена (UL94-V2/1,6 мм).
  • Кабельное пространство
    • Место для проводки 12,7 мм под механизмом
    • механизм удерживается двумя боковыми держателями в коробке
    • защелкивающийся соединитель удерживает проводной механизм на месте
  • Проводное соединение
    • контактные шины со вставными клеммами для зажима проводов
    • ручная разблокировка или разблокировка с помощью отвертки с передней стороны
  • Емкость провода
    • все соединительные клеммы на верхней стороне основания
    • до 2 x 2.провод 5 мм² на клемму
  • Материал заземления: боковое заземление из высококачественной латуни.
  • Длина зачистки
    • длина зачистки 14 мм
    • Несмываемая маркировка на задней стороне: длина зачистки
  • Коробка для накладного монтажа: Розетки монтируются в двойную горизонтальную брызгозащищенную коробку для накладного монтажа с одним вводом M20 для скрытого монтажа двух устройств. Розетка поставляется с одним кабельным вводом M20.Каждая розетка имеет встроенную заглушку и герметично прилегает к двойной коробке. Точки крепления этого двойного горизонтального ящика расположены на расстоянии 50 мм по вертикальной оси и 71 мм по горизонтальной оси. Это указание размера несмываемо отпечатано на дне каждой коробки. Овальные отверстия для винтов позволяют выполнять неточное сверление. Создавая герметичный замок, прокладка обеспечивает степень защиты и двойную изоляцию. Коробка содержит два диагональных выбивных отверстия для конденсации.
  • Степень защиты: комбинация розетки Hydro + рамы для скрытого монтажа или коробки для поверхностного монтажа имеет степень защиты IP55.
  • Ударопрочность: комбинация гидромеханизма и коробки для скрытого или поверхностного монтажа имеет ударопрочность IK07 при минимальной температуре -25 °C и максимальной температуре 55 °C.
  • Цвет: Розетка окрашена в массе светло-серого цвета RAL 7035 (NCS S1502-B), а защитный колпачок темно-серого цвета (NCS S3502-B).
  • Знаки сертификации: ÖVE, KEMA
  • Маркировка: CE

Как подключить двойную розетку

Как подключить двойную розетку?

Можно ли подключить двойную розетку одним кабелем?

Если вам интересно, можно ли заменить одинарную розетку на двойную, то ответ положительный, при условии, что существующая розетка является единственной на ответвлении (подводе провода) от кольцевой магистрали.

Что произойдет, если розетка не заземлена?

Заземление.Без заземляющего провода, если произойдет неисправность и провод под напряжением ослабнет, существует опасность, что он коснется корпуса. Следующий человек, который воспользуется прибором, может получить удар током. В результате корпус не может дать удар током, даже если провода внутри ослабнут.

Сколько сокетов я могу запустить от переплавленной ответвления?

Нет ограничений на количество розеток, которые могут питаться от ответвления с предохранителем, поскольку кабель не может быть перегружен, однако на практике использование розеток должно быть ограничено общим током до 13 А, чтобы избежать предохранителя. дует все время, поэтому было бы полезно учитывать ожидаемую нагрузку.

Как узнать, является ли сокет ответвлением?

Общее правило для кольцевой магистрали заключается в том, что если у вас есть только два кабеля в задней части существующей розетки, то ответвление можно использовать. Однако, если у вас есть радиальная цепь с двумя входящими и выходящими кабелями, это может быть последняя розетка в этой цепи, и у нее уже есть ответвление.

Можно ли подключить розетку к другой розетке?

Самый простой способ подключения к кольцевой цепи — протянуть ответвительный кабель от клемм существующей розетки, но вы не сможете подключить его ни к какой розетке.Правила электропроводки IEE очень конкретны в этом отношении. Вы не должны запускать ответвление от гнезда, которое уже находится на ответвлении или которое уже питает ответвление.

Нужен ли заземляющий провод для вилок?

Большинство электроприборов теперь поставляются со встроенной вилкой, но на случай, если вам понадобится подключить вилку, вот инструкция. Приборы с двойной изоляцией не нуждаются в заземляющем проводе! Коричневый провод идет к клемме Live, которая подключена к предохранителю справа.

Вам нужно заземлить металлические штепсельные розетки?

Металлическая задняя коробка для розетки классифицируется как открытая проводящая часть и поэтому должна быть заземлена.Однако по-прежнему считается «лучшей практикой» добавлять перемычку от клеммы заземления розетки к заземлению задней коробки.

Почему у моей вилки только 2 провода?

Некоторые приборы имеют только два провода – фазу и нейтраль. Они имеют «двойную изоляцию» и не полагаются на заземляющий провод для защиты. Вилка подключена, как описано выше, но нет провода заземления для подключения, однако убедитесь, что винт на клемме заземления не ослаблен.

Можно ли поставить 2 двойные розетки на ответвление?

у вас может быть максимум одна двойная розетка в качестве обычной ответвления, но если вы переходите от розетки к FCU с предохранителем на 13 ампер, оттуда вы можете добавить столько розеток, сколько пожелаете, так как все розетки и кабель будут защищены предохранителем, поэтому нет при перегрузке кабеля предохранитель сгорит первым.

Как узнать, находится ли розетка на кольцевой магистрали?

Проверьте целостность цепи между двумя линейными проводниками. Если непрерывность присутствует, она, вероятно, находится на кольце (может быть на петле в виде восьмерки). Для подтверждения удалите линейные проводники на плате. Если это устраняет непрерывность в розетке, вы подтверждаете, что розетка находится на кольце.

Сможете ли вы дать шпору?

Нет никакой проблемы в том, чтобы отшпорить сросшуюся шпору (я думаю, это то, что вы имеете в виду). Принцип заключается в том, что вам просто нужно защитить кабель. На этой неделе я увидел непредохраненную ответвление от розетки на кольце к одиночной розетке (в 2.5 6262Y) – затем от одиночной розетки к FCU в 1.5 6242Y для котла.

Можно ли включить свет из розетки?

Если существующая двойная розетка находится в кольцевой цепи, а розетка еще не подключена к ответвлению, то возьмите ответвление от розетки к FCU с предохранителем, соответствующим цепи освещения.

Можно ли поставить розетку на цепь освещения?

Включение розетки 13А в цепь освещения не запрещено. Однако есть несколько вещей, которые следует иметь в виду. Цепи освещения обычно подключаются к выключателю на 6 А, подключая большой прибор при отключении выключателя. Розетки общего назначения с номинальным током должны быть защищены от УЗО.

Какие провода идут в штекер?

Провода. В вилке синий нейтральный провод идет слева, коричневый провод под напряжением — справа, а заземляющий провод с зеленой и желтой полосами — вверху.Предохранитель устанавливается рядом с проводом под напряжением.

Какого цвета провода в вилке?

Цвета проводов вилки Цвет провода Под напряжением Коричневый Нейтральный Синий Земля Желтый и Зеленый.

Могу ли я добавить двойную розетку в Ring Main?

Расширение кольцевой магистрали и добавление дополнительных розеток в комнату. Если вам нужны дополнительные розетки в новой комнате или вы превращаете старую комнату в офис, возможно, вам не удастся добавить дополнительные розетки из существующей кольцевой сети.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
