Какими саморезами крепить профиль для гипсокартона 👉 виды крепежа
Гипсокартон – универсальный материал, который повсеместно используется в строительных и отделочных работах. Одно из его преимуществ заключается в простом монтаже. Но прежде чем приступать к обшивке стен или потолка листами ГКЛ, рекомендуется выяснить, какими саморезами крепить профиль для гипсокартона будет лучше. Ведь от этого зависит качество и прочность конструкции.
Для изготовления перегородки из ГКЛ необходимо приобрести сам материал, профиль и крепежРазновидности крепежа для ГКЛ
Лист ГКЛ состоит из спрессованного гипсового сердечника и многослойного плотного картона с обеих сторон. Поэтому его не трудно разрезать или просверлить. В работе с гипсокартоном специалисты используют несколько разновидностей метизов:
- самые маленькие называют «семечками» или «клопами». Это связано с размером метиза. Отличительная особенность его – цилиндрическая шляпка;
- вторая разновидность саморезов оснащена пресшайбой;
- понадобятся также шурупы для металла;
- еще одна разновидность – саморезы для дерева.
Каждая разновидность имеет свое предназначение. Первые два типа крепежа применяется при возведении металлического каркаса, третий и четвертый вид используют при обшивке каркаса листами ГКЛ или при фиксации других материалов к гипсокартонной обшивке. Каждую разновидность крепежа стоит рассмотреть подробнее.
Метиз со шляпкой-полусферой
Маленькие изделия со шляпкой в форме полусферы имеют следующие особенности:
- Длина метиза составляет от 0,9 до 1,1 см. Ее хватает для обеспечения прочного соединения между собой двух металлических профилей. Чем короче изделие, тем оно дешевле, а на качество соединения длина не влияет.
- Покрытие изделия может быть оцинкованное или оксидированное. Защитные свойства обоих покрытий, их качество и надежность идентичны, поэтому выбрать можно любой, ориентируясь на наличие и стоимость.
- Клопы могут отличаться типом наконечника, который может быть заостренным или сверловым. По стоимости и функциональности они не отличаются, поэтому выбор зависит от решения мастера.
- Под шляпкой на некоторых разновидностях крепежа имеются засечки, обеспечивающие ее прочную фиксацию. Такой крепеж не подвержен самопроизвольному выкручиванию под воздействием вибраций.
Крепеж для профилей
Назначение у этого типа метизов такое же, как и у ранее описанного. Такие саморезы имеют ряд отличий:
- Шляпка самореза более плоская и широкая – от 10 мм. Это позволяет обеспечить высокую плотность прилегания метиза к листу и его надежную фиксацию.
- Саморезы отличаются большим размерным рядом. Их длина варьируется от 1,3 до 8 см, но для крепления ГКЛ достаточно метизов длиной 1,6 см.
- Наконечник, как и у клопов, бывает острым и в виде сверла. Стоимость первых ниже, а качество фиксации лучше, поэтому выбор очевиден.
- В продаже встречаются как черные, так и светлые (оцинкованные) разновидности.
Если взять во внимание тот факт, что стоимость клопов гораздо ниже изделий с пресс-шайбой, а качество фиксации металлических профилей остается на одном уровне, то первая разновидность крепежа более выгодна.
Крепеж для фиксации ГКЛ
Чаще всего каркас под гипсокартон монтируется из металлических направляющих и перемычек. При фиксации листа шляпку самореза надлежит утопить в ГКЛ на пару миллиметров. Это делается для того, чтобы шуруп не выступал над поверхностью листа и не создавал помех при создании идеально ровной и гладкой основы под чистовую отделку.
Ускорить процесс работы позволяет специальная насадка для шуруповерта в виде ленты, которая в автоматизированном режиме подает саморезыСаморезы для этих целей имеют следующие особенности:
- Надежное крепление крепежа внутри металлического каркаса обеспечивает мелкая резьба.
- Благодаря заостренному наконечнику саморез легко проходит через все слои ГКЛ и металл.
- Широкий размерный ряд позволяет подобрать метизы на все случаи. По длине саморезы бывают от 1,6 см до 15,2 см. По толщине 0,35 – 0,48 см. При выборе размера учитывают соотношение, при котором длина метиза превышает толщину материала в два раза.
- Конфигурация шляпки предусматривает ее погружение в тело гипсокартонного листа без нарушения его целостности. В работе лучше использовать шуруповерт или специальную насадку, позволяющую автоматизировать процесс с помощью саморезов, выпускаемых не поштучно, а в ленте. Так можно существенно ускорить работу и повысить качество крепления гипсовых панелей.
Саморезы по дереву
Главное отличие самореза по дереву от аналога для работы с металлом заключается в шаге резьбы. В этом случае он больше. Связано такое строение крепежного элемента со структурой древесины. Дерево – рыхлое и чтобы саморез прочно в нем закрепился, резьба выполнена гораздо крупнее.
Этот критерий также позволяет визуально отличить две разновидности саморезов друг от друга.
Саморезы по дереву также имеют широкий размерный ряд: ширину 0,35 – 0,48 см и длину 1,6 – 15,2 см. Длину самореза выбирают в зависимости от плотности древесины. Чем она меньше, тем длиннее должен быть метиз.
Отличить саморезы для древесины можно по крупной резьбеСреди всего разнообразия крепежа для работы с деревом, саморезы отличаются наиболее низкой стоимостью. При этом по качеству и надежности они не уступают другим разновидностям метизов по дереву.
При выборе изделий важно обратить внимание на качество резьбы. Чтобы она не «рвала» древесину, выбирают изделия с равномерной и гладкой резьбой, без зазубрин.
Для крепления листа ГКЛ к деревянной обрешетке достаточно использовать крепеж длиной 0,25 см. Цвет крепежа может быть черным или желтым. На шляпке имеется крестообразная резьба. Саморез отлично проходит сквозь гипсокартон и дерево, поэтому предварительно высверливать отверстие под него не надо.
Правила выбора качественного крепежа
Надежность и долговечность гипсокартонной конструкции зависит, в том числе, и от качества крепежа, который используется при ее создании.
К основным признакам качественных изделий относят следующее:
- Единый размер для всех изделий в партии. При наличии даже незначительного несоответствия параметров длины или ширины крепежного элемента, можно говорить о его браке.
- Головка самореза должна быть ровной. На крестообразной прорези не должно быть заломов и неровностей. Сама прорезь должна располагаться четко по центру шляпки. От качества крепежа также зависит срок службы электроинструмента – неправильно изготовленная шляпка самореза может стать причиной поломки шуруповерта.
- Антикоррозийная оболочка должна покрывать поверхность самореза равномерно. Существует три вида материала. Крепеж с черным фосфатиновым покрытием рекомендован для «влажных» помещений. Черные оксидированные саморезы применяют в помещениях с нормальным микроклиматом. Оцинкованные саморезы – универсальные, подходят для использования внутри и снаружи помещения.
Оцинкованные саморезы – универсальные, подходят для использования внутри и снаружи помещения.Монтаж профиля: как рассчитать количество метизов
Чтобы рассчитать количество метизов, необходимо учесть тип конструкции из ГКЛ – от этого зависит шаг между направляющими. Так, для усиленной конструкции он составляет 400 мм, а для стандартной 600 мм. Здесь же необходимо учесть места крепления перемычек.
Монтаж каркаса из профилей
Сборка каркаса происходит поэтапно. Сначала по периметру стены или потолка необходимо закрепить направляющие. Фиксацию к основанию производят с помощью дюбелей длиной 4 – 6 см и диаметром 0,6 см. Шаг крепления составляет 500 мм. Сначала с помощью перфоратора в стене делают отверстия согласно разметке. Если основание деревянное, то вместо дюбелей используют саморезы по дереву длиной от 3 см и больше.
При монтаже перемычек потребуется использовать крепеж для соединения отдельных фрагментов металлического профиля. Для этого нарезают элементы необходимой длины и помещают их в направляющие, выставляя строго вертикально.
Расстояние между вертикалями составляет 60 см. Затем с помощью шуруповерта мелкий саморез «клоп» вкручивают сквозь направляющую и перемычку, соединяя их.
Как рассчитать количество крепежа
Перед началом работ необходимо приобрести материал и крепеж. Чтобы определиться с его количеством, рекомендуется составить подробную схему будущей конструкции. Указать потребуется количество профилей и точки крепления элементов каркаса, а также места фиксации листов при его обшивке. Этот способ наиболее трудоемкий.
Проще будет использовать специальную таблицу от крупного производителя гипсокартона, в которой указывается количество материала и расходников на 1 м2 покрытия из ГКЛ.
Самый быстрый и простой способ заключается в использовании онлайн калькулятора. Зная основные параметры конструкции можно рассчитать количество материала для перегородки, потолка или обшивки стен.
Подсчет количества материала с помощью онлайн калькулятора
Быстро рассчитать необходимое количество материала для изготовления гипсокартонной конструкции можно с помощью онлайн калькулятора.
Они в большом количестве представлены в интернете в свободном доступе. Интерфейс программы интуитивно понятен и прост. Пользователю достаточно ввести информацию об основных параметрах конструкции в соответствующее окно и калькулятор сразу выдаст расчет. Помимо количества крепежа в штуках, программа скажет, сколько необходимо приобрести листов гипсокартона, профилей ПН и ПС, шпаклевки, армосетки, грунтовки и утеплителя.
От качества и правильно выбранного для той или иной конструкции вида крепежа зависит прочность, надежность и долговечность конструкции из ГКЛ.
Как вкрутить саморез в гипсокартон – правила качественного монтажа
Для мастера ремонта вкручивание саморезов является чем-то понятным, что не вызывает никаких вопросов. Новички же полагают, что крепление гипсокартона к каркасу при помощи саморезов является самым простым в ремонте.
Но далеко не все знают, как вкрутить саморез в гипсокартон, чтобы потом не было проблем. Ошибки на этой стадии ремонта могут привести к созданию непрочного покрытия.
Какие саморезы нужно использовать
Для проведения правильного монтажа необходимо выбрать определенные саморезы. На что обратить внимание при выборе?
- Длина шурупа. По общему правилу после вкручивания шурупа в гипсокартон он должен выходить с обратной стороны на один сантиметр. Если использовать обычный стеновой ГКЛ толщиной 12,5 мм, что крепится к профилю толщиной 0,4 мм, то несложно подсчитать, что саморезы 3,5х25 мм сгодятся для монтажа. Если же обшивка проводится в два слоя ГКЛ, то нужно отдать предпочтение более длинным саморезам 3,5х35 мм. Некоторые во время ремонта сразу берут более длинные шурупы для крепления одного слоя ГКЛ. Такой подход нерационален, ведь уйдет больше денег на крепеж, чем могло бы.
- Шаг резьбы. Рекомендуется брать саморезы по дереву, так как они легче и быстрее вкручиваются.
- Материал и покрытие. Неважно как закрепить саморез в гипсокартоне, если он выполнен из некачественного материала или отсутствует необходимое покрытие. Желательно брать фосфатные шурупы черного цвета. Они хорошо себя зарекомендовали, являются достаточно прочными и не подвержены воздействию внешней среды.
- Головка и шлиц. Здесь всё просто, ведь продающиеся саморезы имеют специальную головку, чтобы их можно было вкручивать заподлицо. Шлиц сделан специально под фигурную отвертку. Найти шурупы другого вида будет крайне сложно.
Не будет играть никакой роли правильность монтажа, если выбран плохой крепеж.
Вспомогательные инструменты
Перед тем, как вкрутить саморез в гипсокартон, нужно подумать об инструментах, что могут упростить работу. Разберем, какие инструменты и приспособления можно использовать:
- фигурная отвертка – это классика жанра. С её помощью всегда легко контролируется нажим. С таким инструментов шурупы будут вкручиваться так, как нужно. Главным недостатком является сложность работы. Немало сил придется положить на то, чтобы закрутить отверткой несколько сотен шурупов;
- шуруповерт давно стал незаменимым инструментом во время ремонтных работ с использованием ГКЛ. Новичку поначалу будет сложно с первого раза вкручивать саморезы на нужную глубину. Необходимо будет отрегулировать мощность шуруповерта, чтобы саморезы полностью закручивались, но при этом не прорывали лист гипсокартона. К сожалению, далеко не каждый инструмент обладает регулятором мощности;
- ленточный шуруповерт известен только профессионалам. Этот инструмент весьма дорогой, чтобы его мог себе позволить обычный человек, делающий ремонт у себя дома. С ленточным шуруповертом отпадают многие вопросы касательно того, как закрепить саморез в гипсокартоне. У данного инструмента есть специальная лента, куда уже вставлены шурупы.
- бита с ограничителем. Подобное приспособление используется на обычных шуруповертах для того, чтобы саморез утапливался на желаемую глубину. Биту с ограничителем должен использовать каждый, кто впервые сталкивается с необходимостью вкручивания саморезов в гипсокартон.
С её помощью всегда легко контролируется нажим. С таким инструментов шурупы будут вкручиваться так, как нужно. Главным недостатком является сложность работы. Немало сил придется положить на то, чтобы закрутить отверткой несколько сотен шурупов;
Технология проведения работ
Саморезы должны вкручиваться от одного края листа к другому. Нельзя их вкручивать вразнобой, ведь это может привести к деформации гипсокартона. Шаг крепления составляет от 15 до 30 см в зависимости от конкретной ситуации.
Перед тем, как вкрутить саморез в гипсокартон, его необходимо насадить на отвертку или на биту самореза, а потом приложить к гипсокартону острым концом. Прикладывая небольшое усилие, шуруп словно вдавливают в поверхность и начинают вкручивать.
Работать отверткой нужно нежно, без больших усилий вначале.
Если саморез еще не начал входить в ГКЛ, то отвертка под давлением может соскочить и пробить поверхность. Когда шуруп немного вошел в сердечник материала, то можно уже прикладывать больше усилий, чтобы вкрутить его до конца.Шуруповертом производится небольшое давление на крепеж, и включаются максимальные обороты. Это необходимо, чтобы шуруп смог войти в профиль, к которому крепится ГКЛ. Как только он пройдет в профиль, обороты можно уменьшать и закручивать саморез не спеша. Если обороты не уменьшить, то сердечник листа будет поврежден. Шуруп должен войти в лист так, что шляпка утонула в нём на 1-2 мм.
Как не допускать ошибки во время монтажа
Недостаточно знать, как вкрутить саморез в гипсокартон. Нужно понимать, какие трудности могут возникнуть во время работы и как их избежать.
Саморез должен входить в лист под прямым углом.
Никакие наклоны не допускаются. Если шуруп вошел не ровно, а под углом, то это уже некачественное крепление. Такую поверхность не выйдет нормально зашпаклевать. Если же пытаться докрутить крепеж дальше, то он просто прорвет гипсовый сердечник и повредит покрытие.
Шляпка шурупа должна быть утоплена в листе на 1 мм. Если она будет торчать над поверхностью, то про шпаклевание можно забыть. Если она уйдет глубже, то повредиться слой картона, а значит шуруп не выполнит свою функцию. Когда саморез вкручен правильно, то его шляпка придавливает картон и помогает фиксировать лист. Как только картон будет прорван, крепление в этом месте станет бесполезным.
Не следует вкручивать саморезы очень глубоко во избежание повреждения гипсокартона.Плохо вкрученный саморез нужно удалить, а проделанную дыру замазать шпаклевкой. Вкручивать новый шуруп можно на расстоянии не менее 5 см от места дефекта.
Расстояние между саморезами при креплении гипсокартона 👉 типы крепежей, нюансы их применения
Саморезы используются для крепления листов гипсокартона к выравниваемой поверхности, фиксируют профили, из которых собирается каркас для обшивки.
Расстояние между этими элементами, их количество, материал изготовления и применение при монтаже влияют на надежность конструкции, ее безопасность в эксплуатации и долговечность.
Содержание статьи
Характеристики и виды самореза
Саморез представляет собой крепежную деталь в виде стержня, головка которого в виде шляпки с крестообразной насечкой по центру, а ножка на 2/3 укрыта спиралевидной резьбой. Такая конструкция обеспечивает удобство при монтаже: комфортную посадку шуруповерта или отвертки у изголовья шляпки, и мягкое врезание вглубь материала за счет резьбы.
Саморезы для профиля и гипсокартона изготавливаются из различных материалов, которые влияют на стойкость изделия к коррозии. К числу часто используемых сплавов для производства относится:
- Нержавеющая или углеродистая сталь;
- Латунь с добавками из меди, никеля, цинка и прочее.
Относительно цветовой гаммы тоже наблюдаются отличия, она зависит от типа внешней обработки изделия:
- Черный цвет проявляется за счет покрытия фосфатом или оксидом, армирующих саморез;
- Желтый – свидетель обработки оцинкованием, защищает от ржавчины;
- Металлический – не покрывается защитными составами.
Относительно внешних признаков саморезы разделяются на те, у которых шаг резьбы вдоль ножки редкий или частый, а наконечник выполнен в виде заостренного или сверлоподобного (самозатачивающегося) конца.
Саморез «клоп» с разными наконечникамиДля крепления металлических элементов профиля и листов гипсокартона используются разные саморезы, отличия которых состоят в длине стержня и диаметре шляпки.
Характеристика самореза для монтажа профилей
Для соединения металлических частей каркаса используются детали следующих форматов:
- Длина – 9.5 мм, диаметр – 3.5 мм;
- Длина 11 мм, диаметр 3.9 мм.
За счет миниатюрного размера они носят названия «клоп». Отличительная особенность шляпки – насечка для биты-насадки крестообразной формы и отметин с внутренней стороны, уберегающих от произвольного самовыкручивания. «Клоп» с самозатачивающимся наконечником применяется для профиля толщиной 1.5-2 см, с острым концом – для планок с параметрами 0.
9-1.2 см. Маркируется как LN.
Расстояние при этом между крепежами произвольное, но, так как они используются для фиксации стоечного профиля к стартовому, крепления подвесов и перемычек на каркасных элементах, шаг повторяется приблизительно через каждые 50 см (зависит от схемы обрешетки).
👷♂️ Не менее важная информация по теме: Саморезы для гипсокартона – как выбрать
Особенности самореза для ГКЛ
Для обшивки листами гипсокартона используются саморезы следующих типов:
- По металлу длиной 25, для однослойной, и 32 мм для двухслойной обшивки профиля толщиной не более 0.8 мм;
- По дереву длиной 35, для одного, и 45 мм для обшивки в 2 слоя.
Маркируются как TN. Их выбор зависит от того, из какого материала изготовлен каркас, так как смежные листы ГКЛ располагаются как раз в центре профильной стойки, а значит, там вкручивается и саморез. Шаг резьбы у самореза по дереву больше, чем по металлу, поскольку структура дерева более мягкая, врезать шуруп в нее легче по широкой спирали.
Помимо длины изделия их отличительная черта от «клопов» – форма шляпки, которая выполнена в виде рожка, чтобы вдавливать крепеж до упора заподлицо с поверхностью гипсокартона. Внутренняя поверхность шляпки гладкая, а внешняя с крестообразной насечкой для шуруповерта.
Саморез по металлуТехнология обшивки каркаса листами ГКЛ с применением самореза
Для качественного монтажа мало знать какой формы, размера и из чего изготовлен саморез. Для ровной обшивки важна технология крепления деталей.
Нюансы монтажа:
- Прислонить лист к профилю, чтобы его кромка находилась по центру;
- Первый саморез вкрутить на расстоянии 5-10 см от любого нижнего угла ГКЛ;
- Промежутки между саморезами по периметру листа составляют 15 см, для фиксации к профилю в середине плиты – 25 см, так шаг саморезов определит количество крепежных деталей в расчете на 1 лист, чтобы закупить их заранее.
Как происходит технология крепления листов ГКЛ на саморез в процессе обшивки каркаса, можно посмотреть на видео ниже.
Положение шляпки саморезаЧтобы защитить гипсокартон и сердечник самореза от излишней влаги, которая проявляет негативное воздействие в процессе эксплуатации или после микросдвигов профиля и плит ГКЛ, после монтажа поверхность листов обрабатывают грунтовкой, а следы стыков и отверстий от шляпок шпаклюют.
Главное правило для того, чтобы со временем в местах отверстий от самореза не образовывались трещины, а после обработки штукатуркой поверхность оставалась ровной, – во время монтажа шляпки углубляются на 0.5-1 мм, не более. Выступающие или слишком утопленные шляпки подкручивают.
Вконтакте
Одноклассники
Как вкручивать саморезы в гипсокартон, чтобы не испортить его
Гипсокартон получил большое распространение в сфере строительства и ремонта. Для его монтажа используются саморезы. Сделать такое крепление просто.
Однако материал можно повредить, если не следовать некоторым рекомендациям.
Перечень инструментов
Для саморезного крепления гипсокартона понадобятся:
- шуруповерт с насадкой или крестообразная отвертка;
- саморезы;
- магнит, который поможет не потерять небольшие металлические детали;
- карандаш;
- шпатель.
Выбор саморезов
Он зависит от материалов обрешетки: для металлокаркаса – по металлу, для деревянной – по дереву. Иначе соединение не будет достаточно крепким.
По длине следует подбирать такие саморезы, которые будут выходить за профиль на 8-10 мм. Короткие могут не удержать материал, а излишне длинные трудно закручивать.
При вкручивании в металлический профиль, материал самореза должен быть крепче, чем таковой каркаса.
Порядок действий
- Карандашом намечаются места закручивания. Расстояние между соседними саморезами – 20-70 см. Чем больше нагрузка, тем меньше шаг.
- Далее вкручиваются саморезы. Это делается только под прямым углом к листу! При использовании шуруповерта выбирается максимальная скорость. После вкручивания наполовину обороты снижаются до минимальных.
Если используется отвертка, то стоит это делать плавно, не оказывая большого давления на инструмент. Резьба упрощает этот процесс. Сильное нажатие на отвертку может привести к ослаблению крепежного соединения.
- Важно не перекрутить и не недокрутить саморез. Чрезмерные усилия разрушат структуру гипсокартона, а само крепление будет ненадежным. При выступании самореза затруднена последующая отделка и шпаклевка. Прочность такого соединения также будет недостаточной.
- Шляпка должна быть утоплена в картон на 1 мм. Так достигается дополнительное натяжение листа. Нельзя при этом ориентироваться на уровень гипса.
- По окончании стоит пройтись шпателем или другим подобным инструментом для выявления выступающих крепежей.
Если гипсокартон порвался
Эта ситуация не редка, но и не страшна.
Следует выкрутить саморез. Затем зашпаклевать место повреждения. Новый закручивать на удалении 5-8 сантиметров.
Вкручивание саморезов в профили из разных материалов
От материала профиля зависят вид используемых саморезов, инструменты, особенности монтажа гипсокартона.
Вкручивание в металлокаркас
Такой монтаж зависит от толщины металлической конструкции. Отверткой можно закрутить в тонкие жестяные листы. К тому же имеются различные виды саморезов. Некоторые имеют особые зубцы на острие в виде сверла.
Однако зачастую и такой тип крепежа не осуществим. Толстый профиль не поддается даже шуруповерту. Это может происходить из-за слабой заточки сверла самореза.
На больших оборотах крепежный элемент перегревается и быстро затупляется. Рекомендуется вкручивать их в металлоконструкцию толщиной не более 7 мм.
Более толстые профили следует просверливать дрелью. При этом важно использовать сверло диаметром меньше, чем сам крепеж.
Только тогда соединение будет крепким. Можно смазать отверстие машинным маслом, что упростит процесс закручивания.Вкручивание в дерево
Мягкие породы не требуют предварительного просверливания. Для ДСП и ДВП рекомендуется проделать отверстие. При использовании длинных саморезов оно делается для всех видов древесины.
В том числе и для мягких пород. Его диаметр должен быть меньше «тела» самореза.
Также предварительно просверливаются тонкие заготовки, поскольку имеется риск расколоть их. Закручивать крепежный элемент в них следует осторожно.
Монтаж гипсокартона на бетон
Для монтажа гипсокартона на бетон потребуются ударная дрель или перфоратор. С их помощью проделывается углубление для дюбеля.
Диаметры отверстия и пробки должны быть одинаковыми. Перед вставкой дюбеля удалить пыль. Далее крепится гипсокартон.
Обойтись без перфоратора можно в случае стен со штукатуркой, особенно если она довольно мягкая.
Используется саморез для дерева с редкими витками.Таким образом, правильная последовательность действий и рациональный подход к выбору материалов и инструментов позволит вкрутить саморезы в гипсокартон без повреждений.
А какие секреты известны вам? Поделитесь в комментариях советами, а также собственным опытом монтажа.
Способы крепления гипсокартона к металлическому каркасу
Вступление
Здравствуйте. Продолжаем рассматривать элементы и правила монтажа перегородок из гипсокартона. Несмотря на универсальность и взаимозаменяемость профилей для гипсокартона, а также возможность по-разному собирать перегородки из гипсокартона, существуют технологические правила (карты), по которым нужно собирать гипсокартонные перегородки.
В том числе, есть рекомендованные правила крепления листов гипсокартона к конструкции перегородки.
Конструкции из гипсокартона состоят из каркаса и листов гипсокартона. Листы гипсокартона могут монтироваться в один или два слоя. Сами конструкции могут стыковаться друг с другом под разными углами. Самый распространенный угол стыковки конструкций это 90⁰. Но в этой статье нас не будут интересовать способы монтажа каркасов. Здесь мы рассмотрим способы крепления гипсокартона к металлическому каркасу.
Материал для крепежа гипсокартонных листов к каркасу

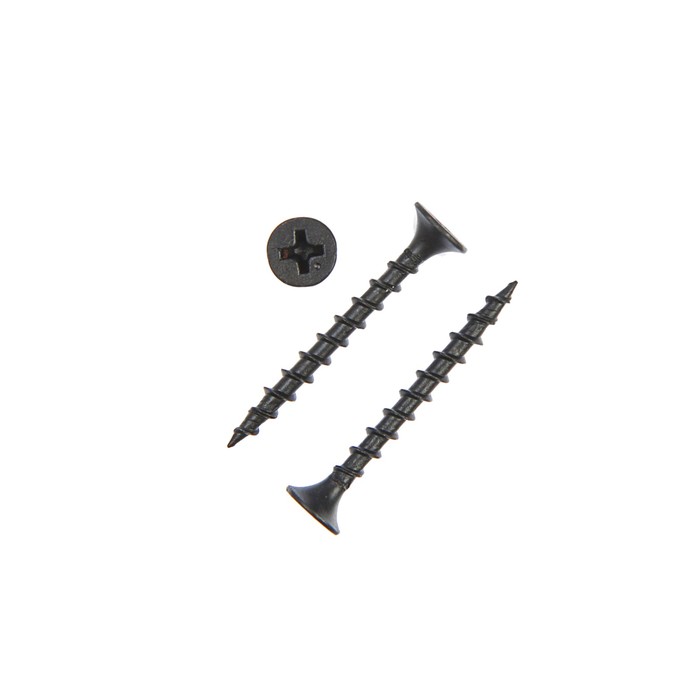

- Для крепления листов гипсокартона к металлическому каркасу используются саморезы типа TN.
Саморез типа TN это шуруп различной длинны из закаленного металла, черного цвета, с острым наконечником и заметно частым, шагом резьбы. Саморез TNимеет потайную головку и крестообразный шлиц. Корпус самореза имеет фосфатное покрытие.
Основное применение самореза TN — крепление листов гипсокартона к металлическим профилям каркаса с толщиной стенок 0,6-0,9 мм.
Потайная головка самореза позволяет хорошо утапливать его в лицевую поверхность гипсокартона. Широкий шаг резьбы позволяет надежно притянуть лист гипсокартона к каркасу. При помощи саморезов TNможно надежно прижать сразу два листа гипсокартона к профилю.
- Для прикручивания листов лучше использовать специальный шуруповерт для гипсокартона.
Для крепления листов к каркасу существуют следующие способы крепления.
Способы крепления одного слоя гипсокартона
К отдельному профилю на каркасе могут крепиться один лист или два листа гипсокартона встык. В первом случае лист гипсокартона крепиться саморезом длиной 35 мм в центр профиля. Во втором случае, к профилю крепиться каждый лист гипсокартона с отступом от края в 10 мм. Шаг между саморезами 300 мм.
Способы крепления двух листов гипсокартона
Два слоя гипсокартона крепятся к каркасу со смещением. То есть стыки листов верхнего и нижнего слоев гипсокатона не должны находиться друг над другом.
Обычное смещение листов состовляет 600 мм. В зависимости от того, где получается стык листов (снаружи или внутри) по-разному крепится гипсокартон. На фото это хорошо видно. Вариант крепления А это стык внутри, вариант крепления Б это стык листов сверху (снаружи) конструкции. Причем, шаг между креплениями по вертикали 300 мм, а крепления нижнего и верхнего листа смещаются по отношению друг к другу.
Способы крепления листов у несущих конструкций
Металлический каркас для гипсокартона, обычно, крепится к полу и/или потолку помещения. К бетонным конструкциям каркас крепится пластиковыми дюбелями с шурупами длинной от 60 мм. Шаг между шурупами 600 мм. Листы гипсокартона крепятся к каркасу с отступом от пола (потолка) на 5 мм. Саморезы от края гипсокартона отступают на 10 мм. Шаг между саморезами 300 мм.
Способы крепления листов гипсокартона в конструкции под углом 90⁰
Конструкция с углом 90⁰ достаточно сложная, однако общие правила все те же. Шаг между саморезами 300мм.
Отступ от края листа до самореза — 10 мм. Используются саморезы типа TNдлиной от 35 мм.
На рисунке вы видите конструкцию с открытым углом, который виден как с внешнего, так и с внутреннего угла конструкции.
Способы крепления листов гипсокартона в конструкции под углом
На фото вы видите, как закрепить два слоя гипсокартона на каркасе, сделанном под углом.
Крепление листов гипсокартона на Т-образная конструкции
Т-образная конструкция с повышенными требованиями к акустической изоляции
В этом примере для улучшения звукоизоляции одна стена гипсокартона делается в два слоя.
Еще вариант Т-образной конструкции с улучшенной звукоизоляцией
Это все наиболее распространенные способы крепления гипсокартона к металлическому каркасу.
©Gipsokart.ru
Другие статьи раздела: Перегородки из гипсокартона
Саморезы для гипсокартона
Гипсокартон – популярный отделочный материал, который часто используют в строительстве.
Надежность конструкций из ГКЛ зависит не только от свойств самого материала, но и от качества крепежных элементов. Чтобы фиксировать гипсокартонные листы, применяют саморезы для гипсокартона.
Сходные признаки для всех саморезов для ГКЛ
Саморезы для гипсокартона представляют собой конусообразные винты с резьбой, заостренные на конце. Некоторые саморезы могут иметь в конце не заострение, а сверло. Шляпка крепежного элемента имеет крестоообразный шлиц.
Крепежные изделия могут отличаться по цвету. Бывают черные крепления, они изготавливаются из оксидированной или фосфатированной стали, белые – из оцинкованной стали, желтые – из латуни.
Признаки качественных саморезов
Чтобы гипсокартонные конструкции прослужили долго, следует выбирать только качественные саморезы для их крепежа.
Качественные крепежные элементы должны иметь специальное покрытие, которое защищает их от коррозии. Чаще всего саморезы для гипсокартонных листов имеют оксидированное или фосфатированное покрытие.
Такие крепежи окрашены в черный цвет.
Чтобы приобрести качественные саморезы для гипсокартона, нужно обращать внимание на следующие параметры:
- Внешний вид креплений. Саморезы из одной партии не должны быть разного размера. Не должно быть деформаций крепежных элементов. Резьба должна быть равномерной.
- Шлиц должен быть расположен строго по центру шляпки крепежного элемента и четко прочерчен. Очень важно, чтобы не было наплывов или искривлений, иначе саморез будет невозможно закрутить
- Качественные изделия должны иметь равномерное окрашивание (черное или серо-черное), свидетельствующее о качественном фосфатировании или оксидировании. Использование данных крепежных элементов обезопасит от появления пятен ржавчины на материалах для отделки стен и потолков
- Качественные саморезы имеют маркировку
Какие саморезы нужны для профиля и гипсокартона
Выбор нужных саморезов зависит от того, на какой вид каркаса будут крепить ГКЛ.
Если листы гипсокартона будут крепиться на металлический профиль, надо приобрести саморезы для гипсокартона по металлу. Чтобы закреплять профиль из металла, используют крепежные элементы с частым шагом резьбы. Если ГКЛ необходимо закрепить к усиленному профилю (толщиной 2 мм), то лучше использовать крепежи со сверлом. Их применение позволит сэкономить время, так как в этом случае не требуется заранее засверливать лист.
Для монтажа каркаса из дерева применяют крепежи с более редким шагом резьбы. Саморезы для гипсокартона по дереву имеют острый наконечник и меньшую длину.
Определение необходимой длины крепежных элементов
Длина последних зависит от целей, для которых они будут применяться:
- Самые маленькие саморезы применяют для сшивания металлического каркаса (9,5 мм)
- Наиболее длинные нужны саморезы для крепления гипсокартона к профилю (25 мм)
- Если крепятся 2 слоя гипсокартонных листов, то используют длинные и толстые крепежи (35 мм)
- Для крепления подвесов к направляющим используют длинные саморезы (45 мм)
Материалы для изготовления саморезов
По материалу изготовления самонарезающие шурупы бывают следующих разновидностей:
- Латунные. Это крепежи, стойкие к коррозии, но имеющие малую механическую прочность. Имеют желтый (золотой) цвет
- Стальные. Имеют высокую механическую прочность, но не защищены от коррозии. Для защиты от коррозии их покрывают специальным покрытием (оксидированным или фосфатированным). У этих крепежей цвет черный
Это крепежи, стойкие к коррозии, но имеющие малую механическую прочность. Имеют желтый (золотой) цветХодовые виды саморезов при работе с ГКЛ
Саморезы по металлу
Крепежи защищены от коррозии специальным фосфатированным покрытием. Имеют рожковую головку и крестообразный шлиц Ph3. Данный тип крепежа имеет двойную резьбу с мелким шагом. Чаще всего используют крепежи TN 25 (3,5×25 миллиметров). При помощи этого самореза можно крепить к профилю листы гипсокартона. Самонарезающийся шуруп почти полностью внедряется в каркас через лист гипсокартона. Расход крепежей – 25 штук на 1м² гипсокартоновой конструкции.
Крепления TN 25 (3,5 x45 мм) используют, когда надо прикрепить подвесы к направляющим. Также их используют для монтажа двух листов гипсокартона.
Саморезы по дереву
Для деревянных конструкций следует выбрать фосфатированные крепежи с острым наконечником и редким шагом резьбы. Шляпка потайная с крестообразным шлицем PHILLIPS № 2. Самый распространенный размер – 3,5×35 мм.
Самонарезающиеся шурупы со сверлом, позволяющие крепить металл
Крепежи TEX9,5 (3,5×9,5 мм) имеют самосверлящий наконечник, покрыты фосфатированным слоем. Цилиндрическая головка снабжена крестообразным шлицем Ph3. С их помощью можно закрепить металлические профили. Делать отверстия в металле при этом не надо, саморезы сразу закручивают в профиль. Самонарезающие шурупы могут просверлить металл толщиной до 3 мм.
Саморезы для гипсокартона имеют различные размеры и виды. Чтобы определиться, какие саморезы использовать для гипсокартона, следует разобраться в этом многообразии. Правильный выбор изделий позволит качественно закрепить на стене гипсокартонную конструкцию, что обеспечит ее долговечность и эстетичный вид. Если самостоятельно не удалось определиться с выбором крепежных элементов, стоит проконсультироваться со специалистами в строительных магазинах.
Понравилось? Поделитесь в соц. сетях!
Советуем почитать!
100шт. Цинковый сплав Самосверлящие Анкеры для пустотелых стен для гипсокартона Набор самонарезающих винтов Винт для крепления к гипсокартону Самонарезающий винт |
100шт цинковый сплав самосверлящий гипсокартон полые стены анкеры самонарезающие винты комплект
Особенности:
- В этот комплект входят 50 анкеров для гипсокартона из цинкового сплава и 50 саморезов # 8 x 1-1 / 4 ».
- Изготовлен из прочного металлического материала, служащего годами.
- Предварительное сверление не требуется, быстрый и простой монтаж.
- Конструкция с глубокой резьбой обеспечивает прочное сцепление для максимальной удерживающей силы.
- Подходит для большинства гипсокартонных плит.
Спецификация:
Материал: анкер из цинкового сплава, винт с цинковым покрытием из железа
Размер якоря: 13 * 41 мм / 0,51 * 1.
61 дюйм
Размер винта: # 8 x 1-1 / 4 »
Вес упаковки: прибл. 265 г / 9,3 унции
Список пакетов:
50 * Анкеры Drywalll
50 * самонарезающие винты
ОБ ОБРАТНОЙ СВЯЗИ
Если вы удовлетворены нашей продукцией, пожалуйста, дайте нам 5 звезд
Ваше удовлетворение и положительные отзывы очень важны для нас.Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения оплаты. Если вы не удовлетворены своими товарами, обратитесь в нашу службу поддержки клиентов.
Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы оставите нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!
ОПЛАТА:
1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.
О ДОСТАВКЕ:
1.ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2.
Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель — удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.
8. Мы, продавец, не несем ответственности за импортные пошлины, ответственность за это несет покупатель.
Любые споры, вызванные этим, необоснованны.
9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее. спасибо
ВОЗВРАТ И ВОЗВРАТ:
1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть товар с даты его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. НИКАКИХ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2.Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как покупатель и продавец отменят транзакцию с aliexpress.
ИЛИ вы можете выбрать замену.
4. Мы берем на себя всю стоимость доставки, если товар (ы) не соответствует рекламе
100шт. Цинковый сплав Самосверлящие Анкеры для полых стен для гипсокартона Самонарезающие винты из нержавеющей стали Саморезы из нержавеющей стали | Винты |
винты из нержавеющей стали саморезы из нержавеющей стали 100 шт. Из цинкового сплава Саморезы для гипсокартона Анкеры для полых стен самонарезающие
Особенности:
- В этот комплект входят 50 анкеров для гипсокартона из цинкового сплава и 50 саморезов # 8 x 1-1 / 4 ».
- Изготовлен из прочного металлического материала, служащего годами.
- Предварительное сверление не требуется, быстрый и простой монтаж.
- Конструкция с глубокой резьбой обеспечивает прочное сцепление для максимальной удерживающей силы.
- Подходит для большинства гипсокартонных плит.
Спецификация:
Материал: анкер из цинкового сплава, винт с цинковым покрытием из железа
Размер якоря: 13 * 41 мм / 0.51 * 1,61 дюйма
Размер винта: # 8 x 1-1 / 4 »
Вес упаковки: прибл. 265 г / 9,3 унции
Список пакетов:
50 * Анкеры Drywalll
50 * самонарезающие винты
О обратной связи
Если вы удовлетворены нашей продукцией, пожалуйста, дайте нам 5 звезд.
Ваш Удовлетворение и положительные отзывы очень важны для нас. пожалуйста оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услуги. Если у вас возникли проблемы с нашими товарами или услугами, Пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения Оплата. Если вы не удовлетворены своими товарами, пожалуйста, свяжитесь с нашим Обслуживание клиентов.
ср
поддерживать высокие стандарты качества и стремиться к 100% -ному клиенту
удовлетворение! Обратная связь очень важна, мы просим вас связаться с нами
немедленно, прежде чем вы оставите нам нейтральный или отрицательный отзыв, чтобы мы
может удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!
Оплата
1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3)
Если вы не можете оформить заказ сразу после закрытия аукциона, подождите
несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.
О доставке
1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только на подтвержденные адреса заказа.Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные. и праздники. Время доставки может меняться, особенно во время отпуска. сезон.
6. Если вы не получили посылку в течение указанного срока, пожалуйста, свяжитесь с нами. Мы отследим доставку и свяжемся с вами, как только возможно с ответом.Наша цель — удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы выберем для вас доставку товар с нашего первого доступного склада для быстрой доставки.
8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.
9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее. Благодарность !
Возврат и возврат
1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты был получен. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. НИКАКИХ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем. в половине.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ Предоставьте нам номер отслеживания доставки, конкретную причину вернись, и твой по #.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ СТАВКИ при получении товара. в оригинальном состоянии и упаковке со всеми компонентами и аксессуары в комплекте, ПОСЛЕ того, как покупатель и продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.
Саморез по лучшей цене — Отличные предложения на саморезы от мировых продавцов саморезов
Отличные новости !!! Вы попали в нужное место для самореза.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший саморез должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой саморез на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в саморезе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести саморез по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Промышленные самонарезающие винтыи таблицы размеров
Саморезы — это категория крепежных элементов с резьбой, которые образуют резьбу (нарезание резьбы), когда винт забивается в предварительно просверленное отверстие. Саморезы включают резьбонарезные, накатные и самонарезающие винты.
Наши саморезы могут быть адаптированы к вашему применению и отрасли. Просмотрите и загрузите наши таблицы размеров саморезов ниже.
Приводные винты типа U
Круглая головка
Плоская головка 100º
Крепежные винты
Размеры головки
Квадратный привод с плоской головкой
Этот тип углубления имеет плоское отверстие в центре, слегка суженные боковые стенки и коническое дно.
Шестигранная головка
Шестигранная шайба
Машинные винты
Саморезы
Самосверлящие винты
Овальная головка
Крепежные винты
Саморезы
Винты по дереву *
Поворотная головка
Машинные винты
Самонарезающие винты
Самосверлящие винты
Размеры головки
Комбинированный привод
Поворотная головка
Квадратная головка с цилиндрической головкой
Саморезы
Выемка этого типа имеет квадратное центральное отверстие, слегка скошенные боковые стенки и коническое дно.
Головка с цилиндрической головкой
Torx ® Привод
Головка фермы
Крепежные винты
Саморезы
Резьба и острие для винтов нарезания резьбы и самонарезающих винтов
Крепежные винты
| Номинальный размер винта | O через l2 | от 1/4 до 3/4 |
| Номинальная длина винта | Допуск по длине | |
| До 1/2 дюйма, Вкл. От 1/2 до 1 дюйма, вкл. От 1 до 2 дюймов, вкл. Более 2 дюймов | -0,02 -0,03 -0,06 -0,09 | -0,03 -0,03 -0,06 -0,09 |
Тип A — AB
| Номинальная длина винта | Допуск по длине |
| До 1 дюйма, вкл. Более 1 дюйма | + 0,03 + 0,05 |
Тип B, F, H-L 1, 25 и 23
| Номинальная длина винта | Допуск по длине |
| До 3/4 дюйма, Вкл. От 3/4 до 1-1 / 2 дюйма, вкл. | — 0,03 — 0,05 |
Тип U
| Номинальная длина винта | Допуск по длине |
| До 3/8 дюйма, вкл. Более 3/8 дюйма | + 0,02 + 0,03 |
Шурупы по дереву
| Номинальная длина винта | Допуск по длине |
| До 5/8 дюйма, Вкл. От 5/8 до 1-1 / 2 дюйма, вкл. От 1/2 до 2-3/4 дюйма, вкл. От 2-3 / 4 до 5 дюймов, вкл. | -0,03 -0,05 -0,06 -0,09 |
Резьба для саморезов
Тип A
Тип AB
Тип
Самонарезающие винты
Самонарезающие винты — размеры отверстий в метрической системе
Рекомендуемые размеры отверстий для метрических саморезов типа AB — согласно DIN 7975
Следующие ниже справочные значения действительны только для саморезов из цементированной стали, устанавливаемых в простом крепежном соединении с отверстиями с зазором.Моменты затяжки макс. 50% минимального тормозного момента. Предварительные испытания должны быть выполнены на использование других винтов или других материалов из листового металла. Перфорированные пилотные отверстия должны быть на 0,1–0,3 мм больше, а винты должны быть затянуты в том направлении, в котором было пробито отверстие.
| Диаметр резьбы | Прочность материала Rm (Н / мм2) | Толщина листового металла (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,8 | 0,9 | 1 | 1.1 | 1,2 | 1,3 | 1,4 | 1,5 | 1,6 | 1,7 | 1,8 | 1,9 | 2 | 2,2 | 2,5 | 2,8 | 3 | 3,5 | 4 | 4,5 | 5 | ||
| СТ 2.2 | из 100 | 1,7 | 1,7 | 1,7 | 1,7 | 1.7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,8 | ||||||||||
| прибл. 300 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1.8 | 1,8 | 1,8 | 1,9 | 1,9 | |||||||||||
| до 500 | 1,7 | 1,7 | 1,7 | 1,8 | 1,8 | 1,8 | 1,8 | 1,7 | 1.9 | 1,9 | 1,9 | |||||||||||
| СТ 2,9 | из 101 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2.2 | 2,2 | 2,2 | 2,3 | ||||||||||
| прибл. 301 | 2,2 | 2,2 | 2,2 | 2,2 | 2,3 | 2,3 | 2,3 | 2,4 | 2,4 | 2.4 | 2,4 | |||||||||||
| до 501 | 2,2 | 2,2 | 2,3 | 2,3 | 2,4 | 2,4 | 2,4 | 2,4 | 2,5 | 2,5 | 2,5 | |||||||||||
| СТ 3.5 | из 102 | 2,6 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,8 | 2,9 | ||||||||||
| прибл. 302 | 2.6 | 2,7 | 2,7 | 2,7 | 2,7 | 2,8 | 2,8 | 2,9 | 2,9 | 3 | 3 | |||||||||||
| до 502 | 2,7 | 2,8 | 2,8 | 2.9 | 2,9 | 2,9 | 2,9 | 3 | 3 | 3,1 | 3,1 | |||||||||||
| СТ 3.9 | из 103 | 2,9 | 2,9 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3.1 | 3,2 | 3,3 | |||||||||
| прибл. 303 | 2,9 | 2,9 | 3 | 3 | 3,1 | 3,1 | 3,2 | 3,2 | 3,2 | 3,3 | 3,3 | 3.3 | ||||||||||
| до 503 | 3 | 3,1 | 3,1 | 3,2 | 3,2 | 3,3 | 3,3 | 3,3 | 3,3 | 3,4 | 3,4 | 3,5 | ||||||||||
| СТ 4.2 | из 104 | 3,1 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,3 | 3,4 | 3,5 | |||||||||
| прибл. 304 | 3.1 | 3,2 | 3,2 | 3,2 | 3,3 | 3,3 | 3,4 | 3,4 | 3,5 | 3,6 | 3,6 | 3,6 | ||||||||||
| до 504 | 3,3 | 3,3 | 3.4 | 3,4 | 3,4 | 3,4 | 3,5 | 3,5 | 3,6 | 3,6 | 3,6 | 3,7 | ||||||||||
| СТ 4.8 | из 105 | 3,6 | 3.6 | 3,6 | 3,6 | 3,6 | 3,6 | 3,7 | 3,8 | 3,9 | 4 | 4,1 | ||||||||||
| прибл. 305 | 3,6 | 3,7 | 3,8 | 3.8 | 3,9 | 3,9 | 4 | 4,1 | 4,1 | 4,2 | 4,2 | |||||||||||
| до 505 | 3,9 | 3,9 | 4 | 4 | 4 | 4,1 | 4.1 | 4,2 | 4,2 | 4,2 | 4,3 | |||||||||||
| СТ 5,5 | из 106 | 4,2 | 4,2 | 4,2 | 4,2 | 4,2 | 4.4 | 4,5 | 4,6 | 4,7 | 4,8 | |||||||||||
| прибл. 306 | 4,3 | 4,4 | 4,4 | 4,5 | 4,7 | 4,7 | 4,8 | 4.8 | 4,9 | 4,9 | ||||||||||||
| до 506 | 4,6 | 4,6 | 4,6 | 4,7 | 4,8 | 4,8 | 4,9 | 4,9 | 5 | 5 | ||||||||||||
| СТ 6.3 | из 107 | 4,9 | 4,9 | 4,9 | 4,9 | 5 | 5,2 | 5,3 | 5,4 | 5,5 | 5,6 | 5,7 | ||||||||||
| прибл. 307 | 5 | 5.1 | 5,2 | 5,3 | 5,4 | 5,5 | 5,6 | 5,7 | 5,7 | 5,8 | 5,8 | |||||||||||
| до 507 | 5,3 | 5,4 | 5,4 | 5.5 | 5,6 | 5,7 | 5,7 | 5,7 | 5,8 | 5,8 | 5,8 | |||||||||||
Саморезы — размер отверстия в дюймах
Рекомендуемые размеры отверстий для дюймовых саморезов типа AB
Следующие ниже справочные значения действительны только для саморезов из цементированной стали, устанавливаемых в простом крепежном соединении с отверстиями с зазором. Моменты затяжки макс.50% минимального тормозного момента. Предварительные испытания должны быть выполнены на использование других винтов или других материалов из листового металла.
| Размер винта | Число ниток на дюйм | Размер отверстия (дюймы) | Размер сверла | Диаметр сверла (дюймы) | |
|---|---|---|---|---|---|
| Макс | мин. | ||||
| 0 | 48 | 0,049 | 0,043 | 56 | 0.0465 |
| 1 | 42 | 0,063 | 0,055 | 53 | 0,0595 |
| 2 | 32 | 0,077 | 0,067 | 49 | 0,073 |
| 3 | 28 | 0,09 | 0,078 | 45 | 0,082 |
| 4 | 24 | 0,103 | 0.089 | 41 | 0,096 |
| 5 | 20 | 0,114 | 0,1 | 36 | 0,1065 |
| 6 | 20 | 0,124 | 0,108 | 32 | 0,116 |
| 7 | 19 | 0,138 | 0,12 | 30 | 0,1285 |
| 8 | 18 | 0.148 | 0,128 | 29 | 0,136 |
| 10 | 16 | 0,17 | 0,148 | 21 | 0,159 |
| 12 | 14 | 0,194 | 0,169 | 14 | 0,182 |
| 1/4 | 14 | 0,226 | 0,196 | 4 | 0,209 |
| 5/16 | 12 | 0.289 | 0,251 | I | 0,272 |
| 3/8 | 12 | 0,356 | 0,31 | Q | 0,332 |
| 7/16 | 10 | 0,413 | 0,359 | Вт | 0,386 |
| 1/2 | 10 | 0,48 | 0,418 | 29/64 | 0,4531 |
Примечание. Поскольку приложения для крепления сильно различаются, приведенная выше информация носит ознакомительный характер и является правильной, насколько нам известно.Заказчик должен убедиться в эффективности крепежа и достоверности данных.
