Схема регулятора оборотов магнитной дрели. Как устроен регулятор оборотов дрели: схема. Вопрос от читателя

Сегодня невозможно найти человека, который бы не знал о существовании электрической дрели. Многим приходилось пользоваться этим инструментом. Но как устроена эта незаменимая в хозяйстве вещь, известно далеко не каждому.

Внутри корпуса дрели расположен электродвигатель, система его охлаждения, редуктор, регулятор оборотов дрели. О работе регулятора оборотов дрели стоит поговорить несколько подробнее. Все детали во время работы изнашиваются, особенно подвержена этому процессу кнопка включения дрели. А с ней непосредственно связана система регулировки оборотов.

Назначение регулятора оборотов

Регулятор оборотов современной электрической дрели располагается внутри кнопки включения прибора. Достичь таких малых размеров позволяет микропленочная технология, по которой он собран. Все детали и сама плата, на которой расположены эти детали, отличаются малыми размерами.

Основная деталь регулятора – симистор. Принцип его работы состоит в изменении момента замыкания цепи и включения симистора. Происходит это так:

  1. После включения кнопки симистор получает на свой управляющий электрод напряжение, имеющее синусоидальную форму.
  2. Симистор открывается, и ток начинает течь через нагрузку.

При большей амплитуде управляющего напряжения симистор включается раньше. Амплитуда управляется с помощью переменного резистора, который соединен с пусковым курком дрели. Схема подключения кнопки в разных моделях может быть немного разной. Только не стоит путать регулятор оборотов с устройством управления реверсом. Это совершенно разные вещи. Иногда они могут размещаться в разных корпусах. Регулятор оборотов может предусматривать подключение конденсатора и обоих проводов от розетки.

Вернуться к оглавлению

Использование дрели в качестве станка

Рисунок 1. Типовая схема регулятора оборотов дрели.

Ручная дрель может применяться нестандартно. На ее основе делают разнообразные станки: сверлильный, шлифовальный, циркулярный и другие. В таких станках функция регулирования оборотов является очень важной. У большинства бытовых дрелей обороты регулируются кнопкой пуска аппарата. Чем сильнее она нажата, тем выше обороты. Но фиксируются они только на максимальных значениях. Это в большинстве случаев может оказаться существенным недостатком.

Можно выйти из данной ситуации путем самостоятельного изготовления выносного варианта регулятора оборотов. В качестве регулятора вполне можно применить диммер, который обычно применяют для регулировки освещенности. Схема регулятора довольно проста и представлена на рис. 1. Для его изготовления нужно к розетке присоединить провода разной длины. Длинный провод другим концом присоединяется к вилке. Остальное собирается по схеме. Рекомендуется использовать дополнительный автоматический выключатель, который отключит устройство в случае аварии.

Самодельный регулятор оборотов готов. Можно выполнить пробный пуск.

Если он работает нормально, можно поместить его в подходящего размера коробку и закрепить на станине будущего станка в удобном месте.

Вернуться к оглавлению

Ремонт кнопки с регулятором оборотов

Рисунок 2. Схема регулятора оборотов для микродрели.

Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться. Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор. Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:

  1. Разобрать корпус кнопки.
  2. Промыть и прочистить внутренности.
  3. Снять плату с находящейся на ней схемой.
  4. Выпаять сгоревшую деталь.
  5. Впаять новую деталь.

Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов. Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить. Чистить и протирать внутренности рекомендуется спиртом. Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке.

Электрическая дрель сейчас присутствует в комплекте инструментов практически любого мастера, так как это незаменимый агрегат в быту или на профессиональном поприще. Но, как и любая деталь, дрель может сломаться и, чтобы не обращаться каждый раз к специалистам, нужно уметь обслуживать и ремонтировать свой инструмент самостоятельно. В данной статье рассмотрены признаки поломки и варианты их устранения, а также самые распространённые неисправности и как выполнить ремонт дрели своими руками.

Дрель относится к электрическим инструментам и исполняет функции по сверлению отверстий в различных материалах, а также закручиванию саморезов. Работа осуществляется с помощью специальных сверл и наконечников, которые вставляются в зажимной патрон.

Электрическая дрель оборудована мотором, приводимым в действие током номиналом 220 Вольт, который вращает шестерни передачи и остальные узлы. Мощность силового агрегата настраивается специальным регулятором, который расположен на пусковой кнопке и проворачивается в обе стороны. Некоторые модели оборудованы переключателем оси вращения, который меняет расположение щеток, от его патрон дрели может осуществлять обороты, как вправо, так и влево.

Зажимной патрон бывает двух типов: с шлицевой частью и с гладкой. В первом случае зажим сверла осуществляется специальным ключом, который при повороте закручивает нижнюю часть головки и фиксирует деталь. Обычный гладкий патрон может закручиваться только от руки, поэтому если необходимо сильно зажать сверло, преимущество имеет патрон с шлицами.

Основные виды неисправности электрической дрели

Любой инструмент может внезапно сломаться, это происходит из-за неправильной эксплуатации, нарушения регламента технического обслуживания или просто небрежного отношения к технике.

Чтобы не допускать возникновения поломки, нужно соблюдать все правила, установленные производителем, а также вовремя ремонтировать и заменять отработавшие свой срок детали.

Существует несколько разновидностей возможных неисправностей бытовой электродрели, к которым относятся:

  1. Когда нажимается кнопка пуска, дрель не работает. В первую очередь, в данном случае необходимо проверить качество контакта вилки и розетки, а также наличие электричества. Чаще всего, такая неисправность возникает из-за обгоревших контактов внутри вилки или в самом шнуре, когда в результате нагрузки или перепада силы тока образовывается разрыв провода. Решается эта проблема простой заменой ведущего кабеля;

  1. Патрон дрели вращается, но скорость оборотов неизменна. Здесь можно предположить, что неисправен регулятор оборотов дрели, который может сломаться из-за механической деформации или попадания грязи на ролик. Внутри регулятора встроен контактор, который может перегореть, и отремонтировать его можно, только заменив узел полностью, так как припаять такую мелкую деталь в домашних условиях не получится. Вообще, у дрели с механизмом регулировки оборотов это самая уязвимая часть, поэтому к ней необходимо относиться с максимальной ответственностью;
  2. При запуске из вентиляционного отверстия щеток появляется неприятный запах горелого, ротор двигателя искрит. Первое, что нужно сделать, это отключить прибор и выдернуть шнур из розетки, иначе осуществить ремонт электрической дрели будет намного сложнее. Далее необходимо внимательно осмотреть двигатель, определить уровень износа щеток и самого ротора, а также проверить, нет ли внутри посторонних предметов или других загрязнений, которые мешают вращению штока;

  1. Хруст в центральной части инструмента. Все механизмы и передачи скрыты за пластиковым корпусом, поэтому сразу определить сломавшуюся деталь не получится. Чаще всего ломаются шлицы приводного диска, особенно у дрели с функцией перфоратора, которая, помимо обычной передачи, имеет ударный механизм и блокирующее устройство. Для замены данных элементов понадобится полная разборка инструмента и проведение подробной дефектовки.
    Важно не пользоваться сломанной дрелью, так как отколовшиеся куски могут попадать в другие узлы, что при вращении полностью разрушит механизм, и восстановить его не получится;

  1. Патрон не фиксирует сверло, зажимные лепестки не сходятся во время затяжки ключом. Чаще всего устранить эту неисправность можно очень быстро, сам патрон крепится к корпусу дрели обычным шурупом, шляпка которого расположена внутри головки и от вибрации может откручиваться. В результате болт мешает лепесткам стягивать сверло, его необходимо закрутить, вставив фигурную отвертку;
  2. На ударной дрели сверло вставляется в специальный патрон, оборудованный быстросъемным механизмом, часто внутрь этого агрегата попадают кусочки металла или бетона, которые забиваются в мелкие трещины и не дают фиксатору встать в свое гнездо, поэтому вставленный патрон постоянно выскакивает из отверстия. Здесь поможет детальная чистка инструмента и удаление всех загрязнений.

Данные неисправности являются наиболее распространёнными и часто встречаются во время использования электродрели в быту. При возникновении более серьезных поломок для восстановления инструмента без ошибок лучше обратиться в сервисный центр, так как без наличия определенного опыта и инструкции по ремонту устранить поломку не получится.

Самостоятельная чистка щеток и их замена

В процессе работы, особенно в сложных условиях, на щетках образуется налет, и электрическая дрель начинает греться и искрить. Чтобы починить дрель своими руками, путем замены щеток на новые, необходимо следовать определенному алгоритму действий.

На первом этапе нужно открутить шурупы в задней части электродвигателя. Большинство производителей инструментов для удобства сервисного обслуживания делают эту часть таким образом, чтобы ее можно было быстро снять, не разбирая основного корпуса, причем кнопка пуска остается на месте. После выкручивания крышки она полностью снимается, при этом становятся доступны к обслуживанию щетки двигателя и его ротор.

Далее необходимо отсоединить от угольных щеток клеммы проводов и, отогнув стопорные лепестки, вытащить элемент наружу. Силовой агрегат оборудован двумя щетками с двух сторон, которые изнашиваются одновременно, поэтому подлежат замене вместе. По уровню выработки наконечников можно понять, в каком состоянии находятся подшипники ротора. Если износ расположен в верхнем или нижнем углу угольного прямоугольника, то можно сделать вывод, что в подшипнике якоря двигателя имеется люфт, эту деталь нужно также заменить.

Перед установкой новых щеток для дрели необходимо продуть сжатым воздухом все внутренние элементы, это поможет очистить ротор от пыли и предотвратит образование налета на новых деталях. Кнопка также должна быть очищена, чтобы ее возвратная пружина имела свободный ход. Щетки вставляются в посадочное гнездо и фиксируются замком, после чего присоединяются клеммы, и осуществляется обратная сборка крышки.

Если требуется замена кнопки пуска или регулятора скорости оборотов, то отремонтировать этот узел возможно, только если в наличии имеется схема подключения кнопки дрели, которая должна быть указана в инструкции к эксплуатации инструмента. Подсоединение всех электрических деталей и кабелей должно проводиться на обесточенном участке и только в соответствии со схемой.

Таким образом, при планировании провести ремонт электродрели самостоятельно нужно обзавестись специальной литературой и инструментом, чтобы не возникало сомнений в качестве электрических соединений при установке новых запасных частей.

Видео

Для качественного сверления отверстий плат необходимо использовать электродрель со стабилизатором крутящего момента и оборотов. Транзисторный стабилизированный блок имеет большие потери мощности на регулируемом транзисторе. Большой вес и габариты трансформатора и радиаторов не позволяют выполнить переносной вариант прибора.

Тиристорные регуляторы напряжения выгодно отличаются малым весом и техническими возможностями стабилизации оборотов и крутящего момента электродвигателя. Падение напряжения на силовом тиристоре в импульсном режиме незначительно и при небольшой мощности отпадает потребность в радиаторе.

Характеристики:
Напряжение сети 220Вольт
Мощность 300 Ватт
Ток нагрузки 10 Ампер
Стабилизация 86,7%

Схема регулятора оборотов электродрели стабилизирует крутящий момент введением положительной обратной связи с электродвигателя М1 через RC цепь R12C2 VD2R6R1C1 на эмиттер однопереходного двухбазового транзистора VT1
Диод VD2 позволяет подавать на эмиттер транзистора VT1 только импульсы положительной полярности со щёток электродвигателя дрели М1. Переменный резистор R6 работает как регулятор оборотов, и в тоже время стабилизирует их при изменении нагрузки:
Без Обратной связи 0,6А 22,2 В 13ватт 260 об. мин
С Обратной связью 2,8 А 21 В 58,8 ватт 520 об.мин
С обратной связью обороты падают незначительно, при холостом ходе в 600 оборотов.

Характеристики двухбазовых транзисторов:

Iэ max, мA

UБ1Б2 max, B

UБ2Э max, B

Pmax, мВт

RБ1Б2, кOm

fmax, кГц

Однопереходные двухбазовые транзисторы предназначены для работы в генераторах периодических и однократных импульсов Сопротивление между выводами транзисторов зависят от тока управляющего эмиттерного перехода. На входной вольтамперной характеристике однопереходных транзисторов имеется участок с отрицательным дифференциальным сопротивлением. При некотором напряжении на эмиттере происходит отпирание транзистора и быстрое нарастание тока через базу. Процесс происходит лавинообразно.
Однопереходный транзистор относится к семейству тиристоров. Однопереходный транзистор входит в транзисторно – тиристорную сборку КУ106А-Г и представляет собой гибридный прибор, состоящий из однопереходного транзистора и триодного тиристора.

Схема:
Отпирающий импульс с однопереходного транзистора VT1 поступает на управляющий электрод тиристора VS1,который переходит в проводящее состояние и остаётся в нём пока текущий через тиристор VS1 прямой ток больше тока удержания.
Напряжение с резистора R3 цепи катода VS1 через резисторы R7R9 поступает на управляющий электрод мощного тиристора VS2 и приводит его в открытое состояние.

Порог включения тиристора VS2 устанавливается резистором R9. ввиду большого разброса входных характеристик. Анод силового тиристора непосредственно связан с электромотором электродрели М1.
Импульсы отрицательной полярности возникшие при вращении электродвигателя устраняютCя диодом VD3.
Часть напряжения с коллектора двигателя поступает на стабилизацию вращения – в эммитер двухбазового транзистора VT1.
Светодиод HL1 индицирует напряжение на электродвигателе элекродрели и снижает импульсные помехи напряжением более 300 Вольт.

Диод VD3 обеспечивает протекание обратного тока якоря электродвигателя в то время, когда тиристор заперт. В начале каждого полупериода напряжение выпрямителя через диод VD2 и резисторы R1,R6 поступает на зарядку конденсатора С1, противо –э.д.с в этот момент еще отсутствует. Далее напряжение на аноде тиристора VS2 будет равно разнице напряжения диодного моста VD4-VD7 и противо- э.д.с якоря, то есть от скорости вращения.

Уменьшение скорости при увеличении момента нагрузки на валу снижает противо-э.д.с и ускоряет зарядку конденсатора С1, уменьшает угол задержки отпирания тиристора -снижение скорости почти полностью компенсируется.
Импульсы напряжения с резистора R3 поступают на управляющий электрод маломощного тиристора VS1 для предварительного усиления, далее через резисторы установки порога включения R7,R9
на управляющий электрод мощного силового тиристора VS2.Цепь VD1,R9 снижает влияние сетевого напряжения и нагрузки на работу релаксационного генератора на транзисторе VT1.
Ток тиристора VS1 ограничен номиналом резистора R4,снижать его значение не рекомендуется, так как будет нарушено восстановление управляемости, то есть снизится интервал между переходом тока и напряжения тиристора через ноль в отрицательную полярность и обратно в положительную.

Время восстановления зависит от многих факторов: прямого и обратного тока, амплитуды запираемого напряжения и напряжения на управляющем электроде.
Кстати, радиопомехи создает обратный ток, который почти мгновенно спадает на этапе запирания тиристора с очень большой скоростью и может вызвать перенапряжения.
Принудительная коммутация создаётся установкой диода VD3 и позволяет прервать ток в тиристоре VS2 на время достаточное для запирания.

Практические испытания регулятора оборотов электродрели в разных режимах с изменением номиналов радиокомпонентов подтвердили теоретические обоснования в использовании положительной обратной связи для стабилизации скорости и оборотов электродвигателя:
Обороты холостого хода не превышали 600 об/мин,
нагрузка на вал электродвигателя в обоих случаях была около 4 кг силы, электродвигатель типа ДПР 72-Ф6-06 постоянного тока, длина корпуса 80мм, диаметр 40 мм.
Крутящий момент возрос при наличии обратной связи, обороты упали незначительно.

Радиодетали в схеме не дефицитные:
резисторы на мощность 0,25 ватт типа МЛТ, двухбазовый транзистор VT1 и тиристор VS1 можно заменить сборкой КУ106В-Г, тип силового тиристора и трансформатора зависит от напряжения и мощности используемого электродвигателя. Хорошо работают в схеме трансформаторы типа ТН-54 с четырьмя обмотками по 6,3 вольта и ток более трех ампер, соединённых в последовательную цепь.
Кремневая диодная сборка типа PBL405 имеет небольшое падение напряжения и не требует радиатора.
На плоский тиристор VS2 установить небольшой радиатор 60*40*50.

Регулировка схемы регулятора оборотов электродрели заключается в следующем: при минимальном значении сопротивления резистора R6 (обороты) установить порог включения тиристора VS2 изменением номинала резистора R9, далее увеличением сопротивления резистора R6 установить требуемые обороты электродвигателя.
На рисунке печатного монтажа расположены почти все радиодетали кроме цепей коммутации, силового трансформатора и диодного моста, регулятор оборотов и светодиодный индикатор HL1 установлены на верхней крышке корпуса, на боковой стороне закреплены предохранитель FU1, выключатель SA1 и вывод силового шнура.

Литература:
1. Тиристоры. Технический справочник 1971г. Перевод с английского. Издательство «Энергия».
2.Регулятор оборотов электродрели. В.Новиков. « Радиомир» №5 2006 г. стр.19
3.Резисторы,конденсаторы,трансформаторы, дроссели, коммутационные устройства РЭА. Справочник. Минск « Беларусь» 1994 г.

Список радиоэлементов
ОбозначениеТипНоминалКоличествоПримечаниеМагазинМой блокнот
VT1ТранзисторКТ117Б1В блокнот
VS1Тиристор & Симистор

КУ101Е

1В блокнот
VS2Тиристор & Симистор

КУ202Е

1В блокнот
VD1Стабилитрон

Д818Б

1В блокнот
VD2Диод

КД503Б

1В блокнот
VD3Выпрямительный диод

1N4005

1В блокнот
VD4-VD7ДиодPBL4054В блокнот
С1-С4Конденсатор0. 1 мкФ4В блокнот
С5Конденсатор0.05 мкФ 630 В1В блокнот
R1Резистор

4.7 кОм

1В блокнот
R2Резистор

910 Ом

1В блокнот
R3, R12Резистор

100 Ом

2В блокнот
R4Резистор

1.2 кОм

1В блокнот
R5Резистор

360 Ом

1В блокнот
R6Переменный резистор100 кОм1В блокнот
R7Резистор

1. 5 кОм

1В блокнот
R8Резистор

1 кОм

1

Не каждая современная дрель или болгарка оснащена заводским регулятором оборотов, и чаще всего регулировка оборотов не предусмотрена вовсе. Тем не менее, как болгарки, так и дрели построены на базе коллекторных двигателей, что позволяет каждому их владельцу, маломальски умеющему обращаться с паяльником, изготовить собственный регулятор оборотов из доступных электронных компонентов, хоть из отечественных, хоть из импортных.

В данной статье мы рассмотрим схему и принцип работы простейшего регулятора оборотов двигателя электроинструмента, и единственное условие — двигатель должен быть коллекторным — с характерными ламелями на роторе и щетками (которые порой искрят).

Приведенная схема содержит минимум деталей, и подойдет для электроинструмента мощностью до 1,8 кВт и выше, для дрели или болгарки. Похожая схема используется для регулировки оборотов в автоматических стиральных машинах, в которых стоят коллекторные высокоскоростные двигатели, а также в диммерах для ламп накаливания. Подобные схемы, в принципе, позволят регулировать температуру нагрева жала паяльника, электрического обогревателя на базе ТЭНов и т. д.

Потребуются следующие радиоэлектронные компоненты:

    Резистор постоянный R1 — 6,8 кОм, 5 Вт.

    Переменный резистор R2 — 2,2 кОм, 2 Вт.

    Резистор постоянный R3 — 51 Ом, 0,125 Вт.

    Конденсатор пленочный C1 — 2 мкф 400 В.

    Конденсатор пленочный C2 — 0,047 мкф 400 вольт.

    Диоды VD1 и VD2 — на напряжение до 400 В, на ток до 1 А.

    Тиристор VT1 — на необходимый ток, на обратное напряжение не менее 400 вольт.

В основе схемы — тиристор. Тиристор представляет собой полупроводниковый элемент с тремя выводами: анод, катод, и управляющий электрод. После подачи на управляющий электрод тиристора короткого импульса положительной полярности, тиристор превращается в диод, и начинает проводить ток до тех пор, пока в его цепи этот ток не прервется или не сменит направление.

После прекращения тока или при смене его направления, тиристор закроется и перестанет проводить ток, пока не будет подан следующий короткий импульс на управляющий электрод. Ну а поскольку напряжение в бытовой сети переменное синусоидальное, то каждый период сетевой синусоиды тиристор (в составе данной схемы) станет отрабатывать строго начиная с установленного момента (в установленной фазе), и чем меньше во время каждого периода тиристор будет открыт, тем ниже будут обороты электроинструмента, а чем, соответственно, дольше тиристор будет открыт, тем выше будут обороты.

Как видите, принцип прост. Но применительно к электроинструменту с коллекторным двигателем, схема работает хитрее, и об этом мы расскажем далее.

Итак, в сеть здесь включены параллельно: измерительная цепь управления и силовая цепь. Измерительная цепь состоит из постоянного и переменного резисторов R1 и R2, из конденсатора C1, и диода VD1. Для чего нужна эта цепь? Это делитель напряжения. Напряжение с делителя, и что важно, противо-ЭДС с ротора двигателя, складываются в противофазе, и формируют импульс для открывания тиристора. Когда нагрузка постоянна, то и время открытого состояния тиристора постоянно, следовательно обороты стабилизированы и постоянны.

Как только нагрузка на инструмент, и следовательно на двигатель, увеличивается, то величина противо-ЭДС уменьшается, поскольку обороты снижаются, значит сигнал на управляющий электрод тиристора возрастает, и открывание происходит с меньшей задержкой, то есть мощность подводимая к двигателю возрастает, увеличивая упавшие обороты. Так обороты сохраняются постоянными даже под нагрузкой.

В результате совместного действия сигналов от противо-ЭДС и с резистивного делителя, нагрузка не сильно влияет на обороты, а без регулятора это влияние было бы существенным. Таким образом при помощи данной схемы достижима устойчивая регулировка оборотов в каждом положительном полупериоде сетевой синусоиды. При средних и малых скоростях вращения этот эффект более выражен.

Однако, при повышении оборотов, то есть при повышении напряжения, снимаемого с переменного резистора R2, стабильность поддержания скорости постоянной снижается.

Лучше на этот случай предусмотреть шунтирующую кнопку SA1 параллельно тиристору. Функция диодов VD1 и VD2 — обеспечение однополупериодного режима работы регулятора, так как напряжения с делителя и с ротора сравниваются лишь в отсутствие тока через двигатель.

Конденсатор C1 расширяет зону регулирования на малых скоростях, а конденсатор C2 снижает чувствительность к помехам от искрения щеток. Тиристор нужен высокочувствительный, чтобы ток менее 100 мкА смог бы его открыть.

При работе с выводными компонентами приходится изготавливать печатные платы с отверстиями, это, пожалуй, одна из самых приятных частей работы, и, казалось бы, самая простая. Однако, очень часто при работе микродрель приходится то отложить в сторону, то снова взять ее в руки, чтобы продолжить работу. Микродрель лежащая на столе во включенном состоянии создает довольно много шума из-за вибрации, к тому же она может слететь со стола, а зачастую и двигатели прилично нагреваются при работе на полную мощность. Опять же, из-за вибрации довольно трудно точно прицеливаться при засверливании отверстия и нередко бывает так, что сверло может соскользнуть с платы и проделать борозду на соседних дорожках.

Решение проблемы напрашивается следующее: нужно сделать так, чтобы микродрель имела маленькие обороты на холостом режиме, а при нагрузке частота вращения сверла увеличивалась. Таким образом, нужно реализовать следующий алгоритм работы: без нагрузки — патрон крутится медленно, свело попало в кернение — обороты возросли, прошло насквозь — обороты снова упали. Самое главное, что это очень удобно, во-вторых двигатель работает в облегченном режиме, с меньшим нагревом и износом щеток.

Ниже приведена схема такого автоматического регулятора оборотов, обнаруженная в интернете и немного доработанная для расширения функционала:

После сборки и тестирования выяснилось, что под каждый двигатель приходится подбирать новые номиналы элементов, что совершенно неудобно. Также добавили разрядный резистор (R4) для конденсатора, т. к. выяснилось, что после отключения питания, а особенно при отключённой нагрузке, он разряжается довольно долго. Изменённая схема пробрела следующий вид:

Автоматический регулятор оборотов работает следующим образом — на холостых оборотах сверло вращается со скоростью 15-20 оборотов/мин., как только сверло касается заготовки для сверления, обороты двигателя увеличиваются до максимальных. Когда отверстие просверлено и нагрузка на двигатель ослабевает, обороты вновь падают до 15-20 оборотов/мин.

Собранное устройство выглядит следующим образом:

На вход подается напряжение от 12 до 35 вольт, к выходу подключается микродрель, после чего резистором R3 выставляется требуемая частота вращения на холостом ходу и можно приступать к работе. Здесь следует отметить, что для разных двигателей регулировка будет отличаться, т.к. в нашей версии схемы был упразднен резистор, который требовалось подбирать для установки порога увеличения оборотов.

Транзистор Т1 желательно размещать на радиаторе, т. к. при использовании двигателя большой мощности он может довольно сильно нагреваться.

Ёмкость конденсатора C1 влияет на время задержки включения и отключения высоких оборотов и требует увеличения если двигатель работает рывками.

Самым важным в схеме является номинал резистора R1, от него зависит чувствительность схемы к нагрузке и общая стабильность работы, к тому же через него протекает почти весь ток, потребляемый двигателем, поэтому он должен быть достаточно мощным. В нашем случае мы сделали его составным, из двух одноваттных резисторов.

Печатная плата регулятора имеет размеры 40 х 30 мм и выглядит следующим образом:


Скачать рисунок платы в формате PDF для ЛУТ: «скачать» (При печати указывайте масштаб 100%).

Весь процесс изготовления и сборки регулятора для минидрели занимает около часа.

После травления платы и очистки дорожек от защитного покрытия (фоторезиста или тонера, в зависимости от выбранного метода изготовления платы) необходимо засверлить в плате отверстия под компоненты (обратите внимание на размеры выводов различных элементов).



Затем дорожки и контактные площадки покрываются флюсом, что очень удобно делать при помощи флюс-аппликатора, при этом достаточно флюса СКФ или раствора канифоли в спирте.


После лужения платы расставляем и припаиваем компоненты. Автоматический регулятор оборотов для микродрели готов к эксплуатации.


Данное устройство было проверено с несколькими видами двигателей, парой китайских различной мощности, и парой отечественных, серии ДПР и ДПМ — со всеми типами двигателей регулятор работает корректно после подстройки переменным резистором. Важным условием является чтобы он был в хорошем состоянии, т.к. плохой контакт щеток с коллектором двигателя может вызывать странное поведение схемы и работу двигателя рывками. На двигатель желательно установить искрогасящие конденсаторы и установить диод для защиты схемы от обратного тока при отключении питания.

РЕГУЛЯТОР СКОРОСТИ ВРАЩЕНИЯ ДРЕЛИ – Введение в электронику

Мини-дрели, как правило, имеют большую скорость вращения, что вызывает скорый износ сверла, в частностй при сверлении текстолита печатных плат.

Предлагаемая схема может быть использована как для изменения скорости вращения дрели, так и для регулировки света электроламп, рассчитанных на напряжение 12 В.

Принцип действия

Устройство (рис. 4.49) содержит задающий генератор импульсов фиксированной частоты, выполненный на логических вентилях D1C и DID. Принцип управления частотой вращения электродрели заключается в изменении длительности подаваемых на неё импульсов (рис. 4.50). Скорость определяется средним значением подаваемого на дрель напряжения, которое пропорционально длительности импульсов. Таким образом, варьируя длительность импульсов, будем изменять скорость вращения дрели.

Данный принцип регулировки позволяет избежать включения в схему элементов, работающих в линейном режиме (все элементы работают в ключевых режимах), и как следствие – избежать выделения тепла. Общий КПД устройства очень высокий. При выборе частоты генератора исходим из следующих соображений: она должна быть достаточно большой, чтобы пульсации выходного напряжения были незаметны. Но она не должна быть слишком высокой, чтобы обеспечить применение схемы в устройствах с индуктивным входным сопротивлением, например, в электрическом двигателе. Частота от 45 до 50 Гц -приемлемый компромисс.

Работа схемы Питание схемы

Источником питания схемы может служить как батарейка на 12 В, так и сетевой выпрямитель. Практически все питающее напряжение через ключевые транзисторы (VT2, VT3 и VT4) поступает в нагрузку.

Для питания микросхем требуется стабилизированное напряжение. Диод VD1 защищает схему от неправильного подключения к источнику питания (неправильной полярности). Конденсатор С1 осуществляет сглаживание напряжения. Транзистор VT1 выполняет функции

Рис. 4.49. Принципиальная схема регулятора скорости вращения дрели

стабилизатора напряжения для логических ИС. Благодаря включенному в цепь базы стабилитрону VD2, задающему опорное напряжение 10 В, на эмиттере получаем стабилизированное напряжение примерно 9,5 В. Конденсатор С2 осуществляет дополнительную фильтрацию и вместе с конденсатором СЗ полностью развязывает логическую схему от источника питания по переменному току, блокируя воздействие на нее импульсных помех по питанию.

Рис. 4.50. Временная диаграмма работы регулятора скорости вращения дрели

Задающий генератор

Вентили ИЛИ-HE D1C и DID образуют несимметричный мультивибратор, генерирующий на своем выходе прямоугольные импульсы, период которых определяется формулой Т = 2,2 х R3 х С4. В данном случае эта величина составляет примерно 22 мс, что приблизительно соответствует частоте 45 Гц. Учитывая, что конденсатор С4 работает в условиях изменяющейся полярности напряжения, он должен быть неполярным.

Резистор R2 не влияет на период колебаний, но обеспечивает стабильность запуска генератора (мягкий режим запуска).

Конденсатор С5 и резистор R4 образуют дифференцирующую цепочку, формирующую короткие импульсы в момент фронтов импульсов генератора. Импульсы отрицательной полярности «срезаются» диодом VD3.

Принцип регулирования

Вентили ИЛИ-HE D1A и DIB образуют одновибратор («ждущий» мультивибратор), формирующий одиночные импульсы при подаче коротких запускающих импульсов положительной полярности. Их длительность определяется значениями емкости конденсатора С6, регулируемого резистора R7 и потенциометра R6. При увеличении сопротивления потенциометра возрастает длительность генерируемых положительных импульсов. Потенциометр совмещен с выключателем, контакты которого замыкаются в начале вращения потенциометра. Поэтому, уменьшая сопротивление вращением потенциометра R6, постепенно сокращаем длительность импульсов, снижая скорость вращения дрели, а затем полностью отключаем выходные транзисторы и останавливаем вращение.

Регулируемый резистор R7 служит для задания максимальной длительности импульсов и, следовательно, максимальной скорости вращения. Кроме того, для нормальной работы схемы необходимо, чтобь£-длительность формируемых одновибратором импульсов не превышала периода поступления запускающих.

Принцип усиления

Транзисторы VT2, VT3 й-‘УТ4 соединены по схеме Дарлингтона в составной транзистор для получения значительного усиления тока. Работают они в ключевом режиме. дйстор VT4 крепится к печатной плате (рис. 4.51,4.52) винтами. Потенциометр R6 может приклеиваться к плате и распаиваться монтажными проводами.

Советуем устанавливать интегральную схему на панельке. Настройка устройства заключается в следующем:

Рис. 4.51. Печатная плата регулятора скорости вращения дрели

•          Рис. 4.52. Монтажная схема регулятора скорости вращения дрели  регулируемый резистор R7 вращением против часовой стрелки устанавливаем в крайнее положение, что соответствует нулевому значению его сопротивления;

•           подключаем мультиметр к выходу регулятора, задав режим измерения постоянного напряжения. Потенциометр R6 вращением по часовой стрелке выставляем в положение максимального сопротивления и, поворачивая курсор регулируемого резистора R7 по часовой стрелке, наблюдаем за увеличением выходного напряжения. В момент падения потенциала происходит срыв запуска одновибратора. Для обеспечения нормальной работы схемы верните курсор немного назад.

Перечень элементов устройства приведен в табл. 4.14.

Таблица 4.14. Перечень элементов регулятора скорости вращения дрели

Источник: Фигьера Б., Кноэрр Р., Введение в электронику: Пер. с фр. М.: ДМК Пресс, 2001. – 208 с.: ил. (В помощь радиолюбителю).

Регулятор оборотов для микродрели от нагрузки. Как устроен регулятор оборотов дрели: схема. Назначение регулятора оборотов

Answer

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry»s standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five http://jquery2dotnet.com/ centuries, but also the leap into electronic typesetting, remaining essentially unchanged. It was popularised in the 1960s with the release of Letraset sheets containing Lorem Ipsum passages, and more recently with desktop publishing software like Aldus PageMaker including versions of Lorem Ipsum.

Автоматический регулятор оборотов работает следующим образом — на холостых оборотах сверло вращается со скоростью 15-20 оборотов/мин., как только сверло касается заготовки для сверления, обороты двигателя увеличиваются до максимальных. Когда отверстие просверлено и нагрузка на двигатель ослабевает, обороты вновь падают до 15-20 оборотов/мин.

Схема автоматического регулятора оборотов двигателя и светодиодной подсветки:

Транзистор КТ805 можно заменить на КТ815, КТ817, КТ819.

КТ837 можно заменить на КТ814, КТ816, КТ818.

Подбором резистора R3 устанавливаются минимальные обороты двигателя на холостом ходу.

Подбором конденсатора С1 регулируется задержка включения максимальных оборотов двигателя при появлении нагрузки в двигателе.

Транзистор Т1 обязательно размещать на радиаторе, греется довольно сильно.

Резистор R4 подбирается в зависимости от используемого напряжения для питания станка по максимальному свечению светодиодов.

Я собрал схему с указанными номиналами и меня работа автоматики вполне устроила, единственное конденсатор С1 заменил на два конденсатора по 470мкф включенных параллельно (они были меньше габаритами).

Кстати схема не критична к типу двигателя, я проверял ее на 4 различных типах, на всех работает отлично.

Светодиоды закреплены на двигателе для подсветки места сверления.

Печатная плата моей конструкции регулятора выглядит вот так.

Схема регулятора оборотов микродрели

Очень часто при работе и просверливания отверстий в плате , мы то откладываем микродрель,то обратно берем ее в руки и продолжаем сверлить.Но зачастую двигатели греются на высоких оборотах, и в руку уже труднее взять.

Изза вибрации часто она может соскользнуть с платы,и сделать шлейф.Для этих целей предлогаю собрать регулятор оборотов своими руками .

Принцип работы следующий, когда нагрузка небольшая, то небольшой и ток проходи,и обороты понижены,как только нагрузка возрастает,обороты повышаются.

Схема устройства:



Огромный плюс устройства в том что двигатель работает в облегченном режиме,и меньше изнашиваются контактные щетки.

Это главный ответ на вопрос как сделать что бы при сверлении обороты повышались

Печатная плата



Радиодетали для регулятора

Микросхему LM317 необходимо установить на радиатор в избежание перегрева. Установка куллера нетребуется
Конденсаторы электролитические на номинальное напряжение 16В.
Диоды 1N4007 можно заменить на любые другие рассчитанные на ток не менее 1А.
Светодиод АЛ307 любой другой. Печатная плата выполнена на одностороннем стеклотекстолите.
Резистор R5 мощностью не менее 2Вт, или проволочный.

БП должен иметь запас по току, на напряжение 12В. Регулятор работоспособен при напряжении 12-30В, но свыше 14В придется заменить конденсаторы на соответствующие по напряжению.
Готовое устройство после сборки начинает работать сразу.

Налаживание и мелочи в работе

Резистором P1 выставляем требуемую частоту вращения на холостом ходу. Резистор P2 служит для установки чувствительности к нагрузке, им выбираем нужный момент увеличения оборотов. Если увеличить емкость конденсатора C4, то увеличится время задержки высоких оборотов или если двигатель работает рывками.
Я увеличил емкость до 47uF.
Двигатель для устройства не критичен. Только необходимо чтобы он был в хорошем состоянии.
Я долго мучился, уже подумал, что у схемы был глюк, что она непонятно как регулирует обороты, или уменьшает обороты во время сверления.
Но разобрал двигатель, прочистил коллектор, подточил графитовые щетки, смазал подшипники, собрал.
Установил искрогасящие конденсаторы. Схема заработала прекрасно.
Теперь не нужен неудобный выключатель на корпусе микродрели.

Простой регулятор оборотов для микродрели на ATMEGA88PA.

Регулирование скорости вращения (ШИМ), плавное включение;

Регулирование яркости подсветки (ШИМ), плавное включение/отключение;

Ручное и автоматическое управление;

Автоматическое выключение при простое.

Регулятор разрабатывался для управления скоростью вращения микродрели, но может найти применение и в других устройствах, в которых нагрузка питается постоянным током.

Основой для разработки послужил сверлильный станок настольный V1.8 без регулятора (см. фото).

Технические характеристики:

  • постоянное напряжение питания, 5-18 В
  • трехкулачковый патрон с диапазоном зажимаемых диаметров: 0,3-4 мм
  • частота вращения шпинделя: 2000. ..8000 об/мин
  • максимальный потребляемый ток: 3А
  • перемещение шпинделя: 20 мм
  • габаритные размеры: 220 х 160 х 80 мм
  • масса станка: 1,0 кг

Конструкция станка позволяет легко вмонтировать регулятор под рабочим столиком. А установив микровыключатель под механизм опускания/подъема, получить автоматическое управление.

Основой регулятора служит микроконтроллер ATMEGA88 . Индикатор светодиодный, 3 разряда. Выбор типа индикатора (общий анод или катод) доступен программным способом.

Схема регулятора.

Описание работы.

1. Подсветка рабочего стола.

1.1. Подсветка имеет два режима работы: автоматический (по умолчанию) и ручной.

1.2. Выбор режима работы ручной/автоматический производится в настройках, меню L A (автоматический режим), L r (ручной режим).

1.3. Автоматический режим включения/выключения подсветки.

1.3.1. При подаче питания подсветка рабочего стола плавно включается на заданную в настройках яркость.

1.3.2. Если на протяжении заданного в настройках времени (параметр t ) никаких действий не производится (срабатывание концевого выключателя или нажатие на кнопки регулятора) – подсветка плавно отключается. При этом также отключается индикатор.

1.3.3. Любое воздействие на органы управления приводит к плавному включению подсветки и индикатора.

1.4. Ручной режим включения/выключения подсветки.

1.4.1. Ручное управление подсветкой доступно в меню: Lon – включено, LoF – выключено.

1.4.2. Включение подсветки производится нажатием на кнопку PLUS , выключение – MINUS .

1.5. Скорость нарастания/убывания яркости подсветки устанавливается в настройках (параметр c ).

1.6. Регулирование яркости производится кнопками PLUS / MINUS в настройках (в старшем разряде символ L ).

2. Работа регулятора оборотов.

2.1. Выбор режима работы ручной/автоматический производится в настройках, меню P A (автоматический режим), P r (ручной режим). По умолчанию установлен автоматический режим работы.

2.2. Автоматический режим включения/выключения регулятора оборотов.

2.1.1. При замыкании концевого выключателя START регулятор скорости вращения плавно подаст напряжение питания на электродвигатель.

2.1.2. При размыкании кнопки START питание на электродвигатель отключается.

2.2. Ручной режим включения/выключения регулятора скорости вращения.

2.2.1. Включение/выключение производится из меню Pon – включено, PoF – выключено.

2.2.2. Включение производится нажатием на кнопку PLUS , выключение – MINUS .

2.2.3. Состояние концевого выключателя START регулятора скорости вращения игнорируется.

2.3. Скорость нарастания оборотов задается в настройках, параметр r .

2.4. Скорость вращения устанавливается кнопками PLUS / MINUS из режима отображения выходной мощности регулятора (символ P в старшем разряде).

3. Настройка.

3.1. Выбор параметра для настройки производится нажатием кнопки SET по кругу.

3.2. Параметры для настройки:

3.2.1. Регулирование оборотов. В старшем разряде символ P . Диапазон установки 0 ÷ 99.

3.2.2. Режим работы регулятор скорости вращения. В старшем разряде символ P A , если ручной – символ r .

3.2.3. Ручное управление скоростью вращения. В старшем разряде символ P on , если выключено – символы oF .

3.2.4. Скорость нарастания оборотов при включении. В старшем разряде символ r

3.2.5. Регулирование яркости подсветки. В старшем разряде символ L . Диапазон установки 0 ÷ 99.

3.2.6. Режим работы подсветки. В старшем разряде символ L . В младшем разряде, если режим автоматический – символ A , если ручной – символ r .

3.2.7. Ручное управление подсветкой. В старшем разряде символ L . В младших разрядах, если включено – символы on , если выключено – символы oF .

3.2.8. Скорость нарастания/убывания яркости при включении/отключении. В старшем разряде символ c . Диапазон установки 0 ÷ 99. Чем больше параметр, тем меньше скорость.

3.2.9. Время до отключения подсветки и индикатора. В старшем разряде символ t . Диапазон установки 1 ÷ 99 минут.

3.3. Через 10 сек от последнего нажатия на кнопки новые параметры запишутся в память. Если на индикаторе мигающий параметр, то прибор переходит в основной режим (выходная мощность).

4. Особенности схемы.

4.1. Для выбора типа индикатора (общий анод или катод) нужно перед подачей питания нажать и удерживать нажатой кнопку PLUS , если индикатор с общим анодом, или MINUS , если с общим катодом. Подать питание. Если тип индикатора выбран правильно, на индикаторе появятся символы CC , для индикатора с общим катодом и CA для общего анода. Отпустить кнопку. Если на индикаторе непонятные символы, значит выбран неправильный тип индикатора. Необходимо повторить операцию.

4.2. При прошивке МК следует установить FUSE для работы от внутреннего тактового генератора частотой 8 МГц.

4.3. Частота ШИМ управления около 32 кГц.

4.4. Силовые ключи могут быть другого типа в зависимости от необходимого тока и напряжения нагрузки.

4.5. Диод D 2 предназначен для защиты от неправильной полярности питающего напряжения. Установлен навесным монтажом – в разрыв провода питания.

4.6. Конструктивно регулятор собран на двух платах. На основной плате расположены микроконтроллер, индикатор, кнопки и силовые ключи. На второй плате светодиоды подсветки рабочего стола и микровыключатель. Вторая плата закреплена рядом с электродвигателем таким образом, чтобы свет был направлен на рабочую зону стола, а контакты микровыключателя замыкались при опускании дрели.

4.7. Схема и платы разрабатывались под детали, имеющиеся в наличии. Схема не критична к номиналам деталей и наладки не требует.

Внешний вид станка до

и после доработки.

Регуляторы для ручной сверлилки плат.

Приветствую радиолюбителей. И да не остынет ваш паяльник. В принципе в инете полно разных схем регуляторов, выбирай на свой вкус, но, чтобы вам долго не мучаться в поисках мы решили предложить вашему вниманию несколько вариантов схем в одной статье. Сразу оговоримся, описывать принцип работы каждой схемы мы не будем, вам будет предоставлена принципиальная схема регулятора, а также печатная плата к ней в формате LAY6. И так, начнем.

Первый вариант регулятора построен на микросхеме LM393AN, питание на нее подается с интегрального стабилизатора 78L08, операционник управляет полевым транзистором, нагрузкой которого является мотор ручной минидрели. Принципиальная схема:

Регулировка оборотов осуществляется потенциометром R6.
Напряжение питания 18 Вольт.

Плата LAY6 формата к схеме на LM393 выглядит так:

Фото-вид платы LAY6 формата:

Размер платы 43 х 43 мм.

Расположение выводов полевого транзистора IRF3205 показано на следующем рисунке:

Второй вариант имеет довольно широкое распространение. В его основу заложен принцип широтно-импульсного регулирования. Схема построена на микросхеме таймере NE555. Управляющие импульсы с генератора поступают на затвор полевика. В схему можно поставить транзисторы IRF510…640. Напряжение питания 12 Вольт. Принципиальная схема:

Регулировка оборотов двигателя осуществляется переменным резистором R2.
Расположение выводов IRF510…640 такое же как у IRF3205, картинка выше.

Печатная плата LAY6 формата к схеме на NE555 выглядит так:

Фото-вид платы LAY6 формата:

Размер платы 20 х 50 мм.

Третий вариант схемы регулятора оборотов имеет не меньшую популярность среди радиолюбителей чем ШИМ, ее отличительной особенностью является то, что регулировка скорости происходит автоматически, и зависит от нагрузки на валу моторчика. То есть, если мотор крутится на холостых оборотах, скорость его вращения минимальна. При увеличении нагрузки на валу (в момент сверления отверстия), обороты автоматически увеличиваются. В нете эту схему можно найти по запросу “Регулятор Савова”. Принципиальная схема автоматического регулятора оборотов:

После сборки необходимо сделать небольшую настройку регулятора, для этого на холостом ходу моторчика подстраивается подстроечный резистор Р1 чтобы обороты были минимальны, но так, чтобы вал вращался без рывков. Р2 служит для подстройки чувствительности регулятора к увеличению нагрузки на валу. При 12-ти Вольтовом питании ставьте электролиты на 16 Вольт, 1N4007 заменимы на подобные от 1 Ампера, светодиод любой, например АЛ307Б, LM317 можно поставить на небольшой теплоотвод, печатная плата рассчитана на установку радиатора. Резистор R6 – 2 Вт. Если моторчик вращается рывками, увеличьте немного номинал конденсатора С5.

Печатная плата автоматического регулятора оборотов показана ниже:

Фото-вид платы автоматического регулятора оборотов LAY6 формата:

Размер платы 28 х 78 мм.

Все вышеприведенные платы изготавливаются на одностороннем фольгированном стеклотекстолите.

Скачать принципиальные схемы регуляторов оборотов для ручной мини-дрели, а также печатные платы в формате LAY6 моожно по прямой ссылке с нашего сайта, которая появится после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 0,47 Mb.

При работе с выводными компонентами приходится изготавливать печатные платы с отверстиями, это, пожалуй, одна из самых приятных частей работы, и, казалось бы, самая простая. Однако, очень часто при работе микродрель приходится то отложить в сторону, то снова взять ее в руки, чтобы продолжить работу. Микродрель лежащая на столе во включенном состоянии создает довольно много шума из-за вибрации, к тому же она может слететь со стола, а зачастую и двигатели прилично нагреваются при работе на полную мощность. Опять же, из-за вибрации довольно трудно точно прицеливаться при засверливании отверстия и нередко бывает так, что сверло может соскользнуть с платы и проделать борозду на соседних дорожках.

Решение проблемы напрашивается следующее: нужно сделать так, чтобы микродрель имела маленькие обороты на холостом режиме, а при нагрузке частота вращения сверла увеличивалась. Таким образом, нужно реализовать следующий алгоритм работы: без нагрузки — патрон крутится медленно, свело попало в кернение — обороты возросли, прошло насквозь — обороты снова упали. Самое главное, что это очень удобно, во-вторых двигатель работает в облегченном режиме, с меньшим нагревом и износом щеток.

Ниже приведена схема такого автоматического регулятора оборотов, обнаруженная в интернете и немного доработанная для расширения функционала:

После сборки и тестирования выяснилось, что под каждый двигатель приходится подбирать новые номиналы элементов, что совершенно неудобно. Также добавили разрядный резистор (R4) для конденсатора, т.к. выяснилось, что после отключения питания, а особенно при отключённой нагрузке, он разряжается довольно долго. Изменённая схема пробрела следующий вид:

Автоматический регулятор оборотов работает следующим образом — на холостых оборотах сверло вращается со скоростью 15-20 оборотов/мин. , как только сверло касается заготовки для сверления, обороты двигателя увеличиваются до максимальных. Когда отверстие просверлено и нагрузка на двигатель ослабевает, обороты вновь падают до 15-20 оборотов/мин.

Собранное устройство выглядит следующим образом:

На вход подается напряжение от 12 до 35 вольт, к выходу подключается микродрель, после чего резистором R3 выставляется требуемая частота вращения на холостом ходу и можно приступать к работе. Здесь следует отметить, что для разных двигателей регулировка будет отличаться, т.к. в нашей версии схемы был упразднен резистор, который требовалось подбирать для установки порога увеличения оборотов.

Транзистор Т1 желательно размещать на радиаторе, т.к. при использовании двигателя большой мощности он может довольно сильно нагреваться.

Ёмкость конденсатора C1 влияет на время задержки включения и отключения высоких оборотов и требует увеличения если двигатель работает рывками.

Самым важным в схеме является номинал резистора R1, от него зависит чувствительность схемы к нагрузке и общая стабильность работы, к тому же через него протекает почти весь ток, потребляемый двигателем, поэтому он должен быть достаточно мощным. В нашем случае мы сделали его составным, из двух одноваттных резисторов.

Печатная плата регулятора имеет размеры 40 х 30 мм и выглядит следующим образом:


Скачать рисунок платы в формате PDF для ЛУТ: «скачать» (При печати указывайте масштаб 100%).

Весь процесс изготовления и сборки регулятора для минидрели занимает около часа.

После травления платы и очистки дорожек от защитного покрытия (фоторезиста или тонера, в зависимости от выбранного метода изготовления платы) необходимо засверлить в плате отверстия под компоненты (обратите внимание на размеры выводов различных элементов).



Затем дорожки и контактные площадки покрываются флюсом, что очень удобно делать при помощи флюс-аппликатора, при этом достаточно флюса СКФ или раствора канифоли в спирте.


После лужения платы расставляем и припаиваем компоненты. Автоматический регулятор оборотов для микродрели готов к эксплуатации.


Данное устройство было проверено с несколькими видами двигателей, парой китайских различной мощности, и парой отечественных, серии ДПР и ДПМ — со всеми типами двигателей регулятор работает корректно после подстройки переменным резистором. Важным условием является чтобы он был в хорошем состоянии, т.к. плохой контакт щеток с коллектором двигателя может вызывать странное поведение схемы и работу двигателя рывками. На двигатель желательно установить искрогасящие конденсаторы и установить диод для защиты схемы от обратного тока при отключении питания.

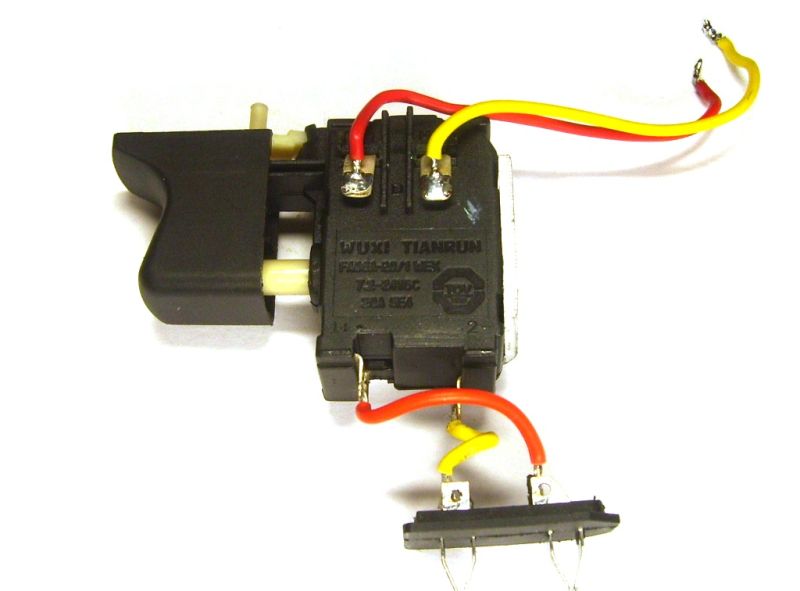

Купить регулятор скорости триггерного переключателя для дрели онлайн

Отличные новости !!! Вы находитесь в нужном месте для регулятора скорости триггерного переключателя для дрели. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот регулятор скорости с верхним пусковым переключателем для дрели должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть регулятор скорости триггерного переключателя для дрели на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контроллере скорости триггерного переключателя для дрели и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия. AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести trigger switch speed controller for Drill по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Контроллер сверла

PCB | Электронный дизайн

Первоначально опубликовано Полом Стеннингом в Электронике в Действия, февраль 1994 г.

Одна проблема с меньшими сверлильными станками для печатных плат заключается в том, что скорость быстро падает с увеличением нагрузки. Это можно преодолеть, чтобы в некоторой степени за счет увеличения напряжения питания, однако без нагрузки скорость тогда слишком высока.

Регулятор скорости, описанный в этой статье, решает эту проблему за счет повышение напряжения на дрель при увеличении нагрузки.Единица использует базовый регулятор широтно-импульсной модуляции (ШИМ) для уменьшения рассеяние мощности.

Это устройство было разработано для буровой установки Expo Reliant. Этот популярный недорогой инструмент идеально подходит для легких условий эксплуатации.

Контроллер может питать другие небольшие сверла для печатных плат, а также другие устройства, содержащие небольшие двигатели постоянного тока на 12 В, хотя некоторые могут потребоваться изменения в значениях компонентов.

The Works
Принципиальная схема показана на Рис *.

IC1 действует как генератор, работающий на частоте нескольких кГц.Импульсы от этого ненадолго включите TR1, который разряжает C4. Между этими Импульсы C4 заряжаются через R5, создавая грубую пилообразную форму волны.

Эта пила подключена к одному входу схемы компаратора. IC3, в то время как другой вход подается от опорного напряжения. В выход компаратора управляет переключающим транзистором TR5, через TR3 и TR4.

Так как опорное напряжение увеличивается, переключение транзистор включен на более длительный период, и привод на сверло увеличено.

VR1 — регулятор скорости на передней панели, напряжение от которого буферизируется TR2 и подается на опорный вход компаратора схема от VR2.

R15 определяет ток, протекающий в сверле. Пиковое напряжение через это усиливается микросхемой IC2, выход которой также подается к опорному входу компаратора через VR2.

Таким образом, при увеличении нагрузки на сверло потребление тока поднимается, что, в свою очередь, заставляет этот блок увеличивать тягу к дрель.VR2 устанавливает соотношение управления и обратной связи.

FU1 взорвется, если сеялка будет остановлена ​​на длительное время, или если выход закорочен. Поскольку схема выдерживает ток короткого замыкания до тех пор, пока не перегорит предохранитель, более сложный цепь перегрузки по току не нужна.

Конструкция
Схема собрана на односторонней печатной плате размером 126мм * 56мм. Там нет ничего необычного в конструкции печатной платы, компоненты устанавливаются в обычном порядке размеров.

При желании на TR5 можно установить небольшой радиатор. Это круто при нормальной работе, но нагревается, если выход закоротило до тех пор, пока не перегорел предохранитель.

R15 будет нагреваться при нормальной работе и должен быть установлен в несколько миллиметров над поверхностью печатной платы. Мощность 2 Вт рейтинг, предложенный в списке деталей, следует рассматривать как минимум.

Прототип выполнен в пластиковом корпусе 190мм * 165мм * 68мм, подробности см. в списке деталей. Проверить габариты трансформатора перед покупкой корпуса.Подходящая накладка на переднюю панель показано на рис. *, его можно скопировать и прикрепить к передней панель с прозрачным самоклеящимся винилом.

Внутреннюю планировку можно увидеть на фотографиях и схема подключения показана на рис. *. Сетевой предохранитель или выключатель не были установлены на прототипе для простоты, однако предохранитель 3A был установлен в сетевой штекер.

Тестирование
Убедитесь, что основные соединения внутри блока хорошо изолированы для безопасности. Установите VR1 полностью против часовой стрелки, а VR2 полностью по часовой стрелке.Подключите агрегат к сети и включите. Подключите сверло для печатной платы к выходным клеммам.

При вращении VR1 по часовой стрелке скорость сверла должна увеличивать. Установите этот элемент управления примерно на четверть, затем загрузите слегка просверлите, приложив палец к патрону. Обратите внимание, сколько дрель замедляется.

Теперь постепенно поверните VR2 против часовой стрелки. Скорость дрели немного увеличится. Если сверло снова слегка нагружено, скорость должна оставаться более постоянной.

Если VR2 установлен слишком далеко против часовой стрелки, регулятор скорости будет иметь небольшой эффект, и скорость сверла может пульсировать.Предлагаемый положение для VR2 немного больше по часовой стрелке, чем на полпути.

Теперь устройство полностью протестировано и может быть введено в эксплуатацию.

Схемы

ZIP-файлы

Детали

Резисторы (все 0,25 Вт 5%, если не указано иное)

R1 560R 0,5 Вт
R2,4,8-10,13,14 1K0
R3,6,7 10 К
R5 220 К
R11 270R
R12 22 К
R15 1R5 2 Вт
VR1 Горизонтальная предустановка 50K
VR2 Поворотный горшок 50K Lin

Конденсаторы

C1 2200u 25V Радиальный
C2 100n 0.Шаг 2 «
C3 2н2 Шаг 0,2 «
C4 10n Шаг 0,2 «
C5 220u 10 В Радиальный
C6,8 1u0 25 В Радиальный
C7 100u 16V Радиальный

Полупроводники

IC1 555
IC2,3 CA3140
TR1-3 BC548
TR4 BC558
TR5 TIP32 или TIP42
D1,2,6 1N5401
D3 1N4148
D4 5V6 стабилитрон
D5 OA47

Разное

X1 12-0-12V 25VA Трансформатор
FU1 20 мм 2A Anti-Surge с держателем предохранителя на печатной плате

PCB, корпус, ручка для VR1, красный и черный 4 мм клеммы, сеть Flex, Expo Reliant PCB Drill.

Этот проект, включая весь текст, изображения и диаграммы, является авторское право 1991 — 2003 Пол Стеннинг. Никакая часть этой статьи не может быть воспроизводится в любой форме без предварительного письменного разрешения Павла Stenning and WallyWare, inc. Считается, что все детали точны, но мы не несем ответственности за любые ошибки.

Deserthound :: Регулятор скорости сверления SCR

Deserthound :: Регулятор скорости сверления SCR
Регулятор скорости сверления SCR

Регулятор скорости сверления SCR.

Вот простая схема, которую я использую для электродрели. В отличие от многих регуляторов скорости схемы в современных дрелях, этот дает достаточно постоянную скорость при высоких крутящий момент.
Но он действительно страдает от колебаний скорости из-за колебаний в сети.
Он подходит только для двигателей переменного / постоянного тока (например, щеточных) и не должен использоваться на переменном токе. Асинхронные двигатели!

ЗАПЧАСТИ

Мой двигатель дрели был всего 500 Вт, так что …

   D1 - 1N5403 (пик 50A), D2 - 1N4003
   C - это 0.1 мкФ (63 В)
   DIAC любое устройство на 20 В (более высокое напряжение = меньше контроля при низких оборотах).
   220R не является обязательным в зависимости от чувствительности SCR.
   SCR - это устройство на 3 А, 400 В (пик 50 А), это может быть симистор, поскольку D1 неправильно подавляет
       способ проведения. (мой раньше взорвался, пока я не добавил диод.)
   Коммутатор замыкает контроллер на полную мощность переменного тока.
   В моем дизайне многооборотный регулятор низкой скорости - это предустановленный горшок, но он может быть
   правильно изолированное управление (бегунок и т. д.)

ЗАПУСК

DIAC — это устройство на 20-30 В (20 В на 110 В), когда 0.Максимальный заряд на 1 мкФ превышен Его напряжение зажигания, заряд 0,1 мкФ сбрасывается в затвор SCR. я видел Низковольтные транзисторы используются вместо диака, когда они сходят лавино, они произвести аналогичное действие при условии, что сила тока не будет чрезмерной.

КАК ЭТО РАБОТАЕТ

Эта схема пытается подавать постоянный ток на двигатель 50 раз в секунду, каждый второй полупериод (регулируемый до режима половинной мощности). Насколько DC зависит от предустановки установка и двигатель обратно e.м.ф.
Следовательно, мощность / крутящий момент имеет некоторую обратную связь по скорости. функция в отличие от обычного типа управления фазой, и она позволяет изменять крутящий момент нагрузки должны обрабатываться намного лучше, без резкого увеличения оборотов в минуту. изменения.

При больших крутящих нагрузках всегда периодически охлаждайте сверло на высокой скорости, чтобы сделайте так, чтобы охлаждающий вентилятор выполнял свою работу, иначе вы сварите двигатель.

Адаптер для сверл Sugino — Deschner Corporation

Sugino Hydro Speed ​​Controller ПРЯМАЯ ЗАМЕНА

Наш новый адаптер позволяет устанавливать гидравлические регуляторы скорости Deschner Slimline Kinechek, Super-K Kinechek и PeckChek на буровые головки Sugino.

Сколько раз вы смотрели на этот гидрорегулятор скорости на своей буровой установке Sugino и говорили себе: «Эту грязную протекающую штуку нужно убрать! Но ЧТО ЕЩЕ ЕСТЬ? »

Deschner теперь упрощает замену негерметичного регулятора скорости Sugino Hydro Speed ​​на альтернативу ПРОТЕЧНОЙ, ПРОЧНОЙ и ЧИСТОЙ. Этот адаптер «прямой замены» позволяет использовать регулятор скорости Deschner Kinechek практически на любой дрели Sugino.

KINECHEK используется для точного регулирования скорости или скорости подачи движущихся устройств.Они доступны с длиной хода 1/2 ″, 1 ″, 1 ″, 2 ″, 3 ″, 4 ″ и 6 ″ с грузоподъемностью до 1200 фунтов. Отсутствуют скользящие уплотнения или тяжелые пружины, которые заставляли бы плунжер заедать или дергаться, поэтому KINECHEKS обеспечивает плавное и последовательное управление движущимися устройствами, независимо от того, составляет ли сила 2-1 / 2 или 1200 фунтов.

Kinecheks имеют очень долгий срок службы, потому что их сверхчистая силиконовая жидкость запечатана внутри и фильтруется при каждом движении. Никакая грязь, пыль или ворсинки не могут загрязнять жидкость, поэтому внутреннее отверстие для потока никогда не заиливается, вызывая колебания скорости поршня.Его легко настроить в соответствии с вашими потребностями, потому что диапазон регулировки составляет более 300 ° с очень плавной, постепенной скоростью изменения.

Контроллер Peckchek доступен для всех линий Deschner Kinechek, включая все модели Slimline, модели 4 «Super-K и 6» Super-K, и даже наши Kinecheks линии Mini-K, которые обычно используются для портативных устройств. буровые работы.

Закажите адаптер отдельно, а затем добавьте регулятор скорости Kinechek, PeckChek или Skipchek по вашему выбору, чтобы завершить комплект.

Все Kinecheks можно обслуживать в течение всего срока службы продукта и за небольшую часть стоимости замены контроллера Sugino Hydro Speed.

Для получения информации о ценах и наличии свяжитесь с Deschner Corporation по телефону (714) 557-1261.

ВСЕ О НОВОМ АДАПТЕРЕ В НАШЕМ ВИДЕО НА YOUTUBE:

2.972 Принцип работы бесхордовой дрели

ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ: Обеспечить переносной метод сверления отверстий и ввинчивания крепежа

ДИЗАЙН-ПАРАМЕТР: Аккумуляторная дрель

ГЕОМЕТРИЯ / СТРУКТУРА:

Аккумуляторная дрель в разобранном виде

ОБЪЯСНЕНИЕ, КАК ЭТО РАБОТАЕТ / ИСПОЛЬЗУЕТСЯ:

Планетарный редуктор

Редуктор состоит из ряда планетарных редукторов. шестерни.Солнечная шестерня поворачивается для перемещения планетарных шестерен, которые катятся по внутреннему краю фиксированная коронная шестерня. Водило планетарной передачи имеет шестерню на противоположной стороне, которая действует как солнце. шестерню следующего планетарного ряда. Таким образом, уменьшение каждого последующего планетарный набор можно соединить вместе.

Сцепление
Сцепление позволяет голове водителя отключиться от коробки передач при включении двигателя. крутящий момент больше указанного.Разрывной момент муфты регулируется натяжением на пружинах в узле сцепления. Хомут вкручивается или выкручивается, чтобы затянуть или ослабить пружины соответственно. Это используется для регулировки скольжения сцепление.

Триггер и ШИМ-контроллер

Спусковой механизм регулирует скорость двигателя при сохранении высокого КПД.Широтно-импульсная модуляция или ШИМ использует волну фиксированной частоты для передачи мощности на двигатель. Контроллер управляет напряжением от 100% включения до 100% выключения для определенной части каждой длины волны. Эта фракция называется рабочим циклом. В этой дрели напряжение устанавливается между нулем и восемнадцать вольт и контролируется транзистором. По сути, мотор включается и выключается. очень быстро.

Рабочий цикл

Этот сигнал отображается как «усредненное по времени» как скорость вала.В низком рабочем цикле двигатель получает очень короткий импульс. Он включается, затем быстро выключается, и появляется относительно долго, прежде чем он снова включится. Это включение / выключение отображается как постоянный медленная скорость. При более высоких рабочих циклах напряжение импульса остается постоянным, но длина импульса в единицу времени больше. Поскольку мотор работает дольше процент времени он вращается быстрее. Рабочий цикл является мерой относительной ширины импульс во времени и определяет скорость выходного вала.

У ШИМ-контроллера есть два основных преимущества. Во-первых, это размер и относительный легкость, с которой это может быть реализовано. Схема состоит из таймера и транзистора. Триггер управляет таймером. Второе преимущество — это эффективность. Транзистор действует как переключатель и поэтому либо включен, либо выключен. Теоретически это не рассеивает мощность. Сведение к минимуму потерь в схеме управления означает более длительное время работы дрели и что больший процент мощности передается на двигатель.

Двигатель постоянного тока

В этой дрели используется двигатель постоянного тока со сменными щетками. Он способен практически постоянный выходной крутящий момент.

ДОМИНАНТНАЯ ФИЗИКА:

Переменная Описание Метрические единицы Английские единицы
P дюйм Питание от аккумулятора Мощность Вт
P из Выходная мощность на патроне Мощность Вт
P убыток Рассеиваемая мощность Мощность Вт
Вт Частота вращения вала об / мин Рад / сек
I Электрический ток Ампер (А) Ампер (А)
В Напряжение Вольт (В) Вольт (В)
R Сопротивление электрического пути Ом (Вт) Ом (Вт)

Электроэнергия накапливается в батарее химически.

P дюйм = V * I (потребляемая мощность для сверления от батареи)

Мощность теряется в системе в основном из-за сопротивления (I 2 * R) в электрические элементы, кроме двигателя, и трение в шестернях и двигателе. ШИМ Схема контроллера практически не потребляет энергии. К тому же транзистор не идеален и, таким образом, во включенном состоянии имеет собственное небольшое сопротивление.

P потери = I 2 * R электрические пути кроме двигателя + f (трение)

Мощность гаснет, поскольку крутящий момент и вращение выходят из патрона.

P выход = T * w — P потеря

ОГРАНИЧИТЕЛЬНАЯ ФИЗИКА:

Время работы инструмента ограничено количеством энергии, хранящейся в батарее.

Размер также может быть ограниченным. Аккумуляторы и двигатели большего размера могут работать дольше и больше крутящего момента и скорости. Тем не менее, эта дрель проработает при интенсивном использовании дольше, чем она. требуется для зарядки второй батареи и обеспечивает больший крутящий момент, чем необходимо для вождения застежка средняя.

КПД

Мощность в двигателе I 2 * R двигатель . Поскольку существует линейная отношения между I и R, минимизируя сопротивление в двигателе, пропорционально более высокий ток, который затем возводится в квадрат как мощность, что увеличивает эффективность двигателя.

УЧАСТКИ / ГРАФИКИ / ТАБЛИЦЫ:

Не отправлено

ССЫЛКИ / ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:

Высокопроизводительные промышленные инструменты DeWalt

Беседа со Стивеном Людвиком, 28 января 1999 г., 9:30, MIT 35-030

Регулятор скорости двигателя переменного тока | 230Vac 50Hz 600 Watt

Регулятор скорости двигателя переменного тока | 230Vac 50Hz 600 Watt | Умный комплект 1074 Контроллер скорости двигателя переменного тока (230 В переменного тока, 600 Вт) Умный комплект электроники Этот хорошо продуманный и простой в установке проект позволит вам регулировать скорость вращения электродрели в соответствии с выполняемой работой… Электроника> Схемные компоненты> Печатные платы> Макетные платы 1074KT 1074KT 16,27

Вам может понравится

Иридиевый магнит: Неодимовые магниты — купить по цене от 204 рублей, подбор по отзывам и характеристикам – интернет-магазин ВсеИнструменты.ру

25.02.1984

Стандартный размер баскетбольной площадки: Размеры баскетбольной площадки | elite-torg.ru

28.09.1975

Что такое жидкое стекло для авто: Жидкое стекло для автомобиля — что это такое и какой эффект [ личный опыт ]

31.07.1987

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
