Регулятор оборотов для дрели своими руками

Представленная ниже схема позволяет собрать очень простой, дешевый и полезный регулятор скорости вращения 12-вольтной микродрели для сверления отверстий в печатных платах в радиолюбительской практике.

Микросборка LM555 используется в роли широтно-импульсного модулятора. Питающее напряжение для ШИМ понижается и стабилизируется с помощью микросхемы LM7805). Прецизионный подстроечный резистор P1 на 50 КОм позволяет регулировать скорость вращения дрели. Полевой транзистор IRL530N применяется в роли выходного приводного элемента и может коммутировать ток до 27А. Кроме того он обладает быстрым временем переключения и малым сопротивлением. Диод 1N4007 нужен для защиты от ЭДС противодействия. В качестве альтернативы можно взять диод Шоттки MBR1645.

ШИМ (широтно-импульсная модуляция), используемая в этой конструкции, является эффективным методом изменения скорости и мощности для всех двигателей постоянного тока.

РЕГУЛЯТОР ОБОРОТОВ ДРЕЛИ

В восьмидесятых годах прошлого века в журнале «Радио» была помещена принципиальная схема регулятора частоты вращения (числа оборотов) дрели, перепечатанная из болгарского журнала по радиоэлектронике. Детали на этой схеме были зарубежного производства. В 1985 году этот регулятор оборотов дрели мной был изготовлен из отечественных деталей и исправно работает до сих пор.

В настоящее время импортные и отечественные дрели выпускают с регуляторами числа оборотов, однако на руках имеется много дрелей раннего выпуска, у которых изменение числа оборотов не предусмотрено, что, понятно, снижает эксплуатационные возможности дрели.

На рис. 1 приведена схема регулятора числа оборотов дрели, изготовленного в виде отдельного блока и пригодного, как показали испытания, для любых дрелей мощностью до 1,8 кВт, а также для любых устройств, в которых применен коллек-

торный двигатель переменного тока, например, в углошлифовальных машинах, так называемых болгарках. = 400 В, ток в открытом состоянии J_oc = 10 А). Такие же параметры имеют тиристоры 2У202М, 2У202Н, КУ202М.

Схема регулятора частоты вращения для электродрели 220В

Многие электродрели, особенно старых выпусков, не имеют регулятора частоты вращения (РЧВ), что является не только неудобством в эксплуатации электроинструмента, но и приводит к травматизму.

РЧВ можно собрать по несложной схеме и снабдить им старенькую дрель. А если вышел из строя РЧВ (штатный) у новой дрели, то взамен дефектного (хотя бы временно) можно использовать самодельный РЧВ. Об этом пойдет речь в данной статье.

Современный ручной электроинструмент снабжают РЧВ. Однако, как показывает практика эксплуатации таких инструментов, штатные РЧВ довольно часто выходят из строя. Причин выхода из строя РЧВ имеется несколько.

Во-первых, изменения сетевого напряжения частот выходят за границы каких-то разумных пределов. Чем дальше от областного центра предстоит работа с электроинструментом, тем шире диапазон изменения сетевого напряжения.

Нынче изменение в пределах 170…250 В многие уже не считают худшим вариантом.

Но быстрее выводят из строя технику всплески сетевого напряжения, превышающие 300 В. Именно из-за них чаще всего и выходят из строя штатные РЧВ.

Во-вторых, малогабаритные РЧВ, которыми снабжены коллекторные двигатели электроинструмента, не так надежны, как хотелось бы. К примеру, надежность самодельного РЧВ на дискретных элементах не столь зависит от всплесков сетевого напряжения, особенно при использовании кондиционных (проверенных) компонентов. Важнее всего, чтобы коммутирующий силовой элемент (симистор или тиристор) имел надлежащий запас по напряжению.

В-третьих, участились случаи комплектации электроинструментов заводами-изго-товителями менее мощными экземплярами РЧВ. К примеру, электродрель 1035 Э-2 У2 мощностью 600 Вт укомплектована РЧВ от дрели ИЭ-1036Э мощностью 350 Вт. После непродолжительной эксплуатации (как еще владельцу повезет, может и через минуту нагрузки на полной мощности) штатный РЧВ выходит из строя.

В-четвертых, нарушение правил эксплуатации электроинструмента. Работа в жару требует перерывов в эксплуатации. Перегрев приводит не только к дефекту РЧВ, но и к неисправности двигателя и редуктора.

У инструмента выпуска прошлых лет вообще не предусмотрено использование РЧВ, то есть двигатель всегда работает на полной мощности. Старые дрели очень надежны, поэтому есть смысл снабдить их РЧВ, тем самым продлив срок службы и обезопасив себя от травм.

Самый простой способ уменьшения числа оборотов — использование ЛАТРа или любого автотрансформатора, способного обеспечить требуемую мощность в нагрузке (дрели). Удобно использовать дрель от трансформатора безопасности (коэффициент трансформации 1:1). Так фактически можно исключить вероятность поражения электрическим током.

Чтобы не потерять в мощности дрели, желательно использовать трансформатор с двойным запасом мощности. Иначе при включении дрели несколько снижается напряжение вторичной обмотки трансформатора (особенно при мощности дрели 600 Вт). Хороший результат получается при эксплуатации перемотанного ТС-270 (намоточные данные приведены в [4]).

Все вторичные обмотки сматывают и наматывают новые проводом 00,9…1 мм. На каждой катушке ТС-270 размещают по 300 витков (в сумме 600 витков). В этом варианте во вторичной обмотке можно сделать десяток отводов для управления мощностью.

Трансформатор безопасности особенно необходим при работе в сырых помещениях (гаражах, сараях, подвалах).

Обезопасить дрель от неисправности по причине увеличения напряжения в электросети можно также несложным способом, проверенным на практике [1,2]. Суть его заключается в параллельном включении надежных сетевых феррорезонансных стабилизаторов.

Принципиальная схема

Так решается проблема малой мощности таких стабилизаторов. Приобрести в наше время фабричный (си-мисторный) сетевой стабилизатор по цене хорошего компьютера большинству из нас недоступно. Рассмотрим практическую конструкцию РЧВ, схема которого показана на рис.

Рис. 1. Принципиальная схема регулятора оборотов вала электродрели с питанием от 220В.

Основа схемы взята из [3], так как сама схема на практике оказалась неработоспособной. Проблемы заключаются в номиналах элементов схемы и их разбросе. Чтобы «оживить» эту схему, необходимо сначала заменить стабилитрон VD5 типа КС156А стабилитроном типа Д814Д (то есть низковольтный заменить высоковольтным).

Чаще всего (но не всегда) схема «оживает», но нестабильна в работе. Чтобы РЧВ устойчиво работал на любых оборотах и при разной нагрузке на валу, нужно в несколько раз (!) увеличить некоторые номиналы резисторов. Облегчить и ускорить налаживание схемы позволяет замена резисторов R5 и R6 подстроечными. С указанными на рис.1 номиналами резисторов схема работает всегда, независимо от разброса параметров комплектующих.

В схему рис.1 дополнительно введены два тумблера SA1 и SA2. Первый из них предназначен для оперативного отключения самого РЧВ, второй — для выключения режима стабилизации оборотов.

Тумблер SA1 позволяет работать с дрелью при неисправности РЧВ, SA2 — когда стабилизация оборотов мешает работе (например, при намотке катушек индуктивности). Для повышения стабильности работы симистора VS1 в схему введен конденсатор С4 (в оригинале его нет).

Преимуществом данного РЧВ является то, что он выполнен двухполюсником (в разрыв цепи питания электроинструмента), поэтому его легко подключить и отключить.

При замыкании резисторов R9 и R10 РЧВ превращается в обычный регулятор без стабилизации оборотов, так как эти резисторы являются датчиком обратной связи. Режим с обратной связью неприменим при намотке катушек тонким эмальпроводом (0,07…0,1 мм).

Детали

Резисторы R2 и R3 могут быть любого типа (регулировочная характеристика А), но лучше использовать повышенной надежности, ведь крутить их приходится часто. Автор использовал ПП2-12, ППБ-2А, ППБ-3. Резисторы R1 и R8 типа МЛТ-2, R7 — МЛТ-0,125.

Резисторы R9, R10 могут быть любого типа и исполнения, важно, чтобы они выдерживали режим максимальной мощности электроинструмента: Р=I2R, где I — максимальный ток, потребляемый дрелью, а R — сопротивление параллельной пары R9, R10.

Стабильность их сопротивления гарантирует и стабильность числа оборотов РЧВ.

Автор использовал как ПЭВ-7,5 (2 шт. по 9,1 Ом для дрели мощностью 350 Вт), так и С5-35, С5-36, С5-37 и др. Хорошо себя зарекомендовали и самодельные резисторы, изготовленные из кусков нихромового провода, намотанные на негодном резисторе ПЭВ.

При эксплуатации дрели удобно, когда в схеме установлены два переменных резистора R2 (1,5 кОм) и R3 (6,8 кОм). Неизвестный фабричным РЧВ режим стабилизации оборотов таит в себе скрытые возможности его применения (например, точная установка требуемого числа оборотов на валу двигателя при увеличении механической нагрузки).

Плата (рис.2) рассчитана на установку подстроечных резисторов типа СП3-1б или СП3-27а, б, конденсаторов типа МБМ (С1, С3), К50-16 (С2), К73-17 на напряжение 63 В (С4).

Рис. 2. Печатная плата для схемы регулировки частоты вращения двигателя электродрели 220В.

Диоды VD1-VD4, VD6 можно заменить другими выпрямительными, например КД105 (с любым буквенным индексом), КД102, КД104 (с обратным напряжением более 100 В). Хорошо подходят импортные малогабаритные 1N4004-1N4007.

В данной схеме транзистор КТ117 своим биполярным вариантом (КТ315+КТ361, КТ3102+КТ3107) не заменялся, поэтому рекомендаций в этом плане автор не дает.

У многих возникали вопросы из-за неверной цоколевки КТ117, которая приведена в схемах телевизора 3-4УСЦТ, поэтому на рис.1 приведена правильная цоколевка. Транзистор VT2 можно заменить любым биполярным структуры n-p-n кремниевым с икэ.макс>15 В и h31 >50.

Импульсный трансформатор намотан на ферритовом кольце М2000НМ1 типоразмера К20х10х5. Наматывать его двойным проводом стоит только в том случае, если используется провод с двойной изоляцией, например, ПЭЛШО 00,25…0,3 мм. Для обычного эмальпровода (ПЭЛ, ПЭВ и др.) лучше, если обмотки хорошо изолированы между собой.

Сначала наматывают одну обмотку, затем прокладывают несколько слоев лакоткани, и только тогда — вторую обмотку. Обе обмотки содержат по 100 витков. О расчете тороидальных катушек на ферритовых сердечниках рассказано в [5].

Налаживание

Несмотря на наличие нескольких подстроечных элементов, проблем при наладке не бывает. Сначала переводят тумблер SA2 в замкнутое положение. Движки подстроечных резисторов R5 и R6 устанавливают в среднее положение.

Движки переменных резисторов R2 и R3 устанавливают в положение, соответствующее минимальному сопротивлению. Уменьшая сопротивление подстроечного резистора R4, добиваются устойчивой работы РЧВ. В некотором положении движка R4 наступает срыв работы задающего генератора и РЧВ, поэтому движок возвращают немного назад, чтобы иметь запас устойчивости.

Проверяют работу РЧВ и при максимальном сопротивлении резисторов R2 и R3. К сожалению, конденсаторы типа МБМ не обладают долговременной стабильностью емкости и имеют не очень хорошую термостабильность. Поэтому если электроинструмент будет использоваться не в помещении, то в качестве С1 лучше сразу поставить К73-17.

Далее движки резисторов R5 и R6 устанавливают в такое положение, при котором в режиме стабилизации оборотов (контакты SA2 разомкнуты) дрель устойчиво работает и на малых и на больших оборотах. Неправильно настроенная схема приводит к «рывкам» при работе дрели, особенно на малых оборотах.

Регулировка резисторами R5 и R6 имеет определенную взаимозависимость, поэтому может понадобиться повторение процедуры настройки. Конечно, после наладки подстроечные резисторы R4-R6 лучше заменить постоянными, так как при вибрации дрели контакты движков со временем начнут сбоить.

Из-за вибрации необходимо повышенное качество сборки РЧВ. Наилучший вариант, когда РЧВ расположен как можно ближе к самой дрели для оперативной регулировки оборотов.

Многолетняя эксплуатация данных РЧВ совместно с дрелями разных типов и мощности подтвердила их высокую надежность и удобство в работе. Особенно ценным оказался режим стабилизации оборотов при выполнении отверстий большого диаметра.

А.Г. Зызюк. г. Луцк, Украина. Электрик-2004-11.

Литература:

Зызюк А.Г. Стабилизация сетевого напряжения на се-ле//Рад’юаматор. — 2002. — №12. — С.20.
«Радиоаматор» — лучшее за 10 лет (1993-2002). — К.: Радіоаматор, 2003. — С.226-228.
Титов А. Стабилизированный регулятор частоты враще-ния//Радио. — 1991. — №9. — С.27.
Силовые трансформаторы типа ТС//Электрик. — 2003. -№11. — С.19.
Зызюк А.Г. Об индуктивности тороидальных катушек на ферритовых сердечниках//Электрик — 2004. — №. — С.

Регулятор оборотов болгарки, дрели и т.д.

РЕГУЛЯТОР ОБОРОТОВ БОЛГАРКИ, ДРЕЛИ И Т.Д.

Как известно, пусковой ток электродвигателя может в несколько раз превышать номинальный , и если двигатель мощный , его включение вызывает провал напряжения в питающей сети , что может стать причиной сбоя в работе чувствительных к таким провалам устройств .
Сказанное в полной мере относится и к электроинструментам, основой которых являются электродвигатели . Характерный пусковой рывок при включении мощного ручного электроинструмента ( он как бы «пытается вырваться» из рук ) может при неумелом пользовании привести к травме .

Принципиальная схема устройства для мягкого запуска электроинструмента

Осцилограммы, поясняющие принцип работы устройства софтстарта электродвигателя

Печатная плата устройства

Расположение деталей на печатной плате системы софтстарта

Кроме того, пусковые режимы вызывают повышенный износ его механических узлов . Избежать этих негативных последствий можно, реализовав так называемый плавный пуск электродвигателя, при котором его частота вращения увеличивается от нуля до номинальной в течение нескольких секунд .
Именно эту задачу решает предлагаемое вниманию читателей устройство — плавное увеличени оборотов. Его прототипом послужил электронный блок, применяемый в ручном электроинструменте некоторых фирм . В качестве дополнительной функции предусмотрено плавное ручное регулирование частоты вращения .
Устройство может быть использовано в электроинструменте с напряжением питания 220 В и потребляемым током до 16 А . На практике лучше ограничиться нагрузкой мощностью не более 2,5 кВт .
Описанное устройство встроено автором в угловую шлифовальную маши ну фирмы Sparky мощностью 2,1 кВт . Фото смонтиро ванного устрой ства в ее корпусе представлено на рис . 5.

Внешний вид регулятора оборотов для болгарки установленный в ручку.

Адрес администрации сайта: [email protected]

Регулятор оборотов минидрели | CUSTOMELECTRONICS.RU

Сверление печатных плат — настоящая головная боль для электронщика, но наше новое устройство поможет ее немного смягчить. Это простое и компактное дополнение к минидрели позволит продлить жизнь двигателю и сверлам. Схема, плата, инструкции по настройке, видео — все в статье!

Коротко о сути

Обычно минидрели строятся на базе обычных двигателей постоянного тока. А обороты таких двигателей зависят от нагрузки и приложенного напряжения. В результате на холостых оборотах двигатель раскручивается очень сильно, а в моменты сверления обороты двигателя плавают в большом диапазоне.
Если снижать напряжение на двигателе, когда не нем нет нагрузки, можно добиться увеличения ресурса как свёрл, так и самих двигателей. Кроме того, даже точность сверления повышается. Самый простой способ добиться этого — измерение тока, потребляемого двигателем.
В интернете много схем подобных регуляторов, но большинство из них используют линейные регуляторы напряжения. Они массивные и требуют охлаждения. В соавторстве с «TinyElectronicFriends» нам захотелось сделать компактную плату на базе импульсного стабилизатора, чтобы она могла быть просто «надета» на двигатель.

Схема устройства

ШИМ-регулятор со встроенным ключом MC34063 регулирует напряжение на двигателе. Напряжение на шунте R7,R9,R11 усиливается операционным усилителем и через компаратор подается на вход обратной связи ШИМ-контроллера.
Если ток меньше определенного значения, то на двигатель подается напряжение, зависящее от настройки сопротивления RV1. То есть на холостых оборотах на двигатель будет подаваться только часть мощности, а подстроечный резистор RV1 позволит отрегулировать обороты при этом.
Если сигнал на выходе ОУ превысит напряжение на компараторе, то на двигатель будет подано полное напряжение питания. То есть при сверлении двигатель будет включаться на максимальную мощность. Порог включения задается резистором RV2.
Для питания ОУ используется линейный стабилизатор.

Схема регулятора мощности минидрели

Все компоненты схемы будут рассеивать очень мало тепла и можно собрать ее полностью на SMD-компонентах. Работать она может при большом диапазоне питающих напряжений (в зависимости от сопротивления R6), не требует контроллеров и датчиков оборотов.

Печатная плата

Вся схема умещается на двухсторонней печатной плате диаметром 30мм. На ней всего несколько штук переходных отверстий и ее легко можно изготовить «в домашних условиях». Ниже в статье будут файлы для скачивания файла печатной платы для SprintLaout.

Печатная плата регулятора минидрели

Перечень компонентов

Вот полный список всего, что потребуется для сборки:

Печатная плата (ссылка на файлы для изготовления в конце статьи)
U1 — MC34063AD, импульсный стабилизатор, SOIC-8
U2 — LM358, операционный усилитель, SOIC-8
U3 — L78L09, стабилизатор, SOT-89
D1,D3 — SS14, диод Шоттки, SMA — 2шт
D2 — LL4148, диод выпрямительный, MiniMELF
C1 — конденсатор, 10мкФ, 50В, 1210
C2 — конденсатор, 3.3нФ, 1206
C3,C4 — конденсатор, 4.7мкФ, 1206 — 2шт
C5 — конденсатор, 22мкФ, 1206
R1-R3,R7,R9,R11 — резистор 1 Ом, 1206 — 6шт
R4,R10 — резистор 22кОм, 1206 — 2шт
R5 — резистор 1кОм, 1206
R6 — резистор 10-27кОм, 1206. Сопротивление зависит от номинального напряжения используемого двигателя. 12В — 10кОм, 24В — 18кОм, 27В — 22кОм, 36В — 27кОм
R8 — резистор 390 Ом, 1206
RV1,RV2 — резистор подстрочный, 15кОм, типа 3224W-1-153 — 2шт
XS1 — клемма, 2 конт, шаг 3,81мм

Также мы сделали на 3D-принтере кольцо-ограничитель, для удобной установки на двигатель. Ссылка для скачивания STL-файла для скачивания в конце статьи.

Компоненты регулятора минидрели

Сборка и настройка

Собирается все достаточно просто. Контактные площадки нарисованы под ручную пайку.
Стоит начинать сборку самой платы с установки всех компонентов на стороне платы без подстроечных резисторов, а затем на обратной стороне. Клемму проще устанавливать в последнюю очередь. Номинал R6 подбирается в соответствии с номинальным напряжением вашего двигателя. В этом устройстве важно контролировать положение ключа на микросхемах и полярность диодов. Все остальные компоненты не полярные.
Между платой и двигателем над установить проставку, чтобы плата не касалась двигателя. Сама плата надевается прямо на ламели двигателя. Несколько раз проверьте полярность подключения двигателя, чтобы он крутился в правую сторону, а затем припаяйте контакты.
Контакты для подачи напряжения, на вход платы подписаны «GND» и «+36V». Минус источника входного напряжения подключается к контакту «GND», а плюс к «+36V». Напряжение источника питания должно совпадать с номинальным напряжением двигателя.
Настройка регулятора очень проста.

Установить резистором RV2 порог срабатывания регулятора на максимум
Установить резистором RV1 оптимальные обороты двигателя в режиме холостого хода
Установить резистором RV2 такой порог срабатывания, чтобы при появлении малейшей нагрузки, увеличивалось напряжение на двигателе

Печатная плата в сборе

Видео

Эффект от использования сложно оценить по видео, но мы теперь всегда сверлим только с регулятором! Требуется лишь немного привыкнуть и следить чтобы сверла были хорошо заточены. И, конечно, его можно в любой момент просто включить на максимум на всегда.

Файлы для скачивания

Печатная плата в формате SprintLayout
STL-файл для печати проставки

Мы будем очень рады, если вы поддержите наш ресурс и посетите магазин наших товаров shop.customelectronics.ru.
Вы можете сделать это устройство самостоятельно, а можете приобрести его как набор.

Регулятор оборотов дрели своими руками

Регулятор оборотов для дрели

Ремонт дрели своими силами

— поломка частей мотора (статор, якорь)
— износ щеток либо их обгорание
— поломка регулятора и реверсного переключателя
— износ опорных подшипников
— плохой зажим в патроне инструмента.

Некие запчасти (выключатель, ротор, статор, щетки, подшипники и др.) к более пользующимся популярностью моделям, покупают тут (только брать лучше через интернет-магазин, т. к. в обыкновенном магазине этой сети стоимость вам понравятся выше).

Замена щеток. Самый распространенный вид поломки, это износ щеток двигателя, замену которых можно произвести самостоятельно в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Щетки продаются во всех нормальных магазинах электроинструмента, и часто к новой электродрели прилагается дополнительная пара щеток.

Не стоит ждать, пока щетки износятся до минимального размера. Это чревато тем, что между щеткой и коллекторными пластинами увеличивается зазор. Как следствие происходит повышенное искрообразование, коллекторные пластины сильно нагреются и могут отойти от основания коллектора, что приведет к необходимости замены якоря.

Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. Второй способ определения, это хаотичное дергание дрели во время работы.

Сетевой шнур. Шнур проверяется омметром, один щуп подключается к контакту сетевой вилки, другой к жиле шнура. Отсутствие сопротивления указывает на обрыв. В этом случае ремонт дрели сводится к замене сетевого провода.

Диагностика электродвигателя. На второе место, по числу поломок дрели, можно поставить неисправность элементов двигателя и чаще всего якоря. Выход из строя якоря или статора происходит по двум причинам. неправильная эксплуатация и некачественный моточный провод. Производители с мировым именем применяют дорогой моточный провод с двойной изоляцией термостойким лаком, что в разы повышает надежность двигателей. Соответственно в дешевых моделях качество изоляции моточного провода оставляет желать лучшего. Неправильная эксплуатация сводится к частым перегрузкам дрели или продолжительной работе, без перерывов для остывания двигателя. Ремонт дрели своими руками перемоткой якоря или статора, в этом случае без специальных приспособлений невозможен. Только замена элемента полностью (исключительно опытные ремонтники смогут произвести перемотку якоря или статора своими руками).

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Заменить неисправный элемент и установить двигатель на место.

Определить неисправность якоря можно по характерному запаху, увеличению искрообразования, при этом искры имеют круговое движение по направлению движения якоря. Ярко выраженные подгоревшие обмотки можно увидеть при визуальном осмотре. Но если мощность двигателя упала, но нет вышеописанных признаков, то следует прибегнуть к помощи измерительных приборов. омметра и мегомметра.

Обмотки (статора и якоря) подвержены только трем повреждениям. межвитковой электрический пробой, пробой на корпус (магнитопровод) и обрыв обмотки. Пробой на корпус определяется довольно просто, достаточно щупами мегомметра прикоснуться к любому выходу обмотки и магнитопроводу. Сопротивление более 500Мом указывает на отсутствие пробоя. Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше 100 вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.

Межвитковой пробой якоря определить достаточно сложно, если, конечно, он не виден визуально. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

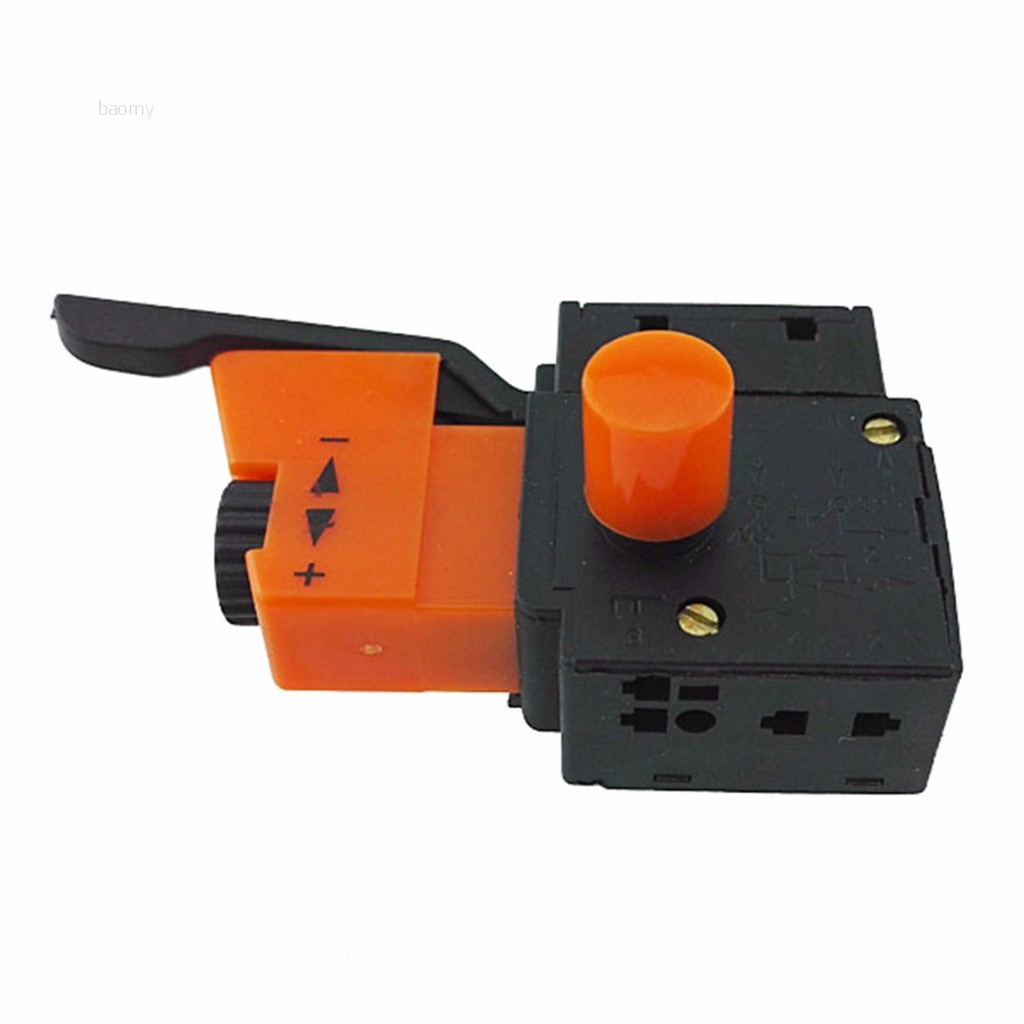

>Ремонт кнопки регулировки оборотов на дрели

Хотел купить новую кнопку оборотов для дрели но вскрыв ее понял что поломка незначительная.

Подключение кнопки дрели

Смотри продолжение , то что не показано на этом видео: Подключение .

Нередко межвитковое замыкание обнаруживается на видимых участках провода или шинки якоря: витки могут быть погнуты, смяты (т.е. прижаты друг к другу), либо между ними могут быть какие либо токопроводящие частицы. Если так, то необходимо устранить эти замыкания, путём исправления помятостей шинки или извлечения инородных тел, соответственно. Также, замыкание может быть обнаружено между соседними пластинками коллектора.

Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

Регулятор оборотов и реверс. Присутствие напряжения на входных клеммах кнопки включения и отсутствие на выходных указывает на неисправности контактов или компонентов схемы регулятора оборотов. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Визуальный осмотр клемм позволит судить об их работоспособности. Почерневшие клеммы очищаются от нагара спиртом или мелкой наждачной бумагой. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Регулятор оборотов выполнен на подложке и полностью залит изоляционным компаундом, поэтому ремонту не подлежит. Еще одна характерная неисправность кнопки это стирание рабочего слоя под ползунком реостата. Самый простой выход. замена кнопки целиком.

Ремонт кнопки дрели своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным поднятием крышки изначально и желательной зарисовкой расположения контактов и пружинок.

Устройство реверса (если располагается не в корпусе кнопки) имеет свои перекидные контакты, поэтому так же подвержено пропаданию контакта. Механизм разборки и чистки такой же, как и кнопки.

При покупке нового регулятора оборотов, следует убедиться, что он рассчитан на мощность дрели, так при мощности дрели 750Вт, регулятор должен быть рассчитан на ток более 3,4А (750Вт/220В=3,4А). И кстати, регулятор у дрели на фото неродной, а чтобы он влез в корпус, была срезана нижняя часть курка.

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом. это две разные детали, которые часто имеют разные корпуса.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые. к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт). При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м). При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).

В случае электродрели изображенной на фото, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.

О принципе работы регулятора оборотов читайте в статье устройство дрели.

Редуктор. Наличие посторонних звуков, скрежета и подклинивания патрона говорит о неисправности редуктора или механизма переключения передач, если он есть. В этом случае необходимо осмотреть все шестерни и подшипники. Если обнаружены изношенные шлицы или сломанные зубья на шестернях, то необходима полная замена этих элементов.

Подшипники проверяются на пригодность после съема их с оси якоря или корпуса дрели, при помощи специальных съемников. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Неравномерные проскакивания обоймы или шелест, при прокручивании, говорят о необходимости замены подшипника. Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.

Замена патрона дрели. Патрон подвержен износу, а именно зажимные губки, из-за попадания в него грязи и абразивных остатков стройматериалов. Если патрон подлежит замене, необходимо открутить винт фиксатор внутри патрона (левая резьба) и открутить его с вала.

В заключении хочется добавить: при сборке дрели после её ремонта, следите, чтобы провода не оказались зажаты верхней крышкой. Если всё будет в порядке, две половинки схлопнутся без зазора. В противном случае, при затягивании шурупов провода может сплющить или перекусить.

Источник: http://ctln.ru/remont-knopki-dreli-svoimi-rukami/

Сделай Сам (Огонек) 2005-03, страница 42

Г. Эдель

РЕГУЛЯТОР ОБОРОТОВ ДРЕЛИ

m о

CN см

л &

С1

торный двигатель переменного тока, например, в углошлифовальных машинах, так называемых болгарках. Отечественные детали регулятора я подбирал для своей дрели марки С480Б (п=650 об/мин, мощность 270 Вт, напряжение 220 В).

Резисторы:

R, — 7 кОм (собран из двух параллельно соединенных резисторов номиналом 12 кОм и 18 кОм, тип МЛТ2, мощность по 2 Вт\

R2 — 2,2 кОм тип СП переменный, мощность 1 Вт;

R3 — 51 Ом тип МЛТ, мощность 0,125 Вт;

Конденсатор С, — 2 мкФ (фактически собран из двух последовательно включенных конденсаторов емкостью по 4 мкФ, тип МБГО-2, рабочее напряжение 160 В). = 400 В, ток в открытом состоянии Joc = 10 А). Такие же параметры имеют тиристоры 2У202М, 2У202Н, КУ202М.

Источник: http://zhurnalko.net/%3Dsam/sdelaj-sam_ogonek/2005-03—num42

Регулятор оборотов для болгарки своими руками

Хотя создание регулятора оборотов для болгарки мало, кому необходимо, все же встречаются модели, которые имеют сделанную ручную регулировку оборотов диска. Регулирование угловой шлифовальной машины значительно отличается от электрического шуруповерта или дрели, потому что:

На протяжении работы используется абсолютно другой хват.
Проводить регулировку в течение работы запрещено. Регулирование должно проводиться только тогда, когда аппарат выключен.

Необходимость регулировки скорости вращения диска

Существует несколько причин:

Когда производится резка металла (в независимости от толщины материала), результат проводимой работы находится в зависимости от скорости вращения диска. Если производится резка металла большой толщины, то скорость должна быть наиболее максимальной. Если вы работаете с материалом, у которого толщина небольшая, то скорость необходимо снизить, так как при большой скорости происходит быстрое замыливание поверхности диска.
Если производится резка кафеля на большой скорости, то это представляет определенную опасность. Также диск, крутясь с огромной скоростью, начинает отбивать маленькие кусочки материала, тем самым, делая его поверхность щербатой. Так как камень имеет разнообразные типы, используется для каждого вида своя определенная скорость. Для многих минералов применяются высокие обороты.
Если проводится шлифовка или полировка, то регулировка оборотов болгарки просто необходима. Если обороты выставлены неправильно, то поверхность материала будет испорчена. Например, может быть испорчен материал, который имеет лакокрасочное покрытие.
Если постоянно применяются диски, которые имеют различный диаметр, то регулятор оборотов для болгарки обязательно должен быть в наличии. Если вы меняете диск болгарки на другой, у которого диаметр больше, скорость оборотов необходимо снизить. Нельзя удержать в руках шлифовальную машину, у которой диск с огромным диаметром.
Выбор скорости оборотов при полировке бетонного материала находится в зависимости от применения определенного вида коронок. При снижении скорости вращения момент кручения не должен уменьшаться.
Если вы применяете алмазный диск, то число его оборотов необходимо снизить, иначе поверхность из-за перегрева начнет выходить из строя. Конечно, если вы используете угловую шлифовальную машину для резки труб, уголков или профилей, то наличие регулятора не нужно. Но если болгарка используется для разнообразных целей, то регулятор оборотов для УШМ просто необходим. Все эти причины показывают, что наличие регулятора болгарки обязательно.

Описание регулятора болгарки

Регулятор угловой шлифовальной машины – это реостат (переменный резистор), который уменьшает напряжение (все осуществляется регулирующим устройством). Нужен контроль силы тока, потому что при уменьшении количества оборотов будет снижение мощности строительного аппарата. Следовательно, будет уменьшаться крутящий момент. В итоге, станет маленькая величина напряжения, и при определенном сопротивлении у электрического двигателя не получится повернуть вал. Поэтому необходимо следовать определенной схеме: Схема угловой шлифовальной машины складывается из модуля плавного пуска и непосредственно регулятора оборотов.

Современные продвинутые модели имеют отличительную электронную систему, и не каждый человек сможет позволить себе приобрести его.

Самостоятельное создание регулятора

Как сделать регулятор своими самостоятельно? Стремление пристроить обыкновенное электронное устройство, предназначенное для изменения электрической мощности (диммер) заканчивается ничем. В первую очередь, диммер для болгарки рассчитан на иную нагрузку. Также диммер не имеет совмещения с управлением обмоткой электрического мотора. Поэтому нужно проводить монтаж отдельной схемы. Также необходимо придумать, где она будет располагаться внутри корпуса болгарки.

Важный момент: если вы вообще не имеете какого-либо опыта работы с электрическими схемами, лучше всего купить готовый фирменный регулятор для болгарки либо угловую шлифовальную машину с наличием данной функции.

Простой полупродниковой прибор (тиристорный регулятор) можно соорудить своими руками. Для данной процедуры будет необходимо 5 радиоэлементов. Радиоэлементы можно купить на радиорынке. Благодаря компактности можно спокойно провести размещение приготовленную схему в болгарке, не повредив эргономику и надежность. Однако сохранение крутящего момента не происходит при уменьшении оборотов на болгарку. Данный вариант лучше всего подойдет для обработки мягких металлов, а также жести, которая имеет маленькую толщину.

Если вы проводите обработку камня, то необходимо установить диск, который имеет размер 180 миллиметров. Далее нужно создать более усложненную схему регулятора. В данной схеме модулем управления будет являться микросхема КР1182ПМ1. Данная схема имеет контроль над силой тока при различных оборотах, а также делает потерю крутящего момента минимальной при уменьшении оборотов. При использовании такой схемы эксплуатация двигателя увеличивается.

Если угловая шлифовальная машина используется в качестве циркулярки, то нужно болгарку оснастить точкой подключения. Благодаря такой точки, осуществляется подключение, и регулировать обороты можно дистанционно. У вас получится отличный самодельный регулятор оборотов.

От того, как вы сделали регулятор, не зависит то, что это обязательный компонент угловой шлифовальной машины, который делает возможности работы шире и позволяет комфортно использовать данный строительный инструмент. Также после установки регулятора необходимо провести пробный запуска УШМ, чтобы проверить: не вырывается ли строительный инструмент из рук. Внешний регулятор оборотов для болгарки своими руками можно сделать.

Автоматический регулятор оборотов микродрели от Александъра Савова

Да, это моя дрель и почему-то все пугаются когда её видят.
Ну, жалко мне пока денег на нормальный девайс.
Самая приятная часть работы, и трудная, это сверление печатной платы. Я собираю что-то новое и необходимо сверлить все это дело.
Очень часто приходится класть дрель на стол, пока что-то обдумываешь или тебя отвлекает супруга, а если на столе ещё и творческий беспорядок, то микродрели очень сложно найти место. Из-за вибрации во включенном состоянии она может слететь со стола.

Тут возникла идея собрать стабилизатор с регулировкой частоты вращения.
Нашел хорошую подборку схем на Радиокоте: статья «Ковырялочка для п/плат». Автор МП42Б

Содержание / Contents

Хотелось сделать так, чтобы микродрель имела маленькие обороты на холостом режиме, а при нагрузке частота вращения сверла увеличивалась.

Во-первых это очень удобно, во-вторых двигатель работает в облегченном режиме, в-третьих меньше изнашиваются щетки.

Источник изображения radiokot.ru
А вот и схема такого автоматического регулятора оборотов. Её автор Александър Савов из Болгарии.
Инженер А. Савов — основал в 1991 году фирму «COMACON», на сегодня ведущую болгарскую компанию в области КИП и А.
Автор множества конструкций и статей для радиолюбителей, которые опубликованы в журналах «Млад конструктор» и «Радио, телевизия, електроника» и др.
Статья с интервью Савова (на болгарском).В схеме применены легкодоступные детали. Микросхему LM317 необходимо установить на радиатор во избежание её перегрева.
Конденсаторы электролитические на номинальное напряжение 16В.
Диоды 1N4007 можно заменить на любые другие рассчитанные на ток не менее 1А.
Светодиод АЛ307 любой другой. Печатная плата выполнена на одностороннем стеклотекстолите.
Резистор R5 мощностью не менее 2Вт, или проволочный.

БП должен иметь запас по току, на напряжение 12 В. Регулятор работоспособен при напряжении 12-30 В, но свыше 14В придется заменить конденсаторы на соответствующие по напряжению.

Готовое устройство после сборки начинает работать сразу. Резистором P1 выставляем требуемую частоту вращения на холостом ходу. Резистор P2 служит для установки чувствительности к нагрузке, им выбираем нужный момент увеличения оборотов. Если увеличить емкость конденсатора C4, то увеличится время задержки высоких оборотов или если двигатель работает рывками. Я увеличил емкость до 47uF.

Двигатель для устройства не критичен. Только необходимо чтобы он был в хорошем состоянии.
Я долго мучился, уже подумал, что у схемы был глюк, что она непонятно как регулирует обороты, или уменьшает обороты во время сверления.
Но разобрал двигатель, прочистил коллектор, подточил графитовые щетки, смазал подшипники, собрал.
Установил искрогасящие конденсаторы. Схема заработала прекрасно.
Теперь не нужен неудобный выключатель на корпусе микродрели.

Разводка уважаемого МП42Б, вытащена из общего файла его статьи, упомянутой в начале.

02.05.2019 по просьбе камрадов на плате подписал детали и немного навёл красоты Игорь Котов.
Архив обновлён.
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Важно! Соблюдаем технику безопасности при работе со стеклотекстолитом.
Ведь стеклотекстолит изготовлен на основе стеклоткани, которая содержит мельчайшие волокна стекла.
При попадании в дыхательные пути или на кожу они вызывают раздражение и пр. неприятности!

Спасибо за внимание!

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.

Цепь регулируемого регулятора скорости сверлильного станка

Предлагаемая схема регулируемого регулятора скорости сверла поддерживает постоянную (регулируемую) скорость двигателя сверлильного станка, независимо от нагрузки.

Одним из наиболее часто используемых электроинструментов является дрель. Несмотря на бесчисленные преимущества, у дрели есть один серьезный недостаток — постоянная высокая скорость для многих приложений.

Даже при двухскоростных конфигурациях нижний предел составляет около 300-750 об / мин, что все еще очень быстро для тонких работ, таких как сверление кирпичной кладки или использование фрез для обработки листового металла.

Наша версия регулятора скорости в дрели позволяет изменять скорость от 0 до 75% от полной скорости. Кроме того, он также позволяет работать с нормальной скоростью без отсоединения контроллера от дрели.

Даже при изменении нагрузки контроллер оснащен встроенной компенсацией для сохранения практически одинаковых скоростей.

Как это работает

Типичной характеристикой электродвигателя является то, что он создает обратное напряжение, которое во время работы противодействует питанию.

Это состояние называется обратной ЭДС. Противоположное напряжение пропорционально скорости электродвигателя. Контроллер скорости бурения SCR использовал этот эффект для обеспечения определенной компенсации зависимости скорости от нагрузки.

В этом контроллере используется кремниевый управляемый выпрямитель (SCR) для управления полуволновой мощностью двигателя сверла. Основы проводимости SCR:

Анод (клемма A) имеет положительный заряд по отношению к катоду (клемма K).
Когда на затворе (вывод G) создается положительное напряжение не менее 0,6 В по отношению к катоду.
На клемму затвора проходит ток около 10 мА.

Время, в которое SCR включается в каждом положительном полупериоде, можно эффективно регулировать, управляя уровнем формы волны напряжения на затворе. В заключение, мы можем полностью контролировать количество энергии, подаваемой на дрель.

Резисторы R1 и R2 и потенциометр RV1 становятся делителем напряжения, который подает полуволновое напряжение регулируемого значения на затвор тиристора.Если двигатель неподвижен, на катоде SCR будет 0 В, и он почти полностью включится. По мере увеличения скорости сверла на нем образуется напряжение.

Этот дополнительный потенциал снижает эффективное напряжение затвор-катод. Таким образом, когда двигатель ускоряется, подаваемая мощность уменьшается до тех пор, пока двигатель не станет стабильным на скорости, регулируемой конфигурацией RV1.

Допустим, на сеялку действует нагрузка. Это замедлит скорость сверла и одновременно вызовет падение напряжения на сверле.Затем на двигатель подается больше мощности из-за автоматического увеличения времени срабатывания SCR.

Следовательно, скорость сверления сохраняется после установки независимо от нагрузки. Диод D2 сокращает вдвое мощность, рассеиваемую в R1, R2 и RV1, путем ограничения тока через них только положительными полупериодами.

Диод D1 защищает затвор SCR от чрезмерного обратного напряжения.

SW1 легко закорачивает SCR в положении полной скорости. В результате RV1 не работает, и все сетевое питание подается на дрель.

Конструкция

Самое главное, важно знать, что схема регулятора скорости сверла напрямую подключена к сети без разделительного трансформатора.

Поэтому во время сборки необходимо принять меры предосторожности, чтобы не произошло серьезных или смертельных травм.

Использование бирки или печатной платы не требуется, потому что используется лишь небольшое количество электронных компонентов. Необходимы только два соединения «в воздухе», и они должны быть надежно изолированы во избежание короткого замыкания.

В этом проекте используется SCR на шпильках. Этот компонент устанавливается с помощью прилагаемого к нему наконечника для пайки и припаивается к центральному выступу переключателя.

Нет необходимости в радиаторах для нагрузок до 3 А. Если у вас SCR в пластиковом корпусе, вы можете просверлить отверстие в проушине переключателя и закрепить SCR болтами прямо.

Тем не менее, рекомендуется поместить кусок алюминия размером 25 x 15 мм между SCR и переключателем, чтобы он работал как радиатор.

Очень важно не забыть выполнить заземление всех внешних компонентов, потому что блок работает от 240 В переменного тока. Для кейса мы использовали пластиковый отсек с металлической крышкой.

Кроме того, используется кабельный зажим, прикрепленный металлическим винтом к боковой стороне пластикового корпуса.

Не забудьте подготовить заземление для этого винта, крышки и клеммы заземления выходной розетки.

Важно использовать только непрерывную проводку, поскольку кабели заземления проходят от одной точки заземления к другой без промежуточных звеньев.Можно припаять два заземляющих кабеля к одной клемме заземления, но никогда не закрепляйте два провода одним винтом.

Алюминиевая крышка коробки UB3 не является прочной для этого применения, особенно когда вырезано отверстие для выходного гнезда.

Поэтому убедитесь, что изготовлена новая крышка из стали 18 или алюминия 16.

В качестве дополнительной меры предосторожности рекомендуется нанести небольшое количество клея, лака или даже лака для ногтей на канавки винта, который будет закрепляться внутри устройства.Это гарантирует надежную установку.

Вы можете заметить, что на некоторых тиристорах ток запуска, обеспечиваемый R1 и R2, недостаточен. Чтобы преодолеть это, просто добавьте дополнительный резистор 10 кОм параллельно каждому резистору.

Как использовать

Во-первых, подключите схему контроллера скорости сверла к электросети, а сверло — к контроллеру.

Затем выберите желаемую скорость — полную или регулируемую. Вы можете заметить, что нет переключателя ON или OFF, потому что функция переключения обеспечивается самим переключателем дрели.

На полной скорости сеялка работает нормально, и регулировка скорости на контроллере не имеет никакого эффекта.

Если выбрана переменная скорость, регулятор будет регулировать скорость от 0 до 75% от полной скорости. Возможно, что есть мертвые зоны на низких и высоких скоростях управления.

Это очень нормально, и это происходит из-за свойств сверления и допусков компонентов в контроллере.

На очень низких скоростях вы можете заметить рывки сверла без нагрузки.Но в момент введения нагрузки рывок уменьшается и в конечном итоге исчезает.

Пока дрель работает на скорости ниже полной, охлаждающий эффект двигателя будет значительно снижен.

Это происходит из-за того, что охлаждающий вентилятор прикреплен к валу якоря и также вращается медленнее. Поэтому сверло нагревается при использовании на малых оборотах, поэтому важно не использовать сверло в этом режиме в течение длительного периода.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ
R1, R2 = резистор 10 кОм 1 Вт 5%
RV1 = потенциометр 2.5k Lin
D1, D2 = диоды 1N4004
SCR1 = SCR 2N4443 или BT151 (8A / 10A, 400V)
SW1 = Switch Box
3-жильный шлейф и вилка
Кабельный зажим
3-контактная розетка

Вы можете найти У SCR ток срабатывания превышает нормальное значение, что может препятствовать работе блоков. В таких случаях вы можете добавить тиристоры параллельно, вместе с двумя резисторами 10 кОм с дополнительным резистором 10 кОм, чтобы обеспечить достаточный ток для запуска затвора тиристора.

Использование симисторного управления фазой

Практически все регуляторы скорости сверления имеют несколько отрицательных аспектов.Например, недостаточная стабильность скорости, слишком большая шаткость на пониженных скоростях и большое рассеивание мощности на последовательном резисторе, используемом для определения тока двигателя.

Схема, описанная в этой статье, лишена этих недостатков и, кроме того, невероятно проста. Входное напряжение сети переменного тока выпрямляется D1 и понижается R1.

Ток, потребляемый T1, можно регулировать через P1, тем самым также управляя напряжением постоянного тока, которое присутствует на C2, то есть на базе T2.T2 подключен как эмиттерный повторитель, и напряжение, развивающееся на катоде D3, примерно на 1,5 В ниже базового напряжения T2.

Предположим, что двигатель переключается, но симистор выключен, обратная ЭДС. Созданный через двигатель, будет развиваться на выводе T1 симистора.

Пока это напряжение выше катодного напряжения D3, симистор будет оставаться выключенным, однако по мере замедления двигателя это напряжение будет падать, и симистор активируется.

В случае, если нагрузка на двигатель увеличивается, в результате чего двигатель буровой установки замедляется, задняя часть e.м.ф. будет падать быстрее, и симистор сработает быстрее, что приведет к увеличению скорости двигателя.

Поскольку симистор может быть активирован только на положительных полупериодах сигнала переменного тока, контроллер скорости сверления не будет постоянно регулировать скорость двигателя от нуля до скорости дросселирования, а для стандартной работы на полной скорости включен S1, который активирует trlac включен полностью.

Тем не менее, схема показывает очень хорошие характеристики управления скоростью в критически важном диапазоне пониженных скоростей. L1 и C1 доставляют радиочастоты. подавление помех, вызванных прерыванием фазы симистора.

L1 может быть легко доступным без рецепта RF. дроссель-подавитель индуктивностью в несколько микрогенри.

Номинальный ток L1 должен составлять от двух до четырех ампер по отношению к номинальному току двигателя буровой установки. Практически любой симистор на 600 В и 6 А будет очень хорошо работать в этой цепи.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

Схема простого контроллера скорости сверления

Здесь мы узнаем, как построить простую схему контроллера скорости сверления 220 В, зависящую от обратной ЭДС, которая позволяет крутящему моменту сверлильного станка увеличиваться пропорционально увеличению нагрузки.

Это означает, что после того, как сверло нагружено, сила крутящего момента увеличивается по мере увеличения нагрузки на буровое долото.Это позволяет буровому станку справляться с жесткими стенами и бетоном и никогда не перестает продвигаться вперед во время операции сверления даже под существенная нагрузка.

Обзор

Эта простая схема будет привлекательной в основном потому, что позволяет регулировать скорость сверления независимо от нагрузки на сверло.

При планировании используется идея о том, что по мере того, как ток нагрузки увеличивает обратную ЭДС сверла, падает, в результате чего ток увеличивается.

Из принципиальной схемы видно, что эта схема несложна, и то же самое относится и к ее функционированию.

Как работает схема

На протяжении всех положительных полупериодов сети C2 заряжается через R1 и D1, так что напряжение на этом конденсаторе идентично «напряжению стабилитрона» цепи на T1.

Цепь, сконфигурированная вокруг T1, представляет собой регулируемый стабилитрон, где напряжение стабилитрона идентифицируется с настройкой Pl.

Фактически напряжение между коллектором и эмиттером характеризуется соотношением резисторов R3 и R2 + P1.

Падение напряжения на R3 определенно складывается с напряжением база-эмиттер T1 (0,6 В), поэтому это означает, что напряжение стабилитрона может быть выражено как:

(P1 + R2 + R3) 0,6 / R3.

Двигатель на самом деле не подключен в нормальном положении в начале цепи, скорее, это происходит вскоре после SCR 1.

Таким образом, время срабатывания SCR 1 определяется разницей между напряжением стабилитрона и обратной ЭДС двигателя. В случае, если двигатель будет сильно нагружен, SCR сработает раньше.

Просто потому, что используется SCR, схема может просто контролировать 180 ° цикла питания; поэтому с этой конкретной схемой невозможно изменить скорость сверления с 0 до 100%, однако этот тип контроллера используется исключительно в целях низкой скорости.

Недостатком этой простой схемы контроллера скорости сверла может быть то, что двигатель немного «заикается», когда он не находится под какой-либо нагрузкой, тем не менее, этот результат исчезает, как только появляется нагрузка на сверло.

Катушка индуктивности L1 и конденсатор C1 предназначены для фильтрации высокочастотных влияний, вызываемых прерыванием фазы. SCR необходимо установить на радиаторе, чтобы гарантировать эффективное охлаждение.

Другая конструкция

Вторая схема контроллера скорости бурения, описанная в этой статье, позволяет бесконечно изменять скорости от нуля до примерно 75% от полной скорости, а также представлена вместе с переключателем для включения нормальной работы на полной скорости без отключения бурового станка. контроллер.

Контроллер имеет конструкцию компенсации, позволяющую сохранять постоянную скорость независимо от изменений нагрузки.

КОНСТРУКЦИЯ

Следует отметить, что контроллер подключается прямо к линиям без использования разделительного трансформатора.

Следует проявлять должную осторожность при использовании конструкции, чтобы быть уверенным, что нет никакой вероятности развития каких-либо вредных обстоятельств.

Используемый SCR представляет собой монтажную шпильку и устанавливается с помощью прилагаемого к нему выступа для пайки, припаянного к центральному выступу переключателя.

Для нагрузок около 3 А другой теплоотвод не требуется. В случае использования пластикового блока SCR, можно просверлить отверстие с выступом переключателя и SCR прикрутить к нему болтами.

Даже в этом случае важно поместить кусок алюминия (размером около 25 мм x 15 мм) между тиристором и переключателем, чтобы он работал как радиатор.

Не забывайте, что, учитывая, что блок работает при 120 В переменного тока, все внешние части должны быть заземлены. Мы использовали пластиковый ящик с металлической крышкой.Но, кроме того, мы использовали кабельный зажим, имеющий металлический винт со стенкой пластиковой коробки.

Этот винт необходимо заземлить в дополнение к крышке и клемме заземления выходной розетки. Заземляющий провод должен быть постоянным, то есть он будет проходить от одной точки заземления к другой, а не быть отдельными звеньями.

К одной клемме заземления можно припаять два провода заземления. Но ни в коем случае нельзя закреплять два провода одним винтом. Что включает в себя SCR, можно заметить, что ток запуска, обеспечиваемый R1 и R2, недостаточен.

В такой ситуации необходимо использовать дополнительный резистор 10 кОм параллельно с каждым резистором.

ИСПОЛЬЗОВАНИЕ КОНТРОЛЛЕРА

Подключите контроллер к стене, а сверло — к контроллеру. При необходимости выберите полную скорость или переменную. Помните, что вы не можете найти какой-либо переключатель ВКЛ / ВЫКЛ, представленный на устройстве, и по этой причине используется обычный переключатель на сеялке.

Когда выбрана полная скорость, дрель будет работать в большинстве случаев, и регулировка скорости на контроллере не может иметь абсолютно никакого результата.На очень низких скоростях можно определить, что сеялка рывками работает без нагрузки.

Когда выбрана переменная скорость, система управления будет регулировать скорость в диапазоне от нуля до примерно 75% полной скорости. Мертвая зона может быть как на низкоскоростной, так и на высокоскоростной концах управления.

Это действительно нормально и является результатом различного качества сверления и допусков компонентов в контроллере. С другой стороны, по мере увеличения нагрузки скорость будет плавнее.

При использовании дрели на скорости ниже, чем полная, охлаждение двигателя, вероятно, будет существенно уменьшено (поскольку охлаждающий вентилятор находится на валу якоря и также работает медленнее).

Следовательно, сверло может нагреться при работе на низких скоростях, и необходимо исключить длительные периоды использования в этом режиме.

Как это работает

Универсальный двигатель во время работы создает напряжение, которое обычно противодействует питанию. Это напряжение, называемое обратной ЭДС, пропорционально скорости двигателя.

Контроллер скорости бурения SCR учитывает этот результат, чтобы реализовать определенную величину компенсации скорости в зависимости от нагрузки. В этом контроллере используется SCR (кремниевый выпрямитель) для управления полуволновой мощностью двигателя сверла.

SCR будет работать до тех пор, пока a) анод (вывод A) будет положительным, в зависимости от катода (вывод K), b) когда затвор (вывод G) достигнет не менее 0,6 вольт положительного напряжения в зависимости от катода, и c) когда клемма затвора около 10 мА.

Управляя уровнем формы волны напряжения на затворе, мы успешно управляем временем, в которое SCR активируется в каждом прямом полупериоде.Это означает, что мы эффективно контролируем мощность, подаваемую на дрель.

Резистор R1, R2 и потенциометр RV1 образуют делитель напряжения, который подает полуволновое напряжение регулируемой амплитуды на затвор тринистора. Если двигатель неподвижен, катод SCR, вероятно, будет иметь нулевое напряжение, и SCR включится почти полностью.

По мере увеличения скорости сверла вдоль сверла генерируется напряжение, что снижает эффективное напряжение катода затвора. Следовательно, по мере увеличения скорости двигателя подаваемая мощность снижается, пока двигатель не стабилизируется на скорости, зависящей от настройки RV1.

Если на сверло установить нагрузку, сверло обычно будет уменьшаться, но по мере того, как напряжение на сверле также падает, на двигатель подается больше энергии, поскольку время срабатывания SCR автоматически увеличивается.

По этой причине однажды установленная скорость остается постоянной независимо от нагрузки. Диод D2 используется для уменьшения вдвое мощности, рассеиваемой в R1, R2 и RV1, путем ограничения тока через них только положительными полупериодами.

Диод D1 защищает затвор SCR от чрезмерного обратного напряжения.В положении полной скорости SCR просто замыкается SW1, следовательно, RV1 теряет управление, и на сверло подается полная мощность.

Контроль скорости сверления, контроль скорости сверления Поставщики и производители на Alibaba.com

Изучите полный ассортимент мощных, надежных и эффективных.

Контроль скорости бурения на Alibaba.com для обслуживания различных электрических приборов и двигателей электромобилей. Эти новаторские и продвинутые. Контроль скорости бурения — это ультрасовременные изделия, которые действуют как великолепные устройства управления и имеют прочную конструкцию.Файл. Регулятор скорости бурения , доступные для продажи на месте, имеют компактные размеры и оснащены всеми необходимыми стандартными функциями. Эти продукты предлагаются на сайте ведущими поставщиками и оптовиками по конкурентоспособным ценам и доступным ценам.

Опытный. Регулировка скорости бурения Продукты и аксессуары, выставленные на продажу на сайте, отличаются не только высоким качеством и долгим сроком службы, но и надежными с точки зрения производительности и экологичности.Они энергоэффективны и могут грамотно управлять электроприборами в соответствии с вашими требованиями. Эти. Контроль скорости бурения обладают высокой масштабируемостью и могут быть полностью настроены в соответствии с требованиями заказчика. Эти. Регулятор скорости сверления термостойкий и может поставляться с различными наборами напряжений, начиная с 12 В.

На Alibaba.com вы можете выбирать между несколькими разновидностями. Регулятор скорости сверления различных размеров, форм, цветов, характеристик и производительности в зависимости от ваших требований.Эти. Контроль скорости бурения идеально подходят для электромобилей и оснащены такими функциями, как нулевой джиттер, противоугонными опциями, жестким и мягким запуском и многими другими. Вы можете использовать их. Регулятор скорости сверления для применения как в коммерческих, так и в промышленных приложениях благодаря превосходным двигателям постоянного тока и синусоидальным технологиям.

Купите эти продукты на Alibaba.com, ознакомившись с широким спектром. Регулятор скорости сверления , который соответствует вашему бюджету и требованиям.Эти сертифицированные ISO, SGS и CE продукты доступны как OEM, так и ODM для оптовых закупок. Вы также можете найти эти продукты, совместимые с солнечными устройствами или приборами.

Лучший регулятор скорости бурения — отличные предложения на контроллер скорости бурения от глобальных продавцов контроллеров скорости бурения

Отличные новости !!! Вы находитесь в нужном месте для контроллера скорости бурения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот высокоскоростной контроллер скорости бурения вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой регулятор скорости сверления на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контроллере скорости сверления и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести контроллер скорости сверления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Не работает контроль скорости сверла

Сегодня невозможно найти человека, который не знал бы о существовании электродрели. Многим приходилось пользоваться этим инструментом. Но далеко не все знают, как работает эта незаменимая вещь в экономике.

Внутри корпуса сверла находится электродвигатель, его система охлаждения, редуктор, регулятор скорости сверла. Работа регулятора скорости дрели заслуживает более подробного обсуждения. В процессе эксплуатации изнашиваются все детали, особенно этому процессу подвержена кнопка включения дрели. И с ним напрямую связана система контроля скорости.

Назначение регулятора скорости

Устройство плавного пуска дрели.

Регулятор скорости современной электродрели находится внутри кнопки включения устройства. Добиться таких малых размеров позволяет технология микрофильмов, по которой она собирается. Все детали и сама плата, на которой эти детали расположены, имеют небольшие размеры. Основная часть регулятора — симистор. Принцип его работы заключается в изменении момента замыкания цепи и включении симистора. Происходит это так:

После включения кнопки симистор получает на свой управляющий электрод синусоидальное напряжение.
Симистор открывается, и через нагрузку начинает течь ток.

При большей амплитуде управляющего напряжения симистор включается раньше.Амплитуда регулируется переменным резистором, подключенным к спусковому крючку дрели. Схема подключения кнопок у разных моделей может немного отличаться. Только не путайте регулировку скорости с реверсивным устройством управления. Это совершенно разные вещи. Иногда их можно разместить в разных постройках. Регулятор скорости может включать в себя конденсатор и оба провода от розетки.

Использование дрели в качестве станка

Рисунок 1. Типовой регулятор оборотов сверла.

Ручная дрель может использоваться нестандартно. На его основе изготавливают самые разные станки: сверлильные, шлифовальные, кругловые и другие. В таких машинах очень важна функция контроля скорости. В большинстве бытовых дрелей обороты регулируются кнопкой запуска устройства. Чем сильнее нажимается, тем выше обороты. Но они фиксируются только на максимальных значениях. В большинстве случаев это может быть существенным недостатком.

Видео: Не работает контроль скорости сверления

Вы можете выйти из этой ситуации, самостоятельно изготовив удаленную версию регулятора скорости.В качестве регулятора вполне можно использовать диммер, которым обычно регулируют освещенность. Схема контроллера довольно проста и представлена на рис. 1. Для ее изготовления нужно подключить к розетке провода разной длины. На другом конце к вилке подсоединяется длинный провод. В остальном идёт по схеме. Рекомендуется использовать дополнительный автоматический выключатель, который отключит устройство в случае аварии.

Самодельный регулятор скорости готов. Вы можете выполнить пробный запуск.Если он работает нормально, можно положить его в коробку подходящего размера и закрепить на станине будущего станка в удобном месте.

Ремонтные кнопки с регулировкой скорости

Рисунок 2. Схема регулятора скорости для микродрели.

Ремонт кнопки — довольно сложный процесс, требующий определенных навыков. При открытии кейса некоторые детали могут просто выпасть и потеряться. Поэтому в работе нужна осторожность. В случае неисправности симистор обычно выходит из строя.Товар очень дешевый. Разборка и ремонт производятся в следующей последовательности:

Разобрать корпус кнопки.
Промойте и очистите изнутри.
Снимите печатную плату со схемой на ней.
Припаяйте обгоревшую деталь.
Припаяйте новую деталь.

Разобрать корпус очень просто. Необходимо отогнуть бока и снять крышку с защелок. Все нужно делать аккуратно и аккуратно, чтобы не потерять 2 пружины, которые могут выскочить.Рекомендуется чистить и протирать изнутри спиртом. Зажимы-контакты в виде медных квадратов выдвигаются из пазов, плата легко снимается. Перегоревший симистор обычно хорошо виден. Осталось его припаять и на место припаять новую деталь. Сборка контроллера осуществляется в обратной последовательности.

Microdrill RPM

Схема перфоратора.

Многим приходится сверлить печатные платы. Обычно для таких работ используется микродрель из различных деталей своими руками.Для таких инструментов также можно сделать регулятор скорости. Существует множество схем изготовления. Аналогичная схема регулятора скорости представлена на рис. 2. Все детали довольно доступны по цене. Микросхема LM317 установлена на радиаторе для защиты от перегрева. Конденсаторы обычные, электролитические, 16 В.

Диоды марки 1N4007 можно заменить на любые другие, выдерживающие ток 1 А. Светодиод AL307 можно заменить на любые другие. Вся схема собрана на плате из стеклопластика.Резистор R5 может быть проводным или другой мощностью, 2 Вт.

Напряжение блока питания 12 В. При более высоком напряжении придется менять конденсаторы в цепи. Готовый продукт обычно сразу начинает работать. Частота вращения двигателя регулируется резистором P1. Чувствительность к нагрузке задается резистором P2.

Регулировка частоты вращения сверла — необходимое устройство, особенно когда сверло используется в качестве основы для изготовления самодельного станка.

В современных устройствах это устройство находится в кнопке запуска.Самодельный прибор можно разместить в любом подходящем корпусе. Схем изготовления очень много.

ЦЕПЬ УПРАВЛЕНИЯ СКОРОСТЬЮ ЭЛЕКТРИЧЕСКОЙ ДРЕЛИ

Цепи пониженного напряжения выключателя, управляющего включением и открытие операций основного оборудования.

Цепь, которая контролирует некоторую нагрузку во всей системе управления, будь то быть реле или катушкой контактора или основной нагрузкой.

схема обратной связи, которая вычитает из ввода

Дрель или сверлильный двигатель — это инструмент, оснащенный вращающимся режущим инструментом, обычно сверло, используемое для сверления отверстий в различных материалах.Резка инструмент захватывается патроном на одном конце сверла и вращается при нажатии против целевого материала.

Портативный ручной инструмент с приводом от двигателя, используемый для растачивания отверстий в материал. Работает от постоянного или переменного тока.

вращающаяся дрель с приводом от электродвигателя

Скорость движения или действия

расстояние, пройденное за единицу времени

спешка: быстро двигаться; «Он бросился по холлу встречать гостей»; «Машины промчался по улице «

Скорость, с которой кто-то или что-то может перемещаться или действовать

ускоряться: двигаться быстрее; «Автомобиль разогнался»

Каждое из возможных передаточных чисел велосипеда или мотора автомобиль

Цепь управления скоростью электродрели — Веллеман АС

Velleman Регулятор скорости двигателя переменного тока

Этот контроллер был разработан для управления переменным током.

двигатели с угольными щетками, от дрелей до пылесосов и пил.В отличие от обычных диммеров, отсечка фазы выполняется только один раз за период. Момент резка определяет скорость, которую можно регулировать от 5 до 95%. Благодаря этому управление, этот комплект обеспечивает высокий крутящий момент даже на низких оборотах! Не только для 110 В переменного тока и двигатели 220 В переменного тока, этот комплект также может использоваться для двигателей переменного тока низкого напряжения (24 В переменного тока) нагрузки. Цепи питания и нагрузки электрически изолированы друг от друга. для безопасности и надежности. В отличие от многих контроллеров переменного тока, RFI подавлен для устранения шума и помех.Входная мощность переменного тока составляет 110-240 В переменного тока. Напряжение нагрузки составляет 24-240 В переменного тока. Размеры 5,1 x 3,0 дюйма. От Веллеман: полный контур

Сегодня мы начали работу над простой схемой проект, сделанный Kits by Kids, группой, которую мы видели на Maker Faire. Простые переключатели управлять двумя цепями от батареи 9 В. Первый загорается светодиодом через чашка проводящей жидкости — это та, которую мы закончили сегодня вечером. Секунда, который будет решен позже на неделе, будет вращать очень простой мотор. Здесь Лиана показывает простой выключатель (вращающийся дюбель), который включает и выключает свет.

диспетчерская

38/365 Это в прачечной для моего квартира. Это действительно старое жуткое ощущение.

Универсальный ШИМ-регулятор скорости двигателя постоянного тока

AN009 — Универсальный ШИМ-регулятор скорости двигателя постоянного тока

Elliott Sound Products

АН-009

Род Эллиотт (ESP)

Прил. Индекс банкнот
Main Index

Двигатели постоянного тока
На каком-то этапе (по общему признанию, некоторое время назад) двигатели постоянного тока перестали пользоваться популярностью, и в большинстве приложений использовались двигатели переменного тока.

Однако в последние годы это резко изменилось. Большинство поставщиков электроники имеют мотор-редукторы постоянного тока, предназначенные для робототехники и т.п., но есть еще один источник мощных и дешевых двигателей, на который стоит обратить внимание. Многие поставщики оборудования теперь имеют аккумуляторные дрели по безумно низким ценам — настолько низким, что вы не можете даже купить комплект никель-кадмиевых аккумуляторов за те же деньги.

В то время как чрезвычайно дешевые (менее 20,00 австралийских долларов в одной крупной сети оборудования в Австралии) могут быть довольно ограниченные аккумуляторные батареи, у них действительно есть отличный двигатель с планетарной коробкой передач, ограничителем крутящего момента и бесключевым патроном.Вы не можете купить мотор такой же мощности ни за что иное, как деньги. Даже если вам придется заплатить немного больше (обычно около 30,00 австралийских долларов), если вы получите тот же, что у вас уже есть, вы получите бесплатно комплект никель-кадмиевых аккумуляторов (и зарядное устройство), а также двигатель / коробка передач в сборе может быть использована для всего, что вам нужно. В качестве примера я установил один из этих двигателей для привода главной оси моего фрезерного станка, и вскоре мне придется построить намоточную машину с использованием другого.

Эти аккумуляторные дрели имеют встроенный регулятор скорости, но его трудно приспособить для фиксированного использования с ручкой скорости, а не спусковым крючком.В качестве альтернативы, у вас может быть какой-то другой двигатель, которым вам нужно управлять, и у вас нет подходящего регулятора скорости. Это было как раз то затруднительное положение, в котором я оказался, и попытка адаптировать существующий регулятор скорости спускового механизма (все поверхностное крепление на керамической подложке) была такой болью, что я очень быстро отказался от этой идеи.

Примечание: Существует проект (и печатная плата) для регулятора скорости двигателя / светорегулятора — подробности см. В проекте 126.

Контроль скорости
Регуляторы скорости двигателя постоянного тока (используемые в аккумуляторных дрелях и т.

п.) чаще всего представляют собой относительно низкочастотную ШИМ, и хотя можно использовать более высокие частоты, особого смысла в этом нет.Хотя скорость переключения почти всегда находится в пределах слышимого диапазона, шум двигателя громче, чем шум переключения при всех настройках скорости, кроме самой низкой.

Нет причин, по которым частота должна быть фиксированной (встроенные — нет), и это немного упрощает сборку контроллера. Как показано ниже, в представленном контроллере используется одна доступная (и дешевая) ИС шестнадцатеричного триггера Шмитта на КМОП-матрице и несколько пассивных компонентов. МОП-транзистор можно извлечь из дрели, если вы решите использовать его для двигателя, и, возможно, вы также сможете спасти диод — если сможете его найти!

Описанный блок разработан для двигателей 12 В, но можно использовать более высокое (или более низкое) напряжение.Если напряжение ниже 9 В, вам может понадобиться вспомогательный источник питания для генератора, или у него может не хватить размаха напряжения для правильного управления затвором полевого МОП-транзистора. Напряжение генератора не должно превышать 15 В, иначе КМОП ИС будет повреждена. Я предлагаю, чтобы напряжение питания для секции генератора / драйвера затвора было между 10 В и 14 В. Я пробовал контроллер с парой двигателей разного размера — один от дрели, а другой (намного меньший) двигатель робототехники. Он отлично работал с обоими, обеспечивая плавное изменение скорости и запуск двигателя даже на самой низкой скорости.

Рисунок 1 — Регулятор скорости двигателя постоянного тока

Это может показаться сложным, но это не так. Есть несколько параллельных входов и выходов, и, как показано, U1A — это весь генератор. Его выход можно использовать для прямого управления полевым МОП-транзистором (игнорируя другие схемы), но этот выход уже имеет довольно большую нагрузку из-за компонентов обратной связи. Вы также можете поменять полярность (просто поменять местами D1 и D2), и все оставшиеся цепи можно использовать для управления выходом.Почему я так поступил? Поскольку я подключал его, не особо задумываясь о полярности, и поскольку в упаковке оставалось 5 инверторов Шмитта, я знал, что могу перевернуть его, если потребуется, без необходимости распаять то, что я уже сделал.

При показанных значениях время включения фиксируется R1 на 146 мксек, а частота для минимальной скорости чуть выше 560 Гц. На максимальной скорости частота составляет около 6,5 кГц, с периодом выключения всего 2,6 мкс, что ограничивается тем фактом, что U1A будет настаивать на колебаниях, и небольшим остаточным сопротивлением VR1.Вы можете увеличить минимум времени, увеличив R1 (некоторым двигателям это может потребоваться для работы), а максимальную скорость можно ограничить, установив резистор последовательно с VR1.

Как отмечалось выше, полевой МОП-транзистор, вероятно, можно извлечь из дрели вместе с его радиатором — в моем устройстве использовался МОП-транзистор P45NF, который, по-видимому, является специальным номером детали производителя. В противном случае используйте IRF540 или что-нибудь еще, что сделает эту работу. Одного IRF540 будет достаточно для двигателей с током до 20 А — MOSFET рассчитан на 33 А, но всегда рекомендуется некоторый запас прочности.Диод может вызвать проблемы, так как он должен быть рассчитан примерно на тот же ток, что и двигатель при полной нагрузке. Вам может сойти с рук меньше, но вы также не можете. Во время тестов мне удалось сильно нагреть диод, в зависимости от скорости двигателя. Я использовал MUR1560 (15 А / 600 В сверхбыстрый), потому что они были у меня под рукой, хотя это могло быть излишним.

D1 и D2 должны быть только 1N4148 или аналогичными. Не используйте диоды 1N400x, поскольку они недостаточно быстрые и вызовут проблемы с генератором. Стабилитрон 15 В (1 Вт) используется для защиты КМОП ИС от чрезмерных скачков напряжения.Если вы намереваетесь использовать показанную схему при напряжении питания выше 15 В, вам придется увеличить значение R3. Как показано, его цель состоит только в том, чтобы ограничить пиковый ток стабилитрона от скачков, но его увеличение позволит схеме работать от более высоких напряжений.

Нет реальной причины, по которой схему нельзя масштабировать для работы с очень мощными двигателями, но для таких приложений, вероятно, ожидается, что система обратной связи будет поддерживать заданную скорость независимо от нагрузки. Излишне говорить, что это недоступно в приведенной выше схеме, и для многих задач (таких как намотка рулонов или моторизованная ось на фрезерном станке) это не всегда хорошая идея — приятно иметь возможность останавливать двигатель вручную в чрезвычайная ситуация без попытки оторвать вам руку.

Диод важен для управления скоростью двигателя. Это позволяет эффективно использовать обратную ЭДС двигателя (которая возникает при выключении полевого МОП-транзистора) — в этом случае она повторно применяется к двигателю, поэтому не тратится впустую, генерируя импульс высокого напряжения, который может повредить двигатель. изоляция. Без диода контроль скорости плохой, крутящий момент на низкой скорости минимален, и двигатель, вероятно, откажется даже запускаться при рабочем цикле менее 50%.

Другое применение
Хотя схема была разработана как регулятор скорости двигателя, она также будет работать так же хорошо, как регулятор яркости лампы.Можно управлять любой лампой накаливания (постоянного тока), работающей от 12 — 24 В (или более при соответствующем выборе MOSFET), при этом одного IRF540 более чем достаточно для ламп с номиналом до 20 А (более 250 Вт при 12 В, больше при более высоких напряжениях) . Реверсивный переключатель не очень полезен в этом приложении, да и D4 тоже не нужен.
Схема также может использоваться в качестве управления обогревателем для обогревателей постоянного тока — например, ее можно использовать для уменьшения мощности, подаваемой на обдуватель заднего стекла, позволяя установить мощность, достаточную для того, чтобы заднее стекло вашего автомобиля оставалось чистым. .Пока все холодное, требуется полная мощность, но после того, как на окне не будет конденсата, для его поддержания потребуется гораздо меньше энергии. Хотя вы можете подумать, что в этом нет особого смысла, помните, что каждый ватт энергии, потребляемой автомобилем, оплачивается повышенным расходом топлива. Автомобильное питание на 12 В платное, хотя большинство людей склонны думать об этом именно так.
Конструкция
В схеме нет ничего критичного, но, как всегда, компактная компоновка сводит к минимуму шум от двигателя.Электродвигатели щеточного типа очень шумны в электрическом отношении, и любой из этих шумов, попадающих в генератор, вызовет ложное срабатывание и, возможно, нестабильное управление скоростью.
Для полевого МОП-транзистора и силового диода (D4) потребуется радиатор, но, учитывая гибкость схемы (и почти бесконечное ее использование), размеры оставлены на усмотрение конструктора. Проводка должна быть короткой — особенно на полевом МОП-транзисторе. Хотя, вероятно, не возникнет никаких проблем, если полевой МОП-транзистор будет колебаться на некоторой высокой (даже радиочастотной) частоте, но лучше сохранить работу в расчетном диапазоне.Вы можете добавить резистор затвора (10 — 100 Ом), если вам станет легче.
Хотя можно заставить контроллер поддерживать примерно ту же частоту с небольшой реорганизацией схемы генератора, похоже, нет никакой пользы, поскольку он работает идеально, как показано.
Реверсивный переключатель не является обязательным — некоторым приложениям он не нужен, и в этом случае его можно не устанавливать. Если вы приобрели двигатель от аккумуляторной дрели, вы всегда можете адаптировать реверсивный переключатель, который обычно является частью существующего контроллера.
Другими возможными приложениями могут быть управление дистанционно управляемыми двигателями моделей с батарейным питанием (автомобили, лодки или даже самолеты), и в этом случае горшок будет прикреплен к сервоприводу (или использовать горшок с сервоуправлением). Преимущество заключается в том, что разряд батареи значительно снижается на низких скоростях по сравнению с простым переключателем последовательного контроллера сопротивления.
Часть 2 демонстрирует альтернативный метод выполнения того же самого, за исключением того, что он использует только 3 из 6 триггеров Шмитта, поэтому вы можете иметь два контроллера скорости, используя только одну CMOS IC.Он также использует постоянную скорость генератора, что может быть предпочтительнее в некоторых случаях.
Часть 2
Прил. Индекс банкнот
Основной указатель
Уведомление об авторских правах. Эта статья, включая, но не ограничиваясь, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом © 2004.
Поделиться
Навигация по записям
Назад Подвесной унитаз характеристики: какой лучше + обзор лучших брендов
Вперед Сколько метров сотка: 1 сотка сколько м2, сотка земли это сколько в метрах, чему равна 1 сотка
Вам может понравится
Водяной пол без стяжки под ламинат: Водяной теплый пол без бетонной стяжки
05.11.1979
Погонный метр это как: Что такое погонный метр? И что значит его цена — Статьи на сайте интернет-магазина ЗОВ
15.03.1985
Лента плинтус: Гибкий (мягкий) плинтус (плинтусная лента)
01.08.1980
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Ванн
Двер
Дом
Окон
Откос
Разное
Ремонт
Руками
Советы
Укладк
Журнал "Дизайнер" Copyright © 2018 Все права защищены . | Копирование материалов сайта, без прямой ссылки на источник, запрещено.
