Разводка труб отопления в квартире

Здесь вы найдете все по такой теме как разводка труб отопления в квартире: схемы лучевой (коллекторной) и горизонтальной системы в многоквартирном доме, а также преимущества каждого способа и полезное видео.

Качественному обогреву квартиры всегда предшествуют предварительные расчеты, выбор схемы, способ разводки, покупка радиаторов, труб и котлов, то есть все то, что в совокупности создает уютную и теплую атмосферу зимой.

Разводка системы отопления в многоквартирном доме играет не последнюю роль в данном процессе, поэтому важно знать, какие типы ее бывают, преимущества и недостатки каждого из них.

Горизонтальная система

Как правило, при составлении схемы обогрева высотного здания инженеры теплосети опираются на требования, указанные в СНиП. Если обратиться к ним, то там сказано, что когда горизонтальная разводка системы отопления в многоквартирном доме используется при наличии централизованного обогрева, то она обязана обладать качественной подачей теплоносителя и его учетом.

Данный тип подачи воды эффективен, если позаботится о необходимом уровне напора в системе.

В некоторых многоэтажках встречаются однотрубные горизонтальные схемы с нижней подачей, поэтому нужно учитывать, что чем дальше находится радиатор от центрального стояка, тем больше в нем будет элементов.

В том случае, если горизонтальная схема разводки отопления в многоквартирном доме применяется при индивидуальном обогреве жилья, нужно заранее продумать, как будет при наличии нижней разводки подаваться теплоноситель: естественным путем или принудительно.

В первом случае затраты сводятся к минимуму, так как не нужен циркуляционный насос, воздухоотводчики и специальный расширительный бачок. Подобная система подачи воды отличается надежностью, так как не потребуется повышать давления в трубах. Недостатком естественной циркуляции является долгий нагрев помещений, поэтому ее используют только в домах не выше двух этажей.

Для второго способа подачи теплоносителя применяется циркуляционный насос, который обеспечивает его быстрое перемещение по всей системе.

Если используется двухтрубная система обогрева при горизонтальной разводке, то это позволяет контролировать количество воды во всех батареях.

В основе горизонтальной схемы находится стояк, который протянут через все здание. Чтобы избежать теплопотерь, он должен быть хорошо изолирован. От этого стояка на всех этажах монтируются обратка и подающая труба в помещения, а батареи снабжаются запорными устройствами.

Если при горизонтальной разводке установить радиаторы с нижним типом подключения, то все трубы можно спрятать в пол.

Вертикальная схема

Верхняя разводка системы отопления многоквартирного дома наиболее эффективна при 2-хтрубной системе подачи теплоносителя. Ее преимущество в том, что она не статична и может регулироваться, например, удлинять радиаторы, добавляя им элементы.

При верхней разводке подающая труба устанавливается на так называемом техническом этаже или чердаке. Оттуда теплоноситель направляется в квартиры. Недостатком верхней разводки являются частое завоздушивание системы, поэтому батареи должны быть снабжены краном Маевского.

Разводка труб отопления в квартире: лучевая (коллекторная)

Поэтажная система отопления очень эффективна. При этом применяется коллекторная разводка с двухтрубной схемой. В ее основе находится общий стояк, к которому подведен обратный и подающий коллекторы на всех этажах. От них в квартиры идут трубы, подающие теплоноситель.

Этот тип разводки требует большого количества труб из металлопластика, что несколько удорожает отопительную систему. Компенсируется этот недостаток качеством подачи тепла и более высоким уровнем эксплуатации системы в целом.

Кроме качества обогрева, подобная разводка отопления в квартире позволяет установить термостаты, что немаловажно для экономии средств.

Преимущество разводки:

  1. Надежность, долговечность и устойчивость системы. Ей практически не страшны гидроудары, что уберегает ее от аварий и протечек.
  2. Схему можно расширять или сокращать, в зависимости от квартир на этаже.
  3. Лучевая разводка системы отопления в многоквартирном доме позволяет установить регуляторы температуры на всех батареях.
  4. Каждый коллектор – это отдельная система, оборудованная необходимой автоматикой и элементами.

Отдельным преимуществом 2-хтрубной лучевой схемы является разводка отопления в квартире по полу. Вся прокладка труб ведется под стяжку, именно поэтому используются материалы высшего качества. Металлопластик не боится коррозии, прочный и надежный.

Коллекторная разводка позволяет следить за нагревом радиаторов и при необходимости выключать некоторые из них, не мешая работать остальным. Это делает подобный тип подключения отопления в квартиры наиболее популярным, несмотря на его высокую стоимость.

Существуют 2 вида лучевой разводки: с естественной и принудительной циркуляции теплоносителя. Как правило, первый не применяется в высотных зданиях.

Для того чтобы была проведена подобная разводка отопления многоквартирного дома, требуется наличие чернового пола, что подразумевает либо капитальный ремонт, либо жилье в новострое, либо снятие напольного покрытия и удаление стяжки, что еще больше удорожит систему.

Исходя из вышесказанного, можно сделать вывод, что наиболее эффективной, практичной и эстетически красивой является лучевая горизонтальная разводка. Несмотря на ее стоимость, она становится все более популярной у владельцев квартир и частных домов.

Горизонтальная разводка с двухтрубной схемой так же выгодный вариант обогрева жилья, хотя и не позволяющий при необходимости отключать отдельные элементы системы.

Полезное видео

Аксонометрическая и монтажная схемы отопления дома



Вступление

Отопление в квартире (доме) монтируется по предварительно сделанному плану отопления, состоящему из аксонометрической и монтажной схемам отопления. Разберем подробнее эти составляющие предварительного планирования отопления.

Отопление в доме может быть выполнено по коллекторной или двухтрубной (или однотрубной) разводкой труб отопления. В многоквартирных домах возможно отопление вертикальной (стояковой) разводкой труб отопления. В этой статье представлю схемы коллекторной разводки отопления квартиры. Дополнительно можно почитать статью: Двухтрубная схема отопления.

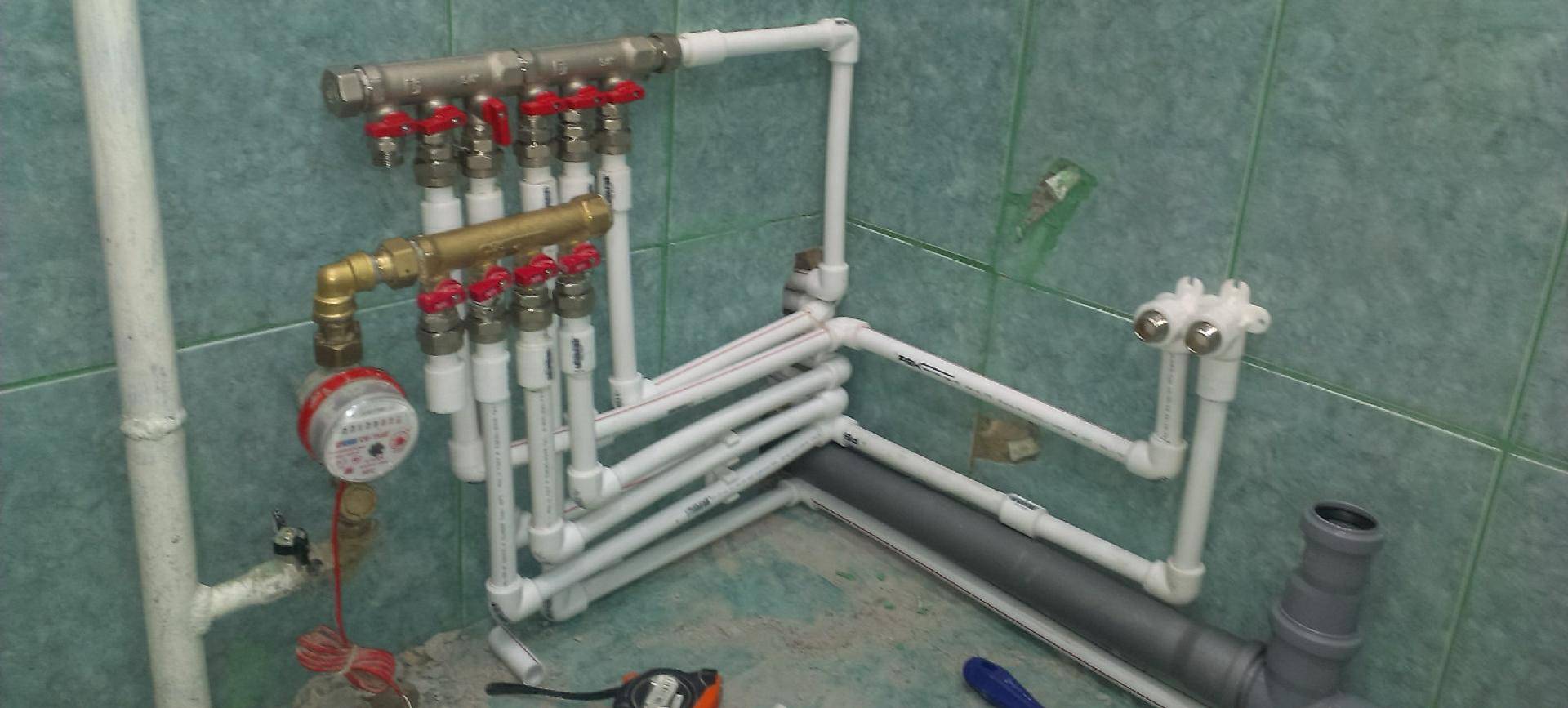

Что такое коллекторная разводка труб

При коллекторной разводке отопления трубы отопления подводятся к радиаторам отопления от единого раздаточного узла. Раздаточный узел (коллектор) представляет собой устройство с одним вводом и несколькими выводами теплоносителя. Каждый вывод теплоносителя (воды) независимо перекрывается запорным вентилем. То есть при необходимости можно отключить отдельно любой радиатор системы отопления независимо от остальных.

Для разводки отопления от коллектора до радиаторов отопления выполняется сантехническими трубами пригодными для систем отопления. Для отопления используются:

  • стальные трубы отопления,
  • металлопластиковые трубы,
  • полиэтиленовые и полипропиленовые трубы (горячего водопровода),
  • медные трубы.

Трубы отопления соединяются специальными устройствами, которые называются фитинги. Трубы отопления могут иметь один или два типа соединения. Так металлопластиковые трубы соединяются на обжимных фитингах и пресс-фитингах. Полипропиленовые трубы соединяются на фитингах под сварку. Медные трубы соединяются на пресс-фитингах и обжимных фитингах. Стальные трубы соединяются, классическим резьбовым соединением, на литых или латунных фитингах.

Схемы отопления

При проектировании системы отопления квартиры (дома) выполняются аксонометрическая и монтажная схемы отопления согласно плану отопления. К монтажной схеме отопления делается спецификация по материалам. Итогом проекта отопления является смета работ. Рассмотрим подробнее каждую схему отоплении для коллекторной разводки труб отопления.

План отопления квартиры

На плане отопления, в условных обозначениях, показывается расположение стояков отопления, места установки коллекторов и радиаторов отопления и направления прямого и обратного трубопровода от коллектора до радиаторов. План выполнен для централизованного отопления.

Аксонометрическая схема

На аксонометрической схеме показывается общая схема отопления в аксонометрической проекции с показом отдельных принципиальных узлов: коллекторов отопления, подключение радиаторов.

Аксонометрическая коллекторная схема отопления металлополимерные трубы на обжимных фитингах

Монтажная схема

На монтажной схеме

показывается также проекционное отображение отопления с показом принципиальных узло, как и в схеме аксонометрической. Только на схеме дополнительно показаны устройства монтажа: соединители обжимные, соеденители коллекторные. Также диаметры труб отопления. То есть все, что необходимо для непосредственного выполнения монтажа отопления.

Монтажная коллекторная схема отопления металлополимерные трубы на обжимных фитингах

Спецификация к монтажной схеме

Узел «А», коллектор системы отопления

Узел «Б», схема подключения радиатора отопления

©Obotoplenii. ru

Другие стать раздела: Схемы отопления





Похожие статьи

Способы разводки труб отопления | Отопление дома и квартиры



Вступление

Теплоносителем в системах отопления служат вода или антифриз. Теплоноситель постоянно циркулируют по системе, перенося тепло по водопроводным трубам от отопительного котла до отопительных приборов. Сделать разводку труб к отопительным приборам можно двумя принципиально разными способами. Принципиально различаются

однотрубный и двухтрубный способы разводки труб отопления.

Сразу отмечу, что выбирается способ разводки по наличию в доме чердака, количеству этажей и планируемым расходам. Выбор способа разводки труб не зависит от дополнительных источников отопления, систем вентиляции и установленных кондиционеров. Хотя место установки может повлиять на прокладку стояков отопления. Выбрать любой кондиционер для вашего дама вы можете на сайте https://mirkond.

ru/ компании Мир кондиционеров. Продажа климатической техники основное направление деятельности компании.

Способы разводки труб отопления

Рассмотрим два основных способа разводки труб отопления.

Однотрубная разводка труб отопления



На рисунке 1 представлена однотрубная разводка труб отопления. При такой разводке труб, теплоноситель (вода или антифриз) последовательно переходит от радиатора к радиатору, остывая по пути. При такой разводке труб последний радиатор  будет холоднее первого. Причем чем больше радиаторов в этой цепочке, тем меньше будет греть последний радиатор. По этим причинам однотрубная система не может создать качественную систему отопления дома. Хотя к плюсам этой системы можно отнести ее дешевизну и простоту монтажа. Применяются с верхней разводкой труб, требуют наличие чердака или технического верхнего этажа.

Двухтрубная разводка труб отопления

Гораздо более эффективна двухтрубная система разводки труб отопления. Она представлена на рисунке 2. При таком способе разводки труб отопления к радиатору подводятся две трубы. Одна прямая, вторая обратная. При такой разводке труб температура теплоносителя одинакова  на входе всех приборов отопления.

Если в двухтрубной системе отопления  радиаторы подключать параллельно, то такая разводка труб так и называется, двухтрубной  параллельной разводкой теплопровода.

Коллекторная разводка труб отопления

Если к каждому радиатору подводить две отдельные трубы, прямую и обратную, не соединенные между собой, то такая разводка называется «лучевая». Так как трубы,при такой разводке, подводят к радиаторам от блока управления (коллектора), то чаще такую систему называют коллекторной.

Несомненные достоинства коллекторной системы это возможность регулировать температуру каждого радиатора по отдельности, что, несомненно, создает повышенный комфорт в доме. Хотя следует отметить, что коллекторная разводка труб отопления более дорогая в исполнении.

©Obotoplenii.ru

Другие статьи по теме: Монтаж отопления





Похожие статьи

Горизонтальная разводка труб — SOHO

Горизонтальная разводка труб отопления и водоснабжения в новостройках – сегодня почти норма. На каждую квартиру один вход для воды и вход / выход для отопления, и все трубы под полом.

Название говорит само за себя – разводка по квартире выполнена в горизонтальной плоскости и расположена внутри стяжки пола. Из-под пола к радиатору подводится теплоноситель, и именно из-под пола выходят белые пластиковые трубы горячей и холодной воды в кухне, санузле и ванной комнате. Формально, подача воды осуществляется по одному общему стояку, который находится в технологической нише в подъезде либо в специальном техническом помещении. На каждом этаже есть коллектор, от которого прокладывается разводка в каждую квартиру. Здесь же стоят счетчики воды и тепла.

Преимущества горизонтальной разводки труб:

  1. Экономия полезного пространства в квартире. Нет стояков около окон, уродующих облик комнаты и мешающих установке мебели. Эстетика и возможность воплотить любые дизайнерские решения оформления окон и прилегающего пространства.
  2. Наличие одного «входа» воды в квартиру существенно удешевляет и упрощает установку системы дополнительной фильтрации воды.
  3. При возникновении аварийной ситуации квартира легко и без вызова сантехника отключается от системы водоснабжения или отопления. Отключение всего стояка, как это было раньше, не требуется. При этом отключение одной квартиры никак не влияет на температуру теплоносителя или водоснабжение соседних квартир.
  4. Можно устанавливать терморегуляторы на радиаторы отопления и «настраивать» микроклимат своей квартиры. В домах с вертикальной разводкой это делать было нельзя, так как ограничение доступа теплоносителя в радиатор одной квартиры стояка автоматически снижал температуру батарей во всех квартирах этого стояка. Поэтому раньше все должны были дружно терпеть «сентябрьскую жару», когда только «дали пар», так как возможности снизить температуру не было.
    При этом не сбрасываем со счетов и вопрос экономии: при наличии терморегуляторов в квартире собственник не переплачивает за «лишнее» тепло, а просто ограничивает его подачу в квартиру.

Текст предоставлен порталом ingraficon.ru

Разводка труб отопления в частном или многоквартирном доме

Michel

6449 0 0

Эта статья посвящена тому, какой может быть разводка труб отопления в деревянном доме или многоквартирном современном здании. Я собираюсь рассказать о схемах подключения контуров к элеватору, стояков к отопительному контуру и способах врезки в контур отдельных отопительных приборов. Итак, в путь.

Монтаж системы отопления.

Многоквартирные дома

Врезка в элеваторный узел

Элеваторный, или тепловой узел — это сердце системы отопления многоквартирного дома. В нем давление, температура и скорость циркуляции теплоносителя преобразуются в приемлемые для потребителя.

Отопительный контур может быть врезан в элеваторный узел тремя способами:

  • Через так называемые домовые задвижки или краны, расположенные непосредственно после водоструйного элеватора. В контур подается смесь теплоносителя подачи и обратки; перепад давлений между точками замера на вводе и выводе контура не превышает 0,2 кгс/см2;

Контур отопления подключен после водоструйного элеватора. В него поступает смесь подачи и обратки.

Пар домовых задвижек может быть несколько, каждая для своего контура. Как вариант, ветвление на отдельные контуры может быть выполнено после задвижек, на розливе.

  • Между подачей и обраткой через ограничивающий расход дроссель или подпорную шайбу. Перепад давлений в этом случае достигает 2-3 кгс/см2. Именно поэтому скорость циркуляции приходится ограничивать: без дросселя врезка будет представлять собой типичный байпас и нарушит работу элеватора;

Для такой врезки характерен большой перепад температур между подающей и обратной ниткой.

  • Между врезками на одной нитке через подпорную шайбу. Она имеет диаметр, несколько превышающий диаметр сопла элеватора, и обеспечивает перепад в 0,2 — 0,3 кгс/см2. Разброс температур между врезками обычно невелик за счет небольшой общей протяженности такого контура.

Элеватор с врезкой дополнительного отопительного контура.

Верхний и нижний розлив

Итак, из элеватора торчат две трубы с перепадом давлений между ними. Каким образом они могут соединяться с отопительными приборами в многоквартирном доме?

Посредством розливов (горизонтальных толстых труб) и стояков (вертикальных труб потоньше).

В зависимости от года постройки, этажности и прочих факторов можно выделить схемы с верхним и нижним розливом. Что это означает на доступном нам языке?

Тип розлива Описание
Верхний Розлив подачи проходит по чердаку, обратки — по подвалу. Они соединяются одиночными стояками, каждый из которых имеет две точки отключения — снизу и сверху
Нижний Оба розлива проходят по подвалу и соединяются парами стояков, соединенных перемычкой наверху. Все точки отключения и сброса — в подвале

Принципиальная схема верхнего розлива.

Из-за разницы в устройстве схем процедура стравливания воздуха при запуске тоже сильно различается:

  • У дома с верхним розливом достаточно открыть домовые задвижки, после чего подняться на чердак и открыть единственный воздушник на расширительном баке в верхней точке розлива подачи. Мало того: сброс воздушника нередко выводится отдельным тонким стояком в элеваторный узел, что дополнительно упрощает процедуру;

Расширительный бачок на чердаке дома с верхним розливом.

  • В доме с нижним розливом воздух приходится стравливать из перемычки в каждой паре стояков. А они — в квартирах, жильцы которых имеют обыкновение ходить на работу, ездить в командировки и отпуска. Такие дела.

В новых домах монтируются системы именно с нижним розливом. Цель — убрать потенциальный источник течей с перекрытия над жилыми помещениями (кипяток есть кипяток) и сосредоточить всю запорную арматуру в техническом подвале.

Варианты реализации попарной закольцовки стояков.

Внутриквартирная разводка

Как правило, каждый отопительный прибор просто подключается в разрыв собственного стояка и снабжается перемычкой — байпасом, обеспечивающим циркуляцию в стояке при дросселировании прибора.

Типичное подключение батареи к стояку.

Однако мне встречалось несколько вариаций базовой схемы.

  • В домах старой постройки радиатор тупо подключается параллельно стояку без уменьшения диаметра байпаса;
  • В тех же сталинках можно встретить разводку двух радиаторов от одного стояка;

Ничто не мешает реализовать такую схему в современном доме своими руками . Дополнительный прибор лишь незначительно изменит режим циркуляции теплоносителя.

  • Для конвекторов в некоторых домах постройки 80-х годов перемычки не предусмотрены. Как, впрочем, и дросселирование;

Именно это недоразумение запечатлено на фото.

  • В квартирах-студиях новостроек нередко… полное отсутствие разводки. Владелец получает в свое распоряжение два вентиля, врезанных в стояки подачи и обратки, и теплосчетчик. Дальнейшее проектирование и реализация системы отопления квартиры — полностью на его совести.

Аналогичная картина в квартирах и частных домах с автономным отоплением собственными котлами.

Частные дома, квартиры от застройщика

Последнее замечание, собственно, вплотную подводит нас к следующему разделу статьи. Его тема — схемы отопление частного дома: разводка труб и врезка отопительных приборов.

Схемы верхнего и нижнего розлива, описанные выше, вполне применимы и для двух-трехэтажного коттеджа. Однако они не всегда оптимальны с точки зрения экономии материалов, отказоустойчивости и распределения температур. Что ж, изучим альтернативы.

Горизонтальная разводка отличается от стоячной (вертикальной) тем, что между собой соединяются расположенные на одном уровне отопительные приборы. При наличии двух и более этажей горизонтально разводится контур каждого из них.

Горизонтальная разводка для двух этажей.

Разводка от котла или другого источника тепла может быть:

  • Однотрубной. Все приборы подключаются в разрыв единственного кольца, опоясывающего помещение по периметру, или (что куда разумнее) параллельно ему. Таких колец может быть несколько — по числу помещений или этажей;

Простейшая однотрубная схема.

  • Двухтрубной. Каждый радиатор представляет собой перемычку между нитками подачи и обратки. Считается, что двухтрубная разводка позволяет добиться более равномерного распределения температур.

Участок двухтрубной разводки с подводками радиаторов.

На практике, однако, она довольно капризна, поскольку требует дросселирования ближних к котлу приборов и точной регулировки дросселей. Цена несоблюдения этой рекомендации — размороженные дальние отопительные приборы: без дросселей весь теплоноситель начинает циркулировать через ближние батареи.

Каждый радиатор в двухтрубной системе приходится снабжать дросселями для регулировки.

Стоит отметить, что проблема балансировки двухтрубной системы очень изящно решена в так называемой петле Тихельмана. Фактически, она представляет собой несколько параллельных контуров одинаковой длины.

Петля Тихельмана.

Еще одно решение, позволяющее равномерно распределить тепловую нагрузку — коллекторная разводка. В этом случае каждый прибор соединяется парой подводок с коллекторами, отвечающими за отключение или регулировку температуры. Эта схема подразумевает укладку подводок в стяжку или штробы: едва ли десяток параллельных труб на стенах украсит дизайн вашего дома.

Коллекторная и последовательная разводки могут сочетаться в одной системе отопления.

Наконец, двухтрубная разводка может быть тупиковой (когда направление движения в подаче и обратке противоположно) и попутной (движение теплоносителя в двух нитках параллельно, система представляет собой замкнутый круг).

Как-то так.

Какая схема лучше для квартиры-студии или небольшого коттеджа?

На мой взгляд — однотрубная («ленинградка»), плинтусная ( разведенная в нижней части стен), с радиаторами, подключенными параллельно основному кольцу и врезанными по схеме «снизу вниз». Она привлекает абсолютной отказоустойчивостью, простотой запуска и нетребовательностью к балансировке.

В двух шагах от идеала.

Я немного конкретизирую это утверждение:

  • Разморозка какого-то отдельного участка контура невозможна в принципе до тех пор, пока в нем циркулирует теплоноситель. Кольцо, однако;
  • Работа отдельного прибора (воздушная пробка, отключение, дросселирование) не оказывают никакого влияния на работу остальных батарей. Циркуляция в кольце продолжится в любом случае;
  • Для запуска кольца достаточно открыть вентиля или задвижки. Весь воздух будет вытеснен в расположенные выше батареи и может быть в любой момент стравлен через краны Маевского или автоматические воздухоотводчики. Мало того, он не будет мешать работе батарей даже без стравливания: циркуляция будет идти через нижний коллектор прибора.

Подключение батарей

Секционный радиатор можно подключить тремя разными способами.

Три возможные схемы подключения секционного радиатора.

  • Боковое подключение оптимально при количестве секций не более 7. Все они будут равномерно прогреты, но концевые секции будут требовать периодической промывки;
  • Диагональное подключение подойдет для длинных радиаторов и уравняет температуры первых и последних секций. Промывка требуется и выполняется через кран, установленный вместо глухой нижней пробки;
  • Нижнее подключение выгодно отличается от диагонального тем, что радиатор не требует промывки вообще. Ил уносится циркулирующим через нижний коллектор теплоносителем. Однако из-за неравномерного распределения циркуляции между нижним и верхним коллекторами прибор теряет 10-15% тепловой мощности.

При нижнем подключении можно забыть про промывку.

Диаметры

Какими диаметрами выполняется разводка разных участков отопления?

В многоквартирном доме:

  • Розливы — ДУ50 — ДУ100;
  • Стояки — ДУ 20 — ДУ25;
  • Подводки к отдельному прибору: ДУ 15 — ДУ20.

В частном доме с принудительной циркуляцией теплоносителя и однотрубной ленинградкой:

  • Розлив — ДУ20 — ДУ25;
  • Подводки — ДУ15 — ДУ20.

В частном доме с естественной циркуляцией теплоносителя и однотрубной ленинградкой:

  • Розлив — ДУ32 — ДУ50;

Большой диаметр розлива уменьшает его гидравлическое сопротивление.

  • Подводки — ДУ20.

При использовании полимерных или металлополимерных труб все размеры увеличиваются на один шаг. Инструкция связана с тем, что они маркируются не условным проходом (примерно равным внутреннему диаметру), а наружным диаметром.
