Дюбели: строение, разновидности, сфера применения

При благоустройстве жилых помещений и в ходе выполнения ремонтно-строительных работ обычно возникает необходимость в обеспечении надежного крепления навесной мебели, электрического и нагревательного оборудования, предметов интерьера к различным установочным базам. Решается эта задача использованием специальной крепежной детали – металлического фиксатора, а также дюбелей, произведенных из полимера, например, нейлона. Элементы крепления последнего типа нельзя рассматривать в качестве универсального соединительного приспособления, хоть современная промышленность выпускает их в большом разнообразии. О них и поговорим.

Конструкция

В основу работы дюбеля заложен распорный принцип. Этот крепежный элемент выглядит как цилиндрический стержень. В его конструкцию входят две части:

  • нераспорная. Предотвращает контакт металлической основы метиза с материалом прикрепляемого изделия;

  • распорная. При монтаже расширяется. Собственно, за счет этого явления и формируется надежный крепеж.


Как выглядит универсальный дюбель, можно узнать, изучив рисунок.


Разновидности и сфера применения

Используя определенные типы дюбелей, можно решать конкретные задачи:

  • прокладка кабельных каналов – т.н. дюбели-хомуты;

  • монтаж подвесных конструкций, например, каркасов натяжных потолков, массивных люстр –это крепежи анкерного типа;

  • оснащение крыши и фасада слоем теплоизолирующего материала – тарельчатые изделия;

  • установка дверных коробок и оконных рам – дюбели удлиненные;

  • фиксация навесных шкафчиков, книжных/посудных полок, элементов потолочного и настенного крепления – винтовые метизы универсального типа.

Особой популярностью пользуются дюбель-гвозди. Рассмотрим крепеж данного вида подробнее.

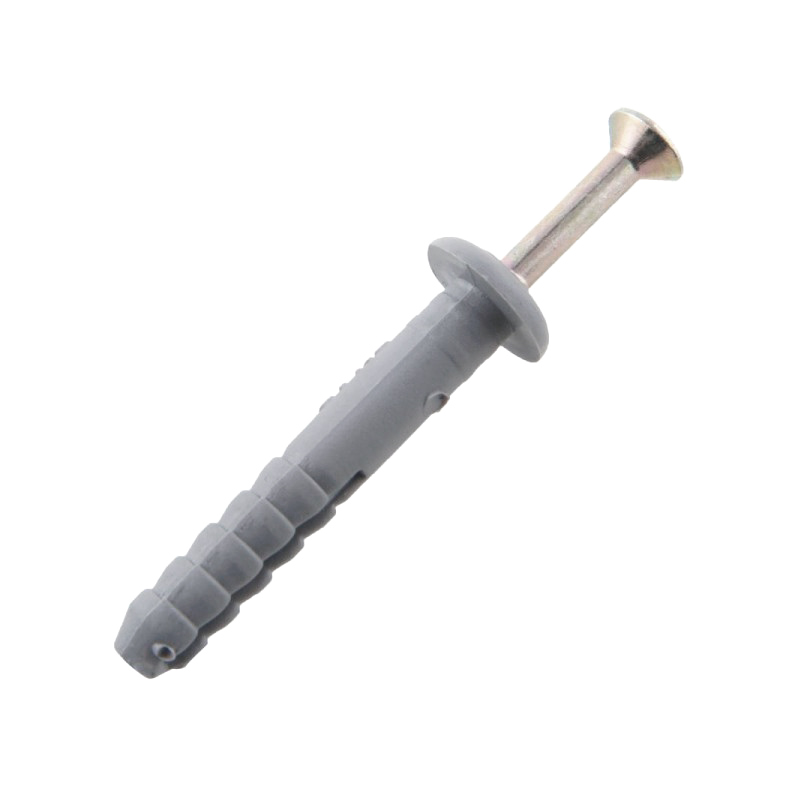

Особенности дюбель-гвоздей

Конструктивными компонентами этих деталей являются:

  • дюбель. Это – цилиндр, изготовленный из полимера либо металла, имеющий распорные элементы. Его часть, прилегающая к установочной базе, оснащена манжетой. Такое конструктивное решение предотвращает проваливание тела дюбеля в монтажное отверстие;

  • гвоздь. На его ножке проделана несимметричная резьба. Ее профиль препятствует извлечению гвоздя из дюбеля во время эксплуатации, однако вводу стержня во втулку данной крепежной детали не мешает. Гвоздь можно только вывинтить. Выполненный на шляпке шлиц имеет крестообразную конфигурацию. Впрочем, на рынке можно найти экземпляры с таким углублением, характеризующимся экзотической формой, например, схожей со звездочкой.


Технические характеристики дюбель-гвоздей

Современная промышленность выпускает данные крепежные детали с определенными техническими характеристиками. Для простоты усвоения актуальные сведения представлены в таблице. Единица измерения – миллиметры.

Размер

Толщина (максимальная) закрепляемого элемента

Длина гвоздя

Диаметр гвоздя

Диаметр сверла

Длина дюбеля

Диаметр дюбеля

10,0×100,0

50,0

110,0

7,0

10,0

100,0

10,0

8,0×140,0

90,0

145,0





5,0

8,0

140,0









8,0

8,0×120,0

70,0

125,0

120,0

8,0×100,0

60,0

105,0

100,0

8,0×80,0

40,0

85,0

80,0

8,0×60,0

20,0

65,0

60,0

6,0×80,0

50,0

85,0



4,0

6,0

80,0







6,0

6,0×60,0

30,0

65,0

60,0

6,0×40,0

10,0

45,0

40,0

6,0×35,0

8,0

40,0

3,5

35,0

Технические требования

  • Тип сплава стального стержня является устойчивым к воздействию нагрузок механического характера. Его твердость, определяемая по методике Роквелла (НRС), должна находиться в пределах 54≤ НRС≤56.
  • Стержень может быть искривлен. Допустимой считается кривизна (обозначение β) при длине гвоздя:
    • превышающей 50 мм, β≤0,15 мм;
    • до 50 мм, β≤0,1 мм.
  • Заострение может быть притуплено, но не более 0,8 мм. Переход острого участка стержня в его прямую часть не должен иметь закатов, зазубрин и признаков растрескивания. Допускается наличие у острия нескольких граней.
  • Присутствие следов, оставленных при обработке зажимными приспособлениями, не выводит дюбель-гвоздь в категорию бракованной продукции.
  • На поверхность данных крепежных изделий наносится катодным способом слой цинка. Его толщина должна быть не меньше 7 мкм.

Способы монтажа дюбель-гвоздей

Установка крепежа данного типа осуществляется двумя способами.

  • Ручной монтаж. Для этого применяется обычный молоток, даже если поверхность гвоздя не гладкая, а с витками резьбы специфического профиля. Последний вариант исполнения стержня метиза позволяет легко осуществить его демонтаж. Выполнить эту операцию с изделием с гладкой поверхностью очень сложно. Как осуществляется ручной монтаж дюбель-гвоздя, представлено на картинке.

  • Монтаж с применением строительного пистолета. Это метод актуален в отношении крепежных деталей, получивших название дюбель-гвозди для пристрелки. В конструкцию такого элемента фиксации не входит пластиковый распорный цилиндр. Отличительная особенность дюбеля данного вида – наличие на стержне шайбы, устанавливаемой внатяг. Подобное конструктивное решение обеспечивает надежный крепеж даже такого хрупкого материала, как лист фанеры.

Особенности выбора дюбелей

В продаже наиболее широко представлены дюбели с гильзой, изготовленной из пластика таких видов:

  • нейлон. По-научному он называется полиамид (сокращенно ПА). Для производства втулок крепежных элементов данного типа используются такие виды этого сырья: ПА-66 и ПА-6;

  • полипропилен. Этот материал принято обозначать следующей последовательностью букв: ПП;

  • полиэтилен (далее ПЭ). Существуют две модификации данного материала: ПЭВД (аббревиатура обозначает ПЭ Высокого Давления) и ПЭНД (а это уже ПЭ Низкого Давления).

Каждому виду пластика присущи свои отличительные свойства. Основные сведения, касающиеся этого вопроса, представлены в табличной форме.

Тип полимера

Температурные свойства

Химические свойства

Взаимодействие с влагой/водой

Механические качества

ПА

Устойчив к воздействию к низких температур не ниже минус 40°С Хорошо переносит температурные перепады

Плохо переносит контакт с кислотами Н24 и НCl, перекисью водорода Н2О2 и озоном О3. К большинству иных кислот, а также спиртов и агрессивных щелочей устойчив

В воде тонет. Характеризуется высоким уровнем гигроскопичности. Впитывает влагу до 5 процентов от своей массы

Ломкий при собственной низкой влажности. Когда этот показатель составляет 2%…3%, материал становится вязким. Хорошо борется с фактором износа. Присуща высокая прочность и такая же твердость.

ПП

Плохо воспринимает температуры ниже 0°С. Демонстрирует нормальную работу при Т≤+80°С. Температурные перепады не страшны

Не задерживает запахи. Плохо переносит воздействие хлор-углеводородов. Демонстрирует устойчивость при контакте с соединениями, содержащими до нескольких гидроксилов – проще говоря, со спиртами, растворами химически активных солей, бензином, в том числе высокооктановым, гидроксидами щелочноземельных металлов,  агрессивными кислотами

Демонстрирует гигроскопичность низкого уровня

Со временем стареет, из-за чего на ПП появляются трещины. Отличается отсутствием склонности к ломкости. Материал прочный и, одновременно, твердый.

ПЭ

Устойчив к температурным перепадам. Хорошо выдерживает температуру Т≥-40°С

Плохо переносит контакт с хлор-углеводородами и углеводородами ароматического типа. Устойчив к воздействию высокооктанового топлива, технических масел, спиртсодержащих веществ, щелочей и химически агрессивных кислот

Устойчив при контакте с водой. Характерна невысокая гигроскопичность

Тоже склонен к старению и появлению трещин. ПЭ не ломкий, а, наоборот, вязкий материал. Демонстрирует прочность хорошего уровня.

Анализ представленных в таблице сведений позволяет сформулировать ряд рекомендаций по выбору дюбелей.

ü Крепежным деталям, изготовленным из ПП, а также ПЭ следует отдавать предпочтение, когда планируются работы внутри помещений.

ü Останавливать свой выбор на дюбелях из этих же материалов рекомендуется при превалировании в помещении влажности повышенного уровня и, если предполагается контакт с агрессивной средой (например, на предприятиях пище- и химпрома). Но необходимо помнить о неизбежной потере эластичности и появлению склонности к растрескиванию, ввиду чего для создания высоконагруженных ответственных креплений детали из этих материалов лучше не использовать.

ü Для выполнения наружных работ подходят дюбели из ПА: они демонстрируют устойчивость к температурным перепадам. Однако, чтобы не допустить ошибок при монтаже, необходимо учитывать их гигроскопичность, проявляющуюся в увеличении объема данных крепежных элементов. Поэтому проводить работы с ПА-дюбелями не рекомендуется, когда весной тает снег или в дождливую погоду, проще говоря, когда на улице наблюдается повышенная влажность.

Заключение

Получить ответы на все оставшиеся вопросы по поводу существующих разновидностей дюбелей, специфики их выбора и применения позволит просмотр непродолжительного, но очень информативного видео. Его запуск осуществляется по стандартной схеме: стрелка курсора наводится на ниже размещенное изображение, а далее выполняются действия, отображенные в высветившейся подсказке.



Please enable JavaScript to view the comments powered by Disqus. comments powered by

Какие есть виды дюбелей, их конструкция и сфера применения


Загрузка…

Дюбель-гвозди можно смело назвать одними из самых популярных крепежных элементов, которые используются на протяжении многих десятилетий для решения целого ряда задач.

Речь идёт не о какой-то единственной универсальной модели, которая используется повсеместно. Существует достаточно большое количество разновидностей дюбель гвоздей, которые отличаются конструкцией и сферой применения. Дюбеля и другой крепеж в широком ассортименте представлен в интернет-магазине https://dominant-krep.ru/.

Основные виды дюбелей

Наиболее распространенными видами дюбелей являются:

  • Для теплоизоляции. Он состоит из нескольких элементов. Шляпка распределяет нагрузку поверхности материала, который с помощью дюбеля крепится. Распорный элемент также выдерживает существенную нагрузку, обеспечивает необходимое трение, чтобы гарантировать надежную фиксацию.
  • Пластиковые. Они позволяют закрутить саморез в бетонную, шлакобетонную, кирпичную стену и не только. Пластиковый дюбель обеспечивает надежную фиксацию крепежного элемента, предотвращая изменение его положения.
  • Дюбель-гвоздь. Могут использоваться для быстрого и потайного монтажа.
  • Фасадный. В основном используются для того чтобы закрепить утеплительные или звукоизоляционные материалы на фасаде, заменяя собой клей.
  • Для пенобетона. Из самого названия несложно догадаться, что используют их для крепления различных предметов и материалов к пенобетону.
  • Складной пружинный. Может использоваться для пустотелых бетонных или кирпичных оснований.
  • Для газобетона. В данном случае понятно, что данный крепежный элемент используется тогда, когда нужно что-то закрепить на газобетоне.
  • Дюбель Молли. Предназначен для пустотелых конструкций, у которых низкая несущая способность. Например, это может быть гипсокартон или какие-то другие материалы.
  • Driva со сверлом. Металлический дюбель, который идёт вместе с саморезом. Используется в основном для крепления гипсокартона, либо каких-то нетяжёлых материалов, например, фанеры, ДСП и т.д.

Почему так важно правильно подобрать дюбель

Несмотря на то, что сам по себе данный вид крепежа считается очень качественным, не всегда есть стопроцентная гарантия того что он справится с поставленной задачей.

Это распространяется на те ситуации, когда дюбели не подбирались в соответствии с задачей, которую с их помощью нужно решить. Для того чтобы крепёжный элемент справился со своей задачей, он должен подбираться правильно.

Если самостоятельно это не получается сделать, можно обратиться к специалисту в магазине или менеджеру в интернет-магазине по телефону. Не нужно стесняться или бояться показаться глупым. Это их работа и они должны помочь.

Твитнуть

их отличия, размеры и устройство


Дюбель-гвоздь – разновидность специального крепежного элемента, представляющего собой гвоздь, который заужен к острию и оснащен конической резьбой. Дюбель-гвоздь состоит из пластика распорной части, оснащенной особой манжеткой, благодаря которой дюбель не проваливается полностью в отверстие.

При работе с таким гвоздем он забивается в распорную часть, которая при углублении в нее гвоздя расширяется и надежно фиксируется в отверстии, фиксируя и сам гвоздь. Некоторые разновидности дюбельных гвоздей оснащены шлицевой головкой, которая позволяет завинчивать их отверткой, но забивать их при помощи молотка все же удобнее и эффективнее.

Существует несколько типов дюбельных гвоздей:

• грибок. Конец его пластиковой распорной части закруглен, что придает ему сходство с грибом. Такое изделие дает значительную прижимную силу.

• гвоздь-потай. Его применяют в случаях, когда надо вбить гвоздь заподлицо со стеной.

Характеристики дюбельных гвоздей

• Стандартная длина изделий варьируется в диапазоне 40-140 мм, с шагом длины 20 мм.

• Стандартное сечение гвоздя бывает в пределах 5-7 миллиметров.

• Диаметр крепежного отверстия под гвоздь 6-10 мм.

• Толщина материала, в который забивается гвоздь-дюбель, должна быть в пределах 10-100 мм.

Гвозди делают из качественной оцинкованной стали. Пластиковую часть изготавливают из полимеров: полиамида, полипропилена и прочих, бывают также и распорные части из стали и других металлов.

Разновидности размеров дюбель-гвоздей

Для различных конструкций необходимо подбирать дюбель-гвозди подходящего размера. В условном обозначении размера дюбелей указываются две цифры (например, 6х35). Первая цифра обозначает показатель диаметра крепления, а вторая – определяет длину в миллиметрах. В настоящее время выпускаются следующие размеры дюбелей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160.
Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.

Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.

Виды дюбель-гвоздей

По материалу распорной части гвозди делятся на пластиковые и сделанные из металла. Гораздо шире они классифицируются по своему назначению и форме.

Основные виды таких изделий:

• гвозди для применения со специальным монтажным пистолетом;

• обычный, забиваемый вручную гвоздь, который применяют в строительных работах чаще всего;

• гвоздь для работы с гипсокартоном;

• гвоздь разновидности «бабочка», дающий наиболее прочное соединение за счет того, что конец раскрытия пластиковой части в форме «крыльев» с обратной стороны отверстия.

Гвозди могут оснащаться как гладкой головкой, так и шлицом, который позволяет закручивать их отверткой или шуруповертом. Шлицевые гвозди могут стать многоразовыми, их достаточно просто подвергнуть демонтажу.

Особенности монтажа при работе с дюбель-гвоздями

В случае, когда идет работа с кирпичной кладкой, нужно учитывать, что кирпич может быть пустотелым. Поэтому нужно внимательно выбрать место под дюбель, аккуратно, на небольшой скорости провести сверление отверстие, затем вставить в него дюбель и вбить гвоздь.

Работа с бетонными стенами аналогична, но здесь уже можно не соблюдать низкую скорость сверления при проделывании отверстия. Особенной осторожности требуют гипсокартонные основания, в силу своей малой способности переносить нагрузки. Сначала в гипсокартоновой основе делают отверстие, затем вставляют в него пластиковую распорную часть и закручивают в нее дюбельный гвоздь.

Забивать крепеж силой при помощи молотка в данном случае нежелательно. Не меньшую осторожность и внимательность нужно соблюдать и при соединении гвоздями керамической и облицовочной плитки, перед началом сверления нужно сперва отметить место стеклорезом, проделав ямку, и только после этого начинать медленно и осторожно сверлить.

Что представляет собой дюбель гвоздь

Он представляет собой крепежный элемент, метиз, состоящий из двух частей. Корпус бывает преимущественно пластмассовым, насажен либо на гвоздь забивной без резьбы, либо с резьбой.

Пластиковая сторона в момент, когда в нее погружается гвоздь, расширяется в стороны, при помощи чего тело крепежного компонента закрепляется в стене или какой-либо другой поверхности.

Гвоздь изготавливают из высокопрочной стали и покрывают специальным антикоррозийным составом. Что касается корпуса, то он выполняется из полипропилена или из металла, но реже.

Достоинства крепежного элемента

Этот метиз обладает следующими положительными сторонами:

  • возможность крепить различные предметы во всевозможных строительных материалах;
  • относительно простой монтаж. Высверливается отверстие в стене, отвечающее диаметру корпуса, внутри полученного углубления помещается пластиковый корпус, а в него, в зависимости от вида гвоздя, вбивается или закручивается стержень;
  • гарантируется прочное закрепление за счет увеличивающихся усиков;
  • довольно низкая цена в магазинах.

Порядок установки

Чтобы установить дюбель-гвоздь в бетонную стену, потребуется дрель или перфоратор со сверлом по бетону, молоток или отвёртка, гвоздь или керно, а также пылесос или небольшая кисточка. Сверло требуется со специальным наконечником.

Определившись с местом, где необходимо установить крепление, при помощи керна или гвоздя делается отметка, чтобы при сверлении отверстия само сверло не ушло в сторону. Глубина отверстия должна быть на 57 мм больше используемого дюбеля.

Когда отверстие готово, необходимо очистить его от пыли с помощью кисти или пылесоса и вставить (вбить) втулку. Затем, в зависимости от типа используемого дюбеля, его вкручивают отвёрткой или вбивают.

Материал поверхности для работы

Для кирпича и бетона довольно часто используется нейлоновый дюбель. Этот крепежный элемент способен справится с огромной нагрузкой, выдерживая на себе до 450 кг. Для помещения в газобетон используется специальный гвоздь со спиралевидными ребрами, которые расклеиваются и застревают в материале в момент забивания.

Если поверхность сплошная или пустотелая, то употребляется рамный дюбель гвоздь. Если требуется крепить обрешетку, то применяются дистанционные метизы. За счет его конструкции небольшие неровности стен можно успешно нивелировать.

Универсальные крепежи используют при креплении предметов на пустотелые и полнотелые материалы. Если поверхность относительно тонкая (хрупкая стена), то может использоваться металлический дюбель. Если пустотелая поверхность, то аналогичным образом применяется дюбель-бабочка. Подобные метизы в продаже встречаются со шпильками и крючками.

Для кирпичных и бетонных конструкций используются металлические крепежи со шпильками и болтами. Для гипсокартона и пористого бетона применяют специальные дюбели, которые по виду напоминаю перистое сверло.

Использование дюбелей для ГВЛ или гипсокартона

С целью закрепления используют нейлоновый дюбель BULLIT Driva со сверлом для гипсокартона и винтовой конструкцией. Они актуальны для крепления источников света, плинтусов, кабель-каналов и так далее. Подходят и дюбели-бабочки, необходимо взять такие крепления, если конструкции массивные – до 16 кг. Они расправляются при монтаже, повышая уровень крепости.


Дюбель BULLIT Driva нейлоновый со сверлом для гипсокартона, 4х16 мм (50 штук в упаковке)

Существующие виды метиза

В рамках данной статьи предлагаем вам несколько видов этого метиза:

Универсальный. В совершенстве сочетается со всевозможными строительными материалами. Многофункциональность сводится к тому, что это изделие можно применять в пустотелых, листовых, полнотелых и прочих поверхностях. Надежность крепления гарантируется зубчатыми стопорными элементами. Наличие таких строительных вспомогательных предметов исключает прокручивание гвоздя в материале. Сфера применения у него очень широка: начиная от крепежа хозяйственных предметов и заканчивая сбором строительно-монтажных элементов.

Распорный. Дюбель характеризуется четырехсторонним распором. За счет этого поддерживается равномерная нагрузка на материал. Результативен при креплении в пустотелых и полнотелых поверхностях. При установке распорного дюбеля исключается нарушение поверхности дерева, кафеля, штукатурки и др. Достигается это за счет особого строения шейки дюбеля. Соответственно, эффективен при креплении керамического сантехнического оборудования.

Для газобетона G. B. Стержневая специализация — газобетон. В особенности эффективен при монтажных ремонтных работах: крепеж кровельных конструкций, подвесных потолков и многое другое. Основная особенность заключается в том, что они используются и для внутреннего, и для наружного крепления. Крепкая посадка в мягком материале гарантируется благодаря внешним ребрам, которые отличаются спиральной формой.

Турбо Дюбель FTP D и FTP. Используется для крепежа разнообразных элементов в газобетоне. Обладает нейлоновым дюбелем. Может применяться в комбинации с шурупами по дереву и метрической резьбой. Имеет самонарезающуюся резьбу. Существует модификация этого метиза из металла. Эксплуатируется для работ по газобетону и метрическим блокам.

Латунный дюбель (РАД). В случае, если поверхность тонкая и полнотелая, то используют данный вид крепления. Для его крепежа достаточно будет сделать неглубокое отверстие. Допустим, монтаж в сочетании с болтами и метрической резьбой.

Пластиковый и металлический виды

Сопоставим между собой особенности металлических и пластиковых дюбелей.

Пластиковая разновидность

Обладает полым цилиндрическим стержнем. В процессе забивания основы пластиковая часть постепенно расширяется. Верхняя его сторона зачастую снабжена манжеткой, за счет чего крепеж в высверленное отверстие не проваливается.

Манжетка имеет цилиндрическую или потайную форму. Чтобы создать дополнительную фиксацию, отдельные разновидности добавочно оснащают «усиками». Гвозди иногда бывают с резьбой, иногда без, на шляпке может находиться шлиц.

Металлическая разновидность

Металлический дюбель этой разновидности оснащается стержнем с гладкой поверхностью. Крепление целиком изготовлено из металла. В отверстии стены стальной корпус начинает расширяться в момент закручивания гвоздя или металлического стержня. Сам процесс монтажа простой, а вот для реализации его демонтажа потребуется усилия. Зато это обеспечивает весьма надежное крепление различных заготовок.

Выбора клиента не будет стеснен отсутствием подходящего метиза для крепления: в свободном доступе в магазинах имеется большое разнообразие дюбель гвоздей. Только прежде чем выбрать дюбель, рекомендуется принять к сведению структуру поверхности и вес крепящегося предмета.

Видов крепежа существует великое множество. По сути, для материала с той или иной степенью пористости и пустотелости необходимо применять свой вид крепежа. Дюбель-гвоздь – крепеж, рассчитанный на фиксацию в достаточно плотных полнотелых материалах.

О том, какие бывают дюбель-гвозди, каких размеров, какова их цена за штуку — все это вы узнаете из данной статьи.

Особенности металлического дюбель-гвоздя

В отличие от обычного варианта, данный вид дюбеля имеет металлический стержень с гладкой поверхностью без резьбы. Сам крепеж также выполнен из металла и расширяется в отверстии стены при забивании гвоздя.
Стоит помнить, что крепления с использованием металлического дюбель-гвоздя достаточно сложно демонтировать, поэтому они предполагают длительный срок использования. Область применения таких крепежей схожа с аналогичными изделиями из пластмассы. Они применяются при установке подвесных потолков и всевозможных металлических каркасов. Максимальная прочность крепления достигается при работе с полнотелыми и твердыми материалами.

Существует несколько разновидностей металлических крепежей, которые имеют свои особенности.

Металлический дюбель анкерного типа

Данная разновидность креплений включает в себя изделия различной конструкции и сфер применения. Они используются для монтажа при помощи пневматического строительного пистолета. Для установки изделия необходимо расположить пистолет на месте предполагаемого крепежа и нажать на курок. Отсутствие необходимости сверления отверстий позволяет значительно сократить время монтажа и исключает появление пыли и мусора, которые неизбежны при работе с перфоратором.

Основой дюбеля является заостренный на конце толстый стержень, к которому крепится стопорная шайба. Гвоздь имеет массивную шляпку, которая препятствует западанию изделия в материал. Такой крепеж не предназначен для повторного монтажа и применяется при необходимости создания конструкций повышенной прочности.

Схожесть технического назначения позволяет отнести к данной группе также и латунный дюбель. Его крепление осуществляется путем вкручивания винта с метрической резьбой в заранее просверленное отверстие. Широкая сфера применения изделия обуславливается его антикоррозийными свойствами.

Забиваемый металлический дюбель

Функционал таких изделий определяется в зависимости от их размера, который может варьироваться от 25 до 75 мм. Многообразие размеров позволяет такому изделию оставаться универсальным крепежом как для рыхлых, так и для более твердых материалов. Меньшая прочность в рыхлых материалах компенсируется более частым расположением крепежей. Для твердых поверхностей из бетона или кирпича оптимальным считается металлический крепеж с размером 6х40. Данный вид по показателям прочности значительно опережает аналогичные изделия из пластика.

Что такое дюбель-гвоздь

Это крепежное изделие состоит из двух частей: собственно гвоздя – с резьбой или без резьбы, и корпуса, как правило, пластмассового. Для дюбеля в материале высверливают отверстие, в котором распорное тело удерживается за счет направленных назад усиков. При забивании гвоздя распорное тело расширяется и прочно фиксируется крупными зубьями.

  • Гвоздь может выглядеть как самый обычный: имеет цилиндрическую форму, острый на конце, со шляпкой и нарезке по длине тела.
  • Может наличествовать и дополнительная деталь – ограничительная манжетка. Шайба размещается на конце гвозде и при монтаже перемещается к шляпке. Манжетка не позволяет гвоздю проваливаться в отверстие. Этот вариант используется для крепления к камню, бетону и кирпичу. Соответственно, распорное тело в этом случае отсутствует, а жесткость крепления обеспечивает перемещение манжетки.

Особенности пластмассовых дюбель-гвоздей

Дюбель состоит из полого цилиндрического стержня, который расширяется при забивании в него гвоздя, обеспечивая тем самым прочное крепление. Верхний край изделия также снабжен манжетой, предотвращающей западание крепежа в просверленное отверстие.
Манжета может быть потайной или цилиндрической формы. Некоторые изделия также имеют распорки «усы» для дополнительной фиксации в материале.

Дюбель-гвоздь может иметь резьбу на поверхности и шлиц на шляпке. Такой крепеж благодаря сглаженной резьбе легко устанавливать при помощи отвертки. Наиболее часто материалом для изготовления таких изделий служит полипропилен, полиамид или полиэтилен. Сам гвоздь изготавливается из оцинкованных стальных сплавов.

Виды дюбелей для бетона различаются в зависимости от твердости материала. Бетон может иметь пористую или плотную (тяжелую) структуру. Пластмассовые крепежи подходят для монтажа небольших предметов, для более тяжелых конструкций используются их металлические аналоги.

Классификации изделий

При выборе крепления учитывается 5 основных факторов:

  • величина нагрузки – на дюбель, на поверхность, на конструкцию;
  • характер нагрузки – стационарный, динамический;
  • вид фиксации;
  • характер материала – камень, бетон, кирпич, гипсокартон;
  • конструкция поверхности – стена, потолок.

Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

В видео ниже рассказано о правилах выбора дюбелей:

По виду монтажа

Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

  • Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида:
  • без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
  • гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.
  • Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.
  • По материалу поверхности

    Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

  • Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.
  • Дюбель для газобетона– материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.
  • Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.
  • Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.
  • Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
  • Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.
  • Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.
  • Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
  • Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.
  • Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
  • Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
  • Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

Вес и размеры

Выпускаются изделия очень разных размеров, учитывая насколько разным может быть назначение. Маркируются параметры 2 цифрами: первая обозначает диаметр, вторая – длину в мм.

  • Варьируются параметры от 5*23 до 10*160. Нагрузка, которую, может выдержать изделие, обязательно указывается.
  • Вес изделия при разных размерах и материале, конечно, разный, но поскольку сам крепеж все же невелик, то масса указывается не 1, а 1000 гвоздей.

В качестве образца в таблице приведены данные по размерам для дюбель-гвоздя с полипропиленовым распорным телом.

ОбозначениеДиаметр отверстия, ммДиаметр гвоздя, ммДлина дюбеля, ммДлина гвоздя, ммМин. глубина при сквозном монтажеМакс. толщина прикрепляемого материалаВес 1000 ши, кг
6*406.004044250103,3
6*606.006046270304,89
6*8068048290507,28
8*6086056270208,5
8*80880582904011,02
8*100810051021106013,78
8*120812051221308016,53
8*1408140514211510019,3
10*1001010071021505015,32

Размеры и вес изделия для строительно-монтажного пистолета варьируются в меньших пределах.

ОбозначениеВес 1000 шт, кг
4,5*305,1
4,5*406,45
4,5*507,7
4,5*608,84

Далее будут рассмотрены технические характеристики дюбель-гвоздей.

Маркировка дюбелей

Маркировка дюбелей состоит из двух величин: диаметра изделия (или ширины) и его длины.

Распорные и универсальные дюбели представлены широкой линейкой размеров: на один размер диаметра приходится по три и более длины. Ходовыми считаются 6х30, 10х50 и 6х37 соответственно.

В одной из своих статей я уже писал про вес гвоздей, сегодня же речь пойдет про дюбель-гвоздь. Дюбель-гвоздь предназначен для быстрого монтажа в бетонных стенах, кирпичах и т.д. Изготавливается из высокопрочных сортов стали Ст. 50, 60, 70. Поверхность дюбеля покрывается антикоррозийным материалом – желтым цинком.

Достоинство такого монтажа является его быстрая установка, для этого нужно просверлить отверстие, вставить дюбель и забить его молотком.

Читать также: Как правильно мирослава или мираслава

Дюбель-гвоздь виды

Классификация по виду монтажа дюбель-гвоздей:

.

— Рис 1. Дюбель-гвоздь с ручным монтажом.

— дюбель-гвоздь с ручным монтажом. В свою очередь он делится на гвозди с резьбой и без резьбы. Одним из главных достоинств дюбель-гвоздя с резьбой – это возможность демонтажа его из бетона или кирпича с помощью отвертки и пазов в головке гвоздя.

.

— Рис. 2. Дюбель-гвоздь для строительно-монтажного пистолета.

— дюбель-гвоздь для строительно-монтажного пистолета. Работает совместно со строительно-монтажным пистолетом, который пристреливает необходимую деталь к основанию конструкции. Такой вид монтажа выдерживает большие нагрузки, чем ручной монтаж.

Материал, из которых изготавливают дюбеля, является пластмасс (полипропилен, полиэтилен, нейлон). Эти дюбеля могут выдерживать крепеж от 200 до 450 кг в бетоне и от 150 до 400 кг в кирпичной кладке. Также дюбеля изготавливают из стали и как гвозди имеют цинковое покрытие. Они применяются в тяжеловесных крепежах весом до 5 тонн.

Рис. 3. Дюбель-гвоздь с металлическим дюбелем.

Классификация по области применения дюбель-гвоздей:

— Пластиковые – одни из самых часто встречаемых креплений в хозяйственной деятельности.

— Металлические – такие дюбеля предназначены для крепления различных деталей к цементу, гипсокартону.

— Распорные – такие дюбеля имеют значительную зону распора. Проворачивание их в материале не возможно, из-за специальной конструкции в виде блокировочных усиков.

— Фасадные – применение таких дюбелей сводится к креплению термоизоляционных материалов к бетону, кирпичу и т.д. Они имеют в основании дюбеля зубчатые пластины.

Дюбель-гвоздь технические характеристики.

Рис.4. Размеры дюбель-гвоздя.

Размеры и вес дюбель-гвоздя.

Таблица 1

Размеры и вес дюбель-гвоздей полипропиленовых с потайным бортиком.

Обозначение, мм6х406х606х808х608х808х1008х1208х14010х100
Do, диаметр отверстия под дюбель, мм6,006,006,006,008,008,008,008,0010,00
L, длина дюбеля, мм40,0060,0080,0060,0080,00100,00120,00140,00100,00
Ds, диаметр гвоздя, мм4,004,004,005,005,005,005,005,007,00
Ls, длина гвоздя, мм4262826282102122142102
T, мин. глубина при сквозном монтаже, мм5070907090110130115150
H, мин. глубина анкеровки, мм30,0030,0030,0040,0040,0040,0040,0040,0050,00
Da, макс. толщина прикрепляемого материала, мм10,0030,0050,0020,0040,0060,0080,00100,0050,00
Мин. вырывающая сила, кН (бетон В25)1,601,601,602,402,402,402,403,402,40
Мин. срезающая сила, кН (бетон В25)1,801,801,802,902,902,902,902,904,10
Номинальный вес 1000 шт., кг3,304,897,288,5011,0213,7816,5319,3015,32

Таблица 2

Размеры и вес дюбель-гвоздей полипропиленовых с полуцилиндрическим бортиком.

ОбозначениеТ мин. глубина при сквозном монтаже, ммН мин. глубина анкеровки, ммDа макс. толщинаприкрепляемогоматериала, ммМин. вырыв. сила, кН бетон В 25Мин. срезающ. сила, кН бетон В 25Вес 1000 штук, кг
5х3545,0030,005,000,901,303,30
5х4555,0030,0015,000,901,303,80
6х4050,0030,0010,001,601,804,20
6х6070,0030,0030,001,601,8011,10
6х8090,0030,0050,001,601,8014,30
8х6070,0040,0020,002,402,909,50
8х8090,0040,0040,002,402,9014,30
8х100110,0040,0060,002,402,9014,80
8х120130,0040,0070,002,402,9017,30
8х140150,0040,0080,002,402,90
8х160170,0040,0090,002,402,90
10х100115,0050,0050,003,404,10
10х120150,0050,0085,003,404,10
10х140175,0050,00110,003,404,10

Таблица 3

Размеры и вес дюбель-гвоздей для строительно-монтажного пистолета.

Технические характеристики

ГОСТ 28457-90 регламентирует технические показатели дюбеля-шпильки распорной. На основе этого документа разрабатываются разнообразные ТУ. При этом если наличествует технологическое обоснование, изменяются длина, диаметр гвоздя и его строение.

Однако основные требования ГОСТ в отношении дюбель-гвоздей должны выполняться.

  • Дюбели производят из катанки класса ВК или КК марки 70.Изделия должны проходить термическую обработку. Твердость гвоздя должна быть в пределах 53–56 HRC. Обыкновенный дюбель может иметь меньшую твердость – 51,5 HRC.
  • Искривление стержня допускается в пределах:
  • 0,1 мм при длине менее 50 мм;
  • 0,15 мм при длине выше 50 мм.
  • Острие гвоздя должно плавно переходить в корпус, на его поверхности не должно быть закатов или трещин. Притупленность выше 0,8 мм не допускается.
  • На теле гвоздя допускаются следы зажимных плашек, возможно многогранность острия.
  • Для дюбеля с рифлением ширина между ребрами составляет не более 0,8 мм, а глубина рифления – до 0,15 мм.
  • Шайба насаживается с натягом. Усилие сдвига шайбы составляет 0,3 кН.
  • Несоосность головки гвоздя и наружного диаметра шайбы может составлять не более 0,4 мм. Для обыкновенных дюбелей допускается несоосность до 0,6 мм.
  • Изделия выпускаются с защитным слоем цинка толщиной не менее 6 мкм. Наносится слой методом катодного восстановления с пассивированием.
  • Остальные характеристики определяются составленным на основе документа ТУ. Настало время погорить о монтаже дюбель-гвоздей.

    Особенности монтажа

    Крепление разными дюбелями и на разный материал несколько отличается. Важны здесь не столько нюансы самой процедуры фиксации, сколько правильный выбор крепежа.

    О быстром монтаже гвоздей-дюбелей расскажет данный видеоматериал:

    Кирпичи

    Работа с полнотелым кирпичом проста и осуществляется чаще всего:

    • в нужном месте – если это кирпич, то обычно его центр, высверливают отверстие. В начале бурения лучше снизить скорость, поскольку велика вероятность образования трещин. При глубине отверстия в 10 мм, можно скорость увеличить;
    • из отверстия выдувают крошки и пыль. Можно использовать пылесос;
    • забивают дюбель с помощью обычного молотка.

    Бетон

    Фиксация на бетон потребует другого инструмента:

    • сначала отверстие намечают кернером, а затем пробивают перфоратором до нужной глубины;
    • диаметр бура должен совпадать с диаметром дюбеля. Длина отверстия должна превышать длину крепежа на 5–6 мм;
    • из отверстия удаляют пыль, молотком вбивают дюбель;
    • забивают молотком или вкручивают гвоздь.

    Гипсокартон

    При креплении в гипсокартон понадобится большая осторожность:

    • в материале делают отверстие нужного размера;
    • вводят дюбель до упора, аккуратно постукивая молотком;
    • вкручивают гвоздь отверткой или шуруповертом.

    Керамическая плитка

    При работе с керамической плиткой учитывается хрупкость материала:

    • на плитке отмечают место крепления и при помощи самореза по металлу делают отверстие глубиной в 0,5 мм – по сути, только прорезают эмаль;
    • затем просверливают плитку и материал за ней с помощью дрели ударного действия;
    • вставляют до упора дюбель и вкручивают гвоздь.

    Про цены на дюбели для крепления теплоизоляции с пластиковым или металлическим гвоздем, а также иные модели расскажем ниже.

    Дюбель для теплоизоляции с металлическим гвоздем

    Самый надежный дюбель для крепления, вне зависимости от того, к чему крепится теплоизоляция: бетон, кирпич, блок или газобетон. В сравнении с дюбелем с пластиковым гвоздем — прочность крепления выше в два раза, поэтому он применяется для более тяжелых утеплителей, таких как: минвата или каменная вата, которая имеет больший вес, чем у пенополистирола и пенопласта.

    Есть у металлического гвоздя свои недостатки:
    • большая теплопроводность, гвоздь выступает проводником (мостиком холода),
    • хоть гвозди анодированные, т.е. покрытые с антикоррозионным слоем, есть вероятность, появление ржавых пятен на фасаде.
    • цена дюбеля с металлическим гвоздем приблизительно в два раза дороже, и при большой площади фасада разница в цене с пластиковым дюбелем будет существенна (на один квадратный метр применяется 5-6 дюбелей для теплоизоляции)

    Стоимость материалов

    Стоимость крепежа более чем доступна, даже если речь идет об очень специальных изделиях.

    • Цена обыкновенного колеблется от 8 до 35 р. за шт. в зависимости от размера и предполагаемой нагрузки. Универсальная модель стоит от 31 до 38 р, фасадный дюбель – 35–39 р. за шт.
    • Дюбель-гвозди для изоляции – зонтики, стоят еще дешевле – от 5,30 до 8 р. за шт. Изделие с металлическим корпусом оценивается в 31–35 р, но бывает и меньше.

    Дюбель-гвоздь – весьма распространенный вид крепежа, ценимый и за разнообразие моделей, и за легкость крепления. Крепеж рассчитан на повсеместное использование при строительных и ремонтных работах.

    Еще больше полезной информации о монтаже дюбель-гвоздей содержится в данном видеоролике:

    Выбор дюбелей для пористых материалов

    При работе со стенами из пенобетона, газобетона и основой с аналогичными характеристиками, актуальна пара видов крепежей:

    • с наличием ребер по винтовой форме, например, нейлоновый дюбель для газобетона ГОСКРЕП. Соединение обеспечивает наличие имеющейся нарезки;


    Дюбель для газобетона ГОСКРЕП, нейлоновый, 10х60 мм (10 штук в упаковке)

    • дюбель с резцами. Наличие резцов в таких изделиях обеспечивает плотное прилегание.

    Дюбель-гвоздь с шурупом потай для быстрого монтажа в Минске

    Дюбель-гвоздь потай – это особое крепежное изделие, состоящее из гвоздя и самого дюбеля. Таким крепежом монтируют предметы на бетон, камень, кирпич и другие полнотелые основы. Бывают дюбель-гвозди потай для крепления к гипсокартону и ДСП.

    Устроено данное изделие достаточно просто. В цилиндрический стержень, один из концов которого распорный, вставлен обычный гвоздь. При забивании такого гвоздя распорная часть расширяется, фиксируя изделие в стене. Некоторые разновидности могут оснащаться ограничительной манжеткой, не позволяющей гвоздю упасть в проделанное отверстие. Бывают также крепежные изделия со шлицем и резьбой на гвозде, что облегчает монтаж его отверткой за счет шлица. А резьба облегчает ввод гвоздя в дюбель. Дюбели с шурупом обычно делают из полиэтилена, полиамида или полипропилена. А сам гвоздь или дюбель с шурупом производят из оцинкованной стали. Дюбель с шурупом бывает разной длины и диаметра, под те или иные задачи.



    Фасовка товара осуществляется по заявке клиента. Доступные размеры дюбеля с шурупом для быстрого монтажа представлены в таблице:



    Размер дюбеля Упаковка шт. Короб, шт
    6х40мм 200 2400
    6х60мм 100 1200
    6х80мм 100 1200
    8х60мм 100 1200
    8х80мм 50 600



    Использование дюбель-гвоздей с бетоном и кирпичом.



    Для монтажа в кирпичную или бетонную основу нужно придерживаться следующих действий:

    • Разметить место;
    • Аккуратно проделать отверстие, так, чтобы не расколоть материал;
    • Очистить его от обломков и пыли;
    • Вбить дюбель-гвоздь потай молотком.



    Использование с кафелем и керамикой.



    При работе с кафелем, керамикой нужно учитывать хрупкость материала. Принцип работы таков:

    • намечается отверстие;
    • слабым постукиванием по саморезу по металлу в отмеченном месте делается небольшое углубление;
    • ударной дрелью сверлится материал;
    • проводится монтаж дюбель-гвоздя потай с шурупом.

    Нельзя забывать, что в бетонной или кирпичной основе, на которой закреплена плитка, нужно будет также проделать отверстие по инструкциям, приведенным выше.



    Для уточнения цен Вы можете оставить сообщение

    дюбель-гвоздь 5х30 мм, 6х32 мм, 6х40 мм, 5х30 мм и другие виды. Как выбрать металлический дюбель для утеплителя?

    При выполнении монтажных работ довольно часто используется особый крепежный элемент – дюбель-гвоздь. Называется так он не случайно – его конструкция предполагает полый внутри цилиндр с боковыми шлевками, а также вводимый в него гвоздь. Имеется несколько вариантов таких метизов – они применяются для работы с плотными материалами и пористыми основаниями. В этой статье рассмотрим особенности металлических дюбелей.

    Характеристика

    С технической точки зрения всякий дюбель-гвоздь включает несколько конструкционных элементов – сам дюбель и гвоздь. Дюбель выглядит как металлический цилиндр с расположенными по бокам сборными элементами. При заведении внутрь полости гвоздя они начинают расправляться, таким образом обеспечивается максимально прочный крепеж деталей в основании. Внешняя часть дополняется небольшой манжетой. Она предотвращает проваливание гвоздя во внутреннюю полость основания целиком.

    Резьба в гвозде метиза нанесена несимметрично, это исключает возникновение препятствий для его введения в дюбель. Однако она же не позволяет потом вытащить его наружу, такой дюбель можно исключительно выкрутить. Для этого на головке зафиксирован шлиц под крестовую отвертку либо шуруповерт.

    Реже встречаются и некоторые нетрадиционные шлицы, к примеру, в форме звездочки.

    Крепежи, сделанные с применением дюбель-гвоздя из стали, очень трудно демонтировать. Они обуславливают продолжительный эксплуатационный период. Максимально надежной прочности фиксации можно добиться при работе с твердыми, а также полнотелыми материалами. Среди основных плюсов дюбеля-гвоздя из металла выделяют следующие:

    • повышенная несущая способность;
    • долгий период службы;
    • стойкость к повышенной влажности и температурным скачкам;
    • стойкость к ржавчине.

    Несомненным преимуществом также можно назвать широту ассортимента – в современных магазинах представлен большой выбор дюбель-гвоздей для любых случаев. Впрочем, не обошлось и без недостатков. Так, существуют определенные ограничения и требования по технике работ, поскольку крепеж создает заметное напряжение в основании. Кроме того, металлические метизы стоят дороже, чем их пластиковые аналоги.

    Размеры

    Для фиксации различных материалов надо выбирать дюбель-гвозди соответствующего размера. Его маркировка содержит 2 цифры, к примеру, 5х30 – первая из них показывает диаметр крепления, а вторая – размер самого метиза в миллиметрах. Наиболее востребованными являются метизы следующих типоразмеров:

    • 5х25, 5х30, 5х40;
    • 6х30, 6х32, 6х49, 6х35, 6х40, 6х50, 6х60, 6х70;
    • 8х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140;
    • 10х80, 10х100, 10х120, 10х130, 10х140, 10х160.

    Любые типы крепежа имеют свои ограничения по предельной нагрузке, поэтому подбор длины прямо зависит от величины самого закрепляемого материала. Так, дюбель с параметрами 6х40 станет удачным решением для закрепления профиля в строениях КПД, где стенки и потолки не предусматривают полости. Для кирпичных блоков оптимальны дюбель-гвозди размера 6х60 либо 6х80.

    Важно! При проведении ручного монтажа необходимо также принимать во внимание наименьшую и наибольшую глубину сверления, которая требуется для того или иного типа изделий.

    Виды

    Дюбель-гвозди классифицируют в зависимости от характеристик несущей поверхности. В частности, для полнотелого пористого бетона потребуется метиз марки М150 – он характеризуется особым рельефом и включает пару распорок, дополнительно в них предусмотрен саморез или шпилька с резьбой. Метизы для газобетона оснащены спиралевидными ребрами с широким шагом. Они оптимальны в случае большой площади контакта метиза с отверстием. Для гипсокартона, бетона и многих других пористых материалов выбор лучше сделать в пользу изделий, оснащенных резьбой по спирали. Обычно они имеют сверло для закручивания на конце, что позволяет выполнять фиксацию без предварительной подготовки отверстия.

    Выделяют следующие разновидности гвоздей для пустотелых оснований:

    • Molly – отличительная черта заключается в разжиме, что обуславливает прочную фиксацию гипсокартона; максимальная нагрузка на каждый метиз достигает 30–35 кг;
    • бабочка – облегченный и упрощенный вариант метизов из стали, содержит пластиковые элементы;
    • зонтик – включает подпружиненные пластины, которые раскрываются в пустотах после выполнения их монтажа;
    • Driva – похож на метизы, предназначенные для проведения работ с пористым бетоном; предельно допустимая нагрузка составляет 25 кг, длина этих дюбель-гвоздей не превышает 44 мм;
    • рамный – имеет значительную длину и широкую распорную часть;
    • юстировочный – оптимален для фиксации каркаса и его направляющих.

    Выделяют также метизы саморезом и клиновые. По технике монтажа метизы разделяются на устанавливаемые при помощи строительного пистолета, а также забивные. Чтобы зафиксировать метизы анкерного типа, нужно разместить пистолет в участке предполагаемого крепления и «утопить» курок. При этом отсутствует необходимость в просверливании отверстий и это во многом сокращает общее время ремонтно-монтажных работ, а кроме того, исключает образование строительной пыли в помещении, которая обычно появляется при использовании дрели и шуруповерта. На конце такого метиза предусмотрен утолщенный стержень, к нему прикрепляется стопорная шайба. Внутренний гвоздь предусматривает большую шляпу, она не позволяет метизу погружаться в стройматериал. Важно иметь в виду, что подобный крепеж нельзя будет задействовать для повторного использования.

    С точки зрения функционального предназначения, к этой категории также можно отнести латунный дюбель-гвоздь. Его фиксация выполняется посредством вкручивания в просверленные отверстия. Отличительной чертой подобных изделий являются антикоррозийные характеристики, что обуславливает широкую сферу их эксплуатации. Функционал забивных дюбель-гвоздей варьируется в зависимости от их габаритов. Чаще всего их длина колеблется в пределах 25–70 мм. Подобный выбор габаритов позволяет метизам сохранять универсальность крепления не только для рыхлых оснований, но и для более твердых поверхностей. Недостаток крепости рыхлых оснований компенсируется меньшим шагом между крепежами.

    Для закрепления в основании эти дюбели аккуратно забивают молотком.

    Выбор

    При покупке дюбель-гвоздей из металла нужно учитывать следующие важные критерии:

    • параметры материала основания – в твердых конструкциях крепость и прочность фиксации прямо зависит от силы трения, а в пористых – от габаритов и формы крепежа;
    • особенности материала самого дюбеля и самореза – предпочтение лучше отдавать метизам, выполненным из одного и того же материала;
    • вид головки – для правильного распределения нагрузки следует помнить, что контакт головки с плоскостью монтируемой конструкции должен быть максимальным;
    • предельно допустимая нагрузка – этот параметр обычно указывается в сертификате и руководстве пользователя; в соответствии с нормативами, рабочая нагрузка составляет 30% от максимальной.

    Применение

    Технико-эксплуатационные свойства универсальных метизов позволяют повсеместно задействовать их для прикрепления к плоскостям, выполненным из таких стройматериалов, как:

    • ячеистый бетон;
    • бетон;
    • штукатурка;
    • ГКЛ;
    • пустотелый кирпич.

    Широкое распространение такие метизы получили при осуществлении строительно-отделочных работ. Параметры использования того или иного метиза определяются характеристиками основания, количеством крепежей, а также их тип зависит от технических особенностей монтажа. Обычно учитываются следующие моменты:

    • тип крепежа;
    • материал;
    • место установки;
    • рабочая нагрузка;
    • осевое расстояние.

    Важно! Все перечисленные характеристики указываются в руководстве пользователя.

    Сфера использования метизов довольно широка – они повсеместно востребованы при обустройстве натяжных потолков и всевозможных металлических каркасов. Дюбель-гвозди незаменимы при выполнении теплоизоляции внешних фасадов и внутренних стен дома. Особенности фиксации на твердые основания позволяют использовать эти метизы для обшивки стен утеплителем и облицовочными панелями. Крепежами, предназначенными для фиксации строительным пистолетом, довольно удобно прикреплять металлические конструкции к деревянному или бетонному основанию. Не случайно этот дюбель нередко используют при фиксации металлических козырьков над балконами, лоджиями и окнами.

    В следующем видео вас ждет проверка крепления металлического дюбеля в куске газобетона.

    Дюбель-гвоздь размеры, таблица параметров и особенности


    Дюбель-гвоздь – разновидность специального крепежного элемента, представляющего собой гвоздь, который заужен к острию и оснащен конической резьбой. Дюбель-гвоздь состоит из пластика распорной части, оснащенной особой манжеткой, благодаря которой дюбель не проваливается полностью в отверстие.

    При работе с таким гвоздем он забивается в распорную часть, которая при углублении в нее гвоздя расширяется и надежно фиксируется в отверстии, фиксируя и сам гвоздь. Некоторые разновидности дюбельных гвоздей оснащены шлицевой головкой, которая позволяет завинчивать их отверткой, но забивать их при помощи молотка все же удобнее и эффективнее.

    Существует несколько типов дюбельных гвоздей:

    • грибок. Конец его пластиковой распорной части закруглен, что придает ему сходство с грибом. Такое изделие дает значительную прижимную силу.

    • гвоздь-потай. Его применяют в случаях, когда надо вбить гвоздь заподлицо со стеной.

    Характеристики дюбельных гвоздей

    • Стандартная длина изделий варьируется в диапазоне 40-140 мм, с шагом длины 20 мм.

    • Стандартное сечение гвоздя бывает в пределах 5-7 миллиметров.

    • Диаметр крепежного отверстия под гвоздь 6-10 мм.

    • Толщина материала, в который забивается гвоздь-дюбель, должна быть в пределах 10-100 мм.

    Гвозди делают из качественной оцинкованной стали. Пластиковую часть изготавливают из полимеров: полиамида, полипропилена и прочих, бывают также и распорные части из стали и других металлов.

    Виды дюбель-гвоздей

    По материалу распорной части гвозди делятся на пластиковые и сделанные из металла. Гораздо шире они классифицируются по своему назначению и форме.

    Основные виды таких изделий:

    • гвозди для применения со специальным монтажным пистолетом;

    • обычный, забиваемый вручную гвоздь, который применяют в строительных работах чаще всего;

    • гвоздь для работы с гипсокартоном;

    • гвоздь разновидности «бабочка», дающий наиболее прочное соединение за счет того, что конец раскрытия пластиковой части в форме «крыльев» с обратной стороны отверстия.

    Гвозди могут оснащаться как гладкой головкой, так и шлицом, который позволяет закручивать их отверткой или шуруповертом. Шлицевые гвозди могут стать многоразовыми, их достаточно просто подвергнуть демонтажу.

    Дюбель строительный – особенные виды крепежей

    Дюбель «бабочка» применяется в работе с тонкими стенками. Разрезанная часть проходит стену насквозь и при закручивании шурупа с обратной стороны раскрывается. Чтобы изделие не проворачивалось, предусмотрена манжета. Крепление получается неподвижным и прочным. Рамные дюбели применяются для крепления дверных и оконных коробок. Выпускаются двух видов – для сплошных твердых стен и для стен пустотелых мягких. Длину дюбеля нужно выбирать с таким расчетом, чтобы он проходил через несколько перемычек, тогда распорная часть обеспечит надежное крепление. Выпускаются разновидности длиной 60-360 мм.

    Отдельную группу составляют дюбели, которые называются фасадными соединителями. Предназначены они для крепления термоизоляционных материалов к любым поверхностям. Это тоже распорное изделие, имеющее увеличенный буртик с тарелкой для того, чтобы мягкий материал (минеральная вата, волокнистые плиты) не соскальзывал с крепления. Изготавливаются фасадные дюбели из армированного полиамида с повышенной ударной вязкостью.

    Анкерные дюбели состоят из двух деталей: гильзы с прорезями (цангами) и стержня. Стержень вкручивается в гильзу, распирает при этом цанги и жестко закрепляет конструкцию в заранее просверленном отверстии. Применять их можно для твердого, прочного материала. Рыхлые и пористые при механическом воздействии цанг могут разрушаться, и необходимая жесткость соединения не будет достигнута. Выступающая часть стержня может иметь как наружную, так и внутреннюю резьбу. Соответственно, закрепление осуществляется с помощью гайки или винта (болта). Резьба чаще всего – метрическая.

    Источник

    Особенности монтажа при работе с дюбель-гвоздями

    В случае, когда идет работа с кирпичной кладкой, нужно учитывать, что кирпич может быть пустотелым. Поэтому нужно внимательно выбрать место под дюбель, аккуратно, на небольшой скорости провести сверление отверстие, затем вставить в него дюбель и вбить гвоздь.

    Работа с бетонными стенами аналогична, но здесь уже можно не соблюдать низкую скорость сверления при проделывании отверстия. Особенной осторожности требуют гипсокартонные основания, в силу своей малой способности переносить нагрузки. Сначала в гипсокартоновой основе делают отверстие, затем вставляют в него пластиковую распорную часть и закручивают в нее дюбельный гвоздь.

    Забивать крепеж силой при помощи молотка в данном случае нежелательно. Не меньшую осторожность и внимательность нужно соблюдать и при соединении гвоздями керамической и облицовочной плитки, перед началом сверления нужно сперва отметить место стеклорезом, проделав ямку, и только после этого начинать медленно и осторожно сверлить.

    Что представляет собой дюбель гвоздь

    Он представляет собой крепежный элемент, метиз, состоящий из двух частей. Корпус бывает преимущественно пластмассовым, насажен либо на гвоздь забивной без резьбы, либо с резьбой.

    Пластиковая сторона в момент, когда в нее погружается гвоздь, расширяется в стороны, при помощи чего тело крепежного компонента закрепляется в стене или какой-либо другой поверхности.

    Гвоздь изготавливают из высокопрочной стали и покрывают специальным антикоррозийным составом. Что касается корпуса, то он выполняется из полипропилена или из металла, но реже.

    Установка гидроизоляции или теплоизоляции

    Дюбель-гвоздь ГОСКРЕП с грибовидной головкой – отличный выбор, тарельчатая конфигурация обеспечивает сочетание аккуратности и надежности. Допускается для установки пенопласта или полистирола. В комплектации поставляются гвозди из металла либо пластика.


    Дюбель-гвоздь ГОСКРЕП с грибовидной головкой, 6х60 мм (100 штук в упаковке)

    Важно! Пластиковые изделия подойдут только, если вы планируете монтаж легких конструкций, они привлекательны отсутствием лишнего давления на стену. Также актуальность объясняется отсутствием порчи от коррозии.

    При металлическом основании крепость выше, но возможно промерзание. Альтернативой являются изделия с термокрышкой, они дополняются заглушкой.

    Достоинства крепежного элемента

    Этот метиз обладает следующими положительными сторонами:

    • возможность крепить различные предметы во всевозможных строительных материалах;
    • относительно простой монтаж. Высверливается отверстие в стене, отвечающее диаметру корпуса, внутри полученного углубления помещается пластиковый корпус, а в него, в зависимости от вида гвоздя, вбивается или закручивается стержень;
    • гарантируется прочное закрепление за счет увеличивающихся усиков;
    • довольно низкая цена в магазинах.

    Материал поверхности для работы

    Для кирпича и бетона довольно часто используется нейлоновый дюбель. Этот крепежный элемент способен справится с огромной нагрузкой, выдерживая на себе до 450 кг. Для помещения в газобетон используется специальный гвоздь со спиралевидными ребрами, которые расклеиваются и застревают в материале в момент забивания.

    Если поверхность сплошная или пустотелая, то употребляется рамный дюбель гвоздь. Если требуется крепить обрешетку, то применяются дистанционные метизы. За счет его конструкции небольшие неровности стен можно успешно нивелировать.

    Универсальные крепежи используют при креплении предметов на пустотелые и полнотелые материалы. Если поверхность относительно тонкая (хрупкая стена), то может использоваться металлический дюбель. Если пустотелая поверхность, то аналогичным образом применяется дюбель-бабочка. Подобные метизы в продаже встречаются со шпильками и крючками.

    Для кирпичных и бетонных конструкций используются металлические крепежи со шпильками и болтами. Для гипсокартона и пористого бетона применяют специальные дюбели, которые по виду напоминаю перистое сверло.

    Существующие виды метиза

    В рамках данной статьи предлагаем вам несколько видов этого метиза:

    Универсальный. В совершенстве сочетается со всевозможными строительными материалами. Многофункциональность сводится к тому, что это изделие можно применять в пустотелых, листовых, полнотелых и прочих поверхностях. Надежность крепления гарантируется зубчатыми стопорными элементами. Наличие таких строительных вспомогательных предметов исключает прокручивание гвоздя в материале. Сфера применения у него очень широка: начиная от крепежа хозяйственных предметов и заканчивая сбором строительно-монтажных элементов.

    Распорный. Дюбель характеризуется четырехсторонним распором. За счет этого поддерживается равномерная нагрузка на материал. Результативен при креплении в пустотелых и полнотелых поверхностях. При установке распорного дюбеля исключается нарушение поверхности дерева, кафеля, штукатурки и др. Достигается это за счет особого строения шейки дюбеля. Соответственно, эффективен при креплении керамического сантехнического оборудования.

    Для газобетона G. B. Стержневая специализация — газобетон. В особенности эффективен при монтажных ремонтных работах: крепеж кровельных конструкций, подвесных потолков и многое другое. Основная особенность заключается в том, что они используются и для внутреннего, и для наружного крепления. Крепкая посадка в мягком материале гарантируется благодаря внешним ребрам, которые отличаются спиральной формой.

    Турбо Дюбель FTP D и FTP. Используется для крепежа разнообразных элементов в газобетоне. Обладает нейлоновым дюбелем. Может применяться в комбинации с шурупами по дереву и метрической резьбой. Имеет самонарезающуюся резьбу. Существует модификация этого метиза из металла. Эксплуатируется для работ по газобетону и метрическим блокам.

    Латунный дюбель (РАД). В случае, если поверхность тонкая и полнотелая, то используют данный вид крепления. Для его крепежа достаточно будет сделать неглубокое отверстие. Допустим, монтаж в сочетании с болтами и метрической резьбой.

    Монтажный дюбель – из чего и для чего?

    Кто и когда придумал дюбель, неизвестно, но первый патент на изобретение получил Джон Джозеф Ролингс 14 января 1913 года в Лондоне. Сегодня же ни один ремонт не обходится без того, чтобы не требовалось что-то прибить к потолку или стенам. И если в домах с деревянными стенами проблема легко решается с помощью молотка и гвоздей, то прикрепить что-либо к бетонным стенам без дюбеля не получится. Существует огромное количество таких приспособлений, отличаются они материалом и принципом удержания. Также есть, из чего выбрать длину и вес дюбель-гвоздя.

    До недавнего времени дюбель чаще нарезался из кусочков дерева и вставлялся в просверленное отверстие в стене. Сейчас едва ли кто-то пользуется этим архаическим способом – промышленность выпускает массу дюбелей, для любых материалов и на все случаи жизни. Изготавливают их из пластмасс (полиэтилен, полипропилен) и металла. Наиболее часто применяется стандартный дюбель забивной из нейлона – он позволяет решить практически все домашние проблемы. Такие приспособления в сочетании с шурупами-саморезами можно использовать в любом стеновом материале.

    Монтажный дюбель изготавливают как из пропилена, так и из нейлона. Полипропиленовые можно использовать только в закрытых помещениях, т.к. этот материал плохо служит при отрицательных температурах – растрескивается. Изделия из нейлона хорошо работают в любых условиях. Распорное приспособление может использоваться при работе со сплошным материалом (бетон, кирпич) и с пустотелыми блоками. Фиксируется оно с помощью специальных усиков, которые прочно его удерживают и не позволяют проворачиваться в отверстии. Некоторые виды крепежных элементов представляют собой дюбель для монтажного пистолета, принцип его крепления и внешний вид несколько отличаются от стандартных с ручной установкой, но эффективность от этого не страдает, где-то даже это будет самый надежный вариант.

    Пластиковый и металлический виды

    Сопоставим между собой особенности металлических и пластиковых дюбелей.

    Пластиковая разновидность

    Обладает полым цилиндрическим стержнем. В процессе забивания основы пластиковая часть постепенно расширяется. Верхняя его сторона зачастую снабжена манжеткой, за счет чего крепеж в высверленное отверстие не проваливается.

    Манжетка имеет цилиндрическую или потайную форму. Чтобы создать дополнительную фиксацию, отдельные разновидности добавочно оснащают «усиками». Гвозди иногда бывают с резьбой, иногда без, на шляпке может находиться шлиц.

    Металлическая разновидность

    Металлический дюбель этой разновидности оснащается стержнем с гладкой поверхностью. Крепление целиком изготовлено из металла. В отверстии стены стальной корпус начинает расширяться в момент закручивания гвоздя или металлического стержня. Сам процесс монтажа простой, а вот для реализации его демонтажа потребуется усилия. Зато это обеспечивает весьма надежное крепление различных заготовок.

    Выбора клиента не будет стеснен отсутствием подходящего метиза для крепления: в свободном доступе в магазинах имеется большое разнообразие дюбель гвоздей. Только прежде чем выбрать дюбель, рекомендуется принять к сведению структуру поверхности и вес крепящегося предмета.

    Видов крепежа существует великое множество. По сути, для материала с той или иной степенью пористости и пустотелости необходимо применять свой вид крепежа. Дюбель-гвоздь – крепеж, рассчитанный на фиксацию в достаточно плотных полнотелых материалах.

    О том, какие бывают дюбель-гвозди, каких размеров, какова их цена за штуку — все это вы узнаете из данной статьи.

    Что такое дюбель-гвоздь

    Это крепежное изделие состоит из двух частей: собственно гвоздя – с резьбой или без резьбы, и корпуса, как правило, пластмассового. Для дюбеля в материале высверливают отверстие, в котором распорное тело удерживается за счет направленных назад усиков. При забивании гвоздя распорное тело расширяется и прочно фиксируется крупными зубьями.

    • Гвоздь может выглядеть как самый обычный: имеет цилиндрическую форму, острый на конце, со шляпкой и нарезке по длине тела.
    • Может наличествовать и дополнительная деталь – ограничительная манжетка. Шайба размещается на конце гвозде и при монтаже перемещается к шляпке. Манжетка не позволяет гвоздю проваливаться в отверстие. Этот вариант используется для крепления к камню, бетону и кирпичу. Соответственно, распорное тело в этом случае отсутствует, а жесткость крепления обеспечивает перемещение манжетки.

    Назначение

    Дюбели-гвозди (гвоздевые

    ) обладают большим преимуществом по сравнению с другими видами аналогичного крепежа – высокой скоростью монтажа. Крепежные детали применяют для выполнения разъемных соединений прикрепляемых элементов конструкций к базовым материалам из бетона и железобетона, природного строительного камня, полнотелого (силикатного и красного) кирпича. Крепежные детали не рекомендуется использовать для пористых и пустотелых материалов. Изделие при монтаже вставляют в подготовленное для него отверстие и окончательно фиксируют в посадочном месте легкими ударами молотка. При демонтаже сначала полностью выкручивают гвоздь из дюбеля, используя обычную крестообразную отвертку, а затем извлекают из материала сам крепеж.

    Дюбели-гвозди 6х40 имеют простую конструкцию, отнесены к изделиям невысокой ценовой категории и в больших объемах поставляются на рынок крепежа и метизов. Низкие цены, простая конструкция и доступность обеспечили для них большую популярность и высокий спрос. Они просто незаменимы при монтаже опорных конструкций для гипсокартонных систем и других видах отделочных и строительных работ. Дюбели-гвозди 6х40 всегда поставляются в комплекте. Замена гвоздей обыкновенными шурупами не допускается.

    Классификации изделий

    При выборе крепления учитывается 5 основных факторов:

    • величина нагрузки – на дюбель, на поверхность, на конструкцию;
    • характер нагрузки – стационарный, динамический;
    • вид фиксации;
    • характер материала – камень, бетон, кирпич, гипсокартон;
    • конструкция поверхности – стена, потолок.

    Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

    В видео ниже рассказано о правилах выбора дюбелей:

    По виду монтажа

    Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

    • Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида:
    • без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
    • гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.
    • Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.
    • По материалу поверхности

      Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

    • Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.
    • Дюбель для газобетона– материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.
    • Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.
    • Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.
    • Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
    • Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.
    • Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.
    • Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
    • Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.
    • Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
    • Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
    • Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

    Классификация крепежа

    Выбор нужного вида крепления – ответственная задача. Прежде следует учесть некоторые особенности:

    Существует много видов дюбелей, подходящих для разных конструкций.

    По типу монтажа

    Благодаря разнообразному строению гвоздей, в работе с ними применяют инструменты. Дюбеля с наличием резьбы забиваются молотком или вкручиваются. Если совершена ошибка, он легко демонтируется. Гвоздь без резьбы вбивается только молотком и его нельзя вынуть.

    Использование строительного пистолета позволяет ускорить работу. Монтаж производится вкручиванием гвоздя с ограничителем.

    По материалу поверхности

    Очень крепкие – нейлоновые, подходят для обработки стандартного камня. При диаметре 2–16 мм выдерживают нагрузку до 400 кг.

    Неправильный выбор крепления испортит проделанную работу.

    Вес и размеры

    Выпускаются изделия очень разных размеров, учитывая насколько разным может быть назначение. Маркируются параметры 2 цифрами: первая обозначает диаметр, вторая – длину в мм.

    • Варьируются параметры от 5*23 до 10*160. Нагрузка, которую, может выдержать изделие, обязательно указывается.
    • Вес изделия при разных размерах и материале, конечно, разный, но поскольку сам крепеж все же невелик, то масса указывается не 1, а 1000 гвоздей.

    В качестве образца в таблице приведены данные по размерам для дюбель-гвоздя с полипропиленовым распорным телом.

    ОбозначениеДиаметр отверстия, ммДиаметр гвоздя, ммДлина дюбеля, ммДлина гвоздя, ммМин. глубина при сквозном монтажеМакс. толщина прикрепляемого материалаВес 1000 ши, кг
    6*406.004044250103,3
    6*606. 006046270304,89
    6*8068048290507,28
    8*6086056270208,5
    8*80880582904011,02
    8*100810051021106013,78
    8*120812051221308016,53
    8*1408140514211510019,3
    10*1001010071021505015,32

    Размеры и вес изделия для строительно-монтажного пистолета варьируются в меньших пределах.

    ОбозначениеВес 1000 шт, кг
    4,5*305,1
    4,5*406,45
    4,5*507,7
    4,5*608,84

    Далее будут рассмотрены технические характеристики дюбель-гвоздей.

    Маркировка дюбелей

    Маркировка дюбелей состоит из двух величин: диаметра изделия (или ширины) и его длины.

    Распорные и универсальные дюбели представлены широкой линейкой размеров: на один размер диаметра приходится по три и более длины. Ходовыми считаются 6х30, 10х50 и 6х37 соответственно.

    В одной из своих статей я уже писал про вес гвоздей, сегодня же речь пойдет про дюбель-гвоздь. Дюбель-гвоздь предназначен для быстрого монтажа в бетонных стенах, кирпичах и т.д. Изготавливается из высокопрочных сортов стали Ст. 50, 60, 70. Поверхность дюбеля покрывается антикоррозийным материалом – желтым цинком.

    Достоинство такого монтажа является его быстрая установка, для этого нужно просверлить отверстие, вставить дюбель и забить его молотком.

    Читать также: Норма расхода электродов на 1 стык трубы

    Дюбель-гвоздь виды

    Классификация по виду монтажа дюбель-гвоздей:

    .

    — Рис 1. Дюбель-гвоздь с ручным монтажом.

    — дюбель-гвоздь с ручным монтажом. В свою очередь он делится на гвозди с резьбой и без резьбы. Одним из главных достоинств дюбель-гвоздя с резьбой – это возможность демонтажа его из бетона или кирпича с помощью отвертки и пазов в головке гвоздя.

    .

    — Рис. 2. Дюбель-гвоздь для строительно-монтажного пистолета.

    — дюбель-гвоздь для строительно-монтажного пистолета. Работает совместно со строительно-монтажным пистолетом, который пристреливает необходимую деталь к основанию конструкции. Такой вид монтажа выдерживает большие нагрузки, чем ручной монтаж.

    Материал, из которых изготавливают дюбеля, является пластмасс (полипропилен, полиэтилен, нейлон). Эти дюбеля могут выдерживать крепеж от 200 до 450 кг в бетоне и от 150 до 400 кг в кирпичной кладке. Также дюбеля изготавливают из стали и как гвозди имеют цинковое покрытие. Они применяются в тяжеловесных крепежах весом до 5 тонн.

    Рис. 3. Дюбель-гвоздь с металлическим дюбелем.

    Классификация по области применения дюбель-гвоздей:

    — Пластиковые – одни из самых часто встречаемых креплений в хозяйственной деятельности.

    — Металлические – такие дюбеля предназначены для крепления различных деталей к цементу, гипсокартону.

    — Распорные – такие дюбеля имеют значительную зону распора. Проворачивание их в материале не возможно, из-за специальной конструкции в виде блокировочных усиков.

    — Фасадные – применение таких дюбелей сводится к креплению термоизоляционных материалов к бетону, кирпичу и т.д. Они имеют в основании дюбеля зубчатые пластины.

    Дюбель-гвоздь технические характеристики.

    Рис.4. Размеры дюбель-гвоздя.

    Размеры и вес дюбель-гвоздя.

    Таблица 1

    Размеры и вес дюбель-гвоздей полипропиленовых с потайным бортиком.

    Обозначение, мм6х406х606х808х608х808х1008х1208х14010х100
    Do, диаметр отверстия под дюбель, мм6,006,006,006,008,008,008,008,0010,00
    L, длина дюбеля, мм40,0060,0080,0060,0080,00100,00120,00140,00100,00
    Ds, диаметр гвоздя, мм4,004,004,005,005,005,005,005,007,00
    Ls, длина гвоздя, мм4262826282102122142102
    T, мин. глубина при сквозном монтаже, мм5070907090110130115150
    H, мин. глубина анкеровки, мм30,0030,0030,0040,0040,0040,0040,0040,0050,00
    Da, макс. толщина прикрепляемого материала, мм10,0030,0050,0020,0040,0060,0080,00100,0050,00
    Мин. вырывающая сила, кН (бетон В25)1,601,601,602,402,402,402,403,402,40
    Мин. срезающая сила, кН (бетон В25)1,801,801,802,902,902,902,902,904,10
    Номинальный вес 1000 шт., кг3,304,897,288,5011,0213,7816,5319,3015,32

    Таблица 2

    Размеры и вес дюбель-гвоздей полипропиленовых с полуцилиндрическим бортиком.

    ОбозначениеТ мин. глубина при сквозном монтаже, ммН мин. глубина анкеровки, ммDа макс. толщинаприкрепляемогоматериала, ммМин. вырыв. сила, кН бетон В 25Мин. срезающ. сила, кН бетон В 25Вес 1000 штук, кг
    5х3545,0030,005,000,901,303,30
    5х4555,0030,0015,000,901,303,80
    6х4050,0030,0010,001,601,804,20
    6х6070,0030,0030,001,601,8011,10
    6х8090,0030,0050,001,601,8014,30
    8х6070,0040,0020,002,402,909,50
    8х8090,0040,0040,002,402,9014,30
    8х100110,0040,0060,002,402,9014,80
    8х120130,0040,0070,002,402,9017,30
    8х140150,0040,0080,002,402,90
    8х160170,0040,0090,002,402,90
    10х100115,0050,0050,003,404,10
    10х120150,0050,0085,003,404,10
    10х140175,0050,00110,003,404,10

    Таблица 3

    Размеры и вес дюбель-гвоздей для строительно-монтажного пистолета.

    Технические характеристики

    ГОСТ 28457-90 регламентирует технические показатели дюбеля-шпильки распорной. На основе этого документа разрабатываются разнообразные ТУ. При этом если наличествует технологическое обоснование, изменяются длина, диаметр гвоздя и его строение.

    Однако основные требования ГОСТ в отношении дюбель-гвоздей должны выполняться.

    • Дюбели производят из катанки класса ВК или КК марки 70.Изделия должны проходить термическую обработку. Твердость гвоздя должна быть в пределах 53–56 HRC. Обыкновенный дюбель может иметь меньшую твердость – 51,5 HRC.
    • Искривление стержня допускается в пределах:
    • 0,1 мм при длине менее 50 мм;
    • 0,15 мм при длине выше 50 мм.
  • Острие гвоздя должно плавно переходить в корпус, на его поверхности не должно быть закатов или трещин. Притупленность выше 0,8 мм не допускается.
  • На теле гвоздя допускаются следы зажимных плашек, возможно многогранность острия.
  • Для дюбеля с рифлением ширина между ребрами составляет не более 0,8 мм, а глубина рифления – до 0,15 мм.
  • Шайба насаживается с натягом. Усилие сдвига шайбы составляет 0,3 кН.
  • Несоосность головки гвоздя и наружного диаметра шайбы может составлять не более 0,4 мм. Для обыкновенных дюбелей допускается несоосность до 0,6 мм.
  • Изделия выпускаются с защитным слоем цинка толщиной не менее 6 мкм. Наносится слой методом катодного восстановления с пассивированием.
  • Остальные характеристики определяются составленным на основе документа ТУ. Настало время погорить о монтаже дюбель-гвоздей.

    Особенности монтажа

    Крепление разными дюбелями и на разный материал несколько отличается. Важны здесь не столько нюансы самой процедуры фиксации, сколько правильный выбор крепежа.

    О быстром монтаже гвоздей-дюбелей расскажет данный видеоматериал:

    Кирпичи

    Работа с полнотелым кирпичом проста и осуществляется чаще всего:

    • в нужном месте – если это кирпич, то обычно его центр, высверливают отверстие. В начале бурения лучше снизить скорость, поскольку велика вероятность образования трещин. При глубине отверстия в 10 мм, можно скорость увеличить;
    • из отверстия выдувают крошки и пыль. Можно использовать пылесос;
    • забивают дюбель с помощью обычного молотка.

    Бетон

    Фиксация на бетон потребует другого инструмента:

    • сначала отверстие намечают кернером, а затем пробивают перфоратором до нужной глубины;
    • диаметр бура должен совпадать с диаметром дюбеля. Длина отверстия должна превышать длину крепежа на 5–6 мм;
    • из отверстия удаляют пыль, молотком вбивают дюбель;
    • забивают молотком или вкручивают гвоздь.

    Гипсокартон

    При креплении в гипсокартон понадобится большая осторожность:

    • в материале делают отверстие нужного размера;
    • вводят дюбель до упора, аккуратно постукивая молотком;
    • вкручивают гвоздь отверткой или шуруповертом.

    Керамическая плитка

    При работе с керамической плиткой учитывается хрупкость материала:

    • на плитке отмечают место крепления и при помощи самореза по металлу делают отверстие глубиной в 0,5 мм – по сути, только прорезают эмаль;
    • затем просверливают плитку и материал за ней с помощью дрели ударного действия;
    • вставляют до упора дюбель и вкручивают гвоздь.

    Про цены на дюбели для крепления теплоизоляции с пластиковым или металлическим гвоздем, а также иные модели расскажем ниже.

    Монтаж

    Установка дюбеля зависит от его конструкции. В абсолютном большинстве случаев он предполагает предварительное высверливание отверстий, особенно когда речь идет о пластиковых изделиях. Однако есть и исключения: так «ввертыши» при установке в гипс или гипсокартон могут обойтись и без готового отверстия.

    Расчет дюбелей

    Выбор изделий и расчет количества главным образом определяется величиной нагрузки. Но при этом нужно учитывать характер материала, поскольку любые параметры крепежа снижаются при уменьшении плотности и прочности основания.

    При расчетах обязательно учитываются:

    Дюбель пластмассовый 6х30

    Технология

    Монтаж пластиковых дюбелей производится по одинаковой схеме. Отличия, связанные с конструкцией, невелики: действительно иначе производится лишь крепление с помощью универсальных дюбелей.

    Глубина отверстия всегда превышает длину изделия – на 3–5 мм. Эта величина указывается в рекомендациях от производителя.

    Стоимость материалов

    Стоимость крепежа более чем доступна, даже если речь идет об очень специальных изделиях.

    • Цена обыкновенного колеблется от 8 до 35 р. за шт. в зависимости от размера и предполагаемой нагрузки. Универсальная модель стоит от 31 до 38 р, фасадный дюбель – 35–39 р. за шт.
    • Дюбель-гвозди для изоляции – зонтики, стоят еще дешевле – от 5,30 до 8 р. за шт. Изделие с металлическим корпусом оценивается в 31–35 р, но бывает и меньше.

    Дюбель-гвоздь – весьма распространенный вид крепежа, ценимый и за разнообразие моделей, и за легкость крепления. Крепеж рассчитан на повсеместное использование при строительных и ремонтных работах.

    Еще больше полезной информации о монтаже дюбель-гвоздей содержится в данном видеоролике:

    Параметры изделий

    ГОСТ регламентирует только полиамидные дюбели общего назначения. Остальные виды крепежа изначально предлагались иностранными производителями, да и появились значительно позднее. Продукция такого рода проходит сертификацию.

    Размерные параметры крепления весьма разнообразны и определяются его назначением. Более важным является диаметр, тогда как длина самого изделия может быть довольно условной: например, дюбель-бабочка складывается при монтаже, уменьшаясь почти в 3 раза.

    О том, что делать если пластмассовый дюбель не держится в гнезде, расскажет этот видеоролик:

    Влияние содержания влаги на несущую способность дюбеля

    Влияние влажности на несущую способность дюбеля | Поиск по дереву Перейти к основному содержанию

    .gov означает, что это официально.
    Веб-сайты федерального правительства часто заканчиваются на .gov или .mil. Прежде чем делиться конфиденциальной информацией, убедитесь, что вы находитесь на сайте федерального правительства.

    Сайт защищен.
    https:// гарантирует, что вы подключаетесь к официальному веб-сайту и что любая предоставленная вами информация шифруется и передается безопасно.

    Тип публикации:

    Разное Публикация

    Первичная(ые) станция(и):

    Лаборатория лесных товаров

    Источник:

    Древесина и волокно.Том. 33, нет. 1 (январь 2001 г.): с. [126]-139 : ил.

    Описание

    Несущая способность дюбеля (прочность заделки) является критическим компонентом конструкции соединения древесины. Предыдущие тесты были сосредоточены на определении взаимосвязи между несущей способностью дюбеля, удельным весом и характеристиками крепежа, такими как диаметр. Однако, поскольку применение теории текучести для определения прочности соединений является относительно новым в Соединенных Штатах, было проведено мало исследований, полностью определяющих факторы, влияющие на несущую способность дюбеля.Одним из таких факторов является влажность. В этом исследовании определяли несущую способность двух групп образцов. Одна группа состояла примерно из 200 чистых кусков южной сосны, равномерно распределенных в пяти средах с разным уровнем влажности (4 %, 6 %, 12 %, 19 % и зеленый цвет) и заполненных 12,7 мм (0,5 дюйма) болты диаметр. Вторая группа включала образцы южной сосны, дугласовой пихты-лиственницы и ели-сосны-пихты в двух средах с влажностью (6% и 20+%), которые были загружены 3.Гвозди с гладким стержнем 33 мм (0,131 дюйма) (8d). Эмпирическая линейная зависимость была разработана между несущей способностью дюбеля и содержанием влаги с использованием первой группы образцов, которая выгодно отличалась от результатов второй группы. Эти результаты показывают, что соотношение прочности и влажности дюбеля не зависело от вида или типа крепежа, и поэтому эти параметры не были включены в модель. Вспомогательные испытания подтвердили предыдущие исследования, которые показали, что прочность на сжатие на штифт (параллельно волокнам) положительно коррелирует с предельной прочностью на сжатие параллельно волокнам.

    Цитата

    Раммер, Дуглас Р.; Винисторфер, Стив Г. 2001. Влияние содержания влаги на несущую способность дюбеля. Наука о древесине и волокнах. Том. 33, нет. 1 (январь 2001 г.): с. [126]-139 : ил.

    Примечания к публикации

    • Мы рекомендуем вам также распечатать эту страницу и прикрепить ее к распечатке статьи, чтобы сохранить полную информацию о цитировании.
    • Эта статья была написана и подготовлена ​​служащими правительства США в официальное время и поэтому находится в открытом доступе.

    https://www.fs.usda.gov/treesearch/pubs/5847

    Что такое штифтовое соединение?



    Дюбельные соединения – это способ крепления секций ящиков друг к другу. Включение дюбелей в соединительные секции дерева обеспечивает более точное и прочное соединение, чем простое использование клея.Дюбельные соединения невероятно прочны и визуально привлекательны, если они выполнены правильно. Этот тип соединения очень популярен для ящиков или других работ по дереву, в которых используется стыковое соединение. Он способствует увеличению прочности и долговечности сустава.

    Для чего используются штифтовые соединения?

    Штифтовые соединения используются в самых разных деревообрабатывающих проектах. Они предлагают ряд преимуществ во время производства и после него.

    Повышенная прочность – Угловые и стыковые соединения иногда только склеиваются между собой.Это означает, что напряжения, возникающие при любом использовании дерева, будут изнашивать соединение. Влажность также может привести к высыханию или потере клейких свойств. Дюбели добавляются к стыкам путем просверливания каждого соединительного куска дерева, чтобы соответствующие отверстия были общими для дюбеля. Наличие дюбелей физически соединяет древесину, что значительно увеличивает прочность.

    Держите прямо – При производстве изделий из дерева без дюбелей может возникнуть проблема склеивания и закрепления деталей без их смещения во время сушки и затвердевания.Включение дюбелей гарантирует, что все идеально выровнено, а при склеивании и зажиме оно становится идеально прямым и крепче сохнет.

    Штифтовые соединения – Для некоторых типов соединений требуется возможность скручивания. Дюбели обычно имеют круглую форму, что допускает определенный уровень скручивания. Это проще и проще, чем другие шарнирные соединения.

    Шпонки работают лучше, чем печенье – печенье легче и быстрее сделать, но оно не такое прочное и долговечное. Материал тонкий и имеет возможность впитывать влагу и набухать. Это может означать вздутие материала соединения, а дополнительное напряжение может привести к его ослаблению или полному выходу из строя.

    Преимущества соединений на дюбелях

    Нет необходимости в металле Крепежи – Гвозди, скобы и шурупы хорошо подходят, если их найти за гипсокартоном. Для нестандартных ящиков или других изысканных предметов интерьера они визуально мешают и нарушают узоры, которые мы все любим. Дюбели делают свою работу незаметно.

    Повышенная долговечность и прочность . Поскольку деревянный дюбель проходит внутри соединительных деревянных секций, он прочнее и прочнее. Гвозди, шурупы или скобы тоньше и часто неправильно устанавливаются. Они могут растягивать и расщеплять древесину, делая ее более слабой. Это отрицательно сказывается на сроке службы любой деревянной конструкции.

    Из чего сделаны дюбели?

    Дюбели могут быть изготовлены из металла, пластмассы или чаще дерева. В нестандартных ящиках и шкафах внутренние дюбельные соединения выполнены из дерева.Для полок шкафов очень распространены металлические дюбели. Они являются хорошим выбором для перемещения полок. Это хорошо для движущихся полок, но деревянные дюбели используются для изготовления ящиков на заказ, поскольку они имеют повышенную зернистость и трение внутри просверленных отверстий и повышенную долговечность.


    Изготовление ящиков с дюбелями на заказ

    Drawer Connection, Inc. производит ящики для клиентов с 1997 года и может изготовить любые ящики, которые вам нужны. Будь то ласточкин хвост или дюбель, мы можем изготовить ящики на заказ для вашей кухни, нестандартной системы организации шкафа, шкафа для ванной комнаты или в любом другом месте, где вам нужны ящики.Позвоните нам, чтобы начать свой проект по телефону 1-877-917-4887. Следите за новостями от опытных производителей выдвижных ящиков на DCDrawers.com



    Когда использовать дюбели в деревообработке (4 весомые причины)


    Если вы хотите соединить древесину, вы можете выбрать различные варианты, такие как гвозди или шурупы, но вы также можете выбрать дюбели. Дюбели — это метод соединения, который использовался сотни лет и по разным причинам. Но как же определить, почему дюбеля лучший вариант и когда использовать дюбеля для работ по дереву.

    Дюбели являются лучшей альтернативой для использования в следующих случаях:
    Использование гвоздей или шурупов не допускается по соображениям безопасности.
    Когда древесина слишком толстая, чтобы ее можно было прибить шурупами или гвоздями.
    Если вы хотите сделать соединения, выполненные столярным клеем, еще прочнее.
    Для выполнения соединений, при которых шляпки гвоздей или винтов не должны быть видны.

    В этом блоге мы углубимся в причины использования дюбелей в деревообработке, а также покажем вам преимущества и недостатки дюбелей. Кроме того, вы найдете пошаговые инструкции о том, как быстро и точно использовать дюбели в своих проектах.

    Что такое дюбель?

    Шпунт представляет собой цилиндрический деревянный стержень, используемый для соединения между собой деревянных элементов конструкции. Дюбели, как гвозди и шурупы, используются в качестве альтернативы для увеличения прочности соединения.

    Когда использовать дюбели в деревообработке (4 важные причины) Дюбели

    В оба куска дерева вставляются дюбели, которые впоследствии соединяются вместе, что обеспечивает более прочное соединение, чем простое склеивание. Дюбели можно обмакнуть в клей перед установкой в ​​древесину, чтобы сделать соединение еще прочнее.Существует больше, чем просто использование дюбелей для дополнительной прочности, подробнее об этом в разделе «когда использовать дюбели в деревообработке» ниже.

    Дюбеля можно приобрести в готовом виде или легко сделать самому .
    Когда вы покупаете дюбеля, вы можете сделать это не только разной толщины, но и разной длины. Иногда вы также можете купить более длинные дюбели и обрезать их до нужного размера.

    Когда использовать дюбели в деревообработке

    Штифтовые соединения чаще всего используются в столярных и деревообрабатывающих работах, чтобы обеспечить более прочное соединение при соединении двух или более кусков дерева. Дюбельные соединения широко используются при изготовлении мебели. Иногда предпочтительнее работать с дюбелями, и чтобы лучше понять это, ознакомьтесь с приведенными ниже советами о том, когда использовать дюбели в деревообработке.

    Когда использование гвоздей или шурупов не допускается по соображениям безопасности

    В некоторых случаях вам может потребоваться избегать использования гвоздей и шурупов из соображений безопасности. Например, можно подумать о деревянных игрушках. Вы ведь не хотите, чтобы шляпка гвоздя или кончик шурупа проткнули дерево и поранили ребенка.Если вы хотите сделать деревянные игрушки для своих детей или внуков, то это будет самой важной причиной в этом списке, когда использовать дюбели в деревообработке для вас.

    Когда древесина слишком толстая, чтобы использовать шурупы или гвозди

    Если вы хотите соединить деревянные доски в единое целое, например, при изготовлении столешниц, нет другого выхода, кроме как использовать дюбели. Древесина слишком толстая, чтобы использовать в этой ситуации шурупы или гвозди. Деревянные дюбели создадут прочное соединение между досками, а также аккуратно выровняют их, чтобы получить плоскую поверхность.

    Для увеличения прочности соединения

    Еще одна причина использования дюбелей в деревообработке, о которой вы уже читали в этой статье, — сделать более прочное соединение. Клей для дерева сам по себе может гарантировать, что вы сможете прочно соединить две деревянные доски вместе. Как работает столярный клей и как лучше наносить столярный клей , можно найти в этом списке всех статей, которые я уже писал о столярном клее .

    Деревянный дюбель, встроенный в обе части (позже в этой статье вы узнаете, как это сделать шаг за шагом), укрепляет точку разрыва соединения.Таким образом, силы, которые будут приложены к этой точке разрыва, больше не только за счет столярного клея, но и передаются дюбелем.

    Штифт удлиняет деревянную массу в середине одной половины, пересекает линию излома и входит в сердцевину второй детали, образуя более прочное соединение там, где столярный клей прерывает деревянную массу. Чтобы сделать соединение между дюбелем и древесиной более прочным, нанесите на дюбель столярный клей, прежде чем вставлять его в древесину.

    Чтобы получить более аккуратную и ровную поверхность, чем гвозди или шурупы

    Возможно, вы не захотите постоянно видеть шляпку гвоздя или шурупа на деревянной поверхности.Затем вы должны начать использовать дюбеля. Дюбели не оставляют следов на поверхности, но обеспечивают прочное соединение, сравнимое с шурупами или гвоздями.

    При использовании этого метода убедитесь, что вы не просверливаете древесину насквозь при сверлении отверстия под дюбель. В этом случае может пригодиться ограничитель глубины на вашей дрели . Рекомендуется сверление на глубину двух третей толщины древесины.

    Когда вы будете соединять детали с помощью дюбеля и столярного клея, вы получите бесшовное соединение без необходимости смотреть на шляпки гвоздей или шурупов.Недостатком является то, что вы не можете сжать детали друг с другом, как с помощью шурупа или гвоздя, поэтому вы будете плотно прижимать детали друг к другу с помощью зажимов , пока столярный клей не затвердеет.

    Преимущества шпоночного соединения

    Соединение на дюбелях — это техника, очень часто используемая в деревообработке, когда два куска дерева соединяются дюбелем или деревянным штифтом. Неслучайно дюбели используются уже сотни лет. Теперь, когда вы знаете, когда использовать дюбели в деревообработке, пришло время взглянуть на многочисленные преимущества, которые дюбели могут принести вашим проектам.

    Даулинг — быстрый процесс.

    Как только вы научитесь делать дюбели, это будет простой и быстрый процесс. Всего за несколько мгновений вы создали прочное и долговечное соединение. Изготовление приспособления для изготовления дюбелей сделает процесс еще быстрее. Вы можете шаг за шагом узнать, как их сделать, в моей статье « 3-ходовой зажим для дюбелей | Новое и БОЛЬШОЕ улучшение для БЫСТРОЙ настройки | БЕСПЛАТНЫЕ ПЛАНЫ ». Кроме того, есть и бесплатные планы.

    Наиболее прочными соединениями являются штифтовые соединения.

    Когда речь заходит о прочности, шпунтовые соединения занимают первое место в списке деревообрабатывающих соединений. Один дюбель может сделать соединение намного прочнее, но настоящая прочность достигается при использовании нескольких дюбелей. Чтобы добиться прочного и надежного соединения, ставьте дюбели через каждые 4 дюйма (около 10 см).

    Нет необходимости иметь какое-либо оборудование.

    Для соединений на дюбелях не требуются винты, скобы или гвозди. Это не только снижает вероятность повреждения при работе с фурнитурой, но и придает объекту более отполированный вид, не нарушая рисунок зерна.

    Это безопасно

    Поскольку дюбель проходит сквозь древесину, соединение получается чрезвычайно прочным, намного прочнее, чем при использовании простого клея или гвоздей для соединения двух кусков дерева.

    Простота сборки

    После того, как вы решили, где и как глубоко вы хотите разместить шпунты в дереве, вам нужно будет выдолбить отверстия, в которые будет входить шпунт. Просто добавьте немного столярного клея, вставьте штифт в кусок дерева, а затем прикрепите другой кусок, и все. Это так просто.

    Универсальность

    Дюбельные соединения можно использовать в любых ситуациях.Вы можете использовать дюбели для прямого или плоского углового соединения, или даже если вы хотите работать в более сложных соединениях. Дюбели предназначены не только для деревообработки, специальные дюбели позволяют выполнять соединения в металлоконструкциях или даже пластике.

    Низкая стоимость

    Дюбели — дешевая альтернатива шурупам, но самая большая разница в цене по сравнению с печеньем. Чтобы использовать печенье в деревообработке, вам нужен специальный инструмент, который значительно выделит ваш бюджет.

    выравнивание

    Если вы правильно начертите дюбельное соединение, вы сможете соединить деревянные детали только в точном соответствии друг с другом и получить прекрасный результат.Штифтовое соединение не может соскользнуть после того, как оно было построено, потому что штифты удерживают его на месте.

    Недостатки шпунтового соединения

    В дополнение к многочисленным преимуществам, которые могут дать вам дюбели для использования в ваших проектах, полезно также упомянуть недостатки этих деревянных колышков. Понимая недостатки, вы можете реагировать на это при его использовании, чтобы вы могли устранить недостатки, а также полностью.

    Неправильное выравнивание

    При соединении с помощью дюбеля, если ваше сверло хоть немного проскальзывает при открытии отверстия или если оно не выровнено должным образом, у вас возникнут большие проблемы с выравниванием соединения и установкой дюбеля. Поэтому рекомендуется использовать сверлильный станок, когда это возможно. Если вы хотите просверлить идеальные отверстия без сверлильного станка, обязательно ознакомьтесь с моей статьей « как просверлить прямые отверстия без сверлильного станка ».

    Обрезка дюбелей

    Штифты со временем срезаются. Затем его нужно высверлить и поставить новый дюбель. Чем выше качество дюбелей, тем дольше прослужит соединение, выполненное дюбелями.

    Как сделать шпунтовое соединение

    Дюбельные соединения встык

    Это соединение, которое вы будете использовать, например, для создания рамок лица.Прежде чем приступить к работе, убедитесь, что ваши заготовки имеют плоские поверхности с квадратными концами.

    Шаг 1 : Соберите детали и начертите линии на стыке, чтобы отметить положение дюбелей. Расположите отверстия под штифты на расстоянии не менее 1/4 дюйма (6 мм) от краев заготовки для оптимальной прочности соединения. Чтобы максимизировать прочность дюбелей, размещайте дюбели через каждые 4 дюйма (около 10 см).

    Шаг 2 : Для этого я рекомендую вам использовать зажим для дюбелей. Вы можете проверить, как его сделать здесь .Поместите приспособление для дюбелей на одну из двух заготовок так, чтобы отметка, которую вы сделали ранее, совпала с линией разметки дюбеля.

    Шаг 3 : Просверлите отверстия в двух частях соединения. Для установки глубины сверления полезно иметь на сверле ограничитель глубины . Если у вас его нет, вместо этого оберните сверло куском малярной ленты. Просверлите каждое отверстие под дюбель чуть глубже половины длины дюбеля, чтобы образовался небольшой зазор для излишков клея; в противном случае соединение не будет герметичным.

    Шаг 4 : Проверьте посадку детали, вставив заглушки насухо в отверстия перед склеиванием соединения. Возможно, вам нужно будет немного почистить отверстия, чтобы сделать их больше, чтобы детали могли легко стыковаться друг с другом. После того, как заглушки будут на месте, нанесите клей на отверстия и соедините детали. Вы закончили работу!

    Торцевые дюбельные соединения

    Этот вариант с дюбельным соединением чаще используется при изготовлении деревянных ящиков или корпусов шкафов.Если вы не сделали приспособление для дюбелей, которое можно найти на этом веб-сайте, или не видели в моем видео на YouTube, для этого приложения потребуется металлических дюбеля для точного построения этих соединений.

    Шаг 1 : Отметьте на заготовке линии расположения дюбелей, на концах которых будут отверстия для дюбелей. Используйте приспособление для дюбелей, чтобы просверлить эти отверстия так же, как для соединения встык. После сверления вы можете поместить точки дюбелей в отверстия.

    Шаг 2 : Соедините соединительные детали вместе и убедитесь, что они правильно выровнены.Аккуратно постучите резиновым молотком по концу заготовки для дюбелей так, чтобы центры вошли в древесину и оставили следы для сверления противоположных отверстий для дюбелей.

    Шаг 3 : Просверлите установочные отверстия там, где кончики дюбелей оставили след. Затем выполнить сухую припасовку сустава. Если детали подходят друг к другу, их можно соединить столярным клеем.

    Строительство мастерской может быть сложной задачей и требует множества проб и ошибок.
    Я знаю это, потому что тоже был там.
    Благодаря высочайшему опыту работы с небольшим магазином, которого я больше нигде не видел, я получил больше информации о строительстве мастерской.
    Так я мог более разумно тратить свои деньги и экономить большие деньги.

    Я действительно рекомендую это всем моим коллегам-любителям и творцам!

    ВЫ МОЖЕТЕ ПОТРАТИТЬ СВОЙ БЮДЖЕТ ТОЛЬКО ОДИН РАЗ

    Перестаньте тратить свой бюджет на неправильные вещи!
    Позвольте этому фантастическому обучению помочь вам и начните экономить деньги уже сегодня.
    Я уже купил лично этот и я никогда не видел ничего лучше этого .

    Розница $129

    Ограниченная цена: $39

    Прочтите другие блоги, связанные с этим, здесь:

    Я надеюсь, что эта информация о том, когда использовать дюбели в деревообработке, была вам полезна, и что этот блог вдохновит вас.
    Дайте мне знать в комментарии ниже .

    Не стесняйтесь поделиться этим блогом на Facebook, Pinterest или в других социальных сетях .
    Вы можете сделать это с помощью кнопок внизу или вверху блога.
    Будем очень признательны.

    С нетерпением жду встречи с вами в другом блоге или видео.

    Привет,
    Кристоф, основатель Christofix.com
    Деревообработка | Сделай сам | Украшение для дома


    Типы деревянных соединений

    Деревянные соединения бывают разных конфигураций, которые соединяют вместе два куска дерева. Некоторые соединения включают в себя вырезание каналов в двух разных деревянных частях, чтобы они сцеплялись друг с другом, в то время как в других используются крепежные детали, такие как гвозди или шурупы, чтобы удерживать их на месте.

    Поскольку деревянные соединения необходимы для деревообработки, многие типы соединений использовались на протяжении столетий и даже тысячелетий. Плотники и мастера древнего Китая и Египта помогли усовершенствовать методы столярного дела, которыми до сих пор пользуются подрядчики и столяры.

    Узнайте об анатомии шкафов, распространенных материалах и надлежащих методах изготовления качественных предметов вместе с краснодеревщиком Кеном ДеКостом в онлайн-курсе MT Copeland «Введение в краснодеревщик» .

    12 Распространенные типы деревянных соединений

    Любой проект из дерева, от каркаса дома до небольшого шкафа, вскоре столкнется с проблемой: как соединить или соединить два куска дерева, чтобы сформировать более крупную конструкцию? Вот посмотрите на 12 различных типов деревянных соединений и когда использовать каждый тип, чтобы получить наилучший результат для вашего проекта.

    1. Стыковое соединение

    Стыковое соединение является основным типом соединения древесины. Две разные деревянные детали просто располагаются рядом, при этом торец одной заготовки примыкает к торцу другой заготовки.В отличие от других деревянных соединений, две части не имеют формы или вырезаны для соединения друг с другом, и для их соединения обычно используются механические застежки.

    В строительных проектах стыковые соединения можно найти вокруг плинтусов и оконных наличников, и это удобный вариант, когда скорость строительства важнее внешнего вида.

    Совет: В то время как базовое стыковое соединение является рабочей лошадкой, а не шоу-пони, потайные гвозди или шурупы могут сделать его более привлекательным.

    2. Угловое соединение

    «Митра» — это еще одно слово для косого реза и пилы, которая делает пропил. Термин «угловое соединение» относится к двум пропилам под углом 45 градусов, где куски дерева соприкасаются, образуя угол 90 градусов. В то время как наиболее распространенные соединения под углом делаются под углом 45 градусов, соединения встык под углом можно резать под любым углом. Например, если вы хотите построить конструкцию восьмиугольной формы, то вам нужно срезать каждую кромку до 22,5 градусов.

    Соединения под углом

    обычно используются на видимых внешних углах дверей, окон и рам для картин.Они прочнее, чем стыковые соединения, потому что площадь поверхности, на которой соединяются две деревянные части, больше, но они все равно требуют клея и механических креплений, чтобы оставаться на месте.

    Совет: Будьте готовы внести небольшие коррективы в угол скоса, потому что большинство разрезов для дверных и оконных рам не точно 45 градусов из-за незначительных различий в гипсокартоне или других строительных материалах.

    3. Резьбовое соединение

    Сплошное соединение представляет собой вариант соединения под углом, которое располагается под соединением под углом. Он учитывает тот факт, что углы многих комнат на самом деле не сходятся под углом 90 градусов. Под внешним (видимым) угловым соединением два куска дерева, образующие стыковое соединение, вырезаны, как кусочки головоломки, чтобы сформировать неправильную, но индивидуальную посадку.

    4. Шпунтовое соединение

    Эти соединения состоят из шпунта или гребня на одном куске дерева и паза или канала на другом. Язычок скользит в канавку, создавая прочное соединение.

    Эти соединения обычно используются для элементов, которые ровно лежат на поверхности, например, полов из твердой древесины.Большинству подрядчиков не нужно беспокоиться о их создании, поскольку материалы для напольных покрытий обычно поставляются с уже прорезанными стыками, и единственная проблема заключается в совмещении элементов.

    Совет: Если вы самостоятельно вырезаете шпунтовое соединение, шпунт должен составлять одну треть толщины древесины. Например, если доска имеет толщину ¾ дюйма, шпунт должен быть ¼ дюйма.

    5. Врезной шарнир

    Врезные соединения также известны как врезные и шиповые соединения.Хотя снаружи они выглядят как стыковые соединения, выступающий элемент вырезается в одной части (шип), который скользит в соответствующее углубление (паз) в другой части. Благодаря увеличенной площади склеиваемой поверхности в месте соединения двух деревянных деталей это значительно более прочная и элегантная альтернатива стыковому соединению.

    Совет: Всегда сначала вырезайте паз. Легче обрезать шип, чтобы он подходил к пазу, чем подойти к задаче наоборот.

    6. Соединение внахлестку

    При соединении внахлест концы двух смежных деревянных брусков уменьшаются на половину их толщины в месте их нахлеста. Есть более прочные соединения, но полунахлест имеет эстетическую привлекательность по сравнению со стыковыми соединениями, поскольку они сохраняют одинаковую толщину с остальной конструкцией.

    Соединения внахлест обычно используются при изготовлении каркасов, а также в производстве мебели из-за их большого преимущества: рама остается одинаковой по толщине, в то время как другие соединения часто приводят к большей (непостоянной) толщине по сравнению с остальной конструкцией. Тонкие куски дерева могут быть значительно ослаблены, когда они теряют половину своей толщины, поэтому соединения внахлест лучше всего подходят для более толстых кусков дерева.

    7. Дадо сустав

    Пазы фальца получили свое название от итальянского слова, обозначающего штамп или цоколь. Он напоминает канавку — канавку, прорезанную в одном куске дерева параллельно волокнам, в которую скользит другой кусок дерева. Но в отличие от канавки, паз проходит перпендикулярно волокнам.

    Dado чаще всего используются в стеллажных системах, таких как шкафы и книжные полки.Пазы должны входить в древесину не глубже, чем на 1/3. Если вы используете кусок толщиной ¾ дюйма, обрезайте до ¼ дюйма.

    8. Фальцевое соединение

    Еще одно соединение с необычным названием (в данном случае от среднефранцузского слова, означающего «прижимать»), шпунтовое соединение связано с пильчатым соединением и состоит из канала с открытыми сторонами на конце куска дерева. Он часто соответствует соответствующему вырезу в детали, с которой он соединен, для создания двойного шпунтового соединения.

    Фальцевые соединения представляют собой эстетически привлекательные соединения, хотя и не особо прочные, и поэтому их лучше всего использовать при изготовлении задней части корпусов шкафов и других работ, где не требуется большая прочность.Из-за большей площади поверхности двойной шпунт является лучшим выбором, если вам нужно более жесткое соединение.

    Фото: Craftsmanspace.com
    9. Соединение с карманом

    Соединения с выемками основаны на крепежных элементах, а именно винтах с выемками. По сути, они представляют собой стыковое соединение с небольшим отверстием, просверленным в одном из кусков дерева. Затем две части крепятся саморезом с потайным отверстием.

    Соединения с прорезями прочны и просты в изготовлении. Их недостатком является то, что они менее привлекательны визуально, чем другие соединения, что делает их более подходящими для временного использования или мест, где соединение не будет видно.

    Совет: Шурупы будут лучше держаться на лицевой или кромочной поверхности, поэтому избегайте завинчивания в торцевую текстуру.

    10. Дюбель

    Поскольку соединения на дюбелях труднее создать, чем соединения с карманными отверстиями, сейчас они менее популярны, чем когда-то. Чтобы сделать дюбельное соединение, просверлите отверстия в месте соединения двух частей, нанесите в них небольшое количество клея, вставьте дюбеля и затем соедините детали вместе.

    Дюбельные соединения служат той же цели, что и соединения с карманами, но более эстетичны, а деревянные дюбели обладают большей прочностью, чем гвозди или шурупы.

    Наконечник: Расширяемые рифленые дюбели вырастают примерно на 1/32 дюйма при контакте с влагой клея, что помогает обеспечить плотную посадку соединения.

    11. Бисквитный сустав

    Это необычное соединение образуется путем вырезания двух изогнутых канавок в двух кусках дерева, а затем их соединения с помощью деревянного бисквита, который приклеивается на место.

    Бисквитные соединения обычно используются с листовыми материалами, такими как фанера и ДСП, но также могут использоваться с цельными панелями из различных пород дерева.Преимущество этого стыка в том, что он совершенно невидим, создавая идеально ровную поверхность.

    Совет: Вы должны прорезать прорези на одной и той же стороне каждого куска дерева, который вы соединяете. например, чтобы убедиться, что они идеально выровнены.

    Наконечник: Важно, чтобы клей внутри бисквита был равномерно распределен для наилучшего прилегания.Используйте кислотную кисть (также называемую клеевой кистью), чтобы обеспечить равномерное покрытие.

    12. Соединение типа «ласточкин хвост»

    Соединение типа «ласточкин хвост» является одним из наиболее характерных соединений и признано признаком профессионального мастерства. Они состоят из ряда взаимосвязанных штифтов и хвостовиков трапециевидной формы. Долгое время они были покрыты шпоном, но сегодня их обычно оставляют видимыми в знак признательности за мастерство, затраченное на их создание.

    Их основной характеристикой является устойчивость к разрыву, поэтому они чаще всего используются для изготовления выдвижных ящиков.Коробчатое соединение, в котором отсутствует трапециевидная форма, представляет собой вариант типа «ласточкин хвост», который легче построить.

    Совет: Ключом к успешному созданию соединений типа «ласточкин хвост» является точная разметка базовых линий перед началом работы. Тупой калибр порвет волокна дерева, поэтому убедитесь, что ваш калибр острый.

    MT Copeland предлагает онлайн-курсы на основе видео, которые дают вам основы основ строительства с реальными приложениями, такими как строительные шкафы .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
