какими должны быть стандартные параметры — советы мастера — Фабрика ремонта

Размер туалета: какими должны быть обыкновенные показатели. Одним из очень важных показателей планировки жилой площади считаются самые маленькие габариты туалета (санузла).

Несмотря на, кажется, маловажность данного момента – а большинство очень легкомысленного относятся к площади помещений где стоит сантехника – площадь туалета очень важна. И первым делом это нужно — чтобы создать хорошее оформление в данном помещении.

Размеры туалета и квартирная планировка

Давайте начнем, значит так, вообразим себе, что у нас есть помещение с черновой облицовкой (а то — и отделки даже нет). В этом варианте первое, с чем нам нужно будет столкнуться – это интерьерная планировка.

И главную роль в формировании конечного результата будет играть конкретно сантехнический узел – габариты его и определят:

  • Как конкретно будут расположены приборы сантехники (ванна, умывальник, биде, унитаз)
  • Как нужно протянуть коммуникации

  • Какие варианты облицовки будут идеальны (стоит ли прятать провода и коммуникации под обшивкой)

Если например сантехнический узел маленьких размеров, то сэкономить место можно благодаря установке ванны сидячего типа или же кабины для душа, или – поставить комбинированный унитаз с биде. По любому, конфигурация и размеры помещения, в каком будет находиться туалет, крайне важны.

Стоит обратить внимание! Промер размеров туалета нужно выполнять на шаге планировки ремонта, по другому есть риск того, что важные приборы сантехники просто не уместятся в помещение, а если например и уместятся – то использовать их будет очень не комфортно.

Нормативное регулирование сантехнических размеров

Конфигурация помещения, минимальная площадь туалета, и плюс к этому остальные показатели, которые связаны с линейными размерами туалетов, регулируются целым списком нормативно-правовых актов.

Для Р.Ф. это первым делом «Санитарные правила и нормы» (СНиП), СНиП определяют как размеры туалетов в общественных зданиях разного предназначения, так и минимально возможные габаритные размеры помещений такого типа для жилого дома.

Вот отчего, начиная перепланировку собственной жилой площади, нужно весьма тщательно изучать нормативно-правовую базу в этой области, по другому есть риск, что работы по планировке будут приняты не подходящей СНиП и как правило – нелегальной.

Стоит обратить внимание!
Для Белоруссии, Украины и остальных стран нормативы СНИП, которые касаются размеров туалетов, отличаются от принятых в Российской Федерации.

Опять же многие различия имеют нормативные размеры туалета для ряда населенных пунктов и специальных местностей.

Особенная категория ограничений может касаться размещения сантехнических узлов в жилой площади. В основном, БТИ не разрешают перепланировку, благодаря которым сантехнический узел устанавливают над кухней или жилой зоной.

В виде исключения могут быть только квартиры с двумя уровнями площади больших размеров, впрочем по любому любую перепланировку ванне в панельном доме нужно анализировать по отдельности.

Только один случай, когда перепланировку или строительство санузла можно делать «не оглядываясь» на СНИП – это перепланирование сантехнического узла в приватном доме.

Если вы не подключаете сантехнический узел до стояка водоснабжения и канализации, потребность в суровом следовании нормативам не присутствует. Тем не менее, иметь их в виду все таки следует – но уже из чисто соображений практики.

Самые маленькие размеры

В основном, обычные и большие туалеты не представляют особенной трудности в планировке. А вот небольшой сантехнический узел, из-за маленькой площади, просит к себе внимания. В ванные комнаты маленького размера очень тяжело поместить всю нужную сегодняшнем человеку сантехнику – и при всем этом не нарушить санитарные нормативы, уже не говоря о воплощении хотя бы самого маленького уровня удобства.

Итак, каким же должен быть самый маленький размер сантехнического узла?

Самые маленькие размеры санузла в помещении для жилья это:

  • Самая маленькая ширина туалета- 0,8 м

  • Самая маленькая глубина туалета– 1,2 м

  • Вышина потолка в туалете – не меньше 2,5 метров

  • Вышина потолка в коридоре на подходе к туалету – не меньше 2,1 метра.

  • Расстояние от унитаза до наклонной поверхности кровли (если например туалет находится в мансарде) – 1,05 – 1,1 метра

Предпоследний показатель очень важно учесть тем, кто запланировал оборудование коридорной антресоли – а очень часто в качестве самого оптимального места подбирают конкретно участок коридора между туалетом и кухней.

Для сантехнического узла совмещенного типа столь жёсткие ограничения размеров отсутствуют, вот именно поэтому при перепроектировке следует руководствоваться соображениями удобства и здравым смыслом.

Помимо размеров, главное так же и расположение двери в туалет. По СНиПу, двери туалета должны раскрываться лишь наружу. Вход в туалет должен быть исключительно в прихожей!

Ограничения для расположения сантехники

Некоторые ограничения с размерами затрагивают расположения приборов сантехники в туалете.
И если например раньше мы говорили про ограничения, с какими вы могли встретится лишь в случае если у вас туалет слишком уж маленький, то тут необходимо быть внимательным во всем:

  • Расстояние между биде и унитазом — не меньше 0,25 метров (это не относится к комбинированным моделям)

  • Перед душевой кабиной или ванной – не меньше 0,7 метра свободного места (оптимально 1 – 1,2 метра)

  • Перед унитазом – не меньше 0,6 метра свободного места

  • с любой стороны унитаза – не меньше 0,25 метра

  • Перед умывальником не меньше 0,7 метра, а если например умывальник из стены не выступает, а находится в нише – 0,9 метра.

Туалеты для инвалидов

Затронув нормы, по отдельности регулирующих размеры габаритов помещений для установки сантехники в зданиях общественного значения, нельзя не сказать про то, что особенные требования выдвигаются к туалетам для лиц с ограниченными возможностями.

Так, исходя из пункта 4.36СНиП 2.08.02-89 «здания общественного типа» во всех уборных зданий общественного значения должен быть минимум один туалет для лиц у которых ограничены возможности – размеры данного туалета должны быть в таких пределах:

  • Самая маленькая глубина – 1,8 метра

  • Самая маленькая ширина кабинки – 1,65 метра

Двери у кабинок подобного специального туалета должны раскрываться лишь наружу. Оборудование дополнительного характера для комфорта применения туалета лицами с особенными потребностями СНиП не регламентирует, впрочем его установка считается очень желанной.

Разумеется, подобный туалет оптимальнее устанавливать в месте, по максимуму удобных для доступа маломобильных категорий, первым делом – колясочников-инвалидов.

Что касается строений жилого типа, то для них отличительны такие требования:

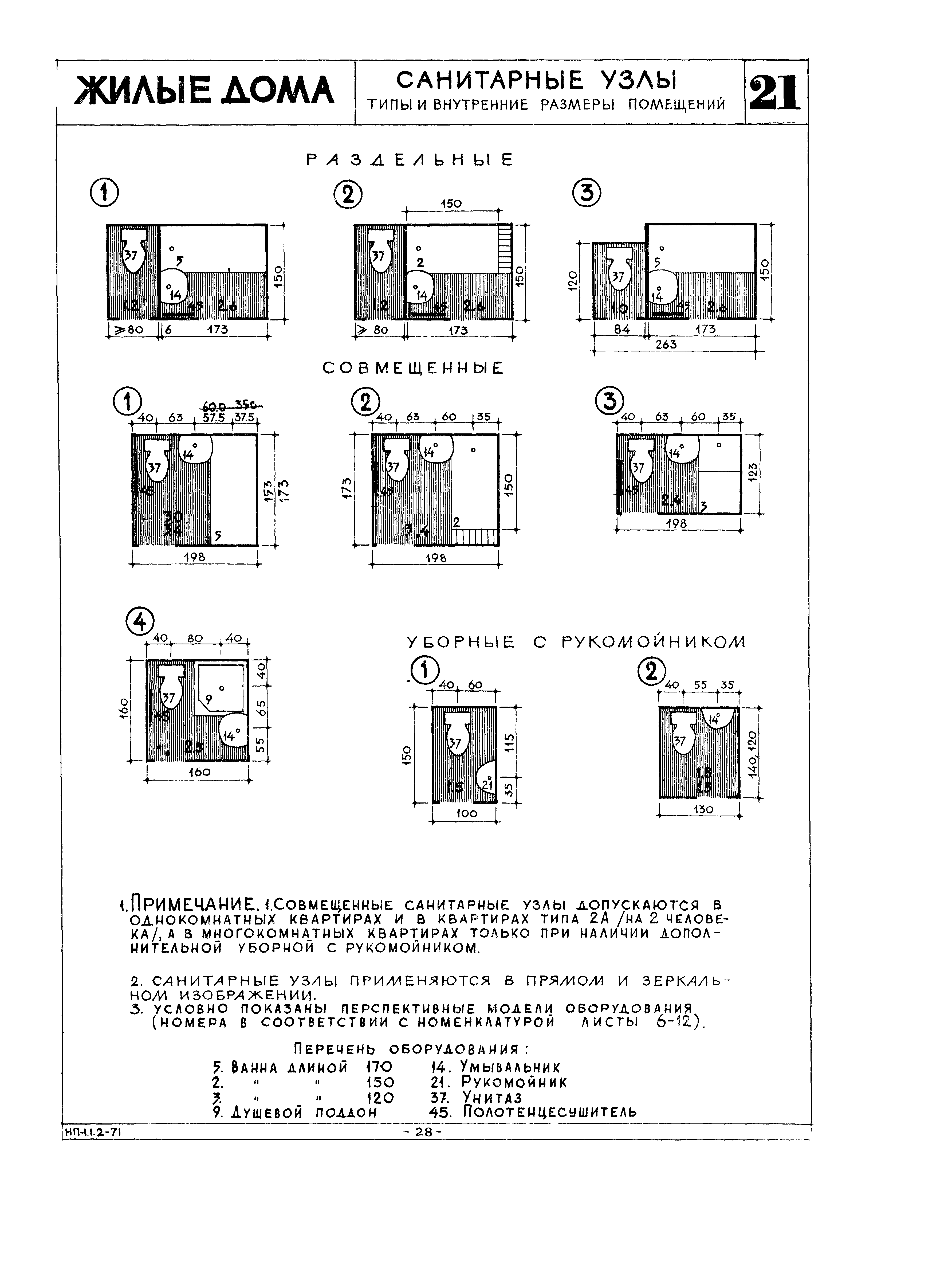

  • Туалет с поставленным умывальником – не меньше 1,6х2,2 метра

  • Санузел совмещенного типа – 2,2х2,2, метра

Как можно заметить, в отношении к габаритным размерам туалета есть большое количество ограничений, притом не только по нормам Снип, но и со стороны комфорта применения. И прежде чем приступить к строительным работам, перепроектировке или капремонту (тем более – если например у вас небольшой туалет) нужно внимательно выучить эти все ограничения. Тогда и с разрешением не будет проблем, и использовать туалет будет удобно. Надеемся что теперь вы знаете какая минимальная площадь туалета снип.

Вы прочли заметку на тему:

Размер туалета: каким он должен быть по снип

Особенности комплектации общественных туалетов для инвалидов

Общественные уборные должны быть оснащены должным образом, согласно требованиям санитарных норм. При этом немалое внимание уделяется санузлам для инвалидов. Чаще всего об их существовании забывают, в результате чего при посещении туалетов в общественных местах людям с малоподвижных групп населения приходиться испытывать существенные трудности.
Сегодня при наличии желания и возможностей вовсе не трудно оснастить туалетную кабинку для людей с ограниченными возможностями. Современные производители для этого выпускают много моделей как душевых кабин, так и унитазов с раковинами, предназначенных именно для инвалидов. Как правило, для этого также не требуются серьезные финансовые вложения.

Основные категории комплектации общественных туалетов для инвалидов:

  • Писсуары.
  • Раковины.
  • Осушители.
  • Душевые кабины.
  • Специальные накладки.
  • Унитазы для инвалидов, оснащенные поручнями.

В зависимости от размеров помещения и конечных целей, устанавливается то или иное оборудование туалетов в общественных зданиях для инвалидов . Например, чаще всего обустраивается уборная с рукомойником, которая должна иметь минимальные размеры 1,6 х 2,2 м. Другие варианты — это уборная без умывальника с минимальными размерами 1,2 х 1,6 м и совмещенный санузел с ванной, для которой допускаются размеры 2,2 х 2,2 м.

Комплектация санузлов для инвалидов — особенности устройства:

  • Высота сантехники — согласно санитарным нормам высота, на которой должен располагаться унитаз, составляет в среднем 53 см от пола. Некоторые модели унитазов для инвалидов при необходимости регулируются по высоте. В других вариантах предоставляется специальная подставка, позволяющая поднять унитаз на небольшую высоту. Но подобные изделия довольно дорогостоящие, поэтому в большинстве случаев довольствуются стандартными вариантами.
  • Поручни — изготавливаются различного размера — от 3 до 5 см в диаметре, но чаще всего используются поручни в 4 см. Крепление поручней предполагает разделение этой большой группы на несколько подгрупп. К одной причисляются поручни, которые крепятся непосредственно к сантехоборудованию. К другой — поручни, которые монтируются к стенам или полу. Также выделяют поручни по типу стационарных, откидных и передвижных.
  • Материалы — выбираются максимально прочные по типу санфаянса, стали, чугуна. В некоторых случаях отдают предпочтение антивандальным материалам, но они дорогостоящие.
  • Крышка и сидение — используются как стандартные, так и автоматизированные комплектующие. Иногда требуется установка сидений с подогревом или микролифтом, также может устанавливаться сидение большего чем обычно размера.

Правильно обустроенная сантехническая комната во многом облегчает процесс использования людям с ограниченными возможностями. Поэтому при необходимости получить больше информации о фурнитуре и профиле для туалетных кабин смотрите сайт производителя https://4restroom.ru /.



Планировочная структура общественных зданий

Приемы планировки общественных зданий или взаимосвязи их помещений можно подразделить на несколько видов.
Анфиладная планировка (рис. 49, а) представляет собой непосредственную связь между собой основных помещений, часть которых или даже все являются проходными. Планировка такого вида весьма экономична; применяют ее для музеев, вокзалов, торговых зданий, бань, а частично для библиотек, спортивных зданий.

Коридорную планировку (рис. 49, б — d) используют в большинстве общественных зданий, состоящих из небольших, изолированных друг от друга помещений. Этот вид планировки может быть с односторонним и двусторонним коридором. Первый вариант неэкономичный, но обеспечивающий лучшие санитарные качества, применяют главным образом в лечебных и учебных зданиях.


Рис. 49. Приемы планировочной организации объектов общественного назначения:
а — анфиладная планировка; б — односторонний коридор; в — двусторонний коридор с рекреациями или ожидальнями; г — двусторонний коридор; д—планировка с двумя коридорами и подсобными помещениями между ними; е. ж — планировка на основе главного помещения

Второй вариант, с двусторонним коридором, обслуживающим вдвое больше помещений, чем односторонний, наиболее распространен в планировке общественных зданий, в первую очередь административных и научно-производственных. Иногда используют планировку с двумя коридорами; последний вариант рекомендуется для перепланировки зданий особенно большой ширины.

Планировка главного помещения (рис. 49, е, ж) заключается в объединении вокруг основного — наибольшего по площади помещения обслуживающих комнат. Главные помещения предусматривают в зрелищных, торговых и спортивных зданиях. Залы в зависимости от функциональных требований могут иметь внутренние опоры (в магазинах, библиотеках) и быть без опор (в кинотеатрах и спортивных зданиях).

При секционной планировке повторяют в одном здании несколько групп помещений, объединенных функциональным процессом и коммуникациями. Этот вид планировки широко применяют в детских учреждениях и учебных зданиях. В условиях реконструкции секционную планировку жилых домов можно сохранять в особенности тогда, когда отдельные подразделения размещаемой организации имеют достаточную самостоятельность в работе.

Основными в общественном здании являются его рабочие помещения, обеспечивающие функциональное назначение объекта. Вся рабочая площадь складывается из элементарных помещений, размеры которых по условиям работы в них, соразмерности человеку и по долговременной архитектурной практике близки разме рам в жилых домах. Средние размеры таких помещений, как и Б жилье, равны примерно 6X3 м.


Рис. 50. Планировочные элементы общественных зданий:
а — вестибюль, размещаемый в одном пролете здания; 6 — то же, во всю ширину корпуса; в, г —варианты вестибюля в пристройке, д, е— варианты расположения тамбура; ж, и — тамбуры с поворотом и с тройными дверями; к — оборудование гардероба

Элементарные помещения в общественных зданиях часто объединяют по 2, 3 и 4 шага, т. е. до соотношения сторон в них 2:1. При соединении больше чем четырех элементарных помещений образуются излишне вытянутые комнаты, неприятные для самочувствия находящихся в них людей. Такие удлиненные помещения могут быть оправданы в проектных организациях, демонстрационных и читальных залах.

Входной узел общественного здания должен соответствовать функциональному характеру и значению объекта. В зданиях с единовременным массовым входом и выходом людей (например, в учебных и зрелищных) планировка входного узла должна обеспечивать особо надежную изоляцию его от холодного воздуха, и помещения этого узла (тамбуры и вестибюль) должны быть достаточно просторными.

Планировочная организация входного узла, состоящего из вестибюля с тамбуром и гардероба, может быть самой разнообразной (рис. 50).

Тамбур (рис. 50, б) представляет собой как минимум две одно- польные или двухпольные двери, расположенные одна за другой. При большом количестве людей, в особенности при единовременном приходе и уходе, форму тамбура следует усложнять для лучшей защиты от холода.

Гардеробы обычно оборудуют металлическими консольными вешалками. Их основные размеры и пример размещения ясно видны на рис. 50, к. Площадь гардероба принимают из расчета 0,08 м2 на 1 крючок.

Коридоры должны соответствовать их назначению, имея нужную ширину; в них надо продумать направление открывания дверей и обеспечить нормативные условия освещения, в особенности двусторонних коридоров (рис. 51). Среднюю ширину коридора в массовых общественных зданиях можно принимать равной 2 м, а минимальную — 1,5 м.



Рис. 51. Планировочные требования к коридорам:
а — наибольшая длина коридора, освещаемого с одного конца; б — то же, тупикового коридора; в — коридор при наличии световых карманов; г — длина между световыми карманами; д — взаимосвязь между шириной коридора и направлением открывания дверей

Рекреации в учебных зданиях и ожидальни в лечебных и некоторых административных зданиях должны иметь ширину 2,4—

2,8 м; они обычно представляют собой расширенные участки односторонних коридоров или световые карманы. Площадь их рассчитывают по 0,6—0,7 м2 на человека.

Кулуары и фойе являются рекреационными помещениями при залах собраний, располагаемых смежно с ними. Кулуары представляют собой удлиненные помещения в виде широких коридоров, а фойе — помещения более компактные и обычно с естественным освещением. Второй функцией кулуаров и фойе является размещение демонстрационного материала различных видов. Площадь этих помещений принимают из расчета по 0,3—0,4 м2 на одно место в зале.

Вертикальными коммуникациями, или путями связи, служат прежде всего лестницы. В общественном здании лестниц должно быть не менее двух с выходами наружу прямо из лестничной клетки или через вестибюль. Одну из лестниц следует выделять как главную, непосредственно связанную с вестибюлем и по возможности разместить ее на пути к залу собраний.

Расстояния между лестницами должны быть не более 80 м, тупиковые или торцовые участки здания могут быть не длиннее 25 м. Ширина марша обычно — 1,35 м. Суммарную ширину маршей во всех лестницах рассчитывают не менее чем по 0,6 м на каждые 100 чел., находящихся на втором и вышерасположенных этажах.

Одну из лестниц, обычно главную, можно устроить открытой, без изолированной лестничной клетки. Наиболее распространенные планировочные решения лестниц показаны на рис. 52.

В тех случаях, когда надо соединить два участка здания, уровень полов в которых отличается на 0,5—1 м, устраивают пандусы (иначе рампы или аппарели), т. е. участки пола с уклоном не более 1 : 10, а при небольшой разнице уровней от 1:6.
Для вертикального сообщения в зданиях от 4 этажей и выше обязательно применяют лифты — обычные и скоростные, эскалаторы и подъемники непрерывного действия (патерностеры) (см. рис. 44 и 45), дающие возможность удобного сообщения между различными этажами. Лифты размещают при вестибюлях и лестницах. При устройстве нескольких лифтов их желательно объединять в группы для удобства пользования и эксплуатационного ухода.

Санитарными помещениями общественных зданий являются в первую очередь туалеты — уборные со шлюзами- умывальными. Другие виды санитарных помещений — душевые, ванные и специальные — устраивают по особым заданиям.
Размещать туалеты в здании следует так, чтобы их могли легко найти и в то же время чтобы они не были на виду. Наиболее логично помещать туалеты в концах здания или около поворотов и изгибов его. Ни в коем случае нельзя устраивать входы в туалеты из лестничных клеток, где всегда образуются вертикальные токи воздуха. Расстояние от наиболее удаленного рабочего помещения до туалета должно быть не более 75 м.

Площадь туалетов принимают от 4 до 6 м2 на 1 кабину для унитаза, а количество этих приборов можно ориентировочно принимать следующим: в служебно-производственных зданиях — 1 унитаз и 1 писсуар на 50 мужчин, 1 унитаз на 20 женщин и 1 умывальник на 4 кабины; в учебных зданиях — 1 унитаз и 1 писсуар на 40 мужчин и 1 унитаз на 30 женщин и 1 умывальник на 60 чел.; в зрелищных сооружениях — 1 унитаз и 2 писсуара на 150 мужчин, 1 унитаз на 75 женщин и 1 умывальник на 4 кабины.




Рис. 52. Лестницы и санитарные помещения (планы):
а — наиболее распространенный вид лестницы; б — трехнаршевая лестница; в — сдвоенная трехнаршевая; г—габариты санитарных узлов общественных зданий; д, е, ж — примеры планировки туалетов (толщина перегородок не учтена)

Примеры планировок туалетов приведены на рис. 52. Санитарные помещения на 3 унитаза и более должны, как правило, иметь естественное освещение. При малом числе кабин и приборов допускается размещать мужские и женские туалеты через этаж.
Технические подсобные помещения общественного здания предназначают для размещения оборудования вводов инженерных сетей: водопровода, тепло- и газоснабжения, электроэнергии, а главное — для устройств вентиляционного оборудования.

Помещения вводов обычно устраивают в цокольных и нижних этажах. Их площадь можно ориентировочно принимать по одному элементарному помещению (одному шагу) на каждый из видов, в отдельных случаях размеры могут сильно варьироваться.
Для систем вентиляции устраивают приточные камеры площадью до одного элементарного помещения возможно ближе к их
нагрузке, т. е. к центру объема здания, в нижнем этаже. Вытяжные камеры размещают на чердаках, в технических этажах при их наличии, или в верхних этажах. Высота их иногда может оказаться выше обычного этажа. Более детальные требования и нормативные данные по разным видам помещений в зданиях различного назначения изложены в соответствующих главах СНиПа.

Очень важным композиционным элементом общественного здания, влияющим на его объемно-планировочную организацию, конструктивное решение и внешний вид, являются зальные помещения. Залы могут иметь различное назначение. Чаще всего их предназначают для конференций, собраний в них можно также проводить концерты и киносеансы, танцевальные вечера и детские игры, размещать экспозиции выставок.

Залы располагают или в основном объеме здания, или в пристройках. В основных объемах зданий I и II степеней огнестойкости залы вместимостью до 300 мест могут быть размещены на любом этаже, залы на 300—600 мест — не выше пятого этажа, а при количестве мест более 600 — не выше третьего этажа. Залы в служебно-производственных объектах устраивают при числе сотрудников от 200 человек и более на 50% количества сотрудников, но не более чем на 800 мест.

Размеры зала определяют по его вместимости в соответствии с нормами площади и объема, а также по соотношениям длины, ширины и высоты. Проверку полученных в расчете размеров производят путем размещения в нем обусловленного числа мест и эстрады.

Площадь зала принимают из расчета 0,65—0,9 м2 на 1 зрительское место, объем — 4—6 м3 на место. Соотношение трех измерений в залах варьируется довольно значительно. В практике применяют соотношения 1 (ширина): от 1,25 до 2,00 (длина): 0,4—0,67 (высота). В этих пределах находятся пропорции золотого сечения (1 : 1,618), при которых интерьер зала может выглядеть наиболее привлекательно. Ширина зала часто служит исходным размером, задаваемым в проекте нового здания пролетом перекрытия, а в условиях реконструкции — расстоянием между капитальными стенами.
Между объемом, площадью и тремя измерениями зала имеются следующие соотношения:
П = ШхД = ШхШхд;
0 = ШхДхВ = ШхШхдхШхв,
где П —площадь зала; О — объем; 111, Д и В — ширина, длина и высота; див — коэффициенты той или иной системы пропорций для длины и высоты по отношению к ширине.

Возвышение или эстрада для президиума или выступлений может иметь глубину порядка 3—7 м в зависимости от вместимости зала (150—400 мест) и его пропорций (см. рис. 53). Высота эстрады может быть одна-две ступени в небольших залах и 1— 1,1 мв больших.

Зрительские места размещают в зависимости от количества мест в ряду и вида их эвакуации (табл. 15).


На основе подсчетов и проверки размещения эстрады и мест в залах различной вместимости при разных соотношениях размеров и в пропорциях золотого сечения, т. е. оптимальных, на рис. 53 приведен график, позволяющий подобрать примерные величины параметров зала по его вместимости или другим известным или заданным размерам.

Кинопроекционные можно устраивать в залах с количеством мест до 250, но их обычно предусматривают в залах большей вместимости. Если зал расположен внутри здания и занимает по высоте два этажа, кинопроекционную можно разместить в верхнем этаже. При небольшом зале (высотой в один этаж) кинопроекционную минимальных размеров можно устроить в соседнем помещении. Если же зал расположен в пристройке, кинопроекционную размещают на уровне верха зала над помещением, ведущим в зал.



Рис. 53. График для определения размеров зала. Внизу — схемы габаритов залов различных пропорций при одинаковой вместимости


Размеры кинопроекционных зависят от количества и типа кинопроекторов. При конференцзалах обычно предусматривают один проектор. Для размещения кинопроекционной на один и даже на два аппарата достаточна площадь одного элементарного помещения.

Выход из кинопроекционной может быть устроен на лестничную клетку, а также в коридор, фойе, вестибюль через другое помещение, не связанное со зрительным залом.

  ПРОДОЛЖЕНИЕ >>>

БЫТОВЫЕ ПОМЕЩЕНИЯ В ПРОМЫШЛЕННЫХ ЗДАНИЯХ | Архитектура и Проектирование

Проектирование бытовых помещений промышленных зданий. Санитарные и технические условия бытовых помещений в промышленных зданиях: уборные, гардеробные, душевые. Помещения медицинского обслуживания.


Для создания оптимальных условий работы на предприятиях должны быть оборудованы удобные, хорошо отделанные санитарные узлы и бытовые помещения: уборные, гардеробные, душевые и ванные, а в некоторых случаях — сауны и лечебные ванны.



Наибольшее расстояние от рабочего места до санитарных узлов 100 м, на предприятиях с поточным способом производства 75 м. На крупнейших предприятиях санитарные узлы целесообразно рассредоточить, располагая их, например, на каждом этаже рядом с лестничной клеткой или же с входом с промежуточных площадок лестниц. Если персонала более 5 чел., следует устраивать раздельные санузлы для мужчин и для женщин.



Одна мужская уборная обслуживает до 250 чел., одна женская — до 160 чел.



В одноэтажных большепролетных промышленных зданиях санитарные узлы и бытовые помещения располагаются в пристройках или же при условии устройства соответствующей искусственной вентиляции — в подвальных помещениях. Вход в эти помещения организуется через проветриваемый шлюз.



Стены: моющиеся, лучше всего облицованные плитками.

Полы: водонепроницаемые, легко очищаемые, со стоками и трапами.



Мужчины Женщины
Численность персонала Требуемое число Численность персонала Требуемое число унитазов
унитазов писсуаров
до 10 1 1 до 10 1
25 2 2 20 2
50 3 3 35 3
75 4 4 50 4
100 5 5 65 5
130 6 6 80 6
160 7 7 100 7
190 8 8 120 8
220 9 9 140 9
250 10 10 160 10



Освещение и вентиляция: при естественном освещении площадь окон должна быть ≥ 1/12 площади пола помещения. Промышленные здания без естественного света оснащаются системами искусственной вентиляции и кондиционирования воздуха: воздухообмен в расчете на 1 писсуар — 15 — 30 м3/ч; на унитаз — 30 — 50 м3/ч. При этом объём подаваемого воздуха должен превосходить кубатуру помещения в 5 — 10 раз.



Душевые и ванные. Число ванн и душевых сеток назначается в зависимости от вида производства.



На каждые 100 чел. персонала предусматривается: на производствах с незначительным загрязнением — 15 мест для мытья, на производствах с умеренным загрязнением — 20 мест для мытья; на производствах с сильным загрязнением — 25 мест для мытья. В зависимости от вида производства устанавливается требуемое соотношение числа ванн и душевых сеток. Расход холодной воды на 1 чел в день около 35 л.



Гардеробные:

1 шкафчик для одежды — на одного рабочего;

1 двойной шкафчик на грязных производствах (с отделениями для домашней и рабочей одежды) — на одного рабочего;

1 питьевой фонтанчик (максимальное расстояние между фонтанчиками — 100 м) — на 60 рабочих;

1 плевательница — на 50 рабочих.



Потребные площадки для перечисленных выше устройств по DIN 18228:



площадь гардеробной на одного служащего 0,5 м2;

площадь гардеробной со шкафчиками и умывальниками на одного рабочего 0,5 — 0,6 м2;

площадь гардеробной со шкафчиками, но без умывальников на одного рабочего 0,3 — 0,4 м2;

групповая душевая (только площадь душевых кабин) на одного рабочего 0,5 — 0,55 м2.

На предприятиях с «мокрыми» процессами производства или при недостаточной естественной вентиляции шкафчики для одежды следует присоединять к системе искусственной вентиляции (рис. 9).



На пищевых предприятиях, на предприятиях по переработке и производству ядовитых веществ, а также на предприятиях с «грязными» производственными процессами гардеробные и душевые следует разделять на чистую и грязную половины (рис. 2). Время пользования умывальником и душевой кабиной на грязных производствах на одного рабочего около 8-10 мин. Ванные устраиваются преимущественно на предприятиях по переработке и производству ядовитых веществ.



1. Схема размещения гардеробных, душевой и столовой на предприятии пищевой промышленности.

2. Раздевальная с четким разделением помещения на чистую и грязную половины.

3. Пример планировки бытовых помещений на предприятии средней величины.

4. Основные размеры для размещения шкафчиков для одежды и умывальников: заштрихованные шкафчики размещены в два яруса (рис. 8).

5. Расстояния между рядами корытных умывальников и между ними и шкафчиками (рис. 3, 4).

6. Размещение круговых умывальников в центре площади, отведённой для расстановки шкафчиков.

7. Трапециевидные шкафчики для одежды (система Роттер).

8. Ряды двухъярусных шкафчиков для предприятий с многосменным режимом работы или же для использования нижнего яруса для хранения спецодежды, а верхнего — для домашней одежды. Габариты шкафчиков по DIN 4547, см:

9. Сдвоенные ряды вентилируемых шкафчиков для одежды; перед шкафчиками — скамьи для переодевания.



Стенки кабин уборных, монтируемых из швеллеров или специальных профилей с заполнением каркаса асбоцементными и другими плитами, поднимают на высоту 15 см над полом. Это дает возможность беспрепятственной промьюки пола струей из шланга. Металлические части кабины после их обработки оцинковывают (рис. 10).



Предпочтительно открывание дверей внутрь кабины. При этом размеры кабины больше, ширина прохода может быть уменьшена, внешний вид кабин лучше. Следует отдавать предпочтение воронкообразным унитазам (DIN 1382).



Бытовые помещения для шахтеров должны иметь высоту, достаточную для хранения одежды, развешиваемой на цепочках непосредственно под перекрытием. Спецодежду шахтеров следует сушить и проветривать, но без создания сквозняков. В грязной гардеробной уличная и рабочая одежда хранятся вместе. Желательное расстояние между крючками для развешивания одежды 50 х 50 см. Высота помещения 7,5 м.



В гардеробной с чистой и грязной половинами уличная и рабочая одежда размещается в разных помещениях, между которыми находятся душевые. Расстояние между крючками в этом случае 40 х 40 см. Высота чистой половины гардеробной может составлять около 4 м. В некоторых случаях допускается устройство общей гардеробной со сдачей одежды под номерки. Высота душевой 3 — 3,5 м. На каждые 200 крючков для подвески одежды полагается предусматривать 13 душевых сеток, 2 писсуара, 1 унитаз. Стены облицовывают плиткой, полы асфальтовые.



Помещения медицинского обслуживания. Состав этих помещений зависит от типа предприятия. Следует учитывать различие между пунктом первой помощи, который должен быть на каждом предприятии (рядом с проходной, чтобы обеспечивать быструю транспортировку больных в больницу) и помещениями для осмотра при приеме на работу, для периодического профилактического обследования рабочих, амбулаторного лечения персонала, а в некоторых случаях — и членов их семей.



Требуемое число душевых сеток:



Тип производства Время пользования на 1 чел., мин. Пропускная способность одной душевой сетки (чел.) при общей продолжительности времени, отводимого на мытьё
15 мин. 20 мин.
Незначительное загрязнение 2 7 10
Умеренное загрязнение 3 5 6
Сильное загрязнение 4 4 5

10. Кабины уборных с открыванием дверей наружу (слева) и внутрь (справа).

11. Писсуары из кислотоупорных материалов (санитоль, торфит и т.п.). Разделительные щитки — в рамках из оцинкованной стали. Облицовка плитками выполняется на цементном растворе состава 1:3 в соответствии со специальными инструкциями.

12. Настенная плевательница с кнопочным промыванием лучше, чем напольная, поскольку размещается на высоте 1,1 м над уровнем пола.

13. Новейшие двухрядные умывальники удобных размеров. Общие умывальники корытного типа уже. Ширина двухрядного умывальника этого типа 94 см.

14. Круговой умывальник фонтанного типа (система Брэдли) занимает на 25% меньше места, чем умывальники корытного типа. Расход воды для 10 чел. 15 — 30 л/мин. Напор в сети больше или равен 1/2 атм (см. рис. 17).

15. Корытные умывальники систем Роттер (расстановку см. на рис. 17).

16. Настенный питьевой фонтанчик с ручным включением с помощью рукоятки на высоте 85 см от уровня пола.

17. Габариты расстановки корытных и круговых групповых умывальников по DIN 18228.

18 – 19. Рядовые настенные души с сетками для мытья ног.

20. Душевые кабины с общей раздевальной.

21. Душевые кабины с индивидуальными местами для раздевания.



Бытовые помещения по DIN 18228



В каждой уборной должны быть предусмотрены трап в полу с затвором для предотвращения распространения неприятных запахов и водоразборный кран, отпираемый торцовым ключом и снабженный нарезкой для присоединения шланга. Под в уборных не должен быть скользким; он должен быть водонепроницаемым и должен легко очищаться и мыться. Стены в уборных на высоту до 2 м должны быть пригодны для мытья. Полы и стены должны быть защищены слоем гидроизоляции для предотвращения отсыревания. Температура воздуха в уборных должна быть не менее 15 °С. Перед уборными следует устраивать хорошо вентилируемые шлюзы. Стены, разделяющие уборные на отсеки, следует доводить до перекрытий. В шлюзе, устраиваемом перед каждым отсеком уборной с пятью кабинами, следует размещать не менее одной умывальной раковины, а также электросушки для рук.



На две умывальных раковины предусматривается одна встроенная мыльница, на две-три умывальных раковины— не менее одного зеркала.



1. Расположение кабин уборной с одной стороны прохода с открыванием дверей внутрь кабин и наружу.

2. Расположение кабин уборной с одной стороны прохода; на глухой стороне прохода— писсуары (в соседним отсеке).

3. Расположение кабин уборной с одной стороны прохода: напротив дверей кабин— писсуары.

4. Расположение кабин уборной по обеим сторонам прохода.

7. Умывальная с ножными ваннами.

8. Умывальная с лотком для мытья ног.

11. Гардеробные с простыми вешалками для самообслуживания. Проходы по DIN 18225.

12. Гардеробы с хранением одежды на «плечиках» (самообслуживание).

14. Гардеробные с выдачей вещей по номеркам, в верхней части рис. — с одной стороны коридора и развешиванием вещей на крючках; в нижней части рис. — с двух сторон коридора и развешиванием вещей на «плечиках» (гардеробные театрального типа с обслуживающим персоналом).

5. Расположение раковин в умывальной.

6. Умывальная с общими умывальниками лоткового типа.

9. Удаление сточных вод по жёлобу6 расположение индивидуальных трапов в полуоткрытых душевых кабинах.

10. Ванная кабина с отсеком для переодевания, минимальные размеры для Вани душевых кабин.

13. Минимальные размеры оборудования и проходов гардеробных (DIN 18225).

15. Торговые автоматы.



Маленькие или одиночные общественные туалеты | Рекомендации АДА

ДИЗАЙНЕРСКИЕ РЕШЕНИЯ ДЛЯ МАЛЫХ ОБЩЕСТВЕННЫЕ ТУАЛЕТНЫЕ И ОТДЕЛЬНЫЕ ТУАЛЕТНЫЕ КОМНАТЫ

НЕБОЛЬШИЕ ОБЩЕСТВЕННЫЕ ТУАЛЕТЫ (Рис. 17-19) требуется одно стандартное туалетное отделение шириной 60 дюймов (1525 мм). Минимальный диаметр 60 дюймов (1525 мм) или Т-образные поворотные пространства также требуются, а также доступный туалет, аксессуары для туалета и проходы, которые соответствуют стандартам ADA 2010 и ICC/ANSI 2009.Входные двери должны открываться вестибюлей, а не непосредственно в коридоры, проходы или свободные площади пола требуется в туалетах и ​​других принадлежностях туалета.

я

ОТДЕЛЬНЫЕ ТУАЛЕТНЫЕ КОМНАТЫ (также известные как унисекс или семейные туалеты) обеспечивают уединение для всех людей нуждающимся в помощи помощника или опекуна (например, ребенку, нуждающемуся в помощи родителя), особенно если они противоположного пола (рис.20). Индивидуальные туалеты могут быть полезными дополнениями к многоквартирным домам. туалеты во многих крупных общественных зданиях. Хотя это может быть сложной задачей, размер индивидуальной туалетной комнаты определяется расположением чистого пола места, необходимые для каждого элемента или приспособления, места для поворота инвалидной коляски и маневрирование зазоров в дверях. Пеленальные столики часто удобно находится в этих туалетах. Откидные входные двери можно использовать только в том случае, если они распахиваются в другое помещение, например, в палату пациента или личный кабинет, вестибюль или альков, но никогда прямо в коридор.Никакое приспособление не может помешать 56-дюймовому на 60 дюймов (1420 на 1525 мм) минимальное свободное пространство возле туалетов.

Как и во всем доступном помещения, небольшие общественные туалеты и отдельные туалетные комнаты должны соответствовать или превышают стандарты ADA 2010 г. и ICC/ANSI 2009 г. для входа и выхода, туалетов, туалеты, поручни, аксессуары для туалетов, элементы управления и рабочие механизмы.

Полезные ресурсы — Руководство ADA по разделителям и аксессуарам для ванных комнат

Каковы размеры общественных туалетов и кабинок?

Общественные туалеты и кабинки являются важной частью помещения. Это дает людям возможность пойти, когда им или их детям нужно привести себя в порядок. Но каковы размеры общественных туалетов и кабин? Существуют вариации в зависимости от характера кабины, и, конечно же, по запросу их можно сделать больше. Ниже мы немного подробнее рассмотрим эти параметры, поэтому продолжайте читать, если вам нужно узнать больше для своего бизнеса.

Туалетные кабины

Крайне важно, чтобы вы поняли это правильно ради удобства пользователя.Конечно, когда дело доходит до стандартной туалетной кабинки, вам просто нужно убедиться, что в ней достаточно места, чтобы они могли с комфортом завершить свои дела, прежде чем выйти, чтобы помыть руки.

В соответствии со стандартами проектирования городских общественных туалетов размеры стандартной туалетной кабинки составляют 1950 мм в высоту, 1000 мм в ширину и 1200 мм в глубину.

Двери стандартной ячейки обычно открываются внутрь и должны иметь проем шириной примерно 600 мм. Это обеспечивает более чем достаточно места для комфортного входа и выхода, если они будут вашим стандартным пользователем.

Итого:

  • Высота 1950 мм
  • Ширина 1000 мм
  • Глубина 1200 мм

Увеличенные туалетные кабины

Но стоит подумать и о увеличенных туалетных кабинках. Если в ряду четыре и более кабин, то должна быть как минимум одна туалетная кабинка увеличенного размера. Они должны быть предусмотрены как в мужских, так и в женских туалетах, поскольку они часто используются для пеленания родителей. Увеличенная туалетная кабина должна иметь ширину не менее 1200 мм.Он также должен иметь дверь, открывающуюся наружу, чтобы дверь не занимала место внутри, куда человек пытается попасть внутрь.

Итого:

  • Ширина 1200 мм
  • Высота 1950 мм
  • Глубина 1200 мм

Подходит для инвалидных колясок

В соответствии с Законом о равенстве 2010 г. в ванной комнате должна быть как минимум одна доступная кабинка, которая достаточно велика, чтобы ее мог удобно использовать человек в инвалидной коляске, шириной не менее 1500 мм. Однако стандарт должен иметь длину 2200 мм с дверным проемом 900 мм. Сама дверь должна быть 950 мм и открываться наружу, чтобы не занимать дополнительное пространство внутри. Если открывающаяся наружу дверь загораживает путь к раковине, это не будет соответствовать Закону о равенстве 2010 года.

Размер туалета также немного отличается от ванной комнаты, оборудованной для гостей на инвалидных креслах, и должен располагаться в центре на расстоянии от 400 до 450 мм от ближайшей стены или перегородки.Сам туалет должен находиться на высоте от 430 до 490 мм от пола. Поручни размером 600 мм также являются обязательными в качестве вспомогательных устройств.

Это должно дать человеку в инвалидной коляске более чем достаточно места для передвижения. Существуют также специальные туалетные блоки, которые должны быть оборудованы для того, чтобы им было комфортно. При строительстве туалетной кабинки, доступной для инвалидных колясок, очень важно, чтобы Document-M следовал букве. Если он не соответствует части М строительных норм и правил, его придется переделывать.

Итого:

  • Ширина 1500 мм
  • Высота 1950 мм
  • Дверной проем 900 мм
  • Поручень 600 мм

Туалетная кабина для инвалидов

Это предназначено для людей с ограниченными возможностями, которые все еще могут свободно передвигаться, например, ходить и т. д. Если в комнате есть только одна кабина, необходимо убедиться, что она пригодна для использования передвижным инвалидом. Стандартный размер одного из этих блоков составляет 850 мм в ширину и 1500 мм в глубину.Она должна иметь открывающуюся наружу дверь, чтобы облегчить жизнь человеку, пользующемуся ванной комнатой.

Также важно, чтобы при установке передвижной туалетной кабинки для инвалидов были предусмотрены боковые поручни. Некоторым людям трудно встать после того, как они закончили, а другие могут споткнуться в любой момент, нуждаясь в какой-либо помощи. Поручни предлагают им некоторую устойчивость, пока они не будут готовы снова двигаться, что должно быть минимум 600 мм.

Итого:

  • Ширина 850 мм
  • Высота 1950 мм
  • Глубина 1500 мм
  • Поручень 600 мм

Размеры туалета

Наконец, сама уборная будет совершенно другой.Причина этого в том, что это будет зависеть от количества места в здании. Нет никаких стандартов или правил, которые означали бы, что ваша туалетная комната должна быть определенного размера. Тем не менее, со всеми правилами, касающимися доступных туалетов и стандартных туалетных кабин, он должен быть достаточно большим, чтобы вместить все это, а также место у раковины, чтобы каждый мог с комфортом маневрировать.

Мы надеемся, что эта статья оказалась для вас полезной, и теперь вы понимаете размеры общественных туалетов и кабинок.Конечно, каждая коммерческая уборная будет немного отличаться, причем некоторые из них будут намного больше, чем другие. Это зависит от требований компании, хотя это рекомендуемые размеры. Пока соблюдается минимальное количество комнат, все возможно, когда дело доходит до этих общественных туалетов и кабинок.

Стандартные размеры туалетной кабины

[Руководство] | Санузел Данхэмс

Каковы стандартные размеры туалетной кабинки?

Несмотря на то, что не существует установленных размеров туалетных кабин, строительные нормы регулируют минимальные размеры туалетных кабин.Здесь рекомендованы стандартные размеры туалетной кабинки и размеры . Они ссылаются на часть M Строительных норм и правил и Закон о равенстве 2010 года, в которых представлены рекомендации по стандартным, передвижным и увеличенным размерам туалетных кабин, которым должны следовать компании.

Мы можем изготовить кабины по индивидуальному заказу в соответствии с вашими индивидуальными требованиями к туалетным комнатам.

Рекомендуемые стандартные туалетные кабины



Все стандартные туалетные кабины теперь должны иметь пространство для маневрирования диаметром не менее 450 мм внутри кабины.

Болты-индикаторы также должны открываться сжатым кулаком (т. е. быть легко доступными для людей с ограниченными физическими возможностями), а двери должны соответствовать процедурам экстренной эвакуации, чтобы пользователь мог выйти или быть эвакуированным службами экстренной помощи без легко попасть в ловушку.

Стандартные туалетные кабины Увеличенные туалетные кабины

Увеличенные туалетные кабины



Это руководство предназначено для одной уборной с четырьмя или более кабинами внутри.

Для такого туалета одна из кабинок должна быть увеличенной кабиной с минимальной шириной 1200 мм и иметь дверь, открывающуюся наружу.

Для удобства пользователя вокруг унитаза требуется набор горизонтальных и вертикальных поручней.

Кабины для амбулаторных инвалидов



Туалеты для инвалидов должны быть больше, чтобы в них могли разместиться как инвалиды-колясочники, так и люди с ограниченными физическими возможностями.

В каждой туалетной комнате для лиц одного пола должна быть как минимум одна туалетная кабина, подходящая для инвалидов-амбулаторов, и она должна включать дверь, открывающуюся наружу.

Если в туалете только одна кабина, то она должна подходить для передвигающегося инвалида.

Амбулаторные кабинки для инвалидов Туалетные кабины для инвалидов-колясочников

Туалетные кабины для инвалидов-колясочников



Как и в туалете с увеличенной кабиной, доступ для инвалидных колясок имеет первостепенное значение для людей с ограниченными физическими возможностями.

Размеры туалета для инвалидов недавно были изменены, чтобы вместить кабину длиной 2220 мм, а не 2000 мм, как раньше.

Дверь, открывающаяся наружу, должна иметь ширину 950 мм и проем 900 мм.

Правила и нормы общественных туалетов

Некоторые могут быть удивлены, узнав, что существует несколько правил использования общественных туалетов, и даже существуют официальные законы об общественных туалетах , которым должны следовать все коммерческие операции. Управление по охране труда и здоровья (OSHA) и Закон об американцах с ограниченными возможностями (ADA) являются двумя основными регуляторами, но Международный кодекс сантехники (IPC) регулирует мельчайшие детали ванных комнат, включая некоторые приспособления.

Должен ли бизнес иметь общественный туалет?

Не существует специального федерального закона, обязывающего коммерческие предприятия предоставлять посетителям общественные туалеты, хотя многие учреждения, например, рестораны, предлагают удобства для клиентов. Однако независимо от того, есть ли на предприятии общественные туалеты, каждое предприятие обязано по закону предоставить туалеты для сотрудников.

По этой причине существуют требования OSHA к туалетам, и их цель — обеспечить каждому сотруднику удобный и немедленный доступ к общественным туалетам.

Правила OSHA

OSHA, основанная в 1970 году, стремится обеспечить работодателей безопасными и комфортными условиями труда для всех сотрудников. В нем описывается, как это сделать в нескольких секторах, включая доступность туалетов. Несоблюдение правил OSHA может привести к тому, что сотрудники подадут иски против работодателя, что нанесет денежный ущерб бизнесу и подорвет его репутацию.

OSHA делает правила использования ванных комнат относительно простыми, в основном требуя, чтобы сотрудники имели немедленный доступ в туалеты без особых требований для использования помещений, когда они считают нужным. Поскольку правила использования туалетов различаются для каждого человека и могут зависеть от проблем со здоровьем, потребления жидкости и температуры, OSHA призывает работодателей быть гибкими, когда речь идет о процедурах доступа в туалет. К ним относятся недопущение наложения ограничений на сотрудников, например, как часто и в какое время они могут посещать туалет, а также обеспечение того, чтобы любые дополнительные шаги для доступа к помещениям, такие как выдача ключа для отпирания дверей, не приводили к длительные задержки.

Доступность туалетов связана с их доступностью, поэтому Управление по охране труда и промышленной гигиене установило правила, обеспечивающие наличие достаточного количества туалетов для доступа всех сотрудников без необходимости стоять в длинных очередях.Требуемое количество ванных комнат на рабочем месте зависит от количества присутствующих сотрудников: от одного до 15 сотрудников требуется как минимум одна ванная комната с запирающейся дверью, доступ к которой могут получить представители любого пола. OSHA требует, чтобы компании с большим количеством сотрудников имели разделенные по полу ванные комнаты с четкой маркировкой, за исключением случаев, когда единственными доступными типами туалетов являются ванные комнаты для одного человека с дверями, которые запираются изнутри.

OSHA также предписывает использовать проточную воду, мыло и методы сушки рук для всех ванных комнат сотрудников, чтобы поощрять надлежащее мытье рук и дезинфекцию.Кроме того, ванная комната должна быть чистой и гигиеничной.

Однако OSHA — федеральный закон — распространяется только на туалеты для сотрудников. Для общих общественных туалетов в каждом штате могут быть разные правила, хотя многие предпочитают следовать IPC. IPC определяет, сколько ванных комнат и кабинок должно быть в любом общественном или коммерческом пространстве, таком как стадионы, торговые центры, рестораны и ночные клубы. В нем указывается, сколько частных туалетов или писсуаров должно быть минимумом на человека, и сколько раковин и фонтанчиков должно быть в заведении. В нем также подробно описаны передовые методы работы с трубопроводами и сантехникой, чтобы обеспечить бесперебойную и безопасную работу каждой коммерческой ванной комнаты для всех посетителей.

Требования АДА

Когда дело доходит до планировки, законы об общественных туалетах гласят, что все ванные комнаты должны соответствовать требованиям ADA, то есть они должны быть доступны для людей с любым уровнем способностей. Туалеты для сотрудников должны соответствовать требованиям OSHA и ADA, в то время как законы и правила общественных туалетов диктуют, что они должны соответствовать требованиям ADA. Стандартные ванные комнаты обычно имеют ширину от 36 дюймов до 60 дюймов в длину.

Чтобы соответствовать требованиям ADA, в ванной комнате должна быть как минимум одна доступная кабинка, которая достаточно велика, чтобы с комфортом мог пользоваться человек в инвалидной коляске — ширина не менее 60 дюймов. Есть дополнительные спецификации для деталей самого киоска, в том числе открывающаяся наружу дверь, облегчающая вход и выход. Однако между стойлом и ближайшей раковиной также должен быть проход размером 30 на 48 дюймов. Если дверь, открывающаяся наружу, препятствует этому пути, она не будет соответствовать требованиям ADA.

Размер унитаза также немного отличается для ванной комнаты, соответствующей требованиям ADA, и должен располагаться в центре на расстоянии от 16 до 18 дюймов от ближайшей стены или перегородки. Сам туалет должен находиться на высоте от 17 до 19 дюймов от чистого пола. Поручни также обязательны в качестве вспомогательных устройств. ADA требует, чтобы они были не менее 36 дюймов в длину и располагались как за туалетом, так и вдоль боковой перегородки или стены, на расстоянии от 33 до 36 дюймов от чистого пола.

Доступная кабина обычно находится в конце ряда, и хотя кабинки, соответствующие требованиям ADA, должны открываться наружу, двери кабинок для посетителей могут открываться в любую сторону.Если они открываются наружу, их конструкция не должна мешать входу или выходу из соседних кабинок, чтобы каждый мог легко и удобно пользоваться уборной.

Другие соображения

Хотя федерального закона о доступности ванных комнат для трансгендерных или небинарных людей не существует, многие компании подчеркивают, что их гендерно-ориентированные туалеты доступны для всех, независимо от того, как они выглядят. Одноместные ванные комнаты для мужчин и женщин являются популярным вариантом, который позволяет людям с комфортом пользоваться удобствами, не опасаясь преследований или насилия.

Санитария является важным аспектом поддержания общественных туалетов в соответствии с требованиями, и материал туалетных кабин может повлиять на то, как часто владельцу бизнеса потребуется очищать перегородки. Наиболее популярные варианты перегородок для ванной комнаты следующие.

  • Сталь с порошковым покрытием: Экономичный вариант перегородок для ванных комнат, сталь с порошковым покрытием отлично противостоит ржавчине и коррозии.
  • Пластиковый ламинат: Легко настраиваемые перегородки из ламината из пластика идеально подходят, если вы хотите, чтобы перегородки в ванной соответствовали общей эстетике вашего заведения.
  • Твердый пластик: Прочные, прочные и устойчивые к влаге перегородки из твердого пластика отлично подходят для использования в помещениях с повышенной влажностью.
  • Фенольная сердцевина: Еще один экономичный и долговечный вариант, перегородки для ванных комнат с фенольной сердцевиной имеют покрытие из фенольной смолы, что делает их устойчивыми к большинству загрязняющих веществ и легкими в уходе.
  • Нержавеющая сталь: Классический вариант, перегородки для ванных комнат из нержавеющей стали отличаются неподвластной времени красотой, не требуют особого ухода и устойчивы к ржавчине и царапинам.

Перегородки для ванной комнаты One Point Partitions

Независимо от того, создаете ли вы совершенно новую планировку ванной комнаты или переделываете существующую уборную, вам необходимо убедиться, что она соответствует этим правилам и нормам. В One Point Partitions мы можем помочь вам создать макет вашей ванной комнаты и даже предложить вам бесплатное предложение вместе с макетом вашего завершенного дизайна.

Если у вас уже есть готовый макет, отправьте его нам с помощью нашего удобного онлайн-конструктора, чтобы получить бесплатное предложение прямо сейчас.

Онлайн-симулятор Windows XP запускается в веб-браузере и имитирует работу операционной системы. Вы можете использовать его, чтобы разыграть кого-то.

Энди Хьюз

Энди основал One Point Partitions вместе со своим братом Джейсоном Хьюзом. Энди работает здесь с 2006 года и всегда стремится к более простым и лучшим способам создания перегородок. Энди окончил Университет штата Айова и большую часть своей карьеры работал в сфере строительства и продаж. Свободное время он проводит на рыбалке и в путешествиях….но в основном рыбалка. И еще немного рыбалки. Дайте ему крик сегодня!

Габариты, размеры и нормы туалетной кабины

Габариты, размеры и нормы туалетной кабины — Concept Cubicle Systems перейти к содержанию

Каковы стандартные размеры туалетной кабинки в Великобритании?

Каждая туалетная кабина должна проектироваться с учетом пользователя и местоположения. Например, туалетные кабинки различаются по доступности в разных условиях. Развлекательные центры, школы, коммерческие объекты и больницы имеют разную планировку туалетных кабин. Ниже мы обсудим варианты размеров туалета, чтобы лучше понять требования.

Обычно целесообразно учитывать размеры боксов для ходячих раненых (амбулаторный стиль) и инвалидов (в соответствии с DDA). Чтобы узнать больше о правилах и требованиях, нажмите здесь.

Размеры стандартной ячейки

Каждая стандартная кабина по закону теперь должна иметь диаметр не менее 450 мм, чтобы пользователь мог в ней маневрировать.Мы выделили следующие размеры, чтобы наметить рекомендуемое руководство по размерам туалетной кабины:

  • Стандартные размеры – ширина 850 мм x глубина 1500 мм
  • Дверь с открыванием внутрь Тип

Индикаторные болты также должны открываться сжатым кулаком (т. е. быть легко доступными для людей с ограниченными физическими возможностями), а двери должны работать таким образом, чтобы соответствовать процедурам экстренной эвакуации. Если шкаф рухнет или будет поврежден, пользователь должен иметь возможность выбраться, не застряв.

Существуют различные типы конструкций и правил, определяемые вашими требованиями. Например, нужны ли вам гендерно-нейтральные туалеты? Или вам нужно знать об офисных туалетах или туалетах в кафе?

Сколько туалетов на человека вам нужно? Кликните сюда.

Размеры туалета для инвалидов



Естественно, туалеты для инвалидов должны быть больше, чтобы в них могли разместиться как инвалиды-колясочники, так и люди с ограниченными физическими возможностями.

В каждой однополой туалетной кабине должна быть как минимум одна туалетная кабинка, подходящая для таких пользователей. Если в рассматриваемом учреждении есть только одна туалетная кабина, то она должна подходить для амбулаторного пользователя. Туалетная кабина также должна иметь дверь, открывающуюся наружу для обеспечения доступа.

  • Стандартные размеры – ширина 850 мм x глубина 1500 мм (минимальная ширина между поверхностями 800 мм)
  • Дверь с открыванием наружу Тип

Нажмите здесь, чтобы узнать больше о размерах туалетной кабины для инвалидов

Увеличенные размеры туалетной кабины



Эти туалетные кабины состоят из одной уборной с 4 или более кабинками внутри.Эти увеличенные ячейки должны иметь ширину 1210 мм и иметь дверь, открывающуюся наружу. Как горизонтальные, так и вертикальные направляющие также необходимы для помощи пользователю в случае необходимости.

  • Стандартные размеры – ширина 1210 мм x глубина 1500 мм (минимальная ширина между поверхностями 1200 мм)
  • Дверь с открыванием наружу Тип

Туалеты для инвалидов-колясочников



Как и в туалете с увеличенной кабиной, доступ для инвалидных колясок имеет первостепенное значение для людей с ограниченными физическими возможностями.

Размеры туалета для инвалидов недавно были изменены, чтобы вместить кабину длиной 2220 мм, а не 2000 мм, как раньше. Дверь, открывающаяся наружу, должна быть шириной 950 мм и иметь проем 900 мм.

  • Стандартные размеры – ширина 2220 мм x глубина 1500 мм
  • Дверь с открыванием наружу Тип

Строительные нормы и правила в отношении размеров туалетных кабин
Несмотря на то, что размеры туалетных кабин не установлены, строительные нормы регулируют минимальные размеры туалетных кабин для производителей и поставщиков.Строительные нормы, часть M, и Закон о равенстве 2010 г. содержат рекомендации по стандартным, передвижным и увеличенным размерам туалетных кабин, которым должны следовать компании.

Каковы строительные нормы и правила в отношении размеров туалетной кабины?



Несмотря на то, что размеры туалетных кабин не установлены, строительные нормы регулируют минимальные размеры туалетных кабин для производителей и поставщиков. Строительные нормы, часть M, и Закон о равенстве 2010 г. содержат рекомендации по стандартным, передвижным и увеличенным размерам туалетных кабин, которым должны следовать компании.

Contact Concept Cubicles Today



Для получения дополнительной информации об услугах, которые мы предоставляем, или о другой нашей работе, пожалуйста, свяжитесь с нашей командой по телефону 033 0404 3775 или используйте форму на нашем веб-сайте.

Сколько туалетов требуется в здании — Dalkita

IBC (Международный строительный кодекс) и IPC (Международный сантехнический кодекс) содержат директивные требования для расчета минимального количества сантехнических устройств, необходимых в здании, включая туалеты, раковины и питьевые фонтанчики.

Рассчитать нагрузку

Сначала вам нужно рассчитать количество жильцов помещения. Таблица нагрузки на жильцов в главе 10 строительных норм и правил показывает квадратные футы на жильца в зависимости от функции помещения. Пожалуйста, смотрите таблицу ниже:

Итак, рассмотрим пример бара/дегустационного зала стоимостью 1000 швейцарских франков.

Если есть незакрепленная, незакрепленная мебель, мы будем использовать коэффициент нагрузки жильцов выше 15 чистых квадратных футов.

Разница между нетто и брутто заключается в том, что нетто sf не включает непригодные для использования области, такие как глубина стен, коридоры и т. д., тогда как брутто sf включает все площади здания. Если у вас в дегустационном зале есть стационарный бар, эта площадь может быть снижена из чистого sf.

1000 / 15 = 67 человек. Просто как тот! Конечно, эти расчеты могут стать намного более сложными, когда вы начинаете иметь несколько функций пространства и т. д. Подсказка… задняя часть бара, куда не ходят клиенты, может фактически считаться занятостью бизнеса, что является другим коэффициентом 100. сф на человека!

Расчет минимального количества сантехнических приборов

Теперь мы определили, что у нас 67 человек. Давайте посчитаем, скольким ванным комнатам это соответствует.

Мы обращаемся к Таблице 2902.1 в IBC (или Таблице 403.1 в IPC), чтобы определить минимальное необходимое количество сантехники. В таблице учитывается заполняемость и более описательное использование пространства для этих целей. Посмотрите на таблицу ниже:

В качестве бара мы бы выбрали категорию A-2, Бар. Ватерклозеты (туалеты) должны быть из расчета 1 приспособление на 40 человек каждого пола. Итак, у нас 33.5 мужчин и 33,5 женщины. 33,5/40 равно 0,84, поэтому для каждого пола требуется по 1 туалету. В большинстве случаев у вас должны быть отдельные помещения для каждого пола (например, отдельная мужская и женская комнаты), но есть несколько исключений. Если гостей меньше 15 человек, можно пользоваться общей ванной комнатой.

Количество туалетов (раковин) будет равно 33,5/75 = 0,45, что также округлит до 1 раковины для каждого пола.

Нагрузка пассажиров и ванные комнаты могут быть важным фактором при проектировании или реконструкции объекта.Если вы находитесь на пороге того, чтобы перейти к одному туалету для каждого пола, это может означать совершенно разные и большие ванные комнаты. Около 80 жильцов (40 мужчин и 40 женщин) будут порогом, чтобы оставаться ниже, чтобы сохранить по 1 туалету для каждого пола. Это соответствует примерно 1200 кв. футов площади дегустационного зала.

Автор:

Мэтью Тейлор-Реннерт

NYC DOT — Координированная уличная мебель

DOT занимается амбициозным проектом по унификации внешнего вида уличной мебели Нью-Йорка.Этот проект был разработан, чтобы улучшить эстетическое качество нашего городского пейзажа и качество жизни пешеходов и пассажиров городского транспорта.

В июле 2005 года, после обширного конкурса, DOT предоставила Cemusa, испанской компании по производству уличной мебели, франшизу на проектирование, производство, установку и техническое обслуживание уличной мебели бесплатно для города. Взамен городские власти разрешают Cemusa продавать рекламные площади на сооружениях в четко определенных пределах. Cemusa сотрудничает с Grimshaw Architects для создания гладких, элегантных конструкций из высококачественных материалов, способных выдержать суровые условия нью-йоркских тротуаров.Это отмеченное наградами семейство дизайнов уже улучшает наш городской пейзаж и стало знаковой нитью в ткани города.

Автобусные остановки

DOT заменил почти все ранее существовавшие автобусные остановки и установил множество дополнительных автобусных остановок в местах пяти районов. Вскоре компания достигнет своей цели – установить 3500 автобусных остановок. DOT тесно сотрудничал с лидерами сообщества, чтобы определить лучшие места для дополнительных приютов, чтобы гарантировать, что новые места лучше всего подходят для каждого сообщества и публики. Впервые все автобусные остановки города предлагают сидячие места, что особенно важно для пожилых людей и инвалидов.

Размещение автобусной остановки

Навесы доступны в 5 размерах: обычные, узкие, короткие, маленькие и двойные. Критерии размещения включают:

  • Чистый проход: За некоторыми исключениями, убежища должны обеспечивать минимальный свободный проход шириной 7 футов.
  • Расстояние от бордюра: все укрытия должны обеспечивать прямой беспрепятственный путь не менее 3 футов между укрытием и бордюром.
  • Другие минимальные расстояния:
    • 10 футов от пожарных кранов или стояков
    • 5 футов от стволов деревьев, навесов, ям или дверей подвала
    • 3 фута от уличных фонарей или светофорных столбов
    • 2 фута от вентиляционных решеток или уличных знаков

Газетные киоски

DOT бесплатно заменяет каждый существующий газетный киоск.Дополнительные стенды устанавливаются по мере выдачи новых лицензий Департаментом по делам потребителей. Cemusa поддерживает внешний вид всех газетных киосков, включая регулярную уборку и удаление граффити.

Расположение газетного киоска

Газетные киоски доступны в девяти размерах, включая ширину 4, 5 и 6 футов и длину 8, 10 и 12 футов. Критерии размещения включают:

  • Чистый проход: Газетные киоски должны обеспечивать минимальный свободный проход шириной 9,5 футов.
  • Расстояние от бордюра: все газетные киоски должны обеспечивать прямой беспрепятственный путь не менее 1.5 футов между трибуной и бордюром.

Автоматические общественные туалеты

В ответ на нехватку общественных туалетов в Нью-Йорке Департамент транспорта попросил Cemusa установить 20 автоматических общественных туалетов (APT). Эти ультрасовременные объекты предлагают комфорт, гигиену, доступность и безопасность для публики в современном дизайне. Разработанные для самостоятельной дезинфекции после каждого использования, APT обслуживаются два раза в день для проверки и обслуживания системы, обеспечивая жителям Нью-Йорка безопасное и ценное удобство. DOT тесно сотрудничает с местными общественными советами и другими заинтересованными сторонами, чтобы получить рекомендации для новых мест для каждого из этих удобств.

Cemusa, которая была приобретена другой компанией по производству уличной мебели, JCDecaux, Северная Каролина, в конце 2015 года, установила первые четыре городских автоматических общественных туалета в Мэдисон-сквер-парке и Пласа-де-лас-Америкас на Манхэттене, Корона-Плаза в Квинсе и Гранд-Арми Плаза в Бруклине. . Пятый APT скоро откроется в Fordham Plaza в Бронксе. DOT активно ищет дополнительные места для установки оставшихся автоматических общественных туалетов.

Автоматическое размещение общественного туалета

Площадь автоматических общественных туалетов составляет 6 футов 7 дюймов x 12 футов. Критерии размещения включают:

  • Свободный проход: автоматические общественные туалеты должны обеспечивать свободный проход шириной не менее 8 футов перед APT и не менее 5 футов со всех сторон.
  • Расстояние от бордюра: все точки доступа должны обеспечивать прямой беспрепятственный путь не менее 1,5 фута между точкой доступа и бордюром.
  • Другие минимальные расстояния:
    • 10 футов от пожарных кранов или стояков
    • 5 футов от стволов деревьев или крон деревьев
    • 3 фута от уличных фонарей или светофорных столбов
    • 2 фута от вентиляционных решеток, уличных знаков или дверей подвала
  • Допустимые места:
    • На широких улицах, только в коммерческих, производственных или смешанных районах
    • На тротуарах или площадях, прилегающих к собственности, находящейся в собственности или в аренде государственного учреждения или органа государственной власти, или под юрисдикцией EDC.
    • На транспортных островах или в общественных местах, ограниченных со всех сторон нанесенными на карту улицами, находящимися под юрисдикцией DOT.
    • На территории парков или рядом с ними игровые площадки, при условии одобрения Департамента парков и отдыха.

Крытая парковка для велосипедов

В связи с постоянно растущим числом велосипедистов и растущим желанием продвигать езду на велосипеде как здоровый, экологически устойчивый вид транспорта, Департамент транспорта совместно с Cemusa установил 19 велопарковок по всему городу.В каждом убежище есть стойки для велосипедов из нержавеющей стали на восемь велосипедов. Дизайн очень напоминает отмеченный наградами автобусный приют, в котором используются те же высококачественные материалы, в том числе стойки для велосипедов из нержавеющей стали. На рекламных панелях отображается ежегодная карта велоспорта Нью-Йорка и другие общественные кампании. Эти структуры будут делать больше, чем просто обеспечивать парковку — они посылают сигнал о том, что город поощряет езду на велосипеде.

Эти конструкции также дополняют существующую программу DOT City Racks для велосипедных стоек для тротуаров.

Предложить место

DOT твердо верит в необходимость активного вовлечения местных сообществ в процессы принятия решений, влияющих на местных жителей. Таким образом, мы искали и будем продолжать искать информацию от заинтересованных сторон на протяжении всей франшизы Coordinated Street Furniture. Если вы заинтересованы в том, чтобы порекомендовать место, ознакомьтесь с техническими критериями DOT для размещения, а затем отправьте свою рекомендацию в письменном виде по электронной почте [email protected] или обратитесь с запросом в местный общественный совет.

Новые приюты для автобусных остановок

DOT сотрудничает с местными властями, чтобы получить рекомендации относительно новых мест для приютов. Мы продолжим работать над тем, чтобы новые места для приютов наилучшим образом служили каждому сообществу и публике, отвечая при этом техническим требованиям к размещению. В рамках нового франчайзингового соглашения во всех новых приютах будут установлены скамейки. Департамент рад предоставить эту ценную услугу населению.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
