Регулировка теплого пола на воде осуществляется сложнее в сравнении с электрическим теплым полом. Для регулирования важны два устройства: коллектор на теплый пол, который обеспечивает равномерную подачу теплоносителя во все контуры обогревательной отопительной системы и смесительный узел. При их использовании достигается необходимое значение температуры воды и ее количество.

Для чего используется коллектор

Устройство устанавливается для равномерного распределения воды по контурам системы обогрева. Поток теплоносителя равномерно расходится по всем контурам, и потом происходит возврат его для нового нагрева. Коллектор представляет собой две трубы с подключенными к ним контурами системы отопления. Задача коллектора – осуществлять контролинг объемов потока теплоносителя.

  • Подающая труба. На эту трубу коллектора поступает горячая вода, которая затем распределяется по отдельным контурам через входы, подсоединенных к этой трубе.
  • Принимающая труба. К этой трубе подключают обратку контуров через отверстия, которые специально оборудованы фитингами ил резьбовыми соединениями.

Нюансы монтажа коллектора на теплый пол

Планируя установку коллектора для водяного обогревательного пола необходимо учесть следующее:

  • Подающая часть должна находиться выше обратки. В принципе, можно сделать монтаж и наоборот, но в этом нет особого смысла. В этом случае работоспособности коллектора ничего мешать не будет, но в процессе часть тепла будет утеряна при верхней обратке.
  • Расходомеры необходимо установить на подающую часть, на принимающей трубе эти элементы будут совершенно бесполезными.
  • Монтаж коллектора потребует установку сливного крана и крана с переходником. Все элементы можно размещать в специальном коллекторном шкафу с регулируемыми направляющими.
  • Монтаж коллектора без шкафа, если отсутствует такая возможность, производят при помощи подвешивания на кронштейнах как можно выше в системе, чтобы была возможность удалять попадающий в систему воздух.

Укладывать коллектор необходимо еще до монтажа самих труб, но в этот момент нужно учесть, что уровень напольного покрытия после укладки труб существенно поднимется. При выполнении монтажа на кронштейны, устройство необходимо поставить на высоте 1 м от уровня чернового пола.

Смесительный узел устанавливают либо после коллектора, либо перед ним, но если такая возможность не предусмотрена, используют байпас с запорным краном, который монтируют накидными гайками и резиновыми прокладками.

Распределительные коллекторы для систем водяного отопления и теплого водяного пола тип FHF

Распределительный коллектор состоит из подающей и обратной гребенок. Подающая гребенка имеет возможность отключения (перекрытия) каждого отдельного контура системы отопления, опционно оснащается расходомерами. Обратная гребенка оборудуется интегрированными терморегулирующими клапанами с предварительной настройкой пропускной способности. Терморегулирующие клапаны могут быть автоматизированы с помощью термоэлектрических приводов типа TWA; для ограничения расхода теплоносителя на каждый отвод используется предварительная настройка пропускной способности.

Распределительные коллекторы для теплого пола состоят из двух гребенок, каждая из которых имеет от 2 до 12 выходов. Коллекторы опционно оснащаются переходниками для соединения нескольких гребенок каскадом.

Коллекторы могут быть укомплектованы шаровыми кранами для отключения от системы отопления, а также опционно оснащаются автоматическими или ручными воздушными клапанами типов FHF-EM и FHF-EA, устанавливаемыми в конце коллектора.

Номенклатура распределительных коллекторов для систем теплого водяного пола тип FHF.
ОписаниеТипКод
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «2+2»FHF-2088U0502
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «3+3»FHF-3088U0503
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «4+4»FHF-4088U0504
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «5+5»FHF-5088U0505
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «6+6»FHF-6088U0506
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «7+7»FHF-7088U0507
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «8+8»FHF-8088U0508
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «9+9»FHF-9088U0509
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «10+10»FHF-10088U05010
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «11+11»FHF-11088U0511
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «12+12»FHF-12088U0512
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «2+2», с расходомеромFHF-2F088U0522
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «3+3», с расходомеромFHF-3F088U0523
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «4+4», с расходомеромFHF-4F088U0524
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «5+5», с расходомеромFHF-5F088U0525
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «6+6», с расходомеромFHF-6F088U0526
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «7+7», с расходомеромFHF-7F088U0527
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «8+8», с расходомеромFHF-8F088U0528
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «9+9», с расходомеромFHF-9F088U0529
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «10+10», с расходомеромFHF-10F088U0530
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «11+11», с расходомеромFHF-11F088U0531
Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации «12+12», с расходомеромFHF-12F088U0532
Технические характеристики распределительных коллекторов для систем теплого водяного пола тип FHF:
  • Максимальный перепад давления: 0,6 бар
  • Максимальное рабочее давление:
    • коллектор без расходомеров 10 бар
    • коллектор с расходомерами 6 бар
  • Максимальное тестовое давление:
    • коллектор без расходомеров 10 бар
    • коллектор с расходомерами 6 бар
  • Максимальная температура потока: +90°С
  • Материал коллектора и аксессуаров: Латунь, CuZn39Pb3

Для чего нужен коллектор для водяного теплого пола

Современный вид системы отопления «водяной теплый пол» дает нам возможность не только получить качественный обогрев помещения, но и значительно сэкономить затраты. Теплый пол позволяет нам снизить расходы на эксплуатацию, а так же забыть о проблемах отопительной системы. Однако для того, чтобы подогревающая конструкция работала эффективно, и потребитель мог в любой момент скорректировать температурный режим в том или ином помещении, необходимо установить коллектор. Компания АкваЛенд предоставляет широкий выбор коллекторов и комплектующую запорную арматуру для установки систем отопления и водоснабжения.

Что это такое, какие функции на него возложены, из каких материалов он изготавливается? На эти и другие вопросы Вы найдете ответы в этой статье.

Для чего нужен коллектор в системе отопления

Как правило, автономные системы отопления расчитанны на подачу высокотемпературного теплоносителя. В радиаторы поступает вода, в среднем имеющая температуру 70-80 градусов. Такой режим не приемлем для подогрева полов. Во-первых, тонкая стяжка не сможет понижать температуру до приемлемых значений, а во-вторых, напольные покрытия просто не вынесут такого повышения температуры.

Следовательно, нужно либо пригасить котел, либо каким-то методом снизить температуру теплоносителя.
Смешивание теплоносителя, поступающего в контур и возвращающегося обратно, обеспечивает смесительный узел для теплого пола. Смешиваясь с холодной обраткой, теплоноситель немного остывает и уже в таком виде подается в контуры водяного пола. Коллектор, который обеспечивает этот процесс, оснащен температурными датчиками и перепускными клапанами, с помощью которых определяется оптимальная температура и направление движение теплоносителя.

Конструктивные особенности коллекторного узла

Данное устройство представляет собой часть трубы с несколькими отводами, на которых располагается запорная арматура – краны. Традиционно смесительный узел включает в себя следующие элементы:

— ограничитель температуры;
— термостатический кран;
— обратный клапан;
— циркуляционный насос;
— регулировочный вентиль;
— фильтр.

Существует две схемы работы теплого пола. В первом случае теплоноситель попадает в узел под напором и растекается по отводам. Давление поступающей жидкости измеряется манометром, который установлен на другом конце коллектора. При необходимости, показания прибора можно сбросить.

По второй схеме смесительный узел состоит из двух коллекторов: собирающего и раздающего. Теплоноситель поступает в него из отводов и движется по трубам в обратном направлении.

Виды коллекторов

Смесительные группы для теплых полов по принципу работы делятся на две большие подгруппы.

Функционирование первого типа коллекторов основано на применении трехходовых смесительных клапанов. Эти устройства предназначены для смешивания горячей воды из котла и остывшей жидкости, движущейся уже в обратном направлении.

Это самый распространенный тип узлов, который дополнительно оборудуется сервоприводами для регулирования термостата и погодными контроллерами.

Недостатки у такого термосмесителя следующие:

— автоматика может дать сбой и горячий теплоноситель попросту разорвет трубу, когда хлынет большим потоком в трубы;
— довольно высокая пропускная способность клапанов не может гарантировать устойчивое сохранение заданной температуры.

Применение двухходовых питающих клапанов обеспечивает более надежную работу системы теплых полов, так как смешивание горячей и холодной жидкости происходит постоянно. В связи с чем трубы не перегреваются. Мягкая регулировка температуры обеспечивается невысокой пропускной способностью устройства.


При выборе смесительного узла необходимо также опираться на площадь обогреваемого помещения: для больших пространств (более 200 м. кв. подойдут системы с трехходовыми клапанами, а для меньших объемов – с двухходовыми).

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы. Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки. Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет. Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного.

Как выбрать коллектор для теплого пола

При выборе системы теплого пола стоит обратить внимание на его основные элементы – распределительный коллектор и смесительный узел.

При устройстве теплого пола, стоит серьезно отнестись к выбору его составляющих. Одним из них есть коллектор, о  выборе которого мы поговорим в этой статье.

Коллектор обеспечивает комфортную и стабильную температуру нашего теплого пола. Эту функцию выполняет терморегулятор. Во время подачи теплоносителя в нагревательный контур, в смесительном узле коллектора смешивается теплоноситель, который подается с котла и охлажденный теплоноситель из контура системы (более подробно про работу смесительного узла можно узнать в статье).



Главные критерии выбора коллектора
В выборе системы теплого пола стоит обращать внимание на его основные элементы – распределительный коллектор и смесительный узел.


Первое на что нужно обратить внимание это совместимость коллектора с системой. Коллектор должен выдерживать то, давление которое дает поток теплоносителя в контуре.
Также важным является то, с какого материала изготовлен коллектор. Есть несколько вариантов – коллектор из латуни или из нержавеющей стали. В большей степени цена и качество изделия зависят от его материала. Также есть коллектор из PPSU, в основном используют в комбинированных системах или, сугубо, для систем охлаждения.


Важная характеристика, на которую также стоит обратить внимание это функциональность.   Коллектор может иметь в своей конструкции разнообразные датчики и краны, как, например, датчик потока жидкости, кран слива или кран Маевского, которые повышают надежность системы. Среди функциональных дополнений существуют узлы терморегуляции, узлы удаления воздуха, датчики температуры, а так же разнообразными измерительными приборами.



Отдельно выделяют коллектора оборудованные расходомерами. Расходомеры, находящиеся в конструкции помогают сбалансировать потоки в системе. Более подробно про работу и конструкцию коллектора можно узнать в статье.


Также на выбор влияет:

  • Площадь обогрева данной системой теплого пола
  • Тип помещения и цель его использования
  • Сумма, которую покупатель рассчитывает выделить на установку системы

После того, как Вы определились с целевым назначением коллектора (радиаторное отопление, теплый пол, охлаждение, теплые/холодные стены/потолки), можно определиться с материалом из которого будет изготовлен коллектор( PPSU, латунь, нержавеющая сталь). Когда Вы обозначите весь объём обогреваемой площади, можно точно сказать какое количество выходов, в коллекторе, у  Вас будет, в зависимости от конструктивных особенностей типа отопления и охлаждения.



Руководство по коллекторам для напольного отопления

Что такое коллектор теплого пола?

Коллектор теплого пола – это система, распределяющая теплую воду по каждой зоне UFH. Они соединяют трубопровод теплого пола с источником тепла, подавая воду нужной температуры либо из котла (через смесительный клапан), либо из теплового насоса, направляя ее в каждую трубу UFH с правильным расходом.

Коллекторы теплых полов

могут управлять несколькими зонами одновременно, позволяя нагревать каждую зону до разной температуры в зависимости от желаний пользователя. Обычно зоны относятся к отдельным помещениям, которые контролируются собственным термостатом.

Компоненты коллектора теплого пола

  1. Расходомер: расходомер показывает текущий расход для зоны и настраивается с помощью клапана регулировки расхода (3).Требуемый расход рассчитывается в процессе проектирования и отображается на чертежах САПР.
  2. Датчик температуры подачи: в подающий коллектор (верхний ряд схемы) подается теплая вода, температура которой отображается на указателе температуры подачи.
  3. Регулировка расхода: клапан регулировки расхода просто позволяет пользователям регулировать скорость потока, проходящего через каждый контур.
  4. Манометр: манометр (7) находится на коллекторе обратного потока и используется для оценки давления во время испытания под давлением.
  5. Клапан заполнения/слива: клапан наполнения и слива используется для первоначального заполнения и слива системы напольного отопления.
  6. Приводы: привод действует как ворота, открываясь и закрываясь, позволяя воде течь через каждый контур. Привод управляется соответствующим зональным термостатом.
  7. Ручной воздухоотводчик: ручной воздухоотводчик позволяет удалять воздух из системы теплого пола.
  8. Датчик температуры обратного потока: позволяет оценить разницу температур между потоком и возвратом.
  9. Главный запорный вентиль: используется для перекрытия коллектора при первоначальном заполнении и обслуживании.

Как работают коллекторы для теплого пола?

Коллектор состоит из 2-12 «портов» (куда соединяется трубка), и они функционируют попарно на подачу и возврат. В проточный коллектор (верхний ряд схемы) подается теплая вода, температура которой отображается на указателе температуры (2).

Когда зона требует тепла, расход воды отображается с помощью расходомеров (1), которые показывают скорость потока.В коллекторе Nu-Heat расходомер также включает в себя регулировочный клапан, а регулировка осуществляется путем закручивания и вывинчивания манжеты (3). Затем вода будет течь по трубе и возвращаться в обратный коллектор.

На рейке обратного коллектора есть клапаны, контролирующие, будет ли вода течь через отдельную трубку. Эти клапаны управляются сервоприводами (6), которые, в свою очередь, связаны с термостатом в зоне нагрева. Возможно, что несколько приводов управляются одним термостатом, если в этой зоне имеется более одного змеевика трубки.Еще один датчик температуры (8) находится на обратном трубопроводе (нижний ряд диаграммы), чтобы можно было оценить разницу температур между подачей и обраткой, что полезно при вводе в эксплуатацию, чтобы убедиться, что все работает правильно.

Каждая распределительная рейка также включает наполнительный и сливной клапан (5). Это используется во время установки, чтобы промыть трубы водой, чтобы удалить весь воздух из системы.

Манометр (7) находится на направляющей коллектора потока и используется для оценки давления во время испытания под давлением.

Наконец, имеется ручной воздухоотводчик (как и на большинстве радиаторов), позволяющий выпускать небольшое количество воздуха из системы.

Почему коллекторы играют важную роль в напольном отоплении?

Когда речь идет о теплых полах, это не так просто, как просто прокачать теплую воду по всем трубам и надеяться, что все нагреется, как требуется. На скорость потока через каждый змеевик трубы будут влиять потери тепла в зоне, через которую он проходит. В связи с этим система должна быть сбалансирована, чтобы обеспечить соответствующее распределение потока.Тот факт, что трубы будут разной длины, также усложняет ситуацию.

Коллектор напольного отопления выступает в качестве центра управления системой UFH для решения этих проблем, гарантируя, что правильный поток воды закачивается в каждую зону, чтобы нагреть ее до правильной температуры, установленной установщиком с помощью предоставленную информацию о конструкции.

Монтаж коллектора теплого пола

Существует ряд шагов, которые необходимо выполнить при установке коллектора для теплого пола, чтобы обеспечить эффективную работу системы. В первую очередь контуры должны быть подключены к источнику тепла (котлу или тепловому насосу). Источник тепла подает в контур теплую воду. Эту воду можно смешивать с более холодной водой, возвращающейся из контура пола, для повышения эффективности, используя смесительный клапан и привод для достижения идеальной температуры воды. расчетная температура.

Во время установки эту температуру следует устанавливать с учетом таких факторов, как тепловые потери, конструкция пола, тепловая мощность и другие переменные.Расход каждого контура также должен быть установлен. Это гарантирует, что каждая зона нагревается по мере необходимости, эффективно нагревая комнату до идеальной температуры воды.

Лучшее место для коллектора теплого пола

Коллекторы напольного отопления следует размещать в центре зон обогрева для обеспечения наибольшей эффективности. Это означает, что можно использовать трубы минимальной длины, чтобы обеспечить постоянную температуру воды. Вы можете захотеть использовать несколько коллекторов, если пол с подогревом реализуется на большой площади.

Установка коллекторов Nu-Heat

Коллекторы Nu-Heat

поставляются предварительно собранными на монтажных кронштейнах, что помогает сэкономить время на установку. Благодаря своей инновационной конструкции из нержавеющей стали, изготовленной методом выдувания, каждая направляющая является непрерывной (в отличие от некоторых других на рынке, которые являются модульными и соединяются болтами), что означает минимальное количество соединений и уплотнений, что снижает риск утечек.

Единственными компонентами, которые необходимо добавить на месте, являются два датчика температуры, которые просто вставляются в карманы.

Совет: может облегчить жизнь снятие обратного рельса с кронштейнов, чтобы соединить трубку с подающим коллектором — это просто делается путем откручивания двух винтов.

В комплект поставки входят крепления для крепления монтажных кронштейнов к стене, после чего трубу можно установить с помощью входящих в комплект соединений.

Как правило, вы можете установить коллектор так, как показано на схеме, но он может быть гибким:

  • Главный подающий и обратный патрубки могут быть слева или справа
  • Трубки UFH могут подаваться вверх, а не вниз (для снабжения помещения наверху)
  • Весь коллектор можно установить вертикально, если не хватает места

Узнайте больше о напольном отоплении от Nu-Heat.

Руководство по коллектору для теплого пола

Коллекторы действуют как центральные узлы управления системами водяного теплого пола, управляя расходом воды, регулированием температуры и давления. В этом руководстве мы подробно объясним, что такое коллектор и как он работает для циркуляции оптимально нагретой воды по контурам напольного отопления, чтобы обеспечить термически комфортный и энергоэффективный обогрев каждой зоны системы.

В этом руководстве мы объясняем:

  1. Что такое коллектор
  2. Компоненты коллектора
  3. Как работает коллектор
  4. Лучшее место для коллектора
  5. Стоимость коллектора

Что такое коллектор?

Коллекторы являются ключевой частью водяных систем напольного отопления, они соединяют трубопроводы напольного отопления (также известные как контуры пола) с источником тепла и служат в качестве конечной точки для этих контуров.Коллекторы отвечают за циркуляцию нагретой воды от котла или другого источника отопления по подпольным контурам, регулируя при этом давление, расход и, при использовании смесительного узла, также контролируя температуру контура.

Системы водяного теплого пола обычно состоят из трубопроводов, установленных либо в свежеуложенной стяжке, либо непосредственно в изготовленных на заказ изоляционных плитах или панелях напольного отопления. Трубопровод можно укладывать по разным схемам, образуя контуры; один контур может быть для отдельной комнаты или области, или несколько контуров могут использоваться для больших комнат или открытых площадок — они известны как зоны.Каждый контур этажа подключается к центральному коллектору, который позволяет независимо управлять зонами. Коллекторы могут одновременно управлять несколькими контурами, нагревая разные помещения до разных температур в разное время — каждая зона обычно контролируется зональным термостатом, который устанавливается в отапливаемой зоне.

Коллектор S3 от Warmup может управлять подогревом пола до 12 контуров, к каждому из которых может быть подключено до 120 метров трубопроводов, при этом поддерживая постоянное и равномерное распределение воды по контурам пола при правильной температуре, давлении и расходе. .

Компоненты коллектора S3 Warmup

Коллектор S3 от Warmup — это лидирующая на рынке технология, изготовленная из цельного куска высококачественной нержавеющей стали «304». S3 доступен в различных размерах и конфигурациях с возможностью управления от 2 до 12 зон, что делает его подходящим для широкого спектра гидравлических систем разного масштаба; от маленькой квартиры до крупного коммерческого проекта. Контуры каждой зоны подключены к коллектору через порты на рукавах подачи и возврата коллектора.Коллектор S3 от Warmup также поставляется с 10-летней гарантией для вашего спокойствия.

1. Вентиляционные отверстия и дренажные клапаны

Вентиляционные отверстия находятся на «потоке» и «возврате» коллектора и используются для удаления воздуха из системы теплого пола. Дренажные клапаны используются для первоначального заполнения и опорожнения системы.

2. Расходомеры Taconova

Расходомеры коллектора крепятся к рукаву потока, по одному на контур. Они настраиваются во время установки, чтобы настроить правильный расход для контура и обеспечить расчетную тепловую мощность для этого контура, которая определяется натяжением пола и тепловыми потерями помещения.Эти расходомеры также обеспечивают визуальную индикацию скорости потока через каждый из контуров пола.

3. Термометр/манометр

Непосредственно к коллектору присоединены термометр и манометр двойного назначения для простоты использования и точного контроля.

4. Смесительный блок коллектора

Смесительный узел Warmup S3 смешивает воду из источника отопления и контуров пола для поддержания расчетной температуры системы. Смесительный узел S3 требуется с коллектором S3 от Warmup, если источник тепла не может постоянно поддерживать расчетную температуру.Смесительный узел позволяет оптимизировать регулирование температуры воды в диапазоне от 20 до 60 градусов Цельсия, что является идеальным диапазоном температур для систем водяного теплого пола и намного ниже, чем в типичных системах центрального отопления с радиаторами. Смесительный узел состоит из трех частей: нижнего рычага, верхнего рычага и циркулятора.

5. Запорные и пусковые клапаны коллектора

Запорные клапаны , подключенные к рукавам коллектора или смесительному блоку (если он используется), позволяют изолировать и тестировать коллектор, не затрагивая основные контуры пола.Клапаны ввода в эксплуатацию контролируют поток воды через отдельные контуры пола, позволяя наполнять и сливать систему, а также проводить испытания под давлением. Крышки для ввода в эксплуатацию снимаются и заменяются приводами, чтобы обеспечить управление отдельными цепями.

6. Привод

Электротермические приводы, прикрепленные к пусковым клапанам коллектора, подключаются к центру электропроводки, где зональный термостат может контролировать, когда приводы открывают и закрывают каждый контур, позволяя воде циркулировать по системе.

7. Центр проводки

Электромонтажный узел управляет электрическим аспектом системы подогрева пола и облегчает соединение между коллектором и его компонентами с источником тепла и термостатом. Обычно подключенный к исполнительным механизмам и термостатам, центр коммутации координирует работу системы отопления.

Как работает коллектор Warmup S3?

Коллектор соединяет источник тепла – котел, тепловой насос или другое – с контурами водяного теплого пола, регулирует температуру поступающей воды через смесительный узел и распределяет эту теплую воду по контурам пола для энергоэффективного отопления. система.После успешной установки и подключения трубопроводов контуры теплого пола сначала заполняются водой и продуваются водой.

Подключение цепей к источнику тепла

Подключение к источнику тепла осуществляется через первичный контур отопления. Источник тепла подает воду в коллектор через смесительный узел коллектора, чтобы гарантировать заданную температуру воды (ее можно установить в диапазоне от 20 до 60 градусов Цельсия). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды для системы без перегрева, то смесительный узел может не потребоваться.

Смесительный узел регулирует температуру воды с помощью смесительного клапана, управляемого приводом, и смешивает нагретую воду из основного контура отопления с более холодной водой из контуров пола для достижения идеальной расчетной температуры. Эта температура настраивается в процессе установки в соответствии с проектными потребностями в тепле; которая определяется тепловыми потерями, конструкцией пола, теплопроизводительностью и другими переменными.

Настройка скорости потока

Через циркуляционный насос смесительного узла устанавливается и поддерживается давление потока нагретой воды во всех подпольных контурах.Коллекторы могут поддерживать до 120 метров труб напольного отопления на контур, поэтому перед подачей воды в эти трубы скорость потока для отдельных контуров устанавливается с помощью расходомеров в соответствии с потребностями конкретного контура. При правильной настройке это гарантирует, что обогреваемые зоны будут равномерно нагревать помещение, даже если использовалась различная отделка пола.

Распределение горячей воды

Оптимально нагретая вода с правильным давлением потока и расходом подается из коллектора в пол через подающий рукав коллектора, и после циркуляции контуров пола вода снова поступает в коллектор через возвратный рукав.Возвратный рукав оснащен контурными клапанами, которые обычно монтируются с приводами, которые открываются и закрываются по команде термостата (через центр проводки), что позволяет воде течь в контуры пола и нагревать или охлаждать систему подогрева пола.

Управление коллектором

Коллектор и его электрические компоненты эффективно контролируются Коммутационным центром. Это создает связь между приводами коллектора, циркуляторами и любыми зональными клапанами с термостатом и источником тепла.Когда термостат требует тепла в определенной зоне обогрева, центр коммутации подает напряжение на соответствующий привод (или несколько, если используется более одного контура на зону обогрева), который открывает пусковые клапаны и позволяет теплой воде течь по контурам. . Центр коммутации также одновременно вызывает котел для дополнительного нагрева, открывает все клапаны зоны коллектора и управляет циркулятором смесительного узла.

Использование интеллектуального термостата от Warmup для управления напольным обогревателем обеспечивает энергоэффективное отопление с долгосрочной экономией на счетах за отопление.

Лучшее место для коллектора

Размещение коллектора является ключом к обеспечению эффективной системы напольного отопления. Лучшее место для размещения коллектора – в центре зон нагрева; Благодаря центральному монтажу коллектора длина труб будет сведена к минимуму, что обеспечит равномерное и эффективное попадание нагретой воды в обогреваемую зону.

Для более крупных проектов может потребоваться более одного коллектора. Если полы с подогревом должны быть установлены на нескольких этажах, мы рекомендуем установить отдельный коллектор на каждом этаже.Warmup также предлагает шкафы для коллекторов, чтобы скрыть коллектор и связанные с ним трубопроводы.

Сколько стоит коллектор?

Коллектор S3 от Warmup предлагает профессиональный дизайн по конкурентоспособной цене. Самый простой вариант с двумя портами без блока смешивания, коллектор продается по цене 134,16 фунтов стерлингов, стоимость которого увеличивается с дополнительными портами и компонентами.

> Нажмите здесь, чтобы вернуться к началу страницы

Вас также может заинтересовать:

Коллекторы и аксессуары для напольного отопления – детали для пола

Главная / Коллекторы и аксессуары для теплого пола

Наши коллекторы для теплого пола поставляются с запорными клапанами подачи и возврата

Показано 1–28 из 93 результатов

  • Клапаны обратного штифта коллектора (под приводом)

    Клапан обратного штифта коллектора Danfoss 013G7376

    14 фунтов стерлингов.13 14,13 фунтов стерлингов Вкл. НДС ( £14,13 без НДС) В корзину
  • Домашняя страница

    Danfoss Flowmeter FHF и SSM Коллекторы 088U0819 – Taconova

    14,13 фунтов стерлингов 14,13 фунтов стерлингов Вкл. НДС ( £14,13 без НДС) В корзину
  • Аксессуары для коллектора

    Термостатическая вставка Herz (прессуемая) TS-98-V для клапана 3/4″ – 1636799

    29 фунтов стерлингов.75 29,75 фунтов стерлингов Вкл. НДС ( £29,75 без НДС) В корзину
  • Аксессуары для коллектора

    Термостатическая вставка Herz (прессуемая) TS-98-V для клапана 1/2″ – 1636798

    25,95 фунтов стерлингов 25,95 фунтов стерлингов Вкл. НДС ( £25,95 без НДС) В корзину
  • Аксессуары для коллектора

    Herz 3/4″ M x F Угловой впускной клапан подпольного коллектора – 1772492

    36 фунтов стерлингов.10 36,10 фунтов стерлингов Вкл. НДС ( £36,10 без НДС) В корзину
  • Аксессуары для коллектора

    Herz 1″ M x F Угловой впускной клапан подпольного коллектора – 1772493

    £ 58,70 £ 58,70 Вкл. НДС ( £58,70 без НДС) В корзину
  • Аксессуары для коллектора

    Herz 1/2″ M x F Термостатический угловой обратный клапан коллектора UFH – 1772491

    31 фунт стерлингов. 25 31,25 фунта стерлингов Вкл. НДС ( £31,25 без НДС) В корзину
  • Аксессуары для коллектора

    Herz 1″ M x F Прямой впускной клапан подпольного коллектора – 1772393

    £53,00 £53,00 Вкл. НДС ( £53,00 без НДС) В корзину
  • Аксессуары для коллектора

    Herz 3/4″ M x F Прямой впускной клапан подпольного коллектора – 1772392

    33 фунта стерлингов.28 33,28 фунта стерлингов Вкл. НДС ( £33,28 без НДС) В корзину
  • Аксессуары для коллектора

    Herz 1/2″ TS-E Термостатический перепускной клапан для теплого пола – 1772311

    34,55 фунта стерлингов 34,55 фунта стерлингов Вкл. НДС ( £34,55 без НДС) В корзину
  • Аксессуары для коллектора

    Herz 3/4″ TS-E Термостатический перепускной клапан для теплого пола – 1772302

    46 фунтов стерлингов.40 46,40 фунтов стерлингов Вкл. НДС ( £46,40 без НДС) В корзину
  • Аксессуары для коллектора

    Термостатический прямой клапан Herz 1/2″ M x Eurocone Коллектор TS-90 – 1773381

    33,09 фунта стерлингов 33,09 фунта стерлингов Вкл. НДС ( £33,09 без НДС) В корзину
  • Линии оформления

    Mohlenhoff VA39 M30 x 1.0 Переходное кольцо привода

    2,28 фунта стерлингов 2,28 фунта стерлингов Вкл. НДС ( £2,28 без НДС) В корзину
  • Клапаны обратного штифта коллектора (под приводом)

    Штифтовой клапан Capricorn — латунный клапан регулирования температуры с ниппелем

    £8,99 £8,99 Вкл. НДС ( £8,99 без НДС) В корзину
  • Клапаны обратного штифта коллектора (под приводом)

    UPONOR SPI VARIO ВОЗВРАТНЫЙ КЛАПАН ВСТАВНОЙ КОМПЛЕКС ** Упаковка из 10** -1046632

    78 фунтов стерлингов.70 £78,70 Вкл. НДС ( £78,70 без НДС) В корзину
  • Клапаны обратного штифта коллектора (под приводом)

    Вставка ОБРАТНОГО КЛАПАНА Uponor SPI Vario Plus MF – 1005250

    9,22 фунта стерлингов 9,22 фунта стерлингов Вкл. НДС ( £9,22 без НДС) В корзину
  • Коллекторная трубная муфта

    Эммети Моноблок 15/1.

    Муфта 7 мм x 1 PAIR для труб PE-RT, PB и PEX – 28100326 5,45 фунтов стерлингов 5,45 фунтов стерлингов Вкл. НДС ( £5,45 без НДС) В корзину
  • Коллекторная трубная муфта

    Соединитель Emmeti Monoblocco 16/2 мм x 1 PAIR для труб PE-X, Pure PE-RT и PP – 28110118

    4,05 фунта стерлингов 4,05 фунта стерлингов Вкл. НДС ( 4 фунта стерлингов.05 без НДС) В корзину
  • Коллекторная трубная муфта

    Emmeti Monoblocco 16/2 мм x 1 ПАРА Муфты – Многослойная композитная труба MLCP -28100358

    4,01 фунта стерлингов 4,01 фунта стерлингов Вкл. НДС ( £4,01 без НДС) В корзину
  • Коллекторная трубная муфта

    Emmeti Monoblocco 17/2 мм x 1 ПАРА Муфта для труб PE-RT, PB и PEX – 28110122

    4 фунта стерлингов.01 4,01 фунта стерлингов Вкл. НДС ( £4,01 без НДС) В корзину
  • Коллекторная трубная муфта

    Emmeti Monoblocco 20/2 мм x 1 ПАРА Муфта для труб PE-RT, PB и PEX – 28110346

    4,18 фунта стерлингов 4,18 фунта стерлингов Вкл. НДС ( £4,18 без НДС) В корзину
  • Аксессуары для коллектора

    Сменная головка клапана Reliance Thermomix UFH — ZEAD970255

    23 фунта стерлингов.93 23,93 фунта стерлингов Вкл. НДС ( £23,93 без НДС) В корзину
  • Клапаны обратного штифта коллектора (под приводом)

    Uponor 1002318 Клапан штифта привода SPI для коллекторов FM / FR

    £ 24,30 £ 24,30 Вкл. НДС ( £24,30 без НДС) В корзину
  • Коллекторы Emmeti Topway Plus

    Шаровые краны 1″ — коллектор для теплого пола — итальянского производства

    25 фунтов стерлингов.52 25,52 фунтов стерлингов Вкл. НДС ( £25,52 без НДС) В корзину
  • Аксессуары для коллектора

    Watts 1″ Шаровой кран с внутренней резьбой и датчиком температуры – 3114065

    47,75 фунтов стерлингов 47,75 фунтов стерлингов Вкл. НДС ( £47,75 без НДС) В корзину
  • Аксессуары для коллектора

    Термостат защиты от перегрева для систем напольного отопления Reliance – STAT970300/3

    37 фунтов стерлингов. 16 37,16 фунтов стерлингов Вкл. НДС ( £37,16 без НДС) В корзину
  • Инжекторный и электромагнитный клапан

    Uponor 1002373 Корпус термостатического клапана SPI V4

    28,42 фунтов стерлингов 28,42 фунтов стерлингов Вкл. НДС ( £28,42 без НДС) В корзину
  • Аксессуары для коллектора

    Переходник Mohlenhoff M28 x 1.5 – Зеленая головка привода VA32

    2,73 фунта стерлингов 2,73 фунта стерлингов Вкл. НДС ( £2,73 без НДС) В корзину

коллекторов | Теплый пол | Подпольный магазин

Коллекторы водяного теплого пола

Коллекторы водяного теплого пола являются сердцем любой системы водяного теплого пола. Системы мокрого напольного отопления представляют собой серию трубопроводов, по которым горячая вода направляется по всей системе отопления, которая обогревает помещение наверху.Трубопровод можно прокладывать по разным схемам, образуя контуры; один контур может использоваться для каждой комнаты, которая называется зоной. Затем каждая зона будет подключаться к своему коллектору водяного теплого пола.

Коллекторы важны, потому что они соединяют контуры теплого пола с источником тепла, которым может быть бойлер, тепловой насос или другие источники тепла, которые могут быть у вас. Коллекторы отвечают за циркуляцию воды от котла к трубам, контролируя давление, скорость потока и температуру.Коллекторы могут управлять несколькими контурами в зоне и являются источником, ответственным за нагрев разных помещений до разных температур в разное время, которым можно управлять с помощью термостата. Каждый коллектор может поддерживать до 120 метров труб на каждый контур, поэтому они подходят для больших систем напольного отопления на большой площади.

Регулятор температуры с помощью коллектора

Источник тепла подает воду в коллектор, которая может гарантировать температуру от 20 до 60 градусов Цельсия в трубопроводе через смесительный узел в коллекторе.Коллектор не только подает горячую воду в трубы, но и предотвращает попадание воды из труб обратно в источник тепла. Когда ваша система водяного теплого пола выключена, вода, оставшаяся в трубопроводе, остывает. Смесительный узел в коллекторе смешивает холодную воду с теплом от источника тепла, чтобы обеспечить вам оптимальную температуру, которая вам подходит. Если вам не требуется термостат, идеальная температура может быть установлена ​​установщиком во время установки и будет рассчитана на основе ваших теплопотерь, конструкции пола, тепловых мощностей и других переменных, чтобы гарантировать, что у вас всегда будет оптимальная температура.

Коллекторы в магазине теплых полов

В магазине теплых полов мы предлагаем широкий ассортимент коллекторов мокрого напольного отопления для любой системы водяного теплого пола. Наши коллекторы производятся известными брендами, такими как Polypipe, Warmus и Uponor, и доступны с 2-12 портами в зависимости от ваших требований. У нас также есть широкий ассортимент запасных частей и ремонтных принадлежностей, если вам когда-либо понадобятся какие-либо запасные части для вашей системы теплого пола.

Детали коллектора

Коллектор мокрого теплого пола является неотъемлемой частью системы мокрого теплого пола.Коллектор поставляется с множеством компонентов, которые собираются вместе, чтобы обеспечить его превосходную функцию. Коллектор состоит из:

  • Клапаны привода
  • Регулируемые балансирующие клапаны
  • Стеклости и заполнение Bibcock
  • Стеклов и заполнение Bibcock
  • Расходомеры
  • Предел Термостата
  • Датчик давления
  • Возврат Bypass

Adludfloor Stocks эти части отдельно, если вам когда-нибудь понадобится замена.

Правильный выбор коллектора

Если у вас есть система водяного теплого пола или вы хотите ее установить, вам понадобится коллектор водяного теплого пола, который интегрируется с вашей системой отопления.Какие коллекторы вам нужны, будет зависеть от размера вашей системы и количества контуров и зон, которые у вас есть. Underfloor Store здесь, чтобы помочь вам с правильным коллектором для вашей системы водяного теплого пола, так как важно, чтобы у вас были установлены правильные коллекторы. Если вы не уверены, какой коллектор лучше для вас, то все, что вам нужно сделать, это спросить, связавшись с нами.

Лучшие коллекторы для напольного отопления: руководство по покупкам и рекомендации (03/22)

Коллекторы для теплого пола обеспечивают равномерное распределение тепла в системах водяного теплого пола и, таким образом, улучшают самочувствие в вашем доме.Пройдясь босиком по приятно теплому полу, вы уже никогда не захотите вернуться к громоздким батареям. Распределители теплого пола необходимы для того, чтобы ноги, чувствительные к холоду, оставались в тепле во всех комнатах.

С нашим большим тестом коллектора для теплого пола 2022 мы хотим помочь вам найти лучший коллектор для теплого пола для вас. Мы сравнили разные модели и перечислили, что важно при покупке коллектора для теплого пола. Это должно сделать ваше решение о покупке максимально простым.

Резюме

  • Коллекторы напольного отопления, являясь компонентом систем водяного теплого пола, обеспечивают равномерное распределение тепла и, следовательно, постоянную температуру в помещении. Таким образом, они предлагают идеальное решение для эффективного, недорогого и равномерного отопления как для частных домов, так и для больших промышленных площадей.
  • Коллекторы напольного отопления состоят из подающей и обратной систем, к которым присоединяются трубы отопления, и обычно изготавливаются из нержавеющей стали или латуни.
  • Для оптимальной работы коллектора напольного отопления гидравлическая система напольного отопления должна быть правильно настроена. Это делается с помощью так называемой гидравлической балансировки, которая уравновешивает условия потока в контурах отопления.

Лучшие коллекторы для напольного отопления: наш выбор

Руководство

: вопросы, которые вы должны задать себе перед покупкой коллектора для теплого пола

Что такое коллектор для теплого пола?

Коллектор напольного отопления является компонентом водяного теплого пола, который обеспечивает равномерное распределение тепла и, следовательно, постоянную температуру в помещении. Коллектор теплого пола, также называемый коллектором отопительного контура, обеспечивает это за счет равномерного распределения отопительной воды по всем отопительным контурам в системе трубопроводов.

Системы напольного отопления являются популярными системами отопления в домах и домах, но они могут быть неэффективными при неправильной эксплуатации. (Источник изображения: pixabay.de/StockSnap)

Благодаря своему корпусу коллектор для теплого пола напоминает простую коробку. В этой коробке собираются все отопительные трубы от двенадцати различных отопительных контуров, и их тепло поглощается и распределяется.В зависимости от модели и производителя подающая и обратная трубы, а также распределительные магистрали коллектора теплого пола изготавливаются из латуни или нержавеющей стали.

Однако выбор материала не имеет существенного значения с точки зрения качества и цены. Из-за сложного обращения всегда следует доверять установку и подключение коллектора теплого пола профессионалу.

Кому подходит коллектор для теплого пола?

Коллектор теплого пола является обязательным для любого владельца системы водяного теплого пола, который хочет равномерно и эффективно обогревать свой дом.

Системы напольного отопления являются популярными источниками тепла в доме. Однако при неправильной эксплуатации они могут быть очень неэффективными.

Это связано с тем, что системам напольного отопления обычно требуется более длительное время подачи для достижения желаемой комнатной температуры. Кроме того, теплые полы не так быстро и сильно нагревают воздух в помещении, как обычные радиаторы. По этой причине системы теплого пола часто регулируются слишком высоко, а это значит, что они потребляют ненужное количество топлива и становятся малопроизводительными.

Поэтому всем, кто отапливается теплыми полами, следует знать об этих особенностях. Коллекторы теплого пола гарантируют равномерное распределение тепла в системе труб. Чтобы ваша система подогрева пола работала наилучшим образом, специалист должен регулярно проводить гидравлическую балансировку . Мы объясним, что такое гидравлическая балансировка и почему она имеет смысл в разделе пустяков.

Как устроен коллектор теплого пола и как он работает?

Коллектор теплого пола состоит из системы подачи и возврата, а также привода и клапанов.Обычно он располагается в шкафу прямоугольной формы из листовой стали. Кроме того, он оцинкован и покрыт порошковой краской, чтобы максимально защитить коллектор теплого пола.

Как уже упоминалось, все трубы отопления собираются в коллекторе теплого пола, тепло которого распределяется в соединении. К одному коллектору можно подключить до двенадцати различных отопительных контуров. Каждая из них делится на приточную и обратную.

Поток – это путь тепла от системы отопления к полу.В отличие от этого, говорят об обратном потоке, когда вода возвращается в систему отопления после того, как она была проведена по трубам отопления и уже отдала свое тепло.

В одном коллекторе напольного отопления может соединяться до двенадцати отопительных контуров. (Источник изображения: pixabay.de/energy1987)

Хорошей предпосылкой для равномерного распределения тепла в помещении являются трубы, по которым проложена горячая вода, идущая в противоположных направлениях. Для этого подающая и обратная трубы должны располагаться параллельно друг другу, в идеале также таким образом, чтобы путь труб был примерно одинаковой длины.

Однако трубы отопления обычно бывают разной длины. В результате возникают различные сопротивления потоку в зависимости от длины трубы, которую должна преодолеть горячая вода. Для обеспечения равномерного распределения тепла в отопительных контурах должны быть созданы одинаковые условия расхода. Как уже было сказано, это функция коллектора теплого пола.

При отклонении фактической температуры от заданной сервопривод распределителя теплого пола ходовым движением регулирует соответствующий клапан, т. е.е. классический открытый и закрытый принцип.

В результате можно выделять большее или меньшее количество тепла в зависимости от потребности, ритмично открывая или закрывая соответствующие клапаны. Для обеспечения точной регулировки расхода привод поддерживается комнатным термостатом. Для этого в отапливаемых помещениях монтируются датчики температуры.

В зависимости от температуры термостат посылает сигналы исполнительному механизму, чтобы он открывал или закрывал клапаны на коллекторе теплого пола.Отопление нагревается, как только открываются соответствующие вентили и по трубам течет вода. Процесс останавливается, когда клапаны снова закрываются.

Таким образом, термостат оказывает непосредственное влияние на подачу энергии и оказывает регулирующее действие. Расходомеры, встроенные в коллектор отопительного контура, позволяют визуализировать объемный расход (в литрах в минуту).

Количество коллекторов теплого пола зависит от размера теплого пола, площади пола, диаметра труб и расстояния между трубами. В среднем один коллектор отопительного контура может обеспечить поверхностный нагрев в течение ок. 20 квадратных метров. Точное количество необходимых распределителей можно определить специалистом с помощью гидравлической балансировки.

Сколько стоит коллектор теплого пола?

Существуют определенные различия в цене между различными коллекторами напольного отопления. Количество варьируется в зависимости от отопительных контуров, марки производителя и качества продукта. Материал коллектора теплого пола – нержавеющая сталь или латунь – на цену практически не влияет.Диапазон цен на коллекторы для теплого пола может варьироваться от ок. от 50 до 250 евро.

Отопительные контуры ценовой диапазон
2 ок. 50-75 €
4 ок. 75-100 €
6 ок. 105-130 €
8 ок. 150-170 €
10 ок. 165-200 €
12 ок.200-250 €

Для лучшего обзора мы составили средние цены на коллекторы теплого пола из нержавеющей стали (включая расходомеры) в зависимости от количества контуров отопления.

Какие есть альтернативы коллектору для теплого пола?

Если у вас есть теплый пол, работающий от горячей воды, коллектор для теплого пола является обязательным для вас. Нет альтернативы, которая бы гарантировала равномерное распределение тепла во всех контурах отопления и, следовательно, во всем доме, как коллектор напольного отопления.№

В качестве альтернативы водяному отоплению пола существуют электрические системы обогрева пола или классические радиаторы, хотя они не всегда эстетичны. (Источник изображения: unsplash.com/Alex Perz)

Конечно, есть альтернатива теплому полу с системой горячего водоснабжения. Например, возможен электрический теплый пол, но он не требует распределителя тепла и относится к группе электронагревателей. Другими альтернативами являются настенные обогреватели, которые крепятся к потолку и стене, или старые добрые радиаторы.

Критерий Электрический теплый пол Теплый пол с водяным подогревом
Производительность Быстрый и надежный обогрев помещения Также нагрев до нужной температуры, но требует немного больше времени на подготовку
Приобретение и эксплуатационные расходы Более дешевый вариант для покупки Зарабатывает баллы при постоянной работе, так как меньшее энергопотребление при длительном нагреве
Установка Более быстрая и простая установка Возможен монтаж как на гипсокартон, так и на мокрую стяжку

Для сравнения, покупка электрической системы теплого пола дешевле, но в долгосрочной перспективе установка системы водяного теплого пола окупается.

Критерии покупки: Вы можете использовать эти факторы для сравнения и оценки коллекторов напольного отопления

Если вы ищете правильный коллектор отопительного контура, у вас есть несколько вариантов. Далее мы покажем вам, какие аспекты вы можете использовать, чтобы сделать выбор между множеством возможных коллекторов напольного отопления. Критерии, которые вы можете использовать для сравнения различных коллекторов для теплого пола, включают:

  • Отопительные контуры
  • Тип
  • Аксессуары

В следующих параграфах мы объясним, что важно в отдельных критериях.

Отопительные контуры

Как уже упоминалось, вы можете выбрать коллекторы для теплых полов с количеством отопительных контуров до двенадцати. Чем больше отопительных контуров вы хотите подключить к своему коллектору, тем дороже будет изделие.

Количество отопительных контуров, а также количество коллекторов зависит от размера отапливаемой площади. Для эффективного обогрева площадь дома обычно сначала разбивают на несколько отопительных контуров.

Итак, прежде чем купить коллектор для теплого пола, рассмотрите план установки вашего теплого пола.Отопительные контуры и распределители должны быть отмечены там. Количество отопительных контуров, а также количество распределителей зависит от размера отапливаемой площади.

Для эффективного отопления площадь здания обычно сначала делится на несколько отопительных контуров. Поэтому, прежде чем купить коллектор для теплого пола, рассмотрите план установки вашего теплого пола. Отопительные контуры и коллекторы должны быть отмечены там.

Тип

Вы можете купить готовые комплекты коллекторов отопительных контуров для теплого пола.Однако также можно купить все компоненты по отдельности, чтобы собрать коллектор самостоятельно. Преимущество здесь заключается в том, что ваши компоненты могут быть адаптированы к индивидуальным требованиям к отоплению, и в итоге вы получите наиболее подходящий коллектор для напольного отопления.

Аксессуары

При выборе коллектора для теплого пола учитывайте не только количество отопительных контуров, но и точный комплект поставки и варианты подключения. В идеальном случае коллектор напольного отопления должен быть оснащен встроенными расходомерами, которые показывают скорость потока и регулируют приблизительное количество литров в минуту.

Так называемые интеллектуальные клапаны также могут оказаться практичными в использовании и особенно при обслуживании.

Однако, как правило, привод и компрессионные фитинги необходимо приобретать отдельно, так как они не входят в комплект поставки коллектора отопительного контура.

Факты, которые стоит знать о коллекторах напольного отопления

Что такое гидравлическая балансировка и почему она полезна?

Незаметно спрятанные под плиткой, паркетом и т.п. системы подогрева полов создают уютную атмосферу и балуют замерзшие ноги, особенно зимой.Однако если пол прогревается неравномерно, а обогреватели издают неприятные звуки, теплое удовольствие быстро заканчивается, особенно в холодное время года.

Часто это можно исправить, выполнив гидравлическую балансировку. Как уже упоминалось, датчики температуры измеряют температуру в помещении и передают ее на термостат на коллекторе теплого пола. Затем термостат передает сигналы на клапаны, которые затем устанавливают правильную температуру воды. Однако эта система работает должным образом только в том случае, если теплый пол был предварительно гидравлически сбалансирован.Гидравлическая балансировка – это, так сказать, тонкая регулировка, которая впоследствии приводит к улучшенному и более эффективному нагреву.

В случае теплых полов это означает, что оптимальное количество отопительной воды поступает в соответствующие точки в соответствующее время. Гидравлическая балансировка необходима, поскольку идеальное количество воды не устанавливается автоматически.

По оценкам экспертов, около 90 процентов всех систем отопления в Германии не имеют гидравлической балансировки.

Поскольку жидкости всегда идут по наиболее простому пути с наименьшим сопротивлением, а компоненты системы теплого пола имеют разное сопротивление потоку, при неправильной настройке вода не достигает всех отопительных контуров равномерно.

В результате некоторые участки помещения, находящиеся рядом с коллектором теплого пола, получают избыток тепла, а другие участки остаются холодными.

Это раздражает вдвойне, так как в некоторых местах пол остается холодным, а потребление энергии неоправданно велико. Теперь вода нагревается сильнее, чем это действительно необходимо для компенсации низких температур в некоторых местах, и течет по трубам со слишком высокой температурой потока. Это увеличение скорости потока может привести к раздражающим шумам, таким как стук, шипение или бульканье.О том, что ваш теплый пол нуждается в гидравлической балансировке, можно узнать по следующим признакам:

  • Некоторые участки пола не нагреваются
  • Отдельные районы, в свою очередь, имеют избыток тепла
  • В трубах слышен неприятный шум
  • Чрезмерно высокие расходы на отопление
  • Слишком высокая температура подачи воды
  • Требуемая комнатная температура не достигается

Вероятность того, что гидравлическая регулировка может помочь, высока. При правильном выполнении не только улучшится микроклимат в помещении, но и одновременно может снизиться потребление энергии до 10 процентов. Кроме того, гидравлическая балансировка не только экономит ваши деньги, но и защищает окружающую среду.

Кстати, во многих случаях есть перспектива субсидирования.

Гидравлическая балансировка – очень сложное мероприятие. В случае с теплым полом технические усилия во много раз больше, чем для других систем отопления. По этой причине вы должны оставить это эксперту.

Источник изображения: 123rf.com/86947009

Все, что вам нужно знать о коллекторах

Коллектор является наиболее важным компонентом любой системы водяного теплого пола. Здесь сходятся трубопроводы из каждой части вашей комнаты, и ваша горячая вода подается от источника тепла. Выбор правильного коллектора для теплого пола является ключевым, и это выбор, который повлияет на вас на долгие годы. Установка коллектора может быть сложной задачей, и если она установлена ​​неправильно, вы в конечном итоге столкнетесь с трещинами и утечками, что приведет к снижению производительности всей вашей системы. Правильный выбор, установка и обслуживание коллекторной системы напольного отопления очень важны, поэтому мы составили это удобное руководство, чтобы помочь вам разобраться в том, что вам нужно знать.



Что такое коллектор?

Коллекторы являются жизненно важным компонентом всех водяных систем напольного отопления. Они являются точкой соединения между контурами пола (трубопроводом теплого пола) и источником тепла, а также местом окончания этих контуров. Коллекторы обеспечивают циркуляцию нагретой воды от источника отопления по всем подпольным контурам и помогают контролировать расход и давление.Если вы также используете смесительный узел, коллектор будет контролировать температуру контура.



Что делает коллектор?

Коллектор регулирует расход горячей воды во всей системе теплого пола. Это помогает поддерживать комфортную и равномерную температуру на полу и делает ваш дом теплым и уютным. Коллектор является центром вашей системы отопления и действует как центральный «мозг», который соединяет линии подачи и возврата.

Каждый коллектор состоит из подающего коллектора, показывающего расход каждого контура, и возвратного коллектора.Каждая петля оснащена клапаном открытия/закрытия, который управляется исполнительным клапаном, управляемым главным термостатом.

Коллекторы

можно подсоединять непосредственно к источнику тепла с насосом или использовать вместе с насосом или смесителем. Большинство коллекторов изготавливаются из прессованной нержавеющей стали, и все они проходят строгие процедуры тестирования перед поступлением на рынок. Сюда входят испытания до давления 6 бар (для справки, типичное рабочее давление ниже 3 бар).В то время как некоторые коллекторы оснащены автоматическими воздухоотводчиками, стандартные модели оснащены ручными воздухоотводчиками (их можно легко заменить на автоматические).

Вот некоторые из характеристик, которые вы должны искать в коллекторе:

  • Насос с поворотом на 90 градусов и тонким профилем, который легко помещается в распределительный шкаф
  • Легко переносится с одной стороны на другую без необходимости регулировки блока
  • Может перекачивать более длинные контуры, чем традиционные насосные агрегаты коллектора +
  • Датчик температуры потока, встроенный в стержень потока
  • Клапан блендера с диапазоном настройки температуры от 25 до 80 градусов



Какие компоненты коллектора?

Коллекторы теплых полов

состоят из множества различных частей. К ним относятся:

  • Дренажные клапаны и вентиляционные отверстия — Воздушные клапаны расположены на «потоке» и «возврате» рукавов коллектора. Они удаляют воздух из системы и обеспечивают его беспрепятственный поток. Дренажные клапаны выполняют первоначальное заполнение и слив.

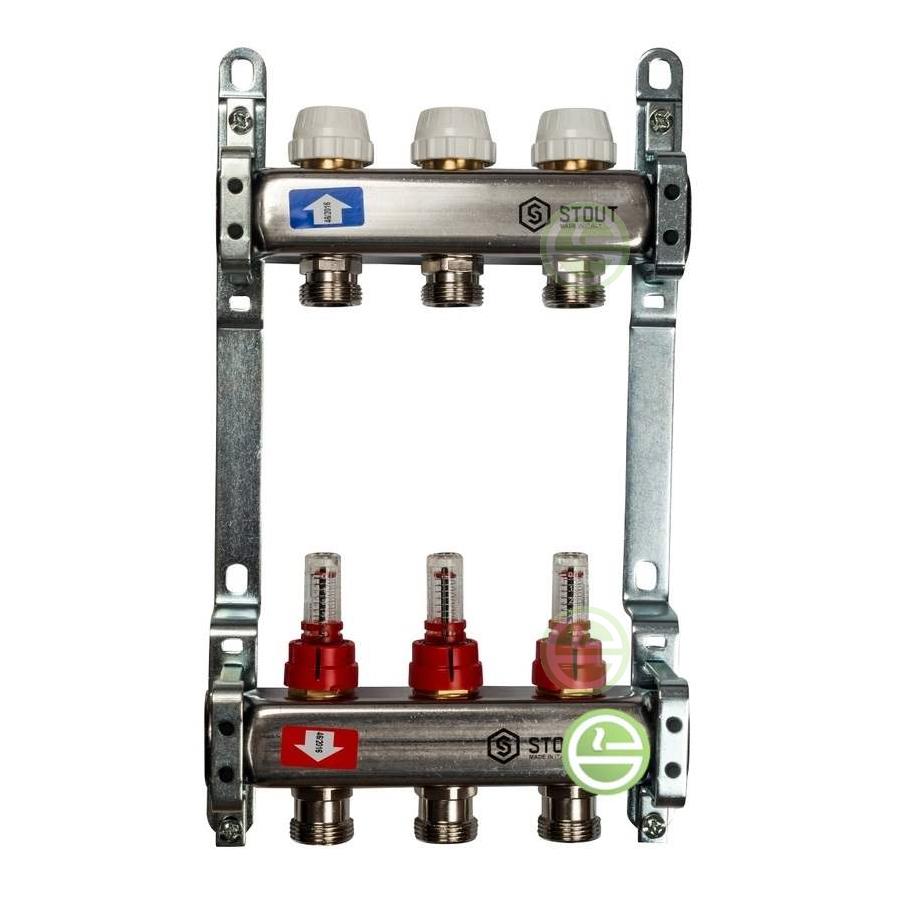

  • Расходомеры –  Расходомеры монтируются на каждом рукаве потока, по одному на контур. Они устанавливаются при установке системы и регулируют расход контура и обеспечивают тепловую мощность.Эта мощность определяется тепловыми потерями и нагревом пола. Ваши расходомеры также служат для визуальной индикации скорости потока контура пола.
  • Термометр и манометры –  Термометр и манометр двойного назначения крепятся непосредственно к коллектору, обеспечивая точный контроль и простоту использования.
  • Коллекторный смесительный узел —  Смесительный узел используется для смешивания воды, перекачиваемой из источника отопления и контуров пола, и помогает поддерживать правильную температуру для всей системы. Он состоит из 3 компонентов: предплечья, плеча и циркулятора.
  • Запорные клапаны коллектора — Запорные клапаны коллектора крепятся к смесительному узлу или рукавам коллектора. Они позволяют тестировать коллектор, не затрагивая ни одну из основных цепей пола.
  • Клапаны ввода в эксплуатацию — Эти клапаны контролируют поток воды через каждый из контуров пола, что затем позволяет проводить испытания под давлением, сливать и заполнять систему.В этом процессе пусковые колпачки заменяются исполнительными механизмами, которые позволяют управлять отдельными контурами.
  • Привод –  Привод крепится к пусковым клапанам коллектора и помогает открывать и закрывать каждый контур, позволяя воде эффективно проходить через всю систему.
  • Центр электромонтажа —  Центр электромонтажа отвечает за контроль и техническое обслуживание всех электрических аспектов вашей системы подогрева пола.Он работает, создавая соединение между коллектором, источником тепла и термостатом.



Сколько стоит коллектор?

Коллекторы

бывают разных цен и моделей, и стоимость будет зависеть от того, сколько портов вам требуется. В разделе «Торговые поставки для напольного отопления» есть все, что вам нужно, по очень конкурентоспособным ценам. Все их коллекторы для напольного отопления были полностью одобрены Консультативной схемой регулирования водных ресурсов (WRAS).

Цены будут различаться у разных поставщиков, но наши коллекторы стоят от 95 фунтов стерлингов (114 фунтов стерлингов вкл.налог) до 265 фунтов стерлингов (318 фунтов стерлингов, включая налог, в зависимости от количества портов на коллекторе. Вы можете ознакомиться с нашими ценами на коллекторы здесь.



Резюме

Коллектор является жизненно важным компонентом любой системы напольного отопления, позволяя поддерживать температуру и поток воды. Выбор правильной модели поможет вашей системе теплого пола работать с максимальной производительностью и без проблем прослужить долгое время.

Балансировка системы теплого пола как способ достижения большего теплового комфорта и снижения счетов за отопление.

Здоровое распределение температуры в помещении, энергоэффективность, функциональность и безграничные возможности оформления интерьера — это лишь некоторые из многих преимуществ выбора напольного отопления для вашего дома. Однако для того, чтобы такая система отопления приносила заметно более высокий тепловой комфорт и экономию энергии, самое главное правильно сбалансировать всю систему. Как мы можем сбалансировать нашу систему теплого пола?

Температура подаваемой воды

Одним из наиболее важных параметров, который необходимо настроить в системе теплого пола, является температура воды, подаваемой в систему, которая влияет на температуру пола. Установка соответствующей температуры защищает пол от повреждений и обеспечивает надлежащую теплопередачу. В этом отношении мы не должны превышать допустимое заранее установленное значение 55°C. Более высокая температура подаваемой воды не только увеличивает риск повреждения системы, но и приводит к большим потерям тепла, что приводит к увеличению счетов и общему дискомфорту жителей дома.

Использование вентиля в системе отопления вместе с умелым управлением с помощью регулятора смесительного клапана – способ обеспечить систему теплого пола водой приемлемой температуры, несмотря на то, что в саму систему отопления подается вода высокой температуры (напрямую из радиаторной системы). Работает следующим образом: датчик, расположенный на подаче теплого пола, измеряет температуру подаваемой воды. При слишком высокой температуре термостатический клапан закрывается, вызывая увеличение подачи воды из обратки системы отопления, тем самым охлаждая подаваемую воду. Как только достигается аварийная температура датчика клапана, насос останавливается. Когда температура, измеренная датчиком, слишком низкая, открывается термостатический клапан, а это означает, что в подающий коллектор возвращается меньше холодной воды. Таким образом, через напольный клапан проходит меньше холодной воды.

Температура подачи в зависимости от температуры наружного воздуха

Следует помнить, что поддержания температуры подачи в пределах заданных значений недостаточно для обеспечения оптимального теплового комфорта. Также необходимо приспособить температуру подачи к погодным условиям снаружи. Во время сильных морозов рекомендуется более высокая температура подачи системы теплого пола. Одна и та же температура в переходный период между сезонами приведет к перегреву помещений, а значит, это связанные потери энергии.Чтобы настроить температуру подачи в соответствии с текущими погодными условиями, пользователь может выбрать и впоследствии отредактировать кривую отопления.

Напольный пульт управления – температура, идеально соответствующая вашим потребностям

Вторым ключевым фактором, влияющим на счета и тепловой комфорт пола, является регулирование температуры. Приятная теплота в помещениях, где используется пол с подогревом, может быть достигнута за счет правильного управления отоплением. Системы управления водяным теплым полом могут связываться с нагревательным устройством традиционным способом с помощью кабеля или по беспроводной связи.Важно, чтобы они были просты в использовании и безопасны. В базовый комплект, обеспечивающий эффективную систему управления отоплением от TECH Controllers, входят:

  • контроллер термостатического привода — центральный пульт управления работой устройств управления, установленных в отдельных помещениях.
  • Датчики температуры или комнатные контроллеры , позволяющие пользователю поддерживать разную температуру в каждой комнате в зависимости от индивидуальных потребностей.
  • Электроприводы термоэлектрические для управления термостатическими клапанами в коллекторах (два варианта на выбор: STT-230/2 и STT-230/2 S). Они открывают или закрывают подачу воды в контуры отопления в зависимости от сигнала, подаваемого контроллерами.


Как это работает? Контроллер температуры посылает соответствующий сигнал главному контроллеру в зависимости от того, является ли температура в помещении слишком низкой или слишком высокой. Главный контроллер, в свою очередь, активирует термоэлектрические приводы, установленные на коллекторе. Таким образом, отопительный контур закрывается или открывается. Простая в использовании панель управления обеспечивает эффективность и эффективность всей системы отопления.При достижении заданной температуры регулятор отключает котел, что предотвращает чрезмерные потери тепла или энергии. Установка различных значений температуры в помещениях в зависимости от их назначения соответствует принципу рационального использования тепла и снижения расходов на отопление при сохранении повседневного комфорта.

Гидравлическая балансировка системы теплого пола как решение проблемы недогрева помещений.

Разные помещения в доме имеют разную потребность в электроэнергии, что выражается в разной длине контура теплого пола и разном гидравлическом сопротивлении.Температуру пола можно регулировать, выбирая подходящее расстояние между трубами от 10 до 30 см (в зависимости от диаметра трубы, теплопотерь в помещении или типа пола), а также балансируя поток в отдельных петлях. Другими словами, в каждый отопительный контур должен подаваться поток воды с определенным расходом, вытекающим из требуемой тепловой мощности. Для этого в системах отопления предусмотрены регулирующие клапаны для измерения гидравлического сопротивления отдельных водяных контуров. Очень практичным решением является использование коллектора, оснащенного клапанами.Расходомер, который можно подключить к коллектору теплого пола, позволяет пользователю точно регулировать расход. Расход можно измерить по показаниям расходомера. Ручная гидравлическая балансировка заключается в уменьшении расхода воды в петлях с наименьшим сопротивлением и одновременном увеличении расхода в самых длинных петлях с наибольшим гидравлическим сопротивлением. Цель состоит в том, чтобы добиться максимально возможного расхода воды в самых длинных петлях и уменьшить низкий в самых коротких.

Запуск системы теплого пола после летнего перерыва

Эффективность системы теплого пола также зависит от того, как она используется. Лето — отличное время для проведения технического обслуживания системы, особенно если мы ею давно пользуемся.

Если система теплого пола уже давно используется, рекомендуется ее промыть. Это хороший способ избавиться от разного рода отложений, скапливающихся внутри труб, и повысить эффективность работы системы отопления в отопительный сезон.

Балансировка системы теплого пола как способ достижения большей экономии

Теплый пол позволяет достичь высокого теплового комфорта при одновременном снижении счетов за отопление. Водяные теплые полы – это снижение затрат на содержание дома, устранение факторов, вызывающих излишнюю влажность воздуха, а также обеспечение высокого теплового комфорта.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
