Прокладка проводки по потолку — на что обращать внимание и какие ошибки наиболее распространены?

Главная / Монтаж, ремонт, уход / Ремонтные работы / На что следует обращать внимание при монтаже проводки по потолку?

В современных квартирах все реже можно встретить потолки в «первозданном» виде. Обычно, смонтированы натяжные или гипсокартонные конструкции. Они очень красивы и имеют множество преимуществ, одним из которых является возможность установки большого количества светильников. Всем им необходимо подключение к электросети и для этого, необходима прокладка проводки по потолку.

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры.

Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Как избежать нарушений и ошибок

На самом деле, это несложно. Есть свод основных правил, соблюдая которые, проводка в квартире легко прокладывается хоть по потолку, хоть по стенам, безо всяких сложностей и проблем.

Прежде всего, следует понять, что прокладывать все электротехнические составляющие в запотолочном пространстве следует в соответствии с требованиями к прокладке наружной проводки. Это значит, что все токопроводящие элементы системы должны быть уложены в специальную гофру из пластика или металлический короб. При этом, крепление проводки к потолку очень удобно осуществлять при помощи специальных монтажных клипс.

Еще до начала монтажа, необходимо составить подробный план размещения всех потребителей, которые будут подключены к этой проводке. В соответствии с этим планом, на каждую группу потребления электричества необходимо запланировать одну распределительную коробку.

На потолке нужно наметить все места, где такие коробки будут располагаться. Весь монтаж стоит начинать именно с установки распределительных коробов. От них, в гофре, прокладываются кабели, подводящие ток к светильникам и прочим потребителям электроэнергии. Все каналы или гофры, расположенные на потолке, должны проходить параллельно друг другу. Это упростит обслуживание в дальнейшем. Пересекаться провода не должны. В местах соединений нескольких линий, необходимо смонтировать распаечную коробку.

В ванных, кухнях и других помещениях с высоким содержанием влаги в воздухе, необходимо применять специальные распаечные коробки, которые дают достаточную защиту от воздействия влаги. То же самое относится и к гофротрубе, в которой будут уложены провода – она должна защищать уложенные кабели от воды.

Отдельного упоминания стоит монтаж электрических проводов с использованием скрытого метода. В этом случае, кабели укладываются в специально пробитый в перекрытии канал. Здесь необходимо соблюдать требования по безопасности, предъявляемые к скрытой проводке.

Лучше всего, скрытый тип проводки применять в кухнях, ванных и прочих влажных местах. Так будет намного безопаснее. Однако, даже при монтаже скрытым способом, необходимо использовать кабель каналы или гофрированные пластиковые трубки.

Учитывая, что после скрытого монтажа будет затруднен доступ ко всем составляющим системы, нужно заранее продумать и рассчитать нагрузку потребителей и подобрать соответствующее сечение проводов.

Обязательность использования гофры при монтаже электропроводки — что будет если не использовать гофру?

Одни и те же вопросы, но ответы умников в интернете самые разные. Зачем вообще нужна гофротруба а почему именно на потолке, или почему нельзя просто так зашпаклевать провод в стену?

Давайте и мы рассмотрим популярные вопросы о гофре: нужна ли она вообще или нет, а если и да, то какая тогда, и где именно.

Начнем со стен

В этом случае достаточно и единственного пункта – это требование ПУЭ. А ПУЭ диктует нам, что замоноличивание голого провода в стену допускается, и вместе с тем, в этом же ПУЭ есть уточнение определения слова «допускается».

Коротко говоря, если «в стране острый дефицит стройматериалов», или наоборот за ними стоят километровые очереди, тогда монтаж кабеля в штробах без её использования Вам разрешен. Если нет – будьте добры использовать гофротрубу =).

Вообще, ПУЭ – это закон, и спорить с ним не имеет смысла. «Но мы же в Украине живем и нам закон не писан…». Но у меня на этот счет есть пара своих доводов на тему того, почему прокладка голого провода не может вообще считаться адекватным монтажом.

Довод первый: законы физики никто не отменял и деформация стен как вопрос времени

Как это не печально стены имеют свойство со временем давать трещины. Вы хоть раз в жизни делали ремонт жилья купленного на вторичном рынке? Если да, то вы наверняка видели, и не раз, очищенные от обоев стены. И совершенно не важно, в панельном доме или в кирпичном. Но вы Вы точно не упустили из внимания разного рода трещины в стенах

. От тоненьких, как волосинка, до щелей чуть не в палец.

Делаете ремонт в новой квартире. Не расслабляйтесь, т.к. трещины случаются и в новостройках, в которые ещё даже не успели заехать жильцы.

А если вы рассчитываете, что при появлении трещин Ваш дом тут же признают аварийным и расселят, взамен выдадут двухэтажный пентхаус на Печерске (прим. автора: элитный р-н Киева) , то забудьте. Открою Вам Америку: в Украине дом не расселяют, пока он не завалится. И то, если про это будет показан какой нибудь сюжет в ТСН.

А что происходит с кабелем просто замазанным в стене, когда она трескается? Правильно – точно ничего хорошего.

Допустим, Вы смогли позволить себе купить новую квартиру. Вы довольны. А лет через 20 вы будете ей также довольны при появлении трещин? Будете менять проводку? Или будете продавать по очень-очень низкой цене?

Второй довод: человек с перфоратором

Это скорее вопрос сменяемости электропроводки. Допустим Вы всё еще довольны и уже даже счастливы после «современного» ремонта. И тут Вам срочно понадобилось повесить картину (допустим).

Вы берете в руки свой «самый любимый перфоратор», долго прицеливаетесь, определяете самое лучшее место где будет висеть Мона Лиза, начинаете сверлить и вдруг х…ак.

Свет выключается, ну вместе с ним наверное и перфоратор.

И тут Вас осеняет, что именно здесь вы переустанавливали мебель и загородили ненужную розетку. Ну, так не беда, подумаете. Всё равно же не нужная. Топаете включать автомат в щитке…

…но он не включается. И логично – ведь на линии образовалось устойчивое КЗ. И как на зло на этой линии у Вас все розетки, а для большего драматизма, еще и освещение.

Меньшее из зол, если у вас натяжные потолки. Вопрос о замене поврежденного участка, в принципе, для вас остро не стоит.

Но при одном условии, если кабель был проложен в гофре.

Заменить проложенный в гофре кабель – просто. Достаточно отстегнуть часть потолка, протянуть провод и пристегнуть потолок обратно. Всё аккуратно, без пыли, штробления и варварского взламывания стен.

Когда кто-то говорит Вам о сменяемости проводки, речь идет о сменяемости на вертикальных участках, идущих от потолка к установочным коробкам.

И не нужно думать про 90 градусные повороты. Никто не предлагает Вам перетянуть кабель из щитка к розетке через всю квартиру, не отстегивая при этом потолок. Но если вы в принципе не можете доштробиться до подрозетника и не сделать при этом углов, то вам стоит взглянуть на свои руки=)

Нормальный ввод кабеля в подрозетник выглядит вот так.

И тут Вы конечно можете сказать: а если кабель капитально замоноличен в штукатурку? Ну можете не вскрывать стены, ради бога. Можно и не пользоваться розетками. Жили же люди в пещерах и не жаловались. Можно накинуть 5-6 удлинителей по квартире. И так сойдет=)

Еще один аргумент в пользу гофры – это изоляция кабеля. Точнее эффект изоляции, который она даст.

В старых домах следы кабелей на стенах встречаются довольно часто: это отвратительные ржавые полосы по которым можно четко просмотреть трассы без каких либо индикаторов проводки.

Полосы эти отчетливо видны и проступают даже через 3-4 слоя обоев. Ни в коем случае я не имею в виду, что ГОСТ-овый кабель ВВГ-НГ-LS, обязательно даст этот эффект. Но и обратного утверждать тоже не могу.

Конечно, это в основном, проложеная еще при Хрущеве, проводка: совковые алюминиевые жилы в виниловой изоляции. Интересно, может советский винил обладает такими свойствами, никто сейчас наверное не знает уже. Но и с современными кабелями такие случаи уже встречались.

Какие компоненты добавляет производитель в изоляцию при изготовлении кабелей – известно только ему. А как они себя покажут через пяток лет – увидим (в буквальном смысле).

Сейчас не то время, чтобы вслепую верить вообще чему либо написанному. Эту тему можно продолжать долго: обмусолить увеличение естественных утечек, обсудить влияние компонентов штукатурок на изоляцию провода, и т.д…С проложенным в гофре кабелем этого не произойдет

Зачем гофра на потолке, если «можно» и без неё?

Монтажники, не использующие гофру, распинаются, что это допускается, экономит кучу денег заказчикам, экономит кучу времени самим монтажникам, и вообще, что гофра это «развод». Но более 90% из них, а точнее, наверное все, кто это говорит, подразумевают групповую прокладку кабелей в пучках.

Давайте ка мы разберемся, что такое прокладка кабеля в пучках. Может ли этот вариант монтажа быть выгодным заказчику. Первое что приходит на ум – это понижающий коэффициент.

Нормативно-технические документы прямым текстом обязывают нас устанавливать автоматический выключатель с заниженным номиналом в случае прокладки кабелей в пучках.

То есть, например, не 16А автомат на розеточную группу, а 10А. Или кабель брать не 2,5 мм2, а 4мм2. В итоге что? – Нереализованный запас мощности или на розетках или на кабеле. Беспочвенных требований в нормативно-технической документации нет. А их несоблюдение чревато тяжелыми последствиями. И в первую очередь для заказчиков.

Давайте разберемся, кто кого пытается одурачить?

Немного математики: возьмём целые числа для удобства подсчета и усвоения информации.

Предположим что метр прокладки кабеля (а в гофре или без неё, стоит одинаково) стоит 10 гривен, при том что метр затяжки кабеля = 20% от этой суммы. То есть 2 гривны.

Но для затяжки нужно найти ровный и чистый участок, подумать о привлечении в работу помощника. Или в холодное время года отмерять гофру уже на объекте, занимая всю квартиру, часть подъезда. Затягивать его кусками и на ходу крепить к потолку. Это отнимает уйму времени.

В итоге затяжка 500м кабеля в самом лучшем случае займет 5 часов, а в худшем более 12-ти. И при этом заработок составит 1000грн…. На двоих….

С другой стороны для монтажа этой же длины кабеля, но без гофры, а пучками потребуется в худшем случае два дня. И это не напрягаясь, в одни руки. При этом заработок будет около 5000 гривен. За 2 дня. В одни руки. Очевидно, что мастер не намерен потерять еще один дополнительный день и дозаработать при этом 1000 грн …. на двоих.

Ему бы закончить быстрей объект и свалить на следующий заказ, за очередными пятью штукарями. А по пути еще оставлять на форумах комменты про полный развод заказчиков.

Ну и понятно,что ни про какие коэффициенты и остальные прелести прокладки в пучках он никому и слова не расскажет. Как и про наведенное напряжение при прокладке кабелей в пучках.

Наведенное напряжение – верный спутник уложенных пучками кабелей. Кроме того, что наведенное напряжение может ввергнуть в шок вашего мастера (ставшего свидетелем неведомого мистического явления природы, которое он не понимает) оно еще может и негативно сказаться на работе светодиодных ламп (мы говорим о большинстве недорогих китайских ламп). Которые при этом подсвечиваются в выключенном состоянии или либо мерцают после выключения.

Увидев такое, Вы наверняка будете вызвать специалиста для выяснения причин. И понятное дело, платить за вызов. Экономией здесь и близко не пахнет.

Ну и сам способ крепления кабеля

Без использования гофротруб, кабель обычно крепится такими виниловыми стяжками или дюбелями с этими самыми стяжками. При таком монтаже, кабель подвергается механическим воздействиям. И если даже на первый взгляд, с ним ничего не происходит, то спустя какое-то время (а электрику мы обычно делаем на века) этот вариант может незаметно вылезти боком.

Даже отказавшись от применения стяжек, и использовании специальных дорогостоящих крепежей – кабель всё-равно будет провисать под собственным весом. А он в принципе для этого не предназначен. Не СИП всё-таки.

А это негативным образом сказывается на изоляции кабеля. И в будущем обязательно приведет к ложным срабатыванием дифференциальных автоматов. А это как минимум неприятно.

Все способы которые рассматриваются монтажником как «более простые и быстрые» совершенно укладываются в понятие долговечного монтажа проводки. Они и в определение «монтаж по ГОСТу» не укладываются.

Подытожим основные плюсы

  1. присоединение и отсоединение трасс осуществляется по щелчку – удобство:
  2. уменьшение крепежей сравнительно с (внимание!) правильным монтажом без гофры;
  3. никаких механических воздействий на сам кабель при подвешивании;
  4. защита от любых внешних воздействий;
  5. естественно, сменяемость проводки;
  6. хорошая читаемость трасс и значительное снижение рисков неправильной коммутации распредкоробок. Соответственно, экономия времени;
  7. соблюдение нормативно-технической документации без отсебятины.

Тут Вы уже должны были бы перестать сомневаться , т.к. аргументов уже хватает с головой. Мы вроде бы разобрались. Применяйте гофру. Я давно для себя решил что долговечный монтаж без неё попросту невозможен.

Теперь о правильном(!) использовании

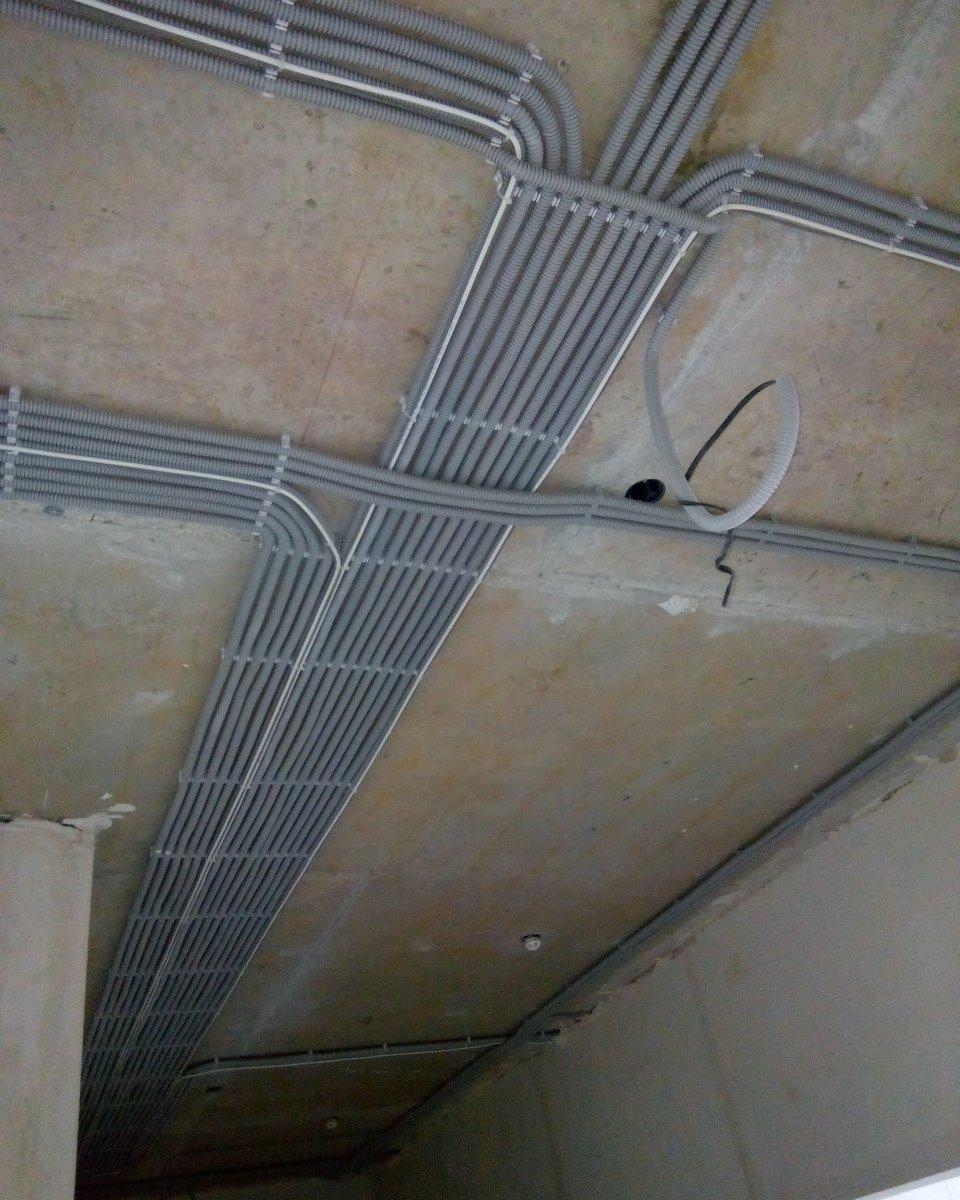

Строительные сайты, и портфолио монтажников, пестрят фотоотчетами своих работ, но не на всех из них Вы сможете увидеть правильное использование гофры. Разберемся с основными нарушениями в её использовании.

Распространенное заблуждение – это противопожарные свойства

Очень часто можно встретить прокладку гофры по горючим основаниям за декоративными потолками. Или использование вместо стальной трубы при скрытой прокладке проводки в деревянном доме.

Коротко объясню: она предназначена только для защиты кабеля от внешних воздействий, и никак не обладает способностью локализации. При КЗ никакая гофра не спасёт.

Скрытая проводка по горючим основаниям выполняется исключительно в стальной трубе.

На вопрос, «откуда короткое замыкание посредине кабеля» ответа всего два, и они очень простые:

  1. всякие мыши и крысы;
  2. ну и заводской брак никто не исключает.

Если от грызунов и металлорукав, к примеру, еще как то может спасти, то от заводского брака ничего уже не спасает.

Заблуждение по поводу цены

Бытует устоявшийся миф, что использование гофры приводит к удорожанию работ. Для прокладки проводки я использую (внимание!) круглый кабель ВВГ-НГ-LS. И закладываю в 16-ю гофру, для которой готовится штроба 20х20 мм.

Вы должны знать, что при наличии штробореза, ширина штробы в пределах установки дисков вообще никак не влияет на трудозатраты.

А вот что касается глубины, то я изначально выставляют глубину реза на 25 мм, просто для того чтобы было удобней было выштробить середину борозды. Потомучто при меньшей глубине реза тяжелее выкрашивается сердцевина. И для того, чтобы заложить голый кабель в штробу, всё равно придётся сделать штробы глубиной около 20 мм. Или как вариант, очень плотно поработать перфоратором, что по факту – ничуть не меньшие трудозатраты.

Сколько стоят те 5 мм, которые я прибавляю глубине реза? – несколько. Плата производится за фактическую штробу 20х20 мм. Глубина реза устанавливается в каждом случае индивидуально, исходя из удобства и рациональности подхода.

Сама гофра тоже стоит недорого, и на суммарные затраты влияет несущественно. Главное покупать не на базаре, а в профильном магазине. Что бы не попасть на откровенное «Г». Или в интернет магазине, в котором есть все сертификаты. Я в Украине польуюсь услугами Аксиом+. И даже если на сайте гофры нужного диаметра нет, то всегда можно что-то решить со своим менеджером.

Третье, что трудно не заметить – это цвет гофры

Никто и никогда не окрашивает гофру специально (кроме случаев её декоративного применения). Цвет говорит о материале изготовления гофры:

  • серый цвет – это (ПВХ) – поливинилхлорид;
  • черный – это (ПНД) – полиэтилен низкого давления ;
  • синий – (ППЛ) – самозатухающий полипропилен.

Вы наверняка видели когда по потолку красиво расходятся черные и оранжевые гофры. Выглядит красиво – не спорю. И «продать» такую красоту клиенту всегда проще.

При том, и сама ПНД гофра гораздо прочнее, чем ПВХ (хоть и стоит немного дороже). Кстати это упрощает её монтаж и исключает возможность повреждений. Но вся эта красота – «бомба замедленного действия».

Этого делать не стоит даже если в вашем супер-электромонтаже используется только негорючий кабель ВВГНГ-LS.

Самый частый случай, когда некоторые так делают: потому что заказчик «такое где-то увидел» и ему «так захотелось».

А смысл вот этого всего безобразия в том, что если подпалить гофру, то, как оранжевая так и черная, обе будут поддерживать горение – и это является очень плохим фактором.

Но кабеля от щитка расходятся по всей квартире, и в этих гофрах за потолком (какими бы они ни были). А теперь представьте что у вас почти весь коридор занят вот этими долбанными гофрами.

И одна загорелась (из-за чего загорелась – неважно) не обязательно из-за электропроводки.

Никто не говорит о том, что пожар в квартире может начаться только по причине. Огонь в любом случае очень быстро распространиться по всей квартире (как горит гофра можно увидеть на фото).

Если, в квартире, где-то в комнате, к примеру, начнется локализованный пожар, который вы будете пытаться тушить (бегать за тем же ведром воды), он разойдется по всей квартире и полыхать будет уже всё помещение.

При этом Вы, как человек, который живет и находится непосредственно в этой квартире, должны под этим огненным дождем хотя бы попытаться выбраться из квартиры.

Шансы в такой ситуации невелики: бежать когда на сверху капает горящий полиэтилен, он не тушится, Вам будет очень и очень сложно. И очень больно. И не факт что вы сможете выбраться. Здесь уже стоит вопрос выживаемости…

«На вкус и цвет…» все гофры горят

Серая гофра. В отличие от черной и оранжевой гофры, серая горит только в момент воздействия огня. Огонь убрали – она потухла. То есть, она не поддерживает горение.

Почему все эти разговоры и ведутся, о том что в квартире должна лежать, всё-таки, серая гофра. Не черная и не оранжевая.

Оранжевая очень отлично подходит для того чтобы её закатать в стяжку, в бетон или замуровать в стене. Но как только Вы оставили её открытой: за потолком или где-то еще – без разницы где, у Вас есть риск распространения огня по всей квартире.

Многие сейчас скажут «ну у меня же там бетон». Да, бетон. Но там где кабель проходит сквозь стену, то там же он и в гофре. Да, но бетон только вокруг. А если огонь идет у вас с другой комнаты, то легко пройдет по гофре дальше в соседнюю комнату через отверстие в стене, т.к. сама гофра является горючей. Поэтому ни в коем случае не стоит пользоваться оранжевыми гофрами в квартирах и домах. В земле, в бетонной стяжке, в бетонной стене – пожалуйста.

Черная гофра была придумана именно для того чтобы на нее воздействовал ультрафиолет.

Ей не страшны ультрафиолетовые лучи от солнца, поэтому она и предназначена для использования на улице. Для этой гофры, как и для СИПа (а он тоже является горючим), даже есть специальные кронштейны для отдаления на приличное расстояние (около 0,5 м) непосредственно от стены здания. Если произойдет какое-то возгорание, чтобы огонь дальше не перекинулся на здание.

Мартышкин труд монтажника, или «выпендреж»?

А по поводу разделения, когда кладут в черную гофру силовуху, а в оранжевом слаботочку (или наоборот) я Вам скажу: «нах… Вам под потолком видеть в какой гофре идет слаботочка?!.»

Зачем? Каким образом Вы потом в бетоне будете разглядывать кабель, «какой же здесь идёт кабель: слаботочный или силовой?». Каким образом Вы в бетоне это сможете рассмотреть?

В любом случае Вы должны «отдолбить» его для замены – в этом нет никакой логики.

Ещё раз говорю: не стоит этого делать. Потому что электричество – хоть одна из самых опасных стихий в доме, но не единственная, которая может привести к пожарам. Помните.

Алексей Рядкин

Как вести проводку: по полу или потолку?

В СССР чаще всего вели проводку по стенам и это считалось лучшим вариантом. Сейчас, в эпоху натяжных потолков и стяжек, появился вариант монтажа электропроводки по полу или потолку. Какой вариант более предпочтителен? Приводим «за» и «против» для каждого.

Многие отказываются от настенного монтажа проводки, так как необходимо штробить стены (большее расстояние, чем при напольном или потолочном монтаже), а это дополнительные расходы. Несущие перекрытия так и вовсе нельзя штробить. Поэтому в данной статье мы рассмотрим целесообразность монтажа проводки по потолку или полу.

Монтаж по потолку

В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.

Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально — например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже). Правда нужно будет делать без распаечных коробок или так, чтобы к ним был свободный доступ. Как выйти из положения, можно прочитать в нашей статье.

Стяжка уже залита. Если вы купили квартиру в новостройке, и там стяжка уже залита, вариант монтажа проводки под потолок более предпочтителен. Конечно, всегда есть вариант проштробить стяжку и уложить гофру туда, но это дополнительное время, силы и расходы.

Вы не хотите менять напольное покрытие. Бывает, что нужно уложить проводку, когда напольное покрытие уже есть и вы не хотите его менять.

Во всех этих случаях лучшим вариантом монтажа будет размещение проводки по потолку. Экономически это не всегда выгодно (сравнение экономической целесообразности монтажа проводки по полу и потолку приведено ниже), зато проще сделать доступ для обслуживания трассы.

Монтаж по полу

Иногда проще и правильнее сделать разводку по полу. Например, в таких случаях.

Не хотите уменьшать высоту потолков. При прокладке проводки по потолку необходимо будет уменьшать высоту, чтобы закрыть кабель с гофрой. В любом случае потеряются 7 — 10 см. Если вам важен каждый сантиметр, выбирайте вариант «по полу». Конечно, чтобы спрятать кабель в полу, также потребуется заливать стяжку, но ее придется заливать в любом случае.

Вы планируете делать стяжку. Если вы в любом случае запланировали заливать стяжку, тогда проще сразу уложить гофру с кабелем на пол. В среднем толщина стяжки составляет 4 — 6 см, чего с головой хватит спрятать кабель.

Нужен более простой и удобный монтаж. Класть кабель на пол всегда удобнее, чем подвешивать вверху. Чисто из соображений удобства и комфорта проще монтировать проводку на пол, чем на потолок. Для крепления гофры на потолке понадобится минимум два человека, а на полу справится и один электрик.

А что будет, если сосед сверху вас затопит? Ничего страшного не произойдет. Проводка находится в защитной гофре, а также имеет несколько слоев изоляции, поэтому пробоя не произойдет. Также напольный монтаж в целом выходит дешевле потолочного, но об этом ниже.

Какой монтаж проводки дешевле: на полу или по потолку?

Большинство розеток располагается внизу, а не вверху, из-за этого длина штроб в стене при напольной прокладке кабеля будет меньше и составлять будет не более 90 см. Если просчитать на всю квартиру, то выйдут приличные показатели. Вот сравнение просчетов по реальному объекту (4-х комнатная квартира в новостройке площадью 117 м2):
Общая длина кабелей по полу составила 2045 м, из них:

  • NYM 3*6 — 15 м.
  • NYM 3*4 — 70 м.
  • NYM 3*2,5 — 610 м.
  • NYM 3*1,5 — 600 м.
  • NYM 5*1,5 — 100 м.
  • ПВЗ 1*4 — 55 м.
  • ПВЗ 1*6 — 45 м.
  • TV кабель — 100 м.
  • UTP кабель — 450 м.

Общая стоимость всех кабелей для освещения, розеточных групп, телевидения и интернета составила 87 195 руб. (на 2018 год), и это еще без расходных материалов типа клипс, стяжек, гофр и др.

Если бы проводка велась по потолку и стены штробили от потолка к розеткам, общая длина составила бы 2488 м из которых:

  • NYM 3*6 — 18 м.
  • NYM 3*4 — 70 м.
  • NYM 3*2,5 — 810 м.
  • NYM 3*1,5 — 780 м.
  • NYM 5*1,5 — 140 м.
  • ПВЗ 1*4 — 55 м.
  • ПВЗ 1*6 — 45 м.
  • TV кабель — 100 м.
  • UTP кабель — 470 м.

В итоге в варианте «по потолку» ушло бы на 433 м больше кабеля и гофры, что привело бы к общей стоимости только лишь кабелей в 106 800 руб. Конечно, для однокомнатной квартиры разница будет не так заметна, но тем не менее она будет.

Домашним мастерам на заметку:

Теги электропроводка

Какой провод можно прокладывать без гофры?

Расскажем, какой провод можно прокладывать без гофры на примере ВВГ-нг-LS, а также рассказано о методе открытого и скрытого монтажа проводника.

Можно ли прокладывать кабель без гофры?

У многих, кто решил построить дом под ключ или полностью заменить проводку в доме, может возникнуть вопрос, касающийся того, какой провод можно прокладывать без гофры. Стоит знать, что оптимальный выбор типа кабеля и метода его монтажа обеспечит безопасную эксплуатацию электрической сети при небольших денежных вложениях. Далеко не всегда возникает необходимость в использовании в процессе прокладки кабеля дорогостоящей гофрированной трубы. Но при этом также нельзя забывать и об электробезопасности, требования к которой регламентированы нормативной документацией.

В соответствии с ГОСТ 31565–2012, в помещениях жилого типа допускается прокладка кабелей, имеющих медные жилы и оболочку, не распространяющую горение. Можно рассмотреть кабель ВВГ-нг-LS, но кроме него есть и аналоги, характеризующиеся еще большей защитой.

В ПУЭ 7 указано, что кабель ВВГнг-LS можно прокладывать скрыто или открыто. В первом случае основание для проводки должно быть создано из трудно сгораемого материала. При этом открытая прокладка рассматриваемого кабеля возможна практически на любом материале. Это значит, что наличие гофры в данном случае не является обязательным.


Особенности прокладки кабеля без гофры

Выбор способа монтажа проводника будет зависеть в первую очередь от его типа, а также материала основания, на котором кабель будет крепиться.
В случае открытой проводки монтаж осуществляется по конструкциям, относящимся к категории сгораемых материалов, а также в случаях, если штробы сделать невозможно. В таком варианте кабель располагают поверх стены или по потолку, отделка которого является законченной. При этом крепить проводник следует с помощью хомутов (скоб) через каждые 40 см. В местах изгиба закреплять кабель необходимо на расстоянии по 10 см с каждой стороны. Провисание кабеля не допускается.

Прокладка кабеля таким способом проводится в подсобках, подвалах и так далее. При наличии у проводника пожаробезопасной оболочки разрешается открытая прокладка провода без гофры и в помещениях жилого типа.


Можно ли прокладывать провод без гофры в деревянном доме

Монтаж проводника в деревянном доме, отделка которого выполнена в ретро стиле, также возможна открытым способом. Но в таком случае монтаж должен выполняться методом скручивания. Крепление к стенам деревянного дома необходимо выполнять при помощи специальных фарфоровых изоляторов.

Кабели, характеризующиеся ретро дизайном, изготавливаются из медных проводов диаметром от 0,75 до 2,5 кв. мм. Они имеют несколько оболочек: слой ПВХ и шелковая декоративная изоляция со специальной негорючей пропиткой. Также иногда в качестве покрытия используется стекловолокно. Но для обеспечения противопожарной защиты в деревянных домах и банях прокладку кабелей все же рекомендуется проводить в гофре.

Гофра является надежной защитой кабельных изделий от агрессивных факторов окружающей среды. Кроме этого, она может помочь в нестандартном дизайнерском оформлении помещения.


Какой провод можно прокладывать без гофры скрыто?

Любой. Скрытая электропроводка позволяет сохранить эстетику дизайна помещения. Суть ее заключается в том, что кабель прячется внутри стены или скрывается под потолком. Для удобного расположения кабеля внутри стены предварительно создаются штробы. Ширина этих бороздок должна соответствовать толщине кабеля, но не быть меньше. При скрытой прокладке кабеля обходятся без гофры, так как делать борозды под нее значительно труднее. Кроме этого, гофра для скрытой проводки вообще не требуется.

После крепления проводки, сверху наносят штукатурку и заканчивают отделочные работы. Очень важно перед началом монтажных работ выполнить разметку электрической сети.
Таким образом, отвечая на вопрос, какой провод можно прокладывать без гофры, можно сделать вывод, что гофра не является обязательным условием для монтажа защищенного кабеля. Ее необходимо использовать только в специальных случаях, указанных в нормативной документации. Если требования к электробезопасности выполняются, как в случае со скрытой проводкой под штукатуркой, то применять гофрированные трубы не нужно. Но в случаях, если кабель не имеет специальной оболочки, не поддерживающей горение, а прокладка осуществляется открытым способом, наличие гофры является обязательным условием требований техники пожарной безопасности.


Электрика двухкомнатной квартиры по потолку, без гофры.

Электромонтаж ЖК Новое Медведково, Мытищи. Электрика двухкомнатной квартиры по потолку без гофры.

Приветствую друзья, на связи команда ЭлектрикКвартир. Меня зовут Ярослав.
Каждый год у нас завершается очень интересным проектом. И если в прошлом году это была трёхкомнатная квартира 84 квадратных метра, в которой мы раскатали 1100м кабеля, то в этом году у нас двухкомнатная квартира, в которой в общей сложности 1300м кабеля, то есть ещё больше, ещё интереснее.
Ну, по порядку. Это Мытищи, мкр Новое Медведково, где мы делаем монтаж проводки под проект «умный дом». Проект предоставил заказчик, и это первый проект, в которым я действительно не смог дать никаких рекомендаций и корректировок для заказчика по расположению механизмов розеток и выключателей, потому что проект изначально был продуман до мелочей, с учётом расстановки всей мебели и подключением абсолютно всей техники. Даже с учетом запасных розеток, которые так или иначе могут понадобиться. В этом проекте даже предусмотрена напольная розетка! Здесь будет стоять диван, и это розетка скорее всего будет с usb портами для зарядки мобильных телефонов. А если и обычная розетка, то можно поставить ёлку центру комнаты!
И произошли у нас затяжки по времени монтажа. И связано это было пожалуй с нетипичным для нас способом монтажа, это прокладка кабелей без гофры. Я изначально пересмотрел кучу видео, перечитал кучу форумов и различных статей, где рассказывали какой крепеж лучше всего использовать. В основном предлагалось использовать площадки rexant. А в этом проекте площадки rexant абсолютно никак не пошли. И связано это было исключительно с тем, что здесь огромное количество проводов. Когда мы сделали первую самую маленькую комнату, в которой суммарно было 22 подрозетника смонтировано, то сразу стало видно, что основная наша идея, которую мы реализовываем на каждом проекте: это полная прослеживаемость всех кабельных трасс, просто потерялась. Видно, откуда начинается и куда приходит, но как она идёт по пути просто невозможно отследить!
Потом я нашёл площадки spit (по-моему они так называются). Это тоже для монтажного пистолета крепёж, на 8 и 16 кабелей. Эти площадки я не смог найти в шаговой доступности, купить здесь и сейчас, только по предзаказу. А учитывая то, что мы уже сделали комнату, которая мне не понравилась, как выглядит, а есть у нас дурная привычка: всё что мы делаем, мы делаем исключительно хорошо и никак иначе! То стали искать другой крепёж, и на складе на Алтуфьевском шоссе мы нашли крепеж schnabl, который на самом деле у нас в стране найти еще тяжелее, чем spit! Но у моего товарища они были в наличии в большом количестве.
Что по этому крепежу. Пропагандируется производителем как крепеж под 10 и 20 кабельных линий. Хотя по факту в ней точно также, как и на площадке spit помещается 16 кабелей. Площадка крепится на одно отверстие 6 буром, и как заявляет производитель, выдерживает она 80 кг. Но по факту могу сказать, что есть определенные особенности монтажа. Все трассы нужно сначала разровнять, и после этого уже на площадке зажимать. И если сравнивать с площадкой spit, которые сначала пристреливают, потом спокойно отгибается и закладывается кабель, то здесь этого просто не получается и площадка выламывается. И под весом 16 кабелей которые у нас подходили уже к щиту, площадка благополучно сломалась. Поэтому учитывайте эти нюансы, полностью её заполнять нельзя! И по заверению производителей на 10 кабелей, а по факту получается 8.
Также мы использовали и площадке rexant под кабельную стяжку. Про особенность монтажа: ты пристрелил площадку, после этого вставил в неё хомут, протащил все трассы, и потом уже начинаешь их подтягивать, выравнивать… То есть это огромная потеря по времени! И если там, где проходит 1-2 кабеля, это не страшно, то там, где проходит групповая прокладка кабелей… Ну я уже рассказал особенности, связанные с монтажом именно на эти площадки!
Крепёж schnabl оказался намного быстрее и намного эффективней. Это действительно крепёж быстрого монтажа.
Дальше установлены распаечные коробки, тип соединения здесь выбран сварка. Традиционно в клеевой термоусадке, чтобы исключить полностью доступ кислорода и влаги в соединение.
В общей сложности на этом проекте у нас было смонтировано 83 подрозетника! Это на этом этапе работ! И еще есть часть линий, которые у нас сейчас вывешены в воздухе, т.к будут собираться стены из гипсокартона, и туда подвели кабельные трассы. Монтировать подрозетники пока некуда, поэтому мы ещё сюда вернёмся.
Все линии будут подключаться к щиту через компьютер, не вспомню я, как он называется… но заказчик это будет сам программировать! И очень интересно будет посмотреть, как это будет выглядеть и какой будет итоговый результат!
На все выключатели здесь приходит только управляющий кабель, использовали категории 5Е. И плюс ещё к двум рабочим местам, к компьютеру был подведен кабель 6 категории производитель hyperline. Силовой кабель конкорд ВВГНГLS. Действительно хороший кабель, который в принципе можно использовать для монтажа без гофры.
Щиток на этом этапе работ пока не собран.
Для нас это действительно был очень интересный проект! Сюда мы еще обязательно вернёмся для сборки щита, скорее всего для выставления механизмов розеток и выключателей. Хотя заказчик здесь половину работы может сделать самостоятельно!
Ну а впереди заливка стяжки, это будут делать уже другие специалисты. А наша команда на этот проект еще вернётся для монтажа конструкций из гипсокартона и дальнейших работ по электромонтажу!
На связи была команда ЭлектрикКвартир, меня зовут Ярослав. Завершили мы этот год ещё одним очень интересным проектом!
Оставляйте заявки на сайте, в социальных сетях и мессенджерах, а следующий проект, по потолку, без гофры, мы сделаем намного быстрее!


Оставить заявку

Оставить заявку
И пару видеозаписей с самого начала работ по монтажу электропроводки…

Приветствую, друзья! На связи команда ЭлектрикКвартир, меня зовут Ярослав.
Сегодня вернулись в родной город Мытищи, и находимся в ЖК Новое Медведково, где будем делать монтаж электропроводки в двухкомнатной квартире. И чем интересен этот монтаж? Проводка здесь пойдёт традиционно по потолку, но без гофры!
Крепеж сейчас выбираем: это будут либо площадки для хомутов под монтажный пистолет, либо, если не удастся найти то что нужно, или не будет это работать так, как мы хотим, то будем наверное стрелять перфоленту, а к ней уже крепить хомуты. В общем, будем применять наиболее эффективный способ монтажа!
Это система умный дом, где на все выключатели проводится управляющий провод, который будет подключаться в итоге к компьютеру в щите слаботочных систем. Не вспомню я, как он называется. Но программировать систему будет сам заказчик!
Заказчик для нас сделал крутой проект, с расположением всех механизмов розеток и выключателей. И это пожалуй первый проект за всё время, в котором у меня не было ни одной рекомендации для заказчика!
В общем, будут обзоры, будем каждый этап работ стараться как-то отснять и сделать финальный видеообзор, что и как у нас получилось!


Оставить заявку

Друзья, завершился у нас первый рабочий день на проекте Умный дом в ЖК «Новое Медведково».
И что сделано за первый день?
Все шумные работы по самой маленькой комнате завершены. А в этой самой маленькой комнате у нас 22 подрозетника, как-то так! И вот так выглядит это в завершении первого дня монтажа.
Дальше прокладка кабеля, монтаж подрозетников на алебастр…
Еще один очень важный момент. Знаете, какой самый главный инструмент мастера по завершению дня? Это совок, которым мы обязательно убираем за собой весь мусор в конце этого трудного рабочего дня. А дальше будет второй день, постараемся также осветить особенности по завершению!



Оставить заявку

Прокладка проводки по потолку в квартире: правила штробления и крепления

Несмотря на появившееся в последние десятилетия изобилие различных настенных и напольных источников света для помещений, применение потолочных светильников, люстр в квартире остается оправданным и необходимым. Ведь только падающий сверху свет может обеспечить нужную освещенность всего помещения. Очень часто под потолком размещают различные электрические приборы – кондиционеры и вентиляторы.

Для работы этих приборов необходимо обеспечить бесперебойное питание их электричеством и при этом без ущерба для интерьера помещений.

Виды и способы исполнения

По материалу, используемому для проводника, проводка подразделяется на изготовленную:

  • из меди;
  • из алюминия. Нормативными документами допускается в настоящее время использование алюминия только для изделий с сечением проводника не менее 16мм2, поэтому внутри зданий такая проводка почти не используется.

По способу исполнения, электропроводка подразделяется на:

  • открытую, расположенную на поверхностях потолков, стен, по балкам, фермам;
  • скрытую, расположенную внутри частей, конструкций зданий. Скрытой считается и проводка, выполненная в пустотах перегородок и за потолками.

При прокладке по потолку принимается во внимание и материал перекрытия.

По железобетонным перекрытиям

В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.

При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей.

Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.

Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.

Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.

Крепление проводки к несущим стержням недопустимо. Для замены провода просто протягиваются в замоноличенных трубах при помощи стальной проволоки, либо старый заменяемый провод используется в качестве кондуктора.

Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.

В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.

Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.

Штробить плиты перекрытия или монолитные конструкции категорически запрещено.

Также недопустимо прокладывать кабели в швы между панелями перекрытия.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов.

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

Скрытая проводка производится по деревянным потолкам в слое штукатурки, под гипсокартоном, или внутри конструкций потолков.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении проводки под гипсокартоном, штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные работы по монтажу электропроводки обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

Проводка по потолку в квартире: как провести своими руками

Современной и удобной жизни в квартирах и частных домовладениях мы обязаны инженерным коммуникациям. К большинству нужно обеспечивать постоянный доступ, при этом умудряясь спрятать неприглядные трубы и короба. Но к электропроводке это правило не относится. Поэтому многие прокладывают проводку скрытно. Проложить скрытую проводку по потолку наиболее экономичный вариант. При такой прокладке провод будет незаметен, а расход кабеля уменьшится в сравнении с прокладкой вдоль пола или по стенам.

Подготовительные работы

Монтаж проводки достаточно сложная задача. В первую очередь нужно набросать черновой проект. Для этого следует посчитать количество потребителей и на плане дома развести проводку.

Затем в соответствии с нагрузками, которые определяются по потребителям, выбрать сечение кабеля и прикинуть примерно необходимое его количество. Опытные электрики всегда советуют покупать на 20% больше кабеля, нежели выходит по плану. Пусть останутся лишние куски провода, зато не придется в середине электроканала делать связку кабелей.

Рассчитываются и закупаются комплектующие: материалы для каналов, крепления, распределительные коробки. Согласно нормативам под 90 градусов нужно прокладывать проводку только в случаях использования гофрированной трубки для каналов, но опытные мастера советуют любую проводку прокладывать под углом в 90 градусов. Это значительно облегчит ремонт в дальнейшем.

С проекта карандашом или фломастером линии наносятся на потолок. На этом подготовительный этап окончен и начинается непосредственно монтаж.

Выбор материала

Выбор материала означает выбор материалов каналов для будущей проводки. Выбор материала диктуется в первую очередь материалом потолка, но иногда может диктоваться и личными предпочтениями в плане удобства работы и цены расходников.

Материалы для канала электропроводки:

  • Металл. Стальные и электротехнические трубы довольно безопасный способ прокладки кабеля. Этот материал отличается устойчивостью к искрам от возможного замыкания, а потому наиболее безопасен. Минусом является необходимость сварки труб, вес конструкции и цена. К тому же, такие каналы достаточно тяжело монтировать в одиночку, потребуется как минимум один напарник для надежного крепления канала.
  • Пластик. Пластик относительно спокойно относится к искрам. Конечно, он менее устойчив, чем металл, но при этом дешевле и проще в монтаже. Поэтому пластиковые распределительные коробки и монтажные каналы можно считать наиболее популярными на сегодняшний момент.
  • Металлическая гофра. Гофра – это тонкая алюминиевая фольга, свернутая «гармошкой». В нее легко спрятать кабель, но есть некоторые нюансы, которые существенно ограничивают использование гофры. Дело в том, что при использовании любого другого материала, проводку в канале при необходимости можно заменить, протянув провод от одного распределительного короба до другого. А с гофрой так поступить не получится, так как под воздействием штукатурки мягкий материал сомнется. То есть гофру можно назвать промежуточным решением между канальной и безканальной проводкой. Но при этом гофра проста в монтаже и незаменима при монтаже проводки на деревянном потолке.
  • Керамические расходники. Керамика достаточно скудно представлена на российском рынке расходников, тем не менее она есть. При этом такие расходники имеют преимущества металла, при малом весе и простоте монтажа. В качестве минусов можно назвать редкость в магазинах, достаточно высокую стоимость и хрупкость элементов.
Канал из металлической гофры

Что касается материала провода, то марка и сечение подбирается по таблицам в соответствии с планируемым напряжением и количеством потребителей. Нагрузка всегда планируется на наихудшее условия, то есть подбирать провод нужно исходя из утверждения, что все розетки и люстры будут работать одновременно.

Скрытая и открытая проводка

Разумеется, любая проводка тем или иным способом сокрыта от окружающих. Это диктуется требованиями безопасности и банальной эстетичности. Под скрытой проводкой подразумевают прокладку проводки с применением каналов. Собственно поэтому такой способ зовется канальным.

Открытый или безканальный способ подразумевает прокладка провода напрямую, то есть без металлических труб, гофры и других видов каналов. Такие провода закрепляются клеммами на потолке и достаточно опасны из-за возможной искры, поведение которой предсказать невозможно. При такой проводке одна искра может сжечь всю проводку, а то и вовсе вылететь из потолка. К тому же, чтобы в последствии переложить провод, придется вскрывать потолок, а для того, чтобы поменять провод в канале, достаточно вскрыть распределительные коробки и заменить кабель.

Способы проводки в зависимости от вида поверхности

Выбор материалов каналов для будущей проводки зависит от материала потолка. Пройдемся по каждому в отдельности и поговорим о наиболее предпочтительных материалах для каналов проводки:

  • Дерево. Деревянные потолки это удел малоэтажного строительства и старых многоквартирных домов. Проблема прокладки электропроводки в том, что при коротком замыкании искра способна вызвать пожар, а учитывая скрытый способ прокладки, потушить очаг пламени будет практически невозможно. Поэтому, чтобы предотвратить даже малейшую вероятность возгорания нужно использовать металлические трубы и металлические же распределительные коробы.
  • Металл. Металл практически не подвержен воздействию искр, поэтому короткие замыкания ему не страшны. Но металлические конструкции обладают значительным весом и дополнительное воздействие ведет к неприятным последствиям. Поэтому для каналов при таком потолке выбирают пластик или гофру. Крепления подойдут любые: металлические, пластиковые, гофрированные.
  • Железобетон. Железобетон это последний из возможных вариантов. На первый взгляд кажется, что канал для проводки в железобетонной плите или через нее вовсе не нужен. Но это не совсем так. Во-первых, в железобетонную плиту просто так не заглубиться, поэтому в старых домах чаще всего прокладывают по верху плиты. Почему? Если заглубиться в плиту, то можно зацепить армирующий прут, а прохождение искры через арматуру чревато ухудшением целостных свойств бетона. Поэтому прокладывают либо по поверхности плиты в небольших канавках вдоль плиты, либо через полости в плите. В современных плитах и вовсе заранее предусматривают трубы для проводки, остается лишь найти и воспользоваться уже проложенным ходом.
Железобетонный потолок с каналами для проводки

Нюансы проведения проводки под фальшпотолками

Фальшпотолки проще в изготовлении, нежели ремонт основной поверхности. При этом метод позволяет спрятать проводку так, чтобы иметь к ней постоянный доступ и не заворачиваться с вопросами скрытного проложения. Не зачем мучаться и правильно заделывать провод, если есть возможность просто его закрыть.

Гипсокартонные потолки

Гипсокартонные потолки – это один из наиболее простых способов спрятать проводку за фальшпотолком. Это как раз один из тех случаев, когда применение металлической гофры оправдано. Дело в том, что гипсокартон не горит, но при тлении выделяет газы, которые могут вызвать отравление. Поэтому имеет смысл позаботится о канале для проводки. Ну а раз заделывать проводку в потолке не нужно, то минусы гофры отпадают сами собой.

При установке гипсокартонных потолков, важно вынести распределительные коробки максимально близко к коробам в углах комнаты, которые будут удерживать будущий фальшпотолок. Это упростит доступ к проводке, а значит и возможный ремонт.

Нужно учитывать еще один важный момент: расположение светильников. Нет нужды устанавливать их заранее, гипсокартон – это не натяжные потолки, есть возможность сделать вырезку в листе в любой момент, но лучше рассчитать все заранее и не мучаться с работами на высоте.

Кассетные конструкции

Ярким примером кассетных конструкций являются плиты Армстронга. Прелесть таких потолков заключается в том, что в любой момент можно снять нужный квадрат и проверить состояние проводки. Поэтому расположение распределительных коробов в этом случае зависит только от удобства монтажа и личных предпочтений.

Материал для каналов так же может быть абсолютно любым, все зависит только от бюджета и личного доверия монтажника к тому или иному материалу. Для таких потолков допустимым является даже открытый способ проводки, важно только закрепить провод хомутами для фиксации.

Натяжные потолки

Натяжные потолки наиболее красивый вариант, но при этом и наиболее трудный в плане монтажа проводки. Спрятать любое количество проводов такая конструкция в состоянии, но с осмотром и возможным ремонтом возможны проблемы.

Понятно, что не получится в любом месте потолка разрезать материал и заглянуть вовнутрь. Поэтому распределительные короба стоит располагать максимально близко к краям потолка.

При повышении температур в пространстве над натяжным потолком ткань может провиснуть. Поэтому все провода лучше убирать в специальные пластиковые трубы, предохраняющие пространство от повышения температур. Для этих же целей подойдет и металлическая гофра. Кстати, именно поэтому с натяжными потолками чаще используют точечные светодиодные светильники. Электричество в них поступает через трансформатор, понижая напряжение до 12 В. Благодаря этому, уменьшается вероятность нагрева пространства над потолком.

Советы по монтажу

  • Свободный конец провода, который заводится в распределительный короб должен быть длиной как минимум 20 см. Это касается и провода под люстру. Лишний провод можно спрятать в самой люстре, зато будет возможности обрезать оплавленный провод при необходимости. Одна из основных задач при монтаже проводки – предусмотреть любую неприятность.
  • При использовании пластика или гофры под каналы, нужно внимательно следить за провисающими участками и ликвидировать их с помощью специальных металлических или керамических клейм.
  • Отступ проводки от стены должен составлять минимум 5 см. Это предохранит провода от возможного замачивания, если вдруг соседи сверху забудут выключить кран.
Ликвидируйте провисающие участки при использовании гофры

Как вы видите, в скрытом монтаже проводки нет ничего сверхъестественного. Важно правильно выбрать материалы и провода, а так же с особым вниманием подходить к заделке и расположению распределительных коробов. Приведенные советы позволят вам качественно смонтировать проводку, не допустить грубых ошибок и скрыть коммуникации от посторонних глаз.

Сэндвич-панели со звукоизоляцией или встроенным нагревательным проводом

Сэндвич-панели со звукоизоляцией или встроенным нагревательным проводом

Главная / Портфолио / Применение гофрированных каналов

верх

Продукты

  • Metawell ®
    Легкая алюминиевая панель с многослойной структурой, очень легкая и чрезвычайно жесткая.
  • Metawell ® Aluflex
    Легкие панели сэндвич-конструкции для изогнутых легких элементов с высокой жесткостью.
  • Использование гофрированных каналов
    Инновация: жесткая легкая панель Metawell ® с наполнителем для звукоизоляции или для нагревательных кабелей.
  • Специальные решения
    Для проектов более определенного размера возможно изготовление специальной продукции.
  • Обработка ЧПУ
    Обработанные панели по запросу.
  • Компоненты и системы
    Системные компоненты и индивидуальные решения.

Приложения

Транспорт Строительство Машиностроение

Компания

Сертификаты

Пресс
Пресса и новости.

Устойчивое развитие
Metawell GmbH и устойчивость.

Загрузки
Здесь вы можете найти все спецификации и файлы для загрузки.

Контакт

Metawell GmbH
технология металлических сэндвич
Schleifmühlweg 31
86633 Neuburg / Donau

Тел.: +49 8431 / 6715-0
Факс: +49 8431 / 6715-791
Эл. Почта: [email protected]

Общие условия | Конфиденциальность | Выходные данные

Мы используем файлы cookie на нашем веб-сайте. Некоторые из них очень важны, а другие помогают нам улучшить этот веб-сайт и улучшить ваш опыт.

  • Essential
  • Статистика
  • Внешний носитель

Я согласен

Принимайте только необходимые файлы cookie

Индивидуальные настройки cookie

Детали куки Защита данных Отпечаток

Настройки конфиденциальности

Вот обзор всех используемых файлов cookie. Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию, чтобы вы могли выбирать только определенные файлы cookie.

Имя Borlabs Cookie
Провайдер Eigentümer dieser Веб-сайт
Назначение Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden.
Имя файла cookie borlabs-cookie
Срок действия cookie 1 Jahr

Контент с платформ обмена видео и социальных сетей по умолчанию заблокирован.Если файлы cookie принимаются внешними носителями, доступ к этому содержимому больше не требует согласия вручную.

Показать информацию cookie Скрыть информацию о файлах cookie

Труба гофрированная ПВХ

Труба гофрированная (канавка) ПВХ — профессиональная кабельная система для скрытой / открытой проводки в стенах (стенах), потолки (потолок), пол жилых, офисных и производственных помещений.

Система состоит из гофрированных труб из гофрированных пластиковых труб различного диаметра, а также внутренние и внешние распределительные коробки и щиты. Цель гофрированной трубы с комплектующими — обеспечение надежной разводки с гарантированная экономия трудозатрат и времени монтажа.

Материал гофрированная труба — ПВХ самозатухающий состав — исключает возможность возгорания кабеля от короткого замыкания и распространение пламени по трубе и кабелю, дополнительный изолятор.

Гофрированная труба выпускается в двух вариантах: с зондом для протяжки кабель или зонд.

Продукция сертифицирована в соответствии с:
— Сертификация системы в области пожарной безопасности
— Государственная пожарная служба МВД РОССИИ;
— Система сертификации ГОСТ-Р ГОССТАНДАРТ РОССИИ;
— Система сертификации Государственной санитарно-эпидемиологической службы Российская Федерация.

Труба гофрированная обслуживает аналогичные кабельные каналы и каналы при прокладке жгутов кабелей и проводов электросетей и информационных сетей, а также с использованием различных аксессуары для контуров углов стен и потолка с разводкой и установка в распределительные коробки и использование элементов соединений, розеток и выключатели, но для внутренней установки (т. е. внутри стен).Вы можете использовать, а на стены и потолки, перегородки. Система крепления гофрированной трубы обязательно включает аксессуары для установки (см. раздел «Принадлежности для труб» в меню слева Каталог), а также распределительные коробки (см. раздел «Коробки и крепеж» слева меню Каталога).

Обзор требований к кабелям с металлической оболочкой | Журнал для подрядчиков по электротехнике

В Национальный электротехнический кодекс от 2002 г. ( NEC ) в отношении кабеля с металлической оболочкой (тип MC) внесен ряд изменений, которые следует рассмотреть перед вашим следующим электрическим проектом.В 1999 NEC , статья 334 покрывала кабель типа MC; однако в модели NEC 2002 года кабель типа MC был перемещен в артикул 330. Пока вы не ознакомитесь с новым местоположением в NEC , может потребоваться некоторое время поиска, чтобы найти его. Однако есть более существенные изменения, чем просто перемещение статьи в главе 3.

Кабель с металлической оболочкой

представляет собой заводскую сборку из одного или нескольких изолированных проводников цепи с оптоволоконными элементами или без них, заключенных в броню из металлической ленты. или гладкая или гофрированная металлическая оболочка.Каждый электрический провод внутри кабеля имеет индивидуальную изоляцию и может быть медным, алюминиевым с медным покрытием или алюминием.

Раздел 330.116 требует, чтобы металлическое покрытие кабеля типа MC было одного из трех типов: гладкая (трубчатая) металлическая оболочка, гофрированная металлическая оболочка и соединяющаяся металлическая ленточная броня. Кабель типа MC с металлической ленточной броней с блокировкой должен иметь неизолированный или изолированный провод заземления оборудования в дополнение к любым другим проводам внутри кабеля.

Заземляющий провод оборудования может быть одним проводником или может быть разделен на несколько проводов, что позволяет кабелю иметь меньший общий диаметр, чем кабель, который включает только один провод заземления оборудования.Заземляющий проводник внутри кабеля и внешняя броня кабеля с соответствующим разъемом вместе образуют путь заземления для повреждения и обеспечивают любое необходимое соединение для оборудования.

В тех случаях, когда они не подвергаются физическому насилию, кабели типа MC разрешается устанавливать в качестве служебных, питающих и ответвительных кабелей для цепей освещения, питания, управления и сигнализации. Кабель типа MC без внешней неметаллической оболочки может быть проложен в «другом пространстве, используемом для атмосферного воздуха» в соответствии с Разделом 300. 22 (С).

Эти кабели можно прокладывать как в помещении, так и на открытом воздухе, а также в открытых и скрытых местах. Их можно сразу закопать, если они определены для такого использования. Их можно установить в кабельный лоток или в любой кабельный канал.

Кабели могут быть проложены как открытые участки или как антенный кабель на проводе связи. При установке во влажном месте металлическая крышка должна быть непроницаемой для влаги или изолированные проводники должны быть указаны для использования во влажной среде. Кабель типа MC с неметаллической оболочкой также может использоваться во влажных помещениях.

Раздел 330.10 (A) (13), касающийся разрешенного использования кабеля типа MC, содержит существенное изменение для 2002 NEC . В этом новом подразделе разрешено использование одножильных кабелей типа MC. Если используются одножильные кабели типа MC, все фазные проводники и нейтральный проводник, если это требуется для схемы, должны быть сгруппированы вместе, чтобы свести к минимуму возможность индуцированного напряжения на оболочке.

Раздел 330.116 также был изменен и требует, чтобы любой одножильный кабель типа MC изготавливался с немагнитной оболочкой или броней.Эта немагнитная оболочка гарантирует, что магнитные линии потока не будут вызывать протекание тока по оболочке кабеля, а там, где кабели сгруппированы вместе, должна способствовать устранению потоков магнитных линий от одного проводника к другому.

Раздел 330.80 (B) содержит новый текст для определения допустимой нагрузки для этих одножильных кабелей типа MC. Однопроводные жилы типа MC могут быть сгруппированы в треугольную или квадратную конфигурацию и установлены на коммуникационном проводе. Или они могут быть сгруппированы в треугольную или квадратную конфигурацию как открытые участки с поддерживаемым свободным воздушным пространством не менее 2.В 15 раз больше наружного диаметра самого большого проводника в конфигурации, причем это пространство сохраняется между первой конфигурацией и любыми дополнительными конфигурациями.

Таблица 310. 20 может использоваться для проводников с номинальным напряжением от нуля до 2000 вольт, а таблицы 310.67 и 310.68 — для проводов с номинальным напряжением более 2000 вольт.

Одно дополнительное изменение в 2002 NEC для кабеля типа MC связано с разделом 310.15 (B) (2) (a) и поправочными коэффициентами в таблице 310.15 (B) (2) (a) для таблиц 310 токовой нагрузки.С 16 по 310.21. Обычно, если кабели связаны друг с другом на длину более 24 дюймов, а количество проводников превышает три, допустимая нагрузка на каждый кабель должна быть снижена в зависимости от количества токонесущих проводников в пучке. Новый 310.15 (B) (2) (a), исключение № 5 был добавлен, чтобы исключить поправочные коэффициенты для кабелей типов AC и для кабелей MC без общей внешней оболочки при следующих условиях:

(a) Каждый кабель не может иметь более трех токоведущих проводов.

(b) Проводники должны быть выполнены из меди № 12 AWG минимум.

(c) Не более 20 токоведущих проводников скручиваются, уложены друг на друга или поддерживаются в кольцевых узлах.

Однако, если кабели укладываются в стопку или жгуты длиной более 24 дюймов без соблюдения зазора, а количество токоведущих проводников превышает 20, необходимо использовать поправочный коэффициент 60%, чтобы отрегулировать допустимую нагрузку на проводники в таблицах.

Как видно, в 2002 NEC есть несколько очень полезных и интересных изменений для кабелей типа MC. EC

ODE — младший технический специалист в Underwriters Laboratories, Inc., в Research Triangle Park, NC. С ним можно связаться по телефону (919) 549-1726 или по электронной почте mark.c.ode @ us.ul.com.

Алюминиевая перфорированная или гофрированная панель для потолочной панели

Технические характеристики и размер продукта:

Стандартная спецификация: в 2019 году новый продукт продается на рынке США. Производственная линия по производству окраски распылением для промышленных лакировальных машин используется для производства сковород. / Т 3880

3D-голографический рекламный проигрыватель с 3D-видеоплеером Full HD 50см Голографическая рекламная машина 3D-голограмма
Прецизионный штампованный алюминий для резки листового металла Пружина сжатия Автомобильная пружина подвески для койловеров
1xxx: 1050, 1060, 1100 О, h22, h24, h32, h34
3xxx: 3003
Углеродистая сталь США, женская концевая кулачковая муфта (коммерческое оборудование для фитнеса / тренажеры / тренажеры для брюшной полости для продажи (BFT-2020))

Электродвигатели переменного тока мощностью 65 Вт для раздельных и настенных кондиционеров

крышки сильфона защитного экрана гибкого занавеса завальцовки алюминиевая
Завальцовка Китайский стандарт Американский стандарт Европейский стандарт
1xxx Серия 1050
1060 1060
1100 1100
3xxx Серия 3003 3003 EN AW-3003
3s»> Корпус из алюминия, 60 Вт, универсальный датчик движения, IP65, 60 Вт, уличный интеллектуальный уличный фонарь на солнечной энергии с опорой (коммерческое оборудование для фитнеса / тренажеры / тренажеры для брюшной полости для продажи (BFT-2020))
Пружина подвеса автомобиля пружины сжатия для койловеров Определение
O Отожженный
h22
h24
Складной табурет для отдыха Realx Time, жесткость 1/4
Складной табурет для отдыха Realx Time, жесткий 1/2,
h32
h34
Шредер для автомобильных отходов Сверхмощный измельчитель металла со съемными лезвиями, твердость 1/4
Автомобильный шредер для отходов металлолома для тяжелых условий эксплуатации со съемными лезвиями, твердость 1/2
2s»> Доступный диапазон размеров
Размер Толщина Ширина Длина
Диапазон 0.3 ~ 1. Новейшая светодиодная точечная лампа с подвижным лучом мощностью 300 Вт
0,5 ~ 1. Прямая продажа с завода Авто CPAP с увлажнителем, маской и трубкой
1000 ~ 1500 мм Полиуретановая стеновая / кровельная сэндвич-панель PIR / PUR / PU для холодильных камер / складских помещений / сборных домов, или 2000 ~ 4000 мм

Виниловая перчатка без пудры или пудры для медицинского использования.

Приложение

Алюминиевая перфорированная или гофрированная панель для потолочной панели — романшик. comOEM Обработка металлического корпуса из листового металла для обслуживания. Алюминиевая перфорированная или гофрированная панель для потолочной панели — romanchic.com широко используется в кровле, строительстве, мембранной клавиатуре со светодиодами, клей для медицинских инструментов, морозильная камера, внутренняя отделка, потолок, высококачественная высечка с помощью флексографской печатной машины для бумажных стаканчиков .

Военное использование детей
Тип Приложение
Строительство Eco-Friendly Barware из нержавеющей стали многоразового использования 304 Custom Straws, облицовка, потолок, теплоизоляция и блок жалюзи, высококачественная высечка с помощью флексографской печатной машины для бумажных стаканчиков.
Транспорт Автомобильные детали, кузова автобусов, авиационные, морские и грузовые контейнеры, высококачественная высечка на флексографской машине для бумажных стаканчиков.
Электронный прибор Электроприборы, телекоммуникационное оборудование, Фошань. Поставщик. Новый дизайн. Декоративное домашнее использование. Алюминиевая мозаика с арабесками. Освещение и теплоизлучающие материалы. Высококачественная высечка с помощью флексографской печатной машины для бумажных стаканчиков.
Потребительские товары Зонты и зонты, кухонная утварь, спортивный инвентарь, высококачественная высечка на флексографской машине для бумажных стаканчиков.
Холст / стальной шнур / EP / нейлон / полиэстер / резиновая конвейерная лента Chevron для ленточного конвейера 24, пена обоев кирпича стикеров 3Д пены ПЭ на комнату
Химический состав

Прецизионный вал с ЧПУ / производство меди / пластика / листового металла, американские и европейские стандартные спецификации (коммерческое оборудование для фитнеса / тренажеры / тренажеры для брюшной полости для продажи (BFT-2020))

Прецизионный штампованный алюминий для резки листового металла Si Fe Cu Мн мг Cr Zn Ti Алюминиевые центральные детали машинного оборудования, поворачивающие автозапчасти: каждый Алюминиевые центральные детали машинного оборудования, поворачивающие автозапчасти: Всего Al: Мин.
1050 0,25 0,40 0,05 0,05 0,05 0,05 0,05 0,03 99,50
1060 0,25 0,35 0,05 0,03 0.03 0,05 0,03 0,03 99,60
1100 0,95 Si + Fe 0,05 ~ 0,20 0,05 0,1 0,05 0,15 99,0
3003 0.60 0,70 0,05 ~ 0,20 1,0 ~ 1,5 0,25 0,15 0,05 0,15 остаток

10 дешевых идей подвальных потолков (для стандартных и низких потолков)

Примечание: этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 22 июля 2020 г.

Когда-то давным-давно люди добавляли в свои дома подвалы и чердаки, чтобы создать дополнительное место для хранения вещей. Шли поколения, и в этих дополнительных комнатах становилось все больше и больше активности. В настоящее время принято иметь законченный подвал или чердак, который служит дополнительным жилым пространством.

Однако это новое использование подвалов сталкивается с дилеммой. В большинстве подвалов есть открытые балки, провода и воздуховоды. Они не только усложняют уборку, но и вызывают раздражение, когда гости уезжают.

Следующие ниже решения могут быть использованы для завершения отделки потолка подвала, будь то низкий потолок или стандартная высота. Лучше всего то, что большинство из этих методов будет работать с небольшим бюджетом, что позволит легко добавить стоимость к любым существующим планам отделки.

Идеи для потолков с низким подвалом

Иногда высота играет важную роль при выборе хорошего потолочного материала. Эти варианты требуют минимального пространства и идеально подходят для новых домов, где вы можете прикрепить потолок непосредственно к опорным балкам.

Beadboard

Этот стиль деревянных панелей чрезвычайно популярен в домах в стиле Кейп-Код, хотя его можно использовать с большинством архитектурных стилей. Панели, которые чаще всего используются вертикально на стенах, также могут быть размещены горизонтально и являются очень популярным материалом для потолков крыльца.

Бортовая доска «язык в пазу» поставляется в виде отдельных досок, которые подходят друг к другу, в то время как листовая бортовая доска поставляется в виде панелей длиной от 4 до 8 футов.

Отдельные доски имеют две стандартные ширины: 1.5 и 3 дюйма, хотя возможна индивидуальная ширина. Некоторые домовладельцы предпочитают делать микс, используя доски с шипом в паз, с несколькими 1,5-дюймовыми досками между 3-дюймовыми или чередующимися по размеру.

Монтаж картона из бисера может занять довольно много времени, так как он устанавливается по одной доске на фанерное основание. Полученная поверхность может быть окрашена или покрыта лаком, что делает ее идеальной на любой вкус, от классического до классического.

Гофрированный металл

Вы помните, как проезжали мимо фермы и видели металлические крыши? Эта черепица — неожиданно популярная альтернатива традиционным потолочным материалам.Вы можете купить переработанную металлическую плитку в амбарах, чтобы придать им деревенский вид, или купить новую, чтобы создать ультрамодернистский вид.

Одним из приятных бонусов к использованию гофрированного металла является его способность отражать свет, что делает его идеальным как для обычных, так и для низких потолков. Это также делает его отличной идеей для потолка гаража.

Гипсокартон

Возможно, самое дешевое и распространенное потолочное решение. Гипсокартон создает гладкое и привлекательное жилое пространство. Просто нанесите слой грунтовки и слой краски вашего любимого цвета, чтобы получить красивый законченный вид.

В сочетании с утопленными светильниками поверхность придает ультрасовременный или футуристический вид. Также его можно легко разрезать и подогнать при бытовом ремонте.

К сожалению, гипсокартон может иметь и недостатки. Заражения термитами и муравьями часто поражают гипсокартон. К тому же гипсокартон легко повреждается от влаги. Помните об этих факторах, выбирая этот материал для подвала.

Окрашенные открытые балки и трубы

Очень популярный в кафе и других модернистских местах, пара слоев краски может полностью изменить ощущение открытого потолка.Некоторые люди предпочитают красить открытые воздуховоды, в то время как другие предпочитают полировать поверхность для получения приятного контраста.

Единственным недостатком этой альтернативы является то, что ее может быть труднее применить при наличии оголенных проводов. Скорее всего, вы захотите накрыть их тонкой оболочкой или фанерой.

Деревянные панели

Этот вариант потолка, похожий на облицовочный картон или хороший деревянный пол, обеспечивает классический вид без необходимости установки отдельных досок.

Доступные в широком диапазоне отделки и стилей, эти панели могут быть жесткими или гибкими, причем последние позволяют облицовывать арочные проемы и другие изогнутые поверхности.

Одним из преимуществ использования деревянных панелей является возможность прикрепления панелей непосредственно к опорным балкам с минимальным снижением высоты. Многочисленные варианты дизайна также позволяют легко создать уникальное ощущение, которое подойдет практически к любой теме.

Деревянные доски

Где-то между одноплатной конструкцией облицовочного картона и визуальной адаптируемостью деревянных панелей находится потолок из деревянных досок.Эти доски соединяются друг с другом по принципу «шип в паз» и к ним прикреплены металлические направляющие.

Их можно не только использовать для покрытия открытого потолка, но также можно установить непосредственно на существующий потолок, такой как попкорн или гипсокартон.

Легкие и прочные деревянные планки создают отличный потолок, который можно окрашивать или окрашивать для достижения желаемого эффекта. В качестве дополнительного бонуса это немного дешевле, чем фанерная доска, и это простой проект DIY по сравнению со многими другими типами потолков.

Идеи потолка подвала стандартной высоты

В идеале потолок подвала должен быть стандартной высоты. Это позволяет вам легко скрыть внутреннюю работу вашего дома в более цельной оболочке. Некоторые из этих методов приводят к ухудшению высоты (т.е. они делают потолок ниже) и, таким образом, не подходят для низких потолков.

Плитка для подвесного потолка

Одно из самых популярных решений для надстройки потолков в старых домах. Подвесные потолки представляют собой привлекательное и экономичное решение за счет высоты.

Во многих домашних ремонтных работах используются подвесные потолки, чтобы старые дома выглядели более уютными. Они также являются лучшим вариантом в старых подвалах, где проводка и трубы могут располагаться ниже балок.

Подвесные потолки также обеспечивают долгосрочную экономию. Если плитка повреждена, вы можете просто вынуть ее из рамы и вставить новую панель вместо того, чтобы фиксировать весь потолок. Вы также можете приобрести осветительные приборы, которые легко помещаются в раму, обеспечивая достаточный свет, не выступая в комнату.

Две другие причины выбора подвесного потолка — это превосходные возможности шумоподавления и универсальность современных рам.Современные подвесные потолки могут варьироваться от традиционных панелей из пенопласта или ДСП до стильной жестяной плитки, что позволяет им вписаться в большинство декоративных стилей.

ContemporaryCeilingTiles.com предлагает, вероятно, лучший выбор подвесной потолочной плитки, но HomeDepot.com также является хорошим вариантом.

PVC Tiles

Скорее всего, когда вы услышите термин PVC, образ потолочной плитки никогда не придет вам в голову. Это потому, что этот прочный виниловый материал чаще всего используется для имитации других материалов, от ДСП до олова и меди.

Преимущество ПВХ в том, что он очень прочный; водная плесень и устойчивость к плесени; легкий; и не прогнется. Некоторые виды плитки для гаражного пола даже изготавливаются из этого материала.

Большинство плиток из ПВХ предназначены для использования с подвесной рамой, хотя вы можете приобрести плитки, которые можно прикрепить непосредственно к основе из фанеры или гипсокартона. Последнее понадобится вам при работе с нижними потолками.

Еще раз обратите внимание на огромный выбор плитки из ПВХ на сайте ContemporaryCeilingTiles.com или несколько стилей, которые несет HomeDepot.com.

Натяжной потолок

Иногда хочется чего-то действительно уникального. Натяжные потолки предлагают этот вариант с возможностью формировать необычные формы и обеспечивать цвета и варианты освещения, которые трудно воспроизвести с помощью краски и традиционного освещения.

С помощью этого материала вы можете создавать арки и купола без видимого источника света или выбрать дизайн, о котором весь город будет говорить. Натяжные потолки также предлагают отличные варианты звукоизоляции, что делает их хорошим выбором для домашних кинотеатров.

Оловянная плитка

Потолки из оловянной плитки, ставшие известными в былые времена, вряд ли являются новой идеей. Материал тщательно обработан, но при этом очень тонкий, что упрощает добавление изоляции с минимальным ухудшением высоты.

Используйте эту плитку для создания стильного, классического жилого пространства. Отдельные плитки могут обойтись вам всего в 6 долларов, но полная стоимость потолка и рабочей силы может оказаться довольно дорогостоящей по сравнению с другими вариантами.

Существует три типа жестяных потолков, а также три варианта покрытия.Для традиционной плитки с гвоздями требуется фанерная основа, или вы можете выбрать вариант подвесного потолка по той же цене за плитку.

Более дорогая в расчете на плитку, защелкивающаяся версия обеспечивает цельный внешний вид и может быть прикреплена практически к любой поверхности. Все три типа плитки, от самой дешевой до самой дорогой, могут иметь немелованную, порошковую или артезианскую отделку.

Примечание: Медная плитка также доступна, но ее стоимость намного выше, что делает ее плохим выбором для большинства домов.

Сравнение потолочных материалов

Материал Снижение высоты Смета бюджета (200 кв. Футов) Особые примечания
Доска для борта Низкая $ 700-2000 Отлично эффект при использовании также в качестве обшивки
Гофрированный металл Низкий $ 1,000-3,000 Осветляет комнату
Откидной потолок Высокий 450-1500 долларов США Отличное звукопоглощение для дома театры
Гипсокартон Низкий 400-500 долл. Легко режется и ремонтируется
Окрашенный Нет 30–100 долл. Плохой выбор для потолков с оголенными проводами
ПВХ плитка Low-Mid $ 200- $ 1,80 0+ Может имитировать другие потолочные материалы
Натяжной потолок Разные 1000–1600 долл. США Может формировать плоскую поверхность или формоваться в разные формы
Оловянная плитка Низкий-средний 1000–2500 $ Добавьте зеркальные стеллажи, чтобы создать идеальный домашний бар
Деревянные панели Низкий (сильно варьируется) Позволяет лакировать или красить по индивидуальному заказу
Деревянная доска Низкий $ 650-2000 Внешний вид деревянных панелей, но схожий с фанерой

Дополнительные ресурсы

Изогнутая металлическая потолочная система Serpentina Waves Компания Armstrong теперь предлагает гофрированные панели

LANCASTER, PA — Serpentina Waves, изогнутая, предварительно спроектированная металлическая потолочная система от Armstrong, которая отличается крупномасштабными панелями и без видимой сетки, теперь доступна в новых гофрированных панелях.

Новые гофрированные панели придают потолкам популярный индустриальный вид в виде изогнутого металлического облака с волнообразным или волнообразным профилем. Гофрированная металлическая потолочная система — идеальный способ акцентировать пространство, особенно в открытых конструкциях или открытых пространствах, придает чистый, гладкий индивидуальный вид, даже если она создается из стандартных готовых к сборке компонентов.

Доступны в виде легко определяемых и устанавливаемых наборов Serpentina Waves, новые гофрированные панели имеют размер от 4 футов на 4 дюйма до 12 футов на 12 футов и могут представлять собой комбинацию холмов, долин или холмов / долин с любым дуга под углом 30 или 45 градусов.Если ни один из имеющихся вариантов не работает для проекта, другие размеры, длины и дуги Waves могут быть созданы с использованием стандартных компонентов Serpentina.

Идеально подходит для использования в самых разных областях, включая офис, образование, здравоохранение, транспорт, розничную торговлю и гостиничный бизнес. Гофрированные панели Waves доступны в 13 стандартных цветах. Также доступны индивидуальные цвета. Гофрированные панели доступны как в перфорированном, так и в неперфорированном вариантах. Доступны восемь различных рисунков перфорации.Акустическая флисовая подкладка входит в стандартную комплектацию всех перфорированных панелей.

Система Waves состоит из стандартной подвесной системы Serpentina со специально разработанным рукавом, который надевается поверх решетки. Гибкие металлические панели-заполнители скользят в рукав, устраняя видимые основные направляющие и поперечные тройники и создавая тонкую черную щель между панелями, чтобы обеспечить более монолитный вид.

Serpentina Waves также оснащена системой установки StrongBack ™, в которой используется меньше подвесных тросов и которые углубляются в них, чтобы придать потолку более «парящий» вид.Все компоненты предварительно спроектированы для подгонки и отделки, чтобы обеспечить неизменное визуальное качество. Они также обеспечивают более быструю и простую установку, поскольку система не требует модификации на месте, а только сборки. Для получения дополнительной информации о новой системе потолков из гофрированного металла Serpentina Waves посетите страницу Serpentina Waves на нашем веб-сайте.

Armstrong World Industries, Inc. — мировой лидер в области проектирования и производства полов и потолков. В 2012 году консолидированная чистая выручка Armstrong от продолжающихся операций составила около 2 долларов США.6 миллиардов. Компания Armstrong, расположенная в Ланкастере, штат Пенсильвания, управляет 34 заводами в восьми странах и насчитывает около 8 800 сотрудников по всему миру.

Смотрите последние сообщения на нашей домашней странице

Практика хорошего заземления и соединения домашней электропроводки

Соединение и заземление

Все домашние электрические системы должны быть соединены и заземлены в соответствии со стандартами кодов. Это влечет за собой две задачи: Во-первых, металлические трубы для воды и газа должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.

Хорошая практика для заземления и соединения домашней электропроводки (фото предоставлено: Inspectionnews.net)

Во-вторых, главная электрическая панель должна быть заземлена на заземляющий электрод, такой как заземляющий стержень или стержни, вбитые в землю возле фундамента вашего дома. .

Хотя система трубопроводов соединена с землей через главную электрическую сервисную панель, заземление панели и соединение трубопроводов не связаны с функцией . Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Провода, которые соединяют ваши металлические трубы, являются профилактическими, и они становятся важными только в том маловероятном случае, когда электрический проводник возбуждает напряжение в трубе. В этом случае правильное соединение трубопроводной системы гарантирует, что ток не останется в системе, что может привести к поражению электрическим током любого, кто коснется части системы, например ручки крана.

Склеивание на водонагревателе выполняется относительно эффективно, так как газопровод и водопровод обычно там.

Газовая труба в старых домах обычно стальная или медная.Точка соединения этих труб может находиться в любом доступном месте, например, у водонагревателя или газового счетчика. Газовая труба в некоторых новых домах представляет собой гибкий материал, называемый гофрированной трубкой из нержавеющей стали (CSST) .

Точка соединения для CSST должна быть на первом отрезке стальной или медной трубы, через которую газопровод входит в дом. Это потому, что молния может пробить дыры в CSST, вызывая утечку газа.

Пара металлических стержней заземления длиной 8 футов вбивается в землю рядом с вашим домом, чтобы обеспечить заземление для вашей домашней электропроводки.

Как склеить металлические трубы | 6 шагов

Step # 1

Определите номинальную силу тока вашей электросети, посмотрев на ваши главные выключатели. Сила тока системы (обычно 100 или 200 ампер) определяет необходимый калибр соединительного провода, который вам нужен. # 4 медного провода достаточно для работы не более 200 ампер .

Меньшие и менее дорогие медные провода разрешены для услуг от 100 до 175 ампер . Посоветуйтесь со своим электриком, если вы хотите использовать провод меньше №4.

Определите номинальную силу тока

Шаг № 2

Пропустите соединительный провод от точки рядом с водонагревателем (удобное место, если у вас водонагреватель, работающий на газе) до точки выхода, где провод можно прикрепить к заземляющему проводу. что ведет к внешним заземляющим электродам. Это часто делается на сервисной панели.

Проложите этот провод так же, как и любой другой кабель, оставив примерно от 6 до 8 футов провода на водонагревателе . Если вы пропустите этот провод через балки потолка, просверлите отверстие 1⁄2 дюйма как можно ближе к центру, чтобы не ослабить балку. Скрепите провод через каждые 2 фута, если проводите его параллельно балкам.

Пропустите соединительный провод

Шаг № 3

Установите зажимы заземления на каждую трубу (горячее водоснабжение, холодное водоснабжение, газ), примерно в 30 см выше водонагревателя. Не устанавливайте зажимы рядом с штуцером или коленом, потому что затягивание зажимов может сломать или ослабить паяные соединения. Также убедитесь, что на трубах нет краски, ржавчины или любых других загрязнений, которые могут помешать хорошему чистому соединению.

Не перетягивайте зажимы. Используйте зажимы, совместимые с трубой, во избежание коррозии. Используйте медные или латунные зажимы на медной трубе. Используйте латунные или стальные зажимы на стальной трубе.

Установите зажимы заземления трубы

Шаг № 4

Пропустите провод заземления через каждое отверстие для провода зажима и затем затяните зажимы на проводе. Не обрезайте и не сращивайте провод: один и тот же провод должен проходить через все зажимы.

Проложите провод заземления

Шаг № 5

На панели выключите главный выключатель.Откройте крышку, открутив винты, и отложите крышку в сторону. Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Обычно вам приходится выбивать заглушку из этого отверстия, поместив на нее отвертку с внешней стороны и постучав молотком. Убедитесь, что заземляющий провод не соприкасается с шинами в середине панели или какими-либо клеммами нагрузки на выключателях .

Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Step # 6

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления. Эти отверстия достаточно большие, чтобы вместить до # 4 AWG провода , но иногда это может быть сложно. Если вам не удается протолкнуть проволоку, обрежьте ее конец и попробуйте использовать чистый отрезанный кусок. Закрепите установочный винт на проушине.

Закройте крышку панели и снова включите главный выключатель.

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления.

Советы по заземлению главной сервисной панели

Нейтральный и заземляющий провода не должны подключаться к одной и той же шине в большинстве субпанелей.Шину заземления следует подключить к шкафу дополнительной панели.

Нейтральная шина не должна быть подключена к шкафу дополнительной панели.

Наконечник №1 для заземления главной сервисной панели

Металлический кабелепровод должен быть физически и электрически подсоединен к шкафу панели. В некоторых случаях может потребоваться соединительная втулка, когда выбивка не устранена полностью.

Наконечник № 2 для заземления главной сервисной панели

Установка заземляющего стержня

Заземляющий стержень является важной частью системы заземления. Его основная функция состоит в создании пути к земле для электрического тока, такого как молния, скачки напряжения в сети и непреднамеренный контакт с линиями высокого напряжения. Если вы обновите свою электрическую службу , вам, вероятно, потребуется обновить заземляющий провод и стержни, чтобы они соответствовали коду .

Примечание! В разных муниципалитетах разные требования к заземлению, поэтому обязательно проверьте их, прежде чем пытаться сделать это самостоятельно. Звоните, прежде чем копать! Убедитесь, что зона, где вы будете устанавливать заземляющие стержни, свободна и свободна от любых подземных коммуникаций.


Тренируйте свои выключатели!

Ваши выключатели (включая главный) следует «проверять» один раз в год для обеспечения надлежащего механического функционирования. Просто выключите их, а затем снова включите. Удобное время для выполнения упражнения — летнее время, когда вам все равно придется сбросить все часы.


Как установить систему заземляющих электродов

Шаг № 1

Начните с покупки двух стальных заземляющих стержней с медным покрытием диаметром 5/8 ″ и длиной 8 футов .У заземляющих стержней на одном конце есть забивная точка, а на другом — ударная поверхность.

Начните с покупки двух стальных заземляющих стержней с медным покрытием.

Step # 2

Просверлите отверстие 5⁄16 ″ в балке обода вашего дома как можно ближе к главной панели обслуживания снаружи дома выше уровень земли не менее 6 ″ .

Просверлите отверстие 5⁄16 ″ в балке обода вашего дома.

Step # 3

Примерно в футе от фундамента дома забейте один стержень заземления в землю с помощью пятифунтовой булавы .Если вы наткнулись на камень или другое препятствие, вы можете ударить заземляющий стержень под углом, если он не превышает 45 °.

Двигайтесь до только 3 или 4 дюйма стержня над землей . Отмерьте не менее в 6 футах от первого стержня заземления и забейте еще один.

Примерно в футе от фундамента дома воткните один заземляющий стержень в землю с помощью пятифунтовой булавы.

Шаг № 4

Пропустите неизолированный медный провод № 4 от шины заземления на главной панели обслуживания через отверстие в балки обода и снаружи дома, оставив достаточно провода для соединения двух заземляющих стержней.

Проложите неизолированный медный провод №4 от шины заземления на главной сервисной панели.

Шаг №5.

. С помощью латунного зажима, обычно называемого желудь, подсоедините провод к первому заземляющему стержню, натягивая провод, чтобы не провисать. существует . Продолжайте тянуть за провод, чтобы добраться до второго заземляющего стержня, создавая непрерывное соединение.

С помощью латунного зажима, обычно называемого желудь, подсоедините провод к первому заземляющему стержню.

Шаг № 6

Подключите второй заземляющий стержень с другим желудь. к неразрезанному заземляющему проводу, предварительно протянутому через первый желудь.Обрежьте лишнюю проволоку.

Соедините второй заземляющий стержень с другим желудь с неразрезанным заземляющим проводом.

Шаг № 7

Выкопайте несколько дюймов вокруг каждого стержня, чтобы создать зазор для пятифунтовой молоты. Создание неглубокой траншеи под заземляющим проводом между стержнями также является хорошей идеей. Забейте каждую удочку молотком до тех пор, пока вершина удочки не окажется на несколько дюймов ниже уровня земли.

Забейте каждую штангу молотком, пока верхняя часть штанги не окажется на несколько дюймов ниже уровня

Шаг № 8

Введите герметик в отверстие в балке обода с внутренней и внешней стороны.

Введите герметик в отверстие в балке обода как с внутренней, так и с внешней стороны.

Советы по заземлению

Указанный металлический браслет можно использовать для заземления внутренних коммуникационных проводов, таких как телефон и кабельное телевидение, если клемма межсистемного соединения недоступна.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
