Провод 6 мм2 какую выдерживает нагрузку: Какую нагрузку выдержат провода медные сечением 1, 1/5, 2, 2/5 квадрата, что можно подключить?

Хватит ли провода, с сечением 1.5 на холодильник?

Холодильники (речь только о бытовых холодильниках, а не промышленных) не относятся к мощным бытовым приборам.

Моделей холодильников множество с различными дополнительными функциями, но в целом мощность холодильника находится в пределах 150-600 Ватт.

Вот таблица для ознакомления

мощности различных бытовых приборов (и инструментов), как видите и это несмотря на свои габариты, мощность холодильника не большая.

Какая мощность Вашего холодильника можно узнать в паспорте изделия, или же эта информация (мощность) есть на бирке которая чаще всего находится на задней стенке холодильника.

У меня холодильник «Самсунг» двухкамерный с двумя компрессорами, один нагнетает холод в морозильную камеру, другой в холодильную.

Работать могут как раздельно, так и одновременно.

Но даже в этом случае (2 компрессора) мощность холодильника не превышает 600 Ватт.

Мощность холодильников с одним, или с 2 компрессами примерно одинаковая, так как 1 компрессор более мощное устройство отвечающий за нагнетание холода сразу в две камеры холодильника (морозилка и холодильная камера).

Далее, провод сечением 1,5 квадрата (речь о медных проводах) выдерживает нагрузку до 4,1 кВт (это 4100 Ватт), то есть такой кабель выдержит нагрузку даже если к нему подключить более мощные бытовые приборы (стиральная машина, микроволновка, электрочайник и.т.д).

То есть провод точно выдержит такую нагрузку если подключать только холодильник.

Из личного опыта (это и рекомендация от производителя), советую подключать холодильник в отдельную розетку и больше в эту розетку ни чего не включать (через тройники, двойники).

Так же советую обойтись длинной штатного провода и не использовать удлинители.

Если у Вас ещё старая Советская розетка (а в современных холодильниках евро-вилки с заземляющими контактами), то советую розетку заменить и не пользоваться переходником.

Розетки тоже разные (Вам нужна с заземление), но в Вашем случае хватит розетки и на 6 Ампер (выдерживает нагрузку до 1,3 кВт, или на 10 Ампер (допустимая нагрузка до 2,2 кВт).

Отдельный провод от щитка к холодильнику не нужен.

Что касается электропроводки, то видимо у Вас электрики низкой квалификации если даже с азами не знакомы.

Провод 2,5 квадрата используется на розеточные линии (группы), а провод сечением 1,5 квадрата на освещение, а не наоборот.

Речь о медных проводах, Вам нужен трёхжильный (третий, это «земля»).

Если в розетку подключаются сразу несколько бытовых приборов, то учитывайте суммарную мощность приборов, а не каждого прибора по отдельности.

Какую максимальную нагрузку выдержит провод с сечениями 1,5 мм²/2,5 мм²/4 мм² | Дачный СтройРемонт

Сечение проводников – не пустой звук, от него зависит очень многое, включая безопасность всего дома. Нельзя подключать электроприборы к первому попавшемуся кабелю. Если проводник будет неподходящего диаметра, возникнет перегрев проводки, оплавление изоляции, короткое замыкание и, в худшем случае, – пожар.

Какую максимальную нагрузку выдержит провод с сечениями 1,5 мм²/2,5 мм²/4 мм²

Предельно допустимая мощность для 1,5-, 2,5-, и 4-миллиметровых кабелей

Для точного определения рабочей нагрузки кабеля можно прибегнуть к следующему правилу: миллиметровый медный провод выдерживает порядка 10 Ампер тока. Теперь нужно перевести эти данные в амперы и киловатты.

10 Ампер приблизительно равно 2 кВт. Получается, что 1,5-миллиметровый кабель выдержит около 3,5 кВт. Аналогично рассчитываем рабочую мощность других проводников.

Какую максимальную нагрузку выдержит провод с сечениями 1,5 мм²/2,5 мм²/4 мм²

Также помните, что 3-фазная сеть пропускает через себя 380 В, а потому значение тока и мощность будут другими. Немалое значение имеют материалы кабеля. Проводники из алюминия и меди, даже если они одинакового сечения, выдерживают различные нагрузки (медь является более «выносливой»).

Как рассчитать нагрузку для медных кабелей ?

  • 1,5-миллиметровый проводник (мм²) способен выдержать — до 3,3 кВт,
  • 2,5-миллиметровый (мм²) – до 4,5 кВт,
  • а 4-миллиметровый (мм²), соответственно, — до 6 кВт.

Учтите, что приведённые значения подходят только для стандартной сети с 1 фазой и 220 Вольтами.

Для простоты восприятия ниже я привёл таблицу, которую стоит сохранить куда-нибудь и при случае пользоваться.

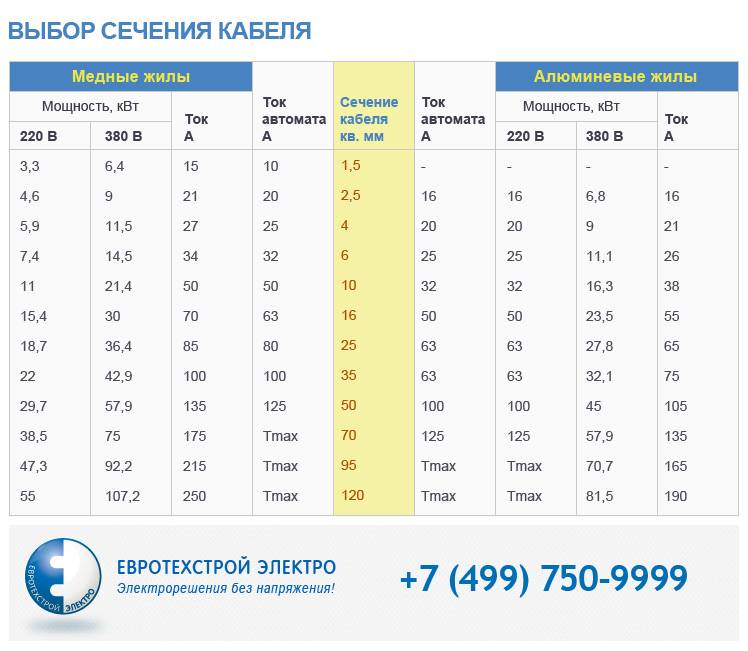

Таблица для расчета сечения проводника (при скрытой проводке)

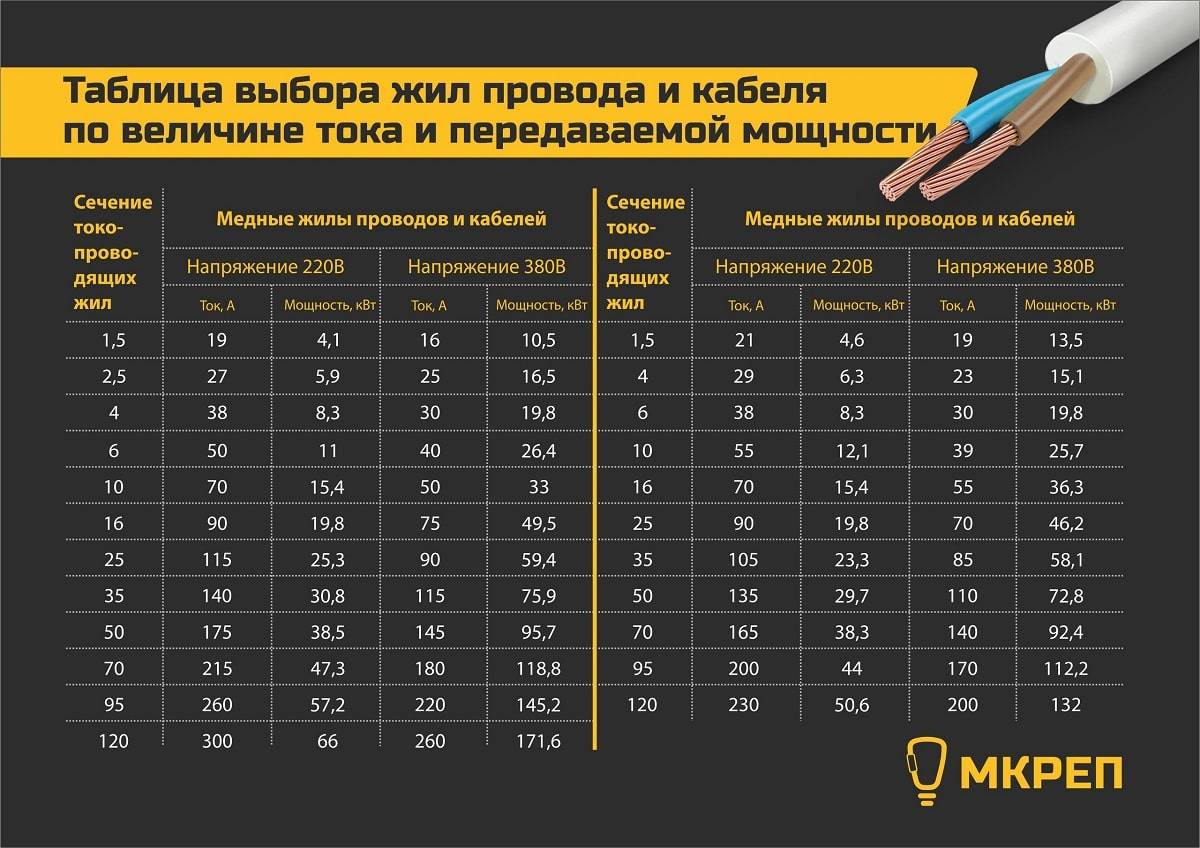

Таблица для расчета сечения проводника (при скрытой проводке)

Если сеть имеет 3 фазы, то нужно обратиться за помощью к таблице мощностей, которую вы видите выше.

На что обращать внимание при выборе проводников?

Подбирая кабеля, обязательно берите во внимание два главных параметра. Во-первых, речь идёт о нагрузке, которую вы предполагаете передать на кабель. Посчитайте, сколько электроприборов будут «питаться» посредством этого кабеля. Потом подберите автоматический выключатель, чтобы его номинал был приближён к максимально допустимой силе тока проводника.

Если в доме установлены обыкновенные розетки, достаточно 2,5-миллиметрового медного кабеля. В такие розетки можно включать утюг и электрический обогреватель, главное, чтобы общая мощность приборов не превышала 3,5 кВт (около 16 Ампер).

Какую максимальную нагрузку выдержит провод с сечениями 1,5 мм²/2,5 мм²/4 мм²
Если розетки предназначаются только для осветительных приборов, хватит и 1,5-миллиметрового кабеля. Самой большой мощностью отличаются электрические плиты. Как правило, для их подключения берут 4- или 6-миллиметровый кабель.

Получается, если вы будете знать предельно допустимую нагрузку проводника, вы запросто поймёте для каких розеток он подойдет, а для каких – нет. Также не забывайте, что значение имеет материал кабеля, способы его прокладки и прочие рабочие нюансы. К выбору проводников нужно подходить со знанием дела!

Благодарю, что дочитали статью до конца! Надеюсь она была вам полезна.

Буду очень рад вашему лайку 👍 и подписке на канал.

Кабель АСБ допустимый ток — таблица

Согласно ГОСТ 18410-73 кабель АСБ имеет следующую пропускную способность или длительно допустимые токовые нагрузки (представлены в таблице 1. Значения указаны в Амперах (А).

Таблица 1 АСБ длительно допустимый ток (А) при монтаже кабеля в земле и по воздуху.

Сечение жилы, мм2 в земле на воздухе
1 кВ 6 кВ 10 кВ 20 кВ 35 кВ 1 кВ 6 кВ 10 кВ 20 кВ 35 кВ
3х6 45



40



3х10 60 59


55 55


3х16 79 77 74

72 73 67

3х25 102 100 91 100
95 95 87 95
3х35 126 121 110 115
118 117 106 110
3х50 153 149 134 140
146 146 132 135
3х70 184 180 162 170
180 178 161 170
3х95 219 213 192 205
218 214 194 205
3х120 248 243 218 235 225 261 248 234 240 235
3х150 281 275 246 265 250 300 285 264 270 265
3х185 314 307 275 300
342 333 298 315
3х240
359
351 314

402 389 347

Примечания:

  1. Для кабелей с 4-мя жилами с нулевой жилой меньшего сечения, (например, АСБ 3х120+1х70) ток соответствует указанным в таблице. Для определения тока кабеля АСБ с 4-мя жилами одинакового сечения (например, АСБ 4х120) необходимо умножить табличные значения на коэффициент 0,93.
  2. Токи при прокладке АСБ в землю до 0,7 м глубиной указан для почв с удельным тепловым сопротивлением 1,2 °С·м/Вт.
    Длительно допустимый ток АСБ указан для переменного тока.
  3. Значения тока в таблице 1 указаны для температуры воздуха +25 С и земли +15 С. При прокладке кабеля АСБ при других температурах необходимо учитывать поправочные коэффициенты (см. таблицу 2)

Таблица 2


Кабель ВВГ: технические характеристики | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Когда заходит речь про кабель ВВГ, технические характеристики могут в значительной степени варьироваться в зависимости от того, какого типа данный провод, какую он имеет маркировку, какое количество жил в него входит и иных параметров. Тем не менее, можно выделить ряд ключевых характеристик, что в той или иной степени относятся к каждому из силовых кабелей подобного типа.

Кабель ВВГ изготовляется по ГОСТ 16442-80.Код ОКП 352100.

Описание и техническая документация

Размеры кабеля во многом зависят от количества и типа жил, которые в него входят. Минимальный диаметр жилы даёт 1,5 мм2 в площади её сечения. Максимальная же площадь сечения жилы равняется 240 мм2 в одножильном кабеле, 95 мм2 в двух-, четырёх- жильном и до 50 мм2 в пятижильном. Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм2 приведены ниже.

Основные жилы 1,5 2,5 4 6 10 16 25 35 50
Нулевая жила 1,5 1,5 2,5 4 6 10 16 16 25
Жила заземления 1,0 1,5 2,5 2,5 4 6 10 16 16

Гораздо реже встречаются и более крупные варианты. Наибольшее распространение среди кабелей ВВГ с жилами неодинакового сечения имеют кабели с тремя основными и одной нулевой жилой (так называемые «три с плюсом»).

Наружный диаметр электропровода прямо пропорционален числу жил и номинальному сечению. При площади в 1,5 мм2 диаметр кабеля начинается от размера в 5 мм и может доходить до 53,5 мм в четырёхжильных вариантах. Таким же образом увеличивается и масса одного килограмма кабеля, начинаясь с 39 кг/км и доходя до нескольких тонн, так что вес провода необходимо учитывать, когда проектируется его прокладка.

Номинальные и минимальные значения радиальной толщины изоляции для кабелей ВВГ сечением до 50 мм2 на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.



Напряжение кабеля, кв Номинальное сечение жил, мм Номинальная толщина изоляции, мм Минимальная толщина изоляции,мм
0,66 1 — 2,5 0,6 0,44
4 и 6 0,7 0,53
10 и 16 0,9 0,71
25 и 35 1,1 0,89
50 1,07
1-2,5 0,8 0,62 1,3
4-16 1,0 0,8
25 и 35 1,2 0,98
50 1,4 1,16



Толщина защитной оболочки электропровода ВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице.

Диаметр под оболочкой, мм Номинальная толщина изоляции, мм Минимальная толщина изоляции,мм
До 6 1,2 0,92
6 – 15 1,5 1,18
15 – 20 1,7 1,35
20 – 30 1,9 1,52
30 – 40 2,1 1,69

 Длительно-допустимый ток ВВГ

Длительно-допустимый ток, который поддерживает данный кабель, варьируется от количества жил, от их сечения, а также от того, где пролегает электропровод – в земле или на воздухе. Минимальный ток равен 19 А, в любом случае, лучше уточнить спецификации конкретного кабеля, что вы приобретаете. Допустимые токи нагрузки для электропровода сечением до 50мм2, проложенных на воздухе, указаны в таблице.

Номинальное сечение жил, мм2 Допустимый ток нагрузки, А
С двумя основными жилами С тремя основными жилами С четырьмя основными жилами
1,5 24 21 19
2,5 33 28 26
4 44 37 34
6 56 49 45
10 76 66 61
16 101 87 81
25 134 115 107
35 166 141 131
50 208 177 165

Номинальный ток, при этом, может быть 0,66 или 1 киловатт, а его частота равняется 50 герц. Мощность при минимальной площади сечения кабеля достигает 3,5 кВт. Что касается сопротивления, то оно варьируется от площади сечения жил. Когда оно равно 1,5 мм2, то сопротивление равно 12 МОм/км, когда оно менее 4 мм2 – 10 МОм/км, когда равно 5 мм2 – 9 МОм/км, а от 10 до 240 мм2 данный показатель равняется 7 МОм/км. Принято брать в расчёт сопротивление при температуре, равной +20 градусов Цельсия.

Технические характеристики силового кабеля ВВГ

Электрическое сопротивление токопроводящих жил кабеля до 50 мм2 на постоянном токе должно быть не более указанного в таблице.

Номинальное сечение,мм 2 1,5 2,5 4 6 10 16 25 35 50
Сопротивление жилы, Ом/км 12,1 7,41 4,61 3,08 1,83 1,15 0,727 0,524 0,387

Электрическое сопротивление изоляции на 1 км длины при температуре 20 0С составляет не менее 7 – 12 МОм в зависимости от сечения жил.

Готовые кабели должны выдерживать испытания переменным напряжением частотой 50 Гц в течение 10 мин. Напряжение прикладывается между жилами и составляет 3 кВ для кабелей на номинальное напряжение 0,66 кВ и 3,5 кВ для кабелей на номинальное напряжение 1 кВ.

Условия хранения силового кабеля

Провода хранятся под навесами, либо в помещениях закрытого типа. Также разрешено хранение кабеля на барабанах на открытых площадках в обшитом виде. При этом изменяется срок хранения: в помещениях закрытого типа срок хранения составит 10 лет, под навесом на открытом воздухе — 5 лет, на барабанах на открытых площадках — всего 2 года.

Масса и габариты: основные параметры

Примерные наружные размеры и массы отдельных кабелей сечением до 50 мм2 для целей упаковки и транспортировки приведены в таблице ниже. В зависимости от производителя указанные цифры могут варьироваться с 10% отклонением.

Сечение кабеля Значение наружного размера для целей упаковки и транспортировки, мм Значение массы для целей упаковки и транспортировки, кг/км
Плоские кабели (а х в)
2х1,5 5 х 7,5 70
2х2,5 5,5 х 8 90
2х4 6 х 9,5 140
2х6 7 х 10,5 180
3х1,5 5 х 9,5 95
3х2,5 5,5 х 11 135
3х4 6 х 13 200
Кабели со скрученными жилами Диаметр
3х1,5 8 90
3х2,5 9,5 135
3х4 11 200
3х6 12 260
3х10 14,5 410
3х16 17 590
3х25 20,5 810
3х35 23 1300
3х50 27 1700
3х4+1х2,5 12 230
3х6+1х4 14 310
3х10+1х6 16 480
3х16+1х10 19 650
4х1,5 8,5 110
4х2,5 10 170
4х4 12 240
4х6 13 320
4х10 16 510
4х16 19 750
4х25 23 1150
4х35 26 1550
4х50 31 2200
5х1,5 9,5 135
5х2,5 11 205
5х4 13 300
5х6 14 405
5х10 17,5 630
5х16 21 950
5х25 26 1450
5х35 29 1900
5х50 35 2700



Температурный режим и условия эксплуатации

Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С. Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля.  Срок службы — 30 лет.

Смотрите также:

Провод ПВ-3: технические характеристики, сечения, применение

Провод ПВ–3 – это силовой медный проводник, изолированный поливинилхлоридом. Область применения устройства обширная: с его помощью подключают электрические механизмы и аппараты, прокладывают силовые и осветительные сети. Его отличие от ПВ–1 заключается в гибкости. Проводник обладает повышенной гибкостью и способен переносить всевозможные изгибы и повороты, в то время как ПВ-1 обладает самым низким классом гибкости. В этой статье мы рассмотрим технические характеристики провода ПВ-3.

Конструктивные особенности

Монтажный и установочный провод ПВ-3 (на фото ниже) имеет одну медную жилу. Он обладает высокой прочностью и гибкостью. Благодаря тому, что жила многопроволочная, изделие имеет хорошую проводящую способность.

Расшифровка маркировки ПВ-3 выглядит следующим образом: буква П указывает, что это непосредственно сам провод, В – указывает, что изоляция сделана из поливинилхлорида, а цифра 3 указывает на класс гибкости жилы.

В конструкцию устройства входят такие элементы:

  1. Жила, которая пропускает ток. По ГОСТ 22483 это однопроволочная или многопроволочная жила из меди.
  2. Изоляция из ПВХ пластиката. Расцветка осуществляется либо сплошной, либо на естественную изоляцию наносится две продольные полосы. Если ПВ-3 используется для заземления, то его цветовая маркировка будет желто-зеленой.

Основные параметры

Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.

Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.

Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.

На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:

Наружный диаметр, сопротивление изоляции и масса 1 км провода:

Допустимые токи:

Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.

Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».

Область применения

Где применяется проводник? Благодаря тому, что ПВ-3 имеет широкий диапазон сечений жил и простые технические характеристики, он используется практически во всех сферах производства и промышленности: формирование индивидуальной электрической сети, монтаж электропроводки в квартире, подключение электроприборов и много другое.

Сферы применения изделия можно поделить на такие разделы:

  • коммуникационные системы;
  • жилые, нежилые и производственные помещения;
  • электрическая проводка, как в помещении, так и на уличных пространствах.

Двойной слой изоляции обеспечивают максимальную безопасность. Изоляция делается из специального усовершенствованного ПВХ-пластика, который не способен нагреваться от тока. Благодаря этому он используется в высоковольтном производстве. Помимо этого материал в своем составе обладает особым веществом, которое сводит вероятность горения к минимуму.

Что еще важно знать?

Многие электрики задаются вопросом, в чем разница между проводом ПВ-3 и ПуГВ. Ответ простой — это одно и тоже, отличие лишь в ГОСТе, согласно которому изготавливался проводник. Дело в том, что ранее действовал ГОСТ 6323-79, а на сегодняшний день его действие прекратили и ввели ГОСТ Р 53768-2010, а также ТУ 16-705.501-2010, согласно которым старый ПВ-3 заменили на ПуГВ. В технических характеристиках также прошло небольшое изменение, класс гибкости ПуГВ стал выше (5), поэтому проводник более гибкий. В остальном параметры не изменились.

Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной марки кабельной продукции:
