Прокладка кабеля по потолку без гофры: Прокладка кабеля без гофры — 6 причин почему нельзя. на потолке, в стене, под штукатурку.

Содержание

Какой провод можно прокладывать без гофры?

Монтировать проводку с гофрой или без? При постройке или ремонте дома у человека рано или поздно возникает вопрос какой тип проводки выбрать. Можно ответственно отнестись к этому вопросу и потратив большую сумму денег проложить проводку защищенную гофрированными трубками. Можно изрядно сэкономив отказаться от защиты проводников тока, однако если в этом случае будут допущены какие-либо ошибки при проведении работ, это повлечет за собой угрозу для жизни и здоровья людей, которые будут эксплуатировать помещение.

Нужна ли гофра?

Этот вопрос регламентируется ГОСТ Р 53315-2009. В этом нормативно-правовом акте сказано, что в жилых помещениях монтаж проводки должен осуществляться кабелем с медными жилами с оболочкой, которая препятствует распространению горения и имеет низкие дымовые и газовые выделения.

Под эти характеристики подходит ВВГнг-LS, а также его аналоги, которые имеют большую степень защиты.

Разбираясь можно ли прокладывать данный тип кабеля без использования гофры человек должен обратиться к Правилам Устройства Электроустановок (ПУЭ), согласно которым ВВГнг-LS относится к проводам, имеющим защиту из трудносгораемого материала. Такие проводники могут монтироваться:

Иными словами, если открытые жилы будут контактировать с материалом, который не сможет воспламениться, а также не будет проводить электричество, разрешается монтаж проводки без гофры.

Если провод окружают основания, которые могут воспламениться от контакта с проводами, наличие защитной оболочки является обязательным элементом монтажа. Причем она должна быть выполнена из несгораемого материала.

Чтобы разобраться, влияет ли использование гофрированных электротехнических труб на пожарную безопасность помещения достаточно лишь взглянуть на их технические характеристики.

Из таблицы видно, что гофра не поддерживает горения.

Это же можно сказать и о ВВГнг-LS. Анализируя вышесказанное можно сделать вывод, что монтаж данного кабеля может быть осуществлен без гофры, если его прокладка не ведется рядом с легковоспламеняемыми материалами. Использование такой проводки позволяет существенно сократить время монтажа, а также удешевить процесс.

Когда применение гофры обязательно

Если места, в которых произведен монтаж кабеля будут подвергаться механическим повреждениям, прокладка проводки осуществляется только в гофрированной трубке.

Без ограничений данный тип защиты используется в системах, не имеющих высокого напряжения:

защитные системы;
кабельное TV;
линии телефонной связи;
линии сети интернет.

При монтаже проводки в стяжках пола использование гофры также является обязательным. При прокладке проводки под натяжными потолками или гипсокартонном, должна использоваться гофротрубка. В противном случае будет нарушено правило, регламентированное главой 7.1. п.7.1.37. ПУЭ.

Прокладка кабеля без гофры

Способы монтажа проводки зависят от:

типов используемого кабеля;
материала, с которым будет контактировать проводка.

Кабель без гофры монтируется закрытым или открытым способом.

Открытый способ

Этот тип монтажа осуществляется, когда кабель прогладывают по легко воспламеняемым конструкциям или в местах, где невозможно сделать штробы. Чаще всего это делается на стенах или потолке в подвальных помещениях и гаражах. Провод закрепляют хомутами, которые должны быть расположены не реже, чем через каждые полметра.

Закрытый способ

Этот тип монтажа применяют, когда в помещении необходимо сохранить эстетичный вид. Кабели закрывают слоем штукатурки или иными материалами.

Провод должен быть уложен в штробы, которые представляют собой углубления, которые по своим размерам должны соответствовать толщине кабеля. В этом случае монтаж резоннее осуществлять без гофры, т.к. сделать бороздки под нее достаточно трудно.

Лучше разобраться с проводкой до начала отделочных работ. Это позволит человеку избежать сложного процесса изготовления штробов.

Заключение

Монтаж проводки не обязательно осуществлять в гофре. Этого можно избежать, если провода не будут контактировать с материалами, которые легко воспламеняются от соприкосновения с кабелем и которые не являются проводником электричества.

<Назад Поделиться

220 МОНТАЖ.РУ | Прокладка и монтаж кабеля, цены, виды работ.

Прокладка кабеля. Электромонтаж.

Электромонтаж в квартире, доме, производственном помещении или в офисе необходим:

— перед вводом объекта в эксплуатации (для вновь возводимых зданий и сооружений),

— при капитальном ремонте,

— при реконструкции зданий и сооружений,

— при необходимости замены части и всей электрической сети,

— при авариях и выявленных неисправностях.

Чаще всего электричкой занимаются те, кто делает в собственном доме или квартире ремонтные работы. Установленная сеть может не справляться с постоянно возрастающим количеством электроприборов в квартире или месторасположение розеток неудобно. Если при ремонте идет работа с дизайнером, то уже на этапе составления дизайн-проекта и планов для строителей необходимо вмешательство специалиста по электрике, так как кроме эстетических и практических параметров для удобства необходимо учитывать инженерные расчеты и требования нормативно-технической документации.

Виды используемых кабелей и проводов при электромонтажных работах:

Силовые кабели ВВГ: АВВГ, ВВГнг, ВВГп, ВВГз.
Медный силовой NYM.
Гибкий КГ.
ВББШв: АВББШв, ВББШвнг, ВББШвнг-LS.
Провода: ПБПП, ПБППг.
Информационные.
Телефонные.
Специальные (светодиодные).

Кабель подбирается исходя из эксплуатационных требований и технических характеристик.

Этапы работ по прокладке электрического кабеля:

Самым главным этапом является подготовка проекта и документации. Без необходимых расчетов и размеров помещения выполнение монтажных работ будет происходить с постоянными ошибками и, как следствие, в процессе эксплуатации, а так же на стадии монтажа приведет не непоправимым результатам. Считается что цена ошибки штукатура — это неровные стены. Цена ошибки электрика — сгоревшая квартира. Заказывайте монтаж электропроводки у профессионалов.
Следующим этапом является нанесение размерных линий и точек на стены и потолок . Все отметки наносятся с использованием уровня.
Подготовка кабельных трасс. На этом этапе происходит монтаж специальных клипс, если монтаж происходит по потолку или на перфорированную ленту, если по полу. Подготавливаются штробы для последующей укладки кабеля. Если электрика делается в офисе, то монтирует перфорированный лоток, разных типов размеров, в зависимости от количества линий.
Прокладка кабеля. Кабельные трассы можно протягивать разными способами. С помощью гофрированной трубы и креплением ее в клипсы на потолок, либо перфорированной лентой к полу. Так же при использовании кабеля ВВгНг LS, можно прокладывать кабель без гофры, на пластиковые дюбеля. Нормативная документация это позволяет. Если монтаж происходит в лотке, то тянется по нему и фиксируется пластиковыми хомутами. Важным пунктом является маркировка кабеля, для упрощения технического обслуживания при возникновения сбоя в работе системы. ВАЖГЫМ МОМЕНТОМ является соблюдение горизонтальных и вертикальных трасс, для избежания повреждения электропроводки при отделочных работах.

Не каждый штукатур, маляр, монтажник натяжных потолков разбирается в электрике, а уж тем более в монтаже электропроводки. А при правильном монтаже, все трассы прослеживаются и шанс избежать неприятностей возрастает.

После протяжки кабеля все штробы заделываются не горючими смесями (алебастром) и проверяются на наличие короткого замыкания либо пробоя.

Способы прокладки электрического кабеля.

Скрытая прокладка.

Данный метод привлекателен следующим: кабель не видно, он надежно скрыт под отделочными материалами, поэтому защищен от повреждений. Скрытая прокладка безопасна, так как находящиеся в помещении люди не могут до него дотронуться в открытую. Этот способ имеет свои недостатки, о которых нельзя не упомянуть. Во-первых, при выходе из строя сети сложно обнаружить участок, на котором произошла поломка. Так же при замене проводке будет много пыли, шума и грязи. Последний недостаток не так ощутим при ремонтных работах. Идеального загнать штроборез в стену без малейшей пыли невозможно.

Открытая прокладка.

Этот метод применяется при ремонте, при восстановлении проводки из-за аварии и при усовершенствовании проводки, а так же в офисах и помещениях не жилого назначения.

Плинтус. Кабель может быть проложен в плинтус с кабель каналом.

Гофра. Заправка кабеля в гофру осуществляется при помощи проволки, которая находится внутри гофры.

Трубы из пластика. Трубы – надежная защита кабеля от механических повреждений.

Кабель-каналы. Кабель канал может быть абсолютно любого цвета и специально изготовлен под интерьер и обои.

Перед тем как осуществить прокладку кабеля необходимо выбрать надежного подрядчика, чтобы в последующем у Вас не возникало проблем при эксплуатации. При прокладке необходимо соблюдать все нормы и правила, иначе могут возникнуть проблемы при сдаче объекта. Если же речь идет о квартирах и домах, то здесь только Вам решать обращаться к специалистам или делать работы самостоятельно. Помните, каждый должен заниматься своим делом.

Прокладка кабеля в гофре. Как правильно?

Есть поверье, что монтаж без перехлеста — это апофеоз мастерства монтажника, эстетический оргазм обывателя, и пользы от него, как от лопуха в голом поле, если вы поняли, о чем я. Однако сила действия рождает силу противодействия (прям закон какой природный открыл). И такой силой является точка зрения прямо противоположная: дескать, проще нет задачи, чем километры по потолку крутить, безвкусица это и вульгарщина, к тому же с перерасходом материалов.

Давайте разбираться, судить, вершить и обличать.

Главный посыл «бесперехлестников» — это экономия высоты потолка, то есть гофротруба идет в один уровень, тем самым максимально экономя пространство. По моим замерам, при применении двадцатимиллиметровой трубы это расстояние близко к трем сантиметрам. Эстетика в данном аспекте — вопрос сложный, и вкус необходимо воспитывать, поэтому я ее не берусь рассматривать. Но мне все же кажется, что перехлест смотрится интереснее и богаче, всегда видны рука мастера и его стиль. Конечно же, расход материалов и, соответственно, стоимость работ возрастают при плоском монтаже, ведь приходится гонять десятки метров кругами, дабы развести концы.

«Перехлестуны», если мы говорим об одноуровневом перехлесте, совершенно справедливо полагают, что разница в десять миллиметров ни на что не влияет. Как мы видим на фото, при перехлесте высота получается порядка четырех сантиметров. А значительный перерасход сил и средств делает это сантиметр еще менее значимым.

Заглянем дальше: при работе с гофротрубой потолок всегда подшивается либо каркасной системой, либо натяжной, но в любом случае по периметру крепится профиль (или багет/каркас) с высотой 3–4 сантиметра. Казалось бы, вот оно, узкое место: высота каркаса сопоставима с высотой перехлеста. Но не все так просто. Закрепить профиль непосредственно под потолком теоретически возможно только в идеальном монолитном доме. На деле практически всегда между потолком и стеной есть зазор, заполненный раствором (пеной, герметиком и т. д.). И приходится делать отступ в несколько сантиметров для качественного монтажа в надежное основание.

Отступ и профиль — это, как правило 5–6 сантиметров, а перехлест — 4. Как видите, научно доказанные шах и мат.

Бесспорно, всегда есть исключения (они просто обязаны быть), но в типовых решениях перехлесту быть как наиболее верному решению.

Копирование — возбраняется, репост — приветствуется

Статья «10 лучших способов прокладки кабеля»

Прокладка силового электрического кабеля это один из основных видов электромонтажных работ. Как проложить электрический кабель? Есть несколько способов, часть которых мы рассмотрим в этой статье.

Прокладка силового кабеля зависит от материала основания, к которому кабель планируется прикреплять. Прокладка кабеля зависит от среды, в которой планируется прокладка и от типа кабеля. Начнем с самых простых способов монтажа и перейдем к более сложным.

1. Прокладка кабеля открыто без крепления

Самый простой и дешевый способ прокладки. Слово «открыто» в данном случае подразумевает, что кабель не помещается в какую либо оболочку, такую как гофрированная ПВХ труба или иное, и не закрепляется к каким-либо конструкциям. Применяется для соединения светильников между собой за гипсокартонными потолками. Нередко такой вид прокладки встречается при протяжке слаботочных сетей кабелем типа «витая пара«. Для такого вида прокладки характерна самая слабая защищенность от обрывов и механических повреждений. Эстетика минимальная.

Лучший в данном случае — самый дешевый. Может встречаться на объектах где стоят цели тотально сэкономить на всем, и отсутствует какой-либо технический надзор.

2. Прокладка кабеля открыто

При таком способе монтажа подразумевается, что кабель виден, но закреплен к основанию, например хомутами, пластиковыми скобами или иным способом. Наивысшая частота точек крепления кабеля, о которой я слышал — на объектах «Газпром», 25 см между точками крепления. Чаще встречается 50 см, или «чтоб не провисал». В прошлом веке распространенным способом была прокладка кабеля на фарфоровых изоляторах, и в наше время начинает встречаться в деревянных загородных домах, при создании «ретро» интерьера. Такой способ прокладки требует и подходящих по стилю распределительных коробок, розеток и выключателей.

Это лучший способ прокладки кабеля если:

штробление затруднено
основание сгораемое
нужен приемлемый внешний вид

Например при монтаже электрического кабеля в деревянном доме.

3. Прокладка кабеля открыто в пучках

При таком способе прокладки на основание предварительно монтируется перфолента, либо иная направляющая, к которой крепится пучок кабелей с помощью монтажных хомутов, иначе называемых «стяжками» или «галстуками». Пучок собирается предварительно, или к уже закрепленным кабелям добавляются новые. Такой способ прокладки относится к одному из самых экономичных, защищенность кабеля от внешних воздействий весьма невелика.

Лучший в данном случае:

для экономии средств при отсутствии запрета на такой вид прокладки
если имеется возможность скрыть такой электромонтаж от восхищенных взоров

Эстетика такого вида прокладки пока не дошла даже до «лофт»-интерьеров.

4. Прокладка кабеля в кабель-канале

Кабель помещается в предварительно закрепленный кабельный канал и закрывается крышкой, позволяя ему находиться внутри без дополнительного крепления. Трудность прокладки состоит в том, что кабель-канал нужно монтировать по уровню или лазерному нивелиру, иначе выглядеть такой монтаж будет неаккуратно. Также требует навыков подгонка стыков и поворотов. Прокладка кабеля в кабель-каналах часто относится к монтажу «эконом-класса». Также встречаются системы кабельных коробов шириной 80-100 мм, в которые монтируются розетки, выключатели, слаботочные розетки Ethernet. Например, такие системы есть у Legrand, DKC, используются такие системы чаще в офисах, пример на нашем объекте.

Лучший в данном случае:

самый экономичный для мест где присутствуют люди
для опусков к розеткам и выключателям
открытой проводки к светильникам по бетонным потолкам

Часто встречается в офисах эконом-класса и магазинах недорогого сегмента.

5. Прокладка кабеля в лотке

Для такого вида прокладки требуется предварительно смонтированная система лотков. Под лотком подразумевают перфорированный или неперфорированный металлический короб, внешне напоминающий широкий профиль для гипсокартона. Стандартная ширина лотков 50мм, 100мм, 150мм, 200мм, 300мм. Выпускаются также крышки для лотков, которыми можно закрыть короб и предотвратить скопление пыли или иных отложений на кабелях. Чаще всего в лотках кабель прокладывается открыто, без гофры. Применяется такой способ прокладки чаще на промышленных объектах, крупных магазинах и торговых центрах, либо когда есть возможность скрыть лоток за потолком и в одном направлении идет более 10 кабелей.

Лучшим этот способ можно назвать для:

больших пространств где не планируется потолок, закрывающий коммуникации
присутствуют требования по надежности и технической эстетике

Пример прокладки кабелей в лотках на нашем объекте и еще одном нашем объекте.

6. Прокладка кабеля в гофротрубе

При таком способе прокладки, кабель, предварительно отмеренный от бухты, затягивается в предварительно отмеренную пластиковую ПХВ или ПВХ гофротрубу, на сленге «гофру«. На качество монтажа влияет качество гофротурбы, ровность и частота точек крепления. Крепление гофротрубы к основанию может быть выполнено на клипсах или хомутах, иногда применяют перфоленту. Хорошо выполненный монтаж кабеля в гофре на клипсы выглядит весьма эстетично, хотя и является промышленным решением. Такой вид монтажа электрического кабеля годится для промышленных объектов или технических помещений. Для монтажа кабеля на клипсы важно правильно выбрать сами клипсы и гофру, так как они могут очень плохо стыковаться друг с другом, а гофра может сминаться при попытке вставить ее в клипсу, что делает монтаж поврежденного участка гофры невозможным, либо ненадежным. Хорошо зарекомендовали себя материалы RuVinil и DKC. Для затягивания кабеля в гофру требуется достаточно большое пространство и хорошо, когда есть длинный коридор или можно выйти на улицу. Наиболее ходовые размеры кабеля для прокладки в гофре 3х1,5 и 3х2,5, диаметр гофротрубы d16, d20, d25. Этот способ прокладки кабеля один из самых распространенных при скрытом электромонтаже во всех помещениях и открытом электромонтаже в промышленных и больших торговых помещениях. Встречается в продаже серая, черная, синяя, оранжевая, белая и других цветов. Бывает одностенная и двустенная, последняя применяется при прокладке в земле.

Лучшим данный способ прокладки можно назвать для:

прокладки за гипсокартоном
разводки к светильникам в потолках типа «армстронг» или «грильято»
при наличии формальных требований, например госзаказ или отсутствии у заказчика целей максимально сэкономить.

Это один из самых распространенных способов прокладки кабеля в настоящее время. Пример прокладки кабеля в гофротрубе на нашем объекте.

7. Прокладка кабеля в металлорукаве

Все то же самое как для прокладки в гофре, только вместо ПХВ или ПВХ гофры используется металлорукав типа РЗ-Ц или РЗ-ЦХ. Назначение металлорукава — защита от механических повреждений кабелей, например в производственных помещениях, металлообрабатывающих цехах. Некоторые предполагают, что кабель в металлорукаве можно прокладывать по горючим основаниям, в деревянных домах, но это не верно. ПУЭ разрешает прокладку кабеля по горючим основаниям в металлической трубе, в то время как металлорукав не является металлической трубой и имеет воздушные зазоры по всей длине. Подходящим вариантом для прокладки по деревянным основаниям является сплошная гофрированная металлическая труба типа Lavita или Kofulso, смотрите далее. Трудность такого монтажа обусловлена тем, что металлорукав часто не имеет кондуктора, и гораздо тяжелее, чем пластиковая гофротруба. Таким образом, возрастают трудозатраты как при затяжке кабеля в металлорукав, так и при монтаже металлорукава к основанию.

Лучшим такой вид прокладки является:

для мест с негорючими основаниями
помещения с возможностью механических воздействий на кабель.

Чаще всего такой способ прокладки кабеля применяется на промышленных объектах, иногда в частном деревянном домостроении.

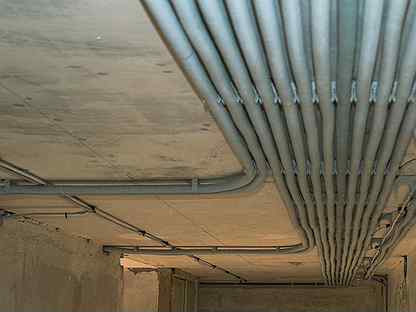

8. Прокладка кабеля в металлической трубе.

Один из самых трудозатратных вариантов прокладки кабеля. Является одним из самых древних и надежных способов. По сути, для каждого кабеля делается отдельный «трубопровод» из металлических труб с нарезанием резьбы и сборкой на уголки и сгоны. Применяется для:

взрывоопасных помещений
для прокладки участков стояков многоэтажных домов
иногда встречается при наружном монтаже
вводы в кабельные киоски
при проходе перекрытий и стен

Облегченным способом монтажа в сплошной металлической трубе, является применение труб Lavita или Kofulso, которые являясь сплошными (используются для водопровода и газопровода), имеют повышенную гибкость и продаются бухтами, а не хлыстами. Такой способ прокладки не является экономичным и должен быть осмыслен и обоснован — горючие основания, пожароопасные помещения, прочее.

Это лучший способ с точки зрения пожаро- и взрыво- безопасности. Следует иметь ввиду что взрывобезопасная и взрывозащищенная электропроводка это сложная тема. Все части такой электропроводки должны быть взрывозащищенными — светильники, распределительные коробки, электроустановочные изделия и прочее.

9. Прокладка кабеля в штробе

Под штрабой понимается борозда в основании глубиной достаточной для прокладки кабеля (1) либо гофры с кабелем (6), либо трубы с кабелем (10) и последующей заделки. Например, для гофры 20мм достаточно глубины 25-30 мм. Часто применяется для помещений со штукатурными стенами, либо кирпичными, бетонными, где не планируется отделка гипсокартоном или иными панелями, имеющими за собой промежуток достаточный для прокладки кабеля. Выполнение штробы является одной из самых тяжелых и трудозатратных работ в электромонтаже, и во многом зависит от материала основания и качества используемого инструмента. Прокладка в штробе без гофры является скорее признаком плохого монтажа, так как сменяемость в данном случае невозможна вообще, а пробить кабель в стене не имея металлодетектора очень просто при монтаже навесного оборудования, полок, картин. Качественный монтаж в этом случае подразумевает штробление по нивелиру для обеспечения вертикальности и ровности штробы, прокладка в гофре без разрывов. Иначе при замазывании штробы оголенная часть кабеля окажется примурованной к стене, и сменяемость данного участка будет невозможна.

Этот вид электропроводки лучший для

интерьеров средней и высокой ценовой категории,
при использовании штукатурки
по сплошным основаниям (не пустые стены)
где недопустимы кабель-каналы по эстетическим соображениям.

Практически НЕ используется за подвесными потолками и гипсокартоном ввиду отсутствия какого-либо смысла.

Пример скрытого электромонтажа в штробах на нашем объекте.

10. Прокладка кабеля в трубе

Под трубой в этом случае понимается пластиковая жесткая ПНД труба, которая применяется для водопровода низкого давления. Радиус изгиба такой трубы с внешним диаметром 25мм составляет примерно 0,5 метра, что при определенной сноровке позволяет проложить трубы от распределительной коробки до розеток и выключателей одним участком с одним-двумя поворотами. При этом в трубу может закладываться кондуктор, и кабель протягивается после монтажа и заделки трубы. Данный способ является одним из немногих способов скрытого электромонтажа проводки, обеспечивающим сменяемость, которая требуется по ПУЭ. При этом чаще используют отдельные провода типа ПВ1 (ПуВ), а не кабели. В сметных расценках (ГЭСН, ФЕР, ТЕР) под прокладкой кабеля в трубе понимают именно этот способ, а не «прокладка в гофре», отсюда возникают термины «затяжка первого провода и последующих», где под «первым» понимается кондуктор, а «последующие» это пучок кабелей.

В настоящее время существует также класс электропроводки в жестких пластиковых ПХВ-трубах. Такой вид прокладки кабеля обладает более высокой эстетикой, и защитой кабеля от механических воздействий, чем прокладка в гофротрубе.

Этот способ прокладки лучший по:

требованию сменяемости электропроводки, когда поврежденный участок может быть легко заменен новым.

Такой вид монтажа следует отнести к разряду дорогостоящих. Пример прокладки в пластиковых трубах к светильникам здесь.

Выводы

Рассмотрев перечисленные выше способы прокладки кабеля можно выделить основные аспекты на которые следует обратить внимание: механическая защищенность, эстетика, сменяемость, стоимость монтажа.

По механической защищенности лучшие:

1. Прокладка в металлической трубе

2. Прокладка в лотке

3. Прокладка в штробе

По эстетике:

1. Прокладка в штробе

2. Прокладка на изоляторах

3. Прокладка в кабель-канале или пластиковой трубе

По сменяемости:

1. Прокладка в ПНД-трубе

2. Прокладка в кабель-канале

3. Прокладка в пластиковой трубе

4. В металлической трубе

По стоимости монтажа:

1. Прокладка открыто без крепления

2. Прокладка в пучках

3. Прокладка открыто с креплением

4. Прокладка в лотке

Цены на все способы прокладки кабелей по этой ссылке

Друзья! Оставляйте комментарии! У этой статьи 1736 просмотров. Комментарии помогут сделать ее еще лучше!

Для КОНСУЛЬТАЦИИ по электропроводке и стоимости монтажных работ отправьте заявку по форме ниже, и мы с вами свяжемся в течении дня. Спасибо!

Смотрите дополнительно Глоссарий:

Проводка в гофре
Проводка в кабель-канале
Проводка в лотках
Проводка в металлорукаве
Проводка в трубе
Проводка наружная
Проводка скрытая

Кабель в стяжку без гофры

Каждый, кто сталкивается с монтажом электропроводки в доме, обязательно задается тремя вопросами:

нужна ли гофра на потолке

нужна ли гофра в стенах

и третий, самый главный, а можно ли прокладывать кабель вообще без гофры

Как говорят правила ПУЭ п. 7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 «Эл.установки жилых и общественных зданий. Правила проектирования и монтажа» открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Многие стены со временем имеют свойство давать трещины.

Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15−20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии — если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10−15. Кроме этого, не забывайте:

Каждый, кто сталкивается с монтажом электропроводки в доме, обязательно задается тремя вопросами:

нужна ли гофра на потолке

нужна ли гофра в стенах

и третий, самый главный, а можно ли прокладывать кабель вообще без гофры

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Причем эффект может сказаться не сразу, а лет через 10−15. Кроме этого, не забывайте:

Монтаж электропроводки в полу достаточно актуален, если строительство дома еще не прекращено, и чистовой пол не сделан: это позволяет не только удобно разместить провода, но и скрыть их от всеобщего обозрения, избежав при этом разрушения стен. При необходимости проводку будет достаточно легко извлечь.

Можно ли выполнить работу самостоятельно

Вариант обустройства электропроводки по полу является не самым простым, однако наиболее удобен для самостоятельного монтажа. Своими руками проделать такую работу можно, однако пользуются методом прокладки по полу не всегда, так как тянуть провода от щитка зачастую далеко.

Для того чтобы решить, стоит ли пользоваться этим способом, и как его осуществить, необходимо рассмотреть каждый этап работы более детально.

Определив для себя преимущества, легко сделать выбор в пользу метода.

Преимущества и недостатки системы

Электропроводка под полом имеет как плюсы, так и минусы. Достоинствами можно считать следующие качества:

Безопасность проводки является важной составляющей, так как случайно вбитый в нее гвоздь или вкрученный шуруп могут привести к серьезным последствиям в виде удара током или возгорания. Именно поэтому проводка под полом считается наиболее безопасной, так как определить, где именно находится вмурованный в стену кабель в квартире, довольно сложно, и велик риск попасть в него при проведении отделочных и ремонтных работ.

Важна экономия. Если покрытие пола черновое, то вы значительно сэкономите на отделке: проводов потребуется меньше, потому что не придется обходить разнообразные преграды в виде углов или мебели.

Кабель можно будет напрямую положить от выключателя или розетки. Он будет пролегать под цементной стяжкой, что обеспечит также и безопасность для него.

Электрика приглашать не потребуется, так как фронт работ не слишком сложен. От вас потребуется поместить электропровод в гофру, после чего можно будет проводить бетонную стяжку.

Минусы монтажа проводки в пол также существуют. При необходимости устранить неисправность, достать проводку будет крайне сложно. Менять кабель придется полностью. При повреждении проводов придется разбирать бетонную стяжку, а это дополнительные физические усилия и финансовые расходы.

Места, в которых способ использовать выгодно

Электропроводка по полу удобна в домах, которые еще не имеют никакого ремонта. К таким постройкам относятся только что возведенные новостройки, где, как правило, выполнена только предчистовая отделка. Вам не придется нарушать целостность стен, кабель можно будет проложить в удобном для вас месте в полу, сделать от него необходимую разводку к выключателям и розеткам.

Выгодным решением монтаж под полом станет и для деревянного дома. В этом случае недостатки проводки, связанные с трудным доступом, исчезнут. Для деревянного дома такое решение достаточно актуально, так как проведение кабель-каналов по стенам существенно повлияет на интерьер комнат, а проводка в ретро-стиле обойдется значительно дороже современной.

Поместив кабель под полом, вы не только скроете все провода и сделаете разводку удобной, но и в случае необходимости сможете легко вытащить ее из-под досок и произвести ремонт.

Преимущества гофры

При проведении работ, связанных с электричеством, важную роль играют требования безопасности, игнорировать которые не следует. Кабель обязательно помещается в гофру вне зависимости от того, планируется делать проводку под стяжкой из бетона или под деревянным покрытием. В деревянных строениях может быть использован металлорукав.

Проводка под полом может обойтись и без гофры, если вы собираетесь вмуровать ее в бетон, однако при повреждении кабеля вытащить его будет уже нельзя, а гофра позволит извлечь старый кабель и поместить на его место новый. При ремонте проводки вам не придется разрушать пол или прокладывать провода в новом месте.

Безопасный монтаж

Провод должен быть цельным, отдельные участки должны соединяться распределительными коробами. Следите за тем, чтобы проводка монтировалась без скруток: это сводит ее надежность к минимуму. Короба выводят и монтируют над покрытием пола. Разместить их можно в стене, на минимальной от пола высоте.

Коробку можно разместить и в полу, но для этого потребуется оборудовать ее специальной крышкой, при необходимости которую можно будет открыть и легко добраться до содержимого коробки. Чтобы легко найти кабель или интересующий узел проводки, рекомендуется создать ее схему, на которой можно будет отметить все наиболее важные места.

Важным условием является заполнение гофры. Не следует помещать в нее слишком много проводов. Основное пространство, составляющее 60%, должно оставаться пустым. Основная трасса провода не должна быть более 20 метров: имеется в виду расстояние от розетки до щитка. Если кабель расположен под прямым углом, не следует делать более двух поворотов. Это правило касается и кабеля, согнутого под более острыми углами. По возможности резких изгибов следует избегать. Для деревянного дома следует учесть, что прокладка проводки прямо по лагам является недопустимым.

Установка должна происходить через технические отверстия, которые можно просверлить. Деревянные элементы рекомендуется обработать специальным составом, препятствующим горению. Кроме этого, не следует разветвлять трассу от щитка, этот метод значительно усложнит ремонт при повреждении электрокабеля.

Расположение в стяжке

Электропроводку в стяжке пола размещают относительно глубоко.

Как минимум ее следует утопить на 30 мм. Если необходимо наложить одну трассу на другую, потребуется увеличение толщины стяжки.

Желательно таких соприкосновений избегать вовсе.

Перед тем как стяжка будет залита, проверьте при помощи прибора, нет ли короткого замыкания. Если обрыва на линии нет, можно переходить к монтажу полового покрытия, установке выключателей, розеток и светильников.

Соблюдая перечисленные рекомендации, вы сможете создать удобную и безопасную сеть, которую можно будет отремонтировать в случае необходимости. Порядок, в котором будет проделана работа, особого значения не имеет. Вы можете сначала поместить гофру в намеченные места, а затем протянуть кабель, а можете монтировать все сразу.

Тонкости укладки провода в стяжку

У проводки по полу под бетонной стяжкой есть свои хитрости и тонкости при монтаже, которые требуется брать в расчет.

Разметка и схема

Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.

Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.

На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.

Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.

Прокладка кабеля

Для того чтобы провода не сдвинулись в процессе монтажа по полу, их можно закрепить при помощи специальных хомутов из пластика. Это пригодится при заливке бетона. Если пренебречь хомутами, с большой вероятностью проводка сдвинется и перестанет соответствовать начерченной на бумаге схеме.

Для того чтобы защитить гофру и сделать стяжку пола более прочной, рекомендуется использовать арматуру или полимерную сетку.

На кабель-каналах лучше не экономить, используя прочные качественные материалы. Начинать вести их нужно от распределительного щитка. Каждый кабель должен иметь собственный канал. При наличии разветвлений будет тяжело извлечь поврежденный участок, придется вскрывать пол.

После выведения кабелей в каналы, пробитые под них ходы нужно замазать гипсом, можно воспользоваться цементной смесью или заштукатурить пустоты.

После этого можно производить непосредственную стяжку пола. Следите за тем, чтобы гофра была утоплена в цементную смесь не меньше, чем на 30 мм.
На короб не должно быть физического воздействия, например, от массы стяжки, в противном случае он деформируется или разрушится.

В целом монтаж электропроводки под полом не вызовет затруднений, если соблюдать инструкции. Это недорогой и удобный способ маскировки проводки, при котором не страдает целостность стен, не требуется переклеивать обои или проводить дополнительные отделочные работы после завершения монтажа.

НАШ САЙТ РЕКОМЕНДУЕТ:

Метки:

Ошибки при проводке в гофре

Всё чаще при прокладке электрокоммуникаций используются пластиковые гофрированные трубки – как для работ внутри помещений, так и на улице. Несмотря на огромный перечень преимуществ подобного способа монтажа, он всё же имеет несколько особенностей и слабых сторон, которые мастер должен уметь обходить. Именно о таких вещах и пойдёт речь в сегодняшней статье.

Начинать необходимо с того, что не вся гофра, которую можно увидеть в продаже, одинакова. Существует три базовых разновидности, отличающиеся не только по химическому составу, но даже по цвету. Так, белые и серые трубки изготавливаются из поливинилхлорида (ПВХ), синие – из полипропилена (ПП или ППР), а оранжевые и чёрные – из полиэтилена низкого давления (ПНД). Таким образом, каждое изделие отличается от других кольцевой жёсткостью, механической прочностью своей оболочки, способностью выдерживать интенсивное ультрафиолетовое излучение, а также пожаротехническими характеристиками.

Рассмотрим данные отличия применительно к упомянутым разновидностям.

Гофры из ПВХ предназначены исключительно для монтажа внутри помещений – они могут помочь проложить кабель между выключателями и светильниками, розетками и цепями питания стационарных приборов. Под действием солнечных лучей винил быстро теряет эластичность и становится хрупким, а потому для наружных работ его никогда не используют. Кроме того, механическая прочность у ПВХ-гофры меньше, чем у аналогов. Среди сильных сторон данной продукции – наименьший вес, максимальная гибкость в нормальных условиях и низкая цена за погонный метр. Кроме того, виниловая гофра не поддерживает горение.
ПП-гофра является довольно прочным материалом, который можно подвергать значительным механическим нагрузкам. Сопротивление разрушительной силе ультрафиолета у такой продукции умеренное, эксплуатация на открытом воздухе допускается. Горение она не поддерживает, но в присутствии пламени сама не затухает.
ПНД-гофра является самой прочной, её легко можно применять для прокладки коммуникаций в толще грунта (особенно модели с двойными стенками). Изделие вполне допустимо прокладывать и по воздуху, поскольку она максимально устойчива к УФ-лучам. К существенным недостаткам такого изделия можно отнести его способность хорошо гореть, а также более высокую цену по сравнению с аналогами.

Использование гофры

Даже для мастера, мало знакомого с проводкой электрики, работа с гофрой не покажется сложной задачей. Чтобы осуществить качественную, быструю и безопасную прокладку силовых кабелей достаточно знать лишь несколько базовых приёмов. Например, ряд гофротрубок выпускается вместе с проволокой, проходящей через изделие. Её называют зондом или кондуктором для протяжки проводов. Закрепив токоведущую жилу к одному из концов проволоки, её вытаскивают через трубку. Это многократно ускоряет монтажные работы и служит залогом сохранения целостности самой трубки. Без проволоки пропустить провод или кабель было бы гораздо сложнее: настолько, что порой для беспрерывности этого процесса приходилось бы надрезать гофру и подтягивать жилы вручную.

Крепление гофры может производиться в любом положении и на любой поверхности. Если электрика проводится по потолку – то за натяжной или навесной конструкцией, если по полу (что не рекомендуется вообще, без привязки к материалам кабель-каналов) – внутри бетонной стяжки, а также за любыми фальшстенами из гипсокартона или панелей. Для крепления можно использовать стяжки, групповые кронштейны на защёлках, обычные единичные клипсы для трубных изделий или дюбель-хомуты. Практически ни один из приведённых способов не имеет ярко выраженных преимуществ, а потому пользоваться можно любым. Главным же преимуществом является то, что для осуществления описанных манипуляций нет необходимости штробить скрытые от глаз человека участки – а это уменьшает объём работы и количество пыли на объекте. Ещё сильнее ускорить монтаж поможет полуавтоматический газовый пистолет, которым можно пристреливать к стенам и потолку целые ленты, опоясывающие провода.

Справедливости ради, отметим и слабые стороны использования гофротруб – их не так много. В частности, перечисленные в самом начале типы изделий нельзя менять местами: ПВХ-изделия не выдержат длительную работу на улице или под землёй, а ПНД лучше не устанавливать в местах, где велика вероятность возгорания. С этой целью для квартир лучше рассматривать винил как основной материал, а в частном доме быть готовым использовать несколько видов гофры для отдельных нужд на разных участках – внутри, во дворе и в саду.

Ещё один полу-миф, связанный с гофротрубой, состоит в том, что благодаря использованию кабель-канала замена проводки становится минутным мероприятием. Это правда лишь в той части случаев, когда прокладка осуществлялась по всем правилам, с запасом по пустующему пространству в кольцевом зазоре и с применением гибких проводов. Если же речь идёт о том, чтобы извлечь из гофры один из магистральных кабелей, с этим вполне могут возникнуть проблемы. В отличие от всех тех проводников, которыми с вводным щитком соединены розетки, кабели с монолитными жилами обладают высокой жёсткостью и могут заметно сопротивляться демонтажу. При их неблагоприятном сочетании с узким каналом потребители рискуют тем, что кабель вовсе останется где-то в недрах стены или перекрытия.

Наконец, последняя негативная сторона, которая связана с долговечностью эксплуатации гофроканалов, не в полной мере лежит на совести производителей. В нормальных условиях, когда изделие корректно смонтировано и не подвергается нетипичным воздействиям, срок службы составит десятки лет, однако для дачных домиков и сельской местности он обычно ограничивается пятью-восемью годами. И дело тут не в качестве изделий, и даже в не химической природе окружающего воздуха, а в грызунах. Мелкие животные не видят разницы между зерном и холстиной, запасами овощей и тканью, мешковиной и полимерной оболочкой, прогрызая всё подряд. Если Вы изначально понимаете, что один из участков проводки необходимо прокладывать через такую проблемную зону (амбар, зернохранилище, погреб, сарай, подвал и пр.), лучше применить металлорукав. Возможно, это и не решит всех проблем целиком, но однозначно продлит срок службы проводки.

Разбор конкретных ситуаций

Дабы как можно доступнее продемонстрировать все особенности монтажа гофры в сочетании с кабельной продукцией разных типов, рассмотрим несколько примеров. Разумеется, в каждом случае упор делается не столько на простоту решения, сколько на его правильность – соответствие ситуации и результирующую безопасность. Исходить будем из потребительских реалий и типичных ситуаций.

Предположим, что в типовом частном доме подвод электричества произведён по воздуху. От ЛЭП до постройки проходит самонесущий изолированный провод СИП. Проблема состоит в корректном переходе с алюминия на медь и заведении питания вовнутрь – возможно ли тут применение ВВГ-провода в ПВХ-гофре для прокладки по уличной стене (например, под карнизом) до нужного места?

В данной ситуации ответ довольно очевиден: кабельная продукция в ПВХ-изоляции в принципе не должна находиться на улице. Даже если попытаться защитить проводник гофрой из того же ПВХ, как это часто случается из-за дешевизны материала, удастся выиграть разве что один дополнительный год к тем трём-четырём, что прослужит сам кабель. Если же случится солнце и морозы, все слои потрескаются и произойдёт короткое замыкание. Единственный возможный вариант – это осуществление подобной проводки в тёплых регионах страны, но в тенистой части здания. Если кабель в трубке будет скрыт от прямых солнечных лучей, а зимой температура не опустится ниже -15°С, подобное решение допустимо. Для Украины же данная ситуация близка к невозможной.

Выйти из ситуации можно с применением ПНД или ПП-гофры, которые не только прочнее, но и более устойчивы к УФ-лучам. Кроме того, можно применить металлорукав – однако такое решение лишь прибавит мороки: сам материал дороже полимеров, а при монтаже требует заземления с обеих сторон.

Предположим, что людям, живущим в частном секторе или в коттеджном посёлке, потребовалось провести питание в отдельно стоящий гараж или повесить светильник в беседке. При этом предполагается, что провода будут тянуться от основной постройки сначала по забору, а затем по опорам. Какие здесь могут быть «подводные камни»?

Многие потребители, почитав несколько советов в интернете, закупают провода ШВВП или ПВС. Это, безусловно, качественная и пригодная для указанных целей продукция, но она совершенно не сочетается с тонкостенной гофрой. Оптимальный выбор состоит в применении ПНД-трубки чёрного цвета или металлического оцинкованного канала. Если же взять другие несочетаемые или просто неизносостойкие материалы, вся линия рискует прогнить изнутри под встречным действием солнечных лучей и конденсата.

Предположим, что потребитель желает обустроить на своём участке баню с освещением, но не хочет прокладывать кабели по воздуху, чтобы не портить эстетику участка. Как сделать всё правильно?

В качестве основного приёма, конечно же, следует рассматривать грунтовую прокладку электрики. При этом использоваться могут и трубы для монтажа в траншеях, и гофра, и даже проводка без защиты. Для последнего случая нужны бронированные кабели (ВБбШв или АВБбШв), но лучше всё же прийти к техническому и экономическому компромиссу: использовать провод из семейства ВВГнг-LS средней ценовой категории и гофроканал из ПНД. Это оптимальное решение и с точки зрения допустимых механических нагрузок, и с точки зрения морозостойкости проводки.

Предположим, необходимо протянуть силовой кабель в специфических условиях – под скоростной автотрассой, через стену или несколько видов грунта (в том числе, влажного). Как обеспечить сохранность проводов и их сухость?

Прокладывая линию под дорогой, стоянкой или переездом можно применять несколько видов каналов или их комбинацию. Так, для стабильной почвы подойдёт двухслойная ПНД-труба, а для более специфической, с постоянно высокой влажностью – помещение кабеля в гофру, а гофры – в металлическую трубу. Второй способ пригоден даже для северных регионов мира без дополнительной термоизоляции, а также подводной прокладки по дну рек или водохранилищ.

В свою очередь, при прокладке через стену необходимо использовать толстостенную гофру. Да и вводить кабель в здание лучше всего вообще при помощи отрезка прочной пластиковой или металлической трубки – как на высоте нескольких этажей, так и ниже уровня земли, сквозь фундамент. Такой подход гарантирует, что в случае осаждения почв или при подтоплении кабель банально не порвёт окружающее давление. При этом все соединения такой проходной конструкции должны быть герметизированы, а входы и выходы заложены цементным раствором на максимальную глубину.

Предположим, что в обычной квартире необходимо произвести монтаж нескольких точечных светильников, которые впоследствии будут утоплены в декоративный потолок. Как лучше всего произвести монтаж с точки зрения скорости, качества и возможности дальнейшего обслуживания?

Проще всего использовать набор ПВХ-гофр, крепящихся на скобах или клипсах к основному перекрытию. Штробление стен ограничится участками от потолка до выключателей, а вся верхняя разводка будет скрыта фальш-потолком. При желании «усовершенствовать» данный способ, специалисты крайне не рекомендуют применять ПНД-гофры, потому что они могут лишь ухудшить положение в случае пожара. В то время, как винил при возгорании просто затухнет, ПНД распространит пламя по потолку (где много кислорода) даже в те помещения, куда огонь скорее всего вообще никогда не добрался бы сам. Дополнительную опасность представляет также то, что полиэтилен низкого давления начинает стекать крупными обжигающими каплями, портя уцелевшее имущество и препятствуя быстрому тушению возгорания.

Прокладка кабеля в гофре — монтаж проводки, разводка и укладка проводов в СПб

Электрическая и слаботочная сеть

Существует несколько видов электросети. Ниже мы рассмотрим, что такое электрическая (силовая) и слаботочная сеть в квартире, частном доме.

Электрическая силовая сеть… к ней относится питание электрических приборов и освещения. Однофазная с напряжением 220 и трехфазная 380 Вольт.
Слаботочная сеть в квартире… к ней относиться телефонная проводка, кабели для телевизионной антенны, компьютерная локальная сеть квартиры, акустика для систем домашнего кинотеатра и т.п.

Более подробную информацию про слаботочную сеть и разводку слаботочного кабеля в квартире (загородном доме) читайте в разделе

Монтаж слаботочки

Укладка кабеля в гофре

Силовой электрический кабель и слаботочный провод прокладывается в гофре. Также есть варианты укладки кабеля без гофрированной трубы. Ниже представлены основные способы разводки силового и слаботочного кабеля для квартиры (частного дома).

Монтаж проводки в штробе

разводка кабеля в штробе по полу прокладка кабеля в штробе по стене

Скрытый (внутренний) монтаж кабеля… Самый распространенный вид укладки кабеля в квартире (частном доме). Электропроводка прокладывается в штробе по стенам, потолку или полу.

Монтаж проводки в полу

прокладка кабеля в пнд гофре под стяжку монтаж проводки в гофре под стяжку пола

Укладка кабеля в стяжке пола… основной монтаж проводки выполняется по полу, после чего заливается стяжка. Делаются подъемы к будущим розеткам и выключателям, осветительным приборам в штробах по стенам и потолку.

Монтаж проводки по потолку

прокладка кабеля в гофре по потолку прокладка кабеля под натяжной потолок

Прокладка кабеля под натяжным потолком… Разводка скрытой электропроводки выполняется по потолку, делаются спуски к розеткам и выключателям, после чего монтируется подвесной, натяжной потолок.

Монтаж проводки в кабель канале

укладка кабеля в кабель канал разводка проводки в кабель канале

Укладка кабеля в кабель канал. .. данный способ в основном подходит для монтажа открытой проводки в офисных помещениях или частном доме, но иногда заказчик просит проложить электропроводку в квартире таким способом.

В последних трех способах монтажа проводки, сокращается количество штробы и соответственно получается существенная экономия на выполнении электромонтажных работ.

Наши услуги

Способы подключения

— Часть 2 из 3

Мы начинаем вторую часть этой серии из трех частей, продолжая обсуждение требований к креплению и поддержке кабельных каналов и других частей электрических систем. NEC требует, чтобы кабельные каналы, кабельные сборки, коробки, шкафы и фитинги были надежно закреплены на месте [300.11 (A)], а также предоставляет некоторые особенности. Хотя ст. 300 не содержит подробных сведений о требованиях к креплению и обвязке, отдельные статьи по различным методам подключения, содержащиеся в главе 3, включают особенности, которых вы должны придерживаться, поэтому обязательно обратитесь к статье для каждого конкретного метода подключения.

Опорные тросы, используемые для установки подвесных потолков, не могут использоваться для поддержки кабельных каналов или кабелей. Однако:

Допускается добавление независимых поддерживающих проводов, которые закреплены на обоих концах (и которые обеспечивают надежную опору) для поддержки методов подключения [300.11 (A)].
Розеточные коробки [314,23 (D)] и светильники можно прикрепить к решетке подвесного потолка, которая надежно прикреплена к элементам каркаса потолка [410.36 (B)].

Большинство систем подвесных потолков не входят в состав конструкции с классом огнестойкости.Если это так, методы подключения могут поддерживаться независимыми проводами, прикрепленными к потолочной сборке. Однако эти независимые опорные тросы должны отличаться от опорных тросов подвесного потолка по цвету, маркировке или другим эффективным средствам в огнестойких потолочных сборках [300.11 (A) (1)]. Такая же установка допускается на потолках, не являющихся огнестойкими, с той лишь разницей, что маркировка опорных тросов не требуется [300.11 (A) (2)].

Дорожки качения и оболочки кабеля должны быть механически непрерывными между коробками, шкафами и фитингами [300.12]. Существуют два исключения:

Короткие участки кабелепровода, используемые для обеспечения поддержки или защиты кабеля, не должны быть механически непрерывными [300.12 Ex 1], и их не требуется подключать к заземляющему проводу оборудования [250.86 Ex 2].
Дорожки качения, которые входят в нижнюю часть оборудования с открытым дном, например распределительных щитов, не обязательно должны быть механически непрерывными по отношению к этому оборудованию [300.12 Ex 2], как показано на Рис. 1.

Дорожки качения

Дорожки качения должны быть достаточно большими, чтобы можно было устанавливать и снимать проводники без их повреждения и позволять рассеивать тепло, генерируемое током, протекающим по проводникам [300.17]. Если длина канала составляет 24 дюйма или меньше, его можно заполнить до 60% от его общей площади поперечного сечения [Глава 9, Таблица 1, Примечание 4].

Если все проводники в кабелепроводе имеют одинаковый размер и один и тот же тип изоляции, приложение C может использоваться для определения количества проводников, разрешенных в кабелепроводе. Если проводники в кабельном канале различаются по типу изоляции или размеру проводника, заполнение проводника должно быть ограничено процентами, указанными в таблице 1 главы 9. Определение размеров кабельного канала — это двухэтапный процесс:

Определите общую площадь проводов (глава 9, таблица 5 для изолированных проводов и глава 9, таблица 8 для неизолированных проводов).
Выберите дорожку качения из главы 9, таблица 4, используя процент заполнения, указанный в главе 9, таблица 1.

Проводники в дорожках качения

Чтобы защитить проводники от истирания во время установки, дорожки качения должны быть механически завершены между точками вытягивания перед установкой проводов [300.18 (A)]. Короткие участки кабелепровода, используемые для защиты кабелей от физического повреждения, не подпадают под это правило [300.18 (A) Ex]. См. 300.10 и 300.12 для получения дополнительной информации о требованиях к механической целостности дорожек качения.

Из-за воздействия силы тяжести на вертикальные кабельные каналы, окружающие проводники, необходимо установить опоры для снятия напряжения на вертикальные проводники в участках, где вертикальный подъем превышает значения, указанные в таблице 400.19 (A). Проводники должны поддерживаться сверху или как можно ближе к верху [300.19], а промежуточная опора должна быть предусмотрена в соответствии с таблицей 300.19 (A).

Для поддержания эффективного пути тока замыкания на землю и сведения к минимуму индукционного нагрева дорожек качения из черных металлов (и кожухов) все проводники цепи должны быть установлены в одной и той же дорожке, кабеле, желобе, шнуре или кабельном лотке [300.20 (А)]. См. 250.102 (E), 300.3 (B), 300.5 (I) и 392.8 (D).

Одинарные проводники разрешается прокладывать в неметаллических дорожках качения до корпусов из черных металлов [300.5 (I) Ex 2]. Индуктивный нагрев корпуса можно свести к минимуму, используя алюминиевые контргайки и вырезая щель между отдельными выбивными отверстиями в стенке шкафа или распределительной коробки, через которые проходят проводники ( Рис. 2 ).

Противопожарная защита

Устанавливайте электрические цепи и оборудование таким образом, чтобы существенно не увеличивать потенциальное распространение огня [300.21]. Противопожарные отверстия в огнестойких стенах, полах и потолках с использованием методов, одобренных уполномоченным органом (AHJ).

Используйте противопожарные материалы, указанные в списке для конкретных типов методов электропроводки и конструкции узла, в который они проникают. Каталоги электрических строительных материалов, опубликованные квалифицированными испытательными лабораториями, содержат перечень и ограничения по установке для поддержания огнестойкости узлов.

Выходные коробки должны иметь горизонтальное разделение от других выходных коробок не менее 24 дюймов.при установке в огнестойком узле, если только выходная коробка не указана для более близкого расстояния или защищена огнестойкими «шпатлевками» в соответствии с инструкциями производителя.

Помещения для обработки воздуха

Не прокладывайте провода через каналы, по которым транспортируется пыль, сыпучие материалы или пары [300.22 (A)].

Воздуховоды или камеры для атмосферного воздуха

В некоторых случаях устройства или оборудование должны напрямую воздействовать на воздух или воспринимать его в воздуховоде или камере, которые в основном служат для транспортировки окружающего воздуха [300.22 (В)]. Это единственный раз, когда разрешены любые способы электропроводки внутри сборных воздуховодов или пленумов, транспортирующих окружающий воздух. В таких случаях разрешены только следующие способы подключения:

Кабель типа MI.
Кабель типа MC с гладкой или гофрированной непроницаемой металлической оболочкой без общего неметаллического покрытия.
Электрометаллические трубки (EMT).
Гибкие металлические трубки (FMC).
Промежуточный металлический трубопровод (IMC).
Жесткий металлический кабелепровод (RMC) без общего неметаллического покрытия.

Гибкий металлический кабелепровод длиной до 4 футов может использоваться для подключения физически регулируемого оборудования и устройств, если все отверстия закрыты.

Если освещение необходимо для обслуживания и ремонта в камере статического давления, установите закрытые светильники разборного типа.

Прочие помещения, используемые для подвода атмосферного воздуха. Пространство над подвесным потолком, если оно используется для вентиляции окружающей среды, является примером помещений, к которым применяется это требование. Это не относится к жилым помещениям или участкам зданий, основная цель которых — не вентиляция.Разрешенные методы подключения отличаются от тех, которые мы только что рассмотрели, и перечислены в 300.22 (C) (1). Кроме того, любые кабели, используемые в пространстве, используемом для окружающего воздуха, должны быть кабелями, рассчитанными на герметичность. Убедитесь, что вы понимаете это различие; настоящие сборные пленочные камеры — это не то же самое, что помещения, используемые для помещения воздуха в окружающую среду. Нам разрешено запускать определенные методы проводки в пространствах, допускаемых для окружающего воздуха [300.22 (C) (1)], но нам никогда не разрешается запускать какие-либо методы проводки внутри сборных пленумов, если только они не предназначены для обслуживания очень специфических потребностей внутри камеры. [300.22 (В)].

В других помещениях, используемых для атмосферного воздуха, допускается использование только электрического оборудования с металлическим корпусом или неметаллическим корпусом, указанным для данного приложения [300.22 (C) (2)]. Трансформаторы сухого типа мощностью 50 кВА и менее с металлическими кожухами можно устанавливать над подвесными потолками, используемыми для подачи воздуха в окружающую среду [450,13 (B)].

Вы можете установить поверхностные металлические кабельные каналы, металлические кабельные каналы с металлическими крышками или кабельные лотки с твердым дном и твердыми металлическими крышками в других пространствах, используемых для атмосферного воздуха, если вы установите их так, чтобы они были доступны [300.22 (C) (1)].

Это подводит нас к другому вопросу о съемных панелях, таких как панели подвесного потолка. Если вы устанавливаете что-либо позади или над панелями, убедитесь, что панели можно снять для доступа к оборудованию, и что они не будут заблокированы кабелями, кабелепроводами и оборудованием [300.23]. Скопление кабелей может помешать этому, поэтому при прокладке трассы учитывайте это требование. Это требование ко всем подвесным потолкам, а не только к тем, которые используются для вентиляции окружающей среды.

Соединения и косички

Проводники в кабельных каналах должны быть непрерывными между всеми точками системы [300.13]. Это означает, что вы не можете делать стыки в дорожках качения, за исключением случаев, разрешенных 376.56, 378.56, 384.56, 386.56 или 388.56. См. 300.15.

В многопроволочной ответвленной цепи не подключайте устройство так, чтобы его удаление нарушило целостность нейтрального проводника. Единственный способ выполнить это требование — соединить нейтраль стороны питания и стороны нагрузки вместе, а затем соединить кабелем с клеммой нейтрали устройства [300.14 (B)].

Обрыв нейтрали 2-проводной цепи во время замены устройства не представляет угрозы безопасности, поэтому эти проводники не нужно соединять [110.14 (В)].

Ящики и фурнитура

В каждой коробке для стыков или заделок оставьте не менее 6 дюймов свободного проводника, измеряемого от точки входа [300.14].

Коробки с отверстиями менее 8 дюймов в любом размере должны иметь не менее 6 дюймов свободного проводника и не менее 3 дюймов свободного проводника за пределами отверстия коробки ( Рис. 3 ).

Коробка требуется в каждой точке соединения или заделки [300.15], за исключением:

Шкаф или ящики для вырезов [312.8]
Корпуса кабелепровода [314,16 (C)]
Светильники [410,64]
Поверхностные кабельные каналы [386,56 и 388,56]
Кабельные каналы [376,56]
CATV [90,3]
Класс 2 и 725.3 Управление и сигнализация ]
Связь [90.3]
Оптоволокно [770.3]

Коробка не требуется, если:

Соединения выполняются в шкафу или коробке с вырезами, содержащими переключатели или устройства максимального тока, если соединения или ответвители не заполняют пространство для проводки в любом поперечном сечении более чем на 75%, и если соединение любого поперечного сечения не превышает 40% [300.15 (I)]. См. 312.8 и 404.3 (B).
Сращивания производятся под землей, если вы используете сращивающее устройство, указанное для прямого захоронения [300.15 (G)]. См. 110.14 (B) и 300.5 (E).
Светильник используется в качестве кабельного канала, как это разрешено в 410.64 и 410.65 [300.15 (J)].
Проводники устанавливаются в кожух люка, стыки выполняются по 314.30.

Некоторые общие правила для фурнитуры:

Используйте фитинги только с теми методами электропроводки, для которых они указаны и предназначены [300.15].
Если вы используете кабельную дорожку для поддержки или защиты кабелей, уменьшите вероятность истирания, разместив фитинг там, где кабели входят в кабельную дорожку [300,15 (C)].
Вы можете использовать фитинг вместо коробки или корпуса кабелепровода, если проводники не сращиваются или не заделываются внутри фитинга, если он доступен после установки [300.15 (F)], как показано на Рис. 4 .

При этом ст. 300 сообщает вам, где вам нужна коробка, но не содержит требований для установки коробок.Однако ст. 314 делает. Итак, в части 3 этой серии мы увидим, как правильно применять эти требования.

электрических кабелей, проложенных в защитной гофре, установленной на белом фоне Фотография, картинки, изображения и сток-фотография без роялти. Image 151143537.

электрические кабели проложены в защитной гофре, установленной на белом фоне. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 151143537.

Электрокабели, проложенные в защитной гофре, устанавливаются на потолке и стене в строящемся помещении.

S M L XL Редактировать

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4500 x 3000 пикселей | 38.1 см x 25,4 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4500 x 3000 пикселей | 38,1 см x 25,4 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

Попробовать 1 месяц на 2209 pyб
Загрузите 10 фотографий или векторов.
Без дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Установка теплового кабеля — StarTribune.com

Это гостевое сообщение в блоге Стива Куля из компании Radiant Solutions. Часть 3 из 3.

Добро пожаловать в последнюю статью из моей серии из трех частей, посвященной предотвращению образования ледяной плотины и нагревательным кабелям. В первой части «Следует ли устанавливать тепловые кабели для предотвращения образования ледяных плотин?» Я обсуждал наиболее распространенные решения, используемые для предотвращения образования ледяных плотин.Во второй части «Не все тепловые кабели созданы равными» я подробно рассмотрел тему типов тепловых кабелей. Сегодня я расскажу, как лучше всего использовать тепловые кабели в вашем доме, чтобы предотвратить повреждение ледяными плотинами.

Где установить тепловые кабели

Ледяные плотины чаще всего располагаются на самом нижнем крае крыши, обычно называемом «карнизом». Они также встречаются в других, более хитрых местах, таких как окна в крыше и слуховые окна сарая на низком склоне. По большей части, большинство работ по установке тепловых кабелей связано с обработкой карнизов и желобов.Прокладка кабеля по типичному «зигзагообразному» рисунку вдоль карнизов участков, склонных к образованию ледяных плотин, устранит утечки из ледяных плотин за счет таяния путей через снег и лед, давая воде возможность покинуть крышу.

Желоба и ледяные дамбы

Кстати о желобах, мне нужно немедленно кое-что очистить. Желоба НИЧЕГО не имеют отношения к образованию или серьезности ледяных плотин. Обратите внимание на приведенную выше иллюстрацию, что происхождение утечек, вызванных типичной ледяной плотиной, не меняется, с желобами или без них.Проще говоря, если в вашем доме плохие ледяные дамбы и водосточные желоба, удаление этих водосточных желобов будет иметь ноль влияния на серьезность этих ледяных плотин.

Я знаю, потому что несколько раз видел, как отчаявшиеся домовладельцы пытались это сделать. Более того, домовладельцы часто ошибаются, полагая, что установка только греющего кабеля в желобах поможет. Он не будет. Да, будет разумно поместить в желоба тепловую ленту, чтобы вода стекала с крыши и от фундамента.Нет, прокладка кабеля только в водосточных желобах не предотвратит повреждение вашего дома в случае ледяных плотин.

Как определить, что вам нужно для системы нагревательных кабелей для крыши и водостока

Самый простой способ выяснить, какие детали и детали необходимы для вашей системы с нагревательными кабелями, — это вставить несколько частей базовой информации в сетевой нагревательный кабель Калькулятор. Измерьте длину и глубину карниза. Если у вас есть желоба и долина, добавьте и эту информацию.Никаких специальных навыков или знаний не требуется; просто ответьте на несколько основных вопросов. Калькулятор тепловой ленты сразу же подскажет вам необходимую длину кабеля в дополнение к количеству требуемых крышных зажимов для теплового кабеля. Это так просто. Вы можете использовать эту информацию, чтобы приобрести любую понравившуюся саморегулирующуюся систему с нагревательным кабелем.

Какой нагревательный кабель использовать для предотвращения ледяных плотин

Как я подробно описал во второй части моей серии статей по предотвращению ледовых плотин, существует только два класса тепловых кабелей, которые можно использовать для предотвращения ледяных плотин: постоянная мощность (Продано под торговыми марками EasyHeat, Frost King, King и Prime) или саморегулирующийся (продается под торговыми марками Heat Tape Pro, Raychem и Thermon).Мы устанавливаем исключительно Heat Tape Pro, но Raychem Winterguard — еще один превосходный саморегулирующийся тепловой кабель, который наши установщики использовали в прошлом. В значительной степени не имеет значения, какую кабельную систему вы используете, если она является саморегулирующейся и произведена авторитетной компанией. Ограничения систем постоянной мощности намного перевешивают их единственное преимущество — низкие цены.

Зажимы для крыши для системы тепловых кабелей

Тип зажима, который вы будете использовать для своей системы защиты от обледенения крыши и водосточного желоба, будет зависеть от материала крыши вашего дома.Подавляющее большинство тепловых кабелей устанавливается на стандартную битумную черепицу, что упрощает выбор зажима для крыши. Зажим Grip Clip — это зажим, который мы используем для всех наших установок, потому что он избавляет от необходимости забивать гвозди или винты через вашу кровельную систему. Он также устанавливается примерно за три секунды без использования инструментов. Мы по-прежнему используем традиционные зажимы с гвоздями для установки теплового кабеля на резиновые и металлические крыши. Установщики наносят каплю клея на заднюю часть каждого зажима, прежде чем закрепить его гвоздем или винтом.Мы даем клею полностью затвердеть перед установкой теплового кабеля. Этот процесс может занять несколько дней или недель в зависимости от таких переменных, как материал крыши и температура наружного воздуха.

Установка теплового кабеля: некоторые советы и рекомендации

Тепловой кабель можно установить при любой температуре, но обычно это проще при 30 градусах и выше. Когда у вас в руках будут кабель и зажимы, пора закатать рукава и приступить к работе.Инструменты, необходимые для средней установки, довольно простые: шпатель и лестница. Ремень для инструментов удобен, чтобы держать ваши зажимы на крыше под рукой. Производители предоставляют руководства по установке, в которых процесс описывается более подробно, но вот краткое изложение:

1. Визуализируйте схему расположения теплового кабеля. Кабель следует проложить зигзагообразно вдоль всех карнизов, которые вы хотите защитить. Если у вас есть водосточные желоба, их следует проложить в водосточных желобах, чтобы у воды был путь для выхода.

2. Источник питания. Если источник питания находится рядом с землей, запланируйте прокладку теплового кабеля либо до водосточной трубы, либо до боковой стены дома. В последнем случае вы можете использовать стандартные скобы для проволоки из любого строительного магазина, чтобы аккуратно прикрепить кабель к стене. В противном случае ваш кабель будет идти вверх по водосточной трубе, чтобы обеспечить путь для воды, которая будет стекать с вашей крыши.

3. Используйте мел для тротуаров, чтобы слегка обозначить места крепления на крыше перед установкой.Этот дополнительный шаг поможет справиться с такими проблемами, как расстояние между зажимами, прежде чем вы решите установить зажимы и нагревательный кабель. Расстояние между зажимами часто сжимается около впадин, и это нормально.

4. Установите зажимы на расстоянии примерно 24 дюйма друг от друга на нижней и верхней части зигзагообразного рисунка. Вы можете установить зажимы Grip Clips сбоку от черепицы по мере необходимости, чтобы проложить кабель, который должен проходить по крыше вертикально. Высота вашего рисунка — то, как далеко по крыше пройдет тепловой кабель — определяется глубиной вашего карниза.Практическое правило заключается в том, что нагревательный кабель должен выходить примерно на 6 дюймов за наружную стену ниже. Например, если ваш карниз имеет глубину 12 дюймов, вам понадобится рисунок теплового кабеля на 18 дюймов по крыше.

5. Если у вас долина, проложите кабель минимум на 6 футов вверх и назад вниз по долине. Используйте зажимы Grip Clips, установленные сбоку на черепицу в впадине, чтобы удерживать тепловой кабель на месте в впадине.

6. Вытяните трос во дворе, чтобы убрать скрутки.Это сделает установку более плавной. Пропустите нагревательный кабель от зажима к зажиму, натягивая кабель достаточно туго, чтобы поддерживать чистый и аккуратный узор на крыше. Зажмите кабель в «опоре» зажима теплового кабеля. Не затягивайте кабель между зажимами, так как это создаст ненужную нагрузку на систему.

7. Существует несколько жестких правил установки саморегулирующегося термокабеля в желобах. Нет необходимости прикреплять кабель к желобу, потому что он будет выполнять свою работу, даже если его просто проложить на дне желоба.Одно важное замечание: вы должны использовать подвес для водосточной трубы всякий раз, когда кабель опускается в водосточную трубу. Это обеспечит защиту кабеля от повреждений острыми краями и винтами.

Тепловой кабель на металлических крышах

Каждую неделю мы получаем много запросов на установку теплового кабеля на металлических крышах. Тепловой кабель на металлических крышах со стоячим фальцем, гофрированных металлических крышах и привинчиваемых металлических крышах требует немного разных подходов.При прокладке теплового кабеля на металлических крышах применяются те же основные правила, что и для стандартных крыш из битумной черепицы (например, расположение кабелей, расположение зажимов и т. Основное отличие — это тип зажима для крыши и способ их установки.

Монтажники по всей стране уже много лет используют один и тот же метод для установки теплового кабеля на металлических крышах. В частности, они используют традиционные зажимы для крыши с гвоздями с комбинацией клея и шурупов, чтобы обеспечить точки крепления для системы теплового кабеля.Допускается использование шурупов с прокладками для прикрепления этих зажимов непосредственно к металлу, как показано в PDF-документе, ссылка на который приведена выше, когда в кровельной системе уже есть открытые винты. Все эти методы немного грубоваты, поэтому в настоящее время мы разрабатываем некоторые интересные новые решения для крепления теплового кабеля к металлической крыше (появится в начале 2020 года!).

Резюме

Тепловые кабели имеют сомнительную репутацию в индустрии защиты от ледяных плотин, в основном потому, что люди покупают самые дешевые кабели из возможных, а когда они неизбежно выходят из строя, вся концепция тепловых кабелей дискредитируется.Проведите исследование, чтобы определить, применимы ли другие подходы к предотвращению ледяной плотины, которые я обсуждал в первой части, для вашего дома. Если нет, подумайте о качественном нагревательном кабеле. Если бы читатели выкинули два критических момента из этого трехчастного обсуждения тепловых кабелей, они должны были бы быть следующими: 1) Тепловой кабель не должен заменять домашние улучшения, направленные на устранение основной причины ледяных плотин, и 2) если вы собираетесь потратить время и деньги на нагревательные кабели, чтобы предотвратить образование ледяных плотин, вам следует купить саморегулирующийся кабель у производителя, которому вы доверяете.

Если вы хотите узнать еще о тепловых кабелях, несколько недель назад я сел с Рубеном Зальцманом и его командой, чтобы обсудить его подкаст Structure Tech.

Примечание Рувима: я не принимаю гостевые записи в блогах. Все найденные здесь гостевые сообщения в блогах инициируются с моей стороны. Я попросил Стива написать на эту тему после того, как пообщался с ним в подкасте.

Предыдущее сообщение

Следует ли устанавливать тепловые кабели для предотвращения образования ледяных плотин?
Новое сообщение
Должен ли я отключить автоматический выключатель переменного тока на зиму?
Типы кабелей, обычно используемых в кабельных лотках
Type ITC — Instrumentation Tray Cable — (NEC Article 727) — Эти типы кабелей являются измерительными кабелями и доступны в экранированных или неэкранированных конструкциях, состоящих из нескольких одножильных проводов, неэкранированных или экранированных витых пар, с металлической броней или без нее.Они имеют изоляцию на 300 В и доступны в размерах от 22 до 12 AWG. Кабели PLTC предназначены для электрических цепей Класса 3 и Класса 2 без нагнетания и без стояка. Они специально разработаны для использования со схемами ограничения мощности. Применение кабелей PLTC требует требований к источникам питания статьи 725.
Чтобы избежать этого осложнения, в NFPA 70–1996 был добавлен альтернативный класс кабеля, кабель для приборного лотка (ITC). Кабель ITC описан в статье 727 и не имеет ограничений по электропитанию статьи 725.Однако кабель ITC можно устанавливать только в цепях КИПиА, работающих при напряжении 150 вольт или меньше и 5 ампер или меньше.
Сегодня многие производители назначают эти кабели двойным рейтингом PLTC / ITC. Кабели любого класса или кабели с двумя номиналами также доступны с рейтингом ER и, как таковые, могут быть установлены, как обсуждалось ранее в разделе кабелей TC-ER, за исключением того, что PLTC-ER и ITC-ER должны постоянно поддерживаться с использованием механической защиты, такой как распорки, уголки или каналы и закреплены через каждые шесть футов.
Кабели
ITC можно прокладывать на промышленных предприятиях, где условия обслуживания и надзора гарантируют, что только квалифицированный персонал обслуживает установку. Они могут быть установлены либо в кабельных лотках, кабельных каналах, в опасных местах, в качестве воздушного кабеля на мессенджерах, непосредственно в местах захоронения, если они определены для использования, под фальшполом в помещениях с промышленным оборудованием, под фальшполом в помещениях с оборудованием информационных технологий.
Кабели
ITC не могут устанавливаться с цепями питания, освещения, цепями класса 1, которые не ограничены по мощности, или цепями без ограничения мощности, если они не имеют металлической оболочки и / или не заделаны внутри оборудования или соединительных коробок, или разделения поддерживаются изолирующими перегородками.
Даже если они экранированы, кабели PLTC и ITC должны быть отделены от силовых кабелей на 600 В во избежание шума или перекрестных помех. Обычно это достигается с помощью барьерной ленты внутри кабельного лотка. По возможности рекомендуется прокладывать силовые и контрольно-измерительные кабели в отдельных лотках.
Кабели с металлической оболочкой типа MC — (NEC, статья 330) — Кабели с металлической оболочкой представляют собой сборки из одного или нескольких изолированных проводников цепи с оптоволоконными элементами или без них, заключенных в броню из металлической ленты или гладкой гофрированной оболочки.Также может быть предоставлен пластиковый комбинезон.
По внешнему виду кабели MC очень похожи на кабели типа AC с армированной оболочкой. Важно различать эти два понятия, поскольку их не следует путать. Кабели типа MC содержат заземляющий провод оборудования, а кабели типа AC имеют внутреннюю соединительную полосу, контактирующую с броней. Что еще более важно, кабели типа MC подходят для использования на открытом воздухе, в то время как кабели типа AC не допускаются для использования вне помещений (во влажных или сырых местах).
Кабели
типа MC широко используются в системах электропитания 600 В и СН, в системах освещения и управления.Они разрешены для использования в службах, фидерах и ответвленных цепях для цепей питания, освещения, управления и сигнализации в соответствии со статьями 330 и 725 NEC. Кабели типа MC могут быть проложены в помещении или на открытом воздухе, во влажных или сухих местах, в опасных местах (класс I, раздел I), в кабельном лотке, в качестве воздушного кабеля на мессенджере, в любых утвержденных кабельных каналах, прямом захоронении (если указано) или заключены в бетон (если указано). Кабели MC не разрешается устанавливать в местах, подверженных физическим повреждениям.Кабели MC должны поддерживаться и закрепляться с интервалами, не превышающими шести футов.
Во многих промышленных применениях кабели типа MC, проложенные в кабельных лотках, оказались отличной экономичной альтернативой проводам в кабелепроводах.
Тип МИ-минеральной изоляцией, Металл обшил — (NEC статьи 332) — MI кабели заводской сборки из одного или нескольких проводников с изоляцией с высокой степенью сжатия огнеупорной минеральной изоляцией, оксида, как правило, магния и заключен в непроницаемого для жидкости и газа туго сплошная оболочка из меди или легированной стали.Они также могут быть снабжены общей пластиковой рубашкой для дополнительной защиты от коррозии. Разработанный в конце 1920-х годов военно-морским флотом Франции для подводных систем электропроводки, правильно установленный кабель MI обычно считается самой безопасной системой электропроводки.
Поскольку кабели MI не используют органический материал в качестве изоляции (за исключением концов), они более устойчивы к возгоранию, чем кабели с пластиковой изоляцией. Кабели MI используются в приложениях с очень высокими температурами и / или в критических системах противопожарной защиты, таких как цепи сигнализации, пожарные насосы и системы контроля дыма.Кабели MI имеют двухчасовую огнестойкость для критических аварийных служб и могут использоваться в качестве напорных кабелей без общей неметаллической оболочки. Кабель MI также используется в перерабатывающих отраслях, работающих с легковоспламеняющимися жидкостями, где небольшие пожары в противном случае могут привести к повреждению кабелей управления или питания. Кабель MI также обладает высокой устойчивостью к ионизирующим излучениям и используется в приложениях на объектах ядерной энергетики и ядерно-физическом оборудовании.
Кабели
MI подходят для приложений с напряжением 300 и 600 вольт и разрешены для обслуживания, фидеров и ответвлений цепей питания, освещения, управления и сигнализации.Они могут быть установлены в сухих, влажных или постоянно влажных местах, в помещении или на открытом воздухе, открытыми или скрытыми, в местах, где они заделаны в штукатурку, бетон или другую каменную кладку, в опасных местах, в местах воздействия масла или бензина, в подземных коммуникациях или в кабелях. подносы.
Кабели
MI не допускаются к прокладке под землей, если они не защищены от физического повреждения, если это необходимо. Кабели MI также не допускаются, если условия воздействия разрушают и вызывают коррозию металлической оболочки, если не предусмотрена дополнительная защита.
При установке в кабельные лотки Кабель MI должен соответствовать Статье 392.30 (A) NEC, обеспечивая поддержку кабельного лотка с интервалами в соответствии с инструкцией по установке.
Тип OFN-OPC — Оптическое волокно — (статья 770 NEC) — Волоконно-оптическое волокно (или «оптическое волокно») относится к среде и технологиям, связанным с передачей информации в виде световых импульсов по стеклянному или пластиковому проводу или волокну. . Оптоволоконный провод передает гораздо больше информации, чем обычный медный провод, и гораздо менее подвержен электромагнитным помехам.
Волоконно-оптический кабель — это кабель, содержащий одно или несколько оптических волокон, которые используются для передачи света. Элементы оптического волокна обычно индивидуально покрыты слоями пластика и содержатся в защитной трубке, подходящей для среды, в которой будет проложен кабель. Различные типы кабелей используются для разных приложений, например для больших расстояний или для обеспечения высокоскоростной передачи данных между различными частями здания.
Оптоволоконные кабели
(OF) классифицируются как токопроводящие или непроводящие.OF кабели, классифицированные как проводящие, содержат нетоковедущие элементы, такие как металлическая оболочка или броня. OF кабели, классифицированные как непроводящие, не содержат электропроводящих материалов. Они также имеют рейтинг на основе U.L. Испытания на огнестойкость и отмечены соответствующими классами огнестойкости здания NEC.
NEC, статья 770.113 (H) Разрешает использовать следующие типы волоконно-оптических кабелей в кабельных лотках.
OFC: Оптоволокно, проводящее
OFN: Волокно непроводящее
OFCG: оптическое волокно, проводящее, общего назначения
OFNG: Оптическое волокно, непроводящее, общего назначения
OFCP: оптическое волокно, проводящее, пленум
OFNP: Волокно непроводящее, пленум
OFCR: Оптоволокно, проводящее, стояк
OFNR: Волоконно непроводящее, переходное
NEC Таблица 770.154 (a) Применение перечисленных оптоволоконных кабелей подробно описывает, где эти типы кабелей и кабельных лотков могут использоваться в зданиях, и какой тип кабеля может использоваться в кабельных лотках. Итого:
* Пример. Пространство над подвесным потолком, используемое для работы с окружающей средой.
Примечание. Там, где это разрешено, кабели и кабельные лотки должны быть установлены в соответствии с методами установки, описанными в 770.110 и 770.113.
Кабели
OFN (непроводящие) могут занимать один и тот же кабельный лоток с проводниками для электрического освещения, класс 1, пожарная сигнализация без ограничения мощности, тип ITC, или цепи широкополосной связи с питанием от сети средней мощности, работающие от 1000 вольт или меньше.Кабели OFC (токопроводящие) должны быть отделены от других типов кабелей.
Емкость заполнения кабельного лотка для волоконно-оптических кабелей не рассматривается ни в статье 770, ни в статье 392 NEC. Конструкторы и установщики должны обращаться к производителю кабеля за указаниями.
Тип CMP — Кабели связи CMX — (статья 800 NEC) Подобно оптоволоконному кабелю, кабели связи используются для передачи информационных сигналов. Это может быть выполнено с помощью коаксиальных проводов, медных проводников или скрученных пар проводов.Эти кабели используются в самых разных приложениях, включая студии звукозаписи, передачу данных, радиопередатчики, домофоны, электронные схемы и в приложениях, где требуется экранирование радиочастот. NEC определяет кабели связи как заводскую сборку из двух или более проводов, имеющих общее покрытие. Покрытие сборки проводника может включать в себя один или несколько металлических элементов, силовых элементов или кожухов. Кабели Ethernet — это распространенный тип кабелей связи, которые часто указываются и устанавливаются в соответствии со статьей 800 NEC.
Поскольку коммуникационные кабели часто проходят через пространства для циркуляции воздуха, которые часто содержат очень мало противопожарных преград, их необходимо покрыть материалом, который не будет способствовать распространению пламени. Коммуникационные кабели проходят испытания UL и имеют маркировку (номинальную), основанную на их свойствах распространения огня и, как таковые, на их пригодности для использования в определенных зонах здания (помещения для кондиционирования воздуха).
Статья 800 NEC определяет эту маркировку, области разрешенного использования и обеспечивает иерархию для кабельных подстанций.
Инструменты и советы для доступа к потолку
Количество проектов по техническому обслуживанию, требующихся в таком сложном учреждении, как больница, ошеломляет. Все, что угодно, от обширной очистки, необходимой для поддержания стерильности окружающей среды, до замены воздушных фильтров HEPA и обновления систем вентиляции; все эти процедуры должны выполняться с учетом безопасности пациента. Протягивание кабеля может быть одной из этих важных задач, особенно по мере развития и расширения технологий, когда требуется все больше и больше оптоволоконных кабелей и сетевых соединений.
Что такое протягивание кабеля?
Хотя механизм протягивания кабеля может быть довольно сложным, фактическое определение этого понятия не требует пояснений. Протягивание кабеля — это перемещение отрезков кабеля из одного места в другое, чтобы установить соединение определенного типа между разрозненными участками.
Типы протяжки кабеля
Не все протяжки кабеля одинаковы. Есть несколько различных процессов, которые можно описать фразой «протягивание кабеля», поэтому давайте посмотрим, чем они отличаются.
Протягивание кабелепровода
При установке или замене проводов различных типов, включая электрические провода, провода громкоговорителей, телефонные или интернет-кабели, часто необходимо провести новые провода через существующий кабелепровод или трубу. Для этого необходимо протянуть кабель от точки входа через кабелепровод. Есть разные способы сделать это, но создание надежной натяжной веревки, чтобы предотвратить повреждение проводов, обычно является хорошим началом.
Установка кабеля
Для прокладки свежих кабелей над потолком в таком учреждении, как больница или чистое помещение, требуется другой тип протяжки кабеля.Лучший способ обеспечить плавность процесса протяжки кабеля — это использовать подходящие инструменты, и в данном случае это может быть точка доступа к кабелю. Это устройство позволяет подрядчикам безопасно протянуть кабель до потолка, не вызывая чрезмерного трения и не позволяя лишнему мусору проникать в помещение.
Большой протяжной кабель
Гораздо более крупные проекты по протяжке кабеля особенно распространены в проектах нового строительства. Они могут включать пучки кабелей, кабелепровод или любое количество других сложных материалов, но, как правило, не требуют доступа к потолку, поскольку кабель проложен в зданиях, строительство которых еще не завершено.
Рассмотрение особых условий
Как упоминалось выше, на некоторых объектах могут быть особые соображения относительно доступа к потолку и, в частности, протяжки кабеля. В чистых помещениях и в медицинских учреждениях, особенно там, где у находящихся поблизости пациентов может быть ослабленный иммунитет, очень важно поддерживать процесс протягивания кабеля как можно более чистым. В точке доступа к кабельной системе HEPACART ™ (CAP) используется щетина из конского волоса, которая предотвращает падение пыли, грязи и мусора с потолка. Таким образом, пользователь CAP будет тратить меньше времени на протягивание кабеля, уменьшит возможное повреждение оболочки кабеля и защитит окружающее пространство.

Протягивание кабелей — важный навык для подрядчиков-электриков и других рабочих по обслуживанию. Использование правильных инструментов может значительно упростить процесс и предотвратить повреждение как кабеля, так и оборудования.

Электропроводка в воздуховодах, вентиляционных камерах и других помещениях для обработки воздуха
Опубликовано в ноябре 2001 г.
Выполнение требований Национального электрического кодекса (NEC) для воздуховодов, пленумов и других помещений для обработки воздуха может быть затруднено.Системы кондиционирования воздуха могут переносить дым, горячие газы и пламя из одной зоны здания в другую, а также обеспечивать подачу воздуха в случае потенциального пожара. Методы электропроводки, используемые в этих областях, не должны увеличивать топливную нагрузку при пожаре или дымить в системе вентиляции. Раздел 300-21 NEC дает очень простое заявление. Это требует, чтобы электрические установки в полых пространствах, вертикальных шахтах и вентиляционных или вентиляционных каналах были выполнены так, чтобы возможное распространение огня или продуктов сгорания, таких как дым, не было значительно увеличено.Прежде чем определять методы проводки, которые могут использоваться в воздуховодах, пленумах или других помещениях для обработки воздуха, необходимо понять терминологию, используемую при работе с системами кондиционирования воздуха. Раздел 1-6 Национальной ассоциации противопожарной защиты 90A, «Стандарт на установку систем кондиционирования и вентиляции» (издание 1996 г.) содержит определения систем кондиционирования воздуха — хорошая отправная точка для понимания терминологии. Система распределения воздуха определяется как непрерывный канал для передачи воздуха.Эта распределительная система может состоять из воздуховодов, соединителей для воздуха, фитингов для воздуховодов, заслонок, пленумов, вентиляторов и вспомогательного оборудования для обработки воздуха. Воздуховод определяется как канал для транспортировки воздуха. Воздух окружающей среды — это воздух, который подается, возвращается, рециркулируется или удаляется из помещений с целью изменения существующей атмосферы в здании. Наконец, камера статического давления определяется в NFPA 90A как отсек или камера, к которым подсоединены один или несколько воздуховодов, которые образуют часть системы распределения воздуха.Пленум нельзя использовать как занимаемое пространство или для хранения каких-либо материалов. Статья 100 NEC дает то же определение пленума, что и в NFPA 90A. Слово «пленум» в NEC используется для обозначения как воздушного пространства, так и различных типов проводки, которые специально разработаны и испытаны для установки в этих зонах. Раздел 300-22 (a) NEC предоставляет информацию об установке и использовании электропроводки и оборудования в воздуховодах, которые используются для транспортировки пыли, сыпучих материалов или легковоспламеняющихся паров.Эти воздуховоды можно использовать для отвода пара или для вентиляции кухонного оборудования коммерческого типа. Эти воздуховоды могут быть подключены к большему вертикальному или горизонтальному валу или могут быть установлены как один воздуховод без соединения вала. В эти каналы нельзя устанавливать электропроводку или электрооборудование; однако осветительные приборы (светильники в NEC 2002) разрешены в коммерческой вытяжке, если они соответствуют всем условиям, указанным в Разделе 410-4 (c). Раздел 300-22 (b) устанавливает требования к воздуховодам или пленумам, используемым для окружающего воздуха.Эти воздуховоды или воздуховоды, такие как воздуховоды из металла или стекловолокна, специально изготовлены для транспортировки окружающего воздуха. Эти воздуховоды могут быть изготовлены на месте или доставлены в заводском состоянии и собраны на месте. Жесткий металлический кабелепровод (RMC), промежуточный металлический трубопровод (IMC), электрические металлические трубки (EMT), кабель с минеральной изоляцией (кабель MI) и кабель с металлической оболочкой (кабель типа MC) с гладкой или гофрированной непроницаемой металлической оболочкой без неметаллических материалов. покрытие может использоваться для проводки внутри этих сборных каналов или пленумов.Электрооборудование и устройства могут находиться внутри этих каналов или камер только в том случае, если они необходимы для непосредственного воздействия на воздух, содержащегося в канале, или для его измерения. Гибкий металлический канал и непроницаемый для жидкости гибкий металлический канал могут использоваться внутри сборных каналов для подключения регулируемого оборудования и аналогичных устройств, но не более четырех футов. Если внутри изготовленного воздуховода требуется освещение для обслуживания и ремонта оборудования, расположенного внутри воздуховода, необходимо использовать закрытое и герметичное приспособление.«Другое пространство, используемое для окружающего воздуха» — это такое пространство, которое не предназначено специально для окружающего воздуха, но используется для транспортировки приточного или возвратного воздуха. Пространство над подвесным потолком — типичное «другое пространство». В этих «других пространствах» можно использовать те же методы проводки, что и в сборных каналах, с добавлением армированного кабеля (кабель типа AC) и полностью закрытых, невентилируемых, изолированных шинопроводов без приспособлений для вставных соединений. Можно использовать собранный на заводе многожильный кабель управления или силовой кабель, специально указанный для использования в этих других местах.Также можно использовать металлические дорожки качения с поверхности или металлические кабельные каналы. В «других помещениях для окружающего воздуха» допускается использование непроницаемых для жидкости гибких металлических трубопроводов длиной 6 футов или меньше. Электрооборудование, устанавливаемое в этих зонах, должно быть закрыто металлом. Тем не менее, электрическое оборудование с неметаллическим корпусом и соответствующие материалы для проводки можно установить, если они указаны для использования в этих областях. Они должны иметь соответствующую огнестойкость и не выделять дыма. Любой метод подключения, используемый в этих зонах, должен соответствовать температуре окружающей среды в другом помещении.Следование этим особым правилам поможет обеспечить безопасность жизни и имущества, которым занимается NEC, и поможет ограничить распространение огня и продуктов сгорания внутри зданий. ODE — технический специалист в Underwriters Laboratories, Inc., в Research Triangle Park, NC.С ним можно связаться по телефону (919) 549-1726 или по электронной почте [email protected].
Кабельный ввод для подвесного потолка
По желанию или по необходимости многие владельцы недвижимости предпочитают прокладывать кабели через потолки.Чтобы безопасно и надежно проходить через потолок, требуется специальное оборудование для ввода кабеля в потолок, обеспечивающее оптимальную структурную целостность и простоту использования. Сегодняшние кабельные вводы в потолок устраняют необходимость в трудоемком и трудоемком строительстве одноколесных конструкций и вместо этого могут быть легко установлены для незаметного удержания кабельных каналов из-за потолочной плитки.

Фирменные кабельные потолочные вводы, представленные в нашем ассортименте на Discount Low Voltage, разработаны для различных схем и применений кабельной разводки и изготовлены из лучших в отрасли материалов, обеспечивающих бескомпромиссную прочность и производительность там, где вам это нужно больше всего.Читайте дальше, чтобы узнать больше о преимуществах и характеристиках нашего доступного оборудования для кабельного потолочного ввода, и закажите его у нас сегодня!
Комплексная кабельная арматура для ваших потолков
Кабельная потолочная арматура имеет три основных преимущества: безопасность, защиту и внешний вид. Первое преимущество — кабельные потолочные светильники обеспечивают структурное усиление корпуса потолка и прокладки кабелей. Это особенно важно для рабочих помещений, в которых используются подвесные потолки, которые относительно малы и легки.Кабельные потолочные светильники также обеспечивают защиту самих кабелей, поскольку они проходят через отверстия в потолке. Третье преимущество, внешний вид, полезно для предприятий, которым нужно, чтобы их кабели выглядели организованными и безопасными. Крепления для потолочных кабелей намного презентабельнее, чем специальные отверстия или беспорядочно разбросанные кабели в рабочей среде. Ваши клиенты и коллеги заметят разницу.
Снижение цен на подвесные потолки

По сниженным ценам на низкое напряжение мы предлагаем широкий выбор кабельных продуктов для потолочного ввода, идеально подходящих для подвесных потолков и других коммерческих кабельных систем.В нашем инвентаре вы найдете как защитные пластины, так и защитные гильзы разных размеров и конфигураций. Самое приятное то, что сейчас их можно заказать по оптовым ценам. Найдите продукт для своего бизнеса, просмотрев наш инвентарь, и закажите с нашей командой сегодня!
.

Журнал "Дизайнер"
