Неодимовый магнит является самым мощным и постоянным магнитом, в состав которого входит редкоземельный неодим, бор и железо. Какого полное определение магнита и основные преимущества, в чем заключается его сила и каков принцип действия? Об этом далее.

Что это такое

Неодимовым магнитом является магнитный элемент, который состоит из неодимового редкоземельного борного и железного материала. Обладает кристаллической структурой, тетрагональной формой и формулой Nd2Fe14B.

Впервые был создан организацией General Motors в 1982 году. Является самым сильным постоянным магнитным элементом, величина мощности которого в несколько раз больше обычного. Оснащен большой магнитной индукцией в 12 400 гаусс.

Обратите внимание! Это хрупкий сплав, имеющий формулу NdFeB, а также жесткий никелированный защитный слой и соответствующий класс. Пользуется большой популярностью и выпускается в разной форме.

Преимущества

Самый распространенный неодимовый магнит — тот, который имеет сплав железного оксида, обладающий хорошей термостойкостью, высокой магнитной проницаемостью и низкой себестоимостью. Оснащен цветовой маркировкой, высокой коэрцитивной силой, мощным магнитным полем, удерживающим предметы на весу, компактным размером, малым весом, доступностью и широкой областью применения. Имеет большой срок службы.

Если обычный магнит работает на протяжении 10 лет и может размагничиваться, то неодимовый через 100 лет не утрачивает свои свойства. Еще одно преимущество заключается в форме. Подобное изделие обладает формой подковы. Она дает большой срок службы прибору. Что касается стоимости, это — дорогие изделия, однако стоимость оправдывается с помощью превосходных эксплуатационных качеств и безупречной надежности.

Сила

Стоит указать, что сила, заключенная в неодимовых магнитах, еще одно их преимущество. Она высокая и найти конкурентную ей нереально. Это рекордный вид показателя, повышение которого невозможно. Сила образуется при изготовлении. Намагничивание происходит после формирование сплава. Благодаря существующим технологиям намагничивается сплав таким образом, что магнит имеет невероятно высокую мощность и этот показатель достигает рекорда.

Обратите внимание! Мощность — относительное обывательское понятие. Сила стабильная, но измеряется она при помощи приборов. При этом показания зависят от того, какая толщина у поверхности и чистота. Некоторое влияние способен оказывать угол отрыва.

Срок службы

Срок работы оборудование, если будет надлежащее использование, равен 30 лет. Из-за неосторожного обращения, прибор может быть испорчен. Дело в отсутствии гибкости, а также в ломкости и потрескивании в момент большой нагрузки. Из-за падения, удара или снижения сцепных свойств снижается срок службы оборудования. По этой причине необходимо избежание падений с использованием соприкасающихся в движениях деталей.

Еще одним крайне важным моментом является безвозвратная потеря магнитных свойств из-за нагревания. Поэтому шлифовка с резкой или сверлением снижает цепную силу и может возгораться сплав. Если же хранение с эксплуатацией организовано правильно, то намагниченность сохраняется на протяжении 10 лет.

Конструкция

Отвечая на вопрос, из чего сделан неодимовый магнит, можно указать, что это редкоземельный элемент, который содержит атом с лантанидом или актинидом. В классическом составе может еще находится присадка. Она используется, чтобы увеличить силу с выносливостью и стойкостью к большим температурам. Бор используется в малом количестве, железо — связующий элемент. Благодаря такому составу получается большая сцепная сила. При соединении нескольких ферритовых колец, можно руками разъединить их. Что же касается неодимовых магнитов, этого сделать нельзя.

Как намагничивают неодимовые магниты

Намагничивание неодимовых магнитов происходит путем взаимодействия ионового брома, железа и неодима мощного магнитного поля. Благодаря подобным действиям получается элемент, который имеет высокую коэрцитивную силу и высокую мощность сцепления. Также он обладает крайне продолжительным сроком службы в быту.

Принцип работы

Работает неодимовый магнит очень просто. В случае соединения двух магнитных элементов и совпадения полюсов по направлению, магнитная сила двух полей будет усилена. В итоге получится общее сильное магнитное поле. При обратном расположении намагниченных элементов, получится угнетение магнитного поля.

Как использовать

Неодимовый магнитный элемент самый сильный, превышающий аналоги, которые основаны на редкоземельном металле. Помимо этого, неодим способен значительно надолго сохранять намагниченную структуру. Использовать подобное оборудование можно в разных сферах. К примеру, его применяют при изготовлении накладных наушников с ветрогенераторами, мотор-колесами и скутерами.

Обратите внимание! Магниты активно используются в промышленной, бытовой, медицинской сфере. Также их применяют, чтобы проводить поисковые работы металлоискателем. Нередко их можно найти в сантехнике или сувенирах.

Из конкретных примеров можно назвать применение магнита при разработке медицинских приборов, магнитной обработки воды, создании масловых и технологичных фильтров, формировании исполнительных механизмов с высокочувствительными датчиками. Кроме того, они нужны, чтобы производилась одежда с чехлом и обувью, создавались рекламные, информационные и навигационные материалы.

В целом, неодим — самый мощный постоянный магнитный материал, который обладает высокой стойкостью к размагничиванию, мощностью притяжения и металлическим внешним видом. Имеет большой срок службы, состоит из бора, железа и металла лантаноидной группы.

Неодимовые магниты. Устройство и применение. Виды

С магнитом знаком практически каждый, ведь с ним часто играли в детстве или использовали в школе для крепления тематических материалов на доске. Сегодня магниты используются практически везде, это важнейший компонент для разных электронных приборов, двигателей, электрогенераторов, трансформаторов. Очень часто магниты применяются при создании зажимов, держателей, сувениров и игрушек.

Самыми мощными являются неодимовые магниты, которые выполнены из особого сплава, в структуру которого входят бор, железо и неодим. Именно данные элементы и предопределяют их достоинства и минусы в сравнении с магнитами из иных материалов. Именно неодимовые магниты сегодня повсеместно вытесняют из употребления стандартные ферритовые магниты, находя все большее применение.

Неодимовые магниты — чрезвычайно мощные магниты, которые выполнены из редкоземельных металлов. Также известны как Neo магнит, NIB или NdFeB. В большинстве случаев это сплав неодима, железа и бора, который образует Nd2Fe14B тетрагональную кристаллическую структуру.

Неодимовые магниты:

• Выделяются высокой стойкостью к размагничиванию.
• Отличаются высокой мощностью притяжения.
• Имеют металлический внешний вид.
• Крайне востребованы, они применяются в различных областях электроники, промышленности, медицины и в быту.

Первыми странами, которые освоили производство неодимовых магнитов, стали Япония и США. Именно активно развивающий потенциал данных стран стимулировал появление новых технологий создания постоянных магнитов. Впервые неодимовый магнит был разработан компанией General Motors совместно Sumitomo Special Metals в 1982 году. На текущий момент — это сильнейшие постоянные магниты из целого перечня коммерчески доступных. Магниты имеют величину магнитной энергии, которая более чем в 18 раз превышает энергию обычных магнитов.

Состав нового магнита имел следующий состав:

• Бор.
• Железо.
• Металл лантаноидной группы – неодим.

Последний элемент в составе нового сплава относится к редкоземельным, он выполняет функции главного звена в составе сплава. Бор в сплаве имеется в ничтожных количествах, железо же является связующим элементом.

Благодаря подобному составу магниты обладают невероятно большой сцепной силой. С ними ферритовые магниты по данному показателю просто не сравнятся. К примеру, если соединить два мощных ферритовых кольца между собой, то приложив определенное усилие, можно при помощи рук разъединить их. С неодимовыми магнитами выполнить подобное просто не получится. Два неодимовых магнита, соединившись между собой, разлепить голыми руками без применения приспособлений будет невозможно.

Цена первых неодимовых магнитов, которые появились в середине 90-х годов прошлого века в свободной продаже, была достаточно высока. На текущий момент их стоимость несколько снизилась, но она все равно остается высокой. Объясняется это сравнительно большой редкостью неодима, в том числе патентной борьбой разных производителей и разработчиков магнитов.

Существует большое разнообразие марок и форм неодимовых магнитов. Разнообразная форма неодимовых магнитов вызвана различным их назначением. Так они могут иметь форму конусов, цилиндров, колец, сфер, шаров, прямоугольников, дисков и тому подобное. С применением ингредиентов неодимовых магнитов также создаются пластичные материалы, которые имеют магнитные свойства. К примеру, это магнитный винил.

Классификация

Магниты можно классифицировать по:

• Магнитной энергии.
• Диапазону рабочих температур.
• Габаритам.
• Силе сцепления.

В зависимости от марки магниты различаются по диапазонам рабочих температур:

• Марка N (Normal) — до 80 С, то есть при нормальных температурах.
• M (Medium) — до 100 С, то есть при повышенных температурах.
• H (High) – до 120 С, то есть при высоких температурах.
• SH (Super High) — до 150 С.
• UH (Ultra High) — до 180 С.
• EH (Extra High) — до 200 С.

Цифры, которые указаны в обозначении класса магнитов: 40UH, 38SH, 33M, N30 и так далее, указывают на магнитную энергию, она измеряется в кДж на кубический метр. Данный критерий отвечает за мощность, то есть «усилие на отрыв», которое требуется для приложения к магниту, чтобы произвести отрыв от поверхности. Чем будет выше обозначение магнита, тем станет выше усилие на отрыв.
В то же время «сила на отрыв» будет зависеть также от веса и размера магнита. К примеру, магнит 2520 мм будет на порядок легче оторвать, к примеру, от стального листа, чем магнит площадью 405 мм.

Магниты также дифференцируются на классы с учетом величины их магнитного момента на одну единицу объема. Классы неодимовых магнитов:

• N35-N52;
• N33M-N48M;
• N30H-N45H;
• N30SH-N42SH;
• N30UH-N35UH;
• N28EH-N35EH.

Применения и особенности

При использовании неодимовых магнитов следует учитывать их особенности.

• Длительность службы неодимовых магнитов составляет минимум 30 лет, в случае надлежащего применения и хранения он может быть на порядок больше. Но в некоторых условиях их можно легко вывести из строя, а также безвозвратно испортить их. Неодимовые магниты являются совершенно не гибкими. Они могут ломаться при определенной нагрузке и даже трескаться, в том числе терять свои свойства.
• Падение магнита или удар по нему может привести к откалыванию частиц магнита, что может привести к снижению сцепных свойств. К тому же достаточно сильный удар способен привести к потере свойств магнита. Поэтому следует избегать падений неодимовых магнитов, в том числе там, где возможны удары друг о друга частей и деталей или падения.
• Магнитные свойства магнита при воздействии высокой температуры теряются безвозвратно. В зависимости от текущей марки магнита, предел нагревания может находиться в пределах 80-250 градусов Цельсия. В случае нагревании выше нормативной температуры у магнита теряются все свойства. Саморазмагничивание неодимовых магнитов составляет порядка 1% за 10 лет. Данный показатель является довольно высоким.
• Обработка неодимового магнита почти невозможна. При создании серийных образцов магнитов после покупки для какой-нибудь цели будет практически невозможно придать магниту какую-либо иную форму. Обусловлено это тем, что сверление сплава, резка режущим инструментом или шлифовка может привести к возгоранию сплава. В том числе высокая температура, которая будет выделяться при трении, будет вызывать вредное воздействие на сам магнит, а также его свойства.

Неодимовые магниты довольно широко используются в промышленности, их применяют при проведении разнообразных экспериментов и опытов в области электротехники и физики.

• Мощными магнитами оснащаются фильтры, улавливающие мелкие металлические частицы в жидкостях или газах.
• Магниты из неодимового сплава также находят применение в производстве сувениров и игрушек.
• Магниты благодаря высокой сцепной силе применяются для поиска металлических предметов, которые залегают под землей. Сегодня их активно применяют поисковики, занимающиеся реставрацией техники времен войны.
• Неодимовые сплавы применяются для создания магнитного крепежа, при помощи которого выполняется крепление различных предметов.
• Для соединения деталей конструкций из металла: крепкого, однако легко разъединяемого при необходимости.
• Для крепления жалюзи, штор и иных элементов, связанных с окнами.
• Создания левитирующих предметов интерьера, мебели. В последнее время многие дизайнеры, да и обычные творческие люди при помощи неодимовых магнитов делают свои столы, подставки, подносы, кровати по-настоящему парящими.
• Создания генераторов свободной энергии, генераторов Тесла, магнитных клапанов, генераторов Серла, магнитных туннелей и датчиков Холла. Магниты высоких классов применяются в Большом Адронном Коллайдере.
• Магниты весьма широко применяются в медицине, к примеру, в аппаратах магнитно-резонансной томографии, а также для устранения болей при артрите.
• Неодимовые магниты могут находить широкое применение в быту, начиная от сантехники, а также заканчивая креплением фотографий или календаря к холодильнику.
• Магниты применяются в создании компьютерных жестких дисков.
• Выравнивания небольших царапин и вмятин на музыкальных инструментах и деталях. Достаточно лишь приложить мощный неодимовый магнит с одной стороны детали, а также крупный стальной шарик с иной.

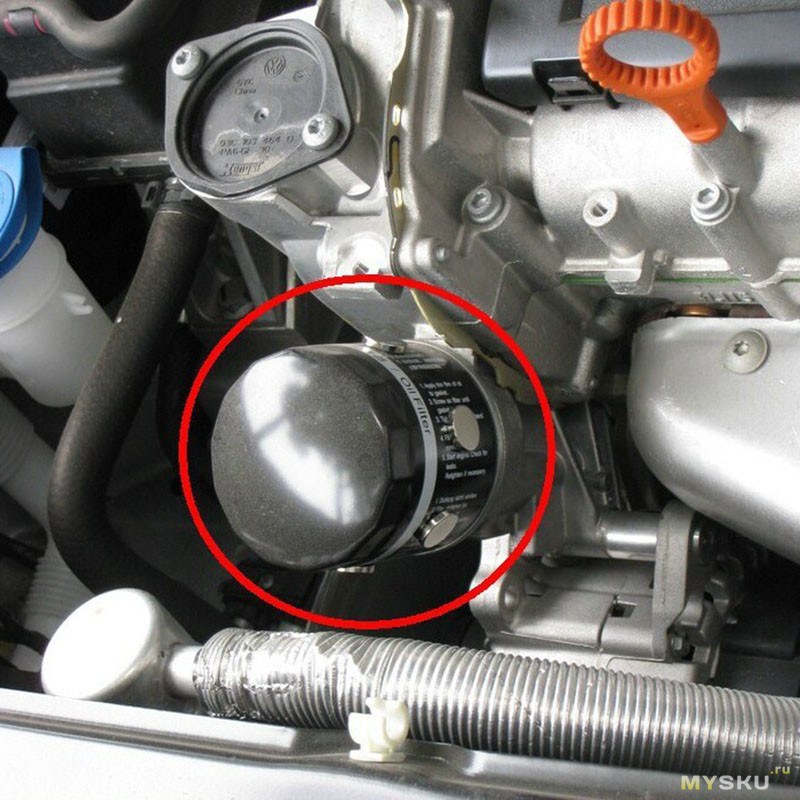

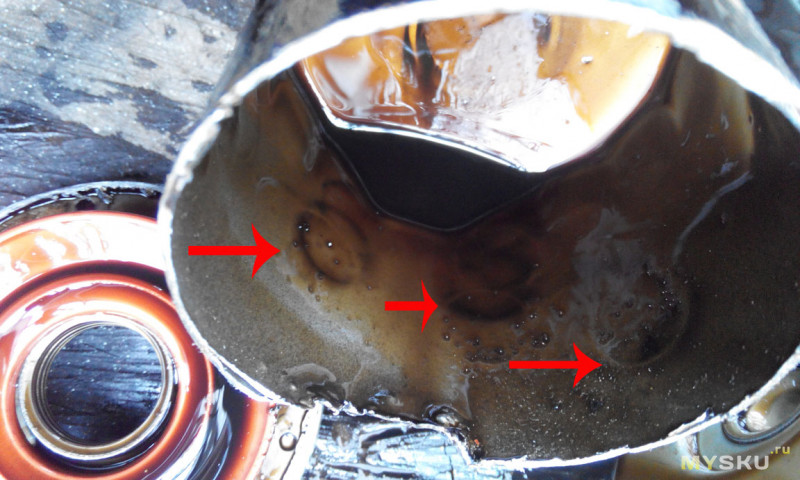

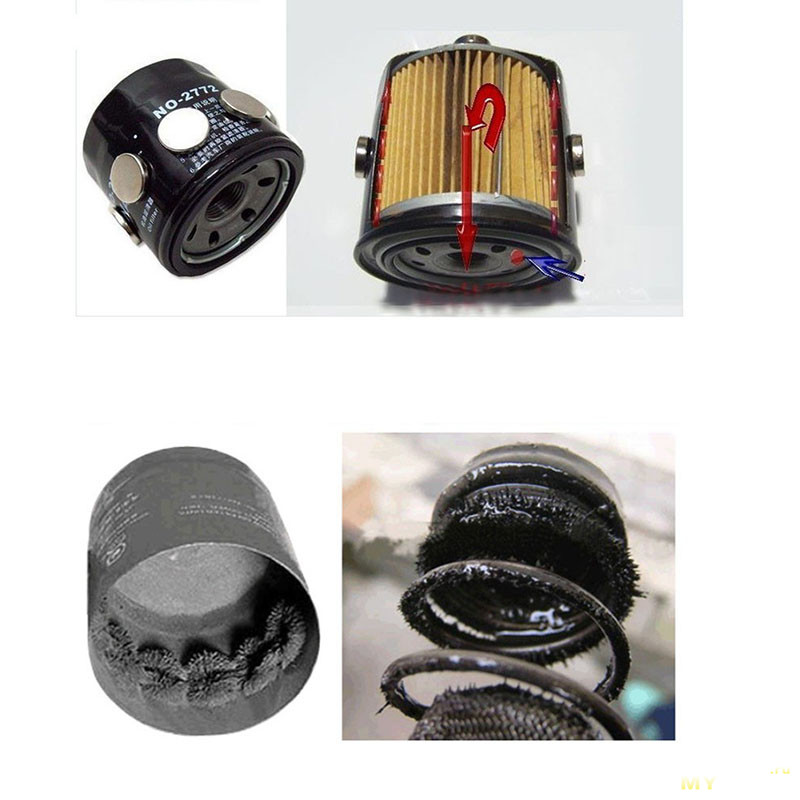

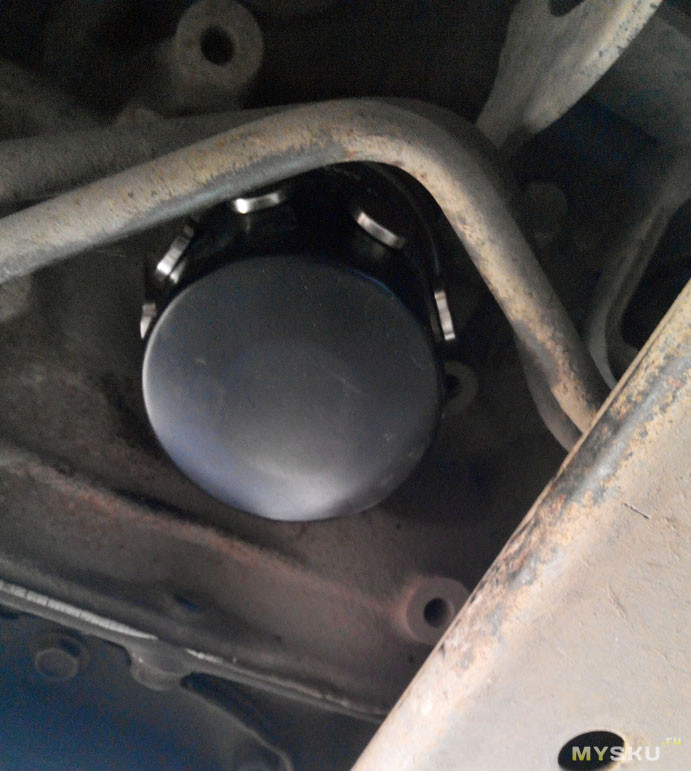

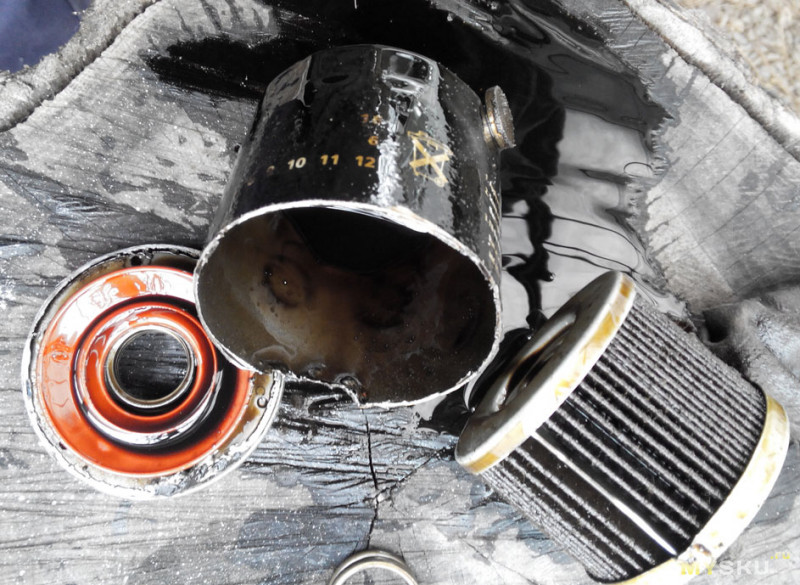

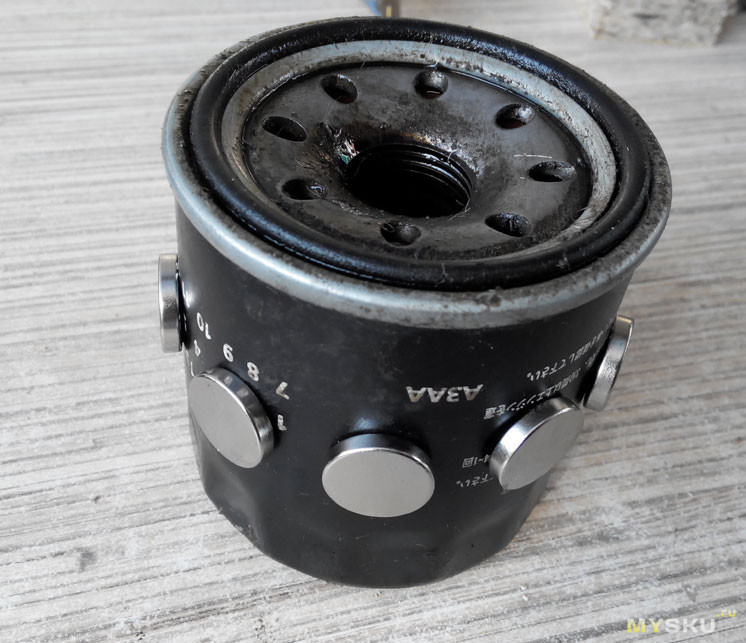

• Очистка технических жидкостей и моторных масел автомобиля от посторонних металлических частиц и примесей, ведущих к износу двигателя.
• Омагничивание воды. Ряд врачей рекомендуют пить воду, которая обработана магнитным полем с целью повышения иммунитета и улучшения самочувствия.
• Магниты применяются для создания легких, компактных, но очень мощных генераторов электрического тока, к примеру, ветроустановок, гидроэлектростанций, а также иных объектов альтернативной энергетики.

Достоинства и недостатки

К достоинствам неодимовых магнитов можно отнести:

• Мощность притяжения в десятки раз превышает силу обычного магнита.
• Они пользуются спросом у крупных производителей, однако их можно приобрести и для бытового применения. Магниты продаются в специальных магазинах и обычных интернет-магазинах.
• Благодаря довольно большой мощности размагничивание не происходит длительное время. За 10 лет происходит лишь 1% размагничивания.
• Возможность широкого применения в различных отраслях промышленности.
• Маленький вес и компактные размеры в сравнении с иными магнитами при одинаковой силе сцепления.

К недостаткам неодимовых магнитов можно отнести:

• Неодимовые магниты могут быть опасны для здоровья и окружающих изделий в неопытных и неумелых руках. Они могут повредить обшивку металлической мебели, автомобиля и даже стен. Их нельзя давать детям.
• Магниты весьма тяжело расцепляются, что в определенных случаях является большим недостатком.
• Негативное влияние на работу электроники.
• Неодимовые магниты не выдерживают сильных падений и ударов.
• Теряют свои свойства при сравнительно высоких температурах.

Похожие темы:

Как безопасно работать с неодимовыми магнитами — блог Мира Магнитов

Неодимовые магниты (их также называют редкоземельными, постоянными, мощными или NdFeB) – самые мощные магниты в мире. Они невероятно сильные, поэтому будьте осторожны при работе с ними.

Предупреждения

1. Соблюдайте осторожность во избежание травм и повреждений магнитов.

2. Держите магниты подальше от кардиостимуляторов и других приборов, чувствительных к магнитным полям.

3. Держите их подальше от детей, это не игрушки.

4. Магниты могут прищемить руки. Берегите пальцы!

5. Неодимовые магниты могут расколоться или разбиться при падении или столкновении друг с другом или магнитными поверхностями.

6. Во избежание поломки держите магниты далеко друг от друга и магнитных поверхностей.

7. У обломков магнитов могут быть острые края.

8. Не трогайте магниты, если у вас аллергия на никель.

9. Магнитное поле мощных магнитов может повлиять на кредитные карты, магнитные идентификаторы, магнитные ленты и жесткие диски. Они также могут повредить телевизоры, видеоприставки, магнитофоны, компьютеры, мониторы и другие электронные приборы.

10. Неодимовые магниты теряют силу при высокой температуре.  Не нагревайте магниты.

11. Неодимовые магниты воспламеняются от трения. Не пилите и не сверлите их.

12. Перевозите магниты в изолирующей упаковке.

Главное о работе с неодимовыми магнитами в одной картинке

Как соединять и рассоединять неодимовые магниты

Зачем нужны пластиковые вставки?

В Вашем наборе неодимовых магнитов, возможно, есть пластиковые разделители между магнитами. Эти прокладки создают пространство, чтобы магниты было легче отделить друг от друга. Постарайтесь не потерять эти прокладки.

здесь картинка

Как отсоединить один магнит от стопки магнитов

Главное – сдвигать каждый магнит со стопки. Не пытайтесь оторвать магнит или снять его сверху, так как это может сломать магнит. Пока вы не почувствуете, как это сделать, может получаться отсоединять по 2 магнита сразу. Используйте ту же технику, чтобы разделить их. Это будет сложно. Используйте немагнитные предметы для сдвига.

Мы работаем с неодимовыми магнитами 12 лет. О самых главных правилах работы с неодимом рассказываем в видео

О силе магнитов

Что такое сила отрыва, или сила сцепления? Это сила тяги, которую нужно приложить для отделения одного магнита от другого, или отрыва неодимового магнита от ровного стального листа под углом 90 градусов. Сила отрыва не означает, что вам понадобится именно это количество сил для отделения магнита от металла. Как правило, в обычных условиях, если магнит соприкасается с металлом всей площадью поверхности, для отрыва магнита достаточно половины указанной мощности.

Неодимовый магнитный диск 45х25 мм с силой сцепления 68 кг. Видеообзор

Что такое «неодимовый магнит» и для чего он используется

Каждый человек хотя бы раз слышал о такой штуке, как неодимовый магнит. При этом далеко не каждый до конца понимает, что это такое и для чего оно нужно. А также, в чем подлинная ценность этих магнитиков. Самое время разобраться в вопросе поподробнее, узнав историю открытия, область применения, а также плюсы и минусы, связанные с использованием неодимовых магнитов.

1. Что такое «неодимовый магнит»

Неодимовый магнит – это магнит, созданный на основе сплавов железа, неодима и бора. Обозначаются они сочетаниями букв NIB, Neo, а также NdFeB. Их главная особенность заключается в том, что они представляют собой сверхмощную магнитную структуру на основе кристаллической структуры тетрагонального типа Nd2Fe14B. Появился неодимовый магнит не так уж давно. Впервые получили его только в 1982 году в США не без помощи японских ученых.

2. Как производят эти магниты

Производятся неодимовые магниты двумя способами. Сначала железо, бор и неодим приводят в порошкообразное состояние, после чего все ингредиенты перемешиваются и помещаются в специальную термопечь, где порошок запекается при температуре около 1200 градусов по Цельсию, а также (параллельно с этим) подвергается сильнейшему давлению. На выходе получается готовый магнит.

Второй способ похож на первый, однако в этом случае в разогретые ингредиенты впрыскивают специальный полимер, после чего сразу же производится формовка быстро застывающего неодимового магнита.

3. Область применения

Сегодня область применения неодимовых магнитов настолько широка, что было бы куда проще перечислить те области, где их точно найти не удастся. Такие магнитики можно найти в подавляющем большинстве предметов электротехники, детских игрушках, бытовых аксессуарах, различных сложных устройствах, автомобилях и многом другом. В фермерском хозяйстве неодимовые магниты помогают извлекать из грунта металлический мусор, в автомобилях с их помощью чистят масло, а в медицине неодимовые магниты применяются в подавляющем большинстве современного оборудования.

4. Очевидные плюсы

Первым и самым главным плюсом неодимового магнита является то, что создаваемое им поле притяжения намного превосходит по своей мощности то поле, что создает обычный магнит. Кроме того, NIB очень долговечны. Показатель естественного размагничивания составляет только 1-2% в год. Наконец, относительно низкая стоимость производства данного изделия, позволяет применять его буквально повсеместно.

5. Минусы

Конечно же, у неодимовых магнитов есть и некоторые недостатки. Во-первых, они достаточно хрупки и могут быть легко повреждены (расколоты) даже при незначительных физических нагрузках. Во-вторых, неправильное применение NIB способно нанести вред металлическим конструкциям и даже здоровью человека. Кстати, давать детям неодимовые магниты категорически запрещено. В-третьих, из-за сильного притяжения, разъединить два таких магнитика может быть крайне тяжело.

[источники]
Источник: https://novate.ru/blogs/070320/53702/

Это копия статьи, находящейся по адресу https://masterokblog.ru/?p=62105.

Помощь в проектировании неодимового магнита | Dura Magnetics USA

Объединяя накопленные магнитные знания и опыт Dura в сочетании с новыми инновациями и технологиями, вы получаете лучшую на рынке конструкцию из неодимового магнита и магнитной сборки и техническую помощь. Dura использует пакеты 2D и 3D магнитного моделирования для разработки нестандартных неодимовых магнитных сборок и магнитных решений для широкого спектра применений, в том числе:

• Медицинские приборы и оборудование
• Аэрокосмические и оборонные программы
• Магнитный датчик запускает
• Осаждение тонких пленок и магнитный отжиг
• Металлообработка
• Монтаж и удержание
• Электромеханические приборы
• Различные холдинговые приложения
• Различные погрузочно-разгрузочные устройства
• Toque и линейные стяжки

Обязательство технологии и дизайна для технологичности

Клиенты не всегда уверены в возможности магнитного решения.Dura использует имеющиеся технические ресурсы, в том числе компьютерное моделирование с использованием 2D и 3D FEA и программное обеспечение для анализа границ, для проверки концепций проектирования, тем самым сокращая время и затраты на разработку продукта, и , гарантируя технологичность изготовления вашего неодимового магнита или магнитной сборки. Использование программного обеспечения для моделирования позволяет нам создать предварительное решение, которое можно отправить и обсудить с вашей командой разработчиков. После рассмотрения предварительных моделей можно принять обоснованное решение о том, как и следует ли действовать.

обратный инжиниринг неодимового магнита

Промышленный опыт и внутренние возможности Dura позволяют нам осуществлять реинжиниринг существующего узла с неодимовым магнитом или неодимовым магнитом для повышения производительности, увеличения срока службы, количественного определения и оценки более старых конструкций и снижения затрат. Эти возможности включают в себя:

• Обширная база знаний
• Hysterisigraph используется для количественной оценки магнитных характеристик магнита
• Программное обеспечение для моделирования
• Сравнительный анализ производительности приложения
• Химический анализ

Неодимовый магнит Дизайн Подводные камни

На этапе проектирования важно учитывать сложности, связанные с проектированием с использованием магнитных материалов.Важна не только магнитная характеристика магнита, но и то, как ваш неодимовый магнит интегрирован в окончательное решение.

Неодимовые магнитные материалы, в отличие от обычных коммерческих материалов, которые имеют классификации ASTM, сложны в изготовлении, изготовлении и представляют особый набор проблем. Поэтому команда разработчиков должна проявлять особую осторожность при создании настраиваемого решения для вашего приложения. Общие проблемы дизайна с неодимовыми магнитными материалами включают:

• Как правило, являются экологически нестабильными (очень реакционноспособными и склонными к окислению).Обычные покрытия и растворы для нанесения покрытий обычно не переводятся в магнитный сплав.
• Усиление или потеря магнитного поля относительно колебаний рабочей температуры, что обусловливает необходимость проектирования магнитных характеристик в зависимости от температурного спектра.
• Может нанести непоправимый вред при экстремальных температурах. Этот вред невосполним и представляет собой эффективное частичное или полное размагничивание магнита.
• Сложно изготовить, потому что обычные станки и методы обработки неосуществимы.
• Сложно спроектировать, потому что плотность магнитного поля и результирующая сила не являются линейными относительно расстояния.
• Магнитные поля могут создавать опасности для личного оборудования и некоторого электронного оборудования.
• Общие методы интеграции и хранения компонентов, такие как; Отверстия с резьбой, плечи, сквозные отверстия, колышки и конусы дороги в использовании. Интеграция магнита в сборку требует функциональной базы знаний при разработке схемы интеграции.
• замагничены. Это кажется очевидным, но намагниченные магниты и узлы представляют собой уникальные проблемы обработки и интеграции комплекта. Проблема может варьироваться от защиты операторов до размагничивания самого магнита. Этот аспект должен учитываться на ранней стадии разработки.

Обычно запрашиваемые спецификации, связанные с алюминием, стальными сплавами, пластиком и т. Д., Обычно сложно реализовать с неодимовыми магнитами и неодимовыми магнитными материалами.Эти спецификации, обычно обозначаемые на чертеже по умолчанию, могут увеличить стоимость и сложность при изготовлении магнита или магнитной сборки. Важно учитывать актуальность этих отраслевых стандартных функций и спецификаций при разработке и определении магнитного или магнитного узла.

Нажмите здесь, , чтобы просмотреть список общих, ошибочно примененных атрибутов чертежа .

Оптимизация для производительности, стоимости и волатильности цены

Часто неодимовый сплав является наиболее дорогостоящей частью сборки, а оптимизация используемого объема магнита приводит к финансовой экономии.Оптимизируя конструкцию неодимового магнита для приложения, использующего программное обеспечение для моделирования, Dura Magnetics может добиться значительного снижения затрат. По сравнению с обычными коммерческими материалами, такими как стальные, алюминиевые и пластиковые смолы, объем выпускаемого в мире магнитного сплава довольно низок. Из-за низкого уровня производства магнитных сплавов и небольшого количества шахт, нефтеперерабатывающих заводов и мельниц колебания цен довольно распространены. Используя инженерно-ориентированный подход к проектированию, Dura Magnetics может оптимизировать ваш неодимовый магнит для вашего приложения, уменьшая вашу подверженность волатильности цен.

Особые требования

• DFAR (статья 252.225.7009 по специальным металлам)
• Контролируемые экспортом товары
Конфликтные минералы
• — Раздел 1502 Додд-Франк
• REACH — RoHS — RoHS II — RoHS III

Система менеджмента качества (СМК)

• Mil-Spec 45208A
• AS9001D Производство Производственные мощности
• Координатно-измерительные машины и системы видеонаблюдения
• Оборудование для магнитных испытаний для измерения плотности поля и напряженности поля
• Гистерезисограф для измерения магнитных характеристик
• Разнообразие сопутствующего оборудования для оценки электронных и магнитных характеристик

Специалисты по проектированию и разработке нестандартного неодимового магнита

Хотя некоторые производители магнитов ограничивают доступ к проектному и инженерному персоналу, Dura понимает, что общение с вашим инженерным персоналом является ключом к успеху каждого проекта.Члены нашей команды разработчиков и инженеров остаются вовлеченными в течение всего срока действия вашего проекта, поэтому, чтобы всегда иметь в наличии квалифицированного специалиста для обсуждения деталей проекта.

Если вы разочарованы плохой связью и сложностями процесса изготовления или изготовления нестандартного неодимового магнита, или если вы устали слышать, что ваше приложение слишком простое, слишком технически сложное, то, возможно, пришло время рассмотреть Dura Magnetics. Мы — инженерно-ориентированная компания, которая понимает вашу отрасль, сегмент, язык и уникальные технические характеристики.

Независимо от того, варьируется ли объем вашего проекта от прототипов до серийного производства, мы приветствуем ваши нестандартные задачи с неодимовыми магнитами и возможность предлагать лучшие в отрасли решения. Готовы начать? Вы можете связаться с Dura по электронной почте или позвонить нам по телефону 1-800-492-7939.

,Неодимовые магниты

для агрессивных сред — устойчивость к коррозии Neo

Неодимовые магниты обладают плохой коррозионной стойкостью и могут также подвергаться коррозии изнутри, если не соблюдать надлежащие процессы предварительной обработки. Часто многослойное никель-медно-никелевое покрытие наносится для предотвращения разрушения от коррозии, но этот метод предотвращения может быть недостаточным для всех применений.

Механизм коррозии:

Полностью плотный * Неодим Железо Бор производится методом порошкового металла.Качество порошка существенно влияет на магнитные характеристики получаемого Нео-магнита, а также на устойчивость к окружающей среде. Хорошо сформированные порошковые зерна подходящего размера с минимальным количеством непрореагировавших составляющих элементов приведут к созданию высокоэффективных магнитов. Даже магниты, изготовленные из идеального порошка, по-прежнему будут содержать некоторые непрореагировавшие компоненты, которые будут окисляться или ржаветь. (Плохо сделанные магниты могут окислиться изнутри.)

коррозионно никелированное нео кольцо после испытания солевым туманом ASTM-117B

Как правило, антикоррозионный слой наносится в виде покрытия или покрытия.Из-за реактивной природы сплава NdFeB, адгезия покрытия и покрытия всегда вызывает беспокойство. Неомагниты не покрыты или не покрыты специальной спецификацией ASTM, ASM и т. Д .; однако эффективность покрытия или покрытия обычно оценивают с помощью теста с солевым туманом / солевым туманом (SST), который выполняется в соответствии с ASTM B117.

Нео сплав, геометрия магнита и слой, препятствующий коррозии, работают совместно, чтобы продлить срок службы магнита. Dura собрал минимальные эксплуатационные характеристики различных вариантов покрытия и покрытия для магнитов Neo на основе метода испытаний ASTM B117 соляной туман.Этот метод предназначен только для оценки нео магнитов, которые имеют слой, препятствующий коррозии.

Неодимовые магниты без покрытия или покрытия немедленно выйдут из строя в среде соляного тумана. Соляной туман используется для оценки эффективности нанесения покрытия или покрытия и не используется для оценки качества самого сплава Neo. Различные оценки температуры и влажности могут быть использованы для оценки чистого сплава Neo. Эффективная потеря объема оцениваемого неомагнита используется для определения качества неомагнитного сплава.Один сравнивает эффективную массу до и после воздействия экологических испытаний. («Потерянный» объем — это часть сплава Neo, которая прореагировала во время испытаний на воздействие окружающей среды и «заржавела». Ржавчина / окисление удаляются из образца, и результирующая разность масс между исходным состоянием количественно определяется.)

Крайне важно нанести правильный слой, препятствующий коррозии, или герметизировать любой магнит Neo, используемый в коммерческих целях. (Антикоррозийный слой может отсутствовать для проверки концепций и прототипов.)

Обратитесь за помощью к специалисту по применению магнитов Dura для определения наилучшего метода продления срока службы неодимового магнита, который будет использоваться в вашем приложении.

* «Полностью плотный» аспект относится к тому факту, что конкретный магнит Neo спечен и не состоит из пластикового / эпоксидного связующего. Неодимовые магниты, в которых используется пластиковое / эпоксидное связующее, изготавливаются литьем под давлением или прессованием. Они не полностью плотны и изотропны.

,

неодимовые магниты — редкоземельные неодимовые — Нео Магнит Производитель

Узнайте о наших возможностях с неодимом

Доступные сорта Нео:

Существует множество марок неодима для поддержки различных промышленных и коммерческих применений. Диапазон оценок Neo обычно составляет от 33 до 52 MGOe. Эти диапазоны позволяют сбалансировать стоимость, магнитные характеристики и сопротивление эксплуатации.

Узнайте больше или просмотрите доступные марки неодимового магнита…

---

Коррозионная стойкость:

Неодимовые магниты обладают плохой коррозионной стойкостью и могут также подвергаться коррозии изнутри, если не соблюдать надлежащие процессы предварительной обработки.Часто наносится многослойное никель-медно-никелевое покрытие, но этого может быть недостаточно для всех областей применения.

Узнайте больше о Neo Коррозия и антикоррозийные опции…

---

Температурные эффекты:

Неодимовые магниты очень чувствительны к повышенным рабочим температурам, и перед выбором конкретной марки Neo необходимо учитывать требования к применению.

Подробнее о рабочих температурах с неодимовым магнитом выше температуры окружающей среды…

---

Варианты намагниченности:

Хотя большинство коммерческих магнитов являются анизотропными, что означает, что они имеют предпочтительное направление намагничивания, могут быть достигнуты различные конфигурации полюсов, не вступая в противоречие с ориентацией неодимового магнита.

Подробнее о вариантах намагничивания неодимовых магнитов…

---

Соблюдение и вопросы интеллектуальной собственности:

Неодимовые железо-борные магниты, которые поставляет Dura Magnetics, соответствуют правам на интеллектуальную собственность, экологическим ограничениям и использованию конфликтных минералов.

Лицензия
• Neo и совместима с держателями неодим-железо-бор (IP).
• RoHS, RoHS II, RoHS III и REACH
• Закон о реформе Додда Фрэнка Уолл-стрит (раздел 1502)

Узнайте больше о соответствии и соображениях интеллектуальной собственности для неодимовых магнитов…

---

Обработка и хранение неодимовых магнитов:

Неодимовые магниты очень прочные и ломкие, требуют надлежащего обращения и упаковки для обеспечения безопасности и предотвращения повреждений.

Узнайте больше о безопасном обращении и хранении неодимовых магнитов…

---

Неодимовый магнит Методы производства:

Неодимовые магниты обычно изготавливаются методом порошковой металлургии с использованием жестких стальных или резиновых форм.

Узнайте больше о неодимовых магнитах Методы производства…

---

,

Варианты намагничивания неодима — конфигурации с магнитным полюсом Neo

Выравнивание частиц во время фазы прессования порошка с внешним полем для создания анизотропного магниевого сплава

Наиболее полезные коммерческие магниты являются анизотропными, что означает, что они имеют «простое» или предпочтительное направление намагничивания и что поле ориентации было применено на стадии уплотнения производственного процесса.

По существу невозможно намагничить получающийся в результате анизотропный магнитный сплав, кроме как в направлении ориентации; однако можно получить различные конфигурации полюсов, не вступая в противоречие с ориентацией магнитного материала.

Ниже приведены стандартные и стандартные отраслевые опции для направлений намагниченности редкоземельных / неодимовых магнитов.

Геометрия диска

Номенклатура полярности: Обычно стрелка указывает на северный полюс магнита. Для симметричных геометрий указание местоположения конкретного полюса не является необходимым, но для несимметричных геометрий очень важно определить конкретное местоположение полюса.

Пример: намагниченный по оси дисковый магнит не требует связи относительно положения полюса СЕВЕР, а радиальная дуга делает.Необходимо указать, находится ли полюс NORTH на внутреннем или внешнем радиусе.

Блок Магнит

«Блочные магниты» или прямоугольные / квадратные магниты имеют три возможных направления ориентации.

Блок-магнит можно поляризовать в любом направлении.

Кольцевая геометрия

Радиальная намагниченность:

Истинное радиально намагниченное кольцо

Радиально ориентированные и намагниченные кольца доступны в неодимовом железо-боре, но есть много ограничений по марке сплава, внешнему диаметру / внутреннему диаметру, осям, длине и т. Д.Необходимо создать специализированный инструментарий, и для большинства приложений требуются предварительные капитальные вложения, которые в большинстве случаев препятствуют затратам.

Радиальное кольцо намагниченности Приближение:

Кольцо с радиальной аппроксимацией, состоящее из аппроксимированных сегментов радиальной дуги

Неодимовые железо-борные магниты могут быть аппроксимированы дуговыми сегментами; однако в большинстве случаев магниты должны быть собраны намагниченными, и применение должно иметь большой выигрыш в производительности, чтобы поглотить эту стоимость.

Как и в случае с «истинными» радиальными кольцами, истинные радиальные сегменты дуги сложно изготовить, но они сами могут быть аппроксимированы.

Геометрия сегмента дуги

радиально вход / радиально выход:

Сегмент истинной радиальной дуги

Сегмент дуги может быть поляризован СЕВЕР или ЮГ на внешнем радиусе. (Получающийся в результате противоположный полюс будет находиться на внутреннем радиусе.)

Очень трудно достичь истинной «радиальной» ориентации на стадии прессования / центровки производства и, следовательно, действительно радиального неодимового железо-борного магнита, самарий-кобальтового магнита и Керамические дуги магнита редки и специализированы.(Приближение истинной радиально-ориентированной радиальной дуги широко используется в промышленности.)

Приблизительная радиальная дуга

Приближенная радиальная дуга использует линейную ориентацию / намагниченность вдоль прямой оси. Радиальная составляющая уменьшается на передней и задней кромках приближенной радиальной дуги.

Окружность:

Истинная окружная дуга

Окружная ориентация и намагниченность недоступна для дуговых магнитов, состоящих из неодима, железа, бора и самария и кобальта; однако эта геометрия намагниченности может быть аппроксимирована.

Приблизительная окружная дуга

Приближенная радиальная дуга использует линейную ориентацию / намагниченность вдоль прямой оси. Радиальная составляющая уменьшается на передней и задней кромках приближенной радиальной дуги.

,

Поделиться
