как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% — это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

• не позволяет горячей воде попасть обратно в водопроводные трубы;
• нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
• избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
• дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

• Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
• Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

• невозвратно-запорные;
• приемные;
• стальные;
• шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

• прямые;
• непрямые;
• рассчитанные на две позиции;
• пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

• полноподъемные;
• среднеподъемные;
• малоподъемные.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска.

Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления.

Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

• Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
• Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.

• Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
• Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

• Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
• Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
• Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

Какой предохранительный клапан ставить на бойлер?

Речь о накопительном электрическом водонагревателе.

Бак такого бойлера не что иное как полностью герметичный сосуд различной формы и размеров (объёма).

При нагреве воды она расширяется в том самом баке может появиться избыточное давление.

Тот самый предохранительный клапан сбрасывает давление, удаляя часть жидкости (воды) из бака.

Обычно (это в подавляющем большинстве случаев) предохранительный клапан идёт в комплекте с бойлером.

Если речь о брендовых производителях, в Вашем случае это «Bosch», то лучше устанавливать «родной» клапан из комплекта.

То есть нет смысла покупать клапан отдельно от бойлера.

Если же клапана нет, или речь о не дорогих моделях бойлеров (к примеру китайских), то придётся клапан покупать отдельно.

Вначале ознакомьтесь с техническими характеристиками бойлера в инструкции по эксплуатации.

Далее по материалу изготовления предохранительный клапан может быть стальным, или латунным.

Советую брать латунь, такой клапан чуть дороже, но служит дольше.

Далее обращайте внимание на характеристики клапана, то есть на какое давление он рассчитан.

В Вашем случае нужен клапан на 8 Бар (0,8 МПа), можно чуть больше 8,5 Бар (0,85 МПа).

Бак бойлера «Bosch Tronic» протестирован производителем и может выдерживать двойное давление (16 Бар), так как бак бойлера имеет стекло-керамическое покрытие (его внутренняя поверхность).

Есть предохранительные клапаны обслуживаемые и не обслуживаемые.

Лучше брать цельный (не обслуживаемый) он более долговечный и надёжный, служат такие клапаны годами, при возникновении проблем с клапаном просто меняются на новые.

Далее, покупать лучше рычажный предохранительный клапан (более дешёвые модели без рычажные) и причём (а есть и другие варианты) лучше с рычагом который фиксируется винтом к корпусу.

У меня такой клапан установлен лет 8 назад вместе с бойлером, с клапаном нет никаких проблем, хотя ТЭН бойлера уже менял.

Далее, на клапане должен быть штуцер через который сбрасываются излишки воды, лучше брать клапан с вот таким штуцером-ёлочкой.

На штуцер одевается шланг (у меня это силиконовая трубка) по которому можно сбросить воду в нужном направлении (то есть вода не капает на пол).

Выставлять максимальную температуру на бойлере не совсем правильно.

Труба подвода холодной воды сильно нагреваться не должна.

Проверьте правильность монтажа бойлера и его обвязки.

Вода и не должна постоянно капать из клапана.

Не капает значит нет избыточного давления и лишнюю жидкость не нужно «выводить» из бака бойлера.

Это странно, Ваш бойлер от брендового производителя такого быть не должно.

На клапане (его корпусе) должна быть маркировка (см. фото выше), если нет меняйте клапан, это нечто китайское низкого качества.

Предохранительный клапан для водонагревателя: принцип работы, разновидности, монтаж

От качества обвязки накопительного водонагревателя электрического типа будет зависеть не только длительность его эксплуатации, но и уровень безопасности во время работы. Это один из самых серьезных моментов при установке бойлера, требующий особого внимания. Правильной обвязкой для водонагревателя называют предохранительный клапан, встроенный в систему подачи холодной воды.

Основное назначение

Встраивание предохранительного клапана защищает от резкого повышения давления во внутренней части агрегата, значительно превышающего норму. Возникает вопрос, а в чем причина такого скачка? Как удалось установить, во время нагревания жидкость увеличивается в объеме, а, следовательно, расширяется. Из-за герметичности резервуара нагревателя, образовавшимся излишкам попросту некуда уходить – кран перекрыт (как правило, на подачу устанавливают клапан обратного типа).

Дальнейшее нагревание жидкости может привести к росту давления. В этот момент возникает опасность превышения предела прочности агрегата и разрыва его стенок. Чтобы избежать подобного взрыва, и устанавливается предохранительный клапан для бойлера.

Некоторые владельцы могут спросить: стоит ли мучится с установкой предохранителя, когда можно попросту удалить обратный клапан. Специалисты отвечают на это следующим образом: при относительно высоком и равномерном давлении в системе водоснабжения такая схема будет функционировать, но какое-то время. Это не значит, что подобные действия являются выходом из ситуации.  Ошибочность данной схемы объясняется целым рядом причин:

1. Давление в системе водоснабжения не бывает стабильным.
2. Излишки воды удаляются из бойлера в водопровод, оголяя нагревательный элемент.
3. Нагревая воздух, бойлер через некоторое время выйдет из строя.

Перегоревшие нагреватели — это не самая большая проблема. Гораздо важнее то, что возникает опасность неожиданного изменения давления в водопроводных трубах. Жидкость, попадая на накаленный нагревательный элемент, быстро превращается в пар, резко увеличивая давление. При таких условиях стенки бойлера гарантированно разорвутся. Большое количество кипятка и пара, подталкиваемое давлением, заполнит комнату, угрожая всем находящимся в ней тяжелыми травмами.

Принцип работы

Предохранительный клапан для водонагревателя помимо основной конструкции состоит еще из нескольких элементов. Они располагаются в корпусе из латуни или никеля. В большинстве случаев устройство выглядит как перевернутая буква Т. К дну бака на водонагреватель крепится обратный клапан, способный предотвратить вытекание жидкости из резервуара, при падении давления в трубах.

Перпендикулярное ответвление вмещает еще один клапан, срабатывающий после повышения давления и осуществляющий сброс излишней жидкости через штуцер. Принцип срабатывания происходит в несколько этапов.

1. Если давление резервуара ниже, чем возникающее в трубах, при наполнении или открытии крана тарельчатая пластина в обратном клапане отжимается водяным напором. Когда уровень давления приходит в норму, пружинный механизм прижимает пластинку к выступу корпуса, ограничивая проток жидкости.
2. Во время активного нагрева происходит медленное повышение температуры жидкости, а вместе с этим увеличивается и давление. Пока оно не достигло максимального значения, механизм не активируется.
3. После достижения предельного уровня, давление стискивает пружину предохранителя, открывая выходной канал штуцера. Излишний объем жидкости из резервуара удаляется через этот канал. После снижения давления до штатного уровня пружина перекрывает проток, а удаление воды прекращается.

Исходя из вышеописанного, можно понять, что из штуцерного канала будет периодически стекать жидкость. Данное явление происходит во время нагрева воды и снижения давления в системе подачи воды. Если вы регулярно замечаете воду на штуцере, это означает, что предохранительный клапан для бойлера работает в штатном режиме.

Однако вместе с этим возникает необходимость в отведении стекающей жидкости. Для осуществления процедуры на патрубок закрепляется трубка подходящего размера: ее необходимо стянуть хомутом для обеспечения надежного крепления. Штатное рабочее давление в резервуаре водонагревателя от шести до десяти Бар. Без надежного закрепления трубку попросту сорвет, поэтому к выбору хомута нужно подойти с особой тщательностью. Крепко затяните его и выведите трубку к ближайшему канализационному сливу.

Трубка на штуцер должно быть прозрачной, идеальным вариантом будет армированный шланг. Это помогает контролировать работоспособность системы, а армирование создает дополнительную защиту от давления.

Принцип действия клапана

Особенности различных видов клапанов

Если говорить о стандартном предохранительном клапане для бойлера, то они не сильно отличаются по внешнему виду. Однако существуют небольшие нюансы, отвечающие за удобство использования устройства.

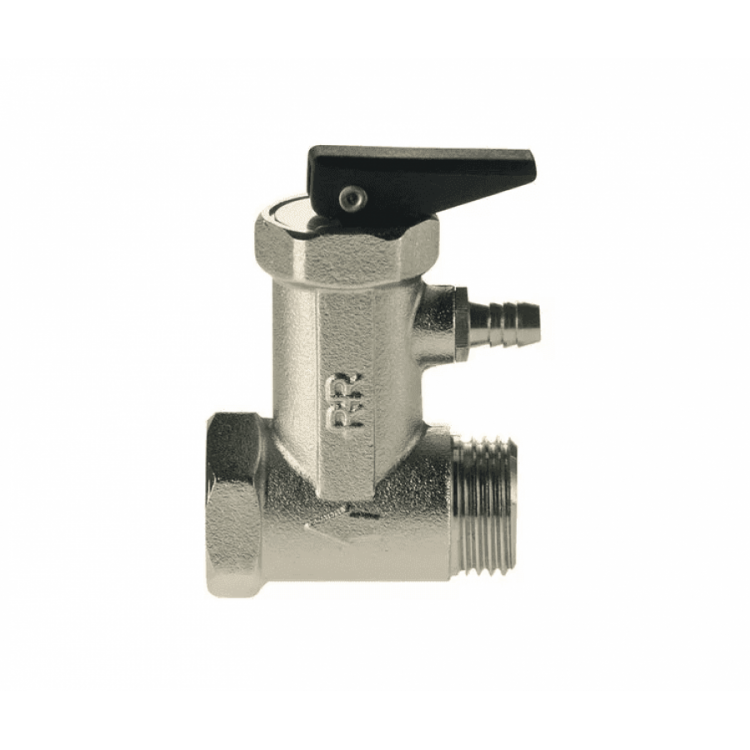

Спусковой рычажок

На изображении показаны клапаны, оборудованные спусковыми рычажками. Их назначение в периодической проверке исправности:

• рычажок переводят в вертикальное положение;
• он активирует пружинный механизм, утягивая его за собой;
• в итоге открывается проток, через который стекает вода.

Спусковой рычажок на клапане

Такую процедуру рекомендуется проводить хотя бы раз в месяц. Таким же образом осуществляют полное осушение резервуара водонагревателя. После подъема флажка необходимо подождать некоторое время до полного стекания.

Различия показанных моделей в том, что у клапана, расположенного слева, рычаг закрепляется специальным болтом. Это позволяет исключить возможность непроизвольного открывания и полного удаления жидкости.

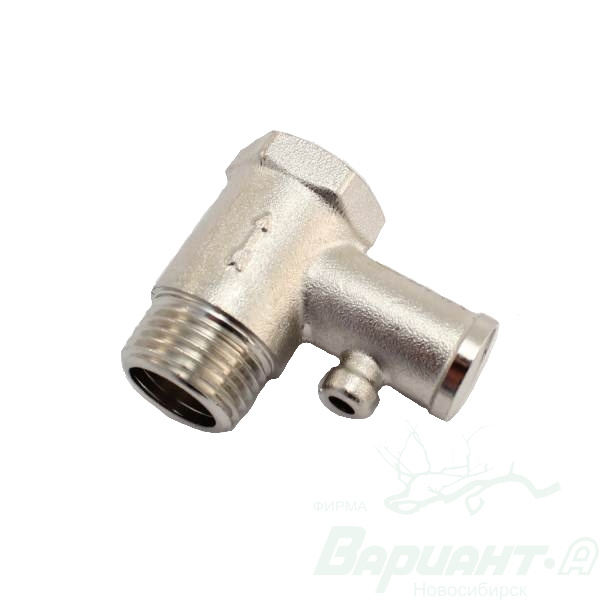

Следующее изображение демонстрирует клапаны без рычажка принудительного удаления жидкости. Левая модель имеет в верхней части закреплённую на резьбе крышку. Она предназначена для технического обслуживания предохранителей. При необходимости ее откручивают для удаления засоров, накипи и прочих загрязнителей.

Клапаны без рычажка

Правая модель наименее предпочтительный вариант. Она не имеет каких-либо маркеров, рычажка для сброса воды или отверстия для обслуживания. Это самый дешевый и низкокачественный продукт, поставляемый из Китая. Говорить о надежности и долговечности не приходится. Использовать его можно, только как временную замену на свой страх и риск.

Пометка о выдерживаемом давлении

Есть еще несколько заметных отличий. Стрелка, изображенная на корпусе, обозначает направления водяного потока, а также надпись, сообщающая о максимальном давлении, которое способно выдержать устройство. На первый взгляд детали кажутся несущественными. Но если с направлением потока жидкости легко можно разобраться (для этого достаточно посмотреть, в каком расположении находится клапан тарельчатого типа), то с номиналами дело обстоит сложнее.

По каким признакам можно отличить клапан на шесть и на десять Бар? Только опытным путем. Вы спросите, а как же их отличают поставщики? Никак, только по надписям в документах. Эксперты не рекомендуют приобретать устройства без каких-либо обозначений на корпусе. Конечно, стоимость маркированных изделий может быть выше, чем у аналогов, но в этом вопросе лучше не экономить.

Форма штуцера

Помимо этого, стоит обратить внимание на форму штуцера для удаления жидкости. У левой модели этот элемент довольно длинный, обладает нелинейной формой. На него будет несложно прикрепить трубку, а длинны вполне хватит для надежного закрепления хомутом.

Форма аналогичного элемента у правой модели отличается. Она имеет характерное расширение на конце, но самое главное — это длина штуцера. На него будет довольно трудно установить трубку и еще труднее обеспечить надежное крепление. Применение кустарных способов не сможет гарантировать хороший результат, и в дальнейшем могут возникнуть сложности с водоотведением.

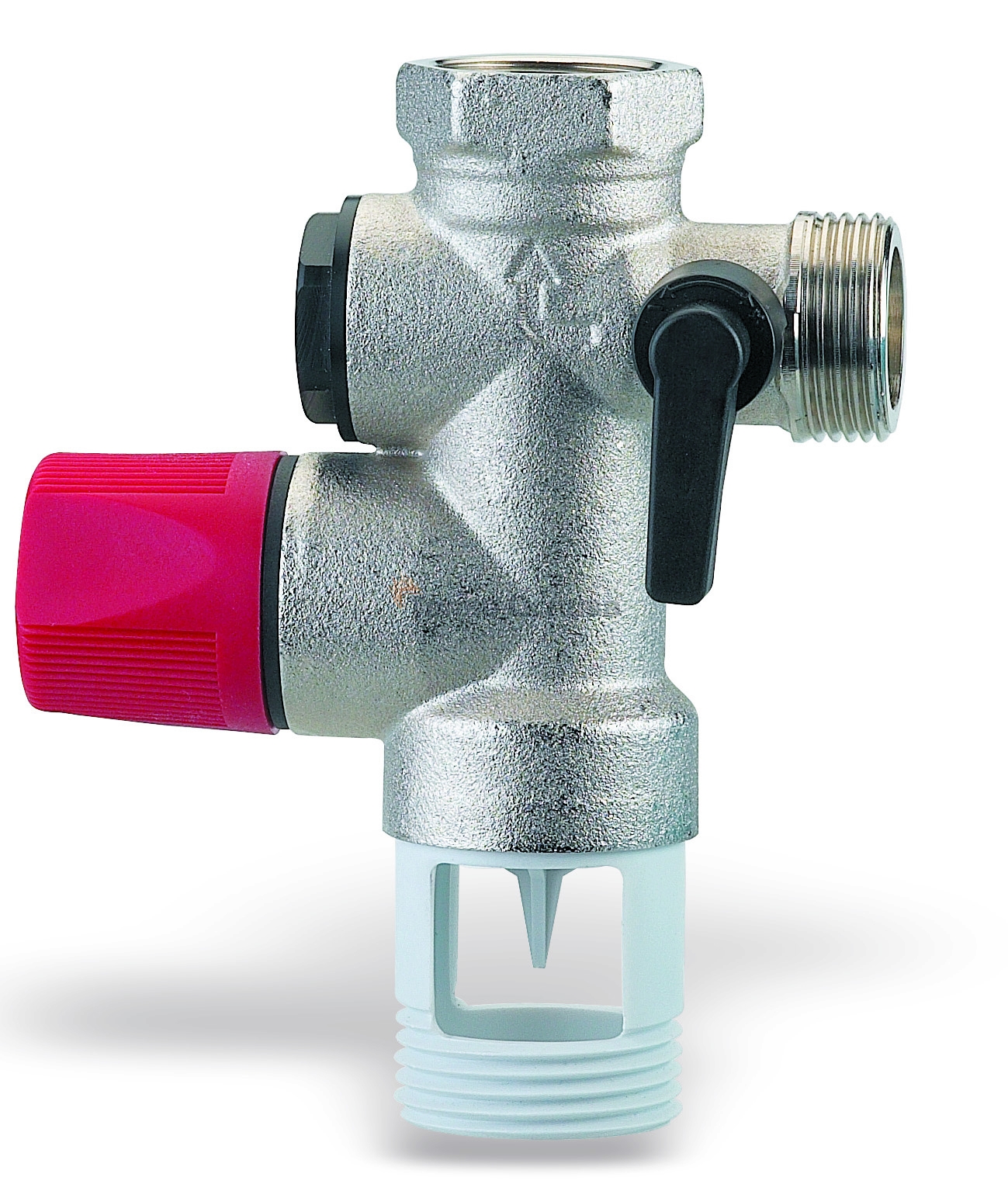

Для бойлеров большого объема

Каждое из описанных выше устройств предназначено для накопительного водонагревателя объемом от пятидесяти до шестидесяти литров. К резервуарам большего размера применяют другие системы, в каждую из которых интегрировано специальное оборудование. Чаще всего это шаровый манометр или кран, контролирующий давление.

Шаровый манометр

Штуцер для удаления жидкости в них оборудован штатной резьбой для повышения надежности крепления и решения проблемы с хомутами. Данный тип устройств имеет высокую цену, но и уровень качества значительно превышает прочие системы.

Существенным минусом для многих владельцев может стать внешний вид крана. Специально для таких людей налажено производство предохранителей, несущих не только практическую пользу, но и способных украсить интерьер помещения. Стоимость их может значительно достигать цены самого бойлера, поэтому оценивать целесообразность такой покупки каждый будет сам.

Установка других клапанов

Бывают случаи, когда вместо заводской системы предохранения от скачков давления на резервуар нагревателя устанавливают подрывной клапан. Он предназначен в первую очередь для аварийного удаления жидкости в систему отопления. Хотя их функционал во многом сходится, основной принцип срабатывания в корне отличается.

Клапан подрывного типа выполняет свои функции только во время аварии. Он нужен для экстренного удаления всей воды из бака. Для периодического стравливания маленьких порций жидкости он не предназначен. Учитывая все это, не стоит ждать корректного функционирования от подобной поделки.

Другой пример – монтирование только клапана обратного типа. Его механизм не позволит стекать жидкости при пониженном давлении в системе, однако от резких скачков в резервуаре он спасти не сможет. Как показывает практика, подобная сборка тоже не функциональна.

Схема всех составляющих безопасной эксплуатации водонагревателя

Выбор и установка

Выбирать предохранитель следует, основываясь на показателях давления, которые способен выдержать прибор. Эту цифру обычно вносят в техпаспорт. Помимо этого, на выбор может повлиять объем резервуара. Существуют системы с порогом срабатывания в шесть, семь, восемь, десять Бар. Это наиболее распространенные значения для срабатывания предохранителя.

Процесс установки довольно прост.

1. Намотайте на резьбу специальную ленту или льняную паклю для герметичности.
2. Накрутите клапан на патрубок.
3. Продолжайте закручивать его до упора руками, а затем произведите несколько оборотов при помощи ключа.
4. Не забудьте о правильном выборе места для его монтажа. Специалисты рекомендуют прикрепить его прямо на патрубок входа для холодной воды.

После этого можно установить систему обратного клапана, или как еще ее называют – запор. Но это перестраховочные меры, устройство с аналогичными функциями уже включено в систему предохранителя, а также ее часто интегрируют в водяные счетчики.

Схема демонстрирует расположение шарового крана. Его используют для удаления жидкости из резервуара при консервации на зиму или во время демонтажа. Также осушение может потребоваться во время профилактики или ремонта. В большинстве случаев его устанавливают на тройник, который, в свою очередь, соединяют с системой предохранителя.

Не стоит экономить на такой важной детали, как предохранитель. Это устройство поможет вам не только сохранить работоспособность нагревателя, но и, возможно, спасет от тяжелых травм. Скачки давления в водопроводе — это нередкое явление, и от поломки резервуара никто не застрахован. Потратьте некоторое время на установку предохранительных клапанов и будьте уверены в собственной безопасности.

Предохранительный клапан для бойлера (водонагревателя) 1/2″ Icma

Предохранительный (защитный) клапан предназначен для защиты бойлера от перепадов давления возникающих при нагреве воды.  Если в водонагревательной системе не установлен предохранительный клапан, это может привести к печальным последствиям, в том числе и к взрыву бойлера.

Основные функции клапана:

• не допускать превышение давления в баке бойлера путем сброса лишней воды, защищая его от разрушения;
• защита водонагревателя от высокого давления, которое может возникнуть на входе из водопроводной сети;
• предохранение от гидроударов, что случаются в централизованных сетях водоснабжения;
• не позволять воде уходить из емкости, когда давление в сети снижается или пропадает вовсе.

Клапан нужно монтировать по подводящей линии холодной воды к накопительному водонагревателю в соответствии со следующими рекомендациями:

• перед установкой предохранительного клапана для бойлера, сам прибор должен быть отключен, а вода из него слита;
• шланг от вентиля отводится в слив канализации;
• между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
• чтобы сброс воды из резервуара проходил быстрее, между вентилем и бойлером монтируют тройник с шаровым краном.

Важно! Недопустимо использовать обычный обратный клапан вместо предохранительного. Такой элемент не в состоянии защитить водонагреватель от высокого давления воды.

Основные характеристики товара
Наименование	Предохранительный клапан для бойлера
Резьба	1/2″
Страна производитель	Италия

Предохранительный клапан

Применение:



Предохранительные клапаны предназначены для бытовых электрических водонагревателей, в качестве элемента, обеспечивающего их работу. Пропускает воду в водонагреватель накопительный только в одном направлении, и предохраняет внутренний бак бойлера от разрыва путём ограничения давления воды внутри бойлера накопительного, на уровне 7,5 бар (0,75 МРа). При нагреве, давление воды в баке водонагревателя увеличивается.



Предохранительный клапан выпускает наружу (или обратно в систему подачи воды) увеличенный объём воды.





Конструкция:



Корпус клапана изготовлен из латуни, внутренние клапана из пластмассы, уплотнения клапанов из резины, пружины из нержавеющей стали.



Предохранительный клапан содержит внутри 3 клапана (см. схему):



• A — Предохранительный клапан, открывающий вытекание воды наружу через отводный выступ „1”, когда давление в резервуаре возрастет до значения 7,5 бар (0.75 MPa).
• B — Открывающий клапан, через который вода втекает в резервуар, но не может вытекать из резервуара в систему питания, в случае исчезновения давления в этой системе. Минимальное прямое давление открытия клапана 0,2 бар (0,02 МРа).
• С — Возвратный клапан, открывающий вытекание воды из резервуара в систему питания, в случае, когда давление в резервуаре возрастает выше давления питания на величину 0,5 бар (0,05 МРа).

Этот клапан позволяет снизить давление при его возрастании, например, в результате нагрева воды без ее вытекания наружу. Предохранительный клапан снабжен ручкой „2” для ежемесячной прочистки клапана «А», а также для слива воды из водонагревателя. Клапан необходимо устанавливать на водосистеме питающей электрический водонагреватель, согласно стрелке направления течения воды к обогревателью.





Предохранительные клапаны котлов и нормативы: заводские таблички, стандарты ASME и многое другое

Взрывы котлов на протяжении многих лет причиняли большой ущерб компаниям, поэтому современные котлы оснащены предохранительными клапанами и/или предохранительными клапанами. Предохранительные клапаны котла предназначены для предотвращения избыточного давления, которое обычно является причиной разрушительных взрывов. Тем не менее, чтобы гарантировать, что предохранительные клапаны котла работают должным образом и обеспечивают адекватную защиту, они должны соответствовать нормативным требованиям и требовать постоянного обслуживания и периодических испытаний.Без этих мер предосторожности неисправные предохранительные клапаны могут выйти из строя, что может привести к катастрофическим последствиям.

Как работают предохранительные и предохранительные клапаны котла

Предохранительные клапаны котла активируются давлением на входе. Если давление превышает определенный порог, клапан активируется и автоматически сбрасывает давление. Как правило, используемые для работы с газом или паром, предохранительные клапаны котлов полностью открываются при достижении порогового значения давления и остаются открытыми до тех пор, пока давление в котле не достигнет предварительно определенного безопасного более низкого давления.

Предохранительные клапаны котла служат той же цели — автоматически снижают давление в котле, — но они работают немного иначе, чем предохранительные клапаны. Предохранительный клапан не открывается полностью, когда давление превышает определенный порог; вместо этого он постепенно открывается при превышении порога давления и постепенно закрывается до тех пор, пока не будет достигнут более низкий безопасный порог. Предохранительные клапаны котла обычно используются для работы с жидкостью.

Существуют также устройства, известные как «предохранительные клапаны», которые имеют характеристики обоих типов, описанных выше.Предохранительные клапаны могут использоваться как для жидкости, так и для газа или пара.

Требования к паспортной табличке предохранительного клапана котла

Для предохранительных клапанов

требуются заводские таблички, содержащие важную информацию об устройстве, в том числе:

• Емкость
• Установка давления в фунтах на квадратный дюйм
• Производитель
• Дизайн
• Дата сборки
• Дата(ы) испытаний
• Символ ASME

Паспортные таблички должны быть надежно и прочно прикреплены к предохранительному клапану и должны оставаться читаемыми в течение всего срока службы клапана, поэтому долговечность является ключевым фактором.

Руководство по предохранительным клапанам котлов: Национальный совет инспекторов котлов и сосудов под давлением

Национальный совет инспекторов по котлам и сосудам под давлением предлагает руководство и рекомендации по правилам и нормам безопасности котлов и сосудов под давлением. Тем не менее, в большинстве отдельных штатов установлены свои собственные правила и положения, и, хотя они могут быть одинаковыми в разных штатах, важно убедиться, что предохранительные клапаны вашего котла соответствуют всем государственным и местным нормативным требованиям.

Национальный совет опубликовал NB-131, Рекомендуемое законодательство по безопасности котлов и сосудов под давлением и NB-132, Рекомендуемые административные правила и положения по безопасности котлов и сосудов под давлением , чтобы обеспечить руководство и поощрить разработку важнейших законов безопасности в юрисдикциях, в которых в настоящее время нет действующих законов о «надлежащем строительстве, монтаже, проверке, эксплуатации, техническом обслуживании, изменениях и ремонте», необходимых для защиты рабочих и населения от опасных взрывов котлов и сосудов под давлением, которые могут произойти без этих мер безопасности.

Документы предназначены для использования в качестве руководства для разработки местных законов и правил, а также могут использоваться для обновления существующих требований юрисдикции. Таким образом, они предназначены для модификации в соответствии с местными условиями любой юрисдикции.

Правила предохранительного клапана котла из ASME

Американское общество инженеров-механиков (ASME) регулирует нормы, устанавливающие правила и требования для предохранительных клапанов. Обратите внимание, что персонал предприятия должен ознакомиться с требованиями и понять, какие части кодекса применяются к конкретным частям паровых систем предприятия.

Правильный размер и правильная установка являются основными требованиями к предохранительным клапанам котла. Некоторые общие рекомендации по обеспечению правильного размера включают:

• Разница между рабочим и заданным давлением пара должна быть не менее 20 %.
• Предохранительные клапаны никогда не должны иметь слишком большой размер; Клапаны увеличенного размера могут привести к таким проблемам, как утечки, вибрация и преждевременный выход из строя.
• Суммарная пропускная способность предохранительного клапана, расположенного ниже по потоку от клапана регулирования давления, должна превышать максимальную пропускную способность регулирующего клапана.
• Требования к высокой паропроизводительности, физические или экономические ограничения могут сделать невозможным использование одного предохранительного клапана. В этих случаях использование нескольких предохранительных клапанов в одной и той же системе считается приемлемой практикой, при условии соблюдения правильных требований к размерам и установке, включая вентиляционную трубу соответствующего размера, учитывающую общую пароотводящую способность всех клапанов при одновременном открытии. время.
• Наименьшее номинальное значение (MAWP или максимально допустимое рабочее давление) должно всегда использоваться среди всех предохранительных устройств в системе, включая котлы, сосуды под давлением и системы трубопроводов оборудования, для определения давления срабатывания предохранительного клапана.

Общие рекомендации по правильной установке могут показаться здравыми для опытных монтажников и инспекторов. Вот некоторые из наиболее важных рекомендаций и передовых практик:

• Всегда проверяйте чистоту всей паровой системы и отсутствие мусора перед установкой любых предохранительных клапанов.
• Предохранительные клапаны всегда должны устанавливаться в вертикальном положении, чтобы не влиять на давление срабатывания клапана.
• Избегайте изоляции предохранительных клапанов от системы, например, путем установки промежуточных запорных клапанов, расположенных между паровым компонентом или системой и впускным отверстием.
• Не закрывайте сливные и вентиляционные отверстия пробками или крышками, так как эти функции необходимы для эффективной работы предохранительного клапана.
• Немедленно свяжитесь с поставщиком клапана в случае любого предохранительного клапана со сломанной проволочной пломбой, так как это указывает на то, что клапан небезопасен для использования. Предохранительные клапаны опломбированы и сертифицированы для предотвращения несанкционированного доступа, который может помешать надлежащему функционированию.
• Избегайте подсоединения вентиляционного выпускного трубопровода непосредственно к предохранительному клапану, поскольку это может создать ненужный вес и дополнительную нагрузку на клапан, изменяя заданное давление.

Дополнительная литература по предохранительным клапанам, правилам и т. д.

Для получения дополнительной информации о различных типах предохранительных клапанов, компонентах котлов, нормах и связанных с ними темах посетите следующие ресурсы:

Предохранительный клапан парового двигателя: новые клапаны требуют знания старых котлов — коллекционер фермы

Брюс Э.Бэбкок

1 / 7

Назначение предохранительных клапанов для ручных котлов изменилось с 1909 года по сегодняшний день. Согласно данным Американского общества инженеров-механиков, предохранительный клапан 1909 года (слева) должен был уведомлять о максимально допустимом давлении и подавать сигнал о необходимости большего количества воды или меньшего количества топлива. (См. «Назначение предохранительного клапана» в конце этой статьи, чтобы узнать больше.

Рисунки предоставлены Брюсом Э. Бэбкоком.

2 / 7

На этой современной схеме предохранительного клапана показаны его компоненты. Показанный клапан представляет собой современный предохранительный клапан с боковым нагнетанием и плоскими комплектами с верхним расположением, изготовленный Kunkle.

Рисунки предоставлены Брюсом Э. Бэбкоком.

3 / 7

Этот пример предохранительного клапана старого образца представляет собой предохранительный клапан с верхним выпуском со скошенными седлами, направляемыми снизу, производства Lonergan и штампованный по стандарту ASME.

Рисунки предоставлены Брюсом Э. Бэбкоком.

4 / 7

Два примера того, что нельзя делать при установке предохранительного клапана. Не используйте фитинги меньшего размера, чем вход предохранительного клапана, как показано слева. Справа еще одно нет-нет: не устанавливайте никаких клапанов между предохранительным клапаном и котлом.

Рисунки предоставлены Брюсом Э. Бэбкоком.

5 / 7

Возможное расположение предохранительного клапана; новый клапан соответствует требованиям кодекса, в то время как клапан старого образца выполняет функцию, для которой он был разработан.Примечания: Клапан с кодом ASME не должен устанавливаться на ответвлении тройника. Ниппели между клапанами и котлом должны иметь размер 80 и быть максимально короткими. Колено и тройник между клапанами и котлом должны быть не менее 300 фунтов на квадратный дюйм. Никакая другая арматура не может быть установлена ​​между клапанами и котлом.

Рисунки предоставлены Брюсом Э. Бэбкоком.

6 / 7

Образец вариации клапанов

7 / 7

Результаты испытаний, проведенных Национальным советом на новых предохранительных клапанах как уставки, так и продувки. Выборка всего из пяти створок показывает, что разумно предположить, что могут существовать еще большие вариации.

❮ ❯

Почти на каждой выставке, которую я посещаю, я спрашиваю владельцев и операторов двигателей, довольны ли они своими предохранительными клапанами нового типа. Было бы лишь небольшим преувеличением сказать, что я получил только два ответа. «Я пользуюсь клапаном нового типа уже 15 лет, и у меня не было с ним никаких проблем» или «Они хлам!» Я подчистил второй ответ, чтобы избавить читателя от неприятных ругательств.

В результате этих бесед я попытался понять, почему такая нестыковка в реакциях на современные предохранительные клапаны. Теперь кажется, что есть несколько простых шагов, которые мы можем предпринять при покупке и установке этих клапанов, которые могут повысить нашу удовлетворенность клапанами нового типа, которые в настоящее время являются единственными доступными.

История предохранительных клапанов на ручных котлах

Чтобы разобраться в вопросах, связанных с выбором предохранительного клапана, необходимо ознакомиться с историей предохранительных клапанов, используемых на ручных котлах. Я имею в виду котлы с ручным отоплением, а не исторические котлы, потому что проблемы определяются тем, как котлы топятся, а не тем, как они построены или сколько им лет. Требования к современному сварному котлу, изготовленному в соответствии с нормами Американского общества инженеров-механиков (ASME), такие же, как и к клепаному котлу 100-летней давности, если оба котла работают на ручном топливе. Требования к предохранительному клапану для котла с автоматическим розжигом кардинально отличаются.

При автоматическом срабатывании функция предохранительного клапана, как определено Андерсоном Гринвудом Кросби, производителем современных предохранительных клапанов, заключается в защите жизни и имущества в случае несрабатывания всех других мер безопасности.Предохранительный клапан на ручном котле, как было определено ASME почти сто лет назад, должен уведомлять о максимально допустимом давлении и подавать сигнал о том, что требуется больше воды или меньше топлива. (Эволюция назначения предохранительного клапана кратко изложена в разделе «Назначение предохранительного клапана» в конце этой статьи. )

Когда ручные котлы, такие как тяговые двигатели, паровые краны и локомотивы, исчезли, большинство оставшихся котлов стали автоматически топиться.Производители предохранительных клапанов соответствующим образом адаптировали свои конструкции. Клапаны старого образца с направляющими снизу и скошенными седлами были способны выдерживать вибрацию и работать вблизи заданного значения, и были заменены клапанами меньшего размера с направляющими сверху и плоскими седлами.

В то же время были адаптированы конструкции паровых систем, поэтому не было необходимости работать в пределах 10 процентов от уставки предохранительного клапана. Не все клапаны старого образца имели скошенные седла, но те, у которых их не было, сильно отличались от современных клапанов с плоским седлом.

Эволюция предохранительного клапана

Когда я говорю о современном предохранительном клапане, я имею в виду клапан, показанный на второй схеме галереи изображений этой статьи. Пример предохранительного клапана старого образца также можно увидеть в галерее изображений. Изменения в конструкции предохранительных клапанов резко повлияли на их пропускную способность в фунтах пара в час. Если бы для котла, построенного в 1920 году, требовался клапан, способный выпускать 1000 фунтов пара в час при давлении 100 фунтов на квадратный дюйм, он был бы оборудован 2-дюймовым предохранительным клапаном.Сегодня доступны 3/4-дюймовые клапаны для выпуска такого количества пара при таком давлении.

Эволюция предохранительного клапана не закончилась разработкой современного клапана с плоским седлом. За последние 20 лет конструкция предохранительных клапанов продолжала развиваться.

В 1985 году 3/4-дюймовый клапан нового типа, настроенный на 150 фунтов на квадратный дюйм, мог иметь пропускную способность 1497 фунтов пара в час. В 2002 году этот же клапан мог иметь пропускную способность 1651 фунт пара в час.

С 1914 по 1998 год продувка, разрешенная кодом ASME для котлов, составляла от 2 до 4 процентов от уставки.В 1998 году это было изменено, чтобы продувка могла достигать 6 процентов. Начиная с кода ASME 2004 г. ограничений на продувку нет. Кодекс не требует, чтобы объем продувки был проштампован на предохранительном клапане с 1986 года.

Когда я спросил владельцев и операторов, насколько им нравятся их предохранительные клапаны нового типа, я не осознавал необходимости спрашивать о возрасте клапана. Вместо этого я бы спросил о количестве продувки. Почти в каждом случае у людей, которые были удовлетворены, были клапаны, которые пропускали 4 процента или менее.Похоже, это почти то же самое, как если бы я спросил возраст клапана. Если бы клапан был куплен до 1998 года, он был бы настроен на 4-процентную продувку. При покупке после этой даты, если не указано иное, она будет установлена ​​на 6 процентов. Изменение с 4 до 6 процентов вызывает 50-процентное увеличение величины изменения давления в котле каждый раз, когда хлопает клапан. Возникающее в результате увеличение изгиба компонентов котла может быть связано с соответствующим увеличением просачивания через растяжки и трубы.

Заказ нового предохранительного клапана

Когда вы заказываете новый предохранительный клапан, вам нужно будет предоставить четыре элемента информации: уставку, производительность в фунтах пара в час, продувку и требование, чтобы на клапане был штамп ASME «V». Если вы укажете размер трубы, вы можете получить клапан со слишком большой пропускной способностью, как я уже объяснял. Чтобы определить необходимую вам пропускную способность, не используйте пропускную способность, указанную на старом клапане. Во-первых, если клапан был заменен, его пропускная способность может быть неподходящей.Во-вторых, пропускная способность, указанная на клапане, вероятно, является пропускной способностью наименьшего доступного клапана и может быть значительно больше, чем требуемая пропускная способность.

Расчет поверхности нагрева котла в квадратных футах и ​​умножение числа на коэффициент позволяет определить требуемую мощность. Код ASME требует коэффициента 5 фунтов пара в час на квадратный фут поверхности нагрева. Огайо требует коэффициента 7. Поверхность нагрева — это площадь над решетками, которая подвергается воздействию огня.Сюда входят топка, трубы и передняя трубная доска.

Как я разговаривал со многими владельцами, они высказывали другие комментарии относительно своих клапанов. Один комментарий, который я слышал от нескольких владельцев, которые были довольны клапанами нового типа, заключался в том, что их клапаны были больше в фунтах в час, чем минимум, требуемый кодом ASME. Я не уверен, как именно производительность влияет на работу клапана. Что я точно знаю, так это то, что чем больше клапан, тем больше силы требуется, чтобы поднять его со своего места.Сила пара на клапане со стороны котла не может преодолеть силу пружины в предохранительном клапане до тех пор, пока давление в котле не поднимется до уставки клапана.

Когда это происходит, клапан открывается. Кажется, что больший диаметр и, следовательно, большие усилия могут привести к более стабильной работе клапана вблизи его уставки. В коде котла есть опасение, что предохранительные клапаны не должны быть настолько большими, чтобы вода вытягивалась из котла. Казалось бы, из-за сравнительно небольших размеров переносных и тяговых котлов давление будет падать так быстро, что воды будет теряться мало, если вообще будет.Я видел котлы, в которых владельцы установили современные предохранительные клапаны того же диаметра трубы, что и клапаны старого образца, установленные на заводе. Пропускная способность этих клапанов была намного больше, чем, я полагаю, кто-либо рекомендовал бы, но я не знаю, чтобы они вызывали сброс воды из котла. Важно соблюдать осторожность при выборе предохранительного клапана. Я предлагаю владельцам поговорить друг с другом и поделиться своим опытом, прежде чем принимать такое решение.

Если вы предпочитаете предохранительный клапан с верхним выпуском, который выглядит более аутентично, присмотритесь к ценам.Они доступны в нескольких размерах. Вы также можете рассмотреть возможность указания того, что клапан имеет неметаллическое седло.

Новые клапаны

При установке предохранительного клапана не устанавливайте арматуру меньшего размера, чем впускной патрубок клапана, и не устанавливайте какой-либо клапан между предохранительным клапаном и котлом. Примеры того, что нельзя делать, можно увидеть в галерее изображений. Не используйте трубный ключ на предохранительном клапане, это может повредить или разрушить клапан.

После того, как вы тщательно выбрали предохранительный клапан и установили его на бойлер, важно убедиться, что уставка и продувка установлены в соответствии с вашими требованиями.Первым шагом в этом процессе является проверка точности вашего паромера с помощью грузопоршневого манометра. Если ваш манометр не соответствует заданному значению вашего нового предохранительного клапана, не думайте, что манометр неправильный.

Не используйте подъемный рычаг для подъема клапана из седла до тех пор, пока давление в котле не достигнет 75 процентов от уставки клапана. Если клапан поднимается со своего седла при более низком давлении, любая грязь или инородный материал в клапане может не выдуться из седла и может повредить седло при закрытии клапана.

Поскольку предохранительные клапаны нового типа не предназначены для срабатывания в пределах 10 процентов от их уставки, многие владельцы решили установить новый клапан вместе с клапаном старого типа. При этом клапан старого типа работает в диапазоне от 5 до 10 процентов ниже уставки нового клапана. При таком расположении новый клапан удовлетворяет требованиям норм, в то время как клапан старого образца выполняет функцию, для которой он был разработан. Два возможных расположения можно увидеть в галерее изображений.

Забота о качестве

В ответ на жалобы владельцев старых котлов, которые недавно приобрели новые предохранительные клапаны, Дин Джаггер, главный инспектор по котлам в Огайо, потребовал, чтобы Национальный совет провел испытания клапанов у производителя, чтобы определить, соответствуют ли клапаны требованиям кодекса котлов ASME. . В результате этих испытаний Министерство торговли штата Огайо выпустило уведомление о безопасности:

.

«Подразделение котлов штата Огайо стало известно о том, что некоторые недавно приобретенные предохранительные клапаны Kunkle, которые были собраны Allied Industries, были протестированы в испытательной лаборатории Национального совета и признаны не соответствующими требованиям. Испытания показали, что продувка клапанов и настройки заданного давления выходят за пределы допусков, установленных в Разделе I Кодекса ASME по котлам».

Это может указывать на то, что все проблемы с современными предохранительными клапанами не являются полностью результатом конструктивных проблем, но недостаточный надзор за процессами производства и контроля качества также может быть фактором. Новый клапан может оказаться «хламом», как это часто утверждается.

Ошибки, обнаруженные лабораториями Национального совета, были значительными.На одном из клапанов было указано давление 165 фунтов на квадратный дюйм, но оно лопнуло при 148,8 фунтов на квадратный дюйм. Другой был проштампован 150 фунтов на квадратный дюйм и выскочил на 164,5 фунта на квадратный дюйм. На трех других клапанах хлопки соответствовали настройке, выбитой на клапане. Издание 2001 года ASME Boiler Code указывает, что для давления от 70 до 300 фунтов на квадратный дюйм допуск плюс или минус от установленного давления не должен превышать 3 процентов от установленного давления. Клапан на 165 фунтов на квадратный дюйм хлопнул на 9,6% ниже заданного давления, указанного на клапане, а клапан на 150 фунтов на квадратный дюйм хлопнул 9.на 7 процентов выше заданного давления, указанного на клапане.

Продувки на всех проверенных клапанах вышли за допустимые пределы. Издание ASME Boiler Code 2001 года указывает, что для давления от 67 до 250 фунтов на квадратный дюйм продувка не должна превышать 6 процентов от установленного давления. При таком широком диапазоне вариаций как уставки, так и продувки в выборке всего из пяти клапанов кажется разумным предположить, что могут существовать еще большие вариации. Результаты испытаний представлены в галерее изображений.

Жалобы на проблемы с качеством не ограничиваются пятью клапанами, недавно протестированными Национальным советом; например, владелец двигателя рассказал мне о покупке нового 1-1/4-дюймового клапана с отметкой 175 фунтов на квадратный дюйм. При установке на тяговом двигателе клапан постоянно хлопал при 185 фунтах на квадратный дюйм и сбрасывал 15 фунтов на квадратный дюйм. (Давление 11,1 фунта на кв. дюйм соответствует разрешенным 6 процентам.) Производитель сообщил владельцу, что перед отправкой клапан был должным образом испытан, но принял его обратно. Владелец проверил точность манометра до обращения к производителю.

Процедуры ASME и Национального совета для предохранительных клапанов просто подтверждают адекватность конструкции клапана и не гарантируют адекватность методов производства и контроля качества. Каждый владелец и оператор котла должен тщательно подтвердить точность уставки и продувки на каждом предохранительном клапане и не полагаться на штампы ASME и Национального совета в качестве гарантии качества. В настоящее время у меня нет оснований полагать, что мониторинг требований ASME и Национального совета у других производителей и сборщиков клапанов отличается от того, что существовал в Kunkle and Allied.

Один из сценариев, который меня беспокоит, — это владелец, который устанавливает новый предохранительный клапан на свой котел и, видя, что щелчок не совпадает с показаниями его 80- или 100-летнего манометра, решает, что его манометр явно неправильный. . Я уверен, что это вывод, который я бы принял во внимание, когда впервые начал изучать предохранительные клапаны.

Неверные настройки предохранительных клапанов чаще обнаруживаются при использовании клапанов на ручных котлах, чем при использовании на современных котлах.Если органы управления современного котла должны ограничивать давление на 10 или более процентов ниже уставки предохранительного клапана, клапан может быть установлен на 10 процентов ниже его номинального значения, и ошибка может быть незаметной. Ошибки выше уставки также не были бы очевидны, даже если бы котел работал до уставки, выбитой на клапане. Кроме того, неправильная настройка продувки не будет очевидна до тех пор, пока не сработает клапан.

Свяжитесь с энтузиастом пара Брюсом Бэбкоком по адресу: 11155 Stout Road, Amanda, OH 43102; (740) 969-2096; электронная почта: babcock2@gte.сеть

Назначение предохранительного клапана

1909: «Функция предохранительного клапана двойная: (A) он сообщает о максимально допустимом давлении; (B) сигнализирует о том, что требуется больше воды или меньше топлива».

Сегодня: «PRV (предохранительный клапан) — это предохранительное устройство, предназначенное для защиты жизни и имущества в случае отказа всех других мер безопасности». – Андерсон Гринвуд Кросби, 2001 г. (производитель предохранительных клапанов)

1909: «Ограничивает рабочее давление в обычных условиях.” – Американское общество инженеров-механиков Транзакции , 1909

Сегодня: «Избегайте чрезмерного «хлопания» предохранительного/предохранительного клапана, так как даже одно открытие может привести к утечке».

1909: Предохранительный клапан «Следует часто сравнивать с паромером, чтобы убедиться, что он работает точно». – Руководство молодого инженера , 1899

«Предохранительные клапаны должны быть настроены на рабочее давление котла». – Объединенная компания Ashcroft Hancock Co., 1928

Сегодня: «Избегайте слишком близкого рабочего давления к заданному давлению. Рекомендуется разница в 10%». – № по каталогу Kunkle. 85, 1985

Резюме: Предохранительные клапаны нового типа

Для улучшения работы предохранительного клапана нового типа при использовании на ручном котле:

• Укажите, что продувка должна составлять 4 процента или менее
• Укажите клапан на основе поверхности нагрева, а не на основе размера трубы оригинального клапана
• Настаивайте на клапане со штампом ASME «V»
• Рассмотрите возможность использования клапана большего размера, чем наименьший, разрешенный кодом
.
• Попробуйте найти дистрибьютора клапанов, который знаком с уникальными требованиями котлов с ручным отоплением
• Не устанавливайте фитинги, размер которых меньше входного отверстия клапана
• Не устанавливайте фитинги, размер которых меньше выходного отверстия клапана
• Не устанавливайте клапан между предохранительным клапаном и котлом
• Не используйте трубный ключ для установки предохранительного клапана
• Перед первым запуском котла после установки нового предохранительного клапана
проверьте точность манометра пара.
• Проверить точность уставки и продувки
• Не думайте, что показания манометра неверны, если они не согласуются с уставкой нового клапана
• Не используйте котел вблизи уставки предохранительного клапана больше, чем это необходимо
• Не открывайте клапан чаще, чем необходимо
• Рассмотрите возможность установки клапана старого типа, настроенного на срабатывание ниже уставки нового клапана.

Благодарности

Боб Феррелл, Боб Шулер и Фред Харрисон из Национального совета инспекторов по котлам и сосудам под давлением сыграли важную роль в получении информации из старых изданий норм ASME для котлов. Их помощь очень ценится.

Опубликовано 10 сентября 2009 г.

РОДСТВЕННЫЕ СТАТЬИ

Прочтите об одном из первых поселенцев из Вашингтона, который пустил глубокие корни своей новаторской гениальности.

Владельцу парового тягового двигателя Advance-Rumely в Нидерландах нужна помощь в изучении его истории.

В честь Мэйнарда Вестгарда последняя поездка на старом паровом двигателе, его отреставрированном паровом тракторе Case.

НАСТРОЙКА ДАВЛЕНИЯ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ

Прежде чем приступать к регулировке предохранительных клапанов любого котла, необходимо убедиться в точности показаний манометра котла, предохранительные клапаны должны быть настроены на давление, не превышающее на 3% допустимое рабочее давление, каждый предохранительный клапан настраивается независимо.

ПРОЦЕДУРА ДЛЯ УСТАНОВКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА

1. Используйте запорный инструмент для предотвращения одновременного подъема клапанов при заданном давлении.
2. Снимите колпачки и оставьте шток клапана закрытым, сначала установите другой клапан.
3. Оставьте накидную гайку на регулируемом клапане завинченной до предыдущих меток.
4. Медленно поднимите пар и доведите до установленного давления
5. Вы услышите шипящий звук, это означает плавающее состояние клапана, после чего клапан поднимется.если клапан поднимается до достижения заданного давления, затяните накидную гайку. если клапан не поднимается при установленном давлении, ослабьте компрессионную гайку, поддерживайте постоянное давление в котле при регулировке, уменьшите давление в котле, снимите заглушку и установите на другой клапан для настройки.
6. После установки обоих клапанов снимите заглушку и включите котел на максимальную мощность. обратите внимание на полный поток отработанного пара из трубы отработанного пара. обратите внимание на давление на манометре, давление не должно превышать 10% от установленного давления.после завершения установите на место колпачки, шплинт, замки и демпфер.

НАКОПИТЕЛЬНЫЙ ТЕСТ

Это проблема, связанная с подпружиненным предохранителем. клапан.

При подъеме клапана >пружина поднялась>своя установка давление увеличивается

Следовательно, требуется высокий подъем предохранительного клапана. давление.

Это увеличение давления называется НАКОПЛЕНИЕ ДАВЛЕНИЯ

• Проводится на предохранительных клапанах при монтаже котла.это требование классификационного общества для проверки пропускной способности предохранительного клапана.
• Испытания проводят при закрытых запорных вентилях пара и полной топке котла.
• Предохранительный клапан должен поддерживать давление накопления в пределах 10% от рабочего давления.
• Дымотрубные котлы, испытанные в течение 15 минут
• Водотрубные котлы, испытанные в течение 7 минут
• Для водотрубных котлов можно отказаться от аккумулирующих испытаний, так как это может привести к повреждению пароперегревателей.

Предыдущая статьяПОДГОТОВКА К ОБСЛЕДОВАНИЮ НАГРУЗОЧНОЙ ЛИНИИСледующая статьяЭЛЕКТРОННЫЕ ДВИГАТЕЛИ

Понимание безопасности котлов на судах

Судовое машинное отделение представляет собой комплекс механизмов и систем, который используется при выполнении различных операций на борту. Одним из таких важных механизмов, помогающих судам с самого начала судоходства, является морской котел.

Раньше судовые котлы в основном устанавливались на судно для силовой установки, которая раньше работала на паре (паровая машина).Сегодня пар, вырабатываемый котлом, используется в различных системах машинного отделения, в том числе в подогреве топлива для главного двигателя. Учитывая важность морских котлов и риски, связанные с их эксплуатацией на судах, в отрасли постоянно ведется работа по повышению безопасности котлов на борту. Некоторые даже считают его одной из самых «смертоносных» машин на борту.

Связанное чтение:  Видеоруководство – Как работает корабельный котел и паровая система?

Ниже приведены наиболее распространенные риски, связанные с морским котлом:

Взрыв котла:  Многие случаи взрыва котла в прошлом показали, насколько опасным может быть морской котел, если им не занимаются профессионалы. Несчастные случаи случаются при неправильном обращении с топливной системой внутри котла или при неотрегулированном давлении пара внутри корпуса котла.

Пожар в котле/Расплавление: Пожар в котле — это еще один тип аварии, который может разрушить все трубы внутри котла и привести к взрыву или распространению огня по кораблю.

Прочтите по теме:  Типы возгораний котлов, работающих на утилизаторах (EGB), и способы их предотвращения

Ошпаривание: Ошпаривание — это тип ожога, вызванный высокотемпературным паром.Ожог паром — один из самых частых несчастных случаев, с которыми сталкиваются моряки на борту. Говорят, что 8 из 10 моряков, работающих с паровой системой, хотя бы раз в своей карьере сталкивались с ошпариванием (сильным или незначительным).

Горячая поверхность: Котел и связанные с ним трубы, клапаны и вспомогательные устройства имеют очень горячую поверхность, так как они переносят пар в разные части корабля. Прямой контакт кожи с любой открытой поверхностью приведет к сильному ожогу.

Прочие риски: Прочие риски, такие как детали, находящиеся под высоким давлением, работа с вредными химическими веществами, движущиеся механизмы и т. д.также связаны с работающими судовыми котлами.

Связанное чтение:  10 ошибок при эксплуатации котлов на кораблях, которые могут дорого стоить

Излишне говорить, что безопасность является критическим аспектом при эксплуатации котла высокого или даже низкого давления на судне, и поэтому предусмотрены различные морские котельные устройства.

Безопасность котла можно разделить на две основные области:

1. Система безопасности котла и приборы
2. Безопасность эксплуатации морских котлов

Система безопасности котла и инструменты: Современный морской котел оснащен несколькими предохранительными устройствами для защиты оператора.Для простоты понимания разделим эти инструменты/устройства по системе, в которую они встроены –

Система безопасности пара: Паровая система котла представляет собой область высокого давления и высокой температуры. Для защиты оператора и самого котла он оснащен следующими функциями безопасности:

• Манометр : Установлено несколько манометров, чтобы оператор имел представление о текущем значении давления внутри котла. Обычно на котле устанавливаются два манометра, а одна линия проходит от парового барабана до поста управления двигателем для дистанционного отображения давления пара.

Манометры также объединены с системами автоматики включения и отключения, т.е. вход от манометров используется для работы горелки котла. Когда давление достигает установленного значения, горелка котла прекращает работу, а когда давление падает до более низкого установленного значения, горелка включается для повышения давления в котле.

• Предохранительный клапан: Предохранительный клапан котла является чрезвычайно важным предохранительным устройством, установленным на паровом барабане котла.В соответствии с SOLAS , глава II-1, каждый паровой котел и каждый парогенератор без топки должны быть оборудованы не менее чем двумя предохранительными клапанами соответствующей производительности. Однако в отношении мощности или любой другой характеристики котла или парогенератора без сжигания топлива администрация может разрешить установку только одного предохранительного клапана, если таким образом обеспечивается адекватная защита от избыточного давления.

Обычно улучшенный высокий подъем является одним из самых популярных типов предохранительных клапанов, используемых на судах.Они настроены на подъем при давлении продувки и закрытие, когда давление снижается до безопасного предела. Они открываются при превышении рабочего давления на 3 %.  Подъем клапана составляет одну двенадцатую диаметра клапана.

• • Разгрузочный механизм: Разгрузочный механизм крепится к предохранительному клапану котла. Каждый отдельный предохранительный клапан снабжен своим разгрузочным механизмом, представляющим собой шкив и трос (соединенный с рычагом предохранительного клапана) с доступной ручкой на нижней рабочей площадке котла. Используется для подъема предохранительного клапана котла в случае аварии (не приближаясь к предохранительному клапану) и для регулярной проверки работы предохранительных клапанов.

• • Аварийный сигнал давления пара и выключатель: Для системы давления пара также предусмотрена аудиовизуальная сигнализация, напоминающая оператору о давлении пара. Как только сработает аварийный сигнал и давление продолжит расти (или снижаться), сработает предохранитель и отключит топливную горелку.Функция отключения различна и не зависит от автоматики, управляющей горелкой. Выключатель низкого давления имеет возможность перекрыть его, но выключатель высокого давления остановит горелку и ни в коем случае не должен отключаться

• Вентиляционное отверстие котла: Вентиляционное отверстие на корпусе котла необходимо для предотвращения взрыва котла после его остановки. Обычно он открывается, когда манометр показывает значение ниже 0,5 бар.

Система безопасности воды: Водяная система представляет собой высокотемпературную систему, и уровень и качество воды внутри водяного барабана играют решающую роль в безопасной эксплуатации котла.Ниже приведены оборудование/система, установленная на водяной стороне морского котла:

• Аварийный сигнал низкого/высокого уровня воды и отключение: Барабан котловой воды оснащен датчиком уровня, который будет постоянно контролировать уровень воды внутри барабана. Полный барабан будет переносить воду или не будет места для производства пара, что снижает эффективность котла; тогда как низкий уровень воды или его отсутствие в барабане приведет к перегреву труб и может привести к возгоранию или расплавлению всего котла.

Низкий/высокий уровень воды обеспечивает раннее предупреждение оператору о принятии соответствующих мер по управлению уровнем воды в барабане котловой воды.

• Аварийный сигнал слишком низкого уровня воды и отключение: Первоначальное предупреждение, обеспечиваемое вышеуказанной схемой (сигнализация низкого/высокого уровня воды), может быть недостаточным для оператора, так как в трубах может возникнуть серьезная утечка, что приведет к снижение уровня воды. Таким образом, обеспечивается вторичная безопасность, т.е.е. Аварийный сигнал слишком низкого уровня воды и отключение, что остановит зажигание горелки для контроля перегрева внутренних частей котла.

Прочтите по теме:  Наука, стоящая за циркуляцией воды в морских котлах на кораблях

• Индикаторы уровня воды: Котел оснащен несколькими индикаторами уровня воды, чтобы оператор мог легко видеть уровень воды в барабане и обеспечить безопасность эксплуатации котла.

Местные смотровые окошки предусмотрены в виде дуплекса на барабане котла, чтобы обеспечить работоспособность хотя бы одного смотрового стекла в случае, если одно перестанет показывать уровень.Удаленные индикаторы уровня воды, такие как датчик уровня воды перепада давления, зондовый датчик уровня и т. д., также предусмотрены для индикации текущего уровня в барабане в удаленном месте, например, в помещении управления двигателем.

См. также: Процедура продувки морских котлов

• Датчик солености: Корпус котла оснащен датчиком солености, который постоянно контролирует содержание растворенных твердых веществ в воде. Если содержание твердых веществ (например, соли) превышает установленное значение, он отключает котел, чтобы предотвратить повреждение труб и внутренних частей котла из-за загрязнения.Оператор должен либо продуть котел, либо подать свежую воду в барабан, чтобы устранить причину, приводящую к высокому солесодержанию (например, утечка в конденсаторе)

Система безопасности топлива: Котел работает на тяжелом или судовом газойле для выработки тепла в топке. Для обеспечения эффективной работы топливной системы она оснащена следующими функциями безопасности котла:

• Аварийный сигнал низкого давления топлива: Топливо в горелку подается с помощью топливного насоса.Установлены два насоса (один находится в резерве) для обеспечения бесперебойной работы в случае выхода из строя одного из насосов. Если давление подачи топлива меньше требуемого, распыления топлива не произойдет, что приведет к капанию топлива внутрь топки. Это может привести к обратному удару горелки и серьезным травмам оператора. После того, как сработает сигнал тревоги низкого давления, оператор должен убедиться в устранении его причины.

Связанное чтение:  Что делать при пропадании пламени морского вспомогательного котла или отключении топливного насоса?

• • Аварийный сигнал низкой/высокой температуры мазута: Современные судовые котлы предназначены для работы на различных сортах топлива в соответствии с правилами порта/ECA по минимизации загрязнения воздуха с корабля.Температура масла является важным фактором, так как она контролирует вязкость топлива, которая напрямую связана с распылением и эффективным сгоранием внутри топки. Если температура топлива не соответствует установленному значению (которое может различаться для разных марок топлива), подается звуковой сигнал. Оператор должен отключить сигнал тревоги и довести температуру масла до нормы перед повторным запуском котла.

• Тревога при исчезновении пламени: Блок горелки, представляющий собой фотоэлемент (известный также как датчик пламени), используется для обнаружения пламени внутри топки.Если горелка резко останавливается или во время запуска основная горелка не производит пламя, фотоэлемент обнаружит отсутствие пламени и подаст звуковой и визуальный сигнал тревоги.

Прочтите по теме:  Что можно и чего нельзя делать для эффективной работы котлов на судах

• • Сигнализатор плотности дыма: В связи с введением более строгих правил защиты окружающей среды, выхлоп котла оснащается датчиком плотности дыма, который обнаруживает продукты догорания, особенно при запуске котла и при малых нагрузках.Если плотность дыма выше требуемого значения, подается звуковой сигнал, на который оператору необходимо проверить горение котла

• Аварийный сигнал остановки нагнетательного вентилятора: Для эффективного сгорания необходима правильная смесь воздуха и топлива. Воздух подается в узел горелки с помощью вентилятора с принудительной тягой (FDF). Если вентилятор не работает по какой-либо причине, он генерирует аварийный сигнал.

Эксплуатационная безопасность: Автоматизация, сигнализация и предупреждения сделали жизнь моряков на судах намного проще, чем раньше, с точки зрения безопасности котлов.Однако профессиональные инженеры редко зависят от них и всегда полагаются на передовой опыт для эффективной эксплуатации оборудования.

Ниже приведены несколько важных функций безопасности эксплуатации морского котла:

• • Химические испытания и дозирование: Чтобы убедиться, что вода внутри котла не вредит внутренним системам котла

• Эффективная функция горячего колодца/каскадного бака: Поддержание правильной температуры горячего колодца сократит время производства пара котлом по сравнению с подачей низкотемпературной воды через каскадный бак

Прочтите по теме:  Практические советы по повышению эффективности котла

• Режим работы горелки: Обслуживаемая горелка обеспечивает надлежащее распыление и отсутствие обратного пламени горелки
• Продувка котла : Своевременная продувка котла поддерживает щелочность котловой воды и удаляет из нее плавающие примеси.
• Текущий осмотр печи: Топка котла отвечает за удержание тепла внутри котла и за снижение поверхностных теплопотерь. Сохранение огнеупоров печи приведет к эффективному производству пара в котлах

Связанное чтение:  Понимание огнеупоров для котлов и их типов

• Запаздывание: После того, как пар выходит из котла через главный запорный клапан, он подается в несколько систем по трубам и распределительным клапанам.Надлежащая изоляция труб и клапанов гарантирует, что котел не будет работать дополнительно, так как потеря пара будет сдерживаться. Также он обеспечивает безопасность корабельного персонала от поверхностных ожогов.
• Техническое обслуживание: Своевременное техническое обслуживание, такое как проверка предохранительного клапана, очистка труб котла и т. д., обеспечит безопасную и эффективную работу морского котла.

Для обеспечения безопасности морского котла оператор и специалисты машинного отделения должны иметь представление о том, что такое: «Профилактика лучше, чем лечение».

Отказ от ответственности:  Мнения авторов, выраженные в этой статье, не обязательно отражают взгляды Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания Marine Insight не претендуют на точность и не несут за это никакой ответственности. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих указаний или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.

Теги: котел

Паровые предохранительные клапаны низкого давления

Основное назначение предохранительного клапана – не допустить превышения давления в системе сертифицированного давления. При давлении выше сертификационного никто не может гарантировать безопасность системы, и особенно для паровой системы с очень горячим газом с огромным количеством скрытой теплоты последствия могут быть драматичными.

Размер предохранительного клапана в первую очередь зависит от максимальной мощности котла и рабочего давления в системе. Предохранительный клапан должен как минимум иметь пропускную способность по отводу всего пара, который котел может производить при работе на полной мощности при рабочем (или сертифицированном) давлении.

Приведенную ниже таблицу можно использовать для выбора типового предохранительного клапана в зависимости от мощности котла. Перед окончательным проектированием всегда сверяйтесь с документацией производителя.

20 1 1/4 9066 1 50 Таблица выше основана на паре низкого давления 100 кН/м ² (1 бар) или 15 psi в британских единицах измерения.Скрытая теплота насыщенного пара составляет 2201 кДж/кг (945 БТЕ/фунт) .

• 1 н / м ² = 1 PA = 1.4504 x 10 ^-4 LB / в ² (PSI) = 10 ^-5 бар

• для более высокого давления, пар сжаты и требуют меньшего объема — требуемый размер клапана уменьшается
• При более низком давлении пар расширяется и требуется больший объем — требуемый размер клапана увеличивается

Клапаны сброса давления котла — PexUniverse

Часто задаваемые вопросы

В: Как подобрать размер/выбрать предохранительный клапан для водогрейного котла?
О: Существует множество факторов, которые вместе определяют правильный тип и размер предохранительного клапана для водогрейного котла, но чаще всего это:
1. Размер котла в БТЕ (см. паспортную табличку или спецификации) — должен быть ниже номинала предохранительного клапана (также в БТЕ).
2. Котел макс. рабочее давление или МДРД (максимально допустимое рабочее давление, указанное на заводской табличке или в спецификациях) должно быть как минимум таким же или выше, чем у предохранительного клапана, чтобы клапан открывался на уровне или ниже МДРД.
3. Рабочее/рабочее давление в системе — определить рабочее давление в системе особенно сложно, так как оно неравномерно ни во времени, ни в пространстве. Большинство систем водяного отопления работают в диапазоне 12-25 фунтов на квадратный дюйм, поэтому для большинства применений достаточно предохранительного клапана на 30 фунтов на квадратный дюйм.

В: Как определить рабочее давление в системе?
A: В общем, одним из основных факторов, определяющих рабочее давление в системе (учитывая, что был выбран расширительный бак соответствующего размера), является «холодное» давление котла или настройка клапана регулировки давления, который подает подпиточную холодную воду в систему. система обогрева. Она, в свою очередь, в первую очередь зависит от высоты здания. Чтобы преодолеть гравитационное притяжение, давление холодной воды должно быть достаточным для доставки воды на самый верхний этаж.Для очень 2,3 фута водяного столба требуется давление 1 фунт на квадратный дюйм, а при средней высоте пола 12 футов мы можем определить «холодное» давление по следующей формуле: P _холод = N _этажей x 12 футов / 2,3
Пример : в 5-этажном здании с высотой этажа 12 футов минимальное давление для подачи воды должно быть 5 x 12 / 2,3 = 26 фунтов на квадратный дюйм. В данных условиях предохранительный клапан на 30 фунтов на квадратный дюйм может не сработать, учитывая увеличение давления из-за расширения горячей воды и дополнительный коэффициент безопасности на 5 фунтов на квадратный дюйм.На 4-х этажах уравнение даст ~21 psi, что находится в приемлемом диапазоне для предохранительного клапана на 30 psi. Для 2-этажного дома результат составляет ~ 11 фунтов на квадратный дюйм, что в основном совпадает с давлением холода / заполнения 12 фунтов на квадратный дюйм, характерным для большинства двухэтажных жилых домов в США.
Излишне говорить, что настройка предохранительного клапана всегда должна быть ниже максимального номинального давления котла.

В: Почему разные цены на клапаны с одинаковыми характеристиками?
A: Разница в конструкционных материалах и особенно в рельефной шайбе, седле и пружине.Клапаны более высокого качества будут изготовлены из лучших материалов, что обеспечит длительную безотказную работу, в то время как менее дорогие модели используют базовые материалы и, хотя и соответствуют отраслевым стандартам, будут иметь более короткий срок службы и могут потребовать обслуживания или замены (читай, затрат) раньше. чем более качественные.

Показать больше

Marine Engineering 360: Предохранительный клапан котла

Предохранительные клапаны котла:

Одним из наиболее важных автоматических предохранительных устройств в паровой системе является предохранительный клапан.Он защищает жизни, оборудование и имущество от потенциально опасных уровней температуры и сил, вызванных избыточным давлением в паровой системе.
Основная цель предохранительного клапана – не допустить, чтобы давление в системе превышало сертификационное давление.
Давление выше аттестационного никто не может гарантировать безопасность системы — и особенно для паровой системы с очень горячим газом с огромным количеством скрытой теплоты последствия при выходе из строя могут быть драматичными.

Дизайн:

Размер предохранительного клапана зависит в первую очередь от максимальной мощности котла и рабочего давления в системе.Предохранительный клапан должен как минимум иметь пропускную способность по отводу всего пара, который котел может произвести, работая на полной мощности при рабочем (или паспортном) давлении.

1. При более высоком давлении пар сжимается и требует меньшего объема, а размер клапана может быть уменьшен
2. для более низкого давления пар расширяется и требует большего объема, а размер клапана увеличивается
3. Хотя основные элементы обычного предохранительного клапана аналогичны, детали конструкции могут значительно различаться.
4. Клапаны типа DIN (обычно используемые по всей Европе), как правило, имеют более простую конструкцию с фиксированной юбкой (или колпаком), тогда как клапаны типа ASME имеют более сложную конструкцию, включающую одно или два регулируемых продувочных кольца.
5. Положение этих колец можно использовать для точной настройки значений избыточного давления и продувки клапана.
6. Для данной площади отверстия может быть несколько различных размеров входных и выходных патрубков, а также размеры корпуса, такие как размеры от осевой линии до лицевой стороны.
7. Кроме того, многие конкурирующие продукты, особенно европейского происхождения, имеют разные размеры и мощность для одного и того же номинального размера.

Работа предохранительного клапана:

1. Когда статическое давление на входе превысит установленное давление предохранительного клапана, диск начнет подниматься со своего седла.
2. Однако, как только пружина начнет сжиматься, усилие пружины увеличится.
3. Это означает, что давление должно продолжать расти, прежде чем может произойти какой-либо дальнейший подъем, и чтобы через клапан проходил какой-либо значительный поток.
4. Дополнительное повышение давления, необходимое для того, чтобы предохранительный клапан сработал с номинальной пропускной способностью, называется избыточным давлением.
5. Допустимое избыточное давление зависит от применяемых стандартов и конкретного применения.
6. Для сжимаемых жидкостей это обычно составляет от 3% до 10%, а для жидкостей от 10% до 25%.
7. Чтобы добиться полного открытия при таком небольшом избыточном давлении, конструкция диска должна быть специально разработана для обеспечения быстрого открытия.
8. Обычно это делается путем надевания на диск кожуха, юбки или кожуха.
9. Объем, заключенный в этом кожухе, известен как контрольная или узкая камера.
10. Когда начинается подъем и жидкость поступает в камеру, большая площадь кожуха подвергается воздействию давления жидкости.

Регламент предохранительных клапанов:

1. Каждый котел (включая котел-утилизатор) и парогенератор должен быть оборудован не менее чем одним предохранительным клапаном и при водогрейной поверхности более 46.5 м2 (500 футов2) необходимо предусмотреть два или более предохранительных клапана. Клапаны должны быть одинакового размера, насколько это практически возможно, и их совокупная пропускная способность должна быть не меньше, чем испарительная способность котла при максимальных рабочих условиях.
2. Ни в коем случае,

— Входной диаметр любого предохранительного клапана пропульсивного котла и пароперегревателей, используемых для выработки пара для главной пропульсивной установки и других механизмов, должен быть менее 38 мм (1,5 дюйма) и не более 102 мм (4 дюйма). — Для вспомогательных котлов и экономайзеров уходящих газов входной диаметр предохранительного клапана должен быть не менее 19 мм (3/4 дюйма).) не более 102 мм (4 дюйма).

3. Во всех случаях пропускная способность предохранительного клапана определяется исходя из площади нагрева котла и поверхности нагрева экранов вместе с топливно-горелочным оборудованием.

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН   — ИСПЫТАНИЕ НА НАКОПЛЕНИЕ ДАВЛЕНИЯ:

1. Предохранительные клапаны должны быть отрегулированы паром и испытаны накоплением давления в присутствии сюрвейера.
2. Давление в котле не должно превышать максимально допустимое рабочее давление более чем на 6% при закрытом паровом запорном клапане в условиях полного горения в течение 15 минут для жаротрубных котлов и 7 минут для водотрубных котлов.
3. Во время этого испытания не должно подаваться больше питательной воды, чем необходимо для поддержания безопасного рабочего уровня воды.
4. Точка срабатывания каждого предохранительного клапана не должна превышать установленное давление более чем на 3 %.

————————————————— ———————————-

.

Размер трубки DN		Грузоподъемность		Максимальный выход котла
(в)	(мм)	(кг / ч)	(LB / H)			(KW)	(BTU / H)
1/2	15	38	86	23	81 270
3/4		82	185	50	174 825
	1 25		145 324	89	306 180
	32	249	557	152	526 365	526 365
1 1/2
40	360662	807	220	762 615
2	53662	536	1 199662	1 199662	328	1 133 055
2 1/2	65	901	2 012	551	1 901 340662	г. 1
3	80	1 244	2 779	761	2 626 155
4	100	2 397	5 355	5 355	5 065	5 060 475
