Преобразователь напряжения 24 12 вольт в России

Россия

Абакан, Александров, Альметьевск, Анапа, Ангарск, Арзамас, Армавир, Архангельск, Астрахань, Ачинск, Балаково, Балашиха, Барнаул, Батайск, Белгород, Бердск, Березники, Бийск, Благовещенск, Борисоглебск, Братск, Брянск, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Воскресенск, Воткинск, Выборг, Выкса, Вязьма, Гатчина, Глазов, Горно-Алтайск, Грозный, Губкин, Дзержинск, Димитровград, Долгопрудный, Домодедово, Дубна, Евпатория, Екатеринбург, Ессентуки, Железногорск, Железнодорожный, Жуковский, Златоуст, Иваново, Ижевск, Иркутск, Ишим, Йошкар-Ола, Казань, Калининград, Калуга, Каменск-Уральский, Каменск-Шахтинский, Камышин, Канск, Кашира, Кемерово, Керчь, Кинешма, Киров, Кисловодск, Ковров, Коломна, Комсомольск-на-Амуре, Копейск, Королёв, Кострома, Красногорск, Краснодар, Красноярск, Крым, Кстово, Кузнецк, Курган, Курск, Липецк, Люберцы, Магадан, Магнитогорск, Майкоп, Махачкала, Миасс, Минеральные Воды, Михнево, Мичуринск, Москва, Мурманск, Муром, Мытищи, Набережные Челны, Нальчик, Находка, Невинномысск, Нефтекамск, Нефтеюганск, Нижневартовск, Нижнекамск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Новочеркасск, Ногинск, Обнинск, Одинцово, Ожерелье, Озеры, Октябрьский, Омск, Орёл, Оренбург, Орехово-Зуево, Орск, Пенза, Первоуральск, Пермь, Петрозаводск, Петропавловск-Камчатский, Подольск, Прокопьевск, Псков, Пушкино, Пятигорск, Ржев, Россия, Россошь, Ростов-на-Дону, Рубцовск, Рыбинск, Рязань, Салават, Салехард, Самара, Санкт-Петербург, Саранск, Сарапул, Саратов, Саров, Севастополь, Северодвинск, Сергиев Посад, Серпухов, Симферополь, Смоленск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Ступино, Сургут, Сызрань, Сыктывкар, Таганрог, Тамбов, Тверь, Тихвин, Тобольск, Тольятти, Томск, Туапсе, Тула, Тюмень, Улан-Удэ, Ульяновск, Уссурийск, Уфа, Ухта, Феодосия, Хабаровск, Ханты-Мансийск, Хасавюрт, Химки, Чебоксары, Челябинск, Череповец, Черкесск, Чита, Шахты, Щёлково, Электросталь, Элиста, Энгельс, Южно-Сахалинск, Якутск, Ялта, Ярославль

Гибридный мощный конвертировать 24 вольт 12 вольт для разнообразного использования

Доступ к множеству вариантов мощных, надежных и эффективных. конвертировать 24 вольт 12 вольт на Alibaba.com для всех типов домашнего и коммерческого использования. Эти. конвертировать 24 вольт 12 вольт оснащены новейшими технологиями и обладают разной мощностью, чтобы легко служить вашим целям. Вы можете выбрать из существующих. конвертировать 24 вольт 12 вольт моделей на сайте или выбирайте полностью адаптированные версии этих продуктов. Они долговечны и устойчивы, чтобы постоянно предлагать стабильное обслуживание без каких-либо поломок.

The. Коллекции конвертировать 24 вольт 12 вольт, представленные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и отображение любых ошибок, защита от перенапряжения и так далее. Эти. конвертировать 24 вольт 12 вольт доступны с различными номиналами напряжения, например 230 В переменного тока, 220 В / 230 В / 240 В для преобразователей и 100 В / 110 В / 120 В / 220 В / 230 В / 240 В для линейки инверторов. Эти. конвертировать 24 вольт 12 вольт также оснащены функциями защиты входа от обратной полярности.

Alibaba.com может помочь вам выбрать один из них. конвертировать 24 вольт 12 вольт с разнообразием моделей, размеров, мощностей, энергопотребления и многого другого. Эти умные. конвертировать 24 вольт 12 вольт эффективно экономят на счетах за электроэнергию даже в самых экстремальных климатических условиях. У них также есть возможность быстрой зарядки. Вы можете использовать их. конвертировать 24 вольт 12 вольт в ваших домах, гостиницах, офисах или любой другой коммерческой недвижимости, где энергопотребление является дорогостоящим и важным.

Просмотрите разнообразное. конвертировать 24 вольт 12 вольт представлены на Alibaba.com и покупайте лучшие из этих продуктов. Все эти продукты имеют сертификаты CE, ISO, RoHS и имеют гарантийный срок. OEM-заказы доступны для оптовых закупок с индивидуальными вариантами упаковки.

Преобразователи напряжения, инверторы, повышающие / понижающие.

Преобразователь электрической энергии — это электротехническое устройство, предназначение которого преобразовывать параметры электрической энергии (напряжения, частоты, числа фаз, формы сигнала). Для реализации преобразователей широко используются полупроводниковые приборы, так как они обеспечивают высокий КПД.

Так, например, различают автомобильные преобразователи напряжения 12 → 220 В, что означает, что они преобразовывают напряжение 12 Вольт в эффективное напряжение 220 Вольт. Такие преобразователи часто называют «инвертором», так как они преобразуют постоянный ток 12В бортовой сети автомобиля в переменный 220В. Такой преобразователь напряжения позволит использовать почти любые бытовые приборы (например фен, утюг, ноутбук, мобильный телефон и т.д.) при отсутствии сети 220В. Это сильно облегчает автомобильные путешествия и позволяет не отказываться от привычного всем комфорта, например в походных условиях.

Компактные размеры, простота использования и небольшой вес позволяют всегда иметь преобразователь напряжения под рукой.

Преобразователи напряжения защищены от короткого замыкания, перегрева и перегрузок.

    С помощью преобразователя напряжения Вы сможете питать и маломощную аппаратуру, (ноутбуки, телевизоры и т.д.), любой бытовой прибор, рассчитанный на напряжение 220 В,  в любом месте (на стоянке, на даче, в дороге). То есть автомобильный инвертор вырабатывает переменный ток, благодаря чему к нему можно подключать самые разнообразные электроприборы работающие от бытовой сети переменного тока.

Диапазон преобразователей напряжения 12 220 В очень широк: начиная от моделей (50 W) и заканчивая преобразователями напряжения на 1500 Вт.

    Для  грузовых  автомобилей  рабочее напряжение бортовой сети которых рассчитано  на 24 Вольта,  или  для аккумуляторов на  24 Вольта, мы  также предлагаем  преобразователи  напряжения,  рассчитанные  на  входное напряжение  24 Вольта.

Мощные инверторы могут питать разнообразные устройства, будь то компьютер или ноутбук, или холодильник или СВЧ-печь. К ним относятся преобразователи напряжения 450 В, преобразователи напряжения 900 В, преобразователи напряжения 1500 В.

Не гонитесь за высокой мощностью автомобильного инвертора, если Вы намерены подключать к нему только небольшие бытовые приборы.

Преобразователь напряжения купить Вы можете на сайте нашего фирменного Интернет-магазина «НПП Орион».


Неисправность преобразователя напряжения ➔ Почему плохо запускается инвертор при нормальном напряжении? ✮ Newet.ru

Одной из распространенных причин выхода из строя различного электрооборудования является неисправность преобразователя напряжения. Также проблемы с этим устройством отрицательно сказываются на стабильности и эффективности подключенной к нему аппаратуры. В этой статье мы рассмотрим основные поломки преобразователей напряжения DC/AC (инверторов), возможные причины их возникновения и способы устранения.

Назначение и принцип работы инверторов

Преобразователи напряжения DC/AC предназначены для преобразования постоянного напряжения в переменное — например 12 вольт DC в 220 вольт АС. Они используются в системах бесперебойного питания, на транспорте, в системах кондиционирования воздуха, сварочном оборудовании, АСУ ТП, телекоммуникационных и информационных технологиях.

Инвертор работает по следующему принципу:

  1. Постоянное напряжения от аккумулятора или другого источника подается на вход устройства.
  2. С помощью силовых ключей (транзисторов или тиристоров) производится периодическое подключение источника электропитания к цепи нагрузки. При этом происходит чередование полярности для формирования переменного напряжения.
  3. Управление частотой переключения силовых ключей, а также их синхронизация выполняется контроллером. Регулировка выходного напряжения в зависимости от изменения нагрузки осуществляется с помощью широтно-импульсной модуляции.
  4. Фильтры обеспечивают сглаживание ступенчатой формы выходного сигнала и формирование чистой синусоиды, необходимой для питания чувствительного электрооборудования.

Типовые проблемы с преобразователями напряжения

Основные неисправности преобразователя напряжения:

  • Отсутствие выходного тока при подаче питания на вход. Часто эта проблема связана с нарушением целостности электроцепи или перегоранием предохранителя. Также ее может вызвать неправильная полярность, срабатывание тепловой защиты или перегрузка.
  • Выходные характеристики не отвечают устанавливаемым значениям. Этот признак может быть связан с поломкой силового блока, потерями на контактных зажимах.
  • Частое отключение инвертора в процессе работы. Обычно оно связано с перегревом компонентов или коротким замыканием в цепи, из-за которого система защиты отключает устройство.
  • Нестабильное напряжение, неправильная форма выходного сигнала. Может вызываться загрязнением или запылением преобразователя, неисправностью транзисторов или силового трансформатора.
  • Перегрев. Его причиной также часто становится большое количество пыли, ухудшающей охлаждение компонентов. В ряде случаев он вызывается выходом из строя охлаждающих вентиляторов. Перегрев является распространенной причиной того, почему плохо запускается инвертор при нормальном напряжении.
  • Фон при питании аудиоаппаратуры от инвертора. Он может быть связан с неправильной полярностью (перевернутой вилкой сетевого провода при включении оборудования в розетку преобразователя), близким расположением питающих кабелей и аудиокабелей, плохим заземлением аудиоустройства.
  • Некоторые приборы не работают при подключении к инвертору. Эта проблема может быть вызвана высокими пусковыми токами. Повышенная потребляемая мощность оборудования в момент включения вызывает снижение выходного напряжения преобразователя. Также данная перегрузка может привести к поломке инвертора.

Неисправность преобразователя напряжения часто возникает из-за использования не подходящих проводов (например, алюминиевых вместо медных).

Многие модели инверторов чувствительны к питания. Они рассчитаны на работу только от аккумуляторных батарей или стабилизированных источников электропитания. Такие устройства нельзя подключать к солнечным панелям или бензогенераторам. Кроме того, к основным причинам поломки преобразователей относится неправильное подключение, настройка и эксплуатация, несвоевременное обслуживание. Важно помнить, что основная масса инверторов не рассчитана на длительную работу в режиме максимальных нагрузок.

Ремонт преобразователей напряжения

Ремонт преобразователей напряжения в основном предусматривает замену перегоревших или неисправных компонентов. Чаще всего из строя выходят силовые транзисторы, предохранители, диоды, трансформаторы. Многие модели инверторов выполнены из отдельных модулей. В случае поломки таких устройств обычно меняют весь неисправный блок целиком, так как покомпонентный замена бывает нецелесообразной.

При ремонте инверторов нужно учесть следующие моменты:

  • При замене перегоревших деталей очень важно правильно подобрать подходящий элемент. Основная сложность заключается в выборе аналогов транзисторов и трансформаторов при отсутствии оригинальных компонентов. Остальные элементы электросхемы — например, резисторы, конденсаторы или диоды — не имеют конструктивных особенностей, поэтому можно использовать любые доступные детали, подходящие по напряжению, мощности и номиналу.
  • При замене мощных транзисторов необходимо монтировать их на радиаторы с предварительным нанесением термопасты. В противном случае будет происходить перегрев силового ключа и быстрый выход его из строя.
  • Чтобы предотвратить возникновение многих неисправностей преобразователя напряжения, можно использовать дополнительные устройства и схемы защиты. В большинстве современных промышленных инверторов такие системы заложены в конструкцию устройства. Но некоторые производители не используют защитные схемы с целью удешевления аппарата.
  • Эффективность ремонта преобразователей напряжения во многом зависит от правильной диагностики.
    Желательно протестировать каждый элемент и участок цепи, чтобы точно определить причину поломки и не допустить ее повторение в будущем.

Итоги

Мы рассмотрели основные поломки инверторов и способы их устранения. Важно помнить, что для минимизации риска возникновения неисправности преобразователя напряжения следует соблюдать требования завода-изготовителя по подключению, условиям эксплуатации и обслуживанию устройства.

Преобразователи постоянного/постоянного тока с 24 В на 12 В 60 Вт и 120 Вт, 10 и 15 А, пик 24/12 В.


Это регулируемые импульсные преобразователи мощности, предназначенные для использования 12 вольтовое оборудование в 24-вольтовых автомобилях. Это привлекательные, надежные, прочные Преобразователи постоянного тока в постоянный для вилочных погрузчиков, внедорожников, строительства и отдыха оборудование. Те, что указаны как «принудительное воздушное охлаждение» должны быть защищены от воды, брызг и пыли, которые могут попасть в блок питания.

Пиковый ток 15 А
Преобразователь постоянного тока в постоянный
Пиковый ток 10 А
Преобразователь постоянного тока в постоянный
PST-D24/12-150
Количество 1-10 65,50 $
11-100 49,25 $
101-500 33,75 долл. США
500+ 31,50 долл. США
PST-D24/12-100
Количество 1-10 38,50 $
11-100 33,75 $
101-500 20,48 долл. США
500+ 18,80 долл. США

PST-D24/12-100 и -150 Замечания по применению

Пояснение к действию:

Этот преобразователь постоянного тока в постоянный имеет два источника питания.Главный из них Выход 10 ампер, 13,8 вольт. Вторичный имеет 12-вольтовый слаботочный выход. Назначение вторичной цепи — включить блоки «дистанционного включения», которые Для включения нужно подать 12 вольт на выключатель. Многим приложениям это не нужно выход. Белый выход 12 В не включится, пока не будет отключен основной оранжевый вход. уже на.

Входные провода:

Вход имеет четыре провода. Черный идет на шасси или аккумулятор земля.Красный провод идет к плюсу аккумулятора (+24 вольта). Белый входной провод является контрольным проводом. Для включения блока белый провод необходимо подключить к +24 вольт. Это можно сделать, подключив его постоянно, или он может быть подключен через ключ зажигания автомобиля. Оранжевый провод также является проводом управления. Это может быть подключен к +24 постоянно жесткой проводкой или через переключатель.

Если слаботочный выход 12 В не требуется, оранжевый входной провод может быть завязан или подключен к входу белого провода.

Выходные провода

Основные силовые провода — белый и черный. Белый +13,8 выходное напряжение, черный – это земля. При необходимости можно подключить оранжевый выход 12 В. используется в качестве источника дистанционного включения выключателя. Если не требуется, его следует завязать таким образом, чтобы не было короткого замыкания на шасси.

Применений:

Аксессуары для инвалидных колясок.

Часто желательно запускать 12-вольтовое оборудование на 24-вольтовом инвалидная коляска.Например, портативный компьютер, автомобильное радио или насос для сиденья. это неразумно делать это, просто подключая одну из 12-вольтовых батарей. Это приводит к разбалансировке аккумуляторов, а затем во время зарядки один из аккумуляторов будет перезаряжен, а другой – под заряжены, что ограничивает срок службы батарей. Хорошим решением является использование DC/DC преобразователь для преобразования 24 вольт в 12 вольт.

Гнездо автомобильного прикуривателя, которое можно приобрести по адресу Radio Shack представляет собой удобную розетку на 12 В для подключения преобразователя постоянного тока. вывод в.

Для стационарной установки, такой как поплавковый насос, преобразователь постоянного тока может быть подключен непосредственно к насосу, выводя оранжевый провод управления к выключателю, если это необходимо.

Крепление:

Преобразователь постоянного тока имеет монтажный фланец с четырьмя саморезами. винты в комплекте.


Какой размер выбрать?

Для определения Сила тока, которая вам понадобится, сложите ватты всего оборудования и разделите на 13.8 вольт. Образцы и розничные продажи доступны для тех, кто указан как «в на складе». Минимальный объем закупки действителен для остальных.

Они также известные как 24-вольтовые редукторы напряжения и регуляторы напряжения.

DC-DC Преобразователи 15 А Peak
Преобразователь постоянного тока в постоянный
В наличии
10 А Peak
Преобразователь постоянного тока в постоянный
В наличии
Номер детали ПСТ-Д24/12-150 ПСТ-Д24/12-100
Входное напряжение от 18 до 28 ВDC от 18 до 28 ВDC
Максимальный входной ток без нагрузки 100 мА 100 мА
Выходное напряжение 13. 8 В постоянного тока 13,8 В постоянного тока
Настройка выхода ± 3В ± 3В
Макс. выходной ток(ы) 15 А 10 А
Максимальная выходная мощность (10 минут) 200 Вт 138 Вт
Максимальная выходная мощность (3 часа) 160 Вт
(12 А)
95 Вт
(7 А)
Максимальная выходная мощность (непрерывная) 140 Вт
(10 А)
70 Вт
(5 А)
Выход текущий лимит?
Тип выходного штекера Полет приводит Полет приводит
Эффективность 85 % 85 %
Регулирование линии ±70 мВ ±70 мВ
Регулирование нагрузки ± 1% ±1%
Частота переключения 25 кГц 25 кГц
Выход пульсирующий шум 100 мВ среднеквадратичная сумма 100 мВ среднеквадратичная сумма
Дистанционное включение/выключение питания
Защита Перенапряжение, перегрузка по току, короткое замыкание, реверс Полярность, перегрузка Перенапряжение, перегрузка по току, короткое замыкание, реверс Полярность, перегрузка
Размеры 115 х 150 х 43 40 х 115 х 43
Вес 600 г 200 г
Температура 0 до 40°C, повышение на 25 градусов выше температуры окружающей среды при постоянной полной мощности
Дополнительные функции Пассивное охлаждение Пассивное охлаждение
Розничная цена (уточняйте по телефону) Оптовые цены) PST-D24/12-150
1-10 61 долл. США.60
11-100 46,46 $
101-500 31,80 $
500+ 29,80 $
PST-D24/12-100
1-10 36,47 $
11-100 31,86 $
101-500 20,48 долл. США
500+ 18,80 долл. США

Преимущества:

Недорогой сильноточный импульсный преобразователь постоянного тока в постоянный.

Высокая эффективность.

Отличная регулировка линии и нагрузки.

Широкий диапазон входного напряжения.

Преобразователь постоянного тока 24 В в 12 В Sure Power (60 А)

Преобразователь питания Sure Power 60 А (24 в 12 В) 21060C00


Доступно питание 12 вольт. Часто эту мощность 12 вольт можно получить, постукивая по аккумуляторной батарее на стыке нижней и верхней батарей. Прикосновение к блоку аккумуляторов приведет к неравному потреблению тока от нижнего и верхнего аккумуляторов. Неравномерное потребление тока от батарей приведет к дисбалансу заряда. Нижняя батарея будет разряжаться сильнее, чем верхняя. В конечном итоге это приведет к повреждению и сокращению срока службы батарей.

Преобразователь питания представляет собой эффективный метод обеспечения баланса напряжения между двумя батареями за счет обеспечения всего 12-вольтового тока. Аккумулятор предназначен только для питания переходных токов, которые превышают выходную мощность преобразователя. Таким образом, преобразователь максимально увеличивает срок службы батарей в системе с двумя батареями.

Преобразователи имеют фиксированные выходы для прямого питания 12-вольтовых нагрузок, где 12-вольтовая батарея недоступна.


ДОКУМЕНТАЦИЯ
При нажатии на одну из следующих ссылок откроется новая вкладка в вашем браузере.


ХАРАКТЕРИСТИКИ

  • Низкий потребляемый ток в режиме ожидания ( обычно 5 мА или менее )
  • От -40°C до +85°C для температурной защиты
    .
  • Защита от короткого замыкания и перегрузки по току.
  • Защита от обратной полярности.
  • Защита от перенапряжения/низкого напряжения.
  • Отбойник до 100 В постоянного тока.
  • Устройства, соответствующие требованиям RoHS, доступны с некоторыми преобразователями и эквалайзерами.
  • Защита от потери заземления.
  • Соответствие электромагнитным помехам/электромагнитной совместимости: модели, разработанные в соответствии с конкретными заказчиками, стандартами SAE, ISO, E mark, CE или военными стандартами.
  • Диапазон рабочего входного напряжения от 9 до 96 вольт (постоянного тока) минусовая масса.
  • Устойчивость к ударам и вибрации.
  • Доступны модели с защитой от воздействия окружающей среды (эквивалент IP67).
  • Типичная эффективность 94%.
  • Блоки могут быть подключены параллельно для увеличения производительности.

Профиль производителя: Sure Power Industries
Sure Power Industries (теперь часть Eaton/Cooper Bussmann) предлагает широкий спектр качественных продуктов и инженерных услуг, предназначенных для помощи в управлении электрическими системами постоянного тока. С момента изобретения изолятора аккумуляторной батареи в 1959 году компания Sure Power занимается разработкой и производством инновационных, надежных и конкурентоспособных по цене продуктов и услуг для самых разных рынков, включая внедорожные, автобусные и грузовые, морские и автомобильные.

Преобразователь 24 В в 12 В / понижающий трансформатор для самолетов / самолетов до 28 В

Описание продукта

Идеальный недорогой преобразователь 24 В в 12 В для вашего 24-вольтового системного самолета . Запустите ЛЮБОЕ устройство до 5 AMPS общего потребления тока. Используйте это в своем эксперименте, чтобы управлять 12-вольтовым прикуривателем, 12-вольтовым iPad, нашей 12-вольтовой светодиодной системой освещения кабины или нашими 12-вольтовыми светодиодными стробоскопическими посадочными огнями.

Помещается на ладони — весит всего 2 унции! Этот преобразователь EASY рассчитан на мощность 60 Вт. Просто подайте 24 вольта на КРАСНУЮ линию, заземлите оба черных провода, и 12 вольт потекут из ЖЕЛТОГО провода.Просто как тот! Самый дешевый преобразователь на 24 В на рынке! Технические характеристики :

Размеры коробки : 1 3/4″ X 1 1/4″ X 3/4″ (45 мм x 32 мм x 18 мм)
Расстояние между монтажными отверстиями: 2 1/8″ (55 мм)
Длина провода : 5 дюймов (130 мм)
Входное напряжение: 15–35 В макс.
Макс. потребляемый ток: 5 А макс. от 40°C до +85°C
Регулировка напряжения: ± 2%



ПРИМЕЧАНИЕ: Только для экспериментальных самолетов.

ОСВОБОЖДЕНИЕ ОТ ОТВЕТСТВЕННОСТИ:

Этот продукт предназначен только для управления освещением. Как командир воздушного судна вы берете на себя всю ответственность за безопасность вашего самолета, находящихся на борту, а также людей или имущество на земле. CRAZEDpilot не дает никаких гарантий, явных или подразумеваемых, в отношении любого содержания этих письменных материалов или в отношении какого-либо содержания этих письменных материалов и ни при каких обстоятельствах не несет ответственности за какие-либо подразумеваемые гарантии за любые косвенные, случайные или косвенные убытки (включая, помимо прочего, убытки за потерю коммерческую прибыль или прерывание деятельности), возникающие в результате использования или невозможности использования этих письменных материалов или оборудования.

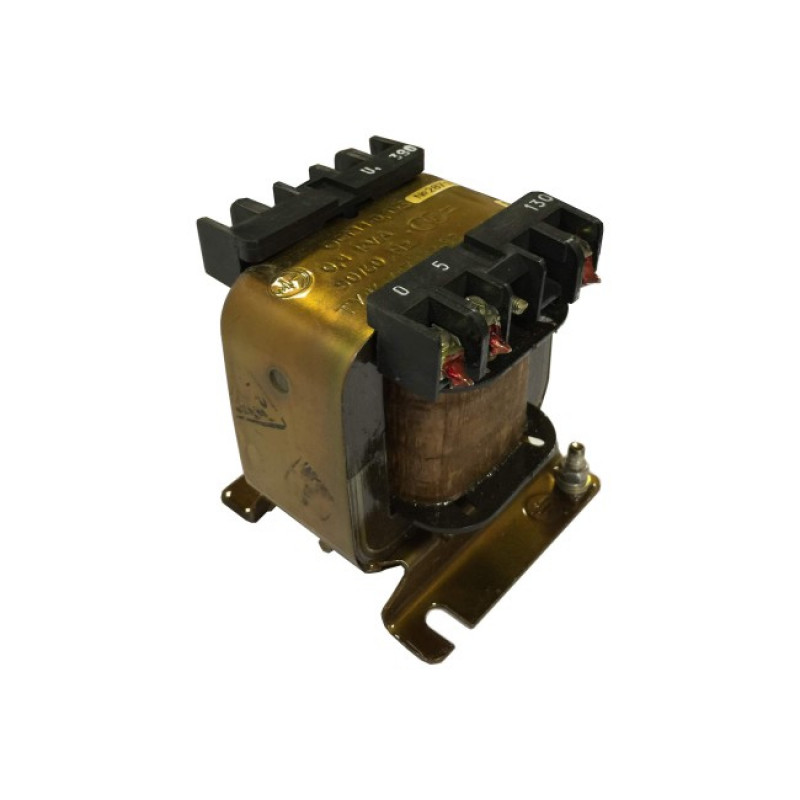

Трансформатор 24 В и 12 В

Трансформатор представляет собой электрическое устройство, основной функцией которого является преобразование напряжения. Трансформатор является важным элементом электрических устройств и систем, поскольку он позволяет адаптировать подаваемую мощность к мощности, требуемой машиной. Одна из классификаций типов трансформаторов основана на величине напряжения, с которым они работают. В этом у нас есть трансформаторы высокого и низкого напряжения . В этом чтении мы обсудим трансформаторы низкого напряжения и, в частности, наиболее распространенные типы — 24 вольта и 12 вольт на выходе.

Трансформатор 24 В и 12 В

Конструкция

В зависимости от конструкции существует две большие категории, а именно магнитные и электронные типы. Электронные типы состоят из таких компонентов, как резисторы и конденсаторы. Он легкий, дешевый, с меньшим тепловыделением, но с низким сроком службы. Самый распространенный тип – магнитный. Конструкция этого типа состоит из слоистого железного сердечника, оболочки или магнитного материала тороидальной формы. Материал является плохим проводником электричества. Первичная обмотка состоит из витков медных проводов вокруг магнитного материала.А клеммы подключаются к источнику питания. Вторичная обмотка состоит из изолированных медных проводников, расположенных таким образом, что они электрически изолированы, но магнитно связаны с первичными проводниками. Детали могут быть закрыты пластиковой или металлической крышкой для защиты от внешних факторов или оставлены, если она установлена ​​в уже заключенном в корпус устройстве.

Операция

Электронный тип работает по принципу делителя напряжения. Когда резисторы или конденсаторы включены в последовательную цепь, напряжение на них пропорционально значению их сопротивления и емкости соответственно.Выходное напряжение разработано таким образом, чтобы сниматься в той точке, в которой оно предназначено. Магнитные преобразователи работают по принципу электромагнитной индукции Фарадея. Магнитный поток индуцируется в первичной обмотке при изменении тока, что вызывает изменение потока, связанного со вторичной обмоткой. Изменение потока индуцирует электромагнитную силу на вторичной обмотке, и когда ток закрыт, ток течет. Индуцированное вторичное напряжение пропорционально коэффициенту трансформации между первичной и вторичной обмотками.Внутри сердечника протекает вихревой ток утечки, потому что он не является идеальным изолятором, это вызывает нагрев и объясняет потери мощности. Сердечник в то же время не является идеальным мягким магнитом, сопротивление потоку потока вызывает магнитострикцию, что приводит к потерям мощности в виде хрипящего звука и вибрации. У этих трансформаторов вторичное напряжение составляет 24 В или 12 В, а первичное напряжение берется из сети от поставщика электроэнергии (240 В переменного тока или 120 В переменного тока). По сути, это понижающий трансформатор.Это низкое выходное напряжение имеет множество применений в мире электроники.

Приложения

Электронные устройства имеют один строительный блок — транзистор. С момента изобретения диода, а затем и транзистора возникла потребность в низковольтной мощности, ниже той, которую обеспечивает поставщик электроэнергии. Компьютеры, мобильные телефоны, цифровое телевидение, принтеры и множество цифровых гаджетов имеют встроенные или внешние адаптеры питания. Первым компонентом адаптера питания является трансформатор на 24 или 12 В.Пониженное напряжение может обрабатываться другими компонентами, которые дополнительно регулируют мощность перед подачей.

Эффективное преобразование постоянного тока 12 В в 5 В для маломощной электроники, оценка шести модулей

В настоящее время я работаю над проектом Arduino, устанавливаемым на автомобиле. Устройство рассчитано на постоянное питание, и я решил использовать автомобильный аккумулятор в качестве источника постоянного питания. Я разрабатываю устройство с низким энергопотреблением, потребляя 50 мА или меньше, потому что кто хочет застрять с разряженной батареей, верно?

Автомобильный аккумулятор

обычно обеспечивает напряжение от 7 до 15 вольт, но в некоторых стандартах упоминается, что возможны скачки напряжения до 40 вольт.Напряжение автомобильного аккумулятора обычно составляет около 12 В, но падает до ~ 7 В, когда вы запускаете двигатель, и поднимается до ~ 14 В, когда двигатель работает и аккумулятор заряжается. Поскольку мы не хотим, чтобы наше устройство сбрасывалось во время запуска, мы хотели бы выполнить преобразование входного напряжения от 7 до 20 вольт в фиксированное выходное напряжение 5 вольт, которое ожидает Arduino Uno.

Регуляторы напряжения

На плате Arduino Uno есть регулятор напряжения, который мы могли бы использовать. Рекомендуется для напряжения от 7 до 12 вольт.Это означает, что нам придется сначала понизить высокое напряжение автомобильного аккумулятора с помощью внешнего компонента, прежде чем мы сможем подать его на плату Arduino Uno. К сожалению, это само по себе не решило бы наших проблем, поскольку не отвечало бы нашим требованиям к эффективности.

Arduino Uno с регулятором напряжения в кружке. [Фото с сайта http://www.electricrcaircraftguy.com]

Проблема с использованием регулятора напряжения заключается в том, что регулятор является расточительным. Любое дополнительное напряжение, которое необходимо сбросить, преобразуется в тепло.Формула эффективности: eff(reg)=Vout/Vin. Стабилизатор напряжения также имеет некоторые преимущества, одним из которых является стабильность, что означает, что он может поддерживать очень стабильное и точное выходное напряжение. Еще одним преимуществом является его компактный размер.

Чтобы выполнить эффективное преобразование, нам пришлось бы использовать импульсный источник питания, в частности, понижающий преобразователь, который понизит для нас напряжение. Понижающий преобразователь будет включать и выключать вход настолько быстро, насколько это необходимо для обеспечения необходимого напряжения и мощности на выходе.В оставшейся части этой статьи мы сравним шесть различных понижающих (понижающих) модулей. Если вы не знакомы с тем, как работает импульсный понижающий преобразователь, прочтите эту статью, в которой также сравниваются некоторые модули при более высоких нагрузках.

Модули-кандидаты

Один из вариантов реализации, который я рассмотрел, состоит в том, чтобы понизить напряжение батареи примерно до 7 вольт, а затем подать питание на Arduino через регулятор напряжения. Преимущество заключается в более стабильном напряжении для Arduino, однако будет потеря энергии 1-eff(reg)=1-5/7=28%. Кроме того, каждый процесс преобразования требует некоторого запаса между Vin и Vout, поэтому, имея две ступени, нам становится трудно поддерживать нижний предел диапазона напряжения автомобильного аккумулятора, что создает потенциальные проблемы со сбросом во время запуска двигателя.

В итоге я стал искать модули, способные работать от автомобильного аккумулятора и выдавать 5 вольт. Это может быть регулируемый модуль или фиксированный на 5 вольт. Я бы подключил эти модули к USB-порту Arduino (предпочтительнее из-за наличия там дополнительной защиты) или напрямую к контакту Arduino 5V.Это означает, что предпочтение отдается модулям со встроенным гнездовым выходным USB-портом, хотя для компенсации его отсутствия можно использовать адаптеры или кабели-преобразователи.

Модули

Модули, которые я протестировал, родом с Дальнего Востока, и большинство из них были куплены на eBay по цене от 1 до 2 долларов США (включая доставку). Это означает, что у большинства из них нет четкого номера модели или названия производителя. Я придумаю краткое название для каждого модуля, чтобы мне было легче упоминать их.Я признаю, что качество фотографий могло бы быть лучше. Я старался изо всех сил с тем оборудованием, которое у меня было. Также обратите внимание, что каждая фотография имеет собственный масштаб. Вот модули в произвольном порядке.

Сигара

Преобразователь «Сигара»

Этот адаптер имеет штекер прикуривателя на одном конце и предназначен для подключения к гнезду прикуривателя в автомобиле. Выходное гнездо представляет собой гнездо USB-порта. Такие модули продаются конечным пользователям для зарядки USB-устройств в автомобиле.Я понятия не имею, где я это взял, но я нашел его в своей корзине для деталей, разобрал и использовал в этом исследовании.

Поскольку такие преобразователи продаются конечным пользователям, в их списках обычно нет фотографии печатной платы, так что это рулетка в отношении того, какой чип и эффективность вы получаете.

Регулируемый

«Регулируемый» преобразователь, передний

«Регулируемый» преобразователь, задний

Этот адаптер продавался на eBay как «Регулируемый понижающий модуль питания постоянного тока LM2596 4. 75-24В до 0,93-18В”. На самом деле чипа LM2596 там нет, что не должно сильно удивлять покупателей eBay. Это регулируемый понижающий модуль, который отлично подходит для прототипирования. Вы регулируете выходное напряжение с помощью многооборотного потенциометра. Входные и выходные разъемы представляют собой винтовые клеммы, и вы можете видеть, что я подключил их к цилиндрической вилке для удобства использования.

Амперметр

Преобразователь «Амперметр», передний

Преобразователь «Амперметр», задний

Этот модуль продавался на eBay как «Понижающий преобразователь постоянного тока, постоянный ток постоянного напряжения, 2 А с вольтметром-амперметром».Он имеет регулируемое напряжение, ток и дисплей, который может отображать входное/выходное напряжение и выходной ток. Очень удобно для прототипирования. Для некоторых это может даже стать альтернативой настольному блоку питания. Этот модуль имеет разъемы, аналогичные модулю «Регулируемый», способ настройки также аналогичен.

Штраф

Преобразователь «Fine», передний

Конвертер «Fine», задний

Этот модуль от QSKJ был указан как «Fine 6-24V 12V/24V to 5V 3A CAR USB Charger Module DC Buck step down Converter».Это один из самых маленьких модулей в тесте. Он явно создан для интеграции в другие проекты, поскольку имеет две площадки для пайки для ввода. На выходе — довольно симпатичный женский USB-порт. В листинге упоминается множество дополнительных функций, таких как новейшая схема идентификации USB, схемы защиты, сверхнизкий статический ток (0,85 мА) и многое другое.

600 мА

Преобразователь «600 мА», передний

Преобразователь «600 мА», задний

Этот модуль с маркировкой «DM01» на 100% предназначен для интеграции.Входы и выходы через контактные площадки. Похоже, этот модуль также выпускается в версиях на 3,3, 9 и 12 вольт. Он был выставлен на продажу как «Модуль понижающего преобразователя постоянного тока 600 мА 6-55 В до 5 В, регулятор фиксированного выходного напряжения». Это может быть самый маленький модуль из 6, но отсутствие порта USB делает его несправедливым сравнением. Одна особенность, которая отличает этот модуль от других в тесте, заключается в том, что он имеет контактную площадку «EN». Вы можете управлять этим разъемом, чтобы отключать и запускать модуль, когда это необходимо. Ток выключения заявлен как менее 1 мкА.Если вы просто собираетесь соединить эту площадку с «Vin+», не беспокойтесь, «ток холостого хода» этого модуля составляет всего 0,7 мА.

Точный

«Точный» преобразователь, передний

Преобразователь «Точный», задний

Этот модуль имеет те же соединения, что и «Fine», но немного крупнее. Он продавался как «3A DC-DC 9V/12V/24V to 5V USB Step Down Power Module 2A Precise Vehicle Charger».

Напряжение и ток

Вот некоторые электрические характеристики 6 модулей.У меня не было свойств модуля для «Cigar», поэтому диапазоны основаны на спецификациях чипа и могут быть лучше, чем фактические диапазоны модулей.

Модуль Входное напряжение Выходное напряжение Максимальный выходной ток Пиковый выходной ток
Сигара 3 — 40 В 5,4 — 5,5 В 1,5 А ?
Регулируемый 4,75 — 24 В 0,93 — 18 В 2.5А
Амперметр 4,5–24 В 0,93–20 В 2 А ?
Тонкая 6–24 В 5,1–5,2 В 2,1 А 3 А
600 мА 6 — 55 В 5 В 0,6 А 1 А
Precise 7,5–28 В 5 В 2 A 3 A

Пиковый ток относится к способности обеспечивать высокий ток в течение ограниченного периода времени.Максимальный ток относится к максимальному току, который модуль может постоянно обеспечивать. Имейте в виду, что в некоторых модулях упоминается, что для работы при максимальном токе может потребоваться дополнительный радиатор или решение для охлаждения.

Несколько моментов, заслуживающих упоминания: во-первых, «Сигара» с фиксированным выходным разъемом USB обеспечивает слишком высокое напряжение по стандартам USB. Это может быть из-за старости или просто плохого качества. Разница составляет около 10%, и я бы посчитал ее непригодной для использования. Во-вторых, большинство модулей могут работать с входным напряжением до 25 вольт, но немногие могут работать с напряжением 40 вольт и выше.Спасибо за это.

Свойства цепи переключения

Модуль Чип Частота Индуктор Заявленная эффективность
Сигара MC34063A
100 кГц 220 мкГн ? 83 % при 24 В и 500 мА
Регулируемый MP23070N 340 кГц
10 мкГн ? до 98%
Амперметр MP23070N 340 кГц
10 мкГн ? ?
Fine MP2315 (метка AGCG)
500 кГц 4. 7 мкГн от 12 В до 5 В 1 А может до 94%
600 мА HT7463A (маркировка 463A)
1250 кГц
22 мкГн до 96%
Precise MP1584EN 500 кГц
15 мкГн ? до 96%

Более высокая частота переключения означает меньшую пульсацию на выходе (более точное значение напряжения/тока), но приводит к увеличению накладных расходов из-за переключения, что немного снижает эффективность.

Рядом с некоторыми значениями индуктивности стоит знак «?». Это означает, что компонент не был помечен, а значение было оценено на основе рекомендаций в таблице данных. Обычно более низкая частота требует катушки индуктивности большего размера.

Тестирование

Измерение тока с обеих сторон

Сначала я измерил потребляемый моим устройством ток на выходе преобразователя, который составил около 50 мА. Затем я создал фиктивную нагрузку 100 Ом, используя два резистора по 200 Ом параллельно. Я использовал массив резисторов, чтобы уменьшить нагрузку на каждый отдельный резистор, который был рассчитан на 0,25 Вт. Согласно закону Ома, резистор на 100 Ом вызовет нагрузку 50 мА при напряжении 5 вольт, подобно тому, как это сделает устройство.

Затем я измерил ток, потребляемый преобразователем на стороне входа, как для нагрузки устройства, так и для фиктивной нагрузки. Я заметил, что реальная нагрузка и фиктивная нагрузка с одинаковым средним током имеют одинаковую эффективность. Разница могла возникнуть, поскольку фиктивная нагрузка потребляла фиксированную мощность, в то время как устройство могло потреблять мощность всплесками, но это не оказало существенного влияния на результаты.Я пришел к выводу, что использование фиктивных резисторов является достаточно хорошим приближением для этого теста.

Затем я сделал фиктивные нагрузки для токов 25 мА, 50 мА и 100 мА с использованием 1, 2 и 4 резисторов, включенных параллельно.

Измерение тока с фиктивной нагрузкой

Чтобы как можно меньше влиять на измерение, я использовал амперметр на входной стороне (последовательно) и рассчитал ток на выходной стороне, используя закон Ома I=V/R. Таким образом, не было никакого воздействия на выходную сторону, которое могло добавить падение напряжения и повлиять на результаты.Напряжение V измерялось параллельно, а сопротивление R известно и зависит от фиктивной нагрузки, используемой для каждого испытания.

Блок питания для теста выдавал 12В, но из-за падения напряжения на амперметре входное напряжение модулей немного ниже.

Результаты

Я рассчитал эффективность каждого модуля для каждого типа нагрузки следующим образом:

 eff = Контакт/Pвых = (Vin*Iin)/(Vвых*Iвых)

Даташиты некоторых микросхем, используемых в модулях, содержали график эффективности.КПД зависит от напряжения и тока. Когда это было доступно, я добавлял указанную эффективность чипа для соответствующих Vin и Iout в последний столбец. Некоторые модули имеют диаграммы эффективности, которые не охватывают диапазоны низких токов, что может указывать на тип нагрузки, для которой чипы были (не) предназначены.

Выходной ток 25 мА

Модуль In В Out В In мА Эффективность Эффективность чипа
Сигара 11. 82 5,46 21 60%
Регулируемый 11,63
5,08 35,65 31%
Амперметр 11,58 5,04
40,04 27%
Тонкая 11,91 5,12 13,7 80% 87%
600 мА 11,9
5.04 14,2 75% 74%
Точный 11,9
4,98 14,75 71% 75%

Выходной ток 50 мА

Модуль In В Out В In мА Эффективность Эффективность чипа
Сигара 11,52 5,49 38,6 68%
Регулируемый 11.45 5,08 47,44 48%
Амперметр 11,39 5,05 52,2 43%
Тонкая 11,73 5,13 26,98 83% 89%
600 мА 11,72 5,01 26,66 80 % 86 %
Точный 11,72 4,98 27. 3 78% 77,5%

Выходной ток 100 мА

Модуль In В Out В In мА Эффективность Эффективность чипа
Сигара 11,15 5,54 76,3 72%
Регулируемый 11,22 5,08 79,8 58%
Амперметр 11.18 5,04 76,1 60%
Тонкая 11,41 5,12 54,6 84% 91%
600 мА 11,46 4,9 51 82 % 88 %
Точный 11,38 4,96 53,5 81% 82%

Заключение

Различия могут быть значительными, как показано выше. В тесте с самой низкой нагрузкой (25 мА) худший производитель потребляет в 3 раза больше энергии, чем лучший.

Различия в эффективности между модулями становятся менее заметными по мере увеличения нагрузки: 2x для 50 мА и 1,5x для 100 мА.

Различное входное напряжение. Более высокий ток на входе означает более высокое падение напряжения на амперметре, что приводит к более низкому входному напряжению по сравнению с выходным напряжением источника питания.

Указанный КПД чипа находится в пределах 5-10% от измеренного КПД модуля. Дельта может быть связана с неэффективностью самого модуля или с различиями в общих условиях (температура и т. д.).

И победитель: «Отлично»! Этот модуль явно лучше всего подходит для сценариев с низким энергопотреблением. При достижении токов 100 мА различия между тремя ведущими модулями минимальны.

Чем «Хорошо» лучше других? Это относительно новая ИС. Техническое описание датировано 2014 годом, тогда как, для сравнения, MP2307 — 2008 годом. Он также имеет очень низкие значения Rds(on) (90 мОм/40 мОм), но, что наиболее интересно, MP2315 имеет режим энергосбережения AAM (Advanced Asynchronous Modulation) для легкая нагрузка.

Расширенная асинхронная модуляция (AAM) — это запатентованная технология MPS. При использовании этой технологии ИС будет снижать свою частоту при обнаружении низких нагрузок, тем самым уменьшая накладные расходы на переключение, но потенциально вызывая нестабильность и пульсации. Значение резистора на выводе AAM определяет, когда начать это поведение. Не стесняйтесь исправлять меня в комментариях, если я не правильно объясняю.

В заключение, если вам нужен эффективный модуль для легких нагрузок, вы можете попробовать этот модуль от QSKJ с микросхемой MPS MP2315, помеченной как AGCx (я видел, что специально используются AGCG или AGCE).Если у вас есть другие рекомендации, поделитесь ими в комментариях ниже. Удачного проекта!

Super 24-0-24 Вольт 5 Ампу и дополнительно 12-0-12 Вольт 1 Усилитель Step Down Transformer, इलेक्ट्ट्रॉनिक ट्रांसफार्टर — Basha Enterprises, Chennai

Super 24-0-24 Вольт 5amp и дополнительно 12-0-12 Вольт 1 шаг AMP Down Transformer, इलेक्ट्रॉनिक ट्रांसफार्मर — Basha Enterprises, Ченнаи | ID: 22941089430

Спецификация продукта

2

2 220V-24V

9000V-24V 9002
Super
Использование / Приложение Power
Часть № SHV002
Тип/с воздушным охлаждением
Номинальное напряжение 24 В
Выходное напряжение 24-0-24 В 5 А и 12-0-12 В 1 А

Описание продукта

Трансформатор SUPER 24-0-24 Вольт 5А и дополнительно понижающий трансформатор 12-0-12В 1А коммерческого назначения

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом


О компании

Правовой статус фирмы Физическое лицо — собственник

Характер деятельности Производитель

Член IndiaMART с июня 2020 г.

GST33ACWPZ2694K1ZI

Вернуться к началу 1

Есть потребность?
Лучшая цена

1

Есть потребность?
Лучшая цена

Трансформаторы преобразователя постоянного тока в постоянный | Пико

Трансформаторы постоянного тока – преобразователи постоянного тока используются в повышающих или понижающих преобразователях. Эти трансформаторы могут использоваться в приложениях с самонасыщением или прямоугольными импульсами и имеют диапазоны входного напряжения 5 В, 12 В, 24 В и 48 В и выходное напряжение до 300 В постоянного тока. Номинальная мощность составляет до 7,5 Вт для поверхностного монтажа и до 40 Вт для сквозных трансформаторов. Сквозной вариант трансформатора имеет магнитное экранирование. Преобразователи постоянного тока в постоянный ток Pico Electronics работают в диапазоне температур от -55°C до +105°C. Все трансформаторы соответствуют стандарту MIL – PRF – 27, класс 5, класс S.Эти сверхминиатюрные трансформаторы созданы для долговечности при сохранении своих электрических характеристик. Доступны специальные конструкции для увеличения или уменьшения вторичного напряжения, а также любых конкретных входных напряжений. Pico Electronics является утвержденным источником QPL.

Примечание. Все продукты PICO могут быть изменены в соответствии с вашими требованиями. Пожалуйста, свяжитесь с нами для получения информации.

Чтобы просмотреть полную серию и технические характеристики, нажмите на номер детали. Результаты поиска: 246 совпадений на основе вашего выбора
Номер детали Входное напряжение (В постоянного тока) Минимальный диапазон входного напряжения (Вольты) Максимальный диапазон входного напряжения (Вольты) Д.C. Выходной мост (Вольты) Полноволновый выход постоянного тока (Вольты) Двойной мост на выходе постоянного тока (± вольт) Выходное напряжение (Вольт) Максимальная выходная мощность от -55°C до +105°C (Вт) Максимальная выходная мощность от -55°C до +70°C (Вт) Приблизительная частота переключения при самонасыщении (кГц) Приблизительная частота переключения прямоугольной формы** Частота переключения (кГц) ПЕРВИЧНАЯ ИНДУКТИВНОСТЬ (мкГн при 0A) ОТНОШЕНИЕ ОБОРОТ (Np/Ns) DCR ПЕРВИЧНЫЙ (< мОм) ВТОРИЧНЫЙ DCR (< мОм) РАЗМЕР Цена (долл. США)
31021 5 10 5 5 1.5 3 15 30К ДО 60К 1 76.20
31041 5 12 6 6 1. 5 3 15 30К ДО 60К 1 76.20
31061 5 28 14 14 1.5 3 15 30К ДО 60К 1 76. 20
31081 5 48 24 24 1.5 3 20 40К ДО 60К 1 76.20
31101 5 100 50 50 1. 5 3 20 40К ДО 60К 1 76.20
31121 12 12 6 6 1.5 3 15 30К ДО 60К 1 76. 20
31141 12 24 12 12 1.5 3 15 30К ДО 60К 1 76.20
31161 12 28 14 14 1. 5 3 15 30К ДО 60К 1 76.20
31181 12 48 24 24 1.5 3 20 40К ДО 60К 1 76. 20
31201 12 100 50 50 1.5 3 20 40К ДО 60К 1 76.20

страниц

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
