Ремонт пилкодержателя электролобзика своими руками

Устройство и принцип работы электрического лобзика

Чтобы научиться определять и устранять неисправности механизма, необходимо сначала понять, как он устроен. Многочисленные компоненты конструкции электролобзика, с первого взгляда могут показаться довольно сложными для понимания. На самом же деле, принцип работы данного устройства весьма прост, особенно для тех, кто хоть немного смыслит в технике. Далее мы расскажем, как работает электрический лобзик, обрисовав основные моменты наиболее популярным языком, понятным даже неискушенному в электрике читателю.

В основе механизма любого электрического лобзика, лежит электродвигатель, редуктор и шток. Это главные элементы, заставляющие пилку совершать необходимые движения. Зачастую к двигателю подключается охлаждающий вентилятор и механизм маятникого хода. Функцию подачи энергии и в некоторых моделях регулирования скорости, выполняет специальная пусковая кнопка с электросхемой. Все вышеперечисленные элементы, компактно и надежно размещаются в пластиковом корпусе, взаимодействуя между собой.

Для получения высокочастотных возвратно-поступательных движений пильного полотна, подаваемая в электроинструмет энергия, проходит в его корпусе значительные трансформации. Минуя пусковую кнопку, электричество переходит на графитовые щетки двигателя, заставляя ротор вращаться вокруг своей оси. Крутящий момент передается на специальный механизм “редуктор”, который преобразует движение из вращательного в возвратно-поступательное, направляя его на шток. Финальным узлом является крепежный элемент, который надежно соединяет шток с пильным полотном, образуя прочную подвижную конструкцию.

Виды неисправностей

Продолжительная или неправильная эксплуатация инструмента, может с большой вероятностью стать причиной его поломки. Неисправность устройства появляется в результате чрезмерного загрязнения, износа деталей механизма или замыкания электродвигателя. Ремонт электролобзика, в зависимости от особенностей поломки, сводиться к чистке и смазке элементов, или их полной замене. Ниже, мы рассмотрим самые распространенные типы поломок.

Механические неисправности

К данной категории можно отнести загрязнение, износ или полную поломку деталей механизма. Двигатель инструмента при этом работает, но получить требуемый распил, не выходит. Причин механических поломок, требующих производить ремонт электролобзиков, может быть несколько. Вот самые типичные из них.

Лобзик пилит криво
Значительный увод вильного полотна в сторону от намеченной линии, зачастую связан с механизмом крепления пилки или штоком. Причиной этому может быть сильное загрязнение деталей или их изнашивание. Для исправления ситуации, требуется снять детали, отчистить их ветошью и собрать обратно. Если проблема останется, шток или крепеж следует заменить.

Сильная вибрация и шум
Странные звуки, нехарактерные для работающего электроинструмента, обычно исходят от неисправного редуктора. Связано это может быть с отсутствием смазки, загрязнении или поломке зубчиков шестерней. Для выяснения точной причины, и её дальнейшего устранения, необходимо снять боковую часть корпуса и визуально осмотреть механизм на наличие вышеперечисленных проблем. В случае поломки, механизм следует заменить на аналогичный.

Лобзик бьет при распиле
Регулярные толчки инструмента при работе, могут быть связаны с маятниковым механизмом или штоком. Причиной этому, в основном, служит повреждение деталей, и в редких случаях, их сильное загрязнение. Для починки лобзика с подобной неисправностью, его следует разобрать, выявить неисправный узел и заменить его на аналогичный. Если явных повреждений нет, следует полностью отчистить и смазать все детали.

Неисправности двигателя

Как ни странно, многочисленные поломки электролобзика, возникают не только на подвижных деталях, взаимодействующих друг с другом элементов. Очень часто устройство перестает функционировать (частично или полностью) по вине испорченной электроники. Для выявления подобных неисправностей, требуется специальный прибор “мультиметр”, определяющий характеристики тока в цепи устройства. Он необходим для полной диагностики, хотя некоторые проблемы можно выявить и без него.

Лобзик не включается
Полное отсутствие жизнедеятельности инструмента обусловлено отсутствием контакта двигателя с сетью. Причины такой неприятности кроются в проводке или пусковой кнопке. Для выявления неисправности, требуется полностью осмотреть, а лучше прозвонить кабель инструмента и внутреннюю проводку. Работоспособность кнопки проверяется путем соединения проводки напрямую с мотором. Если, при включении в сеть инструмент работает, значит проблема в ней. Неисправный контакт следует заменить.

Не пилит под нагрузкой
Рабочий с первого взгляда инструмент совершенно не справляется с некогда простыми задачами и тормозит даже на материалах небольшой толщины. Значительная потеря мощности связана с повреждением двигателя. Якорь для лобзика, по причине короткого замыкания не создает достаточного импульса вращения, создавая иллюзию работы. Обычно инструмент с такой поломкой искрит и издает характерный запах гари. Для точного определения места короткого замыкания, части статора и ротора мотора поочередно прозванивают мультиметром. Решением служит замена поврежденной части или мотора целиком.

Плавающие обороты и запах гари
Когда при работе, инструмент периодически покидают силы, снижая его мощность и сопровождая все это запахом гари, стоит обратить внимание на его проводку. Для выявления слабого контакта, необходимо снять крышку корпуса и визуально осмотреть все провода и их соединения на наличие дефектов. Делать это лучше при помощи мультиметра, обратив внимание на пусковую кнопку и обмотки электродвигателя. Для восстановления целостности цепи, следует заменить проводники или зачистить обугленные контакты.

Искрение щеток при работе
Обильное образование искр, возникающее в районе коллектора при работе инструмента, может быть связано не только с неисправностью двигателя, но и с дефектом графитовых щеток. В современном мире, данная комплектующая является одной из самых часто заменяемых деталей при ремонте техники, поэтому многие электролобзики имеют специальные пазы для быстрого и удобного съема. Произвести замену можно самостоятельно. Достаточно отсоединить старые щетки от контактов и подключить на их место новые.

Замена штока

Процедура по извлечению испорченного штока с установкой нового, достаточно тривиальна и сводиться к банальному разбору инструмента. В зависимости от конструкции электролобзика, получить доступ к элементу можно путем откручивания передней панели или боковой, если первая отсутствует. Неисправный шток вынимается и на его место ставиться новый. При установке следует обратить внимание на подвижные металлические части, расположенные на основании штока. Их необходимо расположить таким образом, чтобы они попадали в пазы верхнего крепления и металлической рамки служащей основанием штока. Собранную конструкцию, необходимо обильно смазать густой смазкой, такой как литол-24.

Более наглядную демонстрацию замены штока, можно увидеть в нижеприведенном видеоролике про ремонт лобзика фиолент своими руками.

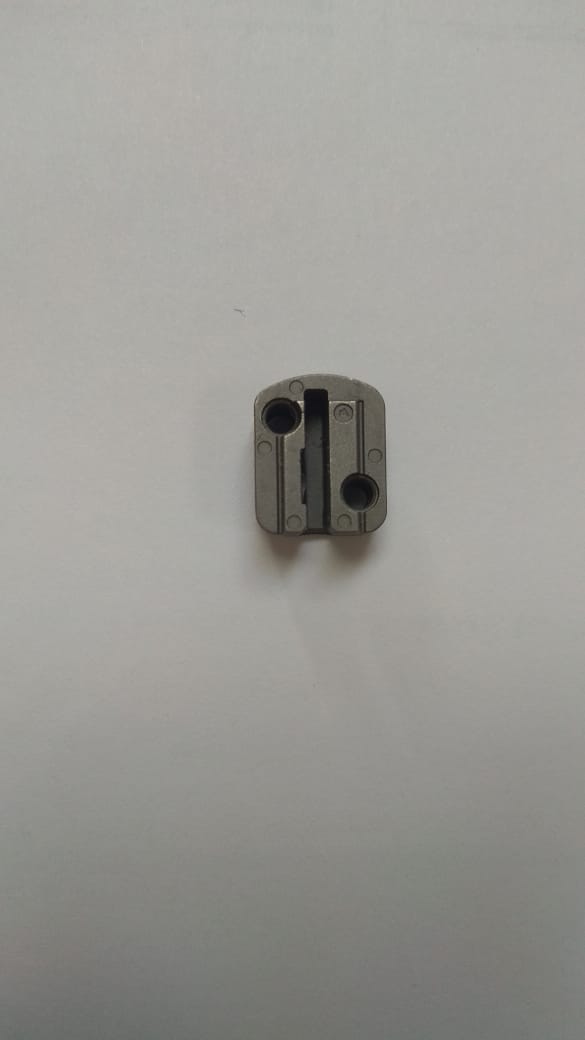

Замена пилкодержателя

Производить замену некоторых видов креплений, гораздо проще чем найти данные детали. Чтобы произвести подобную операцию с колодочными и винтовыми зажимами, не требуется даже раскручивать корпус инструмента. Пилкодержатели такого типа крепятся к концу штока при помощи одного или двух винтов, что позволяет достаточно удобно их поменять. В случае с некоторыми винтовыми креплениями, замена потребует снятия штока для более удобной и надежной фиксации держателя.

В нижеприведенном видео про ремонт электролобзика своими руками, наглядно демонстрируется процесс замены колодочного типа крепления.

Если простыми пилкодержателями дела обстоят относительно просто, то замена быстрозажимного может вызвать некоторые затруднения, особенно у неопытного мастера. Начнем с того, что подобные типы крепления, по расположению рычагов, делятся на радиальные, боковые и фронтальные. Первый вид самый распространенный и запчасти для его ремонта можно найти, но последние 2 являются уникальными, заказать которые можно напрямую у производителя. В случае с радиальным типом крепления, можно приобрести рем комплект и попробовать перебрать его своими силами, но лучше всего будет купить его в собранном виде, вместе со штоком.

Замена щеток

По причине стирания, или сгорания контактов, щетки для лобзика очень часто становятся главными претендентами на замену. В некоторых моделях электроинструментов, такая операция не требует снятия корпуса и происходит банальным откручиванием пары ботов. К сожалению, функция быстрого доступа предусмотрена далеко не на всех моделях, поэтому рассмотрим более распространенный вариант.

В первую очередь, необходимо получить доступ к электродвигателю. Для этого разбираем корпус или снимаем его определенную часть. Далее, в области коллектора, ищем щетки и изучаем принцип их крепления. На разных моделях инструментов, крепления данных элементов может значительно различаться. Где-то они прижимаются металлическими пластинами, где-то защелкиваются специальными рычажками, а бывает и вовсе держаться за счет корпуса инструмента. Сам процесс замены, не представляет из себя какой-то невероятно сложный ремонт электролобзика своими руками. Достаточно аккуратно вытащить дефектные щетки и заменить их на новые, идентичные. Подобный процесс наглядно демонстрируется в следующем видео.

Замена пусковой кнопки

В случае выбора последнего варианта, вся сложность будет в поиске, так как пусковой курок должен быть абсолютно идентичным стандартному. Возможно Вам повезет и необходимый элемент найдется в ближайшем магазине. Все зависит от места и модели инструмента. Процесс установки, полностью соответствует съему, только в обратном порядке. Соединяем провода с контактами и закручиваем корпус устройства.

Если Вы хотите произвести ремонт кнопки электролобзика самостоятельно, рекомендуем ознакомиться с нижеприведенным видеороликом, в котором данный процесс демонстрируется очень подробно.

Профилактика инструмента

Продолжительный срок службы и неизменная эффективность инструмента, зависят не только от особенностей его эксплуатации, но и от своевременного ухода за его механизмом. Регулярные профилактические мероприятия существенно снизят износ деталей, уменьшив вероятность серьезных поломок.

Проведение подобной процедуры, потребует лишь отвертки, куска ветоши для отчистки и немного консистентной смазки. Весь процесс занимает не более часа и заключается в разборке электролобзика и аккуратной отчистке его деталей. Наиболее тщательно необходимо отчищать и смазывать узел редуктора и штока. Проводить профилактику, следует по мере загрязнения инструмента, исходя из частоты его использования.

Схема устройства электролобзика.

Основные неисправности инструмента

Как определить, нуждается ли электролобзик в ремонте или профилактических мерах? Есть ряд признаков, на которые требуется обратить внимание:

• корпус при работе слишком сильно начал греться;
• при включении и дальнейшей эксплуатации слышны нехарактерные звуки;
• коллекторные щетки искрят;
• двигатель не подлежит регулировке, наблюдаются другие неполадки.

Замена направляющих втулок штока электролобзика.

Когда обнаружены перечисленные признаки, необходимо сразу выключить лобзик, после чего осмотреть его, определить неисправность. Все виды таких поломок можно условно разделить на 2 большие группы.

Поломки электрической части:

1. Заводской дефект в виде пробоя ротора (ремонту не подлежит, необходимо обратиться в сервисный центр).
2. Статор или ротор при работе сильно нагревается, наблюдается оплавление на изоляции. Причина — попадание пыли, загрязнение, неправильная нагрузка.
3. Щетки изнашиваются (проводится замена).
4. Если регулятор оборотов не работает, то необходима его замена. Лучше всего обратиться к мастеру.

Поломки механической части электролобзика:

Внутреннее устройство электролобзика.

1. У шестерни обнаружен износ либо деформация зубьев. Отремонтировать электролобзик возможно, требуется полная замена шестерни, в будущем необходимо внимательно следить за нагрузками, правильным выбором полотна.
2. Шток ломается, на нем есть изломы. Требуется отремонтировать лобзик, заменив шток, в дальнейшем правильно выбирать пилки в соответствии с типом материала. Например, для дерева либо металла брать только специально предназначенные устройства.
3. Балансиры, которые направляют ролики, износились. Нужна замена балансиров, в дальнейшем нужно следить за нагрузками.
4. Если подшипники износились, то проводится их замена. Лучше всего обратиться к мастеру.

Могут наблюдаться и другие разновидности поломок. Например, при сильном ударе корпус может расколоться. Нельзя ронять лобзик, в этом случае можно повредить и другие его части. Поломки мотора лучше всего не устранять своими руками, а сразу обратиться в сервисный центр. С заменой изношенных деталей можно справиться самостоятельно. Для этого предоставляется производителем инструкция, следуя ей, легко можно справиться с работой самостоятельно.

Поломка опорного ролика и узла фиксации: профилактика, ремонт

Основные характеристики бытовых электролобзиков.

Как выполнить ремонт при обнаруженных неполадках? Опорный ролик может сломаться, если нагрузка на него дается слишком большая, т.е. технология резки нарушена. Пилка крепится именно на этот ролик, если он сломан, но пилкой невозможно будет пользоваться. Чтобы поломка не произошла:

1. Пользоваться только качественными ножовочными полотнами.
2. Нельзя использовать затупленные пилки.
3. Ножовочные полотна должны подбираться только в полном соответствии с назначением. Например, для металла применяется только то полотно, которое предназначено именно для этого материала.

Если ролик не заменить при его поломке, то оборудование при работе может заклинить. Ремонт начнется не с замены ролика, а с его распила другим инструментом и последующей его заменой. Сам ремонт не слишком сложный. Опорный ролик со следами повреждения надо снять, после чего заменить его на новый, соответствующий используемой модели лобзика.

Узел фиксации рабочего полотна обычно ломается, когда на него попадает пыль в большом количестве. Во время работы пыль не редкость, поэтому для профилактики регулярно требуется очищать поверхность крепежа. Со временем ситуация станет хуже, оборудование может полностью выйти из строя. Ремонт обычно заключается в том, что фиксатор полностью заменяется.

Чтобы не допустить сбоев, можно проводить регулярный профилактический ремонт.

Он заключается в выполнении ряда действий:

1. Узел требуется постоянно очищать, после чего проводить его смазку.
2. Во время работы надо использовать пылесборник, который предотвратит попадание большого количества пыли на инструмент.

Прочие поломки

Ремонт может потребоваться и в других случаях. Поломки могут быть связаны с физическим износом оборудования.

Замена” определенных запчастей требуется в следующих случаях:

1. Повреждены детали редуктора. Такие поломки возможны из-за того, что внутрь редуктора попадают через вентиляционные отверстия частицы пыли, мелкий мусор. В итоге оборудование начинает сильно нагреваться при работе. Починка предельно простая, необходимо воспользоваться пылесборников или мощным пылесосом, который через вентотверстия уберет всю пыль. Делать чистку следует регулярно, так как ее отсутствие приведет к поломке редуктора, потребуется его замена.
2. На опорном штоке появился изгиб или излом. Это возникает, если с оборудованием обращались неаккуратно, роняли его. Если наблюдается подобный дефект, то опорный шток надо заменить, подобный излом в дальнейшем может привести к выходу из строя всего устройства.
3. На цанге лобзика при неправильном использовании наблюдается облом зубьев. Это происходит, когда ножовочное полотно вставляется и затягивается не до конца. Ремонт заключается в полной замене цанги.
4. Возможен износ червячной передачи. Это происходит в том случае, когда пользоваться лобзиком начинают до того, как его двигатель наберет полную мощность. Как же правильно поступать? Необходимо сначала дождаться, пока двигатель наберет полной мощности, а уже после этого подносить его к обрабатываемой детали, а не наоборот. Ремонт заключается в замене косозубой шестерни или передачи якоря устройства.

Лобзики обычно ремонтируются просто. Работа заключается в замене изношенной детали. Чтобы продлить срок службы оборудования, необходимо соблюдать правила эксплуатации, проводить профилактику. При более сложных поломках лучше сразу обратиться к мастеру.

Среди ручного инструмента, используемого в домашнем хозяйстве, наиболее популярным является электролобзик. Это устройство с электрическим приводом, предназначенное для получения криволинейного реза.

Спрос определяет предложение. Рынок электроинструмента представлен широкой линейкой как бытовых, так и профессиональных моделей от отечественных и зарубежных производителей. Любое оборудование требует технического ухода и ремонта в случае необходимости.

На примерах реальных поломок и методов их устранения, представленных в данной статье, пользователь узнает о ремонте электролобзиков от разных производителей в целом.

Устройство лобзиков с электрическим приводом и их неисправности

Конструкция электролобзиков разных фирм мало отличается. Состоит он из корпуса, подошвы, пильного полотна, механизма режущего инструмента, редуктора и электродвигателя, приводящего в движение рабочий орган инструмента.

Различие в моделях того или иного изготовителя заключается в конструктивных особенностях некоторых узлов. Закономерно то, что неисправности и причины их возникновения тоже идентичны.

Знание наиболее часто встречающихся отказов электроинструмента и профилактических мер по их предупреждению поможет и начинающему мастеру, и опытному профессионалу.

Среди характерных выходов из строя лобзиков с электрическим приводом можно выделить:

1. Кривизна пиления.
2. Изменение формы или разрушение опорного ролика.
3. Поломка узла крепления режущего инструмента.
4. Повреждение зубчатых колес редуктора.
5. Разрушение или искривление опорного штока.
6. Поломка зубьев на цанге лобзика.
7. Досрочное изнашивание червячной передачи якоря.

Типичные отказы электроинструмента и меры их предупреждения

Электролобзик предназначен для выполнения черновых криволинейных резов, потому говорить об идеальности пиления не стоит. Хотя в моделях ручного инструмента от разных производителей этот показатель тоже разный. Пользуясь дешевыми моделями, на это особого внимания не обращают, и рез получается совершенно кривой. Бороться с этим нужно в сервисных центрах, но можно попробовать избавиться от кривизны в домашних условиях.

Опорный ролик может сломаться при использовании пильных полотен плохого качества или затупленного инструмента. Применение режущего инструмента в несоответствующем режиме нагрузки. Результатом может стать заклинивание или распил опорного ролика.

Во избежание такой проблемы, нужно пользоваться хорошо заточенными режущими полотнами допустимого качества, соблюдая оптимальные режимы резания и следуя рекомендациям завода-изготовителя.

Как правило, узлом безинструментальной фиксации пильного полотна оснащаются почти все модели электролобзиков. Это упрощает процесс смены режущего инструмента. Но эксплуатация механизма в условиях постоянной запыленности приводит к попаданию в него древесной стружки, а это приводит к выходу устройства из строя.

С целью исключения поломки узла, его необходимо постоянно очищать от пыли и смазывать специальным составом типа WD-40. В процессе эксплуатации необходимо использовать пылесос, подключая его к инструменту.

Выход из строя элементов редуктора является следствием попадания через вентиляционные отверстия древесной пыли. Здесь, как и в предыдущем случае, не обойтись без пылесборника.

Поломка или изгиб опорного штока происходит в процессе неаккуратного использования электроинструмента. Это может случиться при его падении или ненамеренном столкновении корпуса электролобзика, непосредственно опорного штока с выступающими элементами обрабатываемых поверхностей.

Разрушение зуба на цанге лобзика с электрическим приводом может произойти только по вине исполнителя. К этому приводит попытка затянуть по невнимательности не до конца вставленное режущее полотно.

Червячная передача якоря не прослужит долго, если начинать процесс резания до выхода двигателя инструмента на оптимальную мощность. Чтобы продлить срок службы механизма, не стоит начинать работу до достижения полных оборотов двигателя.

Электролобзик Интерскол: исправление кривизны пиления

Стоит обратить внимание на электролобзик Интерскол отечественного производства. Его выпускают в Ижевске. Для бытового пользования это вполне приемлемый вариант. У него много положительных качеств, и самым впечатляющим является невысокая стоимость. Но есть и недостатки.

Замена быстросъемного крепления пильного полотна

Это кривизна пиления. В чем заключается проблема, и можно ли от нее избавиться? Виной всему стало быстросъемное крепление пилки. Дело в том, что оно рассчитано на пильное полотно максимальной толщины. Весь режущий инструмент меньшей толщины в креплении просто болтается.

Как выйти из сложившейся ситуации? Нужно заменить быстросъемное крепление на простой девайс с обычными болтами. Сделать его несложно. Нужно взять квадратной прут, отрезать две заготовки, просверлить в них отверстия и соединить двумя болтами М5 с гайками. Процедура крепления пильного полотна несколько усложнится, но инструмент будет давать ровный рез.

Доработка конструкции лобзика

Кроме этого, можно доработать саму конструкцию инструмента и ограничить движение пилки в поперечной плоскости.

Для этого нужно:

• взять листовой алюминий и вырезать пластину по размеру подошвы электролобзика;
• в передней части заготовки необходимо сделать вырез по размеру рабочей зоны режущего инструмента. Все кромки обработать напильником, на внутренних продольных кромках выреза сделать скосы;
• из оргстекла нужно вырезать пластину по размеру рабочей зоны пильного полотна. Обработать все острые кромки напильником, а на наружных продольных кромках сделать обратные скосы;
• алюминиевую пластину необходимо разметить под ее монтаж на подошву электролобзика. Просверлить отверстия и сделать фаски под установку винтов крепления с потайной головкой;
• кусочек оргстекла нужно вставить в алюминиевую пластину, предварительно сделав распил по месту его положения.

Теперь при работе пильное полотно будет ограничиваться в поперечном движении практически в зоне реза, что придаст ему еще большей прямолинейности.

Электролобзик Диолд: бюджетный вариант для домашнего хозяйства

Другим, не менее востребованным производителем отечественного электроинструмента, является смоленская компания Диолд. Электролобзики отличает низкая цена и довольно приличное качество. Для домашних работ это вполне подходящий бюджетный вариант.

Ремонт опорного ролика

В нем тоже есть моменты, которым стоит уделить внимание. Первое – это опорный ролик. Со временем, а это примерно год, он начинает терять круглую форму. Причина – материал ролика или технология его изготовления. Он обладает недостаточной твердостью.

Его ремонт заключается в замене. Все же лучше не изобретать велосипед, а приобрести оригинальный ролик от производителя или отнести инструмент в сервисный центр, особенно если он на гарантии.

Если такой вариант не подходит или невыполним, то можно реанимировать лобзик при помощи подручных средств. Для этого понадобится обычный болт М5 с гайкой. В данном случае болт будет служить осью, поэтому на нем нужно сточить резьбу, а гайка роликом, в ней по образующей необходимо прорезать паз по толщине пильного полотна.

Идеально это делать на токарном станке, но можно использовать и инструмент, который есть под рукой, например, дрель и диск угловой шлифмашинки. Диск нужно зажать в тиски, болт с гайкой – в дрель и нарезать паз. Вариант ремонта не идеальный, но имеет право на жизнь, так как проверен на практике.

Обслуживание пусковой кнопки

Еще один нюанс в использовании электролобзика Диолд – попадание древесной пыли в кнопку пуска. Происходит это по причине отсутствия герметичности, и пыль, попадая внутрь кнопки, препятствует прохождению тока. Решением проблемы будет периодическая, не реже одного раза в год, чистка контактов.

Электролобзик Метабо: идеальный по качеству, но сложный в ремонте

Одним из лучших электролобзиков, представленных на мировом рынке, являются модели немецкой компании Метабо. В нем хорошо все. Большая мощность, алюминиевый корпус, устройство маятникового хода. К тому же, инструмент напичкан электроникой, позволяющей настраивать лобзик на индивидуальные программы для каждого вида реза. А рез просто идеальный и по качеству, и по прямолинейности. Электроинструмент Метабо – это лучший электролобзик на сегодняшний день.

Но не вечный. Поломки случаются и здесь. Причины могут быть самые разные. Но как показала практика, слабым местом является механика. После значительных нагрузок, а в частности, пиления металла, она может выйти из строя.

Как правило, не выдерживает ось на кронштейне подшипника, рычаг и шток. Для восстановления инструмента все запчасти лучше приобрести оригинальные, а сборку выполнить в сервисном центре силами специалистов.

При самостоятельной сборке электролобзика Метабо нужно в обязательном порядке наносить на все трущиеся поверхности смазку Castrol LMX с добавлением пластичной смазки РиМЕТ в соотношении 3:1.

Электролобзик Фиолент: основные причины отказа

Рассмотрим еще один бюджетный вариант электролобзика – крымский Фиолент. Это вполне приемлемая модель и по цене, и по качеству. В эксплуатации электролобзика возникают две проблемы. Это возможный выход из строя штока в ходе некорректного обращения с инструментом и недостаточная или безграмотная смазка.

Замена штока

В первом случае, чтобы избежать данной поломки, достаточно внимательно и аккуратно обращаться с инструментом. Но если все же это произошло, придется выполнить замену поврежденного штока. Для этого нужно:

1. Убрать крышку корпуса, открутив 4 винта.
2. Снять со штока шайбы прямоугольной формы и удерживающие направляющие.
3. Выкрутить 4 болта и демонтировать крышку механизма. Под ней находится маховик и непосредственно шток.
4. Открутить по 2 винта, снять нижний и верхний держатели штока. Последний с пружиной, поэтому нужно убирать его аккуратно.
5. Демонтировать разрушенный шток с направляющими шайбами.
6. Смазать маховик и эксцентрик специальной смазкой для редукторов.
7. На новый шток надеть направляющие шайбы и установить на место.
8. В нижней части штока закрепить держатель пильного полотна.
9. Установить верхний и нижний держатель, прикрутить крышку механизма и поставить шайбы и удерживающие направляющие.
10. Вставить режущий инструмент и провести тестирование лобзика на холостом ходу и под нагрузкой. Если проверка не выявила отклонений, установить крышку корпуса.

Смазка инструмента

Во втором случае все намного серьезнее. Казалось бы, что сложного в смазке? Но ввиду того, что инструмент постоянно работает в экстремальных условиях, попадания древесной пыли внутрь устройства не избежать, приходится проводить сервисные работы по интенсивности эксплуатации, но не реже одного раза в год.

Смазать нужно все сопрягаемые детали и узлы. Для этого нужно разобрать электролобзик. Но если в первом случае вы, к примеру, ограничились только демонтажем штока, то теперь разбираем инструмент полностью и перемазываем все трущиеся поверхности деталей.

Для смазки производитель предлагает Литол 24, но он в редукторе электролобзика работать не будет, ввиду своей густой консистенции, поэтому его, как правило, смазывают маслами. Можно соединить Литол 24 с графитосодержащей смазкой Феол 2У в соотношении 3:1.

Доработка конструкции

Однако следует учесть, что теперь текучесть смазочной смеси выше, и после некоторой наработки она начнет попадать в ротор двигателя. Причиной тому является левосторонняя передача. При вращении ротора смазочная смесь захватывается зубьями и как по шнеку подается к ротору. Маслоотбойник, установленный внутри корпуса электродвигателя, не выполняет своих функций. Теоретически он должен отбрасывать поступающую смесь, но на практике этого не происходит. Это свидетельство несовершенства конструкции, предложенной производителем.

Чтобы избежать этой проблемы, необходимо сделать некоторую доработку. А точнее, поставить маслоотбойник не внутри, а снаружи корпуса электродвигателя. При этом, чтобы улитка маслоотбойника работала и отбрасывала масло, ее переворачивают.

Еще один нюанс. Диаметр посадочного отверстия Ø 9 мм, а диаметр наружной части маслоотбойника Ø 9,2 мм – он идеально перекроет проход для смазочной смеси. Но при его установке нужно приложить определенное усилие и насадку в виде трубы подходящего размера.

Кроме этого, на задний подшипник якоря целесообразно установить пылезащитную шайбу. Она убережет его от древесной пыли и продлит срок службы.

После этого необходимо собрать смазанный лобзик и протестировать его на работоспособность. После наработки 10 часов нужно проверить инструмент на предмет попадания смазки в корпус электродвигателя. Если все сделано верно, то такая опция исключена.

Электролобзик Bosch: высокая цена и дорогостоящий ремонт

И конечно же, Bosch. Электроинструмент этого производителя отличается высоким качеством комплектующих, сборки и длительным сроком эксплуатации при условии бережного отношения. Есть у него и недостаток – цена. Причем дорого стоит как изделие в целом, так и запчасти.

Следует отметить, что инструмент компании Bosch практически не ломается, но есть некоторые нюансы, которые появляются в ходе длительной эксплуатации. Например, износ щеток электродвигателя, выход со строя регулятора оборотов или устройства крепления пильного полотна. Бывают аварии и посложнее, выход со строя штока или якоря, но это, скорее, от некорректного обращения.

Как и в случае с Метабо, электролобзики Bosch лучше ремонтировать в сервисных центрах. Там установят оригинальные запчасти и дадут гарантию на выполненный ремонт. Но это дорогое удовольствие.

Ознакомившись со статьей, пользователь получил теоретические знания об отказах в работе электролобзиков. Теперь в случае поломки он сможет определить причину и принять правильное решение, а может, даже выполнить мелкий ремонт.

>

Как изготовить пилкодержатель для лобзика штурм

Общая эффективность работы целого механизма, зависит от каждой его отдельно взятой детали. В случае с современным электрическим лобзиком, с относительно сложной конструкцией, дела обстоят именно так. Каждый элемент этого устройства призван выполнять определенную функцию ради общего результата – выполнения контролируемого распила. При возникновении неполадок на одном из узлов механизма, работоспособность инструмента может снизиться, вплоть до нуля. Чтобы вернуть свой аппарат в строй, достаточно найти и устранить “слабое звено”. О том, как починить электролобзик своими руками, и уменьшить дальнейший износ его деталей, расскажем далее.

Устройство и принцип работы электрического лобзика

Чтобы научиться определять и устранять неисправности механизма, необходимо сначала понять, как он устроен. Многочисленные компоненты конструкции электролобзика, с первого взгляда могут показаться довольно сложными для понимания. На самом же деле, принцип работы данного устройства весьма прост, особенно для тех, кто хоть немного смыслит в технике. Далее мы расскажем, как работает электрический лобзик, обрисовав основные моменты наиболее популярным языком, понятным даже неискушенному в электрике читателю.

В основе механизма любого электрического лобзика, лежит электродвигатель, редуктор и шток. Это главные элементы, заставляющие пилку совершать необходимые движения. Зачастую к двигателю подключается охлаждающий вентилятор и механизм маятникого хода. Функцию подачи энергии и в некоторых моделях регулирования скорости, выполняет специальная пусковая кнопка с электросхемой. Все вышеперечисленные элементы, компактно и надежно размещаются в пластиковом корпусе, взаимодействуя между собой.

Для получения высокочастотных возвратно-поступательных движений пильного полотна, подаваемая в электроинструмет энергия, проходит в его корпусе значительные трансформации. Минуя пусковую кнопку, электричество переходит на графитовые щетки двигателя, заставляя ротор вращаться вокруг своей оси. Крутящий момент передается на специальный механизм “редуктор”, который преобразует движение из вращательного в возвратно-поступательное, направляя его на шток. Финальным узлом является крепежный элемент, который надежно соединяет шток с пильным полотном, образуя прочную подвижную конструкцию.

Виды неисправностей

Продолжительная или неправильная эксплуатация инструмента, может с большой вероятностью стать причиной его поломки. Неисправность устройства появляется в результате чрезмерного загрязнения, износа деталей механизма или замыкания электродвигателя. Ремонт электролобзика, в зависимости от особенностей поломки, сводиться к чистке и смазке элементов, или их полной замене. Ниже, мы рассмотрим самые распространенные типы поломок.

Механические неисправности

К данной категории можно отнести загрязнение, износ или полную поломку деталей механизма. Двигатель инструмента при этом работает, но получить требуемый распил, не выходит. Причин механических поломок, требующих производить ремонт электролобзиков, может быть несколько. Вот самые типичные из них.

Лобзик пилит криво
Значительный увод вильного полотна в сторону от намеченной линии, зачастую связан с механизмом крепления пилки или штоком. Причиной этому может быть сильное загрязнение деталей или их изнашивание. Для исправления ситуации, требуется снять детали, отчистить их ветошью и собрать обратно. Если проблема останется, шток или крепеж следует заменить.

Сильная вибрация и шум
Странные звуки, нехарактерные для работающего электроинструмента, обычно исходят от неисправного редуктора. Связано это может быть с отсутствием смазки, загрязнении или поломке зубчиков шестерней. Для выяснения точной причины, и её дальнейшего устранения, необходимо снять боковую часть корпуса и визуально осмотреть механизм на наличие вышеперечисленных проблем. В случае поломки, механизм следует заменить на аналогичный.

Лобзик бьет при распиле
Регулярные толчки инструмента при работе, могут быть связаны с маятниковым механизмом или штоком. Причиной этому, в основном, служит повреждение деталей, и в редких случаях, их сильное загрязнение. Для починки лобзика с подобной неисправностью, его следует разобрать, выявить неисправный узел и заменить его на аналогичный. Если явных повреждений нет, следует полностью отчистить и смазать все детали.

Неисправности двигателя

Как ни странно, многочисленные поломки электролобзика, возникают не только на подвижных деталях, взаимодействующих друг с другом элементов. Очень часто устройство перестает функционировать (частично или полностью) по вине испорченной электроники. Для выявления подобных неисправностей, требуется специальный прибор “мультиметр”, определяющий характеристики тока в цепи устройства. Он необходим для полной диагностики, хотя некоторые проблемы можно выявить и без него.

Лобзик не включается
Полное отсутствие жизнедеятельности инструмента обусловлено отсутствием контакта двигателя с сетью. Причины такой неприятности кроются в проводке или пусковой кнопке. Для выявления неисправности, требуется полностью осмотреть, а лучше прозвонить кабель инструмента и внутреннюю проводку. Работоспособность кнопки проверяется путем соединения проводки напрямую с мотором. Если, при включении в сеть инструмент работает, значит проблема в ней. Неисправный контакт следует заменить.

Не пилит под нагрузкой
Рабочий с первого взгляда инструмент совершенно не справляется с некогда простыми задачами и тормозит даже на материалах небольшой толщины. Значительная потеря мощности связана с повреждением двигателя. Якорь для лобзика, по причине короткого замыкания не создает достаточного импульса вращения, создавая иллюзию работы. Обычно инструмент с такой поломкой искрит и издает характерный запах гари. Для точного определения места короткого замыкания, части статора и ротора мотора поочередно прозванивают мультиметром. Решением служит замена поврежденной части или мотора целиком.

Плавающие обороты и запах гари
Когда при работе, инструмент периодически покидают силы, снижая его мощность и сопровождая все это запахом гари, стоит обратить внимание на его проводку. Для выявления слабого контакта, необходимо снять крышку корпуса и визуально осмотреть все провода и их соединения на наличие дефектов. Делать это лучше при помощи мультиметра, обратив внимание на пусковую кнопку и обмотки электродвигателя. Для восстановления целостности цепи, следует заменить проводники или зачистить обугленные контакты.

Искрение щеток при работе
Обильное образование искр, возникающее в районе коллектора при работе инструмента, может быть связано не только с неисправностью двигателя, но и с дефектом графитовых щеток. В современном мире, данная комплектующая является одной из самых часто заменяемых деталей при ремонте техники, поэтому многие электролобзики имеют специальные пазы для быстрого и удобного съема. Произвести замену можно самостоятельно. Достаточно отсоединить старые щетки от контактов и подключить на их место новые.

Замена штока

Процедура по извлечению испорченного штока с установкой нового, достаточно тривиальна и сводиться к банальному разбору инструмента. В зависимости от конструкции электролобзика, получить доступ к элементу можно путем откручивания передней панели или боковой, если первая отсутствует. Неисправный шток вынимается и на его место ставиться новый. При установке следует обратить внимание на подвижные металлические части, расположенные на основании штока. Их необходимо расположить таким образом, чтобы они попадали в пазы верхнего крепления и металлической рамки служащей основанием штока. Собранную конструкцию, необходимо обильно смазать густой смазкой, такой как литол-24.

Более наглядную демонстрацию замены штока, можно увидеть в нижеприведенном видеоролике про ремонт лобзика фиолент своими руками.

Замена пилкодержателя

Производить замену некоторых видов креплений, гораздо проще чем найти данные детали. Чтобы произвести подобную операцию с колодочными и винтовыми зажимами, не требуется даже раскручивать корпус инструмента. Пилкодержатели такого типа крепятся к концу штока при помощи одного или двух винтов, что позволяет достаточно удобно их поменять. В случае с некоторыми винтовыми креплениями, замена потребует снятия штока для более удобной и надежной фиксации держателя.

В нижеприведенном видео про ремонт электролобзика своими руками, наглядно демонстрируется процесс замены колодочного типа крепления.

Если простыми пилкодержателями дела обстоят относительно просто, то замена быстрозажимного может вызвать некоторые затруднения, особенно у неопытного мастера. Начнем с того, что подобные типы крепления, по расположению рычагов, делятся на радиальные, боковые и фронтальные. Первый вид самый распространенный и запчасти для его ремонта можно найти, но последние 2 являются уникальными, заказать которые можно напрямую у производителя. В случае с радиальным типом крепления, можно приобрести рем комплект и попробовать перебрать его своими силами, но лучше всего будет купить его в собранном виде, вместе со штоком.

Замена щеток

По причине стирания, или сгорания контактов, щетки для лобзика очень часто становятся главными претендентами на замену. В некоторых моделях электроинструментов, такая операция не требует снятия корпуса и происходит банальным откручиванием пары ботов. К сожалению, функция быстрого доступа предусмотрена далеко не на всех моделях, поэтому рассмотрим более распространенный вариант.

В первую очередь, необходимо получить доступ к электродвигателю. Для этого разбираем корпус или снимаем его определенную часть. Далее, в области коллектора, ищем щетки и изучаем принцип их крепления. На разных моделях инструментов, крепления данных элементов может значительно различаться. Где-то они прижимаются металлическими пластинами, где-то защелкиваются специальными рычажками, а бывает и вовсе держаться за счет корпуса инструмента. Сам процесс замены, не представляет из себя какой-то невероятно сложный ремонт электролобзика своими руками. Достаточно аккуратно вытащить дефектные щетки и заменить их на новые, идентичные. Подобный процесс наглядно демонстрируется в следующем видео.

Замена пусковой кнопки

В случае выбора последнего варианта, вся сложность будет в поиске, так как пусковой курок должен быть абсолютно идентичным стандартному. Возможно Вам повезет и необходимый элемент найдется в ближайшем магазине. Все зависит от места и модели инструмента. Процесс установки, полностью соответствует съему, только в обратном порядке. Соединяем провода с контактами и закручиваем корпус устройства.

Если Вы хотите произвести ремонт кнопки электролобзика самостоятельно, рекомендуем ознакомиться с нижеприведенным видеороликом, в котором данный процесс демонстрируется очень подробно.

Профилактика инструмента

Продолжительный срок службы и неизменная эффективность инструмента, зависят не только от особенностей его эксплуатации, но и от своевременного ухода за его механизмом. Регулярные профилактические мероприятия существенно снизят износ деталей, уменьшив вероятность серьезных поломок.

Проведение подобной процедуры, потребует лишь отвертки, куска ветоши для отчистки и немного консистентной смазки. Весь процесс занимает не более часа и заключается в разборке электролобзика и аккуратной отчистке его деталей. Наиболее тщательно необходимо отчищать и смазывать узел редуктора и штока. Проводить профилактику, следует по мере загрязнения инструмента, исходя из частоты его использования.

Периодическое обслуживание – очистка внутренностей от мелких опилок, замена щеток и смазки – продлит срок работы электрического лобзика и предотвратит его выход из строя.

Неисправности держателя полотна

Многие современные электролобзики оснащены наворотами, которые и являются их слабыми сторонами. К примеру, некоторые модели часто требуют ремонта крепления пилки, из-за наличия таких функций, как:

• Быстрый зажим, который делает все за владельца инструмента: достаточно отвести рычажок, поместить полотно и работать. Со временем конструкция разбалтывается, детали крепления приходят в негодность. К сожалению, большинство таких зажимов ремонту не подлежит, предусматривается их полная замена.
• Облегченное винтовое крепление – настоящая проблема владельцев дешевого и среднеценового инструмента. Насадка на шток, выполненная из непрочных сплавов, обладает низкой прочностью, раскалывается, болты разбивают посадочные места. Ремонт заключается только в кустарном изготовлении соответствующего изделия из прочной стали, поскольку каждая линейка дешевого инструмента часто имеет свою конфигурацию держателя пилки.

Если же лобзик имеет классическое винтовое крепление пилки, то провести ее ремонт не составит труда. Это прочная и проверенная временем конструкция, можно применять болты под крестовую отвертку или ключ. Блоки зажима – стандартные, найти замену крайне изношенной детали не составит труда. Существует проблема износа резьбы, однако в этом случае можно нарезать новую.

Шаги ремонта

Разобрать инструмент несложно. Корпус разделяется на две половинки, открывая доступ ко всем частям механики. Первым делом нужно удалить загрязнения и заменить смазку, после чего можно приступать к ремонту.

Замена втулок штока

Отметим сразу, запасных частей в магазинах нет. Можно найти соответствующую деталь, приобретя на барахолке сломанный инструмент. Часто подходят детали от других приборов и механизмов. К примеру, лобзики с круглым выходом штока отремонтировать проще всего. Подбирается круглая втулка, при надобности увеличивается внутренний диаметр набиванием на конус. Данный ремонт позволяет ликвидировать биение и люфт штока, улучшить качество реза.

При необходимости изготавливаются и уникальные фиксирующие обоймы (зависит от модели лобзика). При установке их в корпус в качестве небольших подкладок можно использовать медную фольгу.

Замена штока

У недорогих моделей электролобзика шток представляет собой тонкую металлическую пластину сложной формы. При чрезмерной нагрузке он может просто лопнуть. Деталь заменяема, некоторые модели лобзиков совместимы с другими. Устройство нужно аккуратно разобрать, фиксируя процесс на фото, чтобы провести обратную сборку. Затем со снятой деталью пойти на рынок или в магазин. После чего установить деталь и наложить смазку.

Замена щеток

К большинству моделей лобзиков, если речь не идет об откровенно бюджетных, в комплекте поставляется пара съемников. Для их замены достаточно открыть корпус: в задней части двигателя, на контактном блоке сразу видны нужные элементы. Ремонт элементарен: старые детали аккуратно извлекаются, контактные площадки очищаются от пыли, протираются спиртом. После этого достаточно установить новые щетки.

Замена пусковой кнопки с регулятором оборотов

Приобрести деталь для замены можно как в специализированных пунктах, так и в магазинах, занимающихся продажей запчастей для электронных устройств. Корпус лобзика открывается, соответствующая деталь освобождается от подводов проводов. Делать это зачастую нужно после откручивания винтов клеммников. Пользоваться паяльником современные модели не заставляют. После удаления старой, новую деталь ставят и подключают.

Разборку корпуса и демонтаж кнопки лучше делать перед походом в магазин, чтобы купить точно такую же деталь по посадочному месту.

Пусковая кнопка электролобзика

К достаточно редким поломкам относится выход из строя термопредохранителя двигателя. Деталь заменяется. Могут наблюдаться искрения, что говорит не только о сильной нагрузке, но и об износе щеток и отсутствии смазки. Поэтому периодическое обслуживание – залог надежной работы электролобзика.

Заключение

Проводя любой ремонт, следует соблюдать меры предосторожности. Электролобзик должен быть отключен от сети. Первое, что нужно проверять – исправность и состояние силового кабеля, вилки, контакта в розетке. Некоторые модели лобзиков снабжаются плавким предохранителем, который находится в вилке. Данный элемент также стоит осмотреть и проверить на исправность.

Рано или поздно приходится столкнуться с неприятностью в виде поломки любимого инструмента. Кто-то обратится в сервисный центр, другой купит новый агрегат, иной же починит сам. В данной статье речь пойдет о самостоятельном ремонте вышедшего из строя пилкодержателя лобзика Bosch.

Итак, причиной выпадания пилки из фиксатора, как правило, является обломившийся штифт, зажимающий пилку, либо изношенные направляющие штифтов на самом металлическом корпусе.
Если причина в обломившемся штифте, то решается вопрос просто. Аналог изготавливается из подходящего по толщине стержня заклепки. D заводского штифта

“>

Пилкодержатель для электролобзика, виды и особенности пилок по дереву и металлу

Виды электролобзиков

Разнообразие типов не отличается широтой, как у других инструментов. Можно выделить следующие виды электролобзиков.

По способу питания:

• Сетевые. Работают от сети 220 V. Могут иметь любую мощность, использоваться специалистами-столярами, любителями в равной мере.
• Аккумуляторные. Работают от батареи. В основном это профессиональные дорогие модели. Могут использоваться там, где нет сети. Иногда их покупают любители из тех, кому нравится автономный инструмент, но такое приобретение для бытовых целей долго окупается.

По применению:

• Бытовые. Недорогие изделия с меньшей, чем у профессионального оборудования, точностью раскроя и длительностью работы. Обычно имеют мощность, не превышающую 500–750 Вт, глубину пропила до 70–80 мм для дерева, 5–7 мм – для металла.
• Профессиональные. Мощные устройства от 600 Вт и выше. Главное, чем отличаются от домашнего инструмента – рассчитаны на длительную беспрерывную работу и большие нагрузки. Имеют глубину пропила до 130–140 мм для дерева, до 10 мм – для металла.

По конструкции:

• Стационарные. Бывают в виде небольших станков, устанавливаемых на столе (их так и называют настольные). По конструкции представляют собой станину с укрепленной над ней держателем для рабочего полотна. Особенность их в том, что при работе перемещается не рабочий орган, а непосредственно заготовка. Имеют большой размер, используются только специалистами. Достоинства в том, что можно делать очень качественный раскрой деталей.
• Ручные. Наиболее распространенные и популярные устройства. При работе перемещаются оператором. Универсальные агрегаты.
• Лобзик-трансформер. В таком агрегате полотно и подошва могут быть выставлены под разными углами по отношению к рукоятке. Это значит, что электролобзик может использоваться как сабельная пила. Вариант для любителя. Специалисты предпочитают узконаправленный инструмент.
• Грибовидный. Вместо ручки у него выступ корпуса, а роль выключателя исполняет ползунок. Применяется профессиональными мастерами для работы в стесненном пространстве. Имеет ограниченное применение.

По принципу работы гарнитуры:

• С пилкой. Рабочий орган в виде короткой пилки зажимается с одной стороны в агрегате. Второй конец свободный. Самый распространенный вариант.
• Ленточные. В основном применяется в стационарных вариантах. Рабочий орган представляет собой замкнутую ленту, скользящую по роликам. Схожую конструкцию имеют ленточные пилы.

Инструкция по эксплуатации

В комплекте поставки наличие инструкции обязательно.

Устройство лобзика

Руководство состоит из таких разделов:

• Устройство электролобзика “Блек Декер”.
• Характеристики выбранной модели.
• Безопасность.
• Подготовка к работе.
• Техническое обслуживание лобзика Black Decker.
• Неисправности.

Правила безопасность при работе лобзиком:

Работа только с применением средств индивидуальной защиты: перчатки; роба; наушники; защитные очки.

• Не подключать инструмент к сети, пока производится отладка, настройка, замена полотна.
• Работать только с исправным лобзиком.
• Не ремонтировать самостоятельно инструмент.

Техобслуживание электролобзика BlackDecker:

• Очистка электролобзика от опилок и загрязнений.
• Смазка опорного ролика, механизма крепления пилок.
• Замена износившихся деталей.
• Замена пильного полотна.

Виды и характеристики

Все электрические лобзики ТМ Black & Decker можно разделить на три типа.

Для легкого режима работы

Данные инструменты имеют мощность от 400 до 480 Вт. В группу входит 3 модели.

• KS500. Это самая простая маломощная модель, предназначенная для работы в быту. Скорость данного прибора нерегулируемая и на холостом ходу достигает 3000 об/мин. Глубина пропила дерева составляет всего 6 см, модель способна пропилить металл толщиной в 0,5 см. К данному инструменту подходят пилки с Т- и U-образным креплением. Пилкодержатель открывается при помощи ключа. Прибор может работать под углом до 45 градусов.
• KS600E. Данный инструмент имеет мощность в 450 Вт. В отличие от предыдущей модели, оснащен рукоятью регулировки скорости, имеет порт для подключения пылесоса, который будет собирать опилки во время работы, оборудован лазерной указкой для более ровного прямолинейного пропила.
• KS700PEK. Самая мощная модель в данной категории. Показатель мощности здесь равен 480 Вт. Прибор дополнительно оснащен 3-х позиционным маятниковым движением. Универсальный зажим пилок на модели KS700PEK не требует ключа, открывается нажатием.

Для общего применения

Здесь мощность приборов лежит в диапазоне 520-600 Вт. В данную группу также входит 3 модификации.

• KS800E. Прибор имеет мощность 520 Вт. Глубина пропила дерева составляет 7 см, металла – до 5 мм. Инструмент имеет неключевой режим наклона подошвы. Оснащен контейнером для хранения пилок, полотна всегда будут под рукой во время работы.
• KS777K. Данный прибор отличается от предыдущего инновационной формой корпуса, который позволяет отлично просматривать место реза.
• KSTR8K. Более мощная модель, показатель мощности составляет уже 600 Вт, скорость работы составляет 3200 об/ мин. Прибор способен пропилить дерево толщиной в 8,5 см. Имеет удобный корпус, который оснащен дополнительным упором. Это позволяет работать им двумя руками. В результате вы сможете более качественно произвести пропил материала по прямой линии.

Тяжелый режим работы

Это профессиональные лобзики, которые имеют мощность до 650 Вт. Здесь представлены 2 модели.

• KS900SK. Инновационная модификация. Данный лобзик автоматически подстраивается под материал, который вам нужно обработать, выбирая необходимый режим скорости. Имеет удобную конструкцию, которая позволяет видеть линию реза. Оборудован системой пылеудаления. Прибор также способен пропилить дерево толщиной 8,5 см, металл – толщиной 0,5 см. Имеет мощность 620 Вт. В комплектацию инструмента входят три вида пилок, а также удобный чемодан для переноса и хранения.
• KSTR8K. Это более мощная модель (650 Вт). В остальном KSTR8K отличается от предыдущей модификации лишь дизайном.

Заключение

Чтобы определиться, как выбрать лобзик, требуется тщательно разобраться с тем, какие характеристики прибора важны, а какие нет, а также с диапазоном значимых критериев. В нашем обзоре мы подробно рассмотрели все эти моменты в отношении любительского оборудования, а также профессионального. Зная правила, легче подобрать инструмент для намечаемых задач.

Также в статье мы привели описание лучших трех моделей, которые подойдут значительному большинству пользователей:

Какой электролобзик выбрать, должен решать каждый мастер индивидуально

Однако наша статья поможет тем, кто не знает, на технические особенности необходимо обратить внимание

Пилкодержатель сулуминовый

Артикул: 007-1100

Пилкодержатель  сулуминовый.

Cтол для электролобзика своими руками — Сделай сам — Инструкции — Инструкции — Призма

Рядом с витриной была розетка и я посмотрел его в работе. Вполне прилично сделан, удобен, есть регулировка оборотов колесиком, включение фиксируется кнопкой. Пилкодержатель ходит четко без люфтов.

Очень удачно, что я его смог покрутить в руках прежде чем купить, с сайта Всеиструменты.ру я бы его не рискнул заказывать, не зная, что он собой представляет. (Хотя отзывы о нем пишут хорошие) Кстати, там он стоит дороже и еще оплата доставки… так что удачно его купил в «Нашем Доме». 🙂

Несмотря на достоинства, у него есть ряд недостатков на которые увидел при более внимательном рассмотрении:

1) Пилка не лезет в пилкодержатель. Видимо это брак экземпляра, но я не стал тратить своё время на обмен. Каждую пилку приходится подтачивать. (Хоть и на втором лобзике я не смогу ими после обтачивания пользоваться — не беда, они относительно недорогие)
2) А этот недостаток видно даже на картинке. Полотно наклонено сильно вперед. ( Это тоже удалось исправить, подкладыванием под заднюю часть подошвы жестяных полосок, добиваясь 90^o.
3) Колесико регулировки оборотов крутится тяжело не очень четко и с заеданием. На минимальном значении скорости инструмент вообще не может запустится (Впрочем такая же фигня с пуском и у других моих «калибровских» дрелей Это неприятно, но не сильно портит жизнь)

Чтобы этого не происходило: нужно сделать что-то, что будет придерживать болтающийся край пилки строго вертикально.


Кстати, очень люблю КрепМаркет. Любые винтики, гаечки, саморезы, крепеж. Каждый раз, когда что-то конструирую, брожу там в раздумьях и набираю себе нужных деталей.


Потом, мне пришла в голову идея, что Г-образная конструкция не позволяет мне на этом столе пилить длинные рейки. Рейка упирается в ногу Г-образной конструкции, а если ее немного модифицировать…


Еще мне пришла в голову идея из старой тупой пилки сделать нож, сточив ей зубцы и заострив.


Ну, пожалуй и всё. Стол получился надежный и удобный. Теперь у меня есть инструмент на котором я смогу производить более тонкие работы, чем на циркулярке.

Чехол-пазл Jigsort-Jigsaw Puzzle, сумка-переноска, органайзер, держатель и тележка

Jigsorts изменили представление о том, как решать головоломки в тысячах домов по всему миру. Вы услышите, что их называют множеством разных вещей — футляры для пазлов, держатели для пазлов, органайзеры для пазлов, кадры для пазлов, транспортировщики пазлов, держатели для пазлов и т. Д. Как бы вы ни называли их, мы считаем, что Jigsorts выполняет свою работу лучше, чем что-либо другое. магазин!

Одна вещь, которой Jigsort НЕ ЯВЛЯЕТСЯ — это Portapuzzle.Portapuzzles — более дешевая альтернатива Jigsorts, но читайте дальше, чтобы узнать, почему мы предпочитаем Jigsorts…

Jigsort поставляется в комплекте с мягкой, но твердой доской, на которой можно собрать лобзик, и сортировочными лотками, на которых можно хранить разобранные детали. Стильный футляр для переноски позволяет легко упаковать частично завершенную головоломку, а полностью сшитая ручка позволяет переносить лобзики из комнаты в комнату, из дома в дом или даже из страны в страну. Рассмотрим по очереди каждую из составных частей.

Съемная плата

Это нервный центр любого джигсорта! Это обеспечивает абсолютно жесткую поверхность, на которой строится головоломка. Доска полностью покрыта специальной мягкой тканью, с которой приятно работать. Его можно поставить на любой стол или блестящую поверхность, не боясь поцарапаться. Тканевое покрытие удерживает детали на поверхности, а это в сочетании с приподнятым краем вокруг доски гарантирует, что отдельные детали никогда не потеряны. Все наши доски-пазлы теперь поставляются в комплекте с ковриком-пазлом, который можно положить на доску и детали на ней.

Самый частый вопрос, который нам задают о Jigsort: ПОЧЕМУ у него съемная плата? Ответ заключается в том, что это значительно упрощает жизнь и делает создание мозаики намного более приятным. Вы можете разместить доску на любом столе (даже крошечном), на колене или на кровати, не свешивая лишние футляры, крышки, откидные створки и застежки здесь, там и везде!

Сортировочные лотки

поставляются в комплекте с сортировочными лотками, внутри которых есть такая же специальная мягкая ткань, которая используется на досках.Эти лотки используются для хранения несобранных деталей, но их также можно использовать для создания небольших секций для последующей передачи на главную Строительную доску. У каждого сортировочного лотка есть своя крышка, чтобы детали оставались на месте, когда над головоломкой не работают. Наши ящики для лобзиков на 500 штук (Jigsort 500) оснащены двумя сортировочными лотками на заказ, а ящики на 1000 и 1500 штук (Jigsort 1000 и Jigsort 1500) имеют по четыре сортировочных лотка по индивидуальному заказу.

Независимо от того, какой размер вы выберете, вы обнаружите, что сортировочные лотки во всех наших приспособлениях для сборки плотно прилегают к доске, и благодаря этому все части лобзика надежно удерживаются на своих местах.Затем всю сборку можно застегнуть молнией внутри привлекательного переносного ящика, и в этом состоянии частично укомплектованные лобзики можно безопасно хранить или транспортировать в другое место для использования в будущем. Обратите внимание, что из-за большого размера Jigsort 1500 может произойти некоторое проскальзывание детали, пока не будет завершено примерно 50% лобзика.

Внешний корпус

Мы ожидаем, что наши клиенты получат удовольствие от решения множества головоломок в течение своей жизни, и мы гарантируем, что наши кейсы останутся неизменными! Чехлы сделаны из привлекательного и жесткого полипропилена (а не из ткани), чтобы они могли выдержать неизбежные удары и удары на протяжении всей жизни.

Размеры

Мы рекомендуем вам очень тщательно продумать размер чехла-головоломки, который вам нужен.

Jigsort 1500 — это наиболее распространенный выбор для любителей головоломок, поскольку он вмещает почти все головоломки стандартной формы, до 1500 штук, от популярных производителей. Есть несколько «фигурных головоломок» и несколько «панорамных», которые слишком велики, чтобы поместиться, поэтому, возможно, будет разумно тщательно проверить размеры перед покупкой этого типа головоломки.Как и в случае со всеми Jigsorts, используемые материалы рассчитаны на весь срок службы, и эта долговечность означает, что они довольно тяжелые, когда дело доходит до такого большого размера. Это не из тех вещей, которые ваша 80-летняя бабушка с радостью возила бы по городу на автобусе!

Jigsort 1000 — самый популярный выбор в Европе, потому что он подходит для всех головоломок из 1000 элементов от известных европейских производителей — Clementoni, Falcon, Gibsons, Jumbo, Ravensburger, FX Schmid и т. Д. Они также подходят для головоломок из 1000 элементов Buffalo и Шедевры, а также меньшая из 1000 головоломок SunsOut.Однако обратите внимание, что такого размера Jigsort недостаточно, чтобы вместить большую из головоломок Sunsout из 1000 частей или головоломки из 1000 частей Springbok и White Mountain — для них единственный выбор — Jigsort 1500.

Если вас интересуют только маленькие головоломки, то Jigsort 500, возможно, подойдет вам. Это самый маленький продукт в этом ассортименте, и поэтому его легче всего перемещать по дому и выносить за пределы дома. Он подходит почти для всех головоломок из 500 деталей, но головоломки Great American и Sunsout слишком велики, чтобы уместиться.

Вот все размеры:

Jigsort 1500: Пазл на 1500 деталей: Для большинства лобзиков до 1500 штук (36 x 26 дюймов)

Jigsort 1000: Пазл на 1000 деталей: Для большинства лобзиков до 1000 штук (29,5 «x 20,5»)

Jigsort 500: Пазл на 500 деталей: Для большинства лобзиков до 500 штук (20,5 «x 15,5»)

Перед покупкой любого футляра / держателя / переноски для пазлов

Покупка ящика для лобзика — это существенное вложение, и вы ожидаете, что он станет частью вашего дома на долгие годы.Если вы сравниваете Jigsort с Portapuzzle, Puzzle Caddy или любыми другими держателями для пазлов или головоломок, вам, возможно, захочется ответить на следующие вопросы:

1. Содержит ли альтернативный продукт отдельную строительную доску (например, Jigsort), или лобзики должны изготавливаться непосредственно во внешнем корпусе? Помните, что если пазлы нужно делать во внешнем футляре, то в использовании он будет НАМНОГО громоздче.
2. Есть ли у держателя / держателя пазла отдельные лотки для разобранных деталей (например, Jigsort), и если да, то есть ли у лотков крышки и приподнятые края, чтобы предотвратить потерю деталей?
3. Застегивается ли держатель лобзика или держатель на молнию (как в случае с Jigsort), или на нем просто есть липучки? Помните, что застежка-молния — лучший способ гарантировать, что вещи никогда не потеряются.
4. Все ли рабочие поверхности держателя или держателя лобзика покрыты специальной мягкой тканью (например, Jigsort)?
5. Внешний вид держателя / держателя лобзика выглядит достаточно прочным, чтобы прослужить долгие годы (как чехол Jigsort)?
6. Ручка для переноски кейса является неотъемлемой частью кейса (как Jigsort) или она просто приклеена или приклепана? Помните, что с годами самая уязвимая часть любого ящика для лобзика — это его ручка. Мы НИКОГДА не видели джигсорта с поврежденной ручкой!
7. Отличается ли чехол для пазла стилем, элегантностью и проверенным опытом Jigsort?

Удачной головоломки!

Загрузить буклет Jigthings

Файл JIGSAW — Как открыть или преобразовать файлы JIGSAW

1 расширение (а) и 0 псевдонимов в нашей базе данных

Ниже вы можете найти ответы на следующие вопросы:

• Что такое .лобзик файл?
• Какая программа может создать файл .jigsaw ?
• Где можно найти описание формата .jigsaw ?
• Что можно преобразовать файлы .jigsaw в другой формат?
• Какой MIME-тип связан с расширением .jigsaw ?

Сохраненная игра Jigsaw Explorer

Файл JIGSAW — это сохраненная игра Jigsaw Explorer. Jigsaw Explorer — это веб-сайт, на котором собраны высококачественные онлайн-пазлы для всей семьи.

Подробное описание недоступно

Категория: данные игры файлы

Название программы: —

Mime-тип: приложение / октет-поток

Магические байты (HEX): —

Волшебная строка (ASCII): —

Псевдонимы:

—

Ссылки:

—

Связанные расширения:

—

Другие типы файлов могут также использовать файл .лобзик расширение файла. Если у вас есть полезная информация о .jigsaw extension, напишите нам!

Не удается открыть файл .jigsaw?

Если вы хотите открыть файл .jigsaw на вашем компьютере, вам просто необходимо иметь установленную соответствующую программу. Если ассоциация .jigsaw установлена ​​неправильно, может появиться следующее сообщение об ошибке:

Windows не может открыть этот файл:

файла: example.jigsaw

Чтобы открыть этот файл, Windows необходимо знать, какую программу вы хотите использовать, чтобы открыть его.Windows может выйти в Интернет для автоматического поиска, или вы можете вручную выбрать программу из списка программ, установленных на вашем компьютере.

Для изменения ассоциаций файлов:

• Щелкните правой кнопкой мыши файл с расширением, ассоциацию которого вы хотите изменить, а затем щелкните Открыть с помощью .
• В диалоговом окне Открыть с помощью щелкните программу, с помощью которой вы хотите открыть файл, или щелкните Обзор , чтобы найти нужную программу.
• Выберите Всегда использовать выбранную программу , чтобы открывать этот тип файла, установите флажок.

Поддерживаемые операционные системы

Windows Server 2003/2008/2012/2016, Windows 7, Windows 8 , Windows 10 , Linux, FreeBSD, NetBSD, OpenBSD, Mac OS X , iOS, Android

Оценить страницу
