Водоснабжение — одна из важнейших проблем, встающих перед владельцами загородных участков, дач, домов.

Если вода на даче необходима лишь для полива участка, то с данной задачей легко справится поверхностный или погружной насос. Если же водой необходимо обеспечить не только сад, огород, но и дом, то обычный насос не подойдет. В данном случае для обеспечения полноценного водоснабжения дачи необходима целая система – водяная насосная станция.

Принцип работы водяной насосной станции для дачи

Водяные насосные станции для дачи используются не только для подачи воды, они способны поддерживать необходимый напор и полноценное водоснабжение участка и всей дачи. В быту они применяются для полива, заполнения и опорожнения емкостей и резервуаров, дренажа, а также для организации водоснабжения дома.

Насосная станция для дачи представляет собой погружной или поверхностный насос, соединенный с гидроаккумулятором и реле давления, которое управляет работой насоса.

Принцип работы насосной станции следующий. Насос осуществляет забор воды из водоема, колодца или скважины и подает ее под давлением в гидроаккумулятор, осуществляющий накопление воды. Гидроаккумулятор водяной насосной станции для дачи служит не только для накопления и обеспечения постоянной подачи воды в дом, но и для предохранения насоса от частого включения, позволяя продлить срок службы оборудования. Гидроаккумулятор подбирается исходя из объема потребления воды. Рекомендуется выбирать и устанавливать гидроаккумулятор (накопительный бак) большего объема, чем объем водопотребления. Это позволит избежать частых включений и выключений оборудования и предохранит бытовые приборы от перепадов давления. При падении давления до определенного уровня реле давления включает насос и осуществляет забор воды. Стоит учитывать, что периодически потребление воды может возрастать. Например, в выходные и засушливые дни. После выключения насоса водоснабжение осуществляется за счет запаса воды, находящейся в гидроаккумуляторе. Как правило, все водяные насосы для отопления имеют возможность регулировки диапазона давления, при котором устройство включается и выключается.

Преимущества водяной насосной станции

Среди основных преимуществ водяных насосных станций для дома и дачи можно выделить небольшие габариты и вес, поддержание постоянного давления для полноценного водоснабжения, возможность работы некоторое время без электричества, а также небольшой износ из-за контролируемых системой включений/выключений оборудования.

Параметры выбора насосной станции для дачи

При выборе необходимой водяной насосной станции для дома, дачи нужно учитывать различные параметры, основными из которых являются следующие: максимальное количество подаваемой воды, высота подачи (напор) и максимальная глубина всасывания. Учесть все параметры, особенно для неспециалиста, затруднительно. Выбор также затрудняет большое количество водяных насосных станций, представленных различными производителями и моделями на рынке. Чтобы сориентироваться в данном многообразии, выбрать и купить подходящее насосное оборудование для дачи достаточно обратиться к специалистам, имеющим опыт в их продаже и установке. Грамотные специалисты нашей компании помогут сориентироваться в технических характеристиках существующих водяных насосных станций для дачи и создать действительно эффективную систему водоснабжения.

В нашем каталоге представлена насосная станция грундфос в широком ассортименте.

Предлагаем также:

Все о колодезных насосах – классификация и типы конструкции

Полноценное водоснабжение присутствует не везде. С этой проблемой в первую очередь сталкиваются те, кто находится на дачах и в деревнях. Чаще всего именно в таких небольших поселениях при отсутствии центрального водопровода воду берут из колодцев. Если колодец достаточно глубокий, то достать из него хотя бы одно ведро – уже задача не из легких. А что делать, если нужно обеспечить полив, а также иметь достаточно воды для хозяйственных нужд?

Есть решение – насос. Но, нужно со знанием дела подойти к этому делу. Поверхностные насосы подходят в том случае, если глубина колодца – не более восьми метров. Но, если колодец имеет более внушительную глубину, то выбор должен пасть на погружной насос. Теперь следует подробнее разобраться с особенностями этого оборудования.

Разновидности насосов

Погружные насосы бывают разных видов. Классифицируют их на несколько групп в зависимости от параметров, представленных ниже.

Тип конструкции

  • Насос центробежный. Напор в насосе и всей системе производится с помощью центробежной силы.
    Она возникает благодаря воздействию рабочего колеса на жидкость.
  • Насос вибрационный. Работает он по принципу изменения в нагнетающей камере насоса давления. Располагается она в одном отсеке с рабочей. Разделяется диафрагмой. Благодаря именно ее движению осуществляется забор влаги.
  • Насос поверхностный. Его совершенно не обязательно погружать в колодец. Он прекрасно справляется со своей задачей даже в том случае, если находится рядом с ним. От такого насоса отходит два шланга (или трубы). Один предназначен для забора воды, а второй – ее доставки.
  • Насосная станция. По конструкции он отличается тем, что одновременно является поверхностным насосом и емкостью для воды.

Типы насосов по способу подъема жидкости

По этой классификации различают два типа насосов:

  • Первый тип производит забор только тогда, когда перед этим заполняется водой рабочая камера насоса и подъемная труба.
  • Насос самовсасывающий. Обычно их оснащают системой эжектора.

Типы устройств по давлению

В этом случае речь идет об уровне давления, создаваемом при подъеме жидкости. Другими словами, это характеристика того, на какую высоту может поднять воду насос из колодца или скважины.

Типы приборов по качеству перекачиваемой воды

Выделяют три типа оборудования по указанному параметру:

  • перекачивающие чистую воду;
  • перекачивающие слабо загрязненную жидкость;
  • перекачивающие грязную воду.

Для использования насоса с хозяйственными целями подойдут все три типа насосов. Для бытовых целей необходим насос только первого типа.

Типы устройств по мощности

Эта классификация указывает на следующее: чем выше мощность насоса, тем с большей глубины способен насос выкачать воду.

Уровень надежности

Насосы могут быть со встроенной автоматикой и без нее, поверхностными и погружными. Но, по сути, они могут быть как качественными и надежными, так и не характеризоваться такими параметрами.

Стоимость

Можно обнаружить на рынке и дешевые, и дорогие насосы. На цену влияет два основных параметра: мощность и надежность. Чаще всего стоимость является показательной, так как чем насос дороже, тем он качественнее. Но, в некоторых случаях могут быть и исключения.

Покупатель может быть смятен тем, какой насос ему выбрать. Чтобы помочь человеку определиться, мы предлагаем ознакомиться со следующей информацией.

Погружные насосы и причины их популярности

Если проанализировать предпочтения современных покупателей, то можно сделать вывод, что они чаще всего для дачи и дома выбирают погружной насос. Что вообще представляет собой это устройство? Давайте разбираться.

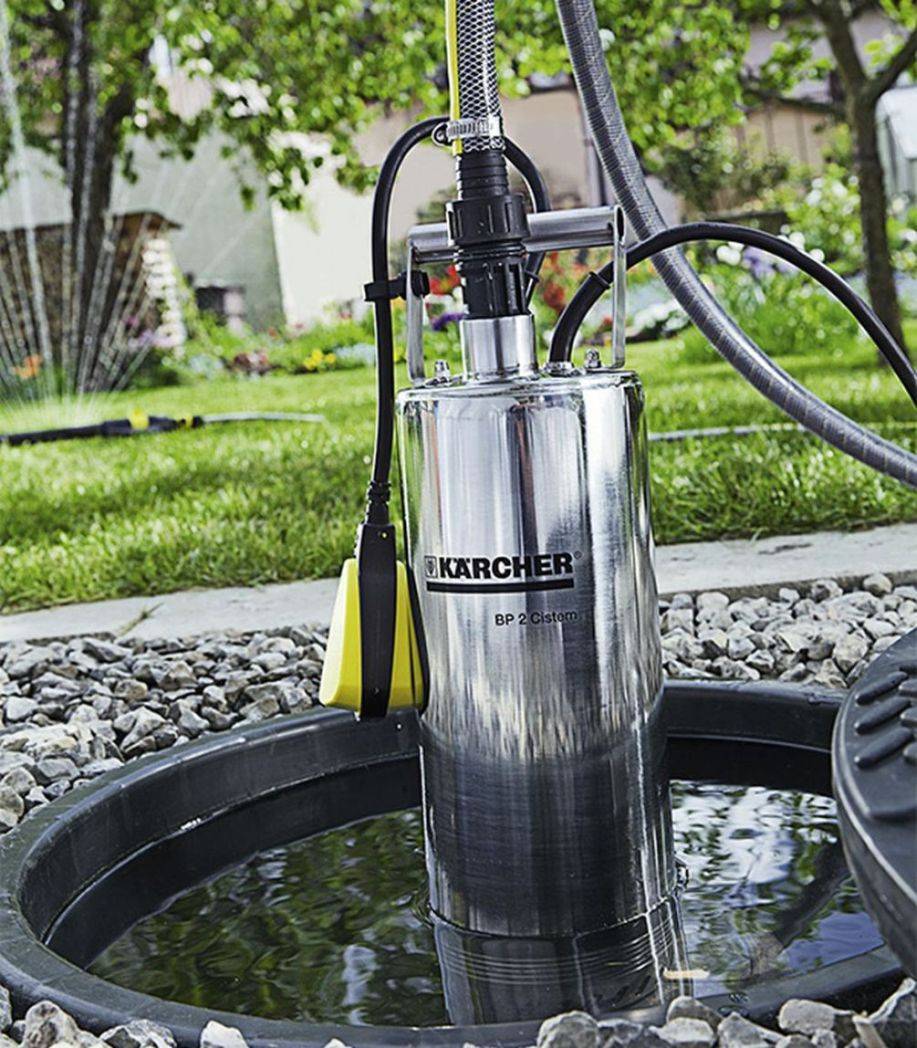

Если оценить погружной насос внешне, то он является цилиндром из нержавеющей стали, внутрь которого поместили:

  • центробежный двигатель;
  • крыльчатку, выполняющую функцию выталкивания жидкости через трубу или шланг на поверхность.

Погружному насосу обязательно нужно охлаждаться в процессе функционирования. Из-за этого ему просто необходимо размещаться в воде полностью. Однако, в результате этого возможно полное откачивание воды из колодца. Чтобы этого не допустить, без применения специальных устройств, которые бы сообщали о критическом состоянии воды и отключали при необходимости насос, не обойтись.

В качестве таких устройств выступают:

  • биметаллические выключатели;
  • поплавки с лягушками;
  • электронная автоматика, которой можно при желании оснастить насос.

Как показывает опыт, наиболее долговечным и надежным вариантом является погружной насос, который снабдили лягушкой.

У погружного насоса есть важные преимущества:

  • его можно погружать на глубину до 60 метров;
  • он способен поднять жидкость с глубины на высоту нескольких десятков метров;
  • имеет хорошую производительность – она способна достигать показателей 3,5 кубометров в час.

Правда, не стоит умалчивать и о недостатках:

  • необходимо для обеспечения электропитания насоса проложить электролинии;
  • такой насос может утрачивать масло, которое попадет в воду.

Как формируется стоимость насоса

Цена системы водоснабжения и насоса будет зависеть от нескольких факторов. Самый существенный и дорогостоящий элемент – это, собственно, сам насос. Однако, учтите, что на шланг и трубы придется дополнительно потратиться.

От чего зависит цена насоса:

  • Самое первое – мощность.
  • Уровень шума. Те насосы, что являются бесшумными, стоят на порядок дороже, чем шумные устройства.
  • Экологичность. Существуют насосы, в которых для охлаждения используют специальные реагенты, находящиеся под корпусом. Они содержат в себе опасные для здоровья и окружающей среды химические добавки, которые при разгерметизации корпуса насоса способны попасть в воду. Из-за этого возникнет необходимость чистить колодец, а это достаточно непросто. Насосы, охлаждаемые самой перекачиваемой жидкостью, пользуются большей популярностью у потребителей. Но они и дороже.
  • Марка производителя. Есть бренды, которые более разрекламированные, снискавшие славу как надежные и ответственные производители. За оборудование таких изготовителей придется заплатить больше.
  • Сезон приобретения. Вполне естественно, что спрос на насосы весной и летом выше. От этого и цена оборудования может увеличиться в указанные периоды.

Все указанное выше можно отнести, в принципе, и к шлангу (кроме мощности, конечно). Он также может быть неэкологическим, некачественным и ненадежным. По этим причинам резиновый эластичный шланг будет стоить дороже, чем пластиковый ввиду того, что последний с легкостью заламывается при поворотах водопровода и, соответственно, быстрее выходит из строя.

Если вы нуждаетесь в качественном водопроводе на своем участке, то не жалейте денег на надежный электронасос, шланг и дополнительные комплектующие. Если вы потратитесь один раз, приобретете оборудование и детали хорошего качества, то такая система водоснабжения будет служить вам долгие годы без поломок. Не скупитесь на нормальную покупку, иначе, возможно, вам придется впоследствии сильно переплатить. Надеемся, наши советы помогут вам сделать правильный вывод.

Рекомендуем

Как выбрать насосную станцию для дачи?

Сегодня комфортное времяпрепровождение в условиях дачного участка практически невозможно без надежной системы водоснабжения. Организация бытовой насосной станции – оптимальный вариант при наличии скважины или колодца. С ее помощью гарантируется подача воды в любом количестве и в любую точку загородного дома. Но перед ее покупкой следует разобраться в особенностях выбора.

Большинство дачников используют традиционный и самый простой способ организации водоснабжения – погружной скважинный насос. Принцип его работы достаточно прост: он включается каждый раз, когда в доме или на участке кто-то пытается воспользоваться сантехникой. Но здесь есть крайне важные нюансы:

  • насос не будет работать в условиях, когда уровень воды в скважине понижается, или наблюдаются скачки напряжения в сети, что на даче случается нередко;
  • при поливе насос работает постоянно, что может привести к его выходу из строя;
  • погружной насос не сможет поддерживать постоянное давление воды в системе водоснабжения дома.

Обезопасить себя от подобных ситуаций поможет бытовая насосная станция. Данная система устроена сложнее и включает в себя не только насос, но и накопительный резервный бак. Если подать воду по какой-либо причине не представляется возможным, в дело вступает данная емкость. Насос включается только при падении давления в системе. Надежность водоснабжения повышается в несколько раз.

Как организовать водоснабжение на даче?

Вариант 1. Насосная станция в сборе.

Насосная станция включает в себя бак для воды, поверхностный насос и манометр.

При выборе станции для дачи следует учитывать несколько важных моментов:

  • Мощность. От этого показателя зависит сколько потребителей вы сможете обеспечить. Мощность насоса должна быть ниже производительности скважины, иначе вода не будет успевать скапливаться, и начнутся перебои водоснабжения.
  • Накопительный бак (Ресивер). Важно заранее определиться с его объемом, который зависит от ваших потребностей. Существуют пластиковые и металлические баки. Последние при этом гораздо надежнее, но и стоят они дороже. Чем больше объем ресивера, тем меньше включений насоса потребуется для поддержания давления в системе водоснабжения.
  • Защита. Необходимо оградить бытовую насосную станцию от таких факторов, как перегрев или сухой ход. Для этого устанавливаются специальные защиты. Конструкция при этом удорожается, но зато вероятность аварии будет снижена практически до нуля.
  • Глубина всасывания. Внимание! Поверхностный насос не может качать воду с глубины более 8 метров.

Как решить эту задачу?

1. Опустить насосную станцию на уровень залегания воды;

2. Купить насосную станцию эжекторного типа (такая станция может забирать воду с глубины до 25 метров!)

  • Производитель. Конечно, доверять следует проверенным временем компаниям, таким как AL-KO и Patriot Garden.

Вариант 2. Погружной насос + накопительный бак для воды и манометр.

Этот способ идеален для организации водоснабжения из скважины глубиной больше 8 метров.

В этом случае Вам необходимо будет приобрести составляющие насосной станции отдельно. Отдельно приобрести насос и отдельно накопительный бак с манометром.

Насосная станция из насоса типа «Малыш»? Возможно ли?

«Малыш» – погружной вибрационный насос производства российской компании «Электродвигатель». Вариант на основе агрегата подобного типа может стать вариантом для многих дачников, которым не требуется большое количество потребителей (душ, умывальник, полив огорода и т.д.).

Погружные насосы для насосной станции

Без монтажа автоматической системы подачи воды о комфортной жизни в загородном доме без централизованного водоснабжения говорить не приходится. Одним, если не единственным, способом решения этого вопроса является насосная станция для дома. На территории двора большинства загородных домов расположен колодец с глубиной до зеркала воды не более 15 м. Установка насосной станции предполагает, что в шахту колодца (в воду) погружается насос, от него идет труба к специальному накопительному баку (гидроаккумулятор, ГА) через реле давления. Сам бак своим вторым выводом подключен к трубопроводу общедомовой системы водораспределения. Другими словами, схема следующая: вода – насос – трубопровод – реле давления – гидроаккумулятор – система водораспределения с кранами. Рассмотрим один из ключевых элементов данной схемы – погружной насос.

Насосы

Собранная насосная станция, продающаяся в магазине, в большинстве случаев не подходит для водоснабжения загородного дома, так как в ее основе обычный центробежный насос, предназначенный для работы на поверхности. Представим, что такую станцию мы разместим возле колодца, а вниз опустим шланг для закачивания. Пока расстояние до зеркала воды будет составлять менее 10 м, насос может ее качать, если же больше – он бесполезен. Все дело в том, что каждые десять метров глубины создают давление в 1 атмосферу, противодействуя создаваемому насосом разрежению. Таким образом, на нашей планете путем создания вакуума в подающей трубе невозможно поднять на поверхность столб воды, если высота более 10 м. Другое дело колодец на Эвересте, но найти там подземный источник — еще та задача. Заметим, что указанные 10 м – это теоретический предел, на практике же допустимая глубина составляет 5-7 м. Частично преодолеть это ограничение позволяют инжекторные насосы, в которых часть закачиваемой воды подается обратно, обеспечивая неразрывный столб жидкости. Однако они сложны в эксплуатации и их установка для бытовой насосной станции нерациональна.

А вот погружной насос для насосной станции основан на совершенно ином принципе действия. Такие модели обладают герметичным корпусом и залитым смолой выводом силового кабеля, поэтому способны работать под водой. Внешне погружные насосы для насосной станции представляют собой металлические цилиндры с выведенным кабелем электропитания и патрубком для подключения трубы или шланга. На корпусе предусмотрены две проушины, с помощью которых стыкуют устройство и удерживающий его трос.

Глубина погружения в воду указана в спецификации – обычно она составляет не более 2 метров. Здесь важен компромисс: каждый лишний метр от поверхности вызывает снижение КПД, так как производительность растрачивается на компенсацию атмосферного давления, а недостаточно «утопив», можно столкнуться с выходом насоса из-за строя из-за естественного уменьшения объема воды в колодце или скважине (слишком большой забор или жаркое время года).

Разнообразие решений

Погружные насосы различаются принципом работы, характеристиками и стоимостью. Самые недорогие – вибрационные. Внутри корпуса размещен состоящий из двух частей электромагнит «П» — образной формы. Одна часть (с обмоткой) залита смолой, а другая – подвижная. При подаче напряжения возникает магнитное поле, притягивающее движущуюся часть, на которой находятся шток и резиновый поршень. В это время во всасывающей камере погружного насоса отходящим поршнем создается разрежение и через клапаны поступает вода. В следующий полупериод (вспоминаем синусоиду переменного тока) поле исчезает и специальный вибратор отбрасывает всю систему со штоком назад. Так как через наборные клапаны-грибки вода может только поступать в камеру, то ей остается один путь – наверх, в выходную трубу, по штампованным каналам в корпусе. Синусоида пересекает ноль и все повторяется. Таким образом, погружной насос для насосной станции использует систему клапанов, поршень и электромагнит. Конструкция невероятно проста.

Вибрационный насос в составе насосной станции обладает следующими достоинствами:

  • низкая стоимость. При прочих равных параметрах цена центробежного погружного аналога выше не менее чем в 5-6 раз;
  • ремонт и обслуживание можно выполнить своими силами, буквально «на коленках»;
  • малая потребляемая мощность, редко превышающая 300 Вт, благодаря чему удается добиться значительной экономии средств на оплату электроэнергии.

Тем не менее, вибрационные насосы в составе насосных станций использовать не всегда целесообразно. И вот почему:

  • при работе создается вибрация, которая через массу воды передается стенкам колодца. Вопреки распространенному убеждению, бетонные кольца не разрушаются, а вот если шахта просто выкопана в глине и внизу никак не обложена, то постепенного обвала пород и заиливания не избежать. Конечно, это происходит не сразу, а лет за 5-10, в зависимости от особенностей грунта. Поэтому периодически колодец необходимо чистить;
  • а вот на скважину вибрация влияет намного хуже, постепенно разрушая изоляцию между кольцами;
  • если гидроаккумулятор расположен в доме, то гул работающего насоса будет отчетливо слышен. Особенно, если использована жесткая труба подачи воды к ГА;
  • дважды в год необходима ревизия, заключающаяся в проверке состояния резиновых поршня, вибратора и клапанов;
  • сильная зависимость от параметров электросети: завышенное напряжение приводит к преждевременному износу поршня, а заниженное – к падению производительности.

    Следующий тип насосов – шнековые. Внутри корпуса находится «червяк», подобный тому, как в мясорубках. Вращаясь, он выталкивает воду вверх, в подающую трубу. Внешне подобные модели бывает трудно отличить от более дорогих центробежных. Шнековый погружной насос для насосной станции – это компромиссный вариант: мощность не более 700 Вт, работает тихо, частой ревизии не требует, стоит меньше своих центробежных собратьев. Существенный недостаток – недолговечность «червяка»: материал постепенно «выедается» растворенными в воде частицами.

    И, наконец, самые популярные – центробежные погружные насосы. В них использована система колес, толкающих воду вверх. Материалом может быть металл или полимерные соединения. Качественная модель может проработать без извлечения из колодца до 7 лет. При соблюдении правил эксплуатации являются одними из самых надежных. Есть только два недостатка: потребляемая мощность превышает киловатт, а стоимость сопоставима с нижним уровнем месячных зарплат среднестатистического городского жителя.

Критерии выбора насосов для сточных вод

При наличии различных типов насосов для сточных вод в этом документе обсуждаются критерии, которые могут использоваться службами санитарии при выборе типа насоса для сточных вод для конкретного проекта или применения. Оцениваются капитальные затраты, затраты на эксплуатацию и техническое обслуживание (O&M) и другие соответствующие критерии. Оценка включала изучение конструкции насосных станций сточных вод и процедур эксплуатации и технического обслуживания в 15 городах или санитарных учреждениях США, среди которых более 2700 насосных станций.Посещено и осмотрено более 50 насосных станций.



Доступны несколько типов насосов для сточных вод:



  • Одноступенчатые насосы для сухого колодца горизонтальной и вертикальной конфигурации (обычно называемые «обычными» насосами для сточных вод). См. рис. 1.
  • Одноступенчатые, мокрые скважины, перекачка твердых частиц, погружные насосы. Некоторые погружные двигатели также подходят для непрерывной работы на воздухе при установке в непогруженном состоянии. См. рис. 2.
  • Одно- или двухступенчатые вертикальные турбинные насосы для перекачки твердых частиц с приводом, установленным выше уровня земли.См. рис. 3.

При определении типа используемого насоса экономические затраты в течение жизненного цикла являются основным (хотя и не единственным) фактором анализа. В следующих разделах будут представлены данные об оценках первоначальных затрат на строительство насосных станций с использованием этих трех типов насосов и оценках затрат на эксплуатацию и техническое обслуживание. Данные по затратам на эксплуатацию и техническое обслуживание были получены из интервью с пользователями действующих объектов.

Описание типов насосов

Справочник

[1] содержит подробное обсуждение и описание этих насосов.Ниже приведены краткие сводные описания.



  • Обычные насосы для сухих скважин (также известные как незасоряющиеся или предназначенные для работы с твердыми частицами) были разработаны для перекачивания жидкостей, содержащих мягкие твердые частицы и волокнистые материалы, без закупоривания или необходимости частого обслуживания и очистки. Отдельно соединенные, незасоряющиеся насосы доступны для вертикальной или горизонтальной установки. Вертикально установленные насосы могут приводиться в действие от двигателя, установленного на раме насоса, или от линейного вала к двигателю, установленному этажом выше насоса.См. рис. 4.
  • Погружные незасоряющиеся насосы оснащены двигателями, предназначенными для работы в сточных водах. Поскольку они устанавливаются непосредственно в мокрый колодец, насосные станции с погружными насосами не требуют сухого колодца. Они могут не иметь надземной конструкции, кроме бетонной плиты и небольшого корпуса для центра управления. Таким образом, затраты на строительство ниже, чем у станций с сухими скважинами (рис. 5).

С другой стороны, погружные насосы труднодоступны для осмотра и обслуживания, слабо предупреждают о зарождающихся проблемах и могут потребовать отправки в квалифицированные сервисные центры для ремонта двигателя или уплотнения.Это, как правило, приводит к более высоким затратам на обслуживание и техническое обслуживание и более длительным срокам выполнения работ. Заявления о низких затратах на техническое обслуживание могут ввести в заблуждение, если они основаны на краткосрочном (например, два года или менее) опыте.

В установках в погруженном состоянии погружные насосы могут быть установлены с фиксированным выпускным трубопроводом и могут поддерживаться штативом или подобным устройством, установленным на дне погруженного в воду колодца. Этот тип требует опорожнения мокрого колодца для любого вида проверки, обслуживания или ремонта. Более популярным методом установки погружных насосов является натяжная конструкция, при которой нагнетательный трубопровод соединяется со специальным коленом, стационарно закрепленным на мокром дне колодца.Колено и напорный патрубок насоса снабжены самоблокирующейся муфтой. Поскольку монтажный кронштейн насоса скользит вверх и вниз по двум направляющим, его можно поднимать из влажного колодца или опускать на колено с помощью крана и троса без необходимости входа персонала в влажный колодец или его опорожнения.

Некоторые насосы с погружными двигателями должны находиться в погруженном состоянии для непрерывной работы в целях внешнего охлаждения и могут работать только в течение прерывистого периода времени при контакте с воздухом. Другие погружные насосы имеют двигатели с внутренней системой охлаждения и могут работать непрерывно при полной нагрузке без погружения.Насосы с двигателями с внутренним охлаждением также доступны для установки в непогруженных боксах, где они имеют преимущество в том, что они устойчивы к повреждениям в случае случайного затопления сухого колодца. Однако этот насос требует более высоких капитальных затрат (рис. 6).



  • Вертикальный турбинный насос для работы с твердыми частицами сочетает в себе преимущества классического насоса для работы с твердыми частицами с концепцией вертикального турбинного насоса. Этот тип насоса является новейшей технологией незасорения насосов (рис. 7).

Насос устанавливается в верхней части мокрого колодца и не требует сухого колодца. Привод, либо двигатель, либо угловой редуктор, установлен на верхней части нагнетательного патрубка насоса. Используются стандартные драйверы с любым желаемым дизайном или вариантами управления. Водитель легко доступен для обслуживания или ремонта. Симметричная конструкция чаши устраняет радиальные осевые силы, а выпускные патрубки могут располагаться над или под землей. Хотя сам насос стоит дорого, общая стоимость насосной станции может быть снижена, поскольку эта концепция устраняет необходимость в сухой скважине.

У.S. Санитарные учреждения

Большой объем данных по затратам на эксплуатацию и техническое обслуживание и практический опыт работы с тремя типами насосных станций был получен в рамках исследования [2], включавшего проведение телефонных или личных интервью с руководителями по эксплуатации и техническому обслуживанию и главными инженерами в 15 государственных санитарно-технических учреждениях. . Кроме того, мы связались еще с шестью агентствами, имеющими вертикальные насосы турбинного типа для перекачки твердых частиц, чтобы обсудить их опыт работы с этим конкретным типом насосов. Среди 15 ведомств было более 2700 насосных станций неочищенных сточных вод. Затем на основе интервью были посещены четыре крупных агентства (имеющих более 1000 насосных станций). Были проведены интервью с персоналом и инженерами по эксплуатации и техническому обслуживанию, чтобы определить методы проектирования и эксплуатации и технического обслуживания, с какими проблемами они часто сталкиваются, а также понять их предпочтения в отношении улучшения конструкции и характеристик эксплуатации и технического обслуживания насосных станций. Наконец, было посещено более 50 насосных станций.Осуществлялось наблюдение за операциями, и были опрошены фактические сотрудники по эксплуатации и техническому обслуживанию насосной станции.

Основные выводы, сделанные в результате этих интервью и посещений объектов, заключались в следующем.

·Насосные станции неочищенных сточных вод относятся к объектам интенсивного обслуживания. Это определенно не легкие или средние объекты. Особенно это касается погружного оборудования насосных станций неочищенных сточных вод. Насосные станции для неочищенных сточных вод требуют определенного уровня прочности и надежности оборудования, которое могут обеспечить только производители и поставщики, понимающие эти требования.



  • Население обычно не очень хорошо осведомлено об услугах, предоставляемых государственными санитарными службами, а также, вероятно, не слишком осведомлено о качестве проектирования и строительства, необходимом для надежного предоставления таких услуг. Однако, когда служба иногда дает сбои (а это неизбежно время от времени), общественность также не заинтересована в оправданиях.
  • Все агентства санитарии в Соединенных Штатах находятся под финансовым давлением, чтобы делать больше (или, по крайней мере, делать то же самое) с меньшими затратами.Хотя целью всегда является повышение эффективности с точки зрения использования государственных доходов, следует иметь в виду, что действия, приводящие к кажущимся значительным краткосрочным финансовым сбережениям, на самом деле могут привести к увеличению долгосрочных финансовых расходов. Это может быть особенно верно, если вместо более дорогого, но более надежного оборудования выбирается более дешевое оборудование более низкого качества.

Оценка стоимости строительства, эксплуатации и технического обслуживания и жизненного цикла

Разработаны заключения о возможных затратах на строительство различных альтернативных проектов насосных станций.Эти мнения о вероятном строительстве не включали затраты на специфические элементы участка, такие как массивные земляные работы, необычно обширное озеленение и протяженные подъездные пути. Пособие было включено для учета «нормального» уровня планировки участка, озеленения, ограждения, мощения и дренажа. Данные по затратам на строительство взяты из ссылок [1], [2] и [3]. Эти оценки стоимости строительства представляют собой затраты, которые могут возникнуть в урбанизированных районах, и считаются консервативными, поскольку они, вероятно, представляют собой затраты выше среднего.

Невозможно было установить абсолютные затраты на ЭиТО для большинства альтернатив. Ни одно из санитарных учреждений, с которыми мы связались или которые посетили, не имело точных данных о затратах на эксплуатацию и техническое обслуживание насосной станции или различных типов насосных станций. Тем не менее, все эти агентства имели некоторое представление о разнице в затратах на ремонт и трудозатраты на техническое обслуживание между обычными насосными станциями с сухими/погружными скважинами и погружными насосными станциями. Эти дифференциальные затраты на эксплуатацию и техническое обслуживание были использованы при расчете сопоставимых затрат в течение жизненного цикла, которые можно было использовать в анализе.



Механические системы просеивания

Теоретически механические экраны устанавливаются на

  • Удалите крупные предметы, которые могут засорить насосы; и
  • Удалите крупные предметы, которые могут отрицательно сказаться на производительности процессов на очистных сооружениях, в которые перекачиваются сточные воды.

Изучая методы работы различных санитарных агентств в США, мы не обнаружили, что экраны действительно необходимы на большинстве насосных станций сточных вод.У пятнадцати санитарных служб, с которыми мы связались, было примерно 2700 насосных станций неочищенных сточных вод. Только 10–15 процентов этих станций имели какие-либо механические системы просеивания или измельчения. Только одному агентству требовались механические грохоты или дробилки на всех насосных станциях. Это агентство сообщило, что они постоянно получают большое количество строительного мусора (куски кирпича и каменной кладки, пиломатериалы, сверла, болты, гвозди и т. д.) в свои сточные воды, и они должны иметь решетки или измельчители перед насосами, чтобы избежать чрезмерно высокий износ насосов и связанные с этим высокие затраты на техническое обслуживание.Это не является типичным или обычным явлением в муниципальных канализационных системах в Соединенных Штатах, хотя это может быть более распространенной проблемой в Латинской Америке и Азии.

По общему мнению большинства супервайзеров этих агентств в Соединенных Штатах,

  • На насосных станциях неочищенных сточных вод механические решетки обычно не требуются; и
  • Механические экраны требуют больших затрат на техническое обслуживание и затраты, и их следует по возможности избегать.

Считается, что приведенные выше замечания относятся к насосным станциям сточных вод, построенным в Северной Америке и Европе, где достаточно хорошо разработаны методы и правила контроля источников.Канализационные насосные станции, построенные в Азии и Латинской Америке, скорее всего, должны иметь системы экранирования. Встраивание систем механического грохота в обычные насосные станции с погружным/погружным колодцем обычно увеличивает затраты на строительство примерно на 25 процентов, как показано в Таблице 1.



Аспекты эксплуатации и обслуживания при удалении экранов: Затраты на эксплуатацию и техническое обслуживание могут быть увеличены или уменьшены при использовании этого варианта по следующим причинам:

  • Теоретически затраты на техническое обслуживание насоса могут увеличиться из-за попадания в насос дополнительных крупных частиц твердого вещества. На практике в Северной Америке этого не происходит. Как обсуждалось ранее, только одно агентство из 15 исследованных сообщило, что экраны необходимы для защиты насосов и снижения связанных с ними затрат на эксплуатацию и техническое обслуживание. Большинство агентств считали, что наличие механических экранов привело к увеличению общих затрат на эксплуатацию и техническое обслуживание из-за усилий, необходимых для обслуживания экранов.
  • Затраты на эксплуатацию и техническое обслуживание, связанные с механическими грохотами, снизятся за счет исключения соответствующих затрат на рабочую силу и запасные части, а также расходов на ОВКВ, связанных с помещением для сортировки.

Каталожные номера

  1. Роберт Л. Санкс и др., Проект насосной станции, второе издание, Butterworths-Heinmans, 1998.
  2. DG-04 Value Engineering Study, Report of Value Analysis, Contract 95MM1279A, Washington Suburban Sanitary Commission, подготовлено Boyle Engineering Corporation, июль 1996 г.
  3. Б. Боссерман, С. Коллинз, А. Уилл, «Современные концепции проектирования насосных станций для сточных вод», представленные на 28-й совместной ежегодной конференции Чесапикской водной экологической ассоциации и Ассоциации операторов водоснабжения и водоотведения Мэриленда, Делавэра и округа. Колумбии, Оушен-Сити, Мэриленд (9 и 11 июля 1997 г.).

Об авторах:

Баярд Боссерман, PE, главный инженер Boyle Engineering Corp., Ньюпорт-Бич, Калифорния.



Пол Бенке, PE, менеджер по проектированию и качеству, Ingersoll-Dresser Pump Co., Taneytown, MD.

Преимущества и недостатки 3 различных типов центробежных насосов. Для получения дополнительной информации о центробежных насосах и запасных частях свяжитесь с ABBA сегодня.

Насосы играют важную роль в установках по очистке воды и сточных вод и насосных станциях.Простота обслуживания и ремонта является важным фактором для тех, кто отвечает за поддержание насосов в хорошем рабочем состоянии. Насосы на насосных станциях перекачивают отходы от их источника на очистные сооружения, а оттуда насосы используются для перемещения входящей воды, сырой воды, первичного ила, вторичного ила и возврата активного ила в конечные стоки.

Центробежные насосы являются одними из наиболее часто используемых на очистных сооружениях и насосных станциях. В свое время насос для перекачки твердых частиц (или незасоряющийся) в сухом карьере с гибким приводным валом и двигателем выше уровня земли, возможно, был самым популярным типом насоса на очистных сооружениях и НС.Сегодня муниципалитеты взвешивают преимущества использования насосов для сухих карьеров по сравнению с погружными насосами для сухих карьеров и настоящими (мокрыми) погружными насосами. Существуют разные мнения о том, что лучше, поскольку у каждого есть свои преимущества и недостатки. Итак, какой из них наиболее удобен в обслуживании и ремонте и предлагает наиболее безаварийную долгосрочную эксплуатацию?

  1. Насосы для сухих карьеров

Сухие насосные станции все еще широко распространены и находятся в эксплуатации по всей Северной Америке. Насосы (обычно вертикальные) с гибкими приводными валами и надземными двигателями с воздушным охлаждением обычно устанавливаются под землей в сухом колодце рядом с мокрым колодцем. Обычно имеется надстройка, обеспечивающая доступ персонала к сухому колодцу, в котором также находится электрическое и другое оборудование, необходимое для работы станции. За последние 100 лет эти типы центробежных насосов для тяжелых условий эксплуатации зарекомендовали себя как прочные и надежные рабочие лошадки в отрасли.

Карьерный насос (центробежный)

Преимущества и недостатки: Основным преимуществом насосов для сухих колодцев является то, что они не погружаются в сточные воды.Поскольку они не погружены в воду, обслуживающий персонал может видеть, трогать, слушать и легко ремонтировать насосы. Это облегчает их ремонт, сокращает время, необходимое для диагностики и устранения неисправности насоса. Также меньше рисков для здоровья и безопасности, связанных с ремонтом насосов для сухих колодцев, поскольку они не погружаются в воду и не покрываются сточными водами. Сами по себе сухие колодцы часто обеспечивают пространство, необходимое для маневрирования, и обеспечивают защиту от непогоды. Недостатком сухого насоса является то, что он обычно находится ниже уровня земли и почти всегда подвержен затоплению.

  1. Погружные насосы для сухих карьеров

Погружные станции с сухим колодцем, также известные как погружные станции с сухим колодцем, становятся все более популярными для применения в сухих колодцах. Погружная насосная станция с сухим карьером не полностью отличается от станции с сухим карьером тем, что она по-прежнему имеет сухой и мокрый колодец, однако конфигурация насоса, особенно двигателя, отличается. В этой конфигурации двигатель монтируется непосредственно на насосе без использования промежуточного вала.Сам двигатель будет циркулировать либо сточные воды, либо гликоль (лучше, чем сточные воды) для охлаждения двигателя, который предназначен для непрерывной работы на воздухе, а также под водой.

Сухой карьер Погружной Насосы (центробежные)

Преимущества и недостатки: Большим преимуществом погружного насоса для сухого приямка является полная защита станции от затопления. Моноблочный двигатель устраняет проблемы, связанные с поломками гибкого приводного вала. Многие обычные насосы для сухих карьеров можно легко и быстро переоборудовать в погружные насосы для сухих карьеров.Некоторые недостатки погружных аппаратов с сухой ямой могут быть связаны с отказами двигателей с охлаждением сточными водами. Частицы из сточных вод оседают и при неправильной промывке/очистке могут привести к перегреву двигателя. Двигатели CLC с гликолевым охлаждением намного лучше и практически не требуют обслуживания. Еще одним недостатком модернизации старой насосной установки для сухого карьера новым погружным насосом для сухого карьера является то, что трубопроводы не всегда совпадают, что в конечном итоге может быть неудобным и дорогим для замены.

  1. Погружные насосы

Как подразумевается, погружные насосы предназначены для погружения непосредственно в мокрый колодец и не требуют сухого колодца.Чаще всего в этих насосах используется натяжная конструкция, и они перемещаются вверх и вниз по направляющим. Нагнетание насоса оснащено самоблокирующейся муфтой, соединяющей его со стационарным коленом на дне приямка. Погружные насосы имеют двигатели, которые предназначены для работы полностью погруженными в сточные воды. Погружные насосные станции обычно не имеют конструкции для размещения центра управления, а скорее шкафа на поверхности над ямой.

Погружные Насосы или погружные насосы (центробежные)

Преимущества и недостатки: Преимущество погружных насосных станций заключается в том, что их строительство дешевле, так как они имеют только мокрую яму и могут не иметь наземной конструкции.Недостатком погружных насосов является то, что они труднодоступны. Обслуживающий персонал не может легко контролировать рабочее состояние погружного насоса, так как в погруженном состоянии невозможно увидеть, услышать наше прикосновение к насосу. По сути, насос должен выйти из строя, прежде чем можно будет обнаружить какие-либо проблемы с ним. Поскольку они погружены в воду, их необходимо демонтировать для проверки и ремонта. Существуют также риски для здоровья и безопасности, поскольку они будут покрыты сточными водами. Для демонтажа насоса требуется кран, а поскольку на поверхности нет конструкции, насос необходимо транспортировать в местную ремонтную мастерскую для осмотра и ремонта.Это может сделать ремонт погружных насосов более дорогим и может занять больше времени по сравнению с описанными выше погружными насосами с сухим колодцем и сухим колодцем.

Чем может помочь ABBA

Позвоните сегодня, чтобы узнать больше о том, как компания ABBA может помочь переоборудовать обычные насосы для сухих карьеров в погружные насосы для сухих карьеров. Это удобно и экономично — никаких замен трубопроводов!

Компания ABBA Pump Parts and Service является квалифицированным и опытным специалистом по запасным частям (APSS). В течение 30 лет компания ABBA специализируется на производстве высококачественных запасных частей и узлов центробежных насосов для муниципальных систем сточных вод и водоснабжения.Наш опыт основан на большом опыте проектирования, производства, разработки и ремонта насосов.

Мы продали сотни модернизированных насосов муниципалитетам по всей Северной Америке, и наш бизнес остается сильным и растущим. Мы гордимся качеством и обслуживанием, зная, что мы всегда должны быть как минимум равными или лучше, чем наши OEM-производители. конкурентов во всех отношениях.

ABBA производит запасные части, вращающиеся узлы и комплектные насосы для установки или замены существующих насосов Fairbanks Morse (Pentair), Allis Chalmers (FLYGT A-C), Worthington, Smith & Loveless и многих других.Мы специализируемся на замене деталей, узлов и насосов центробежных насосов.

Мы гарантируем, что наши насосы и детали не хуже или лучше, чем у OEM. за «Подгонка, форма и функциональность» и делают это в течение 30 лет с очень небольшим количеством претензий по гарантии и нулевыми проблемами, связанными с производительностью. Все наши конструкции, стандарты и спецификации основаны на оригинальном оборудовании OEM. проекты, стандарты и спецификации с улучшениями или улучшениями, где это возможно. Все наши продукты гарантированно могут быть заменены напрямую.

Более подробная информация о переоборудовании насосов для сухих карьеров в погружные насосы для сухих карьеров – нажмите

1-800-268-5142

насосных станций для различных отраслей промышленности в NH & MA

Существует дюжина типов насосов, каждый из которых предназначен для различных областей применения

Насосные станции и типы очень специфичны для промышленности. В United Compressor & Pump Services мы помогали розничным клиентам, управляющим компаниям и муниципалитетам с их потребностями в насосах. От Walmart до Motel 6 и города Салем, штат Нью-Гемпшир, мы являемся экспертами, когда речь идет о различных типах промышленных насосов. Ассортимент насосов, которые мы продаем и обслуживаем, включает:

Погружные насосы

Более 200 миллионов человек нуждаются в очистных сооружениях для очистки сточных вод. Эти установки требуют для работы мощных мокрых скважинных насосных станций. United Compressor & Pump Service производит, устанавливает и ремонтирует хорошо смонтированные насосы, используемые некоторыми из крупнейших центров очистки сточных вод.

Вакуумные заливочные насосы

Системы вакуумной заливки полагаются на центробежные насосы для транспортировки больших объемов жидкостей, поэтому они часто используются в судостроении, очистных сооружениях, сталелитейном производстве, сельскохозяйственном орошении и многих производственных предприятиях.

Насосы для станций сухих карьеров

Насосы для сухих колодцев

используются многими муниципалитетами и коммунальными предприятиями для различных целей, таких как перекачка ливневых вод с автомагистралей или удаление сточных вод из очистных сооружений. Эти насосы используются для опорожнения жидкостей, и многие из этих центробежных систем могут перекачивать десятки тысяч галлонов воды.

Насосы для резки

Засорение трубопровода является распространенной проблемой, которая может стать очень дорогостоящей, если она прогрессирует. Каждый день выходит из строя более 600 водопроводных сетей, что приводит к потере 7 000 000 000 галлонов воды. Эта проблема чаще всего встречается на предприятиях и в домашних хозяйствах, которые утилизируют слишком много твердых материалов.

Насосы для резки

решают многие из этих проблем.Они легко разлагают твердые отходы, позволяя транспортировать их, не забивая трубы.

Вихревые насосы

Вихревые насосы

используются в тех случаях, когда в систему трубопроводов часто попадает чрезмерный мусор. Транспортировка угольного шлама, химчистки, пивоварни и пекарни — все они полагаются на вихревые насосы, поскольку посторонние предметы имеют тенденцию регулярно попадать в их системы. Большинство из них представляют собой вихревые насосы со 100% утопленным рабочим колесом, которые могут транспортировать объекты той же ширины, что и диаметр трубы, с минимальным риском засорения.

Насосы для измельчителей

Насосы для измельчения

играют важную роль в удалении сточных вод. Отходы удаляются из труб, подсоединенных к ваннам, туалетам и другим устройствам, использующим воду. Затем эти отходы хранятся в накопительном баке. Как только накопительный резервуар достигает определенной емкости, измельчающий насос измельчает отходы и транспортирует их в септик.

Насосы Grinder

особенно важны для ресторанов, химчисток и других компаний, перерабатывающих большие объемы воды, в которых часто собирается мусор.

Высоконапорные насосы

«Напор» относится к вертикальному расстоянию, на которое жидкость может выйти из насоса. Следовательно, насосы с высоким напором могут перемещать жидкости на большие высоты. Они необходимы для систем орошения, пожаротушения и циркуляции воды.

Дизельные насосы

Дизель

используется во многих отраслях промышленности и используется более чем в 7 миллионах автомобилей в Соединенных Штатах. Он примерно на 10% легче воды, поэтому дизельным насосам не требуется такая же мощность. Однако дизель также легко воспламеняется, поэтому ТНВД должен изолировать топливо от любых легковоспламеняющихся элементов.

Погружные насосы

Погружные насосы предназначены для перекачивания больших объемов жидкости. Они полностью погружены в жидкость, поэтому подходят для различных применений, например:

  • Орошение
  • Перевозка пресной питьевой воды
  • Дренаж
  • Транспортировка сточных вод
  • Опорожнение нефтяных скважин

Погружные насосы обычно соединяются с герметичным двигателем через муфты.

Не уверены, какой тип насосной станции подходит для вашего бизнеса? Позвоните нам по телефону (603) 552-5885, чтобы мы могли вам помочь. Мы за компетентное, быстрое и непревзойденное обслуживание. Когда вы позвоните, мы ответим. Когда мы вам понадобимся, мы будем рядом. Позвоните в компанию, которая поставит вас на первое место: United Compressor & Pump Services. Мы обслуживаем штат Нью-Гэмпшир и часть Массачусетса.

Эскиз мокрого колодца насосной станции с одной погружной…

Управление канализационными системами в режиме реального времени (RTC) общепризнано как средство экологически и экономически эффективной модернизации существующих городских дренажных систем.На протяжении многих лет научным сообществом было разработано много новых, все более сложных алгоритмов управления. Их производительность часто проверяется только для одного конкретного случая, для которого они были разработаны. Таким образом, остается неясным, имеет ли какой-либо из этих недавно разработанных алгоритмов потенциал для реализации в другой системе. Кроме того, сравнение между различными стратегиями контроля обычно не документируется для предыдущих исследований. Чтобы преодолеть эту проблему, иногда рекомендуется использовать эталонные системы для объективного сравнения различных стратегий управления. Такие сравнения, однако, не обязательно позволяют экстраполировать результаты на другие тематические исследования. Чтобы помочь операторам сточных вод обойти многочисленные трудности и ловушки реализации стратегии RTC для канализационных систем, научное сообщество предоставляет руководства и простые, но эффективные инструменты для демонстрации и предварительной проверки. Несмотря на эти усилия, похоже, что многие компании, занимающиеся очисткой сточных вод, все еще не убеждены в том, чтобы приступить к, казалось бы, утомительной и трудоемкой задаче внедрения RTC, которая все еще сопряжена с риском неудачи из-за ограниченного опыта разработчика модели, внесенных вручную ошибок реализации. или недостаточная переносимость применяемой стратегии управления.Это основные причины, по которым практическая реализация стратегий RTC в полномасштабных системах сегодня все еще встречает нежелание операторов сточных вод. Цель данной диссертации состоит в том, чтобы внести свой вклад в преодоление этих проблем путем автоматизации основных шагов, необходимых для разработки стратегий RTC: упрощение модели, выбор места управления и реализация алгоритма управления. Грубый предварительный системный анализ с использованием упрощенных моделей обычно считается первым этапом системного анализа в ходе исследования RTC.Это позволяет анализировать большое количество сценариев модели за короткий период времени даже при моделировании длительных периодов оценки. В контексте данной диссертации рассматривается как автоматизированное преобразование подробных гидродинамических моделей коллекторов в скелетные модели, так и компьютерное упрощение в калиброванные концептуальные модели. В этих двух процессах используется высокодетализированная гидродинамическая модель коллектора в качестве основы для обеспечения упрощенных моделей данными для параметризации и, при необходимости, калибровки.Полученные модели оказались очень точными и надежными. Поскольку сокращенные гидродинамические модели по-прежнему содержат крупные магистральные коллекторы, они могут стать основой для анализа, требующего высокого пространственного разрешения и высокой точности, например, для моделирования наводнений или для автономной оптимизации стратегий RTC на основе правил. Созданные здесь концептуальные модели обеспечивают результаты моделирования только для ограниченного числа местоположений, но на более высоких скоростях. Следовательно, они кажутся более подходящими для применения в качестве модели прогнозирования в рамках прогнозирующего управления на основе модели (MPC).Однако использование упрощенных моделей для предварительного анализа сценариев RTC сопряжено с присущей им проблемой: решения разработчика моделей, принятые во время упрощения подробных моделей, могут оказать существенное влияние на смоделированные характеристики стратегии RTC. Особенно это касается выбора мест управления при построении концептуальных моделей. Анализ чувствительности как для подробной, так и для упрощенной модели показывает, что выбор местоположения оказывает большее влияние на эффективность стратегии RTC, чем параметризация алгоритма управления или смоделированные неточности мониторинга.Таким образом, более сложные методы анализа чувствительности дают те же результаты, что и простые методы скрининга. Таким образом, компьютерная методология, разработанная здесь для разработки стратегий RTC, использует полностью подробные гидродинамические модели в качестве основы для выбора подходящих мест управления. Они определяются на основе систематического и воспроизводимого подхода, а не возлагают эту задачу исключительно на опыт разработчика модели, что является обычной практикой для документированных научных исследований, а также для реальных реализаций.Наряду с использованием только существующих мест управления (например, насосных станций) или мест с ограниченной пропускной способностью (как это часто делается при использовании упрощенных подходов к моделированию) также была разработана методология для определения мест управления, позволяющих активировать от максимального объема хранилища в системе. Эти различные варианты выбора места управления затем объединяются с общеприменимыми концепциями управления, такими как часто применяемое управление на основе правил «равная степень заполнения».Этот тип управления выбран потому, что его применение в предварительном испытательном примере оказалось очень благоприятным с точки зрения эффективности и потенциала для интегрированного управления канализационной системой и очистными сооружениями. В дополнение к этим автоматически созданным сценариям здесь оценивается применение MPC, чтобы можно было сравнить результаты автоматически созданных алгоритмов управления. Методология была протестирована на пяти канализационных сетях во Фландрии, Бельгия, и оказалась применимой ко всем пяти тестовым случаям.При смоделированном снижении общего объема комбинированного перелива канализационных стоков от 20 % до 50 % созданные стратегии показали хорошие или очень хорошие результаты для испытанных водосборных бассейнов. Хотя выбор места управления на основе объема показал наилучшие общие результаты, «наилучший» алгоритм управления не был найден. Также использование MPC не дало значительно лучших результатов, чем контроль на основе правил. Результаты показывают, что автоматизированная разработка стратегий RTC для канализационных систем возможна и желательна. В своем нынешнем виде методология разработки стратегий RTC для канализационных систем была успешно применена в ходе анализа 10 практических примеров на фламандском операторе сточных вод Aquafin и станет неотъемлемой частью будущих проектов для канализационных систем. развертывание RTC для канализационных систем по всей Фландрии.https://limo.libis.be/primo-explore/fulldisplay?docid=LIRIAS2850591&context=L&vid=Lirias&search_scope=Lirias&tab=default_tab&lang=en_US&fromSitemap=1

Интеллектуальные решения: насосная станция ливневых вод

густонаселенный мегаполис Хобокен неоднократно подвергался наводнениям из-за своего низменного расположения на берегу реки Гудзон со стороны Нью-Джерси. С момента покупки и взятия под контроль канализационных линий в городе в 1998 году Управление канализации Северного Гудзона (NHSA) усердно работало над обновлением и модернизацией комбинированной канализационной системы Хобокена с насосной станцией ливневых вод.

«Это не так плохо, как раньше, но 75 % территории Хобокена находится в пойме, затопляемой 100 лет назад, и я бы сказал, что около 20 % ее территории находится на уровне среднего прилива или ниже него», — сказал Фред Поччи, авторитетный инженер. , Национальная служба безопасности США. «Когда в 1989 году мы взяли на себя эксплуатацию канализационной системы, каждый раз, когда шел дождь, улицы заливало водой. Мы посмотрели на высоту и сказали, что надо откачивать отсюда эту воду».

В рамках комплексного плана города по обеспечению устойчивости к наводнениям, направленного на защиту Хобокена от всех типов наводнений, в 2011 году NHSA установило первую в городе насосную станцию ​​для дождливой погоды, чтобы смягчить последствия наводнений в юго-западной части Хобокена.Насосная станция h2 на шоссе Обсервер предназначена для поддержания и уменьшения затопления улиц, а также для сброса комбинированных канализационных стоков. Насосы включаются автоматически, когда вода в канализационной системе достигает определенного уровня, а лишняя вода откачивается в реку Гудзон.

Северо-Западный регион, подверженный наводнениям

В то время как насосная станция h2 обеспечивала юго-запад Хобокена спасением от хронических наводнений, северо-западный район города оставался уязвимым — даже проходящие затяжные дожди обычно смывают автомобили, дома и предприятия.

Чтобы решить текущую проблему, NHSA в сотрудничестве с муниципалитетом установили вторую насосную станцию ​​для дождливой погоды, чтобы помочь этому району оставаться над водой во время сильных штормов.

«Следующее, чем мы занялись, было очень низкое место в центре Хобокена вокруг Мэдисона и Девятой улицы», — сказал Поччи. «Мид-Хобокен впадает через 11-ю улицу, поэтому мы построили его полностью под землей: органы управления, насосная станция, все, потому что он находится в зоне затопления».

Насосная станция H5, построенная в 2016 году по цене 9 долларов.5 миллионов долларов городу и 1,5 миллиона долларов канализационным властям предназначены для защиты низменного района западного Хобокена, который был подвержен наводнениям после проливных дождей и оставался под водой в течение нескольких дней после штормового нагона урагана «Сэнди».

С тех пор, как H5, построенный полностью под землей, был подключен к сети, он помог справиться с хроническими наводнениями в северо-западной части города, особенно в сильно пострадавшем районе между улицами 9 th  и 13 th  Street.

Интеллектуальные насосы и системы управления Xylem под брендом Flygt внесли свой вклад в конструкцию насосной станции, которая помогла компании Hoboken снизить затраты, повысить эффективность и снизить риск затопления города на реке Гудзон ливневыми водами. Насосная станция дождевой воды оснащена двумя высокопроизводительными погружными насосами. Каждый из насосов имеет производительность по 40 миллионов галлонов в день, а общая производительность составляет 80 мг/день.

«Эффективный пропеллерный насос Flygt с погружным двигателем идеально подходит для откачки ливневых стоков, — сказал Джон Коркери, менеджер по продажам в муниципалитетах PSI, представитель Xylem в Миддлсексе, штат Нью-Джерси.

Пропеллерные насосы

Flygt предназначены для перекачивания больших объемов воды при низком напоре. Тонкий профиль этих насосов обеспечивает значительно меньшую площадь основания насосной станции, чем у непогружных насосов. Погружные пропеллерные насосы Flygt работают непосредственно в перекачиваемой жидкости и легко устанавливаются и снимаются с насосной станции. Крепежные болты не требуются. Поскольку насосы работают в перекачиваемой жидкости и погружены в нее, они просты в установке, а их двигатели работают тише и холоднее, чем у непогружных винтовых насосов. Кроме того, в насосах используется технология Flygt N, известная своими возможностями самоочистки и стабильно высокой эффективностью.

Компактный дизайн

Узкие профили насосов давали еще одно преимущество. Из-за ограниченного пространства для насосной станции для дождливой погоды в густонаселенном городе узкая конструкция насосов облегчила установку в чрезвычайно тесных помещениях подземного сооружения.

Насосная станция H5 немного видна над землей, за исключением пары генераторов и изогнутой зеленой трубы, которые стоят на разделителе проезжей части в центре 11 -й улицы к западу от Хадсон-стрит.

«H5 расположен в элитном жилом районе, — сказал Фил Рив, оператор объекта, NHSA. «Главным в их списке было то, что они не хотели ничего видеть после того, как это было сделано, поэтому все здание управления насосной станцией находится ниже уровня земли, а его вход находится в середине центральной полосы с насаждениями вокруг него. Вы можете проехать мимо него 100 раз и даже не увидеть».

Мониторинг производительности

После того, как насосная станция H5 была введена в эксплуатацию, NHSA заказало отчет, чтобы увидеть, насколько хорошо работает насос, чтобы предотвратить наводнение в северо-западном районе города.

«Нам нужен был способ оценить, насколько эффективен насос в защите улиц от затопления», — сказал Дон Конгер, оператор объекта, NHSA.

По всей системе было установлено

датчика расхода, а данные собирались и анализировались в течение шести месяцев. За это время система мониторинга выявила 36 штормовых явлений, когда насосы были активированы.

«В течение этих шести месяцев у нас было достаточно дождей на улицах, чтобы затопить город, но мы видели небольшое наводнение только в четырех из этих случаев, тогда как в противном случае их было бы 36», — сказал Конгер.«Результаты показали, что насосная станция выполняет свою работу и не пропускает воду на улицы».

В отчете сделан вывод о том, что насос H5 предохранял городские улицы и подвалы от нездоровой смеси сточных и ливневых стоков, которая в противном случае переполнила бы объединенную канализационную систему NHSA.

«Одна из уникальных особенностей системы управления заключается в том, что в станцию ​​фактически встроена программа прогнозирования помпажа, поэтому мы не только отслеживаем потоки и управляем насосами, но и смотрим на это во времени и пытаемся опережать наводнение», — сказал Брайс Паркхерст, старший менеджер PSI.

Сегодня насосные станции H5 и H2 работают вместе, чтобы облегчить последствия наводнений и помочь сохранить низменную западную сторону Хобокена сухой во время проливных дождей и высоких приливов, которые раньше затопляли бы районы в этом районе.

Станции подъема сточных вод и насосы

ПРОДУКЦИЯ
Серия Ultra V
®

Самовсасывающие центробежные насосы с высоким напором для тяжелых условий эксплуатации, предназначенные для работы с твердыми частицами, с усовершенствованной конструкцией и функциями технического обслуживания

Серия Super T
®

Самовсасывающие центробежные насосы среднего напора для тяжелых условий эксплуатации, предназначенные для работы с твердыми частицами, с возможностью дозаправки, улучшенной конструкцией и функциями технического обслуживания

Серия T
®

Самовсасывающие центробежные насосы среднего напора для тяжелых условий работы с твердыми частицами с возможностью дозаправки

10 Серия
®

Самовсасывающие центробежные насосы с односторонним всасыванием, тяжелые насосы для перекачки твердых частиц со средним напором

Серия Ultra V
® (с приводом от двигателя)

Самовсасывающие центробежные насосы с высоким напором для перекачивания твердых частиц (мусора) с усовершенствованной конструкцией и функциями обслуживания

Серия Super T
® (с приводом от двигателя)

Самовсасывающие центробежные насосы для перекачки твердых частиц (мусора), среднего напора, с приводом от двигателя, с усовершенствованной конструкцией и функциями технического обслуживания

Серия VPA (ValuPrime
® )

Центробежные насосы для работы с твердыми частицами, насосы Вентури и система заливки компрессора с вспомогательным всасыванием для основного и байпасного применения

Серия PA
® (Prime Aire ® )

Центробежные насосы для работы с твердыми частицами, насосы Вентури и система заливки компрессоров с вспомогательным всасыванием для подрядчиков и байпасных установок со средним и высоким напором

Серия PAH
® (Prime Aire Plus ® )

Центробежные насосы для работы с твердыми частицами, насосы Вентури и система заливки компрессора с вспомогательным всасыванием для подрядчиков с высоким напором/высоким расходом и байпасных установок

Серия SF
®

Погружные центробежные насосы для перекачки мусора для многих применений

Серия HS
®

Погружные центробежные насосы с вихревой крыльчаткой с гидравлическим приводом для откачки мусора/сточных вод

Серия 6500
®

Стандартный центробежный насос с торцевым всасыванием для работы с чистыми жидкостями и твердыми частицами

Серия HSK (SludgeKat
)

Гидравлический поршневой насос, предназначенный для работы с тяжелыми шламами, шламами и другими вязкими материалы.

Улучшения северной системы водоснабжения | Берджесс и Нипл

Б&Н спланировал и спроектировал расширение/замену и модернизацию двух дожимных насосных станций и трех скважин в Северной системе водоснабжения округа Уоррен.Средняя ежедневная потребность Северной водной системы составляла 3 миллиона галлонов в день (мгд) с максимальной суточной потребностью более 7 мгд. Летом округ Уоррен обычно покупал воду у соседних коммунальных служб для удовлетворения потребностей системы. Из-за ожидаемого роста и запланированных подключений к Южной системе водоснабжения округу необходимо было расширить Северную систему водоснабжения до 19 мг в сутки с наращиванием мощности до 34 мг в сутки.

Замена и восстановление скважин

Северное скважинное поле округа состоит из семи скважин – трех с погружными насосами и четырех с вертикальными турбинными насосами.Компания B&N разработала усовершенствования для замены двух существующих погружных насосов на вертикальные турбинные насосы, реконструкции существующих скважин и обеспечения соответствующих ограждений зданий. Б&Н также провела исследование скважины, чтобы определить план по расширению пропускной способности скважины.

Бустерная насосная станция Shelly

Колодцы Северного колодца подают воду в наземный резервуар Shelly. Бустерная насосная станция Shelly перекачивает воду из наземного резервуара в Северную систему водоснабжения.Эта насосная станция имела установленную производительность 4 мгд и общую мощность 6 мгд. Б&Н оценила альтернативы расширения этой насосной станции до гарантированной производительности 19 мг/сут с возможностью увеличения до 34 млн/сут. Из представленных альтернатив округ решил заменить существующую насосную станцию ​​на такую, в которой есть место для шести вертикальных турбинных насосов, каждый из которых имеет привод с регулируемой скоростью.

Предоставление частотно-регулируемых приводов и поэтапное усовершенствование инфраструктуры для удовлетворения требований распределительной системы обеспечило округу экономию капиталовложений и затрат на электроэнергию.Другие усовершенствования станции включали добавление аварийного генератора, трубопровода на площадке, а также ремонт и реконструкцию существующего здания, чтобы обеспечить возможность технического обслуживания операторов в существующем здании.

Новая бустерная насосная станция Shelly была спроектирована с использованием программного обеспечения для трехмерного рисования, которое помогло округу визуализировать конечный продукт, позволило команде дизайнеров избежать конфликтов между трубопроводом и компонентами здания и обеспечило эффективность общего плана производства.

Бустерная насосная станция Dearth

Бустерная насосная станция Dearth забирает воду из приподнятого резервуара, заполненного бустерной насосной станцией Shelly, и нагнетает ее в зону давления с более высоким гидравлическим градиентом. Эта станция имела гарантированную производительность 3,5 мгд с двумя установленными насосами. Компания B&N разработала усовершенствования, чтобы добавить третий насос (увеличение гарантированной производительности до 6 мг/сут), добавила аварийный генератор для питания двух насосов и выполнила различные усовершенствования вышедшего из строя существующего здания.

Улучшения безопасности

На всех трех объектах компания B&N разработала усовершенствования системы безопасности, включая считыватели проксимити-карт на всех воротах и ​​дверях, автоматические ворота, систему сигнализации, интегрированную с общесистемной системой SCADA, и камеры видеонаблюдения.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
