Нагрузка на балкон при монтаже окон
Нагрузка на балкон. Что важно знать?
Основным и важнейшим параметром при выборе типа остекления является нагрузка на балкон. Ее расчет определяет то, какой стеклопакет вы сможете установить.
У современных балконов такая проблема отсутствует, поскольку сейчас, при использовании новых материалов, бетонные плиты гораздо прочней, чем были раньше и конечно еще не подвергались испытанию временем.
Но в нашей стране примерно 30% жилого фонда – это старые постройки 30-60 годов, где качество и состояние бетонных плит оставляет желать лучшего. Чаще всего на таких балконах установка пластикового стеклопакета с утеплением и внешней обшивкой – невозможна, поскольку нагрузка грозит обвалом. Не всегда допустимо и холодное остекление легким алюминиевым метало профилем.
Все расчеты должен выполнять профессионал, учитывающий возраст балкона, качество материала, из которого изготовлена плита, он сможет понять, по какой технике строился когда-то дом.
Но не стоит окончательно расстраиваться, если выяснится, что балкон не достаточно прочен. Существуют варианты укрепления плиты, их применение ограничено и не всегда возможно, но все – таки шанс.
Необходимо учитывать, что дополнительное укрепление может понадобиться и в более новых домах. Это обусловлено тем, что со временем дом проседает и поскольку плита не имеет гибкости, в ней появляются микротрещины, которые при нагрузке могут дать более серьезные повреждения, что в свою очередь приведет к непоправимым последствиям.
Так же не способствует устойчивости и наличие обширного поражения грибком и плесенью. Сильная ржавчина на арматуре в бетоне – прямое показание к укреплению балконной плиты.
Особенных расчетов требуют так называемые «сдвоенные балконы», когда на одной плите по соседству располагается два балкона, здесь инженеры будут учитывать не только состояние с вашей стороны, но и со стороны соседа. И возможен такой вариант, что придется укреплять ее с обоих краев.
Это вызывает определенные сложности, поскольку возникает необходимость договариваться и не всегда успешно. Учитывайте этот момент заранее, чтобы не вышло так: вы произвели демонтаж старой конструкции и останетесь без новой, поскольку ваш сосед оказался несговорчив.
Все эти показатели имеют прямое отношение к расчетам возможной нагрузки, которую способен выдержать балкон. Не стоит пренебрегать этим этапом перед установкой стеклопакета, это может оказаться опасным для вашей жизни и жизни окружающих.
Какая нагрузка возможна на балконную плиту. Какой вес может выдержать балкон в панельном доме. Основные причины разрушения балкона
Жители многоэтажных домов часто интересуются такими вопросами: как правильно пользоваться балконом и какая существует допустимая нагрузка на лоджию? По правилам все работы, которые связанные с устройством или перепланировкой лоджии, обязаны соответствовать СНИП. Эти нормы предопределяют безопасную эксплуатацию сооружения и устанавливаются в зависимости от вида сооружения.
В зависимости от состава постройки: кирпич или панели, балконные плиты могут различаться.
Правила эксплуатации
По установленным правилам не допускается хранение тяжелых предметов или завалы на балконе. Также запрещается самовольная застройка пространства между балконами. Чтобы не происходило протечек или промерзаний по коробу должны быть выполнены качественная герметизация и утепление. Произвести это можно при помощи поролона, войлока либо пакли. Для поддержания достаточной температуры и влажности следует проемы оборудовать специальными пенополиуретановыми прокладками, которые необходимо будет заменить не менее чем через 5 лет.
Внешний вид
Все, что служит в качестве декора: различные ограждения, сливы для воды, а также ящики для цветов, должны периодически обновляться. Окрашивать их стоит красками, которые имеют устойчивость к атмосферным явлениям. Цвет краски необходимо подбирать, таким образом, чтобы он подходил к оттенку фасада. Форма, а также расположение цветочника должны соответствовать узаконенному архитектурному проекту постройки.
Устанавливать их надо на специальных поддонах, выдерживая зазор от стены приблизительно 0,5 м.
В некоторых многоквартирных домах лоджии имеют в наличии наружную лестницу, которая соединяет поэтапно балконы и является аварийной лазейкой.
Двери, ведущие на эти лестницы, не должны содержать снаружи никаких защелок. Лоджии, через которые будет производиться эвакуация, не следует застеклять.
Нагрузка на конструкцию
Как можно узнать, какой вес может выдержать лоджия в разных домах? Любое здание при постройке имеет специальные расчеты. В этих документах указано, насколько можно нагружать конструкцию, сколько людей может на ней находиться. Существуют определенные показатели по которым можно произвести расчеты и узнать необходимые нормы.
Отдельный СНИП имеет все расчеты нагрузок на определенные сооружения. При расчетах необходимо учитывать полное и пониженное значения требований.
Приняв к сведению первоначальное строительство всего дома, можно узнать, какая будет допустимая нагрузка на балкон:
Расчеты
Если граждане самостоятельно расширяют жилую площадь, тогда возникает еще один вопрос: какая может быть максимальная нагрузка на балкон? В этом случае стоит обратить внимание в какой год строился дом, а также качество постройки.
По стандартным правилам максимальная нагрузка на балконную плиту может составлять 220 кг/км2. Но, установлен законом другой показатель – 112 кг/м2.
Плита, которая имеет размер 0,8 х 3.2 м, рассчитана на 286 кило. При этом важно учитывать количество лет ее использования. Ведь если ей уже более 40 лет, тогда прочность потеряна примерно на 70%. Такие сооружения не следует перегружать, чтобы они не обвалились.
Остекление — это дополнительная нагрузка на балкон
Последнее время спасаясь от холодных зим, многие жильцы остекляют балконы, а это также дополнительная нагрузка. Чтобы произвести расчеты важно знать такие показатели:
- Вес наружной отделки балкона на 1 п/м.
- Витраж из пластика, высотой 1,5 м и двойной стеклопакет, весом 55 кг.
- Сайдинг с отделочными элементами с расчета на 1м2 – 5 кг.
- Пластиковая отделка – 5 кг.
Учитывая такие показатели получается итоговая нагрузка – 65 кило, а стандартная составляет 50 кило.
Выходит, что 15 кило лишние. Поэтому перед тем, как проводить расчеты необходимо произвести предварительный осмотр балкона. Применять для отделки следует легкие материалы: сэндвич-панели либо сайдинг.
На лоджии, которые сами по себе имеют большой вес остекление выполнять крайне опасно.
Допустимые нагрузки
Для выполнения точных расчетов необходимо отталкиваться от уже существующих показателей. Узнать какую массу сможет удержать балкон килограмм отделки или утепления можно, если для порядка взять грузоподъемность лоджии – 1770 кг. Весовые нагрузки распределить на несколько пунктов:
- в среднем три человека весом 80 кг – это 240 кг;
- различные приборы и предметы – 175 кг;
- нагрузка дождевой воды или снега – 200 кг.
Выходит, что балкон в незастекленном виде получает нагрузку – 615 кило в нашем случае. Учитывая показатель перед проведением остекления, масса равняется 922,5 кило. Значит на все материалы для того, чтобы выполнить отделку необходимо 847, 5 кило.
Материалы и их вес
Теперь необходимо узнать какой вес будет выдерживать балкон в панельном доме после остекления. Для этого надо высчитать вес материалов: блоки ПВХ вместе со стеклопакетами двухкамерными – 80 кг х 6 = 480 кг. Остается запас 367 кг. Но, в любом случае оставить в резерв 100 кг. На материалы для облицовки необходимо 267 кг.
Перед размещением каких-либо предметов на балконе и планирования функционала помещения следует точно высчитать необходимую нагрузку, которую он выдержит.
Балконная плита – это основа вашего балкона. Именно от ее прочностных характеристик и размеров, зависят эксплуатационные свойства балконной конструкции. Читайте .
Технические характеристики
Типы балконных плит, основные их параметры и размеры регулируются ГОСТ 25697-83.
Балконные плиты подразделяются на следующие типы:
- ПБ – плоские сплошные балочные;
- ПБК – плоские сплошные консольные;
- ПБР – ребристые консольные.
Балконные плиты изготавливаются длиной от 1200 мм до 7200 мм, шириной от 1200 мм до 1800 мм. Стандартные размеры балконных плит: длина – 3275 мм, ширина 800 мм.
Толщина балконной плиты в кирпичном и панельном домах или в хрущевке варьируется в диапазоне от 150 мм до 220 мм, в зависимости от типа плиты, ее размеров и веса.
Серия балконной плиты состоит из нескольких групп цифр и букв, расшифровывается серия так: основная группа букв и цифр – это тип плиты, длина и ширина плиты в дециметрах. В дополнительных группах цифр и букв может указываться такая информация: если балконная плита оснащена эвакуационным выходом, то указывается, с какой стороны плиты он расположен, слева или справа; класс напрягаемой арматуры, вид бетона, если он легкий; для тяжелого бетона указывает вид отделки верхней лицевой поверхности.
Допустимые нагрузки на балконную плиту регулируются СНиП 2.01.07-85* «Нагрузки и воздействия»: на участке шириной 0,8 м вдоль балконного ограждения – 400 кгс/м2; по всей балконной площади – 200 кгс/м2.
Стандартная расчетная нагрузка на балконную плиту в кирпичном доме составляет 112 кгс/м.п.
Виды
- Плиты балконные ПБ – это железобетонные многопустотные плиты перекрытия. Размеры плиты балконной пб 1: длина изделия 3440 мм, ширина изделия 1400, толщина изделия 160 мм.
- В монолитном варианте балконная плита может составлять одно целое с плитой перекрытия.
- Балконная плита консольная крепится путем защемления в стенке с одной стороны, или двух противоположных. Подходит для зданий с тяжелыми стенами, например из кирпича с железобетонными перекрытиями.
Расчет и устройство
Балконная плита под кирпичные стены имеет специальный уступ, для обеспечения захода плиты в специальную нишу в стене, образованную замурованными в стену железобетонными подкладными. Несущие кирпичные стены, как правило, выполняют в два и более кирпича, поэтому заход балконной плиты в стену составляет 300 мм и больше.
Узел опирания балконной плиты на кирпичную стену, представляет собой стык горизонтальной и вертикальной плоскостей.
Устойчивость балконной плиты на опрокидывание рассчитывается методом сравнения опрокидывающего момента с удерживающим моментом от веса конструкции.
Технология монтажа
Технология крепления балконных плит зависит от материала, из которого построено здание.
При строительстве кирпичного дома балконная плита крепится в кладках стен.
В крупнопанельном здании балконные плиты зажимают между блоками здания. И в том, и в другом вариантах балконные плиты привариваются к железобетонным перемычкам и перекрытиям посредством анкеров, связанных с арматурным каркасом.
Расширение балкона по основанию плиты
Укрепление
Для армирования балконной плиты используется арматурная сетка, смонтированная из проволоки диаметром 5 мм, прутья которой соединяются сваркой или специальной мягкой проволокой.
Сетка укладывается на плиту, и заливается бетоном.
Усиление балконной плиты в панельном доме можно выполнить методом цементной стяжки.
Ремонт балконных плит
Работы по восстановлению балконной плиты относятся к капитальному ремонту. Данный вид работ проводится, если разрушение плиты еще не дошло до основания, а арматура повреждена коррозией не более 10%. Процесс восстановления балконной плиты включает в себя: зачистку плиты, подновление арматурного каркаса, монтаж опалубки, проведение бетонной стяжки, усиление парапета. Плиты с более существенными разрушениями относятся к аварийным и подлежат замене. При обнаружении разрушения балконной плиты, необходимо обратиться в управляющую компанию с заявлением для создания комиссии и составления акта, о степени разрушения балкона и возможно признания его аварийным.
Жители многоэтажных домов часто интересуются такими вопросами: как правильно пользоваться балконом и какая существует допустимая нагрузка на лоджию? По правилам все работы, которые связанные с устройством или , обязаны соответствовать СНИП.
Эти нормы предопределяют безопасную эксплуатацию сооружения и устанавливаются в зависимости от вида сооружения. В зависимости от состава постройки: кирпич или панели, могут различаться.
Правила эксплуатации
По установленным правилам не допускается хранение тяжелых предметов или завалы на балконе. Также запрещается самовольная застройка пространства между балконами. Чтобы не происходило протечек или промерзаний по коробу должны быть выполнены качественная герметизация и утепление. Произвести это можно при помощи поролона, войлока либо пакли. Для поддержания достаточной температуры и влажности следует проемы оборудовать специальными пенополиуретановыми прокладками, которые необходимо будет заменить не менее чем через 5 лет.
Внешний вид
Все, что служит в качестве декора: различные ограждения, сливы для воды, а также ящики для цветов, должны периодически обновляться. Окрашивать их стоит красками, которые имеют устойчивость к атмосферным явлениям. Цвет краски необходимо подбирать, таким образом, чтобы он подходил к оттенку фасада.
Форма, а также расположение цветочника должны соответствовать узаконенному архитектурному проекту постройки. Устанавливать их надо на специальных поддонах, выдерживая зазор от стены приблизительно 0,5 м.
В некоторых многоквартирных домах лоджии имеют в наличии наружную лестницу, которая соединяет поэтапно балконы и является аварийной лазейкой.
Двери, ведущие на эти лестницы, не должны содержать снаружи никаких защелок. Лоджии, через которые будет производиться эвакуация, не следует застеклять.
Как можно узнать, какой вес может выдержать лоджия в разных домах? Любое здание при постройке имеет специальные расчеты. В этих документах указано, насколько можно нагружать конструкцию, сколько людей может на ней находиться. Существуют определенные показатели по которым можно произвести расчеты и узнать необходимые нормы.
Отдельный СНИП имеет все расчеты нагрузок на определенные сооружения. При расчетах необходимо учитывать полное и пониженное значения требований.
Приняв к сведению первоначальное строительство всего дома, можно узнать, какая будет допустимая нагрузка на балкон:
Расчеты
Если граждане самостоятельно расширяют жилую площадь, тогда возникает еще один вопрос: какая может быть максимальная нагрузка на балкон? В этом случае стоит обратить внимание в какой год строился дом, а также качество постройки.
По стандартным правилам максимальная нагрузка на балконную плиту может составлять 220 кг/км2. Но, установлен законом другой показатель – 112 кг/м2.
Плита, которая имеет размер 0,8 х 3.2 м, рассчитана на 286 кило. При этом важно учитывать количество лет ее использования. Ведь если ей уже более 40 лет, тогда прочность потеряна примерно на 70%. Такие сооружения не следует перегружать, чтобы они не обвалились.
Остекление — это дополнительная нагрузка на балкон
Последнее время спасаясь от холодных зим, многие жильцы остекляют балконы, а это также дополнительная нагрузка. Чтобы произвести расчеты важно знать такие показатели:
- Вес наружной отделки балкона на 1 п/м.
- Витраж из пластика, высотой 1,5 м и двойной стеклопакет, весом 55 кг.
- Сайдинг с отделочными элементами с расчета на 1м2 – 5 кг.
- Пластиковая отделка – 5 кг.
Учитывая такие показатели получается итоговая нагрузка – 65 кило, а стандартная составляет 50 кило. Выходит, что 15 кило лишние. Поэтому перед тем, как проводить расчеты необходимо произвести предварительный осмотр балкона. Применять для отделки следует легкие материалы: сэндвич-панели либо сайдинг.
На лоджии, которые сами по себе имеют большой вес остекление выполнять крайне опасно.
Допустимые нагрузки
Для выполнения точных расчетов необходимо отталкиваться от уже существующих показателей. Узнать какую массу сможет удержать балкон килограмм отделки или утепления можно, если для порядка взять грузоподъемность лоджии – 1770 кг. Весовые нагрузки распределить на несколько пунктов:
- в среднем три человека весом 80 кг – это 240 кг;
- различные приборы и предметы – 175 кг;
- нагрузка дождевой воды или снега – 200 кг.
Выходит, что балкон в незастекленном виде получает нагрузку – 615 кило в нашем случае. Учитывая показатель перед проведением остекления, масса равняется 922,5 кило. Значит на все материалы для того, чтобы выполнить отделку необходимо 847, 5 кило. Подробности грамотной отделки балкона смотрите в этом видео:
Материалы и их вес
Теперь необходимо узнать какой вес будет выдерживать балкон в панельном доме после остекления. Для этого надо высчитать вес материалов: блоки ПВХ вместе со стеклопакетами двухкамерными – 80 кг х 6 = 480 кг. Остается запас 367 кг. Но, в любом случае оставить в резерв 100 кг. На материалы для облицовки необходимо 267 кг.
Перед размещением каких-либо предметов на балконе и планирования функционала помещения следует точно высчитать необходимую нагрузку, которую он выдержит.
Вопрос. Здравствуйте! Подскажите, пожалуйста, как правильно конструктивно должен выглядеть балкон без опор (консольный)? Дом двух этажный, кирпичный.
Стена: облицовочный керамический пустотелый кирпич плюс керамический блок PAROMAX — 250. Монолитный армопояс, перекрытие — пустотные железобетонные плиты. Балкон должен крепиться к двум смежным стенам, вылет 1,2м, длина 2,5м.
Балкон будет открытым. Периметр балконной плиты будет облицовываться кирпичом вровень с фасадом. Как правильно установить (закрепить) консоли, завести арматуру, чтобы избежать мостика холода и чтобы был в одном уровне с плитами перекрытия? Спасибо. Олег.
Ответ.

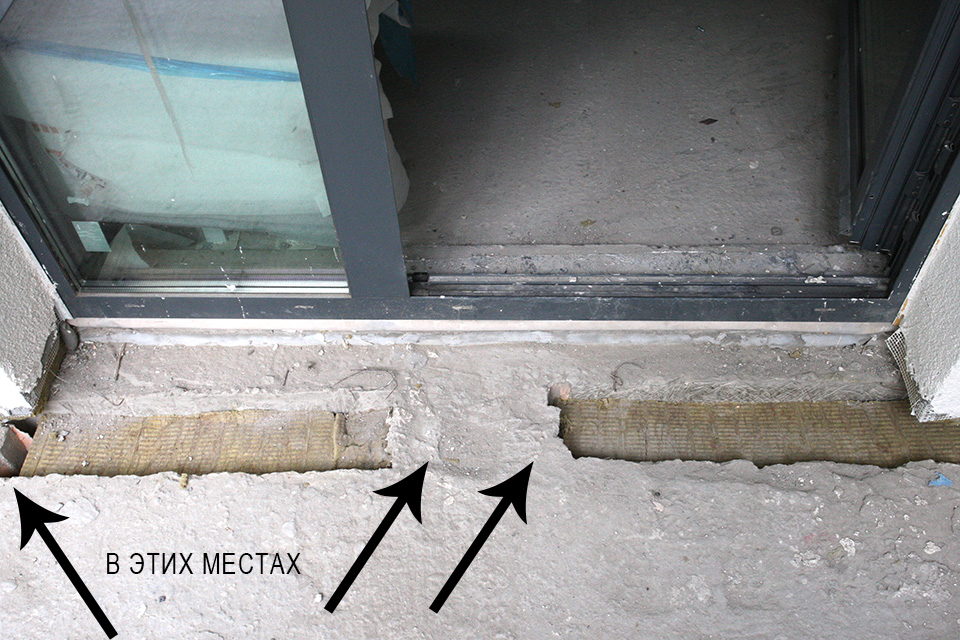

Мостик холода на балконе
Здравствуйте Олег. Балконная тематика очень популярна среди застройщиков. Действительно, во время проектирования на балконы не особо обращают внимания, но в процессе строительства появляется множество вопросов. Давайте попробуем ответить на Ваши вопросы, хотя часть из них не совсем понятна.
При строительстве балкона полностью избежать мостика холода не получится. Стык конструкций в разных плоскостях, так или иначе, провоцирует разность теплопотерь здания.
Лучшим способом избавиться от мостика холода является отсутствие балкона и проведение сплошной теплоизоляции по фасаду.
Следует понимать, что теплопотери через балконную дверь и окна будут намного больше, чем через стык балконной плиты. Поэтому никаких дополнительных мероприятий по избавлению от мостика холода предусматривать не нужно. Стандартная теплоизоляция согласно Вашей климатической зоне не допустит появления негативно разрушительных последствиях на конструкциях здания.
В Вашем случае правильно сформирован конструктив здания — пустотные плиты и балконная плита, которая не заходит внутрь помещения, а обрывается на срезе несущей стены. Этот вариант максимально снижает порог мостика холода. Мне встречались случаи, когда выполнялась монолитная плита перекрытия, которая сплошным периметром переходила в балкон. Такой вариант наиболее нежелательный.
Чтобы полностью убрать мостик холода, необходимо утеплять балкон и прилегающие стены во всех плоскостях и полностью по всему периметру — это основная проблема балконов.
Конструктивная схема балкона
Достаточно надежный и правильный конструктивный вариант балконной плиты указан на рисунке. Толщину балконной плиты следует принять не больше 120 мм, так как значительное утолщение, создает лишнюю нагрузку от собственного веса. При консольном варианте плиты это чревато большими усилиями.
Основная рабочая арматура балконной плиты укладывается в верхнем поясе, при этом ее в обязательном порядке необходимо загнуть и завести в монолитный пояс. Армирование монолитного пояса и балконной плиты лучше всего осуществлять вместе. Чем глубже будет заведена арматура — тем лучше. Минимальная длина анкера составляет 320 мм от низа балконной плиты. Если необходимый габарит выдержать не получается, на краях анкера необходимо наваривать квадратные шайбы.
Армирование необходимо выполнять согласно расчету, в идеальном случае, у Вас должен быть проект с рабочей документацией. Предварительно могу рекомендовать сетку с арматуры А400С ∅ 12 с шагом 200 мм.
Нижняя арматура в балконной плите используется только для предотвращения появления трещин при затвердевании бетона. Здесь можно использовать сетку с арматуры А240С ∅ 6. Бетон для плиты возьмите класса С20/25 (В25).
В обязательном порядке балконная плита должны быть сверху пригружена кирпичной кладкой, не убирайте опалубку с плиты, пока не будет полностью выполнена кладка, и бетон не наберет своей проектной прочности. Не забывайте соблюдать надлежащие защитные слои.
Выход на одну отметку чистого пола помещения и балконной плиты достигается за счет создания конструктивного пирога пола по пустотным конструкциям и монолитной плите. Визуальная схема указана на рисунке конструктивного решения.
Я надеюсь, Ваш вопрос полностью освещен в этом материале. Хочу напомнить, что все наши рецензии несут рекомендательный характер, ввиду отсутствия полной информации по строению и условиям застройки. Если у Вас остались вопросы — прошу писать в комментарии или через обратную форму связи.
При необходимости, Вы можете заказать выполнение нашими специалистами полной рабочей документации с выполнением всех необходимых расчетов. Удачного Вам строительства.
. Использование материала разрешается только с установлением активной обратной ссылки
Между балконами и лоджиями есть принципиальные различия, которые
сказываются на их функциональности. Дело в том, что основанием балкона
обычно служит выступающая за пределы фасада железобетонная плита, у
которой есть жесткие ограничения по допустимой нагрузке. К примеру,
балконные плиты в «хрущевках» изначально рассчитаны на нагрузку не более
100 кг на погонный метр парапета. Но из-за воздействия увлажнения и
перепадов температур с каждым годом прочность плит уменьшается. В
частности, специалисты научно-исследовательского центра «Сейсмозащита»
установили, что за 40 лет открытой эксплуатации сечение арматуры из-за
коррозии уменьшается в четыре раза, а предел реальной допустимой
нагрузки снижается вдвое – до 50 кг на погонный метр.
Еще хуже обстоит дело с балконами в «сталинках» постройки 1930-60-х гг. – там использовались стальные или железобетонные балки, срок службы которых уже подходит к концу. Так что в домах старше 40-50 лет балконы не рекомендуется перегружать ни дополнительными тяжелыми конструкциями, ни массивной мебелью. Увы, случаи обрушения ветхих балконных плит происходят довольно регулярно. Например, в 2012 году в Харькове балкон в «хрущевке» рухнул прямо во время проведения работ по остеклению
Достаточно позвонить в одну из множества фирм, которые за ваши деньги исполнят любой каприз. Проблема лишь в том, что желания владельцев квартиры порой могут пойти вразрез с правилами эксплуатации жилого фонда и даже с законами физики.
Несмотря на настораживающую статистику,бригады,занимающиеся остеклением балконов, довольно часто предлагают устройство
так называемого «выноса», позволяющего расширить пространство.
Эта конструкция собирается на основе стальных труб или уголков,
которые крепятся между плитами, без расчета предварительного веса сварной конструкции.
Причем в Мелитополе мало где используют эффективные методы перенесения нагрузки с плит на стены здания.Обращая внимание на такие конструкции балконов — догадываешься, что многие и не задумываются о превышении безопасной нагрузки на балконную плиту. «
Балконы многих домов старой постройки могут выдержать только достаточно легкие конструкции с одинарным или стеклопакетным остеклением, – При этом вынос сварной конструкции за пределы парапета, на чем настаивают многие клиенты, серьезно увеличивает нагрузку на плиту. Балконное, остекление должно быть достаточно легким, чтобы не перегружать балконную плиту. Обычно в таких случаях используются светопрозрачные конструкции на основе пвх балконных систем (со стандартным стеклом толщиной 4-6 мм).
Подведем итоги:
Остекление герметичными балконными системами оградит балконную плиту от влаги, а значит продлит срок ее безопасной эксплуатации
Вынос балкона возможен, однако следует внимательно рассчитать вес новой балконной конструкции, а не надеяться на то, что у других стоит и у нас все будет хорошо.
Надеюсь наша статья обратит Ваше внимание на такую важную составляющую безопасности навесных балконов как 210 кг/м2 по всей площади (нормативная).
Неужели балконная плита может…. ? В Рязани обрушился балкон вместе с женщиной и это произошло 31 августа 2013г. Рязань — конечно город в России, только вот дома, в которых мы проживаем, строились в одной стране и в одно время. «
Днем 31 августа 44-летняя Светлана вышла на балкон, чтобы снять белье. 3-летняя дочка увязалась за матерью, но женщина отогнала от себя неугомонное чадо: «Не ходи сюда, здесь сквозняк». Отправила ребенка и ступила на балкон. Все остальное женщина рассказывает со слов мужа, потому как сама ничего не помнит: балкон, полет, тапочки…
Ремонт балконной плиты: особенности и технологии
Думая об остеклении балкона или лёгком ремонте, мы часто не обращаем внимания на те элементы, что уже есть, и принимаем их как данность. Особенно это относится к балконным плитам. Да, они – изначальная часть конструкции дома.
Но это не значит, что можно пренебречь её обустройством. Ведь от состояния балконной плиты зависит не только комфорт и эстетика, но и безопасность пребывания на балконе.
Особенно это важно для жителей старых домов. Балконные плиты так же подвержены износу, как и другие элементы. Более того, именно на балконы приходится нагрузка от колебания температур, от осадков, от давления собственного веса, так что балкон – зона риска.
Взявшись за ремонт балкона, задумайтесь: сумеете ли обойтись исключительно косметическим приведением в порядок, или придётся работать с такими базовыми вещами, как плита? Если она чрезмерно изношена, то ни расширить балкон, ни украсить его безопасно просто не получится.
В первую очередь нужно исследовать состояние балконной плиты и решить, каким способом вы будете её укреплять.
Диагностика балконной плиты
Чтобы узнать, требует ли ваш балкон ремонта плиты, для начала осмотрите её. Любой визуальный дефект – отслоения, трещины бетона, сколы, ржавая арматура – становится поводом для тревог.
Пусть на поверхности дефекты проявляются незначительно, но они могут свидетельствовать о глубинных процессах разрушения. А значит, это повод заняться реставрацией плиты. Чем раньше вы озаботитесь укреплением плиты, тем меньшими усилиями вы сможете сохранить её и тем дольше она прослужит вам до следующего ремонта.
Неочевидный момент: осмотреть стоит не только основание вашего балкона, но и его крышу (которая служит основанием балкона сверху). Возможно, вы считаете, что это дело соседей сверху. Но готовы ли вы рисковать из-за чужой безответственности?
Способы укрепления балконных плит
Как укрепить балконную плиту? Зависит от степени серьёзности её износа и повреждений. Случаи бывают самые разные, вплоть до частичного разрушения плиты. Особенно это вероятно, если на балконе долгое время не было остекления. Тогда придётся заменять балконную плиту полностью. К счастью, эта работа не так фундаментальна, как кажется.
Однако в большинстве случаев такие радикальные меры не нужны, а повреждённую плиту можно укрепить и реставрировать без замены.
Существует несколько способов приведения плиты в порядок: армирование металлической сеткой, цементная стяжка, укрепление профилями жёсткости или стальными балками. Рассмотрим все эти способы пристальнее.
Арматурная сетка – способ спасения балконной плиты, которой грозит серьёзное разрушение и потеря несущей способности. Для армирования применяется стальная сетка с крупными ячейками, не менее 3 стержней на метр, соединённых поперечинами из проволоки. Приподняв сетку над плитой, заполните зазор цементом, чтобы стяжка полностью захватила арматуру. Слой бетона над сеткой должен быть как минимум вдвое толще самой арматуры. Желательно также провести ожелезнение стяжки.
Другой способ радикального укрепления балконной плиты предполагает использование стальных балок. Так можно восстановить теряющуюся стабильность при коррозийном разрушении первоначального арматурного каркаса. Прокатные балки закрепляются в несущей стене. Для их установки в стене проделываются отверстия глубиной 2/3 толщины, которые после установки балок бетонируются.
На зафиксированные таким образом балки устанавливается арматурная сетка. Этот способ позволяет не просто укрепить плиту, но и немного расширить её. Если взять увеличенную сетку, то можно вынести балкон наружу на дополнительные 45 см.
Профиль жёсткости может стать спасением, когда разрушение плиты уже началось. На стыке с несущей стеной балкон укрепляют профилем, который монтируют под всем участком соединения несущей стены и плиты. Другой способ – точечное укрепление, когда отрезки профиля монтируют только в нескольких местах стыка.
Наконец, цементная стяжка – способ заделки относительно небольших дефектов. Впрочем, помните, что даже маленькие сколы и трещины могут быть началом больших проблем, ими не стоит пренебрегать. Через дефекты поверхности влага может добраться до арматуры, а её коррозия способна лишить плиту прочности.
Цементная стяжка начинается с того что вы очищаете места сколов от пыли и грязи, после чего заполняете их обычным цементным раствором.
Поверхность должна иметь небольшой уклон от стены к краю балкона. Одна из хитростей, которую можно применить – ожелезнение. После укладки раствора нужно посыпать его сухим цементом и лишь после этого ровнять. Обычно на застывание раствора нужно около двух суток.
ВАЖНО УЧЕСТЬ
- Даже если ваша плита не имеет видимых дефектов, озаботьтесь её упрочнением, если вы собираетесь устанавливать остекление из ПВХ. Этот вид остекления имеет значительный вес и оказывает повышенную нагрузку на основание.
- Не забывайте проконсультироваться с профессионалами, даже если ваш случай кажется очевидным. Профессионал может заметить нюансы, невидимые для вас.
- Если вы собираетесь расширять балкон путём увеличения плиты, предварительно согласуйте детали с архитектурной службой.
Калькулятор остекления балконов и лоджий
Балкон для дома
Нужен ли балкон в частном доме? Ведь жильцы всегда предпочтут прогулку по саду или отдых на просторной террасе, перспективе забираться наверх на балкон.
В то же время балкон весьма усложняет и удорожает строительство дома. По этим соображениям в большинстве случаев балкон является излишеством.
Но в некоторых случаях появление балкона в доме оправдано:
- По дизайнерскому замыслу, как украшающий здание элемент.
- При особенной планировке зданий, когда балкон появляется как бы сам по себе, – в виде крыши террасы, веранды, тамбура или как плита между блоками строения.
- Может быть необходим в связи с образом жизни или стилем работы. Если человек большое количество времени проводит в кабинете на втором этаже и при этом курит, то балкон становится существенной функциональной частью дома. Или же в случае, когда на мансардном этаже живет человек с ограниченными возможностями.
Если уж решено строить балкон, то при строительстве обязательно нужно придерживаться требований нормативных документов.
Общие требования
- Толщина стены перед балконом должна быть не менее 120 мм (пожарная безопасность, балкон рассматривается как место спасения от огня и как путь эвакуации).
- Ширина двери ведущей на балкон — не мене 0,7 м.
- Для стока воды уклон плиты (пола балкона) должен быть не менее 2% от стены, при этом, в глухом ограждении балкона, для направленного отвода воды должны быть сделаны отверстия (трубы, каналы).
- Расчетная нагрузка на балконную плиту по всей площади должна быть не менее 200 кг/м кв. А полосовая нагрузка на балконную плиту шириной 0,8 м вдоль ограждения – не менее 400 кг/м кв., что обеспечивает устойчивость конструкции при нахождении группы людей стоящих вдоль ограждения.
- Расчетная нагрузка на ограждение балкона в горизонтальном направлении – не менее 30 кг/м кв., а в вертикальном направлении – не менее 100 кг/м кв., что обеспечивает устойчивость ограждения при любом воздействии человека.
Рекомендации по конструкции
- Чтобы поставить кресло ширина балкона должна быть не менее 0,8 метра.
- Для размещения кресла и столика – не менее 1,2 метра, при площади от 2,5 м кв.
- Для отдыха группы людей (стулья и стол) – не менее 1,5 метра, при площади от 4,5 м кв.
- Для предотвращения попадания воды с балкона в помещение на входе необходимо обустроить порог высотой 8 см и более.
- С одной или с двух сторон балкона нужно предусмотреть сплошное ограждение против ветра высотой не менее 180 см.
- Простые формы площадки балкона (прямоугольник, квадрат, полукруг) предпочтительней. Применение таких форм упрощает строительство и не создает не функциональных площадей.
- У кабинета балкон желательно делать побольше, – для группы людей. Но возле спальни он может быть маленьким, – для одного–двух человек.
- Более широкий балкон удобней, чем узкий и длинный.
- Выбор места расположения балкона диктуется причинами его строительства. Он должен быть затененным или солнечным? На фасаде здания или обращенным в сад?
Особенности конструкции балкона
Балкон состоит из следующих основных элементов:
- Балконная плита.
- Поддерживающие плиту элементы (при наличии).
- Ограждение.
- Защитные экраны – навеса, ветрового.
Схемы опирания балконной плиты могут быть:
- Консольная.
- Балочная.
Варианты конструкции:
- Консольная плита защемленная в стене (или плита, как продолжение монолитного перекрытия.)
При такой конструкции ширина балкона может быть не более 1,0 м. - Плита, опирающаяся на консольные балки. Ширина балкона может быть до 1,5 метра.
- Плита поддерживаемая кронштейнами. Ширина – до 1,5 метра.
- Плита с несколькими опорами. Одной из опор всегда является несущая стена. Другими опорами могут быть боковые стены или отдельно стоящие колоны. Ширина не ограничивается.
- Приставная плита. Плита опирается только на отдельно-стоящие от дома конструкции –колонны или стены.
Конструкция выбирается исходя из необходимой ширины и площади балкона, и в соответствии с общими конструктивными решениями по дому.
Так, если балкон является крышей террасы, то в большинстве случаев его конструкция будет как плита с несколькими опорами. Если же строится небольшой балкон для спальни, то дополнительные колонны только удорожат проект, поэтому балкон делается с консольно-несущими элементами.
Материалы
Железобетонные конструкции
Железобетон для строительства балконной плиты применяют, только если стены сделаны из прочных материалов – кирпича, железобетона, шлакоблока.
Если балкон делается как защемленная плита, то ее ширина опириания на несущую крепкую стену не должна быть меньше 15 см. Часто балконная плита является продолжением плиты перекрытия. Плита балкона выполняется в соответствии с расчетом с армированием металлическими швеллерами, прутами, сеткой.
Если плита опирается на консольные балки, то в качестве последних применяется швеллер, который заводится в прочную стену на глубину не менее чем 30 см. Шаг установки балок – 0,8 – 1,5 метра.
Армирование плиты выполняется поперек швеллеров.
Плиту можно залить таким образом, что швеллера окажутся спрятанными в ее теле. Тогда дополнительная защита балок от коррозии не нужна.
В другом случае металл окрашивают, а поверх швеллеров заливают бетонную плиту или укладывают любое другое прочное покрытие из отдельных плит.
Если применяется плита с несколькими опорами, то она может быть выполнена из железобетона с различными вариантами внутренней конструкции в соответствии с расчетом по прочности.
Отдельно стоящие опорные элементы чаще выполняются из кирпича или железобетона и устанавливаются на фундамент. То же самое и для приставного балкона.
Деревянные конструкции
Балконы из дерева сочетаются со стенами из любых материалов. В том числе они могут строиться и для каркасных домов. Такие балконы более дешевые и проще в изготовлении.
Для консольных балконов могут быть использованы следующие конструктивные решения.
Балки балкона делаются из деревянного бруса высотой не менее 20 см и шириной не менее 10 см.
Брус пропитывается антисептическими растворами и антипиренами (Подробней узнать О защите деревянных конструкций).
Эти балки заделываются в несущие крепкие стены на глубину не менее 25 см. Заделанные концы оборачиваются гидроизоляцией (рубероидом).
Шаг установки балок – 0,7 – 1,2 метра. Их торцы скрепляются обвязочной поперечной балкой, к которой крепится ограждение.
Применение деревянных кронштейнов увеличивает устойчивость и несущую способность конструкции. С ними ширину балкона можно увеличить до 1,5 метров.
Под консольными балками ближе к их концам устанавливается поперечный брус толщиной не менее 20 см который подпирается по бокам кронштейнами. Сами кронштейны упираются в несущую стену и устанавливаются к ней под углом 45 градусов.
Поверх консольных балок настилается обрешетка из бруса 5х10 см. и деревянный настил из шпунтованнх досок толщиной 3 – 4 см.
Балконы опирающиеся на несколько опор могут иметь самую разнообразную конструкцию без особых ограничений.
Но наиболее часто применяются балки с одной стороны заделанные в несущую стену, а с другой стороны опирающиеся на опоры.
При этом под балконом возникает закрытая сверху площадка, которая может использоваться под террасу. Для равномерной усадки отдельно-стоящие опоры вверху и внизу обвязываются балками.
Другие элементы
Ограждение балкона должно быть прочным в соответствии с нормативными требованиями. Обычно ограждение делается из металла или дерева. Эти материалы позволяют получить требуемую прочность, при минимуме собственной массы.
Ограждение крепится к закладным элементам в железобетонной плите или к обвязочному брусу деревянных балок.
Размер проемов в ограждении не должен превышать 12 см, что бы сквозь ограждение не мог проникнуть ребенок.
Металлическое ограждение может быть выполнено из отдельно стоящих прутьев или в виде кованной (сварной) решетки. Деревянное – также в виде отдельных балясин, стоечной или решетчатой конструкции. Нужно учитывать, что сплошное ограждение будет иметь повышенную парусность и ветровые нагрузки на балкон возрастут.
С боков балкона ограждение должно крепиться к несущим стенам либо при помощи сварки, либо на анкерных болтах.
Поручни устанавливаются поверх ограждения. Они обычно изготавливаются из дерева (теплого материала), шириной около 10 см и также прикрепляются к стенам по бокам балкона.
Покрытие плиты должно быть не скользким при намокании, а также водостойким и морозостойким.
В качестве покрытия можно использовать композитные террасные доски, или шерховатую керамическую плитку (керамогранит) в случае бетонного основания. Дощатый настил применяют для деревянных балконов.
Доски пропитуют био- и огне- защитными средствам. Сверху покрывают противоскользящим, водостойким лаком для наружных работ. В определенных местах доски можно закрепить вразбежку, с оставлением зазоров между элементами в 5 мм для стока воды.
Нижележащие элементы в этом случае закрывают слоем гидроизоляции, по которому вода направляется к водосточном желобу.
Навес над балконом не является обязательным.
Но он удобен, так как создает уют на балконе, защищает от дождя и солнца. Высота навеса в самой нижней точке не должна быть меньше 2,2 метра.
Обычно навес создается как продолжение ската крыши путем удлинения стропил. Но при широком балконе угол наклона крыши над балконом обычно уменьшают. Если балкон находится со стороны фронтона, то можно удлинить конек.
В других случаях над балконом создают отдельную конструкцию на стойках или на кронштейнах. Применяют легкое кровельное покрытие.
Зачастую навесы над балконом делают из поликарбоната на тонкой металлической обрешетке с кронштейнами для устойчивости. Важно, что бы навес был рассчитан по ветровой и снеговой нагрузке.
Утечки тепла
Железобетонная плита, опирающаяся на стену, является серьезным мостиком холода, так как она разрывает сплошность утепления здания. Вопрос можно решить только путем утепления самой железобетонной плиты.
Причем утеплитель должен закрывать плиту сверху, снизу и желательно с торцов.
Для утепления лучше применить экструдированный пенополистирол толщиной 5 см.
Снизу и с торцов он приклеивается к железобетонной плите и закрывается слоем штукатурки на стекловолоконной сетке. Сверху пенополистирол укладывается на основание, закрывается слоем гидроизоляции, и заливается бетонной стяжкой, которая должна образовать уклон 2% в сторону ограждения и желательно армированной металлосеткой.
Защита стены под балконом от воды
Важно что бы вода с балконной плиты не попадала на стену здания, и не происходило постоянного замачивания узла защемления плиты в стене.
Для предотвращения попадания воды по бокам плиты делаются сплошное буртики, гидроизоляционная мембрана в конструкции пола заворачивается на стену, на высоту 8 см, и на буртики по бокам. Также, в местах примыкания к стене плиты, консольных балок, кронштейнов, на стену рекомендуется нанести дополнительный слой гидроизоляции.
Стоимость строительства
Стоимость простого железобетонного консольного балкона площадью 5 м кв.
составит приблизительно 1000$, из которых половина уйдет на оплату работы.
Если применять дополнительные поддерживающие колоны из кирпича на фундаменте, то стоимость балкона удвоится.
Козырек, как отдельная конструкция, обойдется в половину стоимости простого балкона. Если же он будет продолжением крыши, то затраты возрастут не так существенно.
Глава Фонда капремонта рассказал, почему падают балконы в Калининградской области — Новости — Недвижимость Калининграда
Обрушение балконов в Калининградской области происходит из-за чрезмерной нагрузки и отсутствия ремонта, рассказал глава регионального Фонда капремонта Олег Туркин в центре «Горпросвет» (видеозапись опубликована в социальных сетях центра).
«Панельный дом, вот состояние балкона. Почему он здесь обвалился? Конкретно в этом случае собственник разместил холодильник на балконе. Балконы типовых серий, когда выходят с завода, должны нести на себе 400 кг на метр квадратный.
Но со временем арматура и бетон утрачивают свою несущую способность. Вода, влага, циклы заморозки-разморозки. Кроме того, арматура имеет свойство ржаветь. Ржавчина расширяет объём арматуры в полтора раза. Естественно, после этого идёт отслоение бетона. И после этого мы видим обрушение конструкции», — пояснил он, продемонстрировав фото с упавшим балконом.
Он также напомнил, что остекление пятикратно увеличивает снеговую и ветровую нагрузку на балкон, особенно на высотных домах. Поэтому стеклить балконы без разрешения нельзя.
По словам Туркина, Фонд капремонта занимается усилением существующих конструкций балконов. На домах довоенной постройки зачастую балконы приходится демонтировать и устанавливать заново.
«Мы почти везде там срезаем балконы и варим их по-новой. Конструкция советских балконов — бетонная плита, жестко защемленная в конструкции стены. А дома до 45-го года — это в основном металлические швеллеры. С течением времени металлические элементы корродируют, усталость металла, слоистые коррозии и разрушения.
В большинстве случаев мы сейчас срезаем балконы и формируем новые. И представляете — при исследованиях выясняется, что остаточный ресурс составляет 10%, 20-30%. То есть это аварийная ситуация. А люди умудряются не то что витражи делать в пол, а ещё хранить там ящики и так далее. Это опасно, и нужно это учитывать», — рассказал глава Фонда.
Для укрепления балконов их необходимо расстеклять, что и делает Фонд во время ремонта фасадов. Однако жители часто не согласны с таким решением.
«Люди против, потому что не совсем понимают риски. Они думают, что если визуально всё хорошо, если у конфеты обёртка красивая, то значит с начинкой её отлично. Но это не всегда так. Люди заливают стяжку дополнительно на балконах, укладывают плитку. А то, что арматура не несёт уже этой нагрузки, и даже вы превысили заводскую нагрузку, которая была 30-50 лет назад, а на каких-то домах и столетнюю — люди об этом не думают. И в Черняховске, Советске, где много исторических домов, там балконы реально падают, уже сейчас», — сказал Туркин.
Расстекление проводится за счёт Фонда, а вот повторно стеклить балконы, если возникнет такое желание, собственники уже должны за свой счёт. Причём сначала им необходимо получить разрешение администрации города. Если владелец квартиры не соглашается расстеклить балкон или лоджию, его могут заставить это сделать через суд.
балконов, лестниц и площадок — Информационный бюллетень
Из различных типов балконов наиболее опасными являются навесные или консольные. Балконы можно найти в домах для одной семьи, но чаще всего в кондоминиумах или квартирах. Балкон может полностью обрушиться, если он станет конструктивно непрочным. Многие люди погибли и получили серьезные травмы в результате обрушения. Согласно строительным нормам, временные нагрузки балконов должны быть выше, чем у других частей жилых конструкций.Типичный интерьер жилой конструкции рассчитан на временные нагрузки от 30 до 40 фунтов на квадратный фут, но 60 фунтов на квадратный фут предназначены для балконов и площадок.
Балконы имеют защитные перила, которые могут выйти из строя. Неисправность может быть результатом того, что стойки оторваны от опор, шурупы вырваны из стены или перила просто оторвутся. К тому же балкон может иметь слишком далеко друг от друга вертикали. Текущий код требует не более четырех дюймов свободного пространства.В ходе испытаний было установлено, что это максимальный интервал, не позволяющий маленькому ребенку протиснуться внутрь.
Хороший тест на нагрузку — выдерживают ли перила балкона поперечную силу в 350 фунтов. Подумайте о группе молодых (или старых) мужчин, которые возятся во время вечеринки, и 350 фунтов не кажутся достаточными. Разрушение перил на балконах может привести к летальному исходу и серьезным травмам.
Часто балконы, частично подверженные атмосферным воздействиям, серьезно ослабляются влажной гнилью деревянного каркаса.Влажная гниль особенно коварна, так как часто не обнаруживается снаружи. Иногда единственным признаком является небольшое пятно или появление плесени на внешней стороне потолка.
Влага обычно проникает через цементные настилы из-за того, что гидроизоляция нарушена или гидроизоляция установлена неправильно. Вяжущий материал может удерживать влагу рядом с деревом в течение длительного времени. Влага внутри замкнутого пространства с каркасом может привести к тому, что влажная гниль разрушит каркас всего за шесть месяцев.
Опыт показал, что внешние деревянные столбы нельзя вживлять в бетон, так как это верный рецепт от влажной гнили основания. Бетонные углубления всегда будут удерживать дождевую воду, и за этим следует гниение. Во многих случаях просто контакт дерева с бетоном снаружи приводит к неудовлетворительным результатам. Желательно наличие воздушного зазора над бетонной поверхностью. Все предыдущие комментарии могут относиться также к внешним лестницам и площадкам.
В одном необычном случае несколько цементных настилов лестничных площадок и балконов полностью самоуничтожились в течение четырех лет из-за расширения бетонного покрытия.Причина была обнаружена в слое выравнивающего состава на основе гипса, который был уложен на балконах.
Это, в свою очередь, было покрыто 3/4 дюйма бетона из мелкого гравия. Гипсовый материал предназначен только для внутреннего использования в качестве выравнивающего слоя под ковровым покрытием и специально не рекомендуется для наружного использования. Когда влага достигла этого слоя, он начал расти. Кроме того, было обнаружено, что цемент перекрывающего бетона химически реагирует с гипсом. Результатом стало значительное поперечное расширение балконов и площадок до 6 дюймов.Это горизонтальное движение сместило опоры перил, открыло гидроизоляцию, защищающую фанерный настил и каркас, и привело к падению больших кусков настила. Требовалась полная перестройка сотен колод и площадок.
Если вы отвечаете за строительство или владеете строением с балконом, внешними лестницами и площадками, я бы посоветовал проявлять крайнюю осторожность и быть уверенным, что они структурно прочны и безопасны во всех отношениях.
Кирби Т. Мейер, P.E.
Консультанты и инженеры MLAW
Первоначально опубликовано в MLAW Newletter, февраль 2003 г.
Проблемы с балконами: Структурные характеристики
Как показывают последние новости, гниение древесины и разрушение конструкции балконов и террас могут иметь дорогостоящие последствия.Конструкция и конструкция палуб и балконов, включая их ограждения (или поручни), имеют решающее значение для безопасного функционирования этих конструкций и во избежание разрушения конструкции.
Палубы и балконы
Основная причина выхода из строя балкона связана с «временными нагрузками» — или с тем, какой вес удерживает балкон одновременно. Критерии нагрузки для балконов и настилов изменились между Международным строительным кодексом 2006 года (IBC) и IBC 2009 года. IBC 2006 года предписывает разные временные нагрузки для балконов и настилов.
Балконы определены IBC 2006 как внешний пол, выступающий из конструкции и поддерживаемый ею без дополнительных независимых опор. Другими словами, выступ пола, выступающий из внешней стены. Палуба определяется как внешний пол, поддерживаемый, по крайней мере, с двух противоположных сторон смежной конструкцией и / или столбами, опорами или другими независимыми опорами.
IBC 2009 не проводит различий между временными нагрузками между палубами и балконами и не дает определений ни для того, ни для другого.
Большинство домов на одну семью и многоквартирных жилых домов имеют террасы, а не балконы, как это определено IBC 2006 года.
Какие компоненты являются критически важными для долговременной эксплуатации террас и балконов?
- Опорные колонны: Опорные колонны должны быть рассчитаны на максимальную ожидаемую нагрузку и неподдерживаемую высоту колонны. Надрезы в колоннах, которые иногда делают на стыках балок или балок, должны быть правильно спроектированы, детализированы и сконструированы, чтобы обеспечить безопасную опору для настилов.
- Соединения ригелей: Ригели, элементы, прикрепленные к внешним стенам, к которым соединены балки настила, являются критически важными компонентами для работы настила. Ригели обычно крепятся болтами к наружным стенам. Допустимые нагрузки на анкерные болты довольно низкие и для типичных размеров настилов требуются несколько анкерных болтов для каждой балки. Палубные балки обычно опираются на балки с помощью металлических подвесов для балок, которые имеют высокие допустимые нагрузки и редко представляют собой проблему, если они устанавливаются в соответствии с инструкциями производителя.Бухгалтерские книги также создают другие проблемы для поддержки колод. Ригели создают отверстия внутри внешних стен, через которые вода может проникать внутрь стен, вызывая порчу стеновых компонентов. Правильная оклейка и детали управления водными ресурсами имеют решающее значение для долговременной эксплуатации палуб (см. Блог Аддриенны Паскинд о распространенных дефектах конструкции балконов, чтобы получить дополнительную информацию по этому вопросу).
- Поручни: Поручни необходимы для безопасной поддержки груза в 200 фунтов, действующего в любом направлении, в любой точке вдоль верхней части ограждения, или нагрузки 50 фунтов на фут, действующей в любом направлении, вдоль верхней части ограждения. .Эти нагрузки должны безопасно передаваться через опоры на конструкцию. Соединение стоек перил — важный компонент перил. Согласно нормам, ограждения должны находиться на высоте 42 дюймов над поверхностью палубы. Эта высота в сочетании с необходимой нагрузкой в 200 фунтов создает большую изгибающую силу у основания стоек поручня. Столбы перил, прикрепленные болтами к балкам, обычно не обладают расчетной прочностью, чтобы противостоять этим нагрузкам без дополнительных блокировок или ремней для крепления столбов.
Палубные балки обычно опираются на балки с помощью металлических подвесов для балок, которые имеют высокие допустимые нагрузки и редко представляют собой проблему, если они устанавливаются в соответствии с инструкциями производителя.Бухгалтерские книги также создают другие проблемы для поддержки колод. Ригели создают отверстия внутри внешних стен, через которые вода может проникать внутрь стен, вызывая порчу стеновых компонентов. Правильная оклейка и детали управления водными ресурсами имеют решающее значение для долговременной эксплуатации палуб (см. Блог Аддриенны Паскинд о распространенных дефектах конструкции балконов, чтобы получить дополнительную информацию по этому вопросу).
Соединение стоек перил — важный компонент перил. Согласно нормам, ограждения должны находиться на высоте 42 дюймов над поверхностью палубы. Эта высота в сочетании с необходимой нагрузкой в 200 фунтов создает большую изгибающую силу у основания стоек поручня. Столбы перил, прикрепленные болтами к балкам, обычно не обладают расчетной прочностью, чтобы противостоять этим нагрузкам без дополнительных блокировок или ремней для крепления столбов.Палубы и балконы — привлекательные и часто используемые элементы в жилых домах. Однако они могут быть смертельными, если их конструкция, конструкция и обслуживание не будут тщательно продуманы. По своей природе они подвержены разрушительному воздействию погодных условий и обычно нарушают атмосферостойкую облицовку конструкции в местах ее соединения с конструкцией. Правления домовладельцев и кондоминиумов должны быть осведомлены об этих потенциальных опасностях и внедрить программы проверки и обслуживания террас и балконов.
Если у вас есть вопросы относительно структурной целостности вашего настила или поручней, лучше всего позвонить инженеру-строителю, чтобы он поделился своим мнением.
CCA предоставила эти услуги многим клиентам и будет рада обсудить вашу ситуацию. Свяжитесь с нами сегодня.
Требования к несущей способности настила балкона
Требования к несущей способности настила балкона
В данной статье изложены требования к несущей способности балконного настила.
Проектирование балкона, террасы или внешнего прохода требует тщательной оценки несущей способности. По сути, это структурное рассмотрение, которое требует расчета известных и потенциальных нагрузок.
Виды нагрузки
При проектировании балкона или террасы полезно учитывать различные типы нагрузок: точечную нагрузку, равномерно распределенную нагрузку, постоянную нагрузку и временные (или приложенные) нагрузки.
Точечная нагрузка — это нагрузка, приложенная к одной конкретной точке на настиле.Это также известно как сосредоточенная нагрузка. Это может быть предмет, человек или действие.
Равномерно распределенная нагрузка (UDL) — это нагрузка, которая распределяется на 1 м2 настила.
Собственная нагрузка — это полный вес конструкции перед ее вводом в эксплуатацию — по сути, постоянные компоненты и материалы, которые оказывают давление вниз. Он представляет собой нединамические силы, которые постоянно воздействуют на конструкцию.
Живая или приложенная нагрузка — это динамические силы, которые могут возникнуть в результате использования или предполагаемого использования.Они представляют собой временные нагрузки, такие как ожидаемый вес людей, мебели и передвижного оборудования.
Динамические нагрузки зависят от прочности конструкции, поэтому важно получить как можно более точные знания о планируемом использовании настила. Например, терраса на первом этаже оживленного городского бара, вероятно, выдержит гораздо большую живую нагрузку, чем проход на крышу или небольшой балкон в квартире с одной спальней.
Постоянные и прилагаемые нагрузки следует рассчитывать в соответствии с BS 6399.В руководстве NHBC (2010) говорится, что при проектировании следует учитывать точечные нагрузки, создаваемые пешеходным движением и хранением материалов.
Выбор материала для несущей
В последние годы алюминий стал предпочтительным материалом для балконных покрытий, террас и внешних проходов. Это в первую очередь связано с новыми Строительными нормами, касающимися пожарной безопасности, которые требуют, чтобы материалы балконов были негорючими и имели класс пожарной безопасности А1 или А2 по системе Еврокласса (алюминий имеет рейтинг А1).Однако еще одним полезным атрибутом алюминия является структурная эффективность: сам по себе статическая нагрузка алюминий легок и требует меньшей структурной опоры, чем сталь или бетон, но его несущая способность высока.
Диапазон нагрузки и пределы прогиба
При оценке несущей способности вашего балкона или внешней террасы / прохода вам следует обратиться к таблицам нагрузок / пролетов отдельных производителей для каждого профиля, чтобы определить подходящий вариант установки.
Пролет нагрузки измеряется в килоньютонах на квадратный метр (кН / м2). В Neaco мы определяем наши показатели нагрузки для легких, средних и тяжелых условий эксплуатации в зависимости от предполагаемой занятости и использования. Измерение диапазона нагрузки (или возможности охвата) каждого профиля постепенно уменьшается между Легким, Средним и Тяжелым режимами.
- Мы определяем легкую нагрузку как UDL 3 кН / м2. или 1кН точка
- Мы определяем среднюю нагрузку как 5 кН / м2 UDL или 1 кН Point
- Мы определяем Heavy Duty как 5 кН / м2 UDL или 1 кН Point
Мы предоставляем эти данные вместе с данными о пределе отклонения .Прогиб — это изгиб или «провисание», вызванное нагрузкой. Предел прогиба выражается в виде дроби: промежуток в свету над заданным числом. Например, если настил имеет предел прогиба 1/200 и выбран шириной 180 см, он будет прогибаться не более чем на 180/200 = 9 мм (или 0,35 дюйма) при максимальных расчетных нагрузках.
Установка конструкции должна производиться в соответствии с инструкциями производителя и BS 6399-2. Руководство NHBC рекомендует, чтобы частота креплений соответствовала рекомендациям производителя и рассчитывалась таким образом, чтобы выдерживать подъемные силы ветра, полученные из BS 6399-2.Далее в руководстве говорится, что стальные конструкции должны проектироваться в соответствии с BS 5950 и Техническим требованием R5.
Сводка
Безопасность имеет первостепенное значение при определении требований к нагрузке на ваш балкон или внешнюю террасу / проход. Важно проконсультироваться с квалифицированным инженером-строителем совместно с выбранным вами производителем, чтобы убедиться, что установка подходит для любого предполагаемого использования и размещения. BS 6399 является ключевым справочником по характеристикам и техническим требованиям, но советы экспертов чрезвычайно ценны.
Для получения информации о требованиях к нагрузке, пожалуйста, свяжитесь с нашими специалистами по продукции по телефону 01653 695721 или заполните форму запроса здесь.
Изменения кода террасы балкона вступят в силу в 2018 году
Будущие поправки МКБ 2018, внесенные досрочно из-за трагедии, связанной с квартирой в Библиотечном саду Автор: Реми Керн, полевой консультант — уровень 4
31 октября 2017 г.
16 июня 2015 года обрушился балкон в квартире Library Gardens в Беркли, Калифорния, в результате чего шесть человек погибли и семь получили ранения.Обвинения включали дефекты конструкции, дефекты установки, несоблюдение спецификаций материалов, ненадлежащее использование балкона и отсутствие технического обслуживания. Конечный результат неправильной конструкции может иметь далеко идущие последствия, помимо простой финансовой ответственности за материальный ущерб и потерю репутации бренда. К счастью, в данном случае жертвы погибли не напрасно; извлеченные уроки привели к всеобъемлющему обзору норм и протоколов проверок, которые немедленно вступают в силу в штате Калифорния и будут перенесены в предстоящие изменения в Международном строительном кодексе 2018 года.
В течение месяца после обрушения городской совет Беркли принял постановление, требующее, чтобы все существующие «Внешние надземные элементы» (EEE) на всех существующих зданиях в городе проверялись в течение шести месяцев, а затем один раз в три года для срок службы здания при соблюдении норм:
- Защита населения от вреда, связанного с ненадлежащим строительством.
- Идентификация EEE, которые могут быть подвержены гниению или коррозии, что может привести к поломке.
- Требования к планам для предоставления более подробной информации, указывающей на надлежащую гидроизоляцию конструкции.
- Более строгие требования к использованию материалов.
- Вентиляция обрамления.
В течение первых шести месяцев после принятия указа было проинспектировано около 2200 объектов недвижимости. Результаты этих инспекций показали, что почти 400 (или, по крайней мере, каждый шестой проинспектированный) требовали ремонта или работы в той или иной форме.
В ответ на эти выводы штат Калифорния быстро последовал их примеру и внес следующие изменения в свои строительные нормы и правила.
Обе палаты Законодательного собрания штата Калифорния «подписали» (приняли закон) SB-465 Глава 372 15 сентября 2016 года. В этот закон добавлено:
- Раздел 7021 — Создана межведомственная коммуникация для предоставления информации.
- Раздел 7071.18 — Требуемая самостоятельная отчетность лицензиатами об осуждении за тяжкие преступления или другую преступную деятельность, совершенную лицензиатом, а также о любых судебных решениях, урегулированиях и арбитражных решениях, также связанных со строительной отраслью.
- Раздел 18924.5 — Уполномочил рабочую группу по изучению обрушений EEE и рекомендовал изменения / поправки к уставам или строительным стандартам к январю 2018 года. Рабочая группа может представить рекомендуемые изменения до 2018 года, если сочтет это необходимым для защиты общественности.
Строительные стандарты в соответствии с разделом 18924.
5 и другими кодифицированными правилами чрезвычайных ситуаций:
- Комиссия по строительным стандартам Калифорнии (CBSC) выпустила экстренную поправку для EEE к Кодексу строительных стандартов Калифорнии.Хотя изначально поправка EEE была временно введена в действие 30 января 2017 г., она стала постоянной в соответствующих разделах CBC 2016 г. и Существующего Строительного кодекса Калифорнии 2016 г. (Cal. Code of Regs, Tit.24, Parts 2 and 10) после последнего принятие заканчивается 26 января 2018 г.
В следующих разделах описываются последствия, которые эти изменения кода будут иметь для отрасли как сегодня в Калифорнии, так и начиная с 2018 года во многих других штатах, а также принятие других превентивных мер для сведения к минимуму возможности таких бедствий в будущем.
2016 CBC (2018 IBC) Надземные элементы экстерьера
Все перечисленные ниже поправки в настоящее время действуют в Калифорнии в соответствии с CBC 2016 года, при этом другие государственные агентства, такие как Департамент государственного архитектора (DSA), принимают аналогичные изменения для своих собственных разделов кода.
Другие штаты собираются принять аналогичные изменения в кодексах в рамках обновленных Международных строительных норм и правил в 2018 году. Ниже приводится краткое описание того, что повлекут за собой эти поправки:
«107.2.7 Внешний балкон и приподнятые площадки для прогулок. (2018 IBC 107.2.5) Если балкон или другие приподнятые поверхности для ходьбы подвергаются воздействию воды от прямого или проливного дождя, снега или ирригации, а структурный каркас защищен непроницаемым барьером для влаги, в строительной документации должны быть указаны все подробности. элементы системы водонепроницаемого барьера. Строительная документация должна включать инструкции производителя по установке ».
«107.2.7: Как требование полной информации, так и подразумевающее конкретное обозначение продукта, основанное на требовании включения специфичных для производителя деталей в конструкторскую документацию, являются серьезными изменениями в кодексе.
Это рекомендации, которые компания Quality Built, LLC всегда включает в свой технический план обзора ™ (TPR), когда подробные сведения не включены или являются неполными, а также когда марка гидроизоляции четко не указана. Удаление расплывчатых и излишне обобщенных подробных чертежей и примечаний, открытых для интерпретации, имеет большое значение для обеспечения указателей на пути к созданию более безопасного продукта.
«110.3.8.1: Гидроизоляция балконов и пешеходных поверхностей, подверженных воздействию погодных условий. Там, где балкон или другие возвышающиеся поверхности для ходьбы подвергаются воздействию воды от прямого или проливного дождя, снега или ирригации, а каркас конструкции защищен непроницаемым барьером для влаги. , все элементы водонепроницаемой системы барьеров для влаги не должны быть скрыты до тех пор, пока не будут проверены и одобрены.Исключение: если предусмотрены специальные проверки в соответствии с разделом 1705.
1.1, поз. 3. «
«110.3.8.1: Обеспечение как проверки выполненных деталей установки, так и материалов, указанных для использования, равносильно обеспечению безопасного продукта для использования потребителями в долгосрочной перспективе. Из-за отсутствия требований к соблюдению этих критических компонентов Компоненты EEE часто игнорировались не только строительным персоналом, но и властями.
Сторонние и внутренние программы обеспечения качества с эффективной документацией и протоколами хранения документов помогут свести к минимуму вероятность пропущенных позиций и предоставят базу данных для оценки соблюдения торговых требований следующим проектным документам и спецификациям производителя.
«Таблица 1607.1 [BSC] (CBC и IBC): Минимальные временные нагрузки для балконов и настилов увеличены с уровня обслуживаемой занятости до 1,5-кратной нагрузки для обслуживаемой занятости, но не должны превышать 100 psf.
»
«Таблица 1607.1 [BSC] (CBC и IBC): Эта поправка подтверждает тот факт, что типичная временная нагрузка на балконах и других EEE может превышать внутреннюю пропускную способность из-за характера использования в качестве точки скопления.
«2304.12.2.5: Опорные элементы для проницаемых полов и крыш (CBC и IBC, последнее предложение добавлено). Деревянные конструктивные элементы, поддерживающие влагопроницаемые полы или крыши, подверженные атмосферным воздействиям, такие как бетон или каменная кладка плиты должны быть из натуральной прочной древесины или обработанной консервантами древесины, если они не отделены от таких полов или крыш непроницаемым барьером для влаги. [BSC] Непроницаемая система барьеров для влаги, защищающая несущие перекрытия конструкции, должна обеспечивать надежный отвод воды, которая проникает внутрь влаги. водопроницаемое покрытие пола.»
«2304.12.2.5: Не менее важно, чтобы горизонтальные поверхности обеспечивали достаточный уклон для эффективного дренажа от конструкции.
В CBC 2016 г. в главе 2« положительный (кровельный) дренаж »определяется как« состояние дренажа в при этом учитывались все прогибы настила крыши при нагрузке, и был предусмотрен дополнительный уклон для обеспечения дренажа крыши в течение 48 часов после осадков ». Этот минимальный уклон многократно упоминается в главе 15 как «одна четвертая вертикальная установка на 12 горизонтальных единиц (уклон 2%) для дренажа.” Его необходимо заделать в основание (балки, балки, настил и т. Д.), Чтобы влагобарьер имел достаточный положительный дренаж без образования луж.
«2304.12.2.6 Вентиляция, необходимая под балконами или приподнятыми поверхностями для ходьбы. Закрытый каркас на внешних балконах и приподнятые пешеходные дорожки, которые подвергаются воздействию дождя, снега или дренажа из ирригации, должны быть снабжены отверстиями, обеспечивающими свободный проход площадь вентиляции не менее 1/150 площади каждого помещения в отдельности.»
«2304.
12.2.6: Из-за того, что некоторая влага может попасть в закрытую систему, перекрестная вентиляция позволит влаге не задерживаться из-за атмосферных воздействий под системами EEE. Такая« воздухопроницаемость »создает состояние, которое способствует испарению.
Проактивные соображения
Хотя Калифорния уже внедряет эти новые стандарты, большая часть страны не будет этого делать, пока они не примут Международный строительный кодекс 2018 года.Для некоторых регионов это может произойти в следующем десятилетии, поскольку несколько юрисдикций все еще находятся в рамках IBC 2006 г. и в ближайшем будущем планируют принять IBC только 2012 г. Большая ошибка, сделанная слишком многими подрядчиками и даже некоторыми руководителями проектов, заключается в том, что они поверили : «Я работаю в соответствии с текущим кодексом, он прошел проверку, поэтому я защищен». Следование установленному кодексу не защищает тех, кто участвует в проекте, от ответственности из-за ошибочных действий, таких как несоблюдение инструкций производителя по установке или отказ от методов и материалов, которые, как известно, привели к судебным решениям против них.
Строительный кодекс — это минимальный стандарт, не более того. Кроме того, юрисдикции (кроме CA) в настоящее время не обязаны и редко проводят проверки погодостойких / водонепроницаемых узлов в какой-либо значительной степени, кроме вертикального, внешнего гипсового и реечного крепления (необходимая проверка в соответствии с подразделом 110.3). .5 как IBC 2015/2016 CBC). Наружные, горизонтальные поверхности для ходьбы, один из наиболее проблематичных и проблемных аспектов строительства, до недавнего времени (до недавнего времени в Калифорнии) не проверялись на эффективность! Даже в Калифорнии это все еще проблема, поскольку не существует стандарта соответствующей подготовки персонала юрисдикции, чтобы иметь возможность проводить проверки гидроизоляции.
Хорошее место для снижения риска — до начала строительства. Технический обзор вашей строительной документации на предмет повторяющихся «горячих точек», проблем с конструктивностью и производительностью — это настоятельно рекомендуемый первый шаг.
Обзор технического плана компании Quality Built может предоставить вам всесторонний анализ; поиск ошибок, полноты спецификаций, противоречивых и / или отсутствующих деталей и многого другого. Кроме того, очень эффективны Руководства по обслуживанию ТСЖ и Руководства для домовладельцев, которые содержат информацию о весе грузоподъемности с предупреждениями о весе неодушевленных предметов, а не только людей.Оборот ТСЖ и Ежегодные проверки ТСЖ для обеспечения проблем с техническим обслуживанием и документирования неправомерного использования домовладельцами также являются легкодоступными услугами. Мы также можем предоставить «общую картину» по отдельным проектам и регионам с помощью нашей программы оценки рисков, а наша группа криминалистов может провести на месте анализ условий, вызывающих озабоченность.
Еще одним эффективным решением этих проблем является разработка документированной программы обеспечения качества на основе контрольных точек с использованием как внутренних, так и независимых источников проверки.
Компания Quality Built является лидером отрасли в предоставлении консультаций и инспекций по обеспечению качества многим ведущим компаниям строительной отрасли на протяжении более двух десятилетий. Quality Built использует свои собственные, управляемые данными и настраиваемые системы контрольных точек, основанные на коде, руководствах производителей и отраслевых стандартов, а также контрольные точки «передовой практики», основанные на анализе результатов судебных разбирательств, чтобы помочь клиентам минимизировать их воздействие.
Для получения дополнительной информации о Quality Built и разнообразных услугах, которые мы предоставляем, перейдите по адресу:
www.qualitybuilt.com или по электронной почте [адрес электронной почты защищен] для получения дополнительной информации.
Об авторе
Реми Керн — старший специалист по оценке рисков, рецензент технического плана и полевой консультант четвертого уровня в компании Quality Built.
Реми обладает высокой квалификацией и имеет аккредитацию в строительной отрасли. Он был сертифицированным экспертом по планам Международного совета кодексов, инспектором строительства, инспектором по сантехнике и механике более десяти лет. Кроме того, с 2011 года он является сертифицированным инспектором по устранению плесени, сертифицированным MICRO.Реми — разносторонний профессионал, имеющий практический опыт работы в различных отраслях с конца 1980-х годов. В настоящее время он проводит консультации на местах по оценке рисков, связанных с качеством, на национальном уровне и с 2005 года работает в компании Quality Built на различных должностях. Реми является эффективным коммуникатором и стремится предоставлять нашим клиентам услуги высочайшего качества.
Вы можете связаться с Реми по телефону [адрес электронной почты]
.Список литературы
Лицензионный совет штата Калифорния подрядчиков:
Материалы расследования балконов Беркли
http: // www.
cslb.ca.gov/
Штат Калифорния — Комиссия по строительным стандартам:
Бюллетень строительных стандартов Калифорнии 17-01
http://www.bsc.ca.gov/calendar/othermtgs.aspx
Законодательное собрание штата Калифорния:
SB-465 (Глава 372, Устав 2016 г.)
https://leginfo.legislature.ca.gov/faces/billCompareClient.xhtml?bill_id=201520160SB465
Международный кодовый совет:
2013 и 2016 CBC; 2015 МБК; Поправки МБК 2018 г.
https://iccsafe.org
Калифорнийская ассоциация инженеров-строителей:
http: // seaoc.org / новости-публикации /
Американское общество домашних инспекторов:
http://www.homeinspector.org/HomeInspectionNews/experts-point-to-likely-wood-rot-in-california-balcony-collapse.6-18-2015.1143/Details/Story
Берклисайд:
http://www.berkeleyside.com/2017/01/25/site-fatal-balcony-collapse-rebranded-now-k-street-flats-not-library-gardens/
http: // www .berkeleyside.com / 2017/06/02 / водопоглощающий материал-причиненный-фатальный-балкон-обрушение-состояние-говорит /
http: // www.
berkeleyside.com/2015/06/19/no-smoking-gun-in-berkeley-balcony-design/
East Bay Times:
http://www.eastbaytimes.com/2017/01/31/state-adopts-emergency-construction-rules-in-wake-of-2015-berkeley-balcony-collapse/
Балконные весовые нагрузки | Адвокаты Чикаго Слип и Фолл
Максимальная весовая нагрузка для балкона квартиры определяется размером балкона, используемым строительным материалом и типом конструктивных опор в соответствии с городскими строительными нормами.
Опасности обрушения балкона
Строительные нормы и правила Чикаго предписывают минимальные и максимальные весовые нагрузки для балконов, подъездов и настилов, используемых в общественных сооружениях, включая многоквартирные дома. Максимальные весовые нагрузки определяются в зависимости от размера балкона, строительных материалов и конструктивных опор. Строгие правила соблюдаются для предотвращения серьезных травм и смертельного исхода для нескольких пассажиров.
Исследования показывают, что обрушение балкона в многоквартирном доме на третьем этаже дает только 50% шансов на выживание.По мере увеличения высоты балкона выживаемость значительно снижается с каждым этажом.
В 2015 году обрушился балкон в жилом комплексе в Беркли, Калифорния, в результате чего 6 студентов погибли и еще семь получили ранения. Балкон, расположенный на 5-м этаже, собирал большую группу людей, праздновавших день рождения. В результате расследования было установлено, что причиной обрушения стала сухая гниль, нарушившая конструктивную целостность балкона. Дальнейшие исследования показали, что подрядчики пытались сократить расходы на строительство, используя неподходящие материалы.
В 2003 году обрушение балкона в Чикаго стало самым смертоносным обрушением в истории США. На момент обрушения на деревянной конструкции находилось не менее 50 человек, а также бочонки с пивом и сундуки со льдом. Балкон находился на 3 этаже жилого дома. Когда он обрушился, он снес нижние балконы на 1-м и 2-м этажах ниже, в результате чего 150 человек рухнули на землю.
В результате 13 человек погибли и 51 получили серьезные травмы.
Расследование показало, что причиной обрушения была перенаселенность, плохое строительство и халатность владельцев дома.Балкон был 11 футов шириной, на один фут больше, чем разрешено городскими правилами. У него также были куски дерева меньшего размера, используемые для настила полов, несоответствующие конструкционные опоры и винты, которые были слишком короткими, чтобы их можно было удерживать. Хотя городские инспекторы Чикаго инспектировали это место более пяти раз, владельцев ни разу не привлекли к ответственности за нарушение кодекса.
Балконы разрушаются по разным причинам, но главными причинами являются перенаселенность и отсутствие надлежащей структурной опоры. Юристы по скольжению и падению обычно сталкиваются с такими травмами, как рваные раны, переломы костей и травмы головы, вызванные незакрепленными перилами балконов.Если перила прогнулись, внезапное падение с балкона 3, 4 или 5 этажа может легко привести к смерти.
% PDF-1.6
%
36 0 объект
>
эндобдж
xref
36 180
0000000016 00000 н.
0000004329 00000 н.
0000004466 00000 н.
0000004632 00000 н.
0000004758 00000 п.
0000004789 00000 н.
0000004983 00000 н.
0000005015 00000 н.
0000005850 00000 н.
0000006196 00000 н.
0000006543 00000 н.
0000006656 00000 п.
0000006789 00000 н.
0000007366 00000 н.
0000007908 00000 н.
0000007943 00000 п.
0000008137 00000 п.
0000008335 00000 н.
0000008449 00000 н.
0000009449 00000 н.
0000010408 00000 п.
0000010882 00000 п.
0000011082 00000 п.
0000012028 00000 п.
0000013080 00000 п.
0000014062 00000 п.
0000015174 00000 п.
0000016267 00000 п.
0000017004 00000 п.
0000019674 00000 п.
0000050084 00000 п.
0000083882 00000 п.
0000100394 00000 н.
0000100419 00000 н.
0000100488 00000 н.
0000100596 00000 н.
0000100684 00000 н.
0000100724 00000 н.
0000100822 00000 н.
0000100862 00000 н.
0000100982 00000 п.
0000101069 00000 п.
0000101203 00000 н.
0000101353 00000 н.
0000101458 00000 н.
0000101498 00000 п.
0000101632 00000 н.
0000101760 00000 н.
0000101860 00000 н.
0000101899 00000 н.
0000101999 00000 н.
0000102038 00000 н.
0000102151 00000 п.
0000102190 00000 п.
0000102290 00000 н.
0000102329 00000 н.
0000102378 00000 п.
0000102427 00000 н.
0000102476 00000 н.
0000102525 00000 н.
0000102564 00000 н.
0000102613 00000 н.
0000102653 00000 п.
0000102763 00000 н.
0000102803 00000 п.
0000102943 00000 н.
0000102984 00000 н.
0000103097 00000 н.
0000103138 00000 п.
0000103250 00000 н.
0000103291 00000 н.
0000103413 00000 п.
0000103454 00000 п.
0000103583 00000 н.
0000103624 00000 н.
0000103758 00000 п.
0000103799 00000 н.
0000103900 00000 н.
0000103941 00000 п.
0000104046 00000 н.
0000104087 00000 п.
0000104180 00000 п.
0000104221 00000 н.
0000104327 00000 н.
0000104368 00000 н.
0000104485 00000 н.
0000104526 00000 н.
0000104629 00000 н.
0000104670 00000 п.
0000104802 00000 п.
0000104843 00000 н.
0000104952 00000 п.
0000104993 00000 п.
0000105125 00000 н.
0000105166 00000 п.
0000105264 00000 н.
0000105305 00000 н.
0000105355 00000 п.
0000105406 00000 п.
0000105456 00000 п.
0000105506 00000 п.
0000105556 00000 п.
0000105606 00000 п.
0000105656 00000 п.
0000105707 00000 н.
0000105758 00000 п.
0000105809 00000 п.
0000105860 00000 п.
0000105911 00000 н.
0000105963 00000 н.
0000106014 00000 н.
0000106065 00000 н.
0000106116 00000 п.
0000106167 00000 п.
0000106218 00000 н.
0000106268 00000 н.
0000106309 00000 п.
0000106359 00000 п.
0000106400 00000 н.
0000106510 00000 п.
0000106551 00000 н.
0000106690 00000 н.
0000106731 00000 н.
0000106853 00000 н.
0000106894 00000 н.
0000107005 00000 н.
0000107046 00000 н.
0000107167 00000 н.
0000107208 00000 н.
0000107365 00000 н.
0000107406 00000 п.
0000107541 00000 п.
0000107582 00000 н.
0000107682 00000 н.
0000107723 00000 п.
0000107828 00000 п.
0000107869 00000 п.
0000107972 00000 н.
0000108013 00000 н.
0000108121 00000 п.
0000108162 00000 п.
0000108280 00000 п.
0000108321 00000 н.
0000108454 00000 п.
0000108495 00000 п.
0000108649 00000 н.
0000108690 00000 н.
0000108819 00000 н.
0000108860 00000 н.
0000108988 00000 н.
0000109029 00000 н.
0000109139 00000 п.
0000109180 00000 н.
0000109310 00000 п.
0000109351 00000 п.
0000109400 00000 н.
0000109451 00000 п.
0000109504 00000 н.
0000109555 00000 п.
0000109606 00000 п.
0000109655 00000 н.
0000109704 00000 н.
0000109753 00000 п.
0000109803 00000 п.
0000109853 00000 п.
0000109904 00000 н.
0000109954 00000 н.
0000110004 00000 н.
0000110054 00000 н.
0000110104 00000 п.
0000110154 00000 п.
0000110204 00000 н.
0000110254 00000 н.
0000110304 00000 п.
0000110345 00000 п.
0000110394 00000 п.
0000110447 00000 н.
0000110499 00000 н.
0000110540 00000 н.
0000003975 00000 н.
трейлер
] >>
startxref
0
%% EOF
215 0 объект
> поток
XcLΚ * Y = A% MyQUiN & ^ 8sm {`? PF0T’_luofW8sv ٶ + (~ /} t1% Ve | + 50P, Ђ
KC_3cc.
Hg? K / iH0bnZ] ֑ \ \ qi?) KXpI! (ܣ N> `
Переменные воздействия налагаемые нагрузки Общие
Непосредственные нагрузки разделены на категории. Наиболее часто используемые при проектировании бетона показаны в Таблице 2.1.
Таблица 2.1
Переменные действия: категории
Таблица 2.1
Переменные действия: категории
Категория | Описание |
А | Помещения для хозяйственной и жилой деятельности |
Б | Офисные помещения |
С | Районы собрания |
Д | Торговые зоны |
E | Склады и промышленное использование (включая зоны доступа) |
Факс | Зоны проезда и стоянки (автомобили <30 кН) |
г | Транспортные и парковочные зоны (автомобили> 30 кН) |
H | Крыши (недоступные, кроме обслуживания и ремонта) |
Я | Крыши (доступны с категориями размещения A — D) |
К | Крыши (доступны для спецслужб, эл. |
Банкноты 1 Категория J не используется. 2 Для погрузки вилочным погрузчиком обратитесь к BS EN 1991-1-1 кл. 6.2.3. | |
г. для вертолетных площадок)2.4.2 Характерные значения
Характерные значения для обычно используемых прилагаемых нагрузок приведены в таблицах 2.2a — 2.2g
Переменные воздействия, категория A: бытовые и жилые 6.2 и NA.3>
Переменного действия, категория А: бытовая и бытовая 6.2 и NA.3>
Sub | Пример | Фактические нагрузки | |
категория | qk (кН / м2) | Qk (кН) | |
А | Бытовые и жилые помещения | ||
A1 | Все виды использования внутри автономных жилых единиц. Места общего пользования (включая кухни) в небольших многоквартирных домах | 1. | 2,0 |
A2 | Спальни и общежития, кроме отдельных жилых домов на одну семью, гостиниц и мотелей | 1,5 | 2,0 |
A3 | Спальни в гостиницах и мотелях; больничные палаты; туалеты | 2,0 | 2,0 |
A4 | Бильярд / снукер | 2.0 | 2,7 |
A5 | Балконы в одноквартирных домах и в местах общего пользования в многоквартирных домах | 2,5 | 2,0 |
A6 | Балконы в хостелах, гостевых домах, жилых клубах. Коммунальные зоны в более крупных многоквартирных домах | Мин. B 3,0 | 2.0c |
A7 | Балконы в отелях и мотелях | Мин. | 2.0c |
Ключ | |||
a Небольшие многоквартирные дома — это жилые дома <3 этажей и <4 квартир на этаж / лестницу. В противном случае они считаются «большими» многоквартирными домами | |||
b То же, что и комнаты, в которые они открывают доступ, но с минимумом 3,0 кН / м2 или 4,0 кН / м2 | |||
c Сосредоточено на внешнем крае | |||
5
б 4,0Таблица 2.2б Варианты действий, категория Б: офисы
Sub | Пример | Фактические нагрузки | |
категория | qk (кН / м2) | Qk (кН) | |
Б | Офисные помещения | ||
B1 | Общее использование, кроме B2 | 2. | 2,7 |
B2 | На уровне первого этажа или ниже | 3,0 | 2,7 |
Таблица 2.2c | | ||
Различные действия, категория C: места скопления людей | 6,1, 6,2 | ||
Подкатегория | Пример | Фактические нагрузки | |
qk (кН / м2) | Qk (кН) | ||
С | Зоны собрания | ||
C1 | Площадки со столиками | ||
C11 | Общественные, общественные и общественные столовые и салоны, кафе и рестораны (Примечание: используйте C4 или C5, если необходимо) | 2. | 3,0 |
C12 | Читальные залы без хранения книг | 2,5 | 4,0 |
C13 | Аудитории | 3,0 | 3,0 |
C2 | Площадки с фиксированными сиденьями | ||
C21 | Монтажные площадки с фиксированной посадкой a | 4.0 | 3,6 |
C22 | Храмы | 3,0 | 2,7 |
C3 | Площадки без препятствий для передвижения людей | ||
C31 | Коридоры, коридоры, проходы в зданиях институционального типа, общежитиях, гостевых домах, жилых клубах и общественных местах в ■ больших многоквартирных домах | 3. | 4,5 |
C32 | Лестницы, площадки в зданиях институционального типа, общежитиях, гостевых домах, жилых клубах и местах общего пользования в более крупных многоквартирных домах | 3,0 | 4,0 |
C33 | Коридоры, коридоры, проходы в других зданиях | 4,0 | 4,5 |
C34 | Коридоры, коридоры, проходы в других зданиях c движением колесных транспортных средств, в том числе тележек. | 5,0 | 4,5 |
C35 | Лестницы, площадки в других зданиях, подверженных скоплению людей | 4,0 | 4,0 |
C36 | Проходы — легкие (доступ для одного человека, ширина прохода около 600 мм) | 3,0 | 2,0 |
C37 | Тротуары — общие (обычное двустороннее пешеходное движение) | 5. | 3,6 |
C38 | Пешеходные переходы — тяжелые условия (плотное пешеходное движение, включая пути эвакуации) | 7,5 | 4,5 |
C39 | Полы музеев и картинные галереи, выставочные | 4,0 | 4,5 |
C4 | Зоны с возможной физической активностью | ||
C41 | Танцевальные залы и студии, гимназии, сцены | 5.0 | 3,6 |
C42 | Буровые и буровыеd | 5,0 | 7,0 |
C5 | Районы с большим скоплением людей | ||
C51 | Площадки для собраний без фиксированных сидений, концертные залы, бары и культовые сооружения, e. | 5.0 | 3,6 |
C52 | Этапы общественных собранийd | 7,5 | 4,5 |
Ключ | |||
Фиксированное сиденье — это сиденье, удаление которого и использование пространства для других целей маловероятно | |||
b Малые многоквартирные дома — это жилые дома <3 этажей и <4 квартир на этаж / лестницу.В противном случае они считаются «большими» многоквартирными домами | |||
c Другие здания включают те, которые не охвачены C31 и C32, а также гостиницы, мотели и общественные здания, подверженные скоплению людей | |||
d Для структур, которые могут быть восприимчивы к резонансным эффектам, следует обращаться к NA.2.1 | |||
e Для трибун и стадионов следует сделать ссылку на требования соответствующего сертифицирующего органа. | |||
5
0
0
0
Таблица 2.2d
Варианты действий, категория D: торговые площади
Подкатегория | Пример | Фактические нагрузки | |
qk (кН / м2) | Qk (кН) | ||
Д | Торговые зоны | ||
Д1 | Площади в розничных магазинах | 4.0 | 3,6 |
Д2 | Площадки в универмагах | 4,0 | 3,6 |
Таблица 2.2e Переменные воздействия, категория E: складские помещения и промышленное использование (включая зоны доступа) Таблицы NA.4 и | |||
Подкатегория | Пример | Фактические нагрузки | |
qk (кН / м2) | Qk (кН) | ||
E | Склады (включая зоны доступа) | ||
E1 | Зоны скопления товаров, включая зоны доступа | ||
E11 | Общие зоны для статического оборудования, нигде не указанные (институциональные и общественные здания) | 2. | 1,8 |
E12 | Читальные залы с хранилищем книг, напр. библиотеки | 4,0 | 4,5 |
E13 | Хранение общего назначения, кроме указанных ‘ | 2,4 / м | 7,0 |
E14 | Папки, картотеки и складские помещения (офисы) | 5.0 | 4,5 |
E15 | Подкладные комнаты (книги) | 2,4 / м (мин. 6,5) | 7,0 |
E16 | Склады для бумаги и канцелярские товары | 4.0 / м | 9,0 |
E17 | Плотное передвижное штабелирование (книги) на передвижных тележках в общественных и институциональных зданиях | 4.8 / м (мин. 9,6) | 7,0 |
E18 | Плотное передвижное штабелирование (книжки) на тележках на складах | 4,8 / м (мин. | 7,0 |
E19 | Холодильная камера | 5,0 / м (мин. 15,0) | 9,0 |
E2 | Промышленное использование | См. PD 6688 [22] | |
Вилочные погрузчики классов от FL1 до FL6 | См. BS 1991-1-1 Таблицы 6.5 и 6,6 | ||
Введите заданное значение нижней границы. Более конкретные значения нагрузки должны быть согласованы с клиентом | |||
0
15,0)Таблица 2.2f
Переменные действия, категории F и G: движение и стоянки
Таблица 2.2f
Переменные действия, категории F и G: движение и стоянки
Подкатегория | Пример | Фактические нагрузки | |
qk (кН / м2) | Qk (кН) | ||
Факс | Зоны проезда и стоянки (автомобили <30 кН) | ||
Зоны проезда и стоянки (автомобили <30 кН) | 2. | 5,0 | |
г | Транспортные и парковочные зоны (автомобили> 30 кН) | ||
Транспортные и парковочные зоны (автомобили> 30 кН) | 5,0 | Подлежит определению для конкретного использования | |
5Крыши классифицируются в соответствии с их доступностью. Действующие нагрузки для крыш <55 en 1991-1-1, которые обычно доступны, обычно такие же, как и для конкретного использования и 6.1 и NA.7>
Подкатегория | Пример | Фактические нагрузки | ||
(кН / м2) | Qk (кН) | |||
H | Крыши (недоступные, кроме обслуживания и ремонта) | |||
Уклон крыши, a ° | <30 ° | 0. | 0,9 | |
30 ° <а <60 ° | 0,6 (60 — а) / 30 | |||
<60 ° | 0 | |||
Я | Крыши (доступны с категориями размещения A — D) | |||
Категории A — | См. Таблицы 2.2a — 2.2d в зависимости от конкретного использования | |||
К | Крыши (доступны для спецслужб, эл.г. для вертолетных площадок) | |||
Вертолет класса HC1 (<20 кН) (с учетом динамического фактора 0 = 1,4) | 20 | |||
Вертолет класса HC2 (<60 кН) | 60 | |||
62.4.2.2 Передвижные перегородки
Собственный вес подвижных перегородок можно учесть равномерно распределенной нагрузкой qk, которую следует добавить к прилагаемой нагрузке на перекрытия следующим образом:
■ Для подвижных перегородок с собственным весом 1.
0 кН / м длина стены: qk = 0,5 кН / м2.
■ Для подвижных перегородок с собственным весом 2,0 кН / м длина стены: qk = 0,8 кН / м2.
■ Для подвижных перегородок с собственным весом 3,0 кН / м длина стены: qk = 1,2 кН / м2.
Отдельно стоит рассмотреть более тяжелые перегородки. 2.4.3 Коэффициенты уменьшения
2.4.3.1 Общие
Крыши не подлежат снижению нагрузки. Приведенный ниже метод соответствует Можно использовать понижающий коэффициент для приложенных нагрузок для области aA, который следует определять с использованием aA = 1,0 — A / 1000> 0,75 (NA.1) A — это площадь (м2), на которую рассчитаны нагрузки, подлежащие уменьшению (т. Е. Категории от nA> A до E, как указано в таблице 2.1). 2.4.3.3 Этажность Можно использовать понижающий коэффициент для количества этажей an, и его следует определять с использованием an = 1,1 — n / 10 для 1 , где n = количество этажей с нагрузками, подлежащими уменьшению (т.
