Люминесцентные лампы

Линейные люминесцентные лампы — экономичные и доступные источники света.

Люминесцентные лампы многие считают такой же классикой освещения, как и лампы накаливания. С этим тяжело спорить, учитывая, что первая люминесцентная лампа была выпущена аж в 1938 году, а в СССР такие лампы были разработаны в 1951 году. А первая газоразрядная лампа — предок современных люминесцентных ламп — была изобретена в 1956 году.

По сравнению с лампами накаливания линейные люминесцентные лампы дневного света являются более экономичными (примерно в 5 раз) и имеют больший срок службы (в 5-10 раз).

Немного истории

Изобретателем люминесцентной лампы (лампы дневного света) считается Эдмунд Гермер. Он и его команда в 1926 году получили бело-цветной свет от газоразрядной лампы, колба которой внутри была покрыта флуоресцентным порошком. Позже корпорация General Electric купила патент у Гермера и в 1938 году довела лампы дневного света до широкого коммерческого использования.

Свет первых ламп напоминал естественный уличный свет в пасмурный день (примерно 6400К): считается, что именно тогда и появилось название «лампа дневного света».

В Советском Союзе массовое производство люминесцентных ламп началось только в 1948 году, за что в 1951 году разработчики первой советской лампы дневного света стали лауреатами Сталинской премии второй степени.

Советский ГОСТ 6825-64 определял только три типоразмера линейных люминесцентных ламп мощностью 20, 40 и 80 ватт (длиной 600, 1200 и 1500 мм соответственно). Колба имела большой диаметр 38 мм для более легкого зажигания при низких температурах.

Люминесцентные линейные лампы дневного света выпускаются многих видов: разной мощности, длины, с разными диаметрами колб, разными цоколями и разным светом в зависимости от назначения лампы. Более того, этот ассортимент будет еще больше, если учесть, что энергосберегающие лампы также представляют собой лампы дневного света со встроенными пусковыми устройствами.

Сегодня наиболее распространенными трубками линейных ламп дневного света являются Т8 (Ø 26 мм), Т5 (Ø 16 мм) и Т4 (Ø 12,5 мм). Лампы с трубкой Т8 имеют цоколь G13 (13 мм между штырьками), а Т4 и Т5 имеют цоколь G5 (5 мм между штырьками). Лампы дневного света Т8 в настоящее время выпускаются мощностью от 10 до 70 Вт, лампы Т5 — от 6 до 28 Вт, а лампы Т4 — от 6 до 24 Вт. Естественно, что мощность ламп напрямую влияет и на размеры (длину) люминесцентных ламп: соотношения размеров и мощностей стандартизировано. То есть лампа мощностью 18 Вт с трубкой T8 и цоколем G13 любого производителя имеет длину 590 мм.

Выпускаются люминесцентные лампы с разными цветовыми температурами для разных целей, но наиболее распространены лампы цветности 4000К и 6500К. Подробнее о цветовых температурах и сферах их применения можно посмотреть в нашей статье Энергосберегающие лампы: слухи и мифы (слух №6).

Также люминесцентные лампы по индексу цветопередачи (обозначается Ra или CRI — colour rendering index), то есть возможности точно отображать цвета по сравнению с естественным светом. Так лампы со 100% цветопередачей (Ra=1) отображают все цвета также как и при солнечном дневном свете. Но наиболее распространенными (в силу достаточности и большей доступности) являются лампы с индексом цветопередачи 70 — 89%.

Ниже мы приводим описание и технические характеристики самых часто используемых ламп, как в промышленном и муниципальном (где они наиболее распространены), так и жилом секторе. Приведенные ниже значения светового потока и срока службы являются примерными и могут отличаться в зависимости от производителя.


Стандартные линейные люминесцентные лампы с трубкой Т8 и цоколем G13


Самый распространенный тип линейных люминесцентных ламп. Именно такие лампы мощностью 18 Вт («короткую») или 36 Вт («длинную») вспоминают в первую очередь, когда слышат словосочетание «люминесцентная лампа». И хотя ассортимент таких ламп состоит из моделей мощностью от 10 до 70 Вт, чаще всего используются именно лампы мощностью 18 и 36 Вт, которые взаимозаменяемы с советскими люминесцентными лампами ЛБ/ЛД-20 и ЛБ/ЛД-40 соответственно.

Линейные люминесцентные лампы с трубкой Т8 и цоколем G13 используются в основном в промышленности (склады и производственные цеха), а также в офисах и муниципальных государственных учреждениях (администрации, школы, детские сады).

Средняя продолжительность работы составляет 10000 часов. Диаметр трубки Т8 составляет 26 мм. Работают, как с электромагнитными дросселями (ЭмПРА) в связке со стартерами, так и с электронными балластами (ЭПРА).

мощность световой поток цветовая температура Ra (CRI) длина с цоколем без штырьков
Osram L 18W/640
Philips TL-D 18W/33-640
(ЛБ-20)
18 Вт 1200 лм 4000 К (холодный белый) 60-69% 590 мм
Osram L 18W/765
Philips TL-D 18W/54-765
(ЛД-20)
18 Вт 1050 лм 6500 К (холодный дневной) 70-79% 590 мм
Osram L 36W/640
Philips TL-D 36W/33-640
(ЛБ-40)
36 Вт 2850 лм 4000 К (холодный белый) 60-69% 1200 мм
Osram L 36W/765
Philips TL-D 36W/54-765
(ЛД-40)
36 Вт 2850 лм 6500 К (холодный дневной) 70-79% 1200 мм
Osram L 15W/640 15 Вт 850 лм 4000 К (холодный белый) 60-69% 438 мм
Osram L 15W/765 15 Вт 740 лм 6500 К (холодный дневной) 70-79% 438 мм
Osram L 30W/640 30 Вт 2100 лм 4000 К (холодный белый) 60-69% 895 мм
Osram L 30W/765 30 Вт 1900 лм 6500 К (холодный дневной) 70-79% 895 мм

Osram L 58W/640
(вместо ЛБ-80)

58 Вт 4600 лм 4000 К (холодный белый) 60-69% 1500 мм
Osram L 58W/765
(вместо ЛД-80)
58 Вт 4000 лм 6500 К (холодный дневной) 70-79% 1500 мм
Osram L 70W/640 70 Вт 5250 лм 4000 К (холодный белый) 60-69% 1764 мм

Стандартные линейные люминесцентные лампы с трубкой Т5 и цоколем G5

Люминесцентные лампы T5 (в отличие от Т8) наиболее распространены именно в жилом секторе. Они более узкие, и поэтому светильники с ними лучше подходят для подсветки ниш или кухонных столов под шкафами.

Ассортимент люминесцентных линейных ламп с трубкой Т5 состоит из моделей мощностью от 6 до 28 Вт (замена ламп накаливания от 30 до 140 Вт). В основном выпускаются лампы цветностью 4200К и 6400К.

Лампы Т5 имеют цоколь G5 (5 мм между штырьками).

Средняя продолжительность работы составляет 6000 — 10000 часов (в зависимости от производителя и модели). Диаметр трубки Т5 составляет 16 мм. Используются с электронными балластами (ЭПРА).

мощность световой поток цветовая температура длина трубки без цоколя общая длина со штырьками
Uniel EFL-T5-06/4200/G5 6 Вт 380 лм 4000 К
(холодный белый)
211 мм 225 мм
Uniel EFL-T5-06/6400/G5 6 Вт 350 лм 6400 К
(дневной)
211 мм 225 мм
Uniel EFL-T5-08/4200/G5 8 Вт 600 лм 4000 К
(холодный белый)
288 мм 302 мм
Uniel EFL-T5-08/6400/G5 8 Вт 580 лм 6400 К
(дневной)
288 мм 302 мм
Uniel EFL-T5-13/4200/G5 13 Вт 960 лм 4000 К (холодный белый) 516 мм 530 мм
Uniel EFL-T5-13/6400/G5 13 Вт 940 лм 6400 К
(дневной)
516 мм 530 мм
Uniel EFL-T5-21/4200/G5 21 Вт 1850 лм 4000 К (холодный белый) 849 мм 864 мм
Uniel EFL-T5-21/6400/G5 21 Вт 1660 лм 6400 К
(дневной)
849 мм 864 мм
Uniel EFL-T5-28/4200/G5 28 Вт 2470 лм 4000 К (холодный белый) 1149 мм 1161 мм
Uniel EFL-T5-28/6400/G5 28 Вт 2350 лм 6400 К
(дневной)
1149 мм 1161 мм

Стандартные линейные люминесцентные лампы с трубкой Т4 и цоколем G5

Светильники для люминесцентных линейных ламп с трубкой Т4 получили меньшее распространение, чем светильники для ламп Т5. В основном такие люминесцентные лампы используются для местной подсветки — идеальный мебельный светильник!

Выпускаются линейные люминесцентные лампы с трубкой Т4 мощностью от 6 до 24 Вт (замена ламп накаливания от 30 до 120 Вт), с цветовой температурой света 4200К и 6400К.

Средняя продолжительность работы составляет 6000 — 8000 часов (в зависимости от мощности и производителя). Диаметр трубки составляет 12 мм. Работают с электронными балластами (ЭПРА).

мощность световой поток цветовая температура длина трубки без цоколя общая длина со штырьками
Uniel EFL-T4-06/4200/G5 6 Вт 380 лм 4000 К
(холодный белый)
206 мм 220 мм
Uniel EFL-T4-06/6400/G5 6 Вт 350 лм 6400 К
(холодный дневной)
206 мм 220 мм
Uniel EFL-T4-08/4200/G5 8 Вт 600 лм 4000 К
(холодный белый)
326 мм 340 мм
Uniel EFL-T4-08/6400/G5 8 Вт 580 лм 6500 К (холодный дневной) 326 мм 340 мм
Uniel EFL-T4-12/4200/G5 12 Вт 940 лм 4000 К (холодный белый) 354 мм 368 мм
Uniel EFL-T4-12/6400/G5 12 Вт 920 лм 6500 К (холодный дневной) 354 мм 368 мм
Uniel EFL-T4-16/4200/G5 16 Вт 1210 лм 4000 К (холодный белый) 454 мм 467 мм
Uniel EFL-T4-16/6400/G5 16 Вт 1195 лм 6500 К (холодный дневной) 454 мм 467 мм
Uniel EFL-T4-20/4200/G5 20 Вт 1700 лм 4000 К (холодный белый) 553 мм 567 мм
Uniel EFL-T4-20/6400/G5 20 Вт 1680 лм 6500 К (холодный дневной) 553 мм 567 мм
Uniel EFL-T4-24/4200/G5 24 Вт 2020 лм 4000 К (холодный белый) 641 мм 655 мм
Uniel EFL-T4-24/6400/G5 24 Вт 2010 лм 6500 К (холодный дневной) 641 мм 655 мм

Специальные люминесцентные лампы для растений и аквариумов Osram Fluora, Camelion Bio


Главной отличительной особенностью ламп для растений и аквариумов является акцент в красной и синей областях спектра. Применение Osram Fluora значительно улучшает протекание фотобиологических процессов в растениях: они при таком свете лучше растут и меньше болеют в условиях недостатка солнечного и тем более отсутствия дневного света!

Также компания Osram Fluora рекомендует использовать специальные лампы для растений и аквариумов в общественных зданиях, где мало естественного дневного света: в офисах, торговых центрах, магазинах и ресторанах.

Специальные линейные люминесцентные лампы Osram Fluora для аквариумов и растений выпускаются с трубкой Т8 (Ø 26 мм), цоколем G13 и мощностью от 15 до 58 Вт.

мощность световой поток длина с цоколем без штырьков

Osram Fluora L 18W/77

18 Вт 550 лм 590 мм

Osram Fluora L 36W/77

36 Вт 1400 лм 1200 мм

Osram Fluora L 15W/77

15 Вт 400 лм 438 мм
Osram Fluora L 30W/77 30 Вт 1000 лм 895 мм
Osram Fluora L 58W/77 58 Вт 2250 лм 1500 мм

Специальные люминесцентные лампы для освещения продуктов питания Osram Natura

Специальный люминофор ламп Osram Natura придает пищевым продуктам натуральный вид свежих и аппетитных продуктов! Рекомендуется использовать лампы в продуктовых магазинах, супермаркетах и рынках. Особенно актуален правильный свет для мясных магазинов и хлебобулочных отделов.

Лампы Osram Natura благодаря специально подобранному световому спектру (цветность 76) придадут мясным, колбасным, булочным изделиям, овощам и фруктам более привлекательный и аппетитный вид.

Замену таких ламп рекомендуется проводить каждые 10000 часов. Диаметр трубки Т8 составляет 26 мм, цоколь G13.

мощность световой поток Ra (CRI) длина с цоколем без штырьков
Osram Natura L 18W/76 18 Вт 750 лм 70-79% 590 мм
Osram Natura L 36W/76 36 Вт 1800 лм 70-79% 1200 мм
Osram Natura L 15W/76 15 Вт 500 лм 70-79% 438 мм
Osram Natura L 30W/76 30 Вт 1300 лм 70-79% 895 мм
Osram Natura L 58W/76 58 Вт 2850 лм 70-79% 1500 мм

Лампы люминесцентные мощность и характеристики, делаем проверку

Люминесцентные лампы являются одними из самых популярных источников света. Они показывают очень высокие технические характеристики и способны удовлетворить любые потребности пользователей и внешней среды. Широкий ассортимент позволяет сделать выбор очень качественно и легко. Но случаются и неприятные ситуации, тогда лампы не хотят работать либо проявляются другие неисправности.

Поможем разобраться с вопросом проверки мощности лампы и как проверить люминесцентную лампу, и расскажем для чего это делается. Но мощность не единый показатель, который следует проверить, необходимо убедиться также в общей работоспособности устройства и выявить неисправности, в этом мы вам также поможем.

Классификация люминесцентных ламп

Люминесцентные лампы существуют в ограниченном варианте исполнения. По большему счёту существуют только два варианта, линейные и компактные. Есть ещё кольцевые и U-образные, но их зачастую относят к разновидностям линейных. Они обладают той же структурой, размером и формой стеклянной трубки.

Какие показатели изменяются и насколько это критично:

  • Мощность устройства может как падать, так и повышаться при значительных колебаниях входящего напряжения. Таким образом, приобретая сверхмощную лампу для освещения вашего дворика, вы можете получить некачественное слабое освещение из-за низкого показателя входящего напряжения. Многие начинают наговаривать сразу на устройство и связывать падение мощности с браком конструкции, не разобравшись с корнем проблемы. Стоит измерять напряжение в вашей домашней сети, после чего делать выводы о неисправности.
  • Качество светового потока. При слишком большой амплитуде изменения сетевого напряжения или при резких перепадах, качество света значительно снижается. Так, при смене частоты тока, коэффициент мерцания значительно увеличивается, лампа начинает излучать сильно мерцающий свет, который перенапрягает глаза и вредит зрению человека. Также свет может быть не насыщенным и тусклым, что тоже увеличивает напряжение глаз и может повредить зрение, если находится в таких условиях продолжительное время. Особенно это сказывается, если работать при таком освещении.
  • Срок эксплуатационной службы прибора. Скачки и нестабильное напряжение способствует быстрому изнашиванию и ухудшению работоспособности прибора. Производители утверждают, что допустимой границей колебания тока, является десять процентов от номинального показателя. Превышение этой отметки может сократит срок службы изделия до пятидесяти процентов.

Проверка мощности

Измерение мощности лампочки позволяет создать для неё более подходящие условия и использовать по назначению. Вам ведь не нужна сверхмощная лампа для чтения книги или маломощная для выполнения мелких работ.

Благодаря измерению мощности можно распределить лампочки на необходимые места в соответствии с требованиями. Как правило, проверка производится на тех лампах, где маркировка стёрлась.

Проще всего осуществить измерение мультиметром. С его помощью измерение будет произведено быстро и с высокой точностью. Но если такого прибора нет под рукой, можно воспользоваться другим способом, который также довольно эффективный.

Вам понадобится иметь вольтметр и амперметр. Подключаются они к схеме включения лампы, амперметр последовательно, а вольтметр параллельно. После чего следует включить подачу тока на устройство. Затем снимаете показатели с обоих измерителей и записываете. Разделив полученную силу тока на напряжение, которое показал вольтметр, вы получите значение в ватах. Этот показатель и будет номинальной мощность вашей лампочки.

Тестируем работоспособность

Проверка работоспособности является очень лёгким проверочным процессом. Первое что следует сделать, это, конечно же, попробовать подключить лампу к сети напрямую или установить в соответствующий светильник. После чего можно сделать выводы про исправность и функционирование устройства.

Причины поломоки их ремонт

Более детальная проверка будет заключаться в тестировании каждого элемента по отдельности, но этой займёт значительно больше сил и потребует от вас определённых познаний в данной области.

Причины поломок и их ремонт

Существует множество вариантом неисправности люминесцентных ламп, мы подготовили для вас наиболее распространённые виды и способы их решения.

Разобравшись с причиной неисправности можно легко решить её, давайте приступим к изучению нашего списка:

  • Устройство не включается – причина такое неисправности может заключаться в потере работоспособности лампы или обрыве проводов, схем и контактов. Необходимо заменить лампу, если это не помогло, следует искать причину в соединениях и проводах, возможно, где-то присутствует разрыв схемы.
  • Лампа начинает мигать, но никак не зажигается до стабильного свечения – Это происходит из-за замыкания в проводах или между контактами. Необходимо проверить изоляцию и при необходимости заменить провода. Если это не помогло, возможно, следует заменить саму лампу.
  • Тусклое свечение на обеих, или одном конце устройства – это случается из-за нарушения герметичности колбы. Такое устройство необходимо заменять, ремонту оно не подлежит.
  • Потемнение концов и полное выключение в процессе работы – причиной такого явления может стать неисправный балласт. Вам следует произвести его полную замену и снова протестировать устройство.
  • Циклическое затухание и зажигание лампы – чаще всего причиной такой неисправности становится стартер. Его следует заменить, как в случае с поломанным балластом.
  • Перегорание и почернение концов во время включения – такое случается, когда входящее напряжение не соответствует номинальному. Балластное сопротивление не выдерживает повышенной нагрузки, и лампа сразу перегорает. Также причиной может быть неисправность балласта. В этом случае балласт также заменяется на новый.

Мощность люминесцентных ламп — ДАРИОН

Современное жилище и свет — неразрывные понятия! Тяжело представить квартиру или дом без искусственных источников освещения, прочно вошедших в нашу жизнь. Мы их воспринимаем как данность, которая сопровождает нас всегда. При этом не задумываемся о том, что свет не должен вредить здоровью, поскольку от уровня освещенности зависит не только состояние глаз, но и эмоциональные ощущения человека.

Перейти в раздел «Люминесцентные лампы»

Мощность лампы — одно из главных условий создания комфортного освещения

Очень важный фактор при подборе люминесцентного освещения для офиса или дома — мощность лампы. Обычно, производители указывают на упаковке устройства аналогом, какой по мощности лампы накаливания оно является. Но, если данная информация отсутствует, достаточно умножить мощность лампы накаливания на пять, чтобы получить значение мощности аналогичной лампы накаливания, которую, допустим, требуется заменить.

Как рассчитать нужную мощность люминесцентной лампы

Допустим, вы определили мощность лампы, но теперь нужно понять, будет ли достаточной освещённость той площади, которую осветит эта лампа.

Сориентироваться в этом случае поможет ГОСТ, прописывающий максимальную мощность ламп для всех осветительных приборов. В частности, стандарт ограничивает мощность люстры — ее значение не должно превышать 550 Вт — норма для ламп накаливания (ЛОН). Первоначально может показаться, что показание слишком маленькое, но, на самом деле, это не так. Одной такой люстры вполне хватает для освещения средней по площади комнаты.

Для комбинированных торшеров также установлена максимальная мощность — не более 180 Вт, а для так называемых «ночников» — 25 Вт. Соответственно, единичная мощность ламп, используемых в таких светильниках, не должна превышать 180 Вт или 25 Вт — норма для ламп накаливания (ЛОН).

Подбирая уровень освещения, помните — избыток, как и недостаток света, негативно сказывается на состоянии организма. При этом не только ваше самочувствие будет плохим, но и расходование электроэнергии будет происходить нерационально. Кроме этого, российская электропроводка не всегда выдерживает значительные нагрузки, что приводит к замыканиям, и даже пожарам.

Не стоит забывать, «яркость» свет — понятие сугубо индивидуальное и зависит от множества факторов, включая возраст человека, его эмоциональное и физическое состояние.

Кто-то способен прекрасно видеть в темноте, а кто-то при освещении 150 лк не может рассмотреть мелкие предметы. Многое еще зависит от самой оформления комнаты, в частности, от цвета ее стен и потолка. В светлой комнате с пастельными оттенками всегда будет светлее, а в помещении с темными обоями потребуется более мощная лампа. И последнее — конструкция светильника влияет на освещение прибора: открытые лампы концентрируют свет в виде пятна, матовые плафоны делают свет более рассеянным и мягким.

Добрые сотрудники страны света ДАРИОН помогут рассчитать нужную мощность ламп для любого вашего помещения. Мы заботимся о здоровье своих клиентов!

Технические характеристики люминесцентных ламп — что нужно знать при выборе

Содержание статьи:

В современном мире, с ростом энерговооруженности человека, остро встает вопрос о внедрении новых энергосберегающих технологий во всех сферах человеческой деятельности. И первое, на что обратили внимание ученые – это электрическое освещение, где преобладали лампы накаливания, которые вырабатывают световую энергию за счет сильного нагрева спирали.

В результате огромное количество просто улетает в атмосферу, а ведь на него было потрачено гигантское количество киловатт-часов. Энергосберегающие или как еще их называют энергоэффективные лампы, это те, которые обладают существенно большей светоотдачей, чем эталонные лампы накаливания. Для начала стоит разобраться, что такое светоотдача.

Световой отдачей источника света называют отношение светового потока — Φv к потребляемой им мощности – P. Она вычисляется по формуле:

η=Φv/P

Измеряется η в лм/Вт, люменах деленных на Ватт. Очевидно, что чем больше светоотдача, тем более энергоэффективной будет лампа.

Светоотдача различных видов ламп

Для того, чтобы определится какие лампы более энергоэффективны приведем значения световой отдачи различных видов ламп.

  • У ламп накаливания, в том числе и галогеновых и высокотемпературных кинопроекционных она составляет от 5 до 35 лм/Вт.
  • У люминесцентных ламп, к которым относятся и линейные T5, T8, T12 и компактные люминесцентные лампы светоотдача находится в пределах от 45 до 100 лм/Вт.
  • У светодиодных ламп, она находится в пределах 10—200 лм/Вт, причем от перспективных образцов ожидается до 260 лм/Вт.
  • У дуговых ламп, ксеноновых и дуговых ртутных она изменяется от 30 до 55 лм/Вт.
  • У газоразрядных ламп высокого давления (ГЛВД), натриевых, серных, а также ламп на основе галогенидов металлов она составляет 65—200 лм/Вт.

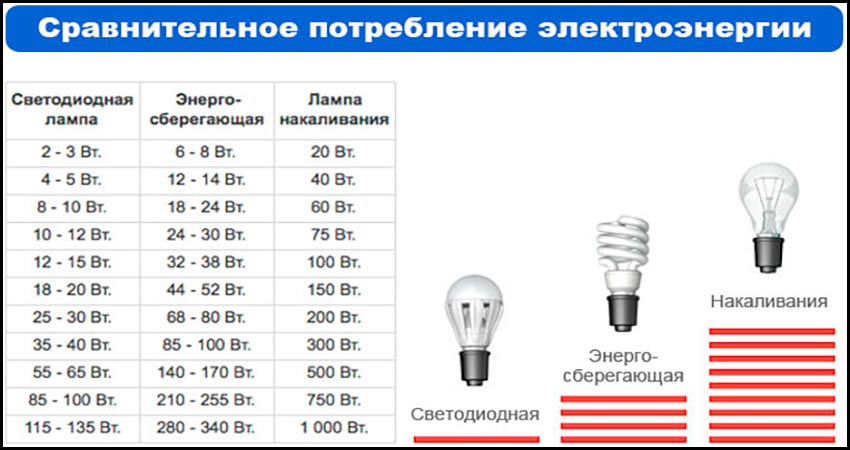

Для удобства, данные по светоотдачи ламп сведены в таблице:

Из этого сравнения видно, что ощутимо большую светоотдачу, чем лампы накаливания имеют люминесцентные, светодиодные и ГЛВД. Поэтому, в принципе, их можно назвать энергоэффективными и энергосберегающими по сравнению с лампами накаливания.

Дело в том, что ГЛВД в быту не используются из-за чрезвычайно большой яркости, в процессе работы нагреваются до высоких температур, для их зажигания используется высокое напряжение и они содержат химические соединения опасные для человека и животных. Такие источники света используются для уличного освещения, в прожекторах, для архитектурной подсветки, где требуется мощный световой поток, в автомобильных фарах и в других, явно небытовых целях.

Какие лампы принято относить к энергосберегающим

Исходя из самого понятия энергосберегающей лампочки, к этому классу можно смело отнести следующие виды ламп:

Линейные люминесцентные лампы или как они называются по научному – газоразрядные лампы низкого давления. К ним относятся лампы T4, T5, T8, T10, T12 с диаметром трубки 4/8, 5/8, 8/8, 10/8 и 12/8 соответственно. Цоколь у всех этих ламп один – G13, где расстояние между штырьками составляет 13 мм.

Компактные люминесцентные лампы (КЛЛ) – это те же лампы, но с изогнутой трубкой, позволяющей им иметь меньшие габариты. Эти лампы имеют широкий ряд штырьковых цоколей: 2D, G23, 2G7, G24, G53. Но наиболее известными эти лампы стали благодаря тому, что их стали выпускать со стандартными резьбовыми цоколями E14, E27, E40 и встроенной электронной пускорегулирующей арматурой – ЭПРА. Это позволило их устанавливать вместо ламп накаливания.

Светодиодные лампы – их свечение основано на принципиально других эффектах – свечении твердого тела полупроводника при пропускании через него электрического тока. Это самые экономичные, экологически чистые и безопасные лампы. Их повсеместное применение ограничивает только пока еще большая цена, которая постоянно снижается. Светодиодные лампы выпускают под все наиболее используемые виды цоколей сменных ламп накаливания и люминесцентных ламп.

Несмотря на то что все вышеперечисленные виды ламп являются энергосберегающими, этим понятием все же принято в быту называть только компактные люминесцентные лампы (КЛЛ), адаптированные под стандартный патрон E14 и E27. Образ именно такой лампы, как энергосберегающей, был навязан в рекламе, именно под таким названием их продают все торговые точки, именно так они указываются в буклетах большинства производителей. Поэтому не будем отходить от этого стойкого заблуждения и рассмотрим технические характеристики именно таких ламп.

Общие ТХ энергосберегающих люминесцентных ламп

На любой упаковке КЛЛ, да и на самой лампе нанесены буквы и цифры, которые красноречиво говорят о предназначении и ее технических характеристиках. Очень часто бывает, что некоторые цифры и таинственные буквенно-цифровые коды ничего не говорят покупателю лампочки, а внимание привлекают кричащие надписи о выдающемся времени работы, световом потоке и чуть ли не пожизненной гарантии.

Настоятельно рекомендуется смотреть именно на технические характеристики лампы, которые расскажут потребителю гораздо больше. Следует отметить, что любой производитель обязан указывать характеристики лампы и в большинстве случаев указывает. И как это бывает в юридических договорах, в том, что написано мелким шрифтом нужной информации гораздо больше. В качестве примера приведем лампу Osram Dulux Superstar Dim Classic A, 16 W.

Напряжение питания

Напряжение питания в наших электросетях принят 220 В при частоте 50 Гц. Именно к таким параметрам и адаптируют КЛЛ производители. Бывает, что на наш рынок «заносит» лампы из-за рубежа, где существуют другие параметры электросети, но это может произойти только в том случае, если лампа куплена с рук. О параметрах электропитания указано на упаковке и на лампе. Например, 220—240V/50Hz.

Мощность

На лампе обязательно указывается мощность, потребляемая лампой из сети. На упаковках еще любят указывать эквивалентную мощность лампы накаливания, которая обеспечивает аналогичныйсветовой поток. У хороших производителей обычно мощность эквивалентной лампы накаливания в 4–5 раз превышает мощность КЛЛ о чем маркетологи могут сообщить на упаковке в виде неправильного математического равенства 16 Вт=80 Вт, или кричащей надписи «экономия 80%». Мощность указывается в Ваттах. В нашем примере мощность 16 Вт, а эквивалент указан в 69 Вт.

Световой поток

Он характеризует количество световой мощности в общем потоке излучения. Измеряется он лабораторно при помощи специальных приборов. На самой лампе он может быть не указан, но на упаковке и в паспорте должен быть указан обязательно. Обозначается — Φv, измеряется в люменах. В нашем примере Φv=880 лм.

Световая отдача

Эта величина не всегда указывается на лампе и на упаковке, но исходя из вышеизложенного, ее легко вычислить:

η=880/16=55 лм/Вт. Это очень неплохой показатель для КЛЛ.

Цветовая температура

Этот показатель измеряется в градусах Кельвина, и она характеризует то, какого бы цветового тона излучало свет абсолютно черное тело, нагретое до указанной температуры. В паспорте и на упаковке лампы всегда должна быть указана цветовая температура. Этому показателю уделяют при покупке ламп незаслуженно мало внимания и очень зря. От нее зависит то, насколько близко свечение лампы к естественным источникам света. Условно ее делят на три диапазона:

Диапазон 2700—3200 К называют «теплым белым». Лампы, имеющие такие характеристики, излучают белый и мягкий свет, который может быть с оттенками желтого цвета. Для жилых помещений такие лампы – наилучший выбор.

Диапазон 4000—4200 К называют «холодным белым». Такими лампами оправдано освещать общественные здания, рабочие помещения и офисы.
Диапазон 6200—6500 К называют «дневным белым». Такими светильниками освещают улицы, нежилые помещения и театральные сцены. Свет от таких ламп имеет резкий белый свет холодных тонов.

При выборе ламп цветовую температуру нужно учитывать обязательно. При замене нужно покупать лампы той же цветовой температуры, что и другие. На рисунке показан диапазон цветовых температур, а такжекак распределяются по этой шкале источники естественного и искусственного света. В нашем примере лампа Osram Dulux Superstar Dim Classic A, 16 W, выпускается в двух вариантах: 2500 К и 4000 К.

Индекс цветопередачи

Индекс цветопередачи, обозначаемый CRI, показывает насколько естественные цвета, освещенные данным источником света, соответствуют видимым (кажущимся) цветам. За эталон принят самый главный естественный свет – солнечный. Коэффициент цветопередачи CRI изменяется в диапазоне от 0 до 100. Условно он делится на шесть поддиапазонов, указанных в таблице.

На предыдущем рисунке указана шкала и какую цветопередачу обеспечивают те или иные виды ламп. Очевидно, что индекс цветопередачи зависит от вида лампы, ее цветовой температуры, а также от качества люминофора. В КЛЛ с пятикомпонентным люминофором CRI может быть даже больше 90. В нашем случае CRI≥80, что очень хорошо.

Особенности маркировки цветовой температуры и индекса цветопередачи

В международной системе маркировки принято обозначать эти два важных показателя в виде трехзначного цифрового кода, который обозначают как цветность. Первая цифра означает CRI, а вторая и третья – цветовую температуру. В нашем примере цветность равна 825. Каким образом можно расшифровать этот код?

Первую цифру необходимо умножить на 10, и тогда получим CRI=8*10=80.
Вторую и третью цифры надо умножить на 100 и получим цветовую температуру: 25*100=2500 K.

Эксплуатационные характеристики КЛЛ

К этим характеристикам относится несколько показателей:

  • Вид цоколя (E14, E27, E40 и другие).
  • Срок службы лампы в часах. К этому показателю надо относиться очень осторожно, так как он довольно приблизительно показывает, сколько лампа теоретически может гореть при стабильном напряжении сети. В реальности при перепадах напряжениях, при частых включениях и отключениях срок службы сокращается. В нашем примере производитель обещает 10000 часов.
  • Количество циклов включения и отключения. Как известно именно моменты включения и особенно отключения создаются броски тока, которые могут значительно сократить время службы лампы. В нашем примере производитель обещает, что лампа выдержит 30000 циклов.
  • Возможность регулирования яркости. В самых «продвинутых» моделях КЛЛ может быть реализована такая функция, которая позволит регулировать яркость стандартными диммерами. В указанной ранее лампе такая функция есть.
  • Содержание ртути в лампе. Каждая люминесцентная лампа содержит в своем составе пары ртути, что требует ее должной утилизации. В рассматриваемой лампе содержится 2,8 мг ртути.
  • Габаритные размеры и вес. Знание габаритных размеров всегда поможет в подборе нужной лампы для имеющегося светильника.

Заключение

При выборе энергосберегающей лампы всегда следует доверять не столько ярким цифрам на упаковке, сколько характеристикам, указанных на лампе и в паспорте. В одном помещении следует использовать лампы одной цветности (цветовой температуры в сочетании с индексом цветопередачи).

Лучше всего покупать продукцию известных мировых брендов, у этих ламп небольшой разброс параметров.

Следует помнить, что энергосберегающие лампы очень чувствительны к качеству электрической энергии и не любят частых включений и отключений.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

Люминесцентные лампы мощность и длина. Характеристики люминесцентных ламп и светильников

Все люминесцентные лампы можно разделить на две большие группы: линейные и компактные. Небольшой ассортимент кольцевых и U-образных ламп можно отнести к линейным, так как они делаются в колбах таких же диаметров и имеют близкие параметры.

Линейные лампы массового применения выпускаются в колбах диаметром 38, 26 и 16 мм (иностранное обозначение — Т12, Т8 и Т5, то есть 12/8, 8/8 и 5/8 дюйма). Немецкая фирма Osram делает еще лампы Т2 диаметром около 7 мм, но эти лампы применяются пока только в сканерах и другой репрографической аппаратуре, а не для общего освещения. В последние годы за рубежом выпуск ламп в колбах диаметром 38 мм практически прекращен. Стандартный ряд мощностей линейных ламп не велик: 4, 6, 8, 13, 15, 18, 20, 30, 36, 40, 58, 65 и 80 Вт. В абсолютном большинстве современных светильников используются лампы только трех номиналов мощности: 18, 36 и 58 Вт. В России еще продолжается выпуск ламп мощностью 20, 40, 65 и 80 Вт в колбах диаметром 38 мм.

Как уже было сказано, лампы разной мощности различаются длиной колб — от 136 до 1514 мм (с цоколями).

В отличие от ламп накаливания, на люминесцентных лампах никогда не указывается напряжение, на которое они должны включаться, так как в зависимости от применяемой схемы включения одна и та же лампа может работать при самых разных напряжениях — как по величине (от нескольких вольт до сотен вольт), так и по роду тока (переменный или постоянный).

Лампы каждой мощности выпускаются с различной цветностью излучения. В России по ГОСТ 6825 установлено пять цветностей белого света: тепло-белый, белый, естественный, холодно-белый и дневной, обозначаемые буквами ТБ, Б, Е, ХБ и Д. Кроме белых ламп разной цветности, производятся цветные люминесцентные лампы — красные, желтые, зеленые, голубые и синие (К, Ж,З,Ги С).

Цветность излучения ламп приблизительно может быть охарактеризована цветовой температурой Гцв. Тепло-белой цветности соответствует 7Цв = 2700 — 3000 К; белой — 7Цв = 3500 К; холодно-белой — 7Цв = 4200 К; естественной — 7Цв = 5000 К; дневной — 7Цв = 6000 — 6500 К.

В маркировке ламп зарубежного производства какого-либо единства нет, каждая фирма маркирует по-своему. Так, Philips все линейные лампы обозначает TL-D, Osram — Lumilux, General Electric — F. После этих букв указывается мощность ламп (18W, 36W, 58W).
По ГОСТ 6825 в маркировке ламп не предусмотрено указание индекса цветопередачи. В отличие от этого, в маркировке всех зарубежных ламп с хорошей и отличной цветопередачей после мощности (через дробь) ставится цифра, характеризующая общий индекс цветопередачи Ra. Если Ra = 90, то пишется цифра 9, при 80
Ведущие зарубежные фирмы часто используют в названиях ламп слова, носящие явно рекламный характер: De Lux, Super, Super de Lux и т. п. 
Учитывая большой разнобой в обозначении ламп , часто вводящий потребителей в заблуждение, Международная комиссия по освещению (МКО) разработала и рекомендовала всем странам для использования единую универсальную систему обозначений источников света ILCOS. В соответствии с этой системой все линейные люминесцентные лампы, в том числе и серии Т5, обозначаются буквами FD, кольцевые — FC, далее указывается мощность ламп, общий индекс цветопередачи и цветовая температура.

Серия ламп Т5 с диаметром колбы 16 мм выпускается в двух вариантах — «лампы с максимальной световой отдачей» (фирменное обозначение у Osram — FH , у Philips — HE) и «лампы с максимальным световым потоком» (соответственно FQ и HO). Оба варианта содержат по четыре номинала мощности: первый — 14, 21, 28 и 35 Вт, второй — 24, 39, 54 и 80 Вт. В лампах мощностью 28 и 35 Вт достигнута рекордная для люминесцентных ламп световая отдача — 104 лм/Вт. Все лампы серии Т5 могут работать только с электронными аппаратами. Лампы в колбах диаметром 26 и 38 мм (Т8 и Т12) снабжены цоколями G13, диаметром 16 мм — G5.
Компактные люминесцентные лампы (КЛЛ), в свою очередь, делятся также на две группы: с внешним аппаратом включения и со встроенным («интегрированным») аппаратом включения.
Лампы первой группы делаются мощностью от 5 до 55 Вт. Цилиндрическая колба ламп может быть изогнута один, два, три и даже четыре раза. В литературе такие лампы обычно называются «двух-, четырех-, шести- и восьмиканальными», что в принципе неверно, так как у всех таких ламп разрядный канал только один. Цоколи у всех ламп этой группы — специальные с двумя или четырьмя внешними штырьками. В двухштырьковые цоколи встроены стартеры, и для включения ламп с такими цоколями нужен только дроссель соответствующего типа. С электронными аппаратами такие лампы работать не могут, так как встроенные стартеры и помехоподавляющие конденсаторы мешают работе электронных схем. Лампы с четырехштырьковыми цоколями могут включаться как с обычными дросселями и внешними стартерами, так и с электронными аппаратами (некоторые типы ламп большой мощности могут работать только с электронными аппаратами). Насчитывается около 20 типов цоколей (рис. 1 а, б).

Рис. 1 а.

Рис. 1 б.

В России компактные лампы обозначаются буквами КЛ (компактная люминесцентная) или КЛУ (компактная люминесцентная универсальная, то есть способная работать как с обычными дросселями, так и с электронными аппаратами). Далее в обозначении указывается мощность лампы и цветность излучения.

Все компактные лампы делаются с использованием узкополосных редкоземельных люминофоров, обеспечивающих хорошую цветопередачу, поэтому в маркировке российских ламп присутствует буква Ц. Например, КЛ11/ТБЦ — компактная люминесцентная лампа со встроенным стартером, мощностью 11 Вт, тепло- белой цветности, с улучшенной цветопередачей, допускающая включение только с внешним дросселем; КЛУ9/БЦ — компактная лампа с четырехштырьковым цоколем мощностью 9 Вт, белой цветности, с улучшенной цветопередачей, допускающая включение как с дросселем и стартером, так и с электронным высокочастотным аппаратом.
В России выпускаются КЛЛ только с «единожды» изогнутой трубкой (два линейных светящихся участка) мощностью от 5 до 36 Вт с двухштырьковыми цоколями G23 со встроенным стартером или с четырехштырьковыми цоколями 2G7 (мощностью 5, 7, 9 и 11 Вт) или 2G11 (18, 24 и 36 Вт). В последние годы Опытный завод ВНИИИС в г. Саранске начал делать лампы со встроенным электронным аппаратом включения и цоколем Е27 с четырьмя и шестью линейными участками.

Ассортимент ламп зарубежного производства гораздо шире. Ведущие европейские (Osram, Philips), американские (General Electric, Sylvania) и китайские фирмы делают лампы с дважды-, трижды- и четырежды изогнутыми трубками (4, 6 и 8 светящихся участков), плоские типа 2D, спиральные и др. Фактически каждый типономинал ламп имеет свой особый цоколь, исключающий возможность включения ламп какой-либо одной мощности в арматуру, предназначенную для ламп другой мощности.

Как и для линейных, для компактных ламп каждая фирма имеет свою систему обозначений, затрудняющую ориентировку в ламповом мире и часто ставящую потребителей в тупик при решении вопроса о взаимозаменяемости ламп разных фирм. Например, лампы с цоколем G23 Philips называет PL-S, Osram — Dulux S, Sylvania — Lynx-S, General Electric — F…X. После буквенных обозначений, также как и у линейных ламп, указываются мощность, общий индекс цветопередачи и цветовая температура.

Компактные лампы второй группы (со встроенным аппаратом включения) появились на мировом рынке в 1981 году как прямая альтернатива стандартным лампам накаливания. Эти лампы, как сказано выше, были очень тяжелыми — около 400 граммов — и широкого применения не нашли. Положение коренным образом изменилось в 1986 году, когда Philips, Osram, General Electric одновременно начали промышленный выпуск КЛЛ со встроенными электронными аппаратами включения и цоколями Е14 и Е27. Лампы имеют массу не более 100 граммов; размерами, а часто и формой напоминают привычные лампы накаливания; цветность излучения, как правило, тепло-белая, что также близко к лампам накаливания. Началась широкая рекламная кампания, для чего в Германии фирма Osram какое-то время даже раздавала лампы бесплатно.

Рекламные акции сделали свое дело, и спрос на КЛЛ с цоколями Е27 и Е14 повсеместно начал расти, что привело к соответствующему росту их производства. Сейчас в мире делается уже более 200 миллионов таких ламп в год, из них около 100 миллионов — в Китае. К сожалению, в нашей стране производится не более 10 тысяч таких ламп в год.

Компактные люминесцентные лампы с цоколями Е27 или Е14 обладают целым рядом преимуществ перед лампами накаливания и «неинтегрированными» КЛЛ: их световая отдача примерно в 5 раз выше, срок службы в 8-10 раз больше, лампы просто вкручиваются в патроны, не гудят, не мигают при включении, горят непульсирующим светом. Недостаток у них фактически один — высокая цена. Иностранные экономисты подсчитали, что при существующих в Европе и США ценах на электроэнергию срок окупаемости КЛЛ составляет 2 — 3 года при работе ламп около 3-х часов в сутки.

Лампы с интегрированным аппаратом включения классифицируются по мощности и цветности излучения. Как и у ламп первой группы, какого-либо единства в обозначении интегрированных КЛЛ нет — каждая фирма обозначает по-своему. По международной системе ILCOS все КЛЛ со встроенным аппаратом включения должны называться FSQ.

В России такж минала КЛЛ со вст ратом включения трубкой (рис. 2). Такие лампы типа «Аладин» или СКЛЭН мощностью 11, 13 и 15 Вт в небольших количествах делает Московский электроламповый завод.

Рис. 2. Спиральные люминесцентные лампы типа «Алалин»

В таблицах 1, 2, 3 и 4 приводятся параметры некоторых типов люминесцентных ламп отечественного и импортного производства.

Таблица 1

Мощность, Вт

Длина, мм (полная)

Световой поток, лм

Световая отдача, лм/Вт

Таблица 2

Мощность,

Номинальный

Максимальный

Номинальная

Максимальная

световой

световой

световая

световая

(при 20 °С)

(при 35 °С)

«Срок службы ламп — 18000 часов при среднем спаде светового потока 10 %. «Лампы выпускаются с цветовой температурой 2700, 3000, 4000 и 6000 К. Индекс цветопередачи всех ламп 85.

Таблица 3

Параметры КЛЛ со встроенными аппаратами включения


Мощность,

Световой

Габариты, мм

поток, лм

С двумя линейными

Газоразрядный источник света, на стенках колбы которого нанесено специальное люминофорное покрытие называется люминесцентной лампой. Она выполняется в форме стеклянной трубки. На торцах установлены специальные электроды, которые зажигают эту лампу. Всё пространство внутри колбы заполняется парами ртути и инертным газом. Именно они после зажигания начинают излучать свет.

После включения устройства, внутри происходит газовый разряд. Именно этот разряд зажигает пары ртути и заставляет их излучать невидимое для человеческого глаза ультрафиолетовое освещение.

Принцип работы и виды изделия

После зажигания ртути, ультрафиолет начинает взаимодействовать с нанесённым на стенки люминофором, что провоцирует его излучать уже видимый спектр света. Таким образом, люминофор исполняет функцию преобразователи, или конвертора, и позволяет нам ощущать уже тот свет, который легко воспринимается человеческим глазом и способен освещать окружающую среду.

Благодаря уникальному свойству стекла не пропускать ультрафиолетовые лучи, оно защищает нас и полностью блокирует выход их в окружающую среду и предохраняет наши глаза от его прямого воздействия, которое губительно.

Но существуют лампы, которые не препятствуют такому излучению. Их изготавливают из увиолевого и кварцевого стекла, такие виды материалов способны пропускать ультрафиолетовые лучи. Как правило, такие лампы используют для очистки и дезинфекции разных приспособлений. В магазине их можно встретить, как бактерицидные они имеют специально обозначение, где это указано.


Принцип работы

Для увеличения тепловой отдачи света, используют лампы малого давления с добавлением амальгамы индия и кадмия либо других подобных элементов. Таким образом, температурный диапазон способен расширяться до шестидесяти градусов, в сравнении со стандартным наполнением лампы, когда температура не более двадцати пяти градусов.

Значительное снижение производительности замечается, когда температура внешней среды находится на низком уровне, ниже минимально допустимой. При таких условиях существенно увеличивается время прогрева и зажигания лампы, интенсивность и качество свечения уменьшаются в несколько раз.

Для таких условий необходимо использовать специальные утеплители и обогреватели. В связи с этим набирают актуальности лампы, не содержащие ртутных паров, которые работают исключительно на низком давлении инертного газа внутри колбы.

Технические характеристики и классификация

Чтобы классифицировать и выделить технические характеристики люминесцентных ламп следует обратить своё внимание на такие показатели их работоспособности и конструкции:

  • Тип излучаемого света. Энергосберегающие устройства могут излучать как обычный белый, так и дневной свет. Более новой их разновидностью являются универсальные приборы.
  • Поперечная ширина колбы. Пропорционально с ростом этого показателя, увеличиваются все остальные показатели, такие мощность, температура света, спектр и длительность эксплуатации прибора. Самыми распространёнными и наиболее эффективными, считаются диаметры восемнадцать, двадцать шесть и тридцать восемь миллиметров. Диаметр и длину всей колбы часто указывают вместе, например, размеры 38\406.
  • Показатель силы излучения или простыми словами мощность устройства. Благодаря данному критерию мы способны просчитать какую площадь возможно осветить с помощью выбранной нами лампы. Также от показателя мощности зависит и коэффициент полезного действия прибора.
  • Количество цоколей может быть в одном варианте, двух либо компактной формой со встроенными цоколями. Для увеличения компактности лампы скручивают спиралью, для экономии пространства.
  • Потребность в конструкции стартера или и безстартерный прибор. Существует мнение, что лампы, не имеющие стартера, обладают большей экономичностью, но это не так. На самом деле такие устройства просто затрачивают то же количество электроэнергии на более продолжительный запуск.
  • Номинальное напряжение, которое необходимо для функционирования лампы. Существуют разновидности способные работать от стандартного напряжения 220 вольт и более уникального, 127 вольт.
  • Форма колбы: кольцо, у-образная, прямая, спираль, шарообразный прибор, дуговая форма. Стандартные бытовые лампы обычно имеют самую приемлемую спиральную конструкцию и, как правило, не маркируются.
  • Срок службы. В зависимости от сферы использования, срок службы будет отличаться. Наибольшим периодом работы обладают домашние энергосберегающие лампы.

В сравнении с более старыми аналогами, появившись на рынке, каждая энергосберегающая лампочка маркировалась и имела своё обозначение. Систему обозначения придумали сразу и лишь дополняли с выходом более новых моделей и расширением функциональности.

Производители обозначают тип устройства, но редко указывают такие параметры, как диаметр и длину колбы, они пишутся только на коробке.


Маркировка отечественных производителей

Форма колбы наглядно демонстрирует вид и влияет на большинство характеристик, давайте разберём, как маркируют колбы:

  • U – ствольчатое устройство. Спереди дополнительно указывается цифра, которая показывает, сколько электрических дуг возникает внутри.
  • M – уточнение, которое показывает что изделие имеет маленькие габариты при относительно большой мощности.
  • S – Спиральный тип колбы. Так же существуют подвиды, такие как спиральная с установленным корпусом-рубашкой.
  • P – это обозначение показывает, что используется корпус-рубашка. Применяется практически со всеми разновидностями энергосберегающих устройств.
  • C – в форме свечи.
  • Ш – шарообразное устройство, такая форма является стандартно для рефлекторных ламп.
  • R – указывает на то, что в конструкции присутствует рефлектор для направления потока света.

Разбираем все плюсы и минусы

Показатель световой отдачи увеличивается в том случае, когда длина устройства уменьшается. Таким образом, потери анодных и катодных взаимодействий стают меньше и световой поток становится более качественным. Исходя из этого, можно понять что более эффективной будет лампа на 26 Вт, чем две обладающие аналогичной суммарной мощностью.

Период эксплуатации ограничивается износом электродов, так как они при выработке просто исчезают. Струсы и падения устройства негативно сказываются на его жизнеспособности. После падения срок службы и качество света может резко упасть.

Какими плюсами обладают такие устройства:

  1. Относительно высокий коэффициент полезного действия, находится примерно в районе двадцати пяти процентов, а показатель светоотдачи выше до десяти раз, чем у ламп накаливания.
  2. Срок эксплуатации примерно двадцать тысяч часов.
  3. Довольно высокая степень светоотдачи. Данный показатель превосходит лампы накаливания в пять-шесть раз. Например, двадцати ватное энергосберегающее устройство, выделяет количество света примерное равное сто ватной лампе накаливания.
  4. Очень широкий цветовой спектр. Есть возможность выбрать лампу с таким цветом свечения, который вам необходим. На сегодняшний день существуют сотни разных вариантов оттенков.
  5. Свет распределён по всему объёму устройства, а не только на рабочем органе, как в случае с накаливающейся лампой.

Конечно, у такого устройства есть недостатки:

  • Нуждаются в дополнительной установке балласта, для стабилизации и поддержания нормальной работы лампы. Балласт – это пускорегулирующее устройство, которое обеспечивает нормальный процесс зажигания и стабильную работу энергосберегающей лампы.
  • Сильно зависят от показателя внешней температуры воздуха. Оптимальной температурой для работы, является двадцать градусов.
  • Присутствует риск отравления парами ртути при значительном повреждении оболочки устройства.
  • Нестабильное напряжение будет вызывать сильное мерцание, которое ощутимо для человеческого глаза и сильно портит зрение.
  • Установка диммера возможна только с использованием дополнительных устройств.
  • Утилизация нуждается в специализированном сервисе, который стоит немалых денег.

Выбирает энергосберегающую лампу для своих потребностей

Подбирая для себя данное устройство, следует придерживаться определённых правил, которые впоследствии будут влиять на его показатели качества и долговечности.


Маркировка популярных производителдей

На какие технические характеристики следует обратить внимание:

  • Особенности помещения, где лампу будут устанавливать.
  • Температура, при которой устройству необходимо будет функционировать.
  • Качество вашей энергосети.
  • Габариты лампы. Если она слишком длинная или широкая, есть шанс что она не поместиться в ваш светильник.
  • Необходимая потребность в мощности, цвете и разновидности светового потока.

Подобрав устройство в соответствии с данными правилами, вы гарантировано получите хороший продукт, который сможет соответствовать всем вашим потребностям.

Когда занялся решением проблемы освещения своей банки столкнулся с проблемой расшифровки того что написано на лампах.Ведь очень легко потеряться в сложном разнообразии люминесцентных ламп,а если у вас под рукой нет каталога с подробными характеристиками что делать?

Вот справочная статья которая думаю поможет многим не потерятся в своем выборе

Параметры выбора энергосберегающих ламп

Размер. Как правило, энергосберегающие лампы больше по размеру, чем обычные. Поэтому обратите внимание, поместится ли выбранная вами люминесцентная лампа в ваш светильник. Есть две основных формы энергосберегающих ламп: U — подобная и в виде спирали. Форма лампы не влияет на ее работу, однако спиралевидные лампы обычно несколько дороже, чем U -подобные, поскольку процесс их производства более сложный.

Мощность. Энергосберегающие лампы бывают различной мощности: от 3 до 85 Вт. Учитывая то, что световая отдача энергосберегающих ламп выше, чем у обычных приблизительно в 5 раз, выбирать необходимую мощность люминесцентной лампы нужно, исходя из соответствующей пропорции — там, где вы использовали лампочку накаливания мощностью 100 Вт хватит энергосберегающей лампы мощностью 20 Вт.

Тип цоколя. Перед покупкой лампы не забудьте проверить тип цоколя вашего светильника, которому подойдет только соответствующий цоколь лампы. Подавляющее большинство люстр, которые подвешиваются к потолку, имеют цоколь Е 27 (обычный), в небольших светильниках и бра применяют немного меньший по размеру цоколь Е 14 (он же миньон).

Сначала разберемся с терминологией.

Цветность света — температура черного тела, при которой оно испускает излучение с той же самой хроматичностью, что и рассматриваемое излучение. Иначе говоря, это мера объективного впечатления от цвета данного источника света. Если температура «черного тела» повышается, то синяя составляющая в спектре возрастает, а красная составляющая убывает.

Единица: кельвин (К).
Существуют следующие главные цветности света:
2700 К — сверхтеплый белый
3000 К — теплый белый
4000 К — естественный белый или белый
5000 К — холодный белый (дневной)
Лампы с одинаковой цветностью света могут иметь различные характеристики цветопередачи, что объясняется спектральным составом излучаемого ими света.
Цветовое ощущение — общее, субъективное ощущение, которое человек испытывает, когда смотрит на источник света. Свет может восприниматься как теплый белый, нейтральный белый или холодный белый. Объективное впечатление от цвета источника света определяется цветовой температурой.
Цветопередача. Достоверность цветопередачи определенной лампы показывает нам, насколько естественным выглядит наше окружение в свете этой лампы. Способность к цветопередаче отражает коэффициент (индекс) цветопередачи- Ra.
Для установления величины Ra выбирают из окружающей среды восемь цветов, которые затем освещаются исследуемой лампой и стандартной лампой, дающей свет с той же самой цветовой температурой. Чем меньше различие в способности цветопередачи сравниваемых ламп, тем выше величина Ra исследуемой лампы.
Максимальное значение коэффициента Ra составляет 100 (это значение принимается для солнечного света, а также для большинства ламп накаливания).
Класс цветопередачи — достоверность цветопередачи лампы. Классы 1A, 1B — степень цветопередачи отличная. Классы 2A, 2B — степень цветопередачи хорошая. Класс 3 — степень цветопередачи удовлетворительная. Класс 4 — степень цветопередачи недостаточная.
Каждый производитель светотехнической продукции маркирует свои изделия по своему особому типу, но эти обозначения можно расшифровать и получить необходимую информацию о лампе.
Цветопередача вместе с цветностью света / цветовой температурой составляют международное обозначение цвета лампы (цветовое обозначение), которое и нужно расшифровать.
———————————————————
Маркировка люминесцентных ламп PHILIPS(рис. 1)
Первая цифра международного обозначения определяет цветопередачу:
9 — соответствует степени цветопередачи 1A (Ra 90-100)
8 — соответствует степени цветопередачи 1B (Ra 80-89)
7 — соответствует степени цветопередачи 2А (Ra 70-79)
6 — соответствует степени цветопередачи 2В (Ra 60-69)
5 — соответствует степени цветопередачи 3 (Ra 50-59)
4 — соответствует степени цветопередачи 3 (Ra 40-49)
Следующими двумя цифрами обозначается цветность света / цветовая температура:
27 — LUMILUX PLUS INTERNA (сверхтеплый свет) / около 2700 К
30 — LUMILUX PLUS тепло-белая (теплый свет) / около 3000 К
40 — LUMILUX PLUS холодно-белая (белая естественная) / около 4000 К
50 — LUMILUX PLUS дневного света (холодный свет) / около 5000 К
60 — LUMILUX PLUS дневного света / около 6000 К
65 — LUMILUX BIOLUX (дневной свет) / около 6500 К
Специальние аквариумные лампы
PHILIPS AQUARELLE:http://www. aquariumlights.ru/philips_a.html
Аквариумные люминесцентные лампы (TLD AQUARELLE) излучают свет с очень высокой энергетической плотностью в синей части спектра. Это не только подчеркивает красоту и неповторимость подводного мира, но обеспечивает также оптимальные условия для фотосинтеза, стимулирует образование кислорода, благотворно влияет на аквариумные растения и рыб. Эти лампы имеют форму трубки диаметром 16 или 28 мм и цоколь G5 или G13 соответственно. Их мощность может быть 8-58 Вт. Полезный срок службы — 8000 часов.
Вот еще некоторая информация по лампах филипс:
http://www.i-stroy.ru/docu/electrica…amp/13340.html
и самая интересная ссилка :Специальные лампы для освещения аквариумов
http://www.zoospravka.ru/foraqua/aquaeqlamp.htm

———————————————————-

Маркировка люминесцентных ламп OSRAM
Если с обозначением люминесцентных ламп Philips все более менее понятно, то лампы Osram требуют некоторых пояснений из-за выделения своих собственных цветностей света. Поэтому для большей ясности необходимо рассмотреть еще цветности ламп Osram.
Цветности света люминесцентных ламп OSRAM
LUMILUX®
Цветность света 11-860 LUMILUX® PLUS ECO дневного света
Цветность света 21-840 LUMILUX® PLUS ECO холодно-белая
Цветность света 31-830 LUMILUX® PLUS ECO тепло-белая
Цветность света 41-827 LUMILUX® PLUS ECO INTERNA
Все эти цветности света имеют экономичные люминесцентные лампы OSRAM LUMILUX® PLUS ECO .
Лампы с цветностью света LUMILUX® отличаются великолепной цветопередачей и высокой световой отдачей. Основными достоинствами этих ламп являются:
пониженная потребляемая мощность
световая отдача до 104 лм/Вт
превосходная цветопередача в соответствии со стандартом DIN 5035, степенью 1В (Ra 80 — Ra 89).
Для ламп с цветностями света LUMILUX® рекомендуется использовать электронные ПРА, обеспечивающие экономичную работу этих ламп, световой поток которых в течение их срока службы падает лишь незначительно. Данная рекомендация относится и к лампам с цветностью света LUMILUX® DE LUXE.
LUMILUX® DE LUXE
Лампа 12-950 LUMILUX® DE LUXE с цветностью дневного света отвечает самым высоким требованиям к передаче естественного цвета при дневном освещении (5400 К, Ra 98). Поэтому она незаменима в тех случаях, когда нужна атмосфера живого дневного света, например, в типографиях, зубоврачебных кабинетах и лабораториях, при просмотре диапозитивов и в специализированных магазинах текстильных товаров.
Лампы 22-940 LUMILUX® DE LUXE с холодно-белой и 32-930 LUMILUX® DE LUXE с тепло-белой цветностью света отвечают самым высоким требованиям к очень хорошей цветопередаче (Ra>90). Степень цветопередачи 1А по DIN 5035.
Лампа 72-965 BIOLUX® излучает свет, который по своей спектральной характеристике схож с солнечным светом. Эта лампа рекомендуется для помещений с недостатком дневного света, например, для офисов, банков и магазинов. Благодаря своей очень хорошей цветопередаче и высокой температуре цвета (6500 К) она идеально подходит для сравнения красок и медицинской светотерапии.
Универсально-белая (тип 25)
Лампа с универсальной цветностью света для внутреннего и наружного освещения.
Лампы со специальными цветностями света
76 NATURA DE LUXE. Красная составляющая излучаемого этой лампой света гармонично согласована с остальными цветовыми компонентами. Благодаря своей естественной цветопередаче она особенно хорошо подходит для подсветки мясных и колбасных изделий, деликатесов, овощей, цветов и т.д.
77 FLUORA®. Специальный облучатель для растений и аквариумов с усиленным излучением в спектральном диапазоне синего и красного света. Идеально воздействует на фотобиологические процессы. Кстати аналог ГроЛюкс и подобных — для подсветки растений.
60, 66 и 67. Цветные люминесцентные лампы красного, зеленого и синего цвета для декоративного освещения и создания специальных световых эффектов.Для акв особо не подходят.
62. Люминесцентная лампа желтого света, абсолютно не содержащего ультрафиолетовую составляющую. Поэтому эта лампа рекомендуется для стерильных производств, например, для цехов по изготовлению микросхем, а также для общего освещения без УФ-излучения.
Лампы Osram с обозначениями SPS и UVS излучают свет с минимальным содержанием ультрафиолетовой составляющей типа А (при абсолютном отсутствии ультрафиолетовых составляющих типа В и С).
————————————————————

Cпецификация энергосберегающей лампы производства DeLux: ESS-02A 15W E14 6400K означает, что перед нами лампа мощностью 15 Вт, с маленьким цоколем (Е14), излучающая холодный белый свет (6400К).

__________________________________________________

РАСШИФРОВКА УСЛОВНОГО ОБОЗНАЧЕНИЯ ЛАМП НАКАЛИВАНИЯ

Обозначения типов ламп накаливания

Б — спиральная;
БК – биспиральная с криптоновым наполнением;
В – вакуумная;
Г — газополная;
Д – декоративная;
ЗК – зеркальная с концентрированной КСС;
ЗШ – зеркальная с широкой КСС;
М – в колбе из молочного стекла;
О – в колбе из опалового стекла;
С – в свечевидной колбе;
Ш – шаровидной колбе.

Обозначения некоторых типов источников света

ДРЛ – дуговая ртутная лампа высокого давления с люминофором.
ДРИ – металлогалогенная лампа.
ДРИЗ — металлогалогенная лампа с внутренним зеркальным отражателем.
ДРИШ — металлогалогенная лампа короткодуговая,шаровая.
ДнаТ – натриевая лампа высокого давления.
ДнаЗ — натриевая лампа высокого давления с зеркальным отражателем.
КГ – галогенная лампа накаливания с кварцевой колбой.
————————————————————

Люминесцентная лампа является газоразрядным источником света, которая сегодня широко применяется для освещения не только в офисах и производстве, а так же в домах, квартирах и гаражах. Главные достоинства по сравнению с обычными лампами накаливания- это продолжительный срок службы (до 20 раз выше) и в несколько раз больше энергоэффективность (они в разы меньше потребляют электроэнергии при том же световом потоке).

Но есть недостатки:

  1. Чувствительны к качеству электропитания и количеству включений и выключений. При несоблюдении этих условий- быстро выходят из строя.
  2. Внутри стеклянной колбы содержится ртуть опасная для здоровья человека.
  3. Отсутствие возможности регулирования при помощи димеров яркости свечения, кроме КЛЛ (компактной люминесцентной лампы) особой конструкции и с специфическим подключением, требующим прокладки дополнительных проводов для этого.
  4. Не рекомендуется использовать вместе с выключателем, имеющим встроенную подсветку , что может приводить к неправильной ее работе с кратковременными зажиганиями лампы.
  5. Период между включениями люминесцентной лампы должен составлять более 2 минут. Поэтому не рекомендуется использовать совместно с датчиком, звука, движения и т. п. Если это проигнорировать, то она быстро выйдет из строя.
  6. Не рекомендуется компактный тип люминесцентных ламп использовать в герметичных светильниках с высокой степенью защиты IP для помещений с высокой влажностью, запыленностью, пожароопасностью и т. д.
  7. Рабочая температура не ниже -25 градусов по Цельсию, при достижении этого порога она проста не сможет засветится при включении.

Виды люминесцентных ламп.

Для дома и квартиры в основном применяются компактные люминесцентные лампы (далее ККЛ) под обычный цоколь, которые подключаются на прямую к электрической сети 220 Вольт. Довольно редко встречаются компактные 4- штырьковые люминесцентные лампы, для работы которых необходим светильник со специальным пуск-регулирующим блоком, с которым также работают так называемые лампы дневного света трубчатой (очень редко дугообразной формы). Последние в основном применяются для освещения административных и промышленных помещений.

Технические характеристики ламп дневного света.

  • Они работают все на напряжении 220 Вольт, реже при последовательном подключении двух на 127 Вольтах.
  • Маркировка из трех букв. Первая означает Л- люминесцентная, вторая оттенок свечения. Д — дневной, Б — белый, Е — естественно-белый, ТБ — тепло-белый, ХБ — холодно-белый; К, 3, Ж, Г, С — соответственно красный, зеленый, желтый, синий, голубой, синий, УФ означает — ультрафиолетовый. Третья буква Ц (или две ЦЦ) после первых двух свидетельствует о цветопередаче высокого качества. И в самом конце стоят буквы подчеркивающие конструктивные особенности: У — U-образная, К — кольцевая, Р — рефлекторная, Б — быстрого пуска. Цифры указывают мощность в Ваттах. Потребляемая мощность находится в пределах от 18 до 80 Вт.
  • В зависимости от конструкции лампы встречаются с разными типами и размерами держателей (цоколей)Диаметр трубки обозначается Т- размером, после которого идет значение в восьмых частях дюйма. Так маркировка T8 свидетельствует об диаметре в 26 милиметров, а T12 — в 38 мм. Будьте внимательны, а то приобретите лампу, не подходящую к вашему светильнику. Более подробно читайте в .
  • Кроме цоколя лампа должна походить и по длине, так Вы не вставите 18 Вт лампу в 32 Вт светильник, потому что их длина почти в 2 раза отличается.

Технические характеристики компактных люминесцентных ламп.

Все технические характеристики легко найдете на упаковке или на корпусе лампы. Обычно там указывается срок службы, потребляемая мощность в Ваттах (Watt) и сравнение по аналогичной эффективности с лампой накаливания. Всегда обращайте внимание на тип цоколя. Встречаются в продаже с цоколем Е14 уменьшенного размера и обычного- Е27, предназначенного для прямой замены ламп накаливания. Еще одним важным параметром является цветопередача, которая показывает какого оттенка будет искусственный свет, указываемый в Кельвинах от 2700К (теплый оттенок, как у лампы накаливания) до 6500К (холодный).
Более подробно об этом читайте в нашей статье «

Люминесцентные лампы: технические характеристики, виды, маркировка

Люминесцентные лампы представляют собой газоразрядный источник света, постепенно вытесняющий стандартные лампы накаливания за счет большого числа преимуществ, одним из которых является, несомненно, пониженное энергопотребление. Люминесцентная лампа выдает большую мощность светоотдачи, чем обыкновенная лампа накаливания той же мощности, и при этом обладает более долгим сроком эксплуатации. Принцип работы данного типа ламп заключается во взаимодействии люминофоров (как правило, используются пары ртути или аргона) с электрическим источником, результатом которого и является видимый свет. Мощность люминесцентных ламп обычно варьируется от 8 до 150 вт.

Где используются?

Люминесцентные лампы используются повсеместно и находят свое применение практически в любой области, будь то освещение стадионов, городских улиц, промышленных территорий или же жилых помещений. Хороший КПД, превышающий 20%, низкое энергопотребление вкупе с высоким качеством света и долгий срок службы выводит данный тип ламп на второе место по популярности на всем рынке светоисточников, уступая лишь светодиодным моделям.

Маркировка люминесцентных ламп

В зависимости от состава люминофоров модели люминесцентных ламп делятся на:

  • Д – дневной свет
  • ХБ– холодно-белый свет
  • Б – белый свет
  • ТБ – тепло-белый свет
  • Е – естественный белый свет
  • К – красный свет
  • Ж – желтый свет
  • З – зеленый свет
  • Г – голубой свет
  • С – синий свет
  • УФ – ультрафиолетовый свет

По конструктивной особенности люминесцентные лампы бывают следующих типов:

  • А – амальгамная
  • Б – быстрого пуска
  • К – кольцевая
  • Р – рефлекторная
  • У – u-образная

По форм-фактору:



Отечественная маркировка типа лампы может иметь следующие обозначения, например, ЛДЦР-50: (Л) лампа (Д) дневная (Ц) – качество цветопередачи, (Р) рефлекторная, мощностью 50 Ватт. Обозначения типа ЛЕ или ЛХЕ означают, что данная модель производит естественный, или естественный холодный свет. В отличие от отечественных моделей, зарубежные аналоги имеют иную маркировку, представленную в виде трехзначного числа: 530, 640/740, 765, 827, 830, 840, 865, 880, 930, 940, 954/965. Каждый тип обладает определенными качествами и используется для различных целей.

Технические характеристики люминесцентных ламп следующие:

  • Требуемое напряжение – 127 или 220 Вольт
  • Световая отдача 40-80 Лм/1 Вт
  • Цоколь – 14 или 27 мм
  • Колба диаметром 12, 16, 26, 38 мм
  • Время работы от 10 000 до 40 000 часов
  • КПД от 20% (в среднем 30%)

Помимо всех имеющихся вышеперечисленных плюсов люминесцентных ламп относительно других светоисточников, у них все же имеются и свои недостатки – это более высокая цена относительно стандартных ламп накаливания и галогенных ламп, заметное сокращение срока службы при частом включении и выключении, чувствительность даже к небольшим перепадам напряжения, невозможность эксплуатации при низкой температуре (при температуре менее 10 градусов люминесцентная лампа может не работать), запрет на использование во влажных или пыльных помещениях. Тем не менее, плюсы люминесцентных ламп перевешивают все вышеперечисленные недостатки, позволяя им занимать лидирующие позиции на современном рынке светоисточников.



Лампы компактные люминесцентные (КЛЛ) бытового назначения 10 000 часов, мощно…

Описание


Данная серия ламп представлена в ассортименте, как моделями открытого типа: спираль, полуспираль и мощные U – образные лампы; так и моделями закрытого типа (в колбе): цилиндр, свеча, груша и шар. Мощность от 7 до 250 Вт (цоколь Е14 и Е27), три варианта цветовой температуры: 2700К (теплый белый), 4000К (холодный белый) и 6500К (дневной свет).

Основные особенности
Люминесцентные лампы EKF lighting имеют высокую световую отдачу, которая в 5 раз превышает аналогичный показатель стандартных ламп накаливания. К примеру, люминесцентные приборы мощностью 20 Вт обеспечивают такой же световой поток, как обычные лампочки на 100 Вт. Именно поэтому применение энергосберегающих ламп позволяет снизить расходы электроэнергии на 80 % при сохранении привычного уровня освещенности в помещении.

Как правило, обычные лампочки довольно быстро выходят из строя в результате перегорания нити накаливания. Люминесцентная лампа имеет принципиально иную конструкцию и принцип работы, поэтому ее рабочий ресурс в среднем в 6-15 раз больше, чем стандартный срок службы лампы накаливания и может составлять до 12 000 часов. Такие источники требуется менять значительно реже, поэтому их можно устанавливать в осветительных приборах, расположенных высоко под потолком или в других труднодоступных местах.

Энергосберегающие лампы не только экономят электроэнергию, но и выделяю значительно меньше темпа по сравнению с лампами накаливания. Поэтому такие источники света можно использовать в люстрах с ограничением уровня температуры. В светильниках такого типа обычные лампочки накаливания, сильно греющиеся во время работы, могут расплавить пластмассовый патрон, провода или элементы декоративной отделки.

Энергосберегающая лампа имеет большую площадь поверхности, чем спираль накаливания. За счет этого свет распределяется по комнате помещению мягко и равномерно, чего не может обеспечить обычная лампа накаливания. Это, в свою очередь, снижает нагрузку на глаза при включении искусственного освещения.

Виды и конструкция
Энергосберегающие люминесцентные лампы делятся на три вида в зависимости от излучаемого света: дневного, холодного или теплого. Чем выше цветовая температура, тем ближе свет к синему спектру, чем ниже – к красному. Лампы дневного света, используемые в офисах и производственных помещения, имеют цветовую температуру 4200 К.

Люминесцентная лампа состоит из трех конструктивных элементов.

  • Заполненная инертным газом стеклянная трубка, на внутреннюю поверхность нанесен люминофор. Электроды находятся в запаянных концах данной детали.
  • Плата управления, или электронный балласт. Это наиболее важный элемент лампы. От надежности и долговечности установленных электронных компонентов зависит срок эксплуатации всего прибора.
  • Цоколь. Наиболее простой элемент конструкции. Однако именно через цоколь лампа подключается к сети питания. От качества контакта зависит работоспособность всего источника света.

Наше предложение
Компания EKF выпускает широкий ассортимент люминесцентных энергосберегающих ламп. У нас можно приобрести компактные и высокомощные модели с U-образной трубкой или трубками в форме полуспирали и спирали. Мы предлагаем приборы с различным цветом свечения.

Любая люминесцентная лампа содержит ртуть (связанную в амальгаме или в чистом виде). Снизить количество этого опасного тяжелого металла можно только одним способом – путем применения современного электронного балласта.

Энергосберегающие лампы EKF отличаются высокой цветопередачей и создают освещение, максимально приближенное к естественному. Благодаря применению новейших технических решений обеспечивается нормальная работа световых приборов как при повышенном до 270 В, так и пониженном до 110 В напряжении питающей сети. Предлагаемые приборы являются пожаробезопасными и могут устанавливаться в любых светильниках.



Номенклатура

Наименование Тип лампы Мощность, Вт Цветовая температура, К Тип цоколя Длина, мм Диаметр, мм
Полуспиральные лампы, 10 000ч.
HS-полуспир. 11W 2700K E14 10000h полуспираль 11 2700 Е14 91 46
HS-полуспир. 11W 2700K E27 10000h полуспираль 11 2700 Е27 91 46
HS-полуспир. 11W 4000K E14 10000h полуспираль 11 4000 Е14 91 46
HS-полуспир. 11W 4000K E27 10000h полуспираль 11 4000 Е27 91 46
HS-полуспир. 11W 6500K E14 10000h полуспираль 11 6500 Е14 91 46
HS-полуспир. 11W 6500K E27 10000h полуспираль 11 6500 Е27 91 46
HS-полуспир. 15W 2700K E14 10000h полуспираль 15 2700 Е14 100 46
HS-полуспир. 15W 2700K E27 10000h полуспираль 15 2700 Е27 100 46
HS-полуспир. 15W 4000K E14 10000h полуспираль 15 4000 Е14 100 46
HS-полуспир. 15W 4000K E27 10000h полуспираль 15 6500 Е27 100 46
HS-полуспир. 15W 6500K E14 10000h полуспираль 15 6500 Е14 100 46
HS-полуспир. 15W 6500K E27 10000h полуспираль 15 6500 Е27 100 46
HS-полуспир. 20W 2700K E27 10000h полуспираль 20 2700 Е27 114 54
HS-полуспир. 20W 4000K E27 10000h полуспираль 20 4000 Е27 114 54
HS-полуспир. 20W 6500K E27 10000h полуспираль 20 6500 Е27 114 54
HS-полуспир. 25W 2700K E27 10000h полуспираль 25 2700 Е27 124 54
HS-полуспир. 25W 4000K E27 10000h полуспираль 25 4000 Е27 124 54
HS-полуспир. 25W 6500K E27 10000h полуспираль 25 6500 Е27 124 54
HS-полуспир. 30W 2700K E27 10000h полуспираль 30 2700 Е27 150 60
HS-полуспир. 30W 4000K E27 10000h полуспираль 30 4000 Е27 150 60
HS-полуспир. 30W 6500K E27 10000h полуспираль 30 6500 Е27 150 60
Спиральные лампы, 10 000ч.
FS-спир. 7W 2700K E14 10000h спираль 7 2700 Е14 82 35
FS-спир. 7W 4000K E14 10000h спираль 7 4000 Е14 82 35
FS-спир. 9W 2700K E14 10000h спираль 9 2700 Е14 92 35
FS-спир. 9W 4000K E14 10000h спираль 9 4000 Е14 92 35
FS-спир. 11W 2700K E14 10000h спираль 11 2700 Е14 100 35
FS-спир. 11W 2700K E27 10000h спираль 11 2700 Е27 100 35
FS-спир. 11W 4000K E14 10000h спираль 11 4000 Е14 100 35
FS-спир. 11W 4000K E27 10000h спираль 11 4000 Е27 100 35
U-образные лампы, 10 000ч.
4U 45W 4000K E27 10000h 4U 45 4000 Е27 215 72
4U 55W 4000K E27 10000h 4U 55 4000 Е27 235 72
4U 65W 4000K E27 10000h 4U 65 4000 Е27 303 88
4U 85W 4000K E27 10000h 4U 85 4000 Е27 323 88
4U 85W 4000K E40 10000h 4U 85 4000 Е40 330 88
5U 105W 4000K E40 10000h 5U 105 4000 Е40 335 88
6U 150W 4000K E40 10000h 6U 150 4000 Е40 370 106
8U 250W 4000K E40 10000h 8U 250 4000 Е40 380 127
Цилиндрические лампы, 10 000ч.
CB-цилиндр 9W 2700К Е14 10000h R50 цилиндр 9 2700 Е14 94 50
CB-цилиндр 9W 4000К Е14 10000h R50 цилиндр 9 4000 Е14 94 50
CB-цилиндр 9W 6500К Е14 10000h R50 цилиндр 9 6500 Е14 94 50
CB-цилиндр 11W 2700К Е27 10000h R63 цилиндр 11 2700 Е27 105 63
CB-цилиндр 11W 4000К Е27 10000h R63 цилиндр 11 4000 Е27 105 63
CB-цилиндр 11W 6500К Е27 10000h R63 цилиндр 11 6500 Е27 105 63
Свечеобразные лампы, 10 000ч.
LB-cвеча 9W 2700K Е14 10000h свеча 9 2700 Е14 105 38
LB-cвеча 9W 2700K Е27 10000h свеча 9 2700 Е27 105 38
LB-cвеча 9W 4000K Е14 10000h свеча 9 4000 Е14 105 38
LB-cвеча 9W 4000K Е27 10000h свеча 9 4000 Е27 105 38
LB-cвеча 9W 6500K Е14 10000h свеча 9 6500 Е14 105 38
LB-cвеча 9W 6500K Е27 10000h свеча 9 6500 Е27 105 38
Грушеобразные лампы, 10 000ч.
LN-груша 11W 2700K Е27 10000h A50 груша 11 2700 Е27 97 50
LN-груша 11W 4000K Е27 10000h A50 груша 11 4000 Е27 97 50
LN-груша 15W 2700K Е27 10000h A55 груша 15 2700 Е27 115 55
LN-груша 15W 4000K Е27 10000h A55 груша 15 4000 Е27 115 55
LN-груша 20W 2700K Е27 10000h A60 груша 20 2700 Е27 137 60
LN-груша 20W 4000K Е27 10000h A60 груша 20 4000 Е27 137 60
Шарообразные лампы, 10 000ч.
SP-шар 15W 2700K Е14 10000h шар 15 2700 Е14 123 85
SP-шар 15W 2700K Е27 10000h шар 15 2700 Е27 123 85
SP-шар 15W 4000K Е14 10000h шар 15 4000 Е14 123 85
SP-шар 15W 4000K Е27 10000h шар 15 4000 Е27 123 85
SP-шар 15W 6500K Е14 10000h шар 15 6500 Е14 123 85
SP-шар 15W 6500K Е27 10000h шар 15 6500 Е27 123 85

Технические характеристики

ПараметрыЗначения
Номинальное напряжение, В 220
Частота, Гц 50
Класс энергопотребления А
Цветовая температура, К 2700 4000

6500

Особенности эксплуатации и монтажа

1. Эксплуатация:

  • Лампа EKF lighting выпускается на высокотехнологичном современном оборудовании и проходит многоступенчатый контроль качества на каждом этапе производства.
  • Лампы EKF lighting снабжены системой плавного запуска, позволяющей лампе постепенно загораться в течение 1-2 секунд, что значительно продлевает срок службы, и не ослепляет при включении.
  • Рабочая частота ламп EKF lighting более 41кГц, что полностью исключает эффект мерцания лампы, делая свет комфортным.
  • Равномерное распределение света по всей поверхности лампы, с использованием современного люминофора, не слепит глаза, не портит зрение, и дает натуральный свет приятный для глаз.
  • Уровень светоотдачи ламп EKF lighting в 5-6 раз выше, чем у обычных ламп накаливания той же мощности, при этом рабочая температура ламп EKF lighting значительно ниже, что позволяет использовать их в светильниках любых типов.
  • Лампы EKF lighting могут работать как при пониженном, так и при повышенном напряжении сети.
  • Лампы EKF lighting не создают электромагнитных помех.
  • Коэффициент цветопередачи ламп EKF lighting Ra>82, что обеспечивает естественное освещение и не меняет цветовое восприятие..

2.Установка:

  • Перед установкой убедитесь, что светильник выключен.
  • Установите лампу, держа ее за пластиковое основание корпуса. Положение лампы в светильнике — любое.
  • Нельзя применять в светильниках с регуляторами света!
  • Не допускать попадания воды и других жидкостей!
  • Не вскрывать корпус лампы!
  • Запрещена утилизация с бытовыми отходами.





Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.

Оставить заявку

Каковы требования к мощности для люминесцентных ламп T8? | Люминесцентные лампы T8 | Освещение ответы

Каковы требования к мощности для люминесцентных ламп T8?

Можно ожидать, что электрическая мощность, необходимая для работы люминесцентной лампы Т8 мощностью 32 Вт, составит 32 Вт; однако это обозначение представляет собой просто номинальную мощность лампы. В соответствующем документе Американского национального института стандартов (ANSI) указано, что номинальная мощность лампы составляет 32.5 Вт при стандартных условиях испытаний (ANSI C78.81-2005). ANSI также указывает, что средняя мощность лампы не должна превышать 34,6 Вт, что на 6,5% выше номинального значения. Поскольку этот верхний предел применяется к среднему значению мощности, необходимой для работы 32-ваттных ламп, мощность отдельных ламп может превышать 34,6 Вт. Поскольку спецификаторы могут выбирать лампы на основе эффективности, изменение мощности лампы может затруднить расчеты эффективности лампы без знания фактической мощности и связанной с ней неопределенности для конкретной модели лампы.

ANSI считает 4-футовую 32-ваттную лампу T8 лампой быстрого включения, но обычно она работает с использованием схемы мгновенного включения, в которой два контакта на каждом конце лампы электрически соединены или зашунтированы вместе. . Лампы, работающие по схемам мгновенного включения, имеют меньшую мощность, чем лампы, работающие по схемам быстрого включения, поскольку при работе в режиме мгновенного включения отсутствует нагрев электродов. Однако разница в мощности лампы между мгновенным пуском и быстрым пуском не равна мощности нагрева электрода, поскольку эффективность разряда лампы ниже при мгновенном пуске.

Компания NLPIP исследовала различия в мощности ламп разных моделей. Компания NLPIP выбрала лампы мощностью 32 Вт, использовала низкочастотный эталонный балласт в соответствии со стандартом ANSI C82.3-2002 и измерила электрическую мощность, необходимую для работы ламп. Лампы имели коррелированные цветовые температуры (CCT) 3500 K и 4100 K, которые являются наиболее распространенными продаваемыми CCT. Были измерены три образца каждой модели лампы.

На рис. 3 показаны измеренные значения мощности.Горизонтальная ось показывает описание каждой протестированной модели лампы от производителей A, B и C. Столбики погрешностей показывают суммарную неопределенность измеренных значений для каждой модели лампы. Все измеренные значения мощности лампы превышали номинальную мощность 32,5 Вт по стандарту ANSI. Мощность пяти моделей ламп превысила 33,5 Вт, что на 3% выше номинального значения ANSI. Однако это находится в пределах допуска, описанного в стандарте ANSI (мощность лампы не должна превышать 5% плюс 0,5 Вт). Разработчики должны учитывать тот факт, что мощность лампы может превышать ожидаемое значение в 32 Вт более чем на 5% при любой оценке эксплуатационных расходов.

Рис. 3. Мощность, потребляемая лампами T8, измеренная NLPIP

В большинстве случаев измеренные значения электрической мощности для ламп RE80 HLO, LL превышали значения для ламп RE80 на целых 1,2 Вт. В вопросе: Какова светоотдача люминесцентных ламп T8? NLPIP показал, что светоотдача ламп RE80 HLO, LL в среднем на 8% выше, чем у ламп RE80. Таким образом, замена ламп RE80 на лампы RE80 HLO, LL без изменения компоновки светильника или балластного коэффициента приведет к увеличению светоотдачи и мощности.Клиенты, которые больше всего заинтересованы в экономии энергии, должны перейти на более низкий коэффициент балласта или изменить расположение светильников, используя меньшее количество светильников.

Сегодня люминесцентные лампы Т8 обычно используются с высокочастотными электронными балластами. Высокочастотная работа люминесцентных ламп снижает мощность лампы при той же светоотдаче (Campbell et al., 1953). Как указано в стандарте ANSI (ANSI C78.81-2005), мощность лампы при работе на высоких частотах примерно на 6 % ниже, чем при работе на низких частотах, когда лампа работает как лампа мгновенного включения.Тем не менее, непреднамеренная эксплуатация лампы с мощностью выше номинальной на высокочастотном электронном балласте приведет к увеличению подключенной нагрузки системы освещения, что приведет к более высоким эксплуатационным расходам, чем ожидалось. Например, заявленная входная мощность для типичного двухлампового высокочастотного электронного балласта с нормальным балластным коэффициентом (0,88) составляет 58 Вт. Однако входная мощность балласта увеличится на 3-4% для ламп с мощностью на 5% выше ожидаемой (при измерении на эталонном низкочастотном балласте).Спецификаторы должны включать изменение подключенной нагрузки в расчеты эксплуатационных расходов.


Светодиоды и люминесцентные лампы — сравнение энергопотребления, световых характеристик и эффективности

Люминесцентные лампы

существуют, кажется, «вечно» — они обеспечивают доступное освещение для большинства коммерческих площадей: коридоров, офисов, складов и т. д. Однако то, что что-то существует «вечно», делает это лучшим решением. ?

Мы изучаем разницу между нашим светодиодом и светодиодом .Люминесцентные лампы соответствуют друг другу, это первая из многих публикаций, посвященных сравнению широко используемых осветительных приборов и их светодиодных альтернатив. Есть три основных области, которые стоит сравнить:

1. Энергопотребление

В качестве решающего фактора для многих управляющих недвижимостью и компаний, потребление энергии или использование электричества может иметь решающее значение не только для освещения, но и для многих других эксплуатационных технологий, связанных со зданием. В то время как многие управляющие предприятиями стремятся установить энергоэффективные системы отопления, вентиляции и кондиционирования воздуха, немногие знакомы с потенциальной экономией при использовании светодиодных трубок по сравнению с их нынешними люминесцентными лампами. Это особенно актуально для участков собственности с круглосуточным освещением (то есть свет включен весь день и ночь), таких как гаражи, коридоры, вестибюли, туалетные комнаты и многие другие места.

Итак, насколько светодиодная лампа отличается от люминесцентной? Ниже приведена простая сравнительная таблица между ними:

  Технологии

 Балластный коэффициент

Рабочая мощность

  Годовое потребление (работа 24/7 – 1 лампа)

Люминесцентные лампы T12 мощностью 34 Вт

0.88

43 Вт

376,68 кВтч

Светодиодная лампа мощностью 16 Вт, эквивалентная T8

1

16 Вт

140,16 кВтч

Хотя разница всего 236,52 кВтч, имейте в виду, что это только для одной лампочки! Если стоимость энергии составляет 0,11 доллара за 1 кВтч… всего с одной лампочкой здание сэкономит примерно 26 долларов. 00.

Теперь многие из нас знают, что у нас нет ни одной люминесцентной лампы, обычно в здании установлены светильники с двумя лампочками. Предположим, что 100 (низкая оценка для больших коммерческих объектов) светильников с 2 трубками на светильник:

Флуоресцентная операция

Годовое потребление энергии: 75 336 кВтч
Годовые эксплуатационные расходы: 8 286,96 долларов США

Работа светодиода

Годовое потребление энергии: 28 032 кВтч
Годовые эксплуатационные расходы: 3 083,52

Сбережения

Годовая экономия энергии: 47 304 кВтч
Годовая экономия энергии: 5 203 долл. США.44

Это большое число для сокращения счетов за электроэнергию и повышения эффективности собственности. Просто заменив типовую трубку в приспособлении. Имейте в виду, что чем большее количество трубок заменяется в доме, тем выше годовая экономия. В зависимости от типа существующих люминесцентных ламп (T4, T8, T12) при использовании светодиодных ламп существует потенциал для экономии как ЭНЕРГИИ, так и ЭКСПЛУАТАЦИОННЫХ РАСХОДОВ.

Да, мы знаем, что возникает следующий вопрос: но если 16-ваттные светодиодные лампы T8 заменить 34-ваттные люминесцентные лампы T12, не уменьшится ли это уровень освещения в помещении?

2.Характеристики освещения

Ответ на приведенный выше вопрос простой и понятный: НЕТ, уровень освещенности не только улучшится, но и будет поддерживать уровень яркости на протяжении всего срока службы светодиодной трубки. Чего нельзя сказать о люминесцентных лампах.

Как часто вы заходили в подземный гараж или по коридору только для того, чтобы заметить зловещее мерцание света. Когда срок службы люминесцентных ламп заканчивается, уровень их освещенности значительно снижается… и в конце концов они начинают мерцать.Для сравнения, светодиодные трубки не мерцают и не уменьшают количество света, исходящего от лампы. Уровень освещенности всегда остается одним и тем же – когда срок службы трубки подходит к концу, она просто перестает работать. Никакого снижения освещения, никакого мерцания и, самое главное, никаких жутких ощущений для ваших жильцов!

Ниже приведены средние люмены (количество света, излучаемого трубкой) для обоих типов ламп:

  • 32 Вт T12 Люминесцентный: 1800
  • Светодиодная трубка 16 Вт: 1900

Имейте в виду, что для светодиода световой поток остается неизменным, независимо от того, как долго он работает, в то время как для люминесцентного со временем он снижается (как упоминалось выше)! Хотя эта разница может показаться незначительной, но когда речь идет о закрытом помещении, таком как подземный гараж, уровень освещенности имеет ошеломляющее значение:



3.

Световая эффективность

Из приведенных выше сравнений становится ясно, что светодиодные трубки имеют преимущество в качестве общего решения для освещения. Световая отдача — это в основном то, насколько хорошо лампочка излучает видимый свет по сравнению с потребляемой мощностью и количеством генерируемых люменов. Проще говоря, это количество люменов на ватт.

Если мы остановимся на двух типах ламп, которые мы до сих пор сравнивали, мы получим следующие результаты:

  • 32 Вт T12 Люминесцентный:  53 (1800 люмен/34 Вт)
  • Светодиодная трубка 16 Вт: 119 (1900 люмен/16 Вт)

Это более чем в 2 раза превышает эффективность стандартных люминесцентных ламп.Нужно ли говорить что-то еще?

Трубы T8 являются явным победителем не только в снижении воздействия вашей коммерческой недвижимости на окружающую среду, но и в снижении эксплуатационных расходов.

Следите за следующей серией сравнения световых технологий — скоро!

Люминесцентные лампы — Руководство по электрическому монтажу

Подробную информацию см. также в разделе «Схемы освещения».

Люминесцентные лампы и сопутствующее оборудование

Мощность Pn (Вт), указанная на трубке люминесцентной лампы, не включает мощность, рассеиваемую в балласте.

Ток определяется по формуле: Ia=Pballast+PnUCosφ{\displaystyle {\mbox{Ia}}={\frac {{\mbox{P}}_{\mbox{ballast}}+{\mbox{Pn} }}{{\mbox{UCos}}\varphi }}}

Где U = напряжение, подаваемое на лампу в комплекте с соответствующим оборудованием.

Если для балласта не указано значение потерь мощности, можно использовать значение 25 % от Pn.

Стандартные трубчатые люминесцентные лампы

С (если не указано иное):

  • cos φ = 0,6 без коррекции коэффициента мощности (PF) [1] конденсатор
  • , потому что φ = 0.86 с коррекцией PF [1] (одиночная или двойная трубка)
  • cos φ = 0,96 для ЭПРА.

Если для балласта не указано значение потерь мощности, можно использовать значение 25 % от Pn.

На рис. A6 приведены эти значения для различных вариантов размещения балласта.

Рис. A6 – Потребляемый ток и потребляемая мощность люминесцентных ламп обычных размеров (при 230 В, 50 Гц)

Расположение ламп, стартеров и балластов Мощность лампы (Вт) [г] Ток (А) при 230 В Длина трубки (см)
Магнитный балласт Электронный балласт
Без корректирующего конденсатора коэффициента мощности С корректирующим конденсатором коэффициента мощности
Однотрубный 18 0.20 0,14 0,10 60
36 0,33 0,23 0,18 120
58 0,50 0,36 0,28 150
Двойные трубы 2 х 18 0,28 0,18 60
2 х 36 0,46 0. Мощность в ваттах указана на трубке

Компактные люминесцентные лампы

Компактные люминесцентные лампы имеют те же характеристики экономичности и долговечности, что и классические лампы. Они обычно используются в общественных местах с постоянным освещением (например, в коридорах, вестибюлях, барах и т. д.) и могут быть установлены в местах, где в противном случае используются лампы накаливания (см. , рис. A7).

Рис. A7 – Потребляемый ток и потребляемая мощность компактных люминесцентных ламп (при 230 В, 50 Гц)

Тип лампы Мощность лампы (Вт) Ток при 230 В (А)
Отдельный пускорегулирующий аппарат 10 0. 1 2 «Коррекция коэффициента мощности» часто упоминается как «компенсация» в терминологии газоразрядных осветительных трубок.
Cos φ составляет примерно 0,95 (нулевые значения V и I почти совпадают по фазе), но коэффициент мощности равен 0,5 из-за импульсной формы тока, пик которого приходится на «позднее» в каждом полупериоде

Что такое балластный коэффициент и как он влияет на люминесцентные лампы?

Коэффициент балласта — это число, обычно от 0. 70 и 1.2, которые говорят вам, сколько света будет излучать лампа с этим балластом.

Коэффициент балласта рассчитывается путем деления светового потока комбинации лампа-балласт на световой поток той же лампы (ламп) на эталонном балласте. Коэффициент балласта <1 означает, что ваша флуоресцентная система будет производить меньше света (люменов), чем эталонный балласт, а коэффициент >1 означает, что она будет производить больше света.

Нужна балластная грунтовка? Прочтите наш пост «Что такое балласт?»

Коэффициент балласта для электронного балласта T8 обычно бывает трех видов — низкий, нормальный или высокий .В дополнение к влиянию на световой поток также косвенно влияет на потребление энергии. Как правило, чем ниже коэффициент балласта, тем меньше потребляемой мощности будет потреблять ваша система.

В автомобильном мире коэффициент балласта может быть подобен сравнению размера трех разных четырехцилиндровых двигателей. Как правило, двигатель небольшого размера обеспечивает наибольшую топливную экономичность и наименьшую мощность. По мере того, как вы переходите на более крупный двигатель, эффективность использования топлива обычно падает (используя больше энергии на языке освещения), а производительность увеличивается (больше светоотдачи на языке освещения).

Примечание: Для автолюбителей аналогия ограничена. Мы говорим об обычных безнаддувных двигателях серийных автомобилей, а не о гоночных двигателях F1.

Как выбрать коэффициент балласта?

Одним из наиболее важных параметров при выборе балласта для люминесцентной системы является коэффициент балласта.

Вот наши рекомендации по выбору коэффициента балласта.

Когда использовать

низкий коэффициент балласта

Используйте низкий балластный коэффициент, если ваша основная цель — энергоэффективность, и вы не возражаете против того, чтобы световой поток ваших люминесцентных ламп был немного ниже номинального.Тем не менее, если вы используете маломощный T8 с низким коэффициентом балласта, будьте осторожны с приложениями, которые подвержены низким температурам (морозильные камеры, наружное применение в холодном климате). Этот сверхэффективный вариант не очень любит холод. Честно говоря, светодиод может быть отличным вариантом, если вы находитесь в этой лодке.

Когда использовать

нормальный коэффициент балласта

Если вы не заинтересованы в максимальной эффективности и ищете стандартный световой поток, или если ваше приложение подвергается воздействию низких температур, хорошим вариантом может быть нормальный коэффициент балласта.

Когда использовать

высокий коэффициент балласта

Если вы пытаетесь получить максимально возможную светоотдачу от вашей люминесцентной системы, высокий коэффициент балласта будет как нельзя кстати.

Совет для профессионалов: если вы производите точечную замену, постарайтесь подобрать коэффициент балласта от старого к новому продукту. Таким образом, вы получите приспособление, более точно соответствующее внешнему виду других.

Как фактор балласта влияет на потребление энергии?

Когда вы пытаетесь получить максимальную экономию и эффективность от линейной люминесцентной системы, в первую очередь вы обычно обращаете внимание на мощность лампы. Вы можете подумать, что люминесцентный T8 мощностью 32 Вт потребляет 32 Вт, а высокоэффективный люминесцентный T8 мощностью 25 Вт потребляет 25 Вт.

Не совсем так.

Люминесцентная лампа имеет номинальную мощность, но мы рассчитываем фактическую мощность люминесцентной системы на основе мощности системы, которая включает влияние различных факторов (таких как напряжение, ток и коэффициент мощности).

Самый надежный и точный способ рассчитать мощность системы для люминесцентного светильника — это обратиться к каталогу балластов и найти конкретную «входную мощность» для комбинации конкретных ламп и балласта, которые вы рассматриваете.Существует также распространенный способ оценки мощности системы люминесцентного светильника, если у вас нет под рукой каталога балластов: умножьте мощность лампы на количество ламп и коэффициент балласта.



Мощность лампы x количество ламп x коэффициент балласта

=

Расчетная общая мощность системы

Давайте посмотрим, как это может измениться для лампы мощностью 32 Вт в паре с балластами низкого, нормального и высокого коэффициента. Хотя коэффициент балласта зависит от производителя и типа балласта, давайте использовать эти коэффициенты балласта для наших примеров:




Лампа 32 Вт x 1 лампа X 0,78 (низкий коэффициент балласта) =

Общая мощность системы 24,96 Вт



Лампа 32 Вт x 1 лампа x 0,88 (нормальный коэффициент балласта) =

Общая мощность системы 28,16 Вт



Лампа 32 Вт x 1 лампа X 1.2 (высокий коэффициент балласта) =

Общая мощность системы 38,4 Вт

(диапазон балластных каталогов: от 38 Вт до 41 Вт)




Как видите, изменение мощности от низкого коэффициента балласта к высокому составляет до 16 Вт для одной и той же лампочки, что может существенно повлиять на ваши счета за электроэнергию и предполагаемую окупаемость проекта модернизации. Также стоит отметить, что метод оценки энергопотребления путем умножения мощности лампы на коэффициент балласта по-прежнему находится в пределах диапазона точных цифр, указанных в каталогах балласта.

Вопросы о коэффициенте балласта

Линейные люминесцентные лампы невероятно распространены в коммерческих помещениях, поэтому мы надеемся, что это поможет вам избавиться от жаргона и узнать, что вы получите, когда сделаете следующий заказ на освещение в нашем интернет-магазине. Чтобы получить скидку, убедитесь, что вы зарегистрировали бизнес-аккаунт.

Как всегда, мы здесь, чтобы помочь.



Замена флуоресцентных ламп на светодиодные лампы T8 для повышения мощности и экономии — Блог об энерго- и водосбережении

новости и информация автомобилестроение,бизнес,преступность,здоровье,жизнь,политика,наука,технологии,путешествияавтомобилестроение,бизнес,преступность,здоровье,жизнь,политика,наука,технологии,путешествия Светодиодные лампочки T8

По данным Управления энергетической информации США, счета освещения на 10% от общего энергопотребления в коммерческих зданиях.Сюда входят школы, больницы, склады, офисы и другие промышленные помещения. Ограничение количества энергии, теряемой при освещении, так же просто, как замена ламп. Наиболее распространенным типом ламп в этих зданиях являются люминесцентные лампы T8. Просто заменив их светодиодными лампами T8, вы можете легко сократить потребление энергии и затраты.

Чем отличается?

При замене люминесцентных ламп их светодиодными аналогами первое, что нужно проверить, это мощность.Например, если вы заменяете 32-ваттную люминесцентную лампу, подойдет 17-ваттная светодиодная лампа T8. Это сокращает энергию, потребляемую только одним прибором, более чем наполовину! Представьте себе экономию, возможную после замены их всех.

Далее сделайте сравнение люменов. В то время как мощность измеряет количество потребляемой энергии, люмены определяют яркость лампы. Возьмем тот же пример из предыдущего. Флуоресцентный светильник T8, потребляющий 32 Вт энергии, обычно производит 2500 люмен света.Его светодиодный эквивалент потребляет всего 17 Вт, а световой поток составляет 2200 люмен.

Кроме того, срок службы светодиодных ламп T8 составляет 50 000 часов, что более чем в 3 раза превышает средний срок службы люминесцентных ламп T8, составляющий 15 000 часов. Также не забывайте о гарантийном сроке. Как правило, на большинство люминесцентных ламп предоставляется 2-летняя гарантия. Гарантия на их светодиодные аналоги составляет 5 лет с даты покупки.

Типы трубок

Существует два типа светодиодных трубок T8: Plug and Play и Ballast Bypass.Если вы хотите выполнить быструю замену и установку, вам следует использовать светодиоды plug and play. Эти модели делают то, что следует из названия. Замена проводки не требуется, и это снижает затраты на техническое обслуживание. Установка светодиодов обхода балласта немного сложнее, и для выполнения этой работы следует нанять профессионального электрика. Существующий балласт в светильнике сначала необходимо удалить. Эти лампы работают, используя напряжение, которое поступает непосредственно в розетку.

Все светодиодные трубки имеют цветовую температуру холодного белого или дневного света, соответствующие цветам уже установленных ламп.Светодиодные лампы T8 обеспечивают меньшее энергопотребление, большую экономию энергии, более длительный срок службы лампы и меньшее техническое обслуживание. Они изготавливаются таким образом, чтобы переход был бесшовным и окупился в долгосрочной перспективе.

Действительно ли люминесцентные лампы более эффективны?

«Обычная лампочка» также известна как лампа накаливания . Эти лампы имеют очень тонкую вольфрамовую нить, которая находится внутри стеклянной сферы. Обычно они бывают таких размеров, как «60 Вт», «75 Вт», «100 Вт» и так далее.

Основная идея этих ламп проста. Электричество проходит через нить. Поскольку нить накала очень тонкая, она оказывает значительное сопротивление электричеству, и это сопротивление превращает электрическую энергию в тепла . Тепла достаточно, чтобы раскалить нить добела, а «белая» часть светлая. Нить накала светится из-за тепла — она накаливается.

Проблема с лампами накаливания заключается в том, что на их нагрев уходит много электроэнергии. Тепло — это не свет, а цель лампочки — свет, поэтому вся энергия, потраченная на создание тепла, — пустая трата.Поэтому лампы накаливания очень неэффективны. Они производят примерно 15 люменов на ватт входной мощности.

В люминесцентной лампе используется совершенно другой метод получения света. На обоих концах люминесцентной трубки расположены электроды, а внутри трубки находится газ, содержащий аргон и пары ртути. Поток электронов течет через газ от одного электрода к другому (подобно потоку электронов в электронно-лучевой трубке). Эти электроны сталкиваются с атомами ртути и возбуждают их.Когда атомы ртути переходят из возбужденного состояния обратно в невозбужденное, они испускают ультрафиолетовых фотонов . Эти фотоны попадают на люминофор, покрывающий внутреннюю часть люминесцентной лампы, и этот люминофор создает видимый свет. Это звучит сложно, так что давайте еще раз пройдемся по ним в замедленной съемке:

  • Между электродами на обоих концах люминесцентной лампы течет поток электронов.
  • Электроны взаимодействуют с атомами паров ртути, плавающими внутри колбы.
  • Атомы ртути возбуждаются и, возвращаясь в невозбужденное состояние, испускают фотоны света в ультрафиолетовой области спектра.
  • Эти ультрафиолетовые фотоны сталкиваются с люминофором, покрывающим внутреннюю часть колбы, и люминофор создает видимый свет.

Люминофор флуоресцирует , излучая свет.

Люминесцентная лампа производит меньше тепла, поэтому она намного эффективнее. Люминесцентная лампа может производить от 50 до 100 люмен на ватт .Это делает люминесцентные лампы в четыре-шесть раз более эффективными , чем лампы накаливания. Вот почему вы можете купить 15-ваттную люминесцентную лампу, которая дает такое же количество света, как 60-ваттная лампа накаливания.

Экономите ли вы энергию, оставляя люминесцентные лампы включенными?

Эта статья предоставлена ​​ Lighting Лаборатория дизайна

Краткий ответ: Отключить их если вас не будет более 15-20 минут (подробности держите чтение).

Есть несколько неправильные представления о флуоресцентном освещении, которые удерживают слишком многих людей от выключение света для экономии энергии. Первое заблуждение состоит в том, что это для запуска флуоресцентного света требуется больше энергии, чем для его работы. Второе заблуждение состоит в том, что включение и выключение люминесцентной лампы сразу износится. Как и многие наши мифы об энергии, небольшая доля правды в убеждении. (Особая благодарность Стиву Selkowitz из Национальной лаборатории Лоуренса в Беркли за исследование, которое эта статья основана на. )

Заблуждение № 1. Для запуска флуоресцентной лампы требуется больше энергии, чем для работы. это, поэтому оставляйте свет включенным все время, чтобы сэкономить деньги на электричестве. законопроект.

Реальность: Когда вы включаете люминесцентную лампочку (правильно называемую «лампой»), есть очень короткий скачок тока, когда балласт заряжает катоды и приводит к включению лампы. Этот бросок тока может быть во много раз больше чем нормальный рабочий ток лампы.Тем не менее, всплеск текущий розыгрыш обычно длится не более 1/10 секунды, и рисует эквивалентно примерно 5 секундам нормальной работы. Итак, если вы повернете ваша люминесцентная лампа выключается и включается чаще, чем каждые 5 секунд, вы потребляет больше энергии, чем обычно. Итак, нормальное включение люминесцентных ламп очень, очень , очень мало влияет на мощность законопроект.

Заблуждение №2: Выключение и включение люминесцентных ламп изнашивает их прочь.

Реальность: Электрические фонари имеют опубликованный рейтинг ожидаемого срока службы. Этот рейтинг в сотни часов для многих ламп накаливания, и в тысячи часов для большинства флуоресцентных ламп. У люминесцентных ламп есть жизнь рейтинг, основанный на том, сколько часов они остались включенными каждый раз, когда они включаются на. Обычно это называется «время горения», а для люминесцентных ламп время горения три часа.

Каждый раз, когда флуоресцентный свет включен, небольшое количество покрытия на электроды сгорели.В конце концов, достаточное количество покрытия сгорает, и лампа не заводится. Большинство полноразмерных люминесцентных ламп рассчитаны на последние 20 000 часов при включении в течение 3 часов при каждом включении. Это означает, что у лампы есть примерно 6667 пусков, доступных для использования. (20 000/3 = 6 667)

Более продолжительные ожоги расширяются срок службы люминесцентной лампы. Да…

Если вы «сожгли» свои люминесцентные лампы менее чем за 3 часа за старт, вы быстрее израсходуете свои потенциальные старты.Если их «сжечь» более 3 часов на старт, вы тратите свои старты медленнее. Однако вы оплачиваете затраты на электроэнергию за время работы ламп, а самая эффективная лампа та, которая не горит, когда она не нужный. См. Таблицу 2 (в конце статьи) о влиянии более длительного времени горения на лампу. жизнь.

Но дольше горит использовать больше энергии. Ох опять…

Включить свет, когда он не нужен, просто. трата денег без цели.Сегодняшние быстро растущие тарифы на электроэнергию предписать, чтобы каждое здание становилось компактнее с использованием энергии для контроля расходы. См. таблицу 3 (в конце статьи) для сравнения эксплуатационных расходов на типичная приставка.

Какой ответ? Найдите компромисс точка!

Существует момент, когда сумма денег, которую вы откладываете, выключение света превышает затраты на сокращение срока службы лампы более частые запуски. Если вы используете формулу в таблице 1 (в конце статья) по цене 0 долларов.05 кВтч, Вы придумываете время от 15 до 20 минут для этой точки. Так как тарифы на энергию становятся выше, это время становится короче. Если вы платите меньше, чем никеля за киловатт-час, ваша точка отключения будет дольше.

Вид балласта вы используете, может иметь значение, если вы выключите флуоресцентные лампы часто. Существует три различных типа электронных балластов: мгновенный старт; быстрый старт; и запрограммированный запуск. Какой из них вы используете, может повлиять на ваш выбор частоты выключения флуоресцентной лампы. огни.Обратитесь к поставщику балласта или обратитесь к специалисту по освещению. в Лаборатории дизайна освещения для получения дополнительной информации о различных типах балласты.


Таблица 1: «Официальная формула» для расчета, как часто выключать лампы и по

В «Экономике переключения люминесцентных ламп» IEEE Transactions по отраслевым приложениям Том 24, № 3, май / июнь 1988 г., Carriere & Rea предоставляют функцию f (u), который описывает срок службы лампы в часах горения относительно номинального срока службы лампы при этом стандартном цикле горения 3 часа работы лампы за одно включение.0,505]) u =
цикла горения, часов работы в начать


Таблица 2: Часы работы и срок службы люминесцентной лампы для типичной 4-футовой лампы быстрого запуска (32 Вт)

3 час 6 час 12 час 24 ч
20 000 24 000 28 000 34 000


Таблица 3: Сравнительные годовые эксплуатационные расходы на 3-ламповый светильник Т-8 с электронный балласт (94 Вт) по цене 0 долларов США. 05/кВтч)

Время работы
в день
Годовой
Часы
Годовой
Стоимость
3 часов 1095 5,15 $
6 часов 2190 10,29 $
12 часов 4380 20 долларов.59
24 часов 8760 41,17 $

Вернуться к списку статей по электротехнике

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
