Анкерные пластины для окон пвх: размеры, как крепить

Современные пластиковые стеклоблоки намного удобнее и практичнее устаревших деревянных моделей. Надежность и долговечность конструкции зависит от правильной установки. Среди популярных способов профессионалы выделяют монтаж окон на анкерные пластины. У метода есть сильные и слабые стороны, в которых надо разобраться.

Что это такое

Специальный крепеж для установки стеклоблоков производят в виде металлической полоски. Деталь создают по технологии холодной штамповки из листа оцинкованной стали. Толщина анкерных пластин варьируется в пределах 1-2,5 мм. На широкой стороне монтажных элементов расположили насечки и круглые дырочки.

При установке стеклоблоки надо закрепить наиболее надежно и устойчиво. Для пластиковых окон используют 2 способа:

• На винты (распакечивание). Прямое прикручивание рамы к проему анкерными болтами по исполнению очень трудное и требует от монтажников профессиональных навыков. Конструкцию полностью разбирают, вынимают створки. При монтаже часто разгерметизируются окна или разбиваются стекла.
• На анкерные пластины. Оцинкованные крепежи легко обеспечивают конструкции устойчивость. Установочные детали выдерживают вес рамы и позволяют выровнять по уровню.

Монтаж на анкерные пластины быстрее и проще технологии на винты, поэтому метод часто используют начинающие установщики. Универсальные стальные детали подходят для проемов из бетона, дерева или кирпича. При выборе элементов учитывают вес сооружения и характеристики материала, в который будут монтировать.

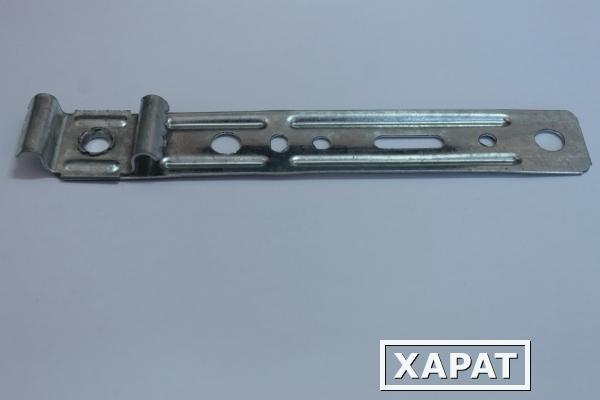

Крепежи для пластиковых оконИсточник okno.kh.ua

Анкерные пластины для окон ПВХ крепят к поверхности рамы и стены шурупами. Из-за технических особенностей элементы подходят для стеклоблоков стандартных размеров (до 4 квадратов). Более тяжелые или сложные конструкции для надежности монтируют на винты или применяют комбинированную технологию.

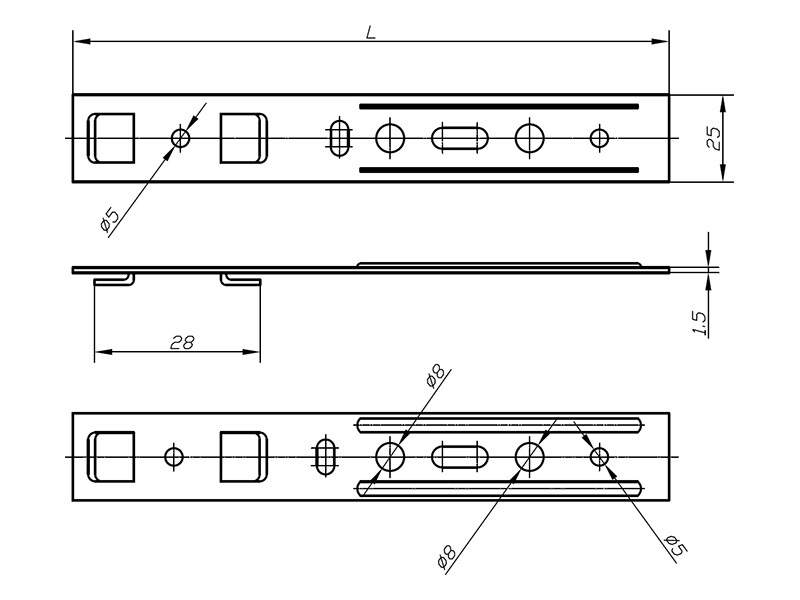

Характеристики деталейИсточник okna-dveri.com.ua

Виды пластин

Анкерные крепежи бывают двух типов. Поворотные модели используют при монтаже сложных окон ПВХ или проемов нестандартной формы (арки, трапеции). Механизм обеспечивает максимальное прилегание пластины к стене и раме. Поворотник состоит из стальной полосы и зубьев отогнутых. При установке элемент защищает стеклоблок от деформации.

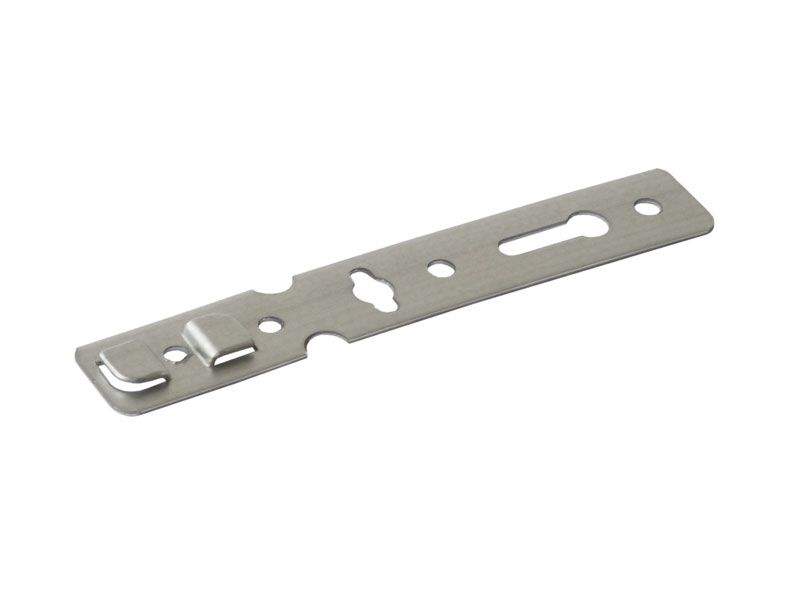

Вид анкерных пластинИсточник pmfz.ru

Неповоротные модели берут при стандартном монтаже. Детали закрепляют внутри проема, подбирая нужный угол для фиксации окна ПВХ. Для лучшей сцепки на поверхности металлических крепежей есть специальные кольца («зацепы-когти»). В длину полосы бывают от 15 см, в ширину – 2,5 см.

Производители пластиковых профилей часто выпускают анкерные пластины под свою продукцию. Крепежи являются универсальными и заменяемыми. Если во время монтажа треснет деталь, то легко поменять на модель с похожими характеристиками из строительного магазина.

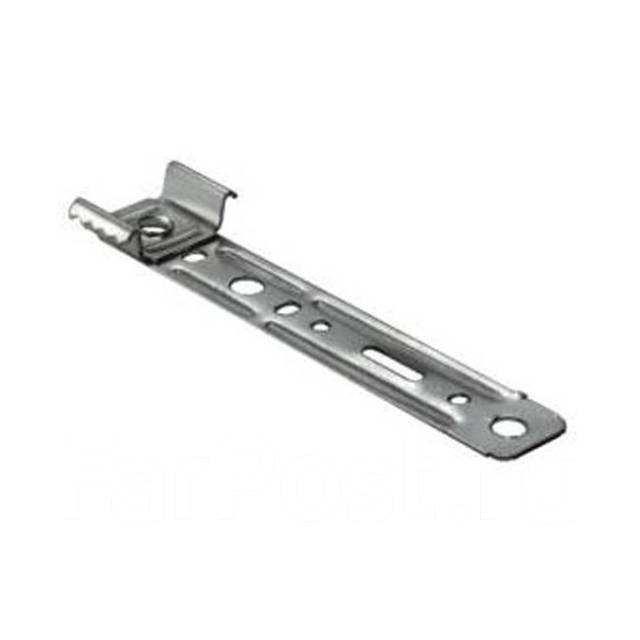

Монтажная пластина Источник novosibirsk.kassot.com

Анкерные пластины делают из крепкой оцинкованной стали. Чтобы установочные детали не ржавели и не разрушались, поверхность покрывают антикоррозийным лаком. У каждого производителя свои требования к толщине металла, поэтому параметры колеблются от 1 до 2,5 мм. Для пластиковых окон стандартных размеров достаточно 1,5 мм моделей, для тяжелых трехстворчатых или многокамерных в высотках – от 2 мм. Слишком толстые (более 2,5 мм) придется формировать на шаблоне, что может привести к разрушению защиты.

Сильные и слабые стороны

Анкерные пластины для установки пластиковых окон – недорогие и практичные крепежи, которые позволят сэкономить силы и средства во время монтажа. При соблюдении технологии стеклоблоки отлично противостоят температурным колебаниям, защищая пакет от деформации. Надежные детали хорошо переносят нагрузки при эксплуатации (ветер, дождь) и не расшатаются от отдачи открывания створок.

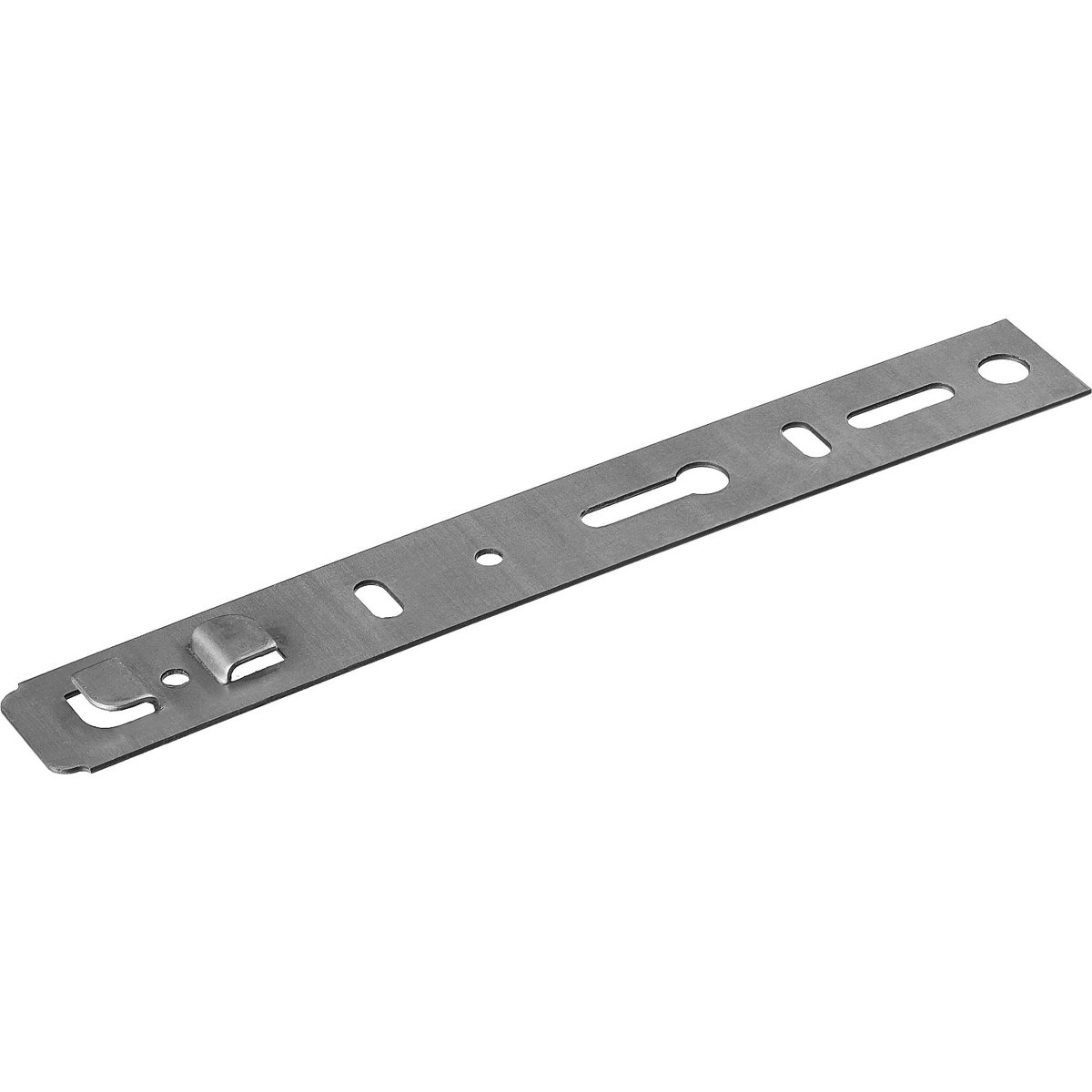

Элементы из оцинкованной сталиИсточник barnaul.veka.ru
Виды анкеров для пустотелого кирпича, блока, пустотных плит

При установке окон ПВХ на пластины монтажники отмечают простоту и высокую скорость проведения процедуры. В отличие от распакечивания, конструкцию не нужно полностью разбирать, что экономит время на 50%. При необходимости стальные элементы легко открутить и снять стеклоблок.

При монтаже окон важна точность установки, иначе створки будут самостоятельно открываться. При помощи анкерных пластин получится монтировать сооружение по уровню и закрепить под нужным углом. Чтобы правильно расположить раму в проеме, регулируют силу натяжения боковых крепежей. Для удобства корректировки под стеклоблок подкладывают колышки.

Для установки цветных пластиковых окон подходят только стальные пластины. У разноцветного ПВХ коэффициент линейного расширения выше, чем у белых моделей. При попадании солнечных лучей поверхность греется, поэтому быстрее деформируется.

При монтаже окон на винты по периметру конструкции проделывают отверстия, поэтому происходит разгерметизация. Анкерные пластины защищают целостность ПВХ-профиля. Внутрь стеклопакета не попадает наружная влага и мусора, сохраняя первоначальные качества. Блок в будущем можно снять и переустановить в другой проем.

Пластины для точной установкиИсточник okno.kh.ua

Анкерные крепежи хорошо держаться на перегородках из всех материалов, особенно в многослойных. Окна на пластины легко станут в кирпичные и бетонные стены. При соблюдении правил конструкцию можно установить в:

• пенобетон;
• газосиликат;
• древесину.

Из-за технических особенностей у анкерных пластин есть минусы. При установке ПВХ-профиля присутствуют ограничения по весу. Крепежи идеально подходят для одно- и двухстворчатых окон.

Параметры для многопрофильных моделей с тремя элементами индивидуально вымеряют. Тяжелые сооружения, состоящие из нескольких ярусов или для балкона лучше монтировать на винты, прикручивая раму к проему.

Анкерные пластины выглядят непрезентабельно. Матовая поверхность стали нарушает декоративность интерьера и экстерьера. Спрятать монтажные детали в глубине проема не всегда получается. В качестве отделки используют шпаклевку и штукатурку. Если крепежи не сильно выступают, то некрасивые места маскируют накладными элементами (наличниками, подоконниками, откосами).

Некрасивый вид стальных деталейИсточник kabanchik.by

Технология монтажа окон

Установка стеклоблоков на анкерные детали намного проще, чем распакечивание. При самостоятельном монтаже мастеру легче просто вставить конструкцию в проем, чем разбирать окно и вкручивать через раму винты. Чтобы не ошибиться, рекомендуем изучить алгоритм процедуры.

Правила монтажа

Анкерные крепежи обеспечивают стеклоблоку меньшую жесткость установки, чем при распакечивании. На «глухих» моделях особенность не проявляется заметно. При работе с тяжелыми многостворчатыми конструкциями защитить от деформации окна помогут правила.

Стальные крепления устанавливают в стену проема, а не откоса. Пластины прикрепляют не только к раме, но и к профилю. Чтобы шурупы вошли, при монтаже саморезы закручивают в армирующую конструкцию. Для надежности профессионалы советуют каждый анкерный элемент зафиксировать двумя крепежами.

Правила установки пластинИсточник vsecuplu.ru

Стальные детали надо правильно расположить. Сверху пластину размещают строго по центру, по бокам нужны две, установленные снизу и сверху. Оптимальное расстояние от углов – 20 см, шаг между крепежами – 50-70 см.

Чтобы рама максимально соприкасалась с проемом, анкерные детали изгибают под острым углом. Метод позволяет нейтрализовать смещение профиля и усилить жесткость установки. Пластины фиксируют при помощи саморезов, которые вставляют в дюбели.

Пластиковая горловина крепежа прижмет стальную полосу к окну.

Монтаж на гибкие детали обеспечивает надежное сопротивление нагрузкам. Угол изгиба часто зависит от размера установочного зазора. Крепежи фиксируют на поверхности стеклоблока до установки конструкции в проем. Для закрепления используют небольшие строительные саморезы, диаметром 5 мм, не длиннее 4 см. Полиуретановую пену и клеевые составы не применяют.

Особенности работы с пластинамиИсточник kamburg.ru

Пластиковые цветные окна монтируют на анкерные пластины, иначе возможны температурные изменения сооружения. Сложные или тяжелые модели из белого ПВХ часто устанавливают комбинированным способом. Низ стеклоблока прикручивают болтами, верх ставят на стальные крепежи.

Закрепление пластин

Анкерные детали монтируют первыми. На окно стандартного размера достаточно 5 металлических элементов, для высоких конструкций дополнительно используют по 1 узлу. На раме между крепежами оставляют интервал в пределах 0,5-1 м. Чтобы сооружение не потеряло устойчивость, между пластинами и углом выдерживают дистанцию в 250 мм.

После разметки снимают пленку с блока. Для просверливания отверстий используют перфоратор или ударную дрель. Процедуру осуществляют очень медленно, стараясь избегать соприкосновения металлического патрона с пластиком. Чтобы не повредить ПВХ, берут очень длинное «жало». Раму защищают кусочком поливинилхлорида, который кладут возле дыры.

Просверливание отверстий перфораторомИсточник vsecuplu.ru

В проеме первым делают брешь для шканта анкерного. Чтобы широкая часть прижимала стальную деталь, надо развернуть крепеж. Для фиксации одного элемента используют 2 самореза, диаметром от 6 до 8 мм. Для удобства винты можно монтировать шуруповертом.

Усилить крепление поможет топорный конический компонент. По такому принципу устанавливают анкерные детали по всему пластиковому профилю, выдерживая нужный интервал. Первый изгиб должен прилегать к раме, второй – располагаться над участком откоса.

Анкерные болты для работ по бетону: разновидности и характеристики

Монтаж рамы

Минимальное расстояние от проема до окна – 20 мм. Если нет возможности следовать требованию, то на поверхности стены делают дополнительные отверстия для креплений. Анкерные детали фиксируют на пластиковом профиле, который потом устанавливают в окно.

Расположение пластин на откосе профессионалы рекомендуют разметить мелком или карандашом. Стеклоблок убирают, а в местах меток высверливают дрелью или выдалбливают долотом отверстия. В дыры должны входить анкерные детали и фиксировать конструкцию. Углубления потом легко замаскировать штукатуркой.

Технология работы с конструкциейИсточник saucyintruder.org

С внешней стороны профиля снимают защитную пленку. Если покрытие не убрать, то от солнца и изменения температур полиэтилен намертво прилипнет к ПВХ-конструкции. Наружную поверхность рамы оклеивают паропроницаемой лентой. Средство предупредит попадание полипропиленовой массы после запенивания зазоров.

Профиль устанавливают в проем, выравнивают расположение брусками из дерева, толщиной не более 3 см. Монтажные клинья вставляют только по горизонтали, а вертикальную линию контролируют при помощи уровня. Элементы должны находиться под каждой створкой и по углам.

Профессионалы рекомендуют первыми прикручивать угловые детали низа, а потом выравнивать конструкцию. Верхние стальные компоненты фиксируют на последнем этапе. Для надежности каждый в крепеж вгоняют по 2 самореза.

Запенивание

После монтажа окон на анкерные пластины переходят к обработке зазоров строительной пеной. При выборе материала ориентируются на погодные условия. Для работы при низких температурах отдают предпочтение зимним видам, в остальное время – универсальную или с предельным показателем до +50 С. Информацию о характеристиках легко найти в инструкции к полиуретановой массе.

Перед процедурой очищают носик монтажного пистолета от остатков строительного материала, прикручивают баллон. Чтобы средство правильно расширило и заполнило пустоты, надо подготовить. Зимой емкость на 10-15 минут помещают в теплую воду или оставляют перед радиатором. В летнюю жару полиуретановую массу охлаждают.

Установленный в пистолет баллон тщательно встряхивают. В проеме не должно быть строительного мусора или пыли, поэтому зону очищают при помощи пылесоса. Поверхность смачивают жидкостью или опрыскивают грунтовкой из ручного пульверизатора. После выхода пены массу так же обрабатывают водой, ускоряя застывание.

Убрать зазоры в конструкции с пластинамиИсточник dvervdom.ru

Перед запениванием зазоров в проеме коротко жмут рычаг и выпускают немного строительного материала в мусорный пакет. Первой выходит жидкая и текучая пена, из-за которой в щелях возникнут большие пустоты. Нормальный выплеск массы сопровождается звучным шипящим звуком.

Запенивание после установки окна на пластины начинают от верхнего угла. Для получения вертикального шва пистолетом проводят вниз на 30 см, потом переходят от нижней точки вверх. Горизонтальные линии начинают справа налево к центру, потом в противоположную сторону снизу.

После кристаллизации строительной пены в швах конструкции не должно быть пустот. Профессионалы советуют следить за тем, как плотно масса пристает к поверхности стены и рамы. Носиком пистолета можно откорректировать движения, прижав материал к нужным частям.

Запенивание осуществляют на средней или небольшой скорости. Высокий темп работы приводит к выходу большего количества массы, чем требует технология. После высыхания избыточный полиуретан расширяется, что опасно деформацией профиля. При недостатке материала будет холодно.

Установка подоконника и отлива

По техническим требованиям к монтажу конструкций приступают минимум через сутки после запенивания зазоров. Остатки массы срезают ножовкой или электролобзиком. Подоконник устанавливают на место, выставляют по уровню и фиксируют. Нижние пустоты заполняют полиуретановой пеной. Чтобы сооружение лучше закрепилось, сверху ставят кирпичи или емкости с водой. Убрать грузы можно на следующий день.

Завершение установки с пластинамиИсточник zen.yandex.ru

Одновременно с подоконником профессионалы рекомендуют монтировать отлив. Конструкцию устанавливают в нишу проема (под рамой) и закрепляют шуруповертом на специальной планке. Начинающие монтажники для надежности фиксируют внешнюю деталь на строительной пене. Сооружение оградит комнату от попадания уличной влаги.

Особенности крепления

При установке обязательно обращают внимание на сырье, из которого сделаны перегородки Стены часто бывают бетонными, деревянными или кирпичными. У каждого материала свои характеристики, поэтому технология монтажа подстраивается под особенности проема.

Дерево

Устанавливать оконные блоки в перегородки из древесины запрещено. Под влиянием погодных условий (температура, влажность) срубы или каркасные строения деформируются, что спровоцирует повреждение профиля. Если зафиксировать раму методом распакечивания, то изменение конструкции здания выдавит крепежи. Расшатанные винты постепенно выйдут из дерева и останутся внутри стеклопакета.

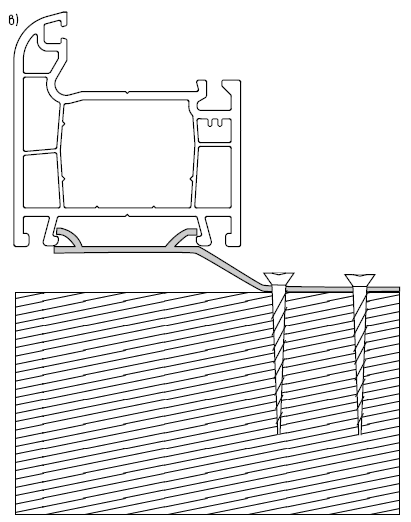

Монтаж анкерных деталей на древесинуИсточник okon-sp.ru

Монтаж окон на пластины – единственное правильное решение, даже для тяжелых и многоярусных блоков. От деформации профиль защитит дополнительная рама из древесины, которую ставят в проем. При установке на анкерные детали между коробом и перегородкой оставляют 3 см свободного места. Зазор потом утепляют джутом и прячут под наличником.

Пластиковые подоконники устанавливают по традиционной технологии. Если нужна деревянная модель, то вначале монтируют натуральную горизонтальную конструкцию, потом переходят к фиксации дополнительной рамы. Донный профиль упирается всей поверхностью в деталь из древесины. Пустующие промежутки запенивают полимерной массой, которая после кристаллизации усиливает крепление. После высыхания остатки срезают, а стыки шпаклюют.

Окна в деревянном доме: используемые материалы, этапы монтажа и наружное оформление

Бетон

Крепкий материал очень сложно сверлить. В стандартных многоэтажках перегородки более податливы бурению, чем в загородных домах. Отверстия в бетоне под анкерные пластины делают перфоратором с десятимиллиметровой насадкой. Минимальное заглубление – 40 мм. Для надежной фиксации деталей профессионалы советуют брать шурупы с распорными дюбелями, диаметром в 6 мм.

Традиционный вариант крепленияИсточник vse-okna24.com

При монтаже тяжелых пластиковых окон на лоджии придется использовать комбинированную технологию установки. Металлические крепежи не выдержат веса конструкции, бетонная стена и перекрытие легко раскрошатся. Вначале вкручивают винты в нижний угол рамы, потом профиль ставят на стальные детали.

Газобетон

Материал состоит из цемента и песка. Из-за пористой структуры во время монтажа пластиковых окон есть опасность раскрашивания стены или расшатывания креплений. Перед установкой на газобетон под раму кладут дистанционную прокладку из древесины. Зазоры после завершения заполнять строительной пеной.

Начинающие монтажники часто ленятся высверливать отверстия, поэтому прикручивают анкерные пластины только на шурупы. Из-за плохого качества креплений при осевых нагрузках конструкция проседает. При работе с пористыми структурами обязательно используют саморезы с дюбелями.

Пластины в рыхлых блокахИсточник zen.yandex.ru

Монтажные детали крепят к раме крепежами, длиной 1,9 см и диаметром в 4,8 мм. От края проема до окна оставляют глубину в пределах 8-12 см. Если внешняя часть будет утепляться, то конструкцию ставят к наружной стороне на толщину утепляющего материала. В завершении установки анкерные пластины прикручивают саморезами с дюбелями к откосу. На каждую деталь по 2 элемента.

Кирпичную стену

Если перегородку сделали из нового материала, то трудностей при монтаже не возникнет. Установка пластиковых окон на кирпичи понятен даже начинающим монтажникам. В проемах с вертикальными пустотами крепежи фиксируют в межблочных швах. Исполнитель должен контролировать погружение шуруповерта.

Трудности возникают при работе со старыми стенами. При частичном разрушении проема или при использовании некачественного сырья сверление под анкерные пластины усложняется. Сверло может попасть в кладочный шов и сместится. Чтобы минимизировать проблему, бурение проводят точно посередине блока.

Особенности анкерных деталей в стенеИсточник skdomaks.ru

Для надежности профессионалы советуют комбинировать технологии распакечивания и металлических крепежей. Боковые части глухих секций фиксируют на винты с дюбелем, детали с подвижными створками ставят на пластины. Верх устанавливают на анкерные механизмы, низ – на монтажные распорки и пену.

Металлический каркас

Оконные блоки крепят на конструкцию при помощи металлических деталей. Технология монтажа зависит от толщины каркаса, к которому фиксируют профиль. Если параметры квадратной стальной трубы 2 мм, то анкерные пластины прикручивают сверлом пресс-шайбу. Более крепкие стенки лучше предварительно пробить инструментом, после чего фиксировать.

Возможные трудности

Долговечность стеклоблока и комфорт в помещении зависит от соблюдения правил установки. Монтаж ПВх-окон на анкерные пластины надо проводить под контролем профессионала. При нарушении технологии возникают негативные ситуации, которые начинающий монтажник не заметит.

Если профиль выставить не по уровню, то будут сами по себе открываться створки. Частично проблему можно устранить настройкой фурнитуры, но конструкция все равно продолжит функционировать с ошибками. Лучше потратить 10-15 минут на корректировку перед установкой, чем исправлять дефекты.

Использование крепежей для пристройкиИсточник techno-comf. ru

Строительную пену со стороны улицы надо обязательно прикрыть. В течение года изменение температуры, влажность и солнечные лучи разрушают структуру полимерной массы. Если в первые недели вещество не пропускает сквозняки, пыль и холод в комнату, то уже через 10 месяцев нарушится герметичность проема.

При установке анкерных пластин на раму надо аккуратно прикручивать крепежи. Если случайно повредить профиль, то разрушится целостность конструкции. Пластиковые окна:

• станут потеть;
• промерзать в холода;
• на откосах появится плесень.

Чтобы исключить разгерметизацию блока, начинающим монтажникам лучше использовать небольшие саморезы по дереву. Компактные крепления с дюбелями хорошо держатся не только в древесине, но и в кирпичах, бетоне. Случайно изогнутую деталь легко вынуть из стены или профиля.

При работе с плотными перегородками пластины к конструкции можно прикрепить анкером. Классический элемент состоит из стальной гильзы, штуцера и маркировки под отвертку. При вращении детали винт расширяется, фиксируя крепеж в стене и в пластике. Минус модели – высокая стоимость.

Профессионалы вместо анкера пластины прикручивают нагелями. Саморезы по бетону по размеру крупнее, чем модели по дереву. Крепежи, вставленные в дюбели, надежно зафиксируют конструкцию в проеме. Чтобы деталь идеально вошла в плотное основание, предварительно пробуривают отверстия. При больших нагрузках крепления часто лопаются.

Установка мансардных окон: особенности и этапы монтажа, фото и видео

Заключение

Анкерные пластины – практичные и недорогие крепежи, при помощи которых легко установить пластиковые окна. Детали подходят для профилей стандартного размера и веса, более тяжелые придется распакечивать. При выборе компонента обращают внимание на параметры конструкции и материал стены.
