Содержание

Эксцентриковая стяжка-минификс установка

Эксцентриковые стяжки различных модификаций, благодаря своим преимуществам, получили в последнее время широкое распространение.

Они являются оптимальным выбором для мебели, подвергаемой периодическим сборкам-разборкам, при этом соединения не разнашиваются, сохраняя свои свойства. Второй нишей, занимаемой эксцентриками, являются соединения, в которых нужно скрыть наличие фурнитуры (например, столешница или полка). Видимая же часть эксцентрика размещается внутри корпуса изделия в труднодоступных взгляду местах.

В данной статье мы рассмотрим как установить минификс

создание же стяжки на основе VB35 от Хеттих мы рассмотрим отдельно

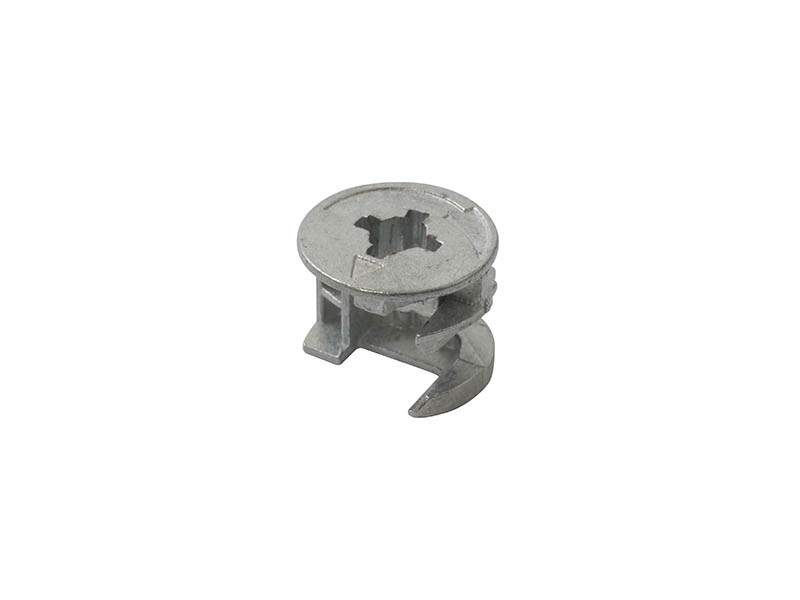

Эксцентрик-минификс состоит из трех деталей: штока, футорки и эксцентрика. В некоторых модификациях футорки отсутствуют, а шток заворачивается непосредственно в деталь (такое соединение менее стойкое к сборке-разборке, но зато проще в изготовлении).

 Для изготовления такой стяжки потребуется следующий инструмент:

Фреза Форстнера 15мм, сверла цилиндрические — лучше по дереву, но можно и по металлу 10 мм (или 5 мм при установке штока-самореза) и 7 мм, разметочный инструмент (карандаш, столярный угольник, в идеале – универсальный кондуктор).

В качестве примера приведу порядок установки 42-мм минификса-самореза.

На обеих заготовках отмечаем линию соединения (от края детали оно должно быть одинаковым L1=L2).

На пласти детали №1 размечаем отверстие под шток. Для этого отступаем от края половину толщины перпендикулярной детали. Для 16 мм ЛДСП – это будет 8 мм.

Засверливаем слепое отверстие диаметром 5 и глубиной 8-9 мм (на сверло желательно одеть ограничитель, например, резиновое кольцо). В случае с использованием футорок диаметр отверстия будет 10 мм при глубине 11 мм.

В это отверстие вкручивается шток (забивается футорка и вкручивается шток).

На пласти детали №2 размечаем отверстие под эксцентрик. Отступив по линии соединения 34 мм, (я для наглядности высверлил разметочное отверстие тонким сверлом) фрезой Форстнера сверлим слепое отверстие глубиной 11 мм . Обязательно сверление нужно производить на ровной твердой подложке, во избежание продавливания ламината сверлом с другой стороны.

На торце детали №2 по середине линии соединения сверлим отверстие диаметром 7 мм глубиной 30 мм (сверло должно провалиться в отверстие для эксцентрика).

Вставляем в отверстие эксцентрик (он должен быть утоплен полностью, заподлицо с поверхностью детали)

Составляем детали, погрузив шток в 7мм отверстие, затягиваем эксцентрик.

Соединение готово. Для большей прочности его желательно усиливать шкантами (я иногда в качестве шкантов использую простые полкодержатели-бочонки) На рисунках это заметно.

Далее мы перейдем к достаточно редкой, но интересной стяжке — VB35 от фирмы Blum

Вернуться на Урок 33

Что такое минификс|эксцентриковая стяжка и ее монтаж

Как правильно производить монтаж с помощи минификса

В изготовлении мебели используют разные крепления и соединительную фурнитуру, однако наиболее распространенным является МИНИФИКС.



  Минификс, разработанный в 1983 году фирмой «Hafele», является эксцентриковой стя

Минификс — соединительный мебельный элемент. Преимущества — невидимость с лицевой стороны (боковина шкафа, фасад выдвижного ящика)
Преимущество данного крепления – сборка и разборка без вреда для мебели.Недостатком данного варианта соединения — сложность монтажа, так как требует точного сверления. Малая погрешность существенно влияет на качество соединения.

Минификс состоит из: стержня(шток) и цилиндра. Стержень вкручивается в одну часть детали, цилиндр (дицентрик) в другую присоединяемую часть. Иногда минификс состоит из трех элементов, Третьим является пластиковая муфта.

Для монтажа необходимо: фреза диаметром 15 мм., сверла 7 и 5 мм, линейка, отвертка и карандаш.

шаг 1. На обоих соединяемых деталях следует отметить линию соединения.

шаг 2. На плоскости второй детали размечаем отверстие под стержень (шток). Для этого следует отступаем 9 мм(половина толщины полотна) Следовательно для ДСП толщиной 16 мм мы отступаем 8 мм.

шаг 3. Сверлим отверстие глубиной 8 мм сверлом диаметром 5 мм (можно отметить изолентой или надеть резиновое кольцо).

шаг 4. В просверленное отверстие вкручиваем отверткой или шуруповертом стержень. На плоской части второй детали фрезой делается отверстие под вторую деталь(цилиндр). Делаем  по линии соединения отметку отступом 34 мм, и фрезой делаем отверстие 11 мм. (фреза входит заподлицо с поверхностью ДСП). На торцом детали по середине линии соединения сверлим отверстие диаметром 7 мм глубиной 30 мм, чтобы дисцентрик был в один уровень с деталью .Составляем детали, погрузив шток в 7 мм отверстие, эксцентриком стягиваем и фиксируем соединяемые детали.Рекомендуется минификс для надежности усиливать крепление шкантом.

Видео урок как правильно установить минификс

Подробнее о Минификсах

Изготовление мебели любой сложности (044)232-93-36

Как установить стяжку-минификс?

Для установки минификса понадобится: фреза диаметром 15-16 мм., сверла 7 и 10 мм.В своей режущей части фреза под минификс в точности напоминает фрезу под петли.1. Схема установки минификса.

Схема установки минификса В этом примере будем рассматривать установку установку классического минификса длиной 42 мм., рассчитанного на установку в плиту толщиной 16 мм.

Практически все разнообразие видов минификсов описаны ниже.

  1. Начинаем с того, что в плоскости детали той, которая крепится, сверлом 10 мм. высверливаем несквозное отверстие под пластиковую муфту.

бочонок минификса, муфта пластиковая

Разметку производим, как обычно. 8 мм — середина толщины плиты ЛДСП.

установка муфты минификса

Отверстие под муфту минификса.

бочонок минификса

Каплю клея (ПВА или В3), чтобы муфта установилась прочнее. Хотя эта операция не обязательна. Сам диаметр муфты равен, примерно 10,5 — 10,6 мм. Т.е. она устанавливается в детали итак достаточно прочно.

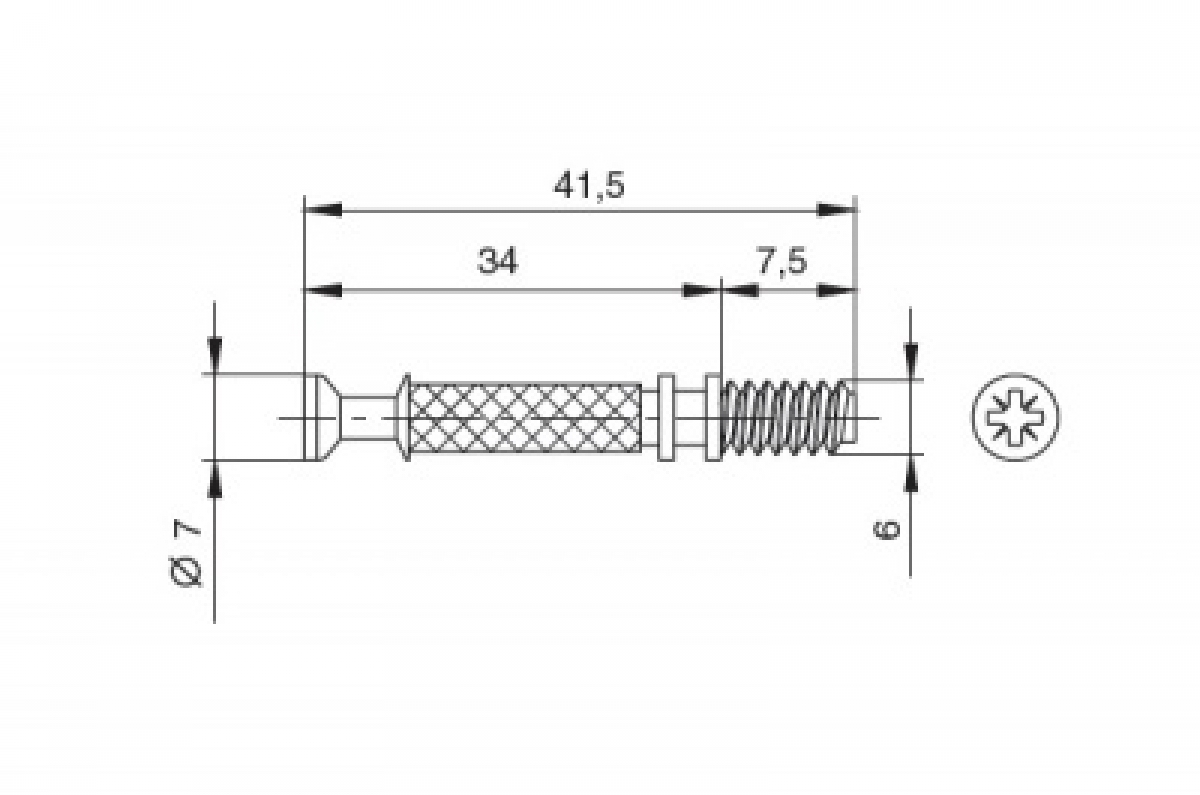

шток минификса, винт

Муфта вбивается в отверстие заподлицо с поверхностью детали. В неё будет закручиваться шток минификса.

  1. Высверливаем несквозное отверстие под эксцентрик.

расчет под минификсы

Для данного вида минификса размер под эксцентрик от торца примыкания до его центра составляет 34 мм. Для точности последующей сборки остальные размеры на торце и плоскости примыкания должны совпадать согласно предварительного проекта.

Следует отметить, что расстояние в 34 мм. является не универсальным для всех минификсов. Есть минификсы, у которых это расстояние равно 28 или 30 мм. Узнать установочный размер эксцентрика совсем не сложно, можно посмотреть схему или просто померить сам шток линейкой (об этом, в этой статье, см. ниже).

эксцентрик, установить эксцентрик

Глубина отверстия под эксцентрик = 14 мм. Толщина самого эксцентрика (для минификса на 16 мм.) = 13,5 мм. Т.е. эксцентрик должен садится в отверстие заподлицо (чуть ниже плоскости на 0,5 мм)

  1. Отверстие под шток минификса.

Последнее, что надо сделать это в торце сопрягаемой детали просверлить отверстие под шток минификса так, чтобы оно вышло в отверстие эксцентрика.

отверстие под минификс

Отверстие сверлится сверлом диаметром 7 мм. Оно на 0,5 мм шире чем диаметр штока.

крепление на минификсах

сборка на эксцентриках

Минификс установлен.

заглушки минификса

На эксцентрик устанавливается декоративная пластиковая заглушка. Есть также тонкие самоклеющиеся заглушки, наподобие тех, что вешают на шляпки конфирматов, только чуть большего диаметра.

как сделать соединение на минификсах

Сборка-разборка узла соединения на минификсе происходит с помощью обычной плоской отвертки.

Как закрутить эксцентрики на мебели?

Минификсы, эксцентрики. Установка минификса.

Минификс или как его ещё называют – эксцентриковая стяжка, довольно распространенный вид крепежа для сборки мебели из ЛДСП.

Наиболее чаще минификс применяю для изготовления мебели, которая часто подвергается циклу “разборка-сборка”. Например для мебели которую часто перевозят с одного места на другое. Или для временной мебели, например столы, которые после кратковременного применения легко разбираются и убираются на хранение до последующей сборки, когда они понадобятся вновь. Так же минификс используют в тех случаях, когда по дизайн-проекту на мебели или её части с лицевой стороны не должно быть видимого крепежа. Т.е. по факту минификс это полускрытый мебельный крепеж. В установленном минификсе просматривается только эксцентрик, который размещается, как правило, с внутренней стороны крепления.

  1. Минификс – это мебельный крепеж быстрого монтажа. Т.е. сборка мебели из деталей с уже установленными минификсами не занимает много времени. А для её осуществления достаточно простой плоской отвертки.
  2. Минификс – надежная фурнитура, она может выдержать очень много циклов “сборка-разборка” без потери качества и прочности соединения.
  3. Нет видимости крепления с лицевой стороны. Эксцентрик минификса можно установить в малозаметной части узла крепления.
  1. Большая стоимость, чем у классического конфирмата. И в мебели, где много участков крепления деталей, большое количество минификсов может влиять на конечную стоимость всего изделия.
  2. Более сложная технология установки этого вида крепежа. Если при установке конфирмата необходимо сделать два крепежных отверстия, при установке минификса, таких отверстий уже понадобится их три. Конфирмат – крепеж, состоящий из одного элемента. Минификс состоит из трех частей.

Как установить минификс.

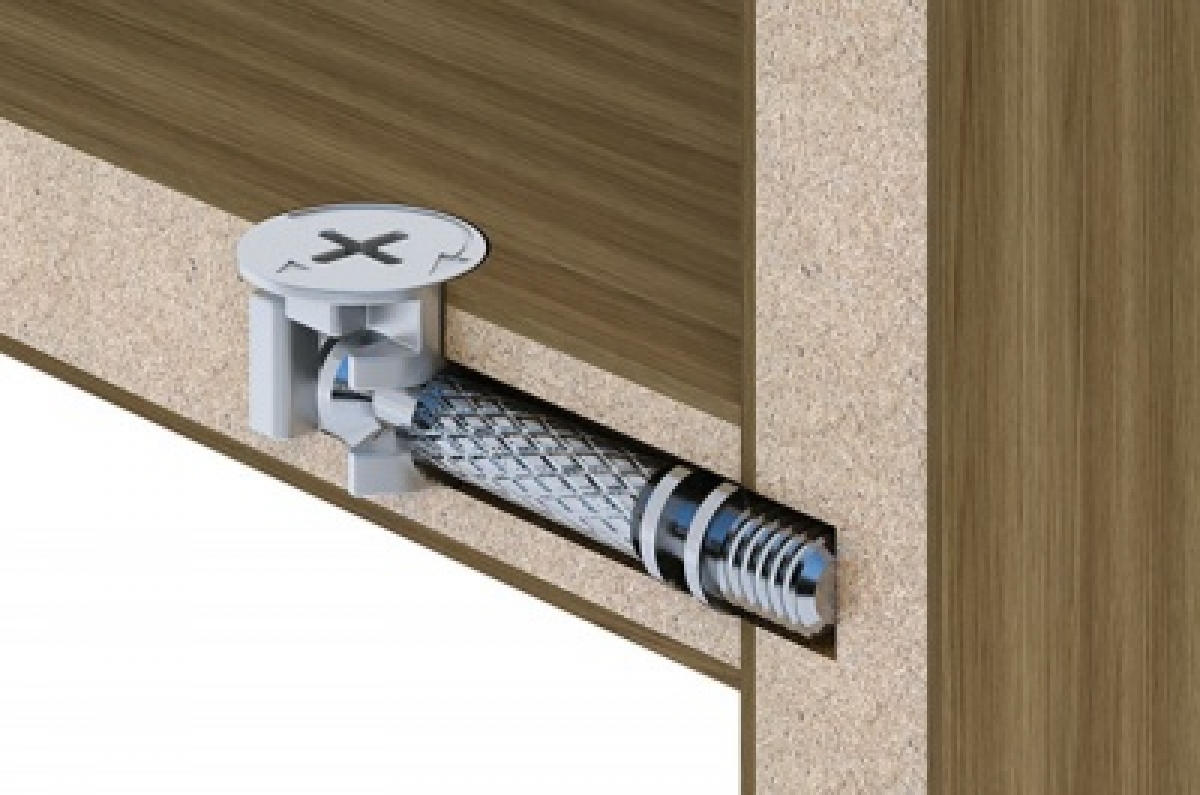

Минификс стяжка – трехэлементная, состоит из металлического эксцентрика, пластиковой муфты и стержня (шток эксцентрика).

Для установки минификса понадобится: фреза диаметром 15-16 мм., сверла 7 и 10 мм.

В своей режущей части фреза под минификс в точности напоминает фрезу под петли.

Порядок работ по установке минификса.

Это детали, на примере которых, буду показывать процесс установки минификса.

1. Схема установки минификса.

В этом примере будем рассматривать установку установку классического минификса длиной 42 мм., рассчитанного на установку в плиту толщиной 16 мм.

Практически все разнообразие видов минификсов описаны ниже.

2. Начинаем с того, что в плоскости детали той, которая крепится, сверлом 10 мм. высверливаем несквозное отверстие под пластиковую муфту.

Разметку производим, как обычно. 8 мм – середина толщины плиты ЛДСП.

Отверстие под муфту минификса.

Каплю клея (ПВА или В3), чтобы муфта установилась прочнее. Хотя эта операция не обязательна. Сам диаметр муфты равен, примерно 10,5 – 10,6 мм. Т.е. она устанавливается в детали итак достаточно прочно.

Муфта вбивается в отверстие заподлицо с поверхностью детали. В неё будет закручиваться шток минификса.

3. Высверливаем несквозное отверстие под эксцентрик.

Для данного вида минификса размер под эксцентрик от торца примыкания до его центра составляет 34 мм. Для точности последующей сборки остальные размеры на торце и плоскости примыкания должны совпадать согласно предварительного проекта.

Следует отметить, что расстояние в 34 мм. является не универсальным для всех минификсов. Есть минификсы, у которых это расстояние равно 28 или 30 мм. Узнать установочный размер эксцентрика совсем не сложно, можно посмотреть схему или просто померить сам шток линейкой (об этом, в этой статье, см. ниже).

Глубина отверстия под эксцентрик = 14 мм. Толщина самого эксцентрика (для минификса на 16 мм.) = 13,5 мм. Т.е. эксцентрик должен садится в отверстие заподлицо (чуть ниже плоскости на 0,5 мм)

4. Отверстие под шток минификса.

Последнее, что надо сделать это в торце сопрягаемой детали просверлить отверстие под шток минификса так, чтобы оно вышло в отверстие эксцентрика.

Отверстие сверлится сверлом диаметром 7 мм. Оно на 0,5 мм шире чем диаметр штока.

На эксцентрик устанавливается декоративная пластиковая заглушка. Есть также тонкие самоклеющиеся заглушки, наподобие тех, что вешают на шляпки конфирматов, только чуть большего диаметра.

Сборка-разборка узла соединения на минификсе происходит с помощью обычной плоской отвертки.

Простые минификсы. Мне удалось насобирать несколько видов простых минификсов. см. фото.

Минификсы слева, 2 шт. – под плиту 18 мм. (это видно по размеру эксцентрика). Так же минификсы слева устанавливаются без муфты, они напрямую вкручиваются в деталь. Для этого высверливают отверстие, как под полкодержатель.

Минификсы справа, 3 шт. – под плиту 16 мм. Все три устанавливаются через муфту. Хотя два средних тоже можно установить напрямую. Один из минификсов укороченный – на размер до эксцентрика 25 мм. (применялся в основном для крышек столов в офисной мебели).

У простых минификсов, часто попадаются такие, размер до эксцентрика у которых составляет 30 мм. Вообще, этот размер зависит не от стандарта, а от “выдумки” производителя минификсов.

Существуют еще минификсы угловые (на шарнире) и стяжные (двухсторонние).

Минификс угловой и схема его установки. Здесь размер “Х” это размер по поверхности детали, а не по оси штока. При разном угле соединения этот размер будет меняться, в то время, как размер штока не изменен.

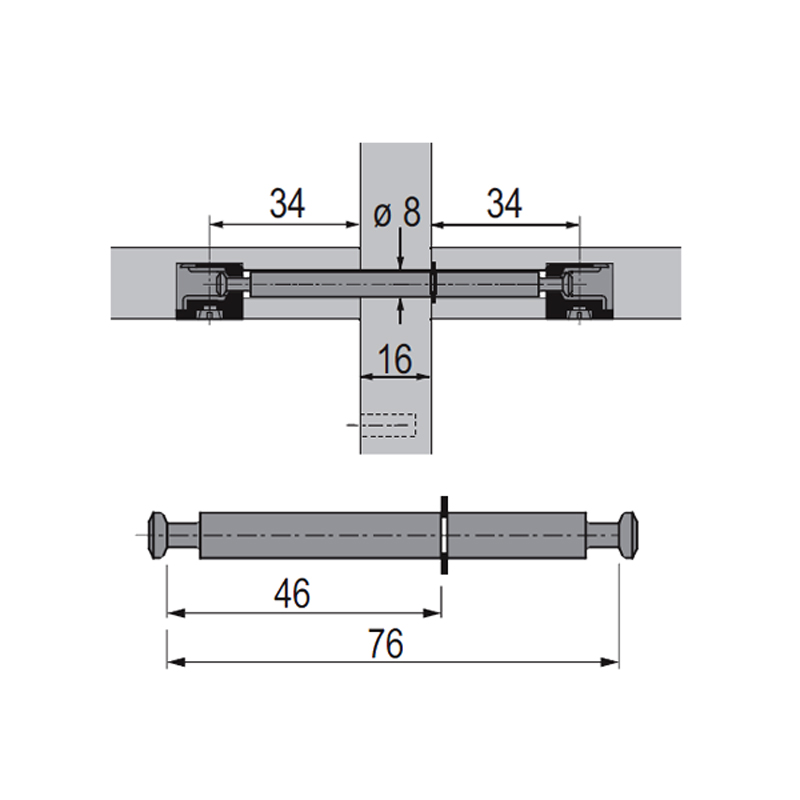

Минификс стяжной, схема установки. Ещё его называют, как стяжка эксцентриковая.

Различные вариации минификсов.

Как узнать размер под эксцентрик минификса.

Сделать это очень просто. Головка минификса = 3 мм. толщиной. И 3 мм. надо шейки штока, чтобы эксцентрик захватил головку. Значит из длинны штока надо вычесть 6 мм. – это и будет размер под эксцентрик. Тоже и с угловым минификсом. Надо взять размер штока от центра шарнира и минус 6 мм.

Какие мебельные крепежи существуют и область их применения?

Мебельные крепежи

Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов. В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.

Мебельный шкант

Этот тип крепления в современной мебельной промышленности редко используется как самостоятельный. Его в основном применяют только для придания жесткости совместно с эксцентриковыми стяжками.

Главная его функция в большинстве случаев построения мебели – препятствование смещению панелей относительно друг друга и придание дополнительной жесткости креплению.

Используется обычно совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Мастера и столярные мастерские, работающие с деревом, используют мебельный шкант как основной крепежный элемент. В таком случае детали мебели соединяют на шканты, которые приклеивают к деталям с помощью клея ПВА. В таком случае совместно с ПВА использование каких-либо иных стяжек уже не имеет смысла.

Винтовая стяжка

Винтовая стяжка состоит из винта и бочонка. Такой комплект используется для крепления торца одной панели к пласти другой. Например, для крепления полки к боковой панели или спинки кровати к царгам.

Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.

Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.

Для установки этого вида крепежа необходимы навыки. Новички могут столкнуться с такой проблемой, как неточное совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так-то просто.

Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения.

Стяжка коническая

Коническая стяжка часто используется для крепления толстых панелей из ДСП (25 мм, 38 мм) и сборки рамочных фасадов на стяжках.

Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей. В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия. Одно – для штока, которое вкручивается в пласт панели. Второе для винта конической стяжки.Недостатком этого вида крепежа является небольшой ход стягивания. При больших нагрузках со временем могут расшататься отверстия под винт штока. Тогда стяжка просто перестанет работать!

Мебельный уголок

Довольно простой вид крепежа. Прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.

Довольно прочный вид крепления. Из недостатков – он виден и выглядит не эстетично. Но это основной вид крепления во встроенной мебели.

Евровинт

Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия – в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом. В кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых, мебель собранную на евровинтах, нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Стяжка эксцентриковая

Один из самых популярных на сегодняшний день видов крепежа. Вся качественная мебель собирается именно на эксцентриковой стяжке (минификс). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается сам эксцентрик, а затем эксцентрик поворотом затягивает шток в себя.

Эксцентриковая стяжка всегда используется вместе с деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг друга.

Мебель, собранную на этой стяжке, можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм. Более распространенным является эксцентрик диаметром 15 мм.

Так как сам эксцентрик виден на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки в случае самопроизвольного поворота эксцентрика.

Чтобы избежать этого некоторые производители фурнитуры предусмотрели зазубрины, направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.

Разновидности эксцентриковых стяжек

Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней – металлическая стяжки, описанные выше. Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.Для горизонтальных деталей (полок) удобней использовать эксцентрики, которые позволяют помещать горизонтальные детали в уже собранный мебельный короб. Принцип действия у них такой же как и у ранее описанной эксцентриковой стяжки.

Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток сверху и не надо для этого разбирать пол-шкафа. В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.

Многократный демонтаж и монтаж мебели на подобный крепеж не приводит к износу соединений.

Мебельные стяжки: Минификсы и Рафиксы против Конфирматов

Переходите сразу в нужные разделы:

Частным клиентам

Мастера считают, что красота в мебельных соединениях лишняя, во всяком случае, это тема на третьем месте после прочности соединения и способа установки. Правда, никто из профессионалов не отрицает лучший вариант, когда мебельная стяжка невидима. Получить такой крепеж можно разными способами: по старинке неразборно-клеевым методом, или с помощью механических стяжек, ( эксцентриковые, угловые, стягиваемые) которые по своей сути работают, « врезаясь» в массив или ЛДСП.

Суть любой стяжки – собрать разрозненные части мебели, не используя клей, за минимум времени с набором « домашних» инструментов. Королева мебельных стяжек – это такая стяжка, которая, помимо прочего позволит собранную мебель не только разобрать, но и соединить повторно. Обычно покупатели про это думают так, — « Мы не собираемся с переездом, нам подобные опции излишни». Тем не менее ( удивительно, правда, как наши планы постоянно рихтует, мы ведь точно знали, что ничего такого не будет?) изо дня в день добротная мебель подвергается порче, либо при разборке, либо при транспортировке. В ответственный момент вы вспоминаете что, стол или шкаф на « одноразовом» крепеже, и вынуждены перемещать его в собранном состоянии, калеча при погрузке/разгрузке/доставке, ведь защитить целостный предмет мебели гораздо сложнее чем отдельную деталь. Совет простой, всегда думайте про запас, загляните к нам, посмотрите для чего в деталях делают присадку и комплектуют несъёмным крепежом и зачем вам нужно обзавестись правильными стяжками.

Минификс ( эксцентрик) полускрытый крепеж, обеспечивающий быстрый монтаж для массива и ЛДСП.

Идеально выдерживает неоднократные циклы сборка/разборка. Актуален для мебели, часто участвующей в переездах, для « событийной» мебели, которую используют кратковременно, а потом разбирают и бережно хранят до следующего раза, и т. п.

На фасаде мебели минификс невидим. Благодаря своим скрытым возможностям этот тип фурнитуры позволяет не нарушать целостность лицевого слоя. Вы обнаружите его только внутри изделия, если загляните в шкаф, под стол и т.д., а если эксцентриковая стяжка произведена Хефеле, то за мгновение она покорит вас ещё и своим изяществом, не говоря о других преимуществах. Впрочем, раз уж речь зашла о плюсах, не будем их скрывать:

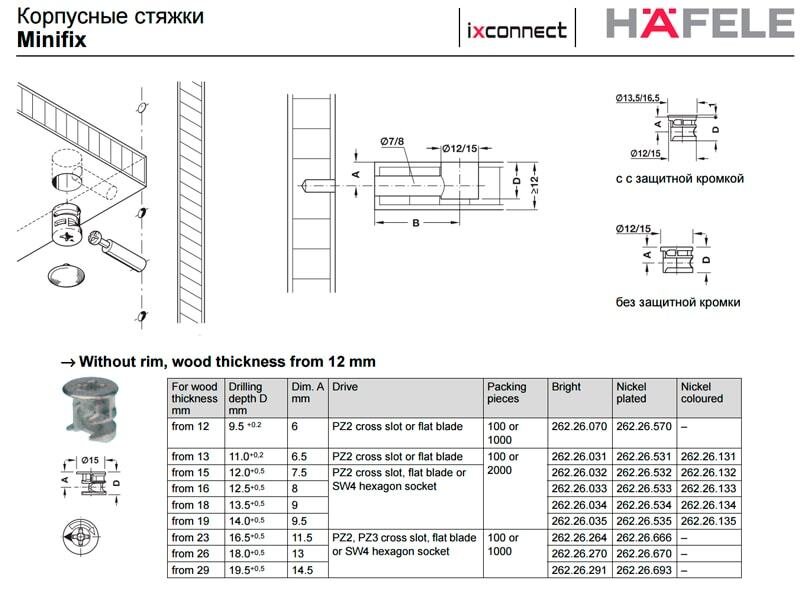

1. У минификсов Хефеле реализован центрический шаровой принцип в затяжке ( болт всегда перемещается равноудаленно по кругу относительно вертикальной оси), что центрует корпус и позволяет обеспечить соединение без потери жёсткости, смещений в сторону деталей, и может использоваться под любым углом ( если используется соединение на ус).

2. На ход затягивания Хефеле выделил 5 мм! Любой профессионал порадуется такой опции, потому что знает, что каждый поворот корпуса менее чем на половину оборота, даст компенсацию допуска ( на размер сверления) от 1 до 0,5 мм, с сохранением зажимного усилия.

3. Теперь не нужно поворачивать корпус на 195 градусов, ( до упора), чтобы получить зажимное усилие, достаточно умеренного натяжения.

4. Все болты и корпусы минификс, дружат друг с другом, отсюда их взаимовыгодное комбинирование.

5. Даже если вы разобрали свою мебель несколько раз, ослабили и затянули корпус, минификсы Хефеле останутся самой надежной корпусной стяжкой из всех известных.

6. Могут стягивать детали толщиной от 12 мм.

Из минусов, можно отметить один — это щепетильность в подготовительной работе. Без присадочного оборудования, которое есть не у всех, в силу своей высокой стоимости ( в Эксперт- комплекте есть, так что может этот пункт вам и не важен)установка минификсов потребует временных и технических усилий. Для ручной установки готовьтесь с высокой точностью сделать разметки для всех трех отверстий, которые к тому же находятся в разных плоскостях, не каждый мастер способен отдать этому кропотливому делу столько стараний. Малейшая оплошность и вы не сможете отрегулировать соединение.

Поскольку стоимость минификсов, сегодня относится к значимой, то все мало-мальски считающие деньги покупатели резонно задаются вопросом, а настолько уж необходимы невидимые стяжки, или в мебельных изделиях есть места, где от изящности эксцентриков можно отказаться? Действительно в мебельных конструкциях масса « нерабочих» мест, ( под нерабочими мы понимаем места, спрятанные от глаза, не на виду) которые могут прекрасно обойтись конфирматной стяжкой. Мощная шурупная стяжка ( евровинт, конфирмат) заменит специфическую установку минификса, и обойдет его в конкурентной борьбе по цене, но не подготовительных деталях.

Обычно, ( сейчас расскажем про ошибки) подготовительной работы никакой и нет вовсе – поставили вместе детали, которые требуют стяжки, сделали в них отверстие сверлом и закрутили конфирмат. Правильная же установка требует присадку деталей по аналогии с минификсами: с точной и кропотливой разметкой, обязательными шкантами, а уж в конце и стягивание.

Количество выбираемых отверстий в этом случае говорит в пользу конфирматов, всё-таки два против трёх это сила, и главное на 30% меньше работы.

Напомним сразу ещё об одной ошибке: многие мебельщики, обычно неопытные, считают, что чем сильнее они затянули винт, и прижали детали вместе, тем надежнее будет конструкция. А это как раз наоборот, сила возникающая в соединении вызовет в ЛДСП постепенную деформацию, разрушение соединений, скручивание и материал « поплывет». Так что всё в меру, затягиваем узловую конструкцию аккуратно, не до хруста, и ориентируемся в работе на главный мебельный алгоритм- соединяемые детали обездвиживаются и притягиваются друг к другу нежно.

Немецкими инженерами Хефеле разработана еще одна мебельная стяжка – Рафикс, которая настолько эстетична в своем исполнении, что прекрасна в любом мебельном изделии без заглушек. В отличие от минификса, этот крепеж, как и конфирмат, обойдется всего двумя отверстиями. Но по своей сути, это эксцентрик ( со всеми его преимуществами), спрятанный в декоративный корпус из пластмассы и шток, поэтому целостность лицевого покрытия мебели обеспечено. Уникальностью стяжки является ее многофункциональность. Помимо того что она соединяет детали изделия, стяжка одновременно может выполнять функцию полкодержателя. Отныне никаких люфтов. Линейку Рафикс снабдили болтами и муфтами для любой программы монтажа.

В завершении, хотелось бы напомнить простые правила, которыми следует руководствоваться при выборе мебельной стяжки:

1. К любой предполагаемой нагрузке, прибавьте 15% запаса

2. Если невидимости фурнитуры избежать не удаётся, сделайте её главным достоинством.

3. Пользуйтесь заглушками, если похвастаться фурнитурой не хватает бюджета.

4. Всегда учитывайте последующую разборку мебели.

Посмотрите, как делают наши стяжки на заводе в Германии!

Кондуктор универсальный мебельный для минификс «Gidmaster» Universal jig for minifix.

Сверление отверстий и установка фурнитуры «

Минификс (эксцентриковая стяжка) предназначен для соединения деталей под прямым углом. Главной особенностью данного вида фурнитуры является то, что минификс позволяет соединять детали без сверления сквозного отверстия с плоской стороны детали. Например, вы решили сделать своими руками компьютерный стол. И, конечно же, вам надо, чтобы крышка стола снаружи выглядела эстетично и красиво. Чтобы не было сквозных отверстий в столешнице, и на ней не блестели «шляпки» от конфирматов. Вот одним из решений данного вопроса может стать установка минификсов в соединении верхней крышки стола с его каркасом.

Как говорилось ранее в наших статьях, мы не особо приветствуем использование минификсов в изготовлении мебели своими руками. Да что там своими руками! Как показывает практика, даже ушлые мебельщики не в восторге от данного вида фурнитуры. Всё дело в том, что «ручная» установка минификсов требует точности и мастерства от сборщика, а также отнимает больше времени, чем, например, установка альтернативного вида фурнитуры, такого как мебельная угловая стяжка.

В наших чертежах мебели минификсы практически отсутствуют. Однако бывают ситуации, когда использование эксцентриковой стяжки является наиболее оптимальным и удачным решением. Поэтому, мы решили, что вам необходимо иметь представление о том, как правильно размечать и сверлить отверстия под минификсы, чтобы впоследствии вам не было «мучительно больно» за неправильно выполненные действия.

Эксцентриковая стяжка мебельная установка, сборка мебели, инструкция

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Содержание

Установка эксцентриковой стяжкиРазметка под эксцентриковую стяжкуПрисадка под эксцентриковую стяжку

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.


Рис.1.

Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Быстрая настройка — точное сверление.

Приобретение кондуктора в интернет-магазине: https://tool.gidmaster.info

Преимущества кондуктора — это подготовка к сверлению за минимально короткое время и возможность широкого применения на профессиональном производстве и для мастеров любителей.

Количество операций:

  1. Сверление минификс 34мм. и 24мм.
  2. Сверление шкант 8мм.
  3. Сверление Rafix (рафикс, VB 35) 20мм.
  4. Сверление Tab 18мм.
  5. Сверление Tofix 25мм.
  6. Сверление под чашку мебельной петли 35мм.
  7. Сверление под конфирмат.
Комплект кондуктора:
  1. верхняя площадка (направляющая) (1шт. )
  2. направляющая горизонтальная (1шт.)
  3. головка (обойма) фрезы (1шт.)
  4. струбцина (1шт.)
  5. ограничители 8мм. (2шт.)
  6. ограничитель 5мм. (1шт.)


Мебельный кондуктор второй серии имеет кардинальные изменения с предыдущей моделью и при небольших размерах получил максимальное количество операций сверления.

В данной модели значительно уменьшен габаритный размер и добавлена струбцина, которая позволяет легко и надежно фиксировать инструмент на заготовке.

Всем мебельным мастерам приходится устанавливать такую крепежную фурнитуру как minifix, rafix, VB 35, tab, а сложность этой операции отнимает много времени на разметку и требует внимательности и точности. С новым инструментом Вы избавитесь от лишних проблем и ускорите процесс работы.

В концепции кондуктора применен совершенно новый принцип сборки, который занимает минимум времени, а также мобильность перенастройки на различные операции.

Главное — это то, что инструмент спроектирован под стандартные координаты сверления мебельной крепежной фурнитуры и не требует никаких дополнительных настроек.

Стандарты сверления мебельной фурнитуры смотреть здесь.

Галерея


Кондуктор мебельный (минификс) схема сборки следующее закрыть


Кондуктор мебельный (минификс) схема сборки следующее закрыть


Universal jig for minifix следующее закрыть


Кондуктор мебельный (минификс) схема сборки следующее закрыть


Universal jig for minifix следующее закрыть


Universal jig for minifix следующее закрыть


Universal jig for minifix следующее закрыть


Universal jig for minifix следующее закрыть

Изготавливается кондуктор на станках с ЧПУ, что обеспечивает высокую точность.

Установка эксцентриковой стяжки

При соединении деталей эксцентриковой стяжкой важно строго соблюдать установочные размеры. Правильная установка стяжки обеспечит точное соединение деталей. Установочные размеры для всех видов эксцентриковых стяжек одинаковые за исключением размеров штока, о которых говорилось ранее.


Рис.2.

Монтаж эксцентриковой стяжки. Схема монтажа и установочные размеры показаны на чертеже. В соединяемых деталях делают необходимые пазы, после чего устанавливают шток и эксцентрик и стягивают детали.

При соединении деталей эксцентриковой стяжкой важно следить за положением штока относительно эксцентрика. Если шток сильно закручен, то эксцентрик нельзя будет повернуть 180 градусов и соединение не закрепится, если шток не докручен, то плотно соединить детали эксцентриковой стяжкой не получится.

Разметка под эксцентриковую стяжку

Перед тем как приступить к изготовлению пазов под эксцентриковую стяжку необходимо сделать разметку. Разметку достаточно легко выполнить вручную с помощью линейки. Для этого удобно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.


Рис.3.

Разметка эксцентриковой стяжки. Разметка может быть выполнена вручную. Если проводить ее аккуратно, то это не скажется на установку эксцентриковой стяжки.

Более удобным и точным способом разметки является применение специального шаблона. Шаблон для эксцентриковой стяжки позволяет точно разметить место установки и не наделать ошибок. Его можно приобрести готовый или сделать своими руками.

Как установить стяжку-минификс? | Советы по ремонту

Ответ:

Для установки минификса понадобится: фреза диаметром 15-16 мм., сверла 7 и 10 мм.В своей режущей части фреза под минификс в точности напоминает фрезу под петли.1. Схема установки минификса.

Схема установки минификса В этом примере будем рассматривать установку установку классического минификса длиной 42 мм., рассчитанного на установку в плиту толщиной 16 мм.

Практически все разнообразие видов минификсов описаны ниже.

  1. Начинаем с того, что в плоскости детали той, которая крепится, сверлом 10 мм. высверливаем несквозное отверстие под пластиковую муфту.

бочонок минификса, муфта пластиковая

Разметку производим, как обычно. 8 мм — середина толщины плиты ЛДСП.

установка муфты минификса

Отверстие под муфту минификса.

бочонок минификса

Каплю клея (ПВА или В3), чтобы муфта установилась прочнее. Хотя эта операция не обязательна. Сам диаметр муфты равен, примерно 10,5 — 10,6 мм. Т.е. она устанавливается в детали итак достаточно прочно.

шток минификса, винт

Муфта вбивается в отверстие заподлицо с поверхностью детали. В неё будет закручиваться шток минификса.

  1. Высверливаем несквозное отверстие под эксцентрик.

расчет под минификсы

Для данного вида минификса размер под эксцентрик от торца примыкания до его центра составляет 34 мм. Для точности последующей сборки остальные размеры на торце и плоскости примыкания должны совпадать согласно предварительного проекта.

Следует отметить, что расстояние в 34 мм. является не универсальным для всех минификсов. Есть минификсы, у которых это расстояние равно 28 или 30 мм. Узнать установочный размер эксцентрика совсем не сложно, можно посмотреть схему или просто померить сам шток линейкой (об этом, в этой статье, см. ниже).

эксцентрик, установить эксцентрик

Глубина отверстия под эксцентрик = 14 мм. Толщина самого эксцентрика (для минификса на 16 мм.) = 13,5 мм. Т.е. эксцентрик должен садится в отверстие заподлицо (чуть ниже плоскости на 0,5 мм)

  1. Отверстие под шток минификса.

Последнее, что надо сделать это в торце сопрягаемой детали просверлить отверстие под шток минификса так, чтобы оно вышло в отверстие эксцентрика.

отверстие под минификс

Отверстие сверлится сверлом диаметром 7 мм. Оно на 0,5 мм шире чем диаметр штока.

крепление на минификсах

сборка на эксцентриках

Минификс установлен.

заглушки минификса

На эксцентрик устанавливается декоративная пластиковая заглушка. Есть также тонкие самоклеющиеся заглушки, наподобие тех, что вешают на шляпки конфирматов, только чуть большего диаметра.

как сделать соединение на минификсах

Сборка-разборка узла соединения на минификсе происходит с помощью обычной плоской отвертки.

Темы к которым относится вопрос: мебель, минификс, стяжка

Шаг 42 — Эксцентриковая стяжка — Рафикс — установка – Сделаем мебель сами

Разберем процесс установки еще одной эксцентриковой стяжки, которую я не приводил в общем обзоре. Это рафикс, от компании Хеттих.

Данная эксцентриковая стяжка более проста в установке, чем минификс, позволяет «одевать» полки на крепеж сверху, что зачастую очень удобна, да и выгляди она аккуратнее минификсов.

Итак, для установки нам потребуется следующий инструмент:

  • Дрель с фрезой Форстнера 20 мм и сверлом 5 мм
  • Разметка: столярный угольник и карандаш.
  • Молоток
  • Отвертка

На фото так же представлено две разновидности рафиксов (в металлическом и пластиковом корпусах), а так же два вида штоков: вворачиваемый и сквозной (второй применяется при необходимости установить две полки с разных сторон, но на одном уровне).

Начнем присадку с самого сложного — с полок. Откладываем от края (заднего) расстояние, например 50 мм и 250 мм (эти размеры мы потом перенесем на вертикальную стойку). От края полки проводим перпендикуляр и откладываем не нем  9,5+/-1 мм. Это будет центр сверления.

Фрезой форстнера сверлим глухие отверстия глубиной 13 мм (обязательно приложите к торцу стяжку — посмотреть, достаточная ли у вас получилась глубина, после установки выдрать и досверлить уже не получится). Ставим стяжку над отверстием, тщательно выравниваем (помним про отсутствие второй попытки) и забиваем молотком или киянкой.

Должно получиться примерно так:

С полкой мы закончили, переходим к второй части стяжки — стойке- в которую мы будем вворачивать штоки.

На уровне центра предполагаемой полки проводим перпендикуляр. На нем от задней части откладываем те же расстояния, что и на полке (50 и 250 мм).

Рассверливаем их 5 мм-ым сверлом — слепые отверстия глубиной 8 мм (или 11 — в зависимости от вида вворачиваемого штока). Или же сквозные (при монтаже сквозных штоков). На фото сверло с ограничителем из пластикового дюбеля.

Закручиваем штоки в полученные отверстия.

Совмещаем полку со стойкой, заводим штоки в пазы эксцентриков и заворачиваем последние. Полка при этом плотно притягивается по месту.

Sablon Minifix & Shelving & Dowel Connection Jig Set 3/4 ”(18-19 мм) панели

Основные характеристики продукта

  • Запатентованное приспособление Minifix используется на древесине и панелях толщиной 18-19 мм (3/4 дюйма) (также см. Наш новый шаблон S190-12 для 3/4 дюйма (18-19 мм) и 5 ​​мм). / 8 дюймов (15-16 мм) дерево и панели).
  • Просверливает 15-миллиметровые минификсирующие (кулачковые) отверстия с помощью регулируемых самоцентрирующихся сверл.
  • Просверливает отверстия под болт, вставку и дюбель minifix 8-10 мм с регулируемыми сверлами.
  • Просверливает 5мм отверстия под стеллажи евростандарт 32мм.
  • В комплекте имеется соединительное приспособление для просверливания отверстий для отдельных деталей в средней части панелей.

Описание продукта

Minifix на сегодняшний день является наиболее важным и улучшенным соединителем в мебельной промышленности. Вот некоторые преимущества: требуется только дрель, чтобы проделать отверстия для корпуса кулачкового соединителя, и отвертку или шестигранный ключ для сборки деталей. Это делает столярные изделия двусторонними, что необходимо при изготовлении мебели и краснодеревщика.Его можно легко разобрать и собрать для создания модульных стеновых блоков, временных дисплеев, сезонной садовой мебели или для сборки проекта за пределами вашего магазина или во время переезда. Не нужны монтажные зажимы для тех дюбелей и бисквитных соединений, которые вам больше не нужны. Не тратьте время на ожидание, пока клей высохнет. Нанесение морилки и отделки на отдельные части вместо нанесения морилки и отделки на готовые шкафы. Завершение работы над более крупными деталями означает, что вам понадобится больше рабочего места или хранилища.Возможность изготавливать шкафы и мебель нестандартного размера в соответствии с существующим пространством.

В комплект входит

  • 1 основное зажимное приспособление, соединяющее стандартное расстояние 37 мм от края панелей
  • 1 приспособление для средней части панелей
  • 1 приспособление для установки штифтов в Системе 32
  • 2 самоцентрирующихся регулируемых отверстия сверла 3 мм и 15 мм
  • 4 сверла 5-8-8-10 мм
  • 2 стопорных кольца для сверл 8-10 мм
  • 2 установочных штифта полки
Щелкните ссылку правой кнопкой мыши и выберите «Сохранить ссылку как». Набор минификсов из пвх и железа

Kynex, размер: 6 * 40, название модели / номер: Mfp, Rs 3.

75 / к.

О компании

Год основания 1993

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Оптовый торговец

Количество сотрудников До 10 человек

Участник IndiaMART с июня 2015 года

GST07ABBPS7418J1ZD

Основанная в 1993 , Мы, Kay Pee Enterprises, являемся известным оптовым торговцем и импортером высококачественных продуктов серии для кухни, продуктов серии для офиса и дома, продуктов серии гаек и болтов, продуктов серии шкафов, шкафа Петли, алюминиевый профиль, изделия серии для стеклянной фурнитуры и многое другое.Они производятся на современных объектах инфраструктуры нашего поставщика с использованием сырья высшего качества в соответствии с промышленными стандартами качества. Они хорошо известны своей превосходной коррозионной стойкостью, более длительным сроком службы и более высокой износостойкостью. Они доступны клиентам в различных формах, размерах и технических характеристиках согласно их требованиям по экономичным ценам. Они используются в широком спектре приложений из-за своей универсальности. Мы также предлагаем различные другие продукты, такие как плинтус , бочкообразный болт и гидравлический подъемник станины. Они изготовлены с использованием проверенных качественных компонентов и отличаются исключительной прочностью и долговечностью. Наша продукция проходит строгую проверку качества под руководством опытных аудиторов для обеспечения безупречного качества. Своевременная доставка продуктов помогла нам стать предпочтительной фирмой для наших клиентов.

Видео компании

Данные об импорте и цена минификса в соответствии с кодом HS 73181190

КГ
Дата Код HS Описание Страна происхождения Порт разгрузки Единица Количество Стоимость (INR) За единицу (INR) )
Октябрь 17 2016 73181190 ВИНТ MINIFIX № 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNF РЕЗЬБА С ХВОСТОВИКОМ, НЕЗАКРЕПЛЕННЫЙ, С ЦИНКОВЫМ ПОКРЫТИЕМ MFSM6 РАЗМЕР: EB-28 (540000 шт. ) Тайвань Нхава Шевское море
Октябрь 17 2016 73181190 ВИНТ MINIFIX # 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNF РЕЗЬБА С ХВОСТОВИКОМ, НЕЗАКРЕПЛЕННЫЙ, С ЦИНКОВЫМ ПОКРЫТИЕМ MFSM6 РАЗМЕР: EB-28 (72500 шт.) Тайвань Нхава Шева Море
Октябрь 17 2016 73181190 ВИНТ MINIFIX # 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNC РЕЗЬБА С РАСПРЕДЕЛИТЕЛЕМ, НЕЗАКРЕПЛЕННЫЙ, ОЦИНКОВАННЫЙ MFESM6 РАЗМЕР: EB-38 (2802 ШТ.) Тайвань Нхава 1555
Октябрь 17 2016 73181190 ВИНТ MINIFIX № 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNC РЕЗЬБА С РАСПРЕДЕЛИТЕЛЕМ, НЕЗАКРЕПЛЕННЫЙ, ОЦИНКОВАННЫЙ MFESM6 РАЗМЕР: EB-38 (68000 ШТ. ) Тайвань Нхава Шевское море
Октябрь 17 2016 73181190 ВИНТ MINIFIX № 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNC РЕЗЬБА С РАСПРЕДЕЛИТЕЛЕМ, НЕЗАКРЕПЛЕННЫЙ, ОЦИНКОВАННЫЙ MFESM6 РАЗМЕР: EB-38 (864000 ШТ.) Тайвань Нхава Шевское море
Октябрь 17 2016 73181190 ВИНТ MINIFIX № 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNF РЕЗЬБЫ С ХВОСТОВИКОМ, НЕЗАКРЕПЛЕННЫЙ, С ЦИНКОВЫМ ПОКРЫТИЕМ MFSM6 РАЗМЕР: EB-28 (1060 ШТ. ) Тайвань Нхава Шевское море
Авг 18 2016 73181190 ВИНТ MINIFIX # 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNC РЕЗЬБА С РАСПРЕДЕЛИТЕЛЕМ, НЕЗАКРЕПЛЕННОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-38 — MFESM6 (1224 ШТ.)
Авг 18 2016 73181190 ВИНТ MINIFIX # 2 СПЕЦИАЛЬНАЯ ГОЛОВКА POZI UNF РЕЗЬБА С ХВОСТОВИКОМ, НЕЗАКРЕПЛЕННОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-28 (180000 ШТ.) Тайвань Нхава Шевское море 1,696
Авг 18 2016 73181190 ВИНТ MINIFIX № 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNF РЕЗЬБА С ХВОСТОВИКОМ, НЕЗАКРЕПЛЕННОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-28 — MFSM6 (17500 ШТ. ) Тайвань Нхава Шевское море
Авг 18 2016 73181190 ВИНТ MINIFIX № 2 СПЕЦИАЛЬНАЯ ГОЛОВКА POZI UNF РЕЗЬБА С ХВОСТОВИКОМ, НЕЗАКРЕПЛЕННОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-28 — MFSM6 (849 ШТ.) Тайвань Нхава Шевское море
Авг 18 2016 73181190 ВИНТ MINIFIX # 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNC РЕЗЬБА С РАСПРЕДЕЛИТЕЛЕМ, НЕЗАКРЕПЛЕННОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-38 — MFESM6 (4000 шт.) Тайвань 3,5003 Нхава Шевское море
Авг 18 2016 73181190 ВИНТ MINIFIX № 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNC РЕЗЬБА С РАСПРЕДЕЛИТЕЛЕМ, НЕЗАКРЕПЛЕННОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-38 — MFESM6 (864000 ШТ. ) Тайвань Нхава Шевское море КГ
Может 09 2016 73181190 ВИНТ MINIFIX № 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNC РЕЗЬБА С РАСПРЕДЕЛИТЕЛЕМ, НЕЗАКРЕПЛЕННОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-38 MFESM6 (576000 ШТ.) Тайвань 15104
Может 09 2016 73181190 ВИНТ MINIFIX # 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNC РЕЗЬБА С РАСПРЕДЕЛИТЕЛЕМ, НЕЗАКРЕПЛЕННОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-38 MFESM6 (132000 ШТ.) Тайвань Нхава Шевское море
Может 09 2016 73181190 ВИНТ MINIFIX # 2 СПЕЦИАЛЬНАЯ ГОЛОВКА POZI UNF РЕЗЬБА С ХВОСТОВИКОМ, НЕЗАКРЕПЛЕННОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-28 MFSM6 (180000 ШТ. ) Тайвань Нхава Шевское море,4103104,4103104
Может 09 2016 73181190 ВИНТ MINIFIX № 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNC РЕЗЬБА С РАСПРЕДЕЛИТЕЛЕМ, НЕЗАКРЕПЛЕННОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-38 MFESM6 (3880 ШТ.) Тайвань Нхава Шевское море
Может 09 2016 73181190 ВИНТ MINIFIX № 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNF РЕЗЬБА С ХВОСТОВИКОМ, НЕЗАКРЕПЛЕННОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-28 MFSM6 (5000 шт.) Тайвань Нхава Шевское море
Ноя 07 2015 73181190 ВИНТ MINIFIX # 2 СПЕЦИАЛЬНАЯ ГОЛОВКА POZI UNF РЕЗЬБА С ХВОСТОВИКОМ, НЕЗАКРЫТОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-28 (

0 шт.

)		 Тайвань Нхава Шевское море кг
Ноя 07 2015 73181190 ВИНТ MINIFIX # 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNC РЕЗЬБА С РАСПРЕДЕЛИТЕЛЕМ, НЕЗАКРЫТОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-38 (100000 ШТ.) Тайвань Нхава Шевское море кг.
Ноя 07 2015 73181190 ВИНТ MINIFIX № 2 POZI СПЕЦИАЛЬНАЯ ГОЛОВКА UNC РЕЗЬБА С РАСПРЕДЕЛИТЕЛЕМ, НЕЗАКРЫТОЕ ЦИНКОВОЕ ПОКРЫТИЕ РАЗМЕР: EB-38 (288000 шт.) Тайвань Нхава Шевское море 27103

Китай Minifix Cam Counting Packing Machine Производители и поставщики — Заводская цена Minifix Cam Counting Packing Machine

Счетная машина Minifix Cam 1） применение: Название упаковочного материала: болты кулачка мебели Материал: углеродистая сталь Поверхность: синий цинк, желтый цинк, никель Использование: для полки шкафа, двери, стола Характеристики машины: автоматическое расположение, автоматический подсчет, автоматическая герметизация упаковки . …

Подробная информация о счетно-упаковочной машине Minifix Cam

Введение в продукт

Счетная машина Minifix Cam

1） приложение:

  • Название упаковочного материала: болты для мебельных кулачков

  • Материал: углеродистая сталь

  • Отделка: синий цинк, желтый цинк, никель

    • Использование

  • для полки шкафа, двери, стола

  • Характеристики машины: автоматическое расположение, автоматический подсчет, автоматическое запечатывание упаковки.

  • Универсальность упаковки: Универсальный эксцентриковый кулачок Minifix различных размеров.

  • Эта машина применима для упаковки отдельных предметов и смешанных 2-3 видов упаковки предметов, легко работает с системой управления ПЛК. Надежная герметизация, гладкая и элегантная форма пакета, высокая эффективность и долговечность являются предпочтительными элементами.Автоматический заказ, подсчет, упаковка и печать могут также предложить. Оснащен вытяжным устройством, принтером, этикетировочной машиной, передаточным конвейером и устройством проверки веса, что делает его лучше.К нему применима промышленность, связанная с мебелью, крепежом, игрушками, электрооборудованием, канцелярскими принадлежностями, трубами, транспортными средствами и т. Д.

2） Настройка описания
Дорогие друзья:

  • Все наши онлайн-предложения только для справки. Так как все технические требования разные. Пожалуйста, свяжитесь с нами для получения предложения с размером, станцией, количеством материала.

  • наша компания в основном занимается нестандартным упаковочным оборудованием, вы видите некоторые образцы и фотографии упаковки для справки.

  • Мы стараемся удовлетворить производственные требования в соответствии с различными требованиями к упаковке.

  • На все машины гарантия один год, есть в наличии! Прямые продажи с фабрики, будьте уверены, что покупаете.

3） Основной технический параметр

1） Технические характеристики

  • Приспособлен к образцам шнеков виброплиты, линейной вибрации и сложному устройству контроля подсчета, чтобы гарантировать точность каждого мешка.

  • Упаковка значков упаковочные материалы, усовершенствованное ступенчатое управление машиной, с использованием цветового трекера можно получить идеальный дизайн значков.

  • Система управления SCM, автоматическая остановка при неисправностях, самотревога, самодиагностика, безопасная и простая в использовании.

  • Автоматическое отображение количества пакетов, статистику можно легко обработать на машине,

  • Измерение одной пластины одного винта, если вам нужно упаковать различные спецификации одновременно необходимость множественный вибрационный диск, поддерживающий использование.

2) подробное описание машины

Реальный образец компонента

3) образец упаковки

3) Ссылка на видео

000

000

000

000

000

9000

Наши услуги:

Предпродажная подготовка: мы предоставляем профессиональные консультации, программируем и разрабатываем все решения для упаковочных машин.

При покупке: строгая система управления продажами и контроля, чтобы предоставить клиентам лучшие решения по рентабельности

Послепродажное обслуживание: гарантия на один год, длительное обслуживание, быстрое реагирование, обучение эксплуатации.

Hot Tags: упаковочная машина minifix cam, Китай, производители, поставщики, завод, цена
