Метчик M или метчик для метрической резьбы основного шага M

Метчики для нарезания резьбы (STAMO)

Метрический  метчик – это устройство для нарезания внутренней метрической резьбы основного шаг в сквозных и глухих отверстиях. В спецификациях такие метчики фигурируют с буквенным обозначением «M» и числом после него.

Метчики M измеряются в миллиметрах (в отличие от дюймовых, размер которых записывается в дюймах). Соответственно маркировка «Метчик M8» говорит о том, что размер резьбы, то есть ее диаметр, будет составлять 8 мм.

Метрические метчики имеют размер угла резьбы в профиль, равный 60°.

Заголовок Тип резьбы, d1 Диаметр хвостовика, d2 h9 (мм) Длина режущей части, L2 (мм) Шаг резьбы, P (мм) Глубина резьбы Диаметр отверстия (мм)
Класс точности
Тип отверстия
ST171043 M 16 12. 00 28.00 2.00 3,5xD 14.00 6hx Глухое
ST171042 M 14 11.00 28.00 2.00 3,5xD 12.00 6hx Глухое
ST171041 M 12 9. 00 25.00 1.75 3,5xD 10.30 6hx Глухое
ST171040 M 16 12.00 28.00 2.00 3,5xD 14.00 6hx Глухое
ST171039 M 14 11.
00
28.00 2.00 3,5xD 12.00 6hx Глухое
ST171038 M 12 9.00 25.00 1.75
3,5xD
10.30 6hx Глухое
ST171037 M 10 10. 00 20.00 1.50 3,5xD 8.50 6hx Глухое
ST171036 M 8 8.00 18.00 1.25 3,5xD 6.80 6hx Глухое
ST171035 M 6 6. 00 16.00 1.00 3,5xD 5.00 6hx Глухое
ST171034 M 5 6.00 13.00 0.80 3,5xD 4.20 6hx Глухое
ST171033 M 4 4. 50 13.00 0.70 3,5xD 3.30 6hx Глухое
ST171032 M 3 3.50 10.00 0.50 3,5xD 2.50 6hx Глухое
ST171031 M 10 10. 00
20.00
1.50 3,5xD 8.50 6hx Глухое
ST171030 M 8 8.00 18.00 1.25 3,5xD 6.80 6hx Глухое
ST171029 M 6 6. 00 16.00 1.00 3,5xD 5.00 6hx Глухое
ST171028 M 5 6.00 13.00 0.80 3,5xD 4.20 6hx Глухое
ST171027 M 4 4. 50 13.00 0.70 3,5xD 3.30 6hx Глухое
ST171026 M 3 3.50 10.00 0.50 3,5xD 2.50 6hx Глухое
ST171025 M 24 18. 00 30.00 3.00 3,5xD 21.00 6hx Глухое
ST171024 M 22 18.00 25.00 2.50 3,5xD 19.50 6hx Глухое
ST171023 M 20 16. 00 25.00 2.50 3,5xD 17.50 6hx Глухое
ST171022 M 18 14.00 25.00 2.50 3,5xD 15.50 6hx Глухое
ST171021 M 16 12. 00 20.00 2.00 3,5xD 14.00 6hx Глухое
ST171020 M 14 11.00 20.00 2.00 3,5xD 12.00 6hx Глухое
ST171019 M 12 9. 00 18.00 1.75 3,5xD 10.30 6hx Глухое
ST171018 M 24 18.00 30.00 3.00 3,5xD 21.00 6hx Глухое
ST171017 M 22 18. 00 25.00 2.50 3,5xD 19.50 6hx Глухое
ST171016 M 20 16.00 25.00 2.50 3,5xD 17.50 6hx Глухое
ST171015 M 18 14. 00 25.00 2.50 3,5xD 15.50 6hx Глухое
ST171014 M 16 12.00 20.00 2.00 3,5xD 14.00 6hx Глухое
ST171013 M 14 11. 00 20.00 2.00 3,5xD 12.00 6hx Глухое
ST171012 M 12 9.00 18.00 1.75 3,5xD 10.30 6hx Глухое
ST171011 M 10 10. 00 15.00 1.50 3,5xD 8.50 6hx Глухое
ST171010 M 8 8.00 13.00 1.25 3,5xD 6.80 6hx Глухое
ST171009 M 6 6. 00 10.00 1.00 3,5xD 5.00 6hx Глухое
ST171008 M 5 6.00 8.00 0.80 3,5xD 4.20 6hx Глухое
ST171007 M 4 4. 50 7.00 0.70 3,5xD 3.30 6hx Глухое
ST171006 M 3 3.50 5.00 0.50 3,5xD 2.50 6hx Глухое
ST171005 M 10 10. 00 15.00 1.50 3,5xD 8.50 6hx Глухое
ST171004 M 8 8.00 13.00 1.25 3,5xD 6.80 6hx Глухое
ST171003 M 6 6. 00 10.00 1.00 3,5xD 5.00 6hx Глухое
ST171002 M 5 6.00 8.00 0.80 3,5xD 4.20 6hx Глухое
ST171001 M 4 4. 50 7.00 0.70 3,5xD 3.30 6hx Глухое
ST171000 M 3 3.50 5.00 0.50 3,5xD 2.50 6hx Глухое
ST115023 M 16 12. 00 28.00 2.00 2,5xD 14.00 6hx Комбинированное
ST115022 M 14 11.00 28.00 2.00 2,5xD 12.00 6hx Комбинированное
ST115021 M 12 9. 00 25.00 1.75 2,5xD 10.30 6hx Комбинированное
ST115020 M 16 12.00 28.00 2.00 2,5xD 14.00 6hx Комбинированное
ST115019 M 14 11. 00 28.00 2.00 2,5xD 12.00 6hx Комбинированное
ST115018 M 12 9.00 25.00 1.75 2,5xD 10.30 6hx Комбинированное

Страницы

Шаг резьбы

Шаг резьбы метчиков M – это расстояние между двумя соседними вершинами углов резьбы в профиль. Шаг резьбы может быть мелким или крупным, но каждому размеру метчика соответствует только один основной шаг. Чем больше диаметр резьбы, тем больше ее шаг.

Помимо основного шага, метчики M имеют и дополнительные шаги, которые всегда меньше основного. То есть метчик M10 с основным шагом резьбы 1,5 возможен в вариациях с шагом 1 и даже 0,75.



Метрические метчики от НПО СТАМО

Стандартные размеры резьб начинаются с двух миллиметров, однако СТАМО выпускает метчики под заказ с диаметром резьбы от 1,2 до 160 мм. Накопленный производственный опыт позволяет выполнять заказы по техническому заданию или чертежам заказчика  с нестандартными параметрами. Также возможно нанесение особого покрытия на изделия, представленные в каталоге, и на метчики M, созданные под заказ. Таблица соответствия диаметра и шага резьбы метчиков M:

Диаметр резьбы

Шаг резьбы

M2

0. 45

M3

0.5

M4

0.7

M5

0.8

M6

1

M7

1

M8

1.25

M9

1.25

M10

1.5

M11

1.5

M12

1.75

M14

2

M16

2

M18

2. 5

M20

2.5

M22

2.5

M24

3

M27

3

M30

3.5

M33

3.5

M36

4





Особенности применения метчиков для нарезания резьбы

Резьба – универсальное изобретение человека. С ее помощью нам удается соединять различные детали, собирать целые механизмы и в то же время оставлять их в разборном виде, пригодными к оперативному ремонту или модифицированию.

Резьбовые соединения считаются одними из самых надежных и практичных. При этом их можно использовать как на полых, так и на цельных элементах, с применением дополнительных муфт и даже специальных переходников.



Обычно нарезание резьбы производится на производстве. Этот процесс требует наличия определенного оборудования и связан с некоторыми физическими воздействиями. Поэтому стоит подробно ознакомиться с ним. Методика создания В настоящее время существует просто огромное количество способов изготовления резьбы. Некоторые из них предполагают, что данное соединение будет выполнено в процессе самого создания детали. Обычно это литье, катание, тиснение и даже штамповка. Другие методики основаны на том, что технология нарезания резьбы выполняется уже по готовой продукции. Для этого могут быть использованы токарные и пескоструйные станки, фрезерная обработка и даже гальваника.

Часто перед человеком встает необходимость выполнить резьбу на том или ином предмете. Это может быть что угодно, от мелкой гайки, до трубы для отопления.

Для выполнения работ по нарезке резьбы используют метчики. Однако вас наверняка заинтересует вопрос, как нарезать резьбу метчиком и сделать это правильно, а также какой метчик лучше использовать?



Назначение инструмента

Для начала разберемся с тем, что же собой представляет нарезка резьбы. Ведь этот процесс только кажется очень простым и легким. На самом деле необходимо приложить определенные усилия, чтобы в итоге получить качественный результат.

Особенно трудоемким считается вариант, когда резьбу выполняют вручную, так как от человека тут требуется не только точность в измерениях, но и приложение реальных физических усилий.

Итак, процесс создания резьбы на трубе или любом другом подходящем предмете, по сути, являет собой обработку металла вращательными движениями с помощью специальных инструментов

Металл, каким бы прочным он ни являлся, все же поддается даже ручной обработке. В особенности если на него воздействуют инструментами из более крепких сплавов.

Таким инструментом и является метчик. Метчики используют для того, чтобы создавать внутреннюю резьбу в различного рода отверстиях. Если же нужно сделать наружную насечку, то применяется нарезание резьбы плашкой.



Метчик имеет продолговатую, иногда конусообразную или срезанную форму. На его краях находятся фигурные резцы с проемами. Их количество, форма и угол наклона зависит от типа инструмента. Например, если рассматривается метчик для трубной резьбы по цветным металлам, то он будет иметь более широкий профиль и небольшой наклон. Хотя и тут все зависит от конкретной модели.

Метчики бывают двух типов: для сквозных отверстий и для глухих отверстий. Для нарезки сквозных отверстий употребляются цилиндрические и конические метчики, а для нарезки глухих отверстий только цилиндрические. Метчики разделяются на ручные и машинные. У ручных метчиков заборный конус длиннее, чем у машинных. Цилиндрические метчики для нарезки резьбы в глухих отверстиях делаются с небольшим заборным конусом



Принцип работы

Резцы метчик имеет только на одной из сторон. Это его рабочая сторона. На другой же располагается так называемый фиксатор. Часть, что отвечает за установку инструмента.

Например, простейший инструмент для трубной резьбы может иметь обычные квадратные грани на тыльной стороне. Подобная форма упрощает фиксацию насадки любыми инструментами, вплоть до обычного ключа. Более продвинутые модели продаются в комплекте с вращательными ручками. Здесь уже метчик является своего рода насадкой для специального ключа с большим плечом приложения усилий. Таким образом, работа сильно упрощается, человеку приходится прикладывать меньше сил, а процесс нарезки резьбы становится эффективнее.

Если в качестве рабочего инструмента применяется станок, то обратная часть метчика будет выполнена в форме, что подходит для крепления в патрон конкретного промышленного оборудования.

Метчик вставляется внутрь необработанного отверстия рабочей стороной и проворачивается определенное количество раз. Количество оборотов четко нормируется.

Например, если используется обычные модели для трубной резьбы, то хватает порядка 2-3 минут вращения в интенсивном темпе, чтобы подготовить качественную и надежную резьбу. Однако более дорогие инструменты помогут вам завершить работу быстрее.

Во время вращения метчик постепенно срезает металлическую стружку и удаляет ее из отверстия. Каждый оборот понемногу продвигает его внутрь, пока вы не определите нужные размеры на трубе или гайке.

С одного прохода метчиком создать качественную резьбу вам вряд ли удастся. Для нормального результата понадобится сделать несколько проходов. И правильно будет применять для этого специализированные разновидности метчиков.



Типы и размеры

Метчиков на современном рынке хватает с лихвой. В работе можно применить огромное количество самых разнообразных вариаций.

Однако правильно будет в первую очередь обратить внимание на их деление по рабочему признаку.

Так метчики бывают:

• Черновые;

• Чистовые.

Черновой метчик – это инструмент, что применяется при первичной обработке трубы. То есть выполняет проход по полностью гладкой поверхности. Он грубее и прочнее чистового варианта, стоит немного дороже и работать с ним сложнее.

Черновой инструмент просто прорезает канавки определенных размеров, которые потом необходимо будет доработать. Если нарезку предполагают вести вручную, то без него просто не обойтись.

Второй представленный вид – насадки для выполнения чистовой резьбы. Они предназначаются для прохода по уже нарезанной черновой резьбе.

Старайтесь всегда пользоваться и черновым и чистовым инструментом. Экономить на метчиках, применяя что-то одно – дурная практика. Черновой метчик не даст вам возможности выполнить работу достаточно качественно, так как готовая резьба будет нуждаться в основательной доработке.

Использование же исключительно чистового метчика приведет к его скорейшему выходу из строя. Резцы просто затупятся из-за чрезмерных нагрузок.

Это касается практически всех инструментов такого типа. Не имеет значения, подразумеваете вы метчик для трубной резьбы, или промышленный гаечный образец. Редкие исключения составляют только модели, что выполняют функции насадки на станок. Но в быту они практически не встречаются.

По типу резьбы метчики делят на:

• Левосторонние;

• Правосторонние.

Большинство метчиков нарезают правостороннюю резьбу. Это своеобразный стандарт. Вот почему если вы выбираете модель для трубной резьбы, то рекомендуется покупать именно правосторонний метчик.



Известные разновидности

Также обратим внимание на виды метчиков в зависимости от рабочего направления. Встречается метчик:

• Для трубной резьбы;

• Гаечный;

• Метрический;

• Машинный.

Первый образец – самый распространенный. И неудивительно, ведь именно его применяют, когда необходимо выполнение трубной резьбы, в том числе и для бытовых целей.

Любое резьбовое соединение в сантехнике выполняется метчиками для трубной обработки. Конечно, если вас интересует именно внутренняя резьба, в противном случае задействуют инструменты для формирования наружной резьбы – плашки.

Такой метчик формирует резьбу с увеличенным шагом и представлен в самом большом количестве разновидностей. На рынке встречаются решения в любом ценовом диапазоне.

Гаечный образец, как уже понятно из названия, нарезает резьбу на гайках, рабочих шайбах, зажимах и других подобных деталях.

Метрический применяется для нарезки резьбы с уплощенным срезом. Этот вид встречается преимущественно в промышленности или капитальном строительстве.

Машинный метчик подразумевает использование в качестве насадки для станка. У него улучшенная уникальная геометрия, более надежный сплав и множество других уникальных особенностей.



Нарезание резьбы метчиком.

 Нарезание резьбы производится следующим образом. Изделие закрепляется в тисках. В отверстие вводят конец чернового метчика,смазанный маслом. Затем берут обеими руками вороток и при слабом нажиме вращают его по часовой стрелке. Когда метчик врежется в металл и начнет резать, нажим ослабляют и делают один оборот вперед и пол-оборота назад, что вызывает дробление стружки. При установке метчика в нарезаемое отверстие ось метчика должна совпадать с осью нарезаемого отверстия. Необходимо следить, чтобы при вращении метчик не перекашивался.

Таким способом нарезают и вторым, а затем и третьим чистовыми метчиками. По окончании нарезки размер отверстия проверяют резьбовым калибром. Метчики для газовых труб делаются комплектами из двух штук: первый черновой и второй — отделочный.

Рекомендации специалистов Обычно диаметр отверстия для нарезания резьбы соответствует ее наружным граням. Однако при ручном изготовлении будет очень трудно делать первый проход и даже зацепиться за край металла. Поэтому некоторые мастера предпочитают снимать небольшую фаску на краю отверстия, которая значительно облегчает данный момент. Все детали, на которых необходимо делать подобные типы соединений нужно закрепить неподвижно. Поэтому лучше всего использовать тиски, надежно зафиксированные на поверхности верстака. Дело в том, что подобная работа предполагает воздействие довольно больших нагрузок, а смещение при этом недопустимо. Не стоит для подобной работы брать масло, бывшее в употреблении. В нем могут содержаться мелкие частицы металла, способные повредить нить резьбы при попадании на режущую часть. Лучше всего для таких целей подойдет вещество с небольшой вязкостью. Если существует возможность, то данную операцию лучше всего произвести на специальном оборудовании. Именно поэтому многие сантехники или слесари предпочитают разобрать нужный элемент и отнести его в цех, где имеются необходимые агрегаты. Порой это экономит массу времени и сил, не считая износа ручного инструмента, который стоит довольно дорого.



Вывод

Учитывая огромное разнообразие типов подобных соединений, следует детально изучить именно те из них, которые встречаются чаще всего или те, с которыми придется работать. Также необходимо ознакомиться с маркировкой и уметь распознавать тот или иной вид инструмента. В итоге можно прийти к выводу, что приобретать все виды и типы таких инструментов с учетом всех диаметров просто глупо и расточительно. Даже на некоторых производствах закупают только определенные метчики и плашки, созданные под те типы резьбы, которые применяются в технологическом процессе.



В компании «Мир ISO» можно выбрать необходимый вид и купить метчик для конкретных задач. А наши инженеры обеспечивают техническую поддержку и бесперебойное функционирование оборудования. Работаем с предзаказами, осуществляем оптимальный подбор в соответствии с бюджетом и техническим заданием заказчика. Чтобы купить инструмент в интернет магазине «Мир ISO» — достаточно выбрать необходимый товар в каталоге http://www. miriso.ru/katalog_.html, отправить онлайн-заявку  http://www.miriso.ru/sdelat_zakaz.html  или позвонить по телефону + 7 (8482) 999-111.

Метчики с унифицированной мелкой резьбой

Метчики представляют инструменты, помогающие формировать профиль резьбы в разных отверстиях.
Состоят из рабочего отдела, хвостовика и шейки. Рабочий отдел используют для выполнения механического реза, делится на заборную часть и зубья (режущие и калибрующие). Хвостовики метчиков нужны для фиксации на станках, их устанавливают в резьбонарезные патроны.
При проведении слесарных работ хвостовик фиксируется в воротке или метчикодержателе. Подразделяются метчики на виды:
конические;
цилиндрические;
ручные;
дюймовые;
метрические и так далее.

Метчики с унифицированной мелкой резьбой


Метчики с унифицированной мелкой резьбой изготавливают в соответствии с американским стандартом UNF.
При выполнении дюймовой цилиндрической резьбы ее угол при вершине составит 60 градусов. Витки этой резьбы отлично выдерживают повышенную нагрузку на разрыв, поскольку глубина резьбы меньше, а площадь контакта шире. Удобна резьба с мелким шагом для настроечных винтов.
Материал метчика выбирают в зависимости от того, что предстоит обрабатывать. Для изготовления продукции может применяться быстрорежущая сталь или сплавы твердых металлов, прошедшие термообработку. Применять инструмент можно на станках сверлильных, токарных, фрезерных.





Метчики с унифицированной резьбой, представленные в нашем каталоге, имеются в наличии на складе. Клиент может оформить заказ на необходимый объем продукции. Инструменты могут быть изготовлены в срок от 10 до 15 рабочих дней. Мы уверены в отличном качестве нашей продукции, поэтому предоставляем на нее гарантию.




Схема работы




Для заказа продукции обратитесь к нашим специалистам, используя номера контактных телефонов, указанные в соответствующем разделе сайта, или оформите заявку при помощи специальной формы. Выяснить актуальную стоимость товара и наличие интересующего вида продукции можно также у менеджера нашей компании.



Выберите нужные метчики в каталоге

Метчики

              Метчик – инструмент для формирования профиля резьбы в отверстии. Метчики имеют рабочую часть, шейку и хвостовик. Рабочая часть метчика предназначена для механической обработки резанием и состоит из заборной части, режущих зубьев и калибрующих зубьев. Хвостовик инструмента  предназначен для закрепления инструмента на станках в специальные резьбонарезные патроны, либо при слесарных работах квадратный хвостовик метчика устанавливается в метчикодержатель или вороток.

рис. 1 – метчики с винтовой канавкой для глухих отверстий

рис. 2 — метчикодержатель



Виды метчиков

Метчики подразделяются по типу выполняемых работ



Ручные метчики

Машинные метчики

                 Ручные метчики используются комплектом из 2-3 штук. На каждом метчике имеется маркировка №1,2,3. Метчики №1 имеет большую длину заборной части и заниженный размер по среднему диаметру резьбы, его еще называют черновым метчиком. Метчик №2 или №3 имеет меньшую длину заборного конуса (примерно = 2-3 шага резьбы), это позволяет обрабатывать глухие отверстия максимально близко ко дну отверстия, а также он имеет окончательный профиль резьбы, такие метчики называют чистовыми.



Метчики изготавливают по разным стандартам



Российские стандарты

Машинно-ручные метчики для метрической, дюймовой, трубной резьбы — ГОСТ 3266-81.

рис. 3 – метчик с усиленным хвостовиком

             Усиленный хвостовик повышает жесткость инструмента и как следствие стойкость. Применяется на резьбах до М10 (включительно) основной шаг.

рис. 4 – метчик с шейкой

           Применяются при нарезании неглубоких резьбовых отверстий. Являются более дешевой альтернативой метчиков с проходным хвостовиком изготовленных по DIN.

рис. 5 – метчик с проходным хвостовиком

             Проходной хвостовик позволяет нарезать резьбу длиннее, чем режущая часть метчика.



Машинные метчики для метрической резьбы – ГОСТ 8859-74.

рис. 6 – метчик машинный



Гаечные метчики для метрической резьбы – ГОСТ 1604-71

рис. 7 – метчик гаечный



Гаечные метчики с изогнутым хвостовиком для метрической резьбы – ГОСТ 6951-71.

рис. 8 – метчик гаечный с изогнутым хвостовиком



Зарубежные стандарты

Метчики ручные комплектные для метрической резьбы – DIN 352

Метчики машинные с усиленным хвостовиком для метрической резьбы – DIN 371

Метчики машинные с проходным хвостовиком для метрической резьбы – DIN 376, DIN 374

Метчики ручные комплектные для мелкой метрической резьбы – DIN 2181

Метчики гаечные для метрической резьбы – DIN 357

Метчики машинно-ручные для метрической резьбы – ISO 529

Метчики ручные для трубной резьбы – DIN 5157

Метчики машинные для трубной резьбы – DIN 5156

Метчики ручные для трапецеидальной резьбы – DIN 130

Примечание: Принципиальной разницы между метчиками изготовленными по ГОСТ и по DIN нет. Метчики изготавливаемые по DIN немного короче метчиков по ГОСТ (аналогичных серий), примерно на 10 мм. Поэтому, исходя из потребительского спроса, наша компания представляет следующие серии метчиков для метрической резьбы: короткая серия по DIN, короткая серия по ГОСТ, метчики с удлиненным хвостовиком по DIN. Чем больше длина метчика, тем он дороже.



Метчики подразделяются по виду обрабатываемой резьбы

М Резьба метрическая основной шаг 60°

Мf Резьба метрическая мелкий шаг 60°

BSW Резьба Витворта 55° основной шаг BS 84

BSF Резьба Витворта 55° мелкий шаг BS 84

UNC Резьба унифицированная 60° основной шаг ANSI B1.1

UNF Резьба унифицированная 60° мелкий шаг ANSI B1.1

G (BSP) Резьба трубная цилиндрическая 55°

NPT Американская трубная коническая резьба 60° 1:16 ANSI/ASME B1. 20.1,

К  Коническая дюймовая резьба

NPTF Американская трубная плотная коническая резьба 60° 1:16 ANSI B1.20.3

NPS Американская трубная цилиндрическая резьба 60° 1:16 ANSI/ASME B1.20.1

Rp (PS) Резьба трубная цилиндрическая

R (BSPT) Резьба трубная коническая 1:16

Pg Резьба для обсадных труб

Метчики для специальной резьбы



Метчики подразделяются по типу обрабатываемого отверстия

а)

б)

в)

а) Метчики с подточкой для обработки сквозных отверстий.

Подточка необходима для того, чтобы стружка шла  перед метчиком (особенно на вязких материалах) и не забивала стружечные канавки.

б) Метчики с винтовой канавкой – для обработки глухих отверстий

При обработке глухих отверстий, в процессе резания стружка за счет СОЖ и инерции выталкивается по винтовым канавкам наружу, это позволяет избегать повторное резание стружки и поломки метчика.

в) Метчики с прямыми канавками – для универсальных работ

Особенно часто подходит для материалов дающих сегментную стружку или стружку надлома, такие материалы как серый чугун, бронза и т.д.



Метчики подразделяются по длине заборной части

рис. 9 – для метчиков по DIN

рис. 10 – для метчиков по ISO



Метчики подразделяются по виду обрабатываемого материала

1. Низколегированные стали, легированные и улучшаемые стали, нержавеющие легкообрабатываемые стали. Предел прочности до 900 Н/мм2. Передний угол 8°-10°.

2. Углеродистые и конструкционные стали, легированные и улучшаемые стали, алюминиевые сплавы дающие кроткую стружку (невязкий). Предел прочности до 500 Н/мм2. Передний угол 12°-15°.

3. Нержавеющие труднообрабатываемые стали. Предел прочности до 500 Н/мм2. Передний угол 6°-8°.

4. Чугун (строго HSS), латунь и бронза, дающая короткую стружку, твердую пластмассу. Передний угол 0°-3°.

5. Алюминиевые сплавы дающие длинную стружку (вязкий), цинковые и магниевые сплавы, медь. Передний угол 15°-20°.



Рекомендации к применению метчиков

В зависимости от обрабатываемых материалов необходимо правильно подобрать скорость резания.

Так же необходимо выбрать материал метчика HSS (Р6М5) или HSSE (Р6М5К5). При обработке материалов первой и третьей группы рекомендуется использовать инструмент HSSE. Кобальт повышает красностойкость метчика.

Материалы четвертой и пятой  группы  рекомендуется обрабатывать инструментом HSS.

Метчики машинные применяются на токарных, сверлильных, фрезерных станках, обрабатывающих центрах, а также для обработки резьбы вручную.

Метчик устанавливают на станке в специальные вспомогательные инструменты:

  • Плавающий резьбонарезной патрон
  • Резьбонарезной патрон с осевой и радиальной компенсацией
  • Реверсивные резьбонарезные предохранительные патроны
  • Цанговый патрон

При обработке глухой резьбы на универсальном станке обязательно станок должен быть оснащен реверсом шпинделя или реверсивный резьбонарезным патроном.



Материалы, из которых изготавливаются метчики

Плашки изготавливают из следующих материалов:

Инструментальная сталь марок У11А, У12А.

Легированная сталь марок ХВСГ, 9ХС, ШХ15 по ГОСТ 5950.

Быстрорежущая сталь марок Р6М5 (HSS), Р18, Р6М5К5 (HSSE), Р6М5Ф3 и др. по ГОСТ 19265.

Современные методы и технологии позволяют изготавливать метчики не только из твердого сплава различных марок, но и из порошковой быстрорежущей стали методом спекания.

Твердосплавные метчики имеют высокую твердость, износостойкость, красностойкость, жаропрочность, способны работать на максимальных скоростях резания и с высокой производительностью, но иногда им не хватает прочности (ведь чем выше твердость, тем ниже прочность), именно в этих случаях применяют метчики из порошковой быстрорежущей стали, имеющих высокую прочность и практически такие же характеристики как у твердого сплава.



Применение СОЖ в процессе обработки метчиками

Применение СОЖ (смазочно-охлаждающая жидкость) во время операции резьбонарезания является эффективным способом воздействия на стойкость инструмента, качество получаемой резьбы и увеличение производительности.

Обычно в качестве СОЖ применяют масло или эмульсию при обработке сталей, нержавеющих сталей. При обработке жаропрочных сплавов в СОЖ состоит из 60% сульфофрезола и 15% олеиновой кислоты. Для обработки легких сплавов в качестве охлаждения применяют керосин. Для обработки нержавеющих сталей – масло.

На современных обрабатывающих центрах и станках с ЧПУ применяют подвод СОЖ через инструмент. А также охлаждение воздухом, масляным туманом или инновационное криогенное охлаждение (двуокисью азота NO2) через специальные патроны. Современная технология охлаждения инструмента предназначена для обработки титана, никелевых сплавов и листов гофрированной стали. Значительно повышается стойкость инструмента и качество обработки композиционных материалов.



Метчики подразделяются по классу точности




рис. 11 — классы точности метчиков

рис. 12 — поле допусков для метчика

Метчики для трубной резьбы от производителя

 Метчики для трубной резьбы

 Данные метчики применяются для нарезания трубной циллиндрической резьбы,  для нарезания сквозных и глухих резьб.  Мы производим  машинно-ручные  метчики, т.е. возможно как ручное применение метчиков, так и на сверлильных станках и токарных автоматических центрах.

 Метчики для трубной резьбы подходят для нарезания резьбы в трубах, двигателях, в изделиях  из легированной стали и цветных металлов (сталь, чугун, латунь).

 При маркировке трубные метчики обозначаются буквой  “G”, изготавливаются из стали Р6М5.

 Преимущества метчиков для трубной резьбы: благодаря свойствам стали Р6М5, трубные метчики обладают высокой износостойкостью и теплостойкостью, что позволяет нарезать резьбу в вязких материалах.

 Наша компания производит трубные метчики размером  от G 1/8 до G1/2.  Изделия изготовлены по ГОСТу 3266-81.

 Приобретайте трубные метчики на сайте нашего интернет-магазина «Инреко». Покупайте металлообрабатывающие инструменты с гарантией производителя. Гарантия защиты наших изделий от подделок – наличие фирменного логотипа на наших изделиях  (вставить логотип букву «И» и фото с метчиком, где видно клеймо «И»).

 Всегда поддерживаем достаточное количество инструментов на складе.  Изготавливаем метчики в сжатые сроки под заказ.

 Наша компания предоставляет:

— гибкую систему оплаты

— отсрочку платежа постоянным клиентам

— доставку  товаров по всей России. Сотрудничаем с компаниями «Кашалот», «Деловые линии»

— гарантии производителя

 У вас остались вопросы относительно выбора метчика?

Свяжитесь с нами по телефонам: (8362) 42-94-95, 42-58-48

Справочная информация

 Как происходит процесс нарезания внутренней резьбы с помощью метчиков?

 Первоначально берется черновой метчик, который закрепляют в воротке  и смазывают его маслом.  Затем черновой метчик вставляют в отверстие, где необходимо сделать отверстие. Далее начинают вращать инструмент.

 Для получения правой резьбы используются правые метчики, вращение происходит по часовой стрелке. Если требуется левая резьба — применяют левые метчики, а вороток с метчиком вращают против часовой стрелки.

 Заключительный этап нарезания резьбы осуществляется чистовым метчиком.

Метчики для резьбы по металлу

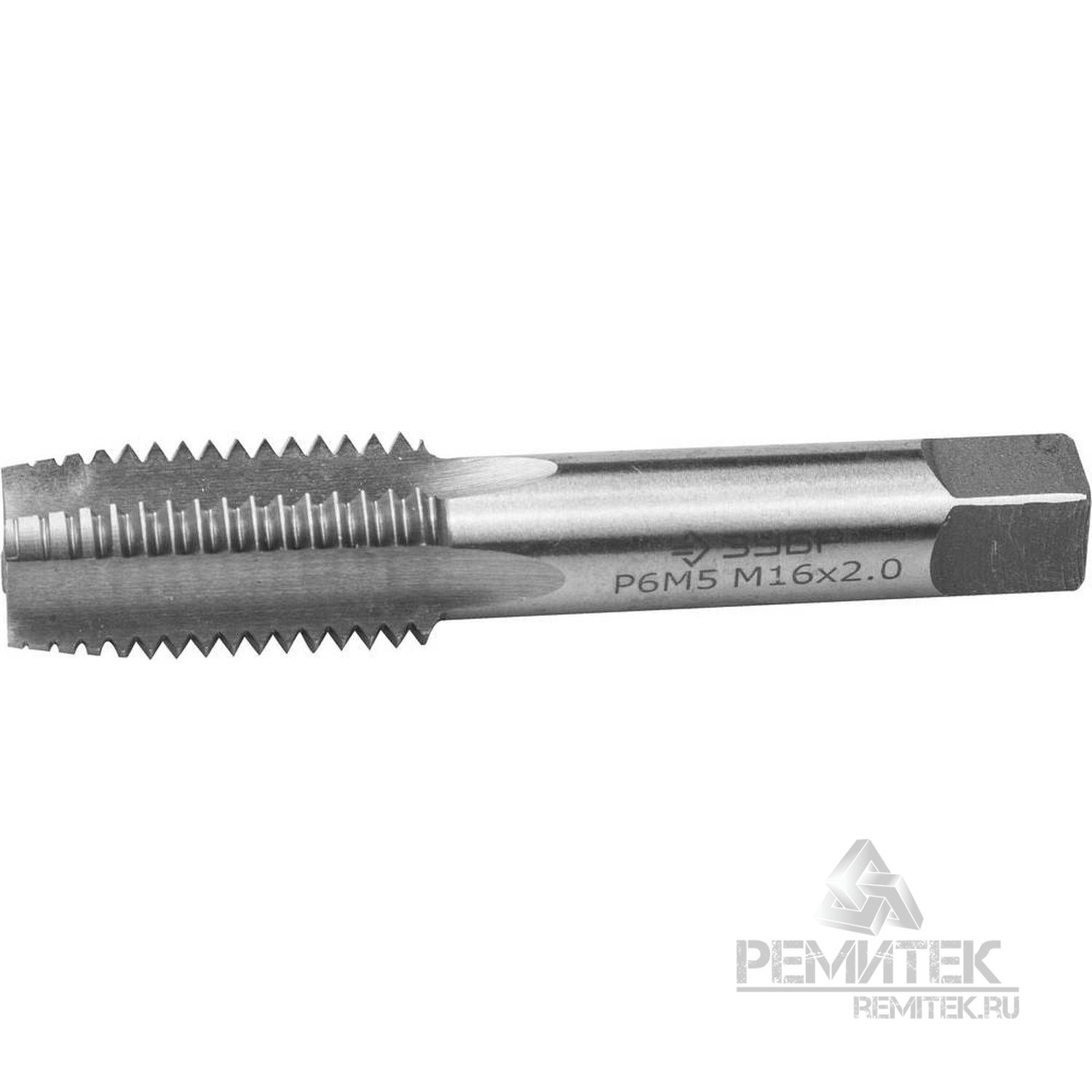

330 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

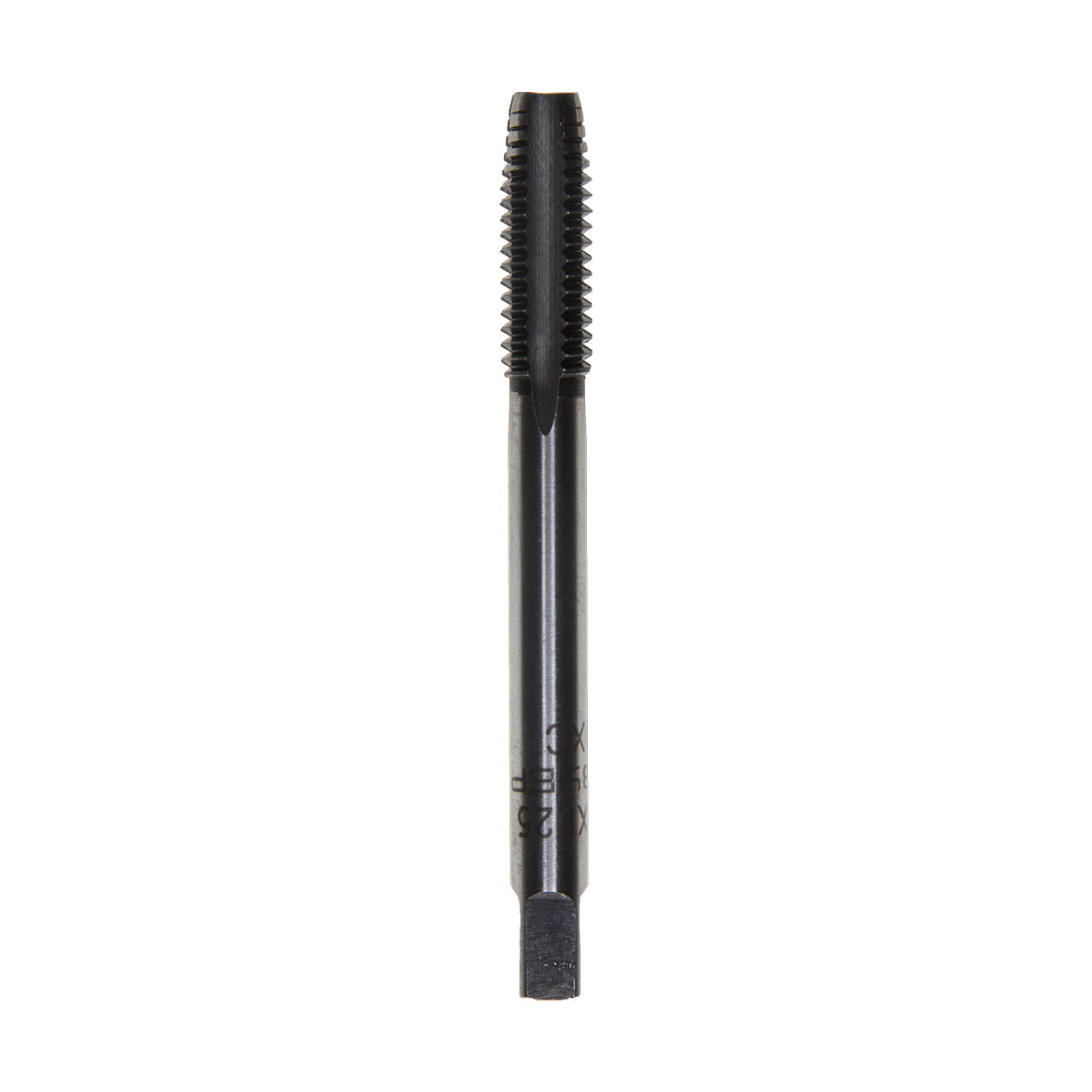

340 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

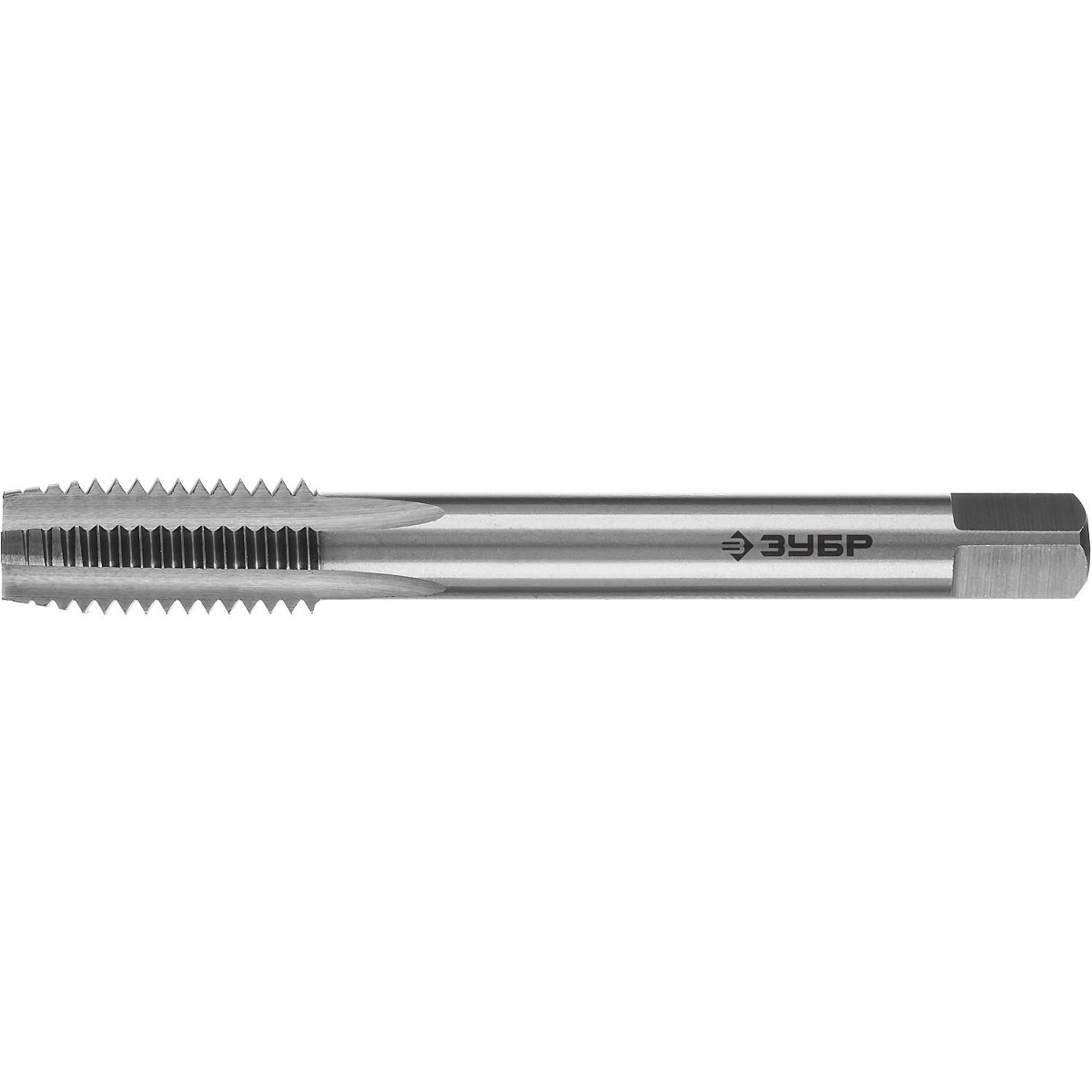

340 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

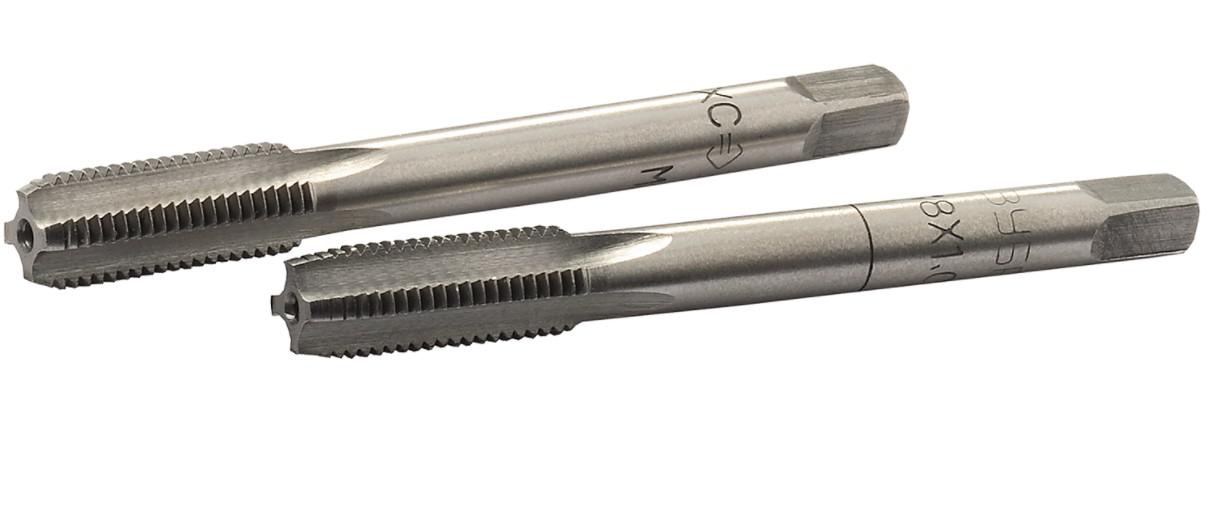

360 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

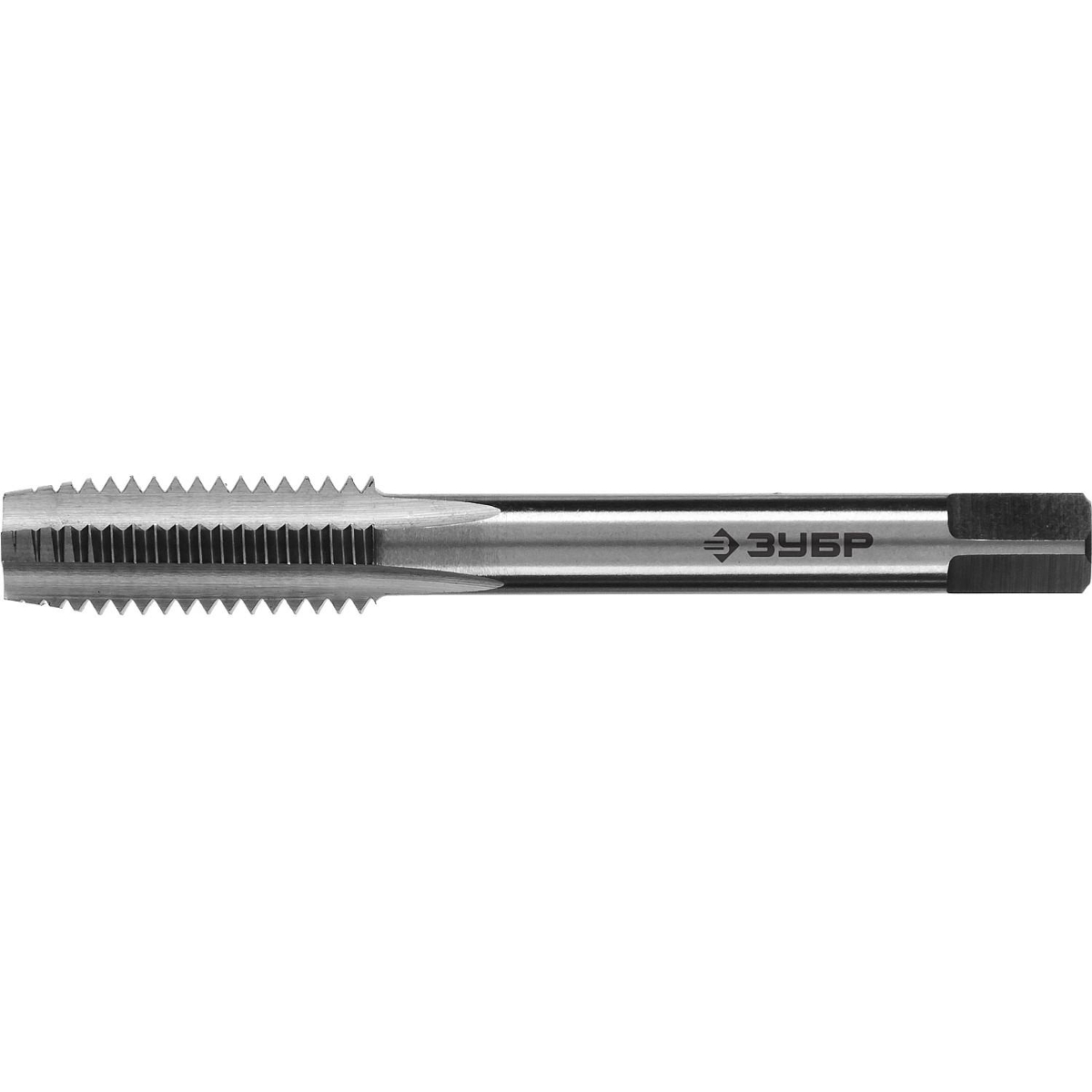

380 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 236108

Метчик гаечный М10х0.75 ЛИЗ

Артикул: 44787 Производитель ЛИЗ

МКАД 2 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 2 шт.

320 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 206425

Метчик гаечный М12х1.5 ЛИЗ

Артикул: 31259 Производитель ЛИЗ

МКАД 3 шт. ОСТШ 2 шт. ЛЕСК 0 шт. Интернет 3 шт.

380 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 052267

Метчик гаечный М12х1.75 ЛИЗ

Артикул: 30024 Производитель ЛИЗ

МКАД 5 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 5 шт.

380 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 044347

Метчик гаечный М14х1.0 ЛИЗ

Артикул: 45832 Производитель ЛИЗ

МКАД 2 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 2 шт.

430 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 091256

Метчик гаечный М14х1.5 ЛИЗ

Артикул: 31260 Производитель ЛИЗ

МКАД 0 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 0 шт.

430 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

Интернет: нет в наличии

Код товара: 216435

Метчик гаечный М16х1.0 ЛИЗ

Артикул: 45276

МКАД 2 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 2 шт.

500 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 094338

Метчик гаечный М16х1.5 ЛИЗ

Артикул: 31363 Производитель ЛИЗ

МКАД 3 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 3 шт.

510 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 044348

Метчик гаечный М16х2.0 ЛИЗ

Артикул: 30026 Производитель ЛИЗ

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

630 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 094339

Метчик гаечный М18х1.0 ЛИЗ

Артикул: 45995 Производитель ЛИЗ

МКАД 4 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 4 шт.

670 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 216713

Метчик гаечный М18х1.5 ЛИЗ

Артикул: 44796 Производитель ЛИЗ

МКАД 2 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 2 шт.

765 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 091257

Метчик гаечный М20х1.5 ЛИЗ

Артикул: 31370 Производитель ЛИЗ

МКАД 2 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 2 шт.

790 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 044354

Метчик гаечный М22х2.5 ЛИЗ

Артикул: 44689 Производитель ЛИЗ

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

875 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 044352

Метчик гаечный М24х1.5 ЛИЗ

Артикул: 46480 Производитель ЛИЗ 46480

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

900 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 244535

Метчик гаечный М3х0.5 ЛИЗ

Артикул: 30027 Производитель ЛИЗ

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

65 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 244538

Метчик гаечный М4х0.7 ЛИЗ

Артикул: 30028 Производитель ЛИЗ

МКАД 4 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 4 шт.

120 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Обзор различных типов резьбовых метчиков

Люди, занятые в строительном бизнесе, всегда имеют в своем арсенале резьбовые метчики. Но что такое метчики с резьбой?

Метчики для резьбы — это инструменты, специально разработанные для отрезания внутренней части пары сопрягаемых металлических крепежных элементов. Матрица, с другой стороны, представляет собой инструмент, используемый для вырезания охватываемых частей. В основном метчики используются для нарезания гаек, а плашки — для нарезания болтов. Метчики также используются для нарезания резьбы в отверстии, чтобы они более эффективно принимали болт.

Существуют различные типы метчиков, которые используются по разным причинам и целям. Ниже приведены некоторые из наиболее распространенных типов метчиков и их основное описание:

  1. Метчики с прямой канавкой. Этот тип смесителя является наиболее доступным и простым. Этот метчик был разработан для использования вручную или вручную, резьба на нем прямая, поэтому его поверхность выглядит ребристой или гофрированной.
  2. Метчики для пистолетов. Метчики Gun имеют угловые режущие поверхности на концах и прямые канавки. Этот конкретный тип метчика всегда обеспечивает очень плотный и точный рез, поскольку их угловые режущие поверхности помогают поднимать куски материала перед метчиком, чтобы гарантировать, что они не будут мешать во время использования метчика.
  3. Метчик со спиральной канавкой. Эти метчики обычно используются на станках по алюминию и мягкой стали. При использовании метчика со спиральной канавкой резьба более глубокая и точная, поскольку его форма позволяет эффективно и чисто выталкивать стружку из отверстия.
  4. Метчики спиральные заостренные. Этот тип смесителя специально разработан для высокоскоростного производства. Метчики со спиральным заострением имеют только одну ведущую канавку, которая отшлифована под углом к ​​доступу к метчику. Эти метчики также похожи на метчики-пистолеты, поскольку они также выбрасывают стружку перед метчиком, так что нарезание резьбы не будет нарушено.
  5. Отводы трубные. С этим типом метчика можно использовать как параллельную, так и коническую резьбу. Отводы для труб можно использовать вручную, вручную или с помощью машины.Они также меньше, чем другие распространенные типы кранов.
  6. Метчики машинные с длинным хвостовиком. Эти метчики используются в станках и имеют большую длину, чем другие стандартные типы метчиков.
  7. Метчики машинные с длинным хвостовиком. Этот тип смесителя длиннее, чем смеситель среднего типа. Эти краны также бывают разных размеров и типов.
  8. Метчики NIB машинные. Этот метчик регулярно используется при производстве гаек и специально разработан для обеспечения идеальной формы резьбы гаек.
Категория: Метчик для резьбы Теги: Heyware, компоненты питания, компоненты для солнечной энергии, метчики для резьбы

10 различных типов метчиков [Полное руководство]

Это ваше полное руководство по типам метчиков. Существует множество различных типов метчиков, и если точно знать, когда их использовать, нарезание резьбы станет быстрее и проще.

Примечание : Если вы знакомы с типами ответвителей, но хотите изучить передовой опыт их использования, чтобы избежать поломки кранов, попробуйте нашу статью и видео 7 способов избежать поломки кранов .

Доступно большое количество метчиков с различными преимуществами и недостатками:

Метчики ручные (метчики, метчики с прямой канавкой)

Ручные метчики, обычно покупаемые в местном хозяйственном магазине, являются наиболее распространенными типами метчиков, но их обычно следует избегать при работе с ЧПУ. Купите качественные метчики и попробуйте нарезать резьбу вручную, а не метчики для резьбы в хозяйственном магазине. Вы удивитесь, насколько лучше работают метчики для машин.

Одним из применимых стандартов для ручных метчиков является ISO 529.

Есть два типа ручных метчиков:

Метчик конический

Метчик с коническим метчиком имеет довольно большой конус, что помогает ему постепенно нарезать резьбу. Обычно первые 8-10 витков резьбы имеют конусообразную форму. Метчики с конусом являются наиболее распространенными типами метчиков и обычно используются в наборе метчиков и штампов.

Метчик донный

У донного метчика почти нет конуса на конце, потому что он предназначен для резьбы до самого дна.Только 1–1,5 витка резьбы будут конусными.

Метчики

используются для нарезания резьбы в глухих отверстиях. Желательно сначала зарезать резьбу большей части отверстия метчиком с коническим отверстием, а затем закончить дно отверстия метчиком для забивания дна.

Заглушка

Метчики

находятся между метчиками с донным и конусным метчиками, потому что они имеют конусную резьбу 3-5, что больше, чем метчик для захода на дно, и меньше, чем метчик с конусом.

К сожалению, терминология не всегда последовательна. Некоторые поставщики называют эти ответвители «вторыми отводами» и называют отводы с нижним отверстием заглушками.Убедитесь, что вы получаете и используете.

Ответвители

Это типы метчиков, которые вы должны выбрать для приложений с ЧПУ или для ручной обработки.

Метчики со спиральным наконечником (Gun Nose или Bull Nose Taps)

Эти метчики с резьбой имеют спиральную нарезку с разгрузочными канавками. Они обычны и похожи на большинство ручных кранов, которые вы видите вокруг. Но спиральный угол на передних режущих кромках помогает выбрасывать стружку, а скошенная кромка также обеспечивает превосходную производительность резания.Следовательно, это действительно самый дешевый метчик для нарезки резьбы, который вы могли бы рассмотреть для использования для нарезания резьбы, и их можно использовать на несколько более высоких скоростях, чем ручные метчики.

Подобно ручным метчикам, метчики со спиральным острием могут быть в наличии, так как метчик с конусом имеет конический конец или метчик с пробкой (предназначенный для глухих отверстий) имеет гораздо меньшую конусность.

Они дешевле, чем два других типа, но я обычно предпочитаю два других. Их основной недостаток заключается в том, что они выталкивают стружку перед отводом в отверстие, другими словами.Это не проблема для сквозных отверстий, но плохая идея для глухих отверстий.

Метчики со спиральной канавкой или метчики

Метчики

со спиральной канавкой имеют открытую спираль, как и концевые фрезы. Их основное преимущество заключается в том, что они выбрасывают стружку из отверстия. Они всегда предпочтительнее метчиков со спиральным острием, когда у вас глухое отверстие.

Они также предпочтительны для прерывистого отверстия, где пересекается другой элемент, потому что спираль помогает перезапустить резьбу после открытого элемента.

Иногда возьмите метчик со спиральной канавкой и обычный ручной метчик и пробейте вручную пару одинаковых отверстий. Вы будете шокированы тем, насколько меньше усилий требуется для метчика со спиральной канавкой. Правильный выбор смесителей действительно помогает!

Метчик с прерывистой резьбой

У этих метчиков есть только зуб для каждой второй резьбы. Идея состоит в том, чтобы улучшить извлечение стружки. Удаление каждого второго зуба помогает сломать стружку, а также дает больше места для стружки и смазки, которая может поступать и выполнять свою работу.

Типы метчиков для конической резьбы: метчики для труб

Как и следовало ожидать, метчики для труб — это типы метчиков, используемых для нарезания трубной резьбы. Существуют как прямые, так и конические отводы для труб в зависимости от того, должна ли резьба быть прямой или конической. На фотографии показан типичный метчик для труб с резьбой NPT. Вы можете увидеть конус профиля резьбы NPT.

Метчики для конической трубной резьбы должны работать тяжелее, потому что вы не можете просверлить коническое отверстие.Они должны удалить гораздо больше материала в верхней части отверстия, чем в нижней части. Используйте трубный расширитель, чтобы сузить отверстие, чтобы метчик не работал так тяжело.

Метчики для формовки или рулонные метчики (метчики для нарезания резьбы)

Метчики для нарезания резьбы вообще не режут резьбу. Вместо этого они холодные формы. Изготовленные таким образом нити часто называют «свернутыми».

В этом процессе металл выталкивается в сторону и сжимается в нужное положение, а не режется. Нет сколов, которые нужно удалить.В результате вероятность поломки самих метчиков снижается, а образующиеся на них резьбы становятся более прочными. Если ваше приложение допускает переходы к формам, они, как правило, лучше всего подходят по этим причинам.

Метчики

требуют разных подач и скоростей, и для них требуется другой размер начального отверстия, поэтому имейте это в виду перед тем, как использовать их.

Хотя многие считают, что они подходят только для мягких материалов, таких как алюминий, на самом деле они могут использоваться для материалов с твердостью до 36 HRC, что составляет около 340 BHN.Это охватывает удивительно широкий спектр материалов, в том числе множество сталей.

Я почти всегда предпочитаю метчик для резки формы из доступных типов метчиков, если материал не слишком твердый для нарезания резьбы.

Kelly предлагает этот наконечник для метчиков формы:

«Одна небольшая проблема с несколькими метчиками для профилирования … если у них нет канавки для выхода смазочно-охлаждающей жидкости, или нет места в корне или гребне резьбы, масло будет создавать противодавление по мере того, как кран входит, и в конечном итоге действует как сплошная металлическая заглушка, блокирующая дальнейший вход крана в отверстие.Я понял это на собственном горьком опыте, сломав несколько ударов «.

Метчики-удлинители (метчики с длинным хвостовиком)

Это просто метчики с длинным хвостовиком для облегчения доступа к труднодоступным отверстиям, которые заблокированы другими элементами детали.

Экзотические типы метчиков: перфораторы

Эта запатентованная технология, совместно разработанная Audi и Emuge, может сэкономить до 75% времени цикла нарезания резьбы. Ознакомьтесь с нашей статьей, чтобы узнать больше о перфораторах.

Стандартная маркировка для метчиков

Метчики имеют маркировку на хвостовике, чтобы вы могли сразу определить, с каким типом метчиков вы имеете дело.Маркировка обычно включает:

  • Номинальный размер: это описание размера резьбы метчика.
  • Обозначение формы резьбы: описывает семейство резьбы.
  • Материал метчика: обычно карбид или HSS
  • Диаметр шага LImit: Указывает, какая резьба с допуском будет сделана.

Пределы диаметра шага (диаметр резьбы <1 ″)

L1 = Базовый на Базовый минус 0,0005
h2 = Базовый на Базовый плюс.0005
h3 = Базовый плюс 0,0005 до Базового плюс 0,0010
h4 = Базовый плюс 0,0010 до Базового плюс 0,0015
h5 = Базовый плюс 0,0015 до Базового плюс 0,0020
H5 = Базовый плюс От 0,0020 до базового плюс 0,0025
H6 = от базового плюс 0,0025 до базового плюс 0,0030

Примечание : Вы также можете найти эти ограничения в базе данных потоков G-Wizard.

Условные обозначения / сокращения формы резьбы

ACME 60 ° STUB 60 ° Форма заглушки
ACME STUB Форма резьбы Acme-заглушки
ACME-C Резьба Acme — централизация
ACME-G Резьба Acme, общего назначения
ANPT Aeronautica National Form Конус трубная резьба
AWWA Американская ассоциация водопроводов
BA Британская ассоциация Стандартная форма резьбы
BSF Тонкая резьба Британского стандарта серии
BSPP Британский стандарт Параллельная труба
BSPT Трубный конус британского стандарта
BSW Британский стандарт Whitworth
MM ISO Форма метрической резьбы
N BUTT Резьба American Buttress
NC Американская национальная серия крупной резьбы
NEF Американская национальная серия сверхтонкой резьбы
NF Американская национальная серия мелкой резьбы
NGO Резьба для выхода газа по американским стандартам
NGT 9 0013 Американская национальная газовая коническая резьба
NH Американская национальная муфта для шлангов и пожарных рукавов
NM Национальная миниатюрная серия резьбы
NPS Прямая трубная резьба американского стандарта
NPSC Прямая трубная резьба американского стандарта в муфтах
NPSF Американская Стандартная внутренняя прямая трубная резьба (с сухим уплотнением)
NPSH Прямая трубная резьба по американскому стандарту для шланговых соединений и ниппелей
NPSI Промежуточная прямая трубная резьба по американскому стандарту (с сухим уплотнением)
NPSL Прямая трубная резьба по американскому стандарту для контргаек
NPSM Прямая трубная резьба по американскому стандарту для механических соединений
NPT Коническая трубная резьба по американскому стандарту
NPTF Dryseal Коническая трубная резьба по американскому стандарту
NPTR Коническая трубная резьба по американскому стандарту для рельсовых фитингов
NS Специальная резьба Американского национального стандарта F. ORM
PTF Dryseal SAE с короткой конической трубной резьбой
SGT Специальная газовая коническая резьба
SPL-PTF Dryseal с короткой конической трубной резьбой
STI Специальная резьба для винтовых резьбовых вставок со спиральной спиральной проволокой
UN Unfied and Американская серия резьбы
UNC Unfied и American Coarse серии
UNEF Unfied и American Extra-Fine серии
UNF Unfied и American Fine серии
UNIV Unified Miniature Series
UNJ Unified серии резьбы с контролируемым радиусом корня
UNJC Унифицированная серия крупной резьбы с контролируемым радиусом основания
UNJF Унифицированная серия мелкой резьбы с контролируемым радиусом основания
UNR Унифицированная серия резьбы с постоянным шагом и контролируемым радиусом основания
UNRC Унифицированная серия крупной резьбы с Контролируемый радиус корня
UNRF 90 013 Унифицированная серия мелкой резьбы с контролируемым радиусом основания
UNS Неограниченная и американская резьба определенных специальных диаметров и шагов

10 типов метчиков, о которых вам нужно знать — urdesignmag

На рынке вы найдете все виды метчиков.Мы покажем вам, чем они отличаются и каковы их приложения. Мы уверены, что после прочтения вы будете знать, что покупать.

Метчики с резьбой используются для нарезания внутренней части сопрягаемой пары в металлических застежках. С другой стороны, штамповка вырезает охватываемую часть металлического крепежа. Метчиками нарезают гайки и вырубные болты.

Есть разница между нарезанием резьбы и нарезанием резьбы. Как нарезание резьбы, так и нарезание резьбы обеспечивает получение винтовой резьбы. Однако при нарезании резьбы образуется внешняя резьба, а при нарезании резьбы — внутренняя.

Существует множество типов метчиков с резьбой, включая ручные метчики, метчики для заглушек, метчики со спиральным острием и метчики с ручным приводом. Это лишь некоторые из множества различных резьбовых метчиков.

Ниже представлен список из десяти типов метчиков для резьбы, чтобы вы знали, для чего они предназначены. Обладая информацией, которой мы вас вооружаем, вы сможете принимать обоснованные решения, чтобы решить, какой тип резьбового метчика вам нужен. Перейдите в Руководство на ToolsDuty.com, чтобы купить один из лучших наборов для штамповки и штамповки.

10 типов резьбовых метчиков

Вы можете купить ручные смесители в местном хозяйственном магазине.Это обычное дело, но не для работы с ЧПУ. Сравните простукивание вручную с метчиками из магазина. Вы увидите, что ваши деньги были хорошим вложением. Купленный в магазине работает намного лучше.

Есть два вида ручных метчиков: конусный метчик и метчик для дна. Это следующие:

Метчики с конусом отлично подходят для нарезания резьбы. Он поставляется с большим количеством конусов, поэтому вы можете легко резать. Вы можете найти их практически где угодно.

Метчики с нижним краем не имеют сужения к концу.Это потому, что он предназначен для прорезания нижней части досягаемости. Нижние метчики сужаются до полутора витков резьбы.

Метчики этого типа подходят для нарезания резьбы глухих отверстий, но перед тем, как делать это метчиком для опускания дна, следует зарезать отверстие коническим метчиком.

2. Заглушка

Пробковые метчики имеют от трех до пяти конических резьб. Это число больше у метчиков с конусом и меньше у метчиков с дном.

Терминология не всегда одинакова и меняется в зависимости от того, где вы находитесь.В некоторых местах нижний отвод называется заглушкой. С другой стороны, название штекерного крана — это второй кран. Вот почему вы должны убедиться, что выбрали правильный.

3. Ответвители

Если у вас есть ручная работа или приложения с ЧПУ, то этот тип резьбонарезного станка вам подойдет.

4. Метчики со спиральным острием

Метчики со спиральным острием имеют спиральную насечку и канавки с разгрузкой. Это обычный метчик с резьбой, похожий на руку. Отличие заключается в том, что угол наклона режущей кромки по спирали способствует выпуску стружки.Кроме того, скошенный край отлично работает.

Это самый дешевый метчик для резьбонарезного нарезания резьбы. Они тоже быстрее, чем ручные метчики. Однако с ним сложно работать над глухими дырами.

5. Метчики со спиральной канавкой

Метчики со спиральной канавкой похожи на концевые фрезы, поскольку имеют открытую спираль. Они предпочтительнее, поскольку они могут выталкивать стружку из отверстия. Кроме того, это тот, который вам следует выбрать, если вы имеете дело с глухими отверстиями.

Кроме того, они отлично подходят для отверстий с перерывами, в которых есть пересекающиеся элементы.К тому же это удобно. Вы поймете это, когда сравните это с ручным метчиком.

6. ​​Метчик с прерывистой резьбой

В метчике с прерывистой резьбой есть зуб для каждой второй резьбы. По этой причине хорошо извлекает стружку. При использовании метчика с прерывистой резьбой стружка легко выходит.

7. Отводы для труб

Метчики для трубной резьбы. Вы найдете как прямые, так и конические смесители. Правильный выбор зависит от того, хотите ли вы, чтобы трубная резьба была конической или прямой.

Метчики для труб работают тяжело, так как сверлить конусное отверстие невозможно. Больше выходит сверху и меньше снизу.

8. Метчики формовочные / рулонные

Метчик для форм намного лучше, чем метчик для резки. Вместо того, чтобы резать, формируют метчики холодной формы, что означает, что металл сжимается на месте, и выходящие из него нити представляют собой «рулонные нити».

Таким образом получаются прочные метчики и прочная резьба. Поскольку нет резки, нет стружки, которую нужно удалить. Для метчиков-форм требуются разные скорости, подача и начальные размеры отверстий.

Большинство людей используют этот тип метчиков для обработки мягких материалов, например алюминия. Однако вы можете использовать его и на твердых материалах. Он может работать с твердостью 36 HRC или 340 BHN, поэтому вы можете использовать его также для многих типов стали и других материалов.

9. Удлинитель

Удлинитель с длинным хвостовиком. Это позволяет добраться до труднодоступных отверстий. «Длинный метчик акулы» — еще одно название этого метчика с резьбой.

10. Метчики пробивные

В этом метчике используется технология Audi и Emuge, которая позволяет сократить время цикла нарезания резьбы на 75%.Это отличный инструмент для нарезания резьбы.

Заключение

Метчики и плашки — это инструменты, которые люди используют для нарезания резьбы. Этот процесс называется потоком. Метчик перерезает женскую часть пары. С другой стороны, штамп вырезает охватываемую часть пары для спаривания. Другими словами, метчик режет гайки, а штамп — болты.

Весь процесс нарезания резьбы и нарезания — это нарезание резьбы. А использование штампа называется «нарезанием резьбы».

Когда дело доходит до метчиков, у вас есть много вариантов на выбор.Каждая конструкция резьбового метчика предназначена для определенных функций. Некоторые хорошо справляются с мягким материалом, а другие — с твердым.

Теперь, когда вы знаете о различных типах метчиков, купите тот, который подходит для вашей задачи.

При таком большом количестве наборов метчиков и штампов на рынке очевидно, что сделать выбор не так просто. К счастью, вот информативная статья, которая содержит всесторонний анализ брендов топовых смесителей и штампов.

Комментарии

комментария

метчиков, бестселлеры: Eagle America

Создавайте более удобные конструкции мебели и создавайте более прочные и универсальные приспособления для своего магазина.Метчики для резьбы режут чище и быстрее, чем традиционные метчики, и специально созданы для работы с деревом. Вы быстро обнаружите, что нажимаете на все.

  • Метчики, разработанные для деревообработчиков мастерами по дереву
  • Разработаны исключительно для работы по дереву
  • Разработаны с шестигранным хвостовиком для использования в сверле
  • Изготовлены из быстрорежущей стали марки M2
  • Разработаны CAD для точных размеров
  • Три ширины канавки для отличного выброса стружки
  • Уникальная режущая поверхность для чистого резания
  • Снятие фаски с двумя резьбами для немедленного старта

Нарезание резьбы — это процесс, обычно применяемый в мире металлов и пластмасс, когда просверливается отверстие и используется специальная фреза для создания соответствующих потоков.Знаете ли вы, что по дереву тоже можно нарезать резьбу? Просто подумайте о возможных применениях для кондукторов, разборной мебели и оборудования, если вам больше не нужно полагаться на резьбовые вставки, тройниковые гайки и винты!

Метчики для резьбы Eagle America были разработаны для плотников. Они режут быстро и чисто, а получаемая резьба достаточно прочная для многих применений.

Стандартные размеры продаются индивидуально в шести размерах или в комплекте из 3 или 6 предметов. Метрические размеры: M10 x 1.5, M12 x 1,75, M14 x 2,0.

США

Написать рецензию

2 отзыва

Метчики для резьбы от William Misko (25 мая 2019 г.)


Метчики для дерева Томас Скотт (10 августа 2018 г.)


Различные типы метчиков

В Epic Tool мы понимаем, что существует множество различных типов метчиков для разного использования и назначения.Кроме того, при выборе подходящего метчика необходимо учитывать множество различных факторов, таких как материал, объем отверстий, подача охлаждающей жидкости, жесткие или плавающие держатели, а также материал метчика, покрытие, геометрия и т. Д. помня, что мы публикуем этот блог в качестве руководства, которое поможет вам узнать, когда использовать каждый тип нажатия!

Метчики с прямой канавкой (метчики)

Ручные метчики, обычно покупаемые в местном хозяйственном магазине, являются наиболее распространенными типами метчиков, но их обычно следует избегать при работе с ЧПУ.Прямая канавка — это стандартный тип метчиков, предназначенный для различных распространенных применений нарезания метчиков.

Метчики со спиральным острием (Bull Nose Taps)

Эти метчики с резьбой имеют спиральную нарезку с разгрузочными канавками. Они обычны и похожи на большинство ручных кранов, которые вы видите вокруг. Тем не менее, спиральный угол на передних режущих кромках помогает выбрасывать стружку, а скошенная кромка также обеспечивает превосходную производительность резания. Эта особенность, а также отличное режущее действие канавки делают метчики со спиральным острием идеальными для нарезания резьбы в сквозных отверстиях.В общем, это действительно самый дешевый метчик для резьбы, который вы можете использовать для нарезания резьбы.

Метчики со спиральной канавкой (метчики)

Метчики

со спиральной канавкой имеют открытую спираль, как и концевые фрезы. Их основное преимущество заключается в том, что они выбрасывают стружку из отверстия. Они всегда предпочтительнее метчиков со спиральным острием, когда у вас глухое отверстие. Они также предпочтительны для прерывистого отверстия, где пересекается другой элемент, потому что спираль помогает перезапустить резьбу после открытого элемента.Обычно доступны с медленной спиралью (угол спирали 18-30 °) или быстрой спиралью (угол спирали 45-52 °). Ниже приведены рекомендации по степени спиральности для различных материалов:

  • Высокие спиральные канавки 45 ° и выше — Эффективны для очень пластичных материалов, таких как алюминий и медь. Если они используются в других материалах, они обычно вызывают вложение стружки, потому что спираль слишком быстрая, а площадь стружки слишком мала для правильного формирования стружки.
  • Спиральные канавки 38 ° — 42 ° — Рекомендуется для средне- и высокоуглеродистых сталей или нержавеющей стали без механической обработки.Они образуют достаточно плотную стружку, чтобы ее можно было легко удалить. На метчиках большего размера это позволяет уменьшить угол наклона, чтобы облегчить резку.
  • Спиральные канавки 25 ° — 35 ° — Рекомендуется для свободной обработки, стали с низким содержанием свинца или свинца, а также для свободной обработки бронзы или латуни. Метчики со спиральной канавкой, используемые в латуни и прочной бронзе, обычно не работают, потому что небольшая сломанная стружка не будет хорошо течь по спиральной канавке.
  • Спиральные канавки 5 ° — 20 ° — Для более твердых материалов, таких как нержавеющая сталь, титан или сплавы с высоким содержанием никеля, рекомендуется более медленная спираль.Это позволяет стружке немного подтягиваться вверх, но не ослабляет режущую кромку в такой степени, как более высокие спирали.

Метчики для профилирования роликов (метчики для нарезания резьбы)

Метчики для нарезания резьбы вообще не режут резьбу. Метчик бессколочный. Изготовленные таким образом нити часто называют «свернутыми». В этом процессе металл отодвигается и сжимается, а не режется. Нет сколов, которые нужно удалить. В результате вероятность поломки самих метчиков снижается, а образующиеся на них резьбы становятся более прочными.Хотя многие считают, что рулонные метчики подходят только для мягких материалов, таких как алюминий, на самом деле их можно использовать для материалов с твердостью до 36 HRC, что составляет около 340 BHN. Это охватывает удивительно широкий спектр материалов, в том числе множество сталей.

За дополнительной информацией о различных метчиках обращайтесь к экспертам Epic Tool!

Метчики для нарезания резьбы — быстрорежущая сталь, кобальт, режущие инструменты

Метчик используется, чтобы отрезать охватывающую часть пары (например,г., орех). Матрица используется для вырезания охватываемой части сопрягаемой пары (например, винта).

Процесс нарезания резьбы с помощью метчика называется нарезанием резьбы, а процесс с использованием штампа — нарезанием резьбы.

Оба инструмента можно использовать для очистки резьбы, что называется преследованием.

Для получения дополнительных 250 000 продуктов посетите наш новый партнерский сайт

Коснитесь Метчики с нижней, пробкой и конусом сверху вниз соответственно.
Метчики разные.
Метчик и Т-образный ключ
Различные ручки для метчика (гаечные ключи).

Метчик нарезает резьбу на внутренней поверхности отверстия, создавая охватывающую поверхность, которая действует как гайка. Три метчика на изображении иллюстрируют основные типы, обычно используемые большинством машинистов:

Метчик с нижней или пробкой [2]
Метчик, показанный в верхней части изображения, имеет сплошную режущую кромку с почти полным отсутствием конуса между резьбой от 1 до 1,5 конуса является типичным. [3] Эта функция позволяет метчику нарезать резьбу до дна глухого отверстия. Метчик для забивки обычно используется для нарезания резьбы в отверстии, в которое уже была частично нарезана резьба, с использованием одного из более конических типов метчиков; конусообразный конец («фаска метчика») метчика для дна слишком короткий для успешного входа в отверстие без резьбы.В США они обычно известны как отводы для пробок, но в Австралии и Великобритании они также известны как пробковые отводы.

Промежуточный метчик, второй метчик [2] или метчик для пробки [4]
Метчик, показанный в середине изображения, имеет конические режущие кромки, которые помогают выровнять метчик и запустить его в незадействованное отверстие. Количество конических резьб обычно составляет от 3 до 5. [3] Пробковые отводы являются наиболее часто используемым типом отводов. В США они широко известны как пробковые отводы, тогда как в Австралии и Великобритании они обычно известны как второстепенные отводы.



Метчик с конусом
Маленький метчик, показанный внизу изображения, похож на метчик с пробкой, но имеет более выраженный конус к режущим кромкам.

Эта особенность обеспечивает плавное резание метчика с конусом, менее агрессивное, чем у метчика для пробки.

Количество конических резьб обычно составляет от 8 до 10. [3] Метчик с конусом чаще всего используется, когда материал, который нужно нарезать, трудно обрабатывать

(например, легированная сталь) или метчик имеет очень маленький диаметр и, следовательно, склонен к поломке.

Проиллюстрированные выше краны обычно называют ручными, поскольку они по своей конструкции предназначены для ручного управления. Во время работы

необходимо ручным метчиком периодически реверсировать вращение, чтобы сломать стружку, образовавшуюся в процессе резания, тем самым предотвращая эффект, называемый

«скучивание», который может вызвать поломку. Периодическое реверсирование обычно нецелесообразно при использовании ответвлений мощности

и, таким образом, привело к разработке метчиков, пригодных для непрерывного вращения в направлении резания.

Наиболее распространенным типом метчика с механическим приводом является метчик со спиральной головкой (также называемый «пистолетный метчик»), режущие кромки которого смещены под углом относительно средней линии метчика.

Эта функция заставляет метчик постоянно ломать стружку и выталкивать ее в канавки, предотвращая скучивание. Другой вариант метчика со спиральной пробкой — метчик со спиральной канавкой

, чьи канавки напоминают канавки спирального сверла. Метчики со спиральной канавкой широко используются в высокоскоростных автоматических операциях нарезания резьбы благодаря своей способности хорошо работать в глухих отверстиях.

Ручное или автоматическое нарезание резьбы начинается с формирования и небольшого зенкования отверстия (обычно путем сверления) диаметром несколько меньше диаметра метчика.

Правильный диаметр отверстия может быть определен с помощью таблицы размеров сверл и метчиков — стандартного эталона, который можно найти во многих механических мастерских.

Если требуется просверлить отверстие, соответствующий диаметр называется размером сверла для метчика.

Вместо таблицы сверления для метчика можно с помощью метчиков дюймового размера рассчитать правильный диаметр сверла для метчика следующим образом:

TD = MD — \ frac {1} {N}

, где TD — размер сверла для метчика , MD — наибольший диаметр метчика (например.грамм., ? дюйм для? «- 16 метчиков), а N — количество ниток на дюйм (16 в случае?» — 16 метчиков).

Для метчика? «- 16, приведенная выше формула даст в результате 5/16, что является правильным диаметром сверла для метчика?» — 16.

В результате получается сверло для метчика с резьбой примерно 75 процентов.

Правильный диаметр сверла для метчиков рассчитывается как:

TD = MD — шаг

, где TD — размер сверла для метчика, MD — наибольший диаметр метчика (например.g., 10 мм для метчика M101,5), а шаг — это шаг резьбы

(1,5 мм в случае стандартного метчика M10), поэтому правильный размер сверла составляет 8,5 мм. Это работает как для мелкой, так и для крупной высоты звука.

Для материалов с мягкой или средней твердостью, таких как пластик, алюминий или низкоуглеродистая сталь, обычной практикой является использование промежуточного (пробкового) метчика для нарезания резьбы.

Если резьба должна доходить до дна глухого отверстия, промежуточный метчик (заглушка) будет использоваться для обрезки резьбы до тех пор, пока точка метчика не достигнет дна,

, после чего метчик для нижней части будет использоваться для завершения отверстие.Во время такой операции необходимо часто выбрасывать стружку, чтобы избежать заклинивания и возможной поломки метчика.

При работе с твердыми материалами машинист может начать с метчика с конусом, менее резкое изменение диаметра которого снижает величину крутящего момента, необходимого для нарезания резьбы.

Если резьба должна быть нарезана до дна глухого отверстия, за коническим метчиком последует промежуточный метчик (заглушка), а затем метчик для заделки дна для завершения операции.
Машинное нарезание резьбы

Нарезание резьбы может производиться либо ручным нарезанием резьбы с использованием набора метчиков (первый метчик, второй метчик и окончательный (чистовой) метчик), либо с помощью станка для нарезания резьбы, такого как токарный станок,

Радиально-сверлильный станок

, верстак тип сверлильный станок, столбчатый сверлильный станок, вертикальные фрезерные станки, HMC, VMCs.Нарезание резьбы станком происходит быстрее,

и, как правило, точнее, поскольку исключается человеческая ошибка. Окончательное нарезание резьбы осуществляется одним нажатием.

Хотя в целом нарезание резьбы на станке более точное, операции нарезания резьбы традиционно было очень сложно выполнять из-за частой поломки метчика и нестабильного качества нарезания резьбы.

Исследования показали [необходима цитата], что важные причины, вызывающие поломку крана, следующие:

Проблемы, связанные с краном:
Износ крана не может быть легко определен количественно (использование изношенных кранов)
Использование крана с неправильным краном геометрия для конкретного приложения.
Использование нестандартных смесителей или смесителей низкого качества.
Засорение стружкой
Нарезание резьбы не следует за отверстием перед выпуском (несоосность)
Несоответствие машинной подачи и подачи метчика может привести к поломке метчика при растяжении или сжатии.
Используется неподходящая смазочно-охлаждающая жидкость или недостаточно жидкости.
Нет предохранительного механизма для ограничения крутящего момента ниже значения момента разрыва крана.
Неподходящее или нулевое смещение для использования с винторезными станками (рекомендуется подача на 0,1 медленнее, чтобы установить смещение для 40 tpi или выше и.15 медленнее для 40 tpi или меньше [5])
Неправильная скорость шпинделя

Для решения этих проблем требуются специальные держатели инструмента, чтобы свести к минимуму вероятность поломки метчика во время нарезания резьбы. Обычно они классифицируются как обычные держатели инструмента и держатели инструмента с ЧПУ.

Все эти метчики доступны в CDTooling
Метчики конические, метчики с полузаходом, метчики с ЧПУ, метрические метчики, метчики для гаек, короткие выступы для труб, метчики

для подачи СОЖ (масляное отверстие), метчики для неметаллических материалов, комбинированные метчики метчики и сверла,

Комбинированные метчики и развертки, Метчики с пилотным управлением, Метчики-ракушки, Метчики Acme, Метчики для труб, Метчики для заглушек, Специальные метчики,

Метчики с высокими рабочими характеристиками

, Метчики для рук Спирально-заостренные метчики, Метчики со спиральными канавками, Метчики для технического обслуживания, Британские метчики, Контрфорсы Метчики, метчики стандарта

Din, метчики-формы, миниатюрные метчики, наборы метчиков и штампов.

Walter Tools »Engineering Kompetenz

Используемый вами браузер устарел и больше не поддерживается. Пожалуйста, обновитесь до более новой версии.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
