Метчики: что это такое

Метчики представляют собой специальные инструменты для резки металла, которые предназначаются для нарезания резьбы внутреннего типа. Они могут использоваться для конструкций, в которых предусмотрено резьбовое соединение. Также их применяют для выкручивания сорванных винтов и устранения многих похожих неисправностей. Такие инструменты используются как для частных, бытовых целей, так и в крупных производствах.

Практически все типы метчиков изготавливаются из высококачественной нержавеющей стали. Именно этот материал способен выдерживать сильные нагрузки и работать с другими типами металла. Однако сегодня такие товары стали настоящей редкостью. Дело в том, что данные элементы постепенно вытесняются моделями из углеродистой стали. Опытные мастера не слишком благосклонно относятся к таким конструкциям, считая, что они несколько хуже алюминиевых. На самом деле, данный материал ничуть не уступает вышеуказанному, отлично справляясь с поставленными перед ним задачами.

Виды метчиков определились по типу расположения направления их резьбы. По этому принципу выделяются две основных категории:

  • С внутренней резьбой. Резьба такого метчика направлена вовнутрь. Такие детали в основном используются в производственных целях и редко когда находят бытовое применение.
  • С наружной резьбой. Наиболее распространенный тип метчиков. Используются как в домашних, так и в рабочих условиях.

Отдельной категорией стоит определить метчики с левой резьбой. Они подходят для использования в узких специализациях и необходимы для работы с некоторыми видами металла.

Как выбрать метчик

Выбор метчика представляет собой не слишком уж сложную задачу. От потенциального покупателя требуется немногое. Достаточно лишь определиться со сферой применения таких инструментов и выбрать вариант с оптимальным типом резьбы. Особенное значение отыгрывает размер и шаг его резьбы. Данные параметры также предусматриваются в соответствии с видом предстоящих работ.

Чтобы не ошибиться с наилучшим вариантом, можно приобрести набор метчиков и плашек. В такие комплекты входит несколько инструментов указанного типа. В зависимости от типа предстоящей работы владелец такого инвентаря может выбрать подходящий тип и использовать его в рабочих целях. Комплектация таких наборов бывает разнообразной и зависит от особенностей производственных линеек торговых марок.

Важно суметь правильно выбрать и материал, из которого произведен товар такого типа. Нужно учесть сложность задач, которые предстоит выполнить и особенности объекта, с которым им предстоит работать. Метчик должен выдержать возлагаемую на него нагрузку и отлично справиться со своими основными рабочими обязанностями.

Чтобы определиться с конкретным вариантом, настоятельно рекомендуется изучить отзывы предыдущих покупателей. Так можно узнать информацию о качестве выбранного товара, а также о том, как он проявляет себя во время работы.

Метчики машинные метрические с цветными полосками

Сверлильный и резьбонарезной инструмент по металлу

Метчики – это незаменимый режущий инструмент как для работы в домашних условиях, так и на производственных линиях.

Общепринятым является разделение метчиков на

  • ручные,
  • машинные, использующиеся на станках,
  • машинно-ручные,
  • гаечные, с помощью которых нарезается резьба гаек,
  • плашечные – для нарезки резьбы в плашках.

Схожее назначение у плашек – это гайка с отверстиями, составляющими режущие кромки, – они используются для калибрования и нарезания наружной резьбы за один раз.

Исполнение метчика как винта с канавками – прямыми или расположенными под углом наклона от 8 до 15о винтовыми – отнюдь неслучайно. Функциональным назначением стружечных канавок является выведение образующейся в процессе нарезания резьбы стружки. В целях же исключения вероятности трения инструмента об обрабатываемую поверхность изделия его задняя часть делается некруглой. Рабочая же часть подразделяется на калибрующую и режущую (заборную).

Для каждого вида резьбы (метрической, трубной, дюймовой, конической, трапециидальной, танковой и т.д.) необходимо подбирать определенный тип метчиков. Кроме того, при выборе этого инструмента следует руководствоваться шагом, диаметром и направлением резьбы.

Метчики и плашки купить в Москве. Метчики для нержавейки, нержавеющей стали. Мы поставляем метчики, плашки, гребенки и другой металлорежущий инструмент высокого качества от лучших отечественных и зарубежных фирм-производителей. На нашем сайте можно заказать инструмент любого типа, размера и назначения. Ждем ваших звонков по бесплатному телефону 8-800-100-39-81.

Сверлильный и резьбонарезной инструмент по металлу и Метчики, метчики машинные Метчик для нержавеющей стали не предназначен для сверления отверстий. Он вставляется в уже проделанное отверстие. Мечики подбирают в соответствии с материалом заготовки. Есть несколько классов инструмента. Они отличаются пределом прочности материала, из которого они изготавливаются. В москве купить метчик м 2.3. метчик для нарезки резьбы

Метчики – это незаменимый режущий инструмент как для работы в домашних условиях, так и на производственных линиях.

Общепринятым является разделение метчиков на

  • ручные,
  • машинные, использующиеся на станках,
  • машинно-ручные,
  • гаечные, с помощью которых нарезается резьба гаек,
  • плашечные – для нарезки резьбы в плашках.

Схожее назначение у плашек – это гайка с отверстиями, составляющими режущие кромки, – они используются для калибрования и нарезания наружной резьбы за один раз.

Исполнение метчика как винта с канавками – прямыми или расположенными под углом наклона от 8 до 15о винтовыми – отнюдь неслучайно. Функциональным назначением стружечных канавок является выведение образующейся в процессе нарезания резьбы стружки. В целях же исключения вероятности трения инструмента об обрабатываемую поверхность изделия его задняя часть делается некруглой. Рабочая же часть подразделяется на калибрующую и режущую (заборную).

Для каждого вида резьбы (метрической, трубной, дюймовой, конической, трапециидальной, танковой и т.д.) необходимо подбирать определенный тип метчиков. Кроме того, при выборе этого инструмента следует руководствоваться шагом, диаметром и направлением резьбы.

Метчики и плашки купить в Москве. Метчики для нержавейки, нержавеющей стали. Мы поставляем метчики, плашки, гребенки и другой металлорежущий инструмент высокого качества от лучших отечественных и зарубежных фирм-производителей. На нашем сайте можно заказать инструмент любого типа, размера и назначения. Ждем ваших звонков по бесплатному телефону 8-800-100-39-81.

Сверлильный и резьбонарезной инструмент по металлу и Метчики, метчики машинные Метчик для нержавеющей стали не предназначен для сверления отверстий. Он вставляется в уже проделанное отверстие. Мечики подбирают в соответствии с материалом заготовки. Есть несколько классов инструмента. Они отличаются пределом прочности материала, из которого они изготавливаются. В москве купить метчик м 2.3

Метчики Конструкция / Thread taps for metal


Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
Подборка ссылок из каталогов инструмента для словаря по машиностроению
256 Устройство метчика Основные конструктивные элементы режущего инструмента для нарезания внутренней резьбы в отверстиях заготовок деталей из металла 257 Стандарты метчиков Международные и немецкие технические нормативные документы на резьбовой режущий инструмент для обработки внутренней резьбы 258 Стружечные канавки метчиков Разные конструкции инструмента Прямые с подточкой Винтовые с правой и левой спиралью для сквозных и глухих отверстий 259 Классы точности метчиков и поля допуска внутренней резьбы Отдельные классы точности могут включать в себя поля допусков двух или трех квалитетов 264 Обозначение и маркировка метчиков по металлу принятая польским производителем резьбонарезного инструмента Пример расшифровки Основные параметры 265 Стандартные размеры хвостовиков метчиков по ISO и DIN Зависимость диаметров хвостовиков режущего резьбового инструмента от размера резьбы и стандарта
361 Образование резьбы производится следующими основными способами Нарезание резьбы метчиками Формирование резьбы Резьбофрезерование Нарезание 362 Форма метчика должна в первую очередь соответствовать виду стружки (мелкая или длинная стружка) и направлению её отвода (вперёд или назад) 363 Срезание припуска и формирование профиля резьбы Форма поперечного сечения стружки A задается распределением резов, которое представлено на 364 Усилия и потребляемая мощность при нарезании резьбы метчиками Расчёт силы резания Fc производится следующим образом z Количество режущих к 365 Расчетные режимы нарезания резьбы твердосплавными машинными цельными метчиками Garant Hoffmann для обработки закалённых сталей 132080 1328 366 Сравнение процессов по нарезанию резьбы и формированию резьбы Стружечные канавки Заборная часть Материал обработан Формирование резьбы Наж

См. также / See also :


Нарезка резьбы метчиком / Tapping

Плашки по металлу / Thread dies

Диаметр под резьбу / Tap drill sizes

Метчик для накатки резьбы / Cold forming roll taps

Типы резьб / Thread types and applications

Резьбофрезерование / Thread milling

Группы конструкционных материалов / Workpiece material groups

Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling


Примеры страниц из каталогов инструмента для металлообработки

64 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр.

64

Основные элементы конструкции машинно-ручного метчика Резьбонарезной инструмент для обработки внутренней резьбы в заготовках деталей из металлов и сплавов

Основные элементы конструкции машинно-ручного метчика Резьбонарезной инструмент для обработки внутренней резьбы в заготовках деталей из металлов и сплавов _ A Квадрат B Диаметр хвостовика D Стружечная канавка E Шаг F Наружный центр O Длина спиральной подточки G Наружный диаметр резьбы H Длина заборной части I Длина калибрующей части J Длина шейки K Длина хвостовика L Длина квадрата M Общая длина N Угол наклона стружечной канавки P Угол спиральной подточки Q Угол заборной части 1 Ширина спинки зуба 2. Передний угол 3 Диаметр сердцевины 4 Затыловка задней поверхности 64 Нарезание резьбы метчиками C Диаметр шейки



66 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр. 66

Виды метчиков и их назначение Геометрия метчиков с прямыми стружечными канавками Резьбовой инструмент с шахматным зубом и со спиральной подточкой

Виды метчиков и их назначение Геометрия метчиков с прямыми стружечными канавками Резьбовой инструмент с шахматным зубом и со спиральной подточкой _ Метчик с прямыми канавками является наиболее широко используемым типом метчика. Может быть использован для материалов, образующих короткую стружку, в т.ч. для стали и чугуна. Данные метчики составляют основу производственной программы. Метчики с шахматным зубом Метчик с шахматным зубом создает меньшее трение и сопротивление резанию, что важно для резьбонарезания в материалах с большим упругим восстановлением материала и в труднообрабатываемых материалах (например, в алюминии и бронзе). Такая геометрия метчика также облегчает доступ СОЖ к режущим кромкам, что помогает уменьшить крутящий момент. LI Метчики со спиральной подточкой Метчик со спиральной подточкой имеет прямые неглубокие стружечные канавки. Спиральная подточка предназначена для выталкивания стружки вперед. Сравнительно неглубокие стружечные канавки гарантируют максимальную прочность метчика на скручивание. Они также облегчают подвод СОЖ в зону резания. Этот тип метчиков рекомендуется для обработки сквозных отверстий. 66 Нарезание резьбы метчиками Геометрия метчика и процесс резьбонарезания Тип Варианты Процесс Описание Стружка

67 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр.67

Разновидности метчиков метчиков по металлу Резьбонарезной инструмент со спиральными зубьями Бесстружечные раскатники для формообразования внутренней резьбы

Разновидности метчиков метчиков по металлу Резьбонарезной инструмент со спиральными зубьями Бесстружечные раскатники для формообразования внутренней резьбы _ Нарезание резьбы метчиками Тип Варианты Процесс Описание Стружка LI Метчики со стружечными канавками только на заборной части Режущая часть данного метчика имеет аналогичную спиральную подточку, предназначенную для выталкивания стружки вперед. Этот метчик имеет чрезвычайно жесткую конструкцию. Рекомендуется для обработки отверстий глубиной до 1.5 x 0. тг I ЛР Я Я и Метчики со спиральными зубьями Метчики со спиральными зубьями предназначены в основном для нарезания резьбы в глухих отверстиях. Спиральная стружечная канавка выталкивает стружку назад, что предотвращает пакетирование стружки на дне отверстия или в канавках. Такая конструкция снижает риск поломки или повреждения метчика. Бесстружечные метчики (раскатники) Бесстружечные метчики отличаются от обычных тем, что образуют профиль резьбы за счет пластической деформации , а не за счет снятия стружки. Рекомендуются для материалов с высокой пластичностью. Такие материалы имеют предел прочности не более 1200 Н/мм2, а относительное удлинение не менее 10%. Бесстружечные метчики можно использовать в обычных условиях, но лучшие результаты они показывают при обработке вертикальных глухих отверстий. Выпускаются также с внутренним подводом СОЖ. 67

Подборка ссылок иллюстрированных из промышленных каталогов
114 Дюймовые размеры в мм Таблица перевода дробных и десятичных дюймов в миллиметры Размеры хвостовиков метчиков (присоединительный квадрат) по DIN и ISO 218 Как определить какой метчик нужен? Для нарезки резьбы вручную Для простого радиально-сверлильного станка Для обрабатывающего центра с ЧПУ 236 Машинные шахматные метчики для нарезания метрической резьбы в сквозных отверстиях Каждый второй зуб калибрующей части вышлифован 263 Метчики для станков с ЧПУ Укороченная калибрующая часть уменьшает сопротивление трения между инструментом и обрабатываемой деталью
64 Основные элементы конструкции машинно-ручного метчика Резьбонарезной инструмент для обработки внутренней резьбы в заготовках деталей из металлов и сплавов 66 Виды метчиков и их назначение Геометрия метчиков с прямыми стружечными канавками Резьбовой инструмент с шахматным зубом и со спиральной подточкой 67 Разновидности метчиков метчиков по металлу Резьбонарезной инструмент со спиральными зубьями Бесстружечные раскатники для формообразования внутренней резьбы 68 Метчики с внутренним подводом СОЖ лучше отводят стружку Гаечные метчики применяются на специальных станках для нарезания большого количества гаек 74 Соответствие допусков метчиков и внутренних резьб по стандартам ISO DIN ANSI BS (Германия, США, Англия) Допуски резьбы для метчиков приведены согласно DIN 13 75 Длина заборной части метчиков Первая группа включает резьбовой инструмент с полным профилем резьбы, отличающиеся только длиной заборной части
80 Основные размеры хвостовиков метчиков согласно международным стандартам ISO Диаметр хвостовика Размер квадрата ISO 529 ISO 2283 ISO 2284 81 Основные размеры хвостовиков метчиков согласно немецким национальным техническим стандартам DIN Диаметр хвостовика Размер квадрата DIN 352 DIN 371 DIN 376 82 Основные размеры хвостовиков метчиков согласно американским национальным техническим стандартам ANSI Диаметр хвостовика Размер квадрата ASME B94 9 1600 Основные параметры метчиков в международных (ISO) и национальных технических стандартах (Германия DIN Япония JIS США ASME) 1608 Формы заборной части метчиков Выбор и применение Часть 1 Основные положения по осевому резьбонарезному инструменту При нарезании внутренней резьбы вся 1609 Формы заборной части метчиков Выбор и применение Часть 2 Длина заборной части для комплектных метчиков (3 штуки) Рекомендации по применению резьбонаре
778 Основные элементы и параметры стандартной резьбы Угол профиля Шаг Наружный внутренний и средний диаметры Подъем резьбы Определение допусков 773 Основные типы метчиков для станочных технологических операций Основные характеристики резьбонарезного инструмента и способы отвода стружки из отверстия 786 Основные характеристики метчика в форме заказа на изготовление резьбонарезного инструмента Направление резания Заходная часть Размер и шаг резьбы 650 Твердосплавные метчики Принятая производителем система обозначения инструмента для нарезания внутренней резьбы Основные характеристики Тип резьбы 651 Метчики по металлу из быстрежущей стали HSS-E-PM Рашифровка маркировки резьбонарезного инструмента для мехобработки внутренней резьбы в отверстиях 652 Система обозначения быстрорежущих метчиков HSS-E принятая американским производителем металлорежущего инструмента Основные характеристики и параметры
762 Стандартные основные размеры метчиков трубных с прямой и конической резьбой Шлифованный профиль резьбы Справочная таблица 311 USCTI Размеры Допуски 766 Стандартные размеры метчиков согласно японским техническим стандартам JIS Инструмент для нарезания метрической резьбы с крупным шагом Диаметр Длина 774 Рекомендуемые метчики для нарезания американской унифицированной резьбы классов 2B 3B Минимальные и максимальные значения среднего диаметра инструмента 775 Рекомендации по выбору метчиков для нарезания метрической стандартной резьбы класса 6H Предельные значения среднего диаметра резьбового инструмента 760 Стандартные размеры метчиков со шлифованным профилем резьбы Справочная таблица Диапазон номинальных диаметров Размер резьбы с мелким шагом (дюйм) 761 Размеры метчиков с шейкой и укороченной резьбой Справочная таблица 302A USCTI Номинальные диаметры (дюйм) Общая длина Размер квадрата хвостовика
776 Предельные отклонения размеров метчиков были определены для возможности выбора инструмента наиболее подходящего для нарезания резьбы желаемого класса 777 Стандарт ISO 2857 определяет производственные допуски средних диаметров метчиков для метрической резьбы ISO классов допуска от 4H до 8H и от 4G до 6G 787 Производственные испытания режущего инструмента Форма протокола для метчиков по металлу Режимы резания Информация об обрабатываемой детали и станке 709 Метчики с прямыми канавками рекомендуются для нарезания резьбы в сквозных и глухих отверстиях в деталях из чугуна алюминиевого литья и закаленных сталей 1886 Основные технические характеристики метчиков в графических условных обозначениях каталога Стандарт резьбы Способ подвода СОЖ Форма заходной части
296 Основные типы метчиков и их назначение Метчики с прямыми и спиральными стружечными канавками Со спиральной подточкой Бесстружечные метчики (раскатники) 297 Обзор машинных метчиков CoroTap для нарезания внутренней резьбы в широкой группе обрабатываемых материалов (универсальное инструментальное решение) 298 Машинные метчики CoroTap для нарезки резьбы в глухих и сквозных отверстиях Оптимизированные инструментальные решения под определенный материал детали 299 Винтовые метчики CoroTap 300 для нарезки резьбы в глухих отверстиях и метчики-раскатники CoroTap 400 Обзор характеристик резьбового инструмента 300 Машинные метчики с прямыми стружечными канавками и со спиральной подточкой для нарезания резьбы в сквозных отверстиях глубиной до трех диаметров 347 Прямые стружечные канавки в машинных метчиках необходимы для подвода СОЖ, но при внутреннем подводе СОЖ используются для эвакуации стружки
448 Инструментальные материалы для изготовления метчиков HM Твёрдый сплав HSS-E-PM Порошковая быстрорежущая сталь с кобальтом Изностойкие покрытия TiCN 449 Нарезание резьбы метчиком на станке Общие рекомендации по резьбонарезной технологической операции Заготовка детали должно быть надежна закреплена 450 Метчики класса точности 2B и 3B для нарезания унифицированной дюймовой (американской) резьбы UNC UNF Таблица соотношения с международным стандартом 525 Маркировка метчиков машинных Основные характеристики резьбонарезного инструмента в принятой производителем системе обозначения Тип резьбы Стандарт 101 Шахматные метчики Контакт резьбонарезного инструмента с деталью является односторонним что устраняет заклинивание метчика и разрушение витков нарезаемой резьбы 103 Винтовые метчики Порошковая быстрорежущая сталь (HSSE-PM) в сочетании с износостойким покрытием (TiCN) обеспечивают высочайшую стойкость и производительность
Пример иллюстрации инструмента из промышленного каталога (из подборки фото инструментов для металлообработки / Metal cutting tools images)

1213 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. D287

Машинный метчик крупным планом Резьбонарезной инструмент немецкой инструментальной компании с внутренними каналами для подвода СОЖ в зону резания

Машинный метчик крупным планом Резьбонарезной инструмент немецкой инструментальной компании с внутренними каналами для подвода СОЖ в зону резания _ смазочно-охлаждающей жидкости Иллюстрация процесса обработки резьбовых отверстий в металле Резьбонарезание Walter Prototyp

Каталоги металлорежущего инструмента, оснастки и приспособлений для станков /
Cutting tools and tooling system catalogs

Метчик для нарезки резьбы: особенности использования

Резьбовое соединение на сегодняшний день является самым популярным видом крепления элементов различных конструкций.

Популярность его заключается в надежности и простоте изготовления.

Метчики для нарезания резьбы широко применяются на СТО, в слесарных мастерских и сборочных промышленных предприятиях. Полезные инструменты совместно с токарным, слесарным станком ускоряют процесс нарезки.

Характеристика инструментов для внутренней резьбы

Опытные специалисты придают немалое значение качественным инструментам и их надежности. Основными резьбовыми приспособлениями являются метчики и плашки. Метчики предназначаются преимущественно для нарезания внутренней резьбы, а плашки наружной.

Набор таких инструментов позволяет не только произвести нарезку, но и подтянуть, восстановить, обновить ее не заменяя при этом деталей.

Изделия с резьбой применяются для превращения вращательных движений в поступательные, фиксации и зажима в устройствах, усиления контроля затяжки, а также возможность для осуществления технологического процесса без замены деталей.

В зависимости от направления линии резьба бывает правой и левой, в отверстии и на самом стержне. Значительная часть из них изготавливается вручную.

Процесс нарезки резьбы с помощью закаленного винта

Изготовление метчика осуществляется из прочной быстрорежущей стали и применяют по своему назначению, делятся на ручные слесарные и машинные. В комплект набора метчиков входят черновой, средний и чистовой винт.

Независимости от сложности профиля нарезки делятся на группы:

  • Метрические.
  • Дюймовые.
  • Левые.

Диаметр в дюймовых инструментах измеряется в дюймах, а шаг резьбы в нитках, в метрических приспособлениях в миллиметрах. Левые метчики имеют обратную резьбу и применяются на взрывоопасных производствах и на вращающихся механизмах. Состоит метчик рабочей части и хвостовика, который легко вставляется в станок или вороток.

Основные отличительные показатели инструмента

В наборе метчики отличаются по количеству резок, которые нумеруются. Отличие их состоит в том, что с помощью чернового винта делается неглубокая резьба, чистовой делает финишную резьбу.

Разница между метчиками заключается в разнице рабочей части, которая бывает заборной и калибрующей.

В черновом метчике она самая длинная, промежуточном поменьше, чистовом самая маленькая. Помимо прямых канавок, спиральные винты хорошо подходят для нарезания глухих отверстий и резьбы высоких классов точности.

Расстояние между витками может быть мелким и крупным. Делая нарезку, самостоятельно всегда используют вороток, куда вставляется инструмент благодаря квадратному креплению. Машинный способ проводится только на станке.

Работать метчиком несложно, равномерно прокручивая необходимо чередовать вращение, аккуратно смазывая, уменьшая силу соприкосновения. В этот момент канавки метчика служат для сбора стружки и ее эвакуации.

Все точные размеры метчика и его шагов размещены в таблице.

Приспособление для нарезания внешней резьбы

Для осуществления нарезки на наружной поверхности изделия, как правило, используют закаленную гайку. Изготавливаются они из легированной, быстрорежущей стали и твердого сплава. Закаленная гайка с осевыми отверстиями с образующими режущими кромками производиться в основном для нарезки больших диаметров.

Виды плашек:

  • трубчатые;
  • квадратные;
  • круглые;
  • шестигранные.

На сегодняшний день по конструкции корпуса плашки бывают цельные, раздвижные, разрезные.

Самыми востребованными в быту и на производстве являются закаленные цельные гайки, как и метчики, имеют свои особенности, делятся на постоянные и регулируемые инструменты. Их резьба прорезана продольными оригинальными стружащими канавками и имеют просторные отверстия для отвода стружки.

Нарезания резьбы с помощью плашек

Все плашки используются с инструментом для зажима. Размер плашек зависит от нарезки и диаметра отверстий, поэтому изделия всегда маркируются.

Каждая плашка имеет свой основной шаг и несколько дополнительных, в таблице указаны точные размеры и расстояния между витками.

С помощью набора плашек нарезку можно сделать как ручным способом, так и на станке. Для определения точного шага нужно воспользоваться резьбомером.

Цельные плашки довольно быстро изнашиваются, теряют свой размер. Применение их допускается только в тех случаях, когда нарезание не требует большой точности. Регулируемая разрезная, цельная плашка отличается от постоянной это наличием продольной прорези. Это позволяет инструменту пружинить и регулировать размер. Вследствие, пониженной жесткости нарезанная плашками резьба имеет недостаточный профиль.

Особенности применения метчика и плашки

Чтобы выполнить нарезку самостоятельно для разных резьбовых заготовок необходимо иметь набор уникальных инструментов. Прочные, надежные и точные изделия для нарезки резьбы никогда не подведут. Комплект приспособлений компактный и удобный в переноске, выполненные из качественной стали долго сохраняет свои свойства.

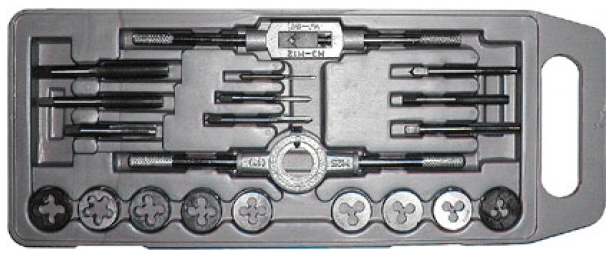

В состав наборов входят:

  1. Инструменты для нарезания.
  2. Специальные держатели.
  3. Резьбомер, отвертка.

Для того чтобы закаленные винты и гайки служили долго необходимо в процессе работы смазывать маслом.

Без смазки инструменты быстро нагреваются, что приведет к срыву резьбы или заклиниванию. Так, при нарезании стальных и медных изделий хорошо подойдет густое машинное масло, чугунных и алюминиевых сплавов керосин. Каждый инструмент соответствует высоким характеристикам, обеспечивает качественное нарезание.

Заключение

Прежде чем, приступить к работе, необходимо хорошо закрепить метчик или плашку, подготовить диаметр отверстия, после чего приступить к нарезке резьбы. Нарезка метчиком проводится по часовой стрелке с минимальным усилием не спеша. Для хорошего результата инструмент должен быть острым и качественного материала. Процесс работы несложный и навыки приходят после четвертой резьбы.

При нарезке резьбы плашкой необходимо предварительно сделать фаску напильником, чтобы первые ветки были ровными.

В отличие от внутренней резьбы здесь отсутствует проблема с диаметром. Последовательность нарезки проводится в два оборота вперед и пол назад до тех пор, пока не получится желаемая длина оптимальной нагрузкой. При большом давлении и скорости происходит деформация не только детали, но и самого столярного инструмента.

виды метчиков и их особенности, советы по подбору

Разновидностей метчиков существует много, поэтому, чтобы подобрать метчик для нарезания определенной резьбы, следует знать основные параметры этого инструмента. Подбор делается на основании чертежей, в которых указывается диаметр и шаг резьбы, глубина прорезки, конусность. Метчики также подбирают по классу точности, конструкции, назначению, материалу.

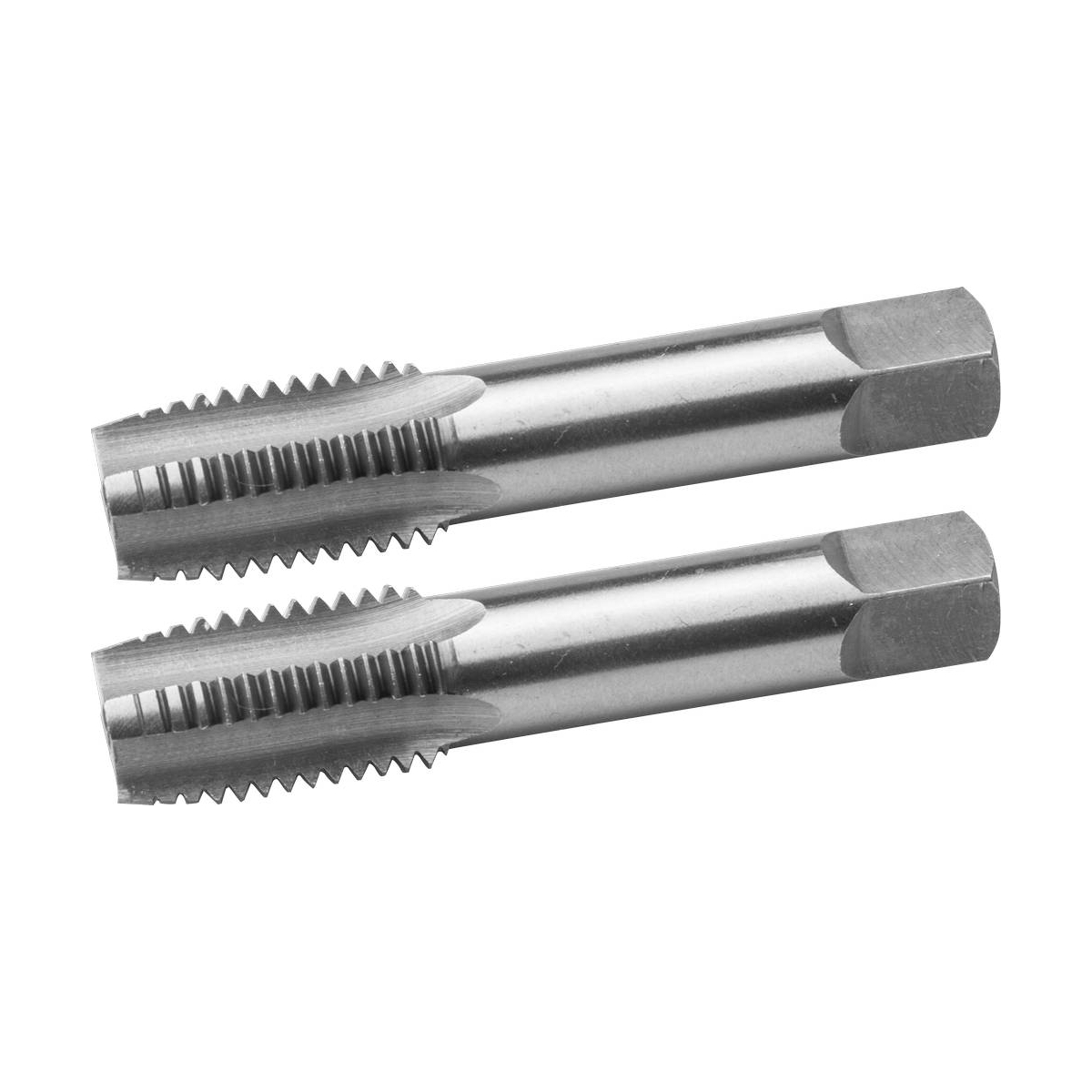

Устройство метчиков

Конструктивные особенности

Метчиками называют инструменты для нарезания внутренней резьбы в трубах, в сквозных и глухих отверстиях деталей и заготовок машинным методом или вручную. Метчики устроены просто, но у них хорошо продуманы рабочие части для нарезания максимально качественной резьбы. Конструкция состоит из:

  • режущих кромок
  • заборной части
  • калибровочной части
  • хвостовика.

Калибровочная часть направляет метчик, зачищает зубцы резьбы, предотвращает нарушение ее геометрии, разбивание отверстия. Обратное уменьшение диаметра стержня ослабляет трение. Режущие кромки делаются с разными шагами, на конце их высота меньше, а к средине она достигает максимального значения, по которому определяется диаметр инструмента.

Режущая и заборная части выполняют работу по формообразованию резьбы способом поэтапного срезания металла согласно припускам. Так зубья легче врезаются в материал изделия. У заборной части форма коническая, а у калибрующей — цилиндрическая. Благодаря такой конфигурации, уменьшается трение при нарезке, а мастеру проще контролировать точность результата.

На рабочей части метчика проделаны канавки в количестве от двух до шести. Они нужны для образования режущих кромок. По канавкам отводится стружка, подается смазка и охлаждающая жидкость. Углубления бывают прямолинейными или винтовыми, право- или левонаправленными. Правосторонними метчиками нарезают резьбу в глухих отверстиях, левосторонними — в сквозных.

Модельный ряд этого резьбонарезного инструмента постоянно совершенствуется под условия обработки, оптимизируется геометрия режущих и зажимных частей. Однако неизменной остается базовая конструкция в виде стержня.

Принцип работы

Метчики для резьбы работают за счет собственного вращения или вращения заготовки на станке в обоих направлениях вперед и назад. Для нарезания правой резьбы инструмент вращают вправо, для левой — влево; такие метчики называются левосторонними. Нарезание любой резьбы выполняется поэтапно в соответствии с чертежами. В них проектировщики обозначают параметры резьбовых отверстий и какие типы метчиков для этого требуются.

Сначала мастер просверливает в заготовке отверстие по обозначенным допускам. Отклонение от нормы влечет неплотность резьбы или сложности в ее нарезании; метчик можно сломать или искривить витки. Соответствие параметров отверстия и метчика проверяют по таблицам. Нарезание делают только строго перпендикулярно плоскости плотно закрепленной заготовки или оси трубы. На станках вращается обычно заготовка, а метчик неподвижно зажимается в держателе.

Ручным метчиком слесарь выполняет нарезку возвратно-поступательными вращательными движениями: вперед два витка, назад — один. Перед этим метчик нужно смазать маслом. Первый проход — черновой, последующие — чистовые.

Глубокие отверстия прорезают только с одной стороны метчиком с удлиненным хвостовиком, периодически выкручивая инструмент полностью, чтобы очистить проход от стружки.

В глухих отверстиях глубина должна быть больше, чем длина резьбы.

Нарезку на станках производят с применением охлаждающих жидкостей: эмульсий, инструментального масла или керосина.

Из какого материала изготавливают метчики

Чтобы точно соблюсти параметры резьбы, нужно знать из какого материала изготовлен метчик. На производстве используются разные металлы. Для ручной нарезки — низкоуглеродистые стали У-12А; У-10А. с термической закалкой. Такими метчиками резьбу нарезают или вручную, или на малых оборотах станочного шпинделя, когда нагрев заготовки и инструмента незначительный. Ручные метчики самые дешевые.

Для работы в тяжелых условиях на высокопроизводительном оборудовании метчики изготавливают из твердых кобальтовых, молибденовых, вольфрамовых сплавов P-18; P-6M-5.

Ручные метчики уступают машинным именно по прочности. У машинного инструмента заборная часть меньше, чем у слесарного. Так сделано для того, чтобы обеспечивалась соосность стержня с отверстием заготовки.

Действующие стандарты

Госстандартом определены виды метчиков, размеры по метрической и английской системам мер, параметрам отверстий, максимальным допускам, классам точности и степеням шероховатости поверхностей. Инструменты, маркированные по метрической системе, делятся на четыре класса по точности. Классы 1; 2 и З имеют шлифованные профили, 4-й класс производится с нешлифованным профилем и предназначен для ручной работы. Высокоточные метчики также бывают гаечными и машинно-ручными. Для нарезания резьбы в трубных соединениях классы точности обозначаются А3; А2; В1. Эти показатели регулируются ГОСТом 3266-81.

Приведем буквенные обозначения в маркировке метчиков согласно номенклатуре других ГОСТов и технических условий.

  • MK — метчики для конической резьбы, ГОСТ 6221-81.
  • MJ — метчики для цилиндрической резьбы, ГОСТ 6358-81.
  • Tr — инструмент для нарезания трапециевидной резьбы, ГОСТ 9464-81.
  • S — метчики для нарезания упорной резьбы, ГОСТ 1077-82.
  • S45 — для упорной резьбы усиленной.
  • LH — левосторонний инструмент.
  • E — для нарезания резьбы с круглым профилем (эдисоновская).
  • R и G — для трубной резьбы.
  • Кр — для нарезания круглой резьбы для сантехники.
  • UTS, BSW, NPT — значения по английской системе мер в дюймах.
  • M — значения в миллиметрах по ГОСТу 9160-02.

Эти буквенные обозначения наносятся на чертежах, так как резьба — это часть номенклатуры для многочисленных видов и типов крепежа. В маркировке также могут указываться дополнительные характеристики приспособлений:

  • шаг и угол витков
  • резьбовой сбег
  • марка стали, из которой изготовлен инструмент
  • наличие канавки (канавок) для внутреннего охлаждения
  • форма канавки
  • номер партии.

Эта информация наносится на хвостовиках машинных метчиков.

Виды метчиков

Виды метчиков делятся на три общих группы, поэтому способ применения определяется по какой-либо одной из них:

Ручные. Их еще называют слесарными. Этот вид инструмента используют и на производстве, и в домашних условиях. Для работы необходимы тиски и вороток. Сечения хвостовиков выполняются в виде квадратов под ручные воротки. Чем больше диаметр стержня, тем больше стороны квадрата, по которым регулируется зажим воротка при помощи вращающихся ручек. Набор метчиков для ручной нарезки резьбы состоит из чернового, промежуточного и чистового инструмента, маркированного соответственно цифрами 1; 2 и 3.

Машинные метчики. Используются только на станках. Это высокоточный инструмент для нарезания сложной резьбы.

Машинно-ручные. Предназначены для нарезки резьбы как вручную, так и на станках. Заборная часть у них короче, и они способны выдерживать нагрузки больше в сравнении со слесарными.

Гаечные метчики. Это машинный инструмент для нарезания резьбы в гайках. Конструкция разработана так, чтобы заготовки не свинчивались обратно, а поступали на удлиненный хвостовик. После накопления определенного количества заготовок с резьбой, метчик снимают, и детали высыпают в тару.

Каждая группа разделяется по классам в зависимости от производственной задачи:

Метчики-протяжки. На станках ими нарезают резьбы любых диаметров и с любыми шагами в заготовках со сквозными отверстиями. На хвостовик одевают заготовку, которую зажимают в патрон, а хвостовик — в держатель для резцов. Нарезка осуществляется на автоматической подаче, равной шагу резьбы, что называется протяжкой.

С вырезанной нитью. Инструментом нарезают резьбу в металлических пластинах.

С шахматным расположением режущих кромок. Благодаря шахматному положению зубцов, уменьшается трение и нагрев.

Ступенчатые. Рабочая часть инструмента разделена на две зоны: одна нарезает, другая выглаживает резьбу.

Плашечные. Ими нарезают предварительную резьбу. Рабочая часть выполнена в виде конуса с большим уклоном.

Маточные. Этими метчиками резьбу зачищают. От остальных видов они отличаются наличием с правой стороны спирали.

С каналом для подачи СОЖ. Это производительный и стойкий инструмент для длительной работы на станках.

Бесканавочные. Это ручной инструмент с укороченным держателем. Им нарезают резьбу в мягких металлах (медь, алюминий).

Колокольные. Число режущих кромок может достигать 16 шт. Это машинный инструмент большого диаметра (до 400 мм).

Конические. Предназначен для нарезки резьбы в сквозных отверстиях. На калибрующей части высота зубьев полная, на заборной — неполная.

Трубные. К этому виду инструмента относятся метчики и конические, и цилиндрические. Предназначены для нарезки внутренней резьбы в трубных соединениях.

Комбинированные. Это самый распространенный вид резьбонарезного инструмента. Он состоит из 2 частей — для черновой резки и чистовой. Такая конструкция предполагает сокращение времени на обработку заготовок

Специальные. Это узкоспециализированные виды метчиков (тандемы, корабельные, насадные).

Метчики также разделяют по типу измерения параметров резьбы:

Метрические. В их маркировке значения указаны в миллиметрах, о чём свидетельствует литера «М». Для подбора этого вида инструмента следует использовать соответствующие справочные таблицы.

Дюймовые. Значения в маркировке указываются в дюймах по диаметру и по количеству нитей (витков) на 1 дюйм.

Трубные конические. В маркировке присутствуют литеры «Rc» или «R». Рабочая часть имеет конусность 1:16.

Трубные цилиндрические. В маркировке обозначены литерой «G» и цифрами, которые соответствует проходному диаметру и шагу резьбы в количестве витков на 1 дюйм.

Как подбирать метчик: важные критерии

Для нарезания внутренней резьбы с определенными параметрами, необходимо подобрать нужный метчик по основным критериям. Это зависит от диаметра верхней кромки резьбы, шага и длины резки. Чем длиннее резьба, тем больший диаметр стержня необходим с расчетом на отклонение. Эти параметры в оптимальных значениях отражены в таблице:

Метрическая система мер в миллиметрах

Английская система мер в дюймах

Трубная резьба в дюймах

Резьба

Шаг, мм



Диаметр резьбы

Диаметр стержня

Диаметр резьбы

Внутренний диаметр трубы

мин.

макс.

мин.

макс.

мин.

макс.

M6

1

5.8

5.9

1/4

5.8

5.9

1/8

9.5

9.6

M8

1.25

7.8

7.9

5/15

7.4

7. 5

1/4

12.8

12.9

M10

1.5

9.6

9.8

3/9

9.2

9.3

3/9

16.3

16.6

M12

1.75

11.75

11.85

1/2

20. 8

20.9

M14

2

13.7

13.8



M16

2

15.7

15.8

1/2

12.2

12.3

5/8

22.5

22.8

M18

2. 25

17.6

17.8

M20

2.25

19.6

19.8

5/8

15.4

15.5

3/4

26

26.3

M22

2.25

21.75

21. 85

M24

3

23.5

23.7

3/4

18.5

18.6

7/8

29.8

30.1

M27

3

26.5

26.7





M30

3. 5

29.5

29.7

7/8

21.6

21.7

1

32.8

33.1

M35

4

35.5

35.8

1

24.5

24.7

11/8

37.2

37.4

M42

4.5

41.5

41. 7

11/4

41.5

41.8

M48

5

51.5

51.7

11/4

30.7

30.9

13/8

42.5

44

По другой таблице определяем параметры метрической резьбы относительно шага (Р), номинального диаметра отверстий и резьбы (d), которые обозначены в миллиметрах. Шаг — это расстояние между вершинами рядом расположенных зубцов на резьбе. Номинальный внутренний диаметр измеряется между крайними точками линии витков.

Диаметр резьбы (d)

Шаг (P)

Диаметр отверстия

Шаг (P)

Диаметр отверстия

Шаг (P)

Диаметр отверстия

Шаг (P)

Диаметр отверстия

Шаг (P)

d отверстия

Шаг (P)

d отверстия

2

0.5

1. 7

0.2

1.7



3

0.5

2.5

0.3

2.6



4

0.7

3.3

0.5

3.5



5

0. 7

4.3

0.5

4.75



6

1

5

0.7

5.3

0.5

5.6



7

1

6

0.7

6.3

0. 5

6.7



8

1.2

6.5

1

7

0.7

7.2

0.75

7.5



9

1.25

7.75

1

8

0.75

7.2

0. 5

8.5



10

1.25

8.75

1.25

8.75

1

9,2

0.75

9.25

0.75

9.5



11

1.75

9.75

1

10,25

0.5

10. 25

0.75

10.75



12

1.75

10.25

1.75

10.75

1.5

10.75

1

11,5

0.75

11.25

0.75

11.75

14

2

12,5

1.75

12. 75

1.2

12.7

1

13,2

0.5

13.2

0.75

13.75

16

2

14.5

1.75

14.75

1

15

0.5

15.25

0.75

15.75



18

2. 5

16.4

2.25

16

1.5

16.25

0.5

17

0.5

17.25

0.25

17.25

20

2.75

18.4

2.5

18

1.25

18.75

1

19

0.25

19. 25

0.5

19.5

22

2.75

19.4

2.75

20

1.75

20.5

1

21

0.75

21.25

0.75

21.75

24

3

22.8

2.2

23

1.5

22. 5

1

23

0.75

23.25



27

3

24.8

2.5

25

1.75

25.5

1

26

0.75

26.2



30

3.5

28.8

3

28. 9

2

28

1.5

28.25

1

29

0.5

29.2

33

3.5

31.4

3

31.9

2

31

1.5

31.25

1

32

0.75

32

36

4

34. 9

3

34.9

2

34

1.5

34.25

1

35



39

4

37.9

3

36.9

2

37

1.5

37.75

1

38



42

4. 5

40.4

4

37.9

3

38.9

2

34

1.25

40.5

1

41

45

4.75

43.4

4

40.9

3

41.9

2

43

1.5

43. 75

1

44

48

5

46.25

4

47

3

46.5

2

46

1.75



Диаметры отверстий меньше диаметров резьбы на величину шага: это значит, что D отверстия = d — P. Этой формулой можно пользоваться дома, когда под рукой нет таблицы. Например, для резьбы M10 используем вычисление: 10 — 1.25 = 8.75. Значит нам нужен метчик 8,75 мм.

Как видим, чтобы правильно выбрать метчик для нарезания резьбы нужны знания не только по критериям выбора и согласованности со значениями в чертежах, но и по разновидностям этого ручного и машинного инструмента, способам использования и намеченным задачам. Характерные ошибки при нарезании резьбы совершают неопытные мастера, у которых в процессе работы ломается инструмент или получается неправильный профиль витков. Избежать этих проблем помогут навыки и правильно подобранные метчики.

Резьбовые метчики | Инструмент для нарезания резьбы

Метчик для резьбы — это инструмент, используемый для нарезания резьбы (нарезания резьбы) в предварительно просверленном отверстии для создания чистой посадки болтов в металлах и пластмассах. Используемые в машиностроении и производстве метчики для нарезания резьбы работают как сверло, но благодаря уникальной форме метчика при ввинчивании в кусок материала создается резьба. Метчики для резьбы должны использоваться в предварительно просверленном отверстии и не могут использоваться для сверления целых отверстий.

Разница между метчиками и плашками заключается в том, что метчики используются для создания или восстановления резьбы в отверстиях, что идеально подходит для гаек.Матрицы используются для нарезания резьбы на таких материалах, как стальные стержни, чтобы можно было навинтить и прикрепить фитинг (нарезание резьбы). Метчик предназначен для нарезания внутренней резьбы, поэтому он будет использоваться на отверстии для крепежа или гайки, тогда как плашка используется для наружной резьбы, как на болте. Другими словами, нарезание резьбы использует метчик из комплекта и создает внутреннюю резьбу, а нарезание резьбы — это процесс, используемый штампом для нарезания внешней резьбы.

Метчики для нарезания резьбы изготавливаются из быстрорежущей стали (быстрорежущая сталь) и твердого сплава и могут использоваться как вручную, так и на станке.Наш ассортимент резьбонарезных метчиков предлагает лучший инструмент для каждого метода обработки или процесса, отвечающий всем вашим требованиям. Резьбовые метчики можно использовать с воротком или электроинструментом, и они доступны в различных размерах для различных применений.

Метчики могут использоваться слесарями по-разному для различных целей:

  • Конические метчики или стартовые метчики используются для первоначального нарезания новой резьбы с первыми 7-10 витками, имеющими более плоский профиль, чем те, что дальше по валу.
  • Метчики-пробки аналогичны коническим метчикам, но имеют только 3-5 начальных рядов, отшлифованных, оставляя больше стержня для создания резьбы.
  • Нижние метчики имеют квадратный профиль без шлифованной резьбы и используются после использования конусного или пробкового метчика. Их полноразмерная режущая форма позволяет нарезать резьбу в самом низу отверстия для максимальной длины резьбы.
  • Метчики со спиральной канавкой – для обработки глухих отверстий
  • Метчики со спиральной канавкой – продвигают стружку вперед, идеально подходят для обработки сквозных отверстий
  • Метчики с прямой канавкой – чаще всего предназначены для короткостружечных материалов
  • Метчики для формовки – сжимаются для получения резьбы вместо нарезания
  • Метчики бывают метрических и британских размеров и могут иметь разные типы хвостовиков.Метчики с резьбой используются вместе с воротком, поэтому при покупке всегда учитывайте максимальный боковой метчик, который может выдержать ваш гаечный ключ.

10 Различные типы метчиков и их применение

Что такое метчик?

Метчики – это специально разработанные инструменты, используемые для нарезания охватывающей части сопрягаемой пары металлических крепежных деталей. Штамп, с другой стороны, представляет собой инструмент, используемый для вырезания мужских частей. В основном метчики используются для нарезки гаек, а плашки – для нарезки болтов.Метчики также используются для нарезания резьбы в отверстии, чтобы они более эффективно принимали болт.

Между нарезанием резьбы и нарезанием резьбы есть разница. И нарезание резьбы, и нарезание резьбы производят резьбу. Однако нарезание резьбы создает внешнюю резьбу, тогда как нарезание резьбы создает внутреннюю резьбу.

Существует множество типов резьбовых метчиков, включая ручные метчики, метчики со спиральным наконечником и механические метчики. Это лишь некоторые из множества различных резьбовых метчиков.

Метчик используется для нарезания (нарезания) новой резьбы или очистки (нарезания) существующей резьбы в винтовом механизме. Хотя этот инструмент чаще всего используется слесарями и инженерами, у автомобильных техников также может быть набор для нарезания резьбы в своем наборе инструментов. Существуют десятки ситуаций, когда глубокие знания и понимание науки, лежащей в основе нарезания резьбы в механизме, могут предотвратить часы хлопотной работы и сотни долларов на запасные части.

Так какие бывают краны? Есть 3 основных метчика, с которыми вы должны быть знакомы, это конусность, пробка и нижняя метка.

Типы метчиков

Ниже приведен список из десяти типов метчиков, чтобы вы знали, для чего они предназначены. Благодаря информации, которой мы вас вооружаем, вы сможете принимать обоснованные решения, чтобы решить, какой тип метчика вам нужен.

1. Ручные метчики

Ручные метчики можно купить в местном хозяйственном магазине. Они распространены, но не для работы с ЧПУ. Сравните ручное нарезание резьбы с резьбовым метчиком из магазина.Вы увидите, что ваши деньги были хорошей инвестицией. Купленный в магазине работает намного лучше.

Существует два вида ручных метчиков: конусный метчик и нижний метчик. К ним относятся:

Метчик с конусом

Метчик с конусом можно узнать по заметному и выраженному сужению режущих кромок. Это обеспечивает очень постепенное и менее агрессивное режущее действие. Отличительной чертой конического метчика является наличие от 8 до 10 витков резьбы, которые сужаются от кончика до полного диаметра усилия резания.Конический метчик чаще всего используется в качестве начального метчика для сложных глухих отверстий.

Плавный конус режущей кромки наиболее щадящий при нарезании резьбы вручную и позволяет вырезать прямое отверстие в особо твердых материалах.

Конусный метчик редко является последним метчиком, используемым перед завершением проекта, поскольку конус оставляет неполную резьбу, нарезанную на дне глухого отверстия.

Нижний метчик

Нижние метчики имеют от 1 до 2 скошенных режущих кромок перед тем, как будет задействовано полное усилие резания. Хотя этим метчиком чрезвычайно трудно нарезать резьбу, он способен нарезать резьбу на всем пути до дна глухого отверстия. Донные метчики лучше всего использовать после того, как для нарезания начальной резьбы был использован конусный или пробковый метчик.

2. Метчик-пробка

Метчик-пробка имеет менее выраженную конусность к режущим кромкам. Это дает пробковому метчику постепенное режущее действие, которое менее агрессивно, чем у метчика для донышка, но более агрессивно, чем у конусного метчика. Как правило, пробковый метчик имеет от 3 до 5 конических витков, прежде чем будет задействован полный диаметр резания.

Пробковые метчики прекрасно подходят для использования со сквозными отверстиями, так как их почти так же легко заводить, как и конические метчики, но при этом они имеют более полный набор резьб.

3. Мощные метчики

Если у вас есть ручная работа или приложения с ЧПУ, то этот тип метчика вам подходит. Приведенные выше советы обычно называют ручными метчиками, поскольку они управляются вручную. Во время работы машинист должен периодически менять направление ручного метчика, чтобы разбить стружку (также известную как стружка), образующуюся при резке.Это предотвращает сдавливание разрезаемого материала и поломку метчика.

Наиболее распространенным типом метчика с механическим приводом является метчик-пробка со спиральным наконечником, также называемый метчиком-пистолетом, режущие кромки которого смещены под углом относительно центральной линии метчика.

Эта функция позволяет метчику непрерывно ломать стружку и выбрасывать ее вперед в отверстие, предотвращая скопление. Метчики со спиральным наконечником обычно используются в отверстиях, которые проходят через весь материал, чтобы стружка могла выходить.

Другой вариант метчика со спиральной головкой — метчик со спиральной канавкой, канавки которого напоминают канавки спирального сверла. Метчики со спиральными канавками широко используются в высокоскоростных автоматических операциях нарезания резьбы благодаря их способности хорошо работать в глухих отверстиях.

4. Метчики со спиральной головкой

Эти метчики имеют спиральную насечку с рельефными канавками. Они распространены и выглядят как большинство ручных кранов, которые вы увидите вокруг. Но спиральный угол на передних режущих кромках помогает отбрасывать стружку, а наклонная кромка также обеспечивает превосходную производительность резания.

Таким образом, это самый дешевый метчик, который вы могли бы использовать для нарезания резьбы под давлением, и скорость его работы может быть несколько выше, чем у ручных метчиков.

Подобно ручным метчикам, метчики со спиральной головкой могут иметь конусообразный конец, а метчик-пробка (предназначенный для глухих отверстий) имеет гораздо меньшую конусность.

Они дешевле, чем два других типа, но я обычно предпочитаю два других. Их основной недостаток заключается в том, что они проталкивают стружку перед отводом, другими словами, в отверстие.Это не имеет большого значения для сквозных отверстий, но является плохой идеей для глухих отверстий.

5. Метчики со спиральной канавкой

Метчики со спиральной канавкой имеют открытую спираль, как и концевая фреза. Их основное преимущество заключается в том, что они выбрасывают стружку вверх и из отверстия. Они всегда предпочтительнее спиральных метчиков, если у вас есть глухое отверстие.

Они также предпочтительнее для прерывистого отверстия, где пересекается другой элемент, поскольку спираль помогает перезапустить резьбу после открытого элемента.

Иногда возьмите метчик со спиральной канавкой и обычный ручной метчик и нарежьте пару одинаковых отверстий вручную. Вы будете поражены тем, насколько меньше усилий требует метчик со спиральной канавкой. Выбор правильных типов кранов действительно помогает!

6. Метчик с прерывистой резьбой

Эти метчики имеют зуб только для каждой второй резьбы. Идея состоит в том, чтобы обеспечить улучшенное извлечение стружки. Удаление каждого второго зуба помогает разбить стружку, а также дает больше места для выхода стружки и для поступления смазки и выполнения своей работы.

7. Метчики для труб

Как и следовало ожидать, метчики для труб — это типы метчиков для нарезания резьбы на трубах. Существуют как прямые, так и конические трубные метчики в зависимости от того, будет ли трубная резьба прямой или конической. На фотографии показан типичный трубный метчик с резьбой NPT. Вы можете увидеть конус профиля резьбы NPT.

Метчики для конической трубной резьбы должны работать тяжелее, потому что вы не можете просверлить коническое отверстие. В верхней части отверстия необходимо удалить намного больше материала, чем в нижней.Используйте развертку для конусности трубы, чтобы сузить отверстие, чтобы метчик не работал так сильно.

8. Метчик формовочный

Метчик формовочный совсем другой. Формовочный метчик, также известный как бесструйный метчик или накатной метчик, просто с силой смещает металл в форму резьбы при вворачивании в отверстие, вместо того, чтобы резать металл со сторон отверстия, как это делают метчики. Формовочный метчик очень похож на режущий метчик без канавок или очень похож на обычную резьбу.

Вокруг метчика периодически расположены лепестки, которые фактически формируют резьбу, когда метчик продвигается в отверстие соответствующего размера.Резьба за лепестками слегка утоплена для уменьшения контактного трения.

Поскольку метчик не образует стружки, нет необходимости периодически откручивать метчик для удаления стружки, которая в режущем метчике может заклинить и сломать метчик. Таким образом, накатывание резьбы особенно подходит для нарезания резьбы глухих отверстий, которые труднее нарезать метчиком из-за скопления стружки в отверстии. Формовочные метчики работают только с ковкими материалами, такими как мягкая сталь или алюминий.

Формованная резьба обычно прочнее нарезанной.Обратите внимание, что размер сверла для метчика отличается от размера, используемого для режущего метчика, как показано в большинстве таблиц сверления метчика, и что требуется точный размер отверстия, поскольку отверстие немного меньшего размера может сломать метчик. Правильная смазка необходима из-за задействованных сил трения; поэтому вместо смазочно-охлаждающего масла используется смазочное масло.

9. Удлинительные метчики

Удлинительные метчики имеют длинный хвостовик. Это позволяет добраться до труднодоступных отверстий. «Длинный метчик акулы» — другое название этого метчика.

10. Метчики пробивные

В этом метчике используется технология Audi и Emuge, которая позволяет сократить время цикла нарезания резьбы на 75%. Это отличный инструмент для нарезания резьбы.

Как пользоваться набором метчиков и плашек

Шаг 1. Определите количество витков на дюйм

Нарезание резьбы – это врезание резьбы в отверстие. Набор штампов используется для нарезания резьбы на цилиндре (болте). Чтобы использовать метчик или матрицу, сначала определите количество витков на дюйм (TPI) фиксируемой детали.Система датчиков, которая имеет несколько различных штифтов, может использоваться для расчета TPI болта или гайки.

После определения TPI болта выберите соответствующий ему штамп. Коническая матрица подскажет, с какой стороны начать использовать. Матрица вставляется в специальный ключ, который удерживает и направляет матрицу.

Шаг 2. Создание новой резьбы

Чтобы использовать матрицу для создания новой резьбы на изношенном болте, поместите болт в тиски, чтобы удерживать его при переворачивании ключа. Резка металла металлом может привести к выделению тепла, поэтому нанесите на болт немного масла для резки, чтобы смазать его.

Поместите матрицу на болт и держите ее горизонтально. Поверните ключ. Плашка зацепится за резьбу, уже нарезанную на болте. Каждые пару оборотов поворачивайте ключ примерно на пол-оборота, чтобы очистить резьбу, чтобы плашка лучше резала. Кроме того, повторно наносите смазочно-охлаждающую жидкость на протяжении всего процесса. Поворачивайте ключ до тех пор, пока болт не пройдет через верхнюю часть матрицы.

Шаг 3. Превратите стальной стержень в болт

Набор штампов также можно использовать для превращения обычного стального стержня в болт.Для этого стержень должен иметь скошенный конец. При необходимости срежьте фаску на конце стержня на болгарке, чтобы получить скос. Матрица не очень хорошо работает с стержнем с плоским концом.

Часто смазывайте шток, например, при врезании изношенного болта. Делайте повороты медленно. Проявите немного терпения в этом процессе, чтобы достичь желаемых результатов.

Шаг 4. Используйте метчик

Чтобы использовать метчик, выберите размер, соответствующий размеру болта или отверстия, в которое вы хотите нарезать резьбу.Поместите метчик в специальный ключ и затяните его. Затем поместите режущий конец метчика над отверстием и поверните. Используйте масло для резки, чтобы смазать метчик. Как и в случае с матрицей, после запуска метчика время от времени слегка поворачивайте его в обратном направлении.

Часто задаваемые вопросы.

Что такое метчики?

Резьбовые метчики представляют собой специально разработанные инструменты, используемые для нарезания охватывающей части сопрягаемой пары металлических крепежных изделий. Штамп, с другой стороны, представляет собой инструмент, используемый для вырезания мужских частей. Метчики также используются для нарезания резьбы в отверстии, чтобы они более эффективно принимали болт.

Какие бывают типы метчиков?

10 типов резьбовых метчиков:
1. Ручные метчики, (I) конусный метчик, (II) донный метчик
2. Плунжерный метчик
3. Мощные метчики
4. Метчики со спиральным наконечником
5. Метчики со спиральной канавкой
6. Метчик с прерывистой резьбой
7. Метчик для труб
8. Метчик для форм/валков
9. Метчик для удлинения
10. Метчик для перфорации

Сопутствующие

Направляющая метчика, стили, фаски, маркировка, символы формы, технические Резьба метчика (дюймы) Ограничения и размеры

, обслуживающий канадские провинции и территории Ньюфаундленд, НФ, НЛ, Нова. Шотландия, NS, Нью-Брансуик, NB, Остров Принца Эдуарда, PEI, PE, Квебек, PQ, QC, Онтарио, ON, Манитоба, МБ, Саскачеван, SK, Альберта, AB, Британская Колумбия, Британская Колумбия, Северо-Западные территории, NT, Нунавут, NU, Юкон, YT, обслуживание канадских городов, Торонто, Миссиссога, Скарборо, Лаваль, Монреаль, Монреаль, Ванкувер, Оттава, Гатино, Калгари, Эдмонтон, Квебек, Виннипег, Гамильтон, Китченер, Кембридж, Ватерлоо, Лондон, Сент-Луис.Катаринс, Ниагара, Галифакс, Ошава, Виктория, Виндзор, Саскатун, Регина, Шербрук, Сент-Джонс, Барри, Келоуна, Абботсфорд, Миссия, Садбери Кингстон, Сагеней, Труа-Ривьер, Труа-Ривьер, Труа-Ривьер, Гвельф, Монктон, Брантфорд, Сент-Джон, Тандер-Бей, Питерборо, Аякс, Аврора, Брэмптон, Брок, Берлингтон, Каледон, Кларингтон, регион Дарем, Ошава, Пикеринг, Уитби, Халтон-Хиллз, Милтон, Оквилл, Миссиссауга, Новый рынок, Ричмонд-Хилл, Вон, Оранжвилль, обслуживание городов США, Нью-Йорк, Лос-Анджелес, Чикаго, Хьюстон, Филадельфия, Феникс, Сан-Антонио, Сан-Диего, Даллас, Сан-Хосе, Остин, Джексонвилл, Сан-Франциско, Индианаполис, Колумбус, Форт-Уэрт, Шарлотта, Сиэтл, Денвер, Эль-Пасо, Детройт, Вашингтон, Бостон, Мемфис, Нэшвилл, Портленд, Оклахома-Сити, Лас-Вегас, Балтимор, Луисвилл, Милуоки, Альбукерке, Тусон, Фресно, Сакраменто, Канзас-Сити, Лонг-Бич, Меса, Роли, Омаха, Майами, Окленд, Миннеаполис, Талса, Уичито, Новый Орлеан, Арлингтон, Кливленд, Бейкерсфилд, Тампа, Аврора, Гонолулу, Анахайм, Санта-Ана, Корпус-Кристи, Риверсайд, Сент-Луис. Луи, Лексингтон, Стоктон, Питтсбург, Сент-Пол, Анкоридж, Цинциннати, Хендерсон, Гринсборо, Плано, Ньюарк, Толедо, Линкольн, Орландо, Чула-Виста, Джерси-Сити, Чендлер, Форт-Уэйн, Буффало, Дарем, Санкт-Петербург, Ирвин, Ларедо, Лаббок, Мэдисон, Гилберт, Норфолк, Рино, Уинстон Салем, Глендейл, Хайалиа, Гарленд, Скоттсдейл, Чесапик, Северный Лас-Вегас, Фремонт, Батон-Руж, Ричмонд, Бойсе, Сан-Бернардино, Спокан, Бирмингем, Модесто, Де-Мойн, Рочестер, Такома, Фонтана, Окснард, Морено-Вэлли, Фейетвилл, Хантингтон-Бич, Йонкерс, Глендейл, Аврора, Монтгомери, Колумбус, Амарилло, Литл-Рок, Акрон, Шривпорт, Огаста, Гранд-Рапидс, Мобильный, Солт-Лейк-Сити, Хантсвилл, Таллахасси, Гранд-Прери, Оверленд-Парк, Ноксвилл, Вустер, Браунсвилл, Ньюпорт-Ньюс, Санта-Кларита, Порт Ст.Люси, Провиденс, Форт-Лодердейл, Чаттануга, Темпе, Оушенсайд, Гарден Гроув, Ранчо Кукамонга, Кейп-Корал, Санта-Роза, Ванкувер, Су-Фолс, Пеория, Онтарио, Джексон, Элк-Гроув, Спрингфилд, Пемброк-Пайнс, Салем, Корона, Юджин, МакКинни, Форт-Коллинз, Ланкастер, Кэри, Палмдейл, Хейворд, Салинас, Фриско, Спрингфилд, Пасадена, Мейкон, Александрия, Помона, Лейквуд, Саннивейл, Эскондидо, Канзас-Сити, Голливуд, Кларксвилл, Торранс, Рокфорд, Джолиет, Патерсон, Бриджпорт, Нейпервилл, Саванна, Мескит, Сиракузы, Пасадена, Оранж, Фуллертон, Киллин, Дейтон, Макаллен, Белвью, Мирамар, Хэмптон, Уэст-Вэлли-Сити, Уоррен, Олате, Колумбия, Торнтон, Кэрроллтон, Мидленд, Чарльстон, Уэйко и государства Алабама, Алабама, Аляска, Аляска, Аризона, Аризона, Арканзас, Арканзас, Калифорния, Калифорния, Колорадо, Колорадо, Коннектикут, Коннектикут, Делавэр, Делавэр, округ Колумбия, округ Колумбия, Флорида, Флорида, Джорджия, Джорджия, Гавайи, Гавайи, Айдахо, Айдахо, Иллинойс, Иллинойс, Индиана, Индиана, Айова, Айова, Канзас, Канзас, Кентукки, Кентукки, Луизиана, Лос-Анджелес, Мэн, Мэн, Мэриленд, Мэриленд, Массачусетс, Массачусетс, Мичиган, Мичиган, Миннесота, Миннесота, Миссисипи, Массачусетс, Миссури, Миссури, Монтана, Монтана, Монтана, Небраска, Северная Каролина, Невада, Невада, Нью-Гэмпшир, Нью-Хэмпшир, Нью-Джерси, Нью-Джерси, Нью-Мексико, Нью-Мексико, Нью-Йорк, Нью-Йорк, Север Каролина, Северная Каролина, Северная Дакота, Северная Дакота, Огайо, Огайо, Оклахома, OK, Орегон, Орегон, Пенсильвания, Пенсильвания, Род-Айленд, Род-Айленд, Южная Каролина, Южная Каролина, Южная Дакота, Южная Дакота, Теннесси, Теннесси, Техас, Техас, Юта, Юта, Вермонт, Вирджиния, Вирджиния, Вирджиния, Вашингтон, Вашингтон, Западная Вирджиния, Западная Вирджиния, Висконсин, Висконсин, Вайоминг, Вайоминг Мы можем отправить в Афганистан, Аландские острова, Албанию, Алжир , Американское Самоа , Андорра , Ангола , Ангилья , Антигуа и Барбуда, Аргентина, Армения, Аруба, Австралия, Австрия , Азербайджан , Азорские острова , Багамы , Бахрейн , Бангладеш , Барбадос , Беларусь , Бельгия , Белиз , Бенин , Бермуды , Бутан , Боливия , Бонайре , Босния , Ботсвана , Бразилия , Британские Виргинские острова , Бруней , Болгария , Буркина Фасо , Бурунди , Камбоджа , Камерун , Канада , Канарские острова , Кабо-Верде , Каймановы острова , Центральная Африканская Республика, Чад, Чили, Китай, Колумбия, Коморские Острова, Конго, Острова Кука, Коста-Рика, Хорватия, Кюрасао, Кипр , Чехия , Демократическая Республика Конго , Дания , Джибути , Доминика , Доминиканская Республика , Эквадор , Египет , Сальвадор , Англия , Экваториальная Гвинея , Эритрея , Эстония , Эфиопия , Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия , Габон , Гамбия , Грузия , Германия , Гана , Гибралтар , Греция , Гренландия , Гренада , Гваделупа , Гуам , ГУ, Гватемала , Гернси , Гвинея , Гвинея-Бисау , Гайана , Гаити , Голландия , Гондурас , Гонконг , Венгрия , Исландия , Индия , Индонезия , Ирак , Ирландия , Израиль , Италия , Кот-д’Ивуар , Ямайка , Япония , Джерси , Иордания , Казахстан , Кения , Кирибати , Косрае , Кувейт , Кыргызстан , Лаос , Латвия , Ливан , Лесото , Либерия , Ливия , Лихтенштейн , Литва , Люксембург , Макао , Македония (Fyrom) , Мадагаскар , Мадейра , Малави , Малайзия , Мальдивы , Мали , Мальта , Маршалловы острова , MH , Мартиника , Мавритания , Маврикий , Майотта , Мексика , Микронезия , Молдова , Монако , Монголия , Черногория , Монтсеррат , Марокко , Мозамбик , Н. Мариана острова , Намибия , Непал , Нидерланды , Нидерландские Антильские острова , Новая Каледония , Новая Зеландия , Никарагуа , Нигер , Нигерия , Остров Норфолк, Северная Ирландия, Норвегия, Оман, Пакистан, Палау, PW, Панама, Папуа-Новая Гвинея, Парагвай, Перу, Филиппины , Польша , Понапе , Португалия , Пуэрто Рико , Пр , Катар , Реюньон , Румыния , Рота , Россия , Руанда , Саба , Сайпан , Сан-Марино , Саудовская Аравия , Шотландия , Сенегал , Сербия , Сейшелы , Сьерра Леоне , Сингапур , Словакия , Словения , Соломоновы острова , Юг Африка, Южная Корея, Испания, Шри-Ланка, Св.Бартелеми, св. Кристофер, Санта-Крус, Сент-Эстатиус, Сент-Джон, Сент-Китс и Невис, Сент-Люсия, Сен-Мартен, Сент-Мартин, Сент-Томас , Сент-Винсент/Гренадины, Суринам, Свазиленд, Швеция, Швейцария , Сирия , Таити , Тайвань , Таджикистан , Танзания , Таиланд , Тимор-Лешти, Тиниан, Того, Тонга, Тортола, Тринидад и Тобаго, Трук, Тунис, Турция, Туркменистан, турки и Кайкос, Тувалу, Уганда, Украина, Юнион-Айленд, Соединенные Штаты Арабские Эмираты , Великобритания , США , Уругвай, девственница США острова, VI, Узбекистан, Ванату, город-государство Ватикан, Венесуэла , Вьетнам , Виргин-Горда , Уэльс , острова Валлия и Футуна , Западное Самоа , Яп , Йемен , Замбия , Зимбабве
мы стараемся отправить в крупнейшие города мира Токио, Япония, Сеул, Южная Корея, Мехико, Мексика, Нью-Йорк, США, Мумбаи, Индия, Джакарта, Индонезия, Сан-Паулу, Бразилия, Дели, Индия, Осака/Кобе, Япония, Шанхай, Китай, Манила, Филиппины , Лос-Анджелес, США , Калькутта, Индия , Москва, Российская Федерация. , Каир, Египет, Лагос, Нигерия, Буэнос-Айрес, Аргентина, Лондон, Великобритания, Пекин, Китай, Карачи, Пакистан, Дакка, Бангладеш, Рио-де-Жанейро, Бразилия, Тяньцзинь, Китай, Париж, Франция, Стамбул, Турция, Лима , Перу, Тегеран, Иран, Бангкок, Таиланд, Чикаго, США, Богота, Колумбия, Хайдарабад, Индия, Ченнаи, Индия, Эссен, Германия, Хошимин, Вьетнам, Ханчжоу, Китай, Гонконг, Китай, Лахор, Пакистан , Шэньян, Китай, Чанчунь, Китай, Бангалор, Индия, Харбин, Китай, Чэнду, Китай, Сантьяго, Чили, Гуанчжоу, Китай, ул.Санкт-Петербург, Российская Федерация, Киншаса, ДРК, Багдад, Ирак, Цзинань, Китай, Хьюстон, США, Торонто, Канада, Янгон, Мьянма (Бирма), Алжир, Алжир Филадельфия, США, Циндао, Китай, Милан, Италия, Пусан, Юг Корея, Белу-Оризонти, Бразилия, Алмадабад, Индия, Мадрид, Испания, Сан-Франциско, США, Александрия, Египет, Вашингтон, округ Колумбия, США, Ухань, Китай, Даллас, США, Гвадалахара, Мексика, Чунгин, Китай, Медельин, Колумбия, Детройт , США , Ханьдань, Китай , Франкфурт, Германия , Порту-Алегри, Бразилия , Ханой, Вьетнам , Сидней, Австралия, Санто-Доминго, Дом. Республика, Сингапур, Сингапур, Касабланка, Марокко, Катовице, Польша, Пуна, Индия, Бангдунг, Индонезия, Монтеррей, Мексика, Монреаль, Канада, Нагоя, Япония, Нанкин, Китай, Абиджан, Кот-д’Ивуар, Сиань, Китай, Берлин, Германия, Эр-Рияд, Саудовская Аравия, Ресифи, Бразилия, Дюссельдорф, Германия, Анкара, Турция, Мельбурн, Австралия, Сальвадор, Бразилия, Далянь, Китай, Каракас, Венесуэла, Адис-Абеба, Эфиопия, Афина, Греция, Кейптаун, ЮАР, Кельн, Германия, Мапуту, Мозамбик, Неаполь, Италия

Как использовать метчик и матрицу для создания или восстановления резьбы

При использовании метчика и матрицы важно понимать термины.«Нарезание резьбы» происходит, когда вы нарезаете или повторно нарезаете резьбу в отверстии или гайке. Большинство автомехаников и слесарей, вероятно, сталкивались с этой проблемой. Это могло произойти в виде сорванного гнезда или срезанного болта, который нуждался в повторной нарезке. Научившись пользоваться метчиком и матрицей, вы сможете устранять серьезные проблемы в металле, которые в противном случае оставили бы вас в беде.


Как пользоваться набором метчика и матрицы

Матрица используется для нарезания или восстановления резьбы на болте или куске металла. Металл этих резьбонарезных станков превосходит по прочности большинство листовых металлов.При правильном количестве масла и осторожности вы можете быстро и стабильно нарезать или восстанавливать резьбу на механически обработанных винтах и ​​болтах.


Найдите правильный TPI

Прежде чем приступить к нарезанию резьбы, сначала необходимо определить количество витков на дюйм (TPI). Это нужно, чтобы подобрать правильный метчик и/или матрицу для болта, гайки или отверстия. Большинство систем кранов и штампов включают в себя какой-либо датчик. В них используется ряд различных «лезвий», которые помогают подобрать правильный TPI для болта или гайки.Некоторые из них немного похожи на небольшой карманный нож. Многие из этих средств проверки резьбы существуют на рынке, и вы можете найти тот, который вам подходит.

Выберите соответствующий метчик или матрицу

После определения TPI болта вы можете выбрать соответствующую ему матрицу. Имейте в виду, что эти наборы поставляются как в метрической системе, так и в стандарте SAE. У производителей также есть очень маленькие маленькие и очень обширные наборы. Метчики и плашки имеют коническую резьбу. Это помогает им легко ввинчиваться в болт или гайку и аккуратно нарезать резьбу, как предполагалось.Большинство штампов подходят к специальному ключу, который их крепко удерживает. Это дает вам необходимый рычаг, чтобы вращать его и направлять по траектории резки.

Как насчет комбинированных сверл и нарезных коронок?

Возможно, вы видели некоторые из новых сверл и метчиков. Они используются в ударном шуруповерте или дрели, позволяя одновременно сверлить и нарезать резьбу. С какой осторожностью вам нужно нарезать отверстия вручную, удивительно, как они работают.

Но есть.

Если вы придерживаетесь рекомендуемых материалов и смазываете сверла во время использования, они обеспечивают сверхбыстрое нарезание резьбы.Мы испытали их на различных листах металла и толстолистовой стали. Выровнять отверстия и держать их прямо и ровно представляет собой самую большую проблему с этими битами.

Фиксация и ремонт резьбы в болтах

Использование штампа для фиксации резьбы на болте с крестообразной резьбой требует всего несколько шагов.

Закрепите болт в тисках

Начните с закрепления болта с помощью тисков. Поскольку вы не хотите еще больше повредить резьбу, мы рекомендуем зажимать только головку болта с шестигранной головкой.Однако, если вам необходимо зажать стержень болта, попробуйте один из следующих способов защиты резьбы болта:

  • Используйте пару деревянных брусков
  • Найдите немного резины (например, внутреннюю камеру велосипеда) и поместите ее в губках тисков
  • Используйте два куска кожи

Выровняйте матрицу и начните (повторно) нарезать резьбу

После того, как вы закрепите болт, аккуратно выровняйте матрицу, чтобы она не опускалась под углом, но прямо вниз болт.

Когда вы начинаете закручивать болт, он может начать нагреваться. Это неизбежно при сильном трении двух металлов друг о друга. Это более очевидно, когда вы участвуете в более длинных цепочках . Мы рекомендуем использовать немного масла для резки, чтобы смазать матрицу и сохранить ее прохладной во время использования. Большинство воротков для метчиков и плашек имеют открытый верх. Используйте это преимущество, чтобы добавить смазку, не снимая матрицы. Это также продлевает срок службы вашего набора метчиков и штампов.

Когда вы навинтите матрицу на болт, вы почувствуете, что она быстро начинает зацепляться. Каждые несколько оборотов вам, возможно, придется немного отодвигать матрицу, чтобы очистить резьбу и позволить ей лучше резать.Это ожидаемо и похоже на сверление дерева большим сверлом. Как только матрица опустится достаточно глубоко, чтобы болт прошел через верхнюю часть, вы поймете, что закончили.

Нарезание резьбы в отверстиях и гайках с помощью метчика и матрицы

Использовать метчик для нарезки (или повторной нарезки) гайки так же просто. Начните с закрепления гайки в тисках.

Используйте калибр, чтобы найти метчик нужного размера

Если у вас нет соответствующего болта, используйте шаблон, чтобы выбрать правильный размер для гайки или отверстия, в которое вы хотите нарезать резьбу.Для тех, кто делает гайку самостоятельно, вы можете использовать фактический соответствующий болт, чтобы установить размер. Это избавляет вас от необходимости пытаться втиснуть манометр в изношенный болт. Учитывая его расположение, это может быть даже невозможно.

Если вы столкнулись с полностью поврежденной резьбой, не паникуйте. Вы всегда можете просверлить отверстие и повторно нарезать его, чтобы получить болт немного большего размера. Вы даже можете заполнить его и повторно коснуться его.

Закрепите метчик и начните нарезание резьбы

Для начала поместите метчик в прилагаемый гаечный ключ и закрепите его.Затем поместите метчик в гайку и начните закручивать его вручную, стараясь держать его идеально прямо в отверстии. Как и при использовании штампа, добавление масла является обязательным. Часто откручивайте кран, чтобы избавиться от мусора , который скапливается в резьбе.

Заключение

Вот и все. Использование набора метчиков и штампов действительно может исправить некоторые неприятные ситуации, и это тот инструмент, который понадобится не всем. Однако, когда вы это сделаете, другой замены не будет! Умение правильно пользоваться набором метчиков и плашек приходит со временем.В конце концов, вы начинаете чувствовать процесс. Это ускоряет ваш рабочий процесс.

Машинист Метчик с метрической резьбой ISO

Machinist Метчик с метрической резьбой ISO — Таблица размеров сверла

Меню «Производственные и проектные данные»
Метчик механика — Таблица сверл для резьбы размера ANSI
Метчик механика — Таблица размеров сверл Стандартная трубная резьба ANSI

Ниже приводится метчик для резьбы Machinist Metric ISO — Таблица размеров сверла для размеров метрической и мелкой резьбы.

МЕТРИЧЕСКИЕ ГРУБЫЕ РАЗМЕРЫ
РАЗМЕР КРАНА РАЗМЕР СВЕРЛА
1 мм x 0,25 0,75 мм
1,1 x 0,25 .85
1,2 x 0,25 .95
1,4 x 0,3 1,1
1,6 x 0,35 1,25
1,7 x 0,35 1,3
1. 8 х 0,35 1,45
2 x 0,4 1,6
2,2 x 0,45 1,75
2,5 x 0,45 2,05
3 x 0,5 2,5
3,5 x 0,6 2,9
4 x 0,7 3,3
4,5 x 0,75 3,7
5 x 0,8 4,2
6 х 1 5
7 х 1 6
8 х 1. 25 6,8
9 x 1,25 7,8
10 х 1,5 8,5
11 х 1,5 9,5
12 х 1,75 10,2
14 х 2 12
16 х 2 14
18 x 2,5 15,5
20 х 2,5 17,5
22 х 2. 5 19,5
24 x 3 21
27 х 3 24
30 х 3,5 26,5
33 x 3,5 29,5
36 х 4 32
39 х 4 35
МЕТРИЧЕСКИЕ МЕЛКИЕ РАЗМЕРЫ
РАЗМЕР КРАНА РАЗМЕР СВЕРЛА
4 мм x . 35 3,6 мм
4 x 0,5 3,5
5 x 0,5 4,5
6 x 0,5 5,5
6 x 0,75 5,25
7 x 0,75 6,25
8 x 0,5 7,5
8 x 0,75 7,25
8 х 1 7,0
9 х 1 8
10 шт. 75 9,25
10 х 1 9
10 х 1,25 8,8
11 х 1 10
12 x 0,75 11,25
12 х 1 11
12 х 1,5 10,5
14 х 1 13
14 х 1,25 12,8
14 х 1. 5 12,5
16 х 1 15
16 х 1,5 14,5
18 х 1 17
18 х 2 16
20 х 1 19
20 х 1,5 18,5
20 х 2 18
22 х 1 21
22 х 1. 5 20,5
22 х 2 20
24 х 1,5 22,5
24 x 2 22
26 х 1,5 24,5
27 х 1,5 25,5
27 x 2 25
28 х 1,5 26,5
30 х 1,5 28,5
30 х 2 28
33 x 2 31
36 х 3 33
39 х 3 36

Наконечники для инструментов — Метчики

Наконечники для инструментов — Метчики

Сообщения о закрытии этого веб-сайта сильно преувеличены! Мы в ШелдонБрауне.

com благодарим Harris Cyclery за многолетнюю поддержку. Harris Cyclery закрылась, но мы продолжаем работать. Продолжайте посещать сайт для получения новых и обновленных статей, а также новостей о возможных новых связях.


(Взрыв из прошлого)


Это старая статья, и часть информации в ней устарела.

Первоначально эта статья была опубликована в журнале

Bicycling , июль 1983 г.

Слегка отредактированный Джоном «Playing Taps for Sheldon» Allen, июль 2010 г.

Метчики и плашки – это инструменты для нарезания резьбы.Метчик представляет собой болтообразный инструмент для изготовления внутренней резьбы. Плашка представляет собой гайкообразный инструмент для изготовления наружной резьбы. Метчики и плашки могут сделать многие «невозможные» ремонты возможными, даже легкими.

Оба инструмента имеют резьбу, немного похожую на резьбу на гайках и болтах, но резьба на метчиках и плашках имеет режущие кромки для нарезания резьбы в гладком металле. Метчик ввинчивается в гладкое отверстие и превращает его в отверстие с резьбой; плашка нарезает резьбу на ранее гладком валу.

Метчики и плашки можно купить поштучно в любом хорошем строительном магазине, и стоят они совсем не дорого.Вы можете купить небольшой набор часто используемых размеров менее чем за 10 долларов.

Метчики бывают трех типов: пробковые, конические и донные. Штепсельные краны встречаются чаще всего. Пробковый метчик имеет довольно крутой конус на конце, так что он нарезает резьбу на полную глубину уже после нескольких оборотов. Это наиболее эффективный тип для производственного использования.

Нижние метчики вообще не имеют конусности. В результате нижние краны нельзя использовать для запуска новой нити. Донные метчики используются только для опускания существующей резьбы на дно «глухого» отверстия (отверстия, которое не проходит через материал полностью).Я никогда не находил необходимости в нижнем кране на велосипеде.

Конические метчики лучше всего покупать для использования на велосипеде. Конические метчики похожи на пробковые метчики, за исключением того, что они имеют более постепенный конус к острию. Постепенная конусность облегчает нарезание резьбы в прямом отверстии вручную, хотя это также можно сделать с помощью метчика-пробки, если у вас хороший глазомер. Большие наборы метчиков обычно поставляются со всеми тремя типами каждого размера, так что вы получите в три раза больше метчиков, чем вам нужно, если купите большой набор!

Метчики — это инструменты для резки металла, поэтому они должны иметь очень твердые режущие кромки.Из-за типа стали и термической обработки, необходимой для резки металла, они чрезвычайно хрупкие. Необходима значительная осторожность, чтобы использовать метчики, не сломав их. Это особенно верно в случае меньшего размера. Если вы отломите метчик в отверстии, вытащить отломанную деталь может быть очень сложно или даже невозможно! Сломанный метчик обычно невозможно даже высверлить, потому что метчик такой же или твердый, как сверло.

Метчики обычно ломаются при изгибе, а не при скручивании.

Можно, если очень и очень осторожно, воспользоваться метчиком, повернув его обычным разводным ключом, но это очень рискованно. Ключ, который нажимает только с одной стороны, создает асимметричную нагрузку на метчик и, скорее всего, сломает его. Вместо этого вам следует купить подходящий вороток. У него будет Т-образная ручка, благодаря которой будет легче поворачивать кран, не сгибая его.

Разбить чипсы

Когда метчик режет, он оставляет срезанную металлическую стружку.Метчик имеет от двух до четырех «канавок» (канавок), позволяющих вырезанной стружке выходить из отверстия. Если канавки забьются стружкой, метчик заклинит. Он сломается, если его заставить.

Чипсы имеют тенденцию образовываться в виде длинных полос. Хорошая техника постукивания требует, чтобы вы разбивали эти полоски на более мелкие кусочки, которые могут выходить вдоль канавок. Это делается поворотом крана назад.

Процедура заключается в том, чтобы повернуть кран вперед на одну треть или половину оборота или до тех пор, пока вы не почувствуете повышенное сопротивление. Затем поверните его назад, пока не почувствуете, что он легче поворачивается на четверть или половину оборота, как правило. Для глубокой врезки обычно необходимо частично войти, а затем полностью отвинтить метчик, чтобы вы могли очистить стружку, прежде чем продолжить.

Как правило, вы должны использовать какую-либо смазочно-охлаждающую жидкость с метчиками. Для этой цели существуют специальные смазочно-охлаждающие жидкости, но они обычно не нужны, за исключением случаев, когда используются электроинструменты. Для обычного ручного нарезания резьбы по стали подойдет любое подходящее масло; для алюминия лучше всего керосин.

У меня на верстаке есть пара емкостей, одна с отработанным моторным маслом, другая с керосином. Я просто опускаю кран в соответствующую банку, прежде чем начать нарезать им резьбу. Я использую старое моторное масло, потому что оно у меня есть под рукой, и потому что неважно, оставлю ли я в нем стружку от нарезания резьбы, так как это масло используется только для резки, а не для смазки.

Правильный размер отверстия

Очень важно, чтобы вы просверлили отверстие правильного размера для используемого метчика.Если отверстие слишком маленькое, вы, скорее всего, сломаете метчик при попытке нарезать резьбу. Если отверстие слишком большое, метчик пройдет легко. но нити будут мелкими и легко раздеваются. Когда вы покупаете метчики, вы также должны купить к ним сверла. Эти биты должны храниться вместе с метчиками и использоваться только для сверления отверстий, в которые нужно нарезать резьбу.

Сверла бывают четырех размеров: дробные, числовые, буквенные и метрические. В большинстве небольших домашних мастерских уже есть набор бит дробного размера, обычно от 1/16 дюйма до 1/4 дюйма с шагом 1/64 дюйма.Этот тип набора будет работать после моды, но если это все, что у вас есть, у вас не будет точного правильного размера для большинства метчиков размера. Для самых популярных размеров метчиков требуется сверло номерного размера, чтобы сделать отверстие нужного размера. Например, для метчика № 10-32 (обозначение размера объясняется в сопроводительной статье) для правильной посадки требуется сверло № 21. Это между 5/32 дюйма и 11/64 дюйма. Если бы вы использовали сверло размером 5/32 дюйма, вы, скорее всего, сломаете метчик. Если бы вы использовали сверло размером 11/64 дюйма, метчик прошел бы через отверстие нормально, но резьба была бы мелкой и легко сорвалась бы.

Набор сверл с номерным размером включает 80 сверл размером от 0,0135 дюйма до 0,2280 дюйма. По сути, они перекрывают базовый набор дробей от 1/64 дюйма до 1/4 дюйма, который у вас уже может быть. Большинство этих сверл с числовым размером вам не пригодятся, и вы потратите много денег, чтобы получить 80 из них. Разумнее потратить несколько долларов на покупку нескольких размеров, которые вам действительно нужны.

Крупный игрок

Если вы крупный игрок, вы можете потратить несколько сотен долларов на хороший набор метчиков и штампов, но 95 процентов инструментов в таком наборе будут бесполезны для работы на велосипеде. Вместо этого лучше покупать только те метчики и плашки, которые вам нужны.

Пока не рекомендую большие. дорогие наборы метчиков и матриц с тремя метчиками каждого размера и матрицами к ним, есть один небольшой и недорогой тип набора метчиков, который имеет смысл для небольшой мастерской. Набор ответвителей такого типа иногда называют набором «электрика». Обычно у него будут только метчики, без плашек. Обычно бывает шесть размеров от #4-40 до 1/4-20. Лучшее в этом типе набора то, что он включает в себя соответствующие сверла для метчиков, все это удобно упаковано с воротком для метчиков.

Нажмите Таблица сверления для некоторых распространенных размеров

Размер метчика Размер сверла Ближайший
Дробный размер (дюймы)
#4-40 #43 3/32
#6-32 #36 7/64
#8-32 #29 9/64
#10-32 #21 5/32
#10-24 #25 5/32
#12-24 #16 11/64
1/4-20 #7 13/64
1/4-28 #3 32/7
4 мм x . 70 #30 1/8
4 мм x 75 мм 1/8″ 1/8
5 мм x 0,8 #19 11/64
5 мм x 0,9 #20 5/32
6 мм x 1 #9 13/64
7 мм x 1 15/64 15/64
8 мм x 1 «Дж» 32 сентября
8 мм x длина.25 17/64 17/64
9 мм x 1 5/16″ 16/5
9 мм x длина 25 16/5 16/5
10 мм x 1,25 32.11 32.11
длина 0 мм x длина 5 «Р» 32.11

Расшифровка размеров резьбы

В этой стране широко используются две системы резьбы: SAE (американская) и ISO (метрическая).

Резьба

SAE описывается в форме (диаметр) — (количество резьбы на дюйм) — например: 1/4-20 означает, что болт имеет диаметр 1/4 дюйма и имеет 20 резьб на дюйм. Диаметры меньше 1/4 дюйма определяются числовым размером. Например, № 10-32 — очень распространенный размер; «# 10» эквивалентен 3/16 дюйма, и на дюйм приходится 32 нити.

Метрические резьбы указываются в виде (диаметр) — (миллиметры на резьбу). Например, 5 мм-0,8 означает, что диаметр болта составляет 5 миллиметров, а резьба .8 миллиметров друг от друга. Метрические резьбы ISO стандартизированы до такой степени, что шаг резьбы обычно не упоминается, если только он не является нестандартным для диаметра, например, 5 мм-0,8 часто просто называют 5 мм, но если шаг резьбы отличается от . 8, необходимо указать. Точно так же 6 мм-1,0 является стандартным размером ISO и может обозначаться как «6 мм».

Несколько размеров более или менее взаимозаменяемы между американской и метрической системами; особенно полезным является #10-32/5 мм. Обычно их можно поменять местами без проблем.Это обычный размер велосипедов. Проушины для крепления багажников и крыльев к дропаутам на большинстве велосипедов более высокого качества имеют резьбу 5 мм; этот размер также используется для болтов туклипсы и различных деталей тормозов и переключателей. Так как 5 мм и № 10-32 по сути одного размера, вы можете купить метчик любого размера, но американский размер № 10-32 найти легче и, вероятно, он будет намного дешевле.

Как и где вы используете метчики и плашки на велосипеде?

Метчики и плашки лишь изредка используются при рутинном ремонте велосипедов, но у них есть несколько специальных применений, которые могут быть очень удобными.

Старые велосипедные механики помнят, когда почти каждый новый европейский велосипед нуждался в очистке резьбы педалей перед установкой педалей. Хромирование нарушило допуски на размеры резьбы, и устранение проблемы легло на плечи механика. Сегодняшние алюминиевые шатуны и более совершенные технологии производства решили проблему, и основное использование педальных отводов — это преобразование шатунов с французской резьбой в более доступный английский размер резьбы педали (9/16 x 20). Любая работа с резьбой педали требует специальных метчиков, которые продаются через источники велосипедных инструментов, потому что вам нужен метчик с левой резьбой для левого кривошипа.

Иногда требуется очистка резьбы на рулевой колонке вилки. В этом случае вам понадобится кубик. Один из способов сделать такую ​​матрицу — использовать старую, изношенную гонку гарнитуры. Выступы гарнитуры изготавливаются из закаленной стали, как и штампы, и вы можете превратить выступ гарнитуры в метчик, вырезав в нем канавки ножовочным полотном с твердосплавным наконечником. Используйте гоночную гарнитуру с той же резьбой, что и на вашем велосипеде.(Наиболее распространен английский стандарт 1 x 24, но есть много исключений и эзотерических размеров.)

Когда задний быстросъемный вертел сломается на резьбе, вы можете использовать матрицу, чтобы переработать его, сделав (укороченный) передний быстросъемный вертел. Шпажки бывают с резьбой 5 х 0,8 и 5 х 0,9; измерьте свою с помощью калибра шага резьбы.

Для резьбы каретки сделаны специальные метчики. Они могут очистить резьбу, которая была слегка повреждена или забита краской или резьбовым герметиком.Если корпус каретки с серьезно поврежденной резьбой не очень тонкий или уже с итальянской резьбой, его можно воскресить, выстукивая его до немного большего итальянского размера. Картриджные каретки с итальянской резьбой можно приобрести у Phil Wood, Velo Orange. ТА и, возможно, других производителей. Набор метчиков для каретки включает в себя специальный инструмент для выравнивания метчиков на каждой стороне корпуса каретки относительно друг друга, а также резак для сглаживания и выравнивания поверхности чашки/стопорного кольца на каждом конце корпуса.

Но чаще всего метчики и плашки используются не для ремонта, а для изготовления собственных аксессуаров. Если вы умеете нарезать резьбу, гнуть и раскручивать металлические стержни, вы можете сделать вполне профессионально выглядящие стеллажи, изготовленные по индивидуальному заказу в соответствии с вашими потребностями и пожеланиями. Вы можете сделать специальные кронштейны для крепления фонарей на багажниках, улучшенные опоры для руля и сумок для сидений и т. д.

Вот простой пример: я хотел, чтобы мой задний багажник Pletscher был немного более жестким. Поэтому я высверлил заклепки, которые крепят ножки к платформе, и заменил их 1/4-дюймовыми болтами.Я просверлил отверстия с зазором 1/4 дюйма в ножках, затем использовал сверло № 7 и метчик 1/4–20 для отверстий в платформе. Я скрепил его болтами, вставив контргайки внутри. (Контргайка делает сборку достаточно виброустойчивой.) Эта работа не вызвала особых затруднений и привела к заметным улучшениям.

Сообщения о закрытии этого веб-сайта сильно преувеличены! Мы на sheldonbrown.com благодарим Harris Cyclery за многолетнюю поддержку.Harris Cyclery закрылась, но мы продолжаем работать. Продолжайте посещать сайт для получения новых и обновленных статей, а также новостей о возможных новых связях.

Если вы хотите сделать ссылку или закладку на эту страницу, URL:
https://www. sheldonbrown.com/tooltips/taps.html

Последнее обновление: Гарриет Фелл

10 различных типов метчиков [Полное руководство] PDF

В этой статье вы узнаете , что такое метчик , используемый в мастерской? Как использовать? Объяснил его детали , типы , конструкцию , схему и как работают различные типы резьбовых метчиков .

А также вы можете скачать PDF-файл в конце этой статьи.

Что такое метчик?

Метчики для резьбы представляют собой специально разработанные инструменты, используемые для нарезания внутренней резьбы в различных частях машин. Они используются руками с ручкой крана или с помощью гаечного ключа, а также используются с помощью сверлильных станков.

Несколько мелких деталей соединяются в машину. В основном для этой цели используются гайки, болты и различные виды винтов.Метчики изготавливаются из высокоуглеродистой стали, быстрорежущей стали, легированной стали и т. д. Они закалены и отпущены. Их форма почти как безголовый болт с полной резьбой. Верхняя часть квадратная, а на всей части сделаны четыре канавки, в которых есть резьба.

Читайте также: Типы перфораторов: как пользоваться? Объясненные с изображением

частей TAP

Ниже приведены основные части крана, которые подробно описаны ниже:

  1. Code
  2. Shank
  3. Tang
  4. земля
  5. флейты
  6. каблука

Корпус: Основная часть метчика, на которой нарезается резьба.

Хвостовик: Гладкая часть над корпусом, на которой нарезана резьба, называется хвостовиком. Он круглый и на нем указан шаг резьбы, которую нужно нарезать хвостовиком.

Хвостовик: Часть над хвостовиком называется хвостовиком. Он имеет квадратную форму и вращается, удерживая его в ручке крана.

Земля: Пространство между канавками, т.е. место, где нарезается резьба.

Канавки: По всему корпусу метчика канавки, прорезанные в пространстве между двумя фасками, называются канавками.Они сделаны в длину сверху вниз. Частицы металла, срезанного при нарезании резьбы, выходят из этих канавок и также используются для подачи внутрь смазки.

Пятка: Наклонная часть позади нитей, нарезанных на земле, называется пяткой.

Режущая поверхность: Поверхность режущего инструмента, по которой перемещается материал, называется режущей поверхностью.

Типы метчиков:

Ниже приведены различные типы метчиков , используемые для нарезания внутренней резьбы.

  1. Ручная крана
  2. Газовый кран
  3. Мастер магистры
  4. MASTER TAP
  5. Машина TAP
  6. Установка машины TAP
  7. Удлинитель TAP
  8. BELD CHANK TAP
  9. Stay BOLT TAP
  10. Спираль Ференый кран
  11. TAP

# 1 Ручной метчик

Эти метчики используются в виде набора. В этот набор входят три метчика:

1. Конический метчик

В котором от 8 до 10 витков натерты и скошены на нижней стороне. Они легко устанавливаются в просверленные отверстия и выполняют работу по нарезанию резьбы.Нижний конец этого метчика равен размеру сверла метчика.

2. Промежуточный метчик

Также известен как второй метчик. В этом метчике с нижней стороны сделан конус до 3-5 витков. Он используется для придания надлежащей глубины и формы резьбе, нарезанной коническим метчиком. Если необходимо нарезать резьбу через просверленные отверстия, то используются только эти два метчика.

3. Нижний метчик или чистовой метчик

Это третий метчик в наборе. Он используется после использования вышеупомянутых метчиков, в местах, где отверстие не пересекает работу.Кроме того, он также используется для очистки и доводки резьбы, нарезанной по всему сверлу. На его конце нарезается конус на одну или на полторы нитки.

Газовый кран №2

Применяется для нарезки газовой резьбы, для установки в местах прохождения жидкости или газа по трубам. В этом типе метчика 1 ½ резьбы в нижней части скошены, а длина корпуса имеет некоторый конус. Это конусность ¾ на фут. Поэтому газ не уходит.

Мастер-метчик #3

Этот метчик почти аналогичен ручному метчику, но имеет от 6 до 10 канавок, поэтому у него больше режущих поверхностей.С этим метчиком резьба получается точной и чистой. В резьбовых калибрах-кольцах и подобных инструментах для контроля резьба нарезается только этим метчиком.

Машинный метчик #4

Эти типы метчиков используются для нарезания резьбы с помощью сверлильного станка. Их используют, удерживая в специальном держателе. В сверлильном станке необходимо иметь обратную скорость, чтобы метчик можно было легко извлечь из работы.

Метчик №5 с машинным винтом

Метчики, которыми нарезается резьба в отверстиях диаметром менее ¼, называются метчиком с машинным винтом.На нижней стороне скошены две или четыре резьбы.

Удлинительный метчик #6

Эти типы метчиков аналогичны обычным ручным метчикам, но их хвостовик значительно длиннее. Он используется для нарезания резьбы в глубоких местах, таких как ступица шкива или маслосборные колпачки и т. д. Руки. Хвостовик этого метчика длинный и загнут вверху.

Метчик №8 со стопорным болтом

Это также метчик особого качества, выполняющий три функции.Нижняя плоская часть этого метчика, равная диаметру отверстия заготовки, помогает удерживать метчик прямо.

В середине этого метчика встроена развертка, которая помогает сделать работу чистой и точного размера. Метчик встроен над разверткой, которая используется для нарезания точной резьбы.

Метчик №9 со спиральной канавкой

Этот тип метчика используется там, где необходимо вырезать пазы или канавки, например шпоночный паз. Его особенность в том, что в этом метчике вместо прямых канавок нарезаны спиральные.Поскольку они представляют собой спиральные канавки, эти метчики не застревают в краях паза. На его краю скошены две-три нити.

#10 Бесканавочный метчик

Этот тип метчиков используется для нарезания резьбы в мягких металлах, таких как латунь, медь, алюминий и т.д. Отличительной чертой этого метчика является то, что в нем нет канавок, а резьба нарезана по всему корпусу.

Читайте также: Какие типы штампов используются в производстве? Его компоненты и использование

Размер метчика

Соответствующий размер отверстия для метчика: Перед забиванием метчика для нарезания внутренней резьбы сверлом просверливается отверстие соответствующего размера. .Размер сверла должен быть равен диаметру стержня метчика.

Если размер сверла больше, резьба не будет иметь нужной глубины. Если размер сверла меньше, нарезание резьбы будет затруднено, и возникнет опасность поломки метчика. Поэтому очень важно, чтобы сверло было подходящего размера. Размер сверла называется сверлом размера метчика. Для его определения используется следующая формула:

Размер сверла=Размер метчика X 7/8 – 1/32.

Пример 1: Узнайте подходящий размер сверла для 1-дюймового B.S.W. кран.

Решение:                1 X 7/8 – 1/32

                                                = 7/8–1/32 = 27”/32 или 0,843” – прибл. размер сверла.

Формула для метрического метчика: Размер сверла = размер метчика – 1,23 X Шаг.

Пример 2: Определите подходящий размер сверла для метчика 20 мм при шаге 1,5.

Решение: Размер сверла = 20 – 1.23 x 1,5

= 20 — 1,845

= 18,155 — 18.23 — Сверло ближайшего размера.

Диаграмма для определения резьбы TAP Размер:

Tap Размер крупнейший диаметр (мм) мм на поток Размер дрель (мм)
М1.6 х 0,35 1,6 мм .35 .35 1,25 мм
м2 х 0,4 2 мм .4 1,6 мм
м2,5 х 0,45 2,5 мм .45 .45 2,05 мм
M3 x 0.5 3 мм .5 2,5 мм
м3,5 х 0,6 3,5 мм .6 2, 9 мм
M4 x 0,7 4 мм .7 3,3 мм
M5 x 0.8 5 мм . 8 .8 4,2 мм
6mm 6 мм 1 5 мм
M8 x 1,25 8 мм 1.25 6,8 мм
M8 x 1 8 мм 1 7mm 9mm
M10 x 15 10mm 1.5 8,5 мм
M10 x 1.25 10 мм 1.25 8,8 мм
M12 x 1.75 12 мм 1,75 10,2мм
M12 x 1,25 9ммм 908мм м14 x 2 14 мм 2 12 мм
M14 x 1.5 14 мм 1,5 12,5 мм
M16 x 2 16mm 2 14 мм
M16 x 15 16 мм 1.5 14,5 мм
М18 х 2.5 18 мм 29 мм 2.5 15,5 мм
M18 x 1.5 18 мм 1,5 16,5 мм 95mm M20 x 2,5 20 мм 2,5 17,5 мм 17,5мм
M20 x 1.5 20mm 1.5 18,5 мм
м2 мм
22 мм 22 мм 19,5 мм
M22 x 15 22 мм 1,5 20 , 5 мм
M24 x 3 3 21 мм 21 мм м24 x 2 2 2 22 мм
M27 x 3 27 мм 3 90mm 24 мм
М27 x 2 27 мм 2 25 мм

h ручка крана.Эти ручки для крана бывают трех типов:

  1. Цельная ручка для крана
  2. Регулируемая ручка для крана
  3. Т-образная ручка для крана

Цельная и регулируемая ручка для крана

удобство. В средней прямоугольной части поперек метчика прорезаны две отдельные прямоугольные канавки. В них можно перемещать метчики двух размеров. Регулируемый метчик в средней части, набор из двух штук, которые удерживаются регулировочным винтом, и метчики разных размеров можно перемещать, как показано на рисунке.

Т-образная рукоятка метчика

На самом деле это своего рода патрон с тремя кулачками. В этом патроне удерживаются различные типы маленьких метчиков. На верхней стороне его хвостовика просверливается отверстие и надевается стержень, с помощью которого можно легко перемещать привязанный к стержню метчик.

Метод нарезания резьбы метчиками

  1. Просверлите отверстие под метчик соответствующего размера.
  2. Снимите фаску или напилите сверло на метчике.
  3. Крепко держите заготовку в тисках и т. д.
  4. Прежде всего, используйте метчик для нарезания резьбы.
  5. После перемещения двух или трех витков убедитесь в том, что через пробный угольник метчик движется прямо.
  6. Обстукивание следует производить, перемещая метчик вперед и назад.
  7. При нарезании резьбы следует использовать соответствующую смазку.
  8. После перемещения конического метчика следует переместить промежуточный и чистовой метчик.
  9. При нарезании резьбы глухое отверстие между метчиком необходимо вынуть для очистки от частиц металла.

Меры предосторожности

  1. Перед нарезанием резьбы необходимо просверлить отверстие соответствующего размера.
  2. Перед использованием крана его следует тщательно очистить.
  3. Используйте ручку крана в соответствии с краном.
  4. Сохраняйте одинаковое давление руки на оба конца рукоятки крана.
  5. Кран нужно двигать вперед и назад и не допускать толчков.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
