Как работать с фрезером по дереву. Фрезер для врезки петель.

Работать с вертикальным фрезером нетрудно, хотя новичку инструмент может показаться сложным в обращении. От пользователя требуется аккуратность и знание основных моментов. О них-то и поговорим.

На фото:

Настройка глубины

Последовательность действий. Перед фрезерованием паза нужно задать необходимую глубину погружения. Механизм настройки у разных фрезеров порой отличается, однако чаще всего порядок действий таков:

1.Устанавливаем фрезу, ставим машину на ровную твердую поверхность, ослабляем фиксацию вертикального штифта и опускаем «голову» фрезера до тех пор, пока фреза не упрется в поверхность. Фиксируем «голову» в таком положении. Штифт должен стоять на ступени револьверного упора (если он висит, то опускаем вручную).

2.Регулируем указательный «флажок» на штифте так, чтобы контрольная метка встала напротив деления «0» шкалы.

Штифт при этом должен оставаться неподвижным (лучше его зафиксировать).

На фото: вертикальный фрезер M8SA2 компании Hitachi.

3.Поднимаем штифт вместе с «флажком» до нужного значения шкалы. Если, к примеру, требуется паз глубиной 7 мм, то и контрольную метку следует поднять до уровня 7 мм.

4.Окончательно фиксируем штифт, а после поднимаем «голову» фрезера. Глубина задана!

Выборка глубоких пазов

Что нужно знать? Материал важно снимать понемногу. За один проход рекомендуют погружаться не более чем на 5 мм, хотя очень мощные фрезеры без труда снимут и более толстый слой (в мягкой древесине). При фрезеровании глубокого паза лучше выполнять настройку не от верхней ступени револьверного упора, а от одной из нижних. Но начинать работу — от верхней. Поворачивая упор перед каждым проходом, вы постепенно опуститесь до выбранного значения. Если древесина «подгорает» или нагрузка на двигатель велика, толщину снимаемого слоя надо еще уменьшить.

Как вести фрезер?

Направление подачи — встречное! Вести машину следует в таком направлении, чтобы острие лезвий фрезы двигалось навстречу массиву древесины. И только так! В противном случае фрезер станет вырываться из рук, паз получится неровным, а качество обработки будет крайне низким. В инструкциях неспроста размещают специальные схемы, где показано направление фрезерования.

Какую скорость выбрать?

На фото: вертикальный фрезер OFE 738 компании Metabo.

Подбираем оптимальное значение. Работа с фрезером чаще всего ведется на пониженной частоте вращения. При выборе скорости можно ориентироваться на инструкцию. Там, как правило, прописаны рекомендуемые положения регулятора частоты в зависимости от диаметра фрезы и свойств материала. Однако лучше пойти практическим путем. Например, для пазовой фрезы средних размеров установите колесико регулировки в положение 3 или 4. Если видите, что древесина «подгорает», выберите меньшую частоту. Если прижигания нет, а двигатель испытывает сильную нагрузку, скорость можно увеличить.

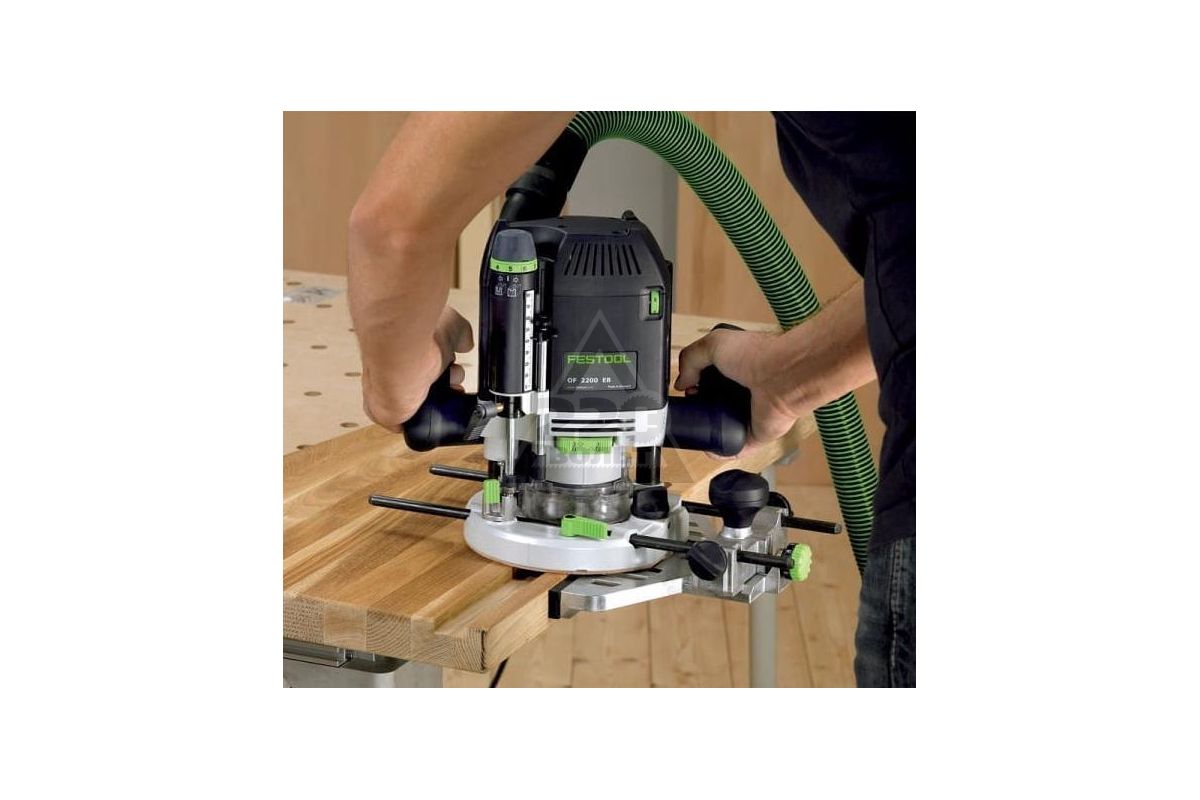

Оснастка и принадлежности

Работа с фрезером по дереву. Как правило, подразумевает использование дополнительных принадлежностей. Точное ведение машины обеспечивают упоры: параллельный из комплекта либо направляющий в виде ровного бруска или щита. Обратите внимание, что один или два края подошвы у фрезера спрямлены — специально под работу с направляющей.
Профильная обработка края (скругление, снятие фаски, выкружка) выполняется фрезой с опорным подшипником. Такая оснастка упрощает работу, ведь подшипник фрезы направляет машину точно по краю. Даже если будет допущена неточность, вы легко ее устраните дополнительным проходом вдоль заготовки.

Фрезер и углубления под дверные петли.

Как работать с фрезером при выборке гнезд под карты петель? В принципе, сложностей нет, только желательно к краю двери пристыковать брусок потолще (здесь помогут струбцины). Благодаря большей площади опоры инструмент будет устойчив.

Для настройки глубины поместите петлю между ограничительным штифтом и револьверным упором – так вы сразу получите необходимую глубину. Кстати, некоторые производители выпускают специальный фрезер для врезки петель. Такой фрезер для петель удобен в обращении и позволяет выполнить работу максимально точно.

Пригоночная фреза с подшипником поможет скопировать деталь или выровнять край щита после чернового распила. От вас потребуется подобрать «шаблон» (например, другой щит) с ровной кромкой.

А еще для копирования есть специальные втулки, монтируемые в подошву. Правда, с ними копия получается несколько больше оригинала, так как между бортиком втулки и лезвиям фрезы остается небольшой зазор.
Для фрезерования окружности используйте циркуль из комплекта. Важно следить, чтобы острие циркуля не выскочило из намеченного центра на заготовке, иначе круг не сомкнется.

В статье использованы изображения: metabo.ru, skil.ru, hitachi-pt.ru

настройка, шаблоны и фрезы, видео

Достаточно важным элементом любой двери являются дверные петли.

Для дверей они должны быть изготовлены из прочных материалов, так как дверь ежедневно испытывает высокие нагрузки. Кроме того, петли должны гармонично смотреться, для этого нужно уметь правильно врезать дверную фурнитуру, чтоб малейшие изъяны не бросаться в глаза. Различают следующие виды изделий:

Скрытые : такую конструкцию не видно, когда дверное полотно находится в закрытом состоянии. Петля частично показывается только при открывании двери. Монтаж крепления происходит на торцах.

Врезные: иное название конструкции — роликовые петли. Они крепятся через специальные углубления, которые приходится выпиливать в дверном полотне и коробке. Такие петли имеют высокую надежность, их трудно снять злоумышленнику.

Универсальные применяются к любому полотну, какую бы конструкцию оно ни имело.

Маятниковые применяются к дверям, находящимся в общественных местах с большой проходимостью. Такое крепление оснащено шарниром, имеет пружину, возвращающую створку в исходное положение.

Как произвести врезку фурнитуры: поэтапный план

Вот и пришло время устанавливать двери, обычно этот пресс лучше производить после завершения влажных работ. Поскольку двери и коробка тянут влагу и расширяются, что после установки они начинают чиркать, а после когда влажность упадет, зазоры могут стать больше и здесь можно не угадать саму влажность дверей если они находятся на объекте.

ВАЖНО! Если вы решились устанавливать двери в конце отделочных работ, нужно четко промерять размер проема и вертикали стены, чтобы не было перекосов наличника к стене.

Когда вы определились с размерами и фурнитурой, пришла пора определить, куда будет открываться будущая дверь. Когда дверей много лучше их монтировать согласно плану квартиры. Теперь определяемся с полом, то есть если у вас уже есть покрытие паркет, ламинат или иное покрытие. Тогда уже просто можно рассчитать зазор между полом и дверью, если нет то можно просчитать зазор с плиткой плюс раствор или ламинат, плюс подложка, зазор под дверью делаем в зависимости от, того будет ли коврик или нет обычно расчет делают

15 -20 мл .

Врезка петель самостоятельно

Определяем, куда открывается дверь, смотрим удобство открытия. Кладем двери набок в идеале для удобства работ изготовить угловые упоры для двери, чтобы дверь держалась самостоятельно, это очень облегчит работу. Отступаем, по 20 см от края двери

ставим метки карандашом, прикладываем петлю и ставим метки. Берем, прикручиваем шурупами петлю к двери, смотрим, чтобы петля хорошо держалась. Берем строительный нож и аккуратно и с небольшим усилием обводим контур дверной петли, как показано на фото, потом с большим усилием проводим контур дверной петли, проводим ту же операцию со второй петлёй. В итоге получаем четко зарезанный контур.Узнайте о новых современных способах быстрой врезке замков и петель, используя специальные шаблоны и каретки которые значительно помогают ускорить работу и повысить качество. Подробно мастерами профессионалами.

Врезку петель можно произвести стамеской самостоятельно на глаз. Можно конечно более, быстрее с помощью ручного фрезера.

Не надо думать, что фрезер это, что то, большое и промышленное, это вполне приемлемый инструмент, к которому понадобится хотя бы пару диаметров для разных типов замков. Фрезер очень облегчит и ускорит процесс врезки дверных петель с помощью него можно четко угадать глубину врезки, и он очень помогает если, попадаются сучки и неравномерные волокна древесины.

Работа с фрезером по врезки петель

Главное при работе быть очень аккуратным, поскольку вращение цанги более 30000 оборотов и соответственно она должна быть хорошо прикручена и естественно соблюдаем технику безопасности.

Внимание учтите, что идет соприкосновение станины и упора фрезера с поверхностью двери. А также идет вибрация и если не принять меры, то можно повредить дверное полотно. Во избежание повреждения дверного полотна нужно использовать на поверхности скользящие материалы для станины и упора, можно конечно изготовить шаблоны, но это уже требует навыков.

И так приступим к выборке дверных петель, берем, выставляем глубину на упоре фрезера для этого используем петлю устанавливаем ее прижатом состоянии между упором и регулируем высоту заглубления. Особо не влияет, какой диаметр цанги использовать для врезки можно и 12мм. – 18 мм. Выставляем упор ограничитель по краю фиксируем и приступаем к заглублению. Четко придерживая фрезерный аппарат, и не заходя за границы петель. Остатки дорабатываем стамеской, в итоге получаем четкое посадочное место и прикручивает петли.

Подготовка коробки и правильный запил петель

Просматриваем рейки коробки на наличие кривизны. В зависимости от профиля бывают разные виды запила, он может быть и под 45 градусов, но в нашем, случае классический профиль с выборкой. Зарезаем ровные углы, дину рейки делаем 2018 мм (это с учетом зазора от пола 10 мм или 15 мм и зазором для дверей между коробкой и дверью примерно 2 мм). Лучший и быстрый способ для облегчения самостоятельной установки петель. Для этого берем две струбцины и покручиваем их к двери по торцам. Кладем рейку, коробки на струбцину от верха с помощью угольника отмеряем 3 мм или используем петлю для определения зазора.

Важно оставить зазор между краем коробки и дверным полотном 1-2 мм. Это нужно для того чтобы двери не терли и не скрипели в процессе закрывание и открывания.

Поскольку глубина коробки бывает разная, то здесь нужно четко посчитать зазор. Обычно делают зазор от края петли плюс 2 мм. Установив зазоры высоты, и бокового расстояния прикручиваем коробку к петле, проверяем закрывание, все отлично обводим контур петель ножом и снимаем рейку.

Запил петель на коробке

Берем с помощью, стамеской делаем выборку. Это можно сделать фрезером вот так как на фото такая же манипуляция, выставляем нулевую отметку плюс глубину петли. Для четкости заразе используем вторую палку коробки, она не даст случайно заглубить выборку. Производим выборку дверной коробки фрезером, для удобства фиксируем струбциной. После выборки дорабатываем стамеской. Вот и готово теперь наши дверные петли четко совпадают.

Врезка замка и высота установки ручки

Обычный стандарт установки ручки замка от 900-100 мм в зависимости от дверного замка и удобства использования. Замки и защелки обычно бывают разной толщины притворной планки и могут быть, как прямоугольными, так и с полукруглыми краями. Рассмотрим варианты врезки дверных замков, но принцип у них один. Замок с прямоугольными краями прикручиваем к двери лицевой стороной по центру, из расчета, что ручка будет 1 метр от края двери . Обводим контур строительным ножом, и у нас получается контур для врезки стамеской или при помощи фрезерного станка. Способ врезки замка с полукруглыми краями, эти замки обычно рассчитаны под установку с помощью фрезера.

Важно не нужно сильно углублять выборку под декоративную пластину замка, пускай она лучше немножко выступает. Берем, прикручиваем замок к торцу двери лицевой стороной с учетом, что ручка будет посередине двери расстояние ручки от пола 1 метр: Контур замка четко обводим карандашом; Берем нужный диаметре фрезы; Выставляем глубину заглубление; Выставляем упор фрезерного станка. Теперь не спеша начинаем первую выборку, ведя по контуру, главное не зайти за края, чтобы не испортить дверь. Приступаем ко второму этапу врезки замка, замеряем ширину тела замка, берем цангу нужного диаметра и начинаем выборку глубины. Меняем на удлиненную цангу и выбираем полную глубину замка.

Очень аккуратно работайте, плотно держите станок, потому что могут быть гвозди, сучки, шурупы. Важно знать, что идет вибрация фрезерного станка, и покрытие полотна двери может повредится (особенно это касается дешевых моделей станков).

Приступаем к установке ручки, отмечаем карандашом центры ручки и обводим контур личинки замка, для сверления отверстий используем перья по дереву нужного диаметра. Обязательно сверлить отверстия с двух сторон двери, чтобы не вырвать кусок полотна.

Собираем коробку

Поскольку с длинной мы уже определились (2018мм). Ширину считаем с условием того, что нужно сделать зазор между коробкой и дверью по 2 мм с каждой стороны. Нужно обратить внимание на петли, какой там продольный зазор. Всё учли, делаем запил ширины. При сборке коробки очень удобно использовать угловую струбцину. Кладем все детали на ровную поверхность и выставляем четко углы и наклоны.

Важная деталь чтобы дверь не терла можно слегка наклонить одну сторону на расширение. При правильных зазорах делать это не нужно. Соединяем элементы дверной коробки, шурупами предварительно просверлив под них отверстия, чтобы коробка не треснула. Коробка готова к монтажу.

К вашему вниманию видео по установке дверей, различные варианты монтажа, советы мастеров установщиков дверей и способы врезки дверной фурнитуры.

Пошаговая фото инструкция по врезке замков

Фрезер – это электрический инструмент, предназначенный для обработки кромки и пазов любых деревянных поверхностей. При помощи этого оборудования можно выполнить не только работы по дому, но и сделать уникальные декоративные вещи. Врезка петель фрезером происходит в несколько раз быстрее, чем при использовании обычного молотка и стамески. Кроме этого, ниша получается более ровной и эстетичной.

Выбор фрезерного станка

Виды фрезеров

В настоящее время выпускаются следующие виды фрезеров:

вертикальный или погружной. Инструмент предназначен для выемки пазов различной глубины. Фрезер для врезки петель и замков относится именно к этому виду;

кромочный или окантовочный. Оборудование предназначено для декоративной обработки краев деревянных изделий;

комбинированный. Станок является более профессиональным и универсальным, так как совмещает в себе возможности вертикального и кромочного оборудования;

специальный. Специальный фрезер может быть дюбельным, ламельным и так далее. Специальное устройство имеет узкую направленность и предназначено исключительно для определенной цели.

На что обратить внимание при покупке

мощность оборудования. Для домашнего применения, в отличие от профессионального, не стоит приобретать чрезмерно мощное оборудование, так как этот фактор влияет на скорость вращения фрезы и вес станка;
наиболее целесообразно приобретать устройство, оснащенное функцией регулировки скорости, что способствует аккуратному выполнению различных работ. Желательно, чтобы переключатель скоростного режима располагался в защищенной зоне и работал не плавно, а скачками;
при выборе надо обратить внимание на реальную величину выхода фрезы за пределы зажима. Цифры в модели оборудования указывают исключительно на длину хода головки. Например, ФМ-62, в данной модели 62 мм – это максимальная длина хода;

определить удобство применения фрезера. Оценивается вес оборудования, функциональность, удобство расположения ручек и пусковых механизмов, длина шнура электропитания. Чем проще и удобнее пользоваться устройством, тем меньше проблем возникнет при его эксплуатации;
попробуйте включить станок. Головка качественного оборудования должна свободно перемещаться. При этом полностью исключается наличие люфтов и/или перекосов. Станок должен работать практически бесшумно;
рабочая поверхность должна иметь широкий обзор. Желательно, чтобы в этой зоне располагалась дополнительная подсветка;
наличие дополнительных насадок, различных держателей и прочих элементов. Чем больше комплектация оборудования, тем выше его функциональные способности.

Приобретая фрезерный станок, основываясь на представленных рекомендациях, можно подобрать оптимально удобное и качественное оборудование.

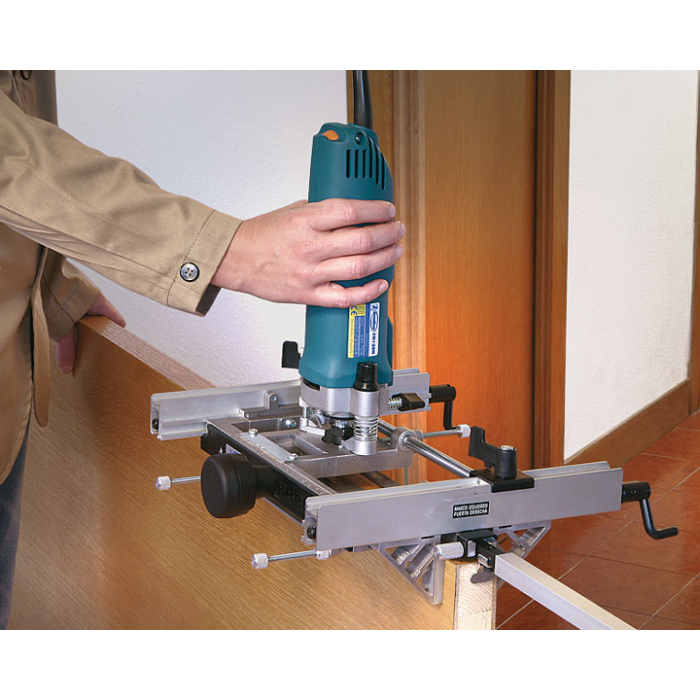

Применение фрезера для врезки петель

Регулировка оборудования

Врезка петель ручным фрезером осуществляется после предварительной настройки оборудования, которая происходит в отношении:

глубины погружения фрезы;
скорости вращения.

Глубина выемки зависит от толщины устанавливаемой петли или . Чтобы установить на оборудовании необходимый параметр, требуется:

поставить станок на ровную твердую поверхность;
ослабить фиксацию подающего штифта;
опустить фрезу до уровня ровной поверхности и выставить на шкале цифру «0»;
если используется фреза для врезки петель, то определить толщину петли;
поднять штифт на требуемый показатель и надежно зафиксировать.

Подбор скорости вращения определяется опытным путем. Необходимо, чтобы станок работал без перегрузки, а древесина не «подгорала». Для регулировки скорости используется переключатель.

Установка петель

После подбора всех параметром можно приступать к дверной петли. Для этого:

дверь устанавливается в специальные зажимы для исключения возможности перекоса при выполнении работы;
размечаются места для монтажа петли. Необходимо отметить не только габаритные размеры фурнитуры, но и места для крепления петли;

производится выемка древесины фрезерным станком. При необходимости исправляются все недостатки, выявленные после проведения операции электрическим оборудованием. Для окончательной обработки выемки применяются стамеска и молоток;

При работе фрезером важно выбрать правильное направление движения оборудования. Нужно, чтобы режущая часть двигалась навстречу древесным волокнам. В противном случае возможно образование неровностей и сколов.

дрелью просверливаются отверстия для крепления петли;
фурнитура устанавливается на подготовленную поверхность и надежно фиксируется крепежными болтами;

аналогичным способом монтируется вторая часть петли на поверхность дверной коробки.

Чтобы подобрать фрезерный станок, необходимо определить, для каких целей чаще всего будет применяться устройство. Использование фрезера способно сократить время на проведение столярных работ, при этом улучшая качество полученного результата.

Всем привет. Сегодня поговорим о правильной и простой установке петель фрезером в дверное полотно и дверную коробку. Петли можно врезать несколькими способами, самый доступный это , но он самый долгий и результат во многом будет зависеть от ровности рук и аккуратности. Врезка фрезером ускоряет процесс в несколько раз и качество каждой установленной петли одинаковое, что очень хорошо для серийной врезки.

Лично я устанавливаю петли на расстоянии 200 мм от края полотна, это, по моему мнению, самый оптимальный вариант.

Приступаем к разметке, откладываем от краев дверного полотна 200 мм, это будет край петли. К метке прикладываем петлю и выравниваем ее. Для того чтобы отметить петлю на полотне, я советую использовать обычный сегментный нож, просто надрезаем им шпон дверного полотна, ведем нож от края петли к центру.

Если вести нож по другому, то может дрогнуть рука и царапка на шпоне будет за пределами петли, что в итоге будет не очень хорошо. Отмечаем таким способом края петель.

Теперь необходимо подготовить фрезер к работе. У меня фрезер Makita RP0900, вполне такой нормальный аппарат, только есть у него существенный недостаток, как по мне, это резкий старт, при нажатии на кнопку он дергается, из-за этого можно фрезернуть не там где нужно. Принцип настройки фрезера на всех производителях одинаковый. Для начала устанавливаем фрезу. Для фрезеровки петель я использую обычную пазовую фрезу 18 мм в диаметре. Вот такую:

Выставляем фрезу вровень с площадкой фрезера и поджимаем винт, который отвечает за фиксацию площадки.

Сбоку у фрезера есть ограничитель глубины, на моем фрезере он вот такой:

Вставляем петлю между болтом и штоком ограничителя и фиксируем, чтобы зафиксировать толщину петли.

Выставляем ширину врезки петли, для этого нужно приложить петлю к боковому упору фрезера и повернуть фрезу таким образом, чтобы край лезвия совпадал с краем петли, для настройки отодвигаем или под отодвигаем боковой упор, пока лезвие не совпадет. При настройке фрезера он должен быть обязательно обесточен, иначе вы рискуете стать человеком, у которого девять пальцев.

Проверяем наши настройки глубины на какой-нибудь деревяшке. Лично я проверяю сразу на дверном полотне, просто делаю небольшой заход в середине петли. Прикладываю петлю и смотрю, вровень с дверным полотном или нет. Если не вровень, то корректирую настройку и опять пробую глубину.

После настройки фрезеруем петлю. Здесь очень внимательно, чтобы не фрезернуть лишнего.

Фрезеруем немного не доходя до царапок.

Стамеской делаем углы прямыми и убираем лишнее до царапок.

В итоге должен получиться прямоугольный паз, в который идеально становится петля.

Отмечаем места под саморезы и высверливаем отверстия немного меньшего диаметра, чем сами саморезы.

Размечаем петли на дверной коробке. На боковой стойке от верха откладываем толщину части дверной коробки, которая будет сверху. В моем примере толщина дверной коробки 25 мм.

Прибавляем 3-4 мм на зазор от дверного полотна до коробки и прикладываем боковую стойку на дверное полотно, совмещая эту метку с краем дверного полотна.

Переносим края петель с дверного полотна на боковую стойку дверной коробки.

Затем выполняем все те же шаги, что и с дверным полотном. Отмечаем ножом, фрезеруем, подчищаем стамеской. Если дверная коробка имеет четверть, то при фрезеровке нужно использовать прокладку, толщина которой равна высоте этой четверти.

После фрезеровки всех петель прикручиваем их на свои места.

Вот так происходит установка петель с помощью ручного фрезера.

Модные интерьерные тенденции диктуют свои условия, благодаря чему люди чаще стали менять как входные, так и межкомнатные дверные полотна. В то же время их замена связана с определенными затратами, львиная доля которых уходит на оплату труда рабочих, которые дверь поставят. Очевидным решением проблемы мог бы стать монтаж своими руками, однако для этого требуются навыки и специальный инструмент. Например, чтобы аккуратно врезать запирающее устройство потребуется фреза, подробнее об этом мы и поговорим далее.

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Ручной фрезер (в народе просто фреза) в свое время позволил сделать прорыв в деревообработке, ведь с таким инструментом сложную резьбу по дереву можно делать практически «на коленке». Преимущество ручного фрезера в его портативности. В повседневной работе плотника могут возникать различные ситуации, когда нужно выполнить работу по месту. Ранее нужно было либо тащить изделие в мастерскую, либо пользоваться стамеской и соответственно получать более грубый и приблизительный результат.

Теперь можно просто взять фрезер с собой, занести в любое помещение, затащить на крышу или в другие труднодоступные места и совершить нужные действия без лишних временных затрат. Установщики дверей серьезно облегчили себе работу начав пользоваться ручным фрезером.

Воспользовавшись подходящей фрезой можно произвести врезку запирающего устройства в разы быстрее, экономя дополнительные 30 минут времени. Это довольно значительно, если учесть, что на монтаж межкомнатной двери под ключ у специалиста уходит 2 часа.

Не следует забывать о том, что раньше мастера при врезке замка вынуждены были «выковыривать» стамеской глубокий паз под него. Тот, кто «орудовал» стамеской, знает, какой трудоемкой может быть эта работа, сколько времени для этого нужно, не говоря уже о риске. Ведь стамеска от неосторожного движения может выскочить и повредить поверхность дверного полотна. В этом случае с одной стороны мастер дискредитирует себя, а с другой пострадает финансово, ведь он будет платить за новую дверь из своего кармана.

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

В настоящее время существует гигантское количество фрез для ручного фрезера. С помощью них невзрачный кусок дерева в умелых руках превращается в готовое изделие прямо на глазах. Все фрезы можно условно разделить на три большие группы.

Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Для монтажа замков в межкомнатные дверные полотна потребуется именно пазовая фреза, подходящей длины. С ее помощью прорезать идеальное углубление в торцевой части дверного полотна ничего не стоит. Правда может возникнуть трудность при монтаже дверных петель, ведь под них тоже нужно прорезать ровные пазы. Но если имеется под рукой обгонная фреза, проблем никаких не возникнет.

Важно! Если необходимо прорезать большое круглое отверстие в дверном полотне, например для монтажа ручки кноба, потребуется спиральная фреза для врезки замков.

Готовимся к установке запирающего устройства: подбираем инструмент

Для правильной установки замков в межкомнатные дверные полотна важно подобрать правильный инструмент. Лучше всего сразу запастись всеми необходимыми приспособлениями, инструментами и комплектующими до начала монтажных работ. С тем, чтобы приступив к делу не отвлекаться на поиски и закупку «того, чего не хватило». Поэтому целесообразно рассмотреть весь перечень инструментов, которые будут нужны для установки дверей, что называется «под ключ».

Строительная рулетка и угольник – необходимы для производства замеров, с тем, чтобы не ошибиться при посадке запирающего устройства.
Простой карандаш – его назначение понятно.
Стапель – пригодится для того, чтобы закрепить полотно на полу, получив более простой доступ к его торцевой части.
Крестовая отвертка – нужна для крепления запирающего устройства к дверному полотну.
Дрель – необходима для засверливания отверстий под крепежные элементы.
Стамеска и молоток – нужны для обработки краев углубления.
Ручной электрофрезер – он нужен для подготовки углублений для врезки замков и пазов под петли.

Важно! Без стамески и молотка обойтись не удастся, ибо даже спиральная фреза для врезки замков, оставляет некрасивые края, которые, однако, легко можно довести до ума «дедовским методом».

Процесс монтажа замков

Подобрав самый необходимый инструмент, можно приступать к монтажу дверного полотна. Мы не станем описывать весь процесс от начала и до конца, поскольку это не соотносится с темой статьи. Поговорим лишь о процессе врезки запирающего устройства, разбив его, для удобства изложения, на этапы.

Подводя итог, отметим, для установки замков в дверное полотно необходимы минимальные плотницкие навыки и подходящий инструмент. Всю работу от начала и до конца можно сделать своими руками. Нужно знать не только какие инструменты потребуются, но и какая фреза необходима для того или иного этапа работ. Если удастся все это изучить и подготовить, то работа доставит вам удовольствие, а результат принесет удовлетворение.

В этой статье рассмотрим более быстрый метод врезки замка в межкомнатную дверь, по сравнению . Этот способ в разы ускоряет работу, и если нужно установить замок в несколько дверей, то это то, что нужно.

Начинаем врезку с разметки дверного полотна. Я устанавливаю замок в межкомнатную дверь с таким расчетом, чтобы ручка замка была на расстоянии 900 мм от низа двери. Откладываю этот размер на дверном полотне.

К двери прикладываю замок и выравниваю отверстие для ручки с меткой, очерчиваю края замка.

Нахожу середину от толщины дверного полотна и провожу линию.

Замеряю толщину части замка, которая в дальнейшем прячется в дверь, в моем случае это 12 мм. Беру сверло на 1-2 мм диаметром больше и высверливаю отверстия от метки до метки на полотне. Стараюсь, чтобы отверстия шли друг за другом.

Затем этим же сверлом рассверливаем отверстия в продольный паз.

Стамеской подравниваем паз для замка. У меня не оказалось сверла диаметром 13-14 мм, поэтому пришлось в конце подравнять фрезером, чтобы получить достаточную ширину паза для замка. Но если сверло было бы нужного диаметра, то ничего подравнивать не пришлось бы, получился примерно такой паз, только с неровным краем.

Прикладываем замок и смотрим, хорошо ли он сидит.

Если все в порядке, ножом отмечаем площадку замка на дверном полотне.

Прикладываю замок, он должен плотно входить.

Отмечаю отверстия для ручки и защелки. Прикладываю замок сбоку двери, выравниваю его с краем двери и слежу, чтобы края совпали с краями фрезерованного паза.

Высверливаю отверстия под ручку и защелку. Я использую свело Фостнера диаметром 20 мм.Предыдущая запись: Как установить петли на межкомнатную дверь. Врезка петель фрезером.

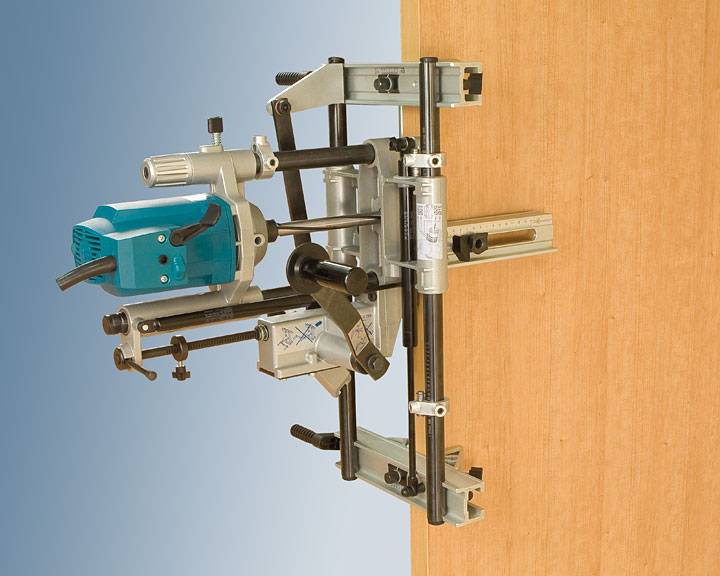

длинные и другие приспособления для установки замков в межкомнатные двери ручным фрезером

В результате различных жизненных ситуаций иногда появляется необходимость сменить или установить замок. В этом деле возможно обойтись без помощи профессионала, если воспользоваться специальным инструментом – фрезером. Для этого не понадобятся какие-либо особенные навыки, достаточно лишь хорошо изучить технологию и подобрать нужный инструмент.

Особенности

Для монтажа замков в дверях используется вертикальный фрезер. Инструмент аккуратно и с предельной точностью просверлит необходимый размер, что позволит максимально плотно произвести монтаж замочного устройства в межкомнатные двери и не только. Инструмент без труда выполнит пазы для саморезов, которые нужны при креплении замка.

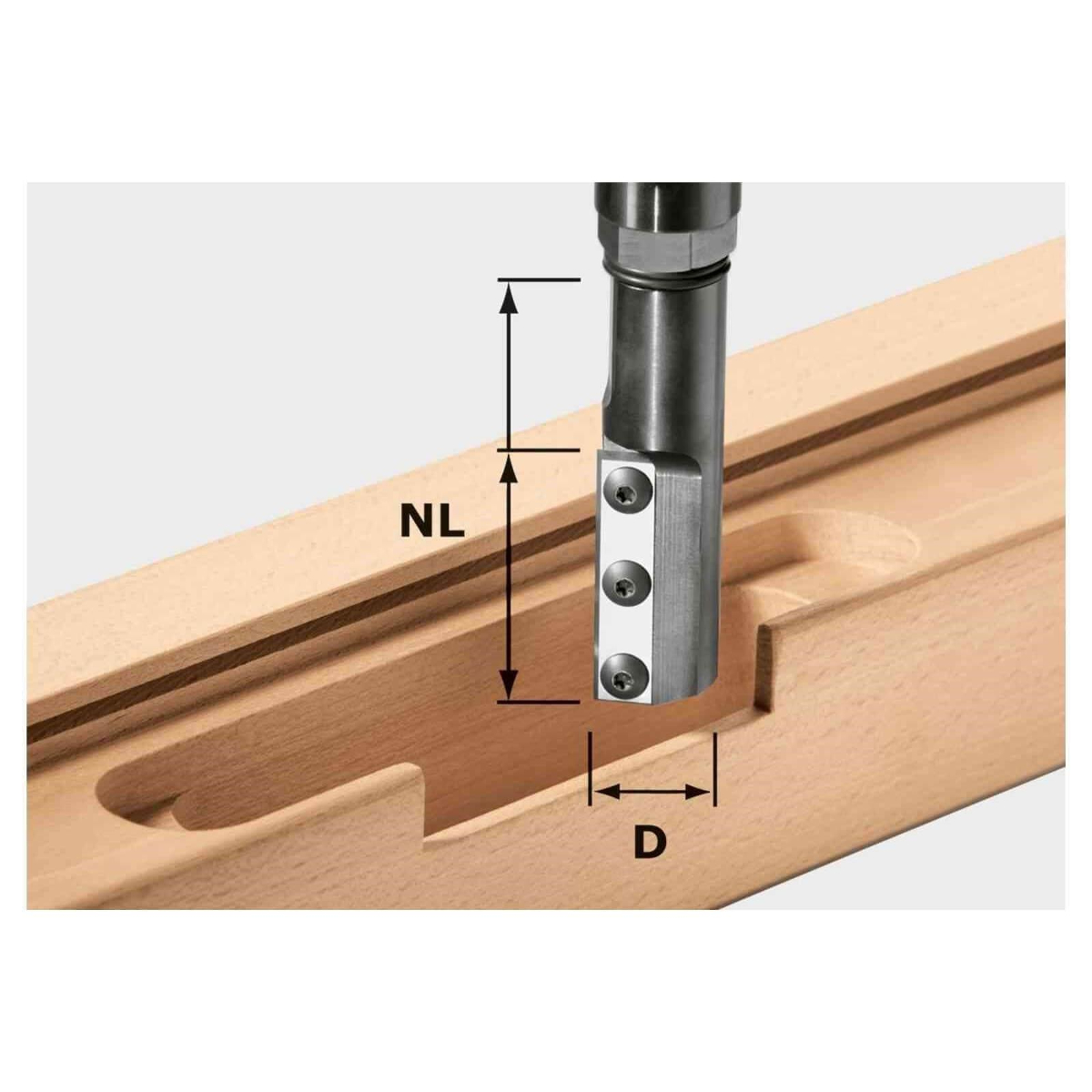

Фрезы для врезки замков фрезером – это специальные насадки, применяемые в работе инструмента. В зависимости от вида производимых работ подбирается нужная фреза.

Обзор видов

В наборе с фрезером может находиться фреза, которая комплектуется с протекторами и штангами для выполнения однотипной работы. Удобство ручного фрезера заключается в том, что при необходимости можно купить различные виды наборов фрез по дереву, вырезающие нужные отверстия быстро и легко.

В продаже существует огромный ассортимент приспособлений для врезания. Их можно приобрести в специализированных строительных магазинах или на строительном рынке. По своему назначению фрезы подразделяются на группы. К примеру, спиральная фреза понадобится, чтобы изготовить круглое отверстие в межкомнатной двери для монтажа ручки. Классификация действительно впечатляющая, существуют даже приспособления для изготовления вагонки.

По своей конструкции фрезы делятся на следующие виды:

со сменными режущими кромками;
монолитные;
сборные.

При монтаже замка обязательно понадобятся длинные фрезы, чтобы размер отверстий и углублений был подходящим.

Пазовые

Исходя из названия, нетрудно догадаться, что основное предназначение этой фрезы заключается в изготовлении пазов на деревянных поверхностях. Также при помощи пазовой фрезы можно проделать углубления, желоба и выемки. Для врезания замочного устройства в межкомнатные двери придется использовать в процессе работы именно данный конкретный вид фрезы. Для лучшего качества работы понадобится пазовая фреза, идеально подходящая по длине. Она поможет изготовить оптимальное углубление в торце двери.

Выделяют 3 типа пазовых фрез:

конструкционный – поможет изготовить такие виды соединений как «хвост ласточки» и пазовое отверстие типа «П»;
прямой – преимущественно используется в обработке прямых пазов;
галтельный – производит декоративную резьбу.

Для изготовления пазов различных размеров необходимо сменить оснастку на больший размер либо провести настройку фрезера.

Кромочные

Кромочная фреза служит для использования при изготовлении различных резных элементов и узоров на площади обрабатываемого материала, также поможет при изготовлении кромок изделий.

Существуют 4 вида кромочных фрез:

прямая – используется в работе с помощью шаблонов;
кромочная фреза с дисковой формой – данный вид имеет высокую точность и применяется при выборке фальца;
горизонтальная кромочная фреза – служит при декорировании кромок;
фигурный тип кромочной фрезы – поможет в обработке плинтуса, фасадных рам и кромки филенок.

Практически всегда данный вид оснастки оснащен подшипником, что позволяет производить обработку торцов и кромок.

Фигирийные

Фигирийные фрезы используются для вырезания различных элементов декора на мебели и дверях. Фрезы данного типа оснащены подшипником – это позволяет работать не только с прямолинейными заготовками, но и с криволинейной кромкой, что очень удобно.

Бывает 2 вида фигирийных фрез:

горизонтальные;
вертикальные.

В свою очередь, горизонтальный вид подразделяется еще на 2 типа:

односторонние;
двухсторонние.

Разница между приспособлениями заключается в том, что односторонние фрезы обрабатывают кромку только с одной стороны. Двухсторонние же предназначены для одновременной обработки как сверху, так и снизу. Вертикальные фигирийные фрезы используются при глубоком фрезеровании филенок и служат для создания плинтусов.

Нюансы выбора

В процессе выбора инструмента и фрез следует обратить внимание на несколько пунктов. В первую очередь необходимо учитывать частоту использования фрезера. Если объем работы небольшой, можно выбрать недорогие модели. Если же инструмент приобретается для частого или профессионального использования, лучше всего присмотреться к более дорогим и брендовым моделям. Часто фрезы продаются комплектами, которые предназначены для определенных видов работ.

Что касается подбора фрез, необходимо учитывать следующие факторы:

материал, из которого изготовлено оснащение;
качество пайки;
термическая прочность;
тип соединения между хвостовиком и режущей частью;
совместимость по размеру между инструментом и фрезой;
размер хвостовика;
положение лезвий.

Выбирая оснащение для инструмента, следует осмотреть фрезы, чтобы проверить качество пайки и исключить брак. Пайка оснащения должна быть изготовлена так, чтобы фрезер не терял свою продольную устойчивость при длительной обработке. В особенности это важно, если предстоит работа с твердым деревом. Обратим внимание на припой. Самыми качественными марками являются ПСр40 или ПСр37,5, которые содержат повышенный уровень меди и серебра. Добавления в других марках обычно содержат никель, который негативно отражается на прочности соединения режущей части и хвостовика.

Характеристика основного металла делится на 2 вида:

обозначение НМ – классифицируются как быстрорежущие, используются в работах с мягким деревом, но возможно применение в обработке алюминия;
обозначение HSS – изготовлены из твердого сплава металлов, применяются в работах с твердым деревом, бронзой, металлом и пластиком.

По возможности лучше выбрать изделия с обозначением HSS. Они стоят дороже быстрорежущих, но характеристики таких фрез на порядок лучше. Соединение режущей части и хвостовика ни в коем случае не должно быть выполнено сварным соединением.

Сварной шов уменьшает прочность металла, а при работе с твердым деревом есть риск получить сколы на фрезе.

Довольно простая и важная деталь, про которую можно забыть при проверке – размеры. Оснастка должна подходить по размеру к инструменту. В наборе фрезер оснащен цангами либо втулками, с помощью которых закрепляется фреза, – от их параметров и зависит размер подбираемого оснащения. Размер указывается в миллиметрах либо в дюймах. Лезвия могут быть расположены под наклоном либо параллельно.

Нужно принимать во внимание, что вертикально расположенные лезвия скорее не режут, а как бы рубят дерево.

Это приводит к физическим сложностям в процессе работы, а поверхность нужно будет шлифовать. Из этого следует вывод, что оснастку с вертикальными лезвиями лучше всего использовать на предварительных работах, а лезвия с наклоном применять на финальных этапах производства работ. Хорошая, качественная фреза не принесет проблем в эксплуатации и не затупится при первых использованиях. Что касается выбора марки производителя, то лучше всего не приобретать фрезы неизвестных производителей. Новичкам и дилетантам необходимо проконсультироваться с продавцом либо прочесть отзывы на марки перед совершением покупки.

Правила использования

Фрезер используют для качественной и быстрой установки замочного устройства в дверное полотно. В зависимости от сложности монтажа, производятся подготовительные работы.

Инструменты

В процессе монтажа замочного устройства понадобятся следующие дополнительный инструментарий:

рулетка для проведения замеров;
стапель для закрепления двери в горизонтальном положении;
карандаш для разметки;
отвертка крестового типа для крепления замка к двери;
молоток и стамеска;
дрель.

Во время проведения работ необходимо соблюдать правила безопасности и проявлять осторожность.

Технология монтажа

Дверь располагают вертикально, чтобы во время врезки замка контролировать ее положение, и производят разметку места, где будет располагаться замок. Обычно подбирают высоту, оптимальную для всех членов семьи.
Когда высота замка определена, отмечается место под замочную скважину и защелку.
Далее необходимо сделать отверстия для замочной скважины и защелки. Фрезер оснащают подходящей насадкой и вырезают углубление для ригельной планки.
Следующим шагом нужно вырезать углубление для корпуса запирающего устройства. Производится смена фрезы на пазовую, с помощью которой делаем паз.
Убедившись, что корпус запирающего устройства входит в углубление до конца, производится обработка краев паза. Затем вычищают отверстие от опилок и заканчивают монтаж замочного устройства.
Прикрепляется ригельная планка при помощи саморезов, и финальным шагом происходит установка фурнитуры.

На этом весь процесс завершен – замок установлен.

При наличии инструмента и подходящих фрез можно без труда произвести монтаж замочного устройства в дверь своими силами. Помимо фрезера, понадобится только желание и минимальные навыки работы.

Лучший фрезер для установки межкомнатных дверей. Особенности дверей внутреннего открывания

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Важно! Если необходимо прорезать большое круглое отверстие в дверном полотне, например для монтажа ручки кноба, потребуется спиральная фреза для врезки замков.

Готовимся к установке запирающего устройства: подбираем инструмент

Строительная рулетка и угольник – необходимы для производства замеров, с тем, чтобы не ошибиться при посадке запирающего устройства.
Простой карандаш – его назначение понятно.
Стапель – пригодится для того, чтобы закрепить полотно на полу, получив более простой доступ к его торцевой части.
Крестовая отвертка – нужна для крепления запирающего устройства к дверному полотну.
Дрель – необходима для засверливания отверстий под крепежные элементы.
Стамеска и молоток – нужны для обработки краев углубления.
Ручной электрофрезер – он нужен для подготовки углублений для врезки замков и пазов под петли.

Важно! Без стамески и молотка обойтись не удастся, ибо даже спиральная фреза для врезки замков, оставляет некрасивые края, которые, однако, легко можно довести до ума «дедовским методом».

Процесс монтажа замков

Каждый человек хочет, чтобы его межкомнатная дверь была установлена красиво и без повреждений, и поэтому всегда стоит обращаться к профессионалам, знающих свое дело, пусть это будет несколько дороже, но зато есть уверенность в качественном исполнении работ.

Если говорить о методах врезки замов, то можно выделить 2 основных подхода. Это профессиональный, с применением высокоточных электрических инструментов, и кустарный, с применением молотка и зубила.

В обоих случаях потребуется примерно следующий список инструментов:

Ручной фрезер, насадка для врезки замков;
Молоток;
Стамески разных размеров;
Плоская и крестовая отвертки;
Дрель или шуруповерт;
Набор перьевых сверл по дереву;
Рулетка.

Высокие обороты фрезы сделают углубления под замок, не повреждая покрытия двери. Молоток в основном нужен для кустарного метода, но и может пригодиться при профессиональном подходе.

Стамесками придется вырезать место для посадки замка, но этим инструментом можно легко повредить дверное покрытие и ухудшить внешний вид.

Плоская и крестовая отвертки понадобятся для закручивания саморезов, на которых держится замок и сама ручка. Рекомендуется использовать именно их, поскольку при закручивании с помощью шруповерта, высока вероятность повредить дверное покрытие. Дрелью или шуруповертом можно легко, а главное точно, соблюдая чертеж, проделать глубокое посадочное отверстие под замок и для ручки. Набор перьевых сверл по дереву устанавливается на дрель или шуруповерт. Рулетка необходима для замеров, чтобы не ошибиться при посадке замка.

Разновидности фрез для врезки замков

Фрезерный станок – приспособление для дверных коробок и полотен, которое обеспечит высокую точность посадочных углублений. В настоящие время, для ручного фрезера существует просто огромное количество разных фрез. Все их можно разделить на 3 группы – кромочные, пазовые и фигирийные.

А именно:

Кромочные – используются при изготовлении кромок изделия, а также для различных резных элементов на материале.
Пазовые – с их помощью делают желобки, углубления, выемки, пазы на деревянных изделиях.
Фигирийные – предназначены для создания декоративных резаных элементов на фасадах мебели и дверей.

Если рассматривать более подробно, то можно выделить 9 часто используемых фрезеров. Прямой пазовый фрезер предназначен для обработки прямых паз, а в сочетании с копировальной втулкой, можно применять для фигурных и прямых деталей по шаблону. Гантельные V- образные пазовые фрезеры предназначены для декоративной резьбы или как направляющая для перемещения.

Конструкционный пазовый фрезер предназначен для изготовления соединений типа ласточкин хвост либо П-образного паза. Фрезер для сращивания на миро-шип применяются для соединения длинномерных полотен по длине.

Фасонные пазовые фрезы применяются для фасонных боковых пазов в поверхностях.

Прямые кромочные фразы применяются в работе, используя самодельные шаблоны. Фрезы с кромочной и дисковой формой используют при выборке фальца, отличаются высокой точностью. Фигурные кромочные фрезы применяются для обработки кромок филёнок, фасадных рам и плинтусов. Фрезы горизонтального типа служат для декорирования фрезерованных кромок.

Как врезать петли в дверь фрезером: инструкция

Как отмечалось выше, лучше доверить дело профессионалу, но если же полны решимости сделать петли в двери фразером самостоятельно, то эта инструкция будет актуальна. Для начала нужно определиться, какая из сторон двери будет лицевая, и с какой стороны, будут располагаться петли. Желательно пометить дверь, чтобы потом не осознать, что они прикручены не стой стороны.

Определившись с местом расположения:

Прикладываем петлю к двери;
Обводим простым карандашом;
После по получившемуся контору аккуратно обрабатываем стамеской.

Последнее необходимо во избежание трещин и повреждений двери, которые могу возникнуть во время вращения фрезы. Самый важный момент – настройка на ручном фрезере глубины погружения и параллельный упор. Длинную кромку следует фрезеровать от верха до низа. Верхнею и нижнею линию контура следует обрабатывать не доходя пары миллиметров, после чего срубить стамеской. Это не обходимо, чтоб избежать повреждений двери.

Расстояния от верхних и нижних краев двери до петель следует выбирать от 17 до 22 см.

Далее прикладываем петлю и прикручиваем. Прикладываем брус буквой «Г», делам поправку на зазор между дверью и коробкой и отмеряем местоположение петель. Переходим к фрезеровке дверной коробки – оставляем пероральный упор на фрезере, уточняем глубину погружения фрезы и делаем все в точности, как для двери. После всего прикручиваем петли с дверью к дверной коробке.

Сам процесс врезки петель может занять несколько часов. Если нет полной уверенности в своих силах и умения пользоваться ручным фрезером, то лучше обратиться к профессионалам, или же на крайний случай позвать товарища, который поможет с врезкой петель.

Использование шаблонов для врезки петель и замков

Шаблоны могут существенно облегчить задачу их установки. Такие шаблоны можно сделать самостоятельно или же купить в строительном магазине. Изготовление шаблона не займет много времени.

Для изготовления понадобится:

Доска толщиной от 20 мм, длиной от 40 мм;
Древесноволокнистая плитка размером 100х100 мм;
Деревянный брус небольшого размера;
Рейка длиной от 150 мм;
Дрель, лобзик;
Крепежные детали и болты с барашками.

На древесноволокнистой плите делается необходимый по размерам отрез, просверливается 6 квадратных параллельных отверстий (по 3 с каждой стороны). Проделываем еще одно отверстие в центре размерами 140х70. На один из краев рейки приделывается брусок, который будет ограничителем. Далее следует прикрепить саморезами рейку с бруском к плитке. Вырезаем из доски 3 накладки – одну для вертикального крепления и 2 одинакового размера для горизонтального. В каждой вкладке делается 2 параллельных пропила, это позволит регулировать размеры отверстий. Накладки крепятся к МДФ плите.

Шаблон готов, следует уточнить, что все выше названные размеры условны, их не обязательно соблюдать.

Применять шаблоны для врезки петель и замков очень легко. Для этого необходимо зафиксировать дверь на полу. Далее определяемся со стороной, где будут располагаться петли, и наносим предварительную разметку. В месте где должны устанавливаться петли, прикладываем шаблон. Ручным фразером снимается фаска. Глубина фаски должна быть равной толщине петли.

Как пользоваться фрезером для врезки замков (видео)

Осуществляя самостоятельно монтаж петель и прочей фурнитуры на дверное полотно, необходимо обязательно соблюдать технику безопасности. При правильном подходе и соблюдении всех рекомендаций, описанных выше, получатся красивые двери на долгие годы.

Фрезером называется ручной электроинструмент, предназначенный для фигурной обработки кромок и пазов в деревянных изделиях. Скругленные края, профилированные планки, красивые соединения, врезка замков, устройство выемок для петель – все это и многое другое может сделать фрезер для установки дверей. Он является незаменимым помощником в домашнем хозяйстве, но не каждый мастер с ним знаком. Конечно, этот инструмент немного сложнее, чем дрель или фигурная пила, но он позволяет творить чудеса.

Разновидности ручных фрезеров

С помощью фрезера можно делать различные профили как с ровными, так и с закругленными краями. Все зависит от вида фрезы, которая в нем установлена. В настоящее время на рынках можно купить целые комплекты фрез, каждая из которых предназначена для определенного вида и формы паза или отверстия.

Фрезеры бывают:

погружные (или вертикальные) – имеют широкое применение. Их конструкция состоит из двух направляющих, по которым перемещается рабочий механизм в вертикальном направлении на заданную глубину;
окантовочные (или кромочные) – предназначены для обработки краев или кромок. Данный инструмент имеет небольшой вес и мощность;
комбинированные – совмещают в себе оба вида;
специальные – дюбельный, ламельный, триммер и т.д.

Фрезер для установки дверей, в свою очередь, может использоваться для:

формирования углубления под петли;
врезки замков;
изготовления шиповых соединений.

Применение электрофрезера

Для установки замков и петель можно использовать стамеску и молоток, но использование фрезера значительно облегчает и упрощает процесс работы. Для профессиональных установщиков дверей он является одним из основных приспособлений, без которого мастера не представляют себе кейс для инструментов. С помощью фрезера можно не только устанавливать, но даже изготавливать межкомнатные двери, имея минимальные навыки и огромное желание.

Риск повреждения дверного блока, при работе с фрезером, сводится к минимуму, качество вставленного замка и установленной петли будет выше, а процент погрешности — меньше. Следует отметить, что для модели дверной петли без врезки, называемой петлей-бабочкой, фрезер использовать не нужно.

Полотно укладывают на бок и закрепляют вертикально при помощи стапеля. Обязательно необходимо наметить место для врезки замка или петли, далее приложить нужную деталь или планку и наметить их низ и верх прямыми линиями. Затем перенести их при помощи угольника на внешние стороны, и, чтобы линии были видны, на разметку наклеить две малярные ленты, которые будут исполнять роль ограничителей.

Теперь необходимо вставить в электрофрезер фрезу соответствующего пластине размера, настроить глубину, равную толщине планки, и сделать углубление. Далее можно устанавливать петлю. Для устройства посадочного места для замка используют пазовый фрезер. Его система фиксации разрешает устанавливать инструмент как на вертикальную поверхность, так и на горизонтальную.

Что необходимо учесть при выборе ручного фрезера

Факторов, на которые стоит обратить внимание при покупке инструмента, несколько. Одним из основных является предполагаемая интенсивность использования фрезера. Если работы немного, но время от времени возникает необходимость в столярных работах, то лучше приобрести недорогую модель. При этом, очень внимательно стоит отнестись к выбору производителя. Уважающие себя компании, даже малоизвестные, производят фрезеры не только для домашнего пользования. В ассортименте выпускаемой ими продукции обязательно будет присутствовать профессиональное оборудование. Кстати, производителей электроинструмента на сегодня насчитывается достаточно много, но признанного лидера среди них нет. Поэтому дополнительным критерием будет служить стоимость, функциональность и характеристики выбранной модели.

При большом объеме намечаемых работ скупиться не следует. Необходимо помнить о том, что дешевые модели не предназначены для каждодневных нагрузок, даже если к качеству ручного фрезера никаких претензий нет. Такой инструмент быстро исчерпает свой резерв. А для разовой работы будет разумнее попросить фрезер у соседа или взять его напрокат в ближайшем специализированном пункте.

Следующий немаловажный момент – эргономичность инструмента. Будет уместно перед покупкой подержать фрезер в руках, попросить продавца его включить и опробовать на холостой ходу. При этом стоит прислушаться, нет ли посторонних шумов и стуков, насколько тихо фрезер работает, обратить внимание на наличие люфта и проверить имеющуюся электронику.

Что представляет собой фрезер для врезки замков и петель?

Какие особенности и преимущества имеет такое оборудование?

Чем отличаются подобные изделия, и какими они бывают?

Что такое фрезеры и для чего они нужны?

На сегодняшний день фрезеры для врезки замков и петель уже можно легко назвать особой, уникальной группой ручного инструмента.

Изделия этой группы являются специализированными инструментами, которые предназначены для ручного производства.

Большинство подобных изделий отличаются весьма оригинальным техническим решением, а также завидным практичным устройством, многократно облегчающим процесс врезки петель и замков.

И это не говоря уже о надежности и долговечности практически всех таких фрезеров.

На современном рынке инструментов сегодня можно встретить уникальные разработки, к примеру, фрезер для врезки замков и петель, который может заменить собой полноценный цеховой сверлильно-пазовальный станок.

При всем при этом, такие изделия выгодно отличает высокая степень мобильности, что делает актуальной врезку с их помощью замков непосредственно на месте установки дверей.

Различные виды фрезеров

Достойной покупкой для набора инструментов абсолютно любого дверного производителя или же мастера-установщика будет и другой особый фрезер для врезки замков и петель – модель, которая предназначена для фрезерования в дверных коробках и самих дверях выборок под петли.

При помощи этого электроинструмента процесс присадки петель может быть многократно ускоренным и упрощенным, и это не говоря о более высоком качестве и точности обработки.

Кстати, такой инструмент делает возможным даже использование самостоятельно изготовленных, уникальных шаблонов.

Таким образом, использование подобного фрезера становится возможным для большинства дверных петель в их широчайшем ассортименте типоразмерного ряда.

Единственной доработкой, которую нужно будет произвести после использования такого фрезера — высечка углов. Для этой цели можно использовать обычную стамеску.

Фрезеры для деревянных изделий без уплотнителя

Существуют на современном рынке инструментов для стройки и ремонта и фрезера, которые позволяют работать с деревянными окнами или дверями, в которых изначально не был предусмотрен уплотнитель, но нужда в нем есть.

Такие модели, за счет особой конструкции, предусматривающей наличие бокового упора и сменных направляющих шин, позволяют легко выбрать пазы для уплотнителя даже на уже установленных окнах и дверях.

Всем привет!

Какой используется фрезер для врезки петель и замков?

При необходимости установить ручку — защелку на новую межкомнатную дверь или врезать в нее полноценный замок, вы можете сэкономить на вызове мастера, если имеете базовые навыки работы с инструментами. Главное соблюдать предписанную последовательность действий и работать крайне аккуратно, чтобы не испортить внешний вид двери. А как врезать замок в межкомнатную дверь правильно, мы и поговорим в данной статье.

Инструменты и материалы

Для врезки замка нам необходимо подготовить следующий инструмент:

рулетку, карандаш и столярный угольник;
отвертки или шуруповерт с набором бит;
электродрель, сверла по дереву (6 мм и перьевое) + подходящие коронки двух размеров;
стамеску и молоток;
долото или ручной фрезер.

Обратите внимание : в продаже есть специальные наборы для врезки замков, куда входят подходящие по размерам сверла и коронки.

Подготовительный этап

Технология установки зависит от конфигурации выбранного замка.

Проще всего врезать ручку — защелку, под компактный механизм которой нетрудно высверлить отверстие подходящего диаметра. Врезка замка с ручкой и личинкой (либо поворотным фиксатором) – более сложный процесс, поскольку придется потрудиться над гнездом в торце двери и выполнить два отверстия в полотне – под ручку и личинку.

До того, как врезать замок в новую дверь без фурнитуры, важно правильно определить высоту установки ручки. Если дверь изготовлена из дерева, никаких технических ограничений нет, выбрать можно любую удобную высоту. Каркасная дверь более капризна: чтобы не повредить конструкцию, ручку следует монтировать в месте расположения поперечного бруса, который, обычно располагается на высоте 90 — 100 см от нижнего края полотна.

Как правило, замок врезается в уже навешанное дверное полотно, но можно это сделать и заранее, до монтажа дверной системы. Если гнездо для замка предполагается вырезать при помощи ручного электрического фрезера, дверное полотно следует надежно зафиксировать в горизонтальном положении обрабатываемым торцом вверх.

Врезка ручки — защелки

Сначала рассмотрим, как установить ручку — защелку. В первую очередь следует выполнить разметку. Определившись с высотой расположения ручки, наложите механизм замка на полотно двери вровень с краем, обведите его, отметьте карандашом место, где находится проушина – именно там потребуется просверлить отверстие под штырь ручки.

Горизонтальные линии контура замка на полотне при помощи столярного угольника необходимо перенести на торец двери. При помощи рулетки найдите середины горизонтальных линий на торце и проведите карандашом вертикальную черту. Середина этой оси является центром будущего отверстия под механизм замка. Можно поступить проще и приложив сам механизм двери отметить точку расположения ручек.

Выполнив разметку, просверлите в полотне двери отверстие под ручку при помощи коронки, надетой на сверло диаметром 6 мм.

Важно! Что — бы избежать появления сколов и других повреждений декоративного слоя, выполняется сверление коронкой с двух сторон. Когда конец направляющего сверла пройдет полотно насквозь, а коронка углубится примерно на половину толщины полотна, начните сверлить с другой стороны двери, вставив сверло в проделанное отверстие. Размер коронки подбирается таким образом, чтобы ничто не мешало механизму замка нормально функционировать, при этом отверстие должно быть полностью закрыто декоративными накладками ручки — защелки.

В торце двери отверстие под защелку высверливается перьевым сверлом подходящего размера или небольшой коронкой. При необходимости выемку можно расширить стамеской.

Затем в отверстие в торце следует вставить механизм защелки и обвести контур планки. Она должна устанавливаться заподлицо с поверхностью, поэтому под нее придется выполнить углубление при помощи стамески. У шпонированной двери в отмеченном месте предварительно снимается слой шпона.

Далее выполняется монтаж ручки — защелки. Механизм вставляется в отверстие и крепится к торцу штатным крепежом при помощи отвертки или шуруповерта. Ручку следует размонтировать согласно схеме, приложенной производителем.

Обратите внимание на расположение язычка защелки и ручки, на которой предусмотрена кнопка закрывания двери. Установив декоративные накладки, проденьте штырь через отверстие в механизме защелки и закрепите ручки, стянув их винтами (в некоторых случаях под стягивающие винты требуется просверлить дополнительные отверстия). Убедитесь, что замок — защелка функционирует исправно.

На завершающем этапе на дверной раме устанавливается ответная планка для фиксации язычка защелки. Аккуратно прикрыв дверь с выставленной защелкой, отметьте место под отверстие. При помощи стамески выполните углубление, приложите и обведите контур ответной планки – под нее также потребуется сделать выборку, чтобы установить заподлицо. Закрепите планку штатными саморезами.

Врезка механизма с «личинкой»

Установка дверного замка с «личинкой» выполняется по той же схеме. Выполнив разметку на торце, при помощи подходящего по размеру перьевого сверла следует выполнить вертикальный ряд отверстий с минимальным шагом друг от друга.

Используя долото, уберите перемычки, подготовьте аккуратное гнездо требуемого размера. В полотне двери (сверлится коронкой с двух сторон) выполните отверстия под ручку и личинку (либо поворотный ключ) замка. Далее при помощи стамески выполняется выборка под планку замка, устанавливается механизм и ручки, монтируется обратная планка.

Если у вас есть навык работы ручным фрезером, гнезда и выборку под планки можно выполнить этим инструментом, получив идеально ровные углубления. Работать стамеской и долотом необходимо крайне осторожно, особенно вырезая закругления, чтобы дверь с замком выглядела эстетично.

Видео по теме «Врезка замка в межкомнатную дверь своими руками»:

Выбор и правила использования фрезера для петель

Сверление отверстий ручным фрезером по дереву – мастер класс

Аккуратные отверстия со строго перпендикулярными к поверхности стенками – задача, легко выполнимая с помощью ручного фрезера. Рассмотрим технологию сверления отверстий профессионального качества с использованием недорогой пазовой фрезы, копирующей втулки и простого приспособления — самодельного шаблона.

Приспособление для сверления отверстий ручным фрезером — как рассчитать и сделать шаблон

Установите в основании фрезерной машины копирующую втулку и закрутите фиксирующие винты.

Подготовьте кусок ровной фанеры толщиной чуть больше выступающего фланца.

Замерьте штангенциркулем наружный диаметр кольца.

Рассчитайте диаметр шаблонного отверстия по приведенной ниже формуле.

Принцип расчета

Например, имеется прямая фреза на 16 мм и копировальная втулка диаметром 30 мм. Требуется выполнить вертикальные отверстия под круглые верстачные упоры диаметром 21 мм. Подставив значения в формулу, находим размер вырезаемой в шаблоне окружности:

D = 21 + 30 – 16 = 35 (мм).

Нанесите на фанеру разметку и сделайте отверстие перовым сверлом соответствующего диаметра.

Отшлифуйте края и поверхности наждачной бумагой.

Используйте один кусок фанеры сразу для нескольких шаблонов. Только не забывайте подписывать отверстия, указывая калибр применяемой фрезы и диаметр вырезаемой окружности.

Как вырезать отверстие ручным фрезером

Поместите шаблон по разметке и закрепите струбциной. Установите фрезерную машину в рабочую зону, сдвиньте «голову» инструмента вниз до контакта фрезы с поверхностью и зажмите рычаг фиксатора.

Вращением колесика опустите ограничитель глубины до упора в нижнюю ступеньку позиционной опоры.

Отсчитайте по шкале нужную глубину фрезерования и затяните барашковый стопор.

Освободите фиксатор и поднимите корпус инструмента. Поворотом револьверной опоры установите глубину первого прохода.

Запустите ручной фрезер, после набора оборотов нажмите на корпус до упора и зафиксируйте положение. Вырежьте материал проводя инструмент плавно по обрабатываемой плоскости сначала по окружности, а затем в центре. Завершив проход, снимите шкуркой поднявшийся бортик, если на поверхности лежит ДВП.

Освободите корпус фрезера и установите следующую глубину обработки.

Повторяйте операции до полной выборки отверстия.

При отсутствии системы отвода опилок используйте пылесос для очистки рабочей зоны, исключая дефекты фрезеровки.

Как сделать фрезером отверстия под мебельные петли

Накладные петли располагаются на определенном расстоянии от кромки панели.

Для выборки ручным фрезером глухого отверстия под чашечку удобнее использовать приспособление (шаблон) с упорной планкой, облегчающей позиционирование на мебельной плите.

Чертеж шаблона для врезки мебельной петли.

Шаблон рассчитан на врезку стандартной петли с чашечкой диаметром 35 мм. Для изделий с другими установочными размерами следует рассчитать диаметр отверстия и определить положение упора соответственно расстоянию от середины петли до края панели.

Вырежьте части приспособления из фанеры и закрепите планку с помощью клея и мелких гвоздиков.

Для выборки отверстия закрепите шаблон на мебельном щите, уперев нижнюю планку в торец. Выставьте на инструменте глубину фрезерования в 11,5 мм и вырежьте углубление за несколько проходов.

Выставляем фрезу вровень с площадкой фрезера и поджимаем винт, который отвечает за фиксацию площадки.

Сбоку у фрезера есть ограничитель глубины, на моем фрезере он вот такой:

Вставляем петлю между болтом и штоком ограничителя и фиксируем, чтобы зафиксировать толщину петли.

После настройки фрезеруем петлю. Здесь очень внимательно, чтобы не фрезернуть лишнего.

Фрезеруем немного не доходя до царапок.

Стамеской делаем углы прямыми и убираем лишнее до царапок.

В итоге должен получиться прямоугольный паз, в который идеально становится петля.

Отмечаем места под саморезы и высверливаем отверстия немного меньшего диаметра, чем сами саморезы.

Переносим края петель с дверного полотна на боковую стойку дверной коробки.

После фрезеровки всех петель прикручиваем их на свои места.

Вот так происходит установка петель с помощью ручного фрезера.

Как установить и отрегулировать петли еврошкафа

Петли европейского образца

могут показаться сложными, пока вы не попробуете их в первый раз. Тогда вы увидите, как легко их установить… и почему так много производственных цехов используют их исключительно для навешивания дверей шкафов. После установки петли в европейском стиле также позволяют выполнять некоторые полезные регулировки, которых нет в других стилях петель. В зависимости от конкретной петли вы можете регулировать дверцы шкафа вверх и вниз, из стороны в сторону, внутрь и наружу, поворачивая пару винтов.Эти универсальные петли предназначены для установки как на лицевой раме, так и на бескаркасных шкафах. Для любого стиля шкафа вы можете купить петли, подходящие к дверям, которые перекрывают отверстие шкафа или устанавливаются внутри него.

Все европейские петли имеют круглую металлическую чашку, которая вставляется в неглубокое отверстие в задней части дверцы шкафа. Опорная плита, которая либо является составной частью держателя чашки, либо устанавливается отдельно, крепится к каркасу шкафа или лицевой раме. Примеры одно- и двухкомпонентных петель показаны выше.Для этой последовательности мы установим цельные петли с частичным наложением на шкаф с лицевой рамой, чтобы повесить дверь с плоской панелью.

Шаг 1: Определите, где вы хотите расположить петли на двери и шкафу. Обычно петли располагаются в трех-четырех дюймах от верхнего и нижнего концов дверей. Нарисуйте перпендикулярную линию через дверную перекладину, чтобы отметить центр каждой петли. Теперь прижмите дверь к шкафу и перенесите эти осевые линии на лицевую раму.Аккуратно нарисуйте эти метки, чтобы убедиться, что петли правильно выровнены на шкафу.

Шаг 2: Чашки шарнира утапливаются в отверстия диаметром 35 мм, просверленные в стойках дверцы шкафа. Инструкции, прилагаемые к вашим петлям, расскажут вам, насколько глубокими должны быть эти отверстия для чашек и где расположить их центральные точки на стилях. Настройте свой сверлильный станок с помощью сверла Форстнера 35 мм и зажимного упора, чтобы совместить края дверей при сверлении. Просверлите отверстия под чашки, тщательно установив глубину сверления перед началом работы.

Шаг 3: Вставьте чашки петель в дверные пазы и убедитесь, что фурнитура полностью вошла в отверстия. Отрегулируйте петли так, чтобы они располагались под прямым углом к краю двери, и осторожно просверлите пару направляющих отверстий для винтов, которыми чашки петель крепятся к дверям. Самоцентрирующееся сверло — хороший выбор для этой задачи. Установите шарнирные винты в дверь.

Шаг 4: Удерживая дверь на шкафу, еще раз проверьте метки для крепления опорных пластин петель. Теперь отметьте направляющие отверстия для винтов основания на лицевой раме или боковой стенке шкафа. Вы можете определить эти центральные точки путем измерения, используя размеры, указанные в инструкциях к петлям. Или вы можете использовать готовое приспособление, такое как система Rockler JIG IT®, для точного совмещения отверстий под винты в опорной плите без измерения. Просверлите пилотные отверстия.

Шаг 5: Установите дверцу на место и установите винты основания, чтобы повесить дверцу на шкаф. В шкафу с двойной дверью повторите этот процесс, чтобы повесить другую дверь.Откройте и закройте двери несколько раз, чтобы проверить их выравнивание. Поворачивайте регулировочные винты петель по мере необходимости и понемногу, чтобы уточнить посадку двери или дверей в проеме.

Даже после одной установки вы, вероятно, согласитесь: петли для дверцы шкафа проще некуда!

Узнайте, как обрезать дверные петли с помощью фрезера и приспособления

Обрезку дверных петель можно выполнять несколькими способами. И один из популярных способов — попробовать это с маршрутизатором. Вы также можете включить приспособление для лучшего шаблонирования и сокращения процесса.Или просто решите сделать это без приспособления.

Конечно, оба процесса требуют от вас минимальных знаний о вырезании дверных петель с помощью обычного фрезера. И именно об этом мы и планируем сегодня поговорить.

Мы обсудим несколько полезных советов по выбору подходящего фрезера для этой работы, расскажем вам обо всем процессе резки, который состоит из обоих методов с приспособлением или без него.

Итак, давайте узнаем, как вырезать дверные петли фрезером.

Как вырезать дверные петли с помощью фрезера и приспособления

Вместе с фрезерами можно использовать определенные приспособления для пазов.Они также широко известны как шаблоны для врезных дверных петель. Без сомнения, вам следует подумать о покупке этого супер недорогого материала. Благодаря этому вы сэкономите часы работы.

Край двери должен иметь основную прямоугольную форму. Так что он может легко соскользнуть. И тогда зажимное устройство получает роль обеспечения его безопасности. Однако в зависимости от того, какую модель приспособления вы используете, процесс настройки может различаться. Также врезая дверную коробку под петли нужно быть максимально аккуратным.И в том числе приспособление работает для этой цели.

Итак, как вы делаете удивительно точные разрезы и при этом успеваете закончить задачу раньше, давайте выясним?

Этап установки

Учитывайте правильный размер петли, а также толщину двери, чтобы отрегулировать приспособление для врезки. Затем вы можете использовать угловые вставки и удалять или добавлять их по мере необходимости. Теперь могут быть квадратные или закругленные углы, используемые для приспособления для вырезания пазов. Это зависит от того, какую вставку вы в основном используете.

И если вы выберете квадратную форму, вам определенно потребуется немного поработать долотом, чтобы придать более законченный вид. Прямо на краю двери просто установите приспособление в соответствии с вашим предпочтительным расположением петли. И вы должны закрепить все в соответствии с инструкциями, данными производителем.

В общем, установка приспособления для врезки дверного косяка с помощью фрезера должна быть завершена. Теперь вам нужно пройти некоторые этапы настройки битов маршрутизатора. Для использования долбежных зажимных приспособлений часто больше подходит пилотируемая фреза. Причем это долото может быть как врезного типа, так и заподлицо.

Есть довольно много зажимных приспособлений, которые включают биты.Для установки фрезы для дверных петель осторожно вставьте ее внутрь фрезы. Убедитесь, что толщина шага шарнира и глубина сверла совпадают. Чтобы хорошо работать с двумя стандартными толщинами петли, есть также приспособления, которые поставляются с двумя глубиномерами.

Врезной фрезер

Теперь нужно убедиться, что сверло не касается дерева, когда вы устанавливаете фрезер на приспособление. Включив фрезер, тщательно фрезеруйте паз. Начинать следует по периметру. А затем выполните движение по часовой стрелке, чтобы двигаться.

Затем сделайте несколько разрезов справа налево или спереди назад. И это поможет избавиться от остатков материала из паза. В результате вы легко вычистите весь мусор и в итоге получите идеально гладкое и ровное врезное дно.

Долбление углов при необходимости

Теперь, если углы для шарнира квадратные, вам нужно использовать молоток и долото. Это чтобы сгладить все углы. Скошенная сторона долота должна быть направлена внутрь паза, когда вы держите его вертикально.Затем используйте молоток для постукивания по долоту.

И он должен начать резать одну сторону угла. Вы хотите повторить это для другой стороны. Скошенная сторона должна быть обращена вверх, пока вы держите долото под небольшим углом. А затем рукой слегка подтолкните стамеску. Это поможет избавиться от всех отходов.

Как вырезать дверные петли с помощью только фрезера (без шаблона)

Что делать, если у вас нет шаблона или чего-то подобного. Что ж, не беспокойтесь, вы также можете использовать сам маршрутизатор без внедрения шаблонов.Это может потребовать немного больше усилий, но возможность все еще есть. Вам просто понадобится электрический фрезер, обычная рулетка и карандаш.

Этап измерения

Прикрепление петли к двери очень похоже на то, что мы только что обсуждали ранее в другом методе выше. Здесь разница только в том, что вы будете рисовать контур вокруг шарнира, используя для этого обычный столярный карандаш. А также убедитесь, что метки хорошо видны и достаточно толстые, чтобы с ними можно было работать.

Установка глубины фрезера

Следующим шагом перед тем, как вырезать прорезь дверной петли, является определение глубины фрезера. Должен быть установщик глубины, который в основном принимает ваши данные о том, какую глубину в миллиметрах вы хотите использовать для резки. Просто обратитесь к руководству по эксплуатации, если вы не уверены, где найти его в вашей модели.

Просто отвинтите регулятор глубины и ослабьте его. Затем вы можете опустить его или поднять, в зависимости от ваших потребностей. И, наконец, установите петлю прямо под этим ограничителем глубины, чтобы следующий ограничитель опустился вниз.Это заставит сеттер соприкоснуться с петлей. Затем вы можете затянуть винты и сделать отметки глубины. Просто выньте петлю.

Начинайте резать

Аккуратно поместите фрезер поверх созданного контура. И включите машину. Он должен резать на желаемую глубину, продолжайте погружать его, пока не достигнете нужной глубины. Следуйте той же манере для всех 4 сторон вашего контура. К концу этого процесса должна остаться древесная стружка. Просто используйте свою руку, чтобы избавиться от них и очистить область.

Немного о правильном фрезере для дверных петель

Утонув в куче красивых моделей, можно запутаться в правильном фрезере для дверных петель. Что-то, что охватывает эти указатели, приведенные ниже, должно быть вашей идеальной ставкой.

Ориентируйтесь на базовый стиль маршрутизатора. Если вы новичок, выберите стандартные фрезерные станки с фиксированным основанием, которые обеспечивают легкое нанесение на верхнюю поверхность и край деревянной детали с устойчивым основанием. Более универсальным выбором были бы фрезерные станки с погружным основанием, обеспечивающие гибкость при выполнении вертикальных поперечных пропилов, пазов, глухих канавок и даже паза.Фиксированное основание отлично подходит для дверных петель, но погружной вариант все же предпочтительнее.
Дверная петля нуждается в прецизионных вырезах с достаточным пространством, и для достижения этого вам следует сосредоточиться на фрезе, выбранной для работы с фрезером.
Используйте двигатель с регулируемой скоростью, чтобы добиться лучших результатов при работе с дверью. Маршрутизатор со скоростью 8000-18000 об/мин — ваш идеальный выбор.
Новичку лучше приобрести подходящий шаблон дверной петли. Выберите те, которые предоставлены тем же производителем вашего маршрутизатора.
При работе с дверными петлями регулировка глубины фрезера должна выполняться без каких-либо затруднений. Итак, получите что-то, что позволяет легко изменять глубину.

Закругление

Вот так можно было подрезать дверные петли фрезером. Иметь приспособление лучше, чем его отсутствие, поэтому, если вам удастся его раздобыть, дерзайте. Также будьте разборчивы при выборе роутера для такой работы. Существует множество моделей маршрутизаторов, которые просто недостаточно хороши, и вы должны уметь отличать их друг от друга, прежде чем покупать один для себя.

В конце концов, это одно из самых универсальных и полезных приспособлений для столяра, и вам не захочется ошибиться. На этой ноте, завершая сегодняшнюю статью, до скорой встречи на другой теме деревообработки.

Похожие сообщения Вы можете прочитать:

Китай Встроенная складная петля Створка Складные петли Скрытые петли Аксессуары для шкафа Складной стол Стол Счетчик Двери ящика Диван-кровать Петли Мебельная фурнитура Поставщики, производители — Оптовые услуги

Наша компания обладает сильной технической силой , полное производственное оборудование, полное испытательное оборудование, различные таланты, богатый опыт в проектировании, производстве и отладке выдвижных ящиков с полным выдвижением, декоративных металлических ножек для мебели, оборудования для тяжелых металлических крючков для одежды. В то же время он придает большое значение техническому прогрессу и разработке новых продуктов. Качество достигло отечественного передового уровня и принесло значительные экономические и социальные выгоды. Мы ориентируемся на практичность, укрепляем сервис и предоставляем нашим клиентам отличный сервис с новой концепцией. На основе обширного запроса мнений сотрудников мы сформировали новую эру системы культурной философии.

TH4318 встроенный скрытый шкаф Hinges

неразделимых демпфирующих шарниров 26 мм чашка

TH4318	TH4318 встроенный скрытый шкафятки
Угол открытия	100 градусов
Толщина чашки петли	11.3mm

чашки шарнира диаметром
			14-20 мм
	холодной прокатной стали
Finith	Никелированный никель
49		80г	80г
	Шкаф, шкаф, шкаф, гардероб
Настройка покрытия	0 / + 5 мм
Настройка глубины		-2 / + 3 мм
Базовая регулировка	-2 / + 2 мм
Пакет	200 шт. / Картона .
Высота монтажной пластины	H = 0
	3-7 мм

Вы должны проверить диаметр отверстия в двери, в котором сидит ваша текущая петля, обычно это 26 мм, 35 мм или 40 мм. если вы устанавливаете новую петлю, вам понадобится один из наших ножниц для отверстий под петлю.
	Если вы устанавливаете новую петлю, вы должны просверлить в двери отверстие нужного размера, используя одну из наших насадок для вырезания отверстий, вам потребуется размер 21.5 мм внутрь от края двери
Это оставляет отверстие в 4 мм от края двери, тогда отверстие должно быть глубиной 12 мм, чтобы чашка петли сидела заподлицо. Встроенные скрытые петли шкафа Th3619 — это та же теория.


Полное наложение	Половина наложения	Код

МОНТАЖНАЯ СХЕМА

Tallsen Hardware стремится поставлять вам самое лучшее на рынке оборудование для шкафов и аксессуары по цене, которая не оставит ваш кошелек пустым.Ознакомьтесь с этим руководством по покупке петель, чтобы получить экспертные советы по самым популярным петлям для шкафов и мебели, их функциям и часто задаваемым вопросам. Для полной коллекции кабинета двери шкафа

A: Это означает зеленую среду и молодость.

Q2: Как вы можете помочь моему бизнесу?

A: У нас есть профессиональный консультант по рынку

Q3: У вас есть шарнир с коротким рычагом.

A: Мы также поддерживаем петли американского типа.

Q4: Можете ли вы дать мне предложение о покупке?

О: Да, у нас есть для вас консультант по закупкам.

Q5: Могу ли я использовать кредитную карту для покупки продуктов?

A: Да, вы должны использовать кредитную карту

Благодаря надежному процессу качества, хорошей репутации и отличному обслуживанию клиентов, серия продуктов, производимых нашей компанией, экспортируется во многие страны и регионы для встроенных складных петель. Складной стол, стол, ящик, дверцы, диван-кровать, петли, мебельная фурнитура.Мы надеемся реализовать гармоничное развитие предприятий и сотрудников, предприятий и общества, предприятий и природы. Наша компания придерживается основных ценностей «честности, превосходства, профессионального обмена» и бизнес-философии «соблюдения и устойчивого инновационного развития».

Регулировка нерегулируемых стыковых петель | Популярные Деревообработка

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Два типа стыковых петель: цельнотянутая латунная стыковая петля с фиксированным штифтом (слева) и версия со свободным штифтом с шаровыми наконечниками.

Работа с этими традиционными петлями требует некоторой старомодной изобретательности.

Высококачественные петли встык красивы и долговечны для мебели и дверей встроенных шкафов. Если вы занимаетесь встроенной мебелью и иногда работаете в домах, построенных между концом 1800-х и 1930-ми годами, вы почти наверняка знакомы с стыковыми петлями, которые широко использовались для дверей в эти десятилетия.

Среди наиболее распространенных петель, по крайней мере, в Соединенных Штатах, 21/2-дюймовые шарнирные наконечники со съемными штифтами. Они все еще доступны в исходных пропорциях от нескольких поставщиков. Альтернативным типом стыковой петли, широко используемым в Великобритании, является цельнотянутая латунная стыковая петля с фиксированным штифтом. Оба типа состоят из двух створок и центрального ствола, снабженного штифтом, соединяющим створки вместе. Петли со свободным штифтом позволяют снять штифт, в то время как створки остаются на дверной стойке и шкафу соответственно, что облегчает установку дверей.В стыковых петлях с фиксированным штифтом такой возможности нет.

1. Продолговатые монтажные отверстия в этой неврезной петле обеспечивают некоторую возможность регулировки после установки.

В то время как некоторые приложения требуют врезки только дверной стойки и простого прикручивания второй створки к поверхности боковой стороны шкафа, в стыковых петлях традиционно одна створка врезается в дверную стойку, а другая врезается в шкаф. Расположение и вырезание пазов должны быть точными, и нет очевидного способа отрегулировать посадку после того, как дверь навешена.Поэтому неудивительно, что многие краснодеревщики избегают этих петель в пользу современного варианта, который не требует врезки и имеет прорези, которые позволяют регулировать дверь вверх или вниз, а также внутри или снаружи шкафа относительно лицевой стороны. Рамка.

2. Сверло Vix или центрирующее сверло гарантирует, что ваши отверстия для шурупов будут центрированы.

Несмотря на то, что эти накладные приклады недороги, их можно быстро установить и легко отрегулировать, я никогда не избавлялся от ощущения, что они являются своего рода обманом.Одна из радостей использования стыковых петель заключается в том, что они аккуратно вставлены в пазы. Вырезание пазов займет всего несколько минут, если вы освоите эту технику. Это также удовлетворяющая работа.

Как бы тщательно вы ни подошли к планировке и прорези, некоторые двери потребуют регулировки. Вот тут-то и пригодятся несколько торговых хитростей.

Подстрахуйте свои ставки

3. Дверь должна немного приподняться, чтобы нижний зазор сравнялся с боковым зазором.

При установке дверей с петлями встык начните с ввинчивания такого количества шурупов, которое необходимо для надежного удержания двери на месте при проверке посадки. Я обычно креплю дверное полотно двумя шурупами — один в верхнее отверстие, другой в нижнее, оставляя центральное отверстие на потом. Таким образом, если мне нужно изменить положение шарнира, я могу просверлить отверстие в нужном месте, затем заполнить исходные отверстия и снова вставить эти винты позже.

4. Теперь в нижней части паза шарнира образовалась небольшая полость, так как я удлинил паз в верхней части.

Для второй створки — той, что крепится к шкафу — я обычно использую только один винт на каждую петлю. Я просверливаю и вставляю верхний винт для верхней петли и нижний винт для нижней петли. Если есть третья петля (как это часто бывает с дверями 48″ и выше), я использую одно из отверстий (подойдет любое из них).

Выбор стыковых петель

Фиксированный или незакрепленный штифт? Во многих случаях выбор будет зависеть от стиля, в котором вы работаете, но, вообще говоря, петля со свободным штифтом облегчает установку больших дверей: вы можете удалить штифт и снять дверь для строгания без необходимости отвинтить дверную петлю от шкафа.

№

Размер При заказе петель наряду с длиной учитывайте ширину створок. В противном случае вы можете обнаружить, что створки превышают толщину вашей двери. Лучше всего оставить как можно больше мяса в задней части дверной стойки, за петлей, чтобы избежать прорыва.

Латунь или сталь? Многие петли
доступны с различным металлическим покрытием, а иногда и с различными вариантами отделки, такими как античная латунь или промасленная бронза.

Качество С технической точки зрения, хорошая стыковая петля должна иметь штифт, который плотно входит между створками.Любая небрежность в этой подгонке усложнит вашу работу по установке двери точно в ее проеме.

Регулировка двери Вверх или Вниз

5. Лицевая сторона двери немного выступает из лицевой рамы, поэтому я собираюсь увеличить ширину паза сбоку шкафа.

Внимание: слабонервным следует пропустить этот абзац. Если дверь нуждается в незначительной регулировке, часто помогает хороший постукивание молотком.Чтобы опустить дверь на волосок, полностью откройте дверь и ударьте по верхней части петли; чтобы переместить его вверх, нажмите на шарнир внизу. В зависимости от типа используемой древесины и твердости металлических шурупов (латунь мягче стали), вы должны увидеть небольшое смещение положения, поскольку древесина под (или над) шурупами слегка сжимается, шурупы изгибаются. немного, или оба. Очевидно, этот трюк требует осторожности. Если вы ударите по двери слишком сильно, вы можете повредить дверь или шкаф, сломать винты или повредить петлю.Тем не менее, часто это просто билет. Чтобы дверь оставалась в новом положении, просверлите по второму отверстию для каждой створки шкафа и вставьте эти винты.

6. С помощью разметочного шаблона отметьте положение, в котором должна быть задняя часть паза. (Расстояние между этой новой линией и исходной задней частью паза будет равно расстоянию, на которое дверь выступает из лицевой рамы.)

Если вам нужно нечто большее, чем небольшая регулировка по вертикали, вам, вероятно, придется удлинить паз каждой створки.Решите, где образовавшийся небольшой зазор будет менее заметен — на шкафу или на двери — затем отметьте расстояние, которое нужно удалить, с помощью угольника и разметочного ножа, и обрежьте стамеской. Обратите внимание, что если вы хотите поднять дверь и собираетесь удлинить пазы на шкафу, вы удалите запас в верхней части каждого паза. Если вы собираетесь отрегулировать длину пазов на двери, вы удалите запас в нижней части каждого паза.

Регулировка дверцы относительно лицевой стороны шкафа

7.Сначала обрежьте верх и низ, затем обрежьте заднюю линию.

В большинстве случаев дверца шкафа должна висеть на одном уровне с лицевой стороной шкафа. Если она находится немного позади лицевой панели шкафа, вы можете выдвинуть ее, выкрутив один винт из одной из лепестков на шкафу, потянув дверцу на себя чуть-чуть и просверлив новое отверстие. Затем вставьте винт. Повторите то же самое с другими петлями, пока дверь не будет висеть заподлицо.

8. Периметр обрезан. Время закончить, обтачивая стамеску в горизонтальном положении.

Если лицевая сторона двери выступает из шкафа, вам необходимо расширить паз для створки на шкафу. Снимите дверь со шкафа и установите калибр на ширину створки плюс величину, на которую вам нужно, чтобы дверь отодвинулась.

9. Стамеской обрежьте дно паза.

Отметьте это на шкафу, надрежьте древесные волокна вверху и внизу паза с помощью ножа и угольника, затем вырежьте отходы. При необходимости просверлите новые отверстия, вставьте винты и проверьте посадку.

10. Теперь лица выровнены.

Если по какой-то причине вы не можете расширить пазы на шкафу, можно прибегнуть к схеме С: выстрогать лишнее с лицевой стороны двери. Но это крайняя мера.

Заполнение отверстий под винты

Я держу в ящике с инструментами безопасные спички, чтобы удобно затыкать отверстия под шурупы. Нанесите каплю клея и постучите по палочке молотком. Разорвите или разрежьте спичку близко к основанию, затем обрежьте заподлицо. Как только клей высохнет, вы можете пересверлить отверстие в новом месте.

Быстроотверждаемые наполнители для древесины обеспечивают структурную целостность.

Заделка зазора между дверью и шкафом

11. Зазор между дверью и лицевой рамой должен быть больше. Должно быть, я сделал один из пазов слишком глубоким.

Если вы сделаете пазы слишком глубокими, дверь, скорее всего, заклинит, а не откроется. Мы называем такие двери «шарнирными». Исправление для этого состоит в том, чтобы проложить шарнир. Материал, который вы используете для этого, может варьироваться в зависимости от количества необходимых вам прокладок, окончательной отделки и (если быть честным) материалов, которые у вас есть.

12. Еще одно применение синей изоленты. В крайнем случае, малярная лента творит чудеса, уменьшая глубину паза.

Самый грубый трюк, чтобы закрепить петлю всего на волосок, — это отрезать кусок малярной ленты такой же длины, как паз, и вставить его. Если вам нужно больше толщины, добавьте второй кусок. Это удивительно простое решение часто помогает.

13. Тонкий, плотный картон из коробки с винтами часто идеально подходит для прокладки.

Обычный материал для более толстых прокладок – картон. Обычно люди советуют не использовать картон, потому что он может сжиматься, но если вы используете плотный материал, такой как клапаны винтовых коробок, вы часто можете решить проблему.

14. Отрежьте картон по длине, затем обрежьте по ширине.

Капля клея поможет удержать прокладку на месте; как только винты будут вставлены, они зажмут его. Однако часто я не использую клей; Я просто полагаюсь на винты. (Вот почему за дверями в старых домах часто можно найти кусочки сложенной бумаги или картона.Старинный столярный прием.)

15. Чтобы картон оставался на месте, добавьте каплю клея или используйте тонкую полоску малярной ленты, затем установите петлю на место и проверьте посадку.

Самое чистое решение, если у вас есть на это время, это сделать прокладку нужной толщины из того же материала, что и шкаф и дверь, приклеить и закрепить ее на месте (используя ленту и кусок обрезков по длине шарнирный лист в качестве затыльника), затем действуйте, как описано выше.

16. Этот паз нужно было углубить так, чтобы влезла створка на всю толщину.

Если зазор между дверью и шкафом слишком большой, вам нужно будет углубить паз в одной из этих частей. С дверью обычно легче иметь дело, так как вы можете вынуть ее из шкафа и поставить в тиски (будь то в магазине или на верстаке).

17. С помощью калибра, установленного на правильную глубину, сделайте небольшую отметку чуть выше и ниже паза петли. Используйте легкое давление, чтобы не повредить поверхность двери.

Разметка разреза сложна, потому что ваш датчик может захотеть наклониться к пазу, что даст вам неточное положение.Я использую стальную линейку и разметочный нож, чтобы провести линию на лицевой стороне двери, параллельную существующей.

18. Удерживая поверочную линейку точно по калибровочным меткам, проведите линию между ними. Слегка надавите на первый надрез, затем повторяйте до тех пор, пока линия не станет достаточно глубокой, чтобы ее можно было прощупать кончиком стамески.

Несмотря на то, что традиционные петли встык требуют большей осторожности и мастерства, чем петли без врезного типа, эти приемы должны помочь вашим дверям висеть заподлицо с равномерными зазорами.

Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

ДОМАШНЯЯ КЛИНИКА; КРЕПЛЕНИЕ ДВЕРИ, КОТОРАЯ ЗАЛИПЫВАЕТСЯ, МОЖЕТ БЫТЬ ЗАКРЕПЛЕНА С НЕСКОЛЬКИМИ ФАКТОРАМИ

Если требуется подкладка любой из петель, выполните следующие действия: Широко распахните дверь и поддержите ее в открытом положении, подложив под нее книги или журналы.Выньте винты, которые удерживают эту одну створку петли на месте, а затем вставьте картонную прокладку за эту створку (кусок картона, обрезанный до того же размера, что и петля). Снова вставьте винты и плотно затяните, затем повторите попытку. Если прокладка помогает, но этого недостаточно, вставьте картон второй толщины и повторите попытку.

Если дверь трется в центре вдоль кромки замка, часто прямо там, где находится сам замок, то прокладка петель не поможет. Предполагая, что все винты петель затянуты, либо дверь вздулась, либо дом немного просел, из-за чего дверная рама вышла из строя.Вероятно, требуется строгание или шлифовка.

Выстрогать дверь по кромке замка сложно, так как замок мешает. Вы можете снять замок, а затем выстрогать дерево, но после замены замка вы обнаружите, что он больше не подходит должным образом, и его придется переустановить — задача, с которой неохотно справляются даже профессиональные плотники.

Есть два способа обойти эту проблему. Если трение происходит только в центре, а не вверх и вниз по всей длине двери, то иногда можно обойтись шлифованием или строганием внутренней стороны косяка вместо двери.Сначала снимите запорную пластину (это пластина с квадратным отверстием в ней, в которое скользит защелка, когда дверь полностью закрыта), затем отшлифуйте или выровняйте косяк в этой общей области.

При замене запорной пластины может потребоваться долото, чтобы сделать углубление, в которое она входит, немного глубже, чтобы запорная пластина снова встала на одном уровне с поверхностью. Возможно, вам также придется углубить отверстие в древесине, куда входит защелка, чтобы она снова могла входить полностью, когда дверь закрыта.

Если этот метод нецелесообразен либо потому, что трение происходит по всей длине двери, либо потому, что строгание или шлифование косяка кажется вам слишком затруднительным, другой метод требует снятия двери с петель, а затем выполнения необходимых действий. строгание по кромке шарнира. Это означает, что сначала нужно снять все петли, чтобы можно было использовать рубанок вдоль этого края, но это намного проще, чем снимать и переустанавливать замок. Когда закончите, петли нужно будет переустановить, углубив выемки, в которые они входят, так, чтобы лицевая сторона каждой створки петли снова оказалась точно на одном уровне с лицевой стороной двери.

При строгании снимайте только понемногу и продолжайте пытаться открыть дверь внутри ее проема, пока не будет около одной восьмой дюйма зазора со всех сторон. Чтобы удерживать дверь на краю во время строгания, самый простой способ — толкнуть один конец двери в угол комнаты, а затем оседлать ее. Помогает помощник, который держит дверь неподвижно, пока вы строгаете.

По вопросам ремонта дома следует обращаться к Бернарду Гладстону, The New York Times, 229 West 43d Street, New York, N.Y. 10036. В этой колонке будут даны ответы на вопросы, представляющие общий интерес; на неопубликованные письма нельзя отвечать индивидуально.

просто о простом. Мебельная петля в сборе Коронка петли

Или, как их еще называют, чашечные, петли на сегодняшний день являются самой распространенной фурнитурой для навешивания навесных фасадов. Благодаря разнообразию их форм и модификаций вы сможете установить любой фасад именно так, как вам хочется.

В этой статье мы разберем процесс установки простой чашечной петли (сложные с доводчиками и т.устанавливаются почти одинаково).

Из инструмента для работы нам понадобится отвертка, карандаш с линейкой или угольником и сверло диаметром 35 мм. Стоит отметить, что есть и петли с посадочным диаметром 26 мм. Резцов такого диаметра я не видел, поэтому сверлю для таких петель простой фрезой на 25 мм, встряхивая ее по окружности, таким образом, выбирается недостающий миллиметр.

Не делайте слишком широкие и тяжелые двери, ширина не должна превышать 500 мм, иначе нагрузка на петли будет слишком большой.Вышеприведенная схема позволит узнать, сколько петель ставить на один фасад в зависимости от его размера. Двери лучше делать высокие шириной 300 мм

Размечаем отверстие под чашку на фасаде. Для этого на нужной высоте, отступив от края 21-22 мм
(в разметке поможет наш) сверлим фрезой Форстнера глухое отверстие. От верхнего и нижнего края необходимо отступить не менее 70 мм, иначе можно вкрутить петлю напротив нижнего или верхнего горизонтов короба, что недопустимо. Он должен быть строго перпендикулярен плоскости фасада и иметь глубину 11-12 мм. Затем сверлим глухое отверстие.

Сверлить нужно на твердом ровном основании, чтобы шип фрезы не отталкивал фасад от забоя. Дрелью необходимо совершать небольшие качательные круговые движения (так сверлить намного легче).

Также хочу обратить ваше внимание на то, что большинство бюджетных фрез изготавливаются с центрирующим шипом длиной 3 мм, поэтому велик риск просверлить деталь насквозь.Для профилактики следует либо укоротить шип на наждаке или болгарке (соблюдая центровку), либо просто набить руку, потренировавшись на обрезках.

Обратите внимание на черную трубу, лежащую возле резака — это пылесос. Собирает мелкую пыль и часть крупных опилок, что благотворно сказывается на чистоте рабочего места.

В полученное отверстие вставляем петлю, выравниваем перпендикулярно краю, карандашом намечаем отверстия для шурупов,
тонким сверлом или шилом углубляем разметку.

Ставим петли на место и закрепляем каждую петлю двумя саморезами с потайной головкой.

Прикрепляем фасад к стойке, выравниваем по вертикальным размерам

Отмечаем места крепления карандашом. Чтобы все петли стояли ровно, можно воспользоваться таким способом: подпереть их длинной линейкой, ровной планкой или таким же фасадом.

Теперь готовую дверь прикладываем к кузову в раскрытом виде и карандашом размечаем отверстия для креплений.

Желательно это делать, когда ящик лежит на полу «на спине» — так намного проще.

Сверлим их тонким сверлом. Если шкаф уже стоит, а фасад слишком большой и его неудобно прикладывать вертикально, то размечаем и сверлим отверстия на корпусе для накладной планки, согласно карте сверления. В нашем случае используется брус без еврошурупов. Отмечаем ось петли, по ней отмечаем 37 мм в глубину (в случае накладного фасада) и 37+16 мм (в случае врезного и с обеих сторон от оси по 16 мм.

Закрепляем ответную планку саморезами.

Устанавливаем сам фасад, для этого вставляем плечевой паз под фиксирующий винт планки, при этом следим, чтобы насечка на регулировочном винте заняла свое место в пазу на контрпланке.

Закручиваем все винты.

Можно приступать к настройке фасада.

Обычно центр отверстия (35 мм) отмечается таким образом, чтобы от чашки до крайней кромки фасада было расстояние 4-5 мм (или, от края фасада до центра отверстие — 22-23мм).

Когда все размечено, сверлится отверстие.

Это самый ответственный момент.

Дело в том, что, как было сказано выше, отверстие должно быть такой глубины, чтобы посадочный стакан полностью «сел» в него. А если при врезке дырки увлечься – можно «продырявить» фасад насквозь.

Чтобы этого не произошло, некоторые специалисты устанавливают дрель со специальной штангой с ограничителем, ограничивающим глубину погружения фрезы в фасад.Но я считаю это излишним (было много случаев, когда по тем или иным причинам сбивались настройки этого стержня, портились фасады).

Все это можно делать аккуратно, вручную.

Затем в сделанные отверстия вставляют петли, и выравнивают бруском (чтобы не смещались по оси, иначе в процессе эксплуатации изнашиваются).

После этого «вкручиваются» отверстия, через которые чашки крепятся саморезами в фасаде, и, собственно, после всего этого фиксируются (шуруповертом или электродрелью с вставленным битодержателем и немного для шурупов).

Вот таким простым способом все это можно сделать.

На этом я заканчиваю.

Врезные мебельные петли – не такая сложная операция, как может показаться неопытному человеку на первый взгляд, однако для качественного выполнения работы рекомендуется иметь некоторые навыки и инструменты.

При правильном и ответственном подходе, а также следуя приведенным ниже инструкциям установка мебельных петель не займет много времени, а любители дизайна тоже увлекательно проведут время.Итак, давайте рассмотрим, что нужно знать о мебельных петлях, и, в частности, об их правильной установке.

Типы петель

Установка мебельных петель напрямую зависит от их типа. На практике чаще всего можно встретить следующие виды петель, которые имеют свои особенности и преимущества:

Накладные. Для них характерна большая распространенность, особенно в конструкции распашных столов, шкафов, ящиков и других предметов мебели.В открытом состоянии подвижная часть накладного шарнира поворачивается на 90 градусов. Имеют широкие возможности регулировки благодаря наличию множества регулировочных болтов.
Половина накладных. Крепление такой петли предусмотрено с внутренней стороны корпуса мебели, ее часто используют для шкафов и тумбочек с тремя и более фасадами.
Внутренний. Он чем-то похож по конструкции на полунакладку, но отличается характерной горбинкой, которая торчит в раскрытом виде.

Конечно, можно найти и другие виды мебельных петель, например штольни или фортепианные петли, которые используются в определенных предметах мебели. Их установка также будет отличаться от корпусов со стандартными петлями, особенности которых перечислены выше. Вы можете выбрать любую петлю в зависимости от модели вашей мебели и личных предпочтений.

Какие инструменты необходимы для работы
Перед установкой мебельных петель необходимо подготовить определенный набор инструментов и приспособлений. Этот список должен включать следующие имена:
Карандаш и рулетка.
Дрель с фрезой 35 мм.
Набор винтов и отвертка.
Непосредственно мебельные петли.
В стандартных случаях этого комплекта достаточно для самостоятельной установки петель.
Процесс установки
Правильная разметка — залог успеха
Разметка
для мебельных петель – один из основных этапов монтажа, от которого зависит удобство использования мебели и срок службы всей конструкции. По этой причине важно правильно нанести разметку, по которой впоследствии будут устанавливаться петли. Для этого выполните следующие действия:
Определите точное количество мебельных петель на одну дверь, взяв за основные показатели размеры и вес створки. Так, для небольших дверей достаточно двух петель, а массивные и габаритные двери должны быть оснащены не менее чем тремя петлями.
№
Расположите петли на расстоянии 60–120 мм от верхнего и нижнего края створки. Если петель больше двух, оставшиеся петли расположите равномерно между двумя крайними.
Отметьте центр каждой петли карандашом.
После разметки обязательно еще раз внимательно проверьте ее правильность, убедитесь, что расстояние между петлями и краями двери точно такое же.
Сверление отверстий для размещения петель
Вы наверняка не раз замечали, что мебельные петли устанавливаются не на поверхность двери, а в специальные углубления. Вам также нужно будет сделать отверстие для мебельных петель, чтобы они правильно подходили. Для этого используется дрель с фрезой. Процедура следующая:
Подготовьте острую насадку, прикрепите ее к дрели и установите в отмеченное место.
Просверлите отверстие под петлю глубиной примерно 12-14 мм.
Повторите это действие для всех остальных мест створки, отмеченных под петлями.
Не переусердствуйте с глубиной сверления – слишком большая глубина может негативно сказаться на внешнем виде внешней стороны двери, а впоследствии привести к деформации конструкции и расшатыванию мебельных петель.
Установка петель на место
После подготовки отверстий можно приступать непосредственно к установке мебельных петель своими руками. Чтобы сделать это правильно, следуйте инструкциям ниже:
Вставьте петлю в паз, убедившись, что она совмещена с концом двери.
С помощью дрели и дрели проделайте отверстия для крепления петли шурупами.
Закрепите дверную петлю винтами, убедившись, что она находится в правильном положении.
Повторите эти действия для всех остальных мебельных петель.
Для того, чтобы закрепить петли на двери максимально ровно, можно воспользоваться специальными шаблонами, помогающими правильно разметить места сверления отверстий. Если вы доверяете своему глазу, то можете обойтись и без помощи таких шаблонов.
Правильный уход за петлями
Схема установки мебельных петель предполагает правильный и регулярный уход за ними. Петли на мебели рекомендуется регулярно осматривать на наличие скрипов, расшатывания или, наоборот, тяжелого закрывания.В случае неисправности необходимо, а также осуществляется следующим образом:
Вертикальное положение регулируется затяжкой болта на петле, расположенной ближе к краю. В стандартном положении оба болта должны быть затянуты одинаково, после чего при необходимости дотягиваются до тех пор, пока дверное полотно не займет правильное положение в пространстве.
Для регулировки угла наклона створки необходимо манипулировать степенью затяжки болтов на верхней и нижней петлях. Если верхняя часть двери наклонена вправо, необходимо подтянуть болт на верхней петле, ослабив на нижней, и наоборот.
Вы также можете посмотреть видео о том, как починить мебельные петли, чтобы визуализировать полученную информацию. Посмотрите видео ниже.
Под «петлевой добавкой» принято понимать последовательность операций по креплению петли к фасаду (двери) мебели. Как правило, речь идет о т. н.четырехшарнирные петли, как наиболее распространенные в производстве корпусной мебели. Для крепления четырехшарнирной петли к фасаду необходимо сделать специальное посадочное место – глухое отверстие определенного диаметра и глубины. О том, как правильно прикрепить мебельную петлю с помощью ручного инструмента минимального набора, пойдет речь в этой статье.

Необходимый инструмент:
Строительный угол (квадрат).
Карандаш.
Кернер (по желанию).
Сверло по металлу диаметром 2 мм (опция).
Сверло Faustner диаметром 35 мм (или 26 мм для уменьшенных петель).
Электродрель.
Сверло (фреза) Фаустнера – очень распространенное оборудование, используемое для проделывания глухих (не сквозных) отверстий в мягких материалах. Покупая сверло Фаустнера для добавления мебельных петель, нужно обратить внимание на несколько моментов. Во-первых, игла (заостренный кончик) сверла должна быть хорошо отцентрована (без заметного биения). Во-вторых, сверло должно иметь твердосплавные (их часто называют победитовыми) резцы, иначе оно очень быстро затупится.Длина центрирующей иглы – очень важный параметр. Если длина иглы слишком велика, есть риск просверлить фасад. Если длины иглы будет недостаточно, то сверло (при сверлении ручной дрелью от руки) будет вести в сторону. Как правило, длину иглы нового сверла приходится уменьшать (шлифовать) примерно на 0,5 мм. Профессиональные (машинные) сверла Faustner имеют уменьшенную длину иглы или не имеют ее вовсе, так как предназначены для специальных сварочных аппаратов или обрабатывающих центров, где точность обеспечивается другими средствами. Настоятельно рекомендуется перед сверлением в фасаде сделать пробное сверление в аналогичном материале той же толщины.
Обучение.
Поверхность рабочего стола, на которую будет наноситься добавка, должна быть ровной, чистой и нескользкой. Под фасад можно подложить, например, лист тонкой резины, кусок вспененного полиэтилена (разновидность утеплителя) или несколько слоев упаковочной стрейч-пленки. Не лишним будет закрепить фасад струбцинами. Не забывайте о личной безопасности, при сверлении используйте защитные очки.
Маркировка отверстий.
Маркировка – ответственная операция. От ее точности зависит точность установки петли и правильность ее работы. На рисунке ниже показаны размеры для разметки. Особое внимание следует уделить отступу в 21-22 мм от рабочей (по которой крепятся петли) стороны фасада. Другой отступ (справа/слева на рисунке) не так важен с точки зрения точности. Главное, чтобы первая и последняя петли фасада располагались на расстоянии от 70 до 150 мм от сторон фасада, примыкающих к рабочей стороне. Общее количество петель на фасаде может быть две и более, в зависимости от размера и веса фасада.

Отступ для маркировки.

Отступ 21 мм.

Отступ 100 мм.

Центровка.

После пробивки все готово для сверления.
Сверление отверстия под петлю.
Перед сверлением рекомендуется повернуть сверлильный центр. Сверлить нужно со скоростью около 1500 об/мин, слишком большие обороты приведут к прогоранию фасадного материала, фреза быстро затупится из-за перегрева.При сверлении ручной дрелью рекомендуется выполнять легкие круговые движения (описывая конус острием на игле сверла) небольшой амплитуды, это повысит эффективность отбора материала. Так как глубина сверления, по большому счету, контролируется на глаз, время от времени необходимо останавливать сверление и замерять глубину (проще всего это сделать с имеющейся петлей). Как правило, достаточно глубины 12 мм.

Дрель со сверлом Faustner диаметром 35 мм.

Бурение завершено.
Крепление петель к фасаду.
Это самая простая операция. Для его выполнения необходимо вставить петлю в просверленное отверстие, выровнять площадку чаши шарнира угольником, отметить места крепления карандашом и, предварительно пробив и/или просверлив (сверлом диаметром около 2 мм ), прикрутить петлю двумя саморезами 3,5х16 мм (длина саморезов зависит от толщины фасада).Незначительную неточность установки (до 1 мм) исправлять не нужно. При определенном опыте петлю можно накрутить без разметки, пробивки и сверления, а просто по приложенному угольнику.

Выровняйте угольником и отметьте карандашом монтажные отверстия петли.

Пробивание отверстий. Бурение не производилось.

Мы рассмотрели принцип ручного зацикливания, которое можно делать даже в домашних условиях.Однако добавлять петли рекомендуется на специализированном оборудовании (пусть даже и самодельном), самый доступный вариант – обычный вертикальный тип начальной ценовой категории. Это значительно повысит производительность труда и снизит риски повреждения фасадов.
При покупке новой мебели или замене фасада на кухне возникает необходимость. Ничего сложного в этой процедуре нет, поэтому с ней справится каждый. Главное знать некоторые нюансы, с помощью которых вы сможете выполнить работу качественно и быстро.
Конструкция мебельной петли
Чтобы понять, как произвести правильную установку мебельных петель, нужно разобраться в их конструкции. На сегодняшний день наиболее распространенным вариантом крепления домашней мебели является четырехшарнирная петля. Главной особенностью данного изделия является то, что с его помощью можно регулировать дверь в пространстве после установки. После навешивания дверей их можно немного перекосить, расположить ниже или выше габаритов кузова. Особенно это заметно, когда мебель оснащена несколькими дверцами.Поэтому для качественной сборки мебели очень важна возможность регулировки.
Основными элементами петли подъемных дверей на четырехшарнирных петлях являются:
дверь;
боковая стенка;
отверстие под головку застежки;
блок петель
;
монтажная головка
;
регулировочный винт
;
крепежные винты
;
штанга;
винт
для крепления стержня к башмаку;
демпфер.
Основание петли крепится к монтажной пластине. Для возможности регулировки уровня двери в механизм крепления входит регулировочный винт. Чашка петли устанавливается в специальное отверстие, диаметр которого зависит от размера двери. Чаще всего для крепления используются отверстия под чашку диаметром 35 мм и глубиной около 12 мм. Если дверцы из легких материалов (стекло, дерево), то чашку можно выбрать меньшего диаметра. Также в наличии есть петли, которые предназначены для крепления больших дверей.В этом случае диаметр чашки должен быть 40 мм.
При выборе дверного крепления также необходимо обращать внимание на его параметры:
Дистанция чашки. Это величина от края проема в двери под чашку до края створки. В большинстве случаев она составляет 4-5 мм.
Способ монтажа. Крепежные отверстия располагаются на одинаковом расстоянии от края двери. С их помощью чашка закрепляется на двери при установке мебельных петель. При этом чашку можно прикрепить разными способами: с помощью саморезов длиной 12-17 мм, запрессовкой или с помощью специальной муфты.
Схема отверстий. Перед покупкой крепежа следует учесть, что места крепления чашек даже у одних и тех же петель могут располагаться на разном расстоянии друг от друга. Поэтому вам необходимо выбрать вариант крепления, который бы оптимально подходил для вашего случая.
Вернуться к содержанию
Инструменты и материалы
Чтобы выполнить монтаж мебельных петель своими руками, необходимо подготовить следующие инструменты и материалы:
дрель;
отвертка
;
фреза соответствующего диаметра;
рулетка;
рейка
;
карандаш
;
винты
.
Вернуться к содержанию
Фиксирующие элементы
Любые сборочные работы начинаются с разметки.
При этом необходимо обратить особое внимание на то, чтобы места установки креплений не пересекались с местами установки полок.
В большинстве случаев для крепления двери используется 2 петли, но если дверь большая и тяжелая, то лучше перестраховаться и установить 3 и более креплений.
Расстояние 70-120 мм измеряется от верхнего и нижнего края двери. Если петель больше двух, то расстояние между крайними элементами делится на столько равных частей, сколько застежек вы планируете использовать. Для того чтобы узнать, какое количество крепежа лучше всего использовать, можно воспользоваться приведенной таблицей. После этого от длинного края детали отмеряется центр будущего крепежа. Для петель с диаметром чашки 35 мм это расстояние должно быть равно 21-22 мм.
После того, как разметка сделана, можно приступать к сверлению отверстий. Для удобства сверления в центрах будущих отверстий можно острым шилом сделать небольшие ямки. Это предотвратит скольжение сверла. На сверло надевается сверло диаметром 35 мм и по разметке делается отверстие. Его глубина должна быть около 12 мм, чего вполне достаточно для надежного крепления головы. Во избежание возникновения сколов и неровностей дрель во время сверления необходимо держать строго перпендикулярно фасаду.
Если вы впервые сверлите отверстия под мебельные петли, то перед началом работы рекомендуется потренироваться. Для этого можно взять кусок ДСП и просверлить несколько отверстий. нужной глубины, так как в большинстве случаев неопытные сборщики мебели будут сверлить отверстие до тех пор, пока сверло не выйдет с обратной стороны.
Лучше всего подходит для сверления сверлильный станок, так как в этом случае заготовка будет надежно закреплена, а сверло всегда будет к ней перпендикулярно. С помощью станка также можно выставить необходимую глубину отверстия, обезопасив себя от сквозного сверления.
После того, как все отверстия готовы, в них вставляются петли, предварительно сняв монтажные планки. Может возникнуть небольшая сложность с параллельностью креплений, ведь установить петли точно на глаз будет сложно. Для этого можно использовать длинную планку, которую следует прикрепить к задним кромкам петель. В этом случае размещение петель регулируется таким образом, чтобы все они прилегали к рейке. После выставления положения отверткой на каждый элемент крепления вкручивается по 2 шурупа.
После установки всех петель можно приступать к креплению планок к подступенку мебели. Для этого петли открываются, планки цепляются за них и вставляются в корпус. Эту процедуру будет проще сделать, если перевернуть мебель на ту сторону, к которой крепятся петли. Монтажные планки крепятся винтом 4х17 мм с предварительно просверленным отверстием 2,5 мм. В этом случае будет намного проще закрепить саморезы отверткой.
После закрепления монтажных планок двери навешиваются на фасад и регулируются их положение с помощью регулировочного болта.
Y Логистический стартап, поддерживаемый Combinator, Trella приобретает местного конкурента
TechInAfrica — Базирующаяся в Каире логистическая площадка для грузовых автомобилей Trella приобрела своего египетского конкурента Trukto для создания крупнейшей в стране платформы такого рода. После полного слияния двух компаний по всей стране будет работать сеть из примерно 10 000 дальнобойщиков.
Trella имеет цифровую платформу, которая позволяет пользователям связывать грузоотправителей и перевозчиков в режиме реального времени, используя данные для оптимизации маршрутов водителей и увеличения объема грузов. Это уменьшает количество неиспользуемого пространства и затраты для обеих сторон сделки по доставке.
Согласно отчету, приобретая своего местного конкурента, Trella планирует использовать сложившуюся инфраструктуру Trukto и сеть дальнобойщиков и грузоотправителей в секторах сельского хозяйства, потребительских товаров, цемента и логистики, чтобы ускорить свой рост в Египте.
В августе 2019 года Trella была принята в технический акселератор Y Combinator в Силиконовой долине на летнюю партию 2019 года.
Читайте также: Египетский рынок грузоперевозок, Trella, теперь является частью Y Combinator S19
Trella была основана в 2018 году генеральным директором Омаром Хаграссом, бывшим руководителем Uber, главным техническим директором Пьером Саадом и Мохамедом эль-Гарем, главой отдела продаж.
Хаграсс помог американской фирме такси Uber в ее стратегии по расширению Uber Eats в Европе, на Ближнем Востоке и в Африке, запустив службу доставки еды в Дубае, Кейптауне, Эр-Рияде и более чем в 40 городах США.

Журнал "Дизайнер"
