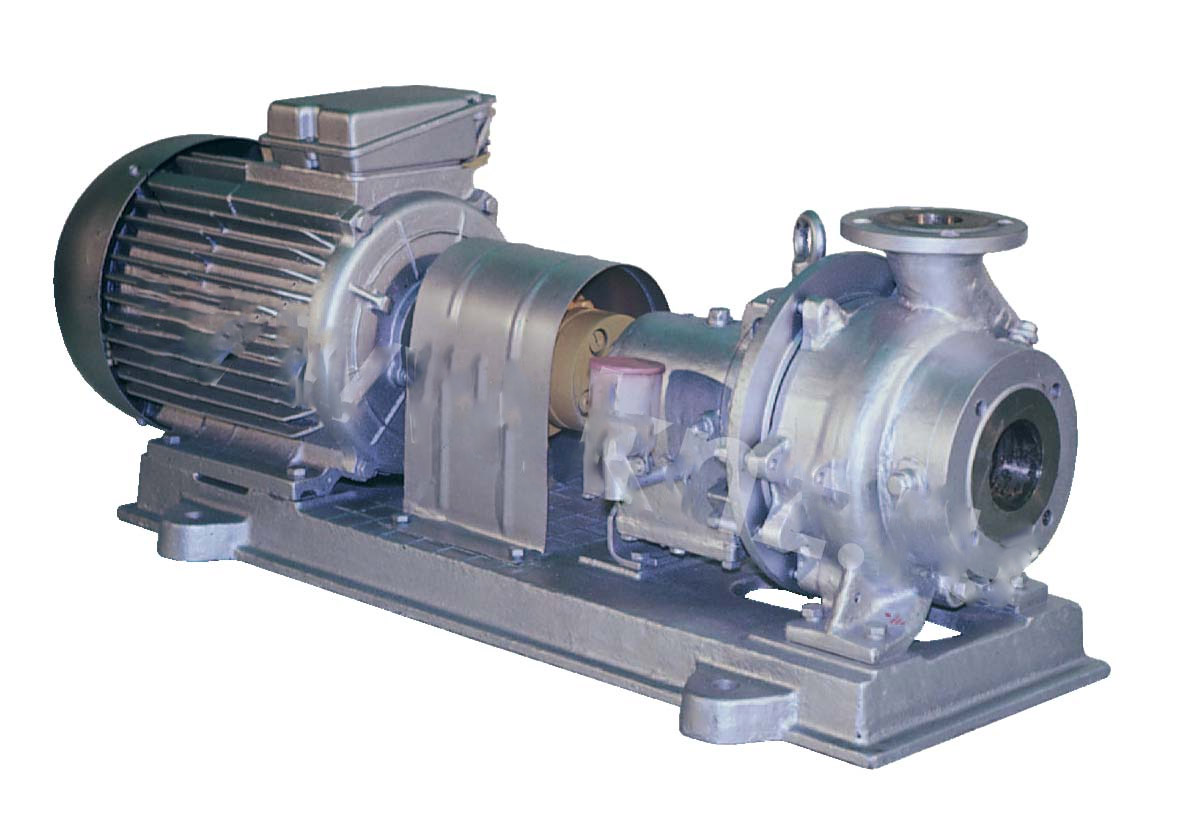

Консольные насосы — характеристики и параметры.

Изготавливаемые промышленные центробежные консольные насосы соответствует международному стандарту ISO2858-75 «Насосы центробежные с осевым вхoдoм (номинальное давление 16,0 бар). Обозначение, нoминальные параметры и размеры» в части кoнструкции и параметров консольных насосов.
Консольные насосы производится в двух исполнениях:
— для воды до 80^оС (с сальниковым уплотнением)
— для воды до 105^оС (с торцовым уплотнением).

Допускаемое давление на входе в насос — 3,5 кГс/см2 (могут быть использованы как повысительные).
Проточная часть изготовлена из серого чугуна.
Насосы изготавливаются с подачей от 3 до 480 м3/ч и напором от 3,5 до 125м и предназначены для перекачивания в стационарных условиях воды, кроме морской, с рН 6 — 9, содержащей различные механические примеси не более 0,10% по объему и размером частиц не более 0,21мм.
Насос типа К предназначен для работы в стационарных условиях.

Консольные насосы центробежные для горячей и холодной воды производятся с различными вариантами обточки рабочего колеса (а, б, в).
Направление вращения — по часовой стрелке, если смотреть со стороны электропривода.
В конструкция насосов предусмотрены отверстия для отвода протечек воды через сальниковое (торцовое) уплотнение.

Пример условного обозначения насосного агрегата:
К80-50-200 а/4-5 УХЛ4

• К — тип насоса — консольный насос, центробежный
• 80 — диаметр всасывающего патрубка, мм,
• 50 — диаметр напорного патрубка, мм,
• 200 — номинальный диаметр рабочего колеса, мм,
• а — первая обточка рабочего колеса,
• /4 — частота вращения 1450 об/мин.,
• -5 — с торцовым уплотнением,
• УХЛ4 — климатическое исполнение и категория размещения.

При производстве используется современное высокотехнологичное оборудование, что позволяет выпускать насосы высокого качества. Большой объем производства обеспечивает низкие цены на насосы и насосные агрегаты.

Характеристики насосов типа К

Для просмотра подробных характеристик кликните по марке насоса.

Марка насоса	Об/ мин	Подача, м3/ч	Напор, м	КПД, %	Мощн. насоса, кВт	Мощн. э/дв, кВт
К50-32-125	2900	12,5	20	60	1,26	2,2
К50-32-125а		11,2	16	58	1,18	1,5
К50-32-125/4	1450	6,3	5	54	0,17	0,55
К50-32-125а/4		5,6	4	52	0,12
К50-32-160	2900	12,5	32	54	2,02	3
К50-32-160а		11,7	28	52	1,7	2,2
К50-32-160б		10,8	24	50	1,41
К50-32-160/4	1450	6,3	8	48	0,29	0,55
К50-32-200	2900	12,5	50	48	3,54	5,5
К50-32-200а		11,7	44	46	3,07	4
К50-32-200б		10,8	38	44	2,55	4
К50-32-200/4	1450	6,3	12,5	42	0,51	0,75
К50-32-250	2900	12,5	80	38	7,16	11
К50-32-250а		11,7	70	36	6,2	7,5
К50-32-250б		10,8	60	34	5,21
К50-32-250/4	1450	6,3	20	32	1,07	1,5
К50-32-250а/4		5,9	17,5	30	0,94	1,5
К50-32-250б/4		5,4	15	28	0,79	1,1
К65-50-125	2900	25	20	69	1,97	3
К65-50-125а		22,4	16	67	1,41	2,2
К65-50-125/4	1450	12,5	5	64	0,27	0,55
К65-50-125а/4		11,2	4	62	0,17
К65-50-160	2900	25	32	65	3,35	5,5
К65-50-160а		23,4	28	63	2,83	4
К65-50-160б		21,7	24	61	2,33	3
К65-50-160/4	1450	12,5	8	60	0,45	0,75
К65-50-160а/4		11,7	7	58	0,38	0,55
К65-50-160б/4		10,8	6	56	0,32
К65-40-200	2900	25	50	60	5,67	7,5
К65-40-200 а		23,4	44	58	4,83	5,5
К65-40-200 б		21,7	38	56	4	5,5
К65-40-200/4	1450	12,5	12,5	55	0,77	1,1
К65-40-250	2900	25	80	52	10,89	15
К65-40-250 а		23,4	70	51	8,75	11
К65-40-250 б		21,7	60	49	7,24	11
К65-40-250/4	1450	12,5	20	46	1,48	2,2
К65-40-250а/4		11,7	17,5	45	1,21	2,2
К65-40-250б/4		10,8	15	44	1,01	1,5
К65-40-315	2900	25	125	40	22,8	30
К65-40-315 а		23,9	114	39	19,02	30
К65-40-315 б		22,7	103	38	16,74	22
К65-40-315 в		21,4	92	37	14,48	18,5
К65-40-315/4	1450	12,5	32	37	2,94	4
К80-65-125	2900	50	20	75	3,63	5,5
К80-65-125 а		44,7	16	73	2,8	4
К80-65-125/4	1450	25	5	71	0,48	0,75
К80-65-125 а/4		22,4	4	69	0,37	0,55
К80-65-160	2900	50	32	73	5,97	7,5
К80-65-160а		46,8	28	71	5,03	7,5
К80-65-160б		43,3	24	69	4,1	5,5
К80-65-160/4	1450	25	8	69	0,79	1,5
К80-65-160а/4		23,4	7	67	0,67	1,1
К80-65-160 б/4		21,7	6	65	0,55	0,75
К80-50-200	2900	50	50	69	9,87	15
К80-50-200а		46,8	44	67	8,37	11
К80-50-200 б		43	38	65	6,9	11
К80-50-200/4	1450	25	12,5	65	1,31	2,2
К80-50-200а/4		23,4	11	63	1,11	1,5
К80-50-200б/4		21,7	9,5	61	0,92	1,5
К80-50-250	2900	50	80	63	17,3	22
К80-50-250 а		46,8	70	61	14,64	18,5
К80-50-250 б		43,3	60	59	12	15
К80-50-250/4	1450	25	20	60	2,27	3
К80-50-250а/4		23,4	17,5	58	1,92	3
К80-50-250б/4		21,7	15	56	1,58	2,2
К80-50-315	2900	50	125	54	31,5	37
К80-50-315 а		47,7	114	52	28,48	37
К80-50-315 б		45,4	103	50	25,45	30
К80-50-315 в		42,9	92	48	22,36	30
80-50-315/4	1450	25	32	52	4,19	5,5
К100-80-125	2900	100	20	78	7	11
К100-80-125 а		89,4	16	76	5,12	7,5
К100-80-125/4	1450	50	5	75	0,91	1,5
К100-80-160	2900	100	32	78	11,2	15
К100-80-160а		93,5	28	76	9,16	11
К100-80-160б		86,3	24	74	7,63
К100-80-160/4	1450	50	8	75	1,45	2,2
К 100-80-160а/4		46,8	7	73	1,22	2,2
К100-65-200	2900	100	50	76	17,9	22
К100-65-200а		93,5	44	74	15,15	18,5
К100-65-200б	2900	86,6	38	72	12,53	15
К100-65-200/4	1450	50	12,5	73	2,33	4
К100-65-200а/4		46,8	11	71	1,97	3
К 100-65-200б/4		43,3	9,5	69	1,63	2,2
К100-65-250	2900	100	80	72	30,3	37
К100-65-250а		93,5	70	70	25,5	30
К100-65-250б		86,6	60	68	20,5	30
К100-65-250/4	1450	50	20	68	4	5,5
К 100-65-250а/4		46,3	17,5	66	3,38	5,5
К100-65-315	2900	100	125	65	51,6	75
К100-65-315 а		95,5	114	64	46,33	55
К100-65-315 б		90,8	103	62	41,04	55
К100-65-315 в		85,8	92	60	35,82	45
К100-65-315/4	1450	50	32	63	6,92	11
К125-80-160	2900	160	32	78	17,9	22
К125-80-160а		150	28	76	15,1	18,5
К125-80-160б		138	24	73	12,3	15
К125-80-160/4	1450	80	8	75	2,32	3
К125-80-200	2900	160	50	77	28,4	37
К125-80-200 а		150	44	76	23,7	30
К125-80-200 б		138	37	75	18,8	22
К125-80-200/4	1450	80	12,5	74	3,7	5,5
К125-80-250	2900	160	80	75	46,4	55
К125-80-250 а		150	70	74	38,7	45
К125-80-250 б		138	60	73	30,9	37
К125-80-250/4	1450	80	20	72	6,05	7,6
К125-100-200	2900	200	50	81	33,6	45
К125-100-200 а		187	44	79	28,4	37
К125-100-200 б		173	38	77	23,3	30
К125-100-200/4	1450	100	12,5	76	4,48	7,5
К125-100-250	2900	200	80	78	55,9	75
К125-100-250 а		187	70	76	46,96	55
К125-100-250 б		173	60	74	38,24	45
К125-100-250/4	1450	100	20	76	7,17	11
К125-100-315	2900	200	125	75	90,8	110
К125-100-315 а		194	114	73	81,3	110
К125-100-315 б		181,6	103	71	71,74	90
К125-100-315 в		171,6	92	69	65,13	75
К125-100-315/4	1450	100	32	73	11,9	15
К125-100-400	1450	100	50	65	21	30
К125-100-400а		93,5	44	63	17,8	22
К125-100-400б		86,5	38	61	14,7	18,5
К125-125-125	2900	160	20	80	11	15
К125-125-125а		152	18	79	9,5	11
К150-125-160	2900	210	36	81	25,9	30
К150-125-160а		187	28	81	17,9	22
К150-125-160б		173	24	80	14,7	18,5
К150-125-200	1450	200	12,5	83	9	11
К150-125-200а		182	10,3	82	6,8	7,6
К150-125-200б		164	8,4	82	5	5,5
К150-125-250	1450	200	20	81	13,5	18,5
К150-125-250а		187	17,5	79	11,29	15
К150-125-250б		173	15	77	9,15	11
К150-125-315	1450	200	32	79	22,08	30
К150-125-315а		187	28	76	18,78	22
К 150-125-315б		173	24	74	15,29	18,5
К150-125-400	1450	200	50	75	36,3	45
К150-125-400а		187	44	73	30,71	37
К150-125-400б		173	38	71	25,24	30
К200-150-250	1450	315	20	80	22,31	30
К200-150-250а		290	17,1	78	18	22
К200-150-315	1450	315	32	80	36,5	45
К200-150-315а		290	26	82	29,2	37
К200-150-400	1450	400	50	81	67,2	90
К200-150-400а		374	44	79	56,68	75
К200-150-400б		346	38	77	46,54	55

Подбор насосов К по параметрам

В левом столбце указаны диапазоны подач насосов, в верхней строке — диапазоны напора. Пересечение указывает на ориентировочную маркировку насоса. Жирным шрифтом указаны номинальные параметры (с наиболее высоким КПД).

Консольный насос в разрезе

Группу насосов для холодной и горячей воды типа К — принято называть консольными насосами, хотя это и не совсем корректно. Консольные — это классификационный признак насосов по конструктивному исполнению, (смотри классификацию насосов) к которому относятся различные по типу перекачиваемой жидкости насосы (НК — нефтяные консольные, Гр — грунтовые, ПР — песковые, Х, АХ — химические и т.д.).

Наверх

Консольные насосы типа К, 1К

Информация для заказа

Также вы можете отправить вашу заявку на почту: [email protected]

Либо позвонить по телефону:

Екатеринбург: +7 (343) 288-25-40

Челябинск: +7 (351) 750-3-495

Новосибирск: +7 (383) 214-28-25

Пермь: +7 (342) 203-02-61

Насос для сточных вод подходит для перекачивания хозяйственных и бытовых сточных потоков, ливневых жидкостей, фекальных масс. Допускается наличие в рабочей среде грязевых примесей неабразивного характера, волокнистых включений. Оборудование подходит для передачи воды из различных водоемов (озер, водохранилищ, речек и др.)

Где используется канализационный насос?

Насосные агрегаты марки РФ сочетают в себе все функциональные особенности погружных устройств, но с рядом дополнительных преимуществ. Моторные устройства под рубашкой охлаждения могут дополнительно омываться перекачиваемым веществом. Для повышения производительности стоит подключить технический водопроводов, который будет выполнять функции охлаждения мотора.

Устройства представляют собой фекальные насосы, в моторе которых находится замкнутый охладительный контур. Насос для сточных вод производится в вертикальном или горизонтальном исполнении. Насосные агрегаты фекального типа используются в следующих условиях:

• Для монтажа в сухом машинном отделении, когда есть угроза затопления;
• Для перекачивания жидкостей с высокой температурой в сухом машинном отделении;
• При откачивании рабочей среды из резервуара, когда уровень жидкости опускается до уровня спирального корпуса.

Технические характеристики

Структура условного обозначения насосов К, 1К

1К 100-65-250а-т-Е У3.1, где:

• 1 — индекс модернизации насоса;
• К — консольный насос;
• 100 — диаметр входного патрубка, мм;
• 65 — диаметр выходного патрубка, мм;
• 250 — диаметр рабочего колеса, мм;
• а — индекс обточки рабочего колеса:
  • а,б,в — уменьшенный диаметр рабочего колеса,
  • л, м — увеличенный диаметр рабочего колеса.
• т — тип уплотнения:
  • с — сальниковое уплотнение,
  • т- торцовое уплотнение.
• Е — для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах, для насосов общепромышленного назначения индекс не проставляется;
• У3.1 — климатическое исполнение и категория размещения.

Насосы К, стандарт до 1990 года.

1К 20/30а УХЛ 4, где:

• 1 — индекс модернизации насоса;
• К — консольный насос;
• 20 — подача, м³/ч;
• 30 — напор, м;
• а — индекс обточки рабочего колеса:
  • а,б — уменьшенный диаметр рабочего колеса,
  • м — увеличенный диаметр рабочего колеса.
• УХЛ 4 — климатическое исполнение и категория размещения.

Почему стоит выбрать насос для сточных вод?

Заинтересовались предложением купить канализационный насос для использования в быту или промышленности? Компания «НасосХимМаш» предлагает большой выбор насосного оборудования с различными функциональными возможностями и показателями мощности. В результате покупки насосного устройства для обработки сточных вод наши клиенты получают массу преимуществ:

1. Простота в эксплуатации и техническом обслуживании.
2. Универсальное исполнение корпуса. Адаптивность установочных и присоединительных габаритов для работы с различными исполнениями.
3. Возможность заводского производства с дополнительной рубашкой обогрева.
4. Оптимальная скорость вращения рабочих деталей, что существенно увеличивает срок работы устройства.
5. Возможность изготовления оборудования на специальных подшипниках качения.

Компания «НасосХимМаш» является официальным дилером лучших производителей насосного оборудования, поэтому предлагает качественные модели насосов по заводским ценам. Прямое сотрудничество с производителями дает нам возможность предоставить длительную гарантию на все позиции каталога.

Наличие собственного склада в Екатеринбурге позволяет быстро организовать доставку оборудования в любые города и регионы страны. Закажите обратный звонок менеджера или напишите сообщение в чате, чтобы получить бесплатную консультацию специалиста в вопросах выбора и монтажа насосных агрегатов.

Насосы К

Насосы типа К — это широкий класс насосов, выпускаемых различными производителями, отличительными особенностями которых являются: предназначены для перекачивания относительно чистой воды, имеющие горизонтальное расположение вала с консольным креплением рабочего колеса на нем. Консольное крепление рабочего колеса означает, что рабочее колесо крепится на валу за пределами опор корпуса, т.е. на свисающей консольной части вала. Такая конструкиця делает удобным расположение патрубков корпуса. Подводящий патрубок, при этом находится соосно с валом насоса и подводит поток перпендикулярно плоскости рабочего колеса. Напорный патрубок расположен перпендикулярно оси вала и отводит перекачиваемую жидкость под напором, как правило, вверх. Старые советские модели насосов типа К имели напорный напорный птрубок находящийся по касательной к рабочему колесу. Такие модели сохранились и выпускаются по сей день, их можно отличить по принятой системе наименования, имеющей вид: К ААА/ББ, где: ААА — номинальная подача в куб. м/час, ББ — номинальный напор, м. После реформы стандартов данного типа машин, было принято расположение напорного патрубка вдоль радиуса рабочего колеса. Данная модернизация позволила унифицировать подвод напорных труб к насосным агрегатам на базе насосов К для рабочих колес с левым и правым вращением.

Насосы К были разработаны в Советском Союзе как основные рабочие лошадки в системах водоснабжения коммунального, промышленного и прочего назначения. Данные насосы крайне широко распространены в современных гидравлических системах, это обусловлено простотой их конструкции, надежностью, хорошей ремонтопригодностью, унификацие модельного типоразмерного ряда.

Консольные насосы типа К чаще всего монтируются с электродвигателем через механическую муфту с резиновыми пальцами на единой сварной металлической раме либо на литой платформе. Встречаются агрегаты типа К имеющие в качестве силового привода безнизовые или дизельные двигатели.

Т.к. типичной задачей насосов типа К является перекачивание чистой воды, для изготовления их корпусов и рабочих органов достаточно применение серого чугуна и недорогих сортов стали. Уплотнения валов насосов может быть как сальниковым, так и торцевым. Сальниковое уплотнение менее прихотливо к качеству перекачиваемой среды (например не столь критично, как торцовые к абразивным включениям), требует менее квалифицированный уход, но для него нужно более частое регламентное обслуживание, хотя и не сложное. Торцовые уплотнения дают на порядки меньшие утечки перекачиваемой жидкости и обязательны к применению там, где утечки недопустимы, например при перекачивании взрывоопасных схожих с водой по химической активности жидкостей. Обслуживание торцовых уплотнение имеет меньшую частоту регламентного обслуживания и замен, но их применение более критично к качеству монтажа системы, чувствительно, например, к вибрации. Насосы с торцовым уплотнением вала у разных производителей отличается в маркировке наличием либо буквы -т, либо цифры -5 или -55, в зависимости от того, используется ли одинарное или двойное торцовое уплотнение.

Полезные ссылки:

Эта статья носит общий ознакомительный характер и не претендует на научную академическую точность.

Консольный насос. принцип действия, классификация.

Львиную долю всех насосов производимых в мире составляют консольные насосы различных типов и исполнений. По оценкам специалистов, опубликованных в разное время в специализированных изданиях, касающихся насосной тематики, количество консольных насосов в штуках составляет от 59 до 72% от всего парка выпускаемых в мире насосов. Такая цифра обусловлена простой конструкцией консольного насоса по сравнению с другими видами насосов. Элементарный принцип консольного насоса обеспечивает его широкое распространение как в коммунальной технике, так и в сложных системах подачи жидкости военной техники и космических аппаратов.

Внешне конструкция консольного насоса очень похожа на многие другие, не специалист легко может ошибиться по внешнему признаку, особенно если опираться на название «консольный» и искать консоль в конструкции. В любом справочнике машиностроителя о консольном насосе написано буквально следующее:

«Консольный насос соединен с электродвигателем через упругую муфту. В насосах типа КМ рабочее колесо установлено на конце удлиненного вала электродвигателя…»

Разумно было бы предполагать, что консольным он называется потому что у него рабочая часть расположена консольно относительно станины. И это действительно так у некоторых небольших консольных насосов. Однако в большинстве случаев рабочая часть консольного насоса в своей самой дальней от привода точке жестко закреплена к корпусу насоса, и ни о какой консоли с виду речи быть не должно. Пример на рисунке — консольный насос марки К65-50-160/4:

Это классический консольный насос, и он без видимой консоли. Так почему же он называется консольным?

А называется он так не случайно. Дело в том, что консольная часть в таком насосе находится внутри корпуса, и является рабочим колесом, консольно закрепленным на валу.

Рабочее колесо консольного насоса представляет собой барабан, состоящий из двух дисков и перегородок, расположенных под определенным углом. Барабан помещен в полость и приводится во вращение посредством вала, подшипниковый узел которого защищен от жидкости внутри полости. Таким образом барабан (рабочее колесо) располагается консольно на валу внутри корпуса насоса. Полость в котором расположено рабочее колесо насоса имеет два отверстия — одно с противоположной стороны от вала (в центре, в районе оси вала), а второе на окружности корпуса. Первое отверстие служит для подвода рабочей жидкости к рабочему колесу консольного насоса, второе — для отвода жидкости под давлением. Давление жидкости возникает в результате вращения рабочего колеса и возникающего вследствие этого центростремительного ускорения в жидкости, вращаемой перегородками рабочего колеса — лопастями консольного насоса. Отсюда и название одного из видов консольных насосов — «центробежный консольный насос«.

Насосы консольные различают на:

• «К» — основное исполнение консольных насосов. Выполняются горизонтального исполнения с опорой на корпус насосного агрегата. Привод происходит посредством упругой муфты.
• «КМ» — консольный моноблочный. Рабочее колесо расположено не на собственном валу, как у насосов серии «К», а на удлиненном валу специального асинхронного электродвигателя.
• «КМП» — повысительный моноблочный насос. Фактически тот же моноблочный консольник, но предназначен специально для работы в сфере ЖКХ, в жилых зданиях.
• «КМЛ» (ЦВЦ) — линейный центробежный консольный насос с вертикальной осью рабочего колеса и линейным расположением всасывающего и выходного отверстий.

Для изготовления рабочего колеса консольного насоса используют конструкционные и легированные стали, а также серый чугун. Для перекачивания специальных (агрессивных) жидкостей применяют сплавы, адаптированные к воздействию перекачиваемой среды. Материал корпуса консольного насоса также может быть и чугунным, и алюминиевым, и изготовленным из нержавеющей стали.

В качестве уплотнений вала консольного насоса применяют сальники и манжеты самых различных типов, в зависимости от типа перекачиваемой жидкости и ее температуры. Серийно выпускаемые консольные насосы «К» и «КМ» предназначены для работы с жидкостью температурой до 85 градусов, для перекачивания более горячих жидкостей служат специальные насосы.

Насосы консольные, консольно-моноблочные К, КМ

Одно из главных производственных направлений компании «НасосУрал» это изготовление консольных насосов К, КМ. Насосы этих серий — это установки с открытым или закрытым рабочим колесом широко используемые как в домашних, так и в производственных условиях. Также в продаже имеются рабочие колеса для насосов консольных центробежных, которые можно приобрести отдельно.



Применение и структура насосов К, КМ

Консольные насосы К, КМ были специально разработаны для перекачки чистой воды и похожих по составу жидкостей.

Защитный корпус полностью закрывает рабочую камеру, которая соединена с патрубками подвода/отвода перекачиваемой жидкости и изготовлена в виде кольцевого канала. Перекачка состава происходит когда ротор рабочего колеса вращается. Дополнительные прорези в колесе помогают снизить возникающие при работе нагрузки на ось

Главным отличием насоса КМ является установка электродвигателя на более длинном вале, когда как в серии К вращение вала электродвигателя передается насосу через упругую муфту.

Такие насосные установки используются для перемещения нейтральных жидкостей, таких как чистая вода, температура которых разнится от 0 оС до 85 оС. Возможно увеличение рабочей температуры жидкости до 105 оС. Разрешено содержание ила, осадков и других твердых частиц, размером не более 2/10 миллиметра, с объемной концентрацией вплоть до 1/10000.

Рабочие характеристики разрешают использование агрегата на производстве и в жилищно-коммунальном хозяйстве. Монтаж не составляет труда, а обслуживание выполняется одним рабочим и не требует значимых затрат.

Маркировка насосов К

В названии агрегата содержится вся необходимая для установки техническая информация об устройстве

Например, КМ50-32-125

КМ — означает тип насоса, в данном случае “Консольно-моноблочный”

50-32 — Внешний диаметр входного и выходного патрубков в миллиметрах

125 — ширина рабочего колеса миллиметрах.

Использование «а» в аббревиатуре говорит о том, что после изготовления рабочего колеса оно было дополнительно обточено

Мы производим следующие модели консольных агрегатов:

• К50-32-125;

• К65-50-125;

• К80-65-160;

• К100-65-250;

• К150-125-315;

• К100-80-160;

• К100-65-200;

• К65-50-160а;

• К80-65-160а;

• К80-50-200а;

• К100-80-160а;

• К200-150-315;

• К160-30;

• К290-30;

• К50-32-125а;

• К65-50-125а;

• К100-65-200а;

• К100-65-250а.

Также возможно изготовление консольно-моноблочных насосов следующих типов:

• КМ50-32-125;

• КМ65-50-160;

• КМ100-80-160;

• КМ65-50-125;

• КМ100-65-200;

• КМ80-65-160;

• КМ80-50-200;

• КМ150-125-250.

Технические характеристики консольных насосов

Консольные насосы					КНЗ		Алтай		Ливны
					насос	агрегат	насос	агрегат	насос	агрегат
К50-32-125	12,5	20	1,5	3000	6 950	9 530	5 190	8100,5 (2,2кВт)	6 720	9700 (2,2кВт)
К50-32-125а	10	16	1,1	3000	6 950	9 020	5 190	7 760	6 720	9700 (2,2кВт)
К65-50-125	25	20	3	3000	7 390	11 000	5 850	9 450
К65-50-125а	23	16	3	3000	7 390	11 000	5 850	8800 (2,2кВт)
К65-50-160	25	32	5,5	3000	7 790	12 920	5 850	10 980	7 860	12 990
К65-50-160а	20	25	4	3000	7 790	12 310	5 850	10 370	7 860	12 390
К80-65-160	50	32	7,5	3000	10 070	16 760	6 660	13 350	8 110	16700 (11кВт)
К80-65-160а	45	28	7,5	3000	10 070	16 760	6 660	11 790	8 110	13450 (7,5кВт)
Насос К80-50-200	50	50	15	3000	10 700	23 820	7 560	20 680	9 280	22 400
Насос К80-50-200а	45	40	11	3000	10 700	19 060	7 560	15 920	9 280	17 640
К100-80-160	100	32	15	3000	11 640	24 760	9 490	22 610	12 520	25 640
К100-80-160а	90	26	11	3000	11 640	20 000	9 490	17 850	12 520	26000 (15 кВт)
Насос К100-65-200	100	50	22	3000	14 240	34 240	10 940	30 940	12 950	35700 (30кВт)
Насос К100-65-200а	90	40	18,5	3000	14 240	30 320	10 940	27 010	12 950	33550 (22кВт)
К100-65-250	100	80	45	3000	15 610	48 280	13 260	41 050	15 080	50500 (45кВт)
К100-65-250а	90	67	37	3000	15 610	43 390	13 260	35 390	15 080	47330 (37кВт)
К150-125-250	200	20	15	1500	35 830	50 240	21 580	38 040
К150-125-250а	180	16	11	1500	35 830	45 090	21 580	35 990
К150-125-315	200	32	30	1500	32 130	56 310	24 210	48 400	32 590	56 770
К150-125-315а	180	26	22	1500	32 130	52 450	24 210	44 540	32 590	56 770
К200-150-250	315	20	30	1500	43 290	67 470	33 130	57 310
К200-150-250а	290	16	22	1500	43 290	63 610	33 130	53 460
К200-150-315	315	32	37	1500	49 740	81 120	36 670	71 270
К200-150-315а	290	26	30	1500	49 740	73 920	36 670	68 050
К200-150-400	400	50	90	1500	64 760	124 160	38 990	98 400
К200-150-400а	400	40	75	1500	64 760	121 120	38 990	95 350
Насос 1К8-18	8	18	1,5	3000					5 370	7 940
Насос 1К20-30	20	30	4	3000					5 660	10 190
1К50-32-125	12,5	20	2,2	3000
1К65-50-160	25	32	5,5	3000
1К80-50-200	50	50	15	3000
1К80-65-160	50	38	7,5	3000
1К100-65-200	100	50	30	3000
1К100-65-250	100	80	45	3000
1К100-80-160	100	34	15	3000
1К150-125-315	200	32	30	1500
Консольные моноблочные насосы
КМ50-32-125	12,5	20	2,2	3000				8 400		10 570
КМ50-32-125а	10	16	1,5	3000		9 970				10 250
КМ65-50-125	25	20	4	3000		13 040		11000 (3кВт)		12 840
КМ65-50-125а	23	16	4	3000		13 040				12 840
КМ65-50-160	25	32	5,5	3000		14 830		13 480		14 260
КМ65-50-160а	20	25	4	3000		13 280				13 640
КМ80-65-160	50	32	7,5	3000		17 550		15 040		16 740
КМ80-65-160а	45	28	7,5	3000		17 550				16 740
КМ80-50-200	50	50	15	3000		27 230		24 780		26 020
КМ80-50-200а	45	40	11	3000		19 680				22 420
КМ100-80-160	100	32	15	3000		29 990		25 620		29 610
КМ100-80-160а	90	26	11	3000		22 440				27 170
КМ100-80-160б	80	20	7,5	3000		20 840
КМ100-65-200	100	50	30	3000		47 030		38 470		37 910
КМ100-65-200а	90	40	22	3000		43 370				37 310
КМ100-65-250	100	80	45	3000		64 420				62 760
КМ100-65-250а	90	67	37	3000		58 980				56 840
КМ150-125-250	200	20	18,5	1500		55 910		42 210		52 700
КМ150-125-250а	180	16	15	1500		53 120				47 370

Консольные насосы типа К



Тип: консольные насосы центробежные, одноступенчатые, с односторонним подводом жидкости к рабочему колесу. К — горизонтальные консольные насосы с опорой на корпусе, с подводом от двигателя через упругую муфту.



Общая характеристика и условия эксплуатации

Консольный насос К – центробежный, горизонтальный, консольный насос. Предназначен для перекачивания воды (кроме морской), жидкостей сходных с водой по плотности, вязкости и химической активности. Применяется в системах водоснабжения, теплоснабжения и системах отопления.



Условное обозначение на примере насоса К 100-80-160а:

К — тип насоса, консольный;

100 — диаметр входного патрубка, мм;

80 — диаметр выходного патрубка, мм;

160 — номинальный диаметр колеса, мм;

а — условное обозначение обточки наружного диаметра рабочего колеса.



Насосы К перекачивают жидкости со следующими характеристиками:

• техническая вода, кроме морской, а также другие жидкости, сходные с водой по плотности, вязкости и химической активности с рН = 6:9;
  • размер твердых включений: не более 0,2 мм;
  • объемная концентрация твердых включений: не более 0,1%;
  • температура перекачиваемой воды: от 0 до 85°С.



Конструктивные особенности

Консольные насосы, с точки зрения гидравлики, представляют собой тип центробежных насосов, главной рабочей силой которого является рабочее колесо. Центробежное колесо состоит из 2-х дисков, между ними находятся лопасти (изогнуты в противоположную сторону от направления вращения колеса), которые соединяют их в единую конструкцию. На каждую частичку жидкости, которая находится внутри колеса, при вращении действует сила, которая прямо пропорциональна расстояниям частиц от середины колеса консольного насоса. Под воздействиями этой силы жидкость выбрасывает в трубопровод из колеса, в результате этого в периферийной части повышается давление, а в центре идет на спад.



Применение консольных насосов К

Область применения консольных моноблочных насосов широко распространена в системах водоснабжения, теплоснабжения и системах отопления. Особо незаменимы насосы такого класса при поддержании давления в системе отопления или водоснабжения в многоэтажных зданиях. Нередко эти агрегаты применяются и в бытовых нуждах, например при поливе приусадебного участка, когда напора воды недостаточно. Иногда для увеличения подачи воды и напора используют сразу несколько насосов, работающих на одну систему.

Марка насоса	Параметры насоса		Параметры двигателя		Цены, грн
	Подача, м3/ч	Напор, м	Мощность двигателя, кВт	Частота вращения, об/мин
К8/18	8	18	1,5 (2,2)	3000 (3000)	дог.
К20/30	20	30	4 (5,5)	3000 (3000)	дог.
К45/30	45	30	7,5	3000	дог.
К45/30а	35	22,5	5,5	3000	дог.
К90/20	90	20	7,5	3000	дог.
К90/20а	70	18	5,5	3000	дог.
К160/30	160	30	30	1500	дог.
К290/30	290	30	37	1500	дог.
К50-32-125	12,5	20	1,5 (2,2)	3000 (3000)	дог.
К65-50-160	25	32	5,5	3000	дог.
К65-50-160а	20	30	4	3000	дог.
К80-65-160	50	32	7,5	3000	дог.
К80-50-200	50	50	15	3000	дог.
К80-50-200а	45	40	11	3000	дог.
К100-80-160	100	32	15	3000	дог.
К100-80-160а	90	26	11	3000	дог.
К100-65-200	100	50	30	3000	дог.
К100-65-200а	90	40	22 (18,5)	3000 (3000)	дог.
К100-65-250	100	80	45	3000	дог.
К100-65-250а	90	67	37	3000	дог.
К150-125-250	200	20	18,5	1500	дог.
К150-125-315	200	32	30	1500	дог.
К200-150-250	315	20	30	1500	дог.
К200-150-315	315	32	45	1500	дог.
К200-150-400	400	50	90	1500	дог.
КМ50-32-125	12,5	20	2,2	3000	дог.
КМ65-50-160	25	32	5,5	3000	дог.
КМ80-65-160	50	32	7,5	3000	дог.
КМ80-50-200	50	50	15	3000	дог.
КМ100-80-160	100	32	15	3000	дог.
КМ100-65-200	100	50	30	3000	дог.
КМ150-125-250	200	20	18,5	1500	дог.

Насосы консольные типа к: характеристики

Консольные насосы — это надежная и качественная конструкция, которая применяется для перекачки чистой воды в холодном или горячем виде. Сегодня портал Beton-Area.com  сообщит технические характеристики и конструкцию этого прибора. Также в этой публикации мы узнаем что представляют из себя насосы цнс. Мы увидим какая у них конструкция. Также мы выясним какой имеют принцип работы подобные устройства.

Конструкционные особенности прибора

В основном для перекачки воды используют центробежные насосы типа К. Прибор имеет в своей центральной части специальный вал, который опирается на подшипник. На подшипнике при этом находиться рабочее колесо. Кроме этого, такой насос имеет в оснащении компенсационную камеру с помощью которой возможно избежать протечек при серьезном напоре.

Передний и задний уплотнитель создает блокировку внутренних и внешних протечек. Однако через сальник протечки не могут удалиться. В таком случае они являются смазкой. Протечки при этом не дают перегреваться двигателю. А защитная втулка является предохранителем от перегрева для вала, который находится над сальником.

В диске рабочего колеса могут быть предусмотрены разгрузочные отверстия, которые нужны для равновесия осевой силы. Такие отверстия могут находиться в конструкциях с мощностью в 10 кВТ и больше.

Моноблочные консольные насосы отличаются от насосов типа К тем что, у них рабочее колесо находится на конце вала. Эти конструкции более мощные их называют консольными насосами типа «КМ». Используют подобные устройства на разном производстве и на предприятиях в инженерной системе. Благодаря таким мощным преимуществам эта конструкция имеет крупный размер и большой вес. Также подобное устройство оснастили ненадежным уплотнителем. Поэтому рекомендуется постоянно производить осмотр самого устройства. К другому недостатку такого насоса относится то, что возникают сложности и неудобства во время замены электродвигателя. Ремонт насосов типа «КМ» — это долгий к тому же дорогой и трудный процесс. С насосами типа «К» дела обстоят по-другому.

Уделите внимание прочтению публикации: Энергосберегающие пленки на окна: отзывы и полезные рекомендации по установке

Принцип действия

Консольные насосы имеют несложный принцип работы, который можно определить конструктивными особенностями.

Итак, лопасти консольного насоса начинают вращаться, когда устройство включают в электрическую сеть. За счет этого вращения возникает давление, и вода начинает перекачиваться поступая сначало в одно отверстие и затем выходя в противоположное. Вращение рабочего колеса производит большое ускорение, которое способствует увлечению скорости для перекачки любой жидкости.

Но слишком большое количество оборотов двигателя могут снизить давление в всасывающем отверстии. А это явление вызывает кавитацию. Кавитация образуется в процессе парообразования с дальнейшей конденсацией воздуха, который находится в рабочей жидкости. Отсюда следует то, что консольный насос следует покупать только с опытным человеком.

Где используется консольный насос типа К

Выше мы узнали о том, что насосы консольные типа «К» имеют свои особенные технические характеристики. Однако сейчас нужно сообщить о том, где используется подобное устройство.

Консольный насос типа К достаточно часто используется в промышленном хозяйстве. Применяется он в основном для орошения и осушения и в системах коммунального хозяйства.

Как устанавливать консольный насос

• Установку консольного насоса рекомендуется осуществлять только лишь на ровном и в то же время качественном бетонном основании. Такое основание позволит приобретенному насосу хорошо закрепиться. Фундамент должен обязательно поглощать вибрации и прочие явления. Масса фундамента должна быть больше массы бетона. Насос нужно обязательно устанавливать в центре бетонного основания. После чего прибор закрепляется.
• Во время установки труб, стоит следить за тем чтобы на корпус устройства не передавались разные механические усилия.
• Напорные и всасывающие трубы должна иметь подходящий размер для консольного насоса.
• Трубы монтируют без скопления воздуха. Это условия следует в первую очередь соблюдать во время установки всасывающей магистрали.
• По обеим сторонам необходимо обязательно установить отсечные клапаны. Сделать это нужно для того, чтобы в дальнейшем в момент ремонта или очистки жидкость не смогла вытечь из системы.
• Напорный, а также всасывающийся трубопровод должен обладать соответствующими креплениями. По возможности их устанавливают поближе к насосу.
• Контрафланцы обычно устанавливаются по отношению к фланцам насоса. Для того чтобы убрать от них напряжение.
• Чтобы консольный насос работал качественно и без сбоя необходимо свести к минимуму вибрацию и разные шумы. Для этой цели необходимо рассмотреть возможные методы устранения вибрации.
• Для того чтобы снизить вибрацию нужно использовать вибровставки либо виброопоры. А чтобы предотвратить передачу вибрации на близлежащие здания, стоит соорудить качественную изоляцию фундамента насоса от дома. Использовать в этих работах необходимо виброопоры.

Насосы ЦНС

Насосы ЦНС созданы специально для перекачки воды с водородным показателем рН 7-8,5. При этом температура перекачиваемой воды должна не превышать 45 градусов. Поэтому вместе с порталом мы узнаем что представляют из себя насосы цнс. Мы узнаем какая у них конструкция. Также мы выясним какой имеют принцип работы подобные устройства.

Как работают насосы ЦНС

Насосы ЦНС имеют несколько рабочих колес, которые перемещают поток перекачиваемой жидкости. Рабочие колеса при этом находятся на одном валу и в одном корпусе. В корпусе многоступенчатого секционного насоса имеются отдельные секции. Число секций равно числу рабочих колес устройства минус единица из-за того, что одно колесо находится в крышке корпуса. Секционная конструкция корпуса насоса предоставляет возможность изменять напор жидкости не меняя при этом сумму напоров, которая создается каждым рабочим колесом. В общем практический напор будет равняться сумме напоров, которые создаются каждым рабочим колессом.

В зависимости от модификации питательные насосы ЦНС могут использоваться в сельском и коммунальном хозяйстве. Также подобные устройства используются:

• в пищевой промышленности,
• в угольной промышленности,
• в нефтедобывающей промышленности.

Сегодня выпускаются насосы двух модификаций:

1. Насосы ЦНСг — то есть устройства горизонтального типа.
2. Насосы ЦНСв — то есть устройства вертикального типа.





Консольные насосы типа K и KSB | Prom-nasos.com.ua | Купить

Назначение консольных центробежных насосов

Насос типа К предназначен для работы в стационарных условиях для перекачки чистой вода (кроме морской) с pH 6 … 9, температурой от 0 ° С до плюс 85 ° С и другие жидкости, аналогичные чистым вода по плотности, вязкости и химической активности, содержащая твердые включения до 0.Размером 2 мм, объемная концентрация которых не превышает 0,1%. Вал насоса уплотнен одним сальником. Материал части проточной части — серый чугун.

Принцип работы консольного насоса типа К

Консольный насос — типичный тип центробежного насоса, рабочим элементом которого является центробежное колесо.
Центробежное рабочее колесо насоса состоит из двух дисков, между которыми они соединяются в единая конструкция, лопасти плавно изогнуты в сторону, противоположную направлению вращения колеса.
Когда рабочее колесо центробежного насоса вращается, для каждой частицы жидкости внутри рабочего колеса, действует центробежная сила, которая прямо пропорциональна расстоянию частицы от центра колеса и квадрату угловой скорость колеса.
Под действием этой силы жидкость забрасывается в напорный трубопровод насоса из крыльчатка, в результате чего в центре колеса создается разрежение, и повышается давление.
Движение жидкости по всасывающей линии насоса происходит из-за разницы давлений выше свободная поверхность жидкости в приемной емкости и в центральной зоне рабочего колеса насоса, где находится под давлением.
В насосах типа К передача крутящего момента от вала двигателя к валу насоса происходит через упругую муфту. В насосах типа КМ рабочее колесо устанавливается на конце удлиненного вала. электродвигатель.
Назначение и технические характеристики откачки части К и КМ идентичны, а насосные агрегаты типа КМ имеют меньшие размеры. габаритные размеры и вес.

Название модели	Подача м 3 / ч	Напор, м.w.st.	Допустимая кавитация. запас, м, не более	Мощность насоса, кВт	Мощность привода двигателя, кВт	КПД,%, не менее	Утечка через набивку сальника, л / час, не более	Частота вращения, об / мин	Давление на входе, кг / см 2 , не более	Ном.рабочий диаметр колеса, мм
Насос K 8/18	8	восемнадцать	3,8	0.9	1,5	53	2	2900	2	127
Насос K 20/30	20	тридцать	3.8	2,7	четыре	64				162
Насос K 45/30	45	тридцать	4,3	4.3	7,5	70				168
Насос К 90/20	90	20	5.5	5,5	7,5	78				148
Насос K 160/30	160	тридцать	4.2	17,5	тридцать	75	3	1450	3.5	329
Насос K 290/30	290	тридцать	4.2	29	37	82				326
Насос К 50-32-125	12.5	20	3,5	1,24	2,2	55	2	2900		139
Насос К 65-50-160	25	32	3.8	3,4	5,5	60				160
Насос К 65-50-160а	20	тридцать	3.7	2,8	четыре	60				159
Насос К 80-65-160	пятьдесят	32	четыре	6.2	7,5	70				165
Насос К 80-50-200	пятьдесят	пятьдесят	3.5	10,5	15	65				200
Насос К 80-50-200а	45	40	3.5	8	одиннадцать	61				192
Насос К 100-80-160	сто	32	4.5	11,9	15	73				170
Насос К 100-80-160а	90	26	4.5	9,2	одиннадцать	69				164
Насос К 100-65-200	сто	пятьдесят	4.5	18,9	тридцать	70				205
Насос К 100-65-200а	90	40	4.5	15,3	22	65				187
Насос К 100-65-250	сто	80	4.5	32,5	45	67				245
Насос К 100-65-250а	90	67	4.5	26,1	37	63				225
Насос К 150-125-250	200	20	4.2	13,4	18,5	81	3	1450		276
Насос К 150-125-315	200	32	четыре	22.9	тридцать	76				325

К-тип Консольные насосы | AmasEnergy

Производимые промышленные центробежные консольные насосы соответствуют международному стандарту ISO2858-75 «Центробежные насосы с осевым входом (номинальное давление 16.0 бар). Обозначение, номинальные параметры и размеры »в части конструкции и параметров корпусных насосов. Консольные насосы выпускаются в двух исполнениях: — для воды до 80 ° C (с сальником) — для воды до 105 ° C (с торцевое уплотнение).

Допустимое давление на входе в насос 3,5 кгс / см2 (может использоваться в качестве наддува).
Проточная часть изготовлена ​​из серого чугуна.
Насосы изготавливаются с расходом от 3 до 480 м3 / ч и напором от 3,5 до 125 м и предназначены для перекачивания в стационарных условиях воды, кроме морской, с pH 6-9, содержащей различные механические примеси не более 0.10% по объему и размером частиц не более 0,21 мм.
Насос типа K предназначен для работы в стационарных условиях.

Центробежные консольные насосы для горячей и холодной воды выпускаются с различными вариантами поворота рабочего колеса (а, б, в).
Направление вращения — по часовой стрелке, если смотреть со стороны привода.
В конструкции насосов предусмотрены отверстия для отвода протечек воды через сальник (торцевое) уплотнение.

Пример обозначения насосного агрегата:
К80-50-200 а / 4-5 УХЛ4
К — тип насоса — насос консольный, центробежный
80 — диаметр всасывающего патрубка, мм,
50 — диаметр напорного патрубка, мм,
200 — диаметр рабочего колеса условный, мм,
и — первый обточка рабочего колеса,
/4 — частота вращения 1450 об / мин.,
-5 — с торцевым уплотнением,
УХЛ4 — климатическое исполнение и категория размещения.

При производстве консольных насосов используется современное высокотехнологичное оборудование, позволяющее производить качественные насосы. Большой объем производства обеспечивает низкие цены на насосы и насосные агрегаты.

Характеристики консольного насоса типа K

Чтобы просмотреть подробные технические характеристики, щелкните марку насоса.

Марка насоса	Об / мин	Иннинги, м3 / ч	Давление м	КПД %	Мощность насоса кВт	Мощность e / dw, кВт
K50- 32-125	2900	12.5	двадцать	60	1,26	2,2
K50-32-125a	11,2	шестнадцать	58	1,18	1,5
K50- 32-125 / 4	1450	6,3	5	54	0,17	0,55
K 50-32-125 а / 4	5,6	4	52	0.12
K50-32-160	2900	12,5	32	54	2,02	3
K50-32-160a	11,7	28	52	1,7	2,2
K50-32-160b	10,8	24	пятьдесят	1,41
K50-32-160 / 4	1450	6.3	8	48	0,29	0,55
K50-32-200	2900	12,5	пятьдесят	48	3,54	5,5
K50-32-200a	11,7	44	46	3,07	4
K50-32-200b	10,8	38	44	2,55	4
К50-32-200 / 4	1450	6.3	12,5	42	0,51	0,75
K50-32-250	2900	12,5	80	38	7.16
K50-32-250a	11,7	70	36	6,2	7,5
K50-32-250b	10,8	60	34	5.21
K50-32-250 / 4	1450	6,3	двадцать	32	1,07	1,5
K50-32-250a / 4	5,9	17,5	тридцать	0,94	1,5
K50-32-250b / 4	5,4	пятнадцать	28	0,79	1,1
K65-50-125	2900	25	двадцать	69	1.97	3
K65-50-125a	22,4	шестнадцать	67	1,41	2,2
K65-50-125 / 4	1450	12,5	5	64	0,27	0,55
K 65-50-125 a / 4	11,2	4	62	0,17
K65-50-160	2900	25	32	65	3.35	5,5
K65-50-160a	23,4	28	63	2,83	4
K65-50-160b	21,7	24	61	2,33	3
K65-50-160 / 4	1450	12,5	8	60	0,45	0,75
K 65-50-160 а / 4	11.7	7	58	0,38	0,55
K65-50-160b / 4	10,8	6	56	0,32
K65-40-200	2900	25	пятьдесят	60	5,67	7,5
K65-40-200 а	23,4	44	58	4.83	5,5
K65-40-200 b	21,7	38	56	4	5,5
K65-40-200 / 4	1450	12,5	12,5	55	0,77	1,1
K65-40-250	2900	25	80	52	10.89	пятнадцать
K65-40-250 a	23,4	70	51	8,75	одиннадцать
K65-40-250 b	21,7	60	49	7,24	одиннадцать
K65-40-250 / 4	1450	12,5	двадцать	46	1,48	2,2
K65-40-250 a / 4	11.7	17,5	45	1,21	2,2
K 65-40-250 b / 4	10,8	пятнадцать	44	1,01	1,5
K65- 40-315	2900	25	125	40	22,8	тридцать
K65-40-315 а	23,9	114	39	19.02	тридцать
K65-40-315 b	22,7	103	38	16,74	22
K65-40-315 дюйм	21,4	92	37	14,48	18,5
K65-40-315 / 4	1450	12,5	32	37	2,94	4
K80-65-125	2900	пятьдесят	двадцать	75	3.63	5,5
K80-65-125 a	44,7	шестнадцать	73	2,8	4
K80-65-125 / 4	1450	25	5	71	0,48	0,75
K80-65-125 a / 4	22,4	4	69	0,37	0,55
K80-65- 160	2900	пятьдесят	32	73	5.97	7,5
K80-65-160a	46,8	28	71	5,03	7,5
K80-65-160b	43,3	24	69	4,1	5,5
K80-65-160 / 4	1450	25	8	69	0,79	1,5
K 80-65-160 a / 4	23,4	7	67	0.67	1,1
K80-65-160 b / 4	21,7	6	65	0,55	0,75
K80-50-200	2900	пятьдесят	пятьдесят	69	9,87	пятнадцать
K80-50-200a	46,8	44	67	8,37	одиннадцать
K80-50-200 b	43	38	65	6.9	одиннадцать
K80-50-200 / 4	1450	25	12,5	65	1,31	2,2
K 80-50-200 / 4	23,4	одиннадцать	63	1,11	1,5
K80-50-200 b / 4	21,7	9,5	61	0,92	1,5
K80-50-250	2900	пятьдесят	80	63	17.3	22
K80-50-250 a	46,8	70	61	14,64	18,5
K80-50-250 b	43,3	60	59	12	пятнадцать
K80-50-250 / 4	1450	25	двадцать	60	2.27	3
K 80-50-250 a / 4	23,4	17.5	58	1,92	3
K80-50-250 b / 4	21,7	пятнадцать	56	1,58	2,2
K80-50-315	2900	пятьдесят	125	54	31,5	37
K80-50-315 а	47,7	114	52	28.48	37
K80-50-315 b	45,4	103	пятьдесят	25,45	тридцать
K80-50-315 дюйм	42,9	92	48	22,36	тридцать
80-50-315 / 4	1450	25	32	52	4,19	5.5
K100-80-125	2900	сто	двадцать	78	7	одиннадцать
K100-80-125 а	89.4	шестнадцать	76	5,12	7,5
K100-80-125 / 4	1450	пятьдесят	5	75	0,91	1,5
K100-80-160	2900	сто	32	78	11,2	пятнадцать
K100-80-160a	93.5	28	76	9,16	одиннадцать
K100-80-160b	86,3	24	74	7,63
K100-80-160 / 4	1450	пятьдесят	8	75	1,45	2,2
K 100-80-160a / 4	46,8	7	73	1.22	2,2
K100-65-200	2900	сто	пятьдесят	76	17,9	22
K100-65-200a	93,5	44	74	15,15	18,5
K100-65-200b	2900	86,6	48	72	12.53	пятнадцать
K100-65-200 / 4	1450	пятьдесят	12,5	73	2,33	4
K100-65-200a / 4	46,8	одиннадцать	71	1,97	3
K 100-65-200b / 4	43,3	9,5	69	1,63	2,2
K100 -65-250	2900	сто	80	72	30.3	37
K100-65-250a	93,5	70	70	25,5	тридцать
K100-65-250 b	86,6	60	68	20,5	тридцать
K100-65-250 / 4	1450	пятьдесят	двадцать	68	4	5.5
K 100-65-250a / 4	46.3	17,5	66	3,38	5,5
K100-65-315	2900	сто	125	65	51,6	75
K100-65-315 a	95,5	114	64	46,33	55
K100-65-315 b	90,8	103	62	41.04	55
K100-65-315 дюйм	85,8	92	60	35,82	45
K100-65-315 / 4	1450	пятьдесят	32	63	6,92	одиннадцать
K125-80-160	2900	160	32	78	17.9	22
K125-80-160a	150	28	76	15,1	18,5
K125-80-160b	138	24	73	12,3	пятнадцать
K125-80-160 / 4	1450	80	8	75	2,32	3
K125-80-200	2900	160	пятьдесят	77	28,4	37
K125-80-200	150	44	76	23.7	тридцать
K125-80-200	138	37	75	18,8	22
K125-80-200 / 4	1450	80	12,5	74	3,7	5,5
K125-100-200	2900	200	пятьдесят	81	33,6	45
K125-100- 200 а	187	44	79	28,4	37
K125-100-200 b	173	38	77	23.3	тридцать
K125-100-200 / 4	1450	сто	12,5	76	4,48	7,5
K125-100-250	2900	200	80	78	55,9	75
K125-100-250 a	187	70	76	46.96	55
K125-100-250 b	173	60	74	38,24	45
K125-100-250 / 4	1450	сто	двадцать	76	7,17	одиннадцать
K125-100-315	2900	200	125	75	90.8	110
K125-100-315 a	194	114	73	81,3	110
K125-100-315 b	181,6	103	71	71,74	90
K125-100-315 дюйм	171,6	92	69	65,13	75
K125-100-315 / 4	1450	сотня	32	73	11.9	пятнадцать
K125-100-400	1450	сто	пятьдесят	65	21	тридцать
K125-100-400 a	93,5	44	63	17,8	22
K125-100-400 b	86,5	38	61	14,7	18.5
K125-125-125	2900	160	двадцать	80	одиннадцать	пятнадцать
K125-125-125a	152	восемнадцать	79	9,5	одиннадцать
K150-125-250	1450	200	двадцать	81	13.5	18,5
K150-125-250a	187	17,5	79	11,29	пятнадцать
K 150-125-250 b	1450	173	пятнадцать	77	9,15	одиннадцать
K150-125-315	200	32	79	22.08	тридцать
K150-125-315a	187	28	76	18.78	22
K 150-125-315 b	173	24	74	15,29	18,5
K150-125-400	1450	200	пятьдесят	75	36,3	45
K150-125-400 a	187	44	73	30,71	37
K150-125-400 b	173	38	71	25.24	тридцать
K200-150-250	1450	315	двадцать	80	22.31	тридцать
K200-150-250a	290	17,1	78	восемнадцать	22
K200-150-315	1450	315	32	80	36.5	45
K200-150-315a	290	26	82	29,2	37
K200-150-400	1450	400	пятьдесят	81	67,2	90
K200-150-400a	374	44	79	56,68	75
K 200-150-400b	346	38	77	46.54	55

Консольные насосы Руководство по выбору: типы, характеристики, области применения

Консольные насосы — это специализированные центробежные насосы, использующие консольную конструкцию, в которой только рабочее колесо и корпус погружаются в резервуар или отстойник. Все соединения, включая уплотнения, подшипники, втулки и обратные клапаны на всасывании, расположены вне жидкости. Эта конструкция идеально подходит для перемещения шламов и абразивных растворов, которые могут ухудшить качество погруженных швов или повлиять на них.Они являются стандартным выбором для движущихся абразивных сред.

Работа насоса

Консольные насосы — это центробежные насосы, в которых одна или несколько крыльчаток используются для всасывания и перемещения жидкости. Для получения дополнительной информации о принципах работы центробежных насосов посетите информационную страницу о центробежных насосах на сайте Engineering360.

Консольные насосы получили свое название от консольной конструкции, которая представляет собой балку, поддерживаемую только с одного конца (например, трамплин).

Точно так же консольные насосы содержат все соединения, опоры и подшипники на одном конце, что позволяет вставлять другой конец в абразивную среду, не мешая соединениям.Таким образом, рабочее колесо «консольно» от двигателя вместо поддержки нижних подшипников. Хотя большинство консольных насосов устанавливаются вертикально (подходят для большинства резервуаров и отстойников), некоторые из них спроектированы горизонтально в зависимости от требований к размещению в конкретной области применения.

Схема вертикального консольного насоса с указанием расположения подшипников и вылетной длины. Вылет — это расстояние между минимальным начальным и максимальным уровнями жидкости.

Изображение предоставлено: Lawrence Pumps

Технические характеристики

Основными характеристиками, которые следует учитывать при выборе консольных насосов, являются расход, напор насоса, давление, мощность в лошадиных силах, номинальная мощность, диаметр на выходе и рабочая температура.

• Расход описывает объемную скорость нагнетания через насос.
• Напор определяет энергию, подводимую к жидкости (на единицу веса) насосом. Он выражается как высота столба жидкости (вертикальный подъем или всасывание), выраженная в футах напора (фут).
• Давление описывает рабочее давление насоса. Обычно он выражается в фунтах на квадратный дюйм (psi) или бар.
• Лошадиная сила указывает выходную мощность насоса, измеренную в лошадиных силах (л.с.).
• Номинальная мощность указывает мощность, необходимую для работы насоса, измеряемую в ваттах (Вт) или лошадиных силах (л.с.). В случае электрических насосов некоторые производители вместо этого указывают необходимое напряжение (в вольтах или В) и ток (в амперах или А). Номинальная мощность является произведением номинальных значений напряжения и тока (мощность = напряжение x ток).
• Выходной диаметр — это размер выходного или выходного патрубка насоса. Внутренний диаметр (I.D.) описывает размер внутреннего отверстия, в то время как внешний диаметр (O.D.) указывает полный размер отверстия, включая толщину трубы.
• Рабочая температура определяет диапазон температур или предел температуры среды, перекачиваемой насосом.

Совет по выбору: Перед покупкой следует внимательно изучить варианты выбора мощностью более 70 л.с. с точки зрения надежности подшипников и механических уплотнений.

Для более глубокого понимания характеристик насоса, кривых производительности и режима работы посетите страницу с информацией о расходе насоса на сайте Engineering360.

Характеристики

Многие разновидности консольных насосов разработаны с дополнительными функциями, обеспечивающими длительный срок службы в тяжелых условиях.

• Мешалки на валу устанавливаются для перемешивания осевших твердых частиц, помогая поддерживать чистоту и не требовать обслуживания отстойник. Срок службы насоса увеличивается за счет сокращения цикличности.
• Некоторые разновидности рассчитаны на непрерывную работу , что позволяет непрерывно использовать и работать без износа.
• Многие консольные насосы могут работать всухую, или с потерей заправки без повреждений.

Полное описание различных характеристик насоса см. На странице «Характеристики насоса» Engineering360.

Этапы

Количество ступеней в насосе указывает количество рабочих колес, используемых в насосе. Более высокие ступени используются для приложений, требующих более высокого расхода или большего напора насоса.

• Одноступенчатые лопастные насосы имеют один ротор для передачи движения жидкости.
• Многоступенчатые насосы включают все насосы с более чем одной ступенью, которые обеспечивают функциональность нескольких насосов в серии. Например, двухступенчатые насосы имеют два рабочих колеса и работают как два последовательно соединенных насоса.

Приложения

Помимо отстойных насосов, консольные насосы широко используются в других приложениях, где перекачиваются и обрабатываются жидкости или шламы, включая заводы по переработке полезных ископаемых, сталелитейные заводы, химические заводы и очистные сооружения промышленных сточных вод.Они являются основным выбором для работы с абразивными твердыми средами, а также идеально подходят для работы с высокотемпературными жидкостями. Использование кантилевера ограничено небольшими глубинами жидкости от 8 до 10 футов, где можно эффективно использовать стандартный двигатель выше уровня жидкости. Стоимость насоса экспоненциально возрастает с увеличением глубины, поскольку более глубокие отстойники требуют большего диаметра вала для консольного крепления рабочего колеса. Таким образом, погружные насосы лучше подходят для более глубоких применений.

Совет по конструкции: Экономичные консольные насосы обычно имеют диаметр вала не более 6 дюймов.

Чтобы просмотреть обзор различных применений насосов, посетите страницу Engineering360 Pump Applications.

Список литературы

Lawrence Pumps — консольные насосы

Pumpscout — Поставщики консольных насосов и консольных насосов

Насосы России и Болгарии, электродвигатели

ПРИЛОЖЕНИЕ Насосы центробежные консольные одноступенчатые с горизонтальным осевым подводом жидкости к рабочему колесу тип К предназначены для перекачивания в стационарных условиях чистой воды (кроме морской) с pH = 6-9 и температурой от 0 ° C до 85. ° C (до 105 ° C при использовании двойного сальника), а также других жидкостей, близких к воде по плотности, вязкости и химической активности и содержащих твердые примеси не более 0.1% по объему и размером менее 0,2 мм. Применяются в системах городского водоснабжения, орошения и дренажа. ОБОЗНАЧЕНИЕ НАСОСА К 8/18 К — тип насоса (консольный) 8 — расход (м 3 / ч) 18 — напор (м) К 80-50-200 К — тип насоса (консольный) 80 — диаметр входного патрубка (мм) 50 — диаметр выходного патрубка (мм) 200 — номинальный диаметр рабочего колеса (мм) ОПИСАНИЕ С точки зрения гидравлики консольный насос представляет собой типичный тип центробежного насоса, рабочим органом которого является центробежное колесо. Центробежное колесо состоит из двух дисков, между которыми, объединяя их в одно целое, расположены лопатки, плавно изогнутые против направления вращения колеса. Когда колесо вращается, каждая частица жидкости внутри колеса испытывает центробежную силу, прямо пропорциональную расстоянию частицы от центра колеса и квадрату угловой скорости вращения. Под действием этой силы жидкость выбрасывается из рабочего колеса в напорный трубопровод, создавая вакуум в центре колеса и повышенное давление в его периферийной части. Поток жидкости во всасывающей трубе вызван разницей давления над поверхностью жидкости в приемном баке и вакуумом, создаваемым в центральной части колеса. В насосах типа K крутящий момент вала двигателя передается на вал насоса посредством упругой муфты. В насосах типа КМ рабочее колесо устанавливается на конце удлинительного вала двигателя. В то время как применение и технические характеристики деталей насосов К и КМ одинаковы, насосные агрегаты типа КМ имеют меньшие габариты и вес.

Вертикальные дренажные насосы (консольного типа)

Особенности конструкции

В насосе с консольным валом обычно используются подшипники качения для поддержки консольного вала, который проходит вниз в отстойник или резервуар. Подшипники устанавливаются выше максимального уровня жидкости, поэтому они никогда не контактируют с перекачиваемой жидкостью. Поскольку нет погружных подшипников, насос перекачивает твердые частицы без необходимости внешней промывки или каких-либо уплотнительных устройств, чтобы перекачиваемая жидкость не попадала в опорную колонну.Консольные насосы также могут работать всухую или с потерей заправки без повреждений.

Консольные насосы не требуют уплотнений или набивки при использовании на открытых отстойниках. При применении в закрытых резервуарах с опасными материалами подшипники качения ограничивают биение вала, поэтому механические уплотнения могут применяться надежно.

За исключением нескольких особых случаев, вал и подшипниковый узел консольного насоса спроектированы таким образом, чтобы работать со скоростью ниже 1-й боковой критической скорости1.По мере увеличения вылета вала диаметр вала увеличивается, чтобы обеспечить достаточную жесткость для ограничения прогиба и устойчивости ротора. Расчетный диаметр вала зависит от длины вылета вала, скорости вращения и массы рабочего колеса. Обычно практический максимальный диаметр вала составляет около восьми дюймов. При превышении этого диаметра начинают возникать конфликты с частотой вращения подшипника и номинальной грузоподъемностью. Этот диаметр соответствует максимальному выступу от шести до восьми футов для большинства насосов.

Самая низкая скорость, при которой собственная частота вала синхронизируется с рабочей скоростью. Критическая скорость характеризуется очень высоким уровнем вибрации. Конструкция со скоростью ниже 1-й критической скорости обеспечивает бесперебойную работу во всех эксплуатационных условиях «надлежащей практики».

Максимальный подъем зависит от конструкции и применения. В некоторых конструкциях максимальный подъемник может быть увеличен примерно до 20 футов. Компромиссы при увеличении максимальной грузоподъемности связаны с эффективностью и осевым усилием.

Материал конструкции

Чугун | Нержавеющая сталь | Сплав 20 | Hastalloy | CD4MCu

Ассортимент

• Эксплуатация — вертикальная
• Рабочее колесо — без засорения / закрыто / полуоткрыто.
• Напор — до 80 метров
• Подача до — 1000 м3 / час.
• Глубина подвеса до — 6 метров
• Температура — (-) 30 град. До (+) 180 Градусов.

Мировой рынок консольных насосов в 2021 году по производителям, регионам, типу и применению, прогноз до 2026 года

Список таблиц

Таблица 1. Общий доход от консольных насосов по типам, (млн долларов США), 2021-2026 гг.

Таблица 2.Глобальный доход от консольных насосов по областям применения, (млн. Долларов США), 2021-2026 гг.

Таблица 3. Основная информация, производственная база и конкуренты Hayward Gordon

Таблица 4. Основной бизнес Hayward Gordon

Таблица 5. Консольные насосы Hayward Gordon и услуги

Таблица 6. Продажи консольных насосов Hayward Gordon (тыс. Единиц), цена (долл. США за единицу), выручка (млн долл. США), валовая прибыль и доля рынка (2019-2021e)

Таблица 7. Основная информация Sulzer, производственная база и Конкуренты

Таблица 8.Sulzer Major Business

Таблица 9. Продукция и услуги консольных насосов Sulzer

Таблица 10. Продажи консольных насосов Sulzer (тыс. Шт.), Цена (долл. США / шт.), Выручка (млн. Долл. США), валовая прибыль и доля рынка (2019- 2021e)

Таблица 11. Основная информация Tapflo UK Ltd, производственная база и конкуренты

Таблица 12. Основной бизнес Tapflo UK Ltd

Таблица 13. Продукция и услуги консольного насоса Tapflo UK Ltd

Таблица 14. Консольный насос Tapflo UK Ltd Продажи (тыс. Единиц), цена (долл. США за единицу), выручка (млн. Долл. США), валовая прибыль и доля рынка (2019-2021e)

Таблица 15.Основная информация Mamec, производственная база и конкуренты

Таблица 16. Mamec Major Business

Таблица 17. Продукция и услуги консольных насосов Mamec

Таблица 18. Продажи консольных насосов Mamec (тыс. Шт.), Цена (долл. США / шт.), Выручка (В миллионах долларов США), валовая прибыль и доля рынка (2019-2021e)

Таблица 19. Основная информация Packo Pumps, производственная база и конкуренты

Таблица 20. Основная деятельность Packo Pumps

Таблица 21.Packo Pumps Консольный насос Продукция и услуги

Таблица 22. Продажи консольных насосов Packo Pumps (тыс. Шт.), Цена (долл. США / шт.), Выручка (млн долл. США), валовая прибыль и доля рынка (2019-2021e)

Таблица 23 . KIWI PUMPS Основная информация, производственная база и конкуренты

Таблица 24. Основные направления деятельности KIWI PUMPS

Таблица 25. Консольные насосы KIWI PUMPS Продукция и услуги

Таблица 26. Продажи консольных насосов KIWI PUMPS (тыс. Шт.), Цена (в долл. США) / Единица), выручка (млн долларов США), валовая прибыль и доля рынка (2019-2021e)

Таблица 27.Основная информация Fybroc, производственная база и конкуренты

Таблица 28. Основной бизнес Fybroc

Таблица 29. Продукция и услуги консольных насосов Fybroc

Таблица 30. Продажи консольных насосов Fybroc (тыс. Единиц), цена (долл. США / шт.), Выручка (В миллионах долларов США), валовая прибыль и доля рынка (2019-2021e)

Таблица 31. Основная информация Ebara, производственная база и конкуренты

Таблица 32. Основной бизнес Ebara

Таблица 33. Продукция и услуги консольных насосов Ebara

Таблица 34.Продажи консольных насосов Ebara (тыс. Шт.), Цена (долл. США / шт.), Выручка (млн долл. США), валовая прибыль и доля рынка (2019-2021 гг.)

Таблица 35. Основная информация KSB, производственная база и конкуренты

Таблица 36 . KSB Major Business

Таблица 37. Продукция и услуги консольных насосов KSB

Таблица 38. Продажи консольных насосов KSB (тыс. Шт.), Цена (долл. США / шт.), Выручка (млн. Долл. США), валовая прибыль и доля рынка (2019 г. -2021e)

Таблица 39. Основная информация Wilo, производственная база и конкуренты

Таблица 40.Wilo Major Business

Таблица 41. Продукция и услуги консольного насоса Wilo

Таблица 42. Продажи консольных насосов Wilo (тыс. Шт.), Цена (долл. США / шт.), Выручка (млн. Долл. США), валовая прибыль и доля рынка (2019- 2021e)

Таблица 43. Основная информация Xylem, производственная база и конкуренты

Таблица 44. Основной бизнес Xylem

Таблица 45. Продукция и услуги консольных насосов Xylem

Таблица 46. Продажи консольных насосов Xylem (тыс. Единиц), цена ( Долл. США за единицу), выручка (млн долл. США), валовая прибыль и доля рынка (2019-2021e)

Таблица 47.Глобальные продажи консольных насосов по производителям (2019-2021e) и (тыс. Шт.)

Таблица 48. Мировая выручка консольных насосов по производителям (2019-2021e) и (в миллионах долларов США)

Таблица 49. Рыночная позиция производителей консольных насосов, (Уровень 1, Уровень 2 и Уровень 3), на основе выручки в 2020 г.

Таблица 50. Глобальные производственные мощности консольных насосов по компаниям, (тыс. Единиц): 2020 VS 2021

Таблица 51. Головной офис и производственная площадка консольных насосов ключевых производителей

Таблица 52.Новый участник консольных насосов и планы по расширению мощности

Таблица 53. Слияния и поглощения консольных насосов за последние пять лет

Таблица 54. Мировые продажи консольных насосов по регионам (2016-2021e) и (тыс. Единиц)

Таблица 55. В мире Продажи консольных насосов по регионам (2021-2026 гг.) И (тыс. Шт.)

Таблица 56. Мировой доход от консольных насосов по регионам (2016-2021 гг.) И (в миллионах долларов США)

Таблица 57. Мировые доходы от консольных насосов по регионам (2021- 2026) & (Миллионы долларов США)

Таблица 58.Глобальные продажи консольных насосов по типу (2016-2021e) и (тыс. Шт.)

Таблица 59. Глобальные продажи консольных насосов по типу (2021-2026 гг.) И (тыс. Шт.)

Таблица 60. Мировой доход от консольных насосов по типу (2016 г.) -2021e) и (млн долларов США)

Таблица 61. Мировой доход от консольных насосов по типам (2021-2026) и (млн долларов США)

Таблица 62. Мировые цены на консольные насосы по типам (2016-2021e) и (долл. США / Unit)

Таблица 63. Глобальные цены на консольные насосы по типам (2021-2026) и (долл. США за единицу)

Таблица 64.Глобальные продажи консольных насосов по приложениям (2016-2021e) и (тыс. Шт.)

Таблица 65. Глобальные продажи консольных насосов по приложениям (2021-2026) и (тыс. Шт.)

Таблица 66. Мировой доход от консольных насосов по приложениям (2016 г.) -2021e) и (млн долларов США)

Таблица 67. Мировой доход от консольных насосов по приложениям (2021-2026) и (млн долларов США)

Таблица 68. Глобальные цены на консольные насосы по приложениям (2016-2021e) и (долл. США / Единица)

Таблица 69.Глобальные цены на консольные насосы в разбивке по областям применения (2021-2026) и (долл. США / шт.)

Таблица 70. Продажи консольных насосов в Северной Америке по странам (2016-2021e) и (тыс. Единиц)

Таблица 71. Продажи консольных насосов в Северной Америке по странам (2021-2026) и (тыс. единиц)

Таблица 72. Выручка от консольных насосов в Северной Америке по странам (2016-2021e) и (в миллионах долларов США)

Таблица 73. Выручка от консольных насосов в Северной Америке по странам (2021-2026 гг.) ) & (Миллионы долларов США)

Таблица 74.Продажи консольных насосов в Северной Америке по типу (2016-2021e) и (тыс. Шт.)

Таблица 75. Продажи консольных насосов в Северной Америке по типам (2021-2026 гг.) И (тыс. Шт.)

Таблица 76. Продажи консольных насосов в Северной Америке по Приложение (2016-2021e) и (K единиц)

Таблица 77. Продажи консольных насосов в Северной Америке по областям применения (2021-2026) и (K единиц)

Таблица 78. Продажи консольных насосов в Европе по странам (2016-2021e) и (K единиц)

Таблица 79.Продажи консольных насосов в Европе по странам (2021-2026 гг.) И (тыс. Шт.)

Таблица 80. Доходы консольных насосов в Европе по странам (2016-2021 гг.) И (млн долларов США)

Таблица 81. Выручка консольных насосов в Европе по странам (2021 г.) -2026) и (млн долларов США)

Таблица 82. Продажи консольных насосов в Европе по типу (2016-2021e) и (тыс. Единиц)

Таблица 83. Продажи консольных насосов в Европе по типам (2021-2026) и (тыс. Единиц)

Таблица 84. Продажи консольных насосов в Европе по областям применения (2016-2021e) и (тыс. Шт.)

Таблица 85.Продажи консольных насосов в Европе по областям применения (2021-2026) и (тыс. Шт.)

Таблица 86. Продажи консольных насосов в Азиатско-Тихоокеанском регионе по регионам (2016-2021е) и (тыс. Шт.)

Таблица 87. Продажи консольных насосов в Азиатско-Тихоокеанском регионе по регионам (2021-2026) и (тыс. единиц)

Таблица 88. Выручка от консольных насосов в Азиатско-Тихоокеанском регионе по регионам (2016-2021e) и (в миллионах долларов США)

Таблица 89. Выручка от консольных насосов в Азиатско-Тихоокеанском регионе по регионам (2021 г.) -2026) & (Миллионы долларов США)

Таблица 90.Продажи консольных насосов в Азиатско-Тихоокеанском регионе по типу (2016-2021e) и (тыс. Единиц)

Таблица 91. Продажи консольных насосов в Азиатско-Тихоокеанском регионе по типам (2021-2026) и (тыс. Единиц)

Таблица 92. Азиатско-тихоокеанский консольный насос Продажи насосов по приложениям (2016-2021e) и (тыс. Единиц)

Таблица 93. Продажи консольных насосов в Азиатско-Тихоокеанском регионе по приложениям (2021-2026) и (тыс. Единиц)

Таблица 94. Продажи консольных насосов в Южной Америке по странам ( 2016-2021e) & (K единиц)

Таблица 95.Продажи консольных насосов в Южной Америке по странам (2021-2026) и (тыс. Шт.)

Таблица 96. Выручка от консольных насосов в Южной Америке по странам (2016-2021-е гг.) И (млн долларов США)

Таблица 97. Выручка от консольных насосов в Южной Америке по Страна (2021-2026) и (млн долларов США)

Таблица 98. Продажи консольных насосов в Южной Америке по типам (2016-2021e) и (тыс. Единиц)

Таблица 99. Продажи консольных насосов в Южной Америке по типам (2021-2026) & (K единиц)

Таблица 100.Продажи консольных насосов в Южной Америке по областям применения (2016-2021e) и (тыс. Шт.)

Таблица 101. Продажи консольных насосов в Южной Америке по областям применения (2021-2026 гг.) И (тыс. Шт.)

Таблица 102. Консольные насосы для Ближнего Востока и Африки Продажи по странам (2016-2021e) и (тыс. Шт.)

Таблица 103. Продажи консольных насосов на Ближнем Востоке и в Африке по странам (2021-2026 гг.) И (тыс. Шт.)

Таблица 104. Выручка от консольных насосов на Ближнем Востоке и в Африке по Страна (2016-2021e) и (млн долларов США)

Таблица 105.Ближний Восток и Африка Выручка консольных насосов по странам (2021-2026) и (млн долларов США)

Таблица 106. Продажи консольных насосов на Ближнем Востоке и в Африке по типам (2016-2021e) и (тыс. Единиц)

Таблица 107. Ближний Восток И Африка Продажи консольных насосов по типам (2021-2026) и (тыс. Шт.)

Таблица 108. Продажи консольных насосов на Ближнем Востоке и в Африке по областям применения (2016-2021-е гг.) И (тыс. Шт.)

Таблица 109. Ближний Восток и Африка Продажи консольных насосов по областям применения (2021-2026) и (тыс. Шт.)

Таблица 110.Плюсы и минусы прямого канала

Таблица 111. Плюсы и минусы косвенного канала

Таблица 112. Типовые распределители консольных насосов

Таблица 113. Типичные клиенты консольных насосов

Список рисунков

Рисунок 1. Изображение консольного насоса

Рисунок 2 . Доля мирового рынка консольных насосов в продажах по типам в 2020 г.

Рисунок 3. Одноступенчатый насос

Рисунок 4. Многоступенчатый насос

Рисунок 5. Доля мирового рынка продаж консольных насосов по приложениям в 2020 г.

Рисунок 6.Заводы по переработке полезных ископаемых

Рисунок 7. Сталелитейные заводы

Рисунок 8. Химические заводы

Рисунок 9. Промышленные очистные сооружения

Рисунок 10. Прочие

Рисунок 11. Мировой размер рынка консольных насосов, (млн долларов США) и (тыс. Единиц): 2020 VS 2021 VS 2026

Рисунок 12. Объем и прогноз мирового рынка консольных насосов (2016-2026) и (в миллионах долларов США)

Рисунок 13. Мировые продажи консольных насосов (2016-2026) и (тыс. Единиц)

Рисунок 14.Глобальные цены на консольные насосы по типу (2016-2026) и (долл. США за единицу)

Рисунок 15. Глобальные производственные мощности консольных насосов (2016-2026) и (тыс. Единиц)

Рисунок 16. Глобальные производственные мощности консольных насосов по географическим регионам Регион: 2020 VS 2021

Рисунок 17. Драйверы рынка консольных насосов

Рисунок 18. Ограничения рынка консольных насосов

Рисунок 19. Тенденции на рынке консольных насосов

Рисунок 20. Доли мирового рынка консольных насосов по производителям в 2020 году

Рисунок 21.Глобальная выручка от выручки консольных насосов по производителям в 2020 г.

Рисунок 22. Доля рынка консольных насосов по типу компании (уровень 1, уровень 2 и уровень 3)

Рисунок 23. Доля рынка трех ведущих производителей консольных насосов (выручка) в 2020 году

Рисунок 24. Доля рынка шести ведущих производителей консольных насосов (выручка) в 2020 г.

Рисунок 25. Доля мирового рынка консольных насосов по регионам (2016-2026 гг.)

Рисунок 26. Доля мирового рынка консольных насосов по выручке по регионам (2016 г. -2026)

Рисунок 27.Выручка от консольных насосов в Северной Америке (2016-2026) и (млн долларов США)

Рис. 28. Выручка от консольных насосов в Европе (2016–2026 гг.) И (млн долларов США)

Рис. 29. Выручка от консольных насосов в Азиатско-Тихоокеанском регионе (2016–2026 гг.) & (Млн долларов США)

Рисунок 30. Выручка от консольных насосов в Южной Америке (2016-2026) и (в миллионах долларов США)

Рисунок 31. Выручка от консольных насосов на Ближнем Востоке и в Африке (2016-2026 годы) & (млн долларов США)

Рисунок 32. Доля мирового рынка продаж консольных насосов по типам (2016-2026)

Рисунок 33.Доля мирового рынка консольных насосов по выручке по типу (2016-2026)

Рисунок 34. Мировые цены на консольные насосы по типу (2016-2026) и (долл. США за единицу)

Рисунок 35. Глобальная рыночная доля продаж консольных насосов по приложениям ( 2016-2026)

Рисунок 36. Доля мирового рынка консольных насосов по выручке по приложениям (2016-2026)

Рисунок 37. Мировые цены на консольные насосы по приложениям (2016-2026) и (долл. США за единицу)

Рисунок 38. Доля рынка продаж консольных насосов в Северной Америке по типу (2016-2026)

Рисунок 39.Доля рынка продаж консольных насосов в Северной Америке по приложениям (2016-2026)

Рисунок 40. Доля рынка продаж консольных насосов в Северной Америке по странам (2016-2026)

Рисунок 41. Доля рынка продаж консольных насосов в Северной Америке по странам (2016- 2026)

Рисунок 42. Выручка от консольных насосов в США и темпы роста (2016-2026) и (в миллионах долларов США)

Рисунок 43. Канада: выручка от консольных насосов и темпы роста (2016-2026) и (в миллионах долларов США)

Рисунок 44.Мексика: выручка и темпы роста консольных насосов (2016-2026) и (млн долларов США)

Рисунок 45. Доля рынка консольных насосов в Европе по типу (2016-2026)

Рисунок 46. Доля рынка продаж консольных насосов в Европе по приложениям (2016 г.) -2026)

Рисунок 47. Доля рынка консольных насосов в Европе по странам (2016-2026)

Рисунок 48. Доля рынка консольных насосов в Европе по странам (2016-2026)

Рисунок 49. Выручка от консольных насосов в Германии и рост Ставка (2016-2026 гг.) И (млн долл. США)

Рисунок 50.Франция: выручка от консольных насосов и темпы роста (2016-2026) и (млн долларов США)

Рисунок 51. Великобритания: выручка от консольных насосов и темпы роста (2016-2026) и (млн долларов США)

Рисунок 52. Россия: выручка от консольных насосов и Темпы роста (2016-2026) и (млн долларов США)

Рисунок 53. Выручка от консольных насосов в Италии и темпы роста (2016-2026) и (млн долларов США)

Рисунок 54. Доля рынка продаж консольных насосов в Азиатско-Тихоокеанском регионе по регионам ( 2016-2026)

Рисунок 55.Доля рынка продаж консольных насосов в Азиатско-Тихоокеанском регионе по приложениям (2016-2026 гг.)

Рисунок 56. Доля рынка продаж консольных насосов в Азиатско-Тихоокеанском регионе по регионам (2016-2026 гг.)

Рисунок 57. Доля рынка в выручке от консольных насосов в Азиатско-Тихоокеанском регионе по регионам (2016-2026)

Рисунок 58. Выручка от консольных насосов в Китае и темпы роста (2016-2026) и (млн долларов США)

Рисунок 59. Доходы и темпы роста японских консольных насосов (2016-2026) и (млн долларов США)

Рисунок 60.Выручка и темпы роста консольных насосов в Корее (2016-2026) и (млн долларов США)

Рисунок 61. Выручка и темпы роста консольных насосов в Индии (2016-2026 гг.) И (млн долларов США)

Рисунок 62. Выручка от консольных насосов в Юго-Восточной Азии и Темпы роста (2016-2026) и (в миллионах долларов США)

Рисунок 63. Выручка от консольных насосов в Австралии и темпы роста (2016-2026) и (в миллионах долларов США)

Рисунок 64. Доля рынка продаж консольных насосов в Южной Америке по типам (2016 -2026)

Рисунок 65.Доля рынка продаж консольных насосов в Южной Америке (2016-2026)

Рисунок 66. Доля рынка продаж консольных насосов в Южной Америке по странам (2016-2026)

Рисунок 67. Доля рынка консольных насосов в Южной Америке по странам (2016- 2026)

Рисунок 68. Выручка от консольных насосов в Бразилии и темпы роста (2016-2026 гг.) И (в миллионах долларов США)

Рисунок 69. Выручка и темпы роста консольных насосов в Аргентине (2016-2026 годы) и (в миллионах долларов США)

Рисунок 70 .Доля рынка продаж консольных насосов на Ближнем Востоке и в Африке (2016-2026)

Рисунок 71. Доля рынка продаж консольных насосов на Ближнем Востоке и в Африке по приложениям (2016-2026)

Рисунок 72. Рынок продаж консольных насосов в Ближнем Востоке и Африке Доля по странам (2016-2026)

Рисунок 73. Доля рынка консольных насосов Ближнего Востока и Африки по странам (2016-2026)

Рисунок 74. Турция выручка от консольных насосов и темпы роста (2016-2026) & (млн долларов США) )

Рисунок 75.Египет: выручка от консольных насосов и темпы роста (2016-2026) и (млн долларов США)

Рисунок 76. Выручка от консольных насосов в Саудовской Аравии и темпы роста (2016-2026) и (млн долларов США)

Рисунок 77. Доходы от консольных насосов в Южной Африке и темпы роста (2016-2026) и (млн долларов США)

Рисунок 78. Канал продаж: прямой канал против косвенного канала

Рисунок 79. Методология

Рисунок 80. Процесс исследования и источник данных

(PDF) Анализ переходной реакции консольного многоступенчатого центробежного насоса на основе возбуждения от нескольких источников

в сигнале рассогласования при увеличении расхода.Следовательно, можно уменьшить зазор между ступицей рабочего колеса и валом

.

Заключение

Переходный отклик RD, реакция на ускорение и AL консольного центробежного насоса в «сухом состоянии» и

«мокром состоянии» анализируются, соответственно, на основе SAMCEF, и результаты показывают, что RD и ускорение

Амплитуда

на корпусе насоса, который находится далеко от подшипника, может изменяться, когда масса дисбаланса нагружена

в сухом состоянии, и увеличивается с увеличением расстояния от подшипника.РД и амплитуда разгона на гайке рабочего колеса достигают максимума. Между тем, амплитуда RD на корпусе насоса увеличивается по мере увеличения несбалансированной массы

. Во время пуска максимальное значение RD на стопорной гайке увеличивается с добавлением

времени пуска.

Во влажных условиях динамическое уплотняющее усилие рабочего колеса может улучшить стабильность роторной системы

многоступенчатого насоса и эффективно снизить амплитуду RD.Принимая во внимание жидкостное возбуждение, включая RF,

AF и крутящий момент, кривые AL рабочего колеса различны в разных рабочих условиях

. Кривые AL довольно сложные, но величина максимального RD остается на одном уровне. Когда

масса жидкости в крыльчатке упрощается до различной дополнительной массы, максимальное RD показывает тенденцию к потенциальному росту экспоненциально

с увеличением дополнительной массы жидкости. Следовательно, анализ переходной характеристики

во влажном состоянии должен учитывать различные факторы, такие как сила уплотнения, сила возбуждения жидкости и дополнительная масса жидкости

.

Результаты экспериментов показывают, что ШС меняется в разных рабочих условиях. Под 0Q

d

,

AL нестабилен, и эксцентриситет самый большой. При 1.0Q

d

AL стабильный, а эксцентриситет слабый. Кривая

AL для осевой частоты 1x представляет собой эллипс с небольшой разницей между длинной и короткой осями, а

форма AL на осевой частоте 2x представляет собой эллипс с большой разницей между длинной и короткой осями,

и можно сделать вывод о несоосности и эксцентриситете в системе ротора многоступенчатого насоса.

Заявление о конфликте интересов

Автор (ы) заявили об отсутствии потенциального конфликта интересов в отношении исследования, авторства и / или публикации

этой статьи.

Финансирование

Автор (ы) раскрыл получение следующей финансовой поддержки для исследования, авторства и / или публикации этой статьи

: Эта работа была поддержана Национальным планом ключевых исследований и разработок (грант № 2017YFC0404204 и

2017YFC0403703), Национальный фонд естественных наук Китая (грант No.51609106), План ключевых исследований и разработок

провинции Цзянсу (грант № BE2017334) и Ключевые проекты независимых инновационных фондов в области сельскохозяйственных наук

и технологий в провинции Цзянсу (грант № CX (16) 1004).

ORCID iD

Zhou Ling https://orcid.org/0000-0001-9868-2561

Li Wei https://orcid.org/0000-0003-1130-4336

Ссылки

1. Roche -Carrier NL, Ngoma GD и Ghie W. Разработка и численное описание первой ступени многоступенчатого центробежного насоса высокой производительности

.В: Международная конференция по моделированию и методологиям моделирования. IEEE, 2017.

2. Chen H, Zhang T и Wang C. Структурные характеристики многоступенчатого центробежного насоса сверхвысокого давления типа

SDZ310. J Drainage Irrigat Mach Eng 2018; 36: 567–572.

3. Павленко И., Симоновский В.И., Демьяненко М.М. Динамический анализ роторов центробежных машин на шариковых подшипниках

путем совместного применения трехмерных и конечно-элементных моделей.
