Консольные одноступенчатые и двухступенчатые насосы 1,2 НК
Общая информация
Насосы центробежные нефтяные одноступенчатые и двухступенчатые(1-2 НК 65/35-240) консольные и агрегаты электронасосные на их базе.
Насосы изготавливаются в климатических исполнениях У2, У3, У4, УХЛ3, УХЛ4, Т2, Т3 и Т4 по ГОСТ 15150
Область применения
Технологических установках нефтехимических, нефте- и газоперерабатывающих предприятиях.
Системах подачи топлива ТЭЦ, крупных котельных и газонаполнительных станциях.
Насосы применяются для перекачивания нефти, нефтепродуктов, сжиженных углеводородных газов и других жидкостей, сходных с указанными по физическо-химическим свойствам и коррозионному воздействию на материал деталей насосов на:
Условные обозначения
Пример обозначения: 2НК-Е 200/120-210
2 — модернизация
НК — нефтяной консольный
200 — номинальная подача, м3/ч
120 — уменьшенная подача, м3/ч
210 — напор, м
Конструктивные особенности
Материальное исполнение деталей проточной части может быть выполнено в трех вариантах – углеродистая сталь, хромистая сталь, хромоникельтитановая сталь
Применены унифицированные кронштейны из стали 3-х типоразмеров
В насосах 2НК применена новая запатентованная конструкция спирального двухзавиткового отвода, эффективная конструкция охлаждения крышки насоса, кронштейна и масла, жесткий вал, высокоэффективные рабочие колеса, сменные уплотнительные кольца из твердосплавных материалов на роторных и статорных деталях, масленки постоянного уровня новой конструкции.
Подробнее конструктивные особенности насосов типа 2НК изложены в брошюре.
Технические характеристики
Марка | Номинальные параметры | Температура | Мощность, кВт | Частота, об/мин. | |
Подача, м3/ч | Напор,м | ||||
1,2 НК-Е | 35-600 | 70-300 | -80…+400 | 22-800 | 3000 |
Примечание
Подробно типоразмерный ряд, технические характеристики и конструктивные особенности насосов типа 2НК изложены в брошюре.
По желанию заказчика насосы могут изготавливаться с параметрами, отличными от указанных в номенклатуре (изменение диаметра рабочего колеса, изменение частоты вращения агрегата и т.д.)
Сертификат типа К ТР ТС 010
Сертификат типа К ТР ТС 012
Декларация тип К ТР ТС 020
Сертификат типа 2НК ТР ТС 010
Сертификат типа 2НК ТР ТС 012
Декларация тип 2НК ТР ТС 020
Опросный лист на насосы НК Заказать
назад

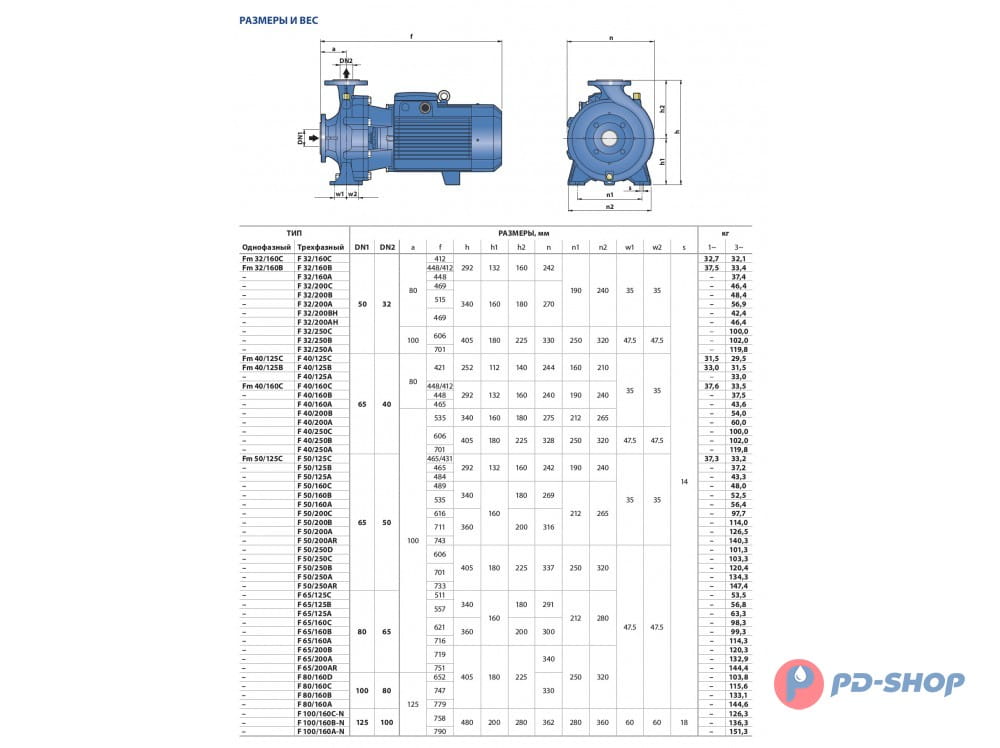

Консольный насос: характеристики и конструкция.
Содержание статьи
Консольные насосы уже давно себя зарекомендовали только с положительной стороны. Их внешняя простота подкупает будущего владельца. Но за этой простотой кроется универсальное устройство, готовое выполнять любые задачи. Консольный насос предназначен для перекачки жидкости как в холодном, так и в горячем состоянии. Важной и отличительной особенностью является то, что в состав перекачиваемой жидкости могут входить примеси. Концентрация их не должна превышать 0,1%. Учитывая относительно высокую продуктивность, эта цифра на самом деле очень велика.
Устройство и принцип работы
Устройство консольного насоса характеризуется массивностью. Консольно моноблочный насос состоит из таких деталей как:
1 — крышка корпуса
2 — шпонка
3 — рабочее колесо
5 – корпус насоса
7 — корпус подшипника
8,9 – гайка и шпилька
11 – подшипник
12 – крышка подшипника
13, 15 – прокладки
14 – масленка
16, 17 – гайка и шайба рабочего колеса
18 – сливная пробка
19 – сальниковая набивка (уплотнение)
20 – защитная втулка
21 – прокладка
22 – крышка сальника
23 – отбойник
24 – вал
25 – шпонка для крепления муфты
Вся эта конструкция на шпильках крепиться к электрическому двигателю, вал которого вставляется в шпоночный паз.
Рабочее колесо консольного насоса выполняется чугунным или изготавливается из стали.
Корпус такого центробежного агрегата выполняют из чугуна, нержавеющей стали или алюминия. Сальниковые уплотнения и манжеты изготавливаются из материалов, рассчитанных на температуру перекачиваемой среды.
Кроме того насосы центробежные консольные делятся по типу уплотнения.
Их всего два: сальниковое и торцевое. Каждое из них заточено под свой определенный круг задач. В первом случае предусматривается наличие сальника. Поскольку выполнен он из резины, то появляется ограничение по значению температуры воды. Максимальный ее порог составляет 85 градусов Цельсия. Дальше могут появиться неизбежные протечки и последующий ремонт насоса. Торцевой стык является более надежным в этом плане и благодаря этому температура возрастает до 105 градусов Цельсия.
Принцип работы
Принцип работы консольного насоса напоминает работу центробежного агрегата.
Подав питание на электродвигатель, оператор запускает насос. Начинает вращаться рабочее колесо, которое имеет лопасти (крыльчатки).
Создаваемый разреженный воздух провоцирует всасывание жидкости через входной патрубок, что и происходит. Жидкость, накапливаемая в камере, начинает создавать давление, и лопасти колеса выталкивают ее через выходное отверстие. Центробежная сила при больших оборотах только усиливает давление и способствует увеличению скорости протекания всего процесса.
Как отмечается, во всем этом деле присутствуют большие силы и нагрузки. Поэтому правильный и грамотный подбор насоса – еще одна немаловажная тема. Ведь когда насос превосходит по мощности всю систему, резко снижается эффективность его работы. А связано это в первую очередь из-за слабого разрежения воздуха. Оно может спокойно превратить обычную воду в пар с последующим образованием конденсата.
Насос К и КМ. Популярные модели
Насос К или консольный насос типа К
Существует две основные маркировки консольных насосов. Первая – К. Эта буква обозначает, что это насос консольный центробежный. В этом названии присутствует слово консоль. Это специальное устройство, которое позволяет избежать течи жидкости, когда насос выдает давление на выходе гораздо больше, чем заявлено производителем. Для подстраховки в К-насосах используются спереди и сзади два уплотнительных элемента, а также сменная втулка, что в разы снижает износ всей конструкции.
Консольный насос КМ
Вторая маркировка – КМ. Это говорит о том, что перед вами консольно моноблочные насосы. Они отличаются огромной мощностью. Использование их эффективно на различных заводах, предприятиях, электростанциях. На ряду силовым преимуществом эти насосы имеют ряд таких недостатков, как:
огромный вес и габариты
уязвимость уплотнительных мест, что заставляет часто делать технический осмотр и ремонт
высокая стоимость и сложность разборки, ремонта
В связи с этими неоспоримыми факторами многие отдают предпочтение первой категории в силу дешевизны и простоты.
Популярные модели
Такой консольный горизонтальный насос комплектуется осевым подводом и используется для перекачивания различных неагрессивных жидкостей.
Насос К 30 30 используется в большем количестве областей. Он успешно применяется в промышленных насосных станциях, теплопроводах, городском и сельском водоснабжении. При этом данное оборудование нельзя эксплуатировать во взрывоопасной среде.
Агрегат обладает высоким качеством сборки, надежностью и не требует постоянного ухода.
Технические характеристики:
Напор — до 30 м.;
Производительность – до 20 м3/ч.;
Мощность – 4000 Ватт.
Консольный насос К65 50 160, К 80 50 200 и К80 65 160
Центробежный агрегат К 65 применяется для перекачивания чистой воды. Большая часть конструкционных элементов изготовлено из чугуна марки, вал – изготавливается из стали. Насосы серии К 80 — это одноступенчатые консольные агрегаты с горизонтального исполнения. Они используется для перекачивания воды с температурой более 80 °C.
Технические характеристики модели К 80:
Напор – до 32 м;
Расход – до 25 м3/ч;
Мощность до 5,5 кВт.
Технические характеристики модели К 80:
Напор – до 50 м;
Расход – до 50 м3/ч;
Мощность до 15 кВт
Правильный подбор насоса
Точный расчет, вот что требуют консольные насосы для воды, чтобы все работало качественно и безотказно. Для этого в первую очередь нужно учитывать диаметр и общую длину труб всей системы. С помощью этих данных рассчитывается общий объем воды и пропускная способность. Зачастую заказчик не владеет такими данными. Поэтому лучше всего обратиться к специалистам или производителю насоса. Квалифицированные люди подберут оптимальные характеристики консольных насосов, что предотвратит какие-либо переплаты. Так же нужно помнить, что электродвигатель (его мощность ) имеет огромное влияние на конечную производительность.
Еще один неоспоримый момент – установка. Она также требует детального подхода. Первым делом нужно хорошо подготовить место установки. Это должно быть твердое, желательно бетонное основание, имеющее специальный крепеж. Поскольку ранее речь шла о высоких нагрузках и центробежных силах, то установочная площадка с легкостью должна выдерживать массу двух таких насосов. Ее размеры должны выступать за габариты насоса. Только после этого насос устанавливается на ее центр и основательно крепится к ней.
Входное и выходное отверстия выполнены в виде фланцев. Трубы к ним присоединяются с помощью болтов и использованием уплотнительной прокладки. Необходимо следить, чтобы не произошло пережатия уплотнения. Подключаемая система труб также имеет вес и может определенно создавать нагрузку на сам насос. Этого явления крайне необходимо избегать.
Установка перекрывающих кранов с обеих сторон — еще одно важное требование. В случае ремонта или технического обслуживания их перекрытие позволяет не вытекать жидкости из насоса, следовательно, в рабочей области не будет скапливаться воздух.
Вибрация при работе – злейший враг консольного насоса. Из-за нее впоследствии могут возникать различные протечки, трещины на стыках сварочных швов. Ее появление зависит от множества факторов. Все начинается с момента установки и проверки уровня над землей. Недавно речь шла про центробежные силы. Их действие также вызывает посторонние толчки. При определенной скорости вращения двигателя может появиться резонанс колебаний. В этот момент насос может чуть ли не подпрыгивать над землей.
Для борьбы с данным явлением используются специальные вибровставки или виброопоры. Суть их заключается в гашении вибрации, возникающей в насосе и предающейся по трубам. Их выбор связан с расчетом, который зависит от мощности самого двигателя и скорости вращения вала. Данный момент нельзя упускать из виду, так как вибрации также отрицательно влияют на подшипники.
Видео: ремонт консольного насоса
Ремонт консольного насоса в большинстве случаев заключается к замене подшипников и уплотнений. Конструктивные особенности агрегата и в целом несложная конструкция позволяют этому насосу работать продолжительное время без поломок и обеспечивают высокую ремонтопригодность.
Эксплуатация данного насоса требует особой осторожности и внимательности. Необходимо постоянно следить, чтобы площадка с насосом всегда была сухой. При появлении каких-либо утечек нужно экстренно прекратить работу и отключить питание. Далее тщательно проверить все соединения и уплотнения, осуществить текущий ремонт.
Вместе со статьей «Консольный насос: характеристики и конструкция.» читают:
Виды и особенности консольных насосов
Насосы, в которых необходимый напор жидкости и ее перемещение осуществляются за счет центробежной силы, образованной при вращении рабочего колеса, называются центробежными насосами. Уже долгое время они являются самым простыми и при этом надежными по конструкции, разве что со временем приобретают различные технические характеристики и улучшаются, становятся более энергосберегающими, продуктивными. Большая половина рынка насосов приходится именно на консольные насосы – разновидность центробежных.
В них подвод жидкости осуществляется с одной стороны к рабочему органу – центробежному колесу, расположенному на конце вала насоса и удаленному от его привода, расположенного на единой платформе с насосом или присоединенного при помощи фальца. Рабочее колесо закрытого типа состоит из двух дисков с расположенными между ними лопастями, загнутыми в противоположную направлению вращения сторону. Встречается также колесо открытого типа, которое состоит из одного диска. Чем больше скорость вращения рабочего колеса, тем больше давление перемещаемой жидкости на выходе из агрегата. Эти насосы бывают конструктивно разными, и выбирать необходимо исходя из требуемого напора, объемов воды и других факторов.
Конструкция консольных насосов обеспечивает эффективную их работу, современные машины максимально экономичны. Как было указано выше, эти насосы работают по принципу образования центробежной силы, действующей на жидкость в рабочем колесе во время вращения. Жидкость выбрасывается в напорный патрубок. В периферийной части колеса создается высокое давление, а в центре – разрежение. Жидкость движется за счет того, что давление над ее свободной поверхностью в резервуаре и в центре колеса отличаются. От качества и точности исполнения насоса напрямую зависит эффективность его работы, срок службы и энергосберегающие технические характеристики.
Установку насосов следует производить в защищенном от атмосферных воздействий месте. Разные модели предназначены для разных видов жидкости: перекачка чистой воды и химически неагрессивных жидкостей, жидкости с разной степенью загрязнения и т. д. По назначению бывают: насосы для использования в быту, для сельскохозяйственных и промышленных предприятий, для коммунальных служб и др.
Центробежные консольные насосы с консольным расположением вала по расположению оси рабочего колеса бывают горизонтальными и вертикальными. Распространённые российские модели серий К и КМ во многом уступают машинам зарубежных производителей, которые применяют другие, более инновационные производственные технологии и материалы, делая более износоустойчивые и простые в работе насосы, аналоги отечественным. Если вышел из строя старый, требующий замены насос, и необходимо заменить его на аналогичный по характеристикам, взамен ему можно выбрать модель от ведущего европейского завода. В специальных таблицах приводятся данные для подбора оптимального аналога (объемы подачи жидкости в час, напор воды, потребляемая мощность).
В конструкции насоса с открытым рабочим колесом, лопаточный канал защищен корпусом насоса, а не передним контрдиском, как в закрытых. Таким образом, лопастной канал состоит из вращающейся и неподвижной частей, что предотвращает закупорку, даже если перекачиваемая жидкость сильно загрязнена. Это максимально надежные в работе насосы, они прослужат долгие годы с минимумом техобслуживания.
Базовая информация, которую содержат каталоги консольных насосов: объемы подачи воды насосом, максимальный напор жидкости, манометрическая высота всасывания, максимальная допустимая температура жидкости и окружающей среды, в которой работает насос. Любые детали можно уточнить у менеджеров и получить исчерпывающую консультацию по правильному подбору модели с требуемыми характеристиками, выбрать насос консольный, цена на который будет самой оптимальной.
Смотрите также
Консольный насос. принцип действия, классификация.
Львиную долю всех насосов производимых в мире составляют консольные насосы различных типов и исполнений. По оценкам специалистов, опубликованных в разное время в специализированных изданиях, касающихся насосной тематики, количество консольных насосов в штуках составляет от 59 до 72% от всего парка выпускаемых в мире насосов. Такая цифра обусловлена простой конструкцией консольного насоса по сравнению с другими видами насосов. Элементарный принцип консольного насоса обеспечивает его широкое распространение как в коммунальной технике, так и в сложных системах подачи жидкости военной техники и космических аппаратов.
Внешне конструкция консольного насоса очень похожа на многие другие, не специалист легко может ошибиться по внешнему признаку, особенно если опираться на название «консольный» и искать консоль в конструкции. В любом справочнике машиностроителя о консольном насосе написано буквально следующее:
«Консольный насос соединен с электродвигателем через упругую муфту. В насосах типа КМ рабочее колесо установлено на конце удлиненного вала электродвигателя…»
Разумно было бы предполагать, что консольным он называется потому что у него рабочая часть расположена консольно относительно станины. И это действительно так у некоторых небольших консольных насосов. Однако в большинстве случаев рабочая часть консольного насоса в своей самой дальней от привода точке жестко закреплена к корпусу насоса, и ни о какой консоли с виду речи быть не должно. Пример на рисунке — консольный насос марки К65-50-160/4:
Это классический консольный насос, и он без видимой консоли. Так почему же он называется консольным?
А называется он так не случайно. Дело в том, что консольная часть в таком насосе находится внутри корпуса, и является рабочим колесом, консольно закрепленным на валу.
Рабочее колесо консольного насоса представляет собой барабан, состоящий из двух дисков и перегородок, расположенных под определенным углом. Барабан помещен в полость и приводится во вращение посредством вала, подшипниковый узел которого защищен от жидкости внутри полости. Таким образом барабан (рабочее колесо) располагается консольно на валу внутри корпуса насоса. Полость в котором расположено рабочее колесо насоса имеет два отверстия — одно с противоположной стороны от вала (в центре, в районе оси вала), а второе на окружности корпуса. Первое отверстие служит для подвода рабочей жидкости к рабочему колесу консольного насоса, второе — для отвода жидкости под давлением. Давление жидкости возникает в результате вращения рабочего колеса и возникающего вследствие этого центростремительного ускорения в жидкости, вращаемой перегородками рабочего колеса — лопастями консольного насоса. Отсюда и название одного из видов консольных насосов — «центробежный консольный насос«.
Насосы консольные различают на:
- «К» — основное исполнение консольных насосов. Выполняются горизонтального исполнения с опорой на корпус насосного агрегата. Привод происходит посредством упругой муфты.
- «КМ» — консольный моноблочный. Рабочее колесо расположено не на собственном валу, как у насосов серии «К», а на удлиненном валу специального асинхронного электродвигателя.
- «КМП» — повысительный моноблочный насос. Фактически тот же моноблочный консольник, но предназначен специально для работы в сфере ЖКХ, в жилых зданиях.
- «КМЛ» (ЦВЦ) — линейный центробежный консольный насос с вертикальной осью рабочего колеса и линейным расположением всасывающего и выходного отверстий.
Для изготовления рабочего колеса консольного насоса используют конструкционные и легированные стали, а также серый чугун. Для перекачивания специальных (агрессивных) жидкостей применяют сплавы, адаптированные к воздействию перекачиваемой среды. Материал корпуса консольного насоса также может быть и чугунным, и алюминиевым, и изготовленным из нержавеющей стали.
В качестве уплотнений вала консольного насоса применяют сальники и манжеты самых различных типов, в зависимости от типа перекачиваемой жидкости и ее температуры. Серийно выпускаемые консольные насосы «К» и «КМ» предназначены для работы с жидкостью температурой до 85 градусов, для перекачивания более горячих жидкостей служат специальные насосы.
Консольные насосы типа К, КМ
Применение:
Электронасосный агрегат типа К (КМ) с рабочим колесом одностороннего входа предназначен для подачи воды и других жидкостей, имеющих сходные с водой характеристики вязкости и химической активности, с температурой до 85 °С, с содержанием механических присей по объему не более 0,1 % и размером не более 0,2 мм.
Насосы данного типа могут применяться для диапазона подач Q = 1,5 — 100 л/с и напоров Н= 30 — 60 м (для насоса К90/85 Н = 85 м). Диапазон мощности электродвигателя для привода насоса равен N = 0,5 — 40 кВт. Насосы обозначают следующим образом, например, К20/30 означает: консольный насос типа К с подачей Q = 20 м3/час, напором Н=30 м. Значения основных показателей указаны при работе насоса на воде с температурой 20 °С.
Насосы типа КМ имеют такие же технические показатели, как и насосы типа К. Насос КМ — консольный моноблочный — представляет собой особую конструкцию центробежного насоса. Рабочее колесо насоса закреплено на валу двигателя. Корпус двигателя и насоса соединены непосредственно болтовыми соединениями. Такая конструкция дает экономию в габаритах и весе агрегата: вес агрегата КМ составляет 40 — 60% от веса насоса типа К. Характеристики некоторых типов консольных насосов типа К и КМ приведены в таблице.
Перекачиваемая среда:
Вода питьевая и промышленно-хозяйственного назначения с содержанием механических примесей не более 0,1% по объему, размером не более 0,2 мм, с температурой от 0°С до +105°С, а также других жидкостей, сходных с водой по плотности, вязкости и химической активности.
Уплотнение вала:
Одинарное торцовое уплотнение — в марке индекс «5». Избыточное давление на входе в насос до 8.0 кгс/см2.
Варианты исполнения:
Обрезка:
а — обеспечивает работу насоса в средней части поля Q-H;
б, в — обеспечивает работу насоса в нижней части поля Q-H;
д — обеспечивает работу насоса с напором выше номинального.
Материал проточной части:
Проточная часть насосов выполнена из серого чугуна.
лошадиных сил | Лошадиная сила (л.с.) — это единица измерения в фут-фунтах-секундах (fps) или английской системе. Используется для выражения скорости, с которой расходуется механическая энергия. Лошадиная сила — это работа, совершаемая со скоростью 550 футо-фунтов в секунду, и она эквивалентна 745,7 ватт. | ||
Логика поиска: | Пользователь может указать одно, оба или ни одно из значений «По крайней мере» и «Не более».Товары, возвращенные как совпадения, будут соответствовать всем указанным критериям. | ||
Максимальный расход нагнетания | Максимальный расход, на который рассчитан насос. Это значение зависит от системы или напора, в котором должен находиться насос. | ||
Логика поиска: | Пользователь может указать одно, оба или ни одно из значений «По крайней мере» и «Не более». Товары, возвращенные как совпадения, будут соответствовать всем указанным критериям. | ||
Максимальное давление нагнетания | Максимальное давление, на которое рассчитан насос. | ||
Логика поиска: | Пользователь может указать одно, оба или ни одно из значений «По крайней мере» и «Не более». Товары, возвращенные как совпадения, будут соответствовать всем указанным критериям. | ||
Размер нагнетания | Размер напорного или выходного патрубка насоса. | ||
Логика поиска: | Пользователь может указать одно, оба или ни одно из значений «По крайней мере» и «Не более». Товары, возвращенные как совпадения, будут соответствовать всем указанным критериям. | ||
Температура среды | Температура перекачиваемой среды. | ||
Логика поиска: | Пользователь может указать одно, оба или ни одно из значений «По крайней мере» и «Не более». Товары, возвращенные как совпадения, будут соответствовать всем указанным критериям. | ||
Консоль Против. Погружной Против. Удлиненный вал
Автор GPM, Inc., 30 июля 2019 г., 8:30:00
Не существует универсального насоса для всех случаев – нет единого решения для всех случаев.Если у вас есть отстойник и вам нужно перекачивать абразивный шлам, это похоже на работу для насоса GPM-Eliminator™. В высококоррозионных и высокотемпературных средах вы увидите лучшие и более долгосрочные результаты от насоса с удлиненным валом. Ознакомьтесь с нашим сравнением промышленных насосов ниже и узнайте немного о каждом насосе, а также советы по наилучшему выбору вашего следующего проекта.
КОНСОЛЬНЫЕ НАСОСЫ
Сначала были консольные насосы. 30-40 лет назад большинство промышленных водоотливных насосов включали консольный насос.Эти насосы были разработаны для перекачки горячих, агрессивных или иных летучих жидких материалов, и они, безусловно, работали, но не так эффективно и мощно, как современные погружные насосы.
Традиционный консольный насос имеет подшипники, расположенные рядом с подошвой. Такое размещение не является идеальным, так как оно мало снижает отклонение вала, вызванное гидравлической нагрузкой рабочего колеса, и часто может привести к выходу из строя нескольких важных деталей, включая валы, подшипники и уплотнения. В современных насосах с удлиненным валом GPM-Eliminator эта проблема решена за счет размещения подшипников рядом с рабочим колесом насоса.
Хотя консольные насосы все еще используются сегодня, существует несколько проблем, которые могут возникнуть, когда какой-либо старый насос выходит из строя при завершении ремонта, и закупка запасных частей становится более сложной. Если запасные части доступны, что бывает не всегда, их приобретение может быть проблемой: их может не быть на складе, их необходимо переделать, или их доставка из-за границы может занять несколько месяцев. В приложениях, рассчитанных на работу в режиме 24/7/365, простои в течение нескольких месяцев неприемлемы. При выборе любого насоса очень важно понимать поддержку послепродажного обслуживания и доступность запасных частей, потому что в какой-то момент в будущем он пригодится.Выбор насоса с более высокой средней наработкой на отказ и легкодоступными запасными частями поможет обеспечить вашу работу в течение длительного времени.
ПОГРУЖНЫЕ НАСОСЫ
Затем последовали погружные насосы, превосходное решение многих промышленных задач по откачиванию отстойников. Имея в целом меньшую занимаемую площадь, а также возможность размещения непосредственно в отстойнике, погружные насосы решили многие проблемы, обычно связанные с консольными насосами.
GPM-Eliminator — самый прочный и надежный погружной шламовый насос в мире, созданный для работы в самых тяжелых условиях.От грязной воды до 70% твердых частиц, эти насосы рассчитаны на многолетнюю бесперебойную работу. GPM-Eliminator может похвастаться десятилетиями долгой и трудолюбивой службы.
В течение десятилетий наши погружные насосы зарекомендовали себя как превосходное решение для большинства применений в промышленных отстойниках, хотя есть несколько исключений, в том числе применения, требующие особых гидравлических характеристик с взрывозащищенными двигателями, или применения с уникальными химическими требованиями, для которых требуются насосы. из экзотических материалов. НАСОСЫ С УДЛИНЕННЫМ ВАЛОМ
Когда приходит время заменить устаревший консольный насос, переход на погружной насос может быть разумным выбором, но не единственным вариантом. В зависимости от потребностей вашего применения, мы рекомендуем также обратить внимание на насос с удлиненным валом.
Насосы с удлиненным валом идеально подходят для замены консольных насосов. Компания GPM разрабатывает решения с удлиненным валом для насосов GPM-Eliminator, подгоняя каждый насос к определенному размеру, необходимому для работы.Одним из самых больших преимуществ насоса с удлиненным валом по сравнению с консольным насосом является превосходная современная конструкция.
Инженеры GPM разработали удлиненную линию вала насосов с подшипниками рядом с рабочим колесом для дополнительной защиты. Эта конструкция обеспечивает дополнительную опору в нижней части насоса, что позволяет уменьшить наружный диаметр вала, который может быть длиннее, чем у традиционного консольного вала насоса, который также потребляет меньше энергии для привода насоса. Мы также используем двойное механическое уплотнение и работаем в герметичной камере с затворной жидкостью, чтобы защитить важные детали от загрязнения.
Наконец, конструкция насоса GPM с удлиненным валом включает в себя взрывозащищенный двигатель, что позволяет использовать эту модель в тяжелых условиях, требующих взрывобезопасности.
ПОДХОДЯЩИЙ НАСОС ДЛЯ ЛЮБОЙ РАБОТЫ
Все модели насосов имеют свои достоинства – и с полной линейкой насосов, включая как погружные насосы, так и насосы с удлиненным валом, компания GPM готова предоставить правильный насос для любой работы. Если вы собираетесь заменить консольный насос и ищете непогружное решение, мы приглашаем вас узнать больше в нашем информационном бюллетене GPM с удлиненным валом.
Sumpin’ to Think About… Вертикальные насосы!
Автор: Карвер Памп
Системы отстойников, используемые в промышленных, жилых и коммерческих целях, имеют различные требования к насосу в зависимости от нескольких переменных. Существует множество типов насосов, которые можно использовать в колодцах, но в этой статье мы сосредоточимся на вертикальных консольных насосах.
Что такое вертикальные консольные насосы?
Вертикальные консольные насосы — это центробежные насосы, сконструированные таким образом, что рабочее колесо «консольно» закреплено на двигателе и опорной плите (консольная конструкция — это такая конструкция, которая закреплена только с одного конца — подумайте о трамплинах на краю бассейна). .В консольном насосе только рабочие колеса, втулки и корпус погружены в поддонную жидкость; у них нет погружных уплотнений, подшипников или обратных клапанов на всасывании. Консольный вал поддерживается усиленными подшипниками (расположенными над перекачиваемой жидкостью).
Вопросы, которые следует задать себе, прежде чем выбрать вертикальный консольный насос для колодца:
- Какой требуемый расход?
- Каков требуемый напор насоса (высота, на которую насос должен поднимать жидкость)?
- Какая мощность требуется для работы насоса?
- Каков диапазон температур среды, перекачиваемой насосом?
- Каков размер и глубина поддона?
- Будут ли в жидкости твердые частицы?
- Будет ли насос работать в непрерывном режиме или в режиме сухого хода?
Материалы конструкции являются еще одним важным аспектом, который следует учитывать при выборе дренажного насоса. Большинство вертикальных консольных насосов изготовлены из чугуна, который отдает тепло окружающей жидкости; но в случаях, когда жидкость вызывает коррозию, может потребоваться использование другого материала для обеспечения надежной работы и долговечности. Одним из таких случаев является изготовление вертикального консольного насоса из сплава 20 для производства электроэнергии с использованием серной кислоты (прочитайте эту историю здесь: https://www.carverpump.com/story/alloy-20-in-sulfuric- кислотные приложения/)
Техническое обслуживание — еще один фактор, который необходимо учитывать.В то время как некоторые утверждают, что вытащить погружной насос для ремонта проще, чем снять вертикальный насос, существуют некоторые вертикальные консольные конструкции, которые спроектированы так, чтобы сделать обслуживание более удобным для ремонтных бригад. Например, модели насосов Carver G2C имеют прочную чугунную опорную раму/кронштейны для крепления двигателя, которые поддерживают подшипники над поверхностью резервуара и устанавливаются между насосом и валом двигателя для продления срока службы подшипника. Шариковые подшипники с консистентной смазкой расположены над верхней частью резервуара для простоты обслуживания, а внешнее регулировочное колесо позволяет точно регулировать зазор между рабочим колесом и корпусом на месте, что оптимизирует гидравлические характеристики в течение всего срока службы насоса.Обобщенный подход заключается в том, что если глубина ямы менее 3 футов, консольная конструкция более эффективна с точки зрения затрат. Однако, как только глубина приямка достигает длины более 3 футов, большинство настоящих консольных насосов могут стать неэкономичными для общего применения в воде из-за увеличения требуемого диаметра вала (корпуса подшипников, уплотнения вала и т. д.). На этом этапе обычно выбирается вертикальный погружной насос, который позволяет использовать валы меньшего диаметра из-за увеличенного количества опор подшипников линейного вала, таких как Carver G2S.
11 Области применения, в которых могут использоваться вертикальные консольные насосы…
Если у вас есть какие-либо вопросы о том, как выбрать дренажный насос, или если вам нужен насос, изготовленный из необычного материала, отправьте свои вопросы, используя раздел комментариев ниже.
Узнайте больше о G2C и G2S от Carver Pump.
Вертикальный консольный насос серии G2C для расхода до 2500 галлонов в минуту
О насосе Carver
С тех пор, как мы построили наши первые насосы в 1938 году, компания Carver Pump стала признанной одной из ведущих компаний по производству центробежных насосов, производящих насосы в соответствии с самыми строгими техническими спецификациями и военными стандартами в мире.Мы были одной из первых американских насосных компаний, получивших сертификат ISO 9001 — самый признанный стандарт качества в мире. Эта сертификация является вашей гарантией того, что наша приверженность качеству включает в себя не только наше оборудование, но и превосходное обслуживание клиентов, передовые исследования и разработки и постоянное совершенствование всего, что мы делаем. Независимо от того, идет ли речь о заправке истребителей на палубе авианосца, поставке краски на автосборочную линию или подаче воды к фонтану в городском парке, мы каждый день ставим на карту нашу репутацию с каждым насосом, который мы строим. Узнайте больше на www.carverpump.com .
Вертикальные консольные погружные насосы для тяжелых условий эксплуатации
Вертикальные консольные погружные насосы для тяжелых условий эксплуатации
Вертикальный консольный дренажный насос для тяжелых условий эксплуатацииВертикальный консольный насос имеет минимум деталей, не содержит погружных подшипников, не требует рассмотрения жидкостных уплотнений или уплотнений, имеет массивный вал и подшипниковый узел и идеально подходит для вертикальных применений, где непрерывная работа в тяжелых условиях обычно требует технического обслуживания и простоя. проблемы со временем.
Вертикально-консольная конструкция Smart Turner выпускается в серии из 35 моделей на трех силовых рамах и соответствует современным промышленным требованиям к надежной работе и бесперебойной работе.
В зависимости от области применения, номинальных характеристик и настроек насоса доступны размеры до 10 x 8 x 16, производительность до 4000 галлонов США в минуту, напор до 300 футов и скорость до 3600 об/мин.
Другие каталоги насосов Smart Turner и продукты, отвечающие вашим потребностям в перекачивании, приведены на внутренней стороне задней обложки.
Строительные материалы
- Цельнометаллический*
- Все из нержавеющей стали
- Сплав 20
- CD4MCu
Любой другой литейный сплав, поддающийся механической обработке.
*Стандартные отливки наиболее распространенных размеров
Канадское решение проблем с насосами.
Решение Smart Turner для решения проблем с насосами…
Какие бы жидкости вы ни перекачивали, компания Smart Turner обладает опытом и технологиями, которые помогут вам эффективно и результативно удовлетворить ваши потребности с помощью качественно спроектированных и изготовленных насосов.Smart Turner заработал завидную репутацию благодаря своей надежности при перекачивании химикатов, нефти, напитков, шламов или сточных вод… практически любой жидкости, известной человеку.
На протяжении более 100 лет компания Smart Turner занимается и решает проблемы насосного оборудования по всему миру. Этот всесторонний опыт в сочетании с современными компьютерными технологиями на каждом уровне, от концепции до поставки, доступен вам через наш персонал по продажам и инженерам, от побережья до побережья.
В Smart Turner единственным направлением деятельности компании Smart Turner являются насосы, разработанные на основе опыта для обеспечения стабильной производительности и минимального обслуживания.Широкий диапазон размеров и типов позволяет нам подобрать правильный насос для вашего конкретного применения.
Для получения дополнительной информации, оценки или требований к насосной системе обратитесь в ближайший офис продаж Smart Turner или к дистрибьютору.
Вертикальный консольный дренажный насос для тяжелых условий эксплуатации Вертикальный консольный дренажный насос для тяжелых условий эксплуатации Вертикальный консольный дренажный насос для тяжелых условий эксплуатацииТехнические характеристики конструкции и конструкции
Корпус: Литая улитка с радиальным разъемом, со встроенной крышкой всасывания и 125/150 шт. с.\. Фланцевые соединения ANSI с плоской поверхностью, прочная конструкция с большим допуском на истирание и коррозию. Корпус точно обработан, чтобы обеспечить минимальный и постоянный зазор между ним и рабочим колесом.
Рабочее колесо: Цельное открытое рабочее колесо обрезается до нужного диаметра и балансируется на заводе. Тяжелая часть рабочего колеса обеспечивает отличную защиту от износа и коррозии. Зазор между крыльчаткой и корпусом устанавливается на заводе для обеспечения оптимальной производительности и не требует регулировки на месте.Рабочее колесо крепится шпонкой к удлинению вала и фиксируется контргайкой.
Колонна: Жесткая опорная колонна имеет большой диаметр, тяжелую секцию для минимизации прогиба и встроенные фланцы с обработанными втулками для обеспечения точного и жесткого выравнивания.
Адаптер колонки: Пять адаптеров охватывают весь диапазон. Они отлиты с полностью открытыми сторонами, чтобы предотвратить повышение давления в колонне, и имеют ограничительную втулку для предотвращения утечки вдоль вала.
Корпус подшипника: Расположенный над опорной плитой и прикрепленный к ней втулкой, жесткий чугунный корпус подшипника в стандартной комплектации принимает двигатель с фланцем C и предназначен для прямого привода через гибкую муфту. Могут быть предусмотрены другие схемы привода.
Вал: Массивный, жесткий, конический алюминиевый вал имеет такой размер и конструкцию, чтобы обеспечить плавный ход с минимальным отклонением и гарантировать, что его первая критическая скорость значительно превышает рабочую скорость, даже когда насос работает против закрытый клапан.Сменный удлинитель через ограничительную втулку точно прилегает к заплечику вала и легко заменяется, что устраняет необходимость замены всего вала даже при капитальном ремонте.
Ограничительная втулка: Расположенная в переходнике колонки для предотвращения утечек вдоль вала, ограничительная втулка из тефлона со стеклянным наполнением гарантирует исключительно малый зазор и низкую рециркуляцию, а также предотвращает истирание или заедание практически при любых обстоятельствах.
Подшипники: Консистентные роликовые подшипники, смазываемые консистентной смазкой, в зависимости от размера рамы выбираются для обеспечения оптимального срока службы B10 100 000 часов при нормальной эксплуатации и 30 000 часов или более, даже когда насос работает при закрытом клапане. . Как радиальные, так и упорные подшипники размещены над уровнем пола и защищены от попадания в корпус посторонних предметов.
Опорная плита: Жесткая отливка, обеспечивающая полную поддержку насоса и позволяющая снимать насос с крышки с минимальными затратами на демонтаж.Точное выравнивание достигается за счет посадки с втулкой на корпус подшипника и стойку. Опорная плита составляет единое целое с корпусом подшипника на раме 8 и 10.
Крышка: Предназначена для поддержки всего блока и изготовлена в соответствии с нашими стандартными размерами или в соответствии с требованиями установки.
Взаимозаменяемость: 35 насосов на трех рамах, один размер колонны и пять адаптеров обеспечивают максимальную эффективность и экономичность.
Настройки: Стандартные стойки обеспечивают настройки (от опорной плиты до всасывания) до 6 футов в зависимости от модели.Более длинные настройки могут быть обеспечены либо с помощью всасывающего ниппеля, либо, в зависимости от модели и номинала, с помощью более длинной стойки или путем крепления корпуса подшипника к крышке с буртиком.
Материалы конструкции: чугун , нержавеющая сталь 304/316, сплав 20, титан или другие сплавы, поддающиеся механической обработке, в зависимости от требований эксплуатации.
Дополнительное оборудование
Гибкая муфта : Для нормальной работы наш текущий стандарт предоставляется при заказе муфты.Однако можно использовать муфты практически любого типа и любого производства.
Двигатели : Может быть предоставлен электродвигатель или другой привод.
Всасывающий ниппель : Позволяет использовать насос на больших глубинах.
Всасывающий фильтр : Литой фильтр имеет встроенное давление 125/150 фунтов на кв. дюйм. Фланец ANSI, соответствующий всасывающему патрубку или всасывающему патрубку.
Поплавковый выключатель : Поплавковые выключатели или другие устройства контроля уровня доступны по запросу.
Другие консольные насосы
Насосы для мусора с консольной конструкцией, способные перекачивать твердые частицы размером до 2 дюймов/2 дюймов, также доступны по запросу.
Длина | Н/Д до 5 футов |
Вал | Н/Д 4 дюйма |
Муниципальные сточные воды | Н/Д 1.Неочищенные сточные воды — Лифтовые станции, объекты ОГО, головные сооружения, тюрьмы, больницы, рестораны. 2. Просеивание/сепарация — Сырые концентрированные твердые вещества, включая тряпки, пластик и волосы. 3. Отстойники осветлителя — Первичная или вторичная накипь без закупоривания или связывания воздуха. 4. Перенос шлама — Устраняет «налипание» и засорение нижнего потока отстойника к сгустителям. 5. & 6. RAS / WAS — Непрерывное кондиционирование возвратного и сбросного активного ила. 7. & 8. Перекачка сгущенного/переваренного ила — Справляется с высокой консистенцией ила. 9. Смешивание в автоклаве — Система Rotamix® кондиционирует и смешивает в двухзонной ротационной схеме потока. 10. Рециркуляция метантенка — Устраняет засорение теплообменника при кондиционировании осадка. 11. F.O.G — (Жиры, масла и смазки) — Использует органические отходы для увеличения производства метана |
Пищевая промышленность | Н/Д
Обладая более чем 40-летним опытом работы с насосами и установив более 20 000 насосов, компания Vaughan разработала проверенную технологию, обеспечивающую длительный срок службы, низкие эксплуатационные расходы и высочайшую надежность среди всех насосов измельчителя. Запатентованное измельчающее действие чашеобразных и заостренных лопастей рабочего колеса измельчает и кондиционирует все поступающие твердые частицы, устраняя закупорку насоса и трубопровода. Уникальные особенности Vaughan, необходимые для обеспечения такой надежности, включают:
|
Характеристики | Н/Д
| 0 ручки прерывания и накачки с минимальным отклонением вала
вертикальные консольные насосы-Jiangsu Luo Lin Technology
Вертикальные консольные насосы серии CZ представляют собой горизонтальные одноступенчатые центробежные насосы одинарного всасывания; их размер и производительность соответствуют стандарту API610/DIN24256/ISO2858. Диапазон производительности вертикального консольного насоса серии CZ включает в себя все характеристики вертикального консольного погружного насоса серии IH, его эффективность, кавитационные характеристики и другие показатели выше, чем у насоса IH, его можно заменить типом насоса. Перекачка при низкой или высокой температуре. жидкость;Нейтральная или агрессивная жидкость;Чистая или содержащая твердые частицы.Особенно применимо к:Химической и нефтехимической промышленности Бумажная и целлюлозная промышленность Лакокрасочная промышленность (обезжиривание, фосфатирование, электрофорез и другие процессы)Трафик: 2000 м/с Напор: 160 м Скорость: 1450 ~ 2900об/мин Описание модели насоса Значение Подача (Q) до 2000 м3/ч Подъем (H) до 160 м Рабочее давление (P) 2.5 МПаРабочая температура (T) -80 ℃ ~ +300 ℃ Характеристическая кривая плоская, значение кавитации низкое, эффективность высокая, когда нагрузка не удовлетворена, также поддерживает эти характеристики.
Вертикальные консольные насосы широко используются на заводах, шахтах, городском водоснабжении и водоотведении, ОВКВ, промышленном умягчении воды и сельскохозяйственном орошении и т. д. Вертикальные консольные насосы также могут использоваться в городских системах противопожарной стабилизации и пожаротушения.
Условия работы вертикальных консольных насосов
Рабочее давление: 1.6~2,5 МПа
Температура среды: 0 ℃ ~ 85 ℃ (пожалуйста, проконсультируйтесь с нами, если диапазон температур превышает)
Скорость вращения: 1450р/мин, 2900р/мин
Насос вращается по часовой стрелке, если смотреть со стороны привода.
Конструктивные особенности вертикальных консольных насосов
Корпус насоса состоит из спиральной камеры, основания и входного/выходного фланца. Насос имеет открытую конструкцию, поэтому нет необходимости демонтировать всасывающий и нагнетательный патрубки при демонтаже крышки насоса и рабочего колеса.Насос приводится в действие непосредственно электродвигателем или двигателем внутреннего сгорания (дизельным двигателем, бензиновым двигателем) через гибкую муфту.
Уплотнение вала насоса использует механическое уплотнение. Существует три типа механического уплотнения: M1, M2 и M3, из которых тип M2 использует механическое уплотнение сбалансированного типа, которое используется для рабочего давления насоса более 1,0 МПа.
Корпус насоса: опорная конструкция для ног, опорная конструкция для основания, осевой всасывающий насос, верхний напор, спиральный червячный корпус, максимальное давление может достигать 2.5 МПа, импортный и экспортный фланец можно просверлить в соответствии с метрической системой или американской системой.
Крыльчатка: закрытая крыльчатка с превосходной конструкцией гидравлической модели для обеспечения производительности и эффективности насоса, крыльчатка 100% для проведения динамического баланса для снижения вибрации насоса.
Вал насоса: используется вал из нержавеющей стали SS420. Вал, подшипник, втулка, уплотнение вала и крепление крыльчатки могут быть взаимозаменяемыми.
Уплотнение вала: используется высококачественное механическое уплотнение известных отечественных производителей, длительный срок службы, отсутствие утечек, можно сочетать с вспомогательными системами, такими как промывка и охлаждение.
Подшипник: подшипник NSK для обеспечения более длительного срока службы. Примите двойные закрытые необслуживаемые подшипники, нет необходимости заливать смазочное масло отдельно, что экономит время обслуживания клиентов.
Преимущества продукта вертикальных консольных насосов
Высокая эффективность и энергосбережение: самое передовое программное обеспечение для проектирования NREC и программное обеспечение для моделирования и анализа жидкости CFD применяются для проектирования высокоэффективной гидравлической модели, а также посредством анализа поля потока насоса, температурного поля и прочности, термической деформации, разрушения, динамики ротора. и другие характеристики, высокая эффективность и надежность, широкая зона высокой эффективности, в максимальной степени для удовлетворения требований эффективности и надежности центробежных насосов, работающих в проектных и непроектных условиях, достигая передового международного уровня.
Открывающаяся сзади конструкция: простота обслуживания и ремонта, нет необходимости разбирать всасывающий и нагнетательный трубопроводы, чтобы вытащить части ротора для обслуживания.
Красивый внешний вид: использование машины для трехмерного моделирования (например, 3D-принтера), UG, SolidWorks, CAE и другого программного обеспечения для трехмерного рисования с использованием современной теории промышленного моделирования для модульного проектирования и анализа прочности конечных элементов, универсальность и высокая надежность. при обеспечении практичности, простоты эксплуатации и высокой надежности продукта сосредоточьтесь на внешнем виде моделирующего дизайна и качестве поверхности, чтобы повысить гуманистическую и духовную функцию продукта.
Обеспечение качества: отливки анализируются с помощью спектрального анализатора прямого считывания, привезенного из Великобритании, для определения химического состава материалов перед отливкой, чтобы убедиться, что состав материала соответствует требованиям. Части рабочего колеса и ротора насоса проверяются с помощью точного теста динамической балансировки, поэтому насос работает более плавно, вибрация и шум насоса меньше, а насос имеет более длительный срок службы.
Позиционирование продукта: повышение технического уровня отрасли бытового оборудования, эффективных сервисных устройств, процессов, обеспечивающих безопасность, надежность, энергосбережение, потребности в защите окружающей среды.
SVC — насосы Crest
Вертикальные консольные центробежные насосы из нержавеющей стали серии SVC обладают исключительной устойчивостью к суровым и коррозионно-активным средам, сохраняя при этом абсолютную гибкость для соответствия требованиям вашего бизнеса.
Без каких-либо погружных подшипников или втулок, серия SVC может быть установлена и оставлена, так как насос практически не требует обслуживания, сводя затраты к минимуму, позволяя насосу работать при температурах, превышающих 500°C, и работать всухую без повреждений.
Модельный ряд SVC — один из самых универсальных насосов на рынке. Благодаря выбору подшипников, типов уплотнений, крыльчаток, длины колонны и материалов насос SVC подходит для существующих трубопроводов или устанавливается внутри или снаружи.
Максимальная производительность : 300 м³/ч Максимальный напор нагнетания : 60 метров Гибкая конструкция
[изображение img=»/wp-content/uploads/2014/08/svc-main-small.jpg» url=»/wp-content/uploads/2014/08/svc-main-large.jpg” alt=”svc pump” group=”g1″/]
[изображение img=»/wp-content/uploads/2014/08/svc-flow-small.jpg» url=»/wp-content/uploads/2014/08/svc-flow-large.jpg» alt=» поток насоса SVC» группа = «g1»/]
[image img=»/wp-content/uploads/2014/08/svc-chart-small.jpg» url=»/wp-content/uploads/2014/08/svc-chart-large.jpg» alt=» схема насоса SVC» группа = «g1»/]
[список маркеров = «черный»]
- Производительность до 5000 л/мин (300 м3/ч)
- Напор до 60 метров
- Длина столбца до 0.от 3 до 1,5 метров
- Работа всухую
- Минимальное обслуживание
- Варианты открытого/закрытого/вихревого/канального рабочего колеса
- Гибкость в соответствии с требованиями дизайна
- Нержавеющая сталь 316
- Возможности перекачивания твердых частиц
- Высокая термостойкость
- Консольный вал
[/список]
Способность перекачивать до 90 % твердого вещества | Модельный ряд вертикальных консольных центробежных насосов SVC способен перекачивать твердые частицы размером до 90 % размера выпускного отверстия, что идеально подходит для опорожнения отстойников сточных вод. |
Полная гибкость в соответствии с проектными требованиями | Модельный ряд SVC — один из самых универсальных насосов на рынке, обеспечивающий абсолютную гибкость в соответствии с вашими проектными требованиями. Например; любая длина до 1,5 метров, 4 различных типа рабочего колеса, 3 типа подшипника с пластиной или без нее, выбор уплотнений и выбор материалов. |
Крыльчатки на выбор | Рабочее колесо поставляется в 4 различных вариантах: закрытое, открытое, вихревое и канальное. |
Прочная конструкция | Модельный ряд SVC отличается чрезвычайно прочной конструкцией, способной работать с некоторыми из самых коррозионно-активных сред при высоких температурах в отрасли, включая кислоты, щелочи и сточные воды. |
Высокий напор/расход | Модельный ряд SVC имеет один из самых больших доступных расхода и напора в нашей линейке вертикальных химических насосов. |
Возможности работы всухую | Работа всухую является одной из основных причин выхода из строя насосов в промышленности.Благодаря вертикальному диапазону Crest запатентованная конструкция Run-Dry предотвратит отказ насоса при возникновении проблемы на производственной линии, что означает сокращение времени простоя для вашего бизнеса. |
Удлинитель всасывания | Модельный ряд SVC может оснащаться всасывающим удлинителем, который позволяет опорожнять резервуары с глубины 5 метров. |
18 месяцев гарантии | На наши вертикальные насосы мы предлагаем стандартную 18-месячную гарантию в качестве гарантии для вашего бизнеса, что насос изготовлен качественно. |
Вскоре!
Кривые производительности Таблица технических характеристик Общее расположение Размеры [title_small title=»Отправить запрос на диапазон SVC» /][контактная форма-7 id=»1864″ title=»Контактная форма»]
[call_to_action_bar buttontext=»ИЛИ НАПИШИТЕ НАМ ПО ЭЛЕКТРОННОЙ ПОЧТЕ!» buttonurl=»mailto:[email protected]» title=» Подробнее.
