Газопроводы низкого, высокого и среднего давления
Система газоснабжения представляет собой сложный комплекс сооружений, предназначенный для транспортировки, обработки и распределения газа потребителям.
В систему газоснабжения входят:
— газовые сети (газопроводы) низкого, среднего и высокого давления;
— газораспределительные станции, газорегуляторные пункты и установки;
— службы и вспомогательные сооружения, предназначенные для нормальной работы системы.
Система должна быть надежной, бесперебойной и безопасной в эксплуатации, удобной и простой в обслуживании, а также должна предусматривать возможность отключения отдельных элементов или участков для производства ремонтных работ.
Основным элементом газовых сетей являются газопроводы, которые классифицируются по следующим признакам:
по давлению: газопроводы низкого давления — до 5кПа;
газопроводы среднего давления — 5кПа — 0,3МПа;
газопроводы высокого давления — 0,3 — 1,2МПа.
высокого давления I категории 0,6 МПа – 1,2 МПа;
высокого давления II категории 0,3-0,6Мпа.
Газопроводы низкого давления служат для снабжения газом бытовых потребителей, предприятий общественного питания, небольших отопительных котельных.
Газопроводы среднего давления и газопроводы высокого давления служат для подвода газа к городским распределительным сетям низкого и среднего давления через газораспределительные пункты (ГРП), а также для подачи газа через ГРП и газорегуляторные установки (ГРУ) к промышленным и коммунальным предприятиям.
Из городских газопроводов высокого давления природный газ через ГРП и ГРУ поступает всем потребителям города. Обычно городские газопроводы высокого давления сооружаются в виде колец, полуколец или лучей. Связь между газопроводами с различным давлением газа осуществляется только через ГРП.
По местоположению относительно отметки земли газопроводы подразделяются на подземные (подводные) и наземные (надводные).
По назначению в системе газоснабжения — на городские магистральные (от газораспределительной станции (ГРС) до головных ГРП), распределительные (от ГРП до вводов в здание, включая отключающее устройство на вводе в здание), импульсные (от газового оборудования до контрольно измерительных приборов) и продувочные (газопроводы для удаления воздуха из системы газоснабжения).
По расположению в системе газоснабжения потребителей — наружные (уличные, квартальные, дворовые, межцеховые, межпоселковые) и внутренние (внутрицеховые, внутридомовые — от ввода в здание до потребителя).
По конфигурации — на кольцевые, полукольцевые, тупиковые и смешанные.
По материалу труб — на стальные, полиэтиленовые (обозначение Пэ), резинотканевые (к плите, например).
Трассы газопроводов обычно проектируются по кратчайшему расстоянию до потребителя. Обычно газопроводы прокладываются в населенных пунктах по свободным от строительных сооружений местам — проездам, улицам.
При разработке систем газоснабжения учитываются естественные и искусственные препятствия. Число переходов через них должно сводиться к минимуму. Так, подводные переходы осуществляют несколькими нитками. Газопроводы при подводной прокладке покрываются изоляцией весьма усиленного типа.
Природный газ от городских распределительных сетей поступает на территорию промышленного предприятия через главное отключающее устройство, которое расположено вне территории предприятия в доступном и удобном для обслуживания месте.
На вводе газопровода в цех отключающее устройство может устанавливаться либо снаружи, либо внутри здания. Внутри здания (цеха) газопроводы прокладываются по стенам или колоннам в виде тупиковых линий (кольцевые газопроводы сооружаются только в особо ответственных цехах). Отключающие устройства устанавливаются также перед каждым потребителем газа. С целью освобождения газопроводов от воздуха (перед пуском газопровода в эксплуатацию) или газа (при выполнении ремонтных работ) газопроводы промышленных предприятий оборудуются продувочными трубопроводами. Отводы к продувочным трубопроводам предусматриваются в конце каждого тупикового участка и перед последним отключающим устройством потребителя газа.
Расстояния между газопроводами и различными коммуникациями регламентируются правилами безопасности в газовом хозяйстве и называется охранной зоной газопровода .
Для распределения природного газа промышленным предприятиям применяются следующие системы газоснабжения:
— одноступенчатые, состоящие из газопровода низкого или среднего или высокого давления;
— двухступенчатые, состоящие из сетей среднего и низкого или высокого и низкого давления;
— трехступенчатые, состоящие из сетей высокого, среднего и низкого давления;
Многоступенчатые, включающие газопроводы низкого, среднего и высокого давления .
В небольших городах и населенных пунктов обычно принимают двухступенчатую систему. При невозможности прокладки газопровода высокого давления (в местах наибольшего скопления населения) проектируют газопроводы среднего давления или применяют трехступенчатую систему.
Многоступенчатые системы газоснабжения с газопроводами высокого давления применяют только в крупных населенных пунктах. Кольцевые системы газоснабжения обычно прокладываются в крупных и средних населенных пунктах, а небольших городах используются тупиковые системы газоснабжения.
Крупные потребители природного газа (например, ТЭЦ, крупные заводы, химические комбинаты) могут подключаться через специальные газопроводы к ГРС или магистральным газопроводам .
Назначение и классификация магистральных газопроводов
Магистральным газопроводом называется трубопровод, предназначенный для транспорта газа из района добычи или производства в район его потребления, или трубопровод, соединяющий отдельные газовые месторождения.
Ответвлением от магистрального газопровода называется трубопровод, присоединенный непосредственно к магистральному газопроводу и предназначенный для отвода части транспортируемого газа к отдельным населенным пунктам и промышленным предприятиям.
В соответствии со СНиП 2.05.06-85* в зависимости от рабочего давления в трубопроводе магистральные газопроводы подразделяются на два класса: класс I – рабочее давление от 2,5 до 10 МПа включительно; класс II – рабочее давление от 1,2 до 2,5 МПа включительно. Газопроводы, эксплуатируемые при давлениях ниже 1,2 МПа, не относятся к магистральным. Это внутрипромысловые, внутризаводские, подводящие газопроводы, газовые сети в городах и населенных пунктах и другие трубопроводы.
По характеру линейной части различают газопроводы:
•магистральные, которые могут быть однониточными простыми (с одинаковым диаметром от головных сооружений до конечной газораспределительной станции) и телескопическими (с различным диаметром труб по трассе), а также многониточными, когда параллельно основной нитке проложены вторая, третья и последующие нитки;
•кольцевые, сооружаемые вокруг крупных городов для увеличения надежности снабжения газом и равномерной подачи газа, а также для объединения магистральных газопроводов в Единую газотранспортную систему страны.
На наиболее сложных (болота, водные преграды и т.д.) и ответственных участках трассы категория магистральных газопроводов повышается. Например, для участков подключения компрессорных станций, узлов пуска и приема очистных устройств, переходов через водные преграды шириной по зеркалу воды в межень 25 м и более СНиП устанавливает категорию I.
К категории В относятся газопроводы, сооружаемые внутри зданий и на территориях компрессорных станций и газораспределительных станций. При проектировании допускается категорию отдельных участков газопроводов повышать на одну категорию, против установленной СНиПом, при соответствующем обосновании.
К категориям магистральных газопроводов и их участкам в зависимости от коэффициента условий работы при расчете на прочность предъявляются определенные требования в части контроля сварных соединений физическими методами и предварительного испытания.
Охранная зона газопровода | Природный газ для Вас
Доброго времени суток, уважаемый читатель! В сегодняшней статье хочу познакомить Вас с охранной зоной газопровода.
Но не просто дать цифры в метрах, а еще и дать возможность самостоятельно определить — попадает место планируемых работ в охранную зону или нет.
Итак, теперь все по порядку:
Для чего нужна охранная зона газопровода? Все мы прекрасно понимаем, что по газопроводам проходит газ (извините за каламбур) и труба может оказаться порой в самых неожиданных местах. Тем не менее, как показывает сложившаяся практика, при производстве земляных работ, например, у себя на придомовом участке, попросив соседа, желающего подхалтурить на рабочем экскаваторе, помочь выкопать по-быстрому траншею под водопровод, канализацию, телефонный или электрический кабель — мы часто не задумываемся, что под землей может проходить газопровод, и что его можно повредить. При чем можно как поцарапать — повредить изоляцию у стального газопровода (что чревато прогниванием в будущем, загазованностью грунта, потом подвалов соседних домов и…), так и сразу порвать — полиэтиленовый газопровод среднего или низкого давления.
Что же такое — охранная зона газопровода? Если газопровод проходит под землей — охранной зоной его является участок земли, находящийся между двумя параллельными линиями, проходящими по обе стороны от оси газопровода (параллельно), как показано на рисунке.
Охранная зона газопровода
По своей величине этот участок земли — охранная зона — для каждой категории газопроводов (про деление газопроводов на категории уже говорилось тут) различается и приводится в таблице ниже:
Данная таблица приведена для Беларуси
(составлена на основании Поставления Совета Министров РБ от 6 ноября 2007 года № 1474 п. 6)
| Тип газопровода | Давление газа в газопроводе | Охранная зона |
| Высокого давления I категории | 0,6 МПа — 1,2 МПа | 10 м. |
| Высокого давления II категории | 0,3 МПа — 0,6 МПа | 7 м. |
| Среднего давления | 5 кПа — 0,3 МПа | 4 м. |
| Низкого давления | до 5кПа (до 500 мм.в.ст.) | 2 м. |
Как мы видим, из таблицы — чем под большим давлением находится газопровод, тем больше его охранная зона, что вполне логично.
Также, если Вы надумали производить какие-либо работы в местах подводных переходов газопроводов через водные преграды — Вам следует знать, что охранная зона будет равна 50 метрам для РБ и 100 метрам для РФ в каждую сторону от оси трубы, независимо от категории газопровода (кроме магистральных).
Для Российской Федерации охранные зоны следующие
(согласно Постановлению Правительства РФ от 20 ноября 2000 г. N 878 «Об утверждении Правил охраны газораспределительных сетей» )
Здесь и принцип немного другой:
Для газораспределительных сетей устанавливаются следующие охранные зоны (РФ!):
- а) вдоль трасс наружных газопроводов — 2 метра с каждой стороны газопровода;
- б) вдоль трасс подземных газопроводов из полиэтиленовых труб при использовании медного провода для обозначения трассы газопровода — 3 метра от газопровода со стороны провода и 2 метра — с противоположной стороны;
- в) вдоль трасс наружных газопроводов на вечномерзлых грунтах независимо от материала труб — 10 метров с каждой стороны газопровода;
- г) вокруг отдельно стоящих газорегуляторных пунктов — 10 метров от границ этих объектов.
(Для ГРП, пристроенных к зданиям, охранная зона не регламентируется); - е) вдоль трасс межпоселковых газопроводов, проходящих по лесам и древесно-кустарниковой растительности, — в виде просек шириной в 3 метра с каждой стороны газопровода. Для надземных участков газопроводов расстояние от деревьев до трубопровода должно быть не менее высоты деревьев .
- PS: Отсчет расстояний при определении охранных зон газопроводов производится от оси газопровода — для однониточных газопроводов и от осей крайних ниток газопроводов — для многониточных.
- PS PS. Нормативные расстояния устанавливаются с учетом значимости объектов, условий прокладки газопровода, давления газа и других факторов, но не менее строительных норм и правил, утвержденных специально уполномоченным федеральным органом исполнительной власти в области градостроительства и строительства. (То есть больше приведенных можно, меньше — нельзя)
(Для ГРП, пристроенных к зданиям, охранная зона не регламентируется);см.
также Охранные зоны магистральных газопроводов.
Пример указателя-привязки газопровода на стене ГРП
С размером охранной зоны определились, встает очередной вопрос:
Как определить место прохождения и тип газопровода? Тут, в принципе, особо сложного тоже ничего нет. Дело в том, что на местности для трассы прохождения газопровода существуют специальные указатели, так называемые привязки. Привязки представляют собой прямоугольную информативную знак-табличку размером 140×200 мм, на которой указана вся информация о проходящем газопроводе в зашифрованном виде(к этому еще вернемся). Бывают желтого и зеленого цвета. Такие указатели могут устанавливаться как на стенах зданий, так и на отдельно стоящих столбиках — специально для этого предназначенных. Их можно найти порой в самых неожиданных местах (см. фото указатель на стене ГРП). Указатели, в населенных пунктах можно найти на расстоянии прямой видимости не более 100 метров друг от друга (500 метров — вне населенных пунктов) — это для прямых участков газопровода.
Дополнительно их можно найти в местах поворота газопровода, перехода через автомобильные и железные дороги, реки, в местах ответвлений, а также в местах пересечения газопровода с границами владельцев земельных участков и крепятся привязки на высоте 1,5 -2 метра от уровня земли (если на стене или ж/б опоре). Повернуты эти таблички всегда лицевой стороной к газопроводу. Вне населенных пунктов такие привязки-указатели нанесены на опорах, стоящих в 1 метре справа от оси трубы (если смотреть по ходу движения газа).

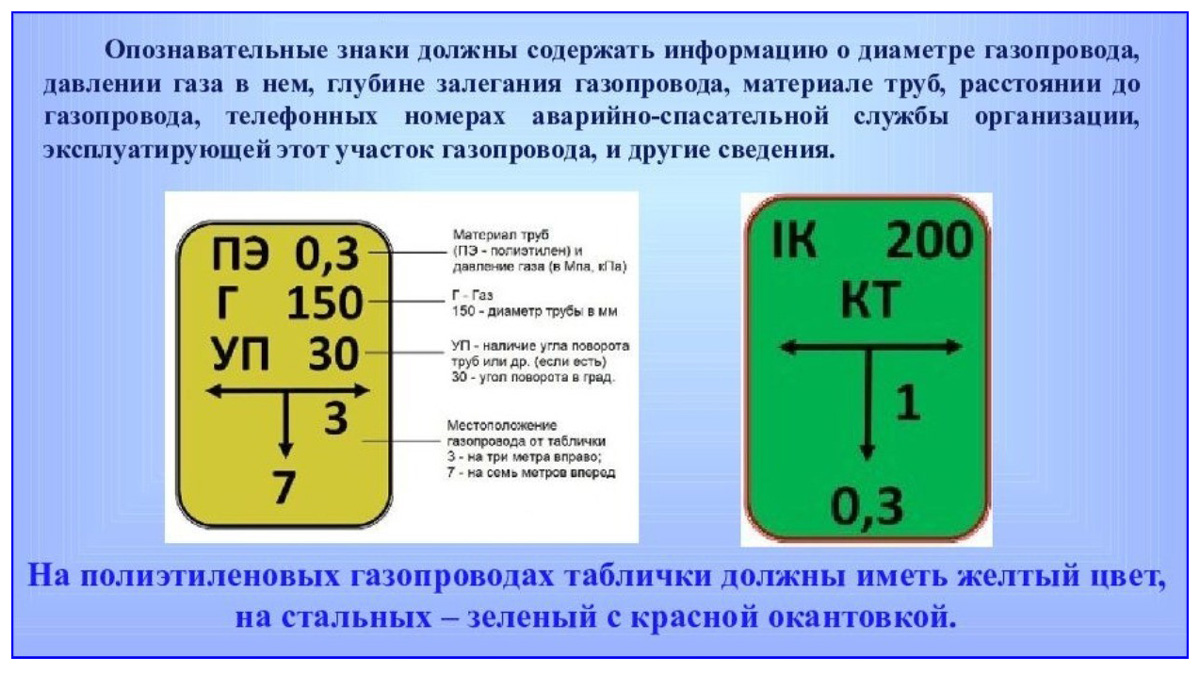

Так, будем считать, что привязку к газопроводу мы нашли, теперь будем разбираться — как расшифровать табличку-указатель прохождения газопровода? Таблички, как было указано выше бывают желтого и зеленого цвета. В принципе — там интуитивно все понятно, но я все же объясню — для этого обратимся к картинке.
Цвет таблички (фон) обозначает материал газопровода: желтая — полиэтилен, зеленая — сталь. Теперь надписи.
Расшифровка указателей газопровода
Желтая таблица (полиэтиленовые газопроводы):
Первая (верхняя) строка — обозначает давление в газопроводе и материал:
например ПЭ 0,3 обозначает, что полиэтиленовая труба под давлением 0,3 МПа (варианты: для 0,6 МПа — вместо 0,3 будет написано 0,6 — если же в трубе низкое давление, то вместо 0,3 — будет маркировка н.
д.)
Вторая строка обозначает транспортируемую среду и диаметр трубы. Например: газ 150 обозначает, что в по трубе наружным диаметром 150 мм транспортируется ГАЗ. Тут могут быть варианты только с диаметром (32, 50, 90, 110 и др.).
Третья строка (если есть) — условное обозначение сооружения на подземном газопроводе. Например: УП 30 -информирует месте угла поворота газопровода на 30 градусов.
Четвертая строка — для нас самое важное — стрелочки и цифры Например: стрелка одна указывает вправо, под ней цифра 3, другая указывает вниз, под ней цифра 7, эта привязка нам скажет, что указанный выше газопровод (или угол поворота газопровода) находится на 3 метра вправо и на 7 метров вперед от оси таблицы до оси сооружения (как на стрелках, в общем).
Зеленая таблица (стальные газопроводы):
Первая строка: слева — категория газопровода (варианты: I К — 1 категория, II К — 2 категория, СД — среднее давления, НД — низкое давление) — более подробно про деление газопроводов можно узнать тут.
Справа — диаметр трубы в милиметрах. Например: IК 80 — подскажет, что по стальному трубопроводу диаметром 80 мм. транспортируется газ под давлением 1 категории. Да, для газопроводов высокого давления наносится красная окантовка по краю таблички.
Вторая строка — условное обозначение угла поворота или сооружения на подземном трубопроводе.
В нижней части, как и на желтой таблице, указаны расстояния от оси привязки до оси объекта на газопроводе или угла поворота. Пример можно посмотреть выше, повторяться не буду.
В заключение статьи хочу сказать, что не всякий прораб, проводящий земляные работы, в охранной зоне газопровода разбирается в указателях-привязках газопровода, что часто приводит к неприятным последствиям — таким как повреждение трубы, которое может вызвать перебои в газоснабжении целых районов города. В любом случае, при производстве земляных работ в охранной зоне газопровода нужно получить письменное разрешение на право производсва земляных работ от газоснабжающей организации Вашего района.
Даже если Вы не знаете номера телефона — наберите просто номер аварийной газовой службы — там подскажут куда обраться.
PS: не забудьте нажать справа снизу +1 , если статья оказалась полезной. Спасибо.
Также можно ознакомиться с необходимой документацией для эксплуатации подземных газопроводов, или со способами защиты газопроводов от коррозии.
Стоит знать, что размер охранной зоны магистральных газопроводов по размеру гораздо больше.
Класс давления — обзор

5.5.2 Обработка
Методы консервирования древесины делятся на два основных класса: процессы давления, при которых древесина помещается в обрабатывающие цилиндры или реторты, где она пропитывается консервантом под повышенным давлением и температурой. , и безнапорные процессы.
К процессам без давления относятся термические методы, в которых применяется тепло, и нетепловые методы, которые включают чистку щеткой, распыление, окунание и замачивание. Безнапорные процессы используются только с консервантами на масляной основе и не подходят для крупносерийного производства железнодорожных шпал и опор, которые также требуют высокой степени проникновения.
Манометрические методы выполняются в закрытых баллонах. Цилиндры обычно изготавливаются из стали и иногда называются ретортами. Большинство цилиндров стандартизированы до 2–3 м (6–9 футов) в диаметре и могут быть более 46 м (150 футов) в длину. Они рассчитаны на рабочее давление до 1720 кПа (250 фунтов на кв. Дюйм).
Деревянные шпалы укладываются в специальные трамвайные вагоны и транспортируются в реторту. Цилиндр закрывается или пломбируется, затем заполняется консервантом. Паровые змеевики обычно проходят по дну цилиндров для поддержания высоких температур.Приложенное давление заставляет консервант проникать в древесину до тех пор, пока не будет достигнуто желаемое проникновение.
На рис. 5.8 показана каплеуловитель. Обработанной древесине дают остыть на подушке и собирают капли.
Рисунок 5.8. Капельница.
Существует три процесса давления: полная ячейка, модифицированная полная ячейка и пустая ячейка. Процессы различаются последовательностью приложения к цилиндру вакуума и давления. Термины «пустой» и «полный» относятся к уровню консерванта, удерживаемого в клетках древесины.Процесс с использованием полных ячеек обеспечивает высокий уровень удержания консерванта в деревянных ячейках, но достигается меньшее проникновение по сравнению с процессом с пустыми ячейками. Процесс пустых ячеек обеспечивает относительно глубокое проникновение с меньшим удерживанием консерванта, чем процесс с полным ячеем.
Процесс полной ячейки также известен как процесс Вефиля. Он используется, когда в технических характеристиках продукта требуются максимальные уровни удержания давления (например, при обработке древесины креозотом, который используется для защиты от морских бурильщиков).
Полный клеточный процесс предназначен как для креозота, так и для консервантов на водной основе.
Модифицированный полноклеточный процесс чаще всего применяется с консервантами на водной основе. Метод аналогичен процессу полной ячейки за исключением начальных уровней вакуума. Модифицированный процесс с полной ячейкой использует меньше вакуума, чем с полной ячейкой. Уровни вакуума зависят от обрабатываемой породы древесины и желаемых уровней удерживания.
Процесс пустых ячеек позволяет достичь глубокого проникновения с низким уровнем удержания чистого консерванта.Этот процесс чаще всего используется с масляными консервантами. Два наиболее распространенных процесса — это процесс Рупинга и процесс Лоури.
В процессе Rueping сжатый воздух нагнетается в обрабатывающий цилиндр для заполнения деревянных ячеек воздухом перед впрыском консерванта. Время герметизации зависит от породы дерева. У некоторых видов период герметизации короткий, порядка минут. Для более стойких пород древесины могут потребоваться периоды давления до одного часа.
Давление воздуха может составлять от 172 до 690 кПа (от 25 до 100 фунтов на квадратный дюйм), в зависимости от желаемой стойкости консерванта и устойчивости древесины.После завершения периода начального повышения давления консервант закачивается в цилиндр, нагнетая воздух в резервуар Rueping (уравнительный сосуд) со скоростью, которая поддерживает постоянное давление в цилиндре для обработки. После того, как обрабатывающий цилиндр наполнен консервантом, давление повышается выше начального давления воздуха и поддерживается на повышенном уровне до тех пор, пока консервант не перестанет вводиться в древесину или не будет поглощено достаточное количество для достижения желаемого уровня удерживания после окончательный вакуум.После периода давления избыточный консервант удаляется из цилиндра и создается окончательный вакуум. На последней стадии вакуумирования можно восстановить от 20% до 60% общего количества консерванта, впрыснутого в цилиндр. Затем реторта разгружается.
Процесс Лоури представляет собой процесс с пустой ячейкой, но без начального давления воздуха.
Консервант закачивается в реторту без предварительного сжатия воздуха или вакуумирования. Этот вариант процесса улавливает воздух, который уже находится в древесине.Когда реторта заполняется консервантом, прикладывается давление, и остальная часть процесса идентична процессу Rueping. Процесс Лоури обычно считается более экономичным, чем процесс Рупинга, поскольку он требует меньших капитальных вложений (например, он не требует воздушного компрессора, дополнительного резервуара для консерванта или насоса для нагнетания консерванта в цилиндр против давления воздуха. ). Это также подразумевает более низкие затраты на обслуживание и эксплуатацию.
