Калькулятор подвесного потолка армстронг
[desc][/desc]
Подвесной.Ру — Расчет подвесных потолков (калькулятор) Армстронг, Грильято, кассетного и реечного потолков, а так же расход гипсокартона и комплектующие
Блок: 1/2 | Кол-во символов: 185
Источник: https://www.podvesnoi.ru/calculator/
Инструкция к калькулятору подвесного потолка
Блок: 2/2 | Кол-во символов: 906
Источник: https://stroymat.msk.ru/calc/5

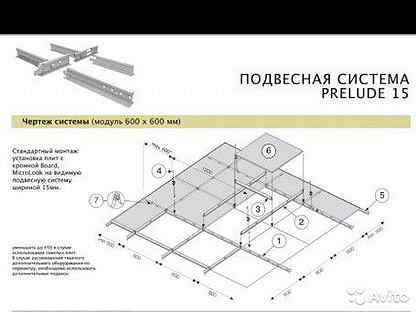

Устройство потолка Армстронг
Система в целом представляет собой обрешётку из металлического профиля, подвешенную к потолочной плите при помощи настраиваемых крючков. Ячейки обрешётки заполняются плитами или светильниками, причём расположение их можно комбинировать и менять в любое время.
Обрешётка состоит из нескольких видов профиля.
- Пристенный уголок. Крепится к стене по периметру комнаты, служит как несущий и декоративный элемент.
- Основная направляющая. Опирается на пристенный уголок и подвесы, имеет длину 370 см, устанавливается обычно поперёк комнаты и принимает на себя основную нагрузку.
- Поперечная направляющая.
Их два вида, длиной 120 см и 60 см. Те, что подлиннее, устанавливаются между основными направляющими, а короткие — между ними, т. е. длинными поперечными.
Их два вида, длиной 120 см и 60 см. Те, что подлиннее, устанавливаются между основными направляющими, а короткие — между ними, т. е. длинными поперечными.Таким образом, получается решётка с ячейками в виде квадратов со стороной 60 см. Все соединения осуществляются при помощи защёлок, которыми профиль оборудуется заранее.
Устройство подвесных потолков Армстронг
Подвесные крючки крепятся к потолку при помощи дюбелей и шурупов над местами крепления к основным направляющим. Декоративные панели или светильники вставляются в образовавшиеся рамки изнутри.
Типы кромок потолков Армстронг
Процесс сборки заключается в установке пристенного уголка по периметру комнаты на нужной высоте, монтаже основных направляющих с одновременным креплением над ними подвесных крючков. Между основными направляющими выдерживается зазор 120 см для установки длинных поперечин, расстояние между которыми 60 см. Монтаж ведётся постепенно, установка каждой последующей основной направляющей сразу сопровождается соединением поперечин.
Этапы монтажа подвесного потолка Армстронг
Выбор материала потолка Армстронг. Плиты эконом класса OASIS
Блок: 2/8 | Кол-во символов: 1846
Источник: https://potolok-exp.ru/podvesnye-potolki/raschet-potolka-armstrong.html
Формулы расчета потолка Армстронг
Для того, чтобы рассчитать подвесной потолок, используем следующие формулы.
Если площадь потолка обозначить «S», число облицовочных плит будет 2, 78 * S.
- Длина направляющих: 0, 23 * S.
- Обрешетка состоит из поперечных и продольных частей с размером 1, 4 * S.
- Уголки рассчитываем: P/3, где P — периметр комнаты.
- Подвесы рассчитываются по формуле: 0, 7 * S.
Расчет потолка Армстронг на калькуляторе, по чертежу или формулам
Блок: 2/2 | Кол-во символов: 542
Источник: https://HoroshijPotolok.
ru/calc/onlajn-kalkulyator-potolka-armstrong.html
Скрипт калькулятора потолка армстронг для сайта
Если вы хотите установить данный онлайн-калькулятор потолка армстронг на свой сайт — скопируйте код, приведенный ниже, и вставьте его в нужное место страницы.
Блок: 3/5 | Кол-во символов: 209
Источник: http://www.2358112.ru/potolki_armstrong_raschet
Размеры основных элементов
Самый распространенный типоразмер декоративных вставок – 60х60 см. Реже встречаются прямоугольные декоративные панели 120х60 см. В этом случае из конструкции обрешетки убираются поперечные направляющие на 60 см. Учитывая эффект снижения общей прочности системы такой вариант используется редко. К тому же такие обширные вставки при наборе влаги из окружающего пространства начинают деформироваться под собственным весом.
Изготавливаются декоративные панели из минеральной ваты. Она имеет много хороших качеств, однако слабо сопротивляется повышенной влажности.
Блок: 3/9 | Кол-во символов: 1140
Источник: https://pod-potol.com/vidy-potolkov/podvesnye/kak-sdelat-raschet-potolka-armstrong-i-neobkhodimykh-komplektuyushchikh.html
S — площадь помещения | |
| Плита потолочная 600х600 мм | 2,78*S |
| Плита потолочная 1200х600 мм | 1,39*S |
| Несущая направляющая рейка 3,7 м | 0,23*S |
| Направляющая рейка 1,2 м | 1,4*S |
| Направляющая рейка 0,6 м | 1,4*S |
| Уголок по периметру 3,0 м | P/3 |
| Подвес | 0,7*S |
Блок: 3/3 | Кол-во символов: 293
Источник: https://optstroyshop.
ru/kalkulyator/
Расчет потолка армстронг
Расчет системы армстронг в идеале лучше доверить непосредственным исполнителям последующего монтажа, чтобы расчет комплектующих потолка армстронг учитывал все индивидуальные особенности помещения (колонны, балки, перегородки и т.д.) и погрешность была сведена к минимуму. Довольно часто поставщики подвесных потолков предлагают бесплатную услугу расчета, однако стоит помнить, что практически всегда речь идет о применении формул, дающих приблизительные значения по количеству комплектующих на потолок. Аналогичным образом осуществляется он-лайн расчет потолка армстронг на сайтах компаний, поставляющих потолок системы армстронг.
Блок: 4/5 | Кол-во символов: 657
Источник: http://www.2358112.ru/potolki_armstrong_raschet
Как рассчитать нужное количество элементов
Проще всего подсчитать длину пристенного уголка. Для этого надо суммировать всю длину стен в месте крепления элемента, весь периметр, включая балки, выступающие части стен, ниши и т.
д. Получившуюся сумму делим на стандартную длину уголка — обычно 3 м — и округляем в большую сторону для получения целого числа. То есть, если периметр помещения составляет 40 м, то количество уголков составит 40 : 3 = 13,3333… Округляя, получаем 14 уголков.
Для расчёта количества основных и поперечных направляющих элементов следует сделать чертёж, на котором будет изображена расположения элементов потолка.
Расчетная схема потолка Армстронг
Чаще всего получается так, что площадь потолка не позволяет использовать целое число ячеек, остаются излишки. В идеале следует расположить все элементы по площади потолка таким образом, чтобы ячейки меньшего размера находились равномерно по всему периметру. На практике часто получается, что остаток слишком мал, чтобы делить его на две части, и приходится просто располагать обрезанные панели с одной стороны комнаты.
Площадь потолка на схеме надо разделить на квадраты 60 на 60 см (в масштабе). Количество квадратов, включая и неполные части — это число декоративных панелей и светильников.
На этой же схеме подсчитываем количество основных направляющих. Обычно они располагаются поперёк комнаты, перпендикулярно длинной стене. Первый ряд в идеале устанавливается в 60 см от примыкающей стены, следующий — в 120 см от первого и т. д. На практике длина комнаты практически всегда не делится на нужное число отрезков, поэтому стараются разместить элементы симметрично, или, если остаток слишком мал, с той стороны, которая меньше бросается в глаза.
Расчет количества материалов
Если ширина комнаты больше стандартной длины основных направляющих (т. е. 3,7 м), то их стыкуют по длине с помощью замков, а излишки отрезают ножницами по металлу. В этом случае количество основных направляющих возрастает во столько раз, сколько элементов надо состыковать. Например, при ширине помещения 5,8 м потребуется соединить две основные направляющие. Если длина комнаты, 10 м, то понадобится 9 рядов основных направляющих или 18 стандартных элементов.
Далее следует сосчитать поперечные направляющие, сначала более длинные, затем — короткие, если они применяются.
Важно! Любой элемент, требующий обрезки по длине подсчитывается как целый.
Блок: 4/8 | Кол-во символов: 2401
Источник: https://potolok-exp.ru/podvesnye-potolki/raschet-potolka-armstrong.html
Конструктор потолка армстронг
Для более точных расчетов расхода материалов рекомендуем воспользоваться онлайн-сервисом
Данный сервис выводит графически монтажную схему потолка по заданным размерам помещения, а так же имеет множество интуитивно понятных настроек.
Блок: 5/5 | Кол-во символов: 271
Источник: http://www.2358112.ru/potolki_armstrong_raschet
Расчёт светильников
Количество светильников можно изменить в любой момент, но лучше, если их подсчитать сразу и не производить никаких работ впоследствии. Тем более что при изменении числа или расположения светильников придётся менять проводку, что может потребовать больших трудозатрат.
Существует усреднённая пропорция количества светильников — один на 5 кв.
метров. Такой подсчёт можно лишь принять за основу, так как он действует по принципу необходимой достаточности. При расчёте потолка Армстронг приходится учитывать не только количество, но ещё и расположение светильников, что может оказаться даже важнее. Если рассчитывается офисное помещение, то источники света следует располагать максимально удобно для сотрудников, в торговых же площадях важна равномерность освещения. Не менее важна и эстетическая составляющая: светильники, собранные в одном месте, выглядят нелепо.
Материалы для определения значений освещенности
Материалы для определения значений освещенности (вторая часть)
Коэффициенты отражения разных поверхностей
На практике подходят к вопросу с позиций средних значений, а именно — вычисляют нужное количество светильников по площади и располагают их симметрично таким образом, чтобы как можно равномернее осветить всю площадь помещения. Такой способ работает ничуть не хуже, чем любой другой, а времени экономит много.
Пример расчета светильников для подвесного потолка Армстронг
Блок: 6/8 | Кол-во символов: 1405
Источник: https://potolok-exp.ru/podvesnye-potolki/raschet-potolka-armstrong.html
Итог
Вне зависимости от применяемого способа, как посчитать потолки Армстронг, каждый из конструкционных элементов нужно брать с запасом. Дело в том, что в процессе сооружения всегда возможны ошибки или недочеты, приводящие к порче отдельных деталей. Также следует понимать, что все приведенные методы расчета потолка и подвесного потолка не могут обеспечить абсолютно точный результат. Они не учитывают возможные ошибки, поточную корректировку проекта и прочие непредвиденные ситуации. Как рекомендуют опытные монтажники, необходимые комплектующие материалы необходимо покупать с определенным запасом. Это даст возможность не отвлекаться во время работы на закупку недостающих материалов для потолка Армстронг, полностью сконцентрировавшись на установке системы.
Блок: 9/9 | Кол-во символов: 774
Источник: https://pod-potol.
com/vidy-potolkov/podvesnye/kak-sdelat-raschet-potolka-armstrong-i-neobkhodimykh-komplektuyushchikh.html
Количество использованных доноров: 8
Информация по каждому донору:
- https://stroymat.msk.ru/calc/5: использовано 1 блоков из 2, кол-во символов 906 (7%)
- http://www.2358112.ru/potolki_armstrong_raschet: использовано 3 блоков из 5, кол-во символов 1137 (9%)
- https://cdelayremont.ru/kalkulyator-raschyota-potolka-armstrong: использовано 2 блоков из 3, кол-во символов 1618 (13%)
- https://HoroshijPotolok.ru/calc/onlajn-kalkulyator-potolka-armstrong.html: использовано 1 блоков из 2, кол-во символов 542 (4%)
- https://potolok-exp.ru/podvesnye-potolki/raschet-potolka-armstrong.html: использовано 3 блоков из 8, кол-во символов 5652 (46%)
- https://pod-potol.com/vidy-potolkov/podvesnye/kak-sdelat-raschet-potolka-armstrong-i-neobkhodimykh-komplektuyushchikh.html: использовано 2 блоков из 9, кол-во символов 1914 (16%)
- https://optstroyshop. ru/kalkulyator/: использовано 1 блоков из 3, кол-во символов 293 (2%)
- https://www.podvesnoi.ru/calculator/: использовано 1 блоков из 2, кол-во символов 185 (2%)
ru/kalkulyator/: использовано 1 блоков из 3, кол-во символов 293 (2%)Источник: m-strana.ru
«Как рассчитать потолок Армстронг?» – Яндекс.Кью
Здравствуйте. Для расчета подвесного потолка Армстронг можно воспользоваться тремя способами. По коэффициентам, ручным способом или с помощью программного обеспечения.
Расчет по коэффициентам — для расчета необходимо всего два параметра, общая площадь помещения и его периметр. Далее можно или создать таблицу в EXEL или перемножить на калькуляторе. Так считают большинство строителей и торгующих фирм.
Эти данные усредненные и к ним требуется прибавить процент запаса. Все добавляют по-разному от 5 до 20%. Добавлять запас обязательно, так как без него Вам не хватит материала на Вашу площадь. Получается своеобразная лотерея, при маленьком проценте запаса вы уменьшаете шанс купить лишний материал, который потом «хоть выбрасывай», но повышаете шанс того, что вам не хватит некоторых элементов, и придётся дозаказывать, тратить опять же время и деньги!
Ситуация с большим процентом запаса обратная, Вам скорее всего точно хватит и останется много лишнего, которое «хоть выбрасывай».
А если у Вас подвесной потолок стоит 1000руб и больше, такой остаток может сильно Вас огорчить.
Расчет ручным способом — для расчета нужен точный план помещения, знания и опыт. Вручную в пропорциях рисуется сетка на плане, после чего размечаются расположения всех элементов согласно техническим требованиям. В конце считаются все элементы, все плиты с учетом светильников и подрезки. Этот способ точный при условии, что не допущена человеческая ошибка. Времени на это тратится много, да и заниматься этим не каждый строитель или продавец станет. Результат ручного способа конечно оправдан, вы видите конечную схему и можете спланировать расположение светильников заранее. Экономите средства за счет того, что не покупаете излишний запас и в последствии не тратите деньги на докупку.
Расчет с помощью специализированных программ — для расчета нужен план помещения и программы или онлайн сервисы. Расчет во многих программах (Autodesk Autocad, nanoCAD, КОМПАС-3D и другие) происходит принципом подобным ручному, только схему помещения с размерами вы переносите в программу и в ней накладываете сетку потолка, но элементы все равно считаются вручную.
Еще есть специализированный онлайн калькулятор для расчета потолка Армстронг, в нем можно указать размеры помещения и калькулятор нарисует схему и рассчитает все элементы, в нем можно считать помещения только с четырьмя углами, так как большинство помещений именно такие, можете воспользоваться им, он бесплатный.
Наша компания долгое время занимается продажей подвесных потолков Армстронг. У нас есть специализированные программы и знания для точных расчетов. Для наших клиентов мы делаем это бесплатно при приобретении у нас любого количества потолка.
Обращайтесь, экономьте время и деньги с нами.
С наилучшими пожеланиями, компания ИнтерПром.
Расчет потолка Армстронг: бесплатные программы и калькуляторы
Когда вы начинаете строительство, то первым делом рассчитываете все необходимые затраты. Это позволяет предотвратить непредвиденные расходы, которые могут привести даже к банкротству. Изначально надо провести все расчеты. Это не очень тяжело, но поможет вам спланировать сумму расходов и количество необходимых материалов.
В нашей статье описано, как осуществляется расчет потолка Армстронг.
Производители
На рынке строительных материалов присутствует огромный выбор производителей с разной ценовой политикой.
Изначально серийное производство потолочных конструкций было налажено в Англии. Именно там они и получили свое название Армстронг. Оттуда и пошли стандартные габариты плит 60х60см, хотя последнее время и появились размерами 120х60см.
Среди производителей подвесных потолков Армстронг присутствуют и русские компании. Их продукция ни чем не хуже зарубежной, а в некоторых случаях и качественней. Но стоимость их чаще всего значительно меньше. Если выбирать самый дешевый вариант подобных потолков, то они произведены в Китае. Но столь низкая стоимость обусловлена плохим качеством продукции. У потолков Армстронг китайского производства ширина панели всего 8,25 мм, а у европейских аналогов не менее 12 мм.
Какого производителя вы выберете и какая будет толщина плиток зависит только от вашего желания.
Все это будет влить на окончательный результат калькуляции стоимости потолка. На расчет цены установки панелей Армстронг влияют их технические характеристики. Потолки так же выбираются еще в зависимости от их изоляционных свойств или противопожарных параметров.
Преимущества
Главное достоинство подвесных панелей Армстронг в том, что они дают возможность легкого доступу ко всем коммуникационным системам, которые аккуратно спрятаны. Также если вы во время расчётов добавите до необходимого количества плит еще несколько, то сможете со временем без особых усилий и бесплатно самостоятельно заменить поврежденную панель. Именно эти все характеристики сделали потолки Армстронг столь популярными.
Фурнитура
- Первым делом по периметру всей комнаты к стенке монтируем угловой профиль;
- Чтобы собрать каркас, необходимо по всей длине стены подвесить основные направляющие. Расстояние между ними должны быть приблизительно 120см. После того, как все необходимое было установлено, монтируются Т-образные направляющие на таком же расстоянии;
- Далее на потолке формируем каркас для установки плит. Размеры сетки зависят от того, какого габарита панели Армстронг вы решили установить. Таким образом, к предварительно смонтированному каркасу добавляются направляющие.
Размеры сетки зависят от того, какого габарита панели Армстронг вы решили установить. Таким образом, к предварительно смонтированному каркасу добавляются направляющие.Расчёт
- Чтобы рассчитать индивидуальные параметры для потолка Армстронг можно найти бесплатный онлайн калькулятор, который поможет вам подсчитать все необходимые материалы. Перед тем как направится за покупками, вы захотите хотя бы приблизительно узнать стоимость монтажа потолка. Для этого на просторах интернета можно найти специальные программы, которые помогут вам с этим;
- Рассчитать количество светильников на потолке тоже не составит труда. В этом помогут специальные программы-калькуляторы. Обычно на каждые 5м2 устанавливают 1 светильник. Все зависит от того, какой мощности будет прибор и в какой именно комнате монтируют подвесной потолок Армстронг;
- В тех случаях, когда комната в длину больше 3,7 м, то одного направляющего вам не хватит. В таких ситуациях берут несколько профилей и соединяют друг с другом. Но учитывайте, что, даже используя специальные программы для расчета, вы можете не точно определить необходимое количество профилей, так как они обычно не учитывают отходы и другие форс-мажорные ситуации;
- Количество дюбелей и шурупов очень легко рассчитать, учитывая подвесы и крепления, которые размещены через каждые 300-400мм;
- Проводя все расчеты для подвесного потолка Армстронг, используя программу калькулятор, вы сможете максимально точно определить необходимое количество материалов. При ручном подсчете такой точности добиться тяжело.
Но учитывайте, что, даже используя специальные программы для расчета, вы можете не точно определить необходимое количество профилей, так как они обычно не учитывают отходы и другие форс-мажорные ситуации;Если у вас в доме бетонные перекрытия, лучше купить дюбели с грибком у входного отверстия. Обычно в комплекте содержаться дюбеля по 6мм в диаметре и шурупы по 4-5мм. Это позволит им не проваливаться в пустоту, которая присутствует в каждой такой стене.
В том случае, если вы используете ударные дюбели, то лучше взять шурупы большего диаметра, чем те, которые идут в комплекте. Если этого не сделать, то при не очень сильном воздействии можно будет сломать каркас потолка.
Подведем итоги
Подвесные потолки Армстронг становятся все более популярными. Особенно часто их устанавливают в комнатах большого метража, так как их достаточно легко монтировать и под ними можно без проблем спрятать все коммуникации. Даже если вы подсчитали количество материалов на калькуляторе, то лучше все равно брать немного больше, чем получилось. Особенно это актуально для больших помещений.
Расчет подвесного потолка Армстронг в ручную
Отличным решением для коммерческих помещений, офисов, складов и т.д. является подвесная система Армстронг. Это — потолочные плиты с определенным каркасом, которые позволяют быстро, надежно и относительно дешево организовать потолок, удачно скрыть инженерные коммуникации. Этот подвесной потолок имеет ряд преимуществ, которые мы мельком рассмотрим, прежде чем приступить к расчету потолка.
Преимущества
- простой монтаж — плиты крепятся к заблаговременно подготовленному каркасу, причем достаточно рассчитать правильное количество, можно обойтись без подрезаний и дополнительных хлопот в организации потолка;
- долговечность — минеральные плиты сделаны из высококачественного полимера, который имеет хорошую степень устойчивости к там факторам, как влага, пыль, испарения; хрупкие плиты только в отношении механического повреждения;
- доступная стоимость — в сравнении с другими системами, это наиболее дешевая;
- экологичность — материал плит не выделяет вредных веществ, даже при взаимодействии с влагой;
- универсальность — они могут использоваться в любом помещении, вне зависимости от его типа и размеров;
- эстетика — с помощью минеральных плит можно легко делать несколько уровней потолка, оригинально оформлять помещение и т. п., причем с помощью плит можно выполнить любое цветовое оформление потолка;
- практичность и функциональность — система позволяет удобно размещать освещение, различные системы сигнализаций и т.д.; плиты легко моются, а главное, в случае повреждения отдельного сегмента, плита, на которой он располагался, просто заменяется. При этом не нужно демонтировать всю систему или трогать каркас.
п., причем с помощью плит можно выполнить любое цветовое оформление потолка;Монтаж
Что нужно, чтобы правильно закрепить потолок Армстронг в ручную? Во-первых, не лишним будет обратиться к фото и видео материалам установки, для более ясного понимания задач. Во-вторых, важно выполнить правильный расчет.
Комплект и расчеты
Армстронг состоит из каркаса и облицовочных минеральных плит. Правильный расчет этих плит позволит не только упростить монтаж, избавившись от дополнительных хлопот, но и сэкономить средства на покупку лишних материалов. Можно сделать расчеты двумя способами:
- на специальном онлайн-калькуляторе;
- вручную.
Первый способ прост, если стандартное помещение, один производитель плит и т.д. и т.п. Но большинство случаев индивидуально, требующих такого же подхода. Поэтому лучше рассчитывать вручную, при этом удобнее разделить на составляющие:
- Т-образная направляющая – это профиль длиной 3,7 м;
- поперечный – 1,2 м;
- продольный – 0,6 м;
- угловой профиль – 3 м.
Важной величиной в расчете будет дистанция между анкерными подвесами, которые крепятся на каркас – 1.2 м. Шаг закрепления поперечных профилей, скрепляющих Т-образные детали с угловыми, – 60 см. Результат монтажа – каркас. Каждое окно имеет ровную прямоугольную форму размерами 120 на 60 см. Продольный профиль делит ячейку на два равных квадрата – 60х60 см — это габариты минеральных плит. Стандартная плита Армстронг имеет именно такой формат (60х60). Исключение составляют лишь образцы плит американского стандарта с размерами 61х61 см, однако это крайне редко встречающиеся частные случаи.
Подвесами к потолку фиксируется исключительно направляющий профиль. Расстояние между элементами — не менее 1,2 м, а между стеной и анкерным подвесом — не более 0,6 м. В том случае если комната имеет размер более 3,7 м, направляющий профиль необходимо нарастить. Для этого можно использовать замковые элементы на торцах изделия. При определении расхода Армстронга профили, которые обрезаются, нужно учитывать как целые.
Монтаж плит
Сами плиты могут быть установленными двумя способами:
- вложенными изнутри;
- прикрепленными снаружи.
Это зависит от того, какого типа каркас. Несмотря на большую распространенность и популярность, именно минеральных плит материалов гораздо больше. Плиты могут быть из:
- металла;
- гипса;
- зеркала;
- стекла;
- акрила.
Отсюда выходит, что выбор материала плит также напрямую влияет на стоимость всего потолка. Поэтому, прежде чем делать расчет, надо определиться с видом плит и их стоимостью.
Размер у всех стандартный, то есть на количестве плит материал не сказывается.
Внимание! Если делать расчет вручную, обязательно нужно учитывать особенности помещения, например, наличие ниш, колонн или выступов. А вот количество плит на вентиляционные решетки, осветительные приборы или элементы системы сигнализации не распространяется.
Совет! Чтобы проще посчитать, лучше перенести эскиз системы в масштабе на бумагу. Обязательно нужно измерить параметры основного потолка и изобразить эти отрезки, после чего, зная размеры профилей, шаги отступов, нарисовать аналогичные отрезки с соответствующим масштабом. Например, 1 м – 1 дм. Тогда достаточно будет просто сосчитать на рисунке количество необходимых материалов и рассчитывать бюджет.
И в заключение, что касается плит, особенно хрупких, лучше взять на 1-2 штуки больше — в целях страховки.
Расчет потолка армстронг с помощью онлайн калькулятора и самостоятельно
Для монтажа потолка из минераловатных плит требуется приобрести комплектующие для каркаса и плиты для облицовочных работ.
Чтобы не совершить ошибку с их числом, необходимо знать, как высчитать плиточный подвесной потолок правильно. Это даст возможность не платить больше за остатки и, одновременно, приобрести большое количество материала.Для комфорта тех, кто надумал собраться установить этот потолок, на сайтах фирм-продавцов и компаний занимающихся строительством размещается особый online калькулятор на плиточный подвесной потолок. Воспользуйтесь им, а можно сделать более правильные расчеты собственными силами. Для этого необходимо знать устройство таких подоблицовочных конструкций.
Кассетный потолок грильято
Устройство плиточных подвесных потолков
Эту подоблицовочную конструкцию разработала компания из Америки, специализирующаяся на выпуске материал из плит. Плиточные подвесные потолки моментально получили всемирную востребованность благодаря собственным конструктивным, эксплуатационным и техническим свойствам, а еще отличным внешним данным.К их плюсам можно отнести и простоту монтажа, и удобная эксплуатация, и идеальные тепло- и шумоизолирующие свойства.
И, разумеется, возможность давать помещениям любое оформление в цвете.Читайте еще о модульном потолке Албес.
Подвесной каркас
Чтобы выполнить расчет плиточных подвесных потолков, важно знать, как выполняется установка каркаса.Его ключевые компоненты:
- Железные Т-образные UD-профили длиной 3,7 м.
- Поперечные профиля длиной 1,2 м.
- Продолговатые профиля длиной 0,6 м.
- Железные периметральные уголки длиной 3,0 м.
- Регулирующиеся подвесы для крепежа каркаса к несущим перекрытиям.
По периметру помещения на поверхности стен при помощи дюбелей и самосверлящих шурупов крепится уголок. В него торцами параллельно один к одному ставятся UD-профили, которые подвешеваются к поверхности потолка на подвесы с тягой. Расстояние между ними выдерживается 1200 мм.
Установка Т-образного профиля в настенный уголок
Между собой направляющие скрепливаются поперечными профилями с шажком между ними 600 мм.
В результате, выходит сетчатый каркас, размер каждой ячейки которого составляет 1200х600 мм. Эти ячейки разделяются на двое по длинной стороне продольными профилями, образовывая по всей территории прямоуголные ячейки 600х600 мм. Это размер плит для облицовки Армстронг европейского стандарта.Для справки. Есть и плиты для облицовочных работ Армстронг американского стандарта размером 610х610 см, просящие возведения каркаса с подобающими ячейками. Но сегодня они почти что не применяются.
Схема возведения каркаса
Внимание! Подвесами к поверхности потолка фиксируются только UD-профили. Расстояние между подвесами не меньше 1,2 м, между подвесом и стеной – 0,6 м.Если ширина помещения больше 3,7 м, то UD-профиль наращивается при помощи замковых соединений на торцах. Если меньше – обрезается до необходимой длины. Определяя расход потолка из минераловатных плит, обрезаемые профиля нужно считать как целые.
Отделка
Плиты для облицовочных работ в зависимости от типа каркаса либо вкладываются в него внутри, либо защелкиваются с наружной стороны.Для отделки могут применятся:
- Плиты минераловатные.
- Минераловолокнистые плиты.
- Плиты из гипса.
- Железные (стальные или металлические) плиты.
- Зеркальные плиты.
- Плиты из оргстекла.
Кассетный потолок грильято с применением стеклянных плит
Подбор материала отделки будет влиять на финишную цену потолочного ремонта, но не на кол-во плит, так как все они имеют классический размер 600х600 мм.
Как высчитать кол-во материалов
Расчет при помощи калькулятора
Калькулятор расчета потолка из минераловатных плит дает возможность определить нужное кол-во материалов моментально, не вникая в принцип его устройства.Вам для этого потребуются следующие данные:
- Площадь потолка в метрах квадратных.
- Периметр потолка в погонных метрах.
Совет. Если в помещении есть выступы, ниши, колонны, то их нужно учесть при подсчете периметра.Данные которые получены очень приблизительны. К примеру, в них не берутся во внимание источники освещения и вентиляционные решётки, которые ставятся в ячейки каркаса заместо плит для облицовки. Благодаря этому будет более надежной сделать расчет ручным способом.
Самостоятельный расчет
Чтобы точно подсчитать кол-во всех каркасных элементов и плит для облицовки, вам понадобится нарисовать схему потолочной установки в масштабе. Это сделать будет нетрудно, если например вы тщательно изучили описание его конструкции, изложенное выше.
Схема возведения каркаса
На предложенной выше примерной схеме Но и В это исходя из этого ширина и длина потолка.А цветными линиями обозначены компоненты каркаса:
- Коричневый – настенный периметральный уголок.
- Красный – UD-профиль 3700 мм.
- Синий – поперечный профиль 1200 мм.
- Зеленый – продольный профиль 600 мм.
Крепление UD-профилей подвесами обозначено черными точками.Зная размеры Но и В, вам будет нетрудно подсчитать нужное кол-во всех компонентов конструкции. А кол-во обретенных ячеек будет отвечать количеству плит для облицовки.Если же вам лень рисовать схему, то есть формула расчета потолка из минераловатных плит по каждому компоненту:
- Кол-во плит потолка вычисляется по формуле Sх2,78.
- Кол-во UD-профилей – Sх0,23.
- Кол-во поперечных (1,2 м) и продольных (0,6 м) профилей – Sх1,4.
- Кол-во периметральных уголков – Р/3.
- Кол-во подвесов – Sх0,7.
Важно! Если над плитами будут ложится материалы для звукоизоляции, или если к поверхности потолка будут монтироваться источники освещения и другое оборудование, увеличивающее вес конструкции, кол-во подвесов еще следует сделать больше.Читайте и прочие публикации о расчете кассетного потолка грильято.
Для установки массивных источников освещения используют самостоятельное крепление к перекрытиям
Заключение
Калькулятор потолка из минераловатных плит довольно удобный, когда расчеты необходимо сделать быстро.
Но если у вас есть желание сэкономить собственные финансы и не покупать ненужный материал, лучше вооружиться карандашиком и обыкновенным калькулятором, чтобы выполнить более правильные расчеты.Читайте еще инструкцию по процессу установки кассетного потолка грильято.
Калькулятор потолочной плитки
— Ceilume
Пожалуйста, выберите тип установки ниже. Плитка для подвесного потолка устанавливается в решетку подвесного потолка, а клееная плитка крепится непосредственно к потолку или стене с помощью клея.
Планируете ли вы установку на стене или потолке?
Пожалуйста, выберите размер плитки ниже. Плитки бывают размерами 2 фута x 2 фута и 2 фута x 4 фута.
Пожалуйста, выберите тип соединения ниже. Плитки встык стыкуются друг с другом, а стыки между плитками закрываются декоративными или гладкими полосами.
Плитки для стыковки внахлест имеют кромку внахлест, что позволяет устанавливать их без использования декоративных или гладких полос.
Пожалуйста, выберите форму вашей комнаты ниже. На следующем шаге вы сможете редактировать и добавлять размеры.
Выберите форму стены ниже. На следующем шаге вы сможете редактировать и добавлять размеры.
Чтобы добавить размеры потолка, щелкните и перетащите метки с буквами, чтобы изменить длину стен, или введите размеры в соответствующие поля ниже.
Чтобы добавить размеры стены, щелкните и перетащите метки с буквами, чтобы изменить длину стены, или введите размеры в соответствующие поля ниже.
Создайте нестандартную форму потолка в пустом поле ниже. Щелкните в начале своей первой стены, а затем еще раз в конце этой и каждой последующей стены. Завершите форму потолка, щелкнув еще раз в начале вашей первой стены.
После того, как вы очертили форму потолка, вы можете настроить размеры стены, щелкнув и перетащив надписи с буквами, которые появятся, когда ваша форма будет завершена, или введя размеры в соответствующие поля, которые появляются ниже.
Создайте нестандартную форму стены в пустом поле ниже. Щелкните в начале своего первого края, а затем снова в конце этого и каждого последующего края. Завершите форму стены, щелкнув еще раз в начале вашего первого края.
После того, как вы очертили форму стены, вы можете настроить размеры краев, щелкнув и перетащив надписи с буквами, которые появятся, когда ваша форма будет завершена, или введя размеры в соответствующие поля, которые появятся ниже.
Большинство внутренних помещений не идеально квадратные. Скорее всего, у вас будет граница по краю потолка, где требуются потолочные плитки меньшего размера (выделены желтым цветом ниже). Плитка для бордюров была разработана с узорами, которые можно обрезать и укладывать в бордюрах потолка.
Чтобы настроить размер границы потолка, щелкните и перетащите линии сетки, чтобы переместить их, или введите ширину в соответствующие поля ниже.
Чтобы настроить макет потолка, щелкните значки ниже. Желтые квадраты сетки обозначают плитки, которые необходимо обрезать, чтобы они поместились.
Чтобы настроить макет потолка, щелкните значки ниже. Желтые квадраты сетки обозначают плитки, которые необходимо обрезать, чтобы они поместились.
Теперь все становится интересно! По умолчанию ваши элементы и плитки границы выбраны за вас … познакомьтесь со Стратфордом, нашей самой популярной плиткой!
Используйте кнопку «Изменить», чтобы выбрать новый цвет или стиль.Добавьте еще одну потолочную плитку и щелкните квадраты сетки, чтобы изменить отдельные плитки. Вы даже можете добавить аксессуары, которые позволят вам изменить цвет вашей сетки! Начните заново в любое время, щелкнув значок «Сбросить плитки».
Теперь все становится интересно! По умолчанию для вас выбраны элементы и рамки … познакомьтесь с Fleur-de-lis, нашим самым универсальным стилем!
Используйте кнопку «Изменить», чтобы выбрать новый цвет или стиль. Добавьте еще одну плитку и щелкните квадраты, чтобы изменить отдельные плитки.Вы даже можете добавить аксессуары! Начните заново в любое время, щелкнув значок «Сбросить плитки».
Теперь все становится интересно! По умолчанию ваши плитки были выбраны для вас … познакомьтесь с Нантакетом, нашим самым универсальным стилем!
Используйте кнопку «Изменить», чтобы выбрать новый цвет или стиль. Начните заново в любое время, щелкнув значок «Сбросить плитки».
Отличная работа! Теперь вы можете распечатать PDF-файл с макетом и дизайном потолка, добавить новую потолочную плитку в корзину или и то, и другое!
Отличная работа! Теперь вы можете распечатать PDF-файл с макетом и дизайном вашей стены, добавить новую настенную плитку в корзину или и то, и другое!
Ширина границы
| Border A Ширина: | |
| Border B Ширина: | |
| Border C Ширина: | |
| Border D Ширина: | |
| Border E Ширина: | |
| Border F Ширина: | |
| Border G Ширина: | |
| Border H Ширина: | |
| Border I Ширина: | |
| Border J Ширина: | |
| Border K Ширина: | |
| Border L Ширина: |
|
| |||||||||||||||||||||||||||
gif»>
Если вы позвонили в нерабочее время, оставьте сообщение, мы свяжемся с вами. Обязательно позвоните, если вы ищете оптовые скидки или лучшие тарифы на доставку для крупных заказов.CeilingGuideFlyer
% PDF-1.3 % 1 0 объект >] / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток Adobe Illustrator CC 23.0 (Macintosh) 2019-07-02T10: 50: 51-04: 002019-07-02T10: 50: 51-04: 002019-07-02T10: 50: 51-04: 00
Рассчитываем потолок Армстронг: 6 основных факторов |
Сделайте потолок не только красивым, но и надежным с помощью предварительного расчета подвесной потолочной системы. При отделке потолка используются самые разные материалы. Во избежание различных проблем в процессе строительства необходимо предварительно выполнить расчет системы подвесного потолка Армстронг. При расчете учитывается периметр помещения, особенность помещения, расположение светильников.Расчет подвесного потолка Армстронг начинается с того, что определяется количество направляющих. Необходимо рассчитать количество крепежа, которое приобретается из расчета пять штук на квадратный метр. Кроме того, нужно взять несколько запасных частей крепежа, которые будут установлены в местах крепления осветительного оборудования.
Как рассчитать составные части потолка Армстронг
Подвесной потолок Армстронг — подвесная система, представленная каркасом и облицовочными плитами.
Отличительные характеристики потолка Армстронг:
- Простота и высокая скорость монтажа;
- Умение вести разноплановый дизайн;
- Соответствие всем санитарным и противопожарным нормам.
При обустройстве потолков очень важно рассчитать составляющие. При проведении расчета необходимо произвести предварительные замеры. Для этого сначала нужно обозначить периметр комнаты, ее размеры, а если есть ниша и другие выступы, то также необходимо учесть их площадь.
Достоинства потолка Армстронг — простота и возможность установить навесную систему своими руками
Очень важно рассчитать не только количество компонентов, используемых для оснащения системы подвесного потолка Армстронг, но и выбрать количество светильников, определяющих мощность каждого осветительного прибора. Количество осветительных приборов можно рассчитать полностью самостоятельно, исходя из того, что на 5 м 2 понадобится одна лампа.Мощность светильников должна быть тесно связана с назначением помещения.
При расчете необходимого количества профилей помните, что есть специальные соединительные элементы, поэтому выбирать нужно с запасом. Шурупы и дюбели нужно рассчитывать по количеству подвесов, а это требует добавления шурупов для фиксации теменных углов. Используя специальный калькулятор, можно получить более точные расчеты количества необходимых компонентов.
Важно! Американский стандарт соответственно 600х600 мм, и каркас должен быть выполнен строго по этим стандартам.
Какая минимальная высота потолка для Armstrong?
Потолок Армстронг состоит из металлических профилей самой разнообразной конфигурации.
Перед тем, как выбрать потолочную систему Армстронг, необходимо определить, какая высота идеальна для вашей комнаты
В частности, например:
- Углы по периметру;
- Профили продольные и поперечные;
- Регулируемые подвески.
Многие при выборе потолочной системы Армстронг интересуются, какой может быть минимальная и максимальная высота такой конструкции.
Существуют определенные факторы, которые влияют на высоту подвесного потолка, в частности, такие как:
- Система освещения;
- Электропроводка;
- Утепление;
- Мебель;
- Микроклимат в помещении.
Не забывайте, что на высоту подвесного потолка также влияют системы утепления и освещения в помещении
Выбирая осветительные приборы, стоит помнить, что установка плафона или люстры не требует дополнительного изменения высоты.При установке точечного светильника необходимо соблюдать определенную высоту потолка, поэтому гипсокартонные плиты следует опускать на высоту корпуса светильника с учетом толщины материалов, из которых выполнен потолок.
Чтобы не повредить проводку, необходимо обязательно установить натяжные потолки немного ниже нужного уровня. Если для обустройства потолка Армстронг необходимо применить утеплитель, при выполнении монтажа конструкции необходимо учитывать толщину утеплителя.Есть специальная формула для расчета минимальной и максимальной высоты потолка.
Важно! Понижение потолка намного ниже уровня повлияет на смещение высокотемпературной зоны, что может плохо сказаться на тех, кто плохо переносит повышенные температуры.
Оптимальный вес потолка Армстронг с комплектующими
Подвесная система Armstrong отличается высокой прочностью и устойчивостью к различным видам повреждений.
Многие предпочитают выбирать потолок Армстронг, потому что он достаточно устойчивый и прочный
Устройство данной подвесной конструкции отличается высокой прочностью и применяется при условии:
- Высокая вероятность затопления помещения;
- Для отличного обзора потолочного пространства;
- Необходимость минимизировать потерю высоты потолка.
В связи с тем, что потолок Армстронг имеет довольно небольшой вес, что очень важно для безопасности. Стоит отметить, что потолок Армстронг достаточно легкий по сравнению с аналогичными конструкциями из гипсокартона. К тому же каждая сота имеет небольшие размеры, что позволяет очень легко и быстро провести установку самостоятельно. Средняя нагрузка 10 кг на 1 м 2 .
Качество потолка Армстронг: расход материала
Система подвесных потолков Armstrongизготовлена из высококачественного материала.
Таким образом, вся конструкция характеризуется:
- Высокий уровень звукоизоляции;
- Устойчив к влаге;
- Хорошая теплопроводность;
- Возможность влажной уборки;
- Светоотражающие качества.
Сделайте потолок красивым и оригинальным с помощью ярких и красочных потолочных плит
Рама сделана из пластика или алюминия, поэтому она достаточно прочная для обеспечения необходимой прочности. Ячейки крепятся на вешалках, что значительно облегчает готовую конструкцию.Все остальные составляющие, такие как система противопожарной защиты, электрика и другие, немного добавляют к весу готовой конструкции, поэтому это необходимо учитывать при установке системы. Расход материалов определяется в зависимости от типа профиля с учетом размеров всей конструкции, особенностей имеющихся коммуникаций.
Важно! Монтаж всех элементов подвесного потолка необходимо начинать после того, как будут подведены все необходимые коммуникации.
Современные вентиляционные решетки для потолка Армстронг
Любому помещению нужна продуманная система вентиляции.
Что поможет сделать пребывание в номере больше:
- Удобно;
- Комфортный;
- Сейф.
Благодаря тому, что потолочная система Армстронг достаточно удобна и надежна, можно правильно замаскировать все вентиляционные коммуникации и конструкция выглядит более элегантно и привлекательно.Для выполнения вентиляции в подвесном потолке Армстронг необходимо заменить несколько стандартных пластин на специальный решетчатый материал. Вентиляционная решетка не только поможет наполнить комнату свежим воздухом, но и поможет поддерживать оптимальный уровень влажности.
Продуманная система вентиляции на потолке сделает помещение не только комфортным, но и безопасным
При установке решетки для вентиляции необходимо предварительно устроить вентиляционную систему. Устанавливая систему вентиляции для подвесного потолка Армстронг, необходимо помнить, что в обязательном порядке необходимо выполнить несколько вентиляционных каналов, имеющееся сечение которых позволит качественно отводить воздух из помещения.Воздухообмен в вентилируемом помещении можно обеспечить любым способом. Искусственный отток воздуха обеспечивается с помощью специальных вытяжных механизмов.
Вентиляционные решетки для системы подвесного потолка Армстронг могут изготавливаться из различных материалов, в частности таких как:
- Алюминий;
- Пластик;
- Сталь.
В квартирах для обустройства системы вентиляции чаще всего используются решетки из пластика, поскольку они имеют отличный внешний вид, хорошую прочность, и их вполне можно окрасить абсолютно в любой цвет.Это позволяет им вписаться в любую комнату вне зависимости от ее стилистического решения.
Монтаж потолка Армстронг (видео)
Вентиляционная решетка может иметь разнообразную форму и выбирается в зависимости от дизайна помещения и особенностей конструкции потолка. При установке подвесного потолка Армстронг необходимо рассчитать количество необходимых материалов с учетом того, что упаковка стандартная.
смета материалов подвесных потолков
Калькулятор потолочной плитки
Наш калькулятор подвесного потолка и сетки может помочь вам определить материалы, необходимые для вашего потолка.Главная Вопросы? Позвоните нам по номеру 800-518-9835 или напишите нам 【Получить цену】
Калькулятор материалов для подвешенного (подвешенного) потолка
Материалы для подвесного потолка Округлите длину комнаты до ближайшего значения в футах. Он принимает десятичные значения. Проволочные опорные анкеры основаны на 4… калькуляторе решетки и материалов для подвесного потолкаwww.csgnetwork.comОценщик материалов для потолка — USGwww.usg.com USGwww.usg.comКалькулятор подвесных потолочных решеток | MF потолочные материалы…ceilingdirect.co.ukКалькулятор падения потолка | Armstrong Ceilings Residentialwww.armstrongceilings.com 【Получить цену】
Стоимость подвесных потолков 2021 г. | Стоимость подвесного потолка
31 мая 2010 г. Его также называют подвесным потолком с т-образной балкой, подвесным потолком, откидным потолком или потолочной плиткой. Средние национальные затраты на… 【Получить цену】
Руководство по стоимости подвесных потолков — Подвесные потолки 2021 …
Получите мгновенную независимую от поставщика оценку вариантов подвесных потолков и стоимости в почтовом индексе.Наше руководство по затратам было обновлено на 2021 год, чтобы отразить текущую ярмарку… 【Получить цену】
Калькулятор сетки и материалов для подвесного потолка
Этот калькулятор предназначен для определения приблизительного количества всех материалов, необходимых для установки подвесного потолка. Хотя мы предполагаем обычные размеры, вы можете… 【Получить цену】
Калькулятор подвесного потолка | Armstrong Ceilings Residential
✕Об этом сайте Armstrong World Industries Inc. — корпорация, зарегистрированная в Пенсильвании в 1891 году.Это международный дизайнер и производитель стен и потолков. Базирующаяся в Ланкастере, штат Пенсильвания, AWI имеет глобальную производственную сеть, состоящую из 26 предприятий, включая девять заводов, предназначенных для совместного предприятия WAVE. В 2011 году чистый объем продаж Armstrong составил 2,86 миллиарда долларов … Википедия Используйте калькулятор подвесного потолка, чтобы рассчитать потолок размером 24 x 24 и 24 x 48. Затем получите оценку материалов, необходимых для вашего проекта.Быстрая установка Где купить Prelude Xl 15/16 Калькулятор подвесного потолка 【Узнать цену】
Сметчики потолочных материалов | Потолки | Armstrong Residential
✕Об этом сайтеArmstrong World Industries Inc.Корпорация, зарегистрированная в Пенсильвании в 1891 году. Это международный дизайнер и производитель стен и потолков. Базирующаяся в Ланкастере, штат Пенсильвания, AWI имеет глобальную производственную сеть, состоящую из 26 предприятий, включая девять заводов, предназначенных для совместного предприятия WAVE. В 2011 году чистый объем продаж Armstrong составил 2,86 миллиарда долларов … Википедия Калькулятор падения потолка. Сообщите нам размеры вашей комнаты и направление балок, и мы расскажем вам, как расположить решетку подвесного потолка 24 x 24 или 24 x 48 и… 【Получить цену】
Руководство по стоимости подвесных потолков — типичный подвесной потолок 2021 года…
Получите мгновенную независимую от поставщика оценку вариантов подвесного потолка и стоимости в вашем почтовом индексе. Наше руководство по расходам было обновлено на 2021 год, чтобы отразить текущую справедливую заработную плату и… 【Получить цену】
Оценщик потолочного материала | USG
✕Об этом сайте USG Corporation, также известная как United States Gypsum Corporation, — американская компания, которая производит строительные материалы, в первую очередь гипсокартон и герметик для швов. Компания является крупнейшим дистрибьютором стеновых плит в США и крупнейшим производителем гипсовых изделий в Северной Америке.Он также является крупным потребителем синтетического гипса … Wikipedia0. Панели 2 x 2 дюйма. 0. Панели размером 2 x 4 дюйма. Примечания: Эта оценка не включает скидку на отходы. Он основан на рекомендуемой производителем установке… 【Узнать цену】
Оценщик потолочного материала — USG
✕Об этом сайте Корпорация USG, также известная как United States Gypsum Corporation, — американская компания, которая производит строительные материалы, в первую очередь гипсокартон и герметик. Компания является крупнейшим дистрибьютором стеновых плит в США и крупнейшим производителем гипсовых изделий в Северной Америке.Он также является крупным потребителем синтетического гипса … Wikipedia0. Панели 2 x 2 дюйма. 0. Панели размером 2 x 4 дюйма. Примечания: Эта оценка не включает скидку на отходы. Он основан на установке, рекомендованной производителем… 【Получить цену】
T&R Interior Systems — Сейсмический калькулятор
Нужна помощь? Попробуйте нашу бесплатную службу разметки.Бесплатная разметка
Сейсмический вычислитель T&RЭто общее руководство по сейсмическому проектированию можно использовать для приблизительного расчета требований к сейсмической стойкости подвесного потолка (решетчатых и плиточных, гипсокартонных и алюминиевых перегородок).Руководство предназначено для использования установщиками или проектировщиками для определения требований к распоркам и основано на ряде консервативных предположений, используемых для определения сейсмических нагрузок.
Для упрощения необходимых расчетов использование данного руководства по проектированию ограничено сеткой CBI компании T&R Interiors Systems, подвесной сеткой из гипсокартона или системой подвеса перегородок.
Это руководство следует использовать для ориентировочного сейсмического проектирования и расчета стоимости крепления потолочных распорок в зданиях уровня важности 3 или ниже.Допущения и ограничения изложены в прилагаемом документе калькулятора.
Обновленный NZS 1170.5 «Изменения требований к сейсмическому проектированию подвесных потолков»Поправки были внесены в Новозеландский стандарт сейсмических расчетных воздействий (NZS 1170.5) и вступили в силу в сентябре 2016 года. Эти изменения существенно влияют на проектирование и установку ВСЕХ подвесных потолков. Поскольку NZS 1170.5 является стандартом проектных действий, процитированным методом проверки 1 для пункта B1 Строительных норм Новой Зеландии, его необходимо соблюдать, чтобы установленный потолок соответствовал требованиям.
ПРОДОЛЖИТЬ ЧТЕНИЕ
До внесения поправок, требования к сейсмическому проектированию потолков были источником путаницы, а именно в отношении выбора соответствующей категории деталей для применения. Это было особенно проблемой для подвесных потолков из плитки и сетки.
Предыдущая версия стандарта разрешала «детали», которые весили менее 10 кг и находились менее чем на 3 м над уровнем пола, классифицировались как детали категории P7, для которой требовалось проектирование только до предельного состояния эксплуатационной пригодности (SLS) — конструкция для отсутствия или минимальный ущерб во время землетрясения раз в 25 лет.Учет только веса отдельных компонентов, а не общего веса потолочной системы, означает, что потолки не были рассчитаны на гораздо более серьезные события предельного состояния (ULS). События Ultimate Limit State — это событие 1 из 1000 лет, а для зданий более высокого уровня (IL) требование увеличивается до события 1 из 2500 лет. Очевидно, что выбор предельного состояния «Эксплуатационная пригодность к предельному» имеет огромное влияние на итоговый сейсмический расчет.
Неопределенность в предыдущем стандарте окружающего веса заставила некоторых проектировщиков рассматривать все потолки как части P7, поскольку отдельные компоненты весили менее 10 кг.Другие учитывали общий вес потолочной системы и рассчитывали на предельные состояния. Третья группа провела индивидуальную оценку каждой конструкции в зависимости от общего веса потолочных компонентов на квадратный метр, высоты над полом и местоположения.
Дополнительные комментарии, представленные в исправленной версии NZS 1170.5, разрешают эту путаницу. Новый стандарт снижает порог веса для расчета предельного состояния до 7,5 кг и дает понять, что необходимо учитывать общий вес потолочной системы — плитки, решетки, светильники и любые другие поддерживаемые услуги.Теперь невозможно определить потолки как P7 просто потому, что вес отдельных компонентов ниже 7,5 кг. За исключением исключительно маленьких потолков, все они теперь должны быть рассчитаны на предельные состояния.
Учитывая эффективность подвесных потолков при землетрясениях в Кентербери, а также отчеты о последних землетрясениях в Ханмер-Спрингс (особенно в Веллингтоне), эти изменения являются очень своевременными. Падение потолка может привести к травмам людей и помешать эвакуации и повторному заселению здания.\
Что это значит?
КомпанияT&R выпустила обновленное руководство и калькулятор сейсмического проектирования, которые можно использовать с уверенностью и соблюдать Строительные нормы и правила.
Сейсмический вычислитель T&RЭто стандартное руководство по проектированию сейсмических систем можно использовать для приблизительного расчета требований к сейсмической стойкости подвесного потолка. Руководство предназначено для использования установщиками или проектировщиками для определения требований к распоркам и основано на ряде консервативных предположений, используемых для определения сейсмических нагрузок.
Для упрощения необходимых расчетов использование данного руководства по проектированию ограничено двухсторонней подвесной потолочной решеткой T&R Interiors Systems CBI. Это руководство следует использовать для ориентировочного сейсмического проектирования и расчета стоимости крепления потолочных распорок в зданиях уровня важности 3 или ниже. Допущения и ограничения изложены в прилагаемом документе калькулятора.
ОНЛАЙН КАЛЬКУЛЯТОР
Конструкция сейсмостойких опор — для использования с сеткой CBI
Почему важно сейсмическое проектирование?Серия сильных землетрясений в Крайстчерче в 2010 и 2011 годах вызвала большой ущерб и высветила систематическую проблему сейсмического проектирования подвесных потолков.
ПРОДОЛЖИТЬ ЧТЕНИЕ
Многие потолки, перегородки и строительные конструкции внутри потолочных пленумов обрушились, что привело к повреждению коммерческих и институциональных зданий. В некоторых случаях плохо закрепленные потолки выходили из строя вместе с обслуживаемыми зданиями, а в других случаях потолки были скомпрометированы из-за необузданных или плохо закрепленных строительных конструкций и перегородок.
Помимо очевидных опасений по поводу безопасности жителей здания и повсеместного несоблюдения Строительного кодекса Новой Зеландии (NZBC), эти предотвратимые убытки являются значительным бременем для экономики Новой Зеландии.Отрасль находится под растущим давлением, чтобы гарантировать сейсмическое соответствие текущим и будущим строительным проектам.
Руководство для архитекторов и дизайнеров
Хотя полное соответствие сейсмическим требованиям приведет к увеличению затрат, оно ограничит ущерб, снизит затраты на ремонт и сократит время, необходимое для повторного занятия почтовых событий. Кроме того, теперь это требование законодательства для Свода сертификатов соответствия и законов о здоровье и безопасности. Новые законы затрагивают тех, кто находится выше на рабочем месте (например, дизайнеров, инженеров, производителей, поставщиков или установщиков).В частности, они обязаны гарантировать, насколько это практически возможно, что выполняемая ими работа или то, что они предоставляют на рабочем месте, не создает рисков для здоровья и безопасности.
Поскольку каждое здание индивидуально, не существует стандартного решения по сейсмостойкости для определения местоположения, расположения, формы и функции. Объем требуемых сейсмостойких и связанных инженерных работ не будет известен до завершения проектирования потолка. Сейсмическая система T&R обеспечит решение для зданий с уровнем важности 3 и ниже.Для уровней важности 4 и 5 потребуется квалифицированный профессиональный инженер. Необходимо, чтобы механические услуги, спринклерные системы, электрические системы и проектирование подвесных потолков согласовывались на соответствующих этапах.
Стандарты проектирования AS / NZ и Строительные нормы Новой Зеландии (NZBC)Потолки должны соответствовать NZBC и всем законодательным требованиям.
- При установке подвесных потолков в Новой Зеландии необходимо учитывать сейсмические нагрузки в соответствии с AS / NZ 2785: 2020 — Подвесные потолки, проектирование и установка и AS / NZ 1170: 2002 .
- Пункт B1 Структура NZBC требует, чтобы все элементы здания имели низкую вероятность отказа при воздействии нагрузок, которые могут возникнуть в течение их срока службы.
Независимо от прошлой практики в отрасли, неприемлемо рассматривать сейсмические ограничения и связанные с ними конструкторские разработки, мониторинг и сертификацию, как если бы они были необязательными.
Примечания по использованию:
Это руководство позволяет проектировщику рассчитать необходимое крепление для подвесных потолков.Расчеты основаны на консервативных предположениях. Конструкции сейсмостойких ограждений для отдельных площадок могут быть уменьшены, если квалифицированный профессиональный инженер выполнит проектирование для конкретных площадок. Это руководство не должно использоваться в качестве шаблона расчета для PS-1; Для этих случаев необходимо выполнить специальное сейсмическое проектирование.
Это руководство было подготовлено доктором Джозефом Бэйном для компании T&R Interior Systems с обычной тщательностью и тщательностью, присущей профессии консультанта.Интерпретация и применение этого руководства не зависят от инженеров и, следовательно, являются ответственностью пользователей. Это руководство не является заявлением производителя или сертификатом инженера и не предназначено для использования с проходимыми потолками или потолками, поддерживающими перегородки или любую другую служебную нагрузку.
Допуск на относительное движение потолка и конструкции должен быть обеспечен плавающими краями. Если используется метод крепления по периметру, необходимо закрепить две перпендикулярные кромки, а оставшиеся два — плавающими.Если используется обратное крепление к верхней конструкции, все края должны быть плавающими. Плавающие края также должны быть предусмотрены вокруг жестких или отдельно скрепленных элементов, проходящих через потолок. Уровень зазора должен проверяться инженером в индивидуальном порядке.
Проконсультируйтесь с инженером-строителем относительно ожидаемых прогибов конструкции при землетрясении.
© Сейсмическая система T&R была разработана совместно с доктором Джозефом Бейном, Университетом Кентербери и T&R Interior Systems.Он остается интеллектуальной собственностью T&R Interior Systems и не может использоваться с другими продуктами.
Как установить подвесной потолок
Изучите установку подвесного потолка с помощью этой статьи с практическими рекомендациями. В нем рассказывается о том, что следует учитывать перед установкой, а также приведены пошаговые инструкции для самостоятельной сборки и полезное видео.
Подвесной или «подвесной» потолок, впервые распространенный в офисных зданиях и коммерческих помещениях, также популярен в домах для определенных типов помещений, особенно подвалов, переоборудованных гаражей и комнат отдыха.Подвесной потолок крепится по периметру комнаты.
Подвесной потолок, состоящий из сетки из металлических каналов, удерживающих легкие панели, свисает под исходным потолком дома или нижней стороной пола над ним, часто скрывая отопительные воздуховоды, трубы, другое механическое оборудование или сильно поврежденный потолок.
В жилых помещениях панели, которые вписываются в решетку, обычно изготавливаются из легких звукопоглощающих минеральных волокон и имеют размер 2 на 2 или 2 на 4 фута.Их звукоизоляционные качества, особенно в сочетании со звукоизолирующими изоляционными тканями, размещенными над ними, могут отлично справляться с шумом.
Поскольку панели просто падают в перевернутые Т-образные каналы сетки, они легко снимаются для замены или доступа к механическому оборудованию в области выше. Специальные панели и оборудование, такие как люминесцентные светильники и звуковые колонки, также предназначены для размещения в сети.
Недостатком подвесного потолка является потеря высоты над головой.Такой потолок буквально «опускает» потолок. Чтобы панели можно было протолкнуть через решетку, а затем установить на место, требуется минимальный зазор под самыми низкими объектами (например, балками пола) — обычно от 3 до 8 дюймов.
Помимо панелей, выставленных в большинстве центров по ремонту дома (и доступных по специальному заказу), посмотрите некоторые коммерческие предложения в каталогах производителей и на их веб-сайтах. Ведущими производителями подвесных потолочных систем являются Armstrong, Certainteed и USG.Каждая из них делает панели узорчатыми, текстурированными и гладкими. Некоторые также производят панели под металлочерепицу и панели под дерево.
Панели обычно продаются в упаковках, содержащих определенное количество квадратных футов материала. Чтобы оценить необходимое количество, измерьте длину и ширину комнаты, исключив участки, которые не будут закрыты панелями (например, световой люк или потолочный вентилятор). Умножьте эти цифры на квадратные метры и добавьте 10 процентов для отходов.
Чтобы работа выглядела профессионально, запланируйте создание границ одинакового размера на противоположных сторонах комнаты.Чтобы определить нестандартную ширину панелей, необходимую для рядов по периметру, измерьте дополнительное пространство от последнего полного ряда элементов до одной стены и разделите его на два. Эта последняя цифра будет шириной бордюров у этой стены и у противоположной стены. Для завершения расчетов повторите эту процедуру для других размеров комнаты.
Пошаговая установка
Установка подвесного потолка — довольно простой проект своими руками. Вот как это сделать:
1 Начните с расчета высоты потолка.Минимум должен быть 7 футов 6 дюймов, а также должен быть на 3 дюйма ниже любого водопровода и 5 дюймов ниже любого освещения. Как только вы определились с уровнем потолка, отметьте его меловой линией. Затем установите направляющие опоры на стены по периметру комнаты так, чтобы они закрывали линию. Прикрепите L-образные опорные направляющие вдоль горизонтальной линии на стенах.
2 Используя ножницы для жести или ножовку, отрежьте основные тройники нужной длины. Поместите их на опоры направляющих и подвесьте их к балкам с помощью проволоки №12, прикрепленной к винтам с проушиной, вставленным через каждые 4 фута.Подвесьте центральные опорные направляющие к балкам сверху, используя витую проволоку.
3 Вставьте выступы 4-футовых поперечных тройников в пазы основных тройников и затем защелкните их.
Зафиксируйте 4-футовые поперечные тройники (перпендикулярные опоры) в гусеницах.4 Осторожно опустите на место сплошные панели и все устанавливаемые панели люминесцентного освещения. Используйте канцелярский нож, чтобы обрезать бордюрные панели по размеру. Перед работой с панелями хорошо вымойте руки, потому что пятна не удаляются легко.Опустите потолочные панели в готовую потолочную решетку.
Вот полезное видео, которое проведет вас через все этапы:
О Доне Вандерворте
Дон Вандерворт накопил свой опыт более 30 лет в качестве редактора зданий Sunset Books, старшего редактора журнала Home Magazine , автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.
