Полная мощность (вольт-амперы) и активная мощность ( ватты) связаны между собой коэффициентом cos ф. На электроприборах имеющих реактивную составляющую нагрузки , часто указывают их активную потребляемую мощность в ваттах и cos ф.

Например: если на дрели написано «700 Вт» и » cos ф = 0,7″, это означает, что на самом деле потребляемая инструментом полная мощность будет равна 700/0,7=1000 ВА. Если cos ф не указан, то в среднем активную мощность можно разделить на 0,7.

Высокие пусковые токи.

Многие приборы в момент пуска могут потреблять энергии в несколько раз больше чем их номинальная мощность. К таким приборам относятся все устройства содержащие двигатель.

Например, глубинный насос, холодильник и т.д.. Указанную в паспорте потребляемую мощность необходимо умножить на 3-5 раз, иначе Вы не сможете включить эти устройства через стабилизатор, потому что будет срабатывать защита от превышения мощности.

После того как Вы получили суммарную мощность всех приборов, необходимо посчитать какие именно приборы будут включатся одновременно и у каких приборов есть пусковые токи. Только в этом случае Вы правильно рассчитаете правильную мощность стабилизатора напряжения необходимого для питания Вашей бытовой техники.

Рекомендуется выбирать модель стабилизатора с 20% запасом по мощности. Во-первых, Вы обеспечите «щадящий» режим работы стабилизатора, тем самым, увеличив его срок службы, во-вторых, создадите себе резерв мощности для дополнительного подключения нового оборудования.

Потери напряжения | Онлайн расчет в линии, в сети, в кабеле

Калькулятор расчета потери напряжения в кабеле. Расчет потери напряжения в линии для постоянного и переменного тока по заданным параметрам электросети.

Проблема с потерями напряжения в линии, сети или кабеле возникают обычно в следующих ситуациях:

• при значительной длине прокладываемой линии;
• в случае большой рассеиваемой мощности;
• при высоких токовых нагрузках.

Если при покупке кабельной продукции допущены ошибки в выборе сечения входящих в его состав проводных жил – они при протекании больших токов начинают перегреваться. А это приводит к повышению их внутреннего сопротивления и увеличению потерь напряжения на распределенных элементах цепи.

Дополнительная информация: Для того чтобы понять, за счет чего в линейных проводах происходят потери, следует вспомнить о том, что они также обладают внутренним погонным сопротивлением.

За счет этого каждый участок кабеля определенной длины может быть представлен как резистор с некоторой удельной проводимостью (величиной, обратной сопротивлению). Так что на данном участке по закону Ома будет падать определенная часть приложенного ко всему кабелю напряжения. Это значение вычисляется по следующей формуле:

U=I*R провода

При обследовании цепей постоянного тока учитывается только активное распределенное сопротивление, обозначаемое просто R. В линиях с действующим переменным напряжением к активной составляющей добавляется реактивная часть, так что обе они составляют полный импеданс Z. Величина этих потерь обязательно учитывается при расчетах цепей переменного тока, поскольку они нередко достигают 20 процентов от всей расходуемой мощности.

Как при ручном, так и при онлайн расчете для определения распределенного сопротивления проводника используется следующая формула:

R=p*L/S

где:
p – удельное сопротивление, приходящееся на единицу длины;
L – общая длина измеряемого участка;
S – площадь сечения.

Из формулы видно, что сопротивление, а, следовательно, и падение напряжения определяется длинной данного участка и площадью его поперечного сечения. Длинный и тонкий проводник обладает большим сопротивлением R. Чтобы его снизить – нужны толстые жилы со значительным поперечным сечением.

Производим расчет потери напряжения линии в случае с активной нагрузкой с помощью следующего выражения:

dU=I*R пров

Для того чтобы учесть комплексные потери на импедансе цепей переменного тока вводится поправка в виде коэффициента реактивности.

Обратите внимание: Все эти выкладки справедливы лишь для одной жилы.

В реальной ситуации кабель содержит несколько проводников, каждый из которых должен учитываться при калькуляции. При пользовании онлайн калькулятором потерь напряжения в предложенные формы потребуется ввести следующие параметры:

1. Общую длину провода.
2. Площадь сечения каждой из жил;
3. Значение потребляемой мощности;
4. Общее количество проводников;
5. Средний показатель температуры.

Также следует указать значение комплексного коэффициента COS Ф (он, как правило, выбирается из диапазона 0,94-0,98).

В результате вычислений онлайн калькулятор потерь напряжения выдаст следующие рабочие показатели:

• Величину потерь напряжения и мощности.
• Сопротивление участка кабеля.
• Реактивные потери в нем.

Также в итоговой форме должно появиться значение остаточного напряжения на комплексной нагрузке.

Расчёт мощности по току и напряжению онлайн

Калькулятор расчёта мощности по току и напряжению

Данный калькулятор позволяет выполнить расчёт мощности по току и напряжению. Параметры необходимо вводить в базовых величинах, ток в амперах (А), напряжение в вольтах (В).

Формула расчёта мощности по току и напряжению

P = I*U ,

1. P— мощность потребителя, Вт;
2. I— cила тока, А;
3. U— напряжение в сети, В;

Обращаем Ваше внимание, что приведённый выше онлайн калькулятор расчёта мощности, производит упрощённый расчёт мощности по току и напряжению, по упрощённой формуле. Онлайн расчёт данным способом позволяет, получить значения близкие к реальным.

Рекомендуем!

Формула расчёта мощности по току и напряжению для однофазной сети:

Однако, существуют формулы и для более точного расчёта. Если Вы обладаете, всеми необходимыми техническими характеристиками сети и устройства, то более точный расчёт мощности для однофазной сети, Вы можете произвести по формуле:

P = I*U*cosφ ,

1. P— мощность потребителя, Вт;
2. I— cила тока, А;
3. U— напряжение в сети, В;
4. cosφ -безразмерная величина, которая равна отношению активной мощности к полной (коэффициент мощности). По умолчанию значение cosφ равно 0,95 для бытовых электросетей и от 0,95 до 0,65 для промышленных.

Формула расчёта мощности по току и напряжению для трёхфазной сети:

P = 1,73*I*U*cosφ ,

1. P— мощность потребителя, Вт;
2. I— cила тока, А;
3. U— напряжение в сети, В;
4. cosφ -безразмерная величина, которая равна отношению активной мощности к полной (коэффициент мощности).
   По умолчанию значение cosφ равно 0,95 для бытовых электросетей и от 0,95 до 0,65 для промышленных.

Примерные значения cosφ для некоторых типов оборудования:

• лампы накаливания — 1;
• обогреватели, электропечи, электроплиты и т.п. — 0,95;
• электродвигатели — 0,85 ..0,87;
• дрели, отрезные машинки и т.п. — 0,85 ..0,9;
• электродвигатели компрессоров, холодильников, стиральных машин и т.п. — 0,7…0,85
• компьютеры, телевизоры, СВЧ печи, кондиционеры, вентиляторы, энергосберегающие лампы — 0,5 ..0,8

Более точные значения cosφ зачастую можно найти в паспорте прибора или на бирке.

Наши ресурсы в социальных сетях, присоединяйтесь:

[ratings]

Понравилась статья? Поделиться с друзьями:

Умножители напряжения параллельные, последовательные, двухполупериодные, однополупериодные

А не забацать ли нам с утреца электроэффлювиальный излучатель? Наполнить атмосферу лёгким отрицательным аэроионом — чтоб не слабее воздуха гор, соснового леса или морского прибоя.
Что ещё надо человеку, чтобы встретить безмятежную старость?
А надо-то всего ничего — фруктовый кефир и источник напряжения на пару-тройку десятков киловольт.

Трансформатор на такие напряжения — штука нешуточная, специфическая, подвластная не каждому энтузиасту. Значительно более простым решением будет использование умножителей напряжения, находящих место не только в радиолюбительских поделках, но и широко применяющихся в электронных устройствах промышленного производства.
Происходит это благодаря приятным свойствам умножителей — возможности формировать высокое, до нескольких десятков и сотен тысяч вольт, напряжение при малых габаритах, массе и простоте расчёта и изготовления.

Приведём основные типы умножителей напряжения.

Рис.1 Рис.2

Изображённый на Рис.1 умножитель напряжения относится к последовательным несимметричным умножителям (или несимметричным умножителям 2-го рода). Подобные устройства наиболее универсальны, напряжение на диодах и конденсаторах распределены равномерно, можно реализовать большое число ступеней умножения.
В данной схеме все конденсаторы, за исключением С1, заряжаются до удвоенного амплитудного напряжения 2×U, к конденсатору С1 приложено амплитудное напряжение U, таким образом, рабочее напряжение конденсаторов и диодов получается достаточно низким.

Необходимая ёмкость конденсаторов в этой схеме определяется по приближенной формуле:

С = 2,85×N×Iн / (Кп×Uвых) = 2,85×N / (Кп×Rн),  Мкф , где

N—кратность умножения напряжения;
Iн — ток нагрузки, мА;
Кп — допустимый коэффициент пульсаций выходного напряжения, %;
Uвыx—выходное напряжение, В.

Ёмкость конденсатора С1 должна в 4 раза превышать расчётное значение С.
Максимально-допустимый ток через диоды должен как минимум в 2 раза превышать ток нагрузки Iн.

На Рис.2 приведена схема параллельного несимметричного умножителя (или несимметричного умножителя 1-го рода). Для этого вида умножителей требуются меньшие значения ёмкостей конденсаторов по сравнению с последовательными аналогами, однако такой их недостаток, как пропорциональный рост напряжения на конденсаторах с увеличением числа ступеней, ограничивает их применение в устройствах со значительными величинами выходных напряжений.

При одинаковых выходных токах, величины ёмкостей конденсаторов C4 и C6 в параллельном умножителе меньше, чем в последовательном кратно количеству ступеней. Так, если в последовательном ёмкость конденсатора С6 — 100 МкФ, то для трёхступенчатого параллельного умножителя потребуется ёмкость 100 / 3 = 33 МкФ.

Представленная формула расчёта ёмкостей умножителей верна для частоты напряжения сети — 50Гц. Однако, наиболее эффективно использование умножителей напряжения при их питании напряжением высокой частоты от специального преобразователя. В этом случае величины ёмкостей уменьшаются пропорционально кратности увеличения частоты преобразователя.

Приведу для наглядности калькулятор для расчёта элементов умножителей напряжения.
Здесь Rн = Uвых / Iн, либо Rн = Uвых² / Pн.

Количество ступеней умножителя нельзя увеличивать до бесконечности — с ростом числа секций их вклад в увеличение выходного напряжения быстро уменьшается. К тому же представленные несимметричные умножители напряжения являются однополупериодными и не обладают высокой нагрузочной способностью.

В связи с этим, при необходимости дальнейшего наращивания выходного напряжения и мощности, подводимой к нагрузке свыше 50 Вт — прямая дорога у нас лежит к симметричным двухполупериодным умножителям напряжения.
Симметричная схема умножения напряжения получается, если запараллелить входы двух несимметричных схем, рассчитанных в таблице, у одной из которых необходимо сменить полярность подключения электролитических конденсаторов и диодов.
В результате вырисовываются следующие схемы.

Рис.3 Рис.4

На Рис.3 приведена схема последовательного симметричного двухполупериодного умножителя, на Рис.4 — схема параллельного симметричного двухполупериодного умножителя напряжения.

При необходимости поиметь двуполярное питание, точку 0U следует подключить к земляной шине.

— LEX Products

Что такое падение напряжения?

Падение напряжения — это величина потери напряжения, которая возникает в любой части или во всей цепи из-за импеданса. Слишком низкие падения напряжения могут привести к снижению производительности продукта и даже к повреждению электрооборудования, если оно достаточно серьезное. Хотя Национальный электротехнический кодекс (NEC) не признает падение напряжения проблемой безопасности, они рекомендуют ограничивать падение напряжения от коробки выключателя до самой дальней розетки для освещения, обогрева и питания до 3% от напряжения цепи. Это стало возможным благодаря правильному сечению проволоки. Использование формулы падения напряжения или калькулятора падения напряжения может помочь вам избежать хлопот и головной боли, вызванных выбором неправильного материала проводки и размера, соответствующего вашим потребностям в питании.

Какое падение напряжения постоянного тока допустимо?

Согласно Национальному электротехническому кодексу, падение напряжения на 5% в самой дальней розетке в цепи ответвления является приемлемым для нормальной эффективности. Для 120-вольтовой 15-амперной цепи это означает, что падение напряжения на самой дальней розетке при полной нагрузке не должно превышать 6 вольт.Воспользуйтесь нашим калькулятором падения напряжения постоянного тока, указанным выше, чтобы убедиться, что вы находитесь в допустимом диапазоне.

Основы падения напряжения

Существует четыре основных причины падения напряжения, в том числе используемый материал, размер провода, длина провода и ток. Медь известна как лучший проводник, чем алюминий. Провода большего диаметра будут иметь меньшее падение напряжения, чем провода меньшего диаметра той же длины. Длина провода имеет значение, поскольку более короткие провода будут иметь меньшее падение напряжения, чем более длинные.Наконец, падение напряжения увеличивается с увеличением тока, протекающего через провод.

Чтобы уменьшить или устранить падение напряжения, вы можете увеличить размер проводника, используемого для передачи энергии к вашей электрической нагрузке. Увеличенный размер проводника уменьшает сопротивление проводника и общее сопротивление всей цепи.

Чтобы выбрать правильный размер провода, вам нужно использовать калькулятор падения напряжения или знать формулу падения напряжения.

— вычислитель.org

Что такое напряжение?

Напряжение также известно как разность электрических потенциалов. Он обозначается символом «V», а единицей СИ для напряжения является вольт. Разность напряжений — это сила, известная как электродвижущая сила (или ЭДС), которая перемещает обычный ток из точки с высоким потенциалом в точку с низким потенциалом. Эта концепция разности напряжений аналогична концепции разницы давлений, которая управляет потоком воды (который был бы аналогичен электрическому току).Обычно, когда мы говорим о напряжении, мы имеем в виду разницу напряжений; падение напряжения на каком-то устройстве. Таким образом, напряжение или падение напряжения на устройстве означает одно и то же и принимается как разность между двумя потенциалами. Напряжение можно рассчитать по формулам: —

В = I.R

P = I.V

Где V = разность напряжений (вольт), I = электрический ток (амперы), R = сопротивление (Ом), P = мощность (ватты)

Приведенные выше формулы относятся к цепям постоянного тока (DC).Для переменного тока формулы более сложные:

В = P / I.cos (x)

В = I.R / cos (x)

Падение напряжения может быть на резисторе, конденсаторе или катушке индуктивности, поэтому все три имеют разные формулы,

Резистор: —

Vr = IRr

Конденсатор: —

Vc = IXc

Индуктор: —

VL = IXL

Где V = разность напряжений, I = ток, R = сопротивление, X = реактивное сопротивление, Xc указывает реактивное сопротивление конденсатора, а XL указывает реактивное сопротивление катушки индуктивности.

Как измеряется напряжение

Вольтметр используется для измерения разности напряжений и обычно работает, пропуская крошечный ток через измеритель с подвижной катушкой (или цифровой эквивалент) последовательно с резистором. Вольтметр фактически измеряет ток, проходящий через этот резистор, поскольку ток прямо пропорционален разности напряжений на резисторе. Номинал резистора выбирается в зависимости от диапазона измеряемых напряжений. Чувствительность измерителя должна быть достаточной, чтобы ток, потребляемый измерителем, был достаточно мал, чтобы он не влиял на измеряемое напряжение.Напряжение также можно измерить с помощью потенциометра или осциллографа. Электронно-лучевой осциллограф использует разность напряжений (обычно после усиления) для отклонения электронного луча, которую можно измерить с помощью сетки на экране осциллографа, а также визуально интерпретировать как изменение формы волны напряжения во времени.

Напряжение ниже 50 В при определенных обстоятельствах может привести к смертельному шоку, хотя опасность представляет величина возникающего тока, проходящего через тело. Всякий раз, когда есть высокое напряжение, безопасность становится проблемой. В электронно-лучевых трубках, генерации рентгеновских лучей и пучков частиц, высокомощном усилителе в вакууме или любых научных или промышленных приложениях используются высокие напряжения. Напряжение, превышающее 50 В при приложении к коже человека, может вызвать фибрилляцию сердца, если через ткани тела проходит достаточный ток, например, если кожа влажная или есть какие-либо раны на теле.

— Хорошие калькуляторы

Вы можете использовать этот калькулятор делителя напряжения для определения любой из четырех переменных, связанных с простым двухрезисторным делителем напряжения, когда доступны значения трех других переменных.

Четырьмя переменными, участвующими в двухрезисторном делителе напряжения, являются входное напряжение ( _{В на выходе} ), выходное напряжение ( _{В на выходе} ), сопротивление 1 (R1) и сопротивление 2 (R2).

Калькулятор также строит принципиальную схему и генерирует значения компонентов.

Как пользоваться вычислителем делителя напряжения:

1. Введите три известные переменные
2. Нажмите кнопку «Рассчитать»
3. Калькулятор отобразит оставшееся значение и принципиальную схему.

Дополнительная информация

Инженеры очень часто используют схему делителя напряжения с двумя резисторами. Делитель напряжения, который также часто называют делителем потенциала, предлагает явное преимущество, заключающееся в том, что он может поляризовать другие элементы в цепи, включая интегральные схемы и транзисторы, с напряжением, отличным от напряжения основного источника напряжения.

Основная причина, по которой используется эта схема, — это масштабирование входного напряжения до более низкого значения в соответствии с соотношением двух резисторов.

Это достигается следующим образом:

1. Соотношение резисторов (R1 и R2) снижает входное напряжение до более низкого выходного напряжения.
2. Выходное напряжение представляет собой часть входного напряжения. Эта дробь принимает форму R2, деленного на сумму R1 + R2.
3. Основная формула, которая используется для определения выходного напряжения, основана на законе Ома и выглядит следующим образом:

В _выход = В _дюйм * R2 / (R1 + R2)

Например, предположим, что мы работаем со схемой, которая имеет вход 12 В.Однако одной из микросхем в схеме нужно 9 вольт, а другой — всего 3 вольта. Делитель напряжения может использоваться для распределения напряжения между различными микросхемами в соответствии с их требованиями.

Если один резистор имеет значение 2 кОм, а другой — 6 кОм, вход 12 В будет разделен на 3 В и 9 В.

Обратите внимание: Никогда не используйте делитель напряжения для высоких напряжений, потому что полный ток должен пройти через резисторы, и это может привести к повреждению.В этом случае лучшим вариантом будет стабилизатор напряжения.

Пример:

Допустим, мы хотели бы определить выходное напряжение, если сопротивление резистора R1 составляет 5 кОм, сопротивление резистора R2 равно 10 кОм, а входное напряжение равно 9 В.

Решение:

В _выход = В _дюйм * R2 / (R1 + R2) = (9 В) (10 кОм) / (5 кОм + 10 кОм) = 6 В

В, _выход, = 6 В.

Формулы

В этом калькуляторе делителя напряжения используются следующие формулы:

В _выход = В _дюйм * R2 / (R1 + R2)

В _вход = В _выход * (R1 + R2) / R2

R1 = R2 * (V _{на выходе} — V _{на выходе} ) / V _{на выходе}

R2 = R1 * V _выход / (V _вход — V _выход )

Где В _{на выходе} = выходное напряжение (вольты), В _в = входное напряжение (вольты), R1 и R2 = значения резистора (Ом).

Вас также может заинтересовать наш Калькулятор цветовой маркировки резистора или Калькулятор трансформатора

| Инструменты и ресурсы

Инструкции: Чтобы лучше подготовиться к следующей установке системы линейного освещения, воспользуйтесь нашим калькулятором падения напряжения, чтобы настроить различные аспекты системы, такие как калибр проводов и длина кабеля между светильниками.

Сопротивление	Ампер	ВД (Расчет)	Напряжение	Калибр проволоки (типовые размеры)	% Падение напряжения (не более 3%)
25.67	3,96	2,033064	22.966936	24	8,13%
16,14	3,96	1,278288	23.72172	22	5,11%
10,15	3,96	0. 80388	24,19612	20	3,22%
6.385	3,96	0,505692	24,494308	18	2,02%
4,016	3,96	0,3180672	24.6819328	16	1,27%
2,525	3,96	0,19998	24,80002	14	0,80%
1. 588	3,96	0,1257696	24,8742304	12	0,50%
0,999	3,96	0,0791208	24.9208792	10	0,32%
0,628	3,96	0,0497376	24.9502624	8	0,20%
0.395	3,96	0,031284	24. 968716	6	0,13%

Калькуляторы и формулы закона Ома

Калькуляторы закона Ома

Ваш блокировщик рекламы препятствует правильному отображению этой страницы.

Калькуляторы тока

Калькуляторы мощности

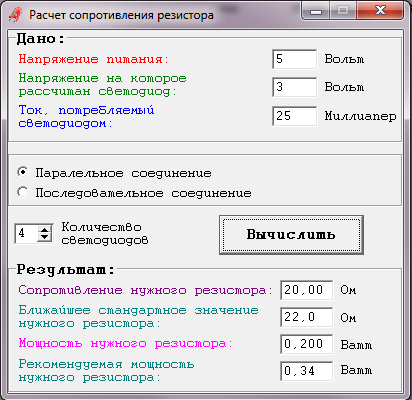

Калькуляторы сопротивления

Калькуляторы напряжения

Заявление об отказе от ответственности: * Вся информация на этом сайте (the12volt.com) предоставляется «как есть», без каких-либо гарантий, явных или подразумеваемых, включая, помимо прочего, пригодность для конкретного использования. Любой пользователь принимает на себя весь риск в отношении точности и использования этой информации. Пожалуйста проверьте все цвета проводов и схемы перед применением любой информации.

| Размеры проводов и сила тока

Инструмент для вычисления падения напряжения используется установщиками низкого напряжения для расчета падения напряжения переменного или постоянного тока в амперах на различных расстояниях кабеля. Этот инструмент использует стандартную формулу расчета падения напряжения. Падение напряжения рассчитывается путем ввода значений в следующие поля в форме ниже и нажатия на кнопку «Рассчитать»: начальное напряжение, длина кабеля, сечение кабеля / сечения проводов и сила тока (ток). Промышленный стандарт допустимого падения напряжения составляет 10%.

Это отличный инструмент для установщиков систем безопасности, который может использовать их при планировании оптимальных размеров силовых кабелей для использования при установке камер видеонаблюдения и другого низковольтного оборудования. Предоставляя установщикам ожидаемый процент падения напряжения, они могут приспособиться к силовому кабелю калибра или запланировать использование источника питания ближе к камере, которую они устанавливают.

У нас также есть таблица низкого падения напряжения / максимальной длины кабеля, доступная здесь.

Щелкните здесь, если вам также требуется руководство по максимальной длине видеокабеля CCTV для RG-59, RG-6, CAT-5.

Пожалуйста, посетите нашу страницу Калькуляторы, конвертеры и инструменты для дополнительных онлайн-приложений.

Об этом инструменте

Это онлайн-приложение было создано Майком Халдасом для профессионалов камер видеонаблюдения. CCTV Camera Pros — прямой поставщик оборудования для видеонаблюдения для дома, бизнеса и правительства. Майк Халдас — соучредитель CCTV Camera Pros и ветеран USMC.Если у вас есть вопросы по планированию системы видеонаблюдения, свяжитесь с Майком по адресу mike@cctvcamerapros.net

Калькулятор максимального напряжения солнечной панели

Калькулятор максимального напряжения солнечной панели — Почему это важно

Заснеженные солнечные панели — не проблема для Золотого берега, однако важно знать, что чем ниже температура солнечной панели, тем выше вырабатываемое ими напряжение.

Еще один важный момент поднят в пункте 3.1 австралийского стандарта AS5033-2014, который гласит следующее:
«Фотоэлектрические массивы для установки в жилых домах не должны иметь максимальное напряжение фотоэлектрических массивов выше 600 В. Для небытовых установок, где максимальное напряжение фотоэлектрической матрицы превышает 600 В, вся фотоэлектрическая матрица, связанная с ней проводка и защита должны иметь ограниченный доступ.”

При рассмотрении этих двух областей очень важно, чтобы мы знали максимальное напряжение солнечной энергетической системы, и именно здесь наш калькулятор максимального напряжения солнечной панели пригодится.

Примечание. На этой странице конкретно указаны максимальные напряжения, которые может производить солнечная энергетическая система. Ознакомьтесь с нашей страницей калькулятора напряжения солнечных панелей здесь, чтобы найти калькулятор, который охватывает вычисления как высокого, так и низкого напряжения солнечных панелей.

Калькулятор максимального напряжения солнечной панели — Как это вычислить

Расчет максимального напряжения, которого может достичь ваша солнечная энергетическая система, непростая задача, поскольку для этого требуется информация из технического паспорта солнечной панели и некоторая информация для конкретного объекта, которая должна быть введена в наш калькулятор максимального напряжения солнечной панели для расчета максимального напряжения системы увидим.Нам необходимо принять во внимание количество солнечных панелей, соединенных в последовательную цепочку, минимальную температуру, найденную на месте, а также характеристики используемых солнечных панелей.

Давайте взглянем на информацию, которая нам нужна для нашего калькулятора максимального напряжения солнечной панели, что это означает и откуда вы можете получить эту информацию.

— необходимая информация

REC 290W с выделенной информацией, необходимой для расчета напряжения — щелкните, чтобы увидеть изображение в полном размере.

Температурный коэффициент солнечной панели Voc: Напряжение, при котором работают солнечные панели, зависит от температуры элемента, чем выше температура, тем ниже напряжение, которое будет производить солнечная панель, и наоборот. Напряжение системы всегда будет самым высоким в самых холодных условиях, и для решения этой проблемы требуется температурный коэффициент солнечной панели Voc. С моно- и поликристаллическими солнечными панелями это всегда отрицательное значение% / ^o C, например -0,30% / ^o C на солнечных панелях REC Twin Peak 2 290 Вт. Эту информацию можно найти в паспорте производителей солнечных панелей, см. Пример здесь.

Минимальная температура на участке: Это очень важно и меняется от участка к участку, например, здесь, на Золотом побережье, рядом с пляжем, самая низкая температура зафиксирована как 2.5 ^o C Бюро метеорологии (см. Здесь). Однако на горе Тамборин во внутренних районах Голд-Коста самая низкая температура зафиксирована Бюро метеорологии как -1,1 ^o ° C (см. Здесь). Мы настоятельно рекомендуем вам проверить статистику по вашему району.

Количество солнечных панелей в последовательном ряду: Когда солнечные панели соединены последовательными рядами (т. е. положительный полюс одной панели подключен к отрицательному полюсу следующей панели), напряжение каждой панели складывается, чтобы получить общее напряжение струны.Поэтому нам нужно знать, сколько солнечных панелей вы собираетесь подключить последовательно.

Когда у вас есть вся вышеуказанная информация, вы готовы ввести ее в следующий калькулятор максимального напряжения солнечной панели, чтобы увидеть, соответствует ли конструкция солнечной панели вашим требованиям. Просто перезапишите данные, которые есть в калькуляторе — это данные для солнечной панели REC 290W Twin Peak 2, используемой в качестве примера выше.

 .
