Какой ток в розетке — переменный или постоянный (AC или DC)

Всем известно, что в розетках есть электрическое напряжение, но мало кто задумывается о том, какое это напряжение — переменное или постоянное.

Почти вся производимая электроэнергия является переменной, а постоянная, вырабатываемая генераторами постоянного тока и солнечными электростанциями перед поступлением в сеть преобразовывается в переменный ток, поэтому более, чем в 98% розеток переменный ток. Переменным называют такое напряжение, которое периодически изменяет свою полярность и величину. Единицей частоты этих изменений является 1Гц (герц).

Генераторы переменного тока проще по конструкции и дешевле, а величина переменного напряжения меняется при помощи трансформаторов. Чем выше напряжение, тем меньше потери и необходимое сечение проводов, а перед поступлением в розетки оно уменьшается до 220В (в США 230В). БОльшая часть бытовых электроприборов предназначены для питания переменным напряжением, а те из них, которые нуждаются в постоянном токе, подключаются через блоки питания.

В этой статье рассказывается о том, какой в розетке ток переменный или постоянный, чем они отличаются друг от друга и почему именно переменное напряжение используется дома и на предприятиях.

Что такое электрический ток

В школе на уроках физики ученикам рассказывают, что электрический ток — это направленное движение заряженных частиц. В металлах, из которых изготавливаются провода, носителями заряда являются электроны.

На электростанциях электроэнергия вырабатывается при помощи генераторов при вращении вала электромашины. Он приводится в движение разными способами, которых получает название электростанция:

  1. нагретый пар — тепловая;
  2. вода нагревается ядерным реактором — атомная;
  3. падающая или текущая вода — гидроэлектростанция;
  4. ветер — ветроэлектростанция.

На валу генератора находится электромагнит, а в статоре обмотки, при вращении ротора магнит вращается вместе с ним. При этом магнитное поле, пересекающее катушки, меняется по своему направлению и величине за счёт чего в них наводится электрическое напряжение, также меняющееся по величине от 0 до 100% и от прямой полярности к обратной.

Частота этих изменений в электросетях России, других стран СНГ и Евросоюза составляет 50 раз в секунду или 50Гц. Напряжение на выходных клеммах генератора может быть различным, но по пути к потребителю оно проходит через трансформаторы и в

бытовых розетках составляет 220В.

Постоянное напряжение является неизменным по величине и полярности. Первоначально производилось медно-цинковыми батареями, позже к ним добавились генераторы постоянного тока, в которых напряжение вырабатывается при вращении вала с обмотками в магнитном поле. В наше время вырабатывается в основном аккумуляторами, батарейками и солнечными электростанциями.

Интересно! В автомобилях используются генераторы переменного тока со встроенными выпрямителями. Выходное напряжение этого устройства регулируется током в обмотке ротора.

Виды электрического тока в быту

Для того, чтобы определить какой ток в розетке, нет необходимости изучать этот вопрос на уровне ВУЗа. Есть всего две разновидности напряжения — постоянное и переменное.

Ответ на вопрос какой ток в розетке переменный или постоянный является однозначным сейчас, но в начале ХХ века на эту тему спорили два великих изобретателя — Никола Тесла, поддерживавший идею переменного тока, и Томас Эдисон, выступавший за постоянный ток. В этот период мог быть в розетке постоянный или переменный ток, в зависимости от страны и схемы электроснабжения здания.

В конце концов победила точка зрения Теслы, а постоянный ток сейчас используется в основном в электроприводах, которые питаются от сети переменного тока через диодные или тиристорные выпрямители.

Интересно! В некоторых зданиях в Сан-Франциско в 2012 году сохранялись лифты, запитанные от сети постоянного тока. Это оборудование и подвод такого напряжения к зданиям сохранялись как раритет. В Нью-Йорке такие установки работали до 2007 года.

Постоянный ток

Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или «=».

Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.

От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.

Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока

через встроенный или внешний блок питания с выпрямителем.

Переменный ток

Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».

Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.

Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет

уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.

При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.

В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы.

Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.

Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.

Параметры домашней электрической сети

После определения ответа на вопрос, какой в розетке ток переменный или постоянный, следует выяснить другие параметры домашней электросети.

Основными из них являются следующие:

  • Напряжение. В бытовых розетках используется однофазное напряжение 220В. При большой протяжённости линии эта величина может значительно отличаться от номинальной. В этом случае необходимо использовать стабилизатор.
  • Частота. В большинстве стран, за исключением Соединённых Штатов, частота составляет 50Гц, в США 60Гц. Этот параметр общий для энергосистемы государства.
  • Наличие заземления. В розетках и электропроводке, установленных в СССР, заземление отсутствует. По современным требованиям ПУЭ его монтаж является обязательным и в розетках кроме фазного «L» и нулевого «N» контактов есть заземляющий контакт «РЕ».

На какую силу тока рассчитана розетка

Кроме напряжения важным параметром является допустимый ток и мощность. Независимо от сечения вводного кабеля и номинального тока вводного автомата к обычным розеткам нельзя подключать оборудование, мощность которого превышает 3,5кВт или 16А. Этого достаточно для любой бытовой техники кроме электроплит, нагревателей проточной воды и бойлера.

Эти аппараты желательно присоединять с электросети через клеммник или использовать промышленные розетки. Такие устройства производятся для любого количества фаз и допустимый ток, в зависимости от модели, составляет до 125А.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



какое напряжение в розетке, почему в розетке переменный ток

Людям, знающим основы электротехники известно, что в розетке возникает переменный ток. Подобным типом электроэнергии намного проще управлять, в том числе передавать его на дальние расстояния.

В розетке ток или напряжение (+ какое напряжение)

Существует три основных параметра электрической сети:

  • Ток – измеряется в Амперах (А).
  • 2. Частота – в Герцах (Гц).
  • 3. Напряжение – в Вольтах (В).
Что такое сила тока

Величина частоты зависит от генерирующих устройств, поэтому остается постоянной. Напряжение в сети может отличаться от номинального из-за возникновения помех. На показатель оказывает влияние состояние оборудования, нагрузка, а также загруженность трансформаторной подстанции. Параметр может отклоняться от основного в пределах 20 – 25 Вольт.

Важно! Если в электрической сети отмечаются скачки напряжения, то от этого страдает работоспособность техники, и без подключения стабилизаторов не обойтись.

Какое напряжение (постоянное или переменное) и сила тока в квартире, можно узнать по соответствующим маркировкам на розетках заводов-изготовителей.

На розетках указывается символика, по которой можно понять, какая допустимая нагрузка может проходить через устройство. Для того, чтобы исключить выход из строя технического оборудования, необходимо придерживаться предельно допустимых значений. Приборами, потребляющими большое количество электроэнергии, являются кондиционеры, печи СВЧ, плиты и стиральные агрегаты. В связи с этим обстоятельством обойтись без розетки номиналом меньшим, чем 16А, не представляется возможным.
Измерение напряжения в розетке возможно с помощью индикатора, тестера либо посредством эмпирического отслеживания. Стандартное напряжение в бытовой сети составляет 220 Вольт – какой ток? В данном случае речь идёт о номинальном показателе для жилых помещений при однофазной проводке.

Проводник

Как определить, какой ток в розетке

Какое напряжение в розетке и сила тока – постоянное или переменное, можно определить несколькими способами:

  • Амперметром. Это специализированный прибор для измерения силы показателя. Значения можно увидеть на шкале посредством соединения розетки, потребителя и амперметра.
Амперметр

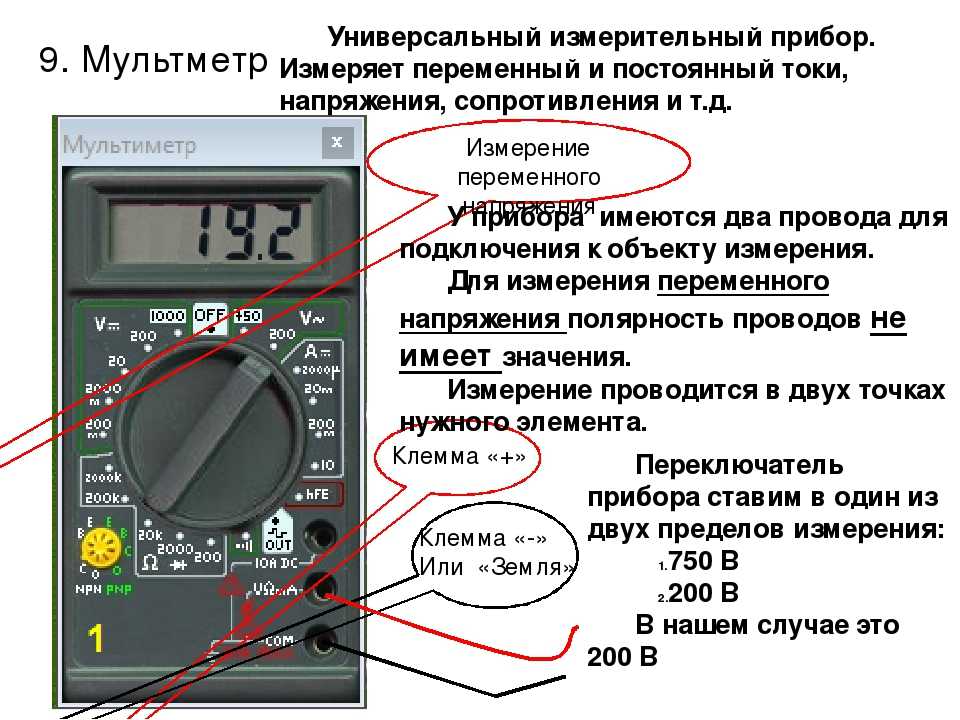

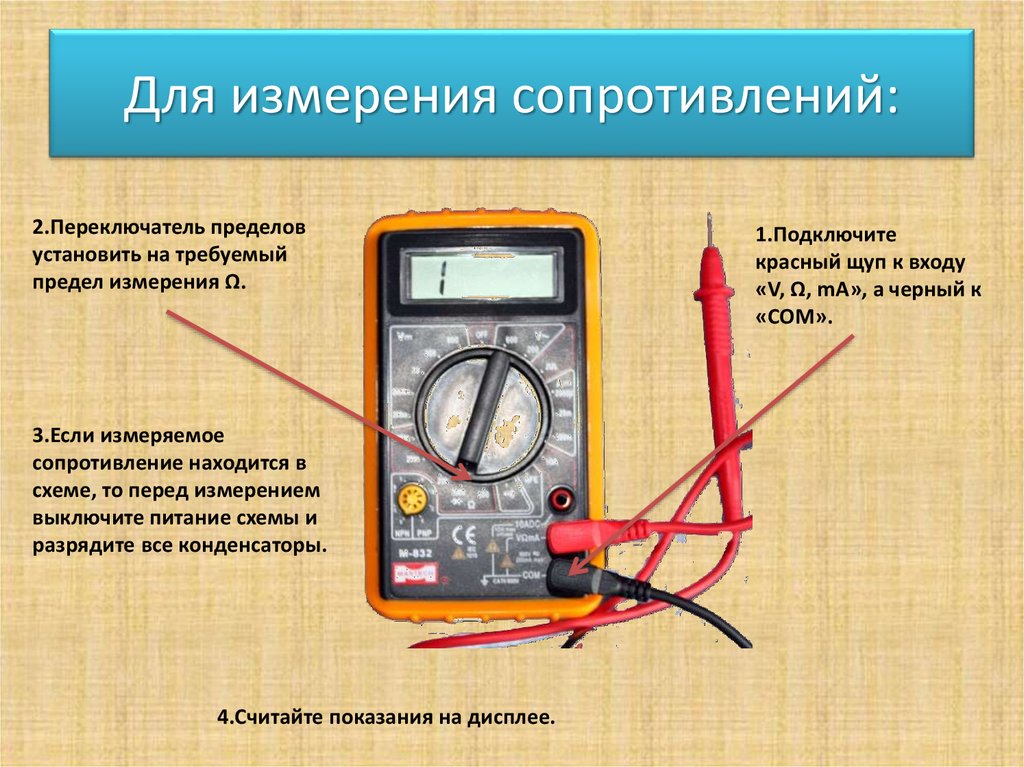

  • Мультиметр. Это комбинированное устройство, объединяющее в своей цепи омметр, вольтметр и амперметр.
  • Расчетным способом. Для того, чтобы определить, какой ток в розетке, необходимо знать показатель мощности прибора. В сеть подается ток с напряжением в 220В, поэтому расчет силы прост: значение мощности разделить на напряжение. Так несложно вычислить ток при включении утюга, мощностью 2,0 кВт, получается, 9.09 Ампер. Таким образом, если напряжение в сети 220 В, то какой по показателю ток протекает в сети, зависит от мощности.

Стоит отметить! Погрешность при измерениях зависит от класса точности устройств, перечисленных в пунктах 1 и 2.

Переменный

Почти 98% электроэнергии вырабатываемой домашней электросетью – переменный ток. Этот ток изменяет как направление, так и величину. При передаче электроэнергии внутри сети, напряжение либо увеличивается, либо уменьшается, в связи чем розетки выпускаются для переменного показателя. Существуют электроприборы, питающиеся от источника постоянного показателя, поэтому их следует привести к одному типу с использованием преобразователей.

Закон Ома

Основные преимущества переменного тока:

  • Передача на длинные расстояния.
  • Позволяет использовать стандартное генераторное оборудование.
  • Отсутствует полярность при подключении.

Однако у данного тока также имеется ряд недостатков:

  • Потери в цепи обязывают подбирать розетки с учётом понижающего коэффициента 0,7.
  • Возникает электромагнитная индукция, в связи, с чем электричество не всегда распределяется равномерно.
  • Проверка и измерение значений осуществляются по сложной схеме.
  • Увеличение показателя сопротивления, так как кабель не задействован в полном объеме.
Переменное значение

Постоянный

При упорядоченном движении заряженных частиц в едином направлении, ток называется постоянным, и возникает он в сети с неизменным напряжением при стабильной полярности зарядов. Используется в промышленных автономных установках, что исключает необходимость передачи электроэнергии на большие расстояния.

Использование постоянного показателя предусматривается в автономных системах, к примеру, в автотранспорте, летательных средствах, морской технике и электропоездах. Широкое использование он получил при организации питания микросхем электроники, средств связи и иной техники, где количество помех максимально сводится к минимуму, вплоть до их полной ликвидации.

В некоторых случаях он нашел применение в сварочных агрегатах, а также в железнодорожных локомотивах, медицине при введении в организм лекарственных препаратов посредством электрофореза.

Постоянный ток

Почему в розетке переменный ток

Еще в позапрошлом веке Тесла выдвинул гипотезу, что электричество в жилых помещениях (квартирах и домах) должно быть переменным. Ученый обосновал, что применение токов этого вида наиболее приемлемо, исходя из следующих заключений:

  • Передается по проводам с наименьшими потерями.
  • Легко поддается трансформации.
  • Намного безопаснее по отношению к постоянному.

Постоянный ток отличают противоположные свойства:

  • Проходит по проводке с большими потерями.
  • Процесс трансформации из одного напряжения в иное проходит сложно.

Основной вывод – использование тока переменного значения непосредственно связано с безопасностью и потерями в линиях электрических проводов. Для снижения расходов на электроэнергии напряженье должно быть высоким. На вышках электропередач проходит ток высокого напряжения 1000В, 10000В, а также 500000В. Хотя это и представляет опасность для жизни, но обуславливает экономичность. Для трансформации электроэнергии обустраивают трансформаторные будки, откуда ток на выходе имеет напряжение 380В или 220В.

Можно привести пример: в качестве трансформатора берется зарядное устройство для мобильного телефона, и она полностью безопасна, так как в ней встроен преобразователь.

Стоит лишь закоротить розетку, то ток с переменным значением автоматически перекрывается и электрической дуги не образовывается. По этим причинам использование переменного показателя гораздо выгоднее и безопаснее.

Количество электричества

Какой ток в батарейках

Из розетки выходит ток переменного значения, так как направление потока электронов меняется. У такого рода тока частота и напряжение разных значений. Следовательно, в розетках – 220В при 50Гц. Нагляднее это выглядит так: в одну секунду поток электронов меняется 50 раз, при этом заряды тоже изменяются с положительных на отрицательные.

Особенно это заметно при включении или подаче электричества в флуоресцентные лампы. При разгоне электронов лампа мерцает, а это означает, что это меняется поток. Максимальный напор потенциала напряжения составляет 220В, при котором осуществляется движение электронов.

Батарейки

Заряд изменяется при переменном токе. Получается, что напряжение бывает либо 100% или 0%. При показателе 100 % необходимо, чтобы провод был большого диаметра, а если заряд непостоянный, то достаточно провода небольшого сечения. По такому проводнику можно переправить большое количество вольт, после чего трансформатор забирает в себя излишки, и остается 220В на выходе.

Внимание! В батарейках или в аккумуляторах постоянный ток, так как направление электронов не изменяется. Зарядка предназначена для его трансформации из переменного в постоянный, в таком виде его выдают аккумуляторы.

Гальванический элемент

Какой ток в 220В и больше

Значение проходящей электроэнергии из розетки определяется в Амперах, при этом напряжение на выходе составляет 220 В.  Получается, что сила тока – физическая величина, равная отношению заряда, который проходит через проводник за определенное время. Если к розетке нет подключения, то электрическая цепь считается разорванной.

Электрооборудование

Когда проводка не защищена автоматикой, то мощность находится под контролем, поэтому значение Ампер в розетке разное при напряжении 220В. Показатель силы в этом случае постоянно растёт до тех пор, пока электрическое оборудование не выйдет из строя.

Профессионалы советуют выбирать розетки на 16 и более Ампер, так как они надежнее, проводка выполняется из кабеля на 2,5 мм2. При выборе розетки, рассчитанной на меньшее количество Ампер, защита может не срабатывать, что нередко приводит к авариям на линии.

Какой ток в розетке — постоянный или переменный

Большинство домашних мастеров хотя бы в общих чертах знает характеристики электрической сети. Однако есть те, кто даже примерно не предполагает, какой ток в розетке, каково его напряжение. На самом деле это не праздный вопрос. Многие хотят узнать, какой ток опаснее для здоровья человека – переменный или постоянный, каковы его сила и влияние на организм. Сегодняшняя статья ответит на все эти вопросы.

Что такое переменный ток: определение

Этот термин слышал каждый, а вот что он означает, знают не все. Переменным называется хаотичное движение заряженных частиц, меняющее свою полярность от плюса к минусу с определенной частотой, которая измеряется в герцах (Гц). Если нарисовать график, то подобная величина будет выглядеть как синусоида, периодически пересекающая ось координат «Х». Если же говорить о трехфазном токе, то он протекает не по одному проводнику, а по трем. Синусоиды фаз в идеале совершенно идентичны, но сдвинуты во отношению друг к другу на 120 градусов.

Переменный ток встречается повсеместно. Он вырабатывается на электростанциях генераторами с различными приводами. Такой ток прост в передаче на различные расстояния и из него довольно просто получить постоянный, чего не скажешь об обратной трансформации. Для «транспортировки» с наименьшими потерями напряжение повышается до 25 кВ, вследствие чего, по законам физики, снижается сила тока, измеряемая в амперах (А). Когда он достигает нужной точки, то попадает на первичную трансформаторную подстанцию. На ней напряжение понижается до 6 кВ и отправляется дальше. Последний трансформатор еще понижает напряжение до привычных 0.4 кВ (400В). Именно этот ток по трем фазам попадает в многоквартирные дома. Здесь фазы равномерно распределяются, в результате чего в каждое жилище подводится 1 фаза, способная обеспечить помещения электрическим напряжением 220 В.

Так какой ток в розетке? Конечно же, переменный. Именно на нем работает практически вся бытовая техника. Если же устройству требуется постоянный ток, используются специальные трансформаторы с выпрямителями (диодными мостами), которые называются адаптерами. Подобными блоками питания часто оборудуются телевизоры, компьютеры, музыкальные центры.

Постоянный ток: особенности

Его сила и направление неизменны. Здесь проводники переносят определенный заряд – положительный или отрицательный. В быту за выработку постоянного тока отвечают не только адаптеры. Его можно получить из аккумуляторных батарей, гальванических элементов. Величины напряжения постоянного тока в быту невелики – обычно от 1. 5 В до 24 В.

В промышленности его используют для двигателей с большими пусковыми токами. Это позволяет обеспечить плавную регулировку скорости вращения. Здесь прямой ток вырабатывается специальными генераторами, создающими вихревые потоки электромагнитного поля.

Что следует знать о силе тока и напряжении

Мало знать, какой ток в розетке — переменный или постоянный. Требуется учитывать множество других факторов. Многие считают, что чем выше его напряжение, тем он опаснее. На самом же деле все обстоит совершенно наоборот. Как уже говорилось, с повышением напряжения падает сила тока, а при поражении, для организма опасен именно этот параметр. Но данное утверждение верно только для постоянной величины. Переменный ток не имеет определенной силы – этот параметр будет зависеть от нагрузки. Чем больше приборов включено в электрическую розетку 220 вольт, тем выше данная величина в проводнике. Ограничителем повышения этого параметра будет служить защитная автоматика, которая не позволит силе тока возрасти до критических пределов, отключив питание домашней сети.

Какой ток идет в розетке: характеристики бытового напряжения

Стандартное напряжение бытовой сети между фазой и нейтралью 220-240 В. Сила тока зависит от количества потребителей и их характеристик. Попробуем рассчитать параметры при подключении стиральной машины с водонагревателем, мощностью 2.5 кВт. Чтобы узнать, какая сила тока в розетке будет присутствовать при подключении подобного оборудования, необходимо уточнить некоторые величины. Для вычислений понадобится коэффициент мощности. Он указывается в технической документации и на шильдике прибора. Если этот показатель отсутствует, за расчет принимается величина в 0.95.

Чтобы узнать силу тока, возникающую в момент включения водонагревателя, необходимо умножить напряжение на коэффициент мощности, после чего на полученное значение разделить 2.5 кВт, которые потребляет стиральная машинка. Вычисления будут выглядеть следующим образом: 2500 Вт / (220 × 0.95) = 11,96 А. Получается, что обычная дешевая электрическая розетка 220 В не подойдет для подобного оборудования – ее максимум составляет 10 А. Придется приобрести более дорогое изделие, которое способно выдержать до 16 А.

Защитная автоматика: как она может спасти жизнь

Переписав все данные бытовых приборов, подключаемых к определенной линии, можно определить, какой ток в бытовых розетках образуется при включении всего оборудования одновременно. Это позволит подобрать защитные устройства с подходящими параметрами. Многие недооценивают роль УЗО в схеме электроснабжения, считая, что вполне достаточно обычного автоматического выключателя. Однако эти устройства имеют совершенно разное назначение.

Автоматический выключатель предназначен для принудительного или аварийного размыкания цепи в случае возникновения перегрузки или короткого замыкания. Но он не способен защитить человека от поражения электрическим током в случае повреждения изоляции токоведущего проводника и его соприкосновении с открытыми участками тела. Зато эту работу с успехом выполняет УЗО. Если в помещении оборудованы розетки с заземлением, то при пробое возникает утечка тока, которую фиксирует устройство защитного отключения, моментально прерывая подачу электроэнергии. Проблема УЗО лишь в том, что оно не реагирует на короткое замыкание, вследствие чего может сгореть. Именно по этой причине устройство защитного отключения монтируется в паре с автоматическим выключателем.

Напряжение сети и его изменения

Понятно, что вопрос, сколько ампер ток в розетке, некорректен – это величина изменяемая. Но почему может падать или резко повышаться напряжение в сети? Чаще всего причин возникновения подобных проблем бывает две – изношенный трансформатор на подстанции, требующий замены и неквалифицированные электромонтеры, которые производили расключение фаз перед сдачей дома в эксплуатацию. Если с первым вариантом все более или менее ясно, то на втором стоит остановиться более подробно.

Причины перекоса фаз и его последствия для бытовой техники

Если на площадке расположены три квартиры, то расключение производится следующим образом – общий ноль на все помещения и по одной из трех фаз на каждое. При этом на каждом этаже производится замена стояка. Если на первом третья фаза подключена к двухкомнатной квартире, на втором она пойдет на четырехкомнатную, еще выше это будет питание однокомнатной. Такое чередование позволяет равномерно распределить нагрузку. Если же одну фазу пустить по всем четырехкомнатным квартирам подъезда, да еще и представить холодную зиму с необходимостью использования электрических радиаторов, несложно понять, каким образом перегружается сеть. В этом случае напряжение на линии может упасть. Вследствие перекоса фаз дополнительная нагрузка будет осуществляться и на трансформатор.

Теперь представим, что люди возвращаются с работы (обычно в одно и то же время), на улице потеплело, потому в нескольких квартирах разом выключили радиаторы. Результат предсказуем – скачок напряжения и возможный выход из строя бытовых приборов. Часто подобное случается в квартирах с неправильно подобранной автоматикой и отсутствием розеток с заземлением.

Несколько советов по выбору розеток УЗО и АВ

Первым делом следует выписать отдельно мощности всех бытовых приборов, разделив их на группы, от которых они будут запитаны. Вычислив, какой ток в розетке будет максимальным, можно определить параметры автоматического выключателя и УЗО, требуемого для конкретной линии. Если планируется общее устройство защитного отключения, то все показатели силы тока складываются. Такое вполне допустимо, но следует помнить, что на каждую группу должен стоять отдельный автоматический выключатель. Он устанавливается после УЗО, которое запитывается от прибора учета электроэнергии. Здесь между счетчиком и устройством защитного отключения необходима установка общего автомата. Он защитит УЗО в случае короткого замыкания или нагрева проводки. Еще одно место обязательной установки автоматического или пакетного выключателя – перед электросчетчиком. Им пользуются в случае необходимости замены или обслуживания прибора учета.

Подводя итоги

Информация по вопросу, какой ток в розетке, прояснилась – переменный. Его величина не определена и зависит только от потребляемой мощности включенных в сеть бытовых приборов. Напряжение в сети — 220-240 В. Домашнему мастеру, не занимающемуся вопросами электротехники профессионально, этих характеристик вполне достаточно. Если же потребуется вычислить силу тока в домашней сети при полной нагрузке, всегда можно воспользоваться представленными в статье расчетами. Подобное может понадобиться для выбора защитной автоматики с необходимыми параметрами, а также при полной замене электропроводки.

Розетки, какие выбрать

Розетки – это приспособление, с помощью которого в сеть включаются электроприборы. С конструктивной точки зрения розетки должны быть надёжны и удобны. От правильного выбора розетки будет зависеть безопасность эксплуатации электроприборов в вашей собственной квартире.

В конструкцию розетки входит колодка с контактами, крышка с винтом и подрозетник. Колодка состоит из контактов (ноль и фаза, плюс заземление), клемм, к которым подсоединяются провода и крепежными лапками.

При выборе розетки обращайте первым делом внимание на такие её параметры, как ток, степень защиты и напряжение. Все эти характеристики указываются на её корпусе. Начнём с тока. Номинальный ток – это такой ток, который розетка выдерживает в течение долгого промежутка времени. Обычно розетки рассчитаны на 16А.

Номинальным напряжением считается то напряжение, при котором розетка может исправно функционировать. Для бытовых розеток такое напряжение составляет 220 В. Что бы рассчитать номинальную для розетки мощность нужно умножить значение номинального тока на номинальное напряжение.

Конструкция розетки

Для обозначения степени защиты розетки используются буквы IP и две цифры. Первая из цифр обозначает, насколько хорошо розетка защищена от пыли, вторая – от влаги. У большинства бытовых розеток степень защиты – IP20.

Внутренний механизм розетки выполняется в виде модуля, подлежащего установке в самые разные розетки. Верхняя накладка может быть любой, в данной случае. И накладка, и модуль производятся из специального пластика, выполняющего функцию диэлектрика.

Такой пластик должен быть устойчивым к воспламенению и к внешним механическим воздействиям. То есть, грубо говоря, должен быть прочным и термостойким. В свою очередь, электроды для розеток производятся в виде пружинящих гнёзд.

Установка накладных розеток осуществляются с открытой электрической проводкой. Провода прокладывают по стене или по потолку. Провода проводят в корпус розеток через отверстие сбоку к клеммам. Сами розетки крепят на саморезах. Заменять такие розетки можно, не повреждая покрытие у стены, плюс можно менять старые розетки на европейские без смены подрозетника.

Встроенные розетки отличаются от накладных тем, что при установке утапливаются в стенах. Такой способ установки выбирают в случае скрытой электропроводки. Есть также встроенные розетки с защитными шторками. Делается это, чтобы защитить детей от удара током.

Если вам нужно часто вставлять в розетку и вытаскивать из неё вилку, вам пригодятся розетки с кнопкой, выталкивающей вилку. Тем самым вы убережёте розетку от износа и проводку от повреждения.

Есть розетки, где жилы контактов фиксируются винтами, ввинчивающимися в пластинку. Достаточно простые и популярные на сегодняшний день устройства. Некоторые розетки оснащаются индикаторами, чтобы их можно было легко найти ночью в темноте.

Иногда расположение в квартире электроприборов и схема проводки требуют от установки розеток особых нюансов. Например, напольные и оконные варианты. В первом случае розетка отлично впишется в любой интерьер. Она имеет выдвижную конструкцию.

Оконная розетка монтируется прямо в стекло, а энергия для её работы обеспечивается солнцем светом. Достаточно дорогое и вместе с тем, передовое оборудование. Как показывает практика, высокие затраты на оконные розетки со временем постепенно окупаются.

На кухнях, особенно возле телевизора на сегодняшний день модно устанавливать целый блок розеток. В них можно подключать сразу несколько бытовых приборов, таким образом сведя к минимуму использование удлинителей. Говоря о сдвоенных розетках с двумя гнёздами, следует обязательно отметить не самую большую надёжность их механической части.

Виды розеток

Существуют также розетки с механическими или цифровыми таймерами, которые включаются и выключаются согласно установленной вами программе. Основная задача таких розеток – экономия на электроэнергии и снижение нагрузки на электростанции в часы пиковых нагрузок электросети.

Новым словом техники являются розетки, управляемые через WiFi и GSM модули. Такие розетки чаще всего входят в систему “Умный дом”. На них можно уже не только устанавливать таймер для включения и выключения, но и обесточивать электроприборы в доме и квартире с помощью дистанционного управления.

Если говорить о промышленных и строительных объектах, то там применяются розетки силового типа, рассчитанные на включение аппарата для сварки или бетономешалки.

Нужны такие розетки для обесточивания электроприбора при утечке тока. За это в розетках отвечает специальный встроенный датчик. Приведём наиболее расхожий пример – когда вы сушите волосы и роняете фен на пол. В данном случае выбор розетки основывается на верном определении величины тока нагрузки.

Розетки бывают как с заземлением, так и без. Последние редко встречаются в современных квартирах, поскольку там всегда присутствует контур заземления. Наличие этого контура требуется на кухне или в ванной, в рабочем кабинете, где стоит компьютер, видео- и аудиоаппаратура.

Розетка с крышкой

Про ванную также стоит сказать отдельно. Для защиты от влаги туда устанавливают розетки с крышками. Чтобы влага не попала внутрь, крышкой закрывают всю площадь розетки целиком.

А так, для подключения бытовых приборов имеются специализированные виды розеток, которые могут быть как встроенные, так и накладные, с разным количеством разъёмов. Будь то для телефона, цифровой и вычислительной техники, для радио и спутниковой антенны.

Если вы собрались максимально дотошно и скрупулёзно подойти к вопросу выбора розетки, консультируйтесь у специалистов на предмет того, какие типы розетки больше всего подходят к тем или иным электроприборам.

Цвет розеток – не самый важный параметр при выборе, но и ему стоит уделить несколько слов. Как известно, белые розетки – это вариант универсальный, они подойдут к самым разным интерьерам.

Несколько сложнее с розетками кремового цвета, которые подходят к интерьерам, где есть жёлтые, коричневые и красные оттенки. Можно также менять цвет розеток с помощью сменных вставок. В любом случае, краска на вставках может облупиться, и это тоже необходимо учитывать.

Цветные розетки

Это же касается и крашеных розеток, которые к тому же стоят недёшево. С точки зрения дизайна это очень привлекательное решение, но с практической точки рения – нет.

И наконец, если вы владелец загородного дома, внутренний интерьер которого включает в себя деревянные материалы и элементы “под старину” – вашим решением могут быть розетки в стиле ретро.

Также в последнее время есть множество дизайнерских решений и для любителей более футуристического интерьера, множество разных форм и цветов, в том числе и со светодиодными подсветками и вставками.

Как уже было выше сказано, светодиодные индикаторы и вставки могут выполнять также и чисто практическую функцию – их легко обнаружить в темноте, если вы проснулись посреди ночи.

  • Не гонитесь за дешевизной, мягкий пластик на дешёвых розетках быстро приходит в негодность.
  • Как узнать о кустарной и поддельной продукции? На корпусе розетки в этом случае нет маркировки и информации о заводе производителя. Чтобы гарантированно избежать этого, покупайте розетки от известных производителей.
  • Не забывайте также об обозначении номинального напряжения и тока, которые расположены сзади розетки.
  • Проверьте винты, пластины и зажимы внутри розетки на повреждения. Контакты заземления должны сохранять упругость и не иметь заусенцев.
  • Вообще, качество розетки напрямую зависит от количества её деталей и фиксаторов внутри корпуса.
  • Совпадение гнёзд с отверстиями для вилки обязательно.

Если недобросовестно подойти к выбору розетки, то самое лёгкое, чем вы можете отделаться – это быстрый приход розетки в негодность, когда в ней будет болтаться вилка или сама розетка выпадет из стены.

Гораздо более серьёзным последствием может стать оплавление розетки или возгорание проводки, что может привести к пожару. И всё это – из-за неверных расчётов по току и напряжению. Но об этом мы уже и говорили выше.

В заключение стоит сказать, что мы рассмотрели все основные принципы по выбору бытовой розетки. Мы надеемся, что данная статья станет вам хорошим подспорьем при выборе розетки для своей квартиры или загородного дома.

какой ток, dc что означает в электричестве

АС ток означает переменный электрический ток. Название связано с особенностью его протекания в электроцепи. Ему присуще изменение направления движения, величины – все характеристики противоположные напряжению постоянного значения (AD).

Направление движения переменного тока к розеткеИсточник imgsmail.ru

Что такое АС

Перевод аббревиатуры АС с английского обозначает Alternative Current (переменный ток). Соответственно DC, что читается как Direct Current, обозначает постоянное, текущее в одном направлении, напряжение. Каждый из них используется для питания электроприборов и играет ключевую роль в целостности электрооборудования при неправильном подключении.

Полезно! Электроток не меняющий в течение времени свою величину и направление называется постоянным.

Переменный ток является формой, повсеместно применяемой потребителями для обеспечения работоспособности основного электрооборудования. Преимущественно стандартная форма волн в электроцепей представлена в виде синусоидальной кривой, с положительным полупериодом равным положительному течению напряжения и наоборот.

Синусоида постоянного и переменного токаИсточник yandex.net
Освещение участка загородного дома: виды, экономные варианты, требования и схемы

В отдельных случаях, например, музыкальные усилители, применяют различные формы волн. Они могут быть треугольными, либо прямоугольными. Аудио и радио сигнал транслируемые по проводам, также относятся к переменному току. Этот тип напряжения несёт зашифрованные информационные данные (звуки или изображения). В отдельных случаях передача может осуществляться за счёт модуляции. Такой ток преимущественно чередуется с высокочастотными, что и отличает их от обычной передачи электроэнергии.

Отличие переменного от постоянного

Прежде всего постоянное напряжение должно генерироваться на подстанциях с относительно низким напряжением для предоставления потребителю (220В). Однако, при одновременном подключении нескольких приборов, суммарное значение возрастает. В этой ситуации, для передачи напряжения на большие расстояния, необходимо использовать толстый и дорогостоящий кабель. Только так можно получить возможность транспортировки тока на большие расстояния с минимальными потерями мощности.

Сравнительные характеристики переменного и постоянного токаИсточник electricvdome.ru

В примере с переменным, генерируемое электричество способно преодолевать большое расстояние с наименьшими потерями. С 1980 г. появилась возможность выпрямления трёхфазного электрического тока и его обратное преобразование.

Основным отличием AC напряжения от DC тока заключается в том, что последний показывает сравнительную стабильность. Под этим подразумевается, что он не изменяет частоту направления движения.

Полезно! Наиболее распространённой частотой в мире признаётся 50 Гц.

Из-за того, что движение постоянного тока течёт равномернее, направление протекания электронов осуществляется строго в одном направлении. Причем источник в данной ситуации имеет, как положительный, так и отрицательный полюс. Таким образом, постоянный ток преимущественно используют в высоковольтных линиях (для транспортировки на значительные расстояния). После преобразования в переменный, он передаётся в наши розетки.

Трансформатор, преобразующий постоянный в переменный токИсточник livejournal.com
Как спрятать провода на стене красиво: практичные и стильные идеи маскировки

Интересно! Перед тем как напряжение достигло пункта назначения (потребителя), оно попадает в трансформатор. Здесь оно преобразуется из высокого в более низкое, с соответствующим пониженным значением частности, приемлемое в использовании для бытовых нужд, и передаётся в квартиру, дом.

Чем опасен АС ток для человека

Как уже упоминалось, особенность АС напряжения заключается в равномерном протекании частиц от одного полюса к другому. В сравнении с DC током он считается менее опасным так как в большинстве случаев оказывает на человеческий организм спазматическое воздействие. Спазм проходит сразу после снятия напряжения, что снижает вероятность критических результатов.

Основные доводы опасности тока для организмаИсточник poyar-adm.ru

Однако отсутствие опасности для организма наблюдается только в случае малого значения постоянного тока. Чем больше его значение, тем возрастает вероятность критических последствий. Например, при контакте с напряжением, превышающем 500 В, ток может оказаться опаснее чем переменный. Однако в быту такие значения отсутствуют и используются в трансформаторах или подстанциях, доступ куда открыт только специально обученным людям.

Важно! Основное отличие воздействия высоковольтного тока на человека заключается в сильном отбрасывающем эффекте (в сравнении с переменным).

Что опаснее для человека

Для человеческого организма большую опасность представляет переменный АС. Под его воздействием происходит резкая фибрилляция сердечных желудочков. Но это не означает, что постоянный ток может считаться безопасным. Люди, попавшие под такое напряжение, получают тяжёлые травмы в результате отброса и механического удара.

Как определить напряжение домашней розеткиИсточник 220.guru
Эклектика в интерьере: как создать стильную и уютную комнату

Заключение

Резюмировать содержимое статьи можно так: переменный ток (АС) – это ток, который используется в домашних розетках. Постоянный (DC) – в высоковольтных линиях электропередач, приходящих на трансформаторные будки, где он и преобразовывается в привычные 220В переменного.

Каким должно быть напряжение в розетке домашней электросети: 220В или 230В?

Стандарт бытового напряжения в СССР до 60-х годов XX века

В СССР вплоть до 60-х годов XX века эталоном бытового напряжения считались 127 В. Это значение обязано своим появлением талантливому инженеру русско-польского происхождения Михаилу Доливо-Добровольскому, разработавшему в конце XIX века трёхфазную систему передачи и распределения переменного тока, отличную от ранее предложенной Николой Тесла – двухфазной.

Изначально в трехфазной системе Добровольского линейное напряжение (между двумя фазными проводниками) составляло 220 В. Фазное напряжение (между нейтральным и фазным проводником), которое мы используем в бытовых целях, меньше линейного на «корень из трёх» – соответственно для данного случая получаем указанные 127 В.

Новый стандарт сетевого напряжения в Европе

Дальнейшие развитие электротехники и появление новых электроизоляционных материалов привели к повышению указанных значений: сначала в Германии, а затем и во всей Европе был принят стандарт 380 В – для линейного напряжения и 220 В – для фазного (бытового). Сделано это было с целью экономии – при росте напряжения (с сохранением установленной мощности) в цепи снижается сила тока, что позволило использовать проводники с меньшей площадью сечения и сократить потери в кабельных линиях.

СССР переходит на новый стандарт – 220/380 В

В Советском Союзе, несмотря на наличие прогрессивного стандарта 220/380 В, при реализации плана массовой электрификации строили сети переменного тока преимущественно по устаревшей методике – на 127/220 В. Первые попытки перейти на напряжение европейского образца были предприняты в нашей стране ещё в 30-х годах XX века. Однако массовый переход был начат лишь в послевоенное время, его причиной стала возрастающая нагрузка на энергосистему, которая поставила инженеров перед выбором – либо увеличивать толщину кабельных линий, либо повышать номинальное напряжение. В итоге остановились на втором варианте. Определённую роль в этом сыграл не только фактор экономии материалов, но и привлечение к работе немецких специалистов, имевших прикладной опыт использования электрической энергии с напряжением 220/380 В.

Переход растянулся на десятилетия: новые подстанции строили уже под номинал 220/380 В, а большинство старых переводили лишь после плановой замены отслуживших свой срок трансформаторов. Поэтому в СССР долгое время параллельно сосуществовали два стандарта для сетей общего пользования – 127/220 В и 220/380 В. Окончательное переключение на 220 В некоторых однофазных потребителей, по свидетельствам очевидцев, произошло только в конце 80-х — начале 90-х годов.

Сетевое напряжение в США

Стоит отметить, что не все страны перешли на общий стандарт напряжения. Например, в США установленное напряжение однофазной бытовой сети – 120 В, при этом к большинству жилых домов подводятся не фаза и нейтраль, а нейтраль и две фазы, позволяющие в случае необходимости запитать мощных потребителей линейным напряжением. Кроме того, в Соединённых Штатах отлична и частота – 60 Гц, в то время как общеевропейский стандарт – 50 Гц.

Дальнейшее увеличение номинальных напряжений – 230/400 В

Потребление электрического тока постоянно росло и в конце ХХ века в Европе было принято решение о дальнейшем увеличении номинальных напряжений в трехфазной системе переменного тока: линейного с 380 В до 400 В и, как следствие, фазного с 220 В до 230 В. Это позволило повысить пропускную способность существующих цепей питания и избежать массовой прокладки новых кабельных линий.

В целях унификации параметров электрических сетей новые общеевропейские стандарты были предложены Международной электротехнической комиссией и другим странам мира. Российская Федерация согласилась их принять и разработала ГОСТ 29322-92, предписывающий электроснабжающим организациям перейти на 230 В к 2003 году. ГОСТ 29322-2014, как уже выше упоминалось, устанавливает значение номинального напряжения между фазой и нейтралью в трехфазной четырехпроводной или трехпроводной системе равным 230 В, однако допускает применение и систем с 220 В.

Пятипроцентное изменение их номинала не должно сказаться на функционировании привычных бытовых электроприборов, так как они имеют определённый диапазон допустимых значений питающего напряжения. Обе величины, 220 и 230 В, в большинстве случаев, входят в этот диапазон. Однако определённые трудности при переходе на европейские стандарты всё-таки могут возникнуть. Они, в первую очередь, коснутся работы осветительного оборудования с лампами накаливания, рассчитанными на 220 В. Увеличение входного напряжения вызовет перенакал вольфрамовой нити, что негативно скажется на её долговечности – такие лампы будут чаще перегорать. Поэтому покупателям следует быть внимательнее и выбирать электролампы, допускающие включение в сеть 230 В (номинальное напряжение обычно указывается в маркировке прибора).

В заключение следует сказать, что различные нештатные ситуации, возникающие в отечественных электросетях (резкие перепады напряжения или прекращение подачи электричества), представляют для электрооборудования намного большую опасность, чем плановый переход на европейские стандарты электропитания. Кроме того, энергоснабжающие компании часто не соблюдают требования к качеству электроэнергии, допуская сильные отклонения от установленных номинальных значений.

Защитить современную технику от пагубных влияний различных сетевых колебаний могут специальные устройства – стабилизаторы напряжения и источники бесперебойного питания. Группа компаний «Штиль» выпускает данное оборудование с различными значения выходного напряжения: 220 В, 230 В или 240 В.

Подробнее о стабилизаторах напряжения «Штиль»:
Инверторные стабилизаторы напряжения «Штиль». Модельный ряд.

9 важных фактов про УЗО

Розетки и выключатели OneKeyElectro — это качественные электроустановочные изделия, которые выбирают для себя и дизайнеры, и инженеры-электрики, и рядовые покупатели, делающие ремонт в квартирах и частных домах.

Однако понятие «электробезопасность» гораздо шире, чем просто качественные розетки и выключатели.

Заглянем в квартирный электрический щит и обсудим, почему важно защищать группы розеток устройствами защитного отключения (УЗО) и по каким параметрам их выбрать.

  • Все группы розеток в вашей квартире должны быть защищены устройством защитного отключения (УЗО).

    Эта рекомендация прописана в Правилах устройства электроустановок в п. 7.1.71 (7 изд.). УЗО защищает человека от поражения электрическим током.


  • Для защиты групп розеток следует выбирать УЗО с током утечки не более 30 мА (ПУЭ, п. 7.1.79).

    30 мА или 0,03А — это пороговое значение электрического тока, которое считается относительно безопасным для человека.


  • УЗО типа А дороже, но предпочтительнее, чем УЗО типа АС.

    УЗО типа А более универсально, так как защищает не только от переменных токов утечки, но и от пульсирующих токов утечки.

    Источниками пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. (ПУЭ, п.7.1.78).


  • Автоматические выключатели не заменяют УЗО.

    Это разные устройства с разным принципом действия.

    Автоматические выключатели защищают Вашу электропроводку от токов короткого замыкания или от перегрузки. Токи, от которых срабатывают автоматические выключатели, смертельно опасны для человека.


  • Банально, но факт! Розетки должны быть защищены ИСПРАВНЫМ УЗО.

    На УЗО есть кнопка «Тест», которая позволяет быстро проверить, работает УЗО или нет.

    Нажимая на кнопку тест, мы эмулируем возникновение тока утечки. При нажатии на эту кнопку УЗО должно размыкать электрическую цепь. Проверку работы УЗО необходимо выполнять периодически, хотя бы 1 раз в полгода. Рекомендации о частоте проверки УЗО можно узнать из инструкции производителя.


  • Модульное УЗО нельзя починить, его можно только заменить на новое.

    Наш человек — мастер на все руки, если не половина, то четверть мужского населения нашей страны знает, как держать в руках паяльник. УЗО стоит недешево, велик соблазн попробовать починить его самостоятельно.

    Мы категорически не рекомендуем это делать! Безопасность ваших близких бесценна!


  • Пыль — частая причины выхода УЗО из строя.

    Электромонтажные работы часто выполняются в самом начале ремонта. Если в квартирный электрический щит установить УЗО и не защитить его от пыли, то есть высока вероятность выхода УЗО из строя.

    Если Вы считаете, то УЗО европейских брендов не боятся ничего, то просто проверьте в инструкции параметр «степень защиты». Если в инструкции на УЗО указана степень защиты IP20, то это устройство необходимо дополнительно защитить от пыли при проведении пыльных ремонтных работ! Все известные нам модульные УЗО выпускаются именно с этой степенью защиты.


  • Не пытайтесь сэкономить на УЗО.

    УЗО — это не тот случай, когда нужно экономить. Мы не советуем заказывать этот прибор на Aliexpress, покупать УЗО б/у, с рук и т.д.

    Особенно мы не рекомендуем Вам это делать, если Вы не профессиональный электрик и не можете проверить работоспособность УЗО. Хотя едва ли профессиональный электрик захочет установить в своей квартире УЗО непонятного происхождения.
    УЗО должно быть новым, чистым, без признаков установки.


  • На что нужно обратить внимание при покупке УЗО?

    Все уважаемые производители снабжают УЗО инструкциями на русском языке.

    Все поставляемые в Россию УЗО должны соответствовать техническим регламентам Таможенного Союза (ТР ТС), что подтверждается действующим сертификатом соответствия ТР ТС.
    Соответствие ТР ТС также подтверждается знаком ЕАС на корпусе УЗО.

  • Потому что электрический ток может быть смертельно опасен для человека.
    УЗО позволяет обесточить группу потребителей электроэнергии при возникновения тока утечки.

    Остались вопросы? Давайте поговорим поподробнее.

    Токи утечки — это редкость? В каких ситуациях они могут возникать?

    С какой частотой гремит гром в поговорке «пока гром не грянет, мужик не перекрестится?» Философский вопрос, как повезет.

    Даже если у Вас свежая электропроводка, вы применяли только качественные материалы, если электромонтажные работы проведены квалифицированными специалистами, если Вы пользуетесь современными исправными электроприборами и знаете, как грамотно вытащить вилку из розетки, то даже в этом случае у Вас есть ненулевой шанс встретиться с током утечки.

    Определение напряжения и силы тока выключателя, вилки, розетки и розетки

    Как найти правильный ток и номинал напряжения для выключателя, Розетка , розетка и вилка и т. д. ?

    Выключатели, розетки, вилки, розетки, разъемы, GFCI и т. д. разработаны и рассчитаны на разные номиналы, имеющие разные электрические характеристики. Рейтинг переключателей зависит от множества факторов, таких как материал и класс изоляции, используемые для контактов переключателя, размер и расстояние между контактами, конкретное применение и т. д.

    Существует два основных номинала переключателя:

    • Номинальный ток: Номинальный ток в амперах, указанный на паспортной табличке переключателя, показывает максимальную силу тока, которую переключатель может выдержать в подключенной цепи.
    • Номинальное напряжение: Это максимальное напряжение, которое может быть использовано и установлено в цепи.

    Давайте посмотрим, каковы правила и нормы, касающиеся номинала переключателя и как выбрать правильный размер переключателя в зависимости от допустимого тока и напряжения.

    Номинальный ток переключателя в амперах:

    Все выключатели, выключатели, вилки, розетки, соединители, провода и т. д., имеющие два номинала силы тока.

    Безопасный максимум: выключатели, вилки, выключатели, разъемы, провода и т. д. имеют безопасный максимальный ток.

    • Максимальный ток: A Максимальный номинальный ток переключателя 15 А составляет 15 А, т. е. он может быть установлен в цепи с максимальным током нагрузки 15 А.

    Максимальный номинальный ток зависит от напряжения цепи и никогда не должен превышать точного номинального тока.Если он превысит, он расплавит и сварит контакты переключателя, и переключатель будет бесполезен. Отсутствие выключателя может привести к повреждению подключенного устройства и даже вызвать опасный пожар. Проще говоря, переключатель на 15 А не следует использовать для тока нагрузки 20 А.

    Как правило, бытовые и бытовые устройства работают от цепей нагрузки 15 А (калибр 14), но иногда устройства на 20 А (калибр 12) также используются в случае однофазного питания 120 В переменного тока. В основном, цепи на 30 А (10 калибр) используются для питания 240 В переменного тока в зависимости от мощности нагрузки, т.е.е. водонагреватели и др.

    Большинство бытовых устройств рассчитаны на 15 А, но иногда может подойти устройство на 20 А.

    • Максимальный безопасный ток: А 30 А Максимальный безопасный ток переключения составляет 24 А. то есть он может быть установлен в цепи с максимальным током нагрузки 24 А, например, в цепи водонагревателя с выключателем на 30 А, при токе нагрузки 24 А или ниже. Его можно рассчитать следующим образом:

    Безопасный максимальный ток: Максимальный ток x 80%

    Руководства по подключению соответствующих переключателей:

    Пример: Какова максимальная безопасная сила тока в амперах для переключателя на 15 А?

    Решение:

    • Максимальный безопасный ток = Максимальный ток x 0. 8
    • Максимальный безопасный ток = 15 А x 0,8
    • Максимальный безопасный ток = 12 А

    Это означает, что выключатель на 15 А можно безопасно использовать при токе нагрузки 12 А. Хотя переключатель на 15А можно использовать для точного выключателя на 15А при непостоянной (неодновременной) нагрузке. В то время как в случае постоянной нагрузки, переключатель на 15 А следует использовать для цепи нагрузки не более 12 А.

    Если номинальный ток одинаков для 120 В и 240 В, значение нагрузки в вольт-амперах (ВА) и ваттах (Вт) может отличаться.например:

    • 20A, 120V безопасный выключатель, максимальное значение тока составляет 16A. Нагрузка в ваттах, которую может безопасно выдержать этот переключатель = 16 А x 120 В = 1920 Вт.
    • Если номинальный ток такой же, а мы увеличиваем напряжение до 240 В, тогда = 16 А x 240 = 3840 Вт. (Примечание. Это расчет в качестве примера. Используйте выключатели, вилки и розетки на 30 А при напряжении питания 240 В.
    • Аналогичным образом, безопасный максимальный ток для переключателя на 15 А составляет 12 А, а нагрузка, которую может выдержать этот переключатель, составляет 12 А x 120 В = 1440 Вт.

    Связанные калькуляторы:

    Номинальное напряжение переключателя в вольтах:

    Номинальное напряжение переключателя показывает максимально допустимое напряжение цепи, в которой переключатель должен использоваться для различных нагрузок.

    Переключатель может быть рассчитан на переменное напряжение, постоянное напряжение или и то, и другое с разными значениями и мощностью. Например, переключатель может быть рассчитан на 240 В переменного тока, 230 В переменного тока, 15 А, 120 В постоянного тока, 20 А и т. д. Перед установкой прочтите руководство пользователя или данные на паспортной табличке переключателя.

    Напряжение питания никогда не должно превышать номинальное напряжение переключателя. Другими словами, если мы подключим выключатель 120В на 500В, приложенное напряжение может перескочить через разомкнутые контакты (и перегреться из-за перенапряжения) цепи и подключить нагрузку к напряжению питания. Это также приведет к возникновению искры, что может привести к возгоранию. Выключатель разомкнет цепь и остановит работу, если ток превысит предел из-за чрезмерного напряжения по сравнению с номинальным напряжением. Короче говоря, переключатели с номиналом 120 В и 230 В не следует использовать для 240 и 480 В соответственно.

    Сколько выключателей, розеток и розеток можно установить в цепях 15А и 20А?
    • Для безопасной и бесперебойной работы к цепи 15А следует подключить одну розетку.
    • Чтобы узнать безопасное количество розеток или розеток, назначьте каждой из них 1,5 А следующим образом.
    • Цепь 20 А / 1,5 А = 13 Количество розеток и розеток.
    • Цепь 15 А / 1,5 А = 10 Количество розеток или розеток.

    Для цепей на 15 А и 20 А используйте провода калибра 14 и 12 соответственно.В случае наружных работ, прачечных, кухонь, ванных комнат или зон с водой рекомендуется использовать GFCI и прерывающие розетки для максимальной защиты.

    Расчет параметров АВР и разъединителей

    Номинальные параметры разъединителя

    Согласно статье и разделу NEC-430:

    • Подходящий размер разъединителя должен быть равен или больше 115 % номинального тока полной нагрузки двигателя.
    • Если мы рассматриваем номинальную мощность в л.с. или ватт для разъединителя, номинальная мощность в л.с. (или ватт) разъединителя должна быть равна или больше номинальной мощности двигателя в л.с. или ваттах при номинальном напряжении.

    Номинал автоматического ввода резерва (АВР)

    Пример: Каков правильный размер АВР для трехфазной сети переменного тока мощностью 210 кВт, 208 В?

    Решение:

    • Ток в трехфазных цепях переменного тока = I = P / (V x √3
    • I = 210 кВт / (208 В x 1,732)
    • I = 583 Ампер.

    Вы можете использовать автоматический ввод резерва на 600 А (три полюса) для тепловых нагрузок 210 кВт.

    Правила NEC и IEC о номинальных характеристиках коммутатора
    • 14 Провод калибра 14 следует использовать для выключателя, вилки или розетки на 15 А и бытовой нагрузки, такой как цепи освещения.
    • Провод калибра 12 следует использовать для выключателя на 20 А.
    • Провод
    • калибра 10 следует использовать для выключателя на 30 А (в основном 240 В) и автоматического выключателя на 30 А.
    • Выключатель или вилка, рассчитанная на 15 А, 120 В, может использоваться в цепи нагрузки макс. 15 А, 120 В.
    • Выключатель или розетка, рассчитанные на 15 А, 120 В, не могут использоваться в цепи нагрузки 20 А, 120 В.
    • Выключатель на 20 А, 120 В можно использовать в цепи нагрузки 15 А и 20 А, 120 В.
    • Использование выключателя или розетки 120 В в цепи 240 В и наоборот запрещено правилами.
    • Выключатель на 240 В можно использовать только в цепи 120 В, если номинальный ток соответствует току нагрузки.
    • Недопустимо использовать выключатель 120 В или вилку на 240 В, даже если номинальный ток подходит.
    • Переключатели могут быть подключены и подключены к фазному (фазному или линейному) проводу. т.е. только фазный провод должен быть отключен через переключатель ВКЛ/ВЫКЛ подключенной цепи.
    • Подключение переключателя к нейтральному проводу запрещено правилами.
    • Выключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В от распределительного щита.
    • Выключатель на 20А, 120В нельзя использовать в бытовой сети 15А, 120В.
    • Устройства на 15 А (нагрузка) можно подключать к розетке на 20 А, но не наоборот.
    • Переключатель слишком большого размера — это нормально, но меньший номинал, чем ток нагрузки, может привести к расплавлению контактов переключателя.
    • Для различных уровней защиты проектировщик и электрик должны выбрать соответствующий переключатель со степенью защиты IP в соответствии со стандартом IEC 60529, например IP60, IP65, IP67 и т. д.
    • Переключатель, рассчитанный на 10 А, 120 В переменного тока, предназначенный для чистой резистивной нагрузки, может использоваться на 6 А, 120 В переменного тока для индуктивной нагрузки, что никогда не повлияет на ожидаемый срок службы переключателя i.е. 100000 операций или 25000 циклов в обоих случаях.

    Полезно знать:

    Выключатель рассчитан на:

    • 120 В можно использовать только для 120 В.
    • 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческое применение)
    • 120-277 можно использовать для 120В, 240В и 277В.

    Запись по теме: Электрические установки — Стандарты & Регулирование по всему миру

    Меры предосторожности

    Предупреждение и меры предосторожности

    • Перед заменой, ремонтом, устранением неисправностей, обслуживанием и установкой электроприборов и оборудования отключайте питание.
    • Переключатели следует подключать через фазный (фазовый или линейный) провод (НЕ НА НЕЙТРАЛЬ). Таким образом, он может управлять работой схемы ВКЛ/ВЫКЛ путем отключения сетевого или фазового питания.
    • Используйте подходящий размер кабеля и провода для монтажа электропроводки.
    • Невыполнение этого требования может привести к поражению электрическим током, серьезной травме, пожару или даже смерти.
    • Перед подключением и установкой выполните проверку целостности клеммы переключателя. При монтаже электропроводки используйте провод калибра 10 для 240 В и калибр 12 для 120 В.
    • Соблюдайте региональные цветовые коды проводки, например, IEC или NEC.
    • Пожалуйста, следуйте инструкциям руководства пользователя, местным кодам или обратитесь к лицензированному электрику для правильной установки.
    • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    Похожие сообщения:

    Электрическая розетка — Energy Education

    Электрические розетки (также известные как розетки , электрические розетки , вилки и настенные вилки ) позволяют подключать электрическое оборудование к электросети.Электрическая сеть обеспечивает подачу переменного тока в розетку. Существует два основных типа розеток: бытовые и промышленные. Хотя это и не очевидно с первого взгляда, две стороны электрической розетки представляют собой часть «проводной петли», и подключение электрического устройства к этой розетке замыкает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

    Бытовые розетки

    Фигура 1.Планировки торговых точек со всего мира. [1]

    Бытовые электрические розетки обеспечивают 120 вольт в Северной Америке и 220-240 вольт в Европе, при этом в большинстве стран есть розетки с напряжением, близким к одному из этих двух значений. Размер и форма розетки сильно различаются от страны к стране (см. рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите сайт World Wanders. Эти различия не меняют базовую схему создания схемы для получения электроэнергии из сети.Во всех этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

    Поляризация

    Рис. 2. Размеченная схема поляризованной двухконтактной розетки. [2]

    Большинство розеток поляризованы в целях безопасности. Поляризованные вилки можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается наличием двух слотов разного размера в дополнение к закругленному слоту заземления, больший из которых называется нейтральной линией, а меньший называется горячей линией (см. рис. 2).Нейтраль соединена проводом с землей, поэтому ее напряжение равно 0 В. Вместо этого горячий слот подает напряжение, необходимое для получения тока, и когда вилка вставляется в розетку, энергия поступает из горячего слота через цепи и заканчивается на нейтрали, которая рассеивает энергию в землю. [3] Конечно, чтобы замкнуть всю цепь обратно к генератору, нейтраль также подключается обратно к исходной системе распределения в дополнение к заземлению в нескольких местах. [4]

    Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одном положении, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий провод. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном выводе, а это означает, что большая часть внутренних цепей устройства по-прежнему считается «горячей» и может привести к поражению электрическим током. [5]

    Заземление

    Рис. 3. Маркированная трехштырьковая розетка. [6]

    Большинство современных розеток в Северной Америке имеют гнездо для заземления в дополнение к горячему и нейтрали (см. рис. 3). Заземляющий провод подключается так же, как и нейтраль, поскольку он также соединяется с заземляющей нейтралью. [4] Гнездо заземления важно для устройств с металлическим корпусом или блока питания в металлическом корпусе, таких как компьютеры. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-либо образом соприкасается с металлическим корпусом, все устройство становится серьезной опасностью поражения электрическим током.Тем не менее, заземляющий провод напрямую подключен к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приводит к срабатыванию автоматического выключателя и прекращению подачи тока на устройство. [3] Кроме того, контакт заземления будет длиннее, чем нейтральный и горячий контакты, поэтому устройство заземляется до того, как оно станет «горячим» или «под напряжением».

    Для дальнейшего чтения

    Для получения дополнительной информации см. соответствующие страницы ниже:

    Каталожные номера

    Электрическая розетка — Energy Education

    Электрические розетки (также известные как розетки , электрические розетки , вилки и настенные вилки ) позволяют подключать электрическое оборудование к электросети.Электрическая сеть обеспечивает подачу переменного тока в розетку. Существует два основных типа розеток: бытовые и промышленные. Хотя это и не очевидно с первого взгляда, две стороны электрической розетки представляют собой часть «проводной петли», и подключение электрического устройства к этой розетке замыкает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

    Бытовые розетки

    Фигура 1.Планировки торговых точек со всего мира. [1]

    Бытовые электрические розетки обеспечивают 120 вольт в Северной Америке и 220-240 вольт в Европе, при этом в большинстве стран есть розетки с напряжением, близким к одному из этих двух значений. Размер и форма розетки сильно различаются от страны к стране (см. рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите сайт World Wanders. Эти различия не меняют базовую схему создания схемы для получения электроэнергии из сети.Во всех этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

    Поляризация

    Рис. 2. Размеченная схема поляризованной двухконтактной розетки. [2]

    Большинство розеток поляризованы в целях безопасности. Поляризованные вилки можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается наличием двух слотов разного размера в дополнение к закругленному слоту заземления, больший из которых называется нейтральной линией, а меньший называется горячей линией (см. рис. 2).Нейтраль соединена проводом с землей, поэтому ее напряжение равно 0 В. Вместо этого горячий слот подает напряжение, необходимое для получения тока, и когда вилка вставляется в розетку, энергия поступает из горячего слота через цепи и заканчивается на нейтрали, которая рассеивает энергию в землю. [3] Конечно, чтобы замкнуть всю цепь обратно к генератору, нейтраль также подключается обратно к исходной системе распределения в дополнение к заземлению в нескольких местах. [4]

    Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одном положении, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий провод. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном выводе, а это означает, что большая часть внутренних цепей устройства по-прежнему считается «горячей» и может привести к поражению электрическим током. [5]

    Заземление

    Рис. 3. Маркированная трехштырьковая розетка. [6]

    Большинство современных розеток в Северной Америке имеют гнездо для заземления в дополнение к горячему и нейтрали (см. рис. 3). Заземляющий провод подключается так же, как и нейтраль, поскольку он также соединяется с заземляющей нейтралью. [4] Гнездо заземления важно для устройств с металлическим корпусом или блока питания в металлическом корпусе, таких как компьютеры. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-либо образом соприкасается с металлическим корпусом, все устройство становится серьезной опасностью поражения электрическим током.Тем не менее, заземляющий провод напрямую подключен к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приводит к срабатыванию автоматического выключателя и прекращению подачи тока на устройство. [3] Кроме того, контакт заземления будет длиннее, чем нейтральный и горячий контакты, поэтому устройство заземляется до того, как оно станет «горячим» или «под напряжением».

    Для дальнейшего чтения

    Для получения дополнительной информации см. соответствующие страницы ниже:

    Каталожные номера

    Электрическая розетка — Energy Education

    Электрические розетки (также известные как розетки , электрические розетки , вилки и настенные вилки ) позволяют подключать электрическое оборудование к электросети.Электрическая сеть обеспечивает подачу переменного тока в розетку. Существует два основных типа розеток: бытовые и промышленные. Хотя это и не очевидно с первого взгляда, две стороны электрической розетки представляют собой часть «проводной петли», и подключение электрического устройства к этой розетке замыкает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

    Бытовые розетки

    Фигура 1.Планировки торговых точек со всего мира. [1]

    Бытовые электрические розетки обеспечивают 120 вольт в Северной Америке и 220-240 вольт в Европе, при этом в большинстве стран есть розетки с напряжением, близким к одному из этих двух значений. Размер и форма розетки сильно различаются от страны к стране (см. рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите сайт World Wanders. Эти различия не меняют базовую схему создания схемы для получения электроэнергии из сети.Во всех этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

    Поляризация

    Рис. 2. Размеченная схема поляризованной двухконтактной розетки. [2]

    Большинство розеток поляризованы в целях безопасности. Поляризованные вилки можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается наличием двух слотов разного размера в дополнение к закругленному слоту заземления, больший из которых называется нейтральной линией, а меньший называется горячей линией (см. рис. 2).Нейтраль соединена проводом с землей, поэтому ее напряжение равно 0 В. Вместо этого горячий слот подает напряжение, необходимое для получения тока, и когда вилка вставляется в розетку, энергия поступает из горячего слота через цепи и заканчивается на нейтрали, которая рассеивает энергию в землю. [3] Конечно, чтобы замкнуть всю цепь обратно к генератору, нейтраль также подключается обратно к исходной системе распределения в дополнение к заземлению в нескольких местах. [4]

    Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одном положении, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий провод. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном выводе, а это означает, что большая часть внутренних цепей устройства по-прежнему считается «горячей» и может привести к поражению электрическим током. [5]

    Заземление

    Рис. 3. Маркированная трехштырьковая розетка. [6]

    Большинство современных розеток в Северной Америке имеют гнездо для заземления в дополнение к горячему и нейтрали (см. рис. 3). Заземляющий провод подключается так же, как и нейтраль, поскольку он также соединяется с заземляющей нейтралью. [4] Гнездо заземления важно для устройств с металлическим корпусом или блока питания в металлическом корпусе, таких как компьютеры. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-либо образом соприкасается с металлическим корпусом, все устройство становится серьезной опасностью поражения электрическим током.Тем не менее, заземляющий провод напрямую подключен к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приводит к срабатыванию автоматического выключателя и прекращению подачи тока на устройство. [3] Кроме того, контакт заземления будет длиннее, чем нейтральный и горячий контакты, поэтому устройство заземляется до того, как оно станет «горячим» или «под напряжением».

    Для дальнейшего чтения

    Для получения дополнительной информации см. соответствующие страницы ниже:

    Каталожные номера

    штепсельных вилок и розеток: нужен адаптер для путешествий?

    Вы планируете посетить Соединенные Штаты Америки? Проверьте, нужен ли вам сетевой адаптер или преобразователь напряжения для розеток, используемых в Соединенных Штатах Америки.

    Выберите страну проживания inSelect страны проживания в Соединенных Штатах Америки (выбрано) United KingdomCanadaAustraliaIrelandSingaporeNew ZealandIndiaHong Kong AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAmerican Дева IslandsAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Дева IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканские RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo-BrazzavilleCongo-KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadel oupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndonesiaIranIraqIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlands (Голландия) Новый CaledoniaNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussiaRwandaSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSint MaartenSlovakiaSloveniaSo Lomon IslandsSomaliaSouth AfricaSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабские EmiratesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamWallis и FutunaWestern SaharaYemenZambiaZimbabwe

    • Вам не нужен адаптер разъема питания в Соединенных Штатах Америки, когда живут в Соединенных Штатах Америки.

    Ниже вы найдете изображения используемых розеток и соответствующих вилок. И мы предоставляем больше информации о напряжении и частоте.

    Электричество в Соединенных Штатах Америки

    В Соединенных Штатах Америки электрические вилки и розетки относятся к типу A и B. Стандартное напряжение составляет 120 В, а стандартная частота – 60 Гц.

    Адаптер штепсельной вилки нужен в Соединенных Штатах Америки?

    В Соединенных Штатах Америки электрические вилки и розетки относятся к типу A и B.Посмотрите на следующие фотографии. Если вы живете в Соединенных Штатах Америки, вам не нужен сетевой адаптер в Соединенных Штатах Америки. Ваши штепсельные вилки подходят. Мы рекомендуем вам упаковать переходник с 3 на 2 контакта на случай, если разъемы типа B недоступны.

    Тип A: У этой розетки нет альтернативных вилок. Тип B: Эта розетка также работает с вилкой A. Мы отсылаем вас к Amazon, где вы найдете большой выбор адаптеров для путешествий.

    Вы также можете проверить карту, чтобы увидеть использование различных вилок и розеток в мире.

    Требуется преобразователь напряжения в Соединенных Штатах Америки?

    В Соединенных Штатах Америки стандартное напряжение составляет 120 В, а частота – 60 Гц. Вы можете пользоваться своими электроприборами в Соединенных Штатах Америки, поскольку стандартное напряжение (120 В) такое же, как и в Соединенных Штатах Америки. Таким образом, вам не нужен преобразователь напряжения в Соединенных Штатах Америки, если вы живете в Соединенных Штатах Америки.

    Чтобы быть уверенным, проверьте этикетку на приборе. Некоторым приборам никогда не нужен преобразователь. Если на этикетке указано «ВХОД: 100–240 В, 50/60 Гц», прибор можно использовать во всех странах мира. Это обычное дело для зарядных устройств для планшетов/ноутбуков, фотоаппаратов, сотовых телефонов, зубных щеток и т. д.

    Дорожные адаптеры от Amazon

    #объявление

    Нужно что-нибудь еще?

    Проверьте, собрали ли вы все необходимое для поездки, по нашему КОНТРОЛЬНОМУ СПИСКУ ПУТЕШЕСТВЕННИКА !

    Хотите добавить информацию на эту страницу? Пожалуйста, присылайте нам свои предложения или замечания. Прочтите наш отказ от ответственности.

    Вилки и розетки переменного тока

    Вилки и розетки переменного тока

    Вилки и розетки переменного тока

    позволяют подключать электрооборудование к основному источнику переменного тока (AC) в зданиях и на других объектах. Электрические вилки и розетки отличаются друг от друга номинальным напряжением и током, формой, размером и типом разъема. Были стандартизированы различные системы вилок и розеток, и в разных частях мира используются разные стандарты.

    15 используемых сегодня типов

    В настоящее время используется 15 типов электрических розеток, каждому из которых Администрация международной торговли Министерства торговли США (ITA) присвоила букву, начинающуюся с буквы A и перемещающуюся по алфавиту. Эти письма совершенно произвольны: на самом деле они ничего не предписывают.


    Тип А

    Вилки

    типа A в основном используются в США, Канаде, Мексике и Японии (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 2 контакта
    • незаземленный
    • 15 А
    • почти всегда 100 – 127 В
    • Розетка
    • , совместимая с вилкой типа A

    Тип В

    Вилки

    типа B в основном используются в США, Канаде, Мексике и Японии (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 3 контакта
    • с заземлением
    • 15 А
    • почти всегда 100 – 127 В
    • Розетка
    • , совместимая с вилками типов A и B

    Тип С

    Вилки

    типа C обычно используются в Европе, Южной Америке и Азии (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 2 контакта
    • незаземленный
    • 2.5 А
    • почти всегда 220 – 240 В
    • Розетка
    • совместима с вилкой типа C

    Тип D

    Вилки

    типа D в основном используются в Индии (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 3 контакта
    • с заземлением
    • 5 А
    • 220–240 В
    • Розетка, совместимая с вилкой типа D (частичная и небезопасная совместимость с C, E и F)

    Тип Е

    Вилки

    типа E в основном используются во Франции, Бельгии, Польше, Словакии и Чехии (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 2 контакта
    • с заземлением
    • 16 А
    • 220–240 В
    • Розетка
    • , совместимая с вилками типов C, E и F

    Тип F

    используется почти везде в Европе и России, за исключением Великобритании и Ирландии (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 2 контакта
    • с заземлением
    • 16 А
    • 220–240 В
    • Розетка
    • , совместимая с вилками типов C, E и F

    Тип G

    Вилки

    типа G в основном используются в Соединенном Королевстве, Ирландии, Мальте, Малайзии и Сингапуре (полный список см. здесь список стандартов по странам)

    Характеристики:
    • 3 контакта
    • с заземлением
    • 13 А
    • 220–240 В
    • Розетка
    • совместима с вилкой типа G

    Тип H

    Вилки

    типа H используются исключительно на Западном берегу и в секторе Газа (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 3 контакта
    • с заземлением
    • 16 А
    • 220–240 В
    • Розетка совместима с вилками типов C и H (небезопасная совместимость с E и F)

    Тип I

    Вилки

    типа I в основном используются в Австралии, Новой Зеландии, Китае и Аргентине (полный список см. здесь список стандартов по странам)

    Характеристики:
    • 2 или 3 контакта
    • 2 контакта: без заземления / 3 контакта: с заземлением
    • 10 А
    • 220–240 В
    • Розетка
    • , совместимая с вилкой типа I

    Тип J

    Вилки

    типа J используются почти исключительно в Швейцарии, Лихтенштейне и Руанде (полный список см. здесь список стандартов по странам)

    Характеристики:
    • 3 контакта
    • с заземлением
    • 10 А
    • 220–240 В
    • Розетка
    • совместима с вилками типов C и J

    Тип К

    Вилки

    типа K используются почти исключительно в Дании и Гренландии (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 3 контакта
    • с заземлением
    • 16 А
    • 220–240 В
    • Розетка, совместимая с вилками типов C и K (небезопасная совместимость с E и F)

    Тип L

    Вилки

    типа L используются почти исключительно в Италии и Чили (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 3 контакта
    • с заземлением
    • 10 А и 16 А
    • 220–240 В
    • Розетка 10 А, совместимая с вилками типа C и L (версия 10 А) / розетка 16 А, совместимая с вилкой типа L (версия 16 А)

    Тип М

    Вилки

    типа M в основном используются в Южной Африке (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 3 контакта
    • с заземлением
    • 15 А
    • 220–240 В
    • Розетка
    • совместима с вилкой типа M

    Тип N

    Вилки

    типа N используются почти исключительно в Бразилии (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 3 контакта
    • с заземлением
    • 10 А и 20 А
    • 100 – 240 В
    • Розетка
    • , совместимая с вилками типов C и N

    Тип О

    Вилки

    типа O используются исключительно в Таиланде (полный список см. здесь, список стандартов по странам)

    Характеристики:
    • 3 контакта
    • с заземлением
    • 16 А
    • 220–240 В
    • Розетка, совместимая с вилками типов C и O (небезопасная совместимость с E и F)

    Заземление (заземление)

    Обратите внимание, что не все стандарты имеют 3-й контакт заземления: при установке необходимо учитывать электробезопасность.

    Третий контакт для соединения с землей предназначен для защиты от повреждения изоляции подключенного устройства. Некоторые ранние незаземленные типы вилок и розеток были изменены, чтобы включать заземляющий штырь, или были заменены типами с заземлением.

    Различные типы вилок используются для разных классов приборов IEC. Назначенный класс зависит от того, заземлено ли устройство и какой степени изоляции оно включает. Класс I, например, относится к заземленному оборудованию, для которого требуется третий контакт в вилке и розетке, а класс II относится к незаземленному оборудованию, защищенному двойной изоляцией.


    Список стран и сетевое напряжение, частота и типы вилок

    Примечание. Список предоставляется только для информации и считается правильным на момент публикации. Возможны региональные вариации и изменения. Пожалуйста, проверьте на месте, чтобы быть уверенным.

    Страна/штат/территория Однофазное напряжение (вольт) Частота (Гц) Тип штекера
    Абу-Даби (не страна, а столица Объединенных Арабских Эмиратов) 230 В 50 Гц Г
    Афганистан 220 В 50 Гц К/Ф
    Албания 230 В 50 Гц К/Ф
    Алжир 230 В 50 Гц К/Ф
    Американское Самоа 120 В 60 Гц А/Б/Ж/И
    Андорра 230 В 50 Гц К/Ф
    Ангола 220 В 50 Гц С
    Ангилья 110 В 60 Гц А/Б
    Антигуа и Барбуда 230 В 60 Гц А/Б
    Аргентина 220 В 50 Гц я
    Армения 230 В 50 Гц К/Ф
    Аруба 120 В 60 Гц А/Б/Ф
    Австралия 230 В 50 Гц я
    Австрия 230 В 50 Гц К/Ф
    Азербайджан 220 В 50 Гц К/Ф
    Азорские острова 230 В 50 Гц Б/К/Ф
    Багамы 120 В 60 Гц А/Б
    Бахрейн 230 В 50 Гц Г
    Балеарские острова 230 В 50 Гц К/Ф
    Бангладеш 220 В 50 Гц А/К/Д/Г/К
    Барбадос 115 В 50 Гц А/Б
    Беларусь 220 В 50 Гц К/Ф
    Бельгия 230 В 50 Гц С/Е
    Белиз 110 В / 220 В 60 Гц А/Б/Г
    Бенин 220 В 50 Гц С/Е
    Бермуды 120 В 60 Гц А/Б
    Бутан 230 В 50 Гц К/Д/Г
    Боливия 230 В 50 Гц А / С
    Бонайре 127 В 50 Гц А / С
    Босния и Герцеговина 230 В 50 Гц К/Ф
    Ботсвана 230 В 50 Гц Д/Г
    Бразилия 127 В / 220 В 60 Гц С/Н
    Британские Виргинские острова 110 В 60 Гц А/Б
    Бруней 240 В 50 Гц Г
    Болгария 230 В 50 Гц К/Ф
    Буркина-Фасо 220 В 50 Гц С/Е
    Бирма (официально Мьянма) 230 В 50 Гц А/К/Г/Г/И
    Бурунди 220 В 50 Гц С/Е
    Камбоджа 230 В 50 Гц А/Ц/Г
    Камерун 220 В 50 Гц С/Е
    Канада 120 В 60 Гц А/Б
    Канарские острова 230 В 50 Гц К/Э/Ф
    Кабо-Верде  (на португальском языке: Кабо-Верде) 230 В 50 Гц К/Ф
    Каймановы острова 120 В 60 Гц А/Б
    Центральноафриканская Республика 220 В 50 Гц С/Е
    Чад 220 В 50 Гц К/Д/Э/Ф
    Нормандские острова (Гернси и Джерси) 230 В 50 Гц С/Г
    Чили 220 В 50 Гц С/Л
    Китай, Народная Республика 220 В 50 Гц А/С/Я
    Остров Рождества 230 В 50 Гц я
    Кокосовые острова (острова Килинг) 230 В 50 Гц я
    Колумбия 110 В 60 Гц А/Б
    Коморские острова 220 В 50 Гц С/Е
    Конго, Демократическая Республика (Конго-Киншаса) 220 В 50 Гц К/Д/Е
    Конго, Республика (Конго-Браззавиль) 230 В 50 Гц С/Е
    Острова Кука 240 В 50 Гц я
    Коста-Рика 120 В 60 Гц А/Б
    Кот-д’Ивуар (Берег Слоновой Кости) 220 В 50 Гц С/Е
    Хорватия 230 В 50 Гц К/Ф
    Куба 110 В / 220 В 60 Гц А/Б/С/Л
    Кюрасао 127 В 50 Гц А/Б
    Кипр 230 В 50 Гц Г
    Северный Кипр (непризнанное, самопровозглашенное государство) 230 В 50 Гц Г
    Чехия (Чехия) 230 В 50 Гц С/Е
    Дания 230 В 50 Гц К/Э/Ф/К
    Джибути 220 В 50 Гц С/Е
    Доминика 230 В 50 Гц Д/Г
    Доминиканская Республика 120 В 60 Гц А/Б/С
    Дубай (не страна, а крупнейший город Объединенных Арабских Эмиратов) 230 В 50 Гц Г
    Восточный Тимор (Тимор-Лешти) 220 В 50 Гц К/Э/Ж/И
    Эквадор 120 В 60 Гц А/Б
    Египет 220 В 50 Гц К/Ф
    Сальвадор 120 В 60 Гц А/Б
    Англия 230 В 50 Гц Г
    Экваториальная Гвинея 220 В 50 Гц С/Е
    Эритрея 230 В 50 Гц С/Л
    Эстония 230 В 50 Гц К/Ф
    Эфиопия 220 В 50 Гц Х/Ф/Г
    Фарерские острова 230 В 50 Гц К/Э/Ф/К
    Фолклендские острова 240 В 50 Гц Г
    Фиджи 240 В 50 Гц я
    Финляндия 230 В 50 Гц К/Ф
    Франция 230 В 50 Гц С/Е
    Французская Гвиана 220 В 50 Гц К/Д/Е
    Габон (Габонская Республика) 220 В 50 Гц С
    Гамбия 230 В 50 Гц Г
    Сектор Газа (Газа) 230 В 50 Гц С / Н
    Грузия 220 В 50 Гц К/Ф
    Германия 230 В 50 Гц К/Ф
    Гана 230 В 50 Гц Д/Г
    Гибралтар 230 В 50 Гц Г
    Великобритания (ГБ) 230 В 50 Гц Г
    Греция 230 В 50 Гц К/Ф
    Гренландия 230 В 50 Гц К/Э/Ф/К
    Гренада 230 В 50 Гц Г
    Гваделупа 230 В 50 Гц С/Е
    Гуам 110 В 60 Гц А/Б
    Гватемала 120 В 60 Гц А/Б
    Гвинея 220 В 50 Гц К/Ф/К
    Гвинея-Бисау 220 В 50 Гц С
    Гайана 120 В / 240 В 60 Гц А/Б/Г/Г
    Гаити 110 В 60 Гц А/Б
    Голландия (официально Нидерланды) 230 В 50 Гц К/Ф
    Гондурас 120 В 60 Гц А/Б
    Гонконг 220 В 50 Гц Г
    Венгрия 230 В 50 Гц К/Ф
    Исландия 230 В 50 Гц К/Ф
    Индия 230 В 50 Гц К/Д/М
    Индонезия 230 В 50 Гц К/Ф
    Иран 230 В 50 Гц К/Ф
    Ирак 230 В 50 Гц К/Д/Г
    Ирландия (Eire) 230 В 50 Гц Г
    Ирландия, Северная 230 В 50 Гц Г
    Остров Мэн 230 В 50 Гц С/Г
    Израиль 230 В 50 Гц С / Н
    Италия 230 В 50 Гц Х/Ф/Л
    Ямайка 110 В 50 Гц А/Б
    Япония 100 В 50 Гц / 60 Гц А/Б
    Иордания 230 В 50 Гц К/Д/Ж/Ж/Ж
    Казахстан 220 В 50 Гц К/Ф
    Кения 240 В 50 Гц Г
    Кирибати 240 В 50 Гц я
    Корея, Северная 220 В 50 Гц С
    Южная Корея 220 В 60 Гц Ф
    Косово 230 В 50 Гц К/Ф
    Кувейт 240 В 50 Гц Г
    Кыргызстан 220 В 50 Гц К/Ф
    Лаос 230 В 50 Гц А / Б / С / Д / Ф
    Латвия 230 В 50 Гц К/Ф
    Ливан 230 В 50 Гц К/Д/Г
    Лесото 220 В 50 Гц М
    Либерия 120 В / 220 В 60 Гц А/Б/К/Ф
    Ливия 230 В 50 Гц С/Л
    Лихтенштейн 230 В 50 Гц С/Дж
    Литва 230 В 50 Гц К/Ф
    Люксембург 230 В 50 Гц К/Ф
    Макао 220 В 50 Гц Г
    Македония, Республика (бывшая югославская Республика Македония, БЮРМ) 230 В 50 Гц К/Ф
    Мадагаскар 220 В 50 Гц С/Е
    Мадейра 230 В 50 Гц К/Ф
    Малави 230 В 50 Гц Г
    Малайзия 240 В 50 Гц Г
    Мальдивы 230 В 50 Гц К/Д/Г/Дж/К/Л
    Мали 220 В 50 Гц С/Е
    Мальта 230 В 50 Гц Г
    Маршалловы Острова 120 В 60 Гц А/Б
    Мартиника 220 В 50 Гц К/Д/Е
    Мавритания 220 В 50 Гц С
    Маврикий 230 В 50 Гц С/Г
    Майотта 230 В 50 Гц С/Е
    Мексика 120 В 60 Гц А/Б
    Микронезия, Федеративные Штаты 120 В 60 Гц А/Б
    Молдова 230 В 50 Гц К/Ф
    Монако 230 В 50 Гц К/Э/Ф
    Монголия 230 В 50 Гц С/Е
    Черногория 230 В 50 Гц К/Ф
    Монтсеррат 230 В 60 Гц А/Б
    Марокко 220 В 50 Гц С/Е
    Мозамбик 220 В 50 Гц Х/Ж/М
    Мьянма (бывшая Бирма) 230 В 50 Гц А/К/Г/Г/И
    Намибия 220 В 50 Гц Д/М
    Науру 240 В 50 Гц я
    Непал 230 В 50 Гц К/Д/М
    Нидерланды 230 В 50 Гц К/Ф
    Новая Каледония 220 В 50 Гц К/Ф
    Новая Зеландия 230 В 50 Гц я
    Никарагуа 120 В 60 Гц А/Б
    Нигер 220 В 50 Гц К/Д/Э/Ф
    Нигерия 230 В 50 Гц Д/Г
    Ниуэ 230 В 50 Гц я
    Остров Норфолк 230 В 50 Гц я
    Северный Кипр (непризнанное самопровозглашенное государство) 230 В 50 Гц Г
    Северная Ирландия 230 В 50 Гц Г
    Северная Корея 220 В 50 Гц С
    Норвегия 230 В 50 Гц К/Ф
    Оман 240 В 50 Гц Г
    Пакистан 230 В 50 Гц К/Д
    Палау 120 В 60 Гц А/Б
    Палестина 230 В 50 Гц С / Н
    Панама 120 В 60 Гц А/Б
    Папуа-Новая Гвинея 240 В 50 Гц я
    Парагвай 220 В 50 Гц С
    Перу 220 В 60 Гц А / С
    Филиппины 220 В 60 Гц А/Б/С
    Острова Питкэрн 230 В 50 Гц я
    Польша 230 В 50 Гц С/Е
    Португалия 230 В 50 Гц К/Ф
    Пуэрто-Рико 120 В 60 Гц А/Б
    Катар 240 В 50 Гц Г
    Реюньон 230 В 50 Гц С/Е
    Румыния 230 В 50 Гц К/Ф
    Россия (официально Российская Федерация) 220 В 50 Гц К/Ф
    Руанда 230 В 50 Гц С/Дж
    Саба 110 В 60 Гц А/Б
    Сен-Бартелеми (неофициально также называемый Сен-Барт или Сен-Бартс) 230 В 60 Гц С/Е
    Сент-Китс и Невис (официально Федерация Сент-Кристофер и Невис) 230 В 60 Гц Д/Г
    Сент-Люсия 230 В 50 Гц Г
    Сен-Мартен 220 В 60 Гц С/Е
    Остров Святой Елены 230 В 50 Гц Г
    Синт-Эстатиус 110 В / 220 В 60 Гц А/Б/К/Ф
    Синт-Мартен 110 В 60 Гц А/Б
    Сент-Винсент и Гренадины 110 В / 230 В 50 Гц А/Б/Г
    Самоа 230 В 50 Гц я
    Сан-Марино 230 В 50 Гц Х/Ф/Л
    Сан-Томе и Принсипи 230 В 50 Гц К/Ф
    Саудовская Аравия 220 В 60 Гц Г
    Шотландия 230 В 50 Гц Г
    Сенегал 230 В 50 Гц К/Д/Э/К
    Сербия 230 В 50 Гц К/Ф
    Сейшелы 240 В 50 Гц Г
    Сьерра-Леоне 230 В 50 Гц Д/Г
    Сингапур 230 В 50 Гц Г
    Словакия 230 В 50 Гц С/Е
    Словения 230 В 50 Гц К/Ф
    Соломоновы Острова 230 В 50 Гц Г/Я
    Сомали 220 В 50 Гц С
    Сомалиленд 220 В 50 Гц Г
    Южная Африка 230 В 50 Гц C/M/N (все еще редко)
    Южная Корея 220 В 60 Гц Ф
    Южный Судан 230 В 50 Гц К/Д
    Испания 230 В 50 Гц К/Ф
    Шри-Ланка 230 В 50 Гц Д/Г
    Судан 230 В 50 Гц К/Д
    Суринам 127 В / 220 В 60 Гц А/Б/К/Ф
    Свазиленд 230 В 50 Гц М
    Швеция 230 В 50 Гц К/Ф
    Швейцария 230 В 50 Гц С/Дж
    Сирия 220 В 50 Гц К/Э/Л
    Таити 220 В 50 Гц / 60 Гц С/Е
    Тайвань 110 В 60 Гц А/Б
    Таджикистан 220 В 50 Гц К/Ф
    Танзания 230 В 50 Гц Д/Г
    Таиланд 230 В 50 Гц А/Б/С/О
    Того 220 В 50 Гц С
    Токелау 230 В 50 Гц я
    Тонга 240 В 50 Гц я
    Тринидад и Тобаго 115 В 60 Гц А/Б
    Тунис 230 В 50 Гц С/Е
    Турция 230 В 50 Гц К/Ф
    Туркменистан 220 В 50 Гц К/Ф
    Острова Теркс и Кайкос 120 В 60 Гц А/Б
    Тувалу 230 В 50 Гц я
    Уганда 240 В 50 Гц Г
    Украина 230 В 50 Гц К/Ф
    Объединенные Арабские Эмираты (ОАЭ) 230 В 50 Гц Г
    Соединенное Королевство (Великобритания) 230 В 50 Гц Г
    Соединенные Штаты Америки (США) 120 В 60 Гц А/Б
    Виргинские острова США 110 В 60 Гц А/Б
    Уругвай 220 В 50 Гц Х/Ф/Л
    Узбекистан 220 В 50 Гц К/Ф
    Вануату 230 В 50 Гц я
    Ватикан 230 В 50 Гц Х/Ф/Л
    Венесуэла 120 В 60 Гц А/Б
    Вьетнам 220 В 50 Гц А/Б/С
    Виргинские острова (Британские) 110 В 60 Гц А/Б
    Виргинские острова (США) 110 В 60 Гц А/Б
    Уэльс 230 В 50 Гц Г
    Западная Сахара 220 В 50 Гц С/Е
    Йемен 230 В 50 Гц А/Д/Г
    Замбия 230 В 50 Гц К/Д/Г
    Зимбабве 240 В 50 Гц Д/Г

    Для получения дополнительной информации

    Свяжитесь с нами



    Блок розеток, UTE, 6 розеток, 19 дюймов, с защитой от тока утечки и защитой от перегрузки по току 60110-231

    Блок розеток, UTE, 6 розеток, 19 дюймов, с защитой от тока утечки и защитой от перегрузки по току

    Торговые посредники в вашем регионе

    Ниже приведен список местных реселлеров, у которых в настоящее время есть этот товар на складе:

    Дистрибьютор Количество Дата на складе
    Нет доступной информации.

    ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ПРОДУКТЕ

    Модульный, компактный PDU с множеством функциональных элементов.Используя алюминиевое шасси 1 U на 1 U, PDU можно легко интегрировать в стойку с розетками UTE.

    Кронштейн для вертикального монтажа заказывайте отдельно.

    Товар(ы) доставлено

    Поставка этого продукта включает следующие позиции:

    Товар Описание Количество
    1 Алюминиевый профиль, 1 ЕВ, анодированный, для установки розеток и функциональных элементов 1
    2 Вставки UTE-Socket (повернутые на 35°, полиамид, RAL 7035) и защита от тока короткого замыкания FI и защита от перегрузки по току 6
    3 Наконечник, полиамид, RAL 7035, съемный 2
    4 Кабель соединительный черный, 2 м, 05ВВ-F 3G 1,5 мм2, с SCHUKO/UTE-коннектором/вилкой, ПВХ, в оболочке 1
    5 Монтажный уголок, полиамид, RAL 7035 2
    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
