Как замерить шаг цепи: Учимся правильно определять размер цепи к своей бензопиле,

Содержание

Учимся правильно определять размер цепи к своей бензопиле,

Что бы купить новую цепь, или купить новую шину для бензопилы вам необходимо назвать продавцу размер своей цепи.

Несмотря на то, что многие владельцы бензопил владеют своей пилой уже давно, они все еще не умеют правильно определять размер. Часто и неопытные продавцы не могут нормально подобрать цепь и дают неправильный размер, что приводит либо к выходу из строя шины и звездочки, или приходится тратить время на возврат неправильно подобранной цепи.

Поэтому вот вам инструкция по правильному подбору цепей к бензопилам, пользуйтесь пожалуйста.

Определяем шаг цепи:

Шаг цепи — расстояние между тремя заклепками. Измерять лучше «штангетом», если нет, то можно линейкой или рулеткой.

Зачем это нужно: если у вас расстояние между заклепками 18 мм, то цепи с другим «шагом» вам уже не подойдут. Поэтому «шаг» своей цепи нужно знать обязательно! Именно с этим размером чаще всего путаются неопытные владельцы или продавцы.

В результате измерений возможно получить только пять чисел: 12 мм, 16 мм, 18 мм, 20 мм, 38 мм (десятые округляем)

Дальше нужно запомнить свой шаг:

  • 16 мм = шаг 0,325
  • 18 мм = шаг 38

Менее распространенные размеры:

  • 12 мм = 14 шаг
  • 20 мм = 404 шаг
  • 38 мм = 34 шаг

Определяем длину цепи.

Длина цепи зависит от вашей шины. Поскольку шины бывают разные по длине — 35 см, 40 см, 45 см , то и длина цепи будет разной.

Длина цепи измеряется количеством звеньев. Считаем звенья. Можно по одному звену. Можно сложить цепь пополам считать парами. И получаем второе значение.

Например, цепочка на фото состоит из 50 звеньев. (ручка указывает на одно звено)

И теперь мы знаем два показателя нашей цепи:

  • шаг 38
  • 50 звеньев (длина цепи)

Кстати если мы умножим, эти два показателя и разделим на 2,54 (это дюйм), то получим длину шины в сантиметрах.

(1,8 см * 50) / 2,54= 35 см.

Определяем толщину цепи

Толщина цепи зависит от используемой шины. Есть несколько типовых размеров — 1,1 мм, 1,3 мм, 1,5 мм, 1,6 мм. И например цепь толщиной 1,3 мм не подойдет на шину с пазом в 1,1 мм и наоборот.

Толщину легче всего измерить штангенциркулем, хотя зная типоразмеры, толщину можно определить и линейкой.

На нашем фото толщина цепи 1,3 мм. В итоге характеристики этой цепи будут такими:

  • Шаг — 38
  • Длина — 50 звеньев
  • Толщина 1,3 мм

Называете их продавцу и ошибки с подбором уже точно не будет. Если вычисления вам кажутся сложными, то тогда снимайте цепь и берите ее с собой в магазин и вам подберут новую цепь по образцу

Цепи купить можно здесь: (ссылка)

Россия напала на Украину!

Россия напала на Украину!

Мы, украинцы, надеемся, что вы уже знаете об этом. Ради ваших детей и какой-либо надежды на свет в конце этого ада –  пожалуйста, дочитайте наше письмо .

Всем нам, украинцам, россиянам и всему миру правительство России врало последние два месяца. Нам говорили, что войска на границе “проходят учения”, что “Россия никого не собирается захватывать”, “их уже отводят”, а мирное население Украины “просто смотрит пропаганду”. Мы очень хотели верить вам.

Но в ночь на 24-ое февраля Россия напала на Украину, и все самые худшие предсказания  стали нашей реальностью .

Киев, ул. Кошица 7а. 25.02.2022

 Это не 1941, это сегодня. Это сейчас.
Больше 5 000 русских солдат убито в не своей и никому не нужной войне
Более 300
мирных украинских жителей погибли
Более 2 000 мирных людей ранено

Под Киевом горит нефтебаза – утро 27 февраля, 2022.

Нам искренне больно от ваших постов в соцсетях о том, что это “все сняли заранее” и “нарисовали”, но мы, к сожалению, вас понимаем.

Неделю назад никто из нас не поверил бы, что такое может произойти в 2022.

Метро Киева, Украина — с 25 февраля по сей день

Мы вряд ли найдем хоть одного человека на Земле, которому станет от нее лучше. Три тысячи ваших солдат, чьих-то детей, уже погибли за эти три дня. Мы не хотим этих смертей, но не можем не оборонять свою страну.

И мы все еще хотим верить, что вам так же жутко от этого безумия, которое остановило всю нашу жизнь.

Нам очень нужен ваш голос и смелость, потому что сейчас эту войну можете остановить только вы. Это страшно, но единственное, что будет иметь значение после – кто остался человеком.

ул. Лобановского 6а, Киев, Украина. 26.02.2022

Это дом в центре Киева, а не фото 11-го сентября. Еще неделю назад здесь была кофейня, отделение почты и курсы английского, и люди в этом доме жили свою обычную жизнь, как живете ее вы.

P.S. К сожалению, это не “фотошоп от Пентагона”, как вам говорят. И да, в этих квартирах находились люди.

«Это не война, а только спец. операция.»

Это война.

Война – это вооруженный конфликт, цель которого – навязать свою волю: свергнуть правительство, заставить никогда не вступить в НАТО, отобрать часть территории, и другие. Обо всем этом открыто заявляет Владимир Путин в каждом своем обращении.

«Россия хочет только защитить ЛНР и ДНР.»

Это не так.

Все это время идет обстрел городов во всех областях Украины, вторые сутки украинские военные борются за Киев.

На карте Украины вы легко увидите, что Львов, Ивано-Франковск или Луцк – это больше 1,000 км от ЛНР и ДНР. Это другой конец страны. 25 февраля, 2022 – места попадания ракет

25 февраля, 2022 – места попадания ракет «Мирных жителей это не коснется. «

Уже коснулось.

Касается каждого из нас, каждую секунду. С ночи четверга никто из украинцев не может спать, потому что вокруг сирены и взрывы. Тысячи семей должны были бросить свои родные города.
Снаряды попадают в наши жилые дома.

Больше 1,200 мирных людей ранены или погибли. Среди них много детей.
Под обстрелы уже попадали в детские садики и больницы.
Мы вынуждены ночевать на станциях метро, боясь обвалов наших домов.
Наши жены рожают здесь детей. Наши питомцы пугаются взрывов.

«У российских войск нет потерь.»

Ваши соотечественники гибнут тысячами.

Нет более мотивированной армии чем та, что сражается за свою землю.
Мы на своей земле, и мы даем жесткий отпор каждому, кто приходит к нам с оружием.

«В Украине – геноцид русскоязычного народа, а Россия его спасает.

«

Большинство из тех, кто сейчас пишет вам это письмо, всю жизнь говорят на русском, живя в Украине.

Говорят в семье, с друзьями и на работе. Нас никогда и никак не притесняли.

Единственное, из-за чего мы хотим перестать говорить на русском сейчас – это то, что на русском лжецы в вашем правительстве приказали разрушить и захватить нашу любимую страну.

«Украина во власти нацистов и их нужно уничтожить.»

Сейчас у власти президент, за которого проголосовало три четверти населения Украины на свободных выборах в 2019 году. Как у любой власти, у нас есть оппозиция. Но

мы не избавляемся от неугодных, убивая их или пришивая им уголовные дела.

У нас нет места диктатуре, и мы показали это всему миру в 2013 году. Мы не боимся говорить вслух, и нам точно не нужна ваша помощь в этом вопросе.

Украинские семьи потеряли больше 1,377,000 родных, борясь с нацизмом во время Второй мировой. Мы никогда не выберем нацизм, фашизм или национализм, как наш путь. И нам не верится, что вы сами можете всерьез так думать.

«Украинцы это заслужили.»

Мы у себя дома, на своей земле.

Украина никогда за всю историю не нападала на Россию и не хотела вам зла. Ваши войска напали на наши мирные города. Если вы действительно считаете, что для этого есть оправдание – нам жаль.

Мы не хотим ни минуты этой войны и ни одной бессмысленной смерти. Но мы не отдадим вам наш дом и не простим молчания, с которым вы смотрите на этот ночной кошмар.

Искренне ваш, Народ Украины

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings. COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings. AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Цепи Шаг — Измерение — Энциклопедия по машиностроению XXL

Абсолютная вытяжка находится как разность между фактическим средним шагом и средним шагом новой цепи фактический средний шаг определяется измерением  [c.755]

Lj — число звеньев (шагов) в измеренном участке. При установленном пределе вытяжки цепи наибольшие числа зубьев для большей звездочки составляют  [c. 756]

Причина, вызывающая неправильность направления зубьев косозубых колес и нарушение прилегания по длине зубьев, связана с неточностью настройки цепи дифференциала зубофрезерного станка. При настройке гитары дифференциала станка обычно не удается абсолютно точно осуществить необходимое передаточное отношение. Между передаточным отношением осуществляемой настройки и требующимся отношением имеется небольшая разность Аг. Эта разность Аг вызывает отклонение в угле наклона зуба колеса Ар (рис. 1.134) и в направлении зубьев fp, измеренном в торцовом сечении или в отклонении осевых шагов Fp , измеренном в осевом направлении.  [c.213]


Цепи приводные втулочные — Измерение действительного шага цепи 18, 19 — Основные параметры 15, 18, 19 — Расчет на прочность 13, 14 — Характеристика  [c.334]

Основным размером цепи является шаг / — расстояние, измеренное между центрами шарниров цепи. Величина шага цепи и остальные ее размеры должны соответствовать ГОСТ и нормалям на приводные цепи.[c.436]

Исходным параметром при конструировании зубчатой цепи является шаг цепи t. Шаг — расстояние между осями двух валиков, расположенных в смежных звеньях, измеренное при натяжении цепи нагрузкой, способной выбрать зазоры в шарнирах.  [c.363]

Измерение действительного шага цепи производится на 10 звеньях, ноне более 0,5% звеньев предъявленной партии. Цепь должна быть несмазанной натянутой и лежать на горизонтальной плоскости. Нагрузка цепи при измерении определяется по формулам для однорядных цепей = 0,08г кг и для двухрядных  [c.369]

Размеры звеньев проверяются после обкатки их в цепи шаблонами и универсальным измерительным инструментом. Измерение шага цепи типа 1 производится на отдельных звеньях. Измерение шага цепи типа 2 производится в натянутой цепи, расположенной на горизонтальной плоскости при силе натяжения 20 кг.  [c.370]

Полная нагрузка Qo на каретку подвесного конвейера получается геометрическим сложением веса груза Q,. веса подвески Qg и составляющей от натяжения цепи S (фиг. 84). Нагрузка на каретку от натяжения цепи зависит от шага кареток и радиуса перегиба трассы (измеренного по точкам прикрепления тяговой цепи к кареткам) и может быть выражена формулой  [c.1067]

Средний шаг t роликовой (втулочной) цепи определяется на ее отрезке путем деления измеренной длины отрезка на число звеньев. Средний шаг, указанный в табл. 47, может иметь только положительное  [c.737]

И внутренних звеньев, измеренное при натяжении цепи нагрузкой, способной выбрать зазоры в шарнирах. Отклонение действительного шага от номинала устанавливается заводом-изготовителем.  [c.744]

Перед измерением среднего и действительного шагов цепь должна быть обезжирена, натянута нагрузкой измерения и лежать на горизонтальной плоскости.  [c.744]

Для зубчатой цепи с шарнирами скольжения средний шаг определяется на отрезке цепи длиной 50 звеньев путем деления измеренной длины отрезка на число звеньев. Средний шаг (дан в табл. 49) может иметь только положительное отклонение от номинала.  [c.744]

Изложенное объясняет часто имеющее место большой различие результатов определения не только характера ошибки делительной цепи станка по накопленной ошибке окружного шага зубчатых колес, нарезанных на одном и том же станке, но и результатов нескольких последовательных измерений величины накопленной ошибки окружного шага одного и того же зубчатого колеса.  [c.647]


Средний шаг определяют делением измеренной длины отрезка цепи на число звеньев. Отклонение среднего шага от номинального, указываемого в ГОСТах и нормалях, допускается только в плюс.  [c.592]

Винтовую поверхность многозаходной резьбы можно рассматривать как несколько однозаходных резьб, имеющих один номинальный параметр винтового движения, а следовательно, и один номинальный шаг, который в ГОСТе 11708—66 называется ходом (см. рис. 1.85), и образованных на одной гладкой цилиндрической поверхности с равномерно расположенными по окружности заходами. Две рядом лежащие впадины многозаходной резьбы являются результатом образования двух однозаходных резьб на одной гладкой цилиндрической поверхности. Равномерность расположения заходов зависит от кинематической точности цепи деления резьбонарезного станка. Поэтому расстояние между двумя рядом лежащими впадинами многозаходной резьбы или между средними точками рядом лежащих одноименных образующих профиля, измеренное в направлении,- параллельном оси, определяется числом и равномерностью расположения заходов. Это расстояние является осевым шагом захода 5″ многозаходной резьбы (по ГОСТу 11708—66 оно названо шагом многозаходной резьбы)  [c.173]

П римечания 1 . При измерении шага цепи и контроле среднего шг 1га  [c.17]

Размеры клиньев для измерения шага цепи  [c.18]

Шаг цепи I — расстояние между осями двух роликов (втулок) внутренних и наружных звеньев цепи, измеренное в натянутом состоянии цепи под нагрузкой принимаемой равной 1 % от разрушающей нагрузки С . Шаг  [c.18]

Примечание. Шаг цепи / — расстояние между осями шарниров, расположенных в разных рядах, измеренное в натянутом состоянии под нагрузкой равной 0,01 от разрушающей нагрузки Q.  [c.21]

Примечание. Измерение шага цепи производится при нагрузке составляющей 0,01 разрушающей.  [c.25]

Измерение площади пожара и линейной скорости распространения пламени по поверхности горючего материала. Для измерения площади пожара и линейной скорости распространения пламени использовалась система датчиков, установленных на поверхности горючего материала вдоль четырех лучей, начинающихся от расположенного в центре платформы весов начального очага горения (см. рис. 2.1). Датчики были установлены вдоль каждого луча с шагом 0,2 м. Датчиком являлась пара находящихся под электрическим напряжением разомкнутых контактов. Расстояние между этими контактами было подобрано на основании специальных опытов и составляло 1,5 см. Каждая пара контактов была включена в цепь с источником постоянного тока и неоновой лампой. При подходе фронта пламени к датчику возникала проводимость вследствие ионизации газа пламенем и обугливания горючего материала. В момент замыкания электрической цепи загоралась неоновая лампа на индикаторной панели. Этот момент фиксировался с помощью часов с секундной шкалой. Координаты расположения датчиков измерялись перед каждым опытом с помощью металлической линейки с миллиметровой шкалой. Ошибки измерений координат датчиков не превышали 0,5 %.  [c.31]

Величина, полученная в результате измерения любого отдельного шага цени под нагрузкой, способной выбрать зазоры в шарнирах, называется действительным шагом цепи.  [c.278]

Средний шаг определяется на отрезке цепи длиной до 50 звеньев путем деления всей измеренной длины на число звеньев. Допускается только положительное отклонение среднего шага от номинального размера.  [c.418]

При измерении среднего и действительного шагов цепь должна быть обезжирена, натянута нагрузкой измерения и лежать в горизонтальной плоскости. Нагрузка измерения дается в ГОСТ.  [c.419]

Измерение действительного шага дается на половине отрезка в 50 звеньев от каждой партии цепей. Для измерения необходимо удалить с каждого шарнира по две пластины с одной стороны цепи и измерять согласно хеме фиг. 11, определяя шаг по формуле  [c.421]

Схема измерения действительного шага звездочки для зубчатой цепи показана на фиг. 13, а.  [c.423]

Цепи втулочные — Шаг — Измерение 423  [c.849]

Шаг втулочно-роликовых приводных цепей 418 — Измерение 423  [c.850]

Цепь до установленных пределов увеличения ее шага может с успехом работать без понижения работоспособности и к. п. д. передачи. Для измерения фактического среднего шага цепь, снятую со звездочек и хорошо промытую, следует натянуть (на отрезке длиной 49 для цепей шага t 38,1 мм и длиной 35 для цепей с г > 38,1 мм) нагрузкой измерения Ризм = 0,08прг кГ, где Пр — число рядов в цепи и г — шаг цепи в мм. После этого измеряют расстояние между центрами конечных шарниров цепи и по полученному результату определяют фактический средний шаг цеш5  [c.342]


Средний таг роликовой цегга определяется на отрезке цепи путем деления измеренной длины его на число звеньев. Средний шаг может иметь только положительное отклонение от номинала.  [c.602]

Контроль углового и окружного шага. Погрешности окружного шага вызываются ошибками кинематической цепи зубообрабатывающих станков и радиальным биением заготовки. Погрешность окружного шага влияет на плавность работы и контакт зубьев. Шагомеры для контроля углового и окружного шага бывают накладные и стационарные. Накладные шагомеры базируются обычно по окружности выступов или впадин. На эти окружности обычно устанавливают грубые допуски, поэтому накладные шагомеры не обеспечивают высокой точности измерений и более предпочтительны стационарные шагомеры. Принцип действия стационарного шагомера показан на рис. 17.3. Проверяемое зубчатое колесо 7 устанавливают на оправке соосио с лимбом 2 н неподвижно относительно него. Лимб при повороте на каждый угол у фиксируется стопором 3. О точности окружного и углового шага судят ио равномерности расстояний между одноименными профилями зубьев по делительной окружности. Для этого стрелку индикатора устанавливают на нуль по первой паре зубьев. Затем каретку 4,  [c.211]

Испытания с определением износа по изменению размера деталей. При исследовании износостойкости цепей (втулочно-роликовых, зубчатых и др.), работающих в условиях запыленности или загрязнения, стендовые испытания получили щиро-кое распространение [39], [76], [162]. Участки исследуемых цепей устанавливают на стенд, воспроизводящий условия работы цепей удельную нагрузку на проекцию втулки, скорость движения цепи, степень загрязненности смазки. Для моделирования условий запыленности стенд окружают специальным кожухом, внутри которого создается необходимая среда. О величине износа цепи судят по изменению ее размера. После изнашивания производится измерение удлинения цепи, явившегося следствием увеличения зазоров, и определяется удлинение шага цепи, которое обычно вычисляется в процентах к первоначальной величине шага. Ф. И. Пичак [162] испытывал на износостойкость втулочно-роликовые цепи сельскохозяйственных машин на стенде, который был выполнен на основе типового 52  [c.52]

Действительный шаг цепи измеряется не менее чем на десяти звеньях несмазанной цепи, лежащей на горизонтальной плоскости и натянутой нагрузкой измерения, указа11ной в табл. 119.  [c.397]

На той же фиг. 122 показаны результаты измерения рассматриваемой функции ошибки делительной цепи в 42 точках за оборот стола станка. Это измерение могло бы быть получено с помощью кинема-тометра при использовании диска с 42 контактами или определением накопленной ошибки окружных шагов по пробной шестерне с числом зубьев г = 42. Как видно из графика, все точки измерений отражают плавный изгиб кривой ошибки, а составляющая ошибки цепи с 84 волнами совершенно теряется при измерении.[c.645]

Математическое выражение связи движений ведущего и ведомого элементов (начального и конечного звеньев) кинематической цепи станка называется уравнением кинематического баланса. В него входят составляющие, характеризующие все элементы цепи от начального до конечного звена, в том числе и преобразующие движение, например вращательное в поступательное. В этом случае в уравнение баланса входит единица измерения параметра (шаг ходового винта — при использовании передачи винт — гайка или модуль — при использовании передачи зубчатое колесо—рейка), определяющего условия этого преобразования, миллиметр. Этот параметр позволяет также согласовывать характеристики движения начального и конечного звеньев кинематической цепи. При  [c.113]

Характеристика цепи А мм Шаг цепи t мм Разрушающая нагрузка Q кГ Расстояние между внутренними пластинами g мм Диаметр рО ЛНка й мм Длина валика q мм Диаметр валика dj мм Ширина пластины Ь мм Толщина пластины S мм Длина соединительного валика мм Вес 1 пог. м q кГ Нагрузка при измерении шаг Р к-Г  [c.390]

Это метод непосредственной оценки, поскольку в размерную цепь микрометра включается сразу вся длина измеряемой детали. В результат измерения входят погрешности, определяемые температурным режимом, погрешностью шага микрометрического винта, накопленной на измеряемой длине, неперпендикуляр-ностью торцовых поверхностей винта и пятки к линии измерения, допущенной оператором неточностью при считывании результата со шкалы микрометра и т. д.  [c.198]

В приводных роликовых (за исключением цепей с изогнутыми пластинами) и втулочных цепях из-за износа увеличивается в основном шаг наружных звеньев при относительном постоянстве шага внутренних звеньев (рис. 12). Ввиду этого центры шарниров изношенной цепи располагаются на различных окружностях звездочек (рис. 13). Следовательно, величина радиального подъема изношенных наружных звеньев с максимальным увеличенным шагом будет больше, чем звеньев с минимальным увеличенным шагом. Это обстоятельство следует учитывать при определении предельно допустимого увеличения шага цепи по зацеплению на большой звездочке. Приводная цепь становится непригодной к работе тогда, когда увеличение среднего шага измеренной цепи At p достигает значения Аг . При этом допускаемое увеличение шага  [c.343]

Для измерения действительного шага втулочнороликовых цепей ролики измеряемого звена должны быть смещены в одну сторону при помощи двух клиньев (фиг. 7).  [c.418]

Отклонения действи тельного шага от номинального и правила измерения среднего и действительного шагов — такие же, как и втулочно-роликовых цепей (стр. 418).  [c.421]

Если штаяговый конвейер работает нестабильно (цепи стучат, движутся рывками, сбегают со звездочек, обрываются и т. п.) рекомендуется при осмотрах производить контрольные замеры. Перед приводной звездочкой замеряют шаг цепей с точностью до 0,25 мм (по длине звеньев и на отрезке, длиной 1,5—2 м), при этом между замеряемыми участками цепи должны выдерживаться интервалы длиной 5—7 м. Профиль звездочки проверяют контрольным шаблоном, охватывающим две впадины и три зуба. Установку звездочек проверяют по струне, по отвесу или другими количественными способами. Все измерения фиксируют в акте.  [c.164]


Шаг цепи —расстояние между осями днух роликов ииутреи-них и наружных звеньев, измеренное п натянутом состоянии цели под нагрузкой, способной выбрать зазоры в шарнирах.  [c.127]

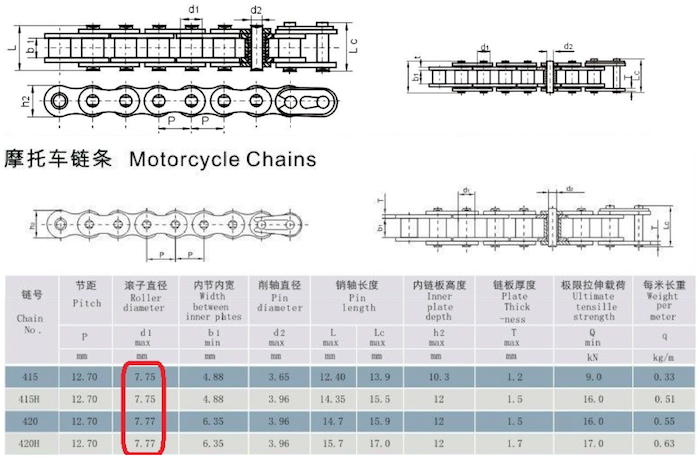

Цепи роликовые — таблица размеров, характеристики, техническое описание

  • Конструкция и элементы приводной роликовой цепи
  • Стандарты роликовых цепей: ГОСТ, ANSI, ISO, DIN
  • Размеры приводной роликовой цепи (параметры)
  • Маркировка приводных роликовых цепей (обозначение)
  • Таблица размеров приводных роликовых цепей
  • Таблица сопоставления стандартов роликовых цепей по размерам

маркировка приводных цепей, размеры цепей приводных таблица, таблица приводных цепей, таблица цепей приводных роликовых, типоразмеры цепей приводных, конструкции приводных цепей, размеры роликовых цепей, шаги цепей роликовых, цепи приводные роликовые однорядные размеры, таблица роликовых цепей, шаг цепи приводной роликовой, обозначения цепей роликовых, элементы роликовой цепи, параметры роликовой цепи, маркировка роликовых цепей, таблица размеров роликовых цепей

В эпоху натурального хозяйства вся продукция производилась для собственного потребления, а излишки произведенного могли обмениваться на недостающие продукты. Условия проживания в определенных природных условиях, навыки и опыт способствовали специализации труда. Аналогичный путь в дальнейшем проходили и фабрики: для собственного производства станков и техники использовались собственные детали. Например, размеры приводных цепей у каждого производителя был свой собственный, никакого стандарта не было. Дальнейшее развитие промышленности продолжило тенденцию на специализацию и стандартизацию, в том числе и роликовых цепей.

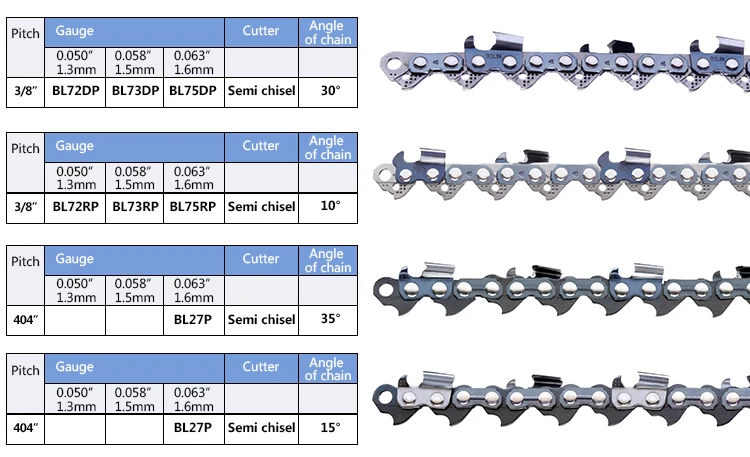

Разновидности цепей на бензопилы

Перед тем, как выбрать цепи для своей бензопилы, нужно рассмотреть их разновидности. Различаются рассматриваемые элементы по причине классификации бензопил, которые бывают бытовыми, профессиональными и полупрофессиональными. Перед тем, как купить цепь для пилы, нужно разобраться с имеющимися видами пильной гарнитуры.


Виды пильной гарнитуры

Как выбрать рассматриваемое устройство для своего инструмента, знает далеко не каждый профессионал. Ведь после покупки инструмента, нужда в покупке и замене пильной гарнитуры возникает не раньше, чем через несколько лет при условии сезонной эксплуатации бензопилы. Не только бензопилы имеют соответствующие технические параметры, но еще и пильная гарнитура. Как для бензопилы, так и на электропилу нужно подбирать цепь, опираясь на технические характеристики инструмента. Основными параметрами рассматриваемых устройств являются:

Какое плетение выбрать?

Конечно, в первую очередь это дело вкуса. Однако некоторые виды цепей традиционно относят к женским, мужским или универсальным. Так, массивный и солидный «Бисмарк» чаще всего предпочитают представители сильного пола, а изящные «Нонна», «Сингапур», «Роза», «Лав» и ряд других разновидностей считаются истинно женскими. Типичным вариантом плетения унисекс является «Якорное».

Для детей наиболее оптимальны цепочки плотной вязки, например, «Снейк», а также ювелирные шнуры из каучука или кожи.

Толщина хвостовика — ширина ведущих звеньев

Хвостовой частью называется тот участок цепи, который располагается во внутренней части шины. Хвостовая часть бывает разной толщины, поэтому ее следует выбирать в зависимости от размера паза шины. Чем меньше мощность бензопилы, тем меньше толщина хвостовой части цепи нужна. Различают следующие размерности толщин хвостовых частей цепей:

  • 1,1 мм
  • 1,3 мм
  • 1,5 мм
  • 1,6 мм
  • 2 мм

Для бытовых бензопил подходят устройства с размером хвостовика 1,1-1,3 мм, а для профессиональных используются материалы с толщиной хвостовика 1,6 мм. Толщина 1,5 мм применяется для полупрофессиональных и профессиональных агрегатов. Размер хвостовой части звеньев 2 мм означает, что эти устройства предназначены для специальных профессиональных бензопил, которые эксплуатируются в тяжелых условиях. Для электропил нужно покупать цепи с размером хвостовика 1,1 мм.


Как выбрать устройство по толщине хвостовой части

Цепи роликовые — описание и размеры

Главная / Цепи роликовые / Подробное техническое описание

Приводная роликовая цепь ГОСТ 13568-97 является наиболее распространенным видом цепей, применяемых в цепных приводах для передачи механической энергии от ведущего вала к ведомому. Относительная простота конструкции, возможность передачи широкого диапазона мощностей, стойкость к агрессивным средам и различным видам загрязнений, высокая механическая прочность способствовали применению приводных роликовых цепей во всех отраслях промышленности.

Пример условного обозначения:
2ПР-19,05-64 ГОСТ 13568-97

2 – рядность цепи

ПР- приводная роликовая

19,05 – шаг цепи, мм

64 – разрушающая нагрузка, кН

Основные параметры цепей.

Основные параметры цепи – шаг (t), расстояние между внутренними пластинами (b1) и разрушающая нагрузка (Q). Сегодня производители, как отечественные, так и иностранные выпускают роликовые цепи широкого диапазона для приводов абсолютно любого назначения с шагом от 8,0 до 103,2 мм. Цепи мелкого шага применяются в основном в малонагруженных приводах, крупного шага в нефтяной и металлургической промышленностях.

Виды приводных цепей.

Приводная роликовая цепь может быть однорядной или многорядной, разборной и неразборной. Применение в приводах многорядных цепей дает возможность существенно увеличить передаваемую мощность без существенных изменений размеров привода. Конструктивно такая цепь отличается от однорядной только длиной валика. В том случае, когда доступ к цепи в эксплуатации затруднен, вместо неразборной конструкции могут использоваться цепи разборные, в которых наружная пластина с одной или двух сторон замыкается с помощью штифта или шплинта. Такое решение нашло широкое применение в нефтяной промышленности, где приводные роликовые цепи применяются в составе буровых установок.

Обозначение цепи по ГОСТШаг (мм)Диаметр ролика (мм)Ширина между внутренними пластинами (мм)Диаметр валика (мм)Длина валика (мм)Высота внутренней пластины (мм)Разрушающая нагрузка (кН/кгс)
td1b1 mind2b7 maxh maxQ min
Цепь ПР-9,525-9,19,5256,355,723,28178,59,1/910
Цепь ПР-12,7-10-112,77,752,43,6610,51010,0/1000
Цепь ПР-12,7-912,77,753,33,6612109,0/900
Цепь ПР-12,7-18,2-112,78,515,44,451911,818,2/1820
Цепь ПР-12,7-18,212,78,517,754,452111,818,2/1820
Цепь ПР-15,875-23-115,87510,166,485,082014,823,0/2300
Цепь ПР-15,875-2315,87510,169,655,082414,823,0/2300
Цепь ПР-19,05-31,819,0511,9112,75,943318,231,8/3180
Цепь ПР-19,05-37,819,0511,9112,75,943318,237,8/3780
Цепь ПР-25,4-6025,415,8815,887,923924,260,0/6000
Цепь ПР-25,4-6525,415,8815,887,923924,265,0/6500

Аналоги отечественных цепей

Обозначение по ГОСТ 13568-97Обозначение по BS/ISO Европейский стандартОбозначение по ANSI Американский стандарт
Цепь ПР-9,525-9,106B-1
Цепь ПР-12,7-18,208B-1
Цепь ПР-15,875-2310B-1
Цепь ПР-19,05-31,860-1
Цепь ПР-25,4-6080-1

Цепи стандарта BS/ISO

Цепи, произведенные в соответствии с Европейскими стандартами регулируются требованиями ISO606, BS228 и DIN 8187. Шаг цепи находится в диапазоне от 6 мм (0,236 дюйма) до 114,3 мм (4,500 дюйма). Данные цепи характеризуются большим, чем у аналогичных цепей ANSI, диаметром штифта. Это позволяет увеличить износостойкость, благодаря большей поверхности контакта. Обозначение цепей BS расшифровывается следующим образом. Например, двухрядная цепь с шагом 1/2 дюйма обозначается 08B-2. Первые две цифры – размер шага в 1/16 дюйма (в шестнадцатых долях дюйма), поэтому 08 = 8/16 или 1/2 дюйма. Буква B указывает на европейский стандарт BS/ISO. Суффикс 2 обозначает количество рядов цепи, в данном случае обозначает двухрядную цепь. Цепи BS схожи со стандартными цепями ANSI и имеют одинаковый шаг. Однако присутствуют существенные отличия в размерах, которые отличают их от стандартных цепей ANSI.

Цепи стандарта ANSI

Цепи ANSI изготавливаются согласно требованиям стандартов ISO 606, ANSI B29.1 и DIN 8188. Шаг цепи, находится в диапазоне от 1/4 до 3 дюймов. У цепей ANSI диаметр штифта меньше, чем у их аналогов BS/ISO. Поэтому, износостойкость понижена по сравнению с аналогичными цепями BS/ISO. Имеется одно исключение: цепь с шагом 5/8 дюйма, у которой диаметры втулки и штифта больше, чем у аналогичной цепи BS/ISO. Цепи ANSI обычно обозначаются в соответствии с системой ANSI. Например, обозначение для двухрядной цепи с шагом в 1/2дюйма будет ANSI 40-2. Обозначение ANSI читается следующим образом: первая цифра обозначает шаг в 1/8 дюйма (в восьмых долях дюйма), т.е. 4/8 = шаг в 1/2 дюйма. Вторая цифра обозначает тип цепи, например: 0 — роликовая цепь, 5 — втулочную цепь, 1 — узкая серия и т.п.. Суффикс, как и в случае цепей BS/ISO, обозначает количество рядов цепи. Так, например, 2 — двухрядная цепь.

Длина — общий размер

Размер новой цепки зависит от длины шины. Обычно шины служат в 2 раза дольше, чем цепи, но при условии того, что они изготовлены их качественных материалов. Чтобы уточнить нужную длину покупаемой цепки для своего инструмента, требуется измерить размер шины. Обычно длина указывается на боковой части шины, но со временем эксплуатации вся маркировка стирается. Узнать длину шины можно при помощи обращения к паспорту инструмента или же измерить ее линейкой.


Измерение длины шины – как правильно измерить

Если принимается решение заменить шину вместе с цепью на размер больше, то делать это можно в исключительных случаях, когда соответствует мощность бензопилы. Если установить на бытовую пилу установить шину на размер больше, то она по мощности двигателя не будет справляться с поставленной задачей. В паспорте к инструменту указываются рекомендуемые к установке шины соответствующей длины.

С длинными звеньями

Длиннозвенные цепи из стали внешним видом напоминают короткозвенные механизмы. В отличие от них имеют более вытянутое, удлиненное кольцо, благодаря чему легкоподвижны.

Цепь легко укоротить (нарастить), достаточно убрать (вдеть) соседние элементы. Вместе с тем из-за большой длины звеньев прочность гораздо ниже.

Глубина резания — параметр, зависящий от профиля зуба

Чем больше профиль зуба (размер), тем больше глубина пропила за один проход. Чем выше значение глубины резания, тем больше значение производительности инструмента. При этом важно, что чем выше глубина резания цепей для бензопил, тем больше нагрузка на двигатель инструмента.

Определение глубины резки

Высота звеньев также влияет на прочность зубьев, и чем они больше, тем ниже показатель прочности. Стандартные модели пильной гарнитуры выпускаются в двух вариантах высоты зубьев — 0,635 и 0,762 мм. Изделия с меньшим параметром высоты профиля называются низкопрофильными, а с большим — высокопрофильные. Глубина распиловки влияет на время спиливания древесины.

Применение

Металлические цепи широко задействованы в нашей жизни. Их традиционное назначение – подъем и опускание якоря на кораблях – актуально и в наши дни. Ни одно серьезное складское хозяйство, промышленное предприятие не обходится без грузоподъемных стальных цепей.

Подобные стропы навешивают на крюки кранов, тельферов для удержания и перемещения крупногабаритных изделий. А уж с изобретением цепной передачи сфера использования расширилась до сельскохозяйственного оборудования, транспорта, нефтедобычи.

Типы звеньев — конструкция или форма звена

По форме современная пильная гарнитура бывает двух типов — чипперная и чизельная. Каждый тип отличается конструктивно, влияя на параметры производительности и особенности заточки.

  1. Чипперные звенья выглядят как серп, и имеют низкие показатели производительности. Их главным достоинством считается простота заточки при помощи напильника. Именно за счет простоты заточки, многие пильщики предпочитают выбирать модели с чипперным или серповидным видом звеньев
  2. Чизельные звенья имеют форму зубьев в виде цифры «7» с заостренной угловой частью. Такие зубья на цепи показывают высокие показатели производительности, но при этом их сложно затачивать напильником


Чизельный и чипперный типы звеньев – обратите внимание

Какую форму может принять цепь стальная?

Когда-то соединенные между собой металлические кольца называли веригами, да и сегодня в болгарском языке это слово осталось в ходу. В настоящее время, как в быту, так и в различных сферах жизнедеятельности, мы используем самые разные типы цепей. Эти звеньевые конструкции оказываются крайне необходимыми для самых различных работ. В частности, без цепи с подвешенным к ней якорем не отправится в плавание судно, ее трудно заменить ненадежной веревкой для извлечения воды из колодца. Для вращения колес мопедов и велосипедов также используются специальные звеньевые механические передачи, называемые также пластинчатыми.

Различают несколько видов цепей по типу колец. Собственно, таковые могут и отсутствовать, звенья зачастую имеют довольно нестандартную форму, как, например, на бензопилах или выполняющие функцию передачи на звездах велосипедов. Последние называются приводными и состоят из роликов, штифтов и боковых пластин накладок, зафиксированных подвижно путем клепания. Когда необходима передача больших усилий, устанавливаются специальные многорядные конструкции. Что же касается бензопил, там тоже используются пластинчатые звеньевые цепи, отличает их только наличие зубьев по кромке, необходимых для распила древесины.

Последовательность расположения звеньев — расстояние расположения режущих зубьев

Различают три типа последовательности расположения звеньев:

  1. Стандартный — когда режущие зубья расположены на каждом звене
  2. С полупропуском — когда зубья располагаются в порядке «один через два»
  3. С пропуском — режущие зубья расположены через одно звено цепи

Распространены модели с пропуском, так как они не нагружают двигатель инструмента. Стандартные модели используются только на профессиональных агрегатах, а цепи с полупропуском можно ставить на бытовые и электропилы для разгрузки мотора.


Расположение звеньев

Узловые

Интересным вариантом круглозвенных устройств является узловая (витая) цепь. На фото стальной цепи концы ее звеньев как бы закручены в узел, что и породило название вида.

Не рассчитана на большие нагрузки, поэтому используется в качестве декоративных ограждений, подвесок, реже – как деталь такелажного приспособления.

Виды пиления — поперечный или продольный способ

Востребованы бензопилы с цепями для поперечного распиливания древесины. Продольная распиловка нужна в редких случаях, но при необходимости использования такой гарнитуры, нужно учитывать, что такие материалы стоят дороже, чем обычные. Разница между рассматриваемыми способами в том, что для продольных цепей угол заточки составляет 5-10 градусов. Для поперечных моделей угол заточки соответствует значению в 25-30 градусов. Уточнить эти сведения можно на конструкции пильной гарнитуры.


Продольное и поперечное пиление

Основные параметры цепей

Нанесение маркировка цепи предполагает наличие следующих параметров:

  1. Шаг:
  • «0,325» – самый распространённый и минимальный размер шага, который используется в полупрофессиональных и бытовых бензопилах с малыми мощностями. Стандартная величина мощности под такой шаг колеблется в пределах от «0,325» до «3л. с.», но не выше «3,5л.с». При работе с таким типом цепи распил проходит более плавно, комфортно, без «порывов» обрабатываемых изделий.
  • «0,375» («3/8») – наносится на бензопилы с мощностью в «4л.с». Такая цепь применяется при распиловке древесины средней и малой толщины.

Материалы — из чего сделаны цепи

Это один из важнейших параметров, от которого зависит продолжительность эксплуатации. Режущие зубья изготавливаются из легированной стали, и не подвергаются термической обработке. Если встречается устройство, зубья которого подвержены термообработке, то это означает, что изделие не предназначено для заточки. Обычно эти устройства служат долго, но при притуплении зубьев, требуют немедленной замены.

Выпускается гарнитура с напылением на зубьях из алмаза или победита. Стоимость устройств в несколько раз дороже, и покупать их лучше тогда, когда требуется выполнять работу с твердыми и замерзшими видами древесины.

Цельная или пустотелая: в чём разница

Все цепи, независимо от типа плетения, подразделяются на цельные и пустотелые.

Отличительная черта пустотелых цепей — сочетание объёмности и лёгкости. Проволока, из которой плетётся украшение, полая внутри, поэтому при внешней толщине звеньев пустотелые цепи имеют незначительный вес. Чаще всего они изготавливаются с использованием сложных декоративных типов плетения и выглядят достаточно солидно. Преимущество таких цепей в их доступной цене, которая определяется массой изделия.

Цельные цепи значительно тяжелее пустотелых, что отражается на стоимости украшения. Однако они очень удобны в повседневной носке, устойчивы к деформациям и внешним воздействиям и поэтому долговечны. В случае повреждения звеньев специалист сможет легко спаять изделие и восстановить его первоначальный вид.

Если нужно купить новую цепь — на что обратить внимание

Чтобы подобрать цепь для своей бензопилы, нужно узнать шаг, толщину хвостовика, длину, глубину резания, тип звеньев, а также вид пиления, материал и последовательность расположения зубьев. Все эти критерии были рассмотрены выше. Чтобы не пришлось доверяться продавцам, нужно разобраться с каждым критерием, и выбрать для себя нужные значения.


Гарнитура для пилы

О том, как правильно выбирать пильную гарнитуру, можно узнать у специалистов. При этом не обязательно их искать, так как в материале есть видео, где рассказывается подробно о правильности выбора цепи. На выбор также влияет цена, которая напрямую характеризует качество. Чем выше цена, тем лучше качество, но не всегда имеет смысл приобретать дорогие устройства. Пильная гарнитура выпускается различными производителями, как брендовыми (Штиль, Макита, Хускварна), так и малоизвестными, в том числе китайскими.

Если хотите купить хорошее устройство, которое будет служить вам не менее 3 сезонов, то лучше покупать дорогие модели. Дешевые модели стоят только того, чтобы применять их только на бытовых агрегатах. После покупки новой гарнитуры, нужно натянуть цепь на пиле.

Разборного типа цепь

Звеньевые варианты применяются для подвешивания каких-либо грузов или передачи движения вращения. Тягового назначения цепи бывают самыми разнообразными, чему доказательство фото цепи из стали ниже. Сейчас рассмотрим катковые, а также разборные модели. Вторые похожи на приводные варианты, но имеются, всё же, отличия.

В разборных конструкциях отверстия, предназначенные для валов, а также втулки совмещены пазом сквозным, посередине которого имеется перфорация.

Валы, либо втулки, имеющие на концах каналы кольцевые, беспрепятственно передвигаются внутри паза, устраняются в центральной части посредством специального отверстия. Поэтому цепь постоянно должна находиться в натянутом положении. Удобство подобной конструкции заключается в возможности регулировки размеров цепи из стали.

Катковые варианты смотрятся по-другому. Их сборка осуществляется из нескольких элементов, в основном главная часть с необходимыми пазами, размещёнными на концах, через проложенные оси поперечного типа с нанизанными сверху пластинами скрепляющими.

Подобным чередование осуществляется сборка цепи. На осях производится крепление катки, которая будет вращаться максимально свободно. Если элемент обустроить под лентой, так называемой, конвейерной, для этих целей в центре главных элементов имеются площадки со специальными фиксаторами, бесперебойность и плавность необходимых движений по раме обеспечиться непосредственно катками.

Технология изготовления морских цепей

Производство цепи организуется в промышленных условиях, хотя мелкоформатные изделия могут выполняться и ручным способом в небольших ремесленных мастерских по методу ковки. Крупные стальные звенья плетут из специально подготовленных цилиндрических прутков. Перед гибкой производят нарезку заготовки специальными ножами или пилами, после чего отрезки укладываются в рядную форму. Одинаковые по длине куски стальных прутьев отправляются на колтование – процесс чистки поверхностей металла от следов коррозии. Не обходится изготовление якорной цепи и без шлифования. Причем для этого используются не абразивные инструменты и расходники, а сами заготовки. Их помещают в специальный барабан, вращение которого приводит к трению прутков друг о друга. Под тяжестью собственного веса ударными движениями они и выполняют шлифовку своих поверхностей.

Самая же ответственная задача ложится на станки непосредственного плетения. На современных производствах это роботизированные аппараты, которые функциональными органами поочередно захватывают отрезки стальных прутьев, сгибают их мощными рычагами и в результате смычки образуют цепь. Для облегчения операции деформирования металл может предварительно нагреваться.

Как пользоваться штангенциркулем и как проверить точность прибора?

Вопрос, как пользоваться штангенциркулем, актуален для каждого домашнего мастера, ведь этот измерительный прибор выручает практически в любой ситуации. С его помощью можно определить основные размеры всех деталей, подобрать нужную исходя из сделанных замеров. Правильный уход за прибором обеспечит долговечность и точность в работе.

Как выглядит штангенциркуль?

Универсальный и незаменимый, проверенный не одним поколением домашних мастеров, метрический прибор внешне немного напоминает молоток, скрещенный с линейкой. Перед тем, как выбрать штангенциркуль, следует знать следующее: модификаций несколько, но все они состоят из одного набора конструктивных особенностей.

  1. Штанга или измерительная линейка, на которой нанесена шкала разметки. Стандартной считается длина 150 мм, она же определяет максимальную величину измерения. Для замеров с большим значением есть специальные штангенциркули с более длинной измерительной линейкой.
  2. Подвижная часть штангенциркуля — измерительная рамка. Она перемещается вдоль по измерительной линейке. За счет пружины внутри рамка плотно прижимается к штанге, а специальный винт фиксирует ее на нужном положении. На самой рамке нанесена шкала нониуса, на ней определяют десятые и сотые доли миллиметра.
  3. На штанге жестко закреплены неподвижные губки штангенциркуля. Эта часть предназначена для определения внешних размеров, ее рабочая поверхность расположена внутри.
  4. Подвижные губки размещены с другой стороны штанги и предназначены для измерения внутреннего размера. Рабочая поверхность расположена снаружи.
  5. С двигающейся рамкой жестко соединена выдвижная планка, с помощью которой определяют глубину.

Как работает цифровой штангенциркуль?

Существует три модификации штангенциркуля, их разделили по способу снятия размеров.

  1. Простейшими нониусными моделями можно пользоваться для домашних нужд. Целые значения снимаются со штанги, доли определяют по нониусу — это основные правила, как пользоваться штангенциркулем.
  2. Механический принцип замера используется в циферблатных моделях. Через зубчатую передачу со шкалы штанги доли миллиметра переносятся на циферблат, целые значения берутся со штанги.
  3. Самым удобным и точным считается цифровой вариант, где все результаты получают с экрана дисплея. Сама электронная часть может настраиваться, пользоваться еще удобнее.

Подбор цепи и шины для бензопилы. А так же советы по использованию.

Подбор цепи и шины для бензопилы трудная задача для многих, поэтому я решил рассказать в этой статье про это подробно. В конце несколько советов по использованию.

Подбор цепи

Самый простой вариант это, если у Вас на шине не стерлась информация о подходящей вам цепи. Тогда все просто по этим параметрам и покупайте цепь. Второй вариант, если осталась упаковка (пакет или коробка) от цепи. Из маркировки на упаковке можно выяснить количество звеньев цепи. Третий вариант тоже не сложный, но необходимо знать по каким параметрам нужно подбирать цепь.

Мото цепь.Что означает маркировка цепи.Типы цепей и их назначение

Цепь для мотоцикла. Короткий ликбез

В начале статьи стоит немного сказать о самом цепном приводе, о его особенностях, плюсах и минусах.
На сегодняшний день одним из самых распространенных приводов на заднее колесо, является цепной привод.
Преимущество цепного привода очевидны: высокое КПД, легкость в обслуживании и установке, возможность легко менять передаточное число, относительно низкая стоимость.
Минусов не так уж много, но они есть: прежде всего, это необходимость смазывать цепь и по мере износа и растягивания мото цепи своевременно подтягивать ее не допуская чрезмерного провиса.

Шаг приводных цепей мотоцикла

Первое на что следует обратить внимание это на шаг мото цепи. Каждая мото цепь имеет цифровую маркировку. Наиболее распространенные цепи: 428, 520, 525, 530. Первая цифра обозначает шаг цепи.  Вторая и третья ширина мото цепи.


Количество звеньев мото цепи

Следующее, что необходимо знать – это количество звеньев мотоциклетной цепи, которое нам необходимо. Тут все просто. Можно взять нашу старую изношенную цепь и посчитать количество звеньев или используя некоторые сайты для подбора приводных звезд посмотреть необходимое количество звеньев на наш мотоцикл. Но если передаточные числа будут изменены, то соответственно и количество звеньев цепи понадобится или больше или меньше в зависимости от выбранных приводных звезд.
Разобравшись с количеством звеньев и шагом цепи, переходим к типам уплотнений.

Типы уплотнений мотоциклетных цепей

Для начала следует разделить цепи для мотоциклов на сальниковые и без сальниковые.
Ну, если без сальниковые цепи тут все ясно, то сальниковым мото цепям следует уделить чуть больше внимания. На сальниковых мото цепях принято наносить маркировку в зависимости от типа сальников или уплотнителей. Самый простой тип сальников это О-ринг, более продвинутые это X,W,Z-ринговые( у них выше ресурс и меньше потерь на трение). Предназначение сальников мотоциклетной цепи, удерживать заводскую смазку внутри роликов. Эта смазка позволяет минимизировать износ пинов и роликов, значительно увеличивая ресурс цепи в целом. Что бы сальники мото цепи не пересыхали и не теряли своей эффективности необходимо регулярно смазывать мотоциклетную цепь специальными смазками.

Просматривая историю и эволюцию мото цепей, именно сальниковые цепи позволили в свое время отказаться от использования защитных кожухов и применять открытую систему, которую мы наблюдаем теперь практически на всех мотоциклах.

Тем не менее, без сальниковые мото цепи по-прежнему используются, но как правило или в спорте или на мало кубатурной технике. Особенно популярны без сальниковые цепи и повсеместно используются, в мотокроссе и Hard Enduro.

Замок приводной цепи

Замки для мото цепей как правило поставляются в комплекте вместе с цепью. Поэтому тут особо выдумывать не приходится, просто берем и устанавливаем соединительный замок цепи. Если нам необходим, по каким то причинам новый замок мото цепи, то тут нам обязательно нужно знать маркировку цепи и под нее подбираем цепной замок с точно такой же маркировкой. Установка замков с разными маркировками не желательна, так как может быть не только разная толщина пинов и пластин, но и различная сталь. Следовательно, чтобы наша цепь не имела слабых мест, устанавливаем замки одного и того же производителя и точно с такой же маркировкой.

В завершении статьи

Кроме основных, выше перечисленных параметров приводных цепей, необходимо учитывать на какой технике и в каких условиях будет использоваться мото цепь. Например, если у нас мощный литровый спорт байк, то необходимость установки усиленных цепей очевидна. В то же время, если у нас обычный дорожный мотоцикл с мощностью до 100лс. то нет особого смысла переплачивать и устанавливать самую дорогую цепь, рассчитанную на мощные моторы под 200лс.
Немалое значение имеет и выбор бренда. О брендах, преимуществах и недостатках, правильном обслуживании и тд. будут следующие статьи, в которых мы более детально обсудим тему о мото цепях.

Как узнать шаг цепи мотоцикла avtopraim.ru


Для читателей нашего блога действует скидка 10% по промокоду blog-BB30 на все товары, представленные в нашем магазине
  1. Конструктивные особенности
  2. Типоразмеры
  3. Технические характеристики
  4. Вывод

На первый взгляд тема велосипедных цепей кажется довольно простой. Но если попытаться систематизировать всю информацию, то получается что тему ухода за цепями и их конструктивных особенностях лучше рассматривать отдельно. Вопрос обслуживания цепей мы уже поднимали. Поэтому в этой статье мы сосредоточимся только на физических характеристиках цепей.

Конструктивные особенности

Типы соединения пластин

В классических цепях боковые пластины соединяются с помощью втулок (англ. bushing). По сути это полые оси, которые жестко соединены с боковыми пластинами. Такие цепи больше подходят для односкоростных велосипедов и велосипедов с планетарными втулками, т.к. такое соединение является более жестким и затрудняет боковой изгиб цепи.

В большинстве скоростных цепей используется соединение без втулок. Каждая пластина содержит выштамповку, в которой помещается пин. Такое соединение обеспечивает больший угол изгиба цепи в горизонтальной плоскости. На изображении ниже показаны два типа соединений в разрезе.

Найти в продаже втулочную цепь сейчас очень сложно, т.к. безвтулочные дешевле в производстве.

Особенности облегченных цепей

Для облегчения используются полые пины и перфорированные пластины. Коэффициент растяжения таких цепей как правило выше, но сильно зависит от качества конкретной модели цепи. По прочности облегченные цепи уступают обычным только при прикладывании ударных нагрузок.

Цепи с одним повторяющимся звеном

Такие цепи называют Half-link (от англ. half — половина, link — звено). В технической литературе такие звенья называются переходными или изогнутыми. Если в классических цепях можно выделить два полузвена, то в таких цепях все звенья выглядят одинаково.

Такие цепи более подвержены растяжению и очевидно, что с ними нельзя использовать звезды с переменной шириной зуба (Narrow Wide). Но они очень хорошо подходят для односкоростных велосипедов без натяжителей т.к. позволяют более точно изменять длину цепи.

Поверхностная обработка

Нельзя сказать с уверенностью, что антикоррозионное покрытие увеличивает срок службы цепи. Масло само по себе достаточно защищает от коррозии. Своевременное обслуживание и уход за цепью — вот залог долговечности.

На покрытие обращают внимание те люди кто знает, что цепь будет работать в особо жестких условиях: грязь, вода и т. д. Но определить качество поверхностной обработки зрительно не получится. Цепь может быть хромирована снаружи, но внутренние нагруженные элементы у нее могут быть без защиты.

Опыт использования конкретной модели цепи даст вам больше информации, чем ее технические характеристики или внешний вид.

Связь шага цепи и ее толщины

Поскольку нагрузка на цепь в зависимости от шага может быть больше или меньше, то и цепь должна быть либо толще, либо тоньше. Здесь имеется ввиду толщина тех звеньев цепи, которые входят в паз шины. Их толщина может быть следующей:

  • 1,1 мм
  • 1,3 мм
  • 1,5 мм
  • 1,6 мм
  • 2,0 мм

На бытовых пилах как правило эта толщина, а значит и ширина паза на шине, оставляет 1,1 либо 1,3 мм. При этом при толщине 1,1 мм, как правило, используется низкопрофильная цепь с шагом 3/8″. На 1,3 мм бывает либо также низкопрофильный шаг 3/8″, либо 0,325″.

1,5-миллиметровые цепи могут быть как с шагом 0,325″, так и 3/8″. И имеют всегда высокий профиль. Цепи такой толщины применяют на аппаратах средней мощности.

Цепи с толщиной входящего в паз звена в 1,6 и 2,0 мм используются на профессиональных бензопилах большой мощности, предназначенных для ежедневной многочасовой работы в самых суровых условиях. Шаг может быть любой — и 0,325″, и 3/8″, и 0,404″.

Типоразмеры

Ширина

Расстояние между пинами (шаг цепи), для современных цепей, практически не отличается и составляет ½ дюйма (12,7 мм).

Ширина цепи — это расстояние между внутренними пластинами. Выпускаются цепи разной ширины:

  • 1/8 дюйма (0,125″, 3,18 mm) одна скорость
  • 3/32 дюйма (0,094″, 2,38 mm) 7-8 скоростные кассеты
  • 0,09 дюйма — 2,29 мм. 10-и скоростные кассеты

Внешняя ширина не указывается в характеристиках цепи, просто указывается количество скоростей (звезд кассеты).

Длина

Определить длину цепи для установки цепи на велосипед с переключателем (натяжителем) можно на глаз. Тоже касается велосипедов с горизонтальными и подвижными (регулируемыми) дропаутами.

Но можно ли установить цепь без натяжителя на велосипед с вертикальными дропаутами? Этот вопрос актуален для приверженцев субкультур — Fixed Gear и SingleSpeed. В процессе поиска ответа на этот вопрос возник отдельный термин — magic gear. Его можно перевести как волшебное (передаточное) отношение.

Magic gear — это по сути значение размеров звезд, при которых цепь не будет провисать. Для вычисления этих размеров существуют специальные калькуляторы (например — eehouse.org/fixin).

Последовательность звеньев

Глубина резания (глубина пропила) является принципиальной чертой бензопилы, определяющей ее производительность. Глубина пропила определяется параметрами режущего инструмента, т.е высотой профиля зуба цепи. Повышение высоты зуба приводит к повышению глубины резания за один заход, что увеличивает скорость пиления.

Структура цепи пилы.

В обыкновенной цепи для бензопилы, такая черта, как высота зуба, определяется профилем и параметрами ограничителя глубины пропила, который устанавливается на любом рабочем зубе. Шаг цепи бензопилы. Что такое и на что он влияет. Как узнать какой шаг у вашей пильной гарнитуры и ведущей звездочки. В новейшей цепи этот параметр задан производителем. Потребитель может поменять высоту зуба за счет протачивания ограничителя, но к таковой операции следует относиться с осторожностью.

Серийно выпускаются цепи с 2-мя высотами профиля зуба — 0,635 мм и 0,762 мм. Цепь с наименьшей высотой зуба получила заглавие низкопрофильной, 2-ая — высокопрофильной. Для бытовых бензопил в главном употребляют низкопрофильные. Бензопилы с цепями высочайшего профиля при эксплуатации требуют увеличенных усилий и владеют завышенной вибрацией.

Для окончательного решения вопроса следует учитывать вид пиления. В общем, распил древесной породы может выполняться поперек либо вдоль волокон, при всем этом механизм таких распилов отличается друг от друга. В связи с этим для различного вида пиления целенаправлено внедрение режущего элемента разной формы. Соответственно, принято различать два типа — продольный и поперечный.

Дополнительно: Штиль 180 35 Шина Сколько Звеньев

Типы цепей различаются углом заточки режущего звена. Заточка пильной цепи бензопилы штиль бензопилы пора точить. › Как заточить цепь. Для поперечного типа угол заточки меньше, чем для продольного типа. Так, угол заточки для поперечного распила составляет 25-35 °, а для продольного — 5-15 °. Значение этого параметра наносится (маркируется) на поверхность режущих зубьев. Не считая того, следует учитывать, что величина угла находится в зависимости от вида древесной породы и ее плотности.

Технические характеристики

Растяжение цепи

Удлинение цепи под нагрузкой приводит к возникновению неравномерной нагрузки на зубья звезд. Это в свою очередь влияет на срок службы. Именно поэтому цепи Half-link, как правило, служат меньше. В соответствии с ГОСТ 30442-97 удлинение цепи под максимальной нагрузкой не должно превышать 0,15%.

Маркетологам не выгодно предоставлять информацию о коэффициенте растяжения цепи, вместо этого чаще приводят значение максимальной нагрузки на разрыв. Это относительно бесполезная информация, т.к. она не характеризует долговечность.

Боковой изгиб

Если говорить о BMX или цепях для любых других велосипедов без переключения передач, то срок службы напрямую зависит от грязезащиты цепи. Одним из факторов грязезащиты является величина зазоров между элементами цепи. Если это величина выше допустимой, то пыль будет легко проникать вместе со смазкой во внутрь цепи.

Сравнить цепи на величину зазоров очень легко. Для этого достаточно поднять прямую цепь так, чтобы ее боковая поверхность была параллельна земле (см. изображение). Цепь изогнется под собственным весом. Чем больше изгиб, тем больше зазоры между элементами цепи.

В соответствии с ГОСТ 30442-97 боковой изгиб проверяется на 49 звеньях под нагрузкой 3 Н. Изгиб измеряют после снятия нагрузки, он должен быть в пределах от 40 мм до 105 мм (в средней части относительно концов) для односкоростной цепи.

Отличие от мотоциклетных цепей

Если мы посмотрим на мотоциклетные цепи, то обнаружим ряд интересных технологий, которые не используются при изготовлении велосипедных. Мотоцепи делятся по типу уплотнителя соединения: O, X, W, Z.

Уплотнители были разработаны для того, чтобы избавится от необходимости использования защитных кожухов и перейти к открытой эксплуатации цепей. Они удерживают смазку, герметизируют звенья и защищают их от попадания воды и пыли.

O-ring — это обычные круглые колечки. Остальные виды уплотнителей имеют более сложную форму, что дополнительно увеличивает степень герметизации.

Почему же таких уплотнителей нет на велосипедных цепях, ведь технологически изготовить их можно? Скорее всего это связано с следующими негативными моментами:

  • цепи с уплотнителями не подходят для многоскоростных систем
  • они дороже в производстве (чем меньше цепь, тем сложнее изготовить мелкие уплотнители)
  • у таких цепей немного ниже КПД

Но, не смотря на это, наверное многие из нас хотели бы попробовать поставить цепь с уплотнителями на свой велосипед.

Дополнительные параметры цепей

Помимо шага и толщины цепь для бензопил имеет еще ряд важных характеристик, о которых нельзя не упомянуть. К ним относятся:

  • форма зуба
  • количество звеньев
  • угол заточки

По форме зуб может быть двух типов: чизельный и чипперный. Чизельный зуб имеет форму цифры 7, то есть верхняя и боковая поверхности соединяются острым углом. Чипперный зуб вместо острого угла имеет закругление. Чизельная цепь более производительна, но и нагрузку на двигатель оказывает больше, так как встречает больше сопротивления на пути, поскольку имеет более широкую режущую кромку. А чипперная, соответственно, наоборот, идет легче, но и производительность ее меньше.

Количество звеньев зависит от длины шины. При этом при одинаковой длине шины цепи с коротким шагом имеют естественно большее количество звеньев. Это кстати сказывается и на конечной цене цепи, так как, как правило, цена определяется за звено. Поэтому, например, цепь одного производителя для шины в 40 см для шага 3/8 будет стоить дешевле, чем для 0,325.

Угол заточки бывает либо 30 градусов, либо 10. Первый самый распространенный, так как используется для поперечного реза древесины (пиление на дрова, валка деревьев), второй же применяют при продольном пилении, а это те операции, которые встречаются реже (пиление бревна на доски, например), оттого и цепи с таким углом менее распространены. Можно купить сразу готовую цепь с нужным углом, либо переточить одну цепь в другую на станке.

ЗВЕЗДОЧКИ ПРИВОДНЫХ ЦЕПЕЙ

Справочник конструктора

полезный сайт для инженера-машиностроителя

СПРАВОЧНИК

    ТОМ1
  • Общетехнические сведения
  • Материалы
  • Шероховатость поверхности
  • Допуски и посадки
  • Конструктивные элементы
  • Крепежные изделия
  • Стандартные и нормализован- ные детали и узлы
  • Защитные и защитно-декортив- ные покрытия металлов
    ТОМ2
  • Оси и валы
  • Подшипники
  • Муфты
  • Зубчатые и червячные передачи
  • Цепные передачи
  • Ременные передачи
  • Винтовые передачи и храповое зацепление
  • Шариковые винтовые передачи
  • Разъемные соединения
    ТОМ3
  • Пружины
  • Уплотнительные устройства

МЕНЮ

  • Главная
  • Карта сайта
  • Написать автору
    Ремонт ступичного подшипника 21. 10.2013

    Замена подшипников дифференциала 21.10.2013

    Вибродиагностика подшипников 21.10.2013

    Разделы
  • Допуски и посадки
  • Подшипники
  • Стальные канаты
  • Чугуны
  • Швеллеры
Параметры Расчетные формулы
Диаметр окружности впадин Di Di=d∂ — 2r
Наибольшая хорда (для контроля звездочек с нечетным числом зубьев) Lx
Радиус впадин r г

=0,5025

+0,05 мм

Радиус сопряжения r1 r1

= 0,8

+
г
= 1,3025
d1
+0,05 мм

Радиус головки зуба r

2

r2

=
Dц(
1,24 cos j+0,8 cos β-1,3025)-0,05 мм

Половина угла впадины α
Угол сопряжения β
Половина угла зуба j
Прямой участок профиля FC FC

=

(1,24 sin j — 0,8 sin β)

Расстояние от центра дуги впадины до центра дуги головки зуба ОО2 ОО2 =

1,24

Смещение центров дуг впадин е е

= 0,03
t

Координаты точки О1 x1=

0,8

sin α
y1
= 0,8

cos α

Координаты точки О2

1 Для зубьев, образуемых без смещения центров дуг впадин, е

=0,

ГОСТ 591—69 устанавливает профиль зубьев звездочек для цепей с геометрической характеристикой λ≤

2
.
Диаметр окружности выступов

вычисляют с точностью до 0,1 мм; остальные линейные размеры — до 0,01 мм, а угловые — до 1΄. Для определения диаметров
d∂
и

следует пользоваться табл. 14.

12. Значения величин для расчета и построения профиля зубьев звездочек

Обозначение цепей по ГОСТ 13568-75 r r1 ОО2 e Обозначение цепей по ГОСТ 13568-75 r r1 ОО2 e
ПР-8-460 ПР-9,525-910 2,56 3,24 6,56 8,32 6,20 7,87 0,24 0,29 ПР-25,4-6000 8,03 20,73 19,69 0,76
ПВ-9,525-1150 2,56 6,56 6,20 0,29 ПРА-25,4-6000 2ПР-25,4-11400 8,03 20,73 19,69 0,76
ПВ-9,525-1300 2ПВ-9.525-2000 3,07 7,87 7,44 0,29 ПР-31,75-8900 ПРА-31,75-8900 2ПР-31,75-17700 9,62 24,86 23,62 0,95
ПР-12,7-1000-1 ПР-12,7-900-2 3,94 10,14 9,61 0,38 ПРА-38,1-12700 ПР-38,1-12700 2ПР-38,1-25400 11,22 29 27,57 1,14
ПР-12,7-1820-1 ПР-12,7-1820-2 2ПР-12,7-3180 4,33 11,13 10,55 0,38 ПР-44,45-17240 ПРА-44,45-17240 2ПР-44,45-34480 12,81 33,13 31,5 1,33
ПР-15,875-2300-1 ПР-15,875-2310-2 2ПР-15,875-4540 5,16 13,28 12,6 0,48 ПР-50,8-22700 ПPA-50,8-22700 2ПР-50,8-45360 14,41 37,28 35,44 1,52
ПР-19,05-3180 2ПР-19,05-6400 6,03 15,56 14,77 0,57 ПР-63,5-35400 20,05 51,89 49,35 1,90

Табличные значения d∂, Dе ,Di, Dc , Lx,
r2
,
х1, у1
в зависимости от z и типов цепей даны в приложении к ГОСТ 591—69.

Расчет и построение основных размеров зубьев и венцов однорядной, двухрядной и многорядной звездочки в поперечном сечении следует выполнять в соответствии с табл. 13.

13. Зубья и венец звездочки в поперечном сечении

Параметр Расчетная формула
1. Диаметр элемента зацепления цепей

: втулочных
Dц =d2
роликовых
Dц =d3

Размеры выбирают по ГОСТ 13568-75 и ГОСТ 21834-76
2. Ширина пластины цепи (наибольшая) h
3. Расстояние между внутренними пластинами цепи b3
4. Расстояние между осями цепи А
5. Радиус закругления зуба (наименьший) r3 r3

=1,7

6. Расстояние от вершины зуба до линии центров дуг закруглений h4 h4

=0,8

7. Диаметр обода (наибольший) D*с
8. Радиус закругления r4 при шаге t

35 мм
r4

= 1,6 мм

при шаге t

>35 мм

r4

= 2,5 мм

9. Ширина зуба звездочки однорядной b1 b1

=0,93
b3
-0,15, мм

двухрядной и трехрядной b2 b2

=0,90
b3
-0,15, мм

многорядной bn bn

=0,86
b3
-0,30, мм

10. Ширина венца многорядной звездочки Вn Вn

=(
n
-1) А+
bn

* При d∂

< 150 мм допускается

Размеры зуба и венца звездочки в поперечном сечении вычисляют с точностью до 0,1 мм; для варианта a допускается округление величины b1

до 1 мм в меньшую сторону. Размер
Dc
округляют до 1 мм. Для определения диаметра
Dc
пользоваться табл. 14.

14. Значение в зависимости от z

zcosec 180°/zctg 180°/zzcosec 180°/zctg 180°/zz cosec 180°/z ctg 180°/z
7 2,3048 2,0765 33 10,5203 10,4727 59 18,7893 18,7626
8 2,6131 2,4142 34 10,8379 10,7916 60 19,1073 19,0811
9 2,9238 2,7475 35 11,1560 11,1111 61 19,4245 19,3996
10 3,2361 3,0777 36 11,4737 11,4301 62 19,7420 19,7176
11 3,5495 3,4057 37 11,7913 11,7488 63 20,0613 20,0363
12 3,8637 3,7321 38 12,1093 12,0679 64 20,3800 20,3555
13 4,1786 4,0572 39 12,4278 12,3875 65 20,6987 20,6745
14 4,4939 4,3813 40 12,7455 12,7062 66 21,0168 20,9930
15 4,8097 4,7046 41 13,0639 13,0251 67 21,3338 21,3103
16 5,1258 5,0273 42 13,3820 13,3446 68 21,6537 21,6306
17 5,4423 5,3496 43 13,6993 13,6628 69 21,9717 21,9489
18 5,7588 5,6713 44 14,0178 13,9821 70 22,2895 22,2671
19 6,0756 5,9927 45 14,3356 14,3007 71 22,6068 22,5847
20 6,3925 6,3137 46 14,6536 14,6194 72 22,9256 22,9038
21 6,7095 6,6346 47 14,9720 14,9385 73 23,2431 23,2215
22 7,0266 6,9550 48 15,2898 15,2571 74 23,5614 23,5401
23 7,3439 7,2755 49 15,6085 15,5764 75 23,8802 23,8593
24 7,6613 7,5958 50 15,9260 15,8945 80 25,4713 25,4517
25 7,9787 7,9158 51 16,2439 16,2121 85 27,0626 27,0442
26 8,2963 8,2358 52 16,5516 16,5314 90 28,6537 28,6363
27 8,6138 8,5555 53 16,8809 16,8512 95 30,2452 30,2287
28 9,9319 8,8742 54 17,1984 17,1693 100 31,8362 31,8205
29 9,2490 9,1948 55 17,5163 17,4877 112 35,6536 35,6306
30 9,5668 9,5144 56 17,8354 17,8073 125 39,7929 39,7804
31 9,8846 9,8339 57 18,1535 18,1260
32 10,2023 10,1532 58 18,4717 18,4446

Размеры зубьев и венцов звездочек для приведены в табл. 16.

Допуски.

ГОСТ 591—69 устанавливает три группы точности размеров зубьев и венцов звездочек. Предельные отклонения размеров зубьев и венцов звездочек по группам точности должны соответствовать приведенным в табл. 15. Параметр шероховатости поверхности зубьев
Ra
следует принимать в зависимости от окружающей скорости до 8 м/с не более 6,3 мкм, свыше 8 м/с — не более 3,2 мкм. Предельные отклонения диаметра отверстия ступицы звездочки следует принимать не ниже Н8.

15. Предельные отклонения и допуски на размеры зубьев и венцов звездочек

Параметры Группы точности
А В С
Отклонения и допуски, мкм, при диаметре звездочки, мм
до 120Св. 120 до 260Св. 260 до 500Св. 500 до 800Св. 800 до 1250Св. 1250до 120Св. 120 до 260Св. 260 до 500Св. 500 до 800Св. 800 до 1250Св. 1250до 120Св. 120 до 260Св. 260 до 500Св. 500 до 800Св. 800 до 1250Св. 1250
Разность шагов t

(одной звез- дочки) при шаге
t
, мм

До20 Св.20 и 35 Св.35 до 55 » 5525 32
40 —
32 40
50 60
40 50
60 80
50 60
80 100
60 80
100 120
— —
120 160
60 80
100 —
80 100
120 160
100 120
160 200
120 160
200 250
160 200
250 320
— —
320 400
160 200
250 —
200 250
320 400
250 320
400 500
320 400
500 630
400 500
630 800
— —

800 1000

Диаметр окружности выступов h21h22h24-2000-2400-3000
Диаметр окружности впадин Di

инаибольшая хорда
Lx

h20h21h22
Диаметр впадин зуба 2rh20h21h22
Ширина b1, b2 и bn

зуба
и B2, B3, Bn венца*

h21h22h24
Радиальное биение окружности впадин и осевое биение зубчатого венца 80 100 120 160 200 250 200 250 320 400 500 630 500 630 800 1000 1250 1600
* Допуск для варианта а

(см. рис. к табл. 13) ГОСТом не нормируется.

16. Размеры зубьев и венцов звездочек

< th/center>

Обозначение цепей по ГОСТ 13568-75 Н r3 r4 m1 m2 B2 Обозначение цепей по ГОСТ 13568-75 Н r3 r4 m1 m2 B2
ПР-8-460 4,0 8,5 1,6 2,6 ПР-25,4-6000 12,7 27,0 1,6 14,6
ПР-9,525-910 5,1 10,8 5,2 ПРА-25,4-6000 12,7 27,0 14,6
ПВ-9,525-1150 4,0 8,5 6,9 2ПР-25.4-11400 12,7 27,0 14,1 43,4
ПВ-9,525-1300 4,8 10,2 8,7 ПР-31,75-8900 15,2 32,4 17,6
2ПВ-9. 525-2000 4,8 10,2 4,5 15,3 ПРА-31,75-8900 15,2 32,4 17,6
ПР-12,7-1000-16,213,22,1 2ПР-31.75-1770015,232,41752.8
ПР-12,7—900-2 6,2 13,2 2,9 ПРА-38,1-12700 17,8 37,8 2,5 23,5
ПР-12,7-1820-1 6,8 14,5 4,9 ПР-38,1-12700 17,8 37,8 23,5
ПР-12,7-1820-2 6,8 14,5 7,1 2ПР-38,1-25400 17,8 37,8 22,7 68,2

17. Пример выполнения чертежа венца звездочки для приводной однорядной цепи (ГОСТ 2. 408—68 в ред. 1996 г.)

Число зубьевz 14
Сопрягаемая цепь Шаг t 12,7
Диаметр ролика d2 8,51
Профиль зуба по ГОСТ 591-69 Без смещения
Группа точности по ГОСТ 591-69 С
Диаметр окружности впадин Di 48,45-0.25
Допуск на разность шагов 0,16
Допуск радиального биения окружности впадин 0,5
Допуск торцового биения зубчатого венца 0,5
Диаметр делительной окружности d∂ 57,07
Сопрягаемая цепь Ширина внутренней пластины h 11,8
Расстояние между внутренними пластинами BBH 7,75

18. Расчет и построение профиля дисковой фрезы для нарезания звездочек с числом зубьев z ≥ 7

Профиль зуба звездочек, получаемый методом деления при нарезании дисковыми фрезами, полностью соответствует теоретическому (исходному) профилю только при расчетном числе зубьев z1

данной группы. Линейные размеры червячных и дисковых фрез вычисляют с точностью до 0,01 мм, а угловые — до 1
‘.

Параметры Расчетная формула и величина
Шаг цепи t Размеры выбирают по ГОСТ 13568—75, ГОСТ 21834—76
Диаметр элемента зацепления цепей Dц:

втулочных
Dц = d2
роликовых
Dц = d3

Номер группы (фрезы) 1 2 3 4 5
Число зубьев нарезаемой звездочки z 7-8 9-11 12-17 18-35 36 и более
Расчетное число зубьев для группы z1 7,5 10 14 25 56
Радиус головки фрезы r r

= 0,0525

+ 0,05мм

Радиус сопряжения r1 r1

= 0,8

+
r =
1,3025

+ 0,05мм

Радиус впадины фрезы r2 0,711

— 0,05 мм

0,698

— 0,05 мм

0,685

— 0,05 мм

0,668

— 0,05 мм

0,655

— 0,05 мм

Половина угла головки фрезы α 47°00′ 49°00′ 50°43′ 52°36′ 53°56′
Угол сопряжения β 10°32′ 12°24′ 14°00′ 15°45′ 17°00′
Прямой участок профиля FG 0. 0З6 0,056 0,073 0,092 0,105
Координаты точки О1

:
x1 У1

0,5851 0,6038 0,6192 0,6355 0,6466
0,5456 0,5248 0,5066 0,4859 0,4710
Координаты точки O2

:
x2У2

1,1328 1,1793 1,2089Смотрите информацию финансово страховой брокер у нас. https://dokumenty.2ndfltop.ru купить Справку для УДО.
Справочник конструктора — Все что нужно любому конструктору! ©2008-2020
6,8 14,5 6,8 20,7 ПР-44,45—17240 20,3 43,2 23,5
ПР-15,875-2300-1 8,1 17,3 5,9 ПРА-44,45-17240 20,3 43,2 23,5
ПР-15,875-2300-2 8,1 17,3 8,8 2ПР-44,45-34480 20,3 43,2 22,7 71,6
2ПР-15,875-4540 8,1 17,3 8,5 25,1 ПР-50,8-22700 22,9 48,6 29,4
ПР-19,05-3180 9,5 20,2 11,7 ПРА-50,8-22700 22,9 48,6 29,4
2ПР-19,05-6400 9,5 20,2 11,3 36,8 2ПР-50,8-45360 22,9 48,6 28,4 87,0
ПР-63,5-35400 31,7 67,4 35,3

Как измерить размер цепи

Получение правильной цепи для вашего проекта с первого раза означает меньшее время простоя вашего оборудования и больше денег в вашем кармане! Необходимость ходить туда и обратно, пробуя различные размеры цепи только для того, чтобы обнаружить, что они не работают точно так, как ожидалось, может привести к резкой остановке производства на вашем предприятии или в сельском хозяйстве. Поскольку время простоя очень дорого обходится как с точки зрения машинного времени, так и с точки зрения рабочей силы, крайне важно, чтобы вы точно нашли правильный размер для своей цепи, прежде чем размещать заказ.После размещения заказа вам необходимо быть уверенным в том, что профессионалы PEER Chain быстро и эффективно обработают ваш заказ и доставят нужные роликовые цепи и детали к вашей двери. Вот советы, которые помогут вам понять, как измерить шаг цепи и размер звена цепи.

Номера деталей цепей PEER или описания элементов обычно указываются на пластинах цепи и упаковке продукта. Используя номера деталей PEER, вы можете легко найти размер цепи и технические характеристики на PEERchain.ком. Если у вас нет доступа к номеру детали PEER, вам может потребоваться измерить цепь.

В качестве первого шага мы должны определить компоненты роликовой цепи.

  • Пластина со штифтами: это внешняя пластина на штифтовом звене роликовой цепи. Он может быть прямым или в форме восьмерки.
  • Пластина роликового звена: это внутренняя пластина на роликовом звене роликовой цепи. Он может быть прямым или в форме восьмерки.
  • Ролик: он вращается поверх втулки на звене ролика.
  • Штифт
  • : запрессовывается в соединительную пластину штифта и делит пополам втулки в звене ролика.
  • Втулка
  • : запрессовывается в две пластины роликовых звеньев и делится пополам штифтом в звене.

Часто на табличках указан размер цепочки (например, 40, 08B, C2040 и т. д.). Они могут быть в виде цифр или букв, выбитых на внешней стороне боковой пластины, и могут помочь вам найти полные размеры вашей цепи по информации, предоставленной производителем.Поскольку роликовая цепь должна непосредственно взаимодействовать со звездочками и другими движущимися частями машины, необходимо точно измерить ее размеры. Поэтому важно измерить все компоненты роликовой цепи, чтобы определить правильную цепь.

Как измерить размер звена цепи

Измерение размера звена цепи не должно быть трудным! Все, что вам нужно, это понимание нескольких простых концепций, и вы сможете быстро определить размер цепочки, который вам нужен для вашего проекта. Роликовые цепи бывают разных размеров и толщины. Количество витков вашей роликовой цепи также может различаться, поэтому важно точно знать, как измерить размер звена цепи. Вы будете искать:

  • Общая ширина цепи
  • Диаметр и ширина ролика
  • Толщина плиты
  • Общая высота цепи

Когда у вас есть все эти размеры, вы можете сопоставить их с удобной таблицей размеров онлайн или связаться с одним из профессионалов в сети PEER, чтобы разместить заказ.

Как измерить шаг цепи

Измерение шага роликовой цепи может быть немного сложным, но если вы внимательно относитесь к различным частям и к тому, как вы измеряете, вы быстро сможете получить нужные вам размеры. Измерение шага начинается с определения штифта вашей цепи. Шаг — это расстояние от центра одного штифта до центра следующего штифта на линии. Шаг помогает определить общий номинальный вес и прочность роликовой цепи.

Когда ваш бизнес зависит от доступа к знающим профессионалам, которые могут помочь быстро возобновить работу над вашими проектами, приятно знать, что PEER Chain готова помочь. Независимо от того, пытаетесь ли вы выяснить, как измерить шаг цепи, или просто хотите заказать известную деталь, вы можете быть уверены, что ваш запрос будет обработан быстро, и вы получите нужные детали в хорошем состоянии. На протяжении многих десятилетий PEER Chain выбирают фермеры, производители и многие другие, потому что мы уделяем особое внимание нашим клиентам. Свяжитесь с экспертами PEER Chain сегодня, позвонив по телефону 800-523-4567 или по электронной почте [email protected], если у вас есть какие-либо вопросы о том, как измерить размер звена цепи, и вы обязательно получите быстрый ответ.

Как узнать, какой у вас размер цепи

Размеры роликовых цепей по всему миру

Как будто различных размеров американских сетей недостаточно, есть еще и европейские сети, с которыми нужно бороться. В целом, цепи американского стандарта имеют лучшую износостойкость из-за меньшего диаметра штифта. Европейские роликовые цепи, также известные как метрические роликовые цепи или британские стандартные размеры, называются иначе, чем цепи Американского национального института стандартов (ANSI), но методы производства и требования аналогичны. Если вы измеряете свои текущие роликовые цепи и не можете найти сопоставимый размер ANSI, возможно, у вас действительно есть цепь британского стандартного размера.

Как узнать, какого размера у вас цепочка

Роликовые цепи

имеют точные размеры, чтобы гарантировать, что они будут универсально работать в разных приложениях, поэтому вам нужно будет измерить несколько компонентов цепи, прежде чем вы сможете определить, какой размер цепи у вас есть. Вы увидите несколько различных компонентов роликовых цепей, в том числе соединительную пластину с пальцами, пластину с роликами, ролик, палец и втулку.Измерение вашей роликовой цепи начинается с определения следующих размеров:

  • Расстояние от центра одного штифта до центра следующего штифта, также известное как «шаг» роликовой цепи.
  • Диаметр и ширина ролика.
  • Толщина листа, определяемая измерением листа от одной плоской стороны до другой.
  • Высота пластины — это размер от низа до верха пластины.
  • Зафиксируйте и запишите длину штифта, а также внешний диаметр штифта.

Сопоставление этих размеров со стандартными размерами роликовых цепей ANSI на веб-сайте PEER Chain поможет вам точно определить, какая цепь вам понадобится для вашего проекта. Если у вас есть вложения, вы можете быстро набросать их или сфотографировать и отправить информацию по электронной почте знающим экспертам сети в PEER Chain по адресу [email protected]

.

Все еще пытаетесь понять, какой у вас размер цепочки? Специалисты PEER Chain всегда готовы помочь! Свяжитесь с нашими дружелюбными специалистами по телефону 800-523-4567 или по электронной почте [email protected] и сообщите подробности о цепи и аксессуарах, которые вам нужны, или информацию о вашем проекте.Мы гордимся тем, что обеспечиваем наилучшее обслуживание клиентов, и всегда будем искать способы гарантировать, что у вас есть цепи и детали, которые вам нужны, чтобы ваш проект был успешным. Вы всегда можете отправить онлайн-запрос на контакт с подробностями ваших измерений, чтобы у нас была вся необходимая информация, чтобы помочь вам быстро определить правильный размер цепи.

Измерительная цепь, Как это сделать

Часто нам звонят с просьбой о цепочке определенного размера, а когда мы спрашиваем, каковы приложения, мы обнаруживаем, что требуемая цепочка называется неправильного размера из-за того, как она была измерена, поэтому мы всегда спрашиваем, что вы используете это для, это хорошая двойная проверка.

Как правило, уменьшение до частей миллиметра или 10 th дюймов не требуется, но в нечетной области это необходимо. Как правило, когда нам нужны очень точные измерения, это связано с подбором к конкретной машине или, в большинстве случаев, к якорной лебедке. «Цыган» — это звездочка, которая захватывает звенья цепи. Как и большинство звездочек, они рассчитаны на одну или несколько цепей в соответствии с конкретными требованиями к размерам. Используйте цепи за пределами диапазона размеров, и это, как правило, приводит к слезам и уменьшению банковского счета, но также может привести к взрыву вещей и потенциально телесным повреждениям, конечно, это было бы необычно, но это возможно, и это произошло.



Если мне не нужно быть слишком конкретным, что я должен измерить?

Если вы хотите повесить качели Love (да, многие так и делают), люстру или хотите повесить их на ворота, то все, что вам действительно нужно знать, это размер провода. Из этого мы часто можем предложить диапазон около этого размера, чтобы получить лучший размер, прочность, ценность или комбинацию для ваших требований.



Итак, если мне нужно уточнить, как лучше всего измерять цепь?

Один из них — использовать штангенциркуль или нониус, они намного точнее, чем глазные яблоки, даже очень хорошие глазные яблоки.

В случае различий в региональной терминологии я имею в виду эти вещи.



Теперь, какие измерения мы ищем?

Ищем ‘размер провода’, P или шаг, как его называют некоторые (немного неправильно, но такое бывает), а там еще и ширину хватаем. Часто ширина не так важна, но иногда это может быть так, используйте все 3, и вы готовы на всякий случай.



Размер провода —

С помощью нониуса сначала измерьте «размер проволоки», то есть размер проволоки, которая была согнута для изготовления звеньев.Лучше всего измерить несколько ссылок на случай, если вы возьмете бродягу, что маловероятно, но возможно. Выберите несколько наугад и не рядом друг с другом. Измерьте расстояние от сварного шва, зона сварки может быть как больше, так и меньше размера проволоки, в зависимости от того, на каком именно оборудовании она была сделана. Это то, что вы хотите измерить —



P или Шаг —

Это, как и размер провода, является важным, когда речь идет о согласовании цыган, звездочек и тому подобного.Есть некоторые цепи, которые различаются на 0,3 мм на звено, и это может быть разницей между хорошей работой и работой, но наносящей ущерб, что приводит к краткосрочному сроку службы цепи и шестерни, на которой она установлена. Таким образом, чем лучше вы это сделаете, тем лучше вы будете в долгосрочной перспективе.

Нам нужна внутренняя длина каждой ссылки. Снова измерьте несколько случайно выбранных ссылок, чтобы убедиться, что вы не взяли случайную румяную.

«Шаг» технически является измерением между несколькими ссылками, но вы можете измерить, как описано, и вы получите то же число.



Ширина —

Обычно не важно, но пока ты там, захвати на всякий случай. Примечание — не измеряйте зону сварки, это приведет к причудливым цифрам, которые никому не нужны и не нужны.



На что обратить внимание —

  • Следите за ссылками с очевидным износом, они дадут вам мерки румян. Если у вас есть несколько мерок по износу и вы сообщите нам, что у вас есть, мы сделаем обоснованное предположение.

  • Следите за корками (наростами соли и прочей разной херней) Соскоблите ее и измерьте сталь под ней.

  • Растягивайтесь, относитесь к этому как к износу.

  • Покрытия, некоторые из них могут быть толстыми или иметь наросты. Относитесь к этому как к корке или ищите место, где покрытие самое тонкое.

Как всегда, если у вас есть какие-либо вопросы (или орфографические исправления), не стесняйтесь спрашивать нас, мы не возражаем.



И, как обычно, эта статья написана несколько обобщенно и упрощена, чтобы никому не усложнять жизнь.В редких случаях нам может понадобиться немного больше информации, но в большинстве случаев вышеперечисленное сделает работу более чем адекватно.

Вернуться к Советы и советы

GC GUIDE — Шаг цепи…



РУКОВОДСТВО

Как определить и измерить цепи для гоночного картинга



Мне часто задают вопрос «Подойдет ли эта цепь к моему карте?» и «Какую подачу лучше всего использовать для моего проекта?» поэтому я решил написать это информативное, но прямолинейное руководство, посвященное двум популярным размерам цепей для картинга: шаг 35 и шаг 219.

Что такое шаг?

Во-первых, чтобы объяснить шаг, нам нужно понять основные компоненты цепи. Картинка — это тысяча слов (так сказать), поэтому вот схема произвольной цепочки:

 (изображение с сайта Renold.com)

Шаг цепи — это расстояние от центра ролика до центра ролика.

(изображение с сайта Hammerinhandcycles.com)

Или от центра соединительной пластины до центра следующей соединительной пластины (от центра внутренней пластины до центра внешней пластины).

Это одинаковое расстояние между вершинами каждого зуба на новой звездочке того же шага:

(изображение с сайта rustgears.com)



Какие типы цепей используются на гоночных картах?

В Австралии мы обычно используем цепи одного из двух размеров для передачи мощности от двигателей к осям наших картов. Шаг № 35 и шаг № 219. Как правило, в большинстве двухтактных картов используется цепь с шагом № 219, а в большинстве четырехтактных картов используется цепь с шагом № 35, но это не жесткое и быстрое правило из-за преимуществ каждого типа цепи и цели. картинг.



Как узнать, какой шаг у моего карта?

Самый простой способ определить шаг – измерить звездочку или цепь вашего карта. Если это шаг № 35, он будет иметь размер примерно 10 мм (9,525 мм = 3/8 дюйма), если это шаг № 219, он будет иметь размер примерно 8 мм (7,774 мм). Причина, по которой мы измеряем приблизительно, заключается в том, что шаг буксировочной цепи измеряется в имперских дюймах, а не в метрических миллиметрах. 219 — очень необычный шаг, так как он не равен 5/16 дюйма, как это часто ошибочно называют.Целесообразно отметить, что цепь с шагом #219 не является цепью с шагом 8 мм — цепь с шагом 8 мм является метрической и в целом не используется на гоночных картах в Австралии.

#35 Шаг = прибл. 10 мм (9,525 мм)

#219 Шаг = прибл. 8 мм (7,774 мм)

#40, #428, #41 и #420) = приблизительно 13 мм (12,70 мм)

(*ПРИМЕЧАНИЕ: пластины 41 и 420P расположены ближе друг к другу (1/4 дюйма) по сравнению с 40 и 428P размером 5/16 дюйма. Это означает, что вы можете использовать цепь 428P на звездочке 420P, но не можете используйте цепь 420P на звездочке 428P)

Если это не тот шаг, который указан выше, у вас другой шаг цепи, и мы не можем предложить вам решения в настоящее время.


Однако вы можете идентифицировать его с помощью приведенной ниже таблицы:

 219P — расстояние между внутренними пластинами примерно 4,77 мм (ширина ролика)



Откуда берутся числа 35 и 219?

Шаговые числа — это произвольные числа, присвоенные размерам цепей в соответствии с ANSI (американский стандарт), ISO (международный стандарт) и BS (британский стандарт). Цепи с шагом 35 и 219 не получают свой номер шага ни от одного из своих свойств.



Каковы преимущества цепи с шагом 219?

1.       Звездочка меньшего диаметра

а. Поскольку цепь с шагом 219 имеет меньший шаг (7,774 мм), больше звеньев может занимать заданный диаметр звездочки. Это означает, что звездочка 219 с тем же количеством зубьев, что и звездочка с шагом 35, будет меньше в диаметре. Это означает, что можно использовать большее количество зубьев, прежде чем звездочки соприкоснутся с землей или шасси. Это улучшает возможности переключения передач.

2.       Более плавная передача мощности / увеличенный срок службы звездочки

а. Из-за меньшего шага зубья расположены ближе, поэтому движущая сила передается более равномерно на квадратный миллиметр зуба звездочки. Это снижает нагрузку на каждый зуб и обеспечивает незначительное увеличение срока службы звездочки.

Каковы недостатки цепи с шагом 219?

1.       Меньшая прочность

а. Поскольку цепь изготовлена ​​из меньшего количества материала, прочность компонентов ниже.

2.       Более высокая цена

а. Поскольку цепь с шагом 219 должна изготавливаться гораздо более высокого качества для обеспечения долговечности, она, как правило, дороже.

3.       Фиксированная длина / Небьющийся

а. Цепь с шагом 219 обычно не поставляется со съемным звеном из-за того, что любые съемные звенья ставят под угрозу и без того малый допуск цепи. Хотя цепь с шагом 219 можно разорвать с помощью прерывателя цепи, делать это не рекомендуется.

Каковы преимущества цепи с 35 шагами?

1.Регулируемая длина / Хрупкий

а. Поскольку цепь с шагом 35 относительно прочная, она может позволить себе поступиться своей прочностью и предложить съемные звенья. Одним из самых больших преимуществ 35-звенной цепи является возможность удлинить или укоротить ее с помощью съемного звена. Это также доказывает огромное преимущество, когда задние мосты имеют «внутренний» привод со звездочкой между подшипниками.

2.       Повышенная прочность

а. Поскольку цепь с шагом 35 имеет несколько более крупные компоненты, она обладает повышенной прочностью.

3.       Снижение цены

а. За счет возможности изготовления 35-шаговой цепи хорошей прочности при более низком качестве изготовления цены могут быть ниже.

Каковы недостатки цепи с 35 шагами?

1.               Звездочка большего диаметра

а. Поскольку цепь с 35 шагами имеет больший шаг (9,525 мм), меньшее количество звеньев занимает заданный диаметр звездочки. Это означает, что звездочка 35 с тем же количеством зубьев, что и звездочка с шагом 219, будет большего диаметра.Это означает, что можно использовать меньшее количество зубьев по сравнению с шагом 219, прежде чем звездочка заденет землю или шасси. Это уменьшает возможности переключения передач.

2.       Менее плавная передача мощности/сокращенный срок службы звездочки

а. Из-за большего шага зубья расположены дальше друг от друга, поэтому движущая сила передается менее равномерно на квадратный миллиметр зуба звездочки. Это увеличивает нагрузку на каждый зуб и обеспечивает незначительное сокращение срока службы звездочки.



Какой тип цепи лучше всего использовать для моего проекта?

Факторы, которые следует учитывать при выборе идеального шага цепи, включают:

1.Конфигурация внутренней или внешней ведущей звездочки

2. Наличие звездочек двигателя

3. Окончательная желаемая передача

4. Сложности настройки (длина цепи)

2-тактные карты — Как правило, для гоночных картов с 2-тактным двигателем чаще всего выбирают цепь с шагом 219, которая предлагает более широкий выбор вариантов передачи. Передача может быть точно настроена более чем на 35 шагов, поэтому доступно больше вариантов передней звездочки.Большинство 2-тактных двигателей работают от внешней ведущей звездочки, поэтому не возникает проблем с заменой цепи.

4-тактные карты — Обычно для гоночных картов с 4-тактным двигателем чаще всего выбирают цепь с шагом 35, которая обеспечивает более удобный доступ для замены цепи. Поскольку цепь с шагом 35 можно легко разорвать и снова присоединить, она идеально подходит для ситуации с внутренней звездочкой, которая возникает с 4-тактными двигателями на шасси гоночного картинга. Хорошие магазины картов предложат ряд «раздельных» звездочек с шагом 35, которые облегчают их замену на встроенной установке.

Проекты — Для проекта мы часто рекомендуем использовать 4-тактный двигатель и использовать более гибкую цепь с 35 шагами. Как правило, муфты дешевле, а настройка намного проще, поскольку можно легко регулировать длину цепи.



ПОЧЕМУ МНЕ НЕ СЛЕДУЕТ ИСПОЛЬЗОВАТЬ  219P ДЛЯ ЧЕТЫРЕХТАКТНЫХ ГОНОК?

Этому есть несколько причин.

Во-первых, цепь 219P предназначена для более низкого крутящего момента и более высоких оборотов , поэтому она имеет тенденцию быть менее прочной при использовании в 4-тактном приложении.

Во-вторых, 219P обычно не имеет соединительных звеньев (поскольку соединительные звенья по своей природе слабые из-за более тонких штифтов в каждом звене), поэтому его гораздо сложнее установить на внутреннюю 4-тактную коробку передач — единственные люди, продающие цепи соединительных звеньев Насколько я понимаю, это мы, но мы их не рекомендуем — они являются последним средством удобства для классов, которые используют 4-тактные двигатели и цепь 219P. Причина, по которой это происходит, заключается в том, что было принято коммерческое решение продавать их для использования в 4-тактных двигателях в национальных классах, которые были побочным продуктом 2-тактных гонок.Людям это нравится, потому что они могут использовать свои старые звездочки 219P, если переходят с двухтактных. Тем не менее, все, что он делает, это создает большие проблемы, потому что задние звездочки 219P не разделены, поэтому их трудно заменить на 4-тактном картинге, едущем в борт. Мы продаем разъемные звездочки из стали 219P, но это скорее удобный вариант, чем хорошая идея.

В-третьих, цепь #35 прочнее (при сравнении цепи 219P такого же качества с цепью #35 такого же качества). Мы рекомендуем использовать спортивные цепи уровня RLV, так как они намного прочнее, чем цепи базового уровня CPR #35.Однако посты на #35 не ломаются, как 219P, так что все цепочки будут работать хорошо. С RLV часто рекомендуется использовать соединительные звенья для замены стяжной проволоки (CHARJ1), поскольку они не могут соскользнуть со стопорного кольца и оставить вас в затруднительном положении в середине гонки. Все звездочки задней оси #35 разъемные. Таким образом, с качественными разъемными звездочками и цепью у вас не возникнет проблем с регулировкой передаточных чисел на трассе с таким же удобством, как и у двухтактных двигателей.

У меня нет старой цепи для подсчета звеньев. Как мне заказать нужную мне цепочку длины, если ваша цепочка продается в размерах «Звено» (например, 98 звеньев)?

1.Измерьте расстояние вокруг ведущей и задней звездочек с помощью рулетки (прочитайте в миллиметрах), когда двигатель находится в стандартном положении.

2. Разделите измеренное расстояние в мм на шаг используемой цепи (219P = 7,774, #35P = 9,525)

например: Рулетка показывает примерно 78 см (или 780 мм) — если вы используете цепь 219P, разделите на 7,774 (780 / 7,774 = 100,3)

3. Округление в большую или меньшую сторону до ближайшего целого значения (100,3 при округлении в меньшую сторону равно 100)

4.Вам нужно заказать именно такое количество звеньев (в данном примере идеально подойдет цепь на 100 л).











Что такое шаг цепи в контексте конвейеров?

Роликовые цепи являются одним из наиболее распространенных типов транспортных средств для конвейерных систем. Хотя они доступны во многих конструкциях и вариациях для удовлетворения различных требований приложений, все они имеют одну общую черту. Для спецификации роликовой цепи необходимы три основных размера:

Шаг цепи… диаметр ролика… и ширина между пластинами внутренних звеньев.

Роликовые цепи характеризуются тремя основными параметрами: шагом, диаметром ролика и шириной между внутренними звеньями. Цепи, имеющие одинаковые размеры в этих трех измерениях, будут работать на одних и тех же звездочках. Изображение предоставлено: Kobo USA

В общих чертах, шаг может быть указан со ссылкой на любой элемент, такой как отверстие или край, который повторяется на каждой соседней детали.

Применительно к конвейерной цепи шаг обычно определяется как расстояние между звеньями, измеренное от центра роликового пальца на одном звене до центра роликового пальца на следующем звене.


Обратите внимание, что для некоторых конвейеров с прецизионными звеньями шаг обозначается как размер звена .

Кредиты изображений: Приводы Motion Index (вверху) и DESTACO (внизу)

Шаг конвейерной цепи или звена является определяющим фактором для нескольких рабочих характеристик конвейера. Например, существует обратная зависимость между скоростью вращения звездочки и шагом цепи. Цепи с меньшим шагом обычно позволяют звездочке работать с более высокой скоростью вращения.

n = частота вращения звездочки (об/мин)

V = скорость цепи (м/мин)

P = шаг цепи (мм)

N = количество зубьев звездочки

Чем меньше шаг цепи, тем выше допустимая частота вращения звездочки. Изображение предоставлено: Senqcia

Также обратите внимание, что чем меньше шаг, тем больше зубьев потребуется на цепной звездочке. А большее количество зубьев звездочки означает, что во время движения будет задействовано больше звеньев цепи. Это позволяет цепи двигаться с меньшими колебаниями скорости и меньшим углом сочленения, создавая меньшую вибрацию и повышая плавность движения.

Большее зацепление со звеном звездочки также обеспечивает меньший износ между втулкой цепи и штифтом, что увеличивает срок службы цепи. По этим причинам производители обычно рекомендуют использовать наименьший шаг цепи, соответствующий условиям применения.


Износ штифтов и втулок также может привести к удлинению шага.Производители обычно рекомендуют заменять цепь, когда увеличение длины шага достигает 2–3 процентов от нормального значения шага.

Удлинение длины шага вызвано износом пальцев и втулок. Выбор цепи с меньшим шагом может уменьшить степень износа и степень удлинения шага. Изображение предоставлено: The Diamond Chain Co.

Объяснение шага и калибра


Как измерить шаг цепи

Шаг цепи относится к расстоянию между его приводные звенья.

Определяется путем измерения расстояния между любыми тремя последовательными приводными звеньями и делением на два. Пример: 3/4 «разделенный на 2 = 3/8″. Иногда шаг выражается дробью: 3/8″ и иногда это выражается в виде десятичной дроби: .404».

измерение шага пильной цепи говорит профессиональному пользователю об общем размер пильной цепи. Обычно больший шаг указывает на более тяжелую и большая цепь.

То, что используют большинство профессиональных пользователей: наиболее распространенная подача, используемая профессиональные пользователи увидели на Тихоокеанском Северо-Западе и Аляска составляет 3/8″.Он предлагает хорошую гибкость, малый вес, достаточную прочность и хорошая скорость резания при работе на современных высокоскоростных профессиональных пилах.

На чем работает большинство комбайнов: Харвестеры работают как на .404 дюймах и цепь с шагом 3/4″.

Настройка пилы: шаг цепи, шаг ведущей звездочки и шаг кончика стержня должны быть все соответствовать.


Как измерить измеритель цепи

калибр цепи относится к толщине его приводных звеньев.

Это определяется путем измерения части ведущего звена, которая входит в канавка направляющей шины.Обычно выражается в тысячных долях дюйм: 0,050 дюйма или 0,063 дюйма.

Измерение манометра пильной цепи говорит профессиональному пользователю о прочности цепи. приводные звенья цепи. Более толстые приводные звенья обычно прочнее, но они тяжелее. Вес влияет на производительность, и для максимизации скорость резки, вес должен быть минимальным. Как и большинство вещей в жизни, есть компромиссы. Профессиональная пильная цепь ничем не отличается. Правило обычно такое: беги самая легкая цепь, которая остается вместе и дает вам достойный срок службы.

То, что используют большинство профессиональных пользователей: несколько лет назад 0,063″ был самым популярным. Сегодня тенденция смещается в сторону 0,050″. 0,058″ популярен в некоторых районах, но редко используется на северо-западе Тихого океана.

Что Большинство харвестеров работают: харвестеры с .404-дюймовым двигателем обычно работают 0,080″ калибровочная цепь. Харвестеры с цепью с шагом 3/4 дюйма имеют ширину 0,122 дюйма. цепь.

Настройка пилы: калибр цепи и канавка в бар должен совпадать.

Есть вопросы или комментарии по шагу и калибру? Звоните или заезжайте.


Инструмент для парковки | Размер цепи

Сменные цепи для велосипедов обычно длиннее, чем вам нужно. Эта справочная статья по ремонту шаг за шагом проведет вас через различные методы определения размера велосипедной цепи.

1

Предварительная информация

Прежде чем мы начнем процесс определения размера цепи, давайте сначала определим два типа многоскоростных велосипедных цепей. Существуют цепи, в которых используется быстросъемное звено, и цепи, в которых используются специальные соединительные заклепочные цепи.В цепях с быстрым звеном для соединения цепи используются две съемные внешние пластины. Соединительные заклепочные цепи используют для соединения цепи специальную заклепку.

Быстрозвенная (L) и соединительная заклепочная (R) цепи 2

Проверить и снять цепь

Прежде чем снимать старую цепь, убедитесь, что она имеет правильную длину.

Переместите велосипед на самую большую переднюю звезду и заднюю шестерню.Цепь должна быть достаточно длинной, чтобы сделать это переключение с двумя небольшими изгибами на каждом шкиве заднего переключателя.

Небольшой изгиб на каждом шкиве

Затем переключитесь на наименьшую переднюю звезду и звездочку. Цепь не должна провисать, и переключатель не должен оттягиваться назад настолько, чтобы цепь касалась самой себя.

Правильное положение переключателя и натяжение цепи

Затем снимите заднее колесо.Это снимет напряжение с цепи и даст вам лучший доступ к цепи. Осмотрите цепь на наличие основного звена.

Основное звено
Быстрозвенные цепи

При наличии быстрого звена, иногда называемого главным звеном, используйте клещи для ведущего звена, такие как Park MLP-1.2, чтобы разъединить звено. Если у вас есть цепной инструмент, и ваша цепь изношена, вы можете игнорировать основное звено и просто разрезать цепь с помощью цепного инструмента.

Отключитесь с помощью MLP-1.2
Соединительные заклепочные цепи

Соединительные заклепки будут визуально отличаться от других заклепок. При выборе заклепки, которую нужно сломать, убедитесь, что она находится как минимум в паре звеньев от любой соединительной заклепки, уже установленной в цепи. Установите цепной инструмент и доведите ведущий штифт цепного инструмента до соединительной заклепки. Убедитесь, что штифт цепного инструмента входит в цепную заклепку по прямой линии. С усилием поверните ручку и выбейте заклепку, затем снимите цепь.

Приведите инструмент в контакт с заклепкой

Выезд по прямой

3

Калибровка оригинальной цепи

Если старая цепь приемлемой длины, положите ее рядом с новой цепью. Всегда выравнивайте внешние пластины с внешними пластинами или внутренние пластины с внутренними пластинами. Этот пример неверен, потому что у нас есть конец с внешними пластинами, сравниваемый с концом с внутренними пластинами. Вставьте основную ссылку, чтобы получить истинное сравнение. Позаботьтесь о том, чтобы совместить их заклепка за заклепкой, учитывая, что старые цепи будут удлиняться по мере износа.

Добавить основную ссылку для сравнения

Подгонка заклепок на бывшей в употреблении цепи к новой цепи

4

Метод наибольшей шестерни и наибольшей передней звезды

Метод определения размера цепи зависит от диапазона передачи в системе.Для велосипедов с задними звездочками 36 зубьев и меньше обычная система измерения заключается в использовании наибольшей задней звездочки и наибольшего переднего кольца в качестве эталона. К этому добавляются две заклепки (однодюймовые) для места разрезания цепи.

Если задние звездочки имеют 42 зубца или больше, например, в специальной системе 1X («один на один»), добавляется дополнительная цепь, как описано ниже.

Сначала переместите передний переключатель на самую большую переднюю звезду, а задний переключатель на самую маленькую звездочку.Начните с оборачивания цепи вокруг самой большой задней шестерни. Если новая цепь имеет один конец с внешней пластиной, его следует направить к передней звезде. Пропустите конец цепи через обойму переднего переключателя на самую большую переднюю звезду и удерживайте ее примерно в положении «пять часов».

Пропустить цепь через передний переключатель

Удержание в положении «пять часов»

Если в цепочке используется главная ссылка, установите половину главной ссылки.Это будет учитывать дополнительные полдюйма, которые обеспечивает основная ссылка. Когда эта пластина установлена, остальная часть процесса остается такой же для основного звена и соединительных заклепочных цепей. Плотно потяните нижнюю часть цепи и зацепите ее за переднюю звезду.

Плотно затяните нижнюю часть

Обратите особое внимание на то, чтобы цепь полностью зацепилась за самую большую заднюю шестерню для точного определения размера. На этом шаге вы полностью обойдете задний переключатель, а дополнительная длина будет добавлена ​​позже, чтобы учесть это.Найдите ближайшую заклепку, где можно было бы соединить два конца цепи. Вы соедините внутренние пластины с внешними пластинами, чтобы соединить цепь. Заклепка, расположенная ближе всего к месту соединения цепи, является эталонной заклепкой. Из заклепки добавляем две дополнительные заклепки.

Эталонная заклепка

Добавить две заклепки

Это точка разреза вашей цепи.Может случиться так, что, когда мы плотно притянем нижнюю часть, внешняя пластина встретится с внешней пластиной. Это не может быть эталонной заклепкой, потому что цепь здесь не может быть соединена. Добавьте одну заклепку. Это становится эталонной заклепкой, и отсюда мы добавляем две дополнительные заклепки, разрезаем цепь с помощью цепного инструмента, и цепь измеряется.

5

От наибольшего к наибольшему плюс 2 дюйма для специального 1X

В специализированных системах 1X используется одно переднее кольцо в сочетании с широким набором задних звездочек.Производители переключателей используют большие задние звездочки с 42 зубьями и больше. Для них требуется более длинная цепь по сравнению с велосипедами, использующими меньший диапазон.

Специальная система переключения передач 1X

Не проходя через задний переключатель, протяните цепь через переднее кольцо и самую большую заднюю звездочку. Определите наименьшую длину, на которой цепь соединит внутреннюю и внешнюю пластины. От этой точки отсчитайте 4 заклепки как точку, чтобы укоротить цепь.Это дополнение на 2 заклепки (1 дюйм) больше, чем у неспециализированной системы 1X.

6

Исключения и замечания

Другое соображение касается задней подвески.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
