Как закрутить анкерный болт в бетон: Как установить анкер? Пошаговая инструкция – интернет-магазин ВсеИнструменты.ру

Содержание

Как правильно установить анкерный болт в стену

Анкерный болт – это разновидность крепежной системы, которая монтируется в несущее основание и  удерживает  конструкции разных видов. Чаще всего анкеры применяют в тех случаях, если использование других крепежей недопустимо из-за прочности стен или конструкций. Чаще всего болты подходят для фиксации бытовой техники, установки оконных систем или дверей.

Надежными считаются анкеры из нержавеющей стали или оцинкованные анкеры. На конце крепежа есть увеличенный конус. При монтаже распорная часть детали скрывается в поверхности. Устанавливать анкер можно только в отверстие нужного размера. Состав крепежа и препятствующая движению сила – залог прочного соединения.

Технические особенности монтажа в стене

Анкерный крепеж устанавливается в прочных поверхностях. Например, бетон, кирпич или камень, отличающийся высокой твердостью. Чтобы гарантировать прочное крепление, нужно ориентироваться на болты с фиксирующими гайками. Однако, в некоторых случаях это недопустимо из-за выпирания шпильки. Выступы даже в несколько миллиметров могут создавать неудобства при монтаже в стене.

Модельный ряд анкеров от популярных производителей на рынке предлагает перечень крепежей с размером шпильки от 18 до 400 миллиметров. Нужный показатель рассчитывается исходя из поставленных задач.

Следовательно, отличается и размер втулки – от 6,5до 20 миллиметров.

На длинных деталях втулки выдерживают максимальные нагрузки. Предельно допустимые нагрузки каждой детали прописаны в технической документации. При выборе подходящего крепежа важно учитывать толщину платформы, на которой вы намерены установить предмет. Длина анкера не определяет его надежность. Также существуют риски сквозного отверстия, что отражается на свойствах поверхности.

Крепление с помощью анкерных болтов

От правильности монтажа зависит дальнейшая судьба крепежа. Ключевой момент – важно правильно рассчитать нагрузку, которую сможет выдержать анкерный болт. Существует ряд правил, которые важно учитывать при работе с крепежными системами:

  1. Для высверливания отверстия понадобится бур по бетону или камню, с которым вы будете работать. Ориентируйтесь на длину и диаметр анкерного болта.
  2. Отверстие нельзя рассверливать при несоответствии диаметра втулки. Для его увеличения можно воспользоваться сверлом аналогичного диаметра.
  3. Если вы начали рассверливать крепежное отверстие, это приведет к нефиксированному положению втулки. В результате она просто не сможет выполнять свои функции. Работа не принесет результата.
  4.  После сверления со сформированного отверстия нужно убрать лишний мусор. Крошки забивают его, что может привести к преграде в монтаже. Как вариант – можно использовать строительный пылесос.
  5. После проникновения болта в отверстие стены не стоит сразу же подходить к монтажу. Есть простой способ проверить прочность этой системы. Затяните болт до отказа с помощью гаечного ключа. Когда втулка станет выпуклой, это свидетельствует об ее рабочем положении. После тестирования можно переходить к итоговому этапу монтажа.
  6. Устанавливайте предмет и зажимайте его гайками. Это проверенное крепление, которое гарантирует надежность выполненной работы в стене.

Варианты крепления анкерных болтов

Различают три основных способа монтажа крепежных деталей:

  • механическое воздействие на деталь с целью ее видоизменения;
  • использование специальных наполнителей, обладающих фиксирующими свойствами;
  • виброзачеканка.

Существует несколько типов крепления:

  1. Клиновой: на конусе располагается распоротая втулка. Гайку устанавливают вместе с шайбой, что обеспечивает лучшую фиксацию. Стержень соприкасается с металлической втулкой, а в процессе вкручивания втулка расклинивается.
  2. Втулочный: длина гильзы приравнивается стержню. При монтаже расширяется диаметр втулки. Получается фиксированное прилегание к стенкам двух частей отверстия. Этот вариант подходит для работы с пористыми и неоднородными поверхностями.
  3. Забивной: крепится путем ударных инструментов.
  4. Разжимной: для плотного прилегание применяют расширительную пружину. Втулка меняет форму, за счет чего система выдерживает большие нагрузки и выполняет поставленные задачи.
  5. Специальный: изготавливают для решения особых задач.

 Разновидности анкерных болтов

  1. С гайкой. Бюджетный вариант крепежной системы гарантирует надежность соединения. По структуре такой болт состоит из винта, стальной трубки и гайки. При монтаже болт перемещается по длине стержня. В результате его наконечник становится утолщенным. Болты с гайкой подходят при работе с бетонными конструкциями, кирпичом, природным камнем. Анкерные болты этого вида встречаются с диапазоном диаметра от 6 до 28 миллиметров. Длина такого изделия может достигать 3 сантиметров.
  2. Клиновые. Это усовершенствованный вариант анкерного болта с гайкой. Основное отличие – втулка на конце. В другой части размещены гайка и шайба.  Во избежание разрушения  из-за коррозии болты оцинковывают.
    Сами изделия производят  из углеродистой и нержавеющей стали. Между собой они отличаются диаметром (от 6 до 12 мм), допустимой толщиной изделия, которое вы планируете крепить (до 2 см), толщина поверхности при монтаже (до 53 мм), сила. Для установки достаточно будет стандартного набора инструментов. Способ крепления не отличается от обычных анкеров. Клиновые болты выдерживают большие нагрузки. За счет высокого внутреннего напряжения увеличиваются показатели вырывающей силы, что позволяет монтировать тяжелые предметы в стены.
  3. Шестигранные. Предназначены для работы с поверхностями повышенной твердости. Они востребованы в строительной и ремонтной сферах. Шестигранная головка, отличающая их от других видов, вращается по резьбе распорного болта. За счет этого и получается расширенная втулка. Изделия изготавливают из оцинкованной стали, защищающей от коррозии.
  4. Ударные. Подходит для монтажа массивных предметов, когда эстетичность не играет особой роли. Используются при работе со строительными конструкциями, сантехникой и другими тяжелыми деталями. Основание, на которое планируется установить анкер, должно быть достаточно плотным. Болты между собой отличаются длиной (до 5 см), диаметром (до 2 см), величиной вырывающей силы. Ключевое правило – толщина поверхности должна быть не менее 10 см. Процесс монтажа в стену включает несколько этапов. Изначально нужно сделать отверстие в поверхности. Оно должно быть длиннее самого болта. Затем освобождаем отверстие от пыли. Забиваем втулку, которая при воздействии ударных инструментов подстраивается под нужный диаметр. Вкручиваем болт. Анкерный забивной болт все время держим перпендикулярно по отношению к поверхности.
  5. Четырехсегментные. Предназначены для крупногабаритных вещей. За счет особой конструкции удается гарантировать повышенную надежность крепежной системы. Используют в прочных однородных породах и пористых стенах. По структуре втулка имеет четыре сегмента. Одна пара скреплена кольцом, вторая – пружиной. Имеется распорный элемент.  Болт перемещается по длине анкера при вкручивании. Надежная фиксация обеспечена по всей длине крепежного элемента.
  6. Винтовые. Для производства используют арматурный прокат. Фиксируются в отверстии за счет специальных наполнителей. В комплект входят стержень, шайба и гайка.

Установка анкерных болтов в стену: ключевые моменты

Для надежного крепления важно придерживаться правил монтажа в стене. Есть несколько базовых рекомендаций, которые обеспечат прочное соединение:

  1. Необходимо правильно подбирать сверло для создания отверстия. Все анкерные болты стандартизированы, поэтому сверло подбирается в соответствии с маркировкой.
  2. Обязательно очищаем отверстие от образовавшейся бетонной или кирпичной кромки.
  3. При монтаже болт должен свободно входить в отверстие. Если это происходит затруднено, неправильно рассчитан диаметр отверстия.
  4. Затягивать гайку нужно постепенно и без резких движений. Таким образом удастся обеспечить плотное прилегание анкерного болта к стенке втулки.
  5. При выборе болта учитывается ряд параметров: размеры, предельно допустимые нагрузки, величина изгиба, материал.

Как установить анкерный болт в бетон?

При работе с анкерными болтами, как и другими крепежными системами, важно правильно выполнить замеры. С бетонными поверхностями есть ряд особенностей:

  • При монтаже важно учитывать не только качество самого болта, но и бетона. Также во внимания берутся такие критерии, как особенности самой конструкции, тип анкера.
  • Если установить конструкцию нужно на основание с отделкой, отверстие обязательно должно быть длиннее. Это важно из-за меньшей прочности отделочных материалов, чем сам бетон.
  • По диаметру сверло должно быть примерно на полсантиметра меньше предполагаемого отверстия.
  • В инструкции к болтам указано допустимое число оборотов до полной фиксации.

Как монтировать анкерный болт с гайкой?

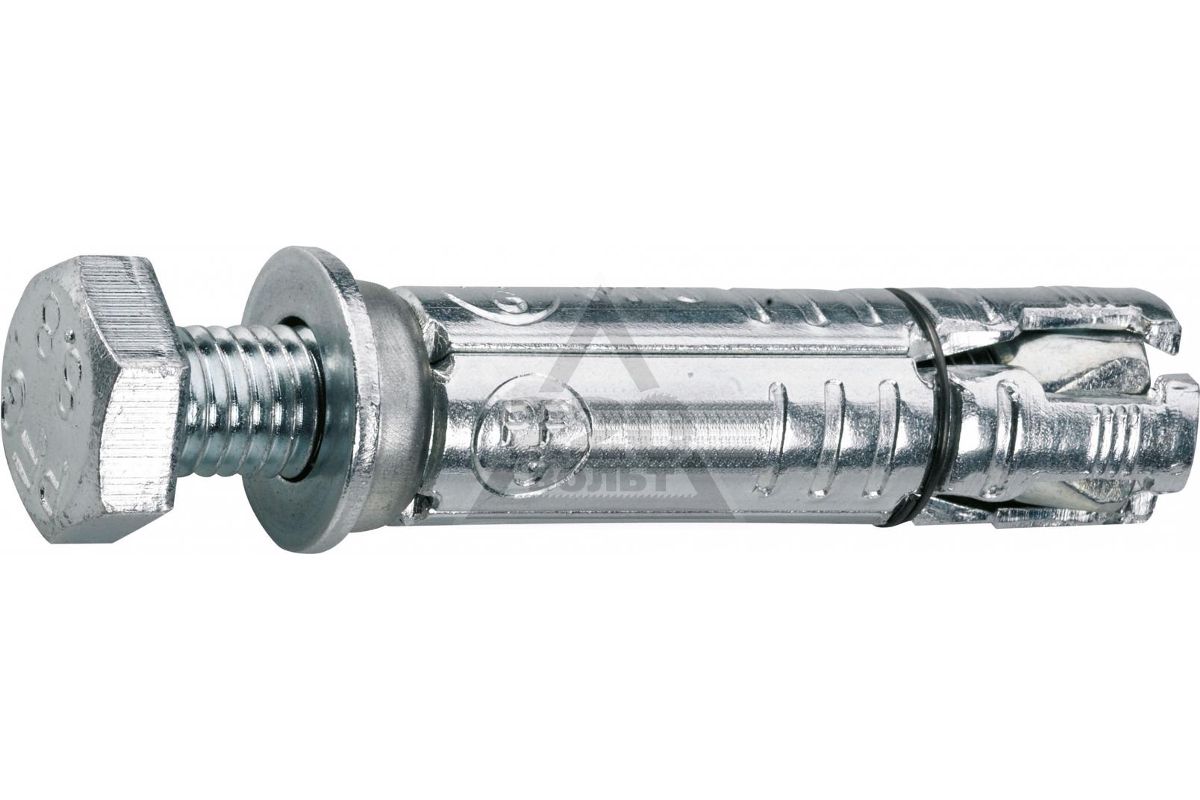

Анкерный болт с гайкой фиксируется за счет раскрытия распорной втулки.

Гайка предназначена для того, чтобы болт входил во втулку, и она разжала лепестки для прочной фиксации.

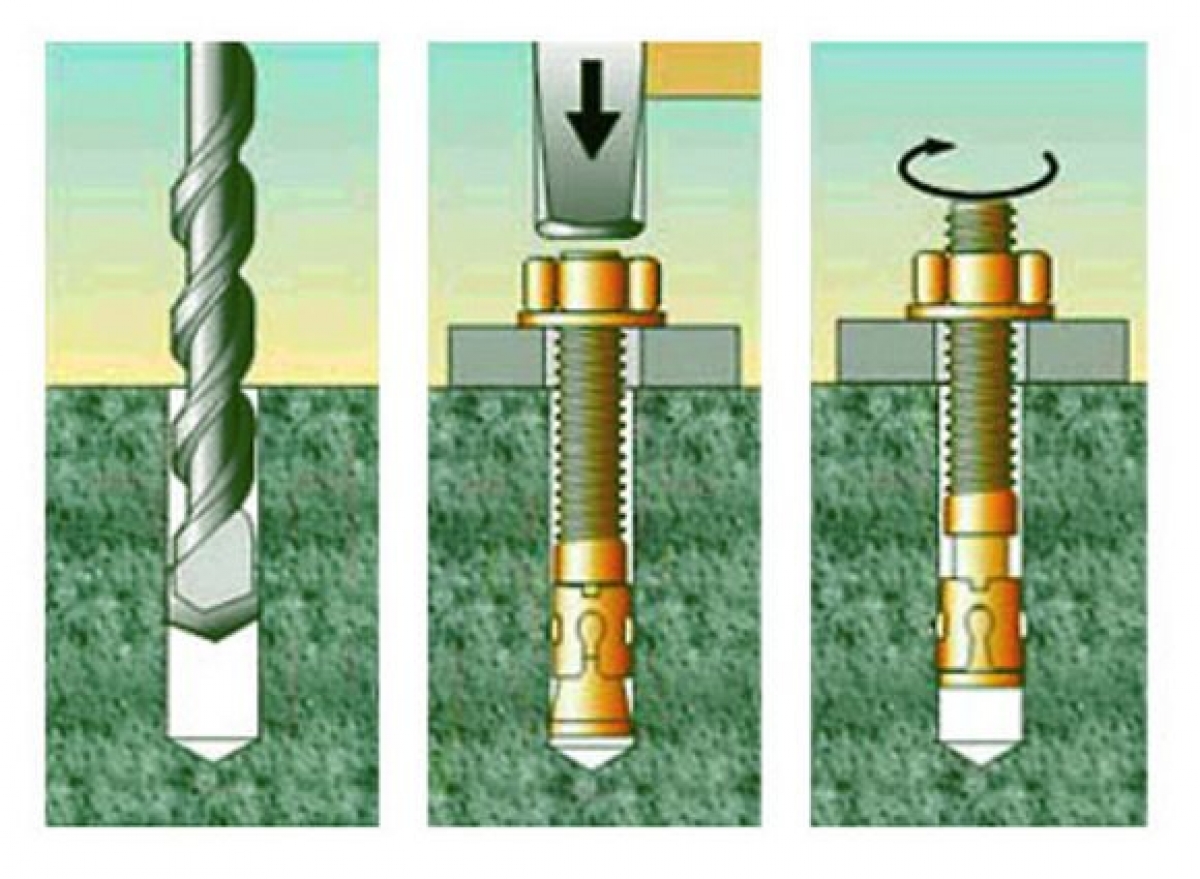

Пошаговая инструкция монтажа анкерного болта в стену:

  • проделывают лазейку;
  • устраняют образовавшийся мусор;
  • забивают молотком болт с гайкой;
  • прочно затягивают гайку.

Когда монтаж анкерного болта завершен, необходимо правильно закрутить гайку. После этого можно переходить к монтажу конструкции. Такой крепеж больше всего подходит для установки предметов к прочным основаниям. Анкерный болт производят из качесвтенной стали с цинковым покрытием. За счет этого крепеж выдерживает большие нагрузки. Для пористых поверхностей существует двухраспорный крепеж. Его конструкция отличается наличием двух втулок, которые раскрываются при вкручивании.

Установка анкерных болтов: в чем их преимущества

Такой крепеж считается надежными при установке массивных конструкций. Качественное крепление, которое можно гарантировать с анкерами, невозможно добиться с другими видами крепежей.

Плюсы применения для бетона:

  • повышенная стойкость к различным нагрузкам – динамическим или статическим;
  • устойчивость к деформации под воздействием внешних факторов;
  • не поддаются коррозии;
  • простой и быстрый монтаж в бетон или другой тип поверхности;
  • разнообразие по длине, типу крепежа, диаметру, выдерживаемым нагрузкам, материалу и другим показателям;

Очевидных недостатков у анкерных болтов нет. Единственное, важно соблюдать правила выбора и монтажа. Только при точном расчете глубины отверстия, выбора сверла можно рассчитывать на прочность соединения.






7 правил при установки анкерного болта

Такой крепежный элемент из металлического материала как анкер очень востребован на современном рынке строительства. Он помогает продлить срок службы многих элементов строительства. Крепление, произведённое с помощью анкерного болта, выдерживает колоссальные нагрузки. Это делает этот вид соединения еще более популярным. Проводить соединение с помощью такого крепежного элемента достаточно просто. Этот навык легко освоить даже не совсем профессиональному строителю. Однако, при установке анкерного болта необходимо соблюдать некоторые правила. Чтобы понять это, нужно разобраться в особенностях такого крепежа и его сфере использования.

Особенности крепежа, влияющие на правила крепления

До того, как анкеры вошли в использование у строителей, для крепления в каменные сооружения использовались болты и шурупы. Они не могли обеспечить должное и надежное соединение. Такая особенность портила функциональные возможности конструкции и делает не надежными.

Сложно представить себе крепление, которое надежнее анкерного болта. Он может быть с химическим алгоритмом крепления и механическим. Химическое крепление предполагает капсулу с клеем, которая входит в стену и раздавливается там под давлением вкручиваемого крепежа. Этот тип крепления достаточно надежный, но имеет серьёзный недостаток. Нужно ждать время до полного застывания клеевой смеси внутри стены или другой конструкции. При этом, анкер отличают незаменимые достоинства. Он дает возможность надежно закрепить что-либо в полой конструкции, в которой негде зацепить привычный якорный болт.

В основном в строительной сфере сегодня используется анкер не с клеевой начинкой, а работающий по принципу увеличения силы трения. За счет особенностей конструкции и вкручивания дополнительного элемента анкер расширяется и крепится намертво в конструкции.

Механические болты для крепления делятся:

·   Анкер клинового типа. Представляет собой гильзу с внутренними кольцами. В пройму гильзы забивается клин и этим расширяет ее края. Иногда расширение проводится отдельным клином, который после изымается и заменяется резьбовой шпилькой. Чтобы надежно зафиксировать клиновый анкерный болт нужно четко соблюдать диаметр просверла для анкера и допусков.

·   Забиваемый тип анкера. Это особенный вид анкерного болта не имеет дополнительного клина, который действует как расширитель. Края гильзы выполнена металла, который легко поддается деформации. Они искажают свои формы при забивании анкера в стену и таким образом крепятся в ней. Анкеры забивного типа применяют в монолитны стенах. Они требуют точности в размерах отверстия.

·   Анкер разжимного типа. Такой тип болтов достаточно распространен и универсален. Он используется в тонких стенах и даже листовых конструкциях. Анкер представляет собой колбу с прорезями. Благодаря им, стенки раскрываются лепестками при закручивании.
·   Анкер распорного типа. Это самый распространенный вид анкерного болта. Он достаточно востребован в строительстве, так как не требует соблюдения размеров глубины отверстия под анкер. Однако, ширину отверстия стоит измерить и соблюсти. Гильза расширяется в задней части после закручивания втулки в виде конуса. Этот тип анкера распространен, но применяется только в бетоне и кирпичных конструкциях.

Чтобы изготовить анкерный болт используют качественные материалы, которые способны выдержать большую нагрузку и давление. Нержавеющая сталь сверху также покрывается дополнительным защитным покрытием. Это помогает избежать коррозии. Для каждого типа анкеров установлены нормы. Они определяют номинальную возможность изделия и его допустимую нагрузку.

Основные правила для установки анкерного болта

При проведении монтажа анкерного крепежа используются молот, перфоратор с буром необходимого диаметра и пылесос. Чтобы просверлить дыру в бетоне понадобятся сверла с напылением, которое устойчиво к бурению твердых материалов.

Установить анкер очень просто. Нет никакой необходимости его разбирать. Он продается в полностью укомплектованном виде. Он легко крепит разные конструкции и широко применяется в разных сферах. Все основные правила установки анкерного болта можно рассмотреть на самом его распространенном типе – распорном анкере. К основным правилам монтажа анкерного болта можно отнести:

1. Выбирая длину анкерного крепления, нужно учитывать толщину штукатурного и других слоев. Именно в бетон, анкерный болт должен углубиться на 5 см.

2. Важно с первого раза правильно рассчитать место установки анкера. Демонтировать его очень сложно.
3. Отверстие под крепеж должно соответствовать его диаметру. Анкер должен входить с усилием.
4. Отверстие необходимо очистить от мусора с использованием пылесоса или щетки.
5. Анкер вбивается легким ударом молотка.
6. После полного введения, гай  ку закручивают ключом до конца.
7. При установке анкера нужно учитывать потенциальную нагрузку на него. При углублении гайки в штукатурку нужно докрутить ее и использовать дополнительно вторую гайку сверху.

Нужно помнить, что распорный анкерный болт нельзя монтировать в пустотелый кирпич. Отдельные правила существуют для установки анкерных болтов в конструкцию фундамента. Как правило, это делают до заливания бетона. Важно соблюдать их расстояние и расположение вертикально. После установки их нужно закрыть полиэтиленовой пленкой, для избежание попадания на них бетонной смеси.

Для того, чтобы определить необходимый тип анкера, нужно оценить способ его крепления и предполагаемую нагрузку на крепёж в дальнейшем. Также немаловажным является выбрать анкер только от надежного производителя, который отвечает за качество товара.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие.


Please enable JavaScript to view the comments powered by Disqus. comments powered by

Как крепить анкерные болты – видео, рекомендации и инструкция монтажа

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Анкерные болты

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Принцип работы анкеров

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

  • анкера с загнутой шпилькой – крепят к смонтированному каркасу фундамента до его заливки бетоном;
  • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
  • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

Монтаж болтов в фундамент

  • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
  • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
  • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Химический анкер

Механические анкеры в соответствии со способом крепления делятся на типы:

  • забиваемый;
  • клиновой;
  • разжимной;
  • распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Установка в стену

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Забивание гильзы молотком

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Как крепить анкерный болт: видео, фото, нюансы, советы

На чтение 8 мин. Просмотров 5.7k. Обновлено

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.



Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

  1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
  2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
  3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
  4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
  5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.



Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

38.32%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

16.03%

Показать результаты

Проголосовало: 368

Оцените полезность статьи, нам будет приятно 🙂

Зачётно413Не очень198

Анкерные болты по бетону — разновидности по способу установки

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

  • Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
  • Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

  • М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
  • Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
  • 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

  • выравнивающей силы – от 10,5 до 18,3 кН;
  • изгибающего момента – от 5,2 до 25,7 Нм;
  • крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

  1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
  2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
  3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
  4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
  5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.
  1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
  2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
  3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
  4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

особенности, виды, типы креплений, инструкция по монтажу, советы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Разновидности анкеров

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

видео, фото, нюансы, советы Анкерный болт по бетону как пользоваться

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

  1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

  1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.


Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.


Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.


Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.


Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Набор инструментов

Порядок операций установки

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Разновидности


Несущая способность


Надежность соединения

Расчет на вырыв.

Установка доборов


Монтаж химического анкера.

Page 2
  • Армирование
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.


Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.


Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность


Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов


Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.


Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов


Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

  1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
  2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

  1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
  2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
  3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
  4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

  1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
  2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
  3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
  4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
  5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
  6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
  7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

  • анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
  • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
  • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

  • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
  • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
  • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

  • забиваемый;
  • клиновой;
  • разжимной;
  • распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

  • Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
  • Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
  • Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
  • Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

  • Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
  • В отверстие вставляется анкер.
  • Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

Как установить бетонные крепежи

Купить якоря

Как работают бетонные анкеры

Бетонные крепежные элементы относятся к бетонным крепежным элементам расширяющегося типа. Они получают свои удерживающие ценности из-за трения. Трение достигается за счет внешнего давления, создаваемого расширением анкера относительно стенок отверстия, просверленного в основном материале. Все распорные анкеры работают по этому принципу. Единственный, чего нет, — это саморез по бетону.Шуруп для бетона или Tapcon® на самом деле врезается в основной материал или нарезает резьбу, когда он вставляется в отверстие.

Каждый тип анкера имеет минимальную глубину заделки — минимальное расстояние (в дюймах), на которое анкер должен быть вставлен в основной материал, чтобы он мог получить свои удерживающие значения. Чем глубже заделка в основной материал, тем лучше показатели удержания. Максимальное заделывание кранов составляет 1–3 / 4 дюйма. Расширительные анкеры должны располагаться на расстоянии не менее 10 диаметров анкера друг от друга и не ближе 5 диаметров анкера от неподдерживаемого края.Анкеры, используемые на открытом воздухе или в агрессивных средах / атмосферах, должны быть из нержавеющей стали или оцинкованы.

Шаги по установке бетонных креплений

Для установки бетонного анкера необходимо просверлить отверстие в основном материале. Необходимо использовать сверла с твердосплавными напайками (соответствующие стандартам ANSI), поскольку они имеют допуск, согласованный с конкретным крепежным элементом. Также необходимо использовать перфоратор *, потому что он правильно просверливает отверстие и предназначен для разрушения основного материала при его ударе.Отверстие следует просверлить на 1/4 — 1/2 дюйма глубже в основной материал, чем может проникнуть анкер. Это позволяет любому материалу упасть, когда анкер вставлен в отверстие. После того, как отверстие просверлено, его необходимо очистить от мусора, материала или пыли.

* Не забывайте использовать защитные очки и беруши во время сверления и всегда соблюдайте меры предосторожности производителя при использовании электроинструментов.

Клиновой анкер — только для бетона

  1. Просверлите отверстие в бетоне с помощью сверла с твердосплавным наконечником, соответствующего стандартам ANSI.Размер долота = диаметр анкера при работе с клиновыми анкерами. Просверлите отверстие на 1/2 дюйма глубже, чем анкер будет проникать в бетон, убедившись, что соблюдаются минимальные требования к заделке. Отверстие можно просверлить, пока крепление находится на месте. Важно убедиться, что диаметр используемой коронки пройдет через отверстие в приспособлении.
  2. Очистите отверстие металлической щеткой, сжатым воздухом, пылесосом, продувкой груши или другим способом.
  3. Наденьте гайку и шайбу на клиновой анкер и убедитесь, что гайка находится на последней резьбе (это защитит резьбу от повреждения, когда клиновой анкер забивается в отверстие в бетоне).
  4. Вставьте клиновой анкер через отверстие приспособления в отверстие в основном материале. Это должно быть очень плотно — используйте молоток для завершения установки, пока гайка и шайба не будут плотно прилегать к приспособлению. Важно, чтобы резьба проходила ниже поверхности основного материала или приспособления.
  5. Поверните гайку по часовой стрелке до упора.
  6. С помощью гаечного ключа поверните гайку 3-4 раза до плотного прилегания. Здесь можно найти рекомендуемые значения крутящего момента.

Анкерные гильзы — для использования в бетоне, кирпиче или блоке

  1. Используя сверло стандарта ANSI, осторожно просверлите отверстие в основном материале. Размер отверстия = размер долота при установке анкеров-гильз. Удостоверьтесь, что отверстие всегда просверлено на 1/2 дюйма глубже, чем анкер-гильза сможет проникнуть в основной материал. Также необходимо выполнить минимальные заделки. Отверстие можно просверлить с установленным приспособлением, убедившись, что бита проходит через отверстие приспособления.
  2. Очистите отверстие от мусора, образовавшегося во время сверления.
  3. Анкер-гильза поставляется в полностью собранном виде с гайкой и шайбой. Важно, чтобы гайка находилась на конце резьбы, чтобы защитить резьбу во время забивания.
  4. Вставьте анкер втулки через отверстие для приспособления и в отверстие, которое вы просверлили в основном материале. Для вбивания анкера втулки в материал потребуется молоток, пока шайба и гайка не будут плотно прилегать к приспособлению.
  5. Затяните гайку от руки, всегда поворачивая по часовой стрелке.
  6. Используя гаечный ключ, поверните 2-4 раза, пока не убедитесь, что он плотно прилегает.
  1. Диаметр забивного анкера относится к внутреннему диаметру. Просверливаемое отверстие равно диаметру анкера с внешней стороны. Необходимо использовать сверла с твердосплавными напайками (соответствующие стандартам ANSI). Отверстие необходимо просверлить на 1/4 дюйма глубже, чем может проникнуть анкер. Отверстие нельзя просверлить, пока крепление находится на месте, так как отверстие больше диаметра вставляемого в него болта.Для использования анкерного крепления установите приспособление на место, отметьте, где следует просверлить отверстия, снимите приспособление, а затем просверлите отверстия.
  2. Очистите отверстие от мусора, прежде чем продолжить.
  3. Вставьте анкер в отверстие. Для установки якоря требуется установочный инструмент. Инструменты для настройки будут соответствовать внутреннему диаметру анкера. Пример: для установки анкера на 3/8 дюйма требуется установочный инструмент на 3/8 дюйма. Установочный инструмент помещают внутрь резьбовой части анкера и ударяют до тех пор, пока кромка установочного инструмента не коснется кромки врезного анкера.Это обеспечит полную фиксацию анкера в бетоне.
  4. Поместите приспособление на анкер и проденьте болт через приспособление в анкер.
  1. Диаметр анкера = размер отверстия при работе с забивными анкерами. Твердосплавное сверло подходящего размера должно соответствовать стандартам ANSI. Отверстие следует просверлить на 1/2 дюйма глубже, чтобы оставить место для пыли, образующейся во время установки.
  2. Очистите отверстие от мусора перед продолжением установки.
  3. Забойный анкер необходимо вставить через приспособление в отверстие с гайкой, шайбой и установочным штифтом до тех пор, пока гайка и шайба не будут плотно прилегать к приспособлению.
  4. Используя молоток подходящего размера для диаметра анкера, установите штифт несколькими прямыми / острыми ударами по головке штифта, пока штифт не окажется заподлицо с верхом анкера. Нет необходимости использовать крутящий момент для установки анкера, поскольку он устанавливается с помощью правильного установочного штифта.

Lag Shields — для использования в бетоне, кирпиче или блоке

  1. Щитки Lag — анкеры с внутренней резьбой.Назначенный диаметр анкера = внутренний диаметр стягивающего винта, который будет вставлен в него. Размер отверстия должен быть больше внутреннего диаметра. Пример: для защитного экрана диаметром 3/8 дюйма требуется отверстие 5/8 дюйма. Для сверления отверстий под анкеры защитного экрана необходимо использовать твердосплавные коронки ANSI подходящего размера.
  2. Очистить отверстия от мусора.
  3. Поместите защитный экран в отверстие так, чтобы закрытый конец защитного экрана был вставлен первым.
  4. Затем приспособление помещают на защитный экран, вставляя винт с запаздыванием через приспособление и в винт с запаздыванием.С помощью гаечного ключа поверните стопорный винт по часовой стрелке до упора.

Вся эта информация должна помочь в безопасной и правильной установке и использовании бетонных анкеров и крепежных элементов независимо от того, в какой области вы находитесь.

Дополнительная информация:

Оцинкованные анкеры клиновые

Горячеоцинкованные клиновые анкеры

Клиновые анкеры из нержавеющей стали 304

Клиновые анкеры из нержавеющей стали 316

Гильзовые анкеры с цинковым покрытием

Анкеры с гильзой из нержавеющей стали

Купить якоря

31 июля 2009 Майк Писторино

Как работают бетонные крепежные детали — Concrete Fastening Systems, Inc.

Купить якоря

Крепление к бетону уникально по сравнению с другими видами крепления, такими как соединение двух металлических частей вместе с помощью винта или болта и гайки. Бетонные анкеры намного сложнее установить и использовать. Концепция крепления чего-либо к твердому базовому материалу полностью отличается от почти любого другого типа крепления. Бетон является наиболее широко используемым основным материалом в мире в течение последних 2000 лет и, вероятно, останется таковым в течение следующих 2000 лет из-за его простоты, прочности, универсальности и обилия ингредиентов, используемых для его изготовления.

Процесс крепления к бетону прост:

  1. Проделать отверстие в бетоне
  2. Положите что-нибудь в отверстие, чтобы оно заняло образовавшееся пространство
  3. Расширьте материал в отверстии с помощью гвоздя, винта или установочного инструмента

Мы делаем отверстие определенного объема, а затем вставляем в него больше материала. Этот увеличенный объем материала прижимается к внутренней стенке отверстия и создает трение.Благодаря этому трению большинство механических анкеров для бетона достигают своих значений удержания. Все бетонные анкеры механического типа работают по одному и тому же основному принципу — просверлите отверстие определенного размера, вставьте анкер и расширьте анкер больше, чем отверстие, чтобы затруднить извлечение анкера из отверстия. Бетонные анкеры предназначены для вставки в отверстие в бетоне, а не для выхода.

Анкеры клиновые

Клиновые анкеры — это бетонные анкеры, состоящие из двух частей, которые собраны в одно целое.Стальной стержень (сделанный из углеродистой стали или нержавеющей стали) имеет резьбу на одном конце, а противоположный конец вначале немного меньше в диаметре и сужается до полного диаметра стержня. Затем к этому концу стержня постоянно прикрепляется зажим. Клиновой анкер вставляется в отверстие в бетоне до тех пор, пока резьба не окажется ниже поверхности бетона. Гайку и шайбу надевают на резьбу и затягивают вручную. Затем с помощью гаечного ключа поворачивают гайку, которая подтягивает анкер вверх и заклинивает зажим между стойкой и бетонной стеной.При сверлении отверстия в бетоне под анкер-клин размер отверстия равен размеру диаметра анкера.

Анкеры-гильзы

Гильза якоря состоит из четырех разных частей. Шпилька (имеющая резьбу и раструб или конус на одном конце), втулка, гайка и шайба. Втулка расширителя собирается на шпильке с резьбой гайки и шайбы на противоположной стороне конусообразного конца. Анкер-муфта вставляется в отверстие, просверленное в основном материале (бетоне, кирпиче или блоке).Гайка поворачивается, которая протягивает шпильку через втулку расширителя, расширяя ее к внутренней стенке основного материала. Размер отверстия, которое нужно просверлить в бетоне для анкера-гильзы, равен диаметру используемого анкера.

Винты по бетону

Бетонные винты отличаются от всех остальных анкеров, потому что они не используют расширение для получения значений удержания. Шурупы по бетону представляют собой винты со специальной резьбой с закаленной зубчатой ​​резьбой и резьбой high-low.Насечки и резьба с высоким-низким уровнем помогают устранить стружку бетона из отверстия, поскольку винт вбивает резьбу в основной материал. Размер отверстия для шурупов по бетону меньше диаметра шурупа. Для винта 3/16 дюйма требуется отверстие 5/32 дюйма, а для винта 1/4 дюйма требуется отверстие 3/16 дюйма. Бетонный шуруп вставляется в отверстие и поворачивается вручную или ротационным сверлом до тех пор, пока бетонный шуруп не будет плотно прилегать к закрепляемому приспособлению.

Забивной анкер

Забивные анкеры — это анкер с внутренней резьбой, предназначенный для установки в бетон, а затем для вставки стержня с резьбой или болта.Вставной анкер состоит из двух частей: расширительного экрана (из оцинкованной углеродистой или нержавеющей стали) и упрочненной расширительной пробки конической формы из оцинкованной углеродистой или нержавеющей стали. Один конец экрана сужается с четырьмя прорезями, которые проходят на части его длины. Поверхность этого конца может быть гладкой или рифленой, а другой конец — гладкой. Заглушка-расширитель помещается на конец анкера с четырьмя пазами, а другой конец имеет резьбу.Анкер устанавливается путем помещения анкера в отверстие в бетоне и установки расширительной пробки с помощью установочного инструмента. Для каждого диаметра вставного анкера предусмотрен специальный установочный инструмент. Этот установочный инструмент представляет собой стальной стержень, один конец которого загнут вниз. Суженная вниз часть установочного инструмента вставляется в вставной анкер и забивается молотком до тех пор, пока выступ анкера не соприкоснется с кромкой установочного инструмента. Это действие толкает заглушку расширителя вниз в анкер для вставки, расширяя анкер там, где находятся четыре прорези.Как и для всех анкеров с внутренней резьбой, размер указанного размера анкера относится к размеру болта, который входит в анкер; размер отверстия больше размера анкера.

Анкер-винт

Анкеры с машинными винтами представляют собой анкеры с внутренней резьбой, в которые вставляется резьбовой элемент. Анкерные болты состоят из двух частей: конуса с внутренней резьбой и втулки. Втулка надевается на конус с резьбой и вставляется в отверстие, просверленное в основном материале из бетона, кирпича или блока, сначала конус с резьбой.Анкер с крепежным винтом устанавливается путем проталкивания втулки над втулкой-расширителем, заклинивая втулку между муфтой-расширителем и внутренней стенкой бетона. Якорь установлен правильно, когда кромка установочного инструмента встречается с кромкой якоря. Механический винтовой анкер каждого диаметра имеет специальный установочный инструмент, который определяется диаметром используемого анкера. Размер анкера машинного винта определяется внутренним диаметром болта, который будет использоваться с анкером, требуемый размер отверстия больше, чем размер используемого анкера.

Ударный якорь

Забивные анкеры предназначены для использования в твердом бетоне и считаются анкерами с ударным расширением. Забивной анкер состоит из четырех частей: корпуса из углеродистой стали с внутренним отверстием по всей длине анкера, закаленного ведущего штифта, гайки и шайбы, покрытых желтым цинком. Корпус якоря на одном конце имеет резьбу, а на другом конце есть четыре прорези, вырезанные на часть длины — поверхность этой части корпуса имеет ребра по окружности.Длина закаленного приводного штифта должна равняться длине анкера и помещаться во внутреннее отверстие корпуса анкера. Анкер устанавливается путем помещения анкера в предварительно просверленное отверстие в бетоне с прикрепленными гайкой и шайбой. По анкеру следует слегка постучать до тех пор, пока гайка и шайба не будут плотно прилегать к основному материалу или закрепляемому приспособлению. Затем закаленный штифт вбивается в анкер до тех пор, пока головка штифта не встретится с концом корпуса анкера, что обеспечит правильную настройку.Когда штифт вставляется в анкер, анкер расширяется. Отверстие, которое необходимо просверлить для ударного анкера, имеет тот же диаметр, что и диаметр используемого анкера.

Якорь ударный

Молотковые анкеры изготовлены из прочного и податливого материала Zamac. Молотковые анкеры представляют собой легкий бетонный анкер, состоящий из двух частей: корпуса и оцинкованного стального стержня. Корпус ударного якоря разделен снизу вверх на большей части своей длины грибовидной головкой.Корпус анкера является полым, который проходит через толщину головки и спускается в стойку по всей длине. Стальной штифт — это то, что расширяет якорь; он изготовлен из высокоуглеродистой стали с небольшой головкой на одном конце и острым концом. Якорь устанавливается путем вбивания стального штифта в корпус якоря. По мере того, как гвоздь проталкивается через корпус анкера, разделенная часть расширяется и прижимается к внутренней стенке отверстия в основном материале. Диаметр отверстия, которое необходимо просверлить для анкера с ударным молотком, равен диаметру используемого анкера.

Анкер с раздельной передачей

Анкеры с разъемным приводом изготавливаются из углеродистой стали, подвергнутой сквозной термообработке, закалке и цинкованию. Анкеры с разъемным приводом представляют собой одно целое с плоской потайной головкой или круглой головкой. У основания анкера, с противоположных сторон от головки, стержень разрезан на две предварительно расширенные части. Эти две половины сжимаются, когда анкер забивается в предварительно просверленное отверстие в бетоне. Эти две половинки постоянно пытаются вернуться к своей первоначальной форме, прижимаясь к внутренней стенке отверстия.Для анкера с раздельным приводом требуется отверстие, размер которого равен диаметру используемого анкера.

Лаговый щит

Защитные экраны состоят из двух частей, собранных в одно целое. Защитный экран изготовлен из материала Zamac, который представляет собой устойчивый к ржавчине цинковый сплав. Внутренняя часть защитного экрана имеет внутреннюю резьбу, предназначенную для приема резьбы винта с запаздыванием, а его резьба сужается и проходит по длине анкера. Внешний корпус анкера имеет ребра, которые проходят большую часть длины анкера.Защитный экран устанавливается путем вставки в анкер стопорного винта. Вращение стягивающего винта в коническую резьбу расширяет две половины анкера и прижимает к основному материалу. Анкеры с отстающим экраном обозначаются диаметром болта, входящего в анкер. Важно, чтобы размер просверливаемого отверстия был больше указанного размера анкера.

На протяжении многих лет создание отверстия в бетоне хорошего постоянного диаметра было кропотливой задачей. Так было до изобретения электрического перфоратора.До появления электрического молота отверстия для сверления делались с помощью так называемого звездчатого сверла. Сверло в форме звезды представляло собой стальной стержень с одним концом в форме большого X (конец для сверления), а другой конец шпильки (ударный конец). Буровой конец укладывали на бетон, поражающий конец ударяли тяжелым молотком, и после каждого удара молотком оператор слегка поворачивал шпильку, со временем в бетоне можно было просверлить отверстие. До появления звездообразного сверла для создания отверстий в бетоне использовались другие методы, используя долота и пробойники.

Купить якоря

22 мая 2009 Майк Писторино

Советы и рекомендации Клиновой анкер

Установка клинового анкера: пошаговая инструкция

Купить анкеры клиновые

Когда многие домовладельцы покупают свои дома, они не просто покупают дом таким, каким он выглядит в день закрытия сделки. Они покупают дом, который, как они мечтают, могут создать в своем доме.От обновления кухонь и установки новых полов до отделки подвалов — в одном доме может быть множество мечтаний!

Отделка подвала — отличный проект своими руками. Это проект, за который могут взяться даже начинающие домовладельцы, и с некоторыми инструкциями и подходящими материалами они могут учиться на ходу и создать прекрасное пространство для своей семьи.

Если вы хотите закончить свой подвал, вы можете начать с создания нескольких комнат в помещении или установки гипсокартона.Для этих и других задач вам нужно будет установить 2 на 4 в бетон цокольного этажа. И для этой задачи можно использовать клиновой анкер.

Анкер клиновой

Клиновой анкер — это распорный анкер механического типа, состоящий из четырех частей: корпуса анкера с резьбой, распорного зажима, гайки и шайбы. Он предназначен для использования только в твердом бетоне. Эти анкеры обеспечивают наивысшие и наиболее стабильные значения удержания из всех анкеров механического типа.

Установить анкер в бетон можно, следуя приведенным ниже инструкциям.

1. Соберите необходимые инструменты

  • Для создания отверстия в бетоне необходимо использовать перфоратор
  • Используйте перфоратор в режиме перфорации и вращения. Это обеспечивает надлежащие размеры отверстия и упрощает сверление отверстия.
  • Отсутствие перфоратора затруднит просверливание отверстия и может снизить удерживающую способность анкера после установки.

2. Определить размеры

  • Определите минимальную длину клинового анкера для использования, прибавив толщину материала, который должен быть закреплен, к минимальной глубине заделки для диаметра устанавливаемого анкера с пространством для гайки и шайбы.
  • Эти анкеры могут быть установлены на более глубоких анкерных участках, чем минимальная глубина анкеровки. В большинстве случаев это обеспечит лучшую стоимость владения.
  • Используйте биту того же диаметра, что и устанавливаемый анкер.
  • Используйте стандартную коронную коронку с твердосплавными напайками ANSI и вставьте ее в перфоратор.
  • Используйте стандартные биты ANSI, чтобы обеспечить надлежащий допуск отверстия между диаметром отверстия и диаметром анкера.
  • Допуск отверстий имеет решающее значение для обеспечения минимальных значений удержания.

3. Просверлить отверстие

  • Просверлите отверстие немного глубже (минимум 1/2 дюйма), чем предполагаемая глубина заделки.
  • Убедитесь, что минимальная глубина заделки соответствует диаметру анкера.Минимальная глубина заделки после установки анкера составляет:

Минимальная глубина заделки по диаметру клинового анкера

Диаметр анкера клинового

Минимальная глубина установки

1/4 дюйма 1-1 / 8 ”
5/16 ” 1-1 / 4 ”
3/8 дюйма 1-1 / 2 ”
1/2 ” 2-1 / 4 ”
5/8 дюйма 2-3 / 4 дюйма
3/4 дюйма 3-1 / 4 ”
7/8 дюйма 3-7 / 8 ”
1 дюйм 4-1 / 2 ”
1-1 / 4 ” 5-1 / 2 ”

4.Проверить глубину

  • Убедитесь, что глубина отверстия правильная. Установите ограничитель глубины на перфоратор или наложите ленту на сверло на необходимой глубине.
  • Убедитесь, что при наложении ленты на сверло или установке ограничителя глубины сверло находится во втянутом положении. Втянутое положение — это когда бита находится в самом крайнем внутреннем положении в патроне.

5. Очистите отверстие

  • Очистите отверстие от пыли и мусора, чтобы обеспечить надлежащие удерживающие параметры после установки анкера.Очистите отверстие металлической щеткой, пылесосом или сжатым воздухом.
  • Очистите отверстие металлической щеткой, а затем пропылесосьте отверстие. Повторите это несколько раз, и отверстие будет чистым и готовым к установке.

6. Установите клин

  • В каждой коробке с анкерами есть гайки и шайбы нужного размера и нужного размера.
  • Возьмите одну шайбу и поместите ее на резьбовой конец корпуса анкера.
  • Затем возьмите одну гайку и навинтите ее по часовой стрелке на корпус анкера, пока верхняя часть гайки не будет на одном уровне с верхом корпуса анкера.Это защищает резьбу анкера во время установки.
  • Установите анкер через отверстие в приспособлении или установите прямо в бетон, а затем поместите приспособление на анкер.


Сквозное приспособление
— Если анкер будет устанавливаться, когда приспособление находится на месте, убедитесь, что отверстие в приспособлении немного больше указанного диаметра анкера (см. Таблицу ниже). Вставьте анкер обрезанным концом вперед через отверстие в приспособлении в бетон.Ударьте молотком по концу анкера с гайкой, пока шайба и гайка не будут плотно прилегать к поверхности бетона. Убедитесь, что анкер заделан по крайней мере на минимальную глубину заделки (см. Диаграмму выше).

Диаметр анкера клинового

Минимальное отверстие для крепления

1/4 дюйма 5/16 ”
5/16 ” 3/8 дюйма
3/8 дюйма 7/16 ”
1/2 ” 9/16 ”
5/8 дюйма 3/4 дюйма
3/4 дюйма 5/8 ”
7/8 дюйма 1 дюйм
1 дюйм 1-1 / 8
1-1 / 4 ” 1-3 / 8 ”

Непосредственно в бетон — Вставьте анкер прямо в предварительно просверленное отверстие в бетоне так, чтобы обрезанный конец входил вперед.Ударьте молотком по концу анкера с гайкой, пока анкер не войдет в бетон на необходимое расстояние, см. Таблицу минимального заделывания выше. Убедитесь, что минимум три-пять ниток резьбы находятся под поверхностью бетона, а над поверхностью достаточно резьбы, чтобы выдержать толщину скрепляемого материала и место для гайки и шайбы.

Чтобы установить анкер в бетон, поверните гайку пальцами по часовой стрелке до упора. Затем с помощью гаечного ключа поверните гайку по часовой стрелке на три-пять полных оборотов или до тех пор, пока не будет достигнуто указанное значение крутящего момента для диаметра устанавливаемого анкера.Избыточное затягивание анкера может привести к его вращению в отверстии, и значения удержания будут нарушены.

Момент затяжки клинового анкера

Диаметр

Крутящий момент, фут / фунт

1/4 дюйма 4
3/8 дюйма 25
1/2 ” 55
5/8 дюйма 90
3/4 дюйма 110
7/8 дюйма 250
1 дюйм 300

Какие винты мне использовать для установки подтягивающего устройства в бетон?

Есть бетонный пол?

Почти все делают.

Даже если ваш пол покрыт плиткой, деревом, ламинатом или ковром, если вы находитесь на нижнем этаже здания, у вас, вероятно, есть бетонный пол под всем этим.

Бетон — это потрясающе — одно из конструктивных нововведений, которое позволяет нам строить удивительные и экономичные здания.

Но …. как установить отдельно стоящий тренажер для подтягивания или стойку для приседаний на бетонный пол?

На самом деле не так уж и сложно установить отдельно стоящий подъемник в бетонный пол… если у вас есть подходящие инструменты и оборудование.

Для инструментов понадобится перфоратор . (дополнительные советы по установке буровой установки можно найти здесь)

Для оборудования у вас есть два основных варианта:

  • Анкеры клиновые по бетону
  • Анкеры по бетону

И есть явный победитель — используйте бетонные ВИНТОВЫЕ анкеры для установки вашей подтягивающей оснастки, а не бетонные клиновые анкеры.

Но давайте посмотрим, что это за анкеры и как они работают, а затем мы объясним, почему бетонные анкеры-шурупы являются лучшим выбором.

Что такое бетонные клиновые анкеры и зачем их использовать для установки буровой установки?

Бетонные клиновые анкеры — это болты, которые входят в отверстие в бетоне, и когда вы закручиваете их гайку, анкеры расширяются и захватывают стороны отверстия.

Они бывают двух основных видов — просто бетонный клиновой анкер и бетонный клиновой анкер с гильзой.

Оба стиля работают одинаково. Для установки подтягивающего устройства с использованием бетонных клиновых анкеров:

  • Просверлить отверстие в бетоне
  • Используйте молоток, чтобы забить бетонный анкер
  • Установите подтягивающее приспособление вертикально над якорем
  • Прикрутите подъемное приспособление.При закручивании буровой установки / якоря «клин» поднимается вверх, что расширяет кольцо или втулку, фиксируя якорь на месте.

Что такое анкерные болты для бетона и почему их следует использовать для установки буровой установки?

Анкеры-шурупы по бетону больше похожи на традиционные шурупы.

Для установки натяжного устройства с использованием анкеров-шурупов:

  • Просверлить отверстие в бетоне
  • Поставьте подтягивающее приспособление вертикально над отверстием
  • Закрутите анкер (-ы).Эти анкеры работают как традиционные винты — резьба захватывает стороны отверстия и удерживает подъемную установку на земле

Мы предлагаем использовать анкерные болты для установки подъемников и стоек для приседаний на бетонный пол

Традиционно подъемники и стойки для приседаний устанавливались с бетонными клиновыми анкерами. Мы заменяем все наши тяговые устройства и стойки для приседаний на анкерные болты по бетону.

Анкеры-шурупы по бетону лучше всего подходят для установки на подтягивающихся станках и в стойках для приседаний, потому что:

  • Конструкция менее устрашающая для людей, не привыкших к сверлению / установке в бетон
  • Бетонные клиновые анкеры после установки оставляют немного торчащей вверх резьбы.Это может быть опасно, если на него кто-то упадет. Нить можно обрезать ножовкой / болгаркой и накрыть пластиковым колпачком, но она все равно торчит.
  • Если вы не просверлите глубокое («слишком глубокое») установочное отверстие для бетонных клиновых анкеров, вы не сможете удалить их после установки — их придется отшлифовать! С другой стороны, вы можете легко открутить анкеры для бетона.

Так что просто используйте бетонные анкерные болты для подъема и установки стойки для приседаний в бетон;)

Был ли этот пост полезен? Мы что-нибудь пропустили? Дайте нам знать в комментариях ниже.


5 основных советов по установке шурупов по бетону во избежание выхода из строя анкера

Шурупы по бетону — это универсальный выбор анкеров, подходящих для целого ряда инженерных систем зданий. Утвержденные ETA анкеры для бетона Walraven могут использоваться как в бетоне с трещинами, так и в бетоне без трещин, полнотелом кирпиче, пустотелом кирпиче, камне и в огнестойких установках.Мы создали лучшие советы по установке шурупов по бетону, потому что, к сожалению, выход из строя анкера из-за неправильной установки представляет собой реальный риск.

Почему процесс установки шурупов по бетону так важен?

К сожалению, неправильная установка анкеров исторически приводила к катастрофическим отказам анкеров, что приводило к серьезным травмам и разрушению конструкций, а также к дорогостоящим повторным работам. Поэтому чрезвычайно важно, чтобы процесс установки, задокументированный в ETA, соблюдался без исключения.

Как люди, мы иногда можем не следовать инструкциям, наш опыт может заставить нас чувствовать, что мы знаем лучше! Но в этом случае это представляет значительный риск, и его не следует поощрять, чтобы наши установки были безопасными.

Вот наши 5 главных советов по установке шурупов по бетону

1. Для анкеров всегда требуется просверленное отверстие. Несмотря на то, что саморезы по бетону имеют резьбу, для безопасной установки их всегда следует ввинчивать в просверленное отверстие.

2. Не вставляйте якорь в плохое отверстие. Просверленное отверстие должно быть выполнено в соответствии со спецификациями ETA. Например, это должно быть:

  • перпендикулярно поверхности
  • правильный диаметр и глубина
  • без всякого усиления
  • с правильным интервалом

3. Всегда очищайте отверстие. Это наиболее распространенный шаг, который следует пропускать, но важно убедиться, что просверленное отверстие очищено от мусора, прежде чем вставлять анкер-шуруп.Если останется буровая пыль, вы рискуете не полностью вставить анкер в отверстие, что впоследствии приведет к его поломке.

4. Используйте инструменты с соответствующим крутящим моментом и не перетягивайте винты. ETA предоставит вам конкретные значения крутящего момента, чтобы гарантировать работоспособность анкера-шурупа. Если вы чрезмерно затянете винт или воспользуетесь слишком мощным инструментом, вы рискуете сломать бетонный винт.

5. Всегда уделяйте время планированию установки. Найдите время, чтобы прочитать инструкции по установке ETA и проинструктируйте свою команду, чтобы убедиться, что бетонные болты или анкеры установлены безопасно и в соответствии с инструкциями.

Как Walraven может помочь

Walraven предлагает ряд высокоэффективных анкеров-шурупов, одобренных ETA. Наряду с нашими высококачественными анкерами мы обеспечиваем поддержку на месте, такую ​​как испытания анкера на растяжение, а также технические консультации, которые помогут вам с выбором анкера.

Прочтите наш «Руководство по выбору и установке шурупов по бетону» , чтобы узнать больше о шурупах по бетону, расчетных сроках действия и прочитать отзыв об анкерах Walraven.

Наши документы ETA по бетонным винтам можно найти в нашей библиотеке документов. Они содержат полные подробные инструкции по установке наших шурупов по бетону.

Если у вас есть технические вопросы о том, как установить винты для бетона, свяжитесь с нашей технической группой по телефону [адрес электронной почты защищен]

404 — Не найдено — Hilti USA

404 — Не найдено — Hilti USA Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

  • Страница удалена.
    Если вы использовали закладку, рекомендуем обновить ссылку.
  • Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

  • Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
  • Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
  • Начните просматривать нашу домашнюю страницу.
Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите ваш e-mail ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

Передний край анкеровки — шурупы по бетону

Передний край анкеровки — шурупы по бетону. 12 декабря 2018 г.

Автор: Джон Мьюир, технический менеджер, Ассоциация строительной техники

В мире анкеров, устанавливаемых на столб в бетон и кладку, все химические и механические анкеры должны быть затянуты против приспособления путем приложения определенного уровня монтажного крутящего момента, за одним исключением.

Приложение заданного уровня крутящего момента к анкеру (называемого установочным крутящим моментом — Tinst) требуется для создания зажимного усилия в приспособлении, чтобы гарантировать отсутствие движения под нагрузкой. Кроме того, в случае дюбелей с регулируемым крутящим моментом монтажный крутящий момент создает в анкере силу расширения, которая создает сопротивление трения приложенной осевой нагрузке.

Создаваемое зажимное усилие всегда будет намного превышать любую приложенную к анкеру нагрузку, гарантируя отсутствие смещения или ослабления.Величина прилагаемого крутящего момента указывается производителем в Европейском техническом сертификате (ETA) и декларации характеристик (DoP) продукта и получается путем испытаний и расчетов, чтобы гарантировать достижение правильной величины зажимного усилия.

Единственным исключением, как упоминалось ранее, является анкер-шуруп с нарезной резьбой, который при ввинчивании в основной материал врезает эту резьбу в бетон или кладку.

В основном материале просверливается отверстие, диаметр которого меньше диаметра резьбы анкера, так что нарезная резьба винта по бетону создает физический шпон в основном материале.Глубина нарезания резьбы влияет на грузоподъемность анкера — чем выше резьба, тем выше нагрузка.

Различные детали головки делают шуруп для бетона очень универсальным продуктом для широкого спектра применений.

Поскольку основным принципом работы для шурупов по бетону является шпонка, они подходят для использования в бетоне с трещинами и в некоторых случаях для динамических нагрузок, таких как сейсмические, усталостные и ударные, что делает их очень универсальными.

Проблема, возникающая с некоторыми винтами для бетона, связана с водородной хрупкостью.Чтобы эти анкеры прорезали резьбу в твердом бетоне, они изготовлены из высокопрочной стали, которая более восприимчива к водородному охрупчиванию. Это может произойти, когда оцинкованный продукт подвергается воздействию электролита (например, используется во влажной или внешней среде) или когда в процессе производства водород поглощается во время упрочняющей термообработки и процесса нанесения покрытия. В прошлом из-за этого эффекта имел место ряд случаев выхода из строя анкеров.

Тем не менее, винты для бетона могут быть изготовлены таким образом, чтобы процессы уменьшения хрупкости удаляли и ограничивали возможность появления водорода в структуре крепежной детали.Испытание ETA для бетонных шурупов в соответствии с последним Европейским документом об оценке — EAD 330232-00-0601 теперь также включает специальный тест на устойчивость к водородному охрупчиванию, поэтому у бетонного шурупа с ETA не будет проблем в этой области, что может не относиться к товарам, не относящимся к ETA.

Как упоминалось ранее, ключевое отличие этого продукта от других анкеров заключается в процедуре установки и методе установки всех бетонных винтов, описанном ниже:

Винты для бетона обозначаются диаметром отверстия, который меньше диаметра нарезной резьбы, а отверстия с зазором в приспособлении обычно на ~ 2 мм больше, чем резьба анкера.В этом случае необходимо следить за тем, чтобы любое отверстие с зазором имело соответствующий диаметр, чтобы можно было просверлить и закрепить винт для бетона. Например, для винта по бетону 10 мм потребуется зазор 14 мм — диаметр отверстия 10 мм.

Подходящий механический ударный гаечный ключ для каждого производителя и размера анкера будет определен в ETA или DoP как Timp.max. Очень важно, чтобы любой используемый ударный гаечный ключ не превышал это значение крутящего момента.

Ключевой особенностью этого продукта является то, что он не настраивается на определенный крутящий момент во время установки.Он управляется дистанционно, а не крутящим моментом.

Однако бывают случаи, когда к анкеру прилагается определенное значение крутящего момента. К ним относятся ситуации, когда ручная установка будет считаться реалистичной или желательной, но достижимой только для материалов с меньшей прочностью, таких как зеленый бетон или каменная кладка. Во-вторых, когда анкер частично вытаскивается и снова вставляется для регулировки.

В таких ситуациях следует проконсультироваться с производителем бетонных шурупов.Установочный момент (Tinst) для этих примеров будет намного меньше Timp.max и опубликован в ETA и DoP.

Другой пример использования Tinst — это когда компонент, такой как пластина или канал, крепится к установленному анкеру. Это применимо только к бетонному шурупу с выступающей резьбовой шпилькой или шестигранной головкой с внутренней резьбой. Здесь Tinst применяется для создания зажимного усилия на приспособлении и является максимальным крутящим моментом, который необходимо приложить.

Типичный пример двух приведенных выше случаев:
Timp.max = 600 Нм
Tinst = 60 Нм для бетона и 5–15 Нм для кирпичной кладки

Очень важно, чтобы эти значения не вызывали путаницы.

Таким образом, шуруп для бетона является относительно новым анкером, который имеет хорошие характеристики, охватывает широкий спектр применений и прост в установке в ряд базовых материалов.

Однако, поскольку в нем используется метод установки, отличный от существующих типов анкеров, важно, чтобы установщики этих анкеров знали метод установки и, как и все анкеры, обладали опытом, необходимым для правильной установки.

Ключевые точки:

  • Установка анкера осуществляется с помощью механического ударного ключа с номинальным крутящим моментом для достижения надежной фиксации без определенного значения крутящего момента.
  • Рекомендуемый момент затяжки потребуется только при креплении компонента к бетонному шурупу с установленной выступающей резьбовой шпилькой.

Если эти ключевые характеристики этого анкера будут поняты и соблюдены, строительная отрасль сможет использовать этот гибкий, инновационный анкер для решения проблем с анкерным креплением во всех сферах деятельности и сферах применения.

www.the-cfa.co.uk

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
