пошаговая инструкция Как правильно закручивать анкерные болты

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например.

Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта.

Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом.

Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.

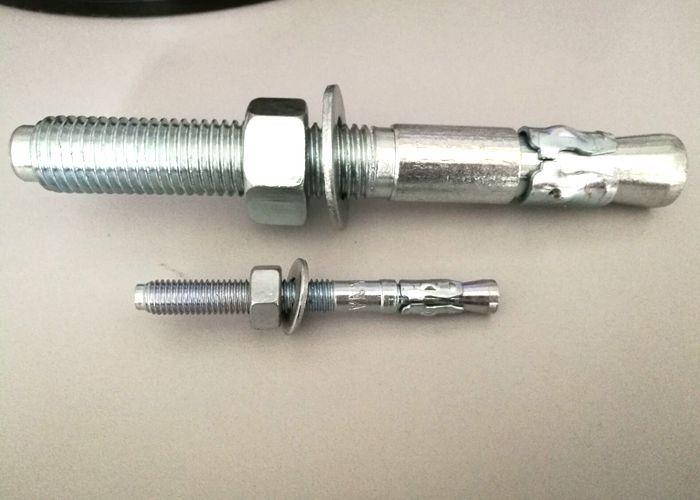

4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Большим преимуществом использования является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

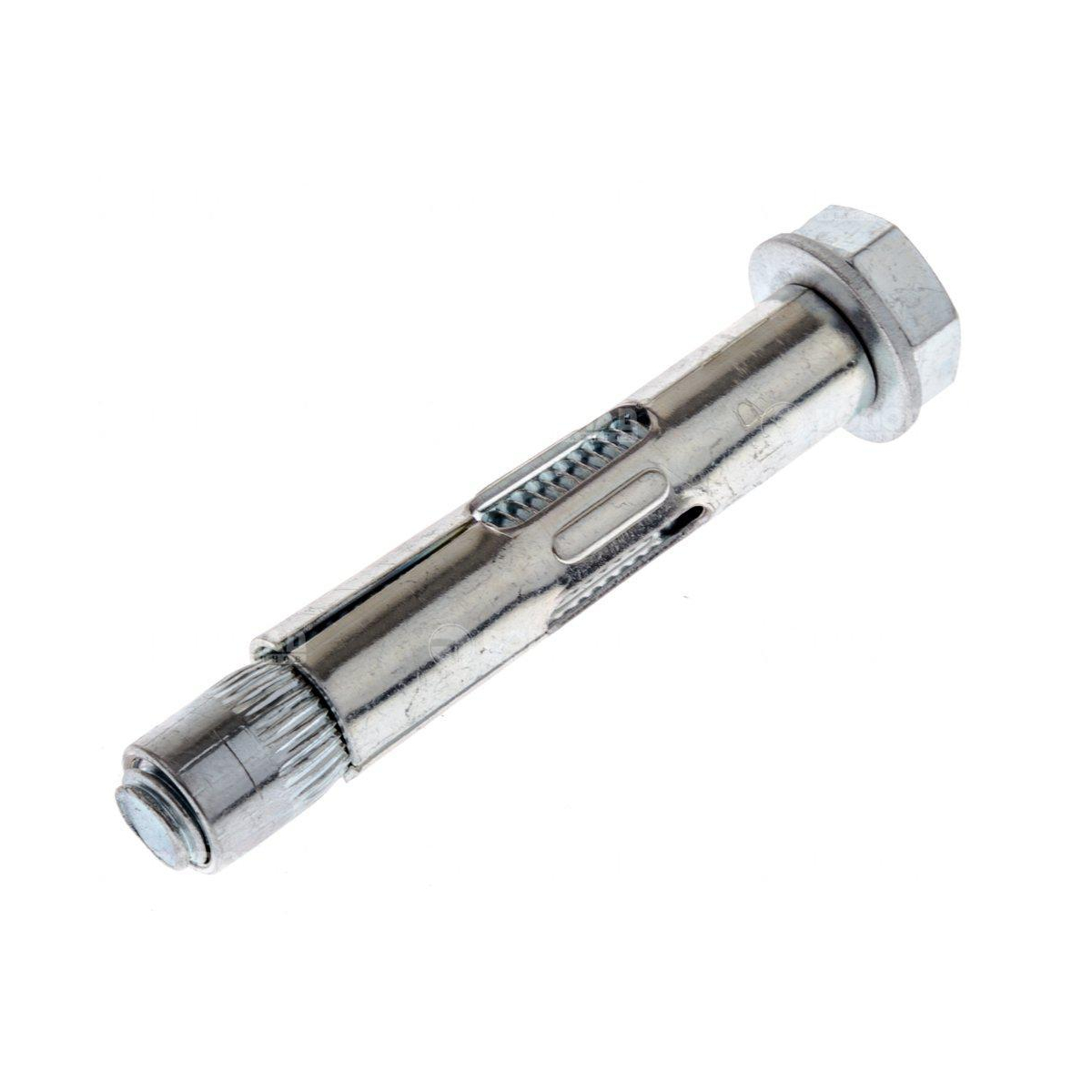

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

• Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
• Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

• М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
• Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
• 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

• выравнивающей силы – от 10,5 до 18,3 кН;
• изгибающего момента – от 5,2 до 25,7 Нм;
• крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

• анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
• с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
• составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

• съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
• прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
• конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

• забиваемый;
• клиновой;
• разжимной;
• распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Рекомендуем также

Как закрутить анкерный болт с крюком. Характеристика и установка анкерных болтов в стену, способы. Химический анкер: крепление клеем

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

• 3 анкеров;
• резьбовой шпильки;
• кернера для выполнения углубления;
• гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

• Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
• Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

• М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
• Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
• 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

• выравнивающей силы – от 10,5 до 18,3 кН;
• изгибающего момента – от 5,2 до 25,7 Нм;
• крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Как забить анкерный болт. Основные правила монтажа анкерного болта.

Как забить анкерный болт? Нужно сказать, что для того, чтобы правильно забить анкерный болт, необходимо придерживаться нескольких правил. Как правило, различают два главных вида крепления анкеров. Это их крепление при помощи строительного клея (группа химических анкеров), а также путем расклинивания (группа механических анкеров). Купите готовый анкер или вы можете изготовить его самостоятельно. Следует сказать, что имеется достаточно большое количество разновидностей анкеров исключительно производственного изготовления, которые различаются своим назначением, а также способом крепления. Так, они могут быть химическими, клиновыми, рамными, забивными (имеют внутреннюю резьбу), а также остальные Нужно сказать, что не составит особого труда подобрать изделие, которое будет удовлетворять все требования. В том случае, когда все-таки требуется анкер эксклюзивной формы, вы его можете изготовить самостоятельно. При этом, обязательно необходимо учитывать два момента. Тот конец анкера, который будет заделываться в основание, должен всегда иметь расширение на конце, который будет иметь надежное крепление. Утолщение вы сможете наплавить сваркой, либо необходимо просто расплющить сам конец болта, чтобы в одном из направлений он был намного шире своего диаметра. Кроме того, длина заделываемой части всегда должна быть не меньше, чем в шесть-семь раз больше диаметра самого анкера. Обязательно просверлите в основании отверстие необходимого вам диаметра. При установке покупных механических анкеров оно всегда должно точно соответствовать всем значениям, которые указаны в самой инструкции. В случае установки покупного химического либо самодельного изделия (анкера) диаметр отверстия должен быть примерно на один -два миллиметра больше диаметра самого анкера. Сверление необходимо осуществлять победитовым сверлом, которое будет установлено в электродрель. На сегодняшний день в продаже вы можете найти сверла вместе с победитовыми наконечниками, диаметром до шестнадцати миллиметров. Если ваш анкер отличается достаточно большим диаметром, тогда сверление его в бетоне рекомендуется осуществлять алмазной коронкой. Для работы вместе с ней вам потребуется более мощная электродрель. Нужно очень тщательно очистить просверленное отверстие от мусора, а также пыли при помощи щеточки либо продувания резиновой грушей.

Так, если вы применяете покупной механический анкер, его необходимо установить в отверстие очень легкими ударами молотком и после расклинуть тем способом, который является применительным к данному виду анкеров.

Анкерное крепление: виды и особенности анкеров, применение, методика закручивания

Здесь может быть расклинивание при помощи заворачивания гайки либо с использованием специализированного бородка, который будет вставляться во внутрь анкера. В процессе удара по бородку молотком, он в глубине отверстия расклинивает втулку. Убедитесь также в том, что сам анкер очень прочно держится в отверстии. В случае необходимости нужно усилить расклинивание. В случае установки химического анкера (как покупного, так и самодельного) рекомендуется заранее приготовить клеевую смесь, при этом, смешав два компонента клея в нужных для этого пропорциях. Заполните подобной массой уже очищенное отверстие на две трети и вращательными движениями вставьте потом анкер в отверстие на полную глубину. Также рекомендуется заполнить зазор, который расположен между анкером, а также и основанием того клея, который выдавился при установке из отверстия. Затем, после того, как клей слегка схватится, необходимо загладить поверхность вокруг анкера и после убрать с поверхности все излишки клея. Прежде, чем нагружать анкер, необходимо дать время клею слегка затвердеть в соответствии со всеми инструкциями к нему. Следует сказать о том, что анкер выполняет достаточно важную роль, причем, независимо от того, элементом какого конкретно сооружения он является. В любом случае он обеспечивает связь вместе с основанием, а если такая связь оказывается недостаточно прочной, то, в таком случае, такому сооружению грозит разрушение, насколько бы прочным оно не являлось. Поэтому, для надежности анкер рекомендуется монтировать, следуя определенной технологии. Химический анкер является достаточно прочным и надежным. Его вы можете устанавливать практически в любой материал: камень, кирпич, дерево, ячеистый бетон и так далее. Так как его крепление происходит при помощи клея, он не только не ослабляет само основание, к которому он крепится, но также во многих случаях делает его более прочнее.

Для монтажа анкера необходимо просверлить отверстие необходимого вам диаметра на нужную глубину. Очистите его при помощи щеточки-ерша, продуйте грушей или насосом. Заполните затем примерно на две трети отверстие клеевой массой- эпоксидной либо полимерной смолой. Емкость вместе с клеем (картридж) может иметь разный вид- шприца, тюбика и так далее. Различаются также и способы смешивания основных компонентов клея. Вы должны вращательными движением установить анкер в отверстие, причем на полную глубину. Уберите затем все потеки клея с его основания. Время готовности анкера к восприятию нагрузки будет зависеть от марки клея, которое указано в инструкции. По завершению указанного времени к анкеру вы сможете крепить любую конструкцию. Все механические анкеры, зачастую монтируются без клея. Принцип их действия основывается на расклинивании втулки анкера внутри отверстия, за счет чего достигается его более надежная фиксация, непосредственно в основании. Просверлите, а потом очистите отверстие аналогичным образом, как это было описано выше. Через монтируемую деталь необходимо будет вставить в отверстие клиновой анкер и забить его при помощи молотка, до тех пор, пока гайка не упрется, непосредственно в закрепляемую деталь. Затяните гайку вместе с необходимым усилием. В результате такой затяжки конец анкера расклинит втулку, а также очень надежно сможет фиксировать отверстие. Методы расклинивания также могут быть различными. Если имеется для этого специальный стержень, который вставлен во внутрь анкера, тогда после монтажа болта в отверстие, обязательно необходимо забить такой стержень ударами внутрь молотка. Тем самым, также вы сможете расклинить и зафиксировать анкер в отверстии Для того, чтобы установить клиновой анкер, который имеет внутреннюю резьбу, потребуется специализированный инструмент — стержень, который будет похож на кернер либо бородок.

После того, как вы установите анкер в отверстие, необходимо поместить данный инструмент внутрь, а затем ударами молотка расклинить и втулку. После рекомендуется удалить кернер-бородок, после чего, завернуть в резьбовое отверстие анкера специализированный крепежный винт. Рамный анкер отличается двумя расклинивающимися зонами, в частности в основании, а также и в закрепляемой детали. Вам необходимо забить рамный анкер в основание сквозь закрепляемую деталь. Завернуть винт с нужным для этого усилием. При этом, в самом начале расклинится нижняя часть, которая находится в основании, а после и верхняя, которая находится в детали. В результате, самая последняя будет очень прочно прикреплена к основанию. Подобные покупные изделия использовать гораздо удобнее, в частности тогда, когда приходится устанавливать значительное количество анкеров. Тем не менее, в случае необходимости вы сможете очень прочно закрепить в любом основании, непосредственно и самодельное устройство — болт либо стержень любого вида. Вам потребуется для начала просверлить отверстие диаметром на один -два миллиметра больше, нежели диаметр анкера. Тщательно очистите отверстие от крошек, а также пыли. Рекомендуется заполнить отверстие примерно наполовину либо чуть больше эпоксидной смолой или шпаклевкой вместе с отвердителем. Вращательным движением, а также легкими ударами молотка рекомендуется установить анкер в отверстие. Снимите все потеки смолы. Спустя некоторое время, после того, как эпоксидная смола слегка (не до конца) затвердеет, можно будет разровнять ее вокруг анкера, непосредственно, заподлицо с основанием. Использовать подобный анкер можно уже спустя одни сутки. Анкеры на сегодняшний день представлены в уникальных и разнообразных модификациях, что и определяет во многом метод их крепления и установки.

Способ закручивания анкера зависит от особенностей его устройства. Однако принцип действия у всех изделий практически одинаковый: втулка расклинивается внутри отверстия и обеспечивает фиксацию крепежной детали. Для того, чтобы добиться качественного крепления анкерными болтами, надо учитывать параметры базового материала. Ошибочный выбор глубины анкеровки, превышение тяговой нагрузки приводят к растрескиванию основания.

Типы крепления анкеров

Расклинивание втулки в большинстве крепежных изделий данного типа происходит, благодаря силам трения. Распорная часть при закручивании гайки трется о стенки отверстия (клиновая, втулочная конструкция). Есть крепежи, в которых расклинивание происходит за счет внутреннего или внешнего упора (разжимная, забивная конструкция).

Вариант с внутренним упором подходит для тонких материалов. В намеченном месте надо просверлить сквозное отверстие и установить в него крепежную деталь. При затягивании ее упорная часть расклинивается, упираясь в основу. Внешний упор образуется «подрезанием» бетонной основы во время затягивания болта. При закручивании крепежный конец образует элементы винтовидной формы. Они фиксируют болт и удерживают его, если начинают действовать выдергивающие силы. Этот вид крепежа используется для толстостенных оснований.

Ударный способ

Отдельно следует сказать об ударных анкерах, которые надо не закручивать, а забивать в базовый материал. Расклинивание в таких болтах осуществляется клином или при помощи большого распора. Второй вариант позволяет использовать такие крепежные детали для любых основ: сплошных, пустотелых, с высокой и низкой степенью прочности.

Конструктивные особенности ударного крепежа заключаются в простоте устройства. Его детали — это:

• распорная втулка с внутренней резьбой с одной стороны;
• с другой стороны расположена разрезная часть с внутренним конусом;
• в полости втулки имеется конический клин, по которому молотком совершают удары; при этом пользуются специальным дорном, который вставляется внутрь болта.

Разжимная конструкция

Разжимной анкер можно закручивать в бетон, кирпич, пустотелый кирпич, пено- и газоблоки. Данная конструкция обеспечивает надежную фиксацию за счет ламелей, которые в сложенном виде образуют цилиндр. Внутри него расположена коническая гайка.

Крепление осуществляют в следующем порядке:

• подготавливают отверстие требуемого диаметра;
• при помощи болта и шпильки затягивают гайку;
• в этот момент происходит разжимание ламелей, гильза распирается в материале.

Клиновая конструкция

В клиновом анкере внутри втулки расположен клин, который расширяется, когда начинают закручивать гайку. Предварительно болт забивают в подготовленное отверстие, затем закручивают гайку.

Как установить анкерный болт

Итак, алгоритм монтажа деталей данного типа практически одинаковый у всех разновидностей, которые можно установить механическим способом.

Порядок действий:

1. Сверлится отверстие необходимого диаметра.
2. В него вбивается или вкручивается болт.
3. Затягиваются соответствующие элементы.

Химический анкер: крепление клеем

Совершенно другим способом монтажа отличаются химические анкеры. Для того, чтобы установить такое крепление, надо проделать следующее:

1. Просверлить отверстие соответствующего диаметра.
2. В комплекте, как правило, поставляется брикет с клеем. Он вставляется в отверстие и придавливается непосредственно анкером. После застывания клея происходит прочная фиксация болта.

Расчет анкеров

Глубина, на которую необходимо забить болт, составляет величину его полезной длины. Именно на эту глубину сверлится отверстие перед его установкой. При расположении болтов рядом с краем основания или близко друг к другу следует производить математический расчет, чтобы при их монтаже не нарушить целостность конструкции. Для этого используется целый ряд формул, в которых учитывается распределение напряжения материала по краям. А также факторы приложения нагрузки и сопротивления базового материала разрыву. Расчеты можно делать на строительной площадке или заранее. Для примера: нагрузка болта, находящегося в бетоне, на вырыв составляет 350 кг. В пенобетоне — 230 кг.

Анкерный болт с гайкой это качественный крепеж для надежной фиксации бытовых и производственных элементов. Так как на такой вид крепежа действует большая нагрузка, его конструкция позволяет противостоять ей.

Все разновидности креплений анкерными болтами

Для этого в анкерном болте есть такие составные части как распорная шпилька, втулка и гайка. По названию шпильки понятна технология использования анкерного болта.

Закручивая гайку, создается давление на шпильку, которая входит во втулку и распирает ее. Шпилька изготавливается методом литья, что позволяет ей выдерживать нагрузки несравнимые с теми, с которыми справляются другие виды крепежа.

Для того, чтоб выбрать анкерный болт с гайкой нужно знать, какую нагрузку будем возлагать на него. И уже после этого покупать предназначенный для этого крепеж. Все крепежные болты имеют соответствующий ГОСТ, так что выбрать подходящий не составит труда. Купить крепеж можно в интернет-магазине samorez.net.

Анкерный болт можно использовать для крепления в полнотелых твердых материалах: бетоне, природном камне, цельном кирпиче и т.п. Только правильный монтаж анкерного болта может обеспечить его надежную службу. Итак, как правильно установить анкерный болт.

Для начала подбираем бур под диаметр втулки и засверливаем с ее помощью материал, в который будет крепиться анкер. Втулка должна входить в отверстие плотно и не болтаться в нем до начала монтажа.

После того, как отверстие просверлено, не торопитесь в него вставлять анкерный болт. Для начала, нужно извлечь мусор, оставшейся в отверстии. Крошки и пыль могут создать определенную проблему анкерному крепежу. Сделать это лучше всего с помощью бытового или строительного пылесоса.

Обычно, анкерный болт вставляется в отверстие, на него монтируется устройство, а затем закручивается гайка. Это не совсем верное решение. Так как часто, навешенный на болт груз создает помехи при закручивании гайки и существует вероятность того, что гайка не докрутится до конца. То есть анкер будет установлен не по правилам, что может вылиться в большие проблемы. Лучше всего воспользоваться другим способом. Вставить анкер в отверстие, докрутить гайку до конца и тем самым распереть крепеж. После, гайку можно открутить, повесть на болт то, что мы хотим смонтировать и закрутить ее.

Анкерный болт это надежный крепеж практически для любого материала. Для удобства работы с ним можно использовать электроинструмент.

1 Принцип работы анкеров — как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта — на излом; основания — на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен.

При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые — благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

• забиваемый;
• клиновой;
• разжимной;
• распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки — этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина — быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха.

Как установить анкерный болт в бетон

Затем устанавливаем анкер.

Химический — предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Забивание гильзы молотком

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Анкер играет очень важную роль независимо от того, элементом какого именно сооружения он является — станка, установленного на бетонный пол или больцевой лестницы, закрепленной на стене.

Он обеспечивает связь с основанием, и если эта связь оказывается непрочной, сооружению грозит разрушение, каким бы прочным изнутри оно не было. Для надежности анкер следует устанавливать, соблюдая определенную технологию.

Итак, что нужно, чтобы правильно и надежно закрепить анкерный болт?

Нужно заглянуть на страницы он-лайн журнала о строительстве и прочитать нижеследующую пошаговую инструкцию

1.Химический анкер очень прочен и надежен. Его можно устанавливать в любой материал: кирпич, камень, ячеистый бетон, дерево и пр. Поскольку его крепление осуществляется с помощью клея, он не только не ослабляет основание, к которому крепится, но во многих случаях делает его даже прочнее.

Для установки анкера сверлим отверстие нужного диаметра на необходимую глубину. Очищаем его с помощью щеточки-ерша, продуйте насосом или грушей.

2.Заполняем его на 2/3 отверстие клеевой смесью — эпоксидной или полимерной смолой. Емкость с клеем (картридж) может быть оформлена по-разному — шприц, тюбик и т.п. Различаются и способы смешивания компонентов клея. Каким бы не был вариант исполнения клеевого картриджа, нужно действовать строго по инструкции, приложенной к изделию.

3.Вращательным движением установливаем анкер в отверстие на полную глубину. Убираем потеки клея с основания. Время готовности анкера к восприятию нагрузки зависит от марки клея, оно указано в инструкции. По истечении указанного времени к анкеру можно крепить любую конструкцию.

4.Механические анкеры устанавливаются без клея. Принцип их действия основан на расклинивании втулки анкера внутри отверстия, благодаря чему достигается его надежная фиксация в основании.

Просверливаем и очищаем отверстие аналогично тому, как было описано выше. Через монтируемую деталь вставляем в отверстие клиновой анкер и забиваем его с помощью молотка — пока гайка не упрется в закрепляемую деталь. Затягиваем гайку с необходимым (но не чрезмерным) усилием. В результате затяжки конец анкера расклинивает втулку и надежно фиксируется в отверстии.

5.Способы расклинивания могут быть различными. Если для этого имеется специальный стержень, вставленный внутрь анкера, тогда после установки болта в отверстие забиваем этот стержень ударами молотка внутрь. Тем самым, мы расклиниваем втулку и фиксируем анкер в отверстии.

6.Чтобы установить клиновой анкер с внутренней резьбой, требуется специальный инструмент — стержень, похожий на кернер или бородок.

После того, как анкер установлен, помещаем этот инструмент внутрь и ударами молотка расклиниваем втулку. Затем, удаляем кернер-бородок и заворачиваем в резьбовое отверстие анкера крепежный винт.

7.Так называемый рамный анкер имеет две расклинивающиеся зоны — в основании и в закрепляемой детали.

Забиваем рамный анкер в основание через закрепляемую деталь. Заворачиваем винт с необходимым усилием. При этом, вначале расклинится нижняя, находящаяся в основании, часть анкера, затем верхняя, находящаяся в детали. В результате, последняя окажется прочно прикрепленной к основанию.

8.Покупными изделиями пользоваться очень удобно — особенно в том случае, если приходится устанавливать большое количество анкеров. Однако, при необходимости, можно прочно закрепить в любом основании и самодельное устройство — болт или стержень любого вида.

9.Сверлим отверстие диаметром на 1-2 мм больше, чем диаметр анкера. Хорошо очищаем отверстие от крошек и пыли. Заполняем отверстие наполовину или чуть больше эпоксидной смолой или шпаклевкой с отвердителем. Вращательным движением и легкими ударами молотка устанавливаем анкер в отверстие. Снимаем потеки смолы. Спустя некоторое время, когда эпоксидная смола немного (но не до конца) затвердеет, разравниваем ее вокруг анкера заподлицо с основанием. Пользоваться таким анкером можно примерно через сутки.

Поделись статьей:

Похожие статьи

Как правильно закрепить анкерный болт в стене? О видах крепежа и способах монтажа.

Анкерные болты применяют при креплении каких-либо объектов к бетонной, кирпичной, каменной поверхности.

При выборе изделия учитывают степень оказываемой на него нагрузки,технические характеристики и эксплуатационные условия.

При правильном выборе анкерных болтов удаётся выполнить надёжное соединение, вытащить деталь из стены будет невозможно.

Область применения анкерных болтов

Производители при изготовлении крепежа используют высокопрочные стали. Это делает анкерный болт широко распространенным в строительстве.При помощи анкеров к прочному основанию можно крепить различные объекты. Основой для монтажа могут быть бетонные, кирпичные, шлакоблочные и другие стены. Наиболее часто пользуются анкерными крепежными элементами,чтобы крепить:

• внешние и внутренние блоки кондиционеров;
• подвесные металлические конструкции;
• внутренние и внешние элементы систем видеонаблюдения;
• рамы оконных и дверных проемов;
• детали системы вентиляции;
• осветительные приборы различной конфигурации;
• листовые материалы;
• потолочные конструкции.

ВАЖНО: Анкерный болт выбирают с учетом его максимальной нагрузки. Превышение этого показателя приводит к разрушению крепежного элемента.

Виды анкеров и способ их правильного монтажа

Согласно стандартам производители выпускают различные анкерные болты. Они отличаются своими характеристиками, способом установки в стену и работают по-разному. Это учитываютперед тем как пользоваться крепежом. Для правильной установки в стену из бетона и кладочных материалов наиболее распространены несколько видов.

Клиновой

Также называется анкерной шпилькой. Изделие состоит из 2 комплектующих. Это шпилька с нанесенной резьбой и клином на конце и гильза. Анкер работает таким образом, что при установке гайки клин разжимает распорную муфту. При этом она плотно прижимается к внутренним поверхностям отверстия и вытащить ее не представляется возможным. Правильно закрепить анкер такого типа в стену можно в следующем порядке:

1. В бетонном покрытии высверливают отверстие. Диаметр сверла должен соответствовать параметрам крепежа.
2. Очищают загрязнения, образовавшиеся при сверлении. Наличие абразивных частей и пыли препятствует полному погружению детали в стену. Загрязнения удаляют струей сжатого воздуха подаваемого под давлением.
3. Устанавливают крепеж в стену.
4. Закручивают гайку.
5. Крепят объект.

При правильной установке клин, расположенный на конце стержня, разжимает распорную втулку в стене. После закручивания вытащить крепёж невозможно.

Распорный

Нет необходимости в строгом соблюдении глубины монтажного отверстия. Такой анкерный крепеж оснащается длинной гильзой. Конструкция позволяет увеличить площадь соприкосновения распорной втулки со стенками отверстия в стене.

Производители выпускают однораспорные и двухраспорные крепежные элементы. Во втором случае удается закрепить изделие с большей площадью прилегания гильзы. Вытащить его не удастся. Правильная технология монтажа анкерного крепежа аналогична установке клиновых изделий.

Забиваемый

Анкерный элемент представляет собой цанговую гильзу, оснащенную отверстием с нанесенной резьбой. Разжимная деталь выполнена в виде клина. Она помещается внутрь втулки при забивании. Конструкция обеспечивает надежное прилегание гильзы к внутренним поверхностям отверстия. Правильно крепить изделие в стену можно следующим образом:

1. Просверлить отверстие. Диаметр сверла подбирают с учетом размеров анкера.Гильза должна плотно заходить в стену.
2. Удалить образовавшиеся загрязнения и мелкие абразивные частицы. Пыль выдувают воздухом, с применением компрессора или специального приспособления.
3. Установить гильзу в стену до упора. При этом часть втулки будет выступать наружу.
4. Забить обойму молотком. При этом клин разожмет края втулки.
5. Закрутить в обойму шпильку, которая будет удерживать прикрепляемый предмет.

Правильное крепление забиваемого анкера позволяет получить надежное соединение, предотвращающее смещение объекта.

Разжимной

Анкерные изделия такого типа устанавливают для соединения листовых материалов. Крепёж такого типа монтируют в сквозные отверстия. Элемент состоит из двух частей. Это разжимная втулка и болт. Чтобы правильно закрепить элемент в обоих листах проделывают отверстия. После этого нужно забить гильзу и вкрутить болт. При этом лепестки втулки разгибаются в стороны и вытащить анкер не получится. Так удается надежно зафиксировать объект на листовом материале.

ВАЖНО: Выбирая анкерный болт, учитывают его допустимую нагрузку и эксплуатационные условия. Кроме этого обращают внимание на диаметр изделия. При правильной установке в стену удаётся получить соединение, устойчивое к механическому воздействию.

Просмотров: 1363
02.06.2021

Как забивать анкерные болты. Виды анкерных болтов и как ими правильно пользоваться

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Большим преимуществом использования является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты .

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т.д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера . Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

Как закрепить анкерный болт .
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд .
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер. Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды .
1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.
3. Анкер с крюком или кольцом.

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.

Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.

Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.

Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

• Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
• Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
• Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
• Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

• Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
• В отверстие вставляется анкер.
• Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

Поделитесь статьей с друзьями:

Похожие статьи

Как крепить анкерные болты – видео и подробная инструкция по монтажу. Что такое анкерное крепление к стене? Установить анкерный крюк

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты .

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т.д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера . Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

Как закрепить анкерный болт .
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд .
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер. Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды .
1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.
3. Анкер с крюком или кольцом.

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

Анкер играет очень важную роль независимо от того, элементом какого именно сооружения он является — станка, установленного на бетонный пол или больцевой лестницы, закрепленной на стене.

Он обеспечивает связь с основанием, и если эта связь оказывается непрочной, сооружению грозит разрушение, каким бы прочным изнутри оно не было. Для надежности анкер следует устанавливать, соблюдая определенную технологию.

Итак, что нужно, чтобы правильно и надежно закрепить анкерный болт?

Нужно заглянуть на страницы он-лайн журнала о строительстве и прочитать нижеследующую пошаговую инструкцию

1.Химический анкер очень прочен и надежен. Его можно устанавливать в любой материал: кирпич, камень, ячеистый бетон, дерево и пр. Поскольку его крепление осуществляется с помощью клея, он не только не ослабляет основание, к которому крепится, но во многих случаях делает его даже прочнее.

Для установки анкера сверлим отверстие нужного диаметра на необходимую глубину. Очищаем его с помощью щеточки-ерша, продуйте насосом или грушей.

2.Заполняем его на 2/3 отверстие клеевой смесью — эпоксидной или полимерной смолой. Емкость с клеем (картридж) может быть оформлена по-разному — шприц, тюбик и т.п. Различаются и способы смешивания компонентов клея. Каким бы не был вариант исполнения клеевого картриджа, нужно действовать строго по инструкции, приложенной к изделию.

3.Вращательным движением установливаем анкер в отверстие на полную глубину. Убираем потеки клея с основания. Время готовности анкера к восприятию нагрузки зависит от марки клея, оно указано в инструкции. По истечении указанного времени к анкеру можно крепить любую конструкцию.

4.Механические анкеры устанавливаются без клея. Принцип их действия основан на расклинивании втулки анкера внутри отверстия, благодаря чему достигается его надежная фиксация в основании.

Просверливаем и очищаем отверстие аналогично тому, как было описано выше. Через монтируемую деталь вставляем в отверстие клиновой анкер и забиваем его с помощью молотка — пока гайка не упрется в закрепляемую деталь. Затягиваем гайку с необходимым (но не чрезмерным) усилием. В результате затяжки конец анкера расклинивает втулку и надежно фиксируется в отверстии.

5.Способы расклинивания могут быть различными. Если для этого имеется специальный стержень, вставленный внутрь анкера, тогда после установки болта в отверстие забиваем этот стержень ударами молотка внутрь. Тем самым, мы расклиниваем втулку и фиксируем анкер в отверстии.

6.Чтобы установить клиновой анкер с внутренней резьбой, требуется специальный инструмент — стержень, похожий на кернер или бородок.

После того, как анкер установлен, помещаем этот инструмент внутрь и ударами молотка расклиниваем втулку. Затем, удаляем кернер-бородок и заворачиваем в резьбовое отверстие анкера крепежный винт.

7.Так называемый рамный анкер имеет две расклинивающиеся зоны — в основании и в закрепляемой детали.

Забиваем рамный анкер в основание через закрепляемую деталь. Заворачиваем винт с необходимым усилием. При этом, вначале расклинится нижняя, находящаяся в основании, часть анкера, затем верхняя, находящаяся в детали. В результате, последняя окажется прочно прикрепленной к основанию.

8.Покупными изделиями пользоваться очень удобно — особенно в том случае, если приходится устанавливать большое количество анкеров. Однако, при необходимости, можно прочно закрепить в любом основании и самодельное устройство — болт или стержень любого вида.

9.Сверлим отверстие диаметром на 1-2 мм больше, чем диаметр анкера. Хорошо очищаем отверстие от крошек и пыли. Заполняем отверстие наполовину или чуть больше эпоксидной смолой или шпаклевкой с отвердителем. Вращательным движением и легкими ударами молотка устанавливаем анкер в отверстие. Снимаем потеки смолы. Спустя некоторое время, когда эпоксидная смола немного (но не до конца) затвердеет, разравниваем ее вокруг анкера заподлицо с основанием. Пользоваться таким анкером можно примерно через сутки.

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера , они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные —

как крепить анкерный болт .

Такой образец совмещает в себе функции анкера и гвоздя .

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной —

как крепить анкерный болт .

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является

Как забить анкерный болт. Основные правила монтажа анкерного болта.

Как забить анкерный болт? Нужно сказать, что для того, чтобы правильно забить анкерный болт, необходимо придерживаться нескольких правил. Как правило, различают два главных вида крепления анкеров. Это их крепление при помощи строительного клея (группа химических анкеров), а также путем расклинивания (группа механических анкеров). Купите готовый анкер или вы можете изготовить его самостоятельно. Следует сказать, что имеется достаточно большое количество разновидностей анкеров исключительно производственного изготовления, которые различаются своим назначением, а также способом крепления. Так, они могут быть химическими, клиновыми, рамными, забивными (имеют внутреннюю резьбу), а также остальные Нужно сказать, что не составит особого труда подобрать изделие, которое будет удовлетворять все требования. В том случае, когда все-таки требуется анкер эксклюзивной формы, вы его можете изготовить самостоятельно. При этом, обязательно необходимо учитывать два момента. Тот конец анкера, который будет заделываться в основание, должен всегда иметь расширение на конце, который будет иметь надежное крепление. Утолщение вы сможете наплавить сваркой, либо необходимо просто расплющить сам конец болта, чтобы в одном из направлений он был намного шире своего диаметра. Кроме того, длина заделываемой части всегда должна быть не меньше, чем в шесть-семь раз больше диаметра самого анкера. Обязательно просверлите в основании отверстие необходимого вам диаметра. При установке покупных механических анкеров оно всегда должно точно соответствовать всем значениям, которые указаны в самой инструкции. В случае установки покупного химического либо самодельного изделия (анкера) диаметр отверстия должен быть примерно на один -два миллиметра больше диаметра самого анкера. Сверление необходимо осуществлять победитовым сверлом, которое будет установлено в электродрель. На сегодняшний день в продаже вы можете найти сверла вместе с победитовыми наконечниками, диаметром до шестнадцати миллиметров. Если ваш анкер отличается достаточно большим диаметром, тогда сверление его в бетоне рекомендуется осуществлять алмазной коронкой. Для работы вместе с ней вам потребуется более мощная электродрель. Нужно очень тщательно очистить просверленное отверстие от мусора, а также пыли при помощи щеточки либо продувания резиновой грушей.

Так, если вы применяете покупной механический анкер, его необходимо установить в отверстие очень легкими ударами молотком и после расклинуть тем способом, который является применительным к данному виду анкеров.

Анкерное крепление: виды и особенности анкеров, применение, методика закручивания

Здесь может быть расклинивание при помощи заворачивания гайки либо с использованием специализированного бородка, который будет вставляться во внутрь анкера. В процессе удара по бородку молотком, он в глубине отверстия расклинивает втулку. Убедитесь также в том, что сам анкер очень прочно держится в отверстии. В случае необходимости нужно усилить расклинивание. В случае установки химического анкера (как покупного, так и самодельного) рекомендуется заранее приготовить клеевую смесь, при этом, смешав два компонента клея в нужных для этого пропорциях. Заполните подобной массой уже очищенное отверстие на две трети и вращательными движениями вставьте потом анкер в отверстие на полную глубину. Также рекомендуется заполнить зазор, который расположен между анкером, а также и основанием того клея, который выдавился при установке из отверстия. Затем, после того, как клей слегка схватится, необходимо загладить поверхность вокруг анкера и после убрать с поверхности все излишки клея. Прежде, чем нагружать анкер, необходимо дать время клею слегка затвердеть в соответствии со всеми инструкциями к нему. Следует сказать о том, что анкер выполняет достаточно важную роль, причем, независимо от того, элементом какого конкретно сооружения он является. В любом случае он обеспечивает связь вместе с основанием, а если такая связь оказывается недостаточно прочной, то, в таком случае, такому сооружению грозит разрушение, насколько бы прочным оно не являлось. Поэтому, для надежности анкер рекомендуется монтировать, следуя определенной технологии. Химический анкер является достаточно прочным и надежным. Его вы можете устанавливать практически в любой материал: камень, кирпич, дерево, ячеистый бетон и так далее. Так как его крепление происходит при помощи клея, он не только не ослабляет само основание, к которому он крепится, но также во многих случаях делает его более прочнее.

Для монтажа анкера необходимо просверлить отверстие необходимого вам диаметра на нужную глубину. Очистите его при помощи щеточки-ерша, продуйте грушей или насосом. Заполните затем примерно на две трети отверстие клеевой массой- эпоксидной либо полимерной смолой. Емкость вместе с клеем (картридж) может иметь разный вид- шприца, тюбика и так далее. Различаются также и способы смешивания основных компонентов клея. Вы должны вращательными движением установить анкер в отверстие, причем на полную глубину. Уберите затем все потеки клея с его основания. Время готовности анкера к восприятию нагрузки будет зависеть от марки клея, которое указано в инструкции. По завершению указанного времени к анкеру вы сможете крепить любую конструкцию. Все механические анкеры, зачастую монтируются без клея. Принцип их действия основывается на расклинивании втулки анкера внутри отверстия, за счет чего достигается его более надежная фиксация, непосредственно в основании. Просверлите, а потом очистите отверстие аналогичным образом, как это было описано выше. Через монтируемую деталь необходимо будет вставить в отверстие клиновой анкер и забить его при помощи молотка, до тех пор, пока гайка не упрется, непосредственно в закрепляемую деталь. Затяните гайку вместе с необходимым усилием. В результате такой затяжки конец анкера расклинит втулку, а также очень надежно сможет фиксировать отверстие. Методы расклинивания также могут быть различными. Если имеется для этого специальный стержень, который вставлен во внутрь анкера, тогда после монтажа болта в отверстие, обязательно необходимо забить такой стержень ударами внутрь молотка. Тем самым, также вы сможете расклинить и зафиксировать анкер в отверстии Для того, чтобы установить клиновой анкер, который имеет внутреннюю резьбу, потребуется специализированный инструмент — стержень, который будет похож на кернер либо бородок.

После того, как вы установите анкер в отверстие, необходимо поместить данный инструмент внутрь, а затем ударами молотка расклинить и втулку. После рекомендуется удалить кернер-бородок, после чего, завернуть в резьбовое отверстие анкера специализированный крепежный винт. Рамный анкер отличается двумя расклинивающимися зонами, в частности в основании, а также и в закрепляемой детали. Вам необходимо забить рамный анкер в основание сквозь закрепляемую деталь. Завернуть винт с нужным для этого усилием. При этом, в самом начале расклинится нижняя часть, которая находится в основании, а после и верхняя, которая находится в детали. В результате, самая последняя будет очень прочно прикреплена к основанию. Подобные покупные изделия использовать гораздо удобнее, в частности тогда, когда приходится устанавливать значительное количество анкеров. Тем не менее, в случае необходимости вы сможете очень прочно закрепить в любом основании, непосредственно и самодельное устройство — болт либо стержень любого вида. Вам потребуется для начала просверлить отверстие диаметром на один -два миллиметра больше, нежели диаметр анкера. Тщательно очистите отверстие от крошек, а также пыли. Рекомендуется заполнить отверстие примерно наполовину либо чуть больше эпоксидной смолой или шпаклевкой вместе с отвердителем. Вращательным движением, а также легкими ударами молотка рекомендуется установить анкер в отверстие. Снимите все потеки смолы. Спустя некоторое время, после того, как эпоксидная смола слегка (не до конца) затвердеет, можно будет разровнять ее вокруг анкера, непосредственно, заподлицо с основанием. Использовать подобный анкер можно уже спустя одни сутки. Анкеры на сегодняшний день представлены в уникальных и разнообразных модификациях, что и определяет во многом метод их крепления и установки.

Способ закручивания анкера зависит от особенностей его устройства. Однако принцип действия у всех изделий практически одинаковый: втулка расклинивается внутри отверстия и обеспечивает фиксацию крепежной детали. Для того, чтобы добиться качественного крепления анкерными болтами, надо учитывать параметры базового материала. Ошибочный выбор глубины анкеровки, превышение тяговой нагрузки приводят к растрескиванию основания.

Типы крепления анкеров

Расклинивание втулки в большинстве крепежных изделий данного типа происходит, благодаря силам трения. Распорная часть при закручивании гайки трется о стенки отверстия (клиновая, втулочная конструкция). Есть крепежи, в которых расклинивание происходит за счет внутреннего или внешнего упора (разжимная, забивная конструкция).

Вариант с внутренним упором подходит для тонких материалов. В намеченном месте надо просверлить сквозное отверстие и установить в него крепежную деталь. При затягивании ее упорная часть расклинивается, упираясь в основу. Внешний упор образуется «подрезанием» бетонной основы во время затягивания болта. При закручивании крепежный конец образует элементы винтовидной формы. Они фиксируют болт и удерживают его, если начинают действовать выдергивающие силы. Этот вид крепежа используется для толстостенных оснований.

Ударный способ

Отдельно следует сказать об ударных анкерах, которые надо не закручивать, а забивать в базовый материал. Расклинивание в таких болтах осуществляется клином или при помощи большого распора. Второй вариант позволяет использовать такие крепежные детали для любых основ: сплошных, пустотелых, с высокой и низкой степенью прочности.

Конструктивные особенности ударного крепежа заключаются в простоте устройства. Его детали — это:

• распорная втулка с внутренней резьбой с одной стороны;
• с другой стороны расположена разрезная часть с внутренним конусом;
• в полости втулки имеется конический клин, по которому молотком совершают удары; при этом пользуются специальным дорном, который вставляется внутрь болта.

Разжимная конструкция

Разжимной анкер можно закручивать в бетон, кирпич, пустотелый кирпич, пено- и газоблоки. Данная конструкция обеспечивает надежную фиксацию за счет ламелей, которые в сложенном виде образуют цилиндр. Внутри него расположена коническая гайка.

Крепление осуществляют в следующем порядке:

• подготавливают отверстие требуемого диаметра;
• при помощи болта и шпильки затягивают гайку;
• в этот момент происходит разжимание ламелей, гильза распирается в материале.

Клиновая конструкция

В клиновом анкере внутри втулки расположен клин, который расширяется, когда начинают закручивать гайку. Предварительно болт забивают в подготовленное отверстие, затем закручивают гайку.

Как установить анкерный болт

Итак, алгоритм монтажа деталей данного типа практически одинаковый у всех разновидностей, которые можно установить механическим способом.

Порядок действий:

1. Сверлится отверстие необходимого диаметра.
2. В него вбивается или вкручивается болт.
3. Затягиваются соответствующие элементы.

Химический анкер: крепление клеем

Совершенно другим способом монтажа отличаются химические анкеры. Для того, чтобы установить такое крепление, надо проделать следующее:

1. Просверлить отверстие соответствующего диаметра.
2. В комплекте, как правило, поставляется брикет с клеем. Он вставляется в отверстие и придавливается непосредственно анкером. После застывания клея происходит прочная фиксация болта.

Расчет анкеров

Глубина, на которую необходимо забить болт, составляет величину его полезной длины. Именно на эту глубину сверлится отверстие перед его установкой. При расположении болтов рядом с краем основания или близко друг к другу следует производить математический расчет, чтобы при их монтаже не нарушить целостность конструкции. Для этого используется целый ряд формул, в которых учитывается распределение напряжения материала по краям. А также факторы приложения нагрузки и сопротивления базового материала разрыву. Расчеты можно делать на строительной площадке или заранее. Для примера: нагрузка болта, находящегося в бетоне, на вырыв составляет 350 кг. В пенобетоне — 230 кг.

Анкерный болт с гайкой это качественный крепеж для надежной фиксации бытовых и производственных элементов. Так как на такой вид крепежа действует большая нагрузка, его конструкция позволяет противостоять ей.

Все разновидности креплений анкерными болтами

Для этого в анкерном болте есть такие составные части как распорная шпилька, втулка и гайка. По названию шпильки понятна технология использования анкерного болта.

Закручивая гайку, создается давление на шпильку, которая входит во втулку и распирает ее. Шпилька изготавливается методом литья, что позволяет ей выдерживать нагрузки несравнимые с теми, с которыми справляются другие виды крепежа.

Для того, чтоб выбрать анкерный болт с гайкой нужно знать, какую нагрузку будем возлагать на него. И уже после этого покупать предназначенный для этого крепеж. Все крепежные болты имеют соответствующий ГОСТ, так что выбрать подходящий не составит труда. Купить крепеж можно в интернет-магазине samorez.net.

Анкерный болт можно использовать для крепления в полнотелых твердых материалах: бетоне, природном камне, цельном кирпиче и т.п. Только правильный монтаж анкерного болта может обеспечить его надежную службу. Итак, как правильно установить анкерный болт.

Для начала подбираем бур под диаметр втулки и засверливаем с ее помощью материал, в который будет крепиться анкер. Втулка должна входить в отверстие плотно и не болтаться в нем до начала монтажа.

После того, как отверстие просверлено, не торопитесь в него вставлять анкерный болт. Для начала, нужно извлечь мусор, оставшейся в отверстии. Крошки и пыль могут создать определенную проблему анкерному крепежу. Сделать это лучше всего с помощью бытового или строительного пылесоса.

Обычно, анкерный болт вставляется в отверстие, на него монтируется устройство, а затем закручивается гайка. Это не совсем верное решение. Так как часто, навешенный на болт груз создает помехи при закручивании гайки и существует вероятность того, что гайка не докрутится до конца. То есть анкер будет установлен не по правилам, что может вылиться в большие проблемы. Лучше всего воспользоваться другим способом. Вставить анкер в отверстие, докрутить гайку до конца и тем самым распереть крепеж. После, гайку можно открутить, повесть на болт то, что мы хотим смонтировать и закрутить ее.

Анкерный болт это надежный крепеж практически для любого материала. Для удобства работы с ним можно использовать электроинструмент.

1 Принцип работы анкеров — как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта — на излом; основания — на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен.

При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые — благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

• забиваемый;
• клиновой;
• разжимной;
• распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки — этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина — быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха.

Как установить анкерный болт в бетон

Затем устанавливаем анкер.

Химический — предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Забивание гильзы молотком

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Как крепить анкерные болты в бетон

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1.  Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

Page 2

• Армирование
• Виды
• Изготовление
• Инструменты
• Монтаж
• Расчёт
• Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1.  Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

remvizor.ru

Как правильно пользоваться анкерными болтами с гайкой. Как закрепить анкерный болт

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Установка анкерных болтов в стену: особенности, виды, типы креплений, инструкция по монтажу, советы

Если вы не сталкивались с разными типами крепёжных элементов, настало время для знакомства. Статья подскажет, как происходит установка анкерных болтов в стену.

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера , они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные — как крепить анкерный болт .

Такой образец совмещает в себе функции анкера и гвоздя .

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной — как крепить анкерный болт .

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты .

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т.д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера . Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

Как закрепить анкерный болт .
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд .
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер. Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды .
1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.
3. Анкер с крюком или кольцом.

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.

Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

»Таблицы затяжки и анкерные болты

В Руководстве по стальным конструкциям AISC, 13-е издание это говорится об установке гайки анкерного стержня.

«Большинство применений анкерного крепления в зданиях не требуют специальных процедур установки гайки анкерного стержня или предварительного натяжения анкерного стержня. Гайки анкерных стержней следует «затягивать» по мере возведения колонн и оснований. Это условие может быть достигнуто с помощью тех же методов, которые рекомендованы для плотной установки в болтовых соединениях сталь-сталь в Спецификации RCSC.То есть большинство гаек анкерных стержней можно установить с полным усилием слесаря ​​с обычным гаечным ключом.
Когда, по мнению уполномоченного владельцем по проектированию, эксплуатационные характеристики конструкции будут ухудшаться из-за чрезмерного удлинения анкерных стержней под действием растягивающих нагрузок, может потребоваться предварительное натяжение. Некоторые примеры приложений, в которых может потребоваться предварительное натяжение, включают конструкции, консольные из бетонных фундаментов, стойкие к моменту основания колонн со значительными растягивающими усилиями в анкерных стержнях или где изменение нагрузки может привести к постепенному ослаблению гаек на анкерных стержнях.
Если задано предварительное натяжение анкерных стержней, следует обратить внимание на конструкцию основания колонны и заделку анкерных стержней. Вал анкерного стержня не должен сцепляться с бетонным покрытием, чтобы стержень мог свободно удлиняться при предварительном натяжении. Также необходимо учитывать потерю предварительного натяжения из-за ползучести в бетоне. Хотя конструкция анкерных устройств с предварительным натяжением выходит за рамки данного руководства, следует отметить, что предварительное натяжение не должно указываться для анкерных устройств, которые не были должным образом спроектированы и сконфигурированы для предварительного натяжения.”

Итак, что это означает в двух словах?
Это означает, что в нормальных условиях обычного усилия слесаря ​​с обычным гаечным ключом достаточно для затягивания гаек на анкерных болтах. В случае, если требуется специальное предварительное натяжение, инженер-конструктор должен тщательно спроектировать анкерную сборку специально для этой цели и иметь подробные инструкции, чтобы предварительное натяжение выполнялось должным образом.

Таблицы моментов затяжки болтов

Написанный 12 января 2012 г. , г. изменено 27 октября 2014 г.

27.10.2014

ПРОЦЕДУРЫ ЗАТЯЖКИ АНКЕРНЫХ БОЛТОВ БОЛЬШОГО ДИАМЕТРА

Недавние отказы консольных подвесных вывесок в Мичигане и других местах, в сочетании с отсутствием стандартов для методов затяжки для системы с двумя гайками, используемой с анкерными болтами большого диаметра в аналогичных конструкциях в Техасе, послужили мотивацией для этого исследования.Был проведен обзор практики различных отделений на местах, проведено литературное исследование, а также проведены лабораторные и полевые исследования. Были подняты три вопроса: насколько туго должны быть гайки анкерных болтов? Какие техники и процедуры лучше всего подходят для подтяжки? Как лучше всего проверить герметичность? Предложены стандарты затяжки анкерных болтов большого диаметра. В соответствии с нынешней практикой Министерства транспорта Техаса, подрядчик остается на собственное усмотрение относительно того, насколько сильно затягивать гайки на системе анкерных болтов с двумя гайками.Недавние отказы болтов в других штатах вызвали опасения по поводу процедур затяжки гаек. Когда гайки системы с двумя гайками недостаточно затянуты, усталостная нагрузка и даже ударная нагрузка могут быть факторами, влияющими на характеристики болтов. В лаборатории были построены три полноразмерных испытательных образца для оценки методов затяжки и усталостных характеристик системы с двумя гайками, используемой для крепления консольных подвесных вывесок (COSS) и на опорах для освещения высоких мачт (HMIP).Аналитические и численные исследования были выполнены для определения и изучения параметров, влияющих на напряжения в анкерных болтах. Были проведены полевые исследования для измерения ветровой нагрузки, вызванной реакциями анкерных болтов и напряжениями, в одном образце каждого типа. В этом отчете подробно описаны эти исследования и их результаты.

• Дополнительные примечания:
  • Опубликовано в декабре 1996 г .; повторно подано в июне 1997 г. Название исследования: «Процедура затяжки анкерных болтов большого диаметра».
• Корпоративных авторов:

  Техасский транспортный институт

  Texas A&M University System, 1600 E Lamar Boulevard
  Arlington, TX Соединенные Штаты 76011

  Департамент транспорта Техаса

  Отдел исследований и трансфера технологий, П.О. Box 5051
  Остин, Техас Соединенные Штаты 78763-5051

  Федеральное управление шоссейных дорог

  1200 New Jersey Avenue, SE
  Вашингтон, округ Колумбия Соединенные Штаты 20590
• Авторов:
  • ДЖЕЙМС, R W
  • Китинг, P B
  • Болтон, R W
  • Бенсон, ФК
  • Брей, Д. E
  • Авраам, R C
  • Ходжа, J B
• Дата публикации: 1997-6

Язык

Информация для СМИ

Предмет / указатель терминов

Информация для подачи

• Регистрационный номер: 00744892
• Тип записи: Публикация
• Номер отчета / статьи : FHWA / TX-98 / 1472-1F, Res Rept 1472-1F, TTI: 0-1472 Final Report
• Номера контрактов: Исследование 0-1472
• Файлы: TRIS, USDOT, STATEDOT
• Дата создания: 29 января 1998 г. 00:00

Могу ли я исправить смещенные анкерные болты?

Проблемы с несовпадением анкерных болтов

Несоосные анкерные болты могут стать серьезной головной болью.Во многих отраслях промышленности используются анкерные болты для крепления конструктивных элементов, обычно из стали, к бетону для обеспечения устойчивости. Один конец заделан в бетон, а другой прикреплен к стальной конструкции. Установка анкерного болта требует аккуратности, но иногда анкерные болты не соосны во время установки. Эту проблему может быть чрезвычайно сложно исправить, но остается вопрос: можно ли исправить смещенный анкерный болт?

Как и на самые сложные вопросы, ответ — не простой да или нет.При определении возможности фиксации смещенного анкерного болта необходимо учитывать множество вопросов:

• Когда проблема была замечена?
• Смещена ли вся диаграмма расположения анкерных болтов?
• Проконсультировались ли вы у землеустроителя и инженера?

Следует отметить, что последний вопрос самый важный. Когда что-то идет не так на рабочем месте, постоянное общение имеет решающее значение. Возможно, вы будете больше беспокоиться о том, чтобы действовать быстро, прежде чем бетон схватит анкерные болты, но общение с экспертами всегда должно быть вашей первой линией защиты.

Подсказка: геодезисты и инженеры отлично подходят для наблюдения за установкой болтов, а некоторые даже установят анкерные болты за вас. Поиск уважаемого геодезиста и полевого инженера для вашего следующего проекта — отличный способ избежать ошибок на рабочем месте.

Установка анкерного болта

Чтобы избежать перекоса анкерного болта, важно соблюдать Кодекс стандартной практики Американского института стальных конструкций (AISC) и иметь технически подкованных членов команды на месте.Согласно AISC, перед поставкой стали необходимо провести полевое обследование предполагаемых мест расположения анкерных болтов. Наличие команды хорошо обученных экспертов, занимающихся разведкой мест и укладкой бетона, помогает избежать перекоса анкерных болтов, простоев и ненужных трудозатрат и расходов.

Помните старую пословицу «Дважды отмерь, один раз отрежь?» Эта стратегия также применима к стальным конструкциям. Тщательное наблюдение за измерениями гарантирует, что вы не перекосите анкерные болты. Использование шаблона может помочь с точностью и убедиться, что вы используете правильный шаблон, прежде чем прикрепить его к фундаменту.Приближение позиций вместо точного измерения вызовет проблемы. Обеспечение правильного шаблона в нужном месте — лучший способ действий.

Управление смещенными анкерными болтами

Время от времени возникают несовпадения из-за проблем с установкой. Как мы упоминали ранее, методы ремонта зависят от времени, места и серьезности проблемы.

Если вы обнаружите смещенный анкерный болт до того, как была установлена ​​опорная плита колонны, можно использовать другой шаблон или другую пластину.В конечном итоге это решение инженера, поэтому очень важно проконсультироваться с инженером при возникновении проблем. Если анкерный болт не выровнен после установки колонны, вы обычно можете прорезать опорную пластину и использовать пластинчатую шайбу для перекрытия указанной прорези.

Если анкерные болты сильно смещены (более чем на несколько дюймов), инженер может решить отрезать стержни и просверлить анкерные стержни и использовать эпоксидную смолу, соответствующую строительным нормам вашего района. Инженер должен быть осторожен, чтобы не повредить фундамент, если идет по этому маршруту.

В конечном счете, если вы обнаружите смещенные анкерные болты в процессе установки, общение со специалистами является приоритетом номер один. Ваши инженеры смогут устранить проблему и определить, возможен ли ремонт. Для получения дополнительной информации всегда обращайтесь к руководствам и правилам AISC.

***
Качественные анкерные болты имеют большое значение в вашем проекте! Birmingham Fastener производит анкерные болты различных размеров. Ознакомьтесь с нашей таблицей размеров и позвоните или свяжитесь с нами, чтобы узнать цену сегодня!

Как закрепить незакрепленные анкерные болты для бетона?

1. Снимите анкерных болтов с свободных опорных стоек и очистите от грязи или сыпучий бетон с болтов и отверстий.
2. Распределите равные части смолы и отвердителя в одноразовом контейнере и перемешайте до однородного состояния (прибл.
3. Вставьте анкерные болты в отверстия и заполните их смешанным эпоксидным компаундом.

Нажмите, чтобы увидеть полный ответ

Кроме того, какой бетонный анкер лучше?

Клин Анкеры чрезвычайно популярны и являются одними из самых прочных анкеров по прочности удержания. Клин анкера выглядит и функционирует как втулка анкера , но имеет гораздо меньшую втулку в нижней части анкера .

Во-вторых, какое отверстие нужно просверлить под бетонный анкер 3/8? Технические характеристики забивных анкеров

-9/16 ”

Размер	Минимальная глубина заделки	Сверло
1/4 дюйма	1 дюйм	3/8 дюйма
3/8 дюйма	1/2”
1/2 ”	2”	5/8 ”
5/8”	2-1 / 2 ”	7/8 ”

Точно так же можно спросить, как крепить болты к бетону?

Просверлите пилотное отверстие в нужном месте с помощью перфоратора и сверла по камню до глубины, в которую войдет ваш винт.Вставьте пластмассовый анкер в отверстие . Он должен плотно прилегать, но легко забиваться молотком. Если отверстие становится немного большим, используйте винт большего размера, чтобы прижать пластик к стенкам отверстия.

Как прикрепить дерево к бетону без сверления?

Вот очень простой способ крепления и дерева к бетону без с использованием всех этих бетонных анкеров . Вам понадобится перфоратор , сверло , молоток на 20 унций и несколько гвоздей 16d.Вставьте сверло 1/4 дюйма по каменной кладке, сверло , длиной 4 или 6 дюймов, в перфоратор , сверло . Просверлите через деревянное сверло и в бетон .

Установка Чикагские расширительные болты

Расширительные болты

1. Просверлить отверстие в кирпичной кладке. Сначала вставьте головку болта в отверстие.

2. Забейте установочный инструмент с помощью молотка, сначала одним или двумя легкими ударами, чтобы убедиться, что якорь находится на дне отверстия, а затем несколько сильных ударов, пока свинец не будет плотно уплотнен.

3. Снимите установочный инструмент, поместите деталь для установки на болт и навинтите гайку на болт. Обратите внимание, как свинец был вдавлен в каждую щель, чтобы надежно удерживать болт.

Расширенная инструкция по установке

1. Просверлите отверстие нужного размера и глубины.

Для анкера дюйма используйте сверло ½ дюйма, а для анкера 3/8 дюйма используйте сверло 5/8 дюйма. Лучшим показателем того, что отверстия слишком большие, является недостаточная сила удержания болта. Обычно это можно обнаружить раньше всего, когда болт смещается вперед более чем на долю дюйма (1/4 дюйма макс.) Во время затяжки.

Из предыдущих проблемных установок мы видели, что большие отверстия возникают из-за

A) Слишком большая дрель

B) Удары по арматуре во время бурения.

C) Чрезвычайно твердый бетон или бетон с крупным заполнителем, вызывающий чрезмерное перемещение сверла, когда его удерживают вручную, а не с помощью приспособления.

2. Перед установкой убедитесь, что анкер находится на дне просверленного отверстия.

Свинцовая втулка и шайба должны полностью находиться внутри просверленного отверстия, прежде чем вы начнете устанавливать анкер. Осторожно постучите по анкеру, пока он не окажется на дне просверленного отверстия, прежде чем начинать уплотнять провод.Недостаточная глубина отверстия и плохая очистка отверстия — потенциальные причины того, что свинцовая втулка не полностью входит в просверленное отверстие.

3. Полностью уплотните провод.

Достаточно двух или трех твердых ударов тяжелым молотком. Опытные установщики могут почувствовать и услышать разницу в ударе анкера после полного уплотнения провода. Имеются установочные инструменты «конус» для использования с перфораторами для установки анкеров.

4. Плотно затяните анкеры.

Правильная затяжка анкеров чрезвычайно важна по двум причинам;

Во-первых, если анкер установлен правильно, болт не должен продвигаться вперед более чем на четверть дюйма (1/4 дюйма) во время затяжки. В идеале поступательное движение болта во время затяжки должно быть почти незаметным. Чрезмерное поступательное движение болта — один из наиболее очевидных признаков проблемы с установкой. Головка болта должна оставаться около дна просверленного отверстия после того, как приспособление установлено и затянуто.Если после установки окажется, что слишком большая часть болта находится над приспособлением, следует проверить анкеры.

Во-вторых, при недостаточной затяжке анкер должен выдерживать динамическую нагрузку, а не статическую. Приспособление в движении прикладывает гораздо большую силу к якорям.

Анкеры предназначены для удержания до момента разрыва болта. Вам нужно только опасаться чрезмерной затяжки, когда вы приближаетесь к точке разрыва болта. При отсутствии динамометрического ключа затяните анкеры очень хорошо, но не доходите до точки, где вы можете сломать болт.

Точная величина крутящего момента, используемого для затяжки, или предварительного натяга, будет зависеть от требований удерживаемого приспособления. В идеале следует использовать динамометрический ключ для обеспечения надлежащего предварительного натяга.

5. Другие проблемы, на которые следует обратить внимание:

Слабый, рыхлый бетон или недостаточный заполнитель на поверхности. Иногда это обнаруживается раньше всего, когда бетон ломается о поверхность во время бурения. Еще один показатель — чрезмерная запыленность просверленных отверстий. После продувки отверстия новая пыль не должна выходить из стенок отверстия.

Если есть подозрение на плохую бетонную поверхность, необходимо провести испытания, чтобы определить, нужно ли просверливать отверстия глубже с использованием более длинных анкеров.

Устранение неисправностей Клиновой анкер

Устранение неисправностей Клиновой анкер

Купить анкеры клиновые

Проблема: клиновой анкер крутится в отверстии

Советы по устранению неисправностей:

1. Отверстие могло быть просверлено ротационным сверлом, а не перфоратором.Отверстие может не соответствовать правильным допускам для клинового анкера, необходимым для достижения удерживающих значений. Допуск отверстий имеет решающее значение; поэтому для обеспечения надлежащего размера отверстия необходимо использовать перфоратор с твердосплавным наконечником, который соответствует стандартам ANSI.

2. Гайка могла быть слишком затянута, что привело к разрыву бетона в отверстии, где расширяется расширительный зажим. Каждый диаметр клинового анкера должен быть затянут до определенного диапазона, указанного производителем.Попытайтесь забить анкер глубже в отверстие и повторно затянуть клиновой анкер до нужного момента, как показано в таблице ниже:

Диаметр	Крутящий момент, фут / фунт
1/4 дюйма	4
3/8 дюйма	25
1/2 ”	55
5/8 дюйма	90
3/4 дюйма	110
7/8 ”	250
1 дюйм	300

1. Часть заполнителя могла быть отломана во время процесса сверления прямо там, где зажим расширялся.Анкер следует забить глубже в отверстие, пытаясь затянуть клиновые анкеры до надлежащего значения крутящего момента.

2. Бетон может все еще быть зеленым и не полностью затвердеть. Бетону должно быть не менее 28 дней, прежде чем в него можно будет установить клиновой анкер. Если подождать, пока бетон схватится, клиновой анкер расширится должным образом.

Проблема: невозможно расширить клиновой анкер

Советы по устранению неисправностей:

1. Просверленное отверстие в бетоне имеет неправильный диаметр.Диаметр отверстия должен быть равен диаметру устанавливаемого клинового анкера.

2. Минимум от 3 до 5 ниток резьбы должно быть ниже поверхности бетона или поверхности скрепляемого материала. Это позволяет поднять корпус клинового анкера и заклинить зажим в отверстии.

Проблема: клиновой анкер не входит в сквозное отверстие в закрепляемом элементе

Советы по устранению неисправностей:

1. Указанный диаметр клинового анкера больше действительного.Отверстие в закрепляемом изделии должно быть немного больше, чем вставляемый клиновой анкер. Резьбовой конец клинового анкера соответствует истинному размеру. Он пройдет через отверстие в закрепляемом предмете, если его надеть на конец с резьбой.

Проблема: клиновой анкер не входит в просверленное отверстие в бетоне

Советы по устранению неисправностей:

• Возможно, использовалось ударное сверло с твердосплавными напайками неправильного диаметра.Правильный диаметр долота для использования равен диаметру устанавливаемого клинового анкера.
• Сверло прямого вращения могло использоваться для просверливания отверстия в бетоне. Для обеспечения надлежащего допуска отверстия необходимо использовать перфоратор, установленный в режим перфорации и вращения.
• Сверло с твердосплавным наконечником, использованное для сверления отверстия, могло не соответствовать стандартам ANSI. Для обеспечения надлежащего допуска отверстия и диаметра анкера необходимо использовать стандартную коронку ANSI.

Проблема: клиновой анкер достигает дна в отверстии.

Советы по устранению неисправностей:

• В то время как более глубокое отверстие не повлияет на установку клинового анкера, слишком мелкое отверстие повлияет на установку. Отверстие должно быть просверлено достаточно глубоко, чтобы минимум 3-5 ниток резьбы проходили под поверхностью бетона или под поверхностью приспособления. Для правильного расширения клинового анкера дно отверстия не требуется. Отверстие необходимо просверлить минимум на 1/2 дюйма глубже запланированной глубины, на которую анкер-клин будет заделан в бетон.Это дает пространство для попадания пыли и мусора, а также дополнительное пространство для обеспечения правильной установки.

Тело клинового анкера изгибается, когда я вбиваю его в бетон.

Советы по устранению неисправностей:

• Используется тяжелый молоток. Для меньшего диаметра, такого как 1/4 дюйма, 5/16 дюйма и 3/8 дюйма, не требуется большого усилия, может подойти легкий молоток.
• Если не ударить молотком по квадрату клинового анкера, он может погнуться при вставке в бетон.
• Попытка вставить клиновой анкер в более глубокие анкеры. Попытка вставить клиновой анкер диаметром 8 дюймов или более в бетон может создать проблему изгиба. Пробурить идеально прямое отверстие глубиной более 8 дюймов очень сложно. Клиновой анкер ударится о стенку отверстия в бетоне, а затем начнет гнуться при ударе молотка.

Снятие клинового анкера

Советы по устранению неисправностей:

Клиновые анкеры не должны выскакивать.Их нельзя удалить, не повредив бетон, в который они установлены.

• Клиновой анкер можно отрезать по поверхности ножовкой или отрезной пилой.
• При сверлении отверстия просверлите его на длину, равную длине устанавливаемого клинового анкера плюс 1/2 дюйма. Это позволит вбить клиновой анкер в бетон заподлицо с поверхностью. Клиновые анкеры предназначены для ввода в отверстие и могут быть забиты в бетон даже после установки.

Клиновые анкеры безопасности

Советы по устранению неисправностей:

Чтобы сделать клиновой анкер, предохранительный крепеж повреждает резьбу над гайкой, как только клиновой анкер устанавливается в бетон. Повредить резьбу, обрезав или деформировав ее, чтобы гайку нельзя было снять.

Как исправить свободные крепления в гипсокартоне | Home Guides

Автор: Chris Deziel Обновлено 17 декабря 2018 г.

Гипсокартон — это прочная поверхность стены, но она не предназначена для крепления к стене сама по себе.Когда вы вбиваете шуруп прямо в гипсокартон, у вас обычно остается только порошковый гипс и дыра, которую нужно залатать. Если вы не можете найти настенные стойки в нужных местах, чтобы удерживать крепления, вам необходимо установить анкеры, но некоторые анкеры могут ослабнуть. Другие крепче, но дерево держится лучше анкеров.

Свободные конические анкеры

Пластиковые конические анкеры недороги, и они работают, расширяясь наружу относительно гипсокартона, когда вы ввинчиваете в них шурупы. Однако если вы приложите к нему хотя бы умеренную внешнюю силу, он может легко вырваться из стены.Легче всего отремонтировать, заменив его коническим анкером большего размера, но этот анкер, вероятно, тоже со временем выйдет из строя. Более эффективное решение — заменить его пластиковым ввинчивающимся анкером, болтом молли или коленчатым болтом. Последние два типа анкеров прижимаются к задней части гипсокартона для дополнительной удерживающей способности.

Установка более прочного стенового анкера

Перед тем, как заменить ослабленные анкеры на более прочные, хорошо прикинуть, какой вес они должны выдержать.Болты с шарнирным соединением могут выдерживать наибольший вес, за ними следуют болты молли, но оба типа практически постоянны, и если вы просто устанавливаете вешалку для полотенец, пластиковый ввинчивающийся анкер легче устанавливать и снимать. Вы просто ввинчиваете его в отверстие, оставшееся после выпавшего анкера, с помощью отвертки Phillips. Возможно, вам придется расширить отверстие с помощью дрели, чтобы установить втулку для молли или коленчатого болта. Их крылья расширяются к задней части гипсокартона, когда вы забиваете болт, чтобы удерживать крепление.

Перемещение через шпильку

Гипсокартон ломается, поэтому, если вы повесите тяжелую опору на прочный анкер, есть вероятность, что анкер может треснуть стену. Вы можете получить необходимую вам удерживающую силу, переместив крепление в место перед стойкой, чтобы вы могли вбить шурупы в дерево. Затем вы можете залатать сломанный гипсокартон, вырезав потрескавшуюся часть ножом, установив новый гипсокартон и заклеив его, обработав и текстурировав его, чтобы он соответствовал стене. Однако вам нужно другое решение, если вы не можете изменить положение крепления.

Армирование фанерой

Один из способов укрепить крепление, которое сломало гипсокартон, — это вырезать сломанный гипсокартон, проделав прямоугольное отверстие, вставить кусок фанеры через отверстие и прикрутить его к задней части гипсокартона.
