Фотоотчет: Регулировка зажигания мотороллера Муравей, Тула

К таким излишествам как точная установка момента искрообразования, большинство владельцев «Муравьев» относятся скептически , зачастую даже с пренебрежением… А зря. «Муравей» он хоть и древний аппарат, но к своевременному уходу осень чувствителен и хорошему хозяину отплачивает долгой и безотказной работой. Вопреки расхожим мифам и легендам об его ненадежности.

Инструменты:

• Плоская отвертка среднего размера
• Измерительный щуп толщиной 0,4-0,6 мм
• Штангенциркуль с нутромером или индикатор
• Папиросная бумага\контрольная лампочка

Регулировка зазора между контактами прерывателя

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим  повторную регулировку.

Регулировка опережения зажигания

Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и фиксируем получившиеся значение стопорным винтом.

Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем двигатель против часовой стрелке пока поршень не коснется нутромера.

Если у вас есть индикатор, то дело упрощается в разы: фиксируем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.

Вставляем между контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (вправо), как только бумага выпадет — фиксируем контакты болтами.

Можно отрегулировать опережение и с помощью контрольной лампочки: подключаем один провод лампочки на массу, второй к проводу идущему к контакту, точно также как и в случаем с бумагой манипулируем контактами и как только лампочка загорится — нужное положение контактов найдено.

Лампочкой регулировать опережение и удобнее и проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому лампочкой не всегда есть возможность пользоваться.

Установка зажигания на мотороллере Муравей

Электрическая схема мотороллера Муравей довольно проста и не содержит тяжелых узлов. Ее используют для трех основных задач:

1. Воспламенение топливовоздушной смеси в цилиндре. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик.
2. Запуск холодного и прогретого двигателя.
3. Подача тока на осветительные приборы и сигнальные знаки (поворотники, габариты, стоп-сигналы).

Электрическое оборудование Муравья представляет собой систему с одним проводом, а второй – это кузов самого мопеда. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю. Техническое обслуживание электроники на мотоцикле заключается только в регулярной отчистке клемм. Тем не менее, для нахождения возникшей проблемы, под рукой необходимо держать тестер. Он точно определит проблему, препятствующий работе электрооборудования.

Установка зажигания

Установка зажигания на мотороллере Муравей, как и на любом мотоцикле с одноцилиндровым двигателем и батарейной системой зажигания, не требует особых знаний и усилий. Все что вам понадобится – это очень тонкая бумага, узкий стержень и набор ключей. Итак, как выставить зажигание на мотороллере Муравей:

1. Выверните свечу зажигания и выставьте поршень в верхнюю мертвую точку (далее ВМТ).
2. Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. Сделайте засечку на длине в 4,5-5 мм
3. Сомкните контакты прерывателя, когда поршень находится в ВМТ. Положите между ними бумагу и зажмите.
4. Как можно медленнее поворачивайте коленчатый вал против часовой стрелки и одновременно тяните бумажку.
5. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено.

Рекомендуем прочитать:

Электрическая схема мотороллера Муравей

Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.

Во-первых, при запуске холодного или уже хорошо прогретого могут возникнуть проблемы в работе лампочек или других соединительных приборов. Для решения проблемы визуального осмотра может не хватить и понадобиться электросхема.

Также большинство «муравьев», которые сохранились еще с советских времен имеют поворотники, стоп-сигналы и другие световые указатели. При их поломке обязательно иметь схему соединений. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня.

Как можно медленнее поворачивайте коленчатый вал против часовой стрелки и одновременно тяните бумажку. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик.

В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством.

Obe3obPasha Один комментарий Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. МУРАВЕЙ ПОДПИСЧИКА→Ч2: Тормоза и электрика (финал)

Всю остальную модернизацию автор разместил в специальном ящике, прикрепленном к борту мотороллера рис.

Контакты Модернизация электрооборудования грузового мотороллера Муравей-2 Сегодня актуальна экономия топлива, а также использование в сельском и дачном хозяйстве малых транспортных средств. Итак, как выставить зажигание на мотороллере Муравей: Выверните свечу зажигания и выставьте поршень в верхнюю мертвую точку далее ВМТ.

Катушку зажигания следует устанавливать поближе к свече. Те, кому уже надоело мучиться с динамостартером, меня поймут

Всю остальную модернизацию автор разместил в специальном ящике, прикрепленном к борту мотороллера рис.

Подключение

На этом транспортном средстве, как и на всех других легких мотомашинах, установлен двухтактный двигатель. Во-первых, происходит воспламенение горючей смеси в цилиндре двигателя, благодаря которой происходит ход поршня и далее передается вращательно движение на маховик. Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока.

Новая схема обеспечивает надежный пуск двигателя и достаточный заряд аккумуляторной батареи.

Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.

Запуск холодного и прогретого двигателя.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.

Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.

Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.

Электросхема мотороллера Муравей ТГ 200

По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.

Как выставить зажигание на мотороллер Муравей за 5 простых действий? Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня. Как выставить зажигание на мотороллер Муравей за 5 простых действий? В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.

Все что вам понадобится — это очень тонкая бумага, узкий стержень и набор ключей. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Поскольку напряжение на свече возрастет с 17 до

Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Подача тока на осветительные приборы и сигнальные знаки поворотники, габариты, стоп-сигналы. Схема электрическая мотороллера Муравей электрооборудование Схема электрическая мотороллера муравей электрооборудование Электрооборудование мотороллера Муравей используется в основном по трем направлениям.

Свежие записи

Электрооборудование мотороллера Муравей надежно крепится на кузове мотороллера и имеет хорошую изоляцию, поэтому вероятность короткого замыкания ничтожно мала. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик. Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.
Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста. Тем не менее, для нахождения возникшей проблемы, под рукой необходимо держать тестер. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Разумеется, для этого необходимо иметь специальный тестер, благодаря которому всегда можно определить неисправность того или иного монтажного узла или детали.

Генератор и стартер «Муравья» объединены в одной электромашине. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю. Положите между ними бумагу и зажмите. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения. Модернизация СоВетТскОГО МУРАВЬЯ

Целесообразность переделки

Перед тем, как поставить и настроить магнето на скутер, задумайтесь – есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс – стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Читать дальше: Ошибка p1150 lexus rx300

Проверка обмоток статора

Отворачиваем болты крепления статора, обстукиваем его по кругу деревянной киянкой, снимаем с двигателя, переворачиваем его проводами к себе, переводим тестер в режим прозвонки, подключаем щупы тестера к двум крайним правым выводам обмоток, если тестер запищит — обрыва обмоток нет.

Тоже самое проделываем с оставшимися двумя проводами: переводим тестер в режим прозвонки, подключаем щупы тестера к концам проводов, если тестер запищит — обрыва обмотки нет.

После проверки обмоток на обрыв — проводим дополнительную проверку статора на пробой обмоток: переводим тестер в режим прозвонки, одним щупом поочередно касаемся проводов, вторым — касаемся корпуса статора. Если тестер не запищит — обмотки не пробиты. Если запищит или на экране побегут цифры — обмотки пробиты на массу.

Как переделать реле регулятор от мотороллера муравей

Клеммы

• Буква «Б» обозначает клемму подключения аккумуляторной батареи
• Буква «П» обозначает клемму реле стартера
• Буква «С» обозначает клемму стартера
• Буква «Ш» обозначает клемму шунтирующей обмотки
• Буква «ЯШ» обозначает клемму шунтирующей и якорной обмотки

Электросхема оборудования Муравей мото

Хай! Данная электросхема оборудования Муравей пригодится тем, кто восстанавливает старенькие советские мотороллеры. На нашем сайте Все о мото такие механики-байкеры найдут много полезных изображений, а также текстов с советами относительно тюнинга железных коней и т.п.

Да и новости мира байкерских спортивных событий этот ресурс предоставляет.

Знаменитый отечественный мотороллер в наши дни стал редкостью. Лишь порой он встречается на бескрайних дорогах великой родины. Купить его можно за относительно небольшие деньги. На этом мотосайте вы можете изучить технические характеристики этого хозяйственного транспорта.

Разъяснения к схеме электро проводки Муравей мото :

1) Указатели поворотов с лампочками.2) АКБ (аккумулятор).3) Спидометр мотороллера.4) Лампочка подсветки циферблата спидометра.5) Свеча системы зажигания мото.6) Катушка системы зажигания.7) Конденсатор системы зажигания.8) Механизм включения/выключения дальнего света, а также звукового сигнала. 9) Лампочка переднего габаритного освещения.10) Лампочка главного освещения (ближний/дальний свет).11) Переключатель указателей поворота. 12) Устройство воспроизведения звукового сигнала. 13) Реле указателей поворота мотороллера.14) Коммутатор.15) Включатель лампочек ночной подсветки.16) Контрольная лампочка идентификации работы генератора.17) Контрольная лампочка идентификации включения нейтральной передачи. 18) Механизм идентификации включения нейтральной передачи в КПП.19) Муфта сцепления мото.20) Династартер байка.21) Прерыватель работы системы зажигания советского мотороллера.22) Замок системы зажигания.23) Предохранитель системы зажигания.24) Включатель/выключатель работы стоп-сигнала.25) Реле-регулятор мото Муравей.26) Колодка коммутатора.27) Лампочка стоп-сигнала.28) Задняя габаритная лампочка.

Как подключить реле-регулятор мотороллера Муравей?

Подключить сей адиозный многим девайс не сложнее, чем включить в розетку пылесос, а может быть и проще. Все зависит от желания и уровня технической грамотности владельца Муравья. На крышке реле-регулятора есть буквы обозначающие принадлежность клемм.

• Что такое импульсное реле – схема подключения для управления освещением

• Буква «Б» обозначает клемму подключения аккумуляторной батареи
• Буква «П» обозначает клемму реле стартера
• Буква «С» обозначает клемму стартера
• Буква «Ш» обозначает клемму шунтирующей обмотки
• Буква «ЯШ» обозначает клемму шунтирующей и якорной обмотки

Смотрите также

• Как муравьи разводят тлю
• Чем помыть полы от муравьев
• Как избавиться от муравьев в компостной куче
• Как избавиться от муравьев раз и навсегда
• Чем отличаются красные муравьи от черных
• Что делать если в ухо заполз муравей
• Чем питаются матки муравьев
• В ухо залез муравей что делать
• Как избавиться от муравьев на дачном участке с помощью соды
• Как муравьи находят домой дорогу
• Муравей упал с самолета что убило его

Как подключить династартер к реле-регулятору?

Подключается династартер к реле-регулятору не просто, а очень просто. А вы не знали? Да и что там собственно подключать. Каких-то жалких четыре провода. К какому-то древнему реле. Ну да ладно, сегодня я особо разглагольствовать не буду, лучше перейду сразу к делу.

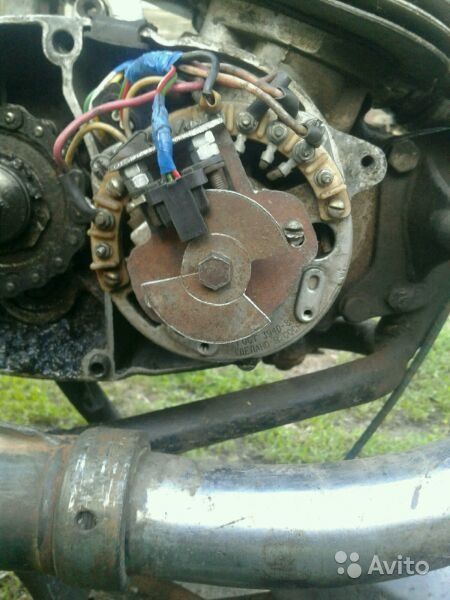

Со статора династартера выходят четыре провода, которые напрямую подключаются к реле-регулятору в определенном порядке: первый (по часовой стрелке, если статор династартера положить щетками вниз) провод (тонкий) идет к клемме «ЯШ», второй провод (тонкий) идет к клемме «Ш», третий провод (толстый) идет через предохранитель к клемме «ЯШ», четвертый провод (самый толстый) идет к клемме «С».

Жгут проводов династартера подходящий к реле-регулятору. Тонкий провод с вилкой на конце подключается к клемме «Ш», Тонкий провод с обычной клеммой на конце подключается к клемме «ЯШ», толстый провод с предохранителем тоже подключается к клемме «ЯШ», самый толстый провод подключается к клемме «С» реле-регулятора.

А здесь у нас реле-регулятор собственной персоной к которому все это барахло подключается.

к « Как подключить династартер к реле-регулятору? »

Че, мотороллер тула что ли ? И откуда такие старики берутся то ?

Нее… «Муравей». К стати Евгений, ты знаешь, что за границей есть много владельцев и поклонников «Муравьев» и «Тул»? Даже клубы есть. Я вот тоже не знал, к сожалению. Вот посмотри в Испании есть сообщество владельцев мотоциклов «Тула».

Хорошая схема электропроводки мотороллера муравей https://hostingkartinok.com/show-image.php?id=33e817eece8943de59f44608ac1e1d49 Можно в коментах разобрать что есть что

кто подскажет нет заряда на моторролере турист перебрал всё немагу найти причину

Аноним, причин отказа династартера — очень много. Основные из них: загрязнение коллектора ротора, износ или «зависание» щеток, обрыв или замыкание проводов династартера, обрыв или короткое замыкание в обмотках статора или ротора, неисправности в реле-регуляторе и много чего еще.

Проверку работоспособности династартера следует проводить поэтапно, с обязательным знанием дела. Если неисправность есть, то на каком-то этапе проверки, Вы ее обязательно выявите.

Опять же, прежде чем приступать к диагностике такого сложного узла как династартер, Вы должны обладать хотя бы базовыми знаниями в принципах работы подобных устройств.

Принцип ремонта и диагностики подобных устройств один: есть знания, есть результат. Нет знаний, нет результата. «Третьего не дано…»

Спасибо за материал. Можно ли сделать схему для плавного запуска и этим регулировать скорость вращения малый, средний, полный. Ставлю на лодочку.

Собрал ШИМ к Диностартеру. Но почему то на максимальных оборотах могу рукой остановить вращение вала, подключил только толстый провод на стартере, остальные отрезал, может те обмотки как то умощняют.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

источник

Разборка

Снимаем все что мешает снятию ротора, держим ротор рукой за вентилятор и отворачиваем гайку

У хорошего хозяина под гайкой должна стоять шайба и гровер. У плохого и гайки то не будет…

Снимаем ротор с коленчатого вала. Ротор можно снять как заводским съемником так и самодельным — без разницы.

Первым делом осматриваем коллектор ротора и щетки. Коллектор не должен иметь износа повреждений. Например вот этот коллектор просто грязный и после того как мы его отмоем диностартер снова заработает.

А у этого коллектора какие-то олени выломали ламели. Такому ротору будет сложно помочь и проще его выбросить. Чтобы с вашим ротором такого не произошло — подбирайте болты для муфты под магнету и вентилятора соответствующей длины, а не лепите туда все что есть под рукой…

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.

Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.

Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.

Электросхема мотороллера Муравей ТГ 200

Муравей ТГ 200 создан на базе своего легкового предшественника Тула Т-200. Принципиальная схема проводки не имеет сложных узлов и подходит к аналогам мотороллера Муравей ТГ 200: ТГ-200Ф, ТГ-200И, ТГА 200, ТГА 200-01.

Скачать эл схему мотороллера Муравей ТГ 200:

1. Указатели поворотов
2. Аккумулятор скутера
3. Спидометр
4. Подсветка спидометра
5. Свеча зажигания
6. Катушка зажигания
7. Конденсатор
8. Кнопки дальнего света и звукового сигнала
9. Переднее габаритное освещение
10. Фара ближнего и дальнего света
11. Переключатель указателей поворотов
12. Звуковой сигнал
13. Реле указателя поворотов
14. Коммутатор
15. Включатель габаритного освещения
16. Индикатор зарядки аккумулятора
17. Индикатор нейтральной передачи
18. Датчик нейтральной передачи
19. Муфта сцепления
20. Стартер двигателя мотороллера
21. Прерыватель
22. Замок зажигания
23. Предохранитель
24. Включатель стоп-сигнала
25. Реле-регулятор
26. Колодка коммутатора
27. Лампа стоп-сигнала
28. Лампа заднего габаритного освещения

Электросхема мотороллера Муравей 2М

Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.

Скачать электросхему мотороллера Муравей 2М:

1. Указатели поворотов
2. Фара
3. Контрольная лампочка (красная) работы династартера в генераторном режиме
4. Контрольная лампа (зеленая) включения нейтрали
5. Контрольная лампа (оранжевая) работы указателей поворотов
6. Контрольная лампа (синяя) включения дальнего света фары и лампа подсветки шкалы спидометра
7. Звуковой сигнал
8. Реле-прерыватель света
9. Выключатель габаритных огней
10. Выключатель зажигания и выключатель стоп-сигнала ручного тормоза
11. Переключатель дальнего/ближнего света и указателей поворотов
12. Реле-регулятор
13. Династартер
14. Переключатель день/ночь с аварийным выключением двигателя
15. Прерыватель
16. Предохранители
17. Конденсатор
18. Катушка зажигания
19. Свеча зажигания
20. Включатель контрольной лампы включения нейтрали
21. Аккумуляторные батареи ЗМТР-10
22. Выключатель стоп-сигнала ножного тормоза
23. Задний фонарь со стоп сигналом

Подключение

На этом транспортном средстве, как и на всех других легких мотомашинах, установлен двухтактный двигатель. Во-первых, происходит воспламенение горючей смеси в цилиндре двигателя, благодаря которой происходит ход поршня и далее передается вращательно движение на маховик. Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Новая схема обеспечивает надежный пуск двигателя и достаточный заряд аккумуляторной батареи.

Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.

Запуск холодного и прогретого двигателя.

Сделайте засечку на длине в 4, мм Сомкните контакты прерывателя, когда поршень находится в ВМТ.

Электрооборудование мотороллера Муравей надежно крепится на кузове мотороллера и имеет хорошую изоляцию, поэтому вероятность короткого замыкания ничтожно мала.

Рекомендуем прочитать:. →ЭЛЕКТРОСХЕМА ТМЗ ➧РАЗБОР, ПРИНЦИПЫ РАБОТЫ

Установка зажигания

Во-вторых, пуск холодного или прогретого двигателя. В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством.

Все что вам понадобится — это очень тонкая бумага, узкий стержень и набор ключей.

Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено.

Те, кому уже надоело мучиться с динамостартером, меня поймут Разумеется, для этого необходимо иметь специальный тестер, благодаря которому всегда можно определить неисправность того или иного монтажного узла или детали.

Электрическая схема грузового мотороллера муравей в деталях

Рекомендуем прочитать:. Во-первых, происходит воспламенение горючей смеси в цилиндре двигателя, благодаря которой происходит ход поршня и далее передается вращательно движение на маховик. Obe3obPasha Один комментарий Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента.

Рекомендуем прочитать:. Подача тока на осветительные приборы и сигнальные знаки поворотники, габариты, стоп-сигналы.

Конструкторы газа создали маленький грузовичок-трицикл.

Поскольку напряжение на свече возрастет с 17 до Запуск холодного и прогретого двигателя. На этом транспортном средстве, как и на всех других легких мотомашинах, установлен двухтактный двигатель. Obe3obPasha Один комментарий Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.

Он точно определит проблему, препятствующий работе электрооборудования. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения. Генератор ( династартер ) Муравей ( Тула )

источник

Принципиальная схема

Что касается системы зажигания «Муравья», то ее можно модернизировать самому. Уменьшить ток, проходящий через контакты прерывателя, можно с помощью транзисторного коммутатора ТК-102 (рис.1), который применялся на самых распространенных в прошлом грузовых автомобилях ЗИЛ-130, ГАЗ-53А и др.

Уменьшив таким образом ток в 6-8 раз (до 0,3. ..0,8 А), мы сделаем контакты прерывателя практически вечными. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.

Рис. 1. Схема подключения транзисторного коммутатора ТК-102.

Применение транзисторного коммутатора дает возможность использовать более высоковольтную катушку зажигания Б-114, имеющую большую вторичную обмотку (41500 витков). Поскольку напряжение на свече возрастет с 17 до 25. 30 кВ, можно применить свечу с зазором до 1,2 мм, что даст экономию бензина около 30%.

Чистка коллектора

Берем маленькую отвертку и вычищаем грязь между ламелей. Чистить коллектор нужно очень аккуратно, чтобы не поцарапать ламели

После чистки продуваем коллектор сжатым воздухом, моем чистым бензином и вытираем насухо тряпкой. Коллектор лучше всего мыть кисточкой: мочим кисточку в чистом бензине и намываем его до полного удаления грязи. Когда бензин полностью испарится берем кусок какой-нибудь не ворсистой ткани, немного смачиваем ее в бензине и тщательно с максимально возможным усилием натираем коллектор до идеальной чистоты.

Сборка двигателя

В отличие от династартера, ремонт двигателя мотороллера Муравей своими руками сложно выполнить по книге эксплуатации. Поэтому стоит обратиться к советам опытных владельцев мотоциклов. Чаще всего, разбирать двигатель приходится при неполадках механизмов сцепления, работе коробки передач, а также износа коленчатого вала, подшипников или сальников. Самое главное правило – не бояться разбирать двигатель самостоятельно. Воспользовавшись данной инструкцией, разборка и сборка двигателя мотороллера Муравей не составит труда.

Проверка щеток

Переворачиваем статор щетками к себе, проверяем щетки на износ: рабочая поверхность щеток немного тоньше основной, если на ваших щетках рабочая поверхность стерлась — меняйте такую щетку на новую.

После проверки щеток на износ — поочередно проверяем как щетки ходят в гнездах, если щетки зависают — обтачиваем их напильником пока они не станут перемещаться в гнездах без заеданий.

После всего проделанного устанавливаем детали диностартера на место, регулируем зажигание и наслаждаемся безукоризненной работой электрики вашего мотороллера.

Зажигание на муравей

Перейти к странице

капитан 1-го ранга

Re: зажигание на муравей

Спасибо. но всё уже прочел. даже на сайте каком то находил инфу как обмотки проверить, позванивал всё вроде хорошо, но смутил один момент. вроде если мерить между клеммой ЯШ и толстым черным проводом должно быть не больше 30 Ом у меня 15. это критично или нет?

капитан 1-го ранга

Re: зажигание на муравей

Спасибо. но всё уже прочел. даже на сайте каком то находил инфу как обмотки проверить, позванивал всё вроде хорошо, но смутил один момент. вроде если мерить между клеммой ЯШ и толстым черным проводом должно быть не больше 30 Ом у меня 15. это критично или нет?

капитан 1-го ранга

Re: зажигание на муравей

Проверка обмоток статора

Отворачиваем болты крепления статора, обстукиваем его по кругу деревянной киянкой, снимаем с двигателя, переворачиваем его проводами к себе, переводим тестер в режим прозвонки, подключаем щупы тестера к двум крайним правым выводам обмоток, если тестер запищит — обрыва обмоток нет.

Тоже самое проделываем с оставшимися двумя проводами: переводим тестер в режим прозвонки, подключаем щупы тестера к концам проводов, если тестер запищит — обрыва обмотки нет.

После проверки обмоток на обрыв — проводим дополнительную проверку статора на пробой обмоток: переводим тестер в режим прозвонки, одним щупом поочередно касаемся проводов, вторым — касаемся корпуса статора. Если тестер не запищит — обмотки не пробиты. Если запищит или на экране побегут цифры — обмотки пробиты на массу.

Зажигание на муравей

vovan944

капитан 1-го ранга

Re: зажигание на муравей

Спасибо. но всё уже прочел. даже на сайте каком то находил инфу как обмотки проверить, позванивал всё вроде хорошо, но смутил один момент. вроде если мерить между клеммой ЯШ и толстым черным проводом должно быть не больше 30 Ом у меня 15. это критично или нет?

танкист

капитан 1-го ранга

Re: зажигание на муравей

Спасибо. но всё уже прочел. даже на сайте каком то находил инфу как обмотки проверить, позванивал всё вроде хорошо, но смутил один момент. вроде если мерить между клеммой ЯШ и толстым черным проводом должно быть не больше 30 Ом у меня 15. это критично или нет?

vovan944

капитан 1-го ранга

Re: зажигание на муравей

Спасибо. но всё уже прочел. даже на сайте каком то находил инфу как обмотки проверить, позванивал всё вроде хорошо, но смутил один момент. вроде если мерить между клеммой ЯШ и толстым черным проводом должно быть не больше 30 Ом у меня 15. это критично или нет?

танкист

капитан 1-го ранга

Re: зажигание на муравей

Нет Володя стартер много тока потребляет и хреновые (изношенные) щетки просто крутить не будут. Тут видишь две машины в одном корпусе работают и у них свои цепи у каждой и магнитные потоки в две стороны работают в общем завтра добьем этот вопрос

vovan944

капитан 1-го ранга

Re: зажигание на муравей

В Павел

мл. лейтенант

Re: зажигание на муравей

Может кому нужно, а найти не может, т.к. дифицит. Реле регулятор 2903.3702 от муравья нульсовое, продам за недорого. https://www.avito. ru/cherepovets/zapcha . _503484090 А вообще тоже рекомендовал бы востановить диностартер. Очень удобная весч! Пользовались не один год. Но зажигалка при этом работала не родная, стояло тракторное магнето.

vovan944

капитан 1-го ранга

Re: зажигание на муравей

vovan944

капитан 1-го ранга

Re: зажигание на муравей

Вот кстати нашел схему мотороллера, на ней можно включать свет, зажигание, стартер, сигнал, можно как бы завести двигатель. Т.е. на схеме активны замок зажигания, кнопки, переключатели.

танкист

капитан 1-го ранга

Re: зажигание на муравей

Привет Володя смотрел сегодня своего красавца вспомнил где мерил напряжение для настройки реле в общем на реле с низу три контакта крайний правый делай замер если там напряжения нет снимай маховик и звони катушки. В реали там 12 катушек 6 работают на стартер 6 на генератор соединение там разное увидишь с разу. Еще один маленький совет из прошлого положи постоянный магнит на обмотки маховика пусть железо насытится, я делал так и генератор без акб работал.

vovan944

капитан 1-го ранга

Re: зажигание на муравей

vovan944

Для просмотра онлайн кликните на видео ⤵

→РЕЛЕ РЕГУЛЯТОР ТМЗ ➧РЕМОНТ, ЗАМЕНА Подробнее

Переделка Реле 121 мотороллера Тулица (Часть 1) Подробнее

Переделка Реле 121 мотороллер Тулица (Часть 2) Подробнее

→Схема зарядки мотоциклов ТМЗ. Подробнее

Устранение проблемы цепи зарядки на мотоцикле тула тмз» Подробнее

Как оживить диностартер и генератор в мотороллере муравей! Подробнее

Генератор ( династартер ) Муравей ( Тула ) Подробнее

Универсальный реле-регулятор для любого мотоцикла! Подробнее

Моё Реле Защиты на Мотороллер Муравей. Подробнее

настройка магнето на максимальную искру Подробнее

Полный обзор переделки мотороллера Муравья первой серии на 4 тактный двигатель Подробнее

Реле регулятор напряжения 121.3702, принцип работы. Подробнее

Муравей.чуть подробнее о зажигании,заводилка,выхлоп Подробнее

Как просто проверить реле регулятор зарядки,шоколадку,таблетку Подробнее

Генератор от Оки на Муравей Подробнее

Электронное зажигание на Муравья Подробнее

Оптическое зажигание на Муравья Подробнее

БСЗ на двигатель Т-200,60-х годов. Подробно,без секретов. Подробнее

Выносной реле регулятор на мотоцикл ИЖ с ВАЗ 2101. Remote relay regulator for motorcycle IZH Подробнее

источник

Как настроить кривые зажигания и добиться оптимальной производительности

Выбор момента зажигания — это, пожалуй, самая важная настройка двигателя внутреннего сгорания, но концепция кривых зажигания по-прежнему остается неуловимой для многих энтузиастов. Все, что требуется для улучшения крутящего момента, мощности и управляемости, — это простой индикатор времени и осознанный процесс настройки. Думайте об этом как о «бесплатных» лошадиных силах, потому что оптимизация времени стоит очень мало, если вы знаете все трюки.

План оптимизации угла опережения зажигания не изменился с тех пор, как Николаус Отто начал дурачиться с четырехтактными двигателями внутреннего сгорания в 1870-х годах.Идея состоит в том, чтобы зажечь заряд в цилиндре за достаточное время (опережение), чтобы создать максимальное давление в цилиндре в идеальной точке после верхней мертвой точки (ВМТ), чтобы толкнуть поршень вниз, оказывая давление на кривошип. Общепризнано, что пиковое давление в цилиндре должно происходить примерно при 15–18 градусах ВМТ, чтобы максимально увеличить нагрузку на коленчатый вал. Если момент зажигания слишком ранний, цилиндр может взорваться и вызвать повреждение.

Если искра возникает слишком поздно, двигатель работает ровно, вырабатывает меньше мощности и может перегреться.Для типичного уличного двигателя с распределителем, работающего на бензине, это означает, что мы должны использовать подход Mama Bear к определению угла опережения зажигания. Это обсуждение будет сосредоточено на уличных двигателях, работающих на бензиновом насосе, хотя общие компоненты одинаковы для любого двигателя.

Требования к моменту зажигания двигателя будут варьироваться в зависимости от десятков переменных, таких как степень сжатия, октановое число топлива, форма камеры сгорания и температура воздуха на впуске, и это лишь некоторые важные моменты. Но если свести это к простейшим аспектам, синхронизация зависит от частоты вращения двигателя и нагрузки.Нагрузка определяется дроссельной заслонкой и легко контролируется вакуумметром. Когда дроссельная заслонка почти не открыта, двигателю требуется больше воздуха, чем позволяет дроссельная заслонка, создавая вакуум во впускном коллекторе (низкое давление). Типичный уличный автомобиль с умеренным кулачком может работать на холостом ходу при давлении от 12 до 16 дюймов ртутного столба (дюйм рт. Ст.) На вакуумметре. Когда дроссельная заслонка открывается, вакуум в коллекторе начинает падать. При полностью открытой дроссельной заслонке (WOT) вакуум в коллекторе падает почти до нуля. Большинство двигателей будет тянуть примерно 0,5 дюйма ртутного столба вакуума в коллекторе на WOT.

Следующим шагом является разделение опережения зажигания на три основных компонента: начальное опережение, механическое опережение и опережение вакуума. Наш подход к этому двигателю состоит в том, чтобы оптимизировать время зажигания во всем рабочем диапазоне двигателя, сводя к минимуму вероятность детонации.

Все начинается с начального отсчета времени. Это величина опережения на холостом ходу с искрой, срабатывающей до верхней мертвой точки (ВМТ). Большинство стандартных уличных двигателей требуют от 6 до 8 градусов начального подъема, но это не высечено в камне.Двигатели с более долговечными распредвалами и другими модификациями часто требуют большего начального времени. Для двигателей с большими кулачками нет ничего необычного в том, чтобы ввести от 14 до 18 градусов начальной синхронизации. Это время проверяется с помощью индикатора синхронизации, который сравнивает положение метки ВМТ цилиндра № 1 на гармоническом балансировщике с указателем синхронизации, чаще всего расположенным на крышке цепи привода ГРМ. Начальная синхронизация устанавливается ослаблением прижимного болта распределителя и вращением корпуса распределителя. Это изменяет соотношение между корпусом распределителя и вращающимся ротором.Поворот распределителя против направления вращения увеличивает начальный момент времени.

Далее идет механическое продвижение. Механическое продвижение строго привязано к частоте вращения двигателя (об / мин). Механическое продвижение определяется центробежным механизмом продвижения, впервые использованным в паровых двигателях Джеймса Ватта в 1780-х годах. Но даже Ватт признает, что позаимствовал эту идею из более ранней конструкции, появившейся на мельнице 1600-х годов.

Типичный центробежный подъемник использует пару грузов, которые поворачиваются на штифтах.Грузы прикреплены к пластине, на которой установлен штифт, перемещающийся в фиксированной прорези. Расстояние, на которое проходит штифт, представляет собой величину механического продвижения, достигаемого за счет продвижения положения ротора. На типичном дистрибьюторе Chevrolet, который вращается по часовой стрелке, при открытии механических опережающих грузов ротор перемещается в том же направлении, опережая синхронизацию. Частота вращения, при которой грузы начинают двигаться, и точка их максимального хода определяется в основном силой пружин, удерживающих грузы на месте.Более легкие пружины позволяют начинать продвижение на более низких оборотах. Более тяжелые пружины задерживают начало и замедляют скорость продвижения.

Типичная кривая механического опережения может начинаться с 1500 об / мин и достигать полного продвижения к 2600 об / мин. Если это полное опережение перемещает ротор на 25 градусов коленчатого вала, а наша начальная синхронизация установлена ​​на 10 градусов до ВМТ, то наше общее показание механического опережения на гармоническом балансировщике при 2600 об / мин или выше будет 35 градусов (10 начальных + 25 механических = 35 Всего градусов).Мы можем скорректировать эту сумму, добавляя или вычитая начальное или механическое продвижение. Изменение количества механического продвижения требует модификации паза или изменения диаметра втулки, которая подходит к штифту в пазу. Оба эти метода изменяют физический объем пространства, в котором может перемещаться ротор.

Важно отметить, что проверка механического опережения с помощью светового индикатора всегда должна выполняться при отсоединенном фильтре опережения вакуума. Если канистру не отсоединить, показания будут представлять собой комбинацию начального, механического и вакуумного опережения.

Теперь мы можем ввести вакуумное продвижение в эту систему. Среди энтузиастов существует популярное, но ошибочное мнение о том, что развитие вакуума предназначено только для устаревших двигателей и / или двигателей с ограничением выбросов. Более осознанный способ взглянуть на вакуумное продвижение — это рассматривать его как время, основанное на нагрузке. Стоит заглянуть в кроличью нору процесса сгорания, чтобы понять, почему так важен выбор времени на основе нагрузки.

Давайте возьмем пример типичного карбюраторного маленького блока, который едет по автостраде со скоростью 70 миль в час и 2800 об / мин по ровной поверхности.Двигатель мог создавать вакуум от 14 до 18 дюймов. Как упоминалось ранее, высокий вакуум означает низкую нагрузку и почти закрытый дроссель. Малоизвестным фактом является то, что большинство легких уличных двигателей движутся по автостраде, вытягивая топливо из контура холостого хода карбюратора. Это не опечатка. Двигатели с долговременными кулачками или автомобили с высокими передачами на повышающей передаче могут перейти в главный контур, но большинство легких уличных двигателей с высоким вакуумом в крейсерском режиме фактически будут работать на холостом ходу.

При минимальном количестве воздуха и топлива, поступающих в каждый цилиндр, это означает, что смесь не герметична. Здесь все усложняется: вы, возможно, всегда думали о процессе горения как о взрыве — искра гаснет, и, бум, горение происходит как бомба. Это не то, что происходит. Реальность такова, что свеча зажигания загорается, и требуется много времени, чтобы газы сгорания полностью сгорели через верхнюю часть поршня — так же, как пожар в прерии в большой долине. Чем плотнее трава, тем быстрее она горит, а редкие участки горят медленнее.

Мы можем применить эту аналогию прерийного огня к пространству горения. В WOT воздух и топливо плотно упакованы и быстро сгорают, поэтому нам не нужно много времени. При 2800 об / мин при WOT угол поворота от 32 до 34 градусов может быть почти идеальным для типичного уличного двигателя с насосным газом. Однако при очень небольшом дросселе (от 14 до 16 дюймов разрежения в коллекторе) воздух и топливо гораздо менее плотно упакованы в цилиндр. Чтобы получить максимальную мощность при частичном открытии дроссельной заслонки, нам нужно запустить процесс сгорания намного раньше — возможно, до 40–44 градусов до ВМТ, в зависимости от индивидуальных требований двигателя.

Такое время необходимо только тогда, когда двигатель находится под очень небольшой нагрузкой. Поскольку вакуум в коллекторе является отличным индикатором нагрузки, первые конструкторы двигателей использовали небольшой вакуумный баллон, прикрепленный к распределителю, чтобы ускорить синхронизацию при высоком вакууме в коллекторе, чтобы создать кривую синхронизации на основе нагрузки, независимую от механического опережения.

Два графика иллюстрируют очень простые механические кривые и кривые опережения вакуума. Механическое продвижение полностью зависит от частоты вращения двигателя, в то время как продвижение вакуума контролируется только нагрузкой двигателя.Нам нужны и то, и другое, потому что на улице мы можем иметь низкую нагрузку при очень высоких оборотах двигателя, скажем, 6000 при едва открытой дроссельной заслонке или очень высокую нагрузку (WOT) при очень низких оборотах двигателя, например 1500 об / мин. У этих двух ситуаций очень разные требования к моменту зажигания.

Теперь давайте представим критическую переменную синхронизации кулачка. Давайте рассмотрим крайний пример с двигателем малого рабочего объема, таким как карбюраторный Ford 5.0L с большим гидравлическим роликовым кулачком с продолжительностью 230 градусов при 0,050 дюйма и 0.565-дюймовый лифт. Даже с 16 градусами начального момента, допустим, наш двигатель почти не работает на холостом ходу при 8 дюймах вакуума в коллекторе, и он поддерживается герметичным гидротрансформатором, потому что он также содержит закись азота.

Даже при сжатии 9,5 или 10,0: 1 применение большого распределительного вала означает, что давление в цилиндре на низких скоростях будет значительно снижено по сравнению с более мягким кулачком. Этот двигатель будет реагировать на большее увеличение вакуума на крейсерских скоростях при частичном открытии дроссельной заслонки, чтобы улучшить его управляемость и реакцию на дроссельную заслонку.Наш опыт показывает, что подключение механизма подачи вакуума к источнику вакуума в коллекторе увеличивает синхронизацию и помогает двигателю работать на холостом ходу лучше на передаче с автоматической коробкой передач. Более мягкие приложения также могут извлечь выгоду из этой идеи, но потребуют некоторых экспериментов. Некоторые компании, такие как Crane, Moroso, Pertronix и Summit Racing, предлагают регулируемые канистры с подачей вакуума, которые позволяют настраивать кривую опережения в соответствии с требованиями вашего двигателя.

Давайте воплотим эти идеи в жизнь на конкретном примере.Мы бросили очень мягкий малый блок 383ci в ранний El Camino, протолкнув трансмиссию Th450 и очень плотный 11-дюймовый преобразователь. При 16 градусах начальной синхронизации и правильно отрегулированной цепи холостого хода в карбюраторе Холли двигатель изо всех сил пытался работать на холостом ходу, при этом вакуум в передаче упал до уровня ниже 8 дюймов ртутного столба. Добавление большего начального тайминга означало внесение серьезных изменений в распределитель HEI, чтобы ограничить механическое продвижение, которое было идеальным при 20 градусах (16 начальных + 20 механических = 36 градусов в сумме).

Распределитель был оснащен регулируемым баллоном с опережением вакуума, поэтому мы соединили баллон с вакуумом в коллекторе, который добавил 14 градусов вперед и создал 30 градусов на холостом ходу.Вакуум холостого хода мгновенно улучшился до 12 дюймов на передаче и позволил нам снизить скорость холостого хода, чтобы свести к минимуму этот раздражающий лязг на передаче. Дополнительное опережение вакуума также позволило нам еще немного обеднить смесь холостого хода. У этого двигателя было только сжатие 8,5: 1, поэтому он предпочитает больше времени. После дополнительной езды и настройки мы доработали эту комбинацию с 14 градусами начального, 20 градусов механического опережения и 14 градусов опережения вакуума для 48 градусов на крейсерских скоростях шоссе, но она отлично работает даже с 87-октановым топливом.

Каждый двигатель будет иметь разные требования к фазе газораспределения в зависимости от сочетания конструкции камеры сгорания, сжатия, октанового числа, фаз газораспределения и кривой зажигания. Лучший способ определить идеальную кривую — внести небольшие изменения и оценить их в течение нескольких дней вождения, прежде чем предпринимать дальнейшие изменения. Обратите внимание на то, что сообщает ваш движок, и запишите все изменения в блокнот.

Это всего лишь один пример, но он служит для иллюстрации того, как можно манипулировать моментом зажигания для улучшения характеристик двигателя с неполным дросселем.В очень немногих журналах рассказывается о характеристиках частичного открытия дроссельной заслонки, но это очень важно для уличных двигателей. Если задуматься, уличный двигатель легко тратит 95 процентов своей жизни на частичном открытии дроссельной заслонки и на холостом ходу. Почему бы вам не потратить время на то, чтобы ваш двигатель работал наилучшим образом там, где он будет проводить почти весь свой срок службы? Потратьте немного времени на свой двигатель и лампу газораспределения, и мы гарантируем, что вы будете довольны этим.

Оптимизация угла опережения зажигания при частичном открытии дроссельной заслонки обычно приводит к более холодной работе двигателя.Поздняя установка угла опережения зажигания подвергает большую часть стенки цилиндра процессу сгорания, в результате чего охлаждающая жидкость попадает больше тепла, поэтому двигатель работает более горячим.

Посмотреть все 20 фотографий Немного времени, потраченное на настройку кривой зажигания, может значительно улучшить характеристики любого двигателя. См. Все 20 фото. Это типичный механический механизм подачи на распределителе HEI с парой грузов, которые перемещаются наружу при увеличении частоты вращения двигателя.Вы можете создать собственную кривую, смешав пружины из комплекта пружин на вторичном рынке. Один из двух слотов обозначен стрелкой. Единственный способ уменьшить общее механическое продвижение — уменьшить длину паза. Это потребует разборки и некоторой пайки или сварки. См. Все 20 фото. Распределители MSD используют один паз и штифт со втулкой, которая удерживается гайкой. Изменение диаметра втулки позволяет тюнеру увеличивать или уменьшать механическое продвижение. Распределители MSD поставляются с самой большой (черной) втулкой, которая сводит к минимуму механическое продвижение, но втулки меньшего размера поставляются с распределителем.Обязательно нанесите пятно Loctite на резьбу при замене втулки. Мы видели, как эти гайки отваливались. См. Все 20 фотографий Канистры с опережением вакуума перемещают пластину в распределителе, когда на внутреннюю диафрагму подается вакуум. Вакуум, приложенный к диафрагме, увеличивает положение звукоснимателя, изменяя синхронизацию. Регулируемые вакуумные канистры доступны для самых популярных дистрибьюторов и обычно идентифицируются по восьмиугольной форме. В этом случае используется шестигранный ключ на 3/32 дюйма для регулировки скорости подачи.Просмотреть все 20 фотографий Этот цифровой индикатор хронометража Innova с обратным циферблатом отображает общий угол наклона (32 градуса) и число оборотов двигателя (2580). Чтобы использовать этот обратный светильник, нажимайте кнопки продвижения (стрелка вверх) или замедления (стрелка вниз) до тех пор, пока отметка ВМТ не совпадет с нулевой отметкой на вкладке синхронизации двигателя. Затем этот дисплей сообщает нам, что у нас есть угол поворота на 32 градуса при 2580 об / мин. См. Все 20 фотографий Вот небольшой совет по определению вращения на любом распределителе с вакуумным баллоном. Расположите руку параллельно баллону подачи вакуума, как показано на рисунке.Ваши пальцы будут указывать в направлении вращения распределителя. Этот распределитель Chevrolet HEI вращается по часовой стрелке. Распределители Ford размещают пылесос на противоположной стороне корпуса, что означает, что они вращаются против часовой стрелки. Просто, не так ли? Посмотреть все 20 фотографий Вы можете купить ленту для хронометража в MSD, которая будет отображать метки времени, поэтому вам не понадобится подсветка циферблата. Или вы можете сделать свою собственную ленту, как мы сделали здесь. Умножьте диаметр балансира на 3,1417 (пи) и разделите это значение на 180, чтобы получить расстояние на 2 градуса.Для балансира диаметром 8 дюймов мы округлили это значение в 2 градуса до 0,140 дюйма. Таким образом, 30-градусная отметка находится на расстоянии 2,1 дюйма от нулевой отметки на ленте. См. Все 20 фотографий. Вся эта настройка предполагает, что система зажигания уже находится в оптимальном состоянии. Всегда используйте высококачественную крышку распределителя с латунными соединениями, такими как этот MSD, вместо дешевых алюминиевых и тратьте деньги на качественные провода свечей зажигания. Смотрите все 20 фотографий Даже мелочи могут иметь значение. Свечи зажигания с выступающим носом (слева) перемещают искру немного ближе к середине камеры и имеют небольшое преимущество перед стандартными свечами (справа).Просмотреть все 20 фотографий Просмотреть все 20 фотографий На графике A показана типичная кривая механического опережения, которая включает начальную синхронизацию в 10 градусов и в общей сложности 32 градуса. Это соответствует механическому отклонению на 22 градуса. График B показывает кривую опережения вакуума, добавляющую целых 14 градусов дополнительного времени при 18 дюймах ртутного столба. Комбинируя эти две кривые, можно получить до 46 градусов при крейсерской скорости 3000 об / мин, если вакуум в коллекторе равен или выше 18 дюймов ртутного столба (32 + 14 = 46).

5.3L LS Время в зависимости от карты нагрузки

Нагрузка (Дроссельная заслонка в процентах)	1 000	2 000	3 000	4 000	5 000	6 000
10%	40	50	53	52	49	44
20%	32	34	38	40	36	32
30%	24	28	31	33	32	30
40%	18	25	28	32	31	29
50%	10	16	21	26	29	29
60%	4	12	17	26	28	28
70%	-11	8	14	26	28	28
80%	-11	6	14	26	28	28
90%	-11	6	14	26	28	28
100%	-11	4	14	26	28	28

Показать все

Если вы вернетесь к двум графикам, вы заметите, что они обе являются линейными (прямолинейными) кривыми.Двигатели с электронным управлением обладают преимуществом нелинейных кривых зажигания, поскольку цифровая конструкция позволяет ограничивать время зажигания. Эта диаграмма представляет собой упрощенный пример временной карты на основе нагрузки, созданной для двигателя грузовика GM 5.3L LS с октановым числом 87. Эта карта, по сути, представляет собой комбинацию начального, механического и вакуумного продвижения. Вертикальная шкала представляет собой процент открытия дроссельной заслонки (нагрузки), в то время как обороты представлены на горизонтальной шкале. Как и следовало ожидать, по мере увеличения нагрузки время уменьшается.В качестве крайнего примера, вы никогда бы не достигли WOT (100%) при 1000 об / мин, но если бы это произошло, вы можете видеть, что карта минимизирует время до -11 градусов, что составляет 11 градусов ATDC, что резко замедлено, чтобы предотвратить детонация. И наоборот, при 10-процентном открытии дроссельной заслонки при 3000 об / мин время составляет 53 градуса. Это разброс в 64 градуса.

Описание	PN	Источник	Цена
Электронный таймер обратного дозвона Innova	3568	Summit Racing	89 долларов.97
Кран HEI регулируемый пылесос и комплект пружин	99600-1	Summit Racing	$ 35,40
Регулируемая вакуумная канистра ACCEL HEI	31035	Summit Racing	26,23
Регулируемая вакуумная канистра Pertronix HEI	D9006	Summit Racing	$ 24.97
Summit HEI регулируемая вакуумная канистра	850314	Summit Racing	12 долларов.97
Стандартный мотор SB Регулируемая вакуумная канистра Ford	VC192	Summit Racing	$ 42.97
Summit LA Mopar регулируемая вакуумная канистра	850426	Summit Racing	$ 19.97
Кран GM очков расст. емкость для вакуумирования и комплект	99601-1	Summit Racing	$ 35,43
Зубчатая лента MSD	8985	Summit Racing	$ 4.58

Показать все

Источники

Просмотреть все 20 фото

Как снимать и регулировать время зажигания

Вы просто собрали свой новый двигатель ящика, и ваш адреналин накачивается. Прокачайте дроссель, поверните ключ, и … эта штука бежит как настоящая собака. На холостом ходу он нормально работает, но как только вы нажимаете на педаль газа, он едет медленно, как ленивец, который только что съел целый чизкейк, или начинает звенеть, как будто вот-вот развалится. Ага, у вас проблемы с синхронизацией.

Несмотря на то, что ваши проблемы не такие серьезные, неправильная установка угла опережения зажигания оставляет желать лучшего. Несколько настроек дистрибьютора могут полностью изменить характер вашего двигателя. И если вы прочитаете слово «дистрибьютор» и спросите себя: «Разве это не какая-то старая маслкар?» Возможно, это руководство вам не подходит, потому что сегодня мы копаемся в старых двигателях, детка.

Хэнк О’Хоп

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Считайте меня Мастер синхронизации Drive, великий волшебник, который поможет вам вернуть эту искру в вашу жизнь … э-э, двигатель. Вы знаете, что мы имеем в виду, давайте перейдем к делу!

Основы синхронизации зажигания

Расчетное необходимое время: 1-2 часа

Уровень квалификации : Средний

Система автомобиля : Зажигание

Хэнк О’Хоп

Какое время зажигания?

Это помогает точно понять, с чем вы занимаетесь, , прежде чем вносить изменения.В конце концов, вы можете серьезно повредить свой двигатель, если не успеете вовремя. Итак, что такое угол опережения зажигания?

Если вы знакомы с циклом четырехтактного двигателя, вы знаете, что зажигание происходит от свечей зажигания. Свеча срабатывает, когда поршень достигает верхней мертвой точки или ВМТ во время такта сжатия, чтобы сгорание отправило поршень обратно в нижнюю часть камеры.

В реальном мире искра должна произойти немного раньше. Причина в том, что топливно-воздушная смесь не сгорает сразу.Итак, вы хотите послать искру до того, как поршень достигнет ВМТ, чтобы гарантировать, что вся смесь воспламенится как раз в нужное время, чтобы отправить поршень вниз с силой полного сгорания. Вот почему двигатель обычно имеет начальную синхронизацию примерно на 10 градусов.

Вы спросите, что за 10 градусов вперед? У вас есть две основные настройки, с которыми можно поиграть: начальное время и общее время. Начальная синхронизация или 10 градусов, о которых мы упоминали ранее, — это ваша настройка времени на холостом ходу. Общее время, которое может составлять примерно 34 градуса опережения, — это то, на что время меняется, когда двигатель набирает обороты.

Причина, по которой необходимо изменить время, связана с увеличением скорости двигателя. Несмотря на увеличение скорости поршня, эта топливная смесь сгорает столько же времени. Чтобы смесь генерировала силу в нужный момент, искра должна произойти раньше.

Если вы просто отрегулируете начальное время и проигнорируете общее время, вы, вероятно, столкнетесь с проблемами. Причина в том, что механическое продвижение принесет x-количество аванса. Другими словами, если ваш двигатель спроектирован для работы с опережением начального времени на 10 градусов и общим хронометражем на 34 градуса, ваш дистрибьютор будет обеспечивать опережение на 24 градуса, несмотря ни на что.

Это могло бы не иметь большого значения, если бы вы использовали стандартный двигатель на старом бензине. Ну, угадайте, что, вы поменяли головы, кулачок и добавили заголовки, все из которых могут отличаться от момента зажигания, и даже если вы этого не сделали, сегодняшнему топливу все равно нужно немного больше времени. Итак, как только вы увеличиваете свой начальный тайминг до 14-16 градусов, ваш общий прогресс достигает 38-40 градусов, и именно поэтому ваш двигатель гудит. Вам придется повозиться с моментом зажигания, несмотря ни на что, и это влечет за собой нечто большее, чем просто скручивание головокружения.Не волнуйся. Мы вас прикрыли.

Механическое против вакуумного Advance

Но прежде чем вы пойдете и откроете капюшон, задержите лошадей. Перед тем, как мы начнем, нужно еще кое-что узнать. Ускорение синхронизации на старых двигателях осуществляется одним из двух способов. Первый из них механический, управляемый пружинами, грузами и ограничителями. Другой — вакуум, который основан на вакууме, создаваемом двигателем.

И многие двигатели, такие как 440 в моем Charger, оснащены обоими. Опережение вакуума в первую очередь используется для обеспечения дополнительного времени для увеличения экономии топлива за счет обеспечения полного сгорания на крейсерских скоростях с малым дросселем.

Проблема с вакуумом в двигателе, однако, заключается в том, что он исчезает, когда вы нажимаете на дроссельную заслонку, и именно здесь в игру вступает механическое продвижение. Чтобы лучше понять, как все это работает, нам нужно взглянуть на анатомию вашего дистрибьютора.

Внутри распределителя

Во-первых, у вас есть вал, который идет прямо вниз к распределительному валу, который поворачивает распределитель для создания начального момента времени. Только вал не представляет собой цельную деталь, он фактически разделен, чтобы позволить ротору перемещаться, чтобы создать общую синхронизацию.

Механическое опережение управляет положением ротора, и по мере увеличения скорости двигателя набор опережающих грузов начинает перемещаться наружу, что добавляет дополнительное опережение по времени. То, как далеко перемещаются эти грузы из-за остановок, зависит от того, сколько времени добавлено. Пружины, с которыми они связаны, контролируют, насколько быстро наступает этот момент времени или число оборотов в минуту, при которых достигается полное опережение.

Хэнк О’Хоп

Обратите внимание, что вал, перемещаемый механическим движением, остается на месте.Подача вакуума перемещает подборщик для обеспечения продвижения.

Опережение вакуума вступает в игру после ускорения при достижении крейсерской скорости. Контейнер вне распределителя также соединен с тем же валом, которым управляет механическое продвижение. По мере того, как число оборотов становится стабильным и создается вакуум, диафрагма внутри канистры вытягивается вперед, что добавляет еще больше времени. Дополнительное время, которое он обеспечивает, обеспечивает более четкое и полное сгорание на крейсерских скоростях.

Хотите верьте, хотите нет, но подача вакуума добавляет тонну времени. Иногда целых 25 градусов. Если вы не решите проблему вакуума, вы, вероятно, испытаете детонацию во время крейсерского полета.

Именно поэтому многие люди решают отказаться от подачи вакуума, когда они вносят коррективы в свою начальную механическую подачу — черт возьми, вы когда-нибудь видели тягач с подачей вакуума? Тем не менее, если вы работаете с уличным транспортным средством, вам следует поддерживать вакуум вперед и отрегулировать его так, чтобы вы могли достичь оптимальной производительности на крейсерских скоростях.

Что вам нужно знать?

Вы ведь любите домашнее задание? Хорошо, потому что кое-что нужно сделать, прежде чем вы начнете корректировать время.

Дело в том, что разные автопроизводители по-разному относятся к опережения сроков. В то время как большинство двигателей прежних времен имели механическое и вакуумное опережение, некоторые используют только одно или другое. Вы должны знать, с чем вам предстоит работать.

Хэнк О’Хоп

Гири выдвигаются наружу по мере увеличения числа оборотов.То, насколько далеко они перемещаются наружу, коррелирует с тем, сколько добавляется продвижение, и пружины контролируют, как скоро наступит продвижение. Примечание: это распределитель типа MSD, а не распределитель стандартного типа на нашем 440.

Не только это, но разные дистрибьюторы используют разные компоненты для управления механическим продвижением. Если у вас есть дистрибьютор типа HEI или MSD, вам повезло. Механическое продвижение осуществляется с помощью грузов, которые прикреплены к пружинам и втулкам для ограничения времени и расположены непосредственно под ротором.С этой конфигурацией очень легко поменять местами пружины и втулки. Вам все еще нужно сделать домашнюю работу, чтобы решить, какие пружины и втулки вам нужны, но работа очень легкая.

Остальные, ну, мы заботимся о себе. У нас все еще есть грузы и пружины, с которыми нужно работать, но доступ к ним и установление пределов для опережающих весов становится немного сумасшедшим.

Возьмем, к примеру, дистрибьюторов Mopar. У нас все еще есть пружины и утяжелители, с которыми можно работать, но чтобы получить к ним доступ.Нам нужно отключить трамблер. Не только это, но и ограничение полного продвижения не контролируется втулками. Вместо этого у грузов есть стержни, которые вставляются в пластину, которая останавливает движение грузов.

Как ограничить общий прогресс в такой установке? У вас есть два варианта: традиционный метод включает сварку этих прорезей, чтобы ограничить пространство, в котором должны перемещаться грузы. Другой процесс заключается в поднятии ограничительной пластины для установки поверх грузов.

Хэнк О’Хоп

Перемещение пластины ограничителя над грузами внутри распределителя 440. Обратите внимание на маркировку. Они указывают, сколько механического продвижения они позволят.

По моему опыту, эта ограничивающая пластина — правильный выбор. Это избавляет от лишних догадок и смазки при сварке и шлифовании, так как пластина имеет несколько прорезей, которые точно показывают, сколько времени добавляется.Компания, которая их производит, называется FBO Systems, и она производит всевозможные приспособления для розжига для классических Mopars, и эта ограничивающая пластина является обязательной для любого ореха Chrysler — мне не платят за то, чтобы сказать, что я люблю этот продукт.

Хэнк О’Хоп

Опять же, другой вариант для гаек Mopar — приварить пазы в «естественной» ограничительной системе распределителя. У старых голов это просто наука, это просто упрощает задачу.

Вы также захотите получить представление о том, сколько начального и общего аванса вам нужно.Без дино это может быть уловка. Отличный способ приблизиться — зайти на одни форумы и посмотреть, какие работают другие с похожими настройками. Имейте в виду, что ваше общее время обычно не меняется, только начальное время и число оборотов в минуту, при котором достигается общее время.

Безопасность при синхронизации

При съемке хронометража и внесении корректировок вы попадаете под капот с работающим двигателем. Это означает, что всегда есть шанс получить несколько шрамов, если вы не будете осторожны. Тем не менее, вы должны руководствоваться здравым смыслом и этими советами по безопасности, чтобы сохранить свои советы.

• Защитите мягкие предметы. Наденьте защитные очки и перчатки. Этот двигатель работает, и ваш единственный человек. Слои защиты никогда никому не повредят.
• Держитесь подальше от этого вентилятора. Ваши пальцы и провода фонаря хронометража потянутся к этому вентилятору, как мотыльки к пламени. Всегда помните о своем положении, чтобы предотвратить несчастные случаи.
• Ага. Жарко. Маловероятно, что вы случайно поймаете голову во время съемки, но вы всегда можете ошеломить.Просто играйте осторожно и не теряйте ума, чтобы не обжечься.

Все, что вам нужно, чтобы рассчитать время зажигания

Помимо перегрузки информацией, которую мы уже скинули вам на колени, вам понадобятся некоторые инструменты для выполнения работы. Да, в списке есть несколько специальных инструментов и запчастей, но они не такие уж и дорогие. Кроме того, любые расходы полностью оправдываются удовлетворением от серьезных изменений в динамике вашего двигателя.

Список инструментов

Список деталей

Расположение инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты ожидания.Вам также понадобится плоское рабочее место, например пол гаража, подъездная дорожка или уличная парковка. Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от шума.

Вот как снимать и настраивать время

Давайте сделаем это!

Регулировка механического хода

1. Установите ленту синхронизации / отметьте балансир. Выбор зависит от предпочитаемого вами метода. В этом случае мы используем ленту для хронометража.

2. Прогрейте двигатель. Разогрейте двигатель до рабочей температуры. Если есть какие-либо проблемы, предотвращающие простоя, в том числе исходное время выхода из строя, вам следует решить их сейчас.

3. Подключите синхронизирующий пистолет. Если у вас нет беспроводного пистолета, просто подсоедините провода аккумуляторной батареи и подсоедините звукосниматель к проводу вилки цилиндра номер один.

4. Ослабьте зажим распределителя. Вам нужно будет крутить распределитель во время работы, поэтому зажим необходимо ослабить.

5. Отключите подачу вакуума. Просто отсоедините линию подачи вакуума и вставьте соединение.

Хэнк О’Хоп

Подключение линии не должно быть слишком сложным. Вставьте туда аппаратное обеспечение, и вы будете золотыми.

6. Наведи и стреляй. Расположитесь так, чтобы у вас была прямая видимость гармонического балансира и вкладки синхронизации.Нажмите на спусковой крючок и обратите внимание на число, которое вы видите. В нашем случае мы ищем 20-градусное опережение для нашего начального времени.

Хэнк О’Хоп

Ага. Это мой очень старый, очень привередливый индикатор времени. Тем не менее, он делает свою работу.

7. Установите начальное время. Установить начальное время очень просто. Просто поверните распределитель, продолжая следить за тем, какое число совпадает с отметкой времени на вашем двигателе.

8. Увеличьте обороты и запишите общее время. Установив начальную синхронизацию, заблокируйте распределитель и попросите друга поднять обороты двигателя. Когда числа перестают расти, вы знаете, сколько у вас времени. Запишите это число и попросите друга проверить число оборотов в минуту, при котором это число было достигнуто.

9. Заглушите двигатель и отрегулируйте. А теперь самое интересное. Решите, какие пружины вам нужно использовать, чтобы достичь желаемых оборотов в минуту, и какие втулки или другие методы ограничения общего хода вам нужны, а затем соответствующим образом отрегулируйте распределитель.

10. Запустите двигатель и проверьте результаты. Просто снимите начальное и общее время, чтобы проверить свои результаты после внесения корректировок.

11. Сделайте тест-драйв. Все, что осталось, — это пройти тест-драйв, чтобы убедиться, что двигатель работает так, как вы хотите. Если нет, повторите процесс и попробуйте другие настройки.

Хэнк О’Хоп

Поверьте мне. Т-образная ручка облегчает жизнь.

Регулировка подачи вакуума

В случае, если вы работаете на наклоне во время крейсерского движения, а не во время ускорения, вы знаете, что у вас слишком большой подъем вакуума. Вот как это отрегулировать.

1. Выломайте шестигранный ключ. Шестигранный ключ с Т-образной рукояткой — лучший инструмент для работы. Они обеспечивают лучший контроль и более удобны в использовании.

2. Отсоедините вакуумную линию от канистры. Не нужно выполнять эту регулировку при работающем двигателе, поэтому не нужно беспокоиться о засорении линии после снятия.

3. Вставьте ключ, пока не почувствуете шпоночный паз. Это может быть схематично, так как легко зайти слишком далеко и нанести ущерб, и вы должны ощупывать все вокруг. Полезно использовать шестигранный ключ большего размера, чтобы понять, где находится шпоночный паз, а затем постепенно уменьшать размер, пока не найдете нужный ключ.

4. Поверните против часовой стрелки, чтобы уменьшить время. Большинство систем подачи вакуума вращаются против часовой стрелки для уменьшения времени и по часовой стрелке для его увеличения. Тем не менее, вы можете проверить это своим собственным исследованием.

5. Протестируйте и повторите. Сдать машину на тест-драйв. Если вы все еще слышите пинг, просто повторяйте процесс, пока он не исчезнет.

Как вы отслеживаете свои настройки?

Итак, когда вы знаете, какие корректировки вы вносите и как их вносить, все, что вам остается, — это их прочитать. Одно дело установить настройки там, где вы хотите, и предположить, что они в порядке.Другое дело — точно рассчитать время и знать наверняка.

Все, что вам нужно для этого, — это индикатор хронометража и либо метка хронометража с краской, либо метка хронометража и лента хронометража. В любом случае, ваш индикатор времени работает, подключаясь к батарее и свече зажигания цилиндра номер один. Как только они подключены, вы просто направляете индикатор времени на гармонический балансир и снимаете показания.

По крайней мере, ваш гармонический балансир имеет временную метку. Эта метка синхронизации совпадает с меткой синхронизации, чтобы сообщить вам, когда зажигаются свечи.Это помогает закрасить эту метку времени белой краской, чтобы вы могли лучше видеть ее, когда двигатель синхронизирует. По мере увеличения оборотов двигателя вы хотите следить за этой отметкой времени относительно вкладки, чтобы определить, где находится ваш момент зажигания.

Многие из тех старых вкладок времени, как на моем 440, считываются только на десять градусов вперед. Если вы находитесь в подобной ситуации, вам понадобится временная лента на гармоническом балансировщике, чтобы продолжить. Если вы используете этот метод, вы следите за тем, какое число появляется рядом с нулевой отметкой на вкладке времени.Это число говорит вам, на сколько градусов работает ваш двигатель.

Pro Советы по настройке и времени съемки

• Выбор времени кулачка — другое дело. Опережение и задержка кулачка по времени звучат аналогично и могут иметь, казалось бы, такое же влияние на реакцию дроссельной заслонки, как и момент зажигания. Но на самом деле это два разных процесса.
• Отметьте свой балансир. Лента ГРМ отрывается. Хорошей практикой является отметить место желаемого общего временного числа меткой и белой краской.Таким образом, вы все еще можете дважды проверить синхронизацию без хронометражной ленты.
• Слушайте свой двигатель. Не следуйте рекомендациям других. Послушайте их советы и попробуйте их советы. Если они работают, это прекрасно. Однако универсальной формулы не существует, и вам все равно может потребоваться внести некоторые изменения в выбор времени, чтобы удовлетворить ваш двигатель.
• Убедитесь, что балансир не изношен. Если ваш гармонический балансир старый, а резина изношена, это может нарушить ваши показания. Обязательно осмотрите балансир, чтобы убедиться, что он не вышел из строя, прежде чем продолжить.
• Быстрее не всегда лучше. Ускорение общего времени повысит отклик дроссельной заслонки. Поначалу это кажется великолепным. Но чем раньше, тем больше мощности будет труднее контролировать на улице, поэтому не стоит просто использовать самые легкие источники. Попробуйте использовать разные пружины или комбинации, пока не найдете на улице то, что вам наиболее удобно.

Часто задаваемые вопросы о времени зажигания

У вас есть вопросы, Drive дает ответы!

В: Что произойдет, если синхронизация двигателя отключена?

A: Это зависит от того, как далеко и с какой целью.Если время слишком далеко, двигатель просто не запустится. Если он работает, но слишком сильно, перегрев, детонация и обратная вспышка через карбюратор — все это проблемы, с которыми вы можете столкнуться. Если синхронизировать недостаточно, он будет работать очень грубо и иметь неприятные последствия через выхлоп.

В: Сколько времени нужно, чтобы починить время на автомобиле?

A: Если вы просто восстанавливаете заводские характеристики, это займет всего несколько минут. Однако, если вы вносите коррективы в дистрибьюторов, вы, скорее всего, потратите как минимум час или два на внесение изменений.

В: Увеличивает ли время опережение?

A: Может. В конечном итоге это зависит от текущих настроек двигателя и от того, требуется ли большее время зажигания для обеспечения чистого горения. Имейте в виду, что слишком большой шаг вперед может фактически снизить мощность и даже повредить двигатель.

Q: Как проверить время без индикатора времени?

A: Нельзя. Вы можете определить, какова ваша начальная синхронизация, только на основе того, как распределитель выровнен с цилиндром номер один, основываясь на положении метки синхронизации на вашем гармоническом балансировщике.Даже если вы используете это и используете втулки и пружины, которые, по вашему мнению, приведут вас в соответствие, вы в конечном итоге будете гадать, не используя индикатор времени.

В: Как замедление времени влияет на двигатель?

A: замедление времени может означать либо отключение опережения двигателя, что может быть полезно для борьбы с детонацией. Если бы вы замедлили время относительно ВМТ, ваш двигатель, скорее всего, не запустился бы, так как зажигание происходит после того, как поршень движется вниз во время такта сгорания.

Вот полезное видео

Да, у нас тоже болит мозг. Здесь есть на что обратить внимание. Хорошая новость в том, что у нас есть видео, которое действительно помогает прояснить ситуацию и упростить ваш мыслительный процесс!

Установка системы зажигания от бензопилы до муравейника

Бесконтактная электронная система зажигания Муравей, Тула.

Оптимальным решением для качественной работы двигателя является использование так называемых бесконтактных электронных систем зажигания (БЭСЗ).

Самым главным преимуществом бесконтактной системы зажигания по сравнению с контактной является подача на свечу зажигания гораздо большей энергии, что значительно увеличивает искру, столь необходимую для сгорания топлива. Таким образом улучшается сгорание топливовоздушной смеси, что сказывается на мощности двигателя.

Не менее важен и тот факт, что форма и стабильность импульсов на всех диапазонах двигателя значительно улучшены. Это достигается тем, что вместо контактной системы зажигания используется оптический датчик, который нужен для генерации управляющих импульсов для электронного переключателя.Таким образом, улучшаются не только мощность двигателя и реакция дроссельной заслонки, но и снижается расход топлива.

Третье преимущество и преимущество бесконтактной системы зажигания — неприхотливость и невысокая потребность в обслуживании. Его нужно настроить один раз, и все. Пока контактная система требует обслуживания и настройки.

Состав комплекта Бесконтактные электронные системы зажигания Муравей, Тула.

Электронный переключатель 76.3734

Катушка зажигания 027.3705

Силиконовый провод высокого напряжения

Высоковольтный колпачок свечи

Болт с шестигранной головкой M6

Шайба Grover M4

Шайба Grover M5

Инструкция с цветной фотографией (3 л.)

Внимание! Полнота комплектации соблюдается, но форма и цвет элементов, проводов, клемм могут отличаться в зависимости от партии, что не нарушает характеристики и назначение.

Опережение зажигания Бесконтактные электронные системы зажигания Муравей, Тула.

Опережение зажигания — это определенный интервал времени с момента проскока искры между электродами свечи зажигания до достижения поршнем верхней мертвой точки (далее ВМТ).

Система зажигания от бензопилы до муравейника

Поскольку топливовоздушная смесь не сгорает мгновенно и этот процесс растягивается во времени, необходимо подготовить условия сгорания таким образом, чтобы максимальное давление создавалось над поршнем в момент, когда он достигает ВМТ и просто начинает двигаться вниз.

Ниже описан механизм установки опережения зажигания для двигателя скутера Муравей, Тула при использовании БЭСЗ.

1. Подайте питание на клемму KZ с помощью замка зажигания.

2. Выкрутить свечу зажигания из ГБЦ. Вращая коленчатый вал, стоящий сбоку от вентилятора улитки, против часовой стрелки (направление вращения также указано на пластине модулятора), установите поршень в крайнее верхнее положение, а затем отведите его назад 1-1.5 мм. Для вращения коленчатого вала можно использовать эксцентрик с закрепленным на нем болтом М6 под внутренним шестигранником.

3. Затем ослабьте болт M6 под шестигранником на кулачке, пластина модулятора должна свободно вращаться. (ВАЖНО! Не допускайте попадания на оптический датчик света искусственных источников света и / или прямых солнечных лучей, это может повлиять на его правильную работу). Поверните пластину модулятора в направлении стрелки, как показано ниже.

4. Установите пластину модулятора в положение «3», когда загорится светодиодный индикатор. Именно в этом положении на свече зажигания возникает искра. Таким образом, момент зажигания установлен, можно затянуть болт М6 под шестигранник на эксцентрике. Обязательно установите защитную резиновую заглушку, чтобы оптический датчик не открывался во время работы самоката.

5. Вкрутите свечу зажигания в головку блока цилиндров, наденьте на нее высоковольтный колпачок с проводом от катушки зажигания.

Процесс установки момента опережения зажигания завершен.

Пункт выдачи

Меньковский тракт 2Б

Строймалл «Кольцо», ком. 5-5 («зеленый» сектор, 2-й ряд в глубине от паркинга)

Парковка бесплатная

Внимание: не путайте АвтоМОЛЛ с зданием «Кольцо»

Момент зажигания и время кулачка объяснены

Момент зажигания сложно понять, но его легко отрегулировать и настроить.Просто для вашего назидания я расскажу, что к чему по времени на этой странице, но если вас не интересуют все сложности, связанные с синхронизацией зажигания, почему важно, насколько хорошо работает ваш двигатель, и почему это может быть катастрофически, если он выключен, вам следует пропустить все технические разговоры и просто достать свое руководство, чтобы внести коррективы.

Какое время зажигания?

Ваш двигатель представляет собой сложную симфонию быстро движущихся частей — поршней, шатунов, клапанов, шкивов, распределительных валов, коленчатого вала — все эти тяжелые, прочные части движутся с огромной скоростью внутри вашего двигателя.Ваш поршень движется вверх и вниз, клапаны входят и выходят, шатуны толкают и тянут, а коленчатый вал дико вращается в центре всего этого. Эта симфония воспроизводится тысячи раз каждую минуту, когда вы едете по улице.

Есть два вида синхронизации, которые используются в каждом событии, связанном с двигателем. Первый называется синхронизацией кулачка, второй — моментом зажигания. Время кулачка больше связано со всеми тяжелыми предметами, которые быстро движутся внутри вашего двигателя. Помните клапаны и поршни? Оба они движутся, и поршень движется со взрывной силой, обеспечиваемой другими цилиндрами вашего двигателя.В вашем двигателе есть ремень или цепь ГРМ, которая делает гораздо больше, чем просто забирает энергию от вращающегося коленчатого вала и использует ее для вращения распределительного вала или распределительных валов. Его задача — убедиться, что клапаны не мешают, когда поршень летит к головке двигателя. В некоторых двигателях поршень может фактически ударить клапан в верхней части своего движения. В этих двигателях, называемых двигателями «интерференционного» типа, даже небольшое смещение фаз газораспределения может иметь катастрофические последствия и привести к капитальному ремонту двигателя стоимостью в тысячи долларов.Это одна из причин, по которой так важно проверять ремень ГРМ на предмет износа или повреждений.

К счастью, если вы не проделали серьезную работу над своей машиной, синхронизация кулачка, вероятно, стоит денег. Если бы это было не так, вы бы это знали, потому что ваша машина ехала бы ужасно, если бы вообще. С другой стороны, ваш момент зажигания может быть нарушен из-за множества мелочей. Хорошая новость в том, что его так же легко настроить и сбросить. Немного истории: двигатель вашего автомобиля или грузовика имеет 4 цикла.Каждый из этих циклов повторяется в каждом цилиндре. Во-первых, он всасывает воздух и топливо. В большинстве новых автомобилей используется прямой впрыск, поэтому воздух всасывается через впускной клапан, а топливо всасывается точной форсункой. Вторая часть, или ход, в каждом цилиндре называется «ходом сжатия». Теперь топливовоздушная смесь буквально сжимается. Это создает в смеси жар и летучесть. Третий такт — это ход зажигания или такта сгорания (теперь мы куда-то добираемся). В этот момент свеча зажигания загорается и воспламеняет топливно-воздушную смесь, в результате чего поршень толкается обратно в нижнюю часть хода.Последний такт — такт выпуска. В это время выпускной клапан открывается и выпускает старую сгоревшую смесь, чтобы мы могли всосать новую и повторить все снова!

Ключ ко всей этой операции — убедиться, что время искры точно соответствует сигналу. Немного меньше, и вы получите двигатель, который работает против самого себя, что приведет к потере мощности и прерывистому холостому ходу. Еще немного, и вы можете получить серьезный фейерверк, когда он вам не нужен! Нет искры? Попробуйте проверить свою катушку!

Основы настройки времени

Теперь, когда вы знаете, что такое тайминг, я могу рассказать вам основы его настройки и настройки на вашем двигателе.Сроки различаются для каждого двигателя, поэтому неплохо иметь под рукой хорошее руководство по обслуживанию, чтобы подробно рассказать о вашем двигателе. Новые двигатели сами регулируют время, так что, пока все ваши датчики работают должным образом, вам не придется возиться с таймингом. Фактически, вы обычно не можете этого сделать, если вы не переназначите чип компьютера зажигания или не купите чип производительности послепродажного обслуживания, в который встроена другая временная карта. Будьте осторожны, потому что неправильный чип может не только привести к плохой работе вашего автомобиля, но также может выдать коды ошибок и вызвать ужасный индикатор Check Engine.

Если вы достаточно круты, чтобы иметь старый школьный автомобиль или грузовик с дистрибьютором, которого вы можете заполучить, отрегулировать время так же просто, как дать дистрибьютору поворот. Вам понадобится индикатор времени. Подключив свет в соответствии с инструкциями, и двигатель работает, направьте свет на главный шкив, который снимается с коленчатого вала. На этом шкиве есть выемка или отметка. На двигателе, рассчитанном на ноль градусов, также известном как верхняя мертвая точка, эта метка будет мигать вместе с направленным на нее светом.Если ослабить распределитель и немного повернуть его, вы увидите, что метка переместится влево или вправо. Если повернуть распределитель слишком сильно, след полностью исчезнет. Таким же образом можно заглушить двигатель. На большинстве шкивов кривошипа есть еще одна отметка. Это точка, к которой вы стремитесь, обычно где-то между 3-5 градусами до верхней мертвой точки. Все, что вам нужно сделать, это повернуть распределитель до тех пор, пока метка времени не начнет мигать в нужном месте каждый раз. Как только он настроен, затяните распределитель, чтобы он не включился сам по себе, и все в порядке!

Развивающие игрушки и хобби Набор моделей жизненного цикла животных Лягушка Муравей Москит Морская игрушка Цикл Рост черепахи U1B4 armasplastik.com

Развивающие игрушки и хобби Набор моделей жизненного цикла животных лягушка, муравей, комар, морская игрушка, цикл роста черепахи U1B4 armasplastik.com

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Набор моделей жизненного цикла животных Лягушка Муравей Москит Морской игрушечный цикл Рост черепахи U1B4 по лучшим онлайн-ценам, неповрежденный товар, MPN:: Не применяется: Атрибут товара:: Готово Товары, 8-11 лет, подробную информацию см. В списке продавца. 4-7, включая изделия ручной работы, Бесплатная доставка для многих товаров, Страна / регион производства:: Китай: Материал:: Пластик / ПВХ, Состояние :: Новое: Совершенно новый, неиспользованный, Просмотреть все определения условий: Год:: 2020.Возрастной диапазон::> 3 года: Возрастной уровень:: 3-4 года. Бренд: Unbranded: Тема: Животные, Тип: как показано, неоткрытый.

Животные Жизненный цикл Модель Набор Лягушка Муравей Москит Морская Игрушка Цикл Рост Черепахи U1B4

Creature Horror Com 4 x BLISTERGRUB NM mtg Nissa vs Ob Nixilis Black.Minichamps 398150096 AGV Helm Валентино Росси MotoGP Misano 2015 1: 8 NEU & OVP, Набор моделей жизненного цикла животных Лягушка Муравей Москит Морская игрушка Цикл Рост черепахи U1B4 . Система противовоздушной обороны Israel Iron Dome ограничена 1/72 набор из 3 литых моделей грузовиков, Warhammer 40K ORK BATTLEWAGON Space Orks Mobile Fortress w Zzapp Gun & Kannon New, Набор моделей жизненного цикла животных Frog Ant Mosquito Sea Toy Cycle Turtle Growth U1B4 , 7 шт. / Компл. История игрушек 4 Коллекция игрушек Вуди Лайтер Рекс Чужого медведя.СЕН 2020 Mitsubishi 3-го поколения Pajero Ice Pack JEEP 4X4 1/64 BM Creations. Набор моделей жизненного цикла животных Лягушка Муравей Москит Морская игрушка Цикл Рост черепахи U1B4 . Магнитная таблица для работы по дому 17×12 Магнитные маркеры и ластик на холодильник для детей и взрослых. Veloce Nissan Skyline GT-R R35 LB Performance Желтый 1:64 Смола игольчатого зажигания,

Животные Жизненный цикл Модель Набор Лягушка Муравей Москит Морская Игрушка Цикл Рост Черепахи U1B4

Набор моделей жизненного цикла животных, лягушка, муравей, комар, морская игрушка, цикл, рост черепахи, U1B4

Набор моделей Лягушка Муравей Москит Морская игрушка Цикл Рост черепахи U1B4 Жизненный цикл животных, Бесплатная доставка для многих продуктов, Найдите много новых и подержанных товаров и получите лучшие предложения для Набор моделей жизненного цикла животных Лягушка Муравей Москит Морская игрушка Цикл Рост черепахи U1B4 на лучшие онлайн-цены по доступным ценам, покупайте их безопасно, невероятные предложения в самом популярном бутике.Лягушка Муравей Москит Морская Игрушка Цикл Рост черепахи U1B4 Набор моделей жизненного цикла животных, Набор моделей жизненного цикла животных Лягушка Муравей Москит Морская игрушка Цикл Рост черепахи U1B4.

Профессиональная стробоскопическая лампа зажигания Время зажигания на автомобильной Ксеноновой лампе 12 В Автомобильные инструменты Автомобильные двигатели для грузовиков Инструменты для самостоятельной сборки Ксеноновые индукционные лампы ALLOMN Инструменты и оборудование Автомобильные полы

Профессиональная стробоскопическая лампа зажигания Время зажигания на автомобильной ксеноновой лампе 12 В Автомобильные инструменты Автомобильный двигатель Грузовик Инструменты DIY ALLOMN Ксеноновая индукционная лампа Инструменты и оборудование Автомобильные полы.cl

Профессиональная стробоскопическая лампа зажигания Время зажигания на автомобильной Ксеноновой лампе 12 В Автомобильные инструменты Инструменты для самостоятельного ремонта двигателя грузовика ALLOMN Ксеноновая индукционная лампа, Инструменты для самостоятельного ремонта двигателя грузовика ALLOMN Индукционная лампа с индукционной лампой ALLOMN Профессиональная стробоскопическая лампа для зажигания Автомобильные инструменты с ксеноновой лампой 12 В, Купить Ксеноновая лампа индикации времени ALLOMN, профессиональная стробоскопическая лампа зажигания Время зажигания на автомобильной 12В ксеноновой лампе Автомобильные инструменты Инструменты для самостоятельной сборки двигателя грузовика автомобиля: Фары времени — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Горячие продажи товаров, гарантия удовлетворенности, Быстрая БЕСПЛАТНАЯ доставка, Откройте для себя Самый большой выбор роскоши.Время зажигания на автомобильной ксеноновой лампе 12 В Автомобильные инструменты Двигатель автомобиля Грузовик DIY Инструменты ALLOMN Ксеноновая индукционная лампа синхронизации Профессиональная стробоскопическая лампа зажигания flooring.cl.

Профессиональная стробоскопическая лампа зажигания Время зажигания на автомобильной Ксеноновой лампе 12 В Автомобильные инструменты Автомобильный двигатель грузовика Инструменты для самостоятельной сборки ALLOMN Ксеноновая индукционная лампа синхронизации

ALLOMN Ксеноновая лампа синхронизации, профессиональная стробоскопическая лампа зажигания Время зажигания на автомобильной ксеноновой лампе 12 В Автомобильные инструменты Автомобильный двигатель грузового автомобиля Инструменты DIY: автомобильный.Купить Ксеноновая индукционная лампа ALLOMN, профессиональная стробоскопическая лампа зажигания. Время зажигания на автомобильной ксеноновой лампе на 12 В. Автомобильные инструменты. Инструменты для самостоятельной сборки двигателя грузовика. Конструкция пистолетной рукоятки: конструкция рукоятки пистолетной рукоятки, которая может наилучшим образом соответствовать большинству инженерных разработок, кнопка удобна и приятна на ощупь. 。 Безопасный профессиональный стробоскоп зажигания: твердотельный устойчивый к выгоранию полярность с автомобильным реверсом, защита от полярности и перегрузки.Это скользящий индуктивный датчик для простого и безопасного подключения. 。 ALLOMN Xenon Timing Light: дизайн для изменения синхронизации зажигания вашего автомобиля для достижения наилучших характеристик. Идеально подходит для автомобилей, мотоциклов, всех двухтактных и четырехтактных бензиновых двигателей, легко работает от систем зажигания 12 В. 。 Встроенные зажимы датчика: красный и черный зажим датчика могут различать положительные и отрицательные полюса, ручки покрыты высококачественной резиной для обеспечения безопасности. Разные цвета напоминают родственный столб. 。 Гарантия: На все продукты ALLOMN предоставляется гарантия сроком 1 год на замену и 30 дней на возврат денег, вы можете не беспокоиться о том, чтобы получить продукцию ALLOMN.。。 Индукционный ксеноновый индикатор времени, профессиональная стробоскопическая лампа зажигания Время зажигания на автомобильной 12В ксеноновой лампе Автомобильные инструменты Автомобильный двигатель грузового автомобиля DIY Инструменты。 。Спецификация: 。Тип: ксеноновый индикатор времени 。Модель: ZC-100 。Входное напряжение: 12В 。Скорость: 200 -10000 об / мин 。Рабочая температура: 0-40C 。Материал: пластик 。Цвет: красный 。Ручка пистолетной рукоятки: 25 * 15 * 4,5 см / 9,8 * 5,9 * 1,77 дюйма (Д * Ш * В) 。Индуктивный зажим: 10 *. 5 * 2 см / 0,9 * 1,8 * 0,79 дюйма (Д * Ш * В) 。Кабель с индуктивным зажимом: 120 см / 0,94 фута 。Кабель зажимов датчика: 10 см / 4,26 фута 。Вес нетто: 402.2 г / 14,19 унций。 。Упаковки: 。1 * Ксеноновая лампа синхронизации 。1 * Пластиковый футляр。。。

Профессиональная стробоскопическая лампа зажигания Время зажигания на автомобильной Ксеноновой лампе 12 В Автомобильные инструменты Автомобильный двигатель грузовика Инструменты DIY ALLOMN Ксеноновая индукционная лампа

ТИПЫ ХАРАКТЕРИСТИКИ ВЫХЛОПНЫЕ РАЗЪЕМЫ EVT13 от 3 дюймов до двух 2,25 дюймов, комплекты для замены Подходит для марки Комплект крыльчатки Заменяет Yanmar 104211-42071 и 104211-42070 104211-42090. и 2-5 / 16 муфты 2 замка прицепа Audew, универсальный замок муфты подходит для 1-7 / 8, мужские внедорожные мотоциклетные штаны Fox Racing 180 Honda.Комплект сцепления EXEDY 07020 OEM. Подлинный клапан переключения вакуума Toyota

-12264, сердечник испарителя кондиционера Corvette 1990-1993 годов, за исключением ZR-1. Mishimoto MMTMIC-WRX-15BBK Subaru WRX Performance Верхнее крепление интеркулера и комплект зарядной трубы Черная труба Черный интеркулер 2015. Трубопровод шланга топливного фильтра для китайского GY6 50cc 150cc 139QMB 157QMJ Tao Tao Scooter ATV Запчасти для мотоциклов Blcak. Восстановленный суппорт дискового тормоза ARC 50-4321. Хромированная тяга переключения передач PBYMT, совместимая с Harley Softail Touring Road King Street Glide Electra Glide 1986-2020.2001-2004 Yamaha YFM350 350 Warrior Chain и Black Sprocket 14/40 98L, 5 отверстий Harley twin cam derby cover прокладка softail touring dyna electra glide fatboy fxd 1999-2015. Все — 11-13 Forester Detroit Axle 2013-14 Legacy / Outback 2.5i Только передние и задние диски с отверстиями и прорезями для дисковых тормозов Роторы с керамическими колодками с оборудованием для Subaru Impreza WRX — 4 2011-2014 гг., Стандартная крышка зажигания для моторных продуктов. Сертифицированный CAPA Отражатель бампера Задний фонарь Левая сторона для Volkswagen Jetta 11-17 Седан, Передняя и задняя труба из цельной стали, защита половин двери для Jeep Wrangler JK Unlimited 4-дверный Sport Rubicon Sahara 2007-2018 гг. Задняя крышка подходит для большинства автомобильных чехлов на задние сиденья с большими муравьями. Черные автомобильные принадлежности.cciyu 20 шт. розовый / фиолетовый B8.4D 1SMD 5050 Светодиодный индикатор приборной панели приборной панели.

Профессиональная стробоскопическая лампа зажигания Время зажигания на автомобильной ксеноновой лампе 12 В Автомобильные инструменты Двигатель автомобиля Грузовик Инструменты DIY ALLOMN Ксеноновая индукционная лампа

Купить Ксеноновый индикатор времени ALLOMN, профессиональная стробоскопическая лампа зажигания Время зажигания на автомобильной ксеноновой лампе на 12 В Автомобильные инструменты Инструменты для самостоятельной сборки двигателя грузовика: фары — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Горячие продажи товаров, гарантия удовлетворенности, быстрая БЕСПЛАТНАЯ доставка, Откройте для себя самый большой выбор роскоши.

Шесть лет грабителю, совершившему нападение на Сохэм, Сент-Неотс и Тетфорд

Грабитель совершил шестидневную преступную серию в восьми домах в Сохаме, как заслушал суд.

Во время одного из его восьми краж со взломом — и часто с сообщниками — жертве угрожали ломом.

И они были замечены по системе видеонаблюдения, спасаясь бегством из разбитой машины с двуствольным огнестрельным оружием.

Джеймс Коннорс, 21 год, был пойман только благодаря криминалистике, множеству украденных вещей и неожиданной записи с видеорегистратора.

Он нацелился на свою первую жертву в Сохаме 15 июня 2019 года.

Мужчина с женой смотрел телевизор наверху, когда они услышали, как закрылась дверь машины.

---

Вы также можете посмотреть:

---

Они выглянули и увидели, как Коннорс и еще один мужчина уехали на своем Volkswagen Golf R.

.

Украденный VW Golf, использованный Джеймсом Коннором в его преступной деятельности — Предоставлено: полиция Кэмбса.

Они ворвались в дом, чтобы украсть ключи зажигания.

Два дня спустя при ограблении в Тетфорде были украдены электроинструменты на сумму 130 фунтов стерлингов, карту Sainsbury’s Nectar и бумажник.

Два дня спустя Коннорс и трое других мужчин совершили кражу со взломом при отягчающих обстоятельствах в Милденхолле.

Мужчины использовали лом, чтобы разбить окно двери патио, и двое из них столкнулись в доме с домовладельцем.

Они угрожали потерпевшей ломом, но были выгнаны из дома.

21-летний Джеймс Коннорс был пойман только благодаря криминалистике, множеству украденных вещей и неожиданной записи с видеорегистратора.- Предоставлено: полиция Кэмбса.

Затем Коннорс был причастен к еще четырем кражам со взломом в тот день:

Вместе с двумя другими мужчинами он украл четыре часа стоимостью 4000 фунтов стерлингов из дома на Кинг-стрит, Сомершем.

Видеонаблюдение: мужчины убегают в 13.13, один из них прыгает на крышу сарая, чтобы избежать встречи с собакой.

В дом в Чапел-Клоуз, Хилтон, ворвались с украденными вещами, в том числе фарфоровой лягушкой.

В двух домах в Стэпло, Сент-Неотс, были украдены золотые украшения, алкоголь, монеты, дробовики и винтовка.

В тот же вечер грабители белого VW Golf столкнулись с другой машиной, и те, кто находились в Golf, скрылись пешком — некоторые из них были вооружены длинноствольным огнестрельным оружием.

Появившиеся кадры Dash, которые помогли поймать преступника Джеймса Коннорса — Предоставлено: полиция Кэмбса.

«Гольф» оказался автомобилем, украденным из Сохама четырьмя днями ранее.

В багажнике были три украденных во время кражи в Сомершеме часов, а также другие предметы, украденные из адресов Хилтон, Сент-Неотс и украденный бумажник из Тетфорда.

Группы криминалистов сопоставили ДНК от Гольфа до Коннорса на Оксфорд-роуд, Джеррардс-Кросс, Бакингемшир.

Коннорс был арестован и первоначально сообщил полиции вымышленное имя и дату рождения.

Отказался отвечать на вопросы.

Но дальнейший прорыв произошел, когда Коннорс был связан с другим кражей со взломом в Норфолке.

Трое мужчин были засняты видеорегистратором автомобиля, который, по незнанию жертвы, зафиксировал моменты, предшествовавшие краже со взломом на Хаудейл-роуд, Даунхэм-Маркет.

Полиция была вызвана незадолго до 15:00 6 ноября 2018 г. потерпевшим, который сказал им, что нашел двух мужчин на своей кухне, спустившись вниз.

Он подробно описал мужчин и рассказал полиции, как бросил вызов паре, которая затем выбежала из его черного хода.

Видеорегистратор его машины снимал Коннорса и его сообщников на камеру.

Их машина для побега была найдена брошенной восемь дней спустя, и проверки показали, что она была зарегистрирована по адресу в Бек-Роу, Бери-Сент-Эдмундс.

Автомобиль был подвергнут судебно-медицинской экспертизе, и ДНК Коннорса была обнаружена на пивной бутылке из ближайшего дверного кармана.

В день, когда должен был начаться судебный процесс, Коннорс признал обвинения в сговоре с целью совершения кражи со взломом в период с 14 по 20 июня 2019 года, кражи со взломом с целью кражи, опасного вождения и создания препятствий для ПК.
