Запчасти для сабельной пилы: ремонт инструмента своими руками

Любой рабочий процесс можно механизировать. Ручные дрели, рубанки, пилы и прочий инструмент давно стал электрическим. Не обошел прогресс и обычную ножовку. Альтернативой ей стала сабельная пила.

Инструмент отлично справляется со своим прямым назначением – резкой с помощью полотна. Используя специальные насадки, можно не только пилить, но и зачищать, обрабатывать различные поверхности. Сабельной ножовке по зубам практически любой материал. Она с одинаковой легкостью пилит дерево и металл. Даже кирпич или бетон не являются исключением из списка.

Устройство сабельной пилы

Как и любой другой электроинструмент, сабельная ножовка состоит из двух частей: электрической и механической.

Двигатель сабельной электропилы

В качестве привода используют коллекторный электродвигатель. Он состоит из статора, ротора и щеток. Такие же двигатели стоят в электродрелях, перфораторах, лобзиках и прочем инструменте.

Пуск двигателя осуществляется с помощью кнопки. В ней может быть встроена регулировка оборотов. Иногда регулирующий компонент устанавливают отдельно.

Профессиональные модели могут иметь устройство стабилизации оборотов двигателя. Это обеспечивает стабильную работу инструмента под нагрузкой.

Механическая часть

Принцип работы механики заключается в передаче возвратно-поступательных движений на закрепленное пильное полотно или насадку. Для этой цели применяют два типа «качающихся» механизмов: на основе «пьяного» подшипника или используют зубчатую передачу со штоком, смещенным относительно центра.

Кроме основных составляющих, некоторые модели могут быть оснащены маятниковым механизмом и предохранительным тормозом. «Маятник» служит для того, чтобы полотно, совершая возвратно-поступательные движения в горизонтальной плоскости, могло двигаться вверх и вниз. Благодаря этому повышается производительность и уменьшается нагрузка на полотно.

Тормоз смягчает удары и рывки при застревании полотна в пропиле.

Существуют профессиональные модели с антивибрационной системой. За счет компенсации вибрации возрастает точность и комфортность работы.

Особенности конструкции

Существует множество разновидностей и моделей данного инструмента. Различия заключаются в использовании типа механики и оснащенности различными опциями. В остальном сабельные пилы имеют схожее устройство и характерные для них узлы и элементы. Представляем схему того, как устроена сабельная пила:

Электродвигатель.
Рукоятка.
Корпус редуктора.
Пластиковый кожух.
Кнопка пуска.
Предохранительная кнопка.
Регулятор скорости.
Держатель полотна.
Упор.
Штанга.
Качающийся механизм.
Зубчатая передача.

Неисправности и ремонт сабельной пилы

Любой инструмент испытывает нагрузки во время работы. Со временем узлы и детали изнашиваются, что приводит к поломке. Для каждого устройства характерны типичные неисправности, связанные с выходом из строя определенных его частей.

Держатель полотна

Во время работы полотно вылетает из фиксирующего приспособления. Неисправность встречается редко и характерна для дешевых устройств. Причиной может быть износ фиксатора.

Иногда поломки нет. Полотно с неподходящим хвостовиком не будет прочно держаться. Нередки случаи подделки расходников. При этом диаметр отверстия и размеры задней части пилки могут не совпадать с оригиналом. Это и приводит к плохой фиксации.

Втулки

Штанга, двигающая полотно, имеет направляющие втулки. Обычно их изготавливают из латуни. Со временем они изнашиваются, что приводит к появлению люфта. Первыми признаками являются усиление вибрации во время работы и ухудшение качества пропила. Неисправность устраняется заменой износившихся деталей.

Подшипники

Посторонний шум и повышенная вибрация может указывать на износ подшипников. Причиной может быть плохая смазка или её отсутствие. В таких случаях выход один – замена деталей и смазки.

Шестерни

Наибольшую нагрузку испытывает червячная передача. Она приводит в движение весь механизм внутри редуктора. В зависимости от конструкции, используют прямую или конусную шестерню. Вращение передается от «червяка», расположенного на конце роторного вала. Именно он изнашивается больше всего. Второе место занимает шестерня, которая может иметь выработку.

Неисправности электрической части

К типичным поломкам относятся: неисправность регулятора оборотов или кнопки пуска, износ графитных щеток, плохой контакт в клеммах. Могут выйти из строя обмотки двигателя. Во всех случаях придется приобрести дополнительные запчасти для инструмента.

Как разобрать сабельную пилу

В случае ремонта и обслуживания своими руками часто возникает вопрос: как правильно разобрать инструмент? Учитывая относительную простоту конструкции, никаких сложностей возникнуть не должно.

Получить доступ к двигателю и остальным элементам электрической части можно, вскрыв пластиковый корпус. Для этого необходимо выкрутить винты в рукоятке и по периметру корпуса, при необходимости поддеть пластмассовые детали отверткой и снять одну из половин.

Редуктор вскрывают аналогично. Единственный нюанс – винты могут быть скрыты защитным обрезиненным кожухом. Он легко снимается. Для этого нужно демонтировать все навесные элементы (упор, направляющие и прочее). Затем необходимо выкрутить наружные винты, удерживающие кожух, и снять его, потянув в сторону крепления пильного полотна.

Корпус редуктора обычно состоит из двух продольных половин. Выкрутив винты их можно легко разъединить.

Вся механическая «начинка» извлекается без особых усилий. Найти причину неисправности или просто сменить смазку сможет любой человек, даже с минимальным опытом ремонта электроинструмента. Сборка производится в обратном порядке.

Сабельная пила – простой и надежный инструмент. В среднем продолжительность эксплуатации без необходимости ремонта составляет около 3–5 лет. Единственное условие безотказной работы – использование качественных расходников и своевременное обслуживание.

Макгруп

McGrp.Ru

Контакты
Форум
Разделы
- Новости
- Статьи
- Истории брендов
- Вопросы и ответы
- Опросы
- Реклама на сайте
- Система рейтингов
- Рейтинг пользователей
- Стать экспертом
- Сотрудничество
- Заказать мануал
- Добавить инструкцию
- Поиск
Вход
- С помощью логина и пароля
- Или войдите через соцсети
Регистрация

Главная
Страница не найдена

Реклама на сайте

Контакты

Ремонт_цепных_электропил_своими_руками

Главная страница » Ремонт Пилы Цепной Электрической Своими Руками

Похожие записи

Ремонт цепной электрической пилы самостоятельно

Ремонт цепной электрической пилы в кустарных условиях

Сначала, подбирая электрической пилы нужно учесть последующее: чем не просто её мощность, тем надёжнее и долговечнее окажется она в эксплуатации. Также электрическая пила будет наименее чувствительна к вероятным перепадам напряжения, которые у нас, иногда, не уникальность.

Попытаемся разглядеть зачастую встречающиеся поломки. Необходимо отметить, что бывают они различной трудности. Например, если пила не врубается – может быть, для вас стоит просто проверить наличие электричества в сети. Или это вам понравятся просто включён тормоз цепи, блокирующий работу электрической пилы. Попытайтесь переключить его в другое положение. В том случае и впоследствии инструмент не заработал – нужно проверить целостность кабеля и штепселя на возможность наличия изъянов.

Часто с применением цепной электрической пилы проявляется её недостающая мощность, иначе говоря, говоря более обычным языком – пила «не тянет». Как правило это обосновано тем, что угольные щётки очень подвержены износу. В данном случае их просто нужно сменять.

Ещё одна достаточно пользующаяся популярностью неувязка, которая проявляется после длительного использования пилы – это долгая остановка пильной цепи. К примеру, если ранее цепь останавливалась одномоментно, то постепенно на полную её остановку требуется огромное число времени. Часто происходит этого по причине, что лента тормоза пилы также подлежит сносу и её нужно сменять, чтоб в предстоящей работе избежать способности получить повреждения.

Время от времени бывает, что во время работы электрическая пила начинает издавать противный звук, режущий ухо. Проявляется это, если на пильной цепи отсутствует масло. Предпосылкой данной проблемы в большинстве случаев является загрязнение маслоподводящей бороздки. Для устранения неисправности требуется залить в масляный бак масло и произвести чистку маслоподводящей бороздки от загрязнений.

Следует держать в голове, что при выполнении хоть какой из операций по техническому обслуживанию, следует отключать пилу от питания сети. Охлаждающие отверстия всегда должны являться незапятнанными, смотрите только за этим! Рекомендуется делать без помощи других только те операции, описание которых находится в аннотации. Иначе наилучшим решением будет отнести инструмент в спец сервисный центр.

При подмене каких-то составляющих электрической пилы следует воспользоваться только уникальными запчастями. С применением в устройстве непредусмотренной оснастки, неоригинальных запчастей, частей непредусмотренной длины – создаются условия завышенной угрозы.

Помните, что весь набор ремонта, и конечно технического обслуживания, идеальнее всего доверить квалифицированному персоналу, который сделает всю работу отменно и немедленно.

Как выполнить ремонт электрической пилы в кустарных условиях?

Имеющиеся неисправности электрической пилы
Как заточить электрическую пилу без помощи других?

Последовательность действий по ручной заточке
Заточка пилки на особом устройстве

Ремонт электрической пилы на дому интересует всех хозяев схожих инструментов. Следует осознавать, что хоть какое приспособление имеет свою степень износа, поэтому временами нужно будет чинить разные неисправности.

Электрической пилы получили обширное применение на дачных участках для распила ветвей, досок и деревьев.

Электронные пилы являются неподменными приспособлениями на дачных участках иначе говоря в личных домах. Они способны просто совладать с распилом ветвей, досок большой толщины, дополнительно разных заготовок из дерева. Чтоб выполнить ремонт данного приспособления, необходимо иметь некие способности и приспособления. В основной массе электронные пилы чинят спецы с опытом работы. Но бывают некие виды дефектов, которые есть вариант просто убрать без помощи других.

Элементы, которые будут нужны чтобы выполнить ремонт электропилы на дому:

уникальные принадлежности, которые рекомендуются производителем
ратфили в форме кругов и овалов
оправка
калибр
устройство для заточки цепочки.

Имеющиеся неисправности электрической пилы

В большинстве случаев встречаются последующие поломки:

Электропилы – это незаменимый инструмент на дачном участке или в частном доме. Она легко справляется с распилом толстых ветвей, досок и различного материала из дерева. Даже самый надежный инструмент имеет свою степень износа, периодически требуется исправлять мелкие или крупные поломки. Ремонт электропилы своими руками возможен только в некоторых случаях и при наличии определенных навыков и инструментария. Зачастую инструмент приходится отдавать в сервис. Но есть некоторые поломки, которые легко исправляются самостоятельно.

Обзор конструкции электропилы цепной

Для того чтобы овладеть навыками ремонта электропил, необходимо понимать их конструкцию. Основным элементом, который производит резку материала, является пильная цепь, которую приводит в движение мотор. Сама цепь представляет собой совокупность режущих звеньев, которые между собой скрепляются шарнирами. Движение цепи производится по пластине, которую называют шиной. Изготавливается эта деталь из стали высокого качества, которая не подвержена сколам, царапинам и коррозии – это основной показатель качества инструмента. По конструкциям выделяются шины:

сварные;
цельные со съемным наконечником;
цельные с наконечником, изготовленным из твердосплавных материалов.

Сварная шина – это нечто, похожее на «сэндвич», который сваривается из трех составных частей в одну, при этом в конструкцию вклепывается ведомая звездочка. Цельная конструкция со сменным наконечником – изделие из одного листа, оптимально для инструментов большой длины. В такой шине основная нагрузка ложится на роликовый подшипник ведомой звездочки. Цельная конфигурация позволяет снизить потери на трение на 8-10%. Если инструмент с цельной шиной из материалов твердого сплава, то он оптимально подходит для работы с высокой нагрузкой, а также для эксплуатации в условиях наличия большого количества песка, пыли и грязи.

1. При работе с электропилой любой конфигурации необходимо помнить о возможности возникновения «обратного удара» — отброса инструмента в сторону выполняющего работы человека. Такая ситуация возникает, если самый конец пильной шины упирается в обрабатываемый материал. Чтобы избежать травматизма в такой ситуации, производители оборудуют пилы автоматическим тормозом цепи.

2. Автоматический тормоз цепи еще называют инерционным приводов, который работает благодаря щитку, находящемуся перед левой рукой выполняющего работы человека. Перед началом работы этот щиток ставится в положение ближе к руке, чтобы в случае необходимости он быстро приводился в действие. Если возникает момент обратного удара, то рука оператора упирается в этот щиток и цепь останавливается. Положение меняется и за счет возникающей от удара инерции. Такая система позволяет снизить вероятность ремонта электропил цепных, так как во время удара не повредится основной ее механизм.

3. Еще одна система, которая предотвращает износ и поломки – автоматическая смазка цепи. В специальный резервуар заливается масло, которое во время эксплуатации пилы передается через маслонасос на ведущую звездочку и цепь. Некоторые модели даже имеют регулировщик подачи масла, так как при разной интенсивности работы необходимо разное его количество. К примеру, ремонт электропилы Макита подразумевает осмотр системы подачи масла.

4. У цепных пил с электрическим мотором есть некоторые недостатки или слабые места. Один из них – конструкция редуктора. Крутящий момент передается на цепь через редуктор, который имеет жесткую связку с якорем электрического мотора. Такая конструкция передает все нагрузки на мотор, то есть, если в заготовке содержатся твердые вставки или пильная цепь затупилась, то она будет не так гладко скользить по поверхности. Результатом этого станет перегрев мотора или износ некоторых его деталей. В качестве превентивной меры необходимо своевременно точить пилу и не давить на нее при работе. Часто поступают в сервисный ремонт электропилы Парма с такого рода неисправностями.

5. Второе слабое место пил с электрическим мотором – зависимость от напряжения в сети. Если оно падает, возрастает нагрузка на мотор, в моделях, которые не оборудованы термозащитой двигателя, возрастающая нагрузка приводит к его сгоранию. Но и защита от повышения температуры имеет недостатки, так как при низком напряжении она срабатывает, понижая производительность. К примеру, ремонт электропилы Интерскол часто сводится только лишь к повышению напряжения в сети, после чего инструмент функционирует исправно.

Обзор возможных неисправностей электропил

Если пила не включается, необходимо проверить наличие питания, целостность проводов и соединений.
Если в сети питания все в порядке, необходимо проверить тормоз цепи, который блокирует работу инструмента. Для устранения этой неполадки необходимо передвинуть щиток тормоза в другое положение.
Если и описанные выше меры не включили пилу, то необходимо проверить целостность кабеля и штепселя.
Если снизилась мощность пилы, упала производительность, необходимо заменить угольные щетки, которые, видимо, износились.
Довольно часто цепь начинается останавливаться не сразу, а через некоторый промежуток времени. Чем дольше эксплуатируется пила, тем больше становится этот временной промежуток. Чтобы избавиться от этой проблемы, необходимо заменить ленту тормоза пилы, которая износилась по истечении времени.
Часто в работе пилы появляется неприятный, режущий ухо звук. Такой звук зачастую появляется из-за недостатка масла в механизме или из-за загрязнения проводящих его бороздок. Устранить неисправность просто – залить масло и прочистить борозды.
Важно использовать при ремонте только оригинальные запчасти, которые рекомендованы производителем. Если использовать запчасти от сторонних фирм, это зачастую приводит к поломкам инструмента или возникновениям опасных ситуаций.
Если имеются повреждения корпуса, то ради собственной безопасности пилу необходимо сдать в ремонт.
Нельзя заменять режущие части инструмента, которые не рекомендованы производителем или не подходят по конструкции.

Заточка электропилы

Один из элементов пилы, за которым необходимо следить самостоятельно – цепь. Ее необходимо затачивать профилактически, так как в случае затягивания с данным процессом, ремонт цепной электропилы своими руками уже невозможно будет произвести. Ее необходимо отдавать в сервис, где заточку произведут на профессиональных станках.

1. Продление срока службы пильного элемента:

перед началом работы необходимо убедиться, что в заготовке нет твердых металлических предметов. Если произойдет контакт режущего элемента с металлическим предметом, то на цепи останется зазубрина или скол, который уже невозможно убрать;

нельзя проводить работы на земле, так как углубление в грунт забьет масляные канавки, в результате чего цепь останется без нормальной смазки и быстрей износится;
необходимо следить за клином пилы, его нельзя допускать, так как это перегревает металл и снижает продолжительность его службы.

2. Как определить, что пиле необходима заточка. Для этого достаточно обратить внимание на стружки – если они мелкие и чуть более темные, то цепь затупилась. Это объясняется тем, что тупые кромки не снимают необходимый режущий слой, это приводит к измельчению стружки. Также качество заточки пилы определяется на основании визуального осмотра, на пильной части не должно быть радиусов, повреждений в виде вырванных участков, форма зуба и режущей кромки должна быть такой же, как на новом инструменте.

Если все эти факторы не отвечают необходимым требованиям, то пила требует заточки. Если продолжать работу на тупой пиле, то это отразиться на производительности, а также на сроке эксплуатации пилы. При заточенных элементах возрастает нагрузка на мотор, он перегревается и все его элементы изнашиваются быстрее указанного срока.

3. Как заточить электропилу самостоятельно:

для заточки необходим специальный инструмент, это набор из напильников круглой и овальной формы, оправки и калибра;
иногда в набор дополнительно входит крючок для чистки прорезей цепи от стружки;
круглый напильник объединяется с оправкой;
напильник плоской формы и калибр используются отдельно;
цепь точат на самой шинке пилы;

оправку ставят на кромку режущего зуба, при этом учитывают угол заточки фаски;
угол заточки устанавливают 30 или 10о, выставление угла – это самый сложный процесс правки, так как при выставлении неверного угла инструмент окажется испорченным;

напильник при заточке выставляют перпендикулярно относительно шинки, он немного выступает над зубом при заточке;
заточка проходит в одном направлении, то есть только поступательным движением, не возвратно-поступательным;
когда один зуб заточен, цепь прокручивают и приступают к заточке следующего зуба;
после того, как напильником обработаны все кромки зубьев, начинается обработка ограничительного реза – выступа на цепочки, который не имеет режущих кромок, он располагаются на одной пластинке с зубом. Функция этой части – образовывать заглубление при резе;

если ограничители реза сильно выступают, то цепь не будет резать, а только лишь скользить, если слишком заглублены, то дерево будет заклинивать режущую часть инструмента;
правка ограничителей реза производится калибром, его прикладывают к кромке режущих зубов, при этом торцевая планка находится на одном уровне с ограничителем;
если ограничитель выступает, то его необходимо подравнять, это производится обычным напильником плоской формы;
напильником по ограничителю двигают в перпендикулярной плоскости в одном направлении.

4. Заточка пилы на станке:

для заточки на станке цепь снимается с шинки;
цепь устанавливают на направляющую станка и натягивают роликом и храповиком, которые удерживают ее за режущий зуб;
на станке имеется транспортир, который выставляет угол заточки;
абразивный круг опускается, с его помощью снимается незначительный слой металла – примерно несколько десятых долей миллиметров. Это и есть процесс правки и заточки цепи;
после правки одного зуба направляющая переставляется на следующий и так далее;
такой тип заточки позволяет выдержать жесткие рамки правки и заточки инструмента;
если есть желание приобрести такой станок для себя, то рекомендуется приобрести не электрический его вариант, а ручной, так как его стоимость значительно ниже. Станок позволяет отодвинуть ремонт электропил Бош и любых других производителей.

Некоторые правила работы с электропилами

Цепные электропилы предназначены для работы с максимальным показателем скорости, всегда следует работать при полностью открытой дроссельной заслонке, это повысит производительность.
Не следует пилить под прямым углом от себя, следует держать пилу немного под углом от корпуса.
Необходимо придерживаться инструкции по ремонту электропилы, а так же приобретать только те запчасти, которые рекомендованы производителем.
Перед транспортировкой пилы необходимо выключить двигатель, шину с цепью при переноске держат за собой, необходимо паковать пилу в кожух перед перевозкой.
Не следует работать с пилой выше уровня плеч, так как это повышает риск несчастного случая.
Если пилу заклинило в материале, то необходимо извлекать ее оттуда очень осторожно. Действующая на пилу выталкивающая сила увеличивается при зажиме верхней части, что достаточно опасно для оператора.
При работе с бревном в обрамлении тонких сучьев следует действовать очень осторожно, так как тонкий материал в некоторых случаях зажимается шиной и откидывается в сторону выполняющего работу человека.
Категорически запрещается использовать неисправный, не отрегулированный или не полностью собранный инструмент.
Перед началом работы необходимо проверить исправность выключателя пилы.
Необходимо постоянно следить за натяжением цепи, так как если она натянута плохо, то повышается риск ее соскока с направляющих, это приводит не только к травмам, но и к поломке аппарат.
Ремонт электропил Партнер, как и любых других пил, рекомендуется проводить в специализированном сервисном центре, так как самостоятельный ремонт приводит к серьезным неполадкам в дальнейшем.

Цепная электропила является незаменимым инструментом для владельцев частных домов и дач. Ею можно обрезать ветки в саду, спиливать деревья, резать доски и другие материалы на древесной основе. Но какой бы дорогостоящий и надежный не был данный агрегат, придет момент, когда в нем появятся мелкие или крупные неисправности. Конечно же, серьезные поломки должны устраняться только в сервисном центре. Но мелкий ремонт цепной электропилы чаще всего можно выполнить собственноручно.

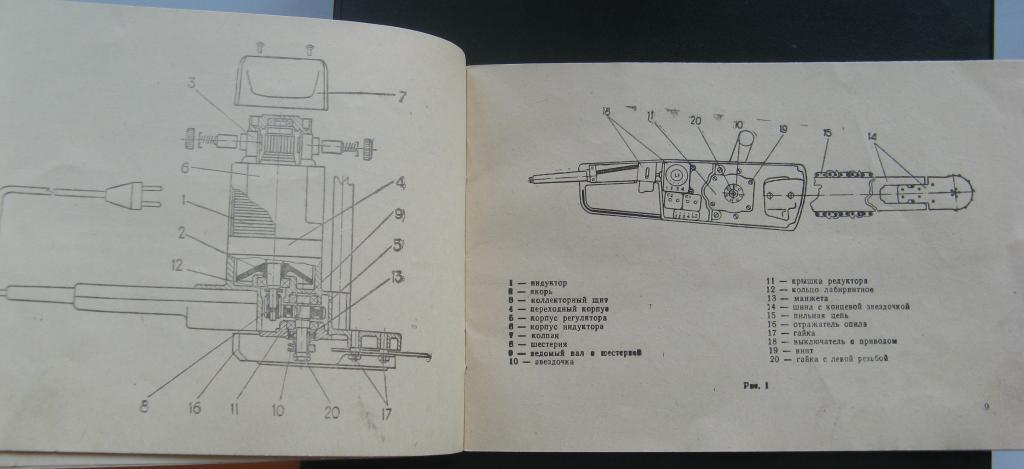

Устройство и принцип работы цепной электропилы

Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотора вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.

Электропилы могут быть как с поперечным расположением двигателя (показано на рисунке выше), так и с продольным (см. фото ниже).

В электропиле с поперечным расположением двигателя вращательное движение от него на ведущую звездочку передается напрямую. В аппарате с продольно расположенным электромотором этот процесс осуществляется через редуктор.

Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент не заклинивает в материале, а процесс пиления происходит быстро.

Для уменьшения износа пильной цепи и шины на электропилах установлена система смазки, подающая масло на пильную гарнитуру.

В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.

Разборка электропилы для устранения поломок

Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.

Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
Полностью открутите винт крепления шины и снимите крышку.
Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.

Подключить дрель напрямую без кнопки: это реально?

Отремонтировать такой электроинструмент как дрель можно собственными силами в домашних условиях, не прибегая к посторонней помощи и не расходуя на это денег. Часто в процессе эксплуатации дрель начинает хуже работать, перестает запускаться. Главная причина поломки электродрели это износ щеток, выход из строя двигателя и кнопки пуска. При этом, как правило, часто ломается выключатель? из-за чего дальнейшее использование электроинструмента становится невозможным. Чтобы решить эту проблему меняется старая, вышедшая из строя кнопка либо электродрель подключается напрямую к сети электропитания.

Можно ли подключить дрель без кнопки

Дрель является одним из самых используемых в повседневном быту электроинструментом. Часто, во время ее эксплуатации из строя выходит такой элемент как кнопка питания. Это обусловлено тем, что выключатель, отвечающий за включение и выключение устройства, подвергается механическим воздействиям, в результате чего он быстро изнашивается. Именно по этой причине у большинства людей, которые используют электрическую дрель, возникает вполне закономерный вопрос: можно ли подключить дрель напрямую без кнопки питания и как это сделать?

Как правило, в большинстве случаев подобный вопрос возникает у людей в том случае, когда выключатель включения/выключения электродрели выходит из строя, а приобрести новый не представляется возможным. Сразу же нужно отметить, что подключить питание к электродрели и запускать ее без кнопки вполне возможно. Однако во время такого подключения нужно следовать всем правилам и инструкциям подключения контактов электродвигателя устройства к проводам, по которым поступает питание от электрической сети.

Как подключить?

Подключить дрель напрямую к электросети без выключателя это не такая уж сложная задача, которой она может показаться на первый взгляд. Перед тем как приступить к подключению электродрели и демонтажу кнопки включения, нужно запастись соответствующим инструментом:

отвертка;
паяльник;
изолента;
острый нож или лезвие (для зачистки провода).

Перед тем как подключить двигатель дрели напрямую, выполняется демонтаж кнопки включения устройства. Для этого необходимо при помощи отвертки открутить шурупы, расположенные на боковой части электродрели. Затем, после того, как шурупы были убраны, нужно демонтировать (снять) одну часть корпуса электроинструмента. Затем, когда доступ к выключателю будет открыт, необходимо его также демонтировать.

Провода, которые были подсоединены к выключателю, соединяются напрямую между собой. На всю эту процедуру, как правило, уходит не более 15 минут. Провода настоятельно рекомендуется спаивать между собой при помощи паяльника, а затем места спайки необходимо как следует заизолировать, используя для этого изоленту. В качестве альтернативы пайки, можно использовать клемник (колодки), благодаря которым провода соединяются между собой. Для изоляции места подключения можно также использовать кембрик.

Обмотка возбуждения состоит из четырех проводов. Два провода, расположенные по диагонали, от катушек необходимо соединить с проводами, которые подключены к щеткам. Места соединения нужно заизолировать. Затем два других провода необходимо подключить к кабелю питания, от которого работает электроинструмент. Если патрон электродрели, после включения устройства в электросеть начнет вращаться не в ту сторону (режим реверса), тогда провода подключения нужно просто поменять местами. То есть, провода, которые идут непосредственно к щеткам нужно подключать к электросети, а те контакты, которые ранее подключались к сети нужно подключить к щеткам.

Плюсы и минусы работы без кнопки

Во время использования электродрели без кнопки включения, минусов гораздо больше чем плюсов. Единственным плюсом от такой схемы подключения электроинструмента является то, что отпадает необходимость менять, ремонтировать выключатель. Однако в случае прямого подключения дрели к сети возникает множество проблем. Например, страдает функциональность устройства.

Без выключателя невозможно отрегулировать частоту оборотов либо включить режим реверса. Кроме того, при таком подключении будет недоступна функция плавного пуска, которой оснащается большинство современных моделей электродрелей высокой мощности. Также перед каждым использованием дрели необходимо постоянно шнур питания включать в розетку, и после завершения работ выключать, что не совсем удобно.

При прямом подключении, без возможности самостоятельной регулировки частоты оборотов, двигатель устройства сразу начнет работать на полной мощности. Кроме того, контактные группы выключателя, при включении электроинструмента брали на себя часть нагрузки. В случае его отсутствия, повышенной нагрузке будет подвергаться как обмотка электродвигателя, так и щетки. В результате этого двигатель электроинструмента будет сильно изнашиваться и быстро выйдет из строя.

Ремонт электролобзика своими руками: с видео и фото

Устройство и принцип работы электрического лобзика

В основе механизма любого электрического лобзика, лежит электродвигатель, редуктор и шток. Это главные элементы, заставляющие пилку совершать необходимые движения. Зачастую к двигателю подключается охлаждающий вентилятор и механизм маятникого хода. Функцию подачи энергии и в некоторых моделях регулирования скорости, выполняет специальная пусковая кнопка с электросхемой. Все вышеперечисленные элементы, компактно и надежно размещаются в пластиковом корпусе, взаимодействуя между собой.

Виды неисправностей

Механические неисправности

Лобзик пилит криво
Значительный увод вильного полотна в сторону от намеченной линии, зачастую связан с механизмом крепления пилки или штоком. Причиной этому может быть сильное загрязнение деталей или их изнашивание. Для исправления ситуации, требуется снять детали, отчистить их ветошью и собрать обратно. Если проблема останется, шток или крепеж следует заменить.

Сильная вибрация и шум

Лобзик бьет при распиле
Регулярные толчки инструмента при работе, могут быть связаны с маятниковым механизмом или штоком. Причиной этому, в основном, служит повреждение деталей, и в редких случаях, их сильное загрязнение. Для починки лобзика с подобной неисправностью, его следует разобрать, выявить неисправный узел и заменить его на аналогичный. Если явных повреждений нет, следует полностью отчистить и смазать все детали.

Неисправности двигателя

Лобзик не включается

Не пилит под нагрузкой
Рабочий с первого взгляда инструмент совершенно не справляется с некогда простыми задачами и тормозит даже на материалах небольшой толщины. Значительная потеря мощности связана с повреждением двигателя. Якорь для лобзика, по причине короткого замыкания не создает достаточного импульса вращения, создавая иллюзию работы. Обычно инструмент с такой поломкой искрит и издает характерный запах гари. Для точного определения места короткого замыкания, части статора и ротора мотора поочередно прозванивают мультиметром. Решением служит замена поврежденной части или мотора целиком.

Плавающие обороты и запах гари

Искрение щеток при работе
Обильное образование искр, возникающее в районе коллектора при работе инструмента, может быть связано не только с неисправностью двигателя, но и с дефектом графитовых щеток. В современном мире, данная комплектующая является одной из самых часто заменяемых деталей при ремонте техники, поэтому многие электролобзики имеют специальные пазы для быстрого и удобного съема. Произвести замену можно самостоятельно. Достаточно отсоединить старые щетки от контактов и подключить на их место новые.

Замена штока

Замена пилкодержателя

Замена щеток

Замена пусковой кнопки

Кнопку можно попробовать разобрать и починить самостоятельно.
Соединить провода напрямую и запускать инструмент путем включения вилки в розетку.
Поискать подходящую кнопку в специализированных магазинах или рынках, и заменить.

Профилактика инструмента

Выключатели для электроинструмента на Автозаводе

Мы занимаемся продажей запчастей для электро и бензоинстумента всех марок:

AEG, AL-KO,ALPINA,BLACK & DECKER, BORT, BOSCH, CHAMPION, DeWALT, DWT, ECHO, EFCO, ELITECH,FIT,GARDENA,HAMMER,HILTI,HITACHI,HOMELITE,HUSQVARMA,HUTER,HYUNDAI, KRESS, MAKITA, METABO, MTD,OLEO-MAC,OMAX,PARTNER,PATRIOT,REBIR, RYOBI, SKIL, SPARKY, STERN, STIGA, STIHL, STURM, SUNGARDEN,URAGAN, YARD-MAN, ВИХРЬ, ГРАД-М, ДИОЛД, ЕРМАК, ЗУБР, ИНТЕРСКОЛ, КАЛИБР,ПАРМА, РИТМ, ФИОЛЕНТ, ЭНЕРГОМАШ,ЭНКОР, ВАРЯГ

А также сделаем диагностику и ремонт вашего инструмента: бензопилы, бензобура, бензотриммера, электротриммера, болгарки (УШМ), перфоратора, дрели, лобзика, дисковой пилы, шуруповерта, шлифмашины и прочее.Ремонт аккумуляторов для шуруповертов.

Производим заточку пильных цепей, дисков, ножей, ножей для мясорубок, ножниц.

В продаже имеются поршневые комплекты, поршни, катушки зажигания, карбюраторы, кнопки, переключатели, стартера, корзины сцепления, приводные звездочки, свечи зажигания, пильные шины, пильные цепи, фильтра, коленвалы, масла для двухтактных двигателей, подшипники, регуляторы оборотов, конденсаторы, сальники, роторы(якорь), статоры, конические пары, стволы к перфораторам, ремнаборы, запчасти для лобзиков, запчасти для дрелей, запчасти для шуруповертов

Запчасти, которых нет в наличии, привезем под заказ.

Уточняйте наличие и цены по телефону:

8 901 801 00 07

Адрес: г. Нижний Новгород р. Автозаводский 603138 ул.Плотникова 4а

ПРОИЗВОДСТВАК
ЭЛЕКТРОИНСТРУМЕНТАМ ОТЕЧЕСТВЕННОГО
И ИМПОРТНОГО ПРОИЗВОДСТВА
1
Выключатель подходит для
УШМ-Киров
№101
№102
Выключатель 1202
Утенок
№103
Выключатель MS-02
подходит для Пилы 5107
№104
Выключатель БУЭ мод. 01
2А (аналог Псков)
№105
Выключатель БУЭ мод. 03
3.5А (аналог Псков)
№106
Выключатель БУЭ мод. 01Р2
2А (аналог Псков)
№107
Выключатель БУЭ мод. 03Р2
3.5А (аналог Псков)
№108 №109
Выключатель 1М
3.5А (аналог Ломов)
Выключатель 1М
5А (аналог Ломов)
№110 №111
Выключатель 2М 3.5А Реверс
(аналог Ломов)
Выключатель 2М
5А Реверс (аналог Ломов)
№112 №113
Выключатель, подходит для
Лобзика Фиолент
3.5А (аналог Ломов)
Выключатель для Дрели
Фиолент МСУ-2 3.5А
(аналог Ломов) рег. оборотов
№114 №115 №116
Выключатель для Дрели
Фиолент МСУ-2 3.5А
(аналог Ломов) без рег. оборотов
Выключатель ВК 8А с фиксацией
в нажатом положении Выключатель ВК
8А без фиксатора
№117 №118 №119
№120 №121 №122
Выключатель, подходит для
Дрели (Китай) Аналог 6Р
мод.12 6А
Выключатель, подходит для Дрели
(Китай) Аналог 6Р мод.12 6А, 4А
Выключатель, подходит для
Дрели (Китай) Topex 6А
Выключатель, подходит для
Дрели (Китай) Ferm 6А
Выключатель, подходит для Дрели
(Китай) DWT прямой реверс 6А
Выключатель, подходит для
Дрели (Китай) DWT
реверс загн. вверх 6А
№123 №124 №125
№126 №127 №128
Выключатель, подходит для
дрели Интерскол ДУ-500-800Р
(в пакетике с наклейкой)
Выключатель, подходит для пилы
Интерскол ДП-2000 (в пакетике
с наклейкой)
Выключатель, подходит для
пилы Интерскол ДП-1200-1600
(в пакетике с наклейкой)
Выключатель подходит для
рубанка Интерскол Р-11С, Р-82ТС
(в пакетике с наклейкой)
Выключатель, подходит для
дрели Интерскол ДУ-1000
(в пакетике с наклейкой)
Выключатель на старую дрель
1305
№129 №130(20А)
№132
Выключатель точило
2 положения
Выключатель точило
1 положение
Кнопка выкл. автомоек
Керхер
№131A
Выключатель св. станок
компрессор старого образца
№133
Выключатель шуруповерт
Китай
№134
Выключатель шуруповерт Выключатель шуруповерт
№131B
Выключатель св. станок
компрессор нового образца
№131D
Выключатель
№131E
Выключатель
№136 №137 №138
Выключатель, подходит для УШМ
Интерскол 150/180/230
Выключатель УШМ Китай
(отрезная) с оттяжкой
Выключатель УШМ 230
№139 №140
Выключатель УШМ 230 Выключатель УШМ 210/230
№141 №142 №143 №144
Выключатель УШМ 210/230 Выключатель подходит для
перфоратора (BOSCH)
Выключатель подходит для
УШМ DWT 2100/2300 Выключатель подходит для
дрели 1305 дрели Colt (Китай)
№131H
№131F
Выключатель 1 положение
с подсветкой
№131G
Выключатель, вкл-выкл
станочная
Выключатель 1 положение, с
подсветкой, двойная 6 контактов
№001 №002
Переключатель режима
для обогревателей
Переключатель режима
для обогревателей
№131C
Выключатель
№135
ВЫКЛЮЧАТЕЛИ
№003
Выключатель 6 контактов
1 положение
№004
Выключатель подходит для УШМ
эл. приборов 150, 4 контакта
фиксаторы с обоих сторон
№005
Выключатель 6 контактов при
удержании включен, в свободном
положении всегдавыключен
№131I №131J №131K
Выключатель 1,5 кв. Выключатель 2,2 кв. Выключатель 7,5 кв.
1
№130(30А)
Выключатель для мощных
сварочных аппаратов
ВЫКЛЮЧАТЕЛИ
№164
Выключатель-бочонок малый:
с фиксатором
Выключатель-бочонок
малый
№165
№166
Выключатель-бочонок
малый
Выключатель-бочонок
малый
№167 №168 №169 №170
Выключатель-бочонок
малый
Выключатель-бочонок
малый
Выключатель-бочонок
малый
Выключатель-бочонок
малый
№171
Выключатель-бочонок
малый
№172
Выключатель, подходит для
дрели DWT
№163 №163A
Выключатель-бочонок малый:
без фиксатора
№173 №174 №175 №176 №177
Выключатель перфоратор
с фиксатором
Выключатель дрель
пылезащищенная Выключатель УШМ отрезная
Выключатель Гусь длинный с
тонким фиксатором
Выключатель Гусь короткий
с толстым фиксатором
№178 №179 №180 №181 №182 №183
Выключатель Гусь длинный
с толстым фиксатором
Выключатель Гусь короткий
с тонким фиксатором Плавный пуск
до 2,5 кВт
Плавный пуск
до 2,5 кВт
Плавный пуск 200Вт-1800Вт
с регулир. времени
срабатывания от 2 до 7 сек
подходит для Makita 2450
Плавный пуск 200Вт-1800Вт
с регулир. времени
срабатывания от 2 до 7 сек
№184 №185 №186 №187 №188 №189
Выключатель для
перфоратора Макита 24-50
Выключатель шуруповерт
с радиатором
Выключатель шуруповерт
с радиатором Выключатель шуруповерт
с радиатором
Выключатель шуруповерт
с радиатором
Выключатель шуруповерт
с радиатором
№190
Выключатель, подходит
для шуруповерта
Интерскол 12В,14В,18В
№191 №192 №193 №194
Выключатель УШМ
Китай
Выключатель
Выключатель Дрель Китай
Шуруповерт Китай
Выключатель подходит для
Шуруповерта Макита
с алюм. радиатором
№195
№196
Выключатель, подходит
для Фиолент ПД-3-100
с предвключением
Выключатель Перфоратор,
лобзик
№197 №198
Выключатель, подходит для
Фиолент ПД-3-70 с фиксацией в
положении включено
№199 №200 №201
№202
Выключатель болгарка Китай
с предвключением
Выключатель перфоратор
Китай
Выключатель
фрезер, болгарка 125 Выключатель лобзик, ЛШМ
Китай
Выключатель лобзик Китай
№203 №204 №205 №206 №207
Выключатель подходит для
шуруповерта Китай Выключатель лобзик Китай
Выключатель ПШ
Китай
Выключатель фрезер
Китай
Выключатель дрель
Китай
№162
Выключатель-бочонок
с большим фиксатором
№159 №160
№161
Выключатель-бочонок
УШМ
Выключатель-бочонок
с малым фиксатором
Выключатель-бочонок
без фиксатора
№157 №158
Выключатель
перфоратор-лобзик (Китай)
с рег. оборотов
Выключатель перфоратор
(Китай)
№151
Выключатель, подходит для
перфоратора Bosch
без рег. оборотов
№152 №153
Выключатель, подходит для
УШМ Ferm 125
Выключатель, УШМ Китай 115/125
№154 №155
№156
Микровыключатель, подходит для
УШМ Sparky, контакты
нормально замкнуты
Микровыключатель Триммер
(Китай) контакты нормально
разомкнуты
Выключатель перфоратор-
лобзик (Китай)
№146
Выключатель, подходит для
дрели Промтек
№147 №148 №149
Выключатель, подходит для
дрели Black’&’Decker
Выключатель, подходит для
УШМ DWT 125
Выключатель, подходит для
УШМ Интерскол 115/125
№150
Выключатель, подходит для
перф. Bosch, с рег. оборотов
№149(A)
Выключатель, подходит для
УШМ Интерскол 125/750, Макита
с боковыми направляющими
Выключатель, подходит для
дрели House Master (Китай)
№145
№158R
Резиновый чехол для клавиши
К ЭЛЕКТРОИНСТРУМЕНТАМ ОТЕЧЕСТВЕННОГО
И ИМПОРТНОГО ПРОИЗВОДСТВА
2 ВЫКЛЮЧАТЕЛИ
№217(12) №217(13) №217(14) №217(15)
№217(16) №217(17)
Выключатель с подсветкой
красный светодиод
Выключатель с подсветкой
синий светодиод
Выключатель с подсветкой
белый светодиод
Выключатель с подсветкой
зеленая лампа и звуком
Выключатель с подсветкой
красная лампа и звуком Выключатель с индикацией
№218 №219
Клавиша Гусь без фиксатора Выключатель УШМ Китай
№220
Выключатель ЛШМ, рубанок
Китай
№221
Выключатель перфоратор-лобзик
Китай с толстым фиксатором
№222
Выключатель УШМ
№223(1)
Выключатель 2 положения
№223(2) №223(3) №223(4)
№223(5) №223(6) №223(7) №223(8) №223(9) №223(10)
№223(11) №223(12) №223(13) №223(14) №223(15) №223(16)
№223(17) №223(18) №223(19) №223(20)
Выключатель 2 положения Выключатель 2 положения Выключатель 2 положения
Выключатель 2 положения
с красной лампой Выключатель 2 положения
с зеленой лампой Выключатель 2 положения Выключатель 3 положения Выключатель 3 положения
Выключатель 2 положения Выключатель 2 положения Выключатель 3 положения Выключатель 2 положения
3 контакта
Выключатель 2 положения
6 контактов
Выключатель 3 положения Выключатель 2 положения Выключатель 2 положения Выключатель 2 положения
Выключатель 3 положения
№224
Выключатель Перфоратор
№225 №226
Выключатель Перфоратор Выключатель электропила
№227 №228
Выключатель дрель (Китай)
скрытый реверс
Выключатель дрель (Китай)
скрытый реверс
№229
№230 №231 №232
Выключатель дрель (Китай)
Выключатель дрель (Китай) Выключатель дрель (Китай)
скрытый реверс Выключатель дрель (Китай)
№233
Выключатель дрель (Китай)
№217(11)
Выключатель с подсветкой
зеленый светодиод
№217(8) №217(9)
Выключатель Стоп Выключатель Пуск
с сигнальной лампой
№217(10)
Выключатель Стоп
с сигнальной лампой
№217(6) №217(7)
Выключатель Вкл/Выкл
под ключ Выключатель Пуск
№223(21)
вкл. выкл — реверс
Китай мясорубок
№234 №235
Выключатель дрель (Китай) Выключатель для ВШМ Ferm
№208
Выключатель универсальный
под разную клавишу
№209
Выключатель УШМ Китай
№223
Выключатель второго положения
6 контактов
№223(22)
Выключательмясорубки Китай
квадрат
Выключатель 2 положения
№210 №211 №212 №213
№214, 214A
Выключатель, подходит для пилы
Интерскол ПЦ-16Т, ПЦ-16Т-01:
214 — с фиксатором
214A — без фиксатора
Выключатель рубанок Китай Выключатель УШМ Китай Выключатель УШМ Китай Выключатель рубанок Китай
№215
Выключатель подходит для
Перфоратор Bosch
с рег. оборотов
№216
Выключатель подходит
для EVROTEC 125
№217(1) №217(2) №217(3)
№217(4) №217(5)
Контактная группа, замыкает
2 контакта Корпус для контактной группы Выключатель Аварийный пуск
Выключатель Аварийный стоп Выключатель Вкл/Выкл
К ЭЛЕКТРОИНСТРУМЕНТАМ ОТЕЧЕСТВЕННОГО
И ИМПОРТНОГО ПРОИЗВОДСТВА
3
ВЫКЛЮЧАТЕЛИ
№253
Выключатель подходит для
перфоратор Фиолент
№254 №255 №256
Плавный пуск, подходит для
Sparky
Выключатель, подходит для
DWT 180WS
№257 №258 №259
Выключатель дрель реверс Выключатель дрель реверс Выключатель ВК универсальная
(заменяемые клавиши)
Выключатель, подходит для
Парма 2М, Парма 3М
послед. модификация
№260
Выключатель УШМ Китай
№261 №262 №263 №265
№266 №267 №268 №269 №270
Выключатель для
китайского шуруповерта
Выключатель для
китайского шуруповерта
Выключатель для
китайского шуруповерта
Выключатель для
китайского шуруповерта
Выключатель бочонок без
фиксатора для кит. перфоратора
400 Вт
Выключатель для дрели Китай,
фрезер (без реверса)
Выключатель для перфоратора
Китай, Смоленск, ПРЭ-5
Регулятор оборотов для МШУ
Китай, Смоленск — 1,2-150
Регулятор оборотов лобзика для
Китай, Смоленск ПЛЭ-1-0,6
№264
264 — Выключатель
подходит для Парма М
264A — Пружина выключателя
пилы Парма М
№264A
№271(1)
№272(1)
Выключатель
масляного обогревателя
№271(2) №271(3) №271(4) №271(5) №271(6) №271(7)
№271(8) №271(9)
Переключатель режима
для перфоратора 24 26
Переключатель режима
для Макита 24-50
Переключатель режима
для Макита 24-70
Переключатель режима
для Макита 5001
Переключатель режима
для Бош GBH-10,11E
Переключатель режима
для китайских перфораторов
с нижним двигателем (стандарт)
Переключатель режима
для кит. перфораторов высокая
Переключатель режима
для кит. перфораторов низкая
тип1
Переключатель режима
для перфоратора Интерскол
П-710, SPARKY BPR-240E
№272(2) №272(3)
Выключатель тройной
для бытовой техники
Выключатель тройной
для кулеров
№273 №274
Микровыключатель для
колонки 2 провода
Микровыключатель для
колонки 3 провода
№275
Выключатель подходит для
деревообрабатываюшего
станка Мастер-универсал,
а также его китайских
модификаций
№252
Выключатель БУЭ,
подходит для
фрезер Фиолент
№271(10)
Переключатель режима
для перфоратора Интерскол
№271(8A)
Переключатель режима
для кит. перфораторов низкая
тип2
№249(7) №250 №251
Выключатель, подходит для
УШМ SPARKY MA 2001
Выключатель, подходит для
УШМ SPARKY MA 2000
Микровыключатель для пил,
автомоек кит. и импортного
производства
№249(5)
№249(6)
Микровыключатель для пил,
автомоек кит. и импортного
производства
Микровыключатель для пил,
автомоек кит. и импортного
производства
№249(4)
Микровыключатель для пил,
автомоек кит. и импортного
производства
№271(11)
Переключатель режима
для перфоратора
HITACHI Dh34 PC3
№236 №237 №238
Микровыключатель
для болгарки Китай, Sparky, и др. Микровыключатель для болгарки
Китай, Sparky, и др.
Выключатель, подходит для
УШМ DWT с рег. оборотов
№239
Выкючатель УШМ 230
№276
Выключатель
на Зернодробилку
Фермер тип.1
№277
Выключатель
на Зернодробилку
Фермер тип.2
№278
Выключатель, подходит для
Парма 2М старая (Пермь)
№279
Регулятор оборотов
(блок электроники)
подходит для УШМ
Интерскол 125/1100
№280
Выключатель, подходит для
шуруповерта Калибр,
Электроприбор (шуруповерт
аналог Макита)
№281 №282
Выключатель, подходит для
шуруповерта Хитачи DS12 DVF3
Выключатель, подходит для
шуруповерта (дрели) Энергомаш,
Спецмаш, Калибр, малый курок,
малый боковой фиксатор
№240 №241
№242 №243 №244
Регулятор оборотов
болгарка, лобзик,перфоратор
Регулятор оборотов, подходит
для лобзика, перфоратора
УШМ Sparky
Регулятор оборотов болгарка,
лобзик, перфоратор
Регулятор оборотов подходит для
болгарки, лобзика-Китай,
Смоленск ПЛЭ-1-10
Регулятор оборотов болгарка,
лобзик, перфоратор
№245 №246 №247
Регулятор оборотов, подходит для
Китай-Смоленск МШУ 0,95-125
Регулятор оборотов, подходит для
болгарка, лобзик — Китай,
Смоленск ПЛЭ-1-08
Регулятор оборотов болгарка,
лобзик, перфоратор
№248
Плавный пуск, защита от
перегрузок с электроникой
№249(1)
Выключатель цепная пила
Китай
№249(2) №249(3)
Микровыключатель для пил,
автомоек кит. и импортного
производства
Микровыключатель для пил,
автомоек кит. и импортного
производства
К ЭЛЕКТРОИНСТРУМЕНТАМ ОТЕЧЕСТВЕННОГО
И ИМПОРТНОГО ПРОИЗВОДСТВА
4 ВЫКЛЮЧАТЕЛИ
№305
Выключатель электротриммера
(2 контакта размыкаются)
№308
Выключатель, подходит для
шуруповерта Интерскол
ДШ-10/260E
№309 №310
Регулятор оборотов
для полировальной машины
Интерскол УПМ-180Э
Микровыключатель для
зарядных устройств Интерскол
№311
A B
Защита компрессора
A — 10А, B — 15B, С — 20А
№312
Выключатель, подходит для
Hitachi DH 24PC3, DH 26PB
№306(1) №306(2) №306(3)
№306(4) №306(5) №306(6) №306(7) №306(8) №306(9)
№306(10) №306(11) №306(12) №306(13) №306(14) №306(15)
№307(1) №307(2)
Выключатель освещения
холодильника(1 контакт)
Выключатель освещения
холодильника(2 контакта) Выключатель для холодильника
Выключатель для холодильника Выключатель для холодильника Выключатель для холодильника Выключатель для холодильника Выключатель для холодильника Выключатель для холодильника
Выключатель для холодильника Выключатель для холодильника Выключатель для холодильника Выключатель для холодильника Выключатель для холодильника Выключатель для холодильника
Плавный пуск, подходит для
всех видов УШМ, электрокос,
электропил 12А
Плавный пуск, подходит для
всех видов УШМ, электрокос,
электропил 20А
№313(1) №313(2) №313(3)
Выключатель для чайника Выключатель для чайника Выключатель для чайника
№314(1)
Выключатель: нажал — включено,
нажал — выключено
№303 №304
Выключатель, подходит для
Макита HR2470
Выключатель, подходит для
шуруповерта AEG BS 12C2
с платой управления
№302
Выключатель, подходит для
Макита HR2610
№299
Выключатель, подходит для
Макита 6410,6408,HP-1500
№300 №301
Регулятор оборотов для
миксера Интерскол КМ-1000
Выключатель, подходит для
Интерскол П-24/700
№297 №298
Выключатель подходит для
П-26/800, П-28/480 со вставкой,
для лобзика МП-65-01
без вставки
Выключатель подходит для
Макита HR-1830, 1640
№296
Выключатель
подходит для Макита HR-2230
№288
№289
Регулятор оборотов,
подходит для фрезера
Интерскол М-32/1900
Выключатель, подходит для
аккумуляторного шуруповерта
ДА-10/10, 8ЭР (Li-On)
Тяга выключателя
для УШМ 125/1100Э
№292 №293 №294
Выключатель, подходит для
шуруповерта Интерскол
ДА-10/14,4/18В (Li-On)
Выключатель,
подходит для шуруповерта
Макита 6347D, 6337, 6317
Выключатель,
подходит для шуруповерта
Макита 6271/6281D
№295
Выключатель,
двигателя мотоблоков,
снегоуборщика, газонокосилок
производства Китай
№290(1) №290(2) №290(3) №290(4)
Клавиша выключателя
для УШМ 125/900
Клавиша выключателя
для УШМ SPARKY
Клавиша выключателя
Клавиша выключателя для Макита 9555-9558
для УШМ 125/1100Э
№291(1)
№291(2)
Тяга выключателя
для УШМ 125/900
№287
Выключатель, подходит для
Интерскол ДП-165/1200;
ДП-190/1600М; ДП-210/1900М
№314(2)
№314(3) №314(4) №314(5) №314(6)
Выключатель: нажал — включено,
нажал — выключено
Выключатель: нажал — включено,
нажал — выключено
Выключатель: нажал — включено,
нажал — выключено
Выключатель: нажал — включено,
нажал — выключено
Выключатель: удерживаешь —
включено, отпустил — выключено
№314(7)
Выключатель: удерживаешь —
включено, отпустил — выключено
№314(8)
№314(9) №314(10) №314(11) №314(12)
Выключатель: удерживаешь —
включено, отпустил — выключено
Выключатель: удерживаешь —
включено,
отпустил — выключено
Выключатель: удерживаешь —
включено,
отпустил — выключено
Корпус предохранителя 10А Корпус предохранителя 15А
№283 №284
Выключатель, подходит для
шуруповерта (дрели) Энергомаш,
Спецмаш, Калибр, малый курок,
большой боковой фиксатор
Выключатель, подходит для
шуруповерта (дрели) Энергомаш,
Спецмаш, Калибр, малый курок,
большой боковой фиксатор
№285 №286
Выключатель, подходит для
ЛШМ Интерскол 76/900
Выключатель, подходит для
миксера Интерскол КМ-1000
С
№314(13)
Выключатель Выключатель
№314(14)
К ЭЛЕКТРОИНСТРУМЕНТАМ ОТЕЧЕСТВЕННОГО
И ИМПОРТНОГО ПРОИЗВОДСТВА
5
ВЫКЛЮЧАТЕЛИ
№335 №336 №337 №338
№339 №340 №341 №342 №343 №344
№345 №387
Выключатель подходит для
УШМ Китай без фиксатора
Выключатель бочонок
высокий
Выключатель подходит для
Li-On шуруповертов Китай Выключатель с предвключением
пила отрезная
Выключатель для молотков
Китай
Выключатель для отбойников
Китай простая
Выключатель для перфоратора
аналог Bosch Китай
Выключатель для УШМ,
аналог Bosch Китай Выключатель для УШМ
Выключатель для болгарки
Китай, аналог Bosch длинная
Выключатель для болгарки
Китай, аналог Bosch короткая
Регулятор оборотов, подходит
для Bosch 11E
№334
Выключатель для китайской
болгарки отрезной с
предвключением
№333(2)
Выключатель-автомат для
генератора большой, свыше 3кВт
№333(1)
Выключатель-автомат для
генератора малый до 3кВт
№330 №331
№332
Выключатель подходит для
Bosch УШМ-230
Выключатель подходит для
перфоратора Китай
Выключатель подходит для
перфоратора Китай
№328 №329
Выключатель отрезная
УШМ
Выключатель 3-фазный,
3-контактный
№327
Выключатель подходит для
китайских УШМ 180-230
№315(8-3)
№315(12) №315(16)
Переключатель для
электроплиты 8 контактов
Переключатель для
электроплиты 12 контактов
Переключатель для
электроплиты 16 контактов
№316 №317 №318 №319
№320 №321 №322 №323 №324 №325
№326
Выключатель гайковерт Выключатель для УШМ
отрезная Макита
Выключатель подходит для
Bosch 11E
Выключатель подходит для
ударной дрели Хитачи
Выключатель подходит для
дрели, перфоратора AEG Выключатель подходит для
пилы Макита
Выключатель подходит для
перфоратора Макита 1201, 1202
широкий курок
Выключатель подходит для
лобзика Макита узкий курок Выключатель подходит для
молотка Хитачи
Выключатель подходит для
пилы Макита
Выключатель подходит
для китайских
аналогов Bosch
№346
Выключатель подходит для
Интерской(новый) шуруповерта,
высокий реверс
№315(4)
Переключатель
для электроплиты 4 контакта
№315
Переключатель
для электроплиты
№315(5) №315(6) №315(8-1) №315(8-2)
Переключатель для
электроплиты 5 контактов Переключатель для
электроплиты 6 контактов
Переключатель для
электроплиты 8 контактов
Переключатель для
электроплиты 8 контактов
№314(15)
Выключатель
№314(16)
Выключатель
№314(17)
Выключатель
№315(3)
Переключатель
для электроплиты 3 контакта
№315(5-1)
Переключатель для
электроплиты 5 контактов
№332(1)
Центобежный выключатель
перв. раб. обмотки двигателя
№332(2)
Контактная группа
центобежного выключателя
№333(1-15) №333(1-25)
№347
Выключатель подходит для
шуруповерта Интерскол
ДА-12ЭР 01/02 Li-on
№386
Регулятор оборотов подходит
для ИНТЕРСКОЛ УПМ -180/1300
№388
Регулятор оборотов для
аккумуляторного опрыскивателя

и типы переключателей

Различные типы электрических и механических переключателей

Что такое коммутатор?

В электрических и электронных системах выключатель — это устройство, которое может включать или отключать электрическую цепь автоматически или вручную. Другими словами, электрический переключатель — это управляющее устройство, которое прерывает прохождение тока или изменяет направление тока в цепи.

Почти все электрические и электронные системы содержат как минимум один переключатель, который используется для включения или выключения устройства.Кроме того, переключатель используется для управления работой схемы, где пользователь может активировать или деактивировать всю или отдельные части или процесс подключенной схемы.

Типы переключателей

SPST (однополюсный, одинарный)
SPDT (однополюсный, двухходовой)
DPST (двухполюсный, одинарный)
DPDT (двухполюсный, двусторонний)
2P6T (двухполюсный, шестикратный)
Промежуточный переключатель
Переключатель опоздания
Переключатель мгновенного действия
Кнопочный переключатель
Тумблер
Переключатель Mosfet
Релейный переключатель
Транзистор как переключатель
Механический, электрический и переключатели для электроники

Мы обсудим различные типы этих переключателей в деталях, приведенных ниже:

Как правило, переключатели можно разделить на.

Механические переключатели
Электрические / электронные переключатели

Оба этих переключателя типа широко используются в электрических и электронных системах. Выбор типа переключателя зависит от системы, в которую они будут включены. Переключатели также могут быть категориями на разных основаниях. Мы обсудим их один за другим позже в этой статье.

Переключатели также могут быть категориями на основе удержания текущего состояния.

Переключатель-защелка сохраняет свое состояние, включено или выключено, до тех пор, пока не будут инициированы новые команды.

Мгновенный переключатель удерживает состояние только тогда, когда представлена конкретная команда.

Схемы подключения переключателей:

Типы механических переключателей

Механический переключатель — это переключатель, в котором две металлические пластины касаются друг друга, чтобы создать физический контакт для прохождения тока, и отделяются друг от друга, чтобы прервать прохождение тока. . Существуют различные типы механических переключателей, которые можно дополнительно разделить на категории в зависимости от допустимой мощности.Материал контактов выбирается с учетом того, что оксиды металлов, образующиеся в результате коррозии, в основном являются изоляционными, и слои таких оксидов на пластинах переключателя будут препятствовать нормальной работе переключателя.

Механические переключатели могут быть разделены на категории в зависимости от их работы:

SPST (однополюсный однопроходный)

Это простой переключатель ВКЛ / ВЫКЛ. Его также называют «односторонним» или «односторонним» переключателем (в США он известен как двусторонний переключатель).Когда пользователь нажимает кнопку переключателя, пластины переключателя соединяются друг с другом, и ток начинает течь в цепи и наоборот.

Вот базовая конструкция и принцип работы SPST (однополюсный однопроходный), также известный как односторонний переключатель .

SPDT (однополюсный, двусторонний)

Переключатель SPDT имеет три контакта (клеммы).Один из трех контактов используется как обычный и называется двусторонним переключателем (в США он известен как трехпозиционный переключатель). Мы можем отправить два разных сигнала на один и тот же вывод с помощью этого переключателя. Из-за этой функции этот переключатель также известен как селекторный переключатель.

Другими переключателями, относящимися к SPDT, являются SPCO (однополюсное переключение) и SPTT (однополюсное центральное выключение или однополюсное тройное переключение).

Ниже представлена схема конструкции и работы однополюсного двухпозиционного переключателя (SPDT), также известного как двухпозиционный переключатель.

DPST (двухполюсный, односторонний)

Этот переключатель в основном представляет собой два переключателя SPST в одном корпусе и может управляться одним рычагом. Этот переключатель чаще всего используется там, где мы должны одновременно отключать и землю, и линии.

DPDT (двухполюсный, двусторонний)

Этот переключатель эквивалентен двум переключателям SPDT, собранным в одной упаковке.Этот переключатель имеет два общих контакта и четыре сигнальных контакта. Всего к входным контактам этого переключателя можно применить четыре различных комбинации одиночных сигналов. Другой переключатель, связанный с DPDT, — это DPCO ( Double Pole Changeover или Double Pole, Center Off).

2P6T (двухполюсный, шестикратный)

Это тип переключающего переключателя с общим (COM), который может быть подключен к шести линиям с помощью второго двухполюсного переключателя, Какое управление и работа переключателя одинаковы.

Промежуточный переключатель

Промежуточный переключатель также известен в США как четырехпозиционный переключатель. Мы опубликовали подробный пост об этом, который можно увидеть ниже.

На рисунке ниже показана основная конструкция и принцип работы промежуточного переключателя.

Связанные сообщения:

Типы переключателей с защелкой и мгновенного действия

Кнопочный переключатель

Эта кнопка используется во многих электронных схемах и может выдерживать небольшой ток.Когда пользователь нажимает кнопку, ее металлические пластины соединяются друг с другом, таким образом, цепь замыкается. Когда пользователь убирает палец с кнопки, контакты выводятся.

Тумблер

Тумблер приводится в действие рычагом, повернутым под углом в одном или нескольких направлениях. Этот переключатель находится в стабильном состоянии и остается в этом состоянии до тех пор, пока рычаг не будет нажат в другом направлении. Большинство бытовых приложений имеют тумблер, и он может попадать в любую категорию, как указано выше. E.грамм. SPST, DPDT и т. Д.

Учебные пособия по подключению соответствующих переключателей:

Электрические и электронные переключатели

Вышеупомянутые переключатели являются механическими переключателями и управляются вручную пользователем. Теперь мы собираемся обсудить электрические переключатели, которые реагируют быстрее, чем механические переключатели, и могут переключаться автоматически с помощью электронной схемы, такой как микроконтроллер или микропроцессор. Их также можно разделить на категории по номинальному току и напряжению, как механические переключатели.

Самые распространенные электронные переключатели

Здесь возникает вопрос, зачем нам переключатель электроники? Ответ на вопрос заключается в том, что иногда необходимо, чтобы цепи, принимающие решения, также выключали или включали определенные устройства в зависимости от решения. Если используется только механический переключатель, то там должен постоянно присутствовать один человек, чтобы включать и выключать устройство после получения сообщения индикации от цепи.

Для устранения этой проблемы используются переключатели электроники.Они очень быстрые и точные по сравнению с механическими переключателями. Электронные переключатели имеют небольшие размеры и не создают шума при переключении, а также обеспечивают стабильность и надежность системы.

Обсудим подробнее типы электронных переключателей.

Транзистор как переключатель:

Транзисторы могут использоваться в разных режимах работы, но мы собираемся обсудить транзистор как переключатель. Если мы приложим большой ток к базе транзистора (имея в виду максимально допустимый ток для этого типа транзистора), то мы можем запустить этот транзистор в режиме глубокого насыщения i.е. этот транзистор можно использовать как переключатель.

Типичная схема транзистора в качестве переключателя:

Ток не течет, когда на базе транзистора 0 вольт.

Когда база находится на логическом уровне 1.

Лампа начинает светиться.

МОП-транзистор в качестве коммутатора:

МОП-транзистор также может использоваться для переключения на высоких частотах. Они могут работать на частотах мегагерца (МГц). В основном, МОП-транзисторы используются для ШИМ (широтно-импульсной модуляции).

Мосфеты имеют три терминала.

Затвор
Сток
Источник

Если мы применим логику 1, помня о максимально допустимом напряжении для базы, тогда сопротивление между стоком и истоком станет низким, и ток начнет течь в этом канале и наоборот.

Таким образом, лампа не будет светиться, т.е. она будет выключена, когда шлюз находится на уровне логического 0.

Ворота на логической 1, лампа светится.

Похожие сообщения:

Реле в качестве переключателя

Реле — это электромеханическое устройство, которое состоит из электромагнита.Когда через катушку протекает ток, он становится электромагнитом, и этот электромагнит можно использовать для переключения. Их контакты могут попадать в любую категорию, например SPDT, DPDT и др. Подробнее о твердотельных реле (SSR) можно прочитать в нашем предыдущем посте. Мы также рассмотрели базовую схему и работу реле как переключателя.

Когда мы запитаем катушку, лампа будет светиться.

Когда мы обесточиваем катушку, лампа не светится.

Это были типы переключателей.Мы подробно обсудим их конструкцию, работу и применение один за другим в следующих следующих статьях. Спасибо.

Похожие сообщения

Циркулярная пила | HowStuffWorks

Переносная циркулярная пила является очень удобным инструментом для работы с пиломатериалами и может использоваться в самых разных целях.

Что такое циркулярная пила

Циркулярная пила — это электрическая пила, которая поворачивает круглое плоское лезвие для резки дерева, металла или пластика в зависимости от выбранного лезвия.Циркулярные пилы имеют ручку с пусковым переключателем включения / выключения, осевую гайку для удержания полотна на месте и ограждения для защиты оператора от прикосновения к вращающемуся полотну. Кроме того, дисковые пилы имеют регулировку высоты / глубины и угла наклона. Подробные сведения см. В руководстве по эксплуатации циркулярной пилы.

Правила безопасного использования циркулярной пилы

Особенно важно использовать защитные очки при работе с электрической циркулярной пилой. Чтобы безопасно использовать циркулярную пилу, выберите полотно, подходящее для работы, надежно прикрепите его к пиле с помощью оправочной гайки, затем отрегулируйте подошву подошвы на нужную высоту и наклон для работы.Когда будете готовы к резке, включите пилу в электрическую розетку, крепко возьмитесь за ручку, выровняйте лезвие рядом (не касаясь) отметки, которую нужно вырезать, нажмите предохранительный выключатель, затем нажмите курковый выключатель. Медленно следуйте отметке разреза. Когда вы почти закончите, убедитесь, что конец разрезаемого дерева удерживается и не расколется из-за неподдерживаемого веса. В целях безопасности помните, что зубы острые, и их нельзя класть на поверхности, которые они могут повредить.

Как обслуживать циркулярную пилу

Циркулярные пилы нуждаются в периодической чистке неиспользованной малярной кистью или подачей воздуха для удаления опилок.При необходимости высококачественные полотна для циркулярных пил можно профессионально заточить. Менее дорогие лезвия дешевле заменять.

Инструменты, относящиеся к циркулярной пиле

Другие полезные пилы включают различные ручные пилы и сабельные пилы. Циркулярную пилу можно модифицировать для резки нескольких материалов, выбрав другие дисковые полотна.

Объявление

Это не то, что вы ищете? Попробуйте эти:

Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для чего-либо, что нужно починить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем ящике для инструментов.Узнайте о них все в этой статье.
Электропилы: когда вам нужно немного больше мощности или вы выполняете большую работу с большим количеством разрезов, лучшим выбором будет, вероятно, мотопила. Наиболее распространенные типы включают дисковые пилы, сабельные пилы и сабельные пилы. Ознакомьтесь с этой статьей, чтобы получить полезную информацию обо всех мотопилах.
Сабельная пила: сабельная пила оснащена небольшим пильным полотном, которое перемещается вверх и вниз по разрезаемому объекту. Более того, существует множество лезвий для сабельной пилы, чтобы резать любой материал, с которым вы работаете.Учить больше.

Мысли о бензопилах электрическими? (форум по снаряжению в перми)

Stealth — Многие из моих клиентов предпочли бы, чтобы мир не знал, что мы подрезаем дубы Гэри или другие деревья, в отношении которых существуют городские правила. Вы не можете удалить их без разрешения. Обрезка веток у дома и на подъездной дорожке разрешена, но плохо информированные соседи могут причинить боль.
———————————————-
Шум — Иногда мне нужно что-то подрезать в городе в воскресенье или в другое время, когда шум ограничен.Эти вещи довольно тихие, пока я не включаю звук бьющегося стекла. Упс.
———————————————-
Fumes — Я не делаю гигантских Дуглас Фирс или других действительно высоких вещей. В большинстве случаев я занимаюсь обрезкой внутри 20-футовых рододендронов, азалий, кедровых или лавровых изгородей и других вещей, которые настолько густые, что испарения с трудом уносятся. Иногда я ношу асбестовую маску, и мне часто приходится прекращать то, что я делаю, и переезжать в новое место, чтобы избежать испарений газовой пилы.Бывают случаи, когда я использую бензопилу в доме. Я часто езжу с бензопилой в фургоне. Он упакован в тройной пакет для предотвращения выхода паров газа.
———————————————-
Мгновенный запуск — Довольно часто мне нужна бензопила на одну минуту или меньше. У пилы с батарейным питанием нет времени на запуск.
———————————————-
Сокращение времени — Я профессионально рубил дрова, я сделал сотни вырубок деревьев и благоустройства территории в городе.В лесу из электрического, вероятно, получится отличная пила для обрезки сучьев. Большая часть работы с бензопилой, которую я выполняю в городе, связана с лестницей, лазанием и другими акробатическими трюками, чтобы добраться до веток, которые нужно срезать. Я сделал много гигантских живых изгородей, где хожу по срезанным верхушкам кедров и елей. Эта работа имеет мало общего с производственной рубкой дров. Скорость резки мало влияет на производство. Время, необходимое для того, чтобы сдвинуть лестницу и занять безопасное положение, намного превышает время, необходимое для завершения резки.Чтобы помочиться на шнурке, нужно, чтобы обе руки не касались лестницы или какой-либо другой конструкции, на которой я вешаюсь (один покупатель называет меня Человеком-пауком). Я поднимался по многим лестницам с пилой на холостом ходу, чтобы избежать утомительной и опасной процедуры запуска наверху лестницы. Мои пилы требуют одного или двух рывков, обычно одного. В этом типе настройки электричество обычно экономит время. Восхождение безопаснее, старт мгновенный. 3-х секундный разрез занимает 6 с электрическим. Незначительный.Я часто теряю время, когда отхожу от дыма, пока он не улетучится. Это, а также постоянный запуск и остановка тратят гораздо больше времени, чем потеря скорости резания с помощью электропривода. Иногда я использовал сабельную пилу с батарейным питанием и лезвием для дерева в труднодоступных местах. Режет она намного медленнее, чем любая бензопила.

В среднем, когда я работаю с деревом в городе, пила действительно режет древесину примерно 15 минут в день. Эти работы включают в себя много работы сучкореем, обрезку живой изгороди, лазание, ходьбу, веревку, перемещение лестницы и уборку.Я постоянно шевелю попкой. Большие порезы дают мне повод остановиться на мгновение. Предположим, что время резки удвоено. Есть 15 минут. Это число могло быть верным только на земле. Электрооборудование имеет преимущество, когда что-то диаметром менее 6 дюймов разрезается с лестницы или во время подъема. 12 фунтов — это хороший вес, и я легко могу держать его на расстоянии вытянутой руки. Вернемся к 15 потерянным впустую минутам — вычтите из этого любое время, потраченное на возню с топливом, время заточки, время начала (примерно 50 раз в день, когда я нахожусь на изгороди) и время, потраченное на уклонение от дыма.Я сделал несколько живых изгородей из лавра с помощью электропилы. Мало того, что вы должны тащить шнур, падающий мусор попадет в шнур. Тем не менее, стоит избегать паров.

Не думаю, что использование электропилы меня как-то замедлит. Это сэкономит время. Я буду использовать его всякий раз, когда это будет иметь смысл. На большинстве работ это будет составлять 80% вырубок и 40% всей древесины. Большой пропил по дереву газовой пилой быстро складывается.
————————————————- ——————————-
Безопасность. Я владею бензопилой, как парикмахер ножницами.Тем не менее опасности есть. Электрооборудование обеспечивает большую безопасность на лестницах, поскольку не требует запуска и опасной практики лазания с работающей пилой. У бензопилы цепь некоторое время продолжается после выпуска газа. Если холостой ход установлен слишком высоко, цепь может двигаться непрерывно. При подъеме с работающей пилой газ может зацепиться за конечность и запустить цепь.

Даже при ходьбе по ровной поверхности можно запутаться в мусоре и упасть на лицо.В такой момент в бензопилу можно случайно выстрелить газом. Если вы когда-нибудь собираетесь упасть, бросайте пилу в сторону, а не перед собой. Я споткнулся несколько раз, но ни разу не попал на работающую пилу. У многих есть. Относитесь к нему как к боевой гранате. Избавиться от этого !

Как работает коммутатор

Чтобы объяснить, как работает коммутатор, позвольте мне представить эту тему, объяснив предысторию уровней стека TCP / IP, фрейма и цели коммутатора.Это поможет вам понять, как именно работает переключатель, который здесь является основной задачей.

Чтобы обеспечить связь между миллиардами компьютерных устройств, необходимы промежуточные сетевые устройства. Как мы знаем из статьи «Как работает маршрутизатор», маршрутизаторы, такие как перекрестки и дорожные знаки, правильно направляют пакеты от источника к месту назначения. Они просматривают заголовок IP-пакета в поисках IP-адреса назначения (IP-адрес источника и назначения включены в заголовок пакета) и на основе локальной таблицы маршрутизации направляют пакет на следующий переход к месту назначения.Таким образом, маршрутизаторы работают на уровне 3 (IP-пакет — это сетевой уровень — структура связи уровня 3).

Коммутатор Ethernet
работает на уровне 2 (уровень канала передачи данных)
В отличие от маршрутизаторов, коммутаторы Ethernet понимают не IP-пакеты, а кадры. Поскольку IP-пакет содержит информацию для маршрутизатора, кадр содержит информацию для коммутатора. Для чего нужен каркас? В настоящее время у нас есть два наиболее распространенных типа доступа к сети:
Среда беспроводной связи — WiFi
Проводная среда Ethernet — мы часто называем ее кабельной / проводной или просто Ethernet
Кадр — это часть информации, которая позволяет пакету проходить через конкретный носитель от одного интерфейса устройства к другому.Ethernet, например, описывает многие технические параметры того, как устройства могут получить доступ к сети, как должны выглядеть кабельные разъемы, какие скорости могут быть достигнуты при передаче и, наконец, как организованы биты и адресация. Таким образом, уровень 2 строго связан с типом среды или интерфейсом устройства. Взгляните на модель связи TCP / IP, чтобы локализовать уровень 2 (уровень канала передачи данных). На уровне 2 работает коммутатор (отмечен красным).
Кадр Ethernet
Каждое IP-устройство производит пакеты, и они пересылаются по сети независимо от типа доступа к сети .Каждый тип доступа использует свою собственную структуру для пересылки данных в свою среду. Ethernet использует структуру, называемую Ethernet Frame. Рамка «окружает» пакет, как показано на рисунке ниже.
Для передачи IP-пакета через среду Ethernet, устройство, обращенное к Ethernet, добавляет дополнительные биты к передней и задней части IP-пакета, составляя фрейм. Этот процесс добавления битов называется инкапсуляцией . Заголовок кадра содержит среди прочего MAC-адреса источника и назначения.MAC-адрес источника — это физический адрес отправляющего устройства, MAC-адрес назначения — это адрес Ethernet (физического интерфейса) устройства назначения в том же сегменте Ethernet. Помните , что фрейм специфичен для сегмента Ethernet, поэтому фрейм не проходит в последний раз через множество носителей и множество отдельных сегментов Ethernet.
№ цели 2 коммутатора: рассчитаны на плотность портов
Вы можете спросить: если есть прямое соединение Ethernet с компьютера, зачем мне коммутатор Ethernet? Верно, но что, если вам нужно подключить третье устройство к группе устройств (сегменту Ethernet)? Тогда вам понадобится устройство связи с определенной логикой.А вот какой переключатель предназначен для .
Теперь нам нужно несколько устройств, которые позволят нам соединять вместе большое количество пользователей и проводных устройств. Это то, для чего маршрутизаторы не предназначены. Поскольку в большинстве случаев маршрутизаторы имеют ограниченное количество портов, работают с более продвинутыми функциями и стоят дороже. Представим, что нам нужно подключить небольшую домашнюю сеть (4 ноутбука) с роутером к интернет-провайдеру! Невозможно, недостаточно портов!
Коммутатор
является необходимой средой для выполнения таких требований.Коммутаторы считаются лучшими сетевыми устройствами для проводного подключения большого количества устройств Ethernet.
Так как же переключатель работает?
Если к нашему коммутатору подключены компьютеры, мы можем сосредоточиться на том, как на самом деле работает коммутатор. Каждое устройство имеет жестко запрограммированный физический адрес, называемый MAC-адресом. Опять же, если компьютер отправляет IP-пакет другому устройству, он инкапсулирует пакет с фреймом, используя MAC-адрес назначения устройства B и собственный MAC-адрес в качестве источника, а затем отправляет его.Когда фрейм поступает на устройство B, он удаляется и IP-пакет принимается, но прежде, чем он попадает туда, он проходит через коммутатор / коммутаторы Ethernet.
Процесс переключения
Когда кадр поступает в коммутатор, коммутатор должен направить кадр через правый порт, это перенаправление называется переключением . Когда кадр поступает в порт коммутатора, коммутатор проверяет динамическую таблицу в памяти, в которой хранит пары физического порта и MAC-адреса . Затем коммутатор знает, какой порт использовать для пересылки кадра.
Помните: коммутатор не просматривает IP-пакет и не пересылает кадр, поскольку он основан на MAC-адресе назначения.
Как коммутатор строит стол? Коммутатор изучает пары Mac и порта в процессе, называемом MAC Learning: Когда кадр впервые поступает в порт коммутатора, коммутатор проверяет исходный MAC-адрес в кадре и сохраняет его рядом с номером порта, на котором он был получен. .
Этот процесс создает таблицу, известную как CAM (память с адресацией содержимого) или TCAM (память с тернарной адресацией содержимого).А как насчет MAC-адресов назначения, которые еще не известны коммутатору?
На нашем рисунке MAC устройства B коммутатору еще не известен. Если кадр, направленный на это устройство B MAC, поступает на порт коммутатора, коммутатор обращается к таблице TCAM, и если он не находит MAC-адрес, он умножает кадр, отправляя его на все порты, кроме того, на котором он был получен. Все устройства, для которых фрейм не предназначен, отбрасывают фрейм, и только устройство B будет правильно интерпретировать этот фрейм.
После того, как устройство B отправит кадр обратно устройству A, коммутатор изучит MAC-адрес устройства B и сохранит его в таблице и направит кадр непосредственно на устройство A без необходимости умножения, поскольку у него уже есть MAC и порт (1 А).
Коммутаторы и широковещательный трафик
Коммутаторы
специально обрабатывают широковещательный трафик. Кадры с MAC-адресом назначения всех «единиц» или FF: FF: FF: FF: FF: FF в шестнадцатеричной системе счисления безоговорочно отправляются на все порты, кроме того, на котором они были получены.С одной стороны, широковещательный трафик очень важен для таких операций Ethernet, как протокол разрешения адресов (ARP), с другой стороны, широковещательная передача может быть причиной серьезных сетевых проблем, таких как широковещательные штормы, обработка нежелательного трафика или чрезмерное использование ресурсов. Вот почему правильная сегментация трафика на уровне 2 очень важна для сетевой безопасности, а также для надежности.
Коммутатор и маршрутизатор на пути
Зная, как работает коммутатор и как работает маршрутизатор, вы должны уметь четко описывать, что происходит с IP-пакетом, проходящим по сети.IP-пакет, отправленный по сети с компьютера A на компьютер B, скорее всего, должен пройти несколько сегментов сети. Некоторые подключены к Ethernet, некоторые — к Wi-Fi. Каждый сегмент сети будет использовать свой метод доступа к среде, поэтому разные кадры, но пакеты остаются неизменными.
Устройство A, отправляющее IP-пакет, инкапсулирует его с кадром Ethernet
Коммутатор переключает фрейм на следующее устройство, которое является маршрутизатором, сохраняя фрейм.
Маршрутизатор просматривает IP-заголовок, удаляя (декапсулируя) кадр
После выбора правильного интерфейса для маршрутизации пакет инкапсулирует его с фреймом WiFi
Кадр Wifi поступает на устройство B, устройство декапсулирует кадр и интерпретирует IP-пакет
Чтобы увидеть другие сообщения об основах сети и беспроводной связи, см. Наш поясненный раздел.
Чтобы подписаться на наш список рассылки для нашей онлайн-платформы, где вы можете узнать обо всем этом, посетите GrandmetricWatch. Мы сообщим вам, когда он выйдет в эфир.
Насколько экологичны электромобили? | Окружающая среда | Все темы от изменения климата до сохранения | DW
Электронные автомобили не выделяют вредных для климата парниковых газов или вредных для здоровья оксидов азота. Они тихие и простые в эксплуатации.У электромобилей есть много преимуществ перед автомобилями, работающими на бензине или дизельном топливе.
Действительно, с разоблачениями об обмане автомобильной промышленностью тестов на выбросы многие потребители чувствуют себя обманутыми — и ищут способы не стать жертвой обмана. Один из способов сделать это — перейти на электромобиль.
Во многих случаях правительства поощряют этот переход. Электронные автомобили предлагают быстрое решение двух социальных проблем: достижение национальных целей по сокращению выбросов парниковых газов и решение проблемы загрязнения воздуха в центрах городов.
Германия, которая обязалась сократить выбросы углерода на 40 процентов к 2020 году по сравнению с уровнем 1994 года, планирует к тому времени использовать 1 миллион электромобилей.
Достигнуть этой цели маловероятно. Но помимо этого электромобили — не идеальное решение по нескольким причинам.
Если электронные автомобили работают на электричестве, произведенном за счет сжигания грязного ископаемого топлива, климатические преимущества ограничены.
Уголь против ветра? Одним из ключей к тому, насколько экологичен ваш электромобиль, является
Из-за сложных аккумуляторов, которые они используют, в настоящее время для производства электромобиля требуется больше энергии, чем для обычного.
Утилизация этих батарей создает опасность для окружающей среды.
Итак, как потребители могут быть уверены, что они принимают правильное решение?
Перенос выбросов с дорог — на электростанции
В нынешних условиях общий углеродный след автомобиля с батарейным питанием «аналогичен таковому у обычного автомобиля с двигателем внутреннего сгорания, независимо от его размера». Таков вывод исследования 2011 года, проведенного Институтом исследований энергетики и окружающей среды (IFEU) в Гейдельберге.
В то время как сами автомобили производят меньше выбросов при движении по улицам, электростанции по-прежнему выбрасывают CO2 для зарядки электромобилей.
Например, в Германии более половины электричества в Германии вырабатывается из угля и газа.

Журнал "Дизайнер"
