Установка ревизионного люка под плитку своими руками

Отделку ванной комнаты керамической плиткой производят так, чтобы бытовые магистрали были максимально скрыты, поэтому их прячут в коробы из гипсокартона или закрывают в нишах кирпичом, после чего устроенные оболочки облицовывают кафелем. Однако на магистралях расположена запорная арматура, счётчики и измерительные приборы, на системе канализации – ревизионные форточки, которые требуют контроля и обслуживания.

Чтобы сохранить доступ к этим устройствам, в облицованной плиткой оболочке устанавливают ревизионные люки, размер которых обуславливается удобством обслуживания скрытых перегородкой узлов. Таких люков в ванной может быть несколько, эстетичности отделке помещения они не добавляют, поэтому стремление жильцов сделать их не видимыми естественно.


Люки данного вида состоят из рамы, которая опирается на стены и дверей

Кроме того, от качества установки ревизионного люка зависит техническое состояние скрытых устройств, поэтому требования, предъявляемые к выполнению этого вида работ, высоки. Однако, имея навыки выполнения ремонтных работ в быту и зная технологию монтажа люка — «невидимки», можно смонтировать его своими руками.

Чтобы сделать это правильно, рассмотрим следующие детали, связанные с монтажом люка:

  • составные части и механизмы;
  • необходимые характеристики потайного люка;
  • виды ревизионных люков;
  • подготовка места установки;
  • монтаж люка — «невидимки»;
  • облицовка плиткой.

Составные части и механизмы

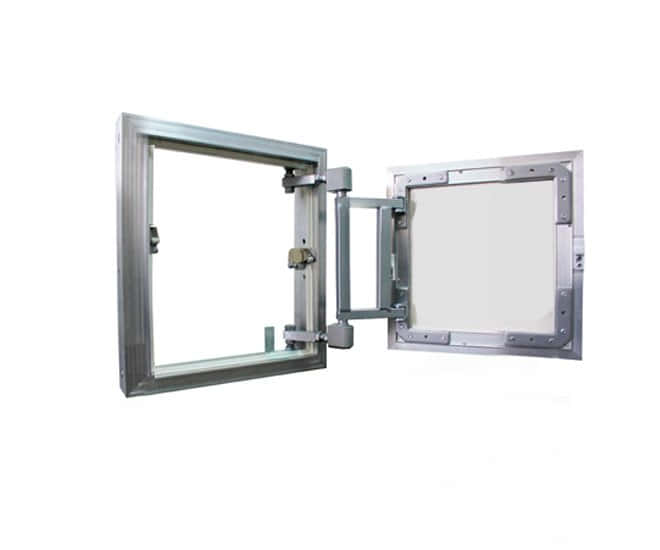

Ревизионный люк, независимо от конструкции, представляют собой устройство, состоящее из следующих деталей:

  • металлическая рама-коробка с крепёжно-регулировочной системой;
  • специальные петли потайного исполнения;
  • наружная подвижная створка из гидрофобного материала на металлическом каркасе;
  • уплотнительная прокладка из резины или каучука по периметру коробки;
  • запорное устройство-защелка для плотного примыкания створки к коробке.

Ревизионные люки отличаются по применяемому материалу, по размерам, расположению, конструкции открытия и закрытия

От качества исполнения каждой детали и их сборки зависит работа механизма в целом, поэтому при покупке необходим тщательный визуальный осмотр люка и проверка действия подвижных узлов.

Необходимые характеристики потайного люка

Устройство установленного ревизионного люка, на первый взгляд, не отличается сложностью – отделанная плиткой подвижная створка в стене, открывающая доступ к узлам коммуникаций. Но эта конструкция должна отвечать следующим требованиям:

  • прочность и точность сопряжения деталей – в зависимости от предназначения, размеры люка и, соответственно, вес могут быть значительны;
  • герметичность – при закрытом положении дверцы скрытые механизмы и контрольно-измерительные приборы должны быть изолированы от воды снаружи;
  • точность геометрии исполнения – необходимое условие скрытости расположения устройства после облицовки керамикой.

Потайные люки производятся из металла и крепятся на экран с помощью саморезов или дюбелей

Несоответствие изделия предъявляемым требованиям чревато выходом из строя скрытых механизмов, обрушением конструкции и потерей эстетичности отделки помещения.

Необходимо соизмерять несущую способность перегородки с весом монтируемого люка — «невидимки» — тяжёлая конструкция не может монтироваться в нишу из гипсокартона без надёжного крепления к прочным основаниям.

Виды ревизионных люков

Распашные

Створка устройства такой конструкции при открывании подаётся всей площадью по направлению от стены, а затем распахивается на петлях. В большинстве случаев в таких конструкциях для фиксации дверцы используются присоски или магниты, но встречаются изделия и с магнитно-нажимным, поворотным или пружинным механизмом. Распашные люки монтируются в вертикальных основаниях, за которыми имеется достаточно места для размещения системы петель. Установка устройств такого типа проще монтажа люков других видов, поэтому возможна своими руками. Кроме того, приобретение изделия этой конструкции не требует значительных расходов.

Распашной ревизионный люк

Сдвижные

Особенностью конструкции является использование трехфазных петель, обеспечивающих движение створки сначала плашмя в сторону пользователя, а затем в сторону – параллельно стене, напоминая траекторию движения двери шкафа-купе. В сдвижных люках для фиксации створки обычно используются присоски, но могут быть использованы и роликовые или магнитные замки. Применение петель с компактной траекторией движения створки, позволяет размещать эти люки в стенах за мебелью или бытовой техникой. Стоимость такой конструкции выше, но в популярности применения она не уступает изделиям распашного типа.

Сдвижной ревизионный люк

Люк — «невидимка» нажимного действия

Открывание-закрывание створки таких устройств производится механизмом пружинного типа, который срабатывает при нажатии на дверцу. Замок пружинного типа обеспечивает наиболее плотную фиксацию створки после закрытия.

Нажимной ревизионный люк

Потайные люки нажимного действия наиболее популярны, так как, в отличие от створок с присосками, одинаково хорошо действуют и на гладких поверхностях, и на основаниях, облицованных мозаикой или рифлёным кафелем. Ревизионными люками нажимного действия можно оборудовать любые измерительные приборы и вспомогательные механизмы, открытое расположение которых вредит эстетичности отделки помещения.

Подготовка места установки

Подготовка основания к установке скрытой технологической дверцы зависит от материала перегородки. Кроме того, размер люка должен быть привязан к его технологическому предназначению, габаритам основания и формату кафеля, которым в дальнейшем будет отделана стена. Поэтому сооружение перегородки начинают тогда, когда эти вопросы решены, и размеры люка известны, чтобы разметку расположения устройства выполнить правильно.


Сантехнический люк обеспечивает комфортный доступ к инженерному оборудованию

Если основание – кирпичная или каменная кладка, то в ней при сооружении необходимо устроить монтажный проём размерами на 2-3 сантиметра больше габаритов коробки, что позволит в дальнейшем при монтаже люка выставить его правильное положение с помощью регулировочных винтов. К монтажу устройства приступают не ранее, чем через неделю после окончания кладки.

Если перегородка будет выполнена из ГКЛ (гипсокартонный лист), то монтаж люка должен быть предусмотрен на стадии сооружения каркаса под гипсовое основание. В конструкции каркаса из того же несущего материала выполняют жёстко связанное с основным скелетом гнездо-обойму под установку потайного люка. Между обоймой и коробкой также предусматривают зазоры в 1-2 см для регулировки изделия при монтаже. После окончания монтажа каркаса выполняют обшивку перегородки гипсокартоном.

Монтаж люка – «невидимки»

При установке в проём кирпичной стены коробка с лючком вставляется в проектную нишу и временно фиксируется деревянными клиньями. На торцы сторон проёма по монтажным отверстиям коробки наносятся отметки для сверления, после чего устройство извлекается из гнезда, по отметкам сверлятся отверстия и в них вколачиваются пластмассовые дупели. Люк – «невидимка» устанавливается в проём, и его коробка в местах установки дупелей крепится к стене саморезами. Правильность монтажа изделия проверяется в трёх плоскостях пузырьковым уровнем и корректируется натяжением саморезов.

Сантехнический люк-невидимка для ванной чаще всего замаскирован под кафель

Монтаж люка в перегородку из ГКЛ при правильно устроенной посадочной обойме в каркасе производится идентично.

Зазоры между рамой-коробкой и обоймой после установки и регулировки положения ревизионного люка своими руками заполняются монтажной пеной, излишки которой через сутки срезаются заподлицо с поверхностью перегородки.

После окончания установки необходимо проверить работу устройства. Коробка должна быть жёстко и прочно закреплена в проёме, а петли – смазаны и не иметь люфтов. Створка, в зависимости от типа замкового механизма, должна легко и бесшумно открываться – закрываться, не возвращаясь под своим весом в закрытое положение и не распахиваясь настежь.

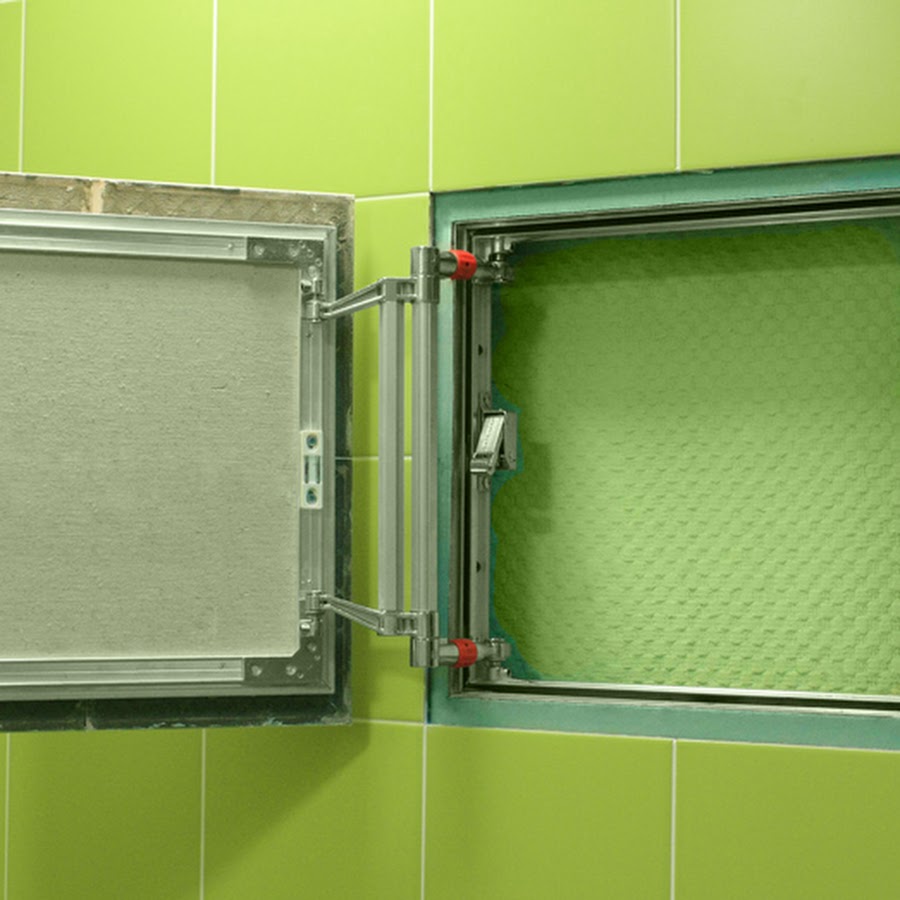

Облицовка люка плиткой

Отделка плиткой перегородки со скрытой ревизионной дверцей начинается с облицовки люка.

Если укладка керамики производится на цементный состав, то на лицевую сторону створки полуавтоматической сваркой приваривают армирующую сетку из проволоки диаметром 3-4 мм. Затем дверцу своими руками грунтуют снаружи составом, усиливающим адгезию, например, Novol Plus 700, и после высыхания покрывают слоем плиточного клея, чтобы покрыть арматуру. После отверждения клея приступают к укладке керамики, которую кладут заподлицо кромкам дверцы, выдерживая выбранную ширину шва с помощью фиксирующих крестиков.

Важно чтобы при облицовке клей не попал в щель между дверцей и рамой люка

Под первый ряд кафеля дверцы в закрытом положении к стене прибивают опорную планку. Закончив отделку створки, приступают к облицовке перегородки выше люка, продолжая ряды вверх. Зазор между дверцей и плиткой отделки перегородки должен равняться ширине межплиточных швов. Доведя ряды керамики до потолка, выкладывают плиткой поверхность перегородки ниже створки способом сверху вниз – адгезия многих видов плиточного клея позволяет выполнять укладку плитки в таком направлении.

Затирка межплиточных швов люка

Стыки керамической плитки на дверце затираются смесью для заполнения швов по той же технологии, что и на других поверхностях. Зазор между створкой и перегородкой, в зависимости от назначения люка и частоты его использования, можно заполнить цветным силиконовым герметиком в цвет затирочной смеси — это предотвратит попадание туда пыли и сделает наличие люка ещё более незаметным. Для открытия дверцы по её периметру делают тонким канцелярским ножом надрез, створку открывают, а после её закрытия зазор вновь оформляется своими руками слоем силикона.

Заключение

Стоимость монтажа скрытого люка под плитку часто превышает расходы на изделие, поэтому, когда статус помещения невысок, имеются навыки производства ремонтно-монтажных работ в быту, установка люка – «невидимки» в целях экономии возможна своими руками.



Установка люков в углах помещения. Статьи

Как устанавливать сантехнический люк под плитку в углах?

Сантехнические лючки устанавливают в нишах и коробах. Они могут располагаться в любом месте внешней стенки, но обычно их стараются сделать незаметными и не бросающимися в глаза. Визуально скрыть дверку можно, если установить её в угол – внешний или внутренний. Именно в таких местах обычно находятся счётчики и узлы, к которым необходим регулярный и быстрый доступ. Монтаж угловых лючков требует особого мастерства. Необходимо выдержать общий вид короба, не делать зазоры по границам лючка шире, чем во всей остальной облицовке. При правильном монтаже дверки будут невидимыми, а общий вид санузла – гармоничным.

Рекомендации по установке лючков в углы

Внешний угол

Желательно монтировать сам короб после того, как закуплен облицовочный материал для него. Так можно точнее рассчитать его размеры и избежать резки плитки. Если для оформления внешних сторон короба нужно использовать части кафеля, то они не должны быть слишком узкими. Лучше, если первая плитка от углового шва – целая или хотя бы в половину от ширины. Это и выглядит более гармонично, и позволяет при резке избегать большого количества отходов.

1. Для установки по внешний угол лучше купить люк под плитку, который открывается с одной стороны. Ассортимент магазинов позволяет выбрать модели с двусторонним открыванием, но использовать их при угловом монтаже не стоит. Такие лючки имеют два нажимных механизма. Каждому механизму для срабатывания необходимо некоторое пространство. Оно небольшое – всего 2 или 3 мм. Но именно этого пространства при установке во внешний угол нет. Вот почему лучший вариант – нажимной односторонний люк. Его устанавливают так, чтобы петли находились не в углу, а с противоположной стороны.

Для оформления самого угла есть два решения – пластиковый уголок или стачивание плитки с торца на 45°. В первом случае нажимной лючок будет входить под пластиковый уголок, в закрытом состоянии будет совсем не заметен. Во втором случае шов между угловыми плитками будет не более 1 мм.

При таком варианте монтажа, когда одна из сторон люка совпадает с углом, торец короба не затирается. Если затереть этот межплиточный шов, то дверца попросту не откроется.

2. Можно сделать потайной лючок. Он открывается не при помощи нажимного механизма, а присоской. У него межплиточные швы затирают силиконовой или цветной затиркой. В закрытом состоянии границы дверцы полностью совпадают с межплиточными швами. Никто не догадается, где именно расположен люк. В этом варианте монтажа все швы затираются декоративной затиркой, в том числе и торцевой. Он не будет отличаться по виду от остальных стыков. Чтобы открыть дверку, необходимо знать, где она находится. Случайно открыть её нажатием не получится.

Внутренний угол

Сантехнические люки с последующей облицовкой плиткой устанавливают во внутренних углах или между двумя стенами. Для этого можно купить разные модели лючков. Это могут быть полностью съемные люки, нажимные, петлевые, открываемые при помощи присоски, двусторонние или односторонние отжимные. Можно использовать и пластиковые, и алюминиевые дверцы.

Главный секрет – сначала облицовывается кафелем стена, которая располагается за дверцей.

А стенка с люком – в следующую очередь. Если люк располагается между двумя противоположными стенками (в нише), то сначала нужно оформить эти стены, а затем переходить к облицовке дверок и стенки, на которой они расположены.

При наклеивании плиточек обычно оставляют швы шириной 2 мм. Все виды люков, устанавливаемых во внутренний угол, могут беспрепятственно открываться при такой ширине межплиточных швов. А при монтаже дверцы, открываемой присоской, она будет потайной.

Как сделать ревизионный люк-невидимку для ванной — люк под плитку

Автор v-admin На чтение 4 мин. Просмотров 528 Опубликовано

В ванной комнате не обойтись без сантехнических коммуникаций. По стене могут проходить водопроводные стояки с запорной арматурой. Может быть установлен водомер, фильтр. А в совмещенном санузле обязательно будет канализационный стояк с окном для ревизии.

Настоящие ценители своего интерьера пытаются скрыть все коммуникации в нише стены. Но для их обслуживания необходим доступ. Если надо прочистить канализацию, перекрыть воду, сменить фильтр, или просто снять показания счетчика, не будешь каждый раз разбирать всю нишу. Технологичное решение этой проблемы – люк-невидимка. Мы расскажем, как сделать ревизионный люк невидимку для ванной и как установить заводское устройство.

Варианты люков

Этот вопрос зависит от вашей фантазии.

  1. Можно приобрести заводское устройство и вмонтировать его в стену. Мастера, имеющие свой инструмент, могут видоизменить готовый люк. Вариантов много: изменить форму дверей, поменять петли, установить на дверце светодиодную подсветку и т.д.
  2. Для экономии средств делают простой вариант из металлической рамки, закрепленной в стене по размеру плитки. На края плитки приклеивают магниты, которыми она притягивается к рамке. Такой лючок открывается при необходимости присоской.
  3. Запасливые хозяева изготавливают люки из старой мебели.
    Для рамки берут металлический профиль, а дверцу вырезают из мебельной плиты. Для петель используют мебельную фурнитуру.

Планировка места под люк

Определившись с вариантом изготовления или покупкой устройства, приступайте к планировке места под установку.

Наметьте место установки люка. Он должен располагаться напротив тех объектов, к которым необходим свободный доступ, а наклеенная на него плитка должна полностью совпадать с расположением рядов плиточной облицовки стен.

Определите его размеры и количество петель для удобного открывания.

Размер дверцы должен совпадать с размером целых плиток, помещающихся на нее.

Установка самодельного люка

Монтаж этих люков совершенно одинаков. Они отличаются лишь материалом своего изготовления.

  • Для крепления на гипсокартонной стене, на проем устанавливается обрамление из металлического профиля. К нему крепится деревянная планка – на ту сторону, где будут крепиться петли. Место крепления петель вымеряется так, чтобы закрытая дверца люка утопала в проеме с учетом толщины наклеенной плитки. На размеченное место на планке прикрепляются петли и устанавливается дверца.
  • На кирпичной или бетонной стене профильное обрамление делать не надо. В этом случае деревянную рейку для петель закрепляют дюбелями на стену. Далее выполняете все то же, что описано выше.
  • В последнюю очередь устанавливаете push-система, которая предотвратит проваливание дверцы внутрь люка.

После установки дверцы отрегулируйте петлями ровное прилегание к основанию проема. Для этого в мебельных петлях есть специальные регулировочные болты. Теперь вам осталось наклеить плитку так, чтобы она совпала с облицовкой, ведь люк должен быть абсолютно не заметен на стене.

Монтаж заводского устройства

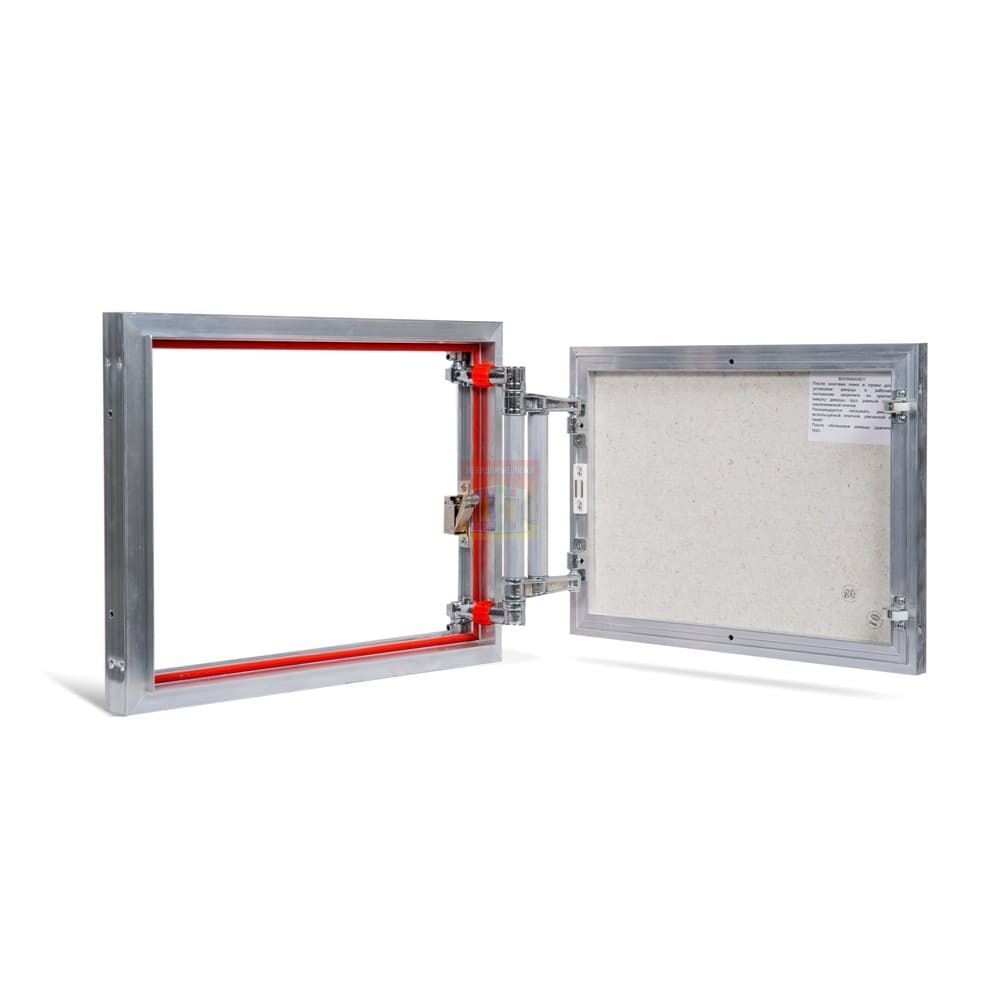

Купленный вами в магазине люк невидимка представляет собой механизм скрытого монтажа. Этот механизм вы будете непосредственно монтировать в стену. А дверцу будете подбирать уже потом, в соответствии с нужным размером.

Механизм скрытого монтажа установить намного сложнее, чем самодельные люки. Это вызвано тем, что его установка выполняется до облицовки всей комнаты плиткой.

  1. Для установки люка в подготовленном стенном проеме крепится купленный вами механизм. Способ его крепления зависит от выбранной вами модели. Они могут быть распашными, сдвижными, откидными и съемными.
  2. Затем подбирается дверца люка нужного вам размера и крепится к механизму. Размер дверцы должен совпадать с размером стенного проема.

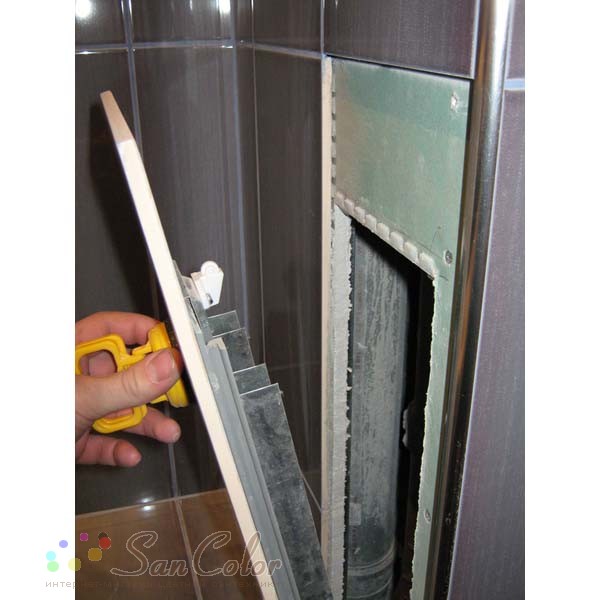

  3. Далее необходимо сначала обклеить плиткой только дверцу люка. Для того чтобы плитка не отпадала от дверцы, сначала на ее поверхность клеится пластиковая сетка. После высыхания клея на сетке, сверху приклеивается плитка.
  4. Для полного открытия дверцы необходимо на плитке со стороны петель снять фаски.
  5. На плитке, наклеенной на дверце, с лицевой стороны снимается небольшая фаска. Вы не должны испортить красоту шва. А на плитке, которая будет клеится на стену, фаску снимается с тыльной стороны, под углом 45о.
  6. Дальнейшая укладка плитки по всей комнате начинается от люка, с уже приклеенной плиткой. Рассчитайте все ряды плитки по комнате и начинайте укладку первого ряда сразу под дверцей. Такой способ укладки спасет вас от затирки швов между плитками стены и плитками люка. На общем фоне дверца станет невидимой.

Вот и вся технология.

Видео

В этом видео показано, как установить устройсво заводского типа:

Монтаж люков под плитку — инструкция по установке люков

Монтаж люков невидимок под плитку имеет свои особенности. Здесь мы приводим подробную пошаговую инструкцию по установке люков под плитку и их облицовку плиткой. Для каждого типа люков — Евроформат, Формат и Контур — описан свой алгоритм работы по монтажу лючка.

Содержание

  1. Установка люков под плитку серии «ЕвроФормат»
  2. Установка люков под плитку серии «Формат»
  3. Установка люков под плитку «Контур»
  4. Монтаж люка под плитку — видео

1.

Установка люков под плитку серии «ЕвроФормат»

Устанавливать люк следует так, чтобы плоскость дверцы совпадала с плоскостью перегородки или стены, при этом важно,  чтобы петля люка располагалась вертикально!

Особенности облицовочных материалов

При монтаже люка в стены и перегородки из кирпича или блоков, закрепите раму люка в проем при помощи дюбелей или саморезов (выбор крепежа зависит от материала, к которому планируется крепить). Дополнительно можно закрепить раму, используя монтажную пену, заполнив ей щель между собственно рамой и перегородкой.

При установке в стены и перегородки из листовых материалов, таких как гипсокартон  или гвл, раму следует закрепить саморезами к каркасу перегородки. И дополнительно прикрепить саморезами листы обшивки перегородки к раме люка. Смотрите рисунок 1.

Что бы избежать случайного срабатывания нажимного замка при облицовке, перед укладкой плитки заблокируйте магнитно-нажимной замок Сombi Touch специальной технологической скобой.

Наклеенная на дверцу плитка должна выступать за габариты дверцы от 5 до 50 мм со стороны петли и от 5 до 75 мм с остальных сторон и не должна примыкать к полу, потолку или боковым стенам. Не менее 50 % поверхности крайних плиток должно быть наклеено на дверцу. Смотрите рисунок 2.

Чтобы свести к минимуму регулировки дверцы после облицовки, закрепите на ввинченной в рамку дверцы с внутренней стороны саморезе груз, равный весу наклеиваемой плитки. Смотрите рисунок 3. Этот груз надо снять после облицовки при первом открытии дверцы.

После укладки плитки зафугуйте межплиточные швы, кроме шва по периметру дверцы. Через сутки откройте люк: можно использовать присоску или широкий шпатель. Удалите из замка технологическую скобу, если будете открывать дверцу нажатием, или оставьте скобу для открывания дверцы ручкой (или присоской). При необходимости изменить положение дверцы, воспользуйтесь методикой изложенной ниже в разделе – «Регулировка положения дверцы».

Регулировка положения дверцы

Для перемещения двери вверх с помощью малого регулировочного ключа ослабьте фиксирующие винты 1 и 2 (рисунок 1) в верхнем и нижнем крепежно-регулировочных узлах, затем с помощью большого регулировочного ключа верхний крепежный болт 3 закрутите, а нижний болт 4 выкрутите (рисунок 5) не более чем на половину оборота каждый. Поворот болта на пол-оборота перемещает дверцу по вертикали примерно на 0,7 мм.

Внимание. Регулировка с помощью только одного болта, или вращение болтов в разных направлениях может привести к поломке люка.

После регулировки затяните фиксирующие винты 1 и 2, закройте дверцу и проверьте ее положение. При необходимости регулировку повторите.

Для перемещения двери вниз крепежные болты 3 и 4 вращать в обратную сторону.

Для параллельного перемещения дверцы вправо или в лево с помощью малого ключа на одном из регулируемых рычагов ослабьте фиксирующие винты 5 и 6 (рисунок 7). Вставьте малый ключ в отверстие лимба 7, и поверните лимб в нужном направлении, удлиняя или укорачивая рычаг. Поворот лимба на 90 градусов перемещает дверцу примерно на 1 мм.

Затяните фиксирующие винты. Те же действия проделайте со вторым рычагом, соблюдая те же направления вращения и угол поворота. Дверца сместится параллельно в сторону (рисунок 8). Для перемещения дверцы с наклоном вправо или влево, лимбы следует вращать в разных направлениях или на разные углы (рисунок 9).



Герметизация шва по периметру дверцы

Герметизация шва позволяет защитить помещение от пыли, влаги и шума, а также делает люк незаметным. Торцы плитки вокруг шва должны быть сухими, очищенными от клея, пыли и обезжирены.

  1. Вокруг шва с обеих сторон плотно наклейте малярный скотч шириной 2-3 см. Расстояние между полосками должно быть равно межплиточному шву (Рисунок 10).
  2. Заполните шов силиконовым герметиком в цвет вашей затирки на всю глубину так, чтобы герметик выступал выше уровня скотча. Обработав таким образом весь периметр, удалите излишки герметика с помощью эластичного шпателя так, чтобы форма силиконового шва повторяла форму затертых межплиточных швов.
  3. Не дожидаясь подсыхания поверхности шва, аккуратно снимите, не испачкав плитку, малярный скотч сначала с внешней, а затем с внутренней стороны шва. После высыхания герметика, не ранее чем через двое суток, прорежьте его малярным ножом  с острым лезвием, как показано на рисунке 11.
  4. Герметик прорезается из одного угла шва в другой за одно движение, с упором ножа в дно шва, при этом необходимо удерживать одинаковый угол прореза, приблизительно 45 градусов.
  5. То же самое повторите с другими сторонами, предварительно обновив режущую часть ножа. Следует следить за тем, чтобы не оставалось не прорезанных перемычек.
  6. После прорезки откройте люк со стороны петли, срежьте и удалите герметик со стеновой плитки, как показано на рисунке 12. Тщательно удалите излишки герметика и остатки клея, мешающие закрыванию дверцы и ее перемещению до срабатывания магнитно-нажимного замка.

Скачать: Инструкция к люкам под плитку «ЕвроФормат» в pdf. Установка люков «EuroFormat».




2. Установка люков под плитку серии «Формат»

Устанавливать люк следует так, чтобы плоскость дверцы совпадала с плоскостью перегородки, при этом петля люка должна располагаться вертикально. При установке в перегородку из кладочных материалов закрепите раму люка в проем с помощью саморезов или дюбелей. Дополнительно закрепите раму, заполнив щель между перегородкой  и рамой монтажной пеной.

При установке в перегородку каркасно-листовой конструкции (гипсокартон, гипсоволоконная панель), закрепите раму люка в каркас перегородки саморезами. Дополнительно прикрепите саморезами листы обшивки перегородки к раме люка. Рисунок 1.

Чтобы избежать случайного срабатывания нажимного замка при облицовке, перед  укладкой плитки заблокируйте магнитно-нажимной замок технологической скобой.

Наклеенная на дверцу плитка должна выступать за габариты дверцы от 5 до 50 мм со стороны петли, и от 5 до 75 мм — с остальных сторон и не должна примыкать к полу, потолку или боковым стенам. Не менее 50% поверхности крайних плиток должно быть наклеено на дверцу. Рисунок 2.

Чтобы свести к минимуму регулировки дверцы после облицовки, закрепите на ввинченном в раму дверцы с внутренней стороны саморезе груз, равный весу наклеиваемой плитки. Рисунок 3. Этот груз необходимо снять после облицовки при первом открывании дверцы.

После укладки плитки затрите межплиточные швы, кроме шва по периметру дверцы. Через сутки вскройте люк, используя присоску или широкий шпатель. Удалите из замка технологическую скобу, если будите открывать люк нажатием, или оставьте технологическую скобу для открытия дверцы ручкой или присоской. При необходимости изменить положение дверцы, воспользуйтесь методикой изложенной ниже.

Регулировка положения дверцы люков «Формат»

Для перемещения дверцы вверх с помощью рожкового ключа ослабьте контрогайки 1 и 2 (Рисунок 4) в верхнем и нижнем крепежно-регулировочных узлах, затем с помощью торцевого ключа верхний крепежный болт 3 закрутите, а нижний болт 4 выкрутите (рисунок 5) не более, чем на пол-оборота каждый. Поворот болта на пол-оборота перемещает дверцу по вертикали примерно на 0.7 мм.

Внимание! Регулировка с помощью только одного болта, или вращение болтов в разных направлениях может привести к поломке люка.

После регулировки затяните контрогайки 1 и 2 (рисунок 4), закройте дверцу и проверьте ее положение (рисунок 6). При необходимости регулировку повторите.

Для перемещения дверцы вниз, крепежные болты 3 и 4 (рисунок 5) нужно вращать в обратную сторону.



Герметизация шва по периметру дверцы

Герметизация шва позволяет защитить помещение от пыли, влаги и шума, а также делает люк незаметным. Торцы плитки вокруг шва должны быть сухими, очищенными от клея и пыли и обезжиренными.

  1. Вокруг шва с обеих сторон плотно наклейте малярный скотч шириной 20-30 мм. Расстояние между полосками скотча должно быть равно межплиточному шву. (рисунок 10)
  2. Заполните шов силиконовым герметиком в цвет затирки на всю глубину так, чтобы герметик выступал выше уровня скотча. Обработав таким образом весь периметр, удалите излишки герметика с помощью эластичного шпателя так, чтобы форма силиконового шва повторяла форму затертых межплиточных швов. Не дожидаясь подсыхания поверхности шва, аккуратно снимите, не испачкав плитку, малярный скотч сначала с внешней, а затем с внутренней стороны шва. После высыхания герметика, но не ранее чем через двое суток, прорежьте его малярным ножом с острым лезвием, как показано на рисунке 11.
  3. Герметик прорезается из одного угла шва в другой за одно движение, с упором ножа в дно шва, при этом необходимо удерживать одинаковый угол реза -приблизительно 45 градусов. То же самое повторите с другими сторонами, предварительно обновив режущую часть ножа. Следите за тем, чтобы не оставалось не прорезанных участков.
  4. После прорезки откройте люк со стороны петли, срежьте и удалите герметик со стеновой плитки, как показано на рисунке 12. Тщательно удалите излишки герметика и остатки клея, мешающие закрыванию дверцы и ее перемещению до срабатывания магнитно-нажимного замка.



Скачать: Паспорт и инструкция к люкам серии «Формат КН» pdf. Размеры, установка, схемы.






3. Установка люков под плитку «Контур»

Инструкция по монтажу

1.    Разметьте на стене положение люка относительно плитки и прорежьте проем в размер люка. Внимание! Расстояние от нижнего края проема до горизонтального плиточного шва не должно превышать 7 мм (рисунок 2).

2.    Снимите дверцу с рамы люка.

3.    Используя прилагаемые саморезы, закрепите монтажные уголки на внешней поверхности рамы люка (рисунок 3). Расстояние от переднего края рамы до уголка должно быть равно толщине стены.

Фрагмент материала стены, приложенный к раме, поможет точно определить дистанцию от переднего края рамы до монтажного уголка (рисунок 4). Саморезы можно устанавливать и с внутренней стороны рамы, в этом случае в дальнейшем вам будет легко демонтировать раму из проема.

4.    Вставьте по диагонали раму люка в проем замками вверх и установите ее так, чтобы монтажные уголки прилегали к внутренней поверхности стены.

5.    Закрепите раму с помощью саморезов в проем. Расстояние от края проема до саморезов 10-15 мм. (рисунок 5). Если глубина проема не позволяет вставить раму люка с установленными уголками, то :

  • закрепите монтажные уголки не к раме люка, а с внутренней стороны по периметру проема;
  • вставьте раму люка в проем так, чтобы передний торец рамы совпал с плоскостью стены;
  • закрепите раму саморезами к монтажным уголкам;

6.     Установите дверцу люка на штыри (ригели) рамы и прикрепите к дверце страховочную цепочку. Закройте дверцу.

7.     Приклейте плитку на поверхность стены и дверцу люка в закрытом состоянии. Толщина плиточного клея (3-5 мм) должна обеспечивать работу нажимных замков. При облицовке следите, чтобы плиточный клей не попал в зазор между дверцей и рамой люка, а также под плитку, выступающую за габариты дверцы.

Скачать: Паспорт — инструкция к люкам «Контур» в pdf. Монтаж люков под плитку «Контур»



Примеры способов крепления люков «Контур»

Монтаж люка под плитку — видео

Как выполнить монтаж люка-невидимки: основные моменты

Скрыть и замаскировать ниши в стене, измерительное оборудование, системы водоснабжения и так далее помогают специальные ревизионные люки. Сегодня их существует масса возможных вариаций, благодаря чему купить люк невидимку можно для каждого отдельного случая: под плитку, гипсокартон, покраску, из пластика, алюминия, стали. Кроме того, для более удобного пользования можно заказать скрытый люк разных размеров. Однако в этом случае цена на люк невидимку будет несколько выше.

Как купить и установить люк-невидимку?

Выбрать лючки для маскировки различных элементов, портящих эстетический вид комнаты, довольно просто. А широкий диапазон цен позволяет подобрать наиболее оптимальный тип люка. К примеру, цена на люк невидимку под плитку из металла стандартных размеров будет значительно ниже, чем на заказную скрытую модель под плитку.

С установкой ревизионного люка справляются все, ведь для этого не нужна специальная подготовка. Тем не менее, чтобы выполнить монтаж правильно, необходимо придерживаться следующих принципов:

• В зависимости от типа лючка (накладной или встраиваемый) производить монтаж можно с помощью специального клея (накладные модели) или же креплением профиля к периметру ниши саморезами или шурупами и дюбелями.
• После закрепления профиля необходимо выровнять петли (строго вертикально).
• Образовавшийся зазор между нишей и рамой люка следует заделать монтажной лентой или же пеной (если щель широкая).
• Для обеспечения герметизации и шумоизоляции следует обработать зону технологического шва дверцы герметиком.
• Задекорировать дверцу, придерживаясь инструкции.

В случае, когда ревизионные лючки будут использоваться под облицовку плиткой, стоит учитывать несколько основных моментов. Во-первых, чтобы плитка (мозаика или камень) хорошо держалась, рекомендуется обработать дверцу люка грунтовкой. Во-вторых, клеить плитку стоит с тем расчетом, чтобы она выступала по краям (сверху, снизу) на 1-5 см за пределы дверцы. В третьих, обязательно нужно следить за тем, чтобы в образовавшийся зазор между рамой люка дверцей не попал клей.

Часто, в случаях, когда наклеиваемая плитка довольно тяжелая, для избегания провисания дверцы специалисты рекомендуют на внутреннюю часть (на ввинченный саморез или специальный крючок) подвесить груз, превышающий вес плитки (или другого декора) в 1,5-2 раза. Затем через сутки после облицовки груз снять.

В случае, когда устанавливается нажимной люк, первое открытие дверцы следует делать с помощью присоски, которая часто имеется в комплекте.

Установка люка-невидимки

1253

Покупатель нашей продукции – Юрий Лисивец, на своей странице во ВКонтакте (@iuralisivets) поделился ходом облицовки санузла с установкой скрытого люка.

Что примечательно: в Молдавии, где проживает Юрий, «Люков Практика» в продаже нет.

Поскольку другие варианты оформления ревизионного проема не рассматривались – нужен был только «надежный люк от «Пратики»», за ним было необходимо ехать в Россию. По счастливому стечению обстоятельств, купить его Юрию удалось во время незапланированной поездки в Москву.

Ниже представлены этапы облицовки стен плиткой с установкой ревизионного люка. Комментарии к фотографиям – авторские.

1. Юрий Лисивец: «Плитка устраивается поудобней. Вообще, изначально планировалась одна схема раскладки, но по ходу переиграли на другую. Поспешил отрезать и вот… немного не симметричные углы получаются. Ну да и ладно. »

2. Ю.Л.:«А ревизионный люк ждёт, когда его установят в короб, чтобы потом помогать мне в обслуживании сантехнических коммуникаций.»

3. Ю.Л.: «Возведение короба».

4. Ю.Л.: «Короб построен, люк установлен и облицован. По завершению работ найти люк можно будет только зная, что он расположен над бачком унитаза. :)»

5. Ю.Л.: «Плитка на стенах уже прижилась, осталось закончить пол и затереть швы. Но главная тема здесь это ревизионный люк скрытого типа. Думаю, не трудно догадаться в чём его прелесть. 🙂 Теперь уже наглядно.»

6. Ю.Л.: «В туалете межплиточные швы уже затёрты.»

7. Ю.Л.: «Угадайте где здесь люк. :)»

Делитесь вашим опытом установки и эксплуатации «Люков Практика» в соц.сетях с хэштегом #люкипрактика!

Подробная видеоинструкция по установке люка под плитку

Читайте также:

1. Как самостоятельно подобрать люк под плитку?
2. Люк под плитку. Какой выбрать?

Задать вопрос

Комментарии для сайта Cackle

Услуги по замеру, регулировке и монтажу люков невидимок под плитку | Revizor»

  1. Главная
  2. Замер и монтаж люков

Инструкция по установке люков под плитку Алюклик Revizor. Обучающий ролик. ~ 6:31 мин.

Монтаж ревизионного сантехнического люка под плитку Т-34 Revizor ~ 5:11 мин.

Монтаж люка-невидимки под покраску Ультиматум Revizor ~ 3:26 мин.

Инструкция по монтажу люков под покраску Аспирин Revizor ~ 4:15 мин.

Фото галерея


Замер, регулировка и монтаж ревизионных люков

Вы можете заказать услуги по замеру, регулировке и монтажу ревизионных люков Revizor напрямую у производителя Фабрики люков Revizor.

Почему мы?

  • Производитель. Мы знаем о люках все!
  • Опыт работы мастеров более 10 лет.
  • Все размеры и типы люков в наличии. Возможно изготовление люков по вашим размерам на заказ в кратчайшие сроки.
  • Гарантия на люки 5 лет.
  • Бесплатные консультации по подбору нужного вам люка.
  • Возможно срочное выполнение работ по договоренности.
  • Выгодные и доступные цены на монтаж ревизионных люков.

Мы поможем установить ревизионные люки под плитку как в сантехнический шкаф, так и изготовим функциональный экран под ванну (на основе нажимных люков-невидимок) по вашим размерам. Дверцы экрана под ванну могут быть как сдвижные на основе люков АлюКлик-М Revizor, так и съемные, на основе люка T-34 Revizor.

При монтаже противопожарных люков Пчела Revizor наши специалисты используют сертифицированные, противопожарные материалы, позволяющие надежно герметизировать и заполнить технологические зазоры.

Для строителей и дилеров

Для строительных и подрядных организаций мы проводим обучение специалистов правильной установке ревизионных сантехнических люков Revizor любых моделей. Если вы хотите стать дилером нашей компании в вашем регионе – обращайтесь в оптовый отдел.

Инструкции по монтажу люков

Если вы хотите установить люки-невидимки Revizor самостоятельно, предлагаем ознакомиться с нашими видео-инструкциями на YouTube. Беретесь устанавливать люки самостоятельно? Значит, осознаете риск. Ведь зачастую в отделке используются эксклюзивные, штучные и дорогостоящие материалы. Неправильная установка и регулировка люка может привести к сколам на дверце, нарушению целостности отделки, провисанию петель (в дальнейшем может потребоваться дополнительная регулировка люка), перекосу рамы, образованию зазора по периметру между люком и рамой. Устранение этих недостатков = время, деньги и часто нервы.

Если вы понимаете, что работы по самостоятельному монтажу ревизионных люков слишком сложны — смело обращайтесь за услугами по установке люков к нашим специалистам!


Стоимость услуг по замеру и монтажу люков Revizor®


Вид услуги

Стоимость

до 1 м/кв

более 1 м/кв

Монтаж ревизионного люка в стену из гипсокартона от 3000р. 5000р.
Монтаж ревизионного люка в стену из кирпича от 4000р. 6000р.
Монтаж ревизионного люка в стену из монолит от 4000р. 6000р.
Подготовка ревизионного проёма от 5000р.
Демонтаж старого каркаса от 2000р.
Снятие и установка унитаза от 4000р.
Вынос мусора 1000р.
Доставка строительных материалов для подготовки проёма (В пределах МКАД) 1500р.
Доставка строительных материалов для подготовки проема (До 10 км МКАД) + последующий километр 2500+50р./км.

Выезд мастера для замера проема под люк и подробной консультации

В пределах МКАД 1500р.
До 10 км от МКАД 2000+50р./км.
От 11 км от МКАД 4000+50р. /км.
Свыше 20 км от МКАД 1км 4000+50р./км.

Выезд мастера для регулировки люка

В пределах МКАД 1500р.
До 10 км от МКАД 2000+50р./км.
От 11 км от МКАД 4000+50р./км.
Свыше 20 км от МКАД 1км 4000+50р./км.

Заказать установку люка

Получить консультацию и заказать услуги по монтажу ревизионных люков вы можете у наших менеджеров.

Звоните!

Тел.: +7 (495) 323-99-01 (многоканальный)

E-mail:  [email protected]

Размеры скрытых сантехнических люков.

Все о люках-невидимках под плитку

Скрытые люки, включающие в свое устройство магнит, стали очень популярными. Вне зависимости от типа конструкции, ее установка возможна своими руками и без особых навыков. Ознакомиться с особенностями установки можно, просмотрев тематическое видео. Главное, на что стоит обратить внимание — это соответствующие размеры сантехнического люка.

Функциональные отличия скрытых ревизионных дверей

Широко распространенные люки-невидимки удачно сочетают в себе все черты других видов, что позволяет заменять большие двери. Отличия скрытых смотровых люков от пластиковых или металлических предшественников (использование которых до недавнего времени было обычным явлением) заключаются в способе их установки и особой конструкции петель. Невидимые конструкции размещаются исключительно под плиткой, а не над ней, и открываются вместе с ее частью (одной или двумя), которой отделывается дверца самого люка.


Люк скрытый ревизии под плитку

Чаще всего их применяют для их установки, чтобы зрительно увеличить пространство ванной комнаты, а также удачно украсить сантехнические коммуникации, не загораживая удобный подход к ним. Использование при установке специальных петель и накладок из гипсокартона позволяет безопасно и незаметно скрыть нишу на общем фоне стены. Монтаж такого механизма должен быть своевременным, т.е.не дожидаясь заключительных этапов ремонта, чтобы исключить неудобства и не нарушить целостность отделки.

Керамическая плитка, искусственный или натуральный камень, декоративные панели или мозаика широко используются в качестве материалов для отделки невидимых смотровых люков. Отдельные или целые их части декорируют дверцу клеем. Плитка целиком не нуждается в резке, тем самым сохраняя узор или рисунок на общем фоне.

Зазор, проходящий по контуру двери, в обязательном случае должен быть равен толщине шва между отдельными плитками. Такой дизайн имеет более аккуратный вид.Отсутствие ручек или замков никоим образом не затрудняет открытие. Для этого используются толкающие механизмы или съемные присоски.

Работы ревизионных люков

Использование магнитов в системе крепления

Установка магнитов возможна как в напольные, так и в настенные люки-невидимки. Благодаря значительной прочности они способны выдерживать большие нагрузки и вес. Готовая конструкция выполнена следующим образом: к несущей раме крепятся магниты и металлические дверцы, которые представляют собой отдельный компонент, который монтируется в несущей раме.Такой каркас можно установить в подготовленный проем на стене и впоследствии облицевать плиткой (с обязательным использованием плиточного клея). Только после полного высыхания клея дверь ставится в нужное место и удерживается с помощью магнитов.

Оптимальные размеры сантехнических скрытых люков

Необходимость выбора того или иного размера определяется следующими факторами:

  • расположение сантехнического люка;
  • размер проема, который необходимо скрыть;
  • примерные размеры облицовочной стены и люка.


Размер люка должен соответствовать размеру плитки, чтобы ее не приходилось резать.

Минимальные стандартные параметры люка — квадрат, длина каждой стороны которого 10 см. Большинство готовых изделий имеют стандартный размер плитки 20 х 30 см. Все работы по возведению конструкции направлены на то, чтобы на дверь поместились целые фрагменты керамики. Это позволяет наиболее эффективно скрыть люк.

Внимание! Подбирая параметры скрытого люка, следует придерживаться таких размеров, чтобы на поверхности покрытия могло уместиться целое число плиток.Таким образом, финиш в общих чертах не будет заметен. Также необходимо учесть, что размеры плитки должны быть немного больше, чем сама дверца люка: 0,5 см со стороны петель и максимум 5 см со всех остальных сторон (но не более половины ее ширины или длина).

Последовательность монтажа своими руками

Внимание! Считается нормальным нанесение небольшого слоя штукатурки на часть стены по периметру каркаса сразу после его установки.Все остальные работы проводить только после полного высыхания.

Обязательным условием качественного монтажа люка является контроль отсутствия перекосов с помощью уровня.

В то время, когда обычный люк может быть установлен только на завершающих этапах ремонта, люк-невидимка устанавливается строго до начала облицовочных работ на полу и стенах. Позже дверь люка будет покрыта плиткой одновременно с ними. Имеющиеся швы между плиткой на двери и стене совершенно не затирают, а проклеивают малярным скотчем, оставляя зазор 1-3 мм.Позже заполняется герметиком, после окончательного застывания которого (около 48 часов) незаметный зазор вырезается под углом 45 °.


Монтаж скрытого люка производить до облицовки стен

Установка люка-невидимки под плитку — это не только хорошая возможность скрыть все видимые сантехнические коммуникации, но и обеспечить к ним круглосуточный доступ. Полости в полу, стенах, гипсокартонных конструкциях или под ванной можно использовать как места для их размещения.Широкий ассортимент скрытых смотровых дверей представлен моделями разного размера с разной системой открывания, которые легко облицовываются выбранной плиткой.

Сантехнический люк под улитку устанавливается в ванной в специальном окне (нише). Во время ревизии инженерных коммуникаций есть возможность провести перестановку труб и узлов в скрытой части для изготовления люка. Часть счетчиков также можно установить под дверью этого люка. Съемная дверца может быть выполнена на магнитах, с замками или открываться с помощью присосок.Можно люк под плитку, краску, обои. Как не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?

Пресс-люк сантехнический под плитку: размеры

Имеются смотровые люки определенных типоразмеров. Минимальный размер квадрата — 10 см на 10 см. Готовые изделия под плитку приравниваются к размеру обычной плитки 20 см на 30 см. В случае произвольных параметров специалисты стремятся создать их по размеру ближе к керамической плитке, чтобы прижимную крышку сантехники можно было спрятать в комнате.

Размеры люка в этом случае зависят от конкретного случая, от назначения двери.

Наибольший размер готового люка 1 м 20 см. Сделать такой люк можно своими руками, тогда параметры двери должны быть такими: около 5 см оставить в запасе для крепления с поверхностью; примерно половину размера плитки следует оставить свободной стороной. Как рассчитать размер люка?

Для этого необходимо произвести несколько расчетов.:

  • В первую очередь определите место для люка, чтобы имелся доступ к сантехническим узлам;
  • Высота и ширина плитки для стен;
  • Рассчитайте высоту и ширину штриховки, для этого количество плиток по горизонтали умножьте на ширину одной плитки, а затем проделайте то же самое по вертикали.

После всего вышесказанного можно переходить к выбору люка. Обязательно приобретите монтажный клей.

Скрытый кафельный люк: типы

Скрытые люки создают в помещениях с повышенной влажностью, поэтому делают их из материалов, устойчивых к влаге.Чаще всего для изготовления берут алюминий или нержавеющую сталь. Самыми дешевыми считаются пластиковые люки, но они не подходят под плитку. Специалисты различают люки по типу открывания двери. Его следует выбирать из общего дизайна комнаты, мебели и других отделочных материалов.

Итак, следующие виды современных люков :

  1. Люк распашной . Самый популярный вид, открыть его в сторону можно с помощью присосок, они идут в комплекте с люком.На такую ​​конструкцию можно положить плитку из керамики или камня. Присоски в случае утери можно повторно приобрести в любом магазине.
  2. Толкающий люк . Такой вид скрытой двери подойдет в случае отделки комнаты мозаикой. Присоски на таком материале не всегда держатся крепко. Механизм очень простой — открыть дверь можно, просто нажав на нее рукой на дверь. Сначала дверь выходит вперед, а затем в сторону. В этом механизме не нужны присоски, что является большим преимуществом.Люк с магнитной защелкой наиболее популярен в современных ванных комнатах.
  3. Люк сдвижной . Такой вид устанавливается, когда пространство не позволяет установить другие типы скрытых люков. Сдвижной люк по конструкции аналогичен предыдущему типу; для открывания можно использовать как присоски, так и толкающий механизм. Отделывается такой штриховкой из плитки или мозаики. Открывается сначала вперед, а затем в сторону.
  4. Распашная дверь . В этом случае дверь съемная, используется в местах, где недостаточно места для полного открытия двери.Открывается с помощью присосок или прижимного механизма. Складывается под углом сверху, удерживается при помощи карабинов. Дверца снимается легко — карабины нужно просто отстегнуть и отложить дверь в сторону.

У всех этих видов есть свои достоинства и недостатки. Выбирать люк следует из габаритов помещения и дизайна помещения.

Сантехнические люки под плитку: формы

В настоящее время в продаже широкий ассортимент сантехнических люков невидимых под плитку.Они разные по размеру, форме, отделке, материалу.

Есть люки разные по своим свойствам :

  1. Сантехника, электричество, вентиляция.
  2. По способу установки — стена, пол, потолок. Последние, как правило, закрепляют в натяжном потолке, такой люк должен быть очень легким. Надежную дверь нельзя открывать произвольно, необходимо, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки монтируют в стене.
  3. Видимые люки могут стать прекрасным дополнением интерьера, их можно отделать другой плиткой или наоборот скрыть той же плиткой, что и остальная часть комнаты, тогда они называются невидимыми. Чаще всего эти люки бывают пластиковыми и металлическими, первый намного доступнее.
  4. Также есть люки под покраску, обои, а также мозаику, форма люков тоже разная — от привычной квадратной до круглой и даже трапециевидной.
  5. Размеры люка обычных размеров колеблются от 0.2 м на 1,5 м, есть люки магнитные, с замками, ключом, с защелками или защелками, без ручек.

Чаще всего их делают в ванной, туалете или на кухне, где отделкой чаще всего является плитка. Дополнительно они облицовывают люк плиткой, чтобы скрыть его, и в этом случае открыть и использовать. Полностью спрятать технический люк невозможно, швы вокруг люка выдадут его расположение. Есть возможность выбрать размеры, способ крепления и форму на заказ, в этом случае производятся индивидуальные замеры, создается схема, выбирается тип штриховки.

Потайной люк под плитку

Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративного экрана. Еще на этапе строительства создается специальная ниша для коммуникаций. Установите люк, заприте и установите дверь.

Если ниши нет, то ее нужно создать специально, врезав ее в стену из бетона или кирпича с помощью дрели или болгарки. Все это делается при ремонте, когда коммуникации заменяются на скрытые, под них специально делаются пазы.Трубы проходят за обшивкой из гипсокартона, тогда можно использовать только лобзик и ручную ножовку.

Потайной люк под плитку позволяет спрятать трубы и комплектующие, портящие внешний вид ванной комнаты.

Лучше всего делать в тон с плиткой, чтобы не бросалась в глаза. Также можно сделать люк своими руками из металла или пластика, внимательно сняв все мерки и выбрав способ крепления.

В настоящее время существует несколько основных типов люка монтажной коробки в проем :

  • При помощи саморезов, то вместе с люком в комплекте идет крепеж, а на раме по бокам есть отверстия для этих креплений;
  • После закручивания таких шурупов заполните все отверстия специальной монтажной пеной с клеем, силиконовым герметиком;
  • В другом случае люк монтируется в бетонную или кирпичную стену, в него забивается дюбель с первой ступеньки, а затем навинчиваются шурупы и окошко обшивается алюминиевым материалом в гипсокартонную стену.

Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный, подходит для легких и тяжелых материалов.

Смотровой люк невидимый, защищенный от попадания воды. Установка в ванных комнатах на магнитах делает устройство удобным в использовании в любое время. После установки шкаф можно регулировать и облицовывать плиткой. Возможно соединение люка со стеной при помощи петли, установка съемной магнитной монтажной конструкции.

Что такое ревизионный люк под плитку (видео)

Невидимые люки для унитаза или установка в ванне — удобные приспособления, позволяющие скрыть трубы, а при необходимости открыть доступ к коммуникациям за плиткой. Разнообразие вариантов устройства этих люков позволяет выбрать оптимальную технологию просмотра вида для конкретной ванной комнаты или кухни. Самодельный люк может быть выполнен из металла или пластика, установка сантех. устройство доступно. Их лучше обклеить пеной.

Внимание, только СЕГОДНЯ!

Напорный водопроводный люк невидимки под плитку серии Modern отличается не только невероятной надежностью, но и простотой монтажа и удобством использования. Дизайн продуман до мелочей, благодаря чему люк отлично функционирует и заслуживает только положительных отзывов потребителей. К несомненным достоинствам этой модели также можно отнести ее универсальность: она может открываться как влево, так и вправо (в зависимости от установки) и имеет большой выбор размерных вариаций.

Причем возможность заказа «невидимки» и под индивидуальные параметры. Таким образом, даже для весьма нестандартных ниш можно легко выбрать и приобрести наиболее подходящий вариант. В свою очередь, возможность регулировать петли вверх и вниз или влево и вправо значительно увеличивает комфорт работы. Все это делает люки Santeh под плитку Modern желанным элементом любой современной ванной комнаты.

Высокий уровень надежности сантехнических люков для плитки Модерн

Если говорить о надежности конструкции, то здесь производитель поработал на все — люки этой модели выполнены из алюминия и имеют петли из такого же материала с максимально прочным армирование в виде стального сердечника. Петли для люков для плитки из алюминиевого сплава АК12 с ребрами жесткости ( не силумин ) ГОСТ 1583-92. В результате сама конструкция легкая, но выдерживает довольно внушительные нагрузки. Это значит, что на дверь можно приклеивать не только керамическую плитку или мозаику, но и толстый керамогранит.


Стоит отметить, что влагостойкий ГВЛ используется как дверной наполнитель, который не теряет форму и препятствует образованию грибка и плесени. Тогда как прочный резиновый уплотнитель по периметру рамы обеспечивает отличную звуко-, влаго- и теплоизоляцию люка.При этом, как застежки-защелки, крышки монтируются со стороны петель на качественные и прочные немецкие замки (один или два — в зависимости от размера люка) от известного бренда Haefele. Г-образные клавиши для регулировки петли в комплекте. Предусмотрена установка люка под плитку в углу, причем как во внешнем, так и во внутреннем или от стены к стене.

Сделано в России, Москва, ППК Левша. Гарантия 5 лет.

Обратите внимание, что плитка может выступать за габариты двери от 5 мм до 40%

Часто при ремонте санузла необходимо оборудовать люк-невидимку под плитку.Такое устройство просто незаменимо, так как позволяет скрыть доступ к важным элементам трубопровода или местам хранения вещей. Также с помощью этого люка можно скрыть вход в подвал. Давайте разберемся, как сделать подобную конструкцию своими руками.

Invisible Manhole — отличный способ скрыть коммуникации.

Потребность в люке

Нередко подобный люк можно увидеть в ванной. Сделать это самостоятельно несложно, но сначала давайте разберемся, какие функции он выполняет и для чего предназначен.Инспекционный люк скрытой плитки рассчитан на:

  • Доступ к связи . Это своего рода смотровое окно для важных участков водопровода. Обычно такой пересмотр люк маски в стене или под ванной доступа к запорной арматуры на трубы, счетчики воды, соединения секций водоснабжения и т. д.
  • Шкаф для хранения . За такой скрытой дверцей можно разместить полочки, например, в гипсокартонном ящике. Здесь можно хранить косметику, бытовую химию, хозяйственные инструменты и другие предметы.
  • Вход в подвал . Такой вариант подходит для частных домов, где плитка используется для облицовки полов, имеющих спуск в подвал. В этом случае люк открывает доступ в подвал. При этом вход в подвал необходимо дополнительно укрепить, поэтому под плитку часто устраивают металлический каркас, что тоже несложно сделать своими руками.


Используя люк в ванной, можно легко добраться до элементов коммуникации.

Если два последних варианта — это скорее личные пожелания владельцев дома, то смотровой люк — обязательное условие для маскировки труб и счетчиков в закрытых боксах.

Изготовление основания

Для того, чтобы оборудовать дома полноценным смотровым люком для плитки, необходимо провести ряд манипуляций. Весь процесс можно разделить на несколько этапов:

  • создание кадра;
  • установка полотна;
  • крепежная фурнитура;
  • плитка облицовочная;
  • герметизация стыков.

Итак, рассмотрим, как делается плитка-невидимка своими руками. Для начала нужно сделать каркас для двери. Для этого измерьте размер проема, образовавшегося после укладки плитки. Наличие такого окна желательно предусмотреть, чтобы оставить место для твердых элементов. Дополнительно рекомендуется укрепить периметр проема, особенно если вход в подвал обустроен.

Каркас люка может быть выполнен из деревянных досок, металлических уголков или алюминиевого профиля.Он должен быть немного меньше проема, чтобы оставался зазор для установки плитки.

Затем на раме нужно закрепить само полотно двери. Для этого можно использовать лист фанеры, OSB или влагостойкий гипсокартон. Слоёв должно быть не менее двух. Люки металлические сварные. Если люк больших размеров, дополнительно необходимо предусмотреть наличие ребер жесткости.


Схематическое изображение скрытого люка без ручки с механизмом светового открывания

После того, как люк будет смонтирован, нужно просверлить в нем отверстия для крепления петель.Обычно используются мебельные навесы. В этом случае можно оборудовать стандартную версию вспашкой вбок или откидной. Более современный и удобный, но при этом очень дорогой вариант предполагает установку push-системы. Вторая часть петли переходит в рамку проема. После этого откорректируйте положение двери и можно переходить к отделке плиткой.

Элементы плитки

Инспекционный люк обычно рассчитывается на 2-4 плитки, в зависимости от формата плитки. Для укладки облицовки в основном используют стандартную клеевую смесь, которая использовалась при других работах.Тем не менее для основы из фанеры и гипсокартона можно купить специальный состав, отличающийся большей адгезией.

Если положить плитку на люк в цокольном этаже из металла, сначала нужно обшить его фанерой. Возможно покрытие материала. Грунтовка в этом случае — обязательное условие.

Укладку плитки следует производить таким образом, чтобы по краям сохранялся небольшой выступ плитки, но не более 5 см. Также обратите внимание на швы соседних элементов, они должны полностью совпадать с облицовкой люка как по его расположению, так и по толщине.


Рисунок и расположение плитки на крышке люка должны совпадать с облицовкой остальной поверхности

Клей наносится на поверхность двери и распределяется зубчатым шпателем. Сверху уложен кафель. Облицовка должна быть на одном уровне. После высыхания клея заделайте швы. Внутренние швы заполняются стандартной затиркой. Крайний периметр плитки как на люке, так и на стене или в полу обрабатывается герметиком. Удалить контур с помощью малярного скотча.После его высыхания часть герметика срезается острым лезвием под углом 45 градусов.

Альтернативы

Помимо керамической плитки, смотровой люк может быть облицован другими материалами. Это зависит от того, какой тип покрытия используется в зоне конструкции. Самый яркий пример — ванная комната, стены и пол в ней можно отделать стандартной плиткой, а ширма для ванны, под которой расположены водосточные трубы, зашита пластиком. В этом случае отделку плиткой можно выполнять в местах прилегания окна к полу или стене.В большинстве случаев используется альтернатива — люк зашивается таким же пластиком. Это не только просто и удобно, но и дает возможность облегчить массу двери, а значит, фурнитура должна быть попроще.

Второй вариант — вход в подвал. Если в коридоре уложить плитку, вопросов не возникнет, а вот если использовать другое напольное покрытие, плитка будет резко бросаться в глаза. Невидимый в этом случае не получится.


Для устройства скрытого люка в полу для крышки потребуется более прочное основание

Если мы говорим о люке в полу, закрывающем вход в подвал, то его можно облицевать таким же полом, как и пол.Например, это может быть ламинат, плитка ПВХ, ковролин и т. Д.

Каждый человек может устроить полноценный ревизионный люк, замаскированный под плитку, или незаметно пройти в подвал. Для этого нужно удалить проем правильного размера и использовать качественные материалы и комплектующие. Окончательная стоимость продукта зависит от типа используемой фурнитуры и класса покрытия.

Механические невидимые люки давно стали обычным явлением в отделке санузлов и санузлов.Они обеспечивают удобный доступ к инструментовки, запорные клапаны, открывающие ревизии и другие функциональные элементы инженерных коммуникаций, и, кроме того, дизайн скрытого люка, как следует из названия, позволяет устанавливать его практически незаметно — то есть, без нарушение геометрии и рисунка плиточных швов.


Для правильной установки люка необходимо не только точно расположить его каркас в нише, но и, что важнее, выполнить качественную и высокоточную укладку кафельной облицовки на зону стены, т.к. ну как и на самой дверце люка. Ведь для того, чтобы скрытый сантехнический люк стал по-настоящему незаметным — облицовка плиткой должна выполняться без зазоров и перекосов в месте ее установки, т.е. контур проема люка должен точно совпадать с межслойными швами облицовки, а его плоскость должна совпадать с плоскостью футеровки.



Перед покупкой люка определитесь с его размерами и способом открытия. Учитывайте наличие в зоне проема двери сантехнического оборудования, ящиков, шкафов и других предметов, которые могут помешать открытию люка после завершения всех ремонтных и отделочных работ.При этом не забывайте, что доступ к технике через люк должен быть максимально удобным. Сантехнический люк можно установить как с правым, так и с левым открыванием двери, в экстренных случаях можно использовать открывание вниз. Ознакомьтесь со стандартными размерами люков-невидимок и выберите оптимальный.

ВАЖНО: При выборе люка необходимо согласовать его параметры с форматом и способом укладки плитки на несущую стену и дверцу люка. Правильно выбирайте плиточный материал, чтобы избежать обрезки плитки и, как следствие, разочарований в конце работы (рис. 1).


Подготовка к работе

Перед тем, как приступить к установке — необходимо просверлить монтажные отверстия в раме люка. Расположение отверстий и их количество зависит от размеров люка, от конфигурации опорных элементов, а также от стороны крепления двери (именно она несет большую часть нагрузки).Диаметр отверстий должен быть таким, чтобы в них свободно проходила рабочая часть крепежного винта (резьба) — так вам будет намного проще установить люк. Основными опорными сторонами, как правило, являются боковые части каркаса.


Для маленьких люков можно использовать три точки крепления, для средних не менее четырех, для больших (тяжелых) люков может потребоваться от шести до восьми контрольных точек (Рисунок 2).


Крепеж подбирается исходя из материала опорных элементов и типа крепления люка.

Способы крепления

Невидимые люки монтируются тремя основными способами:

  1. В имеющейся стенной нише;
  2. В нише, построенной у стены;
  3. На каркас быстровозводимых конструкций (в коробе или перегородке).

Установка скрытого люка

Установка люка в готовую нишу — предполагает установку каркаса люка непосредственно в нишу уже возведенной стены. Это часто встречается в квартирах советского периода постройки, где магистральные трубы в ванной, как правило, расположены за стеной.Такой вариант установки довольно неудобен — размер и положение ниши приходится настраивать, что не всегда возможно (запрещается самовольный демонтаж поддона с магистральными трубами в многоквартирном доме) — в этом случае необходимо выбирать сантехнический люк. , исходя из размеров ниши.

Процесс установки в этом случае тоже довольно сложен, и основная сложность — это выравнивание люка. Облегчить задачу можно предварительное выравнивание стен ниши с помощью цементного ремонтного состава высокой прочности. Каркас прижимается к стене наиболее тяжелой стороной (стороной с прикрепленной дверью), противоположная сторона фиксируется деревянными клиньями или дополнительной опорой из бруса (рис. 3).


В качестве крепежа используются шурупы с пластиковыми дюбелями, а также шурупы-саморезы по дереву.

ВАЖНО: Перед установкой тяжелых люков дверь лучше снять, открутив гайки на петлях шестигранным ключом (входит в комплект).


Перед креплением сделайте разметку: установите люк с отверстиями для крепления, проделанными в нише.Сторона с дверцей прижать к стене, а затем с помощью дрели или шуруповерта немного просверлить стену, разметив будущие отверстия. При необходимости (если люк достаточно тяжелый) — люк дополнительно закрепляют сверху и снизу. Снимите люк и просверлите отверстия необходимого диаметра и глубины (в зависимости от размера крепежа), установите в них пластиковые дюбеля. Если расстояние от стороны каркаса до края ниши на противоположной стороне оказалось слишком большим — используйте брус, закрепив его саморезами. Предварительно просверлите в брусе несколько отверстий и, а также в случае фиксации рамы люка разметьте сверлом точки крепления. Установите в стену пластиковые дюбели и закрепите планку саморезами с помощью или). Если расстояние между каркасом и стеной небольшое, можно использовать деревянные клинья, сделанные из обрезков пиломатериалов. Также можно использовать специальные пластиковые клинья, используемые при установке дверей.

ВАЖНО: Следите за тем, чтобы шляпки шурупов, фиксирующих брус, не совпадали с местом расположения крепежных шурупов на каркасе люка-невидимки.

Установите раму люка в нишу и затяните винты на несколько оборотов (не затягивая до упора). Сначала закрепляется тяжелая сторона с дверцей, затем — противоположная. С помощью строительного уровня проверьте положение сторон каркаса в нише по вертикали и горизонтали. Затем с помощью уровня или линейки проверьте плоскость установки — поверхность люка должна быть заподлицо с отделкой основной стены (рис. 1, 6). В случае последующего нанесения отделочного слоя — лицевая сторона люка должна выступать за поверхность стены на толщину будущего слоя штукатурки.При необходимости отрегулируйте положение рамы, используя дополнительные клинья или бруски. Чтобы уменьшить ширину бруса, можно использовать стамеску или строительный нож.

Убедившись, что рама установлена ​​правильно — поочередно затягиваем все винты, надежно фиксируя люк в нише. Если дверь ранее была снята — установите ее на место и закрепите гайками с помощью ключа или плоскогубцев. После этого вкрутите один-два шурупа в поверхность двери, сделав временные ручки.

Закройте дверцу и осторожно откройте ее снова, если дверца закрывается слишком плотно — открутите винты прижимных роликов, сдвиньте их внутрь, а затем снова затяните винты.Если дверь болтается — таким же образом вытолкните прижимные ролики.



Установка люка в встроенную нишу — самый надежный вариант установки. Монолитная стена прочная и не подвержена деформации — т.е. плиточная вагонка будет более прочной. Такой способ установки очень часто используется в частных домах. Размер и положение люка можно выбрать исходя из вашего удобства, а не по необходимости.Люк-невидимка помещается в готовую нишу, как описано выше (рис. 4).


Крепление люка к рамной конструкции — тоже довольно удобный способ установки. Конструкции воздуховодов и перегородок из металлических профилей и ГКЛВ не слишком устойчивы и подвержены деформациям, что делает облицовку плиткой менее надежной по сравнению с монолитными стенами, однако простота возведения, выбор оптимального расположения и размеров люка, а также возможность регулировать его положение даже после сборки каркаса и обшивки его листами гипсокартона — могут перевесить все недостатки.

Этот способ широко применяется в современных новостройках, с его помощью можно устанавливать скрытые люки практически в любом месте — на экранах ванных комнат, сантехнических боксах, перегородках и т. Д. Опорные профили под люк должны располагаться по обе стороны от его рамы , а в случае использования тяжелых крупногабаритных люков дополнительно под и над люком (рис. 5).


Установка

принципиально не отличается от описанного выше способа, однако выполняется намного быстрее — фиксация осуществляется непосредственно к металлическому профилю.Для крепления каркаса используются саморезы, саморезы по металлу (частый шаг резьбы).



Укладка плитки

1 этап

Плитка укладывается на поверхность стены вокруг двери люка, при этом отступы от нее с разных сторон не обязательно должны быть одинаковыми. Главное, выложить плитку на дверь не менее чем на 2/3 ее поверхности (рисунок 1, 6).


2 этап

Откройте люк и подложите под дверь пленку. Закрой дверь. Пленка должна покрывать всю поверхность стены, кроме двери. Откручиваем временные саморезы с лицевой стороны двери.


Нанести клей на поверхность двери, после чего приклеить на нее плитку так же, как на этапе облицовки стен (соблюдая плоскость укладки и расстояние между плитками).


Когда клей высохнет и плитка будет надежно прикреплена к двери, осторожно откройте дверь присосками (поставляются с люком), снимите пленку и удалите излишки клея с внутренней стороны плитки, а также со стены. поверхность под дверью.



Коррекция положения двери

Чтобы исключить перекосы и добиться равномерной ширины межслойной накладки по всему периметру люка, может потребоваться отрегулировать положение дверцы: немного ослабить гайки на верхней и нижней петлях, затем использовать шестигранный ключ, чтобы добиться правильного положения двери, закручивая (выкручивая) винты крепления петель. Отрегулировав положение двери, повторно затяните гайки.


Обязательно смажьте петли. Можно использовать универсальную смазку типа «Литол».


Если люк закрывается слишком плотно или, наоборот, болтается — отрегулируйте положение прижимных роликов с помощью крестовой отвертки.

Типы входных дверей

Входная дверь — это универсальный элемент архитектуры здания, который бывает разных типов для различных целей.Доступные двери могут позволить доступ в замкнутое пространство за стеной, полом или потолком. Хотя некоторые из них достаточно велики, чтобы вместить людей, большинство намного меньше, потому что они просто нужно предоставить доступ к небольшим пространствам или отсекам, которые расположены сразу за ними.

Большинство дверок доступа спроектированы так, чтобы совпадать с поверхностями, на которых они установлены, что позволяет им не мешать как с эстетической, так и с практической точки зрения. причины. Другие предназначены для поддержания структурной целостности вашего здания, пожарной безопасности, конфиденциальности и других важных требований.

В Williams Brothers мы специализируемся на девяти различных типах дверных проемов. Все наши двери соответствуют или превосходят множество различных ожиданий и потребностей, но все они изготовлены из высококачественных материалов и доступны с несколькими вариантами установки. Прежде чем вы решите, какую дверь или двери купить, узнайте больше об особенностях, которые делают каждый тип дверцы уникальным.

1. Входные двери общего назначения

Название говорит само за себя.Входные двери общего назначения предназначены для общего, но важного цели, и большинство из них подходят для использования внутри или вне помещений. Они могут быть установлены в стенах или потолках, и если их размеры не составляют 24 ‘x 24’ или большего размера, они имеют утопленные рамы, скрытые петли и защелки заподлицо, которые не позволяют им нарушать поверхности, на которые вы устанавливаете их. Если вам не нужно вводить определенные правила пожарной безопасности или скрывать предметы с высокой степенью защиты, дверцы общего назначения могут быть лучшим вариантом для ты.

В этой категории ваши варианты варьируются от простых стальных дверей с отделкой из обожженной эмали до дверей премиум-класса, вырезанных лазером из листов нержавеющей стали. или оцинкованная сталь. К дверям общего назначения относятся двери, устойчивые к сквознякам, с вентиляционными отверстиями и атмосферостойкими прокладками, съемные двери, увеличивающие мобильность в ограниченном пространстве и двери с регулируемой температурой, которые имеют возможность блокировки с помощью кода ключа. Однако обычно они не соответствуют требованиям безопасности. правила, связанные с определенными пожарными рисками.

2. Противопожарные входные двери

Некоторые дверцы доступа специально разработаны с учетом высоких стандартов безопасности и правил пожарной безопасности. Любой проем в стене или потолке создаст дополнительные риски в случае пожара, поэтому он должен быть полностью закрыт герметичной дверцей, предотвращающей сквозняки. Однако некоторые дверцы доступа должны поддерживать это уплотнение, даже когда оно открыто, и многие должны скрывать электрическую проводку, выхлопные системы, элементы HVAC, газовые линии и другие горючие материалы.

Только огнестойкая дверца гарантированно надежно скрывает эти элементы и предотвращает перенос тепла, пламени и дыма. Такие материалы, как изоляция из минеральной ваты, толстая оцинкованная сталь и дымонепроницаемые прокладки, обеспечивают огнестойкость. двери для выполнения этой важной задачи. Некоторые также включают функции для определенных приложений. Например, если вам нужна дверца для вентиляции. газ или жир из замкнутого пространства, например кухни, вам понадобится огнестойкая дверь, которая не станет горячей на ощупь.Если внутреннее пространство обнажено к потоку наружного воздуха или наоборот, особенно важно установить дверцу доступа, усиленную прочной сталью и герметичную прокладки.

Доступные противопожарные двери включают в себя открывающиеся вверх или внутрь двери, самозакрывающиеся или автоматически закрывающиеся защелки, автоматическую или ручную панель релизы и петли фортепиано, которые открываются на 180 градусов для большего диапазона движений. Выхлопные валы и системы воздуховодов часто бывают с повышенной риски, поэтому некоторые шахты подходят только для стен, но большинство огнестойких входных дверей подходят для потолочной или настенной установки.

3. Входные двери из гипсокартона

Большинство стен жилых и коммерческих зданий состоят из гипсокартона, который заполняет каркас из дерева или стали. Чтобы установить новую электрическую или вставляя элементы сантехники в существующую стену, вам часто нужно прорезать гипсокартон, но новый проем нарушит герметичность стены и оставит ваше помещение помещения, уязвимые для тепла, внешних элементов и других проблем с изоляцией. Дверцы из гипсокартона восстанавливают эту герметичность, сохраняя доступ к пространству за ними, а также сохраняют первоначальный вид ваших стен с помощью лакокрасочного покрытия, гладкие рамки и другие незаметные детали.

Конечно, дверцы из гипсокартона часто устанавливаются на начальном этапе строительства. Эти двери часто включают утопленные перфорированные стальные рамы. с бортиком из гипсокартона, что позволяет закончить установку гипсокартона поверх самих рам, так что обнажается только дверное полотно. Другие сварные алюминиевые рамы с инкрустированным гипсокартоном, устойчивым к влаге и плесени. Ползания и служебные ящики — два наиболее распространенных применения. для этих дверей из гипсокартона.Если вам не нужно открывать их регулярно и не хотите, чтобы дети или посторонние получали доступ к важным элементам, стоящим за ними, вы даже можете выбрать скрытую систему безопасности, которая требует использования инструментов для открытия или снятия панели.

4. Дверцы для доступа штукатурки

Если ваши стены или потолок сделаны из гипса, а не из гипсокартона, вам понадобится дверца доступа, которая не нарушает структурную целостность штукатурная поверхность. Штукатурка менее эластична, чем гипсокартон, и требует другого метода установки, поэтому вам понадобится прочный каркас, предотвращающий сколы. и укладывает лишнюю штукатурку вокруг двери.Ищите дверцу для доступа к штукатурке с утопленная рама, которая поддерживает штукатурку и позволяет двери оставаться на одном уровне с остальной поверхностью.

Одна из наших дверок для доступа к штукатурке имеет расширенный фланец по краю, который позволяет закончить установка штукатурки без нарушения структурной целостности стены. Этот очень широкий фланец изготовлен из оцинкованной стали и может выдерживать до 3/4 дюйма штукатурки. Другой вариант — оцинкованный корпус и расширенная металлическая планка вокруг дверь, которая сохраняет акустику оригинальной штукатурной поверхности.Это идеально, если вы хотите управлять звуками в целях конфиденциальности или производительности.

5. Легкие гипсовые потолочные двери из гипса GY

Гипс, также называемый дигидратом сульфата кальция, является универсальным минералом, который используется в мелах, удобрениях и различных формах штукатурки стен и потолков. Это приходит в виде плиты или плитки, и оба они распространены для внутренних потолков, для которых требуется легкий, устойчивый к провисанию и звукоизоляционный материал. Будь ваш гипсовый потолок скрыт бумажным вкладышем или состоит из отдельных гипсовых плиток, вам понадобится дверца доступа, достаточно легкая, чтобы сидеть внутри гипса без увеличения его общего веса или уменьшения его огнестойкости, звукоизоляции или сопротивления провисанию.

К счастью, гипс — один из самых экологически чистых материалов для дверных проемов. Подъездные панели к гипсовому потолку фактически состоят из гипсовой основы. и смесь переработанного бывшего в употреблении стекла. Если вы установите подъездную дверь среди гипсовой плитки, вам может даже не понадобиться каркас. Однако если потолок находится рядом с гипсокартоном, можно соединить каркас с соседней стеной с помощью легких шпилек.

Гипсовые дверцы доступа включают в себя откидные и навесные панели, и каждый вариант состоит из такой же состав стекла и гипса. Поскольку этот материал также устойчив к короблению и провисанию, связанным с конденсацией и влажностью, он идеален. для помещений, в которых есть вентиляционные каналы.

6. Входные двери из акустической плитки

Некоторые дверцы для доступа с гипсовыми бортами позволяют поддерживать акустический контроль в ваших внутренних помещениях, а многие типы дверок будут блокировать проход звука. через них. Тем не менее, дверцы для доступа из акустической плитки разработаны специально для звукопоглощения. потолочная плитка и стеновые панели.Они идеально подходят, если вам нужна дверца доступа, которая будет гармонировать с вашими акустическими поверхностями, обеспечивая при этом случайный доступ. в пространство или отсек позади них.

Эти двери являются одними из самых незаметных доступных вариантов, потому что сами панели часто являются утопленными, что позволяет установить акустическую плитку. прямо над ними. Дополнительные прокладки состоят из губчатых материалов с закрытыми порами, которые соответствуют требованиям по шумоизоляции, или дымовых уплотнений, устойчивых к дыму. и запахи. Вы даже можете заказать дверцу для акустического люка других размеров, чтобы она соответствовала размерам ваших индивидуальных акустических систем.Студии звукозаписи, комнаты для допросов и другие помещения с контролируемым звуком часто включают в себя эти «скрытые» дверцы доступа, которые остаются невидимыми. случайному наблюдателю.

7. Наружные входные двери

Большинство дверных проемов обеспечивают доступ внутри помещений к функциям, установленным внутри здания. Однако к некоторым элементам необходимо получить доступ извне, и это требуется дверь, которая не будет подвергать ваше здание воздействию внешних погодных условий и температур.Потому что вы не можете контролировать условия, которые воздействовать на панели и рамы, внешние дверцы доступа также должны противостоять ржавчине, деформации, погодным повреждения, плесень и чрезмерный износ.

Сталь и нержавеющая сталь — привлекательные, устойчивые к царапинам варианты для внутренних помещений, но их эмалевое покрытие со временем изнашивается, когда они подвергаются воздействию конденсации и выпадению осадков. Оцинкованная сталь, с другой стороны, состоит из стали, которая была погружена в горячий цинк, а затем покрыта грунтовкой. эмаль.Это предотвращает повреждения, связанные с погодными условиями, но различные части двери также должны противостоять ржавчине, чтобы функционировать должным образом. Полиуретан с открытыми порами прокладки защищают внутренние компоненты, а неопреновая губка с закрытыми порами окружает заднюю часть и сохраняет воздухонепроницаемость панелей. Ключевые коды и встраиваемые замки обеспечивают дополнительную безопасность для наружных дверей в общественных или открытых открытых пространствах.

Алюминий — еще один вариант, устойчивый к атмосферным воздействиям, и он достаточно легкий, чтобы обеспечить легкий доступ к большим отверстиям.Защитные прокладки и привлекательный фрезерная отделка завершает эстетические требования и позволяет этим дверям легко гармонировать с внешним оборудованием. Блоки предохранителей, водопроводные системы для бассейнов, Органы управления HVAC и даже наружные отсеки для хранения вещей часто используются для наружных дверей.

8. Пластиковые дверцы доступа

В отличие от металлических дверок, пластиковые двери никогда не ржавеют и не выгорают. Они слишком легкие, чтобы работать в тяжелых условиях, но пластиковые панели часто обратимы с помощью встроенных УФ-стабилизаторов, они действительно устойчивы к солнечным лучам и со временем сохраняют свой первоначальный вид.Пластиковые дверцы доступа идеально подходят для подключения к Интернету, телефону, водопроводу и электричеству в помещениях внутри помещений, и они имеют текстурированную отделку, которая предотвращает хрупкость, некачественный внешний вид.

Наши пластиковые люки изготовлены из ударопрочного АБС-пластика или стирола. Съемные стирольные панели идеально подходят, если вы хотите изменить внешний вид дверцу доступа, потому что ее можно покрасить, чтобы она гармонировала со стеной. Также проще установить; просто заделайте обратную сторону рамы и вдавите его на место.Чтобы установить дверцу из АБС-пластика на плиточные поверхности, вам понадобится затирка и эластичные клеи. Установить раму и дверь в поверхность гипсокартона для электрических целей, используйте точки сверления и выбивки, которые позволяют легко установить. Шпильки и балки позволяют при необходимости поддерживайте рамы.

9. Люки на крыше и межкомнатные двери братьев Уильямс

Мы в компании William Brothers уделяем первоочередное внимание качеству, и для нас это означает, что ваши дверцы доступа должны соответствовать строгим стандартам безопасности, долговечности и универсальности.если ты Вам нужна входная дверь, которая открывается в подземное пространство или на чердак, доверьтесь нашей эксклюзивной линейке входных дверей и люков на крыше, чтобы удовлетворить все ваши потребности в установке. Эти помещения требуют особо прочных дверей, потому что люки в полу должны выдерживать пешеходное движение, когда крыша люки должны выдерживать внешние погодные условия. Изоляция также представляет собой серьезную проблему, которая требует использования оцинкованной стали или алюминия и тяжелых условий эксплуатации. замки, петли и ручки.

Каждый вариант подходит для определенных поверхностей.Например, один из противопожарных люков в полу встраивается. и армированный сверхпрочной плиткой или бетоном для размещения каменных, керамических, терраццо или других стилей толстых полов, используемых для архитектурных и в целях дизайна интерьера. Мы также переработали наш сверхпрочный люк на крыше с использованием эксклюзивной стали. состав для дополнительной прочности, а также добавлена ​​черно-желтая предупреждающая лента, привлекающая внимание к бордюру и крышке при открытом люке.

Если вам нужен люк в полу для доступа в пространство под комнатой с ковровым покрытием, выберите нашу алюминиевую дверцу доступа с металлической кромкой, виниловой ручкой и дверным сиденьем с рифлением, вмещающим шумоподавляющую подушку.Если вам нужен противопожарный люк в полу, выберите вариант из алюминия, прошедший двухчасовое испытание на огнестойкость и усиленный алмазной пластиной, которая выдерживает значительный вес.

Найдите нужный тип дверцы доступа в Williams Brothers

Входные двери широко используются во многих типах зданий, от частных домов и жилых комплексов до коммерческих и промышленных объектов. Однако эти специальные двери бывают разных размеров, отделки и типов, и важно точно знать, какая дверца доступа вам понадобится. ваши конкретные цели.Теперь, когда вы узнали о конкретных материалах и приложениях, которые отличают каждую из наших девяти основных категорий от друг друга, вы можете изучить варианты в этих категориях.

Williams Brothers с гордостью предлагает двери для доступа, которые соответствуют различным ценовым диапазонам, климатическим условиям и требованиям пожарной безопасности. Кроме того к дверям доступа, подпадающим под эти девять категорий, наш инвентарь также включает защитные двери и двери безопасного доступа, которые защищают конфиденциальные и ценные предметы; герметичные и водонепроницаемые двери, которые подходят для экстремальных погодных условий и уровней давления; и системы перил, уменьшающие риски, связанные с дверями в полу и люками в крыше. Свяжитесь с нами для получения дополнительной информации о наших варианты дверей доступа.

нестандартных размеров | Решения для панели доступа

Нестандартные размеры

Благодаря доступным вариантам настройки и коротким срокам изготовления панель доступа BAUCO ® plus II является выбором номер один для подрядчиков и архитекторов в строительных проектах по всему миру.

Одностворчатый лист нестандартного размера

Загрузить большой одностворчатый чертеж

Минимальный размер длины или ширины 6 дюймов (152.4 мм). Размеры дверцы могут быть с шагом 1/16 дюйма (1,6 мм). Панели доступа нестандартных размеров могут потребоваться изготавливать как многостворчатые двери.

Пример нестандартного размера: одностворчатый 16 1/8 дюйма x 40 дюймов (409,6 x 1016 мм) для гипсокартона 5/8 дюйма (15,9 мм) с сенсорными защелками.
Код товара: 20-58- 16.12540

Двери на заказ большие многостворчатые

Наши панели могут изготавливаться как многостворчатые двери в стилях «Бабочка» и «Бомб-бей», в зависимости от размера проема. На обеих моделях поперечины в центре отсутствуют, — сплошное открытое отверстие.

Пример нестандартного размера: двустворчатый лист 48 дюймов x 48 дюймов (1219,2 x 1219,2 мм) для гипсокартона 5/8 дюйма (15,9 мм) с сенсорными защелками.
Код товара: 20-58-4848 -2

Многолистное отверстие в стиле бабочки (показано ниже)

Загрузить чертеж в стиле бабочки

Многостворчатое отверстие в стиле бомбового отсека (показано ниже)

Загрузить чертеж в стиле бомбоотсоса

Действуют ограничения по размеру.

Запорные / запорные устройства

Скрытая сенсорная защелка — стандартная (добавляет –TL к коду продукта)
(Дополнительно) Кулачковая защелка с шлицевой отверткой (добавляет –CAM к коду продукта)
(Дополнительно) Цилиндровый замок с ключом, (2) ключа на замок, с одинаковым ключом (добавляет –K к коду продукта)
(дополнительно) Защищенные от взлома кулачковые защелки с головкой Torx (добавляет –TX к коду продукта)

Спецификация вкладыша в плату

Вкладыш панели доступа должен соответствовать спецификациям стены и потолка для обеспечения акустической целостности.
BAUCO ® plus II стандартно поставляется с влагостойкой и плесневой вставкой из гипсокартона
(опция) BAUCO ® plus II поставляется с подкладкой для плитки
(опция) BAUCO ® plus II поставляется с повышенным рейтингом STC Опции
(опция) BAUCO ® plus II поставляется с другими спецификациями стеновых панелей по мере необходимости

Установка многослойного гипсокартона

Смотровую панель BAUCO ® plus II можно установить в стене или потолке с несколькими слоями гипсокартона.В этом случае установщику необходимо будет углубить панель до отделочного слоя, удалив 1 1/4 дюйма (31,75 мм) за вырезанное отверстие из дополнительных слоев гипсокартона, чтобы каркас панели доступа мог прикрепиться к отделочному слою. подробности смотрите на нашем двухслойном представительном чертеже.

Расположение петли

Панели BAUCO ® plus II для потолочной установки можно откинуть на самой длинной стороне, если не указано иное. При использовании панелей BAUCO ® plus II для настенного монтажа петли должны располагаться со стороны пола.Последние 2 цифры кода продукта всегда будут соответствовать положению петли и всегда будут соответствовать горизонтальному измерению при настенной установке.

Примеры расположения петель:
Панель 18 дюймов x 24 дюйма (457,2 x 609,6 мм) для потолочного монтажа с шарниром на стороне 24 дюйма (609,6 мм): код продукта 20-58-18 24
48 дюймов (1219,2 мм) ) Вертикально x 24 дюйма (609,6 мм) Горизонтально для настенного монтажа: код продукта 20-58-48 24

Как установить съемную дверцу доступа Streamline для запорных клапанов

Независимо от того, какой тип дома вы спроектируете и Строительство, все требует съемных панелей, которые позволяют домовладельцам получить доступ к запорным клапанам водопровода или другому оборудованию.

В этом видеоролике Best Access Doors демонстрирует, насколько легко установить съемную дверцу BA-F2 с инкрустацией из гипсокартона и притереть устройство к стене, создавая почти невидимую панель доступа к водопроводным трубам.

[Связано: ДЖЕЙМС ХАРДИ ДЕЛАЕТ ВОДОНЕПРОНИЦАЕМОЙ ДОСКИ]

Большинство съемных панелей сделаны из пластика и имеют неуклюжий дизайн, который не вписывается в архитектуру. Некоторые дизайнеры также определяют индивидуальные панели, для создания которых требуются опытные столяры.Но Best Access Doors заявляет, что предлагает ряд продуктов, которые легко установить и которые отличаются чистым дизайном, гармонирующим с интерьером дома.

«Панели доступа из гипсокартона предоставляют эстетически приятный способ скрыть кабели, неприглядные провода и даже водяные клапаны», — пишет компания на своем веб-сайте. «Они полезны в широком спектре коммерческих и жилых приложений. Различные типы дверей из гипсокартона в нашем инвентаре включают панель доступа из гипсокартона — за фланцем из гипсокартона, панель доступа из гипсокартона с грязью во фланце, армированный стекловолокном цемент, панель доступа из гипсокартона с открытым фланцем и панели доступа из гипсокартона GFRG.

[Связано: KEENEY MANUFACTURING НЕ ПРЕДНАЗНАЧАЕТ КЛАПАНЫ CRIMP PEX]

Панели

бывают разных стилей и размеров, в том числе 12 на 12 дюймов, 16 на 16 дюймов, 18 на 18 дюймов, 20 на 20 дюймов, 22 на 30 дюймов, 22 на 36 дюймов и 24 на 24 дюйма. , среди многих других.

В дополнение к дверям для доступа из гипсокартона компания также предлагает дверцы для доступа общего назначения с фланцами для быстрой и легкой установки на нестандартные вертикальные и горизонтальные поверхности из гипсокартона или любого другого материала.Модель BA-AHD имеет закругленные скошенные углы, скрытый шарнир со скрытым пальцем и возврат ⅜ дюйма по периметру двери, что делает ее самой прочной дверью на рынке. «AHD предотвращает провисание по сравнению с плоскими дверными панелями и требует меньше замков».

Посмотрите видео, чтобы увидеть, как устанавливаются панели BA-F2.

[Связано: GERBER ПРЕДСТАВЛЯЕТ ЭКОНОМИЮ ВРЕМЕНИ И ДЕНЕГ ВАННА / ДУШЕВЫЙ КЛАПАН]

Выписка

Добро пожаловать на видео по установке съемной дверцы люка из гипсокартона BA-F2 от bestaccessdoors. com

Отметьте карандашом на стене свое местоположение. Продолжайте рисовать проем на 3/8 дюйма больше, чем размер двери, сохраняя при этом минимальный зазор в полтора дюйма от каждой окружающей стойки.

Обратите внимание на важность точной маркировки. Убедитесь, что линии квадратные. Используя пилу, прорежьте отверстие, аккуратно удалите излишки гипсокартона и отложите его в сторону. После удаления излишков гипсокартона зачистите края.

Расположив сенсорные защелки вверху, проденьте раму в отверстие и с усилием потяните назад.Через каждые 4 дюйма вбивайте саморезы через гипсокартон в раму. Присоедините панель, начиная с нижнего основания рамы. Присоедините страховочный трос, чтобы удерживать дверь на месте.

Подготовьте состав для гипсокартона, затем нанесите его прямо по периметру. После высыхания отшлифуйте гладкую поверхность. Снова прикрепите дверцу, затем снова прикрепите предохранительный трос, чтобы зафиксировать дверцу на месте. Закройте дверь и покрасьте в тон. Установка завершена.

Панели быстрого и легкого доступа — Fine Homebuilding

Вопрос:

Как подрядчика меня часто просят построить панели доступа в стенах и потолках для скрытых водопроводных или электрических систем, таких как смесительные клапаны для душа или двигатели для гидромассажных ванн.Я пробовал много разных подходов, но не придумал ничего, что было бы легко построить, легко снимать и привлекать. Вы можете помочь?

Neal Rebholz, Babylon, NY

А:

Роу А. Осборн, бывший помощник редактора Fine Homebuilding, ответы: Лучшая панель доступа, которую я когда-либо видел, может быть вырезана прямо из гипсокартона или деревянных стен (плитка требует немного больше работы), это отделан лепниной, чтобы соответствовать остальной части дома, и это не займет много времени.Вот как это работает.

Сначала определите размер и расположение съемной панели и слегка разложите верхний и нижний края панели на гипсокартоне. Большинство панелей не должны быть больше ширины типичного отсека для каркаса (14-1 / 2 дюйма), и если вам повезло, что смесительный клапан удобно упал между двумя стойками, внутренние края отсек для шпилек сделает внешние края вашей панели. Если в середине того места, где вы хотите разместить панель, есть шпилька, перейдите к шпилькам с обеих сторон для сторон панели или оставьте панель посередине и спланируйте немного дополнительного обрамления.

Как только вы будете удовлетворены своим макетом, аккуратно вырежьте прямоугольник из гипсокартона с помощью пилы для гипсокартона или канцелярского ножа. При резке помните о глубине пилы, чтобы избежать попадания труб или проводов за гипсокартон. Когда вы закончите вырезать, снимите панель и отложите ее в сторону. Теперь завершите обрамление проема, вставив отрезки длины в 2 раза сверху и снизу. Я считаю, что самый простой способ прикрепить эти элементы каркаса — это вкрутить их на шпильки и приклеить к гипсокартону с помощью небольшого количества строительного клея.

Если в вырезе имеется шпилька посередине, я осторожно зажимаю шпильку сабельной пилой в верхней и нижней части панели. Прямоугольник гипсокартона и кусок шпильки должны получиться как одно целое. Затем я измеряю толщину материала для каркаса (3/4 дюйма или 1-1 / 2 дюйма) и отрезаю стойку еще дальше, осторожно проталкивая лезвие моей сабельной пилы через гипсокартон на стене и удерживая пилу. настолько уровень, насколько я могу. Теперь у меня есть место для обрамления проема, а хирургическая щель от врезания пилы может быть скрыта обрезкой.

Я делаю простую рамку для задней части панели из 1 × 2. Чтобы укрепить гипсокартон и обеспечить более прочное место для крепления обшивки, я делаю каркас примерно на 1/4 дюйма меньше в каждом направлении, чтобы он вошел в проем в раме. Я прикрепляю раму 1 × 2 к задней части гипсокартонной панели с помощью строительного клея и 1 дюйм. шурупы для гипсокартона, и я вбиваю шурупы вплотную к внешнему краю гипсокартона.

Затем я собираю небольшие обрезки, оставшиеся после обрезки дома. Я делаю прямоугольную рамку для панели на 2 дюйма больше в каждом направлении, чем прямоугольный кусок гипсокартона (на 3 дюйма, если мне нужно скрыть прорези пилы). Я обычно скошиваю углы и соединяю их клеем и печеньем. Когда клей застынет, я прикрепляю обшивку панели к гипсокартону, снова используя строительный клей и прикручивая сзади к обшивке достаточно, чтобы удерживать ее, пока клей не высохнет.

Теперь панель можно вставить в проем с рамой. Обшивка скрывает пропиленный край между стеной и панелью.Поскольку съемная панель не предназначена для регулярного открывания, я зенковываю винты с обеих сторон обшивки панели, достаточно длинные, чтобы вкрутить гипсокартон в стойки. Для потолочных панелей я прикручиваю шурупы со всех четырех сторон панели.

Если внешний вид вашей панели доступа не вызывает беспокойства или если вам не важна панель, подходящая к существующей стене, вы можете заменить гипсокартон и раму 1 × 2 фанерой.

Я построил по крайней мере дюжину панелей доступа за эти годы, и эти методы работают лучше всего для меня. Несомненно, существует множество вариаций, усовершенствований и разных подходов к построению панелей доступа. Поэтому я прошу читателей обращаться к персоналу с любыми идеями относительно отдела вопросов и ответов.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Набор панелей доступа к плитке

Бесплатная доставка на следующий рабочий день для всех товаров со склада, отправляемых в зоны Великобритании A&B

Сроки выполнения заказа и услуги доставки четко указаны рядом с каждым продуктом, чуть ниже цены.
Мы продолжим отправлять товары на следующий рабочий день, но, пожалуйста, подтвердите, что доставка может занять больше времени, это вне нашего контроля.

Обратите внимание, что для определенных продуктов и зон доставки мы можем предложить доставку до утра и доставку в субботу, если таковая имеется, вы сможете выбрать и оплатить эти варианты при оформлении заказа.

Стоимость доставки будет применяться для доставки в географические области, представленные как зоны C, D и E:
Это включает в себя определенные части Шотландии, Шотландские острова, Северную Ирландию, Нормандские острова и IOM)

Возврат:
Вы может вернуть стандартный продукт (большинство люков и люков на чердаке) в течение 14 дней с момента получения.С крышных куполов, потолочных светильников, люков на крыше и дымовых труб AOV будет взиматься сбор за пополнение запасов.
Обратите внимание, товары, сделанные на заказ, возврату не подлежат.
Щелкните здесь, чтобы загрузить форму возврата.

COVID-19 — Важная информация о доставках от нашего перевозчика Parcelforce

Нашим курьерам пришлось внести некоторые изменения, чтобы защитить вас и своих сотрудников, а также справиться с исключительно высоким спросом. В результате применяются следующие изменения:

Parcelforce Worldwide Update — Коронавирус (COVID-19) Служба общественного здравоохранения Англии (PHE) сообщила, что люди, получающие посылки, не подвергаются риску заражения коронавирусом (COVID-19).Из опыта работы с другими коронавирусами мы знаем, что эти типы вирусов недолго выживают на объектах, таких как письма или посылки. Это дополняет широко разрекламированное руководство PHE для людей, чтобы мыть руки чаще, чем обычно, с мылом и горячей водой.

Изменения в нашей процедуре доставки в отношении подписания и получения товаров в Великобритании

В целях максимальной защиты как наших сотрудников, так и клиентов, мы не будем передавать наши портативные устройства клиентам для сбора электронных данных. подписи.Вместо этого наши водители регистрируют имя и фамилию человека, принимающего товар, и мы фиксируем геолокацию доставки. Это будет применяться ко всем доставкам, которые обычно требуют подписи.
Если получатели не могут подойти к двери или самоизолируются, мы отправим контактную карточку клиента обычным способом, указав другие способы, которыми получатель может организовать получение своего товара. Например, попросив друга или члена семьи (который не проживает с кем-то, кто занимается самоизоляцией) забрать посылку из местного депо Parcelforce или почтового отделения, как указано на карте.Им нужно будет взять с собой оставленную нами карточку и удостоверение личности на имя человека, которому адресован предмет. Примеры подходящего идентификатора указаны на карте.

Приостановление гарантии обслуживания в Великобритании

В связи с текущей ситуацией, есть существенные последствия для нашей способности поддерживать все наши обычные уровни обслуживания. Мы продолжим предлагать наши услуги, получать и доставлять посылки для наших клиентов, но в текущих условиях могут возникнуть перебои в предоставлении некоторых услуг.В результате мы приостанавливаем действие гарантий обслуживания с 18 марта 2020 года, но будем стремиться обеспечить «все разумные усилия» для поддержания уровня обслуживания там, где мы можем.

Bentley — Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Ознакомительные сведения о MicroStation PowerDraft

Краткое руководство по началу работы с MicroStation

Справка по синхронизатору iTwin

ProjectWise

Справочная служба Bentley Automation

Ознакомительные сведения об услуге Bentley Automation

Сервер композиции Bentley i-model для PDF

Подключаемый модуль службы разметки

PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор ProjectWise для ArcGIS — Справка по расширению администратора

Коннектор ProjectWise для ArcGIS — Справка по расширению Explorer

Коннектор ProjectWise для ArcGIS Справка

Коннектор ProjectWise для Oracle — Справка по расширению администратора

Коннектор ProjectWise для Oracle — Справка по расширению Explorer

Коннектор ProjectWise для справки Oracle

Коннектор управления результатами ProjectWise для ProjectWise

Справка портала управления результатами ProjectWise

Ознакомительные сведения по управлению поставками ProjectWise

Справка ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора геопространственного управления ProjectWise

Справка ProjectWise Geospatial Management Explorer

Сведения о геопространственном управлении ProjectWise

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка по ProjectWise Project Insights

Справка панели мониторинга производительности проекта ProjectWise

ProjectWise Plug-in для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Матрица поддержки версий ProjectWise

Веб-справка ProjectWise

Справка по ProjectWise Web View

Услуги цифрового двойника активов

Справка по AssetWise 4D Analytics

Анализ моста

Справка по OpenBridge Designer

Справка по OpenBridge Modeler

Строительное проектирование

Справка проектировщика зданий AECOsim

Ознакомительные сведения AECOsim Building Designer

AECOsim Building Designer SDK Readme

Генеративные компоненты для справки проектировщика зданий

Ознакомительные сведения о компонентах генерации

Справка по построителю моделей LEGION

Справка API симулятора LEGION

Ознакомительные сведения об API симулятора LEGION

Справка по симулятору LEGION

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по настройке OpenBuildings Designer

OpenBuildings Designer SDK Readme

Справка по генеративным компонентам OpenBuildings

OpenBuildings GenerativeComponents Readme

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

OpenBuildings StationDesigner Help

OpenBuildings StationDesigner Readme

Гражданское проектирование

Помощь в канализации и коммунальных услугах

Справка OpenRail ConceptStation

Ознакомительные сведения по OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения по OpenRail Designer

Справка конструктора надземных линий OpenRail

Справка OpenRoads ConceptStation

Ознакомительные сведения по OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения по OpenRoads Designer

Справка по OpenSite Designer

OpenSite Designer ReadMe

Инфраструктура связи

Bentley Coax Help

Bentley Communications PowerView Help

Ознакомительные сведения о Bentley Communications PowerView

Справка Bentley Copper

Справка по Bentley Fiber

Bentley Inside Plant Help

Справка по OpenComms Designer

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения OpenComms PowerView

Справка инженера OpenComms Workprint

OpenComms Workprint Engineer Readme

Строительство

ConstructSim Справка для руководителей

ConstructSim Исполнительное ReadMe

ConstructSim Справка издателя i-model

Справка по планировщику ConstructSim

ConstructSim Planner ReadMe

Справка стандартного шаблона ConstructSim

ConstructSim Work Package Server Client Руководство по установке

Справка по серверу рабочих пакетов ConstructSim

ConstructSim Work Package Server Руководство по установке

Справка управления SYNCHRO

SYNCHRO Pro Readme

Цифровые близнецы

PlantSight AVEVA Diagrams Bridge Help

PlantSight AVEVA PID Bridge Help

Справка по экстрактору мостов PlantSight E3D

Справка по PlantSight Enterprise

Справка по PlantSight Essentials

PlantSight Open 3D Model Справка по мосту

Справка по PlantSight Smart 3D Bridge Extractor

PlantSight SPPID Bridge Help

Энергетическая инфраструктура

Справка конструктора Bentley OpenUtilities

Ознакомительные сведения о Bentley OpenUtilities Designer

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Promis. e Справка

Promis.e Readme

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство по настройке подстанции

— управляемая конфигурация ProjectWise

Геотехнический анализ

PLAXIS LE Readme

Ознакомительные сведения о PLAXIS 2D

Ознакомительные сведения о программе просмотра вывода 2D PLAXIS

Ознакомительные сведения о PLAXIS 3D

Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

PLAXIS Monopile Designer Readme

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Справка коллекционера gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Справка Bentley CivilStorm

Справка Bentley HAMMER

Справка Bentley SewerCAD

Справка Bentley SewerGEMS

Справка Bentley StormCAD

Справка Bentley WaterCAD

Справка Bentley WaterGEMS

Управление инфраструктурными активами

Справка по услугам AssetWise ALIM Linear Referencing Services

AssetWise ALIM Web Help

AssetWise ALIM Web Руководство по внедрению

AssetWise ALIM Web Краткое руководство, сравнительное руководство

Справка по AssetWise CONNECT Edition

AssetWise CONNECT Edition Руководство по внедрению

Справка по AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Руководство администратора мобильной связи TMA

Справка TMA Mobile

Картография и съемка

Справка карты OpenCities

Ознакомительные сведения о карте OpenCities

OpenCities Map Ultimate для Финляндии Справка

Справка по карте Bentley

Справка по мобильной публикации Bentley Map

Ознакомительные сведения о карте Bentley

Проектирование шахты

Помощь по транспортировке материалов MineCycle

Ознакомительные сведения по транспортировке материалов MineCycle

Моделирование и визуализация

Bentley Посмотреть справку

Ознакомительные сведения о Bentley View

Анализ морских конструкций

SACS Close the Collaboration Gap (электронная книга)

Ознакомительные сведения о SACS

Анализ напряжений труб и сосудов

AutoPIPE Accelerated Pipe Design (электронная книга)

Советы новым пользователям AutoPIPE

Краткое руководство по AutoPIPE

AutoPIPE & STAAD. Pro

Завод Проектирование

Ознакомительные сведения об экспортере завода Bentley

Bentley Raceway and Cable Management Help

Bentley Raceway and Cable Management Readme

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка по OpenPlant Isometrics Manager

Ознакомительные сведения о менеджере изометрических данных OpenPlant

Справка OpenPlant Modeler

Ознакомительные сведения для OpenPlant Modeler

Справка по OpenPlant Orthographics Manager

Ознакомительные сведения для менеджера орфографии OpenPlant

Справка OpenPlant PID

Ознакомительные сведения о PID OpenPlant

Справка администратора проекта OpenPlant

Ознакомительные сведения для администратора проекта OpenPlant

Техническая поддержка OpenPlant Support

Ознакомительные сведения о технической поддержке OpenPlant

Справка по PlantWise

Ознакомительные сведения о PlantWise

Выполнение проекта

Справка рабочего стола Bentley Navigator

Моделирование реальности

Справка консоли облачной обработки ContextCapture

Справка редактора ContextCapture

Файл ознакомительных сведений для редактора ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Справка Декарта

Декарт Readme

Структурный анализ

Справка по концепции RAM

Справка по структурной системе RAM

STAAD Close the Collaboration Gap (электронная книга)

STAAD. Pro Help

Ознакомительные сведения о STAAD.Pro

STAAD.Pro Physical Modeler

Расширенная справка по STAAD Foundation

Дополнительные сведения о STAAD Foundation

Детализация конструкций

Справка ProStructures

Ознакомительные сведения о ProStructures

ProStructures CONNECT Edition Руководство по внедрению конфигурации

ProStructures CONNECT Edition Руководство по установке — Управляемая конфигурация ProjectWise

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
