Как удлинить коаксиальный кабель: Как соединить или нарастить телевизионный кабель своими руками

Содержание

Как установить коннектор на коаксиальный кабель: подготовка, накрутка и обжим

  1. Главная
  2. Как установить коннектор на коаксиальный кабель: подготовка, накрутка и обжим

Для передачи сигнала кабельного телевидения применяются коаксиальные кабели. Большинство вариантов их соединения (сращивание кабеля, а также подключение кабеля к разветвителю) подразумевает использование так называемых F-разъемов. В этих резьбовых разъемах роль одного из контактов выполняет центральная жила коаксиального кабеля. Внешняя экранирующая оболочка присоединяется к другому контакту разъема (одновременно являющемся резьбовым соединением) без применения пайки, путем обжима или накрутки.

Подготовка к установке коннекторов на коаксиальный кабель

При установке F-разъема первым делом требуется ровно обрезать кабель. Плоскость среза должна быть строго перпендикулярна оси кабеля. Это можно сделать, конечно, и обычными кусачками, но желательно, чтобы применялся инструмент (кабелерез), обеспечивающий ровную поверхность среза.

Впрочем, в некоторые бюджетные наборы для установки кабельного телевидения, например, Greenlee 46602 входят кусачки. Но от обычных кусачек они отличаются формой и заточкой режущих поверхностей.


Состав набора для работы с коаксиальным кабелем Greenlee 46602


Далее следует отступить от конца кабеля около 12 мм и сделать надрез на внешней изолирующей оболочке. Надрез нужно нанести с поистине виртуозной точностью. С одной стороны, достаточно глубоко прорезать изоляцию, чтобы она легко снялась. Но, с другой стороны, нельзя при этом перерезать оплетку. Конечно, данные действия можно проводить остро заточенным ножом. Тем не менее даже если у вас огромный опыт инсталляции систем кабельного телевидения, возможны ошибки. Если оплетка перерезана, то придется снова обрезать кабель и снимать изоляцию. Для профессионального применения такое недопустимо. Вот почему для снятия изоляции следует использовать специальное устройство, именуемое стриппером. Оно подрезает изоляцию на заданную глубину.

Следует отметить, что современные материалы позволили начать выпуск коаксиальных кабелей с более тонкой внешней изоляцией. Поэтому лучше, если глубина разреза у стриппера будет регулируемой, как, например, у инструмента, входящего в набор Greenlee 46603.


Состав набора для работы с коаксиальным кабелем Greenlee 46603

После снятия внешней оболочки оплетку расплетаем и складываем в направлении, противоположном концу кабеля. На расстоянии примерно 2 мм от края изоляции снимаем экран и внутреннюю изоляцию, покрывающую центральную жилу. Далее следует установка разъема на конец кабеля, которая может осуществляться одним из двух способов: накруткой и обжимом.


Коаксиальный кабель, разделанный под установку F-коннектора

Установка коннектора способом накрутки

Для этого способа применяются разъемы из относительно твердого сплава, имеющие со стороны подвода кабеля внутреннюю резьбу. Разделанный кабель с оплеткой плотно вворачивается в разъем до упора. При этом диаметр резьбы должен точно соответствовать диаметру кабеля, чтобы можно было без проблем закрепить разъем и он надежно держался. Как уже отмечалось, диаметр современных коаксиальных кабелей может варьироваться в зависимости от толщины внешней изоляции. Известны как минимум два широко используемых варианта накручиваемых на кабель разъемов, отличающихся диаметром резьбы со стороны кабеля.


Коннектор RG-6 под накрутку

Преимуществом накрутки является возможность повторного использования разъема. Недостатками являются трудоемкость и большое время, затрачиваемое на установку разъема. Поэтому накрутка используется, когда пользователь осуществляет прокладку своими силами, а также при индивидуальном монтаже кабельного телевидения в пределах одной квартиры.


Коннектор RG-6 под обжим

Установка коннектора способом обжима

Разъем, предусматриваемый такой способ монтажа, имеет мягкую металлическую гильзу, в которую вставляется разделанный кабель с оплеткой.

Гильза сжимается с помощью устройства, именуемого кримпером. В результате обеспечивается прочное и надежное соединение.


Инструмент для установки коаксиальных разъемов F-типа Greenlee 45516

Преимуществами обжима являются быстрота проведения операции, а также хорошая повторяемость результата. Недостатком является невозможность повторного использования разъема без ухудшения его свойств. Установка разъемов путем обжима применяется главным образом профессиональными мастерами. Большую выгоду дает обжим при реализации крупных проектов, например, прокладке кабельного телевидения по всему многоквартирному дому.

После завершения обжима или накрутки из разъема могут торчать жилы оплетки. Рекомендуется аккуратно их обрезать, не повредив внешнюю изоляцию кабеля.

Особенности установки разъема CATV

Для того, чтобы подключить кабель к телевизору, на него устанавливают штекер типа CATV (кабельное телевидение, тип male). Данный разъем не является резьбовым, а значит, создаваемое им соединение недостаточно надежно.

Но он по-прежнему применяется в телевизорах для обеспечения совместимости со старым оборудованием. Разъем CATV применялся еще в те времена, когда телевизоры были электронно-лучевыми, а принять на него можно было, в лучшем случае, пять аналоговых каналов. Современные телевизоры плоские, их вешают на стену. Для того, чтобы подключить коаксиальный кабель, в комплект поставки телевизора входит переходник из разъемов CATV male и CATV female, соединенных друг с другом под прямым углом. Как показывает практика, появление еще одного нерезьбового соединения на пути телевизионного сигнала может ухудшать качество приема. Кроме этого, до сих пор встречаются CATV-разъемы старого образца, также создающие проблемы для современного кабельного телевидения.


Рекомендуемый для качественного приема переходник CATV — F-connector

Поэтому, если у вас плоский телевизор, а ваш провайдер кабельного телевидения представляет цифровые каналы высокой четкости, рекомендуем установить переходник следующей конструкции, обеспечивающий надежное соединение. С одной стороны переходника находится разъем CATV. С другой стороны, под прямым углом к нему — гнездо типа F. В результате количество нерезьбовых соединений не увеличивается.

Профессиональные наборы инструментов для работы с коаксиальным кабелем

Профессиональные наборы для прокладки кабельного телевидения выпускаются в основном под технологию обжима. Они могут размещаться как в мягком футляре (например, Jonard TK-450M), так и в жестком кейсе (DataShark PT-70008).


Наборы инструментов Jonard TK-450M и DataShark PT-70008

Минимальный набор инструментов: кабелерез (или специально предназначенные для коаксиального кабеля кусачки), стриппер и кримпер. Весьма удобным дополнением является прибор для тестирования линии, входящий, в частности, в состав набора Paladin Tools PT-901083 Broadcast Ready.


Набор инструментов для работы с коаксиальным кабелем Paladin Tools PT-901083 Broadcast Ready

Для передачи всех видов информации (телефон, телевидение, интернет) в цифровом виде достаточно Ethernet кабеля. Тем не менее, для удобства пользователей, чтобы они не приобретали дополнительные приставки, крупные провайдеры до сих пор практикуют заведение в квартиру клиента отдельно кабелей для телефона, телевидения и интернета. В таком случае специалистам, работающим в таких компаниях, окажутся удобны многофункциональные наборы вроде Paladin Tools PT-901081 CoaxReady.


Набор инструментов для обслуживания Video,CATV и СКС сетей Paladin Tools PT-901081 CoaxReady

В комплект поставки некоторых наборов, например, Paladin Tools PT-4910 SealTite Pro CATV входят образцы разъемов.


Набор инструментов для монтажа коаксиального кабеля Paladin Tools PT-4910 SealTite Pro CATV

Удобство заключается в том, что работу прибора можно сразу опробовать на примере заведомо совместимых с ним коннекторов. Кроме этого, под разъемы выделено пространство в сумке или кейсе. По мере расходования коннекторов, идущих в комплекте, на их место можно будет класть другие, приобретенные отдельно.

Остались вопросы по установке коннекторов на коаксиальный кабель? Отправьте нам сообщение!

Смотрите также:






Примеры оборудования:




Удлинение антенного кабеля. Как соединить или нарастить телевизионный кабель. Как удлинить телевизионный кабель используя «F» разъемы.

Если ваш телевизор расположен на значительном удалении от телевизионной антенны либо от кабеля спутникового телевидения, придется приложить немного усилий, чтобы удлинить кабель. В этом случае нет необходимости передвигать мебель вместе с техникой.

Вам понадобится

Антенный кабель;
— F-коннектор;
— I-коннектор;

— антенный усилитель;
— паяльник;
— припой;
— изолента.

Соединение штекера с гнездом

Экспериментируйте, подключая провода к одному винту, а затем к другому, чтобы узнать, что получает лучший прием; Единственное правило — «делать все, что работает лучше всего». Часто кабельные компании могут подавать очень хорошие сигналы на большие расстояния от станций.

Если вы все еще испытываете проблемы при приеме антенны, подумайте. Диполя — это Т-образные проволочные антенны, предназначенные для использования внутри помещений. Вы можете купить их во многих магазинах оборудования или радио, и они очень недороги. Вам понадобится кабель с двумя ведущими кабелями, о котором мы упоминали ранее.

Спонсор размещения P&G Статьи по теме «Как удлинить телевизионный кабель» Как настроить эфирную антенну Как выбрать антенный разветвитель Как подключить кабель к антенне

Инструкция


Посмотрите, какой антенный кабель подведен к вашей квартире. Это может быть кабель с одножильным или многожильным проводом в центре. Купите дополнительный телевизионный кабель необходимой длины, предварительно измерив ее и прибавив пару метров. Обязательно такого же типа, как уже имеющийся. Обычно это можно сделать в любом магазине, где продается теле- и радиотехника, либо на радиорынке. Купите два F- и один I-коннектор, т.е. два коннектора типа «папа» и один типа «мама». Можно также использовать один совмещенный коннектор «папа-мама». Подготовьте оба кабеля. Для этого ровно обрежьте край кабеля, аккуратно срежьте примерно 15-20 миллиметров верхнего слоя изоляции. Главное, не повредите оплетку кабеля. Также осторожно заверните оплетку назад, удалите фольгу, которой прикрыт кабель. Оголите центральный провод, срезав с него 10-15 миллиметров изоляции. Постарайтесь не сломать и не срезать его неосторожным движением. Введите кабель в F-коннектор типа «папа». Накрутите его до упора. При этом жила центрального кабеля должен попасть в выступающий центральный коннектор, а завернутая оплетка зажмется между внешней оболочкой кабеля и корпусом коннектора. За внешний край коннектора будет выступать небольшой фрагмент провода центральной жилы. Обрежьте его ножницами или кусачками, оставив примерно 2-3 миллиметра. Аналогично подключите второй кабель. Теперь соедините между собой два F-коннектора типа «папа» с помощью I-коннектора типа «мама».
Вместо I-коннектора можно использовать специальный антенный усилитель. Он имеет входы для подключения F-коннекторов. Такой усилитель необходим, если кабель имеет большую длин

Как удлинить провод домофона? slavan53.ru

Критерии выбора кабеля для видеодомофона

Такая система, как видеодомофон состоит из отдельных электронных устройств, которые соединены между собой кабельными линиями. Следует знать, что соединительные провода, при организации любых видеосистем играют роль не менее важную, чем сами электронные компоненты. Кабель для видеодомофона, неправильно подобранный или низкого качества, может стать причиной не только нарушений в работе устройства, но и полного его отказа. Для того чтобы правильно выбрать кабель, нужно разбираться в основных его характеристиках, а так же в известных брендах.

Содержание:

Требования к кабелю для подключения видеодомофона

Конструкции видеодомофонов, в зависимости от жилища, подразумевают размещение соединительных кабелей не только в помещении, но и на улице. Поэтому существуют определённые требования, предъявляемые к токопроводящим жилам и к изоляции.

В качестве токопроводящих линий чаще всего применяется медная проволока различного диаметра, но компании, производящие недорогой кабель низкого качества, как правило, используют стальную проволоку, покрытую тонким слоем меди. Такие обмеднённые жилы могут использоваться как в коаксиальном кабеле, применяемом для подключения аналоговых видеокамер так и в кабеле из скрученных проводников (витая пара), который используется для цифровых устройств. Поскольку видеодомофон считается одним из элементов системы безопасности квартиры или дома, использовать такой кабель не рекомендуется.

Подсоединение проводов к видеодомофону

Для подключения кабельных линий в видеодомофонах применяются колодки с клеммами, где провод зажимается под винт. Стальной обмеднённый провод, в отличие от медного, ненадёжно фиксируется в таком зажиме, а переменный контакт может послужить причиной выхода устройства из строя. Кроме того в тех местах, где стёрлось медное покрытие, обязательно возникнет коррозия, особенно в точках подключения наружной панели. Поэтому для соединения отдельных узлов видеодомофонов следует применять только медный кабель.

Изоляция кабеля. К изоляции кабелей, которые используются в помещении, особых требований не предъявляется. Кабели для видеодомофонов, предназначенных для уличного использования, должны иметь изоляцию из полиэтилена. Этот материал прекрасно предохраняет кабель от повышенной влажности, перепадов температур и солнечного ультрафиолетового излучения. Кабель для подключения видеодомофона характеризуется таким важным параметром, как помехозащищённость. В коаксиальном кабеле роль экрана играет металлическая оплётка, которая соединяется с корпусом устройства. Кабель «витая пара» так же выпускается с общим экраном или с отдельным экранированием каждой пары.

Помимо видеодомофона жители многоквартирных и частных домов часто устанавливают такие приборы, как видеозвонки. Они выполняют практически те же функции, что и домофон с камерой, но не всегда оборудуются таким широким функционалом. Почитать про видеозвонки вы можете тут.

Чтобы установить видеонаблюдение в подъезде многоквартирного дома необходимо знать все технические моменты и правовые аспекты, касающиеся данного вопроса. Специально для ответа на него мы приготовили для вас развернутую статью, изучить которую вы можете перейдя по ссылке http://nabludaykin.ru/videonablyudenie-v-podezde.

Основные разновидности кабелей

  • Передача видеосигнала от камеры на абонентское устройство;
  • Подача напряжения питания на электронный замок.

Коаксиальный кабель типа РК-75

РК-75 — Коаксиальный кабель для подключения видеодомофона с медным центральным проводником

Основным видом кабеля, используемого для передачи аналогового сигнала, является коаксиальный кабель. Он имеет несимметричную конструкцию, состоящую из следующих компонентов:

  • Центральный проводник;
  • Изолирующий слой;
  • Экранирующая оплётка;
  • Внешняя изоляция.

Центральный проводник, по которому транслируется сигнал, изготовляется из медной проволоки и может быть одножильным или многожильным. Далее идёт слой изолирующего полимера, который обеспечивает защиту кабеля от негативных климатических факторов. Это может быть полипропилен или вспененный полиэтилен. Для монтажа удобнее использовать кабели для видеодомофонов с защитной оболочкой из вспененного полиэтилена, поскольку они допускают изгибы малых радиусов.

Экранирующая оплетка выполняется из проволоки особого плетения и слоя алюминиевой фольги. Она выполняет функцию экрана и в обязательном порядке подключается к точке заземления, иначе она просто будет работать в обратной последовательности, а именно притягивать помехи подобно антенне. Коаксиальный кабель выпускается различных типоразмеров и характеризуется определёнными электрическими параметрами:

  • Полоса передаваемых частот;
  • Коэффициент затухания;
  • Волновое сопротивление.

Импортный коаксиальный кабель RG-59

Поскольку полоса частот в кабелях, используемых для видеодомофонов, не является определяющей величиной, то допустимо применение любого кабеля, подходящего по физическим характеристикам. Величина коэффициента затухания сказывается только на больших расстояниях. Для соединения видеокамеры и базового блока применяется кабель с сопротивлением 75 Ом. Это основной параметр, на который нужно ориентироваться, выбирая кабель. Максимальная длина коаксиальной кабельной лини не должна превышать 100 метров. Чаще всего используется кабель отечественного производства РК-75-6-12 или его зарубежные аналоги – RG-6 и RG-59. РК-75-6-12 расшифровывается следующим образом: радиочастотный коаксиальный кабель 75 Ом, диаметром по изоляции 6 мм, 1 – обычной теплостойкости (до 125 ° С), 2 – номер разработки.

Комбинированный кабель КВК

Схема подключения видеодомофона в загородном доме

Если видеодомофон имеет аналоговую конструкцию, а вызывная панель установлена на внешних воротах загородного дома, то для питания видеокамеры требуется отдельная линия для подачи постоянного напряжения. В целях снижения затрат и удобства монтажа, в таких системах используется комбинированный кабель для домофона с камерой. Он состоит из типового коаксиального кабеля с волновым сопротивлением 75 Ом и двухпроводной линии для подачи напряжения питания. Такой кабель обозначается следующим образом: КВК-2ПВ(ПП)-2х0,5 (0,75) где:

  • КВК – кабель для видеонаблюдения комбинированный;
  • 2 – радиочастотный кабель типа РК-75;
  • П – изолирующий слой из вспененного полиэтилена;
  • В – внешняя изоляция из поливинилхлорида;
  • П – внешняя изоляция из светостабилизированного полиэтиэтилена;
  • 2 – два многожильных провода, сечением 0,5 мм.

Электрические параметры такого кабеля определяются параметрами РК-75.

Комбинированный КВК кабель

Кабель для подключения видеодомофона с изоляцией из поливинилхлорида (В) предназначен для использования в помещениях, а кабель, имеющий полиэтиленовое покрытие (П) хорошо выдерживает любые климатические условия и используется для наружного монтажа. Он может прокладываться в земле, но с обязательным использованием металлического или пластикового рукава. Воздушная линия может быть проложена кабелем КВК-Пт, в конструкции которого предусмотрен стальной тросик для крепления.

Кабель «витая пара»

Кабель такого типа нашёл широкое применение в цифровых устройствах. Конструктивно он состоит из нескольких линий, каждая из которых представляет собой два одножильных провода (пару) скрученных между собой с определённым шагом. Реже применяются кабели с многожильными проводниками. Число таких пар в кабеле, обычно, кратно двум и может быть различным. Кабель называется «витая пара» (twisted pair-TP) и имеет следующие модификации:

  • UTP – неэкранированный кабель;
  • FTP – кабель где все пары защищены общим экраном;
  • STP – кабель где каждая пара помещена в отдельный экран;
  • SFTP – кабель где экранированные пары дополнительно помещены в общий экран.

Кабель «Витая пара»

Кабель для домофона с камерой типа UTP маркируется следующим образом: FTP Cat.5-4х2х0,5. Кабель с общим экраном, пятой категории, состоящий из четырёх пар проводников диаметром 0,5 мм. Категория обозначает скорость передачи данных. В данном случае эта величина равна 100 Мбит/сек. Цифровой сигнал по такому кабелю может передаваться на расстояние до 300-500 метров. Внешняя изоляция кабеля может быть выполнена из различных материалов:

  • PVC – поливинилхлорид;
  • PP – полипропилен;
  • PE – полиэтилен.

Кабель с ПВХ оболочкой применяется для монтажных работ в помещениях, а кабель с полипропиленовой и полиэтиленовой изоляцией может применяться для наружных работ.

Кабель ШВЭП

Для подключения вызывных наружных панелей в видеодомофонах часто используется кабель типа ШВЭП. Он используется для передачи видеосигнала, подачи питания на камеру и для управления электронным замком. Он состоит из нескольких многожильных проводов, один из которых помещён в экранирующую оплётку. Кабель выпускается с проводниками одного диаметра. ШВЭП 4х0,12 состоит из четырёх многожильных проводов. Такой кабель предназначен для наружного монтажа и допускает передачу видеосигнала на расстояние до 60 метров. Подключение электронного замка для видеодомофона можно выполнить изолированным многожильным проводом ШВВП-2х0,75 мм.

Советы специалиста по выбору кабеля

Прежде чем решать, какой кабель нужен для видеодомофона, необходимо сначала выбрать конкретную модель такого устройства. И самое главное – кабель для видеодомофона должен быть хорошим. Комбинированный кабель КВК, отечественного производства, отвечает всем требованиям и может использоваться без ограничений. При выборе коаксиального кабеля можно обратить внимание на продукцию таких компаний как «Cavel», «Belden» и «CommScope». Следует выбирать кабель RG-6 или RG-59, который отличается высоким качеством и продолжительным сроком службы.

Кабель «витая пара» производится многими компаниями и при выборе следует обращать внимание на материал проводников и не приобретать кабель с жилами из обмеднённой стали. Поскольку для подключения видеодомофона не требуется приобретать километры кабеля, экономить на том, чтобы купить 20-30 метров не стоит. Следует избегать продукции китайских производителей. Они продают кабель по очень низкой цене, используя стальные жилы и низкосортный пластик для внешней изоляции.

Какой провод нужен для установки аудио- или видеодомофона

При установке домофона особое внимание обращают на качество кабеля – соответствует ли он всем нормам и требованиям. Обусловлено это тем, что не все разновидности проводов подходят для налаживания связи между посетителем и абонентом.

Требования к домофонному проводу

Каждый вид строительных работ имеет свои специфические и общие требования по эксплуатации. Для домофонных проводов они следующие:

  • Для питания внешнего блока и электронного замка величина напряжения не должна превышать 24В.
  • Если наблюдаются частые перепады напряжения, временно устройство рекомендуется обесточить, в противном случае возрастает вероятность короткого замыкания и возгорания.
  • Домофон и все вспомогательные элементы размещаются вдали от источников влаги и среды с повышенной влажностью.
  • Требования к изоляционному слою предъявляются только к тем проводам, которые находятся на улице. Их поверхность должна быть обмотана полиэтиленовой изоляцией.

Электромонтажники для бесперебойной работы электромагнитного замка рекомендуют подводить к нему отдельный кабель.

Длина провода напрямую зависит от удаленности расположения панели вызова. Если расстояние не более 15 метров, используют любые виды кабелей; если интервал значительно больше, специалисты рекомендуют рассмотреть следующие модели:

Особенность моделей заключается в комбинированном строении. Они предназначены для работы как внутри помещения, так и снаружи по всему периметру.

Описание моделей

Существует большое разнообразие кабелей и каждый из них используется для определенных целей.

Ассортимент кабелей в магазинах чрезвычайно велик. Чтобы выбрать наиболее подходящий, требуется ознакомиться с их характеристиками и сопоставить с требованиями системы.

Кабель для видеодомофона

Системы домофона, оснащенные видео, достаточно требовательные, поэтому при выборе вспомогательных компонентов и выполнении монтажных работ проявляют бдительность.

Для качественной и бесперебойной работы к системе подключают четырехжильные кабели. Также специалисты советуют покупать модели с отдельной экранированной жилой. Благодаря этому удастся повысить качество изображения. Экранированная жила защищает сигнал от помех.

На этапе м

Какой кабель лучше всего применять для антенн 3G/4G усилителей, Wi-Fi

Статьи » Какой кабель лучше всего применять для антенн 3G/4G усилителей, Wi-Fi

Какой кабель лучше всего применять для антенн 3G/4G усилителей (так же подходит для Wi-Fi)

Кабель CommScope RG6, стандарный, с медным центральным проводником, с внешним проводником состоящим из ламинированной алюминиевой фольги, прочно прикрепленной к диэлектрику и луженой медной проволочной оплетки, оболочка белый поливинилхлорид

 Технические характеристики:

Волновое сопротивление 75 Ом
Постоянная распространения 84%
Диаметр центрального проводника 1,02 мм
Материал центрального проводника медь
Диаметр диэлектрика 4,57 мм
Материал диэлектрика полиэтилен физического вспенивания
Диаметр внешнего проводника 4,75 мм
Материал внешнего проводника фольга Al+PET+Al и CuSn оплетка
Материал фольги алюминий+полипропилен+алюминий
Материал оплетки луженая медная проволока
Плотность оплетки 50%
Диаметр оболочки, мм 6,91
Толщина оболочки, мм 0,76
Материал оболочки белый поливинилхлорид
Минимальный радиус изгиба от 28 до 31 мм
 Эффективность экранирования
нового кабеля
85 — 95 дБ
после 10 000 перегибов 75 — 85 дБ
Вес кабеля 49 кг/ 1 километр
Упаковка: деревянная катушка 1000 ft. (305 метров)

Максимальное затухание в течении всего периода эксплуатации, дБ/100 м:

5 МГц   1,7
50 МГц 4,89
100 МГц 6,69
200 МГц  9,48
400 МГц  13,5
800 МГц 19,19
1000 МГц 21,49
1450 МГц 25,94
1600 МГц 27,43
2150 МГц 31,99
2400 МГц  33,96
Часто возникает вопрос?

«Мне сказали специалисты, что ставить кабель 75 Ом нельзя, так как все разъёмы в модеме 50 Ом. Должен стоять 50 Ом!»

Однако на 10 метрах «хорошего» кабеля RG58 вы теряете в 2-3 раза больше, чем на обычном телевизионном кабеле RG6U (10 метров кабеля RG58 = 25-30 метров кабеля RG6U) !!!

Попытаемся разобраться.

Достаточно часто нам приходится сталкиваться с ситуацией, когда при установке антенн CDMA 8 Дб 14 Дб и 17 Дб у пользователей сигнал увеличивается незначительно , а иногда даже и уменьшается. Связано это со многоми факторами: неправильная установка антенны (например, под шифером , на чердаке, или на уровне окна в зоне слабого сигнала идущего с уровня горизонта), неправильные переходники и применение низкосортного кабеля 50 Ом RG58. На данный момент в нашей стране отсутствует нормальный кабель RG58. Все образцы, которые удалось измерить, имели затухание на частоте 800 мГц в 2-3 раза большее (ориентировочное затухание на частоте 870-900 мГц порядка 58 Дб на 100 метров), чем кабель 75 Ом( про RG58 смотреть тут , применяемый для спутникового телевидения (самым лучшим оказался кабель Finmark RG6U с 60% заполнением, с затуханием 19 Дб на 100 м частоте 870 мГц)

Но как же быть? Ведь модемы CDMA GSM UMTS имеют СВЧ вход 50 Ом? А потери на рассогласование???

А вот что говорят про кабель опытные радиолюбители:

«У коаксиальных кабелей со сплошной полиэтиленовой изоляцией минимум потерь соответствует волновому сопротивлению 50 Ом, с пенистым полиэтиленом — 60 Ом, но все эти различия не ярко выражены и гораздо большее значение имеет качество материалов и тщательность изготовления. Поэтому при выборе волнового сопротивления кабеля достаточно руководствоваться соображениями удобства согласования.

Если выбор конкретных типов кабеля ограничен, имеет смысл просчитать, что выгоднее с точки зрения минимизации потерь: использование кабеля с высокой степенью естественного согласования сопротивлений, но с большим затуханием или менее подходящего по волновому сопротивлению, но более качественного кабеля с дополнительными согласующими цепями (учитывая дополнительные потери в этих цепях!). В ряде случаев может оказаться, что выгоднее согласиться с повышенной величиной КСВ, применив без всяких согласующих цепей имеющийся в наличии высококачественный кабель с волновым сопротивлением, отличающимся от сопротивления нагрузки.

Вот характерный пример: антенна имеет входное сопротивление 50 Ом на резонансной частоте. В нашем распоряжении есть 50-омный кабель, который при требуемой длине имеет собственные потери (при КСВ=1) на рабочей частоте 2 дБ, и 75-омный с потерями 0,5 дБ при тех же условиях.

Используя кабель 75 Ом, получим КСВ=1,5 на резонансной частоте. Дополнительные потери из-за рассогласования не превысят 0,1 дБ. При отходе от резонансной частоты, даже если КСВ поднимется до 4, дополнительные потери не станут больше 0,5 дБ. Таким образом, с этим 75-омным кабелем суммарные потери составят от 0,6 до 1 дБ.

Если с 50-омным кабелем КСВ на краю рабочего диапазона частот поднимется только до 2, то дополнительные потери станут 0,3 дБ. В итоге, с имеющимся 50-омным кабелем суммарные потери будут в пределах 2 — 2,3 дБ.

Выигрыш, благодаря использованию «неправильного» 75-омного кабеля вместо «правильного» 50-омного, в данном случае будет приблизительно такой же, какой могло бы дать, например, удлинение антенны Yagi примерно на треть!

Дополнительная согласующая цепь между антенной и фидером 50/75 Ом вполне может внести потери порядка 0,5 дБ. Если мы с ее помощью попытаемся улучшить КСВ в 75-омном фидере, то получим суммарные потери от 1 до 1,2 дБ (полагая, что так КСВ не поднимется выше 2 на краях диапазона) — то есть не уменьшим, а увеличим потери на 0,2 — 0,4 дБ. Но они будут все же значительно ниже, чем при применении 50-омного кабеля с большими собственными потерями.

Важно только иметь в виду, что при любом рассогласовании, как с одним, так и с другим кабелем, передатчик «видит» на конце кабеля комплексное сопротивление, которое может значительно отличаться и от волнового сопротивления фидера, и от входного сопротивления антенны. Чтобы передатчик смог отдать в фидер расчетную мощность, его выходные цепи должны быть настроены соответствующим образом.

RG 6 это 75 Омный кабель работает до 2 ГГц Коэффициент затухания на 1 м для частот 860 МГц — 0,253 дБ RG 11 это тоже 75 Омный кабель Для антенн WiFi нужен 50 Омный

Советы по эксплуатации:

Кабель с полиэтиленовой изоляцией в течение 10-20 лет может сильно состариться, даже при хранении в идеальных условиях. Старение выражается в значительном увеличении потерь. Иногда также возникают трещины на наружной оболочке. Если планируется использовать кабель, со дня выпуска которого прошло более 5-7 лет, следует предварительно измерить его затухание на рабочей частоте и тщательно осмотреть его наружную оболочку. Кабель, который уже использовался вне помещения (даже недолго), надо проверять обязательно. Время от времени, если есть возможность, полезно проверять потери в фидерах действующих антенн.

Популярно мнение, что кабель с фторопластовой изоляцией имеет меньшие потери, чем с полиэтиленовой. Но достаточно сравнить их паспортные данные, чтобы убедиться, что по погонному затуханию эти два вида кабелей при равных диаметрах практически равноценны. Достоинством фторопластовой изоляции является лучшая термостойкость и стабильность параметров во времени. К сожалению, большинство кабелей с ленточной фторопластовой изоляцией не предназначено для наружной прокладки и уличная влага их быстро портит.

Влага, проникшая внутрь кабеля, увеличивает потери и понижает его волновое сопротивление, а со временем необратимо его портит. Конец кабеля и места его сростки, находящиеся на открытом воздухе, следует тщательно герметизировать силиконовым герметиком (никакая изолента здесь не поможет) и термоусаживаемыми трубками. Около точки присоединения к клемме или разъему антенны кабель следует изогнуть в виде петли так, что его конец приходил бы к месту присоединения не снизу вверх, а сверху вниз, чтобы избежать затекания в него дождевой воды, если нарушится герметизация. Кабель лучше всего прокладывать по северной стороне антенной мачты, здания, и вообще такими путями, где он меньше открыт прямым солнечным лучам. Особенно это важно для кабелей, имеющих оболочку не черного цвета. Солнечный ультрафиолет рано или поздно разрушает наружную оболочку, а как только в ней появилась хоть одна микротрещина — влага проберется внутрь незамедлительно. «

как самому удлинить кабель в 2020 году

Современные цифровые технологии распространили интернет повсюду. Сейчас сложно представить дом или работу без доступа к Сети. Как правило, провайдер выполняет подключение при помощи проводов (оптических либо медных). Но внутреннюю проводку делают исключительно металлическим кабелем. Иногда возникает необходимость переставить компьютер или роутер на новое место, а длины провода недостаточно. Пользователю его можно удлинить, применяя дополнительные приспособления.

5 способов удлинения кабеля

Причин, когда пользователю понадобится нарастить интернет-кабель может быть несколько: перепланировка в комнате, обрыв провода, добавление нового оборудования. Во всех случаях удлинить провод можно самостоятельно, без привлечения представителей провайдера. Однако интернет-кабель (витая пара) чувствителен к изменению сопротивления проводников. Применение фабричных соединителей либо кустарных скруток препятствуют прохождению цифровых сигналов.

При необходимости нарастить витую пару делать это нужно как можно аккуратней. Слабый контакт в соединении приведет к перебоям доступа к Сети либо полному отключению интернета. Если пользователь решился удлинить шнур, стоит выбрать подходящий способ коммутации для установления надёжного подключения к удалённому оборудованию провайдера. К простым вариантам относят такие:

  1. Скрутка медных жил с последующей их герметизацией изоляционным материалом.
  2. Пайка припоем под флюсом. Метод сращивания проводов, эксплуатируемых на улице.
  3. Соединение при помощи двусторонней розетки.
  4. Коммутация проводов при помощи контактной коробки Coupler.
  5. Соединение жил в сетевой розетке.

Скрутка

Вариант соединения медных жил, о котором в первую очередь вспоминают все, кто немного владеет навыками электротехники. Коммутация заключается в последовательном переплетении токоведущих сердечников с последующей их изоляцией. Несмотря на кажущуюся простоту, качественную скрутку витой пары сделать сложно. Тонкие проводки при деформации ломаются, а в зоне контакта образуется повышенное сопротивление. К тому же заизолировать восемь проводков, идущих в одном жгуте, по силам не каждому электрику.

К сведению!

Для выполнения скрутки пользователю не понадобятся специальные инструменты либо дополнительные приспособления. Всё что нужно подготовить – моток изоляционной ленты.

Пайка

Технология наращивания витой пары пайкой схожа со скруткой. Однако применение припоя сводит к минимуму возникновение локальных сопротивлений в зоне контакта. Такие соединения применяют для уличных коммутаций, где возможно попадание воды на удлинённый провод. Такой способ подразумевает наличие у пользователя паяльного комплекта с необходимыми материалами и опыта работы с ними.

Соединение «джойнером»

Распространённый способ соединения витой пары. Им пользуются монтёры и инсталляторы интернет-провайдеров. Суть процедуры заключается в закреплении на концах проводов коннекторов RJ45. Последние подключаются к двусторонней розетке с соответствующими разъёмами. Коннекторы надёжно соединяются с жилами витой пары, а контакты «джойнера» плотно их удерживают. Самостоятельно удлинить кабель можно, приобретя коммутационный шнур (патч-корд) либо установив коннекторы. В последнем случае понадобится обжимной инструмент для разъёмов RJ45.

Коммутация в «каплере»

Coupler, он же «каплер» – способ профессионального соединения LAN-кабеля. Делают его в пластиковом боксе с 16 ножевыми контактами. При коммутации в нём витой пары сопротивление токоведущих жил практически не увеличивается. Для фиксации контактов не нужен обжимной инструмент, а очистка сердечников от изоляции происходит непосредственно в соединителе. Корпус «каплера» делают в двух исполнениях – пыле- и влагозащищённый. Первый применяют в помещениях, второй – на улице.

Соединение в сетевой розетке

Обычную сетевую розетку можно применить не по прямому назначению, а соединить в ней два отрезка витой пары для увеличения общей длины LAN-кабеля. Обычно к такому способу прибегают, когда затруднительно достать «каплер» или «джойнер». Коммутацию осуществляют путём зажима соответствующих жил интернет-кабеля в сетевой розетке. Одну часть витой пары отвёрткой заправляют в ножи, согласно цветовой схемы. Второй кабель обжимают в коннекторе и вставляют в разъём.

Нарастить LAN-кабель можно самостоятельно. Следует аккуратно выполнить все соединения обжимным либо подручным инструментом. Только надёжное соединение позволит обеспечить высокую скорость доступа к Сети и непрерывность трафика.

Загрузка…

5 лучших способов расширения сети Ethernet (с инфографикой)

Соединения RJ45 Ethernet — одна из наиболее распространенных форм кабельной разводки в локальных сетях LAN. Ethernet определяется стандартом IEEE 802.3 и может быть отнесен к различным категориям, включая Cat5 (ныне устаревший), CAT5e, CAT6 и CAT6a. Два наиболее распространенных типа скорости Ethernet известны как Fast Ethernet, который поддерживает 10/100 Мбит / с, и Gigabit Ethernet, который поддерживает 10/100/1000 Мбит / с. 10G Ethernet традиционно используется для транспортных и базовых сетей, таких как корпоративные магистрали, центры обработки данных и серверные фермы.Ethernet пришел на смену технологиям ATM, FDDI и Token Ring LAN и стал каналом связи по умолчанию в Интернете.

Роберт Меткалф изобрел Ethernet, работая в Xerox Parc, когда ему было поручено (с этой работой) подключить кластер компьютеров к лазерному принтеру в 1973 году. Позже Роберт Меткалф основал свою собственную компанию по компьютерным сетям, 3COM, и заработал значительные средства. усилия по превращению Ethernet в отраслевой стандарт. Он поделился своими веселыми жизненными уроками, когда был гостем на одной из сессий Reddit AMA (сокращенно от «Спроси меня что-нибудь»), и поделился своими жизненными уроками здесь .

Ethernet, однако, имеет стандартное ограничение в 100 метров. Среда теряет целостность сигнала за пределами 100 метров. Ниже описаны 5 распространенных и не очень распространенных методов, используемых для обхода стандартного ограничения Ethernet.

1. Оптоволоконные медиаконвертеры

Поскольку оптоволокно поддерживает большие расстояния, чем медь, оптоволоконные медиаконвертеры, традиционно развертываемые парами, расширяют каналы Ethernet, преобразуя кабели Ethernet из меди в оптоволокно и возвращая оптоволоконное соединение в медное.Медиаконвертеры также могут быть соединены с коммутаторами, поддерживающими оптоволокно. Волокно преломляет свет для передачи данных, обеспечивая большую целостность сигнала по сравнению с медной витой парой. Различные типы волокна включают SC, LC, FC, ST и MU, среди многих других.

Волокно состоит из сердцевины, внутренней области, где передаются световые сигналы, и оболочки, оболочки, которая предотвращает утечку света. Одномодовые волоконно-оптические кабели имеют меньшую сердцевину, около 8 микрометров, по сравнению с многомодовыми оптическими волокнами, около 50 микрометров.

Меньшая сердцевина в одномодовом оптоволокне обеспечивает распространение света по единственному пути, что позволяет достигать более высоких скоростей при использовании прямого пути по сравнению с многомодовым оптоволокном. Более крупное ядро ​​многомодового волокна рассеивает световые сигналы по нескольким пространственным путям, что снижает скорость передачи. Тем не менее, многомодовое волокно обеспечивает высокую скорость передачи и обычно используется на предприятиях и малых предприятиях из-за их конкурентоспособной цены по сравнению с одномодовым волокном. Телефонные и кабельные компании с большей вероятностью развернут одномодовое волокно для приложений с большей дальностью действия.

Многомодовое оптоволокно может удлинить каналы Ethernet еще на 500 метров, в то время как одномодовое оптоволокно может поддерживать до 60 километров.

VX-VEB160G4 (V2) Ethernet Extender Kit

Устойчивость волокна к электромагнитным помехам (EMI), скачкам, скачкам и контурам заземления делает его идеальным для промышленных сред, где эти типы условий типичны.

Медиаконвертеры бывают разных форм-факторов и предназначены для решения широкого круга коммерческих и промышленных задач. Микроконвертеры, например, занимают меньше места, чем настенные оптоволоконные преобразователи или устройства для монтажа на DIN-рейку. Конфигурация медиаконвертеров может различаться по уровню сложности. Стандартные медиаконвертеры предлагают простую установку plug and play в отличие от управляемых медиаконвертеров. Промышленные медиаконвертеры могут выдерживать экстремальные температурные диапазоны, обеспечивая надежную работу в суровых условиях.

VX-200M-1212-2 Промышленный медиаконвертер Ethernet Micro 10 / 100Base-TX в 100Base-FX

2. Удлинители Ethernet UTP

Сетевые администраторы и системные интеграторы также могут расширять Ethernet с помощью модулей расширения Ethernet.

Сетевые устройства, такие как LRP-101-UKit, позволяют расширять каналы Ethernet с помощью кабеля UTP или кабеля с одной парой, например телефонного кабеля. В сочетании с технологией PoE эти устройства упрощают развертывание IP-камер наблюдения, например, в местах, где отсутствуют электрические схемы.4-парный кабель UTP может дать дополнительные 500 метров для каналов Ethernet и до 300 метров при использовании телефонных кабелей. Другие устройства, такие как VX-VEB160G4, могут удлинить каналы Ethernet до 2,5 км.

GT-802 10/100 / 1000Base-T в 1000SX Gigabit Media Converter (MM, SC, 550m)

UTP Ethernet Extender преобразовывает Ethernet в DSL и возвращает сигналы обратно в Ethernet. Следуя схемам развертывания, аналогичным оптоволоконным медиаконвертерам, эти блоки можно развертывать попарно. В качестве альтернативы отдельные блоки могут работать с совместимыми переключателями.

3. Удлинители коаксиального кабеля

Коаксиальные удлинители могут расширять Ethernet-соединения до 1000 метров с использованием устаревших коаксиальных кабелей и могут обеспечивать передачу высококачественного видео. Такие устройства, как LRP-101-C-KIT, упрощают переход с аналоговых на IP-камеры с использованием существующей инфраструктуры коаксиальной разводки в сети. Коаксиальные удлинители могут быть хорошо масштабируемым решением в сочетании с коаксиальными переключателями, такими как LRP-822C. В устройстве можно разместить до 8 сетевых устройств, использующих коаксиальные каналы.

LRP-101C-KIT Комплект 1-портового удлинителя PoE с большим радиусом действия по коаксиальному кабелю (LRP-101CH + LRP-101CE)

Нередко можно найти медные кабели с витой парой и коаксиальные кабели, включенные в инфраструктуру здания. Удлинители Ethernet для коаксиального и коаксиального кабеля — это экономичные варианты, в которых используются существующие медные линии и устраняется необходимость в перенаправлении сети.

4. Расширение беспроводной сети Ethernet (расширение беспроводной сети)

Расширение беспроводной сети Ethernet может быть выполнено с использованием двух точек беспроводного доступа (WAP) для формирования беспроводного моста. Для этого типа развертывания требуются две точки доступа : одна настроена как точка доступа SDS (источник), а вторая — как режимы клиента SDS (место назначения). Беспроводные расширители Ethernet позволяют удобно расширять Ethernet без необходимости прокладывать неприглядные провода. К сожалению, расширители беспроводной сети Ethernet чувствительны к таким помехам, как инфраструктура и погодные условия. Расширение беспроводной сети Ethernet требует, чтобы сети находились в пределах прямой видимости, не преграждаемой крупными инфраструктурами.Расширение беспроводной сети Ethernet может охватывать несколько миль и идеально подходит для корпоративных и промышленных сред.

VX-AP1AC Наружная точка доступа беспроводной локальной сети 802.11ac высокой мощности с PoE

5. Расширение сотовой связи (сотовая сеть передачи данных)

Сотовые беспроводные маршрутизаторы позволяют предоставлять расширение беспроводной сети Ethernet аналогично беспроводным мостам. Но в отличие от беспроводных мостов, расширение сотовой связи полагается на сеть вышек сотовой связи для передачи сигналов.Используя сотовые маршрутизаторы, системные интеграторы могут передавать сигналы Ethernet практически в любое место, где принимается сигнал сотового телефона. Расширение сотовой связи устраняет необходимость в том, чтобы сети находились в пределах прямой видимости — ограничение, обнаруженное в беспроводных мостах. Как пояснила компания B&B Electronics, сотовые маршрутизаторы на солнечных батареях можно легко развернуть в местах, расположенных за пределами электросети, для расширения сети Ethernet, где отсутствуют электрические схемы. Сотовые маршрутизаторы могут поддерживать такие приложения, как сетевое оборудование, банкоматы, водомеры и промышленные системы управления.

Поделитесь этой крутой инфографикой!

Узнайте больше об этих продуктах:

Типы коаксиальных кабелей и их спецификация

Коаксиальные кабели — это кабели для передачи сигналов, которые используются для передачи электрических сигналов между устройствами, системами или компонентами. В то время как стандартный электрический кабель состоит из одного или нескольких проводов, по которым проходит электрический ток (поток электронов), коаксиальный кабель используется для передачи радиочастотных (РЧ) сигналов в форме поперечной электромагнитной волны.Конструкция коаксиального кабеля состоит из внутреннего проводника, окруженного диэлектрическим слоем, который затем заключен в цилиндрический сэндвич, содержащий дополнительные слои экранирования, а также внешнюю защитную оболочку для предотвращения повреждения компонентов, несущих сигнал, во время установки или из-за воздействия окружающей среды. стрессы. Коаксиальные кабели обычно используются в качестве линий передачи и могут передавать высокочастотные сигналы с низкими потерями.

Распространенные типы коаксиального кабеля:

  • Жесткий коаксиальный кабель
  • Гибкий коаксиальный кабель
  • Полужесткий коаксиальный кабель
  • Формируемый коаксиальный кабель
  • Жесткий коаксиальный кабель
  • Двойной осевой кабель
  • Триаксиальный кабель

Термины «коаксиальные кабели» и «коаксиальные кабельные сборки» часто используются как синонимы, однако в некоторых ссылках они различаются, определяя сборку для представления материала кабеля, снабженного концевыми разъемами и доступного в стандартной длине для немедленной доставки. В этом контексте коаксиальный кабель будет представлять собой объемный кабель, продаваемый в бухтах или бухтах, скажем, длиной 100 или 500 футов, на которые устанавливаются кабельные разъемы после определения окончательной длины кабеля.

Типы коаксиального кабеля

В следующих разделах дается краткое описание каждого из типов коаксиального кабеля.

Коаксиальный кабель Hard Line

Коаксиальный кабель

Hard Line использует центральный проводник, который изготовлен из таких материалов, как медь, серебро, алюминий или сталь, и этот тип кабеля обычно больше в диаметре, чем другие формы коаксиального кабеля.Эти типы кабелей могут использоваться для передачи сигналов высокой мощности. В некоторых формах жесткой лески используется азот под давлением в качестве ингибитора проникновения влаги, а также для предотвращения образования дуги.

Гибкий коаксиальный кабель

Как следует из названия, гибкий коаксиальный кабель может перемещаться и изгибаться по мере необходимости в соответствии с конфигурацией и геометрией приложения. В типичной конструкции гибкого коаксиального кабеля используется внутренний металлический проводник, окруженный гибким полимером, который выполняет функцию диэлектрика, с внешней оболочкой для защиты от окружающей среды.Когда есть необходимость в увеличении гибкости, провод с металлическим сердечником можно переключить на многожильный с сплошного провода, а более жесткий диэлектрический материал можно заменить пенополиэтиленом (РЕ).

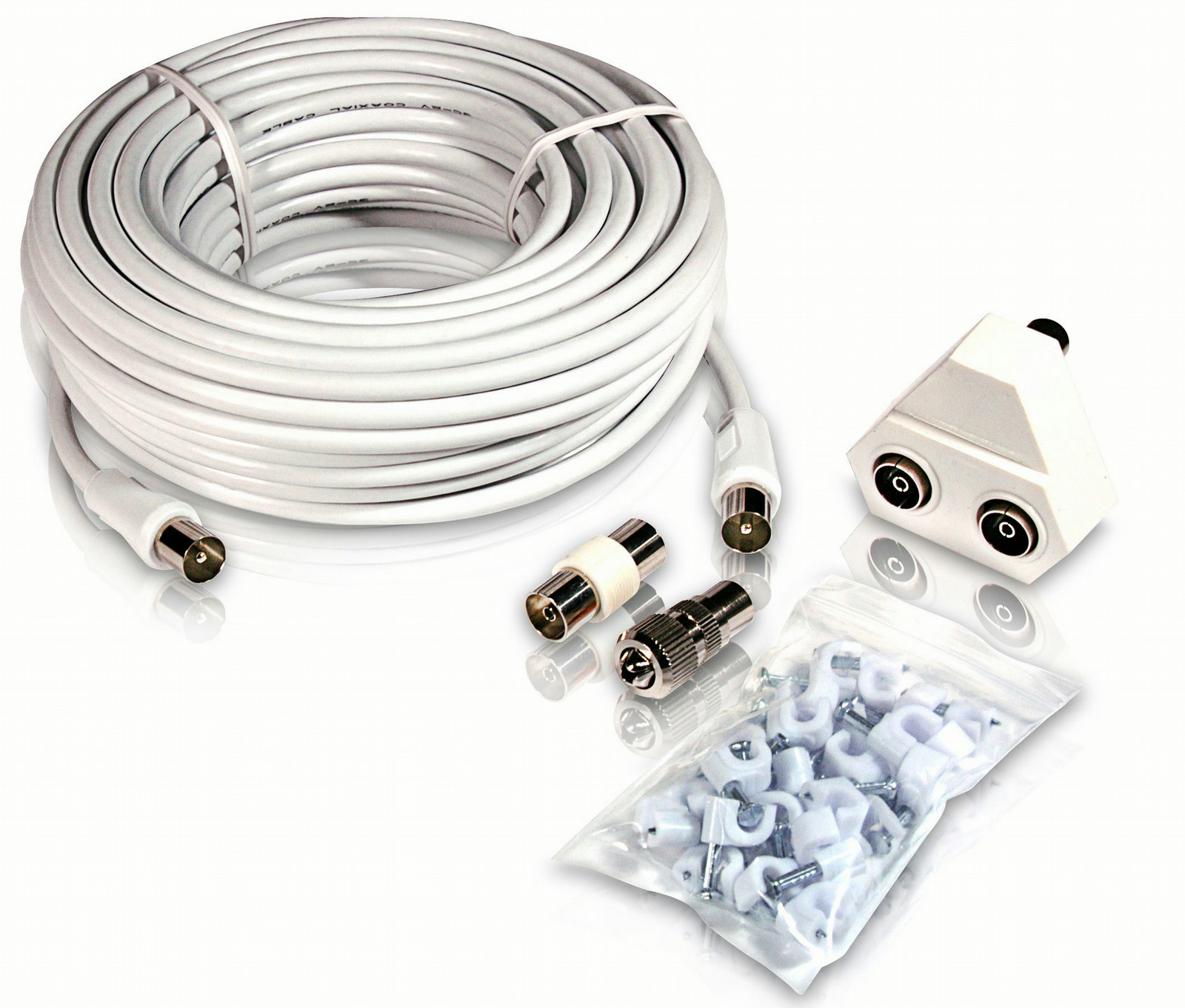

Гибкий коаксиальный кабель — это самый распространенный тип коаксиального кабеля, знакомый каждому, кто видел его в использовании для подключения домашнего видеооборудования и телевизоров.

Полужесткий коаксиальный кабель

В полужестком коаксиальном кабеле используется сплошная внешняя оболочка из меди с диэлектриком из PTFE.Медная оболочка обычно обеспечивает превосходную эффективность экранирования, а диэлектрические свойства обеспечивают улучшенные высокочастотные характеристики. По своей конструкции коаксиальный кабель этого типа не предназначен для перегиба или перегиба после выполнения начальной операции формования.

Формируемый коаксиальный кабель

Альтернативой полужесткому коаксиальному кабелю является формируемый коаксиальный кабель, также известный как гибкий коаксиальный кабель. Вместо жесткой медной внешней оболочки используется гибкая металлическая оболочка, которую можно изменять и формировать вручную в соответствии с желаемой конфигурацией кабеля, требующей использования каких-либо специальных инструментов.Формируемый коаксиальный кабель иногда используется для компоновки конструкции для размещения кабеля в прототипах, а после стабилизации конструкция преобразуется для использования полужесткого коаксиального кабеля.

Жесткий коаксиальный кабель

Жесткий коаксиальный кабель, иногда называемый жесткой линией, состоит из двух концентрически установленных медных трубок, которые поддерживаются через фиксированные интервалы по длине кабеля с помощью опор из ПТФЭ или дисковых изоляторов. Хотя он называется жестким коаксиальным кабелем, термин «жесткая коаксиальная линия передачи» может быть более подходящим названием, учитывая, что кабель традиционно считается гибким или гибким. Жесткие линии электропередач производятся и продаются в виде прямых фланцевых участков заданной фиксированной длины. В результате доступен набор стандартных соединителей или муфт, таких как отводы под 45 или 90 градусов, для соединения участков линии передачи по мере необходимости. Также используются специальные распорки и пружины, чтобы учесть дифференциальное расширение и сжатие внутренних и внешних медных трубок, используемых в линии передачи.

Твинаксиальный кабель

Твинаксиальные кабели (также известные как Twin axial или Twinax) имеют два центральных проводника, содержащихся в сердечнике, с одним внешним сердечником и диэлектриком, вместо традиционной конструкции с одним проводником, как у большинства типов коаксиальных кабелей.Некоторыми преимуществами двойного осевого кабеля являются уменьшенные потери в кабеле, лучшая защита от контуров заземления и емкостных полей, а также снижение низкочастотного магнитного шума. Эти кабели лучше всего подходят для использования в низкочастотных цифровых и видео приложениях.

Триаксиальный кабель

Триаксиальный кабель, также называемый триаксиальным кабелем, представляет собой коаксиальный кабель, к которому добавлена ​​дополнительная медная оплетка. Эта оплетка функционирует как экран и заземляется, тем самым пропуская любые токи контура заземления или емкостный полевой шум от проводящих элементов внутреннего сердечника.Триаксиальный кабель обеспечивает увеличенную полосу пропускания и подавление помех, обеспечивает улучшение отношения сигнал / шум по сравнению со стандартным коаксиальным кабелем, а также снижает потери и нагрузку на кабель.

Коаксиальный кабель других типов

Несколько других специализированных типов коаксиального кабеля:

Для особых нужд доступны услуги по проектированию и производству коаксиального кабеля по индивидуальному заказу.

Как определяется коаксиальный кабель

Общие технические характеристики коаксиального кабеля включают следующее:

  • Тип кабеля или тип RG (что означает Radio Guide) в настоящее время в значительной степени является устаревшей ссылкой, учитывая, что базовый стандарт, определяющий эти термины, больше не является действующим документом. RG-6 — очень распространенный тип, используемый в домашних видео приложениях.
  • Материал для внутреннего сердечника проводника, который может быть чистой медью, медью с серебряным покрытием, луженой медью или алюминием / медью, чтобы назвать несколько вариантов.
  • Импеданс кабеля. Наиболее распространенные значения импеданса — 50, 52, 75 или 93 Ом.
  • Материал оболочки, который используется в качестве внешнего защитного слоя кабеля.
  • Основные размеры кабеля, включая длину, внешний диаметр и калибр провода.
  • Требуемая конфигурация разъема, включающая как желаемый пол, так и определенный стиль разъема, например BNC, SMA, SMB или N-тип.
  • Минимальный радиус изгиба
  • Затухание, измеренное в дБ на единицу длины кабеля
  • Номинальная температура кабеля

Сводка

В этой статье представлен краткий обзор распространенных типов коаксиального кабеля и параметров, которые определяют спецификацию коаксиального кабеля. Для получения информации о других продуктах ознакомьтесь с нашими дополнительными руководствами или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:
  1. https://www.ppc-online.com/blog/what-is-coaxial-cable-and-how-is-it-used
  2. https://www.eriinc.com/catalog/transmission-line/rigid-coaxial-line/
  3. https://www.eriinc.com
  4. https://www.milestek.com/blog/index.php/2011/05/twinax-vs-triax-cables-benefits-and-differences/
  5. https: // customcable.CA / гибкие-полужесткие-сборки-коаксиальные-RF-кабели /
  6. https://www.digikey.com/en/product-highlight/a/amphenol-rf-division/cable-connectors#lowloss

Прочие кабельные изделия

Прочие «виды» статей

Больше от компании Electric & Power Generation

ПРЯМОЙ ПРОВОД — АУДИО СОЕДИНЕНИЯ: аудиокабели, видеокабели, разъемы, HDMI, кабель домашнего кинотеатра

ПРЯМОЙ ПРОВОД — АУДИО СОЕДИНЕНИЯ


Кабели Upgrade Interconnect , по мнению многих, лучше, чем те, что идут в комплекте. Некоторые считают, что достаточно толстых кабелей с позолоченными концами.

Straight Wire за последние три десятилетия приятно удивил многих скептически настроенных AV-энтузиастов, насколько наши кабели могут улучшить их качество прослушивания.

Современные материалы, патентованный дизайн, тщательная инженерия, специальные производственные процессы и опытные американские мастера делают наши кабели востребованными, уважаемыми и уважаемыми в аудио-видео индустрии во всем мире.

Изучите этот веб-сайт и заполните раздел АУДИОСИСТЕМНЫЙ АНАЛИЗ , чтобы мы могли помочь вам узнать, какие кабели лучше всего подходят для вашей системы. Вместе с нашей сетью высококвалифицированных и увлеченных дилеров мы уверены, что вы будете рады, что выбрали Straight Wire.

LEVEL 1 — это существенная модернизация кабелей, поставляемых производителем. Предназначен для использования в скромных приемниках, проигрывателях компакт-дисков, I-pod / MP3, основных игровых системах и других компонентах, которые могут быть ограничены традиционными «патч-кордами» и двухжильным акустическим кабелем.

LEVEL 2 представляет собой значительный звуковой прогресс по сравнению со стандартными кабелями. Они оптимизируют работу более качественных аудиокомпонентов и компонентов домашнего кинотеатра. К ним относятся цифровые аудиоприемники, проигрыватели Blu-ray, улучшенные игровые системы, приставки HD Sat / Cable и многочисленные компоненты для модернизации.

LEVEL 3 состоит из аудиофильских аудиокабелей с высокой артикуляцией. Использование лучших материалов и прикладных технологий дает преимущества нашим отмеченным наградами эталонным образцам. Рассмотрим уровень 3 для цифрового AV-ресивера премиум-класса и отдельных компонентов предусилителя / усилителя, внешних цифро-аналоговых преобразователей, аналоговых (фоно) устройств и динамиков.

LEVEL 4 — это эталонный уровень для непревзойденного музыкального удовлетворения.Разработан и произведен для тех, кто ищет максимальную производительность от выбранных аудиокомпонентов. Если у вас есть такие компоненты или вы собираетесь их приобрести — пожалуйста, дайте нам обоюдное удовольствие представить Straight Wire Level 4 для вашего прослушивания и полного рассмотрения.


Уровень 1: существенное обновление по кабелям, поставляемым производителем


Musicable II IC является фаворитом для раскрытия потенциала цифровых ресиверов объемного звука, DVD и CD-плееров, музыкальных серверов, MP3-плееров, DVR, сабвуферов и других компонентов.Его усовершенствованная полипропиленовая изоляция и сбалансированный дизайн Star Quad подчеркивают глубину и тонкость ваших любимых записей. Двойные экраны отлично подавляют шум при длительных пробежках.

XLR (симметричная заделка)
и телескопическая заделка
(связь экрана с землей на одном конце) доступны вместе с
со стандартной заделкой RCA.

Матовая темно-синяя куртка
Диаметр 6 мм (0,23 дюйма)
Информация MCA
-Просмотр / загрузка PDF
(Открывается в новом окне)


Chorus AG IC раскрывает детали ваших любимых фильмов и музыки, чтобы улучшить ваши домашние развлечения.Изоляция из спеченного пенопласта из ПТФЭ и посеребренные проводники из бескислородной меди (OFC) создают великолепный реализм и глубину звука. Chorus AG использует усовершенствованную симметричную коаксиальную конструкцию для обеспечения бескомпромиссного сигнала, включая мельчайшие детали и плотный, точный бас. Он уловит и высвободит все тонкости, которые вам нравится слышать.

Матовая серая куртка
Диаметр 7 мм (0,28 дюйма).
(Информация о CAG — Просмотр / Скачать PDF
(Открывается в новом окне)


Уровень 2: Значительное звуковое улучшение по сравнению со стандартными кабелями

Symphony II IC расширяет презентационные возможности лучшей электроники.Его шелковистые средние частоты и богатые расширенные возможности извлечения басов передают всю естественную текстуру вокала и инструментов.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
