Как подключить две антенны к одному телевизору

Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.

Сколько телевизоров можно подключить к одной антенне

Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.

Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.

При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено .

При разделении сигнала нужно иметь в виду следующее:

1. Возможна потеря мощности.
   Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.
2. Делители (они же сплиттеры) бывают разных конструкций.
   Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без. В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.
3. Подключать два телевизора нужно к одной антенне, но разным приставкам.
   Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.

Нужен ли усилитель

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.

Он однозначно потребуется в ситуациях, когда:

• сигнал имеет хорошее качество, но низкую мощность;
• установлено два и более сплиттера;
• используются длинные соединяющие кабели.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Подключение 2-х и более телевизоров к пассивной антенне

Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.

Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.

Наилучшими вариантами здесь будут:

Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F . Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.

Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.

Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.

Подключаем 2 телевизора к активной антенне

Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.

Через делитель с согласованием

Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).

Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.

Через обычный разветвитель

В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.

• на усилитель подается необходимый ток;
• сигнал через делитель идет к приемникам.

Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.

Бонус: подключаем 2 телевизора без переходников

Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.

Эксперты предлагают следующую схему:

1. Берется антенна и два коаксиальных кабеля.
2. Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
3. У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
4. Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.

Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.

Особенности подключения к приставкам

В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.

В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:

1. Первый ресивер подключается к антенне через обычный кабель и соответствующее гнездо на корпусе.
2. Второй приемник подсоединяют уже к первому. Для этого в его конструкции должна быть предусмотрена возможность не только подключаться к антенне, но и ретранслировать сигнал. Как правило, в таких приставках выходное гнездо помечается как «RF Out» или аналогичным образом.

Важно! При использовании двух ресиверов для того, чтобы смотреть не только бесплатные, но и закодированные пакеты каналов, придется приобретать две смарт-карточки и вносить абонентскую плату за оба комплекта оборудования.

В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:

• антенный кабель от тарелки подключается к делителю;
• каждый из ресиверов с помощью аналогичного экранированного кабеля соединяется с соответствующим выходным гнездом сплиттера;
• каждый ресивер независимо настраивается на прием.

Особенности подключения к одной спутниковой тарелке

В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.

Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.

При использовании ВЧ-модулятора порядок действий будет следующим:

1. Ресивер подключается и настраивается для приема спутниковых каналов.
2. К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
3. Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.

Важно! С использованием ВЧ-модулятора можно подключать любое количество телевизоров, на какое хватит разъемов на устройстве. Однако показывать все они будут один канал. Поэтому такая схема чаще используется в барах, кафе, магазинах, а не в жилых домах.

Вместо выводов

Подключение двух и более телевизоров к одной антенне – технически непростое дело, но решаемое. Оно может потребовать использования дополнительного оборудования и расчетов. Кроме того, необходимо учитывать имеющиеся уровень и качество сигнала.

Многие владельцы телевизоров задаются вопросом о том, каким способом можно совместить два устройства приема сигнала. Совмещение двух кабелей своими руками не приведет ни к чему, поскольку требуется специальное оборудование. Сегодня мы поговорим о том, как подключить две антенны к одному телевизору.

Зачем нужны две антенны?

Итак, одновременное подключение двух антенн к одному устройству вывода изображения может быть полезно в нескольких случаях. Первый вариант – это усиление сигнала. Например, у владельца телевизора есть простая комнатная и внешняя антенны. С домашним оборудованием пользователь получает ряд каналов, а внешняя антенна «ловит» остальные телепередачи. Чтобы не переключаться постоянно между ними, требуется совмещение.

Второй вариант – это усиление сигнала. Правильно распределенные антенны позволят добиться бесперебойного сигнала и изображения без помехов. В обоих случаях не обойтись без специального устройства – сумматора сигнала. Подробнее о нем вы узнаете дальше.

Виды сумматоров

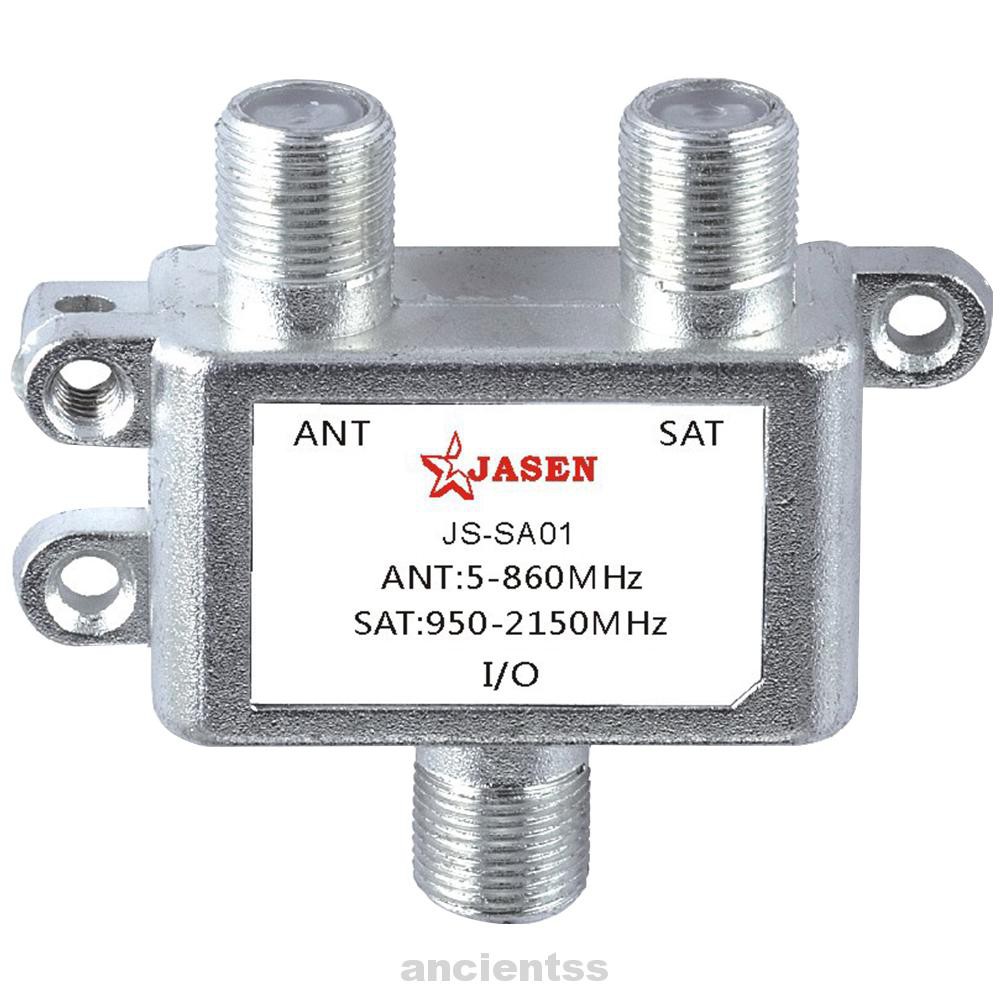

Данное устройство представляет собой небольшую коробку с тремя выходами. К одному из них подключается телевизор или ТВ-ресивер. К двум оставшимся присоединяются две антенны.

Однако сумматор может оказаться бесполезным, если не подбирать его под конкретную ситуацию. Тип устройства зависит от варианта использования:

• соединение аналогового и цифрового сигнала;
• совмещение сигналов одного и того же типа;
• совмещение спутниковых антенн и прочее.

В зависимости от сопровождающих факторов выбирается конкретная модель устройства. В некоторых из них все порты равноценны, в других необходимо соблюдать последовательность подключения и так далее.

В сети можно найти множество предложений о продаже сумматоров, сумматоров-разветвителей для разных типов сигнала и ситуаций использования. Перед покупкой рекомендуем посоветоваться со специалистами.

Не путайте сумматоры с разветвителями (сплиттерами). Второй тип устройств предназначен для подключения нескольких телевизоров к одной антенне, а не наоборот!

Совмещение аналогового и цифрового сигнала

Рассмотрим для примера процедуру подключения кабельного аналогового телевидения вместе с цифровым сигналом к одному телевизору. Если вы будете использовать сумматор без делителя, то один сигнал будет полностью заглушен другим. Сначала вам нужно подключить отдельно аналоговое ТВ и включить поиск каналов.

После этого, то же самое проделайте с цифровым телевидением. Теперь вам потребуется разделитель, к выходу которого подключается цифровое ТВ, к одному входу аналоговый сигнал, а ко второму входу сам телевизор. Чтобы цифровой сигнал не глушился, необходимо между ним и сплиттером поставить специальный усилитель, который будет фильтровать метровый и дециметровый диапазоны.

Теперь вы сможете наслаждаться полным набором каналов аналогового и цифрового телевидения. Те передачи, которые дублируются обоими антеннами, на одном из сигналов могут выдавать помехи. Их можно попросту удалить из списка каналов, чтобы не натыкаться при переключении.

Если у вас есть знания в данной области, то вы можете отыскать подробную инструкцию и наглядную схему для самостоятельного изготовления сумматора.

Видеоинструкция

По данной теме у нас есть специальный видеоролик. В нем подробно рассматривается и расписывается вопрос статьи.

Заключение

Мы рассмотрели способ подключения двух антенн к одному телевизору. Рекомендуем вам отталкиваться от конкретной ситуации, типов совмещаемых сигналов и прочих условий, чтобы подобрать нужное устройство для соединения. Стоит сказать, что специальные сумматоры, фильтры и разделители стоят достаточно дешево, а найти их можно в радиомагазинах или приобрести через интернет. Поэтому проблемы с подключением нескольких антенн и совмещением сигналов возникнуть не должно.

Если у вас есть вопросы по данной теме, то задавайте их в комментариях к статье. Мы ответим вам в кратчайшие сроки и постараемся разобраться в вашей проблеме!

Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.

Сколько телевизоров можно подключить к одной антенне

Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.

Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.

При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено .

При разделении сигнала нужно иметь в виду следующее:

1. Возможна потеря мощности.
   Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.
2. Делители (они же сплиттеры) бывают разных конструкций.
   Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без. В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.
3. Подключать два телевизора нужно к одной антенне, но разным приставкам.
   Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.

Нужен ли усилитель

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.

Он однозначно потребуется в ситуациях, когда:

• сигнал имеет хорошее качество, но низкую мощность;
• установлено два и более сплиттера;
• используются длинные соединяющие кабели.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Подключение 2-х и более телевизоров к пассивной антенне

Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.

Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.

Наилучшими вариантами здесь будут:

Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F . Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.

Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.

Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.

Подключаем 2 телевизора к активной антенне

Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.

Через делитель с согласованием

Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).

Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.

Через обычный разветвитель

В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.

• на усилитель подается необходимый ток;
• сигнал через делитель идет к приемникам.

Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.

Бонус: подключаем 2 телевизора без переходников

Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.

Эксперты предлагают следующую схему:

1. Берется антенна и два коаксиальных кабеля.
2. Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
3. У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
4. Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.

Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.

Особенности подключения к приставкам

В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.

В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:

1. Первый ресивер подключается к антенне через обычный кабель и соответствующее гнездо на корпусе.
2. Второй приемник подсоединяют уже к первому. Для этого в его конструкции должна быть предусмотрена возможность не только подключаться к антенне, но и ретранслировать сигнал. Как правило, в таких приставках выходное гнездо помечается как «RF Out» или аналогичным образом.

Важно! При использовании двух ресиверов для того, чтобы смотреть не только бесплатные, но и закодированные пакеты каналов, придется приобретать две смарт-карточки и вносить абонентскую плату за оба комплекта оборудования.

В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:

• антенный кабель от тарелки подключается к делителю;
• каждый из ресиверов с помощью аналогичного экранированного кабеля соединяется с соответствующим выходным гнездом сплиттера;
• каждый ресивер независимо настраивается на прием.

Особенности подключения к одной спутниковой тарелке

В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.

Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.

При использовании ВЧ-модулятора порядок действий будет следующим:

1. Ресивер подключается и настраивается для приема спутниковых каналов.
2. К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
3. Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.

Важно! С использованием ВЧ-модулятора можно подключать любое количество телевизоров, на какое хватит разъемов на устройстве. Однако показывать все они будут один канал. Поэтому такая схема чаще используется в барах, кафе, магазинах, а не в жилых домах.

Вместо выводов

Подключение двух и более телевизоров к одной антенне – технически непростое дело, но решаемое. Оно может потребовать использования дополнительного оборудования и расчетов. Кроме того, необходимо учитывать имеющиеся уровень и качество сигнала.

Как подключить две антенны к одному телевизору

Многие владельцы телевизоров задаются вопросом о том, каким способом можно совместить два устройства приема сигнала. Совмещение двух кабелей своими руками не приведет ни к чему, поскольку требуется специальное оборудование. Сегодня мы поговорим о том, как подключить две антенны к одному телевизору.

Зачем нужны две антенны?

Итак, одновременное подключение двух антенн к одному устройству вывода изображения может быть полезно в нескольких случаях. Первый вариант – это усиление сигнала. Например, у владельца телевизора есть простая комнатная и внешняя антенны. С домашним оборудованием пользователь получает ряд каналов, а внешняя антенна «ловит» остальные телепередачи. Чтобы не переключаться постоянно между ними, требуется совмещение.

Второй вариант – это усиление сигнала. Правильно распределенные антенны позволят добиться бесперебойного сигнала и изображения без помехов. В обоих случаях не обойтись без специального устройства – сумматора сигнала. Подробнее о нем вы узнаете дальше.

Виды сумматоров

Данное устройство представляет собой небольшую коробку с тремя выходами. К одному из них подключается телевизор или ТВ-ресивер. К двум оставшимся присоединяются две антенны.

Мнение эксперта

Дарья Ступникова

Специалист по WEB-программированию и компьютерным системам. Редактор PHP/HTML/CSS сайта os-helper.ru.

Спросить у Дарьи

Данный тройник является смесителем, а не разветвителем, поскольку преобразует два сигнала в один.

Однако сумматор может оказаться бесполезным, если не подбирать его под конкретную ситуацию. Тип устройства зависит от варианта использования:

• соединение аналогового и цифрового сигнала;
• совмещение сигналов одного и того же типа;
• совмещение спутниковых антенн и прочее.

В зависимости от сопровождающих факторов выбирается конкретная модель устройства. В некоторых из них все порты равноценны, в других необходимо соблюдать последовательность подключения и так далее.

В сети можно найти множество предложений о продаже сумматоров, сумматоров-разветвителей для разных типов сигнала и ситуаций использования. Перед покупкой рекомендуем посоветоваться со специалистами.

Не путайте сумматоры с разветвителями (сплиттерами). Второй тип устройств предназначен для подключения нескольких телевизоров к одной антенне, а не наоборот!

Совмещение аналогового и цифрового сигнала

Рассмотрим для примера процедуру подключения кабельного аналогового телевидения вместе с цифровым сигналом к одному телевизору. Если вы будете использовать сумматор без делителя, то один сигнал будет полностью заглушен другим. Сначала вам нужно подключить отдельно аналоговое ТВ и включить поиск каналов.

После этого, то же самое проделайте с цифровым телевидением. Теперь вам потребуется разделитель, к выходу которого подключается цифровое ТВ, к одному входу аналоговый сигнал, а ко второму входу сам телевизор. Чтобы цифровой сигнал не глушился, необходимо между ним и сплиттером поставить специальный усилитель, который будет фильтровать метровый и дециметровый диапазоны.

Теперь вы сможете наслаждаться полным набором каналов аналогового и цифрового телевидения. Те передачи, которые дублируются обоими антеннами, на одном из сигналов могут выдавать помехи. Их можно попросту удалить из списка каналов, чтобы не натыкаться при переключении.

Если у вас есть знания в данной области, то вы можете отыскать подробную инструкцию и наглядную схему для самостоятельного изготовления сумматора.

Видеоинструкция

По данной теме у нас есть специальный видеоролик. В нем подробно рассматривается и расписывается вопрос статьи.

Заключение

Мы рассмотрели способ подключения двух антенн к одному телевизору. Рекомендуем вам отталкиваться от конкретной ситуации, типов совмещаемых сигналов и прочих условий, чтобы подобрать нужное устройство для соединения. Стоит сказать, что специальные сумматоры, фильтры и разделители стоят достаточно дешево, а найти их можно в радиомагазинах или приобрести через интернет. Поэтому проблемы с подключением нескольких антенн и совмещением сигналов возникнуть не должно.

Если у вас есть вопросы по данной теме, то задавайте их в комментариях к статье. Мы ответим вам в кратчайшие сроки и постараемся разобраться в вашей проблеме!

Две антенны на один телевизор схема

Имеются своя антена и общая домовая, как можно эти две антены на один телевизор подключть чтоб не перетыкать постоянно кабель, а может вообще можно их подключить одновремено чтобы они друг друга дополняли, без всяких переключателей?

есть «коробочка» – сместитель
у него несколько входов и один выход как раз для таких целей
.
бывает 1 вход ДМВ и 1 МВ
2 МВ
2 ДМВ
2 широкополосных
.
обратить внимание на совпадения каналов в собственной антенне и кабеле
ибо если их сложить плучится «каша» причем неперевариваеая обычно
пример РТР с антенны идет на 8 МВ канале и новости урюпинска кабельшики тоже подают в 8 МВ
если сложить телевизору конечно ничего не станет на зрителю пополохеет

Zilbeer написал :
а может вообще можно их подключить одновремено чтобы они друг друга дополняли

Вы, наверное, хотите, чтобы с одной антенны брались одни программы, а с другой – другие? Или одновременно с двух одинаковые?

Хотелось бы чтобы с одной антены – домовой на которой показывает хорошо всего 6 основных каналов брались они, а со своей ДМВ антены все остальные которых не хватает.
Но беспокоит меня сейчас кое что другое, недавно сменил электропроводку во всей квартире соответственно вмести с электропроводкой мне перепровели и ТВ провода т.е. заделали их в стену вместе с электрическими, и после этого у меня перестал нормально работать звук вместо него шипение а картинка отличная некоторые каналы даже лучше показывать стали, а вот со звуком что случилось понять не могу! Хотелось бы совета услышать как мне вернуть утеряный звук!

Может у Вас в телевизоре настройки каналов сбились (и автопоиск может найдя частоту не всегда корректно настроить все остальное). Например, при смене настройки B/k на D/g (или наоборот) звук как раз может сильно поплохеть или вообще пропасть.

Берете сплиттер МВ/ДМВ (это разделитель на разные частоты), и подключаете его наоборот (поскольку они все двунаправленные) – по частотам только поглядите, какую антенну куда.

Насчет шипения – подробнее, пожалуйста вообще только шипение, или звук есть, но слегка шипит?

Здравствуйте читатели блога !
Сегодня никого не удивить присутствием двух, трех и более телевизоров в семье.

Благосостояние растет, а значит появляются всевозможные хотелки, а для кого-то это возможно просто необходимо иметь два может три и более телевизоров в доме.

Но на каждый отдельный телевизор вести отдельную антенну не охота ,а иногда просто невозможно этого сделать.
Закономерно возникает вопрос, как подключить два телевизора к одной антенне и это возможно.

Есть несколько вариантов решения данной задачи, к одной антенне возможно подключение двух телевизоров с применением сплитеров, делителей, усилителей.

Конечно при некоторых способах бывают потери сигналов, но мы постараемся чтоб у нас два телевизора были подключены к одной антенне без потери сигнала.

А использовать постараемся как можно меньше дополнительных устройств.
Теперь обо всем по порядку.

Как подключить два телевизора к одной антенне цифрового тв с усилителем.

Так начнем наверно с кабеля.

Необходимо зачистить только верхнюю часть не повредив экран и фольгу

собираем фольгу и экранный провод в скрутку

теперь зачищаем центральную жилу необходимой длины.

Далее надеваем разъём указан стрелкой накручивающими движениями на кабель.

Необходимо при этом следить чтобы центральная жила не касалась экранной и фольги, это очень важно!
Далее нам потребуется делитель и не простой, а с согласованием.

На рисунке показано что по одной полосе можно пропускать питание.

Если наша антенна имеет усилитель значит его нужно чем то питать и сделать это необходимо чтоб питание шло именно на усилитель, а не в гнездо телевизора.

Делитель с согласованием делятся по полосам пропускания, но это совсем другая песня которую вам знать необязательно, просто запомнить что делитель от спутниковой тарелки подойдет для цифрового тв, а вот наоборот точно не выйдет.

Делитель так и называется делитель, то есть сигнал он будет делить, значит нам нужен хороший принимаемый сигнал.

Если сигнал нестабилен то ожидать хорошего качества не стоит.

Беда в том что такие делители достаточно сложно найти, а в обычных которых полно в каждом магазине применена трансформаторная развязка или емкость не столь важно какая.

Просто через нее напряжение на усилитель не поступит, но выход, как всегда, найден.

Применим обычный делитель плюс блок питания, но включим мы его до делителя тем самым подадим питание на усилок.

Нам понадобится дополнительный материал в виде
Вот таких двух вещиц разъемы папа мама.

Так можно решить проблему с обычным делителем без прохода по питанию антенна работать будет.

Так с первым способом разобрались приступим к следующему.

Как подключить два телевизора к одной антенне без потери сигнала и без разветвителя.

Многие сталкиваться с такой проблемой что при использовании всевозможных разветвителей делителей тройников и прочих устройство для деления сигнала.

Сигнал соответственно теряется он делиться в 2 и в трое короче не показывает ничего.

У некоторых это не то что проблема, а просто нет под рукой нет в магазинах определённых разветвители делителей и так далее.

Сейчас я расскажу и постараюсь на рисунках показать определенный способ который я применил у своего друга.

Как-то мы собрались с ним в баньке, а он привёз туда старенький телевизор от родителей правда в нём уже был dvb t2 тюнер.

Так как антенна на бане у него уже стояла и стоял большой телевизор, он думал что проблем у него с подключением не будет только нужно достать делитель.

В этот день в бане мы были недолго.

А на следующий день когда он привёз тройник и делитель позвал меня чтобы попробовать подключить всё это, потому что у него ничего не выходило. .

Мы очень долго мучились, пробовали все возможные варианты даже пробовали вариант с усилением потому что антенна у него была с усилителем который не работал.

Меняли усилитель, меняли плату подающую питание в общем денег затратили кучу.

А решение данной проблемы лежало так близко на поверхности что я был просто в шоке когда его обнаружили.
Вкратце что мы сделали.

Так как один телевизор у него уже висел и показывал до этого было понятно что сигнал есть.

Правда он был недостаточно сильный всего где-то 48% силы, но качество было 100%.
И это при том что антенна была заточена с завода под усилитель вот такая

Но усилитель давно сгорел и поэтому она использовалась без усилителя, то есть питание не подавалось.

Что мы сделали, просто взяли два кабеля и воткнули их к усилителю антенны.

К сожалению фотографии данного процесса не было,но я кое чего сваял крепление там такое-же.

Да просто взяли два кобеля, зачистили изоляцию, скрепили экранирующую оплетку вместе, фольгу тоже соединили вместе.

Далее эту огромную скрутку просто засунул в штатное место в усилителе.

Это конечно было не просто, но на тот момент было уже все равно главное попробовать.

Синяя стрелка центральные жилы-встают замечательно и крепим винтом.

Красным показано как крепим экраны — тут конечно повозиться придется но все в пределах нормы.

Желтым показан моментик чтоб экраны не при каких условиях не касались центральных жил.

Потом закрепили всё это штатными винтами и радовались телевизором и на веранде и в предбаннике.

Каково было наше с ним удивление на тот момент описать сложно, но два телевизора от одной антенны работали на полную катушку.

После проделанной операции тоже самое я проделал у себя дома для подключения 3 телевизора и выкинул все усилители из схемы.

Сигнал был стабилен на обоих телевизорах также от 45 до 50% силы качество было от 90 до 100%.

Зависание провалов и перерывов в передачах нет.

Возьмите этот простой способ себе на вооружение и пользуйтесь.

Не переплачиваете за все возможные разветвители делители усилители и так далее, если это не нужно.

Просто сначала проверьте качество и силу сигнала с подключением 1 телевизора от одной антенны, а дальше сделайте соответствующие выводы.

На этом всё применяйте полученные метод на здоровье!

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

34 комментария к “Как подключить несколько телевизоров к одной антенне?”

ДОБРЫЙ ВЕЧЕР У МЕНЯ СТОИТ АНТЕННА ВСЕВОЛНОВАЯ СО ВСТРОЕННЫМ УСИЛИТЕЛЕМ,ЧЕРЕЗ РАЗВЕТВИТЕЛЬ СМОТРЮ ДВА ТЕЛЕВИЗОРА С ЦИФРОВЫМ ТВ, ПРОБЛЕМА ТАКАЯ СТАЛИ ОТКЛЮЧАТЬСЯ ЦИФРОВЫЕ КАНАЛЫ ,ЕСЛИ НА ОДНОМ РАБОТАЮТ ТО НА ДРУГОМ НЕТ, А АНАЛОГОВЫЕ ПОКАЗЫВАЮТ . ЧТО ДЕЛАТЬ?

Для уверенной работы цифрового ТВ уровень сигнала должен быть выше, чем для аналогового. При плохом сигнале на аналоговых каналах появляются шумы, если они на аналоговом очень сильные, то цифровой сигнал при таком уровне пропадет вообще.
Если у вас раньше все работало нормально, а теперь нет, то причина в ослаблении сигнала. Это могло произойти по разным причинам, например:
-Если антенна наружная, ее могло немного развернуть ветром и нужно подправить.
— Окислились контакты в антенне.
— Поврежден кабель.
— Плохо затянуты разъемы на разветвителе и т.д.
Попробуйте включать без разветвителя по одному телевизору. Если работают нормально, поставьте активный разветвитель с проходным питанием. В этом видео есть такая информация.

Хотелось бы добавить к статье! Если у Вас, после прокладки кабеля остался запас, 1м, 2м, и более, не жалейте и ни в коем случае не скручивайте его в бухту, лучше отрежте с необходимым запасом ( для: передвинуть, повернуть). Т.к. при сворачивании в бухту, получается ВЧ трансформатор, и сигнал может упасть до 0. (запас не всегда бывает в пользу!)

Добрый день. У меня антенна Ремо нептун. Подскажите как правильно подключить три телевизора по такой схеме: антенна с усилителем> разделитель на два выхода>тв1 с первого выхода> ещё один разделитель со второго выхода>тв2 и тв3 соответственно с первого и второго выходов второго разделителя. На тв2 и тв3 стоят цифровые приставки. Какие нужны разделители с какими параметрами. Расстояние от антенны до разделителя 7м, между разделителями 25м, от разделителя 2 до тв2 5м, до тв3 7м. Усилитель от антенны подключил на вход первого разделителя. Можно ли так вообще делать.

Если антенна с усилителем, значит туда нужно подавать питание. Пассивные разветвители, не все, могут содержать индуктивности, которые закоротят питание. Так как у Вас от первого разветвителя до второго 25м, целесообразно, с целью экономии кабеля, поставить два двойных активных разветвителя с ПРОХОДНЫМ питанием. Блок питания можно использовать один, у самого дальнего телевизора. Вход последнего активного разветвителя должен соединяться с выходом » +» первого активного разветвителя.
Вот примерная схема соединенмй
http://radiomasterinfo.org.ua/wp-content/uploads/2016/04/3-TV-k-1-Ant.jpg

Да, и еще одно. Вы можете в цифровой приставке у ТВ3 включить подачу питания на усилитель (и соответственно активные разветвители). В этом случае не нужен отдельный блок питания. В приставке у ТВ2 не нужно включать подачу питания.

Аналоговую антенну планирую установить на крыше (удаление от телецентра порядка 20 км), далее подключение 4-х телевизоров (по каждому на этаж). Удаление от антенны будет примерно 10 м, 8 м,19 м, и 30метров соответственно Целесообразно ли будет подключение как в вашем видео: http://radiomasterinfo.org.ua/kak-podklyuchit-neskolko-televizorov-k-odnoj-antenne/
при помощи 2ух ответвителей и одного разделителя? В этом случае упрощается и монтаж. Если нет, подскажите как поступить пожалуйста.

Извиняюсь, перепутал автора видео.

Современные телевизоры выпускаются уже с встроенным DVB-T2, может это повлиять на схему: http://radiomasterinfo.org.ua/wp-content/uploads/2016/04/3-TV-k-1-Ant.jpg

Да, может. Как правило, в DVB-T2 есть возможность подать питание на антенный усилитель по высокочастотному кабелю. В Вашем случае питание нужно включить на одном, самом дальнем телевизоре, на остальных телевизорах (если у них тоже есть DVB-T2), подача питания на антенный усилитель должна быть выключена. Естественно, в этом случае отдельный блок питания антенного усилителя у последнего телевизора не нужен.

Спасибо, но будет ли происходить в таком случае подача питания на антенный усилитель, если последний телевизор выключен(вилка этого тв естественно в розетке)?

Здравствуйте!
Вы часто употребляете фразу «… поставьте активный разветвитель с проходным питанием, активный разветвитель…» и тому подобное…
Скажите уважаемый, а где взять этот самый «активный разветвитель» хоть с проходным, хоть без проходного питания. Я час лазил по инету, и нигде, ничего подобного не продается. Да, картинки есть, либо такие же древние, как показаны у Вас, (таки модели выпускались наверное лет 100 назад, в моем любимом СССР), либо какие-то монстры по цене 26 000 руб, 49 000 р. 72 000 р.
Может быть Вы подскажете место, где можно купить нормальные бытовые активные разветвители?
С уважением, Петруха

Плохо искал! «Активный разветвитель на 2 телевизора с адаптером АД-2+»

Практически на всех радиорынках я видел в продаже и активные и пассивные антенные разветвители со времен СССР по настоящее время.

Ваш комментарий ожидает проверки с 20.04.17 года.
Если не знаете, так и напишите.
Человек не может знать все, даже если он и radiomaster

Здравствуйте ! У меня два телевизора к ним подключены две цифровые приставки , сигнал к первому телевизору через приставку идёт от уличной антенны с усилителем , а потом через обычный тройник на вторую приставку и телевизор , длинна кабеля ко второму телевизору около 15 метров. На первом телевизоре отличный сигнал и качество сигнала 90% , а на втором телевизоре с приставкой сигнал очень слабый и прыгает от 0 до 15% а качество держиться на уровне 40% , смотреть второй телевизор не возможно. Подскажите как усилить сигнал для второго телевизора ? Заранее спасибо ! Жду ответа.

Доброго времени…! Я понимаю так: второй телевизор подключен к ВЧ выходу первой приставки? Если да, то он будет работать только когда первый ТВ будет выключен, т.к. этот выход подключается к этому же ТВ, для того чтобы при выключении цифры, на ТВ с антенны шел аналог. По этому проще на кабель с антенны поставить фильтр питания антенны, сплиттер (тройник), а от него на приставки. Если где то будет слабый сигнал, то тогда уже надо танцевать с активными разветвителями или линейными усилителями. Удачи! ( У меня, на активный разветвитель Х4 вых. через емкостные сплиттеры Х2, подключено 9 ТВ. Lmax. — 35m. Сигнал шикарный.)

Обписался! Не первый ТВ, а первая приставка!

Подключайте как показано на предпоследнем снимке в этой статье, но примените активный разветвитель с проходным питанием, некоторые из них показаны на последнем снимке в этой статье. Выходы разветвителя к приставкам. Блок питания с фильтром к той приставке куда идет выход разветвителя с + (плюсом).

Спасибо большое за помощь ! Буду пробовать. Поскажите если я где по ошибаюсь. Ко входу активного разветвителя я подключаю антенну с усилителем (усилитель находится дома возле первой приставки выглядит он как чёрная пластмасс овая коробочка с одной стороны которой вход под шткер активной антенны а рядом находится гнездо для подключения штекера блока питания , с противоположной стороны кабель со штекером для подключения к приставке ). К выходу активного разветвителя без плюса я подключаю кабель выхода для первой приставки,на которой у меня хороший сигнал. Ко второму выходу разветвителя со знаком плюс я подключаю кабель,который идет на вторую приставку,где был слабый сигнал. На конец кабеля который приходит ко второй приставке подсоединяю фильтр с блоком питания. Поправьте меня,если я где-то ошибся. Теперь у меня возникает несколько вопросов:
1. Если я на конце кабеля второй приставки подключу блок питания,это никак не повлияет на усилитель и блок питания антенны?
2. Сколько вольт должен быть блок питания подключаемый на конце кабеля второй приставки,не будет ли разногласия между блоками питания,так как блок питания моего антенного усилителя 6 вольт,или это совсем не важно при таком подключении?
3. Можно ли будет подключить к концу кабеля идущего ко второй приставке блок питания с регулировкой вольтажа?
Заранее благодарю! Жду ответа.

У Вас антенный усилитель с отдельным выводом питания и стоит он в помещении. Об этом Вы раньше не говорили. Как правило, антенный усилитель стоит на мачте рядомс антенной и питается по коаксиальному кабелю передающему высокочастотный сигнал. Мои предыдущие рекомендации именно для такого случая.
В Вашем случае не нужен активный разветвитель с проходным питанием. Нужен активный разветвитель без проходного питания, т.е. с одним значком +. Вход этого активного разветвителя подключаете к выходу антенного усилителя. Выходы этого разветвитеяля ко входам приставок. Выход со значком + ко входу приставки через фильтр блока питания (такой же как для питания антенного усилителя установленного на мачте, можно регулируемый от 1 до 12 вольт, они свободно продаются).
Ваш антенный усилитель используете без изменений, со своим блоком питания.

Здравствуйте, есть 3 тв с DVB-T2 подключены через разветвитель(какой-то китайский на 3 тв), при работе одного на других нет сигнала. два тв до этого работали нормально.подключены параллельно.подскажите как лучше всего сделать?

Если у Вас нет антенного усилителя до разветвителя, то проверьте, на всех ли тюнерах DVB-T2 ВЫКЛЮЧЕНО питание внешнего антенного усилителя. В меню есть такая опция. Если она включена, то при выключенном тюнере другие могут работать, а если тюнер включить, пойдет питание и будет мешать.
Если есть антенный усилитель, тогда напишите, как организовано его питание.

а можно ли к одной активной антенне подключить 2телевизора, и подключить с обоих телевизоров по блоку питания?

В принципе, это сделать можно, но по-моему, это не правильно. В этом случае нужен разветвитель с двумя выходами на которые подавать питание, причем оба проходные. Таких в продаже нет.
Лучше сделать как показано в этой статье — активный разветвитель с проходным питанием. Блок питания у одного из телевизоров. Этот блок питания постоянно включен в сеть чтобы при выключенном телевизоре, который рядом, удаленный телевизор получал сигнал.

Добрый день! У меня есть спутниковая тарелка, разводка выполнена по дому — головка антенны рассчитана на 8 выходов, соответственно к каждой точке идет свой кабель. Хочу поставить антенну ДМВ и по этим же кабелям вывести и цифровой сигнал с антенны ДМВ. До антенны телецентра 10 км, прямая видимость. Я запланировал на антенне ДМВ поставить мачтовый усилитель (до 46 Дб), сигнал с усилителя поступает на антенный разветвитель (он же источник питания мачтового усилителя). Антенный разветвитель имеет 2 выхода, к которым я подключаю пассивный разветвитель на 4 канала (на каждый выход), т.е. у меня получается 8 выходов цифрового сигнала с ДМВ. Далее, я подключаю 8 диплексоров к 8 выходам ДМВ и 8 выходам со спутниковой антенны к имеющейся разводке из 8 кабелей. И соответственно на выходе точки ставлю 8 диплексоров для разветвления на спутниковый ресивер и на цифровой тюнер. Длина кабелей основной проводки по дому от 5 до 20 метров. Вопрос — будет ли работать эта схема, можно ли её оптимизировать, насколько будет гаситься сигнал?

Я думаю, что сигналы коммутации головок спутниковой антенны и постоянное напряжение питания усилителя ДМВ будут мешать друг другу.

добрый день! Можно ли пустить входной сигнал на выход в двойном разветвителе? Пойдёт ли сигнал в таком случае на оставшиеся выход и вход?

Если разветвитель пассивный, то входной сигнал по амплитуде уменьшенный в 2 раза есть на двух выходах. Сигналы с выходов друг к другу ослаблены. Таким образом уменьшается взаимное влияние гетеродинов селекторов каналов двух подключенных телевизоров. Если просто скрутить два кабеля, то при включении второго телевизора на первом возможно появление помехи в виде сетки (влияние гетеродина).

Доброго времени, нужно подключить 11 телевизоров. На одном этаже 5 а на втором 6 телевизоров. Длина до самого дальнего 20 и 30 метров на каждом этаже. Подскажите пожалуйста как лучше собрать схему. Сколько нужно антенн? каких разветвителей, и усилителей если нужно.
Сигнал цифровой разумеется. Удалённость от передатчика на прямую 2 -2,5км.

Самый простой вариант одна антенна с усилителем, один блок питания у самого дальнего телевизора, постоянно включенный и 10 активных разветвителей на 2 с проходным питанием у каждого телевизора. Кабель от антенны с усилителем поступает на вход первого активного антенного разветвителя. С одного его выхода на 1 телевизор, а со второго на вход 2 активного антенного разветвителя. С его выходов на 2 телевизор и на вход 3 активного антенного разветвителя и т.д. С выходов 10 разветвителя на 10 и 11 телевизоры.

Добрый день. Меня зовут Александр,я из г.Полтава. Вы не можете мне помочь? Пытаюсь подключить 5 телевизоров в квартире,но местные «мастера» сбивают меня с толку,у каждого свои варианты…
У меня телевидение от обычного провайдера (Триолан),в обычном панельном доме. Кабель проложил,вроде хороший,медная сердцевина и «экран».Но как мне их подключить,я не знаю: может через разделитель или через Сплинтер или активный Сплинтер? И в чём между ними разница? Поставить один на 6 выходов или несколько по 2-3 выхода? И от какой фирмы его выбрать? И т. д…. Ффух! Если не составит труда, подскажите пожалуйста как правильно. Заранее Вам благодарен

Привет помогите у мне 5 телевизор как подключит их на 1 антену с помошю резисторах и пожалста наминал резистора подскажите…

Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки

Подключение одной антенны к нескольким телевизорам — это возможность сэкономить на приобретении дополнительных антенн. Мы расскажем, как можно разделить сигнал на две точки, чтобы можно было одновременно смотреть разные передачи на двух телевизорах. Эта инструкция предназначена для подключения цифрового эфирного телевидения.

Проверка силы сигнала

Перед тем, как монтировать разветвление на телевизоры, стоит проверить качество сигнала, передаваемое от антенны. При неуверенном сигнале придется устанавливать антенну с усилителем. Хороший же сигнал позволит использовать антенну без усилителя для двух ТВ. Существует два способа проверки сигнала:

1. На пульте дистанционного управления находим кнопку «INFO». При подключенной антенне нажимаем два раза на эту кнопку и на экран выведется уровень сигнала.
2. На пульте дистанционного управления нажимаем «Меню» и переходим в режим «Ручная настройка». В появившемся окошке вводим номер канала, который хорошо работает в вашем регионе. На экране отобразится уровень сигнала.

Если уровень сигнала выше 70 %, то все в порядке и можно подключать к двум точкам антенну без усилителя. Мы рассмотрим схему подключения обычной пассивной антенны и активной антенны с усилителем.

Комплектующие, которые понадобятся для выполнения работ

Для разводки сигнала между двумя телевизорами потребуется:

• Разветвитель (сплиттер) на два выхода. Эта деталь предназначена для разделения сигнала на потоки. Она имеет один вход для антенны и два выхода для телевизоров. Если вы приобрели разветвитель на три и более выходов, которые не планируете использовать, тогда закройте свободные выходы балластными резисторами с сопротивлением 75 Ом (можно купить в магазине радиодеталей).
• 5 F-разъемов. Один разъем потребуется для присоединения кабеля антенны к разветвителю и по 2 шт. для каждого телевизионного кабеля.



• 2 штекера. Эти переходники предназначены для присоединения телевизионных кабелей непосредственно к телевизорам.
• 2 телевизионных кабеля. Длина кабелей будет зависеть от расстояния разветвителя до телевизоров, которое в свою очередь зависит от расстояния антенны до разветвителя. Советуем заранее замерить эти расстояния и купить кабель с запасом.

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Монтаж F-разъемов выполняется следующим образом:

• Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
• Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
• Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.
• Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Присоединяем следующим образом:

• Кабель антенны накручиваем на вход разветвителя (IN).
• Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже.
• Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.
• Вставляем телевизионные кабели в телевизоры. Если есть тюнер, то можно присоединить кабель к нему, а затем уже другим кабелем от HDMI разъема к телевизору (как показано на картинке ниже).

После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо. Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P — чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.

Подключаем антенну с усилителем к двум телевизорам

Усилитель антенны в обязательном порядке должен быть дополнительно запитан. Запитать его можно двумя способами:

1. Используем активный разветвитель. Активный разветвитель имеет проход по питанию, что обозначено на самом устройстве словами Power Pass. По сути через такой разветвитель может осуществляться питание антенны. Достаточно в меню цифровой приставки (которая запитана от сети с помощью блока питания) выставить режим «питание антенны», и через активный разветвитель будет запитан усилитель антенны.
2. Используем собственный блок питания антенны. В этом случае можно использовать обычный (пассивный) разветвитель, но дополнительно к нему нужно будет присоединить блок питания усилителя антенны. Для этого берем два коннектора по типу папа/мама. Один накручиваем на вход разветвителя, а другой присоединяем к блоку питания. Затем соединяем блок питания и разветвитель. Таким образом схема будет такой же, как и в случае с антенной без усилителя, но с дополнительным звеном в виде блока питания (как на изображении).

Обратите внимание, что остальные шаги для монтажа антенны с усилителем будут такими же, как и для модели без усилителя. Можем посоветовать недорогую антенну с усилителем РЭМО BAS-1159-5V Орбита-19 SUPER — в комплекте с ней сразу идет блок питания.

Читайте также:

Как подключить два телевизора к одной антенне

Использование нескольких телевизоров в одной квартире давно не новинка. Причём, если с интерактивным телевидением всё проще – достаточно договориться с провайдером о подключении нескольких устройств, то что делать с эфирным телевещанием? Если в квартире появляется ещё один телеприёмник, возникает вопрос, как следует подключать два телевизора к одной антенне. Можно ли присоединить ещё больше техники, и как это скажется на приёме. Рассмотрим, как разделить сигнал от волнового приёмника к двум домашним ТВ.

Необходимое оборудование

Как сделать разделение сигнала, чтобы подключить два телевизора? Для этого понадобится устройство под названием разделитель, или сплиттер. Он должен иметь столько выходов, сколько задумано подключать телеприёмников. Если выходов оказалось больше или в будущем планируется ещё подключать телевизоры, то на лишние выходы надо будет поставить заглушки – резисторы по 75 Ом.

Сплиттер будет делить сигнал от антенны на два устройства. Поэтому понадобится два куска провода, идущего от разделителя, штекеры-переходники (для подсоединения кабеля к телеприёмнику) и разъёмы, которые будут крепиться к концам кабеля. Антенна может быть любая, один из распространённых вариантов – польская антенна.

Существует вариант подключения двух антенн к одному телевизору. Это делают, чтобы объединить на один приёмник волны метрового и дециметрового диапазонов, либо чтобы увеличить число каналов. Для этих целей также можно использовать сплиттеры или смесители.

Делитель ТВ-сигнала

Делитель сигнала – устройство, которое обладает одним входом и несколькими выходами для разделения сигнала между различными приборами. То есть, ко входу подаётся антенный кабель, а на выходы – кабели, которые подсоединяются, например, к телевизорам.

Разветвитель может быть активным и пассивным. Пассивный разветвитель обеспечивает разводку телесигнала на два телевизора, но каждый поток вполовину потеряет свою силу. Такой сплиттер не нуждается в дополнительном питании, но чем больше будет выходов, тем слабее будет конечный сигнал.  Если от антенны идёт хороший уровень приёма, то можно получить приемлемое качество изображение. В такой ситуации можно использовать и обычный тройник. В нём неважно, какой кабель в какой разъём вставлять – всё равнозначно.

В иной ситуации на помощь приходят активные сплиттеры. Они имеют встроенные транзисторные усилители, которые обеспечивают отсутствие затухания, а иногда и усиление сигнала, неискажённое напряжение на выходах, отсутствие перекрёстного искажения.

Активные делители имеют разную полосу пропускания для эфирного и спутникового ТВ. У второго она больше. Такие разветвители можно использовать и для цифрового, и для аналогового вещания, а вот эфирные для спутникового – нельзя.

Ещё один важный нюанс активных делителей – обеспечение его питанием. Существуют сплиттеры с проходом по питанию. Тогда никаких сложностей в подключении не возникнет. Но не все они оснащаются такой функцией. Тогда поможет другой способ крепления. Питание должно подаваться на участке провода между антенной и разветвителем. Для этого нужен дополнительный компонент, что-то вроде переходничка. У него с одной стороны игла с резьбой. Этот конец нужно вкрутить на вход делителя. А второй конец – антенное гнездо, к которому нужно подключить сепаратор БП.

Такой способ подходит и для подключения цифровых ресиверов. Тогда в меню приставки нет необходимости подключать питание волнового приёмника, оно будет обеспечиваться через БП. При этом блок питания рекомендуется брать регулируемый, чтобы при необходимости понижать коэффициент усиления. Бывает, что активные элементы чрезмерно усиливают сигнал, из-за чего каналы могут плохо показывать или часть из них отсутствовать.

Чтобы не возиться с делителями, можно просто установить к каждому ТВ отдельную комнатную антенну. Но, опять же, это подойдёт, если уровень приёма достаточный.

Разделение цифрового сигнала не отличается от аналогового, поэтому особых нюансов, как подключать второй телевизор, не возникает. Единственный момент – цифровое вещание работает только в дециметровом волновом диапазоне, поэтому разделитель должен уметь развести именно такие частоты.

Схема подключения

Для того чтобы решить проблему, как правильно подключить два телевизора к одной антенне, нужно обратить внимание на некоторые моменты:

1. Мощность телесигнала. Её можно измерять при помощи специальных устройств или индикации уровня приёма на телевизоре. Перед разветвлением кабеля на два телевизора от одной антенны нужно обеспечить наилучший уровень сигнала.
2. Длина кабеля и количество его соединений. Чем больше его протяжённость, тем слабее сигнал получится на выходе, поэтому следует избегать лишних витков. То же касается и соединений: чем их больше, тем больше потеря качества.

При подключении двух телевизоров к кабельному телевидению также можно воспользоваться разветвителем. Так как кабельное ТВ имеет высокое качество изображения, то на два приёмника получаемый сигнал должен быть вполне приемлем, даже при пассивном сплиттере.

Схема пассивного антенного разветвителя имеет вид формулы: R1=R2=R3=25 Ом.

То, как подсоединить  к сплиттеру ТВ, показано на следующем рисунке:

При желании можно самому спаять делитель с усилителем, однако без проблем его использовать можно только для аналогового вещания. Для цифры и спутника лучше приобрести готовые приборы. Дальше подробнее рассмотрим непосредственно процесс подключения.

Процесс подключения

При подключении второго телевизора нужно будет выполнить следующие этапы:

1. Выбрать сплиттер. Если вы умеете паять, то можно выбрать устройство, требующее пайки. Следует отметить, что такое соединение будет надёжнее любых других. Если паять не планируется, то лучше брать разделитель со встроенными гнёздами для телевизионных кабелей.
2. Место для установки делителя должно быть как можно ближе к обоим телевизорам с удобным подведением антенного кабеля. Подключать телевизоры можно и к пассивной, и к активной антенне.
3. У антенного кабеля отрезается штекер: подсоединение антенны теперь будет выполнено через F-разъём.  А длина провода должна быть достаточной, чтобы подключиться к сплиттеру.
4. Берётся два куска провода, которые будут подключаться от разветвителя к телеприёмникам. Используйте для этого коаксиальный кабель с сопротивлением 75 Ом.
5. F-разъёмы подсоединить к концам всех кабелей. Можно использовать и другой тип разъёма, но этот считается самым удобным и простым. Ниже подробнее описывается, как выполнить такое соединение.
6. Соединить антенный кабель и два отрезанных кабеля с делителем. Кабели желательно аккуратно проложить вдоль стен для наименьшего их повреждения.
7. Оставшиеся свободные концы подключаются к телевизорам через переходники-штекеры. Не стоит забывать обесточивать приборы перед подключением.
8. Проверить работоспособность обоих приёмников.
9. При наличии помех можно попробовать проверить соединения или переобжать кабель.

Разветвитель рекомендуется надёжно присоединить к месту, где предполагается его размещение.

  Как выполнить F-разъём

• С конца кабеля снять изоляцию около 1.5 см;
• Отогнуть экран (оплётка кабеля), важно не замкнуть оплётку с центральной жилой;
• Отогнуть фольгу;
• Снять слой внутренней изоляции около 1 см;
• Навинтить F-разъём;
• Срезать центральную жилу (оставить 2-5 мм).

Усиление сигнала

После того как присоединяют антенный разветвитель, возможно значительное ухудшение качества получаемого изображения на телевизоре. Скорее всего, исходного сигнала недостаточно для хорошей передачи картинки. В таком случае на состояние приёма может повлиять телевизионный усилитель. Его лучше устанавливать вместо обычного разветвителя как можно ближе к уличной антенне. Такой прибор требует дополнительного питания, поэтому необходимо предусмотреть наличие розетки. Сплиттер с усилителем хоть и имеет более высокую стоимость, но зато решает проблему с потерей телесигнала.

Другой способ получения лучшего сигнала – это установка более мощной антенны или оснащение её антенным усилителем. Если вы только собираетесь устанавливать волновой приёмник, лучше сразу позаботиться о качестве сигнала и его запасе на случай разделения на несколько телевизионных устройств.

Для уменьшения шумов и помех можно устанавливать ферритовые кольца на концах кабеля возле самих приборов. Такие утолщения можно заметить на блоках питания, например, к ноутбукам.

Увеличение сигнала от волнового устройства можно реализовать путём взаимодействия предусилителя и усилителя-распределителя. Первый – усилитель антенны – располагается между антенной и сплиттером, а второй уже перед ним.  При этом желательно согласовать коэффициенты усиления. Переусиление сигнала грозит такими же негативными последствиями, как и его недостаток.

Итак, справиться с подключением антенны к нескольким телеприёмникам можно самостоятельно. Для этого не нужны особые знания в электронике, а лишь требуется выполнение техники безопасности при работе с электроприборами и аккуратность при подготовке кабеля. Чем лучше будет обжат кабель, тем меньше будет потеря полезного сигнала.

При хорошем приёме достаточно пассивного разделителя. Но при необходимости устанавливаются телевизионные усилители, которые могут работать совместно с антенными. Правда, в таком случае обязательно нужно следить за тем, чтобы сигнал не был чрезмерно увеличен, чтобы не искажалось изображение на экранах. Для этого можно использовать регулируемые блоки питания.

Как соединить две дмв антенны.

Как подключить две антенны к одному телевизору. Протяжённость кабеля и количество кабельных соединений

Практически в каждой среднестатистической семье есть второй телевизор: на кухне, в спальне, а иногда и в прихожей. Поэтому для многих вопрос о том, как подключить два телевизора к одной антенне, стоит довольно остро. Способов не так уж и мало, но мы остановимся на самых простых и в то же время действенных вариантах.

Итак, разберемся, как подключить два телевизора к одной антенне, какие инструменты для этого понадобятся, а также обозначим основные этапы этого процесса.

Что понадобится

В процессе подключения нам понадобится несколько деталей. В качестве инструментов будут выступать пассатижи, бокорезы и обычный кухонный нож.

В первую очередь нам потребуется ТВ-сплиттер, или разветвитель. Это устройство способно разделить сигнал от антенны на несколько потоков (в нашем случае — два). То есть с одной стороны имеется вход, а с другой — несколько выходов для подключения к приемнику.

Далее нам понадобится пять разъемов, совпадающих по диаметру с выходами на сплиттере, а также два штекера-переходника. Антенный кабель выбирайте на свое усмотрение, но лучше остановиться пусть и на более дорогих, но проверенных вариантах — RG-6 или отечественный РК-75.

Также стоит учесть, что при покупке разветвителя обязательно уточните количество выходов. К примеру, трехполосные модели рассчитаны на подключение именно трех телевизоров, но никак не двух. Если по каким-то причинам под рукой окажется сплиттер на три приемника, то ненужный выход можно заглушить специальным баллистическим резистором с сопротивлением 75 Ом. Обязательно обратите на этот момент особое внимание перед тем, как подключить два телевизора к одной антенне.

Порядок работ

В принципе, сам процесс подключения несложен, и с ним в состоянии справиться любой пользователь, даже тот, который слыхом не слыхивал о радиотехнике. Для наглядности разобьем весь процесс на отдельные этапы.

Выбираем ТВ-сплиттер

Для начала нужно купить разветвитель. На полках магазинов можно найти большой ассортимент моделей от разных производителей. Здесь действует простое правило — чем дороже, тем лучше. Но есть здесь еще один важный момент, на который стоит обратить внимание перед тем, как подключить два телевизора к одной антенне. Речь идет о пайке. Если у вас есть навыки работы с паяльником, то предпочтение лучше отдать моделям с пайкой. Такие сплиттеры, и данное соединение в частности, всегда надежнее, они предполагают заметно меньшую потерю сигнала вместе с сохранением качества.

В том случае, если паяльник для вас — это что-то непостижимое, то можно взять обычный разветвитель, но опять-таки с учетом имеющегося типа кабеля — или наоборот. Самым оптимальным вариантом можно назвать сплиттер со штатными разъемами для коаксиальных проводов (кабель для антенны типа RG-6/РК-75). После того как вы определитесь с разветвителем, нужно подобрать соответствующие разъемы. Наибольшую популярность получил удобный, надежный и простой в монтаже F-интерфейс (переходник-накрутка).

Также особое внимание нужно уделить местоположению разветвителя. Оптимальным вариантом считается примерно равное расстояние от сплиттера до обоих телевизоров. Важно, чтобы кабель для антенны был без натяжки и не скручивался, то есть не нужно пытаться растянуть его из-за нехватки метража, или, наоборот, скручивать его. Заранее просчитайте расстояние от разветвителя до телевизоров и отрежьте лишнее.

Подготовка кабеля

Кабель необходимо обрезать так, чтобы он свободно дотягивался до разветвителя. Как правило, вместе с куском провода отрезается и старый штекер. Затем нужно разделать кабель для установки в F-разъем.

Сначала зачищаем края, то есть обрезаем обертку до оплетки (порядка 15 мм от края) и загибаем края. Изоляционная «шуба» на кабеле должна чуть-чуть выступать, а сам жильный конец выходить не менее чем на 4-7 мм. Всю процедуру подготовки кабеля для переходника-штекера можно выполнить с помощью кухонного ножа и бокорезов.

Особенности процедуры

Также важно знать, что оплетка кабеля никак не должна касаться центральной жилы. Такая ошибка чревата частичной или полной потерей сигнала. Подобные проблемы чаще всего возникают с кабелями марки SAT 703В и DG-113, где каждый слой очень тонок.

Далее монтируем на кабель F-разъем. Название «накрутка» он получил за счет специфической установки, где штекер просто накручивается на провод. Аналогичную процедуру необходимо проделать на всех кабелях — и в итоге получится пять разъемов: один от антенны, два для выхода и два для входа.

Подключение

В нужном порядке соединяем кабели со сплиттером. Не стоит сильно затягивать F-разъем, потому как это может привести к выпадению основной жилы из переходника. Большинство пользователей оставляет разветвитель как есть, то есть болтающимся где-нибудь на плинтусе или под тумбочкой. Эксперты рекомендуют как следует закреплять сплиттер во избежание разрывов и выпадения жилы. Если в доме есть дети, то этот пункт обязателен к выполнению, плюс ко всему нелишним будет спрятать разветвитель под какой-нибудь фальшпанелью.

Если все сделано правильно, то изображение на обоих телевизорах должно быть четким и без помех. В противном случае может появиться специфический «снег» из-за потери части сигнала или вовсе отсутствие картинки.

Спутниковое ТВ

Очень часто случается, что даже после грамотной установки разветвителя качество изображения заметно ухудшилось. Такое бывает, если подключить два телевизора к одной спутниковой антенне. Проблема возникает из-за того, что сплиттер в любом случае забирает часть сигнала.

Один из вариантов решения поставленной задачи — это покупка разветвителя со встроенным усилителем сигнала. Такие приборы стоят заметно дороже, но в то же время они гораздо эффективнее своих простых собратьев.

Также стоит уточнить, что все сплиттеры со встроенным усилителем имеют различные коэффициенты усиления. В некоторых случаях явно увеличенный сигнал также бесполезен, как и слабый. Более того, он может вызвать еще большие искажения картинки. С этим нюансом очень часто сталкиваются те, кто хочет подключить два телевизора к одной антенне «Триколор» или к «Радуге ТВ». Здесь нужно обратиться за помощью к сервисному специалисту вашего провайдера, который может замерить уровень сигнала и дать совет по выбору того или иного сплиттера с конкретными цифрами.

Антенна с усилителем

Если речь идет об обычной «польской» антенне, то для улучшения сигнала можно подключить усилитель с блоком питания, что заметно прибавит качества изображению.

Для этого нужно в уже знакомой схеме сделать некоторые изменения. Необходимо убрать F-разъем от входа в сплиттер, затем на освободившееся место установить штекер с блоком питания, который идет в комплекте с «польской» антенной. После этого на вход следует монтировать переходник с антенным гнездом («мама») и подключить разъем с усилителем.

Такая процедура позволит увеличить коэффициент усиления, где, в отличие от спутникового ТВ, максимальное значение не так важно, поэтому проблем с переизбытком сигнала быть не должно.

Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема. Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника.

Если вместо одной использовать две соединенные в стек антенны, то мы получим удвоение мощности сигнала на входе. Правда, не стоит забывать, что в «децибельном » выражении это удвоение означает прирост всего на +3dB. Поэтому, в случае слабого сигнала от базы, вместо применения стека, возможно стоит задуматься о выборе более эффективной антенны, например зеркальной . Кроме того, многие попадают на эту страницу в поисках ответа на вопрос: «как просуммировать сигнал от двух телевизионных антенн на разные каналы?» Этого не нужно делать, нужно выбрать эффективную широкополосную антенну для DVB-T2, чему у нас на сайте посвящен целый раздел . Однако антенные решетки из двух-четырех антенн довольно часто применяются, поэтому не будем уходить от вопроса: как же все-таки соединить несколько антенн вместе? Давайте рассмотрим подробнее…

Если уж возник такой вопрос, то конечно же понятно, что просто запараллелить две антенны не получится. В лучшем случае мы получим половину от 50 Ом на входе фидера снижения, а в худшем — непредсказуемое комплексное сопротивление с реактивной составляющей. В любом случае согласование будет нарушено и КСВ запредельно возрастет. Поэтому нужно применять специальное устройство сложения под названием сплиттер. Как оно работает?

• Во-первых, каждая антенна должна «видеть» у себя на фидере согласованную нагрузку, например 50 Ом.
• Во-вторых, сигналы от антенн должны складываться синфазно.
• В третьих, модем или другое ваше устройство, к которому подключена антенная решетка, должен «видеть», что он нагружен на 50 Ом.

Простейший сплиттер, удовлетворяющий всем трем условиям, представляет из себя звезду из N+1 сопротивлений, где N — число ответвлений. В случае
сплиттера 1-вход на 2-выхода, величина сопротивления 16,7 Ом. Онлайн калькулятор такого сумматора находится . Такой сплиттер очень широкополосен, но имеет один, и очень существенный недостаток: он вносит затухание в 3dB. Поэтому применение его не имеет смысла , т.к. мы полностью теряем в сплиттере весь прирост сигнала от второй антенны. Если вы решили не заморачиваться проблемой и купить на радиорынке или заказать в Китае готовый широкополосный сплиттер, по типу того, что изображен в начале статьи, то скорее всего вы попадете на резистивный сумматор. Если заглянем внутрь такого сумматора, то мы в этом убедимся. В данном случае звезда заменена на эквивалентный треугольник сопротивлений.

Избежать потерь позволяет другая, резонансная схема сплиттера, которая носит название Y-разветвитель или мост Вилькинсона (онлайн калькулятор со схемой). Такой сумматор имеет полосу пропускания 10-15% от центральной частоты и потери не более 1dB. На сантиметровых волнах такой сплиттер выглядит примерно так:Можем ли мы изготовить такой сплиттер своими руками? Конечно можем. Если заменим спиральную линию на эквивалентные четвертьволновые отрезки коаксиального кабеля. Тогда схема такого сумматора будет выглядеть вот так:
Р1 — кабель снижения, Р2, Р3 — к антеннам. 71-омный кабель, без существенных ухудшений параметров сумматора, можно заменить на 75-омный. Онлайн калькулятор для расчета коаксиального Y-сумматора — . Практическая конструкция выглядит примерно так:

На частотах до 800 МГц можно применять сплиттеры, основанные на ферритовых широкополосных трансформаторах.

Обойти сложности монтажа коаксиальных четвертьволновых линий можно, если сделать такую линию воздушной. Преимущество здесь в том, что волновое сопротивление согласующего четвертьволнового отрезка мы можем сделать любым необходимым, а не выбирать из стандартного набора — 50,75 Ом. Вот одна из популярных и зарекомендовавших себя на практике схем сплиттера на воздушной линии, которую можно применять на 3G и Wi-Fi:
Наружная квадратная трубка может быть алюминиевой, из оцинкованной жести, внутренняя — круглая, желательно латунная или медная, так как алюминий плохо поддается пайке. Размеры коаксиальной линии рассчитываются в бесплатной англоязычной программе , которую можно скачать по следующей Вместо программы можно воспользоваться онлайн калькулятором у нас нас сайте. В отличии от программы, в калькуляторе можно вычислить размер квадратного экрана по известному Z 0 и диаметру внутренней трубки. Вот так выглядит место соединения коннекторов и коаксиальной линии:
Основной тудностью при изготовлении такого СВЧ сумматора своими руками является подбор по нужным диаметрам квадратной и круглой трубок. Можно упростить задачу заменив круглую трубку на металлическую полоску, как предложил W3RJW (см. ссылку ниже). Такую полоску всегда можно подрезать или подточить до нужного размера. Еще один плюс такой конструкции — наружную трубку можно сделать прямоугольной, а не обязательно квадратной. Онлайн расчет прямоугольной коаксиальной линии с центральным проводником в виде полоски тоже присутствует у нас на сайте. Как видим изготовление своими руками сумматора для двух или более антенн на высоких частотах представляет собой довольно непростую, но вполне разрешимую задачу. Нужно только соблюдать точность изготовления и условие синфазности сложения от двух антенн. Для этого антенны нужно располагать в одной плоскости, перпендикулярной падающей волне, а длины отрезков фидера от сплиттера до каждой из антенн должны совпадать с точностью до миллиметра.

Все вышесказанное относится к случаю суммирования сигнала от двух и более антенн, принятого от одного источника. В крайнем сучае таким образом можно объединять на один фидер две антенны, принимающие от разных источников, работающих в разных каналах, с разных направлений, но в одном частотном диапазоне. Если же у вас появится необходимость объединить в один фидер две антенны, работающие в разных диапазонах, то нужно применять другое устройство под названием диплексор. Это своего рода фильтр, отсекающий на рабочей частоте одну антенну от другой. Причем если сделать своими руками подобный диплексор/сумматор МВ/ДМВ еще можно попробовать, то собрать подобное устройство на СВЧ (например диплексор WiFi 2.4/5 ГГц), без настройки по дорогостоящим приборам — нереальная задача. Поэтому такие устройства достаточно дороги.

• Stripline Power Dividers Using Waveguide — Ron J. Whitsel, W3RJW;

Комментарии

1 2

1 #21 3G-Aerial admin 11.12.2018 15:54

Цитирую Игорь:

Скажите пожалуйста,а могу я использовать делитель в качестве сумматора?И подойдет ли мне этот…

Делитель или сумматор, как и большинство пассивных устройств — обратимы. Т.е. ответ на первый вопрос положителен. Что касается устройства с али, то не следует забывать, мягко говоря, о лукавстве продавцов. Дело в том, что там изображен сумматор на ¼λ линии (такой, что упоминается в этой статье). У него полоса пропускания ограничена максимум в 30-40%. Т.е. обеспечить полосу, заявляемую продавцом он в принципе не способен. Судя по размерам относительно коннектора, он рассчитан на частоты где-то 600…1000 Мгц (на вскидку) и на 3G вряд ли будет нормально работать.

1 #28 3G-Aerial admin 21.01.2019 09:33

Цитирую Игорь:

Прошу прощения за поздний ответ.
Трудно судить о конструкции по нечеткой картинке. Одно правда — сумма двух антенн не даст прибавку в усилении +10дБ чисто теоретически. Но они там как то хитро сравнивают этот стек с некоей своей «образцовой» антенной. Вовсе не обязательно, что это одна из двух. На вскидку суммарное усиление этого стека около 21-24 дБ, не считая затухания в фидере. Расстояние 280 мм между антеннами оптимально для GSM-900 МГц, а не для 1800-2100. Фидер скорее всего дешевый RG58 с большим затуханием.

#29 Игорь 23.01.2019 13:22

Цитирую 3G-Aerial admin:

Цитирую Игорь:

Разве могут две антенны по 21 дБи в паре дать 31,5 дБи?

Одно правда — сумма двух антенн не даст прибавку в усилении +10дБ чисто теоретически. Но они там как то хитро сравнивают этот стек с некоей своей «образцовой» антенной. Вовсе не обязательно, что это одна из двух. На вскидку суммарное усиление этого стека около 21-24 дБ, не считая затухания в фидере. Расстояние 280 мм между антеннами оптимально для GSM-900 МГц, а не для 1800-2100.

Спасибо за ответ огромное.Я буду использовать кабель 50оМ от радиостанции,он имеет минимальное затухание.Просто у меня цель выжать максимум возможного из этой конструкции,есть море терпения и энтузиазма.А вот померять это все будет нечем.Только расчитывать на удачу.Вот и хочется чтобы кто то опытный поруководил мной для максимального результата.И если 280мм вы говорите актуально для 900 диапазона,а мне нужен 2100,какое же расстояние мне делать между антенами?

Существует много разных телепрограмм, чтобы каждый член семьи мог смотреть ту, которая нравится ему, возникает вопрос установки второго или нескольких телевизоров. Как это решить самостоятельно и подключить к уже существующей или дополнительные телеприёмники.

Антенные кабели хороши тем, что с их прокладкой и разветвлением может справиться даже непрофессионал. Для этого понадобится заранее спланировать схему подключения, уточнить количество и тип разветвителей, штекеров, переходников, соединителей, выполнить монтаж.

Как подключить несколько телевизоров к одной антенне? Для этого в существующем кабеле делают разветвление, используя обычный тройник, в который вставляют все центральные жилы. Потом присоединяют первый ТВ и подключаемый дополнительно. Но этот способ приводит к нарушению согласования в самом антенном кабеле и взаимном влиянии телевизоров друг на друга. Такой способ снижает уровень сигнала, на экранах много помех, поэтому им никто не пользуется.

Для подключения дополнительных ТВ, если в наличии только одна антенна, используют сплиттеры (крабы). Сплиттер – это разветвитель кабеля, в корпусе которого есть три или несколько сопротивлений, а также выводы для телевизоров.

Какими бывают сплиттеры

Разветвители согласовывают волновые сопротивления, поддерживают сигнал, не давая ему затухать, это устраняет шумы и помехи, улучшая изображение.

Крабы для антенны разделяют кабель на два телевизора, или более, они бывают:

• пассивные;
• активные.

Такие сплиттеры имеют один вход и несколько выходов, обычно для дома выбирают на 2 или 3 телевизора. Они равномерно разделяют сигнал с общей антенны . Например, входной составляет 12 Дб, значит, антенный разветвитель, установленный на 2 телевизора, выдаст сигналы с каждого из выходов по 6 Дб. Если установим разветвитель на 3 выхода, это будет соответственно по 4 Дб. В схемах пассивных разделителей используются транзисторы, или трансформаторы.

Покупая краб надо обращать внимание на его характеристики, а именно:

• пропускная полоса;
• количество выходов;
• уровень затухания;
• наличие ВЧ-усилителя.

Также стоит обратить внимание на диапазон частот, который он может пропускать. Если это высокая спутниковая пропускная полоса 5-2400 мНz, значит, подойдёт и для эфирного ТВ. Но 5-1000 мНz можно применять исключительно только для эфирного ТВ, это надо учитывать.

Разветвитель имеет от 2 до 8 выходов. Покупая его всего на 2 ТВ, подумайте о возможном подключении в будущем дополнительных приёмников. Обращайте внимание и на уровень затухания, чем он меньше, тем лучше.

Сплиттер, у которого ВЧ-усилитель встроенный, называют активным, такой способен сохранять и повышать сигнал, но для него необходимо подключать питание. Это может быть отдельный блок или по кабелю.

Подключение с помощью сплиттера

При высоком уровне сигнала применяют пассивный краб для подключения двух телевизоров. Для этого кабель нужен качественный (РК-75) с небольшим затуханием, чем меньше на нём указано децибел, тем лучше, а волновое сопротивление, должно быть, 75 Ом с частотой до 1000 мГц.

Схема подключения простая. Вход разветвителя и кабель от антенны соединяем вместе, а его выходы подключаем к телевизорам. При плохом изображении нужно проверить все соединения и целостность самого кабеля.

Процесс подключения

Чтобы с процессом подключения легко справился каждый, рассмотрим его подробнее:

• приготовить сплиттер со встроенными гнёздами для коаксиальных кабелей, F-разъёмы и кабель;
• выбрать место установки краба, а это кратчайшее расстояние к 2 или 3 телевизорам;
• обрезаем кабель от антенны, так чтобы он свободно доставал к крабу;
• устанавливаем F-разъём.

Отключаем телевизоры от электросети. К каждому готовим куски кабеля. Начинаем устанавливать разъёмы. Делается это таким образом:

• снимаем 1,5-2 см верхней изоляции кабеля;
• оттягиваем назад серебристый экран;
• зачищаем центральный провод;
• накручиваем F-разъём.

Если центральный провод выступает больше чем на 3 мм, его надо обрезать. Теперь соединяем кабель от антенны с крабом. Точно так же подключаем каждый выход разветвителя и телик.

Подключение активным сплиттером

Подключить два телевизора к существующей одной антенне предпочтительнее активным сплиттером, поэтому ими заменяют пассивные крабы. Чтобы антенна с усилителем улучшила качество сигнала на 2 или 3 ТВ на выходе к одному из приёмников подключают блок питания с фильтром, желательно с регулятором. Второй выход, к следующему ТВ.

Возможно, в будущем появится необходимость подключить третий телевизор или приставку, тогда нужно установить краб на 3 или 4 выхода, к запасным выходам придётся подключить балластовые резисторы сопротивлением 75 Ом.

Для одновременного приёма аналогового и цифрового ТВ нужно подключаться к приставке DVA-T2. Для этого с ней соединяют свободный выход краба, а после цифровым кабелем HDMI или колокольчиками подключают один из телевизоров.

Подключение телевизоров к спутниковой антенне

Такое телевидение использует систему орбитальных спутников, в том числе последнего третьего поколения меридиан и других, которые находится в космосе. Телевизионные станции подают на них сигнал, а они его возвращают на большие территории земли, где каждая спутниковая антенна принимает его и отражает на собирающую головку, ресивер и телевизор. Так, на экранах появляется изображение и звук. И можно .

Раньше для подключения спутниковой антенны покупали 1 комплект оборудования, предназначенный для одного телика. Проходит время, хозяева приобретают второй ТВ, желая подключаться к имеющемуся кабелю. Появляется проблема, как подключить два телевизора к спутниковой антенне самостоятельно. О том, читайте в статье.

Есть всего 2 способа для подключения телевизоров к одной спутниковой антенне, первый это использование ВЧ-модулятора, второй это применение 2 или 3 ресиверов, то есть отдельный для каждого ТВ.

Применение ВЧ модулятора

Используем имеющийся тюнер, тюльпаном подключаем первый ТВ, связав его с ВЧ-модулятором, потом второй монитор. С одного приёмника можно подключить 2 или 3 телевизора, это количество зависит от выходов, которые есть на задней панели. Данный метод простой, а финансовые затраты маленькие.

Переключать каналы, возможно, но только на тюнере, который может стоять в другой комнате. Ещё недостаток такого метода в том, что оба ТВ показывают один канал. Качество изображения телевизора, подключённого напрямую к ресиверу, будет лучше, чем на остальных. Как видим у этого способа много недостатков. Поэтому желательно использовать дополнительные ресиверы, но это стоит дорого.

Применение дополнительных ресиверов

Данный метод предусматривает установку дополнительных 2 или 3 и более спутниковых тюнеров, по одному в комнату, где установлены ТВ. Теперь каждый телик будет обеспечивать независимый выбор и просмотр желаемого канала. Также читайте о и

Но эта система подключения требует установки электронных конвекторов, у которых количество выходов соответствует количеству тюнеров. Самые распространённые головки имеют 2, 4 и 8 выходов, если надо ещё больше применяют мультисвитч, обычно он используется для многоквартирных домов.

Самым ответственным моментом здесь является выбор ресивера. Некоторые могут не поддерживать определённые параметры, поэтому не все каналы будут доступны пользователю. Обычному человеку трудно разобраться в огромном количестве сложных устройств, поэтому нужно довериться специалисту. Правильное решение и выбор подходящего метода, даст возможность обеспечить максимальное количество телеканалов с качественным изображением.

Очень часто в одной семье появляется второй телевизор. При этом антенна есть только одна. Возникает вопрос: как подключить два телевизора к одной антенне? Есть способы, позволяющие одну антенну использовать на два телевизора и более.

Что потребуется

Для подсоединения потребуются несколько деталей:

• двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой — для подсоединения телеприемников.

• 5 разъемов, соответствующих сплиттеру;
• 2 штекера-переходника;

• антенный кабель.

Важно: Приобретая разветвитель, не перепутайте количество выходов! Трехполосный (трехвыходной) сплиттер применяется на подключение трех приемников, но никак не двух! Если же под рукой окажется все же трехвыходной, то решить проблему можно подключением к свободному выходу балластного резистора (сопротивление 75 Ом). А если есть план в будущем установить и подключить несколько телевизоров к этой антенне, то лучше сразу купить разветвитель с несколькими выходами и временно заглушить пустые выходы тем же сопротивлением.

Ход работ

Мы постараемся рассказать о подключении так, чтобы справиться с задачей смог даже тот, кто совсем не разбирается в радиотехнике. Пошагово это делается так:

• Выбираем детали . Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Если же вы не обладаете навыками пайки, то разветвитель выбирать надо соответствующий, а также подходящий для определенного типа кабеля. Беспроигрышным вариантом будет сплиттер со встроенными гнездами для коаксиальных кабелей.

Выбрав разветвитель, подберите соответствующие разъемы. Сейчас большой популярностью пользуются F-разъемы в связи с тем, что они надежны, просты в установке.

• Выбираем место для сплиттера . Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
• Обрезаем существующий кабель антенны . Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
• Разделка кабеля и установка F –разъема.

Для тех, кто умеет паять, нет смысла рассказывать, как разделать кабель и припаять его к сплиттеру, — они это сами знают. Дальнейшее написано для среднестатистического пользователя, не знакомого с радиоделом.

Итак, обрезанный конец провода разделываем, как показано на рисунке: зачищаем край, заворачиваем оплетку. Изолятор средней жилы должен немного выступать, а сама средняя жила выступать должна не менее чем на 5 мм. Инструментом для демонтажа изоляции с коаксиального кабеля в домашних условиях служит обычный кухонный нож.

Важно: Кабель должен быть стандартным, чаще применяют марки DG 113 или SAT 703B. Оплетка кабеля ни в коем случае не должна соединяться с центральной жилой, в противном случае сигнал не будет проходить вообще.

Устанавливаем F-разъем. Его еще называют накруткой, потому что разъем накручивается на мягкий провод. Разъем для соединения кабеля и сплиттера готов.

• Отрезаем два куска провода с расчетом, чтобы длины хватило до каждого телевизора.
• Монтируем F -разъемы аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

1. один от антенны, для входа в разветвитель;
2. два телевизионных, для выходов из него;
3. два телевизионных свободных.

• Соединяем разъемы с разветвителем.

• Соединяем два свободных разъема с переходниками . Переходник — это устройство, на одном конце которого крепится F-разъем, а на другом — коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
• Включаем телеприемники. Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

По приведенной ниже схеме можно посмотреть путь, по которому нужно подсоединить 2 телевизора к одной антенне:

Как установить антенну с усилителем

Но как быть, если после подключения сплиттера качество изображения ухудшилось? Это может означать, что антенна на двух телевизорах не обеспечивает нужного сигнала, при этом еще и разделяющее устройство забирает на себя какую-то его долю. Выходом может стать антенна с усилителем, ее еще называют польской. Такая антенна на два телеприемника, подключенных к устройству, улучшит качество сигнала в обоих телевизорах. Для этого надо:

1. В уже существующей схеме с разветвителем убрать F -разъем от входа в него.
2. На его место поставить штекер с блоком питания из комплекта антенны с усилителем.
3. На вход установить переходник с антенным гнездом (так называемая «мама») и вставить туда штекер от антенны с усилителем.

Это должно улучшить качество сигнала.

Сплиттер с усилителем

Есть второй вариант — поискать разветвитель со встроенным усилителем сигнала. Этот способ хорош тогда, когда изначально телевизор показывал хорошо и новой антенны не требуется. Однако прежде чем приобретать новое устройство, обсудите свой конкретный случая со специалистом.

Усилители, в том числе и на антенне, имеют разные коэффициенты усиления, а слишком большой сигнал так же плох, как и слабый, и тоже может вызвать искажение. Телемастер замерит уровень сигнала и даст совет по приобретению усилителя.

Кстати, проблема с затуханием сигнала может тем более возникнуть, если сделать подключение нескольких телевизоров к одной антенне. Чем больше приемников, тем сильнее затухает сигнал. Поэтому планируя подключить несколько телеприемников, взвесьте все аргументы «За» и «Против».

Ниже дается видео-инструкция по подключению антенны на два телеприемника:

Вконтакте

Семейный ужин под просмотр вечернего выпуска новостей – такую картинку можно увидеть почти в каждом кухонном окне многоквартирного дома. Это давно не роскошь – иметь на кухне телевизор. Просмотр любимых сериалов и ток-шоу способен скрасить рутинные кухонные хлопоты каждой хозяйке. Прогресс уверенно перешагнул порог каждого дома и квартиры и вот уже вместо черно-белого габаритного телевизора, во многих домах на стене в каждой комнате можно видеть плоскую ТВ панель.

Перед каждым обладателем второго, а то и третьего телевизора закономерно вставал вопрос, как подключить два телевизора к одной антенне? Если это обстоятельство ставит вас в тупик, то читайте эту статью. Она содержит решение этой несложной задачи.

Немного полезной информации

Во-первых, это мощность телевизионного сигнала, который исходит от антенны. Его уровень можно проверить при помощи измерителя сигналов или оценить благодаря индикации уровня в меню на экране ТВ (Рис. 1).

Но тут неплохо бы знать, на какой частоте можно принимать данный пакет (мультиплекс) в вашем регионе. Настраивая телевизор вручную, вы должны отыскать нужную частоту (канал) и расположить антенну таким образом, чтобы получать наилучший сигнал. Убедитесь, что достигнутый уровень сигнала достаточно высок, чтобы после разделения его на два ТВ-приёмника, получить приемлемое качество эфира.

Протяжённость кабеля и количество кабельных соединений

Возможно, не все знают, но протяжённость кабельной разводки способна сказаться на качестве «картинки» в вашем телевизоре. Если путь сигнала от антенны до то телеприёмника не более 20 – 30 м, то вероятно вы ничего не заметите. Но каждый последующий метр кабеля вызывает падение мощности сигнала. Этот параметр так и измеряется – затухание на метр длины. Поэтому планируйте прокладку кабеля с умом, даже если вы не экономите на кабеле.

А тем, кто «пожадничал» и собрал кабель из фрагментов, и уж тем более сэкономил на специальных герметичных переходниках, следует понимать, что это скажется на конечном результате не лучшим образом. Подобно течению воды по дырявому трубопроводу, телесигнал будет теряться, затухать на каждой скрутке и на экране могут появиться шумы. Избегайте лишних витков кабеля в доме и позаботьтесь о его целостности.

Делители сигнала

Для того чтобы не устанавливать для каждого телевизора свою антенну, на помощь приходят (Рис 2). Они имеют и другие названия, в зависимости от своих особенностей, которые также можно часто услышать: . С чем мы имеем дело? Подсказка в самом названии – это элемент телекоммуникации, посредством которого можно раздавать сигнал, принимаемый одной антенной, на несколько телеприёмников или попросту, разделять.

Он хорош тем, что не требует источника питания. Но, разделяясь на два потока в пассивном , ТВ-сигнал определённым образом слабеет почти вполовину, а если у делителя три выхода, то втрое и т.д. Это обстоятельство почти не ощутимо в условиях больших городов с высокой мощностью телетрансляции, но если ваша антенна находится на приличном расстоянии от ретранслятора или вы используете кабель большой протяжённости, то вам следует установить разветвитель активного типа.

Делитель активного типа

Это электронное приспособление работает без потерь сигнала и даже его усиливает, благодаря встроенному транзисторному усилителю, что положительно сказывается на его функции:

• выходные разъёмы активного делителя обеспечивают неискажённое напряжение;
• он имеет низкий уровень собственных шумов;
• отсутствуют перекрёстные искажения сигнала;
• устройство имеет широкий динамический диапазон.

КРАБ активного типа нужно питать от стабилизированного источника электричества Потребляемый ток разветвителя — около 60 мА – можно обеспечить от сетевой розетки по соседству или по высокочастотному кабелю.

Как подключить два телевизора к одному антенному кабелю

Все начинается с выбора места, где вы хотите сделать разветвление сигнала надвое. Это то место, где вы должны надрезать кабель, который у вас пролегал от антенны к имеющемуся телевизору и где удобно установить делитель. Особенно это актуально для активного сплиттера (помним о том, что ему нужно от чего-то питаться).

Допустим, что дополнительный кабель вы уже купили и все необходимые инструменты уже у вас под рукой (делитель, монтажные скобы, нож, рулетка и два антенных разъёма для первого и второго телевизоров). Тот антенный штекер, который у вас был, вам следует установить на конец антенного кабеля, который будет входить в делитель. Это делается при помощи ножа, им вы удалите лишнюю изоляцию кабеля. Следите за тем, чтобы наружная кабельная оплётка нигде не коснулась центральной жилы. После того, как делитель будет соединён с антенным кабелем, можно начинать раздавать сигнал.

С помощью рулетки измерьте расстояние от делителя до каждого телевизора и отрежьте два куска кабеля соответствующей длины. На концы кабеля установите антенные разъёмы. Соедините кабель с выходами делителя. У вас должно получиться параллельное соединение. Принцип параллельной раздачи сигнала вы будете использовать, если однажды захотите подключить сразу несколько телевизоров в вашем доме.

Кабель аккуратно закрепите с помощью компактных креплений вдоль плинтуса или проложите в кабель-канале, чтобы никто из домашних не споткнулся об него и не повредил разводку. Проверьте, что у вас получилось. Идеальный результат – это равноценное, устойчивое качество эфира на экранах обоих телевизоров.

Подключение трёх и более телевизоров

Как уже говорилось, схема подсоединения телевизоров к делителю – параллельная. Будет нелишним заметить, что каждый следующий телевизор, включаемый в эту схему, в известной степени понижает качество приёма. Если установка отдельной антенны по-прежнему не входит в ваши планы, но вы хотите подключить три телевизора (Рис. 6), то вас выручит все тот же делитель на три выхода. Правда, гораздо эффективнее окажется установка активного разветвителя с тремя или более выходами, по количеству приёмников.

Не забывайте перед приобретением делителя уточнять, для какого частотного диапазона подходит ваш сплиттер. Алгоритм подключения идентичен схеме с двумя ТВ, но бывают и вариации. К примеру, если вы желаете параллельно подключить преобразователь аналогового сигнала в «цифру» (DVB-T2), то два телевизора подсоедините по классической схеме, а в оставшийся, третий выход делителя вставьте ещё один КРАБ. В него вы и подключите третий телевизор и декодер или используйте петлевой выход на приставке (не все приставки имеют петлевой выход).

Как подключить антенну к телевизору LG — журнал LG MAGAZINE Россия

Первый вопрос, который возникает при покупке нового телевизора LG – как подключить антенну и настроить телеканалы? Сделать это довольно просто самостоятельно, не прибегая к услугам специалистов.

На задней панели вашего телевизора расположен специальный кабельный вход для антенны. В зависимости от модели он может быть помечен аббревиатурой ANT IN. Но даже если никаких обозначений нет, перепутать с другими входами (к примеру, HDMI или USB) его невозможно, так как он имеет узнаваемый внешний вид, одинаковый для телевизоров всех марок и моделей: это резьбовой цилиндр с отверстием в центре. Исключение составляют очень старые модели телевизоров с электронно-лучевыми трубками (кинескопами), в них коаксильный разъем выглядит как плоский цилиндр с меньшим цилиндром в центре.

Подключение антенны к телевизору LG: пошаговая инструкция

1. Убедитесь, что ваш телевизор LG выключен из розетки. Это необходимо для того, чтобы избежать случайной поломки телевизора или антенны во время подключения.
2. Найдите на задней панели кабельный вход и подключите антенну. В ряде моделей может понадобиться прикрутить кабель. Для этого совершайте вращательные действия по часовой стрелке до тех пор, пока кабель не будет тщательно зафиксирован.
3. Включите телевизор в сеть, после чего нужно провести настройку каналов.

После того, как антенна к вашему телевизору LG подключена, проведите настройку каналов.

Если это первое включение вашего нового телевизора LG, то перед тем, как настраивать каналы, вам понадобится настроить язык и местоположение. Это важные шаги, которые лучше не пропускать и не откладывать на потом. Тем более это займет всего несколько минут.

Для того, чтобы настроить язык на телевизоре LG, нужно:

• При помощи пульта дистанционного управления нажать кнопку «Настройки» (Settings).
• Выбрать раздел «Общие».
• При помощи джойстика на пульте ДУ выбрать нужный вам язык.
• Сохранить сделанные изменения.

Для того, чтобы настроить местоположение на телевизоре LG, нужно:

• При помощи пульта дистанционного управления нажать кнопку «Настройки» (Settings).
• Выбрать пункт меню «Опции».
• В разделе «Страна» выбрать вашу страну местоположения.
• Сохранить сделанные изменения.

В телевизорах Smart TV также нужно зарегистрировать учетную запись (как зарегистрировать телевизор LG в Smart TV, читайте здесь)

Как настроить каналы на телевизоре LG: пошаговая инcтрукция

Самый простой и удобный способ настроить каналы на вашем телевизоре LG – воспользоваться функцией Автопоиска, доступной на всех моделях. С ее помощью можно настроить не только цифровые каналы, но и аналоговые.

Если ваш телевизор LG поддерживает стандарт DVB-T2, европейский стандарт эфирного цифрового телевидения второго поколения, то спутниковую антенну можно смело присоединять к разъему LNB без ресивера. Для того, чтобы телевизор принимал сигнал, в настройках вам понадобится лишь указать верный источник сигнала «Антенна» или «Спутниковое телевидение» (в зависимости от модели телевизора). Подавляющее большинство современных моделей телевизоров LG поддерживают этот формат. Более точную информацию о своей модели телевизора вы можете найти в «Руководстве пользователя» или на официальном сайте LG, введя номер модели (комбинацию из цифр и букв), указанный на задней панели устройства.

Также можно узнать модель и серийный номер в самом телевизоре. При помощи пульта дистанционного управления нажмите «Настройки» (Settings) / Smart (в зависимости от модели), выберите раздел «Справка», а в нем – пункт «Информация о продукте».

Если ваша модель телевизора не поддерживает цифровой стандарт, то для того, чтобы смотреть цифровые каналы, понадобится дополнительно приобрести приставку DVB-T2 и подключить ее к вашему телевизору LG.

Как активировать Автопоиск каналов на телевизоре LG Smart TV:

1. При помощи пульта дистанционного управления нажмите кнопку «Настройки» (Settings).
2. Выберите раздел меню (Пиктограмма «Шестеренка») в верхнем правом углу экрана вашего телевизора.
3. Найдите раздел «Все настройки».
4. В нем выберите пункт «Каналы», после чего нажмите «Поиск каналов и настройки».
5. Нажмите на «Автопоиск».

Важно: Для подключения цифрового телевидения в графе «Режим приема» должен быть указан источник DVB-T/T2. Для подключения спутникового или кабельного – соответствующие источники.

1. Выберите необходимый источник, нажмите кнопку «Далее».
2. Поиск и настройка каналов займет несколько минут. Не выключайте телевизор в процессе. После окончания нажмите на кнопку «Готово» или ОК (в зависимости от модели).

Как настроить каналы на телевизоре LG, не поддерживающем функцию Smart TV: пошаговая инструкция

Настройка каналов на старых моделях телевизоров LG немного отличается, но также не представляет никакой сложности для владельца. Вот, что для этого нужно сделать:

1. При помощи пульта дистанционного управления нажмите кнопку «Настройки» (Settings).
2. В меню настроек, выведенном на экран телевизора, войдите в раздел «Каналы».
3. На пульте дистанционного управления нажмите кнопку «Вправо», вы окажетесь в пункте «Автопоиск». Подтвердите действие, нажав кнопку ОК.
4. Выберите источник входящего сигнала для настройки программ. Это может быть «Антенна», «Спутник» или «Кабельное ТВ». Для настройки цифровых каналов выберите пункт «Антенна».
5. Нажмите на экране кнопку «Выполнить».
6. Поиск и настройка каналов займет несколько минут. Не выключайте телевизор в процессе. После окончания нажмите на кнопку «Готово» или ОК (в зависимости от модели).

Проблемы, которые могут возникнуть при подключении антенны к телевизору LG и настройке каналов:

1. Телевизор не видит ни одного канала.

Что делать? Проверить, правильно ли подключена антенна, верно ли прописан источник сигнала в «Настройках».

1. Нет сигнала цифрового телевидения.

Что делать? Изменить местоположение в «Настройках».

1. Неверный формат сигнала.

Что делать? Может помочь изменение диапазона частот и разрешения экрана телевизора. Для этого нужно поменять формат экрана в «Настройках» на «Оригинальный / Авто.» (в зависимости от модели) или «Во весь экран».

Стекирующие телевизионные антенны — сигнал дальнего действия

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

Вы, наверное, слышали термин , штабелирование антенн , но что именно он означает и насколько это хорошая идея? Давайте подробнее рассмотрим концепцию и рассмотрим несколько примеров.

«Стекирование антенн» означает установку нескольких телевизионных антенн либо на одной мачте (вертикальное наложение), либо рядом друг с другом (горизонтальное наложение), и объединение сигналов от обеих антенн для просмотра каналов со всех из них.

Это определенно звучит как как хорошая идея. Вы просто покупаете две или более антенны, направляете их в разные стороны и получаете еще больше каналов на свой телевизор.

Однако есть некоторые сложности. Читайте дальше, чтобы узнать, как это сделать.

Можно ли подключить две антенны к одному телевизору?

Чтобы раскрыть все это, позвольте мне сначала проиллюстрировать концепцию, описав наиболее распространенный сценарий объединения антенн: получение сигналов с разных направлений.

Прямо сейчас у вас на крыше может быть антенна в стиле Яги, которая направлена ​​на группу башен, скажем, на север.

Наружные антенны Yagi, такие как Winegard HD7695P, отлично подходят для приема удаленных станций, но обычно имеют ширину луча приема, которая уже 90 градусов (а во многих случаях намного уже).

В своем отчете о сигналах TVFool.com вы могли заметить другие группы станций в разных направлениях, но, увы, вам понадобится либо многонаправленная антенна, либо вторая однонаправленная антенна , чтобы получить их.

В конце концов, вы можете решить установить вторую однонаправленную антенну, чтобы принимать другую группу станций, и подключить обе антенны к телевизору.

3 причины, по которым люди комбинируют телевизионные антенны

С технической точки зрения, телевизионные антенны можно комбинировать множеством способов для достижения различных сценариев.

Например, они могут быть уложены вертикально или горизонтально; вы можете усилить одну или обе антенны; вы можете направлять их в разные стороны или в одном направлении.

Несмотря на эти разные конфигурации, существует три распространенных сценария, в которых потребители складывают антенны:

A . Они пытаются принять телевизионных сигналов от станций, находящихся за пределами луча приема их текущей антенны .

Б . Они пытаются принять на другом частотном диапазоне (например, пытаются получить передачу слабого УКВ-сигнала определенной станцией, если их существующая антенна работает только в УВЧ).

С . Они хотят увеличить общее усиление своей антенны на в надежде улучшить качество сигнала и, возможно, даже получить больше каналов — направляя оба в одном направлении.

Большинство людей добавляют дополнительные антенны для достижения сценариев A и B выше.

По общему признанию, некоторые также пытаются увеличить общий коэффициент усиления антенны ( C ). Это связано с некоторыми техническими проблемами — такими как понимание горизонтальной и вертикальной поляризации сигнала, оценка размера и формы зон захвата приема обеих антенн и т. Д. — и может принести смешанный успех.

Если вы хотите увеличить усиление антенны, может быть проще и проще просто получить антенну с большим усилением и более широким приемным лучом (возможно, с предусилителем), чем пытаться объединить два меньших.

Фактически, многонаправленные антенны с высоким коэффициентом усиления, такие как Antennas Direct DB8e HDTV Antenna, на самом деле представляют собой штабелированные антенны. В этой статье я сосредоточусь на более распространенных сценариях комбинирования антенн (т.е.прием сигналов с другого направления или в другом частотном диапазоне).

Большинство людей пытаются объединить максимум две антенны (а не, скажем, три или четыре), так что это будет моим базовым случаем.

Видео: Факты о штабелировании антенн

Способы штабелирования телевизионных антенн

Давайте сначала рассмотрим некоторые особенности штабелирования антенн, прежде чем научиться их устанавливать.

Следует ли размещать телевизионные антенны вертикально или горизонтально?

Имеет ли значение, устанавливаете ли вы вторую антенну поверх другой или размещаете их рядом?

Некоторые могут возразить, что, поскольку телевизионные сигналы обычно передаются с горизонтальной поляризацией (по крайней мере, в США), лучше подходит вертикальное наложение, поскольку оно дает лучшее усиление для этого типа поляризации.

Лично я сначала попробую вертикальное расположение антенн на одной мачте (если возможно), а затем попробую горизонтальное размещение.

Однако многим удается также горизонтальное штабелирование (то есть размещение второй антенны рядом или с другой стороны крыши или чердака). Это действительно зависит от вашей местной ситуации — да, телевизионные сигналы горизонтально поляризованы, но есть и другие факторы, которые следует учитывать.

Например, возможно, ваши сигналы проходят через ближайший лес и создают помехи.

Вы можете обнаружить, что размещение второй антенны в другом месте вашего дома дает лучшие результаты.

Итак, когда дело доходит до обобщенных ответов относительно вертикального и горизонтального штабелирования, судей нет.

Но, по крайней мере, вы должны убедиться, что они достаточно разделены, чтобы свести к минимуму взаимное влияние.

Разделение антенн для минимизации помех

Хотя они являются пассивными приемниками, антенны создают слабое электрическое поле, которое может мешать приему другой антенны, расположенной слишком близко.

Их необходимо разделять на определенное расстояние, соответствующее размеру захватываемых ими длин волн УВЧ или УКВ.

Это составляет примерно 1/4 длины волны, которую они принимают.

Теперь каждая отдельная частота в диапазонах UHF и VHF имеет уникальный размер длины волны, поэтому при вычислении разноса полезно подумать о максимальной длине волны, которую будут принимать ваши антенны.

Максимальная длина волны УВЧ сигнала может составлять более двух футов, в то время как длины волн УКВ могут охватывать более шести футов в длину.

Фактически, различные элементы антенны (например, диполи, отражатели и т. Д.)) имеют размер пропорционально этим длинам волн для точного захвата радиоволн.

Рекомендуется сохранять расстояние 2–4 фута между любыми двумя сложенными друг на друга антеннами (будь то антенны UHF или VHF).

Хотя кто-то может подумать, что вам следует установить антенну VHF еще дальше (из-за ее длины волны), в целом помехи, создаваемые обеими антеннами, вероятно, не будут достаточно значительными, чтобы повлиять на ваш сигнал.

Но все же не стоит устанавливать их слишком близко друг к другу.

Здесь я, конечно, упомянул минимальное расстояние. Вы можете установить антенны еще дальше, увеличив расстояние между ними, чтобы еще больше снизить потенциальные помехи.

Что вам понадобится

При объединении антенн следует учитывать несколько факторов.

Я суммирую их здесь, но более подробно расскажу ниже:

• Какой тип второй антенны вам следует приобрести?
• Следует ли использовать диплексер или сумматор сигналов при объединении сигналов от обеих антенн? Это будет зависеть от того, пытаетесь ли вы реализовать сценарий A или B с использованием коаксиального кабеля антенны
• — они должны быть одинаковой длины и типа для обеих антенн!
• Независимо от того, хотите ли вы усилить антенную линию или нет

Если вы размещаете антенны вертикально на одной мачте, ваша конфигурация может выглядеть примерно так, как показано на схеме ниже.

Вертикально расположенные антенны

Получение второй антенны

Когда вы начинаете свой проект, у вас либо будет под рукой дополнительная антенна, либо вам нужно будет ее купить.

Если вы комбинируете антенны для приема станций в других направлениях или в другом частотном диапазоне, нет никаких особых соображений при выборе второй антенны (кроме того, что она действительно может принимать другие станции).

Например, если у вас есть антенна только UHF и вы хотите, чтобы вторая антенна принимала этот общедоступный канал, который транслируется на высоких VHF, прочитайте мелкий шрифт антенны, чтобы убедиться, что она действительно может принимать эти частоты (каналы RF 7-13 в данном случае).

Давайте теперь посмотрим на тип сумматора сигналов, который вы должны использовать для обеих антенн.

Тип, который вы получите, будет сильно зависеть от того, комбинируете ли вы антенны для получения разных частот (сценарий B) или просто для получения каналов с другого направления (сценарий A).

Объединение сигналов: Диплексер

Диплексер — это устройство, которое принимает отдельные сигналы и объединяет их в один сигнал более сложным способом, чем обычный сумматор сигналов (см. Ниже).

Например, диплексер может учитывать частоты сигналов и применять мультиплексирование.

Диплексеры широко распространены в мире спутникового телевидения. Однако они менее распространены на потребительском рынке OTA.

Так зачем вам диплексер для телевизионных антенн?

Он понадобится вам для объединения сигналов от антенн с разными частотными диапазонами (UHF с VHF — или сценарий B выше).

Хорошим диплексером для телевидения OTA является сумматор сигналов UHF / VHF от Stellar Labs.

Он принимает сигналы от одной антенны только УВЧ и объединяет их с сигналами антенны только диапазона УВЧ.

Вы устанавливаете это устройство непосредственно на антенной мачте — между антеннами, чтобы обеспечить одинаковую длину коаксиального кабеля антенн. Коробка диплексера на самом деле находится внутри черного водонепроницаемого футляра, который вы видите на изображении.

После установки антенн вы подключите их коаксиальные кабели к этому устройству, вставив их снизу в два порта IN. Устройство имеет порт OUT для подключения коаксиального кабеля к сплиттеру, телевизору или конвертеру.

Как и многие диплексеры для потребительского рынка OTA, этот работает пассивно , поэтому он не имеет источника питания переменного тока.

Кроме того, вы должны использовать его по назначению: объединение UHF с антенной VHF.

Если вы попробуете другую комбинацию, например, две антенны УВЧ, устройство не позволит сигналам УВЧ проходить через порт УКВ.

Объединение сигналов: объединитель или ответвитель сигналов

Другой тип устройства — это обычный объединитель сигналов (также называемый соединителем сигналов).

Это обычно более простое устройство, чем диплексер, поскольку оно «без разбора» объединяет сигналы от двух антенн, принимающих из любого диапазона частот.

Таким образом, он больше похож на перевернутый разветвитель — два порта, обычно выходящие на телевизоры, теперь действуют как входы для антенн.

Вы используете сумматор или ответвитель сигналов для сценария A , описанного выше.

К любому входу можно подключить антенный диапазон любого типа. Например, вы можете подключить коаксиальный кабель от антенны UHF / VHF в один порт, а затем антенну UHF в другой.

Очень хороший сумматор сигналов — антенный переходник Winegard CC-7870:

Еще более простое устройство — двухполосный разветвитель / сумматор Channel Plus 2532:

Если вы видели другие страницы этого сайта, это устройство может кажется знакомым, потому что это разветвитель, который я рекомендую для распределения антенного сигнала на несколько телевизоров.

Несмотря на свою простоту, комбайнеры такого типа работают на удивление хорошо для многих людей.

Какой комбайнер использовать?

Решая, использовать ли диплексер или сумматор, я сначала рассмотрел бы полосы частот моих антенн.

Слово о потере сигнала

В моей статье об усилении антенных телевизионных сигналов я подробно рассмотрю понятие потери сигнала и то, как усилитель может смягчить эту проблему.

По сути, все устройства и кабели, которые вы используете, будут вносить некоторую (частичную) потерю, потенциально ухудшающую ваш ТВ-сигнал.

В той статье я посоветовал приобрести разветвитель с точным количеством выходных портов, соответствующим количеству телевизоров, которые вы планируете подключить.

Таким образом, вы не испытаете ненужных потерь сигнала, поскольку неиспользуемые порты устройств по-прежнему вызывают потери.

Тот же принцип применяется к диплексорам и сумматорам сигналов. Вам следует избегать покупки устройства, у которого количество портов IN превышает количество антенн, к которым вы присоединяетесь.

Коаксиальный кабель антенны

Хотя стекирование антенн работает большую часть времени, некоторые клиенты, тем не менее, не могут заставить свои комбинированные антенны работать должным образом.

Я подозреваю, что отчасти это связано с проблемами фазы .

Давайте на мгновение представим себе это. Телевизионные сигналы распространяются наружу от опор передачи в виде волн, которые колеблются вверх и вниз, и, будучи принятыми антенной, эти сигналы продолжают идти по коаксиальному кабелю к устройству сумматора.

Когда несколько антенн принимают сигналы, важно, чтобы сигналы поступали в сумматор одновременно.

В этом случае они приходят синхронно друг с другом. Если они приходят (даже немного) в разное время, они не совпадают по фазе.

Две телевизионные антенны, принимающие сигналы от разных источников в противофазе.

Сигналы, поступающие в противофазе, напоминают наложенные друг на друга несколько волн, пики и впадины которых не синхронизированы, тем самым ослабляя или даже подавляя друг друга.

Поэтому важно подключать антенны к устройству сумматора с помощью коаксиальных кабелей того же типа и длины .

Даже если вы установите одну антенну на большее расстояние от устройства сумматора, чем другая, вы все равно должны использовать кабель одинаковой длины для обеих антенн, при необходимости свернув кабель ближайшей антенны.

Что касается кабелей, для максимальной производительности я рекомендую коаксиальный кабель RG6 с трех- или четырехкратным экранированием, такой как широкополосный интернет-кабель PHAT.

(Этот кабель имеет отличные характеристики для телевизора, но обратите внимание, что его длина составляет 50 футов — ваш сумматор, вероятно, будет ближе к вашим антеннам, чем этот. Если вы купите этот кабель, вам понадобятся обжимные инструменты, чтобы отрезать нужную длину. Amazon предлагает собственный фирменный коаксиальный кабель с тройным экраном, который имеет меньшую длину, самый маленький из которых составляет 4 фута.)

Использование усилителя с сумматором сигналов

В некоторых ситуациях вам может потребоваться подключить усилитель ( предусилитель или усилитель-распределитель) где-нибудь вдоль линии, чтобы усилить ТВ-сигнал.

На схеме ниже показана типичная установка с вертикально совмещенными антеннами с использованием предусилителя, прикрепленного к мачте:

Вертикально расположенные антенны

Уловка здесь заключается в том, чтобы узнать, позволяет ли ваш диплексер или сумматор сигналов «пропускать» электрический ток на коаксиальный кабель с усилением.

По умолчанию делители и сумматоры сигналов предназначены для предотвращения скачков скачков напряжения, идущих по линии от телевизора (например, если он неисправен) к антенне.

Однако у многих из них будет один четко обозначенный IN порт , который позволяет подключать усиленный коаксиальный кабель.

Это означает: убедитесь, что приобретаемое устройство сумматора позволяет пропускать ток, если вы собираетесь добавить усилитель в линию.

Например, упомянутый выше антенный переходник Winegard CC-7870 позволяет подключать усиленный кабель к одному из его портов IN (как и диплексер).

Если вы помните, многие предусилители имеют отдельный источник питания, называемый блоком вставки питания , который вы подключаете к розетке, расположенной дальше по потоку, рядом с телевизором.

Если вы хотите установить предусилитель для одной из антенн, обязательно подключите коаксиальный кабель антенны к входному порту устройства сумматора, обозначенному как сквозной.

Таким образом, когда вы подключаете блок питания ближе к телевизору, он питает всю линию до антенны, которую вы хотите усилить.

В общем, объединители сигналов добавят сложности вашим намерениям по усилению.

Например, если вы ранее использовали предусилитель для первой антенны, вы можете впоследствии обнаружить, что после добавления второй антенны нет необходимости в усилении.

Некоторые люди в конечном итоге чаще ищут неисправности своих усилителей в ситуации стекирования, чтобы найти правильное соотношение сигнал / шум, обеспечивающее чистые каналы.

Как подключить две антенны к одному телевизору

Установка второй антенны для соединения с первой включает в себя сначала убедитесь, что она правильно работает с вашим телевизором, перед объединением сигналов обеих антенн.

Вам понадобятся те же инструменты, и вы, вероятно, выполните те же действия, что и при установке первой антенны.

Если вы устанавливаете антенны вертикально и вам нужна более высокая мачта, имейте в виду, что диаметр новой мачты может немного отличаться и, возможно, быть слишком широким для монтажных кронштейнов, которые вы в настоящее время используете для первой антенны.

Перед запуском убедитесь, что у вас есть все необходимые детали.

Если вы устанавливаете антенны самостоятельно, вам следует попросить одного или двух человек помочь. Они могут помочь с тестированием или перемещением антенны и наблюдением за качеством сигнала на телевизоре, чтобы ускорить шаги.

ВАЖНО : Безопасность должна быть вашим приоритетом номер один при установке уличного телевизора на крыше.

Шаг 1. Найдите лучшее место для установки второй антенны

Как я упоминал ранее, вам понадобится соответствующая антенна, чтобы принимать дополнительные станции, которые вы хотите.

Поиск лучшей антенны для ваших нужд — это обширная тема, которую я здесь затронул, но достаточно сказать, что лучше всего проверить, что вторая антенна получит станции самостоятельно, прежде чем вы соедините обе вместе.

Для этого вам также необходимо выбрать подходящее место, что восходит к предыдущему обсуждению в этой статье того, следует ли размещать антенны вертикально или горизонтально.

Вашим основным критерием должен быть выбор места, обеспечивающего мощность сигнала, достаточную для преодоления любых потерь, с которыми вы столкнетесь в сумматоре сигналов и остальной части вашей установки.

Лично я всегда стараюсь просто установить вторую антенну на той же мачте, что и первая (в конце концов, она находится в том же месте, которое оптимально для первой антенны), но вы можете обнаружить, что это не обеспечивает необходимое качество сигнала в вашей ситуации. .

Если вы устанавливаете вторую антенну на чердаке, имейте в виду, что на прием может повлиять структура вашего дома (например, многослойная изоляция или излучающие барьеры).

В конечном итоге вам может потребоваться протестировать и поменять антенну в нескольких местах, прежде чем установка будет завершена.

Шаг 2. Установите вторую антенну

Если вы прикрепляете вторую антенну к той же мачте, что и первая, проверьте устойчивость мачты и затяните винты или болты, которые удерживают ее на поверхности.

Также убедитесь, что мачта надежно закреплена (особенно если она находится на крыше), чтобы не раскачиваться или не опрокинуться во время сильных порывов ветра или грозы. Сильно встряхните.

Как упоминалось ранее, вы должны убедиться, что две антенны разделены расстоянием примерно в 2–4 фута.

Если позже у вас возникнут проблемы с приемом, вы можете вернуться и раздвинуть антенны дальше друг от друга, чтобы увидеть, улучшится ли прием.

Если вы устанавливаете вторую антенну в другом месте в своем доме, попробуйте уменьшить длину кабеля до , просверлив отверстия в потолке, стенах или полу по мере необходимости, чтобы уменьшить длину пути к телевизору.

Кроме того, избегайте крутых поворотов кабеля при его прокладке по дому.

СОВЕТ : При установке двух антенн на одной мачте необходимо разместить антенну с более слабым приемом выше.

Шаг 3. Подключите вторую антенну к телевизору.

Отсоедините первую антенну от телевизора или преобразователя и проложите коаксиальный кабель от второй антенны к устройству.

Вы должны проверить положение и направление второй антенны, чтобы убедиться, что она может принимать нужные вам каналы.

Знание о том, что вторая антенна работает сама по себе, поможет выявить проблемы позже, если вы столкнетесь с плохим приемом после соединения двух антенн.

После подключения второй антенны запустите сканирование каналов и обратите внимание на список каналов. При необходимости измените положение или цель антенны для улучшения приема.

Шаг 4: Присоедините оба антенных коаксиала к сумматору сигналов

Присоедините диплексор или сумматор сигналов к мачте или в любом другом месте, относительно центральном по отношению к обеим антеннам.

Отсоедините кабель, который вы ранее вели от второй антенны к телевизору на последнем этапе, и подсоедините коаксиальные кабели от каждой из антенн к соответствующим портам IN устройства объединения.

Если одна из антенн оснащена предусилителем, убедитесь, что вы подключаете коаксиальный кабель этой антенны к правильному порту IN объединителя с указанием «сквозного прохождения мощности».

Как упоминалось ранее, убедитесь, что оба антенных коаксиала имеют одинаковую длину и тип; в противном случае вы можете получить фазовые проблемы, такие как многолучевые помехи (двоение).

Шаг 5: Проведите коаксиальным кабелем от сумматора сигналов к телевизору

На этом этапе вы знаете, что обе антенны работают правильно (независимо), и теперь вы в основном настраиваете остальную часть системы приема, включая любую усилители и разветвители по ходу дела.

Подключите коаксиальный кабель от порта OUT сумматора к телевизору или конвертеру. Цифровой тюнер на вашем телевизоре или конвертере должен получать комбинированные сигналы от обеих антенн.

Включите телевизор и запустите сканирование каналов. Получаемые вами каналы должны соответствовать отчету о сигнале, полученному для вашего местоположения с TVFool.com или RabbitEars.info.

Проверьте также уровень сигнала каждого канала, чтобы убедиться, что они сильные с самого начала.

Если вы не получили полный список ожидаемых каналов, возможно, вам придется диагностировать проблему и внести изменения.

Усилители (предусилитель или усилитель-распределитель), как известно, иногда вызывают проблемы с сумматорами сигналов, поскольку они могут добавить слишком много шума в линию.

Если вы используете усилитель, я бы посоветовал вам отключить его и повторно просканировать каналы в качестве первого шага по устранению неполадок.

Шаг 6. Заземлите вторую антенну и всепогодные детали

Когда все работает правильно и вы удовлетворены приемом, убедитесь, что детали антенны, соединения коаксиального кабеля и т. Д. Имеют достаточную защиту от атмосферных воздействий .

Невыполнение этого шага может привести к коррозии и ухудшению качества оборудования быстрее, чем в противном случае, что повлияет на качество приема ТВ-сигнала.

(10 способов улучшить прием вашего телевизора, у меня есть раздел о гидроизоляции соединений.)

Надеюсь, что мачта и коаксиальный кабель вашей первой антенны были заземлены.

Не забудьте также заземлить вторую антенну (как мачту, так и кабель), чтобы снизить риск повреждения от скачков напряжения во время грозы.

Зачем устанавливать вторую антенну, если вы можете получить ротатор?

Вместо того, чтобы складывать антенны, вы можете вместо этого прикрепить мачту к моторизованному ротатору.

Поворотные устройства — это устройства, которые изменяют направление направленной антенны в горизонтальной плоскости.

Обычно вы управляете ими с помощью пульта дистанционного управления, что позволяет переключать каналы с дивана.

Примером ротатора является вращатель наружной антенны RCA Vh326F с дистанционным управлением:

Как и любое другое решение проблемы захвата сигналов от удаленных друг от друга станций, у роторов есть как плюсы, так и минусы.

Основное преимущество использования ротора — это возможность удобно переориентировать антенну в сторону передающей башни, не выходя из гостиной (с помощью пульта дистанционного управления).

Однако есть некоторые недостатки:

• Роторы усложняют прием телевизора и могут изнашиваться или выходить из строя после нескольких лет использования, требуя ремонта или установки нового
• Если вы планируете записывать программы, которая передается определенной станцией, антенна должна быть ориентирована на правильную вышку до времени начала записи
• Если у вас несколько телевизоров, поворот антенны в другое положение может помешать одновременному просмотру другим телевизором на другом телевизоре в вашем доме .

Заключение

Вторая направленная антенна позволяет вам расширить список каналов, включив в него станции за пределами вашего обычного диапазона приема.

Однако он не лишен сложностей, и хотя он может работать в большинстве случаев, некоторым людям приходится выполнять некоторые действия по устранению неполадок, чтобы заставить его работать.

После установки и использования антенн периодически проверяйте состояние обеих антенн, чтобы убедиться, что они безопасны, чисты и недоступны.

Объединение двух антенн HD для лучшего приема

Последнее обновление: вторник, 13 апреля 2021 г.

Вы временами расстраивались из-за приема HD-антенны? Некоторые каналы приходят и уходят, но не так сильны, как должны быть? Также может быть несколько каналов, недоступных для вашей текущей настройки антенны. Комбинируя две HD-антенны вместе, вы можете увеличить текущую мощность сигнала и покрытие канала. В этой статье я объясню, как это настроить и каковы преимущества двух антенных систем.

Как я уже говорил ранее, объединение двух HD-антенн может положительно повлиять на зону покрытия вашего сигнала. Во многих случаях это может улучшить слабый сигнал. Давайте рассмотрим три метода комбинирования ваших HD-антенн. Будет использован один метод увеличения текущего уровня сигнала. Другой метод используется для получения каналов от вышек, расположенных в разных направлениях, и последний метод, называемый наложением антенн, может помочь с труднодоступными станциями. В любом случае ваше местоположение по отношению к вышкам вещания будет иметь значение.В некоторых случаях башни могут быть слишком далеко, чтобы получить какие-либо каналы. Вы можете использовать наш инструмент поиска станций, щелкнув значок ниже, чтобы определить, как далеко от вашего местоположения находятся башни вещания.

Кабели, длина кабеля и повторное сканирование

При всех этих настройках очень важны длина кабеля и тип его прокладки. Убедитесь, что кабели, идущие от антенн, которые входят в объединитель или соединитель, имеют одинаковую длину и идентичны. В противном случае это может вызвать проблемы с фазированием, потому что сигнал от антенны не достигнет сумматора одновременно. Это может привести к неправильной фиксации тюнера на канале. Убедитесь, что вы повторно сканируете тюнер каждый раз, когда вносите изменения в настройку антенны. Это гарантирует, что вы получаете правильные каналы. Это также может помочь использовать инструмент мощности сигнала, который есть у большинства телевизоров и тюнеров в параметрах меню. Это полезно для того, чтобы узнать, какой уровень сигнала у вас для каждого канала.

Две антенны HD, направленные в одном направлении

Этот метод можно использовать для увеличения текущей мощности сигнала на существующие каналы, поступающие с вышек вещания в том же направлении. Добавив вторую антенну OTA, вы можете увеличить мощность сигнала. Если у вас уже есть усилитель для усиления вашего сигнала, вторая антенна может помочь увеличить постоянство вашего покрытия. В зависимости от того, как отправляется сигнал, препятствия могут мешать доставке пути сигнала.Добавление второй антенны может увеличить зону покрытия пути прохождения сигнала и дать вам более стабильный сигнал. Для этого вам понадобится сумматор или ответвитель, который может объединить две антенны вместе. Я бы порекомендовал вам использовать две одинаковые антенны. Это обеспечит сбалансированный путь прохождения сигнала и покрытие. Попробуйте поэкспериментировать с размещением и правильным указанием направления.

Winegard CC-7870 Антенный переходник

Антенный переходник Winegard CC-7870 объединяет две любые 75-омные HDTV-антенны в одну.Низкие вносимые потери -3,5.

eBay:

Winegard CC-7870 Антенный переходник

Amazon:

Winegard CC-7870 Антенный переходник

Готовые двойные антенны

Если вы не хотите создавать свою собственную установку с двумя антеннами, многие компании продают готовые установки. Вот несколько вариантов, которые стоит рассмотреть.

Антенны Прямые 8-элементные антенны Bowtie Внутренняя / Наружная HDTV-антенна

Антенны Прямая 8-элементная внутренняя / наружная антенна HDTV с завязкой-бабочкой имеет запатентованные элементы и специально разработанные кронштейны, которые позволяют двум панелям поворачиваться в разных направлениях для нацеливания на широко разнесенные вещательные башни.Отражатель фокусирует мощность антенны для увеличения дальности, а также обеспечивает защиту от многолучевых помех.

Прямые антенны:

Антенны Прямые 8-элементные антенны Bowtie Внутренняя / Наружная HDTV-антенна

Amazon:

Антенны Прямые 8-элементные антенны Bowtie Внутренняя / Наружная HDTV-антенна

Xtreme Signal HDB8X 8-слотовая VHF / UHF HDTV антенна-бабочка

VHF / UHF HDTV антенна-бабочка Xtreme Signal HDB8X представляет собой уличную телевизионную антенну с 8-ю отсеками.Он принимает сигналы от станций на расстоянии до 65 миль в одном направлении. Эта антенна позволяет направить каждую сторону в разное направление

eBay:

Xtreme Signal HDB8X 8-отсечная УКВ / УВЧ HDTV антенна-бабочка

Amazon:

Xtreme Signal HDB8X 8-отсечная УКВ / УВЧ HDTV антенна-бабочка

Две антенны HD, направленные в противоположных направлениях

Этот способ поможет, если широковещательные вышки находятся в разных направлениях. Если вы не уверены, где находятся ваши вещательные башни, вы можете использовать наш инструмент поиска станций, чтобы найти вещательные башни в вашем районе.Основная идея состоит в том, чтобы каждая антенна была направлена ​​на разные башни вещания. Это может помочь вам получить те каналы, которые не может достичь одна антенна. Вы можете использовать поворотную антенну для решения этой проблемы, но если вы разделяете сигнал на несколько телевизоров, это может стать проблемой. Это не позволит другим смотреть разные станции одновременно. Установка с двумя антеннами может решить эту проблему. Снова применяются те же правила. Потребуется антенный переходник или столярка. Ниже приведена диаграмма мастера канала, объясняющая настройку с помощью своего объединителя.Чтобы направить антенны в правильном направлении, может потребоваться некоторая настройка. Просто наберитесь терпения и заново просканируйте свой тюнер, чтобы увидеть, какие каналы вы получили.

Кредит изображений: Channel Master

Создайте свой собственный, используя эти компоненты.

Используя эти компоненты, вы можете создать свою собственную установку. Установите на столб две наружные антенны, направленные в противоположные стороны. Затем используйте антенну мастера канала JOIN, чтобы объединить их.

Внешняя цифровая антенна HDTV с усилением 1byone

Наружная HDTV-антенна с усилением 1byone готова к установке.Поставляется с монтажной стойкой и усилителем мощности. Его дальность действия составляет 85 миль.

eBay:

Внешняя цифровая антенна HDTV с усилением 1byone

Amazon:

Внешняя цифровая антенна HDTV с усилением 1byone

Channel Master CM-0500 JOINTENNA TV Antenna Combiner

Мастер канала JOINtenna позволяет объединить две OTA-антенны в одну. Это идеально подходит для двух антенн, направленных на вышки вещания в разных направлениях.

eBay:

Channel Master CM-0500 JOINTENNA TV Antenna Combiner

Amazon:

Channel Master CM-0500 JOINTENNA TV Antenna Combiner

У Дуга Холла есть отличное видео ниже, объясняющее его установку для башен в разных местах.

Сборка антенн HD

Сборка антенн — это процесс размещения двух HD-антенн сверху или рядом друг с другом. Это может улучшить прием антенны для вышек на большие расстояния.Важно правильно подобрать интервал и фазу для обеих антенн. Лучше всего использовать антенны двух разных стилей, которые будут дополнять друг друга. Вы можете попробовать поэкспериментировать и построить его самостоятельно. В приведенном ниже примере показан стиль уха кролика в сочетании с антенной-бабочкой для лучшего захвата диапазонов UHF и VHF. Комбинируя эти два стиля OTA-антенн, вы можете увеличить общее покрытие. Эта установка работает достаточно хорошо и эффективно задействует множество каналов.

Антенна с кроличьим ухом

Антенна с галстуком-бабочкой

Fairpoint Farms показывает свои штабелированные антенны HD на видео ниже.Это позволило ему получить множество станций издалека.

Предварительно собранные штабелированные антенны

Антенна ClearStream 4V состоит из двух антенн, установленных друг над другом. Каждая антенна предназначена для работы на частотах UHF и VHF. Это обеспечивает большее покрытие в менее чем идеальных местах. Его можно установить на чердаке или на крыше.

ClearStream 4V Внутренняя / внешняя антенна HDTV

Внутренняя / наружная антенна HDTV ClearStream 4V обеспечивает кристально чистые сигналы высокой четкости.Благодаря быстроразъемному соединению эта антенна оснащена уникальным встроенным диплексером для надежного многонаправленного приема в диапазонах УВЧ и УКВ. Идеально подходит для сельской местности. Включает 20-дюймовую мачту, монтажное оборудование и регулируемый зажим для мачты.

Прямые антенны:

ClearStream 4V Внутренняя / Наружная антенна HDTV

Amazon:

ClearStream 4V Внутренняя / наружная антенна HDTV

Вы также можете купить одну в Denny’s TV Antenna Service. Они производят штабелеукладчики по индивидуальному заказу и успешно производят их в течение многих лет.Вот несколько примеров изготовленных ими специальных укладчиков антенн (показано ниже). Опять же, каждая антенна дополняет друг друга, обеспечивая хорошее общее покрытие в диапазонах UHF и VHF.

Кредит изображений: Denny’s TV Antenna Service

Заключение

Объединение двух HD-антенн может положительно повлиять на общее покрытие канала и прием. Если вы хотите увеличить зону покрытия сигнала, возможно, стоит поэкспериментировать. Пожалуйста, не стесняйтесь оставлять комментарии ниже, если у вас есть вопросы или если вы экспериментировали с любым из этих типов настроек. Каковы были ваши результаты? Вы также можете задать вопросы на нашей странице форума.

Установка телевизионной антенны

: как получить доступ к сигналам OTA с разных направлений | Видеорегистратор по воздуху (OTA)

14 июня 2017

Если вы — резак для шнура, живете в густонаселенном районе, возможно, вам посчастливится получить доступ к каналам с нескольких рынков эфирного телевидения.При правильной настройке антенны покрытие нескольких местных вышек телевещания OTA может значительно увеличить количество каналов, которые вы можете принимать.

Те, кто живет между крупными городами, такими как Балтимор и Вашингтон, или между крупными городскими и пригородными районами, такими как Нью-Йорк и Нью-Джерси, или даже вдоль границы между Канадой и США, могут получить доступ к перекрывающимся регионам вещания OTA.

Однако, в зависимости от расположения вашего дома по отношению к этим башням вещания, вам может потребоваться другой тип антенны или объединить две разные антенны, чтобы воспользоваться этим джекпотом OTA TV.

Лучшие варианты настройки антенны для доступа к нескольким рынкам OTA
Для большинства устройств для обрезки шнура настроить антенну OTA так же просто, как разместить ее в окне или снаружи в направлении местных вещательных вышек.

Но когда ваши местные каналы транслируются из двух разных мест, это может создать большую проблему, особенно если вы пытаетесь захватить сигналы с вышек, расположенных в 35 милях или более от вас.

К счастью, у резаков для шнура есть два отличных варианта, которые помогут обеспечить получение наилучшего сигнала от всех радиовещательных вышек в их зоне действия.

Вариант 1. Многонаправленные или всенаправленные антенны
Если ваши местные вышки расположены на расстоянии менее 40 градусов друг от друга, стандартная разнонаправленная (или всенаправленная) антенна подойдет.

Многие «плоские» антенны и комнатные настольные антенны включают в себя много- или всенаправленную технологию. Некоторые большие наружные антенны также являются разнонаправленными или имеют несколько «отсеков», которые можно направлять в противоположных направлениях.

(Узнайте больше о выборе подходящей OTA-антенны для ваших нужд по обрезке шнура на нашей странице OTA-антенны и приемника.)

Вариант 2 — Две однонаправленные антенны и сумматор
Итак, что происходит, когда башни расположены на расстоянии более 40 градусов друг от друга, как в приграничных городах Детройт, Мичиган и Виндзор, Онтарио?

Местные радиовещательные вышки Детройта / Виндзора находятся в пределах досягаемости от устройств для обрезки шнура как в США, так и в Канаде (всего в 28 милях друг от друга). При этом в некоторых случаях башни расположены на расстоянии 180 градусов друг от друга.

Но не волнуйтесь, правильная установка антенны позволяет получить надежный прием с обеих сторон границы одновременно!

В подобных случаях лучшим вариантом для отрезных станков является использование двух однонаправленных антенн: одна антенна направлена ​​на башни Детройта, а другая — на башни Виндзор через реку.

Тогда вам просто понадобится двусторонний OTA-комбайнер для подключения этих двух антенн к OTA DVR, например Tablo, или к вашему телевизору, чтобы вы могли легко смотреть каналы с любого набора вышек. Комбайнеры (которые стоят около 20 долларов) объединяют два набора сигналов в единый поток ТВ.

Использовать сумматор так же просто, как подключить коаксиальные кабели от двух антенн к устройству сумматора, а затем использовать третий коаксиальный кабель из сумматора для подключения к Tablo OTA DVR или телевизору. Очень просто!

Чего следует избегать: роторы (или вращатели) антенн
Роторы (или вращатели) антенн — это устройства, которые позволяют механически регулировать направление антенны без необходимости взбираться на крышу.Те из вас, кто смотрел OTA TV в молодости, возможно, помнят «циферблат» рядом с телевизором, который был контроллером ротора:

В то время как современные роторы более высокотехнологичны и могут показаться дешевым способом получить прием из двух мест вещания, это не сработает при использовании DVR или даже некоторых цифровых телевизоров.

Для выполнения запланированных записей видеорегистраторы OTA должны ВСЕГДА «видеть» сигнал для ВСЕХ ваших локальных каналов. Некоторые цифровые телевизоры также не позволяют вести список всех доступных каналов при сканировании нескольких каналов.

Почему это проблема? Возвращаясь к нашему примеру с Детройтом и Виндзором, допустим, вы хотите посмотреть конец хоккейного матча на станции CBC в Виндзоре, но вы также не хотите пропустить начало Saturday Night Live на филиале NBC в Детройте. Если ваша антенна направлена ​​на вышку CBC для игры, ваш DVR не сможет «увидеть» сигнал от NBC, потому что ваша антенна направлена ​​в сторону от вышки NBC.

Даже если нет прямого конфликта, вам нужно не забыть использовать ротор, чтобы направить антенну в правильном направлении до начала записи.И давайте будем честными, ни у кого нет ни времени, ни интереса следить за такими вещами! Кроме того, возможность устанавливать записи в любое время (и в любом месте) — одна из замечательных особенностей технологии DVR, такой как Tablo, и вам не захочется спешить домой, чтобы настроить свою антенну!

Итак, теперь, когда вы знаете, какой вариант настройки будет работать лучше всего, а также чего следует избегать для вашего перекрывающегося рынка OTA TV, идите вперед и наслаждайтесь изобилием великолепного бесплатного телевидения в HD!

И если вы чувствуете себя щедрым на свой недавно обретенный телевизионный джекпот, поделитесь с нами своей историей, чтобы другие в вашем районе могли пожинать плоды для себя!

Понравился этот пост?

Ознакомьтесь с этими инструментами и сообщениями об эфирных телевизионных антеннах, сигналах OTA и приеме далее:

Подпишитесь на информационный бюллетень Tablo’s Cord Cutting This Week, чтобы получать последние новости индустрии обрезки шнура, включая обновления эфирных телешоу, потоковые сервисы, телеприставки, гаджеты и многое другое, доставленные прямо на ваш почтовый ящик!

Как подключить 2 телевизионные антенны для лучшего приема

Автор: Andrew Copley

Обновлено 28 сентября 2017 г.

i Изображение антенны 2, сделанное Madrider из Fotolia.com

Прием эфирных телеканалов может быть затруднен. Некоторые каналы используют VHF (очень высокие частоты), а другие используют UHF (сверхвысокие частоты). Для этого требуются два разных типа антенн или двойная антенна, которая может принимать оба типа сигналов. Если у вас есть два разных типа антенн, вы можете соединить их вместе, чтобы упростить переключение каналов. Подключение двух антенн также может помочь улучшить прием сигналов. Прежде чем соединить их вместе, выясните, какой тип антенн вы используете.Если вы используете направленные антенны, вам нужно будет найти, в каком направлении их направить для оптимальной работы.

Настройка антенны

Установите антенны в соответствии с инструкциями производителя. Имейте в виду, что антенны создают собственное электрическое поле, которое может мешать друг другу. Это может вызвать ореолы и другие эффекты. Разместите антенны как можно дальше друг от друга, чтобы избежать проблем с приемом.

Убедитесь, что оба антенных кабеля одинаковой длины.Если один кабель длиннее, он подавит питание другой антенны. Это также должны быть коаксиальные кабели 75 Ом.

Подключите одну антенну к телевизору. Направьте антенну на источник сигнала. Запустите сканирование каналов с помощью меню конвертера. После того, как антенны настроены для наилучшего приема, отсоедините кабель от телевизора. Подключите кабель другой антенны к телевизору и повторите процесс. Вы соединяете две антенны вместе, чтобы получить наилучший прием при большом количестве каналов. Суммируйте полученные каналы.Если вы довольны результатами, переходите к следующему разделу.

Настройка кабеля

Используйте полосовой фильтр / ловушку канала. Стандартный двухантенный ответвитель (обратный кабельный разветвитель) не отфильтровывает двоение изображения или чрезмерную мощность антенны. Это устройство позволяет каналу, который вы смотрите, проходить через устройство, которое блокирует нежелательные сигналы. Найдите место для установки вдали от электрических розеток и полей.

Подключите один антенный кабель к разъему «Antenna in», убедившись, что он плотно прикручен.Подключите второй антенный кабель ко второму разъему «Antenna in».

Подключите коаксиальный кабель 75 Ом к разъему «ТВ-выход» на коробке. Подключите другой конец кабеля к разъему «Antenna in» на задней панели блока преобразователя DTV. Запустите сканирование каналов, используя меню конвертера, чтобы заблокировать каналы. Наслаждайтесь просмотром телевизора.

Советы

Установите антенны, когда небо чистое, чтобы получить наилучший сигнал.

Предупреждения

Держите кабели и антенны вдали от источников электрического питания, чтобы избежать поражения электрическим током.

Как подключить две антенны к одному телевизору

Возникли проблемы с приемом эфирных телеканалов? Я знаю, каково это, особенно когда тебе нужно посмотреть важное шоу — душераздирающее, правда?

Проблема обычно связана с тем, что телеканалы используют разные частоты. Некоторые используют очень высокие частоты (VHF), а другие используют сверхвысокие частоты (UHF). Одна антенна может иметь проблемы при переключении с одной частоты на другую, но когда вы соединяете две антенны вместе, вы упрощаете процесс переключения каналов.

Когда вы подключаете две антенны к одному телевизору, становится возможным принимать телестанции в двух разных направлениях, даже если у вас нет поворотного устройства антенн.

Кроме того, соединение двух антенн помогает улучшить прием сигнала.

Тем не менее, прежде чем связывать две антенны, вам необходимо выяснить, какого они типа. Если это направленные антенны, вам нужно выяснить, куда их направить для достижения наилучшей производительности.

Хотя установка такого типа довольно сложна, ее может выполнить любой домовладелец.Для выполнения этой задачи вам понадобится немного клея для локтей и терпение.

Без лишних слов, давайте посмотрим, что такое подключение двух антенн к одному телевизору.

Настройте антенны в соответствии с инструкциями производителя.

Помните, антенны обычно создают собственное электрическое поле; эти электрические поля могут влиять друг на друга, вызывая двоение изображения среди других нежелательных воздействий. В качестве решения разнесите антенны далеко друг от друга. Таким образом вы исключите возможные трудности с приемом.

Убедитесь, что к антеннам подключены кабели одинаковой длины. Почему?

Если кабель одной антенны длиннее, он будет подавлять мощность другой антенны. Также рассмотрите возможность использования коаксиальных кабелей 75 Ом; они лучшие.

Присоедините одну из антенн к телевизору, направив ее в направлении источника сигнала. После этого запустите сканирование каналов. Как только вы убедитесь, что антенна настроена для наилучшего приема, отсоедините кабель и подсоедините кабель второй антенны. Повторите тот же процесс со второй антенной.

Идея состоит в том, чтобы соединить антенны и получить максимальное количество каналов с наилучшим приемом. Сложите количество каналов, которые вы получаете с двумя антеннами, и, если результат вас устраивает, переходите к следующему разделу.

Используйте ловушку или фильтр полосового канала.

Имейте в виду, что обычный 2-антенный ответвитель не отфильтрует побочные эффекты и не предотвратит подавление одной антенной другой. Устройство пропускает каналы только через блок, предназначенный для блокировки нежелательных сигналов.

Найдите место для хранения единицы; он должен быть вдали от электрических полей или розеток.

Подсоедините один антенный кабель к разъему «антенна» и убедитесь, что он надежно прикручен.

Подсоедините кабель другой антенны к другому разъему.

Наконец, подключите коаксиальный кабель 75 Ом к разъему «ТВ-выход», который находится на коробке. Подключите другой конец кабеля к разъему для антенны на задней стороне блока преобразователя.

После выполнения поиска каналов вы сможете наслаждаться плавным просмотром телепередач, как никогда раньше.

Не забывайте держать антенны и кабели вдали от источников электроэнергии, чтобы избежать поражения электрическим током.

И, привет, не стесняйтесь оставлять комментарии и делиться постом со своими лучшими друзьями.

Можно ли объединить две или более антенн?

Если вы попробовали все советы по использованию телевизионных антенн, которые только могли придумать, и все еще боретесь с плохим приемом дома, решение может оказаться проще, чем вы думаете. Можно надеяться, что, объединив две или более антенн и получая прием с обоих направлений, вы сможете решить эту проблему.

Большинство людей полагают, что ваш телевизор может работать только с одной антенной, и поэтому они мирится с плохими сигналами и некачественным изображением на экране. Вместо того, чтобы вкладывать деньги в сверхдорогую новую антенну или покупать себе новый телевизор, вы могли бы решить эту проблему гораздо более простым способом.

Это решение на самом деле намного проще, чем думает большинство людей, и это простой способ улучшить прием на телевизионных антеннах, не тратя слишком много денег.Все, что вам нужно, это подходящие расходные материалы и немного ноу-хау, и вы сможете добиться лучшего приема за считанные минуты.

Можно ли объединить две антенны в одну?

Антенны кажутся сложными устройствами, но работать с ними намного проще, чем многие думают. Пытаетесь ли вы научиться подключать несколько телевизоров к одной антенне или несколько антенн к одному телевизору, все, что вам потребуется, — это немного терпения и планирования, и вы сможете получить все, что вам нужно.

Шаги по объединению двух антенн в один коаксиальный кабель довольно просты, с приблизительным планом здесь:

• Заберитесь на крышу и узнайте, где расположены антенны.Выясните расстояние, на котором они должны быть разнесены, в зависимости от их частоты и местоположения.
• Закрепите антенны на крыше, поместив одну в центре, а другую прямо на нее с правильным расстоянием между ними. В случае сомнений вы обычно можете найти эту информацию в инструкции по эксплуатации, прилагаемой к антенне.
• Возьмите коаксиальный кабель и подключите его к обеим антеннам, затем проложите кабель к комбайну коаксиального сигнала, чтобы вы могли подключить их обе.Это гарантирует, что вы разделите сигнал между ними.
• Подключите коаксиальный кабель к телевизору от объединителя сигналов и повторите для всех кабелей, которые необходимо сделать. увидеть, что это сработало. Если он не принимает сигнал, возможно, вам придется скорректировать измерения на крыше и повторить попытку. В противном случае может возникнуть проблема с кабелем.
• Для достижения наилучших результатов вам следует подумать об использовании диплексера в верхней части установки.Эти устройства работают, объединяя два сигнала каждой антенной и отправляя их в коаксиальный фидер. С качественным диплексером вы можете получить до четырех разных антенн, собирающих сигнал и отправляющих их в одно место. можно сделать лучше. Иногда самый простой подход — сначала попытаться скомбинировать антенны и посмотреть, что из этого получится. Вот преимущества, которые вы можете ожидать, попробовав этот процесс на себе.

  Лучшее изображение

  Если две антенны работают правильно и правильно расположить их, вы увидите потрясающие результаты на своем телевизоре. При условии, что вы используете правильные инструменты и устройства для настройки, улучшение вашего изображения будет мгновенно заметным.

  Дешевый вариант

  Если вы правильно поставите запасные части и аксессуары, вы сможете сэкономить много денег, используя этот метод. Однако вы должны быть готовы потратить время на его настройку, и именно поэтому вы сэкономите так много денег.

  Недостатки

  Прежде чем приступить к этому проекту, чтобы улучшить качество телевизионного изображения, вы также должны взвесить недостатки. Вот некоторые вещи, о которых следует помнить, прежде чем покупать детали.

  Это технический

  Хотя шаги довольно просты, технические детали этого процесса могут быть трудными для некоторых. Если вы не умеете работать с антеннами или не имеете базовых знаний о том, как они работают, вам может быть трудно установить их в нужное место.

  Это может не сработать

  Даже при правильном размещении двух антенн нет гарантии, что этот метод будет работать. Некоторые люди обнаруживают, что их соединение и сигнал по-прежнему отсутствуют даже при совместной работе двух антенн.

  Есть и другие варианты

  На рынке доступно множество цифровых, вращающихся и высокочастотных антенн, которые могут быть более эффективными. Ознакомьтесь с другими вариантами и посмотрите, может ли что-то новое быть более простым и эффективным.

  Лучший прием для домашних развлечений

  Важность наличия телевизора — это то, с чем может согласиться большинство американских домов. Когда ваша телевизионная картинка не так хороша, как должна быть, это может серьезно испортить ваши повседневные или ночные развлечения. Телевизор без четкого изображения просто бесполезен, поэтому вам нужно решить проблему как можно скорее.

  Научиться совмещать две антенны и использовать оба сигнала на телевизоре, безусловно, является отличным проектом.Когда все сделано правильно, это может дать отличных результатов , но вы также должны быть готовы к тому, что это может не сработать.

  Те, у кого есть время и понимание механизма антенны, вероятно, найдут большое удовлетворение в этом проекте. Тем, кто не знает, вы можете приобрести новую цифровую или вращающуюся антенну, которая, мы надеемся, может усилить ваш сигнал, не требуя от вас дополнительных усилий.

  Антенны Прямые | Объединение сигналов антенны UHF-VHF

  Ваше бесплатное местное эфирное телевидение осуществляется через сигналы, посылаемые с ваших местных телевизионных вышек, а в некоторых случаях они передают с использованием частот как UHF, так и VHF.В то время как большинство филиалов местных сетей транслируют свои программы в диапазоне частот УВЧ, существует ряд телевизионных станций, которые передают с использованием частот ОВЧ диапазона низких частот (каналы 2–6) и частот диапазона высоких частот (каналы 7–13). Если вам нужно объединить сигналы от двух телевизионных антенн, чтобы принимать все ваши бесплатные местные каналы вещания, продолжайте читать, пока мы расскажем вам необходимую информацию и шаги, которые необходимо выполнить для этой конкретной настройки.

  Здесь стоит отметить, что в ближайшие пару лет некоторые каналы будут переведены на другую частоту.Зайдите на tvanswers.org и введите свой почтовый индекс, чтобы получить дополнительную информацию о том, когда ваши станции могут переходить на другую частоту.

  Как всегда, ваше местоположение будет определять, какие каналы вещания вы будете принимать. При любой установке телевизионной антенны это будет зависеть от передающих вышек в вашем районе и от того, какая телевизионная антенна вам понадобится для их приема, что, в свою очередь, будет зависеть от таких факторов, как рельеф местности и препятствия между вашим домом и вещательными вышками. .

  Узнайте, какие полосы частот используются в вашем районе

  Если вы еще этого не сделали, вам нужно будет определить частоту передачи ваших местных телеканалов.Перейдите на сайт www.antennapoint.com и введите свой почтовый индекс или загрузите бесплатное приложение Antenna Point на свой смартфон или планшет, чтобы определить местонахождение вышек вещания в вашем районе. Столбец виртуального канала представляет канал, отображаемый на экране телевизора. Столбец канала DTV представляет фактическую частоту передачи.

  Если вы живете в районе, где передаются как диапазоны частот UHF, так и VHF, вы часто можете использовать только одну антенну, например одну из наших антенн ClearStream MAX. Как правило, наши антенны-бабочки могут принимать передачи в диапазоне высоких частот VHF.Однако, если сигналы VHF в вашем районе слабые или передаются с вышки, расположенной более чем в 20 милях от вашего дома, может потребоваться антенна VHF большего радиуса действия для обеспечения приема всех доступных вам местных станций. Щелкните здесь, чтобы узнать, как объединить две телевизионные антенны, антенну VHF и антенну UHF, для оптимального приема всех ваших местных каналов.

  Объединение нескольких телевизионных антенн — УВЧ и УКВ

  ClearStream 5 — это антенна дальнего действия с высокой УКВ-антенной, которая будет использоваться в приведенном ниже примере.Следует также отметить, что, хотя ClearStream 5 можно комбинировать с вашей новой или существующей антенной УВЧ, многие из наших клиентов сообщают, что они успешно принимают согласованные сигналы УВЧ, а также свои местные высокочастотные каналы только с помощью ClearStream 5.

  Обычно UHF-антенна (пример показан с 4-элементной антенной Bowtie DB4e и антенным сумматором UHF / VHF) устанавливается в верхней части мачты. Если сигналы VHF, которые вы пытаетесь принять, намного слабее, чем сигналы UHF, установка антенны ClearStream 5 или VHF в верхней части мачты обычно дает лучшие результаты.

  Вам понадобится:

  — Коаксиальный кабель

  — 1 антенный сумматор (в примере имеется регулируемое крепежное оборудование для любой мачты)

  — 1 мачта — для установки обеих антенн и достижения нужной высоты для оптимального приема

  — Застежки-молнии — или что-то подобное для фиксации коаксиальных кабелей

  Дополнительно:

  — A Предварительный усилитель: объединение сигналов от двух антенн может привести к помехам сигнала и длинной длине кабеля, и вам может потребоваться усилить сигналы, передаваемые на ваш телевизор.
