Как разобрать патрон перфоратора? Учимся делать простые вещи, избегая ошибок » Remtra.ru

Для чего бывают нужны знания, как разобрать патрон перфоратора? В том случае, если довольно дорогостоящий инструмент поломается, не проще ли его просто отнести в ремонтную мастерскую? Однако обращаться туда, как показывает практика, стремится далеко не каждый пользователь (то ли, порой, из-за нехватки времени, то ли из-за неимения достаточного количества дополнительных средств, ведь ремонт иногда может стоить довольно дорого и вылиться в цену, за которую можно купить половинку нового инструментария).

Поэтому, некоторые и предпочитают разборку осуществлять самостоятельно, своими руками. Ведь понятно, что если устройство вдруг перестает работать по ряду причин, то самым предсказуемым решением будет его разобрать и устранить проблему.

Как разобрать патрон перфоратора так, чтобы затем во вновь собранном виде инструмент продолжил свое функционирование после устранения найденной поломки? Но не обязательно это делать только в тех случаях, когда неприятность уже произошла.

Еще знать, как вещь, такая как перфоратор, разбирается, нужно и для проведения профилактики и смазки. Так что, по любому, знания могут пригодиться практически каждому, у кого в хозяйстве находится подобный прибор.

Снимаем патрон

Сперва следует определить его конструкцию, а они, кстати, бывают разные. Кулачковый – различные буры вставляются и заменяются при помощи специального ключа. В цанговом – достаточно лишь провернуть деталь, а ключи для этих целей не потребуется. В быстрозажимном (одно- или двух- гильзовом) – другая конструкция. В общем, на различных устройствах сверла могут быть закреплены по-разному, и данный фактор тоже следует учесть.

Многие новички зачастую спрашивают: зачем надо такое количество видов?

Все дело в том, что сами инструменты бывают с большой или малой мощностью. И если устройство достаточно мощно, то необходимо всерьез задуматься о надежности креплений для сверл и насадок, иначе трагедии не избежать!

В некоторых случаях деталь снимается довольно легко, а в некоторых – придется повозиться. Изучаем крепления самого патрона. Деталь обычно удерживается в рабочем положении при помощи шпинделя или же – стержней винтовых (редко наблюдаем более цепкую фиксацию, в зависимости от фирмы-производителя, и тогда потребуются новые приложенные усилия).

Но в самом распространенном своем варианте патрон можно снять при помощи трех несложных инструментов: отверткой, ключом и небольшим молотком. Нужно молоточком постукивать по голове винта, слегка ослабив фиксирование. Затем – скрутить винт, действуя при помощи отвертки. Зажать патрон в тисках или ключе и прокрутить шпиндель.

Изучаем детали

Не станем рассматривать более редкие и старые модели. Сегодня многие современные перфораторы – достаточно универсальны и незаменимы в выполнении некоторых работ при ремонте и строительстве. Соответственно, для такого инструмента существует множество насадок и переходников в соответствии с поставленными задачами. А основой конструкции все же является патрон.

Кстати, профессионалы советуют держать под рукой сменный патрон на запас: при достаточных сильных нагрузках единственный может поломаться, а у вас не будет, чем его сменить. Специалисты отмечают, что для разного труда необходимо использовать различные по действию патроны: с ключом (для габаритных буров), быстрозажимный (для быстрой смены переходников и сверл во время исполнения работ).

Очень важно: если ранее сверло крепилось на подвижных кулачках, то сегодня прогресс уже давно ушел вперед – в SDS патроне, к примеру, бур удерживается при помощи направляющих клиньев и специальных стопорных шаров (обычно, по 2 или 3). Такой тип крепления выглядит и быстрым и, главное, очень надежным.

Значительно упрощается и замена насадок. Достаточно лишь вставить выбранную в гнездо, надавить до щелчка.

Как осуществить разборку своими руками

Наиболее распространенными в нынешнее время устройствами являются модели некоторых известных брендов. Мы расскажем, как выполнить разборку перфораторного патрона на примере Bosh.

• Отодвигаем часть из пластика и снимаем уплотнитель из резины.

• Используя отвертку, поддеваем кольцо для фиксации. Далее – аналогичную шайбу. Действовать нужно как можно аккуратней, без резких движений, при которых возможен срыв и отскок этих небольших деталей.

• За шайбой находится еще одно кольцо. Его необходимо поворачивать и тоже снять, поддевая, к примеру, отверткой.

• За пластиком будет зажим SDS, который состоит из пружинки, шара и шайбы. Вынимаем шар, после – поддеваем шайбу и вытаскиваем пружину.

Надо сказать, что патрон обычно разбирается с различными задачами, среди которых произведение ремонтов или замена вышедших из строя деталей, очищение, смазывание частей. А патроны от современных перфораторов других моделей (к примеру, Makita) разбираются приблизительно с той же последовательностью, что и Bosh. Иногда встречаются, правда, нюансы конструкций, но это бывает довольно редко.

Сборка патрона и его замена

После проведения запланированных работ по ремонту, восстановлению или профилактике, патрон требуется правильно собрать. Сделать это будет достаточно просто, следуя предыдущим инструкциям, выполненным в обратном порядке: начиная с последнего этапа и заканчивая первым.

Как уже было указано, при выборе запасного патрона помните, что не любой подходит на каждую основу. Это обстоятельство следует учитывать, подбирая деталь той же фирмы, что и все остальное, или хотя бы соблюдая основные параметры патрона.

При установке нового нужно выполнить несколько этапов: навернуть деталь на дрель до упора, вставить в гнездо фиксирующий винт, закрутить его отверткой до самого упора. После – проверяем, как закреплены детали, и можно приступать к выполнению ремонтных работ при помощи этого необходимого инструмента.

Итоги: В общем, как видите, ничего сложного, если знать, как разобрать патрон перфоратора или его заменить. Справиться с поставленными задачами может любой человек, который умеет с этим инструментом достаточно хорошо управляться. Следует не забывать и о том, что при частых сменах сверл или насадок вам лучше купить быстрозажимный патрон, а если применяете большого размера сверла – ключевой.

А желательно будет, в идеале, иметь различные патроны, подходящие для вашего перфоратора (особенно, если инструмент используем часто). Именно в этих целях научиться снимать и разбирать патроны – насущно необходимая задача.

Как Собрать Перфоратор Makita 2470

Как отремонтировать перфоратор фирмы Makita

Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо крепких материалах. В перфораторе реализованы две идеи: рабочий инструмент вертится и сходу перемещается продольно, создавая ударный импульс.

Перфораторы всегда работают в экстремальных аспектах. Продолжительность работы перфораторов зависит не столько от правильных аспект эксплуатации, ну и надежности входящих в изделие деталей. Но как бы вы ни старались, в течении времени перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо приобщиться к его устройством. Ремонт перфоратора Makita 2470 и 2450 в кустарных критериях может выполнить человек, обладающий возможностями слесаря и понимающий базы электротехники. Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Makita 2450 и 2470 собраны практически по идентичной схеме и из тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая сходу поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Makita обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В составе электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода. Главные неисправности перфоратора makita Неисправности перфораторов делятся на электрические и механические.

Здесь рассмотрим нашему клиенту остается неисправности электрической части перфораторов Makita 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Makita 2450 и Makita 2470 Электрические неисправности возникают в таком разрезе, что при подсоединении перфоратора к сети напряжения, инструмент не врубается. Схема подключения перфоратора Makita к сети проста.Электрическая схема перфоратора Makita 2450 представляет из себя последовательное соединение электродвигателя, кнопки пуска и проводов. Схема перфоратора Makita 2470 подобна.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54. а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Инструкция по разборке перфоратора Макита 2450

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Общий вид перфоратора Makita 2450

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Makita. С целью выполнить ремонт перфоратора Makita 2450 либо Makita 2470 своими силами необходимо вооружиться устройствами и инвентарем. Подойдет хоть какой тестер, набор отверток, ключи, молоток, древесная наставка. Отлично иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно темного цвета) перфоратора снимается просто, нужно только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при наличии отвертки отсоедините концы проводов от электрощеток. При помощи тестера по другому говоря самодельного устройства, называемого еще «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве с заглавием «аркашка». Устройство состоит из светодиода по другому лампочки от карманного фонарика, пальчиковой батарейки и 2-ух кусочков провода. Вся электрическая схема контрольного устройства представляет из себя попеременно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Надлежащие неисправности перфоратора Makita 2450 и 2470 Всераспространенные неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• поломка кнопки выключателя TG813TLB-1, арт. 650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• поломка обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

Как пусковой кнопки употребляется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток делается при их полном истирании как еще его именуют плохом контакте. Находится данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора а может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается особенным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Посетив середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.Контакты тщательно зачистите наждачной бумагой, обработайте растворителем по другому спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином узеньким слоем.

Сборка электрической части перфоратора делается в обратном порядке.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

READ Ремонт Перфоратора Makita 2450

Сборка рычага переключателя режимов перфоратора Makita 2450

На ось внутреннего корпуса необходимо надеть рычаг переключателя режимов поз. 82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать. Стопорное кольцо необходимо обязательно тщательно зафиксировать. Поворачивая промежуточный вал, необходимо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это необходимо сделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.

Сборка вала ударного механизма

Сначала необходимо смазать внутреннюю часть цилиндра поз.32 и вставить туда ударник поз.30.

Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 в район, надев его на смазанный цилиндр поз.32. В роли смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфораторов Makita. Смазки выпускаются нескольких видов: Makita P-08361 и Makita 183477-5 SDS-PLUS. Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров употребляется смазка марки Makita 196804-7.

Смазки различаются по цвету, как досадно бы это не звучало обладают на сто процентов похожими чертами. А дополнительно какие смазки употребляются в перфораторе Makita 2450 и2470?

И вот для нас собранный механический блок.

Сборка узла редуктора

Установка блока редуктора делается на внутреннем корпусе поз.49.

Внутренний корпус

Когда, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.

В корпус поз.49 вставляется собранный промежуточный вал, рычаг подшипника качения которого, должен попасть в отверстие шарнира цилиндра.В данном случае рычаг подшипника качения поз.41 промежуточного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежуточного вала в гнездо в корпусе. Эту функцию обычно делают способом покачивания конструкции до полного попадания деталей в обозначенные места.

Сборка ударного механизма

Каксобратьударный механизм перфоратора Makita? Ударный механизм собирается из 2-ух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения. А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18. Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.Б). Для сборки бойка необходимо надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, придавить стальным кольцом поз.27.

На данный момент переходим к оборотной стороне ствола поз.21. Несколько с другой стороны внутреннюю поверхность ствола необходимо смазать смазкой и вставить внутрь собранный ударник поз.24.

Сборка промежуточного вала и поршня

Кашу маслом не испортишь

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок необходимо обязательно закрыть пластмассовым корпусом поз.14 темного цвета. Наложив корпус сверху на узел, придавите корпус до работоспособной}} версии фиксации узла тут. Отсталость вставить четыре болта поз.10 в корпус и закрутить.На данный момент пришла очередь присоединения к механической части ротора электродвигателя.

Установка ротора

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

:

• Порядок сборка перфоратора Makita 2450
• Установка рычага переключателя режимов
• Сборке вала ударного механизма
• Установка электрических щеток

А какова же схема сборки перфоратора Makita 2450 и 2470?

Сборка перфоратора Makita без помощи других а может быть выполнена лишь на критериях соблюдения прилагаемой инструкции.

Задачей сборочного процесса является замена вышедших их строя деталей на применимые и обеспечение взаимозаменяемости и работоспособности инструмента.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками. При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.2 или его частичный износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита. Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Читать также: Распиловочные столы по дереву

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1 ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания. Патрон собран.

Сборке вала ударного механизма

Сначала необходимо смазать внутреннюю часть цилиндра поз.32 и вставить туда ударник поз.30.

Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 на место предназначения, надев его на смазанный цилиндр поз.32. Для смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфораторов Makita. Смазки выпускаются нескольких видов: Makita P-08361 иMakita183477-5 SDS-PLUS. Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров употребляется смазка марки Makita 196804-7.

Смазки различаются по цвету, но обладают вполне похожими чертами. Для вас какие смазки употребляются в перфораторе Makita 2450 и 2470?

И вот для нас собранный механический блок. Видео общей разборки и сборки перфоратора Makita 2450

Чиним Makita HR 2450 \ Замена стального корпуса \Сборка перфоратора Makita HR2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя перемещение поршня в ударном механизме. Нашему клиенту остается!

На данный момент смажем что остается сделать нашему клиенту части механического блока рекомендуемой смазкой. Вот пример правильного нанесения смазки на крутящиеся поверхности.

Но еще пример щедрого смазывания механического блока.

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок необходимо обязательно закрыть пластмассовым корпусом поз.14 темного цвета. Наложив корпус сверху на узел, придавите корпус до работоспособной}} версии фиксации узла тут. Отсталость вставить четыре болта поз.10 в корпус и закрутить.

На данный момент пришла очередь присоединения к механической части ротора электродвигателя.

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Как смазать и собратьперфораторMakita 2450 и 2470

https://ритуалфеникс.рф кладбище вся правда о керчи.

К сборке хоть какого механизма следует приступать после тщательной подготовки. Необходимо приготовить не только детали, ну и инструменты, место, смазочный материал.

Из инструментов не обойдется без пассатижей, отверток, молотка, кисточки для нанесения смазочного материала.

Ремонт перфоратора Makita 2450 своими руками инструкция

К сборке любого механизма следует приступать после тщательной подготовки. Надо подготовить не только детали, но и инструменты, место, смазочный материал.

Из инструментов не обойтись без пассатижей, отверток, молотка, кисточки для нанесения смазочного материала.

А какова же схема сборки перфоратора Макита 2450 и 2470?

Сборка перфоратора Макита своими руками может быть выполнена только при условии соблюдения прилагаемой инструкции.

Задачей сборочного процесса является замена вышедших их строя деталей на годные и обеспечение взаимозаменяемости и работоспособности инструмента.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Makita 2450

На ось внутреннего корпуса необходимо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.

Стопорное кольцо необходимо обязательно тщательно зафиксировать. Поворачивая промежуточный вал, необходимо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это необходимо сделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.

Порядок сборка перфоратора Makita 2450

Сборка ударного механизма Как собрать ударный механизм перфоратора Makita? Ударный механизм собирается из 2-ух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения.

А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18. Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.

Б). Для сборки бойка необходимо надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, придавить стальным кольцом поз.27.

READ Как Резать Плинтуса Из Пенопласта

На данный момент переходим к оборотной стороне ствола поз.21. Сразу с этим внутреннюю поверхность ствола необходимо смазать смазкой и вставить внутрь собранный ударник поз24.

Сборка узла промежуточного вала

Для сборки промежуточного вала необходимо подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

С оборотной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47. Промежуточный вал собран.

Сборка узла редуктора Установка блока редуктора делается на внутреннем корпусе поз. 49.

Когда, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.

В корпус поз.49 вставляется собранный промежуточный вал, рычаг подшипника качения которого должен попасть в отверстие шарнира цилиндра.

Тут рычаг подшипника качения поз.41 промежуточного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежуточного вала в гнездо в корпусе. Эту функцию обычно делают способом покачивания конструкции до полного попадания деталей в обозначенные места.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

2. Снять крышку;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него надо достать ударник поз.30;

2. Выбивается шарнир поршня поз.34;

3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз. 20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

ротор поз.54;

статор поз.59;

выключатель TG813TLB-1 поз.68;

угольные щетки СВ-419 поз.65;

щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Установка электрических щеток

Удалите грязь с пазов щеткодержателя и установите щетки на место предназначения, зафиксировав их защелками.

На данный момент это тот момент когда необходимо проверить работоспособность перфоратора. Подсоедините вилку перфоратора к розетке, включите краткосрочно перфоратор работая в режиме «сверление». Убедившись в работоспособности инструмента, выключите его. Поставьте переключатель режимов в положение «удар». Инструмент не вставляйте. Проверьте работоспособность перфоратора в данном деле положении. Заодно вы проверили и работу переключателя режимов.

Осталось проверить укладку кнопки регулятора оборотов, убедиться в надежности контактных соединений можно приступать к установке накладной крышки.

Крышка крепится 3-мя самонарезными винтами Mx4 разной длины.

Подсоедините перфоратор к сети 220 в и проверьте на всех режимах. Перфоратор Makita 2450 или 2470 собран и работает исправно!

Для долгой работы перфоратора Bosch необходимо хоть какого неизменное и своевременное проведение технического обслуживания, внедрение качественных смазочных…

Угловые шлифовальные машины (болгарки) компании Интерскол очень надежны и долговечны. Они отличаются хороший работой и высокой безотказностью. Но,…

Узнаваемый японский бренд Makita пользуется заслуженной популярностью у потребителей всех государств. Вся продукция марки Makita выделяется высоким качеством,…

Порядок определения электрических изъянов

Болезнь Makita HR 2470 Не стал врубаться перфоратор 2470 Подгорели контакты maintenance tool

Определение целостности электрической части перфоратора Makita. Чтоб выполнить ремонт перфоратора Makita 2450 по другому говоря Makita 2470 своими силами необходимо вооружиться устройствами и инвентарем. Подойдет хоть какой тестер, набор отверток, ключи, молоток, древесная наставка. Отлично иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно темного цвета) перфоратора снимается просто, нужно только выкрутить три шурупа при наличии шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. Используя тестера или самодельного устройства, называемого по обычному «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве с заглавием «аркашка». Устройство состоит из светодиода как еще его именуют лампочки от карманного фонарика, пальчиковой батарейки и 2-ух кусочков провода. Вся электрическая схема контрольного устройства это попеременно соединенные детали. Соедините батарейку с одним концом светодиода как еще его именуют лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Надлежащие неисправности перфоратора Makita 2450 и 2470 Всераспространенные неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• поломка кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• поломка обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

Как пусковой кнопки употребляется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток делается при их полном истирании или плохом контакте. Находится данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора для вас больше понравятся вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Порядок разборки патрона перфоратора Makita

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrMakita. А нужна ли замена патрона перфоратора Makita 2470? Ответ получите только после рабочий вариант разборки патрона без помощи других. При помощи отвертки как еще его именуют съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, стального кольца 20 поз.4. Дальше необходимо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Главные неисправности перфоратора makita 2450, вызывающие недочеты при работе зажимного патрона, являются:

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.4.5 как еще его именуют его частичный износ;
• износ шарика поз.20;
• утрата упругости конической пружины поз.6 как еще его именуют ее растяжение.

Ремонт патрона перфоратора на самом деле есть не сложную функцию и вы просто делается человеком, который может держать на ладошки отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют трудности, то замена нового шарика просит внимания. Новый шарик должен иметь размер по поперечнику 7мм ±1 мкм. В роли смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфоратора Makita. Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется использовать смазку Makita 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Помните, ремонт патрона перфоратора своими силами просит внимательности от собирающего.

Разбираем редуктор

Чтобы добраться до механической части, будет необходимо снять пластмассовый корпус.

Порядок разборки механической части перфоратора Makita Поначалу снимается защитный пластмассовый корпус темного цвета. Корпус снимается если вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, необходимо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой необходимо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в оборотные стороны. Ротор держится в редукторе методом трения косозубых шестеренок. Главные неисправности перфоратора Makita происходят в механической части инструмента.

Самая соответственная неисправность для механической части, поломка ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

READ Как Собрать Мотоблок Patriot Урал

Вал редуктора это полый ствол, в каком свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на гигантскую прямозубую шестерню вала редуктора, в каком смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма сходу передаются за счет внедрения передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32. Сразу с этим вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особенное внимание следует обращать на состояние подшипников качения. В перфораторе установлены завезенные из других государств подшипники. Допускается установка русских подшипников. Подшипник 606zz можно поменять на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизмаРазборка ствола перфоратора Makita 2470 это обыкновенной процесс, если использовать схему устройства перфоратора Makita. Вал это ствол поз.21, в каком собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено стальное кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?

Почти всегда из строя выходит стальное кольцо.БоекЦилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Развернуто о смазке и сборки перфоратора.

Читайте если препядствия с электрической частью перфоратора.

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол ввысь
• Поступательными движениями растягивать оболочку, прижимая инструмент к столу. Такое положение предупредит случайное смещение составных частей

Перфоратор Макита: ремонт своими руками

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Читать также: Угол заточки фуговальных ножей

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Ремонт перфоратора Makita 2470 своими силами видео

Сейчас застройщики предлагают покупателям сотки различных квартир и домов. Нередко жильцы хотят незначительно поменять их свойства, сделав жилье более комфортабельным и комфортным. Перфораторы Makita позволят делать ремонт отменно и быстро. Заводские детали и не нехорошее качество сборки прирастят срок эксплуатации и посодействуют избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Разборка электрической части перфоратора Makita 2450, 2470

В составе электрической части перфоратора Makita 2450,2470 входят:

выключатель TG813TLB-1 поз.68;

угольные щетки СВ-419 поз.65;

щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса не знакомых статора древесной киянкой по другому говоря бруском.

Как досадно бы это не звучало сначала необходимо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Другие элементы электрической части перфоратора Makita 2450 как еще его именуют 2470 демонтируются просто, потому что ничем не крепятся.

Разборка перфоратора закончена.

Ремонт механической части перфоратора Makita 2450 и 2470

Хоть какой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и2470может пользователь, обладающий начальными слесарными возможностями и знакомый с требованиями электробезопасности.

Далее рассматривается механическая часть перфоратораMakita, главные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять либо разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого незапятанной тканью либо бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.4, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика поперечником 7 мм поз.20.

На данный момент есть вариант снять корпус механической части Он темного цвета. При наличии шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большущим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус просто снимется.

Дальше необходимо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, необходимо предварительно вынуть электрощетки. Помните! В низу корпуса ротор держится электрическими щетками, которые необходимо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластмассового корпуса.

На данный момент переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет внедрения косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при использовании шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7. из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора незапятнанных деталей.

Дальше тщательно просматривайте детали, резиновые кольца слету выбрасывайте, подобрав новые. Бракованные детали поменяйте на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов Makita относятся:

• разрушение быстроразъемного патрона;
• поломка подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора делается для замены пыльника и резинового кольца, также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). Для этого указывает то, что рабочий инструмент? а непосредственно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязищи.

Вид и устройство патрона перфоратора Makita изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 без помощи других произвести несложно. Патрон необходимо разобрать, вызволить от старой смазки, выбросить резиновые детали, поменять дефектные.

Более сложные неисправности требуют зания устройства механической части перфоратора Makita 2450.

Определив характер неисправности перфоратора Makita, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите нашему клиенту остается детали, их целостность, уровень износа. Что остается сделать нашему клиенту резинотехнические изделия при хоть какой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм на 100 процентов. Видео разборки, смазки и сборки перфоратора Makita

Переборка перфоратора Makita 2450

Sources:

https://pret-a-parket.ru/kak-smazat-i-sobrat-perforator-makita-2450-i-2470-pravilno/ https://www.sibear.ru/information/kak-smazat-i-sobrat-perforator-makita-2450-i-2470.htm https://mirglobo.ru/remont/makita-2470-remont-detalirovka-vzryv-sxema-perforatora-makita-makita-hr2470-v-internet-magazine-zip4tools-ru.html

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Читать также: Танк для чпу art программа

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности. Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

К сборке любого механизма следует приступать после тщательной подготовки. Надо подготовить не только детали, но и инструменты, место, смазочный материал.

Для долгой работы перфоратора Бош необходимо любого регулярное и своевременное проведение технического обслуживания, использование качественных смазочных.

Угловые шлифовальные машины (болгарки) фирмы Интерскол очень надежны и долговечны. Они отличаются хорошей работой и высокой безотказностью. Но.

© «Сайберия» Строительство домов и строительные услуги

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

как разобрать сверлильный патрон? — Общий

Проффэсор, Спасибо за способ и за его подачу :good: Вчера попробовал, но держал патрон просто в руках. Потрясающе! Точно также, как на видео, даже быстрее.

Единственная загвоздка, с которой я по первости столкнулся, заключалась в кулачках. Я их загнал в самый конец, и не сразу сообразил, что именно кулачки мешают патрону разобраться. После моего просветления патрон разобрался стремительно!



Интересная хохма была дальше. Уже начав разбирать патрон, я начал смеяться.

Дрель ручная советская с двумя скоростями лежала у меня давно. Патрон был/есть несколько ушатанный, и среди прочего кольцо для ключа было… подварено. Тогда давно, когда я приобрёл эту дрель, значения не придал, ну, ушатали… Теперь дошло 🙂 Пытливый взор, на собранном патроне, ЗАМЕТИЛ!, что кольцо «сломано». Не разбирая патрона, очевидно, видео не смотревши, мил человек заварил кольцо двумя прихватками. :rofl: Мне пришлось сначала сошлифовать выступающую прихватку с двух сторон, а затем нежно обрабатывать остаток прихватки керном на наковальне. Как и ожидалось, провара там не было, и кольцо медленно раздавалось в стороны. Так и раскернил… Затем дошлифовал остатки прихваток на снятой детали, пытаясь отрезным диском изобразить зубчики для ключа.



Интересно было бы узнать, кто-нибудь пытался перешлифовать хватательные грани кулачков? Раз уж умеем разбирать, то и поремонтировать бы… Был бы ещё заточной!

Приходила мысль о том, что кондуктором с правильными углами мог быпослужить сам корпус патрона.



Добавлю мысль по перепутыванию кулачков. Как ни пытался, всё же не соблюл порядок, перепутал. Смотрю, не сходятся… и увидел. Кулачки, в сборе, были подшлифованы на наждаке с торца. Остался штрих, по которому я сразу понял, в каком взаимном положении следует установить кулачки. При разборке, да при полностью закрытых кулачках, можете чуточку тронуть торцом кулачков наждак, только чтобы там остался штрих. Соберёте как было без вопросов. :good:



Теперь задача разобрать быстрозажимной патрон от шурупокрутки. Кто умеет? Новый способ не прокатил 🙂

Изменено 26 октября, 2013 пользователем юный техник

Ремонт перфоратора — принцип работы устройства и инструкция по разбору. Ремонт перфоратора своими руками – не так страшен процесс, как это кажется! Как разобрать перфоратор бочковой

Электрический перфоратор – это, пожалуй, самое популярное устройство, которое применяю на стройке, ремонте и пр.

Этот инструмент эксплуатируется в довольно жестких условиях – вибрация, повышенная запыленность, скачки напряжения и другие. Все это, рано или поздно приводит к тому, что инструмент выйдет из строя и потребует ремонта.

Электрический перфоратор – это сложное инженерное изделие, которое состоит из узлов, обеспечивающих движение патрона, с установленным в нем буром. По сути, перфоратор – это устройство, преобразующее электрическую энергию в механическую.

Основные неисправности перфоратора и их внешние признаки

В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.

Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.

Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.

Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.

Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:

• устройство не выполняет свои основные функции – сверление и бурение;
• заедание бура в патроне;
• насадка не устанавливается в патроне;
• посторонние шумы при работе устройства.

В электрике чаще всего проявляются следующие дефекты:

• не работает двигатель;
• излишнее искрение щеток;
• появление гари или запаха горелой изоляции.

Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.

Механические поломки

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Неисправности в редукторе

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Неисправность патрона

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

Неисправен переключатель режимов

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

Кстати, поиск неисправностей надо начинать с меньшего. То есть, надо проверить наличие питания в электрической сети, целостность провода и розетки.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Важно! Ремонт устройства выполняют при инструменте отключенном из электрической сети.

Необходимые инструменты и материалы

Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи, как обычные рожковые, так и шестигранники, отвертки с разными шлицами. Для изъятия подшипников будет востребован съемник.

Разборка и сборка перфоратора должна производиться с использованием кинематической и электрической схем перфоратора.

Быстрый поиск поломки

Для диагностики неисправного перфоратора чаще всего нет необходимости в использовании специального оборудования и инструментов, за исключением, может быть тестера и устройства для перемотки двигателя.

Установить причину поломки можно с помощью обыкновенного осмотра.

Да и для выявления неполадок в механизме инструмента желательно знать и понимать его устройство и принцип работы.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

• При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
• Недопустима работа электроперфоратора в холостом режиме.
• Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
• При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
• Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Ремонт своими руками

Ремонт перфоратора своими руками можно выполнить только частично. Но, например, такой узел как электродвигатель все же лучше выполнять в специальной мастерской.

Лучше всего ремонт производить в гарантийной мастерской той компании, в которой он был приобретён.

Для смазки узлов перфоратора необходимо использовать только те материалы, которые рекомендованы производителем.

Ремонт бочкового перфоратора

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

Замена кнопки включения

Для замены этой кнопки придется разобрать корпус, отсоединить ее и на штатное место установить новую.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

Замена подшипников

Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.

Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

Замена патрона

Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.

Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

Ремонт пьяного подшипника

В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

Ремонт растровой втулки и ударного болта

Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

Замена гильзы

Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.

Если срок гарантийного обслуживания для перфоратора истёк, его ремонт придётся выполнять своими руками.

Как правило, действия сводятся к замене неисправных частей, и сегодня мы поговорим о типичных поломках, подборе комплектующих и выполнении ремонта своими руками.

Как устроен перфоратор

Перфоратор можно отнести к разряду инструментов, имеющих устройство повышенной сложности. Однако последовательное рассмотрение деталей и принципа действия поможет основательному пониманию нюансов работы механизма и поиску неисправностей.

Источником движения, как и во многих других строительных инструментах , в перфораторе служит однофазный двигатель с фазным ротором. Его мы рассмотрим отдельно, а сейчас за точку отсчёта примем шестерню, посаженную на передний вал якоря. Именно она и задаёт вращение всем остальным элементам системы.

Устройство бочкового перфоратора: 1 — сетевой шнур; 2 — угольные щётки; 3 — электродвигатель; 4 — выключатель; 5 — эксцентриковый механизм; 6 — ударный механизм; 7 — быстросменный патрон

У бочкового перфоратора двигатель и ведущая шестерня расположены вертикально. Ключевым отличием от инструмента пистолетного типа здесь служит наличие промежуточного редуктора. В его устройстве нет ничего хитрого: плоская шестерня от двигателя вращает две другие с разными передаточными числами. Одна из них передаёт вращение на основной вал, другая крутит эксцентриковый вал с шатуном, обеспечивающим возвратно-поступательное движение ударного механизма.

В перфораторах горизонтального (пистолетного) типа раздаточного редуктора нет как такового, вращение сразу передаётся на промежуточный вал, расположенный ниже оси основного шпинделя. Этот вал посажен на двух подшипниках, между ними находится «пьяный подшипник», который при вращении колеблется и приводит в движение поршень ударника. На выступающем переднем конце вала имеется шестерня, за счёт которой передаётся вращение на ствол.

Устройство перфоратора пистолетного типа: 1 — выключатель; 2 — электродвигатель; 3 — щётки; 4 — «пьяный подшипник»; 5 — «летающий» поршень; 6 — боёк; 7 — быстросъёмный патрон SDS

В любом перфораторе имеются переключатели режимов. В бочковом они просто приподнимают шестерни раздаточного редуктора, выводя их из зацепления. В пистолетном перфораторе может применяться одна из двух схем управления. В простейшем случае один переключатель смещает промежуточный вал, который, будучи выдвинутым максимально вперёд, имеет зацепление с шестернёй патрона, но при этом расцеплена муфта передачи вращения на качающийся подшипник. В среднем положении в трансмиссию включены оба механизма, а в максимально утопленном работает только ударник. Устаревшая кинематическая схема имеет два переключателя, один из которых выводит муфту качающегося подшипника из зацепления, а другой сдвигает промежуточный вал.

Определение неисправностей двигателя

Если двигатель перфоратора имеет заводской брак, последний проявляет себя в первые же месяцы работы. В ином случае причиной поломки зачастую служит нарушение техники эксплуатации или же предельный износ составных частей.

Основной элемент моторной части, подверженный интенсивному износу, это графитовые щётки, передающие ток на обмотки ротора. Когда щётки стираются, их прижим ослабевает, из-за чего увеличивается зазор между графитом и ламелями якоря, возникает интенсивное искрение. По звуку эту неисправность ни с чем не спутать: при включении слышен натужный гул, коллектор обдаёт снопом искр, задняя часть двигателя интенсивно греется.

Обмотки двигателя выполнены проводом в лаковой изоляции, которая от перегрева теряет диэлектрические свойства, растрескивается и осыпается. Небольшие замыкания между соседними витками можно определить по характерному гудению двигателя во время работы. К сожалению, перемотку статора и якоря почти нереально выполнить в домашних условиях, но большинство деталей двигателя типовые и им легко подобрать замену.

Другими уязвимыми частями служат подшипники. Их на якоре два: задний закреплён в корпусе электрической части внутри виброгасящего колпачка, передний вставлен в посадочное место корпуса редуктора или прикручен к нему накидной плашкой. Износ подшипников определить достаточно легко: при вращении рукой их ход либо слишком свободный с характерным шелестением, либо присутствуют подклинивания, люфт и посторонние шумы. Подшипники имеют закрытый сепаратор и на обслуживание не рассчитаны. Их гораздо проще заменить на новые, достаточно переписать номер на крышке сепаратора или торце внешней обоймы.

Замена кнопки и щёток

За время эксплуатации качественного перфоратора кнопку, возможно, придётся менять не один раз. Оптимально, если вы приобретёте кнопку заранее под конкретную модель. Если нужно снять неисправную часть для образца, набросайте на бумаге схему подключения с указанием цветовой маркировки проводов. Часть кнопок имеет винтовые зажимы и для их откручивания понадобится узкая шлицевая отвёртка. Некоторые кнопки снабжаются зажимами пружинного типа, чтобы их разжать, нужно загнать шило в отверстие рядом с вводом провода. Достаточно редко встречаются одноразовые пружинные зажимы, провода от которых не отсоединяются. Жилы от старой кнопки придётся обрезать, зачистить и залудить, а затем подключить к новой кнопке в соответствии со схемой подключения.

Щётки в перфораторе поменять достаточно легко, каналы для них в некоторых моделях выведены наружу и закрыты пробками для доступа без разборки инструмента. В ином случае придётся лишь снять корпус электромоторной части инструмента и внимательно осмотреть коллекторный узел. Посадочные места щёток расположены внутри или около пластиковых стоек, удерживающих заглушку заднего подшипника, к ним идёт два провода. Сам механизм крепления и прижатия щёток меняется от модели к модели.

В большинстве случаев для извлечения щёток требуется лишь вытащить щипцами два металлических язычка, открутить пару шурупов или отстегнуть пружинки зажимов. При периодическом осмотре щётки рекомендуется извлекать и проверять на предмет сколов, очищать посадочные канавки от пыли и загрязнений. Будьте осторожны и не путайте левую щётку с правой, соблюдайте их исходное положение при установке. Как правило, щётки притираются под индивидуальным углом, изменение которого либо потребует провести заново притирку, либо приведёт к разрушению графитового элемента.

При замене износившихся щёток важно только подобрать правильный размер и сечение, а затем притереть щётки, поработав двигателем 2–3 минуты без нагрузки в режиме без удара. Сейчас практически каждый перфоратор комплектуется набором сменных щёток, но замену можно также найти и по остаткам уже сработавшихся.

Как самому заменить подшипники

В перфораторе присутствует от пяти до десятка радиальных подшипников качения разных размеров и необходимость их замены — лишь вопрос времени. Очень важно периодически проводить разборку и оценивать степень износа этих узлов, иначе в будущем возможно развитие более серьёзных неисправностей.

Почти каждый подшипник в перфораторе снять довольно легко, посадочные размеры под них подобраны с высокой точностью. В некоторых случаях снятию может помешать стопорное кольцо. Если его нет, и подшипник отказывается сниматься, применяется универсальный двухзахватный съёмник. Если съёмника в наличии не имеется, то часть, на которую подшипник посажен, нужно зажать в мягких губках тисков, а затем сбить износившийся элемент, нанося удары через наставку по внутреннему кольцу.

При посадке нового подшипника по нему нельзя наносить прямые жёсткие удары. Следует пользоваться упругой наставкой, например, обрезком полипропиленовой трубы. Её нужно предварительно подрезать наискось, чтобы усилие удара приходилось исключительно на внутреннюю обойму. Так тела качения не оставят на канавках микроскопических вмятин.

Неисправности патрона

Патрон SDS состоит из штуцера с одним или двумя отверстиями, в которых посажены шарики, как правило, диаметром 6,7 мм. Шарики свободно ходят в отверстиях, пока пластиковый корпус патрона оттянут назад, в обычном положении они плотно поджаты пружиной через массивное стальное кольцо.

Чтобы разобрать патрон, нужно подковырнуть отвёрткой передний пыльник и снять со штуцера стопорное кольцо. Остальные детали просто надеты на штуцер и могут быть удалены без дополнительных манипуляций, важно лишь вернуть их на место в правильном порядке.

Как правило, основной причиной неисправности патрона служат сточенные шарики или продавленные пластина и прижимное кольцо. Из-за этого оснастка либо вовсе не держится, либо вылетает при работе. Обзавестись такими шариками в любых количествах можно, разбив подшипник номер 106. Посадочные отверстия и шлицы внутри втулки имеют гораздо больший ресурс, но если замена не дала ожидаемого результата — менять штуцер придётся только в сборе со стволом.

Обратите внимание, что быстрый износ деталей патрона происходит из-за неплотной герметизации пыльников, как переднего, так и кольцевого на штуцере. Хвостовики буров нужно всегда поддерживать смазанными, а при сверлении потолка использовать специальную пылеулавливающую шайбу.

Ремонт редуктора и ударного механизма

Вот мы и подобрались к самой содержательной части нашей инструкции. Ввиду различий в устройстве трансмиссионной части и генератора ударных импульсов в разных семействах перфораторов, их обслуживание и ремонт выполняются по разным схемам.

Бочковые перфораторы

Ведущая шестерня раздаточного редуктора посажена на подшипнике двигателя, остальные две имеют собственные упоры. Их нужно периодически проверять на предмет заклинивания и люфта, менять при необходимости.

Шатунный механизм имеет собственный подшипник, который обычно посажен на кулачке эксцентрикового колеса, иногда в основании самого шатуна. Изредка в этом месте используется подшипник скольжения, который требует постоянного наличия смазки с нормированным показателем вязкости. Износ этого узла часто требует замены эксцентрикового бочонка и шатуна.

Передача вращения осуществляется прямой или конической шестерней, в этом месте также важно постоянное присутствие смазки. Необходимость замены определяется по почернению, разжижению и наличию блестящих вкраплений.

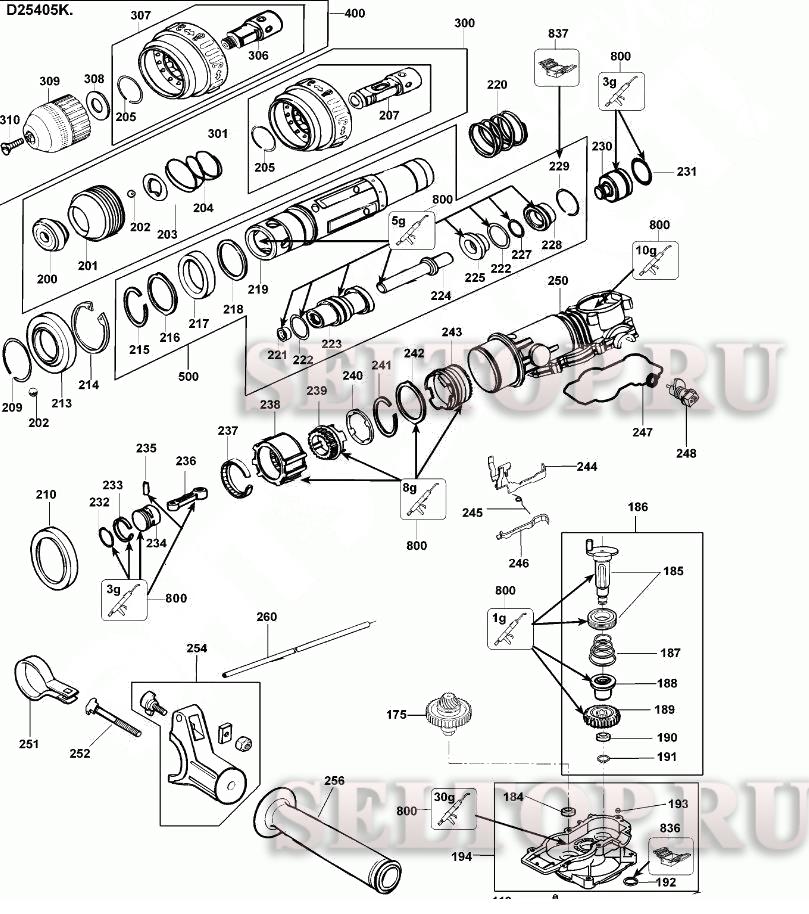

Пистолетные перфораторы

В перфораторах с горизонтальным расположением ротора проблемы могут возникнуть от износа или заклинивания подшипников. Это наиболее опасная неисправность для всех узлов перфоратора: осколки разбитого подшипника могут попасть в детали ударного механизма и вывести их из строя.

Посадка промежуточного вала и «пьяного подшипника» зачастую выполнена по индивидуальной схеме. Для полной разборки нужно раскрутить прижимную скобу переднего конца вала, отсоединить рычаг переключателя.

Характерная поломка горизонтального редуктора — износ шестерен передачи. При отсутствии пресса снять их будет нелёгкой задачей, гораздо проще разбить, выполнив пару надрезов до 2/3 толщины. Новая шестерня запрессовывается после предварительного нагрева до 150–200 ºС, это можно сделать строительным феном или в духовке.

В редукторах всех типов следует периодически проводить полную очистку и замену смазки. После разборки все детали тщательно промывают в керосине, избавляясь от осколков разбитых элементов и металлической стружки. После этого смазка специального типа наносится на все движущиеся части.

Растровая муфта

Ствол перфораторов почти всех типов имеет одинаковое устройство. Внешний стакан муфты опирается на игольчатый подшипник в передней части корпуса редуктора. На внешней стороне стакана закреплена основная шестерня передачи вращения вместе с предохранительной муфтой. Для их снятия нужно удалить стопорное кольцо, сжав перед этим пружину переставными клещами.

Разобрать внутренности растровой муфты также несложно. Они фиксируются стопорным кольцом, которое снимается через пару боковых отверстий обычной отвёрткой. Когда кольцо будет удалено, находящиеся внутри детали можно выдавить, вставив отвёртку с передней стороны ствола.

Внутри располагается «летающий» ударный болт и проммасса — приёмник ударного усилия. Большинство болтов имеет сборное устройство, в них часто изнашиваются резиновые прокладки и сальниковые кольца. Менять эти элементы рекомендуется при каждом обслуживании. Сам болт и проммасса могут быть расколоты из-за проявлений усталости при длительной эксплуатации. Эти элементы стоят сущие копейки и при малейших следах развальцовки их также лучше сразу заменить.

Более конкретные рекомендации по ремонту растровой муфты и редукторной части дать сложно: у каждого производителя кинематические схемы могут иметь незначительные отличия. Тем не менее, большая часть неисправностей наглядно видна при осмотре и ревизии. В связи с этим рекомендуется сохранять сборочную схему из инструкции к инструменту, её также следует использовать при поиске комплектующих, которые определяются порядковым номером списка используемых деталей.

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

Механические поломки

Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.

Итак, к механическим поломкам можно отнести следующие:

• поломка переключателя режимов работы устройства;
• изношенные резинки ударника и бойка;
• выход из строя ударного механизма;
• выход из строя ствола агрегата по причине износа;
• поломка зубьев шестеренок;
• поломка зажимного патрона, в результате чего вылетает бур.

Электрические неисправности

Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит , не вращаясь, или из него появляется дым.

К электрическим поломкам аппарата можно отнести такие, как:

• аппарат не включается;
• поломка пусковой кнопки;
• износ щеток;
• засорение коллектора;
• нарушение электрических контактов;
• перегорание обмотки статора или ротора электрического двигателя.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор : замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения. Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода . Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк . Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

В данном случае боёк целый. Но если он сломан, то замените его на новый. Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене.

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор , так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

При сборке ударного механизма не забудьте обильно нанести смазку на все его части.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

• произошла деформация шариков;
• износилось ограничительное кольцо;
• дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40 , подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео .

Перфоратор — вещь нужная, упрощающая работу и даже иногда незаменимая для мастера. Но, как и все механизмы, она может поломаться. При поломке перфоратора есть два варианта развития событий: выбросить поломанный и купить новый или попробовать починить его. Первый вариант может подойти при условии, что перфоратор дешёвый и проще купить новый. Но если перфоратор брендовый, то купить замену может оказаться и не по карману. Выбросить всегда успеется, а попробовать починить перфоратор самому стоит. По большому счету, вы ничем не рискуете. Да и особых навыков для ремонта не потребуется. Но некоторые нюансы всё-таки надо знать.

Чем что-то ремонтировать нужно постараться уберечь механизм от поломки. Или хотя бы не усугубить поломку механизма. Для этого следует обратить внимание на следующие моменты и немедленно остановить работу перфоратора:

• запах гари;
• появление неестественных дополнительных звуков;
• нестабильная работа или снижение работоспособности перфоратора.

Если возник хотя бы один из вышеперечисленных моментов, следует немедленно прекратить работу — ваш перфоратор требует ремонта. Но перед тем как приступать к устранению неисправностей перфоратора самому, надо разобраться с его внутренним устройством.

Устройство перфоратора

Для ремонта любого механизма нужно разобраться с его внутренним устройством. Итак, перфораторы могут быть двух типов:

1. С установкой двигателя горизонтально.
2. С вертикальным двигателем.

Во всём остальном все детали перфоратора в основном схожи.

Перфоратор состоит из двух частей: электрической и механической.

Электрическая часть перфоратора

В некоторых моделях выключатель совмещён с управляющим устройством.

Механическая часть перфоратора

1. Редуктор. Крепится на валу мотора.
2. Муфта сцепления.
3. Ударно-поступательный механизм.

​Вспомогательные механизмы

Некоторые модели могут быть оснащены дополнительными деталями:

• переключатель режимов;
• пылесос;
• предел глубины;
• другие.

Устранение неисправностей

Ремонт перфоратора своими руками имеет некоторые преимущества. Во-первых, ремонт в мастерской — удовольствие дорогостоящее, во-вторых, это может занять значительное время и, в-третьих, поломка может оказаться и не сложной, поэтому исправить её не составит труда и вскоре можно будет продолжить работу.

Прежде чем приступить к ремонту, агрегат надо разобрать. Для каждой модели есть свои нюансы разборки. Но в большинстве случаев, любая модель складывается из двух частей : передней и задней половинок, соединённые винтами. Прежде чем вывинтить их нужно снять патрон. В некоторых моделях патрон можно не снимать.

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Очень хорошо если под руками есть тестер. Он упростит задачу поиска неисправности. Если такого нет, нужно поочерёдно пересмотреть все электрические части устройства.

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Способ устранения.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Способ устранения.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Способ устранения .

Заменить горелые части. Если таковых нет, то можно подключить двигатель напрямую , но следует учесть, что при таком способе устранения неполадки, износ мотора увеличивается в несколько раз. Его лучше использовать только в крайних случаях.

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам : износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Способ устранения .

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Появление искр.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Способ устранения .

Почистить якорь. Важно эту процедуру проделывать аккуратно , чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом.

Из перфоратора пошёл дым.

Дым из устройства идёт из-за проблем со щётками. Важно время от времени и осматривать, потому что если они сотрутся и на рабочей поверхности появятся провода, это приводит к появлению дыма и царапанию якоря. Ещё одной причиной появления дыма может быть заедание мотора. Вследствие этого нагревается и дымит обмотка.

Способ устранения .

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали , а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

• Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
• Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Способ устранения.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

Профилактические меры

Поломку лучше предупредить, поэтому лучше придерживаться следующих рекомендаций.

1. Два раза в год менять смазку.
2. Раз в полгода профилактический осмотр щёток.
3. Каждый раз после работы тщательная чистка.
4. Перед работой заднюю часть сверла или долота смазывать для уменьшения нагрузки на боёк.

Если перфоратор перестал нормально работать или случилась поломка, почитайте инструкцию и внимательно его осмотрите. Перед тем как приступить к ремонту своими руками, реально оцените свои возможности. Если уверены — попробуйте починить своими руками, в противном случае же, если сомневаетесь, то лучше обратитесь к специалисту. И помните, что уже чиненные механизмы не подлежат гарантийным обязательствам и их с неохотой берут сервисные центры на ремонт.

Для сверления отверстий в различных материалах, ломки стен, бурения горных пород и дорог предназначен перфоратор. Инструмент используется при больших нагрузках и со временем у него возникают неисправности. Можно заменить вышедший из строя перфоратор на недорогую китайскую модель. Но если у вас брендовый инструмент, то его жалко выкидывать. Чтобы не отдавать за устранение неисправностей половину стоимости перфоратора, можно это сделать самостоятельно. Ни один ремонт не обходится без изучения устройства инструмента и порядка его разборки.

Виды перфораторов

Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.

Количество режимов может быть от одного до трёх:

сверление. Перфоратор работает в режиме дрели;

сверление с ударом. Можно делать отверстия в кирпиче и бетоне;

отбойный молоток, то есть удар без сверления.

Типы приводов перфоратора:

Классификация по массе:

лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;

средние. Около 5 кг. Мощность 700–1200 Вт. Профессиональные;

• тяжёлые. Более 5 кг. Свыше 1200 Вт. В строительстве.

Типы патронов, используемых в перфораторах:

SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;

SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.

Классификация по расположению двигателя:

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом

Сетевой шнур.

Кнопка включения.

Двигатель.

Редуктор.

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

Ударный механизм перфоратора может быть выполнен в двух вариантах:

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Ударный механизм с пьяным подшипником

Кривошипно-шатунный механизм используется в тяжёлых перфораторах.

Кривошипно-шатунный ударный механизм перфоратора

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

• зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
• зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как вытащить застрявший бур из патрона перфоратора

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

Разбор электрической части перфоратора

Разбор механической части перфоратора

1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.
2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
3. Из пьяного подшипника выньте промежуточный вал.
4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.
5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.
6. Втулку снимите с гильзы.
7. Гильзу извлеките из алюминиевого корпуса.
8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

Как собрать перфоратор

Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.

1. В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
2. На корпус наденьте резинку. Она препятствует вытеканию смазки.
3. Растровую втулку соедините с гильзой.
4. Обильно смажьте снаружи пьяный подшипник и шестерёнки.
5. На собранный узел наденьте пластиковый корпус редуктора.
6. Вставьте ротор в редуктор.
7. Установите в корпус электрики статор и воздухозаборник. Соедините две половины корпуса перфоратора.
8. Вставьте отвёртку в отверстие растровой втулки и покрутите. Она должна легко вращаться. Прикрутите болты корпуса.
9. Поставьте щётки на место.
10. Вставьте в пазы кнопку и все провода. Убедитесь, что ничего не мешает, и наденьте заднюю крышку. Прикрутите её.
11. Перед установкой кнопки переключения отвёрткой подвиньте скобу переключения в корпусе перфоратора. Чтобы штырёк, который находится на переключателе, попал между двумя металлическими направляющими скобы.
12. Поставьте переключатель режимов чуть ниже удара, надавите на него и поверните вверх до щелчка.
13. Соберите патрон в обратной последовательности.

Как собрать перфоратор

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

1. Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
2. Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
3. Проверьте контакты реверса.
4. Соедините щупы со щётками для проверки контакта через якорь.
5. Соедините щупы с проводами статора и прозвоните их.
6. Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;

проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Неисправности и их причины

Частые неисправности перфоратора:

• не включается. Проверить электрическую цепь;
• перфоратор не бьёт. Поломка в ударном механизме;
• инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
• бур вылетает, не держится. Неисправность патрона или растровой втулки;
• искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
• искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
• перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
• перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

Ремонт своими руками

При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

Замена кнопки включения

Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
2. Провода необходимо зачистить и залудить.
3. Возьмите старую кнопку и купите аналогичную.
4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.

Замена кнопки с помощью шила

Щётки необходимо периодически проверять. При износе одной на 40% менять обе. Также, чистить щёткодержатели.

Замена и подключение статора

1. Извлеките статор из корпуса электрики. На его место поставьте новый.
2. Вкрутите крепёжные болты.
3. Установите воздухозаборник.
4. Приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

Замена подшипников

В перфораторе несколько подшипников. Для их демонтажа потребуется съёмник. В некоторых случаях необходимо снять стопорное кольцо. Если нет съёмника, подвешивают вал с подшипником и деревяшкой выбивают его. Сажают подшипник с помощью наставки из полипропиленовой трубки постукиванием по ней молотком.

Замена патрона

Патроны в перфораторах меняются очень просто. Снимаете резиновый пыльник, стопорное кольцо, пластиковый пыльник, шайбу, прижимающую шарики, фиксирующие пластины, пружину. В разных моделях количество колец и пластин отличается. На их место ставите новый комплект.

Ремонт пьяного подшипника

Подготовьте плоскую отвёртку, чистую ветошь и смазку для редуктора, рекомендованную в инструкции.

Ремонт растровой втулки и ударного болта

Чтобы разобрать растровую втулку, нужно сжать пружину, снять стопорное кольцо и шестерню.

Растровая втулка в сборе и без шестерни

Ударный болт ремонтируется путём замены деталей или меняется полностью, если развалился на части.

Замена гильзы

Гильза изнашивается реже растровой втулки, но при частом перегреве инструмента она тоже выходит из строя. Из алюминиевого корпуса редуктора извлеките растровую втулку и гильзу. На её место поставьте новую.

Изношенная и новая гильза с бойком

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Замена щёток у бочкового перфоратора

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

Как извлечь из бочкового перфоратора боёк и растровую втулку

Из-за неисправного бойка перфоратор перестаёт бить.

Ремонт бочкового перфоратора

Правильная эксплуатация и уход за перфоратором

Чтобы перфоратор работал долго, следует соблюдать некоторые рекомендации:

перед закреплением оснастки смажьте хвостовик средством, указанным в инструкции;

после работы очистьте патрон и оснастку;

при работе с бетоном через каждые 2 см вынимайте бур;

если нужно высверлить большое отверстие, используйте буры разного диаметра, чтобы не сверлить сразу самым большим буром;

при большом объёме работы делайте перерывы, чтобы оснастка остыла. В перерывах можете очищать патрон;

регулярно проводите полный разбор инструмента для чистки и смазки.

Если у перфоратора появилась какая-либо неисправность, ознакомьтесь с инструкцией. Внимательно осмотрите инструмент. Если не сомневаетесь в себе, то произведите ремонт своими руками.

Разборка сверлильного патрона — фото, видео

Сверлильный патрон является прочным и надежным элементом оснастки станка или ручного электроинструмента, но, как и любое стальное изделие, подвержено коррозии. Кроме того, проникающая внутрь пыль затрудняет работу механизма. Для решения проблемы необходимо снять и разобрать патрон для чистки и смазки его деталей. Это вполне можно сделать своими руками при наличии простых инструментов и приспособлений.

Демонтаж патрона

Порядок демонтажа зависит от способа фиксации патрона на валу электродрели или станка. Существует два вида крепления – резьба и конус Морзе. Резьбовой крепление применяется в ручных инструментах, патрон навинчивается на вал и фиксируется стопорным винтом. Следует учесть, что резьба на винте является левосторонней и раскручивать необходимо по часовой стрелке. В маркировке патронов присутствует обозначение резьбы, например М13 для метрической или UNF-1/2 для дюймовой.

Конус Морзе чаще всего применяется на сверлильных станках, но нередко данный тип фиксации применяется и в ручном инструменте. Определить его можно по маркировке патрона – литера В и максимальный диаметр сверла, например В12.

Чтобы снять резьбовой патрон в первую очередь максимально раздвиньте лепестковые фиксаторы патрона для доступа к стопорному винту с левосторонней резьбой.

Дальнейшие действия:

• Подготовьте рожковый ключ под размер гайки на валу дрели.
• Зафиксировав гайку, открутите винт по часовой стрелке. При необходимости зафиксируйте патрон в тисках и нанесите несколько ударов по винту через стальной стержень. Это облегчит вращение винта.
• Далее открутите патрон по часовой стрелке. При необходимости приложения больших усилий используйте шестигранный ключ.
• В крайнем случае, зажмите патрон в тисках как указано на рисунке ниже, зафиксируйте в головке вороток и нанесите по нём удары.

После очистки и смазки патрон устанавливается в обратной последовательности. При установке стопорного винта нанесите немного краски на резьбу.

Для станков и дрелей с конусом Морзе существуют специальные съёмники. Старые модели можно разобрать, подбивая клин с разных сторон или путем легких ударов по торцу. Для облегчения процесса, на несколько часов можно смазать вал керосином или проникающей смазкой.

Порядок разборки ключевого патрона

По способу фиксации сверлильные патроны подразделяются на ключевые и быстрозажимные. Для разборки ключевого патрона можно использовать перфоратор или произвести распрессовку молотком.

При перфораторной распрессовке элементов необходимо:

• Максимально развести кулачки.
• Зафиксировать в перфораторе стальную вставку диаметром меньше чем резьбовое шпиндельное соединение патрона.
• Упереть патрон в пол, стену, верстак или другую поверхность через прокладку (например, кусок резины).
• Включить перфоратор и выпрессовать регулировочную муфту.
• Извлечь кулачки из корпуса, предварительно пометив их расположение. Последнее необходимо для того, чтобы избежать нарушения центровки сверла.

Сборка производится в обратном порядке. Корпус в рукав запрессовывается молотком через пластину из мягкого металла.

Для разборки патрона с помощью молотка понадобятся тиски и строительный фен. Кулачки патрона разводятся в максимальное положение, сам он устанавливается на губки тисков регулировочной муфтой с таким расчетом, чтобы его корпус мог беспрепятственно скользить вниз. Далее регулировочную муфту необходимо разогреть строительным феном и выбить корпус молотком через наставку из мягкого металла.



Особенности разборки быстрозажимного патрона

Специфика конструкция быстрозажимных патронов не позволяет произвести их полную разборку. Для смазки устройства необходимо выполнить следующее:

• Аккуратно поддеть отверткой муфту по кругу.

• Снять муфту руками.
• Максимально развести кулачки.
• Вставить в патрон стальной стержень и ударом выбить корпус из пластиковой муфты.

После этого разборку необходимо остановить, иначе обратная сборка будет невозможна. Снятия обеих частей муфты вполне достаточно для доступа смазочного материала внутрь устройства.

Для сборки необходимо установить верхнюю часть муфты, забить молотком торцевую стопорную шайбу (через деревянную дощечку) и установить руками нижнюю часть муфты. После этого патрон полностью готов к эксплуатации.

Как разобрать прямой перфоратор. Обслуживание и ремонт перфоратора своими руками. Перфоратор не держит патрон

Домашний мастер, который в состоянии использовать перфоратор – вполне может справиться с его ремонтом. Речь пойдет о восстановлении работоспособности перфоратора.

Перфоратор в разобранном виде

Перфораторы прочно заняли место в арсенале рабочего инструмента домашних мастеров. Как и любой другой электроинструмент – он может выйти из строя. Вовсе не обязательно сразу бежать в мастерскую, ремонт перфоратора можно осуществить своими руками . Особенно его механической части.

Разберем принцип действия и устройство перфоратора

Инструменты могут отличаться мощностью, функциональными возможностями, но принцип действия и концепция конструкции у них единая. Разумеется, речь идет об электромеханических вариантах исполнения. пневмоперфораторов – это удел специализированных сервисных центров.

Итак, – у нас в руках стандартный бытовой или профессиональный электрический перфоратор. Основные элементы устройства:

Механизм перфоратора в разрезе

• Электромотор. Может располагаться вдоль шпинделя патрона, или перпендикулярно – разница не принципиальна.
• Понижающий редуктор. Обеспечивает снижение скорости вращения и одновременно увеличивает крутящий момент рабочей оси.
• Ударный механизм. Это именно то устройство, которое отличает перфоратор от обычной электродрели.
• Патрон. Воспринимает нагрузки рабочей насадки и передает крутящий и ударный момент в рабочую зону. Служит фиксатором для насадок. Наиболее распространенный стандарт – SDS.

Принципиальное отличие в конструкции касается лишь ударного механизма. В большинстве современных устройств, применяется электропневматический способ передачи энергии удара. Поршень совершает возвратно-поступательные движения, и при помощи воздушной подушки передает энергию тарану, который в свою очередь наносит удары по бойку, имеющему механическую связь с патроном.

Достоинство конструкции – большая энергия удара и отсутствие механической связи между тараном и поршнем.

Сжатый воздух выступает в качестве демпфера, снижая вибрации инструмента.

Такой способ работы позволяет автоматически отключать ударный механизм на холостом ходу. Перфорация происходит лишь при давлении наконечника на рабочую зону. Когда вы прикладываете усилие в сторону сверления, закрывается перепускной клапан, цилиндр становится герметичным и сжатый воздух приводит в движение таранный механизм. Это экономит ресурс основных узлов перфоратора.

Передача колебаний в электропневматическом ударном механизме реализуется двумя способами:

Принцип работы инструмента

1. Кривошипно-шатунный механизм. На валу редуктора располагается кривошип, который придает возвратно-поступательное движение поршню. Такая конструкция обеспечивает передачу энергии удара большой мощности, и применяется в перфораторах среднего и тяжелого типа. Недостаток – большие размеры. Главное достоинство – высокая надежность и уменьшение вибраций на корпусе.
2. Качающийся подшипник. Возвратно-поступательные движения передаются наружной обоймой подшипника специальной формы. Такая конструкция компактна, и применяется в перфораторах легкого типа. Основной недостаток – быстрый износ качающегося подшипника.

Перфоратор востребован не только при проведении профессиональных строительных работ, но и в быту, когда необходимо в бетонной стене пробурить отверстие. Если полагаете, что справиться с любой задачей сможет дрель, то здесь вы ошибаетесь, так как этот инструмент предназначен для сверления дерева и металла. Даже самые дорогие инструменты не вечные, поэтому при поломках, произвести ремонт перфоратора своими руками сможет каждый владелец. Для этого не понадобится везти инструмент в сервисный центр, чтобы мастер оценил стоимость простейшего ремонта. Как отремонтировать каждый узел перфоратора, подробно рассмотрено в материале.

Что такое перфоратор и как он устроен

Конструктивно перфоратор похож на дрель, однако главное его отличие в том, что он наделен усиленной ударной функцией. Ударная функция нужна для того, чтобы не просто сверлить, но еще и бурить отверстия в прочных материалах, как бетон, железобетон, кирпич и т.п. Справляется со своим главным назначением инструмент лучшим образом. Достигается за счет специального механизма, который называется ударным. Этот ударный механизм испытывает большие нагрузки, поэтому необходимость проведения ремонта перфоратора своими руками возникает в зависимости от частоты его эксплуатации.

Реализуется ударный механизм за счет использования в устройстве инструмента так называемого «пьяного подшипника», который создает толчки, передающиеся на поршень. Этот поршень в свою очередь выступает в роли ударного молотка, который бьет по штоку или бойку, соединенному с рабочей насадкой, закрепленной в патроне. Детальная схема устройства перфоратора изображена на фото ниже, на основании которой становится понятно, как устроена ударная система инструмента.

Кроме ударных движений, создаваемых за счет непрямого вращения подшипника, для бурения отверстий инструментом также требуется совершение вращательных движений. Реализуется эта опция за счет редукторного узла, представленного в виде пары прямых шестерней. Вращательные и ударные движения создаются за счет вращения вала мощного электродвигателя.

Именно за счет того, что в конструкции инструмента применяется мощный ударный механизм, его можно применять не только для бурения отверстий в бетонных, железобетонных и асфальтных конструкциях, но еще и выполнять такие манипуляции, как долбление, разрушение, удаление керамической плитки и т.п. Этот инструмент еще также называют разрушительным, однако это не делает его вечным.

Приходит время, когда ломаются узлы и механизмы электроинструмента, что требует необходимости проведения ремонта, стоимость которого в сервисных центрах приличная. Выполнение ремонта перфораторов — это не трудная процедура, как может показаться первоначально, и для успешной ее реализации понадобится не только знать устройство и конструкцию инструмента, но еще и принцип работы.

Виды перфораторов и их конструктивные отличия

Перед тем, как ремонтировать перфоратор своими руками, необходимо разобраться с разновидностями этих инструментов. Перфораторы выпускают двух видов:

Если прямые перфораторы классифицируются по предназначению на бытовые и профессиональные, то бочковые агрегаты предназначены исключительно для выполнения сложных работ. Они обладают большим запасом мощности, поэтому применяются они исключительно профессионалами для выполнения работ любой сложности.

Многие не понимают, чем еще отличаются бочковые агрегаты от прямых, кроме расположения двигателей. Главным отличием, и оно же основное достоинство в том, что бочковые модели имеют более совершенную систему охлаждения и смазки, представленную в виде емкости, куда заливается жидкое смазочное вещество. Это означает, что у бочковых приборов выше срок службы, и поэтому ломаются они реже.

Бочковые перфораторы хотя и более совершенны, однако их главный недостаток заключается в их габаритах. Они не только имеют массивные размеры, но еще и весят в 2 раза больше, чем прямые агрегаты. Как пистолетные, так и бочковые перфораторы со временем эксплуатации ломаются, что приводит к необходимости проведения ремонтных работ. Чтобы отремонтировать инструмент, нет необходимости обращаться в специализированные сервисные центры. Ведь ремонт перфоратора можно выполнить своими руками быстро и легко.

Принцип работы перфоратора

Рассмотрим принцип работы рассматриваемых агрегатов, что позволит упростить процесс поиска неисправностей. Для бочковых и прямых агрегатов принцип работы одинаков, несмотря на их отличительные конструктивные параметры. Работают все перфораторы по такому принципу:

Инструментом не только создаются вращательные движения, но еще и ударные, за счет которых и выполняются тяжелые виды работ с бетонными и железобетонными конструкциями. Имея представление о том, как устроен перфоратор, а также как он работает, не трудно будет взяться за его ремонт, выполнить который можно в домашних условиях.

Какие виды неисправностей возникают на перфораторах

Если не работает перфоратор, то сразу бросаться разбирать его не следует. Не нужно также торопиться покупать новый электроинструмент. Действовать нужно по порядку. Для начала не помешает выяснить, какие виды неисправностей чаще всего встречаются на перфораторах, что поможет упростить не только ремонт, но и выявление причины поломки.

Чаще всего причинами поломок является износ деталей. Если детали качественные, то эксплуатационный срок они имеют большой, а в случае с низкокачественными комплектующими, как на бытовых агрегатах, приходится прибегать к ремонту перфоратора своими руками достаточно часто. Именно поэтому бытовые перфораторы не рекомендуется эксплуатировать часто и долго, иначе неизбежна необходимость его ремонта в ближайшее время.

Устройство перфоратора показывает, что в агрегате происходит превращение электрической энергии в механическую, которая используется для выполнения полезных действий. Разделить условно инструмент можно на две части:

• Электрическую
• Механическую

Собственно и поломки также делятся на электрические и механические. К частым признакам механических неисправностей перфораторов относятся:

1. При нажатии пусковой кнопки издаются признаки работы мотора, но при этом исполнительный механизм стоит на месте
2. В патроне инструмента заклинивает рабочая насадка — бур, зубило, лопатка, коронка и т.п.
3. Невозможно установить насадку в патрон
4. При включении агрегата возникают посторонние шумы
5. Не переключаются режимы работы
6. Вытекает смазка

Выявить неисправности механической части перфоратора намного легче, чем электрические. Это связано с тем, что пользователь видит признаки поломки, что на 90% упрощает процедуру проведения ремонта. К частым неисправностям электрической части перфоратора относятся:

1. При нажатии на кнопку «Пуск» отсутствуют признаки функционирования мотора
2. Усиливается искрение щеток при работе, а также возникают признаки ощущения гари
3. При работе инструмента возникает дым
4. При нажатии кнопки возникает попеременное включение и отключение мотора

Практически во всех случаях неисправностей перфоратора, для проведения его ремонта своими руками понадобится его разобрать. Сделать это не трудно, но и торопиться не следует. Ведь часто неработоспособность инструмента может возникнуть по причине отсутствия электроэнергии в розетке. Поэтому немаловажно начинать ремонт перфоратора своими руками по инструкции.

Ремонт электрической части перфоратора диагностика поломок и их устранение

Чаще всего, как показывает практика, поломки перфоратора возникают в электрической части, поэтому именно с нее и нужно начинать диагностику. Если же инструмент работает, но при этом трещит, гудит или издает прочие звуки, то поломку нужно искать в электрической части, поэтому сразу рекомендуется пропустить пункт о ремонте электрической части и перейти к устранению поломок в механике.

Диагностика электрической части зависит от того, какая конкретно возникла поломка — прибор не подает признаков жизни или он работает, но при этом искрит, дымит или периодически отключается. Итак, чтобы починить перфоратор без сторонней помощи, необходимо соблюдать инструкцию. Рассмотрим основные виды поломок и способы их устранения.

Двигатель не включается и не подает признаков жизни

Самая распространенная поломка, когда инструмент не включается. Причинами могут выступать разные факторы — от отсутствия электроэнергии в розетке до поломки электродвигателя. Но начинать искать причину нужно от меньшего к большему, а не наоборот. Сразу разбирать перфоратор, если он не подает признаков жизни нецелесообразно, так как способствовать этому могут такие виды неисправностей, как описано ниже.

Отсутствует напряжение в сети

Банально, но именно в 15% случаев такие виды поломок возникают по этой причине. Вы работаете, и вдруг инструмент перестает подавать признаки жизни. Проверьте сразу наличие электрического напряжения в помещении. Даже если включаются лампочки в комнате, то это еще не означает, что все исправно. Возможно, во время бурения или работы перфоратора вы зацепили провод в стене, которым запитана розетка. Еще при продолжительной работе мог перегреться кабель, и выбить «автомат» на счетчике. В большинстве случаев розетки и освещение в помещениях запитываются от разных автоматов, то признак наличия света в комнате не означает, что все в порядке.

Чтобы убедиться в наличии напряжения в сети, необходимо воспользоваться или мультиметром. Лучше взять в руки мультиметр, и установив его в режим измерения переменного напряжения свыше 220 В, вставить щупы в отверстия розетки. Если электричество в розетке имеется, и его показатели соответствуют норме (не ниже 190В и не выше 250В), то переходим к следующему этапу проверки.

Повреждение сетевого провода

На электромотор инструмента ток поступает по сетевому проводу, длина которого зависит от производителя, выпускающего перфоратор. При работе инструментом можно повредить не только кабель в стене, но и сетевой провод. И это может быть не обязательно рабочая насадка инструмента, но еще и передавливание провода дверью или другими предметами, инструментами и материалами.

Выявить неисправность провода можно следующим способом — визуально осмотреть его на предмет наличия дефектов в виде передавливания, повреждений и оплавления. Если признаки наличия дефектов отсутствуют, то рано бить в барабаны. Жила могла истончиться, поэтому для выявления 100-процентной исправности сетевого провода, понадобится его прозвонить.

Для прозвонки сетевого провода понадобится разобрать перфоратор. Если точнее, то разбирать нужно не весь инструмент, а только его рукоятку. После этого установить тестер в режим прозвонки, и прикасаясь одним щупом к выводу на вилке, а вторым к жиле провода (подключенной к кнопке), произвести проверку. Звуковой сигнал означает, что жила в порядке. Аналогично проделать процедуру для второй жилы. Если обе жилы прозваниваются, тогда понадобится произвести более серьезный ремонт перфоратора своими руками.

Ремонт кнопки перфоратора и диагностика ее неисправности

Что представляет собой кнопка на перфораторе (ее еще называют выключатель) — это часть электрической схемы, которая отвечает за подачу тока на электромотор, то есть за включение и отключение самого инструмента. Если сломалась кнопка на перфораторе, то ее можно попытаться отремонтировать. Однако опыт показывает, что попытки ремонта заводят мастеров в тупик, и итог таковых попыток один — покупка новой кнопки. Только не спешите покупать кнопку на перфоратор, так как не всегда она является слабым звеном.

Если механически она не подает признаков поломки, то вероятность ее неисправности 50%. Если при нажатии на кнопку возникает ощущение ее неисправности, что проявляется по таким признакам, как заедание, заклинивание, несрабатывание или необходимость приложить большие усилия, чтобы ее нажать, то подтвердить ее поломку поможет только прозвонка. Для этого также понадобится мультиметр, которым нужно осуществить прозвонку контактов.

Стоит учитывать, что в зависимости от модели перфораторов, пусковые кнопки могут отличаться. Причем отличие не только в конструкции, но и в функционале. Профессиональные модели перфораторов оснащаются пусковыми кнопками без регулятора оборотов, но с рычагом для переключения направления вращения патрона — реверс. Бытовые перфораторы, которые также часто заменяют дрели, оснащаются дополнительно регуляторами оборотов, что позволяет проводить работы с соответствующей скоростью вращения патрона, например, когда нужно сверлить дерерообрабатывающий материал.

В зависимости от модели перфоратора, кнопку можно разобрать и почистить ее контакты. Однако если она подклинивает, то лучше сразу ее заменить. Удостовериться, что проблема неработоспособности инструмента именно в кнопке, поможет мультиметр, установленный в режим прозвонки. Включаем режим прозвонки, и касаемся обоими щупами к соответствующим клеммам кнопки перфоратора. При этом курок на кнопке нужно нажать. Если издается соответствующий звуковой сигнал при нажатии курка, то кнопка исправна, а если нет, то ее нужно заменить.

Ниже приведена схема подключения кнопки на перфораторе с реверсом без регулятора. Эта схема будет полезна не только для прозвонки кнопки, но и для тех, кто не запомнил расположение проводов, при замене выключателя.

Если вы разобрали перфоратор и не знаете, куда подключать щупы для прозвонки, то необходимо найти провода, которые идут на питание и конденсатор. Не имеет значения, перфоратор, какой марки у вас сломался Bosch, Makita или другие, в любом случае, принцип проверки одинаков. Для извлечения проводов из контактов выключателя, на некоторых моделях перфораторов понадобится воспользоваться тонкой проволочкой или шилом. Шило вставляется в тонкое отверстие возле контакта, куда входит провод и извлекаете его.

Если хотите, чтобы новая кнопка прослужила намного дольше, рекомендуется покупать оригинального образца. Ниже на видео показан ремонт кнопки перфоратора и ее замена своими руками.

Как отремонтировать перфоратор при истирании щеток

Если на перфораторе стерлись графитовые щетки, которые предназначены для передачи тока на коллектор, соединенный с обмоткой якоря. Принцип работы электрических двигателей заключается в создании магнитного поля статором, что способствует приводу в движение подвижной части — якоря или ротора.

Со временем щетки графитовые на перфораторе стираются, что является абсолютно нормальным. При их истирании происходит снижение качества контакта, поэтому если возникает сильное искрение, которое видно через вентиляционные отверстия в корпусе перфоратора, а также при обнаружении запаха гари и дыма, необходимо заменить щетки. Эти элементы не ремонтируются, так как они относятся к категории расходных материалов. Если они износились, тогда понадобится замена щеток электродвигателя. Меняются щетки достаточно просто, для чего необходимо их вынуть из щеточного узла, предварительно выкрутив саморезы, отсоединить провода питания, которые идут от кнопки, а затем в последовательности обратной снятию установить новые.

Определить неисправность и непригодность щеток для дальнейшего применения можно путем измерения их длины рабочей части. Если длина графитового основания менее 8 мм, значит, элементы нуждаются в замене. После замены, перфоратор будет работать как новый. Процесс замены щеток на бочковом перфораторе Einhell описан в видео материале.

Неисправности регулятора оборотов

Далеко не на всех моделях перфораторов имеется регулятор оборотов. Располагается это устройство обычно в конструкции кнопочного механизма. Если в конструкции вашего инструмента имеется регулятор оборотов вращения патрона, который вышел из строя, то ремонту он не подлежит, поэтому его следует заменить.

Выявить неисправность регулятора поможет такой признак, как отсутствие изменения скорости вращения патрона. Еще неисправность регулятора может быть причиной полной неработоспособности инструмента.

Неисправности электромотора перфоратора

Сердцем любого электроинструмента является коллекторный электродвигатель, который преобразует энергию электрическую в механическую. Если все описанные выше действия по диагностике и ремонту выполнены, а перфоратор при этом не работает, значит, требуется ремонт электродвигателя перфоратора. Это один из самых сложных элементов инструмента, который требует особенного подхода. Поломки этого узла можно разделить на две части — неисправности в роторе и статоре.

Если поломался якорь электродвигателя диагностика и ремонт

Начинать диагностику ротора (якоря) нужно с проверки состояния коллектора — это пластины или ламели, за счет которых происходит протекание тока через щетки. Для начала нужно осмотреть состояние этих ламелей, которые не должны иметь признаки нагара и почернений. Если нагар имеется, то возможно причина неработоспособности именно в нем. Очистку нагара рекомендуется выполнять самой мелкой бумажной наждачкой. Для контрольной очистки необходимо взять вату со спиртом, и тщательно прочистить каждую пластину.

После прочистки коллектора и замены щеток нужно проверить, работает ли перфоратор или нет. Если такой ремонт перфоратора не дает положительных результатов, тогда понадобится вооружиться мультиметром, и провести проверку пригодности якоря.

Причинами поломок якоря электроинструмента являются:

• Нарушение изоляции обмотки, что ведет к увеличению сопротивления
• Нарушение целостности обмотки или обрыв
• Расслоение стального сердечника

Процесс проверки исправности якоря электродвигателя заключается в выполнении следующих действий:

Заменить обмотку на якоре своими руками в домашних условиях практически невозможно, поэтому понадобится помощь специалистов. Практика показывает, что замена обмотки целесообразна только в случае, если у вас дорогостоящий перфоратор, покупка нового якоря на который обойдется в круглую сумму. Если же перфоратор из недорогих, то проще купить новый ротор и заменить его самостоятельно, чем сдавать на ремонт в сервис. Принцип проверки исправности ротора на всех электроинструментах одинаков, поэтому подробное описание описано на примере болгарок.

Неисправности статора на перфораторе как выявить и устранить

Статор — это неподвижная часть электродвигателя, которая также состоит из стального основания, на котором намотана медная обмотка. Статор является магнитом, за счет которого происходит воздействие на ротор, тем самым приводя его в движение. Чтобы удостоверить в исправности или неисправности статора перфоратора, понадобится также взять мультиметр в руки, и провести некоторые несложные манипуляции:

1. Проверяется наличие сопротивления между обмотками статора и сердечником. Дотрагиваемся щупом до вывода обмоток, а вторым к сердечнику. Отсутствие сопротивления говорит об исправности устройства
2. Каждым щупом нужно касаться поочередно к соответствующим выводам обмотки. Сопротивление в каждой обмотке должно быть примерно одинаковым, а при большом разбеге, можно делать вывод о нарушении изоляции
3. Визуальный осмотр статора позволит также сделать заключение о его пригодности. При наличии признаков расслоения стальных пластин понадобится произвести его замену. Если повреждена только обмотка, то статор можно отремонтировать. Однако для этого его понадобится сдать в сервисный центр для перемотки

Стоит также отметить, что перфораторы оснащаются мощными электродвигателями с большим моментом, поэтому проблемы с выходом из строя «сердца» инструмента встречаются крайне редко. Если это происходит, то причиной тому является ненадлежащая эксплуатация инструмента, например, бытовыми перфораторами нельзя долго работать. Еще причиной может послужить неправильное хранение, когда инструмент лежит во влажном помещении. В любом случае, факторов, которые могут послужить причиной выхода из строя мотора, достаточно, поэтому только после того, как будет выявлена конкретная поломка, понадобится принять решение о ее устранении.

Ремонт механической части перфоратора диагностика поломок и их устранение

При поломках в механической части перфоратора понадобится также разобрать инструмент, чтобы выявить дефекты. Механические поломки обнаружить намного проще, так как они слышны или видны после разборки.

В механической части перфоратора выделяют три основных узла, которые нуждаются в ремонте:

1. Редуктор — чтобы выявить поломку этого узла, понадобится разобрать инструмент, а затем осмотреть механизм. Если это бочковый перфоратор, то предварительно нужно слить масло. Визуально можно выявить такие дефекты редуктора, как слизывание зубьев шестерней, неисправность пьяного подшипника, нарушение целостности ударника. Ремонт редуктора перфоратора в отличие от электромотора, можно выполнить своими руками
2. Патрон — это еще один узел, который при ненадлежащем уходе может выйти из строя. Часто поломки патрона связаны с засорением ее внутренней части. Устранить неисправности патрона на перфораторе можно после разборки этого узла. Если внутренние детали повреждены, то патрон нужно заменить
3. Переключатель режимов — это полезная опция, которая предназначена для того, чтобы иметь возможность эксплуатировать инструмент не только для бурения, но и сверления

Все эти узлы рано или поздно ломаются, и чтобы не сдавать инструмент в сервисный центр, рекомендуется выполнить ремонт перфоратора своими руками.

Ремонт редуктора или если перфоратор не работает в режиме ударного молотка

Если перфоратор при включении режима ударного действия не бурит, а сверлит, то есть не работает ударная функция, то причинами этому могут служить такие факторы, как неисправность плавающего подшипника (разрушение внутренней обоймы) и нарушение целостности штока (бойка). Выявить такую поломку издалека без демонтажа пластикового корпуса невозможно, поэтому разбирается перфоратор (его механическая часть), и осматривается внутренняя конструкция механизма.

Как заменить пьяный подшипник на перфораторе

Если из строя вышел плавающий подшипник (на прямых) или коленвал (на бочковых) агрегатах, то их следует заменить. Если же причиной неработоспособности перфоратора является шток или боек, который с течением времени изнашивается, то его также следует заменить. Процесс демонтажа пьяного подшипника выполняется достаточно просто. Для этого извлекается фиксирующая П-образная скоба при помощи отвертки, после чего подшипник можно извлечь рукой.

При замене плавающего подшипника понадобится выполнить качественную очистку всех внутренних деталей.

Как отремонтировать ударный боек и собрать его на место

Поломка ударного бойка на перфораторах — это распространенная неисправность, устранить которую можно самостоятельно, если знать, как правильно разобрать конструкцию редукторного узла. Если необходимо отремонтировать или заменить ударник (он же боек), то процесс его извлечения из растровой трубы выполняется следующим способом:

В итоге получаем боек, который состоит из некоторых деталей, в том числе и уплотнительных манжет, которые рекомендуется заменить на новые.

Часто в бойке выходит из строя ударный болт, который необходимо заменить.

После его замены необходимо собрать детали и установить механизм на место внутрь растровой трубы, предварительно смазав каждый элемент. Фиксация ударного бойка осуществляется стопорным кольцом, которое устанавливается путем вдавливания отверткой.

Как выполняется снятие и замена перекосных подшипников и ударных бойков на перфораторах, подробно показано в видео материале.

В любом случае, если вы меняете детали, то одновременно с ними нужно полностью заменить смазку, очистив весь механизм и корпус механической части от старой выработки. Если этого не сделать, то ремонт с высокой долей вероятности, придется повторить, так как в смазке содержится много металлической пыли и осколков.

Если перестал вращаться патрон как отремонтировать

Перед тем, как отремонтировать перфоратор, понадобится для начала выявить причину поломки. К примеру, если не крутится рабочий орган или патрон, то причиной тому может служить шестеренчатый механизм. Момент от вала двигателя на промежуточный вал инструмента не передается по причине истирания зубьев на шестернях, поэтому патрон не вращается.

Еще патрон может не вращаться по причине заклинивания редукторного узла. Если откололась часть зуба шестерни, то ее могло зажать внутри вращающихся элементов, что приводит к заклиниванию. Если заклинил редуктор, то это будет слышно. Двигатель будет гудеть, но при этом инструмент не будет работать. Устранить такую поломку поможет разборка инструмента и удаление застрявших деталей.

Если в патроне не держится бур и постоянно выпадает

Если при установке в патрон инструмента бура или других насадок, происходит их выпадение, то причиной этому является несоблюдение правил эксплуатации агрегата. Работать инструментом, в котором не держится бур и другие насадки, не только трудно, но еще и опасно.

Если не держится патрон, то причиной этого является его износ или поломка. Чтобы устранить такой вид поломки, понадобится разобрать патрон и выявить причину. Причинами же могут быть следующие факторы:

• Деформация фиксирующих шариков для перфораторов с типом патрона SDS plus и ролики для SDS max
• Выработка ограничительного кольца
• Проседание фиксирующей пружины

Заменив изношенную деталь, патрон снова начинает работать исправно. Как разобрать патрон перфоратора и отремонтировать его, показано на примере инструмента марки ДИОЛД sds max на видео ниже.

Не держится патрон в перфораторе причины и ремонт

Кроме того, что в патроне не держатся насадки, встречаются такие ситуации, когда бур слетает вместе с патроном. Это также не приятное явление, которому имеется свое объяснение. Причиной такой поломки является износ крепления корпуса, которым фиксируется элемент. Корпус патрона крепится за счет стопорного кольца, насаженного на конце растровой втулки.

Как только нарушается целостность стопорного кольца, то при работе рассыпается весь патрон со всеми составными деталями — защитный чехол, шарики, ролики, пружинки и т.п. Отремонтировать перфоратор своими руками при слетающем патроне не трудно. Для этого нужно расположить все элементы на свои места, а затем зафиксировать все при помощи нового стопорного кольца. Для установки стопорного кольца понадобится воспользоваться специальными устройствами — круглогубцами.

Как заменить подшипники на перфораторе и их смазка

На перфораторе имеется не только «пьяный» подшипник, но и обычные шариковые подшипники, на которых центрируется якорь электродвигателя. Подшипники, которые обеспечивают вращение вала якоря, нуждаются в регулярной смазке. Перекосный подшипник также должен быть в смазке, иначе это может ускорить его износ. При установке буров и других насадок нужно смазывать их хвостовики, что позволит продлить срок службы составных частей патрона, среди которых имеются и фиксирующие шарики или ролики, в зависимости от типа патрона.

Чтобы демонтировать подшипники для их замены, понадобится воспользоваться специальным инструментом, который называется съемник. Установка новых подшипников выполняется путем использования соответствующего размера трубки и молотка. При монтаже новых устройств нужно также учитывать один фактор — они не должны быть перекошены относительно вала ротора. Как меняется пьяный подшипник, уже известно. На бочковых перфораторах вместо пьяного подшипника может быть установлен коленвал, который имеет больший ресурс, по сравнению с аналогом на прямых агрегатах.

Это интересно! Если сравнить стоимость бочковых моделей с ударными механизмами – пьяным подшипником и коленвалом, то последние стоят дороже, что связано с их эффективностью и надежностью. Однако это не значит, что модели с плавающими подшипниками не эффективны. Они имеют несколько меньший ресурс, однако также обладают высокой эффективностью ударной работы.

Как правильно разобрать редуктор на перфораторе и отремонтировать его

Чтобы произвести диагностику редуктора, а также его ремонт на перфораторе, понадобится для начала его разобрать. Как это правильно делать, рассмотрим далее. Первоначально необходимо выкрутить все винты, удерживающие пластиковую крышку корпуса, а также демонтировать патрон. После этого редуктор с корпусом разводятся в разные стороны до появления между ними щели. Чтобы снять переключатель режимов, его нужно сначала перевести в режим «удар со сверлением», а затем демонтировать. Для этого нужно прижать переключатель к корпусу и сместить его немного ниже режима удара со сверлением, после чего потянуть на себя.

Вслед за переключателем, можно снять пластиковую крышку корпуса, под которой располагается редуктор или же вынуть механизм из основания корпуса. Все зависит от модели перфоратора, которого проводится ремонт. После проведения ремонта редуктора на перфораторе, понадобится собрать его на место, предварительно обработав смазочными материалами. Смазки должно быть в достаточном количестве, чтобы исключить вероятность работы механизма в условиях без смазывающих веществ.

Как ремонтировать бочковой перфоратор

Разборка перфоратора не представляет никаких трудностей, однако процесс демонтажа отличается в зависимости от вида инструмента. К примеру, ремонт бочкового перфоратора начинается со слива масла из специальной емкости, в то время как на пистолетных устройствах такие устройства отсутствуют.

Процесс разборки бочкового перфоратора начинается с того, что демонтируется пластиковая крышка, которая находится сверху. Для доступа к электрической части понадобится снять пластиковую крышку в нижней части. Принцип ремонта электрической и механической частей перфоратора бочкового типа аналогичен прямым устройствам.

На бочковых перфораторах вместо перекосных подшипников применяются кривошипно-шатунные механизмы. Однако в конструкции таковых агрегатов используются скользящие подшипники, расположенные на кулачке колеса совместно с эксцентриком. Все эти механизмы работают в жидкой смазке, количество которой должно быть в достатке. Если смазки недостаточно или она давно не менялась, повышается вероятность выхода из строя кривошипно-шатунного механизма перфоратора.

Если он исправен, как на фото, то необходимо заменить уплотнители и смазать его. Если он поврежден, тогда его следует заменить полностью.

Это интересно! Бочковые агрегаты не имеют в конструкции механизма функции сверления, как это присуще для пистолетных устройств. Это означает, что профессиональные бочковые агрегаты используются исключительно для тяжелых работ, как долбежка и бурение. Кроме того, в конструкции таковых агрегатов применяются только патроны под насадки с типом хвостовиков SDS- max.

Как правильно пользоваться и ухаживать за перфоратором чтобы часто не ремонтировать

Сколько прослужит электроинструмент, все зависит от того, как правильно он эксплуатируется и хранится. Даже если это профессиональный инструмент популярных марок DeWalt, Makita, Metabo, Bosch, Хитачи и другие, то это вовсе не значит, что их можно нагружать по полной. Любой даже самый качественный и дорогой инструмент имеет свой определенный ресурс, который во многом зависит от характера эксплуатации и хранения.

Хотите продлить срок службы только что купленного перфоратора, тогда уже с первых дней нужно соблюдать ряд следующих рекомендаций:

1. Перед тем, как воспользоваться инструментом, необходимо проверить его техническое состояние визуально
2. Использовать агрегат только для тех работ, которых он предназначен. Если в назначении отсутствует опция сверления, то пытаться просверлить отверстие ударной функцией в металле или дереве не стоит, так как у вас это не только не получится, но еще и сломается инструмент
3. Перед установкой бура и прочих насадок в патрон нужно обязательно наносить смазку на хвостовую часть. Это продлит срок службы не только инструмента, но и используемых насадок
4. После окончания работ очищать перфоратор от пыли и мусора, а еще лучше, используя компрессор и продувочный пистолет, выполнять очистку инструмента сжатым воздухом
5. Не хранить инструмент во влажных помещениях, так как в конструкции рабочих механизмов скапливается влага, которая не только разрушает металл, но еще и может стать причиной короткого замыкания при включении инструмента в розетку

Это простейшие правила, которые помогут продлить срок службы инструмента до 5-10 лет в зависимости от частоты его применения. Кроме электрических, есть еще аккумуляторные модели перфораторов, ремонт которых практически аналогичный. Конструктивно аккумуляторные устройства похожи на бочковые агрегаты, только дополнительно они оснащены автономными аккумуляторами.

В целом следует отметить, что если известна конструкция устройства и принцип работы, то любой ремонт перфоратора своими руками разных марок выполнить не составит большого труда. Трудности лишь возникают в основном по части электрики, однако используя вышеизложенный материал, любые поломки можно легко и быстро устранить. На перфоратор переходник для закрепления сверла

Любой инструмент, в том числе и перфоратор, требует специального ухода за собой и бережливого использования. Поэтому каждый владелец такого электрического инструмента обязан производить регулярный осмотр агрегата, знать, как разобрать перфоратор. Разбор и ремонт устройства вполне можно произвести дома, не потратив ни копейки на услуги специалиста.

Перфоратор – обязательный инструмент на любой стройке, но из-за неосторожного применения он очень быстро изнашивается и выходит из строя. Это происходит по причине больших нагрузок на инструмент. Как мы знаем, перфоратор зачастую работает на полной мощности в самых тяжёлых условиях. Из-за таких нагрузок, даже брендовые модели поддаются поломкам. Поэтому каждый владелец этого аппарата должен знать, как осуществить ремонт перфоратора своими руками.

Как и любое другое техническое устройство, перфоратор можно починить, для этого его не обязательно нести в специализированную мастерскую. Хотя далеко не каждый мужчина знает, как отремонтировать перфоратор, но не беда! Эта статья поможет вам сделать ремонт своими руками без посторонней помощи.

Наиболее частой причиной поломки инструмента является отошедший провод. Из-за простого невнимания люди платят значительные деньги за сущую безделицу в сервисах по ремонту перфораторов. Элементарного осмотра бывает достаточно для понимания, что инструмент сломался условно, что его можно легко починить самому без посторонней помощи.

Реален ли самостоятельный ремонт?

Не всегда визуальный осмотр поможет выявить причину поломки. В таком случае, следующим этапом будет разбор перфоратора. Если аппарат прослужил уже много лет и не представляет значительной ценности, можно попытаться найти причину поломки, разобрав инструмент на отдельные детали. К автономному ремонту смело приступайте, если причина неисправности инструмента видна визуально и уже имеется представление о начинке перфораторов. Если аппарат был куплен относительно недавно, а сама модель – более современная и стоит немалых денег, то лучше всего обратиться в сервисный центр, ведь самостоятельный ремонт может не столько починить прибор, сколько нанести вред. Если осмотр агрегата не выявил поломки, то с ремонтом перфоратора надо повременить. В последнем случае не лишним будет консультация опытного специалиста.

Признаки неисправностей оборудования

Любые нарушения в работе инструмента имеют свои причины, которые следует обнаружить. Человек, который приобрёл инструмент, к примеру, фирмы Bosch или Спарки, ждёт от него соответствующего высокого результата работы, как от каждого иностранного, качественного товара. Чтобы исключить риск возникновения серьёзных поломок, нужно знать принцип действия устройства. По некоторым характерным признакам можно выявить причину поломки и не допустить возникновения большей проблемы.

Признаки:

• Запах гари из устройства.
• Во время работы возникают паузы или происходят небольшие замыкания.
• Аппарат не включается с первого раза или работает с перебоями.
• Появление посторонних шумов при работе с устройством. При этом раньше такие шумы не были замечены.

Любые из вышеперечисленных признаков не следует игнорировать. Приступите к выяснению причины сбоя агрегата. Для бесперебойной работы в течение длительного срока следует внимательно следить и ухаживать за инструментом. Для починки аппарата следует изучить составляющие перфоратора и научиться разбирать и собирать его.

Разборка и сборка инструмента + (Видео)

Поврежденный провод на устройстве, как и другие небольшие механические повреждения, можно без особого труда заметить. Если же произвести тщательный осмотр деталей инструмента, то не сложно увидеть и другие незначительные неисправности, которые привели к поломке аппарата. При более серьёзных проблемах нужна разборка перфоратора. А по завершению ремонтных работ – также и сборка перфоратора. Вторая операция в некоторых случаях бывает сложнее первой – появление после сборки лишних деталей укажет на просчеты ремонта. Чтобы этого не произошло, нужно не только знать, как правильно починить перфоратор, но и как собрать его. Важно быть внимательным и осторожным во время ремонта инструмента, тогда в 99% случаев ремонт пройдет успешно!

Чтобы приступить к ремонту перфоратора, в том числе и бочкового типа, следует правильно разобрать устройство:

• Снятие резинового наконечника и кольцевой пружины. После этого приступаем к снятию самого кожуха муфты сверла.
• Аккуратно вытаскиваем стальной шар, выполняющий роль фиксации.
• Снятие ручки переключателя, предварительно расположив рычажок режима работы в максимальное положение. Нажимаем на кнопку фиксации положения.
• Снятие накладки (задней) на ручку.
• Вынимание щетки двигателя.
• Снятие передней части, для чего нужно выкрутить 4 винта, расположенные возле бура.
• Вытаскиваем ротор. Для этого отвинчиваем крепы, расположенные на статоре, после чего с контактов статора открепляем 4 клеммы.
• Вытаскиваем оставшиеся части.

В некоторых случаях, если проблема заключается в редукторе или ударном механизме, дополнительно отвинчиваем торец корпуса редуктора, после чего аккуратно снимаем кожух, сделанный из пластика. Чтобы детали оставались на месте, лучше всего весь этот процесс производить, положив инструмент на бок.

Ремонт своими силами + (Видео)

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

• Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
• Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
• Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
• Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
• Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
• Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

Для сверления отверстий в различных материалах, ломки стен, бурения горных пород и дорог предназначен перфоратор. Инструмент используется при больших нагрузках и со временем у него возникают неисправности. Можно заменить вышедший из строя перфоратор на недорогую китайскую модель. Но если у вас брендовый инструмент, то его жалко выкидывать. Чтобы не отдавать за устранение неисправностей половину стоимости перфоратора, можно это сделать самостоятельно. Ни один ремонт не обходится без изучения устройства инструмента и порядка его разборки.

Виды перфораторов

Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.

Количество режимов может быть от одного до трёх:

сверление. Перфоратор работает в режиме дрели;

сверление с ударом. Можно делать отверстия в кирпиче и бетоне;

отбойный молоток, то есть удар без сверления.

Типы приводов перфоратора:

Классификация по массе:

лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;

средние. Около 5 кг. Мощность 700–1200 Вт. Профессиональные;

• тяжёлые. Более 5 кг. Свыше 1200 Вт. В строительстве.

Типы патронов, используемых в перфораторах:

SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;

SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.

Классификация по расположению двигателя:

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом

Сетевой шнур.

Кнопка включения.

Двигатель.

Редуктор.

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

Ударный механизм перфоратора может быть выполнен в двух вариантах:

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Ударный механизм с пьяным подшипником

Кривошипно-шатунный механизм используется в тяжёлых перфораторах.

Кривошипно-шатунный ударный механизм перфоратора

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

• зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
• зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как вытащить застрявший бур из патрона перфоратора

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

Разбор электрической части перфоратора

Разбор механической части перфоратора

1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.
2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
3. Из пьяного подшипника выньте промежуточный вал.
4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.
5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.
6. Втулку снимите с гильзы.
7. Гильзу извлеките из алюминиевого корпуса.
8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

Как собрать перфоратор

Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.

1. В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
2. На корпус наденьте резинку. Она препятствует вытеканию смазки.
3. Растровую втулку соедините с гильзой.
4. Обильно смажьте снаружи пьяный подшипник и шестерёнки.
5. На собранный узел наденьте пластиковый корпус редуктора.
6. Вставьте ротор в редуктор.
7. Установите в корпус электрики статор и воздухозаборник. Соедините две половины корпуса перфоратора.
8. Вставьте отвёртку в отверстие растровой втулки и покрутите. Она должна легко вращаться. Прикрутите болты корпуса.
9. Поставьте щётки на место.
10. Вставьте в пазы кнопку и все провода. Убедитесь, что ничего не мешает, и наденьте заднюю крышку. Прикрутите её.
11. Перед установкой кнопки переключения отвёрткой подвиньте скобу переключения в корпусе перфоратора. Чтобы штырёк, который находится на переключателе, попал между двумя металлическими направляющими скобы.
12. Поставьте переключатель режимов чуть ниже удара, надавите на него и поверните вверх до щелчка.
13. Соберите патрон в обратной последовательности.

Как собрать перфоратор

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

1. Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
2. Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
3. Проверьте контакты реверса.
4. Соедините щупы со щётками для проверки контакта через якорь.
5. Соедините щупы с проводами статора и прозвоните их.
6. Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;

проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Неисправности и их причины

Частые неисправности перфоратора:

• не включается. Проверить электрическую цепь;
• перфоратор не бьёт. Поломка в ударном механизме;
• инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
• бур вылетает, не держится. Неисправность патрона или растровой втулки;
• искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
• искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
• перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
• перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

Ремонт своими руками

При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

Замена кнопки включения

Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
2. Провода необходимо зачистить и залудить.
3. Возьмите старую кнопку и купите аналогичную.
4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.

Замена кнопки с помощью шила

Щётки необходимо периодически проверять. При износе одной на 40% менять обе. Также, чистить щёткодержатели.

Замена и подключение статора

1. Извлеките статор из корпуса электрики. На его место поставьте новый.
2. Вкрутите крепёжные болты.
3. Установите воздухозаборник.
4. Приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

Замена подшипников

В перфораторе несколько подшипников. Для их демонтажа потребуется съёмник. В некоторых случаях необходимо снять стопорное кольцо. Если нет съёмника, подвешивают вал с подшипником и деревяшкой выбивают его. Сажают подшипник с помощью наставки из полипропиленовой трубки постукиванием по ней молотком.

Замена патрона

Патроны в перфораторах меняются очень просто. Снимаете резиновый пыльник, стопорное кольцо, пластиковый пыльник, шайбу, прижимающую шарики, фиксирующие пластины, пружину. В разных моделях количество колец и пластин отличается. На их место ставите новый комплект.

Ремонт пьяного подшипника

Подготовьте плоскую отвёртку, чистую ветошь и смазку для редуктора, рекомендованную в инструкции.

Ремонт растровой втулки и ударного болта

Чтобы разобрать растровую втулку, нужно сжать пружину, снять стопорное кольцо и шестерню.

Растровая втулка в сборе и без шестерни

Ударный болт ремонтируется путём замены деталей или меняется полностью, если развалился на части.

Замена гильзы

Гильза изнашивается реже растровой втулки, но при частом перегреве инструмента она тоже выходит из строя. Из алюминиевого корпуса редуктора извлеките растровую втулку и гильзу. На её место поставьте новую.

Изношенная и новая гильза с бойком

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Замена щёток у бочкового перфоратора

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

Как извлечь из бочкового перфоратора боёк и растровую втулку

Из-за неисправного бойка перфоратор перестаёт бить.

Ремонт бочкового перфоратора

Правильная эксплуатация и уход за перфоратором

Чтобы перфоратор работал долго, следует соблюдать некоторые рекомендации:

перед закреплением оснастки смажьте хвостовик средством, указанным в инструкции;

после работы очистьте патрон и оснастку;

при работе с бетоном через каждые 2 см вынимайте бур;

если нужно высверлить большое отверстие, используйте буры разного диаметра, чтобы не сверлить сразу самым большим буром;

при большом объёме работы делайте перерывы, чтобы оснастка остыла. В перерывах можете очищать патрон;

регулярно проводите полный разбор инструмента для чистки и смазки.

Если у перфоратора появилась какая-либо неисправность, ознакомьтесь с инструкцией. Внимательно осмотрите инструмент. Если не сомневаетесь в себе, то произведите ремонт своими руками.

Как разобрать сверлильный патрон — РИНКОМ

Содержание

Как разобрать сверлильный патрон

1. Устройство сверлильных патронов
2. Как разобрать сверлильный патрон дрели
3. Как разобрать патрон сверлильного станка

С такой проблемой, как необходимость разобрать сверлильный патрон, мастера иногда сталкиваются в быту или на производстве. Чаще всего она возникает по причине коррозионных процессов или загрязнения фиксатора строительной пылью. При серьезных проблемах возникают трудности с зажатием инструментов.

В этом случае требуются:

1. снятие патрона;

2. его разборка;

3. очистка и смазка всех деталей.

Расскажем, как это сделать. Для начала рассмотрим устройство и конструктивные особенности чаще всего встречающихся зубчато-венцовых (кулачковых) сверлильных патронов.

Фотография №1: кулачковый сверлильный патрон

Устройство сверлильных патронов

Изучите устройство сверлильного патрона на схеме ниже. В состав приспособления входят:

1. корпус, имеющий цилиндрическую форму;

2. обойма, вращающаяся на его внешней поверхности;

3. кулачковый механизм.

Изображение №1: устройство кулачкового сверлильного патрона

Теперь расскажем, как снимают такие патроны с дрелей и сверлильных станков, а также приведем технологию разборки зажимных приспособлений.

Как разобрать сверлильный патрон дрели

Перед тем, как разобрать сверлильный патрон дрели, необходимо его снять. Обычно бытовые инструменты оснащают патронами, закрепляющимися на валах при помощи резьбовых соединений.

Чтобы снять такой патрон с дрели, действуйте так.

1. Разведите кулачки и посмотрите, какую форму имеет головка винта, при помощи которого патрон фиксируется дополнительно. Подберите подходящую отвертку.




Фотография №2: головка винта, фиксирующего патрон

2. Подберите рожковый ключ по размеру вала дрели.

3. Установите ключ на вал и, удерживая его, выкрутите винт. Вращайте отвертку по часовой стрелке, а не против. Винт имеет левую резьбу.

4. Продолжая зажимать вал дрели, открутите сам патрон (против часовой стрелки) патронным ключом.

Фотография №3: выкручивание патрона

Обратите внимание! Если при помощи обычного патронного ключа снять фиксатор не получается, потребуется увеличить усилия. Для этого вы можете зажать в патроне шестигранный ключ. Чтобы надежно удерживать вал, сделайте вот так.

Фотография №4: выкручивание сильно «прикипевшего» патрона

Теперь снятый патрон необходимо разобрать для очистки и смазки.

1. Разведите кулачки до максимума.

2. Поставьте патрон на губки тисков так, чтобы корпус мог пройти между ними, а обойма упиралась.




Фотография №5: патрон, установленный на губки тисков для разборки

3. Быстро разогрейте патрон при помощи строительного фена или паяльной лампы

4. Положите на патрон сверху амортизирующую прокладку из мягкого металла.




Фотография №6: амортизирующая прокладка


5. Выбейте корпус из обоймы при помощи молотка.

Все. Кулачковый патрон разобран. Можно приступать к очистке, смазке, сборке и установке.

Как разобрать патрон сверлильного станка

Кулачковые патроны сверлильных станков разбирают также, как и фиксаторы, которыми оснащают дрели, но технология снятия отличается. Это связано с тем, что валы сверлильных станков имеют форму конусов Морзе. Патроны для них имеют соответствующие отверстия.

Чтобы снять зажимное приспособление со сверлильного станка, действуйте по следующей схеме.

1. Разведите кулачки до максимума.

2. Обстучите сверху патрон молотком по всей площади.

3. Нанесите проникающую смазку (подойдут керосин или WD-40).

4. Установите на тыльную поверхность патрона рожковый ключ. Усилия в этом случае буду распределяться равномерно.

5. Сильными ударами молотка сбейте патрон с вала.

Таким же образом снимаются патроны с промышленных дрелей, некоторые модели которых имеют валы в форме конуса Морзе.

Как заменить патрон на струйном дрель-прессе: eReplacementParts.com

Патрон для вашего сверлильного станка принимает вал диаметром до 5/8 дюйма и крепится к прессу с помощью конуса Jacobs номер три. Он также включает в себя новый ключ патрона. Патрон регулируется в открывании и закрывании, чтобы надежно удерживать сверло но, что позволяет использовать множество различных размеров. Внутри патрона есть три кулачка, которые зажимают сверло. После многих лет интенсивной эксплуатации эти кулачки изнашиваются, и сверло может начать проскальзывать в патроне.Когда это произойдет, пора заменить патрон.

Приступим.

СНЯТИЕ ПАТРОНА 1. Опустите перо.

а. Выдвиньте узел пиноли в самое нижнее положение.

г. Зафиксируйте перо на месте с помощью стопорной гайки на узле ограничителя глубины.

2. Снимите патрон и оправку в сборе.

а. Вставьте пробойник в паз на боковой стороне узла пиноли.

г. Используйте молоток, чтобы постучать по пробойнику, пока узел патрона и оправки не выйдет из шпинделя.

г. Снимите патрон и оправку со сверла.

3. Отделите патрон от оправки.

а. На этом этапе рекомендуется использовать защитные перчатки.

г. Откройте зажимной патрон до самого широкого положения.

г. Вставьте пуансон в патрон (до соприкосновения его конца с концом оправки).

г. Держите патрон, оправку и кернер в одной руке (конец пуансона должен быть обращен к рабочему столу).

эл. Ударьте пуансоном по наковальне до тех пор, пока оправка не выйдет из патрона сверла.

ф. Снимите оправку с патрона.

УСТАНОВКА НОВОГО ПАТРОНА

4. Установите новый патрон.

а. Используйте тряпку, чтобы очистить новый патрон и оправку от жира и мусора.

г. Открывайте новый патрон до тех пор, пока кулачки патрона полностью не войдут в корпус патрона.

г. Установите новый патрон на наковальню (губками вниз).

г. Установите оправку в новый патрон.

эл. Используйте резиновый молоток, чтобы вставить оправку в новый патрон сверла.

ПОВТОРНАЯ СБОРКА УСТРОЙСТВА

5. Установите на место узел патрона и оправки.

а.Поднимите перо в самое верхнее положение.

г. Используйте тряпку, чтобы очистить от жира или мусора оправку и шпиндель.

г. Установите оправку (конус) в шпиндель.

г. Постучите резиновым молотком по нижней части патрона и установите оправку в шпиндель.

% PDF-1.4 % 69 0 объект > эндобдж xref 69 84 0000000016 00000 н. 0000002538 00000 н. 0000002709 00000 н. 0000005350 00000 н. 0000005489 00000 н. 0000006037 00000 н. 0000006464 00000 н. 0000006919 00000 н. 0000007032 00000 н. 0000007143 00000 н. 0000007169 00000 н. 0000007611 00000 п. 0000007879 00000 н. 0000008478 00000 п. 0000008982 00000 п. 0000015168 00000 п. 0000020844 00000 п. 0000021316 00000 п. 0000021718 00000 п. 0000021890 00000 п. 0000022397 00000 п. 0000025625 00000 п. 0000026093 00000 п. 0000030808 00000 п. 0000031256 00000 п. 0000034956 00000 п. 0000040926 00000 п. 0000041328 00000 п. 0000041500 00000 н. 0000041972 00000 п. 0000042252 00000 п. 0000048060 00000 п. 0000051238 00000 п. 0000051308 00000 п. 0000051404 00000 п. 0000075828 00000 п. 0000076111 00000 п. 0000076444 00000 п. 0000115464 00000 н. 0000121879 00000 н. 0000135448 00000 н. 0000135697 00000 н. 0000156403 00000 н. 0000156678 00000 н. 0000157123 00000 н. 0000164441 00000 н. 0000164712 00000 н. 0000169413 00000 н. 0000169705 00000 н. 0000170012 00000 н. 00001

00000 н. 00001 00000 н. 00001 00000 н. 0000191703 00000 н. 0000199369 00000 н. 0000199650 00000 н. 0000200122 00000 н. 0000237549 00000 н. 0000237588 00000 н. 0000272756 00000 н. 0000272795 00000 н. 0000309778 00000 н. 0000309817 00000 н. 0000310110 00000 п. 0000319256 00000 н. 0000319513 00000 н. 0000319820 00000 н. 0000320188 00000 н. 0000320514 00000 н. 0000321025 00000 н. 0000321490 00000 н. 0000321690 00000 н. 0000326736 00000 н. 0000326987 00000 н. 0000327295 00000 н. 0000327712 00000 н. 0000328039 00000 н. 0000328241 00000 н. 0000365066 00000 н. 0000365105 00000 п 00003

00000 н. 00003 00000 н. 0000002369 00000 н. 0000001976 00000 н. трейлер ] / Назад 407478 / XRefStm 2369 >> startxref 0 %% EOF 152 0 объект > поток hb«a`a`g`gf @

Узел тройной плоской оправки Rotabroach® — для патрона 3/8 дюйма Фрезы диаметром 1/4 — 3/4 дюйма со стандартной направляющей

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{option.description}}

{{раздел.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

• Атрибуты
• Документы
• {{Технические характеристики.nameDisplay}}
• Атрибуты
• Документы

Марка
	{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

Марка
	{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

Делиться

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

Факты о Чаке Норрисе

Когда Бугимен каждую ночь засыпает, он проверяет свой шкаф на предмет Чака Норриса

Самый быстрый путь к сердцу мужчины — с кулаком Чака Норриса

Космос существует, потому что он боится оказаться на одном месте планета с Чаком Норрисом

Чак ​​Норрис не спит.Он ждет.

Чак ​​Норрис умеет разбирать яйца.

Чак ​​Норрис не читает книг. Он смотрит на них вниз, пока не получит нужную информацию.

Чак ​​Норрис в настоящее время подает в суд на NBC, утверждая, что «Закон и порядок» являются товарными знаками для его левой и правой ноги.

Чак ​​Норрис сосчитал до бесконечности — дважды.

Чак ​​Норрис настолько быстр, что может бегать по миру и бить себя кулаком по затылку.

Патрон Рука Норриса — единственная рука, которая может побить флеш-рояль.Здесь нет подбородок под бородой Чака Норриса. Есть только другой кулак.

Глобального потепления не существует. Чаку Норрису было холодно, поэтому он поднял солнце.

Чак ​​Норрис может подвести лошадь к воде И напоить ее.

Чак ​​Норрис не носит часов, он решает, который час.

Чак ​​Норрис улыбнулся Моне Лизе.

Чак ​​Норрис может захлопнуть вращающуюся дверь

Чак ​​Норрис не обморожен. Чак Норрис кусает мороз

Нет гонок, только страны людей. Чак Норрис обыграл разные оттенки черного и синего.

Удар с разворота, доставленный Чаком Норрисом, является предпочтительным методом казни в 16 штатах.

Когда Чак Норрис падает в воду, Чак Норрис не промокает. Вода достает Чака Норриса.

Ученые подсчитали, что энергия, выделяемая во время Большого взрыва, примерно равно 1CNRhK (Удар Чака Норриса с разворота)

В доме Чака Норриса нет дверей, только стены, через которые он проходит.

Когда Чак Норрис занимается сексом с мужчиной, это происходит не потому, что он гей.Это потому, что у него кончились женщины.

Сколько дерева выкинул бы сурок, если бы сурок мог Чак Норрис? …Все это.

Чак ​​Норрис на самом деле не пишет книги, слова складываются из страха.

В честь Чака Норриса, все Макдональдсы в Техасе имеют еще больший размер чем супер-размер. При заказе просто попросите, чтобы вас выбрали.

Чак ​​Норрис МОЖЕТ поверить, что это не масло.

Если нажать, то удар Чака Норриса с разворота может привести в движение Австралию на 44 минуты.

Чак ​​Норрис умеет делить на ноль.

трава всегда зеленее на другой стороне, если только Чак Норрис не был там. В этом случае трава, скорее всего, будет пропитана кровью и слезами.

Картинка лучше тысячи слов. Чак Норрис стоит 1 миллиарда слов.

Третий закон Ньютона неверен: хотя он утверждает, что для каждого действия существует равная и противоположная реакция,

нет равной силы в реакции на удар Чака Норриса с разворота.

Когда во Франции показали серию «Уокер Техас Рейнджер», французы сдались Чаку Норрису на всякий случай.

Во время мочеиспускания Чак Норрис легко умеет сваривать титан.

Когда Чак Норрис говорит, все слушают. И умирает.

Когда Стивен Сигал убивает ниндзя, он берет только его шкуру. Когда Чак Норрис убивает ниндзя, он использует каждую часть.

Уилт Чемберлен утверждает, что за свою жизнь переспал с более чем 20 000 женщин.Чак Норрис называет это «медленным вторником».

Вопреки распространенному мнению, Чака Норриса действительно достаточно, чтобы его обойти.

Чак ​​Норрис не бреется; он бьет себя по лицу. Единственное, что может поразить Чака Норриса, — это Чак Норрис.

У некоторых левое яичко больше правого. Для Чака Норриса каждое яичко больше другого.

Чак ​​Норрис всегда знает ТОЧНОЕ местонахождение Кармен СанДиего.

При сдаче SAT напишите «Чак Норрис» для каждого ответа.Вы наберете более 8000 очков.

Чак ​​Норрис изобрел черный цвет. Фактически, он изобрел весь спектр видимого света. Кроме розового. Том Круз изобрел розовый.

Сара Ли никому не нравится. Кроме Чака Норриса.

Чака Норриса не рвет, если он выпьет слишком много. Чак Норрис бросает!

Чак ​​Норрис размалывает кофе зубами и кипятит воду со своей яростью.

Чак ​​Норрис заказал Биг Мак в Burger King и получил его.

Если вы введете в Google поиск «Чак Норрис надрали себе задницу», вы не получите нулевых результатов.Этого просто не бывает.

Маленькая известный медицинский факт: Чак Норрис изобрел кесарево сечение, когда он с разворота выбился из утробы своего сына.

Чак ​​Норрис не ударяет по мячу, он просто сбивает одну кеглю, а остальные девять теряют сознание.

Первоначальная предпосылка шоу Survivor заключалась в том, чтобы поместить людей на остров вместе с Чаком Норрисом. Выживших не было, и никто из

не осмелится отправиться на остров и забрать отснятый материал.

Чак ​​Норрис смотрит «60 минут» за 20 минут.

Вы знаю, как говорят, если ты умрешь во сне, ты умрешь по-настоящему жизнь? На самом деле, если вы мечтаете о смерти, то Чак Норрис найдет ты и убью тебя.

Чак ​​Норрис глубоко и неуклонно уважает человеческую жизнь … если только это не мешает ему.

Бермудский треугольник раньше был Бермудской площадью, пока Чак Норрис Раундхаус не выбил один из углов.

В Ираке нет оружия массового поражения, Чак Норрис живет в Оклахоме.

тыс. Несколько лет назад Чак Норрис наткнулся на медведя. Было так напугано, что он бежал на север, в Арктику. Он был так напуган, что все его у потомков теперь седые волосы.

Чак ​​Норрис сыграл в русскую рулетку с полностью заряженным ружьем и выиграл.

Супермен носит пижаму Чака Норриса.

Когда Чак Норрис отжимается, он не поднимается, он толкает Землю вниз.

Чак ​​Норрис изобрел винтовку с продольно-скользящим затвором, спиртное, половые сношения и футбол — именно в таком порядке.

Прилив означает, что Чак Норрис пролетает над вашим побережьем. Прилив вызван тем, что Бог ссыт ему в штаны.

Чак ​​Норрис держит своих друзей ближе, а врагов еще ближе. Достаточно близко, чтобы уронить их одним круглым ударом в лицо.

В Норрисе действительно есть «я», но нет «команды»… даже близко.

Скотти в «Звездном пути» часто говорится: «Вы не можете изменить законы физики». Это неправда. Чак Норрис может изменить законы физики. Кулаками.

Том Клэнси должен выплатить гонорары Чаку Норрису, потому что «Сумма всех страхов» — это название автобиографии Чака Норриса.

Чак ​​Норрис может хлопнуть вращающейся дверью.

Чак ​​Норрис может задушить вас беспроводным телефоном.

Чак ​​Норрис построил мышеловку получше, но мир был слишком напуган, чтобы проложить путь к его двери.

Если в результате какого-нибудь невероятного пространственно-временного парадокса Чак Норрис когда-либо сразится с самим собой, он победит. Период.

Пульс Чака Норриса измеряется по шкале Рихтера.

Правила боя: 1) Не бери с собой нож в перестрелке. 2) Не бери с собой пистолет на бой с Чаком Норрисом.

Чак ​​Норрис может чихать с открытыми глазами.

Чак ​​Норрис ест молнию и пукает гром.

Чак ​​Норрис заставляет лук плакать.

Чак ​​Норрис не «укладывает» волосы. Он идеально ложится на место от ужаса.

Глобального потепления не существует. Чаку Норрису было холодно, поэтому он поднял солнце.

Исследование показало, что основными причинами смерти в США являются: 1.Болезнь сердца, 2. Чак Норрис, 3. Рак

Чак ​​Норрис построил Рим за один день.

Наряду с черным поясом Чак Норрис часто носит коричневые туфли. Никто не СМЕЛ называть его по этому поводу. Всегда.

Когда вы уйдете, Чак Норрис, вы физически не сможете вернуться.

Последнее, что вы слышите перед тем, как Чак Норрис пинает вас с разворота? Никто не знает, потому что мертвецы не рассказывают сказок.

Чак ​​Норрис не может любить, он может только не убивать.

Когда Чак Норрис был младенцем, он не сосал грудь своей матери.Его мать подала ему виски прямо из бутылки.

Согласно теории относительности Эйнштейна, Чак Норрис вчера мог вас пнуть с разворота.

Чак ​​Норрис однажды выдернул один-единственный волос из своей бороды и пронзил им сердце троих мужчин.

Если сначала у вас ничего не получится, вы не Чак Норрис.

Страх Это не единственная эмоция, которую Чак Норрис чувствует. Он также может обнаружить надеюсь, как в «Надеюсь, я не получу удар с разворота от Чака Норриса.«

Шоу Чака Норриса называется« Уокер: Техасский рейнджер », потому что Чак Норрис не запускает

MacGyver может построить самолет из резинки и скрепок, но Чак Норрис умеет с разворота — пнуть его головой сквозь стену и взять ее.

Некоторые люди писают свое имя в снег. Чак Норрис может вписать свое имя в бетон

За каждым успешным мужчиной стоит женщина. За каждым мертвецом стоит Чак Норрис.

Чак ​​Норрис может подвести лошадь к воде И напоить ее.

Нагасаки никогда не сбрасывал бомбы. Чак Норрис выпрыгнул из самолета и ударился о землю

Чак ​​Норрис может судить о книге по обложке

Чак ​​Норрис не играет в лотерею. Не хватает мячей.

В: Сколько часов Чака Норриса нужно, чтобы заменить лампочку? О: Нет, Чак Норрис предпочитает убивать в темноте.

Президент Рузвельт сказал: «Нам нечего бояться, кроме самого страха. И Чака Норриса».

Чак ​​Норрис выиграл конкурс взглядов у Рэя Чарльза

Чак ​​Норрис не читает книги.Он смотрит на них, пока не получит нужную информацию.

Чак ​​Норрис не боится темноты, темнота боится Чака Норриса.

Криптонит смертельно опасен для Супермена, потому что он содержит микроэлементы Чака Норриса

Чак ​​Норрис не носит часов, он решает, сколько сейчас времени

Когда Чак Норрис делает деление, остатков нет

Чак ​​Норрис может надувать пузыри с помощью вяленая говядина.

Чак ​​Норрис ест стейк на каждый прием пищи.В большинстве случаев он забывает убить корову.

Чак ​​Норрис не считает, что это секс, если женщина выживет

Чак ​​Норрис не является политически корректным. Он всегда верен

Чак ​​Норрис знает все, что нужно знать — кроме определения милосердия.

Если Вы едете по дороге и думаете, что Чак Норрис просто вас порезал прочь, тебе лучше поблагодарить своих счастливых звезд, иначе не было около.

Чак ​​Норрис однажды дрался на ножах.Нож потерян.

Если вы работаете в офисе с Чаком Норрисом, не просите у него дырокол с тремя отверстиями

Чак ​​Норрис использует соус табаско вместо визина

Чак ​​Норрис не носит презерватив. Потому что не существует такой вещи, как защита от Чака Норриса

Чак ​​Норрис спит с подушкой под ружьем.

Пришельцы действительно существуют. Они просто знают лучше, чем посещать планету, на которой находится Чак Норрис.

Мы живем в расширяющейся вселенной.Все это пытается уйти от Чака Норриса

Нет такой вещи, как лесбиянка, просто женщина, которая никогда не встречалась с Чаком Норрисом.

Чак ​​Норрис перешел дорогу. Никто никогда не осмеливался спросить, почему.

Перо легче меча, но только если перо держит Чак Норрис.

Сенатор Чак Шумер: Налоговый законопроект Республиканской партии «удар в кишку» среднему классу

Сенатор Чак Шумер стоял с семьей Роквилл-центра в четверг утром и призвал представителей Нью-Йорка проголосовать против налогового законопроекта Республиканской партии, который отменяет налоговые вычеты штата и местные для домовладельцев.

На пресс-конференции в доме Морин и Джеффа Оросов, семьи, которая, по словам Шумера, зависит от ипотечного вычета своих 20 000 долларов в виде ежегодных налогов на недвижимость, лидер сенатского меньшинства призвал всех представителей Нью-Йорка проголосовать против любого законопроекта, исключающего собственность: налоговые отчисления.

«Это удар по нутру для семей среднего класса Нью-Йорка», — сказал Шумер.«Недостаточно для представителей сказать:« Я против ». Вы не можете голосовать ни за какой законопроект, в котором это есть».

Шумер (штат Нью-Йорк) сказал, что он выступает за налоговую реформу, но не за налоговые льготы для богатых или меры, которые наносят ущерб среднему классу. Он сказал, что налоговый счет больше всего ударит по Лонг-Айленду в штате Нью-Йорк, поскольку для 47 процентов жителей Лонг-Айленда средний налоговый вычет составит 19 886 долларов.

Призыв Шумера к республиканцам в Палате представителей отразил план республиканцев.Питер Кинг (R-Сифорд), чтобы заручиться поддержкой представителей северной части штата и руководства дома. Кинг также предлагает разрешить семьям, зарабатывающим менее 400 000 долларов, по-прежнему иметь право требовать удержания.

Кинг заявил в четверг, что он встретился с лидером большинства в Палате представителей Кевином Маккарти (республиканец от Калифорнии) и Стивом Скэлизом (от штата Калифорния), имеющим большинство в Палате представителей, в попытке принять закон о налоговой реформе, который включает сохранение в неизменном виде вычетов штата и местных властей.

Подпишитесь на рассылку новостей NewsdayTV

Команда NewsdayTV освещает важные для вас вопросы, от последних новостей до специальных программ и документальных фильмов.

Нажимая «Зарегистрироваться», вы соглашаетесь с нашей политикой конфиденциальности.

«Это уничтожит район, который я представляю, — сказал Кинг. «Большинство моих избирателей — люди со средним достатком, которые сильно пострадают, потому что их дом является их основным активом».

Белый дом не представил никаких законопроектов, но Кинг сказал, что его воодушевили новостные сообщения, которые президент Дональд Трамп может рассмотреть возможность включения налоговых вычетов в конце концов.

Шумер сказал, что он говорил с президентом о сохранении вычетов в любом пакете налоговой реформы.

«Я трижды говорил президенту, что если он не отменит налоговую реформу, она потерпит неудачу. Голосов не хватит, так что, может быть, они оседают », — сказал Шумер. «Не начинайте свой начальный план с таких отравляющих таблеток. Это делает его непопулярным ».

Чиновники экономики Лонг-Айленда заявили, что исключение налоговых вычетов может разрушить рынок жилья, вынудив семьи покинуть свои дома или снизив стоимость жилья.

«Это будет катастрофа категории 5 для Лонг-Айленда», — сказала Лорин Харрис, президент Ассоциации за улучшение Лонг-Айленда, лоббистской группы девелоперов недвижимости. «Трудолюбивые семьи пострадают сильно и непропорционально».

Джон Эсбери охватывает города Хемпстед и Лонг-Бич. Он работает в Newsday с 2014 года и ранее в течение девяти лет освещал преступления для The Press-Enterprise в Риверсайде, штат Калифорния.

GIF-файлов Junk Punch | Tenor

Продукты

• GIF Клавиатура
• Android
• Mac
• Партнеры по контенту

Изучите

• Реакционные GIF-файлы
• Изучите GIF-файлы

Компания

31 Часто задаваемые вопросы для прессы

Условия и конфиденциальность

Лицензии на веб-сайты

Свяжитесь с нами

API

• Tenor GIF API
• Документация по API GIF
• Unity AR SDK

• накопитель

• мусор

Наклейки

Посмотреть все наклейки

• # штамповка
• # Ground-And-Pound
• #ouch

GIF

• # You-Know-Why
пуансон
• # безумный

• #youknowhy
• #junkpunch

• #junkpunch
• #nutpunch
• #fuckyou

• #punch
• # Chuck-Norris
• # Punch-Out
• #bar

#

31 # Get- аджилити

• # Кунг-фу

• #megalo
• #box
• #boxing
• #punch

• # Megalo-Box-Junk-Dog

• #skifender
rogner
• #carriola

• #punch
• #chuck
• #Swallow
• # One-Punch-Man
• #luigi
• #bowser

31 #bowser

31 #bowser

31 #bump #junk

• #kpop
• #beckon
• # Punch
• # Punch
• # Girls
• #Practice
• #Punch

31 # Punch

31 # Punch

31 #Punch

• #bill
• #beastars
• #junk
• #uppercut
• # One-Punch-Man
• #punch
• #ok
• #
• # Lets-Be-
Heroes
• # Пунш
• # пицца
• # Хижина
• # Гигант
• # Коробка
• # Ступеньки
• # Панч
• # Тач

31 # 2

• #cm
• #punk
• #punch
• #mma
• #punch
• # школа
• #bully
• # Fushigi-9010punch-Yuugi
• # 2pm
• #junk
• #kpop
• #sexy
• # Junk-Punch
• # Вы-знаете-Почему
• #Lowblow
• # Megalo-Box-Punch-Junk-Dog
• # Боксерский мешок
• # Shadow-Boxing
• #Martijn
• # Punch
ama
• #my
• #balls
• # junk
• #trash
• #kameo
• # Gary-Vee
• # Jake-The-Dog
• # Adventure-Time
  • #roblox
  • # Game
  • #Ouch
  • # junk
  • #junho
  • # 2pm
  • #kpop
  • #fighting #
  • #limmy
  • #punch
  • #mattfoth
  • #limmyshow
  • # Life-Is-Strange
  • # Хлоя
  • #Price
  • #Fake
    #Fake
    # Нокаут-Удар 9 0108
    • # King-Julien
    • # Punch
    • # Angry
    • #dijay
    • # One-Punch
    • #punch
    • #fist
    ard
    • #Junk #build
    • # машина
    • #boggggg
    • # Ванпанчмен
    • # Dodge
    • # пуансон
    • #zara
    • # пуансон

    8 #ладико

    • #nueip
    • #line
    • #punch
    • # Thumbs-Up
    • # 2pm
    • #junk
    • #kpop
    • # 2pm

    31 #junk

    31 #junk

    31 #junk 908

    • # 2pm
    • #junk
    • #kpop

    Как спортсмен может улучшить свою силу удара?


    ТЕМА: Как спортсмен может улучшить свою силу удара?


    Вопрос:

    Сила удара наиболее необходима бойцам ММА, но это не значит, что она также не используется на хоккейном катке или на улице.

    Каковы лучшие методы повышения силы удара?

    Какого распорядка вам следует придерживаться? Включите конкретные упражнения.

    Какое влияние это окажет на вашу спортивную форму?

    Бонусный вопрос : Кто самый тяжелый игрок в регулярных боях ММА (Pride, UFC и т. Д.)?

    Покажи миру свои знания!

    Призов:

    1 место — 75 баллов в магазине.


    1 место — perldog007
    Punching Power!


    Для силы удара большие мускулы почти ничего не значат.Любой, кто видел бой Пола Буэнтелло, Дэвида Бея или Джеймса Хиппа, знает, в чем дело. Ни один из этих парней не будет считаться спортивным фанатом, но все они могут бросить молоток.

    С другой стороны, более одного парня с большими мускулами на самом деле поранились, пытаясь нанести удар. Вот отрывок из интервью Гая Гранди Дэвида Робсона с Bodybuilding.com:

    Франко Коломбо Winning Bodybuilding говорит нам, что нужно шесть месяцев в тренажерном зале, чтобы научиться наносить нокаутирующий удар любой рукой.Пробивание тяжелой груши используется для сопротивления и наращивания необходимых мускулов. По словам Франко, это время можно значительно сократить, используя специальную тренировку по бодибилдингу для бокса. ²

    Мне очень нравится эта книга. На мой взгляд, классическая работа. С этим я не согласен. Для этого писателя, который был достаточно глуп, чтобы провести год в клубе полного контакта, шесть месяцев ударов тяжелой груши развивают вашу технику.

    Джо Лейдерман писал об этом еще в 1925 году:

    «Это особенно актуально в личном бою; в трюках между мужчинами и женщинами, где вес и сила одного человека противопоставлены весу и силе другого.Трудно оценить силу участников, потому что навыки были развиты до такой степени, что это огромный фактор ». ³

    Если вы достаточно прочтете Тренера Дэвиса, вы натолкнетесь на концепцию несовершенной тренировки. Одним из требований этой концепции является то, что тяжелая атлетика в контролируемом тренажерном зале на ровном полу, с вашим ремнем, бинтами, кондиционером, mp3-плеером, корректировщиком и т. Д. Может иметь меньший перенос в реальном мире. Точно так же и в спорте или при самообороне, удары по тяжелому мешку уведут вас далеко.

    Если ваш противник не будет достаточно любезен, чтобы качнуться подвешенным к потолку и не нанести ответный удар, вам понадобится нечто большее, чем тяжелый мешок. Традиционными инструментами являются скакалка, скоростная сумка, двухсторонняя ударная сумка, напольная скоростная сумка и, наконец, спарринг. Есть еще несколько тренеров старой школы, которые будут настаивать на том, чтобы вы хорошо владели упражнениями перед спаррингом. Если вы освоили базовые упражнения, вы готовы к спаррингу, если хотите (если ваш врач разрешит вас; ОЧЕНЬ ВАЖНО!).

    Спарринг — это то, где все сходится.Недавно вышедший в отставку адмирал Артур Цебровски, директор по трансформации сил Министерства обороны, в новостях сказал:

    «Никто не учится быстрее, чем тот, в кого стреляют».

    Это также относится к получению «ВЛАДЕНИЯ» на ринге. Когда вас бьют, ваши рецепторы обучения усиливаются. Усвоение знаний намного выше, чем когда вы сидите на диване и смотрите UFC.

    	OWN3D? Это пример языка Leetspeak.«Leet, обычно пишется как« 1337 »на Leetspeak, это онлайн-культура и / или отношение, а также языковой код среди интернет-населения. Слово происходит фонетически от слова« элита »и является шифром, или загадочная форма написания с заменой букв цифрами, символами и другими буквами, которые выглядят или звучат одинаково.

    Чтобы провести спарринг, нужно просто быть в форме. С большой уверенностью этот автор может заявить, что хватка ртом воздух и попытки удержать комнату от вращения могут ухудшить ваши лучшие движения в ММА.Поскольку спортивный или уличный бой может быть более сложным, чем спарринг, физическая подготовка — это король.

    Силовые тренировки:

    После того, как были решены вопросы гибкости, техники, навыков и кондиционирования, сила становится фактором. При прочих равных условиях более сильный боец ​​может нанести более сильный удар. Но когда все остальное становится равным?

    Силовая тренировка может дать значительное преимущество бойцу, который изучил все другие области ударной силы.Большинство людей сразу думают о трицепсе. Старожилы скажут вам, что это распространенная ошибка. Есть причина, по которой мастера карате будут настаивать на том, чтобы их ученики строили сильные мышцы живота.

    Средняя часть воспринимает силу, которую вы создаете, отталкиваясь ногами от земли, и передает ее вашим верхним конечностям. Подобно трансмиссии автомобиля, мощность двигателя передается на колеса, приводящие в движение автомобиль.

    В статье рассказывается об отличном сверле под названием «Full Contact Twist».Я не знал об этом учении в 1986-87 годах, когда я платил хорошие американские деньги, чтобы меня избили. Такая же ситуация в 1989-1991 годах, когда я был вовлечен в слишком много стычек, работая по обеспечению безопасности на станции Юнион в Вашингтоне, округ Колумбия. Если бы я знал об этом, я бы использовал это. Если вам нужна серьезная ударная мощь, я рекомендую это.


    Щелкните изображение, чтобы увеличить.
    Full Contact Twist.

    Становая тяга развивает общую силу. Есть некоторые параллели между отрывом веса от пола и отрывом от земли с некоторой силой.Комментаторы боя говорили о таких бойцах, как Майк Тайсон и Томми Моррисон, которые наносили удары с пола. Большинство опытных бойцов скажут вам очень осторожно относиться к сопернику с большими широчайшими мышцами и трапециями.

    олимпийских подъемников было бы неплохо, но может быть трудно научиться. У меня нет гирь, но у меня есть гантели и отличный DVD-диск Майка Малера « Kettlebell Solution For Size and Strength » Майка Малера.

    • Качели
    • Уроков
    • Очистите и нажмите
    • Рывок
    • Приседания
    • Ветряные мельницы
    • Турецкие подъемы

    Все хорошие сверла для нанесения ударов.

    На данный момент похоже, что несколько гирь прибудут на территорию собачьей базы в начале 2006 года.

    Причина, по которой столько трудностей в единоборствах происходит из сельской местности, где сельское хозяйство является призванием. Баллистическая работа, такая как бросание тюков сена и рубка / раскол дерева, превращается в устрашающую силу удара.


    Порядок действий:
    Какого рода распорядок следует соблюдать? Включите специальные упражнения.


    Когда я впервые надел перчатки, моя сила была шуткой.Все в моем клубе (додзё) просто заходили и получали немного. В течение года моя правая рука была повсеместно уважаема в моем клубе, и я мог нанести удар ладонью пяткой любой рукой через бетонный блок толщиной в один дюйм с опорой. Это упражнения, которые мне тогда помогали, и некоторые упражнения по тяжелой атлетике, которым я научился с тех пор.

    Мой сенсей, который весил около 138 фунтов и мог наносить удары с ужасающей силой, сказал мне каждый день растягиваться, если я больше ничего не буду делать. Это хорошее место для начала.Некоторые говорят, что нужно растягиваться перед тренировкой, некоторые — после. Я предоставляю читателю составить собственное мнение. В моей школе мы всегда растягивались перед разминкой и спаррингами. Оно работает. Ваш пробег может отличаться.

    1. Гибкость

    • Касание пальцев ног стоя
    • Окружности рук
    • Приплечие
    • Пожимает плечами
    • Окружности шеи
    • Круги локтевые
    • Круги на запястье
    • Круги до колен
    • Круги вокруг щиколотки
    • Натяжная полоса
    • Обратный барьер
    • Растяжка бабочка

    Любые другие растяжки, которые вам нравятся, попробуйте добавлять их время от времени.Уделите 20-40 секунд на каждую растяжку, и дольше, если чувствуете в этом необходимость.

    2. Скакалка

    Пожалуй, лучшее кардио для нападающего. Это упражнение развивает выносливость и координацию. Мышцы, которые поднимают вас с пола, также создают силу для удара кулаком. Если вы можете прыгать через скакалку какое-то время, вы можете стать причиной неприятностей в кулачной драке.

    Старайтесь делать немного больше каждый день. Если вы можете выделить десять минут для начала, это хорошо, если не доработайте до этого.Чем дольше вы сможете прыгать, не изматывая себя, тем лучше.

    3. Дрели

    • Heavy Bag: Работайте по 1-минутным раундам с 1-минутными перерывами. По мере того, как ваша выносливость улучшается, увеличивайте количество раундов и сокращайте перерывы, пока не сможете рыдать в течение трех минут с 30-секундным перерывом. Поклонники UFC могут захотеть поработать до пяти минут. Начните с двух раундов. Бросайте комбинации, меняйте направления и пытайтесь нанести серию ударов в течение последних десяти секунд каждого раунда.
    • Speed ​​Bag: Это не только улучшает координацию, но и, после тяжелого мешка, укрепляет руки, поддерживая их при утомлении. Опять же, работайте раундами; начни с минуты и работай. Начните с двух раундов. Используйте устойчивый ритм классических костяшек пальцев, ударов кулака и смены рук. Спросите кого-нибудь или посмотрите «Малышку на миллион».
    • Двусторонние ударные сумки или напольные скоростные сумки: Отлично подходят для улучшения координации и приближения к реактивным устройствам в большинстве тренажерных залов.Попробуйте начать с двух 1-минутных раундов и продолжайте работать. С этим предметом вы ударяете по сумке и уходите с ее пути на отскоке. Когда вы сможете пройти один или два раунда, не попав в мешок, возможно, пришло время начать спарринг.

    4. Силовые сверла

    Если вы не собираетесь тренироваться с отягощениями … ежедневно или 3 раза в неделю, в зависимости от того, насколько сильно вы этого хотите. Если вы используете веса, вы можете делать это дважды в неделю или чаще, в зависимости от ваших способностей к восстановлению.Подтягивания (вытягивания верхом, если вы не можете подтягиваться) хорошо дополняют силовые тренировки.

    Чтобы стать действительно сильным, делайте частые подходы из этих упражнений в течение дня. Сделайте несколько повторений, с которыми вы легко справитесь в хорошей форме, и делайте их часто.

    • Скручивания
    • Подъемы ног
    • Отжимания (работайте, чтобы делать их на суставах)
    • Подтяжки

    Силовые тренировки, 3 раза в неделю. Становая тяга со штангой, полноконтактные скручивания со штангой, все остальные упражнения с гантелями или гирями, если они у вас есть и вы знаете, как ими пользоваться.

    Когда это становится слишком легко, добавьте вес к становой тяге и полноконтактному скручиванию, а также добавьте набор к упражнениям с наклоном. Отдыхайте 2-3 минуты между подходами; это не кардио-часть тренировки. Упражнения по db / kb прекрасно объяснены на DVD Малера.

    • Становая тяга: 2х5 (80-90% от 5 повторений макс., Начните с 80 работы до 90 перед добавлением подхода, затем вернитесь к двум подходам по пять и добавьте больше веса).
    • Скручивание с полным контактом: 5×5 с каждой стороны (начните с голой планки, увеличивайте вес)
    • Двойной силовой пресс: 2х5.
    • Одноручные качели: по 10 с каждой стороны.
    • Рывки одной рукой: по 5 с каждой стороны.
    • Ветряные мельницы: по 5 с каждой стороны.
    • Двойные приседания спереди: 5 повторений.
    • Турецкие приёмы: если после всего этого вы сможете сделать по пять с каждой стороны, Tu esta le Hombre!

    Щелкните здесь, чтобы распечатать журнал работы.

    5. Сельскохозяйственные работы

    Если бы у меня была возможность расколоть дрова и возить их в тачке, я бы определенно заменил это тренировкой с отягощениями до одного раза в неделю.В качестве альтернативы нанесение ударов кувалдой по шине и толкание груженой тачки может быть хорошей заменой тренировке с отягощениями. Не смейтесь; мальчики с фермы, как правило, превращаются в крепких мужчин.

    6. Спарринг

    Спарринг с компетентным партнером и надлежащим защитным снаряжением (всегда мундштук, хорошая чашка, еще лучше защита от грязи). Также важны бинты для рук, перчатки и безопасная рабочая зона. Если возможно, лучше иметь рядом других людей. Я тренировался на задних дворах и на стоянках.Намного лучше работать в ринге.

    Если у вас четыре человека, Ironman — отличное упражнение. Один человек — это «оно»; они спарринговали остальных троих по минуте каждый. Затем все трое в течение минуты идут после слова «это». Если вы можете выдержать четыре минуты пребывания в «этом», вы, вероятно, сможете нанести достойный удар. Большинство панчеров скажут вам, что вам нужно проводить спарринги раз в неделю или чаще, чтобы добиться прогресса.

    Кому-то нравится работать с мешком и веревкой до силовой тренировки, кому-то — после. Выбери один. Не стесняйтесь поменять его местами.

    Это подводит нас к нашему последнему пункту обсуждения. Писатель не претендует на звание знатока боевых искусств. Я провел на ринге всего около 40 часов (на самом деле мало времени, если подумать). К сожалению, выполняя охрану в месте и времени, где царит насилие, я участвовал более чем в 100 стычках, меня арестовывали.

    Мне нужно было ударить двух человек, производивших задержания, и они сразу упали от выстрелов. Я не сторонник того, чтобы бить кулаком по голове в уличной драке.Но, как я уже сказал, я не специалист. Просто парень, который прошел путь от неспособности выбраться из мокрого бумажного пакета до способности нанести хороший удар.

    Это рутина, которую я бы использовал сегодня, чтобы увеличить силу удара. Надеюсь, это поможет вам найти свою.


    Кондиционирование:
    Какое влияние это окажет на вашу спортивную форму?


    Проще говоря, эти упражнения улучшат общий атлетизм.

    Выполнение программы, которая дает вам возможность выкладываться на 110% в течение трех минут в квадрате круга (или пяти минут в восьмиугольнике), будет перенесено и в другие виды спорта.Сочетание выносливости и взрывной силы, необходимых для успешного панчера, принесет пользу многим спортсменам, от велосипедистов до наездников на быков.


    Бонусный вопрос:
    Кто самый сильный игрок в регламентированных боях MMA (Pride, UFC и т. Д.)?


    Самый сильный нападающий — это тот, кто сильнее всех бросает молот в бою. Чак Лидделл сражается прямо вверх, сверху, от охранника, входит или отступает. Любой, кто может поворачиваться и опускаться, отступая, как Чак против Вернона Уайта, получает мой голос.

    Статистика Чака Лиделла

    Имя Чак Лидделл Ник Iceman Запись 17-3-0 (Победа — Поражение — Ничья) Победы 10 (T) КО 1 Представления 6 Решения Убытки 3 (Т) КО Ассоциация Команда Питфайт Высота 6 футов 2 дюйма (188 см) Масса 204 фунта (93 кг) Стиль Кикбоксинг Дата рождения 17.12.1969 Городской Сан-Луис-Обиспо Государство Калифорния Страна США

    Есть несколько сильных нападающих, но способ, которым Iceman может доставлять товары под любым углом, делает его чемпионом.

    Спасибо за чтение, подбородок вниз и руки вверх!

    Артикул:

    • «Полный круг с Гаем Гранди, история бойца» Дэвида Робсона
    • «Победа в бодибилдинге» Франко Коломбо.
    • «Секреты силы» Джо Лейдермана около 1925 г., стр. 36 [онлайн]
    • «Полный контакт пресса с Павлом Цацулином» [онлайн]


    Почетное упоминание — Таркана
    Сила удара!


    Хотя в статье Тарканы не было ответа на все вопросы, мы нашли дополнительную информацию, предоставленную достаточно ценной для особого размещения.

    Похоже, что люди от природы боятся больших, мускулистых людей, но много раз в боях тощая, долговязая палка человека нокаутировала гораздо более крупного и крепкого противника. Факторами, определяющими силу удара, являются скорость, гибкость, баланс, а затем сила. Такие большие и объемные мышцы — это не то, что создает большую часть силы удара (а слишком большой объем может быть контрпродуктивным).


    Общая боевая подготовка


    Перво-наперво — есть несколько базовых вещей, которым вам нужно научиться (и, вероятно, они должны включать настоящий боевой стиль, если вы не хотите, чтобы вас бросили в считанные секунды)

    Растяжка:

    Для любой формы тренировки, подъема, спарринга или матчей важно хорошо растягиваться до и после.Растянуть все; раскатайте шею, плечи, ступни, вытяните спину, квадрицепсы, подколенные сухожилия, руки и все остальное! Для оптимальной работы вам нужно быть свободным.

    Сердечно-сосудистая система:

    Любой спортсмен слишком хорошо знает, насколько тяжелая физическая подготовка, но она столь же необходима. Вы должны быть в состоянии изо всех сил на протяжении всего боя, большая часть которого длится более 10 минут, до 20.

    Если вы планируете быть нападающим, быстрое движение на ногах истощает вас даже быстрее, чем работа на земле или в клинче.Вы должны тренироваться как минимум четыре дня в неделю.

    Все эти тренировки должны быть умеренно интенсивными непрерывными бегами в течение 20 минут или более или серийно-умеренными (немного более интенсивный стиль HIIT) бегом не менее 15 минут. Возможность продержаться через них даст вам сердечно-сосудистую и легочную способность, необходимую для того, чтобы выдержать долгую и напряженную борьбу.

    Силовые тренировки:

    Силовая тренировка бойца должна быть довольно простой, сосредотачиваясь на базовых комплексных упражнениях, необходимых для грубой силы, и выполняемых в небольшом диапазоне повторений для наращивания силы.

    Кроме того, важным фактором является частота, и по мере восстановления можно постепенно наращивать больший объем. Процедуру, подобную приведенной ниже, следует выполнять 3-5 дней в неделю. (количество подходов будет меняться в зависимости от частоты, чередуйте перечисленные упражнения)

    • Жим лежа 3 x 4 или жим лежа на наклонной скамье (может быть со штангой или гантелями)
    • Приседания 3 x 5 или становая тяга 4 x 3
    • Тяга в наклоне 3 x 4 или подтягивание с отягощением
    • 3 x 4 SLDL или румынская становая тяга
    • Армейский жим 3 x 4 или жим плечом DB
    • Скручивания с отягощением 3 x 8

    Щелкните здесь, чтобы распечатать журнал силовых тренировок.

    Тренировка мышечной выносливости:

    Чтобы бой длился долго, нельзя позволять мышцам быстро расслабиться. Чтобы ваши силы не отставали от боя, упражнения на выносливость следует выполнять не реже 3 дней в неделю. Схема должна включать в себя 100-метровый рывок, отжимания, прыжки с выпадами, подтягивания и велосипеды. Сначала выполните схему 3 или 4 раза и постепенно поднимайтесь вверх.

    Шахта выглядит следующим образом:

    • Спринт на 100 м
    • 40 отжиманий
    • 30 прыжков с выпадом (на каждую ногу)
    • 10 подтягиваний
    • 60 велосипедов (с каждой стороны)
    Все сделано 5 раз

    Вдобавок ко всему, вы должны быть хорошо обучены тому боевому стилю, которому вы тренируетесь.Меня интересуют хапкидо, ниндзюцу и бразильское джиу-джитсу (которые я планирую начать следующей весной). Сейчас я борюсь и только начинаю заниматься дзюдо.


    С упором на удар


    Теперь, когда вы в целом готовы к бою, вы действительно хотите сосредоточиться на этом мощном нокаутирующем ударе. Существует множество различных типов ударов от джеба до апперкотов и ударов с разворота, но все они основаны на одних и тех же принципах. Помните о трех упомянутых выше факторах, не зависящих от силы: скорость, гибкость и равновесие.Эти навыки будут направлены на то, чтобы сосредоточиться на силе удара.

    1. Скорость:

    Можно многое сделать, чтобы увеличить скорость удара. Одно из первых упражнений, которые я рекомендую, — это броски в машине Смита. Это выполняется как скамья Смита, за исключением того, что используется более легкий вес. Вместо того, чтобы останавливаться, когда штанга достигает вершины, вы подбрасываете штангу вверх через подъемник и ловите ее, когда она опускается (да). Это следует делать в подходах по 8 повторений, выполняемых очень быстро.

    Поворот туловища не менее важен, чем скорость нажатия.Отличный способ добиться этого — быстро выполнять повороты с полным контактом с весом, достаточно тяжелым, чтобы обеспечить хорошее сопротивление. Выполняйте их по 10 в каждую сторону.

    Последним звеном в цепи силы, создаваемой всем телом, являются ноги, и отличный способ тренировать это — жим толчка (не тот, который есть в базе данных Bodybuilding.com, как его используют футболисты). Это упражнение поможет оторваться вперед от ног, а также увеличить толкающую силу, соединенную вместе.Они хорошо работают в подходах по 5-8 повторений.

    Кроме того, ускоренная работа с боксерской грушей может ускорить подготовку. Помните, сила передается от земли через отталкивание ног, скручивание бедер, вращение плеча через руку к кулаку. Если какая-либо из этих ссылок выйдет из строя, те, что ниже, потеряют свое влияние на мощность удара.

    2. Гибкость:

    Для того, чтобы ваш удар генерировал как можно больше мощности, он должен иметь как можно большее расстояние для ускорения, а это означает максимально возможный диапазон движения.

    Вам придется стать гибким, как гимнастка (хорошо, вам не нужно уметь делать шпагат, но это не повредит; когда-нибудь видели Mortal Combat?). Вам нужно расширить диапазон плеч, спины и бедер.

    Выполните следующие растяжки, медленно продвигая их дальше в течение примерно минуты или двух. Повторяйте растяжки несколько раз и делайте их каждый день.

    Примечание: Подтолкните руку за спину к стене и медленно поднимите руку выше (или ниже тела) и отклонитесь от руки.


    Щелкните изображение, чтобы увеличить.
    Wall Stretch.
    • Растяжение стены: наклонитесь в сторону, медленно продвигаясь дальше, и поверните назад.
    • Боковое растяжение: Наклонитесь назад, буквально переходя к мосту.

    3. Остаток:

    Существуют устройства, предназначенные для тренировки равновесия, например, доски с центрированием на оси, которая легко наклоняется. Более сложные из них могут быть полезны для улучшения вашего баланса.

    Больше тренировок для равновесия проводится с партнером.Просто попросите их подтолкнуть вас, пока вы пытаетесь удержать равновесие, — это простой метод, или они могут быть вытолкнуты на доску баланса.

    Также пригодятся упражнения по сумо

    . Улучшение баланса — полезный и важный навык.

    Собираем все вместе:

    Применяя все методы, вы можете разработать мощный удар нокаутом. Но помимо этого, самая важная часть тренировок — это настоящие бои, что делает спарринг бесспорно самой ценной формой тренировок. Спарринг тренирует вашу способность наносить удары и ваши боевые способности в целом.

    Подготовка к боям или единоборствам — одна из самых интенсивных тренировок в любом виде спорта. Этот тип тренировок улучшит ваши спортивные способности в других видах спорта.

    Тот, кто может выдержать долгую борьбу, может выдержать практически все, что могут предложить другие виды спорта с гораздо меньшей интенсивностью. Даже тренировка ударов руками увеличит взрывную силу и диапазон движений, что является ценными спортивными качествами.


    Бонус:
    Самые сильные игроки ММА.


    Самые тяжелые удары с точки зрения чистой силы — это крупные удары чемпиона Чака Лидделла. Его мощные удары могут вывести из строя даже самых сильных телосложений, включая Джереми Хорна, который никогда не был нокаутом. Однако еще один отличный панчер — это Майк Свик. Хотя его удары не так жестоки в одном ударе, его шквал ударов нокаутирует противников всего за 20 секунд

    Майк Свик Статистика

    Имя Майк Свик Ник Быстрый Запись 7-1-0 (Победа — Поражение — Ничья) Победы 5 (T) KOs 1 Представления 1 Решения Убытки 1 (Т) КО Ассоциация Американская академия кикбоксинга Высота 6’1 (185 см) Масса 185 фунтов (84 кг) Дата рождения 19. Поделиться Вам может понравится Клей для мдф панелей какой лучше: Какой клей «жидкие гвозди» подойдет для крепления мдф панелей? 20.01.1986 Кран для газа в квартире: разновидности, основные характеристики и особенности выбора 26.01.2020 Дюбель для кирпича и бетона: виды, как крепить, советы специалистов 05.08.1974 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
