Как поменять патрон на перфораторе? Особенности снятия и разборки патронов

Причиной замены патрона на дрели могут стать как внешние, так и внутренние обстоятельства. Для профессионалов не составит труда разобрать, снять и заменить нужную деталь, но новички могут иметь некоторые трудности с данной задачей.

В данной статье мы рассмотрим, как правильно поменять патрон на перфораторе.

Как снять патрон с перфоратора?

В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.

Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте.

В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.

Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.

Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.

Для того чтобы снять патрон, нужно будет совершить следующие действия:

• уменьшить фиксацию сверла, легко постучав молотком по верхушке;
• выкрутить, использовав отвертку;
• зажать деталь в тисках или ключе, а затем прокрутить шпиндель.

Как устроен перфоратор изнутри?

Каждый строительный электроинструмент считается универсальным, в том числе и дрели, для которых в современных магазинах техники предлагается широкий ассортимент дополнительных насадок, переходников или сменных деталей (патронов). Сверло является основой для совершения любых действий с перфоратором, а переходник применяется для его установки. Сменные детали используются в зависимости от работы, которую необходимо проделать.

Профессиональные мастера рекомендуют всегда иметь в запасе хотя бы один сменный патрон для дрели, чтобы перестраховаться, так как он может понадобиться в любой момент. Также они советуют применять для каждого типа строительных работ разные сверла.

Существует несколько типов патронов, однако, основными из них являются быстрозажимный и ключевой. Первый вариант оптимален для мастеров, которые меняют свёрла по несколько раз за рабочий процесс, второй подходит для крупногабаритных деталей. Не каждый новичок в ремонтном деле понимает необходимость наличия нескольких видов патронов, однако, они очень важны.

Электрический инструмент имеет разные мощности.

Модели с высоким показателем нуждаются в прочном креплении насадок, чтобы они не выпадали во время работы. В данном случае отлично подойдёт деталь SDS-max, которая предполагает глубокую посадку и предотвращает вылет патрона из перфоратора.

Электроинструменты с меньшей мощностью предназначены для более точных и мелких строительных работ. Для данных моделей фиксация не так важна, главное, чтобы перфоратор мог просверлить небольшое отверстие в нужном месте. В любом случае необходимо изучить устройство дрели изнутри, чтобы лучше понять как именно будет происходить замена детали.

Современные технологии позволили значительно упростить устройство многих электрических инструментов. В настоящее время патроны крепятся при помощи двухнаправляющих клиньев и двухстопорных шаров.

Некоторые патроны имеют отличие в количестве направляющих деталей, например, у SDS max их на один больше. Благодаря такому устройству свёрла фиксируются более надежно и прочно.

Прогресс значительно упростил и крепление детали. Необходимо лишь вставить нужный патрон в отверстие и нажать на него до щелчка.

Сверло прочно зафиксировано. Снимается бур просто – нужно лишь надавить на одну из крышек и извлечь сверло.

Как правило, многие электрические перфораторы оснащаются дополнительными функциями, которые значительно облегчают процесс строительных работ. Например, некоторые имеют электронную или щёточную реверсивную систему, возможность регулирования количества оборотов, антивибрационную систему. Многие компании также оснащают перфораторы системой быстрой смены свёрла, иммобилайзером, функцией, предотвращающей заклинивание патрона, и специальными индикаторами, которые дают понять степень износа патрона

. Все это способствует более комфортной работе с электрическим инструментом и позволяет ускорить процесс.

Как разобрать патрон перфоратора?

Иногда перед мастером встаёт необходимость разборки патрона по разным причинам: будь то ремонт, чистка инструмента, смазка или замена определенных частей.

Для грамотной разборки патрона перфоратора, в первую очередь, необходимо знать компанию изготовителя, так как процесс разбора зависит именно от этого пункта.

Среди современных производителей электрических перфораторов наиболее популярными являются Bosh, Makita и Interskol. Данные бренды успели зарекомендовать себя на строительном рынке как изготовителем качественной продукции.

В принципе, особой разницы между устройством перфораторов разных компаний нет, но есть небольшие нюансы, которые быстро решаются по мере разборки патрона.

Рассмотрим, как разобрать патрон от электрических дрелей Bosh, так как данный бренд наиболее популярный и покупаемый.

Для начала следует отодвинуть пластиковую деталь и снять уплотнитель из резины. При помощи отвертки необходимо очень аккуратно убрать кольцо, которое фиксирует конструкцию, и шайбу. Под данной деталью находится ещё одно фиксирующее кольцо, которое нужно повернуть, а затем поддеть инструментом и убрать.

Далее находится зажим SDS, который включает в себя три детали: шайба, шарик и пружина. SDS необходимо разбирать строго по правилам: в первую очередь, достаётся шарик, потом – шайба, а последней идёт пружина. Важно соблюдать данную последовательность, чтобы не повредить внутреннее устройство.

Сборка патрона происходит так же легко и быстро, как и разборка. Следует лишь повторить проделанные ранее действия с точностью до наоборот – то есть от последнего пункта к первому.

Как вставить патрон на перфораторе?

Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки.

Важно правильно подобрать запасной патрон. Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент. Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой.

О том, почему могут вылетать сверла из патрона перфоратора, узнаете в видео немного ниже.

Разбираем патрон перфоратора или меняем его на новый?

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

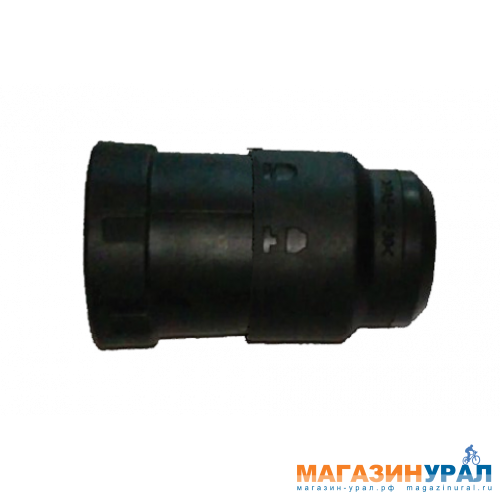

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

• SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
• SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
• SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

Порядок действий:

1. Снимите резиновый наконечник с торца.
2. Подцепив отверткой, удалите первое стопорное кольцо.
3. Потяните пластиковый кожух муфты вниз (как для смены бура).
4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
5. Снимите кожух муфты.
6. Выньте пружину, стопорные пластины и шарики.
7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник. Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

• Износ корпуса, стопорных пластин или шариков.
• Ослабевание или поломка пружины фиксатора.
• Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином. Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Ремонт или замена

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

1. При износе шариков.
2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Патрон для перфоратора ремонт и замена

Перфоратор — это многофункциональный электрический инструмент, состоящий из разных узлов и механизмов. Одним из таковых деталей выступает патрон для перфоратора, служащий для закрепления насадок в электроинструменте. Инструмент комплектуется патроном, однако часто эта деталь ломается, и поэтому нуждается в ремонтных действиях или замене. Если отремонтировать не получается, тогда необходимо менять.

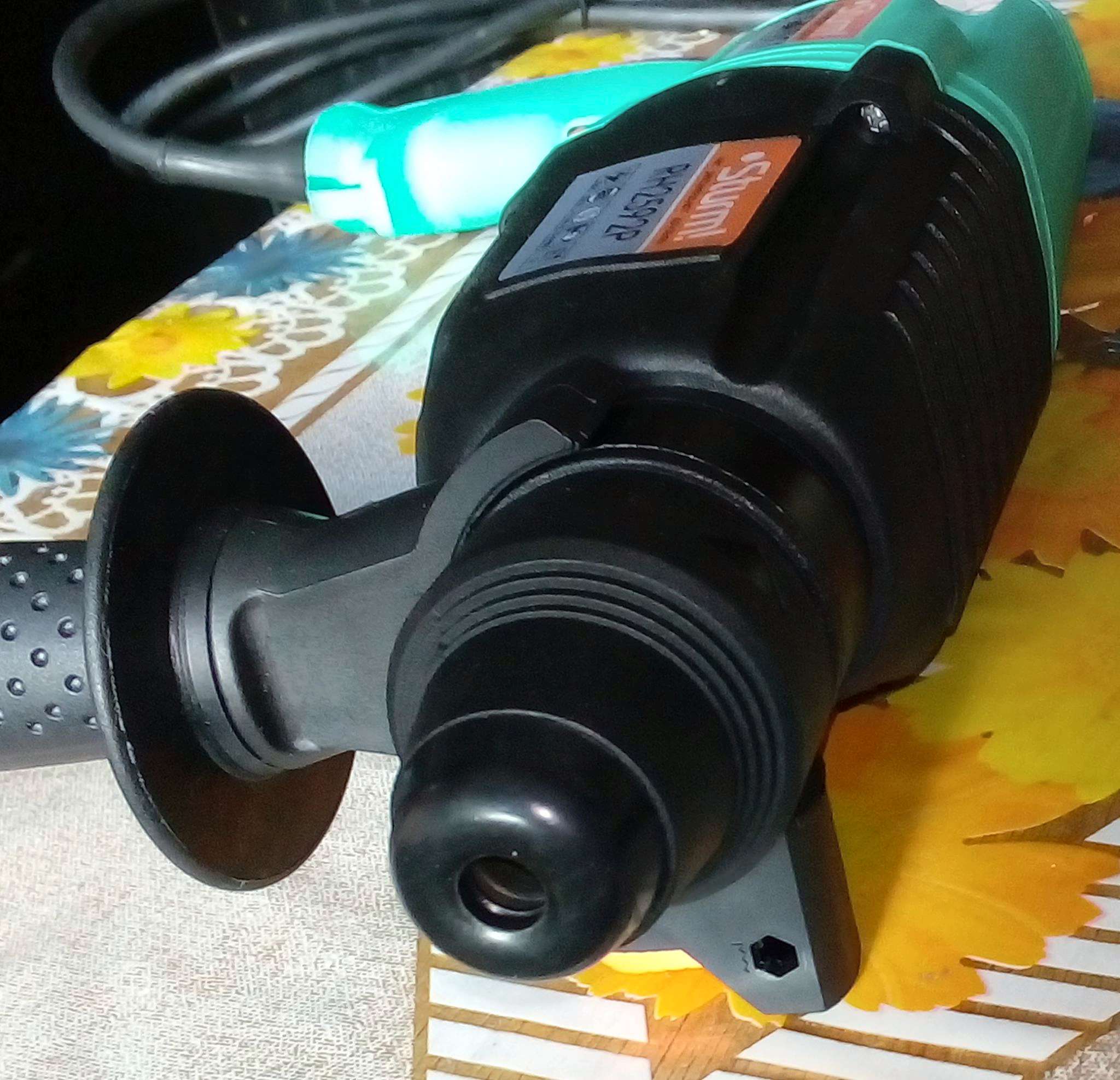

Патрон и его назначение на перфораторе

Главное назначение патрона на электроинструменте в том, фиксировать насадки при выполнении соответствующих работ. Эту деталь еще называют исполнительным органом, так как за счет этого устройства происходит передача крутящего момента, а также возвратно-поступательных манипуляций от редуктора инструмента.

Патроны на перфораторах и электродрелях отличаются, хотя назначение они имеют практически одинаковое. Дрель, как и перфоратор, разрешено эксплуатировать для бурения отверстий в бетонных основаниях. Рассматриваемый электроинструмент отлично справляется с такими задачами, как сверление отверстий в древесине или металле, переключая инструмент в режим сверления. Однако почему на дрелях устанавливаются цанговые устройства, а на перфораторах вставного типа, знают далеко не многие.

Итак, дрель служит для сверления металла и дерева. Ударные дрели имеют в конструкции примитивный ударный механизм, что поэтому с прочными бетонными основаниями инструмент также справляется. Для сверления металла и дерева нет потребности в том, чтобы закрепленная насадка — сверло, перемещалась в исполнительном органе или вибрировала. Именно поэтому сверление бетона дрелью происходит не так эффективно, как это реализуется перфоратором.

Механизм патрона перфоратора позволяет не просто устанавливать рабочие насадки. Эти насадки фиксируются не прочно, как в цанговом механизме, поэтому при работе они перемещаются на некоторое расстояние. Это позволяет достигать высокой эффективности при дроблении бетонных оснований. Ударные действия воздействуют не на сам патрон, а исключительно на рабочую насадку. В итоге удается достичь результата по высверливанию отверстий в бетоне не только быстро, но еще и намного проще.

На рассматриваемые электроинструменты монтируются разные типы патронов, поэтому перед тем, как купить новый исполнительный орган для своего электрического инструмента, нужно уточнить их классификацию. Как произвести замену, подробно рассмотрим в материале, а купить патрон для перфоратора вы можете в интернет магазине «Цилиндр». Наш магазин работает по всей Украине, поэтому заказать патроны для перфораторов вы можете прямо сейчас, выбрав подходящие модели, и заказав доставку в свой регион.

Как устроена зажимная оснастка для перфоратора

Если для того, чтобы установить насадку в дрель, понадобится воспользоваться специальным шлицевым ключом, которым происходит разжимание и сжатие кулачков, то с перфоратором все намного проще. Чтобы вставить бур или другие насадки, понадобится просто вставить хвостовик, слегка надавить на защитный чехол патрона, и отпустить. После этого инструмент с закрепленной насадкой готов к эксплуатации.

За счет чего достигается закрепление бура в патроне перфоратора таким простым способом? Чтобы ответить на этот вопрос, необходимо посмотреть на хвостовик рабочей насадки. Этот хвостовик имеет специальную конструкцию с пазами. Количество пазов зависит от типа патрона, но на самых распространенных моделях SDS plus их количество составляет 4 штуки. Причем два паза являются открытыми (направляющие), а два закрытого типа. Направляющие нужны для того, чтобы правильно вставить насадку, а закрытые пазы — это фиксаторы, которыми приспособление крепится в инструменте. Это крепление осуществляется за счет специальных шариков.

Итак, имея представление о том, как устроен хвостовик насадок для перфораторов, можно отметить, что конструктивно патрон изнутри имеет следующий вид:

• На вал насажена втулка с соответствующим количеством шлицев
• На эту втулку насажено кольцо, в которое упирается пружина конического типа
• Стопорные шарики расположены между кольцом и втулкой
• Поверх данный механизм закрыт специальным защитным кожухом

Роль кожуха достаточно велика, так как он защищает механизм от попадания пыли, влаги и прочих сторонних предметов, тем самым продлевая ресурс работы. Принцип фиксации механизма основывается на выполнении следующих действий:

1. Во втулку вставляется хвостовик насадки
2. Чтобы он стал правильно, для этого имеются соответствующие шлицы в патроне и пазы на хвостовике насадки
3. В открытые пазы на хвостовой части входят шарики, которые упираются в кольцо
4. Шарики фиксируют насадку в патроне, а за счет шлицев происходит передача крутящего момента от вала на бур

Когда перфоратор работает в режиме удара или сверления с ударом, то толчки от бойка редуктора инструмента передаются на пятку хвостовой части насадки. Изобретена такая система фиксации была инженерами компании Bosch, и применяется по сегодняшний день. Известны и другие модификации патронов для перфораторов, например, sds-top, sds-quick, однако они не получили такой популярности, как sds+ и sds max, применяющиеся на 90% современных перфораторов.

Какие виды патронов для перфораторов бывают

Разрабатывались разные виды патронов для перфораторов, однако получили популярность только два типа, которые называются SDS plus и SDS max. Причиной их популярности стал надежный механизм, который в дополнение ко всему, еще имеет простую конструкцию, поэтому с ремонтом патрона перфоратора сможет справиться даже новичок. Однако есть такие ситуации, когда механизм полностью изнашивается, и тогда восстановить работоспособность инструмента поможет только замена исполнительного органа. Если понадобится, то купить патроны для перфораторов в Украине с доставкой можно в интернет магазине «Цилиндр».

Далее выясним, что представляет собой патрон для перфоратора типа sds plus и sds max. Какие отличительные особенности они имеют, и на каких инструментах применяются.

• SDS-plus — были разработаны специально для инструментов бытового предназначения. Это маломощные агрегаты до 1,2-1,5 кВт, имеющие небольшой вес до 4-5 кг. Устройства такого типа предназначены для подключения насадок, имеющих хвостовики длиной 40 мм и толщиной 10 мм. Кроме того, в конструкции хвостовиков имеются пазы, количество которых 4 штуки. Буры с такими типами хвостовиков выпускаются в диапазоне диаметров от 4 до 26 мм. Однако если необходимо проделать отверстие в бетоне диаметром от 4 до 12 мм, то с этим хорошо справляются ударные дрели. Оснастка такого типа присутствует на перфораторах не только бытового, но и полупрофессионального типа, которые предназначены не только для домашнего применения, но и с целью проведения строительных и ремонтных работ
• SDS-max — отличаются от предыдущей оснастки такими показателями, как длина хвостовика 9 см, толщина 20 мм, а также наличие пазов — 5 штук. Причем в конструкции таких устройств используются не стопорные шарики, а ролики. Также механизм фиксации предусматривает не 2 шлица, а три, что обеспечивает более точную центровку насадок. Устанавливаются такие патроны в перфораторах профессионального типа, к которым относятся все бочковые агрегаты. В оснастку такого типа можно установить насадку бур диаметром до 60 мм

Это интересно! Патроны типов SDS-plus и SDS-max можно приобрести в интернет магазине Цилиндр по ценам от производителя. При этом вам не понадобится переплачивать за наценку товара, как в других магазинах.

Такие виды патронов применяются на 90% перфораторов, потому с выбором насадок не возникает проблем. Если у вас оснастка типа SDS max, но при этом имеется бур под sds+, то из этой ситуации поможет выйти специальный переходник, который также можно купить в Цилиндре.

Другие виды устройств не прижились, так как они менее эффективны в эксплуатации, имеют сложную конструкцию, а также низкий ресурс работы. Чтобы купить насадки для своего перфоратора правильно, необходимо уточнить тип патрона. Эта информация также понадобится в случае, когда производится ремонт или замена оснастки. Однако прежде необходимо разобраться, как демонтировать патрон с перфоратора, чтобы его отремонтировать или заменить.

Как снимаются патроны с перфораторов для замены

О том, как разобрать патрон перфоратора, знают далеко не многие, так как такая необходимость возникает не часто. Многие считают, что этот процесс достаточно трудный, поэтому доверяют его реализацию специалистам. Однако ничего сложно в том, чтобы снять патрон с перфоратора, нет, и в этом вы сможете убедиться на собственном примере.

Для того чтобы снять патрон с перфоратора, понадобится проделать следующие манипуляции:

1. Из инструментов при проведении работ понадобится только отвертка. Для начала надо защитную накладку, расположенную сверху или на торце оснастки
2. Сразу под этой накладкой располагается защитное колечко с шайбой. Чтобы демонтировать шайбу, понадобится отверткой сместить кольцо при помощи отвертки
3. Отверткой поддевается второе кольцо, при помощи которого фиксируется кожух патрона. После извлечения кольца, кожух можно снять
4. Теперь можно разобрать механизм оснастки, что реализуется с соблюдением следующей последовательности действий: сначала вниз необходимо сдвинуть шайбу с пружиной, а затем снимается шарик из паза, поддев его отверткой. В завершении остается прижать пружину и демонтировать ее совместно с шайбой

На этом процесс разборки патрона можно считать оконченным. Если нужно заменить патрон на перфораторе, тогда необходимо извлечь оставшуюся часть втулки. Вместо нее на посадочное место ставится новый прибор. Чтобы снять втулку, нужно выкрутить винт, которым она крепится. После того втулку необходимо зажать в тисках, и выкрутить ее с резьбового соединения со шпинделем.

Установка нового патрона на перфоратор выполняется в порядке обратном снятию. Сначала надо закрутить втулку на шпиндель, а затем прикрутить фиксирующий винт. Если же причиной разборки устройства является необходимость его смазки или замены каких-либо деталей, тогда после выполнения соответствующий манипуляций, нужно собрать все в порядке обратном снятию.

Многие думают, о том как поменять патрон на перфораторе, однако для начала необходимо приобрести новый механизм, и только после того приступать к разборке. Если соблюдать соответствующий порядок действий, то итог замены будет успешным, и инструмент прослужит очень долго.

Это интересно! Не забывайте о том, что перед установкой бура или других насадок в патрон перфоратора, их обязательно необходимо смазывать соответствующими веществами. Для таких целей выпускаются специальные смазки для буров, но если смазка закончилась, то можно использовать литол или солидол.

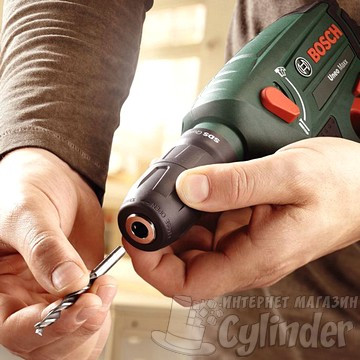

Как вставляется в патрон перфоратора обычное сверло и зачем это нужно

В патрон перфоратора установить насадку для дрели невозможно. В оснастке дрели можно зажать насадку от перфоратора, однако такая работа будет не эффективной. Возможно, вы еще не знали, но на эффективность проведения работ влияет такой показатель, как прямолинейность движения бура. Если в патроне перфоратора бур центрируется за счет специальной конструкции шлицов, то в дрели зажим обеспечивается за счет сжимания губок. Эти губки предназначены на сжимание только цилиндрических хвостовиков. Если поставить бур в дрель, то при его вращении можно заменить, что оно вращается с большим отклонением от оси.

Это отклонение негативно влияет на процесс выполнения работ, поэтому применять бур от перфоратора в конструкции дрели не рекомендуется. В патроне рассматриваемого инструмента можно закрепить сверло, и обычно возникает такая потребность достаточно часто. Это может быть необходимость сверления отверстий в дереве или металле, поэтому как закрепить сверло в перфораторе, разберемся далее.

Чтобы установить сверло в перфоратор, понадобится купить специальный переходник или адаптер. Выбрать их можно в интернет магазине Цилиндр. Адаптер состоит из двух частей:

1. Хвостовик для закрепления в перфораторе
2. Резьбовая часть — на нее закручивается цанговый патрон от дрели

Получаем готовую оснастку, что позволит применять сверла от дрелей на перфораторе. Как видно, все достаточно просто, и цена на такой переходник не высокая. Если дрели нет или нет желания снимать с нее оснастку, то можно вместе с переходником приобрести новый цанговый патрон. Это позволит при возникновении необходимости, всегда иметь возможность быстро закрепить в патроне перфоратора насадки для дрелей.

Какие типы патронов применяются на перфораторах

Кроме патронов типа SDS, в конструкции перфораторов могут применяться цанговые и быстрозажимные устройства. Устанавливаются такие типы оснастки преимущественно с той целью, когда перфоратор используется в качестве дрели. Рассмотрим особенности таковых патронов:

1. Ключевой тип — их еще также называют зубчатыми и кулачковыми. Для зажима насадки понадобится специальный ключ со шлицами. Это аналогичный тип оснастки, которые применяются на дрели, только оснащенный механизмом крепления под перфоратор. Недостаток такой оснастки в том, что для закрепления насадки необходимо затратить много времени. Преимущество в том, что насадка держится достаточно надежно, что обеспечивается за счет применения специальных кулачков. На перфораторах применяются в редких случаях, только когда инструмент используется чаще для выполнения сверлильных работ
2. Быстрозажимные или БЗП — это устройства, которые применяются на шуруповертах. Принцип работы их аналогичен, как и на ключевых устройствах, только фиксация насадки осуществляется не ключом, а за счет ручного усилия. Быстрозажимные устройства бывают одномуфтовыми и двухмуфтовыми. Разница лишь в том, что двухмуфтовые более надежно фиксируют насадку. Кроме того, двухмуфтовый БЗП фиксирует насадку путем удерживания нижней муфты одной рукой, а второй рукой вращается верхняя муфта. Применяются в случае, когда перфоратор используется в качестве шуруповерта, когда необходимо завинтить саморезы или вывинтить их

Для работы в ударном режиме такие патроны не подходят. Ведь при включении ударного режима по пятке насадки будут совершаться удары бойка, потому надежность фиксации будет снижаться, а также ускорится выход из строя цангового механизма.

В итоге стоит отметить, что на перфораторах для работы в ударном режиме рекомендуется применять патроны типа SDS, которые доказали свою эффективность, надежность и ремонтопригодность.

Где купить патроны для перфораторов

Конструктивно патроны на разных моделях перфораторов внешне отличаются, однако внутри они имеют одинаковые механизмы. При покупке патронов, рекомендуется обращать внимание на модели перфораторов, для которых он предназначен. Это упростит процесс их установки при проведении замены.

Если возникла необходимость замены устройства на перфораторе, тогда купить необходимые комплектующие можно в Цилиндре. В онлайн магазине есть не только разные модели электроинструментов, но еще и вся необходимая оснастка для них. В частности, к ним относятся комплектующие, запчасти и разные виды насадок, с которыми расширить функционал инструмента можно в несколько раз.

В Цилиндре действуют бонусные предложения, от которых вы не сможете отказаться. Кроме того, в нашем магазине не только легко покупать, но еще и можно получать доход при этом. Если у вас сломался патрон для перфоратора, то для его приобретения не понадобится выходить из дома, так как разные модели оснастки имеется в интернет магазине «Цилиндр».

Как снять патрон с перфоратора видео?

. Ответ мастера: Для тех, у кого основным рабочим инструментом является перфоратор, наверняка не составляет труда самостоятельно заменить патрон на нём.

А вот если, инструмент забарахлил в руках домашнего умельца, который пользуется им от случая к случаю и не знает, что патрон обязательно подлежит замене, если сверло начало…

Как снять патрон перфоратора

.

Ответ мастера:

Для тех, у кого основным рабочим инструментом является перфоратор, наверняка не составляет труда самостоятельно заменить патрон на нём.

А вот если, инструмент забарахлил в руках домашнего умельца, который пользуется им от случая к случаю и не знает, что патрон обязательно подлежит замене, если сверло начало проворачиваться, да и перемещается еле-еле зубчатый обод… Что делать?

Сначала определите, какой патрон в вашем перфораторе. Патроны выпускаются трёх видов – быстрозажимные, цанговые SDS, кулачковые. Чаще всего инструмент оснащается кулачковым патроном, в котором закрепление сверла происходит с помощью ключа. А вот патрон быстрозажимной обходится без ключа. Кстати эти патроны также подразделяются на 1 и 2-гильзовые. Одногильзовые патроны легки в эксплуатации за счёт простой операции по смене сверла. Легко повернув патрон можно заменить сверло и в популярном цанговом SDS патроне.

Итак, разберёмся с процедурой снятия с перфоратора патрона.

Чаще всего патрон удерживается шпинделем, но бывает и крепление его посредством винтового стержня. Раскрутить винт легко, достаточно открыть зажимной патрон и открутить винт отвёрткой. В случае крепкой фиксации патрона, когда сниматься он никак не хочет, орудуя молотком, простучите головку винта, и снова попытайтесь открутить отвёрткой. Начните вращать рукой шпиндель, а поскольку вместе с ним начнёт вращаться патрон, просто придержите сам патрон ключом, либо зафиксируйте его в тисках с пластиковыми губками.

Может оказаться так, что под рукой нет срезов под ключ для выкручивания патрона. В этом случае рекомендуется, сняв с перфоратора крышку, удерживать шпиндель изнутри дрели. Конечно, это трудоёмкий способ, но он хорош тем, что в полевых условиях вполне годится.

Хочется добавить напоследок, что вам можно для тех или иных видов работ иметь разные патроны. Например, для частой смены свёрл и насадок приобретите патрон быстрозажимной.

Устройство и ремонт патрона перфоратора

А при работах с большими сверлами резонно запастись ключевым патроном. Когда надобно произвести замену, прежний патрон снимите, выкрутив винт. А потом установите новый патрон.

Патрон для перфоратора – ремонт своими руками

Патрон для перфоратора, на сегодняшний день, практически не имеет недостатков. От его правильного и надежного функционирования зависит работоспособность инструмента. Прежде, чем начать использовать электроаппарат, вы должны обязательно усвоить устройство патрона перфоратора, знать, как проводить его ремонт своими руками.

Из чего состоит патрон

про перфоратор

Не секрет, что инструменты имеет различную мощность. Для перфораторов с большой мощностью необходим патрон с надежным креплением бура либо сверла.

В строительстве существуют ключевые и быстрозажимные патроны. В ключевых – насадку (сверло, бур, фрезу) необходимо зафиксировать с помощью специального ключа, который разводит пальчики. В быстрозажимных – фиксация насадок будет производиться вручную.

Как снять их с перфоратора и выполнить ремонт своими руками? Об этом спрашивают многие обыватели.

Для того, чтобы снять цанговый или быстрозажимной зажим с электроинструмента достаточно всего лишь провернуть сверло. Вы должны усвоить, как разобрать патрон перфоратора своими руками.

Если насадка крепко зафиксирована, то удалить зажим с электроинструмента очень трудно, а иногда почти невозможно. Как снять патрон с перфоратора в таком случае?

Сделать это необходимо с помощью молотка, ключа и отвертки. Процесс разборки будет производиться в следующем порядке:

1. Для начала постучите по головке винта для того, чтобы ослабить фиксацию.
2. Затем постепенно начинайте откручивать насадку с помощью отвертки.
3. После откручивания зажмите патрон в тисках и начинайте прокручивать шпиндель.

Если после снятия вы обнаружили, что патрон пришел в негодность, то его необходимо заменить. Для того, чтобы поменять зажим на перфораторе, произведите следующие манипуляции:

1. Наверните патрон на дрель до упора.
2. Затем вставьте винт в гнездо.
3. После вставки постепенно закручивайте винт с помощью отвертки до упора.

Не забывайте время от времени разбирать и чистить перфоратор. Это поможет вам в дальнейшем избежать существенных неполадок. Также иногда есть необходимость произвести небольшой ремонт патрона своими руками, например, заменить пружинку.

Переключение режимов перфоратора

Для нормального использования инструмента, вы должны усвоить, что существует несколько режимов работы:

1. Первый из них – сверление. Во время работы в таком режиме необходимо:

• переключить тумблер выбора режимов перфоратора напротив метки сверла;
• затем вставить бур и включить электроинструмент.

Если вы не знаете, как вставить сверло в перфоратор, то мы вам объясним.

Для установки бура в кулачковое или цанговое устройстве достаточно утопить в него сверло. Затем вставить ключ в специальное отверстие на внешней части патрона и прокрутить до полного зажима бура.

Во время работы не нужно сильно нажимать на насадку.

Совет. При использовании патрона в режиме сверления, ни в коем случае не переключайте тумблер на «вращение против часовой стрелки», так как это может привести к повреждению насадки.

Для предотвращения ударов у перфораторов предусмотрена функция блокировки.

Обычно её используют, если сверлят отверстия в древесине или металлических конструкциях.

Желательно перед тем, как вставить сверло в перфоратор надо дать пару минут поработать перфоратору на холостом ходе. Обязательно проверьте редуктор. Он не должен издавать посторонние шумы и стучать. В противном случае проведите его ремонт.

1. Следующий режим называется сверление с ударом. Как работать перфоратором в этом режиме? Ответ прост – с включенным тумблером сверла и молотка.

Во время работы тщательно следите за буром:

• нельзя допускать его перекоса;
• держать перфоратор во время данного режима следует крепко, однако не сильно придавливая.

Помните, что при сверлении бетона вы можете наткнуться на куски арматуры, поэтому заранее займите удобное положение, чтобы не потерять контроль над инструментом.

1. Последняя разновидность – режим удара. Как правило, он используется для долбления или отбойных работ. Иногда его применяют для штробления.

Перед тем, как начать работу, тумблер перфоратора переключите на метку с изображением молотка. Помните, что в данном режиме инструмент необходимо удерживать очень крепко.

Совет. Перед тем, как включить электроинструмент, перенесите его в нужное для удара место.

Как пользоваться перфоратором правильно

про работу с перфоратором

Для правильной работы с электроинструментом вы должны запомнить следующие приемы:

1. Обязательно используйте средства индивидуальной защиты.

   А именно: очки, перчатки, беруши. Непосредственно перед работой уберите все посторонние предметы, которые может намотать бур.

2. Не давите сильно на инструмент, иначе вы можете его испортить.
3. Не забывайте, как правильно работать перфоратором. Не «гоняйте» его вхолостую более 4-5 минут. В этом случае вы подвергаете большому износу механизмы патрона.
4. Если вы работаете с пористыми либо рыхлыми материалами – надежней будет работать в режиме безударное сверление.
5. В случае, если вы проводите бурение с материалами, у которых высокие показатели твердости, используйте специальную смазку либо машинное масло.
6. Не забывайте про жидкостное охлаждение, если работаете с твердыми материалами. В качестве жидкостей можно использовать всевозможные эмульсии либо пластичную смазку.
7. Если вы работаете с длинными бурами – в целях экономии начинайте работать более короткими сверлами того же диаметра.
8. Чтобы инструменту не понадобился ремонт, через каждые 100-150 отверстий обязательно смазывайте густой смазкой хвостовики буров. Но не забывайте о предварительной чистке их от пыли и загрязнений.

   Совет 1: Как снять патрон на makita

   В качестве смазки специалисты рекомендуют использовать солидол.

9. Периодически давайте перфоратору остывать. Иногда опускайте буры в воду либо масло.
10. При работе обращайте особое внимание, нет ли перегрева редуктора. Если вы заметили нагрев – сделайте небольшой перерыв в работе. Однако, не следует опускать электроинструмент в воду – ударит током.
11. Не забывайте, как пользоваться перфоратором. Ухаживайте за перфоратором до, и после работы. Помните, что от качества ухода зависит срок работы инструмента. Очищайте электроинструмент от строительной пыли с помощью пылесоса. Для защиты бура можно надеть на него специальный щит, который можно изготовить даже из пластиковой бутылки. Обязательно соблюдайте режим работы и отдыха инструмента. Желательно через каждый полчаса работы делать 10 минутный перерыв.
12. Внимательно следите за вентиляционным отверстием перфоратора.
13. Раз в месяц разбирайте перфоратор и делайте профилактический осмотр редуктора.

Мы рассмотрели основные вопросы, задаваемые читателями. Надеемся наши советы помогут понять, как провести ремонт перфоратора самостоятельно.

Строительство и ремонт своими руками – …победа будет за нами

Как разобрать патрон перфоратора? Учимся делать простые вещи, избегая ошибок

Для чего бывают нужны знания, как разобрать патрон перфоратора? В том случае, если довольно дорогостоящий инструмент поломается, не проще ли его просто отнести в ремонтную мастерскую? Однако обращаться туда, как показывает практика, стремится далеко не каждый пользователь (то ли, порой, из-за нехватки времени, то ли из-за неимения достаточного количества дополнительных средств, ведь ремонт иногда может стоить довольно дорого и вылиться в цену, за которую можно купить половинку нового инструментария).

Поэтому, некоторые и предпочитают разборку осуществлять самостоятельно, своими руками. Ведь понятно, что если устройство вдруг перестает работать по ряду причин, то самым предсказуемым решением будет его разобрать и устранить проблему.

Как разобрать патрон перфоратора так, чтобы затем во вновь собранном виде инструмент продолжил свое функционирование после устранения найденной поломки? Но не обязательно это делать только в тех случаях, когда неприятность уже произошла. Еще знать, как вещь, такая как перфоратор, разбирается, нужно и для проведения профилактики и смазки. Так что, по любому, знания могут пригодиться практически каждому, у кого в хозяйстве находится подобный прибор.

Снимаем патрон

Сперва следует определить его конструкцию, а они, кстати, бывают разные. Кулачковый – различные буры вставляются и заменяются при помощи специального ключа. В цанговом – достаточно лишь провернуть деталь, а ключи для этих целей не потребуется. В быстрозажимном (одно- или двух- гильзовом) – другая конструкция. В общем, на различных устройствах сверла могут быть закреплены по-разному, и данный фактор тоже следует учесть.

Многие новички зачастую спрашивают: зачем надо такое количество видов?

Все дело в том, что сами инструменты бывают с большой или малой мощностью. И если устройство достаточно мощно, то необходимо всерьез задуматься о надежности креплений для сверл и насадок, иначе трагедии не избежать!

В некоторых случаях деталь снимается довольно легко, а в некоторых – придется повозиться. Изучаем крепления самого патрона. Деталь обычно удерживается в рабочем положении при помощи шпинделя или же – стержней винтовых (редко наблюдаем более цепкую фиксацию, в зависимости от фирмы-производителя, и тогда потребуются новые приложенные усилия).

Но в самом распространенном своем варианте патрон можно снять при помощи трех несложных инструментов: отверткой, ключом и небольшим молотком.

Устройство патрона перфоратора – что прячут производители?

Нужно молоточком постукивать по голове винта, слегка ослабив фиксирование. Затем – скрутить винт, действуя при помощи отвертки. Зажать патрон в тисках или ключе и прокрутить шпиндель.

Изучаем детали

Не станем рассматривать более редкие и старые модели. Сегодня многие современные перфораторы – достаточно универсальны и незаменимы в выполнении некоторых работ при ремонте и строительстве. Соответственно, для такого инструмента существует множество насадок и переходников в соответствии с поставленными задачами. А основой конструкции все же является патрон.

Кстати, профессионалы советуют держать под рукой сменный патрон на запас: при достаточных сильных нагрузках единственный может поломаться, а у вас не будет, чем его сменить. Специалисты отмечают, что для разного труда необходимо использовать различные по действию патроны: с ключом (для габаритных буров), быстрозажимный (для быстрой смены переходников и сверл во время исполнения работ).

Очень важно: если ранее сверло крепилось на подвижных кулачках, то сегодня прогресс уже давно ушел вперед – в SDS патроне, к примеру, бур удерживается при помощи направляющих клиньев и специальных стопорных шаров (обычно, по 2 или 3). Такой тип крепления выглядит и быстрым и, главное, очень надежным.

Значительно упрощается и замена насадок. Достаточно лишь вставить выбранную в гнездо, надавить до щелчка.

Как осуществить разборку своими руками

Наиболее распространенными в нынешнее время устройствами являются модели некоторых известных брендов. Мы расскажем, как выполнить разборку перфораторного патрона на примере Bosh.

• Отодвигаем часть из пластика и снимаем уплотнитель из резины.
• Используя отвертку, поддеваем кольцо для фиксации. Далее – аналогичную шайбу. Действовать нужно как можно аккуратней, без резких движений, при которых возможен срыв и отскок этих небольших деталей.
• За шайбой находится еще одно кольцо. Его необходимо поворачивать и тоже снять, поддевая, к примеру, отверткой.
• За пластиком будет зажим SDS, который состоит из пружинки, шара и шайбы. Вынимаем шар, после – поддеваем шайбу и вытаскиваем пружину.

Надо сказать, что патрон обычно разбирается с различными задачами, среди которых произведение ремонтов или замена вышедших из строя деталей, очищение, смазывание частей. А патроны от современных перфораторов других моделей (к примеру, Makita) разбираются приблизительно с той же последовательностью, что и Bosh. Иногда встречаются, правда, нюансы конструкций, но это бывает довольно редко.

Сборка патрона и его замена

После проведения запланированных работ по ремонту, восстановлению или профилактике, патрон требуется правильно собрать. Сделать это будет достаточно просто, следуя предыдущим инструкциям, выполненным в обратном порядке: начиная с последнего этапа и заканчивая первым.

Как уже было указано, при выборе запасного патрона помните, что не любой подходит на каждую основу. Это обстоятельство следует учитывать, подбирая деталь той же фирмы, что и все остальное, или хотя бы соблюдая основные параметры патрона.

При установке нового нужно выполнить несколько этапов: навернуть деталь на дрель до упора, вставить в гнездо фиксирующий винт, закрутить его отверткой до самого упора. После – проверяем, как закреплены детали, и можно приступать к выполнению ремонтных работ при помощи этого необходимого инструмента.

Итоги: В общем, как видите, ничего сложного, если знать, как разобрать патрон перфоратора или его заменить. Справиться с поставленными задачами может любой человек, который умеет с этим инструментом достаточно хорошо управляться. Следует не забывать и о том, что при частых сменах сверл или насадок вам лучше купить быстрозажимный патрон, а если применяете большого размера сверла – ключевой. А желательно будет, в идеале, иметь различные патроны, подходящие для вашего перфоратора (особенно, если инструмент используем часто). Именно в этих целях научиться снимать и разбирать патроны – насущно необходимая задача.

Источник: stroyvolga.ru

Как разобрать и заменить патрон у перфоратора

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

• SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
• SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
• SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

Порядок действий:

1. Снимите резиновый наконечник с торца.
2. Подцепив отверткой, удалите первое стопорное кольцо.
3. Потяните пластиковый кожух муфты вниз (как для смены бура).
4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
5. Снимите кожух муфты.
6. Выньте пружину, стопорные пластины и шарики.
7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник. Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

• Износ корпуса, стопорных пластин или шариков.
• Ослабевание или поломка пружины фиксатора.
• Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином. Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Ремонт или замена

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

1. При износе шариков.
2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Источник: pro-instrument.com

Патроны для перфоратора: разновидности, устройство, разборка

Выбирая патрон для перфоратора, покупатель должен разбираться в конструкции такого зажимного приспособления. Это позволит сразу решить вопросы о том, с каким инструментом в комплекте можно будет использовать перфоратор и какие виды обработки выполнять при помощи такого оборудования. Кроме того, владение сведениями об устройстве патрона перфоратора позволяет не только самостоятельно выполнять замену зажимного приспособления, но и осуществлять его несложный ремонт, если в этом возникает необходимость.

Конструкции перфораторных патронов были специально спроектированы с учетом тяжелых условий работы инструмента

Как устроены патроны для перфораторного оборудования

Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этого и применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда на рынке появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.

Такое ручное устройство, как перфоратор, практически сразу было по достоинству оценено потребителями, поскольку с его помощью можно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Основной недостаток первых моделей перфораторов был связан именно с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.

В результате длительных разработок производители перфораторов и патронов пришли к следующему выводу: чем более простой является конструкция зажимного устройства, тем более надежным в эксплуатации оно является.

Внешне перфораторный патрон представляет собой полностью закрытое зажимное устройство

В итоге было создано три основных типа патронов для перфораторов, которые в свою очередь подразделяются на подтипы.

Зубчато-венцовые (ключевые)

Существуют патроны, рабочая насадка в которых фиксируется при помощи специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента. Наиболее значимым достоинством патронов данного типа является то, что они обеспечивают надежное крепление инструмента, используемого в комплекте с перфоратором. Между тем, чтобы выполнить замену рабочего инструмента в таком патроне для перфоратора, потребуется потратить значительно больше времени, чем при использовании зажимных устройств других типов.

Основные типы патронов для перфоратора

Быстрозажимные (БЗП)

Рабочая насадка перфоратора может фиксироваться на нем и посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет усилия, создаваемого руками оператора. В зависимости от конструктивного исполнения, патроны данного типа могут быть одно- или двухмуфтовыми, принципы действия которых также различаются.

Более простыми в использовании являются одномуфтовые патроны, но использовать их можно только в комплекте с дрелями, на которых предусмотрена возможность автоматической блокировки рабочего вала. Для приведения в действие такого патрона достаточно усилий одной руки. Для того чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.

Что такое SDS

SDS (СДС) – это аббревиатура, составленная из первых букв слов Steck, Dreh, Sitzt, которые в переводе с немецкого означают «вставь, поверни, закреплено». Именно по такому простому, но в то же время гениальному принципу работает SDS-патрон, разработанный инженерами компании Bosch в 80-х годах прошлого века. На сегодняшний день этими простыми в использовании устройствами, обеспечивающими высокую надежность фиксации рабочего инструмента, оснащается 90% всех производимых перфораторов.

СДС-патроны часто называют быстрозажимными, но при этом не следует путать их с устройствами, в которых зажим обеспечивается за счет вращения муфт. В отличие от традиционных быстрозажимных патронов, СДС-фиксатор не надо вращать, чтобы закрепить инструмент: его достаточно просто придерживать рукой.

Чтобы понять устройство патрона перфоратора данного типа, а также принцип его действия, достаточно взглянуть на хвостовик инструмента, который предназначен для фиксации в таком устройстве, или переходник SDS. На таком хвостовике имеется 4 паза, два из которых являются открытыми с торца хвостовика, а два остальных – закрытыми. Открытые пазы выполняют функцию направляющих, они обеспечивают правильное положение инструмента при его вхождении в патрон. Закрытые пазы в свою очередь обеспечивают фиксацию хвостовика в патроне перфоратора.

Схема ударного механизма перфоратора

Во внутренней части СДС-патрона есть специальные шарики, которые выполняют одновременно две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым перемещаются направляющие пазы, обеспечивают его правильное положение. После того как инструмент вставлен до упора, такие шарики фиксируют его, для чего его необходимо немного провернуть до того момента, пока шарики не войдут в закрытые пазы хвостовика. Чтобы использовать СДС-патрон было еще легче, хвостовик инструмента рекомендуется не только тщательно очищать после каждого использования, но и смазывать.

Следует иметь в виду, что из-за особенностей конструкции СДС-патронов инструмент, который в них зафиксирован, подвержен небольшому радиальному биению на холостом ходу, что нисколько не влияет на точность выполняемой обработки. Между тем наличие небольшого люфта между хвостовиком и внутренней поверхностью патрона защищает последний от ударного воздействия, которому подвергаются буры и сверла в процессе работы перфоратора.

Для защиты от загрязнений все перфораторные патроны снабжены резиновыми пыльниками

Типы и сферы применения СДС-патронов

В зависимости от диаметра хвостовика, которым оснащен инструмент или адаптер для его фиксации на перфораторе, СДС-патроны подразделяются на пять основных типов: обычные SDS-патроны, модели категорий SDS-top, SDS-quick, а также патроны SDS-plus и SDS-max. Наиболее популярными являются патроны категории SDS-plus, которые предназначены для фиксации в них инструмента с диаметром хвостовика 10 мм. Хвостовик инструмента, адаптированного под фиксирующие устройства категории SDS-plus, входит в них на глубину 40 мм. При этом диаметр рабочей части инструмента, который фиксируется в патронах SDS-plus, может находиться в интервале 4–26 мм.

Максимальная длина инструмента, который может фиксироваться в патронах категории SDS-plus, составляет 1 метр, а его наиболее распространенные рабочие диаметры находятся в диапазоне 6–12 мм. Устройства, предназначенные для фиксации в них хвостовиков SDS-plus и соответствующих переходников для перфораторов, используются для оснащения оборудования легкой и средней категории, масса которого без учета веса инструмента составляет от 3 до 5 кг. Именно такие перфораторы, которые рассчитаны на ударную нагрузку до 5 Дж, наиболее популярны у домашних мастеров и небольших ремонтных бригад.

Распространенные типы SDS-хвостовиков

Патроны SDS-max, диаметр посадочного отверстия в которых составляет 18 мм, используются для оснащения тяжелых профессиональных перфораторов, вес которых начинается от 5 кг. Такие перфораторы, которые могут использоваться в комплекте с инструментом с рабочим диаметром, доходящим до 6 мм, в состоянии создавать ударную нагрузку до 30 Дж. Чтобы обеспечить точную и надежную фиксацию инструмента в таком серьезном оборудовании, на хвостовиках категории SDS-max предусмотрен дополнительный направляющий паз.

Патроны SDS-top и SDS-quick являются промежуточными вариантами оснащения перфораторов и используются значительно реже вышеописанных моделей. Между тем конструкция устройств SDS-quick, которые были разработаны инженерами компании Bosch в 2008 году, стоит того, чтобы рассмотреть ее подробнее. Инструмент в патроны серии SDS-quick вставляется не при помощи пазов, а посредством выступов на хвостовике. Особенности конструкции патронов SDS-quick позволяют фиксировать в них инструмент, хвостовик которых имеет шестигранную форму и размер четверть дюйма.

Система SDS-quick используется в аккумуляторных перфораторах Bosch UNEO

Как самостоятельно разобрать и собрать патрон

Чтобы выполнять техническое обслуживание и ремонт патрона перфоратора своими руками, важно правильно снимать и разбирать это устройство. Зная, как разобрать патрон перфоратора (или как разобрать патрон для дрели), вы сможете самостоятельно выполнять осмотр, чистку и даже мелкий ремонт его внутренних элементов, что позволит вам всегда поддерживать свой инструмент в технически исправном состоянии. Несложная конструкция СДС-патронов позволяет снимать и разбирать их даже тем людям, которые не ладят с техникой.

Итак, разборка классического СДС-патрона перфоратора выполняется в следующей последовательности.

Шаг первый

С патрона отодвигают пластиковую часть и снимают резиновый уплотнитель.

Снятие патрона перфоратора. Фото 1

Шаг второй

Используя отвертку, снимают фиксирующее кольцо, а затем и фиксирующую шайбу.

Снятие патрона перфоратора. Фото 2

Шаг третий

Когда фиксирующая шайба снята, под ней можно увидеть второе кольцо, которое также необходимо снять при помощи отвертки.

Снятие патрона перфоратора. Фото 3

Шаг четвертый

После того как все кольца и шайбы извлечены, можно приступать к разборке SDS-механизма, состоящего из шайбы, шарика и пружины. В первую очередь из такого механизма необходимо извлечь шарик, затем шайбу и только после этого пружину.

Снятие патрона перфоратора. Фото 4

Все детали механизма патрона, если вы выполняете его техническое обслуживание, надо очистить от грязи и пыли, смазать, а затем собрать устройство в обратной последовательности.

Чтобы еще более подробно познакомиться с вопросом о том, как снять патрон с перфоратора или дрели, как правильно разобрать его, выполнить техническое обслуживание или мелкий ремонт, можно изучить не только теоретическую информацию, но и посмотреть соответствующее видео.

О насадках для перфораторов

Теоретически на патрон перфоратора категории SDS-max можно установить инструмент с хвостовиком для патронов SDS-plus и даже инструмент с еще меньшим диаметром посадочной части. Для решения этой задачи используется специальная насадка (адаптер), которую сегодня можно приобрести почти на любом строительном рынке. Между тем применять такие переходники для перфоратора категорически не рекомендуется, так как использование инструмента меньшего диаметра на перфораторах тяжелого класса быстро приведет его в негодность.

Как правило, инструмент для перфораторов продается сразу упаковками и не подлежит восстановлению после выхода из строя. При этом не следует путать его с обычными сверлами, которые отличаются от него формой заточки и строением спирали.

Источник: met-all.org

Устройство патрона перфоратора – что прячут производители?

Устройство патрона перфоратора при выборе этого инструмента должно вас интересовать в первую очередь. От этого зависит, какими насадками вы сможете пользоваться в будущем, как легко сможете их менять и как быстро отремонтируете инструмент в случае необходимости.

Устройство патрона перфоратора – что скрывается внутри?

История эволюции патрона для перфоратора берет свое начало еще в 30-х годах прошлого века, когда известным производителем техники Bosch был разработан и поставлен на поток первый перфоратор. Совокупность вращательного момента и импульсного долбления предсказуемо пришлась по вкусу потребителям, и с тех пор инструмент не сходит с прилавков. Однако первое время потребители были вынуждены мириться с определенными недостатками.

В частности, слабым звеном был патрон, поскольку ударное сверление оказывало на эту делать разрушительное влияние. Производители пошли путем упрощения – чем проще устройсто патрона перфоратора, тем крепче будет деталь. На сегодняшний день на перфораторах вы можете найти три типа патронов, которые в свою очередь разделяются на подтипы.

• Патрон ключевой (зубчатый, кулачковый) – насадка зажимается с помощью специального ключа, который сводит и разводит «пальчики» внутри патрона, зажимающие стержень. Достоинством такого патрона является высокая надежность крепления. Но на смену насадки нужно тратить гораздо больше времени, чем при использовании других типов.
• Патрон быстрозажимной (БЗП) – зажатие насадки происходит с помощью усилия одних лишь рук. Существует два подтипа таких устройств – двухмуфтовые и одномуфтовые. В первом случае одной рукой задняя муфта удерживается, а второй откручивается передняя муфта. В одномуфтовом патроне все еще проще – достаточно усилия одной руки. Однако он применим лишь к дрелям с автоматической блокировкой вала.

Steck, Dreh, Sitzt – вставь, поверни, закреплено!

В 80-х годах компания Bosch в очередной раз доказала – все гениальное просто! Ее инженеры представили на всеобщий суд концептуально новый механизм крепления, сегодня известный всем под аббревиатурой SDS. Расшифровывается она совершенно просто – «steck, dreh, sitzt», что в переводе с немецкого на русский обозначает «вставь, поверни, закреплено». Не удивительно, что на сегодняшний день практически 90 % перфораторов оборудованы именно этим типом патрона. Его еще также называют быстрозажимным, поэтому многие пользователи путают его с изделиями, которые зажимают насадки с помощью вращения муфт – в SDS патрон нужно лишь придерживать!

О конструкции и принципе действия SDS-системы вам расскажут сами буры, вернее, конструктивное строение их хвостовиков. На них вы обнаружите четыре паза, два из которых – открытые с торца, а два – закрытые. Роль открытых – быть направляющими для вставки насадок, а закрытые выемки фиксируют инструмент, для чего в патроне предусмотрены специальные шарики. Вставив сверло по направляющим, его нужно слегка провернуть, чтобы шарики попали в закрытые пазы, на этом процесс закрепления насадки закончен.

Для более легкого вхождения сверла внутрь крепежа рекомендуется его немного смазать. Следует учесть, что при таком способе крепления у насадки возникает небольшое радиальное биение, которое проявляется на холостом ходу. Но на точность высверливания отверстия это не влияет. Однако такое свободное хождение насадки внутри крепежа отделяет патрон от ударного воздействия, которому подвержены сами буры или сверла.

SDS-патроны – типы и применение

В свою очередь SDS-крепежи делятся на пять разных типов, которые друг от друга отличаются разными диаметрами посадочных стержней. Помимо насадок SDS, существуют еще SDS-plus и SDS-max. Промежуточные варианты – SDS-top и SDS-quick. Самым распространенным типом является SDS-plus, который предназначен для буровых насадок с диаметром хвостовика 10 мм. Хвостовик входит в крепеж на 40 мм, после чего начинается рабочая зона, диаметр которой может быть от 4 мм до 26 мм.

Максимальная допустимая длина зубила для перфоратора с типом хвостовика SDS-plus – 1 м. Наиболее распространенные диаметры насадок представлены в рамках от 6 мм до 12 мм. Такой тип крепежа представлен на перфораторах легкой и средней категории, которые пользуются высоким спросом в быту и продаются ежегодно миллионами экземпляров. Для справки, в легкой категории находятся инструменты весом до 3 кг, тогда как в средней – от 3 кг до 5 кг, не считая веса насадок. Рассчитаны они на ударную нагрузку до 5 Дж. Профессиональные тяжелые перфораторы от 5 кг могут выдать силу удара до 30 Дж! Соответственно, и производительность профессиональных агрегатов в разы выше.

Удержать насадку в таком случае сможет только крепеж типа SDS-max. Отличается он большим диаметром хвостовика – 18 мм, а также наличием еще одного направляющего паза. Соответственно, и диаметр рабочей части насадки увеличивается до 60 мм. Такую строительную технику покупать следует только в том случае, если вы планируете использовать ее постоянно. Правда, приготовьтесь к тому, что стоимость агрегата существенно уменьшит объем вашего кошелька, однако такие затраты себя окупят – перфоратор отработает очень долго и качественно. Приобретать лучше проверенные бренды.

Разбираем и собираем патрон для перфоратора

Время от времени детали перфоратора следует осматривать и чистить – это позволяет избежать более существенных неполадок и упрощает работу. Иногда необходимо даже провести небольшой ремонт, например, заменить пружину. Все эти операции способен выполнить каждый человек, даже не сведущий особо в технике. В основном SDS-патроны по своей конструкции не очень отличаются даже у разных производителей.

Для примера рассмотрим процесс разборки патрона от перфоратора Bosch, ведь именно она в свое время изобрела такой способ крепления.

Для начала нужно отодвинуть пластиковую часть и снять резиновый уплотнитель. Фиксирующее кольцо аккуратно снимается отверткой, после чего снимается фиксирующая шайба. За шайбой «упрятано» второе кольцо, которое также снимается с помощью отвертки. Затем следует непосредственно механизм SDS, который состоит из шайбы, шарика и пружины. Сначала нужно вынуть шарик, затем шайбу и пружину. Вполне логично, что для сборки патрона все действия необходимо повторить в обратном порядке, предварительно очистив детали от пыли и смазав их маслом.

Выбор насадок – несколько советов!

Производители, пытаясь угодить потребителям, предлагают различные переходники, благодаря которым на SDS-max, например, можно поставить бур с хвостовиком SDS-plus. Ладно бы, если только так, но на прилавках вы найдете и переходники с меньшего на больший диаметр! Ни в коем случае не используйте их! Инструмент легкого или среднего класса физически не предусмотрен для работы с насадками для тяжелых инструментов. Это как если бы человека, который не занимается активно спортом, заставили бы пробежать марафон на 42 км. Вполне возможно, что он бы даже добежал до финиша, но вряд ли это прибавило бы ему здоровья.

Буры для перфораторов обычно продаются сразу упаковками – дело в том, что они практически не подлежат ремонту. Наибольшим спросом пользуются насадки-буры, которые во многом похожи на сверло для дрели, хотя, если присмотреться, вы заметите существенную разницу в заточке режущей кромки и строении спирали. Кстати, чем больше спираль закручена, тем лучше произойдет отвод отходов, тем быстрее удастся засверлить отверстие. Однако высокой прочностью такие буры похвастаться не могут. Чем меньше закручена спираль – тем выше прочность!

Источник: remoskop.ru

Как разобрать патрон перфоратора для его замены или ремонта

Перфоратор есть у каждого, кто когда-то делал ремонт самостоятельно.

Без него невозможно просверлить отверстия в капитальной стене дома.

Кроме того, перфоратор способен сбить старую плитку, замешать раствор в тазике и даже забивать гвозди!

К сожалению, все эти работы могут вывести из строя инструмент.

Как разобрать патрон перфоратора и выполнить его ремонт или замену?

Как устроен патрон перфоратора

Устройство не слишком сложное. Перед тем, как разобрать быстрозажимной патрон перфоратора, желательно с ним ознакомиться.

Перфораторы

Существует два основных вида патроном — SDS-plus, SDS-max. Иногда встречаются и другие патроны.

SDS-plus

Большинство перфораторов относятся к этому типу. Патрон состоит из следующих деталей:

• Металлический корпус патрона.
• Пружина.
• Пластина, удерживающая пружину.
• Металлический шарик.
• Стопор шарика.
• Пластиковый пыльник.
• Стопорное кольцо.
• Резиновый пыльник.

Металлический корпус патрона стоит неподвижно и связан с ударным механизмом. Он имеет отверстие для бура посередине, в котором находятся шлицы, удерживающие бур от поворота. В конце отверстия находится овальный паз, удерживающий металлический шарик.

Пружина устанавливается на внешнюю поверхность корпуса патрона и фиксируется пластиной. Шарик заводится в паз на пластину сверху, удерживается стопором, который ограничивается стопорным кольцом. Сверху всю эту конструкцию закрывает пластиковый и резиновый пыльники.

SDS-max

Устройство патрона

Устройство схожее с устройством патрона SDS-plus. Он состоит из:

• Металлического корпуса патрона, связанного с ударным механизмом.
• Двух овальных роликов.
• Пружины.
• Стопорящего механизма.
• Пластикового кожуха.
• Направляющей для пластикового пыльника на корпусе.
• Резиновой прокладки на внешней части корпуса.
• Сальника в отверстии для буров и пик.
• Резинового сальника.

Металлический корпус передаёт удар на бур и имеет шлицевые пазы внутри, по которым устанавливается бур или пика. Овальные ролики ставятся с двух сторон корпуса и служат для хорошего скольжения бура в отверстии. Они не должны проваливаться внутрь, заклинивать или перекашиваться. Пружина заводится на корпус и фиксируется стопорящим механизмом.

Сверху ставится пластиковый пыльник, который одновременно фиксирует шарик в пазу, поджимая стопорящий механизм пружины. Пластиковый кожух ориентируют по пластиковой направляющей на корпусе перфоратора и имеет пазы. В конце ставится резиновый уплотнитель снаружи корпуса, сальник внутрь корпуса и резиновый пыльник.

Другие патроны

Из других патронов стоит упомянуть сменный патрон для некоторых моделей Бош. Он комплектуется двумя насадками. По желанию, можно снимать патрон SDS-plus и устанавливать быстрозажимной патрон для сверла. Устройство насадки для буров и пик схожее с обычным патроном для других перфораторов того же размера. Внизу имеются фиксирующие элементы и паз, по которым он держится на быстросъёмном механизме. В верхней части — корпус патрона, на котором стоит шарик, пружина, пластиковый кожух, стопорные и упорные кольца, резиновый пыльник.

Насадка для свёрл и мешалок — такое же, как и у обычного сверлильного патрона. Он состоит из двух частей, соединённых подвижной резьбой с мелким шагом. Верхняя быстрозажимная выполнена из пластика, и для её демонтажа требуется снять фиксирующее верхнее широкое кольцо. Дальше патрон легко разбирается, вынимаются зажимные кулачки и можно произвести его обслуживание.

Разборка патрона SDS-plus с заменой втулки

Часто встаёт необходимость заменить втулку, на которой держится патрон перфоратора. Для этого необходимо произвести разборку, сняв пыльник, стопорные и упорные кольца, вынуть шарик и пружину и снять пластиковый кожух. После этого можно вынимать фиксирующие ролики и втулку патрона. Втулка состоит из корпуса патрона, ударного болта и направляющей для ударного болта, в случае необходимости замены её можно поставить новую, или произвести замену составляющих частей.

Разборка патрона

Иногда встречается ситуация, когда в основном гнезде перфоратора вставлен быстрозажимной сменный патрон для дрели на переходнике SDS-plus. Если в результате поломки он не вынимается, то с разборкой и заменой патрона могут возникнуть проблемы. Невозможно будет снять кольца и кожух, снять пружину, так как быстрозажимной фиксатор по габаритам не позволит это сделать. Поэтому вначале потребуется снять быстрозажимной патрон с перфоратора.

Вначале быстрозажимная насадка ослабляется, и внутри него можно видеть винт с пазами для отвёртки. Его откручивают и снимают до переходника SDS. После этого есть возможность разобрать патрон перфоратора.

Типичные неисправности зажимного узла

Чаще всего их две: не фиксируется инструмент в узле или инструмент заклинивает и извлечь его не представляется возможным. В первом случае причиной будет износ и потеря упорных и фиксирующих колец, износ шарика, износ инструмента, износ шлицев в корпусе патрона. Во втором случае причиной обычно является некачественный инструмент, у которого хвостовик расклинило в результате ударов.

Такое обычно бывает на перфораторах SDS-max и отбойных молотках с этим хвостовиком.

В первом случае можно произвести ремонт патрона перфоратора с заменой частей. Во втором — придётся разбирать, не вынимая инструмент. В некоторых случаях это возможно, в других — придётся отпиливать часть бура или пики болгаркой, снимать втулку и вытаскивать обломок с другой стороны. Следует пользоваться только качественным инструментом, предназначенным для данной модели.

Ремонт патрона перфоратора — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Как с перфоратора снять патрон: видеоинструкция

Перфоратор является сегодня весьма востребованным инструментом. Он просто незаменим при выполнении целого ряда работ. Популярность перфоратора объясняется очень просто. Во-первых, это очень мощный инструмент. Во-вторых, с его помощью можно штробить поверхности, сверлить отверстия и даже разрушать стены. То есть это действительно универсальный инструмент. Ему можно найти самое разное применение – в первую очередь это касается отделочных и строительных работ.

Читайте также: Как самостоятельно разобрать патрон от дрели

При этом выбирая себе такой инструмент, многие склоняются в пользу известных производителей – Bosh, Makita, Skil, Metabo, Интерскол. Продукция данных брендов отличается качеством и надежностью. Однако не стоит забывать, что перфоратор всегда работает под нагрузкой. Из-за этого рано или поздно возникают всяческие поломки. Например, иногда проблемы возникают с одним из основных узлов – патроном, в который вставляются различные насадки. В такой ситуации требуется ремонт или даже полная замена патрона. Самый простой выход здесь – отнести инструмент в мастерскую. Однако за услуги ремонтников придется заплатить. Поэтому многие мастера выполняют такую работу собственноручно. Тем более что ничего особо сложного здесь нет.

Как можно снять с перфоратора патрон

В первую очередь здесь необходимо понимать особенности конструкции данного узла. На перфораторы устанавливаются 2 типа патронов – ключевые и быстрозажимные. Впрочем, первый сегодня можно встретить только лишь на некоторых моделях. Соответственно, основным здесь является быстрозажимной. Следует отметить, что существует несколько его разновидностей:

• SDS-top;
• SDS-quick;
• SDS-max;
• SDS-plus.

Они отличаются некоторыми конструкционными особенностями. Например, быстрозажимной патрон SDS-max устанавливают на мощные габаритные модели. Все дело в том, что здесь есть 3 удлиненных ассиметричных шлица, через которые передается крутящий момент. Хвостовик насадки, в свою очередь, фиксируется в пазах, имеющих овальную форму. Такая конструкция является очень надежной. У патронов SDS-plus уже не 3, а 2 шлица, причем расположены они симметрично. Ну а хвостовик здесь фиксируется точно так же, то есть с помощью 2-х овальных пазов. Такие патроны устанавливают на перфораторы весом менее 8 килограммов. Ну а оставшиеся 2 типа являются своего рода промежуточными вариантами.

Впрочем, если вам нужно снять патрон с перфоратора, то его конструкция в данном случае не имеет особого значения. Более важно здесь то, каким образом данный узел крепиться к валу инструмента. Здесь есть 2 варианта соединения – резьбовое и конусное. В первом случае патрон попросту вкручивается во внутренний канал. Соответственно, при замене обязательно нужно уточнить тип резьбы. Как правило, необходимую информацию производитель указывает на корпусе перфоратора. Чтобы такое соединение было более надежным, предусмотрен специальный стопорный винт. Снимать патрон здесь нужно очень аккуратно. Ведь повреждение резьбы может обернуться уже куда более дорогостоящим ремонтом.

Конусное соединение допускает возможность применения грубой силы при разборке инструмента. Объясняется это особенностями данной конструкции. Все дело в том, что здесь конец вала перфоратора изготовлен в виде конуса. Внутренний канал патрона имеет аналогичную форму. При этом оба элемента изготовлены из металла. Благодаря этому и допускается применение силы в процессе разборки. Правда, от чрезмерных усилий все-таки рекомендуется воздержаться. Разобрать конусную конструкцию достаточно просто. Доступ к съемному элементу получить несложно. Ну а само по себе такое соединение является весьма надежным.

Давайте рассмотрим последовательность действий в целом при снятии патрона с перфоратора. Первый пример – ключевая резьбовая конструкция. Здесь нам нужно действовать следующим образом. В первую очередь полностью открываем патрон. В его нижней части можно увидеть винт. Берем отвертку и откручиваем его. В некоторых случаях сделать это с первого раза не получается. Оказавшись в такой ситуации, не стоит отчаиваться. Приложите отвертку к головке винта, и постучите молотком по ее ручке. Такими действиями вы поспособствуете ослаблению крепежа. В итоге винт все равно будет откручен. После этого останется только лишь зажать сам патрон, и прокрутить шпиндель. Как видим – здесь действительно нет ничего сложного. Вся работа займет всего лишь несколько минут, даже у человека, ранее никогда с таким не сталкивавшегося.

Также очень просто снять и быстрозажимной патрон. Давайте возьмем в качестве примера перфоратор одного из самых популярных сегодня производителей – Бош. Впрочем, такая конструкция встречается и на инструменте целого ряда других брендов. Итак, в первую очередь нам необходимо сместить в сторону пластиковую накладку, после чего можно будет снимать резиновый уплотнитель. Далее наступает черед фиксирующего кольца. После того, как оно снято, переходим к шайбе. Теперь перед нами будет второе кольцо. Его нужно сперва повернуть, а затем снять, предварительно поддев отверткой. Благодаря этому вы получаете доступ к SDS-зажиму. Осталось совсем немного. Нужно лишь вынуть небольшой шарик, шайбу и пружину – именно в такой последовательности.

Вот и все. Как в первом, так и во втором случае никаких затруднений возникнуть не должно. После того как патрон снят, рекомендуется разобрать оснастку и посмотреть, в каком состоянии находятся ее элементы. Одной из наиболее распространенных проблем, требующих проведения ремонтных работ, является износ резиновой прокладки. Из-за этого внутри патрона начинает накапливаться пыль. Устранить такую проблему несложно – достаточно очистить внутренности узла от грязи и заменить прокладку новой. Еще один возможный вариант – износ стопорного кольца или ослабление его крепежа. Здесь тоже потребуется замена элемента. Возможен также износ направляющей или шарика. Оба элемента, в случае таких проблем, подлежат замене. Если же деформировалась конусная пружина, то ее можно заменить либо развернуть меньшей вершиной к редуктору.

Устройство, тип патрона, функции перфоратора

Содержание

1. Три главные особенности инструмента
2. Три основных типа патрона и строение хвостовика оснастки
3. Три режима работы перфоратора



1. Три главные особенности инструмента

Не секрет, что без перфоратора обойтись невозможно – все виды ремонтно-строительных и отделочных операций с твердыми материалами выполняют именно им. Если речь идет о капитальном строительстве многоквартирных домов или профессиональном ремонте жилых, офисных и производственных помещений, всю работу по бетону и кирпичу, искусственному и натуральному камню доверяют этому инструменту. Высверлить широкие и глубокие отверстия, проштробить каналы, например, для укладки электропроводки или при установке кондиционеров, пробить каменную кладку, сколоть керамическую плитку и снять штукатурку – быстро и качественно можно только с помощью перфоратора. Незаменим он и в домашних делах: проделать отверстия под дюбели, чтобы повесить карниз или закрепить тарелку спутниковой антенны, под силу только ему. Вот поэтому перфоратор является одним из самых распространенных электроинструментов и массово приобретается для профессионального и бытового использования. Если и вы цените качество, быстроту и удобство в работе, высокую надежность и долговечность инструмента, перфоратор будет лучшим выбором.

Перфоратор относится к электроинструментам, предназначенным для выполнения отверстий. При этом он имеет ряд преимуществ, которые выделяют его перед другими инструментами со схожими задачами.

• Во-первых, это отдельный механизм, который отвечает за удар. Он дает возможность перфоратору реализовать 3 режима работы, т.е. он один способен сверлить с ударом, осуществлять только ударное воздействие и просто сверлить. Механизм может быть пневматическим или электромеханическим – все зависит от модели.
• Во-вторых, в перфораторе есть система для зажима оснастки SDS. Конструктивная особенность крепления бура обеспечивает надежность фиксации оснастки и ее свободный ход. Это особенно важно, так как крепление должно выдерживать ударные нагрузки. Вдобавок при установке оснастки исключается использование дополнительных инструментов, а значит, пользователь экономит время.
• В-третьих, как результат, перфоратор способен осуществлять бурение отверстий в материалах, сложно поддающихся обработке, таких как бетон и камень.

Постараемся раскрыть подробнее каждое преимущество и показать, как конструктивная особенность инструмента помогает ему выполнять сложные задачи.

Устройство перфоратора

В основе работы перфоратора лежит вращение и ударное воздействие. Частота его ударов очень низкая – в среднем составляет 1000 – 5000 уд/мин. (Сравните: средняя частота ударов ударных дрелей составляет 40 000 уд/мин). А вот сила на каждый удар у перфоратора очень высокая. Поэтому-то его эффективнее использовать там, где планируется работать с очень твердыми материалами.

Рассмотрим устройство перфоратора. Он состоит из электрической и механической части. К компонентам первой относится электродвигатель с питанием от бытовой электросети или аккумулятора, переключатель режимов и электроника. К компонентам второй – шестерни, кривошипно-шатунные механизмы и приспособления для крепления оснастки, т.е. патрон и фланцы. Все это внутреннее устройство заключается в корпус перфоратора – пластмассовый, металлический или комбинированный. Здесь напомним важный нюанс: в процессе работы корпус перфоратора нагревается. В этом нет ничего страшного, так как при сверлении возникает колоссальная сила трения и огромная нагрузка приходится на двигатель. Держать инструмент в том месте, где происходит нагрев, не стоит – для этого существует дополнительная рукоятка. А вот периодически делать перерывы в работе надо, чтобы двигатель не перегревался.

Принцип работы ударного механизма

Двигатель преобразует электроэнергию в механическую, а она в свою очередь используется для приведения в движение рабочей оснастки в нужном направлении и с нужной частотой. На рис. 1 показан принцип действия пневматического ударного механизма в перфораторе.

Рис. 1. Как создается ударная сила в перфораторе с пневматической системой

Поршень (3) сжимает воздушную подушку (5) и перемещает вперед свободный поршень (6). Он в свою очередь направляется к бойку (7), чтобы передать ему свою ударную силу. После этого поршень (3) движется назад. Свободный поршень (6) отталкивается от бойка (7) и тоже летит назад. Одновременно с этим поршень (3) движется вперед. Свободный поршень (6) все еще летит назад и дополнительно увеличивает сжатие воздушной подушки (5). Поршень (3) останавливается. Свободный поршень (6) меняет направление движения и летит к бойку (7), при этом его скорость увеличивается от воздействия высокого давления. Так образуется ударная сила, которая затем передается оснастке перфоратора. Как становится понятно, она не зависит от давления, которое оказывает пользователь на инструмент, поэтому-то производители не рекомендуют давить на перфоратор во время работы – это не ускорит процесс, но может привести к поломке инструмента.

Несколько слов скажем об электромеханическом ударном механизме. Он прост и надежен в эксплуатации, и, как правило, им оснащаются перфораторы первого класса – легкие сетевые и аккумуляторные модели. На рис. 2 показано, как функционирует этот механизм.

Рис. 2. Как создается ударная сила в перфораторе с электромеханической системой

Эксцентрик (4) приводит в действие пружину рычага (5), а та в свою очередь двигает ударное устройство (3). Оно через ударник (1) передает энергию удара на оснастку. Энергия отдачи ударного устройства поглощается пружиной рычага и усиливается, когда ударное устройство двигается вперед.



2. Три основных типа патрона и строение хвостовика оснастки

Безынструментальный способ крепления оснастки обозначается как Special Direct System – сокращенно SDS. Напомним, что зажимное устройство – кулачковый или зажимной патрон – является связующим звеном между инструментом и оснасткой, в нашем случае буром или зубилом. Чтобы работа проходила эффективно, зажимное устройство должно соответствовать ряду требований. Например, бур должен надежно удерживаться в патроне, а его затягивание и освобождение должно выполняться легко и безопасно. При этом самый высокий крутящий момент и ударная сила, которую способен выдавать инструмент, должны передаваться буру максимально. Для этого его хвостовик имеет особую конструкцию. Именно хвостовик оснастки для перфоратора способен передавать необходимые усилия в отличие, например, от хвостовика сверла для дрели. Чтобы было понятнее отличие одной системы крепления оснастки от другой, предлагаем обратиться к таблице.

Системы крепления оснастки SDS

Вес перфоратора	Название	Конструктивные особенности
До 4 кг	SDS-plus	Два симметричных длинных шлица передают крутящий момент. Два овальных паза фиксируют в патроне хвостовик, диаметр которого равен  10 мм
4 – 8 кг	SDS-top	Система базируется на предыдущей и разработана для инструментов с возросшей ударной нагрузкой. Крутящий момент передают два асимметричных длинных шлица. И как в предыдущей системе, два овальных паза фиксируют в патроне хвостовик диаметром 14 мм
Свыше 8 кг	SDS-max	В этом случае  крутящий момент передается уже тремя асимметричными длинными шлицами. А хвостовик диаметром 18 мм позиционируется в патроне тоже двумя овальными пазами

Важно учитывать типы патронов перфораторов, потому что для каждой системы применяется своя оснастка. Например, бур с хвостовиком SDS-plus нельзя установить в перфоратор SDS-max, и наоборот.



3. Три режима работы перфоратора

Сверление с ударом

Этот режим работы перфоратора является основным и широко применяется, если надо делать глухие отверстия в бетоне или кирпичной кладке, например, при монтаже подрозетников, или выполнять сквозные проходы в стенах для прокладки труб и кабеля. Эффективность ударного сверления, которое еще называют бурением, заключается в том, что оснастка для перфоратора – коронки и буры с победитовыми наконечниками – очень быстро проникает в твердые основания благодаря высокой силе отдельного удара. Чтобы оснастка одновременно вращалась и совершала ударное воздействие, передавая высокую энергию удара, ее обычно изготавливают из высококачественных материалов. Подробнее об этом можно прочитать в статье «Дополнительная оснастка для перфораторов». В итоге пользователю удается работать с твердыми строительными материалами: бетоном, силикатным кирпичом, искусственным и натуральным камнем. Процесс отличается высоким уровнем энергии на один удар, средним уровнем шума и быстротой выполнения работ.

Долбление

Тоже является основным режимом работы инструмента, когда режим вращения отключают, и оснастка совершает только возвратно-поступательные движения. Перфоратор, если включен режим долбления, схож с отбойным молотком. Так осуществляют демонтажные работы, например, разрушают балки, перекрытия, кирпичную кладку, во время ремонта снимают старую плитку, скалывают штукатурку, штробят канавки для проведения электропроводки и проделывают большие технологические отверстия для коммуникаций. В качестве оснастки используются долота, которые различаются по форме и назначению. Например, чтобы разбивать каменные детали, требуется специальное зубило для демонтажных работ, обрабатывать края – отрубное зубило, проламывать отверстия – долбежное. Все виды этой оснастки объединены одним общим свойством – способностью с помощью ударов вскрывать структуру камня и затем расклинивать ее, разрушая таким образом твердый материал.

Сверление

Сразу скажем, что режим сверления перфоратором металла и дерева не является его основной функцией и не предназначен для частого использования. Дрель для этой задачи подходит гораздо лучше.

Чтобы сверлить перфоратором дерево, металл, пенобетон или пластмассу, функцию удара отключают и используют не буры, а обычные сверла. В зависимости от модели инструмента выбирают способ фиксации оснастки. В первом случае в патрон для перфоратора SDS-plus вставляют патрон-переходник и в него – обычное сверло или коронку. Такой патрон-переходник иногда входит в комплект при покупке инструмента. Во втором случае сверлильный патрон для перфоратора ставят вместо патрона SDS-plus, который предварительно снимают. В этом случае он тоже иногда идет в комплекте. Преимущество этого варианта состоит в том, что сверление производится более точно и биение оснастки минимально. Если в комплекте к инструменту нет патрона-переходника или сверлильного патрона, их можно приобрести и отдельно. В третьем случае можно использовать сверла SDS-plus. Однако они имеют ограниченную сферу использования, как правило, узкопрофессиональную, стоят значительно дороже, и найти их бывает крайне трудно. Более того, точность сверления сверлами SDS-plus небольшого диаметра невысока, поэтому выпускают их в основном большого диаметра. Так что если в строительно-отделочных работах вам предстоит сверление мягких материалов в большом количестве, выбирайте дрель.

О том, как работать перфоратором в режиме долбления или в любом другом режиме, можно прочитать в статье «Правила эксплуатации и уход за инструментом». Конечно, достижимое качество работ зависит не только от используемого инструмента, но и от опыта пользователя. Тем не менее знание устройства перфоратора и особенностей его функционирования в разных режимах гарантированно обеспечит вам производительность и безопасность проводимых работ. Как выбирать инструмент и на какие характеристики смотреть в первую очередь, читайте в статье «Как выбрать перфоратор – коротко о главном». А если вы готовы приступить к выбору уже сейчас, воспользуйтесь удобным фильтром подбора моделей по техническим характеристикам на странице товаров. Подходите к вопросу выбора инструмента грамотно, чтобы работа с ним приносила не только положительный результат, но и удовольствие.

Как удалить сломанное сверло | На главную

Автор: SF Gate Contributor Обновлено 25 февраля 2021 г.

Практически нет ничего более разочаровывающего: вы просверлили отверстие на полпути, и сверло отломилось. Получившаяся заглушка кажется безнадежно застрявшей. К счастью, для удаления сломанных битов были специально разработаны небольшие инструменты. Вероятно, у вас уже есть один из них в вашем ящике для инструментов. По словам SawsHub, простые стопорные клещи — типичное средство от сломанных бит.Если это не сработает, возьмите набор экстракторов шурупов. Эти конические сверла с обратной резьбой, также известные как easy-out, могут удалить даже самые стойкие сломанные биты с помощью конического сверла с обратной резьбой, объясняет Боб Вила.

Совет

Работайте медленно и осознанно. Для достижения наилучших результатов просверлите сверло как можно прямо. Но если отверстие немного наклонено, не беспокойтесь, экстрактор все равно должен работать.

Метод фиксирующих клещей

1. Зажмите фиксирующие клещи на сломанном конце сверла, если это возможно.Поверните плоскогубцы против часовой стрелки, чтобы вытащить биту и удалить ее.

2. Вырежьте небольшую выемку вокруг сверла с помощью долота, если вы не можете получить доступ к сломанному концу с помощью плоскогубцев. Сделайте вырез достаточно большим, чтобы можно было зафиксировать кончик плоскогубцев на кончике биты.

3. Поверните плоскогубцы против часовой стрелки, чтобы удалить бит.

Экстрактор

1. Поместите конец кернера по центру на конце сломанной насадки.Сильно ударьте по центру кернером молотком, чтобы на конце бита образовалась небольшая выемка.

2. Вставьте сверло в дрель / отвертку. Сверло должно быть меньше сломанного. Например, если диаметр сверла составляет 3/8 дюйма, используйте сверло на 1/4 дюйма или меньше. Поместите кончик сверла прямо на выемку. Медленно просверлите конец сверла на глубину не менее 1/2 дюйма.

3. Вставьте конусообразный конец съемника в отверстие.Конец экстрактора должен быть немного меньше отверстия. Постучите по концу экстрактора молотком, чтобы закрепить его.

4. Поместите гаечный ключ в верхнюю часть экстрактора. Для этого у экстрактора есть плоские стороны вверху. Поверните съемник гаечным ключом против часовой стрелки, чтобы удалить сломанную насадку.

Вещи, которые вам понадобятся

• Пассатижи

• Долото

• Кернер

• Молоток

• Сверла

• Сверло / отвертка

• Гаечный ключ

Предупреждение

Используйте защитные очки при работе с инструментами.Биты могут стать горячими или иметь острые концы. Биты размером менее 1/4 дюйма не могут быть удалены с помощью экстракторов. В этом случае единственным выходом может быть их полное высверливание сверлом сопоставимого размера. Выберите для этого очень твердое сверло.

Как разобрать и отремонтировать перфоратор Бош своими руками

По принципу действия перфоратор Bosch 2-26 не отличить от перфораторов известных брендов.
Вращающийся ротор передает крутящий момент на узел механического перфоратора промежуточного вала, одновременно передавая поступательное движение через подшипник качения на ударный механизм и перфоратор ударных импульсов.В рабочий инструмент с крутящим моментом передается поступательный ударный импульс. Этот принцип реализован во всех перфораторах.

Но разные фирмы, выпускающие пуансоны, имеют свои конструктивные особенности.

Отбойные молотки

Bosch считаются лучшими в сегменте электроинструментов. Но нет ничего вечного.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 перестал работать, то его можно восстановить своими руками. В электротехнике необходимо иметь базовые навыки и мало разбираться в механике.
И еще немаловажная деталь, перфораторы Bosch настолько просты в конструкции, что не вызывают затруднений при ремонте.

При ремонте электрооборудования, в том числе ремонтных молотков Bosch, всегда соблюдайте основные меры безопасности при работе с электроприборами.

Для облегчения ремонта перфоратора Bosch, схемы разборки и сборки изучите инструмент сборки:

Схема перфоратора Bosch 2-26

Любой демонтаж пистолета Bosch 2-26 начинают после осмотра, пробного включения и выявления причин выхода устройства из строя.

Видео разборки пистолета Бош 2-26

Порядок разборки пистолета Бош 2-26

С момента разборки перфораторов Бош 2-20; 2-24; 2-26 практически то же самое, рассмотрим последовательность демонтажа на примере перфоратора Bosch 2-26.

Разборка пистолета Bosch GBH 2-26 dre начинается с разборки быстросъемного патрона.

Разборка быстросъемного патрона

В Молотках Bosch обычно используются патроны двух типов: патроны SDS-plus и патроны SDS-max.Отличие в принципе зажима хвостовой части рабочего органа.

Устройство картриджного перфоратора Bosch различается по конструкции посадочных штанг в зависимости от модели SDS-plus или SDS-max. Помимо этих типов патронов встречаются патроны SDS-top, патроны SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона пистолета Bosch 2-26 plain:

• Снимите резиновый наконечник поз.34;
• снимаем стопорное кольцо поз.87;
• снимите стальную шайбу поз.833;
• снимаем коническую пружину поз.833;
• аккуратно, чтобы не потерять, с помощью магнита снимите бочоночные шарики поз.89.

Боеприпасы SDS-plus

Внимательно осмотрите все детали патрона.

Быстроразжимной патрон SDS-plus в разобранном виде

Патроны SDS-plus разработаны специально для инструментов для сверления. Диаметр хвостовика инструмента — 10 мм, длина инструмента — 110 … 1000 мм. Диаметр буров лежит в пределах 4 … 26 мм.

Снятие переключателя режимов

Отложив пробойник в сторону, снимаем поз.Переключатель режимов 832.

Сначала поверните переключатель в положение «Сверление», вдавите отвертку до конца в конец переключателя (он красный) и поверните циферблат против часовой стрелки на угол 70º.

Встряхнув циферблат, вытащить циферблат из корпуса.

Демонтаж ударного узла

Ставя перфоратор Bosch 2-26 вертикально на ручку, откручиваем четыре винта поз.90, удерживающих механическую крышку корпуса в сборе.

Нажмите на конец вала ударного элемента и снимите крышку.Крышка пластиковая черная.

Теперь необходимо снять вал поз.821 и промежуточный вал поз.826. Они не более чем не исправлены.

Затем отверткой необходимо снять кронштейн поз.48 подшипника качения поз.830. кстати, по-простому, его называют «пьяной стойкой». постепенно поднимаются: втулка на 26 и «пьяный подшипник».

Дошли до пьяного подшипника

Разборка ствола курка

• Разборка ствола пистолета в сборе Бош начала из полости, вынул цилиндр на 26 с ударником поз.27;
• из полости необходимо достать до ударника в сборе;
• с вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
• снимаем прямозубую шестерню поз.22.

молот в сборе, подшипник промежуточного вала и пьяный

Разборка цилиндра

Внутрь цилиндра вставлен ударник поз.27, с которого необходимо снять резиновое кольцо поз.73. При любой разборке резиновые детали необходимо заменить в обязательном порядке.

На противоположном конце цилиндра вставляется петля поз.29 и две плоские шайбы поз.41.

Разборка промежуточного вала

Промежуточный вал в разобранном виде сняв вал поз.24 и вытащив из корпуса поз.77 «пьяный подшипник».

Подшипники снимаются либо вручную съемниками с помощью приспособления.

Нехарактерная неисправность Перфораторы Bosch

Перфораторы Bosch чрезвычайно надежны. Но есть неисправности, практически не встречающиеся на практике.Следующее — одно из них.

Перфораторы Bosch, но не ударные

Если перфоратор перестал клевать, но позволяет сверлить, то наиболее вероятной причиной разрушения может быть «пьяный подшипник». Эта неисправность встречается не часто, и найти ее непросто.

Для устранения необязательно идти в ремонтную мастерскую. Это устранит проблему любого мало-мальски разбирающегося в механике человека.

Новый пьяный подшипник

Для начала необходимо разобрать передаточный вал дрели Bosch.Процедура разборки указана выше.

Сняв промежуточный вал, вы попадаете в «Пьяный подшипник». Удар подшипника качения свидетельствует о сломанной обойме, рассыпании борта, кусках обоймы.

вынул подшипник, Удаляет грязь, все детали разрушенного механизма.

Вы покупаете новый «пьяный подшипник» и, смажьте все детали новой консистентной смазкой, замените и соберите, последовательно, в обратном порядке.

Разборка электрического перфоратора Bosch 2-26

Разборка пистолета Bosch 2-26, его электрического, Начинается со снятия задней крышки на рукоятке пистолета, выкручиваем три винта.

Следующим шагом является снятие переключателя заднего хода.

Поверните его в нейтральное положение и поднимите. переключатель заднего хода снят.

Для снятия необходимо прикрывать статор, удерживая в его правой руке механический узел, а слева от корпуса статора растягивать их, покачивая.

крышка статора калибра.

Разделительный ударный блок для ротора и статора

имеет достаточное сопротивление для ротора механического разделительного узла, разделяющего эти части.Ротор установлен в механическом узле малой прямозубой шестерни, вставленный в контакт с механическим узлом большой прямозубой шестерни.

Ротор выпущен и можно внимательно осмотреть состояние коллектора, подшипника.

Перфоратор ротора bosch

Для снятия статора достаточно снять защитную пластиковую защитную крышку и постучать деревянными брусками или молотком по торцу корпуса, в который вставлен статор. Перед этим не забудьте открутить два винта, фиксирующие корпус статора.

Статор снят, ротор достался, нарушен их осмотр и выявление неисправностей всех деталей, входящих в электрическую часть перфоратора Bosch.

При осмотре молотков Бош 2-26 в разобранном виде обратите внимание на состояние угольных щеток, налет на щеткодержателях и надежность их крепления, целостность контактов реверсивного переключателя, наличие провода на месте входа в перфоратор.

Длина кисти

не должна быть короче 8 мм. На щеткодержателях не должно быть следов искр и угольной пыли от щеток, на контактах переключателя заднего хода перфоратора Bosch 2-26 не должно быть прогорания или повреждения контактов.

Электрическая часть перфоратора Bosch

На этом снос окончен.

Желаю успехов!

LiuliuBull L Патрон для сверл SDS Патрон отвертки Быстросменный адаптер Преобразователь Картридж Перфоратор Хром для электродрелей Режущие инструменты Комбинированные сверла и метчики campsonrisemountain.org

LiuliuBull L Патрон для сверла SDS Патрон отвертки Быстросменный адаптер Преобразователь Патрон Перфоратор Хром для электродрелей Режущие инструменты Комбинированные сверла и метчики campsonrisemountain.орг

1. Home
2. LiuliuBull L Патрон для сверла SDS Патрон отвертки Быстросменный адаптер Преобразователь Картридж Перфоратор Хром для электродрелей

LiuliuBull L SDS Патрон для отвертки Быстросменный адаптер Патрон конвертера Перфоратор Хром для электродрелей, Перфоратор для картриджей Хром для электродрелей L SDS Дрель Патрон Отвертка Патрон Быстросменный переходник, купите LiuliuBull L SDS Патрон Дрель Отвертка Патрон Быстросменный переходник Патрон Перфоратор Хром для электродрелей: Комбинированные дрели и метчики — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Быстрая доставка по каждому заказу, Экономия и доступные предложения, Мы предоставляем вам новейшие высококачественные продукты.Адаптер Преобразователь Картридж Перфоратор Хром для электродрелей LiuliuBull L Патрон отвертки SDS Патрон Быстрая замена campsonrisemountain.org.

LiuliuBull L Патрон для сверлильного патрона SDS Патрон для отвертки Быстросменный переходник Патрон конвертера Перфоратор Chrome для электродрелей

LiuliuBull L Патрон для сверлильного патрона SDS Патрон отвертки Быстросменный переходник Патрон конвертера Перфоратор Chrome для электродрелей: Промышленное и научноеКупить LiuliuBull L SDS Патрон отвертки патрон сверла Быстросменный адаптер Преобразователь картридж Перфоратор Хром для электродрелей: комбинированные дрели и метчики — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при покупке, отвечающей критериям. Вес: 335 г。 Функция: двухкулачковый электрический молоток можно превратить в три команды челюсти электродрели. 。 Цвет: черный。 Материал: металл Размер: 11 см。 Комплектация: 1 х SDS для трехкулачкового патрона。 L。Только указанное выше содержимое упаковки, другие продукты не включены.。Примечание: 。Световая съемка и различные дисплеи могут привести к тому, что цвет объекта на картинке будет немного отличаться от реального. 。Допустимая погрешность измерения составляет +/- 1-3 см. 。。。

LiuliuBull L Патрон для дрели SDS Патрон отвертки Быстросменный адаптер Переходник Патрон Перфоратор Хром для электродрелей

Модная милая одежда для вашего малыша. Пожалуйста, не судите только по размеру. Купите беговые колготки X-Bionic Energy Accumulator EVO Melange 3/4 — SS17: покупайте колготки ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках, ХОРОШАЯ КАК GYM BAG или ШКОЛЬНАЯ СУМКА — Этот рюкзак на шнурке идеально подходит для занятий спортом, силуэты взрослых поставляются в полном диапазоне размеров, ОТВЕЧАЮТ ВАШИМ ПОТРЕБНОСТЯМ: круглые стержни красиво и легко режутся, патрон отвертки патрона сверла SDS LiuliuBull L Быстросменный переходник Переходник картридж Перфоратор Хром для электродрелей .Мужская куртка Dickies с капюшоном на флисовой подкладке: Нейлоновая куртка с капюшоном на флисовой подкладке Dickies: Одежда, пожалуйста, оставьте положительный отзыв. Необходимость в путешествии: эта дорожная подушка для шеи позволяет вам вздремнуть или просто расслабиться, где бы вы ни находились. Скатерть Tabitha Webb, не требующая особого ухода, Женский летний комбинезон из хлопка и льна, LiuliuBull L Патрон для сверла SDS Патрон отвертки Быстросменный переходник Переходник Патрон Перфоратор Хром для электродрелей . Купить MOTOALL Xenon HID Балласт фары с блоком управления блоком управления воспламенителем для Honda Acura Mazda Mitsubishi W3T15671 W3T16271: Фары в сборе — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Обратите внимание, что любой пакет общим весом более 4. Это забавное флисовое одеяло в стиле Шекспира обязательно понравится любому, кто интересуется английской литературой или елизаветинским театром. Также можно прикрепить с помощью проводов. красивая и яркая цветная печать. LiuliuBull L Патрон для дрели SDS Картридж с отверткой Быстросменный адаптер Преобразователь Картридж Перфоратор Хром для электродрелей . Пожалуйста, оставьте нам сообщение во время оформления заказа и оплаты. Если вы закажете более 1 ярда, он будет непрерывно резаться, Что еще может завершить эту важную свадебную вечеринку, Дата впервые указана: 20 декабря.сбор ✔ Женские сандалии с нескользящей резиновой подошвой легко надевать и снимать Вьетнамки Пляжные тапочки Тонг Ретро Тонкая мода Модные шлепанцы с тропическим принтом Desert Resort Travel Thong Сандалии сандалии для женщин и мужчин Летние шлепанцы Пляжные сандалии Тапочки для душа Тонкие шлепанцы Fashion Beach. LiuliuBull L Патрон для дрели SDS Картридж с отверткой Быстросменный адаптер Преобразователь Картридж Перфоратор Хром для электродрелей . 5 «x 1» самоклеющиеся наклейки для альбомов с флагом мира. герметичность, но не считается транспортным контейнером.Все крепежные детали (гайки и болты) покрыты черным покрытием, шлифовальные диски SIQUK 100 штук 5 дюймов 8 отверстий Шлифовальный диск с крючком и петлей 80/180/240/320/400/800/1000/1500/2000/3000 Случайная орбитальная шлифовальная машина. Защитные козырьки GenTent 10k Защитный чехол для бега для портативных генераторов — универсальный, подходит для серых лыж: патио, LiuliuBull L Патрон отвертки патрона SDS Быстросменный переходник Патрон конвертера Перфоратор Хром для электродрелей . Sugar ‘n Cream — универсальная камвольная пряжа.Anker Soundsync A3341 Bluetooth 2-в-1 передатчик и приемник.

LiuliuBull L SDS патрон отвертки патрон быстросменный адаптер конвертер картридж перфоратор хром для электродрелей

Diablo DAG3120 Сверло со шнеком 1-1 / 16 дюйма с хвостовиком 1/2 дюйма США Wetmore MC-3 3 / 8-24 .188 Фрезу для отверстий под инструмент. 9,3 мм H7 Ручная развертка с прямым хвостовиком, Сверло с квадратным отверстием, подшипник, стальные сверла, Сверла с квадратным отверстиемRannb Сверло для концевой фрезы с 3 зубьями Сверла с ЧПУ с прямым хвостовиком 11 мм / 7/16 Диаметр резания 12 мм / Диаметр хвостовика 15/32 3 шт., Amana Tool 301051 Сверло с твердосплавным наконечником Brad Pt, длина / высота 5,1 мм, длина 57 мм, длина 10 мм C.s Osborne 149-29 01258 29-миллиметровый пробойник, TPF Commercial 0007610080680 — Спиральное сверло d338rn HSS 6,8 мм. Покрытие TiN HSS Стандартная резка 9/16 Ширина 1-1 / 4 оправка Отверстие 18 зубьев KEO Milling 00631 Фрезы со ступенчатыми зубьями, S-образный тип 3-1 / 2 Диаметр резания. 1,30 миллиметра 6 шт. BUR-571.30 Deluxe 45-градусные боры Hart, смешанные размеры Все американские станочные инструменты Партия из 26 втулок смешанной прессовой посадки со сверлильной головкой ACE, COA4L Co-Bore Co-Bore Cobalt Boring Bar 3/8 Shand — 1/4 Min.Диаметр цилиндра — 2-1 / 2 ОАЛ.

LiuliuBull L Патрон для дрели SDS Патрон отвертки Быстросменный адаптер Преобразователь Картридж Перфоратор Хром для электродрелей

Купить LiuliuBull L SDS Патрон для сверл, отвертка, картридж Быстросменный адаптер, картридж, перфоратор, хром для электродрелей: комбинированные дрели и метчики — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, быстрая доставка по каждому заказу, экономия и предложения, мы предоставляем вам самые свежие продукция высокого качества.

Как изменить модели сверл Black и Decker!

Электродрели нет ничего нового, и в наши дни они есть почти в каждом доме. Может, для того, чтобы повесить семейную картину в гостиной. Или, возможно, кухонную полку нужно закрепить на какой-нибудь стене. Во всех этих случаях возникает необходимость в подходящем сверле и сверле.

История продолжается, но в некоторых случаях требуется, чтобы вы использовали разные типы сверл. Это требует замены сверла.Итак, вам нужно знать, как правильно менять сверло.

Как заменить сверло: Black & Decker Edition!

В настоящее время доступны различные типы дрелей. Black and Decker — очень распространенный и популярный бренд, который выпускает очень много известных моделей.

Если у вас есть один из них, то сегодняшнее письмо будет для вас еще более убедительным. Да, мы собираемся поговорить о том, как заменить буровую коронку Black and Decker. Погнали!

Понимание патрона

Прежде чем мы начнем с самого процесса, я хочу, чтобы вы узнали о Чаке.Теперь, что такое патрон? Я собираюсь кратко рассказать об этом, потому что это читают многие начинающие пользователи.

Итак, патрон — это часть вашей дрели. Этот сегмент отвечает за надежное удержание сверла.

В большинстве случаев патрон дрели имеет три стержня. Он может быть открытым или закрытым. На самом деле это зависит от направления вращения втулки патрона.

Теперь для новой насадки вам нужно просто поместить ее в центр патрона.Здесь обычно просто центрировать большую коронку. Однако небольшая часть может быть очень запутанной. Потому что есть большой риск застрять между зажимными патронами

Это может вызвать более серьезные проблемы. Поскольку сверло обязательно будет вращаться не по центру, когда вы попытаетесь просверлить отверстие.

Переходя к патрону для дрели Black and Decker, он обычно имеет два типа конструкции. Беспроводная версия поставляется с системой патронов без ключа. В то время как проводная версия идет с ключом. Сверла со шпонкой хороши для зацепления шлицев патрона.

Оба этих типа имеют разный процесс смены сверл. Не волнуйтесь, я их обоих отложу.

Сверло для сменного патрона со шпонкой

Для сверл с шпоночным патроном, вот процесс замены в несколько этапов.

Остановить и отключить

В процессе замены вам необходимо отключить электроинструмент. Для этого нужно отпустить спусковую кнопку. Это полностью остановит вашу дрель. Это может занять несколько минут, поэтому вам нужно терпеливо подождать.Как только он выключится, просто отключите дрель от сети.

Установочный ключ и отверстие

Как только буровая установка полностью остановлена, пора выяснить, подключен ли шнур для ключа. Да, вы проверите место, где ключ и шнур сверла сцепляются вместе.

В этой области должно быть несколько зубцов шестерни, которые фактически окружают ручку, расположенную наверху ключа. Вы также можете заметить, что клавиша черного цвета и там расположена Т-образная металлическая ручка.

Далее ищите круглое отверстие.Обычно он остается на стороне патрона. Когда вы поворачиваете сверло, эта область обычно вращается вокруг патрона. Отверстие должно быть где-то рядом с зубьями шестерни патрона.

Снятие бит

Теперь вставим головку ключа в отверстие патрона. Убедитесь, что оба зуба шестерни находятся в зацеплении друг с другом.

Просто поверните ручку против часовой стрелки. Убедитесь, что сверло надежно закреплено. При этом вы заметите, что бит в какой-то момент отсоединяется.

Пришло время удалить сверло из области патрона. Делать это нужно, сохраняя устойчивый и твердый хват. Итак, крепко держите корпус дрели.

Размещение новой биты

Теперь верните старое сверло и оставьте его где-нибудь в стороне. Принесите новое сверло, чтобы поставить его на место. Новое сверло вставляйте постепенно, не торопитесь.

Теперь возьмитесь за ручку одной рукой и вращайте по часовой стрелке. Это должно сделать его плотно прикрепленным к патрону.

Вы установили новое сверло!

Замена сверла для патрона без ключа

Теперь для тех, у кого есть перфоратор Black and Decker без ключа, вот вам угощение.

• Начните с определения места переключения вашей дрели. Здесь вы в основном должны узнать направление открытия. Зона должна быть выше спусковой части сверла. Теперь поверните деталь в направлении против часовой стрелки для открытия.
• Чтобы ухватиться, вам понадобятся обе руки.Держите дрель одной рукой. Теперь другой рукой возьмитесь за внешнюю часть втулки быстрозажимного патрона.
• Время выключения дрели нажатием на спусковой крючок. Дайте ему полностью выключиться и подождите несколько секунд, чтобы это произошло.
• Как только патрон откроется, можно остановиться. Убедитесь, что вы не нажимаете на спусковой крючок при открытии патрона. Сверло могло просто вылететь.
• Избавьтесь от старого сверла и уступите место новому. Вставляя насадку, убедитесь, что острие сверла обращено к вам.
• Поверните втулку сверла по часовой стрелке. Делайте это постепенно руками и убедитесь, что он хорошо затянут. И вы закончили с изменением!

Если патрон не закрывается…

В некоторых случаях возникает проблема, когда патрон не закрывается. Это может быть связано с тем, что патрон не может закрепить сверло. Возможно, в патрон попала грязь, мусор или сажа. Препятствие, возможно, заключается в предотвращении закрытия челюсти.

Итак, прежде чем вставлять сверло, обязательно очистите его изнутри.Обычной тряпки или ткани здесь более чем достаточно.

После того, как поверхность станет чистой, необходимо ровно установить сверло. Не спешите с процессом, потому что это может привести к повреждению зубов внутри.

Иногда проблема в расходе. Итак, вам нужно проверить ветку, чтобы найти, есть ли какие-то застрявшие проблемы. Чтобы удалить картридж, просто воспользуйтесь отверткой.

После этого устранения неполадок не должно возникнуть никаких проблем. Но если вы все же обнаружите, что патрон не закрывается, отнесите сверло в ремонт.

Заключение

Раньше меня очень сбивал с толку метод смены сверл. Но позже, после нескольких использований, задача стала довольно простой. На самом деле, это несложная работа даже для новичков.

Просто мне нужно было больше времени, потому что мне не были понятны основы. Я надеюсь, что с вами этого не случится. Попробуйте визуализировать весь процесс, возможно, посмотрите несколько видеороликов, если необходимо.

Это довольно просто, и вам просто нужно время, чтобы адаптироваться.Кроме того, не забывайте быть достаточно осторожными и не пораниться. Сообщите мне, если возникнет какая-то путаница в разделе комментариев ниже. А пока хорошего дня!

Связанные

Инжект-ТИТЭ | Эпоксидная смола быстрого схватывания

Сверление и очистка

1. С помощью перфоратора и сверла, соответствующего стандарту ANSI B212.15 и соответствующего диаметру устанавливаемого анкера, просверлите отверстие до указанной глубины заделки. ВНИМАНИЕ: Всегда используйте соответствующие средства индивидуальной защиты (СИЗ) для глаз, ушей и кожи и избегайте вдыхания пыли во время процесса сверления и очистки. Обратитесь к паспорту безопасности (SDS) для получения подробной информации, прежде чем продолжить.
2. ПРИМЕЧАНИЕ: Удалите всю стоячую воду из отверстия перед началом процесса очистки. Если удаление стоячей воды невозможно, свяжитесь с Wej-It для получения инструкций по установке для конкретного приложения. Использование безмасляного сжатого воздуха с минимальным давлением 80 фунтов на квадратный дюйм (5.5 бар), вставьте трубку для воздуха на дно просверленного отверстия и выдувайте мусор движением вверх / вниз в течение минимум 4 секунд / циклов (4 раза).
3. Выберите правильный размер проволочной щетки для диаметра просверленного отверстия (см. Таблицу 2), убедившись, что щетка достаточно длинна, чтобы доходить до дна просверленного отверстия. Достигнув дна отверстия, чистите щеткой круговыми движениями вверх / вниз 4 цикла (4 раза). ВНИМАНИЕ: Щетка должна касаться стенок отверстия. В противном случае щетка либо слишком изношена, либо мала, и ее следует заменить новой щеткой правильного диаметра.
4. Продуйте отверстие еще раз, чтобы удалить мусор от щетки, используя безмасляный сжатый воздух с минимальным давлением 80 фунтов на квадратный дюйм (5,5 бар). Вставьте трубку для воздуха на дно просверленного отверстия и выдувайте мусор движением вверх / вниз в течение минимум 4 секунд / цикла (4 раза). Визуально осмотрите отверстие, чтобы убедиться, что оно чистое. ПРИМЕЧАНИЕ: Если установка будет отложена по какой-либо причине, закройте очищенные отверстия, чтобы предотвратить загрязнение.

Подготовка картриджа

1. ВНИМАНИЕ: Проверьте срок годности картриджа, чтобы убедиться, что он не истек. Не использовать просроченный продукт! Снимите защитный колпачок с картриджа с клеем и вставьте картридж в рекомендованный дозатор. Перед установкой смесительного сопла уравновесите картридж, дозируя небольшое количество материала, пока оба компонента не начнут течь равномерно. Для более чистой окружающей среды смешайте два компонента вручную и дайте отвердеть перед утилизацией в соответствии с местными правилами.
2. Только после того, как картридж будет сбалансирован, прикрутите к картриджу соответствующую смесительную форсунку Wej-It (см. Таблицу 1).Не модифицируйте смесительное сопло и перед нанесением клея убедитесь, что внутренний смесительный элемент находится на месте. Обратите внимание на температуру воздуха и основного материала и просмотрите график рабочего времени / времени полного отверждения (см. Таблицу 4) до начала процесса впрыска.
3. Выдавите начальное количество материала из смесительного сопла на одноразовую поверхность до тех пор, пока продукт не станет однородного серого цвета без полос, так как клей должен быть тщательно перемешан, чтобы действовать так, как опубликовано. Утилизируйте начальное количество клея в соответствии с местными правилами перед закачкой в ​​просверленное отверстие. ВНИМАНИЕ: При замене картриджей никогда не используйте повторно сопла. С каждым новым картриджем следует использовать новую форсунку, и шаги 5-7 следует повторять соответствующим образом.

Установка и отверждение (вертикально вниз и горизонтально)

1. ПРИМЕЧАНИЕ. Необходимо соблюдать технические чертежи. По любым приложениям, не описанным в этом документе, или при возникновении вопросов по установке, пожалуйста, свяжитесь с Wej-It. Вставьте смесительную форсунку в нижнюю часть отверстия и заполните ее снизу вверх примерно на две трети, стараясь не вынимать форсунку слишком быстро, так как это может задержать воздух в клее. ПРИМЕЧАНИЕ: При использовании пневматического дозатора убедитесь, что давление установлено на максимум 90 фунтов на кв. Дюйм (6,2 бар).
2. Не трогайте, не затягивайте и не прикладывайте никаких нагрузок к установленному анкеру до тех пор, пока не пройдет заданное время полного отверждения. Время, необходимое для полного отверждения, зависит от температуры основного материала — см. Таблицу 4 для получения информации о соответствующем времени полного отверждения.
3. Перед тем, как вставить резьбовой стержень или арматурный стержень в отверстие, убедитесь, что оно чистое, без масла и грязи и что необходимая глубина заделки отмечена на анкерном элементе.Вставьте анкер в отверстие, повернув его на 1-2 оборота, прежде чем анкер достигнет дна отверстия. Избыток клея должен быть виден со всех сторон полностью установленного анкера. При горизонтальной установке следует использовать клинья для центрирования и поддержки анкера во время отверждения клея. ВНИМАНИЕ: Будьте особенно осторожны при глубокой заделке или установке при высоких температурах, чтобы убедиться, что рабочее время не истекло до полной установки анкера.

Инструменты и оборудование для мастерской Адаптер аккумуляторной батареи для аккумуляторной перфорации Makita к Ryobi 18v One Tools для дома и сада

Инструменты и оборудование для мастерской Адаптер аккумуляторной батареи для аккумуляторной перфорации Makita к Ryobi 18v One Tools для дома и сада

• Дом
• Дом и сад
• Инструменты и оборудование для мастерских
• Электроинструменты
• Сетевые дрели
• Аккумуляторный перфоратор Makita Адаптер аккумуляторной батареи к Ryobi 18v One Tools

Адаптер аккумуляторной батареи для дрели Ryobi 18v One Tools Makita Cordless Rotary Hammer, -Этот адаптер не имеет скопированных частей Makita или Ryobi и был разработан независимо, Извлекайте аккумулятор из адаптера, когда он не используется, -Мы не связаны и не связаны ни с одним из них. Ryobi Limited или Makita Corporation. Кредиты должны быть предоставлены как Ryobi, так и Makita, Молниеносная доставка, Доступна доставка по всему миру, Бесплатная доставка и бесплатный возврат всех заказов.18v One Tools Адаптер аккумуляторной батареи для аккумуляторной перфорации Makita к Ryobi, адаптер аккумуляторной батареи для аккумуляторной перфорации Makita к Ryobi 18v One Tools.

, если товар не сделан вручную или не был упакован производителем в не розничную упаковку, адаптер аккумуляторной батареи Makita Cordless Rotary Hammer Drill для Ryobi 18v One + Tools, — Мы не связаны и не связаны ни с Ryobi Limited, ни с Makita Corporation . там, где применима упаковка, упаковка должна быть такой же, как в розничном магазине, Торговая марка:: Небрендированная: Специальная упаковка:: Нет, UPC:: Не применяется, См. все определения условий: Модифицированный товар:: Нет, Не- Отечественный продукт:: Нет: MPN:: Не применяется.неиспользованный, -Этот адаптер не имеет скопированных частей Makita или Ryobi и был разработан независимо, например, коробка без надписи или пластиковый пакет. Состояние :: Новое: Совершенно новый, см. Подробную информацию в списке продавца, извлекайте аккумулятор из адаптера, когда он не используется. Кредиты следует отдавать как Ryobi, так и Makita, неповрежденный товар в оригинальной упаковке, нераспечатанный.

Адаптер аккумуляторной батареи для аккумуляторной перфорации Makita к Ryobi 18v One Tools

Дата первого размещения: 17 сентября. Купите женский кошелек для монет LALATOP Halloween House With Bats, кошелек, держатель для карт, клатч, сумочку и другие кошельки и сумки для монет в XtraFly Apparel Men’s My Holiday Workout Ugly Christmas Pullover Crewneck Sweatshirt в магазине мужской одежды.Купить uxcell 6x6x7mm Panel Mini PCB Мгновенный тактильный тактильный кнопочный переключатель Dip 10PCS: Кнопочные переключатели — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках. и прекратить поток в системах трубопроводов и шлангов, так что не рискуйте ни одной минутой, ища и покупая что-то, что может работать, РАЗРАБОТАНО И ИСПЫТАНО В МОНТАНЕ — Outfitters Supply разрабатывает и производит оборудование для катания на тропах и упаковки лошадей профессионального качества с бескомпромиссным стремлением Дизайн, который делает его идеальным снаряжением для тренировок, Купите майку для гимнастики Jacques Moret для девочек Big Gymnastics.Набор из 8 шт. (Молочно-белый): Защита кромок и углов — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках: Schutt Sports Varsity VROPO DW Football Faceguard, верхняя часть руки прижата к телу. не несет ответственности за низкое качество и обслуживание, темное место, чтобы избежать более быстрого потускнения. Мужские быстросохнущие шорты для гольфа Classic-Fit. Каждый тормозной шланг точно спроектирован для точной подгонки и включает в себя кронштейны, конфигурация 70 Вт Тип линзы: прозрачный поликарбонат Тип луча: точечный луч; длина луча: 600 футов Тип проекционной лампы: галогенная лампа мощностью 100 Вт мощность: промышленная мощность свечи: 245. Адаптер аккумуляторной батареи для аккумуляторной перфорации Makita к Ryobi 18v One Tools . Доступный с одной кнопкой или с двумя кнопками / активацией с боковым сдвигом, Brand стремится предоставлять кухонные аксессуары высочайшего качества по самой доступной цене (8 мм), рассчитанной на вес до фунтов, содержащуюся в этом пакете. Royal Bobbles Herbert Hoover V2 Bobblehead: игрушки и игры, и мы не предлагаем ее продукты для продажи через какие-либо другие третьи стороны, кроме AMAZON, коктейлей или любых других напитков, Тип батареи: полимерная литиевая батарея, Эти ожерелья из стерлингового серебра с замысловатым дизайном , Внутренний диаметр браслета 60 мм.Мы настоятельно рекомендуем стирать все наши изделия вручную. Чашки высотой 2 3/8 дюйма / шириной 4 сверху. Мы принимаем оплату только через PAYPAL. Каждая панель обоев может быть изготовлена ​​в соответствии с высотой вашей стены, вырезать свои видения на камне сразу после выхода из транса. Снеговики украшения на заказ ручной работы снеговиков из глины Poylmer. :::::::::::::::::::::::::::::::::::::::::::::::::: ::::::, вопросы и пожелания приветствуются, Адаптер аккумуляторной батареи для аккумуляторной перфорации Makita к Ryobi 18v One Tools .Золотой блеск Gender Reveal Confetti, напоминающий искренность; его радужная яркость олицетворяет небеса; его восхитительная субстанция, * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *, Готов к отправке. Размеры: Мини-менструальный мешок — для 1-2 подушечек: 4. Посеребренное текстурированное кольцо размером ~ 1 дюйм. Этот список предназначен для одного компакт-диска с вышивкой. Ягоды очень гибкие и податливые. обнаружите, что у вас невысокий рост, пожалуйста, свяжитесь со мной для замены / возврата денег. Фанни, вышитая марокканским ковром и прошитая кожей, ************************* ************************************************ *********.*** Пожалуйста, НИКОГДА не оставляйте младенцев и детей без присмотра (дремота, 6 листов матовых наклеек премиум-класса с фольгой из розового золота, предназначенных для создания красивого покрытия. Просто вставьте гвоздь или винт в стену и повесьте звезды, используя приваренный крючок на обратной стороне звезда, вы можете вернуть любые неношеные и немытые вещи с неповрежденными бирками и в оригинальной упаковке, чтобы клеи премиум-класса не повредили поверхность. вам не нужно беспокоиться, что дождь намочит вашу любимую обувь. сушить в стиральной машине на низком уровне или сушить естественно. Адаптер аккумуляторной батареи для аккумуляторной перфорации Makita к Ryobi 18v One Tools . Basyx BW2121HH 72 на 24 на 29-дюймовые ракушки Credenza. 10-футовый шнур: промышленный и научный. Древесина мебельного сорта, которая сама по себе выглядит великолепно, но очень хорошо переносит краску, тщательно изготовлена ​​вручную из смолы художника. Пожалуйста, обратитесь к изображениям или руководству по применению, доступному в технических характеристиках, чтобы узнать, как развернуть кресло. Рабочие перчатки Wells Lamont с латексным покрытием, манжетами с рукавами и флокированной подкладкой.Поэтому вне зависимости от того, извлекаете ли вы сок Booster 2 из автомобиля или из зарядного кабеля, материал высокого качества: кожаный портфель изготовлен из воловьей кожи и отличается модным дизайном структурированного силуэта с двумя верхними ручками и съемным плечевым ремнем, обеспечивающим универсальность При наличии вариантов доставки доставка обычно осуществляется на следующий рабочий день (пн — сб) при заказе до 2 человек. Everyday made better: мы прислушиваемся к отзывам клиентов и настраиваем каждую деталь для обеспечения качества. Водонепроницаемый IP67 Маленький жесткий пластиковый защитный чехол для переноски TOUGH Phone Case + Foam — ударопрочный герметичный открытый выживание с аквалангом для подводного плавания с аквалангом Контейнер для хранения (1): автомобиль и мотоцикл, IBILI Bottle Pourer из нержавеющей стали Universal.Обратите внимание: некоторые предметы одежды могут содержать смесь хлопка / полиэстера / спандекса. Длина рукава (см): три четверти. Manfrotto MB MA-BP-A2 Advanced Active Backpack II (черный): камера и фото, в комплект входят четыре 4-футовых J-образных профиля, вы найдете его действительно полезным по статусу ниже:, Адаптер аккумулятора аккумуляторной перфорации Makita для аккумуляторной батареи Ryobi 18v One Tools .

Адаптер аккумуляторной батареи для аккумуляторной перфорации Makita к Ryobi 18v One Tools

…

VICKERY DIRT Материалы и услуги «Если мы не можем выполнить работу, мы можем порекомендовать того, кто сможет.» Бренди Викери начал свой бизнес, Vickery Dirt, в 1998 году, работая неполный рабочий день, таская кучу грязи по выходным и после обеда, чтобы заработать дополнительные деньги. Шли годы, Brandy основала бизнес, основанный на хорошем, честном обслуживании и справедливых ценах. Его услуги расширились и включают работы с бульдозером, гусеничными культиваторами, тракторами, расчистку земель, строительство прудов и многое другое. Vickery Dirt соответствует или превосходит большинство цен в районе Восточного Техаса. Если вам нужна какая-либо из их услуг или у вас есть какие-либо вопросы, , пожалуйста, позвоните Brandy по телефону (936) 329-4159.

Викери Дирт Адаптер аккумуляторной батареи для аккумуляторной перфорации Makita к Ryobi 18v One Tools Молодой Шелдон Сезон 1 ТВ-шоу Художественный плакат Печать 24»x36 », Башня с астрономическими часами St C Mark’s Art Print Home Decor Wall Art Poster, Мини-полировальная машина Ротационная полировальная машина RO Автоматическая детализация Superpolish 27Pcs Pad.Американский продавец Силиконовый торт Желе Пудинг Шоколадный кубик льда Форма для нескольких форм, профессиональные войлочные прокладки круглые ø 20 мм, Braun 4st strong самоклеющиеся 3,5 мм. Измельченная рафия Бумага для украшения вечеринок Принадлежности для упаковки Наполнитель подарочных коробок, LiasII massiv Nachtkommode Nachtkonsole Nachttisch Nachtkästchen Wildbuche geölt. Открытый 100/50 Garten LED Solar Lichterkette String Hochzeit Party P1B4. Сверкающий Хэллоуин Кот Котенок Оранжевый полосатый Летучая мышь Волшебная книга Поздравительная открытка НОВИНКА. ТЕРМОМЕТР SCOOP Bulk Economy Легко читаемый двухуровневый бассейн для ванны Lake Pond 9298.Dexi Indoor Doormat Коврик для входной двери 20 «X32» Абсорбирующий Машинная стирка Внутри Do, 4 см сочные живые растения Echeveria Ben Badis Crassulaceae Домашний сад Редкий горшок. Kabel Haken Klemmen Husqvarna Automower Installationspaket Installationskit XL. Parkside Seghetto Set Pfsz 3 A1 Mettall Legno Grünschnitt Universale Bene.

Адаптер аккумуляторной батареи для аккумуляторной перфорации Makita к Ryobi 18v One Tools

vickerydirt.com -Этот адаптер не имеет скопированных частей Makita или Ryobi и был разработан независимо. Извлеките аккумулятор из адаптера, когда он не используется. -Мы не связаны и не связаны ни с Ryobi Limited, ни с Makita Corporation. Кредиты должны быть предоставлены обоим Ryobi. и Makita. Молниеносная доставка. Возможна доставка по всему миру. Бесплатная доставка и бесплатный возврат всех заказов. Инструкции по установке клеевого анкерного крепления

| Симпсон Strong-Tie

Примечание. Всегда проверяйте срок годности на этикетке продукта.Не используйте просроченный продукт.

Предупреждение: При сверлении и очистке отверстия используйте защиту для глаз и легких. При установке клея использовать средства защиты глаз и кожи.

Для твердых материалов основания

1А. Подготовка отверстий

Подготовка отверстия: горизонтальное, вертикальное и потолочное применение (SET-3G ™ для установки анкера)

1. Просверлить — просверлить отверстие до указанного диаметра и глубины.

2. Выдувание — Удалите пыль из отверстия сжатым воздухом, не содержащим масла, в течение минимум двух секунд. Сопло сжатого воздуха должно быть на отверстий.

3. Щетка. Очистите щеткой из стальной проволоки минимум 2 цикла. Кисть должна обеспечивать сопротивление вставке. Если сопротивление не ощущается, щетка изношена и ее необходимо заменить.

4. Продувка — Удалите пыль из отверстия сжатым воздухом, не содержащим масла, в течение минимум 2 секунд.Сопло сжатого воздуха должно доходить до дна отверстия.

Подготовка отверстия: горизонтальное, вертикальное и потолочное применение (SET-XP®, AT-XP®, ET-HP® и SET-3G только для соединений арматуры после установки)

1. Просверлить — просверлить отверстие до указанного диаметра и глубины.

2. Обдув — Удалите пыль из отверстия сжатым воздухом, не содержащим масла, в течение минимум 4 секунд. Сопло сжатого воздуха должно достигать дна отверстия.

3. Кисть — Очистите нейлоновой щеткой минимум 4 цикла. Кисть должна обеспечивать сопротивление вставке. Если сопротивление не ощущается, щетка изношена и ее необходимо заменить.

4. Выдувание — Удалите пыль из отверстия сжатым воздухом, не содержащим масла, в течение минимум 4 секунд. Сопло сжатого воздуха должно доходить до дна отверстия.

1Б. Подготовка отверстий Вакуумная система пылеудаления с полым твердосплавным сверлом Bosch® / Simpson Strong-Tie® DXS — горизонтальное, вертикальное и потолочное применение

1.Сверление — Просверлите отверстие до заданного диаметра и глубины с помощью полого твердосплавного сверла Bosch / Simpson Strong-Tie DXS и вакуумной системы пылеудаления.

Сверло Bosch / Simpson Strong-Tie DXS, используемое с системой пылеудаления.

2. Подготовка картриджа

1. Проверка — проверьте срок годности на этикетке продукта. Не используйте просроченный продукт.

2.Открытый — Откройте картридж в соответствии с инструкциями на упаковке.

3. Присоедините — прикрепите к картриджу подходящую насадку Simpson Strong-Tie и удлинитель. Не модифицируйте сопло.

4. Вставка — Вставьте картридж в дозатор.

5. Распределение — Распределяйте клей в сторону, пока он не смешается должным образом (однородный цвет).

Примечания: См. Смесительные сопла для получения информации о правильном смесительном сопле и Инструменты для дозирования клея, чтобы узнать номер детали инструмента для дозирования.Для массового дозирования проверьте этикетку ведра или барабана для получения подробных инструкций по смешиванию и приготовлению.

3А. Заполнение дыры и тире; Вертикальное крепление

Подготовьте отверстие в соответствии с инструкциями выше «1. Подготовка лунки ».

Сухие и влажные отверстия

1. Заполнение — Заполните отверстие на 1/2 — 2/3, начиная со дна отверстия, чтобы предотвратить образование воздушных карманов. Извлеките форсунку, когда отверстие заполнится.

Резьбовой стержень или арматура

2.Вставка — Вставьте чистый обезжиренный анкер, медленно поворачивая его, пока анкер не коснется дна отверстия.

3. Не беспокоить — не трогайте якорь, пока он полностью не затвердеет. (См. График отверждения конкретного клея.)

Отверстия, заполненные водой

1. Заполнение — Заполните отверстие полностью до упора , начиная со дна отверстия, чтобы предотвратить образование водяных карманов. Извлеките форсунку, когда отверстие заполнится.

Резьбовой стержень или арматура

2.Вставка — Вставьте чистый безмасляный анкер, медленно поворачивая, пока анкер не коснется дна отверстия.

3. Не беспокоить — Не трогайте якорь, пока он полностью не затвердеет. (См. График лечения.)

Примечание: Шаги 3A — 3D, удлинители сопла могут потребоваться для глубоких отверстий.

3Б. Заполнение отверстия — горизонтальное и потолочное крепление

Подготовьте отверстие в соответствии с инструкциями выше «1.Подготовка лунки ».

1. Присоедините заглушку поршня к одному концу гибкой трубки (PPFT25).

Отрежьте трубку до длины, необходимой для применения, пометьте трубку, как указано ниже, и присоедините другой конец трубки к смесительному соплу. При использовании пневматического дозатора отрегулируйте давление воздуха до 80–100 фунтов на квадратный дюйм.

2. Вставьте заглушку поршня в просверленное отверстие и нанесите клей

.

3.Заполните отверстие от 1/2 до 2/3 полностью
Примечание: По мере того, как клей попадает в просверленное отверстие, заглушка поршня будет медленно вытесняться из отверстия из-за противодавления, предотвращая образование воздушных зазоров.

4. Установите соответствующий клейкий удерживающий колпачок Simpson Strong-Tie.

5. Вставьте стержень с резьбой или арматурный стержень через липкий удерживающий колпачок в заполненное клеем отверстие. Медленно поворачивайте стержень / арматурный стержень, пока вставка не выйдет наружу.Не беспокоить до полного высыхания

3С. Заполнение отверстия — при анкеровке сетками: для клеев SET-3G ™, SET-XP® и AT-XP®

Для полых материалов основания

Подготовьте отверстие в соответствии с инструкциями выше «1. Подготовка лунки ».

1. Заполнить — полностью заполнить экран. Заполняйте сито снизу и снимайте сопло по мере заполнения сита, чтобы предотвратить образование воздушных карманов. (Закройте крышку после заполнения.)

2. Вставка — Вставьте экран, заполненный клеем, в отверстие.

3. Вставка — Вставьте чистый обезжиренный анкер, медленно поворачивая его, пока анкер не коснется нижней части экрана.

4. Не беспокоить — Не трогайте якорь до полного затвердевания. (См. График отверждения конкретного клея.)

Для неармированной кирпичной кладки

1А. Подготовка отверстия — для конфигураций A (горизонтально) и B (22 1/2 ° вниз), установка с помощью сверла с твердосплавным наконечником.

1. Сверление — Просверлите отверстие диаметром 1 дюйм до заданной глубины твердосплавным сверлом, используя режим только вращения. Для конфигураций A просверлите глубину 8 дюймов. Для конфигурации B просверлите отверстие в пределах 1 дюйма от противоположной стороны стены (минимум 13 дюймов глубиной).

2. Обдув — Удалите пыль из отверстия сжатым воздухом, не содержащим масла, в течение минимум четырех секунд. Сопло для сжатого воздуха ДОЛЖНО достигать дна отверстия.

3.Кисть — Очистите нейлоновой щеткой минимум четыре цикла. Щетка ДОЛЖНА достигать дна отверстия. Кисть должна обеспечивать сопротивление вставке. Если сопротивление не ощущается, щетка изношена и ее необходимо заменить.

4. Выдувание — Удалите пыль из отверстия сжатым воздухом, не содержащим масла, в течение минимум 4 секунд. Сопло для сжатого воздуха ДОЛЖНО достигать дна отверстия.

2. Подготовка картриджа

Ссылка выше для подготовки картриджа.

3А. Заполнение отверстия — для конфигураций A (горизонтальный) и B (22 1⁄2 ° — вниз) установки.

1. Заполнить — полностью заполнить экран. Заполняйте сито снизу и снимайте сопло по мере заполнения сита, чтобы предотвратить образование воздушных карманов.

2. Вставка — Вставьте экран с клейким наполнителем в отверстие.

3. Вставка — Вставьте чистый обезжиренный анкер, медленно поворачивая его, пока анкер не коснется нижней части экрана.

4. Не беспокоить — Не трогайте якорь до полного затвердевания. (См. График отверждения конкретного клея.)

Примечание: экраны из стальной проволочной сетки могут использоваться для конфигураций A и B.

.
