Как в ДСП сделать отверстие под петли: монтаж мебельной петли

Зачастую возникает ситуация, когда требуется произвести монтаж мебельной петли в плиту ДСП, например, при установке дверцы из ДСП. Данная задача предусматривает под собой высверливание отверстия для петли в ДСП. В статье мы рассмотрим с помощью чего можно подготовить такое отверстие и как установить в него петлю.

Итак, в нашем случае при изготовлении шкафа из ДСП была допущена ошибка – паз под петлю был высверлен слишком низко, в результате после установки петли в подготовленное место внутренняя горизонтальная дверца не может полностью открыться. Как итог, необходимо сместить паз немного вверх, чтобы устранить данный недостаток.

Ошибка в выборе места для паза под петлю

Вернуться к содержанию

Инструменты и материалы

В ходе работы по монтажу мебельной петли для ДСП нам потребуются следующие инструменты:

1. сверло Форстнера диаметром, соответствующим петле (в нашем случае 35 мм).

Сверло представляет собой фрезу для выборки паза под петли. Данные сверла иногда бывают с ограничителями (рассчитанными на ДСП толщинами 16, 22, 25 мм), которые позволяют не заботиться насколько сильно следует заглубляться;

2. дрель;

3. шуруповерт.

Из материалов нам потребуется собственно сама петля и шурупы для ее крепления.

Внутренняя мебельная петля для врезного монтажа, прямой угол

Шурупы

Вернуться к содержанию

Шаг 1: как сделать отверстие для петли в ДСП?

Для начала насаживаем на дрель сверло Форстнера.

Если у вас сверло без ограничителя, тогда берем пробный кусок ДСП и высверливаем паз под петлю в несколько шагов, каждый раз примеряя насколько заходит петля. Суть данного действия заключается в том, что определиться, насколько нужно заглублять сверло, чтобы не просверлить сквозное отверстие и чтобы петля целиком уместилась в пазу.

Пробное сверление

Примерка петли

Теперь, когда мы приноровились, пришло время заняться непосредственно дверцей. Сначала произведем разметку центра отверстия. Именно в него мы будем устанавливать центр сверла.

Разметка отверстия под петлю

Если у вас вырвало петлю из ДСП и вы не знаете что делать, то самый простой вариант отремонтировать вырванную петлю – сместить петлю, т.е. высверлить новое отверстие, поскольку зачастую места крепления петли шурупами превращаются в труху и уже не держат дверцу должным образом. Оставшееся старое отверстие можно зашпаклевать или заклеить.

Итак, приступим к сверлению.

Сверление паза под петлю

Вернуться к содержанию

Шаг 2: установка петли на дверцу из ДСП

Пазы подготовлены, остается лишь вставить в них петли и привернуть шурупами.

Монтаж петли дверцы

Таким образом, мы перенесли петлю выше, внутренняя дверца шкафа теперь легко открывается.

Установленная петля

Вернуться к содержанию

Видео

На видеоролике, представленном ниже, наглядно показано, как в ДСП сделать отверстие под петли.

Полезно? Сохраните себе на стену! Спасибо за лайк!

просто о простом – Сделаем мебель сами

В этой статье мы с вами поговорим о подготовке фасада к навеске на короб, и том, какой инструмент для этого нужно иметь.

Сразу оговорюсь, что существует очень много разновидностей петель, которые имеют различные диаметры посадочной чашечки (это та часть, которая непосредственно врезается в материал).

Эти чашечки могут иметь диаметры 26мм, 35мм, 40мм.

Но самые распространенные из них (те, которыми чаще всего пользуются) те, которые имеют диаметр 35мм. Именно о них мы и будем говорить.

Врезается петля непосредственно в фасад, а крепится (установочной площадкой) к боку короба, на котором должен этот фасад «висеть».

Врезается она очень просто. Для этого, нужно иметь следующий перечень инструментов:

Рулетка для разметки
Шило
Электродрель (для изготовления посадочных отверстий)

Сверло Форстнера, или, в простонародье – фрезу под чашечку 35мм
Отвертку для вкручивания саморезов

Из крепежа нужны саморезы 4х16 мм (или, что-то, близкое к ним).

Итак, сначала, размечается фасад на предмет нахождения центра будущего отверстия, из которого фрезой нужно выбрать часть материала (ровно столько, чтобы посадочная чашечка в него «села»).

При разметке следует учесть, чтобы петля не находилась на одной высоте с полкой, или какой-нибудь фурнитурой, из за чего ее будет невозможно установить (и как следствие – будет испорчен фасад).

По этому, строит очень внимательно давать отступ от нее до края фасада.

Так же следует учесть размеры и массу самого фасада.

От этих параметров зависит, сколько петель нужно на него врезать.

Подробнее об этом моменте можно прочесть в этой статье (в ней же более подробно рассматривается эта фурнитура).

Обычно центр отверстия (35мм) размечается таким образом, чтобы от чашечки до крайней грани фасада было расстояние 4-5 мм (или, от края фасада до центра отверстия – 22-23мм).

Когда все размечено – сверлится отверстие.

Это – самый ответственный момент.

Дело в том, что, как было сказано выше, отверстие должно быть такой глубины, чтобы в него полностью «села» посадочная чашечка. И если, при врезке отверстия увлечься – можно фасад «продырявить» насквозь.

Чтобы этого не случилось, некоторые специалисты устанавливают дрель с фрезой на специальный шток с ограничителем, который ограничивает глубину погружения фрезы в фасад. Но я считаю это лишним (было много случаев, когда по той или иной причине настройки этого штока сбивались, и фасады портились).

Все это можно сделать аккуратно, вручную.

Затем, в сделанные отверстия вставляются петли, и выравниваются планкой (чтобы не смещались по оси, иначе в процессе работы они будут изнашиваться).

После этого, “накерняются” отверстия, через которые чашечки закрепляются саморезами в фасаде, и, собственно, после всего этого – закрепляются (отверткой или электродрелью со вставленным битодержателем и битой под саморезы).

Вот, таким нехитрым способом, все это можно сделать.

На этом я заканчиваю.

До встречи.

Сверло для мебельных петель: преимущества и недостатки

При установке соединительных элементов мебели удобно использовать дрель, где применяется специальное сверло, с помощью которого можно равномерно выбрать отходный материал и проделать отверстие на необходимую глубину.

Мебельные петли, прикрепляемые после обработки основы таким инструментом, «садятся» ровно и надежно.

Оснастить дрель подходящим для выбранных петель сверлом – основная задача при работе с дверцами корпусной мебели.

Мебельные петли, прикрепляемые после обработки основы таким инструментом, «садятся» ровно и надежно. Важно подобрать правильный диаметр сверла в зависимости от параметров чаш петель.

Сверло для мебельных петель – специальная фрезерная насадка, позволяющая работать с деревянными и пластиковыми основами достаточной ширины.

Выбирать фрезерующие элементы следует в специализированных магазинах.

Что это такое и как устроено?

Сверло для мебельных петель – специальная фрезерная насадка, позволяющая работать с деревянными и пластиковыми основами достаточной ширины. С его помощью можно проделать нужное отверстие в цельной панели, полотне МДФ, ДСП или ЛДСП.

С его помощью можно проделать нужное отверстие в цельной панели, полотне МДФ, ДСП или ЛДСП.

Можно найти и стандартное, и нетиповое сверло с сертификатом качества и гарантией от известных производителей.

Насадка представляет собой основу с перемычкой и тремя зубьями. Срединный шип устанавливается в центр будущей окружности, которую очерчивают с помощью заготовленного калибра, а остальными делают круглое отверстие необходимого диаметра. Обычно глубина окончательно сделанной выемки составляет около 9 мм.

Насадка представляет собой основу с перемычкой и тремя зубьями.

Слишком дешевые элементы – показатель некачественного продукта, поэтому стоит рассматривать варианты с ценой от средней по рынку.

Мебельные петли, для которых используется сверло, в основном четырехшарнирные. Отверстие для каждой проделывается почти моментально. Дрель при работе держат немного наклонно, а не прямо, чтобы отработанный материал был выбран на нужную глубину и равномерно.

Обычно глубина окончательно сделанной выемки составляет около 9 мм.

Такая фреза надежна и прослужит долго.

Виды

При установке петель на корпусной мебели используются два типа сверл, различающихся по размеру:

Отверстие для каждой проделывается почти моментально.

Важно подобрать правильный диаметр сверла в зависимости от параметров чаш петель.

Диаметр подбирается в соответствии со стандартными петлями или с уменьшенной чашей. К каждому виду креплений подбирается свое сверло.

С его помощью можно проделать нужное отверстие в цельной панели, полотне МДФ, ДСП или ЛДСП.

Насадка представляет собой основу с перемычкой и тремя зубьями.

Дрель для установки мебельных петель подойдет универсальная, со сменным режимом насадок.

Дрель при работе держат немного наклонно, а не прямо, чтобы отработанный материал был выбран на нужную глубину и равномерно.

Срединный шип устанавливается в центр будущей окружности, которую очерчивают с помощью заготовленного калибра.

На фрезерных станках используется автоматическая калибровка и насадки, в домашних же условиях без специального ручного электроинструмента не обойтись.

Диаметр подбирается в соответствии со стандартными петлями или с уменьшенной чашей.

К каждому виду креплений подбирается свое сверло.

Преимущества и недостатки

Мебельные петли требуют точности при установке, поэтому возможность сделать ровно такое углубление, какое необходимо – основной плюс сверла Форстнера. Это обеспечивает специальный упор, мешающий проникать в отверстие дальше фиксированной длины. Сверло ограничивается зубьями, не дающими отклоняться от заданного места. Отверстие получается идеально чистым, благодаря чему чашка петли ложится очень плотно.

Дрель для установки мебельных петель подойдет универсальная, со сменным режимом насадок.

В домашних же условиях без специального ручного электроинструмента не обойтись.

Недостатком сверла Форстнера при работе с цельным деревянным полотном может быть только его низкое качество, характерное для нефабричного производства. Поэтому выбирать изделие необходимо у официального поставщика и заручиться гарантией.

Мебельные петли требуют точности при установке, поэтому возможность сделать ровно такое углубление.

В зависимости от типа панели фреза может сильно нагреваться, прижигать края и выбираемый из углубления материал. Поэтому при работе с такой основой рекомендуется устраивать перерывы для остывания сверла, делая 3-4 подхода. Обычно это происходит с панелями из МДФ. В работе с ЛДСП и ДСП элементы из твердых сплавов позволяют делать отверстия для петель быстро и без больших усилий.

Сверло ограничивается зубьями, не дающими отклоняться от заданного места.

Как правильно выбрать?

Оснастить дрель подходящим для выбранных петель сверлом – основная задача при работе с дверцами корпусной мебели. Чтобы отверстие было точно подогнано по радиусу и глубине, нужно взять фрезу необходимого диаметра.

Четырехшарнирные петли с чашей 35 мм	При таких параметрах и сверло должно быть соответствующее.
Нестандартные крепления	Требуют подходящего диаметра насадки.
Сверла Форстнера	Подходят для деревянных и пластиковых панелей толщиной от 16 мм.

Отверстие получается идеально чистым, благодаря чему чашка петли ложится очень плотно.

Изделие необходимо у официального поставщика и заручиться гарантией.

Выбирать фрезерующие элементы следует в специализированных магазинах. Там можно найти и стандартное, и нетиповое сверло с сертификатом качества и гарантией от известных производителей. Слишком дешевые элементы – показатель некачественного продукта, поэтому стоит рассматривать варианты с ценой от средней по рынку. Такая фреза надежна и прослужит долго.

В зависимости от типа панели фреза может сильно нагреваться, прижигать края и выбираемый из углубления материал.

ВИДЕО: сверло форстнера

ДругоеРегулировка петель на дверцах шкафа самостоятельно

ДругоеКрепления для полок в шкафу. Какие они бывают и зачем нужны?

Степлер мебельный.

Что это такое и как устроено.

Существует большое разнообразие моделей различных инструментов, необходимых для упрощения жизни. Степлер один из них. Он пользуется популярностью уже долгие годы. Современных типов существует немало….

Обзор фурнитуры для кроватей: виды, материалы и функциональность

Мебельная фурнитура есть в каждом доме. На ней держатся книжные полки, кухонные и письменные столы многая другая мебель. Но вот не многие знают что, покупая некачественную фурнитуру, вы рискуете потратить…

Декупаж мебели в стиле Прованс

Несколько веков назад в Средневековой Германии появилась особая техника по декорированию мебели. В те времена не все могли позволить себе иметь предметы декора или вещь, расписанную вручную. Зачастую просто…

Как установить люверсы для тента своими руками

С давних времен изобретения мореходства человечеству известно такое понятие как люверсы, которые стали неотъемлемым атрибутом парусов, используемых моряками. Внешне это устройство представляет собой два…

Выбор фасадов для шкафов

Кто не помнит время, когда предметы мебели производили по определенному образцу? Конечно, современной молодежи трудно это представить. Сейчас мебель делают на любой вкус и цвет, с необычным дизайном. Имеются…

Раздвижные системы для шкафов-купе. Советы по выбору и установке

Для жилого помещения с небольшой площадью проживания крайне важно использовать жилое пространство разумно и компактно. Для этого часто прибегают к использованию в интерьере шкафов-купе с раздвижной системой…

Присадка мебельных петель

Под «присадкой петли» принято понимать последовательность операций по креплению петли на фасаде (дверце) мебели. Как правило, речь идет о т.н. четырехшарнирных петлях, как самых распространенных при производстве корпусной мебели. Для крепления четырехшарнирной петли на фасад, необходимо с тыльной стороны фасада изготовить специальное посадочное место – глухое отверстие определенного диаметра и глубины. О том, как правильно присадить мебельную петлю с применением минимального набора ручного инструмента пойдет речь в этой статье.

Четырехшарнирная петля (вид со стороны крепления).

Необходимый инструмент:

Строительный уголок (угольник).
Карандаш.
Кернер (не обязательно).
Сверло по металлу диаметром 2 мм (не обязательно).
Сверло Фостнера диаметром 35 мм (или 26 мм для уменьшенных петель).
Электродрель.

Сверло (фреза) Фостнера – весьма распространенная оснастка, применяется для выполнения глухих (не сквозных) отверстий в мягких материалах. При покупке сверла Фостнера, для присадки мебельных петель, необходимо обращать внимание на несколько моментов. Во-первых, игла (центральный острый кончик) сверла должна быть хорошо отцентрована (не иметь заметных биений). Во-вторых, сверло должно иметь твердосплавные (их часто называют победитовыми) резцы, иначе затупится очень быстро. Длина центрирующей иглы — очень важный параметр. Если длина иглы будет слишком большой, то возникает риск просверлить фасад насквозь. Если же длина иглы окажется недостаточной, то сверло (при сверлении ручной дрелью от руки) будет уводить в сторону. Как правило, длину иглы нового сверла приходится уменьшать (стачивать) примерно на 0,5 мм. Профессиональные (станочные) сверла Фостнера имеют уменьшенную длину иглы или не имеют таковой вовсе, так как они предназначены для специальных присадочных станков или обрабатывающих центров, там точность обеспечивается иными средствами. Настоятельно рекомендуется, прежде чем выполнять сверление в фасаде, сделать пробное сверление в аналогичном материале такой же толщины.

Подготовка.

Поверхность верстака, на которой будет выполняться присадка, должна быть ровной, чистой, нескользящей. Под фасад можно подложить, например, лист тонкой резины, кусок вспененного полиэтилена (вид утеплителя) или несколько слоев упаковочной стретч-пленки. Не будет лишним зафиксировать фасад струбцинами. Не забывайте о личной безопасности, при сверлении используйте защитные очки.

Разметка отверстий.

Разметка — ответственная операция. От её точности зависит точность установки петли и правильность ее работы. На рисунке ниже показаны размеры для нанесения разметки. Особое внимание следует уделить отступу 21-22 мм от рабочей (вдоль которой крепятся петли) стороны фасада. Другой отступ (на рисунке справа/слева) не столь важен в плане точности. Главное, чтобы первая и последняя петли фасада располагались на расстояниях от 70 до 150 мм от сторон фасада, смежных с рабочей стороной. Общее количество петель на фасаде может быть две или больше, в зависимости от размеров и веса фасада.

Отступы для разметки.

Отступ 21 мм.

Отступ 100 мм.

Кернение центра сверления.

После накернения, все готово к сверлению.

Сверление отверстия для петли.

Перед выполнением сверления, центр сверления рекомендуется накернить. Выполнять сверление необходимо на частоте вращения около 1500 об/мин, слишком высокие обороты приведут к подгоранию материала фасада, фреза быстро затупится из-за перегрева. При сверлении ручной дрелью, рекомендуется выполнять легкие круговые движения (описывающие конус с вершиной на игле сверла) малой амплитуды, это позволит повысить эффективность выборки материала. Так как глубина сверления, по большому счету, контролируется на глаз, то время от времени необходимо останавливать сверление и измерять глубину (проще всего это делать по имеющейся петле). Как правило, бывает достаточно глубины 12 мм.

Дрель со сверлом Фостнера диаметром 35 мм.

Сверло Фостнера крупным планом.

Начало сверления.

Сверление завершено.

Крепление петель на фасад.

Это самая простая операция. Для ее выполнения, нужно вставить петлю в просверленное отверстие, выровнять площадку чаши петли с помощью угольника, наметить карандашом места крепления и, после предварительного кернения и/или засверливания (сверлом диаметром около 2 мм), прикрутить петлю двумя саморезами 3,5×16 мм (длина саморезов зависит от толщины фасада). Небольшую неточность установки (до 1 мм) корректировать не обязательно. При определенном опыте, петлю можно прикручивать без разметки, кернения и засверливания, а просто по приложенному угольнику.

Установка петли в отверстие.

Выравнивание по угольнику и обозначение крепежных отверстий петли карандашом.

Кернение отверстий. Засверливание не выполнялось.

Закручивание саморезов.

Петли установлены на фасад.

Мы рассмотрели принцип ручной присадки петли, которую можно выполнить даже в домашних условиях. Однако, рекомендуется присадку петель выполнять на специализированном оборудовании (пусть даже самодельном), самый доступный вариант — обычный сверлильный станок вертикального типа начальной ценовой категории. Это позволит существенно повысить производительность труда, снизит риски порчи фасадов.

Как сделать выемку под петлю шкафа — MOREREMONTA

Для сверления глухих отверстий применяются чашечковые сверла. ДСП не исключение. Отдельно стоит обратить внимание на тонкие ДСП толщиной 16 мм. Для вырезания отверстия под петлю диаметром 35 мм и глубиной 8-10 мм сверло имеет недопустимую глубину. Метчик сверла пройдет насквозь плиты и сделает нежелательное отверстие на фасаде двери. Для преодоления этого неприятного положения делаем следующее.

Начинаем сверление сверлом на 35 мм и делаем отверстие небольшой глубины. Оставшуюся глубину получаем чашечковым сверлом меньшего диаметра, перемещая его по поверхности нашего отверстия. Работы немного, на самом деле, т.к. чашка петли имеет не строго круглую форму.

Кстати, во время работы разлет «осколков» довольно приличный. Чтобы ограничить дальность и уменьшить время последующей уборки можно применить нехитрый прием. Из крышки от торта или пиццы (на фото далее именно последняя) делается защитный кожух (звучит пафосно). Во время работы все опилки внутри и рядом.

Снимаем картонку и опилки все рядом. Осталось убрать щектой/пылесосом в один проход.

Мария , Дата обращения: 2015-02-18 18:10:07
Скажите, пожалуйста, что делать, если сверло «ведет»? Отверстие получается эллипсоидное. Материал — бук (на ДСП все лучше). На сверле есть боковое лезвие. Уже думаю покупать станок для дрели или искать у кого на заказ сделать(((

Роман , Дата обращения: 2011-08-01 19:14:59
Давно уже где-то я вычитал такой приём сверления под петли. Берутся два сверла Форстнера. У одного из них полностью спиливается центральный шип. Начинают сверление нормальным сверлом, заканчивают подпиленным — и отверстие будет идеально глухим.

boris-yarovoj , Дата обращения: 2011-03-24 17:51:23
Про буквы А, В,С на ответных планках.Так обозначаюта точнее обозначали раньше (боюсь спутать порядок букв) петли накладные, полунакладные и вкладные — Китайские производители. Это как бы специально для китайских кладовщиков(и для наших тоже) сделано. Но мебельщику ведь на этом не надо зацикливаться — смотрите какая на самом деле петля по изгибу ее «шеи» — т.е. то чтоо держите в руках и что применяете, а буквы эти уже похоже в прошлом.

boris-yarovoj , Дата обращения: 2011-03-24 17:42:37
Нет необходимости орудовать двумя «сверлами Фостнера» разных диаметров. Я выбираю отверстие одним — 35 мм. Просто когда покупаешь такое сверло именно для чашек петли — в ДСп16мм — то надо притупить центрующий кончик сверла на нужную вам величину-чтобы он был лиш чуть впереди боковых резцов.Его впринципе даже можно не подзаострять после этого — только надо каждое будущее отверстие немного накернить.Конечно надо будет выработать привычку как можно перпендикулярнее держать дрель к поверхности.Я перед каждым сверлением на плоскости делаю наметку толстым шилом.Это полезно и для сверления сажем обычным сверлом 8мм -плоскости-под конфирмат(евровинт). Еще про сверло фостнера(стопор то на него не поставишь): вырабатываем в себе 6 чувство- «сперва сверлим под петлю не до победного конца», выдуваем стружку ,примеряем петлю и , если нехватка глубины — досверливаем с малым усилием(а лучше еще раз примерить петлю если есть сомнение в своем 6 чувстве). И наверное даже не стоит говорить о том, что под деталью должна быть ровная поверхность верстака, иначе можно не сверлом а просто усилиев вырвать все наружу.

Andrew , Дата обращения: 2010-07-21 17:35:59
К предыдущему вопросу. 5-7 до края отверстия или его середины?

Разумеется от края. Отверстие-то 35 сверлим. Неужели нет инструкции к петле? Лучше бы на всякий пожарный прикинуть по месту. Или тестовую деревяшку сделать полностью — прикинуть как получилось.

Тимурка , Дата обращения: 2010-07-05 22:01:39
Это не чашечное сверло, а фреза.Да можно это отверстие получить одмной 35-й фрезой. Зачем маленьким доробатывать?

http://www.biver.ru/content/chashechnye-svyorla
Может мы оба правы?
По поводу того зачем двумя сверлами — выступающая часть моего конкретного сверла была слишком длинна. Длина рабочей части + длина острия практически равнялась толщине ДСП. Одно неловкое движение (нажим) и деталь запорота. Нужную глубину как раз добирал меньшим диаметром. Изврат, но надежно.

piter , Дата обращения: 2010-07-03 05:58:48
на обратной стороне ответных (монтажных) планок мебельных петель имеются буквы A,или B или,C. Что они обозначают?

погуглив не нашел ответа на вопрос, сам не сталкивался, сорри.

BegemoD , Дата обращения: 2010-04-13 13:40:21
на каком расстоянии от края дверки надо сверлить отверстия под чашечки петли?

В инструкции на петлях это расстояние указано. На моих было 5-7 мм.

Всем привет, не так давно на этом блоге был пост, в котором упоминалось про муки выбора этого сверла. Дело в том, что центр сверла зачастую выходит на лицевую поверхность фасада, что не прибавляет привлекательности.
Вот мой вариант решения проблемы : Берется самое обычное сверло форстнера на 35мм, в моем случае Матрикс (с другими сверлами может не получиться) приделываются к нему два ограничителя, я использовал ответные планки мебельных магнитов, они идеально подходят по размеру, с одной стороны они заовалены, благодаря чему не портят поверхность и не мешают выводу стружки.

Итак, какие плюсы : Не дорого, просто изготовить, для работы нужен минимальный набор инструментов (дрель/шуруповерт, рулетка/линейка, карандаш, шило), Сверло погружается ровно на нужную глубину и ничего не выходит на лицевую сторону фасада. Все гениальное просто, минусов я не обнаружил.

Мебельная петля с одной стороны имеет чашечку, которая врезается в массив дверцы. Стандартный диаметр чашки равен 35 мм. Чтобы установить петлю своими руками, нужно обзавестись сверлом форстнера и произвести следующие действия:

Дверку приставьте к корпусу шкафа и отметьте карандашом места примыкания к полкам.
Отмерьте в нескольких местах под прямым углом от грани двери 22 мм. Точки соедините в одну линию.
Центры выемок отметьте на расстоянии 10 см от верха и низа дверной плиты. Если точки совпадают по горизонтали с полками внутри шкафа, сместите их по вертикали.
Положив плиту на пол или верстак, аккуратно сверлом форстнера (ø 35 мм) сделайте выемки. Делать это нужно очень осторожно, чтобы сверло не вышло наружу. Самый лучший вариант – это приобрести сверло с ограничителем, оно остановится на нужной глубине.
По мере сверления вставляйте чашечку петли в выработку до тех пор, пока при нажатии на поперечные планки с отверстиями они не будут качаться. При работе с ограничителем этого делать не нужно.
Чашки петель опускайте в проёмы таким образом, чтобы линия отверстий планок была строго параллельна боковой грани дверцы. Петли закрепляйте шурупами.
Дверь прислоните к корпусу так чтобы плечи петель прилегли к стенке шкафа. Через отверстия второй половины шарнира ввинтите крепёж.
На двери навесных и напольных шкафов устанавливают по две петли. В случае установки дверного полотна пенала высотой более метра устанавливают три петли.

При установке двустворчатых петель нужно определить толщину пластин. Обычно этот размер не превышает 2 – 3 мм. Определив места крепления на торцевой поверхности боковых стоек рамы дверей, половинки петель прикладывают к дереву и обводят контур пластины карандашом.

Разъёмные петли могут быть левыми и правыми. Их правильное расположение должно быть таким: пластины со штырём крепят в проёме шкафа осью вверх. Пластины петель дверей устанавливают гнёздами вниз.

На торце дверцы в месте установки петли отмечают толщину и длину пластины. Аккуратно стамеской выбирают лишнюю древесину. Если вы владеете ручным фрезером, то углубления под петли можно будет сделать легко и быстро.

Приложив пластину к месту установки, карандашом обведите отверстия под шурупы. Убрав петлю, дрелью с тонким сверлом в точках разметки сделайте неглубокие отверстия (5 мм). Используя шуруповёрт, вы легко закрепите петли саморезами на дверях и корпусе шкафа.

Мебельные петли установка, разметка, инструкция для новичков

На чтение 5 мин. Просмотров 20.8k.

Многая мебель оборудована дверцами. Правильное расположение петель предполагает удобное пользование и продолжительный срок службы дверцы. Иногда случается, что дверца плохо открывается или немного косит. Такие моменты вызывают неприятные эмоции при пользовании шкафом. Поэтому стоит внимательнее и серьезнее отнестись к тому что когда монтируются мебельные петли установка разметка должны осуществляться с учетом всех правил.

Материалы и инструменты

Установка петель своими руками начинается с разбора самой детали. При изготовлении мебели употребляются различные петли на шкаф. Самые популярные петли – это накладные. Они применяются при креплении фасадов к корпусу. Еще существуют полунакладные, внутренние, угловые, с использованием доводчика и пружинные. Подробнее будет рассмотрен вопрос как установить мебельные петли накладного вида. В частности, известная четырехшарнирная модель. Размеры таких петель бывают разные. Самые распространенные с диаметром 35 мм. В состав навеса входят такие части:

чашка;
монтажная планка;
плечо.

Чашка закрепляется на фасаде, а монтажная планка – на корпусе шкафчика. Плечо участвует мостовым соединением этих двух элементов. Чтобы правильно установить мебельные петли своими руками нужно подготовить следующие инструменты и материалы:

шуруповерт;
дрель;
линейка;
уровень строительный;
фреза;
карандаш;
отвертка;
шурупы.

Диаметр фрезы составляет 35 мм. Когда все инструменты и материалы будут готовы, начинается следующий этап.

Инструменты

Разметка

Установка мебельных петель своими руками подразумевает точную разметку. Сделав плохую разметку, можно получить недостатки при открывании дверцы. Процесс разметки под мебельные петли подразумевает нахождение центра отверстия под них. Следует отступить 7-12 см от края фасада. Число петель, устанавливаемых на дверцу, может варьироваться. Но нужно соблюдать определенное расстояние между навесами, равное 50 см. Существует некая зависимость числа навесов от параметров дверцы.

Вес фасада, кг	Длина фасада, см
	До 50	50-100	100-150	150-200	Более 200
	Число навесов
4-5	2
6-9		2
10-13			3
14-18				5
Больше 19					5

Когда будет определено число навесов, производится отметка центральных отверстий относительно ширины дверки. Причем отступ от боковины дверцы должен составлять 2,1-2,2 см. А также следует учитывать, что крепление не должно ложиться на место расположения полочек.

Таким образом, отмерив нужное расстояние от верха и низа дверцы, делается пометка. Далее, соблюдая отступ относительно ширины, также помечается точка будущего расположения. На пересечении отмеренных меток следует сделать выемку при помощи самореза или гвоздя. При высоте фасада более 100 см отметки нужно делать каждые 50 см.

Подготовка отверстия

Чтобы понять как правильно устанавливать и навешивать петли, важно следовать всем обязательным этапам. Следующий этап установки – как врезать мебельные петли? Используя дрель или шуруповерт, нужно просверлить отверстия. При этом нужно использовать фрезу. Фасад укладывается на твердую поверхность. Сверление производится в месте проведенной разметки.

Монтаж мебельной петли производится при учете следующих условий:

глубина отверстия составляет 12-13 мм. Врезка не должна быть глубже, чтобы избежать появления трещин с лицевой стороны дверцы;
применение наточенной фрезы способствует исключению сколов или повреждению поверхности фасада;
дрель или шуруповерт следует вертикально, соответствуя оси сверления, чтобы избежать повреждения поверхности;
не следует выполнять сверление в спешке, иначе в результате отверстие будет неаккуратным.

Выполнив сверление для одного отверстия, производится сверление следующих пазов. Когда все отверстия будут изготовлены, следует этап укладки в них чашек петли.

Крепление петли

В отверстия помещаются петли и при помощи линейки или уровня скорректировать их положение относительно высоты фасада. Каждый навес должен плотно касаться поверхности фасада. Если не скорректировать расположение навесов, то дверца может принять косое положение. Когда петли будут выровнены, следует произвести отметки для саморезов. Это можно сделать карандашом или самим шурупом. Далее, с помощью шуруповерта прикрутить мебельные петли к дверке.

Навешивание фасада

Когда выполнена разметка и установка мебельной петли, наступает самый сложный этап крепление устанавливаемой дверцы к корпусу шкафчика. Ход навешивания дверцы:

выполнить разметку мест установки монтажных площадок под петли;
прикрепление площадки для закрепления петель, которые установлены на фасад;
повесить дверцу к боковине шкафчика;
соединение двух деталей петли;
регулировка дверцы шкафчика относительно шкафчика при помощи отвертки.

Навешиванием дверцы лучше всего заниматься на ровной поверхности. При этом сторона шкафчика, на которую прикреплена планка навеса, должна располагаться в горизонтальном положении. Это создает определенное удобство при примерке и прикручивании фасада к боковине. После прикручивания к корпусу, можно ставить шкафчик в вертикальное положение, и провести регулировку относительно корпуса.

Регулировка

Заключительным этапом установки мебельных навесов является регулирование. После того как дверца будет прикреплена к корпусу, необходимо произвести регулировку в трех плоскостях. Конечно, придется несколько раз раскрутить и закрутить шурупу, но благоприятный исход обеспечен. Три плоскости – это вертикальная, горизонтальная и относительно глубины фиксации:

регулировка относительно глубины способствует прижиманию фасада поближе к корпусу или ослаблению. С помощью отвертки подкручивается овальное отверстие. Этот вид регулировки широко применяется в помещениях, где полы имеют какие-то неровности;
регулировка по вертикали способствует перемещению фасада в вертикальном положении. Выполняется регулировка подкручиванием овальных дырочек. По прошествии некоторого времени дверца может провиснуть. Поэтому необходимо проводить регулирование навесов иногда;
регулировка по горизонтали предполагает хождение дверцы слева направо или наоборот. Целью ее является избежание щелей между дверцей и корпусом шкафа. Применим этот метод еще в помещениях с неровными стенами и полом.

Этап регулировки можно выполнять, когда шкаф еще не навешен. Но, чтоб сразу сориентироваться относительно стен и потолка, лучше всего навесить шкаф на стену.

Оказывается, чтобы крепить петли, не нужно иметь специальные знания или навыки. Установить мебельную петлю совсем несложно. Главное, что при установке мебельной петли разметка и установка были произведены с учетом всех правил. Это позволяет избежать появления трещин на фасаде, щелей между корпусом и дверцей, трения при открывании. Тем более работа, выполненная своими руками, приносит множество положительных эмоций.

Видео

Глубина отверстия под мебельную петлю

Верное размещение дверец на мебели обеспечивает длительный срок действия и удобство использования. Время от времени может случиться так, что дверки скошены или же плохо открываются. В такие моменты настроение резко портится. Вот почему стоит гораздо пристальнее относиться к правильности установки и самой конструкции мебельных петель. Монтаж должен пройти в соответствии с правилами, ведь от качества установки зависит и все последующее использование.

В условиях современности существует великое множество разновидностей мебельных петель, каждая из которых по-своему популярна у покупателей. Так, например, в более современных шкафчиках используется четырехшарнирная разновидность петель. В Европе такие петли называются «скрытыми».

Из каких этапов состоит установка мебельной петли?

Многих домашних мастеров интересует вопрос о том, как правильно установить мебельные петли. В ходе монтажа петель рекомендовано действовать в описываемом порядке:

Самое основное заключено в том, как сделать разметку расположения мебельных петель. Сама петля, как известно, состоит из пары основных деталей. Это чашка и планка. Они, собственно, и монтируются первоначально на дверку и непосредственно коробку тумбы или шкафа. Так что разметку необходимо провести на обеих частях мебели. Для того чтоб замерить расстояние для мебельных петель и рассчитать расположение планок, можно использовать специальный шаблон;
Далее необходимо высверлить углубление для мебельной петли. Чтоб сделать это, будет лучше воспользоваться дрелью с подходящими сверлами нужного диаметра;
После в это углубление вставляется чашечка, закрепляется ответная планка. Останется лишь отрегулировать петлю по трем направлениям. И все готово.

Разобраться в том, как навесить мебельные петли, совсем нетрудно.

Можно ли это сделать самостоятельно?

Эту работу сможет выполнить даже начинающий домашний мастер. Мебельные петли установить собственными руками при большом желании сможет даже парень-подросток. Конечно же, под пристальным присмотром взрослых. Главное – делать все в соответствии с предоставленным алгоритмом и соблюдать точность в проведении разметки. Далее все эти детали будут разобраны более подробно.

Разметка под петлю

Важной частью правильной установки любых мебельных петель является, разумеется, наиболее точная разметка. Если она будет выполнена плохо, это обязательно отразится на функциональности дверки. Правильная разметка для мебельных петель поможет найти правильный центр для того, чтоб сделать углубления.

От края необходимо «отойти» 7-12 сантиметров. Количество петель стандартно два, но оно способно колебаться в зависимости от типа мебели. Необходимо соблюдать конкретное расстояние между петельками. Оно равняется пятидесяти сантиметрам. Параметры дверцы зависят конкретно от количества навесов.

Когда вы окончательно определились с количеством и все нужные размеры мебельных петель установлены, можно размечать центральные отверстия в отношении ширины дверцы. Отступ от бока должен быть приблизительно два сантиметра. Также нельзя не брать в учет то, что крепление не должно укладываться туда, где должны лежать полочки в шкафу или тумбе.

Произведя все необходимые замеры, сделайте пометки. Не забывая соблюдать отступы в отношении ширины, отметьте точку размещения. На пересечении этих пометок надо сделать «лунку» гвоздиком либо саморезом. Если фасад выше метра, пометки делать каждые полметра.

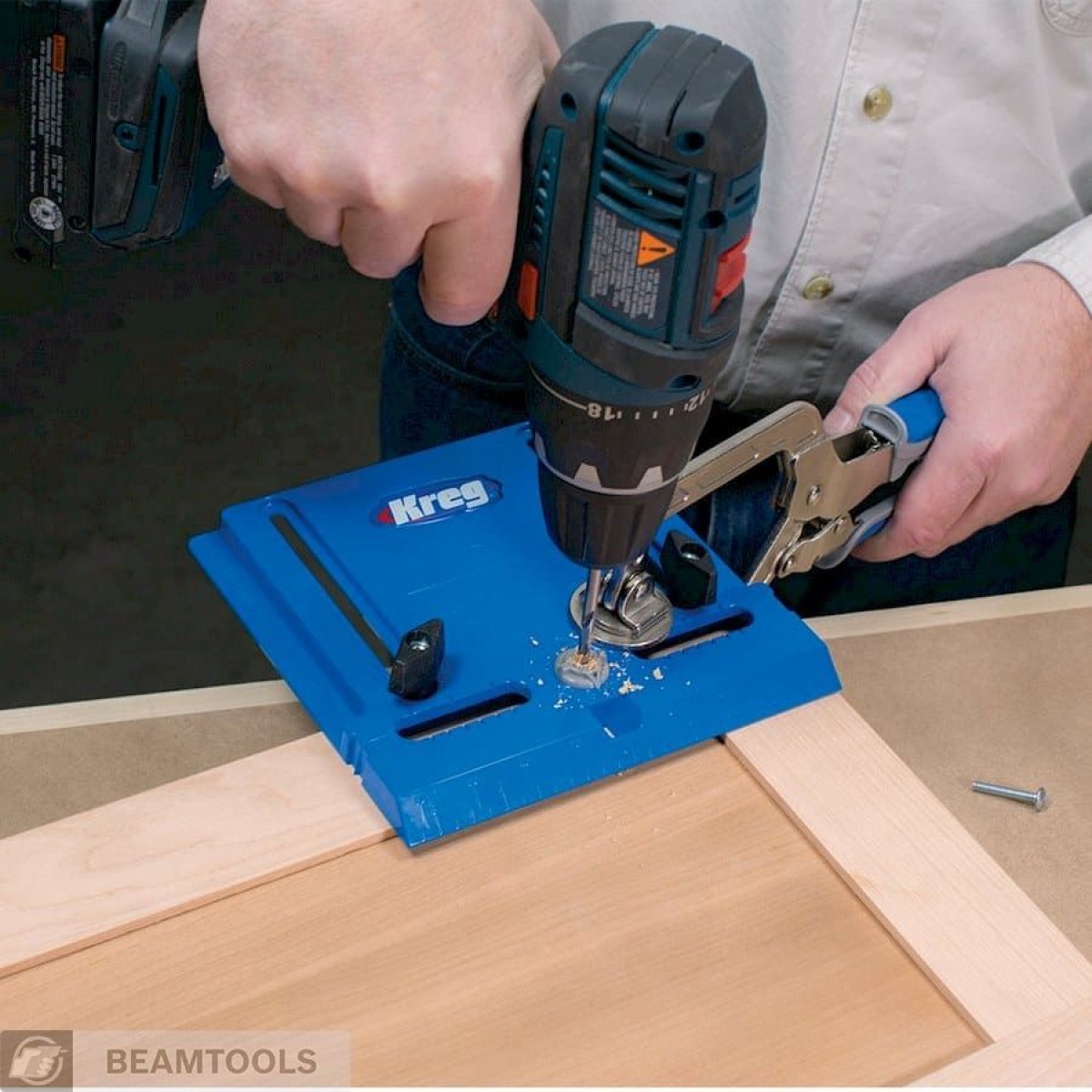

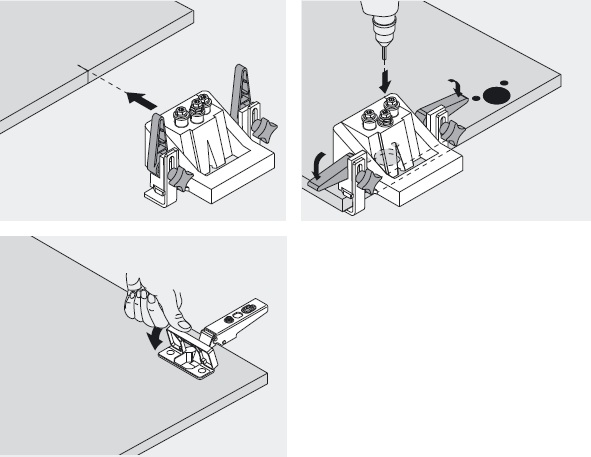

Для более точной разметки, можно использовать специальный шаблон, который называется кондуктор для мебельных петель.

Сверление отверстий

Установка осуществляется со всеми правилам:

Глубина отверстия под мебельную петлю обязана составлять около тринадцати миллиметров. Врезка мебельных петель по возможности не должна быть более глубокой, иначе лицевая сторона полотна может потрескаться;
Диаметр отверстия зависит строго от чашечки петли. Инструменты должны полностью отвечать своей оси, чтоб предупредить повреждение поверхности;
Заточенная фреза поможет защитить полотно от повреждений и сколов;
Не стоит торопиться во время сверления, иначе есть риск сделать неаккуратно;
Стоит обращать внимание на габариты чашечек, их размеры во время установки мебельных петель;

Высверлив одно отверстие, приступайте к следующему и так, пока не будут подготовлены все отверстия для укладки петель.

Какие инструменты для этого использовать?

Чашу надо закрепить на фасаде, а планку – на корпусе тумбочки. Мебельную петлю надо вставить в отверстие, которое должно быть сделано заранее. Плечо петли становится своеобразным мостиком, соединяющим теперь обе детали. Чтоб сделать отверстия для таких петель, надо подготовить следующий инструментарий:

шуруповерт или дрель;
специальное сверло-фреза;

Диаметр фрезы для отверстия под мебельную петлю равняется 35 миллиметров или 25-26мм. Он подбирается зависимо от размеров чашек петель. Для создания отверстий под такие петли допускается взять и простое сверло.

Дрель для подобной работы вполне подойдет и многофункциональная, с насадками, которые легко заменить.

Срединный шип необходимо установить в центр круга, очерчивающегося посредством специально подготовленного калибра. На соответствующих станках применяется автоматическая калибровка, но вот дома мастеру никак не обойтись без специализированного электрического инструмента.

В процессе монтажа петли нуждаются в высоком уровне аккуратности и точности. Шанс выполнить именно требуемую нишу – самый главный плюс так называемого сверла Форстнера. Оно способно обеспечить упор, который помешает проникнуть дальше, чем требуется. А зубья сверла на позволяют ему отклоняться от предусмотренного «курса». В конечном итоге отверстие получается практически идеальным. И за счет этого чашка ложится в углубление достаточно плотно.

Но есть у вышеупомянутого сверла и один весомый недостаток, который проявляет себя в ходе работы с цельным полотном древесины. Это низкое качество, которого стоит ожидать, если инструмент был изготовлен не на фабрике. Вот почему следует выбирать инструменты исключительно у официальных компаний. И, разумеется, не забывать о гарантийных талонах.

Зависимо от разновидности панели, с которой ведется работа, фреза может достаточно сильно прогреться. За счет чего может прижечь края и древесину, которая выбирается из углубления. Именно поэтому в ходе работы с подобной основой не стоит забывать о перерывах в работе. Чтоб сверла успевали хоть немного остыть. Работа в три-четыре подхода будет идеальна. Особое внимание стоит уделить перерывам при работе с листами из МДФ. Если же деятельность ведется с листами ДСП, детали из крепких сплавов смогут сделать углубления для петель действительно быстро и без особой нагрузки.

Установка петли на дверцу

В сделанные углубления надо поместить петли. Затем откорректировать их расположение в отношении фасада. Все навесы должны плотненько прилегать к фасаду. И если их положение не откорректировать, дверца очень быстро начнет косить. После выравнивания петель, надо при помощи ручки или обычного карандаша произвести разметку точек для закрепления саморезов.

Далее надо прикрепить дверцу шурупами или евровинтом к самому предмету мебели. В частности, шкафчику или тумбочке. Алгоритм действий в данном случае следующий:

Провести разметку точек для установки петельных площадок;
Прикрепить площадки для монтажа установленных петель;
Приложить дверку к боковой части шкафа;
Соединить петлю;
Откорректировать дверки посредством обычной отвертки.

Дверки лучше вешать на гладкой поверхности. Сторона шкафа, куда крепится планка петли, должна обязательно лежать горизонтально. Это сделает примерку и подсоединение дверцы более комфортной. Регулировать дверку можно уже вертикальном расположении.

Регулировка

Корректировка (или регулировка) – итоговая стадия монтажа мебельных петель. Ее необходимо выполнить сразу в нескольких плоскостях – по вертикальной, по горизонтальной стороне, и в отношении глубины:

Корректировка в отношении глубины поможет прижать дверь ближе к корпусу, либо ослабить нажим. Надо подкрутить отверстие овальной формы.
По вертикальной стороне – поможет переместить фасад. Делается посредством подкручивания дырочек овальной формы.
По горизонтальной стороне – обеспечивает свободное перемещение дверки туда-сюда и обратно. Цель этой регулировки – избежать щелочек между шкафчиком и дверкой. Метод отлично подходит для комнат с неровными полами или стенами.

Теперь вы знаете, как закрепить мебельные петли. Как видно, сделать это не так уж и трудно. Не надо иметь никаких особых навыков, умений. Подобная работа собственными руками, станет еще одним поводом для маленькой гордости.

Из каких этапов состоит установка мебельной петли?

Самое основное заключено в том, как сделать разметку расположения мебельных петель. Сама петля, как известно, состоит из пары основных деталей. Это чашка и планка. Они, собственно, и монтируются первоначально на дверку и непосредственно коробку тумбы или шкафа. Так что разметку необходимо провести на обеих частях мебели. Для того чтоб замерить расстояние для мебельных петель и рассчитать расположение планок, можно использовать специальный шаблон;
Далее необходимо высверлить углубление для мебельной петли. Чтоб сделать это, будет лучше воспользоваться дрелью с подходящими сверлами нужного диаметра;
После в это углубление вставляется чашечка, закрепляется ответная планка. Останется лишь отрегулировать петлю по трем направлениям. И все готово.

Разобраться в том, как навесить мебельные петли, совсем нетрудно.

Можно ли это сделать самостоятельно?

Разметка под петлю

Сверление отверстий

Установка осуществляется со всеми правилам:

Глубина отверстия под мебельную петлю обязана составлять около тринадцати миллиметров. Врезка мебельных петель по возможности не должна быть более глубокой, иначе лицевая сторона полотна может потрескаться;
Диаметр отверстия зависит строго от чашечки петли. Инструменты должны полностью отвечать своей оси, чтоб предупредить повреждение поверхности;
Заточенная фреза поможет защитить полотно от повреждений и сколов;
Не стоит торопиться во время сверления, иначе есть риск сделать неаккуратно;
Стоит обращать внимание на габариты чашечек, их размеры во время установки мебельных петель;

Какие инструменты для этого использовать?

шуруповерт или дрель;
специальное сверло-фреза;

Дрель для подобной работы вполне подойдет и многофункциональная, с насадками, которые легко заменить.

Установка петли на дверцу

Провести разметку точек для установки петельных площадок;
Прикрепить площадки для монтажа установленных петель;
Приложить дверку к боковой части шкафа;
Соединить петлю;
Откорректировать дверки посредством обычной отвертки.

Регулировка

Корректировка в отношении глубины поможет прижать дверь ближе к корпусу, либо ослабить нажим. Надо подкрутить отверстие овальной формы.
По вертикальной стороне – поможет переместить фасад. Делается посредством подкручивания дырочек овальной формы.
По горизонтальной стороне – обеспечивает свободное перемещение дверки туда-сюда и обратно. Цель этой регулировки – избежать щелочек между шкафчиком и дверкой. Метод отлично подходит для комнат с неровными полами или стенами.

Неотъемлемой частью сборки мебели является установка петель. Именно на них навешиваются фасадные дверцы. Для этого необходимо просверлить аккуратные и точные отверстия достаточно большого диаметра при незначительной глубине. Лучше всего с этой работой справляются сверла Форстнера.

Общие сведения о приспособлении Форстнера

Сверло Форстнера для мебельных петель представляет собою сложное по конфигурации устройство имеющее несколько разновидностей. Но в основе всех их одно центровое острие, поперечный резец и два находящихся на ободке.

В продаже имеется три основных вида сверл для установки мебельных петель:

Оригинальной конструкции, изготовленные с помощью фрезирования и доведенные вручную
С литой рабочей частью, адаптированные для полностью машинного производства
Изготовленные методом литья с наваренными резцами из быстрорежущей стали

По стоимости эти три вида также отличаются кардинально — наиболее дорогими являются представители первого вида, а самыми бюджетными — третьего. Качество может быть как стабильно высокое (у сверл Форстнера изготовленных по первому виду), так и довольно посредственное. в любом случае данное приспособление не слишком дешево и при его покупке нужно проводить тщательный визуальный осмотр на предмет качества изготовления (отсутствия дефектов поверхности, сколов, ровной и симметричной заточки, аккуратной сварки и закалки).

Основные типоразмеры и рабочие диаметры устройства

Все варианты приспособления имеют довольно широкий диапазон диаметров. Большим спросом пользуется сверло для мебельных петель диаметром 35 мм . Два других чуть менее популярных диаметра — это 26 и 40 мм . Длина хвостовика в зависимости от производителя может варьироваться, но он, чаще всего, — стандартный для современных дрелей и шуруповертов шестигранник длиною 10-12 см .

На хвостовике может быть нанесен методом химической гравировки не только логотип фирмы-изготовителя и маркировка размеров сверла, но и специальная шкала глубин погружения. Иногда в комплекте может идти съемный ограничитель погружения. Он представляет собою диск из металла по диаметру на 4-6 мм больше внешнего диаметра сверла. На хвостовике ограничитель крепится с помощью вворачиваемого в его втулку винта.

Процесс работы приспособлением Форстнера

С помощью сверла Форстнера процесс вырезания отверстия очень упрощается. Здесь возможно два варианта:

Без ограничителя глубины. Если приспособление его не имеет, то нужно действовать следующим образом — наколоть по центру отверстие метчиком, поместить в него центровое острие. Далее начинают сверление на средних оборотах. Делая частые перерывы для контроля глубины. Нужно в это время прикладывать чашку петли и смотреть подходит ли она. Кроме этого перерывы не дадут сверлу перегреться и поджечь древесину.
С ограничителем. В этом случае работа упрощается. Главное — правильно выставить глубину погружения приспособления. Здесь поможет маркировка на хвостовике или использование штангенциркуля.

При выставлении глубины для приспособления Форстнера нужно учитывать величину центрального острия. Чаще всего оно длиною от 2 до 4 мм . Если об этом забыть, то можно испортить лицевую поверхность детали — фасад мебели.

Вообще, прежде чем начинать работу с реальными деталями мебели стоит попрактиковаться несколько раз с ненужными кусками аналогичного по толщине и составу материала. Это существенно облегчит работу.

При работе приспособлением старайтесь соблюдать равномерность его вращения и выдерживать его перпендикулярное положение по отношению к поверхности детали. Избежать сколов на ней можно предварительно наклеив на место сверления отрезок малярной ленты. После изготовления углубления ее будет легко удалить, при этом края будут без заусенцев.

Краткая характеристика приспособления Форстнера

Сверло для врезки мебельных петель Форстнера представляет собою сложной конфигурации металлический резец из высококачественной стали. Им можно работать по дереву разных пород как поперек, так и вдоль волокон (на торцах), применяют его и для обработки мебельных плит и акрила. В последнем случае нужно выдерживать количество оборотов инструмента не более 500 в минуту .

Внешний вид, который имеет сверло для мебельных петель, и его конструктивные особенности представлены на прилагаемых здесь иллюстрациях. На них стоит обратить свое внимание на устройство режущих частей. Оно сконструировано таим образом, что само удаляет стружку из высверливаемого углубления.

Заключение

Сверло для мебельных петель конструкции Форстнера является практичным и недорогим приспособлением. Оно незаменимо для монтажных работ с деревом и мебельными плитами. Конструкция его позволяет получать сразу очень аккуратные и ровные углубления, что ускоряет производственный процесс.

Как установить скрытые петли шкафа европейского типа

Описание проекта

Стоимость

7 долларов за две петли. (Винты и монтажные пластины приобретаются отдельно.)

Расчетное время

30 минут на дверь

«Мы хотим установить дверцы шкафов со скрытыми петлями. Как мы это делаем?» — Джеффри Оденвальд, Чесапик, Вирджиния,

Краснодеревщик Стив Рока отвечает: Вешаете ли вы новые двери, как я делаю здесь для шкафа в прихожей, или меняете старые петли, скрытые или европейские петли — это мечта.В отличие от шарнирных петель или ножевых петель, которые часто используются в кухонных шкафах, их можно отрегулировать по трем осям с помощью отвертки, так что вы можете легко настроить дверцу по размеру.

Скрытые петли могут быть установлены в шкафах с лицевой или бескаркасной рамой и в дверях любого типа, включая полное перекрытие, частичное перекрытие или вставку, при условии, что толщина дверей не менее ½ дюйма. Петли, которые я использую, предназначены для безрамных шкафов со вставными дверцами.

Чтобы подобрать петлю, которая подойдет к вашему типу двери, обратитесь к онлайн-брошюрам производителя петель и в службу поддержки клиентов. Затем, держа в руках правые петли, выполните указанные ниже действия, чтобы установить их.

Скрытые петли для шкафов, 9 ступеней

1. Отметьте дверь

Райан Беньи

С помощью комбинированного квадрата наметьте линию на задней стороне двери, параллельную кромке со стороны петель, и вставке ⅞ дюйма.
Затем сделайте отметки на этой линии на расстоянии 3½ дюйма от верхнего и нижнего краев, как показано.Точка пересечения линий отмечает центр отверстия для чашки петли, части, которая входит в дверь.

2. Просверлить отверстия в чашке

Райан Беньи

Чтобы просверлить отверстие для чашки с плоским дном, вам понадобится 35-миллиметровая коронка Форстнера. Отметьте линию глубины на ½ дюйма на стороне сверла, расположите ее в центральной точке и просверлите дверь, пока не коснетесь линии.
Выдуйте стружку и установите чашку, чтобы убедиться, что фланцы петель касаются поверхности двери.
Просверлите оставшиеся отверстия для чашки.

3. Установите чашки петли

Райан Беньи

Вдавите чашки петель в отверстия. Расположите угольник для стропил, как показано на рисунке, чтобы петля оставалась ровной.
С помощью самоцентрирующегося сверла 7/64 дюйма просверлите направляющие отверстия через отверстия для винтов во фланцах с обеих сторон чашки, как показано.Вверните в эти отверстия шурупы для дерева ⅝ дюйма №6, чтобы закрепить каждую чашку.

4. Пометить шкаф

Райан Беньи

Установите дверную прокладку на место с равномерным зазором по всему периметру и измерьте зазор; 1/16 дюйма является стандартным.
Снимите дверцу и с помощью комбинированного квадрата отметьте вертикальную линию на боковой панели шкафа на расстоянии 2¼ дюйма от переднего края.
Затем проведите горизонтальную линию, как показано, на расстоянии 3½ дюйма (плюс зазор) сверху и снизу отверстия.

5. Установите монтажную пластину

Райан Беньи

Снимите монтажную пластину с петли. Совместите три отверстия для винтов с пересекающимися линиями разметки на боковой панели.
Используя самоцентрирующееся сверло, просверлите пилотные отверстия в отверстиях пластины, затем прикрепите пластину винтами ⅝ дюйма №6, как показано.
Сделайте то же самое для каждой петли.

6.Крепление двери

Райан Беньи

Удерживая дверцу в открытом положении, зацепите петли за их монтажные пластины, как показано.
Нажмите на стержни, чтобы они зафиксировались на пластинах. Теперь закройте дверь и проверьте откос.

7. Отрегулируйте из стороны в сторону

Шаг 7.

С петлей Blumotion Clip-top все, что вам нужно для точной настройки положения дверцы шкафа, — это отвертка Pozidriv №2.(Крестообразная головка №2 может повредить винты петли.)

Проблема: Неровный или недостаточный зазор между соседними дверцами, либо дверца не совмещена с рамой шкафа.
Решение: Поверните передний винт по часовой стрелке, чтобы придвинуть край петли двери ближе к стороне шкафа, против часовой стрелки, чтобы отвести конец петли в сторону.

8. Отрегулируйте вверх и вниз

Шаг 8

Проблема: Верх и низ двери не совпадают по горизонтали с соседней дверью или краем шкафа.
Решение: Поверните средний винт по часовой стрелке, чтобы сдвинуть дверцу вверх, против часовой стрелки, чтобы сдвинуть ее вниз.

9. Вход и выход

Шаг 9

Проблема: Дверь распахивается или не закрывается заподлицо с отверстием шкафа.
Решение: Поверните задний винт по часовой стрелке, чтобы потянуть край петли двери к шкафу, против часовой стрелки, чтобы отодвинуть край петли от шкафа.

Инструменты:

BI-DTOOL Петля 35 мм Направляющая для сверления отверстий Деревообрабатывающий инструмент для дверных петель кухонных шкафов —

Это приспособление хорошо упаковано, а инструкции понятны.Однако есть несколько проблем, которые возникли, когда я подошел к установке петель. Прежде всего, стальной штифт, который устанавливает расстояние врезки петли (от нижнего или верхнего края; 3 или 4 дюйма), слишком длинный.

Вставив его в соответствующее отверстие, он свешивается настолько, что выступает ниже двери, в которой будет просверливаться отверстие. Если вы поместите дверцу на ровную поверхность, чтобы просверлить ее, штифт выйдет наружу и будет мешать удобно удерживать приспособление на месте. Тааааааааааааааааааааааахаламам, я откинул дверцу на плоской поверхности, и это заставило меня бороться с приспособлением и дверью, чтобы все было устойчиво.Я смог просверлить отверстия.
Во-вторых, небольшое сверло, используемое для сверления пилотных отверстий для шарнирных винтов, на самом деле является пустой тратой времени и непрактично. Вы должны поэкспериментировать, чтобы определить, какой из трех вариантов использовать для пилотных отверстий. Я обнаружил, что лучше избегать этого шага, и вместо этого, поместив петли в соответствующие отверстия, я использовал прямую кромку, чтобы выровнять квадрат петли, и использовал пилотное сверло, чтобы сделать отверстие …. идеальное размещение и правильная глубина каждый раз .

Наконец, насадка Форстнера острая, но ужасной конструкции. Наряду с основным резцом, который просверливает отверстие, долото имеет 4 резца треугольной формы, равномерно расположенных по окружности долота. Звучит здорово, но я обнаружил, что он имеет тенденцию «рвать» дерево, а не резать его. Для сравнения я забросил свою обычную коронку Forstner с пилой по периметру и улучшенными фрезами в качестве теста. Моя бывшая в употреблении насадка разительно превзошла новую насадку из набора. К сожалению, моя насадка не приспособлена для стопорного хомута…..

В общем … в крайнем случае это нормально, но я думаю, что этот джиг окажется где-нибудь на дне коробки. Не рекомендуется. Простое пластиковое приспособление для маркировки с отверстиями для маркировки мест основного ствола гораздо проще в использовании, а с помощью хорошей коронки Форстнера можно получить отверстия более высокого качества.

Как использовать скрытую петлю на дверях новых шкафов

Обновите свою кухню или ванную комнату без больших цен, заменив только двери! Из этого туториала Вы узнаете, как установить петли для дверей вашего нового шкафа с помощью простого в использовании приспособления для скрытых петель Kreg.

Ремонт кухни и ванной комнаты безумно дорогие, и большая часть этих затрат приходится на мебель. Сэкономьте кучу денег, просто обновив двери! Я покажу вам, как использовать скрытый зажим для петель, чтобы просверлить отверстия в ваших новых дверях, чтобы они идеально совпадали с вашими существующими петлями.

Этот пост спонсирован кабинетом Door Mart и содержит партнерские ссылки. Покупки, сделанные по этим ссылкам, могут приносить мне небольшую комиссию без каких-либо дополнительных затрат для вас.

Давние читатели могут вспомнить кухонные музыкальные стулья, которые мы сделали пару лет назад.Наша задняя дверь была перенесена из кухни в столовую, а затем мы переместили холодильник на место старой двери. В результате образовалось неудобное место, где встречаются потолок с воздуховодом и холодильник. Сейчас это беспорядок приглашений, фотографий и нашего автоматического пылесоса.

Его недостаточно для полноценного шкафа, но нам нужно все, что мы можем получить на нашей маленькой кухне. Я подумывал построить неглубокий шкаф-кладовку, но мне всегда кажется, что более интересные проекты всегда на первом месте!

Когда компания Cabinet Door Mart обратилась ко мне с предложением поработать над проектом, я знал, что пора вывести кладовую на передний план.Собрать корпусную коробку довольно просто. Это двери — вызов! Я был счастлив, что эту задачу взяли на себя профессионалы.

Выбор дверцы шкафа

Когда я выбирал стиль дверей для своей кладовой, я держал в уме нашу будущую реконструкцию кухни. Хотя я бы хотел заменить все эти меламиновые шкафы дубовой отделкой, я только что покрасил их пару лет назад, и они на удивление хорошо держатся (у меня скоро появится следующий пост!)

Я определенно не собирался пытаться подобрать новые двери к старым (никто больше не делает эти двери для поручней по уважительной причине!) Вместо этого я выбрал простой, современный вид линии Artesia от Cabinet Door Mart в предвкушении. переделать нашу будущую кухню. Эти двери похожи на стиль шейкер, но с небольшой дополнительной деталью со скосом на внутренней панели.

Когда я заказывал двери, я не был уверен, куда пойдут петли. Их размещение зависит от того, где находятся полки, но кладовая еще не была построена! К счастью, скрытый зажим для петель Kreg позволяет легко сверлить отверстия для петель!

Самостоятельное сверление отверстий может быть более экономичным, если вам нужно заменить много дверей. Предварительное просверливание отверстий требует дополнительных 10 долларов за дверь, поэтому я окупил стоимость скрытого зажимного приспособления для петель Kreg после этого единственного проекта!

Доставка двери шкафа

Я был так взволнован, увидев однажды стопку плоских коробок из Cabinet Door Mart на моем крыльце! Каждая дверь была закрыта двойной коробкой и тщательно обернута, чтобы гарантировать, что она прибыла в первозданном виде.

Двери Artesia бывают разных пород дерева, но я выбрал предварительно загрунтованную панель МДФ с рамой из твердой древесины. Кладовая будет выкрашена в тот же белый цвет, что и остальная кухня, и я был рад оставить этап грунтовки в Кабинет двери!

Видео об использовании зажимного приспособления для скрытых петель Kreg

Посмотрите видео ниже, чтобы увидеть, насколько просто использовать зажимное приспособление для скрытых петель Kreg!

Испытание скрытого зажимного приспособления для петель

Я впервые использовал приспособление для скрытых петель Kreg, поэтому я не хотел волей-неволей начинать сверлить дыры в своих великолепных новых дверях! У меня случайно оказался клочок фанеры (на самом деле, это был неправильно разрезанный кусок с моей скамейки для хранения на открытом воздухе), который был почти точно такого же размера, как самая маленькая дверь, поэтому я использовал его, чтобы проверить свои дыры.

Я заказал эти петли с мягким закрытием Blum на Amazon, но они не поставлялись с инструкциями. Прочитав о наложениях и раскрытиях гораздо больше, чем мне хотелось бы знать, я решил просто протестировать несколько разных позиций, чтобы увидеть, что работает лучше всего. Я просверлил отверстия для петель с шагом 5 и 6 мм и установил петли на фанерный образец.

Место установки петель шкафа влияет на расположение дверцы шкафа на коробке. Я хотел, чтобы между краем коробки и краем двери оставалось минимальное пространство.Это пространство называется раскрытием.

Здесь вы можете увидеть разницу в фуге между настройкой 6 мм справа и 5 мм слева. Настройка 6 мм — это то, что мне нужно!

Сверление со скрытым зажимным приспособлением для петель

Установив зажим для скрытых петель на 6 мм, я был готов просверлить отверстия в дверцах шкафа. Я рад, что сначала провел несколько тестов, потому что сверление этой красивой новой двери было немного нервным! У вас действительно есть только один шанс!

Для простоты я установил петли в четырех дюймах от верхней и нижней части двери.Это расстояние от края скрытого зажимного приспособления для петель до центра отверстия. Если вы заменяете старые дверцы шкафа, измерьте расстояние от верха и низа дверцы до центра отверстия на предыдущих дверях. Затем используйте линейку на вершине зажимного приспособления, чтобы обеспечить правильное размещение с существующими петлями.

Используйте зажимы, чтобы удерживать скрытую петлю на месте с обеих сторон отверстия. Вы же не хотите, чтобы он скручивал вас на середине стрижки!

В комплект сверла входит кондуктор, а также направляющая и стопорная втулка.Соберите все детали вместе в соответствии с инструкциями и затяните их в патроне сверла.

Вставьте направляющую сверла в зажимное приспособление и поверните его, чтобы зафиксировать направляющую на месте. Это сохранит сверло в вертикальном положении, пока вы просверливаете отверстие.

Установите максимальную скорость сверла и просверлите отверстие. Обязательно просверлите отверстие до упора для достижения идеальной глубины.

Вытащите сверло из отверстия и снимите его с зажимного приспособления.Но пока не снимайте зажимы! Вставьте сверло 1/16 дюйма в патрон и воткните его в крошечные отверстия по бокам зажимного приспособления. Это позволит вам просверлить пилотные отверстия для винтов петель в идеальном положении! Убедитесь, что вы не сверлите слишком много и высуньте другую сторону двери. Небольшое отверстие поможет завинтить винт.

Ta da! Идеальное отверстие для петель!

Установите новые петли

Теперь, когда жесткая часть не мешает, пришло время установить петли шкафа.Просто опустите закругленный конец в отверстие и прикрутите его на место. Используйте угольник, чтобы убедиться, что он установлен параллельно краю двери.

Если вы заменяете свои старые дверцы шкафа (и вы правильно измерили), две половинки петли должны легко соединяться вместе. Я покажу больше этого процесса, когда в следующем месяце установлю новые дверцы шкафа на мой туалетный столик.

Оцените наш новый шкаф для кладовой! Я так рада, что на нашей кухне появится больше места для хранения вещей!

Если вы хотите быть в курсе моих последних сообщений о проектах DIY, деревообработке и многом другом, вы можете подписаться на меня в Facebook, Pinterest или Instagram.Вы также можете подписаться на мой список адресов электронной почты ниже и получать последнюю почту, доставленную на ваш почтовый ящик, а также бесплатные загрузки в моей библиотеке планов деревообработки!

Хотите больше проектов своими руками?

Подпишитесь, чтобы получать идеи проектов, советы по обустройству дома, планы деревообработки и многое другое прямо на ваш почтовый ящик!

Успех! Спасибо что подписались.

ПОДЕЛИТЬСЯ!

Шаблоны для сверления европейских петель

При установке петли европейского типа просверливание отверстия для чашки петли в задней части дверцы шкафа является первой и наиболее важной задачей.Иногда это отталкивает людей. Они думают, что это должно быть сделано с большой точностью, и поэтому добиться этого чрезвычайно трудно. Они наполовину правы. И размер, и расположение отверстия для чашки петли чрезвычайно важны для конечного функционирования петли. Но как только вы настроите пару специализированных инструментов, процесс не составит большого труда. Еще лучше, потому что петли европейского стиля очень стандартизированы, и их правильная настройка — одно дело.

К счастью для всех, подавляющее большинство европейских петель идеально подходят для одного отверстия диаметром 35 мм.И расположение отверстия, хотя и требовательное, приходится на одно из двух мест для очень многих популярных петель: с центром на 22,5 мм или 20,5 мм от края двери. Итак, чтобы установить чашки самых разнообразных петель, все, что вам нужно сделать, это последовательно просверлить отверстие одного размера в одном из двух мест. В столярной промышленности, где время имеет решающее значение, сложные методы сверления отверстий для петель давно применяются на практике. Для небольших предприятий и любителей специализированные приспособления могут дать такие же точные результаты за немного более долгое время.Вот несколько из наших лучших вариантов, начиная с системы, которая используется нами очень давно.

Система Jig-It для скрытых петель доступна в базовой форме по цене около 40 долларов. Эта продуманная установка состоит из направляющей сверла, оснащенной твердосплавным битом Форстнера с длинным хвостовиком, и стального шаблона, используемого для позиционирования сверла. К шаблону прикреплен блок из твердой древесины 3/4 дюйма, который действует как ограничитель позиционирования, и рычажный зажим, который надежно удерживает шаблон на месте.

Jig-It быстро настраивается. В стальном шаблоне с одной стороны предварительно просверлены отверстия для винтов, которые автоматически центрируют отверстие чашки на расстоянии 20,5 мм или 22,5 мм от края двери. На другой стороне шаблона два паза для винтов позволяют бесступенчато изменять положение отверстия чашки петли для всего, что не соответствует ни одному из двух предустановленных вариантов. Направляющая сверла поставляется с уже установленной коронкой Форстнера с твердосплавным наконечником 35 мм, возвратной пружиной, удерживающей сверло вверх и в сторону, пока вы не будете готовы к сверлению, и регулируемым стопорным кольцом, которое предварительно настроено для сверления отверстия на очень распространенной глубине 13 мм.

Чтобы использовать приспособление, вы размещаете его в желаемом месте вдоль края двери, зажимаете на месте — убедившись, что деревянный стопорный блок плотно прилегает к заднему краю двери — установите направляющую сверла на шаблон и просверлите до тех пор, пока стопорная втулка полностью не сожмет возвратную пружину, и вы не сможете двигаться дальше. Это так просто.

Вертикальное расположение отверстий для чашек петель — расстояние от верха до низа двери — не так важно.Для дверцы шкафа среднего размера обычно 3 дюйма сверху и снизу. Что бы вы ни выбрали, важно следить за расстоянием от верхнего и нижнего края дверцы до центра отверстия для чашки; Этот размер понадобится вам позже, когда вы будете размещать шарнирные пластины на шкафу.

Когда дело доходит до вертикального расположения отверстий для чашек на краю двери, лучше всего разработать систему и придерживаться ее. В этом может помочь Jig-It Multi Tool Rail, скромное обновление оригинальной системы Jig-It.Набор Multi Tool Rail Master Pack поставляется с 30-дюймовым алюминиевым Т-образным пазом и двумя шаблонами для сверления. Шаблоны прикрепляются к Т-образной направляющей с помощью входящих в комплект Т-образных болтов и ручек, что позволяет одновременно размещать два отверстия для чашек петель. Также имеется удобный стопорный блок, который используется для установки расстояния от верха или низа дверцы до отверстия для чашки. Это отличная система для проектов, включающих несколько дверей одинакового размера. Просто установите Multi Tool Rail один раз и приступайте к работе. Когда придет время устанавливать петли, вы будете знать, что каждая дверь оснащена одинаково расположенными отверстиями для чашек петель.

Если важны небольшая дополнительная скорость и удобство, и вы не против потратить немного больше, 35-миллиметровый шаблон для сверления петель Euro от Hettich предлагает очень удобную систему. Шаблонное приспособление просверливает стандартное 35-миллиметровое отверстие под чашку и рисунок петли с помощью трех встроенных постоянно установленных сверл. Все долота приводятся в действие одним шестигранным приводом, поэтому вы можете быстро просверлить все три отверстия, не меняя инструмент. Приспособление имеет индексированные настройки для ряда выступов чашки петли («выступ» — это термин, обычно используемый для обозначения расстояния от края отверстия чашки до края двери).Его можно настроить для сверления либо небольших направляющих отверстий для петель, удерживаемых на месте винтами, либо 8-миллиметровых отверстий, используемых при установке распорных дюбелей. Если у вас есть дрель, вы можете использовать его для сверления отверстий для чашек петель. Метод сверлильного станка является быстрым и легким и гарантирует, что отверстия чашки перпендикулярны поверхности двери. Единственное, что может замедлить вас или создать проблему, — это настройка. Вам нужно будет установить ограждение на столе сверлильного станка, которое позиционирует дверцу для правильного расположения отверстия чашки.Rockler предлагает ряд удобных приспособлений для сверления отверстий под шарнирные чашки из сверхвысокомолекулярного пластика, которые разработаны специально для этой задачи.

Наконец, вот вариант, в котором не требуется сверло для вырезания отверстия в чашке петли. С новым фрезером для скрытых петель Jig-It от Rockler вы можете быстро и эффективно вырезать 35-миллиметровые отверстия под чашки с помощью погружного фрезерного станка. Как и шаблон для сверления Jig-It, Router Jig-It поставляется с предварительно просверленными отверстиями под винты для установки отверстий с центром на расстоянии 22,5 мм или 20,5 мм от края двери.

Вместо того, чтобы прижиматься к двери, Router Jig-It прикручивается к двери с помощью отверстий для петель. Хотя метод привинчивания шаблона может добавить несколько секунд к процедуре, он гарантирует, что шаблон останется абсолютно неподвижным на краю двери, и, поскольку нет зажимного механизма, с которым можно было бы бороться, вы можете положить дверь полностью плоская и поддерживается на вашем верстаке во время процесса. Когда пришло время установить петлю, у вас будет два идеально выровненных отверстия для винтов.

Какой выбрать? Если вы часто делаете несколько шкафов, возможность просверлить два отверстия под чашки петли с помощью одного приспособления, предоставляемого универсальным зажимным приспособлением для направляющих — это отличная вещь. 35-миллиметровый шаблон для сверления петель Euro от Hettich, хотя и более дорогой и ограничен размером отверстия в одну чашку, он быстр, точен и достаточно прочен для тысяч петель. Для владельцев сверлильных станков покупка нескольких приспособлений для сверления с шарнирными чашками — самый доступный (хотя, конечно, не портативный) способ.А если вы привыкли к фрезеру, вы не найдете более быстрого способа вырезания отверстия, чем новый Jig-It Rockler Hinge Router Jig-It. В конце концов, выбор действительно сводится к разнице оттенков в процедуре и цене. Какой бы маршрут вы ни выбрали, вы можете рассчитывать на одинаковые результаты: идеальные размеры и расположение отверстий для чашек для самой популярной петли шкафа на планете.

Как установить скрытые петли (простой способ)

Сегодня я делюсь кратким руководством по установке скрытых петель европейского типа на ваши шкафы.Это может показаться пугающим проектом, но на самом деле он удивительно прост и полностью преобразит внешний вид вашей кухни или ванной комнаты!

Этот пост спонсируется нашими друзьями из Rockler .

За 8 лет владения домом одна из самых важных вещей, которые я усвоил, — это то, что крошечные детали в вашем доме имеют такое же значение, как и большие. Конечно, здорово иметь супер модную кухню с тоннами мебели, но испытали ли вы магию подсветки под шкафом ?! И замечательно иметь большой старый крытый внутренний дворик, в котором поместится вся семья, но если этот двор плохо ухожен с красивыми растениями, он уже не будет таким особенным.

Итак, хотя большое значение имеет значение, мелкое имеет такое же значение… если не больше.

Сегодня я хотел поговорить о небольшой детали, которая оказывает большее влияние, чем вы можете себе представить: петли шкафа. Я знаю, это звучит как скучная тема, но поверьте мне, когда я говорю, что это не ! Недавно я помог своему отцу поменять их старые петли на скрытые петли европейского типа, и, ну, невероятно, насколько по-другому выглядит пространство сейчас. Очевидно, что мы также работаем над несколькими другими проектами ( посмотрите, как мы добавили крышку вентиляционного колпака DIY, здесь ), и у нас еще есть пути, но все выглядит отлично.

Нам с Кори посчастливилось всегда покупать дома, в которых уже есть скрытые петли для шкафов, так что это не тот проект, о котором нам когда-либо приходилось беспокоиться, но после того, как мы сделали это с моим отцом, я определенно могу сказать вам, что если мы купив пространство с видимыми петлями, мы сразу это изменим. Потому что, ууууу, корова.

Это один из тех проектов, который, вероятно, покажется невероятно устрашающим, если вы с ним не знакомы (вам придется просверливать отверстия! В шкафах!), Но на самом деле это довольно просто, и вы вполне можете это сделать.Самостоятельно. Я ругаюсь .

Готовы узнать, как придать своей кухне совершенно новый вид ?! Давай сделаем это.

Как установить скрытые петли шкафа

Необходимые материалы:

Выбор петель для шкафа

Первым шагом в этом проекте является выбор типа петли, который вам нужен для ваших шкафов. Есть несколько различных типов скрытых петель ( вы можете увидеть все варианты Rockler прямо здесь, ), но два основных типа — это петли, безрамные петли или петли с накладкой на лицевую часть.

В чем разница?

Петля накладная на лицевую раму предназначена для основания шкафа, которая образует рамку вокруг шкафа при открытии двери. Другими словами, когда вы открываете дверцу шкафа, есть ли по обе стороны от шкафа секция, которая выступает из стены основания шкафа? Если да, то у вас есть шкафы с лицевыми каркасами. Если вы откроете дверцу шкафа, и стенки шкафа будут гладкими спереди назад, то это будет без рамы.

Нам нужны были петли для накладок на лицевую раму (и я думаю, что это наиболее распространенный тип), поэтому мы выбрали именно эти .Опять же, существует множество различных вариантов петель с разным радиусом открытия, разными способами крепления и различными механизмами закрывания (плавное закрывание, защелкивание и т. Д.), Но именно об этом типе вы чаще всего думаете, когда думаете о скрытых петлях. , и они то, что у нас было до сих пор в наших домах, так что это то, что нам удобно.

Внутри петли бывают разные размеры (знаю, много — держите меня!). Вы заметите, что петли, которые мы выбрали, имеют 5 различных вариантов.Размеры, указанные перед каждой петлей, показывают , насколько дверь перекрывает лицевую рамку, когда дверь шкафа закрыта. Итак, как далеко от края двери до края рамы, когда дверь шкафа закрыта? Вы выберете размер петли!

Установка приспособления

После того, как вы выбрали петли, пора переходить к настройке приспособления. Теперь вы можете устанавливать петли без такого приспособления, но я не рекомендую это делать.На 100% стоит купить приспособление, которое поможет вам направить вас, убедится, что ваши отверстия имеют точную нужную глубину, а также все отверстия для ваших петель прямые и согласованные. Последнее, что вам нужно, — это потратить все это время на проект и понять, что вы повесили дверь криво, верно ?! Это приспособление позаботится о том, чтобы этого не произошло.

Мы использовали Rockler JIG IT Deluxe сверлильную систему со скрытым шарниром . Обратите внимание, что вам нужно взять , это сверло , чтобы пойти с ним, чтобы оно работало правильно!

Для чего это приспособление? По сути, после того, как вы настроили его для сверления отверстий на первой дверце шкафа, он быстро прикрепится к каждой дверце и поможет вам просверлить отверстие точно в том же месте на каждой двери на точной глубине.Требуется проект, на реализацию которого у вас могут уйти дни, и превращение его в проект, который можно завершить за пару часов. По сути, это чудотворец.

Как это работает? Позвольте показать вам:

Вы начнете с сборки, следуя прилагаемым инструкциям. После сборки определите, где вы хотите разместить петли. Не устанавливайте петлю там, где полка внутри шкафа! Как правило, петли будут находиться где-то между 3,5 и 5 дюймами сверху и снизу каждой дверцы шкафа — это не имеет большого значения, если они ничему не будут мешать! Мы просто использовали метки, на которых были установлены предыдущие петли, чтобы направлять нас при установке новых.
После того, как вы определили место для петель, переместите пластины на зажимном приспособлении так, чтобы отверстия точно совпали с тем местом, где вы хотите разместить петли. Закрепите приспособление на двери и затяните винты на пластинах, чтобы они не двигались.
Приспособление поставляется с упором, который можно сдвинуть прямо к верхней или нижней части двери и затянуть на месте — вы будете использовать это, чтобы очень быстро установить на остальные двери — просто вставьте приспособление на место упор должен касаться верха или низа (в зависимости от того, как вы его изначально установили), и зафиксируйте его на месте! Теперь вы уверены, что каждая петля будет размещена в одном и том же месте на каждой двери.
Возьмите сверло и следуйте инструкциям, прилагаемым к зажимному приспособлению, чтобы отрегулировать его так, чтобы оно останавливалось на глубине, соответствующей вашему шарниру (каждый шарнир будет иметь глубину чашки, и она немного варьируется в зависимости от шарнира, поэтому просто следуйте направления, чтобы убедиться, что у вас есть правильная глубина для петли).

Теперь с каждой дверцей вы просто зажимаете зажимное приспособление, возьмите сверло с соответствующей вставкой и сверлите до тех пор, пока вы не сможете толкать дальше. Как только вы дойдете до упора на сверле, вы просверлите нужную глубину, и у вас должно получиться отверстие, которое идеально подходит для чашки вашего приспособления!

Честно говоря, самая сложная часть процесса — это установка приспособления для самой первой двери.Чтобы установить сверло на нужную глубину и установить приспособление с пластинами в нужном месте, может потребоваться некоторое время, но как только вы сделаете эту первую дверь? Вы будете потрясены от того, как быстро он идет!

Проверьте свою дверь

Прежде чем вы перейдете к остальным дверям, я настоятельно рекомендую уделить немного времени, чтобы просто проверить дверь и убедиться, что вас устраивает расположение петель. Установите петли европейского типа в каждое из отверстий чашки и закрутите их, затем используйте прилагаемые винты, чтобы прикрепить их к раме вашего шкафа (это очень просто — в петле есть одно отверстие и один винт, просто выровняйте дверь так, чтобы выступ сверху и снизу был ровным, и просверлите ее на месте!).

Как только вы узнаете, что отверстия для вашей петли правильно расположены и все правильно настроено с вашим приспособлением, вы можете выбить остальные!

Завершите двери!

Теперь вы можете просто взять приспособление, прикрепить его к следующей двери и просверлить отверстия! На каждую дверь потребуется около минуты, чтобы просверлить остальные отверстия, и вы будете удивлены, , как быстро он движется и как легко получить идеально расположенные отверстия для петель!

Эта часть процесса относительно утомительна (особенно когда дело доходит до повторного прикрепления дверей к основанию шкафа), но это настолько стоит детальной работы, потому что в конечном итоге вы получите дверцы шкафа, которые выглядят немного не так. как это:

Можете ли вы поверить, насколько велика эта разница ?!

Добавление фурнитуры в ваши двери

Последнее, что мы сделали, что вы могли заметить, это то, что мы также добавили фурнитуру к дверям наших шкафов.Мы использовали приспособление для вытягивания ящиков Deluxe Drawer Pull Jig компании Rockler, чтобы просверлить отверстия для всех ящиков, и это сделало работу такой быстрой . Я очень рад использовать это снова, когда мы добавим оборудование в шкафы в нашем новом доме, потому что в настоящее время его нет!

Этим приспособлением так же просто пользоваться, а может, даже больше. Просто соберите его, используя прилагаемые инструкции, определите, как далеко должны быть друг от друга ваши отверстия (на основе выбранной тяги ящика), и совместите приспособление с центром вашего ящика.Опять же, он включает в себя ограничитель на конце, поэтому вы захотите затянуть его на одном конце ящика — это позволяет вам перемещаться от ящика к ящику и быть уверенным, что отверстия будут в одном и том же месте каждый раз. время.

После настройки просверлите отверстия и установите оборудование! Мы выбрали ручки для шкафов и ручки для ящиков из обширной коллекции фурнитуры Rockler , и я невероятно доволен тем, как они выглядят в новом цвете на шкафах для мамы и папы!

Эта маленькая часть их кухни действительно собирается вместе, и я так рада подвести итоги! Нам все еще нужно избавиться от этой желтой краски, а затем мы собираемся поставить им новую плиту — и как только все это будет сделано, мой отец возьмется за строительство бетонных столешниц для них, так что обязательно следите за обновлениями, потому что вы знаете Я поделюсь всеми подробностями того, как это получается!

Если ваши шкафы нуждаются в любви, я настоятельно рекомендую вам проверить Rockler Concealed Hinge Jig и их Drawer Pull Jig — мы с папой были искренне впечатлены тем, насколько легко им было пользоваться, и я обещаю, что оно того стоит. нужно время, чтобы поменять петли! Все, что меняет жизнь.

Как установить петлю на кухонный шкаф | Руководства по дому

Новые шкафы поставляются с уже установленными дверцами. Если вы планируете отремонтировать кухонные шкафы, установка новых петель и оборудования займет некоторое время, но это простое обновление. Сохранение базовых шкафов и замена только дверок шкафов экономит деньги и труд, если вы хотите обновить свою кухню. Переходите от деревенского стиля к современному с помощью нового оборудования или сохраните очарование старых шкафов, купив петли, имитирующие старинные металлические конструкции.Новые петли не только устранят провисшие, кривые двери, но и сделают их работу плавной и бесшумной.

Подготовка шкафов и дверей

Подсчитайте точное количество петель, которые вам нужны, и проверьте размер петель, установленных в настоящее время на шкафах. Двери шкафа высотой до 24 дюймов обычно имеют по две петли на дверь, на расстоянии около 5 дюймов от верхнего и нижнего краев двери. Более высокие двери и двери тяжелых деревянных шкафов, которые можно найти в старых домах, должны иметь третью петлю с центром между верхней и нижней петлями.Купите новые петли, размер которых соответствует типу дверей ваших шкафов.

Отвинтите имеющиеся петли от шкафов и снимите двери. Откручиваем от дверей старые петли.

Заполните старые отверстия под винты, вклеив в каждое отверстие небольшой дюбель или зубочистки и обрезав поверхность заподлицо. После того, как клей полностью высохнет, отшлифуйте поверхность до гладкости. Обработайте область, чтобы она соответствовала оригиналу, или, если вы ремонтируете или красите все шкафы и двери, сделайте это сейчас.Заполнение старых отверстий для винтов и повторное просверливание новых обеспечивает плотную посадку для новой установки.

Прикрепите петли и двери

Временно установите петлю спереди или сзади двери, в зависимости от типа петли. Совместите петлю с краем дверцы шкафа. Совместите верхние и нижние петли, используя рулетку для точного расстояния. Отметьте положение петель, протравив отверстия для винтов карандашом, шилом или маленьким гвоздем. Измерьте центральную точку и при необходимости отметьте третью петлю.После разметки снимите петли.

Просверлите направляющие отверстия для винтов частично в дверце шкафа в отмеченных точках, используя сверло меньшего размера, чем винт. Не просверливайте дверь полностью. Прикрутите петли к дверям.

Измерьте положение размещения дверей на шкафах, используя уровень в нижней части дверей для выравнивания по горизонтали. Зафиксируйте узкую доску с линейкой вдоль линии уровня в качестве временного маркера размещения. Используйте стремянку, чтобы безопасно добраться до верхних шкафов.Позвольте дверцам опираться на край зажатой доски для поддержки, пока вы отмечаете направляющие отверстия и ввинчиваете петли на место. Для дверей, которые не соприкасаются в центральном закрытом положении, отрежьте кусок дерева шириной, равной ширине пространства между закрытыми дверями, и используйте его в качестве приспособления между каждой парой дверей, чтобы добиться равномерного расстояния. Удерживая каждую дверцу на месте, отметьте отверстия для винтов на лицевой стороне шкафа карандашом, шилом или маленьким гвоздем.

Отодвиньте двери в сторону. Просверлите направляющие отверстия для винтов в лицевой стороне шкафа в отмеченных точках.Установите дверцы на зажатой линейке, совместите отверстия для петель и привинтите дверцы на место.

Ссылки

Наконечники

Чтобы петли не соскользнули с дверцы шкафа на этапе маркировки, заклейте их синей малярной лентой. Когда вы удалите синюю ленту, она не оставит липких следов и не отклеится от нового покрытия.
Обеспечьте устойчивость дверей, когда они опираются на зажатую доску, закрепив верхние части на месте синей малярной лентой.

Предупреждения

Было бы неплохо иметь помощника, когда пришло время переставлять дверцы шкафов. При работе с верхними шкафами имейте стремянку для каждого человека.

Writer Bio

Печатные и онлайновые работы Ферн Фишер появлялись в таких публикациях, как Midwest Gareding, Dolls, Workbasket, Quilts for Today и Cooking Fresh. С более широким вниманием к органическому садоводству, здоровью, сельскому образу жизни, предметам для дома и семьи, она специализируется на темах, связанных с антикварными и современными методами квилтинга, шитья и рукоделия.

Установка скрытых петель шкафа | Wildflower Home

Опубликовано 11 ноября 2019 г. | Обновлено 17 мая 2020 г.

Один из самых простых и доступных способов обновить ваши шкафы — это установить скрытые петли. Это может показаться сложным, но установить скрытые петли шкафа проще, чем вы думаете!

У меня не было опыта с этим конкретным проектом DIY, и ко второй дверце шкафа я почувствовал себя профессионалом и теперь в основном специалист по установке скрытых петель … , что легко.

С тех пор, как мы переехали, я не хотел улучшать нашу очень старую кухню шкафами клюквенного цвета. Это просто не стоило того, если мы не могли снести стену, переставить водопровод и получить кухню своей мечты. Затем мы с сестрой начали красить существующие шкафы, и все мое мышление изменилось. Я не мог поверить, какая разница в краске, новом оборудовании и скрытых петлях шкафа!

* Этот пост содержит партнерские ссылки. Это не влияет на стоимость товаров для вас при покупке по моим ссылкам.Он предоставляет небольшую комиссию, которая помогает этой домохозяйке проводить уроки музыки и рисования для моих девочек, так что спасибо.

Установка скрытых петель шкафа

Используемые мной материалы

Подготовительные работы

Покраска и подготовка шкафов — Если вы красите свои шкафы, вы можете сделать это до или после сверления отверстий для новых петель, но на самом деле вы не хотите прикреплять новые петли, пока двери не будут покрашены и запечатаны.

Прежде чем красить, снимите дверцы шкафа с рам. Затем используйте шпатлевку, чтобы заполнить предыдущие отверстия для шурупов НА РАМАХ (не на дверях). Дайте ему высохнуть, а затем отшлифуйте его, чтобы подготовить к покраске.

Приспособление для скрытых петель Kreg

Установите дверцы шкафа и соберите Kreg Jig — Работайте с одной дверцей за раз, кладя каждую на прочную плоскую поверхность. Вам нужно, чтобы сторона с петлями свешивалась с края плоской поверхности, чтобы вы могли закрепить приспособление Kreg Jig на дверях.Перед началом работы убедитесь, что вы собрали джиг-приманку Kreg в соответствии с инструкциями.

Position Kreg Jig — для этой части вам необходимо прочитать инструкции для ваших конкретных петель и шкафов. Я использовал накладные петли с мягким закрытием 1/2 ″, поэтому мне нужно было установить Kreg Jig на 3,5 (см. Фото выше). Это измерение показывает проводнику, как далеко ВНИЗ дверцы шкафа вы хотите разместить петлю. Я следовал руководству, прилагаемому к Kreg Jig, в зависимости от размера моих петель.Если вы используете петли любого другого размера (например, 3/4 дюйма), прочтите, пожалуйста, инструкцию, где вам нужно разместить джиг на дверце шкафа.

Следующая настройка на джиг-приманке Kreg — это то, как далеко ВНУТРИ будет сидеть петля… для этого и нужен циферблат (см. Фото выше). Еще раз обратитесь к своему руководству Kreg Jig, потому что каждое число соответствует измерению, и все это разработано для вас в руководстве.

Зажмите приспособление для фиксации Kreg — джиг Kreg должен быть расположен там, где он вам нужен, а направляющие / упоры должны удерживать его на месте, чтобы вы могли закрепить его.Вам следует использовать зажимы с мягкой подкладкой, чтобы не испортить отделку дверцы шкафа. Плотно прижмите Kreg Jig к двери … вы не хотите, чтобы она двигалась во время сверления.

Сверление для скрытых петель шкафа

Присоедините сверло к буровому наконечнику Kreg -Для этого шага вам понадобится сверло с патроном (та часть сверла, которая открывается и закрывается, чтобы принять другие сверла). Я настоятельно рекомендую использовать дрель, которая подключается к электросети, а не работает от батареи.

Сверла

дешевы, и вы можете работать сколько угодно без подзарядки. Этот тип работы является тяжелым для дрели и быстро расходует заряд аккумулятора.

Накладная насадка для петли (часть, которая будет вырезать отверстие для петли) остается прикрепленной к зажимному приспособлению Kreg Jig. Вам нужно будет расположить сверло с открытым патроном над сверлом, а затем затянуть патрон вокруг сверла.

Теперь вы полностью готовы просверлить отверстие для петли.

Drill — Используйте вес своего тела, чтобы оказать давление на сверло, чтобы оно прижимало Kreg Jig к дверце шкафа и оставалось устойчивым. Теперь вы готовы приступить к созданию отверстия, в которое сядет накладной шарнир. Если он застрянет, немного ослабьте давление и начните снова. Во время сверления вы почувствуете сильное сопротивление, но как только вы почувствуете, что сопротивление отступило, и вы почувствуете, что сверлить легко, все готово и отверстие готово.

* Примечание: Шаблон Kreg разработан с упором, который не позволяет сверлить слишком глубоко. Другими словами, вы просто не можете сверлить глубже, чем позволяет джиг-приманка, поэтому не бойтесь этого шага.

Очистить

Снимите зажимы и зажимное приспособление Kreg — пора очистить и перейти к следующему отверстию петли. Снимите зажимы и отложите в сторону. Теперь выньте сверло из фрезы Kreg и вылейте всю стружку в мусорное ведро.Вам понадобится магазинный пылесос, чтобы мыть пол после каждой дыры, иначе к тому времени, когда вы закончите, у вас будет огромный беспорядок.

Вы также захотите вакуумировать каждое отверстие после сверления. Как только вы это сделаете, они готовы принять накладную петлю.

Установка скрытых петель

Присоедините петли — На этом этапе вы сможете опустить петли в отверстие с идеальной плотной посадкой.

В двух отверстиях с обеих сторон петли вы будете использовать прилагаемые винты, чтобы закрепить петлю на месте.Перед использованием винтов рекомендуется просверлить пилотное отверстие, но я сделал немного и того, и другого, и единственное преимущество, которое я обнаружил, заключалось в том, что иногда винты немного скользили без пилотных отверстий. Я думаю, что сверление пилотных отверстий на этом этапе необязательно, в зависимости от ваших навыков и уровня уверенности.

Установите двери на рамы. — После того, как все отверстия просверлены и петли прикреплены, можно снова прикрепить двери к рамам. Просто измерьте, где вы хотите, чтобы ваши петли сидели на раме, сделайте отметку, просверлите пилотное отверстие (100% необходимое для этого шага) и установите дверь.

Я настоятельно рекомендую использовать для этого шага ударный шуруповерт, а не обычную дрель. Ударный шуруповерт имеет больший крутящий момент и поможет вам надежно просверлить их на место, не повреждая винты и не теряя мощности.

Эти петли регулируются в нескольких разных направлениях, поэтому вы можете использовать дрель, чтобы отрегулировать два дополнительных винта на петле (см. Фото выше) и посмотреть, где вам удобнее.

Скрытые петли шкафа, выпуск

Одна проблема, с которой я столкнулся в этом проекте, заключалась в том, что между дверцами моего шкафа не было перегородки (см. Фото ниже) после того, как я добавил новые петли.Они раздвинули двери примерно на полдюйма.

Есть несколько способов исправить это:

Попытайтесь отрегулировать петлю как можно точнее с помощью винтов, предназначенных для регулировки.
Добавьте накладку того же цвета на внутренний край одного из шкафов.
Снимите двери и добавьте кусок обшивки к раме, где находится петля, так, чтобы она толкала каждую дверь примерно на четверть дюйма, позволяя дверям встретиться посередине.

Красота скрытых петель шкафа

Удивительно, что скрытые петли могут обновить внешний вид любого шкафа. И если у вас когда-нибудь появится возможность полностью заменить шкафы или дверцы шкафов, вы можете повторно использовать эти петли. Этот тип петель стоит недешево, поэтому, чем больше у вас пробега, тем лучше.

Когда я поделился этим проектом в Instagram, я получил массу сообщений, в которых говорилось, что вы не знали, что это возможно, и что вы были рады обновить петли своего шкафа.Я надеюсь, что это руководство является подробным и простым для понимания руководством для тех из вас, кто планирует взяться за этот проект. Это не требует особых навыков или опыта, но в результате вы почувствуете себя опытным мастером по дому.

А теперь скажите, собираетесь ли вы устанавливать скрытые петли шкафа? Это проще, чем вы думаете!

Инструкции

Выход: скрытые петли

Установка скрытых петель

Использование скрытого зажимного приспособления для петель Kreg упрощает установку обновленных петель для старых шкафов.

Дополнительное время 5 часов

Общее время 5 часов

Сложность Середина

Сметная стоимость Варьируется

Материалы

Шпаклевка для дерева
Шлифовальный блок
Петли накладные
Минеральная краска Fusion в цвете Algonquin
Ловкий акрил в цвете сатин

Инструменты

Дрель / ударная отвертка с головкой Philips
Сверло с патроном (рекомендуется вилка)
Kreg Overlay Hinge Jig
Зажимы
Vaccuum / Shop Vac

Инструкции

Подготовительные работы

Покраска и подготовка шкафов — Вы можете красить до или после сверления для скрытых петель, но устанавливать петли только после покраски шкафов.Заполните существующие отверстия для петель на каркасах шкафа (не на дверях) деревянным наполнителем, песком и краской.

Kreg Hidden Linge Jig

Установите дверцы шкафа и соберите Kreg Jig — Перед началом работы соберите Kreg Jig в соответствии с инструкциями. Положите каждую дверцу шкафа на прочную ровную поверхность. Вам нужно, чтобы сторона с петлями свешивалась с края плоской поверхности, чтобы вы могли закрепить приспособление Kreg Jig на дверях.
Позиционирующее приспособление Kreg Jig — Прочтите инструкции для ваших петель и шкафов.Измерения говорят вам, как далеко ВНИЗ дверцы шкафа вы хотите разместить свою петлю и как далеко ВНУТРИ будет сидеть ваша петля… вот для чего нужен циферблат. Еще раз обратитесь к своему руководству Kreg Jig, потому что каждое число соответствует измерению, и все это разработано для вас в руководстве.
Зажмите приспособление Kreg Jig On — Вы захотите использовать зажимы с мягкой подкладкой, чтобы не испортить отделку дверцы шкафа. Плотно прижмите Kreg Jig к двери.
Присоедините сверло к кондуктору Kreg — Для этого шага вам понадобится сверло с патроном (та часть сверла, которая открывается и закрывается, чтобы принять другие сверла).Накладная насадка для петли (часть, которая будет вырезать отверстие для петли) останется прикрепленной к зажимному приспособлению Kreg Jig. Итак, вам нужно расположить сверло с открытым патроном над сверлом, а затем затянуть патрон вокруг сверла.

Сверление

Сверло — Используйте свой собственный вес, чтобы оказать давление на сверло, чтобы он прижал зажимное приспособление Kreg к дверце шкафа и оставался устойчивым. Теперь вы готовы приступить к созданию отверстия, в которое в конечном итоге сядет накладной шарнир.Если он застрянет, немного ослабьте давление и начните снова. Kreg Jig разработан с упором, который предотвращает бурение слишком глубоко.

Снимите зажимы и зажим Kreg — Снимите зажимы и отложите в сторону. Теперь снимите сверло с петли Kreg и вылейте всю стружку в мусорное ведро.

Прикрепление петель и дверей

Прикрепление петель — Опустите петли в отверстие. В двух отверстиях с обеих сторон петли вы будете использовать прилагаемые винты, чтобы закрепить петлю на месте.Перед использованием винтов рекомендуется просверлить пилотное отверстие, но я счел этот шаг необязательным.
Повторное прикрепление дверей к раме — Просто измерьте, где вы хотите, чтобы петли располагались на раме, сделайте отметку, просверлите пилотное отверстие и установите дверь. Эти петли регулируются в нескольких различных направлениях, поэтому вы можете использовать дрель, чтобы отрегулировать два дополнительных винта на петле и посмотреть, где вам удобнее.

Банкноты

Добавление петель этого типа к дверям шкафа, которые раньше имели наружные петли, приведет к появлению зазоров в некоторых дверях.

Есть несколько способов исправить это:

Попробуйте отрегулировать петлю, насколько это возможно, с помощью винтов, предназначенных для регулировки.
Добавьте кусок отделки, окрашенный в тот же цвет, на внутренний край одного из шкафов (вам всегда придется закрывать их в определенном порядке, если вы выберете этот вариант)
Снимите дверцы и добавьте накладку на рама, на которой находится петля, так что она толкает каждую дверь примерно на четверть дюйма, позволяя дверям встретиться посередине (это то, что я предпочитаю делать).

По возможности используйте сверлильный станок, чтобы избежать потери заряда аккумулятора.

Держите под рукой профессиональный пылесос, чтобы очищать каждое отверстие после сверления.

Не используйте петли с полным перекрытием. Лучше всего 1/2 дюйма или 1/4 дюйма.

Благословения своими руками,

Журнал "Дизайнер"
