РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА

В настоящий момент усиленно занимаюсь ремонтно – хозяйственными работами по дому. Сверлить приходится много. Пользоваться одной электродрелью более чем затруднительно ибо постоянно приходиться производить смену свёрл. Поэтому в работе было постоянно две электрических дрели и коловорот для деликатного рассверливания отверстий на большие диаметры. И вот решил для раззенковки отверстий добавить к этому арсеналу ещё и ручную дрель, пусть она и старенькая, но рабочая. Вот только патрон нужно привести в порядок – тяжело вращается, и биение имеет изрядное.

Итак, патрон необходимо разобрать. Посмотрел что предлагает в таких случаях виртуальное пространство интернета – всё очень наглядно но несколько усложнено, ибо например, предлагается выполнять операцию разборки при помощи электроперфоратора. А если просто взять в руки патрон и использовать для разборки молоток и металлический боёк?

Видео

Поверьте, что успешная разборка гарантирована, в конце концов, всегда, а повреждения узлов патрона исключены. Удобный металлический боёк имеет цилиндрическую форму с плоскими торцами диаметром соответствующим наибольшему диаметру сверла для этого патрона. Молоток 150 — 200 гр.

Имеем корпус патрона, три кулачка с резьбой, обойму и две половинки которые знаю как «сухарь». Теперь всё отскоблить от ржавчины, промыть керосином, насухо протереть и напильником убрать все заусенцы и примятости.

Это кулачки, именно они удерживают сверло при работе. Должны быть совершенно одинаковы и по форме и по размерам, ну как братья – близнецы. А на фото этого не наблюдается.

Использовал небольшое электроточило, подключённое к регулятору оборотов, только так можно попытаться что-то сделать. Причём не спеша.

И насколько это возможно «на глаз», довёл кулачки до, возможной в таких случаях, одинаковости. Лишнего не стачивать – будут болтаться по месту установки.

Сборка в обратном порядке. Так как всё уже обработано напильником патрон собирается гораздо легче чем разбирается. Смазку производить пока не нужно.

Так как для окончания ремонта в патрон вставляется круглый напильник, кулачки слегка поджимаются к нему и напильник при помощи пассатижей несколько раз проворачивается в кулачках. Здесь главное не перестараться, а то кулачки могут непоправимо прийти в негодность.

В итоге заострённые внутренние кромки приобретают полную однородность, а образовавшиеся поперечные пропилы помогают лучше удерживать сверло. А вот теперь самое время капнуть несколько капель густого масла внутрь патрона. Теперь сверлильный патрон легко вращается даже от руки, биение есть, но оно приемлемое, не такое как было. Выходом из затруднительной ситуации поделился Babay, г. Барнаул.

   Форум

   Форум по обсуждению материала РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА



ПРОСТЕЙШИЙ ГАУСС ГАН

Обзор электромагнитного пистолета из китайского набора для самостоятельной сборки.





Как разобрать дрель

Приветствую вас у себя на сайте! В этой статье я расскажу, как разобрать дрель. Ее разборка бывает необходима, если произошла какая-то поломка либо требуется провести профилактические мероприятия, например, заменить коллекторные щетки или смазать подшипники.

Сама по себе разборка несложна. Для ее проведения потребуется отвертка подходящего размера. Также может потребоваться нож, поскольку в некоторых местах корпус бывает запрессован, а поддеть его чем-то другим вряд ли получится.

Здесь будет идти речь о самой популярной разновидности дрелей — односкоростной ударной машинке. Причем особо разницы нет, кто ее произвел — Bosch, Makita, DeWalt или еще кто. Принцип у всех похож — что снаружи, что внутри.

Что ж, пойдем по пунктам.

  1. Положите дрель той стороной к верху, с которой вкручены шурупы, скрепляющие ее корпус, выверните их и разъедините половинки.
  2. Достаньте прикрепленные друг к другу патрон и вал.
  3. Затем нужно вынуть одну из щеток. Для этого начните ее вытягивать вместе с щеткодержателем. Можно достать только одну, так как вторая после этого мешать не будет. Однако, если вы делаете их замену, тогда доставайте обе.
  4. Далее открутите шурупы, которые крепят сетевой шнур к корпусу.
  5. Теперь остальные части у нас свободны и могут быть извлечены из своих пазов. Стоит помнить, что двигатель проводами соединен с кнопкой, поэтому при вынимании будьте аккуратны — не повредите это соединение, иначе придется потом паять.
  6. Если надо снять подшипники, то потребуется специальный съемник.

Такова разборка корпуса и его внутренностей. Собирать в обратном порядке. Если вам еще и интересно, как разобрать патрон, то читайте далее.

Как разобрать патрон дрели?

Собственно здесь речь пойдет не о разборке самого патрона, а о том, как его снять со шпинделя. Ремонт этого элемента не производится, поэтому при поломке следует просто произвести замену на новый.

Для снятия необходимо для начала выкрутить винт, скрепляющий шпиндель и патрон. Чтобы его открутить, нужно отверткой попасть внутрь последнего. Это не всегда получается сразу сделать, так как основной проблемой, из-за которой осуществляют замену — это заклинивание кулачков. Если кулачки мешают, то следует обстучать патрон молотком.

Когда их расклинит, залазим отверткой внутрь и упираемся в болт. Вращаем его по часовой стрелке, так как резьба левая.

Выкрутив болт, можно скручивать патрон со шпинделя. Если затяжка чересчур тугая, то зажмите его в тисках, а шпиндель крутите газовым ключом. Обычно этого бывает достаточно.

Таковы действия, которые нужно сделать, чтобы разобрать дрель. Как видите, в этом нет ничего сложного. При наличии элементарного ручного инструмента — отвертки, ножа, ключей и тисков — это делается довольно легко.

А на этом я заканчиваю — до новых встреч!

Читайте также:

Как разобрать дрель | Новости в строительстве

Разборка дрели  происходит как правило не только после  очередной поломки во время работы  для выяснения причин неисправностей. Она также часто осуществляется  и для регулярного ухода за комплектующими, как залог долгосрочной и бесперебойной службы инструмента. Поэтому, как разобрать дрель необходимо знать не только с целью выяснения причин неполадок, но и для правильной эксплуатации.

Работая с различными по составу материалами и имеющие  разную степень твердости,  располагающиеся внутри корпуса комплектующие покрываются толстым слоем пыли и грязи. Пыль и грязь на поверхности комплектующих со временем могут стать причинами серьезных неполадок в работе дрели а то и вовсе дрели могут сгореть. Поэтому регулярная разборка дрели и профилактическая очистка деталей от пыли и грязи становиться просто необходимостью.

Несмотря на большой выбор электрических дрелей сегодня на рынке, могу сказать что все они имеют такой же принцип работы и похожую компоновку. Даже не смотря на марку производителя и внешний вид. Поэтому, усвоив разборку дрели одного производителя вы потом без труда сможете разобрать и обратно собрать практически любую модель.

Сегодня в данной статье мы с вами разберем и заглянем внутри ударной дрели довольно известного производителя осуществляющий сборку своих моделей по всему миру. Данная модель была произведена в Польше и работает у меня довольно длительный период, так как я регулярно провожу профилактические осмотры с целью выявления загрязненных мест, осмотра щеток которые изнашиваются быстро от постоянной работы. Кстати, процесс изнашивания щеток сильно загрязняет коллектор ротора электрического двигателя и обмотку (статор).

По этому, дрель необходимо вскрыть и вовремя заменить щетки на новые а загрязнения удалить. Далее предлагаю перейти от слов к делу и посмотреть как разобрать дрель и какие для этого нужны инструменты. Для того чтобы более лучше понять процесс разборки дрели я подготовил для вас небольшой видеоролик, которого можно посмотреть немного ниже.

Фото-1. Разборка корпуса электродрели.

Разборка корпуса электродрели с помощью отвертки

Для того чтобы разобрать корпус электродрели мне понадобилась отвертка. На видео вы можете посмотреть что иногда не плохо иметь под рукой еще и лезвие ножа при вскрытие запрессованных частей корпуса.











Фото-2. Внешний вид ударной дрели со снятой крышкой корпуса.

Внутренняя компоновка ударной дрели

Несмотря на разные производители и разный внешний вид электрических дрелей, внутренняя компоновка комплектующих собранных внутри корпуса очень похожа или почти одинакова.

Фото-3.  Зажимной патрон дрели

Зажимной патрон с большой шестерней редуктора

Зажимной патрон вкручен в стержне  электрической дрели а с другой стороны стержня жестко прикреплена большая шестеренка редуктора. Для более детального ознакомления с принципом работы ударной дрели и ее устройством рекомендую перейти на соответствующую страницу сайта.







Фото-4. Электродвигатель дрели

Электродвигатель дрели с кнопкой пуска двигателя.

Электродвигатель ударной дрели состоит из статора (обмотка) и ротора (якорь). В самом роторе жестко закреплен вентилятор а на другом конце расположен коллектор и подшипник. При разборке дрели следует соблюдать предельную осторожность, так как электродвигатель вынимается вместе с кнопкой пуска и легко его можно повредить.





Как разобрать патрон дрели

Наиболее часто выходит из строя зажимной патрон ударной дрели , так как от частых механических ударов при сверлении в бетоне или кирпиче происходит износ кулачков зажимного патрона. При этом наблюдается плохое центрирование сверла кулачками зажимного  патрона а зубчатый обод зажимного патрона начинает двигаться тяжело.

Как правило дальнейшее использование зажимного патрона становиться невозможным, так как от плохого центрирования сверла появляется большая вибрация во время его вращения на большой скорости. При этом от плохой фиксации в патроне сверло или начинает прокручиваться или ломается.

Для устранения таких неполадок и дальнейшего продолжения использования инструмента необходимо заменить патрон на новый. Замена патрона в техническом плане не сложная процедура но иногда может представлять определенные трудности. Трудности эти могут возникнуть по причине запрессовки патрона в стержне от чего вам потребуется прилагать большие усилие для его извлечения.

Фото-5. Винтовой стержень зажимного патрона

Винтовой стержень зажимного патрона следует открутить отверткой

Зажимной патрон чаще всего закреплен винтовым стержнем, но может быть и шпинделем. Для того чтобы открутить винтовой стержень следует широко открыть зажимной патрон и затем отверткой провернуть в правом направлении (винт имеет левую резьбу). Иногда удается выполнить эту операцию сразу, но чаще всего следует немного обстучать головку винта молотком через металлический стержень или отвертку. После этого следует попробовать еще раз.

Фото-6. Конструкция зажимного патрона

Детали составляющие конструкцию зажимного патрона дрели

Для того чтобы патрон не проворачивался во время вращения шпинделя его следует придержать в слесарных тисках или ключом для патрона. После того как отвернете винтовой стержень следует отвернуть старый зажимной патрон и заменить на новый или другой работоспособный. Новый патрон надевают на шпиндель и затягивают ключом патронным. Конструкция патрона наглядно представлена на фото





***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях! *****

Вопрос: Как заменить сверлильный патрон? — Дом и сад

Содержание статьи:



Как разобрать патрон дрели.

По просьбе зрителей.

Видео взято с канала: altevaa TV




Как снять патрон с дрели или шуруповёрта / Как открутить сверлильный патрон / Как снять самозажимной

Показать описание

В этом видео покажу как легко и быстро снять сверлильный патрон с шуруповёрта, дрели, миксера и т.д..
(Речь идёт о патронах на резьбе!).
Хочешь знать больше о ремонте инструмента? Тогда смотри этот плелист:
https://www.youtube.com/watch?v=UI8RjzmaDuM&list=PLDrpluUz3PoFZyFLb-tqal4bW_JfLUs06.
Все вопросы по выбору и ремонту инструмента можете задавать в нашу группу:
https://vk.com/club131784736.
Лайф канал: https://www.youtube.com/channel/UCnC5F4cHN7aaTpU0RSVt6tQ.
Канал для конкурсов:
https://www.youtube.com/channel/UCXlxgqNJWxM-kgnyqoCA7PA.

Меня зовут Александр. Я занимаюсь ремонтом и продажей электроинструмента, на моём канале вы найдёте много подробных, информативных и что важно кратких видео, в которых я показываю как отремонтировать и обслужить инструмент. .
Как и Какой инструмент выбрать?.
В плейлисте «Обзоры электроинструмента» вы найдёте много подробных, информативных, кратких (БЕЗ распаковок) видео, которые вам помогут с выбором!.
Характеристики инструмента, его слабые и сильные места, качество сборки и деталей и многое другое!.
Так же вы узнаете из-за чего ломается инструмент и как продлить срок службы технике..
Всем спасибо за поддержку!
Обязательно сморите другие мои видео подробные обзоры на инструмент, ремонт инструмента ну и конечно же минутки вандализма:
Автоматическое отключение инструмента (Как это работает?):
https://youtu.be/tkXMc-JItYU.
Серебряная кнопка, посылка из США:
https://youtu.be/O0V6qFkH6UM.
«Золотые шестерни»:
https://youtu.be/u-f-Eb0tU2Q.
Инструмент искрит и дёргается, как проточить коллектор?:
https://youtu.be/2oHTNYmYti0.
Как починить перфоратор? Перестал бить перфоратор:
https://youtu.be/WxqLu2iLmYI.
Какую болгарку выбрать? Купить ушм:
https://youtu. be/FESoTvQSTr0.
Смешное видео с подпищиком:
https://youtu.be/mAvYsbndyOc.
#ремонтинструмента #открутитьпатрон #снятьпатрон

Видео взято с канала: Александр М. Брест




Как разобрать сверлильный патрон. Разборка сверлильного патрона

Видео взято с канала: Сергей Александрович




как разобрать и собрать сверлильный патрон

Видео взято с канала: Слесарное Дело




Как снять сверлильный патрон с конуса электродрели

Видео взято с канала: Владимир Кириченко




Как легко снять патрон дрели или шуруповёрта

Видео взято с канала: Леонид Котвицкий




Как за 5 секунд снять патрон с конуса морзе на сверлильном станке!

Видео взято с канала: Каждому Своё


Восстановление патрона Джейкобса — База знаний VintageMachinery.org (Wiki)

AlrightOkGetting BetterPretty GoodAwesome

Из эссе Джона Гризера на форуме owwm.org

См. также эссе Билла Нэнса на owwm. org с некоторыми полезными предложениями от других.

Это предназначено не столько как учебник, сколько как документация того, что я сделал, и как «если я могу это сделать, каждый может это сделать».

Дополнительную информацию о ремонте сверлильного патрона можно найти по адресу:

— Beautiful Iron

— сайт технической поддержки Jacobs Chuck

— раздел «Сверлильные станки» на OWWM Wiki

Здесь показана разборка и сборка Jacobs 6A 33 патронУ меня есть небольшой пресс для беседок, но единственная дополнительная деталь, которую мне нужно было купить, это кусок ПВХ за 69 центов из отдела сантехники в Home Depot.

Я расширил кулачки патрона, прежде чем выпрессовать втулку. В некоторых источниках говорится, что челюсти следует выдвигать наполовину. Возможно, вам придется поэкспериментировать с патроном, чтобы найти наилучшее положение кулачков. Перед разборкой убедитесь, что вы можете отследить ориентацию кулачков по отношению к патрону — они должны возвращаться в том же порядке, чтобы разрезная гайка могла правильно выровнять кулачки.

Основной корпус патрона MC имеет размер 1 5/8 дюйма и идеально подходит для меньшего диаметра сантехнического элемента (показан ниже) для поддержки втулки при выдавливании корпуса. кусок древесно-стружечной плиты с немного большим отверстием для поддержки корпуса (и втулки) модели 6A

Требуется небольшое усилие, чтобы снять втулку, но вы это поймете, когда придет время

Втулка снята:

Резьбовые кольца (или разрезная гайка) сняты:

Губки сняты.Все готово для TLC:

После пропитки растворителем для лака и обработки проволочной щеткой. Я также протер старой губкой Scotch-brite и старой зубной щеткой:

Нанес смазку на кулачки и резьбовые кольца и снова собрал:

Убедитесь, что все кулачки одинаково вставлены в корпус патрона. Нужно немного повозиться, чтобы кольца встали идеально.

Втулка, надетая на повторно собранный патрон, готовая к забиванию молотком:

На одном из сайтов, с которыми я консультировался, предостерегают от запрессовки втулки обратно, говоря, что это может создать слишком большое давление и деформировать корпус патрона.

(Примечание: это может быть ссылкой на предупреждение Beautiful Iron о том, что нельзя напрессовывать патрон на конус/оправку сверлильного станка. Напрессовывать втулку обратно на патрон, используя стандартные меры предосторожности и разумное усилие, должно быть безопасно.)

Патрон перевернут в приспособлении, готов к нарезанию резьбы:

Также можно использовать приспособление для сантехники за 69 центов:

Потребовалось примерно 5 ударов молотком, чтобы установить втулку:

Готово 0 патрон

Я был поражен тем, насколько простым был этот процесс и какими великолепными были результаты.Это заняло всего около 30 минут и было очень высоким по шкале удовлетворенности.

Вот 6А рядом с МС-33, который я сделал вчера:

Спасибо за внимание. Надеюсь, я ничего не упустил.

FAQ: Albrecht Germany — просто лучший

Почему сверлильные патроны Albrecht такие точные?
Производственные приборы используются для проверки всех компонентов на каждом этапе производственного процесса. На нашем заводе широко используются воздушные манометры и специальные испытательные приспособления.После сборки каждый патрон проверяется с помощью 4-6 испытательных штифтов разного диаметра в двух разных местах на каждом штифте.

Почему точность так важна?
1. Точная калибровка отверстия: Патроны с чрезмерным биением вызывают биение сверла, что приводит к увеличению размера отверстия. Предположим, вы производите деталь, которая требует просверленного и расширенного отверстия. Если сверло закончится, будет создано слишком большое отверстие, и допуск на развертывание может быть исчерпан. Такая ошибка часто стоит больше, чем цена сверлильного патрона Albrecht.

2. Увеличенный срок службы сверла:
Поскольку патроны Albrecht чрезвычайно точны, сверла подвергаются равномерному износу, что увеличивает срок службы сверла.

Можно ли ремонтировать патроны Albrecht?
Да. Albrecht Präzision GmbH & Co. KG предлагает полный спектр услуг по восстановлению на нашем заводе. Запасные части и инструкции также доступны для клиентов, которые хотят восстановить свои собственные патроны.

Как узнать, какой конус у моего патрона?
У J-Konus размер конуса указан на корпусе патрона рядом с отверстием, куда вставляется оправка.Если эта информация отсутствует в вашем патроне, воспользуйтесь следующей таблицей:

Как работает самозатягивание патронов Albrecht?
Все сверлильные патроны Albrecht, за исключением модели Key-Lock, обладают уникальной функцией самозатягивания, благодаря которой они крепче захватывают сверла по мере приложения большего крутящего момента, только по часовой стрелке. Даже при приложении высокого крутящего момента патроны можно легко открыть вручную. Патроны с ключом не затягиваются с увеличением крутящего момента.

Как заказать?
Патроны и принадлежности Albrecht продаются через широкую сеть дистрибьюторов станков и через наши агентства по всему миру. Если вы не знаете, кто продает Albrecht в вашем регионе, свяжитесь с нами, и мы предоставим вам имена и номера телефонов нескольких местных дилеров.

патрон jacobs, терминология сверлильных патронов, сверлильные патроны и ключи, державки, оправки, оправки, инструменты для снятия патрона

, обслуживающий канадские провинции и территории Ньюфаундленд, НФ, НЛ, Нова. Шотландия, NS, Нью-Брансуик, NB, Остров Принца Эдуарда, PEI, PE, Квебек, PQ, QC, Онтарио, ON, Манитоба, МБ, Саскачеван, SK, Альберта, AB, Британская Колумбия, Британская Колумбия, Северо-Западные территории, NT, Нунавут, NU, Юкон, YT, обслуживание канадских городов, Торонто, Миссиссога, Скарборо, Лаваль, Монреаль, Монреаль, Ванкувер, Оттава, Гатино, Калгари, Эдмонтон, Квебек, Виннипег, Гамильтон, Китченер, Кембридж, Ватерлоо, Лондон, Сент-Луис.Катаринс, Ниагара, Галифакс, Ошава, Виктория, Виндзор, Саскатун, Регина, Шербрук, Сент-Джонс, Барри, Келоуна, Абботсфорд, Миссия, Садбери Кингстон, Сагеней, Труа-Ривьер, Труа-Ривьер, Труа-Ривьер, Гвельф, Монктон, Брантфорд, Сент-Джон, Тандер-Бей, Питерборо, Аякс, Аврора, Брэмптон, Брок, Берлингтон, Каледон, Кларингтон, регион Дарем, Ошава, Пикеринг, Уитби, Халтон-Хиллз, Милтон, Оквилл, Миссиссауга, Новый рынок, Ричмонд-Хилл, Вон, Оранжвилль, обслуживание городов США, Нью-Йорк, Лос-Анджелес, Чикаго, Хьюстон, Филадельфия, Феникс, Сан-Антонио, Сан-Диего, Даллас, Сан-Хосе, Остин, Джексонвилл, Сан-Франциско, Индианаполис, Колумбус, Форт-Уэрт, Шарлотта, Сиэтл, Денвер, Эль-Пасо, Детройт, Вашингтон, Бостон, Мемфис, Нэшвилл, Портленд, Оклахома-Сити, Лас-Вегас, Балтимор, Луисвилл, Милуоки, Альбукерке, Тусон, Фресно, Сакраменто, Канзас-Сити, Лонг-Бич, Меса, Роли, Омаха, Майами, Окленд, Миннеаполис, Талса, Уичито, Новый Орлеан, Арлингтон, Кливленд, Бейкерсфилд, Тампа, Аврора, Гонолулу, Анахайм, Санта-Ана, Корпус-Кристи, Риверсайд, Сент-Луис. Луи, Лексингтон, Стоктон, Питтсбург, Сент-Пол, Анкоридж, Цинциннати, Хендерсон, Гринсборо, Плано, Ньюарк, Толедо, Линкольн, Орландо, Чула-Виста, Джерси-Сити, Чандлер, Форт-Уэйн, Буффало, Дарем, Санкт-Петербург, Ирвин, Ларедо, Лаббок, Мэдисон, Гилберт, Норфолк, Рено, Уинстон Салем, Глендейл, Хайалиа, Гарланд, Скоттсдейл, Чесапик, Северный Лас-Вегас, Фремонт, Батон-Руж, Ричмонд, Бойсе, Сан-Бернардино, Спокан, Бирмингем, Модесто, Де-Мойн, Рочестер, Такома, Фонтана, Окснард, Морено-Вэлли, Фейетвилл, Хантингтон-Бич, Йонкерс, Глендейл, Аврора, Монтгомери, Колумбус, Амарилло, Литл-Рок, Акрон, Шривпорт, Огаста, Гранд-Рапидс, Мобильный, Солт-Лейк-Сити, Хантсвилл, Таллахасси, Гранд-Прери, Оверленд-Парк, Ноксвилл, Вустер, Браунсвилл, Ньюпорт-Ньюс, Санта-Кларита, Порт Ст.Люси, Провиденс, Форт-Лодердейл, Чаттануга, Темпе, Оушенсайд, Гарден Гроув, Ранчо Кукамонга, Кейп-Корал, Санта-Роза, Ванкувер, Су-Фолс, Пеория, Онтарио, Джексон, Элк-Гроув, Спрингфилд, Пемброк-Пайнс, Салем, Корона, Юджин, МакКинни, Форт-Коллинз, Ланкастер, Кэри, Палмдейл, Хейворд, Салинас, Фриско, Спрингфилд, Пасадена, Мейкон, Александрия, Помона, Лейквуд, Саннивейл, Эскондидо, Канзас-Сити, Голливуд, Кларксвилл, Торранс, Рокфорд, Джолиет, Патерсон, Бриджпорт, Нейпервилл, Саванна, Мескит, Сиракузы, Пасадена, Оранж, Фуллертон, Киллин, Дейтон, Макаллен, Белвью, Мирамар, Хэмптон, Уэст-Вэлли-Сити, Уоррен, Олате, Колумбия, Торнтон, Кэрроллтон, Мидленд, Чарльстон, Уэйко и государства Алабама, Алабама, Аляска, Аляска, Аризона, Аризона, Арканзас, Арканзас, Калифорния, Калифорния, Колорадо, Колорадо, Коннектикут, Коннектикут, Делавэр, Делавэр, округ Колумбия, округ Колумбия, Флорида, Флорида, Джорджия, Джорджия, Гавайи, Гавайи, Айдахо, Айдахо, Иллинойс, Иллинойс, Индиана, Индиана, Айова, Айова, Канзас, Канзас, Кентукки, Кентукки, Луизиана, Лос-Анджелес, Мэн, Мэн, Мэриленд, Мэриленд, Массачусетс, Массачусетс, Мичиган, Мичиган, Миннесота, Миннесота, Миссисипи, Массачусетс, Миссури, Миссури, Монтана, Монтана, Монтана, Небраска, Северная Каролина, Невада, Невада, Нью-Гэмпшир, Нью-Хэмпшир, Нью-Джерси, Нью-Джерси, Нью-Мексико, Нью-Мексико, Нью-Йорк, Нью-Йорк, Север Каролина, Северная Каролина, Северная Дакота, Северная Дакота, Огайо, Огайо, Оклахома, OK, Орегон, Орегон, Пенсильвания, Пенсильвания, Род-Айленд, Род-Айленд, Южная Каролина, Южная Каролина, Южная Дакота, Южная Дакота, Теннесси, Теннесси, Техас, Техас, Юта, Юта, Вермонт, Вирджиния, Вирджиния, Вирджиния, Вашингтон, Вашингтон, Западная Вирджиния, Западная Вирджиния, Висконсин, Висконсин, Вайоминг, Вайоминг Мы можем отправить в Афганистан, Аландские острова, Албанию, Алжир , Американское Самоа , Андорра , Ангола , Ангилья , Антигуа и Барбуда, Аргентина, Армения, Аруба, Австралия, Австрия , Азербайджан , Азорские острова , Багамы , Бахрейн , Бангладеш , Барбадос , Беларусь , Бельгия , Белиз , Бенин , Бермуды , Бутан , Боливия , Бонайре , Босния , Ботсвана , Бразилия , Британские Виргинские острова , Бруней , Болгария , Буркина Фасо , Бурунди , Камбоджа , Камерун , Канада , Канарские острова , Кабо-Верде , Каймановы острова , Центральная Африканская Республика, Чад, Чили, Китай, Колумбия, Коморские Острова, Конго, Острова Кука, Коста-Рика, Хорватия, Кюрасао, Кипр , Чехия , Демократическая Республика Конго , Дания , Джибути , Доминика , Доминиканская Республика , Эквадор , Египет , Сальвадор , Англия , Экваториальная Гвинея , Эритрея , Эстония , Эфиопия , Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия , Габон , Гамбия , Грузия , Германия , Гана , Гибралтар , Греция , Гренландия , Гренада , Гваделупа , Гуам , ГУ, Гватемала , Гернси , Гвинея , Гвинея-Бисау , Гайана , Гаити , Голландия , Гондурас , Гонконг , Венгрия , Исландия , Индия , Индонезия , Ирак , Ирландия , Израиль , Италия , Кот-д’Ивуар , Ямайка , Япония , Джерси , Иордания , Казахстан , Кения , Кирибати , Косрае , Кувейт , Кыргызстан , Лаос , Латвия , Ливан , Лесото , Либерия , Ливия , Лихтенштейн , Литва , Люксембург , Макао , Македония (Fyrom) , Мадагаскар , Мадейра , Малави , Малайзия , Мальдивы , Мали , Мальта , Маршалловы острова , MH , Мартиника , Мавритания , Маврикий , Майотта , Мексика , Микронезия , Молдова , Монако , Монголия , Черногория , Монтсеррат , Марокко , Мозамбик , Н. Мариана острова , Намибия , Непал , Нидерланды , Нидерландские Антильские острова , Новая Каледония , Новая Зеландия , Никарагуа , Нигер , Нигерия , Остров Норфолк, Северная Ирландия, Норвегия, Оман, Пакистан, Палау, PW, Панама, Папуа-Новая Гвинея, Парагвай, Перу, Филиппины , Польша , Понапе , Португалия , Пуэрто Рико , Пр , Катар , Реюньон , Румыния , Рота , Россия , Руанда , Саба , Сайпан , Сан-Марино , Саудовская Аравия , Шотландия , Сенегал , Сербия , Сейшелы , Сьерра Леоне , Сингапур , Словакия , Словения , Соломоновы острова , Юг Африка, Южная Корея, Испания, Шри-Ланка, Св.Бартелеми, св. Кристофер, Санта-Крус, Сент-Эстатиус, Сент-Джон, Сент-Китс и Невис , Сент-Люсия , Сен-Мартен , Сент-Мартин , Сент-Томас , Сент-Винсент/Гренадины, Суринам, Свазиленд, Швеция, Швейцария , Сирия , Таити , Тайвань , Таджикистан , Танзания , Таиланд , Восточный Тимор , Тиниан , Того , Тонга , Тортола , Тринидад и Тобаго, Трук, Тунис, Турция, Туркменистан, турки и Кайкос, Тувалу, Уганда, Украина, Юнион-Айленд, Соединенные Штаты Арабские Эмираты , Великобритания , США , Уругвай, девственница США острова, VI, Узбекистан, Ванату, город-государство Ватикан, Венесуэла , Вьетнам , Виргин-Горда , Уэльс , острова Валлия и Футуна , Западное Самоа, Яп, Йемен, Замбия, Зимбабве
мы стараемся отправлять в крупнейшие города мира Токио, Япония, Сеул, Южная Корея, Мехико, Мексика, Нью-Йорк, США, Мумбаи, Индия, Джакарта, Индонезия, Сан-Паулу, Бразилия, Дели, Индия, Осака/Кобе, Япония, Шанхай, Китай, Манила, Филиппины , Лос-Анджелес, США , Калькутта, Индия , Москва, Российская Федерация. , Каир, Египет, Лагос, Нигерия, Буэнос-Айрес, Аргентина, Лондон, Великобритания, Пекин, Китай, Карачи, Пакистан, Дакка, Бангладеш, Рио-де-Жанейро, Бразилия, Тяньцзинь, Китай, Париж, Франция, Стамбул, Турция, Лима , Перу, Тегеран, Иран, Бангкок, Таиланд, Чикаго, США, Богота, Колумбия, Хайдарабад, Индия, Ченнаи, Индия, Эссен, Германия, Хошимин, Вьетнам, Ханчжоу, Китай, Гонконг, Китай, Лахор, Пакистан , Шэньян, Китай, Чанчунь, Китай, Бангалор, Индия, Харбин, Китай, Чэнду, Китай, Сантьяго, Чили, Гуанчжоу, Китай, ул.Санкт-Петербург, Российская Федерация, Киншаса, ДРК, Багдад, Ирак, Цзинань, Китай, Хьюстон, США, Торонто, Канада, Янгон, Мьянма (Бирма), Алжир, Алжир Филадельфия, США, Циндао, Китай, Милан, Италия, Пусан, Юг Корея, Белу-Оризонти, Бразилия, Алмадабад, Индия, Мадрид, Испания, Сан-Франциско, США, Александрия, Египет, Вашингтон, округ Колумбия, США, Ухань, Китай, Даллас, США, Гвадалахара, Мексика, Чунгин, Китай, Медельин, Колумбия, Детройт , США , Ханьдань, Китай , Франкфурт, Германия , Порту-Алегри, Бразилия , Ханой, Вьетнам , Сидней, Австралия, Санто-Доминго, Дом. Республика, Сингапур, Сингапур, Касабланка, Марокко, Катовице, Польша, Пуна, Индия, Бангдунг, Индонезия, Монтеррей, Мексика, Монреаль, Канада, Нагоя, Япония, Нанкин, Китай, Абиджан, Кот-д’Ивуар, Сиань, Китай, Берлин, Германия, Эр-Рияд, Саудовская Аравия, Ресифи, Бразилия, Дюссельдорф, Германия, Анкара, Турция, Мельбурн, Австралия, Сальвадор, Бразилия, Далянь, Китай, Каракас, Венесуэла, Адис-Абеба, Эфиопия, Афина, Греция, Кейптаун, Южная Африка, Кельн, Германия, Мапуту, Мозамбик, Неаполь, Италия

Сверлильные патроны

Jacobs Сверлильные патроны

Jacobs

[Главная] [Вернуться к старой дрели] [Упражнения на верблюжьей спине] [Пост-дрель]  [Морзе Конус]  [Номер стандарта2 Чак]  [Уэсткотт Маленький гигантский Чак] [Джейкобс Чак] [Восстановление Канеди-Отто № 16]

Джейкобс устанавливает стандарт для сверлильных патронов.

Компания Jacobs производит лучшие на рынке патроны для тяжелых условий эксплуатации. Компания. Компания Jacobs существует уже почти сто лет. То стандартная конструкция, показанная на фотографии слева, — это то, что у всех нас ассоциируется с хорошей дрелью цыпку быть, и да так по факту, что все дешевые азиатские компании-импортеры попробуйте скопировать внешний вид патронов Jacobs.Большинство компаний стараются производить продукты для любого ценового диапазона и рынка, а компания Jacobs также продает более дешевые качественные патроны для тех, кто их хочет. Это их сверхмощная линейка сверлильные патроны, которые устанавливают стандарт, по которому оцениваются все другие патроны. И это это тяжелые патроны, которым посвящена эта страница. Эти патроны построены так Хорошо, что они часто переживают своих владельцев. Покупка одного из более качественных Джейкобса патроны можно считать пожизненной инвестицией.

10 октября 2021 г.

Новый веб-сайт Jacobs Chuck находится здесь: http://www.jacobschuck.com/.

Ключевой патрон для тяжелых условий эксплуатации.

Значительно большая сила захвата, чем у бесключевых патронов и более простых использовать. Ключевые патроны — единственные, которые я использую, и единственные, которые стоят того. время, чтобы описать здесь, на этой странице.

Способ крепления к дрели. Существует два способа крепления дрели насадить на дрель. Либо навинчивая патрон на резьбовую оправку, либо шпинделя или путем установки патрона, установленного на конус, на коническую оправку или шпиндель.Для теперь на этой странице описывается только крепление в виде конусной оправки.

Беседка. Оправка – это шпиндель, к которому крепится патрон. То оправка может быть обработана на конце сверлильного шпинделя или может быть отдельным небольшая деталь, которую можно снять с дрели. Беседки небольшие веретенообразные хвостовики, которые могут быть коническими для использования в головках типа MT на сверлильных станках, или имеющие гладкие круглые хвостовики для использования в станках m . Некоторые более дешевые сверлильные станки требуют патрон должен быть установлен непосредственно на шпиндель, либо навинчивая патрон на конец шпинделя с резьбой или конус JT.

Исправить эту область

Один конец оправки обращен к конусу Морзе для установки в гнездо шпинделя сверлильного станка или принадлежности. Другой конец — короткая равнина конус, называемый конусом Джейкобса, который вставляется в коническое гнездо в конце корпус патрона. Конус JT или конус Джейкобса является наиболее часто используемым стилем. конус шпинделя для установки сверлильного патрона. Существуют различные размеры JT конусность, и они выражаются в числовой форме.Примеры общего номера JT размеры: № 33, № 2, № 3, № 4 и т. д. Оправка должна вставляться в корпус патрона с гораздо большее усилие, чем для установки инструмента МТ в гнездо. Только трение удерживает оправка на месте, несмотря на сильное сопротивление при сверлении.

Беседки доступны в большом разнообразии размеров и типов. Пользователю потребуется знать точно, какой тип и размер конуса используется в его/ее патроне при заказе нового. На фото слева группа оправок с коническими патронами JT различных размеров. размеров, а также несколько типов и размеров концов сверлильных шпинделей.Как можно догадаться, оправки заказываются по размеру конуса корпуса сверлильного патрона и размеру гнезда сверлильного станка и тип.

На фото (слева), если смотреть слева направо, оправка 3JT с 5/8 прямой круглый хвостовик, оправка 3JT с хвостовиком 3MT, оправка 2JT с хвостовиком 2MT, оправка 33JT с хвостовиком 2MT, оправка 4JT с хвостовиком 2MT. Патрон 18N. Шариковый подшипник Jacobs Super Chuck с гнездом для крепления 4JT. Есть более грубые Доступные типы беседок. На этой странице описаны только стили беседок, используемые в авторский магазин.

Губки скользят внутри прецизионно просверленных пазов в корпусе патрона (видно на фото слева). Пазы наклонены внутрь по направлению к передней части сверла. Резьба нарезана на одной стороне губок, чтобы можно было двигать губки и управляется снаружи патрона. Специальная гайка с конической резьбой обрабатывается входят в зацепление с этими губками под углом, а гайка заставляет губки двигаться внутрь или наружу в зависимости от того, в какую сторону он повернут. Затем гайка надрезается и ломается. половинки, чтобы его можно было установить вокруг корпуса патрона и кулачков во время сборки патрона.Гайка входит в специальный паз, проходящий по центру корпус патрона и канавка достаточно глубоки, чтобы обнажить резьбовые стороны губки, которые входят в зацепление с гайкой. Втулка свободно надевается на корпус патрона и плотно прижимается к разрезной гайке. Втулка удерживает половинки гайки вместе плотно. Плотная прессовая посадка над разрезной гайкой удерживает рукав на месте.

Челюсти точно входят в свои пазы, и любая грязь, песок или коррозия может мешать движению челюстей.Грязь, которая попадает в челюсти со стороны патрона часто можно очистить повторными шагами протираю, смазываю, работаю и снова протираю. Но грязь, попадающая на заднюю часть патрон между задним ободком и корпусом патрона можно снять только путем разборки патрон в первую очередь.

Оправку сначала снимают, помещая патрон на подходящую опору (такую, как как открытые тиски или выносливое отверстие наковальни). Резьбовые патроны отвинчивается от шпинделя, а конусные патроны можно снять с дрели шпинделя с помощью специальных раздвоенных клиньев, которые упираются в корпус патрона и шпиндель Корпус.Обратите внимание, что при этом нет необходимости снимать оправку с патрона. время, но оправку нужно будет снять через некоторое время перед повторной сборкой чак позже.

Снятие патрона с оправки или сверлильного шпинделя.

Снятие конических оправок типа JT с патрона. Сначала очистите внутреннюю часть сверлильный патрон, чтобы открыть отверстие для доступа через внутренний центр корпуса патрона (и через это отверстие должен быть виден конец вала). На фото (в справа) показана нижняя часть патрона, и отверстие для доступа хорошо видно внутри корпус патрона.

Расположите патрон с оправкой свободно между губками тисков или над выносливое отверстие наковальни. Поместите тряпку или коробку под беседку, чтобы поймать ее, когда она выходит. Когда кулачки патрона полностью открыты, поместите пробойник вниз через отверстие в центре патрона и наносите резкие удары тяжелым молотком. Оправка патрона быстро выскочит, поэтому обязательно поймайте ее, чтобы она не ударилась. бетон или другая твердая поверхность, которая может повредить конические концы вала.

Снятие патрона, постоянно закрепленного на конусном конце сверла шпиндель.

Раздел в разработке.

Разборный патрон.

Расширение кулачки патрона полностью перед выпрессовкой втулки.

Перед опрессовкой кулачки патрона полностью выдвинуты. Фотографии правы неверны — челюсти должны были быть выдвинуты полностью и закрыто. НИКОГДА не открывайте губки полностью перед прессованием.Используйте гидравлический пресс для протолкните патрон через втулку. Поместите патрон на короткий отрезок трубы достаточно большой, чтобы поддерживать втулку, но позволяет корпусу патрона пройти свободно через внутреннюю часть трубы. Корпус патрона прижимается через трубка. Старайтесь использовать только прямоугольную трубу и следите за тем, чтобы она не наклонялась и не заедание происходит при выдавливании патрона из втулки. Как только втулка патрона выключен, то можно снять разрезную гайку и губки.

Перед повторной сборкой детали патрона тщательно очищаются растворителем и проволочная щетка и тряпки.



Смотреть внимательно, челюсти не идентичны.

Первое, на что следует обратить внимание при сборке, это наличие цифр (1, 2, или 3) возле каждой щели челюсти. Этих цифр на фотографиях не было, а была стрелка на фотографии внизу слева указывает на область возле прорези челюсти, где цифры найдены. Цифры помогают механику установить челюсти в правильном порядке. во время обратной сборки. Несмотря на то, что любая бранша подходит к любому слоту, бранши должны быть порядке, чтобы они вошли в область резьбы разрезной гайки.Каждая челюсть либо пронумерованы (старый метод) или обработаны с определенным профилем (новые кулачки и гайки наборы), чтобы определить, какие челюсти следует размещать в каждом слоте. Челюсть №1 имеет очень маленький шаг обработана на резьбе, ближайшей к концу кулачка. № 2 имеет обработанный полный шаг в резьбу возле конца кулачка, а № 3 вообще не имеет уступа возле конца кулачка. Перед сборкой на губки и резьбу наносится смазка. Со вставленными челюстями в правильных пазах концы челюстей выровнены так, что они выходят из или в патрон одинаково.Разрезная гайка была обработана как единое целое и имеет надрезы. и сломан пополам, чтобы можно было установить его на патрон. Половинки разрезную гайку переустанавливают и возятся с ней до тех пор, пока она не войдет в зацепление с резьбой челюсти.

Опять таки челюсти выдвигаются перед прессованием. Рукав надевается на осторожно зажимайте, чтобы гайка и кулачки оставались на месте до тех пор, пока втулка не можно нажимать. Рукав надевается вверх дном на ту же трубку, которая использовалась для снять рукав.Корпус патрона вдавливается обратно в патрон. Рукав удерживается на месте только за счет прессовой посадки разрезной гайки внутри втулки.

Трудно описать правильное положение втулки, когда снова установлены на патроне, поэтому вместо этого я опишу некоторые факторы, которые механик должен взвесьте, чтобы определить, подходит ли он вам самостоятельно.

  1. Конец втулки со шпонкой должен располагаться достаточно близко к концу губки патрон, чтобы ключ можно было использовать, не слишком свободно или слишком туго.
  2. Втулки некоторых патронов надеваются прямо на нижнюю часть корпуса патрона, в то время как другие имеют большую или сужающуюся нижнюю часть, которая слишком велика для рукава. над, но для которого рукав должен плотно прилегать.
  3. Втулка должна быть прямой и параллельной корпусу патрона во избежание заедания. во время использования, а втулка должна оставаться прямой и параллельной при нажатии на патрон, чтобы не повредить внутренние детали.

Установка оправки патрона.

К установите или переустановите оправку патрона, поместите патрон вверх дном на твердую поверхность с отведенными челюстями. Затем поместите конусный конец оправки в закрепите корпус и плотно забейте оправку несколькими сильными резкими ударами молоток. Оправка должна быть достаточно тугой, чтобы оставаться на месте, но не выкручиваться из патрон во время сильного сопротивления при сверлении.

Не запрессовывайте оправку в патрон с помощью оправочного пресса! Использование пресса вставлять оправку в корпус рекомендуется , а не , потому что пресс может сильно затяните оправку, что приведет к вздутию корпуса патрона и деформировать и мешать челюстям.Использование молотка ограничивает силу и предотвращает чрезмерный отек тела патрона. Правильно — используйте молоток, чтобы забить конус вставьте в патрон.

На корпусе патрона возле кулачков выбиты номера моделей, размеры сверла, которые патрон удерживает, размер и тип конусности оправки, необходимые для патрона, а иногда даже порядковый номер ремкомплекта патрона. На корпусе ключей хорошего качества выбита модель или модели патронов. что ключ подходит. От качества зависит срок службы инструментов.Лучше патроны и ключи служат много лет.

Новые комплекты разъемных гаек и кулачков доступны для патронов Jacobs для тяжелых условий эксплуатации. также новые рукава. Важно, чтобы механик хорошо знал оба детали патрона и теорию конуса Морзе, поскольку люди, которые заказывают детали для вас, может быть недостаточно знаком с ними, чтобы знать, какие части необходимы.

Запасные части и инструменты.














Где найти запасные части марки Jacobs и новые инструменты Jacobs.

Есть несколько источников для получения этих деталей.

MSC Industrial Supply в http://www.mscdirect.com/, а также

Макмастер-Карр в http://www.mcmaster.com/

Энко в http://www.use-enco.com/

Существует также большое количество мелких поставщиков инструментов и станков, которые также ремонт и заказ запчастей для дрелей и другой техники. Их слишком много, чтобы включите сюда, поэтому проверьте свою телефонную книгу.


Устаревшая ссылка сохранена для справки: www.jacobschuck.com/service.html#anchor35680


Последнее обновление 10 октября 2021 г. .

Автору можно отправить электронное письмо по адресу, указанному на картинке ниже:






Мастер Кинг-Сили 103.

23141 Восстановление сверлильного станка, Pt. 18 Ползает назад (при тревоге) Почти все части пресса наконец-то готовы к повторной сборке. Однако, когда я прошел очистку и полировку деталей, как описано в последнем посте, я обнаружил, что мне все еще нужно обслуживать патрон.

Возможно, вы помните мой пост об удалении патрона некоторое время назад. Теперь пришло время разобрать его, почистить и собрать обратно.

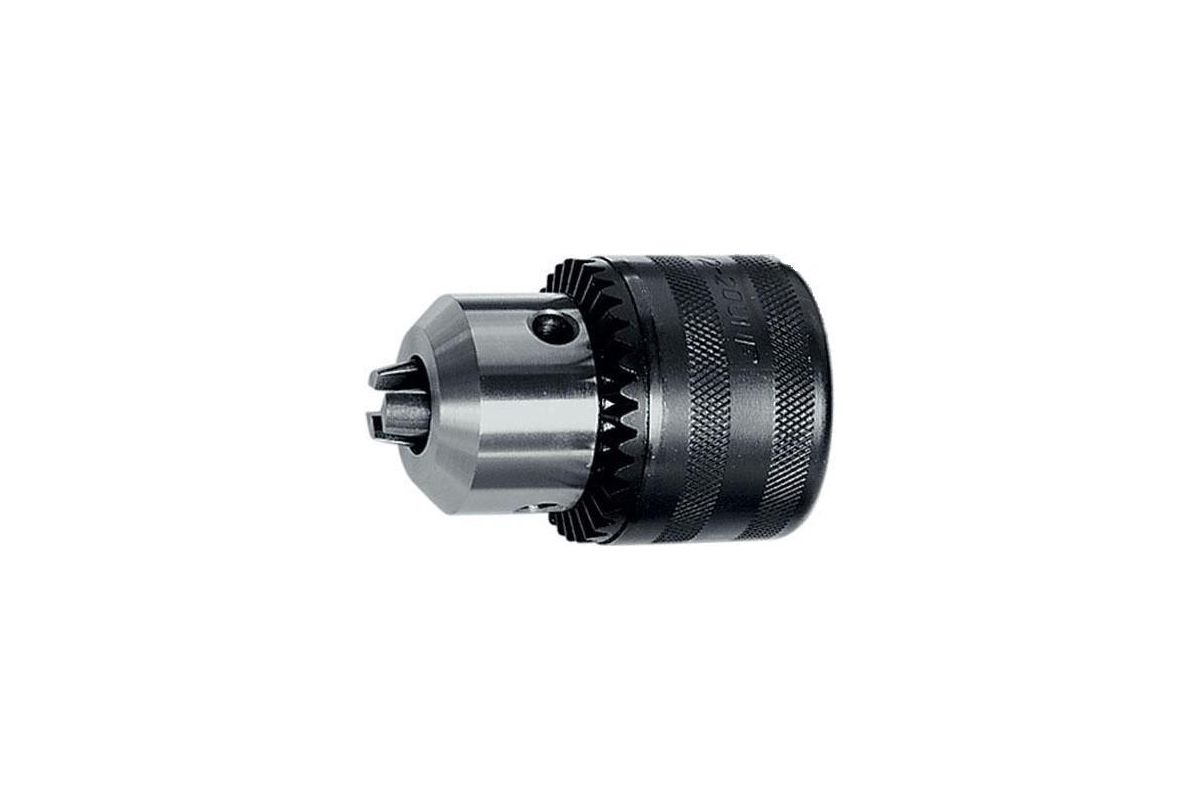

Патрон представляет собой модель Jacobs 633C 1/2 дюйма. Эти типы патронов были стандартными для многих тысяч станков на протяжении многих лет, и патрон Jacobs по-прежнему является наиболее распространенным патроном для современных ручных дрелей и сверлильных станков.

Прочный, хорошо спроектированный и простой в обслуживании.

Я следую инструкциям Джейкобса, которые не менялись десятилетиями.

Я распылил проникающее масло PB Blaster в область между корпусом и втулкой патрона.Это помогло разделить детали. Вытащив кулачки из патрона примерно наполовину, мы помещаем патрон в оправочный пресс, чтобы выпрессовать втулку.

Вы заметите, что я положил два куска твердой древесины (думаю, платана) под края гильзы, так как мой пресс маленький и гильза не подходит к основанию пресса.

Здесь произойдет следующее: мы нажмем на челюсти, и рукав соскользнет… надеюсь.

Выяснилось, что древесина была недостаточно твердой, чтобы выдержать давление вниз — она погнулась, а затем раскололась.

Так что я использовал обрезки трубы, из которой я сделал инструмент для удаления (см. ссылку выше, в которой описывается самодельный инструмент).

Работали отлично.

Вы можете видеть основание моего пресса — если ваш больше, вам может не понадобиться поддерживать рукав, как это делал я.

Рукав не сдвинулся с места, когда я работал на прессе вручную. Так что я ударил ручку пресса и вуаля! рукав оторвался.

На корпусе пресса видна старая засохшая смазка. Мы его почистим и зальем новой синтетической смазкой.

Затем мы снимаем гайку, которая зацепляет резьбу губок и заставляет губки входить или выходить. .. или вверх и вниз?

Гайка состоит из двух частей — она ​​формируется как одна часть, а затем разламывается на две части, чтобы точно соответствовать корпусу вокруг губок. Если вы поработаете над одним из них, вы заметите, насколько точно половинки подходят друг к другу.

Мой патрон, вероятно, ни разу не открывали с тех пор, как он покинул Джейкобс в 1952 или 1953 году, поэтому мне понадобилась маленькая отвертка, чтобы открыть половинки.

Обратите внимание, что резьба гайки сужается вниз, чтобы соответствовать кулачкам — широкий конец опускается вниз при сборке.Там же, где и идентификатор, на гайке есть ребро.

Теперь челюсти выскользнут из тела. Обратите внимание, что номера кулачков выбиты на корпусе этого конкретного патрона. Я не верю, что они все, но его один. (Это «2» я имею в виду).

Имеется 3 зажима, и их необходимо собрать в определенных местах, чтобы зажимы открывались и закрывались точно вместе. Так что это хорошая идея, чтобы отметить, какая челюсть какая, когда вы их вынимаете.

(Вы все еще можете сделать ошибку, но по крайней мере вы пытались сохранить их прямо.)

Челюсти просто выдвигаются из тела. На каждой челюсти есть тонкие зубцы. Это то, что удерживает сверло на месте. Осмотрите их, ища сколы, трещины или другие проблемы. Мои в идеальной форме, как вы можете видеть здесь.

Если зубья изношены или имеют сколы, они не будут должным образом удерживать сверло. Джейкобс продает комплекты для замены челюстей, если ваша подстрелена.

К счастью, единственная проблема с моими — это все эти десятилетние опилки, набитые вокруг них!

Вы также можете увидеть, как я пронумеровал челюсти, чтобы идентифицировать их.

Разобрав патрон, я почистил и отполировал все детали.

Я пропитал все денатуратом для очистки деталей. На корпусе и втулке была небольшая коррозия, поэтому я использовал средство для удаления ржавчины, чтобы удалить коррозию. Затем я отполировал втулку, гайку, внешнюю сторону кулачков и соединительную втулку полиролью для алюминия.

Хорошо выглядит, да?

Повторная сборка проста.

Я нанес тонкий слой синтетической смазки на изогнутую часть губок, где они входят в корпус.И я также наношу тонкий слой на нити.

Немного поверните челюсти в сторону, и они скользнут прямо в тело.

Я стер номера перед сборкой, если вам интересно.

Вставьте челюсти полностью в тело.

Теперь они должны выровняться, а половинки гаек должны выровняться.

Я обнаружил, что удерживая корпус с одной из гаек, можно увидеть резьбу и убедиться, что она выровнена.

На этом этапе вы можете проверить открывание и закрывание губок, удерживая гайку и поворачивая корпус.

После того, как я надел обе гайки и проверил патрон, я обнаружил, что кулачки не выровнены одинаково, когда кулачки были полностью выдвинуты. Естественно.

Где-то перепутал две челюсти. Это не катастрофа. К счастью. У Джейкобса есть диаграмма на той странице, на которую я дал ссылку выше, которая идентифицирует номер каждой челюсти по рисунку ее зубов. Я легко нашел свою ошибку и правильно поставил челюсти. Так много за попытку держать их прямо!

Здесь у нас есть обе половинки гайки на месте.Если вы внимательно посмотрите, то увидите, что на этом снимке челюсти расположены не в том месте — одна выступает больше, чем две другие. После устранения проблемы с челюстями я могу снова надеть втулку.

Можно было сделать это оправкой, но решили просто зажать в тисках с помощью деревянного бруска и молотка. Здесь челюсти обращены вниз, и я нажимаю на резьбовое крепление.

Вот наш недавно отремонтированный патрон Jacobs 633C, готовый служить еще многие десятилетия.

Работает отлично — очень плавно и быстро настраивается.Очень приятно использовать.

Вы можете видеть, что челюсти идеально смыкаются. Посмотрите, насколько все аккуратно — челюсти точно входят в отверстие. Какой красиво сделанный аппарат. А это снимок выбитого номера модели.

Полная реставрационная сага

Часть 1 — Начало

Часть 2 — Электролиз для удаления ржавчины

Часть 3 — Шлифование для удаления ржавчины

Часть 4 — Выравнивание базовой таблицы

Часть 5 — Комплектация номера модели

Часть 6 — Уточнение базы

Часть 7 — Удаление двигателя

0

Часть 8 — Моторная разборка

Часть 9 — Замена подшипников двигателя

Часть 10 — Старт конденсатор и моторная сборка

0

Часть 11 — Удаление резьбовых JACOBS Chuck

Часть 12 — Удаление шпинделя

Часть 13 — Разборка Quill

Часть 14 — Новые коэффициентки и подшипники шпинделя

Часть 15 — Двигатель повернул алюминиевую отделку Проверка концепции

Часть 16 — Алюминиевая отделка двигателя

Часть 17 — Очистка и полировка оборудования

Часть 18 — Jacobs 633c




0 Часть 19 — Уборка и полировальная колонна

Часть 20 — сборка начинается

Часть 21 — реставрация Завершено

Патрон для взбивания яиц Miller’s Falls, перестроение

Это патрон до разборки и очистки.

Ручные инструменты становятся все более популярными, а сверла для взбивания яиц в последнее время, похоже, находятся на вершине списка популярности, поэтому я подумал, что сейчас самое время закончить восстановление патрона для взбивания яиц Miller’s Falls # 2. В предыдущем посте я показывал как сделать новые пружины для этого патрона (см. 25.11.2012). Это запатентованный патрон Ryther, впервые представленный в 1922 году и использовавшийся в 1940-х годах и позднее. Этот патрон был сделан в трех размерах, и я думаю, что это средний размер.Он будет держать сверло 3/8″. На картинке выше показан снятый с дрели патрон. Он в том же состоянии, в котором он был найден, ржавый, с ямками и почти не работает.

Обычно мне подходят два гвоздя, которые подходят к отверстиям в патроне, и разводной ключ.

Первым шагом после снятия патрона с дрели является разборка, а первым шагом разборки является снятие кольца с корпуса патрона. Это часть с резьбовым отверстием, которое крепится к шпинделю сверла. На картинке выше показан мой метод.Поместите патрон в верстачные тиски с мягкими губками. Если у вас нет мягких губок для тисков, вы можете использовать пару кусков мягкой древесины, например тополя или сосны. Держите патрон высоко над телом рядом с воротником. Это делается для предотвращения деформации оболочки патрона, которая тонкая и легко сдавливается тисками. Муфта ввинчивается в корпус патрона с правой резьбой. Поверните его против часовой стрелки, чтобы снять. Нанесите немного проникающей смазки на стык между втулкой и кожухом и дайте ей впитаться. Если патрон сильно заржавел, вы можете перевернуть его и поместить в небольшой контейнер с проникающей смазкой для пропитки.Эта муфта патрона имеет два отверстия, по одному с каждой стороны отверстия шпинделя, которые используются для отвинчивания его от корпуса. Найдите два гвоздя, которые плотно входят в эти отверстия с очень небольшой небрежностью, и отшлифуйте кончики. Удерживая гвозди в отверстиях, используйте разводной ключ на обоих гвоздях, чтобы выкрутить кольцо из корпуса патрона. Вам может понадобиться третья рука, чтобы постучать по гаечному ключу, чтобы освободить ошейник, и иногда я даже использовал немного тепла от факела. Как только воротник свободен, отвинтите его от оболочки, и жесткая часть готова.

Если вам повезет, внутри патрона вы найдете держатель с тремя свисающими с него губками, удерживаемыми тремя изогнутыми проволочными пружинами. Я говорю, если вам повезет, потому что часто пружины отсутствуют или сломаны. Если у вас отсутствуют или сломаны пружины, обратитесь к сообщению, упомянутому в первом абзаце, для получения инструкций по изготовлению новых пружин.

Вот детали патрона после обработки Evap-O-Rust.

Промойте все детали горячей водой с сильным моющим средством для удаления жира.Мне нравится спрей-очиститель «Удивительный» из магазина Dollar Tree. Тщательно высушите детали, чтобы предотвратить появление ржавчины. Затем используйте свой любимый метод удаления ржавчины. За 25 лет работы со старинными/винтажными инструментами я перепробовал большинство методов удаления ржавчины и остановился на электролизе и Evap-O-Rust, доступных в большинстве автомагазинов, таких как AutoZone. Для этого проекта я использовал последний. На изображении выше показаны детали, извлеченные из раствора для удаления ржавчины. Вы заметите отсутствие пружин на картинке.Ржавчину пружин не чищу. Иногда они могут стать хрупкими и сломаться при любом методе удаления ржавчины. Вместо этого я чищу пружины вручную и смазываю их.

Вот детали патрона после полировки.

После удаления ржавчины я полирую детали с помощью нетканого абразивного круга на электродвигателе, но вы также можете использовать стальную вату 0000 и хорошую полироль для металла, такую ​​как Brasso. Отполируйте коническую поверхность внутри корпуса патрона, где перемещаются кулачки, используя бумагу из карбида кремния и палец. Я начинаю с зернистости #180 и дохожу до #400.

Это готовый патрон после полировки, смазки и повторной сборки.

Вид на заднюю часть патрона.

Осталось только слегка смазать подвижные части и собрать патрон. Теперь патрон выглядит и работает так же хорошо или даже лучше, чем когда он был новым.

Если кому интересно этот патрон продается. ПРОДАНО

Как всегда, спасибо, что зашли и, пожалуйста, не стесняйтесь оставлять комментарии.

Нравится:

Нравится Загрузка…

Родственные

О компании R&B ENTERPRISES

Профессиональный мебельщик и реставратор. Продавец и коллекционер старинных и антикварных инструментов для деревообработки.

Почему моя дрель перестала вращаться? И как это исправить

Привет! Некоторые ссылки на этой странице являются партнерскими ссылками, что означает, что если вы решите совершить покупку, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас.Я очень ценю вашу поддержку!


В наши дни дрели являются одним из наиболее часто используемых инструментов в моем магазине. Меня расстраивает, когда вы находитесь в середине проекта, а дрель решает прекратить вращение. Это может произойти с любой дрелью, что заставляет нас задаться вопросом, почему моя дрель перестает вращаться?

Сверла перестают вращаться из-за ослабления патрона или повреждения внутренних частей сверла. В таких случаях осмотрите корпус редуктора, трансмиссию, шпиндель, ручки, шестерни и патрон.Это общие детали, которые могут вызвать эту проблему и могут потребовать замены или регулировки.

В следующих разделах ниже я рассмотрю каждую из этих частей и другие потенциальные проблемы. Я покажу вам некоторые симптомы, на которые следует обратить внимание. Я также объясню, как заменить часть дрели, которая может выйти из строя.

Не вращается сверло или само сверло?

Во-первых, вам нужно определить, какая у вас проблема, так как есть множество вещей, которые нужно искать.Когда вы начинаете сверлить кусок дерева, сверло перестает вращаться, несмотря на то, что патрон вращается?

Или сверло самопроизвольно перестает крутиться? Если это так, это может быть ослабленный патрон или неисправное сверло. Давайте рассмотрим каждую из этих тем ниже.

Почему сверло не вращается?

Как правило, сверло может проскальзывать или не вращаться, если патрон не затянут должным образом. Электрическую дрель с патроном с ключом необходимо затянуть как минимум в 2 местах отверстий.В то время как бесключевой патрон следует закрутить вручную, при этом вы услышите, как он щелкает.

Многие люди не знают, как правильно затянуть патрон, и это наиболее распространенная причина проскальзывания сверл. Я подробно описал каждый из них ниже.

Использование молотка для сверления может привести к ослаблению патрона. См. мою статью о сверлении кирпича аккумуляторной дрелью.

Патрон с ключом

Чтобы обеспечить достаточное натяжение сверла, необходимо использовать ключ и затянуть его в каждом отверстии патрона. Все патроны имеют 3 отверстия, и вы должны использовать их все.

Я гарантирую, что вы затяните патрон и одно отверстие и думаете, что все готово. Когда вы попробуете второе отверстие, вы заметите, что на нем можно немного сильнее натянуть. Теперь продолжайте и используйте 3-е отверстие.

Быстрозажимные патроны

Чтобы затянуть быстрозажимные патроны, нужно просто удерживать патрон и нажимать на спусковой крючок. Я прав? Да, это хорошо для начала. Чтобы правильно затянуть его, вам необходимо сделать следующее:

  1. Держите дрель одной рукой
  2. Другой рукой поверните патрон против часовой стрелки.
  3. Вы услышите щелчок патрона, когда он затягивается.
  4. Как только он затянется настолько, насколько это возможно, немного поверните патрон по часовой стрелке, и вы должны почувствовать щелчок, когда патрон встанет на место.
  5. Это обеспечивает полную фиксацию сверла в патроне.

Ослаблен ли патрон?

Большинство патронов крепятся к дрели с помощью большого винта с обратной резьбой, расположенного в нижней части патрона. Полностью откройте кулачки патрона и посмотрите, виден ли винт.

Не кажется ли вам, что патрон болтается на настоящей дрели? Его можно затянуть, повернув этот винт против часовой стрелки. Если вы не видите там винта, возможно, он удерживается другими средствами или проблема не в нем. Стоит проверить это, прежде чем двигаться дальше.

Почему дрель останавливается?

Итак, вы перепробовали все вышеперечисленное и поняли, что патрон туго затянут, а дрель продолжает вращаться.

Дрель может перестать вращаться, если ее внутренние детали повреждены и нуждаются в замене.Из-за низкой стоимости дрелей в наши дни может быть дешевле купить новую дрель, чем заменить ее детали.

Это не всегда так, поэтому, если вы хотите узнать, почему ваша дрель не вращается, я перечислил ниже шаги, чтобы заставить ее снова работать.

Невинная ошибка: выключатель

Иногда люди просто забывают правильно щелкнуть выключателем . Некоторые переключатели на этих сеялках можно включать, выключать или переводить в нейтральное положение. В некоторых случаях люди думают, что переключатель находится в положении «включено».В конце концов, возможно, он застрял в выключенном или нейтральном положении. Проверьте переключатель, возможно, вы просто не двигали его достаточно хорошо.

Однако, если переключатель находится в правильном положении, а дрель вообще не двигается, , возможно, у вас проблемы с аккумулятором или питанием. Ну, либо так, либо у тебя сломался выключатель. Если вы уверены, что у вас полностью заряжен аккумулятор (для аккумуляторных дрелей-шуруповёртов) и есть питание от ленты, то вам следует заменить выключатель.

Проблемы с электропитанием

Если вы используете аккумуляторную дрель, то одной из вероятных причин, по которой дрель перестала вращаться, является разрядка батареи.Две проблемные точки, которые вы можете проверить:

  1. Зарядное устройство
  2. Аккумулятор

Для проверки зарядного устройства необходимо использовать мультиметр. Вам нужно включить зарядное устройство в розетку. Мультиметр — это устройство или инструмент с двумя металлическими щупами. Вы используете его для проверки электрического заряда. Вы можете заказать его в Walmart, Amazon здесь или у других поставщиков. Если вы не уверены в этом, обратитесь к местному электрику для проверки.

Затем вставьте щупы в разъемы для зарядки в зарядном устройстве дрели. Будьте осторожны, не прикасайтесь к металлическим концам щупов или разъемам для зарядки. Включите щуп и проверьте, сколько электричества поступает.

Проделайте то же самое с батареей. Проверьте разъемы с помощью мультиметра. Обратите внимание, что если счетчик показывает ноль либо на аккумуляторе, либо на зарядном устройстве, то эту деталь необходимо заменить. Чтобы помочь вам увидеть, как это делается, посмотрите это видео:

У вас нет мультиметра?

Возьмите простой в использовании мультиметр, которым я пользуюсь.

Хорошая новость заключается в том, что многие беспроводные дрели обычно продаются с резервным аккумулятором. Затем вы можете удалить батарею, установленную на вашей дрели, и заменить ее резервной. Затем вы можете заряжать предыдущую батарею, используя новую.

Если у вас нет вторичного аккумулятора или аккумулятор закреплен на дрели, вам придется зарядить его в течение нескольких минут. После зарядки аккумулятора можно использовать дрель.

Если вы используете дрель со шнуром, убедитесь, что питание подается из розетки или удлинителя.Отключите дрель, возьмите другой прибор и подключите его к той же розетке. Включите прибор. Если прибор включается и работает, возможно, на дрель не подается электричество.

Проблемы с питанием также могут быть вызваны неисправным шнуром питания. Чтобы проверить это, выполните следующие действия:

  1. Подключите дрель к сетевой розетке, а затем включите ее.
  2. Возьмитесь за часть шнура — ту, что рядом с розеткой, — и согните ее вперед и назад.Не забудьте согнуть его в разные стороны. Если дрель крутится в любом из этих направлений, то неисправен шнур рядом с розеткой.
  3. Если это ничего не дает, то на этот раз согните этот участок шнура питания рядом с дрелью. Проделайте тот же тест на этом конце шнура. Если дрель крутится (или крутится и останавливается), значит, неисправен конец шнура.

Если вы не умеете отсоединять шнуры питания или у вас нет запасного шнура, возможно, вам придется отнести дрель в мастерскую для ремонта.

Если проблема не в шнуре питания или аккумуляторе, возможно, ваша дрель не вращается из-за чего-то более серьезного. Ознакомьтесь с другими вариантами в руководстве ниже.

Разборка дрели

В следующих нескольких частях этого руководства я покажу вам, как заменить неисправные детали, которые мешают вращению дрели. Для этого вам потребуется снять корпус дрели.

Обратите внимание, что существует два типа корпусов сверл:

  1. Корпус грейферного типа
  2. Корпус многоуровневого типа

Корпус грейферного типа является наиболее распространенным.Он состоит из двух одинаковых пластиковых половинок. Их легче всего открыть, потому что все, что вам нужно сделать, это удалить боковые винты.

На изображении выше показана открытая дрель с двумя частями кожуха грейфера, расположенными рядом.

Второй тип, штабелированный корпус, немного сложнее. Этот тип бурового корпуса имеет четыре части:

      1 выключатель корпуса корпус двигателя

      2
    1. корпус шестерни

    , какую часть жилья вы должны удалить первым? Это будет зависеть от модели и марки вашей дрели.Некоторые упражнения требуют, чтобы вы сначала сняли ручку. Однако есть модели, в которых вы можете получить доступ к двигателю или корпусу редуктора, не снимая рукоятку.

    Существует множество сверл, которые требуют сначала снять заднюю пластину. После этого вы можете вытащить вал вместе с другими внутренними частями вперед. В этом видео на YouTube показан наиболее распространенный процесс разборки аккумуляторной дрели.

    Пожалуйста, ознакомьтесь с руководством пользователя, прилагаемым к вашей дрели, прежде чем пытаться разобрать этот тип корпуса дрели.

    Проверка корпуса редуктора

    Картер редуктора является одной из частей, которую необходимо проверить, , особенно если дрель продолжает вращаться, но патрон остается на месте. Механизм состоит из сцепления и трансмиссии. Сам корпус редуктора может изнашиваться из-за регулярного износа.

    Еще один способ убедиться в том, что коробка передач вышла из строя, это когда вы слышите какой-то скрежещущий звук при вращении биты. Не прижимайте его к какому-либо материалу — просто дайте ему вращаться.Если вы слышите скрежет металла о металл, возможно, повреждена коробка передач.

    Ударная функция вашей дрели уже может быть неисправна, что приводит к трению металлических частей друг о друга. Если это не так, то, возможно, сцепление уже пробуксовывает, что и вызывает скрежет.

    В любом случае необходимо заменить редуктор. Теперь, как упоминалось ранее, у каждой модели дрели будет свой способ снятия коробки передач. Вы должны проверить руководство пользователя, чтобы убедиться, что вы делаете это правильно.

    Однако процесс в основном начинается с того, что сначала снимается ручка, убирая ее с дороги. За этим последует снятие патрона. Вам понадобится отвертка определенного типа. Для некоторых дрелей потребуется отвертка Philips, а для некоторых — плоская головка. Для некоторых редких моделей потребуется шестигранная или звездообразная отвертка.

    Еще раз осмотрите дрель (или обратитесь к руководству по эксплуатации). Это можно определить по форме винта на ручке. Обратите внимание, что зажимные винты обычно находятся внизу и имеют обратную резьбу.

    Помимо отверток, вам также понадобится шестигранный ключ подходящего размера, чтобы снять патрон. Затем крышку можно снять, что позволит снять коробку передач.

    Патроны

    Иногда проблема возникает не во всем редукторе. Иногда шум исходит от патронов. Если внутренние части патрона повреждены, то он не сможет захватить сверла.

    Если вы запустите сверло для быстрого осмотра, вы увидите, что оно вращается, даже если патрон не захватывает его должным образом.Однако как только вы прижмете его к какому-то материалу, проблема станет очевидной.

    Сверло останется на месте, а патроны будут вращаться на сверлах. Вы услышите, как дрель издает обычные звуки, но сверло не вращается.

    Если это то, что вы испытываете, это означает, что патрон сверла нуждается в замене. Здесь нет обходного пути, поскольку сам патрон изношен.

    Чтобы заменить патрон, выполните следующие действия:

    1. Для снятия винта необходимо использовать отвертку соответствующего типа.Опять же, он обычно находится внизу. Затем вам понадобится шестигранный ключ подходящего размера, чтобы снять изношенный патрон со шпинделя.
    2. Чтобы установить новый сверлильный патрон, вставьте новый в шпиндель. Затяните его с помощью шестигранного ключа. А потом вкрутить шурупы.

    Проверка шпинделей

    Если при осмотре вы заметите, что патрон все еще может «вгрызаться» в сверло, значит, что-то еще не так. Помните, что патрон опирается на шпиндель, который заставляет его вращаться.

    Если сверлильный патрон исправен, то следующей деталью, которую следует осмотреть, является шпиндель. Шпиндели также изнашиваются со временем из-за регулярного износа.

    Чтобы проверить, не сломан ли шпиндель, убедитесь, что дрель выключена. Выньте вилку из розетки, чтобы убедиться. После этого используйте свою руку, чтобы вращать патрон. Когда вы это сделаете, вы обычно почувствуете какое-то движение в шестернях. Также будет некоторое сопротивление, когда вы попробуете этот простой тест.

    Однако, если патрон свободно вращается без сопротивления, шпиндель сломан.

    Чтобы снять шпиндель, выполните следующие действия:

    1. Сначала необходимо снять корпус, рукоятку и патрон. Выполните шаги, описанные ранее, для снятия сверлильного патрона. После того, как вы сняли патрон, вам нужно будет снять несколько частей, чтобы освободить шпиндель.
    • N Обратите внимание, что фактические детали для вашей дрели могут отличаться. Опять же, проверьте руководство пользователя для фактических шагов для вашей модели. Однако, согласно моему личному опыту, вам нужно будет снять кулачковую пластину, стопорное кольцо, шестерню, стальной шарик, сменную пластину и листовую пружину.
    • Подшипник будет немного сложно снять. Я рекомендую вам использовать съемник или сепаратор подшипников, чтобы упростить задачу. После того, как вы сняли подшипник, до пружины сжатия должно быть легко добраться. Если шпиндель застрял, используйте тиски.

    Шестерни

    Шестерни также подвержены сильному износу. И при частом использовании они, как правило, со временем стираются. Я заметил, что в некоторых дрелях шестерни помещаются внутри своего рода корпуса. В некоторых моделях они находятся только спереди, что облегчает доступ к ним и замену.

    Выполните следующие действия, чтобы проверить шестерни в вашей дрели с корпусом в передней части дрели:

    1. Вам нужно найти корпус шестерни. Если он находится в передней части дрели, к нему будет легко получить доступ.
    2. Удалите винты, удерживающие корпус на месте.
    3. После этого снимите крышку.
    4. После снятия крышки можно осмотреть шестерни.Ищите сколотые или поврежденные зубья шестерни.

    Если шестерни выглядят поврежденными или имеют видимые признаки износа, их пора заменить. Для этого выполните следующие действия:

    1. Многие дрели имеют шестерни, которые можно снять с вала. Вал должен легко выдвигаться после снятия крышки. После того, как вы вытащили его из корпуса, вы можете снять настоящие шестерни, прикрепленные к валу.
    2. Чтобы снять цельный редуктор с вала, вам потребуется сепаратор подшипника.Установите его на подшипник, а затем поместите все в верстачные тиски.
    3. Возьмите молоток и осторожно постучите по валу. Вы можете использовать удар с молотком. Это значительно упрощает снятие подшипника.
    4. После снятия подшипника необходимо вынуть стопорное кольцо.
    5. Это позволит вам снять волнистую шайбу.
    6. После того, как это снято, вы можете также удалить шпоночный паз и шестерню.
    7. Чтобы заменить старую шестерню, сделайте все в обратном порядке.Сначала установите шпоночный паз и шестерню на вал.
    8. Затем установите волнистую шайбу, стопорное кольцо и все остальные детали. Обратите внимание, что вам нужно будет использовать гнездо на обойме подшипника. Это удержит его на месте. Используйте небольшой молоток, чтобы забить подшипник на место.

    Обратите внимание, что перед повторной установкой крышки корпуса необходимо нанести смазку на подшипник. Это поможет уменьшить износ.

    Заключительное слово

    В качестве последнего напоминания, обратите внимание, что вам следует пытаться разобрать дрель только в том случае, если вы полностью понимаете инструкции, изложенные здесь или в руководстве пользователя.Вам следует избегать снятия каких-либо внутренних деталей, если у вас нет подходящих инструментов и запасных частей.

    Если у вас недостаточно навыков для самостоятельной работы или необходимые детали недоступны, лучшим решением будет отнести дрель в ремонтную мастерскую. Объясните, в чем проблема, какие действия по устранению неполадок вы предприняли, и технические специалисты обычно знают, что искать.

    • Привет! Некоторые ссылки на этой странице являются партнерскими, что означает, что если вы решите совершить покупку, я могу получить небольшую комиссию без дополнительных затрат

      Продолжить чтение


    • Привет! Некоторые ссылки на этой странице являются партнерскими, что означает, что если вы решите совершить покупку, я могу получить небольшую комиссию без дополнительных затрат

      Продолжить чтение


Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
