Схемы правильного подключения полотенцесушителей

В наши дни нередко встречаются негативные ситуации связанные с неквалифицированным вмешательством в эксплуатацию общедомовых систем, в том числе при монтаже водяных полотенцесушителей (дизайн-радиаторов), подключаемых к стоякам ГВС.

В этой статье мы постарались указать основные условия и схемы грамотного монтажа дизайн-радиаторов.

Схемы бокового и диагонального подключения с незауженным и несмещенным байпасом.

Данные схемы являются наиболее эффективными видами подключения полотенцосушителей, поскольку предусматривают подачу теплоносителя в верхней части и «обратку» в его нижней части. Стоит отметить что такая схемы рекомендованы для классических форм дизайн-радиаторов с естественной циркуляцией, выполненных в виде лесенки.

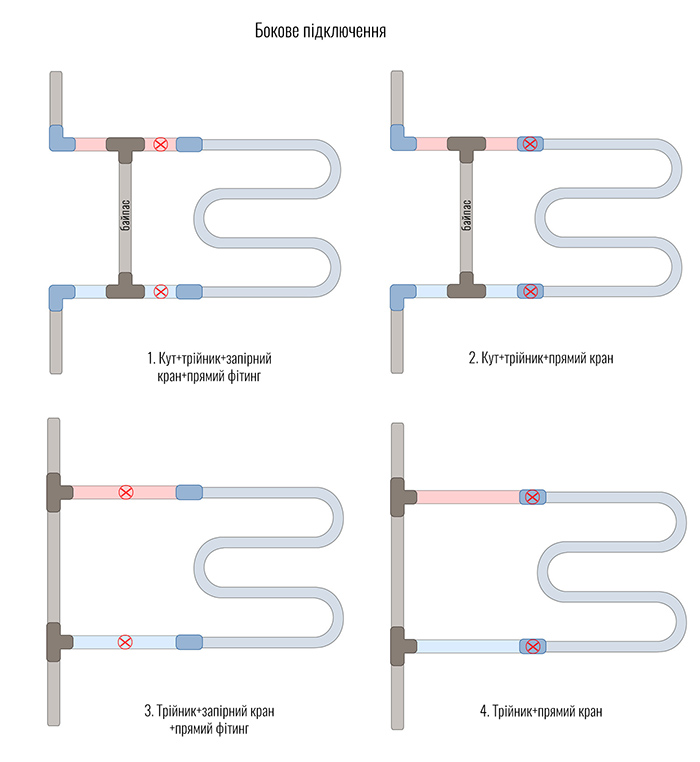

Боковое подключение.

Диагональное подключение.

Стоит отметить, данные схемы равнозначны по эффективности и не имеют преимуществ по отношению друг к другу. Также следует универсальность этих вариантов, поскольку они способны стабильно функционировать при любом направлении подачи рабочей жидкости, абсолютно не зависят от скорости циркуляции теплоносителя, не нуждаются в спуске воздуха при отключении воды а удаленность от стояка может быть любой.

Несмотря на это, данные схемы имеют несколько обязательных условий для стабильного функционирования радиаторов.

• Подающий отвод стояка должен находится выше точки подключения к радиатору, а обратный должен быть ниже точки подключения.

• Должен соблюдаться уклон подключаемых труб (как изображено на рисунках выше). Для примера, при отводе на метр перепад может составлять от 3 до 30 мм. Также стоит понимать, что больший уклон не навредит работоспособности данных схем.

• Должны быть исключены нежелательные изгибы (горбы) при проводке труб, поскольку в них может накапливаться воздух, препятствующий нормальной циркуляции теплоносителя.

• В случае нижней подачи между отводами не допускается какого-либо заужения, так как оно также будет препятствовать стабильному функционированию радиатора, в том числе может привести к полной неработоспособности последнего.

• Диаметр подводимых труб для организации правильной циркуляции должен составлять не менее ДУ20 (3/4″ для стальных и 25 мм для полипропилена). При этом шаровые краны должны быть не менее 3/4″.

• Особенно важно осуществить теплоизоляцию подводимых контуров, поскольку именно она обеспечивает механическую защиту и значительно снижает теплопотери, что в свою очередь положительно отражается на работе полотенцесушителя.

Запрещается!

Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

Допустимые варианты боковой схемы подключения.

Боковое подключение, правильный вариант, радиатор полностью расположен между отводами, функционирование не нарушено.

Боковое подключение, правильный вариант, требуется спуск воздуха после отключения водоснабжения.

Схемы нижнего подключения.

Схемы нижнего подключения обладают меньшей эффективностью, несмотря на это имеют ряд своих преимуществ.

Схема нижнего подключения полотенцесушителя в форме лесенки, исключающая заужение или смещение байпаса (естественная циркуляция).

Схема нижнего подключения полотенцесушителя в форме лесенки, со смещением байпаса (сочетание естественной и принудительной циркуляции).

Схема нижнего подключения полотенцесушителя в форме лесенки, с заужением байпаса (сочетание естественной и принудительной циркуляции).

Особенности схем нижнего подключения.

• Возможность работы при любых направлениях подачи в стояках.

• Возможность скрытого расположения труб (без штрабления стен).

• Нуждаются в спуске воздуха при помощи кранов Маевкого.

• Менее эффективны, в отличии от бокового или диагонального подключения.

• Верхнее подключение от стояка с байпасом смещенного или зауженного типа, должно быть размещено ниже точки подключения к полотенцесушителю. (гарантирует стабильную работу при любом направлении подачи)

• Нижний контур должен обязательно находиться ниже полотецесушителя во всех схемах нижней подводки.

Другие допустимые варианты нижнего подключения.

Нижняя подводка, все контуры ниже полотенцесушителя, никакие условия монтажа не нарушены.

Нижнее подключение, для верхней подачи теплоносителя (верхний отвод расположен выше полотенцесушителя), при нижней подаче рабочей жидкости, такой вариант не возможен.

Варианты схем боковой и диагональной подводки со смещенным или зауженным байпасом.

Боковое подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)

Боковое подключение радиатора-лесинка, со смещённым байпасом (сочетание принудительного и естественного движения теплоносителя)

Диагональное подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)

Диагональное подключение радиатора-лесинка, со смещенным байпасом (сочетание принудительного и естественного движения теплоносителя)

Особенности схем боковой и диагональной подводки со смещенным или зауженным байпасом.

• Данные схемы предназначены только для верхней подачи (в противном случае стабильное функционирование прибора невозможно)

• Не необходимости в спуске воздуха после отключения водоснабжения.

• Могут применяться на любой удаленности от стояка.

• Также как и в других схемах необходимо соблюдать уклон подводящих контуров (перепад 3 – 30 мм)

Запрещается!

Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

Подключение полотенцесушителя своими руками: как правильно установить и подключить водяной

Загрузка…

Выполняя ремонт ванной, вам придется решить – осуществлять подключение полотенцесушителя своими руками, или же привлекать к этому профессионалов.

Данная статья содержит рекомендации по подключению полотенцесушителя, и даже если вы не будете заниматься этим сами – полученная информация поможет контролировать процесс монтажа.

А это во многих случаях помогает серьезно улучшить качество работы!

Монтаж полотенцесушителя

Монтаж полотенцесушителя: общие сведения

Куда подключаем?

Схема подключения полотенцесушителя предусматривает два варианта врезки трубы:

• В систему отопления (неважно, централизованную или автономную)
• В систему горячего водоснабжения

В большинстве случаев предпочтителен именно второй вариант, так как, во-первых, горячая вода в системе отопления есть только в отопительный сезон – т.е. полгода в лучшем случае. В то же время как горячая вода в трубах есть практически постоянно.

Во-вторых, сам процесс подключения полотенцесушителя к отопительной системе можно реализовать только вне отопительного сезона: в мороз никто вам не разрешит перекрывать отопление и спускать воду из труб, так как последствия этого для дома могут быть поистине катастрофическими.

Способ подключения

Перед тем как подключить полотенцесушитель, необходимо определиться со способом его подключения. В большинстве домов советской постройки полотенцесушитель представляет собой зигзагообразную трубу на стене ванной, и если вы планируете ее заменить – необходимо будет подбирать модель полотенцесушителя соответствующего диаметра с нижним подключением.

Подключенный полотенцесушитель

А вот если при ремонте ванной комнате вы «утопили» труб в стену, оставив только выходы – здесь могут быть установлены полотенцесушители водяные с боковым подключением. Монтировать их сложнее, однако выглядит такая конструкция не в пример лучше.

Обратите внимание!

При установке полотенцесушителя такого типа необходимо очень качественно изолировать все соединения,  потому что когда протекает полотенцесушитель, трубы которого скрыты в стене – устранение неисправности является очень трудоемким.

Подключение к системе горячего водоснабжения

Процедура монтажа водяного полотенцесушителя

Порядок выполнения работ

Водяной полотенцесушитель вполне можно подключить своими руками.

Если вы хотите знать, как правильно подключить полотенцесушитель – то лучше всего следуйте по этой схеме:

• Демонтаж старого полотенцесушителя
• Монтаж кранов
• Установка нового полотенцесушителя
• Проверка качества установки

При правильном подходе вся процедура занимает не более нескольких часов. Каждый из вышеприведенных  этапов мы рассмотрим отдельно.

Демонтаж полотенцесушителя

Перед тем как подключить водяной полотенцесушитель, необходимо удалить старый.

Делается это следующим образом:

• Перекрываем подачу горячей воды в трубу, на которой присоединен полотенцесушитель. Сделать это можно, обратившись с ЖЭК, либо же самостоятельно (по согласованию с ответственным лицом, например, председателем кооператива) перекрыв соответствующий вентиль.
• Полотенцесушители с боковым подключением, а также – любые полотенцесушители , которые не являются неотъемлемой частью трубы горячего водоснабжения, демонтируем, откручивая резьбовые соединения.
• Если резьба «прикипела», или полотенцесушитель просто приварен к трубе – обрезаем его с помощью болгарки.

Обратите внимание! При демонтаже полотенцесушителя обрезку нужно проводить с таким расчетом, чтобы участок трубы был достаточен для нарезания резьбы.

Демонтированный полотенцесушитель снимаем с кронштейнов.

Монтаж кранов

Далее можно приступать к монтажу кранов. Если старый полотенцесушитель мы срезали – на остатках трубы нарезаем новую резьбу плашкой соответствующего диаметра. Если же резьба на трубах осталась – ее тоже следует «прогнать» для улучшения качества резьбового соединения.

После приведения резьбы в порядок устанавливаем запорную арматуру – краны.

Делается это для того чтобы:

• Регулировать интенсивность работы полотенцесушителя, открывая или закрывая краны
• При необходимости ремонта (например, если течет полотенцесушитель) или замены полотенцесушителя можно было перекрыть воду и произвести необходимые действия.

Обратите внимание!

Если вы планируете устанавливать перемычку – так называемый «бай пас», предусмотреть ее установку нужно уже на этом этапе.

Схема подключения с «бай-пасом»

Монтаж полотенцесушителя

В зависимости от того, какой тип подключения у полотенцесушителя, выбираем фитинги – прямые или угловые.

Все резьбовые соединения уплотняем с помощью льняной подмотки. Для конических резьбовых соединений применяется лента ФУМ.

Присоединение полотенцесушителя к трубе

Присоединяем полотенцесушитель к фитингам, затягиваем крепления, следя за тем, чтобы не повредить резьбу.

К стене полотенцесушитель крепим либо с помощью хомутов, либо с помощью специальных телескопических держателей.

Здесь важно правильно выбрать расстояние от стены (штукатурки или облицовки) до оси труб полотенцесушителя:

• Если диаметр труб менее 23 мм  – расстояние должно составлять 35 мм и более
• Если диаметр труб 40-50 мм – минимальное расстояние составляет 50 мм

Фитинги для подключения

Подключенный полотенцесушитель необходимо проверить на герметичность, проведя пробный пуск. Если все нормально, и протечек нет – прибором можно пользоваться.

Подключение электрического полотенцесушителя

Отдельно следует рассмотреть такой вопрос как подключение электрического полотенцесушителя. Здесь наиболее важным этапом является корректное подключение устройства к электрической сети, что позволит избежать возникновения короткого замыкания или возгорания.

Подключение электрического полотенцесушителя

Для этого обязательным является:

• Заземление полотенцесушителя
• Подключение устройства через устройство защитного отключения (УЗО, в народе именуемое «автоматом»)

Обратите внимание!

Если вы планируете подключать электрический полотенцесушитель к розетке, расположенной непосредственно в ванной комнате, необходимо установить розетку с влагозащищенным корпусом.

Иными словами, розетка должна быть «утоплена» в стену, а ее отверстие должно закрываться специальным изолирующим колпачком.

Если вы внимательно изучите всю информацию, изложенную в данной статье, то скорее всего, вопроса как правильно установить полотенцесушитель у вас возникнуть более не должно. Так что с самостоятельной установкой этого устройства вы точно справитесь!

Как подключить водяной полотенцесушитель типа Лесенка

Такие изделия имеются в городских квартирах и практически в каждом частном доме. Их роль переоценить трудно, поэтому они являются продукцией всегда востребованной. Учитывая спрос, Изготовители наводнили рынок разнообразными моделями. Каждая изготовлена по своей технологии, с использованием различных материалов. Есть и другие нюансы, которые придают приборам определенную индивидуальность.

Поэтому на вопрос о том, как подключить полотенцесушитель, ответ может быть только один – согласно прилагаемой инструкции от Производителя. Но есть общие рекомендации, которыми нужно руководствоваться независимо от того, какой конкретно прибор предполагается установить. Прежде стоит указать, что в продаже имеется 3 типа данных изделий: электрические, водяные и комбинированные.



Видео инструкция — подключение полотенцесушителя типа Лесенка

Общие рекомендации по подключению

• При подключении полотенцесушителя водяного или комбинированного нужно ориентироваться на материал труб (ГВС или отопления).
• Необходимо предусмотреть возможность ремонта водяного прибора без отключения системы. Для этого в процессе подключения устанавливаются байпас и элементы запорной арматуры (краны).
• При замене в здании советской постройки «змеевика», установленного в ванной комнате, нужно подбирать модель с нижним присоединением. Кроме того, нужно учитывать, что эта «зигзагообразная» труба выполняет еще и функцию термокомпенсатора для всего стояка отопления. Следовательно, нельзя ставить вместо нее любой понравившийся прибор. Нужно посоветоваться со специалистом.
• Если подключается полотенцесушитель с боковыми отводами (трубы «утоплены» в стену), необходимо продумать, как обеспечить свободный доступ к местам соединений. Например, в случае возникновения протечек, необходимости снять прибор для обслуживания. Поэтому делать наружную облицовку такой поверхности плиткой не рекомендуется. Целесообразнее использовать съемные панели.
• Установка запорной арматуры (совместно с байпасом) при подключении полотенцесушителя позволит не только демонтировать прибор без отключения всего стояка, но и регулировать степень его нагрева.
• Для герметизации соединений используется или лента ФУМ, или льняные «подмоточные» средства.
• При монтаже прибора нужно выдерживать определенное расстояние между трубами и поверхностью. Это особенно важно в случае подключения полотенцесушителя лесенка. Если диаметр менее 25 мм, то расстояние – более 3,5 см. Трубы сечением от 40 мм располагают не ближе 5 см.

Водяные модели

Включение в магистраль отопления



Кстати, именно так и производилось подключение полотенцесушителя в многоквартирных домах старой постройки. Но есть один нюанс, о котором нужно знать. Температура теплоносителя (в зависимости от схемы обустройства инженерной коммуникации дома и этажа) может достигать 80 0С. Понятно, что прибор до такой степени нагревать не стоит, так как этим создается некоторый дискомфорт в процессе использования.

В этом случае нужно приобретать модель с установленным регулятором температуры. Если он Производителем не предусмотрен, то при подключении полотенцесушителя на отводе коллектора монтируется датчик. Данный вариант целесообразнее, так как измеряется температура самого теплоносителя, в отличие от регулятора, который «отслеживает» ее внутри всего помещения.

Преимущество

Эксплуатация не требует дополнительных затрат, так как используется тепло, подаваемое по трубам отопления.

Недостатки

• Прибор работает только в отопительный период.
• Подключение производится только после отключения отопления. В зимний период монтаж прибора в многоквартирном доме проблематичен, так как придется вызывать слесаря и спрашивать согласие соседей по подъезду.

Включение в контур ГВС

Такое подключение полотенцесушителя имеет свои особенности. Как правило, они выпускаются небольшой мощности (0,15 – 0,2 кВт), поэтому рассчитывать на то, что они будут обогревать помещение, не приходится, если его площадь более 15 м2. Для данного способа установки следует приобретать модели из «нержавейки».

К системе ГВС желательно подключать полотенцесушители лесенка или «змеевик». Кроме того, включение производится в контур рециркуляции, а не на разбор, иначе прибор будет нагреваться только при открывании соответствующего крана.

Недостатки

• Ограниченный выбор подходящих моделей.
• Не стоит использовать в домах, где часто происходят перебои в горячем водоснабжении.
• При подключении полотенцесушителя в частном доме вариантов больше, чем в условиях городской квартиры.

Монтаж отдельной «нитки» (контура)

Преимущества

• Возможность подключения полотенцесушителя любой модели, независимо от конфигурации и мощности. Это позволит использовать изделия и в качестве отопительных приборов.
• Надежная эксплуатация независимо от времени года.

Недостатки

Дополнительные расходы. Ведь придется тянуть трубы и устанавливать отдельный циркуляционный насос.

Электрические приборы

Решая, как подключить полотенцесушитель, нужно учесть, что главная задача – обеспечение условий по электробезопасности. Такие приборы могут монтироваться где угодно. Для них главное – чтобы была возможность подсоединения к промышленному напряжению.

Особенностью большинства наших домов является то, что квартиры не подсоединены к общедомовому контуру заземления. Кстати, даже там, где он есть, еще неизвестно, в каком он состоянии. Установка так называемой «евророзетки» – не выход, так как заземляющую клемму некуда присоединять.

Ни в коем случае нельзя делать заземление, подключая прибор к трубам, проложенным в помещении!!! Поэтому без специалиста при подключении полотенцесушителя электрического не обойтись.

Кроме того, такие приборы обязательно включаются в сеть через индивидуальный автомат защиты.

При монтаже в помещении с повышенным уровнем влажности необходимо делать подключение  с помощью специальных (влагозащищенных) розеток.

технология подключения к стояку горячей воды, материалы, схема

Ванная комната – помещение, которое у многих людей ассоциируется не только с ванной, умывальником, но и полотенцесушителем. Это оборудование останавливают в этих помещениях уже десятилетиями. Основное его предназначение заключается в обеспечении поддержания оптимального уровня влажности и температуры.

В наши дни в магазинах предлагается большой выбор полотенцесушителей. Они различаются своей формой, размерами, производителем. Так, некоторые модели этого оборудования имеют форму лесенки. Это дает возможность использовать его для сушки влажных полотенец. Если говорить о внешнем виде полотенцесушителя, то он может быть самым разным. Самыми популярными моделями в настоящий момент являются оцинкованные устройства. Они отлично вписываются в интерьер любой ванной комнаты.

Существует несколько методов, которые могут использоваться для подключения полотенцесушителя к стояку. В магазинах можно обнаружить электрические модели, которые обеспечивают удобство использования. Но если говорить о самом простом оборудовании, то таковыми являются водяные полотенцесушители. Их монтаж может осуществляться:

• в систему горячего водоснабжения;
• к трубам отопления.

Больших сложностей при монтаже этого оборудования не возникает. Самое важное — точно соблюдать требования производителя и рекомендации по установке. Мы подробным образом рассмотрим, как своими руками подключить полотенцесушитель в ванной комнате.

Порядок работы по монтажу

Процесс подключения полотенцесушителя к стояку в ванной включает в себя несколько этапов работ:

• выполнение демонтажа имеющегося полотенцесушителя ;
• выбор места для установки полотенцесушителя с нанесением разметки;
• подготовка материалов и необходимых инструментов для выполнения монтажа системы горячего водоснабжения;
• установка на сушилку двух кранов ;
• установка крепежных приспособлений на стену с последующим размещением на ней полотенцесушителя;
• крепление перемычки;
• пробный запуск системы для выявления проблем.

Если вы решили своими силами провести работу по подключению полотенцесушителя к стояку в свой дом, то порядок работы должен быть следующим:

Первое, что делается — составляется смета всех работ. В нее должны быть внесены такие пункты, как:

• стоимость материалов и выполнения работ;
• монтаж дополнительных экранов и др.;
• другие работы, выполняемые во время монтажа.

Если в вашей квартире установлена централизованная система водоснабжения, то в этом случае необходимо договориться с мастером, чтобы он на время работы перекрыл воду. Если монтаж проводится в частном доме, то этого делать не потребуется.

После этого выполняют демонтаж оборудования с последующей установкой полотенцесушителя

Завершается все подключением и проверкой.

Из содержания процесса установки полотенцесушителя в своей квартире понятно, что эта работа не такая уж и сложная, как может показаться. Потратив несколько часов своего свободного времени, вы можете установить полотенцесушитель в ванную комнату своими руками.

Материалы для подключения

Если вы живете в частном доме и решили подключить полотенцесушитель к стояку в ванную своими руками, то прежде чем приступать к работам, необходимо приобрести все необходимые материалы, а кроме этого, подготовить инструменты, которые будут использоваться при выполнении установочных работ. Ничего сложного здесь нет, каких-то особых инструментов для выполнения установки не потребуется.

Качественную установку водяного полотенцесушителя можно провести лишь в том случае, если в вашем распоряжении будут следующие материалы:

• полотенцесушитель;
• кронштейны для крепежа его в стене;
• полипропиленовые трубы;
• аппарат для сварки пластиковых труб;
• муфты, нож для нарезки труб на отрезки необходимой длины;
• фитинги, два или три шаровых кранов.

Чтобы подключить полотенцесушитель к системе горячего водоснабжения, потребуются следующие инструменты:

• разводной ключ;
• болгарка часто используется при выполнении демонтажа старого полотенцесушителя;
• сантехнический удлинитель. Не во всех случаях возникает необходимость в его использовании. Но когда планируется подключение полотенцесушителя к системе горячего водоснабжения, то рекомендуется иметь его под рукой;
• Угольник, металлическая линейка и простой карандаш. Они используются для выполнения разметки на стене. Можно использовать уровень, который позволит проверить горизонтальность расположения оборудования;
• фум лента, благодаря которой обеспечивается герметичность подключения сушилки к трубе горячего водоснабжения;
• ударная дрель для выполнения монтажа крепления к поверхности стены.

Когда все материалы и инструменты подготовлены, можно переходить к подключению оборудования в системе ГВС.

Монтаж байпаса перемычки

При монтаже полотенцесушителя к стояку специалисты дают следующую рекомендацию: во время работ необходимо устанавливать байпас, то есть перемычку. Хотя это и не является обязательным условием. Но если вы установите эту деталь, то при эксплуатации полотенцесушителя сразу почувствуете разницу. Установка производится с использованием труб из разных материалов. Может использоваться:

• черный металл;
• медные трубы;
• изделия из металлопластика.

Что выбрать, во многом зависит от ваших финансовых возможностей. Если говорить о медных трубах, то это самый лучший выбор, поскольку они отличаются высоким качеством. Однако необходимо знать, что стоимость их довольно высокая. Многие владельцы квартир при установке полотенцесушителя используют перемычку из полипропилена. Установка крана выполняется посередине самой перемычки.

Назначение байпаса

Если говорить о назначении байпаса, то оно состоит в том, чтобы удалить из полотенцесушителя весь воздух, благодаря чему теплоносителю будет обеспечен нормальный ход.

Схема подключения полотенцесушителя

Для того чтобы выполнить подключение этого оборудования к стояку в своем доме, необходимо иметь представление о схеме его монтажа. Она несложная и освоить ее по силам каждому. Если в качестве теплоносителя, который будет циркулировать по системе, будет выступать горячая вода, то установку этого оборудования можно провести в трубе горячего водоснабжения. Или же можно осуществить монтаж системы отопления дома. В ванной комнате лучше всего подключать полотенцесушитель к системе горячего водоснабжения, что обеспечит обогрев помещения за счет теплоносителя, циркулирующего в полотенцесушителе.

Работы при подключении

Схема подключения водяного полотенцесушителя предполагает выполнение работ в следующем порядке:

Первое, что делается – определяется место установки. При этом необходимо решить, какой тип подключения в вашем помещении будет самым оптимальным.

Когда вопрос с этим решен, можно переходить к подключению специальных соединительных муфт. В настоящий момент в магазинах можно приобрести муфты таких размеров:1*1/2, 1*3/4, ¾, ¾*1/2.

При их выборе исходить следует из того, какие типы выходов имеются на приобретенном вами полотенцесушителе.

Подключение водяных приборов производится по ходу теплоносителя, при уклоне величина которого может варьироваться от 5 до 10 мм по длине подводки. При длине последней до 500 мм, можно использовать горизонтальный вариант установки.

Если говорить о самом оптимальном варианте установки этого оборудования, то таковым является случай, когда сверху вниз осуществляется подача воды. Это позволяет добиться правильной циркуляции воды в оборудовании и обеспечить эффективность системы в целом.

Выполняя установку полотенцесушителя в квартире, необходимо соблюдать правильное расстояние от трубы до поверхности стены. Оно во многом зависит от диаметра подводящего трубопровода:

• если диаметр трубы варьируется в пределах от 40 до 50 м, то оптимальным будет расстояние 55 см;
• при диаметре трубы до 23 мм расстояние до стены должно составлять не менее 35 мм.

Специальные упоры — именно на них будет выполняться подвешивание водяного полотенцесушителя. Не следует приваривать оборудование к опорам. Его крепление должно быть свободным. Это исключает риск возникновения температурных деформаций. Следует знать, что они представляют серьезную опасность для горячего трубопровода.

После того как выполнено подключение оборудования в системе горячего водоснабжения, следует выполнить проверку его работоспособности. Также следует убедиться в герметичности всех узлов соединения. Протечки, водяные капли и другое не должно наблюдаться.

Как видно, схема подключения полотенцесушителя в частном доме не является такой уж сложной. Чтобы качественно выполнить монтаж этого оборудования, необходимо при ведении работ соблюдать все нормы, не забывая про рекомендации производителя. Материалы низкого качества не стоит использовать во время монтажных работ, так как это может привести к возникновению протечки при эксплуатации, что приведет к массе неприятных моментов.

Если вы сомневаетесь в том, что можете своими силами качественно выполнить установку полотенцесушителя, то в этом случае лучше не рисковать, а обратиться к профессионалу, который в короткий срок выполнит монтаж необходимого оборудования в ванной комнате.

Варианты подключения полотенцесушителя

Существует несколько вариантов, которые позволяют осуществить подключение полотенцесушителя к стояку в ванной комнате. Необходимо заранее определиться с подходящим из них и в зависимости от выбранного способа подбирать это оборудование для ванной комнаты. Далее мы рассмотрим несколько распространенных вариантов подключения полотенцесушителя.

Подключение снизу

В этом случае горячая вода будет входить в оборудование с одной стороны, а выводиться — с другой.

Подключение сверху

Через специальный вход с одной стороны верхней части оборудования поступает горячая вода. С другой стороны осуществляется ее отвод.

Диагональное подключение

Поступление воды в оборудование происходит с одной стороны вверху, а отвод осуществляется по диагонали внизу.

Внизу по центру

В магазинах предлагаются отдельные модели полотенцесушителей, особенность которых заключается в том, что их можно монтировать на нижней перекладине. Такой вариант подключения подходит для оборудования в виде лесенки.

Подключение одноточечного полотенцесушителя может выполняться внизу из одной точки. Отметим, что такой вариант применяется крайне редко, но, тем не менее, некоторые производители предлагают для потребителей такие модели.

В некоторых случаях нецелесообразно подключение полотенцесушителя по причине того, что оборудование будет просто неэффективно. В таких случаях при выполнении монтажных работ ввод осуществляется в верхней части оборудования, а вывод — на нижней по одной стороне. Нагрев оборудования в этом случае производиться не будет, так как будет отсутствовать циркуляция теплоносителя.

Для создания уюта в доме можно использовать различное оборудование. Кроме водяных полотенцесушителей, установить в ванную комнату в своем доме можно и электрические модели. Однако наибольшей популярностью пользуются не они, а полотенцесушители, подключение которых осуществляется в системе горячего водоснабжения.

Заключение

Если в вашей ванной комнате полотенцесушитель используется довольно давно, то во избежание риска его протечки следует выполнить его замену на новый. Количество моделей полотенцесушителей, предлагаемых в настоящее время на рынке, довольно большое, и они отличаются качеством и разнообразием форм. Достаточно приобрести один из них и выяснить, как подключать полотенцесушитель. При условии соблюдения все правил установки вы можете получить эффективное оборудование, которое обеспечит комфорт в ванной комнате.

Оцените статью: Поделитесь с друзьями!

Правила грамотного бокового подключения полотенцесушителя

Сразу хотим предупредить, что боковое подключение для полотенцесушителя «лесенка» – не самое удачное решение…

…в плане энергоэффективности и функциональности водопровода в доме (в некоторых случаях), но об этом читайте во второй части статьи. А сейчас хорошие новости для тех, у кого типовая квартира, в частности, санузел, где из стены торчат два «вывода» под полотенцесушитель простой (змеевидной) формы. Вы тоже можете !!!БЕЗ РЕКОНСТРУКЦИИ!!! стояка подключить современный, удобный и красивый полотенцесушитель – Лесенку с боковым подключением. Производитель «МСталь» сделал все возможное, чтобы облегчить вам жизнь!

О преимуществах боковых полотенцесушителей от «МСталь»

Выбор схемы подключения зависит исключительно от особенностей конкретного санузла. Идеальным вариантом считается подготовка отдельного вывода для полотенцесушителя с нижним подключением.

Вторым главным правилом долгой бесперебойной работы полотенцесушителя с ЛЮБОЙ схемой, в том числе и боковой, является МИНИМИЗАЦИЯ количества фитингов и соединений!

То есть — идеальное боковое подключение — напрямую к стояку без переходников!

Чтобы обеспечить такую возможность компания «МСталь» предлагает:

1. Отводы с наружной резьбой или накидной гайкой для надежности соединения и прямого подключения полотенцесушителя к существующим трубам стояка без дополнительных фитингов.
2. Возможность выбора диаметра самих отводов для подключения к тем же трубам стояка без переходников — 1» или ¾».
3. Возможность изготовления по индивидуальным проектам с учетом размеров самого полотенцесушителя до мм, размещения отводов на нем (любая высота, любая сторона), конструкций со сложными элементами (в частности, полотенцесушителей с двумя полками). Мы изготовим в боковом варианте практически любой полотенцесушитель из представленных в ассортименте, а если нужного нет в ассортименте — сделаем на заказ по индивидуальному чертежу. В общем, сделаем все, чтобы вы смогли повесить новый на месте старого БЕЗ ВНЕПЛАНОВОГО РЕМОНТА.
4. ГЛАВНОЕ ОТЛИЧИЕ НАШИХ ПОЛОТЕНЦЕСУШИТЕЛЕЙ — наличие вставки-заужения в ближнем к стояку коллекторе полотенцесушителя для нормализации циркуляции теплоносителя внутри изделия при любом напоре и с любой подачей (больше информации о ее необходимости смотрите в технической части ниже).

Немного подробнее для заинтересовавшихся

Во-первых. Выбор наружной резьбы или накидной гайки на отводах позволит в точности воспроизвести текущее подсоединение стояка и не проводить НИКАКИХ дополнительных работ по разводке труб и установке новых фитингов. Изготовление возможно даже в разных вариантах для каждого отдельного отвода.

Возможные варианты:

• Когда у вас торчит труба с гайкой, для соединения потребуется отвод с наружной резьбой:

• Когда у вас труба с резьбой — соответственно отвод нужен с гайкой.

• Когда требуется поднять или опустить полотенцесушитель относительно выводов (например, верхняя или нижняя граница совпадает с уровнем полотенцесушителя) — используется соединение через угол.

Во-вторых. Изготовление отводов осуществляется по нужным диаметрам (1» или ¾») — для непосредственного подключения сразу к трубам стояка БЕЗ ПЕРЕХОДНИКОВ. Меньше переходов — меньше соединений. Меньше соединений — меньше риска протечки и возникновения воздушных ям, соответственно и, конечно же, экономия средств! Каждый отвод может иметь свой диаметр.

 В-третьих. Изготовление по индивидуальным проектам, учитывающим стороны подключения, места расположения отводов и размеры самого полотенцесушителя. Главная задача таких проектов — возможность подключения любого нового полотенцесушителя на месте старого, независимо от того, какая форма была раньше. Даже после стандартного змеевика можно поставить лесенку напрямую на те же трубы стояка! Минимум необходимых соединений и максимально простое и БЫСТРОЕ подключение.

Расстояние под выводы может быть не только стандартным 320\500\600 мм, а любым (хоть 666 или 999 мм). Если вам нужно поднять полотенцесушитель выше отводов или опустить на пол – место подключения может быть смещено как вверх, так и книзу изделия.

В полотенцесушителях «МСталь» возможно изготовление полотенцесушителя с любой стороной подключения — в том числе, ЗАДНЕЕ БОКОВОЕ, которое необходимо в квартирах с «особыми» стояками, находящимися, например, через стену в другой комнате, или вход и обратка в разных комнатах.

Вы можете выбрать свое направление для КАЖДОГО отдельного отвода, например, один назад, второй вбок!

Ниже показываем самые «популярные» способы бокового подключения:

• Боковое подключение через углы:

Пример исполнения нами полотенцесушителя с боковым подключением через углы вы найдете здесь.

• Боковое подключение с наружной резьбой:

Пример исполнения нами бокового полотенцесушителя с наружной резьбой вы найдете здесь.

• Боковое подключение с накидной гайкой:

Пример исполнения нами бокового полотенцесушителя с накидной гайкой вы найдете здесь.



• Заднее боковое подключение:

Пример исполнения нами полотенцесушителя с задним боковым подключением вы найдете здесь.

В-четвертых. При заказе по индивидуальному проекту не только размер нового полотенцесушителя может быть абсолютно любым, но и его форма. В каталоге представлены самые популярные варианты, но, если вы не найдете желаемый полотенцесушитель — «МСталь» исполнит его по вашему чертежу. За счет всех указанных выше технических преимуществ (вставки-заужения, минимизации переходов и фитингов) с боковым подключением могут быть выполнены даже сложные конструкции с одной или двумя горячими полками, которые будут также хорошо поддерживать правильную циркуляцию теплоносителя по всей поверхности и не останутся холодными в самый неподходящий момент.

Кстати, отзыв об этом полотенцесушителе вы найдете здесь.

В-пятых (почти самое важное). Наличие в полотенцесушителях с боковым подключением вставки-заужения в стойке коллектора со стороны стояка необходимо, чтобы нормализовать циркуляцию теплоносителя внутри изделия при:

• Любых проблемах с напором,
• Нижней подаче воды,
• Высоте полотенцесушителя более 800 мм,
• Наличии в конструкции горячей полки и т. д.

Она поможет равномерно распределить горячую воду по всем трубам и обеспечить 100% прогреваемость (по сравнению с аналогичными изделиями других производителей, в которых при указанных ситуациях одна сторона остается всегда холодной).

Кроме того, такая вставка обезопасит ваш полотенцесушитель от «разрыва» при экстренных неполадках в общедомовой системе водоснабжения.

Итог о боковых полотенцесушителях «МСталь»

Устанавливая полотенцесушитель «МСталь» с боковым подключением, Вы:

1. Минимизируете риски неравномерной прогреваемости полотенцесушителя до 0;
2. Максимально сокращаете количество соединений, рискующих стать причиной протечки;
3. Облегчаете замену старого полотенцесушителя на новый;
4. Сокращаете количество необходимых для подключения работ, не нарушая свежий ремонт;
5. Экономите бюджет на дополнительной разводке труб;
6. Можете обзавестись, наконец, именно тем полотенцесушителем, о котором давно мечтали, но не находили в продаже.

То есть, любой полотенцесушитель с боковым подключением от «МСталь» – это надежный и долговечный прибор, который не доставит неудобств ни в процессе установки, ни в процессе эксплуатации.

Но, если подключение имеет еще больше нестандартных нюансов и в индивидуальном «разрезе» требует чуть больше опыта и профессионализма — для предотвращения протечек и порчи полотенцесушителя в будущем, стоит уделить внимание особенностям подключения с байпасом, представив его как основную часть стояка или же используя для его создания дополнительные замыкающие трубы.

И вот теперь информация для сантехников-самоучек — теоретическая часть о правильном БОКОВОМ подключении полотенцесушителя. Если вы не сантехник-самоучка, можете дальше не читать, о преимуществах полотенцесушителей завода «МСталь» вы уже всё узнали.

О важных нюансах бокового подключения и байпасе

Коротко о том, что такое «байпас».

С ходом исторического прогресса на полотенцесушителях сегодня имеются два отвода, направленные к стояку. Между этими отводами и располагается байпас. Он является замыкающим участком соединения. Диаметр байпаса = диаметру стояка, либо меньше его ровно на 1 шаг.

Почему байпас необходим:

1. Он позволит сохранить скорость циркуляции горячей воды по всему стояку. А также равномерно распределит ее температуру в любой момент времени и любой точке системы.
2. Байпас «отделит» полотенцесушитель от общего потока, позволив сохранить тепло и для других изделий, подключенных к системе (актуально для системы водоснабжения многоквартирных домов).
3.  С помощью байпаса можно производить манипуляции ОДНИМ полотенцесушителем, которые не повлияют на работу других. Например, регулировать его температуру.

Внимание! При желании иметь возможность регулировки температуры полотенцесушителя – в его конструкции должен присутствовать дополнительный вентиль. НЕЛЬЗЯ регулировать температуру шаровым краном. Точнее, у вас ничего и не получится!

Но все равно даже при наличии байпаса можно столкнуться с такими проблемами, как ненормированный диаметр и несостыковка материалов замыкающей трубы, высота размещения отводов, расстояние между отводами и т. д. О них еще скажем.

Условия подключения для стабильной работы

Делая акцент на боковом подключении полотенцесушителя, отметим, что здесь тоже учитывается и байпас. Он может быть:

• Незауженным/ Зауженным;
• Несмещенным / Смещенным.

Или представлять комбинации из вариантов.

Если байпас не смещен и не заужен

То есть отводы приварены прямо к стояку, диаметр и направление которого не изменяется. Байпасом здесь является прямо часть стояка, поэтому манипуляции с ним должны производиться КРАЙНЕ обдуманно.

Работоспособность такой схемы зачастую подвергается сомнению со стороны сантехников, говорящих о том, что вода в стояке просто будет проходить мимо, обходя полотенцесушитель.

Вынуждены обрадовать или огорчить (утверждающих обратное сантехников). Работоспособность прибора в таких условиях подключения ВОЗМОЖНА за счет гравитационного насоса, лежащего в основе конструкции полотенцесушителя. А в случае с полотенцесушителями завода «МСталь» — за счет наличия специальной впайки-заужения, о которой мы писали выше.

Когда теплоноситель остывает — он опускается сниз, выталкивая наверх горячий. Логически помыслив — если входящий поток наверху, то холодная вода будет выталкиваться сразу в стояк, а полотенцнсушитель всегда будет оставаться горячим. Физика, друзья.

Для подключения с НЕзауженным и НЕсмещенным байпасом ВАЖНО:

• Размещение подающего стояка — он должен быть ВЫШЕ точки соединения с полотенцесушителем.
• Размещение обратного стояка — аналогично подающему, но НИЖЕ точки соединения.
• Угол наклона труб подключения — от 3 мм и выше.
• Труба подключения должна быть подобрана точно по размеру, исключая провисание или изгиб — в «горбах» может скапливаться воздух, который будет мешать нормальной циркуляции воды в системе. Если труба слишком длинная — необходимо зафиксировать ее в нескольких местах для дополнительной поддержки.
• Диаметр труб подключения — не менее 3/4″ (25мм).
• Подводимые контуры должны быть покрыты теплоизоляцией для снижения теплопотерь и продления срока бесперебойной эксплуатации полотенцесушителя.

НЕЛЬЗЯ! Устанавливать запорную арматуру на байпасе! Это негативно скажется на работе всего стояка ГВС и вашем отношении с соседями!

И еще один момент. При нижней подаче теплоносителя в стояке в этом подключении нельзя допускать никаких заужений между отводами. Из-за них в стояке могут образоваться дополнительные перепады давления, что нарушит циркулляцию и не даст выйти холодному теплоносителю в полной мере, а значит полотенцесушитель рискует остаться холодным.

Если полотенцесушитель установлен правильно — он будет прогревать равномерно со всех сторон до оптимальной температуры. А при отсутствии воды в системе — не потребует дополнительных процедур по спуску, что максимально удобно, например, если момент отключения горячей воды произошел, когда владелец был в длительной командировке.

Все остальные варианты байпасов применяются с одной единственной целью — для увеличения коэффициента затекания теплоносителя (КТЗ) в систему!

Если байпас не смещен, но заужен

Вариант (по непонятной причине!!!) наиболее распространенный. Здесь байпасом также является часть стояка, но между отводов его диаметр становится меньше (например, стояк 1″ — байпас 3/4″).

По мнению многих «специалистов» байпас при подключении полотенцесушителя между отводами должен быть обязательно заужен. И только в этом случае можно обеспечить стабильное функционирование изделия.

Нет, нет и еще раз нет! В случае с нижней подачей такое подключение, наоборот, станет главной причиной холодного полотенцесушителя! Поэтому рассматриваем только верхнюю подачу!

К преимуществам такого подключения можно отнести:

• Отличную работу!
• Отсутствие необходимости сливать воду;
• Возможность удалить полотенцесушитель от стояка хоть на 10 метров.
• При такой схеме КТЗ равен 0,4.

Нижний отвод при зауженном байпасе должен быть ниже прибора или хотя бы наравне с ним!

Если байпас смещен и/или заужен

Часть стояка при таком подключении сдвигается ближе к полотенцесушителю. При этом сам диаметр байпаса может быть уменьшен на 1 шаг. Просто смещенный байпас имеет коэффициент 0,33 — 0,4, а смещенный с заужением — 0,48- 0,52.

В этом случае боковое подключение возможно только в случае, если теплоноситель будет подаваться в систему сверху. При подаче горячей воды снизу — полотенцесушитель функционировать НЕ СМОЖЕТ!

И среди важных нюансов такого подключения:

• Отсутствие необходимости сливать воду.
• Возможна любая удаленность от стояка.
• Необходим уклон подсоединительных труб — от 3 мм.

Как понять, что проблема именно в подключении

Неправильно подключение бокового полотенцесушителя — самая частая проблема его неисправности. Хоть боковая схема и является оптимальной для большинства санузлов, а «МСталь», как смогли, облегчили ее для установки, но и с ней можно «натворить дел».

Итак, типичными ошибками при подключении являются:

1. Нижняя точка изделия ниже обратного отвода! Полотенцесушитель в этом случае будет нагреваться только до определенного момента — пока не наполнится до нижнего отвода. После этого циркуляция теплоносителя в верхней части становится просто невозможной — горячая вода не сможет пересилить. Кроме того, в трубе будет скапливаться грязь из стояка, что деформирует полотенцесушитель изнутри даже с самым «долговечным» материалом изготовления.
2. Верхняя отводная труба имеет дугообразную или выступающую форму. В такой трубе однозначно будет скапливаться воздух. Эксплуатация невозможна, если в самой верхней точке нет спускного клапана для отвода воздуха или крана Маевского.

Но стоит отметить — при наличии дополнительных клапанов и кранов конструкция автоматически обретает себя на риск протечки! Напоминаем, меньше фитингов и соединений — меньше риска!

С полотенцесушителями «МСталь» других ошибок вы просто не узнаете, так как все нюансы самой конструкции и его необходимые размеры будут уточнены опытными консультантами. А вот сам процесс установки (если его осуществляет ваш сантехник) — придется лишний раз проконтролировать.

Отвечаем на вопросы

1. Влияет ли насос из подвала на нагрев полотенцесушителя? Да, но только в первый раз при подключении — от него зависит скорость нагрева и общая температура в стояке. Все остальное время правильно подключенный полотенцесушитель сохраняет температуру, незначительно отличающуюся от стояка, если он сам горячий. То есть главным в подключении является именно сам стояк: горячий — значит и полотенцесушитель должен работать идеально!
2. Влияет ли на качество соединения материал подводящих труб? Влияет! Самой долговечной остается нержавейка под пресс, ниже по качеству полиэтилен (сшитый) и самый недолговечный — армированный полипропилен. Выбор за вами.
3. Какое подключение точно не потечет? То, которое герметично и не имеет стыков и соединений. Понимаете, да?! Риск есть всегда.

Конечно, мы отразили в статье только малую часть технической информации по боковому подключению полотенцесушителей. Но, если вы выбираете себе изделие для долгой и верной службы, за подключение которого не хотите переживать и краснеть перед соседями — рекомендуем полотенцесушители с боковым подключением завода «МСталь», максимально адаптированные к современным реалиям и состоянию систем водоснабжения!

Как подключить полотенцесушитель в частном доме: tvin270584 — LiveJournal

Сушка белья является не единственной задачей, которую выполняет полотенцесушитель. Помимо этого, наличие подобного сантехнического изделия способствует поддержанию в ванной комнате благоприятной атмосферы, польза которой заключается в предотвращении появления неприятного запаха, грибка и сырости. Если проанализировать предлагаемый ассортимент на рынке сантехнического оборудования, то можно встретить большое количество моделей, отличающихся как дизайном, так и функциональными особенностями. В этой статье мастер сантехник разберет различные схемы подключения полотенцесушителей в частном доме.

Монтаж полотенцесушителя с ТЭНом

Этот вариант можно рекомендовать, когда единственным источником тепла в доме является электричесто (электрокотел, электрический бойлер). По сравнению с водяными полотенцесушителями, электрические обладают гораздо большими преимуществами. Самое главное из них: этим полотенцесушителям не нужно подключение к водопроводу, а значит, электрический полотенцесушитель вы сможете установить в любом месте вашей комнаты.
Видео
В сюжете — Установка электрического полотенцесушителя.

Монтаж полотенцесушителя на отдельном контуре отопления

Данный вариант предполагает организацию в котельной отдельного контура с насосом и насосной группой, который предназначен только для теплоснабжения полотенцесушителей. Данный контур является закрытым, как и любой контур отопления. По этой причине на отдельном контуре допускается установка любых моделей водяных полотенцесушителей, в том числе дизайнерских, выбор которых очень велик. Среди дизайнерских полотенцесушителей широк ассортимент мощных моделей, которые вполне могут заменить другие приборы отопления в ванных комнатах и душевых. Т.е., в данном случае ванную комнату можно отопить полотенцесушителем – без использования радиаторов отопления.
Соответственно, организация отдельно контура полотенцесушителей является самым затратным вариантом, поскольку требует установки дополнительного оборудования (отвод на коллекторе, насосная группа, насос, автоматика котельной), работа которого увеличит и затраты на эксплуатацию.
Преимущества: возможность использования дизайнерских моделей водяных полотенцесушителей, реализация отопление ванной комнаты без использования радиаторов. Обеспечивается работа полотенцесушителей постоянно, круглый год.
Недостатки: дополнительные затраты на оборудование и эксплуатацию.

Обратите внимание! При подборе модели полотенцесушителя для отопления ванной комнаты, его мощность должна пересчитываться на температуру подающей линии +60 градусов С, в то время как радиаторы отопления рассчитывается на подачу +80 градусов С.

Монтаж полотенцесушителя к контуру основного отопления

Это вариант аналогичен предыдущему, но без затрат на дополнительный контур. Все преимущества предыдущего варианта сохраняются, но есть существенная особенность. Температура подающей линии системы отопления обычно составляет +80 град. С. При подаче теплоносителя с такой температурой в полотенцесушитель возможно его нагрев до температуры, являющейся некомфортно горячей при касании его руками (что вероятно при размещении полотенца для сушки).
Выходом из данной ситуации является установка на полотенцесушитель (или отвод коллектора радиатора) любого ограничителя температуры. На полотенцесушителе это может быть терморегулятор (обычная «термоголовка»). А на отводе коллектора устанавливается термостат с капиллярным датчиком. Последний вариант предпочтителен, поскольку датчик измеряет температуру теплоносителя, а «термоголовка» — температуру в помещении.
Преимущества: не требуют дополнительных затрат, возможность использования дизайнерских моделей водяных полотенцесушителей, реализация отопление ванной комнаты без использования радиаторов.
Недостатки: не работает летом, когда отопление отключается в режиме «Лето».

Обратите внимание! При установке полотенцесушителя на отвод системы основного отопления нужно помнить, что летом он работать не будет – отключится вместе с отоплением.

Монтаж полотенцесушителя на горячую воду

Данный вариант характерен тем, что полотенцесушители устанавливаются в контур рециркуляции горячей воды, который работает постоянно в круглогодичном режиме. Особенностью данного варианта является существенное ограничение используемых моделей полотенцесушителей. Они должны быть только из нержавеющей стали и предназначены для установки именно на воду. Внешний вид таких моделей – различные вариации на тему «лесенок» и «змеевиков». Соответственно, мощность их невелика (обычно в районе 150-200 Вт) и отопить ими помещение без дополнительных радиаторов проблематично. Правда, у ведущих производителей дизайн-радиаторов и полотенцесушителей (например, Zehnder) есть более мощные модели из нержавеющей стали, которые подойдут для отопления ванных комнат площадью до 12-18 м.кв. (конечно, с учетом устройства в них теплого пола).
Преимущества: работают круглый год. Есть возможность обеспечить отопление без радиаторов ванных комнат площадью до 12-18 м.кв.
Недостатки: можно использовать полотенцесушители только из нержавеющей стали. Обеспечить отопление больших ванных комнат проблематично.
Комбинированное подключение полотенцесушителя
Сушитель подключается к системе отопления, как описано выше. Также в него вставляется ТЭН. Зимой он работает от отопления, летом от ТЭНа. Для осуществления такого подключения можно использовать три разных выхода сушителя, как показано на рисунке. Также есть специальные детали, предусматривающие подключение в один вход и крана, и ТЭНа.

Видео
В сюжете — Варианты подключения комбинированного полотенцесушителя

В сюжете — Рекомендации по монтажу и подключению полотенцесушителя

Итог
Если Вам важен экономный вариант реализации полотенцесушителей – используйте вариант на рециркуляции горячего водоснабжения.
Если для Вас чрезвычайно важен внешний вид полотенцесушителя, который обязательно должен сочетаться с интерьером ванной комнаты – Ваш выбор отдельный контур для полотенцесушителей.
Если у Вас полотенцесушители на горячей воде, но есть желание избавиться от радиатора в ванной комнате — сделайте в ней теплый пол и подберите мощный полотенцесушитель из нержавеющей стали дизайнерской модели.
В продолжение темы посмотрите также наш обзор Тёплый пол от полотенцесушителя в ванной комнате

Источник

https://santekhnik-moskva.blogspot.com/2018/08/podklyuchit-polotentsesushitel-v-dome.html

Новости :: Подключение полотенцесушителя: советы по монтажу

  Полотенцесушитель в ванной комнате выполняет сразу несколько важных функций. Во-первых, вполне очевидно, прибор предназначен для удобного просушивания вещей. Во-вторых, он выступает элементом обогрева помещения, что особо актуально в зимний период. Третьей важной функцией сушителя для вещей согласно нормам ДБН В.2.5-64:2012 (Державні будівельні норми України) является препятствие образованию патогенных бактерий и грибка за счет поддержания постоянной температуры.



  Благодаря большому разнообразию моделей потребитель имеет возможность выбрать продукт по своему вкусу. Если монтаж электрического полотенцесушителя не требует особых усилий со стороны клиента, то с установкой водяных приборов может возникнуть ряд вопросов, связанных с подключением.



  Преимущества каждого из представленных вариантов нельзя рассматривать отдельно от вида сети отопления. Исходя из этого, определяется главный фактор корректной установки.



  Подключение: автономная система или централизованная сеть?
  Первым пунктом, влияющим на выбор подключения для полотенчика, выступает вид системы отопления.



  Традиционное централизованное отопление несколько сужает возможные варианты монтажа. Это связано с тем, что горячая вода в контур отопления подается по общедомовой трубе – стояку. Из чего следует, что для качественной работы прибора нужно учитывать давление в циркуляционном контуре, подачу воды в контур (сверху или снизу), работоспособность отопительной системы, т.е. факторы, на которые клиент не может повлиять. Поэтому, наилучшим вариантом для установки водяного полотенцесушителя на централизованный стояк будет боковой подвод или соединение по стойке.



  Боковое подключение



Приварка патрубков к стояку водоснабжения и последующая установка на них запорных кранов (как и в случае с запорной арматурой на трубе после байпаса) позволит решить сразу несколько проблем:
— обеспечивается подача воды однородной температуры независимо от этажа;
— в случае необходимости перекрывается поступление воды в полотенчик без ущерба соседям;
— появляется возможность установки ТЭНа (создание комбинированного полотенцесушителя).



  В случае монтажа полотенцесушителя водяного на смещенный байпас потребуется применение дополнительных фитингов. Диаметр труб полотенчика должен соответствовать или быть больше диаметра труб подачи воды (заужения не допускаются). Если условия установки не позволяют разместить патрубки на высоте боковых входов – не обойтись без воздухоотводчика, поскольку, при отключении воды в стояке в получившейся «ступеньке» будет скапливаться воздух.



Важным элементом любого полотенцесушителя является кран Маевского, именно он выполняет функцию выпуска воздуха при введении прибора в эксплуатацию.

Традиционно в комплектацию сушилок входит кран для спуска воздуха – он спрятан за декоративным колпачком (реже, представлен в открытом виде).



  Подключение по стойке

  Вторым вариантом монтажа полотенцесушителя из нержавейки в условиях централизованных сетей выступает подсоединение по стойке. Данная схема теряет эффективность при установке габаритной по ширине лесенки – вторая стойка не прогревается на одном уровне с первой. Для средних и небольших полотенцесушителей эта конфигурация вполне допустима. Стоит отметить, что при установке верхний и нижний фитинг добавят конструкции высоты (минимум по 1,5 см с обеих сторон). Установка соединения по стойке – модифицированный вариант бокового подключения для лесенки (например, если нет возможности сразу приобрести модель сушителя для вещей с боковыми выходами).



  Наибольшую продуктивность работы полотенцесушителей из нержавейки показали схемы диагонального и нижнего подключений. Представленные варианты способны оптимально работать в условиях автономного отопления. При централизованном отоплении их применение также возможно, но в условиях хорошего давления в сети. Любое отключение отопительной централи приводит к завоздушиванию подключенных приборов. При создании диагонального подвода потребуется дополнительное подсоединение участка выводящей трубы отопления к нижнему выходу полотенчика.



  Из-за вышеуказанных пунктов, в данной статье будем рассматривать нижнее и диагональное подключения в «контексте» автономной системы.



  Нижнее подключение

  Подключение полотенцесушителя с подачей и выводом воды через нижние стойки имеет значительные преимущества для изделий большого размера и сложной формы. Большое количество поворотных углов у полотенчика дает возможность использовать его с наилучшей эффективностью. Верхний отвод стояка должен располагаться ниже полотенцесушителя для обеспечения работоспособности системы.



  Нижний подвод позволяет скрыть подводку сушителя, благодаря чему изделие смотрится красиво и аккуратно. Чаще всего трубы «скрывают» за толщей стены, что создает необходимость применения термоизоляционной оболочки. Изолировать все соединения нужно максимально качественно, так как в случае протечки устранение проблемы будет очень трудоемким.



  Диагональное подключение

  Подключение полотенцесушителя «диагональным» способом позволяет в полной мере использовать естественную циркуляцию для обеспечения равномерного прогрева. Традиционно подвод воды осуществляется сверху, вывод, соответственно, снизу. Для высоких лесенок диагональный «контур», наравне с боковым, является оптимальным вариантом установки.



Стоит отметить, что трубы, ведущие от стояка должны иметь небольшой уклон – от 3 мм на начальной отметке до 30 мм на отметке в метр (с увеличением длины умножаем на количество метров). При небольшом расстоянии от стояка (до 1,5-2 метров) и большом диаметре подводящих труб (32 мм) возможна перпендикулярная укладка.



  Исходя из всего вышеперечисленного, можно сказать, что боковое подключение для централизованных систем не имеет аналогов по продуктивности. Нижнее и диагональное подключения можно применять в отопительных сетях с хорошим давлением. Для автономного отопления подходит любой вариант.



  Полезные советы:
1) Желательно иметь свободный доступ к подводящим трубам, если это невозможно, следует обеспечить их хорошую термоизоляцию.
2) Детали из различных металлов в одной системе недопустимы (железо «реагирует» на латунный фитинг катастрофической коррозией).
3) Подключить водяной полотенцесушитель к ЦО при отсутствии заранее установленной запорной арматуры в зимнее время практически невозможно.
4) При присоединении ТЭНа к водяному сушителю – получаем комбинированный прибор.
5) Совершенно недопустимо устанавливать запорную арматуру на стояке или байпасе.

Как установить водяной полотенцесушитель

Представьте себе такую ​​роскошь, как горячее полотенце после душа. Установка водяного полотенцесушителя — отличный способ побаловать себя; кроме того, полотенцесушитель обеспечит более чистые и свежие полотенца, так как он предотвращает попадание пыли. Полотенцесушители отлично подходят для сушки использованных полотенец после ванны или душа. Эти устройства также обычно используются для сушки курток и стирки. Тепло защищает одежду и полотенца от плесени.

Гидравлическим полотенцесушителям требуется горячая вода; они обычно подключаются к системе центрального отопления. Они дороже электрических полотенцесушителей, но доступны во всех размерах, стилях и бюджетах. Водяной полотенцесушитель можно установить своими руками; однако в целях безопасности рекомендуется, чтобы его установил профессионал. Если вы решили выполнить задание самостоятельно, выполните следующие действия.

Шаг 1 — Закройте подачу воды

Выключите подачу воды и слейте воду из радиатора. Надевайте защитную одежду, перчатки, очки и резиновые наколенники.

Шаг 2 — Снятие радиатора

Используйте сабельную пилу, чтобы разрезать подачу радиатора и снять его. Не выбрасывайте радиатор в мусор. Вместо этого обратитесь в муниципальное управление, чтобы узнать, как лучше всего утилизировать его.

Шаг 3 — Резка пола

Разрежьте пол, удалив плитку или деревянный настил. Затем перенести трубопроводы горячего водоснабжения и обратки.

Шаг 4 — Отметка места

Прижмите полотенцесушитель к поверхности и отметьте его запланированное место карандашом.

Шаг 5 — Сборка медных трубопроводов

Обрежьте и соберите медные трубопроводы и фитинги. Он должен подключить линии подачи горячей воды и обратки к новым местам. Используйте паяльную лампу, чтобы загерметизировать каждую трубу и фитинг.

Шаг 6 — Медный переходник с резьбой

Поместите медный переходник с резьбой на углы трубопровода горячей воды и установите на место пол. Вставьте хромированный ниппель с запорным вентилем в медный переходник. Затяните его с помощью разводного ключа.

Шаг 7 — Маркировка

С помощью карандаша отметьте линии, где будет прибиваться полотенцесушитель.При необходимости просверлите отверстия.

Шаг 8 — Прикрепление полотенцесушителя

Прикрепите гидравлический полотенцесушитель к стене с помощью болтов или шурупов. Прикрепите устройство к основанию подвески. С помощью разводного гаечного ключа и плоскогубцев прикрепите хромированный запорный клапан к нижней части водяного обогревателя.

Шаг 9 — Проверка и очистка водяного подогревателя полотенец

Включите воду и проверьте, нет ли утечек. Убедитесь, что водяной полотенцесушитель работает правильно. Для очистки полотенцесушителя используйте мягкие чистящие средства и мягкую ткань.

Советы и предупреждения

Температура воды должна быть от 120 ° F до 150 ° F. Любая температура ниже указанной не поможет согреть полотенца. Более высокая температура может привести к ожогам кожи.

Установка полотенцесушителей | Telvel Group

Правильный выбор, установка и подключение водонагревателя осуществляется в несколько этапов, и очень важно, чтобы потребители были осведомлены об этих действиях.

Использование полотенцесушителя в ванной значительно повысит удобство и комфорт, обеспечит:

• сушка влажных полотенец и мелких вещей;
• создание комфортного температурного режима;
• предотвращает появление плесени и грибка.

Подключение полотенцесушителей к системе отопления

Многоквартирные дома в нашей стране не допускают установку полотенцесушителей в контуре системы отопления. Его установка осуществляется в горячей воде для постоянного использования. В данном случае врезка представляет собой компенсационный контур системы горячего водоснабжения и при неправильном подключении может стать причиной нарушения нормальной работы водопровода горячего водоснабжения дома. Также для монтажа требуются дополнительные элементы — каркасные новые трубы, фитинги и т. Д.Поэтому рекомендуется выбирать полотенце отечественного производства, соответствующее СНиП и ГОСТ. Для строительства без ограничений можно использовать полотенца зарубежных брендов.

Для подключения радиаторов к системе отопления необходимо рассмотреть возможность использования комбинированного агрегата для полноценной круглогодичной эксплуатации и при отсутствии отопления.

Для устранения электролитической коррозии не рекомендуется пользоваться полотенцами и водопроводом из разных материалов. К пластиковым (полипропиленовым) трубам можно подключать любые полотенцесушители.Полотенцесушители имеют стандартное межосевое расстояние — 500 мм.

Полотенцесушители можно подключить через:

• боковое подключение;
• нижнее соединение;
• диагональное подключение.

При установке в новостройках или после капитального ремонта значение посадочной дистанции не является определяющим. Его величина важна при врезке в существующую систему горячего водоснабжения — подбор водонагревателя осуществляется с учетом расстояний между изгибами трубопровода.

При разном диаметре трубной системы и используются переходники и фитинги полотенцесушителя. Обратите особое внимание на диаметр труб обогревателя — он должен быть меньше диаметра трубной системы во избежание несчастных случаев. Каждая модель имеет свои особенности подключения, которые необходимо учитывать при установке.

При подключении к кранам рекомендуем использовать так называемые «американки», шаровые краны и байпас (перемычку) — это позволяет при необходимости легко снять полотенце, оставив горячую воду.

При замене устройства на новый устанавливаются ответные разъемы, которые соединяются и крепятся к стене. Особое внимание обратите на отсутствие протечек теплоносителя, чтобы избежать конфликтов с соседями и материальных потерь.

Подключение электрических полотенцесушителей

Для подключения электрических полотенцесушителей требуется отдельная всепогодная розетка со специальным сечением питающего кабеля не менее 2,5 кв. Мм. от отдельного выключателя в электрическом щите и хорошего заземления, чтобы исключить опасность поражения электрическим током.

Все, что вам нужно знать

Знаете ли вы, что полотенцесушитель можно использовать по-разному? Конечно, чаще всего его используют для согревания полотенец в ванной. Вот почему был создан полотенцесушитель. Однако знаете ли вы, что его также можно использовать для согревания других предметов, таких как купальники и влажная одежда? И что некоторые люди используют его в других помещениях дома, кроме ванной? Кроме того, вы осознавали, что, пока полотенцесушитель включен, он дополнительно нагревает комнату?

Как использовать полотенцесушитель

Полотенцесушители — также известные как полотенцесушители — представляют собой удивительные устройства. Как вы его используете, зависит от вас и вашего дома.

Например, в каждом доме есть душ или ванна, а это означает, что, как правило, в каждом доме есть возможность установить полотенцесушитель. Если вы можете найти пустую стену, тогда ваша ванная комната — кандидат.

Полотенцесушители — доступная роскошь в ванных комнатах и ​​других комнатах.

Полотенцесушители позволяют любому домовладельцу ощутить роскошь поджаренных теплых полотенец или полотенец для рук каждый раз, когда он выходит из душа или ванны. Нержавеющая сталь, из которой изготовлено большинство полотенцесушителей, также не требует особого ухода.Кроме того, они предлагают дополнительное преимущество, выступая в качестве обогревателей помещения, обеспечивая дополнительное тепло, что идеально, когда вы имеете дело с плиткой, которая по своей природе холодная на ощупь.

Хотя полотенцесушители являются привлекательным дополнением, они подходят не только для украшения ванной комнаты. Они также отлично подходят для пристройки к соляриям или даже в прачечных (рядом со стиральной и сушильной машинами), грязевых комнатах или крытых бассейнах. Важно отметить, что полотенцесушители наиболее совместимы с наборами полотенец из натуральных материалов, поэтому их не следует сочетать с полотенцами из микрофибры или синтетическими быстросохнущими полотенцами.

Установка подогревателя полотенец в прачечной отлично подходит для домовладельцев, которые регулярно носят «деликатную» одежду. Вместо того, чтобы класть предметы в сушилку в «деликатном» режиме, вы можете позволить им слегка высохнуть на полотенцесушителе.

Если в вашем доме есть грязевая комната, представьте себе, как удобно положить мокрое пальто и перчатки на полотенцесушитель, чтобы сушить их в дождливый или снежный день.

Или, если в вашем доме есть бассейн, подумайте, насколько удобно было бы положить мокрые полотенца или купальные костюмы на полотенцесушитель, чтобы они высохли после купания.Прошли те времена, когда мокрую одежду по дому таскали в прачечную! Домовладельцы с бассейнами также могут согреть свои полотенца перед тем, как они пойдут купаться, чтобы у них было теплое полотенце, ожидающее их, когда они выйдут из холодной воды бассейна.

В зависимости от того, где находится полотенцесушитель, вы можете решить, хотите ли вы запрограммировать его включение каждый день в определенное время или предпочитаете включать его вручную, когда это необходимо. Программируемый термостат и / или переключатель Wi-Fi доступны для сопряжения с любым полотенцесушителем WarmlyYours.

Стоят ли полотенцесушители?

Если преимущества полотенцесушителя вызывают у вас интерес, вы можете задаться вопросом, сколько стоят полотенцесушители. В WarmlyYours Radiant Heating полотенцесушитель стоит от 149 до 499 долларов, в зависимости от выбранного вами стиля.

Как правило, эксплуатация агрегата обходится всего в копейки в день, так как агрегаты потребляют очень мало энергии. Исходя из среднего национального тарифа на электроэнергию, стоимость эксплуатации составляет около 15 центов в день, но стоимость будет варьироваться в зависимости от цены на электроэнергию в вашем районе.Вставные электрические полотенцесушители

особенно просты в установке.

Гидравлические полотенцесушители или электрические полотенцесушители?

Если цена на полотенцесушитель более доступная, чем вы думали, пора сузить круг вариантов. На рынке есть два типа полотенцесушителей: гидравлические и электрические.

Гидравлические полотенцесушители нагревают решетку водой. В результате их необходимо подключить к водопроводу. Этот вариант может быть немного сложнее в установке.Вот почему, как правило, лучше установить водяной полотенцесушитель во время ремонта. Согласно DIY.com, если у вас уже есть водяной радиатор, самый простой способ установить напольный водяной полотенцесушитель — это поставить его вместо радиатора. Это предотвратит необходимость слить воду из системы или порвать пол.

WarmlyYours предлагает электрические полотенцесушители, в которых для нагрева стойки используется электрический нагревательный кабель. Их можно подключить к стандартной розетке или подключить к домашней электросети.Монтаж полотенцесушителя требует некоторых электромонтажных работ; однако для подключаемых полотенцесушителей требуется только трехконтактная розетка. В результате их так же легко повесить, как рамку для картины. Также доступен отдельно стоящий вариант, который просто опирается на землю и не требует установки. Просто подключите его, включите, и все готово.

Чтобы увидеть, как установить проводной полотенцесушитель, посмотрите видео ниже.

Съемные полотенцесушители и проводные полотенцесушители

При выборе между съемным полотенцесушителем и проводным полотенцесушителем необходимо учитывать два основных момента: внешний вид и установка.

Если вам нужен чистый, гладкий вид без видимой проводки, то полотенцесушитель с проводом — для вас. Электропроводка в этих моделях полностью спрятана в стене. С другой стороны, в подключаемых моделях будет виден провод, ведущий от устройства к ближайшей розетке.

Однако подключаемые полотенцесушители проще всего установить, потому что они не требуют каких-либо электрических работ. Их можно закрепить на стене, как произведение искусства, и для их работы требуется только существующая трехконтактная розетка.Напротив, полотенцесушители с проводным монтажом необходимо подключать к распределительной коробке, что требует дополнительных работ. Кроме того, если вас интересуют отдельно стоящие полотенцесушители, они будут съемными.

WarmlyYours предлагает ассортимент из четырех проводных полотенцесушителей и трех подключаемых моделей различных стилей и размеров. Одна из сменных моделей является отдельно стоящей, а остальные — настенными.

Щелкните здесь, чтобы узнать больше о полотенцесушителе WarmlyYours.

Какой выбрать полотенцесушитель, варианты монтажа водопровода правильно подобрать

Полотенцесушитель в ванной служит для сушки белья, создает теплый климат, что исключает возникновение грибка, сырости, а также предотвращает образование неприятного запаха на мокрых вещах.Это важный обогреватель, предназначенный для поддержания необходимого микроклимата в ванной комнате.

Сегодняшний рынок полон этих продуктов с различными дизайнерскими украшениями и цветовыми решениями. вот, покупка совершена. Следующая задача, это правильный монтаж полотенцесушителя. А когда есть умение и желание проделать эту работу своими руками, потребуется немного теоретических знаний, которые помогут правильно и качественно установить агрегат без ошибок.

Рассмотрим базовую модификацию

, известную, что вода, циркулирующая в системе горячего водоснабжения, является достаточно агрессивной средой и коррозия представляет реальную угрозу подключенным отопительным приборам и трубам.Рациональным выходом из сложившейся ситуации является использование «катушек» из цветного металла (алюминия, меди), нержавеющей стали или электрических аналогов. Современное полотенце бывает нескольких видов:

• вода . Этот вид из всех известных еще со времен Советского Союза, такие модели наиболее популярны, требуют наличия системы отопления или безаварийной подачи теплой воды. Они изготавливаются из нержавеющей стали, латуни, меди, отличаются невысокой стоимостью покупки.
• электрические .Бывают напольные и навесные блоки, которые располагаются в любом месте комнаты. Их подключение может быть открытым и закрытым способом, замуровано при проводах в стене или выведено на розетку. Есть терморегуляторы.
• комбинированный. Гибриды первых двух типов, но больше всего относятся к водным продуктам. Такая конструкция позволяет им работать с отключенным отоплением, и стоят они намного дороже предыдущих типов.

Основные критерии выбора подключения

Согласно нормативным требованиям систем отопления и горячего водоснабжения в многоквартирных жилых домах, давление воды в системе не столба должно превышать 4 атмосферы .Фактически это от 2,5 до 7,5 и зависит от этажности строения, местности и технического состояния коммуникации.

Лучше всего отдавать предпочтение приборам из нержавеющей стали. Специально, если к системе отопления предполагается вмонтировать полотенцесушитель.

Способы подключения «сушилки»

Выбирая водяной полотенцесушитель, необходимо учитывать способ проектирования подключения. Существует 3 основных типа подключений:

• боковой.Используется для вертикально вытянутых устройств. Это наиболее универсальный способ, подходящий для стандартных змейок, систем с «утопленными» трубами для отдельных моделей-лестниц.
• Нижнее соединение. Требуется сливной винт и горячая вода нормального давления. Подходит для габаритных узоров, часто используется в стремянках.
• диагональ. Такой способ подключения обеспечивает эффективную циркуляцию воды, требует дополнительных трубопроводов. Подходит для крупных конструкций, лестниц и их модификаций.Один из самых популярных видов — отопительный прибор с боковым подключением. Такие модели востребованы благодаря особенностям устройства и простоте подключения агрегата к водопроводной сети.

При покупке бокового полотенцесушителя следует учитывать, что некоторые модели не подходят для стандартных бытовых систем.

Потребность в установке:

• Сам полотенцесушитель.
• Агрегат ссоры труб.
• тубы полипропиленовые.
• кронштейнов и 3 шаровых крана.
• Соединения.
• Нож для резки труб.

Установка полотенцесушителя в ванную комнату включает в себя несколько видов работ.

1. Ликвидация старого агрегата.
2. паяльные трубы.
3. Крепление крана к сушилке.
4. джемпер.
5. Sam polotencesušitelʹ.
6. Агрегат ссоры труб.
7. тубы полипропиленовые.
8. кронштейнов и 3 шаровых крана.
9. Соединения.
10. Болгарка для резки труб.

Если установка будет производиться с помощью пластиковых трубок, необходимо учитывать нестабильность материала к перепадам давления. Этот способ достаточно экономичный и оперативный, монтаж агрегата осуществляется опрессовкой.

шаг-мимо-

Перед тем, как провести демонтаж старого устройства, необходимо перекрыть стояк ГВС, а уже потом снимать старые трубы.

перемычка. это, конечно, не обязательно, но плюсы при дальнейшей эксплуатации агрегата существенные.Вам не нужно зависеть от чужих решений, ждать, когда отключат воду вокруг стояка, а просто взять — и прекратить подачу воды к шаровым кранам полотенцосушителя, вода идет по мосту, не нарушая давления в системе.
При установке этого байпаса необходимы полипропиленовые трубы и шаровые краны. В некоторых случаях допускается установка подъемного крана посредине перемычек, чтобы удалить воздух из сушилки и обеспечить протекание воды в магистральном водоводе.

сварка труб.Монтаж полотенцесушителя продолжается пайкой полипропиленовых трубок, хотя можно взять и медь (дорогое удовольствие), и стальную (габаритную), и металлическую, и пластиковую (нестабильно).
Для установки полотенцесушителя своими руками необходимо подключение трубы к системе центрального отопления или к узлу горячего водоснабжения. Сушилки могут быть подключены к системам отопления с автоматической подкачкой воды.

Установка в полотенцесушитель для ванной осуществляется с помощью муфт (размер 1 «x _¹ /2″ или 1 «x _³ /4 ″).Наклоны гильзы выполнены по ходу теплоносителя, до 10 мм по всей длине. подводка до 500 мл может быть горизонтальной.

Подъемник питающей горячей воды должен располагаться над сушилкой, чтобы циркуляция воды осуществлялась во всех направлениях, для равномерного нагрева всей сушильной установки.

Высота установки полотенцесушителя производится с расстояния 120 см от пола и не менее 60 см. Углубление всех сантехнических предметов и устройств. Располагать сушилку над стиральной машиной не запрещено, главное, чтобы это не мешало пользоваться устройством.Если изделие установлено в виде лестницы, то нужно понимать, что высота будет зависеть от роста жильцов в помещении. Рядом с сушкой не должно быть электричества.

Следующим этапом монтажа полотенцесушителя своими руками является крепление устройства и его проверка. Необходимо проверить герметичность всех соединений, прощупать все стыки. Протекания и образования капель быть не должно! Подробно о тонкостях подключения воды.

Подготовка площадки под полотенцесушитель

Это незаменимое устройство для сушки полотенец может стать отличным украшением интерьера.Преимущества очевидны: изделие можно устанавливать где угодно, самостоятельно регулировать температуру нагрева.

Электрическое полотенце — это электрический аппарат для обогрева помещений, изготовленный из стальной трубы, внутри которой расположен специальный нагревательный элемент (нагревательный кабель или нагревательный элемент с водой или маслом). Наполненное маслом или водой устройство считается наиболее распространенным вариантом полотенцесушителя. Схема его работы проста: теплая жидкость, нагретая теном, циркулирует по трубкам, а конструкция нагревает само устройство.В варианте осуществления нагревательного кабеля функция нагревательного элемента обеспечивает силиконовую изоляцию кабеля. Что касается конструкции устройства, то в основном оно было другой формы и выполнено по типу «лестницы», с ТАН, расположенным справа или слева внутри трубки.

Важно то, что нагревательный элемент не может вызвать возгорание, потому что они не контактируют напрямую с домашней обстановкой (шторами, ковриками) и, в отличие от обычных электроприборов, не опасны контакта нагревательного элемента под напряжением и металлических предметов.Шланги к электросети могут быть открытыми (при желании можно использовать устройство на нескольких участках) и закрытыми (для достижения эстетичного вида ванной комнаты).

Использование такой «змеевиковой» сушилки экономически выгодно, по энергопотреблению устройства можно сравнить работу от одной лампочки (35-200 Вт.). Кроме того, инструмент безопасен — максимальная температура поверхности змеевика 60 ° C, что сводит к минимуму возможность получения ожогов. Температура нагрева устройства регулируется вручную.

Преимущества электрических полотенцесушителей

Электрические обогреватели выгодно отличаются от тех, которые позволяют решить любые проблемы с ремонтом подводки и прокладки труб горячего водоснабжения. Ведь современное полотенце, использующее электричество, не зависит от наличия горячей воды, не требует разводки и подключения, не требует навыков сантехника для установки. Электрические змеевики более экономичны в установке, чем их водяные аналоги: протянуть электропровод намного проще, чем осуществлять закупку расходных материалов для вкладыша и оплачивать капитальные сантехнические работы по переделке труб горячего водоснабжения.Устройства устанавливаются на телескопическом кронштейне или кронштейне, и их нужно только подключить.

Электрические «катушки» отличаются мобильностью, универсальностью и многофункциональностью. Агрегат легко переносится в любое место проживания, будь то спальня, кухня или коридор, при этом он может использоваться как полотенцесушитель. Современное полотенце — идеальное решение для квартиры с газовой колонкой, загородного дома и сада. Такое устройство может служить обогревом пустого загородного дома в качестве защиты от замерзания, при этом при правильной конструкции змеевика нет опасности возгорания.

Единственный возможный недостаток — это то, что полотенцесушитель, которому придется оплачивать электроэнергию, потребляет единицу, правда он тратит достаточно мало электроэнергии во время работы. Причем необязательно проводить непрерывную работу змеевика, Вы можете периодически поворачивать его для выполнения необходимых операций по сушке белья.

Руководство по установке

Как установить полотенцесушитель с электроприводом? Сначала необходимо определиться с местом установки, рассчитать напряжение в электросети, заземлить агрегат, аннигилировать розетку, которую следует защитить от воды.

При любом способе установки сушилки, качественно необходимом для построения устройства от защитного выключателя, ТЭН должен быть направлен вверх, а сам агрегат — в вертикальном положении. Также важно отрегулировать расстояние между стеной и оборудованием.

После полной установки необходимо подождать минут 15 и только после этого включить прибор.

Полотенце также можно установить в коридоре, на кухне, в комнате или в беседке.Этот продукт является многофункциональным и обеспечивает устранение необходимой влажности в помещении, особенно в зимнее время.
Мощность этого изделия намного ниже обычного нагревателя, и поэтому потребляется меньше электроэнергии.
Вот способы, предусмотренные установкой полотенцесушителя своими руками. Работа не сложная, но очень ответственная. Пусть этот предмет мебели годами беспрерывно служит своим хозяевам!

Видео:

Видео:

Видео:

Как пользоваться полотенцесушителем?

На рынке доступно большое количество смешанных полотенцесушителей, и в этой статье мы объясним, что можно и чего нельзя делать при использовании полотенцесушителя.

Некоторые из них были спроектированы с единственной функцией, по сути, с подогревом полотенец, некоторые вместо этого предназначались для обогрева всего помещения и добавления оттенка роскоши и тепла в вашу среду.

Традиционные полотенцесушители идеально подходят для использования зимой, когда система отопления уже включена. Электрический радиатор или полотенцесушитель позволит вам контролировать температуру независимо от системы центрального отопления, независимо от того, включена она или нет.

Что такое полотенцесушитель?

Это похоже на обычную барную стойку, где вы развешиваете полотенца, но при этом нагревается, и простыни остаются мягкими и теплыми для вашего максимального удовольствия.

Звучит как экстравагантность, но правда в том, что некоторые модели довольно прибыльны, и, что самое главное, преимуществ много. Больше всего на свете вы почувствуете, что у вас есть домашний спа-салон, где полотенца всегда удобные и теплые.

Но не только это, полотенцесушители уменьшают образование плесени на полотенцах, потому что они высыхают быстрее, сохраняя их свежесть и сохраняя их великолепное качество намного дольше. Кроме того, они будут служить дополнительным обогревателем в вашей ванной комнате, делая ее намного более гостеприимной и уменьшая раздражающий грибок, вызванный влажностью, которая обычно растет в этой комнате.

Кроме того, они подходят для ваших полотенец; Здесь вы также можете аккуратно высушить одежду или купальные костюмы. Вы также можете использовать его для сушки пальто, шарфов или любой другой одежды, мокрой от дождя или снега, и, опять же, уменьшить ущерб от влаги, который может возникнуть, если вы положите их в другое обычное место, поэтому не медлите и примите ванну. мечта с полотенцесушителем.

Как работают полотенцесушители?

Есть два основных типа: электрический и гидравлический. Оба они очень эффективны, нагревают планку изнутри наружу и потребляют мало энергии.

Многие из них также оснащены таймерами для автоматического выключения в определенное время и термостатом для регулировки тепла, которое вы хотите им дать. Они используются для всех видов материалов; там можно повесить пляжные полотенца или даже халаты и саронги.

Электрика — это независимое оборудование, которое работает отдельно от вашей системы отопления. Они содержат внутри устройства низковольтные проводящие элементы, которые придают ему уникальное тепло; у некоторых есть провода, у других вода или масло.Гидравлика вместо этого подключается к трубам горячей воды или к радиатору. Это так просто: по трубе течет горячая вода, обеспечивая равномерный и постоянный нагрев.

Некоторые люди даже воспользовались небольшими конструкциями, в которых открытые трубы используются в качестве полотенца.

Как пользоваться полотенцесушителем в целом

Использовать полотенцесушитель очень просто

1. Откройте крышку и положите внутрь то, что вы хотите нагреть; в этом случае мы используем полотенце.

2. Убедитесь, что он сухой.Чтобы начать, включите кнопку питания в центре панели.

3. Зеленый предупредительный световой сигнал загорится в дополнение к яркому красному солнцу. Теперь внутренняя сторона полотенцесушителя согреет и согреет ваше полотенце.

4. Через 10 минут зеленый индикатор подогрева погаснет. Тогда вы сможете открыть крышку. Потяните полотенце. Не прикасайтесь к внутренним частям машины, которые все еще могут быть теплыми, чтобы избежать несчастных случаев.

5. Если вам нужно немного тепла, выйдите вперед и оставьте полотенце в тепле еще на 10 минут, но не слишком долго.

6. Горячий красный свет на поверхности погаснет, как только полотенцесушитель остынет.

7. После этого вы можете убрать полотенцесушитель или перевернуть его снова и нагреть что-нибудь еще. Вы можете положить в полотенцесушитель самые разные вещи.

Как использовать смешанный полотенцесушитель

Для использования смешанных радиаторов или полотенцесушителей используются так называемые «t» -образные элементы. Они просты, но позволят вам максимально эффективно использовать комбинированный полотенцесушитель, даже не глядя на бойлер или термостат.

При использовании электрической функции смешанного полотенцесушителя термостатический клапан должен быть закрыт, чтобы вода внутри нагревателя не возвращалась в систему.

Как использовать смешанный полотенцесушитель:

Перед заменой полотенца или радиатора необходимо изолировать радиатор ванной от остальной системы центрального отопления.

• Для этого выключите подогрев и закройте подающий и обратный клапаны. Всегда лучше делать это, когда система холодная.
• После того, как клапаны закроются, вам нужно будет осторожно открутить обратный клапан. Этот шаг предназначен для предотвращения повышения давления внутри полотенцесушителя после того, как нагревательный элемент начнет нагревать воду.
• Будьте осторожны, не открывайте вентиль слишком сильно, так как радиатор начнет распылять кипящую воду, когда достигнет определенной температуры.
• Теперь, когда вы изолировали радиатор или полотенцесушитель, вы можете включить нагревательный элемент.
• После лета или если вы хотите вернуться к системе центрального отопления, следуйте этим инструкциям в обратном порядке: выключите элемент, закрутите обратный клапан, поверните подачу и замените трубы.

Рекомендации для электрических полотенцесушителей

Как и в любом другом электроприборе, принципиально важно помнить о запасе прочности.

Для этого мы должны помнить:

• Устанавливать радиатор в местах, не слишком близких к тем, где используется вода (душ, ванна, раковины, биде и т. Д.)
• Убедитесь, что полотенцесушитель имеет формулировку IPx4 или IPx5: это коды, обеспечивающие адекватную защиту от брызг воды;
• Определите расстояние розетки, которое должно быть около 60 см;
• Убедитесь, что прибор постоянно проветривается через отдельные щели, которые нельзя закрывать.

Заключение

Установка подогревателя для полотенец значительно упростит вашу повседневную жизнь в плане уборки, стоимости, функциональности и т. Д.

Другие популярные статьи от mtltimes.ca и totimes.ca

Как выбрать интерьер двери?

Монреальская улица Полумесяца теперь пешеходная только на лето

Полотенцесушители: подключаемые и проводные

Есть много разных моделей и стилей полотенцесушителей.

‍

Существует два основных типа полотенцесушителей, которые имеют разные требования к установке; подключаемые модели и модели с проводным подключением.

‍

Подключаемые модели

Подключаемые модели оснащены кабелем, который подключается к розетке, как и любой другой электроприбор. Все, что требуется для установки, — это розетка (если она еще не установлена ​​в нужном месте), а затем полотенцесушитель можно установить и подключить.Просто убедитесь, что вы используете правильные крепления для того типа стены, на которой вы устанавливаете вешалку для полотенец, чтобы убедиться, что она надежно прикреплена к стене!

С точки зрения функциональности эти модели работают так же, как и версии с проводным подключением, они немного дешевле и проще в установке. Однако следует учитывать некоторые важные недостатки.

Существуют важные австралийские правила в отношении электропроводки и электрических устройств во влажных помещениях, таких как ванные комнаты, которые определяют, насколько близко могут быть установлены розетки к ваннам, душам и умывальникам.Небольшие ванные комнаты или ванные комнаты с открытым душем могут не иметь подходящих «безопасных зон», в которых можно было бы установить розетки в соответствии со стандартами электробезопасности. Всегда консультируйтесь со своим электриком, если вы не уверены в безопасности любого электрического прибора, особенно во влажных помещениях!

С эстетической точки зрения модели с подключаемым модулем могут быть не такими привлекательными, как варианты с фиксированной проводкой, потому что есть видимый кабель. Кабель обычно выходит снизу или сбоку полотенцесушителя и будет виден при подключении к розетке.Это не влияет на функциональность устройства, но означает, что он не так визуально оптимизирован, как проводные варианты.

‍

‍

Модели с проводным подключением

На полотенцесушителях с жестким кабелем не видны неприглядные кабели, поэтому они являются гораздо более эстетичным вариантом, если вы ищете привлекательный дизайн для своей ванная комната.

Эти полотенцесушители можно установить практически в любом месте ванной комнаты, поскольку они не зависят от розетки, которую необходимо устанавливать в «безопасном месте».Скрытые кабели означают, что их можно безопасно устанавливать рядом с влажными помещениями, такими как душевые или ванны. Большинство электрических полотенцесушителей имеют степень защиты IP (степень защиты от проникновения) IP55, что означает, что степень водонепроницаемости достаточно высока для их установки во влажных помещениях. Всегда консультируйтесь со своим электриком, чтобы решить, где можно установить полотенцесушитель.

Полотенцесушители с проводным подключением обычно являются немного более дорогим вариантом, чем съемные модели, поскольку установка более сложна, и рейка должна быть установлена ​​квалифицированным электриком.

Kenner Electrics рекомендует ThermoGroup для высококачественных полотенцесушителей. Если вам нужен совет или вам нужна профессиональная установка полотенцесушителя, свяжитесь с Kenner Electrics по телефону (03) 9996 0663.

Как установить полотенцесушитель

Во многих ванных комнатах и ​​даже на необычных кухнях есть полотенцесушители. Благодаря широким возможностям дизайна и внешнего вида они часто являются идеальным узким решением для сушки полотенец и украшения вашей комнаты.

Ниже вы найдете полное руководство по установке полотенцесушителя, а также отличное видео с инструкциями. Если вам нужна дополнительная помощь, свяжитесь с нами. Если вы хотите купить полотенцесушитель, загляните в наш раздел Предложения и предложения. В качестве альтернативы на этой странице представлены несколько розничных продавцов. Наслаждаться!

Вот краткое руководство по установке полотенцесушителя:

1. Убедитесь, что вы отключили систему отопления от электричества и убедитесь (если система питается от воды), что она не может заполниться водой.

2. Выбирайте удобное место в комнате, вдали от стучащихся дверей и людей.

3. Подготовьте радиатор к установке, сняв всю упаковку. Также установите вентиляционное отверстие и заглушку на верхние выпускные отверстия на радиаторе (если они еще не установлены).

4. Установите патрубки клапана радиатора на другой конец, ближайший к месту расположения ваших трубопроводов. Убедитесь, что на этом этапе вы используете подходящий герметик для резьбы (подойдет лента из ПТФЭ)

5. Сделайте кронштейны на самой вешалке для полотенец и правильно разместите на радиаторе. Для изогнутых полотенцесушителей необходим правильный угол наклона кронштейна, позволяющий опорной плите прилегать к стене под прямым углом.

6. Поднимите радиатор к стене. Кронштейны должны располагаться на стене под прямым углом. Отрегулируйте высоту радиатора там, где вы хотите. Если можете, отметьте центры верхних скоб. (здесь может понадобиться небольшая помощь… позвоните другу!) Теперь вы знаете высоту кронштейна.

7. Используйте спиртовой уровень и измерительную ленту, чтобы отметить центр того места, где вы хотите установить радиатор, и нарисуйте слабую линию карандашом вверх.

8. Измерьте расстояние между отверстиями кронштейна радиатора. Используйте это измерение, чтобы точно определить расстояние, на котором каждый кронштейн будет от центральной линии.

9. С помощью спиртового уровня убедитесь, что отметки на верхнем кронштейне ровные.

10. Просверлите и прикрепите пластины верхнего кронштейна, используя прилагаемые винты и заглушки.

11. Установите нижние кронштейны радиатора на радиатор. Временно прикрепите радиатор к верхним кронштейнам на стене.
