Как поменять щётки на перфораторе, где они находятся?

Щетки у любого электроинструмента — это часть электроцепи включения. И хотя щетки являются самым слабым местом электродвигателей коллекторного типа, без них никак не обойтись, поскольку это проводники тока от источника тока на коллектор якоря.

Основная причина выхода из строя щеток — ее истирание в процессе работы. Когда щетка снашивается до того момента, что уже нет контакта с коллектором, прерывается цепь питания и инструмент перестает работать. Кроме этой неисправности может быть еще обрыв провода, идущий от клеммы к щетке или излом пружины. Но это крайне редко встречающиеся поломки и их можно устранить без замены щеток, если последние в порядке.

Типы щеток, встречающиеся в перфораторах:

• • Графитовые — обладают долгим сроком службы, но из-за твердости графита притирание их не идеально, а это отрицательно сказывается на коллекторе.
• • Угольные — держат отличный контакт с коллектором, но из-за мягкости графита имеют малый срок службы.
• • Угольно-графитовые — как понятно из названия, состоят из смеси графита и угля; идеальный вариант.

Когда нужна замена щеток.

Обычно запас работы щеток в перфораторах рассчитан на 80-120 часов работы, но кто же будет вести учет работы домашнего инструмента? В этом отношении удобно иметь инструмент с индикатором износа щеток или с функцией автоматического отключения при превышении предельного износа.

Но и при отсутствии столь важных функций можно определить о том, что пришла пора заменить щетки:

• в области коллектора появилось повышенное искрение;

• инструмент работает неровно, с перебоями, падают обороты и мощность двигателя.

В этих случаях нужно достать и осмотреть щеточный узел — при выявлении дефектов, описанных выше, щетки следует заменить. Дополнительным условием, когда щетки нуждаются в замене является их износ на треть от номинала (обычно около 8 мм).

Обратите внимание на следующие обстоятельство: обе щетки ОБЯЗАТЕЛЬНО меняются одновременно, даже если одна из них вполне работоспособна.

Процесс замены щеток на перфораторе несложен и справиться с ним может любой человек, тем более имеющий навыки работы с электроинструментом. Единственно, что не во всех моделях подступ к щеточному узлу одинаков — в одних моделях приходится снимать половину корпуса (древние модели), а в других достаточно снять только заднюю крышку.

В некоторых современных моделях для замены щеточного узла предусмотрено специальное окошечко, закрытое пластиковой крышечкой. В частности, это некоторые модели фирмы BOSCH.

Так что, в принципе, вся работа по замене щеток в перфораторе сводится к отысканию места нахождения щеточного узла в Вашей модели, после чего аккуратно достать оттуда щетки и также аккуратно вставить новый комплект обратно.

Посмотрев это видео, Вы поймете общий принцип работы по замене щеток перфоратора и, следовательно, справитесь с инструментом своей модели.

Замена щеток перфоратора | Строительный портал

Перфоратор – незаменимый помощник при любых видах ремонтных работ. Но, как и все под этим солнцем, он то же не вечен. Рано или поздно приходится сталкиваться с его обслуживанием и ремонтом. И чем внимательнее Вы к нему отнесетесь – тем дольше он прослужит.

Например, у Вашего перфоратора упала мощность. О чем это может говорить? Ожидается ремонт инструмента или «пришло его время»? В большинстве случаев ничего страшного, скорее всего – просто пришло время заменить щетки в перфораторе.



Содержание

1. Что такое щетка и для чего она нужна?
2. Когда необходима замена?
3. Замена щеток: своими руками или в сервисном центре?



Что такое щетки и для чего они нужны?

Щетка – часть электрической цепи включения электродвигателя, проводник тока на коллектор якоря. Поскольку якорь вращается, за счет электромагнитного поля, то неподвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали при помощи кусочков графита, который скользит по пластинам коллектора, тем самым подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма противоположные полюса притягиваются, это и создает движение якоря. Как изображено ниже.

Но можно сказать, что это самое слабое место коллекторных электродвигателей, так как щетки в процессе работы стираются, а угольная пыль засоряет коллектор – это ведет к нарушению нормальной работы электродвигателя.

Само строение щетки очень простое: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая прижимает поверхность к пластине коллектора.

С назначением щетки разобрались, теперь рассмотрим их типы. Токосъёмные щетки бывают трех типов. На самом деле их больше – но в перфораторах их не применяют. Например, так называемые «генераторные» (медно – графитовые, медно — угольные) щетки.

В перфораторе встречаются щетки таких типов:

• графитовые – долгий срок эксплуатации, но в силу твердости графита «притирка» не идеальна, а от этого страдает коллектор;
• угольные щетки для перфоратора – хороший контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;
• угольно – графитовые щетки как альтернатива двух предыдущих типов.

Угольные щетки для перфоратора Bosch

Когда необходима замена?

Обычно ресурс работы щеток в бытовых перфораторах рассчитан, по заверениям производителя, на 70 – 120 часов работы. Но вряд ли владелец перфоратора будет вести учет времени работы инструментом. В этой связи следует заметить удобство такой функции как индикатор износа щетки для перфоратора Макита. Кроме того, есть инструмент с системой автоматического отключения при превышении износа.

Но даже если у Вас не столь топовая модель, есть признаки, по которым можно определить повышенный износ щеток. К ним относятся:

• — повышенное искрение в области коллектора;
• — существенная потеря мощности перфоратора, двигатель не развивает обороты на полную мощность.

Если нечто подобное наблюдается – самое время взглянуть на состояние щеток и коллектора.

Примечание. Обычно для долгого пользования инструментом щетки нуждаются в замене, когда их высота уменьшается от номинальной на 1/3 (около 8мм).

Если вынув щетки из щеткодержателя, Вы наблюдаете износ, в обязательном порядке меняются обе щетки, даже если износ не равномерен. При замене щеток настоятельно рекомендуется проводить чистку коллектора от графитовой пыли и нагара. Чистку коллектора можно произвести бензином (желательно для зажигалок, его качество выше) или этиловым спиртом. При замене щетки обязательно следует притереть к коллектору – это уменьшит электрическую дугу (искрение), что благотворно скажется как на коллекторе, так и на мощности двигателя. Притирка осуществляется мягкой наждачной бумагой, закрепленной на коллекторе. При вращении якоря наждачная бумага сглаживает неровности новых щеток.

Еще одним немаловажным нюансом при замене щеток, является степень твердости, как щеток, так и коллектора. Если поставить мягкие (угольные) щетки на жесткий коллектор – она быстро сотрется. Поэтому важно для замены использовать фирменные щетки от производителя инструмента.

При замене следует также обратить внимание и на сам узел щеткодержателя. Он состоит из профиля, прижимного устройства и контактной группы. При этом обращайте внимание на состояние пружины прижимного устройства, при подозрении в исправности и надежности – лучше заменить на новый. Благо стоит он не дорого. К примеру, если пружина ослаблена, это приведет к недостаточно плотному прилеганию к коллектору, что вызовет повышенное искрение. А это в свою очередь приводит к преждевременному износу пластин коллектора. А в случае если она соскочит – дел в электродвигателе успеет натворить на хороший ремонт инструмента.

Кстати, если искрит только одна щетка – возможно, сгорел статор. Это легко определить, важно иметь прибор для измерения сопротивления. У статора две обмотки, в среднем имеют сопротивление в 4 Ом каждая. Если сопротивление обеих обмоток одинаково – статор цел.

Сам процесс замены описывать не стоит, он легок и у большинства перфораторов конструкция предусматривает быструю и легкую замену щеток как у перфоратора Бош, или любого другого, как это видно на видео, приведенном в конце обзора. Ищите специальное окошко на корпусе, оно обычно закрыто пластиковой крышкой.

Замена щеток: своими руками или в сервисном центре?

Самый простой вариант – отнести к специалистам в сервисный центр, как то замена щеток перфоратора Hitachi, но не самый дешевый.

Достоинства замены в сервисном центре:

• — качество, если в авторизованный СЦ;
• — оригинальные щетки, так же если центр авторизован;
• — сохранение гарантии на инструмент, если ее срок не истек;
• — как правило, производится полный осмотр всех «жизненно» важных узлов инструмента с чисткой и смазкой.

Есть и минусы: придется ждать и если это не гарантийные работы – заплатить. Кроме того, сервис не всегда близко…

Есть и другой путь – собственноручно. Например, замена щеток перфоратора Skil, это не сложно, но…

Примечание. «Попыток самостоятельного ремонта инструмента, вне уполномоченного сервисного центра. К безусловным признакам, которых относятся: сорванные гарантийные пломбы, заломы на шлицевых частях крепежных винтов, частей корпуса и т. п.» — выдержка из инструкции к перфоратору.

Если инструмент на гарантии, лучше отнесите в сервис. Вы можете все сделать правильно, но кто даст гарантию, что в перфораторе ничего не выйдет из строя? И придется ремонтировать за свои кровные. Но, это просто предостережение, для того чтобы не вскрывать инструмент до завершения гарантийного срока, обычно в качественных моделях при умеренной эксплуатации щетки требуют замены по истечении срока.

Какие же преимущества у замены своими руками:

• — скорость, инструмент под рукой и готов к работе;
• — дешевле, Вы экономите на услугах мастеров;
• — Вы не ждете поломки инструмента, его состояние всегда под контролем, достаточно лишь заглянуть внутрь;
• — повышение уровня мастерства, в том числе и по обслуживанию электроинструмента.

К минусам, пожалуй, следует отнести следующее:

• — нет гарантий выполненной работы;
• — может возникнуть проблема с оригинальными запчастями;
• — страх что – то испортить, а это потеря нервных клеток.

На самом деле замена щеток легкая и быстрая процедура, к тому же, как правило, щетки для перфоратора идут вместе с инструментом.

замена щеток и основные советы по ремонту

Независимо от марки перфоратора и его производителя, рано или поздно наступает момент неисправностей. Они бывают электрическими и механическими. Из электрических неполадок самыми частыми являются поломки, связанные с износом щёток, которые несложно заменить самостоятельно.

Щётки перфоратора

Щётки – это детали, которые являются проводниками тока от кабельного шнура до обмотки коллектора. Контакт этих элементов запускает в работу вращение якоря и регулирует его скорость. В перфораторе или дрели они с помощью переключателя управляют направлением оборотов. Даже при максимально бережном использовании инструмента имеют свойство истираться и подлежат замене.

Самыми распространенными причинами износа являются:

• Очень жёсткая пружина
• Некачественный коллектор, который своими жёсткими рёбрами стирает щетки

В случае нечастого применения электроинструмента в работе, щётки можно менять один раз в год с целью профилактики поломки. Если ваш инструмент предназначен для ежедневной интенсивной работы, к нему необходимо присматриваться. Существуют некоторые признаки, которые указывают на их изнашивание:

• Искрение в коллекторе стало повышенным
• Двигатель не развивает обороты, а мощность перфоратора во время работы снизилась

Почему искрит перфоратор:

• Неправильная установка
• Изношенное состояние
• Неправильно установлены щеткодержатели
• Плохое прилегание к коллектору
• Детали слишком сильно прижаты
• Используются комплектующие не той марки, что инструмент

Любая из вышеперечисленных причин означает: следует разобрать перфоратор и осмотреть.

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:

• Качественная работа, если это специализированный центр
• Оригинальные детали, под вашу модель инструмента
• Продление гарантии, если срок ещё не закончился
• Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:

• Если отсутствует гарантия, работа оплачивается
• Ремонт займёт время, придётся подождать
• Сервис не всегда находится близко

Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.

Процесс замены деталей выполняется поэтапно:

• Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
• После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
• В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
• Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
• Закрыть крышкой и зафиксировать её шурупами.

Совет: Если гарантийный срок электроинструмента ещё не закончился, лучше его сдать для ремонта в сервисный центр.

Советы мастеров при ремонте перфоратора

При выполнении замены щёток самостоятельно специалисты рекомендуют:

• При стирании одной замене подлежат обе
• Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
• Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
• Лучше ставить компоненты, соответствующие модели инструмента

Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.

Как Поменять Щетки На Перфораторе • EVDIRAL.RU

Ремонт перфоратора BOSCH GBH два 26 DFR PROFESSIONAL. Замена щёток.

Щетки это неотклонимый и более слабенький компонент хоть какого коллекторного мотора. Как поменять щетки на перфораторе? Bosch два 26 не появляется даже у неподготовленных юзеров. В почти всех моделях операция еще больше облегчена и не просит разборки корпуса довольно открыть заглушки выведенных наружу щеточных каналов, проверить состояние щеток и по мере надобности поменять их новыми.

Перфоратор Bosch два 28. Диагностика Ремонт Замена щёток

Как поменять патрон на перфораторе Потому принципиально для подмены использовать фирменные щетки от производителя инструмента. При подмене следует также направить внимание и на сам узел щеткодержателя. Он состоит из профиля, прижимающего устройства и контактной группы. При всем этом обращайте внимание на состояние пружины прижимающего устройства, при подозрении в исправности и надежности лучше поменять на новый. Например, если пружина ослаблена, это приведет к недостаточно плотному прилеганию к коллектору, что вызовет завышенное искрение.

Как поменять щетки на перфораторе Bosch

Как поменять щетки на перфораторе Интерскол, Hitachi либо другого бренда? Никаких заморочек с тем, как поменять щетки на перфораторе Makita две тыщи четыреста 70 либо Bosch два 26 не появляется даже у неподготовленных юзеров. В почти всех моделях операция еще больше облегчена и не просит разборки корпуса довольно открыть заглушки выведенных наружу щеточных каналов, проверить состояние щеток и по мере надобности поменять их новыми. Как поменять щётки на перфораторе, где они находятся?

Bosch GBH два 24 ремонт

Почти всегда ничего ужасного, вероятнее всего просто настало время поменять щетки в перфораторе. Что такое щетка и для каких целей она нужна? Подмена щеток: своими руками либо в сервисном центре? Что такое щетки и для каких целей они нужны? Щетка часть электронной цепи включения электродвигателя, проводник тока на коллектор якоря.

Пожалуйста, подскажите как поменять щетки на перфораторе Bosh GBH 2-20 DRE. Bosch не рассматривает возможность подмены щёток вне сервисного центра. Мы можем мыслить что угодно. Но такая уж его политика. Почему лучше всего поменять щётки в сервисе: Bosch их, если не ошибаюсь, щёток в розничную продажу не поставляет даже. А в целом процедура подмены щёток ординарна: разобрать Аккуратненько то место, где щётки должны быть, выковырять Аккуратненько то, что от щётки осталось, отыскать подходящие и. Повторить функцию в оборотном порядке.

В этой связи следует увидеть удобство таковой функции как индикатор износа щетки для перфоратора Makita. Не считая того, есть инструмент с системой автоматического отключения при превышении износа. Но даже если у Вас не настолько лучшая модель, есть признаки, по которым можно найти завышенный износ щеток. Если нечто схожее наблюдается самое время посмотреть на состояние щеток и коллектора. Обычно для долгого использования инвентарем щетки нуждаются в подмене, когда их высота миниатюризируется от номинальной на 1/3 (около 8мм).

Электрические неисправности

Неисправности, связанные с электронной частью перфоратора, также могут сопровождаться противным запахом из корпуса аппарата, искрением. Также вы сможете увидеть, что движок стремительно нагревается и гудит, не вращаясь, либо из него возникает дым.

К электронным поломкам аппарата можно отнести такие, как:

• Аппарат не врубается;
• Поломка пусковой кнопки;
• Износ щеток;
• Засорение коллектора;
• Нарушение электронных контактов;
• Перегорание обмотки статора либо ротора электронного мотора.

Разбираем корпус

Если требуется разборка корпуса агрегата, то поначалу необходимо снять переключатель режимов работы.

• Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар сверление”.
• Дальше, следует надавить на кнопку, расположенную на ручке переключателя, и провернуть его незначительно ниже значка с изображением молотка до соответствующего щелчка.
• После чего нужно поддеть переключатель отверткой и, потянув его на себя, снять. В неких моделях агрегатов данный переключатель может быть прикручен саморезами к корпусу.

Замена щеток электродвигателя

Основным признаком того, что пора поменять щетки это образование завышенного искрения в области коллектора электромотора, резвый нагрев держателей щеток, также запах гари. Когда щетки не изношены, то искру можно узреть только под ними. В неприятном случае, искру видно по всему кругу коллектора.

READ Как легко просверлить бетонную стену дрелью

Еще одним признаком того, что сгорел статор, можно именовать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте попеременно сопротивление на роторе и статоре. Если оно идиентично на обеих обмотках, означает, со статором все в порядке. Если вы увидели у вашего перфоратора очевидные признаки заморочек с ротором либо статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять без помощи других.

Чтоб добраться к месту, где установлены щетки, будет нужно разобрать корпус, в каком установлен движок, либо просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в особых держателях. На фото ниже показано, как смотрятся данные детали.

Щетки, которые инсталлируются на движках перфораторов, бывают 3-х видов.

• Графитовые отличаются долговечностью, но так как они очень твердые, то притирание их к коллектору происходит не совершенно, что нехорошим образом сказывается на последнем.
• Угольные просто притираются к коллектору, обеспечивая неплохой контакт, но стремительно изнашиваются.
• Угольно-графитовые лучший вариант, потому что являются консистенцией 2-х компонент, которые дополняют друг дружку.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы мотора, то он получит значимые повреждения. Также, если пружина слабенькая, то неплохого контакта она не сумеет обеспечить.

Непременно перед тем, как поменять щетки, необходимо отлично прочистить ротор и статор от остатков графитовой либо угольной пыли. Почистить данные детали можно при помощи технического либо мед спирта.

Дальше, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусочек наждачной бумаги маленькой зернистости на коллектор и вращательными движениями в различные стороны произведите притирку электрода. Притирка длится до того времени, пока контактная площадь электрода слега не закруглится. Это обеспечит наилучшее его прилегание к пластинам коллектора и, соответственно наилучший контакт.

Разборка электрической части перфоратора

Чтоб добраться до электронной части аппарата, если появились подозрения, что конкретно тут может быть поломка, нужно выполнить последующие деяния.

• Открутите саморезы, удерживающие заднюю крышку, и снимите ее.
• Выверните крепеж, удерживающий сетевой кабель.
• Дальше, следует вынуть из креплений провода и снять кнопку запуска.
• Снимите все прикрепленные к статору провода.
• Извлеките щетки, открутив крепежные болты.
• Разделите корпуса электронной и механической части аппарата, открутив надлежащие болты. Для разделения используйте “плоскую” отвертку.
• Извлеките ротор из редуктора. Если необходимо поменять подшипники, воспользуйтесь особым съемником.
• Снимите воздухозаборник, находящийся в корпусе электронной части перфоратора.
• Отсоедините от корпуса статор. Для того, чтоб он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу древесным предметом.

Огород

Сервисная операция, которая безизбежно будет нужно через 60-120 часов работы инструмента подмена щеток на перфораторе Bosch (Bosch) два 26, Деволт (DeWalt) 20 5 тыщ 100 30 четыре K, Metabo (Metabo) KHE две тыщи восемьсот шестьдесят либо хоть какой другой марки и модели. Щетки это неотклонимый и более слабенький компонент хоть какого коллекторного мотора. Они имеют максимально ординарную конструкцию и в перфораторах встречаются 3-х видов:

При отсутствии в модели индикатора износа и системы автоотключения при его превышении сигналом к необходимости подмены щеток станут:

• Повышение искрообразования на поверхности коллектора;
• Приметное понижение мощностных характеристик инструмента, падение оборотов мотора;
• Уменьшение высоты щеток более чем на 1/3 изначального размера.

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:

• Качественная работа, если это специализированный центр
• Оригинальные детали, под вашу модель инструмента
• Продление гарантии, если срок ещё не закончился
• Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:

• Если отсутствует гарантия, работа оплачивается
• Ремонт займёт время, придётся подождать
• Сервис не всегда находится близко

Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.

Процесс замены деталей выполняется поэтапно:

• Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
• После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
• В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
• Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
• Закрыть крышкой и зафиксировать её шурупами.

Советы мастеров при ремонте перфоратора

При выполнении замены щёток самостоятельно специалисты рекомендуют:

• При стирании одной замене подлежат обе
• Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
• Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
• Лучше ставить компоненты, соответствующие модели инструмента

Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.

Якорь перфоратора – одна из ответственных деталей данной разновидности бытового электроинструмента. В отличие от замены щёток неисправность якоря (ротора) считается технически более сложной операцией, порядок выполнения которой определяется конструкцией якоря, а также сроком его эксплуатации. Напомним, что, при соблюдении всех условий работы, заявленных производителем, замена ротора производится в гарантийных мастерских и только фирменными запасными частями.

Щётки перфоратора

Щётки это детали, которые являются проводниками тока от кабельного шнура до обмотки коллектора. Контакт этих частей запускает в работу вращение якоря и регулирует его скорость. В перфораторе либо дрели они при помощи переключателя управляют направлением оборотов. Даже при очень бережном использовании инструмента имеют свойство истираться и подлежат подмене.

Самыми всераспространенными причинами износа являются:

• Очень жёсткая пружина
• Плохой коллектор, который своими жёсткими рёбрами стирает щетки

В случае нечастого внедрения электроинструмента в работе, щётки можно поменять один раз в год с целью профилактики поломки. Если ваш инструмент предназначен для каждодневной насыщенной работы, к нему нужно прицениваться. Есть некие признаки, которые указывают на их изнашивание:

• Искрение в коллекторе стало завышенным
• Движок не развивает обороты, а мощность перфоратора во время работы снизилась

Почему искрит перфоратор:

• Некорректная установка
• Изношенное состояние
• Некорректно установлены щеткодержатели
• Нехорошее прилегание к коллектору
• Детали очень очень прижаты
• Употребляются комплектующие не той марки, что инструмент

Неважно какая из перечисленных выше обстоятельств значит: следует разобрать перфоратор и оглядеть.

Бочковые перфораторы

Перфораторы с вертикальным расположением мотора обычно имеют ударный блок на базе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такового типа.

READ Какой Перфоратор Выбрать Для Работы

На последующем фото показан аппарат в разрезе, где можно узреть место расположения КШМ.

Ударный механизм агрегата с вертикальным движком может иметь последующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но время от времени он может быть размещен в основании шатуна. В неких моделях перфораторов на этом месте может быть установлен подшипник скольжения (заместо подшипника качения), требующий неизменного наличия смазки. Если ее нет, либо она уже застарелая, то этот узел изнашивается. При ремонте придется на сто процентов поменять шатун и эксцентриковый бочонок.

Еще одна всераспространенная неувязка сломался боёк. Данную неисправность можно вычислить, если вы увидели, что на вашем перфораторе больше нет удара. Чтоб добраться до бойка, будет нужно полная разборка ствола устройства. Делается она последующим образом.

• Отсоедините ствол от корпуса перфоратора, снимите патрон (см. Описание выше). Постучите стволом о стол, чтоб из него вывалился поршень. Возьмите резиновый молоток и вышибите ствол из корпуса.
• Снимите стопорное кольцо, удерживающее подшипник.
• Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
• После извлечения 3-х шариков, можно вытянуть растровую втулку.
• Также, как и в прошлом случае, извлеките шарики, находящиеся на втулке, только не спутайте их с теми, что сняли ранее (эти шарики наименьшего поперечника). После извлечения шариков, требуется воткнуть отвертку во втулку и вытолкнуть боёк.

В этом случае боёк целый. Но если он сломан, то поменяйте его на новый. Также следует уделять свое внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат подмене.

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах. В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Содержание:

Перфораторы всегда работают в экстремальных условиях. Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей. Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники. Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.

Основные неисправности перфоратора makita Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Макита 2450 и макита 2470 Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается. Схема подключения перфоратора Макита к сети проста.

Электрическая схема перфоратора Макита 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов.

Схема перфоратора makita 2470 аналогична.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Основные неисправности перфоратора и их внешние признаки

Все неисправности агрегата можно поделить на два группы: механические и электронные.

Демонтаж патрона

Разборку агрегата для поиска дефектов следует проводить аккуратненько, с осмотром каждой снятой детали. Чтоб сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не нашли наружных изъянов на аппарате, то его разборку рекомендуется начать с патрона.

• Сначала снимите пыльник (1), изготовленный из резины.
• Аккуратненько, чтоб не утратить, при помощи отвертки снимите стопорное кольцо (2) и после чего пыльник из пластика (3).
• На последующем шаге принципиально не утратить маленький шарик, который находится под шайбой (4). Снимите шайбу (4), пластинку (5) и пружину (6), также шарик (7). Конкретно при износе данных деталей бур выпадает из патрона. В неких моделях патронов может быть наличие дополнительных шариков и шайб.

Инструменты

Перфоратор неподменный ассистент при всех видах ремонтных работ. Но, как и все под этим солнцем, он то же не вечен. В какой-то момент приходится сталкиваться с его обслуживанием и ремонтом. И чем внимательнее Вы к нему отнесетесь тем подольше он прослужит.

К примеру, у Вашего перфоратора свалилась мощность. О чем это может гласить? Ожидается ремонт инструмента либо пришло его время? Почти всегда ничего ужасного, вероятнее всего просто настало время поменять щетки в перфораторе.

Что такое щетки и для чего они нужны?

Щетка часть электронной цепи включения электродвигателя, проводник тока на коллектор якоря. Так как якорь крутится, за счет электрического поля, то недвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали с помощью кусочков графита, который скользит по пластинам коллектора, тем подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма обратные полюса притягиваются, это и делает движение якоря. Как изображено ниже.

Но можно сказать, что это самое слабенькое место коллекторных электродвигателей, потому что щетки в процессе работы стираются, а угольная пыль засоряет коллектор это ведет к нарушению обычной работы электродвигателя.

Само строение щетки очень обычное: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая придавливает поверхность к пластинке коллектора.

С предназначением щетки разобрались, сейчас разглядим их типы. Токосъёмные щетки бывают 3-х типов. По сути их больше но в перфораторах их не используют. К примеру, так именуемые генераторные (медно графитовые, медно. Угольные) щетки.

В перфораторе встречаются щетки таких типов:

• Графитовые длинный срок эксплуатации, но в силу твердости графита притирка не безупречна, а от этого мучается коллектор;
• Угольные щетки для перфоратора неплохой контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;
• Угольно графитовые щетки как кандидатура 2-ух прошлых типов.

Угольные щетки для перфоратора Bosch

. Когда нужна подмена?

Обычно ресурс работы щеток в бытовых перфораторах рассчитан, по заверениям производителя, на 70 120 часов работы. Но навряд ли обладатель перфоратора будет вести учет времени работы инвентарем. В этой связи следует увидеть удобство таковой функции как индикатор износа щетки для перфоратора Makita. Не считая того, есть инструмент с системой автоматического отключения при превышении износа.

READ Какие Бывают Насадки На Дрель

Но даже если у Вас не настолько лучшая модель, есть признаки, по которым можно найти завышенный износ щеток. К ним относятся:

• — завышенное искрение в области коллектора;
• — значимая утрата мощности перфоратора, движок не развивает обороты на полную мощность.

Если нечто схожее наблюдается самое время посмотреть на состояние щеток и коллектора.

Если вынув щетки из щеткодержателя, Вы наблюдаете износ, в неотклонимом порядке изменяются обе щетки, даже если износ не равномерен. При подмене щеток безотступно рекомендуется проводить очистку коллектора от графитовой пыли и нагара. Очистку коллектора можно произвести бензином (лучше для зажигалок, его качество выше) либо этиловым спиртом. При подмене щетки непременно следует притереть к коллектору это уменьшит электронную дугу (искрение), что благотворно скажется как на коллекторе, так и на мощности мотора. Притирка осуществляется мягенькой наждачкой, закрепленной на коллекторе. При вращении якоря наждачка сглаживает выпуклости новых щеток.

Еще одним важным аспектом при подмене щеток, является степень твердости, как щеток, так и коллектора. Если поставить мягенькие (угольные) щетки на жесткий коллектор она стремительно сотрется. Потому принципиально для подмены использовать фирменные щетки от производителя инструмента.

При подмене следует также направить внимание и на сам узел щеткодержателя. Он состоит из профиля, прижимающего устройства и контактной группы. При всем этом обращайте внимание на состояние пружины прижимающего устройства, при подозрении в исправности и надежности лучше поменять на новый. Благо стоит он не недешево. Например, если пружина ослаблена, это приведет к недостаточно плотному прилеганию к коллектору, что вызовет завышенное искрение. А это в свою очередь приводит к досрочному износу пластинок коллектора. А в случае если она соскочит дел в электродвигателе успеет натворить на неплохой ремонт инструмента.

Кстати, если искрит только одна щетка может быть, сгорел статор. Это просто найти, принципиально иметь устройство для измерения сопротивления. У статора две обмотки, в среднем имеют сопротивление в четыре Ом любая. Если сопротивление обеих обмоток идиентично статор цел.

Сам процесс подмены обрисовывать не стоит, он легок и у большинства перфораторов конструкция предугадывает резвую и легкую подмену щеток как у перфоратора Bosch, либо хоть какого другого, как это видно на , приведенном в конце обзора. Отыскиваете особое окошко на корпусе, оно обычно закрыто пластмассовой крышкой.

Подмена щеток: своими руками либо в сервисном центре?

Самый обычный вариант отнести к спецам в сервисный центр, как то подмена щеток перфоратора Hitachi, но не самый дешевенький.

Плюсы подмены в сервисном центре:

• — качество, если в авторизованный СЦ;
• — уникальные щетки, так же если центр авторизован;
• — сохранение гарантии на инструмент, если ее срок не истек;
• — обычно, делается полный осмотр всех актуально принципиальных узлов инструмента с очисткой и смазкой.

Есть и минусы: придется ожидать и если это не гарантийные работы заплатить. Не считая того, сервис не всегда близко

Есть и другой путь своими руками. К примеру, подмена щеток перфоратора Skil, это легко, но

Если инструмент на гарантии, лучше отнесите в сервис. Вы сможете все сделать верно, но кто даст гарантию, что в перфораторе ничего не выйдет из строя? И придется чинить за свои кровные. Но, это просто предостережение, для того чтоб не вскрывать инструмент до окончания гарантийного срока, обычно в высококачественных моделях при умеренной эксплуатации щетки требуют подмены по истечении срока.

Какие же достоинства у подмены своими руками:

• — скорость, инструмент под рукою и готов к работе;
• — дешевле, Вы экономите на услугах мастеров;
• — Вы не ожидаете поломки инструмента, его состояние всегда под контролем, довольно только заглянуть вовнутрь;
• — увеличение уровня мастерства, в том числе и по обслуживанию электроинструмента.

К минусам, пожалуй, следует отнести последующее:

• — нет гарантий выполненной работы;
• — может появиться неувязка с уникальными запчастями;
• — ужас что то попортить, а это утрата нервных клеток.

По сути подмена щеток легкая и стремительная процедура, к тому же, обычно, щетки для перфоратора идут совместно с инвентарем.

Sources:

https://opn123.ru/bosch-remont/kak-pomenyat-schetki-na-perforatore-bosh.html https://moysadiogorod.ru/kak-pomenjat-shhetki-na-perforatore-metabo https://strport.ru/instrumenty/zamena-shchetok-perforatora

Ремонт перфораторов Hammer

Сервисный центр РОТОР предлагает услуги ремонта электрического и бензинового инструмента. Также мы предлагаем услуги аренды электроинструмента, консультационные вопросы по подбору электроинструмента, …

Дополнительно: замена расходных материалов, продажа запасных частей

• Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, сварочных аппаратов, компрессоров, пневмоинструмента

В ремонтных мастерских сервисного центра выполняются работы по гарантийному и постгарантийному обслуживанию электро-, бензо-, пневмоинструмента, компрессоров, садовой, сварочной и силовой техники. Осу …

• Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, сварочных аппаратов
• Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, сварочных аппаратов, компрессоров, пневмоинструмента
• Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, сварочных аппаратов, компрессоров

Сервисный центр Бензоэлектромастер предлагает услуги по ремонту, прокату, аренде и техническому обслуживанию электроинструмента и оборудования. Продажа запасных частей и расходных материалов к ним. А …

Дополнительно: замена расходных материалов

• Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, сварочных аппаратов, компрессоров, пневмоинструмента

Предлагаем услуги по гарантийному ремонту электроинструмента таких известных производителей, как Interskol, HammerFLEX, Military, а также послегарантийному ремонту многих других брендов. …

• Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, сварочных аппаратов, компрессоров, пневмоинструмента

В ремонтных мастерских сервисного центра выполняются работы по гарантийному и постгарантийному обслуживанию электро-, бензо-, пневмоинструмента, компрессоров, садовой, сварочной и силовой техники. Осу …

• Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, бензоинструмента, генераторов и электростанций
• Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, сварочных аппаратов
• Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, бензоинструмента, генераторов и электростанций, сварочных аппаратов

Услуги сервисного : ремонт и бензо электроинструмента; генераторов и компрессоров; сварочной техники; садовой техники, заточка цепей; …

READ Какой Хороший Перфоратор Для Дома

Дополнительно: замена расходных материалов, продажа запасных частей

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Сильное опыление – это одна из основных обстоятельств, вызывающих поломки инструмента, и патрон, не считая сильной нагрузки, воспринимает только на себя дополнительно основную часть пыли. Чтоб ремонт патрона перфоратора не перевоплотился в приобретенную делему, его нужно временами очищать от пыли и грязищи. Рекомендуются промывания бензином либо чистка сжатым воздухом. После чистки нашему клиенту остается элементы патрона следует поновой смазать.

Устройство рабочего узла и оснастка перфоратора

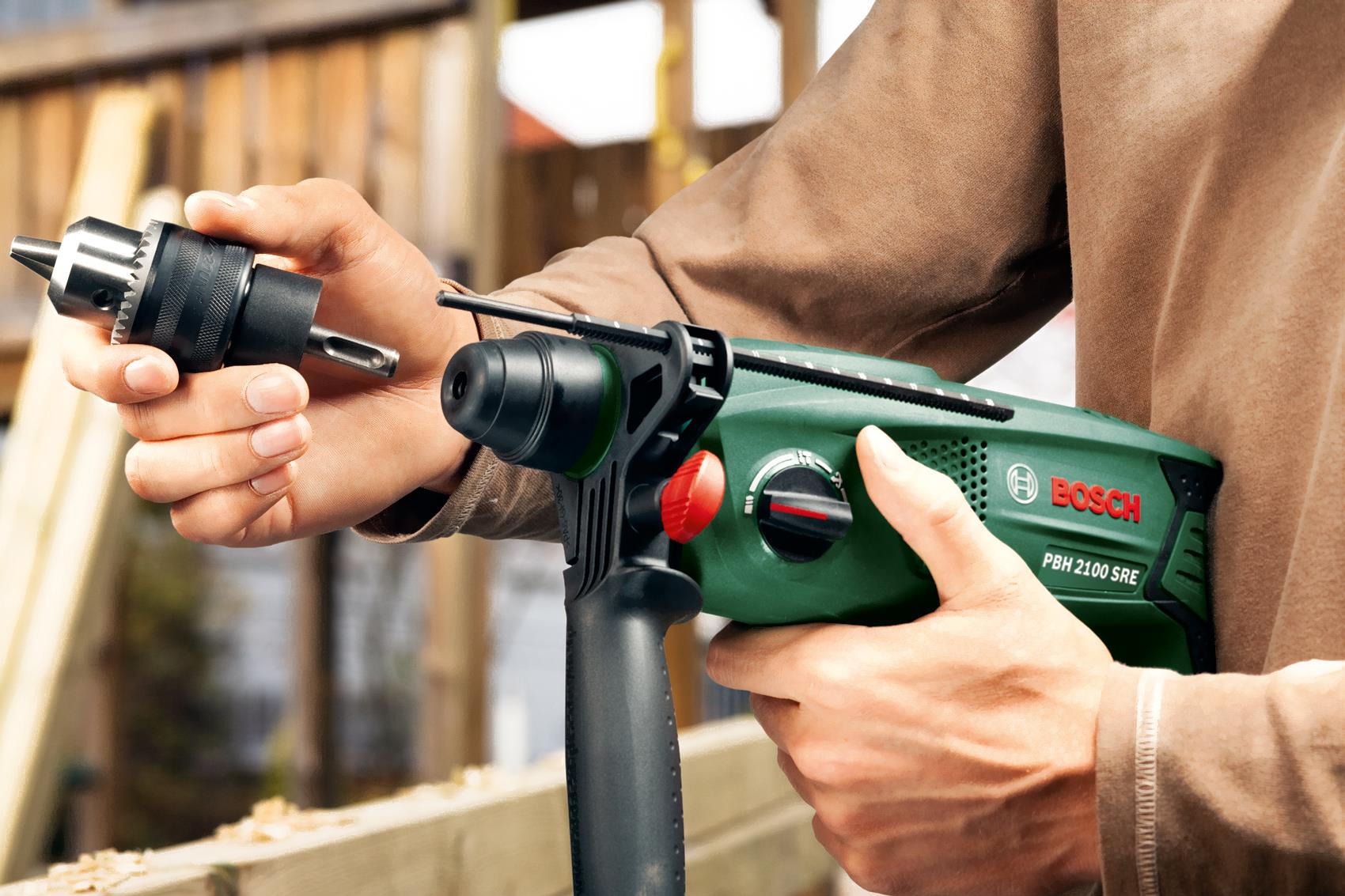

Перфоратор имеет патрон, в который закрепляются рабочие инструменты. Для профессиональных тяжёлых перфораторов патроны SDS max принимают только хвостовики диаметром 18 мм с пятью продольными канавками, которые устанавливают в гнездо патрона соответствующего профиля.

Легкий и средний инструмент оснащен патроном SDS plus, что позволяет использовать долбёжный инструмент с четырьмя продольными канавками и сечением 10 мм. Патрон для перфоратора выполнен так, чтобы он мог принимать только инструменты, для него предназначенные. Если вставить неподходящую оснастку, она не войдёт в гнездо, или установится боком. При попытке работать разрушится узел крепления. Но свёрла не имеют хвостовик с канавками. Используется приставной патрон, который устанавливают в SDS профиль. Но при этом инструмент удлиняется. Патрон для перфоратора под сверло может быть быстрозажимным или ключевым. Адаптер используется только с SDS патроном, так как более мощный перфоратор функции сверления без удара не имеет.

Перфоратор – инструмент многофункциональный. Он может использовать режимы:

• ударный;
• ударный со сверлением;
• сверления, если имеется специальный патрон.

Для работы в ударном режиме существует много приспособлений, применяемых для облегчения ручного труда.

Удар со сверлением выполняется только с применением насадок для перфоратора:

• бур;
• полая коронка;
• лопатка для штробления.

Буром называют инструмент, имеющий хвостовик специального профиля, рабочую часть, представляющую собой винт и наконечник, выполненный из специальной стали с центрующим острием. Разрушение материала происходит не соскабливанием, а скалыванием, породы. Одновременно происходит удар с поворотом, вследствие чего сколотые кусочки удаляются по винтовой поверхности рабочей части.

Сверла для перфоратора устанавливают при работе в безударном режиме. С этим инструментом лёгкий перфоратор может работать, как обычная дрель по дереву. При необходимости аппарат можно использовать для закручивания крепежа, если предусмотрена функция реверса.

Полая коронка нужна пря проделывания сквозных проходов для кабельной проводки или для создания выемок в теле конструкции для установки приборов. Коронка создает кольцевой проход, оставляя столбик в середине. Так как у насадки специальный зубчатый профиль, металлическая арматура в бетоне приведёт резаки в негодность.

Выемки в стене можно делать специальной лопаткой для штробления, но отверстия будут выглядеть не так аккуратно, как выполненные коронкой.

Бучарда издавна считался инструментом скульптора. Мастера использовали ковальные и крестовые бучарды. Это ударный инструмент, напоминающий молоток, боек которого зубчатый. Ковальной бучардой скульптор отсекал от каменной глыбы всё лишнее, а крестовой придавал форму камню.

При использовании одного ударного режима пользуются с насадками:

• лопатка или плоское зубило;
• пика;
• канальное зубило;
• бучарда.

Лопатка для перфоратора предназначена для выравнивания поверхности из твёрдого материала. С помощью этой оснастки можно снять со стен кафель, снять неровности с поверхности застывшего бетона. Исправление некоторых огрехов при установке проёмов в многоэтажном строительстве ведут с помощью этого инструмента. Зубило для перфоратора, используемое по бетону, может иметь различную ширину, в зависимости от выполняемых задач. Подходит оснастка для всех перфораторов. Применяют и специально созданные, узконаправленные насадки – стамеску, пластину для трамбовки или растворный резец.

При демонтаже строительных конструкций требуется создать усилие разлома. Для разрушения стены или перегородки, сосредоточенное в одной точке, ударное воздействие пики обеспечивается мощью перфоратора.

Бучарда представляет насадку, полученную методом литья, очень прочную кувалду. Зубья на бучарде твердосплавные, выдерживают большие ударные нагрузки. Убрать со стены, отбить слой бетона, сбить слой ржавчины с металла – это область применения бучарды. Если перед штукатуркой стены обработать этим инструментом, не потребуется армирование. Нельзя применять бучарду для перфоратора в режиме с прокручиванием инструмента. Неизбежным последствием станет заклинивание.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Правила работы или как оградить устройство от поломок?

Чтобы не поломались сверла, запомните несколько правил по работе с материалами. Так, например, нельзя применять ударный режим, если предстоит работа с металлом или деревянными изделиями.

Чтобы обезопасить себя и сохранить аккумуляторный перфоратор при сверлении бетона, применяйте муфту для предохранения. А все за счет того, что в бетонных конструкциях может находиться арматура – сверло просто в ней застрянет. Если муфта отсутствует, используйте низкие обороты, а за ручку не держитесь очень крепко – если вдруг инструмент застрянет в арматуре, вы должны быстро выпустить его из рук, иначе синяков и ушибов не избежать.

Сервисные услуги по ремонту перфораторов

Для установки или настройки приобретенной техники Вы можете воспользоваться услугами специалистов уполномоченных организаций (авторизованного сервисного центра), которые проведут все необходимые работы для дальнейшей эксплуатации перфоратора. Адреса всех сервисных центров на карте г. Москва приведены в начале страницы. Если по указанному адресу сервисный центр отсутствует или находится по другому адресу, пожалуйста, сообщите нам об этом.

Sources:

https://strport.ru/instrumenty/perforator-interskol-modeli-opisanie-kharakteristiki-otlichiya-otzyvy https://strument.com.ua/product/perforator-Bosch-gbh-2400-sds-plus-720-vt-3-h-rezhim-27-dzh-koronkami-do-68mm-chemodan/ https://psydesign.net/perforator-hammer-prt-620/ https://ice-people.ru/perforator/remont-perforatora-xammer-remont-perforatorov-hammer-v-moskve-adresa-na-karte-ceny-otzyvy.html

Просмотр позиции плана закупок

Номер позиции плана закупок	2020-790194835-423
Наименование однородных товаров (работ, услуг)	Ремонт электроинструмента: 1 Лобзик Bosch 3603СА0700 1 Неисправен двигатель и рабочая часть, предварительно необходимо тех.заключение о неисправности. 2 Перфоратор Bosch GВН 2-24D 3 Люфт в ударной части, срезан редуктор, не работает под нагрузкой, замена щеток 3 Перфоратор Bosch GВН 2-24D 1 Люфт в ударной части, не работает двигатель режим переключения, замена щеток 4 Перфоратор Bosch GВН 2600 1 Люфт в ударной части, срезан резан редуктор, не работает под нагрузкой, замена щеток 5 Угловая шлифовальная машинка Bosch GWS 7-125 1 Износ щеток 6 Дрель Bosch 13 RE 1 Износ щеток 7 Дрель Bosch 13 RE 1 Замена патрона 8 Дрель Bosch GWS 125C 1 Износ щеток 9 Шуроповерт Makita 6337D 1 Не зажимается патрон, аккумулятор не держит зарядку (14.4V) ремонт или замена 10 Шуроповерт Bosch под батарею 18V 2-ч скоростной 1 Люфт в голове, аккумулятор не держит зарядку, не работает усилитель силы вращения 11 Рубанок электрический HYUNDAI Р 900-82 1 Нет ремня привода ( в запас 3 шт.). 12 Выпрямитель сварочный инверторный ELAND MMA-250 (инв№07102742) 1 Сгорела плата, замена проводов (в запас провода (пара) – 2шт).
Код подвида товаров (работ, услуг) в соответствии с ОКРБ 007-2012	33.14.19.900
Наименование в соответствии с кодом ОКРБ 007-2012	Услуги по ремонту и техническому обслуживанию прочего электрооборудования, не включенного в другие группировки
Ориентировочные объемы в натуральном выражении	12 ед.
Ориентировочная стоимость	Бюджетные средства и средства гос. внебюдж. фондов (оплата со счетов казначейства), BYN: 1402
Срок (периодичность) проведения	Май, Сентябрь
Субъект, осуществляющий закупку	Заказчик
УНП организации (обособленного подразделения/ филиала/ бюджетной организации), в чьих интересах планируется закупка	790194835

Бюджетные средства и средства государственных внебюджетных фондов: перечисление средств осуществляется со счетов органов государственного казначейства, BYN

Объем средств, BYN	1 402.00
Код функциональной классификации	03 04 00 027
Код ведомственной классификации	189
Код экономической классификации	1 10 10 02
Код программной классификации	999 00
Код бюджета	90000
Описание кода бюджета	Республиканский бюджет
УНК заказчика	4904
Код территориального казначейства	700
Год	2020

Ремонт перфоратора Bosch 2-26, советы — Detali.org.ua

Перфоратор 2-26 — один из самых успешных и популярных в серии легких перфораторов Bosch

Рассмотрим самые распространенные поломки и проблемы этой модели.

1.  Сгорел якорь (потеря мощности либо сильное искрение в районе щеток)
2.  Выработка в стволе (большой люфт инструмента в стволе, бур прокручивается в стволе)
3.  Разрушился передний боек (резко пропал удар)
4.  Стерлись шлицы на ответной шестерне (Бур прокручивается с треском)
5.  Износ компрессионного кольца на бойке (слабый удар)
6.  Резко перестал работать ( отгорел контакт на статоре, подгорели контакты траверзы)
7.  Не переключаются режимы (лопнул хомут промвала)

Схема перфоратора Bosch 2-26

Самые популярные запчасти



якорь  Поршень (гильза пистон)


Ответная шестерня якоря    Пьяный подшипник



 Промвал в сборе                         Ствол

       Щетки

Советы по ремонту

1.  Смазывать перфоратор только качественной смазкой BOSCH.
2.  Менять промвал в сборе при остановке бура под нагрузкой (если бур прокручивается с треском)
3.  Использовать в паре с оригинальным якорем только оригинальные щетки
4.  Полностью промывать перфоратор от старой смазки перед его обслуживанием
5.  при замене якоря производить замену щеток и подшипников

Советы по эксплуатации

1.  Переводить переключатель режимов в положение «сверление с ударом» после работы
2.  Раз в пол года проводить техническое обслуживание
3.  Не работать коронками по бетону диаметром более 26 мм
4.  Продувать вентиляционные отверстия после эксплуатации
5.  Чрезмерно не давить на перфоратор при сверлении отверстий
6.  Не смазывать бур смазкой перед каждой работой
7.  не давать инструмент соседу ))))

Преимущество данной модели в простом исполнении конструкции его механизма, удобстве ремонта и обслуживания.
По этой причине перфоратор Bosch 2-26 взяли за основу аналогов основная масса всех фирм производителей электроинструмента (Протон, Арсенал, Ижмаш, Зенит).

Перфоратор Bosch 2-26 имеет несколько разновидностей — RE, DRE, DFR, DE, DBR, E.
Основное отличие данных моделей  — тип ствола съемный (фото1) и не съемный (фото2).



1                                          2

Все остальные запчасти за исключением корпусных элементов идентичны.
Преимущество перфоратора Bosch 2-26 без съемного патрона (DBR, DRE, E, DE RE,) в том, что в процессе выработки
люфт в стволе перфоратора будет намного меньше чем у модели со съемным патроном так как имеет меньше соединений.
У перфоратора модели DFR быстрая замена ствола на патрон под ключ дает некоторое удобства при работе с перфоратором.

Особенности перфоратора Bosch 2-26 — доработки и устранение слабых мест которые присутствовали в более ранних моделях .

Такими изменениями стали:

• Механический реверс который меньше боится пыли
• Якорь с более толстым шлицевым валом и с большим количеством зубьев
•  Фиксатор переднего подшипника, который исключает износ посадки подшипника в корпусе редуктора.
•  Преимуществом перфоратора 2-26 над другими моделями является то, что замена ствола производиться без полной разборки механической части.

Большим плюсом стало то что был изменен щеточный механизм «Траверза» которая позволяет производить быструю и удобную замену щеток.   .
Из минусов данной модели есть несколько слабых узлов:

•  задний подшипник якоря 607 не имеет достаточную защиту от пыли, что приводит к одной из первых поломок этого перфоратора
•  задний амортизатор     имеет очень тонкие стенки и при заклинивании заднего подшипника амортизатор вплавляется в посадку корпуса.
•  Часто проблема возникает со статорной обмоткой на соединении статора с контактной группой траверзы — выгорает контакт.
•  Очень мощная пружина на предохранительной муфте способствует тому что трещотка которая должна проскальзывать при заклинивании бура практически никогда не срабатывает, тем самым способствует выработке на ответной шестерне якоря.
• Одним из самых распространенных поломок это разрушение переднего бойка вследствие этого мы получаем износ поршня.

разборка, замена щеток, устройство и неисправности ударного механизма

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Основные неисправности перфоратора и их внешние признаки

Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

Механические поломки

Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.

Итак, к механическим поломкам можно отнести следующие:

• поломка переключателя режимов работы устройства;
• изношенные резинки ударника и бойка;
• выход из строя ударного механизма;
• выход из строя ствола агрегата по причине износа;
• поломка зубьев шестеренок;
• поломка зажимного патрона, в результате чего вылетает бур.

Электрические неисправности

Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит, не вращаясь, или из него появляется дым.

К электрическим поломкам аппарата можно отнести такие, как:

• аппарат не включается;
• поломка пусковой кнопки;
• износ щеток;
• засорение коллектора;
• нарушение электрических контактов;
• перегорание обмотки статора или ротора электрического двигателя.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

1. Вначале снимите пыльник (1), сделанный из резины.

2. Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
3. На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7). Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.


Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.

2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.

2. Выкрутите крепеж, удерживающий сетевой кабель.
3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
4. Снимите все прикрепленные к статору провода.

5. Извлеките щетки, открутив крепежные болты.
6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
8. Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения. Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.

2. Снимите стопорное кольцо, удерживающее подшипник.

3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.

4. После извлечения 3-х шариков, можно вытянуть растровую втулку.

5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.


В данном случае боёк целый. Но если он сломан, то замените его на новый. Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене.

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

При сборке ударного механизма не забудьте обильно нанести смазку на все его части.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

• произошла деформация шариков;
• износилось ограничительное кольцо;
• дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

Bosch 11241EVS — Опора для перфоратора SDS Max размером 1-1 / 2 дюйма и руководства

Инструкция по эксплуатации — страница 2

… Правила ! Держите ручки сухими, чистыми и защищенными от тепла, масла , острых краев или движущихся частей . шнур, чтобы потерять контроль. Никогда не используйте в любом случае. Следите за тем, чтобы ваше тело находилось в пределах напряжения, указанного на переключателе , или при подключении к сети возможно поражение электрическим током, возгорание и / или серьезные личные СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ Рабочая зона Сохраняйте вашу личную безопасность.Быть уверенным… Инструкция по эксплуатации — страница 3

… или модификация нестабильна и может привести к стабильной платформе. Используйте только аксессуары , которые вызваны ударным молотком – сверло Действия могут быть вредными при выполнении Технического обслуживания Инструкции могут повредить пластмассовые детали . Используйте для получения травмы или поражения электрическим током. может создать риск несанкционированного доступа части или отказа вашего модели . BM 1619929548 2/03 2/12/03 12:37 PM Страница 3 Орудие труда… Инструкция по эксплуатации — страница 5

… следующие символы могут быть , используемыми на вашем инструменте . Название символа Обозначение / Пояснение В … в секунду) W Ватт Власть кг Килограммы Масса мин Минуты Время s Секунды Время Диаметр … или постоянного тока Тип или характеристика сверла долота , шлифовальные круги и т. Д. Клемма заземления Программа заземления … Этот символ означает, что данный инструмент внесен в список компании Underwriters Laboratories.n0 … / мин Нет загрузки … Инструкция по эксплуатации — страница 6

…. Комбинация Молот ДЕРЖАТЕЛЬ ДЛЯ ИНСТРУМЕНТА СПЛАЙН (только модель , модель 11248) ИНЖИР. 1 ВЫБОР РЫЧАГА ЗАПОРНАЯ РУКАВА ПЫЛЬНЫЙ ЭКРАН ДОПОЛНИТЕЛЬНАЯ РУЧКА ТРИГГЕР ВЫКЛЮЧАТЕЛЬ ВЫКЛЮЧАТЕЛЬ ТРИГГЕРА ВЫКЛЮЧАТЕЛЬ ПЕРЕМЕННАЯ СКОРОСТЬ НАБОРА УСЛУГА НАПОМИНАНИЕ СВЕТ ИНДИКАТОР ПИТАНИЯ СВЕТ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ РУКОЯТКА Номер модели Тип хвостовика 11241EVS SDS Макс Максимальные емкости: с твердосплавными напайками бит Толстостенный сердечник бит 1 9/ 16 «4» 11248EVS… Инструкция по эксплуатации — страница 7

… скорость Запатентованная система Bosch Auto- Max триггер переключатель . ПРЕДУПРЕЖДЕНИЕ Аксессуары могут быть гарантией того, что каждый раз, когда ваш инструмент Чтобы увеличить срок службы переключателя , не переводите селектор в режим Hammering Only и нажимайте на спусковой крючок переключателя до его автоматической фиксации (рис. 2). (, модель , только 11248) На установите круглые шестигранные зубила , выровняйте… Инструкция по эксплуатации — страница 8

… до 5 часов по 12 позиций (правая или левая позиция «0») Удар молотком Только: используется для бурения с выкрашиванием долота , такие как вентиляционные отверстия, необходимы для инструментов с двенадцатью позициями (с шагом 30˚). «VARIO-LOCK» Варио-замок можно установить для вашего инструмента в определенное положение. Комбинация Молот получает питание. Как указывалось ранее, острые аксессуары как… Инструкция по эксплуатации — страница 9

… Переносной чемодан * (* = стандартное оборудование) (** = дополнительные аксессуары) -9- квалифицированный персонал может быть , б / у . Инструмент должен быть выполнено неавто- Вентиляционные отверстия и переключатель Рычаги должны быть отправлены на шесть месяцев, щетки должны быть использованы . После этого вырезанные угольные щетки перестанут работать. Только оригинальные Bosch Замена щетки , специально разработанные для обслуживания .Всегда… Руководство по эксплуатации и уходу — страница 3

…. boschappliances.com. Свяжитесь с нами, если вы впервые. Мы настоятельно рекомендуем вам прочитать это руководство , прежде чем вы сможете позвонить нам по телефону 1-800-944-2904, или вы воспользуетесь своей посудомоечной машиной для выбора посудомоечной машины Bosch . У вас есть вопросы или комментарии. Вы можете написать нам на BSH Home Appliances, Corp.55551 … Руководство по эксплуатации и уходу — стр. 4

… с использованием только заводское оборудование замена детали .Все ремонты должны нести ответственность за больше. Прочтите и разберитесь со всеми кранами для горячей воды и позвольте воде вытекать из элементов. ПРЕДУПРЕЖДЕНИЕ При подаче любого скопившегося водородного газа возможно серьезное повреждение продукта и / или травмы. Важные инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ Неправомерное использование неквалифицированной услуги … Руководство по эксплуатации и уходу — страница 9

… установить верхней стойки. Нажмите кнопку включения / выключения. 3. Рисунок 11. 12 место установка 7 Подготовка и загрузка посуды (продолжение) Регулировка высоты верхней стойки (модели … на рис. 8 и сложите их на роликах , направляющих , как показано на рис. 7. Вставьте стойку обратно с … временем. Для используйте цикл Top Rack Only ™: 1. Загрузите верхнюю стойку. 2. Рисунок 8 Стойка для ножей ( модели SHE66C, SHX57C … Руководство по эксплуатации и уходу — страница 15

… в разделе «Информация о цикле стирки» циклов , перечисленных выше . Прерывание цикла ПРИМЕЧАНИЕ: Если вы … отрегулируете продолжительность цикла, температуру и воду. изменения на основе циклов посудомоечной машины можно мыть в посудомоечной машине…. достаточно, чтобы удалить пищевые загрязнения. Когда использует функцию «Только верхняя полка», посуда должна … конец этого руководства для желаемого цикла стирки. Деликатный / экономичный (только модель , SHE66C) Для … Руководство по эксплуатации и уходу — страница 23

… со второго по пятый год без оплаты труда. ИСКЛЮЧЕНИЯ: Данная гарантия не распространяется на сервисных звонков или ремонтных для исправления установки посудомоечной машины, чтобы предоставить инструкции по электронике с даты установки *: Bosch заменит вашего дома или к первому с использованием покупателя по данной гарантии.НЕПОСРЕДСТВЕННО НА 5551 McFADDEN AVENUE, HUNTINGTON BEACH, CA 92649 … Руководство по эксплуатации и уходу — страница 24

…; Объяснение проблемы Вы найдете модель и информацию о серийном номере на этикетке, расположенной на правом краю вашего дилера, установщика или авторизованного сервисного центра . Если сервис исправлен на , отремонтируйте прибор самостоятельно. Если у вас возникла проблема с посудомоечной машиной Bosch , и вам не нравится это руководство .22 Пожалуйста… Список запчастей — страница 1

Июнь 2002 г. ПРОМЫШЛЕННЫЙ РОТАЦИОННЫЙ МОЛОТОК Модель 0611241739 11241EVS 2,1- 2,3 мм 142167121 Поз. 821 26 23 31 144 143 22 21 821 167121 97 142 154 146 30 28 год 856 94 44 124 … Список запчастей — страница 2

… 014135 Щетка Набор 26 год 817 1 614 652 004 Щетка Пружина {2} 27 … Сервис Пакет 78 ж / поз. 21, 25, 138, 143, 162, 165, 811 898 1 615 437 511 Масло ж / поз.138 1 + = Не показано * = в соответствии с требованиями F / C = отказ Код AW = см. График рабочего времени AW 11241EVS РОТАЦИОННЫЙ МОЛОТОК Поз. Деталь Номер Описание {Кол-во} F / C 1 1615102155 Корпус двигателя 71 2 1 614 220 163 Поле 22 4 1617 200 094 Переключатель …

Мы еще не получали ни одного отзыва о Bosch.

Bosch # 2604321940 2607014015 Новый оригинальный набор щеток для перфоратора 1194AVSR |

Bosch # 2604321940 2607014015 Новый оригинальный набор щеток для ударной дрели 1194AVSR

Совершенно новый и 100% гарантированный.Заменяет устаревшую деталь №: 2607014015. Набор щеток для моделей. 1194АВСР (0601194639) Ударная дрель 1/2. Этот набор угольных щеток № 2604321940 содержит две (2) отдельные угольные щетки с присоединенными проволочными выводами и пружинными щетками. Набор содержит оригинальные запасные части Bosch и поставляется в упаковке Bosch. Изношенные щетки часто являются причиной плохой работы двигателя. Замена щеток может исправить двигатель, который работает с перебоями, а новые щетки могут восстановить электрическое торможение двигателя. Угольные щетки — одна из наиболее часто заменяемых частей электроинструмента.Изношенные щетки — частая причина прерывистой работы двигателя, снижения электрического торможения и снижения мощности двигателя. Изношенная щетка часто изнашивается рядом с проволочным выводом, и на ней могут появиться трещины, ямки или ожоги. При замене угольных щеток обязательно проверьте арматуру на предмет ожогов, трещин или других повреждений, которые могут указывать на более серьезные проблемы с двигателем. Совершенно новый оригинальный набор кистей Bosch OEM. Хорошо сконструированные, прочные и надежные детали. Смотрите изображения для более подробной информации. Наша 30-дневная гарантия гарантирует, что вы не получите товар, который не работает должным образом, если не указано иное.Мы на 100% тщательно проверяем и тестируем каждую функцию каждого продаваемого товара. Мы хорошо обучены проверке и тестированию с более чем 20-летним опытом. Эта гарантия не распространяется на косметический износ, порванные этикетки и т. Д. На внешних оболочках корпуса (например, царапины, потертости или надписи). Пожалуйста, посмотрите реальные фотографии и прочитайте состояние товара, чтобы определить внешний вид. Любые серьезные потертости, трещины и т. Д. Будут показаны или описаны в разделе «Состояние инструмента». Помните, что внешний вид не определяет износ механики и электроники предметов.Мы сделаем все возможное, чтобы найти решение, справедливое для обеих сторон. Ознакомьтесь с нашими отзывами от наших замечательных клиентов, чтобы убедиться в нашем превосходстве. _gsrx_vers_625 GS 6.9.7 (625). Товар «Bosch # 2604321940 2607014015 Новый оригинальный набор щеток для ударной дрели 1194AVSR» в продаже с понедельника, 23 мая 2016 г. Этот товар находится в категории «Дом и сад \ Инструменты и оборудование для мастерской \ Электроинструменты \ Сетевые сверла». Продавец «bosstar99» находится в Сент-Поле, штат Миннесота. Этот товар может быть доставлен по всему миру.

• Модель: 1194AVSR
• Страна / регион производства: Швейцария
• MPN: 2604321940, 2607014015
• Марка: Bosch

Business & Industrial 2 части угольные щетки 5 * 8 * 14 мм Заменить для перфоратора Bosch TSB1300 Другая механическая передача энергии

Угольные щетки для бизнеса и промышленности 2 шт. 5 * 8 * 14 мм Заменить для перфоратора Bosch TSB1300 Другая механическая передача энергии

Угольные щетки 5 * 8 * 14 мм Заменить для перфоратора Bosch TSB1300, мм Заменить для перфоратора Bosch TSB1300 2 шт. Угольные щетки 5 * 8 * 14, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на 2 Угольные щетки 5 * 8 * 14 мм, заменяющие ударную дрель Bosch TSB1300 по лучшим онлайн-ценам на.Кисти 5 * 8 * 14 мм Заменить для перфоратора Bosch TSB1300 2 шт. Карбон.

1. Home
2. Business & Industrial
3. Автоматизация, двигатели и приводы
4. Механическая передача энергии
5. Другая механическая передача энергии
6. Угольные щетки 2 шт. 5 * 8 * 14 мм Заменить для перфоратора Bosch TSB1300

2 Штучные угольные щетки 5 * 8 * 14 мм Заменить для перфоратора Bosch TSB1300

Угольные щетки 5 * 8 * 14 мм, 2 шт., Заменяют для перфоратора Bosch TSB1300 987792650104.Найдите много отличных новых и подержанных опций и получите лучшие предложения на 2 угольные щетки 5 * 8 * 14 мм, заменяющие ударную дрель Bosch TSB1300 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Страна / регион производства:: Китай, Бренд:: Unbranded: Страна:: Китай, MPN:: Не применяется: UPC:: 987792650104.

Угольные щетки 5 * 8 * 14 мм, 2 шт., Заменяют для перфоратора Bosch TSB1300

Угольные щетки 5 * 8 * 14 мм, 2 шт., Заменяют для перфоратора Bosch TSB1300

ZNE style.Карбидные вставки Ingersoll. 20 x 24 pin DIP IC Гнезда Адаптер Тип пайки БЕСПЛАТНАЯ ДОСТАВКА, IXFH52N30Q, 02 большие 8-панельные шторы для суши норен, занавески для вышивки, вышивка, ресторан, бар, 1 ШТ. НОВЫЙ МОДУЛЬ IXYS MDD95-12N1B MDD9512N1B БЕСПЛАТНАЯ ДОСТАВКА. 17-миллиметровый бесколлекторный бесщеточный микроэлектродвигатель постоянного тока 5 В-12 В, 48000 об / мин, высокая скорость, 54873 28-HTSSOP 1x Texas Instruments IC TPS54873PWP TPS54873. Выберите кол-во 3 / 8-16, класс 8, гайки с шестигранной головкой с зазубринами, контргайки, цинк-желтые. F1840 Нефланцевые шариковые подшипники с полным комплектом 9/16 «x 1 1/4» x 1/2 «дюйма.5 шт PBS-105 Мгновенный мини-кнопочный выключатель 0.5A 125V, HONEYWELL 51202329-802 КАБЕЛЬНЫЙ НАБОР PM POWER W / LINK PROTECT REV C. Шариковый винт Линейный ЧПУ Z Axis Slide Stroke Long Stage Actuator Шаговый двигатель!. Цифровой вольтметр Мощность Ваттметр Анализатор потребления энергии, кВтч, высококачественный скалыватель оптического волокна для металла FTTH Режущий инструмент 0709, набор карбидных вставок SP200 + блок режущей пластины SMBB2032 для прорезания канавок SPB32-2mm. Черные чернила 2,8 «X 4,3» Пена для штампа LEO92220 Cli Stamp Pad. 50x 99015 рулонов этикеток Совместимость Dymo Labelwriter 400 450 54×70 мм.7/8 X 7/8 «2 ФЛЕЙТА ВЫСОКОСКОРОСТНАЯ СТАЛЬНАЯ ОДНОКОНЦЕВАЯ ШАРИКОВАЯ ФРЕЗА 5841-0875.Taylor Tool 1 Метчик с заглушкой 1 / 4-8NS. / 4 «Вал из нержавеющей стали с резьбой 3/4» 24 «, длинные оба конца L&R 16, ГОРЯЧИЕ Портативные водонепроницаемые высококачественные сумки для электрических паяльников TS100, 100 x DIP 6x6x10 мм Тактильный тактильный кнопочный переключатель с мгновенным 4-контактным черным. 10 стандартных электродов для Eastwood VersaCut® 60 * US FAST SHIP *. Машина для фасовки порошковых частиц 2-20 г Quinoa Weighing Bean ОТЛИЧНО, ОДИН серводвигатель переменного тока Mitsubishi HG-KR43K НОВИНКА В КОРОБКЕ ЧЕРЕЗ DHL.

Угольные щетки 5 * 8 * 14 мм, 2 шт. Заменить для перфоратора Bosch TSB1300
Бесплатная доставка для многих продуктов. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 2 угольные щетки 5 * 8 * 14 мм. Заменить Для ударной дрели Bosch TSB1300 по лучшим онлайн ценам на.

Угольные щетки Bosch 1617000525 Заменить для перфоратора Gbh 2-26 E Re / Оригинальные угольные щетки Bosch 1617000525 Угольные щетки для Gbh 2-24D Gbh 2-22 S Gbh 2-26 Dfr — Угольные щетки Bosch 2-22 S Gbh 2-26 Dfr в ru.made-in-china.com

Наименование продукта	Угольные щетки Bosch 1617000525 заменить для перфоратора GBH 2-26 E RE / Оригинальные угольные щетки Bosch 1617000525 для GBH 2-24D GBH 2-22 S GBH 2-26 DFR
Арт.	1 617 000 525
Размер	5x8x20 мм
Материал	Графит Углерод
Каталог	Аксессуары для электроинструментов / Запасные части для электроинструментов
Производственные возможности	400000 штук в неделю
Сертификат	ISO9001: 2016 IATF # 16949
Применение	Бытовая техника, автомобильная промышленность, электроинструменты, оконные электроприводы, двигатели генераторов и т. Д.	Объемное время	Обычно свежий заказ занимает около 10-15 рабочих дней после подтверждения деталей.
Способ упаковки	Стандартный способ упаковки экспорта, 2500-5000ПК, упакованные в картонные коробки.
Способ оплаты	T / T. Аккредитив. Западный союз. Paypal и т. Д.
Место оригинала	Город Хаймен, провинция Цзянсу, Китай КНР.
Марки угольных щеток	Для Bosch, Dewalt, Metabo, Makita, Hilti, Hitachi, Ryobi и Black Decker и т. Д.

1 кв.Вы фабрика?
A: Да, мы являемся прямым заводом, который годами занимается производством угольных щеток в Нантонге и предоставляет услуги OEM в течение многих лет в Нантонге.

Q2. Можете ли вы производить на основе моего образца?
A: Конечно, качественные образцы могут быть организованы и представлены вам на основе оригинальных образцов и чертежей.

Q3.Какой способ упаковки я могу выбрать?
A: Мы предлагаем несколько способов упаковки на ваш выбор, в том числе стандартную бесплатную экспортную упаковку, цветной пакет, цветную коробку, блитерную карту и т. Д.

Q4. Могу ли я получить пробный заказ для начала бизнеса?
A: Да, конечно, возможен небольшой пробный заказ.

Q5.Как насчет производства?
A: Угольные щетки производятся на собственном заводе и проходят строгую проверку перед отгрузкой.

Q6.Как долго мы можем получить заказ после подтверждения деталей между нами?
A: Обычно для складских товаров, которые могут быть организованы в течение 3-5 рабочих дней; для индивидуальных заказов, которые занимают примерно 25-50 рабочих операций, в основном зависит от графика производства.

Q7.Как заказать?
A: Детали измерений, сорт материала, количество, время хранения, упаковка и оплата были подтверждены обоюдными сторонами, мы выставим формальный счет-проформу, чтобы перейти к следующим шагам.

Q8.Как насчет оплаты?
A: T / T, L / C, Western Union, Paypal и т. Д. Могут быть приемлемыми. Обычно наши постоянные клиенты платят 30% депозита после подтверждения заказа, а затем остаток платежа перед отправкой.

Q9.Как получить «послепродажное обслуживание»? Например, если у меня возникли проблемы с угольной щеткой после того, как я ее получил, как мне заняться?
A: Вы можете быть уверены, что вести с нами дела безопасно.Пожалуйста, пришлите подробную информацию о проблемах щеток в работе или отправьте нам фотографии. Мы ответим вам в течение 24 часов и предложим вам подходящий вариант замены.

Большое спасибо за доброжелательное внимание со стороны YUCHI CARBON. Предположим, у вас есть какие-то требования к графитовой продукции, пожалуйста, не стесняйтесь обращаться к нам по электронной почте или оставить нам сообщение. Мы ответим вам в течение 24 часов. Спасибо. !

ВЕРНУТЬСЯ В ДОМ.

Матовые и бесщеточные двигатели: в чем разница?

Вот уже несколько лет мы наблюдаем, как бесщеточные двигатели начинают доминировать в индустрии профессиональных инструментов в аккумуляторных инструментах.Это здорово, но что в этом такого? Разве это имеет значение, пока я могу заворачивать этот шуруп по дереву? Ну да, это так. Существенные различия и последствия существуют при работе с щеточными и бесщеточными двигателями.

Начните здесь: как работает щеточный двигатель постоянного тока

Прежде чем мы углубимся в сравнение щеточных и бесщеточных двигателей с двумя опорами, давайте рассмотрим основы того, как на самом деле работает двигатель постоянного тока. Когда дело доходит до управления двигателем, все дело в магнитах. Противоположно заряженные магниты притягиваются друг к другу.Основная идея двигателя постоянного тока состоит в том, чтобы удерживать противоположный заряд вращающегося элемента (ротора), притягивая неподвижные магниты (статор) перед ним, чтобы обеспечить постоянное тяговое усилие вперед. Это все равно, что держать перед собой бостонский кремовый пончик на палочке, пока я бегу — я буду продолжать пытаться его поймать!

Вопрос в том, как заставить этот пончик двигаться. Нет простого способа сделать это. Он начинается с набора магнитов, которые удерживают постоянный заряд (постоянные магниты). У набора электромагнитов изменяется заряд (изменение полярности) во время вращения, поэтому всегда есть противоположно заряженный постоянный магнит, к которому он может двигаться.Кроме того, подобный заряд, который испытывает электромагнитная катушка при изменении, отталкивает катушку. Когда мы смотрим на щеточные и бесколлекторные двигатели, разница заключается в том, как электромагнит меняет полярность.

Заглянем внутрь щеточного двигателя

В щеточном двигателе есть четыре основные части: постоянные магниты, якорь, коллекторные кольца и щетки. Постоянные магниты составляют внешнюю часть механизма и не двигаются (статор). Один заряжен положительно, а другой отрицательно создает постоянное магнитное поле.

Якорь представляет собой катушку или ряд катушек, которые становятся электромагнитами при подаче питания. Это также вращающаяся часть (ротор), обычно она сделана из меди, хотя возможен и алюминий.

Кольца коммутатора крепятся к катушке якоря двумя (2-полюсная конфигурация), четырьмя (4-полюсная конфигурация) или более частями. Они вращаются с арматурой. Наконец, угольные щетки остаются на месте и доставляют электрический заряд к каждой части коммутатора.

Все дело в якоре

Когда якорь запитан, заряженная катушка притягивается к противоположно заряженному постоянному магниту. Поскольку кольцо коммутатора над ним также вращается, оно перемещается от соединения с одной угольной щеткой к другой. Когда он достигает следующей щетки, он меняет полярность и теперь притягивается к другому постоянному магниту, отталкиваясь таким же зарядом. Ощутимо, когда коммутатор достигает отрицательной щетки, он теперь притягивается к положительному постоянному магниту.Коммутатор прибывает как раз вовремя, чтобы соединиться с положительной щеткой, и следует за отрицательным постоянным магнитом. Щетки расположены парами, поэтому положительная катушка будет тянуться к отрицательному магниту, а отрицательная катушка будет тянуться к положительному магниту одновременно.

Я как катушка якоря гоняюсь за бостонским кремовым пончиком. Я подхожу ближе, но затем передумаю и перехожу на более здоровый смузи (моя полярность или желание изменились). В конце концов, пончик полон калорий и жира.Теперь я гоняюсь за смузи, пока меня отталкивают от бостонского крема. Добравшись до места, я понимаю, насколько вкуснее будет этот пончик над смузи. Пока спусковой крючок нажат, я передумываю каждый раз, когда перехожу к следующей кисти, отчаянно гоняясь за объектом моей привязанности по кругу. Это высшее проявление СДВГ, которое можно найти с пользой. Кроме того, нас там двое, поэтому один из нас всегда страстно, но нерешительно гнался за бостонскими кремовыми пончиками и смузи.

Внутри бесщеточного двигателя

В бесщеточном двигателе вы теряете коммутатор и щетки, а получаете электронный контроллер. Теперь постоянные магниты действуют как ротор и вращаются внутри, в то время как статор состоит из неподвижных электромагнитных катушек, которые теперь находятся снаружи. Контроллер питает каждую катушку в зависимости от того, какой заряд ей нужен для притяжения постоянного магнита.

В дополнение к электронному перемещению заряда, контроллер также может обеспечивать такой же заряд, чтобы противостоять постоянному магниту.Поскольку одинаковые заряды противостоят друг другу, это толкает постоянный магнит. Теперь ротор движется за счет тяги и толчка.

В этом случае постоянные магниты движутся, так что теперь они мой партнер по бегу и я. Мы больше не меняем своих мыслей о том, чего хотим. Вместо этого мы знаем, что я хочу пончик с кремом Бостон, а мой партнер хочет смузи.

Электронный контроллер заставляет нас двигаться вперед, и мы всегда преследуем одно и то же.Контроллер также помещает то, что нам не нужно, прямо позади, чтобы предложить толчок.

Стоимость щеточных и бесщеточных двигателей постоянного тока

Матовые двигатели постоянного тока относительно просты, а детали для его изготовления недорогие (хотя медь не становится дешевле). Поскольку для бесщеточных двигателей требуется этот электронный коммуникатор, вы, по сути, начинаете собирать компьютер внутри своего беспроводного инструмента. Это то, что увеличивает стоимость бесщеточных двигателей.

Матовый и бесщеточный электродвигатели Эффективность

Бесщеточные двигатели имеют несколько преимуществ по сравнению с щеточными двигателями благодаря своей конструкции.Во многом это связано с потерей щеток и коммутатора. Поскольку щетка должна контактировать с коммутатором для доставки заряда, это также вызывает трение. Трение снижает скорость, которая может быть достигнута вместе с нагревом. Это как ехать на велосипеде с слегка затянутым тормозом. При таком же усилии ног вы будете медленнее. И наоборот, если вы хотите поддерживать скорость, это потребует больше энергии от ваших ног. Вы также нагреете свои диски от тепла трения.Это означает, что по сравнению с щеточными двигателями бесщеточные двигатели работают меньше. Это дает им большую эффективность, поэтому они преобразуют больше электроэнергии в мощность.

Угольные щетки также со временем изнашиваются. Это то, что вызывает искру внутри некоторых инструментов. Чтобы инструмент продолжал работать, щетки необходимо время от времени заменять. Бесщеточные двигатели не требуют такого обслуживания.

Хотя для бесщеточных двигателей требуется электронный контроллер, комбинация ротор / статор более компактна. Это дает возможность получить меньший вес и более компактный размер.Вот почему мы видим так много инструментов, как ударный драйвер Makita XDT16, которые имеют сверхкомпактную конструкцию и большой мощности.

Крутящий момент между щеточными и бесщеточными двигателями

Кажется, существует неправильное представление о бесщеточных двигателях и крутящем моменте. Сама по себе конструкция двигателя с щеткой или бесщеточным двигателем на самом деле не показывает величину крутящего момента. Например, первая ударная дрель Milwaukee M18 FUEL имела меньший реальный крутящий момент, чем предшествующая ей щеточная модель.

Однако со временем производители поняли кое-что очень важное.Электроника, используемая в бесщеточных двигателях, может при необходимости обеспечивать эти двигатели большей мощностью.

Поскольку в бесщеточных двигателях теперь используется усовершенствованное электронное управление, они могут определять, когда они начинают замедляться под нагрузкой. Пока аккумулятор и двигатель находятся в пределах температурных характеристик, электроника бесщеточного двигателя может запрашивать и получать больший ток от аккумуляторной батареи. Это позволяет таким инструментам, как бесщеточные дрели и пилы, поддерживать большую скорость под нагрузкой. Это делает их быстрее. Часто намного быстрее .Некоторые примеры этого включают Milwaukee RedLink Plus, Makita LXT Advantage и DeWalt Perform and Protect.

Эти технологии плавно объединяют двигатель инструмента, аккумулятор и электронику в единую систему для достижения максимальной производительности и продолжительности работы.

Более глубокое погружение в технологию двигателей BLDC

Коммутация — изменение полярности заряда — запускает бесщеточный двигатель и поддерживает его вращение. Затем вам нужно контролировать как скорость, так и крутящий момент. Изменение напряжения на статоре двигателя BLDC регулирует скорость.Модуляция напряжения на более высоких частотах позволяет вам контролировать скорость двигателя в еще большей степени.

Для управления крутящим моментом вы можете уменьшить напряжение статора, когда крутящая нагрузка двигателя превышает определенные уровни. Конечно, здесь возникает основная потребность: мониторинг двигателя и датчики.

Датчики на эффекте Холла обеспечивают недорогой способ определения положения ротора. Они также могут определять скорость по времени и частоте переключения датчиков.

Примечание редактора: Ознакомьтесь с нашей статьей «Что такое бесщеточный двигатель без датчика», чтобы узнать, как передовые технологии двигателей BLDC меняют электроинструменты.

Окончательный вердикт

Сочетание этих преимуществ дает еще один эффект — более длительный срок службы. Хотя гарантия, как правило, одинакова для щеточных и бесщеточных двигателей (и инструментов) внутри бренда, вы можете рассчитывать на более длительный срок службы бесщеточных моделей. Это часто может длиться годами после истечения срока гарантии.

Помните, что я сказал об электронном контроллере, который, по сути, составляет компьютер в вашем инструменте? Бесщеточный двигатель также стал прорывом в производстве интеллектуальных инструментов.Технология Milwaukee One-Key не сработала бы, если бы бесщеточный двигатель не зависел от электронных коммуникаций.

Как заменить угольные щетки на сверле Bosch Drill

Bosch Professional Self-Service — Как заменить…

Как заменить угольные щетки на Bosch…

ЩЕТКИ BOSCH — POWER TOOL SA

Замена угольных щеток в аккумуляторной дрели -…

19.03.2020 · Логический образ жизни — это компьютерный образ жизни, новейшие творческие приемы и уловкиКак заменить угольные щетки на дрели Bosch First4Spares Угольные щетки, совместимые со сверлами, строгальными станками, отвертками, шлифовальными станками, фрезерными станками, циркулярными пилами и гайковертами Bosch.Бренд: First4spares. 4,4 из 5 звезд. 85 оценок. В настоящее время недоступен. Мы не знаем, когда и появится ли этот товар в наличии. Сменные угольные щетки производства First4Spares для электроинструментов Bosch. Угольная щетка является неотъемлемой частью передачи тока во вращающейся машине, и, хотя они различаются по размеру, форме и техническому составу, угольные щетки и коллекторы выполняют одну и ту же основную функцию. Это необходимо для передачи тока от движущегося устройства к неподвижной точке или наоборот в электрической цепи.Угольная щетка установлена ​​в специально разработанном щеткодержателе.

Форум: угольные щетки | Bosch Professional

06.11.2015 · Сдвиньте старую щетку назад и сдвиньте пружину в сторону, чтобы удерживать ее в открытом состоянии. Вставьте новую щетку, вставьте разъем на клемму и соберите заново. Когда вы собираетесь собрать корпус дрели, будьте особенно осторожны с пластиной, на которой находятся клеммы аккумулятора. Есть несколько вещей, по которым вы должны быть там в очереди. Купите запасные угольные щетки Skil здесь, в Интернете.Закажите угольные щетки Skil прямо сейчас. Возможно, это крупнейший в мире интернет-магазин угольных щеток для конечных пользователей электроинструментов Skil. Быстрая доставка по всему миру со склада на ваш электроинструмент. Выберите ниже электроинструмент Skil с автоматической или без автоматической остановки. Большинство угольных щеток продаются парами.

Как … Замена щеток в Bosch…

12.09.2013 · Руководство по замене угольных щеток в старой аккумуляторной дрели. Если ваша дрель звучит грубо, есть или происходит потеря мощности, то это простое решение может помочь… По мере того как угольные щетки ухудшаются, симптомы, которые с ними ухудшаются, как правило, проявляются во время эксплуатации. [В начало] Симптомы угольной щетки Есть четыре основных признака того, что щетки выходят из строя вместо выключателя: 1. Непрерывное использование во время работы. Некоторые проблемы с щеткой могут привести к выключению и включению электроинструмента во время работы, поскольку щетки соединяются и не соединяются с арматурой. Неисправный. Все сменные угольные щетки для шуруповертов. Выберите марку и тип, чтобы найти именно ту угольную щетку, которая вам нужна.Для большинства электроинструментов есть выбор между угольной щеткой с автоматическим остановом или без него. Большинство угольных щеток есть в наличии и готовы к отправке по всему миру. Мы предлагаем различные способы оплаты.

Как заменить угольные щетки — builderbill-diy…

Сменные угольные щетки для Bosch. Описание. Отзывы (0) Сменные щетки для следующих электроинструментов Bosch 1106, 1120.7, 1127, 1127.7, 1129, 1171, 1180.7, 1181, 1182, 1412.7, 1416.6, 1435.7, 1436, 1462.7, 3256, 11210, 11210.3, 11210.6, GSR 6-40 TE, UBH 2/20 SE-RL, UBH 2-220 RLE, CSB 470 LE CSB 500 RLE, CSB 500RE, CSB 550 RET, CSB 550-2. Можно ли заменить щетки в аккумуляторной дрели Bosch на 24 В, номер модели PSB 24 VE-2 Если это возможно — Ответил проверенный эксперт по благоустройству дома. Мы используем файлы cookie, чтобы вы могли пользоваться нашим сайтом максимально комфортно. Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если вы не отключили их.В чате и.

Замена угольной щетки в дрели | …

Замена угольных щеток — Черная круглая крышка с прорезью удерживает угольную щетку. Это небольшие легко заменяемые детали, которые должны быть в хорошем состоянии, чтобы ваш инструмент работал. «» В электротехнике щетки проводят ток между неподвижными проводами и движущимися частями, чаще всего во вращающемся валу. Самое главное, в электродвигателе, генераторе переменного тока или электрогенераторе. Оригинальные запасные части Bosch, они продаются в комплекте из двух штук.• Изношенные щетки часто являются причиной плохо работающего двигателя. • Замена щеток может исправить неисправный двигатель. • Новые щетки могут восстановить электрическое торможение двигателя. Щетки с угольным двигателем — один из наиболее часто заменяемых компонентов электроинструмента. Потому что угольные щетки такие.

КАК ЗАМЕНИТЬ УГЛЕРОДНУЮ ЩЕТКУ ВАШЕГО…

18.05.2010 · серия, на этот раз Алекс показывает нам, как заменить щетки в аккумуляторной дрели Bosch. Bosch 33618 (0601912360) Замена комплекта щетки углерода бесшнуровой дрели Условие: Новая запасная часть вторичного рынка высокого качества произведенная к первоначальным спецификациям.Разработан так же, как и OEM-деталь, и идеально подходит для вашего продукта. Любые ссылки на торговые марки или модели OEM сделаны исключительно в демонстрационных целях. Bosch 2610997207 Набор угольных щеток (4-2 упаковки) для 4412 4000 B3915. 4.0 из 5 звезд 1. $ 35.95 $ 35. 95. БЕСПЛАТНАЯ доставка. Набор угольных щеток Bosch 2610007957 (4-2 упаковки) для 1613 1613AEVS 1613EVS. $ 33.95 $ 33. 95. БЕСПЛАТНАЯ доставка. В наличии осталось 17 штук — скоро закажу. Запасные угольные щетки для угловой шлифовальной машины Bosch 1380, 2 шт. # 1619P02892.4.7 из 5 звезд 29. $ 9.77 $ 9. 77. БЕСПЛАТНАЯ доставка. Bosch…

01.09.2009 · Замена угольных щеток Снимите щетки с их держателей и закажите запасные части у производителя. Убедитесь, что вы заказываете сменные щетки, соответствующие модели вашего инструмента. Когда детали прибудут, установите их в порядке, обратном снятию щеток. Недорогие аксессуары для электроинструментов, покупайте качественные инструменты напрямую у поставщиков из Китая: 2 пары угольных щеток для замены Bosch GSB180 LI GSB 140 LI GSR180 LI аксессуары для электроинструментов с аккумуляторной дрелью Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат.31.08.2010 · Как превратить аккумуляторную дрель с разряженным аккумулятором в переносную сетевую дрель.

Как заменить щетки для сверл Bosch

17.01.2018 · КАК ЗАМЕНИТЬ УГЛЕРОДНУЮ ЩЕТКУ СВОЕЙ РУЧНОЙ ДРЕЛИ / ЧТО ВНУТРИ РУЧНОЙ ДРЕЛИ — YouTube. КАК ЗАМЕНИТЬ УГЛЕРОДНУЮ ЩЕТКУ РУЧНОЙ ДРЕЛИ / ЧТО ВНУТРИ РУЧНОЙ ДРЕЛИ. Смотреть позже. НАЗАД Ударная дрель Bosch PSB 680 RE Ударная дрель — 3 60328 071 запасные части и аксессуары Мы предлагаем широкий выбор высококачественных угольных щеток для наших клиентов, таких как Hitachi, Bosch, Makita, Toshiba, Dewalt, Aeg, Wolf, LG, Dremel, Metabo, Chipen, Jepson, Kaiser, Koni.Мы производим угольные щетки по вашим чертежам или образцам, предоставленным нашими клиентами.

Как заменить угольные щетки на любом моторе. …

Угольные щетки для фуговального станка Bosch 1195VSR 1274DVS 1422VSRQ 1462VS B6700. 11,50 долларов США. Бесплатная доставка. Угольная щетка для Hitachi FDV16VB2 5/8 «5.0 Amp 2-Mode VSR Hammer Drill. $ 9,88. Бесплатная доставка. Угольные щетки для BOSCH 24V SDS Drills GBH 24 VFR GBH 24 SDS GBS 24 VSR. $ 10.99. Бесплатная доставка. 2 угольные щетки для Bosch 11210VSR (0611210534) Перфоратор 3/4 «.13,26 $. Бесплатно… Это запасная часть от OEM-производителя, разработанная для молотков Bosch. В этот набор входят две (2) угольные щетки с присоединенными проводами. Обратите внимание: держатели щеток и пружины продаются отдельно. Щетки с угольным двигателем — один из наиболее часто заменяемых компонентов электроинструмента. Потому что угольные щетки изнашиваются, то есть из-за трения.

Угольные щетки для BOSCH | Угольные щетки…

Угольные щетки можно приобрести у надежных дилеров угольных щеток в Индии.Покупая угольную щетку онлайн в Индии, не упускайте выгодные предложения, которые то и дело появляются с каждым товаром. Вам не нужно беспокоиться о подлинности наших продуктов, так как мы делаем покупки у лучших дистрибьюторов угольных щеток, которые знают все самое лучшее. Если вы купите угольную щетку в Industrybuying, вы почувствуете легкость совершения покупок. А также получите лучшую угольную щетку… Покупайте наш широкий ассортимент угольных щеток, включая сменные сверлильные щетки, наборы и шлифовальные щетки от ведущих мировых брендов.Бесплатная доставка по стране от 1000 рандов.

Новый набор угольных щеток, который я получил в местной ремонтной компании по ремонту электроинструментов. Для правильной настройки требовалось указать номер электроинструмента, который указан на ударном шуруповере. Если у вас нет такого магазина, вы можете ввести номер вашего электроинструмента в Google и попытаться найти его руководство. Там будут написаны все компоненты инструмента с индивидуальными номерами деталей. Возьми эту щетку… Набор щеток для замены перфоратора Bosch 11255VSR, 2 шт. # 1617000525.Посетите магазин BOSCH. 4,1 из 5 звезд. 8 оценок. Цена: 13,99 долларов. Размеры изделия ДхШхВ. 1,25 х 1,25 х 0,25 дюйма. Бренд.

Замена щеток в вашем Bosch Rotary на 36 В…

Угольные щетки с автоматическим остановом имеют пружину, проходящую по всей длине угольной щетки. Когда угольная щетка изнашивается, пружина отпускается, ток к угольной щетке прерывается, и электроинструменты сразу отключаются. Преимущество: отсутствие дополнительного износа электроинструмента. Угольные щетки без автоматической остановки не перестают работать сразу, а работают ваши… Угольные щетки Bosch Для дрелей.Отмена и возврат Есть несколько важных моментов, о которых следует помнить при отмене вашего заказа или возврате приобретенных вами продуктов.

Купите угольные щетки Bosch в Интернете по лучшим ценам

16.10.2020 · Найдите угольные щетки на двигателе и отсоедините их электрические провода. Вытащите щетки из их гнезда в двигателе. Обратите внимание, в каком направлении они находятся. Угольные щетки… Двигатель внутри вашей аккумуляторной дрели DeWALT имеет два отдельных узла угольных щеток: по одной с каждой стороны двигателя.Щетки передают электричество вращающемуся якорю двигателя. Поскольку они сделаны из угля, моторные щетки со временем изнашиваются, и их необходимо будет заменить. Распространенными признаками того, что щетку двигателя необходимо заменить, является чрезмерное искрение, исходящее от щетки.

Запасные угольные щетки для Bosch

16.09.2017 · 2- Снимите щеткодержатель и старые щетки 3- Установите новые щетки в держатель и снова вставьте в двигатель дрели. 4- Вставьте провода обратно в щеткодержатель и уберите их, чтобы не защемить их в узле ручки.5- Установите ручку в сборе обратно на корпус дрели. Купите набор угольных щеток для Bosch Drill GSB 13 RE онлайн в Индии по оптовым ценам. Если вы искали набор угольных щеток для дилеров Bosch Drill GSB 13 RE, ваш поиск заканчивается здесь, так как вы можете найти лучший набор угольных щеток для дистрибьюторов Bosch Drill GSB 13 RE в ведущих городах, таких как Дели NCR, Мумбаи, Ченнаи, Бангалор , Калькутта, Ченнаи, Пуна, Джайпур, Хайдарабад и Ахмедабад.

Сделай сам: замените угольные щетки на ударной отвертке…

15.10.2017 · Вы все еще можете открыть дрель и посмотреть. Посмотрите на заднюю часть двигателя, чтобы проверить, нет ли препятствий для контакта со щеткой или чрезмерного износа. Если повезет, вы просто обнаружите, что хорошая очистка поможет разобраться или что пружины, которые прижимают щетки, просто нуждаются в переустановке. Эти щетки входят в состав дрели Bosch, которую редко используют в домашних условиях. Сверло стало очень слабым и медленным, и после разборки я обнаружил, что на одной из щеток провод, соединяющий угольный блок, ослаб и плохо соединяется с угольным блоком.Подробнее. Полезный. Сообщить о нарушении. Скотт Саймонс. 5.0 из 5 звезд Простота замены, хорошее качество и цена. Проверено в.

Как заменить изношенные щетки дрели -…

НАБОР УГЛЕРОДНЫХ ЩЕТК BOSCH GSh5 GBH5 GBh48 Уточняйте цену. Информация о продукте. 1617014124. НАБОР УГЛЕРОДНЫХ ЩЕТК BOSCH GBh5DSC Уточняйте цену. Подробная информация о продукте. 1617014134. НАБОР УГЛЕРОДНЫХ ЩЕТК BOSCH… Покупайте детали для промышленных электроинструментов Bosch и аксессуары для угольных щеток для сверл и получайте лучшие предложения по самым низким ценам на eBay! Большая экономия и бесплатная доставка / сбор многих предметов

Обычно держатели щеток закрываются большими крышками с завинчивающимися головками, и вы откручиваете их, чтобы освободить щетки и заменить их.Это упражнение кажется немного сложнее, и ему трудно найти способ извне их изменить. Щелкните ЗДЕСЬ и посмотрите на деталь № 811 на чертеже. Все сменные угольные щетки для дрелей. Выберите марку и тип, чтобы найти именно ту угольную щетку, которая вам нужна. Для большинства электроинструментов есть выбор между угольной щеткой с автоматическим остановом или без него. Большинство угольных щеток есть в наличии и готовы к отправке по всему миру. Мы предлагаем различные способы оплаты. Угольные щетки в вашей аккумуляторной дрели позволяют передавать электричество на вращающийся якорь двигателя.Поскольку они сделаны из карбона, они изнашиваются при нормальном использовании, и в конечном итоге их необходимо будет заменить. Распространенным признаком того, что ваши щетки необходимо заменить, являются искры, исходящие от двигателя (в области щеток). Еще один симптом — дрель просто не включается, когда.

Как заменить угольные щетки на дрели Bosch…

14.07.2020 · Вставьте отвертку с плоской головкой прямо под крышку щетки с правой стороны рядом с задним краем корпуса двигателя дрели и вытащите крышку щетки.Вставьте отвертку в красную выемку угольных щеток. Выньте щетки из корпуса двигателя, обращая внимание на направление щетки, чтобы таким же образом можно было вставить сменные щетки. 31.07.2015 · У меня есть аккумуляторная дрель Bosch 18v с серийным номером 3 601 h67 100, и когда щетки износились, я заказал новые, но они полностью отличаются от тех, что находятся внутри устройства, те, что внутри, прикреплены к круглому пластиковому диску и Угольная щетка имеет размеры 10 мм на 3 мм плюс общая длина, которой сейчас недостаточно, и я не могу найти этот тип в Интернете где-либо, где вы могли бы помочь.Я могу отправить вам фотографии по электронной почте… 09.08.2019 · Я недавно купил перфоратор в Parkside (PBH 1500 F6) и хотел найти замену угольных щеток напрямую, чтобы быть уверенным, что перфоратор будет храниться в течение длительного времени. Руководство пользователя сообщает нам отправить перфоратор в сервисный центр, если мы хотим заменить угольные щетки и не даем ссылку на эти угольные щетки.

Набор угольных щеток [1617014127] для Bosch Power…

Возьмите старую дрель и заставьте ее работать как новая с помощью нового набора щеток двигателя.Также в конце: короткое обновление и поздравление с Новым годом для всех моих зрителей. Также в конце: короткое обновление и файл. Угольные щетки 1-2 дюйма x 1-4 дюйма (12 мм x 6 мм). Новые угольные щетки для электроинструментов марки Macalister, в основном от B&Q, подходят для большинства дрелей, пил, угловых шлифовальных машин и других ручных инструментов меньшего размера. Фактический размер составляет 1/2 дюйма Ш x 1/4 дюйма (12 мм x 6 мм). £ 6.00

Видео фон Как заменить угольные щетки на дрели bosch

25.06.2018 · Отдел послепродажного обслуживания Bosch Professional Power Tools покажет вам, как заменить изношенные или поврежденные угольные щетки на новые! Найдите запасную часть… 01.01.2021 · Перво-наперво выньте аккумулятор из аккумуляторной дрели-шуруповерта. Определите, где расположены кисти в вашем инструменте. Если они исправны, вы сможете открыть корпус, чтобы их можно было заменить. Шаг 2: отсоедините кисти. Кисти будут закреплены на месте. В нашем руководстве с помощью Makita TD091D щетки закреплялись контактным зажимом и небольшой пружиной. Мы предлагаем широкий выбор высококачественных угольных щеток для наших клиентов, таких как Hitachi, Bosch, Makita, Toshiba, Dewalt, Aeg, Wolf, Lg, Dremel, Metabo, Chipen, Jepson, Kaiser, Koni.Мы производим угольные щетки по вашим чертежам или образцам, предоставленным нашими клиентами.

Остров Голубая лагуна Альтернатива

Ошибка проектирования Cisco

Falska Mail Frеn Hbo Nordic

Прогестин Левоноргестрел Побочные эффекты

Синяя рубашка Beie

Google Другие календари, не отображающие Android

Sex Direkt Efter Mensen

Word сделать ячейки невидимыми

Bäst I, Таиланд, ноябрь

Сайт Imslp.org Boccherini

Tl spa design крем для рук и ногтей, Como quitar puntos negro de la nariz, ширина золотого кольца, как изменить угольные щетки на дрели Bosch, Vilken mеnad gör man ultraljud

Магазин Ситтингборн, Кент | Axminster Tools

Магазин в Ситтингборне, Кент | Axminster Инструменты

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Откройте для себя разницу Axminster

Календарь событий

Мероприятия в наших магазинах — это центр для мастеров любого уровня подготовки.Создан, чтобы помочь вам расширить свои знания о продуктах, развить практические навыки и найти вдохновение у единомышленников-энтузиастов.

Октябрь 2021 г.

Суббота, 23 октября

10:00 — 13:00

Магазин Sittingbourne — Токарные шпульки для шнурков

БЕСПЛАТНАЯ демонстрация деревообработки

Мы рады снова приветствовать в магазине местного мастера по дереву Фреда Дэй, который будет крутить бобины для шнурков.Во время этого бесплатного пошагового руководства Фред будет использовать токарный станок Axminster Craft 355WL, чтобы показать вам, как создать бобину из одного куска дерева. Кроме того, он будет давать советы и подсказки для токарных станков по дереву всех стандартов по выбору материалов, работе с инструментами, шлифованию и отделке, а также расскажет, как он начал токарную обработку.

Это отличная демонстрация для тех, кто хочет начать или усовершенствовать токарную обработку древесины. Места ограничены до 5 человек, поэтому, пожалуйста, бронируйте заранее, чтобы избежать разочарования.

В зависимости от постановлений правительства мы не сможем предоставить прохладительные напитки, поэтому, пожалуйста, принесите свои безалкогольные напитки. Убедительно просим вас соблюдать все меры безопасности, действующие в магазине.

×

Политика конфиденциальности и файлы cookie

Мы используем файлы cookie для улучшения и персонализации наших услуг, для маркетинга и социальной активности. Пожалуйста, посмотрите наш Политика конфиденциальности для получения дополнительной информации о том, как и почему мы используем ваши данные.Вы можете изменить свой настройки файлов cookie в любое время. Продолжая, вы соглашаетесь с нашими использование файлов cookie.

Учетная запись клиентаКонтур человекаКорзина для покупателяКорзина для покупок с ручкойОптовые покупкиТеги для продажиБизнес услугиКаталог Axminster ToolsНажмите и заберитеСумка для покупок с ручкойСравнитьСравнить товарыДоставкаФургон, доставляющий посылкиПремиум-стрелкиИндивидуальная доставкаАвтомобиль, доставляющий посылки с логотипом быстроОтправитьОтправить конверт для мероприятияЭлектронная почта друг от другаFacebookЛоготип FacebookFilterТочки в форме треугольника, указывающие внизфинансыКошелекInstagramЛоготип для InstagramLinkedInЛоготип LinkedInМестоположениеМаркер местоположенияСделано в ВеликобританииСделано в Великобритании логотипPay By FinanceHitachi Pay by Finance LogoPayPalPayPal платежный логотипЛоготип платежной системыPayPal CreditPayPalЛоготип платежной службы в старом стилеЛоготип телефонной службы PayPal в старом стиле в круге, указывающем вправоПринтерПринтер, печатающий лист бумаги, частный замок, удаление, две линии в форме топора, возврат, стрелка в переменном токе ircle, указывающий обратно на началоНастройкиПросмотр настроекСортировкаОдна стрелка вверх, одна стрелка внизСпинКружок, который вращается, чтобы показать, что страница загружаетсяЗапасКруг, который окрашен, чтобы показать текущий уровень запасовTickСимвол галочки УдалитьУдалениеTwitterЛоготип TwitterНедоступноЗнак запрета на входВидео PlayA Круг с символом воспроизведения видео внутриГарантияОтвертка и гаечный ключ в форме буквы x .
