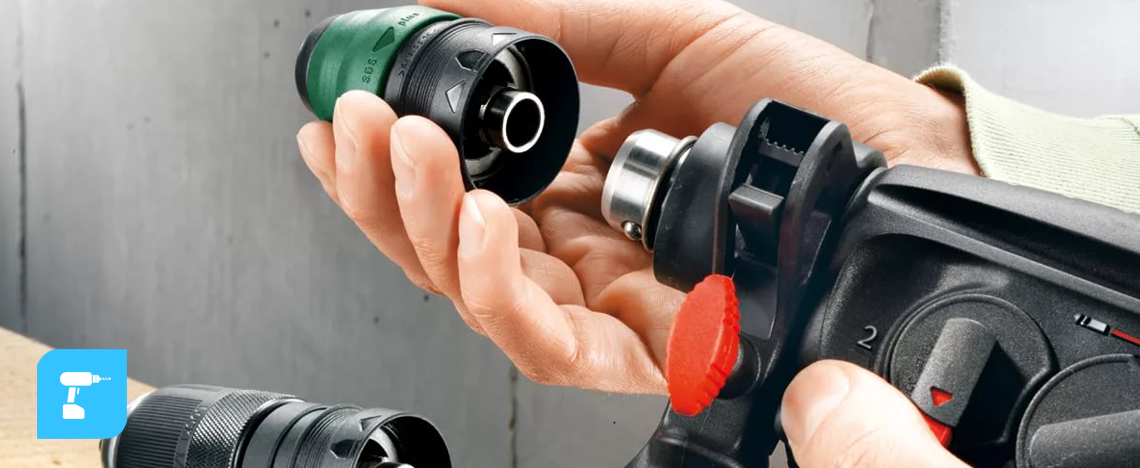

Как снять патрон с дрели: разновидности и способы крепления

В инструментах любого домашнего мастера обязательно должна присутствовать дрель. Правда, иногда появляется необходимость снятия с нее патрона. Как правило, возникает такая проблема при поломке прибора.

Выполнить эту задачу сможет любой умелец, разбирающийся хоть немного в технике. Но для человека, который никогда с этим не сталкивался, может стать большой проблемой. Чтобы легко удалить деталь с дрели, сначала нужно изучить принципы ее крепления, и лишь потом переходить к замене.

Классификация патронов

Существует несколько их разновидностей:

• Быстрозажимные виды;
• Цанговые SDS-устройства;
• Кулачковые типы.

В быстрозажимных элементах сменить биту или сверло получится за секунды, не используя никаких дополнительных инструментов. Они делятся на одно- и двухмуфтовые виды.

В последнем варианте для прикрепления сверла одной рукой приходится удерживать муфту, а второй — винтить другую. В одномуфтовых патронах имеется система блокировки вала, срабатывающая при замене оснастки. Минус подобных изделий — низкая прочность фиксации сверл. Вдобавок применение пластмассовых деталей существенно увеличивает риск повреждения патрона.

На ударные дрели и перфораторы лучше ставить кулачковые патроны. Они являются более крепкими, поэтому их часто используют для работы в трудных условиях. В подобных изделиях не устанавливают пластмассовые элементы, да и крепление оснасток выполняется специальным ключом.

Еще встречаются цанговые SDS-патроны, которые были созданы в 70-х годах прошлого века. В хвостовике этой конструкции присутствуют две канавки, размер которых равен 10 мм.

В данной системе часть сверла приходится вкручивать в патрон на 40 мм. Фиксируется оно стопорными шариками. Кроме этого, в конструкции имеется 4 желобка, из них 2 являются фиксирующими, а остальные применяются для направляющих клиньев. Шпиндель прибора, оборудованного этой конструкцией, автоматически блокируется сразу после установки.

Способы крепления

В любом сверлильном инструменте патрон на валу фиксируется двумя методами: на конусе и с помощью резьбового крепления.

В последнем варианте на внутреннем канале и валу дрели имеется дюймовая или метрическая резьба. В такой ситуации при ремонте у многих часто появляется вопрос, как поменять патрон на дрели. Узнать тип резьбы и ее характеристики можно на корпусе. К примеру, если выбито 1-15М13х1,3, то значит:

• М13 — диаметр метрической резьбы;
• 1,3 — ее шаг;
• 1 и 15 — максимальный и минимальный размер хвостовика сверла.

Когда применяется дюймовая резьба, маркируется обозначение UNF. Поэтому прежде чем поменять изделие, необходимо проверить соответствуют ли размеры крепления маркировке. Сейчас практически на всех дрелях имеется дюймовая резьба.

Для прочности соединения на валу внутри прибора монтируется стопорный винт. Он обладает левой резьбой, иначе говоря, откручивать его следует по часовой стрелке.

Другой вариант фиксации подразумевает применение конуса Морзе. Конец вала двигателя выполнен в виде конуса. Такой же конусной частью обладает и внутренней канал. Устанавливают патрон на конус вала. Данные элементы маркируются, как B 10, B 12, B 16, а еще B 18. Особенно подобный способ популярен в шуруповертах.

Демонтаж резьбового патрона

Чтобы его снять понадобится отвертка. Ей выворачивается винт, вкрученный в шпиндель инструмента и установленный внутри изделия. После чего он скручивается со шпинделя. Как уже упоминалось выше, внутренний винт отличается левой резьбой, следовательно, крутится он по часовой стрелке. Правда, патрон откручивается против часовой стрелки, поскольку у него, наоборот, правая резьба.

В случае если винт не хочет откручиваться, постучите по нему через отвертку молотком. Сложностей с патроном возникнуть не должно, он выкручивается легко. Хотя при появлении трудностей можно использовать гаечный рожковый и газовый ключи. Первым крепите на дрели шпиндель, а последним — обхватываете патрон.

Помимо этого, когда у патрона функционируют зажимные кулачки, можно устанавливать более толстый шестигранник для его выворачивания. Также нужно закрепить с помощью рожкового ключа шпиндель. На большинстве современных дрелях, работающих от аккумулятора, для крепления дрели дополнительных приспособлений не требуется. Однако сменить на них патрон очень тяжело.

Когда и это не помогает его снять, разбирается корпус инструмента. Таким образом, удается дотянуться до шпинделя, поскольку в собранном виде он скрыт. Затем все собирается обратно, но уже без использования ключей.

Что делать, если в процессе замены испортили внутренний винт? В этой ситуации лучше приобрести адаптер под патрон для перфоратора кулачкового типа, поскольку вместе с ним в комплекте идет винт.

Как заменить конусный экземпляр?

Трудностей при извлечении элемента, вмонтированного на конус вала, появиться не должно. Можно воспользоваться специальным приспособлением, которое применяется для замены подшипников.

Но проще всего поставить инструмент вертикально, сверло при этом будет смотреть вниз. Затем нужно постучать аккуратно по всей поверхности молотком, пока патрон не выбьется из зацепления. При необходимости выполняется ее шлифовка. Новая деталь вставляется легкими ударами сверху.

Смена сверла в дрели

Нередко из-за чрезмерной нагрузки или неправильного закрепления сверло способно заклинить патрон, обычным способом достать его уже не получится. Что же делать в этом случае? Сначала попробуйте просто охладить деталь. Довольно часто этого вполне достаточно, чтобы расслабить кулачки, и вытащить сверло.

Можно пойти и другим путем. Освободить заклинившую оснастку поможет постукивание по кулачкам. Для этого в тисках следует закрепить свободный край сверла и приложить деревянную планку к патрону. Именно через нее и выполняется постукивание. От вибрации патрон ослабит хватку, и сверло легко удастся извлечь. Причем такой метод подойдет владельцам быстрозажимного и классического крепежа.

Но порой снять инструмент без использования смазки невозможно. В особо сложных ситуациях, решить проблему удается только после погружения патрона в растительное или машинное масло. Держать изделие в жидкости необходимо около часа. Если сочетать методы, то извлечь застрявшее сверло получится намного быстрее.

Оцените статью: Поделитесь с друзьями!

Видео подборка о том как быстро заменить патрон на дрели своими руками

В домашнем хозяйстве самым востребованным инструментом является электродрель. В последнее время особой популярностью пользуются электродрели, называемые перфораторами.
Данный инструмент позволяет не только просверлить отверстие, но и с использованием насадок закручивать гайки, саморезы, шурупы. Электродрель является надежным инструментом и редко, но выходит из строя. Как устранять неисправности в электродрелях. Основные неисправности в электродрелях делятся на механические и электрические.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы.

Видео:

N8vfY
1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.

Как правило, винт выкручивается при помощи крестовой отвертки.
Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом.
Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.

Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.

Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента.

Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Способы снять быстрозажимной патрон с дрели или шуруповерта

Патрон крепится на оси по резьбе и стопорится зажимным винтом.
Быстрозажимной патрон снимается по такому же алгоритму, что и кулачковый патрон.
Сначала выкручивается по часовой стрелке стопорящий винт. Если есть на валу возле патрона лыски под ключ, то заведя в пазы ключ, зажав в патроне какой либо рычаг, постарайтесь открутить патрон, вращая его против часовой стрелки.
Установка нового патрона происходит в обратном порядке.

Но можно патрон и отремонтировать
Для того, чтобы осмотреть детали зажимного патрона, его надо разобрать.
Предлагается проверенный и надежный способ разборки зажимного патрона электродрели.

Возьмите обычный перфоратор, снимите с него пыльник и вставьте переходник. Переходник можно сделать из вышедшего из строя ударного бура. Переходник представляет собой хвостовик бура с обрезанной сверлильной частью.
На вал переходника наденьте патрон и прижмите его резиновым амортизатором или деревянной доской.
Перед тем, как устанавливать патрон на переходник, необходимо завести кулачки внутрь патрона до полного их погружения.

Собрав конструкцию, включайте перфоратор в режиме удара. Через 3…5 сек патрон должен разобраться.

Сразу надо замаркировать кулачки и места из расположения различным цветом.
Теперь можно приступать к осмотру и дефектовке патрона.
При необходимости кулачки можно заменить на новые. Правда, без дополнительной расточки кулачков на токарном станке не обойтись.
Остальные детали можно легко заменить при их наличии.

Но бывают и другие механические неисправности
Бывают случаи, когда отказ работы электродрели вызван выходом из строя редуктора или плохой работой подшипников.

2. Порядок работы с редуктором электродрели
Чтобы добраться до редуктора, надо разобрать пластмассовый корпус электродрели.
Сняв крышку корпуса, освободите вал патрона и снимите его. На валу крепится ведомая шестеренка большего диаметра.
На валу электродвигателя крепится ведущая спиралевидная шестеренка малого диаметра.
В корпусе редуктора есть бронзовая втулка, чаще всего приводящая к выходу из строя дрели. Все происходит из-за ее значительного износа.

Уточните размеры втулки и закажите токарю. В качестве материала используйте бронзу, но допустимо использование и капролона.
При замене втулки в редукторе, обязательно проверяются подшипники, их плотность посадки и набивка их смазкой.
При большой изношенности зубьев шестеренок, их придется заменить. Зубья шестеренок изнашиваются при выходе из строя опорной втулки.
Чаще всего изнашивается ведомая шестерня большего диаметра. Ее замена проста, надо только снять стопорное кольцо и шпонку.
Старую шестерню надо снять с оси патрона. Можно воспользоваться съемником, а можно просто аккуратно сбить молотком, подставив деревянные опоры.

Электрические неисправности
Теперь попробуем рассмотреть характерные неисправности электрической части дрели.
Чаще всего работа электродрели прерывается из-за износа щеток.

1.Замена щеток в электродрели
Для замены щеток необходимо снять боковую крышку корпуса электродрели, выкрутив крепежные винты. Их должно быть не менее 7 штук.
Корпус снимается осторожным поддеванием отверткой его краев.
Открыв доступ к электродвигателю, вы увидите две коробочки, в которых и установлены щетки.
Для того, чтобы достать щетки, надо освободить коробочки, отогнуть держатели и достать изношенную щетку. Аналогично поступайте и со второй щеткой.
На освободившиеся места установите новые щетки, протрите около контактное пространство чистой тряпочкой, смоченной в уайт-спирите.

2.Ремонт шнура питания электродрели
Одна из неприятный неисправностей заключается в периодической остановке электродрели в процессе работы. Чаще всего это происходит из-за произвольного пропадания подачи электроэнергии. А все дело в том, что при входе в корпус дрели питающий кабель испытывает различные нагрузки, который приводят к обрыву проводов.

Чтобы устранить неисправность, надо снять одну из боковых крышек корпуса. При помощи тестера проверить целостность кабеля.
Если в месте входа кабеля в корпус обнаружено повреждение, но от кабеля отрезается вышедший из строя кусок, на кабель надевается кусок в 20 см жесткой хлорвиниловой трубки и кабель устанавливается на место с последующим подсоединением.

Для замены кнопки с регулятором частоты вращения достаточно снять крышку корпуса, отсоединить провода от регулятора. Новый регулятор устанавливается на то же место и подсоединяется согласно схеме. Если схема отсутствует, то прежде чем снять старый регулятор, необходимо зарисовать схему подключения.

3.Внутри корпуса появилось искрение
К появлению искрения внутри корпуса чаще всего приводит межвитковое замыкание обмоток якоря.
Вторая причина, вызывающая искрение, загрязненная поверхность ламелей коллектора.
Межвитковое замыкание можно определить только специальным прибором.
А вот грязь с коллекторной части можно удалить и самостоятельно, применяя мелкую наждачную бумагу. После зачистки надо тщательно удалить пыль с пазов между контактными пластинами, называемыми ламелями. Лучше всего сделать это при помощи старого ножовочного полотна. По окончании работ якорь нужно проверить прибором ППЯ.

Вот, пожалуй, основные неисправности электродрелей любой марки.

Успехов вам!

Как снять и поменять патрон с дрели?

Патрон в дрели – один из наиболее эксплуатируемых и, соответственно, быстро вырабатывающих свой ресурс элементов. Поэтому, независимо от частоты использования инструмента, он рано или поздно выходит строя. Но это вовсе не причина приобретать новую дрель – изношенный патрон можно просто заменить на новый. Процедура несложная и выполнимая самостоятельно в домашних условиях, если придерживаться определенных правил и рекомендаций опытных мастеров.

Что это такое?

Патрон служит посадочным местом, держателем основного рабочего элемента дрели или перфоратора. Это может быть не только сверло, но и бур по бетону для инструментов с ударной функцией, специальная насадка в виде крестовой или плоской отвертки. Существуют специальные насадки для дрели, предназначенные для шлифовки, зачистки различных поверхностей. Они крепятся на округлом или многогранном штыре, который также устанавливается в патрон.

Патроны для дрелей отличаются по конструкции и способу установки на инструмент и разделяются на три вида:

• конусные;
• зубчато-венцовые;
• быстрозажимные.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Чтобы гильза не раскручивалась во время работы инструмента, в ее основании предусмотрен дополнительный блокиратор.

Как снять?

Так как все виды патронов для дрелей имеют свои конструкционные особенности, то и их демонтаж предусматривает выполнение разных действий. Понадобятся и специальные инструменты.

Возможен демонтаж и подручными или взаимозаменяемыми средствами, но при первой разборке не рекомендуется экспериментировать, так как можно повредить инструмент.

В целом же, процедура не представляет ничего сложного и вполне выполнима самостоятельно в домашних условиях

Конусный

Метод крепления патрона способом Морзе является одним из самых надежных, но при этом не предусматривает сложных манипуляций. Конструкция отлично выдерживает силовые нагрузки вдоль оси как в обычных дрелях, так и в инструментах с ударной функцией. Поэтому он так широко распространен на производственных предприятиях.

Демонтируется патрон несколькими способами.

1. Необходимо нанести удар молотком снизу по корпусу патрона. Главное, чтобы удар был направлен вдоль оси по направлению к месту посадки режущего элемента – сверла.
2. Отсоединить патрон, расклинивая поверхности: вставить в зазор между патроном и корпусом дрели, например, зубило и, подбивая его молотком, осторожно снять вал. При этом очень важно не бить в одно место, чтобы не произошел перекос вала: постепенно выдвигая вал патрона, зубило нужно вставлять в разные места.
3. Использовать специальный съемник, наподобие тех, которые используются для демонтажа подшипников.

В большинстве ручных дрелей с конусными патронами подшипник вала вмонтирован внутри корпуса инструмента. Но существуют также модели, где он расположен снаружи. В таком случае съем следует производить максимально осторожно, иначе есть вероятность повредить подшипник. Если вал прикипел слишком сильно и не поддается снятию, не стоит бить по нему молотком со всей силы.

В этих случаях рекомендуется попробовать обработать поверхность антикоррозийными средствами – керосином, аэрозольным препаратом WD-40.

Зубчато-венцовый

Зубчато-венцовый патрон накручен на встроенный в дрель штифт. Соответственно, для демонтажа устройства его нужно просто выкрутить в обратном направлении, но при этом следует учитывать некоторые нюансы. Особенность резьбового крепления патрона в том, что на выходящем из дрели штифте резьба правосторонняя, а на самом патроне – левосторонняя. Таким образом, во время работы инструмента, патрон, проворачиваясь по часовой стрелке, сам автоматически накручивается и затягивается на валу.

Такая особенность гарантирует его надежную фиксацию на дрели, исключает люфты и самопроизвольный сброс элемента от вибрации. Эту специфику посадки патрона следует учесть и при его снятии – во время работы дрели патрон накручивается на ось до упора, резьба зажимается с максимальной силой.

Поэтому, чтобы раскрутить его обратно, потребуются такие инструменты:

• гаечный ключ;
• крестовая или плоская отвертка;
• молоток;
• специальный ключ для зажима сверл или патронный ключ.

Рассмотрим порядок выполнения действий.

1. Специальным ключом для зажима режущего элемента (сверла) до упора провернуть цангу против часовой стрелки и опустить таким образом фиксирующие лепестки.
2. Внутри патрона, если заглянуть в него, будет крепежный винт, который удерживает патрон на посадочном валу. Нужно открутить этот винт с помощью отвертки, удерживая вал рожковым ключом соответствующего размера. Головка винта может быть как под крестовую отвертку, так и под плоскую – зависит от производителя. Поэтому лучше заранее подготовить оба инструмента.
3. Затем, жестко зафиксировав цангу в одном положении (удерживая ее с помощью зубцов прижимной гайки), открутить вал патрона гаечным ключом.

Если же посадочный вал сильно прикипел и силы рук не хватает, чтобы провернуть рожковый ключ, рекомендуется воспользоваться тисками. Зажать в тисках гаечный ключ, насадить на него вал, а внутрь цанги вставить и зажать четырехгранную головку с воротком.

Придерживая дрель одной рукой, сорвать резьбу несильными ударами молотка по воротку. Можно попробовать провести ту же операцию и без тисков – вставить и зажать в цанге четырехгранник с длинной рукояткой (чтобы увеличить рычаг) и, крепко удерживая вал рожковым ключом, резко крутануть его против часовой стрелки.

Быстрозажимной

В зависимости от производителя и модели инструмента, быстрозажимные патроны крепятся на дрель двумя способами – накручиваются на штифт с резьбой или фиксируются на специальных шлицах.

В первом случае его съем производится точно так же, как и зубчато-венцового устройства:

• опустить зажимные лепестки;
• выкрутить стопорный винт;
• зажать в патроне шестигранник или вороток;
• зафиксировав основание вала, выкрутить его легкими ударами молотка по шестиграннику.

Второй вариант со шлицами используется в современных устройствах и не предусматривает для снятия применения каких-либо инструментов. Все производится руками в автоматическом режиме легко и непринужденно. Нужно лишь крепко зажать рукой верхнее кольцо патрона, а нижнее провернуть против часовой стрелки до появления щелчка.

Ориентироваться можно и по специальным меткам на корпусе патрона. Они указывают, до какого положения нужно прокрутить нижнее кольцо, чтобы снять устройство.

Как разобрать?

Чтобы разобрать зубчато-венцовый патрон, нужно закрепить его в тисках в вертикальном положении лепестками вверх. Прижимные лепестки или кулачки предварительно опустить вниз до упора. Затем открутить разводным ключом зубчатую гайку, желательно перед этим смазать ее маслом. Когда зажимная гайка откручена, снять внутренний подшипник и шайбу. Вынуть изделие из тисков и выкрутить гильзу из основания.

Существуют модели, в которых основание не вкручено, а просто вставлено во внешнюю регулировочную муфту (рубашку). Тогда патрон следует зафиксировать в тисках таким же образом, но только чтобы гильза проходила между их губками, а края муфты упирались в них. Максимально углубить кулачки или лепестки и открутить зубчатую гайку. Сверху положить прокладку из мягкого металла (медь, бронза, алюминий), разогреть рубашку строительным феном или паяльной лампой и выбить корпус молотком.

Быстрозажимные патроны разбираются гораздо проще, но они не предусматривают полного разбора на все составляющие части.

Чтобы почистить, проверить внутренности элемента на наличие повреждений или заменить их, необходимо:

• крепко удерживать в руке часть механизма, где расположены зажимные кулачки;
• вставить в прорезь между муфтами отвертку и аккуратно, проворачивая патрон, отделить и снять нижнюю пластиковую часть корпуса;
• максимально углубить лепестки;
• вставить в патрон болт соответствующего размера и выбить молотком металлический сборной корпус из второй наружной муфты.

Дальше разбирать быстрозажимной патрон не имеет смысла. Во-первых, уже и так будут доступны все места, нуждающиеся в чистке или смазке. Во-вторых, дальнейшая разборка внутреннего элемента не предусматривается производителем и соответственно приведет к порче, выходу из строя всего механизма.

Конус Морзе предполагает еще меньше манипуляций для разборки. После демонтажа всего механизма с дрели, необходимо зажать наружную металлическую муфту (рубашку) в тисках или крепко удерживать ее плоскогубцами. Затем при помощи газового ключа, плоскогубцев или вставленного внутрь шестигранника, выкрутить зажимной конус из корпуса.

Как поменять?

Конус Морзе в основном используется на оборудовании машиностроительных предприятий. Но некоторые производители оснащают такой конструкцией и ручные дрели, перфораторы для частного, домашнего использования. Маркируется конусный патрон буквой и цифрами. Например, В12, где В условно обозначает наименование конуса, а число 12 – размер диаметра хвостовика рабочего элемента, например, сверла.

Эти показатели следует обязательно учитывать при замене.

Чтобы сменить такой патрон, нужно сбить его с дрели молотком или специальным съемником. Новое изделие устанавливается путем насадки его тыльной стороны на конусный вал.

Зубчато-венцовый патрон применяют при изготовлении не только домашних, но и профессиональных строительных дрелей, рассчитанных на серьезные нагрузки и длительный срок эксплуатации. Когда важна бесперебойная, практически безостановочная работа инструмента в течение нескольких часов – при сборке различных строительных конструкций, мебели, станков. Поэтому он предусматривает быструю замену, чтобы рабочие не теряли на это много времени. Нужно лишь открутить вал изношенного механизма с вмонтированного в корпус дрели штифта и вкрутить на его место новый патрон.

Быстрозажимной патрон меняется быстрее всего. Ориентируясь по указателям на корпусе, требуется только зафиксировать рукой его верхнюю часть и провернуть нижнюю до получения характерного щелчка.

Новое изделие монтируется в обратном порядке – насаживается на шлицы и зажимается путем поворота фиксирующей муфты.

Возможные проблемы с патроном

Любое устройство, каким бы высоким качеством оно ни обладало, со временем изнашивается, вырабатывается и выходит из строя. Патроны для дрели – не исключение. Чаще всего причиной поломки становится износ удерживающих сверло лепестков – их грани стираются, от этого происходит биение, возникает люфт рабочего элемента. Не менее часто встречается проблема проворачивания сверла во время его прижима к обрабатываемой поверхности. Такая неисправность говорит об износе посадочной резьбы или выработке инструментального конуса, в зависимости от разновидности механизма.

Существует и множество других неисправностей, когда патрон заедает или его заклинило.

В любом случае, при первых же нарушениях нормальной работы, необходимо прекратить эксплуатацию инструмента и выявить причину. Иначе есть риск довести механизм до состояния, когда ремонт станет уже невозможен, и потребуется полная замена всего элемента, что будет стоить гораздо дороже.

О том, как легко снять патрон дрели или шуруповёрта, узнаете в следующем видео.

Как снять патрон с советской дрели

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Статьи по теме:

Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.

Достаточно часто при эксплуатации дрелей возникает износ различных конструктивных деталей. Одной из таковых деталей является патрон, при износе которого наблюдается ряд разнообразных проблем. Зачастую проявляется износ патрона в виде ненадежной фиксации сменных насадок для дрели. Чтобы исключить такую неисправность, потребуется выполнить демонтаж изделия, а также осуществить его замену или ремонт. Как можно снять патрон с дрели, целесообразно рассмотреть более подробно.

Зачем это нужно

У каждой дрели в конструкции имеется очень важная деталь, которая позволяет надежно фиксировать насадки для проведения соответствующих работ. Принцип работы патрона основывается на кулачковом механизме, то есть фиксация рабочих насадок осуществляется посредством фиксации между тремя/четырьмя кулачками. Кулачки имеют форму конуса, и движутся только в одном продольном направлении.

Демонтаж и разборка патрона дрели требуются не только тогда, когда в данном устройстве происходит заклинивание сверла или биты. Часто мастера стремятся расширить функционал своей дрели, что также является причиной для демонтажа изделия. Патроны подразделяются на два основных вида: ключевые и быстрозажимные. Быстрозажимные устройства не подлежат ремонту, поэтому при их неисправности, требуется замена. Ключевые или кулачковые устройства подлежат ремонту в зависимости от вида поломок.

Ремонт ключевого патрона может потребоваться, если осуществляется ненадежное крепление сверла. Для обеспечения надежной фиксации потребуется разобрать патрон и очистить кулачки от загрязнений. Если кулачки не имеют признаков повреждений, то их следует смазать смазочным материалом, после чего установить обратно на дрель.

Как снять и заменить резьбовой патрон

О том, как осуществить замену патрона на дрели, знают далеко не все владельцы таковых инструментов. Но рано или поздно приходит время, когда изделие дает сбой, в результате чего требуется раскрутить устройство для его замены или ремонта. Как это сделать, узнаем далее.

Резьбовой патрон имеет простую конструкцию фиксирующего устройства. Для его демонтажа потребуется воспользоваться крестовой отверткой, а иногда и плоской. Чтобы уточнить, какая отвертка потребуется, следует кулачки изделия спрятать внутрь. Внутри будет видна головка фиксирующего элемента, который и следует выкручивать по направлению часовой стрелки.

После того, как крепежный винт будет выкручен, можно приступать к демонтажу самого устройства. Для его снятия нужно раскрутить изделие по направлению против часовой стрелки. Если вручную выкрутить изделие не удается, то можно зафиксировать инструмент в тисках, после чего воспользоваться сантехническим ключом. Таким простым способом демонтируются резьбовые патроны с дрелей или шуруповертов.

Резьбовое крепление – подразумевает наличие на дрели метрической или дюймовой резьбы. При покупке нового патрона важно знать такие сведения, как диаметр резьбы, а также шаг. Такая информация обычно указывается на корпусе патрона. Замена изделия осуществляется в порядке обратном снятию.

Снятие и замена конусного патрона

Теперь рассмотрим, как снять патрон конусного типа с дрели. Такие изделия называют еще конус Морзе, в честь основателя. Обычно демонтаж таких вариантов не вызывает трудностей, но для снятия потребуется воспользоваться специальным приспособлением. С его помощью можно легко и просто снять конусный патрон с дрели.

Если даже такого приспособления нет, то можно обойтись и без него. Процесс демонтажа заключается в выполнении следующих действий:

1. Осуществляется надежная фиксация инструмента в вертикальном положении, чтобы сверло было направлено вниз.
2. Используя молоток, необходимо наносить легкие удары по всей поверхности устройства, чтобы осуществить его выход из зацепления.
3. Выбивание осуществляется до момента полного извлечения устройства из конуса.

После извлечения осуществляется его замена на новый. Делается это путем набивания изделия с помощью киянки и молотка на место. Замена чаще всего осуществляться в случае повреждения одного из кулачков или пружинок.

Как достать сверло из поврежденного патрона

Очень часто приходится сталкиваться с такой ситуацией, когда сверло намертво заклинивает в патроне дрели. Возникает только один вопрос, каким образом его достать? Чтобы не осуществлять демонтаж устройства, вынуть заклинившее сверло следует таким образом:

1. Сверло следует зажать в тисках в горизонтальном положении, что позволит предотвратить его поломку.
2. Зафиксировать корпус дрели в неподвижном состоянии.
3. Взять молоточек, после чего простучать по поверхности патрона легкими ударами.
4. Если проблема не решается, то удары наносятся более резкие, но не сильные, чтобы не повредить изделие.
5. Удары нужно наносить непосредственно по касательной к гильзе, и продолжать до тех пор, пока не произойдет выдвижение хвостовика насадки из кулачков.

Извлечь заклинившее сверло или насадку из старой советской дрели следует при помощи использования двух сантехнических ключей. При помощи одного ключа следует зафиксировать надежно вал дрели, а при помощи второго выполнить прокручивание патрона. Если движение не осуществляется, то нужно нанести сильный удар молотком по ключу.

Важно знать! Чтобы избежать заклинивания насадок в фиксаторах дрелей, следует осуществлять регулярно смазывание кулачков при помощи обычного моторного масла.

Как разобрать патрон на дрели

Разборка устройства необходима для того, чтобы продлить срок службы изделия. В процессе разборки осуществляется очистка и смазывание деталей изделий. Разборку можно осуществить следующим образом:

1. Используем перфоратор со специальный переходником, на который надевается кулачковый патрон с резьбовым соединением.
2. Кулачки следует спрятать внутрь.
3. С торцевой части устройства прикладывается лист пенопласта или пенополистирола. После этого обратной стороной пенопласта следует упереться в стену.
4. Осуществляется запуск перфоратора в режиме удара. В течение 2-3 секунд будет разобран патрон.

На видео описан процесс разборки более детально. На видео также представлен процесс обратной его сборки. Существует множество других вариантов разборки, но наиболее простым и приемлемым является тот, который описан выше.

В завершении следует подчеркнуть, что если вы желаете продлить срок службы своих инструментов, то обязательно выделяйте время для проведения диагностических процедур.

Домашние мастера наиболее часто используют патроны для электродрелей двух видов: ключевые и быстрозажимные. Патрон является одним из главных узлов механизма дрели. Через него вращательное движение передается к рабочему инструменту от электромотора. А также зажим фиксирует сверло так, чтобы в процессе сверления обеспечивалась максимальная точность и надежное крепление и была возможна быстрая замена патрона на дрели.

В процессе длительного использования инструмент может давать сбой. Поэтому уметь с дрели снять патрон и поменять его нужно ещё перед началом работы. С такими знаниями даже новичок не растеряется. Если внезапно возникнут проблемы с быстрозажимным патроном, он сумеет открутить его и заменить.

Основные виды зажимов

Есть два главных типа зажимов для дрели:

• Зубчато-венцовый. Хвостовик зажимается специальным ключом.
• Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

• Быстрый износ его элементов.
• Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

• Цилиндрический корпус.
• Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
• Цанга или кулачковый механизм во внутренней части корпуса.

Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

• фрез;
• свёрл;
• метчиков с хвостовиками малого диаметра.

Способ разобрать патрон

Зажим с резьбовым соединением снимается с учетом левой резьбы.

Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.

Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения, рекомендуется сделать следующее:

• вставить в головку винта зажима крестовую отвёртку;
• молотком легонько углубить в резьбовое отверстие винт.

Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.

Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.

Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.

При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:

Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.

Конусное соединение

В случае с конусным патроном замена производится проще. На устройствах этого типа может быть такая маркировка: В 10; В 12; В 16; В 18.

Комплект дрели включает специальное приспособление для съёма патронов, однако, опытные мастера просто переворачивают дрель вниз сверлом, закрепляют его и, нанося равномерные удары молотком по тыльной стороне, выбивают с вала.

После демонтажа конусные поверхности отшлифовываются наждачным полотном. Если на поверхности имеются задиры, то они удаляются напильником. Новый патрон на место устанавливается ударами киянки, плотно садясь на место соединения.

Чтобы удалить сверло или другую насадку, которую заклинило в патроне, требуются навыки и опыт в обращении со слесарными инструментами. Если зажим вышел из строя, его заменяют.

Если интересует, как снять патрон с дрели Интерскол, прочтите нижеследующую информацию. Зажим на дюймовой правой резьбе, но благодаря реверсу есть возможность фиксации внутри изделия винтом с левой резьбой. Кулачки разводятся, вставляется крестовая отвёртка, отвинчивается винт с левой резьбой. Поскольку они затягиваются сильно, возможны проблемы. Не сорвите шлицы! Потом попытайтесь отвернуть газовым ключом, но с переключением редуктора на низкие обороты.

Проблемы с зажимным механизмом

Перед началом работы изучите инструкцию по работе с инструментом. Это поможет избежать многих проблем. Помните, что дрель не используется для фрезерования, так как зажим не выдерживает такой боковой нагрузки. Правильно выберите сверло, обратите внимание на его заточку, разметьте центр сверления (с помощью керна).

Иногда при демонтаже зажим заклинивает. Если так, устройство разбирается и производится полная его чистка и смазка. Особенно часто подобное случается после сверления отверстий на потолке, так как сор сыплется внутрь зажима. Если зажим слетает, увеличьте в конусном соединении натяжение. Для этого узел нагревается до 110º в духовке, а затем устанавливается на холодное посадочное место. Возможно и биение, возникающее вследствие неравномерного разрушения кулачков или изношенности конусного основания. Здесь нужна замена элементов.

При разборке зажима учитывайте его тип. После выполнения положенных процедур сборку произведите в обратной последовательности.

Как снять и поменять патрон с электродрели самостоятельно

Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца.

Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно.

Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

Способы крепления сверлильного патрона

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла.

Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже.

Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах.

Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком.

Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Каким способом закреплен сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов крепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.

Маркировка сверлильных патронов крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне.

Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно.

В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет.

Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы.

Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

Как открутить с дрели патрон закрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок не было.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком.

Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить.

Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для более удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.

Источник: https://YDoma.info/remont-svoimi-rukami/remont-ehlektricheskih-izdelij/remont-dreli-zamena-patrona.html

Как снять патрон с дрели

Для большей функциональности дрели и шуруповерты сейчас снабжаются зажимным патроном. Это устройство позволит зажать любой инструмент, имеющий цилиндрический или гранёный хвостовик, неважно сверло это или бита для шуруповерта. Наиболее часто используются трехкулачковые самоцентрирующие патроны.

Но как и любое механическое устройство кулачковый патрон может выйти из строя, кроме того иногда возникает ситуация когда патрон нужно заменить для установки другой оснастки. Часто эта ситуация возникает при использовании в качестве дрели перфоратора или при работе с миниатюрными свёрлами, хвостовики которых невозможно зажать обычным патроном.

В нашей статье мы опишем, как закреплён патрон на рабочем вале инструмента, и каким образом его правильно демонтировать.

Виды крепления патронов

Существует три основных вида фиксации патрона на валу:

1. Конус Морзе, маркируется литерой «В» с цифрой, указывающей на его размер. В последнее время встречается только на машиностроительном производстве, но, тем не менее, достаточно надёжный способ фиксации.

2. Резьбовое крепление. Маркируется обозначением резьбы в дюймах или метрических единицах с указанием размерности. Резьба направлена в обратную сторону от направления вращения, это позволяет избежать разбалтыванию и скручиванию при работе.

Маркировка на патроне. Литера Z на верхнем кольце и размерность, в дюймах, на центральном.

Наиболее часто в бытовых инструментах встречается именно резьбовая сборка на дополнительном винтовом креплении, это связано с достаточной надёжностью и простотой устройства этих устройств. К тому же такой патрон гораздо легче снять в бытовых условиях.

Нужно отдельно отметить и быстросъёмные зажимные устройства, получившие широкое распространение в последнее время. Обычно этот тип устройств устанавливается на универсальные ударные дрели и перфораторы. Для быстрой смены оснастки. В этом случае патрон объединён с устройством фиксации на валу шлицевого типа.

Снятие патрона с дрели

В первую очередь обратимся к быстросъёмному патрону. Для того чтобы снять это устройство достаточно просто зажать верхнее кольцо зажимного устройства и провернуть нижнее кольцо до щелчка. Обычно границы поворота показаны на самом патроне.

Зафиксировав верхнее кольцо с маркировкой, с силой проворачиваем нижнее кольцо с линией до обозначения снятого устройства. После чего устройство легко снимается по направлению оси вала. На кулачковом патроне изначально выставлено разомкнутое положение. Если нет, то достаточно провернуть нижнюю часть по отношению к верхнему кольцу до щелчка.

На фото отчётливо видна граница быстросъёмного устройства и самого патрона. Для того чтобы снять сам патрон, нам потребуется отвёртка или ключ-шестигранник.

Тут видно кулачки патрона, опущенные до крайнего положения. И на самом дне гнезда виден осевой винт под шлицевую отвёртку. Этот винт и нужно будет выкрутить для того чтобы снять зажимной патрон зафиксированный на валу.
Вот, например патрон, жёстко зафиксированный на валу

В этом случае для его съёма потребуется крестовая отвёртка.
Нужно отметить, что нередко встречаются и винты под ключ-шестигранник.

Снятие патрона на резьбе, с обратным винтом

Для того чтобы снять патрон с оси нам необходимо в первую очередь выкрутить центральный винт. Для того чтобы получить к нему доступ нужно раздвинуть кулачки до упора. После чего вставить внутрь гайковёрт или отвёртку резким движением «сдернуть» его. Резьба винта левого направления. Сам винт залит герметиком, и его очень сложно провернуть.

Кроме того нужно отметить что в работе стоит использовать качественный инструмент. При работе китайской отвёрткой у меня просто сорвало шлиц. При этом сам винт остался в нетронутом положении. Помог только удар по винту, после чего головка стронулась с места и процесс пошёл. После выкручивания винта нужно снять сам корпус патрона.

Затем нужно скрутить сам патрон с резьбы. В этом случае резьба правая, обратная винту. Очень сложно сорвать резьбу, так как при работе она «прикипает». Требуется значительное приложение усилий, но процесс можно ускорить.

В этом случае можно использовать ключ-шестигранник, зажатый в патроне. Это позволит удлинить рычаг, а при наличии «реверса» использовать сам инструмент. Для использования инструмента нужно либо зажать шестигранник в тисках, и включить его, либо ударить им по столу при вращении на небольших оборотах.

Снятие патрона с конусом Морзе

В этом случае вам потребуется выколотка и молоток. В роли выколотки можно использовать П-образный съёмник, с клиновидными в плане лапами. Его необходимо установить так, чтобы ось конуса проходила между лапами, после чего аккуратно вбивать его между патроном и дрелью. Входя внутрь съёмник должен выдавить патрон с конуса.

На фото трехкулачковые патроны разного типа и конусы Морзе нескольких размеров.

В качестве съёмника можно использовать рожковый ключ или любое другое приспособление позволяющее воздействовать на патрон в осевом направлении.

Стоит отметить, что все действия по демонтажу патронов, особенно с конусом Морзе стоит проводить крайне аккуратно. Так как излишняя торопливость может привести к повреждению корпуса дрели или травме.

Установка патрона

Установка производится в обратном порядке. В случае с резьбовой фиксацией сначала нужно накрутить корпус патрона на резьбу. Затем завинтить контрольный винт. Перед этим желательно капнуть на него немного герметика. Для дополнительной фиксации.

Установка зажимного патрона на конус Морзе, проста и незамысловата.

Нужно вставить конус в гнездо и резко ударить по нему. После насаживания проверить фиксацию. В дальнейшем при работе конус осядет ещё больше.

Источник: https://instrumentiks.ru/sovety/kak-snyat-patron-s-dreli

Как снять патрон с дрели и заменить его в зависимости от вида

Когда дрель работает исправно, то у пользователя вопросов не возникает, но бывают случаи, требующие ее разборки, многие входят в ступор, решая возникшую проблему: как же снять патрон с дрели. Чтобы правильно выполнить такую операцию, необходимо знать, каким способом закреплен патрон на валу, а потом уже начинать демонтаж.

Классификация патронов

Существуют следующие виды патронов:

• быстрозажимного действия или самозажимное устройство;
• sds-устройства цангового типа;
• кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

Ремонт патрона такого вида не предусмотрен — только замена.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

• 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
• М13 — резьба метрическая с диаметром 13 мм;
• 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный.

Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения.

Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Конус Морзе

Некоторые дрели оснащены переходником (адаптером) для зажимного механизма, что позволяет проводить сверление с максимальной точностью.

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Инструмент для проведения работ

Замена патрона дрели производится легко, если вы знаете конструкцию этого узла и методы его крепления. Для проведения ремонта вам понадобится простой набор инструмента:

• слесарные тиски, можно использовать не стандартные, а уменьшенный вариант для домашних нужд;
• молоток стальной;
• столярная киянка;
• плоскогубцы или пассатижи;
• трубный ключ среднего размера;
• набор гаечных ключей;
• штангенциркуль;
• отвертка;
• напильник;
• наждачная бумага для шлифования.

В перечне указан минимальный набор, бывают ситуации, когда могут потребоваться и другие слесарные приспособления.

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

1. Аккуратно производим откручивание стопорного винта.
2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

Источник: http://Tehnika.expert/dlya-remonta/drel/kak-snyat-patron.html

Как снять патрон с дрели — инструкция с описанием

Достаточно часто при эксплуатации дрелей возникает износ различных конструктивных деталей. Одной из таковых деталей является патрон, при износе которого наблюдается ряд разнообразных проблем.

Зачастую проявляется износ патрона в виде ненадежной фиксации сменных насадок для дрели. Чтобы исключить такую неисправность, потребуется выполнить демонтаж изделия, а также осуществить его замену или ремонт.

Как можно снять патрон с дрели, целесообразно рассмотреть более подробно.

Зачем это нужно

У каждой дрели в конструкции имеется очень важная деталь, которая позволяет надежно фиксировать насадки для проведения соответствующих работ. Принцип работы патрона основывается на кулачковом механизме, то есть фиксация рабочих насадок осуществляется посредством фиксации между тремя/четырьмя кулачками. Кулачки имеют форму конуса, и движутся только в одном продольном направлении.

Демонтаж и разборка патрона дрели требуются не только тогда, когда в данном устройстве происходит заклинивание сверла или биты. Часто мастера стремятся расширить функционал своей дрели, что также является причиной для демонтажа изделия.

Патроны подразделяются на два основных вида: ключевые и быстрозажимные. Быстрозажимные устройства не подлежат ремонту, поэтому при их неисправности, требуется замена.

Ключевые или кулачковые устройства подлежат ремонту в зависимости от вида поломок.

Ремонт ключевого патрона может потребоваться, если осуществляется ненадежное крепление сверла. Для обеспечения надежной фиксации потребуется разобрать патрон и очистить кулачки от загрязнений. Если кулачки не имеют признаков повреждений, то их следует смазать смазочным материалом, после чего установить обратно на дрель.

Как снять и заменить резьбовой патрон

О том, как осуществить замену патрона на дрели, знают далеко не все владельцы таковых инструментов. Но рано или поздно приходит время, когда изделие дает сбой, в результате чего требуется раскрутить устройство для его замены или ремонта. Как это сделать, узнаем далее.

Резьбовой патрон имеет простую конструкцию фиксирующего устройства. Для его демонтажа потребуется воспользоваться крестовой отверткой, а иногда и плоской. Чтобы уточнить, какая отвертка потребуется, следует кулачки изделия спрятать внутрь. Внутри будет видна головка фиксирующего элемента, который и следует выкручивать по направлению часовой стрелки.

После того, как крепежный винт будет выкручен, можно приступать к демонтажу самого устройства. Для его снятия нужно раскрутить изделие по направлению против часовой стрелки. Если вручную выкрутить изделие не удается, то можно зафиксировать инструмент в тисках, после чего воспользоваться сантехническим ключом. Таким простым способом демонтируются резьбовые патроны с дрелей или шуруповертов.

Резьбовое крепление – подразумевает наличие на дрели метрической или дюймовой резьбы. При покупке нового патрона важно знать такие сведения, как диаметр резьбы, а также шаг. Такая информация обычно указывается на корпусе патрона. Замена изделия осуществляется в порядке обратном снятию.

Снятие и замена конусного патрона

Теперь рассмотрим, как снять патрон конусного типа с дрели. Такие изделия называют еще конус Морзе, в честь основателя. Обычно демонтаж таких вариантов не вызывает трудностей, но для снятия потребуется воспользоваться специальным приспособлением. С его помощью можно легко и просто снять конусный патрон с дрели.

Если даже такого приспособления нет, то можно обойтись и без него. Процесс демонтажа заключается в выполнении следующих действий:

1. Осуществляется надежная фиксация инструмента в вертикальном положении, чтобы сверло было направлено вниз.
2. Используя молоток, необходимо наносить легкие удары по всей поверхности устройства, чтобы осуществить его выход из зацепления.
3. Выбивание осуществляется до момента полного извлечения устройства из конуса.

После извлечения осуществляется его замена на новый. Делается это путем набивания изделия с помощью киянки и молотка на место. Замена чаще всего осуществляться в случае повреждения одного из кулачков или пружинок.

Как достать сверло из поврежденного патрона

Очень часто приходится сталкиваться с такой ситуацией, когда сверло намертво заклинивает в патроне дрели. Возникает только один вопрос, каким образом его достать? Чтобы не осуществлять демонтаж устройства, вынуть заклинившее сверло следует таким образом:

1. Сверло следует зажать в тисках в горизонтальном положении, что позволит предотвратить его поломку.
2. Зафиксировать корпус дрели в неподвижном состоянии.
3. Взять молоточек, после чего простучать по поверхности патрона легкими ударами.
4. Если проблема не решается, то удары наносятся более резкие, но не сильные, чтобы не повредить изделие.
5. Удары нужно наносить непосредственно по касательной к гильзе, и продолжать до тех пор, пока не произойдет выдвижение хвостовика насадки из кулачков.

Извлечь заклинившее сверло или насадку из старой советской дрели следует при помощи использования двух сантехнических ключей. При помощи одного ключа следует зафиксировать надежно вал дрели, а при помощи второго выполнить прокручивание патрона. Если движение не осуществляется, то нужно нанести сильный удар молотком по ключу.

Важно знать! Чтобы избежать заклинивания насадок в фиксаторах дрелей, следует осуществлять регулярно смазывание кулачков при помощи обычного моторного масла.

Как разобрать патрон на дрели

Разборка устройства необходима для того, чтобы продлить срок службы изделия. В процессе разборки осуществляется очистка и смазывание деталей изделий. Разборку можно осуществить следующим образом:

1. Используем перфоратор со специальный переходником, на который надевается кулачковый патрон с резьбовым соединением.
2. Кулачки следует спрятать внутрь.
3. С торцевой части устройства прикладывается лист пенопласта или пенополистирола. После этого обратной стороной пенопласта следует упереться в стену.
4. Осуществляется запуск перфоратора в режиме удара. В течение 2-3 секунд будет разобран патрон.

На видео описан процесс разборки более детально. На видео также представлен процесс обратной его сборки. Существует множество других вариантов разборки, но наиболее простым и приемлемым является тот, который описан выше.

В завершении следует подчеркнуть, что если вы желаете продлить срок службы своих инструментов, то обязательно выделяйте время для проведения диагностических процедур.

Источник: https://InstrumentyvDom.ru/rashodniki/kak-snyat-patron-s-dreli

Как снять и поменять патрон с электродрели

Электричество

admin

Значительная часть инструмента мировых брендов Интерскол, Макита, Бош оборудуется кулачковыми устройствами. В их основе пустотелый корпус в форме цилиндра.

По поверхности одной из его сторон двигается компонент в виде регулировочного кольца, гильзы. Во время вращения вправо и влево происходит сближение или отдаление кулачков, и выполняется фиксация сверла.

На валу приспособление крепится специализированным крепёжным соединением в виде резьбы или на особенную конусную поверхность.

Кулачковые патроны на дрель могут иметь:

• простое выполнение под ключ;
• механизм быстрого зажима (БЗП).

Быстрозажимной патрон имеет примитивную конструкцию, в ней применяется специализированная железная или пластиковая гильза с накаткой, рифлением.

Главным отличием устройства данного типа считается отсутствие зажимного ключа, взамен этого фиксация губ дрели выполняется наружной оболочкой, которая легко откручивается.

Не обращая внимания на легкость эксплуатации БЗП, для него свойственны следующие недостатки:

• низкое прижимное усилие, не обеспечивающее хороший зажим сверла;
• невысокая устойчивость к пыли;
• вероятность повреждения крепежного механизма.

БЗП получили самое большое распространение, потому как дают возможность быстро делать замену сверла. Такими патронами оборудованы высокопрофессиональные электродрели Bosh PSB, Bosh GSB, Makita, DWT, Hitachi. Но дешевые модели, как и ударные инструменты, оснащенные данными устройствами, покупать не рекомендуется, потому как сроки их службы маленькие.

Для работы в тяжёлых условиях используют кулачковые зажимы, фиксация сверла в которых делается специализированным ключом.

Еще одна разновидность насадок – цанговые SDS-патроны. Наличие в хвостовике 2-ух канавок позволяет прикреплять сверло при помощи стопорного шарика. На корпусе есть 4 желобка. Одна пара применяется для направляющих клиньев, иная исполняет фиксацию оснастки. Блокировка шпинделя происходит автоматично после посадки его на место.

Замена зажимного устройства резьбового типа

Снимать механизм нужно в этой очередности:

• Кулачки утапливают вниз, чтобы гарантировать свободный доступ к головке внутреннего самореза.
• Для крепёжного соединения в виде резьбы необходимо пользоваться отверткой. Из шпинделя выкручивают стопорный винт. Потому как на нем левая резьба, усилие вращения кладут по часовой стрелке. Если ход затруднен, то, чтобы легче открутить, можно постучать по винту молотком через наставку, после снять с оси.
• Патрон имеет правую резьбу, благодаря этому проворачивается как обыкновенная гайка против часовой стрелки. Если появились трудности, применяют два ключа. Рожковым фиксируют шпиндель, а газовым – пытаются откручивать патрон.

Разборку можно воплотить с помощью вставленного в кулачки шестигранника. Чем больше его габариты, тем больше прикладываемое усилие. А гаечным ключом пользуются для удержания шпинделя.

Если снять зажимное приспособление не получается, то, чтобы гарантировать доступ к шпинделю, утопленному глубоко в корпусе, придется разобрать дрель. После замены патронного механизма конструкцию собирают в обратном порядке, но процесс очень легко.

Повреждённый винт убирают и находят ему достойную замену. Но можно выбрать патронный адаптер для перфоратора кулачкового зажима, в набор которого входит подходящий винт.

Снятие насадки конусного типа

Процедура в данном случае будет значительно проще, и замена патрона занимает меньше времени. Работы выполняют в такой последовательности.

• Для снимания крепежного механизма конусного типа дрель выставляют вертикально, направляя сверлом вниз.
• Начинают одинаково простукивать по всей поверхности патрона молотком. Под воздействием прилагаемых усилий он начнет выходить с посадочного места.
• После убирания зажимного механизма конусное соединение чистят наждачкой с мелкой фракцией.
• Установив взамен него новый патрон, выполняют фиксацию ударом молотка сверху.

В наше время многие модели электрооборудования укомплектовываются зажимами типа SDS.

Они не выделяются высокой точностью, но прекрасно себя зарекомендовали во время работы в не простых условиях, когда проворачивание сопровождается ударом.

Чтобы сделать отверстие верных размеров в любом материале, применяется специализированная насадка. Необходимое внимание уделяют подбору сверла, правильной его заточке.

Дрель не может выдержать боковые нагрузки, благодаря этому не пригодна для фрезеровки. Она нуждается в регулярном уходе – очистке от пыли, смазывании двигающихся частей. Выполняя такие требования, можно увеличить ее сроки эксплуатации, а во время ремонтных работ либо замены пришедшего в негодность патрона будет не сложно воплотить все нужные операции собственноручно.

Как поменять патрон в обычной дрели Как поменять патрон 1 Меняем патрон Ремонт Брест

Источник: http://modut.ru/jelektrichestvo/kak-snjat-i-pomenjat-patron-s-jelektrodreli/

Патрон для дрели: как снять, заменить, разобрать – видео, фото

Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.

Наиболее распространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

• зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
• быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ.

Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры.

Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа.

Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять.

Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела.

Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели.

Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конструкция и особенности зубчато-венцового патрона

Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

• корпус цилиндрической формы;
• регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;
• кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.

Конструкция кулачкового (зубчато-венцового) патрона с ключом

В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.

Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:

• сверл;
• фрез;
• метчиков с хвостовиками небольшого диаметра.

Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим или шестигранным хвостовиком

Как снять патрон с резьбовым соединением

Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.

Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.

Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»

Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:

• вставить крестовую отвертку в головку винта патрона на дрели;
• легкими ударами молотка углубить винт в резьбовое отверстие.

Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.

Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

• с конусным соединением;
• с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

• 1,5–13 М12х1,25;
• 1,5–13 1/2 – 20UNF.

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Маркировка патрона с конусом Морзе

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

При разборке патрона следует учитывать, к какому типу он относится.

Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы.

После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.

Если конструктивные элементы сильно изношены и восстановить их не представляется возможным, лучше заменить весь механизм, что обойдется значительно дешевле, чем его ремонт.

Источник: http://met-all.org/oborudovanie/patron-dlya-dreli-bystrozazhimnoj-bzp-snyat-zamenit-razobrat.html

Как снять патрон с дрели — подробная инструкция в википедии строительного инструмента

Строители часто используют электродрель в производственных нуждах. Не обходятся без инструмента домашние мастера. При выходе из строя детали, куда устанавливают и крепят сверло, режущий инструмент, миксер, возникает вопрос, как снять патрон с дрели или попросту разобрать эту часть устройства.

Прежде чем приступать к разборке нужно выяснить способ крепления на вал

Какие бывают зажимы?

Патроном называют держатель насадки, которая будет выполнять рабочие функции:

• бурить бетон;
• взбивать до однородной консистенции раствор;
• сверлить окружности в стене;
• шлифовать или зачищать поверхность.

Эти посадочные места имеют конструктивное отличие. Когда мастер определит способ фиксации хвостовика в устройство, ответ на вопрос, как открутить патрон на дрели, не вызовет проблем.

Разделение ведут по техническим особенностям с установкой:

1. Конусной – регулировку угла выполняют поворотом основы устройства по толщине сверла или другой насадке. Зажимается рабочий элемент двумя валовыми поверхностями и отдельной деталью посадочного отверстия, они наделены равнозначными размерами конусности.
2. Зубчато-венцовой – из электроприбора выступает штифт с резьбой, патрон накручивают как гайку. Хвостовик миксера удерживает 3 конусных лепестка, они расположены в центре цанги. Гайку проворачивают ключом, зажим сходится на сверле или зубиле.
3. Быстрозажимной – эту технологическую модификацию используют в моделях известные производители. Для фиксации установленного стержня не нужен специальный ключ, рукой поворачивают регулировочную с нанесенным рифлением гильзу. От ослабления зажима предохраняет блокиратор.

Метод, как заменить патрон на дрели, мастер выбирает сам, он зависит от конструктивных параметров устройства

Разборка конусного крепления

Крепеж, который изобрел инженер С. Морзе рабочие оценили, как надежный и несложный, если необходима смена детали. Процедура демонтажа происходит одним из способов, осторожно, чтобы не повредить электродрель:

1. Берут молоток, наносят им удары по патрону в нижней части его корпуса. Механические воздействия направлены на место установки насадки.
2. Отсоединение выполняют расклиниванием поверхностей. Патрон и корпус отделены небольшим зазором, туда вставляют ударно-режущую деталь и бьют по ней, меняя места. Этим предохраняют от перекоса вал, одновременно выдвигая его.
3. Приобретают устройство для съема, которым демонтируют подшипники.

Если от времени сильно скрепились детали, места соединения заржавели, отчего не снимается патрон, нельзя сильно бить по его корпусу без дополнительной обработки поверхностей антикоррозийном средством. Подойдет керосин или аэрозольный препарат.

Резьбовой демонтаж

Если соединение осуществлялось резьбой, значит держатель накрутили на установленный в диолд (электроинструмент) стержень. Когда определяют, в какую сторону откручивать патрон дрели — в обратную от первоначальной накрутки.

Резьба на элементах нарезана в разных направлениях:

• правостороннюю имеет штифт дрели;
• левостороннюю – патрон.

При работе изделия посадочное место осуществляет повороты, которые его автоматически накручивают на вал

При выходе из строя, когда нужно поменять крепежное устройство, действия проводят в порядке:

• раздвигают зажимные лепестки ключом, чтобы стал доступным фиксирующий винт;
• в головку вставляется крестовая или плоская отвертка;
• ударом углубляют винт в резьбовом отверстии;
• открутка стопорного винта и патрона выполняется против часовой стрелки, при наличии проточек применяют гаечный ключ, чтобы зафиксировать положение.

Избежать ошибочных действий поможет просмотр видео.

Когда не хватает физических сил на прокрутку рожкового ключа используют тиски.

Там происходит зажатие гаечного ключа и насадка вала. В цангу вставляется и зажимается четырехгранная головка. Сдвиг резьбы происходит и после ударов молотка по оси корпуса патрона, когда инструмент удерживают рукой. Можно установить в цангу длинный рычаг, его будет держать рожковый ключ, а откручивать придется с силой в противоположную сторону.

Замена держателя дрели

Электроинструменты от компании Интерскол выпускают по современным технологиям для выполнения серьезных производственных задач.  Изготовитель производит продукцию, чтобы поставлять в торговые точки. Это удобные с эргономичными ручками и доступные по цене шуруповерты.

Замена патрона на дрели происходит легко и быстро:

• перед откручиванием нужно смазать стопорную фиксацию, вещество разъест ржавчину и позволит без повреждения шлица и срыва головки выполнить действия;
• короткой стороной ключа зажимают патрон;
• резкими ударами по часовой стрелке срывают, прикипевшие места и откручивают вручную.

Чтобы произошла замена держателя не следует бить по его корпусу. Аппарат ломается, деформируется стержень, это усложнит ремонт, дрель придется полностью разбирать

Снятие быстрозажимного патрона

Как сменить патрон на дрели с быстрозажимной оснасткой придумана компанией Bosch.

Приготовив простой комплект инструментов можно выполнить всю операцию с помощью:

• крестовой или прямой отвертки;
• шестигранного ключа;
• молотка.

Действия просты:

• выкручивают стопорный винт;
• короткую сторону ключа зажимают в патроне;
• дрель укладывают так на верстаке, чтобы патрон свисал;
• по шестиграннику наносят удары, участку свободному от зажатия.

Причина в возникновении проблемы, как поменять патрон на дрели, кроется:

• в сильном засорении;
• заклинивании лепестков;
• износе кулачков.

Когда шуруповертом в стенах сверлят отверстия, заменять патрон возможно не нужно, достаточно:

• раскрутить конструкцию;
• очистить от пыли, остатков строительных материалов;
• обработать в керосине, для этого предстоит снимать детали, после просушки установить назад.

Пользователю, если с устройством произошел казус, предстоит устранять проблему

К примеру, насадка прочно заклинена в держателе, нужно срочно сверло сменить или удалить из цепких кулачков, чтобы продолжить работу. Для этого придется научиться работать с простейшими слесарными приспособлениями. Не стоит спешить выбрасывать патрон, кроме случая, что он полностью пришел в негодность.



Summary

Article Name

Как снять патрон с дрели — подробная инструкция

Description

✅Какие бывают зажимы? ➜— ✅Разборка конусного крепления ➜— ✅Резьбовой демонтаж ➜— ✅Замена держателя дрели ➜—✅ Снятие быстрозажимного патрона.

Author

Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

Publisher Name

Википедия строительного инструмента

Publisher Logo

---

Поделиться новостью в соцсетях



« Предыдущая запись Следующая запись »

Как снять патрон с дрели

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Как снять патрон с дрели? — DeWalt

Чтобы увидеть этот список на испанском языке, откройте вложение.
Para ver esta lista en español, por Favor abra el archivo adjunto.

Чтобы снять патрон с вашего сверла, следуйте инструкциям для вашего типа сверлильного патрона:

Инструкции по снятию патрона со шпонкой

Большинство реверсивных сверл имеют винт с левой резьбой, расположенный в нижней части патрона.
1.) Если в устройстве есть этот винт, поместите ключ патрона патроном к себе в одно из отверстий с правой стороны патрона.Ударьте по ключу по часовой стрелке деревянным молотком или подобным предметом. Это ослабит винт внутри патрона.

2.) Полностью откройте кулачки патрона. Вставьте отвертку в нижнюю часть патрона, чтобы зафиксировать головку винта. Снимите винт, повернув его по часовой стрелке, это левый винт.

3.) Повернув патрон к себе, вставьте ключ в одно из отверстий на левой стороне патрона. С помощью деревянного молотка или аналогичного предмета резко ударьте по ключу против часовой стрелки.Это ослабит зажимной патрон, и его можно будет открутить вручную.

Нет возможности остановить вращение двигателя.
Для ослабления зажима может потребоваться несколько попыток

Инструкция по снятию быстрозажимного патрона

Большинство реверсивных сверл имеют винт с левой резьбой, расположенный в нижней части патрона.

1.) Если в устройстве есть этот винт, полностью откройте кулачки патрона. Вставьте отвертку в нижнюю часть патрона, чтобы зафиксировать головку винта. Снимите винт, повернув его по часовой стрелке, это левый винт.

2.) Вставьте короткий конец шестигранного ключа на 1/4 дюйма или больше в патрон и затяните. Повернув инструмент, резко ударьте по длинному концу шестигранного ключа против часовой стрелки, так как это стандартная правая резьба. ослабьте зажимной патрон, чтобы его можно было открутить вручную.

Нет возможности остановить вращение двигателя.
Для ослабления зажима может потребоваться несколько попыток

Инструкция по снятию зажимного патрона

1.) Затяните зажимной патрон вокруг более короткого конца шестигранного ключа (не входит в комплект) на 1/4 дюйма (6.4 мм) или больше.

2.) Используя мягкий молоток, резко ударьте по ключу против часовой стрелки (если смотреть спереди инструмента). Это ослабит зажимной патрон, и его можно будет открутить вручную.

Если по какой-либо причине вы не можете снять патрон, рекомендуем доставить сверло в ближайший заводской сервисный центр для получения дополнительной помощи. Чтобы найти ближайший к вам сервисный центр фабрики DEWALT, щелкните здесь.

Как использовать сверлильный патрон без ключа

Изобретение бесключевых сверлильных патронов кардинально изменило правила игры и упростило использование лучших аккумуляторных дрелей.Если бы я спросил, знаете ли вы, как использовать сверлильный патрон без ключа, у вас может возникнуть соблазн бросить что-нибудь в меня за оскорбление вашего интеллекта. Но давайте пока воздержимся от этого, потому что мы встречаем довольно много пользователей, которые на самом деле используют его неправильно.

История патрона 101

Если вы не в курсе истории проектирования сверла, многие из нас начали с патрона с шпонкой. Это таинственная вещь, которая пристегивается к веревке на старом сверле твоего отца. Когда вы вставляете его в отверстие в патроне, создается зубчатая передача, позволяющая затягивать или ослаблять его.Если вы потеряете ключ, вам не повезет, пока вы не найдете еще один.

Появились сверлильные патроны без ключа, и я думаю, мы все вздохнули с облегчением, когда использовали их впервые. Вместо того, чтобы использовать ключ, все, что вам нужно сделать, это повернуть патрон, пока вы не почувствуете, что он затягивается на вашем сверле, и начать сверление. У большинства есть храповое действие, которое вы можете почувствовать, когда оно затягивается.

Как использовать сверлильный патрон без ключа

Вы когда-нибудь начинали сверлить отверстие или устанавливать винт только для того, чтобы сверло выскользнуло наружу?

Производители разработали запорный механизм на быстрозажимном патроне, чтобы предотвратить это.Мы видим много людей в поле (а иногда и сами виноваты), просто держите патрон и нажимайте на спусковой крючок, пока сверло не удержит сверло на месте. Некоторые люди добиваются большего успеха, чем другие, но это не всегда приводит в действие механизм блокировки должным образом.

Следующие работы с храповым патроном

Убедитесь, что вы поворачиваете патрон вручную, пока не почувствуете, что он с трещоткой вниз.

Итак, вот как вы можете более эффективно использовать сверлильный патрон без ключа:

1. Возьмите свою любимую дрель или отвертку и поверните патрон, пока зубцы не войдут в зацепление с битой (вы можете использовать спусковой крючок, чтобы помочь, если хотите).
2. Вручную проверните патрон сильнее, пока не почувствуете, что он с трещоткой. Вот и все — просто!

После того, как вы нажмете фиксирующий механизм, у вас должно быть меньше случаев выскальзывания биты. Это также может уменьшить количество насмешек, которые вы получаете от друзей.

А как насчет сверлильных патронов без трещотки?

Патроны без трещотки, безусловно, существуют. В наши дни мы находим их в основном в старых инструментах или инструментах начального уровня. Аккумуляторные дрели от неизвестных компаний или продукты, которые пытаются по-настоящему срезать как можно больше углов, могут использовать патроны без храпового механизма для сокращения затрат.Вы также можете найти их на более старых продуктах, выпущенных до повсеместного использования (я придумал это слово — нравится?) Храпового патрона.

Проблема с патронами без храпового механизма заключается в том, что вы никогда не сможете по-настоящему хорошо откусить свою коронку. Даже если система хорошо удерживает сверло на начальном этапе, оно может ослабнуть, как только вы остановите сверло.

Что происходит, так это то, что действие тормоза, быстро останавливающего зажимной патрон, заставляет его ослабить. Многие профессионалы потеряли дорогую лопату или кольцевую пилу на чердаке или в стене, когда патрон без храпового механизма решает ослабить и немного упасть.

Завершение

Это помогло вам сбросить меньше битов? Мы надеемся на это! Если у вас есть дополнительные вопросы или отзывы, не забудьте сообщить нам об этом в комментариях ниже.

Хотите узнать больше о дрели на фотографиях? Это бесщеточный перфоратор Skil PWRCore 20, который вы можете приобрести на Amazon.

Как снять сверлильный патрон со шпонкой

Как удалить сверлильный патрон со шпонкой

Несколько десятилетий назад сверлильные патроны со шпонкой были единственными доступными патронами.Они требуют открытия и закрытия патрона с помощью небольшого ключа. Эти ключи замедляют процесс замены сверл, и их легко потерять.

В последние годы производители представили патроны без ключа, которые можно просто ослабить и затянуть вручную, чтобы открывать и закрывать патрон, что делает их более быстрыми и простыми в использовании. Однако наличие ключа — не единственное различие между патронами с ключом и без ключа. Между сверлильными патронами с шпонкой и без шпонки есть некоторые ключевые различия, которые делают патроны лучше для различных целей.

Отличия — сверлильный патрон без ключа и под ключ

Удобства

Патроны

без ключа быстрее и удобнее, чем патроны с ключом, что позволяет быстро и легко вручную вставлять и вынимать биты из патрона.

Прочность

Со временем зубья на шпонке патрона со шпонкой могут изнашиваться или ломаться, что затрудняет открытие и закрытие патрона.

Точность

Патроны с ключом более точны для отверстий с очень малым допуском. Машинисты обычно предпочитают патроны с шпонкой для большей точности.

Цена

Для двух сверл с одинаковой мощностью и характеристиками патрон без ключа будет дороже, чем патрон с ключом. Патроны без ключа изготовить сложнее, и поэтому инструменты стоят дороже.

Некоторые люди считают, что патрон с ключом обладает мощностью и сопротивлением скольжению. Некоторые предпочитают патрон без ключа за удобство и простоту использования. Однако, если у вас есть возможность заменить патрон на своем сверле, вы можете получить лучшее из обоих миров, используя при необходимости или без ключа.Если вы знаете, как это сделать, смена патрона станет простой и быстрой работой. Это также полезная информация, если вам просто нужно заменить или обновить сверлильный патрон любого типа.

Как снять сверлильный патрон со шпонкой

Для снятия сверлильного патрона со шпонкой вам потребуется:

• Большой шестигранный ключ
• Отвертка для снятия установочного винта (при необходимости)
• Молоток или резиновый молоток
• Жидкость для фиксации резьбы
• Новый патрон с такой же резьбой шпинделя, что и существующий

Снятие и замена сверлильного патрона со шпонкой

Снимите установочный винт патрона

• Многие старые нереверсивные сверла не имеют установочного винта; большинство новых сверл делают. Если вы не уверены, есть ли у вашего сверла установочный винт, раскройте губки как можно шире и с помощью фонарика посмотрите в нижнюю часть патрона. Если вы видите головку винта (это может быть головка Phillips, Torx или шестигранник), ее необходимо удалить
• Если у вас есть установочный винт, он будет иметь обратную резьбу, поэтому вам нужно повернуть его по часовой стрелке, чтобы удалить, при этом крепко удерживая патрон в другой руке.
• Если у вас нет установочного винта, просто приступайте к снятию патрона

Снимите патрон

• Установите сверло на минимальную скорость и максимальную настройку сцепления и убедитесь, что сеялка не работает в обратном направлении.
• Вставьте короткий конец большого шестигранного ключа в патрон и плотно затяните его на месте
• Поместите дрель на верстак так, чтобы патрон и шестигранный ключ выступали за край, а длинный конец шестигранного ключа был наклонен горизонтально к вам.
• Крепко удерживая дрель, ударьте молотком по длинному концу шестигранного ключа.Удар должен быть достаточно легким, чтобы не повредить сверло, но достаточно сильным, чтобы ослабить патрон. Удар должен освободить патрон от шпинделя (но, возможно, вам придется повторить это снова для упорных патронов)
• Когда он ослаблен, поверните патрон против часовой стрелки, чтобы снять его со шпинделя.

Вставьте новый патрон

• Если ваше сверло не имеет установочного винта, нанесите каплю жидкости для фиксации резьбы на конец шпинделя, чтобы закрепить новый патрон
• Помня, что у патронов обратная резьба, вставьте шестигранный ключ в новый патрон и вручную затяните его на месте.

Затяните установочный винт

Если в вашей дрели есть установочный винт, добавьте каплю жидкости для фиксации резьбы на конец винта перед его заменой.

Регулировка после времени

После некоторого использования новый патрон может немного ослабить и потребовать некоторой регулировки. Будьте готовы снова затянуть винт через пару недель.

Если вы не можете сказать, какой размер шпинделя имеет ваш патрон, не уверены, есть ли у него установочный винт, или не знаете, какова ориентация вращения, всегда полезно проконсультироваться с руководством пользователя или спецификациями производителя на ваша дрель. Хотя снятие сверлильного патрона с призматической шпонкой — довольно простая работа, существует некоторый риск повреждения патрона или сверлильного шпинделя при выполнении этих процедур на неправильном типе сверла или использовании шестигранного ключа для принудительного поворота патрона в неправильном направлении.

Заключение

Как и многие другие предметы, связанные с инструментами, патроны с ключом и без ключа имеют свои цели и своих сторонников. Многие эксперты, машинисты и профессионалы утверждают, что патрон с ключом обеспечивает его точность и стабильность, и отмечают, что вы всегда можете прикрепить ключ к шнуру питания, чтобы он не потерялся.

Другие предпочитают скорость и удобство патрона без ключа, ценив, насколько легко он позволяет им переходить от одной биты к другой и от задачи к задаче.Независимо от ваших предпочтений, знание того, как снять патрон без ключа, поможет в замене или ремонте сверлильного патрона по любой причине.

Как использовать дрель

Сверла

используются почти во всех проектах по ремонту и благоустройству дома, но знаете ли вы, как отрегулировать их, чтобы добиться максимальной эффективности? Чтобы правильно использовать дрель, требуется нечто большее, чем просто установка сверла и нажатие на спусковой крючок. Мы ломаем все регулировки дрели / шуруповерта на этой дрели DeWalt, но эти настройки универсальны для всех брендов.

Реклама — продолжить чтение ниже

Прямое / обратное управление

Каждая дрель имеет прямое и обратное управление. Это ползунковый переключатель, который указывает и меняет направление движения дрели в зависимости от того, в каком направлении она нажата. На каждой стороне переключателя должны быть соответствующие стрелки, помогающие указать направление. Установив переключатель в центральное положение, он заблокирует инструмент.Так что, если ваша батарея заряжена, и вы не можете понять, почему дрель не работает, убедитесь, что она установлена ​​либо вперед, либо назад, а не выключена.

Установите скорость

У большинства дрелей / шуруповертов две скорости, но у этой есть три для более точной регулировки. Регулируемая передача обеспечивает универсальность в зависимости от задачи, которую вы будете выполнять. Настройка 1 — низкая скорость / высокий крутящий момент и лучше всего подходит для заворачивания винтов. Настройка 2 — это средняя скорость / крутящий момент, и ее можно использовать для сверления или забивки.Настройка 3 — это самая высокая скорость, она предназначена для сверления или забивания крепежа. Не регулируйте переключатель скорости, если инструмент не полностью остановлен, иначе вы можете повредить зубчатую передачу.

Отрегулируйте сцепление

Настройка сцепления — это наиболее важная функция, которую нужно набрать. Вы увидите список чисел от 1 до 10 или 20. Они используются для настройки сцепления на достижение диапазона крутящего момента. Чем выше номер на воротнике, тем выше крутящий момент и тем крупнее крепление, которое можно использовать.Чтобы отрегулировать сцепление, установите стрелку на меньшее значение и начните заворачивать винт. Если сопротивление будет слишком большим, сцепление отключит двигатель. Отрегулируйте сцепление на большее число и найдите точку наилучшего восприятия, которая будет ввинчивать винт на желаемую глубину, не отключая двигатель или не перетягивая винт.

Настройка дрели и ударного сверла

За наибольшим числом на настройке муфты будет значок сверла.Поместите стрелку на значок сверления, когда вы хотите выполнить сверление. Если ваша дрель оснащена перфоратором, вы также увидите значок перфоратора. Эта настройка задействует ударный механизм внутри сверла, который будет наносить мощные удары позади сверла, помогая сверлить кирпич и кладку.

Внимание! Не используйте ни одну из этих настроек при заворачивании винтов или креплений. Дрель не будет сцепляться, что означает, что двигатель не отключится, но при перегрузке он остановится, что приведет к внезапному повороту.Это может привести к серьезной травме запястья или руки.

Регулировка патрона без ключа

Чтобы прикрепить сверло и отвертку, вам нужно открыть патрон, чтобы зубы были раздвинуты достаточно широко, чтобы вы могли вставить сверло. Поверните втулку патрона против часовой стрелки (если смотреть спереди) достаточно далеко принять бит. Вставьте биту примерно на 3/4 дюйма и затяните биту, вращая втулку по часовой стрелке, пока не услышите щелчок или она не остановится.Патрон без ключа предназначен для затяжки только вручную. Используя шестигранную коронку, убедитесь, что зубья плотно прижаты к сторонам биты.

Нажмите на спусковой крючок и обратите внимание на колебание. Если насадка установлена ​​неправильно, вы сразу заметите, насколько она отклоняется.

Более быстрый способ установки сверла без значительного скручивания — это перевернуть сверло, взяться за конец патрона и медленно нажать на спусковой крючок, чтобы открыть сверло. Затем опустите сверло в патрон, переключите сверло в переднее положение и медленно нажмите на спусковой крючок, удерживая патрон на месте.Вам нужно будет отпустить спусковой крючок и затянуть его рукой, чтобы убедиться, что бит вставлен правильно.

Ручка сверла

Перфораторы

оснащены съемной рукояткой, которая при присоединении дает немного больше контроля и рычагов для проталкивания сверла в цемент или кирпич. Чтобы прикрепить ручку, поверните ее против часовой стрелки, чтобы ослабить ее настолько, чтобы она могла скользить по передней части сверла, затем поверните ее по часовой стрелке, чтобы закрепить ее вокруг воротника.

Индикатор заряда

Многие беспроводные инструменты имеют индикаторный батарейный блок, который показывает, сколько заряда осталось в вашей батарее. Нажмите на значок батареи, чтобы загорелся индикатор. В некоторых инструментах эти фонари также будут встроены в инструмент, если он не работает от батареи. Часто, когда батарея умирает, она просто перестает работать без замедления или уведомления. Эти индикаторы гарантируют отсутствие неожиданностей.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

Как заменить сверло модели Black и Decker!

Электродрели нет ничего нового, и в наши дни они есть почти в каждом доме. Может, для того, чтобы повесить семейную картину в гостиной. Или, возможно, кухонную полку нужно закрепить на стене. Во всех этих случаях возникает необходимость в подходящем сверле и сверле.

История продолжается, но в некоторых случаях требуется, чтобы вы использовали разные типы сверл. Это требует замены сверла. Итак, вам нужно знать, как правильно менять сверло.

Как заменить сверло : Black & Decker Edition!

В настоящее время доступны различные типы дрелей. Black and Decker — очень распространенный и популярный бренд, который выпускает очень много известных моделей.

Если у вас есть один из них, то сегодняшняя работа будет для вас еще более убедительной.Да, мы собираемся поговорить о том, как заменить буровую коронку Black and Decker. Погнали!

Понимание Чака.

Прежде чем мы начнем с самого процесса, я хочу, чтобы вы узнали о Чаке. Теперь, что такое патрон? Я также кратко расскажу об этом, потому что это читают многие начинающие пользователи.

Итак, патрон — это часть вашей дрели. Этот сегмент должен надежно удерживать сверло.

В большинстве случаев патрон дрели имеет три стержня.Он может быть открытым или закрытым. На самом деле это зависит от направления вращения гильзы патрона.

Теперь для новой коронки вам нужно просто поместить ее в центр патрона. Здесь обычно просто центрировать большую коронку. Однако небольшая часть может быть очень запутанной. Потому что есть большой риск застрять между патронами

Это может привести к большим проблемам. Поскольку сверло обязательно будет вращаться не по центру, когда вы попытаетесь просверлить отверстие.

Переходя к патрону для дрели Black and Decker, он обычно имеет два типа конструкции.Беспроводная версия поставляется с системой патронов без ключа. В то время как проводная версия идет с ключом. Сверла со шпонкой хороши для зацепления шлицев патрона.

Оба типа имеют разный процесс смены сверл. Не волнуйтесь, я их обоих отложу.

Сверло для сменного патронного патрона.

Для сверл с шпоночным патроном, вот процесс замены в несколько этапов.

Остановить и отключить.

В процессе замены вы отключите электроинструмент от сети.Для этого нужно отпустить спусковую кнопку. Это полностью остановит вашу дрель. Это может занять несколько минут, поэтому вам нужно терпеливо подождать. Как только он выключится, просто отключите дрель от сети.

Установочный ключ и отверстие.

Как только буровая установка полностью остановлена, пора проверить соединение шнура ключа. Да, вы проверите место, где ключ и шнур сверла сцепляются вместе.

В зоне должны быть зубцы шестерни, которые фактически окружают ручку, расположенную наверху ключа.Вы также можете заметить, что клавиша черная, на ней расположена Т-образная ручка из металла.

Далее ищите круглое отверстие. Обычно он остается на стороне патрона. Когда вы поворачиваете сверло, эта область обычно вращается вокруг патрона. Отверстие должно быть где-то рядом с зубьями шестерни патрона.

Удаление бит

Теперь вставим головку ключа в отверстие патрона. Убедитесь, что оба зуба шестерни входят в зацепление друг с другом.

Вы просто поверните ручку против часовой стрелки. Убедитесь, что сверло надежно закреплено. При этом вы заметите, что бит в какой-то момент отсоединяется.

Пришло время удалить сверло из области патрона. Делать это нужно, сохраняя устойчивый и твердый хват. Итак, крепко держите корпус дрели.

Размещение новых битов.

Теперь верните старое сверло и оставьте его где-нибудь в стороне. Принесите новое сверло, чтобы поставить его на место. Новое сверло вставляйте постепенно, не торопитесь.

Теперь возьмитесь за ручку одной рукой и вращайте по часовой стрелке.Это должно сделать его плотно прикрепленным к патрону.

Вы установили новое сверло!

Замена сверла для патрона без ключа.

Теперь для тех, у кого есть перфоратор Black and Decker без ключа.

• Начните с определения области переключателя вашей дрели. Здесь вы в основном должны узнать направление открытия. Зона должна быть выше спусковой части сверла. Теперь поверните деталь в направлении против часовой стрелки для открытия.
• Вам понадобятся обе руки для некоторого захвата. Держите дрель одной рукой. Теперь другой рукой возьмитесь за внешнюю втулку быстрозажимного патрона.
• Время выключения дрели нажатием на спусковой крючок. Дайте ему полностью выключиться и подождите несколько секунд, чтобы это произошло.
• Как только патрон откроется, можно остановиться. Убедитесь, что вы не нажимаете на спусковой крючок при открытии патрона. Сверло могло просто вылететь.
• Избавьтесь от старого сверла и уступите место новому.Вставляя насадку, убедитесь, что острие сверла обращено к вам.
• Поверните втулку сверла по часовой стрелке. Делайте это постепенно и убедитесь, что он хорошо затянут. И вы закончили с изменением!

Если патрон не закрывается…

В некоторых случаях возникает проблема, когда патрон не закрывается. Это может быть связано с тем, что патрон не может закрепить сверло. Возможно, в патрон попала грязь, мусор или сажа. Возможно, препятствием является предотвращение закрытия челюсти.

Итак, прежде чем вставлять сверло, обязательно очистите его изнутри. Обычной тряпки или ткани здесь более чем достаточно.

После того, как поверхность станет чистой, необходимо ровно установить сверло. Не спешите с процессом, потому что это может привести к повреждению зубов внутри.

Иногда проблема в расходе. Итак, вам нужно проверить ветку, чтобы найти, есть ли какие-то застрявшие проблемы. Чтобы удалить картридж, просто воспользуйтесь отверткой.

После этого устранения неполадок не должно возникнуть никаких проблем. Но если вы все же обнаружите, что патрон не закрывается, отнесите сверло в ремонт.

Заключение

Вначале меня очень сбивал с толку метод смены сверл. Но позже, после нескольких использований, задача стала довольно простой. На самом деле, это несложная работа даже для новичков.

Просто мне нужно было больше времени, потому что я не понимал основ.Я надеюсь, что с вами этого не случится. Попробуйте визуализировать весь процесс, возможно, посмотрите несколько видеороликов, если необходимо.

Это довольно просто, и вам просто нужно время, чтобы адаптироваться. Также не забывайте быть достаточно осторожными и не пораниться. Сообщите мне, если в разделе комментариев ниже возникнет какая-то путаница. А пока хорошего дня!

Связанные

Как вставить сверло в сверло (патрон + ключ без ключа)

Узнайте, как использовать дрель и как заменить сверло! Мы рассмотрим патрон для дрели, патрон без ключа, сетевые и аккумуляторные дрели, сверла, отвертки и многое другое!

Как использовать дрель

Вы готовы научиться пользоваться электродрелью и заменять сверло? Это так просто, и я покажу вам шаг за шагом, как это сделать. Мы рассмотрим различные типы дрелей, такие как сетевые и аккумуляторные дрели. Мы увидим, как использовать сверлильный патрон. И мы узнаем о сверлах, шуруповертах и ​​многом другом.

Вы также можете воспользоваться 10 инструментами для начинающих в деревообработке

Этот пост содержит партнерские ссылки на материалы и инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные с использованием этих ссылок, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY. и советы DIY с вами. Использование этих ссылок бесплатно.Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

Прежде чем мы перейдем к , как использовать дрель и , как заменить сверло , обязательно нажмите кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень , содержащий полезные карманные хитрости , экономия места идеи для мастерских , умные советы DIY и многое другое!

---

Что такое дрель?

Википедия определяет сверло как «инструмент, который в основном используется для проделывания круглых отверстий или забивания крепежных деталей. Он оснащен битой, сверлом или отверткой, в зависимости от области применения, которая фиксируется патроном ».

Вернуться к содержанию

---

Типы сверл

Существует несколько типов дрелей, таких как ручные дрели, дрели с электрическим приводом и дрели с батарейным питанием. В этом уроке мы сосредоточимся на электрических дрелях и дрелях с батарейным питанием.

Вернуться к содержанию

---

Сетевое сверло

Для работы сетевой дрели необходимо подключить ее к электросети.Электрический шнур подключает дрель к розетке.

Это означает, что дрель с сетевым шнуром может работать вечно, пока она подключена к розетке. Но есть недостаток. Этот недостаток — длина шнура.

Другими словами, если длина шнура шесть футов, мы можем использовать дрель только в пределах шести футов от электрической розетки. В противном случае нам понадобится удлинитель, чтобы увеличить радиус действия дрели.

Сверло со шнуром — это то, что мне нужно, чтобы предотвратить разрыв при сверлении отверстий в карманах с помощью моего Kreg Jig.

Связано: Как подключить вилку

Вернуться к содержанию

---

Аккумуляторная дрель

Аккумуляторная дрель отличается от сетевой дрели тем, что у нее нет кабеля и нет подключения к электрической розетке. Вместо этого аккумуляторная дрель работает от аккумулятора.

Для работы дрели необходимо зарядить аккумулятор. Одна из лучших особенностей аккумуляторной дрели — то, что ее можно брать с собой куда угодно, поскольку длина шнура не ограничена.

Еще одно различие между сетевой дрелью и аккумуляторной дрелью заключается в том, что аккумуляторная дрель не может работать вечно. По мере того как аккумулятор аккумуляторной дрели начинает терять заряд, дрель начинает замедляться.

СОВЕТ: При использовании аккумуляторной дрели обязательно заряжайте или заряжайте второй аккумулятор. Нет ничего хуже, чем ждать, пока зарядится аккумулятор, когда вы разрабатываете проект!

Постоянная подача энергии на сетевой дрель будет поддерживать его работу с постоянной скоростью, независимо от того, сверлим ли мы одно отверстие или сотню отверстий.

Аккумуляторная дрель перестанет работать, когда аккумулятор полностью разрядится. Опять же, сетевой дрель может работать вечно, поэтому она не перестанет работать, если ее не отключить от электрической розетки.

Я предпочитаю удобство аккумуляторной дрели почти для всех моих проектов, потому что я не ограничен досягаемостью шнура.

Связанный: Как сделать стойку для хранения аккумуляторной дрели своими руками

Вернуться к содержанию

---

Сверлильный станок

Википедия определяет сверлильный станок как «тип сверла, который может быть установлен на стойке или прикреплен болтами к полу или рабочему столу.”

Рабочий конец сверлильного станка установлен над головой и может быть опущен в заготовку. Сверлильный станок отлично подходит для сверления повторяющихся отверстий в заготовках.

Я использовал сверлильный станок, чтобы просверлить отверстия, чтобы сделать эти рамки для коллажей своими руками.

Вернуться к содержанию

---

Как использовать дрель

Основными частями дрели являются двигатель, рукоятка, спусковой переключатель, кнопка направления и патрон.

Двигатель — это то, что заставляет дрель вращаться. Захват — это место, где мы держим дрель рукой. Ниже мы более внимательно рассмотрим курковый переключатель, кнопку направления и патрон.

Вернуться к содержанию

---

Средства индивидуальной защиты

Прежде чем мы включим нашу дрель, нам нужно подумать о нашей личной безопасности. Нам нужно защищать ваши глаза защитными очками. Если мы собираемся бурить в течение длительного периода времени, нам необходимо защитить наши уши средствами защиты органов слуха.Нам необходимо защитить наши легкие с помощью качественного респиратора, если в ходе нашего проекта бурения будет образовываться много пыли.

Вернуться к содержанию

---

Триггерный переключатель

Курковый выключатель включает и выключает дрель. Нажимая пальцем на спусковой крючок, сверло начинает вращаться. Если отпустить палец с пускового переключателя, сверло остановится.

Большинство триггеров имеют регулируемую скорость. Это означает, что чем сильнее мы нажимаем на спусковой крючок, тем быстрее будет вращаться дрель.

Вернуться к содержанию

---

Кнопка направления

Сверло вращается как в прямом, так и в обратном направлении. Кнопка используется для изменения направления вращения сверла. Кнопка прямого / обратного хода обычно находится рядом с пусковым переключателем.

Прямое направление используется для сверления отверстий и заворачивания винтов. Обратное направление используется для снятия сверл с заготовок и удаления винтов с заготовок.

Установлены сверла или шуруповерты или вставлен в патрон . Патрон дрели — это в основном зажим, который удерживает биты и отвертки в сверле.

Сверла используются для сверления круглых отверстий в заготовках. Отвертки используются для ввинчивания крепежных элементов, таких как винты, в заготовки.

Вернуться к содержанию

---

Сверлильный патрон

Сверлильный патрон — это в основном зажим. Патрон имеет губки, которые удерживают или зажимают сверла и отвертки в сверле.

Мы часто видим два типа патронов. Один использует ключ для зажима патрона, а второй — патрон без ключа.

СОВЕТ : «Зажать сверло» или «Зажать отвертку» означает вставить сверло или отвертку в патрон.

Вернуться к содержанию

---

Ключ для сверлильного патрона

Ключ патрона используется для затягивания и ослабления патрона. Чтобы использовать сверлильный патрон этого типа, в сверло вставляется сверло или отвертка.Важно убедиться, что сверло находится по центру губок патрона. Затем ключ поворачивают по часовой стрелке, чтобы затянуть патрон и удерживать бит или отвертку на месте.

Чтобы снять сверло или отвертку, поверните ключ против часовой стрелки, чтобы ослабить патрон.

СОВЕТ: Ключи патрона легко потерять. Если у вашей сетевой дрели есть зажимной ключ, прикрепите его к шнуру, чтобы не потерять.

Вернуться к содержанию

---

Бесключевой патрон

Для бесключевого патрона не нужен ключ для затягивания или ослабления патрона.Вместо этого мы можем просто повернуть патрон по часовой стрелке, чтобы затянуть, и против часовой стрелки, чтобы ослабить. В бесключевом патроне самое замечательное то, что нам не нужно беспокоиться о потере ключа патрона.

В моем сетевом сверле используется быстрозажимной патрон, состоящий из двух частей. Нижняя часть удерживает патрон на месте. Верхнюю часть можно повернуть, чтобы затянуть или ослабить патрон.

Для использования этого типа быстрозажимного патрона в сверло вставляется сверло или отвертка. Важно убедиться, что сверло находится по центру губок патрона.Затем возьмитесь за нижнюю часть патрона и поверните верхнюю часть по часовой стрелке, чтобы затянуть.

Чтобы снять сверло или отвертку, возьмитесь за нижнюю часть патрона и поверните верхнюю часть против часовой стрелки для ослабления.

В моей аккумуляторной дрели используется цельный патрон без ключа. Все, что мне нужно сделать, это повернуть, чтобы затянуть или ослабить патрон. Мне нравится эта функция. Это позволяет легко менять биты!

Для использования этого типа быстрозажимного патрона в сверло вставляется сверло или отвертка.Важно убедиться, что сверло находится по центру губок патрона. Затем возьмите дрель и поверните патрон по часовой стрелке, чтобы затянуть.

Чтобы снять сверло или отвертку, возьмите сверло и поверните патрон против часовой стрелки, чтобы ослабить его.

Вернуться к содержанию

---

Сцепление

Муфта сверла не позволяет сверлу вбивать винт дальше в заготовку, когда сверло встречает определенное сопротивление. Использование муфты предотвращает чрезмерное затягивание, которое может повредить лицевую сторону заготовки. Это также предотвращает чрезмерное затягивание, которое может привести к повреждению отверстия в заготовке.

Я всегда устанавливаю сцепление на своей дрели при заворачивании карманных винтов. Карманные винты нужно закручивать только до тех пор, пока они не будут плотно прилегать, чтобы создать прочное соединение. По сути, мы хотим прекратить заворачивать карманный винт, когда начинаем чувствовать некоторое сопротивление.

Чрезмерная затяжка винта с карманом может привести к повреждению отверстия кармана, что может привести к ослаблению соединения. Чрезмерное затягивание может даже привести к продвижению винта через другую заготовку.Я установил сцепление на дрель, чтобы не перетягивать винты с карманом.

Для ввинчивания карманных шурупов в мягкую древесину, например, сосну, моя дрель DEWALT работает хорошо, когда я устанавливаю сцепление на 3.

Связано: 9 ошибок, связанных с отверстиями в карманах, которые вы не хотите делать

Вернуться к содержанию

---

Как заменить сверло: быстрые действия

• Отключите дрель или снимите аккумулятор с дрели.
• Используйте ключ для патрона или бесключевой патрон, чтобы открыть губки патрона, повернув его против часовой стрелки.
• Вставьте сверло или отвертку в дрель.
• Используйте ключ для патрона или патрон без ключа, чтобы затянуть патрон, повернув его по часовой стрелке.
• Подключите дрель к электрической розетке или установите аккумулятор в дрель.
• Просверлите отверстия или закрутите винты, если необходимо.
• В обратном порядке удалите сверло. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию

---

Что такое сверло?

Проще говоря, сверло делает круглые отверстия.Спиральный хвостовик сверла удаляет материал при прохождении через заготовку. Сверла специально разработаны для сверления отверстий в различных материалах, таких как дерево, металл, бетон и т. Д.

Сверло с зенковкой

Сверло с зенковкой выполняет две функции. Сначала в заготовке просверливается пилотное отверстие. Контрольное отверстие — это небольшое отверстие, просверленное в заготовке, которое создает пространство для крепежа, такого как винт. Просверливание пилотного отверстия помогает предотвратить растрескивание или раскол заготовки.

Во-вторых, сверло с зенковкой создает V-образную зенковку на поверхности детали. Эта V-образная или углубленная область позволяет завинчивать винт с потайной головкой заподлицо с лицевой стороной заготовки.

Я часто использую фрезы с зенковкой, потому что они придают моим проектам аккуратный профессиональный вид.

Долото Форстнера

Сверло Форстнера сверлит отверстия с гладкими чистыми сторонами и плоским дном. Я часто использую фрезы с зенковкой, потому что они также придают моим проектам аккуратный профессиональный вид.

Кольцевая пила

Кольцевая пила используется для выполнения больших круглых отверстий. Как сверление отверстий для дверной ручки.

Вернуться к содержанию

---

Что такое драйвер?

Дрель-шуруповерт входит в головку крепежа как винт. Это то, что мы будем использовать, чтобы ввинтить винт в заготовку или удалить его из заготовки.

Обычные драйверы для сверл, которые мы можем увидеть, это отвертки с плоской головкой, отвертки с крестообразным шлицем, квадратные драйверы и звездообразные драйверы.

Вернуться к содержанию

---

Как вставить сверло в патрон с ключом

Расходные материалы

Инструменты

• Сверло с патроном со шпонкой
• Ключ патронный

Шаг 1. Отключите питание

Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.

Шаг 2. Откройте зажимы патрона

Откройте губки патрона, повернув ключ патрона против часовой стрелки.

Шаг 3. Вставьте бит

Вставьте биту или отвертку в патрон. Закройте губки патрона, повернув ключ патрона по часовой стрелке. Обязательно держите биту в центре губок.

Шаг 4. Подключите питание

Подключите дрель к электрической розетке или установите аккумулятор в дрель. При необходимости просверлите отверстия или закрутите винты.

Шаг 5. Снимите биту

Чтобы снять сверло или отвертку, выполните эти шаги в обратном порядке.Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию

---

Как вставить сверло в двухконтактный патрон

Расходные материалы

Инструменты

• Сверло с двухкомпонентным быстрозажимным патроном

Шаг 1. Отключите питание

Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.

Шаг 2. Откройте зажимы патрона

Откройте губки патрона, взявшись за нижнюю часть патрона и повернув верхнюю часть патрона против часовой стрелки.

Шаг 3. Вставьте бит

Вставьте биту или отвертку в патрон.

Закройте губки патрона, взявшись за нижнюю часть патрона и повернув верхнюю часть патрона по часовой стрелке. Обязательно держите биту в центре губок.

Шаг 4. Подключите питание

Подключите дрель к электрической розетке или установите аккумулятор в дрель. При необходимости просверлите отверстия или закрутите винты.

Шаг 5. Снимите биту

Чтобы снять сверло или отвертку, выполните эти шаги в обратном порядке. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию

---

Как вставить сверло в цельный патрон без ключа

Расходные материалы

Инструменты

• Сверло с цельным быстрозажимным патроном

Шаг 1. Отключите питание

Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.

Шаг 2. Откройте зажимы патрона

Откройте губки патрона, удерживая сверло и повернув патрон против часовой стрелки.

Шаг 3. Вставьте бит

Вставьте биту или отвертку в патрон.

Закройте губки патрона, удерживая сверло и поворачивая патрон по часовой стрелке. Обязательно держите биту в центре губок.

Шаг 4. Подключите питание

Подключите дрель к электрической розетке или установите аккумулятор в дрель.При необходимости просверлите отверстия или закрутите винты.

Шаг 5. Снимите биту

Чтобы снять сверло или отвертку, выполните эти шаги в обратном порядке. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию

---

ВИДЕО: Как вставить сверло в сверло

Посмотрите это короткое видео, чтобы узнать, как заменить сверло в сверле с патроном с ключом, двухсекционным патроном без ключа и цельным патроном без ключа.

Вернуться к содержанию

---

Последние мысли

Теперь вы знаете, как использовать сверло и как заменить сверло.Мы рассмотрели сетевые и аккумуляторные дрели. Мы узнали, как использовать сверлильный патрон. И мы узнали о сверлах, шуруповертах и ​​многом другом!

Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны, и я тоже! Спасибо — Скотт

Как закрепить биту в аккумуляторной дрели

Добавлено: Четверг, 8 июня, 2017

Мы откроем вам (не очень) маленький секрет.Вполне вероятно, что вы годами неправильно использовали аккумуляторную дрель. У вас есть дрель Makita, DeWalt или Milwaukee, которую вы купили в течение последних 5-10 лет?

Эти новые модели аккумуляторных дрелей имеют особый способ затяжки, чтобы надежно закрепить сверло в патроне. Единственная проблема в том, что нам не удалось найти информацию о производителе или потребителе, объясняющую, что это за процесс или как его выполнять, что заставляет нас задаться вопросом: «Что дает?».

Почему бы производителям сверл не продвигать этот метод среди покупателей и потребителей? Кажется, никто не знает наверняка.

Если вы выполните поиск на YouTube по запросу «как вставить сверло в аккумуляторную дрель», вы получите около 14 тысяч запросов. Но вот в чем загвоздка … в большинстве этих видео на самом деле показано, как неправильно затягивать сверло .

Ниже приведено только одно видео, демонстрирующее неправильный путь для защиты вашего бита.

Вы, возможно, задаетесь вопросом, как и мы: «Как это могло быть неправильно? Так делалось годами! Я видел, как мои соседи, друзья и разнорабочие так затягивали аккумуляторные дрели.Мне кажется довольно стандартным.

Мы тоже так думали. Но мы ошибались.

Продолжайте читать, чтобы узнать, как правильно (и, что более важно, самый безопасный) закрепить сверло.

Фиксация сверла на месте

Существует бесчисленное множество других видеороликов (многие из надежных источников), в которых показан тот же метод затяжки сверлильного патрона вокруг сверла, как показано на видео выше.

Но — это неправильный метод. И это не просто неправильно — кому-либо небезопасно управлять аккумуляторной дрелью, не зафиксировав сверло на месте.Ваше сверло может ослабнуть, если вы не закрепите сверло правильным образом, то есть зафиксируйте его на месте.

Еще можно обжечь руку, если неправильно затянуть сверло — нехорошо!

Мы хотим поделиться этой важной информацией о безопасности с нашей аудиторией, так как это имеет большое значение, когда речь идет о безопасной эксплуатации шнеков, которые мы производим и продаем.

Как зафиксировать сверло в аккумуляторной дрели

Посмотрите это видео, которое мы сделали, в котором показано, как правильно затянуть аккумуляторную дрель. Это предотвратит ожог руки и зафиксирует сверло на месте.

Вот пошаговое описание того, как это сделать:

• Вставьте сверло в сверлильный патрон.
• Затягивайте сверлильный патрон только вручную до нескольких щелчков.
• Поверните патрон в обратном направлении до тех пор, пока не услышите и не почувствуете один щелчок.
• Как только вы услышите и почувствуете последний щелчок, сверло надежно зафиксируется на месте.

Power Planter продает 2 сеялки с этим фиксирующим механизмом сверла…

• Dewalt 996 20V MAX * XR® Аккумуляторная трехскоростная ударная дрель-шуруповерт

  $ 285

Бесплатная доставка

Дрель DeWalt 996 сочетает высокую мощность с пассивной безопасностью. Со скоростью от 450 до 2000 об / мин он так же подходит для рытья тяжелой почвы, как и для заворачивания шнека. Включает зарядное устройство, боковую ручку и жесткий футляр для переноски.Он имеет патрон 1/2 дюйма и является лучшим сверлом для шнеков Power Planter диаметром 2 и 3 дюйма.

360 Просмотров | Подробности и характеристики

См. Полную информацию

• DeWalt 460 Flexvolt 60V Max * VSR Набор сверл по шпильке и балке

  $ 625

Бесплатная доставка

Это решение, которое вам нужно для выполнения исключительно сложных работ по садоводству или озеленению. Получите мощность 60-вольтового сетевого устройства, которое не требует подключения к сети.Только Power Planter предлагает этот специальный комплект DeWalt 60 В с сумкой для переноски и дополнительной резервной батареей . Работает со ВСЕМИ шнеками Power Planter (диаметром 2 дюйма — диаметром 9 дюймов) и имеет патрон 1/2 дюйма.

360 Просмотров | Подробности и характеристики

См. Полную информацию

Безопасность — проблема №1

Фиксация сверла на месте — важная часть безопасной эксплуатации аккумуляторной дрели. Но что произойдет, если затянуть в другую сторону — вручную?

Если сверлильный патрон не заблокирован при работе дрели, сверло может ослабнуть.Это может привести к тому, что сверло — или сверло — выскочит из патрона сверла.

Плохо, особенно если вы просверливаете ямы в земле (или что-нибудь еще, если на то пошло). Однако, когда вы фиксируете сверло в патроне, вращая патрон назад, пока он не щелкнет один раз (см. Предыдущие шаги выше), вибрации, возникающие во время работы, не ослабят его.

Более того, если правильно затянуть сверло, вы не обожжете руку.

Стоит отметить, что это работает только с некоторыми новыми моделями аккумуляторных дрелей. В более старых моделях (никто точно не знает, когда произошло переключение) такого механизма блокировки нет.
