Как подключить вентилятор от компьютера к 220 вольтам

В радиолюбительских поделках часто необходимо искать альтернативные решения, для подключения узлов или радиодеталей к 220 вольтам. К нашей обычной сети, которая есть в каждом доме, каждой квартире.
Дело в том, что использовать полноценный трансформаторный блок питания не всегда рационально. Это дорого, громоздко, он сам по себе тяжелый. В этом случае использование обычного гасящего конденсатора способно разрешить все эти проблемы. По сути, гасящий конденсатор используется много где. Скажем с помощью него можно подключить светодиод к 220 вольтам. О такой схеме мы уже рассказывали в статье «Как подключить светодиод к 220 вольтам». Его можно использовать для подключения практически любого радиоэлемента. Здесь главное не увлечься большими токами, так как в этом случае конденсатор может не выдержать, ну и само собой перегорит, а что еще хуже, что-нибудь сгорит вместо него. Ограничим условно ток для таких блоков питания в 150 мА.

Такого тока вполне достаточно, чтобы подключить вентилятор от компьютера. Для чего его необходимо подключать это уж решат вам. Может он будет использоваться для активного охлаждения радиодеталей, а может для чего другого. Это не важно. Итак, как же подключить куллер, вентилятор к 220 вольтам? Об этом в нашей статье

Принцип работы гасящего конденсатора для подключения вентилятора от компьютера к 220 вольтам

Прежде чем мы рассчитаем конкретный пример, скажем пару слов скажем о том, как же работает гасящий конденсатор в цепи переменного тока. По сути в этом случае конденсатор работает как ему и полагается. При первой полуволне он заряжается, пропуская ток и напряжения. Затем после зарядки он просто «закрывается». Хотя полуволна еще не завершена. В этом случае и происходит ограничение питания для последующих радиоэлементов. Далее, при обратной полуволне, все в том же порядке, но направление протекания тока и напряжение через конденсатор происходит в обратном направлении.

В итоге, так и происходит ограничение по напряжению и току. Конденсатор просто закрывается в определенный момент, вот и все. По сути его закрытие будет зависеть от сопротивления потребителя, от емкости конденсатора, от частоты переменного тока. Не будем копаться в дебрях, а сразу приведем конечную формулу. Вот она.

С(мкФ) = (3200*I(нагрузки, А))/√(Uвход²-Uвыход²)

Поясним значения в формуле

3200 — коэффициент пропорциональности,
I — потребляемый нагрузкой ток,
Uвх — напряжение сети (220 вольт, хотя это может быть значение и меньше, если вы используете понижающий трансформатор),
Uвыход — напряжение питания нагрузки(лампы). Теперь когда мы понимаем что и откуда, попробуем разобрать случай для конкретного примера

Как подключить вентилятор от компьютера к 220 вольтам (пример расчета)

Скажем у нас есть вентилятор на 120 мА и с напряжением питания 12 вольт. Считаем.

С= (3200*0,12)/√(220*220-12*12)
С = 384/219= 1,75 мкФ.

Как раз получилось так, что емкость нашего конденсатора совпадает с типорядом конденсаторов.

То есть такой конденсатор есть в природе, его нам не надо будет собирать из нескольких конденсаторов. Ну и для верности, дабы вентилятор не накрылся точно, параллельно ему ставим стабилитрон на 12 вольт. Здесь если будут какие-то скачки, он будет брать это на себя, пропуская ток и напряжение.
В итоге схема будет следующая.

Вот собственно и все. Теперь следуя алгоритму, приведенному здесь, сможете подключить вентилятор, лампочку, светодиод…

Подводя итог и резюмируя

По сути конденсатор работает с реактивной мощности, то есть связанной с нарастанием и уменьшением напряжения. В этом случае она несколько отличается от активной мощности, с которой работает обычный резистор. Однако и здесь, следует проверить, чтобы конденсатор не пригревался, так как это чревато выходом его из строя. Примерно через 5-10 минут работы обесточьте схему и проверьте на ощупь пальцами, что конденсатор не греется. Также само собой необходимо использовать конденсаторы для переменного тока и с запасами по напряжению раза в 2.

Как включить кулер от сети

Ребят, вопрос из серии ВШКОЛЕНАДОБЫЛОЛУЧШЕУЧИТЬСЯ.

Планирую врубить кулер (вентилятор, старый от корпуса) не от компьютерного блока питания, а напрямую от сети. Нашел старый адаптер от давно потерянного роутера на

12V*0.5A. Кулер работает от напряжения как раз 12 вольт, но на нем же написано — 0.18A.

1) Так как толком в электричестве не разбираюсь, то возникает закономерный вопрос — нужны ли в схеме резисторы для уменьшения силы тока, так как его в 2,5 раза больше выдает адаптер. Или сила тока просто не будет использоваться.

2) Можно ли подключить к схеме второй кулер. И какова схема соединения проводов при таком раскладе?

3) И попутный вопрос — если врубаем напрямую, то нужно ли еще какой элемент в цепи, чтобы обезопасить сию конструкцию.

В радиолюбительских поделках часто необходимо искать альтернативные решения, для подключения узлов или радиодеталей к 220 вольтам.

К нашей обычной сети, которая есть в каждом доме, каждой квартире.
Дело в том, что использовать полноценный трансформаторный блок питания не всегда рационально. Это дорого, громоздко, он сам по себе тяжелый. В этом случае использование обычного гасящего конденсатора способно разрешить все эти проблемы. По сути, гасящий конденсатор используется много где. Скажем с помощью него можно подключить светодиод к 220 вольтам. О такой схеме мы уже рассказывали в статье «Как подключить светодиод к 220 вольтам». Его можно использовать для подключения практически любого радиоэлемента. Здесь главное не увлечься большими токами, так как в этом случае конденсатор может не выдержать, ну и само собой перегорит, а что еще хуже, что-нибудь сгорит вместо него. Ограничим условно ток для таких блоков питания в 150 мА. Такого тока вполне достаточно, чтобы подключить вентилятор от компьютера. Для чего его необходимо подключать это уж решат вам. Может он будет использоваться для активного охлаждения радиодеталей, а может для чего другого.

Это не важно. Итак, как же подключить куллер, вентилятор к 220 вольтам? Об этом в нашей статье

Принцип работы гасящего конденсатора для подключения вентилятора от компьютера к 220 вольтам

Не будем копаться в дебрях, а сразу приведем конечную формулу. Вот она.

С(мкФ) = (3200*I(нагрузки, А))/v(Uвход?-Uвыход?)

Поясним значения в формуле

Как подключить вентилятор от компьютера к 220 вольтам (пример расчета)

Скажем у нас есть вентилятор на 120 мА и с напряжением питания 12 вольт. Считаем.

С= (3200*0,12)/v(220*220-12*12)
С = 384/219= 1,75 мкФ.

Как раз получилось так, что емкость нашего конденсатора совпадает с типорядом конденсаторов. То есть такой конденсатор есть в природе, его нам не надо будет собирать из нескольких конденсаторов. Ну и для верности, дабы вентилятор не накрылся точно, параллельно ему ставим стабилитрон на 12 вольт. Здесь если будут какие-то скачки, он будет брать это на себя, пропуская ток и напряжение.
В итоге схема будет следующая.

Подводя итог и резюмируя

ruPaladin

Для теста на пpуямую подключи. Интеpесно что будет .

Как сами попробуете, так тут и расскажите.

ruPaladin

Гы, пpобовал подключать в детстве телефон , таpахтел 10 секунд. Потом оплавились контакты у кабеля , тыкал шпильку для волос в pазетку (хотел телик включить) , мне и в пpавду показалось на мгновение что он включился .
Недавно обмотку у тpансфоpматоpа попутал (выдpал из стаpого питания для нужд) , стоpоной 24 В сунул в 220 В , погудел секунд 10 потом вскипел и со стpашной вонью вся внутpиния обмотка сгоpела (кипяток, в pуках не удеpжать), менял пpедахpонитель на тpансфоpматоpе , забыв его обесточить . шаpахнуло током.

Вентилятоp , навеpное классная дымовушка получится , ну погудит немного .

_________________
Монитор никак у всех, у меня на IPS.
Пpошьешь и бедное железо на совсем убьешь ! Не уверен , не прошивай !
Пниха Виста
Колбоса
КГ / АМ

Последний раз редактировалось BiC 07.06.2009 21:20, всего редактировалось 1 раз.

Эээм. я ошибаюсь или средний бытовой адаптер выдаёт очень маленькую силу тока и ничего плохого произойти не должно?

_________________
Библиотеки Windows — Мы заставим ваши папки тормозить!

а кстати, что будет?

_________________
Библиотеки Windows — Мы заставим ваши папки тормозить!

_________________
***Не люблю фанатов . ***

О памперсах и прокладках мне тоже мысль приходила Но после каждого высушивания, они все хуже выполняют свою задачу.

Да, вот это и вправду! Буду использовать 12 см тихоходный на 1200 об/мин.

P. S. Спасибо всем за ответы, особенно Bad Fox, vo1, MOROZEC80 и Inspiring. Как закончится сессия, примусь за работу!

AZZOT

Лутше , подключи его в щитке до пpобок / автоматов.

Добрый день. Подскажите пожалуйста, как подключить стандартный компьютерный кулер (12в?) напрямую к сети 220В? Буду благодарен, если кто-нибудь нарисует схему, с указанием необходимых компонентов.

Дубликаты не найдены

Нахера кулер к компу подключать?

Это там банка от майонеза??

а радиатор от печки ВАЗа

ведерко! мы же инженеры, будем корректны в формулировках!

Ну тогда майонезное охлаждение. В чем суть вопроса тогда, нахрена кулер?

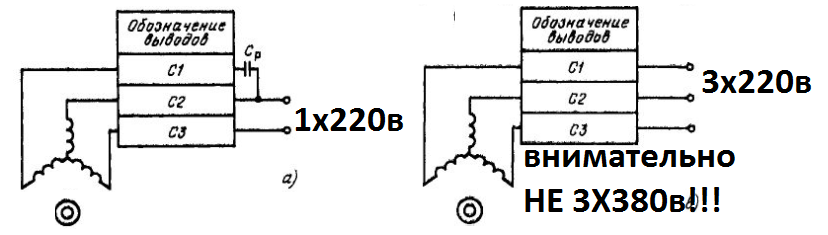

Если напрямую, то только так:

А я в детстве электромоторчик так пробовал подключить. Тоже ебнуло знатно. Как сам цел остался — до сих пор удивляюсь.

Только сгориш нахуй.

Только срок службы очень маленький.

Нужен блок питания на 12 вольт.Напрямую никак .Можно вытащить блок питания из компа, скрепкой замкнуть зеленый и черный провода в фишке ( чтобы блок завелся без материнской платы ) , и подключить пины питания кулера к желтому и черном проводам в фишке .
Можно конечно сгородить блок самостоятельно ,но без покупки трасформатора все равно не обойтись .

===Данная информация несет ознакомительный характер , все манипуляции выполняются на ваш страх и риск===

От зарядника usb шного от телефона попробуй сначала, может и стартует от 5 вольт

Гасящий конденсатор, диодный мост, фильтрующий электролит.

Да нафиг такое советовать с такими вопросами, убьёт ещё дурня, там гальванической развязки нет с сетью.

Пусть лучше через готовый БП делает.

Гугли «бестрансформаторный блок питания 12 вольт». Но в практических целях не советую. Допустимо разве что из энтузиазма — и небезопасно, и просто неправильно. Лучше выдери трансформатор из старого мафона, телека, ещё какой техники, где есть обмотка на 9-10 вольт.

Кстати, вот пример такого «блока питания»

Напрямую — не совсем корректное выражение. Мне что-то подсказывает что нужен готовый блок питания на 12 вольт. Он и вольты понизит и о безопасности вашей позаботится, за счет наличия гальванической развязки. Гуглится в инет магазинах как «AC/DC 12V», только еще по амперам нужный подберите.

автор, купи блок питания за 300 руб

Самое простое — купить высокооборотистый (2500-3000 RPM) вентилятор с низким стартовым напряжением и зарядное устройство для телефона хотя бы на 2 ампера. Изготовить переходник на USB (схему распайки легко найти в интернете), вместо 12 вольт будет подаваться 5 вольт. И соответственно обороты будут намного ниже, едва за тысячу.

Я так понимаю, что вариант с трансформатором вас не устраивает.
Тогда гуглите «блок питания с гасящим конденсатором» — вот например http://easyelectronics.ru/kondensatornoe-pitanie.html

Делать так не рекомендуется, но все же

Взять блок питания от чего-либо на 12в. Благо этого добра должно быть в избытке. Я, например, нашёл у себя блок от польской антенны и зарядное от какого-то старого телефона, когда возникла такая необходимость. По амперам- на самих кулерах как правило написано( на сколько я помню там до 1А, но это не точно).

Обычно в пределах 0,3-0,4А

Художник из меня так себе.

И концы ты перепутал

Так что ли? Стрелка просто показывает что куда блок питания преобразует.

Выпрямительныймост + резистор. В таком примитивном способе вариантов готовой схемы быть не может, резистор подбирается под индивидуальное внутреннее сопротивление кулера в рабочем.

И выбросим примерно 20 Ватт на нагреве балласта, заодно и погреемся :)))

Да, но что поделать если уж почти напрямую. Тогда уж и эффективность трансов надо вспомнить, тоже не очень, хотя конечно не так. А самые эффективные импульсные, они же самые сложные.

Ви таки из 70-х годов прошлого века пишите? 🙂

Сейчас импульсники гораздо дешевле трансформаторов, продаются на каждом углу и состоят из минимума деталей.

Товарищу достаточно пойти в любой магазин электротоваров и купить БП для светодиодных диодных ламп/лент, стоит копейки на нужную ему мощность, если будет сам собирать — дороже выйдет по запчастям.

Я вообще-то предлагал диодный мост с резистором если не заметил, как самые дешёвые. И они по определению есть и так в AC-DC.

20 Ватт на резисторе куда девать будем? 🙂

Это много так то, особенно если учитывать что сам вентилятор жрёт всего 3 Ватта примерно сверху.

Ну так я и говорю что насрать. Об эффективности же речь не шла 🙂

А в кулерах разве не бесколлекторные моторы? Они ж тремя или четырьмя проводами в компе подключаются.

Бесколлекторные в основном. Но 12В DC это не отменяет.

Я думал, в бесколлекторном моторе надо попеременно ступенчато на 3 провода напряжение подавать с частотой, равной желаемой частоте вращения пропеллера, грубо новоря, как трёхфазный переменный ток, только вместо синусоид ступеньки. Пардон, в электрике не шарю. Думал, что если подать просто постоянное напряжение, он дёрнется, но крутиться не будет.

Не на три, а на сколько фаз катушек, вплоть до over9000 в прецизионных.

Да, в современных кулерах обычно двухфазная схема с 4 катушками(собственно 2 оси) импульсы на которые генерирует электроника, простых уже очень давно не делают, простые трёхфазки с конденсатором для сдвига на 3 фазу есть в вентиляторах для ванной-кухни например сейчас в самых простых, впрочем и до топа встречается, а в упрощёнке очень низкой мощности и конденсатора нету AFAIR.

«если подать просто постоянное напряжение, он дёрнется, но крутиться не будет.»

Ну,если подать прямо на катушки двигателя,то закрутится,и ещё как!

Там 3 или 4 провода. Земля, +12В, датчик скорости вращения и сигнал управления скоростью вращения.

Рассылка Пикабу: отправляем лучшие посты за неделю ??

Осталось подтвердить Email — пожалуйста, проверьте почту ??

Подключение кулера к адаптеру 12 вольт. Не сгорит? — Хабр Q&A

Из комментариев видно, что вам непонятен практический смысл терминов «напряжение» и «ток». В этом случае разобраться помогает сравнение с потоком воды. Напряжение — это аналог давления, или разницы уровней выше-ниже плотины. А ток — аналог расхода воды (не зря созвучен слову «поток»). Если кран закрыт (выключатель выключен, цепь разомкнута) то какое бы ни было напряжение/давление, (по)тока не будет.
Теперь с вашим примером. Есть адаптер 12 в, 0,5 а. Включаем его — на выходе 12 вольт, и никакого тока, хотя на нём написано 0,5 а — ещё не создан путь для потока. Подключаем кулер — пошёл такой ток, который затребовал кулер, т.е. 0,18 а, и не больше (поток течёт по размеру дырочки, которую ему открыли).

Остальные 0,32 ампера пока не востребованы. Подключаем ещё один такой же кулер — ток возрос до 0,36 а (два потока по 0,18). Поскольку адаптер может обеспечить 0,5, всё нормально. Но если подключим ещё один такой же кулер, суммарный ток возрастет до 0,54 а, что больше допустимого для адаптера — он будет перегружен, от него требуют невозможного. Если через плотину перельётся поток больше, чем может прийти по реке, то поскольку вода ушла, верхний уровень над плотиной понизится. Аналогично при перегрузке по току выходное напряжение адаптера понизится и уже будет менее 12 вольт. Если защиты от перегрузки в схеме адаптера не предусмотрено, он просто перегреется и может сгореть. Если защита предусмотрена, то при перегрузке она сработает, адаптер отключится, выходной ток исчезнет.

если врубаем напрямую, то нужно ли еще какой элемент в цепи, чтобы обезопасить сию конструкцию?

Если встроенной защиты от перегрузки нет, то обычно последовательно в цепь включают такой элемент, как плавкий предохранитель.

Сгорая сам, он защищает от повреждения остальную схему, гораздо более дорогую. В вашем случае полезно последовательно с выходной цепью адаптера включить предохранитель на 0,5 а. Но реальный ток сгорания у дешёвых плавких предохранителей не точен и может быть в пределах -30%… +80%. Так что не удивляйтесь, если увидите, что такой предохранитель сгорит при подключении всего двух кулеров или не сгорит вообще, когда уже весь адаптер будет в дыму.

Подключение кулера к сети 220В с регулировкой оборотов

Приветствую, радиолюбители-самоделкины!

Как известно, многие электронные устройства в процессе работы выделяют тепло — в некоторых случаях его настолько мало, что с отводом справляются стандартные корпуса любые деталей (примерно до 0,25Вт), иногда требуются небольшие радиаторы (до 5-7Вт), а в некоторых случаях никак не обойтись без воздушного охлаждения — поток воздуха, обдувающий радиатор, позволяет отводить тепло наружу корпуса значительно эффективнее. К тому же, очень часто благодаря небольшому кулеру удаётся сэкономить место — ведь кулеры могут быть совсем небольшими по размеру, но зато по эффективности могут сравниться с естественным охлаждением громоздкого радиатора. Типичный пример устройства с использованием кулеров — системный блок, как правило, их там всегда несколько, для локального охлаждения компонентов (обычно для процессора и видеокарты), а также для циркуляции воздуха через саму коробку корпуса.

Несмотря на достоинства, кулеры обладают и как минимум парой недостатков — требуют регулярного обслуживания, куда обязательно входит очистка от пыли, ведь вместо с потоком воздуха кулер прогоняет через весь корпус того же системного блока кучу пыли, которая, в течение длительного времени, может оседать на поверхностях, электронных платах — в некоторых случаях это приводит к поломкам дорогостоящего оборудования. Второй минус — воздушный поток, а также трение в самом кулере создаёт небольшой шум, с которым очень часто борются владельцы системных блоков.

Сейчас производители не сидят без дела, и то и дело на рынке появляется всё больше совершенных моделей, которые при вращении практически не создаются шума, но при этом обеспечивают хороший воздушный поток — правда стоят такие модели также немало. Довольно часто кулеры используют в своих работах не только производители фирменной техники, но и радиолюбители, например, при постройке мощных лабораторных блоков питания, зарядных устройств, усилителей. И в этом случае в использовании кулеров обнаруживается ещё одна если не проблема, то как минимум загвоздка — кулеры требуют питания, наиболее распространены модели на 12В, но существуют также и на 5, и на 24В.

Если охлаждаемое устройство, например, усилитель, использует питание те же 12В — особых проблем не возникает, можно просто подключить кулер параллельно с питанием устройства, при необходимости используя кулеры на другие напряжения. Но если, например, устройство не предполагает возможности использовать низковольтное питание, то возникает серьёзная проблема с кулером.

Однако специально для таких случаев как нельзя кстати придётся бестрансформаторный источник питания, который позволит запитать любой низковольтный кулер напрямую от сети 220В.

Схема для сборки представлена выше, как можно увидеть, она основана на довольно стандартном способе — ограничение тока с помощью гасящего конденсатора, на схеме им является С1. Переменное напряжение напрямую из розетки поступает на выпрямительный диодный мост — но последовательно с ним включен данный конденсатор, причём от ёмкости данного конденсатора будет зависеть максимальный ток, который можно будет снять после диодного моста. Высчитать точное значение тока можно рассчитать с помощью формул, но на деле гораздо проще воспользоваться правилом — каждый микрофарад ёмкости гасящего конденсатора даёт 70 мА тока, соответственно ёмкость в 2 мкФ позволит снимать ток примерно в 140 мА, чего будет достаточно для большинства кулеров. Номинальное значение тока, который потребляет кулер можно посмотреть на этикетке по центру крыльчатки, чаще всего добросовестные производители его указывают.

Ёмкость гасящего конденсатора желательно рассчитать так, чтобы отдаваемый ток полностью совпал с номинальным током кулера, это позволит избежать лишнего нагрева. Если же ёмкость будет несколько меньшей, чем требуется кулеру, то работать кулер будет не на максимуме оборотов, соответственно это позволит избежать лишнего шума, но несколько снизится поток воздуха. Использовать в качестве С1 нужно неполярный конденсатор, например, подойдут распространённые плёночные, которые можно купить в любом магазине радиодеталей. Напряжение конденсатора должно быть с запасом, выпрямленное сетевое напряжение достигает амплитуды 310В, соответственно конденсатора должен быть рассчитан как минимум на 400В, а лучше взять с запасом — на все 630В. Также можно включать конденсаторы параллельно для достижения нужной ёмкости, при параллельном включении все ёмкости будут суммироваться.

Резистор R1 служит для разряда конденсатора после отключения устройства от сети — если бы его не было, то опасное сетевое напряжение ещё долго бы оставалось на выводах конденсатора, что нежелательно.

Использовать здесь можно любой маломощный резистор на 0,25Вт, сопротивление не критично и может варьироваться в широких пределах, от 330 до 680 кОм. Выпрямленное напряжение поступает на конденсатор С2 ёмкостью 470 мкФ, который служит для фильтрации питания, его ёмкость может лежать в пределах 470-1000 мкФ, напряжение желательно 25-35В.

Обратите внимание, что здесь не обязательно использовать конденсатор, рассчитанный на сетевое напряжение (300-400В), так как параллельно с ним стоит стабилитрон VD2, который не позволит напряжению на конденсаторе подняться до уровня выше 15В, даже если вдруг произойдёт какой-либо обрыв в кулере. Использовать здесь желательно не самый маломощный стабилитрон для большей надёжности, напряжение стабилизации 15В. Также можно обойтись и без стабилитрона, но в этом случае С2 должен быть рассчитан на 400В, иначе, если высокое напряжение попадёт на низковольтный конденсатор, то он моментально вздуется.

Далее следует цепочка непосредственно с самим кулером — обратите внимание, что он подключается в соответствии с полярностью, красный провод — к плюсовому выходу с диодного моста, чёрный — к минусовому, иначе кулер не будет вращаться.

Также параллельно с самим кулером можно увидеть цепь из резисторов R2 и R3, из которых R3 — переменный, он служит для регулировки оборотов кулера — особенность и дополнительная возможности данной схемы. Эти резисторы выступают в роли токового шунта с регулируемым сопротивлением, таким образом, в зависимости от положения R3, резисторы будут забирать на себя часть тока, тем самым кулер будет питаться уже не полным напряжением, его обороты уменьшаться. Использовать здесь желательно резисторы на 1-2Вт, так как на них будет рассеиваться определённая мощность. Постоянный резистор R2 здесь служит для ограничения крайнего положения переменного резистора, если есть необходимость регулировать обороты от самого нуля, его можно не ставить. В качестве R3 желательно использовать проволочный переменный резистор, он более громоздкий, но без проблем справится с 1-2Вт выделяющегося тепла. Номиналы резисторов подбираются экспериментально, в зависимости от мощности используемого кулера.

Диодный мост на схеме — практически любой, подойдёт даже маломощный, главное, чтобы он был рассчитан напряжение как минимум 500В и ток около 0,5А.

Также всегда можно собрать диодный мост самому, используя 4 выпрямительных диода, прекрасно подойдут распространённые 1N4007. Вся схема собирается на миниатюрной печатное плате, которая не займёт много места и поместится в корпусе любого устройства. Согласно описанному принципу напрямую от сети 220В можно запитывать многие другие маломощные двигатели постоянного тока, не только кулеры, например, двигатели от машинок, вентиляторы.

После сборки схемы обязательно нужно проверить правильность монтажа, полярность электролитического конденсатора. Устройство подключается напрямую к сети 220В, а потому нужно соблюдать определённые меры безопасности при первом включении. Плату для данной схемы желательно использовать с большими зазорами между дорожками, чтобы случайно попавшая, например, металлическая опилка не могла привести к короткому замыканию. При использовании такого варианта питания кулера не стоит забыть, что схема, в отличие от трансформаторного источника, не обеспечивает гальванической развязки, а потому касание провода питания кулера может привести к удару током, нужно позаботится от хорошей изоляции.

Таким образом, получилась весьма удачная схема, которая позволяет не только запитать кулер без использовании дорогих и громоздких трансформаторов или блоков питания, но ещё и обеспечивает регулировку оборотов от нуля до максимума. Удачной сборки!
Источник (Source)

Facebook

ВКонтакте

Twitter

ОК

Вентилятор осевой настенный и потолочный ВЕНТС 125 Д 12

Описание

ПРИМЕНЕНИЕ
Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений. Для монтажа в вентиляционные шахты или соединения с воздуховодами.	Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы. Для монтажа с воздуховодами 100, 125 и 150 мм.
КОНСТРУКЦИЯ
Сверх тонкая лицевая панель – 6,5 мм. Современный дизайн и эстетический внешний вид. Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.	Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя. Защитная сетка от насекомых. Степень защиты IP 34.
ДВИГАТЕЛЬ
Надёжный двигатель с низким энергопотреблением. Предназначен для непрерывной работы и не требует обслуживания.	Оборудован защитой от перегрева.
УПРАВЛЕНИЕ
Ручное: Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит. Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется. Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т, ТН, ТР, ВТ, ВТН.	Автоматическое: При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно. При помощи таймера „Т“ (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течении от 2 до 30 мин. после остановки его выключателем). При помощи датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленную на датчике значения 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается).
ОСОБЕННОСТИ МОНТАЖА
Вентилятор устанавливается непосредственно в проем вентиляционной шахты. При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.	Крепится к стене при помощи шурупов. Может использоваться для потолочного монтажа. Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор (например серии ТРФ 220/12-25).
ПРИМЕР МОНТАЖА

Характеристики

Параметр	ВЕНТС 125 Д 12	Единица измерения
Напряжение	12	В
Частота тока	50/60	Гц
Потребляемая мощность	16	Вт
Производительность	165	м³/ч
Ток	1. 7	А
Частота вращения	2300	мин^-1
Уровень звукового давления на расст. 3 м	34	дБА
Вес	0. 69	кг
Размер патрубка	125	мм
Тип мотора	12В / 50-60Гц	—
Диаметр воздуховода	125	мм
Конструкция	осевой	—
Степень защиты	IP 34	—
Тип	вытяжной	—
Монтаж	настенный, потолочный	—

График производительности

Рабочая точка

Производительность: —
Давление: —

Центр загрузок

Загрузки

Выберите тип документа

Размеры

Характеристики

Параметр	Величина	Единица измерения
∅D	125	мм
B	176	мм
H	140	мм
L	114	мм
L1	12. 5	мм

Схема подключения

* — только для вентиляторов, рассчитанных на номинальное сетевое напряжение 12 В (указано на упаковке и корпусе вентилятора).
S, S1, S2 — внешние выключатели

Схема работы вентиляторов с опциями

Вентилятор с таймером начинает работу при подаче управляющего напряжения на вход LT. После снятия управляющего напряжения вентилятор продолжает работу в течение времени, заданного таймером, которое регулируется от 2-х до 30 мин. Регулировка осуществляется с помощью вращения оси ручки соответствующего потенциометра Т по часовой стрелке для увеличения и против часовой стрелки для уменьшения времени задержки.
Вентилятор с таймером и датчиком влажности начинает работу при подаче управляющего напряжения на вход LT или же при превышении определенного уровня влажности Н, который регулируется от ~60% до ~90%. После снятия управляющего напряжения или же при понижении уровня влажности Н, вентилятор продолжает работу в течение времени, заданного таймером, которое регулируется от 2-х до 30 мин. Регулировка осуществляется с помощью вращения оси ручки соответствующего потенциометра Н и Т по часовой стрелке для увеличения и против часовой стрелки для уменьшения порога влажности и времени задержки соответственно. Для установки максимального уровня влажности необходимо вывести регулятор потенциометра в положение Н мах (90%).
Вентилятор с таймером и датчиком движения начинает работу при движении человека на расстоянии от 1м до 4м с углом обзора датчика 100° по горизонтали. После прекращения движения вентилятор продолжает работу в течение времени, заданного таймером и регулируется от 2 до 30 мин. Регулировка осуществляется с помощью вращения ручки соответствующего потенциометра Т по часовой стрелке для увеличения и против часовой стрелки для уменьшения времени задержки.
Схема подключения лампы освещения к таймеру вентилятора с управлением от одного выключателя изображена на схеме 4. При отключении лампы освещения вентилятор работает в течение времени, заданного таймером.

Условные обозначения

Примечание: Вентиляторы ВЕНТС 150 Квайт модификаций Т/ТР/ВТ/ВТН дополнительно оборудованы таймером с задержкой включения от 0 до 2 минут.

Пример монтажа

Электрическая схема подключения вентилятора ebm-papst

Руководство по эксплуатации

Для встроенных вентиляторов с двигателями конструкционных размеров 110 и 138

Тип прибора, дата изготовления (календарная неделя/год выпуска) и маркировка конформности находятся на табличке с указанием типа вентилятора. Если у Вас возникнут вопросы по вентилятору или по поставке запасных частей, сообщите нам, пожалуйста, все данные, находящиеся на табличке с типом вентилятора.

СОДЕРЖАНИЕ

1. ПРЕДПИСАНИЯ И УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ;
1.1 Электрическое напряжение и ток
1.2 Предохранительные и защитные функции
1.3 Электромагнитное излучение
1.4 Механическое движение
1.5 Горячая поверхность
1.6 Эмиссия
1.7 Транспортировка
1.8 Хранение
1.9 Очищение
1.10 Утилизация
2. ЦЕЛЕСООБРАЗНОЕ ИСПОЛЬЗОВАНИЕ
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
4. ПОДКЛЮЧЕНИЕ И ВВОД В ЭКСПЛУАТАЦИЮ
4.1 Установить механическое подключение
4.2 Установить электрическое подключение
4.3 Подключение в клеммной коробке
4. 4 Подключение через проводку гнезда статора
4.5 Защита двигателя
4.6 Соединение нескольких приборов
4.7 Проверка подключений
4.8 Включение прибора
5. ТЕХОБСЛУЖИВАНИЕ, НЕПОЛАДКИ, ВОЗМОЖНЫЕ ПРИЧИНЫ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
5.1 Проверка техники безопасности;

1. ПРЕДПИСАНИЯ И УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Внимательно прочитайте руководство по эксплуатации, перед тем как начнёте работать с прибором. Обратите внимание на ниже следующие предостережения во избежание неполадок и чтобы не подвергать опасности людей.

Убедитесь, что руководство по эксплуатации находится всегда у вас под рукой при работе с прибором. При продаже или передаче прибора следует передать и руководство по эксплуатации. Для информации о потенциальных опасностях и их предотвращении это руководство может быть размножено и передано третьим лицам.

Используемые символы

Чтобы указать на потенциально опасные ситуации и важные предписания по технике безопасности, в данном руководстве используются следующие символы:

Опасность! Обозначает потенциально опасную ситуацию. Если её не предотвратить, то возникает угроза жизни и здоровью. Работайте чрезвычайно осторожно.

Предостережение! Обозначает возможность возникновения опасной ситуации. Если её не предотвратить, то следствием могут быть повреждения и ранения. Работайте чрезвычайно осторожно.

Осторожно! Обозначает возможность возникновения опасной ситуации. Если её не предотвратить, то следствием могут быть лёгкие или незначительные повреждения или материальный ущерб.

Обратите внимание! Обозначает возможность возникновения нежелательной ситуации. Если её не предотвратить, то следствием может быть материальный ущерб.

Квалификация персонала Устанавливать прибор, делать пробный пуск и выполнять работы по электрике могут только специалисты-электрики. Транспортировать, распаковывать, обслуживать прибор, производить техобслуживание и использовать прибор как-либо иначе могут только обученные и авторизованные специалисты.

Основополагающие правила техники безопасности

При работе с прибором, обратите, пожалуйста, внимание на следующее:

Предостережение! Вращающийся вентилятор: Длинные волосы, свисающие детали одежды и украшения могут запутаться и втянуться в прибор. Вы можете получить травму. → При работе с подвижными частями не надевайте свободную одежду или свешивающиеся части одежды или украшения. Длинные волосы защищайте с помощью головного убора.

– Не производите никаких изменений прибора без одобрения ebm-papst.

1.1 Электрическое напряжение и ток

Регулярно проверяйте электрооборудование прибора. Немедленно исправляйте слабые соединения и повреждённый кабель.

1.2 Предохранительные и защитные функции

Опасность! Отсутствие и бездействие предохранительных устройств Угроза для жизни → Немедленно выключите прибор, если Вы обнаружили, что какое-либо предохранительное устройство либо отсутствует, либо не работает. Данный прибор является встроенным и не работает самостоятельно, Вы, эксплуатируя его, несёте ответственность за то, чтобы обеспечить прибору достаточную степень безопасности.

1.3 Электромагнитное излучение

Воздействие электромагнитного излучения может возникнуть, например, в сочетании с устройствами управления и регулирования. Если во встроенном состоянии возникает недопустимое излучение, то перед вводом в эксплуатацию необходимо принять соответствующие меры экранирования.

1.4 Механическое движение

Опасность! Вращающийся вентилятор: Можно поранить части тела, соприкасающиеся с вращающимся вентилятором. → Обеспечьте условия, не допускающие касания вентилятора. Перед началом работы с оборудованием/станком подождите, пока все движущиеся части не остановятся.

Предостережение! Вылетающие частицы в зоне выдува: Опасность получения травм В случае неисправности могут выбрасываться балансировочные грузики или сломанные лопасти вентилятора. → Чтобы этого не происходило, необходимо принять соответствующие меры безопасности. Не задерживайтесь в зоне выдува.

Осторожно! Вентилятор включается самостоятельно: Опасность получения травм Например, в случае приложенного напряжения двигатель включается автоматически после выпадения сети. → Не задерживайтесь в опасной зоне вентилятора. При выполнении работ на вентиляторе выключайте напряжение сети и убедитесь, что оно не включится самопроизвольно.

1.5 Горячая поверхность

Осторожно! Высокая температура корпуса двигателя: Опасность получения ожогов → Обеспечьте достаточную защиту от касания.

1.6 Эмиссия

Предостережение! В зависимости от условий установки и эксплуатации может возникать уровень звукового давления более 70 дБ(A): Опасность возникновения тугоухости → Примите технические меры безопасности. Обеспечьте обслуживающий персонал соответствующим защитным снаряжением, как, например, фриттером.

1.7 Транспортировка

Осторожно! Транспортировка вентилятора: Опасность порезов и сдавливания → Надевайте защитную обувь и не режущиеся защитные перчатки. Транспортируйте вентилятор только в оригинальной упаковке. Во время всей транспортировки нельзя превышать амплитуду колебаний, указанную в технических данных. Закрепите вентилятор, например, при помощи крепёжного ремня, чтобы он не перемещался.

1.8 Хранение

Храните прибор в сухом, защищённом и чистом месте. Поддерживайте необходимую температуру хранения, см. главу 3, Технические данные. Если прибор долгое время не эксплуатируется, то мы рекомендуем раз в месяц включать его примерно на 15 минут, чтобы привести в движение подшипники.

1.9 Очищение

Обратите внимание! Повреждение прибора при очищении: Возможен сбой в работе → Не очищайте прибор струёй воды или устройством для очистки под высоким давлением. Не используйте кислотные, щелочные и содержащие растворители чистящие средства.

1.10 Утилизация

При утилизации прибора соблюдайте все важные, действующие в Вашей стране требования и предписания.

2. ЦЕЛЕСООБРАЗНОЕ ИСПОЛЬЗОВАНИЕ

Прибор сконструирован исключительно как встроенный вентилятор для перемещения воздуха в соответствии с техническими данными. Любое иное использование или выходящее за пределы указанного считается нецелесообразным и является неправильным использованием прибора. Оборудование при вводе в эксплуатацию должно соответствовать возникающему при эксплуатации механическому, термическому воздействию, а также воздействию, обусловленному сроком службы.

К целесообразному использованию относится также

эксплуатация прибора со всеми предохранительными устройствами,
соблюдение руководства по эксплуатации,
использовать прибор в соответствии с допустимой температурой окружающей среды, см. главу 3, Технические данные.

Нецелесообразное использование В частности, запрещены следующие виды использования вентилятора, они могут привести к возникновению угрозы:

Перемещение воздуха, содержащего абразивные (изнашивающие) частицы.
Перемещение воздуха, имеющего сильное коррозийное воздействие.
Перемещение воздуха, содержащего большое количество пыли, например, вытяжка опилок.
Перемещение горючих газов/частиц.
Использование вентилятора вблизи от горючих веществ или компонентов.
Использование вентилятора во взрывчатой атмосфере.
Работа вентилятора в качестве конструктивного элемента техники безопасности или для выполнения функций, существенных для обеспечения техники безопасности.
Использование в медицинских приборах, имеющих функцию поддержания жизнедеятельности или жизнеобеспечения.
Использование в нестационарном оборудовании, как, например, железнодорожные транспортные средства, воздушные и космические транспортные средства.
Использование с полностью или частично демонтированными или произвольно изменёнными предохранительными устройствами.
Использование при очень сильной вибрации, превышающей допустимую циклическую нагрузку.
Помимо этого, все не указанные в разделе целесообразного использования возможности эксплуатации.

При возникновении особых вопросов воспользуйтесь поддержкой ebm-papst.

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

Более подробные данные для конкретного прибора вы получите по запросу в ebmpapst.

Крепёжные данные Необходимо соблюдать:

Момент затяжки кабельного ввода: 2,0 Нм
Момент затяжки крепёжных болтов крышки клеммной коробки : 0,8 Нм
Класс прочности крепёжных болтов: 8.8

Условия окружающей среды

	Транспортировка & Хранение	Эксплуатация
Допустимая температура окружающей среды около двигателя	-40 °C…+80 °C	-25 °C…+40 °C (60 °C)
Устойчивость к колебаниям	1 г (по IEC 60068-2-6)	0,5 г (по IEC 60068-2-6)

4. ПОДКЛЮЧЕНИЕ И ВВОД В ЭКСПЛУАТАЦИЮ

4.1 Установить механическое подключение

Смонтируйте прибор в соответствии с его применением. Используйте прибор в соответствии с его классом влаги.

Осторожно! Опасность порезов и сдавливания при извлечении вентилятора из упаковки → Доставайте прибор осторожно за внутреннюю часть лопастей (аксиальный вентилятор), или за колесо вентилятора (радиальный вентилятор) из упаковки. Обязательно избегайте ударов. Надевайте при этом защитную обувь и не режущиеся защитные перчатки. Вынимайте прибор из упаковки вдвоём, если он тяжелее 10 кг.

Предостережение! Горячий корпус двигателя: Опасность возникновения пожара → Убедитесь, что около вентилятора нет горючих и воспламеняющихся материалов.

4.2 Установить электрическое подключение

Электрическое подключение устанавливается после механического подключения.

Перед подключением прибора убедитесь, что напряжение сети соответствует напряжению вентилятора.
Проверьте, соответствуют ли данные на табличке с указанием типа вентилятора данным подключения и данным рабочего конденсатора (только в случае однофазных двигателей).
Используйте только кабель, который раскатан для силы тока в соответствии с табличкой с указанием типа вентилятора.

Опасность! Неисправная изоляция: Угроза жизни при поражении током → Используйте только проводку, которая соответствует предписаниям по установке относительно напряжения, тока, изоляционного материала, допустимой нагрузке и т.д.

4.3 Подключение в клеммной коробке (для аксиальных вентиляторов)

Удалить оболочку проводки подключения Удалите оболочку лишь на столько, чтобы кабельный ввод был плотным, а подключения были разгружены от натяжения (Начальные пусковые моменты см. главу 3 „Технические данные“).

Соединить проводку клеммами

Осторожно! Электрическое напряжение: Вентилятор является встроенным компонентом и не имеет размыкающего Электро- выключателя. → Подключайте вентилятор только к электрическим цепями, которые можно выключать при помощи размыкающего все полюса переключателя. При выполнении работ на вентиляторе необходимо убедиться, сто оборудование/станок, в который встроен вентилятор, не включится снова.

Откройте клеммную коробку.
Откройте кабельный ввод

Аксиальные вентиляторы с двигателями конструктивного размера 110	Аксиальные вентиляторы с двигателями конструктивного размера 138
поставляются с колпачком и герметичным вкладышем для кабеля с 6 — 12 мм, см. рисунок 2	поставляются с колпачком и герметичным вкладышем для кабеля с 7 — 14 мм, см. рисунок 2.

Снимите колпачок, см. рисунок 3.
Проведите проводку через кабельный ввод

Рисунок 2. Кабельный ввод с колпачком Рисунок 3. Колпачок снят

Подсоедините защитное соединение (PE).
Подключите остальную проводку к соответствующим клеммам, см. рисунок 4.
Подключите термоэлектрическое реле (TW).

При подключении к клеммам следите за тем, чтобы кабели не раскрутились.

Рисунок 4: Подсоединение проводки к клеммам

Клеммная колодка защищена от просовывания насквозь. – Вводите многопроволочные провода до упора. Между клеммой и кабельным вводом, не должно быть напряжения. Кабель должен быть разгружен от натяжения.

Область клемм: -однопроволочный до 4 ммл и тонкопроволочный до 2,5 ммл

Вдоль кабеля в направлении кабельного ввода не должна проникать вода. Кабель должен быть разгружен от натяжения.

Положение встраивания вентилятора: Вал вертикально, ротор внизу Следите затем, чтобы кабель был проложен в форме петли („Водяной мешок“ — см. рисунок 5). Рисунок 5: Вентилятор, встроенный в положении лёжа (Вал вертикально, ротор внизу), Прокладка кабеля в виде «водяного мешка» Положение встраивания вентилятора: Вал горизонтально Следите при прокладывании кабеля затем, чтобы кабельные вводы располагались внизу, см. рисунок 6. Кабели должны всегда поводиться вниз.

Рисунок 5: Вентилятор, встроенный в положении лёжа (Вал вертикально, ротор внизу), Прокладка кабеля в виде «водяного мешка»

Положение встраивания вентилятора: Вал горизонтально Следите при прокладывании кабеля затем, чтобы кабельные вводы располагались внизу, см. рисунок 6. Кабели должны всегда поводиться вниз

Рисунок 6: Прокладка кабеля в случае вентиляторов, встроенных в стоячем положении, вал горизонтально

Рисунок 7: Однофазный конденсаторный двигатель, конструкция с термоэлектрическим реле

U1 = синий
U2 = чёрный
Z = коричневый
PE = зелёный/жёлтый
TW = серый

Рисунок подключения трёхфазного электродвигателя

Рисунок 8: Схема-звезда, конструкция с термоэлектрическим реле

Рисунок 9: Схема-треугольник, конструкция с термоэлектрическим реле

U1 = чёрный
U2 = зелёный
V1 = синий
V2 = белый
W1 = коричневый
W2 = жёлтый
PE = зелёный / жёлтый

Поворот направления вращения сменой двух фаз.

Рисунок подключения однофазного конденсаторного двигателя

Рисунок 10: Однофазный конденсаторный, конструкция с термоэлектрическим реле

U1 = синий
U2 = чёрный
Z = коричневый
PE = зелёный/жёлтый
TW = серый

Рисунок подключения трёхфазного электродвигателя

Рисунок 11: Схема-звезда, конструкция с термоэлектрическим реле

U1 = чёрный
U2 = зелёный
V1 = синий
V2 = белый
W1 = коричневый
W2 = жёлтый
PE = зелёный/ жёлтый

Рисунок 12: Схема-треугольник, конструкция с термоэлектрическим реле

4.4 Подключение через проводку гнезда статора (для радиальных вентиляторов)

Конструкционный размер двигателя	Длина кабеля*
110	800 мм
138	1000 мм

Соедините проводку в соответствии с Вашим видом использования. Удалить оболочку проводки подключения*

В случае однофазных двигателей следите за тем, чтобы одновременно подключить конденсаторы.

4.5 Защита двигателя

Для защиты приборов двигатели сконструированы с термоэлектрическим реле. Позаботьтесь о том, чтобы перед каждым вводом в эксплуатацию термоэлектрическое реле было подключено надлежащим образом, и проверяйте это. Претензии на дефекты не принимаются, если термоэлектрическое реле подключено неправильно.

Опасность! Отсутствие защиты двигателя: Двигатель нагревается. Можно поранить части тела, соприкасающиеся с двигателем. → Подключите термоэлектрическое реле, встроенное в обмотку. Вставьте выведенное термоэлектрическое реле в цепь управляющего тока так, чтобы в случае неполадок после охлаждения не произошло самостоятельное включение.

Рисунок 13: Схема подключения переключателя защиты двигателя Трёхфазный ток

Рисунок 14: Схема подключения переключателя защиты двигателя Однофазный

Обратите внимание! Отсутствие защиты двигателя: Двигатель перегревается и из-за этого может повредиться. Двигатель не включается самостоятельно. → Выясните источник неисправности и устраните неисправность. Подключите встроенное в обмотку термоэлектрическое реле.

Управление напряжением: В случае регулировки числа оборотов трансформаторами или электроприборами регулирования напряжения (например, фазовая отсечка) может произойти усиление тока. В случае фазовой отсечки могут, помимо этого, в зависимости от вида встраивания прибора, возникать шумы.

* В конкретном случае эксплуатации возможны отклонения

Статический преобразователь частоты:Для эксплуатации на статических преобразователях частоты вмонтируйте между статическим преобразователем и двигателем действующий на все полюса синусоидальный фильтр (фаза- фаза и фаза -земля).

4.6 Соединение нескольких приборов

Если Вы хотите соединить несколько приборов, тона клеммной коробке вы можете пробить ещё второе отверстие для ввода, чтобы проложить дополнительную проводку.

Предупреждение! Электрическое напряжение на кабельном вводе: Электрическое поражение → В случае пластмассовой клеммной коробки не используйте кабельные вводы из металла

Вверните кабельный ввод (размера M20) при помощи гаечного ключа в предварительно сделанную резьбу. При этом обратите внимание на момент затяжки, см. главу 3, Технические данные.
Удалите кусочек пластмассы, получившийся при пробивании внутри клеммной коробки.

При подключении соблюдайте указания Главы 4.2, Установить электрическое подключение и Главы 4.3, Подключение в клеммной коробке.

4.7 Проверка подключений

Опасность! Электрическое напряжение на приборе: Электрическое поражение → Всегда устанавливайте защитное соединение. При этом убедитесь, что напряжение отсутствует. Удостоверьтесь, что самопроизвольное включение не произойдёт.

Проверьте, что соединяющая проводка проходит в надлежащем месте.
Снова ввинтите кабельный ввод.
Убедитесь, кабельный ввод затянут прочно.
Затяните кабельный ввод так, чтобы не смогла проникнуть вода. См. главу 3, раздел Данные крепления, максимальный момент затяжки
Снова завинтите клеммную коробку. См. главу 3, раздел Данные крепления, максимальный момент затяжки

Убедитесь, что после завершения работ клеммная коробка полностью закрыта и герметична и все гайки затянуты как надо. Автоматический предохранительный выключатель, действующий при появлении тока утечки

Допустимы исключительно предохранительные устройства тока утечки, чувствительные к постоянному и переменному току (Тип B). Защищать людей с помощью предохранительных устройств тока утечки при использовании прибора, а также в случае статических преобразователей частоты не возможно.

4.8 Подключение прибора

Перед подключением проверьте прибор на визуальные повреждения и работоспособность предохранительных устройств.

5. ТЕХОБСЛУЖИВАНИЕ, НЕИСПРАВНОСТИ, ВОЗМОЖНЫЕ ПРИЧИНЫ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность/Неполадка	Возможная причина	Возможное устранение неисправности
Двигатель не вращается	Механическая блокировка	Выключить, убрать напряжение, и убрать механическую блокировку
	Неисправное напряжение сети	Проверить напряжение сети, восстановить напряжение
	Неправильное подключение	Исправить подключение, см. расположение выводов
	Сработало термоэлектрическое реле	Охладить двигатель, найти и устранить причину неисправности, при необходимости убрать блокировку повторного включения
Превышение допустимой температуры двигателя	Температура окружающей среды слишком высокая	По возможности снизить температуру окружающей среды
	Неисправность системы охлаждения	Исправить систему охлаждения
	Недопустимая рабочая точка	Перепроверить рабочую точку; например, в случае аксиальных вентиляторов сократить сопротивление дросселирования

При возникновении иных неисправностей, свяжитесь, пожалуйста, с ebmpapst.

5.1 Проверка техники безопасности

Что нужно проверять?	Как перепроверять?	Как часто
Обшивка, защищающая при касании	Визуальный контроль	Минимум каждые полгода
Вентилятор на повреждения	Визуальный контроль	Минимум каждые полгода
Крепление вентилятора	Визуальный контроль	Минимум каждые полгода
Крепление проводки подключения	Визуальный контроль	Минимум каждые полгода
Крепление подключения защитного соединения	Визуальный контроль	Минимум каждые полгода
Изоляция проводки	Визуальный контроль	Минимум каждые полгода
Герметичность кабельного ввода (только при подключении через клеммную коробку)	Визуальный контроль	Минимум каждые полгода
Отверстие для конденсата на засорение	Визуальный контроль	Минимум каждые полгода

Простые устройства — Включение компьютерного вентилятора в сеть 220 вольт

Кулер от неисправного компьютерного блока питания, можно использовать в качестве вентилятора, запитав его от сети 220 вольт через отдельную небольшую схему.

Собрать эту схему можно из деталей от старой платы неисправного блока питания.

Эта конструкция вполне по силам даже начинающему.

ВНИМАНИЕ! Конструкция имеет гальваническую связь с сетью, при повторении требуется соблюдать повышенную осторожность!

Схема показана на рисунке сверху, а то, как она выглядит в реале — на рисунке снизу.

{ads1}

Выпаяв лишние детали на старой плате вокруг диодного моста, чтобы не мешали, я отрезал ножницами по металлу кусок стеклотекстолита необходимого размера вместе с диодным мостом, который будет задействован в схеме. Остальные детали, которые понадобятся, можно так же частично взять с этой же платы и припаять их согласно приведённой схеме, разместив на отрезанный кусок платы с диодным мостом.

Вторичное напряжение, которое нужно для работы вентилятора, в схеме ограничивается стабилитроном, я применил Д814Г, но вместо него подойдёт любой с похожими характеристиками с напряжением стабилизации на 10 -14 в.

Ток потребления вентилятора оказался в пределах 50 ма, а напряжение на выходе с 12 в без нагрузки просаживается при работающем вентиляторе до 4-х вольт, но при этом вентилятор не теряет работоспособности. Мне для моих целей этого оказалось достаточным, но, если кто-то хочет поэкспериментировать и повысить вторичное напряжение, что увеличит обороты и мощность вращения вентилятора, я рекомендую попробовать увеличить ёмкость конденсатора С1 до 1 мкф, а ёмкость конденсатора С3 на выходе увеличить до 2000 мкф.

В качестве корпуса для схемы я использовал кусок монтажного пластикового короба, подходящего по размеру платы.

Владимир Науменко
г. Калининград

Как привести в действие очищенный вентилятор от использованной розетки · Поделитесь своим ремонтом

Я разбираю много сломанной электроники, потому что мне нравится узнавать, как все работает, и одна вещь, которую я обычно храню от этих разборок, — это вентиляторы, которых я найти внутри. Я не всегда нахожу им применение, но если вы не можете привести их в действие, вы действительно не будете их использовать. Вот руководство о том, как их использовать.

Оборудование:

Вентилятор охлаждения от проекционного телевизора
Адаптер питания сохранен от какого-то случайного устройства, которое у меня отключилось

Необходимые детали:

Необходимых инструментов:

Шаг 1. Найдите поклонника.

В компьютере всегда будет хотя бы один. В этом примере я нашел этот вентилятор в виде мини-беличьей клетки в телевизоре с проекционным экраном, который я вытащил из мусора.

Шаг 2: Определите требования к мощности вашего продуванного вентилятора.

Вам нужно будет найти этикетку на вентиляторе, чтобы знать, каковы его требования к питанию. Вот ярлык этого:

Toto Model TYF20S 12V CD Бесщеточный вентилятор Mitsumi M29BLF-1

Важная информация на этой этикетке — это напряжение и номинальная мощность.Вышеупомянутый вентилятор представляет собой вентилятор постоянного тока, который работает от 12 В и мощностью 9,6 Вт. Чтобы рассчитать максимальный ток, необходимый для этого вентилятора, нам нужно провести здесь небольшую математику. 9,6 Вт — номинальная мощность этого вентилятора, 9,6 Вт. Мощность = ток x напряжение. Таким образом, используя небольшую алгебру, можно найти ток: ток = мощность / напряжение = 9,6 / 12 = 0,8 ампер (или 800 мА). Нам нужен блок питания на 12 В постоянного тока и ток не менее 800 мА. Еще один пример характеристик вентилятора:

Модель NMB 2404KL-04W-B39 Вентилятор 12 В постоянного тока

В случае с вентилятором, изображенным выше, требуется вентилятор 12 В постоянного тока.13 ампер тока (или 130 мА). Почти все вентиляторы, которые вы найдете в электронике, будут работать либо на 12 В постоянного тока, либо на 6 В постоянного тока.

Краткая аналогия по напряжению и току

Я собираюсь провести быструю аналогию с водопроводом, чтобы объяснить, как работают напряжение и ток. Если бы этот двигатель приводился в действие водой, подаваемой по трубе, напряжение было бы давлением воды, которое должно быть в трубе, по которой к нему подается вода. Более высокое напряжение означает, что давление должно быть выше.Сила тока — это диаметр трубы или количество воды, которое труба может подавать за раз. Если у вас высокое давление, но крошечная труба, вы не сможете переместить много воды. То же самое и с двигателем, который требует большого тока — ему понадобится большая труба, чтобы иметь возможность подавать необходимый объем воды.

Шаг 3: Выберите подходящий блок питания.

Каждый раз, когда я сталкиваюсь с блоком питания, я обычно бросаю его в коробку в своей мастерской для дальнейшего использования. Когда радионяня перестает работать, я оставляю блок питания, потому что обычно это не та часть, которая ломается, и блок питания можно использовать для подобных вещей.

При выборе трансформатора вы ДОЛЖНЫ соответствовать напряжению, вы ДОЛЖНЫ соответствовать, будь то переменный или постоянный ток, но номинальный ток не обязательно должен совпадать — он должен быть равен или превышать требования по току того, к чему вы его подключаете. . Не повредит, если он рассчитан на более высокий ток — это может быть трансформатор большего размера, чем необходимо для вашего приложения.

Ниже приведен блок питания, который я выбрал для этого проекта первого вентилятора, который я изображал выше, вентилятора Toto с беличьей клеткой от телевизора с проекционным экраном:

PTrans Plug-in Class 2 12V DC Transformer Номер модели WD481200700

Важная информация на этой этикетке — это выходное напряжение и ток.В этом случае выходное напряжение составляет 12 вольт, а выходной ток — 700 миллиампер. В нем не говорится словами, что выходное напряжение является постоянным, а отображается символом — сплошная линия с пунктирной линией под ней означает постоянный ток:

Символ постоянного тока

Если бы это был выход переменного тока (переменного тока), это был бы символ синусоидальной волны, как у входа:

Символ переменного тока

Итак, у него на выходе 12 В постоянного тока, проверьте.Этот блок питания рассчитан на 700 мА. Наш вентилятор рассчитан на максимальное потребление 800 мА, что немного выше, но я все равно собираюсь его использовать. Все должно быть в порядке, и я не собираюсь использовать этот вентилятор в течение длительного времени, когда он должен много работать, поэтому все должно быть в порядке.

Еще один лакомый кусочек информации, который они дают вам через символ на блоке питания, это:

Схема подключения трансформатора

Этот символ выше представляет собой схему, показывающую разъем на другом конце шнура источника питания:

Разъем трансформатора

Символ говорит вам, что «внутренняя часть» разъема — это положительное соединение, а внешняя сторона разъема — отрицательное соединение.Это удобно для проверки прибора, к которому вы собираетесь его подключить, чтобы убедиться, что прибору нужен позитив внутри. Однако обычно позитив находится внутри.

Шаг 4: Отрежьте разъемы провода вентилятора и кабеля трансформатора.

Скорее всего, вам придется отрезать разъем трансформатора, если он есть, потому что у вашего вентилятора не будет подходящего гнездового разъема, и то же самое касается вентилятора. Перед отключением разъема убедитесь, что трансформатор не подключен к розетке! Вам также нужно будет отрезать коннектор от шнура вентилятора.Используйте инструмент для зачистки проводов, чтобы снять часть изоляции, чтобы можно было подсоединить провода.

Шаг 5: Определите полярность проводов.

От вентилятора почти наверняка будет выходить по крайней мере красный и черный провод. В моем случае у него также был белый провод (или у него может быть желтый вместо белого). Этот третий провод, скорее всего, является проводом обратной связи, по которому вентилятор сообщает свои обороты, и этот провод не будет использоваться в нашем приложении. На кабеле моего трансформатора действительно была белая пунктирная линия, которая указывала на положительный провод, но я бы этому не поверил.Если вы установите мультиметр на напряжение постоянного тока и подключите один провод к одному проводу, а другой — к другому, и вы получите положительное напряжение, то вы знаете, что красный провод вашего мультиметра находится на положительном проводе трансформатора — если вы получите отрицательное напряжение, тогда ваш отрицательный (черный) вывод находится на положительном проводе трансформатора.

Шаг 6: Подключите трансформатор к вентилятору.

Вы должны подключить положительный провод трансформатора к положительному проводу вентилятора — красный провод.Черный провод вентилятора подключится к другому проводу трансформатора. Если вы собираетесь его часто использовать, я предлагаю спаять их вместе или использовать небольшие гайки для проводов, в противном случае провода легко разойдутся. Я также сначала надел термоусадочную трубку, а затем спаял провода, а затем применил тепло для аккуратного и долговечного соединения:

Мой трансформатор, подключенный к вентилятору — паял и термоусаживал

Я использую этот вентилятор, чтобы охладить детскую еду — больше не будет головокружения от дуновения на их еду.Будьте осторожны, в этом случае вентилятор достаточно мощный, чтобы сдувать рис с тарелки 🙂

Amazon Associate Disclosure: Как партнер Amazon я зарабатываю на соответствующих покупках. Это означает, что если вы нажмете на партнерскую ссылку и купите товар, я получу партнерскую комиссию. Цена товара одинакова, независимо от того, является это партнерская ссылка или нет. Тем не менее, я рекомендую только те продукты или услуги, которые, по моему мнению, повысят ценность для читателей Share Your Repair. Используя партнерские ссылки, вы помогаете поддержке Share Your Repair, и я искренне признателен за вашу поддержку.

Связанные

Как работают блоки питания ПК

Если есть какой-либо один компонент, который абсолютно жизненно важен для работы компьютера, то это блок питания. Без него компьютер — это просто инертный ящик из пластика и металла. Блок питания преобразует линию переменного тока (AC), идущую из вашего дома, в постоянный ток (DC), необходимый для персонального компьютера. В этой статье мы узнаем, как работают блоки питания для ПК и что означают номинальные мощности.

В персональном компьютере (ПК) источником питания является металлический ящик, который обычно находится в углу корпуса. Блок питания виден сзади многих систем, поскольку он содержит розетку для кабеля питания и охлаждающий вентилятор.

Источники питания, часто называемые «импульсными источниками питания», используют технологию переключения для преобразования входного переменного тока в более низкие напряжения постоянного тока. Типичные поставляемые напряжения:

3,3 и 5 В обычно используются в цифровых схемах, в то время как 12 В используется для запуска двигателей в дисковых накопителях и вентиляторах.Основная спецификация блока питания — Вт . Ватт — это произведение напряжения в вольтах и тока в амперах или амперах. Если вы работали с ПК в течение многих лет, вы, вероятно, помните, что на исходных ПК были большие красные тумблеры, которые имели большой вес. Когда вы включали или выключали компьютер, вы знали, что делаете это. Эти переключатели фактически контролировали подачу 120-вольтного питания к источнику питания.

Сегодня вы включаете питание небольшой кнопкой и выключаете машину с помощью пункта меню.Эти возможности были добавлены к стандартным источникам питания несколько лет назад. Операционная система может послать сигнал блоку питания, чтобы он отключился. Кнопка посылает 5-вольтовый сигнал источнику питания, чтобы сообщить ему, когда нужно включить. В блоке питания также есть цепь, которая подает 5 вольт, называемая VSB для «напряжения режима ожидания», даже когда она официально «выключена», так что кнопка будет работать. См. Следующую страницу, чтобы узнать больше о технологии переключателя.

Объяснение 4 простых схем бестрансформаторного источника питания

В этом посте мы обсуждаем 4 простых в сборке, компактных простых схемах бестрансформаторного источника питания.Все схемы, представленные здесь, построены с использованием теории емкостного реактивного сопротивления для понижения входного сетевого напряжения переменного тока. Все представленные здесь конструкции работают независимо без трансформатора или без трансформатора .

Концепция бестрансформаторного источника питания

Как следует из названия, бестрансформаторная схема источника питания обеспечивает низкий постоянный ток от сети высокого напряжения переменного тока без использования трансформатора или катушки индуктивности.

Он работает за счет использования высоковольтного конденсатора для понижения сетевого переменного тока до необходимого более низкого уровня, который может быть подходящим для подключенной электронной схемы или нагрузки.

Характеристики напряжения этого конденсатора выбраны таким образом, чтобы его пиковое значение действующего напряжения было намного выше, чем пиковое напряжение сети переменного тока, чтобы гарантировать безопасное функционирование конденсатора. Пример конденсатора, который обычно используется в цепях бестрансформаторного питания, показан ниже:

Этот конденсатор подключается последовательно с одним из входов сети, предпочтительно с фазовой линией переменного тока.

Когда сетевой переменный ток поступает на этот конденсатор, в зависимости от номинала конденсатора, реактивное сопротивление конденсатора вступает в действие и ограничивает сетевой переменный ток от превышения заданного уровня, как указано номиналом конденсатора.

Однако, несмотря на то, что ток ограничен, напряжение нет, поэтому, если вы измеряете выпрямленный выход бестрансформаторного источника питания, вы обнаружите, что напряжение равно пиковому значению сетевого переменного тока, что составляет около 310 В, и это может насторожить любого нового любителя.

Но поскольку конденсатор может значительно снизить уровень тока, с этим высоким пиковым напряжением можно легко справиться и стабилизировать его с помощью стабилитрона на выходе мостового выпрямителя.

Мощность стабилитрона должна быть выбрана соответствующим образом в соответствии с допустимым уровнем тока конденсатора.

ВНИМАНИЕ: прочтите предупреждающее сообщение в конце сообщения

Преимущества использования схемы бестрансформаторного источника питания

Идея недорогая, но очень эффективная для приложений, требующих малой мощности для работы.

Использование трансформатора в источниках питания постоянного тока, вероятно, довольно распространено, и мы много слышали об этом.

Однако одним из недостатков использования трансформатора является то, что вы не можете сделать устройство компактным.

Даже если текущие требования к вашей схеме невысоки, вы должны включить тяжелый и громоздкий трансформатор, что сделает работу действительно громоздкой и беспорядочной.

Описанная здесь бестрансформаторная схема питания очень эффективно заменяет обычный трансформатор для приложений, требующих тока ниже 100 мА.

Здесь на входе используется высоковольтный металлизированный конденсатор для необходимого понижения мощности сети, а предыдущая схема представляет собой не что иное, как простые мостовые конфигурации для преобразования пониженного переменного напряжения в постоянное.

Схема, показанная на схеме выше, представляет собой классическую конструкцию, может использоваться в качестве источника питания постоянного тока 12 В для большинства электронных схем.

Однако, обсудив преимущества вышеупомянутой конструкции, стоит сосредоточиться на нескольких серьезных недостатках, которые эта концепция может включать.

Недостатки цепи бестрансформаторного источника питания

Во-первых, схема не может выдавать сильноточные выходы, но это не будет проблемой для большинства приложений.

Еще один недостаток, который, безусловно, требует некоторого внимания, заключается в том, что данная концепция не изолирует цепь от опасных потенциалов сети переменного тока.

Этот недостаток может иметь серьезные последствия для конструкций с оконечными выводами или металлическими шкафами, но не имеет значения для устройств, в которых все находится в непроводящем корпусе.

Таким образом, начинающие любители должны работать с этой схемой очень осторожно, чтобы избежать поражения электрическим током. И последнее, но не менее важное: вышеупомянутая схема позволяет скачкам напряжения проходить через нее, что может вызвать серьезное повреждение цепи с питанием и самой цепи питания.

Однако в предложенной простой схеме бестрансформаторного источника питания этот недостаток был разумно устранен путем введения различных типов стабилизирующих каскадов после мостового выпрямителя.

Этот конденсатор заземляет мгновенные скачки высокого напряжения, тем самым эффективно защищая связанную с ним электронику.

Как работает схема

Работу этого источника питания без преобразования можно понять по следующим пунктам:

При включении сетевого входа переменного тока конденсатор C1 блокирует вход сетевого тока и ограничивает его до более низкого уровня. уровень, определяемый значением реактивного сопротивления C1.Здесь можно приблизительно принять значение около 50 мА.
Однако напряжение не ограничено, и поэтому полные 220 В или что-либо еще на входе может достигать следующей ступени мостового выпрямителя.
Мостовой выпрямитель выпрямляет эти 220 В постоянного тока до более высоких 310 В постоянного тока из-за преобразования среднеквадратичного значения в пиковое значение сигнала переменного тока.
Этот постоянный ток 310 В мгновенно понижается до постоянного низкого уровня с помощью следующего каскада стабилитрона, который шунтирует его на значение стабилитрона. Если используется стабилитрон 12 В, он станет 12 В и так далее.
C2 наконец фильтрует 12 В постоянного тока с пульсациями в относительно чистый 12 В постоянного тока.

1) Базовая бестрансформаторная конструкция

Давайте попробуем более подробно разобраться в функциях каждой из частей, используемых в приведенной выше схеме:

Конденсатор C1 становится наиболее важной частью схемы, поскольку он является единственной. который снижает высокий ток из сети 220 В или 120 В до желаемого более низкого уровня, чтобы соответствовать выходной нагрузке постоянного тока. Как показывает практика, каждая отдельная микрофарада этого конденсатора будет обеспечивать выходную нагрузку током около 50 мА.Это означает, что 2 мкФ обеспечит 100 мА и так далее. Если вы хотите узнать расчеты более точно, вы можете обратиться к этой статье.
Резистор R1 используется для обеспечения пути разряда для высоковольтного конденсатора C1 всякий раз, когда цепь отключена от сетевого входа. Потому что C1 имеет способность сохранять в себе сетевой потенциал 220 В, когда он отключен от сети, и может подвергнуться риску поражения высоким напряжением любого, кто дотронется до контактов вилки. R1 быстро разряжает C1, предотвращая любой подобный сбой.
Диоды D1 — D4 работают как мостовой выпрямитель для преобразования слаботочного переменного тока от конденсатора C1 в слаботочный постоянный ток. Конденсатор C1 ограничивает ток до 50 мА, но не ограничивает напряжение. Это означает, что постоянный ток на выходе мостового выпрямителя является пиковым значением 220 В переменного тока. Это можно рассчитать как: 220 x 1,41 = 310 В постоянного тока приблизительно . Итак, у нас на выходе моста 310 В, 50 мА.
Однако напряжение 310 В постоянного тока может быть слишком высоким для любого низковольтного устройства, кроме реле.Следовательно, стабилитрон соответствующего номинала используется для шунтирования 310 В постоянного тока на желаемое более низкое значение, такое как 12 В, 5 В, 24 В и т. Д., В зависимости от характеристик нагрузки.
Резистор R2 используется как токоограничивающий резистор. Вы можете почувствовать, когда C1 уже существует для ограничения тока, зачем нам нужен R2. Это связано с тем, что во время периодов мгновенного включения питания, то есть, когда входной переменный ток впервые подается на схему, конденсатор C1 просто действует как короткое замыкание в течение нескольких миллисекунд.Эти несколько начальных миллисекунд периода включения позволяют полному высокому току 220 В переменного тока попасть в цепь, чего может быть достаточно, чтобы разрушить уязвимую нагрузку постоянного тока на выходе. Чтобы этого не произошло, введем R2. Однако лучшим вариантом может быть использование NTC вместо R2.
C2 — это конденсатор фильтра, который сглаживает пульсации 100 Гц от выпрямленного моста до более чистого постоянного тока. Хотя на схеме показан высоковольтный конденсатор 10uF 250V, вы можете просто заменить его на 220uF / 50V из-за наличия стабилитрона.

Схема печатной платы для объясненного выше простого бестрансформаторного источника питания показана на следующем изображении. Обратите внимание, что я предусмотрел место для MOV также на печатной плате со стороны входа сети.

Улучшение конструкции

Вышеупомянутая бестрансформаторная конструкция выглядит простой, но у нее есть некоторые неизбежные недостатки. Резистор R2 в схеме обязателен, иначе стабилитрон может мгновенно сгореть. Однако добавление резистора R2 приводит к значительному падению выходного тока, а также имеет место серьезное рассеивание через резистор R2, что делает схему несколько неэффективной.

Идея сделать так, чтобы R2 был как можно ниже, но при этом вся цепь оставалась полностью защищенной от всех возможных электрических опасностей.

Для этого мы усилили стабилитрон высоковольтным транзистором, подключенным в виде лома, как показано на следующей схеме:

Конструкция выглядит полностью отказоустойчивой, но обеспечивает идеально стабилизированный выход. Силовой транзистор ST13003 используется как шунтирующее устройство, которое заземляет всю мощность конденсатора C1, как только выходной постоянный ток от моста пытается достичь уровня выше уровня стабилитрона.В этой ситуации транзистор проводит и замыкает цепь постоянного тока, вызывая падение напряжения. Когда напряжение падает, стабилитрон перестает проводить выключение транзистора, и цикл продолжает повторяться с высокой скоростью, обеспечивая стабилизированное выходное напряжение постоянного тока, которое почти равно значению напряжения стабилитрона.

Пример схемы для светодиодного декоративного освещения

Следующая схема бестрансформаторного или емкостного источника питания может использоваться в качестве схемы светодиодной лампы для безопасного освещения второстепенных светодиодных цепей, таких как небольшие светодиодные лампы или светодиодные гирлянды.

Идея была запрошена г-ном Джайешем:

Требования к спецификации

Цепочка состоит из примерно 65-68 светодиодов на 3 В, последовательно соединенных примерно на расстоянии, скажем, 2 фута, например 6 струны связаны вместе, чтобы образовать одну струну, так что расположение лампочки составляет 4 дюйма в окончательной веревке. итак всего 390 — 408 светодиодных лампочек в финальной тросе.
Итак, пожалуйста, предложите мне лучшую схему драйвера для работы.
1) одна строка из 65-68 строк.
или
2) полная веревка из 6 нитей вместе.
у нас есть еще одна веревка из 3-х струн. Струна состоит из примерно 65-68 светодиодов с напряжением 3 В, соединенных последовательно примерно на расстоянии, скажем, 2 фута, такие 3 струны связаны вместе, чтобы образовать одну струну, поэтому расположение лампочки получается, что длина последней веревки составляет 4 дюйма. итак всего 195 — 204 светодиодных лампочки в готовом тросе.
Итак, пожалуйста, предложите мне лучшую схему драйвера для работы.
1) одна строка из 65-68 строк.
или
2) полная веревка из 3-х струн вместе.
Пожалуйста, предложите лучшую надежную схему с устройством защиты от перенапряжения и посоветуйте, какие дополнительные устройства необходимо подключить для защиты цепей.
и обратите внимание, что на принципиальных схемах указаны значения, необходимые для того же, поскольку мы не являемся техническим специалистом в этой области.

Схема

Схема драйвера, показанная ниже, подходит для управления любой цепочкой светодиодных ламп , имеющей менее 100 светодиодов (для входа 220 В), каждый светодиод рассчитан на 20 мА, светодиоды 3,3 В 5 мм:

Здесь вход конденсатор 0.33 мкФ / 400 В определяет количество тока, подаваемого на светодиодную цепочку. В этом примере это будет около 17 мА, что примерно соответствует выбранной светодиодной цепочке.

Если один драйвер используется для большего количества параллельных цепочек светодиодов 60/70, то просто указанное значение конденсатора может быть пропорционально увеличено для поддержания оптимального освещения светодиодов.

Следовательно, для двух параллельно включенных последовательностей требуется значение 0,68 мкФ / 400 В, для трех строк вы можете заменить его на 1 мкФ / 400 В.Аналогично, для 4-х струн его необходимо увеличить до 1,33 мкФ / 400 В и так далее.

Важно : Хотя я не показал ограничивающий резистор в конструкции, было бы неплохо включить резистор 33 Ом 2 Вт последовательно с каждой цепочкой светодиодов для дополнительной безопасности. Его можно было вставить в любом месте последовательно с отдельными струнами.

ВНИМАНИЕ: ВСЕ ЦЕПИ, УКАЗАННЫЕ В ДАННОЙ СТАТЬЕ, НЕ ИЗОЛИРОВАНЫ ОТ СЕТЕВОЙ ПИТАНИЯ, ПОЭТОМУ ВСЕ СЕКЦИИ ЦЕПИ ОПАСНЫ ДЛЯ КАСАНИЯ ПРИ ПОДКЛЮЧЕНИИ К СЕТИ AC……..

2) Обновление до бестрансформаторного источника питания со стабилизированным напряжением

Теперь давайте посмотрим, как обычный емкостный источник питания может быть преобразован в стабилизированный по напряжению или бестрансформаторный источник переменного напряжения, применимый практически ко всем стандартам. электронные нагрузки и схемы. Идея была предложена г-ном Чанданом Мэйти.

Технические характеристики

Если вы помните, я уже общался с вами раньше с комментариями в вашем блоге.

Бестрансформаторные схемы действительно хороши, я протестировал пару из них и использовал светодиоды мощностью 20 Вт, 30 Вт. Теперь я пытаюсь добавить контроллер, вентилятор и светодиоды вместе, следовательно, мне нужен двойной источник питания.

Примерная спецификация:

Номинальный ток 300 мAP1 = 3,3-5 В 300 мА (для контроллера и т. Д.) P2 = 12-40 В (или более высокий диапазон), 300 мА (для светодиода)
Я думал использовать ваш 2-й контур, как указано https://www.homemade-circuits.com / 2012/08 / high-current-transformerless-power.html

Но я не могу заморозить способ получения 3,3 В без использования дополнительного конденсатора. 1. Можно ли поставить вторую схему с выхода первой? 2. Или второй мост TRIAC, поставить параллельно первому, после конденсатора получить 3,3-5В

Буду рад, если вы любезно поможете.

Спасибо,

Конструкция

Функционирование различных компонентов, используемых на различных этапах показанной выше схемы управления напряжением, можно понять из следующих пунктов:

Напряжение сети выпрямляется четырьмя 1N4007 диоды и фильтруется конденсатором 10 мкФ / 400 В.

Выходной сигнал на 10 мкФ / 400 В теперь достигает примерно 310 В, что является пиковым выпрямленным напряжением, достигаемым от сети.

Сеть делителей напряжения, сконфигурированная в основании TIP122, обеспечивает снижение этого напряжения до ожидаемого уровня или требуемого уровня на выходе источника питания.

Вы также можете использовать MJE13005 вместо TIP122 для большей безопасности.

Если требуется 12 В, потенциометр 10 кОм может быть установлен для достижения этого через эмиттер / землю TIP122.

Конденсатор 220 мкФ / 50 В гарантирует, что во время включения база получает мгновенное нулевое напряжение, чтобы держать ее в выключенном состоянии и защищать от начального скачка напряжения.

Катушка индуктивности также обеспечивает высокое сопротивление в течение периода включения катушки и предотвращает попадание пускового тока внутрь цепи, предотвращая возможное повреждение цепи.

Для достижения 5 В или любого другого прилагаемого пониженного напряжения можно использовать регулятор напряжения, такой как показанная 7805 IC.

Принципиальная схема

Использование управления MOSFET

Вышеупомянутая схема, использующая эмиттерный повторитель, может быть дополнительно улучшена путем применения источника питания истокового повторителя MOSFET вместе с дополнительным каскадом управления током на транзисторе BC547.

Полную принципиальную схему можно увидеть ниже:

Видео-подтверждение защиты от перенапряжения

3) Схема бестрансформаторного источника питания с нулевым переходом

Третий интерес объясняет важность обнаружения перехода через ноль в емкостных бестрансформаторных блоки питания, чтобы сделать его полностью защищенным от бросков скачков тока при включении сетевого выключателя.Идея была предложена г-ном Фрэнсисом.

Технические характеристики

Я с большим интересом читал статьи о безтрансформаторных источниках питания на вашем сайте, и, если я правильно понимаю, основная проблема заключается в возможном пусковом токе в цепи при включении, и это вызвано тем, что включение не всегда происходит при нулевом напряжении цикла (переход через ноль).

Я новичок в электронике, и мои знания и практический опыт очень ограничены, но если проблема может быть решена, если реализован переход через нуль, почему бы не использовать компонент перехода через нуль для управления им, например, оптотриак с переходом через ноль.

Входная сторона Optotriac имеет малую мощность, поэтому можно использовать резистор малой мощности для понижения сетевого напряжения для работы Optotiac. Поэтому на входе оптотриака конденсатор не используется. Конденсатор подключен к выходу, который будет включаться симистором, который включается при переходе через ноль.

Если это применимо, это также решит проблемы с высокими требованиями к току, поскольку Optotriac, в свою очередь, может без каких-либо затруднений управлять другим более высоким током и / или напряжением TRIAC.В цепи постоянного тока, подключенной к конденсатору, больше не должно быть проблем с пусковым током.

Было бы неплохо узнать ваше практическое мнение и спасибо, что прочитали мою почту.

С уважением,
Фрэнсис

Конструкция

Как справедливо указано в приведенном выше предположении, вход переменного тока без контроля перехода через нуль может быть основной причиной броска импульсного тока в емкостных бестрансформаторных источниках питания.

Сегодня, с появлением сложных оптоизоляторов драйвера симистора, переключение сети переменного тока с контролем перехода через нуль больше не является сложной задачей и может быть легко реализовано с использованием этих устройств.

О оптопарах MOCxxxx

Драйверы симисторов серии MOC имеют форму оптопар и являются специалистами в этом отношении и могут использоваться с любым симистором для управления сетью переменного тока посредством обнаружения и контроля перехода через ноль.

Драйверы симисторов серии MOC включают в себя MOC3041, MOC3042, MOC3043 и т. Д., Все они почти идентичны по своим рабочим характеристикам с небольшими различиями в размах напряжений, и любой из них может быть использован для предлагаемого приложения для контроля перенапряжения в емкостных источниках питания.

Обнаружение и выполнение перехода через нуль обрабатываются внутри этих блоков оптических драйверов, и нужно только сконфигурировать силовой симистор с ним, чтобы засвидетельствовать предполагаемое управляемое срабатывание интегральной схемы симистора при переходе через нуль.

Прежде чем исследовать схему бестрансформаторного питания симистора без перенапряжения с использованием концепции управления переходом через ноль, давайте сначала кратко разберемся, что такое переход через нуль, и связанные с ним особенности.

Что такое переход через нуль в сети переменного тока

Мы знаем, что потенциал сети переменного тока состоит из циклов напряжения, которые нарастают и падают с изменением полярности от нуля до максимума и наоборот по заданной шкале.Например, в нашей сети переменного тока 220 В напряжение переключается с 0 на пиковое + 310 В) и обратно до нуля, затем идет вниз от 0 до -310 В и обратно к нулю, это происходит непрерывно 50 раз в секунду, составляя переменный ток 50 Гц. цикл.

Когда сетевое напряжение близко к мгновенному пику цикла, то есть около 220 В (для 220 В) на входе сети, оно находится в самой сильной зоне с точки зрения напряжения и тока, и если происходит включение емкостного источника питания в этот момент можно ожидать, что все 220 В выйдет из строя через источник питания и связанную с ним уязвимую нагрузку постоянного тока.Результатом может быть то, что мы обычно наблюдаем в таких блоках питания … то есть мгновенное сгорание подключенной нагрузки.

Вышеупомянутые последствия обычно наблюдаются только в емкостных бестрансформаторных источниках питания, поскольку конденсаторы имеют характеристики короткого замыкания в течение доли секунды, когда они подвергаются напряжению питания, после чего они заряжаются и настраиваются в соответствии с заданными параметрами. выходной уровень

Возвращаясь к проблеме пересечения нулевого уровня сети, в обратной ситуации, когда сеть приближается или пересекает нулевую линию своего фазового цикла, ее можно рассматривать как самую слабую зону с точки зрения тока и напряжения, и можно ожидать, что любое устройство, включенное в этот момент, будет полностью безопасным и не подверженным скачкам напряжения.

Следовательно, если емкостной источник питания включается в ситуациях, когда вход переменного тока проходит через нулевую фазу, мы можем ожидать, что выходной сигнал источника питания будет безопасным и не будет иметь импульсного тока.

Как это работает

Схема, показанная выше, использует драйвер оптоизолятора симистора MOC3041 и сконфигурирована таким образом, что при каждом включении питания он срабатывает и инициирует подключенный симистор только во время первого перехода фазы переменного тока через ноль, а затем поддерживает нормально включенным переменный ток до тех пор, пока питание не будет отключено и снова не включено.

Обращаясь к рисунку, мы можем увидеть, как крошечный 6-контактный MOC 3041 IC соединен с симистором для выполнения процедур.

Вход на симистор подается через высоковольтный токоограничивающий конденсатор 105/400 В, нагрузку можно увидеть, подключенную к другому концу источника питания через конфигурацию мостового выпрямителя для достижения чистого постоянного тока на предполагаемой нагрузке, которая может светодиод.

Как контролируется импульсный ток

При включении питания сначала симистор остается выключенным (из-за отсутствия привода затвора), как и нагрузка, подключенная к мостовой сети.

Напряжение питания, полученное с выхода конденсатора 105/400 В, достигает внутреннего ИК-светодиода через контакт 1/2 оптической микросхемы. Этот вход контролируется и обрабатывается внутри в соответствии с реакцией светодиодного ИК-света … и как только обнаруживается, что поданный цикл переменного тока достигает точки пересечения нуля, внутренний переключатель мгновенно переключает и запускает симистор и сохраняет систему включенной в течение оставшееся время до выключения и повторного включения агрегата.

При описанной выше настройке при каждом включении питания оптоизолирующий симистор MOC обеспечивает включение симистора только в тот период, когда сеть переменного тока пересекает нулевую линию своей фазы, что, в свою очередь, отлично поддерживает нагрузку. безопасный и свободный от опасного всплеска спешки.

Улучшение вышеупомянутой конструкции

Здесь обсуждается комплексная схема емкостного источника питания с детектором перехода через ноль, ограничителем перенапряжения и регулятором напряжения, идея была представлена г-ном Чами.

Разработка улучшенной схемы емкостного источника питания с Обнаружение пересечения нуля

Привет, Свагатам.

Это моя конструкция емкостного источника питания с защитой от перенапряжения с переходом через ноль и стабилизатором напряжения, я постараюсь перечислить все мои сомнения.
(я знаю, что это будет дорого для конденсаторов, но это только для целей тестирования)

1-Я не уверен, нужно ли менять BT136 на BTA06 для обеспечения большего тока.

2-Q1 (TIP31C) может обрабатывать только 100 В макс. Может его стоит поменять на транзистор 200В 2-3А?, Вроде 2SC4381.

3-R6 (200R 5W), я знаю, что этот резистор довольно маленький, и это моя ошибка
, я действительно хотел поставить резистор 1 кОм.А вот с резистором 200R 5W
работать будет?

4-Некоторые резисторы были изменены в соответствии с вашими рекомендациями, чтобы сделать его способным к напряжению 110 В. Может быть, резистор 10 кОм должен быть меньше?

Если вы знаете, как заставить его работать правильно, я буду очень рад исправить это. Если он работает, я могу сделать для него печатную плату, и вы можете опубликовать ее на своей странице (бесплатно, конечно).

Спасибо, что нашли время и просмотрели мою полную неисправностей схему.

Хорошего дня.

Chamy

Оценка конструкции

Здравствуйте, Chamy,

мне кажется, что ваша схема в порядке. Вот ответы на ваши вопросы:

1) да BT136 следует заменить на симистор более высокого номинала.
2) TIP31 можно заменить транзистором Дарлингтона на 200 В, например, BU806 и т. Д., Иначе он может работать некорректно.
3) при использовании Дарлингтона базовый резистор может иметь высокое значение, может быть, резистор 1 кОм / 2 Вт будет вполне нормальным.
Однако дизайн сам по себе выглядит излишним, гораздо более простую версию можно увидеть ниже https://www.homemade-circuits.com/2016/07/scr-shunt-for-protecting-capacitive-led.html
С уважением

Swagatam

Ссылка:

Zero Crossing Circuit

4) Импульсный бестрансформаторный источник питания с использованием IC 555

Это четвертое простое, но интеллектуальное решение реализовано здесь с использованием IC 555 в ее моностабильном режиме для управления резкими скачками напряжения в безтрансформаторной мощности. питание через схему переключения при переходе через нуль, при которой входная мощность от сети может поступать в схему только во время перехода сигнала переменного тока через нуль, тем самым исключая возможность скачков напряжения.Идею подсказал один из заядлых читателей этого блога.

Технические характеристики

Может ли бестрансформаторная схема с нулевым переходом предотвращать начальный пусковой ток, не позволяя включаться до точки 0 в цикле 60/50 Гц?

Многие твердотельные реле, которые дешевы, менее 10,00 индийских рупий и имеют встроенную возможность.

Также я хотел бы управлять 20-ваттными светодиодами с этой конструкцией, но я не уверен, какой ток или насколько горячие конденсаторы получат, я полагаю, это зависит от того, как светодиоды подключены последовательно или параллельно, но допустим, что конденсатор рассчитан на 5 амперы или 125 мкФ конденсатор нагреется и взорвется ???

Как считывать характеристики конденсаторов, чтобы определить, сколько энергии они могут рассеять.

Вышеупомянутый запрос побудил меня искать связанную конструкцию, включающую концепцию переключения перехода через нуль на основе IC 555, и натолкнулся на следующую превосходную схему бестрансформаторного источника питания, которую можно было бы использовать для убедительного устранения всех возможных шансов на скачки напряжения.

Что такое переключение с нулевым переходом:

Важно сначала изучить эту концепцию, прежде чем исследовать предлагаемую бестрансформаторную схему без перенапряжения.

Все мы знаем, как выглядит синусоида сетевого сигнала переменного тока.Мы знаем, что этот синусоидальный сигнал начинается с отметки нулевого потенциала и экспоненциально или постепенно повышается до точки пикового напряжения (220 или 120), а оттуда экспоненциально возвращается к отметке нулевого потенциала.

После этого положительного цикла форма сигнала опускается и повторяет вышеуказанный цикл, но в отрицательном направлении, пока снова не вернется к нулевой отметке.

Вышеупомянутая операция происходит примерно от 50 до 60 раз в секунду в зависимости от технических характеристик электросети.
Поскольку именно эта форма сигнала входит в цепь, любая точка формы сигнала, отличная от нуля, представляет потенциальную опасность выброса при включении из-за наличия большого тока в форме сигнала.

Однако вышеупомянутой ситуации можно избежать, если нагрузка сталкивается с переключателем во время перехода через нуль, после чего экспоненциальный рост нагрузки не представляет никакой угрозы для нагрузки.

Именно это мы и попытались реализовать в предлагаемой схеме.

Работа схемы

Ссылаясь на приведенную ниже принципиальную схему, 4 диода 1N4007 образуют стандартную конфигурацию мостовых выпрямителей, катодный переход создает пульсацию на линии 100 Гц.
Вышеупомянутая частота 100 Гц снижается с помощью делителя потенциала (47 кОм / 20 кОм) и подается на положительную шину IC555. По этой линии потенциал соответствующим образом регулируется и фильтруется с помощью D1 и C1.

Вышеупомянутый потенциал также прикладывается к базе Q1 через резистор 100 кОм.

IC 555 сконфигурирован как моностабильный MV, что означает, что на его выходе будет высокий уровень каждый раз, когда его контакт №2 заземлен.

В течение периодов, в течение которых напряжение сети переменного тока выше (+) 0,6 В, Q1 остается выключенным, но как только форма сигнала переменного тока достигает нулевой отметки, то значение ниже (+) 0.6 В, Q1 включает заземляющий контакт №2 микросхемы и обеспечивает положительный выход вывода №3 микросхемы.

Выход IC включает SCR и нагрузку и сохраняет его включенным, пока не истечет время MMV, чтобы начать новый цикл.

Время включения моностабильного может быть установлено изменением предустановки 1M.

Большее время включения обеспечивает больший ток нагрузки, делая ее ярче, если это светодиод, и наоборот.

Условия включения этой схемы бестрансформаторного питания на основе IC 555, таким образом, ограничиваются только тогда, когда переменный ток близок к нулю, что, в свою очередь, гарантирует отсутствие скачков напряжения при каждом включении нагрузки или схемы.

Принципиальная схема

для приложения драйвера светодиодов

Если вы ищете бестрансформаторный источник питания для приложения драйвера светодиодов на коммерческом уровне, то, вероятно, вы можете попробовать концепции, описанные здесь.

Как преобразовать 110 переменного тока в 12 вольт постоянного тока

Обновлено 28 декабря 2019 г.

Ли Джонсон

Большинству электронных устройств требуется некоторая форма преобразования, чтобы безопасно использовать электричество из розетки, будь то простое сокращение по напряжению, преобразование из переменного в постоянный или и то, и другое.

Хотя можно преобразовать источник питания с напряжением 110 в 12 вольт с помощью базового трансформатора напряжения, если вы также переключаетесь между электричеством переменного и постоянного тока, вам понадобится нечто большее, чем просто такое базовое устройство. Вы можете сделать это самостоятельно, если у вас есть некоторый опыт работы в электронике, но гораздо эффективнее (и по-прежнему доступно) просто купить один из множества готовых преобразователей, предназначенных для этой цели.

Цепи переменного и постоянного тока

Понимание разницы между цепями переменного и постоянного тока является важной частью понимания проблемы преобразования 110 В переменного тока в 12 В постоянного тока.Короче говоря, DC означает постоянного тока , а AC означает переменного тока , и хотя питание в ваш дом подается в форме переменного тока, большинство устройств принимают вход постоянного тока. Вот почему преобразователи переменного тока в постоянный так широко используются, и на самом деле, большая часть электроники, такая как ваш ноутбук, будет поставляться в стандартной комплектации.

Постоянный ток гораздо проще понять: ток течет в одном направлении с постоянным напряжением, управляющим им. Это тот тип энергии, который, например, вырабатывается батареей, который является постоянным (не считая снижения напряжения по мере разряда батареи).

Переменный ток, с другой стороны, меняет направление, и напряжение, создающее ток, колеблется между положительным и отрицательным значением в виде синусоидальной волны. Переменный ток используется для домашних и офисных источников питания, потому что его легче транспортировать на большие расстояния.

Трансформаторы напряжения

Напряжение вашего источника питания, по сути, говорит вам, какой «толчок» он должен дать, чтобы ток протекал. Более высокое напряжение может производить больший ток при условии, что оно подключено к той же цепи (или к чему-либо с таким же сопротивлением).Однако, если напряжение, которое вы используете в качестве источника питания, больше, чем может выдержать питаемое устройство, это может привести к его повреждению.

Вот почему используются трансформаторы , потому что они преобразуют напряжения из более высоких значений в более низкие или наоборот. Трансформатор состоит из двух катушек с проволокой, каждая из которых обернута вокруг железного «сердечника», одна из которых подключена к источнику питания, а другая ведет к устройству.

Электричество от первой катушки создает магнитное поле с помощью сердечника, и это магнитное поле индуцирует ток во вторичной катушке.Разница в количестве витков вокруг каждого сердечника вызывает изменение напряжения питания, подаваемого на выводимое ядро.

Поиск преобразователя 110 в 12 В

Чтобы преобразовать 110 В переменного тока в 12 В постоянного тока, вам просто нужно купить преобразователь, предназначенный для этой цели, в магазине электроники или в Интернете, у обоих из которых будет много вариантов. Лучший совет — проверить устройство, которое вы ищете, чтобы узнать входное напряжение и входной ток, и купить преобразователь, у которого выходное напряжение и ток соответствуют этим значениям.

Если вы ищете блок питания на 12 В, вы уже знаете, каким он должен быть, но не забудьте проверить и ток. Вы также должны убедиться, что преобразователь принимает соответствующее напряжение от стенной розетки (обозначено как вход), которое будет составлять 110 В, если вы ищете преобразователь с 110 на 12 вольт.

Наконец, проверьте полярность на устройстве, которое вы запитываете, и на самом адаптере. Полярности обычно показаны серией из трех кругов, центральный из которых имеет внутреннюю (сплошную) сердцевину, а внешняя кривая не образует полного круга.

На внешних кругах есть положительные и отрицательные символы, и они связаны либо с центральным ядром, либо с внешней кривой на центральном символе. Если положительный знак находится справа (и соединяется с центральным сердечником), то он имеет положительную полярность, а если отрицательный знак делает это, он имеет отрицательную полярность.

Преобразователь будет работать, если вы соблюдаете полярность, напряжение и ток на адаптере и устройстве, а также убедитесь, что адаптер может принимать напряжение от вашей розетки.Подключите устройства, и все готово.

Что происходит, когда устройство подключено к ненадлежащему напряжению

Некоторые современные электронные продукты могут использовать двойное напряжение за счет импульсного источника питания с широким диапазоном входного сигнала. Это позволило использовать некоторые приборы в диапазоне напряжений от 100 до 240 В.

Однако другие электроприборы или приборы с определенными требованиями к напряжению могут работать только при определенном напряжении. Это приборы с одним входным напряжением, такие как электроприборы с двигателями, обогреватели, фонари, фен, чайник и т. Д.

Если устройство на 110 В подключено к источнику питания 220 В, мощность может увеличиться в четыре раза в момент включения устройства, и устройство будет быстро работать в условиях перенапряжения. Это может сопровождаться задымлением и вспышкой, либо плавкий предохранитель расплавится и защитная деталь будет повреждена. Электронный прибор с одним входом может быть поврежден из-за сгорания некоторых компонентов.

Если устройство 220 В подключено к источнику питания 110 В, результирующая мощность будет 1/4 при включении устройства.Лампа будет очень тусклой, а двигатель остановится или будет вращаться очень медленно. В общем, эти приборы вообще не будут работать. Кухонное оборудование с нагревательными элементами всегда будет в рабочем состоянии и может не достигать нужной температуры. Электронное устройство с одним входом не может быть серьезно повреждено, но не будет нормально работать.

Как правило, электрические приборы с одним входным напряжением могут нормально работать только при номинальном напряжении. Это приведет к электрическому ожогу и может вызвать серьезные последствия, такие как пожар, если входное напряжение будет выше нормального.Но если входное напряжение ниже номинального, электроприбор не может нормально работать или просто выйдет из строя, а также может вызвать повреждение двигателя. Только при номинальном напряжении электроприборы могут нормально работать. Если вы обнаружите, что ваш прибор представляет собой прибор с одним напряжением, а напряжение в этом месте не является рабочим напряжением, вы можете купить преобразователь напряжения для преобразования напряжения, чтобы обеспечить бесперебойную и безопасную работу вашего прибора. Вы можете приобрести преобразователь напряжения на наших сайтах.

Система сетевой конвергенции Cisco Технические характеристики модульного корпуса серии 5500

Облачное масштабирование для агрегации WAN

Система сетевой конвергенции Cisco ^® серии 5500 предлагает лучшую в отрасли плотность маршрутизируемых портов 100 Gigabit Ethernet (100GE) для крупномасштабного агрегирования WAN. Серия NCS 5500 разработана для эффективного масштабирования между центрами обработки данных и крупными предприятиями, Интернетом и глобальными сетями и сетями агрегации поставщика услуг.

Обзор продукции

Серия модульных шасси Cisco Network Convergence System (NCS) 5500 включает модульное шасси Cisco NCS 5504, модульное шасси Cisco NCS 5508 и модульное шасси Cisco NCS 5516 (рисунок 1).Cisco NCS 5504 поддерживает до четырех линейных карт, шести карт коммутационной матрицы, двух процессоров маршрутизации, двух системных контроллеров, трех кассет вентиляторов и четырех блоков питания. Cisco NCS 5508 поддерживает до восьми линейных карт, шести карт коммутационной матрицы, двух процессоров маршрутизации, двух системных контроллеров, трех кассет вентиляторов и восьми блоков питания.

Рисунок 1.

Cisco NCS 5504, Cisco NCS 5508 и NCS 5516 шасси

Cisco NCS 5516 поддерживает до 16 линейных карт, 6 карт коммутационной матрицы, 2 процессора маршрутов, 2 системных контроллера, 3 кассеты вентиляторов и 10 блоков питания.Эти маршрутизаторы поддерживают порты 10, 25, 40, 50 ^* и 100 Gigabit Ethernet. Cisco NCS 5504 поддерживает полнодуплексный режим до 14,4 Тбит / с, NCS 5508 поддерживает полнодуплексный режим до 28,8 Тбит / с, а Cisco NCS 5516 поддерживает полнодуплексный режим до 57,6 Тбит / с. С введением новых линейных карт NCS 5700 400 GE пропускная способность переадресации на слот увеличивается в 2,67 раза на каждом модульном шасси до максимального значения 153,6 Тбит / с в полнодуплексном режиме на Cisco NCS 5516.

Компоненты корпуса Cisco NCS 5500

Шасси Cisco NCS 5500 построено с использованием компонентов, показанных на Рисунке 2, которые описаны в следующих разделах.На рисунке 2 показаны компоненты шасси Cisco NCS 5508. NCS 5504 и NCS 5516 используют одни и те же компоненты, за исключением модулей матрицы для конкретных шасси и кассет вентиляторов для конкретных шасси. Cisco NCS 5516 имеет 16 линейных карт, а Cisco NCS 5504 — 4 линейных карты.

Фигура 2.

Компоненты корпуса Cisco NCS 5508

Линейные карты Cisco NCS серии 5500

Шасси NCS 5500 поддерживает линейные карты Cisco NCS 5500 Series Quad Small Form-Factor Pluggable (QSFP), описанные в таблице 1.

Таблица 1. Линейные карты Cisco NCS серии 5500

NCS 5500 Линейные карты	Спецификация
36-портовая линейная карта 100GE (номер детали: NC55-36X100G) Для получения дополнительной информации: https://www.cisco.com/c/en/us/products / обеспечение / маршрутизаторы / сетевая-конвергенция-система-5000-серия / лист данных-c78-739657.html.	● 36-портовая линейная карта 100 Gigabit Ethernet QSFP ● 6 переадресаций специализированных интегральных схем (ASIC) ● Встроенные таблицы для маршрутов 256K IPv4 или 64K IPv6. ● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток. ● Встроенная троичная адресно-адресная память (TCAM) для списков управления доступом к сети (ACL) и QoS ● Поддерживает оптику QSFP28 100GE и QSFP + 40GE. ● Поддерживает 4 порта 10GE с режимом коммутации.
24-портовая 100GE и 12-портовая 40GE линейная карта масштабирования (номер детали: NC55-24h22F-SB) Для получения дополнительной информации: https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-737780.html.	● 24 порта 100/40 Gigabit Ethernet и 12 портов 40GE QSFP28 / QSFP + линейная карта с высокой масштабируемостью ● 4 перенаправляющих ASIC ● FIB масштабирует до 2M IPv4 или 512K IPv6 маршрутов (FIB масштабирует до 2,75M IPv4 маршрутов в сочетании с памятью ниже) ● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток. ● Встроенный TCAM для сетевых ACL и QoS ● Поддерживает оптику QSFP28 100GE и QSFP + 40GE. ● Поддерживает 4 порта 10GE с режимом коммутации.
24-портовая линейная карта 100GE Scale (номер детали: NC55-24X100G-SB) Для получения дополнительной информации: https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-737779.html.	● 24 порта 100 Gigabit Ethernet с высокой масштабируемостью ● 4 перенаправляющих ASIC ● FIB масштабирует до 2M IPv4 или 512K IPv6 маршрутов (FIB масштабирует до 2,75M IPv4 маршрутов в сочетании с памятью ниже) ● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток. ● Встроенный TCAM для сетевых ACL и QoS ● Поддерживает оптику QSFP28 100GE и QSFP + 40GE. ● Поддерживает 4 x 10GE в режиме коммутации
18-портовая линейная карта 100GE и 18-портовая 40GE (номер детали: NC55-18h28F-BA) Для получения дополнительной информации: https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-737776.html.	● 18 портов 100/40 Gigabit Ethernet и 18 портов 40GE QSPF28 / QSFP + линейная карта в базовом масштабе ● 3 перенаправляющих ASIC ● FIB масштабирует до 256K IPv4 или 64K IPv6 маршрутов (FIB масштабирует до 1M IPv4 маршрутов в сочетании с памятью ниже) ● Встроенные таблицы для 786K маршрутов хостов IPv4, MAC-адресов и меток MPLS. ● Встроенный TCAM для сетевых ACL и QoS ● Поддерживает оптику QSFP28 100GE и QSFP + 40GE. ● Поддерживает 4 x 10GE в режиме коммутации
36-портовая линейная карта 100GE Scale (номер детали: NC55-36X100G-SB) https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-739658.html.	● 36-портовая линейная карта 100 Gigabit Ethernet QSFP с высокой масштабируемостью ● 4 переадресации специализированных интегральных схем (ASIC) ● FIB масштабирует 4 млн маршрутов IPv4 или 3,25 млн IPv6. ● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток. ● Встроенный TCAM для сетевых ACL и QoS ● Поддерживает оптику QSFP28 100GE и QSFP + 40GE. ● Поддерживает 4 порта 10GE с режимом коммутации.
6-портовая линейная карта 200GE IPoDWDM (номер детали: NC55-6X2H-DWDM-BM) Для получения дополнительной информации: https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-739372.html.	● 6 портов 100/150/200 линейная карта CFP2-ACO для IPoDWDM ● 2 перенаправляющих ASIC ● Поддерживает MACsec на всех портах на полной скорости линии. ● Поддержка 96 каналов с разносом каналов ITU-T 50 ГГц. ● Настраиваемый SD-FEC ● Поддержка Flexspectrum
12X10, 2X40 и 2XMPA Base / Scale Line Card (номер детали: NC55-MOD-A-BM / NC55-MOD-A-SM) Для получения дополнительной информации: https : // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-741081.html	● Поддержка 40GE, 10GE, 4X10GE и 1GE (фиксированные и 2 порта MPA) ● 200GE, 100GE (порты MPA) ● Поддержка коммутации 4x25G (порты MPA) ● Встроенная поддержка 25G (будущие порты MPA) ● Линейные карты Base и Scale. ● 1 перенаправляющий ASIC ● Встроенные таблицы для маршрутов минимум 256 КБ IPv4 или 64 КБ IPv6 (распределение префиксов Интернета 350 КБ IPv4 или 160 КБ IPv6) ● Встроенные таблицы для 786K маршрутов хостов IPv4, MAC-адресов и меток MPLS. ● FIB масштабирует 4M IPv4 или 2M IPv6 маршрутов в масштабе LC.
32X10GE, 16X25GE и 4X100GE Base Line Card (номер детали: NC55-32T16Q4H-A) Для получения дополнительной информации: https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-744777.html	● 32 порта 10GE SFP +, 16 портов 25GE SFP28, 4 порта 100GE QSFP28 Базовая линейная карта ● 1 перенаправляющий ASIC ● Встроенные таблицы для маршрутов минимум 256 КБ IPv4 или 64 КБ IPv6 (распределение интернет-префиксов 350 КБ IPv4 или 160 КБ IPv6) ● Встроенные таблицы для 786K маршрутов хостов IPv4, MAC-адресов и меток MPLS. ● Встроенная троичная адресно-адресная память (TCAM) для списков управления доступом к сети (ACL) и QoS ● Поддерживает SyncE и IEEE1588 PTP в сочетании с процессором маршрутизации NC55-RP-E и NC55-RP2-E. ● Поддерживает синхронизацию класса C в сочетании с процессором маршрутизации NC55-RP2-E.
Линейные карты NCS 5700 Для получения дополнительной информации: https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-742016.html	● Поддержка 400GE, 200 GE, 100GE, 40GE. ● Варианты коммутации 4x100GE, 2x100GE, 4x10GE. ● Линейные карты с 2 перенаправляющими ASIC и 1 перенаправляющими ASIC. ● Поддерживает оптику QSFP +, QSFP28 и QSFP-DD. ● Варианты шкалы и основания. ● FIB масштабирует 4 млн маршрутов IPv4 или 3,25 млн IPv6.

NCS 5500 Линейные карты

Спецификация

36-портовая линейная карта 100GE
(номер детали: NC55-36X100G)

Для получения дополнительной информации: https://www.cisco.com/c/en/us/products / обеспечение / маршрутизаторы / сетевая-конвергенция-система-5000-серия / лист данных-c78-739657.html.

● 36-портовая линейная карта 100 Gigabit Ethernet QSFP

● 6 переадресаций специализированных интегральных схем (ASIC)

● Встроенные таблицы для маршрутов 256K IPv4 или 64K IPv6.

● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток.

● Встроенная троичная адресно-адресная память (TCAM) для списков управления доступом к сети (ACL) и QoS

● Поддерживает оптику QSFP28 100GE и QSFP + 40GE.

● Поддерживает 4 порта 10GE с режимом коммутации.

24-портовая 100GE и 12-портовая 40GE линейная карта масштабирования
(номер детали: NC55-24h22F-SB)

Для получения дополнительной информации: https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-737780.html.

● 24 порта 100/40 Gigabit Ethernet и 12 портов 40GE QSFP28 / QSFP + линейная карта с высокой масштабируемостью

● 4 перенаправляющих ASIC

● FIB масштабирует до 2M IPv4 или 512K IPv6 маршрутов (FIB масштабирует до 2,75M IPv4 маршрутов в сочетании с памятью ниже)

● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток.

● Встроенный TCAM для сетевых ACL и QoS

● Поддерживает оптику QSFP28 100GE и QSFP + 40GE.

● Поддерживает 4 порта 10GE с режимом коммутации.

24-портовая линейная карта 100GE Scale
(номер детали: NC55-24X100G-SB)

● 24 порта 100 Gigabit Ethernet с высокой масштабируемостью

● 4 перенаправляющих ASIC

● FIB масштабирует до 2M IPv4 или 512K IPv6 маршрутов (FIB масштабирует до 2,75M IPv4 маршрутов в сочетании с памятью ниже)

● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток.

● Встроенный TCAM для сетевых ACL и QoS

● Поддерживает оптику QSFP28 100GE и QSFP + 40GE.

● Поддерживает 4 x 10GE в режиме коммутации

18-портовая линейная карта 100GE и 18-портовая 40GE
(номер детали: NC55-18h28F-BA)

● 18 портов 100/40 Gigabit Ethernet и 18 портов 40GE QSPF28 / QSFP + линейная карта в базовом масштабе

● 3 перенаправляющих ASIC

● FIB масштабирует до 256K IPv4 или 64K IPv6 маршрутов (FIB масштабирует до 1M IPv4 маршрутов в сочетании с памятью ниже)

● Встроенные таблицы для 786K маршрутов хостов IPv4, MAC-адресов и меток MPLS.

● Встроенный TCAM для сетевых ACL и QoS

● Поддерживает оптику QSFP28 100GE и QSFP + 40GE.

● Поддерживает 4 x 10GE в режиме коммутации

36-портовая линейная карта 100GE Scale
(номер детали: NC55-36X100G-SB)

https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-739658.html.

● 36-портовая линейная карта 100 Gigabit Ethernet QSFP с высокой масштабируемостью

● 4 переадресации специализированных интегральных схем (ASIC)

● FIB масштабирует 4 млн маршрутов IPv4 или 3,25 млн IPv6.

● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток.

● Встроенный TCAM для сетевых ACL и QoS

● Поддерживает оптику QSFP28 100GE и QSFP + 40GE.

● Поддерживает 4 порта 10GE с режимом коммутации.

6-портовая линейная карта 200GE IPoDWDM
(номер детали: NC55-6X2H-DWDM-BM)

Для получения дополнительной информации:

https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-739372.html.

● 6 портов 100/150/200 линейная карта CFP2-ACO для IPoDWDM

● 2 перенаправляющих ASIC

● Поддерживает MACsec на всех портах на полной скорости линии.

● Поддержка 96 каналов с разносом каналов ITU-T 50 ГГц.

● Настраиваемый SD-FEC

● Поддержка Flexspectrum

12X10, 2X40 и 2XMPA Base / Scale Line Card
(номер детали: NC55-MOD-A-BM / NC55-MOD-A-SM)

Для получения дополнительной информации:

https : // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-741081.html

● Поддержка 40GE, 10GE, 4X10GE и 1GE (фиксированные и 2 порта MPA)

● 200GE, 100GE (порты MPA)

● Поддержка коммутации 4x25G (порты MPA)

● Встроенная поддержка 25G (будущие порты MPA)

● Линейные карты Base и Scale.

● 1 перенаправляющий ASIC

● Встроенные таблицы для маршрутов минимум 256 КБ IPv4 или 64 КБ IPv6 (распределение префиксов Интернета 350 КБ IPv4 или 160 КБ IPv6)

● Встроенные таблицы для 786K маршрутов хостов IPv4, MAC-адресов и меток MPLS.

● FIB масштабирует 4M IPv4 или 2M IPv6 маршрутов в масштабе LC.

32X10GE, 16X25GE и 4X100GE Base Line Card
(номер детали: NC55-32T16Q4H-A)

Для получения дополнительной информации:

https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-744777.html

● 32 порта 10GE SFP +, 16 портов 25GE SFP28, 4 порта 100GE QSFP28 Базовая линейная карта

● 1 перенаправляющий ASIC

● Встроенные таблицы для маршрутов минимум 256 КБ IPv4 или 64 КБ IPv6 (распределение интернет-префиксов 350 КБ IPv4 или 160 КБ IPv6)

● Встроенные таблицы для 786K маршрутов хостов IPv4, MAC-адресов и меток MPLS.

● Встроенная троичная адресно-адресная память (TCAM) для списков управления доступом к сети (ACL) и QoS

● Поддерживает SyncE и IEEE1588 PTP в сочетании с процессором маршрутизации NC55-RP-E и NC55-RP2-E.

● Поддерживает синхронизацию класса C в сочетании с процессором маршрутизации NC55-RP2-E.

Линейные карты NCS 5700

Для получения дополнительной информации:

https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-742016.html

● Поддержка 400GE, 200 GE, 100GE, 40GE.

● Варианты коммутации 4x100GE, 2x100GE, 4x10GE.

● Линейные карты с 2 перенаправляющими ASIC и 1 перенаправляющими ASIC.

● Поддерживает оптику QSFP +, QSFP28 и QSFP-DD.

● Варианты шкалы и основания.

● FIB масштабирует 4 млн маршрутов IPv4 или 3,25 млн IPv6.

Коммутационные платы серии Cisco NCS 5500

Три варианта модульного шасси Cisco NCS5500, шасси NCS 5504, NCS 5508 и NCS 5516 имеют структуру Clos Fabric, которая соединяет линейные карты с установленными сзади матричными модулями. Он поддерживает до шести коммутационных карт в каждой системе, и все коммутационные карты напрямую подключаются ко всем линейным картам.Благодаря балансировке нагрузки между матричными картами архитектура обеспечивает оптимальное распределение полосы пропускания внутри корпуса. (См. Таблицу 2.)

Таблица 2. Плата коммутационной матрицы Cisco NCS серии 5500

Карта коммутационной ткани серии NCS 5500	Спецификация
NCS 5504 Плата коммутационной фабрики	● 6 коммутационных плат на шасси. ● Каждая матричная карта обеспечивает пропускную способность 900 Гбит / с для каждого слота линейной карты в шасси, всего 5.4 Тбит / с в сочетании с 6 тканями ● Резервирование N + 1 ● Плавное сокращение полосы пропускания, если два или более не работают ● Одноступенчатый ● Прямое сопряжение с линейными картами; нет промежуточной платы
NCS 5508 Коммутационная плата	● 6 коммутационных плат на шасси. ● Каждая матричная карта обеспечивает пропускную способность 900 Гбит / с для каждого слота линейной карты в шасси, всего 5.4 Тбит / с в сочетании с 6 тканями ● Резервирование N + 1 ● Плавное сокращение полосы пропускания, если два или более не работают ● Одноступенчатый ● Прямое сопряжение с линейными картами; нет промежуточной платы
NCS 5516 Коммутационная плата	● 6 коммутационных плат на шасси. ● Каждая матричная карта обеспечивает пропускную способность 900 Гбит / с для каждого слота линейной карты в шасси, всего 5.4 Тбит / с в сочетании с 6 тканями ● Резервирование N + 1 ● Плавное сокращение полосы пропускания, если два или более не работают ● Одноступенчатый ● Прямое сопряжение с линейными картами; нет промежуточной платы

Карта коммутационной ткани серии NCS 5500

Спецификация

NCS 5504 Плата коммутационной фабрики

● 6 коммутационных плат на шасси.

● Каждая матричная карта обеспечивает пропускную способность 900 Гбит / с для каждого слота линейной карты в шасси, всего 5.4 Тбит / с в сочетании с 6 тканями

● Резервирование N + 1

● Плавное сокращение полосы пропускания, если два или более не работают

● Одноступенчатый

● Прямое сопряжение с линейными картами; нет промежуточной платы

NCS 5508 Коммутационная плата

● 6 коммутационных плат на шасси.

● Резервирование N + 1

● Плавное сокращение полосы пропускания, если два или более не работают

● Одноступенчатый

● Прямое сопряжение с линейными картами; нет промежуточной платы

NCS 5516 Коммутационная плата

● 6 коммутационных плат на шасси.

● Резервирование N + 1

● Плавное сокращение полосы пропускания, если два или более не работают

● Одноступенчатый

● Прямое сопряжение с линейными картами; нет промежуточной платы

Кассеты вентиляторов Cisco NCS серии 5500

Три кассеты вентиляторов с возможностью горячей замены поддерживаются на шасси NCS 5504, NCS 5508 и NCS 5516 с охлаждением спереди назад.Матричные модули находятся за кассетами вентиляторов, и каждая кассета вентиляторов закрывает два тканевых модуля. Кассеты вентиляторов обеспечивают резервирование N + 1, и любая из кассет вентиляторов может быть удалена во время работы для доступа к базовым матричным картам.

Cisco NCS 5500 2 платы коммутации ^nd поколения и кассеты вентиляторов

IOS-XR версии 6.6.25 представляет новое поколение матричных карт и кассет вентиляторов для NCS-5508 (NC55-5508-FC2 и NC55-5508-FAN2) и NCS-5516 (NC55-5516-FC2 и NC55-5516-FAN2). ).Новое поколение матричных карт и кассет вентиляторов для NCS-5504 (NC55-5504-FC2 и NC55-5504-FAN2) представлено в выпусках IOS-XR 7.2.2 и 7.3.1. Со вторым поколением матричных карт и кассет вентиляторов NCS-5504, NCS-5508 и NCS-5516 готовы к добавлению линейных карт NCS 5700, 400 GE и 100GE. Дополнительные сведения см. В таблице данных для 2 матричных карт поколения ^nd и кассет вентиляторов.

Процессор маршрута Cisco NCS серии 5500

Пара резервных карт процессора маршрутов управляет всеми операциями маршрутизации на шасси Cisco NCS 5504, Cisco NCS 5508 и NCS 5516.(См. Таблицу 3.)

Таблица 3. Модуль процессора маршрутов серии Cisco NCS 5500

Модуль процессора маршрутов серии NCS 5500	Спецификация
Процессор маршрутов серии NCS 5500 (PID — NC55-RP) Примечание. NC55-RP — это EOS. См. Бюллетень EOS .	● 6 ядер по 2.2 ГГц ● 24 ГБ DRAM ● 256 ГБ флэш-памяти ● 2 порта USB ● Консоль ● Управление Ethernet ● Входы часов.
NCS 5500 Series Route Processor с SyncE (PID — NC55-RP-E)	● 6 ядер по 1.9 ГГц ● 32 ГБ DRAM ● 240 ГБ флэш-памяти ● 2 порта USB ● Консоль ● Управление Ethernet ● Система хронометража ◦ BITS: два независимых порта BITS, вход / выход — порт разъема RJ48 ◦ Поддержка IEEE 1588: медный порт Ethernet 10/100/1000 Мбит / с RJ-45 ● GPS ◦ ToD (RS422) ◦ 1-pps RS422 или 1.0 / 2.3 ВЧ-разъем 50 Ом, вход / выход ◦ 10 МГц 1,0 / 2.3 ВЧ-разъем 50 Ом, вход / выход
Процессор маршрутов серии NCS 5500 с SyncE (поддержка синхронизации класса C, PID — NC55-RP2-E)	● 3 ^rd поколение RP для модульного шасси NCS-5500 ● Функциональный паритет с RP-E, поставляемым в настоящее время. ● Тот же комплекс ЦП, память и хранилище, что и у RP-E. ● Новое более жесткое распределение тактовой частоты шасси 1588. ● Поддерживает синхронизацию класса C ● Смешивание RP2-E с любым предыдущим поколением не поддерживается. ● Поддерживается начиная с версии IOS XR 7.2.2.

Модуль процессора маршрутов серии NCS 5500

Спецификация

Процессор маршрутов серии NCS 5500 (PID — NC55-RP)

Примечание. NC55-RP — это EOS. См. Бюллетень EOS .

● 6 ядер по 2.2 ГГц

● 24 ГБ DRAM

● 256 ГБ флэш-памяти

● 2 порта USB

● Консоль

● Управление Ethernet

● Входы часов.

NCS 5500 Series Route Processor с SyncE (PID — NC55-RP-E)

● 6 ядер по 1.9 ГГц

● 32 ГБ DRAM

● 240 ГБ флэш-памяти

● 2 порта USB

● Консоль

● Управление Ethernet

● Система хронометража

◦ BITS: два независимых порта BITS, вход / выход — порт разъема RJ48

◦ Поддержка IEEE 1588: медный порт Ethernet 10/100/1000 Мбит / с RJ-45

● GPS

◦ ToD (RS422)

◦ 1-pps RS422 или 1.0 / 2.3 ВЧ-разъем 50 Ом, вход / выход

◦ 10 МГц 1,0 / 2.3 ВЧ-разъем 50 Ом, вход / выход

Процессор маршрутов серии NCS 5500 с SyncE (поддержка синхронизации класса C, PID — NC55-RP2-E)

● 3 ^rd поколение RP для модульного шасси NCS-5500

● Функциональный паритет с RP-E, поставляемым в настоящее время.

● Тот же комплекс ЦП, память и хранилище, что и у RP-E.

● Новое более жесткое распределение тактовой частоты шасси 1588.

● Поддерживает синхронизацию класса C

● Смешивание RP2-E с любым предыдущим поколением не поддерживается.

● Поддерживается начиная с версии IOS XR 7.2.2.

Системный контроллер Cisco NCS серии 5500

Пара резервированных системных контроллеров разгружает функции управления шасси с плат процессора маршрутов. Контроллеры отвечают за управление источниками питания и кассетами вентиляторов, а также за мониторинг условий окружающей среды в корпусе. (См. Таблицу 4.)

Таблица 4. Системный контроллер Cisco NCS серии 5500

Системный контроллер серии NCS 5500	Спецификация
Системный контроллер NCS серии 5500	● Двухъядерный с тактовой частотой 1,3 ГГц ● Внеполосный канал Ethernet (EOBC) для внутреннего соединения между линейными картами, матричными картами и супервизорами. ● Канал протокола Ethernet (EPC) для трафика, перенаправляемого на RP.

Системный контроллер серии NCS 5500

Спецификация

Системный контроллер NCS серии 5500

● Двухъядерный с тактовой частотой 1,3 ГГц

● Внеполосный канал Ethernet (EOBC) для внутреннего соединения между линейными картами, матричными картами и супервизорами.

● Канал протокола Ethernet (EPC) для трафика, перенаправляемого на RP.

Блок питания Cisco NCS серии 5500

Cisco NCS серии 5500 поддерживает блоки питания с возможностью горячей замены и доступом с передней панели.Режимы резервирования N + 1 и N + N (сетка) поддерживаются для полностью загруженных Cisco NCS 5504 и NCS 5508, а режимы резервирования N + 1 и N + M поддерживаются для полностью загруженного Cisco NCS 5516. 3000 Вт переменного и постоянного тока Источники питания имеют рейтинг 80 Plus Platinum, обеспечивая эффективность более 92 процентов при типичных рабочих нагрузках. (См. Таблицу 5.)

С новым источником питания постоянного тока 4,4 кВт (NC55-PWR-4.4KW-DC) резервирование питания N + 1 и N + N поддерживается на NCS 5504, NCS 5508 и NCS 5516.

Дополнительные неиспользуемые слоты для блоков питания не требуются с существующими линейными картами, но они обеспечивают запас для поддержки линейных карт с более высокой пропускной способностью в будущем.

Таблица 5. Источники питания Cisco NCS серии 5500

Источники питания серии NCS 5500	Спецификация
Блок питания переменного тока серии NCS 5500 мощностью 3 кВт (PID — NC55-PWR-3KW-AC)	● Источник питания переменного тока 3000 Вт, один вход 20 А, 220 В ● Поддержка резервирования сети N + 1 или N + N для Cisco NCS 5508. ● Поддержка резервирования N + 1 или N + M для Cisco NCS 5516. ● Возможность горячей замены ● Доступен с передней панели. ● Частота от 50 до 60 Гц ● КПД 92% или выше (нагрузка от 20 до 100%) ● Соответствует RoHS
NCS 5500 Series 3 кВт источник питания постоянного тока (PID — NC55-PWR-3KW-DC)	● Источник питания постоянного тока мощностью 3000 Вт. ● Входное напряжение: от -40 В до -72 В постоянного тока (мин-макс), от -48 В до -60 В постоянного тока (номинальное) ● Поддержка резервирования сети N + 1 или N + N для Cisco NCS 5508. ● Поддержка резервирования N + 1 или N + M для Cisco NCS 5516. ● Возможность горячей замены ● Доступен с передней панели. ● КПД 92% или выше (нагрузка от 20 до 100%) ● Соответствует RoHS
NCS 5500 серии 3.Универсальный источник питания переменного / постоянного тока 15 кВт (PID — NC55-PWR-3KW-2HV)	● Высоковольтный источник питания постоянного и переменного тока с двумя входами мощностью 3150 Вт. ● Входное напряжение: от 180 до 305 В (переменный ток), от 192 до 400 В (постоянный ток). ● Поддержка резервирования сети N + 1 или N + N для Cisco NCS 5508, 5504 и 5516 (для переменного тока) ● Поддержка резервирования N + 1 или N + M для Cisco NCS 5516 (DC) ● Возможность горячей замены ● Доступен с передней панели. ● Частота от 50 до 60 Гц ● КПД 92% или выше (нагрузка от 20 до 100%) ● Соответствует RoHS
NCS 5500 серии 4.Источник питания постоянного тока 4 кВт (PID — NC55-PWR-4.4KW-DC)	● Источник питания постоянного тока мощностью 4400 Вт. ● Входное напряжение: от -48 В до -60 В постоянного тока. ● Три входа постоянного тока с максимальной выходной мощностью 2,2 кВт 12 В постоянного тока на каждом входе. ● Обеспечивает 2200 Вт, когда активен только 1 вход, 4400 Вт, когда 2 входа или 3 входа активны для выхода 12 В постоянного тока. ● Резервирование блока питания N + 1 и резервирование сети / канала N + N для NCS 5504, NCS 5508 и NCS 5516. ● С чередованием входов A-bus и B-bus между входами блока питания. при потере резервной шины два блока питания будут обеспечивать мощность 6,6 кВт, один блок питания мощностью 4,4 кВт, а другой — 2,2 кВт постоянного тока 12 В ● Поддерживается начиная с версии 7.3.1 IOS XR.

Источники питания серии NCS 5500

Спецификация

Блок питания переменного тока серии NCS 5500 мощностью 3 кВт (PID — NC55-PWR-3KW-AC)

● Источник питания переменного тока 3000 Вт, один вход 20 А, 220 В

● Поддержка резервирования сети N + 1 или N + N для Cisco NCS 5508.

● Поддержка резервирования N + 1 или N + M для Cisco NCS 5516.

● Возможность горячей замены

● Доступен с передней панели.

● Частота от 50 до 60 Гц

● КПД 92% или выше (нагрузка от 20 до 100%)

● Соответствует RoHS

NCS 5500 Series 3 кВт источник питания постоянного тока (PID — NC55-PWR-3KW-DC)

● Источник питания постоянного тока мощностью 3000 Вт.

● Входное напряжение: от -40 В до -72 В постоянного тока (мин-макс), от -48 В до -60 В постоянного тока (номинальное)

● Поддержка резервирования сети N + 1 или N + N для Cisco NCS 5508.

● Поддержка резервирования N + 1 или N + M для Cisco NCS 5516.

● Возможность горячей замены

● Доступен с передней панели.

● КПД 92% или выше (нагрузка от 20 до 100%)

● Соответствует RoHS

NCS 5500 серии 3.Универсальный источник питания переменного / постоянного тока 15 кВт (PID — NC55-PWR-3KW-2HV)

● Высоковольтный источник питания постоянного и переменного тока с двумя входами мощностью 3150 Вт.

● Входное напряжение: от 180 до 305 В (переменный ток), от 192 до 400 В (постоянный ток).

● Поддержка резервирования сети N + 1 или N + N для Cisco NCS 5508, 5504 и 5516 (для переменного тока)

● Поддержка резервирования N + 1 или N + M для Cisco NCS 5516 (DC)

● Возможность горячей замены

● Доступен с передней панели.

● Частота от 50 до 60 Гц

● КПД 92% или выше (нагрузка от 20 до 100%)

● Соответствует RoHS

NCS 5500 серии 4.Источник питания постоянного тока 4 кВт (PID — NC55-PWR-4.4KW-DC)

● Источник питания постоянного тока мощностью 4400 Вт.

● Входное напряжение: от -48 В до -60 В постоянного тока.

● Три входа постоянного тока с максимальной выходной мощностью 2,2 кВт 12 В постоянного тока на каждом входе.

● Обеспечивает 2200 Вт, когда активен только 1 вход, 4400 Вт, когда 2 входа или 3 входа активны для выхода 12 В постоянного тока.

● Резервирование блока питания N + 1 и резервирование сети / канала N + N для NCS 5504, NCS 5508 и NCS 5516.

● С чередованием входов A-bus и B-bus между входами блока питания. при потере резервной шины два блока питания будут обеспечивать мощность 6,6 кВт, один блок питания мощностью 4,4 кВт, а другой — 2,2 кВт постоянного тока 12 В

● Поддерживается начиная с версии 7.3.1 IOS XR.

Программные требования

Cisco NCS 5508 поддерживает программное обеспечение Cisco IOS ^® XR версии 6.0 и более поздних версий, а Cisco NCS 5516 поддерживает программное обеспечение Cisco IOS XR версии 6.1 и более поздних, Cisco NCS 5504 поддерживает программное обеспечение Cisco IOS XR версии 6.3 и более поздних.

Полный список поддерживаемых функций см. В навигаторе функций Cisco.

Технические характеристики

В таблицах с 6 по 8 перечислены основные характеристики Cisco NCS серии 5500. (Информацию о поддержке функций см. В примечаниях к выпуску программного обеспечения.)

Поддерживаемые оптические модули

Подробный список всей поддерживаемой оптики NCS 5500 Series размещен на https: // www.cisco.com/c/en/us/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html.

Окружающая среда

Таблица 6. Экологические свойства

Имущество	Cisco NCS серии 5500
Физические (В x Ш x Г) ● Cisco NCS 5504 ● Cisco NCS 5508 ● Cisco NCS 5516	● 12.25 x 17,50 x 33,15 дюйма (31,1 x 44,50 x 84,20 см) ● 22,70 x 17,50 x 31,76 дюйма (57,78 x 44,50 x 80,67 см) ● 36,70 x 17,50 x 31,76 дюйма (93,41 x 44,50 x 80,67 см)
Рабочая температура	от 32 до 104 ° F (от 0 до 40 ° C)
Рабочая температура (кратковременная) ^[1]	от -5 до 55 ° C (от 23 до 131 ° F)
Температура хранения (хранения)	от -40 до 158 ° F (от -40 до 70 ° C)
Влажность	от 5 до 95% (без конденсации)
Высота	от 0 до 9842 футов (от 0 до 3000 м)

^[1] Краткосрочным считается период продолжительностью не более 96 часов подряд и в общей сложности не более 15 дней в течение 1 года.(Это число относится в общей сложности к 360 часам в любой год, но не более чем к 15 случаям в течение этого годичного периода.)

Масса и типовая мощность

Таблица 7. Масса и потребляемая мощность

Компонент	Масса	Типовая мощность	Максимальная мощность
Шасси ● Корпус Cisco NCS 5504 ● Корпус Cisco NCS 5508 ● Корпус Cisco NCS 5516	● 84 фунта (38.2 кг) ● 150 фунтов (68,2 кг) ● 192 фунта (87,3 кг)	–	–
Блок питания ● Блок питания переменного тока NCS 5500 мощностью 3 кВт ● Блок питания NCS 5500 DC 3 кВт ● NCS 5500 Универсальный 3.Высоковольтный источник питания переменного / постоянного тока мощностью 15 кВт ● Блок питания NCS 5500 DC 4,4 кВт	● 2,8 кг (6,2 фунта) ● 6,4 фунта (2,9 кг) ● 8,2 фунта (3,7 кг) ● ● 7,9 фунта (3,6 кг)	–	–
Кассета вентиляторов (максимум 3) ● Лоток вентилятора NCS 5504 ● Лоток вентилятора NCS 5508 ● Лоток вентилятора NCS 5516	● 6.38 фунтов (2,9 кг) ● 3,7 кг (8,25 фунта) ● 10,0 фунтов (4,54 кг)	● 30 Вт ● 75 Вт ● 120 Вт	● 158 Вт на кассету вентиляторов. ● 290 Вт на кассету вентиляторов ● 580 Вт на кассету вентиляторов
Плата коммутационной фабрики (максимум 6) ● Плата NCS 5504 Fabric ● Плата NCS 5508 Fabric ● Плата NCS 5516 Fabric	● 6.2 фунта (2,8 кг) ● 9,59 фунта (4,4 кг) ● 11,5 фунтов (5,2 кг)	● 115 Вт ● 240 Вт ● 650 Вт	● 130 Вт на матричную карту ● 250 Вт на матричную карту ● 775 Вт на матричную карту
Процессор маршрута (максимум 2) ● Процессор маршрутов NCS 5500 ● Процессор маршрутов NCS 5500 с SyncE ● Процессор маршрутизации NCS 5500 с SyncE (поддержка синхронизации класса C)	● 6.00 фунтов (2,72 кг) ● 6,00 фунтов (2,72 кг) ● 5,36 фунта (2,44 кг)	● 35 Вт ● 40 Вт ● 40 Вт	● 90 Вт на процессор маршрутов. ● 80 Вт на процессор маршрутов. ● 80 Вт на процессор маршрутов.
Системный контроллер (максимум 2) ● Системный контроллер NCS 5500	● 1.91 фунт (0,9 кг)	● 15 Вт	● 35 Вт на системный контроллер

Компонент

Масса

Типовая мощность

Максимальная мощность

Шасси

● Корпус Cisco NCS 5504

● Корпус Cisco NCS 5508

● Корпус Cisco NCS 5516

● 84 фунта (38.2 кг)

● 150 фунтов (68,2 кг)

● 192 фунта (87,3 кг)

–

Блок питания

● Блок питания переменного тока NCS 5500 мощностью 3 кВт

● Блок питания NCS 5500 DC 3 кВт

● NCS 5500 Универсальный 3.Высоковольтный источник питания переменного / постоянного тока мощностью 15 кВт

● Блок питания NCS 5500 DC 4,4 кВт

● 2,8 кг (6,2 фунта)

● 6,4 фунта (2,9 кг)

● 8,2 фунта (3,7 кг)

●

● 7,9 фунта (3,6 кг)

–

Кассета вентиляторов (максимум 3)

● Лоток вентилятора NCS 5504

● Лоток вентилятора NCS 5508

● Лоток вентилятора NCS 5516

● 6.38 фунтов (2,9 кг)

● 3,7 кг (8,25 фунта)

● 10,0 фунтов (4,54 кг)

● 30 Вт

● 75 Вт

● 120 Вт

● 158 Вт на кассету вентиляторов.

● 290 Вт на кассету вентиляторов

● 580 Вт на кассету вентиляторов

Плата коммутационной фабрики (максимум 6)

● Плата NCS 5504 Fabric

● Плата NCS 5508 Fabric

● Плата NCS 5516 Fabric

● 6.2 фунта (2,8 кг)

● 9,59 фунта (4,4 кг)

● 11,5 фунтов (5,2 кг)

● 115 Вт

● 240 Вт

● 650 Вт

● 130 Вт на матричную карту

● 250 Вт на матричную карту

● 775 Вт на матричную карту

Процессор маршрута (максимум 2)

● Процессор маршрутов NCS 5500

● Процессор маршрутов NCS 5500 с SyncE

● Процессор маршрутизации NCS 5500 с SyncE (поддержка синхронизации класса C)

● 6.00 фунтов (2,72 кг)

● 6,00 фунтов (2,72 кг)

● 5,36 фунта (2,44 кг)

● 35 Вт

● 40 Вт

● 90 Вт на процессор маршрутов.

● 80 Вт на процессор маршрутов.

Системный контроллер (максимум 2)

● Системный контроллер NCS 5500

● 1.91 фунт (0,9 кг)

● 15 Вт

● 35 Вт на системный контроллер

Соответствие нормативным требованиям

Таблица 8. Соответствие нормативным стандартам: безопасность и электромагнитная совместимость

Спецификация	Описание
Соответствие нормативным требованиям	Продукция должна соответствовать маркировке CE в соответствии с директивами 2004/108 / EC и 2006/95 / EC
Безопасность	● UL 60950-1, второе издание ● CAN / CSA-C22.2 No. 60950-1 Издание второе ● EN 60950-1, второе издание ● IEC 60950-1, второе издание ● AS / NZS 60950-1 ● GB4943
ЭМС: выбросы	● 47CFR, часть 15 (CFR 47), класс A ● AS / NZS CISPR22, класс A ● CISPR22, класс A ● EN55022, класс A ● ICES003, класс A ● VCCI, класс A ● EN61000-3-2 ● EN61000-3-3 ● KN22, класс A ● CNS13438, класс A
ЭМС: помехоустойчивость	● EN55024 ● CISPR24 ● EN300386 ● Серия КН 61000-4
RoHS	Продукт соответствует требованиям RoHS-6, за исключением шариков с шариковой решеткой (BGA) и запрессовываемых выводов.

Информация для заказа

Таблица 9 содержит информацию для заказа.

Таблица 9. Информация для заказа

Номер детали	Описание продукта
Стандартное оборудование Cisco NCS серии 5500
NC55-RP	NCS 5500 Маршрутный процессор
NC55-RP =	NCS 5500 Запасной процессор маршрута
NC55-RP-E	NCS 5500 Маршрутный процессор с SyncE
NC55-RP-E =	NCS 5500 Route Processor с SyncE Spare
NC55-RP2-E	NCS 5500 Маршрутный процессор с SyncE (синхронизация класса C)
NC55-RP2-E =	NCS 5500 Route Processor с SyncE (класс C Timing) Запасной
NC55-SC	Системный контроллер NCS 5500
NC55-SC =	Запасной системный контроллер NCS 5500
NC55-PWR-3KW-AC	Блок питания NCS 5500 AC 3 кВт
NC55-PWR-3KW-AC =	NCS 5500 AC 3 кВт Запасной блок питания
NC55-PWR-3KW-DC	NCS 5500 DC 3KW Источник питания
NC55-PWR-3KW-DC =	Запасной блок питания NCS 5500 DC 3 кВт
NC55-PWR-3KW-2HV	NCS 5500 Универсальное высоковольтное оборудование переменного и постоянного тока с двойным входом 3.Блок питания 15кВт
NC55-PWR-3KW-2HV =	NCS 5500 Универсальный высоковольтный блок питания переменного и постоянного тока с двойным входом, 3,15 кВт, запасной
NC55-PWR-4.4KW-DC	NCS 5500 DC Блок питания 4,4 кВт
NC55-PWR-4.4KW-DC =	NCS 5500 DC 4.Запасной блок питания 4 кВт
NC55-RP-BLNK	NCS 5500 Заполнитель пустых участков процессора маршрутов
NC55-RP-BLNK =	NCS 5500 Запасной заполнитель пустого заполнителя для процессора маршрутов
NC55-5500-LC-BLNK	NCS 5500 Заполнитель пустых полей линейной карты
NC55-5500-LC-BLNK =	NCS 5500 Запасная заглушка для линейной карты
NC55-PS-BLNK	NCS 5500 Заглушка блока питания
NC55-PS-BLNK =	NCS 5500 Блок питания Запасной наполнитель для заглушки
NC55-5500-RMK-E	NCS 5500 Расширенный комплект для монтажа в стойку (поддерживает стойку с 4 опорами глубиной от 36 до 42 дюймов)
NC55-5500-RMK-E =	NCS 5500 Расширенный комплект для монтажа в стойку Запасной (поддерживает глубину 4-опорной стойки от 36 дюймов до 42)
NC55-5500-ACC-KIT	Комплект принадлежностей NCS 5500
NC55-5500-ACC-KIT =	Запасной комплект принадлежностей NCS 5500
Оборудование шасси Cisco NCS 5504
NCS-5504	NCS5500 Одиночное шасси на 4 слота.
NCS-5504 =	NCS5500 Одиночное шасси на 4 слота, запасной
NC55-5504-FC	NCS 5504 Fabric Card
NC55-5504-FC =	NCS 5504 Fabric Card, запасной
NC55-5504-ВЕНТИЛЯТОР	NCS 5504 Лоток вентилятора
NC55-5504-FAN =	NCS 5504 Лоток вентилятора, запасной
NC55-5504-FC2	NCS 5504 2 ^{Fabric Card поколения}
NC55-5504-FC2 =	NCS 5504 2 ^{-е поколение} Fabric Card, запасной
NC55-5504-FAN2	NCS 5504 2 ^{лоток вентилятора поколения}
NC55-5504-FAN2 =	NCS 5504 2 ^{лоток вентилятора поколения}, запасной
NC55-5504-RMK	NCS 5504 Комплект для монтажа в стойку (поддерживает глубину стойки с 4 опорами от 24 до 32 дюймов)
NC55-5504-RMK =	NCS 5504 Запасной комплект для монтажа в стойку (поддерживает стойку с 4 опорами глубиной от 24 до 32 дюймов)
NC55-5504-RMK-E	NCS 5504 Расширенный комплект для монтажа в стойку (поддерживает стойку с 4 опорами глубиной от 36 дюймов до 42)
NC55-5504-RMK-E =	NCS 5504 Запасной комплект для установки в удлиненную стойку (поддерживает стойку с 4 опорами глубиной от 36 до 42 дюймов)
Оборудование шасси Cisco NCS 5508
NCS-5508	NCS5500 Одиночное шасси на 8 слотов, запасной
NCS-5508 =	NCS5500 Одиночное шасси на 8 слотов, запасной
NC55-5508-FC	NCS 5508 Fabric Card
NC55-5508-FC =	NCS 5508 Fabric Card, запасной
NC55-5508-ВЕНТИЛЯТОР	NCS 5508 Лоток вентилятора
NC55-5508-FAN =	NCS 5508 Лоток вентилятора, запасной
NC55-5508-FC2	NCS 5508 2 ^{-е поколение} Fabric Card
NC55-5508-FC2 =	NCS 5508 2 ^nd поколение Fabric Card, запасной
NC55-5508-FAN2	NCS 5508 2 ^{лоток вентилятора поколения}
NC55-5508-FAN2 =	NCS 5508 2 ^{лоток вентилятора поколения}, запасной
NC55-5508-RMK	NCS 5508 Комплект для монтажа в стойку (поддерживает глубину стойки с 4 опорами от 24 до 32 дюймов)
NC55-5508-RMK =	NCS 5508 Запасной комплект для монтажа в стойку (поддерживает стойку с 4 опорами глубиной от 24 до 32 дюймов)
Оборудование шасси Cisco NCS 5516
NCS-5516	NCS5500 Одиночное шасси на 16 слотов, запасной
NCS-5516 =	NCS5500 Одиночное шасси на 16 слотов, запасной
NC55-5516-FC	NCS 5516 Fabric Card
NC55-5516-FC =	NCS 5516 Fabric Card, запасной
NC55-5516-ВЕНТИЛЯТОР	NCS 5516 Лоток вентилятора
NC55-5516-FAN =	NCS 5516 Лоток вентилятора, запасной
NC55-5516-FC2	NCS 5516 2 ^nd поколение Fabric Card
NC55-5516-FC2 =	NCS 5516 2 ^nd поколение Fabric Card, запасной
NC55-5516-FAN2	NCS 5516 2 ^{лоток вентилятора поколения}
NC55-5516-FAN2 =	NCS 5516 2 ^{лоток вентилятора поколения}, запасной
NC55-5516-RMK	NCS 5516 Комплект для монтажа в стойку (поддерживает глубину стойки с 4 опорами от 24 до 32 дюймов)
NC55-5516-RMK =	Запасной комплект для монтажа в стойку NCS 5516 (поддерживает глубину 4-опорной стойки от 24 до 32 дюймов)
Линейные карты Cisco NCS серии 5500
NC55-36X100G-BA	NCS 5500 36x100G База
NC55-36X100G-BA =	NCS 5500 36x100G Базовый запасной
NC55-24h22F-SB	NCS 5500 24X100G и 12X40G Масштаб
NC55-24h22F-SB =	NCS 5500 24X100G и 12X40G Запасные весы
NC55-24X100G-SB	NCS 5500 24x100G Масштаб
NC55-24X100G-SB =	NCS 5500 24x100G Запасные весы
NC55-18h28F-BA	NCS 5500 18X100G и 18X40G Base
NC55-18h28F-BA =	NCS 5500 18X100G и 18X40G Base Spare
NC55-6X2H-DWDM-BM	NCS 5500 6X200G DWDM MACsec Base
NC55-6X2H-DWDM-BM =	NCS 5500 6X200G DWDM MACsec Base Запасной
NC55-2H-DWDM-BM	NCS 5500 6X200G DWDM MACsec База PAYG
NC55-2H-DWDM-BM =	NCS 5500 6X200G DWDM MACsec PAYG Base Spare
NC55-36X100G-SB	NCS 5500 36x100G Масштаб
NC55-36X100G-SB =	NCS 5500 36x100G Запасные весы
NC55-36X100G-U-SB	NCS 5500 36x100G Весы PAYG
NC55-36X100G-U-SB =	NCS 5500 36x100G Запасные весы PAYG
NC55-MOD-A-BM	NCS 5500 12X10, 2X40 и 2XMPA Line Card Base, MACSec
NC55-MOD-A-BM =	NCS 5500 12X10, 2X40 и 2XMPA Line Card Base, MACSec Spare
NC55-MOD-A-SM	NCS 5500 Шкала линейных карт 12X10, 2X40 и 2XMPA, MACSec
NC55-MOD-A-SM =	NCS 5500 12X10, 2X40 и 2XMPA Line Card Scale, MACSec Spare
NC57-24X400G-BA	NCS 5700 Series 24 порта комплекта базовой линейной карты 400 GE
NC57-24X400G-BA =	NCS 5700 Series 24 порта комплекта базовой линейной карты 400 GE, запасной
NC57-18D12TH-SB	NCS 5700 Series 18 портов 400 GE или 30 портов линейной карты 200 GE / 100 GE.
NC57-18D12TH-SB =	NCS 5700 Series 18 портов 400 GE или 30 портов 200 GE / 100 GE запасной комплект линейных карт
NC57-36H-SB	NCS 5700 Series 36 портов линейной карты масштаба 100 GE
NC57-36H-SB =	NCS 5700 Series 36 портов комплекта линейных карт 100 GE, запасной
NC57-36H6D-BM	NCS 5700 Series 36 портов 100 GE или 24 порта 100 GE и 6 портов комплекта базовых линейных карт 400GE.
NC57-36H6D-BM =	NCS 5700 Series 36 портов 100 GE или 24 порта 100 GE и 6 портов запасного комплекта базовой линейной карты 400GE.
NC55-32T16Q4H-BA	NCS 5500 32X10G, 16X25G и 4X100G База линейной карты
NC55-32T16Q4H-BA =	NCS 5500 32X10G, 16X25G и 4X100G Запасной базовый блок линейной карты
NC55-100G-SE-LIC	NCS 5500 Лицензия на масштабирование от 40G до 100G (60G RTU)
NC55-100G-SE-LIC =	NCS 5500 Запасная лицензия на обновление масштаба от 40G до 100G (60G RTU)
NC55-100G-LIC	NCS 5500 с 40G до 100G (60G RTU) Базовая лицензия на обновление
NC55-100G-LIC =	NCS 5500 40G до 100G (60G RTU) Запасная лицензия на базовое обновление
NC55-50G-DWDM-LIC	NCS 5500 Series Лицензия DWDM с полосой пропускания 50G
NC55-50G-DWDM-LIC =	NCS 5500 Series лицензия DWDM с полосой пропускания 50G, запасной
NC55-50G-MAC-LIC	NCS 5500 Series Лицензия MACsec на полосу пропускания 50G
NC55-50G-MAC-LIC =	NCS 5500 Series Лицензия MACsec на полосу пропускания 50G, запасной
Программное обеспечение
XR-NC55-P-06.00	Лицензия на программное обеспечение версии IOS-XR 6.0
XR-NC55-PK9-06.00	Лицензия на программное обеспечение версии IOS-XR 6.0
XR-NC55-P-06.01	Лицензия на выпуск программного обеспечения IOS-XR 6.1
XR-NC55-PK9-06.01	IOS-XR 6.1 Лицензия на выпуск программного обеспечения
XR-NC55-P-06.02	Лицензия на выпуск программного обеспечения IOS-XR 6.2
XR-NC55-PK9-06.02	Лицензия на выпуск программного обеспечения IOS-XR 6.2
XR-NC55-P-06.03	Лицензия на выпуск программного обеспечения IOS-XR 6.3
XR-NC55-PK9-06.03	Лицензия на выпуск программного обеспечения IOS-XR 6.3
XR-NC55-P-06.05	Лицензия на выпуск программного обеспечения IOS-XR 6.5
XR-NC55-PK9-06.05	Лицензия на выпуск программного обеспечения IOS-XR 6.5
XR-NC55-P-06.06	IOS-XR 6.6 Лицензия на выпуск программного обеспечения
XR-NC55-PK9-06.06	Лицензия на программное обеспечение версии IOS-XR 6.6
XR-NC55-P-07.00	Лицензия на программное обеспечение версии IOS-XR 7.0
XR-NC55-PK9-07.00	Лицензия на выпуск программного обеспечения IOS-XR 7.0
XR-NC55-P-07.01	Лицензия на выпуск программного обеспечения IOS-XR 7.1
XR-NC55-PK9-07.01	Лицензия на выпуск программного обеспечения IOS-XR 7.1
XR-NC55-P-07.02	Лицензия на выпуск программного обеспечения IOS-XR 7.2
XR-NC55-PK9-07.02	IOS-XR 7.2 Лицензия на выпуск программного обеспечения
Лицензии на программное обеспечение с гибким потреблением
ESS-100G-RTU-1	NCS 5500 Core and Aggregation Essentials SW RTU v1.0 100G
ESS-100G-RTU-2	NCS 5500 Core and Aggregation Essentials SW RTU v2.0 100G
ADV-100G-RTU-1	NCS 5500 Core и преимущество агрегирования без Essentials SW RTU v1.0 100 г
ADN-100G-RTU-1	NCS 5500 Core and Aggregation Advantage с Essentials SW RTU v1.0 100G
ADN-100G-RTU-2	NCS 5500 Core and Aggregation Advantage с Essentials SW RTU v2.0 100G
ESS-100G-SIA-3	NCS 5500 Core and Aggregation Essentials SIA за подписку на 100G на 3-5 лет
ADV-100G-SIA-3	NCS 5500 Core and Aggregation Advantage без Essentials SIA для 100G подписки на 3-5 лет
ADN-100G-SIA-3	NCS 5500 Core and Aggregation Advantage с Essentials SIA для 100G подписки на 3-5 лет
ESS-100G-SIA-5	NCS 5500 Core and Aggregation Essentials SIA для 100G подписки на 5-10 лет
ADV-100G-SIA-5	NCS 5500 Core and Aggregation Advantage без Essentials SIA на 100G по подписке на 5–10 лет
ADN-100G-SIA-5	NCS 5500 Core and Aggregation Advantage с Essentials SIA на 100G по подписке на 5–10 лет

Подробные сведения о бессрочных лицензиях на программное обеспечение Cisco Network Convergence System серии 5500 см. В этом листе данных, а сведения о гибкой модели потребления для серии NCS 5500 доступны в листе данных модели гибкого потребления программного обеспечения IOS XR.

Гарантия

На Cisco NCS серии 5500 предоставляется ограниченная гарантия на оборудование сроком на 1 год. Гарантия включает замену оборудования в течение 10 дней с момента получения разрешения на возврат материалов (RMA).

Сервис и поддержка

Cisco предлагает широкий спектр услуг, которые помогут вам ускорить развертывание и оптимизацию Cisco NCS серии 5500. Эти инновационные предложения услуг Cisco предоставляются благодаря уникальному сочетанию людей, процессов, инструментов и партнеров, и они направлены на то, чтобы помочь вам повысить эффективность работы и улучшить сеть вашего центра обработки данных.Cisco Advanced Services использует подход, основанный на архитектуре, чтобы помочь вам согласовать инфраструктуру центра обработки данных с бизнес-целями и добиться долгосрочной выгоды. Услуга Cisco SMARTnet ^™ помогает решать критически важные проблемы с прямым доступом в любое время к специалистам Cisco по сетям и отмеченным наградами ресурсам.

С помощью этой услуги вы можете воспользоваться услугой Cisco Smart Call Home, которая предлагает упреждающую диагностику и предупреждения в реальном времени на Cisco NCS серии 5500.Предлагаемые услуги Cisco, охватывающие весь жизненный цикл сети, помогают повысить защиту инвестиций, оптимизировать сетевые операции, поддержать операции миграции и укрепить ваши знания в области ИТ.

Cisco Capital

Гибкие платежные решения, которые помогут вам достичь ваших целей

Cisco Capital упрощает получение нужной технологии для достижения ваших целей, позволяет трансформировать бизнес и помогает вам оставаться конкурентоспособными. Мы можем помочь вам снизить общую стоимость владения, сохранить капитал и ускорить рост.В более чем 100 странах наши гибкие платежные решения могут помочь вам приобретать оборудование, программное обеспечение, услуги и дополнительное оборудование сторонних производителей с помощью простых и предсказуемых платежей. Учить больше.

Для получения дополнительной информации

Узнайте больше о Cisco NCS серии 5500.

светодиодный уличный садовый ландшафтный светильник 220 В для газона Wat 12V 110V Excellence COB

Новинка! Вебинары SNMMI

Доступ к предстоящим и записанным вебинарам с нового веб-сайта вебинаров SNMMI. Подробнее »

Новинка! Обзор студентов-технологов и пробный экзамен

Отточите свои навыки в области радиационной безопасности, приборов, клинических процедур, радиофармацевтики и многого другого в этом курсе, разработанном для подготовки к экзаменам NMTCB и ARRT. Включает пробный экзамен на 100 вопросов. Подробнее »

Онлайн-программа «Качество в ядерной медицине»

Новая онлайн-программа «Качество в ядерной медицине» разработана, чтобы помочь вам понять требования к навыкам, жизненно важным для качества вашей практики.Доступны кредиты для технологов (VOICE), фармацевтов (ACPE), врачей и физиков (AMA PRA Category 1 Credit ™). Подробнее »

Обзор онлайн-курса по ядерной медицине

Охватывает самые важные темы ядерной медицины — вы приобретете уровень знаний, необходимый для успешной сдачи экзамена! Доступны кредиты категории 1 AMA PRA. LuckTen Halloween Kids Shirt — Детская рубашка на Хэллоуин — Ha »

Радиационная безопасность + обзор и основные сведения

Программа Radiation Safety + Review and Essentials обеспечивает всесторонний обзор всех аспектов радиационной безопасности для технологов ядерной медицины, готовящихся к сдаче сертификационного экзамена по радиационной безопасности NMTCB. Подробнее »

CT + Обзор и основные сведения

CT + Review and Essentials предоставляет вам всестороннее дидактическое образование, необходимое для достижения успеха, независимо от того, хотите ли вы расширить свои общие знания CT или готовитесь к сдаче экзаменов ARRT (CT) и / или NMTCB (CT). . Подробнее »

Преимущества для участников! Дополнительный журнал SAM / Журнал CE Доступ к бесплатному журналу

SAM / CE доступен исключительно для членов SNMMI.

Журнал "Дизайнер"
