Как установить споты в потолок. Энциклопедия ремонта от компании Первый штукатур

Современные технологии предлагают множество новых вариантов при решении всевозможных проблем самого различного характера. Для обеспечения равномерности освещения вашего помещения сегодня предлагаются к применению точечные светильники малого размера и невысокой мощности (называемые спотами). Грамотно распределив их по поверхности подвесной потолочной системы, можно добиться возможности полного освещения любого помещения, в котором вы проживаете. Чтобы самостоятельно установить споты, необходимо своевременно спланировать конфигурацию осветительной системы.





Точечное освещение

Монтаж светильников может осуществляться на достаточно компактном расстоянии их между собой. Сектор освещения, который имеют точечные светильники, установленные вровень потолку, равняется тридцати градусам.

Установка спотов является возможной как для гипсокартонной потолочной поверхности, так и для других видов потолка.

Во всех этих случаях монтаж можно производить самостоятельно, а алгоритм действий при этом практически одинаков.

Исключение составляет установка спотов в натяжной потолок, который должны производить специалисты и установщики, в связи с определенными свойствами материала.

Материалы для монтажа

Установить споты в потолочную поверхность можно при наличии:

• непосредственно самих спотов;
• ламп;
• проводов питания;
• клемников или гильз для проводного соединения;
• изоляционной термоусадки, изоленты;
• выключательного устройства.

При установке осветительной системы необходимо проверить, насколько технические параметры светильника соответствуют предъявляемым к нему нормативным требованиям. Мощность ламп, подходящих для подвесных потолочных систем, составляет не более 40 Ват. Подбор галогеновых и LED вариантов составляющих осветительной системы производится по спектру освещения и мощности.

При подборе проводов необходимо учитывать, что каждая его жила должна состоять из большого количества маленьких жил, которые объединены под одним изоляционным материалом. Тип подбираемого провода зависит от уровня огнеупорности потолочного материала.

С помощью клемник можно производить соединение проводов и подключение к ним осветительных приборов. Соединение можно осуществлять болтами или гильзами из меди. Второй вариант является гораздо более эффективным, так как не предусматривает дальнейшего обслуживания. Изолента или другая специальная термоусадочная трубка позволяет предохранять места соединения.

Как производится монтаж

Процесс установки спотов в потолочную систему состоит из нескольких этапов. Далее рассмотрим детально каждый из них.

Планирование

Подумать о местонахождении светильников на потолке стоит еще до того момента, пока мастера не приступили к обшивке потолочной системы. В особенности это относится к случаям формирования навесного потолка с определенным количеством уровней.

Следует запланировать приемлемое расстояние между осветительными устройствами в 100 см и до стеновой поверхности в 60 сантиметров. Светильники необходимо закреплять посредством их защелки, поэтому точка их установки не может располагаться на установленных каркасных элементах.

Устройства точечного освещения должны распределяться при учете расположения на стеновой поверхности и потолке различных декоративных составляющих.

Разводка проводов

Рекомендуется осуществление распределения проводов и закрепления их на каркасной поверхности таким образом, чтобы в процессе просверливания отверстий под осветительные устройства оставалась возможность вытягивания проводных петель с последующей возможностью подключения. Есть и другой вариант, при котором провод подводится к первому из отверстий, а для других продевание проводов производится уже между разными отверстиями, но в этом имеется недостаток, ведь провода окажутся просто на потолочной поверхности.

Проложив кабель из двух или трех жил пути по всем точкам монтирования светильников по самому лучшему, можно нормально распределить провод. При этом в каждом месте установки необходимо запланировать петлю размером 10-15-сантиметрового провода в загнутом виде. Используя стяжки из пластика, можно произвести неплотное каркасное закрепление.

Выполнение отверстий

После окончания работ по обшивке потолочной поверхности, можно начинать планировать размещение осветительных элементов на потолке. При этом следует учитывать уровень пролегания существующих швов между ее составляющими.

Для получения полностью идентичных по размеру отверстий, осуществление просверливания отверстий производится через коронку по дереву. Выполняемые отверстия должны иметь диаметр, который меньший на три-четыре миллиметра за внешний диаметр лицевой составляющей осветительного прибора, при этом он должен превышать габаритные размеры внутренней его составляющей.

Необходимо учитывать, что единожды просверленное отверстие уже не может быть перенесено, поэтому делать работу необходимо только после точного определения с размещением светильников.

Подключение

Перед совершением работ, необходимых для подключения, первым делом нужно обесточить подходящий провод. Далее нужно достать наружу петли провода, который был ранее проложен, или же осуществлять прокладывание между отверстиями по паре проводов.

После этого производится разрезание по изгибу и оголения петель на проложенном проводе. Далее осуществляется 10-15-миллиметровое оголение провода со всех сторон коротких проводов, после чего — их зажим одним концом в той или иной клемме на осветительном устройстве, и вторым – скручивание с кабелем питания. При подключении должна соблюдаться следующая маркировка на светильнике: фаза определяется символом «L,» нейтральный – буквой «N», а заземление – комбинацией символов «PE».

Закрепление

Как правило, споты характеризуются наличием в них крепления в форме двух скоб по сторонам, которые нужно вставить в потолочное отверстие в позиции, отогнутой вверх до полного упора. Такую работу следует делать аккуратно, во избежание попадания питающих стоп под зацепы.

С помощью зацеп светильники надежно закрепляются к потолочной поверхности. После установки всех составляющих можно производить подключение основного провода питания к выключателю освещения и коробке для распределения или к понижающему блоку питания, при применении LED светильников невысокого показателя мощности.

На этом монтаж спот считается выполненным, после чего можно производить проверку результата.

Трековые светильники на натяжной потолок

Монтаж трековых светильников на натяжной потолок

Натяжные потолки можно увидеть в интерьере многих помещений. Монтаж покрытия осуществляют и специализированные компании, и частные мастера. К сожалению, и те, и другие часто уделяют мало внимания организации освещения.

Чаще всего на натяжные потолки устанавливают врезные или накладные точечные светильники, традиционные люстры, накладные светильники общего освещения. Трековые светильники также можно установить в комплексе с этим видом покрытия. Об этом мы и расскажем в нашем материале.

Порядок монтажа трековой системы на натяжной потолок

Рассмотрим монтаж одноуровневого натяжного потолка из ПВХ пленки. Процесс установки начинается с бурения отверстия под забивной дюбель по всему периметру помещения. Это необходимо для установки стартового профиля, который притягивается к стене с помощью саморезов.

Для дальнейшего монтажа трек системы освещения требуется закладная планка, устанавливаемая в уровень с натяжным покрытием. Перед креплением планки обязательно проводят разметку. Это проще всего сделать, если закрепить нить к стартовому профилю и по ней уже выполнять работу.

Натянутая нить – отличная направляющая, которая поможет определить горизонт установки планки. В качестве закладной мы рекомендуем использовать брус сечением 50×50 или полоски из фанеры.

Обратите внимание, если уровень установки светодиодных светильников не на много ниже потолка, то установить и закрепить закладную планку с помощью прямых подвесов, которые крепятся непосредственно к потолку.

Далее необходимо:

• закрепить закладную планку на подвесах при помощи шурупов, постоянно контролируя ее положение по натянутой нити или лазерному уровню;
• при помощи плоскогубцев отогнуть части подвеса, которые выступают за нижнюю поверхность планки.

Закладная под светодиодные светильники должна полностью повторять геометрию будущей осветительной конструкции. Важный нюанс – подводка питания к трек системе. Для этого выполняем соответствующую разметку, сверлим отверстие в планке, через которое выводим электрический кабель. Для надежности, мы рекомендуем закрепить кабель стяжками.

Теперь все готово для монтажа натяжного покрытия. В нашем случае – это пленка ПВХ, которая монтируется безгарпунным штапиковым методом.

После того, как пленка будет закреплена по всему периметру помещения, приступаем к установке токоведущего профиля. Шинопровод крепим к брусу обычными саморезами, сквозь поверхность ПВХ-пленки. Для защиты покрытия от повреждения от саморезов можно использовать специальные кольца, полоски пластика ил обыкновенный скотч.

На этом основная работа окончена. Остается выполнить монтаж потолочных светильников, наиболее подходящих для помещения.

Рекомендуем посмотреть:

Монтаж Трековых Светильников, Как Подключить Трековый Светильник

Трековые светильники, изначально созданные для промышленных объектов, быстро обрели популярность в качестве подсветки офисов, торговых площадок, баров и домашних интерьеров. Они практичные, функциональные и стильные. При кажущейся сложности конструкции, монтаж осуществляется достаточно легко и вполне по силам непрофессионалам.

Содержание

Что такое светильник на треке?

Трековое освещение – это конструкция, состоящая из специальных рельс (шин), к которым крепятся светильники. Светильники не имеют жестких крепежных элементов, поэтому могут передвигаться. Монтаж осуществляется в любой плоскости – на потолке или стене. Гармонично такого типа продукция смотрится в обстановке современных интерьеров.

Трековые светильники в интерьере стиля лофт
Подробнее!

Одна система может состоять из светильников различных характеристик и стилей, укомплектованных разного типа лампами. Монтаж от этого не усложняется, отличаются лишь условия эксплуатации. Процедура размещения системы на поверхности зависит от типа рейки, свойств поверхности и способа установки.

Подробная инструкция по установке шинопровода к потолку

Подключить шинопровод своими силами, без мастера, несложно. Время, потраченное на организацию такого варианта освещения, с лихвой компенсируется эстетическим эффектом и удобством пользования.

Шинопровод на потолке крепят с помощью:

• саморезов и дюбелей, если покрытие бетонное или из гипсокартона;
• подвесов для легких потолочных конструкций типа “армстронг”. Чтоб обойтись без подвесов, используют подложки.

1. Монтаж трекового светильника на потолок напрямую

Процесс накладного монтажа системы состоит из нескольких последовательных действий:

1. На первом этапе работ определяются с местом расположения шинопроводов, схематически представляют желаемый вариант подключения и “рисунок”, составленный из рельсов. На потолке или стене подготавливают и выводят проводку, оценивают наиболее приемлемый способ крепления – встроенный, накладной или подвесной.

2. Благодаря коннекторам, система может иметь различную длину, располагаться прямо или под углом. Если стандартная длина шины слишком большая, ее заготавливают самостоятельно. В домашних условиях трек режут с помощью ножовки (материалом для изготовления рельс чаще всего служит алюминий).

3. После подготовительного этапа делают разметку мест крепления. На каждой шине есть специальные отверстия для саморезов. Если их нет, в рельсе сверлят отверстия в местах, где будут установлены саморезы.

4. Питание подводится с того края шины, где устанавливается клеммная колодка.

5. На противоположном крае, в целях безопасности и защиты шинопровода, ставится специальная заглушка (поставляется в комплекте или покупается отдельно), которая защищает открытые токопроводящие элементы.

6. Подвод питания происходит стандартным способом. С коннектора снимают крышку и присоединяют провода.

7. После закручивают опорный винт и окончательно фиксируют электропровода. Коннектор закрывают, на шину подают 220 В.

2. Как установить шинопровод на потолке с помощью подвесов

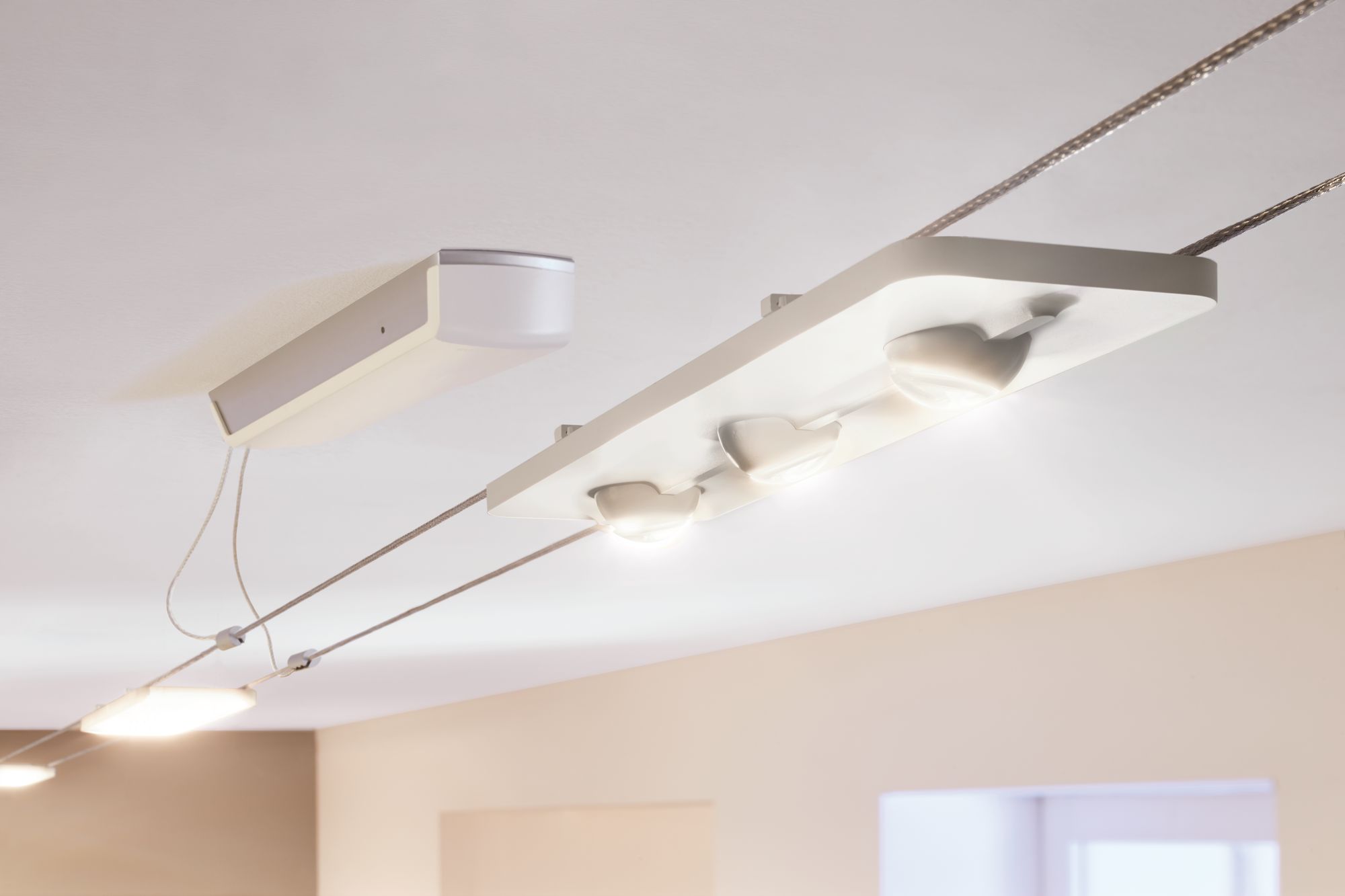

Подвесы используются тогда, когда иначе установить трек невозможно (например, на легкие подвесные конструкции) или же просто для эстетического эффекта – потому что так красивее.

2.1. Как монтировать светильник на треке в потолок из бетона и гипсокартона

Для размещения на поверхность из бетона и гипсокартона шаги следующие:

1. После подготовительных мер и разметок, в потолке делают отверстия и вставляют дюбеля.

2. Определяются с длиной подвеса. Для этого берут один из тросов и отрезают лишнюю его часть. По готовому примеру подготавливают остальные. Равнять оставшиеся тросы нужно очень внимательно, чтоб не допустить разницу в их длине.

3. Пропускают один конец троса через пластину для крепления на рельсе, другой привязывают к саморезу.

4. Саморез вкручивают в дюбель.

5. Крепежные пластины вставляют в пазы шины и фиксируют.

6. К шине подключают провода электросети, открыв крышку клеммной колодки. После подключения крышку закрывают.

После подключения крышку закрывают.

2.2. Монтаж трека в потолки «армстронг»

Размещение на потолочной поверхности типа “армстронг” осуществляется так:

1. В месте размещения трека с потолка снимают плитки. Сама по себе шина не имеет большого веса, но вся конструкция, с установленными светильниками, достаточно тяжелая. Поэтому шинопровод всегда крепится к основному потолку.

2. На потолке делают разметки для тросов, просверливают отверстия и вставляют в них дюбеля.

3. Берут отвес и обозначают места прохождения тросиков через плитку, делают в плитке сквозные отверстия (диаметром 2-3 мм).

4. Отмеряют необходимую часть троса и отрезают лишнее – образец готов! Ориентируясь на его длину, подготавливают другие тросы.

5. Через плитку пропускают трос и фиксируют его в шине.

Подвес через пластину пропускают так, чтоб пластина надежно повисла на шарике. Нужно заранее удостовериться, что шарик крепкий, не оторвется, надежно фиксируется на месте и не проходит через отверстие.

6. Второй конец троса привязывают к саморезу. Крепежную пластину вставляют в пазы шины и фиксируют винтом. Далее повторяют пункт 6 предыдущего раздела (подключают шинопровод к проводам).

Два подвеса используют для установки рельс длиной 0,5 – 3 метра. Если длина рельс более 3 метров, лучше воспользоваться третьим тросом для предотвращения провисания конструкции по центру.

Как соединить рельсы между собой

Рельсы соединяются между собой через специальные коннекторы. В них заводятся питающие кабели, после чего отдельные треки соединяются в единую конструкцию. Коннекторы бывают линейные, угловые, Х-образные, T-образные, гибкие:

Коннектор угловой для соединения секций под углом в 90°	Коннектор для Т-образного соединения
Коннектор Х-образный для соединения четырех секций в одну систему	Коннектор гибкий, используется для соединения треков на разных высотах

Как выглядит готовая конструкция графически отображено на этом примере:

Схема подключения светильников на треке

Подключение шинопровода проводится по следующим схемам:

Если предусматривается установка большой конструкции (несколько треков по всей поверхности потолка с десятком и больше светильников), шинопровод можно подключить на три фазы. Таким образом разные источники света будут включаться с разных выключателей. Это удобно для больших офисных помещений, тогда как для жилых комнат в большинстве случаев достаточно подключения на одну фазу.

Как подключить светильник к шинопроводу

После установки шинопровода подключают прожектора. Они комплектуются зажимами, с которыми удобно подвешивать и снимать прожектора с рельс. Для подсоединения светильника зажим переводят в выключенное состояние (обозначается «OFF» или «0»).

Определившись с местом установки, основание вставляется в разъем шинопровода, а зажим поворачивается на 90 градусов. На этом все, система готова к работе!

Как двигать прожектор по шине

С треками можно изменять положение источников света в любое время, тем самым освещая те или иные участки помещения. Но двигать их по шинопроводу без отключения от сети не рекомендуем. Во-первых, сделать это будет непросто, поскольку прожектор находится в зафиксированном состоянии. Во-вторых, так можно расшатать крепление к потолку, а то и повредить адаптер.

Трековые светильники в интерьере индустриального стиля
Подробнее!

Для того, чтоб поменять место расположения прожектора, сначала отключают его питание (положение “OFF” или “0” на адаптере). После поворачивают фиксатор на 90 градусов, и снимают светильник. В новом месте расположения адаптер вставляют в трек и поворачивают фиксатор.

Менять угол поворота тоже рекомендуется при выключенном питании. Чтоб не повредить устройство, важно помнить, что угол поворота вокруг своей оси ограничивается 350 градусами (или меньше, в зависимости от модели), а угол наклона – длиной кабеля, который соединяет светильник с адаптером.

Трехфазные и однофазные трековые светильники – в чем разница

Рельс трековой системы – это металлический короб, выполненный, чаще всего, из алюминия, внутри которого располагаются медные пластины – токопроводники. Количество пластин определяет фазность шины. Наиболее распространены:

– однофазные, в которых электричество проходит по основному проводу (L) и нейтральному;

– трехфазные – с тремя основными проводами (L1, L2, L3), каждый из которых может подключаться к нейтральному.

Трехфазные системы позволяют настроить три цепи, независимые друг от друга, работающие отдельно или вместе – по необходимости. Это позволяет устанавливать на один рельс разные типы источников света: например, LED и люминесцентные лампы. Включать их можно по отдельности или одновременно. В однофазной системе все светильники подключаются вместе.

Также подробную информацию о работе трековых светильников вы можете получить из видео:

Купить трековые светильники разных видов, шинопроводы и все необходимые комплектующие к ним можно в сети магазинов Brille или на нашем сайте. Приятных покупок.

обзор поворотных светильников на потолке. Что это такое? Длинные трековые споты, белые и черные, другие модели, их расположение

Потолочные споты – современный вид освещения городских квартир и загородных домов. Из материала данной статьи вы узнаете, что они собой представляют, какими бывают, как их правильно выбрать и расположить.

Что это такое?

Потолочные споты – осветительные приборы локального типа. Их основными узлами являются основание, шарнирный кронштейн и светильник. Лампы имеют подвижные держатели, поэтому могут поворачиваться в любом направлении. Споты нужны для направления света в конкретную зону пространства. Светильники точечного типа используют для равномерного рассеянного освещения помещений. Модели с дополнительным оснащением способны менять степень яркости свечения.

Данные светильники используют для зонального освещения при создании оригинальной подсветки. Их устанавливают на потолке кухни, спальни, гостиной, кабинета. Они идеальны для зонального освещения квартир с открытой планировкой.

Описание видов

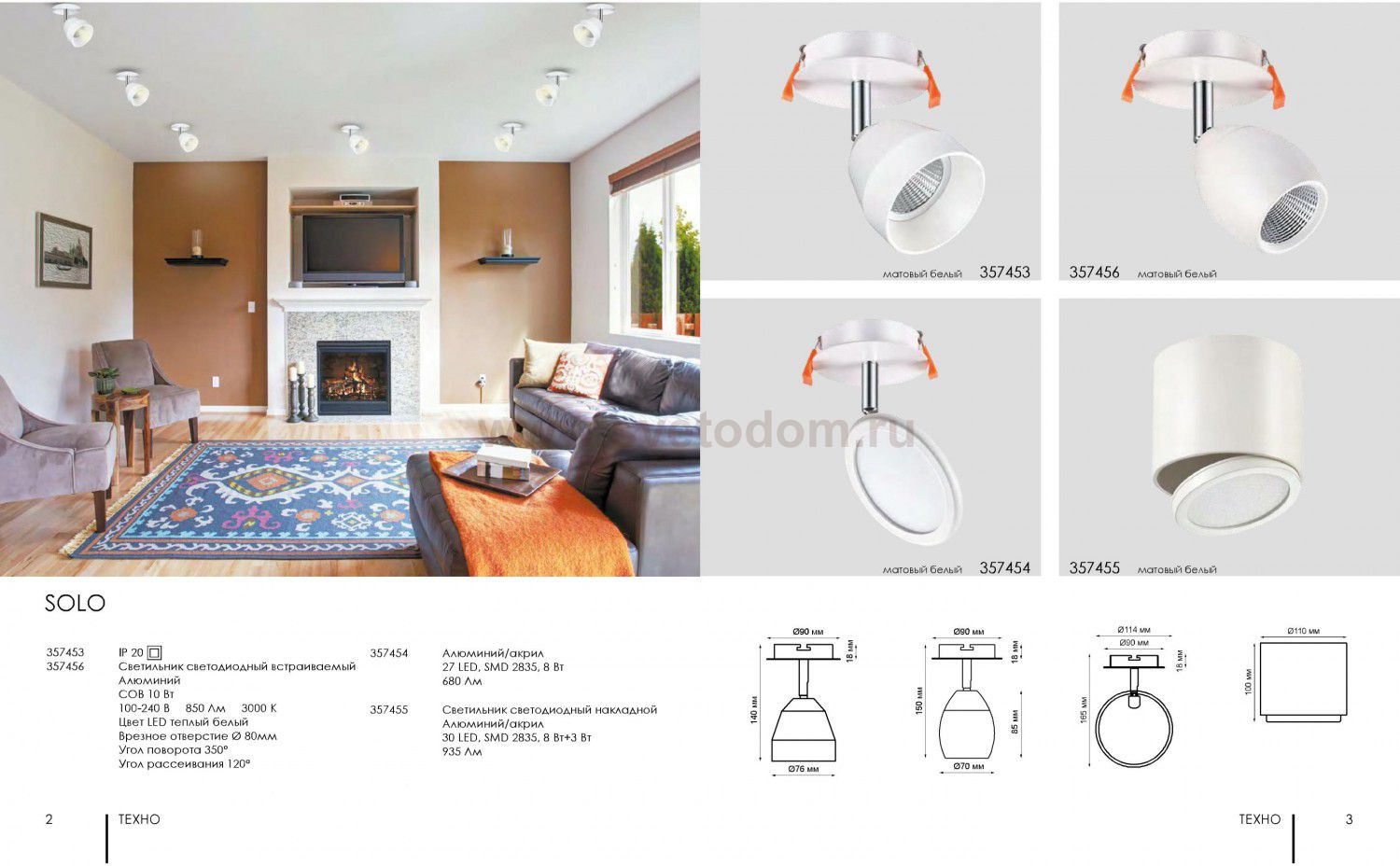

По типу монтажа потолочные споты бывают встраиваемыми, накладными и комбинированными. Изделия встраиваемого типа монтируют в подвесные потолки. Их корпус с проводкой и кронштейном скрыты за потолочным полотном. Накладные модели крепят к потолочным кронштейнам. Их размеры больше, дизайн объемный. Поэтому крепление не помещается за потолком. Их монтируют на специальные потолочные станины.

Крепление и дизайн комбинированных разновидностей напоминают крепежи люстр. Их подвешивают к потолку на крюк с возможностью изменения направления светового потока. Все типы изделий могут иметь не только одиночное, но и групповое исполнение. Модели на кронштейне с 1 или несколькими отражателями отличаются свободной сменой направленности света. Регулируемые споты с креплением на штанге (рельсе) имеют конструкции с оснащением несколькими светильниками. В зависимости от дизайна они могут располагаться в прямую либо изогнутую линию.

Отдельные варианты имеют гибкую систему различной конфигурации. Нередко такие модели устанавливают для необычной подсветки ниш. Они могут заменять центральное освещение маленьких комнат. Изделия на шинных системах свободно движутся по натянутым шинам-канатам. Кроме того, они могут крутиться вокруг своей оси. Благодаря этому можно направлять свет в конкретную зону.

По типу источников света модели бывают обычными, галогеновыми, энергосберегающими, светодиодными.

У моделей с лампами накаливания нет эффекта мерцания. Эти источники света недорогие, но они нагреваются и портят материал потолка.

Изделия с галогеновыми лампами долговечны, но не слишком экономичны в плане потребления электроэнергии. Они бывают низковольтными и высоковольтными. Безвредны для человека, но стоят дороже моделей с лампочками обычного типа.

Люминесцентные (энергосберегающие) источники света используются в подвесных и накладных спотах. Они могут иметь разную температуру светового луча. В большинстве случаев обладают большим ресурсом и высокой стоимостью. Светодиодные лампочки отлично преобразуют электрическую энергию в световую. У них низкое тепловыделение. Они долговечны, компактны и практичны. Стоят дорого.

Варианты дизайна

Дизайнерские решения потолочных спотов могут быть самыми разнообразными. В продаже встречаются обычные, магнитные, трековые модели разной формы. Светильники могут быть круглыми, квадратными, прямоугольными. Кроме того, в линейках производителей есть объемные модификации (шарообразные, купольные, цилиндрические). Они могут быть большими, маленькими, на коротких, длинных рельсах. Форма дизайнерских моделей может напоминать колокола, звезды, граненые алмазы.

Цветовая палитра изделий ограничивается металлическими, нейтральными тонами. Корпус спотов может быть белым, черным, серебристым, молочным, коричневым. Реже он выполняется под золото. Форма и дизайн определяют уместность модели в конкретной стилистике интерьера. Например, потолочные споты для квартиры в стиле лофт нарочито грубоватые.

Варианты для классической комнаты могут быть плоскими звездчатыми, обычными округлыми.

Изделия для освещения минималистичного интерьера простые геометричные. Модели для оформления ТВ-зон в гостиных зачастую цилиндрические. Их отделкой может являться цвет корпуса и его дизайн. Коллекционные модели могут иметь необычную форму. У них могут быть стеклянные плафоны (например, гальванизированное стекло). Модели некоторых авторских работ выполнены из дорогих сплавов и хрусталя.

Иные варианты изготавливают под деревянную фурнитуру. В комплектацию некоторых моделей не входят лампочки. Это позволяет выбрать источники света самостоятельно по собственному усмотрению. Модели для освещения детских комнат могут иметь тематические рисунки на общих дисках. Например, принцессы, цветы, растительные мотивы, птицы. Плафоны могут быть прозрачными, матовыми, блестящими. Оригинальные плафоны могут походить даже на пчел, кружащихся у цветка.

Критерии выбора

Выбирая потолочные споты для освещения ванной комнаты, спальни, прихожей, детской, гостиной, необходимо учесть ряд нюансов. Нужно учитывать тип цоколя и лампы, вид потолочной конструкции. Например, для установки приборов освещения в жесткие потолочные системы годятся любые модели.

Однако для натяжных потолков предпочтительней варианты GX53. Такие изделия проще в установке, поскольку у них есть отверстие в центре патрона для подключения спота. Кроме них, можно приобрести модели под цоколь GU различных типоразмеров. Однако они не настолько удобны в работе.

Мощность

Модели отличаются потребляемой мощностью. Чем она больше, тем больше электроэнергии затрачивают светильники. Однако высокая мощность не означает высокую яркость. Брать нужно вариант с низким энергопотреблением и высокой световой отдачей.

Немало зависит от типа потолка. Например, для натяжных конструкций нельзя покупать модели с лампами накаливания. Даже 60 Вт достаточно для того, чтобы испортить пленку. Идеальные аксессуары для гипсокартона и натяжного полотна – светодиодные и люминесцентные споты.

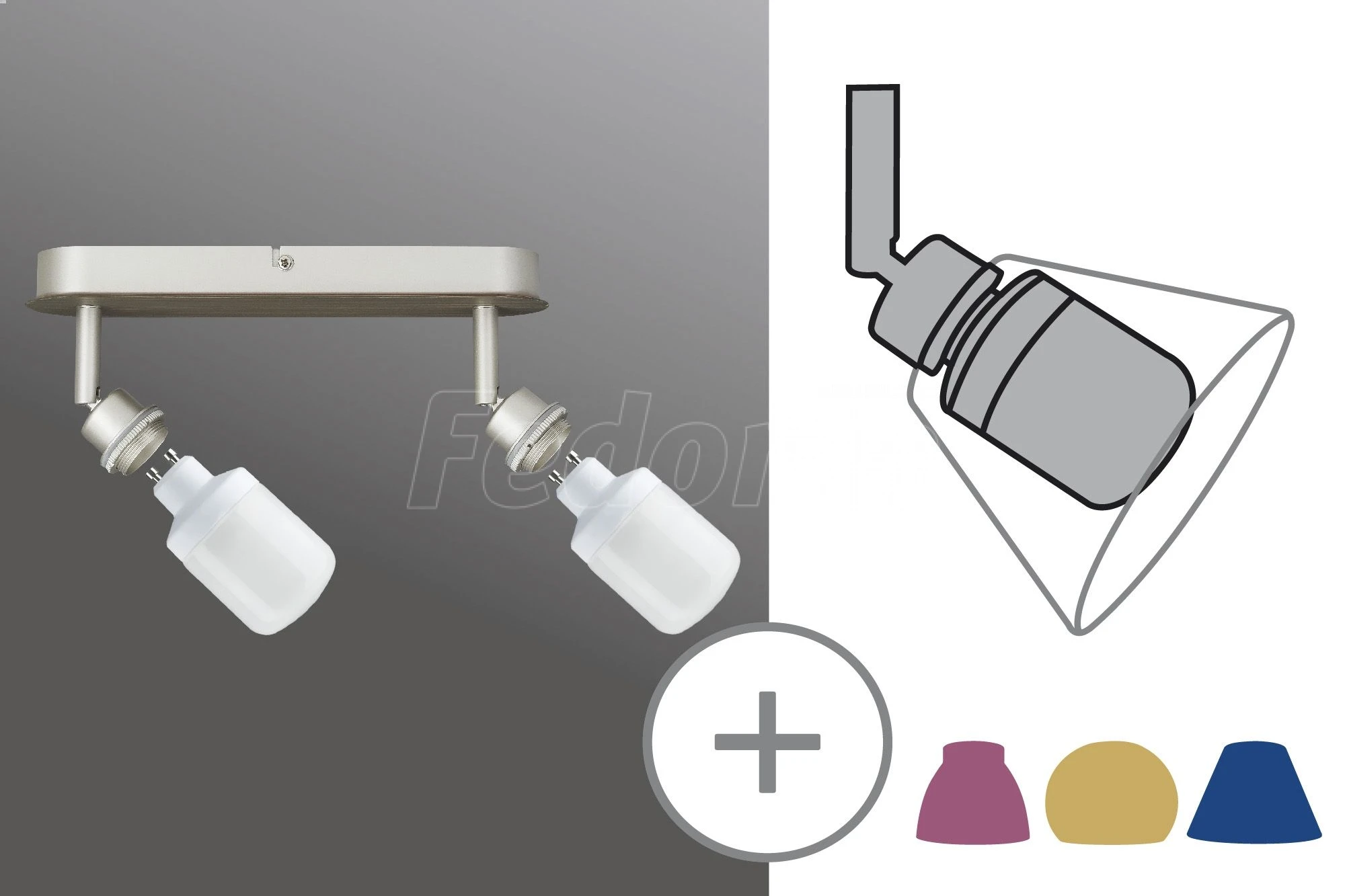

Поворотный механизм

Возможности поворотного механизма у разных моделей отличаются. Изделия встраиваемого типа не имеют таких возможностей, какие есть у накладных и комбинированных моделей. Они могут осветить любые уголки комнаты, подсвечивать определенные предметы.

В случае ремонта с помощью поворотного механизма можно сменить угол и сторону светового луча. Таким образом можно корректировать конфигурацию помещения. К примеру, можно освещать центр комнаты, организовывать подсветку по периметру.

Размеры

Встроенные споты имеют наименьшие параметры. Их используют в качестве вспомогательной подсветки, зачастую они дополняют центральное потолочное освещение. В просторное помещение предпочтительней выбрать крупные модели группового типа. Искусственный свет не должен вредить глазам. Длина встраиваемых моделей может составлять 8-10 см.

Средний вес спотов (с разным количеством ламп) может составлять 100-660 г.

Особенности расположения

Согласно общепринятым правилам, точечные светильники располагают с равным шагом. Минимальное расстояние между ними составляет 20 см. Стандартное расстояние до края стены составляет 20 см. В среднем 1 спот освещает до 1,5 м2. Расположение точечной подсветки должно быть не только эстетичным, но и безопасным. В ванной необходимо расположить светильники подальше от мокрых зон. Такие модели должны иметь высокий класс защиты, повышенную влагоустойчивость.

В целом схема расположения зависит от наличия, количества других светильников в этой же комнате. В просторном помещении их располагают по периметру. Схема монтажа согласовывается с центральным светильником. В маленьких помещениях зачастую нет потребности в люстрах. Если выбрать достаточное количество спотов, они могут заменить центральный свет в полном объеме.

При выборе определенной световой композиции учитывают возможности подсветки. Чаще всего это выделение одной или двух функциональных зон. Например, можно обозначить обеденную группу, зону готовки, гостевое пространство, зону отдыха или домашнего кинотеатра.

Споты могут располагаться рядами на противоположных стенах. Нередко их монтируют в виде геометрического рисунка: овала, прямоугольника, ромба, квадрата. При выделении отдельных зон их выстраивают в виде букв S, С.

Стиль

Осветительные приборы должны нести не только практическую, но и декоративную нагрузку. Стиль спотов подбирается с учетом стилистики интерьера. Если изделий несколько, их дизайн должен быть одинаковым. Тип конструкции подбирается исходя из назначения комнат. Для ванных берут модели встроенного типа без изысков. Для спален, гостиных подойдут светильники с разнообразными декоративными плафонами.

Это могут быть варианты в виде множества миниатюрных спотов-люстр со сверкающими хрустальными подвесками. Такие изделия украсят интерьер гостиной, столовой, спальни в классическом стиле. Для современных комнат можно выбрать лаконичные споты с металлическим корпусом.

Как подключить?

Схемы подключения устройств зависят от типа светильников. Креплением софита, в зависимости от его разновидности, может быть регулируемая стойка, крюк, закладная подвесная платформа. Принцип фиксации изделий имеет общую основу. Крепежную систему нужно установить к базовому основанию до монтажа потолка. При этом надлежит учесть его будущий уровень. Особенно это актуально для моделей подвесного типа.

Чаще всего точечные светильники монтируют на натяжные и подвесные потолки. В ходе создания каркаса укладывают провода. Их крепят без подключения к электропитанию. После этого занимаются монтажом подвесов, закреплением приборов освещения, подключением кабеля. Крепить споты на гипсокартон несложно. Монтажом занимаются после нанесения шпаклевочного слоя. После создания плана со схематичным расположением светильников занимаются разводкой электрических проводов.

Их крепят на потолке таким образом, чтобы концы свободно свисали ниже гипсокартонного листа на 15-20 см. В потолке вырезают отверстия по размерам точечных светильников. Далее в эти отверстия нужно вставить светильники, подсоединить провода, проверить работу спотов. Крюки крепят через отверстия к монтажной платформе. В дальнейшем на них подвешивают модели комбинированного типа. Уровень платформы регулируют так, чтобы ее контур не выступал за полотно винила.

Изделия накладного типа крепят к монтажной платформе поверх пленки или гипсокартона. В качестве крепежей используют саморезы. Если необходимо организовать многоконтурную осветительную сеть, используют типовую пару двужильных кабелей, расположенных в перекрытии для подключения люстры с двухклавишным выключателем.

Подключить эту точку можно без распределительной коробки.

Однако не обойтись без соединительных клемм с пастой. Среди проводов находят общий ноль, измеряют потенциал фазных проводников относительно заземленных конструкций. На завершающем этапе работы крепят светильники. Когда используют штатные стойки с возможностью регулировки, после фиксации центральной скобы ослабляют зажим винтов.

Затем выравнивают фланцы светильников в потолочной плоскости. Далее затягивают зажимы. В ходе работы с самодельными крепежами из-за перегиба на складках создается своеобразная гармошка. Она отлично держит форму и допускает регулировку усилием одной руки.

Примеры в интерьере

Предлагаем несколько примеров гармоничного выбора потолочных спотов в современном дизайне интерьера:

• выбор светильников для освещения зоны готовки;

• дизайн подвесных спотов на штанге для гостевого пространства;

• споты с поворотным механизмом как акцент светлой комнаты;

• конструкция из нескольких светильников с белыми плафонами;

• эффектный вариант модели для освещения нейтрального интерьера;

• споты кольцевидной формы на металлической планке;

• дугообразная конструкция из множества светильников с регулировкой угла светового луча;

• зонирование пространства в жилище с совмещенными комнатами;

• использование белых спотов для зонального освещения гостевого пространства;

• светильники подвесного типа для акцентирования спальной зоны.

Установка трековыех светильников в натяжном потолке

Изначально необходимо определиться с тем, какой системой шинопроводов Вы будете пользоваться. Существует всего две:

• подвесная;
• накладная.

На данном объекте установлена подвесная система. Этот метод хорошо подходит для магазинов, но не всегда является удобным, если речь идёт о жилом помещении. Гораздо чаще в квартиры прибегают ко второму типу системы – к накладной.

Шинопровод представляет собой не что иное, как магистраль для питающей светильники электрической энергии. Сам шинопровод по длине может различаться. Наш магазин предлагает длины от 1 до 3 метров.

Установка шинопровода предполагает использование тросов, следует позаботиться о специальных скобах, которые служат коннекторами шинопровода с тросами.
Троса могут быть длиной от 1-го до 5-ти метров, обрезать их и отрегулировать не составит труда.

Трековые светильники: монтаж шинопровода прямо к натяжному потолку

Любой шинопровод располагает специальным разъёмами. Через них можно «прикрутить» означенную коммуникацию вплотную к натяжному потолку. Осуществляется это при помощи шуруповёрта и саморезов, за натяжным потолком устанавливается брус.

Монтаж трековых светильников в шинопровод предельно прост. В подготовленные слоты вставляется светильник и оснащается специальным углом или поворотным триггеров. Делается это для более свободной настройки освещения в помещении.

Если после подключения всей системы к электричеству, светильник всё равно не светит, не спешите отчаиваться. Быть может, в данный момент запитаны противоположные две фазы в шинопроводе.

Другими словами, на контактах светильника нет разности потенциалов. Адаптер светильника располагает специальным переключателем. Достаточно лишь воспользоваться им и свет гарантированно появится.

Как повесить и подключить люстру или потолочный светильник – СтройМастерская

Монтаж люстры своими руками,как подключить к трёхпроводной и двухпроводной проводке…

Посмотреть видео о монтаже люстры на потолок вы можете здесь.

В этой статье, рассмотрен процесс монтажа светильника с  креплением к потолку.

Желающим самостоятельно подключить светильник, следует понимать, что все работы связанные с электропроводкой, могут нести опасность, поэтому при отсутствии должных знаний о электрике и технике безопасности, от самостоятельных работ лучше отказаться и  доверить работу специалисту.

Итак, рассмотрим вариант крепления светильника к потолку при помощи ответной планки или так называемого кронштейна, в случае с установкой люстры на крюк, вместо кронштейна устанавливается анкер с крюком, на который и будет подвешиваться люстра.

Первое, что необходимо сделать, это определить место крепления кронштейна к потолку, учитывая что чашка светильника  должна скрывать за собой электропроводку выходящую из потолка.

Так же, при разметке отверстий крепления, важно учесть, где проходит электрический провод питания люстры, что бы исключить повреждения проводов при  попадания  в них сверла  во время сверления отверстий.

Иногда, понять где проходят провода, можно по имеющимся распределительным коробкам которые обычно размещаются на стенах у потолка, провода от люстры могут идти к одной из этих коробок под прямым углом от стены как правило в сторону коробки под которой расположен клавишный выключатель освещения.

Если есть сомнения в точности определения местоположения провода, можно воспользоваться специальным детектором электропроводки, который с большой точностью укажет в каком месте располагается провод.

Определив расположение электропровода, в стороне от него, размечаются отверстия для крепления ответной планки светильника.

Предварительно отключив питание люстры в электрощите помещения, при помощи перфоратора, в потолке, проделываются отверстия под дюбеля.

Дюбеля вставляются в отверстия, после чего, к потолку при помощи саморезов закрепляется ответная планка светильника.

Далее, в самом светильнике,  нужно распределить провода, которые по парно, выходят из каждого рожка.
Если у вас двухклавишный выключатель,  то провода светильника разделяем на три скрутки.

Первым, синий провод идущий от каждого рожка скручивается в один общий пучок, зажимается в клеммной колодке и соединяется с нулевом проводом выходящим  из потолка. На схемах, ноль обозначается латинской буквой  N .
Остальные провода, идущие от каждого рожка делим на два пучка, благодаря чему, на двухклавишном выключателе реализуется раздельное включение разных половин светильника.

Эти два пучка назовём L1 и L2, в дальнейшем я подсоединю их к проводам выходящим из потолка на которых должна появляться фаза после нажатия клавиш выключателя освещения.

Если у выключателя освещения одна клавиша, то провода, идущие от рожков распределяются на два пучка, один из которых подключается к нулевому проводу потолка, а второй к  проводу фазы L1, где так же, фаза  должна появляться только после включения клавиши выключателя.

Если на проводе выходящем из потолка не зависимо от положения выключателя всё время присутствует фаза, это плохо! Возможно, была допущена ошибка при подключении клавишного выключателя в котором вместо разрыва фазы был разорван ноль идущий к люстре.

Фаза не должна быть всё время подключенной к люстре, это не допустимо, и чревато поражением электрическим током, например при вкручивании лампочки в люстру.

Присутствие постоянной фазы, нужно обязательно устранить, разобравшись с подсоединением выключателя или  с проводкой в распределительных коробках.
Во всех современных светильниках, предусмотрено подключение заземления, для чего на корпус светильника должен подключаться отдельный заземляющий провод предусмотренный в проводке.

 В старых домах, да и не только, как правило, заземление не разведено, поэтому, к корпусу светильника подсоединять нечего. Внимание, любые другие провода, кроме заземляющего, подключать на корпус категорически запрещено.

С помощью клеммника на винтовых зажимах, соединяю между собой провода идущие от светильника, с проводами выходящими из потолка, на всякий случай, при помощи изоленты, дополнительно изолирую корпус клеммника , тем самым защищая его от возможного соприкосновения с корпусом люстры.

После чего, заправив провода в верхнюю декоративную чашку светильника, устанавливаю светильник на ответную планку, закрепленную на потолке и фиксирую его к планке при помощи декоративной гайки идущей в комплекте, и остаётся только вкрутить лампочки .

Затем, включаю подачу питания в электрощите, и проверяю работу светильника, нажимая клавишу настенного выключателя.

Установка такого светильника на потолок, занятие вовсе не сложное, главное соблюдать технику безопасности и надёжно зафиксировать ответную планку светильника к потолку.

Показать еще статьи из рубрики — Электрика

МАТЕРИАЛ ПО ТЕМЕ

Автономное электропитание загородного дома, обзор источников электроэнергии У многих жителей, проживающих за городом, наверное, хотя бы раз возникал вопрос о возможности обеспечения альтернативной электроэнергией своего участка… Подробнее

В чем отличие экскаватора-погрузчика JCB 3CX от JCB 3CX Super? Ключевое отличие базовой модели JCB 3CX от модификации JCB 3CX супер состоит в переходе к полноприводной системе управления с равноразмерными колесами. Несущественные отличия также присутствуют в технических характеристиках экскаваторов погрузчиков. Подробнее

Что лучше для футбольного поля: трава или искусственное покрытие? Футбол – это один из самых популярных видов спорта у нас в стране. Во многих спортивных центрах делают закрытые футбольные площадки, также очень часто сооружают уличные игровые зоны для футбола… Подробнее

Проветривание теплицы — вентиляция. Теплицы для сада и дачи. Форточки должны занимать 15% от всей площади светопроницаемого ограждения. Если ограждение имеет жесткое покрытие, то фрамуги для проветривания распахиваются и таким образом фиксируются… Подробнее

Пол по сухой технологии — просто и удобно Если некоторые из вас до сих пор засыпают с мыслью о том, что первенство среди современного покрытия пола принадлежит шаблонной заливке его поверхности посредством цементного раствора или любого другого типа покрывного материала, то спешим сообщить, что данное мнение уже давно признано ошибочным. Потому как новым писком моды в среде строительства и ремонта стал именно сухой пол… Подробнее

Газовая труба на кухне Каждый хозяин квартиры перед началом ремонта задается вопросом: «Как спрятать газовую трубу?». .. Подробнее

Ручей как декоративный элемент сада Лето пора отдыха и отпусков, которое многие стараются провести в кругу своей семьи на дачном участке. В чтобы отдых был приятным на своих участках устраивают много элементов декоративного характера. Одним из них является ручей… Подробнее

Колеровка краски и преимущества продукции Tikkurila В настоящее время довольно большое количество магазинов предлагает краску. Довольно высоко востребована продукция производства компании Tikkurila. Колеровка краски. Подробнее

Как утеплить фасад дома, «мокрый фасад» Если в ваших планах не стоит изменение внешнего вида фасада вашего дома, и вы просто хотите утеплить фасад, то данный метод «мокрый фасад» как раз для этого случая… Подробнее

Клубные поселки. Неслучайное соседство Желающие приобрести загородную недвижимость задаются вопросом: в чем разница между обычным поселением и клубным? Меняет ли название «клубный» суть поселка? Может быть, это просто ловкий рекламный ход строительных компаний? Подробнее

Подключение точечных светильников

Оформление потолка точечными светильниками поможет сделать квартиру уютной и комфортной. Они практичны, но требуют особого подхода к монтажу проводки, который зависит от материала потолка.

Блок: 1/9 | Кол-во символов: 249
Источник: https://electrika.online/elektroprovodka/montazh-dlya-tochechnyh-svetilnikov

Определяемся с местом монтажа

Абсолютно любой вид строительных работ должен начинаться с тщательного планирования на бумаге или другим доступным способом. Многие заказчики предпочитают экономить на статье расходов, поэтому уже после выполнения части работ видны дефекты и недоработки.

Если речь идет об установке точечных светильников, то существует перечень привычных мест, где они чаще устанавливаются:

• Над спальным местом;
• Над рабочей зоной;
• В зоне отдыха и месте для чтения;
• На кухне или комнате над столами.

Высота, на которую выполняют монтаж проводки для бытовых точечных светильников, составляет порядка двух-двух с половиной метров. Этот показатель оптимален, так как корпус лампы не будет мешаться при ежедневном использовании, а световой поток будет равномерно направляться в нужное место.

Установка люстры отличается от монтажа точечных светильников – делают абсолютно другие вещи, которые со стороны кажутся похожими. Для точечного светильника проводка может быть выведена непосредственно от распределительного щитка в доме или квартире. Можно также запитать данный вид освещения от розетки.

Блок: 2/6 | Кол-во символов: 1106
Источник: https://cdelct.ru/vidysvet/toch/montazh-provodki-svetilnikov.html

Что собой представляет точечный светильник?

Он представляет собой встраиваемую модель, которая устанавливается на потолочную конструкцию. Главное условие – наличие пустоты. Например, они часто устанавливаются под натяжной потолок и другие подобные подвесные конструкции. Такие приспособления могут обеспечить равномерный поток света, но при условии правильного их количества. Нужно подбирать тип ламп, их мощность в соответствии с категорией помещения и освещаемой площадью.

В зависимости от типа используемой лампы монтируется электропроводка, подбирается рабочее напряжение, сечение кабелей и определяется необходимость использования трансформатора.

Блок: 2/9 | Кол-во символов: 653
Источник: https://electrika.online/elektroprovodka/montazh-dlya-tochechnyh-svetilnikov

Схемы подключения

Перед тем как сделать разводку электропроводки для точечных встроенных светильников, нужно произвести монтаж распределительной коробки. Причем сделать это требуется так, чтобы к ней всегда был открыт доступ. Только после этого можно протягивать кабельные линии к местам установки осветительных приборов.

Есть несколько схем разводки электрических кабелей, по которым можно проводить монтаж проводки для точечных светильников. Выбор схемы напрямую зависит от типа используемых ламп. Например, при выборе ламп мощностью 12 В в схему нужно включить трансформатор. Если же были выбраны споты, которые работают от бытовой сети в 220 В, наличие преобразователя не требуется. Их можно подключить напрямую к сети.

Последовательное

Схема последовательного подключения проста, поскольку не требуется большого количества проводов. Но есть у нее и некоторые недостатки. Например, при использовании последовательного подсоединения в систему можно включить не более пяти – шести ламп. К тому же они будут светиться не в полную силу. И при выходе из строя одной лампы цепь разорвется, освещение в комнате будет отсутствовать.

Этот тип подключения заключается в том, что фаза последовательно обходит каждую лампу, а к выходу последней подается нуль.

Следите за тем, чтобы на выключатель шла фаза, которая в дальнейшем направляется на лампы, а нуль поддавался только на последний в цепочке светильник.

Если для электропроводки используется трехжильный кабель, то провод, отвечающий за заземление, должен подаваться на каждую лампу к нужной клемме. В остальном проводка должна быть разведена так же.

Параллельное

Для обеспечения полноценной работы используется параллельное подключение. В этом случае все лампы будут светить с нормальной интенсивностью. В случае выхода из строя одного устройства освещение в комнате не пропадет. Но нужно заготовить большее количество проводников. Лучше использовать кабель ВВГ нг 2*1,5 или 3*1,5, он является негорючим трехжильным.

Есть два способа параллельного подключения точечных устройств:

• к каждому источнику света подаются два кабеля;
• шлейфное соединение, при котором оба провода попеременно заходят на светильник и с выхода подаются дальше.

Во втором случае из распределительной коробки выходит кабель, который подается на первый светильник. К его выходу нужно подключить кусок провода и протянуть его к следующему светильнику. То есть несколько отрезков кабеля соединяют лампы между собой одну за другой. При этом есть возможность разделить их на две и более группы в зависимости от количества клавиш на выключателе, схема будет такой же. Но данное подключение потребует увеличения количества проводов.

Лучевое

При лучевом подключении используется отдельный кусок провода для каждого светильника. Такой способ подключения требует наибольших затрат кабеля, но это компенсируется повышенной надежностью эксплуатации, то есть выход из строя одной точки освещения не влияет на работу других устройств.

Физически такая схема выглядит следующим образом. От распределительной коробки проводится кабель, который крепится в удобном месте, например, по центру комнаты. От этого кабеля идут ответвления к каждому прибору, причем и провод фазы, и провод нуля.

Сложность такого подключения заключается в том, что нужно обеспечить надежное соединение кабелей от осветительного прибора с проводом до распределительной коробки. Поэтому нужно подготовить обычные клеммные колодки с винтовым соединением.

Блок: 3/9 | Кол-во символов: 3433
Источник: https://electrika.online/elektroprovodka/montazh-dlya-tochechnyh-svetilnikov

Общие принципы установки точечного светильника

Согласно существующим нормам и стандартам проводка для подобных ламп скрывается непосредственно в толще стены. Такой подход позволяет избавиться от висящих проводов, которые визуально «захламляют» внутреннее пространство помещения. Тем не менее, следует не только точно рассчитать место прохождения провода, но и любым удобным способом задокументировать его.

Часто возникают проблематичные ситуации, когда в ходе дополнительных работ повреждается кабель питания. Для проведения ремонта потребуется разрушить часть стены, чтобы заменить поврежденный провод. По этой причине следует тщательно выверять каждый шаг, чтобы не допустить ошибку.

Для того, чтобы сделать борозду для прокладывания провода питания, потребуется перфоратор или дрель с ударной битой. Толщина желоба должна составлять порядка нескольких сантиметров, так как некоторые модели точечных светильников комплектуются толстым кабелем.

Встречаются ситуации, когда длины провода недостаточно для питания источника освещения. Не рекомендуется делать «самоделки» и соединять несколько проводов в один. В профильных магазинах продаются кабели различной длины, поэтому следует воспользоваться готовым вариантом. Если все же было принято решение об использовании такого варианта, то убедитесь в работоспособности соединения, а также в том, что соединение было изолировано.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Помните, что для исправления ошибки в будущем вновь потребуется штробить стену, чтобы добраться до дефектной зоны кабеля питания. Стоимость подобных работ может в десятки раз превышать цену кабеля требуемой длины. Взвешивайте все «за и против», чтобы не пожалеть о своем решении в будущем.

Блок: 3/6 | Кол-во символов: 1809
Источник: https://cdelct.ru/vidysvet/toch/montazh-provodki-svetilnikov.html

ШВВП, ПВС или ВВГ

Основной темой для спора выбора кабелей и проводов для точечных светильников является выбор одной из трёх марок кабельной продукции:

Какой из них можно, а какой нельзя применять? Рассмотрим по порядку.

ШВВП – шнур с виниловой общей оболочкой и изоляцией жил и ПВХ. Жилы выполнены из свитых медных проволочек, что обеспечивает высокий класс гибкости. Этот факт облегчает монтаж.

Он предназначен для нестационарного подключения электроприборов к питающей сети. Согласно определению, он уже не подходит к такой задаче как монтаж освещения. Его стихия – шнуры питания фенов, телевизоров, вентиляторов, а также различной бытовой техники маломощной или очень подвижной в процессе работы. Однако мастера его часто предлагают для подключения точечных светильников, как недорогое решение. К тому же хорошая гибкость шнура значительно ускоряет и упрощает подключение самих точек. Его изоляция не слишком толстая, хотя и находится в пределах нормы. В том числе и поэтому он не подходит для длительной работы. Согласно ГОСТ, время его наработки на отказ – порядка 5000 часов.

Кроме этого определения, других регламентированных причин не использовать его для подключения «точек» нет, он просто не для этого разработан.

ПВС – провод виниловый соединительный. Так звучит аббревиатура маркировки этого кабельного изделия. Поперечный срез этого провода уже круглый, соответственно у него более толстая и прочная изоляция, чем у ШВВП. Жилы такие же многопроволочные гибкие.

ПВС также предназначен для нестационарного подключения электрооборудования к сети. Поэтому провод ПВС аналогично не предназначен для монтажа освещения. Но он отлично подходит для удлинителей и для питания различного ручного электроинструмента и других приборов.

Тем не менее качественная оболочка позволяет его использовать для проводки, и электрики им часто пользуются для электромонтажа за гипсокартонными потолками и натяжными полотнами. Гибкий провод легче монтировать чем жесткий с однопроволочными жилами (моножильный).

ВВГ – провод с жесткими монолитными жилами. У него изоляция также выполнена из ПВХ, как общая оболочка, так и изоляция каждой жилы. Предназначен для стационарного подключения электрооборудования и электропроводок.

Значит он по определению подходит для монтажа проводки для точечных светильников. Но электрики не всегда любят монтировать кабель ВВГ для подключения точечных светильников. ВВГ жесткий, что затрудняет подключение светильника в ограниченном пространстве окна для установки точки. К тому же сами светильники обычно имеют мягкие провода и соединение с жестким может быть затруднено.

Тем не менее детальное изучение ГОСТ 7799-97, несколько корректирует вышесказанное, так:

То есть согласно этой информации ШВВП всё-таки допускается для подключения светильников, а для ПВС – это не сказано. Видимо речь идёт о настольных лампах, торшерах и подобных приборах.

А это выдержка из ГОСТ 31996-2012, который касается кабеля ВВГ:

Блок: 3/4 | Кол-во символов: 2940
Источник: https://samelectrik.ru/kakoj-provod-vybrat-dlya-podklyucheniya-tochechnyx-svetilnikov.html

Как найти «питание» для светильника?

Актуальным вопросом для людей, которые желают самостоятельно установить точечный светильник, — это источник электроснабжения для лампы. Наиболее актуальными вариантами (по популярности) являются:

• Розетка электроснабжения;
• Выключатель общего освещения;
• Собственно распределительный щиток.

Последний вариант используется крайне редко, так как он крайне дорогой и не оптимальный. К подобному решению прибегают в случаях, когда подразумевается повышенное электропотребление. Современные светодиодные точечные светильники – это устройства, которые экономны.

Если планируется проведение проводки от выключателя, то убедитесь, что подключение было произведено перед механизмом «отсекателя». Если Вы сделаете наоборот, то светильник будет включаться и выключаться совместно с лампой или люстрой. Конечно, в некоторых случаях подобное решение оправдано, однако подобные задачи встречаются редко.

Для управления точечным освещением потребуется установка дополнительного выключателя или использование штатных устройств. Установка выключателя – это дорогое решение, так как потребуется создать «гнездо» для выключателя. Такой вид работ шумен и грязен, а также требует специфических знаний и умений.

Если позволяет бюджет, то выбирайте т.н. «умные» точечные светильники, которые могут управляться с помощью пульта дистанционного управления или вовсе со смартфона или любого другого персонального устройства. Подобные решения становятся все более популярными, однако о низ пока что мало, кому известно.

Блок: 4/6 | Кол-во символов: 1528
Источник: https://cdelct.ru/vidysvet/toch/montazh-provodki-svetilnikov.html

Соединение проводов

Для соединения проводов между собой, используем обжимной ручной пресс и медные или медно лужёные гильзы.

Для мягкого медного  провода, данный метод соединения является практически идеальным, конкуренцию которому может составить только пайка оловом.

Если под рукой нет пресса, альтернативой ему могут служить электромонтажные плоскогубцы или кусачки, принцип работы которых ничем не отличается от принципа работы электромонтажного обжимного пресса.

Блок: 4/9 | Кол-во символов: 469
Источник: https://elektrika-svoimi-rykami.com/tohcehcnie-svetilniki/ystanovka-tochechnih-svetilnikov

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Блок: 4/4 | Кол-во символов: 3057
Источник: https://stroychik. ru/elektrika/podklyuchenie-tochechnyh-svetilnikov

Скрываем дефекты монтажа

Одним из наиболее пугающих этапов в монтаже проводки для точечного светильника, которая была уложена в толщу бетонной стены, является сокрытие дефектов. Многим кажется, что единственным доступным вариантом остается разведение бетонной смеси и ее использование по прямому назначению.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Этот вариант действенный, однако применение бетона имеет целый ряд недостатков. В первую очередь требуется немало времени, чтобы смесь полностью высохла. Более того, она крайне чувствительна к сквознякам, перепадам температур и прочим факторам окружающей среды, которые приводят к появлению трещин и других визуальным дефектам.

Альтернативой бетону для местного ремонта дефектов стал алебастр. Он похож на гипсовую смесь, а выпускается в виде мелкодисперсного порошка. Все, что необходимо сделать, — это добавить некоторое количество воды, размешать до получения однородной смеси, нанести на поверхность и дождаться ее высыхания. Требуется не более одного часа, чтобы влага полностью испарилась.

Конечно, цвет сухого алебастра отличается от бетона, однако всегда стены дополнительно штукатурятся, красятся или оклеиваются обоями, поэтому подобная особенность может быть успешна скрыта от посторонних глаз. В конечном итоге, не зная места работ, такой участок не сможет быть обнаружен!

Блок: 5/6 | Кол-во символов: 1434
Источник: https://cdelct.ru/vidysvet/toch/montazh-provodki-svetilnikov.html

Делаем проводку

После того как ответвительная коробка будет установлена, в полости конструкции потолка можно протянуть кабель. Его обязательно нужно защитить гофротрубой. Кабели вытягиваются через проделанные отверстия, при этом каждый провод проходит отдельно к предполагаемому месту установки такого светильника. После этого кабели нужно присоединить к светильнику, а само изделие вставить в отверстие с фиксаторами.

Если такие светильники монтируются в подвесной потолок, то скрыть проводку можно в поперечных профилях, к которым в дальнейшем будет крепиться сам гипсокартон. Лучше не укладывать кабели в продольные профили, поскольку есть риск повредить проводку при монтаже гипсокартона.

Блок: 5/9 | Кол-во символов: 693
Источник: https://electrika.online/elektroprovodka/montazh-dlya-tochechnyh-svetilnikov

Схема действий при законченном ремонте

Часто понимание того, что требуется монтаж проводки для точечного светильника, возникает уже после завершения всех ремонтных работ. Многим кажется, что никакой возможности исправить банальную несправедливость нет, однако это не так.

Если комната оклеена обоями, то нет никаких препятствий для завершения работ. В первую очередь необходимо найти источник электроснабжения. Чаще используется прикроватная розетка.

Необходимо иметь свободный доступ к рабочей поверхности, поэтому отодвигайте кровать, диван или стал, откручивайте плинтуса. После демонтажа плинтуса аккуратно от места стыка обои начинают отклеивать от поверхности стены. Для того, чтобы облегчить процесс, можно воспользоваться острым лезвием, чтобы отделить полотно от стены. После отделения до необходимого места начинают штробить стену и укладывать кабель.

Затем производят собственно монтаж светильника, «шахта» в стене закладывается алебастром. Для повторного приклеивания обоев можно использовать специализированный клей или обычный ПВА. Если все работы были выполнены аккуратно, то никаких следов не останется.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Розеток около места монтажа может и не быть. В таком случае можно воспользоваться выключателем. Проводится аналогичная процедура с отклеиванием обоев и проведением провода. Для того, чтобы не проводить демонтаж по всему периметру комнаты, электрический кабель прячется в короб плинтуса, а в нужном месте попросту выводится в стену.

Сегодня нет никаких трудностей в том, чтобы провести монтаж проводки для точечных светильников. Конечно, вероятность некоторой ошибки остается, однако, если будете аккуратны, то сможете создать индивидуальное освещение для себя уже завтра!

Блок: 6/6 | Кол-во символов: 1849
Источник: https://cdelct.ru/vidysvet/toch/montazh-provodki-svetilnikov.html

Делаем точную разметку светильников на потолке

Сначала отмеряем расстояние от стены до крайнего светильника. Далее  равномерно делим расстояние между остальными светильниками. При высоте потолка 2,5 м крайние точечные светильники, возле стен рекомендуется устанавливать на расстоянии не более 60 см, стена не должна остаться темной и не освещенной, между остальными не более 1 метра, для равномерного освещения световые потоки светильников должны пересекаться.

Если потолок состоит из состыкованных панелей, как в нашем случае и место расположения светильника попадает на стык, сместите его немного в сторону. Если этого не сделать, то изготовлении отверстия под светильник с очень большой вероятностью могут повредиться две панели.

Блок: 6/9 | Кол-во символов: 737
Источник: https://elektrika-svoimi-rykami.com/tohcehcnie-svetilniki/ystanovka-tochechnih-svetilnikov

Подключение точечных светильников

Теперь, приступаем  к подготовке светильников к монтажу. Отрезаем два одинаковых куска провода длинной 20 см, снимаем с двух концов изоляцию. С одной стороны 7 мм, с другой 5 см.

Зачистка провода РКГМ имеет свои особенности, все дело в стекловолоконной лакированной обмотке, она очень плохо чиститься, лохматится и оставляет волоски стекловолокна, которые потом очень мешаются при соединении проводов между собой.

Что нужно сделать, чтобы избежать этих трудностей.

Отрезаем необходимой длины провод, в нашем случае это 20 см, подготавливаем изоляционную ленту и нож.

Отмеряем с двух сторон нужное расстояние, которое необходимо зачистить и наматываем изоленту вокруг провода. У нас эти размеры составляют 7 мм и 5 см.

Далее, делаем надрез по краю изоляционной ленты вокруг провода, и снимаем изоляцию с провода. Ненужно слишком сильно надрезать изоляцию, так как повредятся тоненькие жилки и наш провод из сечения 1,5 мм, превратиться уже в 1 мм. Наша задача аккуратно обрезать стекловолоконную обмотку, вторая изоляция жилы, состоящая из кремнийорганической резины, снимается хорошо.

После снятия изоляции с жилы провода изоляционную ленту, с той стороны, где мы зачистили 7 мм нужно снять, так как эта часть провода будет подключаться к светильнику. В эксплуатационном режиме, контакты точечного светильника подвержены длительному тепловому воздействию, особенно при использовании в светильниках ламп накаливания и галогеновых ламп. Некоторые виды изоляционной ленты , при воздействии на них тепла издают неприятный специфический запах.

Другая сторона провода будет соединяться с проводами, которые мы протягивали между отверстиями для светильников, здесь, изоляционную ленту можно не снимать.

Подключаем провода к контактам светильника. Как правило, точечные светильники бывают двух вариантов исполнения:

1. Первые, с контактными клеммами, как в нашем примере.
2. Вторые, с уже готовыми заводскими проводами, закрепленными на патроне. В этом случае провода уже имеют заводскую, негорючую и температуростойкую изоляцию.

Раскручиваем клеммные винты на патроне светильника, подготавливая контакты к подключению проводов.

Теперь, уплотняем многожильную жилу провода, состоящую из маленьких тонких волосинок меди, для этого скручиваем их  пальцами рук в плотную косу, а затем подтягиваем плоскогубцами. Это делается для того, чтобы винт контактной клеммы зажал максимальное количество жилок. Вставляем провод  в клеммы и закручиваем винты, после чего убеждаемся, что жила хорошо зафиксирована в контактом зажиме, для этого тянем ее в противоположную от контакта сторону.

В итоге всех проведенных манипуляций получается подготовленный к установке, заряженный проводами точечный светильник.

Наш светильник имеет стандартный патрон с винтовой резьбой, который имеет два контакта, один идет на резьбу, второй соединен с центральным лепестком контактом, находящимся внутри патрона. При правильном подключении ноль должен находиться на резьбе, а фаза на лепестковом контакте внутри патрона. Это нужно для того, что бы при замене лам не попасть под напряжение, случайно коснувшись резьбы.

Соединяем его с проводами питания.

Соединение жил будем выполнять методом опрессовки гильзами. Первым делом соединим нулевые жилы. Для этого берем по одной жиле с каждого направления, которые мы определили как ноль, одну с питающего провода, одну с перемычки, идущей на следующий светильник и одну со светильника. Соединяем их вместе скручивая между собой по часовой стрелке, сначала руками, затем плоскогубцам.

По аналогии с нулевой скруткой соединяем фазную. Должно получиться две скрутки по три провода.

 Выполняя соединения проводов. Будьте внимательны! Не скрутите вместе фазу и ноль, иначе при включении выключателя возникнет короткое замыкание. У нас имеется два приходящих провода, два отходящих и два на светильник, на каждом из направлений, одна жила фаза, другая ноль.

Для удобства дальнейшей опрессовки можно зафиксировать провода перед скруткой изолентой. После чего одеваем на скрутки гильзы. Они могут быть как медными, так и медно-лужеными.

Сечение гильз определяется по суммарному сечению проводов. В нашем примере, для освещения, мы применяем провод РКГМ сечением 1,5 мм квадратных. Считаем: 1,5+1,5+1,5=4,5 мм, берем размер гильзы в сторону увеличения, что бы ее можно было свободно одеть на скрутку, ближайший размер 6 мм квадратных.

Гильзы одеты. Теперь их необходимо обжать, для этого действия используется ручной пресс или плоскогубцы.

Делаем два сжимания, в начале гильзы и в конце, от края нужно отступить 2-3 мм, иначе гильза может порваться.

Откусываем, с помощью кусачек торчащие из гильзы жилки проводов и изолируем готовые соединения изоляционной лентой.

Аналогично соединяем все остальные провода со светильниками.

Светильники подключены, теперь, необходимо выполнить установку точечных светильников в отверстия на потолке. Прижимаем подпружиненные лапки к внутренней части светильника и аккуратно вставляем его в отверстие.

Теперь, вкручиваем лампочки. Для нашего примера используются лампы накаливания мощностью 40 Вт каждая.

При покупке ламп для точечных светильников обязательно обратите внимание на  наличие зеркального отражателя.

Для ламп  накаливания и галогеновых ламп, применяемых на горючих материалах потолка (пластик, натяжные потолки), не следует использовать лампочки мощностью больше 40 Вт. Так как при использовании более мощных ламп возникает риск, под воздействием ее теплового потока, разрушить материал потолка. В качестве альтернативы лампам накаливания и галогеновых ламп можно использовать светодиодные лампы.

Вкручиваем лампочки в светильники и включаем свет.

Установка завершена. Все работает, включается и выключается. В данной статье мы подробно рассмотрели вопрос как подключить точечные светильники своими руками.

Более подробно и наглядно про подключение и установку отдельных элементов электропроводки (розеток, выключателей, в том числе и выключателей с подсветкой, люстры, подвесного  светильника и вытяжного вентилятора ванной комнаты) здесь.

Схема подключения точечных светильников 220 вольт, через одноклавишный выключатель

Подключение двух светильников мы разобрали в статье, для большей наглядности и понятности ниже приведена схема подключения трех точечных светильников на напряжение 220 Вольт (без понижающего трансформатора тока).

Блок: 9/9 | Кол-во символов: 6351
Источник: https://elektrika-svoimi-rykami.com/tohcehcnie-svetilniki/ystanovka-tochechnih-svetilnikov

Закрепление

Для крепления спотов предусмотрены две скобы по бокам. Нужно перед установкой их отогнуть вверх до упора, изделие вставить в отверстие в потолочном покрытии. Делать это нужно таким образом, чтобы провода, идущие к светильнику, не попали под зацепы. Теперь эти крепления монтируют к точке на основном потолке. После этого можно подключить питающий кабель к выключателю и распределительной коробке.

Блок: 8/9 | Кол-во символов: 409
Источник: https://electrika.online/elektroprovodka/montazh-dlya-tochechnyh-svetilnikov

Проводка для поворотных светильников

Поворотные конструкции способны изменять угол направления освещенности. Они имеют некоторые преимущества, поскольку могут подсветить труднодоступное место.

Последовательность действий для подключения их точно такая же, как было описано ранее.

Блок: 9/9 | Кол-во символов: 304
Источник: https://electrika.online/elektroprovodka/montazh-dlya-tochechnyh-svetilnikov

Кол-во блоков: 20 | Общее кол-во символов: 30346
Количество использованных доноров: 5
Информация по каждому донору:

1. https://electrika.online/elektroprovodka/montazh-dlya-tochechnyh-svetilnikov: использовано 6 блоков из 9, кол-во символов 5741 (19%)
2. https://elektrika-svoimi-rykami. com/tohcehcnie-svetilniki/ystanovka-tochechnih-svetilnikov: использовано 6 блоков из 9, кол-во символов 10882 (36%)
3. https://stroychik.ru/elektrika/podklyuchenie-tochechnyh-svetilnikov: использовано 1 блоков из 4, кол-во символов 3057 (10%)
4. https://cdelct.ru/vidysvet/toch/montazh-provodki-svetilnikov.html: использовано 5 блоков из 6, кол-во символов 7726 (25%)
5. https://samelectrik.ru/kakoj-provod-vybrat-dlya-podklyucheniya-tochechnyx-svetilnikov.html: использовано 1 блоков из 4, кол-во символов 2940 (10%)

NYMÅNE белый, потолочный прожектор с 3 точечными светильниками

Выглядит великолепно, GaynorJHubby установил его примерно за 20 минут, выглядит великолепно для моей маленькой спортивной комнаты. Этот свет выглядит потрясающе после включения и регулируется на всех трех источниках света, поэтому при желании его можно сфокусировать на одной области. Я очень впечатлен и буду покупать другие версии этого светильника для моей кухни. это легкое сидение идет идеально.Он имеет чистый и минималистичный вид. 3 лампы полностью регулируются, поэтому вы можете наклонять их так, как вам может понадобиться, например. на изображениях или вдали от телевизора. Отличная покупка!5

Идеальное освещение по очень разумной ценеСчет 29Отличное потолочное освещение, которое мы установили на нашей кухне. Блоки были легко установлены и дают отличный свет.5

LightsAlan27Love их получил два, но на следующий день пришлось ехать обратно в магазин, так как один свет был неполным! Персонал был хорошим, но никаких извинений за то, что пришлось ехать обратно5

Свет для верхней площадки Мэри 101Великолепный стильный свет.Выглядит хорошо5

Love ittopspdЯ стараюсь, чтобы моя квартира не отвлекала внимание – с белым потолком и интерьером. Эти прожекторы идеальны — плавно вписываются и обеспечивают достаточное количество света. Я установил умные лампочки Tradfri. Установка была немного сложной, так как эти светильники довольно тяжелые, даже без лампочек в них!5

Под прожекторным стаканом1943Купил, чтобы добавить больше прямого света в комнату для хобби. хорошо справляется со своей задачей; порекомендовал бы более мощные светодиодные лампы; хотя, вероятно, теперь потребляет больше энергии, чем оригинал.Подгонка предполагает, что только провода света в выходной потолочной розетке, тогда как у меня были дополнительные соединительные провода/клеммы. К счастью, мне удалось поместить новый свет на остатки розы, но немного неудобно; в противном случае мне понадобилось бы больше блоков тегов и т. д.4

да будет свет.YeomanЗанял у электрика менее десяти минут, чтобы заменить существующий кулон на такой красивый и простой.5

покупатель60Отличный сильный яркий свет5

Отличный продуктJohnHindВеликолепно выглядит и функционирующий продукт.На самом деле я использовал его на стене, а не на потолке, как предполагалось, но в любом случае это хорошо.5

Второй Первый очень понравился в запасной спальне, купил еще один для другой спальни. Простота установки.5

Надежное перемещение на 360 градусов, вперед и назад.DominiqueОсвещение с исключительным соотношением цены и качества (25 фунтов стерлингов). Хорошо подходит для низких потолков с высокими людьми. Выглядеть красиво и стильно.5

Великолепное освещениеRichB01Она была очень проста в установке и хорошо спроектирована, так что процесс занял всего несколько минут.Это отличный свет, и он очень хорошо освещает нашу посадку. Хорошая цена.5

Именно то, что требовалось NanaLPОтличный внешний вид продукта, выбранный специально для простоты замены ламп4

Exceptionalatomic101Я дизайнер и люблю простоту, качество и классический стиль. Я искал новые светильники для нашей новой квартиры, и все, что нам нравилось, стоило сотни фунтов. Я видел их, и они такие минималистичные, с чистыми линиями и ненавязчивыми, что это было именно то, что мы искали.Они так хорошо сочетаются с классическими Vitsoe и другими предметами высокого класса, но, конечно, не выглядят так, как они стоят. Теперь они есть почти в каждой комнате, и их было легко и быстро установить. Благодаря лампам с регулируемой яркостью они действительно эффективны и просты в использовании. 5

Как удалить пятна от воды со стен и потолков

Пятна от воды — это странные влажные участки стен или крыши, которые выглядят неприятно. Это общая проблема, которую нужно решать как можно раньше.Это может быть проект «сделай сам» или, в более серьезных случаях, вам может потребоваться помощь профессионалов.

Вот несколько ключевых факторов, которые следует учитывать, чтобы найти практическое решение проблемы с пятнами от воды.

Прежде чем начать

К сожалению, избавиться от пятна не так просто, как просто нанести слой краски здесь или там. Он требует взвешенного подхода. Если вы решите поторопиться и пропустить шаг, пятна вернутся; будь в этом уверен!

Итак, вы должны действовать правильно, пытаясь избавиться от этих уродливых и раздражающих пятен от воды.

Сначала найдите источник утечки

Источником водяного пятна часто бывает что-то простое; утечка из отопительного прибора, протечка водопровода или вода, прошедшая через потолок. Эти утечки оставляют после себя минеральные отложения, которые сухие, обесцвеченные и часто пахнут. Это вообще не очень хорошо смотрится на стене.

Вы должны найти источник утечки, чтобы отремонтировать его должным образом. Этот первый шаг, пожалуй, самый важный. Неправильно выполненные ремонтные работы потерпят неудачу, и вскоре вода вернется, заставляя вас снова и снова красить участок.Не переходите к следующему шагу, пока не найдете и не запечатаете источник!

Уборка и подготовка помещения

Как только источник входа будет полностью запечатан, вы готовы встретиться лицом к лицу с самим врагом; пятно от воды на стене или крыше. Подойдите к месту, которое нужно перекрасить. Начните с отбеливателя и воды, смешанных в соотношении 1:3.

Если вы не можете найти отбеливатель, используйте любой раствор для чистки ванной комнаты, содержащий отбеливатель. Это не только удалит плесень или грибок, но и заметно обесцветит само пятно.

Следующим шагом является высушивание пятна, то есть убедитесь, что оно высохло, чтобы краска могла прилипнуть к поверхности. Это помогает иметь достаточно времени для обезвоживания области. Для этого вы можете использовать осушитель воздуха, если у вас есть к нему доступ.

Следует отметить, что иногда очистки и сушки может быть недостаточно, и вам может потребоваться замена некоторых материалов.

Наконец, начните покраску

№

Сначала покройте испачканный участок слоем грунтовки, блокирующей появление пятен; полностью покрыть испачканную поверхность.Когда дело доходит до базовой грунтовки, вы должны выбрать грунтовку на масляной основе, стойкую к плесени, блокирующую пятна, а не обычную латексную краску. После высыхания краска на латексной основе не полностью покроет пятно.

Выдержать грунтовочное покрытие не менее 2 часов; обратитесь к инструкции на упаковке покраски, но чем больше времени вы отведете, тем лучше.

После того, как загрунтованная область будет закончена и высушена, вы заметите, что она на несколько тонов темнее или светлее окружающей области. Теперь пришло время нанести последние штрихи.

• Постарайтесь получить цвет потолка, точно соответствующий предыдущему цвету.
• Затем нанесите его на загрунтованную область. Используйте валик с ворсом ⅜ дюйма для гладкого потолка или валик с ворсом от ¾ до 1-¼ дюйма для текстурированного потолка.
• Подождите пару часов, пока высохнет первый слой. После этого нанесите второй слой, чтобы обеспечить равномерное покрытие пораженного участка.
• Дайте второму слою тоже высохнуть; теперь взгляните на потолок. Это должно выглядеть так, как будто никаких пятен от воды никогда не было.

Это жизненно важные шаги для удаления пятен с крыши, но процесс может отличаться для стен.

После устранения течи, вызвавшей появление водяного пятна, промойте эту область раствором воды и отбеливателя в соотношении 3:1. Это предотвратит рост плесени и грибка. После этого нужно тщательно высушить участок. Если отбеливатель и водный раствор не смогли удалить пятна от воды, вы можете перекрасить. Затем вы можете загрунтовать стену, чтобы снова защитить ее от окрашивания.

Подводя итог

Водяные пятна на стене или потолке выглядят некрасиво и представляют опасность для вашего дома. Если вы оказались в такой ситуации, примите срочные меры. Для начала попытайтесь найти источник утечки и загерметизировать его, если возможный. Если вы можете успешно это сделать, переходите к следующим шагам, и, надеюсь, это руководство поможет вам в вашем маленьком проекте «Сделай сам».

Однако, если вам нужна профессиональная помощь – вы знаете, к кому обращаться! Premier Painting — это один звонок, и наши специалисты позаботятся о том, чтобы задача была выполнена с высочайшим качеством.Никаких хлопот для вас!

Как подключить трехпозиционный переключатель для управления потолочным вентилятором | Домой Руководства

Автор Danielle Smyth Обновлено 30 января 2021 г.

Вентиляторы сохраняют прохладу в теплое время года и поддерживают циркуляцию тепла, когда на улице холодно. Эти переключатели очень удобны и позволяют быстро регулировать скорость вращения вентилятора и силу света; плюс, вы сможете управлять вентилятором из другого места.Если вы планируете подключить трехпозиционный переключатель для управления вентилятором, вы должны хорошо ознакомиться с процессом перед тем, как приступить к работе. Если у вас нет опыта работы с основными электромонтажными работами, вам не следует приступать к этому проекту.

Начало работы и безопасность

Никогда не пытайтесь подключать трехпозиционный переключатель, если у вас нет опыта работы с электричеством. Вы всегда должны обращаться за помощью к профессиональному электрику, если вы совсем не уверены в том, что делаете. Если вы беретесь за этот проект, прежде чем вы начнете, вы должны обязательно отключить все питание в этом районе через распределительную коробку. Попросите всех в доме не отключать питание, пока вы не закончите проект.

Следуйте инструкциям производителя по установке блока потолочного вентилятора, а затем установите одинарные или двойные блоки в отдельных местах. Одинарный предназначен для комбинированных функций освещения и вентилятора; двойная коробка предназначена для раздельного управления функциями вентилятора и освещения.

Семейный мастер на все руки отмечает, что подключение трехпозиционного выключателя сложнее, чем подключение стандартного выключателя, но правильное и тщательное выполнение процесса должно оказаться эффективным.Проложите кабель NM типа 14-3 между двумя установленными коробками. Этот кабель 14-3 будет иметь три изолированные жилы: белую, черную и красную. Он также будет иметь оголенный провод заземления. Вы должны использовать кабель 12-3, если вы работаете над подключением к проводу 12-го калибра.

Подключение проводов

Семейный мастер на все руки объясняет, что вы должны соединить провода, которые вы протянули, с трехпозиционным переключателем с помощью заземляющих винтов. Вам также нужно будет использовать изоленту, чтобы обернуть любой из белых проводов, которые вы протянули между трехпозиционными переключателями, как «проводники-путешественники».Это важный шаг, так как позволит запомнить, какие провода «горячие» в будущем, если возникнет необходимость проведения ремонта. Электрик 101 объясняет, что не существует стандарта для цветов проводов на трехходовых переключателях. Если вы используете кабель NM или кабелепровод, эти цвета будут отличаться.

Для индивидуального управления вентилятором и освещением соедините черный провод с черным проводом потолочного вентилятора, а красный провод с синим проводом потолочного вентилятора. Закрепите все соединения оранжевыми гайками.Затем аккуратно уложите все провода в потолочную коробку и закрепите крышки вентилятора.

Подойдите к распределительной коробке, где берет начало кабель вентилятора и осветительной опоры, и снимите внешнюю оболочку с кабелей. Используйте плоскогубцы, чтобы скрутить заземляющий провод вместе, за исключением 6-дюймовых концов. Теперь нанесите обжим на землю. Для раздельного управления освещением и вентилятором соедините каждый конец петлей, прикрепите к выключателю винт заземления и затяните; для комбинированного управления на одном выключателе отрежьте хвост у его обжимки заземления, вставьте петлю в другой хвост, прикрепите к винту заземления и затяните.Возьмите оставшиеся красный, черный и белый провода и снимите 1/2 дюйма изоляции; скрутите белые, закрепите проволочной гайкой и уберите в коробку.

Варианты комбинированного управления

Комбинированное управление позволяет управлять вентилятором из нескольких мест. Это может быть очень удобно в зависимости от планировки вашего дома. Если вы хотите комбинированное управление, подключите черный провод блока потолочного вентилятора к общему контакту трехпозиционного переключателя. Затем подсоедините красный и черный дорожки от другого распределительного щитка к другим клеммам переключателя.Для раздельного управления подключите красный провод потолочной коробки к общему контакту другого переключателя, а черный провод потолочной коробки — к общему контакту трехпозиционного переключателя.

Подойдите ко второму распределительному щитку и зачистите оставшуюся оболочку в том месте, где входит силовая ветвь. Скрутите заземляющие провода, оставьте свободные концы, прикрепите к переключателю заземляющий винт и наложите заземляющий зажим. Для раздельного управления замкните каждый конец и прикрепите к заземляющему винту выключателя. Для комбинированного управления отрежьте хвост, завяжите другой и прикрепите к винту.

Вещи вам понадобится

• Отвертка

• Электрическая лента

• INCOL-нос плоскогубцы

• напряжение тестер

• трехсторонних выключателей

• Utility Noice

• провод стриппер/резак

Как заменить потолочный светильник за 8 простых шагов

Уровень навыка: средний | Руководства по проектам STANLEY Pro

Замена светильника — одно из самых приятных обновлений электрооборудования и отличный способ быстро преобразить комнату. Выберите светильник, соответствующий необходимому количеству света. Никогда не усиливайте освещение, устанавливая лампочки большей мощности, чем рассчитано на светильник. Как и в случае любого электрического обновления, отключите питание перед началом и используйте тестер цепи, чтобы убедиться, что питание отключено.

Что вам понадобится: Тестер цепи, маленькая крестовая или крестовая отвертка, бокорезы, инструмент для зачистки проводов, новый светильник, гайки для проводов, изолента



Шаг 1. Удаление старого крепления

Убедитесь, что питание отключено, выключив и снова включив настенный выключатель.Светильник не должен гореть. Извлеките лампочку (лампы) и отсоедините старый светильник от коробки. Показанный тип крепится с помощью гайки и резьбовой стойки.

Шаг 2. Отсоедините провода

Используйте согнутый кусок вешалки, чтобы повесить приспособление из коробки, чтобы поддерживать его. Отвинтите гайки проводов и отсоедините соединения проводов.

Шаг 3. Отсоедините ремешок

С помощью отвертки извлеките старый ремешок из коробки.

Шаг 4. Зачистите провода

Бокорезами отрежьте кусок оголенного провода, используемый для соединения. Снимите 3/4 дюйма изоляции. Затем установите новый ремешок, который входит в комплект сменного крепления.

Шаг 5. Соедините с помощью проволочных гаек

Во избежание натяжения соединений временно подвесьте новый светильник из коробки с помощью изогнутой вешалки. Начиная с неизолированного или зелено-изолированного медного заземления, держите зачищенные концы рядом и накручивайте проволочную гайку, поворачивая ее по часовой стрелке.Подсоедините белый провод к белому проводу, а черный к черному.

Шаг 6. Защитите соединения

Проволочные гайки скручивают провода друг вокруг друга, фиксируя их. Потяните за каждую проволочную гайку, чтобы убедиться, что соединение плотное. Оберните пару дюймов изоленты вокруг провода и гайки, чтобы закрепить соединение.

Шаг 7. Установите приспособление

В этом приспособлении для крепления к коробке используются винты.Некоторые используют резьбовую стойку, как показано на шаге 1. Вкрутите крепежные винты в ремень, установите приспособление и затяните крепежные винты с помощью отвертки.

Шаг 8. Установите лампы и сферический шар

Проверьте основание светильника, чтобы определить максимальную мощность лампы, которую можно установить. Вкрутив подходящую лампочку, восстановите питание и проверьте.

Лучшие инструменты для установки потолочных светильников

Минималистский дизайн внутреннего освещения очень популярен в наши дни.Одной из причин их популярности является экономичность. Дома, в которых используются минимальные светодиодные светильники, такие как потолочные светильники, экономят больше на затратах на электроэнергию, чем дома, в которых используются традиционные варианты освещения. В дополнение к этому, потолочные светильники выглядят элегантно и стильно и могут обновить эстетику любого дома, не тратя слишком много денег.

Потолочные светильники идеально подходят для помещений с частым пешеходным движением. Точечные светильники, например, могут быть установлены на кухнях для освещения помещений, не оставляя темных затененных пространств.Даунлайты также лучше всего устанавливать в спальнях, чтобы создать теплое настроение. Их можно регулировать, чтобы сделать спальню ярче или темнее, в зависимости от необходимости.

Еще одним преимуществом использования потолочных светильников является то, что они создают узкий пучок света, что делает их идеальными для рабочего освещения на кухне. Они могут быть установлены над или под шкафами, чтобы улучшить функциональность этих областей. Небольшие тусклые потолочные светильники также могут быть отличным вариантом освещения для ванных комнат, особенно над зеркалом в ванной.

Выбор светильников для кухни

Поскольку кухня является одним из самых важных помещений в доме, важно соответствующим образом спланировать освещение. Рабочее освещение на кухне может быть расположено в шкафах, над прилавками и раковинами, чтобы увеличить видимость или уменьшить яркость, когда оно не используется. Используя рабочее освещение, кухню можно сделать более энергоэффективной. При выборе светильников для кухни Downlights Direct позволяет каждому покупателю сузить круг вариантов, выбрав характеристики.Например, вы можете начать поиск продукта, указав размер выреза, производителя и отделку. Вы также можете выбрать, хотите ли вы, чтобы потолочный светильник был диммируемым или нет. Также есть возможность выбора цветовой температуры и угла луча.

При установке потолочных светильников в любой части дома требуются специальные инструменты для обеспечения правильной работы этих светильников. Отверстия для потолочных светильников необходимо сделать с помощью специального канцелярского ножа. Downlights Direct предлагает одни из лучших инструментов для установки светильников, доступных сегодня на рынке.

Регулируемая фреза

Наиболее универсальным инструментом, используемым для вырезания отверстий для установки потолочных светильников, является регулируемый нарезчик отверстий. С диапазоном резки от 40 до 163 мм его можно использовать для создания маленьких, средних или больших отверстий для светильников. Он идеально подходит для вырезания отверстий в различных потолочных материалах, таких как акрил, фанера и гипсокартон. С универсальным и регулируемым инструментом нет необходимости использовать несколько пил для создания отверстий разных размеров.

Характеристики продукта включают:

• Максимальный размер отверстия: 163 мм
• Минимальный размер отверстия: 40 мм
• 2 года гарантии
• Подходит для потолков толщиной от 1 мм до 23 мм

Комплект кольцевой пилы с подсветкой

Downlights Direct также предлагает продукты, подходящие для специалистов по установке и мастеров по установке. Их комплект кольцевых пил Starrett состоит из 13 коронок разных размеров.Он также поставляется в прочном кейсе, позволяющем легко переносить инструменты с одного проекта на другой. Преимущество наличия полного комплекта заключается в разнообразии пил, которые подходят для любого размера.

Другим подходящим вариантом для мастеров является набор кольцевых пил Starrett из 6 предметов. Он содержит 3x 25 мм, 3x 20 мм кольцевые пилы и оправку A1. Он также упакован в прочный футляр, гарантирующий защиту содержимого при переноске из одного места в другое.

Другие специализированные инструменты также доступны для мастеров, специализирующихся на установке освещения.Downlights Direct предлагает только ведущие бренды освещения, чтобы гарантировать, что каждый продаваемый продукт производится в соответствии с высочайшими стандартами качества.

Кухонные светильники

Покупать даунлайты в Интернете стало еще проще с Downlights Direct. В дополнение к инструментам, которые предлагает Downlights Direct, существует также широкий выбор световых решений. У них есть большой выбор вариантов светильников для каждой зоны дома, особенно для кухни. У них есть превосходная коллекция кухонных светильников, которые могут улучшить внешний вид любого дома.

Следующие две вкладки изменяют содержимое ниже.

Как переместить потолочный светильник

Приспособление не нужно закреплять на месте. Если вам не нравится, где он находится, вот как его переместить:

тестер цепи
крестовая и плоская отвертки
кусачки
инструмент для зачистки проводов
обжимной инструмент
измерительная лента
датчик шпилек
пила для гипсокартона
распределительная коробка для гипсокартона
защитные очки

Примечание: Если у вас нет доступа к пространству над потолком, вам необходимо установить новый светильник так, чтобы он находился между теми же балками, что и существующий светильник. В противном случае вы не сможете провести провод из одного места в другое.

1. Определите место для нового светильника и с помощью датчика стойки убедитесь, что непосредственно за потолком в этой области нет балок. Вы будете использовать монтажную коробку на гипсокартоне, которая крепится непосредственно к гипсокартону потолка. Вам потребуется усилить распределительную коробку, если вы планируете установить тяжелые приспособления, такие как потолочный вентилятор.

2.Используйте шаблон, поставляемый с распределительной коробкой, чтобы провести линию разреза на потолке. Если у вас нет шаблона, вы можете использовать обратную сторону коробки.

3. С помощью пилы для гипсокартона вырежьте отверстие для распределительной коробки.

4. Отключите питание существующего прибора, выключив соответствующий автоматический выключатель.

5. Снимите светильник с потолка и проверьте провода с помощью тестера цепи.Отсоедините провода от крепления.

6. Проложите кусок электрического кабеля от оригинальной распределительной коробки к отверстию для новой. Проверьте оболочку на новом кабеле, чтобы убедиться, что она того же калибра, что и оригинальный кабель.

7. Снимите оболочку с кабеля, идущего от существующей распределительной коробки, и снимите изоляцию с проводов. Обожмите два заземляющих провода бочкообразным обжимом и соедините вместе белые и черные провода.Закрепите соединения проволочными гайками.

8. Вставьте провода в распределительную коробку и прикрепите крышку. Примечание. Многие строительные нормы и правила требуют, чтобы вы оставляли защитную пластину над оригинальной распределительной коробкой, если у вас нет легкого доступа к проводке с потолка.

9. Протяните другой конец кабеля через заднюю часть новой распределительной коробки. Вставьте коробку в потолок и закрепите ее, затянув крепежные винты.

10. Зачистите оболочку и провода и прикрепите провода к приспособлению, используя ту же процедуру, что и раньше.

11. Вставьте провода в распределительную коробку и прикрепите монтажный кронштейн.

12. Присоедините светильник к новой распределительной коробке.

Что такое потолочные споты?

Вы заметили пятна или пятна на потолке в своем доме? Причиной может быть протечка крыши: вот что с этим делать.

Пятна и пятна на потолке

Это распространенная проблема: однажды вы посмотрите на свой потолок и заметите расползающееся коричневатое пятно. Иногда это пятно на потолке представляет собой лишь слабое очертание, похожее на высохшую лужу. Иногда это более темная область, которая медленно просачивается в близлежащие материалы.

Эти пятна вызваны повреждением водой. Потолочная плитка и гипсокартон обычно изготавливаются из пористых материалов. Когда влага собирается в вашем доме и находит способ просочиться в потолок, она задерживается там, медленно испаряясь и вызывая как пятна, так и структурные повреждения.Если вы заметили одно из этих пятен в своем доме, важно найти источник, прежде чем ущерб усугубится.

Виновата ли твоя крыша?

Иногда легко увидеть, связано ли пятно воды с протечкой крыши — например, если вокруг вашего светового люка есть пятна воды, состояние которых ухудшается после дождя, сделать вывод несложно. Но для многих пятен от воды причина более неясна.

Неопределенность возникает из-за двух основных причин раздражающих пятен на потолке: протечки крыши и проблемы с конденсацией.В местах с плотной изоляцией и отсутствием вентиляционных отверстий для удаления влаги горячий воздух может создавать конденсат, который накапливается на внутренних стенах и потолках. Затем конденсат со временем стекает вниз и просачивается на потолки и стены, создавая коричневые пятна или разводы. Чаще всего это происходит на внутренних стенах или потолках из-за конденсата, скопившегося в ванных комнатах и ​​на чердаках с плохой вентиляцией. Это означает, что когда вы обнаружите раздражающее пятно или пятно, вам нужно выяснить, что его вызывает.

Проверка и ремонт

Первый шаг к тому, чтобы позаботиться о месте водоема, — это вызвать кровельщика, чтобы тот осмотрел его. Техник может проверить, где находится пятно, откуда оно возникло и является ли оно «активной утечкой». Активные утечки, скорее всего, связаны с проблемами крыши и могут быть измерены с помощью влагомера и других инструментов.

Если протечка связана с вашей крышей, ремонт может оказаться сложной задачей: нужно не просто смотреть прямо вверх.Водяные пятна возникают из-за медленных утечек, которые могут течь вокруг стропил, по краям и через углы в лабиринте, который заканчивается только вашим потолком.
