Как найти амперы зная мощность и напряжение: Как высчитать амперы зная мощность и напряжение: формула

Содержание

Закон Ома — физика процесса на примере движения воды. Формулы зависимости сопротивления, напряжения, силы тока и мощности

Существует всего 2 базовых формулы которые помогут вам понять взаимосвязь между силой тока(Амер), напряжением(Вольт), сопротивлением (Ом) и мощностью (Ватт).
Зная хотя бы два из перечисленных параметра вы всегда можете рассчитать два других.


ЗАКОН ОМА

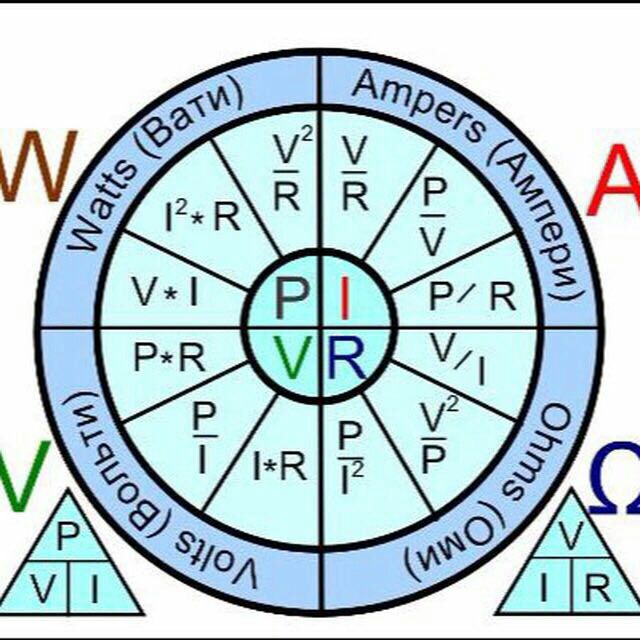

Базовая формула P=I*E E=I*R
Расчет напряжения E=P/I E=I*R E=SQR(P*R)
Расчет силы тока I=P/E I=E/R I=SQR(P/R)
Расчет мощности P=I*E P=E
2
/R
P=I 2 *R
Расчет сопротивления R=E 2 /P R=E/I R=P/I 2
P — Мощность (Ватт)
E — Напряжение (Вольт)
I — Сила тока (Ампер)
R — Электрическое сопротивление (Ом)
SQR — квадратный корень




Для справки:

Мы используем переменную E для обозначения напряжения, иногда вы можете встретить  обозначение V для напряжения. Не дайте себя запутать названиям переменных.

Изменение сопротивления:

На следующей схеме вы видите разность сопротивлений между системами изображенными на правой и левой стороне рисунка. Сопротивление давлению воды в кране противодействует задвижка, в зависимости от степени открытия задвижки изменяется сопротивление.

Сопротивление в проводнике изображено в виде сужения проводника, чем более узкий проводник тем больше он противодействует прохождению тока.

Вы можете заметить что на правой и на левой стороне схемы напряжение и давление воды одинаково.

Вам необходимо обратить внимание на самый важный факт.

В зависимости от сопротивления  увеличивается и уменьшается сила тока.

Слева при полностью открытой задвижке мы видим самый большой поток воды. И при самом низком сопротивлении, видим самый большой поток электронов (Ампераж) в проводнике.

Справа задвижка закрыта намного больше и поток воды тоже стал намного больше.

ужение проводника тоже уменьшилось вдвое, я значит вдвое увеличилось сопротивление протеканию тока. Как мы видим через проводник из за выского сопротивления протекает в два раза меньше электронов.


Для справки

Обратите внимание что сужение проводника изображенное на схеме используется только для примера сопротивления протеканию тока. В реальных условиях сужения проводника не сильно влияет на протекающий ток. Значительно большее сопротивление могут оказывать полупроводники и диэлектрики.

Сужающийся проводник на схеме изображен лишь для примера, для понимания сути происходящего процесса.

Формула закона Ома — зависимость сопротивления и силы тока

I = E/R

Как вы видите из формулы, сила тока обратнапропорциональна сопротивлению цепи.

Больше сопротивление = Меньше ток



* при условии что напряжение постоянно.




Изменение напряжения.

На изображенной схеме во всех системах сопротивление имеет одинаковую величину.
В этот раз на картинке изменяется сопротивление/давление.

Вы можете увидеть что при увеличении напряжения приводит к увеличению протекающего тока даже при постоянном сопротивлении.

Формула закона Ома — зависимость напряжения и силы тока

I = E/R

Обратите внимание что сила тока протекающего в проводнике прямопропорциональна напряжению.

Больше напряжение = Больше сила тока



* при условии что сопротивление постоянно.


Математический рассчет


Рассмотрим пример.
У нас есть аккумуляторная батарея с напряжением питания 12 Вольт. К ней напрямую подключен резистор (сопротивление) 10 Ом. Для того что бы рассчитать какая мощность приложена к нашему резистору, можно воспользоваться формулой.

P = E2/R
P = 122/10
P = 144/10.
P = 14.4 watts

Мощность рассеиваемая на резисторе состовляет 14,4 Ватта.

Если вы хотите определить величину тока протекающего через проводник, мы используем другую формулу

I = E/R
I = 12/10
I = 1.2 amps

Сила тока протекающего через цепь составляет 1,2 Ампера
—————-
Калькуляторы зависимости напряжения, силы тока и сопротивления.


1. Калькулятор рассеиваемой мощности  и протекающей силы тока в зависимости от сопротивления и приложенного напряжения.




Демо закона Ома в реальном времени.

Для справки
В данном примере вы можете увеличивать напряжение и сопротивление цепи. Данные изменения в реальном времени будут изменять силу тока протекающего в цепи и мощность рассеиваемую на сопротивлении.

Если рассматривать аудио системы — вы должны помнить что усилитель выдает определенное напряжение на определенную нагрузку (сопротивление).

Соотношение двух этих величин определяет мощность.
Усилитель может выдать ограниченную величину напряжения в зависимости от внутреннего блока питания и источника тока. Так же точно ограничена и мощность которую может подать усилитель на определенную нагрузку (к примеру 4 Ома).
Для того что бы получить больше мощности, вы можете подключить к усилителю нагрузку с меньшим сопротивлением (к примеру 2 Ома). Учтите что при использовании нагрузки с меньшим сопротивлением — скажем в два раза (было 4 Ома, стало 2 Ома) — мощность тоже возрастет в два раза.(при условии что данную мощность может обеспечить внутренний блок питания и источник тока).
Если мы возьмем для примера моно усилитель мощностью 100 Ватт на нагрузку 4 Ома, зная что он может выдать напряжение не более 20 Вольт на нагрузку.
Если вы поставите на нашем калькуляторе бегунки
Напряжение 20 Вольт
Сопротивление 4 Ома
Вы получите
Мощность 100 Ватт

Если вы сдвинете бегунок сопротивления на величину 2 Ома, вы увидите как мощность удвоится и составит 200 Ватт.

В общем примере источником тока является аккумуляторная батарея (а не усилитель звука) но зависимости силы тока, напряжения, сопротивления и сопротивления одинаковы во всех цепях.




Адаптер питания — Delta

Группа продуктов


Язык:
БългарскиČeskýDanskDeutschEestiΕλληνικάEnglishEspañolFrançaisItalianoLatviešu Lietuvių MagyarNederlandsPolskiPortuguêsPусскийRomânăSlovenskiSlovenskýSuomiSvenska

Валюта:
1 AUD — 2.7998 PLN1 CAD — 3.0225 PLN1 CHF — 4.2012 PLN1 CZK — 0.1794 PLN1 DKK — 0.5902 PLN1 EUR — 4.3901 PLN1 GBP — 5.2594 PLN100 HUF — 1.2267 PLN1 NOK — 0.4377 PLN1 PLN — 1.0000 PLN1 SEK — 0.4134 PLN1 USD — 3.9058 PLN

Меню




Рекомендованная статья

Диапазон передачи мощности

Бюллетень E-mail


TopТехнический словарьАдаптер питания

Каждый адаптер переменного тока- кроме важнейших параметров- типа выходное напряжение или коэффициент полезного действия тока — имеет, между другими, параметр, определяющий, сколько энергии способен доставить к включенному устройству.

Этот параметр определяется в ваттах на честь британского инженера и изобретателя Джеймса Уатта. Общепринято, что 1 Вт (ватт) — это мощность, которую получает устройство, которое было запитано напряжением 1В (вольт) при интенсивности 1 А (ампер). Формула для вычисления мощности выглядит следующим образом:



Где:
P – мощность [W]
U – напряжение [V]
I – ток [A]



Используя эту формулу можно вычислить (зная напряжение и ток), какая сила будет заряжать данный приемник, и, таким образом, добрать соответствующий адаптер. Довольно умножить его максимальный выходной ток и выходное напряжение. Примерный импульсный источник питания: 12 В/5 A/P (рис.1), доступный в предложении компании Delta, имеет выходное напряжение 12 В при выходном токе 5 А. В соответствии с моделью — выходная мощность этого источника питания составляет 60 Вт.



Рис.1. Примерный импульсный источник питания 12 В/5 A/P с предложения фирмы Delta



Если в случае приемников и источников питания постоянного тока значение их мощности подается в ваттах (Вт), то в случае источников питания переменного тока их мощность определяется в вольт-амперах (ВА). Так как мы имеем здесь дело с переменным током, то есть с таким, значение которого изменяется во времени,, электрическая мощность является комплексной величиной и делится на активную, реактивную и кажущуюся мощности. Именно эта последняя определяется в вольт-амперах.



Кроме того, важным является коэффициент мощности, который определяет каждое устройство, которое питается от переменного тока. Коэффициент мощности — это отношение активной мощности (в ваттах) к кажущейся мощности (выраженной в вольт-амперах).



Для устройства, типично резистивного, например лампа накаливания или нагревательный прибор, этот фактор близок к единице. Можно сделать вывод, что активная мощность такая же, как полная мощность. Тем не менее, в случае других устройств емкостного или индуктивного характера, например, конденсаторы, двигатели, коэффициент мощности значительно меньше. Может оказаться, что эти устройства потребляют гораздо больше тока, чем предполагали расчеты раннее приведенной формулы для мощности. Имейте это ввиду при проектировании электрической системы и при выборе правильного адаптера переменного тока. Примером такого устройства является адаптер переменного тока TR 60 VA (рис.2), выходная мощность которого 60 ВА.



Рис. 2. Примерный адаптер переменного тока от предложения компании Delta



Введение активной мощности в ваттах и реактивной мощности в вольт-амперах имеет также применение в параметризации источников бесперебойного питания ИБП. Как уже было сказано, мощь поданная в ваттах и вольтамперах для некоторых электрических нагрузок, одинаковы, но в случае компьютерной техники значения изменяются.



Некоторые производители ИБП в параметрах указывают только значение кажущейся мощности то есть той, выраженной в вольт-амперах, потому что она намного больше, чем активная мощность. Практика показывает, что в этом случае значение мощности ИБП в ваттах составляет 60% от значения в вольтметрах.



Вы должны помнить, что в любом источнике питания нельзя превысить ни значения активной мощности, ни реактивной мощности, потому что это грозит необратимыми повреждениями. Надо также обеспечить правильные условия работы устройства для предотвращения перерева. Наверняка это поможет свести кминимуму потери питания и обеспечить более длительный срок его службы.



Нетто:0.00 EUR
Брутто:0.00 EUR
Вес:0.00 kg
Особенно рекомендуем
AHD, HD-CVI, HD-TVI, PAL-КАМЕРА APTI-H50PV2-28W 2Mpx / 5Mpx 2.8 mm

Нетто: 22.88 EUR

ТЕЛЕСКОПИЧЕСКАЯ МАЧТА MT-10A/CT 10 m

Нетто: 216.46 EUR

КОММУТАТОР SFP EXPERT-SFP-1/2 2-ПОРТОВЫЙ

Нетто: 30.98 EUR

AHD, HD-CVI, HD-TVI, PAL-КАМЕРА APTI-H50PV2-28W 2Mpx / 5Mpx 2.8 mm

Нетто: 22.88 EUR

МНОГОМОДОВЫЙ МЕДИАКОНВЕРТОР OM1-MM КОМПЛЕКТ TXRX

Нетто: 28.79 EUR

ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЯ AXON-POE-MULTINET-12

Нетто: 166. 01 EUR

РЕГИСТРАТОР AHD, HD-CVI, HD-TVI, CVBS, TCP/IP XVR5108HS-I2 8 КАНАЛОВ DAHUA

Нетто: 212.52 EUR

АНТИВАНДАЛЬНАЯ КАМЕРАAHD, HD-CVI, HD-TVI, PAL APTI-H50V3-2812W 2Mpx / 5Mpx 2.8 … 12 mm

Нетто: 49.57 EUR

IP-КАМЕРА IPC-HFW5541T-ASE-0280B — 5 Mpx 2.8 mm DAHUA

Нетто: 277.44 EUR

Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома.

Электрическое напряжение:

  • U = R* I — Закон Ома для участка цепи
  • U = P / I
  • U = (P*R)1/2

Электрическая мощность:

  • P= U* I
  • P= R* I2
  • P = U 2/ R

Электрический ток:

  • I = U / R
  • I = P/ E
  • I = (P / R)1/2

Электрическое сопротивление:

  • R = U / I
  • R = U 2/ P
  • R = P / I2

НЕ ЗАБЫВАЕМ: Законы Кирхгофа они же Правила Кирхгофа для тока и напряжения.

Цепь переменного синусоидального тока c частотой ω.

Применимость формул: пренебрегаем зависимостью сопротивлений от силы тока и частоты.

Напомним, что любой сигнал, может быть с любой точностью разложен в ряд Фурье, т.е. в предположении, что параметры сети
частотнонезависимы — данная формулировка применима ко всем гармоникам любого сигнала.

Закон Ома для цепей переменного тока:

  • U = U0eiωt  напряжение или разность потенциалов,
  • I  сила тока,
  • Z = Reiφ  комплексное сопротивление (импеданс)
  • R = (Ra2+Rr2)1/2  полное сопротивление,
  • Rr = ωL — 1/ωC  реактивное сопротивление (разность индуктивного и емкостного),
  • Rа  активное (омическое) сопротивление, не зависящее от частоты,
  • φ = arctg Rr/Ra — сдвиг фаз между напряжением и током.

как связаны между собой напряжение, ток и сопротивление

Добавлено 30 сентября 2020 в 00:30

Сохранить или поделиться

Первая и, возможно, самая важная взаимосвязь между током, напряжением и сопротивлением называется законом Ома, который был открыт Георгом Симоном Омом и опубликован в его статье 1827 года «Гальваническая цепь, исследованная математически».

Напряжение, ток и сопротивление

Электрическая цепь образуется, когда создается проводящий путь, позволяющий электрическому заряду непрерывно перемещаться. Это непрерывное движение электрического заряда по проводникам цепи называется током, и о нем часто говорят как о «потоке», как о потоке жидкости через полую трубу.

Сила, побуждающая носители заряда «течь» по цепи, называется напряжением. Напряжение – это особая мера потенциальной энергии, которая всегда относительна между двумя точками. Когда мы говорим об определенной величине напряжения, присутствующего в цепи, мы имеем в виду измерение потенциальной энергии для перемещения носителей заряда из одной конкретной точки этой цепи в другую конкретную точку. Без упоминания двух конкретных точек термин «напряжение» не имеет значения.

Ток, как правило, проходит через проводники с некоторой степенью трения или противодействия движению. Это противодействие движению правильнее называть сопротивлением. Величина тока в цепи зависит от величины напряжения и величины сопротивления в цепи, препятствующего прохождению тока. Как и напряжение, сопротивление – это величина, измеряемая между двумя точками. По этой причине величины напряжения и сопротивления часто указываются как «между» двумя точками в цепи.

Единицы измерения: вольт, ампер и ом

Чтобы иметь возможность делать осмысленные утверждения об этих величинах в цепях, нам нужно уметь описывать их количества так же, как мы могли бы количественно определить массу, температуру, объем, длину или любые другие физические величины. Для массы мы можем использовать единицы «килограмм» или «грамм». Для температуры мы можем использовать градусы Фаренгейта или градусы Цельсия. В таблице ниже приведены стандартные единицы измерения электрического тока, напряжения и сопротивления:

Единицы измерения тока, напряжения, сопротивления
ВеличинаСимволЕдиница измеренияСокращение единицы измерения
ТокIАмперА
НапряжениеVВольтВ
СопротивлениеRОмОм

«Символ», присвоенный каждой величине, представляет собой стандартную букву латинского алфавита, используемую для представления этой величины в формулах. Подобные стандартизированные буквы распространены во всех физических и технических дисциплинах и признаны во всем мире. «Сокращение единицы измерения» для каждой величины представляет собой алфавитный символ(ы), используемый в качестве сокращенного обозначения конкретной единицы измерения.

Каждая единица измерения названа в честь известного экспериментатора в области электричества: ампер в честь француза Андре М. Ампера, вольт в честь итальянца Алессандро Вольта, а ом в честь немца Георга Симона Ома.

Математический символ для каждой величины также имеет значение. «R» для сопротивления и «V» для напряжения говорят сами за себя («Resistance» и «Voltage», соответственно), тогда как «I» для тока кажется немного странным. Предполагается, что буква «I» должна представлять «интенсивность» («Intensity»)(потока заряда). Судя по исследованиям, которые мне удалось провести, кажется, что есть некоторые разногласия по поводу значения слова «I». Другой символ напряжения, «E», означает «электродвижущую силу» («Electromotive force»). Символы «E» и «V» по большей части взаимозаменяемы, хотя в некоторых текстах «E» зарезервировано для обозначения напряжения на источнике (таком как батарея или генератор), а «V»– для обозначения напряжения на любом другом элементе.

Все эти символы выражаются заглавными буквами, за исключением случаев, когда величина (особенно напряжение или ток) описывается в терминах короткого периода времени (так называемые «мгновенные» значения). Например, напряжение батареи, которое стабильно в течение длительного периода времени, будет обозначаться заглавной буквой «E», тогда как пиковое напряжения при ударе молнии в тот самый момент, когда она попадает в линию электропередачи, скорее всего, будет обозначаться строчной буквой «е» (или строчной буквой «v»), чтобы отметить это значение как имеющееся в один момент времени. Это же соглашение о нижнем регистре справедливо и для тока: строчная буква «i» представляет ток в некоторый момент времени. Однако большинство измерений в цепях постоянного тока, которые стабильны во времени, будут обозначаться заглавными буквами.

Кулон и электрический заряд

Одна из основных единиц электрических измерений, которую часто преподают в начале курсов электроники, но нечасто используют впоследствии, – это кулон – единица измерения электрического заряда, пропорциональная количеству электронов в несбалансированном состоянии. Один кулон заряда соответствует 6 250 000 000 000 000 000 электронов. Символом количества электрического заряда является заглавная буква «Q», а единица измерения кулонов обозначается «Кл». Единица измерения тока, ампер, равна 1 кулону заряда, проходящему через заданную точку в цепи за 1 секунду. В этом смысле, ток – это скорость движения электрического заряда через проводник.

Как указывалось ранее, напряжение – это мера потенциальной энергии на единицу заряда, доступная для стимулирования протекания тока из одной точки в другую. Прежде чем мы сможем точно определить, что такое «вольт», мы должны понять, как измерить эту величину, которую мы называем «потенциальной энергией». Общей метрической единицей измерения энергии любого вида является джоуль, равный количеству работы, совершаемой силой в 1 ньютон при движении на 1 метр (в том же направлении). В этих научных терминах 1 вольт равен 1 джоулю электрической потенциальной энергии на (деленному на) 1 кулон заряда. Таким образом, 9-вольтовая батарея выделяет 9 джоулей энергии на каждый кулон заряда, проходящего через цепь.

Эти единицы и символы электрических величин станут очень важны, когда мы начнем исследовать отношения между ними в цепях.

Формула закона Ома

Основное открытие Ома заключалось в том, что величина электрического тока, протекающего через металлический проводник в цепи, при любой заданной температуре прямо пропорциональна напряжению, приложенному к нему. Ом выразил свое открытие в виде простого уравнения, описывающего взаимосвязь напряжения, тока и сопротивления:

\[E=IR\]

В этом алгебраическом выражении напряжение (E) равно току (I), умноженному на сопротивление (R). Используя алгебру, мы можем преобразовать это уравнение в других два варианта, решая его для I и R соответственно:

\[I = \frac{E}{R}\]

\[R = \frac{E}{I}\]

Анализ простых схем с помощью закона Ома

Давайте посмотрим, как эти формулы работают, чтобы помочь нам анализировать простые схемы:

Рисунок 1 – Пример простой схемы

В приведенной выше схеме есть только один источник напряжения (батарея слева) и только один источник сопротивления току (лампа справа). Это позволяет очень легко применить закон Ома. Если мы знаем значения любых двух из трех величин (напряжения, тока и сопротивления) в этой цепи, мы можем использовать закон Ома для определения третьей.

В этом первом примере мы вычислим величину тока (I) в цепи, учитывая значения напряжения (E) и сопротивления (R):

Рисунок 2 – Пример 1. Известны напряжение источника и сопротивление лампы

Какая величина тока (I) в этой цепи?

\[I = \frac{E}{R} = \frac{12 \ В}{3 \ Ом} = 4 \ А\]

Во втором примере мы вычислим величину сопротивления (R) в цепи, учитывая значения напряжения (E) и тока (I):

Рисунок 3 – Пример 2. Известны напряжение источника и ток в цепи

Какое сопротивление (R) оказывает лампа?

\[R = \frac{E}{I} = \frac{36 \ В}{4 \ А} = 9 \ Ом\]

В последнем примере мы рассчитаем величину напряжения, подаваемого батареей, с учетом значений тока (I) и сопротивления (R):

Рисунок 4 – Пример 3. Известны ток в цепи и сопротивление лампы

Какое напряжение обеспечивает батарея?

\[E = IR = (2 \ А)(7 \ Ом) = 14 \ В\]

Метода треугольника закона Ома

Закон Ома – очень простой и полезный инструмент для анализа электрических цепей. Он так часто используется при изучении электричества и электроники, что студент должен запомнить его. Если вы не очень хорошо умеете работать с формулами, то для его запоминания существует простой прием, помогающий использовать его для любой величины, зная две других. Сначала расположите буквы E, I и R в виде треугольника следующим образом:

Рисунок 5 – Треугольник закона Ома

Если вы знаете E и I и хотите определить R, просто удалите R с картинки и посмотрите, что осталось:

Рисунок 6 – Закон Ома для определения R

Если вы знаете E и R и хотите определить I, удалите I и посмотрите, что осталось:

Рисунок 7 – Закон Ома для определения I

Наконец, если вы знаете I и R и хотите определить E, удалите E и посмотрите, что осталось:

Рисунок 8 – Закон Ома для определения E

В конце концов, вам придется научиться работать с формулами, чтобы серьезно изучать электричество и электронику, но этот совет может облегчить запоминание ваших первых вычислений. Если вам удобно работать с формулами, всё, что вам нужно сделать, это зафиксировать в памяти E = IR и вывести из нее две другие формулы, когда они вам понадобятся!

Резюме

  • Напряжение измеряется в вольтах, обозначается буквами «E» или «V».
  • Сила тока измеряется в амперах, обозначается буквой «I».
  • Сопротивление измеряется в омах, обозначается буквой «R».
  • Закон Ома: E = IR; I = E/R; R = E/I

Оригинал статьи:

Теги

Закон ОмаЗарядКулонОбучениеСила токаСопротивлениеСхемотехникаЭлектрический токЭлектрическое напряжение

Сохранить или поделиться

Электроэнергия — Learn.sparkfun.com

Избранное Любимый 51

Расчетная мощность

Электроэнергия — это скорость передачи энергии. Измеряется в джоулях в секунду (Дж/с) — ватт (Вт). Учитывая несколько основных терминов электричества, которые мы знаем, как мы можем рассчитать мощность в цепи? Что ж, у нас есть очень стандартное измерение, включающее потенциальную энергию — вольты (В), которые определяются в джоулях на единицу заряда (кулон) (Дж/Кл).Ток, еще один из наших любимых терминов в области электричества, измеряет ток заряда во времени в амперах (А) — кулонах в секунду (Кл/с). Соединяем вместе и что мы получаем?! Власть!

Чтобы рассчитать мощность любого конкретного компонента в цепи, умножьте падение напряжения на нем на ток, протекающий через него.

Например,

Ниже приведена простая (хотя и не очень функциональная) схема: батарея 9 В, подключенная к 10-омному проводу. резистор.

Как рассчитать мощность на резисторе? Сначала мы должны найти ток, протекающий через него. Достаточно просто… Закон Ома!

Хорошо, 900 мА (0,9 А) проходит через резистор и 9 В через него. Какая мощность подается на резистор?

Резистор преобразует электрическую энергию в тепло. Таким образом, эта схема каждую секунду преобразует 8,1 Дж электрической энергии в тепло.

Расчет мощности в резистивных цепях

Когда дело доходит до расчета мощности в чисто резистивной цепи, достаточно знать два из трех значений (напряжение, ток и/или сопротивление).

Подключив закон Ома (V=IR или I=V/R) к нашему традиционному уравнению мощности, мы можем создать два новых уравнения. Первый, чисто по напряжению и сопротивлению:

Итак, в нашем предыдущем примере 9В 2 /10Ом; (V 2 /R) составляет 8,1 Вт, и нам не нужно рассчитывать ток, протекающий через резистор.

Второе уравнение мощности можно составить только через ток и сопротивление:


Какое нам дело до мощности, падающей на резистор? Или любой другой компонент в этом отношении.Помните, что мощность – это передача энергии из одного вида в другой. Когда эта электрическая энергия, вытекающая из источника питания, попадает на резистор, энергия превращается в тепло. Возможно, больше тепла, чем может выдержать резистор. Что приводит нас к… номинальной мощности.


Общие электронные и электрические формулы


Ниже приведена справочная таблица, содержащая все уравнения, вытекающие из закона Ома. То параметры E, I, R и P показаны в центральной области, каждый занимает одну из четырех квадранты пирога.Чтобы решить для данного параметра, найдите этот параметр в центре диаграммы и выберите уравнение в его квадранте, которое определяет количество в терминах что вы измерили или знаете.

ПРИМЕЧАНИЕ. Уравнения, относящиеся к мощности и импедансу, описывают Коэффициент мощности (PF), а не чистая мощность постоянного тока. Эта величина определяет реактивное сопротивление нагрузка и сигнал переменного тока.

Закон Ома (постоянный ток):

Ток в амперах = напряжение в вольтах / сопротивление в омах = мощность в ваттах / напряжение в volts

Ток в амперах = (мощность в ваттах / сопротивление в ом)

Напряжение в вольтах = ток в амперах Сопротивление в омах

Напряжение в вольтах = мощность в ваттах / ток в амперах

Напряжение в вольтах = (мощность в ваттах ом) Мощность в ваттах = (ток в амперах) 2 сопротивление в омах

мощность в ваттах = напряжение в вольтах ток в амперах

мощность в ваттах = (напряжение в вольтах) 2 / сопротивление в омах

сопротивление в омах = напряжение в вольтах / ток в амперах

Сопротивление в омах = мощность в ваттах / (ток в амперах) 2

Закон Ома (переменный ток):

фазовый угол в градусы, на которые ток отстает от напряжения (в индуктивной цепи) или на сколько ток опережает напряжение (в емкостной цепи). В резонансном контуре (таком как обычный бытовой 120 В переменного тока) фазовый угол равен 0, а импеданс = сопротивлению.

Ток в амперах = напряжение в вольтах / импеданс в омах

Ток в амперах = (мощность в ваттах / импеданс в ом cosq)

Ток в амперах = мощность в ваттах / (напряжение в вольтах cos q)

Напряжение в вольтах = ток в амперах Полное сопротивление в омах

Напряжение в вольтах = мощность в ваттах / (ток в амперах cos q)

Напряжение в вольтах = ([Мощность в ваттах Полное сопротивление в ом] / cos q)

Полное сопротивление в омах = напряжение в вольтах / ток в амперах

Полное сопротивление в омах = мощность в ваттах / (ток в амперах) cos q) / Мощность в ваттах

Мощность в ваттах = ток в амперах 2 Полное сопротивление в омах cos q

Мощность в ваттах = ток в амперах Напряжение в вольтах cos q

Мощность в ваттах = ([Напряжение в вольтах] 2 cos q ) / Полное сопротивление в Ом

УРАВНЕНИЯ ЭЛЕКТРОННОЙ ЦЕПИ:

Резонансная частота в герцах (где X L = X C ) = 1 / (2p [индуктивность в генри Емкость в фарадах])

Реактивное сопротивление в омах Х Л
X L = 2p(частота в герцах Индуктивность в генри)

Реактивное сопротивление в омах емкости X C
X C = 1 / (2p[частота в герцах Емкость в фарадах] )

Полное сопротивление в омах (последовательное) = (сопротивление в Ом 2 + (X L -X C ) 2 )

Полное сопротивление в Ом (параллельное) = (Сопротивление в Ом Реактивное сопротивление) / (Сопротивление в Ом 2 + реактивное сопротивление 2

Резисторы в серии (значения в Омах):

Общее сопротивление = сопротивление 1 + сопротивление 2 + . .. Сопротивление n

Два резистора параллельно (значения в Омах):

Общее сопротивление = сопротивление 1 Сопротивление 2 / Сопротивление 1 + Сопротивление 2

Параллельное соединение нескольких резисторов (значения в Омах):

Общее сопротивление = 1 / (1 / Сопротивление 1 ] + 1 / Сопротивление + 2 … / Сопротивление n ])

Конденсаторы, включенные параллельно (значения в микрофарадах):

Общая емкость, включенная параллельно (значения в любых фарадах) = емкость 1 + Емкость 2 + …. Емкость n

Конденсаторы в серии (значения в микрофарадах):

Общая емкость в серии (значения в любых фарадах) = емкость 1 Емкость 2 / Емкость 1 + Емкость 2

Несколько последовательных конденсаторов (значения в фарадах) = 1 / ([1 / Емкость 1 ] + [1 / Емкость 2 ] + . ….. [1 / Емкость n ])

Цепи времени серии LCR:
Время в секундах = индуктивность в генри / сопротивление в омах
Время в секундах = Емкость в фарадах Сопротивление в Омах

СИНУСОИДАЛЬНОЕ НАПРЯЖЕНИЕ И ТОК:

Эффективное (СКЗ) значение = 0.707 Пиковое значение

Эффективное (СКЗ) значение = 1,11 Среднее значение

Среднее значение = 0,637 Пиковое значение

Среднее значение = 0,9 Эффективное (СКЗ) значение

Пиковое значение = 1,414 Эффективное (СКЗ) значение

Пиковое значение Среднее значение

Decibels:

дБ = 10 Журнал 10 (мощность в ваттах № 1 / Power in Watts # 2)

дБ = 10 Журнал 10 (соотношение мощности)

дБ = 20 Журнал 10 (Вольт или Ампер №1 / Вольт или Ампер №2)

дБ = 20 Log 10 (Отношение напряжения или тока)

Отношение мощности = 10 (дБ/10)

= Отношение напряжения или тока 10 (db/20) Если импедансы не равны: db = 20 LOG 10 [(Volt 1 [Z 2 ]) / (вольт 2 [Z 1 ])]

Частота и длина волны

Частота в килогере = (300 000) / длина волны в метров

Частота в мегагерцах = (300) / длина волны в метрах

Частота в мегагерцах = (964) / длина волны в футах

Длина волны в метрах = (300000) / частота в килогерцах

Длина волны в метрах = (300) / частота в мегагерцах

Длина волны в футах = (964) / частота в мегагерцах

Длина волны = скорость звука (фут/сек или м/сек) / частота Скорость звука = 1130 фут/сек

Длина антенны:

Четвертьволновая антенна: (обычный провод, коэффициент скорости = 0. 95)
Длина в футах = 234 / частота в мегагерцах

Полуволновая антенна: (обычный провод, коэффициент скорости = 0,95)
Длина в футах = 466 / частота в мегагерцах

Согласующий трансформатор громкоговорителя 70 В Первичное сопротивление = (выход усилителя вольт) 2 / Мощность динамика

Вт, Ом, Вольт и Ампер


Оооо, хороший вопрос. Некоторая информация находится на Часто задаваемые вопросы по ЭЛЕКТРИЧЕСТВУ, а также Электричество не является энергией и Заблуждения об электричестве.Но ни один из них не имеет прямого ответ на ваш вопрос. Полезный ответ будет ОГРОМНЫМ. Имейте в виду! (ухмылка)

Вот очень короткий ответ. Напряжение проталкивает заряды через объект, который имеет электрическое сопротивление, и это нагревает резистивное объект. Поток зарядов измеряется в амперах, поток электрическая энергия и тепловая мощность измеряются в ваттах, а сопротивление измеряется в омах.

Сначала ватты и амперы. Они несколько сбивают с толку, потому что они — это названия потоков, но мы никогда не говорим о ВЕЩЕСТВЕ, которое течет.Электрический ток не является материал, электрический ток поток из материал. Как тебя зовут вещей? Заряжать.


АМПЕР

Что течет в проводах?
  • Сборы
  • Электроны
  • «Заряд»

Количество заряда измеряется в единицах, называемых КУЛОНАМИ. слово «ампер» означает то же самое, что и «кулон заряда, протекающего на секунду». Почему я говорю, что амперы сбивают с толку? у воды нет названия, но наши учителя хотели, чтобы мы узнали о «потоке жидкости».Предположим, нам всем нужно узнать о «галлонах в секунду», но без ничего не зная ни о галлонах, ни о воде, ни о самой идее «жидкости». Если бы вы никогда не знали слова «галлон» и если бы у вас не было мысль о том, что вода вообще существовала, как вы могли понимать «течения»? Это проблема с электричеством и амперами.

Мы можем понять поток (амперы), только если мы сначала поймем то, что течет по проводам: заряд, кулоны.


ОПЛАТА

«Зарядка» — это то, что внутри проводов, но обычно никто не говорит нам, что ВСЕ МЕТАЛЛЫ полны заряда.Всегда. Кусок металла подобен полному баку воды, а «вода» — это подвижный электрический заряд внутри нее. В уроки физики мы назовите это «электронным морем» или даже «электрическим флюидом». Этот заряд часть всего металлы. В меди электрический флюид представляет собой внешние электроны всех атомы меди.

Подвижное вещество заряда внутри металлов придает им серебристый цвет. цвет. Можно даже сказать, что вещество заряда похоже на серебряную жидкость (при по крайней мере, он серебристый, когда находится внутри металлов.)

Обратите внимание, что этот заряд «не заряжен», он нейтрален. Это невозможно? Нет. Заряд внутри металлов нейтрален, потому что каждый электрон имеет соответствующий протон рядом, а поля от противоположных зарядов отменяет. Начисление аннулируется, но это не означает, что зарядка пропала! Даже если заряд внутри металла отменяется вне, мы все еще можем заставить его течь вперед. Мы можем сделать металлы собственными электроны обтекают его протоны.


ЭЛЕКТРИЧЕСКИЙ ТОК

Когда зарядовое вещество внутри металлов вынуждено течь, электрические токи создаются.Измеряем токи в амперах. Чем быстрее заряд-вещь движется, тем выше сила тока. Кроме того, БОЛЬШЕ заряда который течет (через больший провод), тем выше сила тока. Быстрый поток заряда через узкий провод может быть таким же током, как и медленный поток заряжать через больший.

Вот способ визуализировать это. Согните металлический стержень, чтобы сформировать кольцо, и сварите концы вместе. Помните, что все металлы наполнены «жидким» зарядом. Если в это кольцо вставить полюс магнита, магнитные силы заставят электронное вещество внутри кольца вращаться, как колесо (как если бы кольцо содержало подвижный приводной ремень).Перемещая магнит, мы качаем заряды, и заряды текут. Вот как электрический генераторы работают.

Генераторы представляют собой зарядовые насосы с магнитным приводом. Перемещение магнитные поля толкают заряды провода, создавая ампер, но это происходит только при наличии полной цепи. Разорвите кольцо, и вы создадите блокировку, так как заряды не могут легко прыгать через разрыв в кольце. Полное кольцо представляет собой простую электрическую цепь. Разрежьте кольцо и установите в него батарейку. разрез, и батарея может качать заряд кольца по кругу.Сделайте еще один разрез, установите лампочку и «трение» узкого нить против протекающего вещества заряда создает высокие температуры, и проволочная нить внутри лампочки раскаляется добела.

Важное примечание: зарядное вещество очень медленно течет по проводам, медленнее сантиметров в минуту. Амперы очень медленные, круговой поток. См. СКОРОСТЬ ЭЛЕКТРОЭНЕРГИИ для информации.


ВАТТ

С ваттами та же беда, что и с амперами.Они являются названием электрический поток, но что делает поток? Энергия. «Ватт» — это просто причудливый способ сказать «количество электрической энергии, протекающей в секунду». Но что такое количество энергии? Количество энергии измеряется в Джоули. Джоуль электрической энергии может перемещаться с места на место по провода. Когда ты транспортировать один джоуль через канал каждую секунду, скорость потока энергия составляет 1 джоуль в секунду, а «один джоуль в секунду» означает «один ватт».

Что такое сила? Слово «власть». означает «энергетический поток».» Это может помочь вам не думать о «власти» на старте. Если вы сначала потренируетесь думать с точки зрения потока энергии вместо власти и джоулей в секунду вместо ватт, в конце концов вы получите хорошую понимание. Как только вы поймете, о чем говорите, тогда можно начать говорить стенографией. Чтобы использовать сокращение, не говорите «энергетический поток», скажем, «мощность». И говорите «ватты» вместо «джоулей на секунду.» Но если вы начнете со слов «мощность» и «ватт», вы, возможно, никогда не действительно узнать, что это такое, потому что вы никогда не знали о поток энергии.

ПОТОК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Итак, что же такое электрическая энергия? У него есть другое название: электромагнетизм. Электрическая энергия — это то же самое, что и радиоволны. свет. это состоит из магнитных полей и электростатических полей. Джоуль радио волны равна джоулю электрической энергии. Что это имеет делать с пониманием электрических цепей? Немного! Но я приду вернуться к этому позже.

Чем электрический ток отличается от потока энергии? Возьмем снова наше медное кольцо; тот с аккумулятором и светом лампочка.Батарея впрыскивает джоули энергии в кольцо, и свет лампочка вынимает их снова. Джоули энергии перетекают между батареей и лампочка. Они текут почти со скоростью света, и если мы растянем наши кольцо, пока оно не достигнет тысячи миль, лампочка все равно будет гореть выключается сразу после извлечения батареи. Ну не СРАЗУ. По проводам все еще будет перемещаться некоторое количество джоулей, поэтому лампочка оставаться включенным на крошечную долю секунды, пока вся энергия прибывает. Выньте аккумулятор, и лампочка ПОЧТИ погаснет немедленно.


АМПЕРЫ НЕ ЯВЛЯЮТСЯ ПОТОКОМ ЭНЕРГИИ

Обратите внимание, что джоули энергии текли в ОДНУ сторону по ОБОИМ проводам. То батарея создала их, а лампочка их поглотила. Это не было круговой поток. Энергия переходила от батареи к лампочке, и ни одна не возвращалась. В то же время вещество заряда медленно текло по кругу внутри звенеть. Вот вам и разница между амперами и ваттами. То Кулоны медленно текут по кругу, а джоули быстро текут по кругу. «источник энергии» к «поглотителю энергии».Амперы медленные и круговые, в то время как Вт быстрые и односторонние. Амперы — это поток медных зарядов, а ватты – это поток энергии, создаваемый батареей или генератором.

Но ЧТО ТАКОЕ ДЖОУЛИ? Это где появляется электромагнетизм. Когда джоули энергии летят между батареей и лампочкой, они состоят из полей. Энергия частично состоит из магнитных полей. вокруг провода. Он также состоит из электрических полей, которые распространяются между два провода. Электрическая ЭНЕРГИЯ течет в пространстве вокруг проводов, при этом электрический ТОК течет внутри проводов.

ВОЛЬТ

Между амперами и ваттами существует зависимость. Они не совсем отдельный. Чтобы понять это, нам нужно добавить «напряжение». У вас есть наверное слышал это напряжение подобно электрическому давлению. Чему обычно не учат, так это тому, что напряжение является частью статического электричества. Если я схвачу электроны из провода, в этом проводе останутся лишние протоны. Если я размещу эти электроны в другой провод, то мои два провода имеют противоположно несбалансированный заряд. Они иметь напряжение между ними тоже, и статическое электрическое поле, распространяющееся по всему пространству между ними.ЭТО ПОЛЕ ЯВЛЯЕТСЯ НАПРЯЖЕНИЕМ. Электростатические поля измеряется в терминах вольт/расстояние, и если у вас есть поле, вы всегда иметь напряжение. Чтобы создать напряжение, снимите заряды с одного объекта и втыкай их в другую.

Помните батарею в медном кольце сверху? Батарея действовала как зарядный насос. Он вытащил заряд из одной стороны кольца и толкнул его в другую сторону. Это привело к появлению разницы в напряжении. между две стороны кольца.Это также вызвало появление электростатического поля. появляются в пространстве вокруг кольца. И, наконец, это вызвало заряд внутри нити накала лампочки, чтобы начать течь. В этом случае напряжение похоже на давление. Перебрасывая заряды с одного провода на другой другое, напряжение приводит к тому, что два провода становятся положительный и отрицательный. То лампочка предоставила путь для их повторного разряда, и это создал поток заряда в нити накала лампочки. Батарея толкает заряд через себя, и это также заставляет заряд течь через нить лампочки.Но при чем тут энергия в это? Чтобы понять это, мы должны знать об электрическом трении. или «сопротивление» к.

ОМ

Представьте себе резервуар для воды под давлением. Подсоедините к нему узкий шланг и откройте клапан. Вы получите определенный поток воды, потому что шланг определенного размера и длины. Теперь самое интересное: сделайте шланг в два раза больше. долго, а расход воды уменьшается ровно в два раза. Имеет смысл? Если представить, что шланг имеет «трение», то, удвоив его длину, мы удвоить его трение.(Это происходит независимо от того, течет вода или нет.) Теперь предположим, что мы подключаем очень тонкий провод между концами батареи. То батарея будет подавать давление накачки (его «напряжение»), и это заставить заряд тонкой проволоки начать двигаться. Удвойте длина провода, и вы удваиваете трение. Дополнительный сокращает заряжать расход (ампер) пополам. ТРЕНИЕ — ЭТО «ОМЫ», ЭТО ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ. Чтобы изменить поток заряда, мы можем изменить сопротивление нашего куска провода, изменяя его длину.Но мы также можем изменить поток, изменив давление. Добавьте еще одну батарею последовательно. Это дает двойную разницу давлений на концах проволоки. Который удваивает поток. Мы только что открыли «Закон Ома», который гласит, что расход прямо пропорционален перепаду давления, и если давление увеличивается, расход увеличивается пропорционально. Это также означает, что если в сопротивление увеличивается, поток уменьшается на пропорциональную величину. То сильнее нажимаешь, тем быстрее течет. Чем больше сопротивление, тем меньший поток (если толчок остается прежним.) Это закон Ома.

Фух. СЕЙЧАС мы можем получить вернуться к потоку энергии.

ВОЛЬТ, АМПЕР, ОМ, ПОТОК ЭНЕРГИИ

Вернемся к кольцу с батареей и лампочкой. Предположим, батарея захватывает заряд с одной стороны кольца и проталкивает его в разное. Это заставляет заряды течь по кругу, а также посылает энергию к лампочке. Требуется напряжение, чтобы заставить заряды течь, и лампочка предлагает «трение» или сопротивление потоку.Все эти вещи связаны, но как? (Попробуйте велосипедное колесо аналог.)

Вот простейшее электрическое соотношение: ЧЕМ СИЛЬНЕЕ НАЖИМАНИЕ, ТЕМ БЫСТРЕЕ ПОТОК. Это называется «Закон Ома», и мы можем записать его как это:

ВОЛЬТ/ОМ = КУЛОНЫ/СЕК

В нем говорится, что большое напряжение заставляет кулоны заряда течь быстрее. через провод. Но мы обычно думаем о силе тока в амперах, а не с точки зрения текущего заряда.Вот распространенный способ записи закона Ома:

ВОЛЬТ/ОМ = АМПЕР

Напряжение деленное на сопротивление равно току. Сделайте напряжение в два раза больше, тогда заряды текут быстрее, и вы получите в два раза больше ток. Сделайте напряжение меньше, и ток станет меньше.

Закон Ома имеет и другую особенность: ЧЕМ БОЛЬШЕ ТРЕНИЕ, ТЕМ МЕДЛЕННЕЕ ПОТОК. Если вы сохраняете напряжение одинаковым (другими словами, продолжаете использовать той же батареи для питания вашей лампочки), и если вы удвоите сопротивления, то заряды текут медленнее, и вы получаете в два раза меньше ток.Увеличить сопротивление легко: просто зацепите более одного лампочка в последовательной цепи. Чем больше лампочек, тем больше трения, что означает, что каждая лампочка светится тусклее. в аналогия с велосипедным колесом, упомянутая выше, цепочка лампочек подобна несколько больших пальцев трутся об одну и ту же вращающуюся шину.

Вот третий способ взглянуть на закон Ома: КОГДА ПОСТОЯННЫЙ ТОК ВСТРЕЧАЕТ ТРЕНИЕ, ПОЯВЛЯЕТСЯ НАПРЯЖЕНИЕ. Мы можем переписать закон Ома, чтобы показать это:

АМПЕРЫ x ОМ = ВОЛЬТ

Чем больше ток, тем больше вольт вы получите.Или, если ток принудительно оставайтесь такими же, и вы увеличиваете трение, появляется больше вольт. Поскольку большинство источников питания обеспечивают постоянное напряжение, а не постоянный ток, приведенное выше уравнение используется реже. Обычно мы знаем напряжение, и мы хотим найти силу тока. Тем не менее, транзистор в цепях используются постоянные токи, поэтому приведенные выше идеи очень полезны.

Но как насчет ватт? Когда заряд проталкивается через электрический сопротивление, электрическая энергия теряется и выделяется тепло.Определенный количество энергии поступает в резисторное устройство каждую секунду. Если мы увеличить напряжение, больше энергии поступает в резистор и получает преобразуется в тепло. Если мы увеличим поток заряда, то же самое: больше уходит тепло в секунду. Вот как это написать:

ВОЛЬТЫ x КУЛОНЫ/СЕКУНДЫ = ДЖОУЛИ/СЕКУНДЫ

На каждый кулон заряда, пропущенного через резистор, приходится определенное количество джоулей электрической энергии поступает в резистор, и они текут выходит как тепло.

Поток заряда и поток энергии обычно записывают в амперах и ваттах. Это скрывает тот факт, что количество «материала» течет. Но однажды вы понимаете, что на самом деле происходит внутри схемы, проще напишите ампер потока заряда и ватты потока энергии. ЕСЛИ МЫ УВЕЛИЧИВАЕМ НАПРЯЖЕНИЕ, ПОТОК ЗАРЯДА УВЕЛИЧИВАЕТСЯ, И ПОТОК ЭНЕРГИИ УВЕЛИЧИВАЕТСЯ ДАЖЕ БОЛЕЕ. Удвоение напряжения-давления

ВОЛЬТ x АМПЕР = ВАТТ

Мы также можем привлечь Омов к действию.Просто объедините это уравнение с Закон Ома. Если вы увеличиваете напряжение, это увеличивает поток заряда через электрическое фрикционное устройство. Но так как напряжение И ток оба становятся больше одновременно, поток энергии увеличивается еще больше. Если напряжение удваивается, ток удваивается, а мощность не просто удваивается, а удвоение тоже удваивается (мощность увеличивается на четыре). Запишите это так:

ВОЛЬТ x ВОЛЬТ / ОМ = ВАТТ

Итак, если вы удвоите напряжение, поток энергии увеличится в четыре раза, но если вы двойной трение при неизменном напряжении, поток энергии сокращается вдвое (не в 1/4.) Ампер тоже меняются, но они скрыты. Вот последнее уравнение. Это то же самое как и выше, но скрыто напряжение, а не сила тока:

АМПЕРЫ x АМПЕРЫ x ОМ = ВАТТ

Таким образом, ватт потока энергии увеличится на четыре, если вы удвоите мощность. ток. Но если каким-то образом вы можете заставить ток оставаться прежним, тогда когда вы удвоите трение, поток энергии удвоится (и напряжение изменится.)

Законы Ома и Ватта | СпазТек

Что такое закон Ома и закон Ватта?:

Закон Ома определяет одно из самых фундаментальных соотношений в электронике. Это соотношение между напряжением, током и сопротивлением. Закон Ватта определяет еще одно из самых фундаментальных соотношений в электронике. Такова связь между мощностью и величинами, определяемыми законом Ома. Мы не сможем углубиться в электронику, пока не поймем эти концепции.



Вольт:

Единицей измерения параметра напряжения является вольт. Символом, который используется для обозначения вольта, является буква «V».В зависимости от ситуации используется как верхний, так и нижний регистр. Символом параметра напряжения также является буква «В». Если бы электрическая цепь была садовым шлангом, напряжение было бы аналогично давлению в шланге. Единица V равна количеству энергии в джоулях, необходимой для перемещения одного кулона электронов между двумя точками. Напряжение иногда называют «потенциалом», потому что оно может перемещать эти электроны.



Ампер или Ампер:

Единицей измерения параметра тока является ампер. Ампер часто сокращают до amp. Символ, используемый для обозначения усилителя, — буква «А». В зависимости от ситуации используется как верхний, так и нижний регистр. Символ, используемый для обозначения параметра тока, представляет собой букву «I». Если бы электрическая цепь была садовым шлангом, сила тока была бы равна скорости потока воды в шланге. Единица А равна количеству кулонов, протекающих по контуру за одну секунду.



Ом:

Единицей измерения параметра сопротивления является ом.Символ, используемый для обозначения Ома, — Ω. Символ, используемый для обозначения параметра сопротивления, представляет собой букву «R». Если бы электрическая цепь была садовым шлангом, сопротивлением был бы любой клапан или другое ограничение в шланге. Единица Ом равна сопротивлению, которое существует, когда 1 А течет между двумя точками с напряжением 1 В между этими двумя точками. Это формирует основу для форм закона Ома, приведенных в следующем разделе.



Формы закона Ома:

Мощность:

Наиболее часто используемой единицей измерения мощности в электронике является ватт. Символ, используемый для обозначения ватта, представляет собой заглавную букву «W». По своей сути мощность – это скорость, с которой совершается работа. На самом деле один ватт равен одному джоулю в секунду. Из определений, данных для вольт и ампер, данных выше, мы можем сказать, что один ватт также равен одному вольту, умноженному на один ампер, потому что вольт — это мера джоулей на кулон, а ампер — мера кулонов в секунду. Кулоны сокращаются, и у нас остаются джоули в секунду.



Формы закона Ватта:



Комбинированные соотношения закона Ома и закона Ватта Настенная диаграмма:

Объединив закон Ома и закон Ватта, нам нужно знать только две величины, чтобы определить две другие.Этими величинами являются напряжение (V) в вольтах, ток (I) в амперах, сопротивление (R) в омах и мощность (P) в ваттах. Все отношения между этими величинами приведены в таблице ниже.



© Copyright 2014 — 2017 SpazzTech LLC.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
