Прокладка кабеля в гофре: преимущества и недостатки

Гофрированная трубка, используемая для прокладки кабеля, стала одним из самых популярных вариантов скрытия коммуникаций. Она играет роль защиты не только от механического воздействия, но и от воспламенения провода при его повреждении.

Прокладка кабеля в гофре: преимущества и недостатки

Чаще всего электрики используют металлическую и созданную из поливинилхлорида (ПВХ) продукцию.

Преимущества и недостатки металлической гофры

Помимо норм ПУЭ, металлическая гофра имеет множество достоинств. Среди них:

Срок эксплуатации. В такой защите провод может безопасно пролежать не менее 50 лет без необходимости замены.
Легкость монтажа. Кабель легко проникает внутрь круглого сечения гофрированного рукава. Его не нужно с силой впихивать или использовать дополнительные инструменты.
Он с легкостью скользит по внутренней поверхности.
Защита от грызунов и механических повреждений. Металл сложно прогрызть мышам и крысам. Даже при сильном надавливании, гофра не позволяет перебить проложенный внутри кабель.
Устойчив перед негативными факторами. Металлическая гофра практически не взаимодействует с окружающей средой и агрессивными веществами. Даже вода и влага не может причинить ей существенного вреда из-за покрытия цинком.
Дополнительная защита от тока. Согласно нормам и стандартам ПУЭ, металлическую гофру нужно заземлять. В этом случае она становится дополнительным средством защиты от поражения электрическим током. Это весьма полезное свойство, которое поможет избежать несчастных случаев дома и на производстве.
Простота замены кабеля. Часто случается ситуация, когда провод перегорел из-за скачка напряжения в сети или стал непригоден по каким-либо иным причинам. Чтобы его заменить приходится его извлекать из коробов, в которых, в большинстве случаев, он дополнительно скреплен хомутами. Прокладка в металлической гофре позволяет провести ремонт или замену кабеля без лишних проблем.
Устойчивость к воспламенению. Источником открытого огня может стать не только кабель, проложенный внутри металлической гофры, но и пожар, образовавшийся в помещении. В любом случае он не сможет причинить вред проводам, так как металл не горит.
Экологическая чистота. Многие потребители, в том числе и в нашей стране, начали отдавать предпочтение продукции, которая изготовлена из натуральных материалов. Металл – экологически чистое сырье. Оно не наносит вреда окружающей среде, а в некоторых ситуациях даже помогает ей восстановиться.
Незначительный вес. Хотя металл может показаться тяжелым, гофра из него получается довольно легкой.
Ее можно проложить в подвешенном состоянии и закрепить всего лишь несколькими пластиковыми хомутами.
Единственным существенным недостатком считается стоимость продукции.

Преимущества и недостатки ПВХ гофры

Специфика работы с поливинилхлоридной гофрой весьма проста. Для удобства прокладки кабеля, внутри продукции предусмотрена проволока по всей длине. Она называется зондом. Используется для закрепления кабеля с одной стороны, протягивания его по всей поверхности гофры, и вытягивание с другой стороны.

ПВХ гофра крепится либо к полу, либо за фальшстенами. Изделие можно использовать на деревянных поверхностях. Для закрепления используют специальные клипсы или хомуты. Этот вариант позволяет существенно сократить время проведения работ. А если использовать специальный инструмент для забивания дюбелей – можно снизить количеств опыли и мусора до минимума.

ПВХ гофра обладает значительно меньшими достоинствами, чем металлическая продукция. Одним из недостатков считается отсутствие возможности прокладки изделия на улице. Под воздействием ультрафиолетового излучения и сильных морозов, она начнет трескаться. При прокладке токопроводящих коммуникаций под землей ее также нельзя использовать. Прочность ПВХ гофры значительно ниже, а значит даже незначительное давление, может повредить проводку. Среди самых опасных механических повреждений – давление почвы и возможность среза не только гофры, но и кабеля, в результате терния об острые камни, находящиеся в грунте.

Еще одной опасностью для ПВХ гофры являются грызуны. Мыши и крысы с легкостью прогрызают неплотную структуру и повреждают кабеля. В результате электрический ток перестает попадать к конечному потребителю. Приходится чаще проводить обследование проводки, менять поврежденные участки.

Еще одним недостатком считается открытый огонь. Если металлу он не страшен, то изделие из ПВХ он быстро повреждает. Также, из поливинилхлоридной гофры трудно извлекать кабель с твердыми жилами.

Несмотря на значительную разницу между двумя видами гофры, каждый покупатель выбирает для себя наиболее подходящий вариант. И металлический рукав не всегда является популярным.

Где лучше прокладывать кабель: в гофре или кабель-канале?

Если в квартире, доме, гараже или другом помещении проводится открытая электропроводка, необходимо обязательно спрятать провода. Для этого используют несколько способов. Среди методов востребованными является заключение проводов в гофру и специальные коробы – кабель-каналы. Что из них лучше? Давайте разбираться.

Кабель-канал: преимущества

Кабель-каналы представляют из себя специальные электромонтажные короба, в которые производится укладка слаботочных или силовых кабелей. Универсальность конструкции в том, что установить ее можно как на потолке, полу, так и на стене. Можно встретить короба, в которых внутренняя часть разделена на секции, что является весьма удобным в процессе укладки проводов. Среди преимуществ такого варианта монтажа следует выделить:

Свободный доступ к коммуникациям. Это дает возможность без проблем провести ремонт или модернизацию, если возникнет такая необходимость.

Привлекательный внешний вид. Такие кабель-каналы можно установить в любом помещении, и они отлично «вольются» в интерьер.
Высокая степень защиты. Короб препятствует проникновению влаги, что предупреждает возникновение замыкания.
Огнеустойчивость. Если произойдет воспламенение проводки, короб сдержит пламя.
Гибкость. Благодаря этой характеристике арматуру можно проложить на наклонных, изогнутых, полукруглых поверхностях.

Отдавая предпочтение коробам, важно уметь правильно рассчитать их размеры. Они зависят от того, какое количество кабелей планируется прокладывать.

Особенности гофры

Это еще один популярный способ скрыть провода при прокладке слаботочных сетей и проводки. Изделие – отличный диэлектрик, выступает в качестве изолирующего слоя и защищает провода от воздействия – термического и механического.

Гофротрубы для электропроводки пользуются действительно повышенным спросом ввиду их неоспоримых преимуществ и отличных характеристик. Среди основных достоинств следует выделить:

Длительный срок эксплуатации. Если гофра установлена правильно, а также отношение к конструкции бережное, прослужить гофрированные изоляционные системы способны не менее 50 лет, при этом совершенно все свойства материала сохранятся.
Небольшой вес. Это в значительной степени облегчает процесс транспортировки, а также монтажные работы.
Защита от влаги. Правда, о ней следует позаботиться дополнительно: установить резиновые уплотнительные прокладки в местах соединения деталей.
Термоустойчивость. Как и в случае с коробами, гофра изготавливается из материала, который является негорючим.

Также стоит отметить, что материалы, из которых изготавливаются гофротрубы, являются абсолютно экологически чистыми, не окисляются и не подвержены коррозийным явлениям.

Гофра или кабель-канал: что выбрать?

Невозможно однозначно ответить на вопрос – что лучше: кабель-канал или гофра? Дело в том, что данные приспособления оба предназначены для максимальной защиты проводов от всевозможных повреждений, и у каждого при этом есть свои преимущества и недостатки. Главный «плюс» гофры перед коробом – более широкий спектр применения. Так, если короба в основном используются для внутренних монтажных работ, то гофру широко применяют для наружной прокладки электропроводки. Ее используют, укладывая кабель в траншею, при подводе электроэнергии к дому в качестве внешнего настенного крепления. Применяется гофра и для укладки проводки под навесными потолками.

Иногда производители в качестве дополнительного компонента в состав гофры добавляют специальное вещество, которое служит для выполнения противопожарной функции. Также, ввиду использования разнообразных материалов для создания гофры, можно выбрать наиболее подходящий вариант с улучшенными свойствами. К примеру, металлическая гофра способна выдерживать большое механическое воздействие, является самой прочной и износоустойчивой.

Заключение

Оба изделия – и кабельканал, и гофра – имеют отличные показатели гибкости, но у гофры они немного лучше. Используя последнюю, можно обойтись без применения дополнительных элементов монтажа, которые необходимы при обустройстве кабель-каналов на неровных поверхностях.

Что касается преимущества кабель-канала перед гофрой, то оно заключается в том, что на коробах можно разместить розетки и выключатели. Однако кабель-канал никак не уложить вглубь стенки, его используют только для наружного монтажа. В то время, как гофру без проблем можно скрыть от взгляда.

Объективно оценивая эти два средства монтажа, стоит сказать, что каждый из них подойдет в конкретном случае, выбирая, стоит учитывать характер и место применения.

Кабель в гофре ВВГнг LS 3х2,5мм ДКС Ф20мм 50м

Кабель силовой 3х2.5 с протяжкой в гофре ДКС ф20

Конструкция кабеля ВВГнг(A)-LS 3х2,5:

ТУ 3500-004-24076870-2014 (ГОСТ 31996-2012):

Три однопроволочные круглые токопроводящие медные жилы номинальным сечением 2,5 мм2,соответствующие 1 классу по ГОСТ 22483-2012.
Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 0,6 мм.
Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей.
Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм.
Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,8 мм.

Расшифровка кабеля ВВГнг(A)-LS 3х2,5:

медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)<br>категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
3 жилы
номинальное сечение жилы 2,5 мм2
Технические характеристики кабеля ВВГнг(A)-LS 3х2,5
Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 27 А на воздухе, 36 А в земле
Допустимый ток односекундного КЗ 0,27 кА<br>Сопротивление изоляции при 20 °С не менее 12,0 МОм·км
Строительная длина по заказу потребителя<br>Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50. ..+50 °C
Срок службы не менее 30 лет с даты изготовления

Массо-габаритные характеристики кабеля ВВГнг(A)-LS 3х2,5:

Расчетная масса (вес) 258,0 кг/км
Наружный диаметр 12,2 мм
Минимальный барабан № 8 — 265 м
Макс. длина в бухте 193 м

Кабель в гофре ВВГнг LS 3х2,5мм ДКС Ф20мм 50м арт: ВВГнг-LS-3х2,5DCS20 приобрести в интернет — магазине Электро ОМ

Характеристики

Количество жил

Нет отзывов о данном товаре.

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Отправить отзыв

Заказать товар:

Через форму заказа на сайте

По телефонам:

Отправить на заявку на электронную почту:

Мы осуществляем отправку по РФ — СДЭК, Деловые линии, КИТ, Собственным транспортом (2 и 5 тн)

Бесплатная доставка по Екатеринбургу при сумме от 3000 руб — карта в разделе оплата и доставка

Сервис объявлений OLX: сайт объявлений в Украине

		11 922 грн. Договорная
	Одесса, Киевский Сегодня 02:30


	Харьков, Киевский Сегодня 02:30

		243 823 грн. Договорная
	Житомир, Крошня Сегодня 02:30


	Ровно Сегодня 02:29

		550 грн. Договорная
	Киев, Оболонский Сегодня 02:29

		460 грн. Договорная
	Днепр, Самарский Сегодня 02:29

		222 174 грн. Договорная
	Конотоп Сегодня 02:29


	Белая Церковь Сегодня 02:29

Прокладка кабеля в гофре: монтаж, ошибки и заблуждения

Как осуществляется правильная укладка кабеля в полу

Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами.

Что следует знать, приступая к разводке электрики по полу:

Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.
Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.
На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.
При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.
Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.
Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

Прокладки наружной проводки в деревянном доме.
Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

Определить внутренний диаметр гофры.
Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2. 2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

Как протянуть кабель в гофре
Виды и размеры металлорукава для кабеля
Защита электропроводки от механических повреждений
Как проложить кабель под землей

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
на острый угол нельзя устанавливать цельный гофрорукав;
избегайте близкого расположения двух и более поворотов трассы;
угол поворота должен быть больше 90 градусов, радиус – желательно больше;
две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
одна гофра – одна кабельная сеть;
силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

Свободный край проволоки закрепите к какому-либо неподвижному объекту.
Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей

Ошибки и правила монтажа кабеля в гофре

не создавайте острых углов при проектировании трасс

для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Советы профессионалов по выбору

Несмотря на отсутствие строгих правил по цветовой маркировке гофрированных труб, по цвету пластиковых изделий обычно можно определить конкретный материал изготовления:

синий – полипропилен;
серый – поливинилхлорид;
черный – полиэтилен низкого давления.

С другой стороны, можно ориентироваться на международный стандарт раскраски, когда цвет указывает на предназначение кабельной линии:

белая гофра или провод – компьютерная сеть;
серая или черная – общее назначение;
зеленая – телефонная сеть;
красная – уличная проводка.

Прокладка кабеля в гофре не вызывает особых трудностей, имея определенные навыки, с ней может справиться каждый. Что касается тонкостей, связанных с подключением и организацией электросети, если вы не имеете необходимых знаний, доверьте эту работу квалифицированным электрикам.

Читать далее: Пресс для топливных брикетов как своими руками сделать станок для прессования опилок

В домах и квартирах, как правило, проводится скрытая проводка. В таком случае она укладывается в заранее подготовленные для этой цели штробы, на которые после наносят штукатурку. Альтернативой такому способу может быть внешняя проводка, которую скрывают под гипсокартонном или подвесными потолками.

При прокладке центральных магистралей проводки, кабель затягивают в гофру перед ее укладкой. Что касается ответвлений под розетки и выключатели, то протяжка может быть выполнена позже.

Крепеж

Для наружной проводки используются специальные клипсы, размер которых подбирается под диаметр гофры. В том случае, когда проводка монтируется в канал или внутри короба, для крепежа используются хомуты. В штробе допускается крепление на быстро застывающие растворы, например, алебастр.

Гофра для кабеля, устанавливаемая на клипсу

При монтаже проводки следует по возможности избегать образования острых угловых соединений.
Если длина проводки слишком большая, места стыков гофры нужно укреплять транзитными коробками.
Металлические рукава для проводки перед заливкой бетоном фиксируют на металлокаркасе. Провода в этом случае протягивают после становления бетона.

Гофрозащиту можно уложить в штробы в стене и заштукатурить

Полезная информация! Можно укладывать электрозащиту в бетонных стенах в штробы. На деревянных конструкциях её закрепляют при помощи хомутов или металлических скоб.

В распределительном щитке гофру нужно прочно зафиксировать в отверстиях

Со временем материал может немного «подсесть» и стянуться, потому крепление в местах стыков очень важно

Крепление гофрозащиты в распределительном щите

Обратите внимание! Металлическую защиту для электропроводки нужно заземлять

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

Диаметру.
Толщине стенок.
Используемым материалам.
Цвету.
Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно!

Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

Белый – освещение и интернет.
Серая или черная – розетки, цепи общего назначения.
Зелёный – информационные кабели и телефония.
Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр Внутренний диаметр 16 10.7 20 14.1 25 18.3 32 24.5 40 31.5 50 39.6

Размерный ряд металлорукавов:

Наружный диаметр Внутренний диаметр 9.8 5.1 11.0 7.7 13.5 9.7 15.6 11.7 19.0 14.7 22.0 18.0 38.0 31.5 45.0 37.5 58.0 49.5 71.5 62.5 87.5 78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Что такое гофра и где она применяется

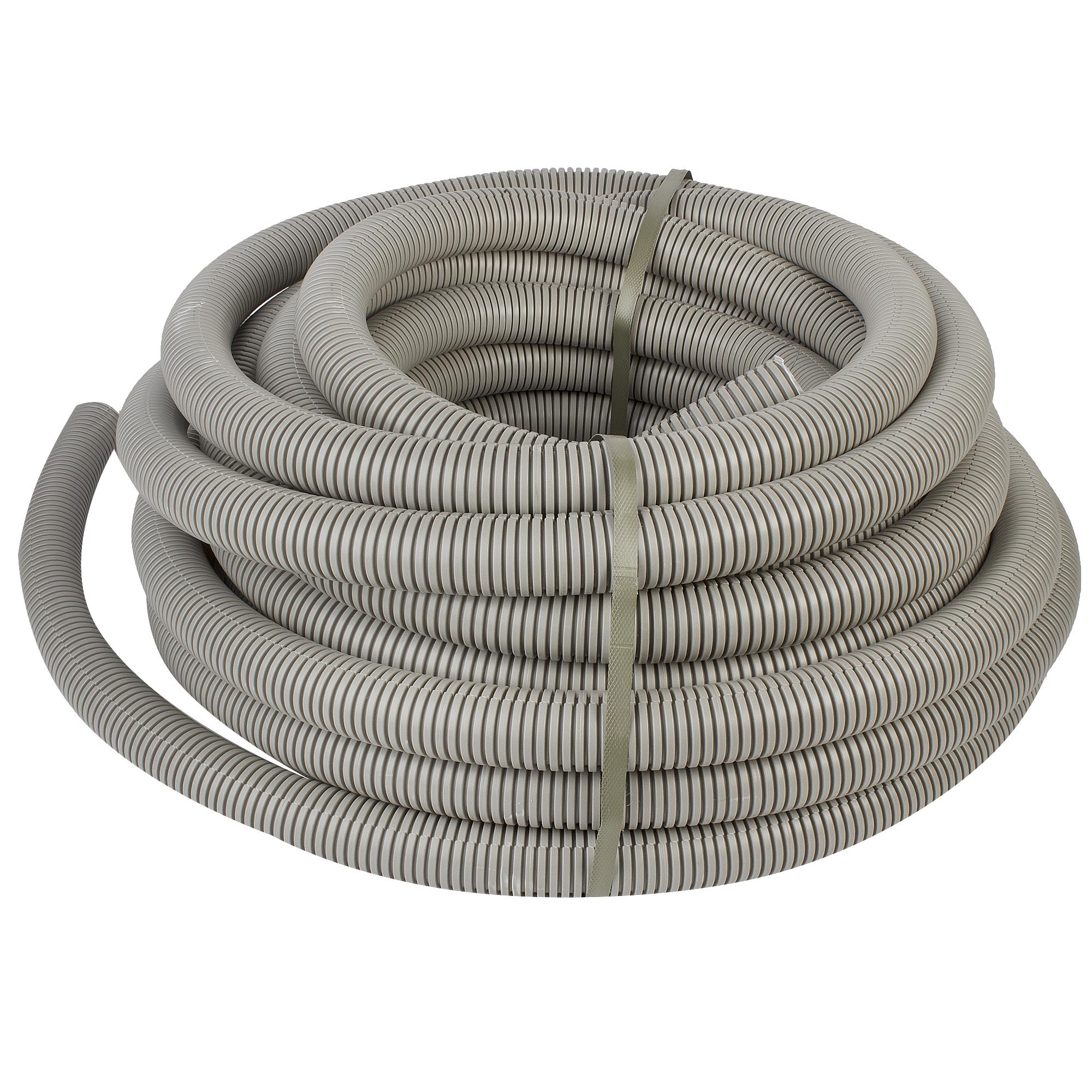

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Как протянуть провод

Схема протягивания провода в гофру

Провести электрические кабели по стенам или потолку можно с помощью специальных клипс. Их диаметр подбирается в соответствии с сечением гофры. Это способ более распространенный, поскольку надежно фиксирует трубы и имеет привлекательный внешний вид. В скрытых местах предпочтительнее применять дюбель-шурупы или скобы из металла.

При прокладке труб места стыков соединяют при помощи бюджетного соединительного элемента – муфты. Если на данном участке провода не заизолированы, место крепления к муфте трубы допускается заклеивать герметиком. Для прохода через стены используются специальные перфорированные гильзы, которые при необходимости также обрабатываются герметиком.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ – поливинилхлорид. Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
черный и оранжевый цвет это ПНД – полиэтилен низкого давления
синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПВХПНДПП
ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры. Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение. При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется. Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит. Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи. Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Цвет и тип гофры

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ – поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Гофра для кабеля. Что лучше гофра или кабель-канал?

Для сохранения целостности проводов используют разные приспособления.

Одним из них является гофра, которая представляет собой гибкую трубу из ПВХ, наделенную эластичностью, что облегчает монтаж электросетей в местах, где они могут подвергаться большой нагрузке.

Для чего нужна гофра для кабеля?

Удобство при использовании подобного приспособления для укладки проводки не вызывает сомнений. Гофрированная труба для кабеля используется в таких ситуациях:

Во время прокладки проводов в деревянных или каркасных стенах, а также при горячей отделке.
Когда провода размещаются за отделочными материалами.
При укладке в стяжку или под пол.
При наружной прокладке.

Виды гофры для кабеля

Разновидности подобных приспособлений основаны на разных критериях. По прочности гофра для кабеля разделяется на:

Легкую. Самая высокая степень гибкости при тонких стенках. Используется для прокладки под обшивкой в стенках и потолке.
Среднюю. Показатели немного хуже, чем в предыдущем варианте. Подходят для стен.
Тяжелую. Наделены толстыми стенками, что приводит к потере гибкости. Такая уличная гофра для кабеля укладывается в стяжку или закапывается в землю. Для резких поворотов используют специальные муфты.
Армированную. Представляет собой пластиковую оболочку, нанесенную поверх закрученной в спираль стальной проволоки.

Еще гофра разделяется на варианты с протяжкой и без нее, которая представляет собой тонкий трос или провод, с помощью которого облегчается затяжка кабеля. Использовать ее рекомендуется, когда трасса длинная. По материалам, из которых изготавливают гофру, выделяют следующие виды:

поливинилхлоридные;
полиэтиленовые;
полипропиленовые;
металлические.

Что лучше гофра или кабель-канал?

Данные приспособления разработаны для защиты разных проводов от повреждений. Каждый имеет свои достоинства и недостатки.

Гофра под кабель отличается гибкостью, благодаря чему ее можно использовать без применения других элементов, которые нужны при монтаже кабель-канала на неровной поверхности.

Преимуществом последнего является то, что на поверхности можно поместить розетки и выключатели. Среди существенных недостатков можно выделить то, что кабель-канал нельзя уложить вглубь стенки, так как он используется только для наружной прокладки кабеля.

Поделиться записью

Как протянуть кабель в гофре: видео с инструкцией

Для чего нужна гофра для кабеля

Когда речь идет о прокладке кабеля в жилом помещении, необходимо знать, что разрешено использовать только медные кабели. При возгорании он распространяет низкое содержание дыма и газа. Многие задаются вопросом: «Можно ли прокладывать медный кабель без применения гофры?»

Основное назначение гофры – защита кабеля при его возгорании. Надежность и уровень безопасности зависит от качества материла, из которого изготовлена гофра. Для изготовления гофры используют поливинилхлорид, полиэтилен (низкого и высокого давления), полипропилен.

Зачем кабель укладывают в гофру:

По некоторым правилам установки электропроводки и слаботочной сети необходимо использовать гофру.
Гофрированная труба надежно защищает кабель от механического повреждения.
Гофра выполняет функцию дополнительной изоляции.
Продеть кабель в гофру несложно, так как она довольно гибкая, что значительно упрощает процесс установки.

Часто гофру используют, чтобы проложить силовой, телевизионный и UTP кабель. Гофрированные трубы применяют при прокладке проводки разного типа (наружная, скрытая, подземная). Подбор материала, конструкции и варианта исполнения трубы будет зависеть от того, где выполняется монтаж.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Нестандартные ситуации

Наиболее частой нестандартной ситуацией считается то что при протяжке струны ее отрывает от проводника из-за сильного натяжения. В этом случае ту часть гофры, которая уже продета вам необходимо отрезать и оставить. После этого вам следует заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофрированной трубы следует соединить с помощью изоленты.

Протянуть провод через гофру, если нет протяжки также не составит никакого труда. Достаточно будет просто загнуть конец проводника на 180 градусов. После этого вы сможете просунуть изделие на всю нижнюю длину. Эту технологию можно увидеть на видео ниже:

Если в вашей квартире недостаточно места и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, тогда следует сделать это в комнате. В этом случае кабель необходимо соединить со струной. После этого вы сможете выйти с подъезда и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру нужно до тех пор, пока задача не будет решена.

Иногда также может возникнуть необходимость протянуть проводник в гофрированном шланге по потолку. Выполнить этот процесс достаточно сложно и, если листы уже зашиты, тогда монтаж нужно выполнить через штробы. В этом случае завести гофротрубу через потолок поможет обычная труба. На видео ниже вы сможете увидеть все этапы работ.

К последней ситуации относится прокладка кабеля с резиновой изоляцией в гофре. Основная сложность будет заключаться в том, что при протяжке возникает сильное трение между стенками гофротрубы. В результате даже проволока не сможет облегчить процесс, так как нет протяжки. На помощь в этом случае вам придет специальная смазка, с помощью которой можно быстро протянуть кабель через гофрированную трубу. Стоимость этой смазки считается достаточно высокой, но, если вы будете часто выполнять электромонтажные работы, тогда рекомендуем ее приобрести.

Это вся информация, которую мы хотели предоставить в этой статье. Теперь вы знаете, как протянуть кабель в гофру своими руками, если нет протяжки.

какие виды электропроводки существуют?

Как протянуть провод

Схема протягивания провода в гофру

— CCW®, Изоляция из сшитого полиэтилена — оболочка из ПВХ, 90 ° C — 600 В — тип UL MC-HL # X11204

Увеличить Уменьшить Увеличить

* Изображения продукта служат только для иллюстрации и могут отличаться от реального продукта.

Сопутствующие товары

Строительство
Категория Описание проводника	Отожженная медь без покрытия согласно ASTM B-3 Спрессованная скрутка класса B согласно ASTM B8
Категория Описание изоляции	Сшитый полиэтилен (XLPE) типа XHHW-2 по UL 44
Заземляющий провод	Многопроволочная неизолированная медь класса B согласно ASTM B3 и B8 Изоляция из сшитого полиэтилена (XLPE), зеленого цвета Размеры в соответствии с таблицей 250 NEC.122
Броня	Непроницаемая, непрерывно сварная и гофрированная оболочка из алюминиевого сплава в соответствии с UL 1569 и UL 2225 Отвечает требованиям к заземлению статьи 250 NEC.
Категория Куртка Описание	Черный поливинилхлорид (ПВХ), устойчивый к солнечному свету и маслам, в соответствии с UL 1569, диапазон температур 90 ° C.

Предназначен для использования в цепях питания или управления
Может быть установлен в кабельный лоток, кабельные каналы, стойки или закопан непосредственно в землю
Подходит для работы в опасных зонах, тип MC-HL для классов I, II и III, разделов 1 и 2

UL 44, XHHW-2
UL 1569 тип MC и UL 2225 тип MC-HL
UL 1309 Морской судовой борт
UL 1581
IEEE 1202 доступен по запросу

Таблица номеров деталей

Номер детали	Калибр	Проводники	Номинальный наружный диаметр над броней	Номинальный наружный диаметр Общий	Вес материала (фунт./ М ‘)
X11403	14	3	. 530 «	.640 «	203
X11404	14	4	. 580 »	.690 дюймов	230
X11405	14	5	0,600 дюйма	.710 »	245
X11406	14	6	.620 дюймов	.730 «	278
X11408	14	8	.710 »	.820 »	329
X11409	14	9	.740 дюймов	.855 »	371
X11411	14	11	. 800 «	.910 »	404
X11418	14	18	.930 ‘	1.04 ‘	556
X11419	14	19	.921 «	1.028 ‘	572
X11436	14	36	1.24 ‘	1,35 дюйма	968
X11437	14	37	1,22 дюйма	1,32 дюйма	1030
X11202	12	2	.530 дюймов	.640 «	200
X11203	12	3	. 580 »	.690 «	248
X11204	12	4	.670 дюймов	.780 »	295
X11205	12	5	.670 »	.780 »	330
X11206	12	6	.670 дюймов	.780 »	348
X11207	12	7	.710 »	.820 »	408
X11208	12	8	.800 ‘	.910 »	431
X11211	12	11	.890 »	1,00 дюйма	519
X11212	12	12	.885 »	.995 «	584
X11218	12	18	1,02 дюйма	1,13 дюйма	739
X11236	12	36	1.37 ‘	1,48 дюйма	1302
X11002	10	2	. 580 »	.690 «	253
X11003	10	3	.620 дюймов	.730 «	312
X11004	10	4	.670 »	.780 »	348
X11006	10	6	.750 ‘	.860 »	451
X11008	10	8	.890 »	1,00 дюйма	568
X11011	10	11	.970 »	1.08 ‘	704
X11407	14	7	0.601	0,704	203
X11412	14	12	0.783	0,887	425

* Для этих продуктов доступны фитинги. Примечание. Приведенные данные являются приблизительными и соответствуют стандартным допускам, принятым в отрасли и производителям. Уточняйте конкретные требования у своего менеджера по работе с клиентами Omni Cable. Примечание. Приведенные данные являются приблизительными и соответствуют стандартным допускам, принятым в отрасли и производителям. Уточняйте конкретные требования у своего менеджера по работе с клиентами Omni Cable.

Профессиональный гофрированный спиральный коаксиальный кабель 1/4 «, 1/2» и 7/8 «и соединители

КОАКСИАЛЬНЫЙ КАБЕЛЬ ТРАНСМИССИИ CELLFLEX

CELLFLEX — серия линейных кабелей с низким затуханием для высокопроизводительных приложений в телекоммуникационном секторе. инсталляции и др.

Эти кабели идеально подходят для профессиональных радио- и телестанций, сетей WLAN, 3M GSM, WLAN и сверхдлинных линий передачи.Доступны все основные размеры: 1/2 дюйма, 5/8 дюйма, 7/8 дюйма, 1-1 / 4 дюйма, 1-5 / 8 дюйма и 2-1 / 4 дюйма, если вам нужен нестандартный шрифт, запросите расценки.

Изготовленные из полиэтиленового диэлектрика с закрытыми ячейками и сплошных медных проводников со сварным швом, эти кабели прошли строгие испытания и соответствуют строгим техническим характеристикам.

Они доступны с оболочкой из стандартного полиэтилена или огнестойкого полиэтилена, а также с повышенным уровнем КСВН в нескольких диапазонах связи.

Наше мнение: Если вы планируете использовать длинные отрезки кабеля (25 метров и более) или планируете использовать мощность более 1 кВт, мы настоятельно рекомендуем вам серьезно рассмотреть этот кабель. Экономия за счет большей выходной мощности и высокой управляемости оправдывает дополнительные затраты. Есть причина, по которой многие профессиональные радио- и телестанции используют кабель Cellflex.

Технические характеристики сверхгибкого спирального гофрированного кабеля 1/4:
— Импеданс: 50 Ом
— Внутренний провод: сплошной медный провод 1.91 мм
— Диэлектрик: вспененный полиэтилен с низкими потерями 4,39 мм
— Внешний проводник: медная трубка в кожухе 7,5 мм
— Оболочка: полиэтилен, черный: 7,7 мм

Механические свойства (1/4 дюйма):
— Вес: 0,07 кг / м
— Минимальный радиус изгиба при одинарном изгибе: 12,7 мм
— Минимальный радиус изгиба при многократном изгибе: 25,4 мм
— Максимальное растягивающее усилие: 35 кг
— Рекомендуемая темп. диапазон: от -40 ° C до + 60 ° C
— Рекомендуемая темп.диапазон при установке: от -25C до + 60C

Электрические свойства (1/4 дюйма):
— Характеристическое сопротивление: 50 + -1 Ом
— Коэффициент скорости: 82%
— Емкость: 24,4 пФ / м
— Максимальная рабочая частота: 20,4 ГГц
— Частота среза: 25 ГГц
— Пиковая мощность: 25,6 кВт
— Пиковое напряжение RF: 900 В
— Искра куртки: 2000Vrms
— Внутренний проводник с сопротивлением постоянному току: 3,2 Ом / 1000 футов
— Внешний провод постоянного сопротивления: 2.53 Ом / 1000 футов

Затухание (1/4 дюйма):
— 30 МГц: 3,08 дБ / 100 м
— 150 МГц: 7,02 дБ / 100 м
— 450 МГц: 12,3 дБ / 100 м
— 900 МГц: 17,91 дБ / 100 м
— 1500 МГц: 24 дБ / 100 м
— 2500 МГц: 32 дБ / 100 м

Допустимая мощность (1/4 дюйма):
— 30 МГц: 2 кВт
— 150 МГц: 924 Вт
— 450 МГц: 520 Вт
— 1500 МГц: 278 Вт
— 2500 МГц: 210 Вт

Технические характеристики для Cellflex 1/2 дюйма:
Структура
— Импеданс: 50 Ом
— Внутренний провод: медный провод 4.9 мм
— Диэлектрик: вспененный полиэтилен с низкими потерями 11,6 мм
— Внешний проводник: медная трубка с изоляцией 13,7 мм
— Оболочка: полиэтилен, черный 16 мм

Механические свойства:
— Вес: 0,35 кг / м
— Минимальный радиус изгиба при одинарном изгибе: 70 мм
— Минимальный радиус изгиба при повторной гибке: 200 мм
— Максимальное растягивающее усилие: 1470 Н
— Рекомендуемая темп. диапазон: от -40 ° C до + 60 ° C
— Рекомендуемая темп.диапазон при установке: от -25C до + 60C

Электрические свойства:
— Характеристическое сопротивление: 50 + -1 Ом
— Коэффициент скорости: 88%
— Емкость: 76 пФ / м
— Максимальная рабочая частота: 3000 МГц
— Частота среза: 10200 МГц
— Пиковая мощность: 25,6 кВт
— Пиковое напряжение RF: 1,6 кВ
— Внутренний проводник с сопротивлением постоянному току: 0,97 Ом / км
— Внешний провод постоянного сопротивления: 1.9 Ом / км

Затухание:
— 10 МГц: 0,67 дБ / 100 м
— 30 МГц: 1,17 дБ / 100 м
— 88 МГц: 2,02 дБ / 100 м
— 100 МГц: 2,16 дБ / 100 м
— 108 МГц: 2,25 дБ / 100 м
— 200 МГц: 3,08 дБ / 100 м
— 900 МГц: 6,8 дБ / 100 м
— 1500 МГц: 9,0 дБ / 100 м
— 2300 МГц: 11,4 дБ / 100 м
— 3000 МГц: 13,2 дБ / 100 м

Мощность (1/2 дюйма Cellflex):
— 30 МГц: 7.27 кВт
— 88 МГц: 4,2 кВт
— 108 МГц: 3,94 кВт
— 150 МГц: 3,2 кВт
— 450 МГц: 1,8 кВт
— 1250 МГц: 1,05 кВт

Для лучшей управляемости мощности или уменьшения потерь используйте модели CellFlex толщиной 7/8 дюйма или больше. Обратите внимание, что это не имеет финансового или практического смысла при установке 90% радиостанций, поскольку 1/2 «более чем достаточно.

Технические характеристики 7/8-дюймового Cellflex:
Структура
— Импеданс: 50 Ом
— Внутренний провод: медный провод 9.42 мм
— Диэлектрик: вспененный полиэтилен с низкими потерями 21,1 мм
— Внешний проводник: гофрированная медная трубка 24,89 м
— Оболочка: полиэтилен, черный 27,48 мм

Механические свойства:
— Вес: 0,432 кг / м
— Минимальный радиус изгиба при одинарном изгибе: 90 мм
— Минимальный радиус изгиба при повторной гибке: 125 мм
— Изгибающий момент: 13 Нм
— Рекомендуемая темп. диапазон: от -40 ° C до + 60 ° C
— Рекомендуемая темп.диапазон при установке: от -25C до + 60C

Электрические свойства:
— Характеристическое сопротивление: 50 + -1 Ом
— Коэффициент скорости: 88%
— Емкость: 76 пФ / м
— Максимальная рабочая частота: 4900 МГц
— Пиковая мощность: 83 кВт
— Пиковое РЧ-напряжение: 2,85 кВ
— Куртка Spark, среднеквадратичное вольт: 8кВ
— Внутренний проводник с постоянным сопротивлением: 2,82 Ом / км
— Внешний провод постоянного сопротивления: 1.04 Ом / км

Затухание:
— 10 МГц: 0,379 дБ / 100 м
— 30 МГц: 0,662 дБ / 100 м
— 88 МГц: 1,15 дБ / 100 м
— 100 МГц: 1,23 дБ / 100 м
— 108 МГц: 1,28 дБ / 100 м
— 200 МГц: 1,76 дБ / 100 м
— 900 МГц: 3,94 дБ / 100 м
— 1500 МГц: 5,24 дБ / 100 м
— 2400 МГц: 6,84 дБ / 100 м
— 3000 МГц: 7,79 дБ / 100 м

Мощность (7/8 дюйма Cellflex):
— 30 МГц: 15.3 кВт
— 88 МГц: 8,8 кВт
— 108 МГц: 7,91 кВт
— 150 МГц: 6,67 кВт
— 450 МГц: 3,74 кВт
— 1250 МГц: 2,14 кВт

Приобрести твердый гофрированный алюминиевый кабель по лучшим ценам Сертифицированные продукты

О продуктах и поставщиках:

Alibaba.com - крупнейшая онлайн-платформа электронной коммерции, где вы найдете инновационный гофрированный алюминиевый кабель , который помогает плавно и легко передавать электрический ток. в ваши дома, автомобили, устройства и многое другое.Хороший гофрированный алюминиевый кабель представляет собой комбинацию электрических проводов, скрепленных вместе с оболочкой из хорошего материала. На этой платформе вы найдете различные типы гофрированного алюминиевого кабеля , поэтому выберите те, которые лучше всего соответствуют вашим требованиям.

Эти гофрированные алюминиевые кабели доступны в различных длинах, диапазонах и размерах. Здесь, на этой платформе, вы также можете найти гофрированный алюминиевый кабель , который можно использовать на крупных заводах, в коммерческих самолетах, в промышленности и т. Д.Все эти гофрированные алюминиевые кабели прочны и долговечны, их можно приобрести по привлекательным предложениям и потрясающим скидкам.

Эти гофрированные алюминиевые кабели содержат лучшее качество, которое вы больше нигде не найдете. Эти гофрированные алюминиевые кабели разработаны и созданы проверенными производителями, имеющими более чем десятилетний опыт работы в соответствующем производственном секторе. На сайте Alibaba.com продавцы и оптовики из гофрированного алюминиевого кабеля также найдут удивительные скидки при оптовых закупках продукции.

На Alibaba.com вы можете найти превосходные предложения на гофрированный алюминиевый кабель от известных мировых производителей. Вы можете выбрать лучший гофрированный алюминиевый кабель , который соответствует вашим требованиям, по хорошей цене. Все продукты на этой платформе тестируются перед их отображением на сайте. Вы также можете воспользоваться удивительными предложениями при оптовых закупках.

Архивы гофрированного кабеля — Alliance Corporation

Производитель

Prysmian Group RFS Nextivity Минитмен Уверенный Камбиевые сети Kaelus Раджант CommScope Радиоволны Redline Communications Freewave Комба Laird Baicells Сети BLiNQ МАРС Антенна Уэйда Galtronics Siklu J-ИСТОЧНИК Вестелл РОН Бэрд Трилон Таймс Микроволновая печь Линия переменного тока PCTEL Сенько ИКТ Sabre Industries RFI Дасан Жоне DDB Тил-Тек R&M РАКОМ Fiplex Трилогия PolyPhaser Микролаб JMA xCraft Microsemi

Варианты диапазона частот

1-2 ГГц 900 МГц 2-3 ГГц 2.4, 5,8 ГГц 3-4 ГГц 4-6 ГГц 6-7 ГГц 7-8 ГГц > 10 ГГц 694–896 МГц 698–960 и 1710–2690 МГц 450-470 МГц 3500, 3700, 5200 МГц 218 — 225 МГц 1710-1900 МГц 40 ГГц — 48 ГГц 1695-2690 МГц 7125-8500 МГц

Amphenol Compression Connector, 7-16DIN F для гофрированного кабеля 1/2 «, AFB730-1

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

27,50 долларов США

Компрессионный соединитель Amphenol, гнездо 7-16DIN для гофрированного кабеля 1/2 «, AFB730-1

Компрессионный соединитель с амфенолом, гнездо 7-16DIN для гофрированного кабеля 1/2 «, AFB730-1

Сжатие вместо завинчивания соединительного узла не приведет к появлению металлических царапин, которые повлияют на характеристики PIM для перемычки.
Цельнометаллическая конструкция компрессионного соединителя обеспечивает отличную долговечность.
Удобные в использовании инструменты упрощают установку перемычки. Ручной и автоматический методы не являются обязательными для инструмента для обрезки кабеля.
Доступен полный спектр компрессионных соединителей для кабелей разных марок.
Системное решение для гидроизоляции обеспечивает установку в один этап для достижения степени защиты IP68.

Дополнительная информация
Производитель	Амфенол
Разъем	DIN розетка
Тип кабеля	Стандартный кабель 1/2 «

Andrew LDF4-50A HELIAX 1/2 «Коаксиальный гофрированный кабель

Мы стремимся защитить вашу конфиденциальность.Эта политика описывает, как мы используем и защищаем информацию, которую вы предоставляете нам при использовании этого веб-сайта. Мы будем использовать только предоставленную вами информацию в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику и соответствующим образом обновлять эту страницу — пожалуйста, проверяйте время от времени, чтобы убедиться, что вы заметили какие-либо изменения.

Что собираем

Мы можем забрать ваши:

имя и должность
Контактная информация
, включая адрес электронной почты
демографическая информация, такая как почтовый индекс, предпочтения и интересы, и
другая информация, относящаяся к опросам клиентов и / или предложениям.

Что мы делаем с собираемой информацией

Информация, которую мы собираем, помогает нам лучше понять ваши требования и предоставлять качественные услуги — в частности, нам нужна информация:

для внутреннего учета
для улучшения наших продуктов и услуг
для периодической рассылки рекламных писем о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может вас заинтересовать, используя адрес электронной почты, который вы предоставили
, чтобы связаться с вами для исследования рынка — мы можем связаться с вами по электронной почте, телефону, факсу или почте
, чтобы настроить сайт в соответствии с вашими интересами.

Безопасность

Чтобы предотвратить несанкционированный доступ или раскрытие информации, у нас есть соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Файлы cookie

Cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека.

Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Как мы используем файлы cookie

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.

В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.

Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш сайт содержит ссылки на другие интересные сайты. Когда вы используете эти ссылки, чтобы покинуть наш сайт, мы теряем контроль над безопасностью веб-сайта, на который вы заходили. Поэтому мы не несем ответственности за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются этим заявлением о конфиденциальности.

Вам следует проявлять осторожность и читать заявление о конфиденциальности, применимое к посещаемым вами веб-сайтам.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

Всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
Если вы ранее соглашались с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону

Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

Журнал "Дизайнер"
