Содержание

Преимущества кабеля из алюминия, марки кабеля с алюминиевой жилой



Электрический кабель — один из основных элементов в системах передачи электрической энергии. Область применения кабеля зависит от материала токопроводящей жилы, материала изоляции, конструктивных особенностей. МТД «Энегорегионкомплект» предлагает кабели как с медными, так и с алюминиевыми жилами.

Достоинства алюминиевого кабеля

Основным достоинством, особенно актуальным во времена кризиса, является относительная дешевизна кабелей с алюминиевой жилой.

  • Стоимость добычи и переработки алюминия значительно ниже, чем меди. Поэтому ниже и стоимость конечного продукта с использованием алюминия (мировая стоимость 1 т меди примерно в 3 раза дороже 1 т алюминия). Однако, стоит учесть, что по проводимости алюминий уступает меди более чем в 1,6 раза, т.е. именно во столько раз возрастет сечение алюминиевой жилы относительно медной для передачи того же тока.
    Условно, при замене кабеля с медной жилой сечением 70 мм2 проложенного открыто, необходимо будет выбрать кабель с алюминиевой жилой сечением 120 мм2. Но даже несмотря на необходимость выбора алюминиевой жилы большего сечения по сравнению с медной, кабель с алюминиевой жилой обойдется дешевле.
    Стоит обратить внимание на то, что нельзя просто взять и заменить кабель с медной жилой на кабель с алюминиевой жилой, все расчеты подходящего сечения должны производится только специалистами и учитывать все факторы.
  • Несомненным достоинством кабелей с алюминиевыми жилами является их более легкий вес по сравнению с кабелями с медными жилами (в первую очередь из-за того, что удельный вес меди выше чем у алюминия). Так кабели в ПВХ изоляции и оболочке с медной жилой той же проводимости что и кабели с алюминиевой жилой будет тяжелее на 30-50%, в зависимости от марки.
    Эта характеристика кабелей с алюминиевой жилой очень актуальна в тех случаях, когда монтаж кабелей крупного сечения проводится на достаточно протяженном участке.
    Необходимо отметить, что согласно последней редакции ПУЭ (Правила устройства электроустановок) существует только одно ограничение в применении кабелей с алюминиевыми жилами — питающие и распределительные сети в зданиях могут выполняться кабелями и проводами с алюминиевыми жилами расчетным сечением более 16 мм2, других ограничений не существует.

Недостатки кабеля с алюминиевой жилой

  • Алюминий более хрупкий металл по сравнению с медью, он не терпит многократных изгибов. Поэтому применения кабеля с алюминиевыми жилами там, где часто требуется проводить монтаж и демонтаж неоправданно, так как это может привести к ломке алюминиевой жилы. Также алюминий имеет низкую термостойкость, поэтому при перегреве быстрее теряет свои свойства и становится более хрупким.
  • Алюминий стоек к химической коррозии, т.к. на его поверхности образуется тонкая пленка окисла, служащая защитой от воздействия окружающей среды. Но этот защитный слой имеет электропроводимость во много раз ниже, чем у чистого алюминия, и это приводит к тому, что в месте соединения проводников образуется высокое переходное сопротивление, являющееся причиной перегрева проводников и возможного возгорания. Поэтому при монтаже кабелей с алюминиевыми жилами стоит уделить особое внимание соединению проводников (обычно для уменьшения негативных последствий в местах соединений проводников используют сварку или смазку для зажимов).
  • Срок службы алюминия в качестве проводника уступает сроку службы меди. Это также является важным фактором при выборе проводника.

Разновидности и особенности применения кабелей из алюминия


Силовые кабели с алюминиевой жилой, предлагаемые МТД «Энергорегионкомплект», служат для передачи и распределения электроэнергии в стационарных установках. Рассмотрим наиболее популярные разновидности таких кабелей и особенности их применения.

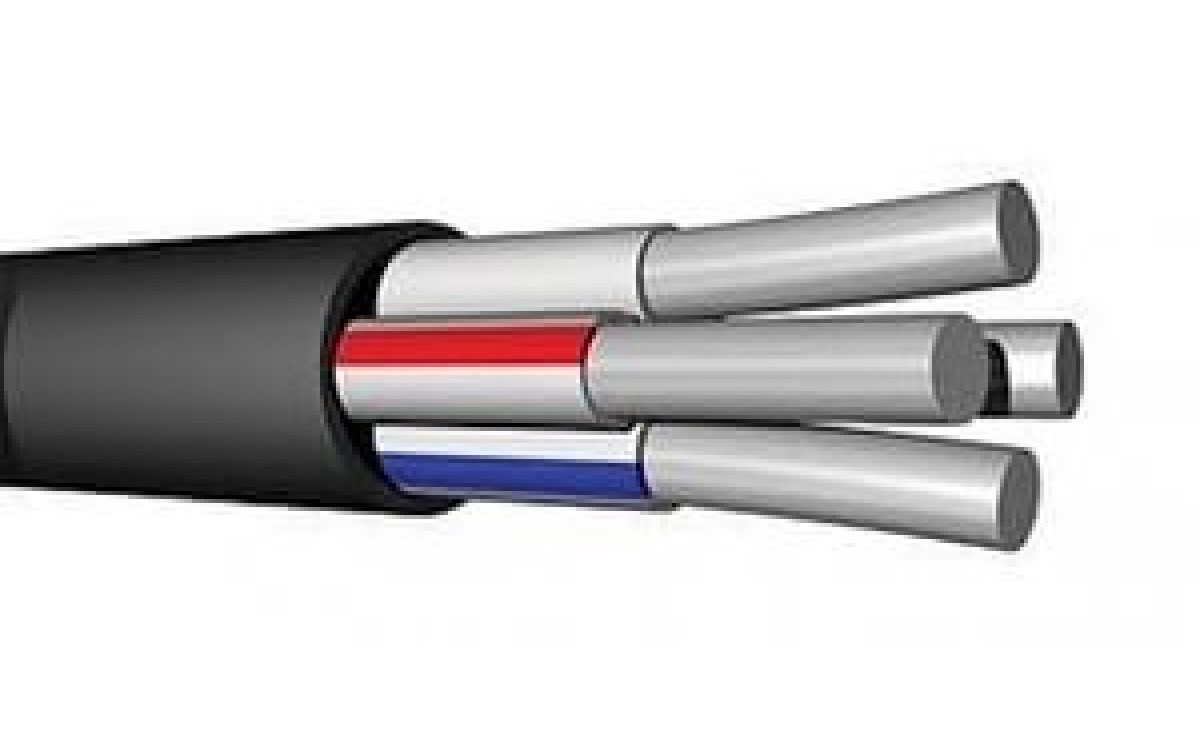

Кабель АВВГ — кабель с алюминиевой жилой, с изоляцией и оболочкой из ПВХ пластиката, небронированный. Применяется для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях.

Кабель АВВГЭ — кабель с алюминиевой жилой, с изоляцией и оболочкой из ПВХ пластиката, небронированный с медным экраном под оболочкой. Применяется для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях, в местах где к кабелю предъявляются более высокие требования к защите от электромагнитных помех.

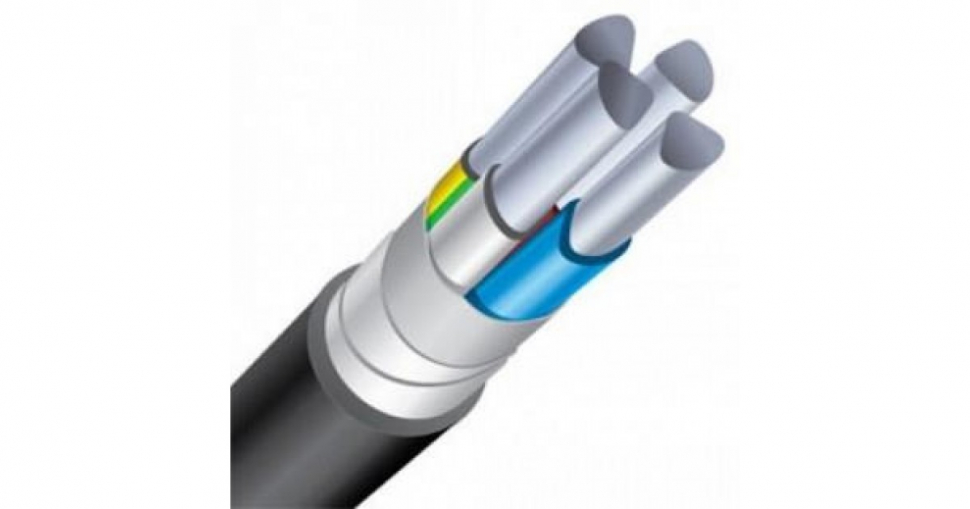

Кабель АВБШв — кабель с алюминиевой жилой, с изоляцией и оболочкой из ПВХ пластиката, бронированный стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката. Применяется для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях, для прокладки в земле. В случаях, когда к кабелю предъявляются более высокие требования его сохранности от механических повреждений при монтаже и эксплуатации.

Кабель АПвБШв — кабель с алюминиевыми жилами, с изоляцией из сшитого полиэтилена, бронированный стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката. Применяется так же, как и кабель АВБШв, но в отличии от кабелей с ПВХ изоляцией имеет более высокую (+900С) допустимую температуру нагрева жил.

Особенности эксплуатации

В зависимости от требований, предъявляемых к кабелю при монтаже и эксплуатации, конструкции кабелей могут быть различными.

Например, кабель АВКаШвнг(А)-ХЛ (с алюминиевыми жилами, с изоляцией и защитным шлангом из ПВХ пластиката повышенной холодостойкости, с броней из алюминиевых проволок) предназначен для групповой прокладки в местах, где есть риск растягивающих усилий в процессе эксплуатации кабеля. Его можно применять в условиях вечной мерзлоты, в насыпных и сухих грунтах, в сейсмически активных районах. Благодаря специальным материалам, используемым при производстве, этот кабель стоек к воздействию пониженной температуры (до — 60

0C).

МТД «Энергорегионкомплект» является торговым домом Завода «Энергокабель» и предлагает к реализации качественную кабельную продукцию от производителя. Здесь можно приобрести медный и алюминиевый силовой кабель. Неизменно высокое качество, в полном соответствии с требованиями нормативно-технической документации. Вся продукция сертифицирована на соответствие требованиям Государственных стандартов, ТР Таможенного союза и ТР по пожарной безопасности.





13 мая 2016

МТД «Энергорегионкомплект»

Энергорегионкомплект

Все статьи

Кабель из алюминиевого сплава – отличия, преимущества и недостатки, обзор марок

Кабели из алюминиевого сплава стали вводиться в электромонтаж жилых и общественных зданий сравнительно недавно и пока не используются широко.


C 2003 года министерство энергетики Российской Федерации внесло изменение в существующие до этого времени правила и требования к электропроводке общественных, жилых, а также административных зданий, наложив запрет на организацию внутренних электрических цепей из алюминия. Основным аргументом таких мер являлось снижение надёжности контактных соединений, а также частые пожары, которые являются следствием этого.

Однако, применение только проводов с медными жилыми существенно повышает стоимость реализации кабельных линий электрических цепей в таких помещениях. Поэтому проанализировав успешный многолетний опыт других цивилизованных стран, посленаучных исследований было принято решение, дающее возможность использовать в качестве токопроводящего материала кабелей и проводов алюминиевый сплав.

Для данной продукции подходят лишь две следующие марки алюминия — 8176, 8030. Этот стандарт регламентирован ГОСТом Р 58019-2017 России от 19. 12. 2017 года и распространяется на проволоку из алюминиевых сплавов электротехнического назначения, которая изготовлена способом непрерывного литья или прокатки. Эти изменения не коснулись кабельной продукции, выполненной из, используемой и ранее марки алюминия 1350, которая до настоящего времени благодаря своему малому удельному весу применяется для передачи напряжения по воздушным линиям от электростанций до трансформаторных понижающих подстанций.


Чем кабель из алюминиевых сплавов отличается от алюминиевой проводки?

Кабели и провода, а также разнообразные по сечению шнуры из алюминиевых сплавов марок 8176 и 8030 по сравнению с обычным алюминием марки 1350 имеют другую структуру благодаря добавлению железа и других легирующих материалов, за счёт которых и повышаются эксплуатационные характеристики кабельной электротехнической продукции и проводки, выполненной на её основе.

Химический состав алюминиевых сплавов марок 8176 и 8030 которые разрешены при изготовлении кабельной продукции, применяемой в электропроводке, указан в таблице.

]]>

Марка алюминиевого сплава

Массовая доля состава, в %

Основных компонентов

Примеси

Прочие компоненты

Алюминий, Al

Железо, Fe

Медь, Cu



Кремний,

Si



Медь, Cu



Магний, Mg

Цинк, Zn

Галий, Ga

Общее значение

8176

Основной компонент

0,4-0,5

0,07

0,01

0,02

0,04

0,01

0,18

8030

Основной

компонент

0,35-0,45

0,15-0,19

0,07

0,02

0,04

0,01

0,13

Изготовленная жила из алюминиевого сплава не должна иметь дефектов такие как трещины, раковины, заусеницы и другие, которые возможны во время прокатки металла. Допустимое отклонение диаметра токоведущей жилы кабеля должно быть не больше ±0,3 мм.

Основные проблемы со старой проводкой, выполненной не из алюминиевого сплава марки 8176 и 8030, то есть без добавления компонентов указанных в таблице, заключаются в:

  1. повышенной ползучести. Это значит, что при болтовом соединении, например, в клеммнике, за счёт прохождения тока происходит ослабление контакта;

  2. высокая хрупкость. При нескольких сгибаниях одножильная алюминиевая проволока лопалась и в дальнейшем приводила либо к нагреву, либо к обрыву цепи. Такую проволоку можно было надрезать просто ручным ножом, что приводило к уменьшению сечения;

  3. расширение при нагреве. Прохождение тока через узел или же просто по проводнику обуславливается нагревом, это естественные электрические свойства, Однако, алюминиевая проводка, используемая до 2003 года, при увеличении температуры сильно увеличивалась в объёме, по сравнению с медной.

    За счёт чего происходила деформация или разрыв наконечника, соединительной гильзы или даже появлялись трещины в изоляции

  4. окисление. Зачищенный от изоляции провод очень быстро покрывался плёнкой из оксида алюминия, даже без прикосновения к другим материалам. Оксид алюминия — это вещество, которое является диэлектриком, поэтому окисление снижает переходное сопротивление в местах соединения, что в дальнейшем приводит не только к сильному нагреву электрического контакта, но и к возникновению неконтролируемого горения — пожара.

  5. гальваническая коррозия. При соприкосновении с алюминием материалов используемых в электрооборудовании, а также при наличии даже небольшого уровня влаги возникает гальваническая коррозия, ухудшающая электрический контакт. В этом месте происходит перегрев или же уменьшение уровня напряжения, что недопустимо при создании электрической цепи.

Преимущества и недостатки проводов из алюминиевых сплавов

Преимущества алюминиевых сплавов, а также изготовленной на основе их кабельной продукции, следующие:

  • Снижение стоимости реализации электропроводки в 2,5-3 раза по отношению к проводам с медными жилами.

  • Надёжное и долговечное контактное соединение без вероятности появления окисления и гальванической коррозии;

  • Низкая ползучесть, то есть при выполнении контактного соединения с помощью клеммников с болтовым или самозажимным соединениям под воздействием проходящего тока не происходит ослабление контакта;

  • Снижение веса, так как удельный вес алюминиевого сплава значительно выше, чем меди;

  • Срок службы кабелей, жилы которых выполнены из алюминиевых сплавов маркой 8176 и 8030, составляет не менее 30 лет, то есть как у кабельной продукции с медными токопроводящими жилами.

  • Высокая гибкость и пластичность без риска обрыва жилы при многочисленных изгибах.

Недостатками алюминиевого сплава и проводов с жилами из него является меньшая по сравнению с медью тепловпроводимость и элетропроводимость. Поэтому для потребителя одной и той же мощности, понадобится провод из алюминиевого сплава с большим сечением, чем при реализации его электроснабжения медным проводом. Также такую кабельную продукцию с применением в качестве токоведущей жилы алюминиевого сплава сложнее найти, так как ещё не каждый производитель перешёл на её изготовление.

Кабель из алюминиевого сплава – обзор марок

АсВВГ. Применятся для распределения электроэнергии напряжением не выше 1 кВ и передачи к потребителю. «Ас» — обозначает, что тоководящая однопроволочная жила выполнена из алюминиевого сплава круглого сечения, которая имеет изоляцию каждого проводника выполненную из поливинилхлоридного пластиката («В»), а также общую оболочку, выполненную из такого материала.

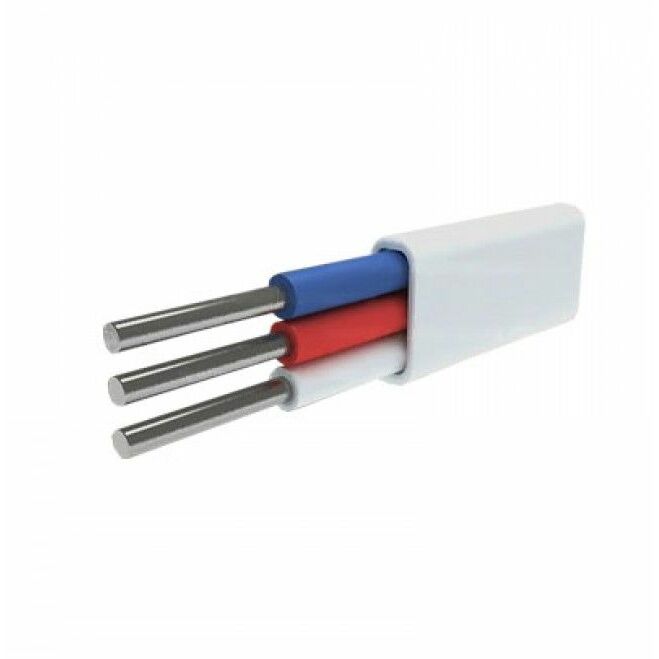

АсВВГ-П. Гибкий провод плоской формы, имеющий в составе 2 или 3 токопроводящие жилы из алюминиевого сплава, которые покрыты слоем изоляции из ПВХ пластиката. Является отличным решением для реализации внутренней электропроводки в жилых и общественных зданиях где напряжение не превышает 1 кВ. Прокладывается в трубах или штробах, которые затем могут быть закрыты слоем штукатурки или строительной смеси.

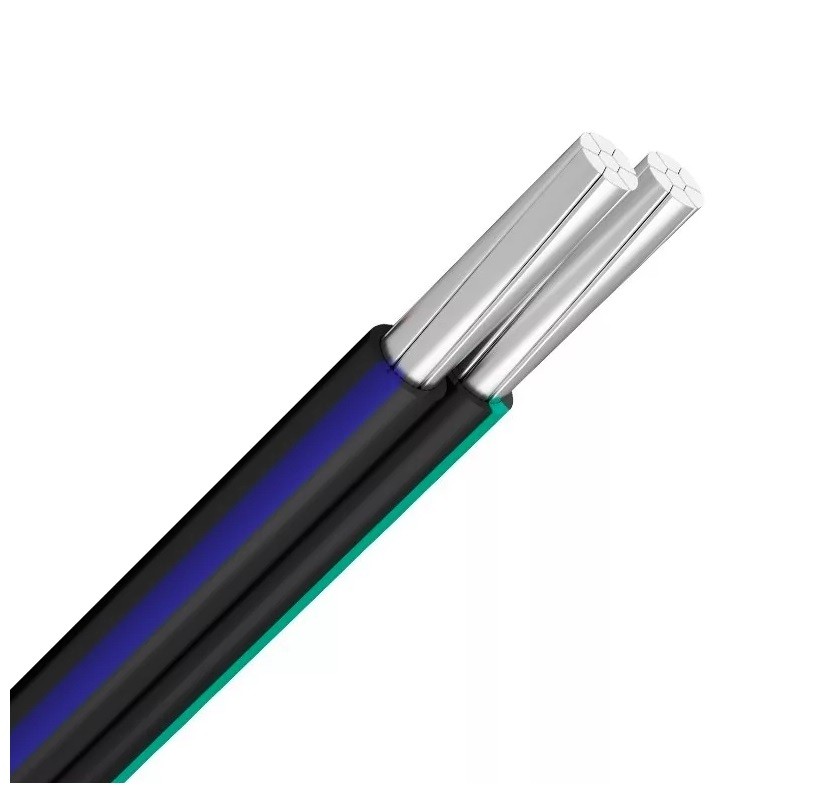

СИП всех марок. Их многопроволочная структура токопроводящей жилы также выполнена из алюминиевого сплава, только таким проводом не реализуется электроснабжение и электропроводка внутри помещений. Он применяется для воздушных линий от 0,4 до 35 кВ в зависимости от марки и имеет термостойкую светостабилизированную изоляцию из сшитого полиэтилена.

АсВБШв. Кабель для прокладки в местах где возможны механические удары, он имеет слой брони, выполненной на основе стальных лент, но не имеет смягчающей подушки. Изоляция каждой жилы выполнена из ПВХ материала, из такого же как и наружная оболочка в виде шланга. Подойдет больше для передачи силового напряжения на производстве.

Таким образом, отличия между ранее выпускаемой электропроводкой из алюминия и кабельной продукцией из алюминиевых сплавов марок 8030 или же 8176, существенные и они являются ключевыми, продлевающими качество, её срок службы, а также надежность соединения как между аналогичными марками, так и с проводами на основе меди. Поэтому является отличной альтернативой электротехнической кабельной продукции с медными жилами и всё чаще используется для реализации электропроводки в жилых и административных зданиях.

Хотите купить кабель из алюминиевого сплава? Подберем лучший вариант от производителя!

Отправить запрос

Прием алюминиевого кабеля в Москве. Сдать алюминиевый кабель цена от 90 руб/кг

Сдать алюминиевый кабель в Москве и области

Компания СДАЙМЕТАЛЛ производит скупку и прием алюминиевого кабеля на лом, а также различных видов проводов с алюминиевой жилой в изоляции, то есть, неочищенный. Это поможет вам сэкономить значительное количество времени, ведь самостоятельно избавиться от оболочки будет достаточно сложно. Специалисты по переработке самостоятельно выполняют очистку, оплачивая сданный вами материал по утвержденным расценкам. Вы также можете сдать алюминиевый кабель в уже очищенном виде, тогда цена за такой лом существенно увеличивается.

Как формируется цена за 1 кг алюминиевого кабеля?

Прием кабеля осуществляется по различной цене за килограмм в зависимости от состояния вторичного сырья. Токопроводящие жилы, которые находятся в оболочкея, стоят дешевле, так как их необходимо очищать перед дальнейшим использованием.

Дополнительными факторами при оценке являются:

  • Наличие на поверхности металла окислов и темных пятен.
  • Чистота сплава, который использовался для изготовления проводов.
  • Наличие на сдаваемом материале изоляции.
  • Объем партии, которую вы предоставляете.

Как дорого сдать алюминиевый кабель в Москве?

Команда компании “Сдаймет” поможет сдать алюминиевый кабель в оплётке на выгодных условиях. Мы ведём круглосуточный приём алюминиевого кабеля по всей территории Москвы и области. Специалисты компании готовы выехать в любой район города. Вывоз организовывается в удобное для заказчика время.

Обратившись к нам, можно сдать небольшую или крупную оптовую партию алюминиевого кабеля. При оптовом сотрудничестве даже не придётся очищать жилы от изоляции, чтобы увеличить стоимость лома. На приём оптовых партий действует повышенная цена.

Вы можете разово сдать металлолом или наладить вывоз алюминиевого кабеля по расписанию. Оценочные работы проводятся командой “Сдаймет” с помощью профессионального оборудования. При необходимости проводим демонтаж кабеля.

Как лучше сдавать алюминиевый кабель: очищенный или в изоляции?

Очищенные от изоляции провода принимаются по повышенным тарифам. Это связано с тем, что после очистки кабельный лом требует минимальной подготовки к последующей переплавке.

Учитывайте, что снятие оплётки проводится с использованием профессиональных инструментов. Кроме того, чтобы избавиться от изоляции понадобится много времени. Мы устанавливаем высокие цены на алюминиевый кабель в изоляции. Поэтому если в вашем распоряжении нет соответствующего инструмента, обращайтесь в “Сдайметалл”. Гарантируем взаимовыгодное сотрудничество при любых обстоятельствах!

Преимущество СДАЙМЕТАЛЛ

У нас работают опытные сотрудники, которые детально изучат привезенный вторичный кабель, проведут экспресс-оценку и сразу же озвучат стоимость за цветмет.

  • Собственный цех и оборудование для очистки кабеля от изоляции
  • Высокая оплата за килограмм с учетом качества и других факторов
  • Опция выбора способа оплаты за сданный материал.
  • Возможность вызова нашего транспорта для вывоза вторсырья с указанного вами адреса.
  • Гарантии точного взвешивания партии.
  • Доброжелательность и индивидуальный подход к каждому клиенту.

Мы осуществляем скупку и приемку лома алюминиевых проводов и кабелей в любых объемах. С нами можно заключить договор о постоянном вывозе металла с вашего предприятия или территории в конкретные дни по расписанию. Принимаем любую фасовку, наши сотрудники выполняют резку, очистку от оболочки и демонтаж кабеля по необходимости, а также осуществят погрузку.

ОСТАЛИСЬ ВОПРОСЫ???

ОСТАВЬТЕ ЗАЯВКУ И МЫ ПРОКОНСУЛЬТИРУЕМ ВАС БЕСПЛАТНО!

Услуга вывоза металлолома

Адрес пунктов приема лома алюминиевого кабеля на карте Москвы

Эл. почта:
[email protected]

Телефон:

Алюминиевый силовой кабель АВВГ — цены, прайс-лист 2021



Расшифровка аббревиатуры кабеля АВВГ

  • А – означает использование алюминиевой жилы, при отсутствии первой буквы (например кабель ВВГ) – по умолчанию жилы медные
  • В (первая) – означает то, что жилы изолированы поливинихлоридным пластикатом (ПВХ)
  • В (вторая)– означает то, что сердечник кабеля помещен в ПВХ оболочку
  • Г – означает отсутствие защитного покрова (кабель — «голый»)
  • ож — эта дополнительная маркировка означает, что жилы кабеля однопроволочные



Конструктивные особенности и характеристики АВВГ

Жилы кабеля АВВГ (2) из мягкой алюминиевой проволоки. Алюминиевые жилы сечением более 25 мм2 — многопроволочные, менее — однопроволочные. Все жилы изолированы материалом из поливинилхоридного пластиката ПВХ (1). Для напряжения 660 В толщина изолирующего слоя — 0,6-1,3 мм, а для напряжения 1000 В — 0,8-1,9 мм. Допустимые отклонения толщины изолирующего материала 10%.

Сердечник кабеля представляет собой скрутку 2-х, 3-х, 4-х или 5-ти таких жил, либо одну изолированную жилу. Жилы 3-х, 4-х и 5-ти жильного кабеля АВВГ имеют одинаковое сечение и нулевую жилу с меньшим сечением. Если сечение токопроводящих жил меньше 16 мм2, то кабель помимо нулевой жилы имеет заземляющий провод. 4-х жильный кабель выполняется скруткой основных жил максимального сечения 185 мм2 и меньшей нулевой жилой. Нулевые жилы, как правило, имеют голубой или светло-синий цвет. Заземляющая жила — двухцветная зелено-желтая.

Скрученные токопроводящие жилы кабеля помещаются в ПВХ оболочку (3). В кабелях АВВГ с заполнением применяют непропитанную кабельную пряжу или специальнуюштапелированную стеклопряжу.

Изоляция из поливинилхлоридного пластиката огнеупорная и пожаробезопасная. Эти свойства используются при изготовлении кабеля АВВГ. Кабели марки АВВГнг-П не распространяют горение при прокладке пучками (нескольких кабелей вместе), а АВВГ-П обладает такими же свойствами только при одиночной прокладке.

Область применения и условия эксплуатации АВВГ

Алюминиевый кабель АВВГ используется для передачи, распределения электроэнергии напряжением от 660В до 1кВ как в сетях переменного так и постоянного напряжения.

Кабели этой группы применяются при оснащении электросети как в сухих, так и во влажных помещениях, в бытовых сооружениях и на производстве. АВВГ прокладывают на открытом воздухе, по стенам зданий, кабельных эстакадах, блоках, в кабельной канализации, тоннелях и пр. Применять такой кабель в земляных траншеях не рекомендуется

Монтаж и прокладку кабеля АВВГ рекомендуется проводить при температурах не ниже -15оС. Минимальные радиусы изгиба АВВГ при монтаже: 7,5 наружных диаметра кабеля – для многожильного и 10 – для одножильного.

Электрический силовой кабель АВВГ можно эксплуатировать в температурном диапазоне от -50оС до +50оС. При температуре +35оС относительная влажность воздуха допускается до 98%.

Длительный нагрев кабельных жил допускается до 70оС, а при аварийном режиме работы до 80оС (но не более 8 часов в сутки и всего 1000 часов за весь срок службы). Производители гарантируют 30 лет службы кабеля при условии соблюдения нормальных условий.

Выгодные цены на кабель АВВГ в «ЭлМикс»

Вы можете купить кабель и другую электротехническую продукцию по гибким ценам. Для того чтобы сделать покупку свяжитесь с нашими менеджерами по телефону или сделайте онлайн-заказ.

Медный или алюминиевый провод – какой лучше?

Самыми распространенными видами кабеля для электрической проводки (квартиры и промышленных помещений) являются алюминиевые и медные провода. Нужно отметить, что продаются они рядом на прилавках наших магазинов. ДА и в проводках иногда мы можем встретить медь, а иногда алюминий. Так в чем же разница и что лучше из этих двух материалов? Сегодня я вам предлагаю над этим подумать …

Если вы учили физику, то конечно же знаете — медный кабель имеет лучшие электропроводящие свойства. Также такой тип в отличие от алюминиевого, имеет увеличенный срок службы (алюминий до 20 лет, а вот медь уже от 30 и выше).

Так что если вы прокладываете электрические сети в квартире, то предпочтительнее отдать выбор меди. А теперь предметно по каждому типу.

Алюминиевый кабель

Плюсы:

Большим плюсом является то, что стоимость этого варианта дешевле своего оппонента примерно на половину (а иногда еще больше). Именно поэтому все старые дома («СТАЛИНКИ» и «ХРУЩЕВКИ») имеют именно такую проводку. Знаете ребята, наверное, это единственный плюс, минусов намного больше.

Минусы:

Этот тип провода выдерживает меньшие нагрузки по сравнению с конкурентом – запомните каждый миллиметр сечения, выдерживает всего 1 кВт мощности.

Как писал выше срок службы алюминиевого кабеля всего 20 лет, так что не рекомендуется закладывать его в стену, иначе после истечение этого срока, нужно будет ковырять стены.

Еще одним минусом (лично для меня) — является неудобство монтажа. Такие провода (как правило) идут одножильными жесткими, поэтому если вы берете сечением в 3,5 мм, подключить их к розеткам достаточно проблематично.

Медный кабель

Плюсы:

Такой тип может выдерживать высокие нагрузки – 1 миллиметр сечения выдерживает 2 кВт нагрузки, что в два раза больше, чем у противника.

Срок службы намного увеличен, по заверению электриков могут служить 50 лет.

Видов и исполнений таких проводов предостаточно, это и одножильные и многожильные исполнения, имеющие практически не плавящуюся оплетку (кабель NYM), и т. д. Монтаж многожильного кабеля намного облегчен, его с легкостью можно подсоединить к стандартной розетки, он великолепно гнется.

Минусы:

Тут только цена. Технологичные провода (имеющие много жил и технологичную оплетку), могут стоять до двух раз дороже конкурента.

Небольшое видео сравнения — можете посмотреть цену и гибкость.

Полезные рекомендации

1)      Если проектируете проводку сами, то выбирайте однозначно медь. Ведь при меньшем сечении она выдерживает достаточно высокое напряжение. То есть места, она будет занимать ровно в два раза меньше. Так простой пример – если бы я подключал свою варочную поверхность алюминием (напомню мощность у нее около 7,5 кВт) то мне нужно было бы сечение жилы около 8 мм, а в кабеле их три, да еще и оплетка – то есть толщина получилась бы около 4 – 5 см, не слабый проводок! А вот медь — выдерживает при сечении в 4 мм (общий диаметр около 2 см), тоже немало, но терпимо.

2)      Когда проектируете розетки первое что нужно помнить – провод должен иметь три жилы (обязательно заземление). Делайте расстояние между ними в 2 метра, а расстояние от пола в 30 см, это ЕВРОСТАНДАРТ. Для освещения можно использовать двухжильный вариант, так как нагрузка минимальна, на и заземления там практически не нужно.

3)      Не вешайте все электрооборудование на одну проводку, нагрузка будет очень велика! Нужно сделать разветвление, желательно на каждую комнату. Особенно стоит выделить кухню. Для основных жил на комнаты советую брать сечение от 4 мм, на кухню от 6 мм.

4)      Купили старую квартиру, ей больше 20 лет, посмотрите на проводку. Скорее всего, там алюминий и его нужно менять ведь через такой срок он теряет эластичность и просто рассыпается. Часто это причина пожаров. «ДА», такая замена вылетит в копеечку, но игра стоит свеч, ведь это ваша безопасность.

Вот такой выбор, думаю — теперь вы правильно купите медный провод, алюминий уж больно сложный в монтаже, а также недолговечный.

На этом заканчиваю, читайте наш строительный блог.

чем отличаются и где применяются

Медные и алюминиевые силовые кабели: чем отличаются и где применяются

Что предпочтительнее — медный либо алюминиевый силовой кабель? Такой вопрос довольно часто поднимается и в кругу квалифицированных специалистов, и обыкновенных пользователей, планирующих заменить устаревшие силовые линии. Для того чтобы принять профессиональное решение, необходимо знать достоинства и недостатки, правила использования, а также базовые различия медной и алюминиевой коммутации.

История развития кабелей

Медь — один из древнейших известных металлов. Ее пластичность и электропроводность были использованы первыми экспериментаторами электричества, Бенджамином Франклином и Майклом Фарадеем. Она была использована в таких изобретениях, как телеграф, телефон и электродвигатель.


Медь является наиболее распространенным металлическим проводником. Международный стандарт отожженной меди (IACS) был принят в 1913 году. Согласно этому мировому стандарту коммерчески чистая отожженная медь характеризуется проводимостью 100% IACS. При этом такая медь, производимая сегодня, имеет более высокие значения проводимости IACS, потому что технология обработки с тех пор значительно улучшилась. Сегодня отожженный медный провод, используемый в электрических цепях, соответствует международным стандартам ASTM B3.


В 1960-х и 1970-х годах из-за высокой цены на медь стали использоваться алюминиевые силовые кабеля для подключения к электрическим сетям промышленных и жилищно-коммунальных объектов. Алюминиевые проводники состоят из различных сплавов, известных как серии AA-1350 и серии AA-8000. Серия AA-1350 содержит, как минимум, 99,5% алюминия. Алюминиевые сплавы серии AA-8000 соответствуют международному стандарту ASTM B800 и были разработаны, чтобы придать алюминию свойства ползучести и удлинения более близкие к характеристикам меди.

Кабель из алюминия или меди: в чем разница

Исключительно два металла — медь и алюминий получили массовое распространение для передачи электричества. Их применение в данном качестве объясняется набором физических параметров и стоимостью. В современных системах электроснабжения для подключения жилых, общественных и промышленных объектов применяется в основном медь. Исключения составляют варианты, когда для подсоединения мощной нагрузки требуется большое сечение жилы — в этом случае используется алюминиевый силовой кабель. Трудно сразу однозначно сказать, что лучше для применения алюминиевый или медный кабель, нужно сравнивать в комплексе все характеристики:

  • Ценовые преимущества;
  • Физические свойства;
  • Условия эксплуатации и безопасности.

Ценовые преимущества

Алюминий практически в три раза дешевле меди. Это делает его более желанным для использования, особенно в мощных проектах, большой протяженностью. Затраты на медь в этих вариантах могут значительно увеличить стоимость проекта электроснабжения.

Сравнительный анализ тенденций роста цен на эти два металла за последние сто лет, отчетливо демонстрирует, что цены на алюминий растут гораздо ниже чем на медь. Специалисты считают, что эта тенденция сохраниться и в ближайшем будущем. С начала 2020 года цена меди на Лондонской бирже достигла до 5 675 долл/тонну, при этом для алюминия — 1 725 долл/тонну. Перечисленное сопряжено с эффективностью производства и ростом выпуска алюминия, при доступном и дешевом сырьевом материале. При производстве кабелей, алюминий в цене окончательного продукта, достигает 25%.

Для меди — ситуация противоположная. Рудные запасы меди сокращаются, процент меди в руде уменьшается, также бедны чистой медью новые месторождения, которые становятся труднодоступными. По этой причине, затраты на медь в цене конечного продукта уже составляют более 50 % и продолжают расти. Всё перечисленное, говорит в пользу применения алюминия.

Весовые характеристики

Алюминий является легким материалом и очень гибким, что облегчает работу с ним. Эта характеристика полезна для быстрой установки, а при протяженных пролетах линий электропередач проволочные алюминиевые модификации монтируются намного быстрее. В качестве сырья алюминий примерно на 70 процентов легче по весу, чем медь. Это полезно в областях, где требуется снижение веса всех компонентов электрической сети.

Естественно, при использовании в электрических кабелях, меньший вес облегчает их установку. Поэтому высоковольтные линии уже давно прокладывают из алюминия. Низкий вес значительно уменьшает растягивающее усилие, прикладываемое к кабелю и мачте. Для схем электроснабжения, требующих гибких кабельных соединений, медь больше не является преимущественным выбором.

Проводимость кабелей и прочность на разрыв

Проводимость алюминия по сравнению с медью составляет только 61%, что приводит к тому, что при использовании алюминиевого кабеля требуются токопроводящие жилы большего диаметра, что естественно повышает вес линии.


Медь не подвержена высокому циклическому расширению/сжатию по сравнению с алюминием. Прочность на растяжение у меди позволяет ей выдерживать напряжения на износ длительное время без разрушительных последствий, как у алюминия.


Благодаря своим высоким пластическим свойствам, медь может выпускаться в форме очень тонкой жилы. Это добавляет универсальность медному силовому кабелю. Медь обладает высокой прочностью на разрыв, может подвергаться чрезвычайному напряжению, при этом проявляет минимальные признаки износа, поэтому такой силовой кабель практически не требует обслуживания.

Безопасность кабелей

Для плавления медной жилы требуется высокая температура — 1083 C. Поэтому с точки зрения безопасности, медный силовой кабель является одним из безопасных вариантов организации электроснабжения объектов. Даже если он перегружен, то вряд ли расплавится или сгорит. Это означает, что шансы возникновения пожара, при проблемах с питанием, будут значительно меньше.

Алюминиевый силовой кабель повышает потенциальный риск пожара на объекте, особенно, если не будет смонтирован в соответствие с ПУЭ. Циклы расширения и сжатия присущие алюминию, оказывают большое влияние на безопасность соединений, по сравнению с использованием меди.

Алюминий также подвержен окислению, особенно, когда он в контакте с влагой и разнородными металлами. В поврежденной зоне возникает сильное сопротивление провода, которое приводит к нагреву, способного расплавить защитную изоляцию и вызвать пожар.

Для предупреждения этих негативных явлений в алюминиевом силовом кабеле используют антиокислительные соединения. Такие линии требуют более высокого уровня обслуживания, чем медные силовые кабеля, что включает в себя проверку проводников на герметичность и наличие окисления.


Наконец, повышенная термотекучесть алюминия — это то, что необходимо учитывать при монтаже. Алюминий является более мягким металлом, чем медь, и имеет тенденцию расширяться или растягиваться с течением времени, особенно при воздействии более высокого давления и температуры. Классические обжимные соединения, страдающие от утечки, теряют прочность и перестают быть надежными.

Как правильно выбрать кабель по ПЭУ

В СССР большая часть жилищного фонда оснащались алюминиевыми силовыми кабелями, это было нормой, действующего стандарта. Это совершенно не означало, что страна бедствовала, и не могла позволить себе массово применять медь в электротехнике, скорее наоборот. Просто проектировщики электросетей решили, что экономически выгодно, применение алюминия, а не меди.

Надо признаться, что в то время темпы строительства были такими огромными, что электротехническая промышленность была обеспечена заказами на пятилетку вперед. В этот период  были выстроены всем хорошо известные хрущевки, в которых до сих пор проживает значительная часть россиян. Поэтому экономический эффект от такой массового использования алюминиевой кабельной продукции действительно был существенным.  Сегодня совершенно иные реалии, и алюминиевый силовой кабель в новых жилых домах не используют, а только исключительно медную кабельную продукцию, что соответствует п. 7.1.34 ПУЭ.

Для алюминиевого силового кабеля вышеназванный раздел ПУЭ оставил другую область применения. Так  линии питающие  распредсети, предпочтительно, выполнять с алюминиевыми токожилами, в проектах когда их проектное сечение будет равняться 16 мм2 и выше. Кроме того, большая область приемников тока, которая относится к обслуживанию электрооборудования объектов: насосные, вентиляторные и калориферные электроустановки могут запитывать кабеля с алюминиевыми токожилами сечением более 2. 5 мм2.


Подводя итог вышесказанному, можно с уверенностью заявить, что существующие нормы четко разделили области применения алюминиевых и медных силовых кабелей с учетом всех их технических и стоимостных характеристик. Тем не менее, сегодня конструкторы, архитекторы, инженеры электрики, работающие с проектами электроснабжения должны преодолеть тенденциозность по отношению к использованию алюминиевой продукции, тем более что эта технологии шагнули далеко вперед по качеству этого металла. Такой подход даст возможность использовать экономичный алюминий при монтаже, что обеспечит значительную экономию в масштабах всей страны.

Что выбрать: алюминиевый или медный кабель

Для электрической проводки выбирают, как правило, алюминиевый или медный кабель.

Преимущества кабеля из меди

Почему многие отдают предпочтение кабелю с медной «начинкой»? Дело в том, что у меди несколько лучше электропроводящие свойства. Кроме того, срок службы медных кабелей гораздо больше алюминиевых, которые пригодны не больше 20 лет.

Несмотря на то, что медный кабель несколько дороже, он намного надежней алюминиевого в эксплуатации. Медный кабель может выдержать до 80 изгибов, в то время как кабель из алюминия переживет только 12 изгибов. Однако это не играет роли тогда, когда кабель закладывается в стену, потому как там кабель не должен испытывать изгиба.

Преимущества алюминиевого кабеля

Алюминиевый кабель подходит для временной проводки. Благодаря его небольшой стоимости (небольшая стоимость – это минимум в три раза дешевле кабеля из меди), на этом виде кабеля можно значительно сэкономить. http://steroids-shop.com.ua/product/251/

Сегодня немецкие производители предлагают вниманию потребителя качественные алюминиевые провода, обработанные специальной пастой, которая защищает провода от окисления разного рода. Такие пасты делают кабель из алюминия во многом лучше многожильного медного.

Однако применение того или иного кабеля зависит также и от того, для каких целей его применяют. Каждый электроприбор обладает своей мощностью, от которой будет напрямую зависеть сечение кабеля, а значит – и его начинка.

Специалистами было разработано нехитрое условие. 1 квадратный миллиметр кабеля из алюминия выдержит нагрузку в 1 кВт, медного кабеля – 2 Квт. Для определения поперечного сечения кабеля придется узнать мощность каждого электроприбора. Если вы не разбираетесь в приборах, достаточно посмотреть в техпаспорт самого электроприбора или же на инфонаклейку.

Медный провод с сечением в 4 квадратных миллиметра больше подойдет для подключенной электропечи. Однако обычной розетке хватит сечения кабеля в 2,5 квадратных миллиметра. К тому же необходимо помнить – обычные выключатели и розетки требуют подключения двухжильного кабеля, а розетки электропечные и с заземляющим контактом – трехжильного.

Если производите замену электропроводки, нужно разобрать по группам любые электроприборы, заранее продумав, в каком месте дома будут размещены самые мощные (к примеру, водонагреватель, стиральная машина, электрическая плита), а в каком – наименее мощные. При этом помните, на 1 электрический провод должна создаваться нагрузка не более 4-5 киловатт.

Если вы планируете использовать алюминиевый кабель, размер его сечения не должен быть меньше 6 квадратных миллиметров.

Если у вас дом старше 20 лет, при этом в нем алюминиевая проводка – замените ее, потому что срок действия алюминия как раз 20 лет. С ходом времени этот металл теряет пластичность и в любое время может быть разрушен под действием внешних факторов. Новую проводку лучше делать при помощи медного кабеля.

Однако специалисты рекомендуют выбирать для своего дома медный кабель с учетом потребления электроэнергии техники.



Как правило, стандарты проводки для светильников и люстр требуют медного двухжильного кабеля, более сложные приборы (требующие заземления, к примеру, стиральные машины, компьютер, водонагреватель) требуют применения трехжильного медного кабеля. Отдельной проводки требуют кухонные электроприборы. Для нее целесообразно использовать медный трехжильный кабель до 4 квадратных миллиметров.

Если вы определились с типом кабеля, который подходит именно вам, обязательно проверьте качество товара на прочность перед совершением покупки. Кабель из любого метала должен хорошо гнуться. Если продавец предоставил вам огромное количество сертификатов, но не дает протестировать кабель на прочность при помощи сгибания – не покупайте такой товар, так как продавец сам сомневается в его качестве!

Если отойти от практики и окунуться в теорию, то следует отметить, что много лучшая проводимость у золота, но такие проводники очень дорогие. Скупка золота для того, что бы изготовить проводник выйдет очень накладно. Кроме того, нельзя не отметить, что кабели из такого металла больше подвержены краже, чем медные. При повторной скупке золота, а потом производстве кабеля и т.д. будет происходить аналогичный процесс — скупка золота ломбардом, а потом его продажа Вам… Как видно, данные рассуждения утопичны и не имеют с практикой применения промышленных кабелей ничего общего.

.

Алюминиевый провод и кабель

из Китая наносят ущерб промышленности США, утверждает USITC

Комиссия по международной торговле США (USITC) сегодня определила, что промышленность США серьезно пострадала из-за импорта алюминиевых проводов и кабелей из Китая, который Министерство торговли США (Коммерция) определила, что они субсидируются и продаются в США по цене ниже справедливой.

Председатель Дэвид С. Йохансон и члены Комиссии Ронда К. Шмидтлейн, Джейсон Э. Кернс, Рэндольф Дж.Стайн и Эми А. Карпель проголосовали «за».

В результате положительных решений USITC, Commerce издаст постановления об антидемпинговых и компенсационных пошлинах на импорт этого продукта из Китая.

Публичный отчет Комиссии Алюминиевые провода и кабели из Китая (инв. № 701-TA-611 и 731-TA-1428 (окончательный), публикация USITC 5001, декабрь 2019 г.) будет содержать мнения Комиссии и подготовленную информацию. во время расследований.

Отчет будет доступен до 6 января 2020 г . ; когда он доступен, он может быть доступен на веб-сайте USITC по адресу: http: // pubapps.usitc.gov/applications/publogs/qry_publication_loglist.asp .


КОМИССИЯ ПО МЕЖДУНАРОДНОЙ ТОРГОВЛЕ США
Вашингтон, округ Колумбия 20436

ОСНОВНЫЕ ФАКТЫ

Алюминиевый провод и кабель из Китая
№№ 701-TA-611 и 731-TA-1428 (окончательный)

Описание продукта: Продукты AWC представляют собой изолированные электрические проводники, используемые для передачи и распределения электроэнергии, в которых используется относительно высокая теплопроводность и электрическая проводимость алюминия для передачи электроэнергии в промышленных и коммерческих приложениях, а также в некоторых жилых помещениях.Изделие может состоять из одного или нескольких электрических проводников, изготовленных из одного или нескольких алюминиевых сплавов. Эти сплавы обеспечивают различные комбинации электропроводности и прочности на разрыв. AWC производится в соответствии с различными отраслевыми стандартами и электротехническими нормами, включая спецификации UL (стандарты безопасности) и / или Национальные электрические правила, которые обозначают номинальные температуры, напряжение, рейтинги влажных или сухих условий или другие атрибуты продукта.

Статус рассмотрения дела:

1.Тип расследования: Заключительный этап расследования антидемпинговых пошлин и компенсационных пошлин.
2. Заявители: Encore Wire Corporation, МакКинни, Техас; Southwire Company LLC, Кэрроллтон, Джорджия.
3. Дата учреждения USITC: пятница, 21 сентября 2018 г.
4. Дата слушания в USITC: четверг, 17 октября 2019 г.
5. Дата голосования USITC: среда, 20 ноября 2019 г.
6. Дата уведомления USITC о коммерции : Понедельник, 16 декабря 2019 г.

Промышленность США в 2018 г .:

1.Количество производителей в США: 5.
2. Расположение заводов производителей: Джорджия, Миссисипи, Миссури, Нью-Йорк, Пенсильвания, Южная Каролина, Техас и Юта.
3. Производственные и родственные рабочие: 1 720 человек.
4. Поставки производителей из США в США: 654,2 миллиона долларов.
5. Видимое потребление в США: 937,4 миллиона долларов.
6. Отношение подлежащего импорта к видимому потреблению в США: 17,8%.

Импорт в США в 2018 г .:

1. Предмет импорта: 126 $.9 миллионов.
2. Непредметный импорт: 101,8 млн. Долларов.
3. Основные источники импорта: Китай, Турция, Мексика.

Алюминиевый проводник — Код NEC, цена, преимущества алюминия по сравнению с CU


Есть вопросы?

Позвоните нам.

1-888-651-9990

Запросите мою бесплатную цитату сегодня ✅

Получите быстрое ценовое предложение именно того, что вам нужно.

Заполните форму ниже, и представитель 1X Technologies быстро ответит вам и предоставит бесплатную цену .

Мы ценим возможность сотрудничать с вами!

Сообщение получено!

Мы свяжемся с вами и сообщим ваше предложение как можно скорее! Если вы еще этого не сделали, ответьте на электронное письмо с подтверждением и укажите эти данные, чтобы мы могли обслужить вас наилучшим образом — 1.) Требуемое количество (футы) —2. ) Описание проводов и кабелей — 3.) Требуется выезд на место (дата) —4.) Лучший номер телефона, по которому с вами можно связаться. Вы должны немедленно получить ответ от торгового представителя нашего производителя. Спасибо за ваш бизнес!

Извините, возникла проблема, и ваше сообщение не было отправлено.

Легкое ценообразование без проблем

100% гарантия качества

Покупайте со 100% уверенностью.

Провода и кабели производства США

  1. Все спецификации 1XTechnologies являются номинальными и могут быть изменены / проверены во время заказа.
  2. Все продажи регулируются стандартными условиями и положениями 1X Technologies LLC.
  3. Все продукты не содержат конфликтных минералов в соответствии с разделом 1502 Закона Додда-Франка.
  4. Все цены на электрооборудование действительны до конца рабочего дня, если не указано иное. Чтобы гарантировать, что вы получите лучшую цену, пожалуйста, знайте, что время имеет существенное значение при заказе вашего провода. Поскольку цена на провод и цена кабеля зависят от цены на металлы, такие как медь и другие компоненты, помните, что стоимость вашего провода действительна только до конца сегодняшнего рабочего дня, если это специально не указано в вашем ценовом предложении.
  5. Essential Critical Infrastructure: В частности, поскольку 1X Technologies Cable Company производит, поставляет и транспортирует электрические провода и кабели, мы являемся тем, что Министерство внутренней безопасности США называет Essential Critical Infrastructure. Это означает, что вы можете рассчитывать на то, что 1X Technologies будет открыта для бизнеса в чрезвычайных ситуациях. Вы можете рассчитывать на то, что мы предоставим вам электрические и электронные провода и кабели даже в сложных условиях.

Позвоните сегодня

888-651-9990

Потому что вам нужно качество и быстро! ®

Стальная проволока и жила, плакированная алюминием, устойчивы к коррозии и прочнее, чем алюминиевая проволока.

Сталь с алюминиевым покрытием

Высокая прочность и легкий вес
для высшего качества


Электроэнергетика зависит от AFL для надежной и бесперебойной передачи электроэнергии

Стальные плакированные алюминием изделия AFL изготавливаются из алюминиевого порошка высокой чистоты, уплотненного вокруг высокопрочного стального стержня. При последующих приложениях тепла и давления получается биметаллический стержень с плотной, неразрывно сваренной оболочкой.

После плакирования биметаллический пруток вытягивается до размеров готовой проволоки без изменения пропорций алюминия и стали. Готовая проволока сохраняет сплошной пластичный сварной шов и плотную однородную алюминиевую оболочку, которая обеспечивает превосходную коррозионную стойкость и отличную электропроводность.

Характеристики продукции из плакированной алюминием стали:

  • Устойчивость к коррозии в промышленных, полупромышленных и морских средах
  • Превосходит алюминизированную сталь
  • Легкий
  • Такой же предел прочности на разрыв, как у сверхвысокопрочной стали, но вес на 15% меньше
  • Отличная проводимость — гораздо более проводящая, чем оцинкованная сталь и алюминий
  • .


Провод и стренга ACSR / AW

Его высокая прочность, отличная проводимость, впечатляющая коррозионная стойкость и совместимость с прочной алюминиевой проволокой делают продукцию AFL из плакированной алюминием стали очень востребованной в качестве армирующего материала для проводников ACSR (ACSR / AW).

Антенна

Коррозионная стойкость, высокая прочность на растяжение и легкий вес стальной проволоки и жилы AFL, плакированной алюминием, делают их идеально подходящими для строительства и крепления антенн, особенно тех, которые расположены там, где сложная местность, погодные и атмосферные условия требуют долговечной альтернативы оцинкованной или оцинкованной стали. алюминизированная сталь.

Формованный провод

Продукция AFL с алюминиевым покрытием изготавливается со специальным сердечником из ковкой стали в формованной проволоке.При использовании с другими соединителями и анкерами AFL вы гарантируете металлургическую совместимость, которая устраняет конфликты между разнородными металлами и соответствует ожидаемому сроку службы проводника или растяжки.

Парень

Алюминиевый трос AFL — нержавеющий, высокопрочный для электрических распределительных и передающих линий, линий связи и сигнальных линий, антенных вышек, мачт, штабелей и других конструкций. Высокая прочность на разрыв этой легкой пряди надежно защищена от коррозии толстым слоем алюминия.

Посыльный провод

Кабели связи требуют того же высшего класса связующего жгута, что и силовые кабели. Проволока AFL обеспечивает долгий срок службы, не ржавеет и сохраняет свою первоначальную прочность.

Воздушный провод заземления

Стальные подвесные заземляющие провода AFL с алюминиевым покрытием обеспечивают защиту от молнии для линий электропередачи, по которым проходят большие блоки мощности, обеспечивая при этом сочетание проводимости, коррозионной стойкости и высокой прочности.

Какой сетевой кабель лучше?

Для центров обработки данных используется множество проводов сетевого кабеля Ethernet, например, кабели Cat5e, Cat6, Cat6a и Cat7. Металлы проводников, используемые в этих сетевых соединительных кабелях, различаются по видам, например, бескислородная медная проволока, чистая медная проволока, алюминиевый провод с медным покрытием и алюминиевый провод. В этой статье обсуждается вышеуказанный провод сетевого кабеля и сравниваются различия.

Что такое бескислородная медная проволока?

Бескислородный медный провод — это медный кабельный провод с наивысшей проводимостью, очищенный для снижения содержания кислорода до менее 0,003%, общего содержания примесей до менее 0,05% и чистоты меди до более 99,95%. Тем самым улучшается проводимость и стойкость к окислению.

Что такое чистый медный провод?

Чистая медная проволока имеет немного более низкое содержание меди, чем бескислородная медная проволока, которая составляет около 99.От 5% до 99,95%. Другие примеси — это некоторые металлы, такие как железо и кислород. Проволока из чистой меди имеет отличную проводимость, теплопроводность, пластичность и легко поддается прессованию.

Что такое алюминиевый провод с медным покрытием?

Алюминиевый провод, плакированный медью, представляет собой электрический проводник, состоящий из внутреннего алюминиевого сердечника и внешнего медного покрытия. Поскольку он содержит алюминий, он значительно легче и слабее, чем проволока из чистой меди или проволоки из бескислородной меди, но прочнее, чем проволока из чистого алюминия.Алюминиевый провод с медным покрытием не соответствует стандартам UL и TIA, для которых требуются одножильные или многожильные медные провода, но это дешевая альтернатива для кабелей связи категории витая пара.

Что такое алюминиевая проволока?

Алюминиевая проволока изготовлена ​​из чистого алюминия. Из-за легкости алюминия алюминиевая проволока довольно пластична. Однако по сравнению с медным проводом он имеет более низкие электрические и механические свойства, что является относительно плохим электрическим проводником.

Алюминий против медного провода: какой сетевой кабель лучше?

Несмотря на то, что медь является лучшим материалом, она немного дороже алюминия. Таким образом, люди предпочитают использовать алюминий, чтобы сэкономить деньги без ущерба для качества. Однако, когда алюминиевая проволока нагревается, она расширяется, а когда остывает, она сжимается. С каждым постепенным циклом нагрева и охлаждения плотность проводки уменьшается, что приводит к искрам и даже возгоранию. Алюминиевая проволока также подвергнется коррозии при контакте с определенными металлическими соединениями, которые увеличивают сопротивление соединения.Таким образом, алюминиевая проволока требует более высокого ухода, чем медная. Напротив, медь имеет один из самых высоких показателей электропроводности среди металлов. Медь обладает высокой прочностью на разрыв, поэтому она может выдерживать экстремальные нагрузки и более долговечна. Благодаря своей высокой эластичности, долговечности, неприхотливости и высокой производительности, это более стабильный материал, чем алюминий. Так что хороший производитель будет использовать гораздо больше меди в проводе, чтобы обеспечить производительность.

Заключение

Теперь мы знаем, что медная проволока превосходит алюминиевую при использовании в проводных сетях.Чем выше содержание меди в проводе сетевого кабеля, тем лучше проводимость и пропускная способность. Однако большинство продаваемых на рынке сетевых кабелей представляют собой провода из чистой меди или алюминиевые провода, плакированные медью. FS предлагает бескислородные медные провода, которые превосходят своих аналогов. Эти бескислородные медные провода на 100% проходят тест Fluke Channel Test с материалом оболочки из ПВХ CM, что делает их лучшим выбором с точки зрения цены и качества. Если вам интересно, посетите www.fs.com.

Статьи по теме:
Как выбрать и купить лучший кабель Ethernet
Быстрый просмотр кабелей Ethernet Cat5, Cat5e и Cat6
Жесткий или многожильный проводной кабель, какой выбрать?

Кабель из алюминиевого сплава VS медный кабель

Кабель из алюминиевого сплава VS медный кабель



Просмотры сообщений: 2,512

Силовой кабель из алюминиевого сплава — это новый тип силового кабеля, изготовленный из материала алюминиевого сплава серии AA8030 серии в качестве проводника с использованием специальной технологии уплотнения, обработки отжигом и других передовых технологий, в то время как медный кабель представляет собой электрический кабель с медью Материал в качестве его проводника, который широко используется в настоящее время. Кабель из алюминиевого сплава — это разновидность кабеля, в котором в качестве проводников добавляются микроэлементы на основе обычного алюминия . Хотя это усовершенствованная версия чистого алюминиевого кабеля, у него все же есть очевидные недостатки по сравнению с медным кабелем.

Кабель из алюминиевого сплава VS Медный кабель

Кабель из алюминиевого сплава

имеет слабую коррозионную стойкость

Коррозия жилы кабеля — это, в основном, электрохимическая коррозия металла, то есть электролитическая коррозия батареи, вызванная помехами исходной батареи или паразитным током, возникающим на поверхности металла. Магний, , медь, цинк , , кремний , и другие элементы добавляются в процесс производства кабеля из алюминиевого сплава для улучшения его сопротивления ползучести, а также добавляется процесс термообработки.

Условия эксплуатации кабеля сложные, и алюминий с более низким электродным потенциалом в среде, содержащей электролиты, отличается от других добавленных металлических элементов, что приводит к образованию пути тока, ведущего к электрохимическим явлениям, таким как эрозия отверстий и коррозия трещин. .

Кабель из алюминиевого сплава имеет плохую устойчивость к высокой температуре

Температура плавления меди составляет 1080 , а алюминия — только 660 . Очевидно, что медный провод — лучший выбор для огнестойкого кабеля. В случае пожара температура в центральном помещении может подняться до более чем 750 ℃ ​​, и кабель должен обеспечивать выполнение основной функции источника питания для создания линии жизнеобеспечения.

Очевидно, что когда температура поля огня выше, чем температура плавления алюминиевого сплава и алюминия, независимо от того, какие меры по теплоизоляции приняты, проводник кабеля быстро расплавится и потеряет проводящую функцию, что приведет к серьезно повлиять на безопасную эвакуацию персонала с места пожара.

Риск совместного отказа кабеля из алюминиевого сплава высок

Опыт эксплуатации кабеля показывает, что 80% неисправностей происходит на стыке. Медь имеет беспрецедентные преимущества перед алюминием и алюминиевыми сплавами. Оксид меди , полученный путем окисления медных соединений, является отличным проводником и может гарантировать электрические характеристики соединения соединений и клемм. Оксид алюминия , полученный путем окисления соединений алюминия и алюминиевого сплава, является изолятором, а его твердая текстура и сильная адгезия затрудняют формирование хорошего проводящего контакта, который легко вызывает горячий контакт.

Кабели из алюминиевого сплава занимают больше ресурсов канала

При аналогичных условиях энергопотребления кабель из алюминиевого сплава с поперечным сечением должен быть больше, чем у медного кабеля с указанными выше двумя спецификациями, чтобы обеспечить одинаковый поток нагрузки. Ресурс кабельного канала является важной частью построения городской кабельной сети, а увеличенное сечение жилы серьезно влияет на прокладку кабеля и размер конструкции кабельного канала.

Если для внутренней прокладки напорного патрубка выбран трос из алюминиевого сплава , то диаметр напорного патрубка должен быть увеличен более чем на 1.В 6 раз больше диаметра прокладки медного кабеля, что, очевидно, увеличивает стоимость строительства кабеля.

Кроме того, расширяющиеся масштабы гражданского строительства увеличили занятость земли, что, очевидно, невозможно в условиях растущей нехватки городских подземных ресурсов.

Заключение

Спасибо, что прочитали нашу статью, и мы надеемся, что она поможет вам лучше понять кабель из алюминиевого сплава и медный кабель.Если вы хотите узнать больше о кабеле из алюминиевого сплава и медном кабеле, посетите сайт http://www.samaterials.com для получения дополнительной информации. У них более двух десятилетий опыта в производстве и продаже различных кабелей из алюминиевых сплавов и медных кабелей.

Может ли алюминиевый электрический кабель заменить медь?

Вопрос:

Я хочу модернизировать электрический кабель с относительно низким током, идущий в мой гараж, чтобы я мог превратить его в деревообрабатывающую мастерскую. Между медным кабелем на 60 ампер и алюминиевым кабелем на 60 ампер существует значительная разница в цене. Какие компромиссы принесут с собой экономия нескольких долларов?

Justin Fink, Plainville, CT

А:

Электрик Брайан Вало пишет: С алюминиевым кабелем нужно учесть две вещи: во-первых, разрешено ли вам использовать его в вашем районе; и во-вторых, насколько крупнее провод должен быть по сравнению с медью.

Алюминий был объявлен вне закона в разветвленной проводке из-за его тенденции расширяться и сжиматься при изменении температуры, а также из-за его склонности к окислению с течением времени, что может привести к плохим соединениям и опасности возгорания.

Тем не менее, в цепях с большей пропускной способностью, таких как главный служебный вход в дом, или в такой ситуации, как ваша, — фидер от главной электрической панели к вспомогательной панели, — алюминиевый кабель все же может быть разрешен. Алюминий, безусловно, одобрен для такого использования Национальным электротехническим кодексом (NEC), но последнее слово всегда остается за местными строительными чиновниками.

У меня нет проблем с использованием алюминия в такой ситуации, как ваша. По сравнению с медью он дешевле и намного легче.Однако есть несколько вещей, которые нужно знать о его выборе и использовании.

Различия в грузоподъемности алюминия и меди — вот где вам нужно поработать. Например, медный служебный входной кабель 2/0 (произносится как «два дюйма») рассчитан на ток до 200 ампер, но вам понадобится алюминий 4/0 — гораздо более толстый кабель — для того, чтобы выдержать ту же нагрузку. Эти различия в размерах менее важны для вашей установки на 60 ампер, но они могут усложнить установку с высоким усилителем.

Например, в вашей ситуации, вероятно, потребуются алюминиевые проводники № 4 и № 6 (см. Фото), которые не будут ощущаться намного больше или жестче, чем медные проводники немного меньшего сечения, которые вам понадобятся для несения эквивалентной нагрузки.Если вам повезет, вы даже сможете провести новые провода через существующий кабелепровод (в данном случае из ПВХ или ЕМТ диаметром не менее 1 дюйма). Однако по мере того, как вы попадаете в приложения с более высокой силой тока, дополнительная толщина и жесткость алюминиевого кабеля могут усложнить модернизацию приложений. Сложнее согнуться при изменении направления, сложнее пролезть через дыры и протянуть канал.

Вы также можете услышать, что алюминиевые проводники подвержены коррозии, что правда, но не вся история.И медь, и алюминий окисляются при воздействии атмосферы, но разница в том, что коррозия меди является проводящей, поэтому не вызывает проблем с прохождением электричества. В случае алюминия коррозия является профилактической и снижает ток электричества. При прокладке алюминиевой проводки всегда следует наносить обильное покрытие антиоксидантным составом на все соединения, чтобы устранить потенциальные проблемы.

Как обычно, вашим лучшим источником информации является текущая версия Национального электротехнического кодекса, местный строительный департамент или лицензированный электрик, знакомый с правилами вашей юрисдикции.

From Fine Homebuilding # 240

Алюминиевые кабели или медные кабели?

Под влиянием развития технологий инвесторы ищут различные продукты, эквивалентные существующим, чтобы снизить свои затраты. Этот поиск кабельного сектора особенно заметен при сравнении алюминия и меди, используемых в качестве сырья при производстве кабеля.


Алюминий (Al) и медь (Cu)

Алюминий — мягкий и легкий металл серебристого цвета.Подсчитано, что земля состоит примерно на 8% из алюминия. В природе встречается очень редко. Производственный процесс очень сложен и требует больших затрат энергии. В результате электролиза получают алюминий чистотой 99,5% . Поскольку посторонние вещества в алюминии снижают долговечность металла, применяется метод электролитической очистки , чтобы предотвратить это и получить алюминий с чистотой 99,9%.

Медь — это металл красновато-коричневого цвета, встречающийся в природе в свободном или составном виде. Это один из самых используемых металлов в мире с древних времен из-за его мягкой структуры и простоты обработки. Хотя в земле 0,01% , его предпочитают в первую очередь горнодобывающие компании.

Техническая оценка

Технические характеристики алюминия и меди можно обобщить в двух основных категориях.

  • Физические свойства
  • Электрические характеристики

Наиболее важным моментом, который следует учитывать при рассмотрении этих двух основных моментов, является то, что эти функции взаимодействуют друг с другом.Когда мы физически сравниваем оба металла, наиболее заметным моментом является их вес . Поскольку удельный вес алюминия ниже, чем удельный вес меди . Таким образом, физические свойства проводников, которые планируется использовать, приобретают все большее значение с точки зрения веса и размеров.

Алюминий с низким удельным весом примерно вдвое легче меди. Однако, когда учитываются свойства проводимости, тот факт, что проводимость меди намного лучше, чем у алюминия или сопротивление алюминия выше, чем сопротивление меди , означает, что физическая структура алюминиевый провод, необходимый для той же системы , на 15-25% больше .

Когда характеристики проводимости этих двух металлов сравниваются с использованием формулы падения напряжения, используемой при расчете поперечного сечения кабеля;

Поперечное сечение алюминиевого проводника , которое может использоваться в той же системе , должно быть примерно в 1,6 раза больше поперечного сечения медного проводника. С другой стороны, что касается электрических характеристик, (наряду с учетом структуры сопротивления) такие темы, как диэлектрические свойства, характеристики импеданса, сопротивление короткому замыканию , а что касается физических характеристик, реакция на повышение температуры, огнестойкость и механические свойства. Следует учитывать прочность .

При коротком замыкании медные проводники защищают свою механическую прочность лучше, чем алюминиевые. Использование алюминия может вызвать растягивание и скручивание жестких проводов, а также может вызвать изгиб, ослабление или сжатие гибких проводов.

Алюминиевые проводники не так устойчивы, как медные, к вибрации, растрескиванию и поломкам. Механическая усталость возникает при многократном воздействии нагрузок и разгрузок и может вызвать микроскопические трещины.Эти трещины со временем могут достигать критических размеров и могут привести к большим поломкам.

Когда мы исследуем теплопроводность, тепло, образующееся под действием тока, распределяется по медному проводнику намного быстрее. Это важная особенность при передаче тепла, например, во время максимального тока любого двигателя. Предпочтение меньшего диаметра для проводника позволяет передавать тепло быстро к поверхности более коротким путем .

Благодаря высокой температуре плавления медный элемент может выдерживать механические силы, возникающие в термоактивных процессах (расширение, сжатие и т. Д.) , не теряя своих механических свойств.

Еще одним важным фактором при выборе токопроводящих материалов являются соединения и стыки. Есть четыре основных механизма, влияющих на электрические соединения. Это:

  • Окисление
  • Гальванический эффект
  • Холодный поток / ползучесть
  • Тепловое расширение

Окисление : Оксид, который вызывает уменьшение контакта металла с металлом или повышение контактного сопротивления в точке соединения, состоит из сульфидных или неорганических пленок. Этот эффект может вызвать нагрев контактной поверхности и повышение температуры в точке подключения, что приведет к неисправности. В отличие от алюминия, медные соединения редко перегреваются и не требуют подготовки поверхности или использования антиоксидантных составов.

Гальванический эффект : Когда алюминий и медь вступают в контакт друг с другом, алюминий может физически потерять свои структурные свойства из-за электролитического эффекта .Место соединения повреждено как механически, так и электрически из-за уменьшения контактной поверхности или коррозии. По этой причине алюминиевый провод , используемый в сочетании с оборудованием и аксессуарами, такими как контактные уплотнения, биметаллические заделки или использование специального оборудования , требует внедрения ряда методов вставки .

Холодная текучесть / ползучесть : Давление применяется для создания хорошей структуры соединения и обеспечения высокого контакта проводников.Эта операция может привести к деформации металла « поток ». В то время как этот эффект в основном наблюдается в алюминиевых проводниках, эффект для медного проводника, который является более жестким, таков, что меньше , что он несущественен. Когда проводник находится под напряжением, деформация металла в зависимости от уровня, продолжительности и температуры напряжения называется «ползучестью» . И холодная текучесть, и ползучесть приводят к снижению контактного давления, увеличению сопротивления соединения и, следовательно, к перегреву. Алюминий ползет больше, чем медь, быстрее и при более низких температурах.

Тепловое расширение : Хотя в точках соединения, выполненных медно-медными, латунно-медными или кабельными наконечниками, релаксации не наблюдается, тепловое расширение алюминиевых проводников может со временем вызвать ослабление. . Повышенное контактное сопротивление увеличивает перегрев и потенциал дуги, тем самым увеличивая риск возгорания. Соединения с медью более прочны, устойчивы к коррозии, более надежны и долговечны (поскольку они менее чувствительны к холодному течению и тепловым воздействиям), чем соединения с алюминием.

Структура и стоимость установки

Независимо от того, являются ли кабели алюминиевыми или медными, они подвергаются последовательным изгибающим или тянущим усилиям в точках поворота во время установки. Эти изгибы вызывают физическое давление / деформацию проводника. Чтобы справиться с этим, проводник должен иметь гибкую конструкцию. Кабели, подготовленные в соответствии с международным производственным стандартом TS EN 60228 , делятся на четыре класса.

  • Класс 1: Жесткие проводники
  • Класс 2: Многожильные проводники
  • Класс 5: Гибкие проводники
  • Класс 6: Проводники с гибкостью выше класса 5 .

В то время как для производства проводов классов 1 и 2 разрешено использование как алюминия, так и меди, для производства проводов классов 5 и 6 , разрешено использование только меди. .Причина этого в том, что медь гибкая. Тот же стандарт допускает производство только сечений 10 мм² и более в качестве минимального размера для обеспечения достаточной прочности алюминиевых проводников.

Допустимый радиус изгиба в стандартах TS EN 60228 и TS EN 50565-1 может варьироваться от 2 х до 15 х диаметра кабеля. Однако для кабелей с той же допустимой нагрузкой по току неизбежно будет установка кабеля с большим углом изгиба , поскольку алюминиевый кабель будет иметь большее поперечное сечение.

Когда мы смотрим на экономию энергии и выбросы CO 2 , из металлов, которые лучше всего передают электричество и тепло, выделяется медь. Низкое сопротивление меди играет значительную роль в , улучшая энергетические характеристики устройств и агрегатов, в которых она используется, и способствует сокращению выбросов газа CO2 , производимых за счет экономии энергии.

Учитывая стоимость установки, эксплуатации и технического обслуживания, инвестиционные затраты на алюминий более выгодны, чем на медь, но когда затраты на техническое обслуживание этих металлов, монтажное оборудование, производственные затраты и трудозатраты на установку включены в общую стоимость, преимущество в стоимости алюминия практически не осталось.

Образец сравнения алюминиевых и медных кабелей

В примере сравнительной таблицы можно увидеть сравнение технических характеристик (которые мы упоминали в нашей статье) алюминиевых и медных кабелей, которые имеют одинаковую допустимую нагрузку по току. Если используется алюминиевый провод согласно этой таблице;

Общий диаметр кабеля увеличивается на 17% ,
Диаметр проводника увеличивается на 27% ,
Радиус изгиба увеличивается на 17% ,
Размер барабана увеличивается на 18% ,
Сопротивление проводимости увеличивается на 3. 8% ,
Потери в проводнике увеличиваются на 4,1% ,
Отображаются потери увеличиваются на 40% .

По этой причине при сравнении алюминиевого кабеля с медным кабелем следует принимать во внимание не только стоимость покупки, но и соответствие технических условий структуре предприятия и то влияние, которое они оказывают или могут оказать на эксплуатационные расходы.

Türk Prysmian Kablo ve Sistemleri A.Ş.
Can SAĞKOL
Haktan iş Merkezi №: 39 Kat: 2 Setüstü Kabataş — İstanbul
Тел .: + 90 212 393 7755

Электронная почта: [электронная почта защищена]

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
